Vendu

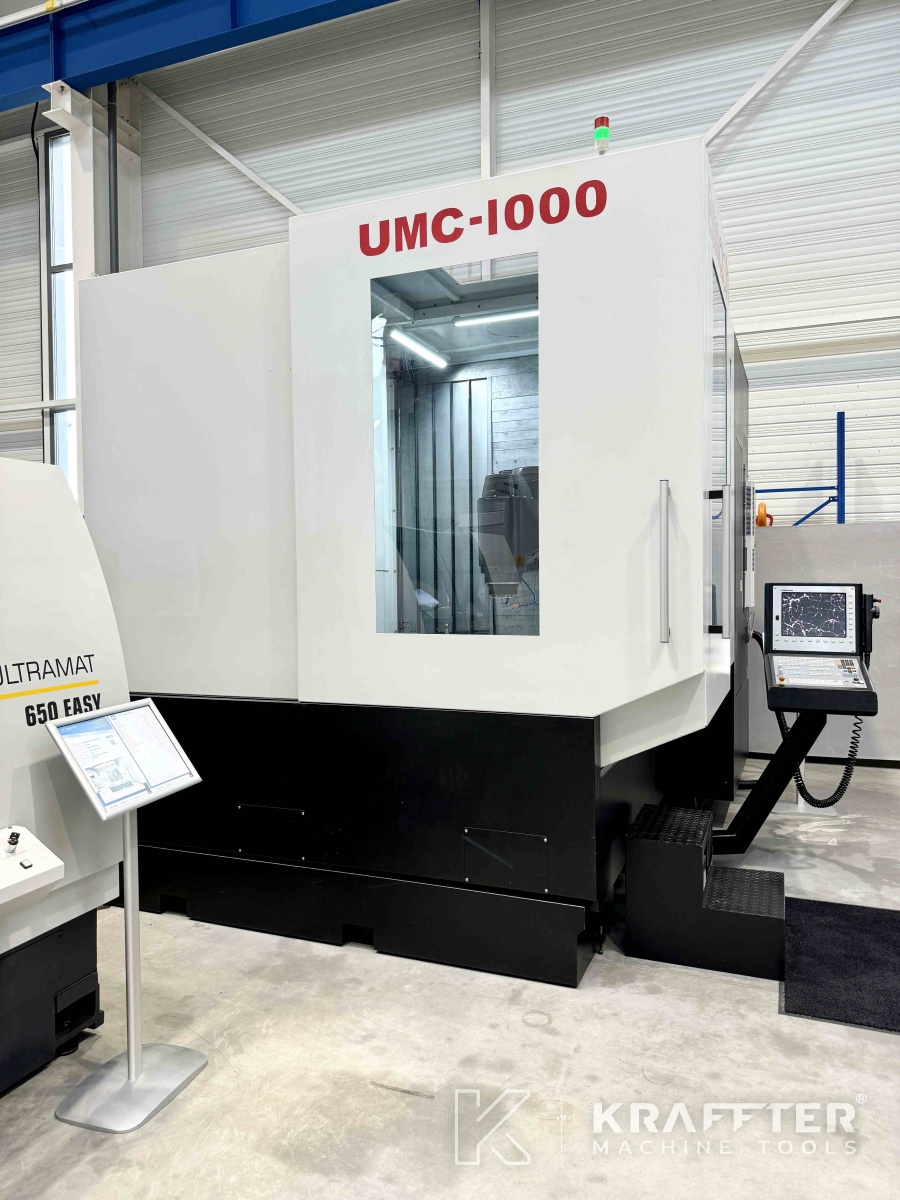

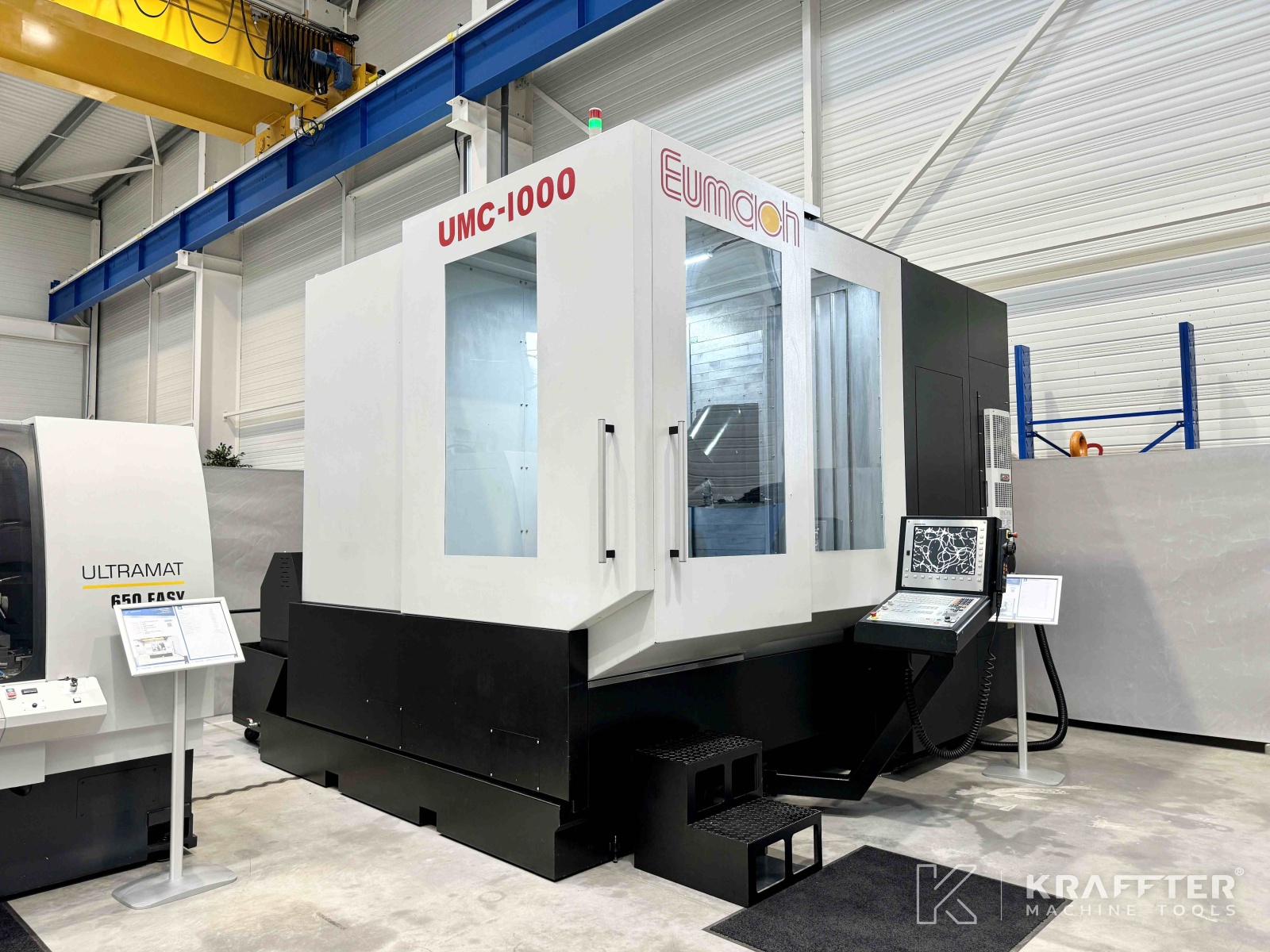

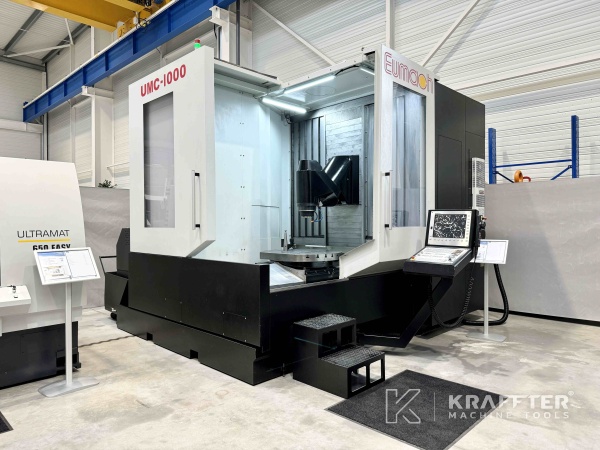

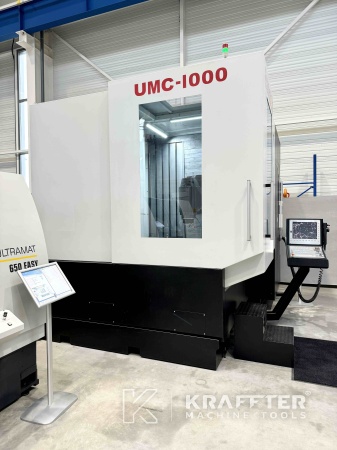

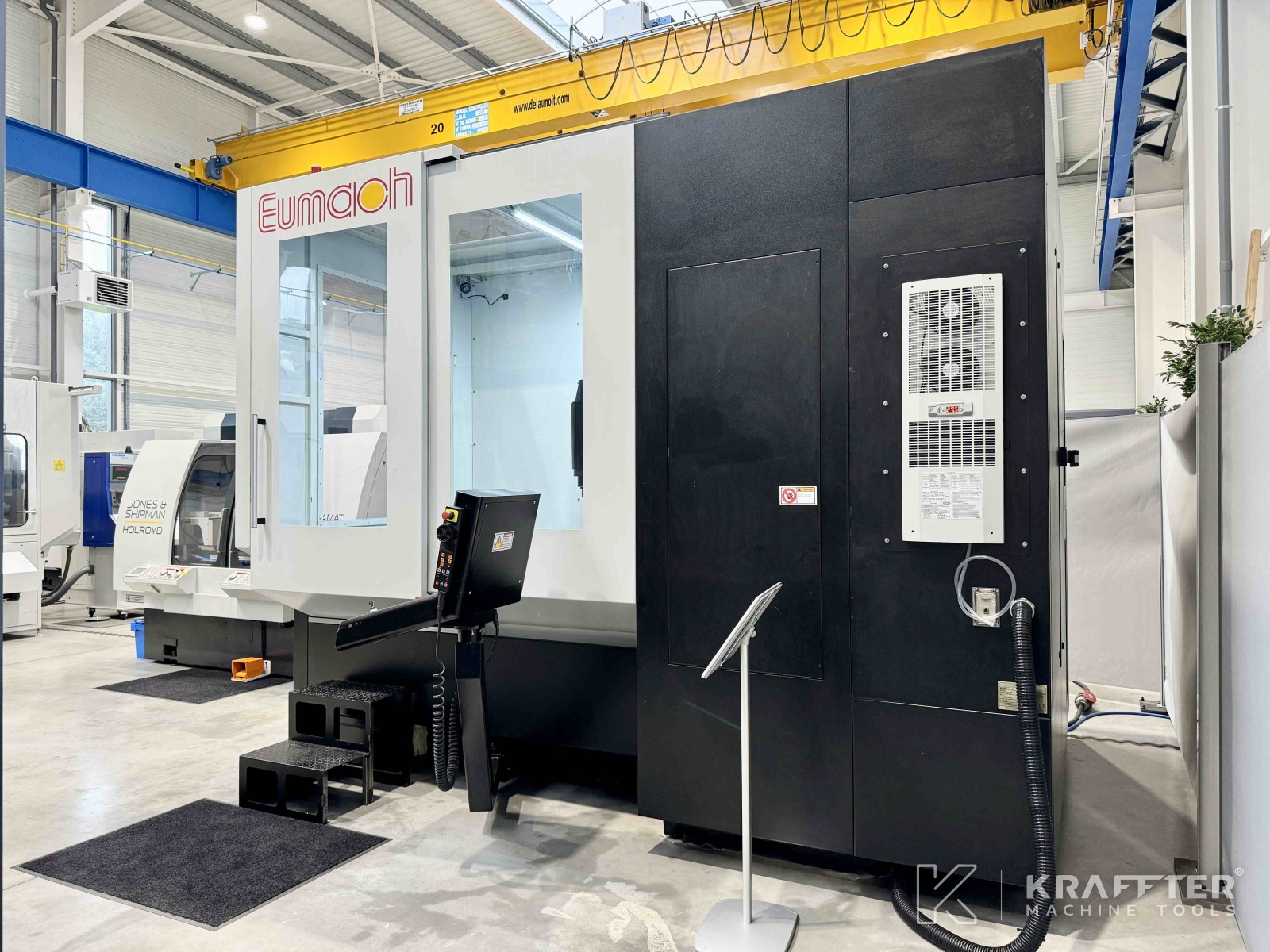

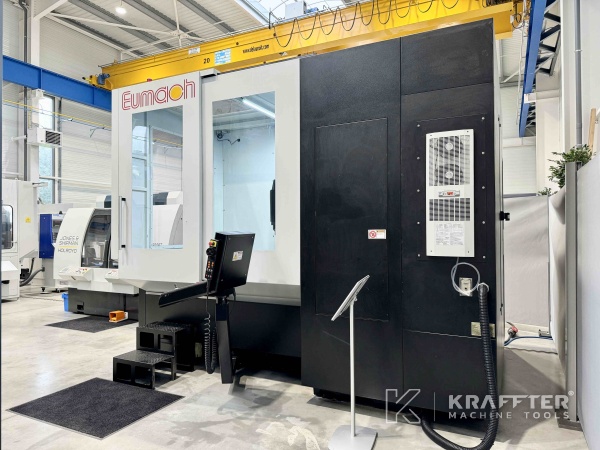

Type de machine : Centre d’usinage
Marque : EUMACH
N° de stock: 90122
Modèle : UMC1000
Année : 2014
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

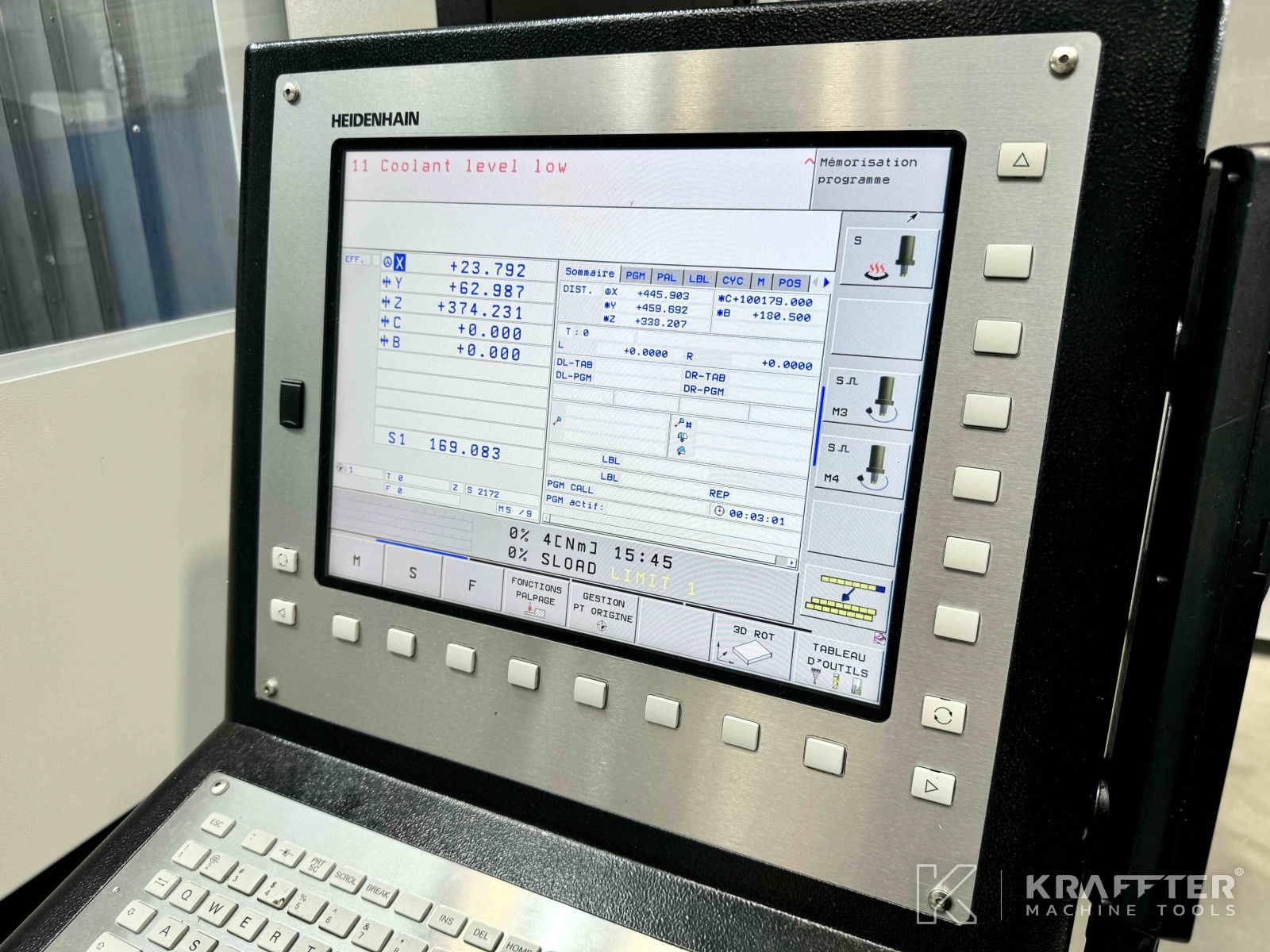

Type de CN

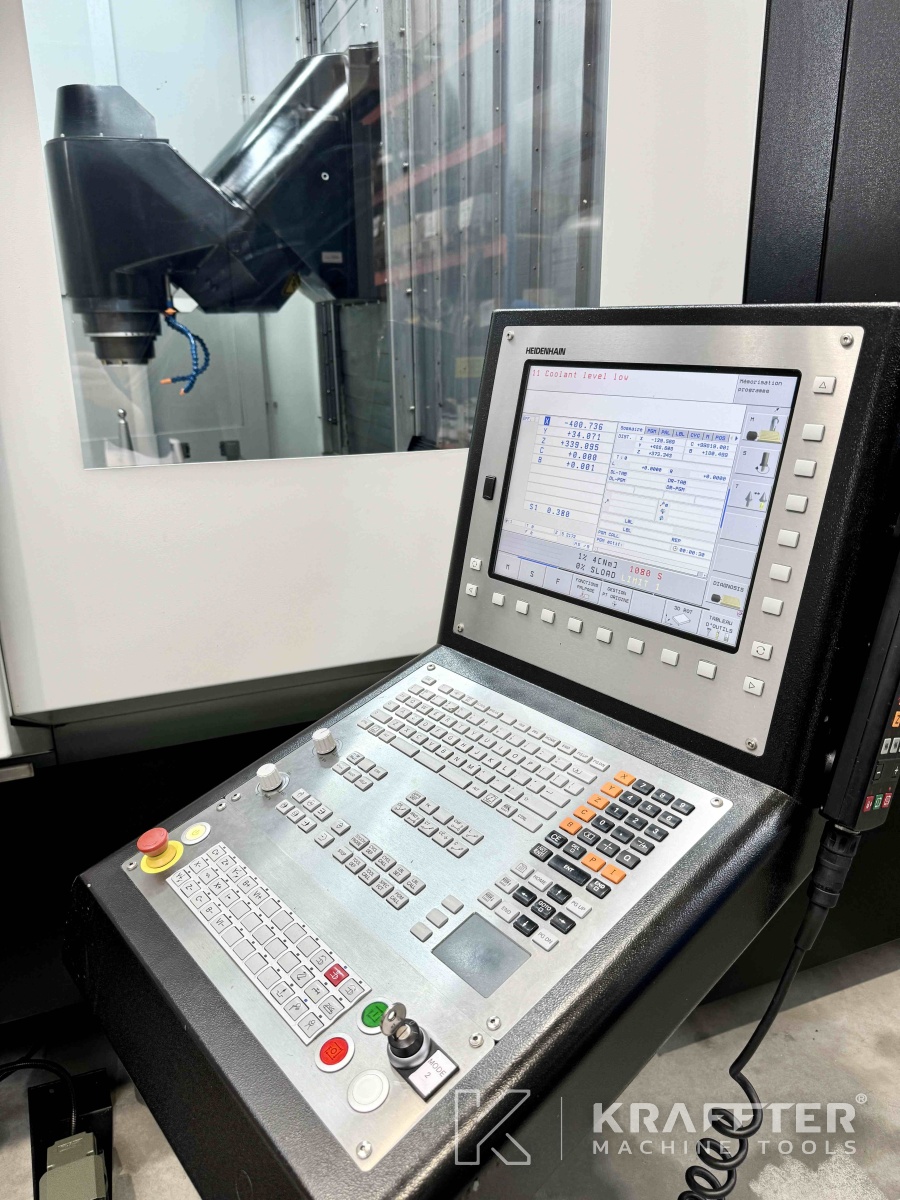

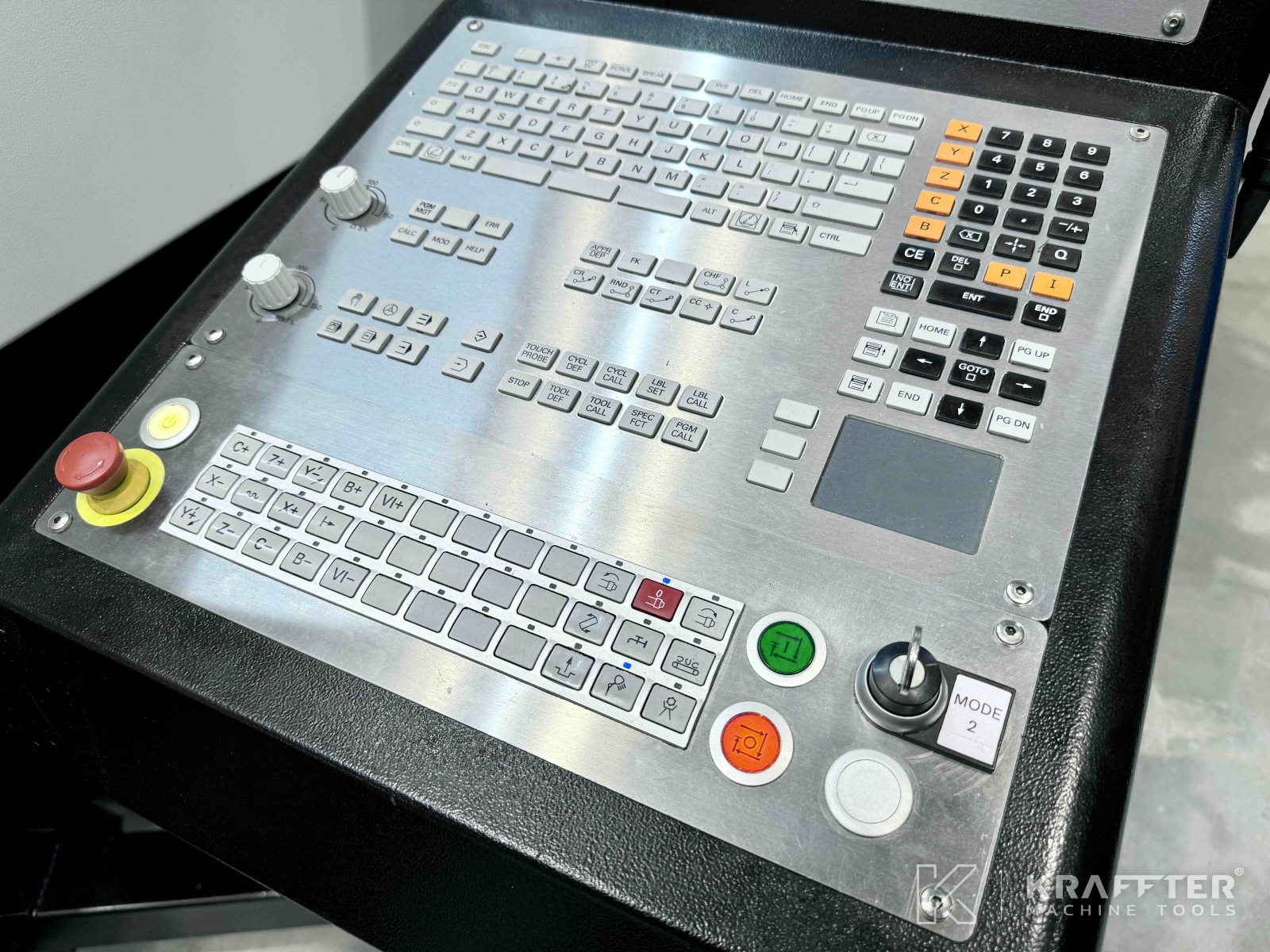

HEIDENHAIN iTNC 530 HSCI
Nombre d'axes en continu
5
Course axe X
1000 [mm]
Course axe Y
800 [mm]
Course axe Z
700 [mm]
Vitesse déplacement des axes X, Y et Z
10000 [mm/min]
Vitesse déplacement rapide X, Y et Z
24000 [mm/min]

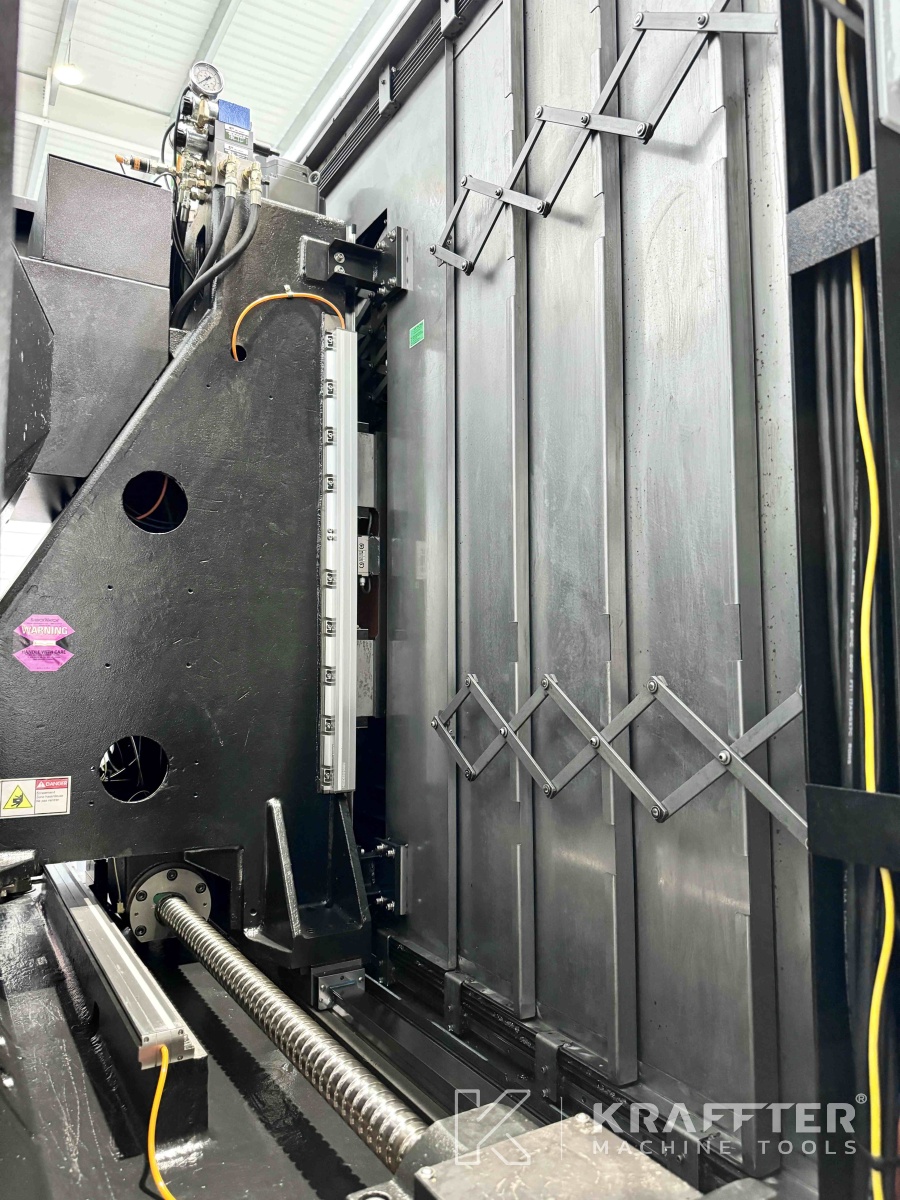

Vis à billes axe X, Ø x pas
50 x 12 [mm]
Vis à billes axe Y, Ø x pas
50 x 12 [mm]
Vis à billes axe Z, Ø x pas
50 x 12 [mm]
Distance mini. broche/table
150 [mm]
Distance maxi. broche/table
850 [mm]

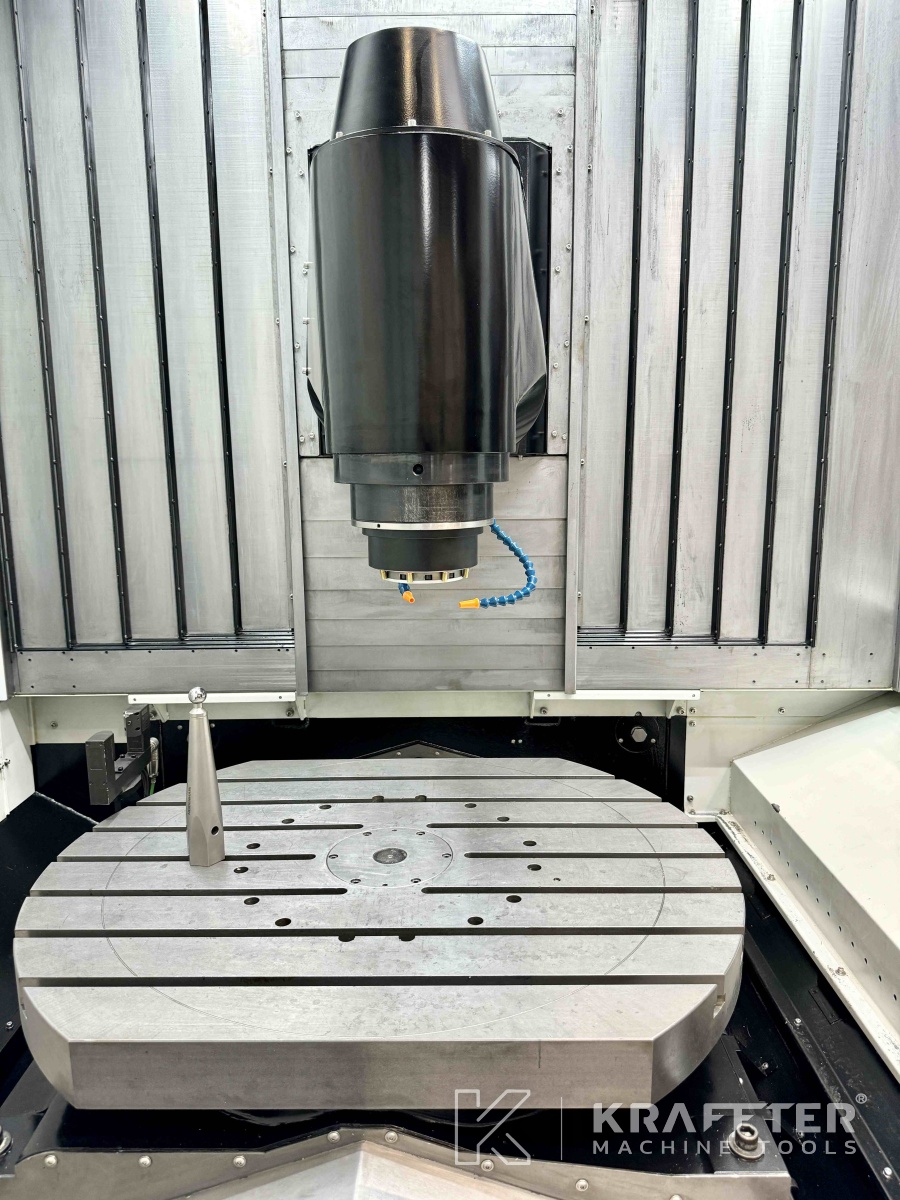

Longueur table
1000 [mm]
Largeur table
800 [mm]
Poids maxi. admissible sur la table
1500 [Kg]

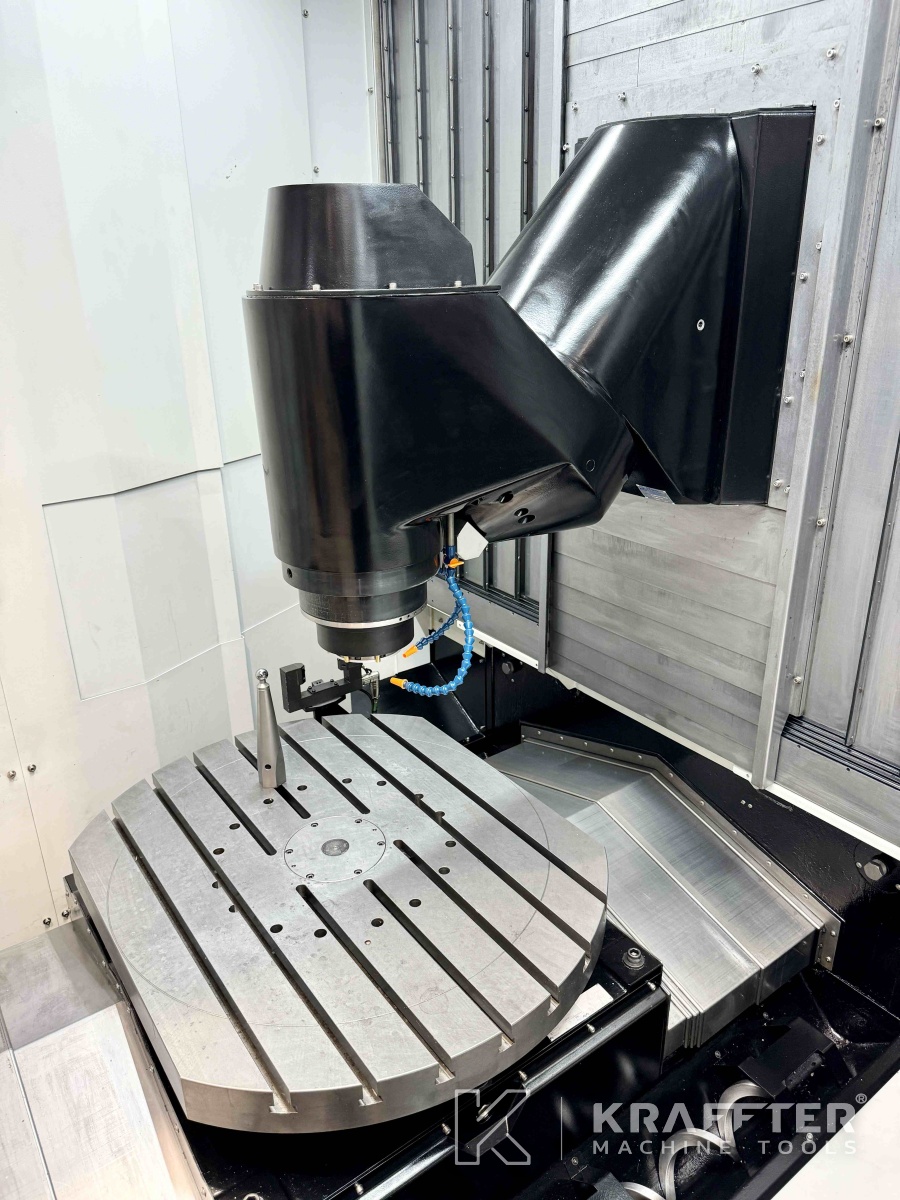

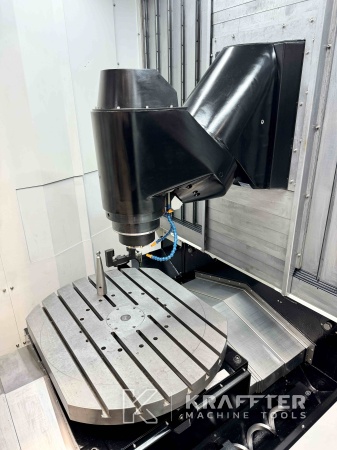

Course angulaire axe B
180 [°]
Course angulaire axe C : révolution table
360 [°]
Orientation table
0.001 [°]
Précision d'indexation axe B
0.001 [°]

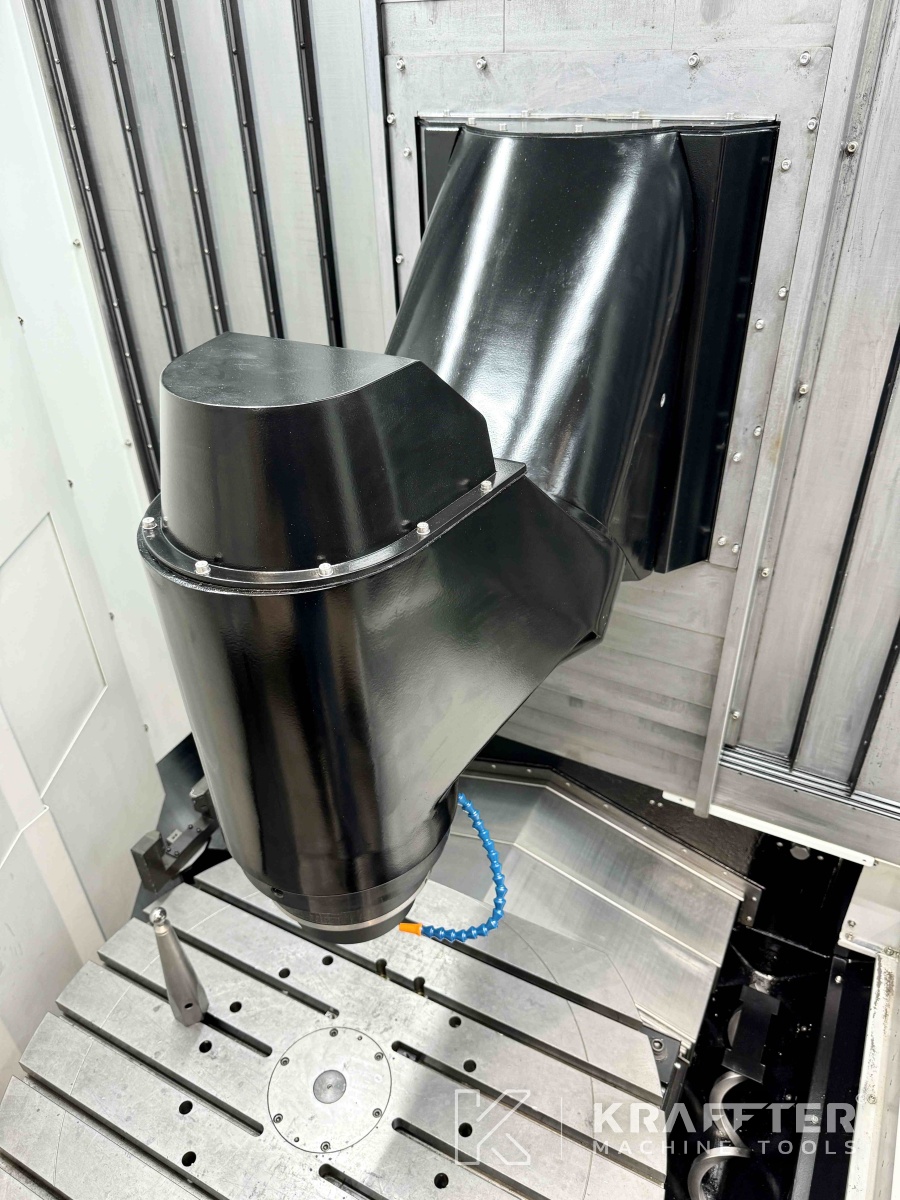

Attachement broche
HSK-A 63
Vitesse maxi. broche
18000 [tr/min]
Puissance broche
26 [kW]
Nombre de postes magasin d'outils
40
Longueur maxi. d'outil
300 [mm]
Poids maxi. par outil
7 [Kg]
Diamètre maxi. d'outil
120 [mm]
Capacité bac d'arrosage
700 [l]
Tension d'alimentation
400 [V]
Poids
15000 [Kg]
Informations complémentaires
ÉQUIPEMENTS STANDARDS:

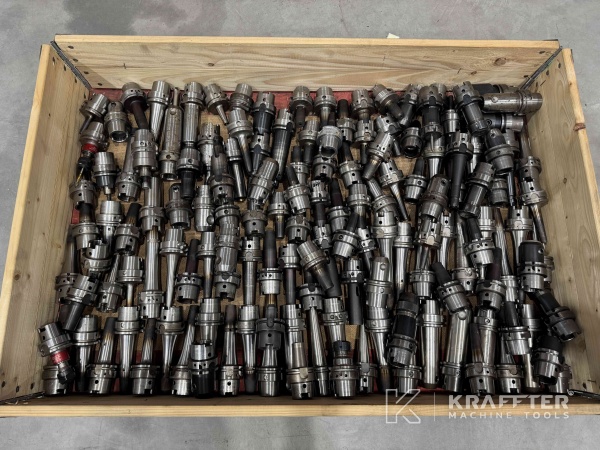

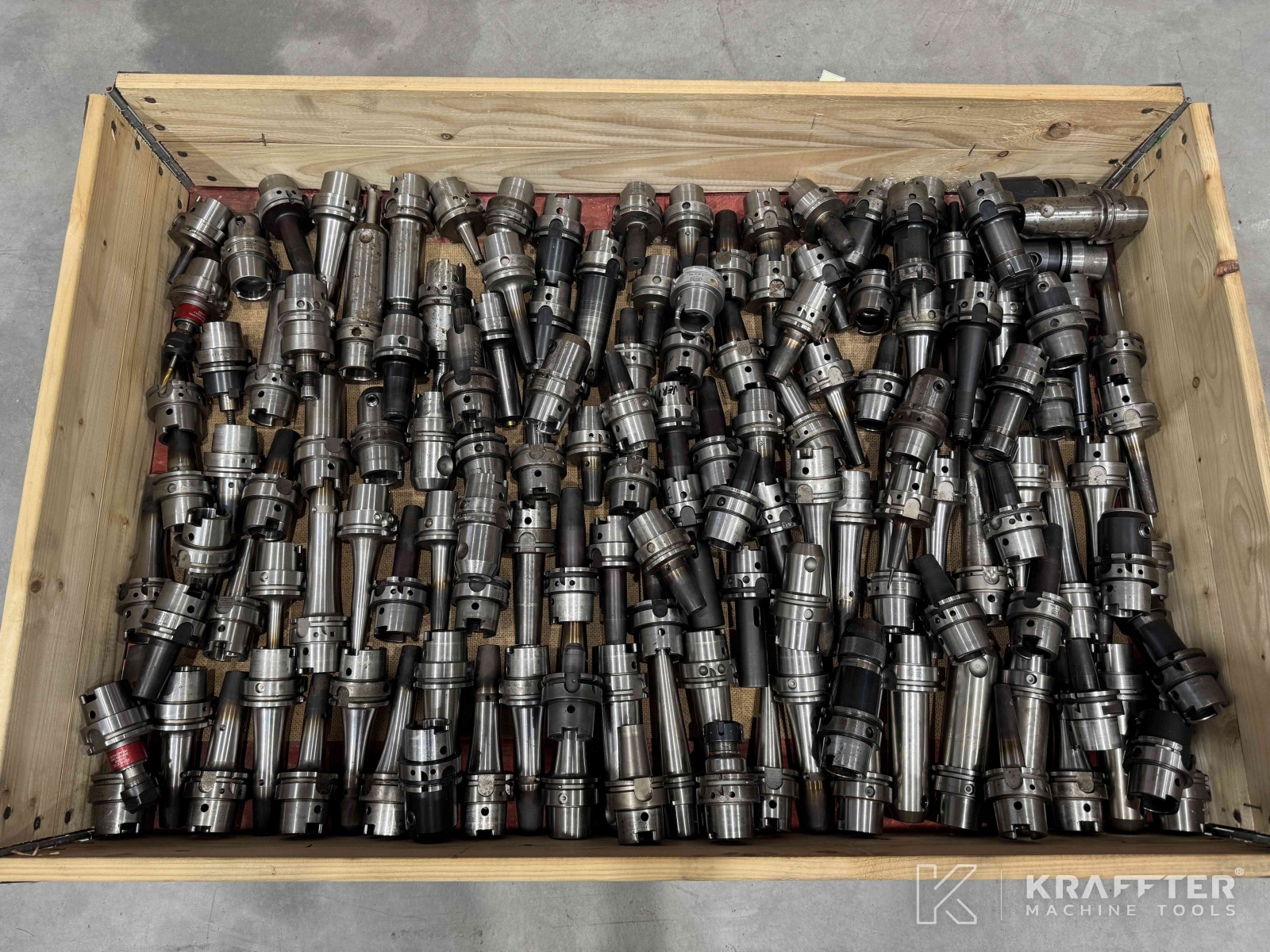

- 139 porte-outils HSK-A 63
- Carénage intégral (avec carter supérieur)

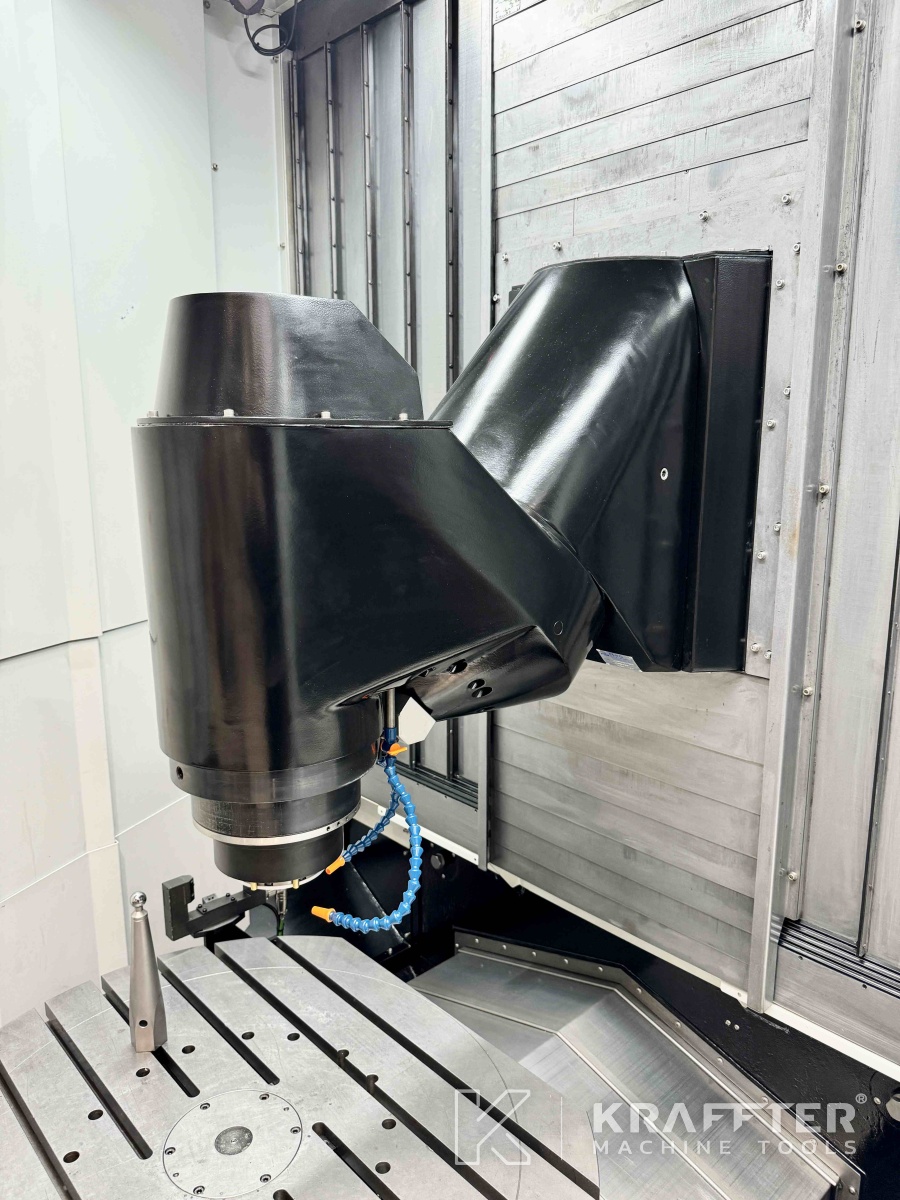

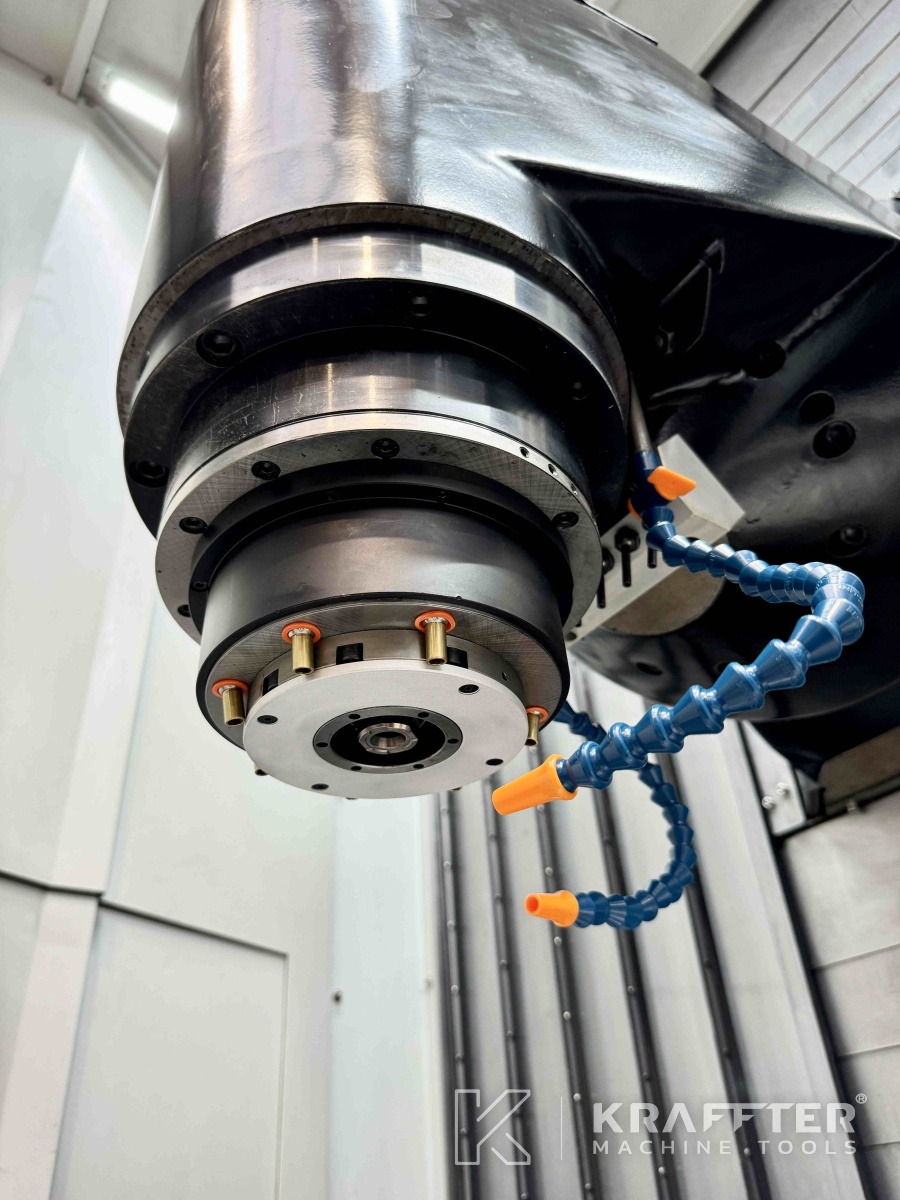

- Broche réfrigérée 18 000 tr/min / 35 kW / 160 Nm

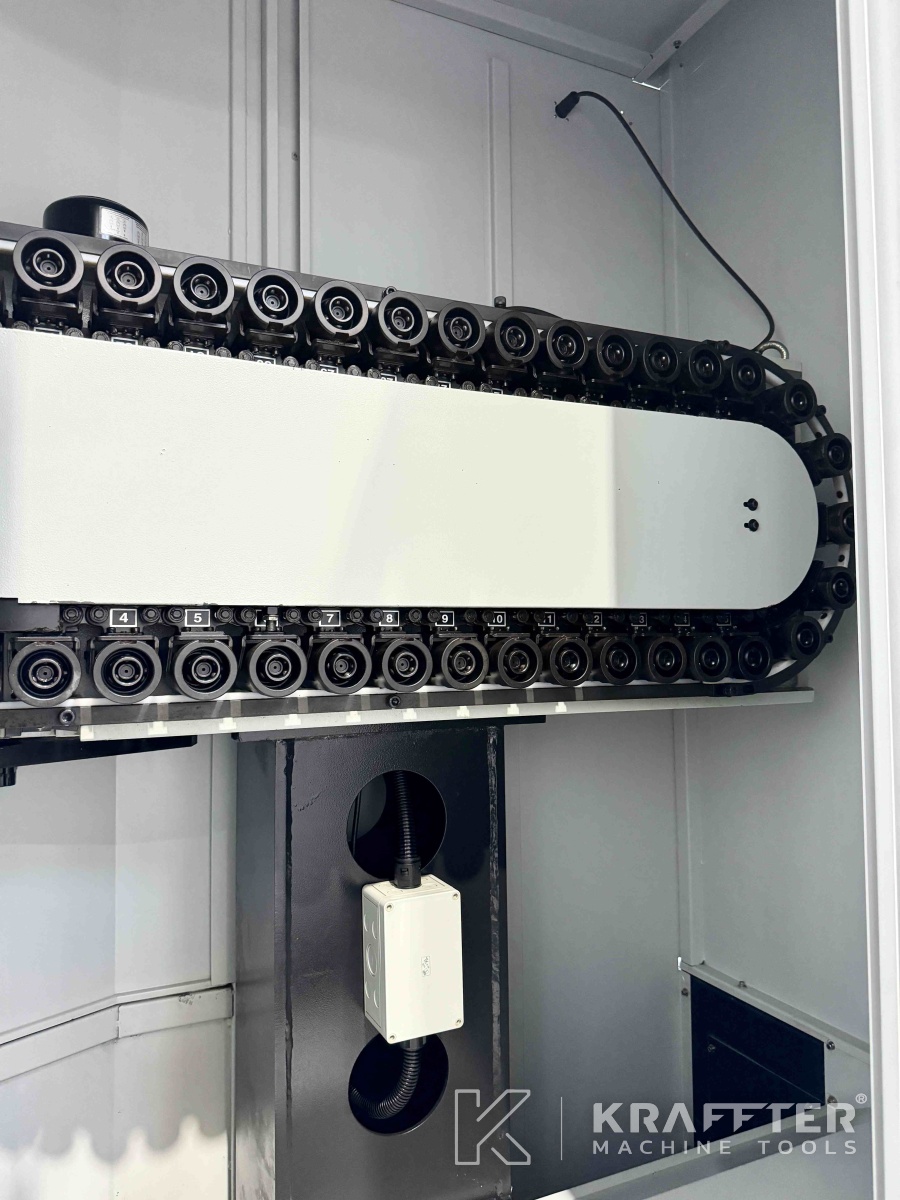

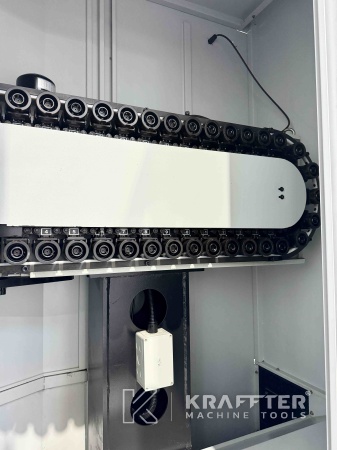

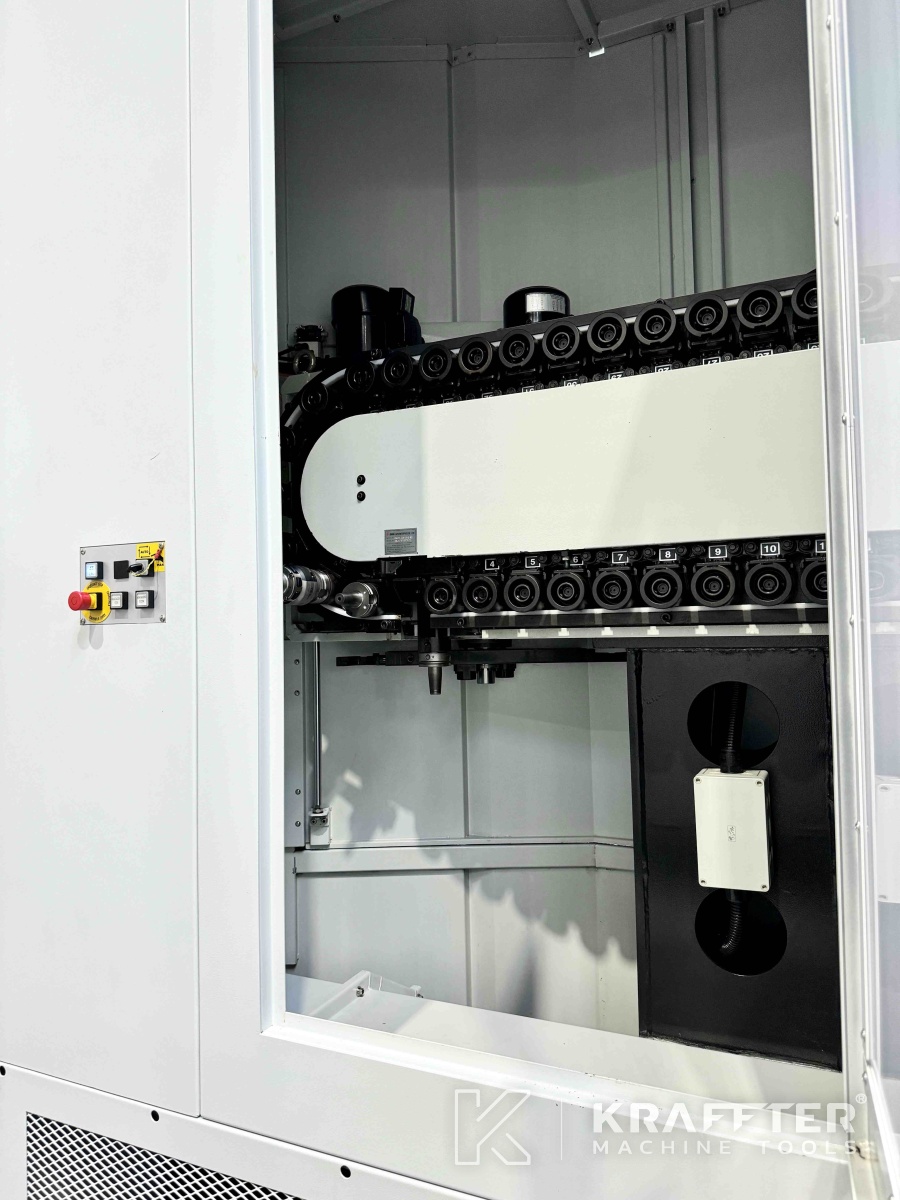

- Changeur automatique d'outils bras double avec magasin 40 postes
- Système d'arrosage programmable
- Système de lubrification automatique centralisé
- Soufflage d'air (broche)
- Convoyeur de copeaux type chaîne

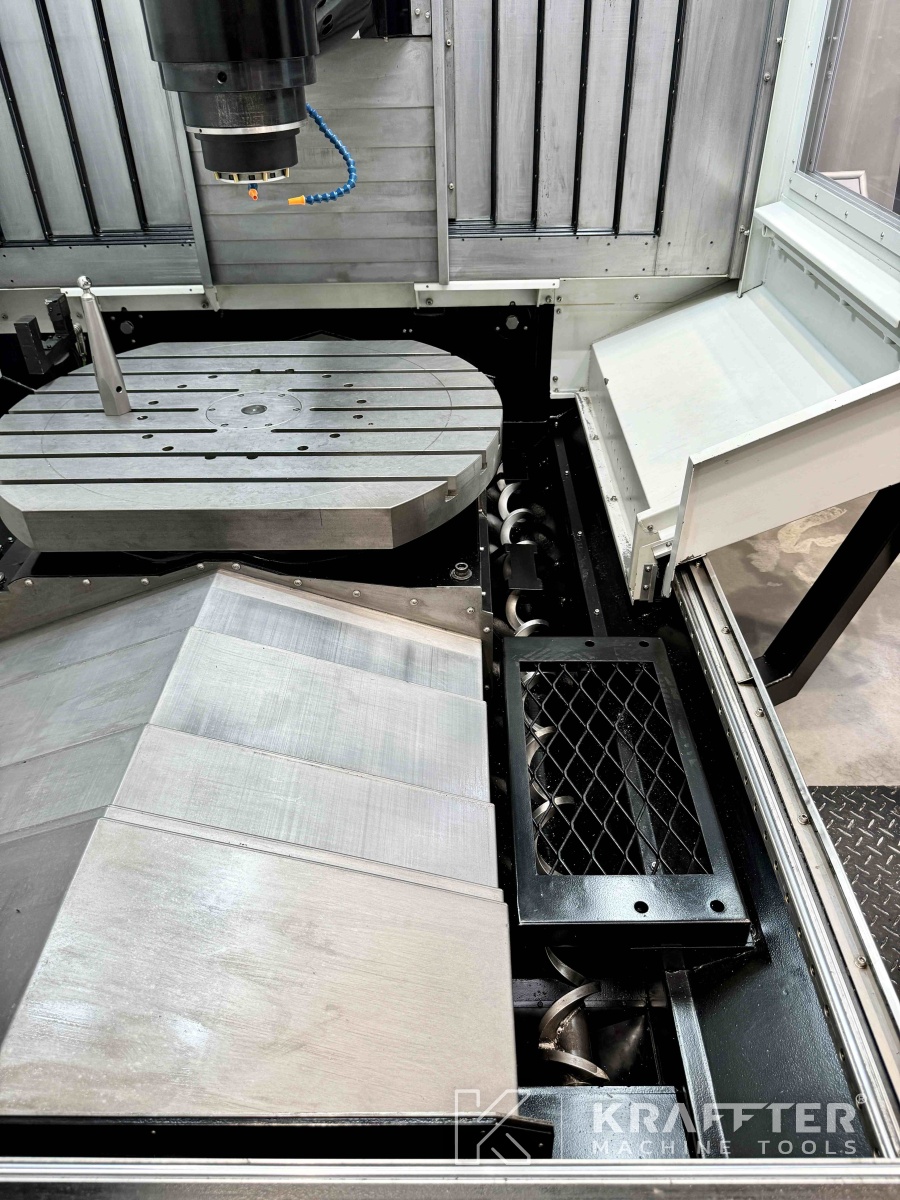

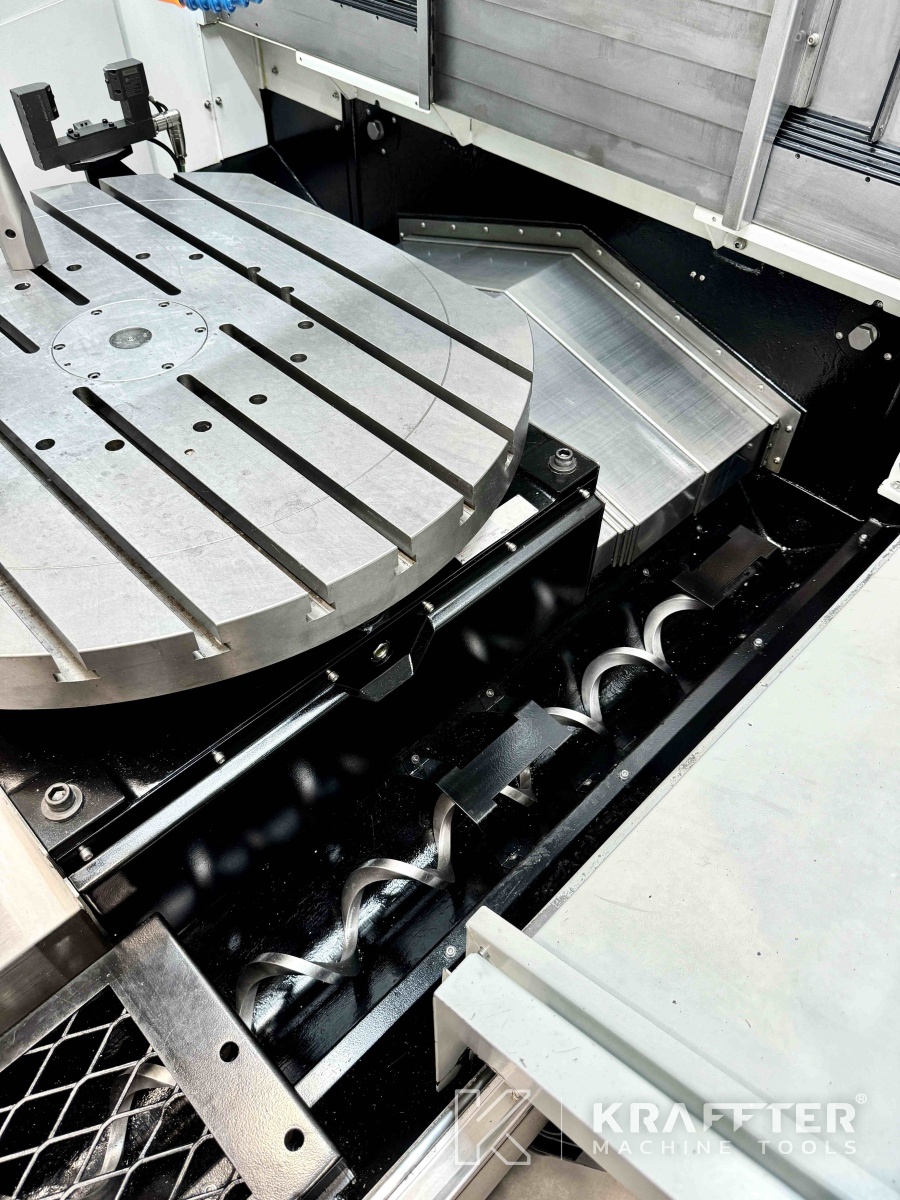

- Convoyeurs de copeaux internes à vis (Qté 2)

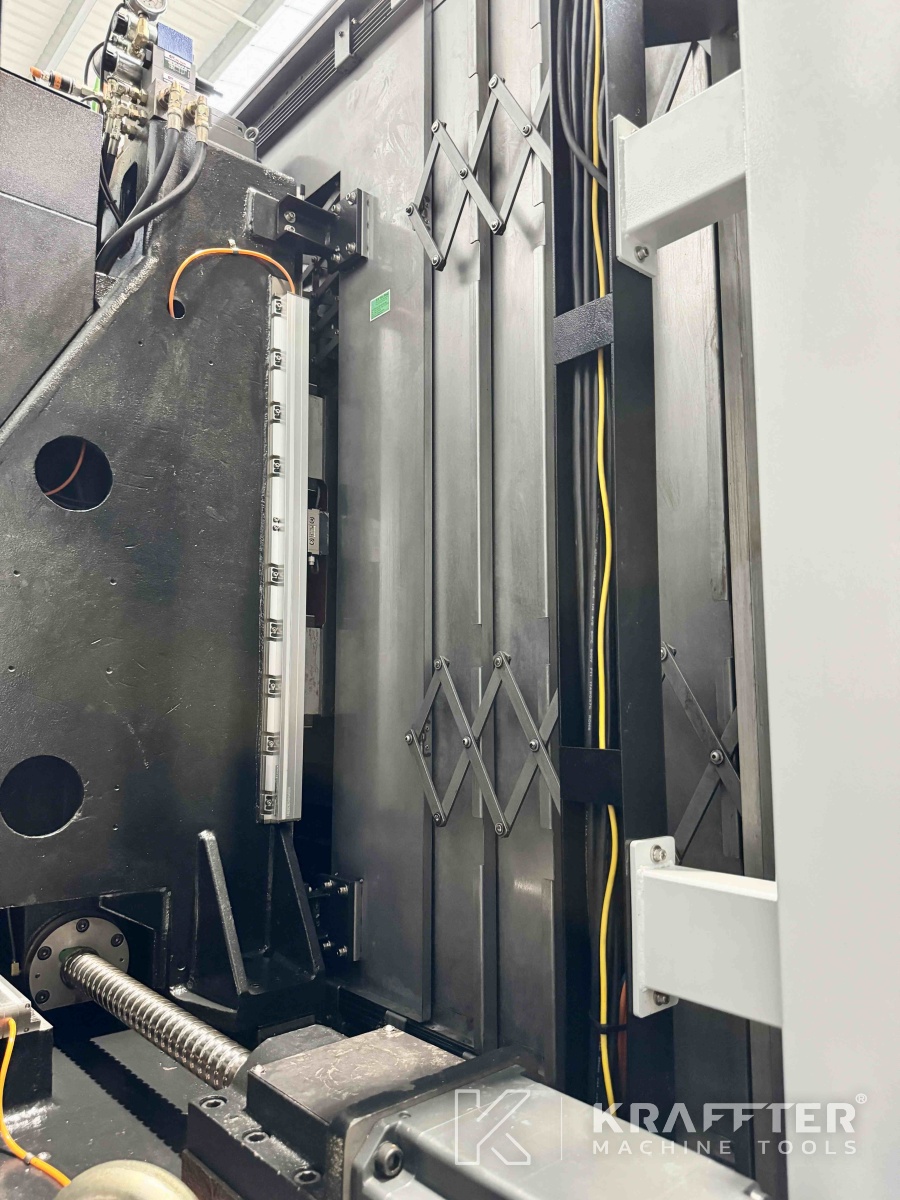

- Règles de mesure HEIDENHAIN sur les 3 axes XYZ avec soufflage d'air
- Codeurs de précision sur les 2 axes B et C

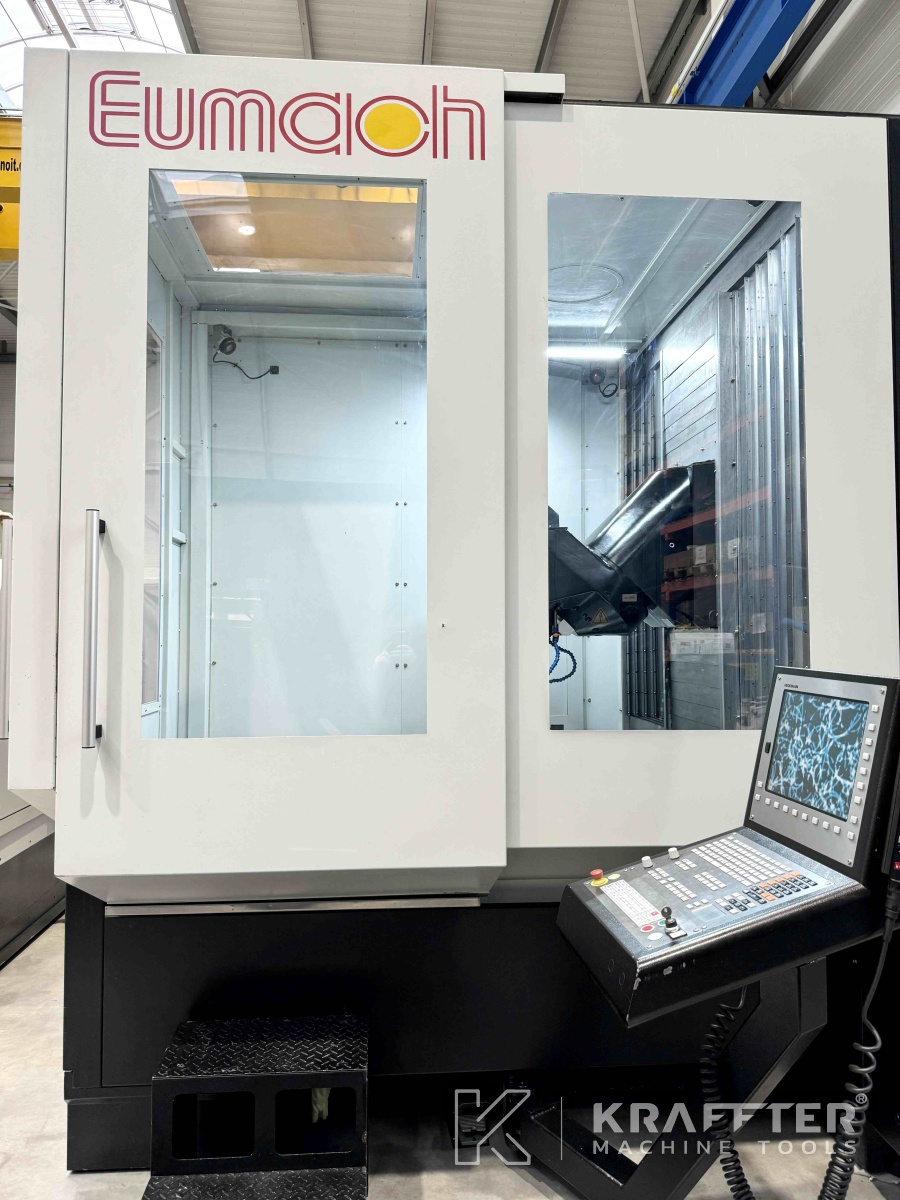

- Télécommande déportée HEIDENHAIN avec manivelle électronique
- Avertisseur lumineux
- Éclairage de la zone de travail LED
- Vérins à vis de mise à niveau

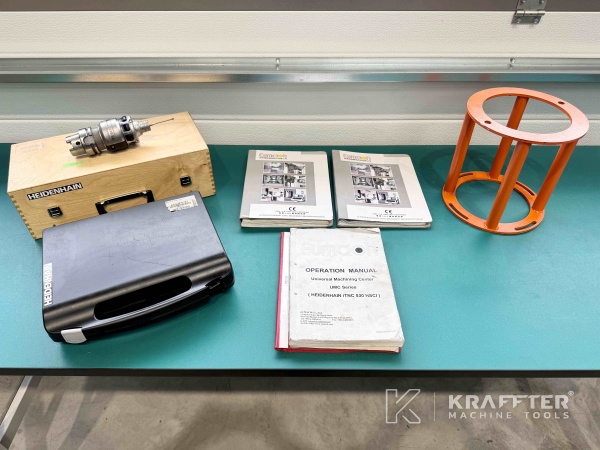

ÉQUIPEMENTS COMPLÉMENTAIRES:
- Arrosage par le centre broche HP 20 bars

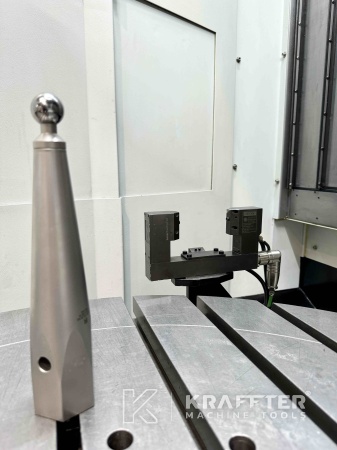

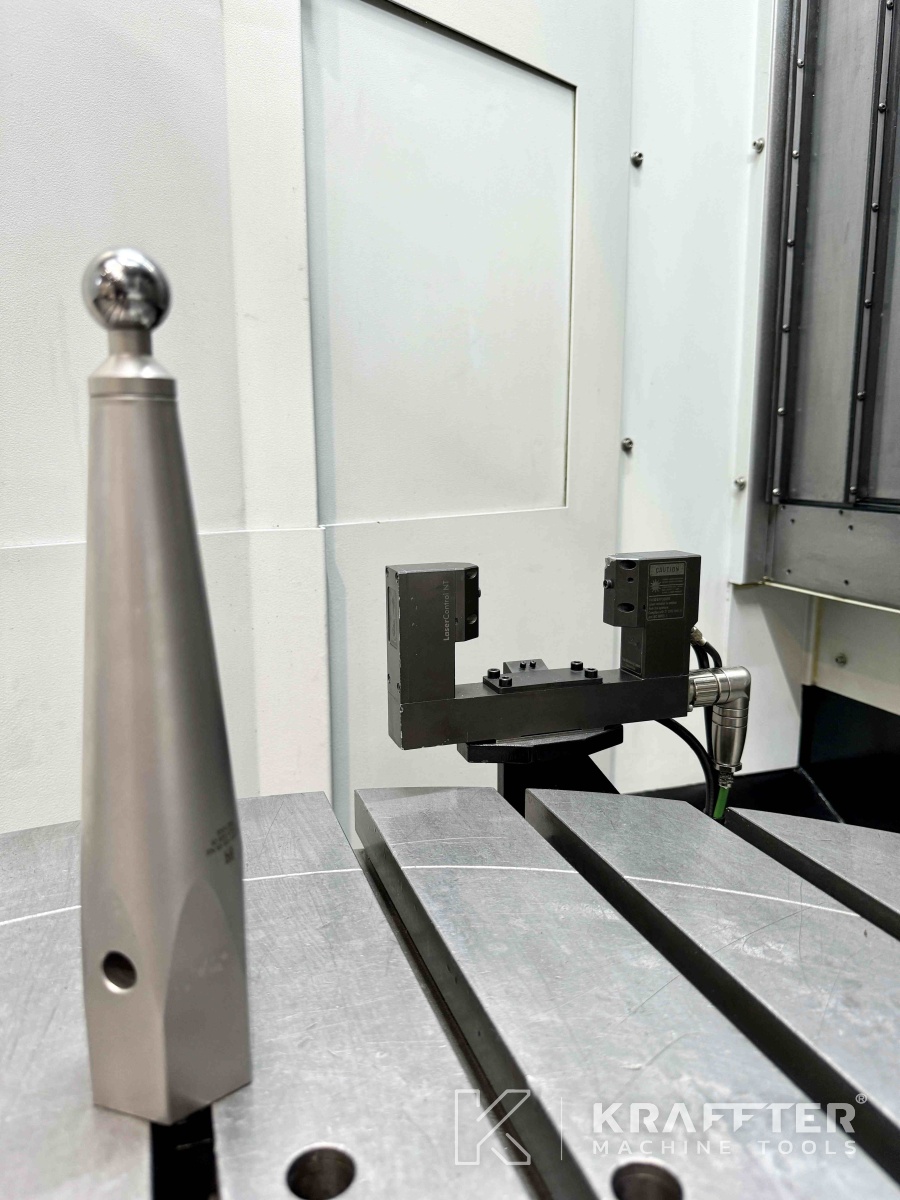

- Système laser BLUM pour le réglage de l'outil et la détection des bris d'outil

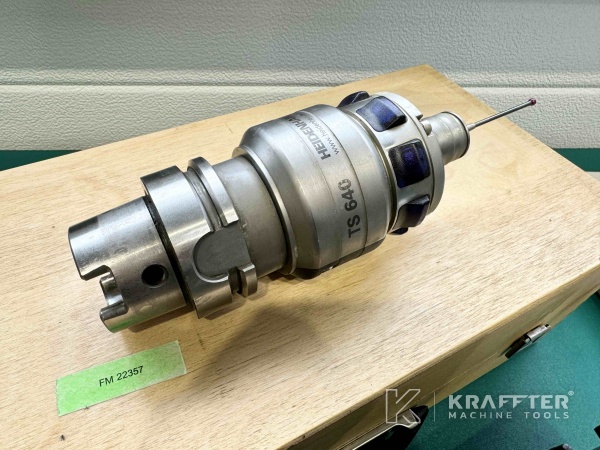

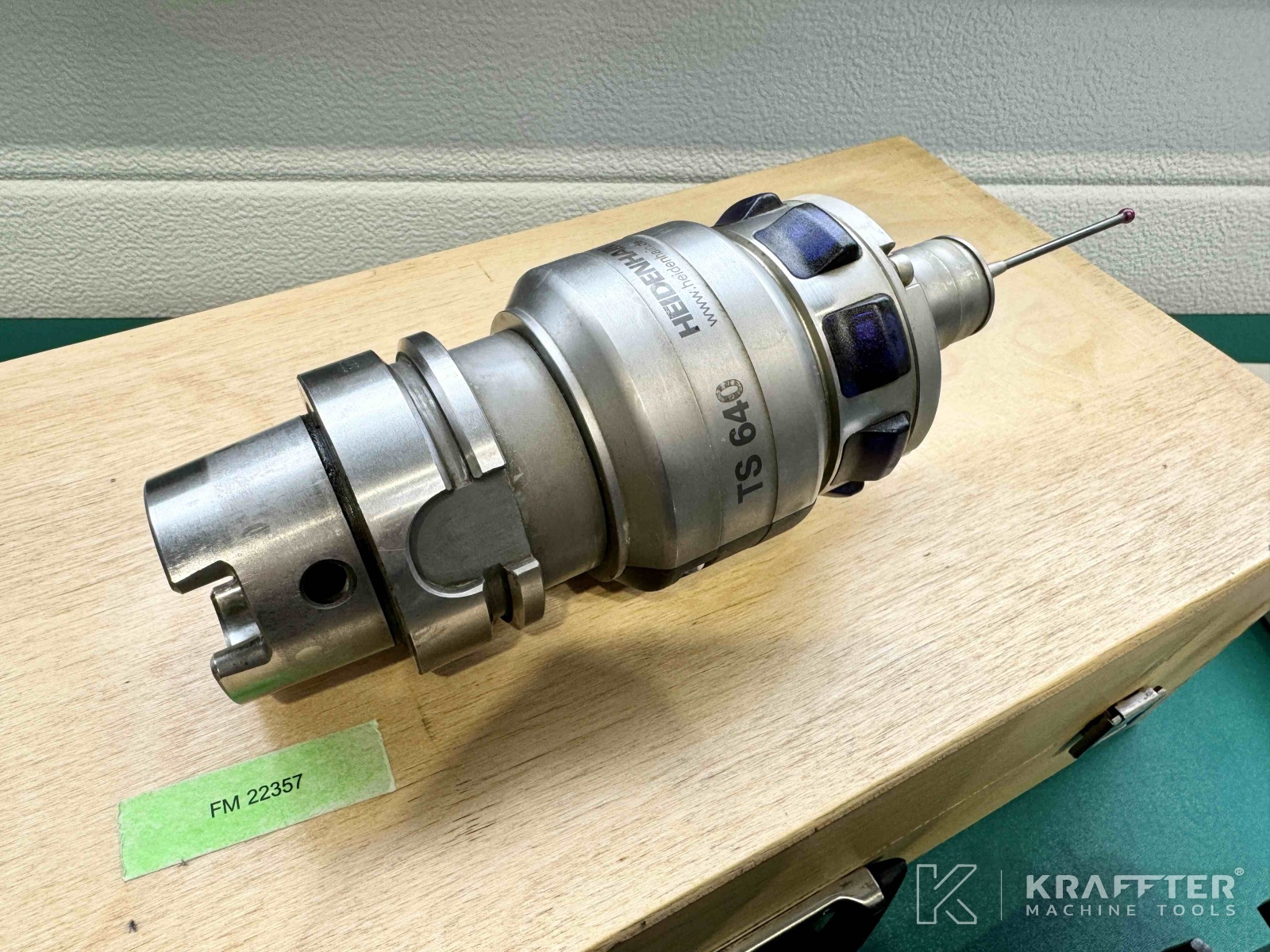

- Palpeur pièces HEIDENHAIN TS-640
- Option HEIDENHAIN KINEMATICS + interface de calibration
- Option HEIDENHAIN DCM (anticollision)
- Option HEIDENHAIN AFC (Adaptive Feed Control)
