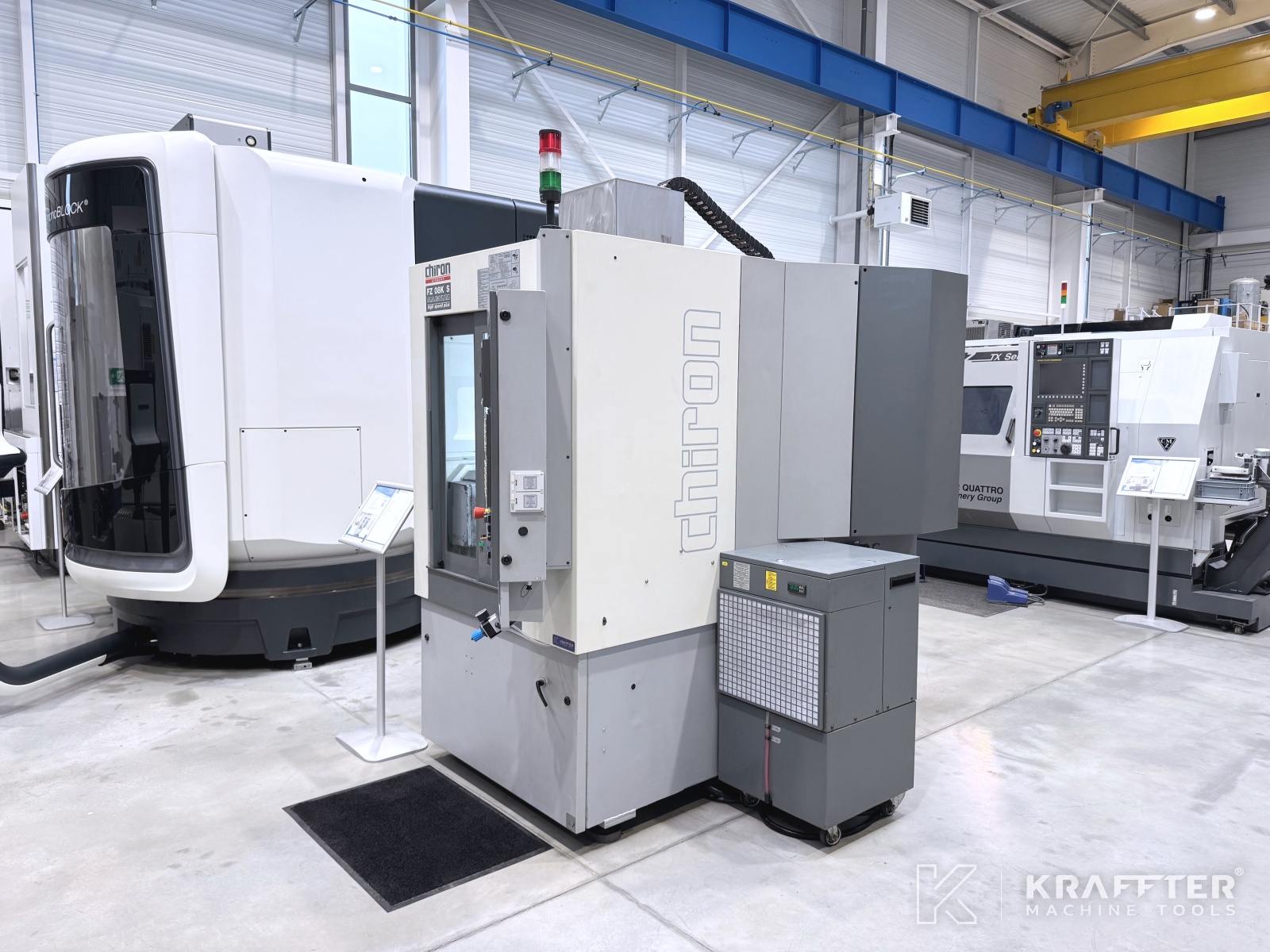

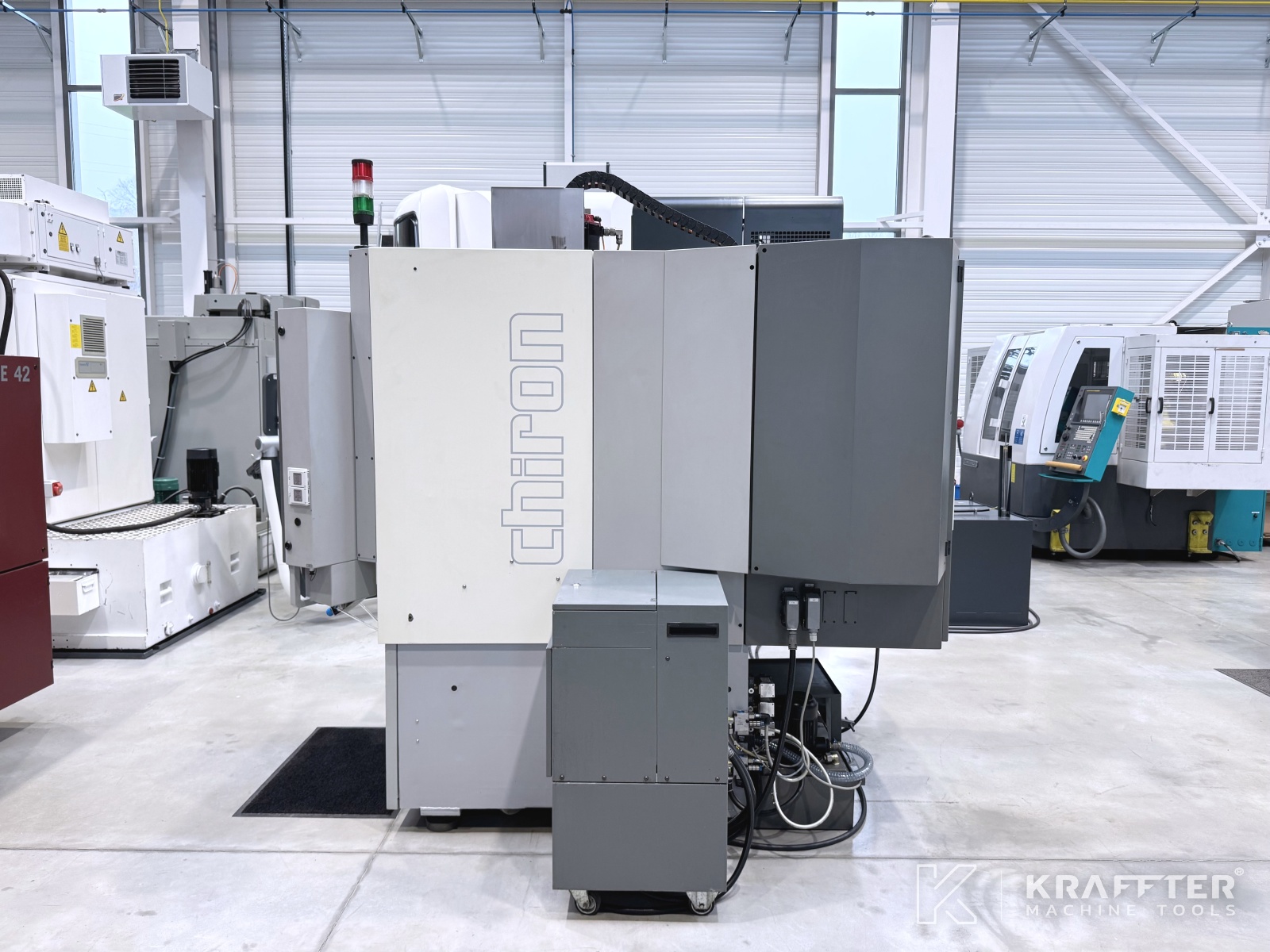

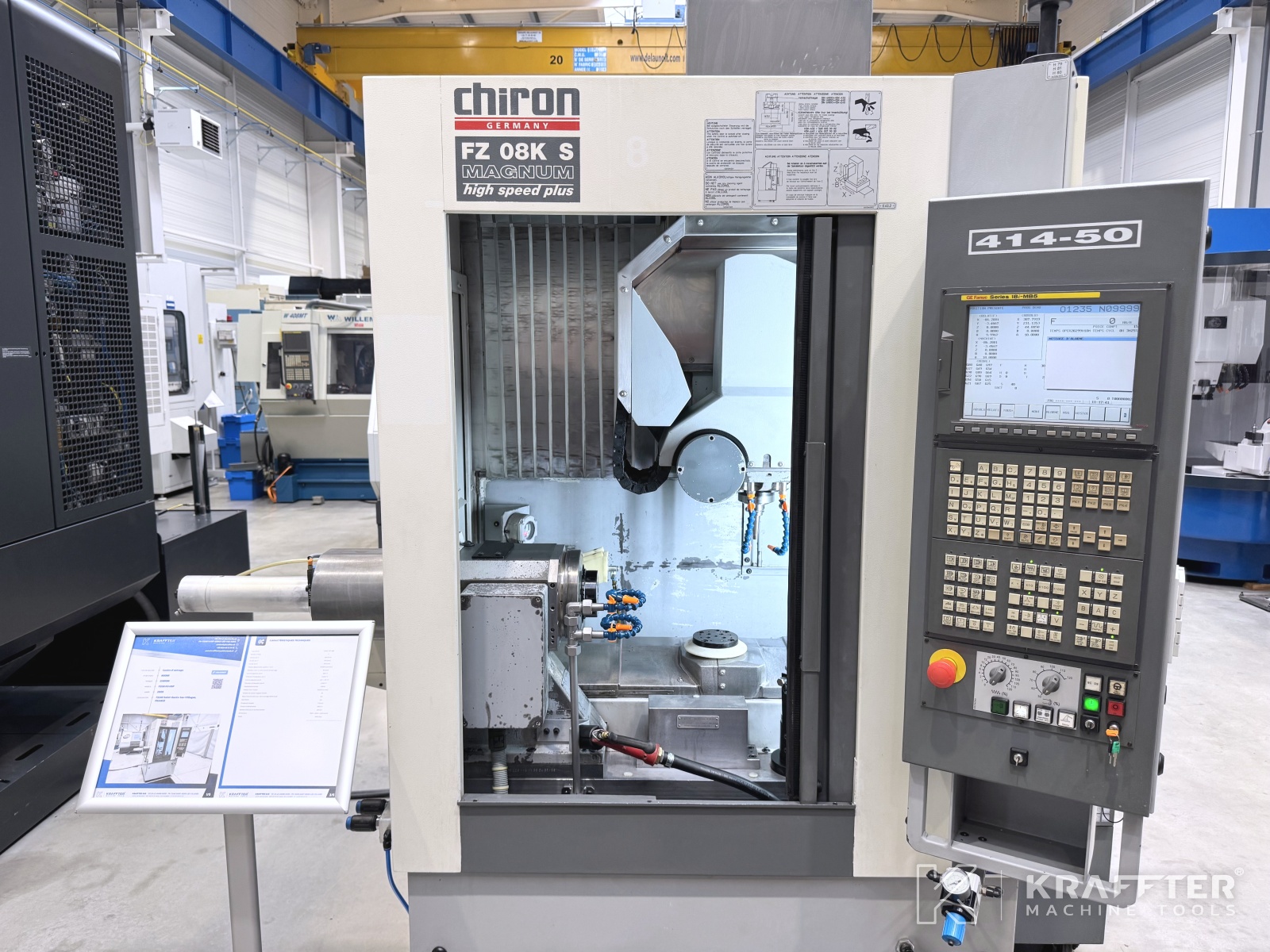

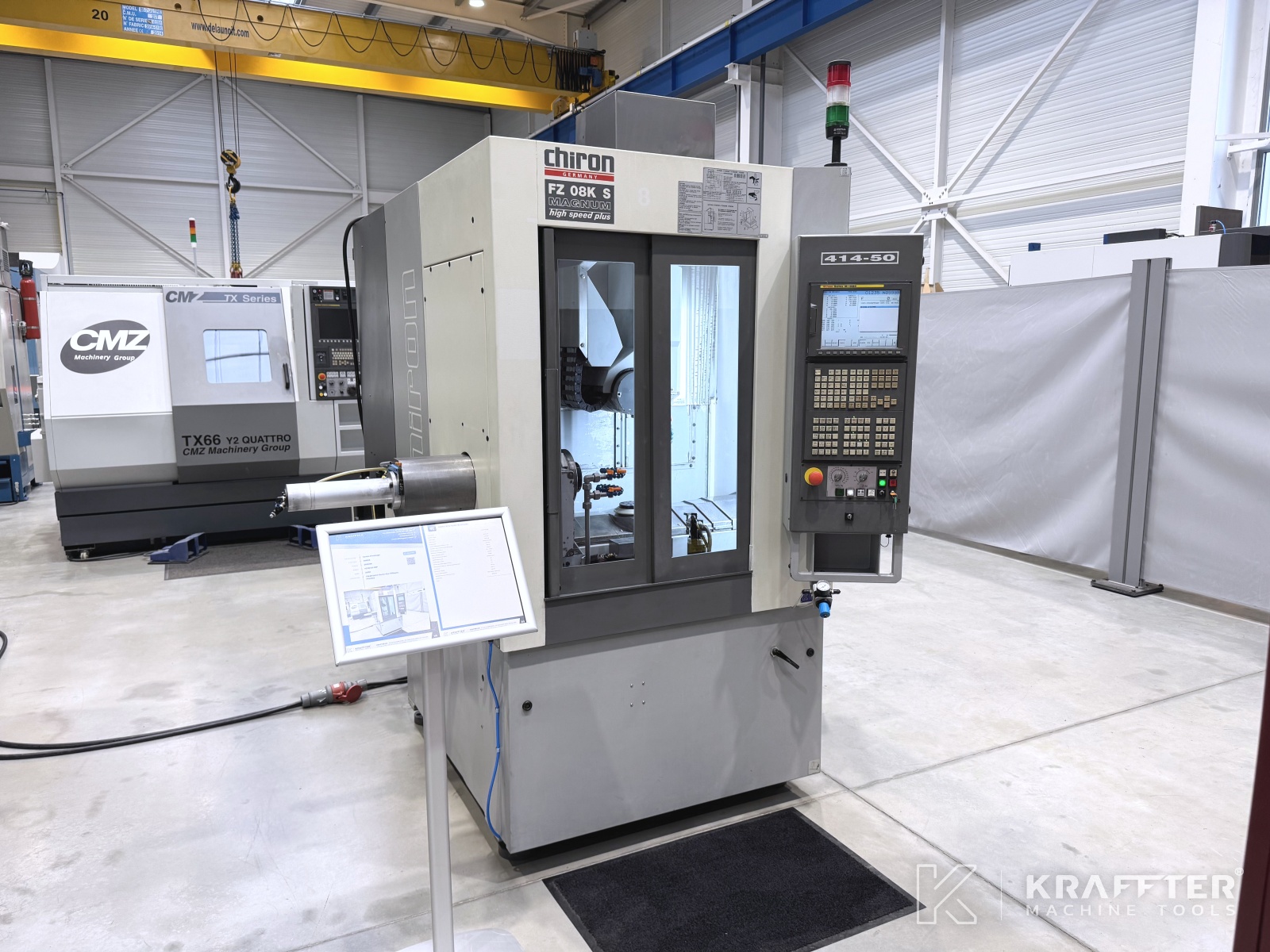

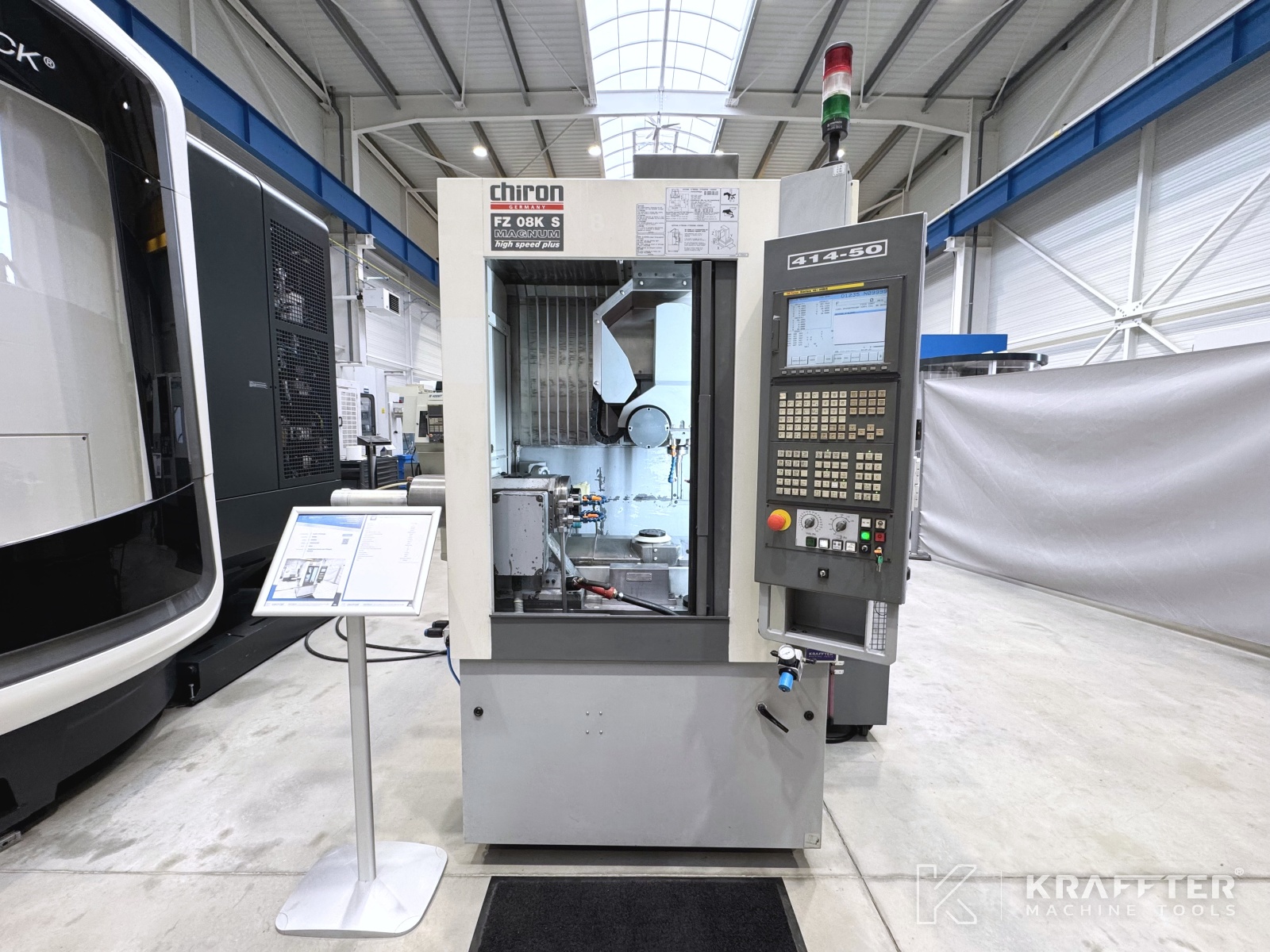

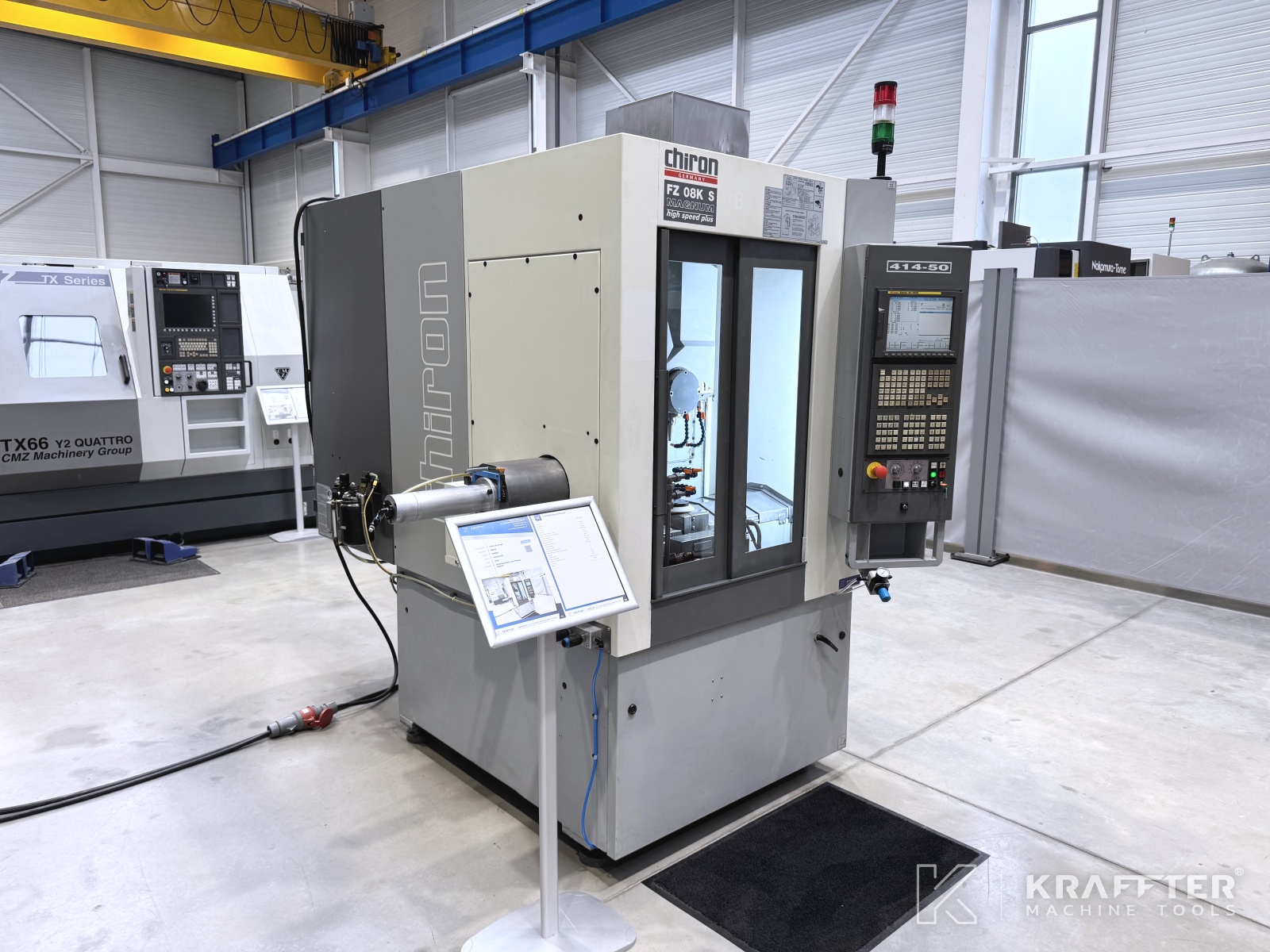

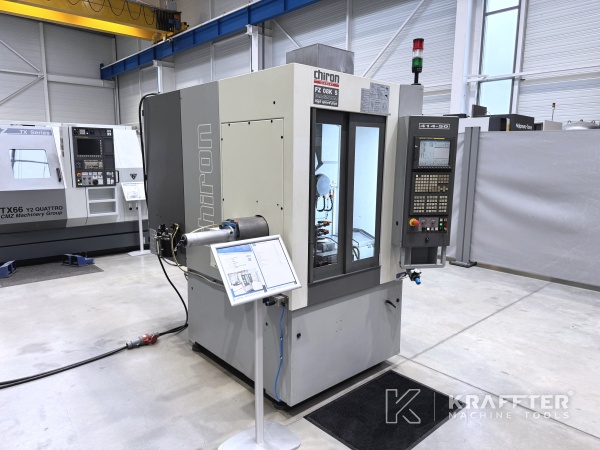

Type de machine : Centre d’usinage

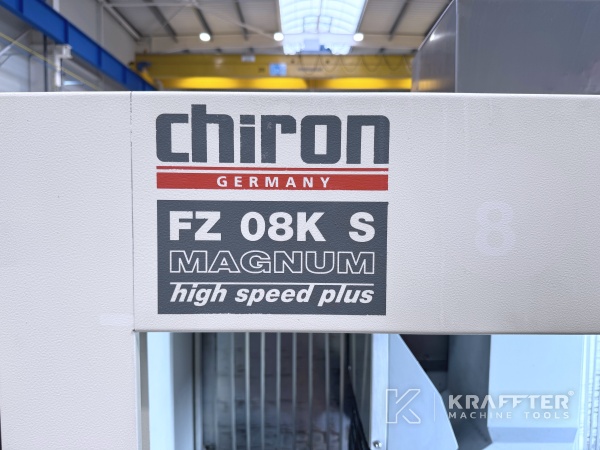

Marque : CHIRON
N° de stock: 90066

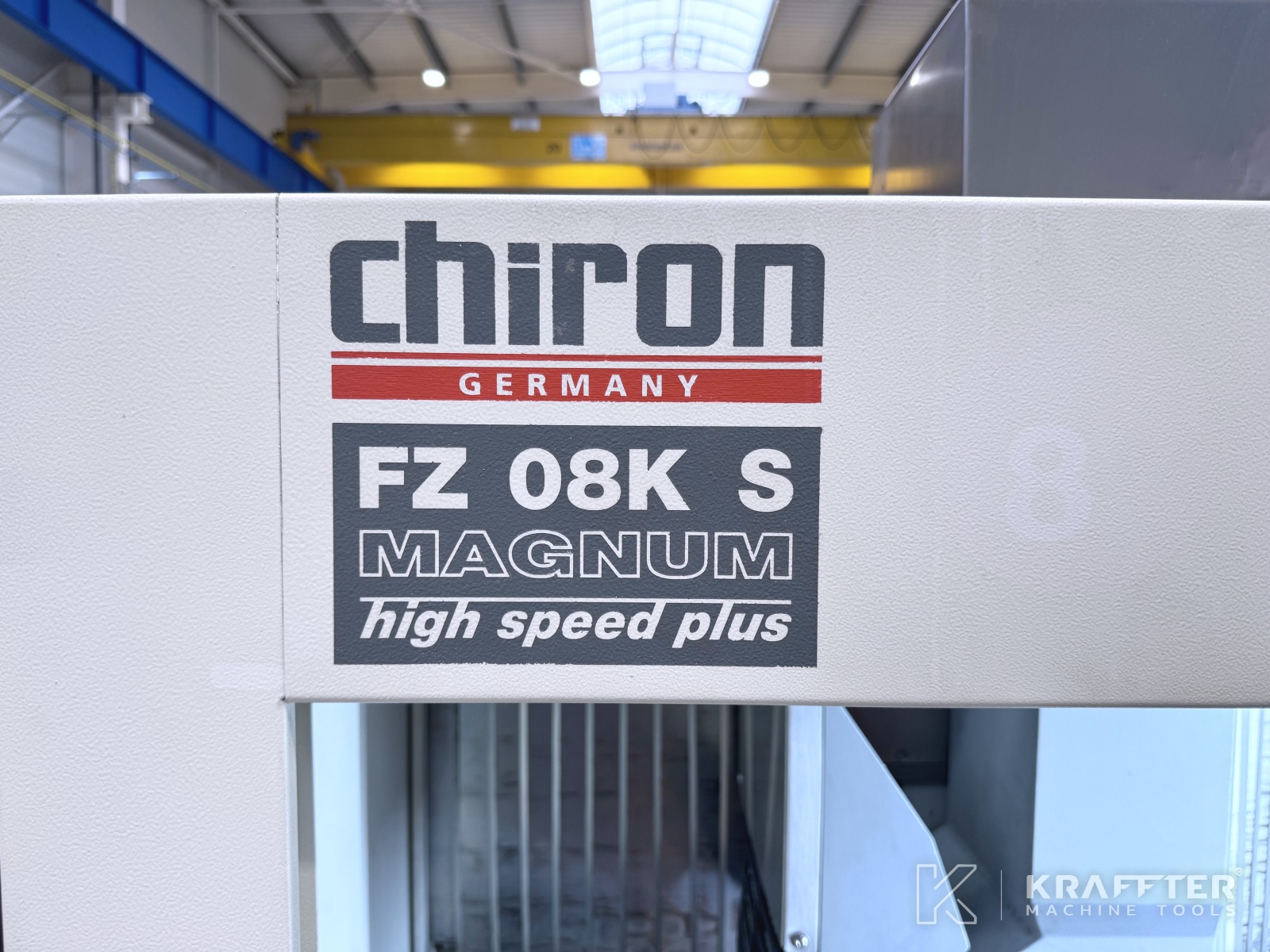

Modèle : FZ 08K S HSP
Année : 2006
Localisation : 73240 Saint-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPDemander un devis
Caractéristiques techniques

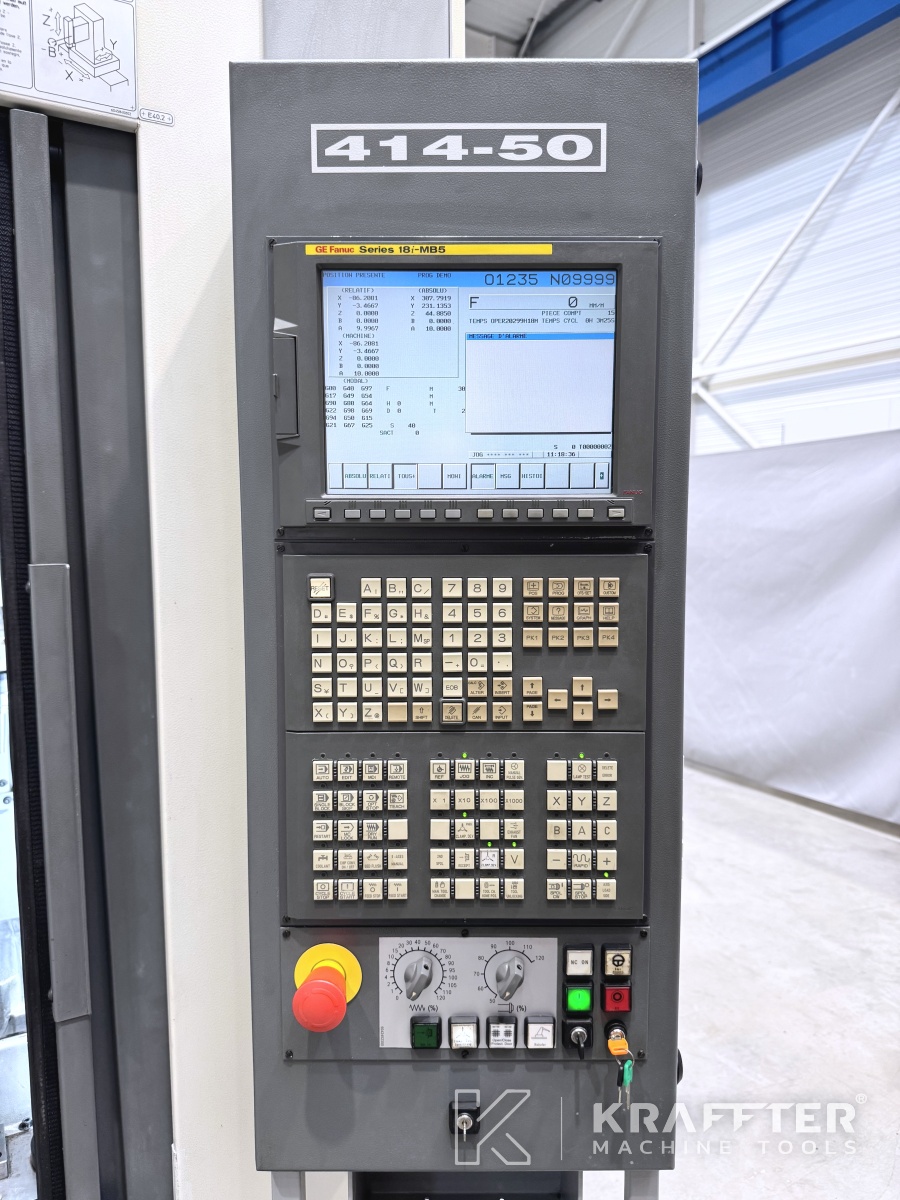

Type de CN
FANUC 18i-MB5
Nombre d’axes
7
Course axe X
450 [mm]
Course axe Y
270 [mm]
Course axe Z
310 [mm]
Vitesse déplacement rapide X, Y et Z
75000 [mm/min]

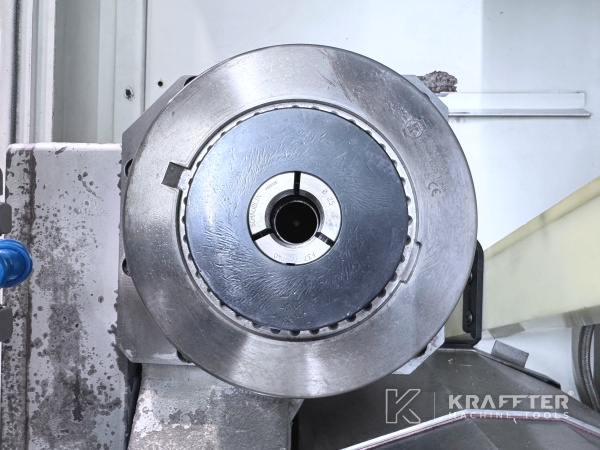

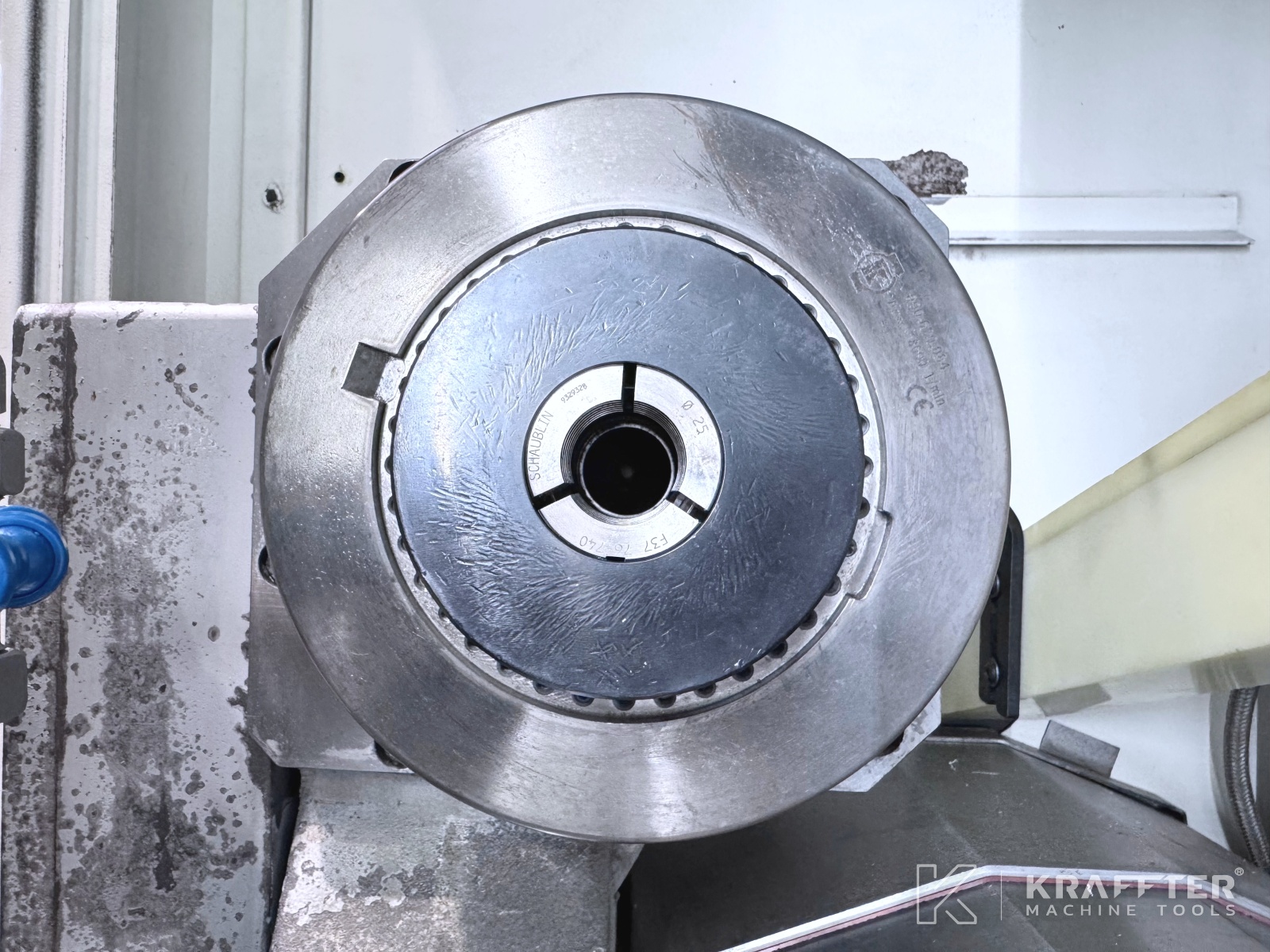

Diamètre maxi. en barre broche de tournage
32 [mm]
Vitesse maxi. broche de tournage
8000 [tr/min]
Puissance maxi. broche de tournage
12 [kW]
Course angulaire axe A
360 [°]
Précision d'indexation axe A
0.001 [°]
Course angulaire axe B
-20° / +115 [°]
Précision d'indexation axe B
0.001 [°]

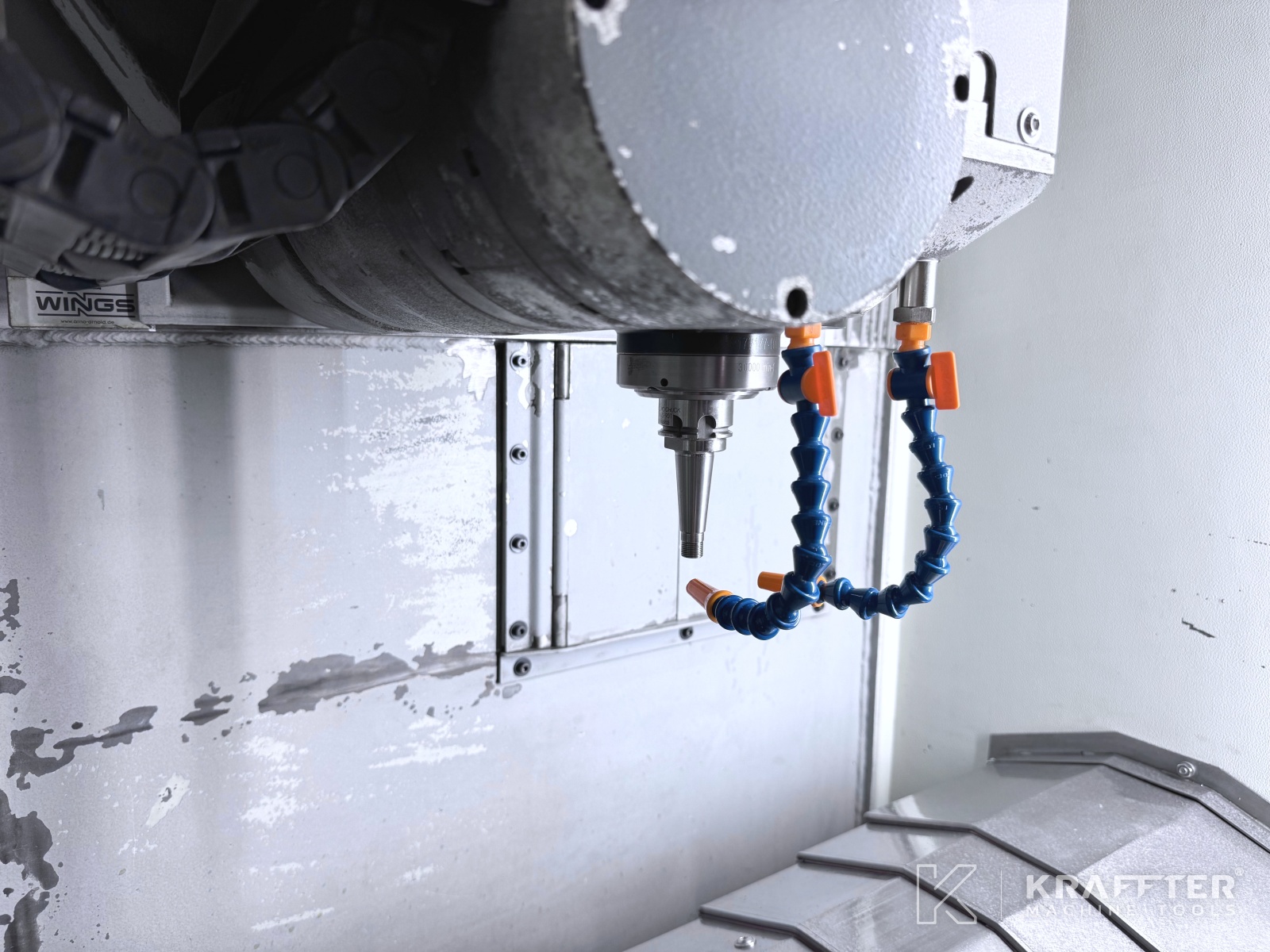

Attachement broche
HSK40
Vitesse maxi. broche
30000 [tr/min]
Nombre de postes magasin d'outils
40
Retournement pièce par robot (usinage 6ième face)
Oui
Port RS232
Oui
Puissance installée
17 [kVA]
Tension d'alimentation
400 [V]
Nombre d'heures en fonctionnement
9911 [h]
Dimensions
1500 x 2600 x 2300 [mm]
Poids
3400 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

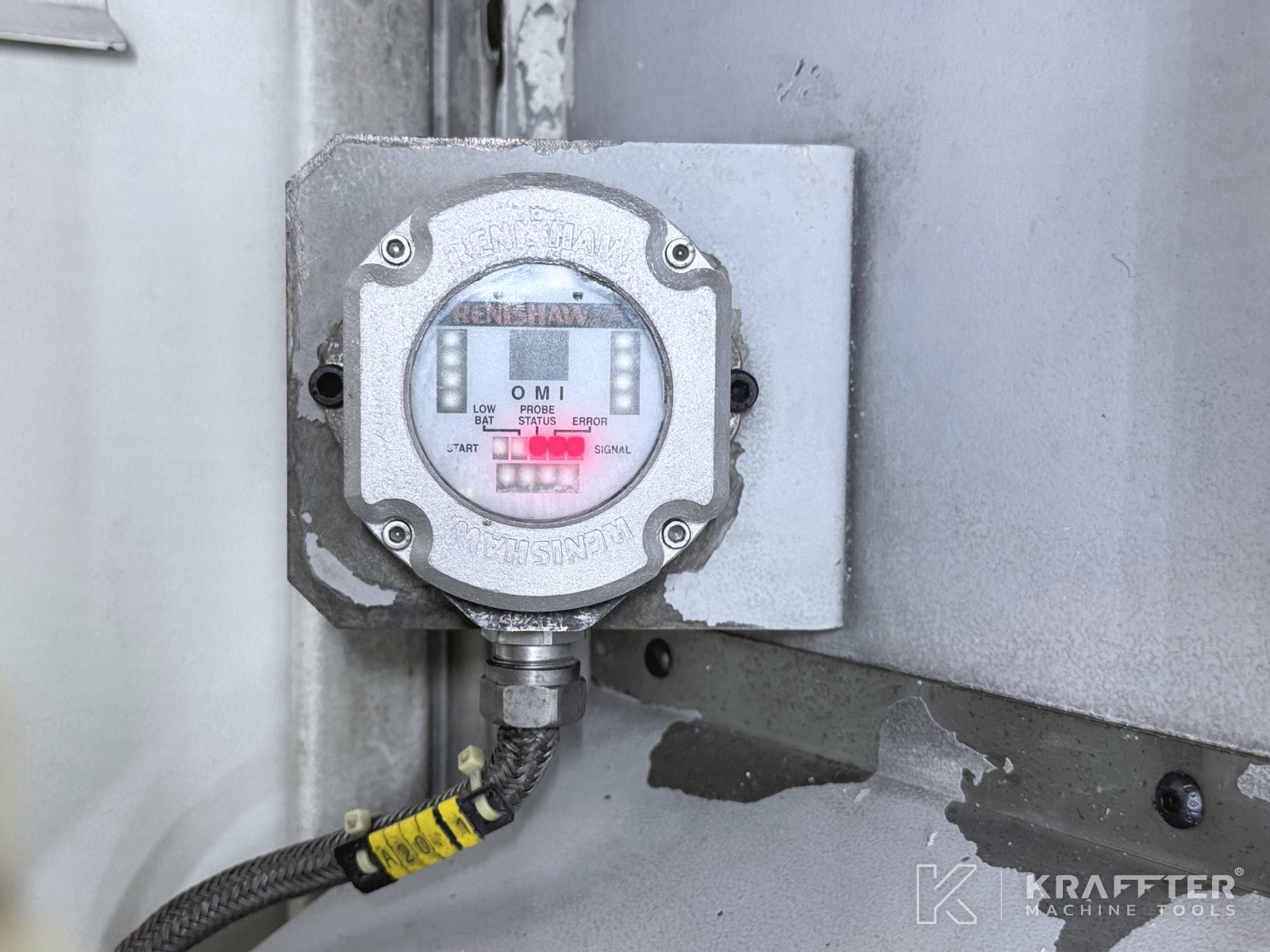

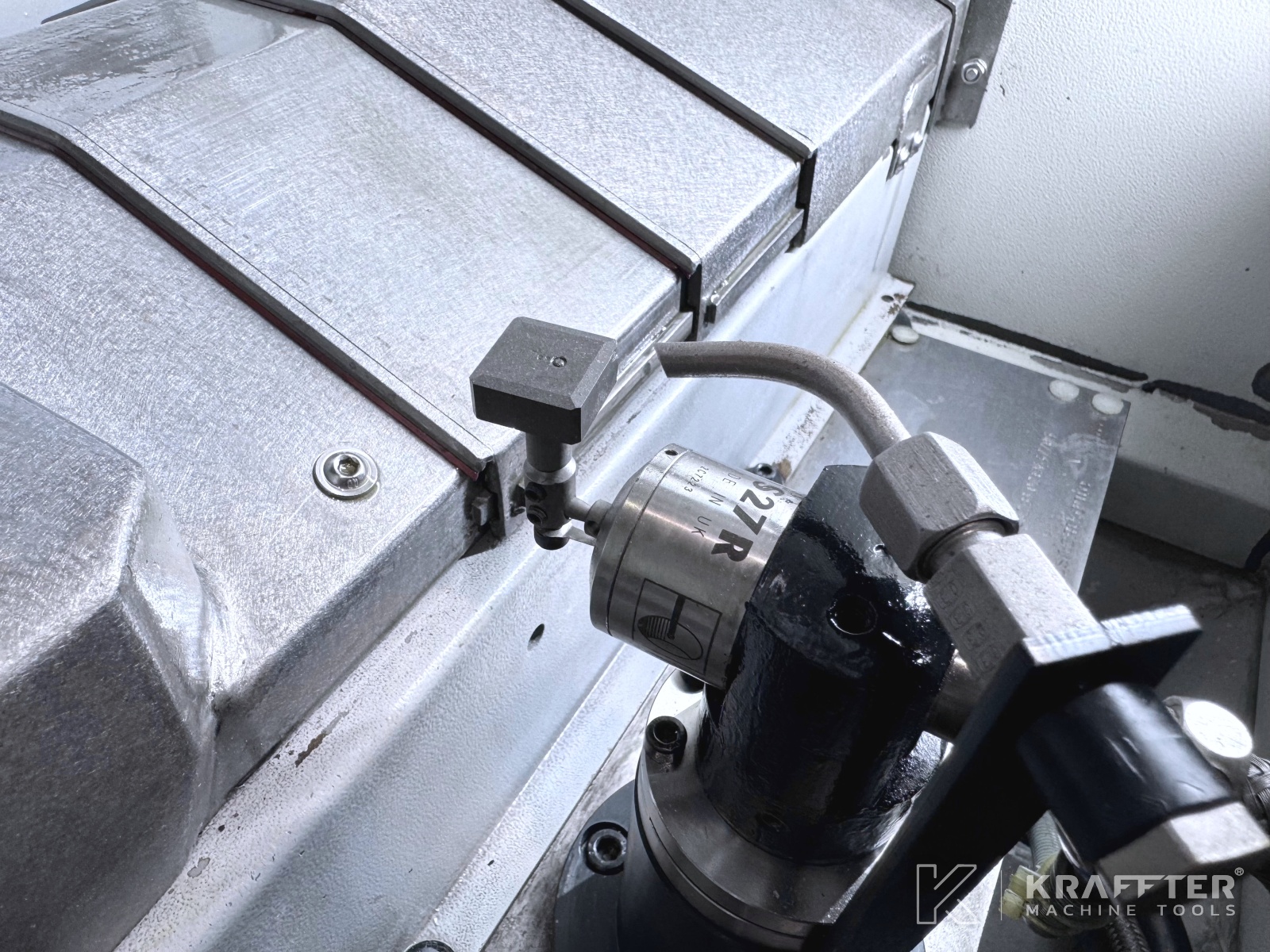

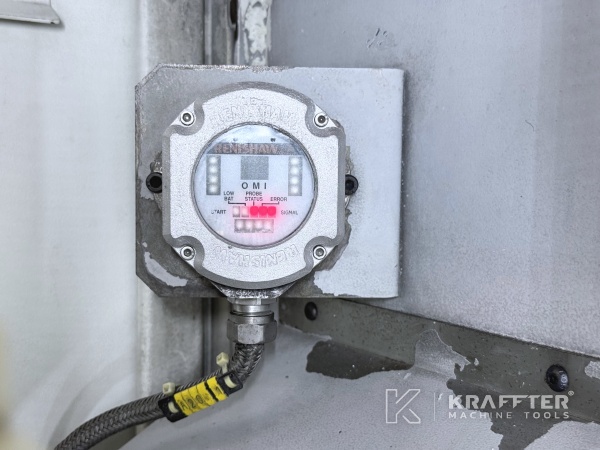

- x1 palpeur outil RENISHAW type TS27R

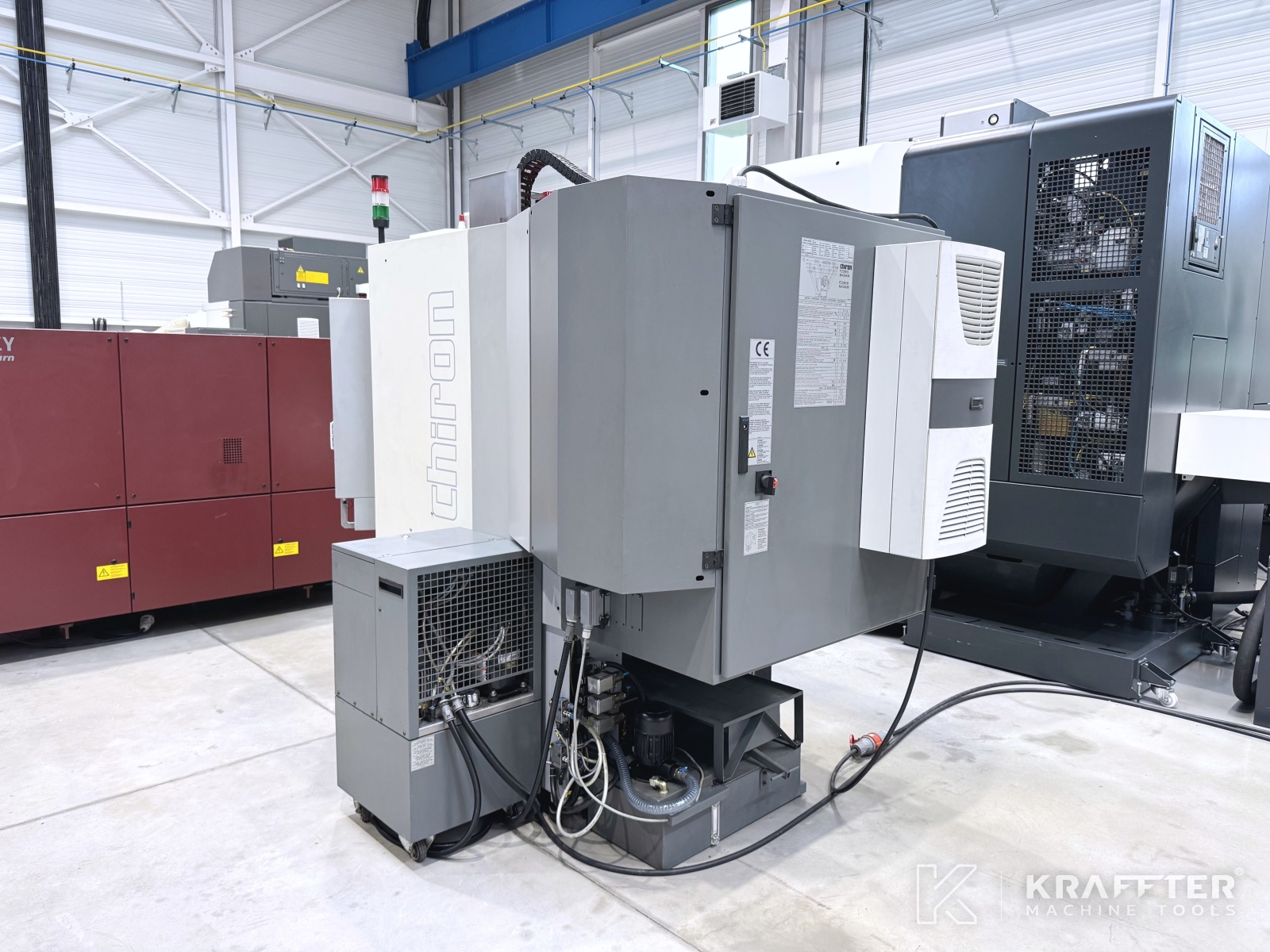

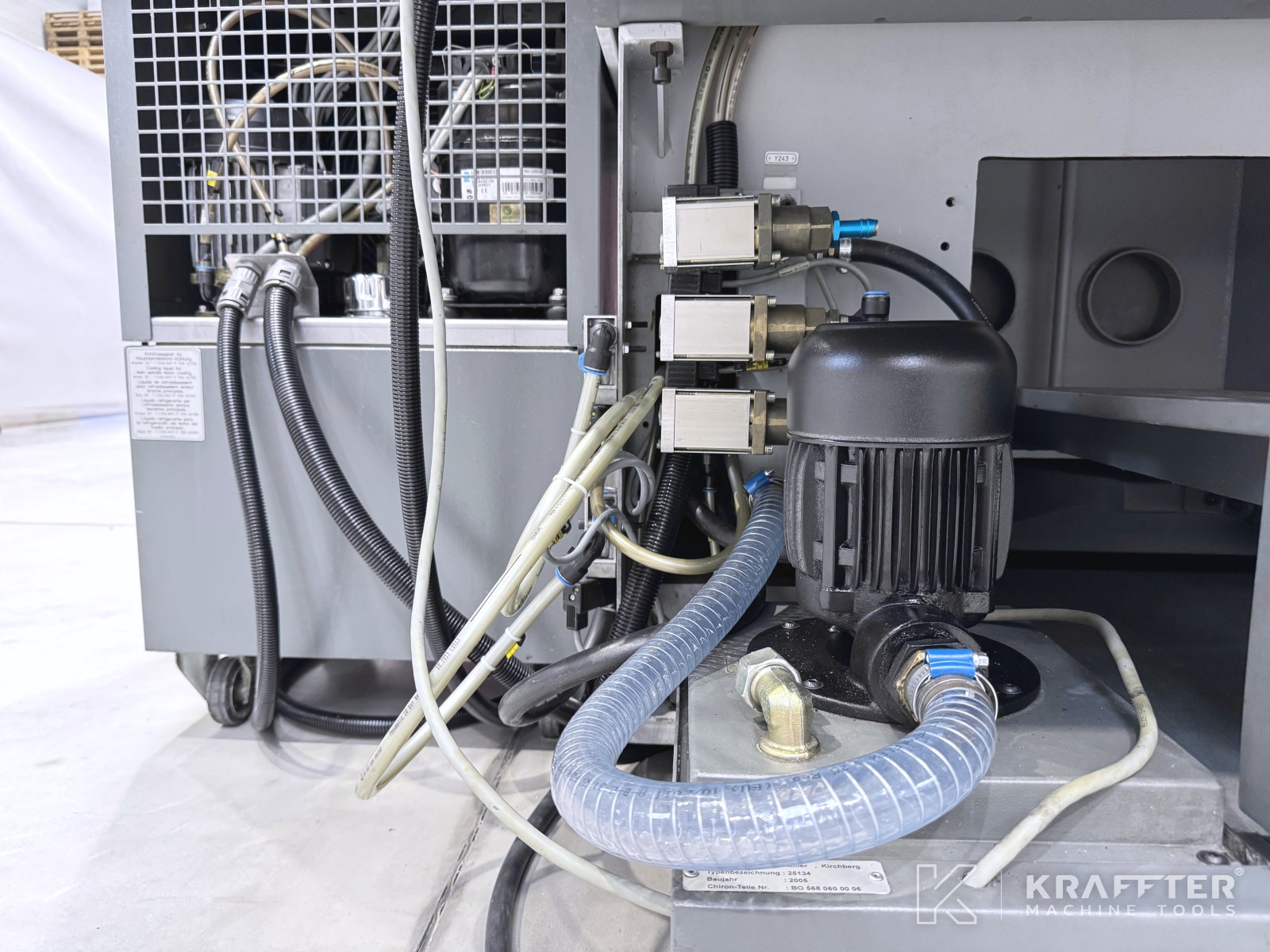

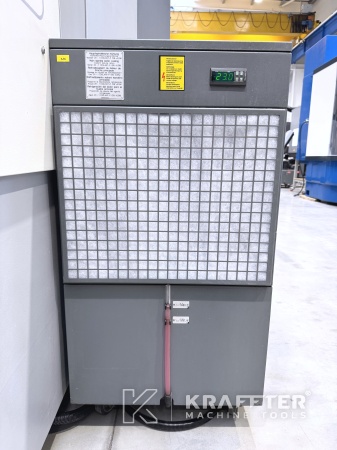

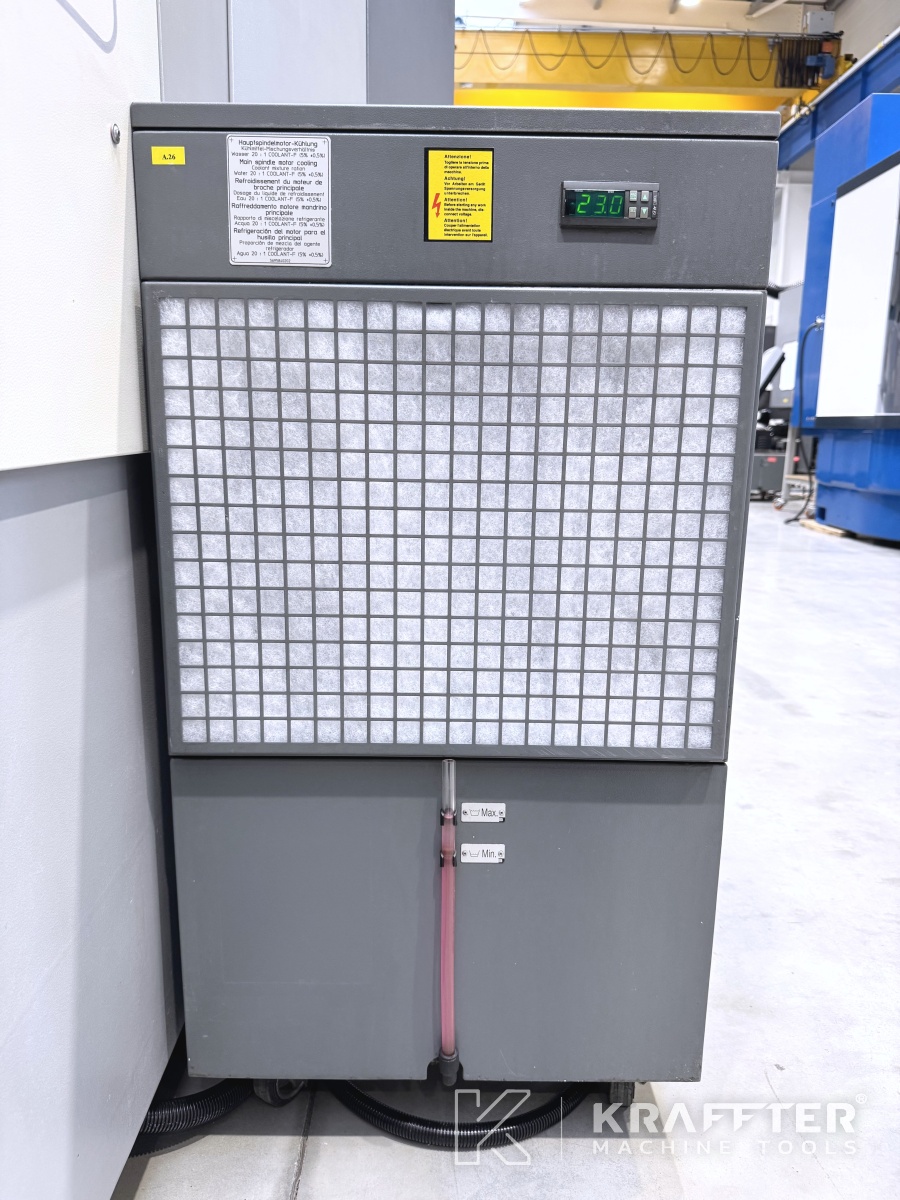

- x1 unité de refroidissement broche
- x1 récupérateur de pièces
- x1 bac d'arrosage

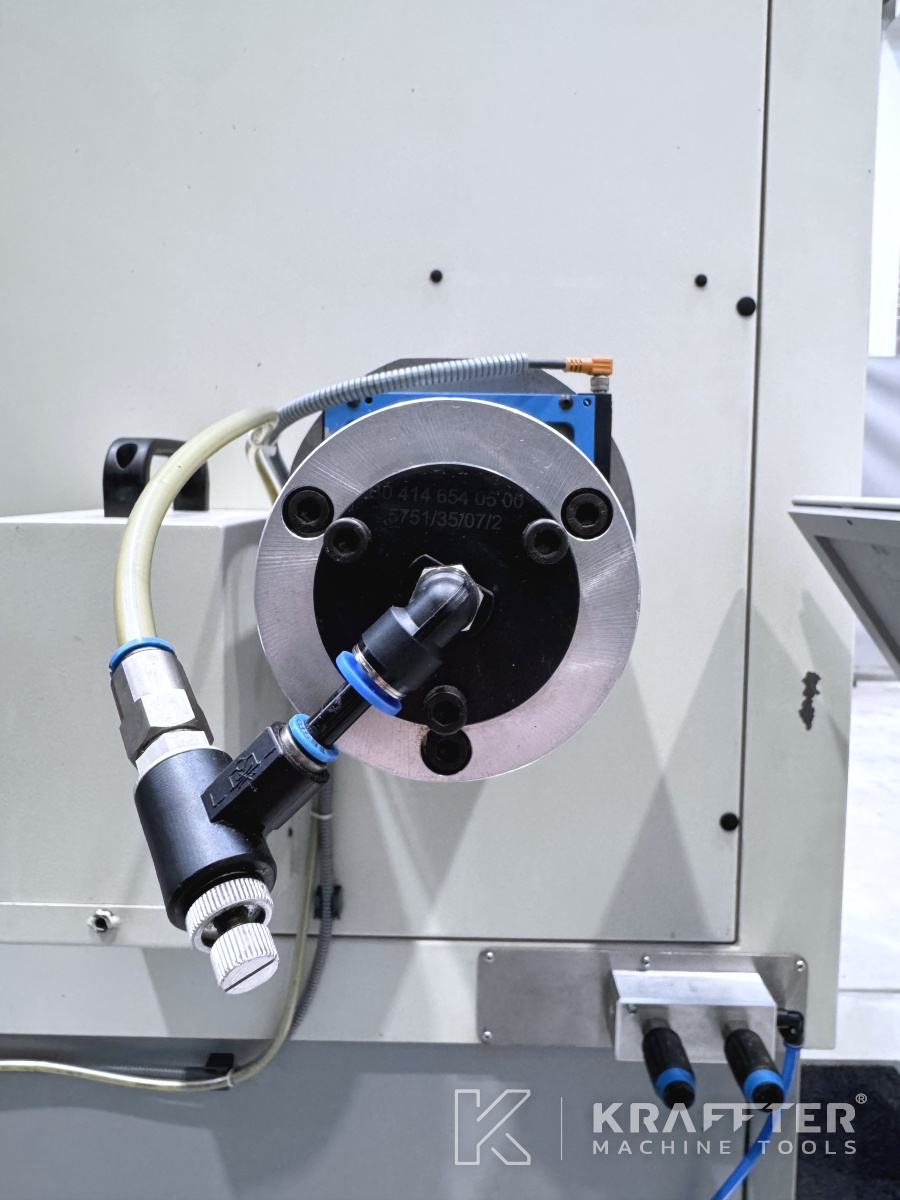

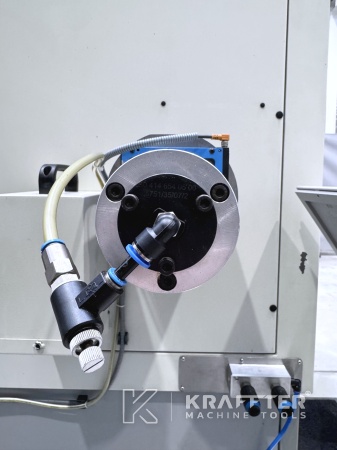

- x1 unité pour usinage 6ième face (système de préhension non-inclus)

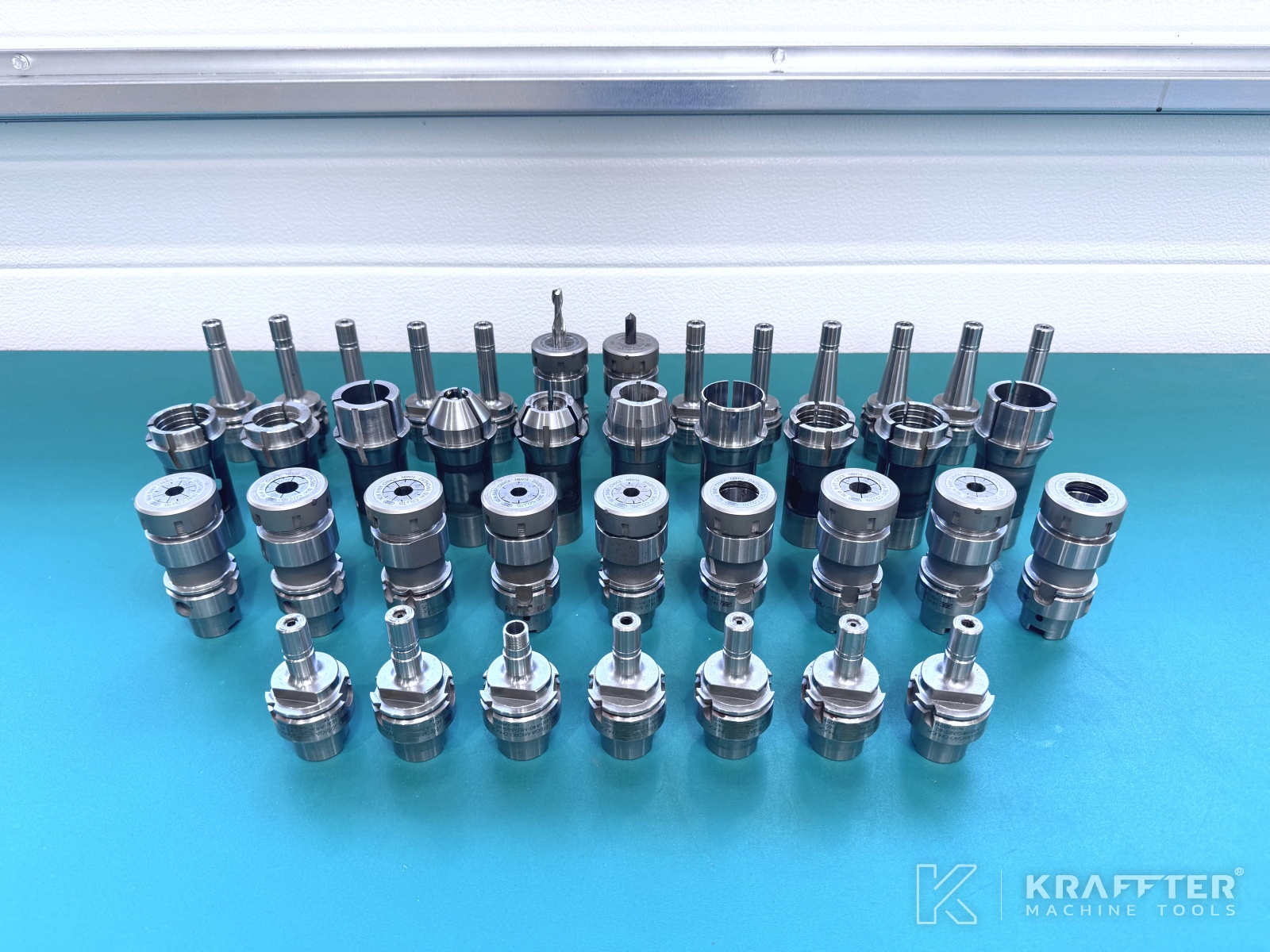

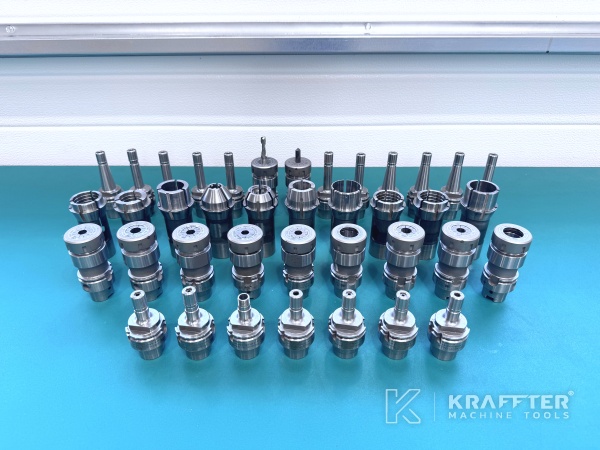

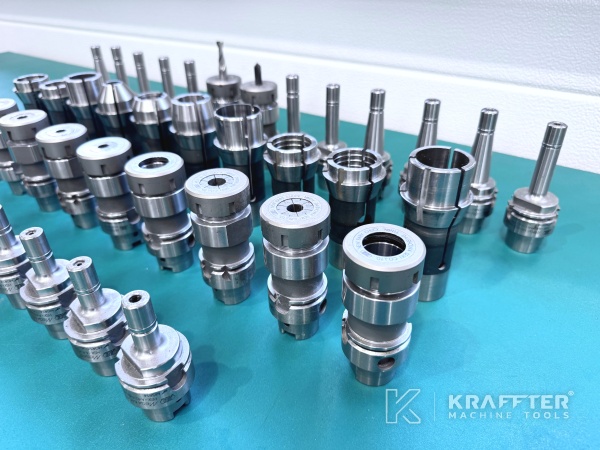

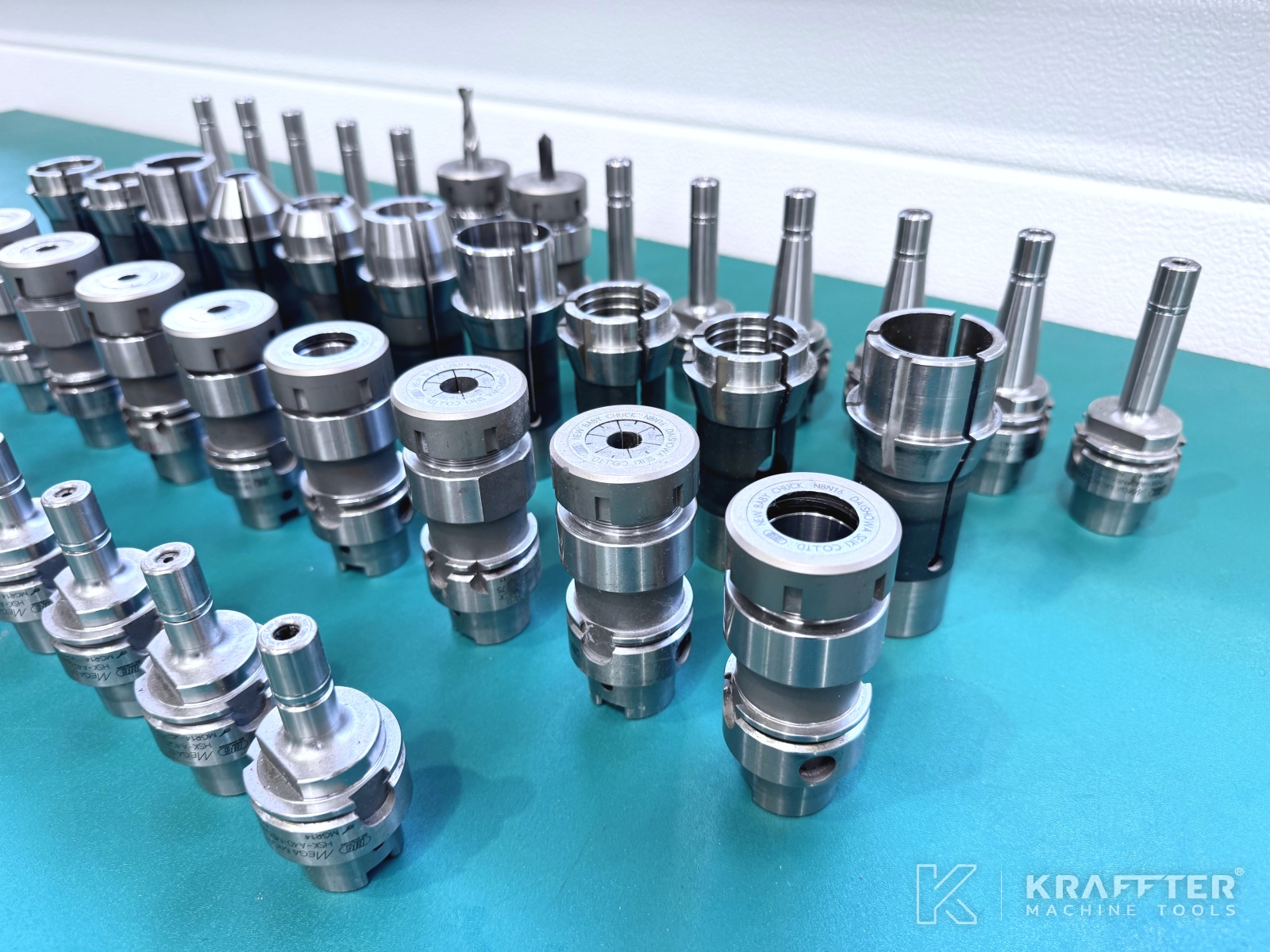

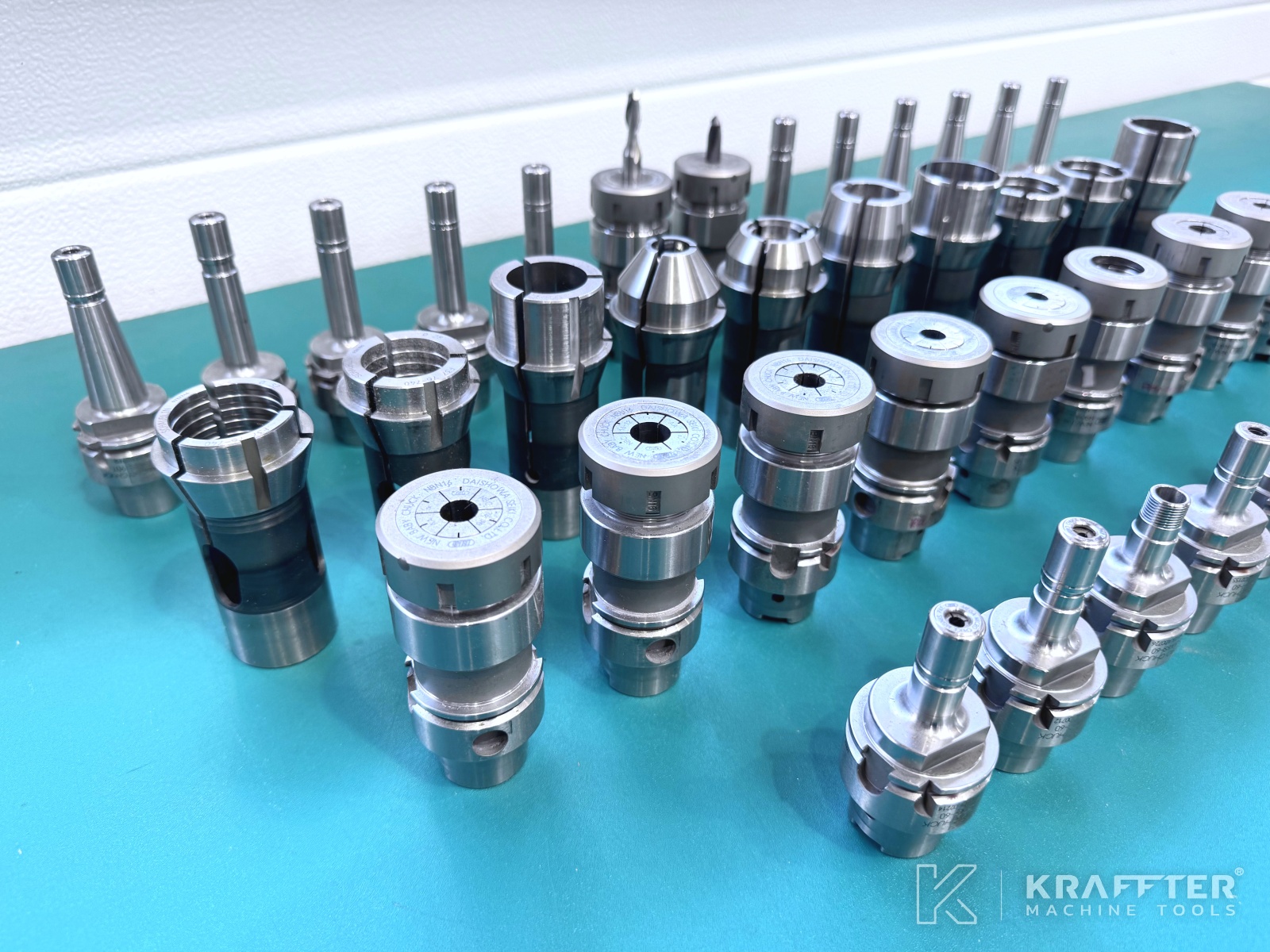

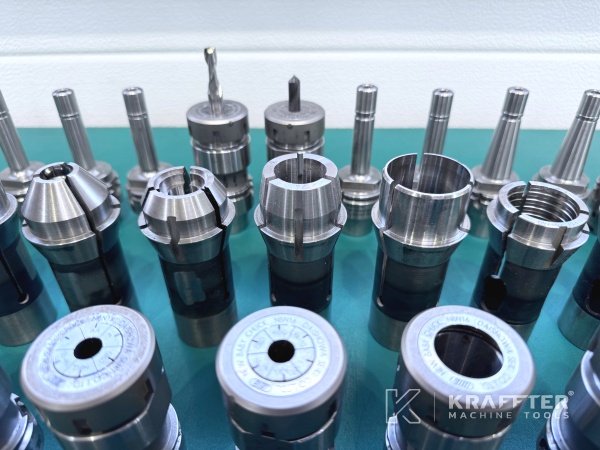

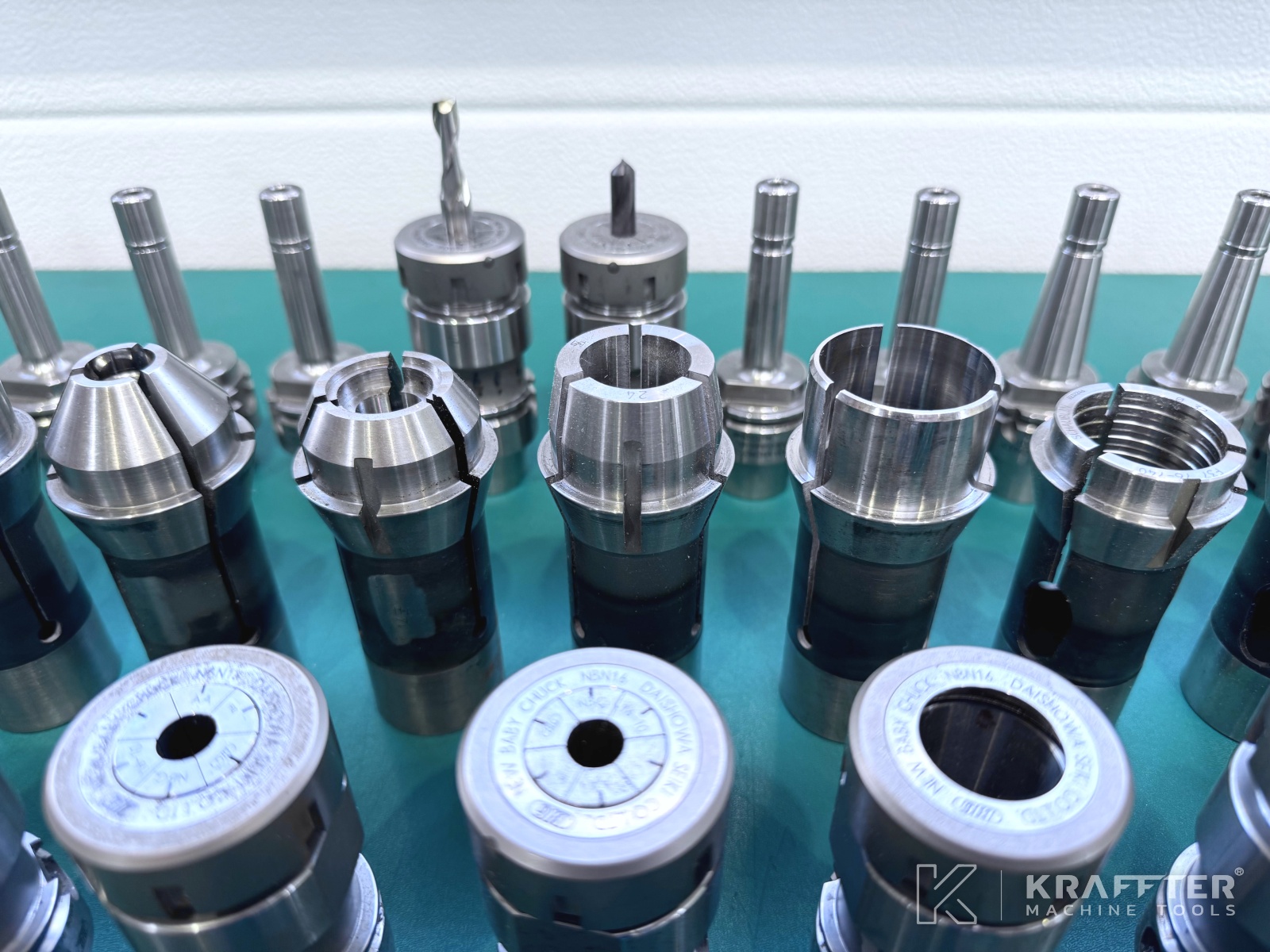

- x29 porte-outils type HSK40 BIG KAISER
- x10 pinces de serrage type F37 SCHAUBLIN
- x1 pistolet de lavage
- x1 lampe d'état 3 couleurs
- x1 manuel de maintenance

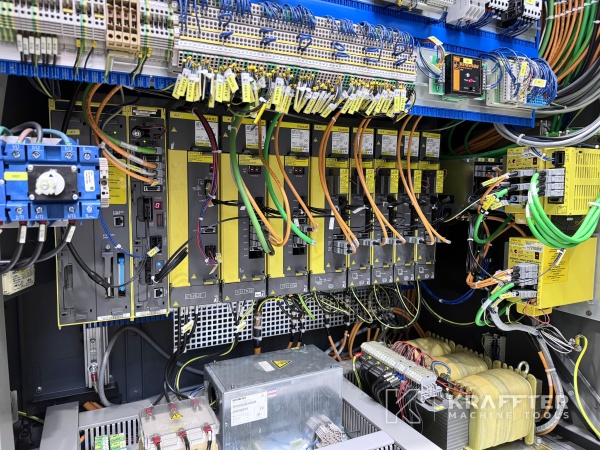

- x1 manuel schémas électriques
- x1 manuel opérateur
- x1 manuel de programmation
