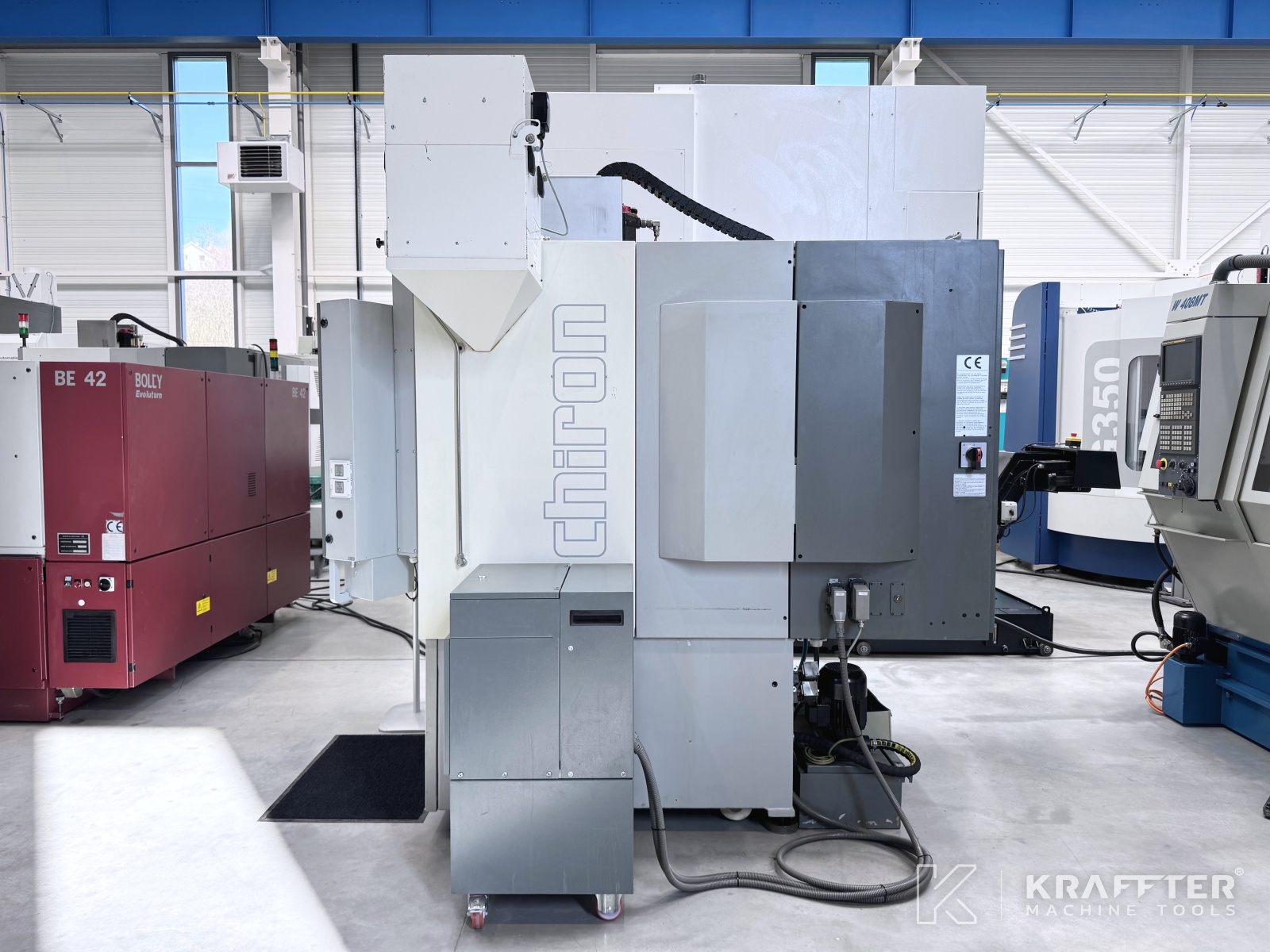

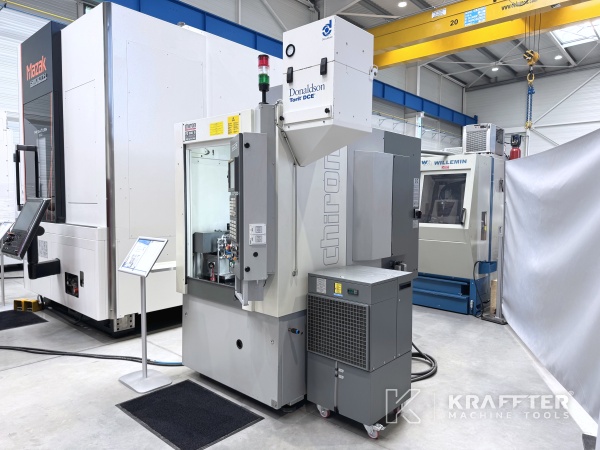

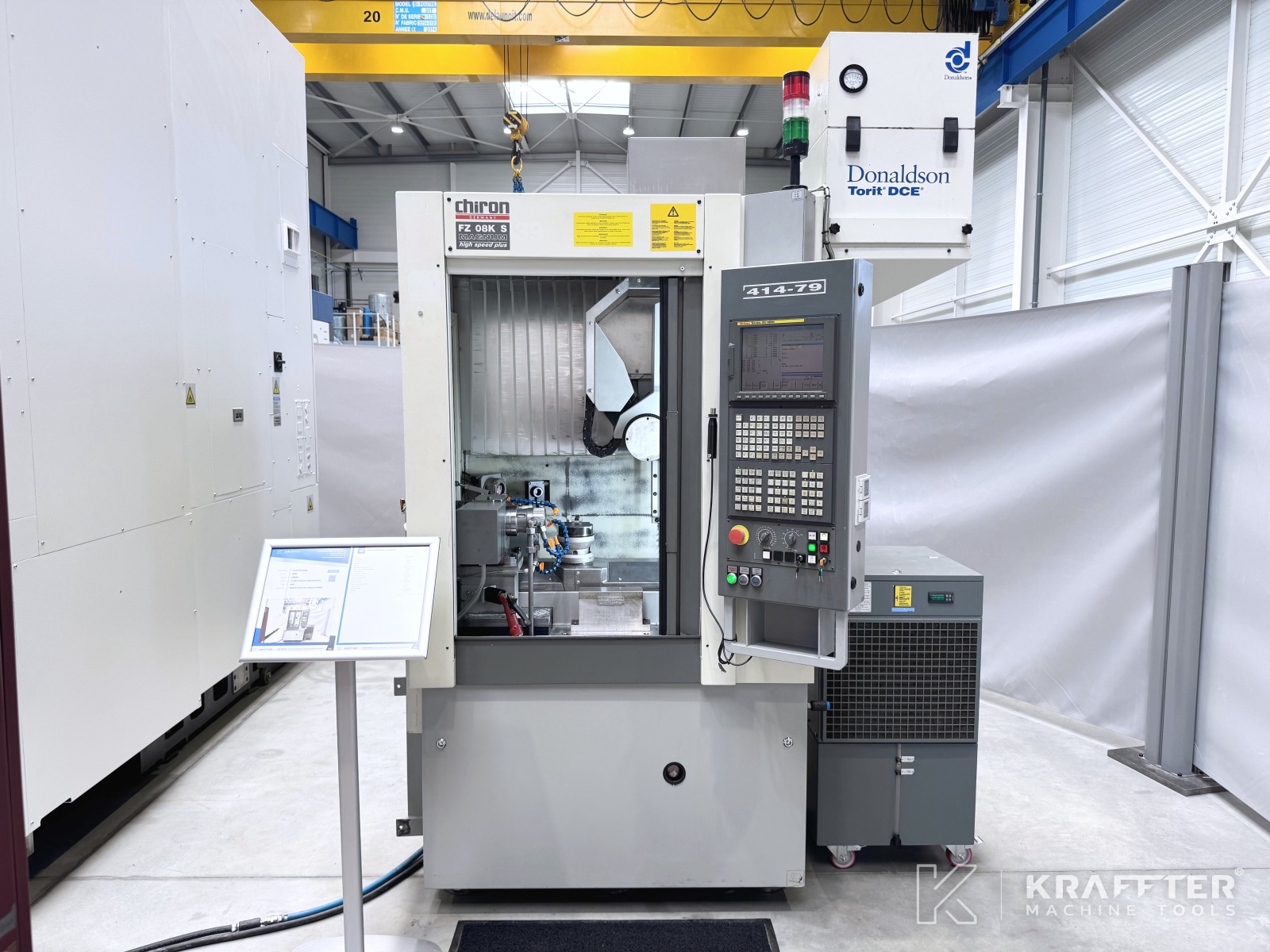

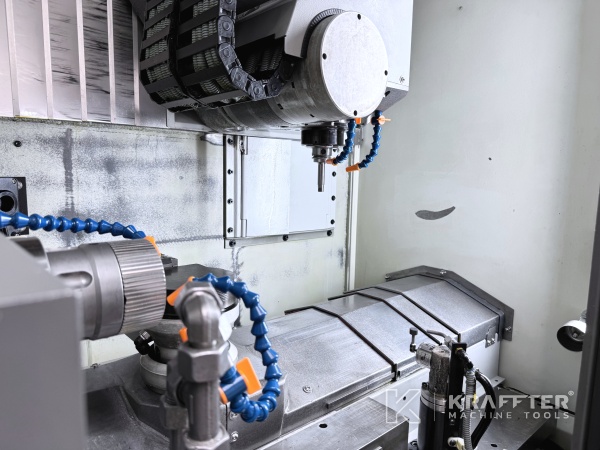

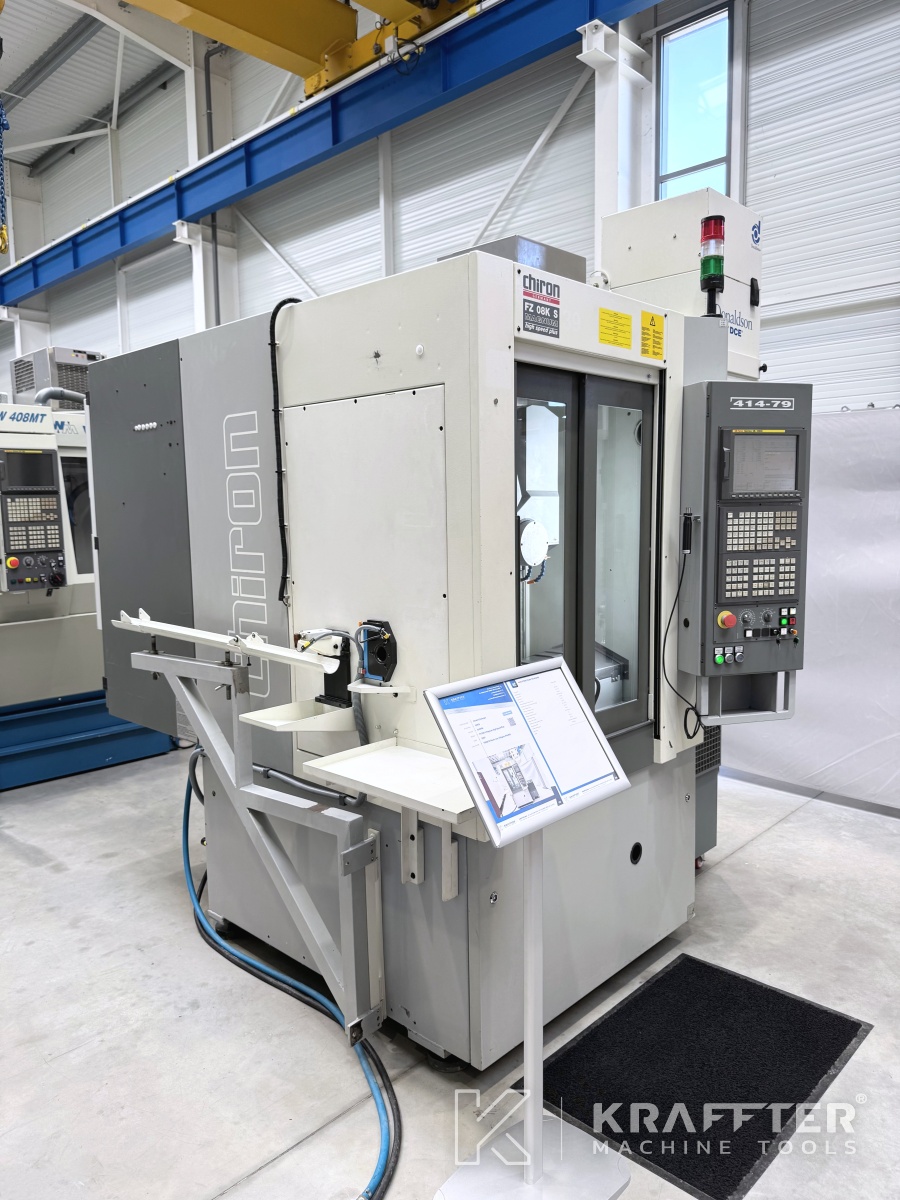

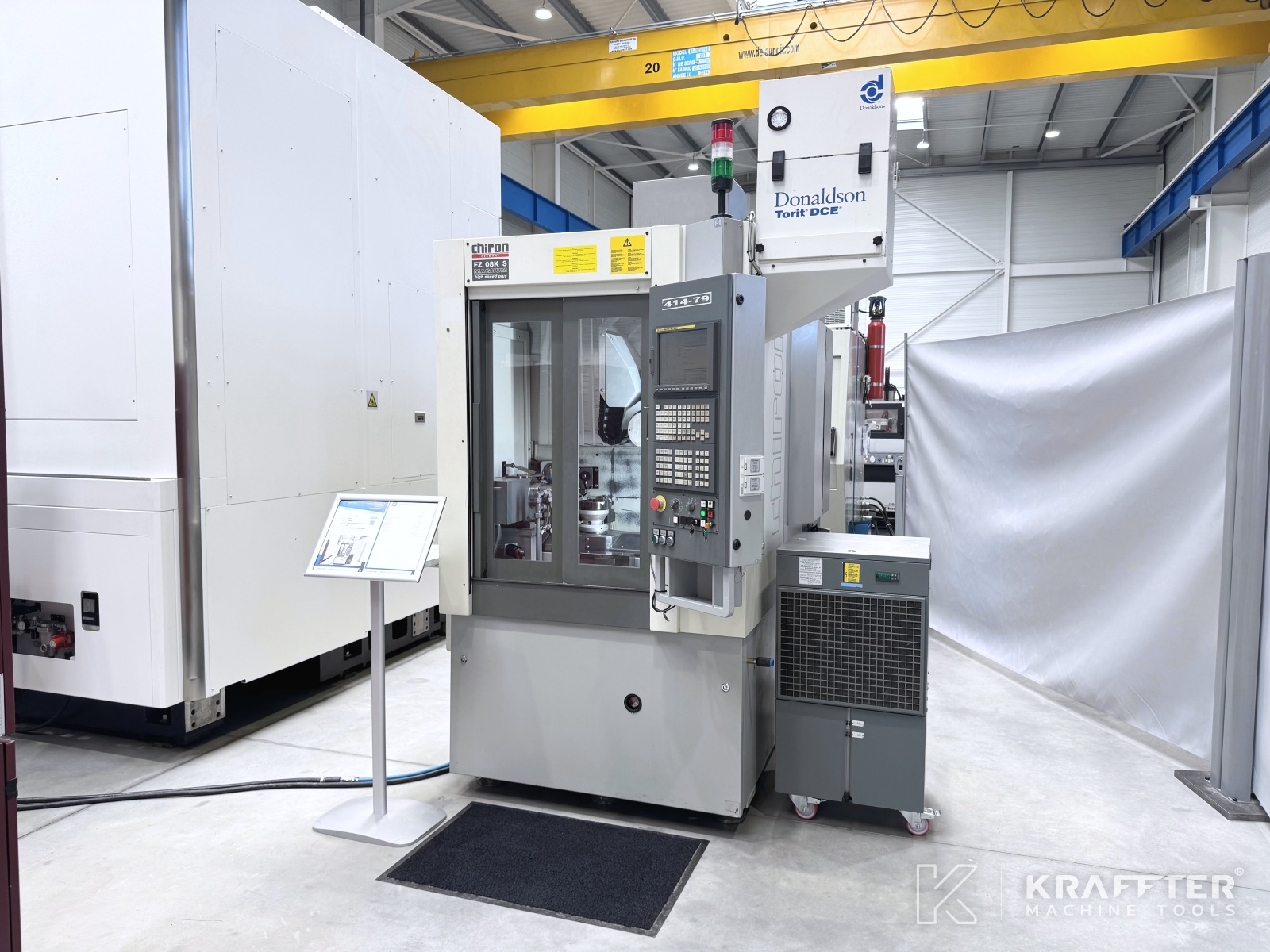

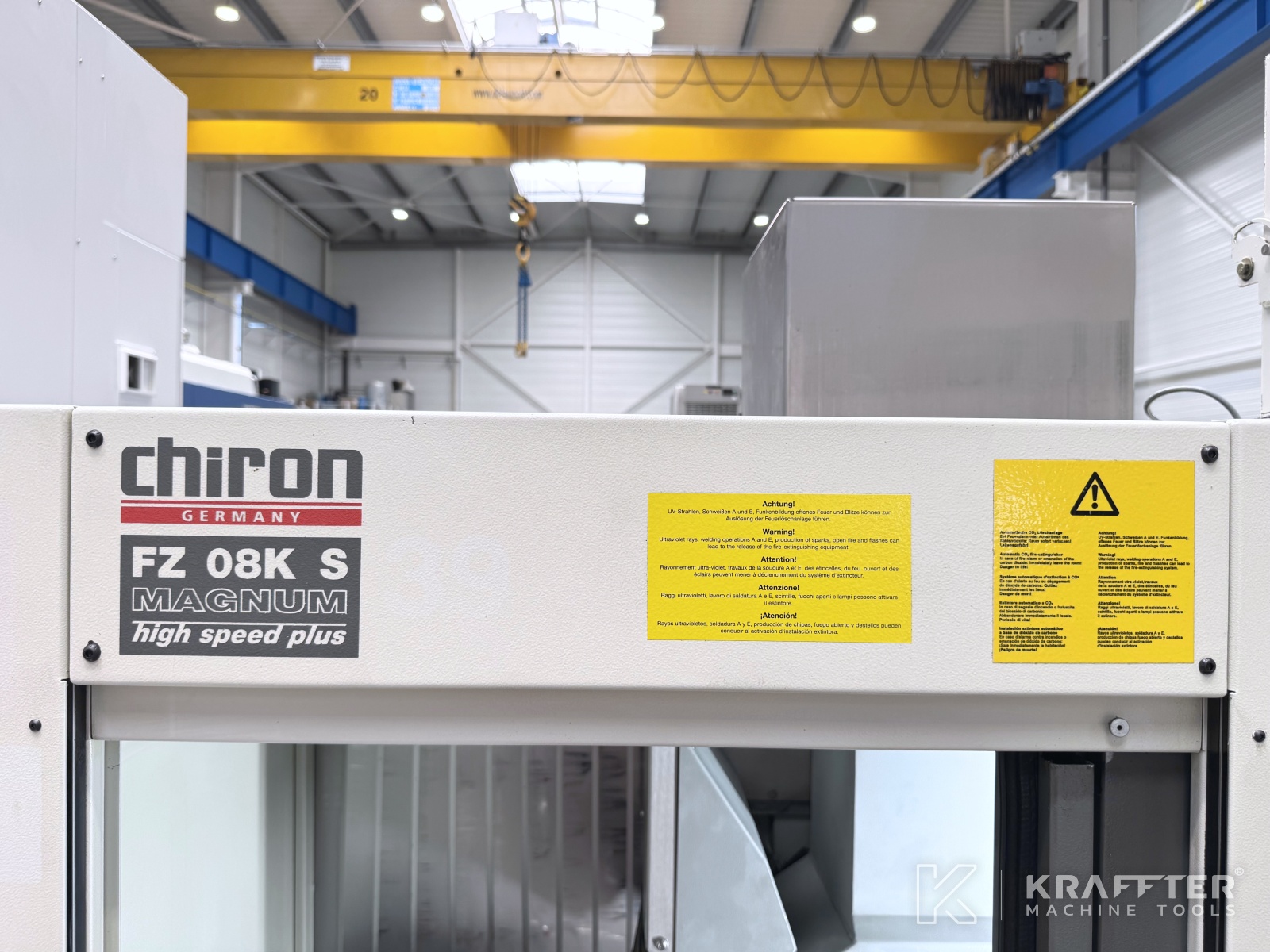

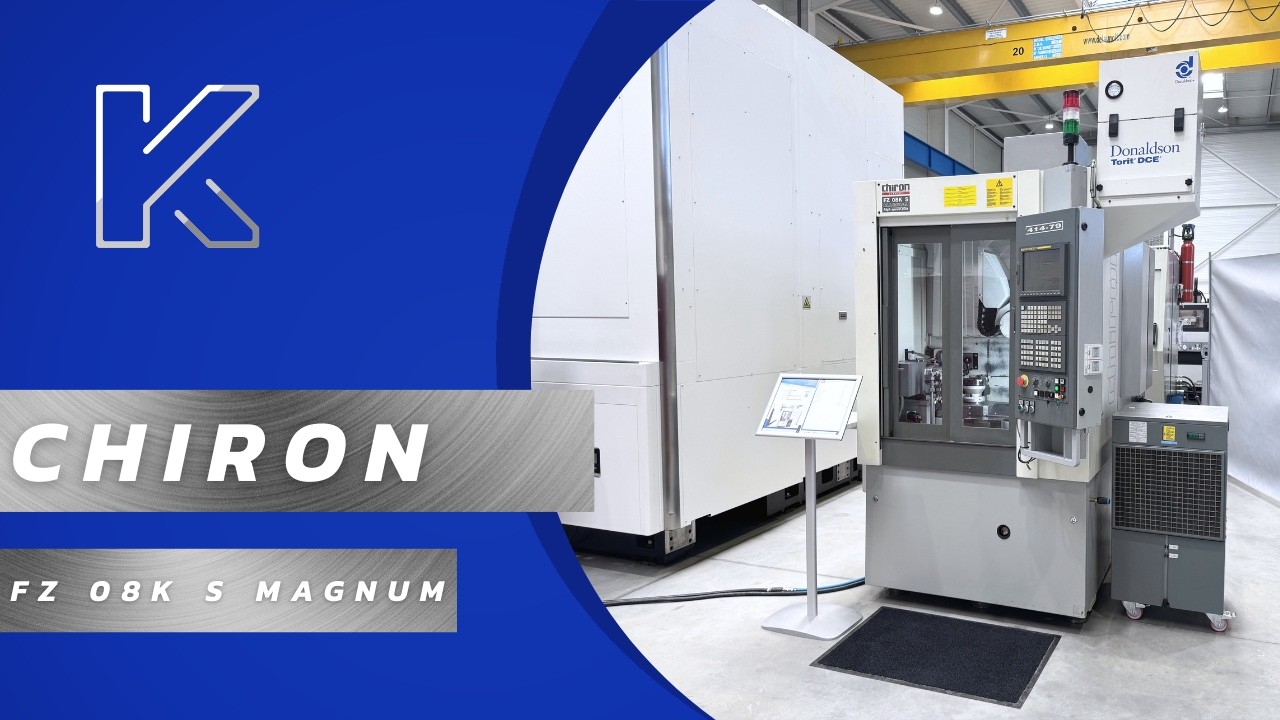

Type de machine : Centre d’usinage
Marque : CHIRON
N° de stock: 90153
Modèle : FZ 08K S Magnum High Speed Plus
Année : 2007
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPDemander un devis
Caractéristiques techniques

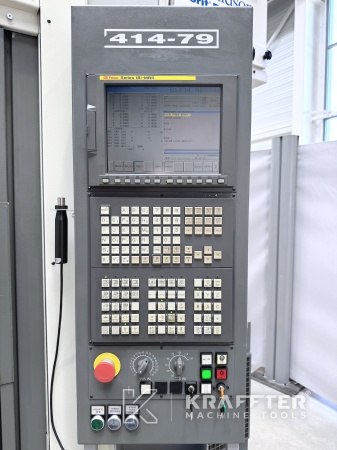

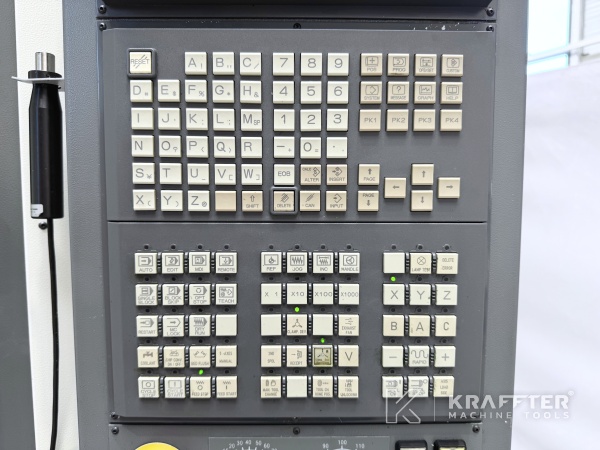

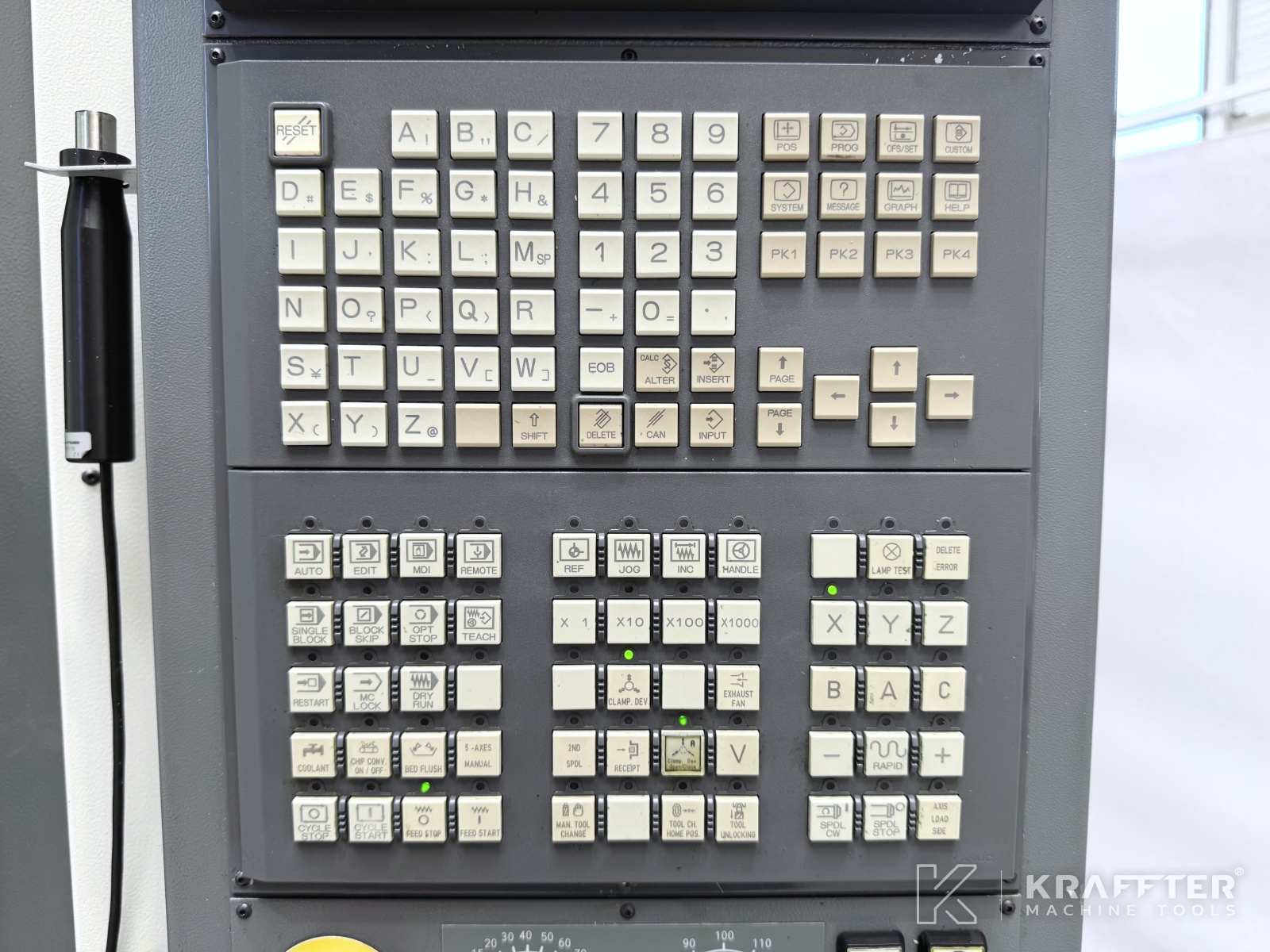

Type de CN

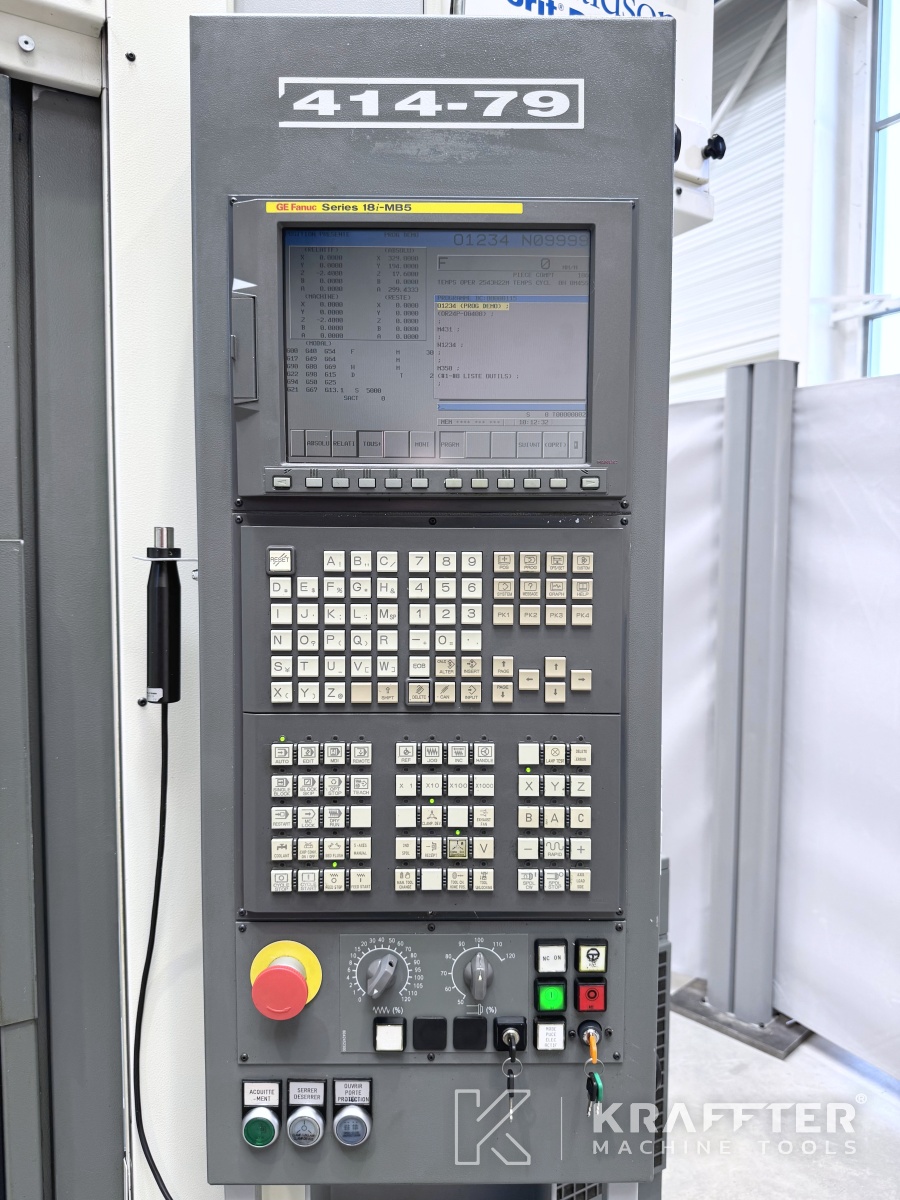

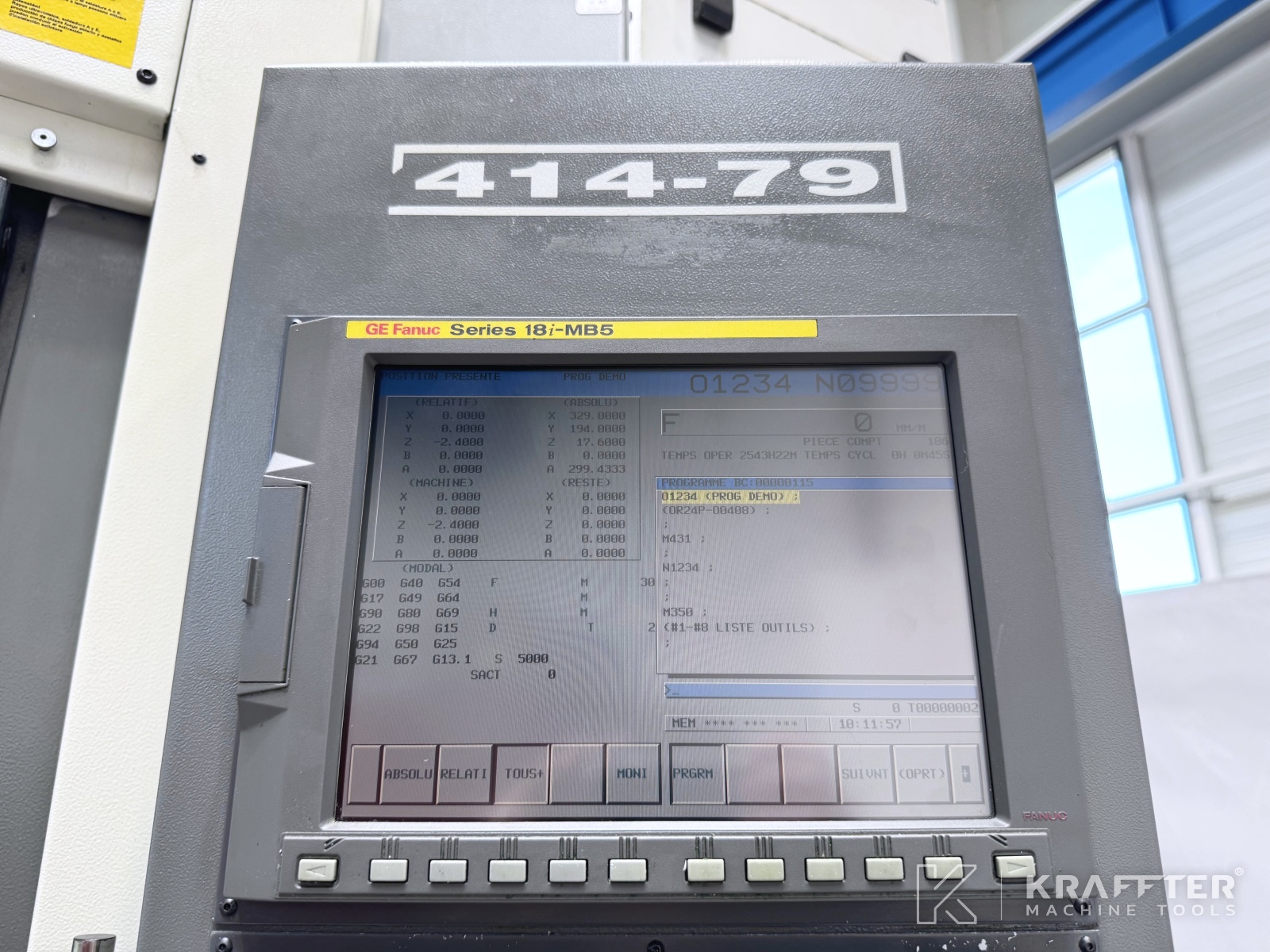

FANUC 18i-MB5
Nombre d’axes
7
Course axe X
450 [mm]
Course axe Y
270 [mm]
Course axe Z
310 [mm]
Vitesse déplacement rapide X, Y et Z
75000 [mm/min]
Diamètre maxi. en barre broche de tournage
32 [mm]

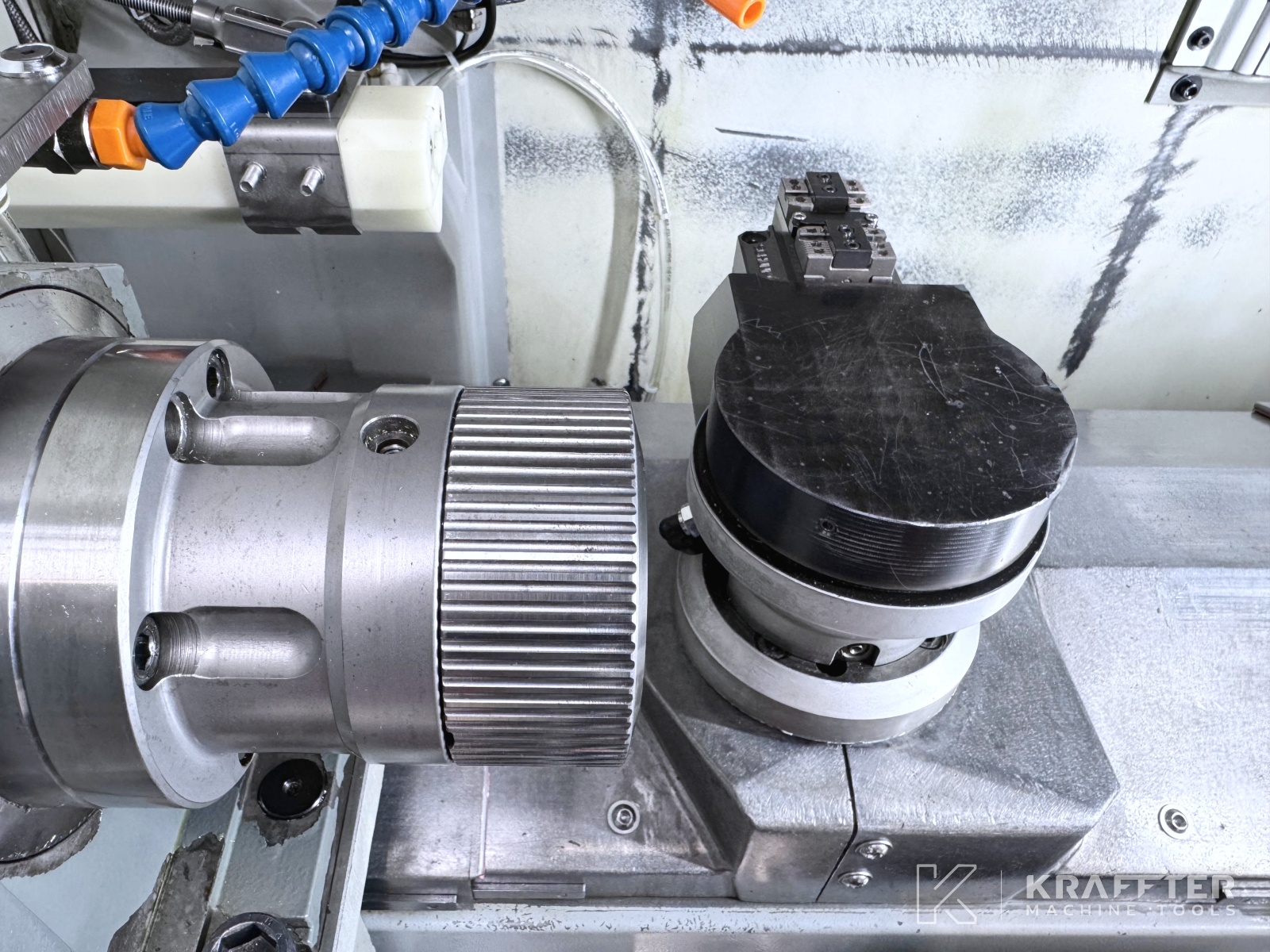

Course angulaire axe A
360 [°]
Précision d'indexation axe A
0.001 [°]
Course angulaire axe B
-20° / +115 [°]
Précision d'indexation axe B
0.001 [°]

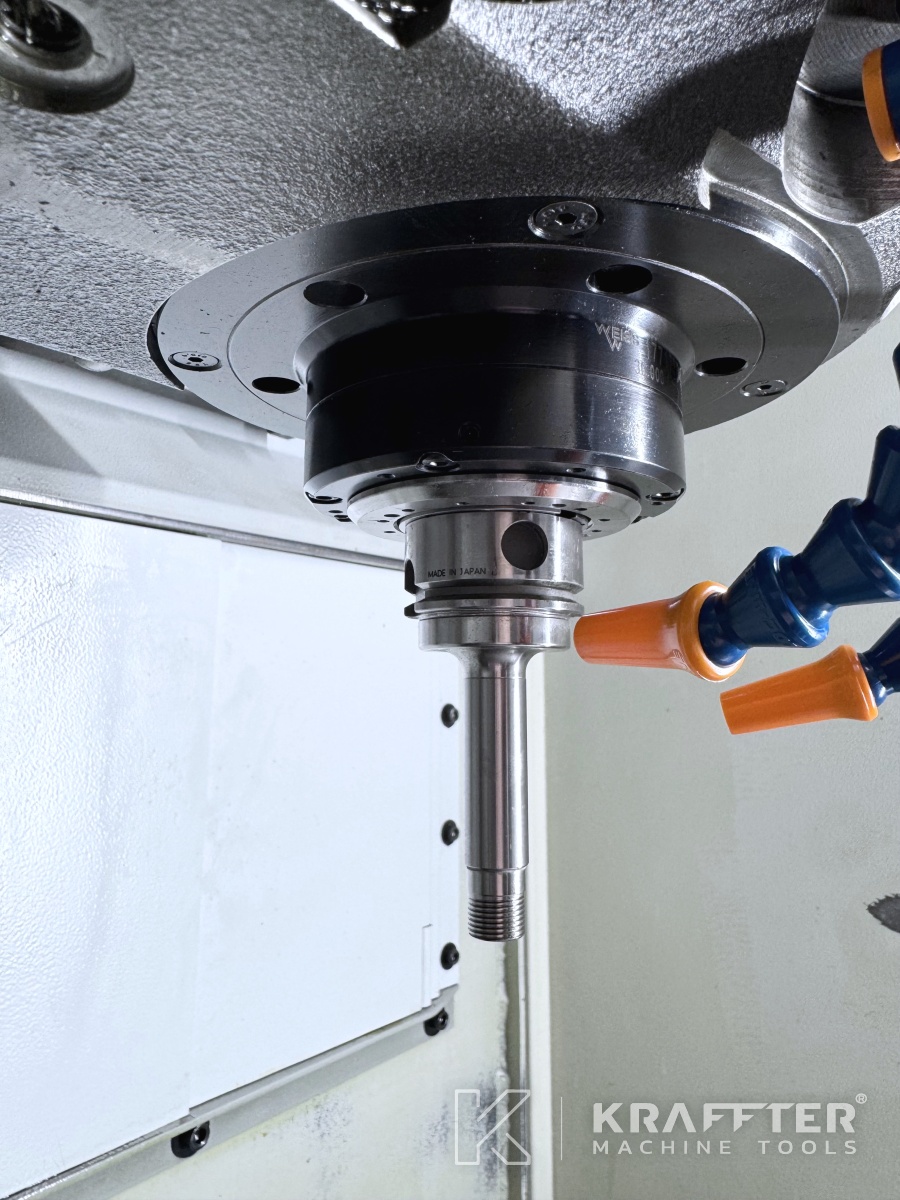

Attachement broche
HSK40
Vitesse maxi. broche
30000 [tr/min]
Nombre de postes magasin d'outils
40
Puissance installée
17 [kVA]
Tension d'alimentation
400 [V]
Dimensions
1500 x 2600 x 2300 [mm]
Poids
3400 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

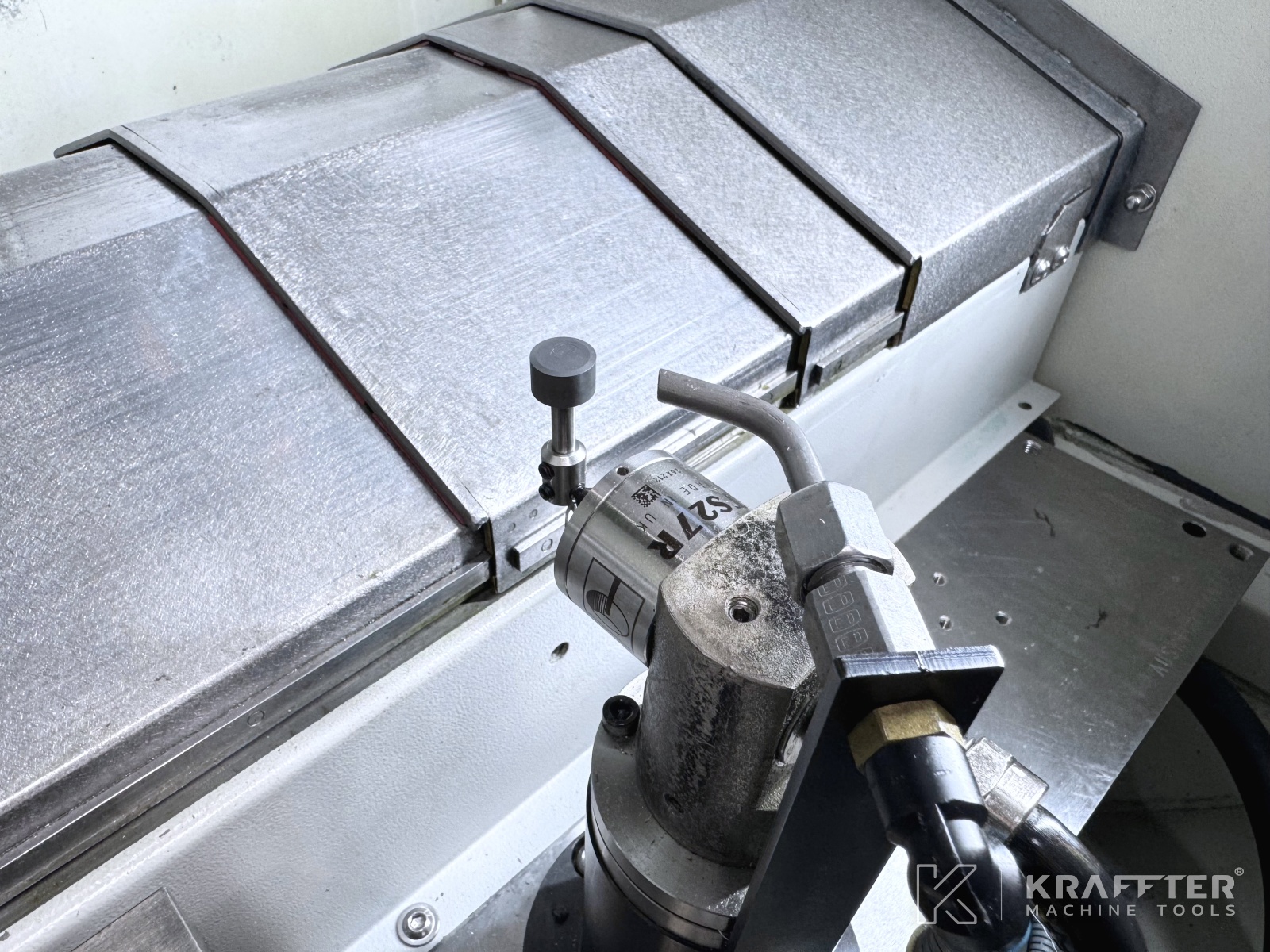

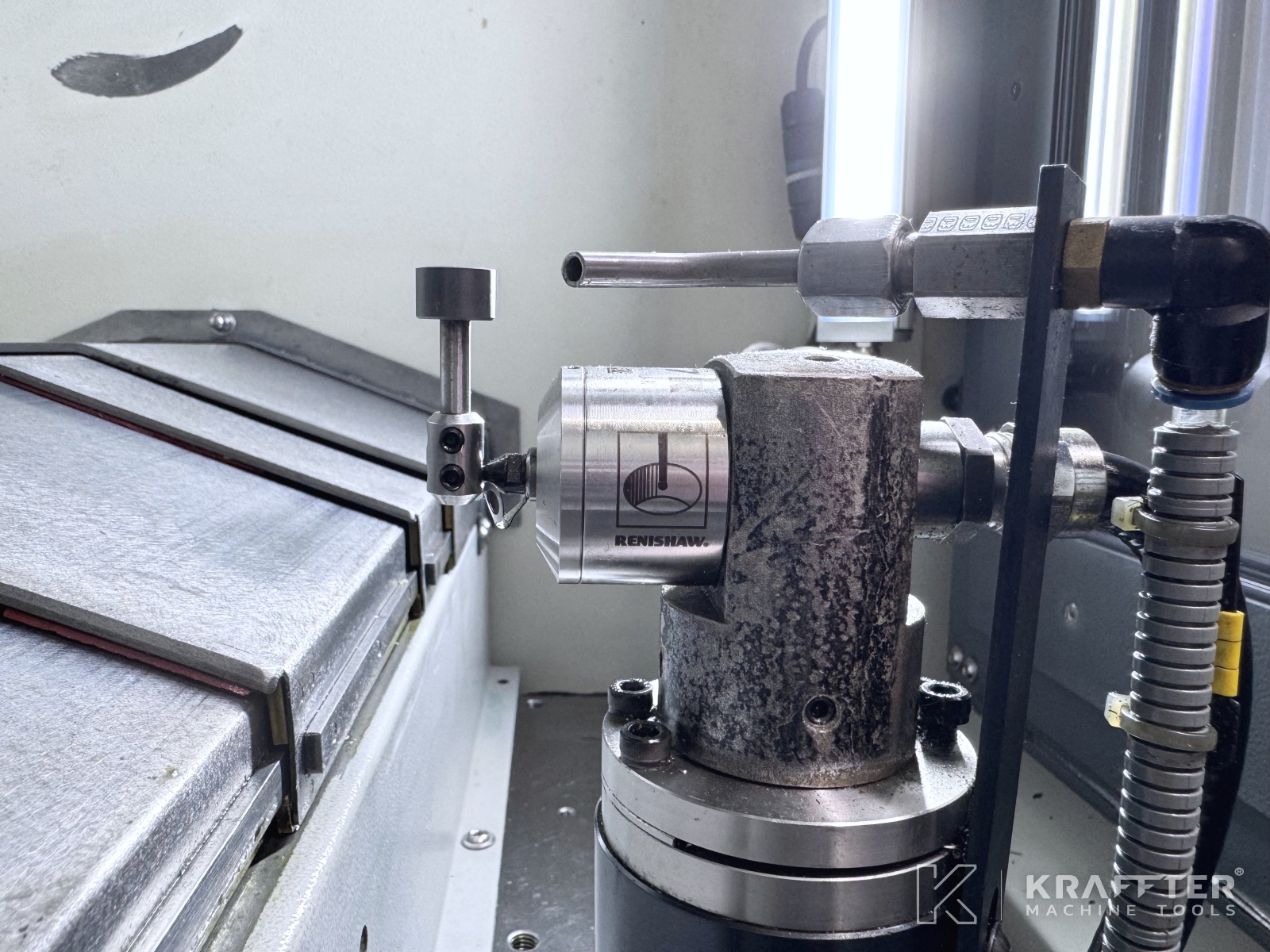

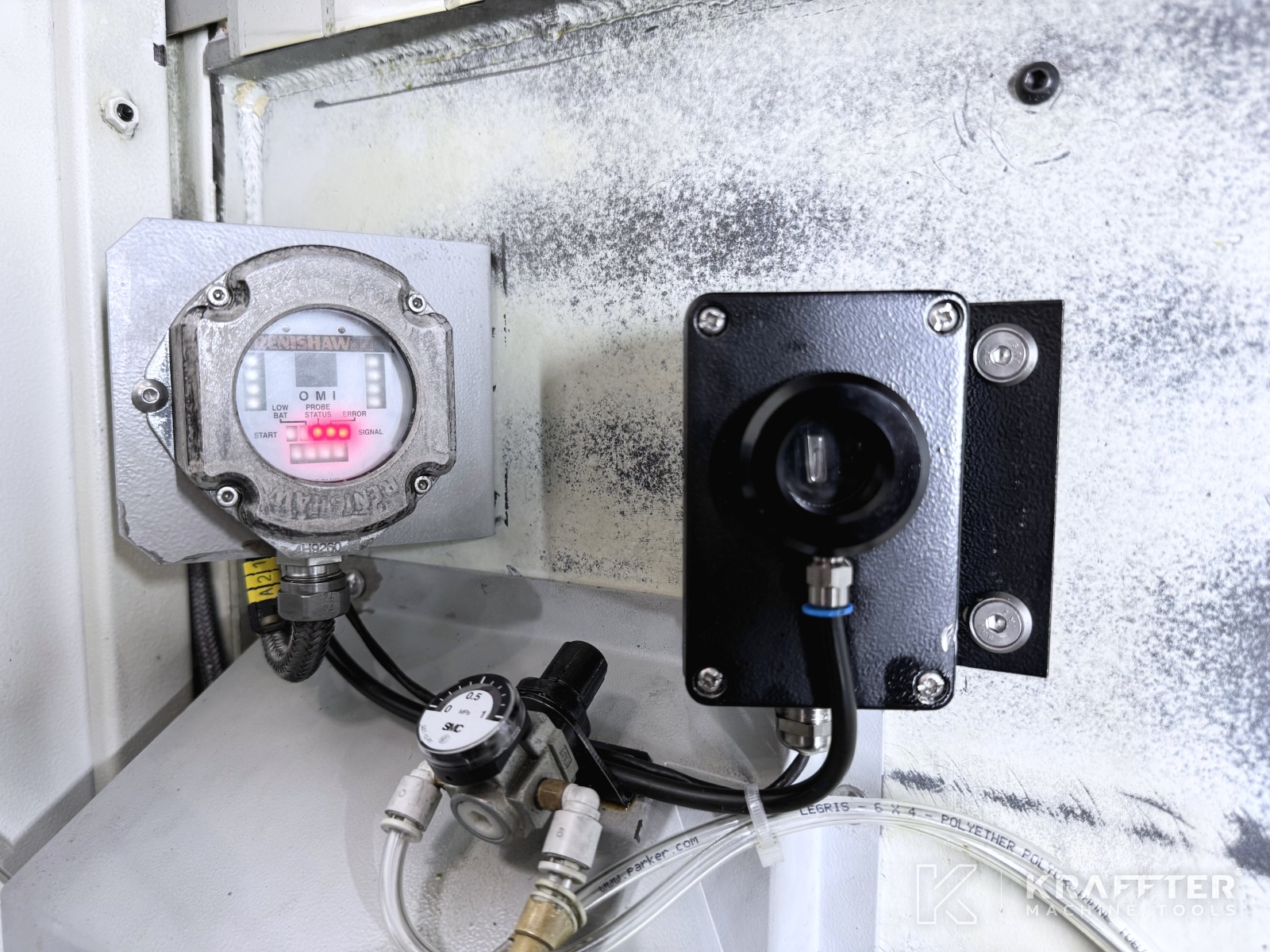

- x1 palpeur outil RENISHAW type TS27R

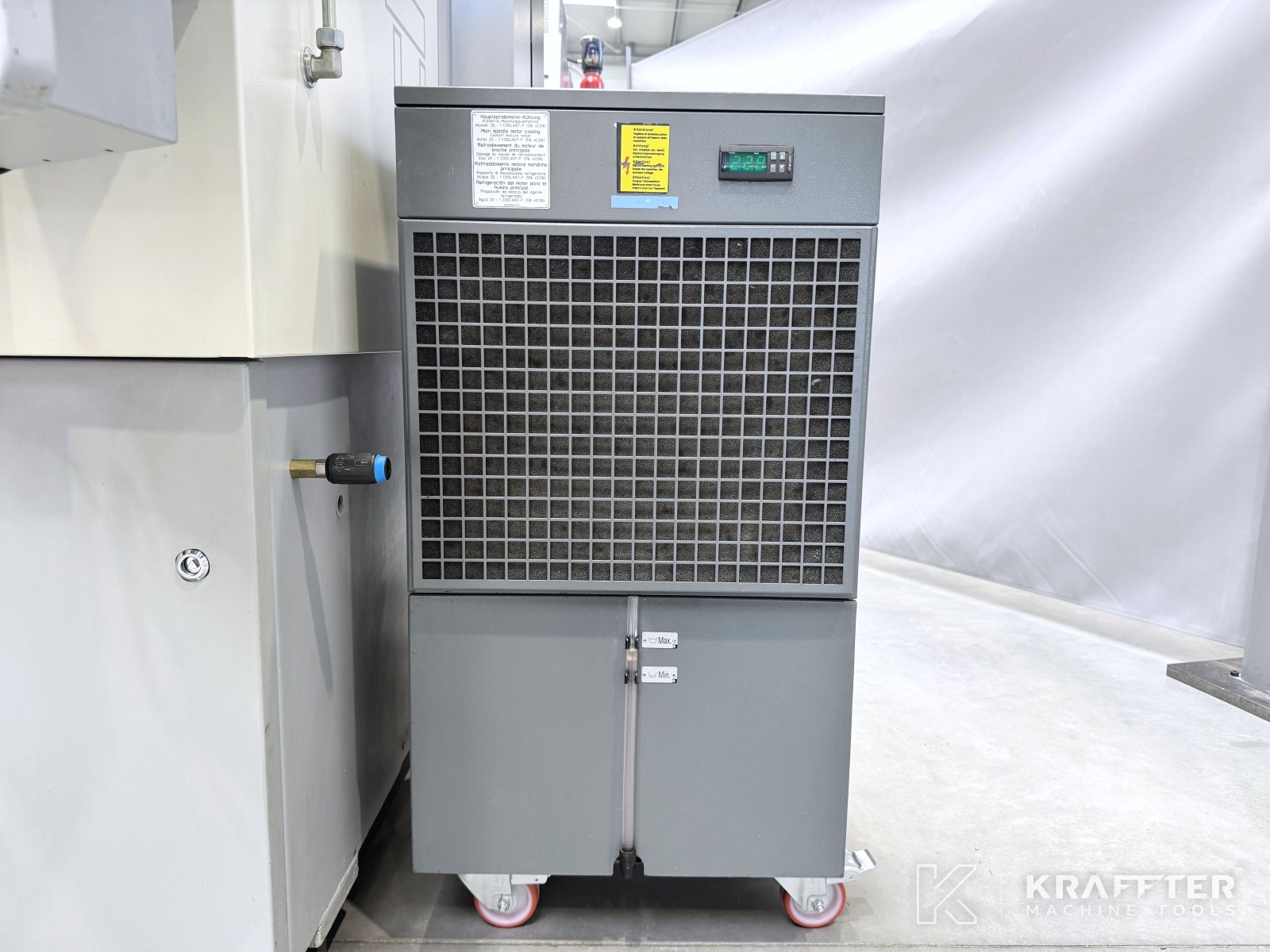

- x1 unité de refroidissement broche

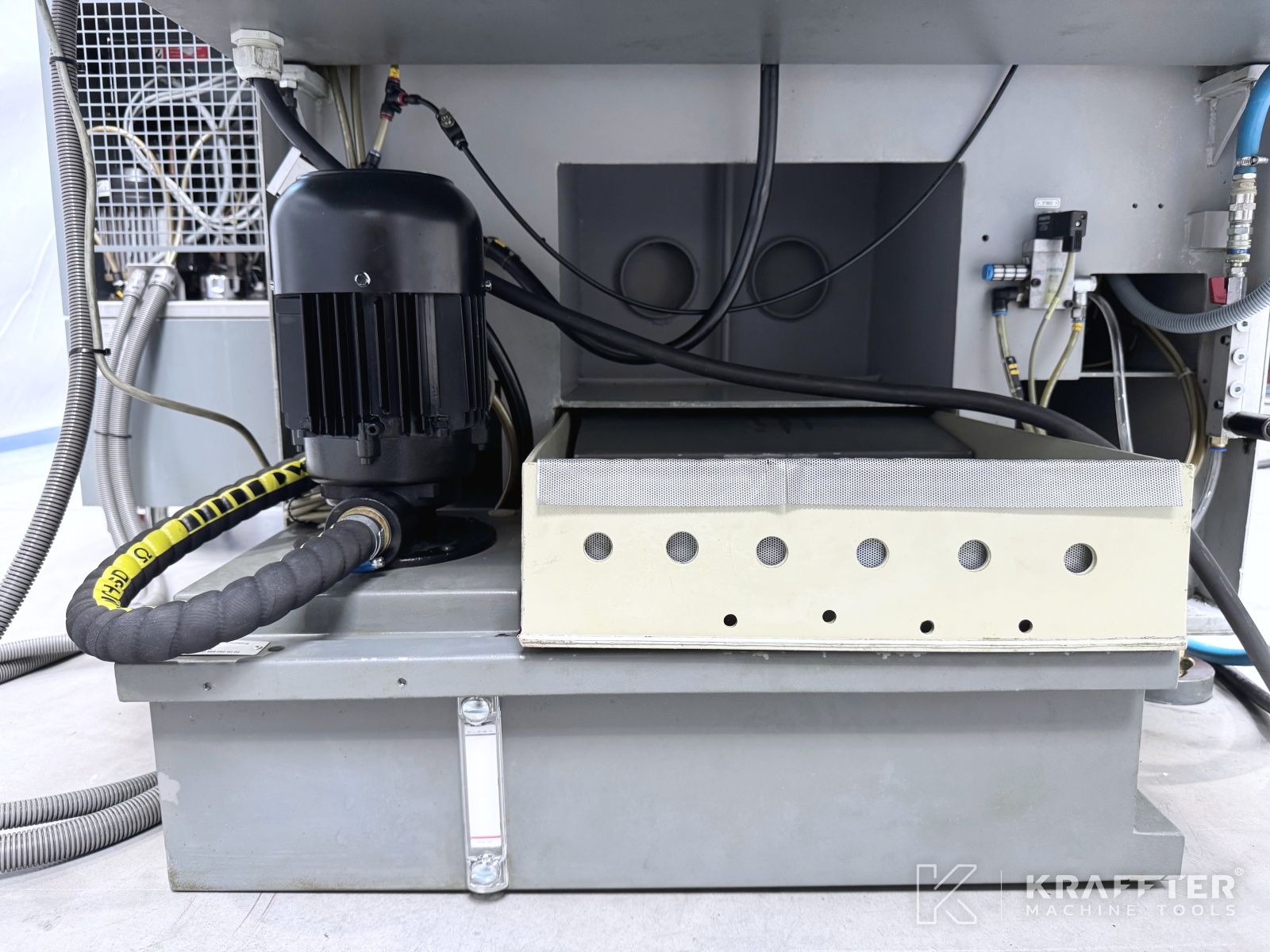

- x1 bac d'arrosage
- x1 unité pour usinage 6ième face
- x1 système de préhension SCHUNK

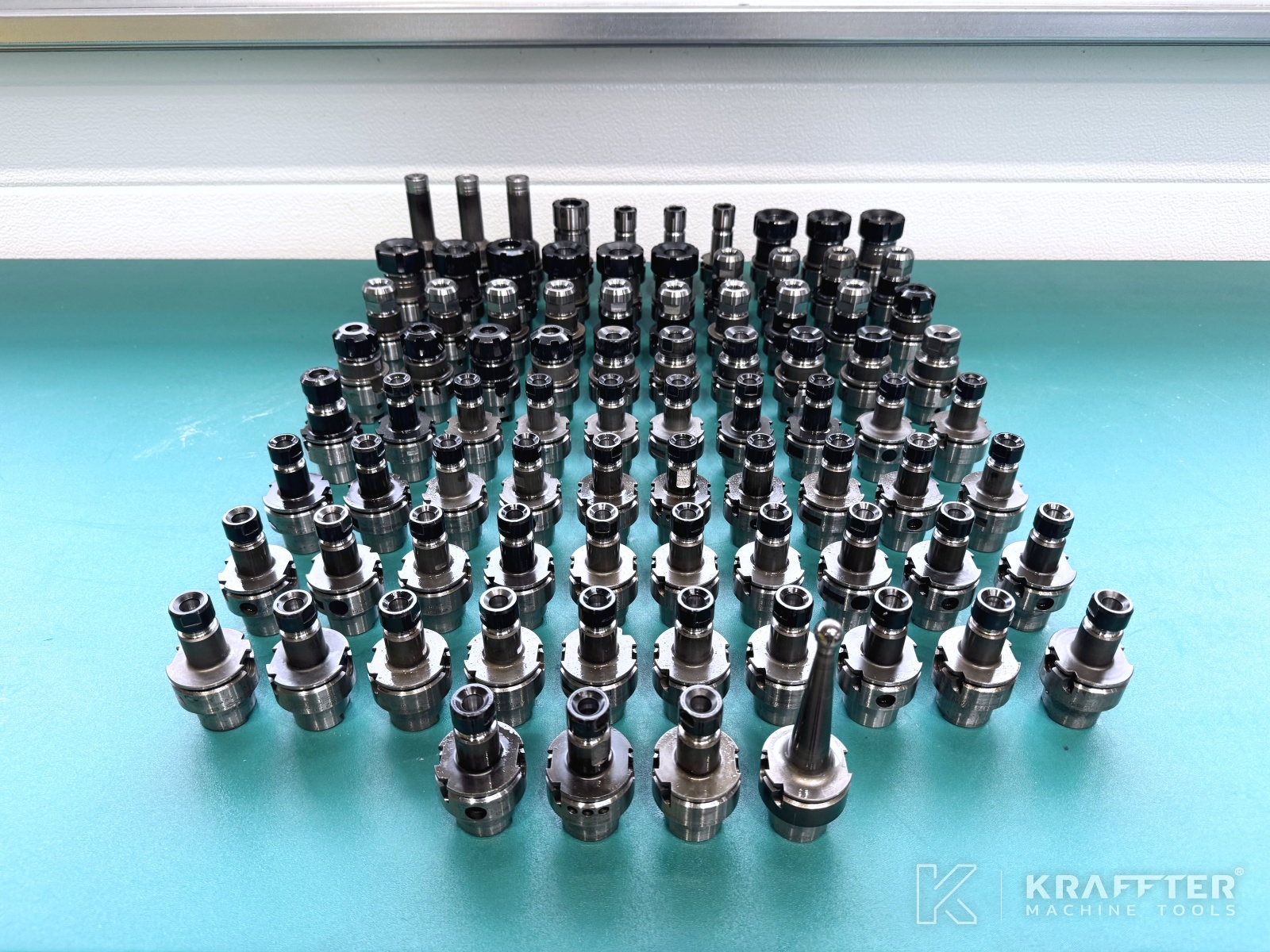

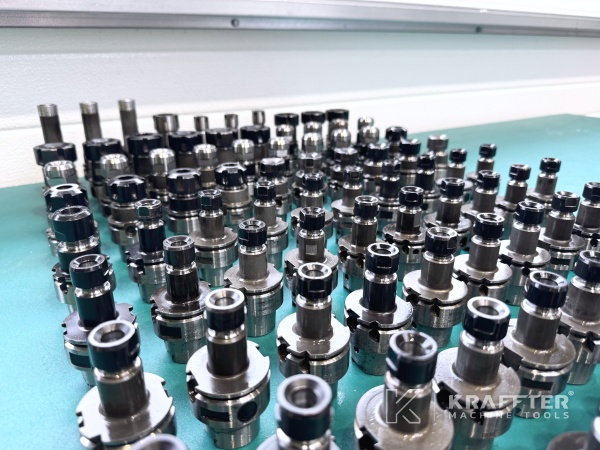

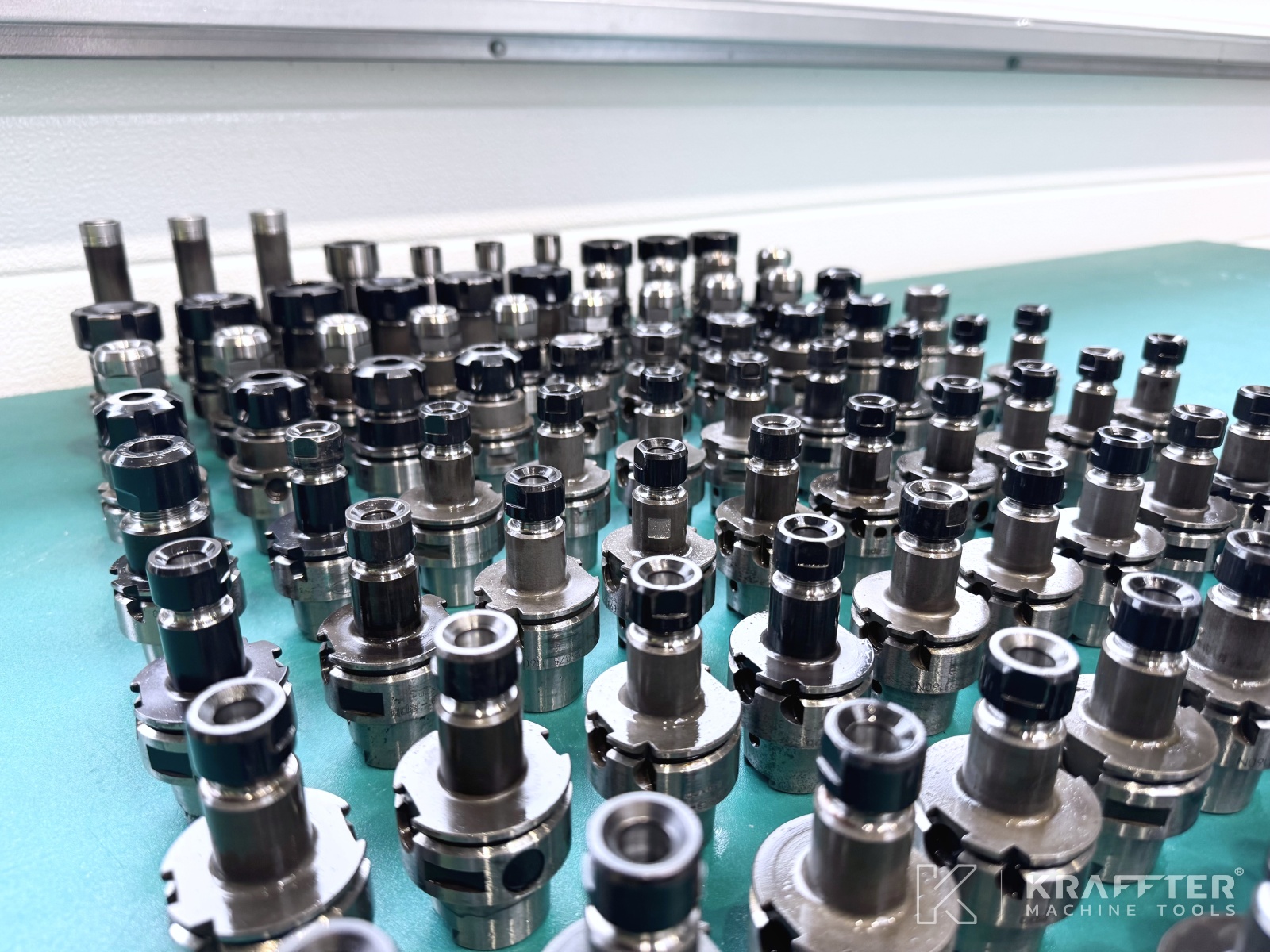

- x84 porte-outils type HSK40

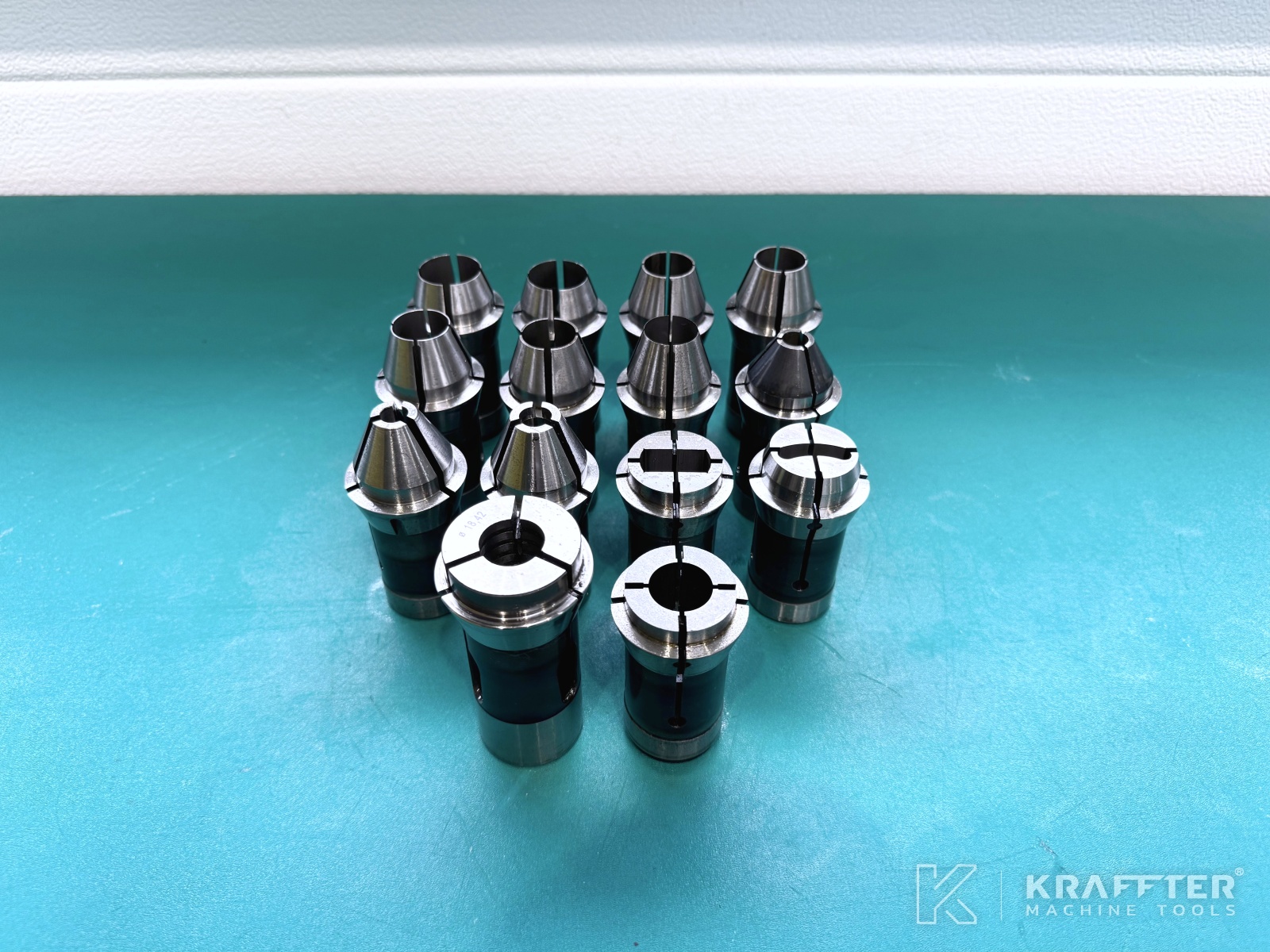

- x14 pinces de serrage type F35

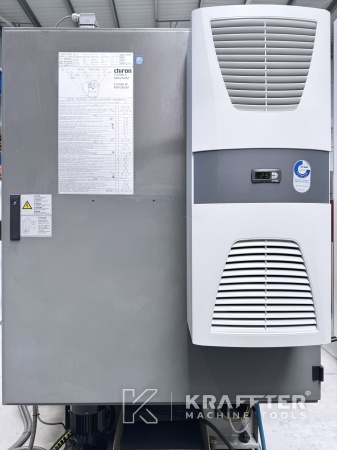

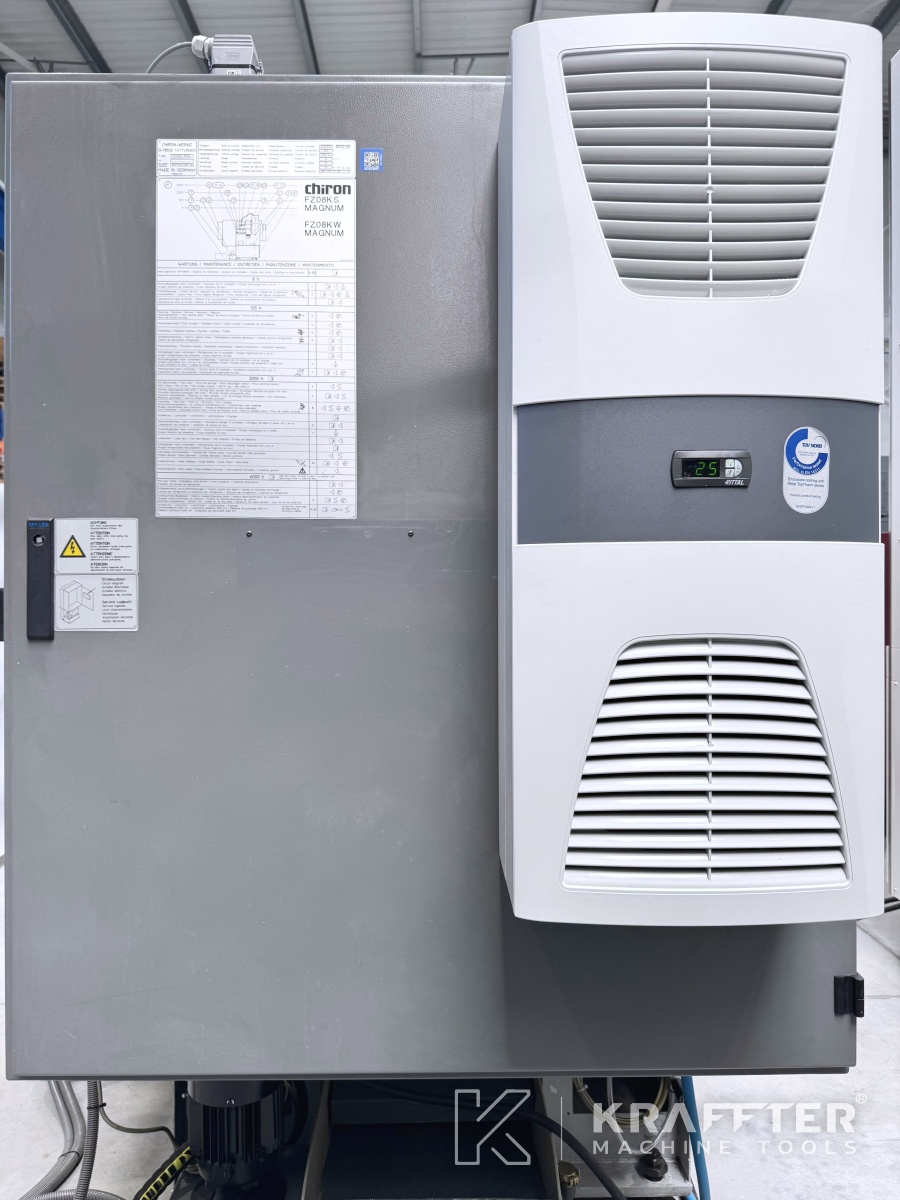

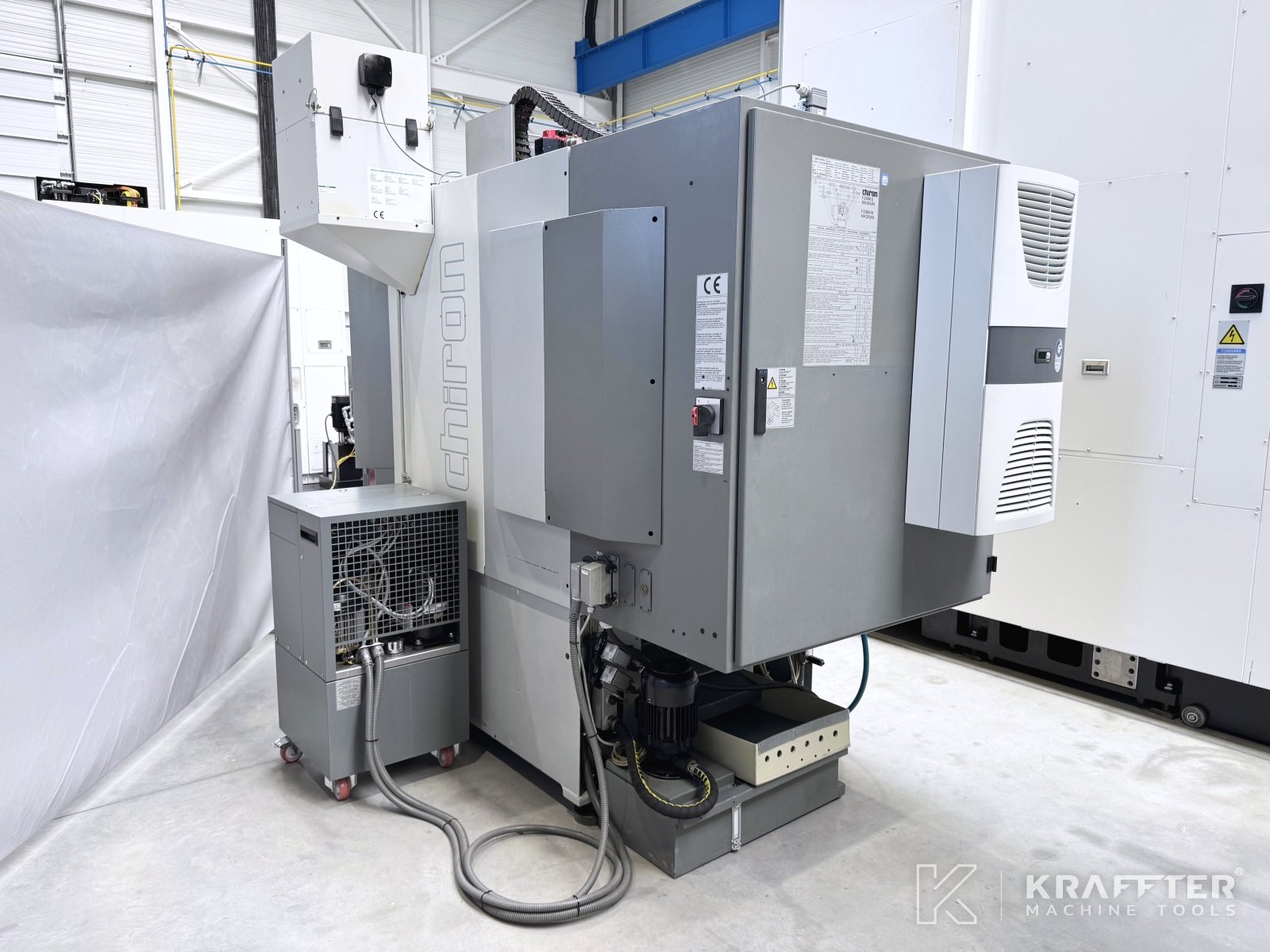

- x1 climatisation d’armoire électrique

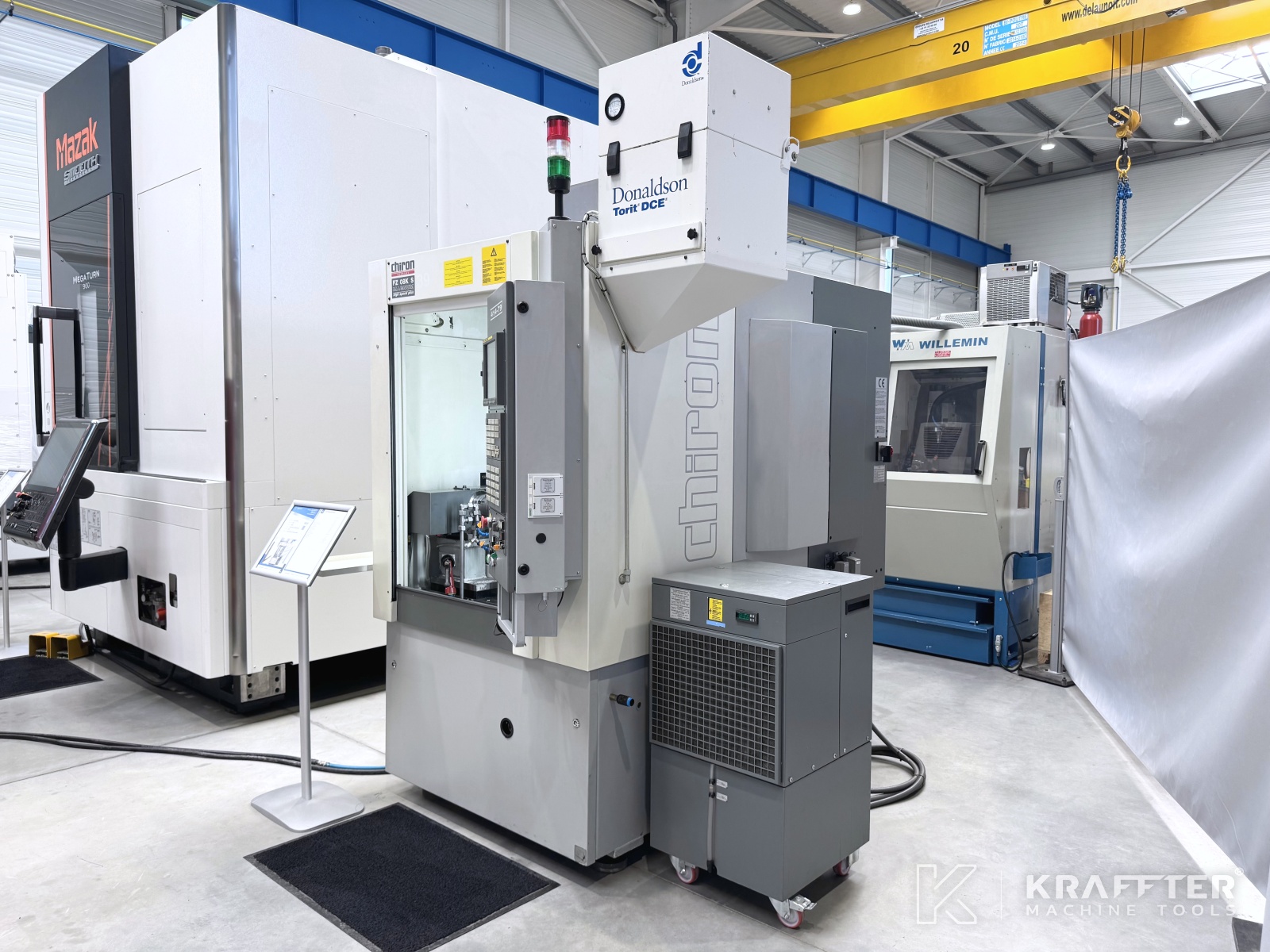

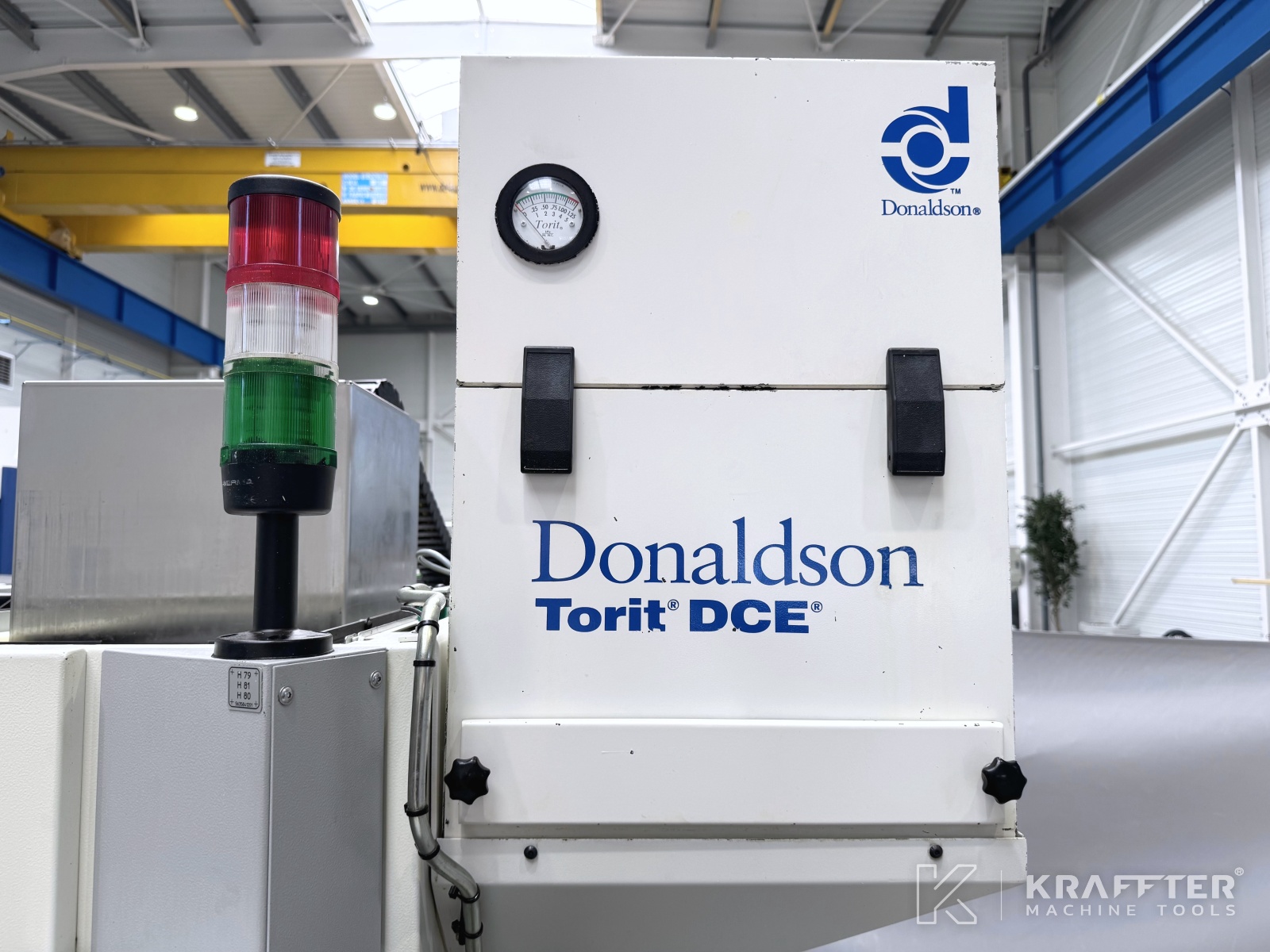

- x1 unité d’aspiration de brouillard DONALDSON type Torit DCE
- x1 pistolet de lavage
- x1 lampe d'état 3 couleurs
- x1 manuel INSTRUCTIONS D’USINAGE

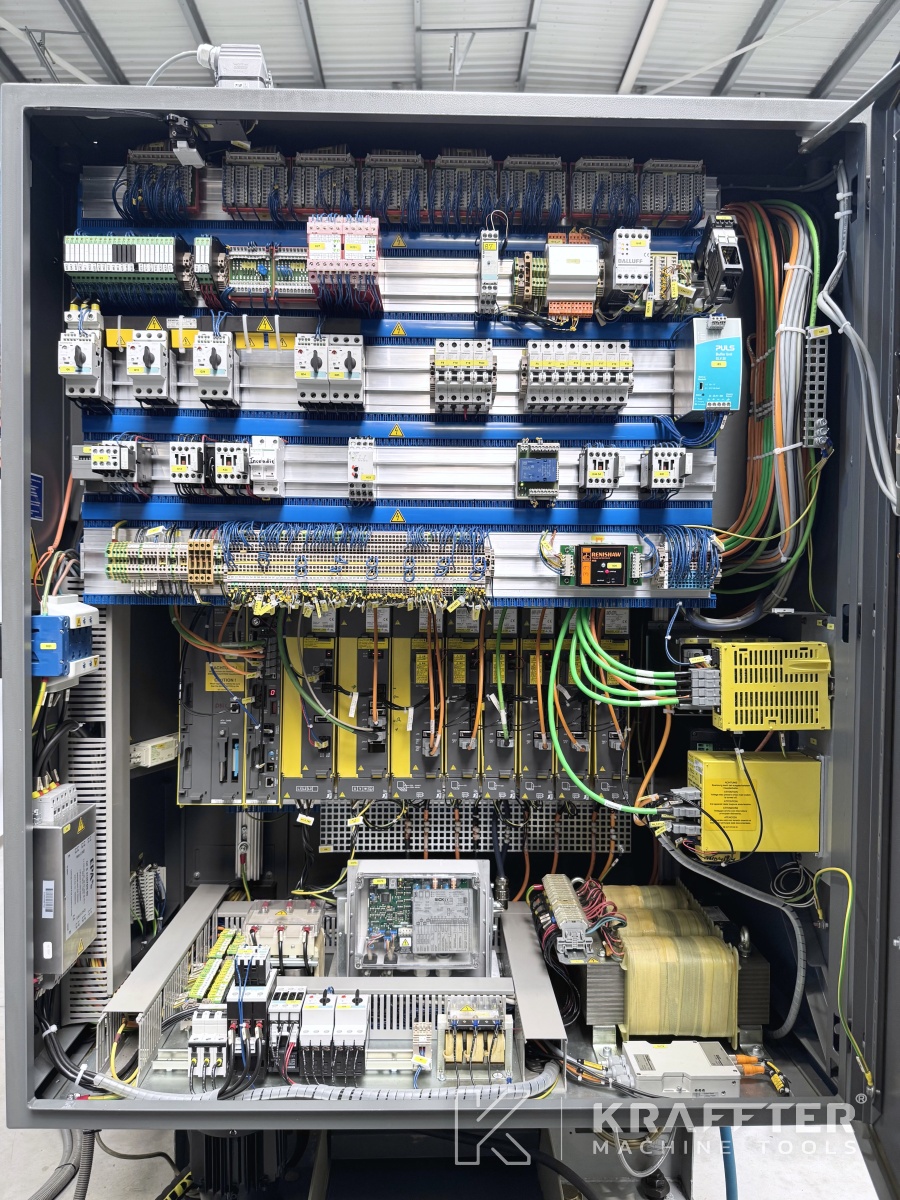

- x1 manuel schémas électriques
- x1 manuel opérateur
- x1 manuel de programmation
