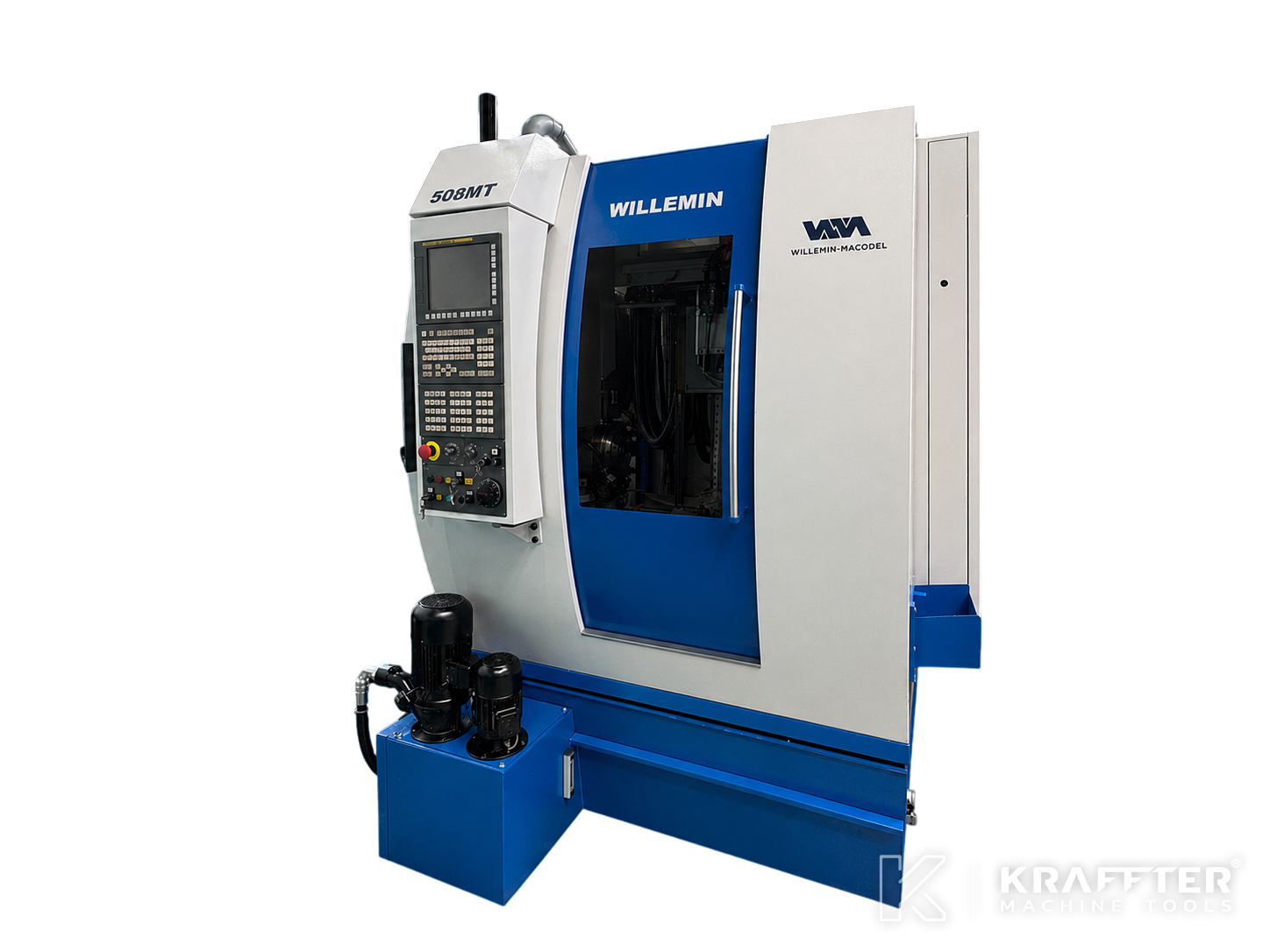

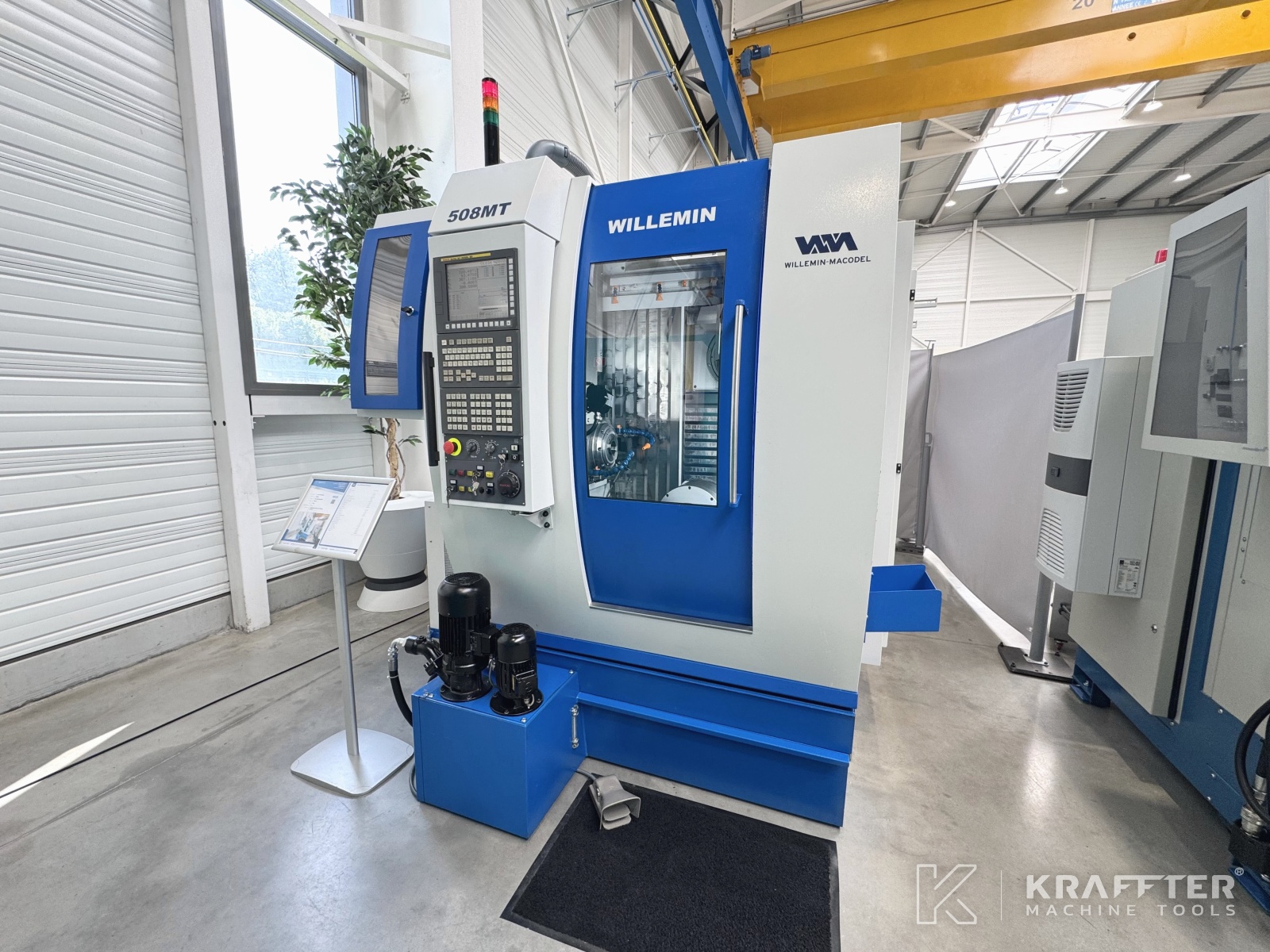

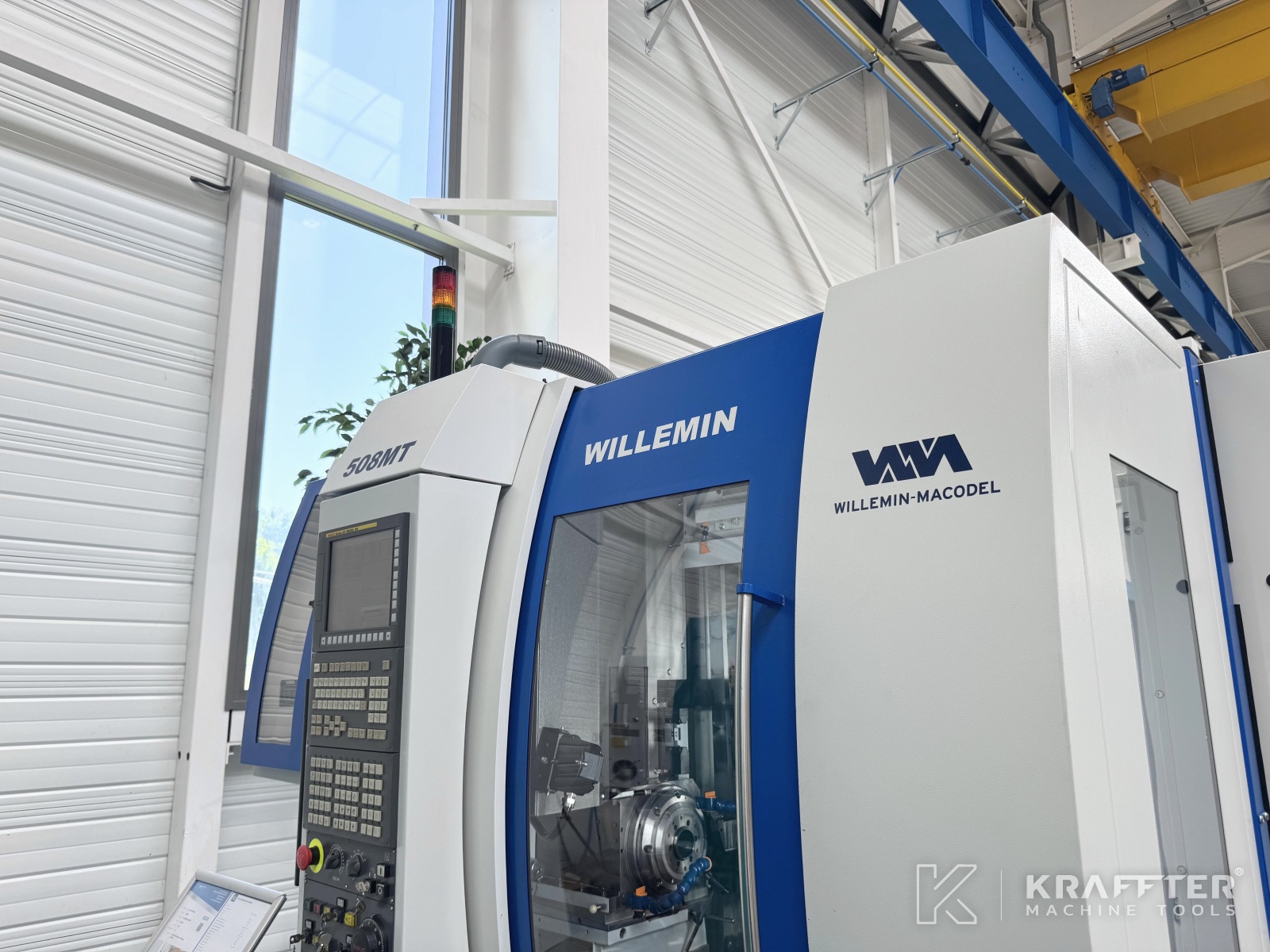

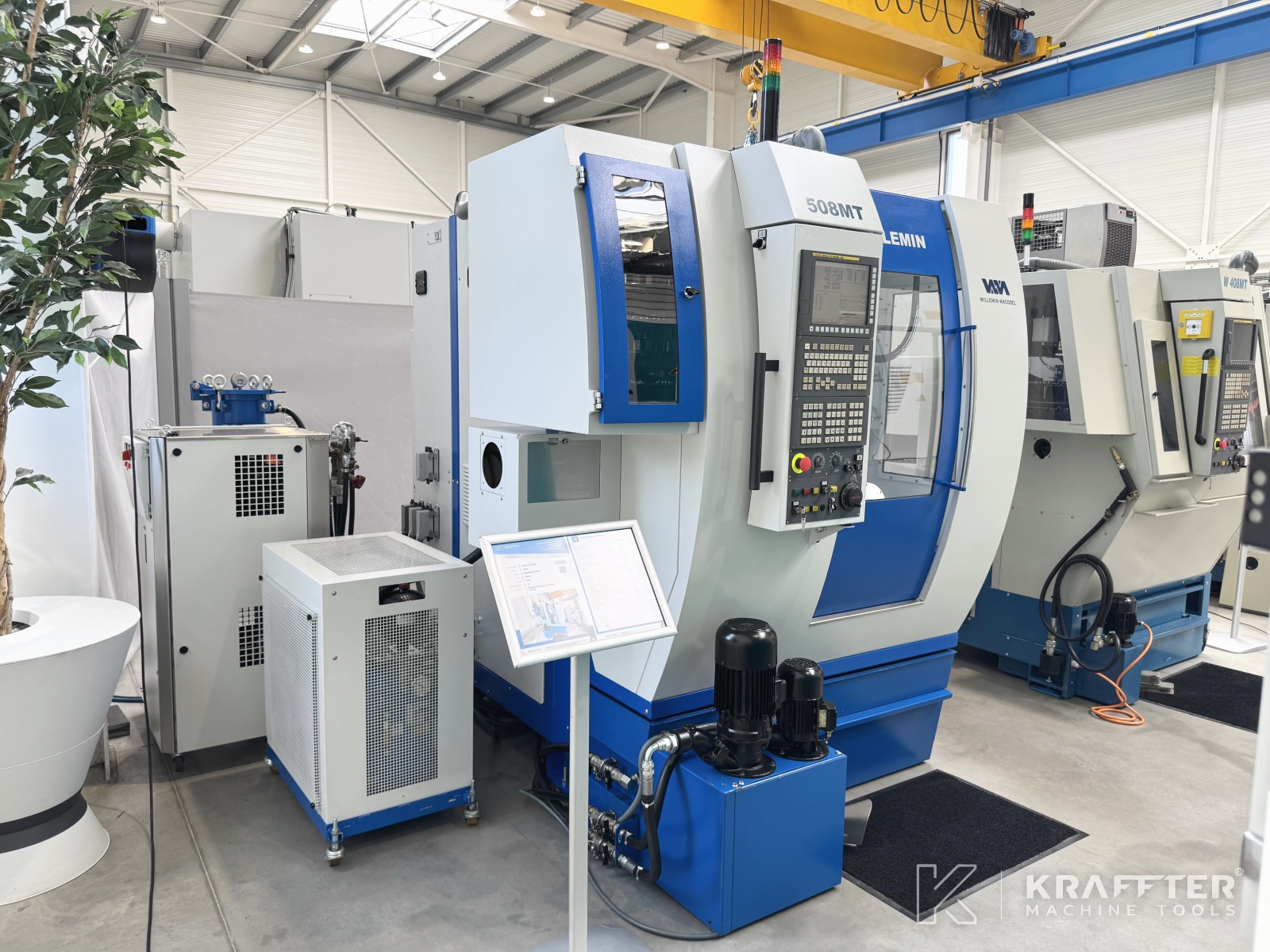

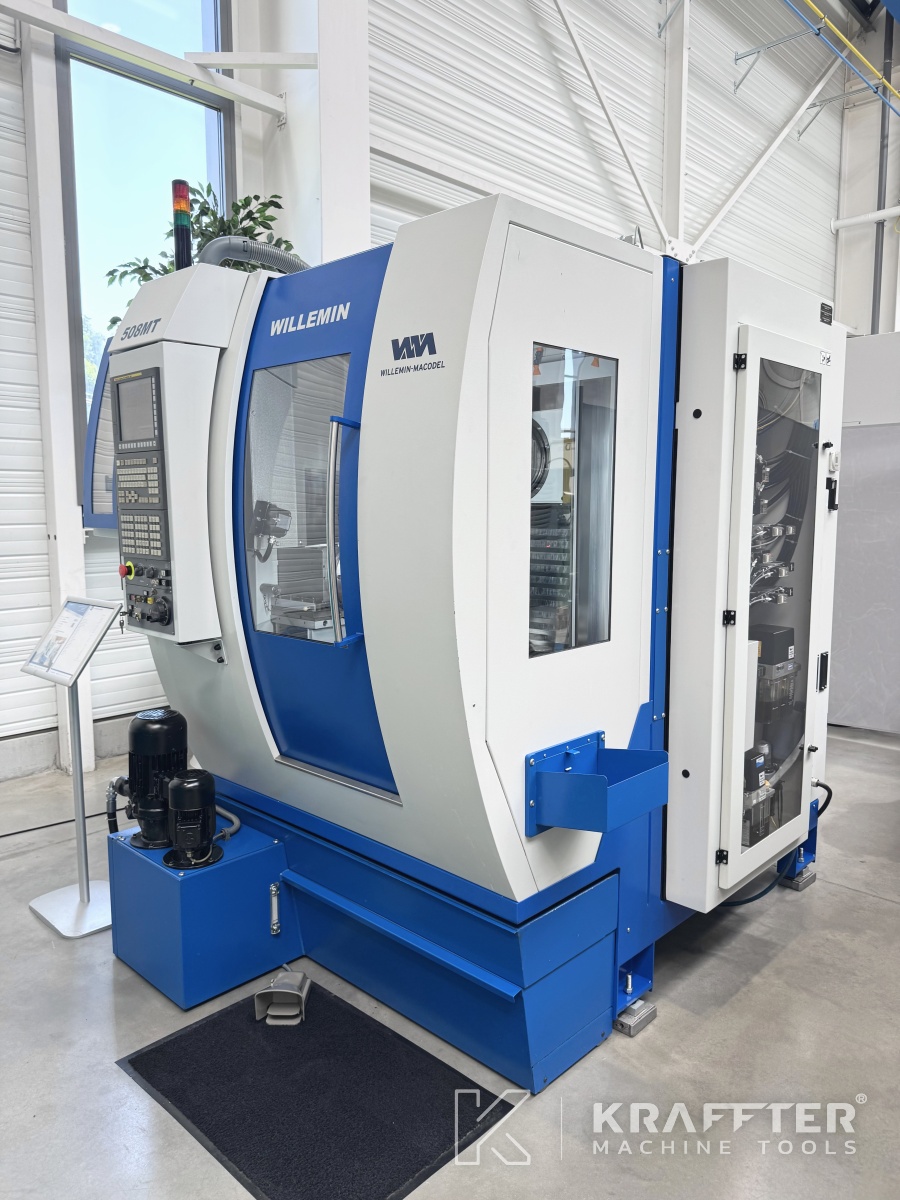

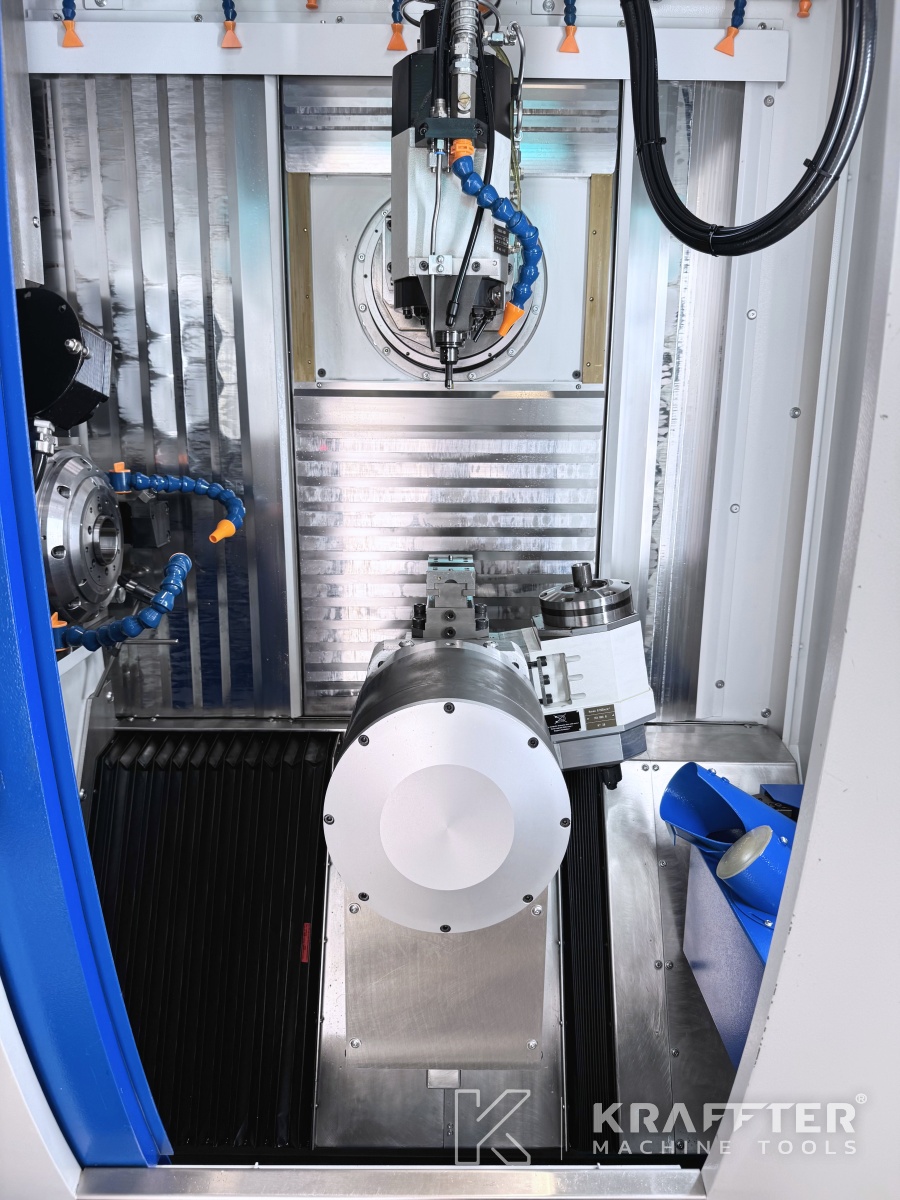

Type de machine : Centre d’usinage
Marque : WILLEMIN MACODEL
N° de stock: 90188
Modèle : 508 MT
Année : 2016
Localisation : 73240 Saint-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPDemander un devis
Caractéristiques techniques

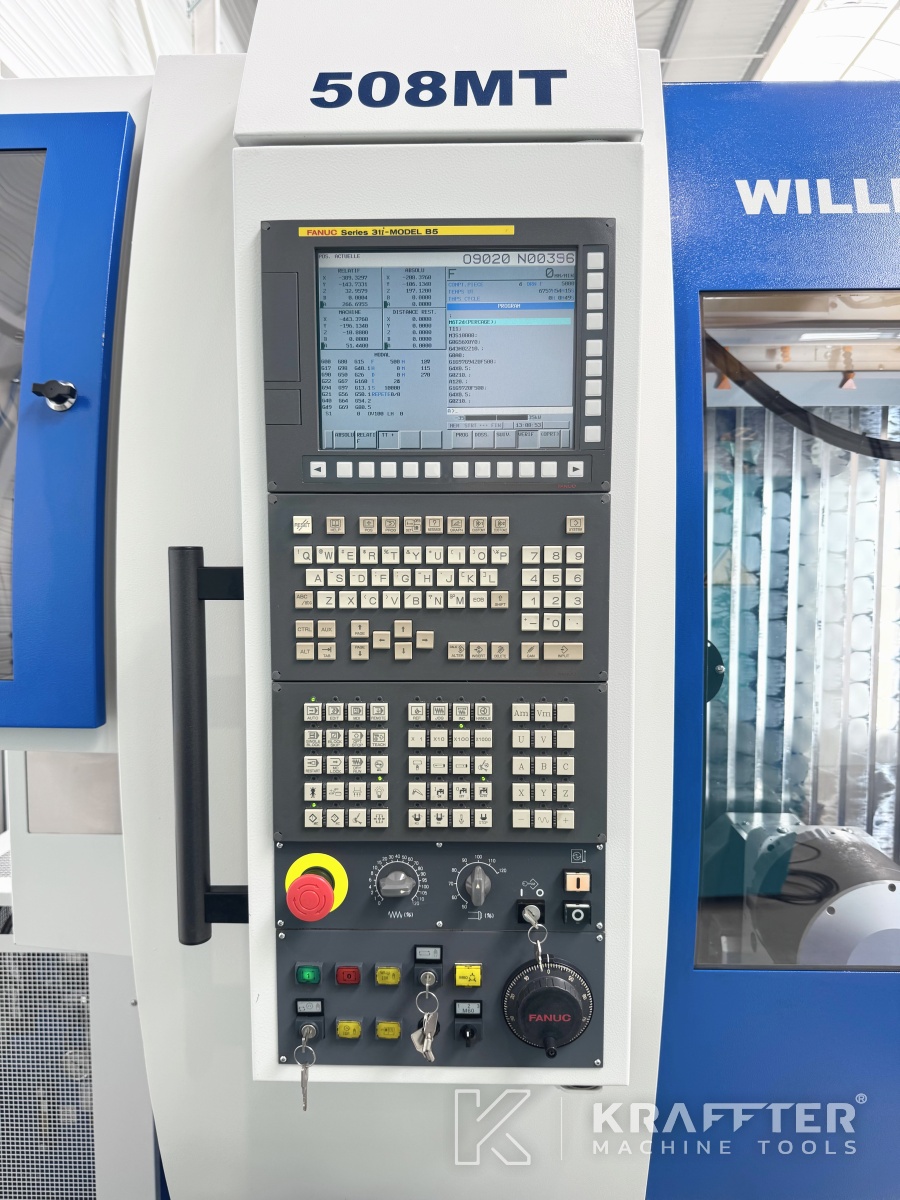

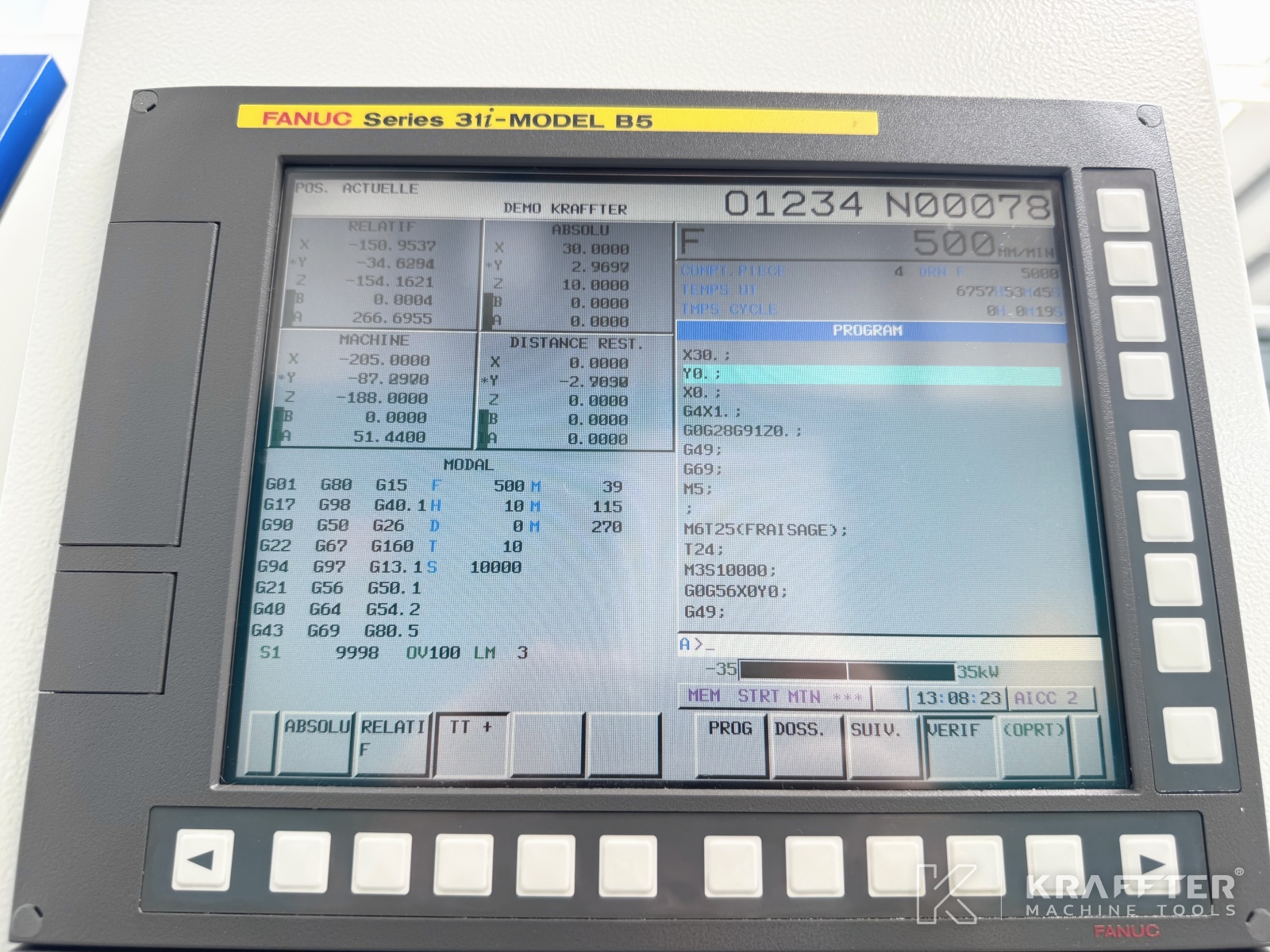

Type de CN
FANUC series 31i-B5
Nombre d'axes en continu
5
Course axe X
450 [mm]
Course axe Y
200 [mm]
Course axe Z
425 [mm]
Vitesse déplacement rapide X, Y et Z
40000 [mm/min]
Accélération déplacement des axes
10 [m/s²]
Résolution axe X
0.0001 [mm]
Résolution axe Y
0.0001 [mm]
Résolution axe Z
0.0001 [mm]
Diamètre maxi. en barre broche de tournage
42 [mm]
Vitesse maxi. broche de tournage
6000 [tr/min]
Puissance maxi. broche de tournage
7.5 [kW]
Vitesse maxi. contre-broche
6000 [tr/min]

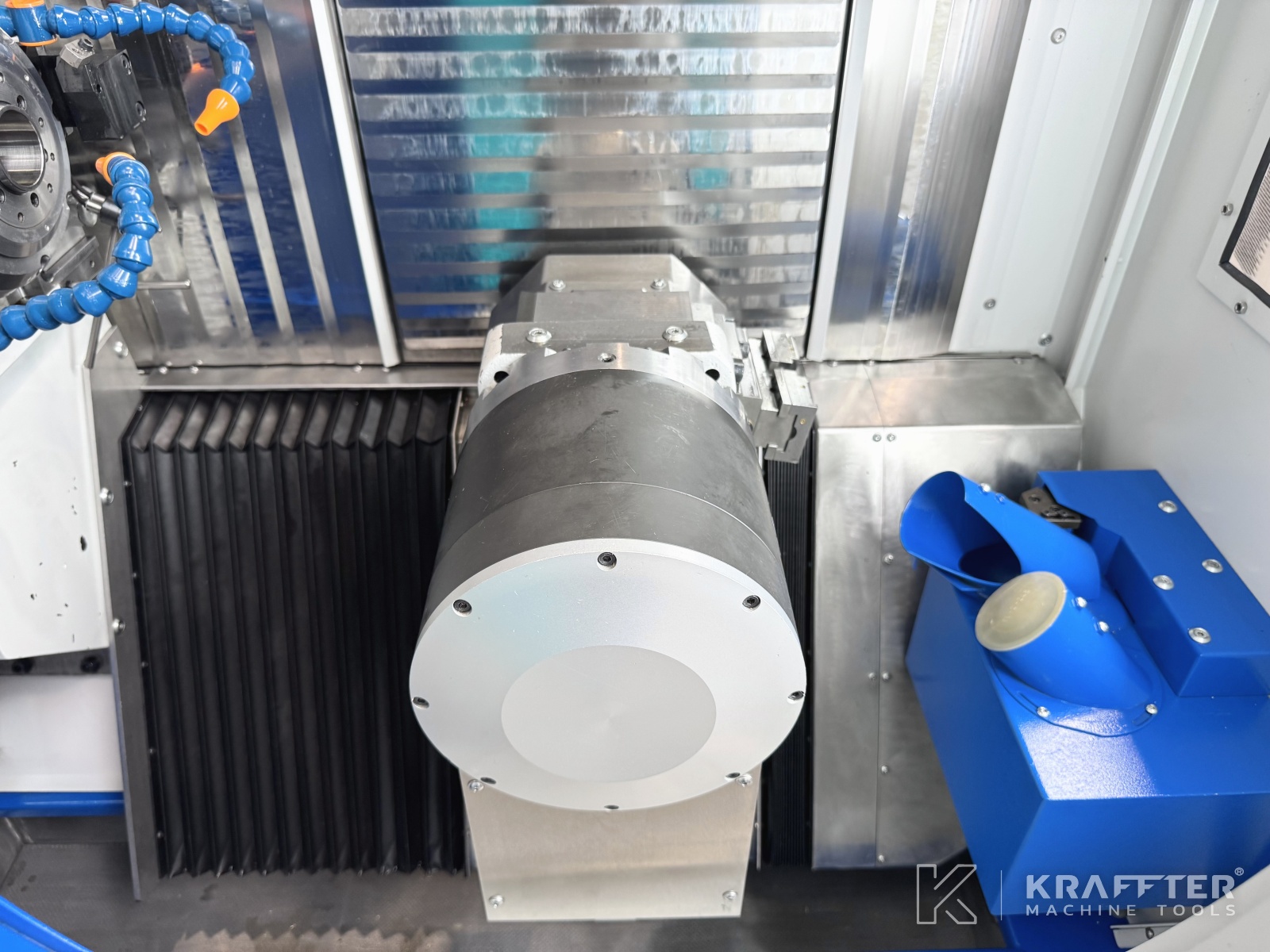

Course angulaire axe A
360 [°]
Résolution axe A
0.001 [°]

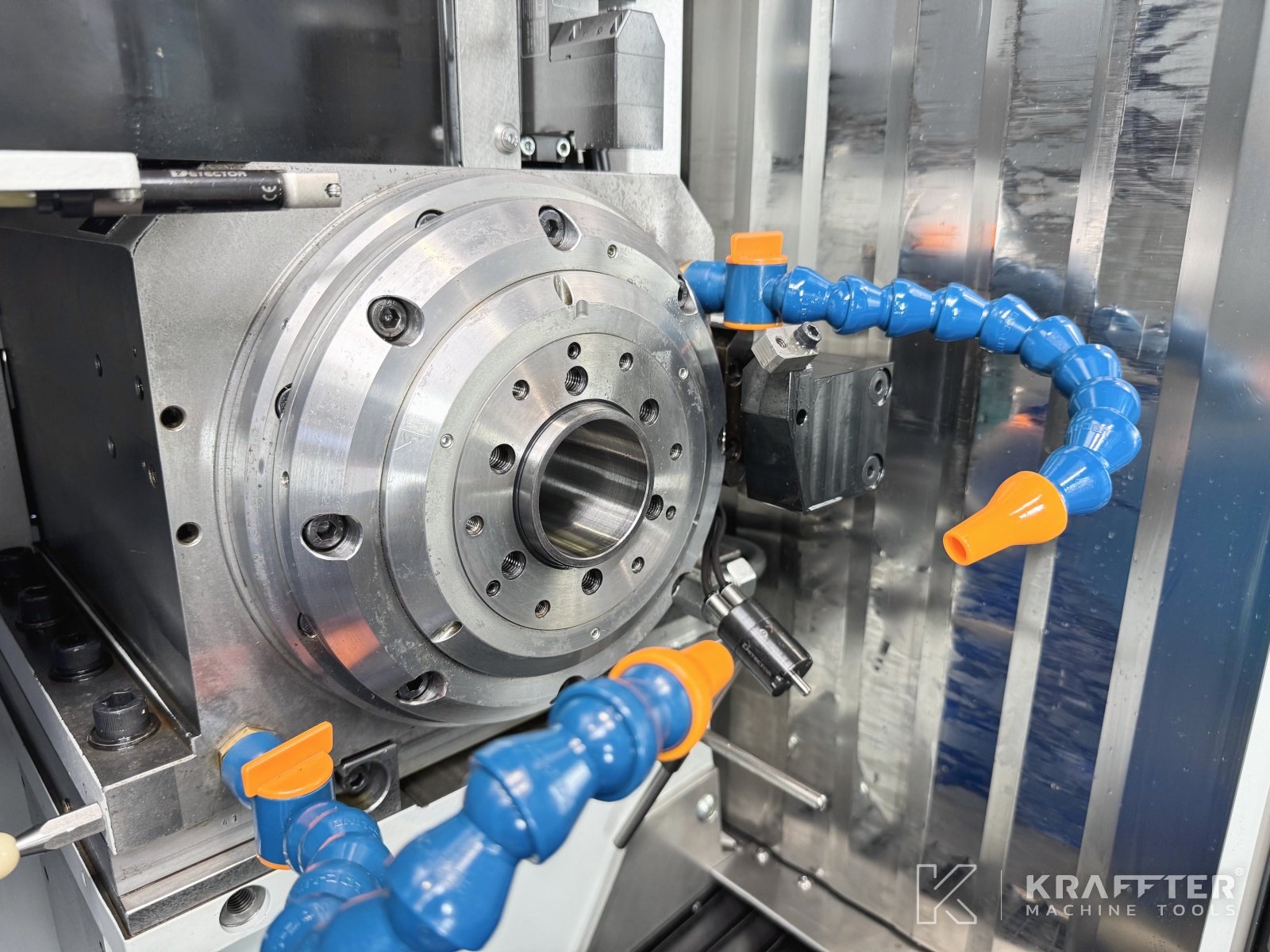

Entraînement axe A
Torque-motor
Nez de broche axe A
A2-4
Course angulaire axe B
-15 [°] / +100 [°]
Résolution axe B
0.001 [°]
Entrainement axe B
Torque-motor
Attachement broche
HSK-E40
Vitesse mini. broche
30 [tr/min]
Vitesse maxi. broche
42000 [tr/min]

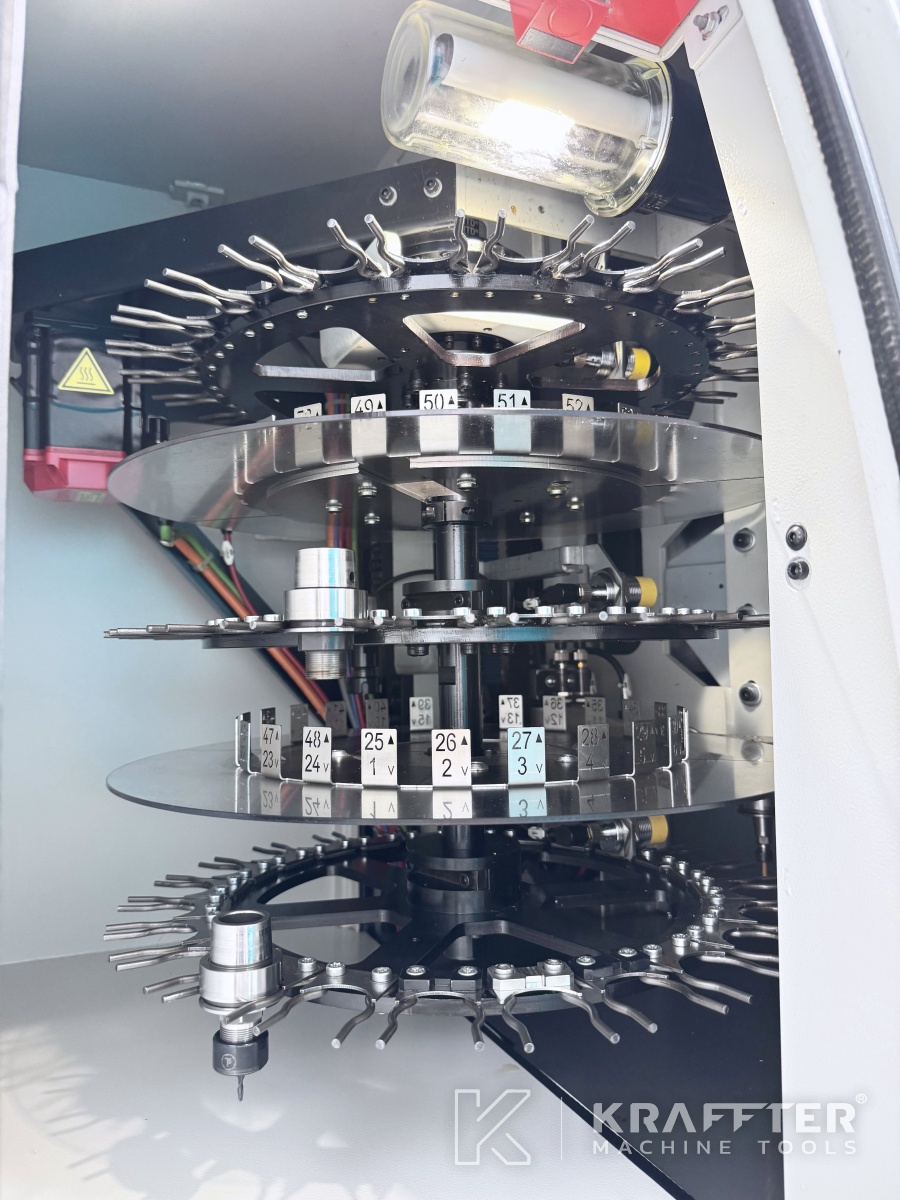

Nombre de postes magasin d'outils
72
Longueur maxi. d'outil
150 [mm]
Diamètre maxi. d'outil
80 [mm]
Temps de changement d'outil
1 [sec]
Temps entre deux coupes
3 [sec]

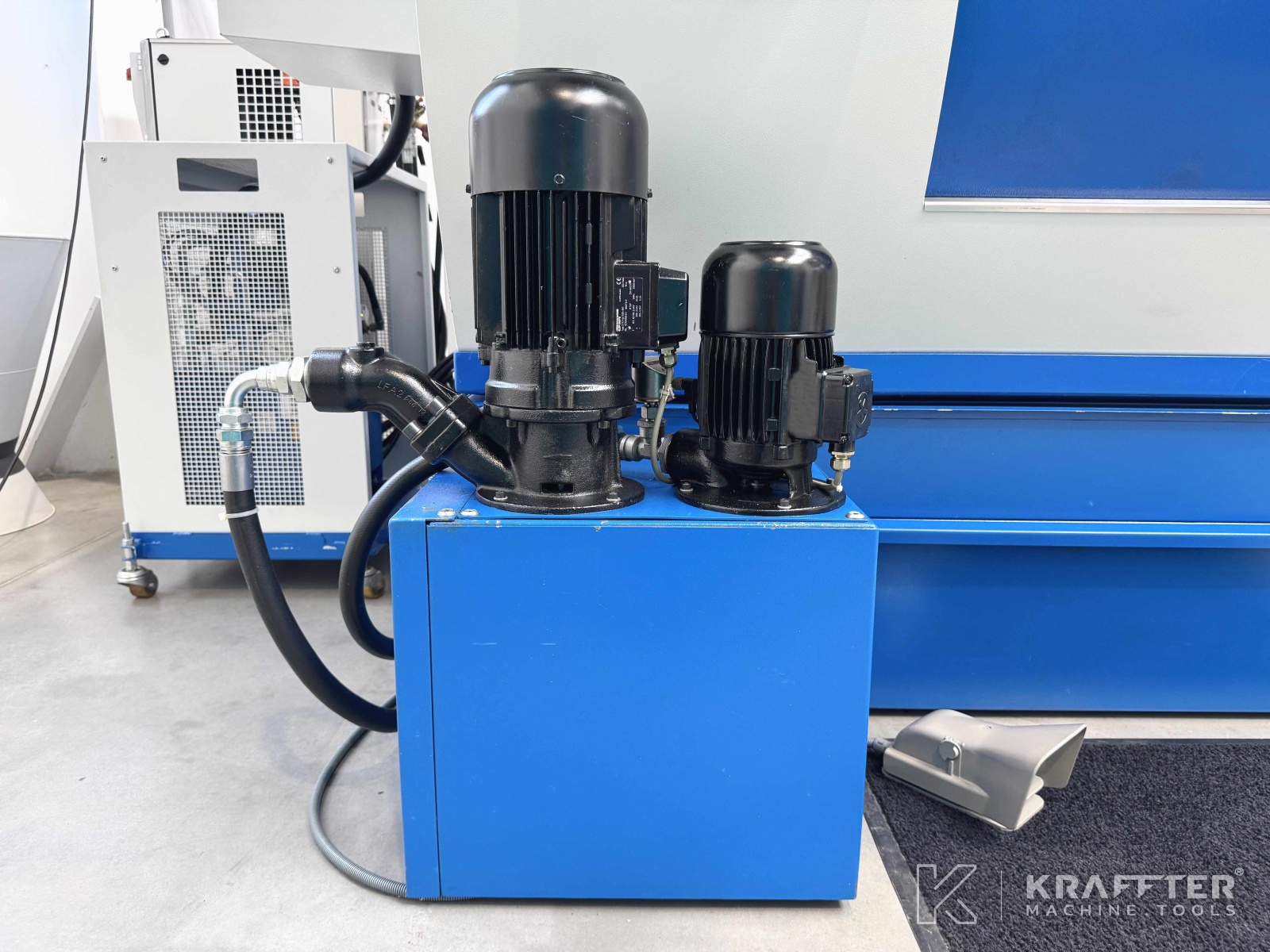

Capacité bac d'arrosage
150 [l]
Débit pompe d'arrosage
60 [l/min]
Courant nominal
50 [A]
Puissance installée
35 [kVA]
Tension d'alimentation
400 [V]
Temps de travail
9701 [h]
Poids machine
3300 [Kg]
Caractéristiques techniques données à titre indicatif. La description a pu être traduite automatiquement.
Informations complémentaires

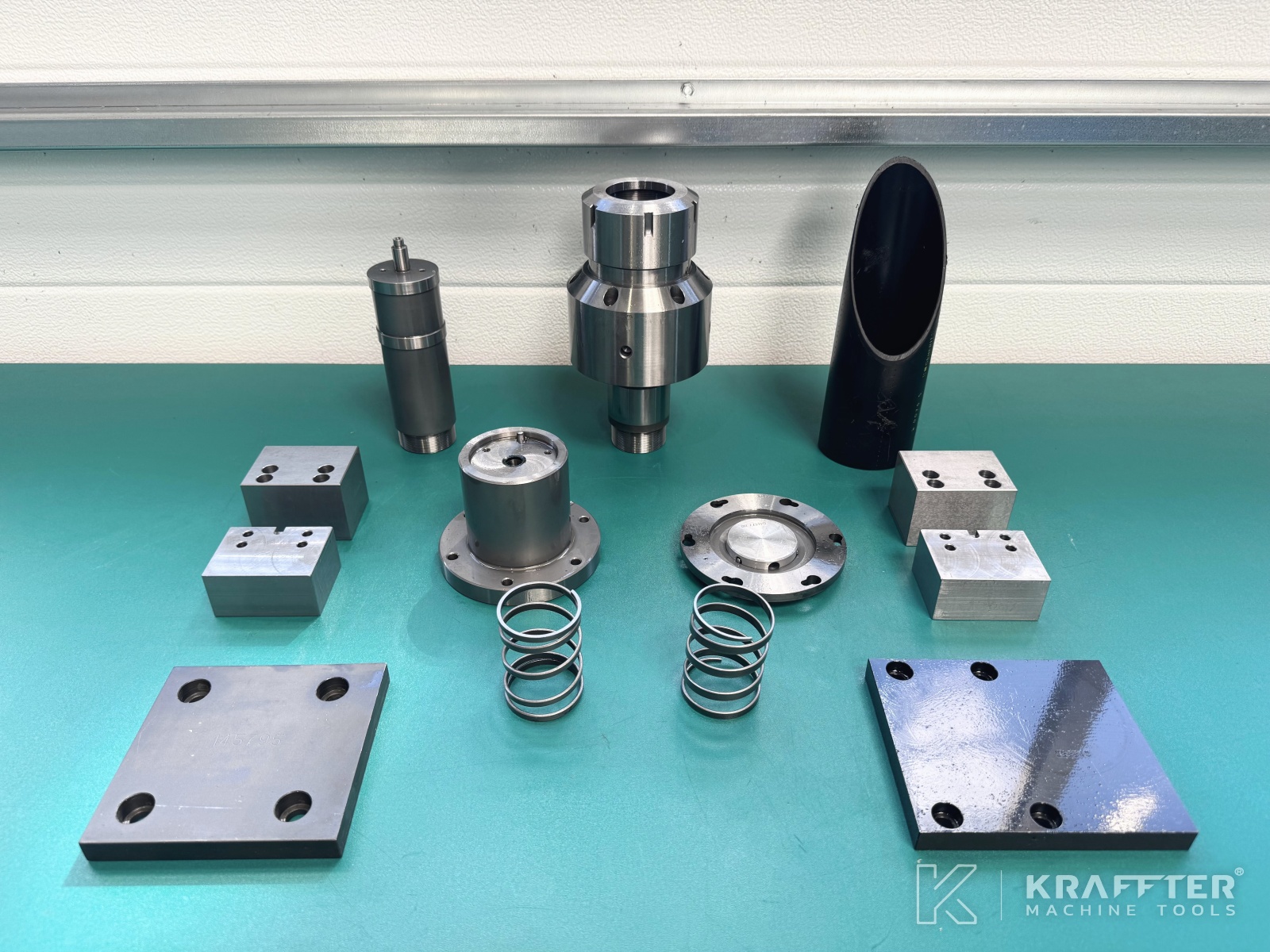

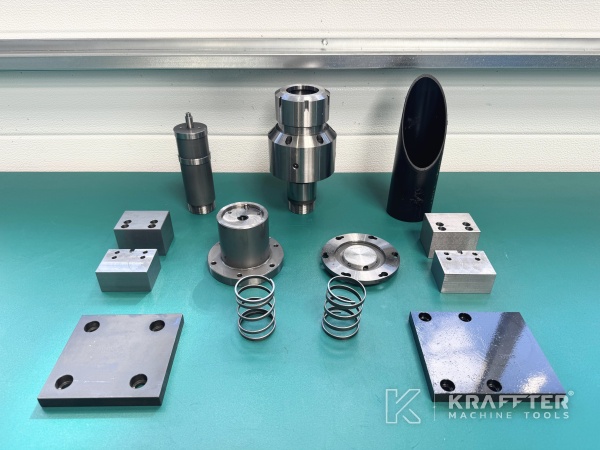

ÉQUIPEMENTS INCLUS:

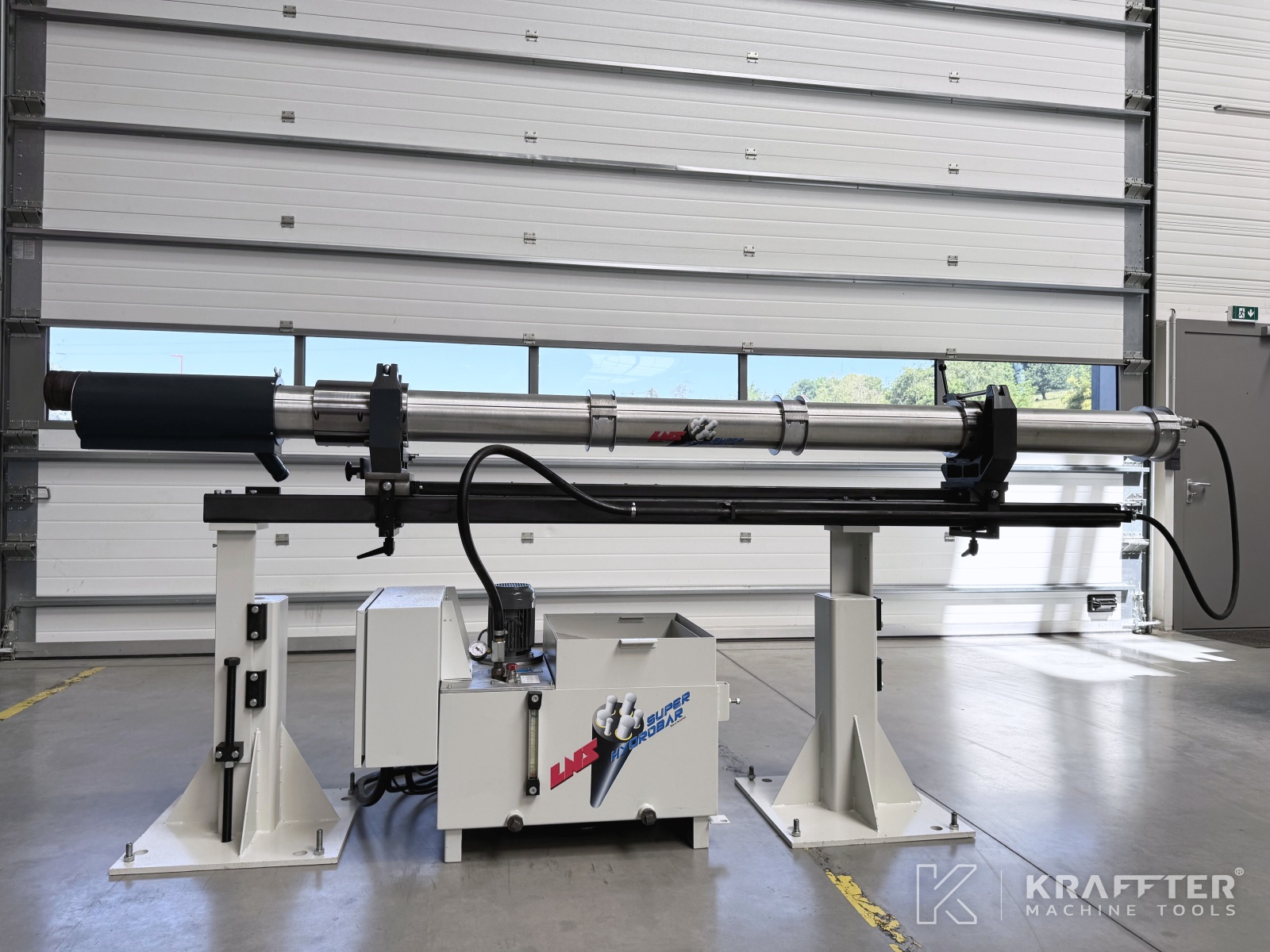

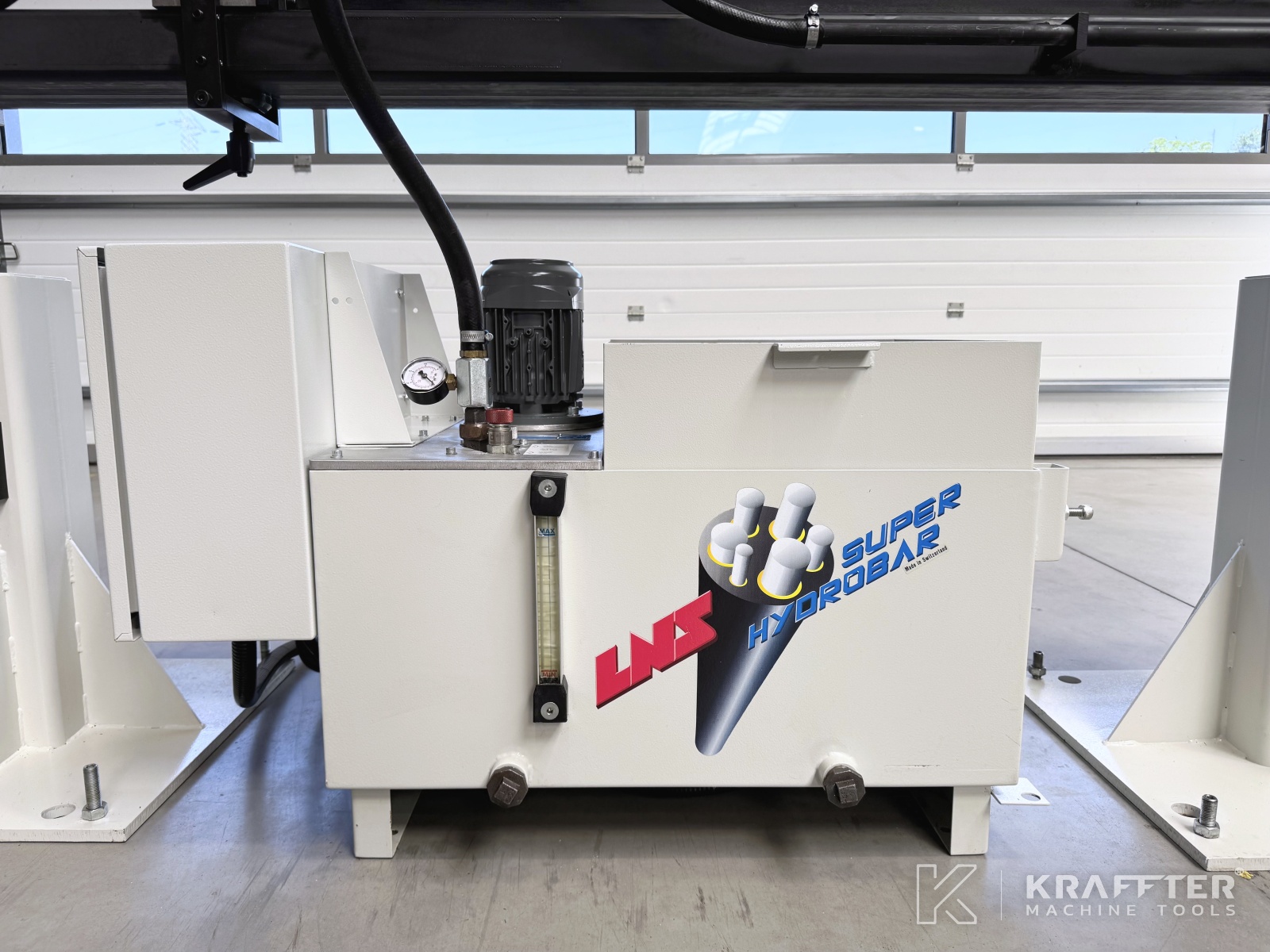

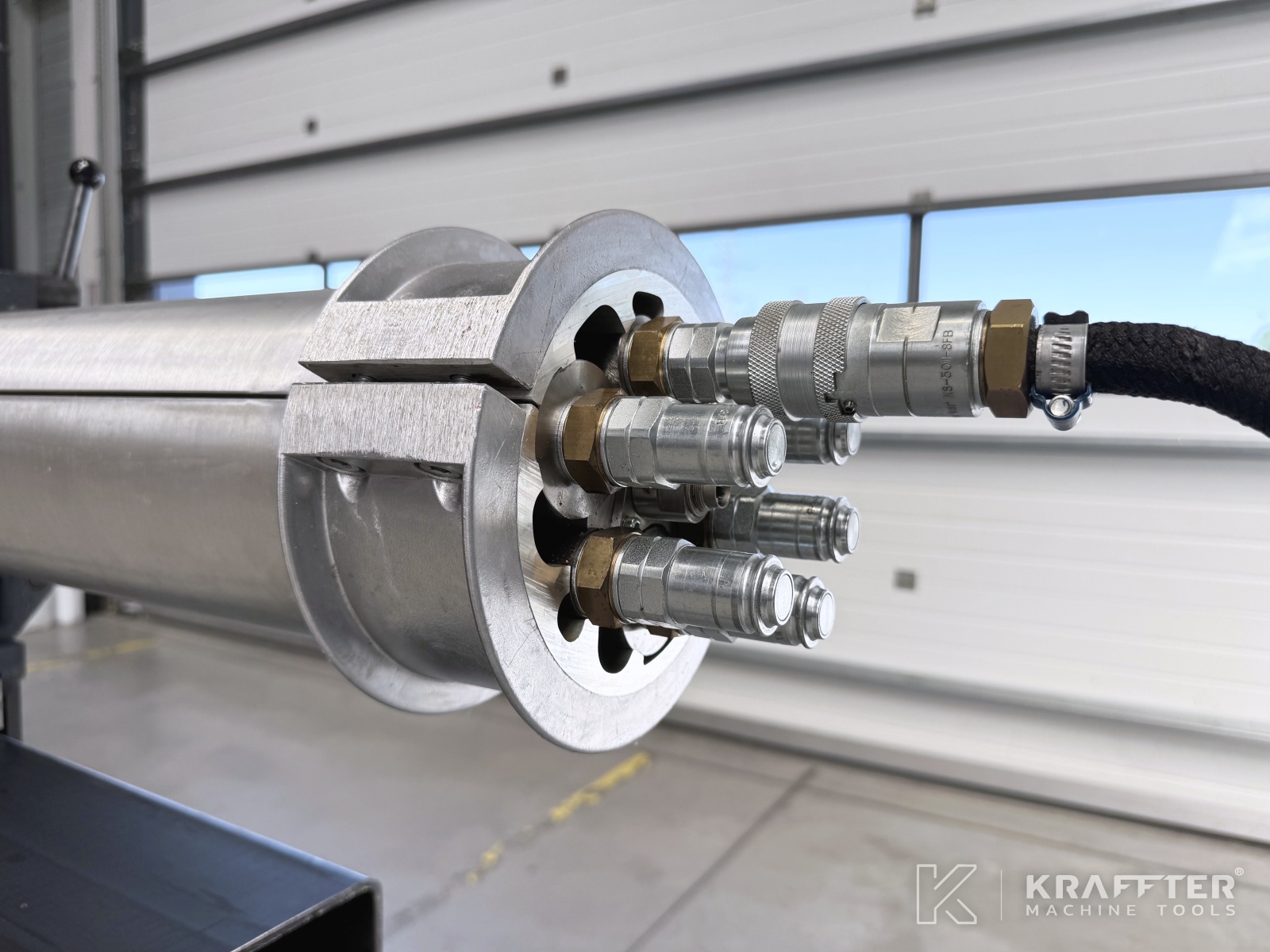

- x1 pousse-barre LNS Super Hydrobar, type 6.42 HS 3.2

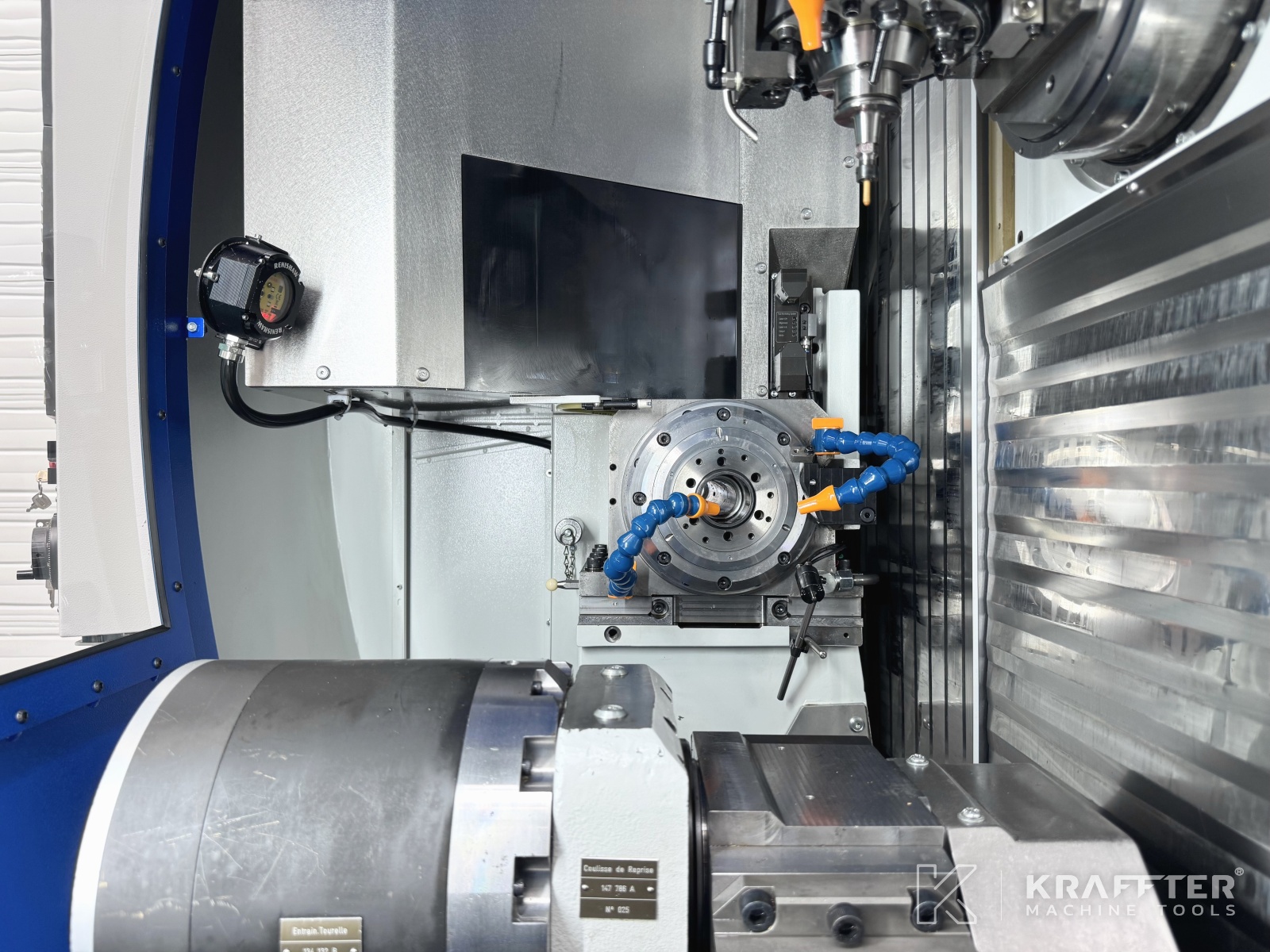

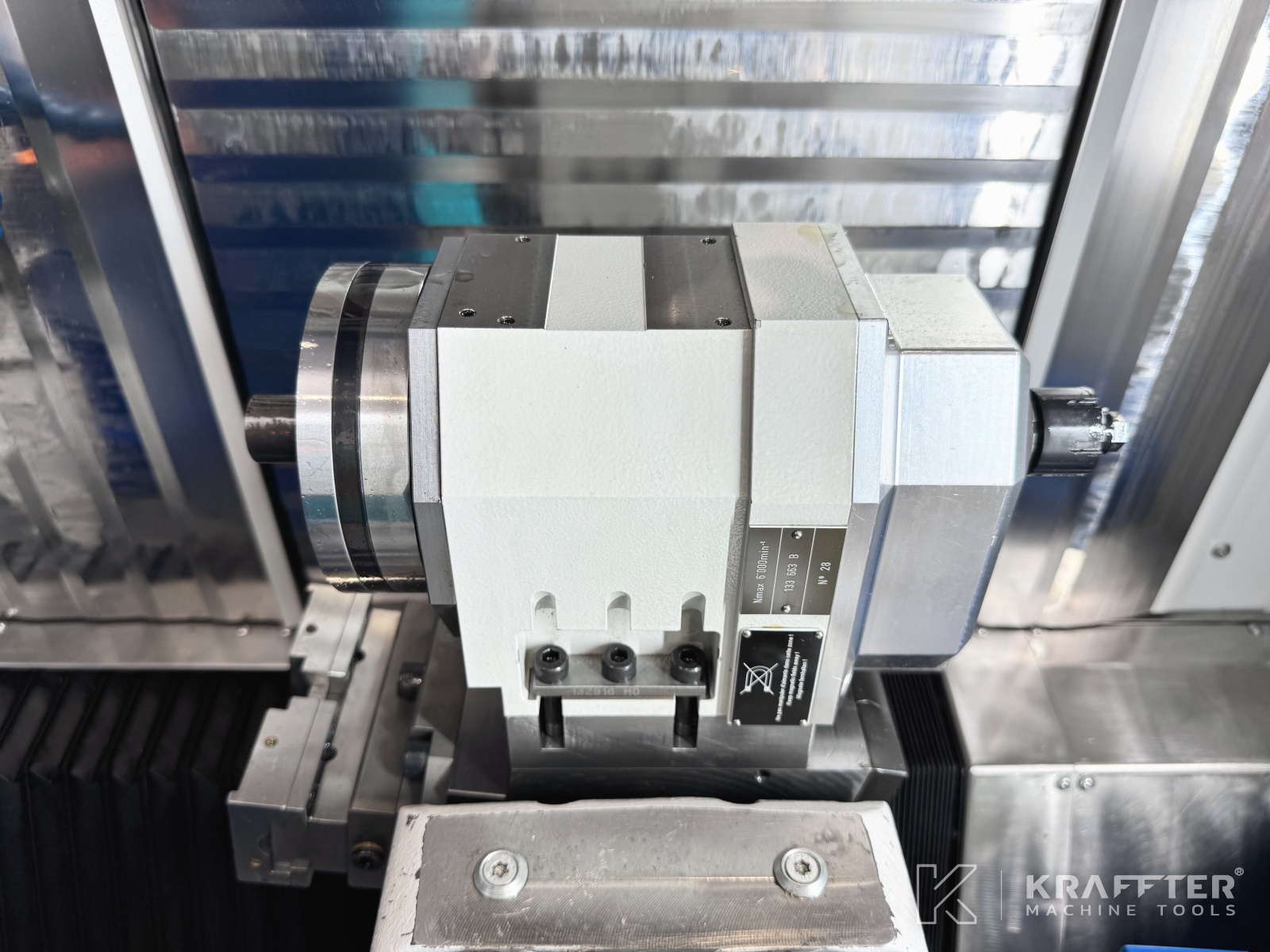

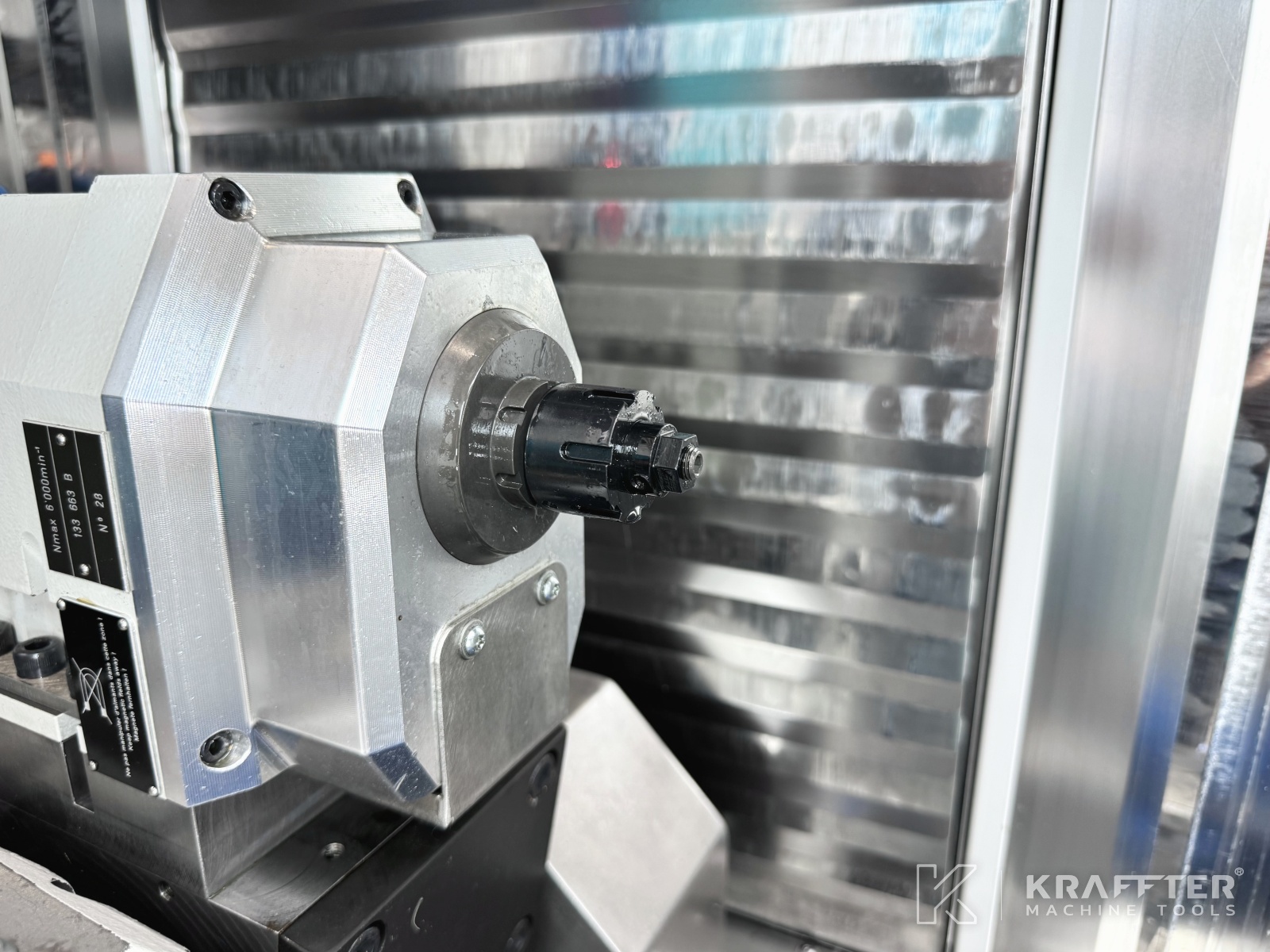

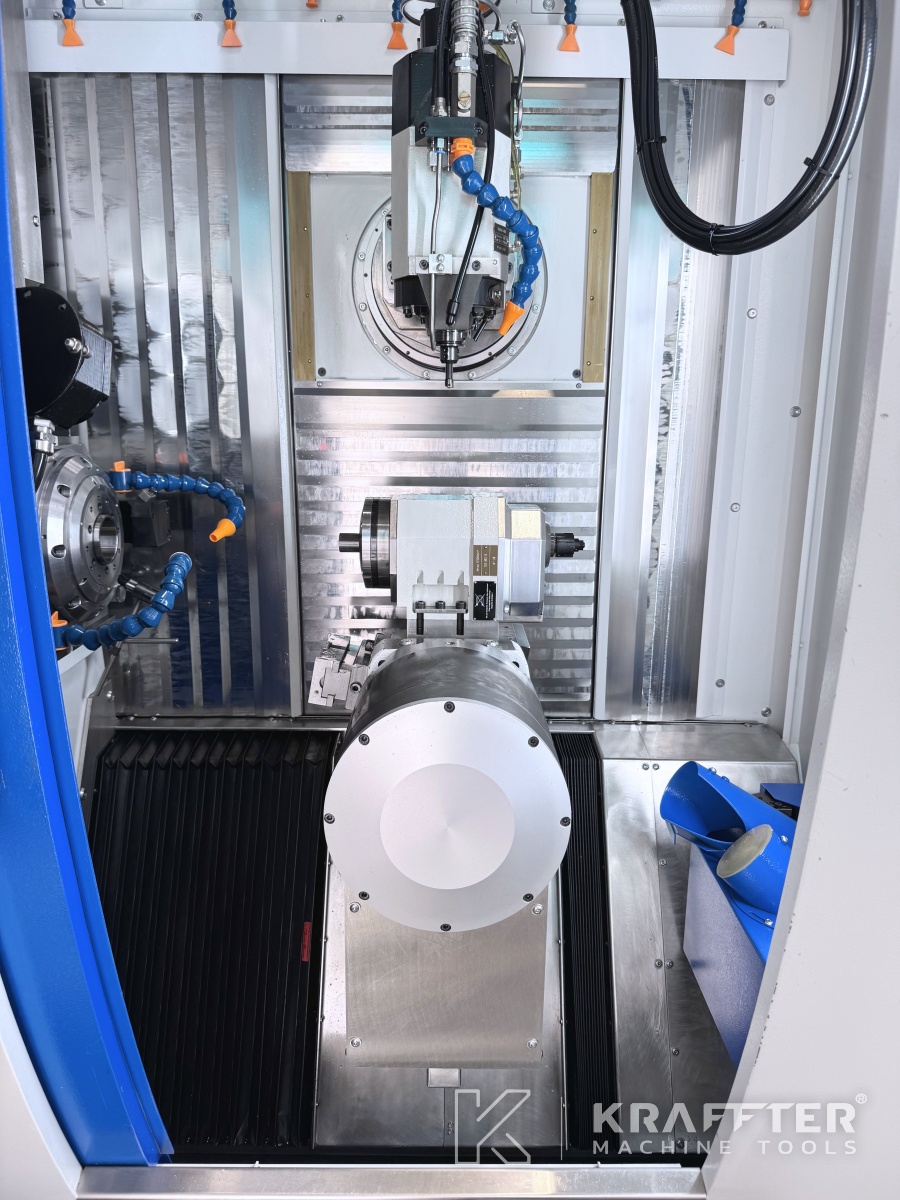

- x1 unité de reprise avec tourelle intégrée 3 positions sur glissière linéaire

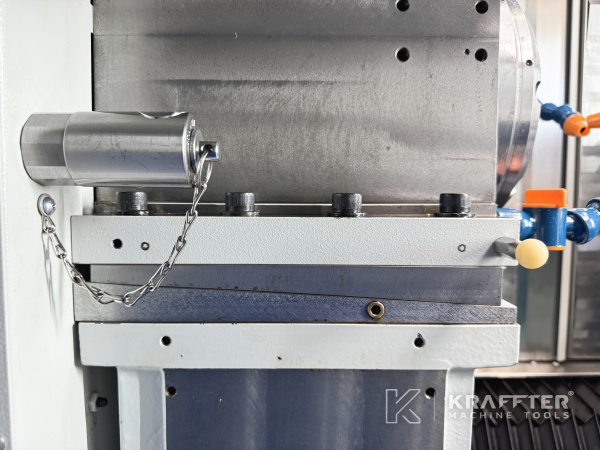

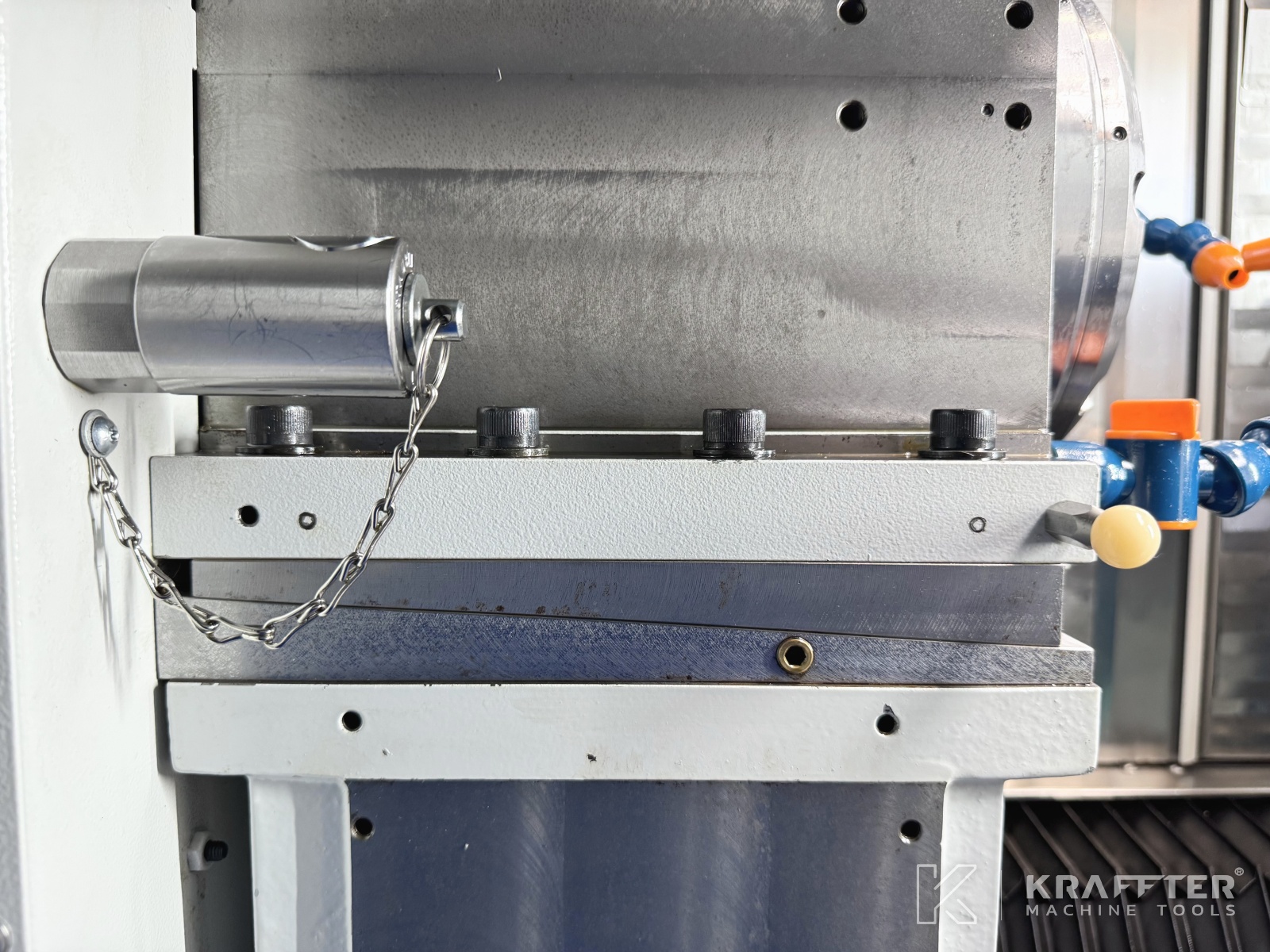

- x1 étau sur l’unité de reprise

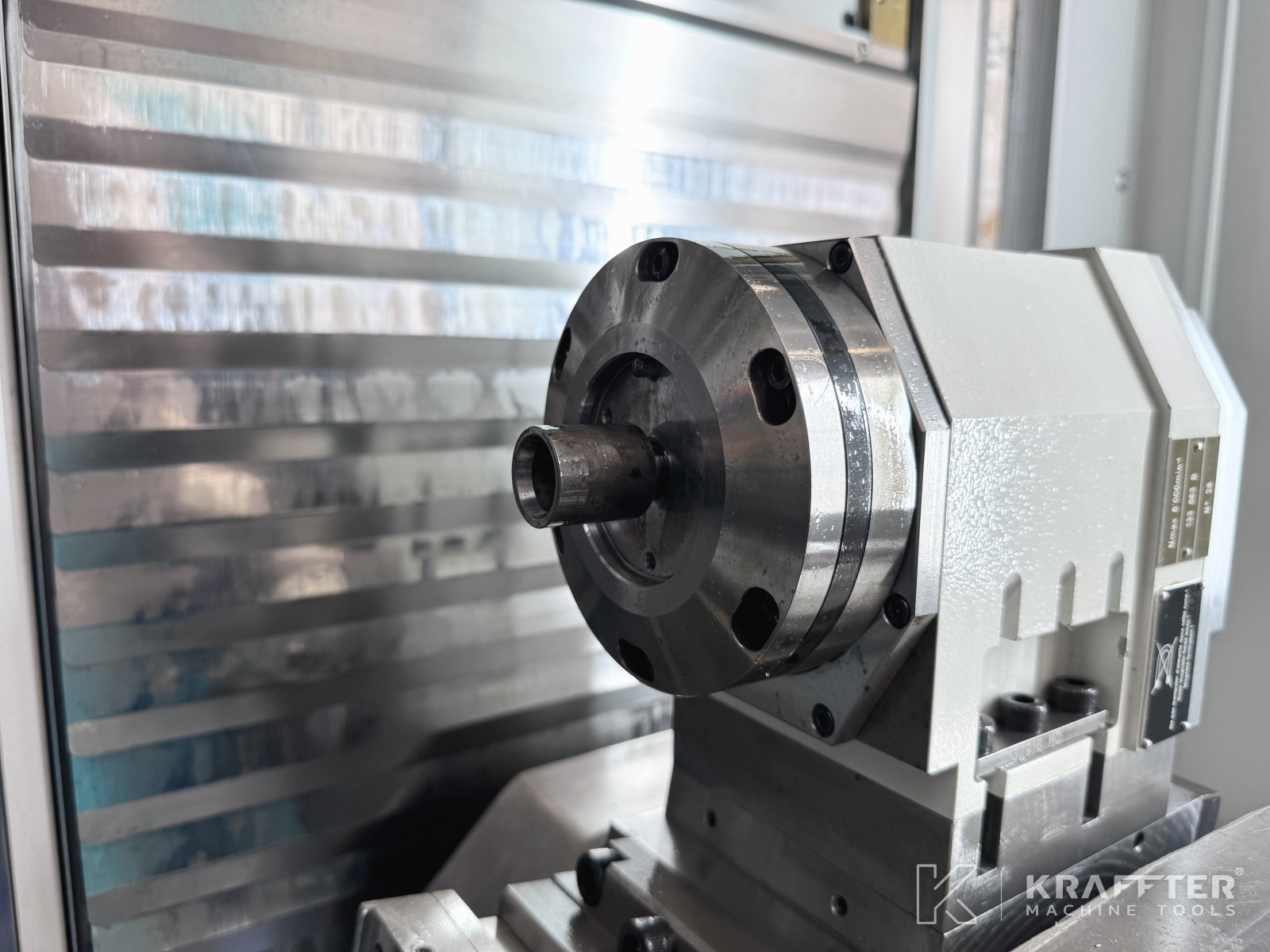

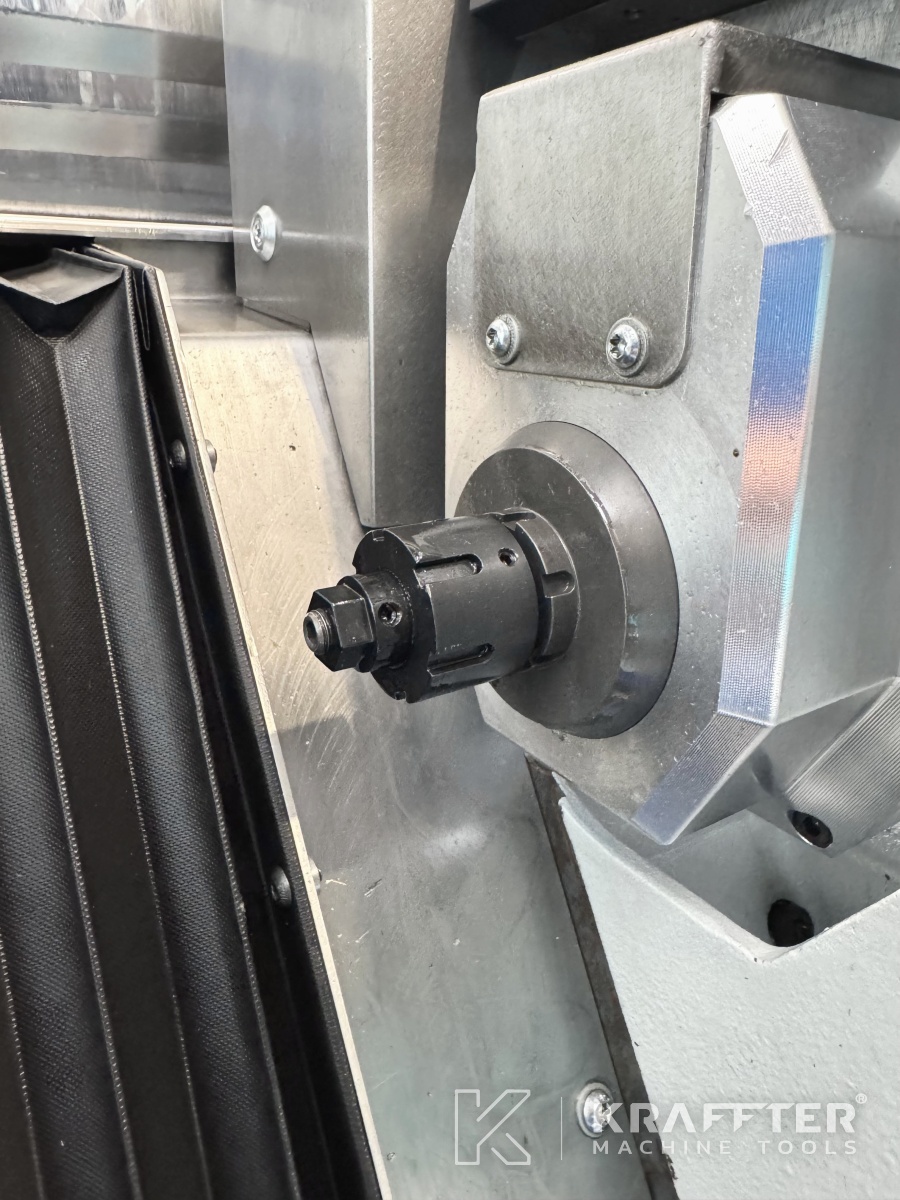

- x1 contre-broche sur l’unité de reprise

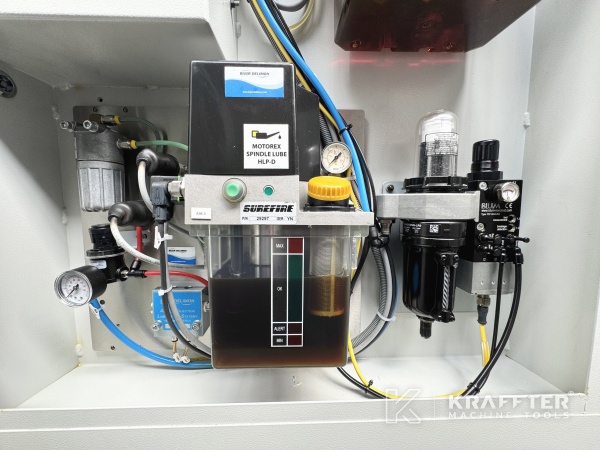

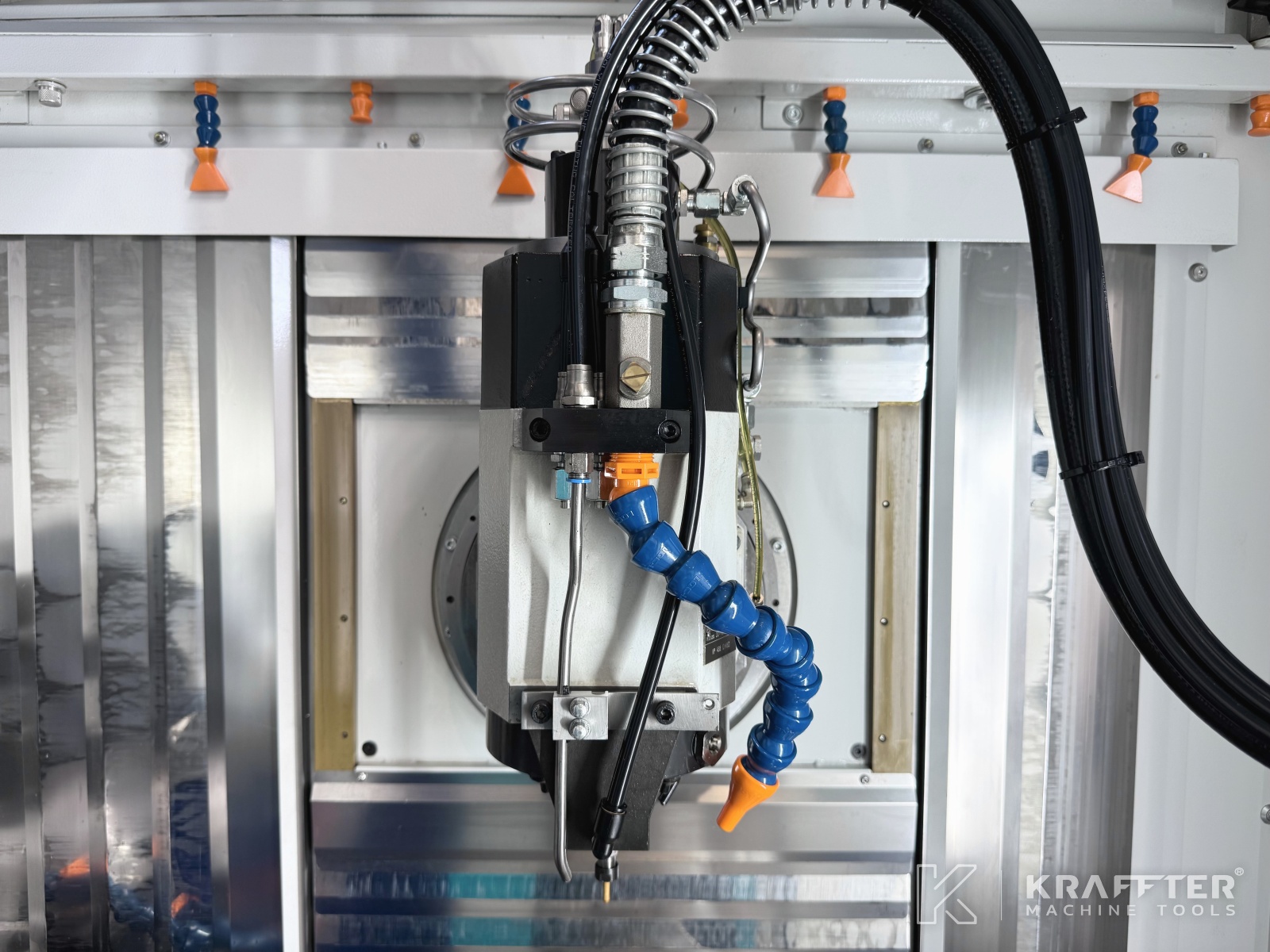

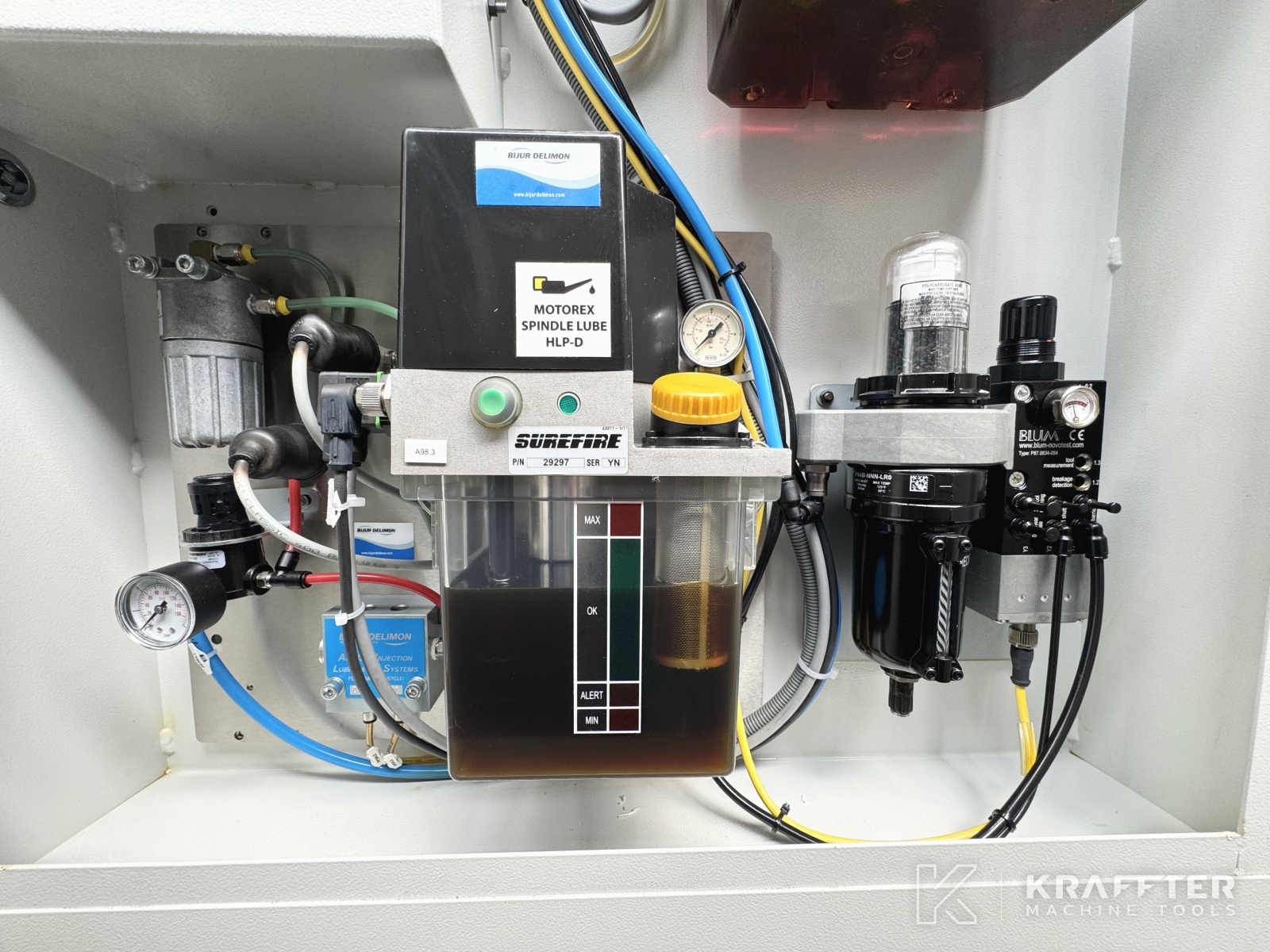

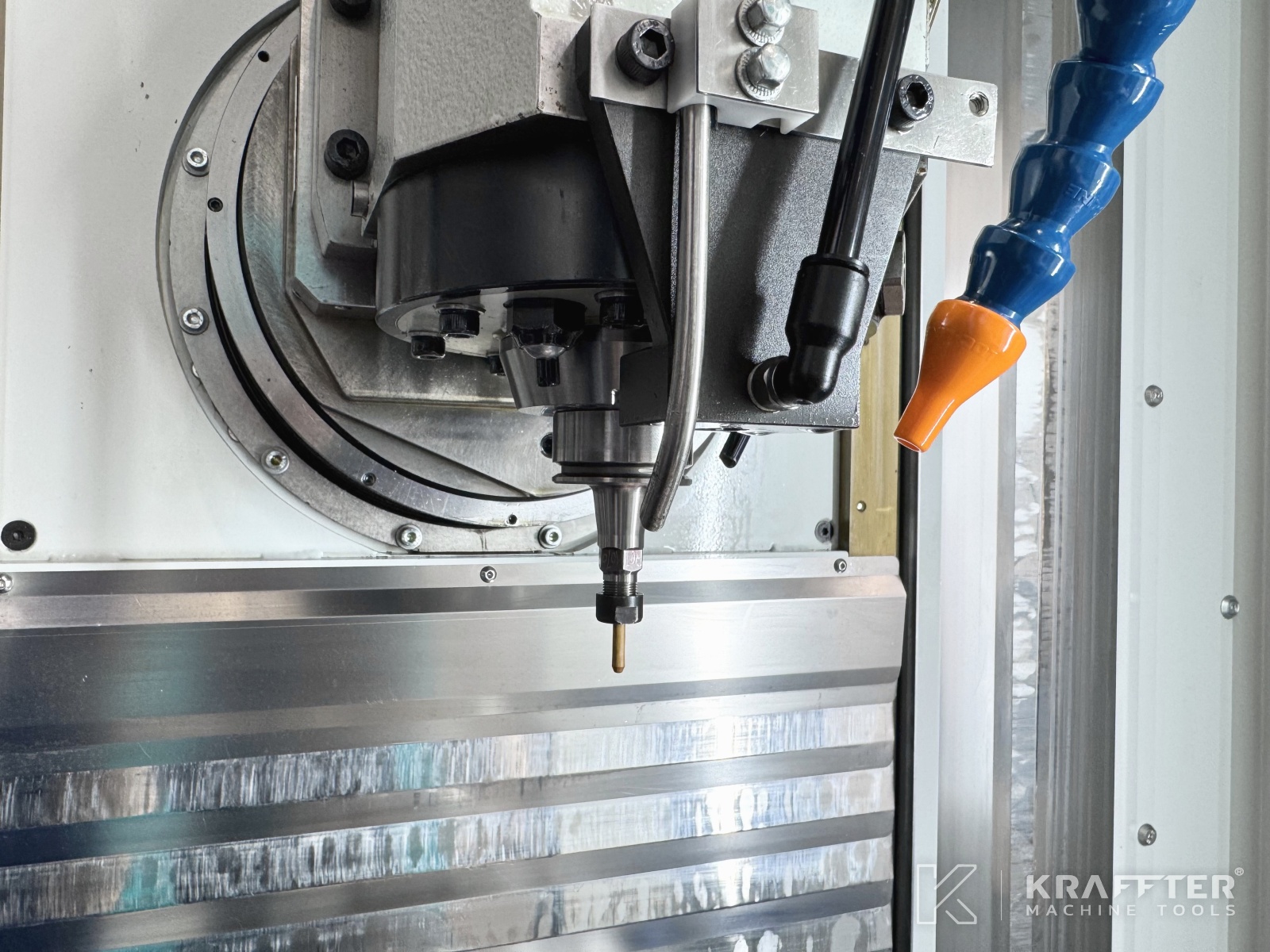

- x1 broche 42 000 tr/min avec lubrification air/huile

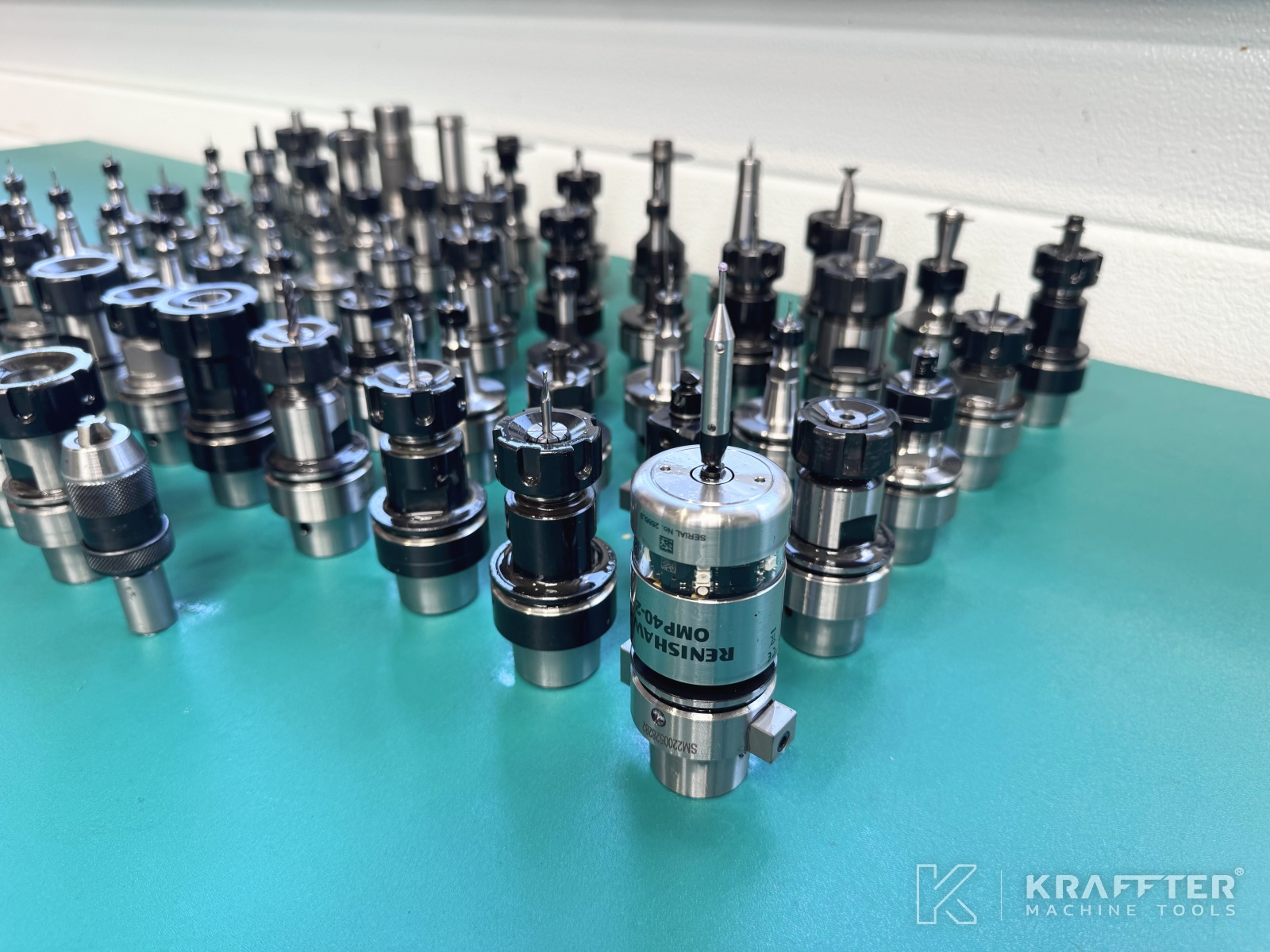

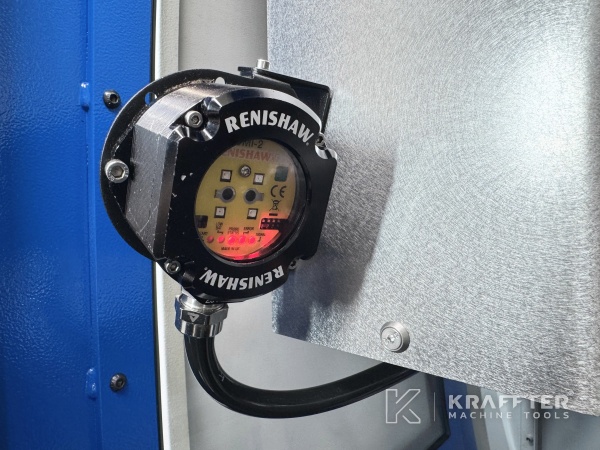

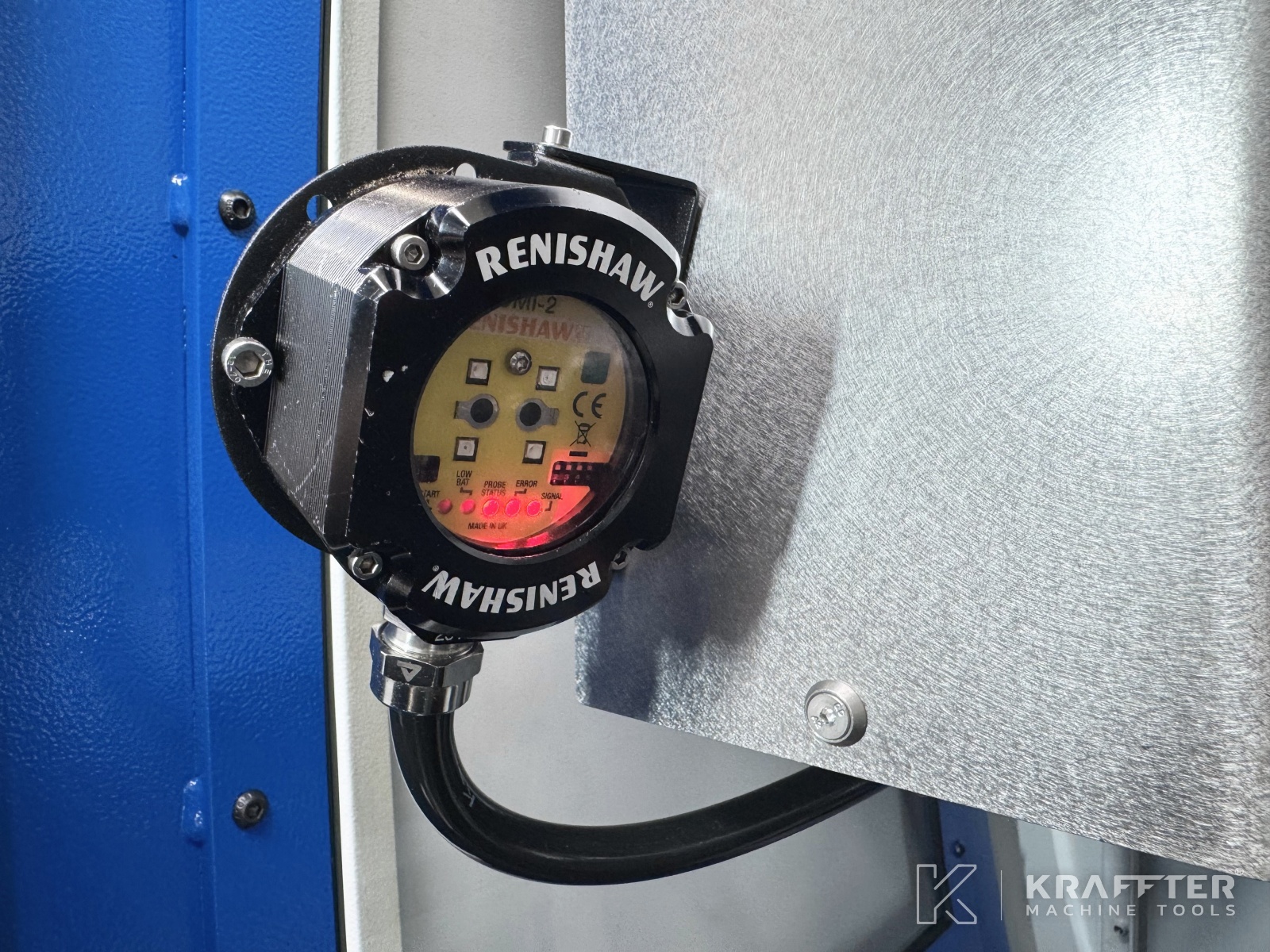

- x1 palpeur pièce RENISHAW OMP40-2

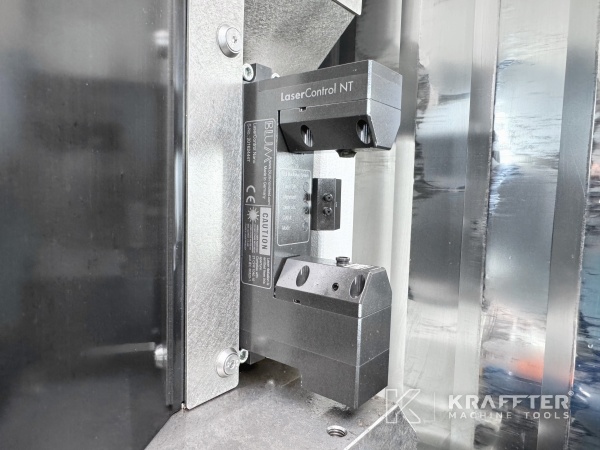

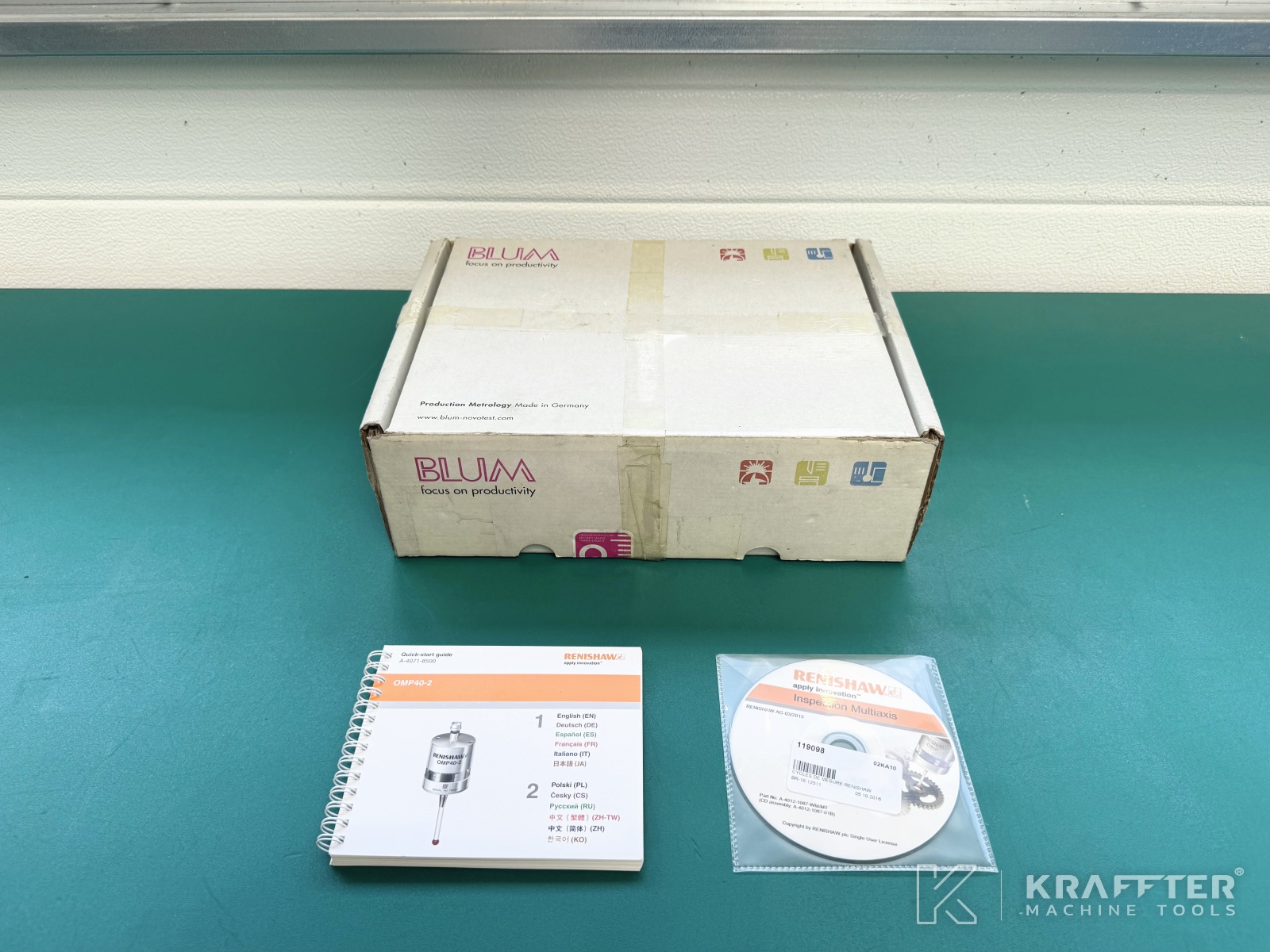

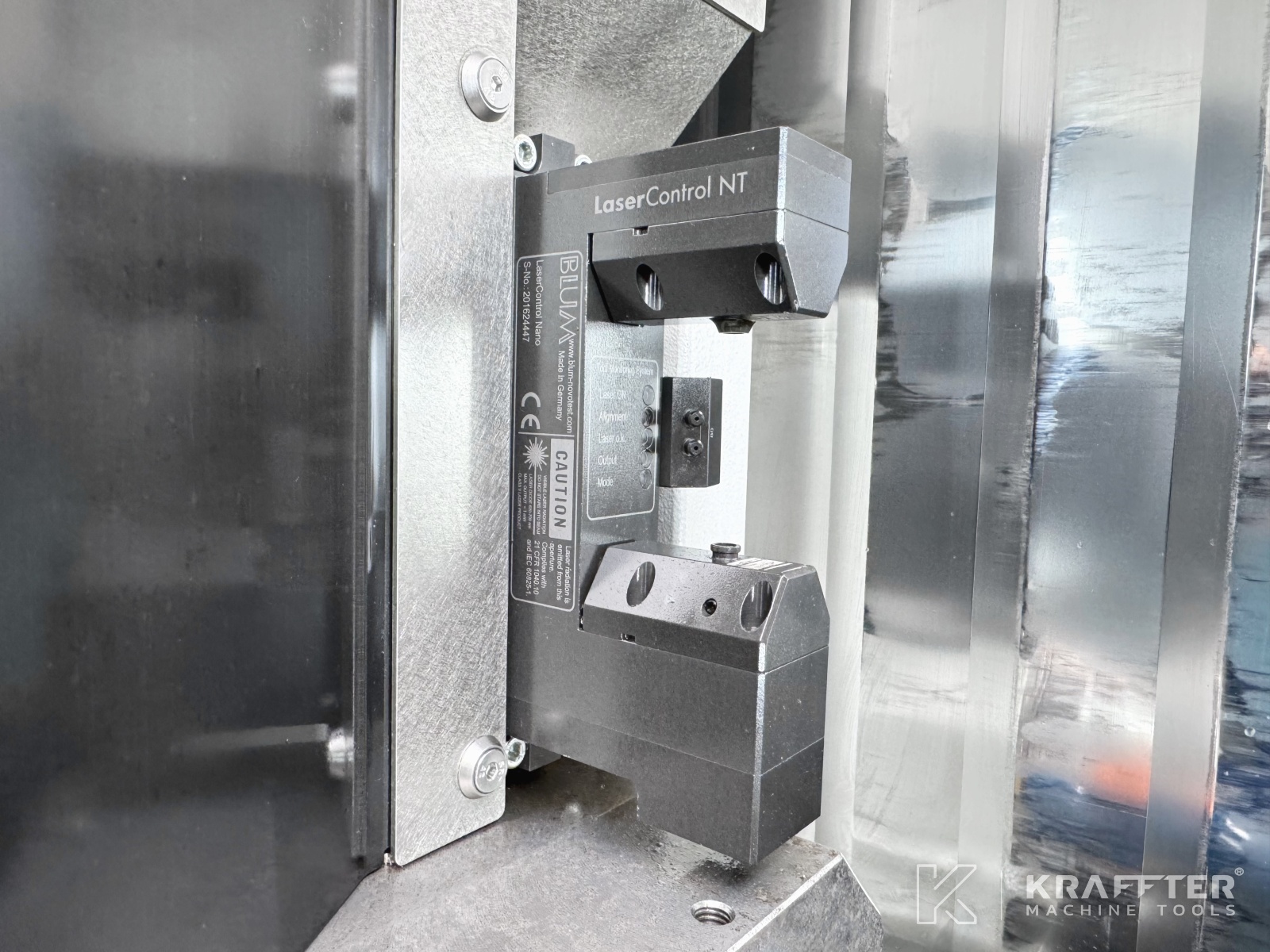

- x1 système laser de mesure BLUM LaserControl NT pour le réglage et le contrôle des outils

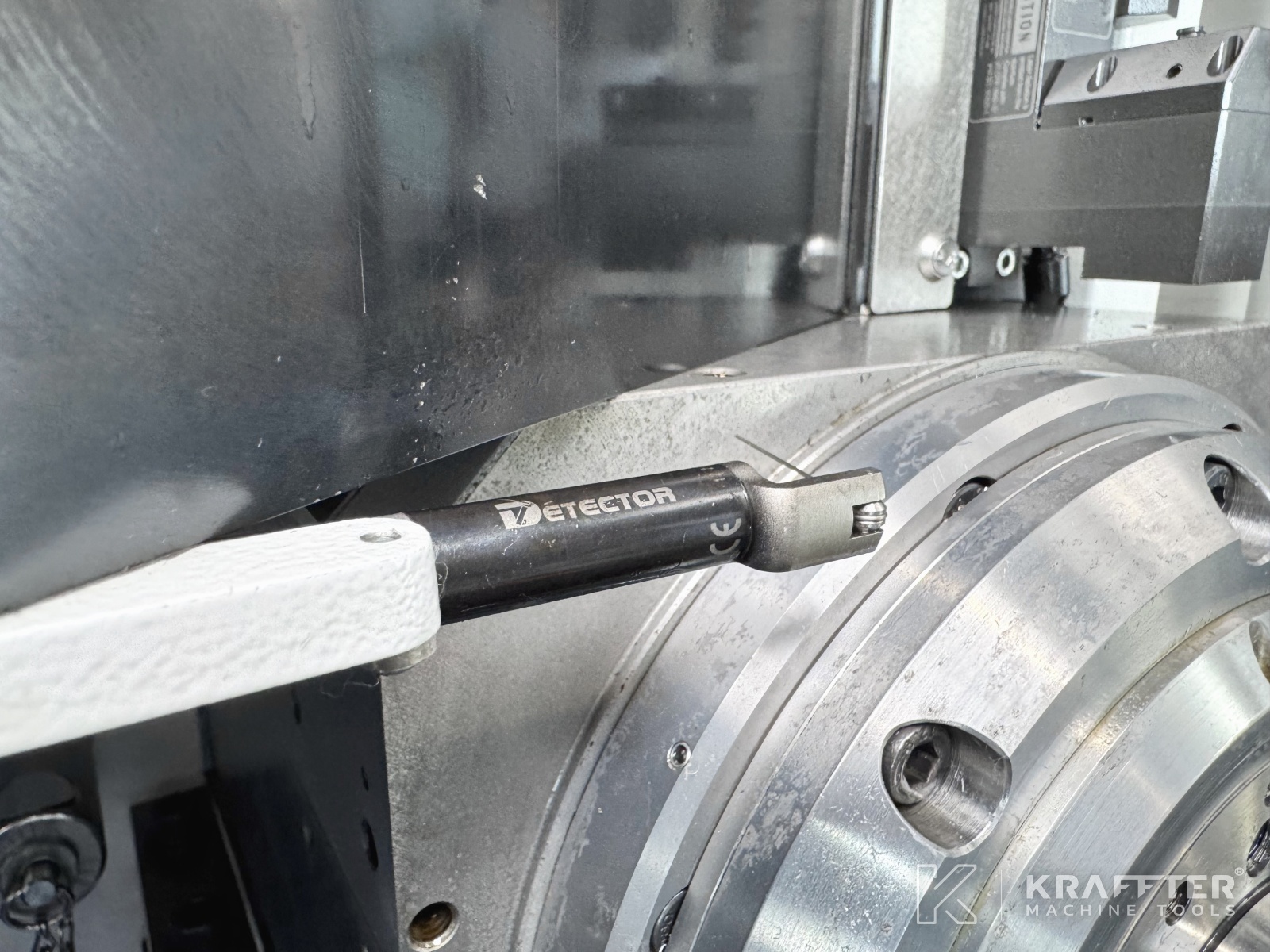

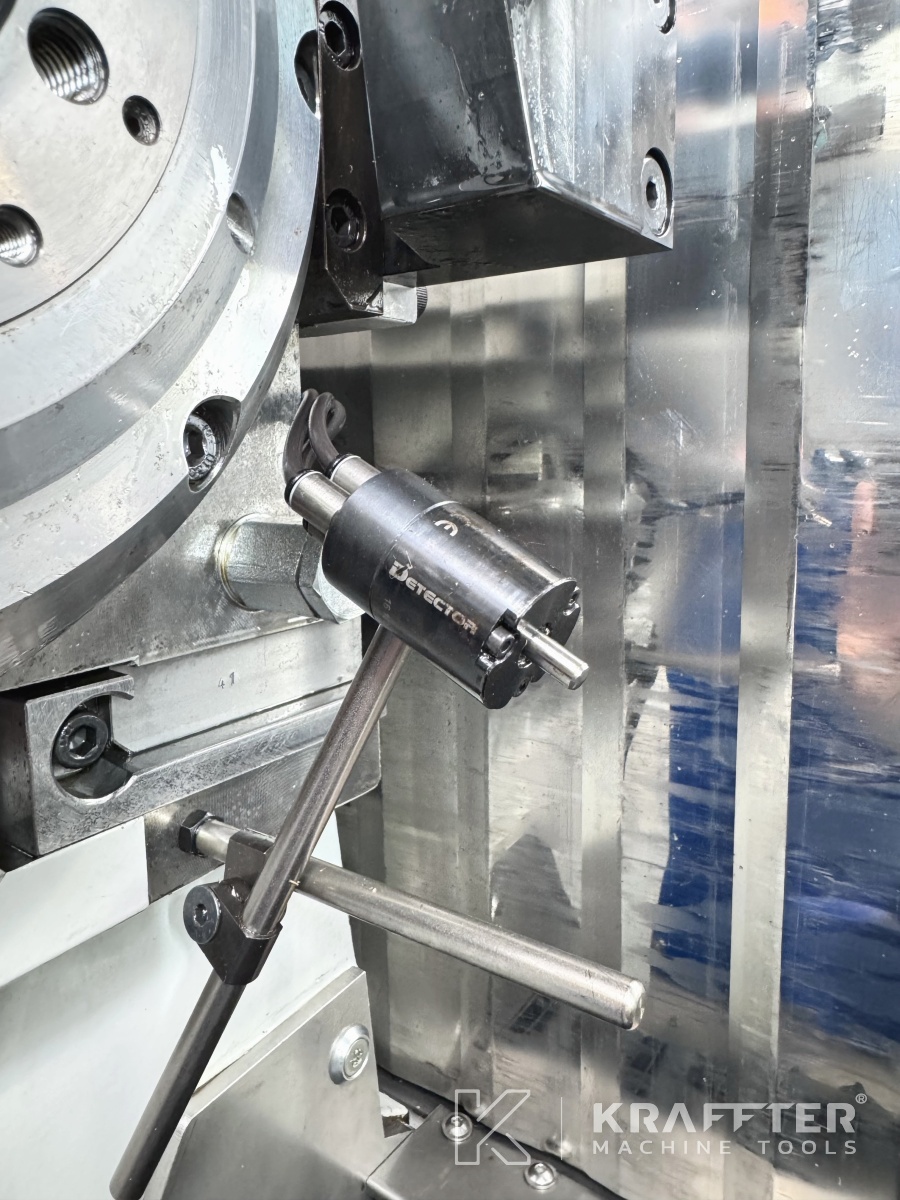

- x1 dispositif de détection de bris d'outil DETECTOR FRANCE type 202

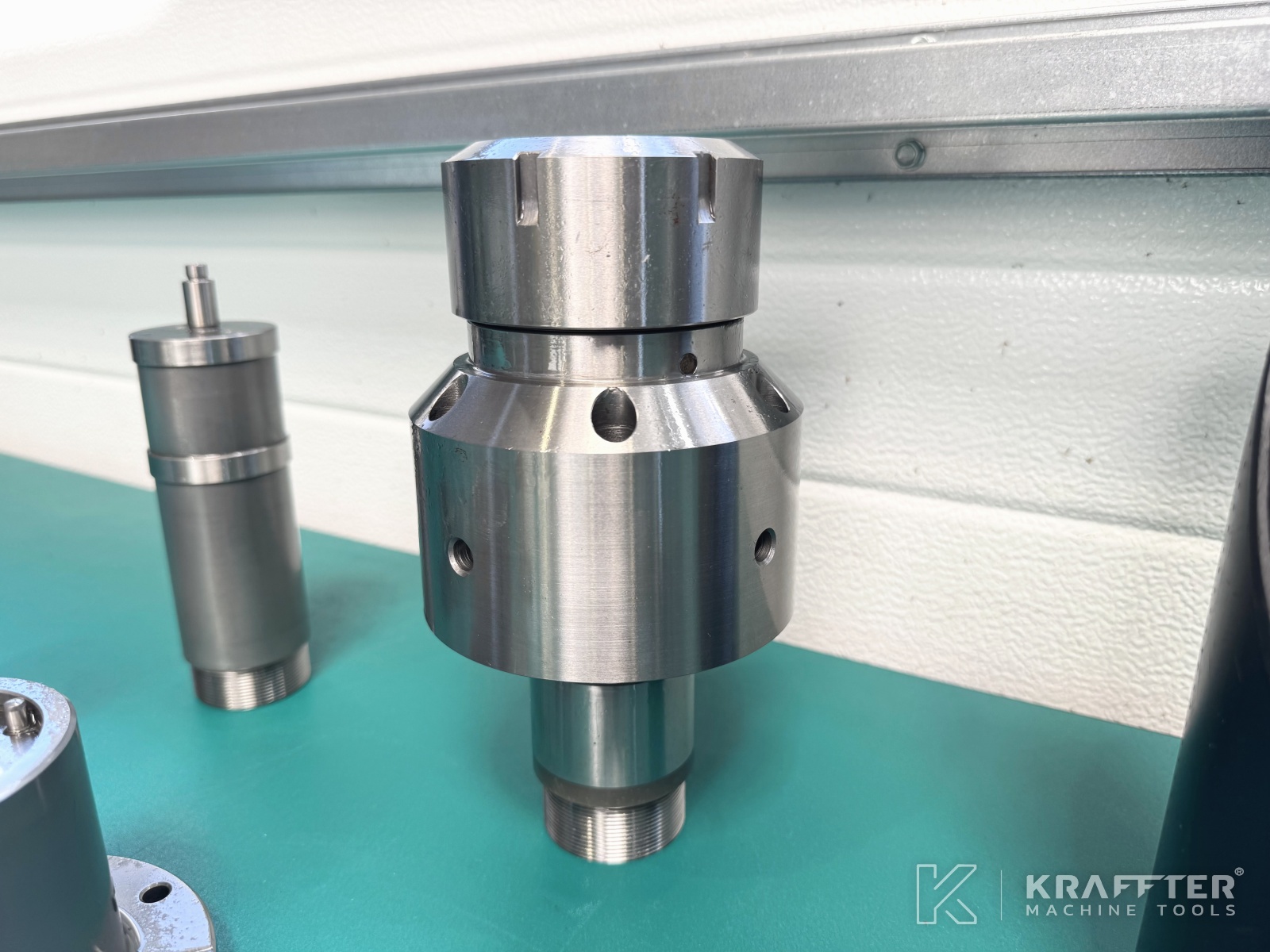

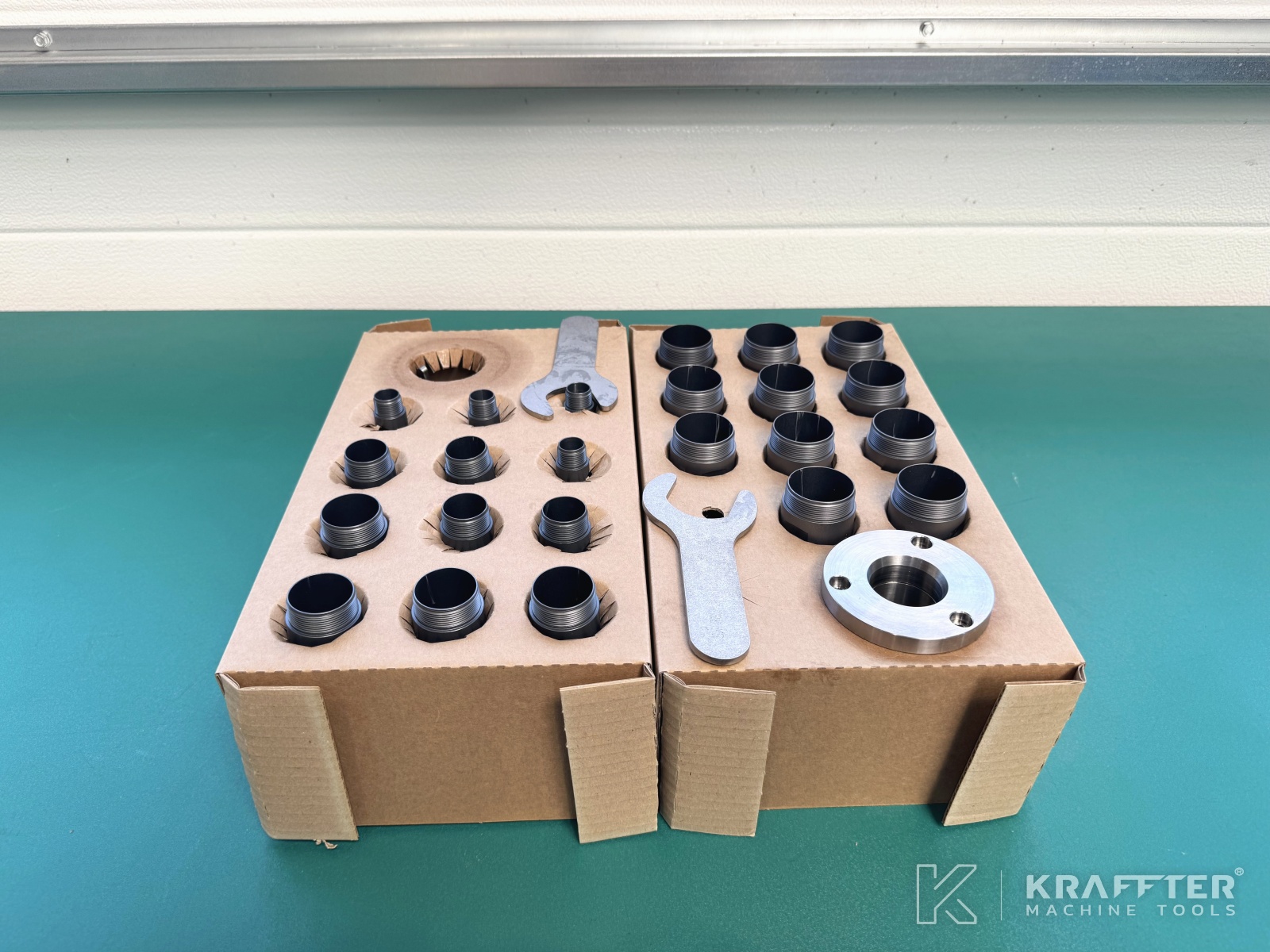

- x1 mandrin à pinces A2-4"

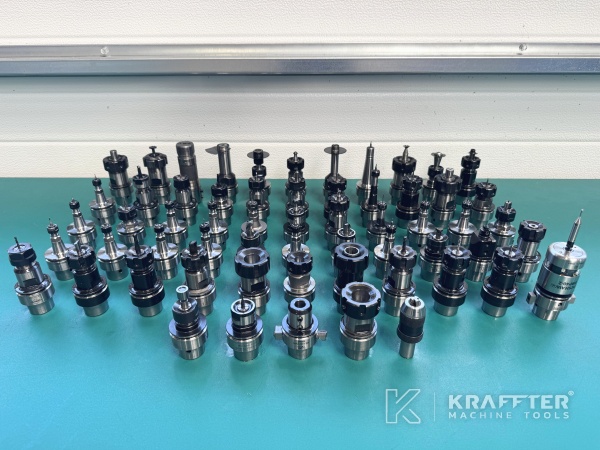

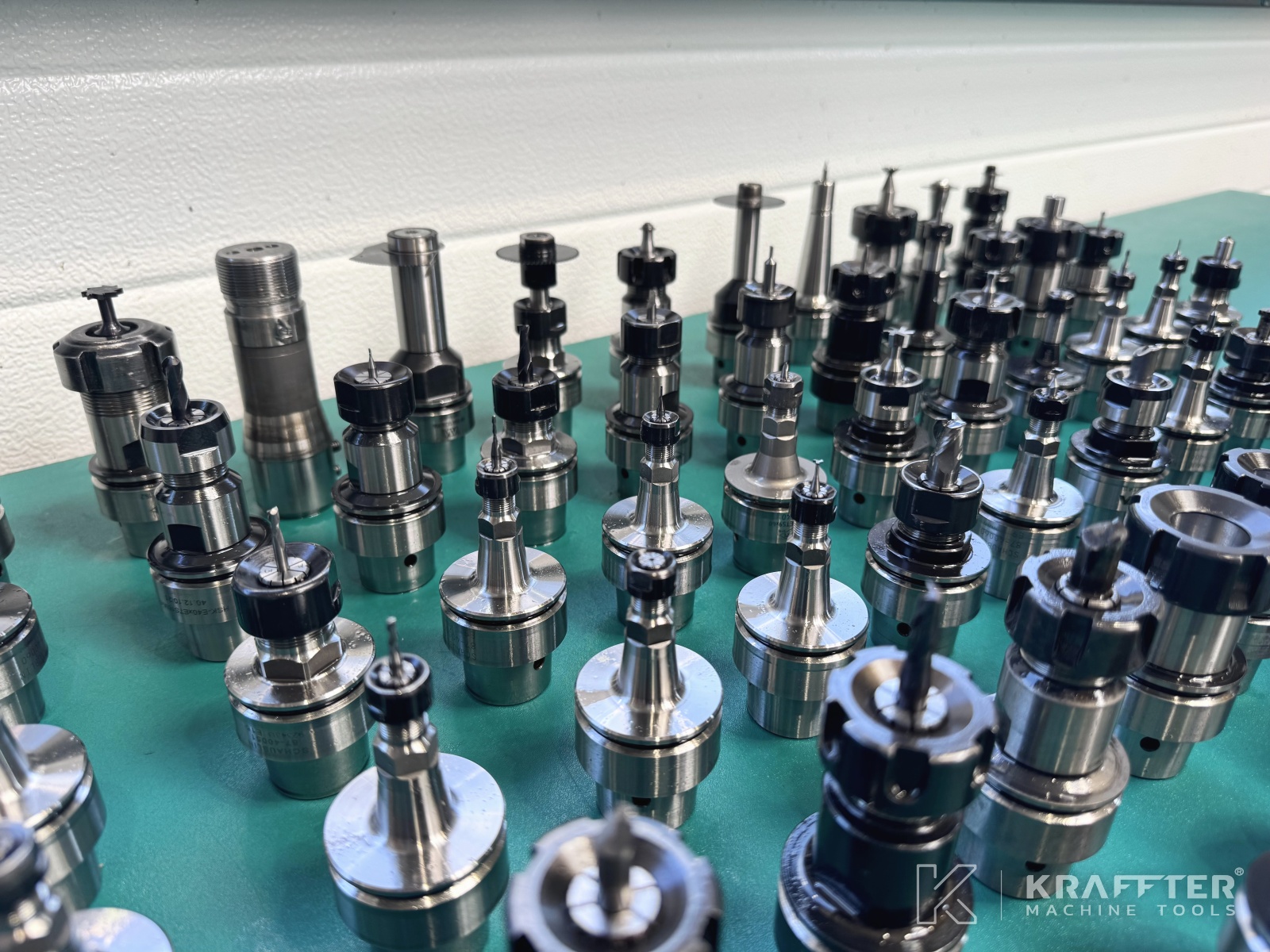

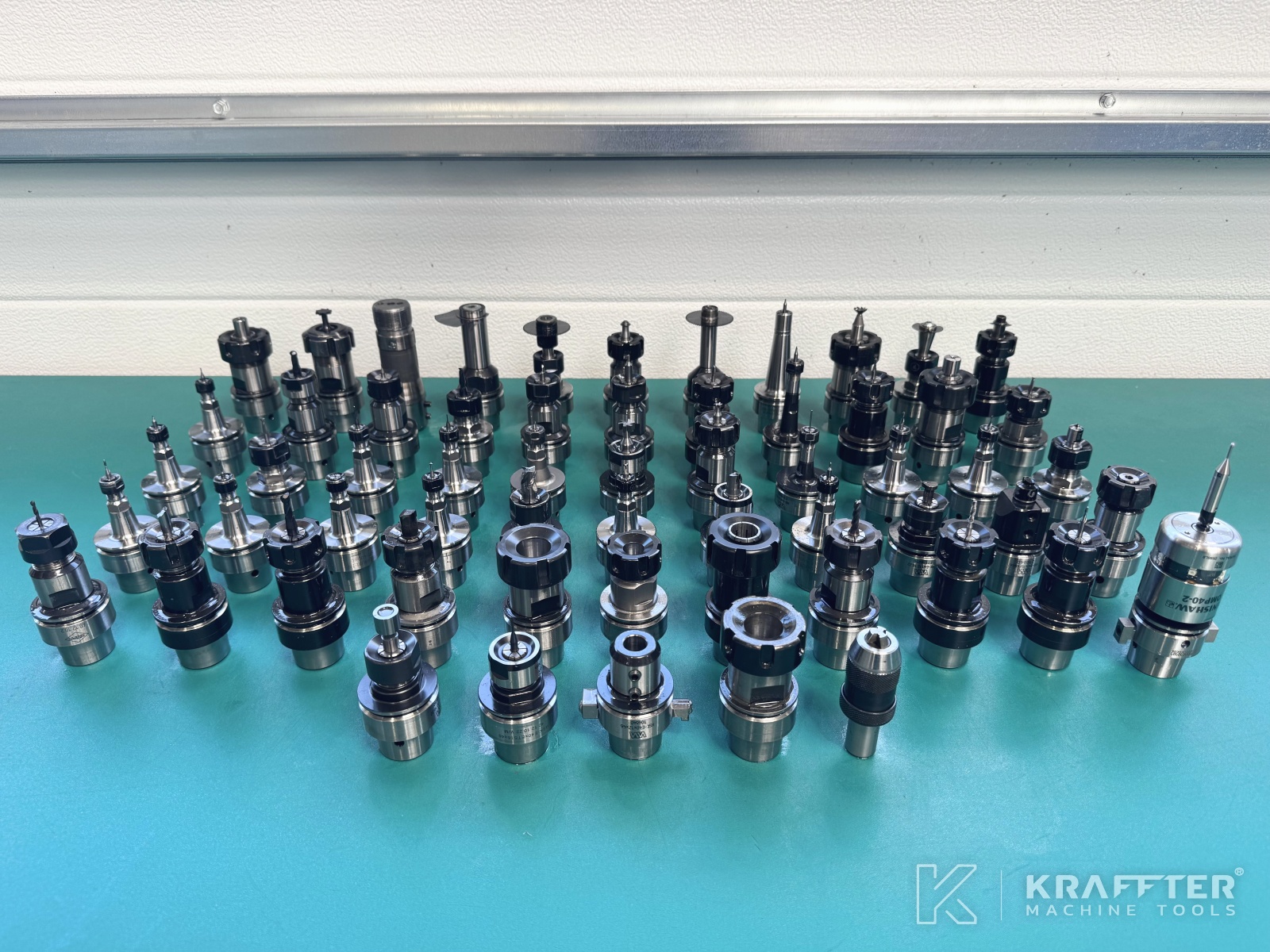

- x58 porte-outils HSK-E40
- x1 mandrin de perçage auto-serrant

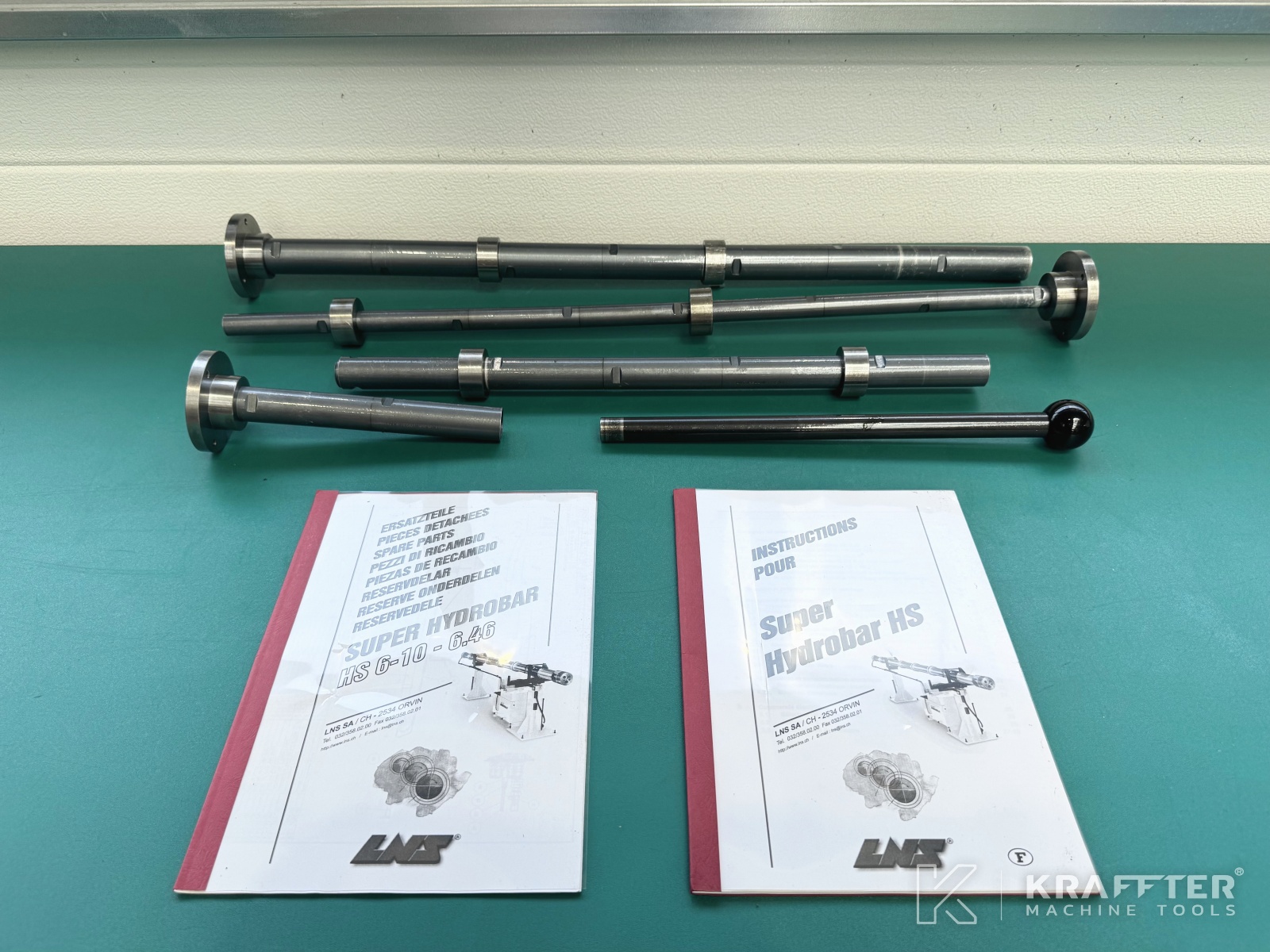

- x1 ensemble de manuels techniques
- x1 sauvegarde paramètres
- Divers équipements pour embarreur LNS Super Hydrobar
* La machine nécessite une alimentation en eau de refroidissement fournie par l'utilisateur.
