Vendu

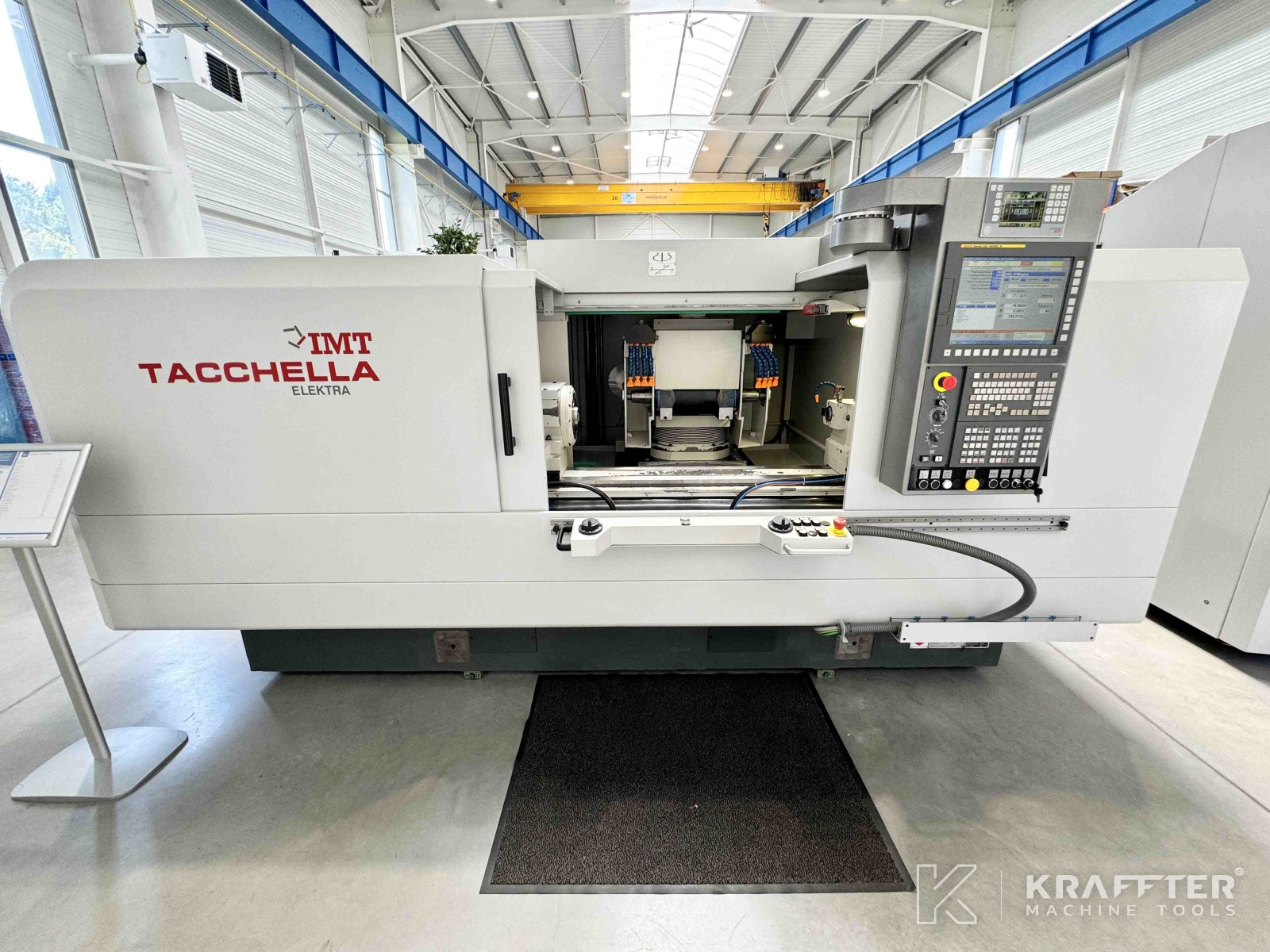

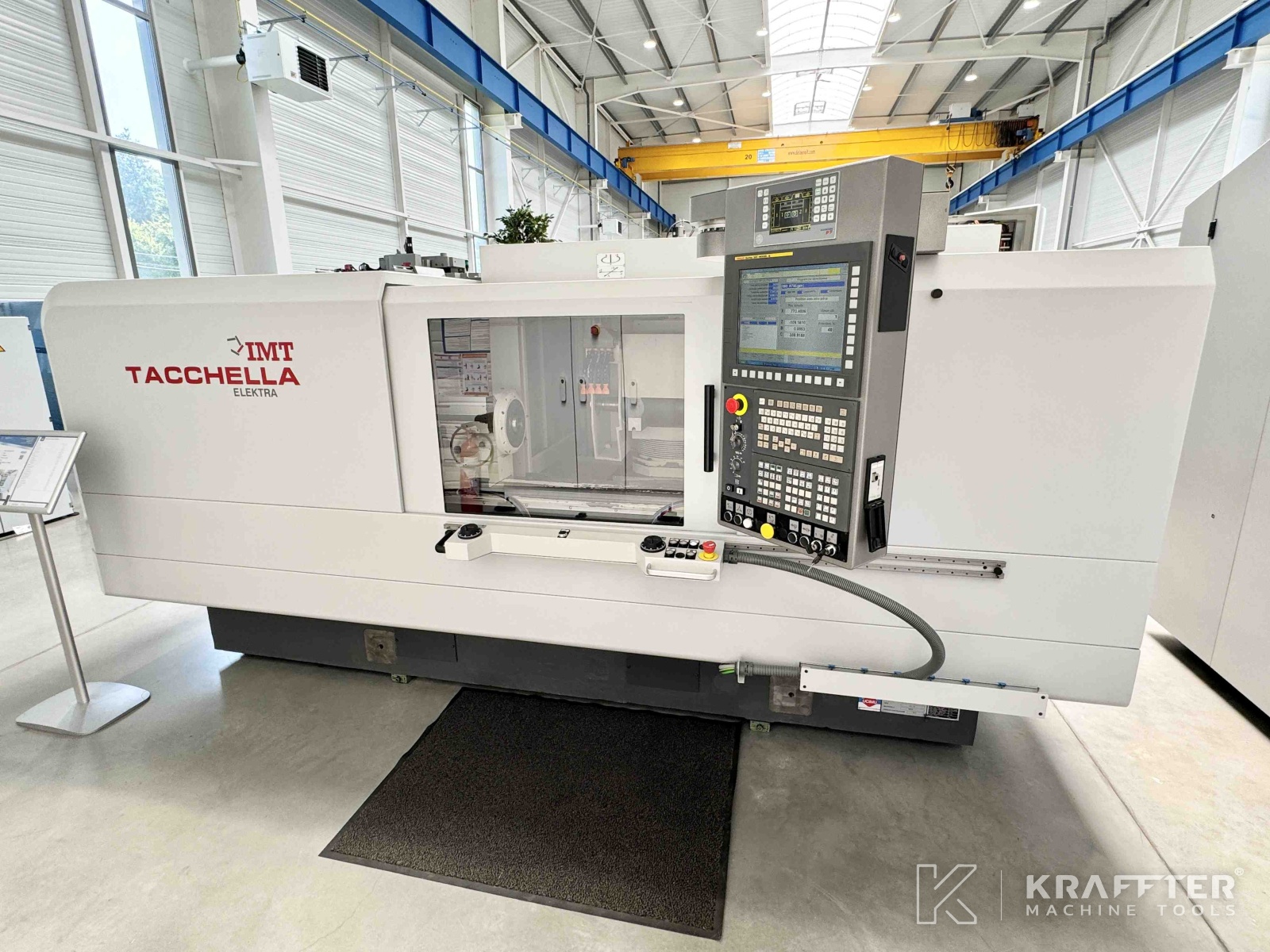

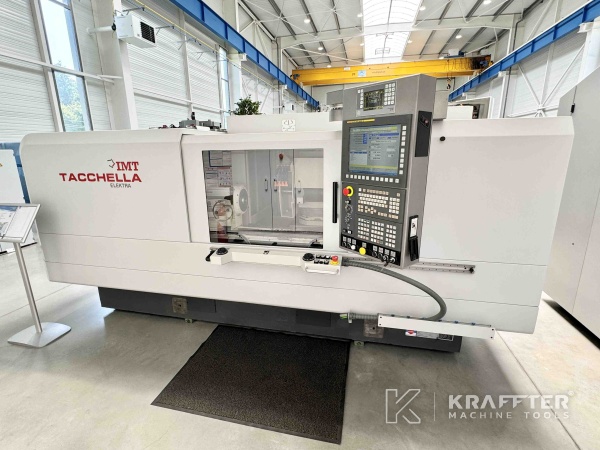

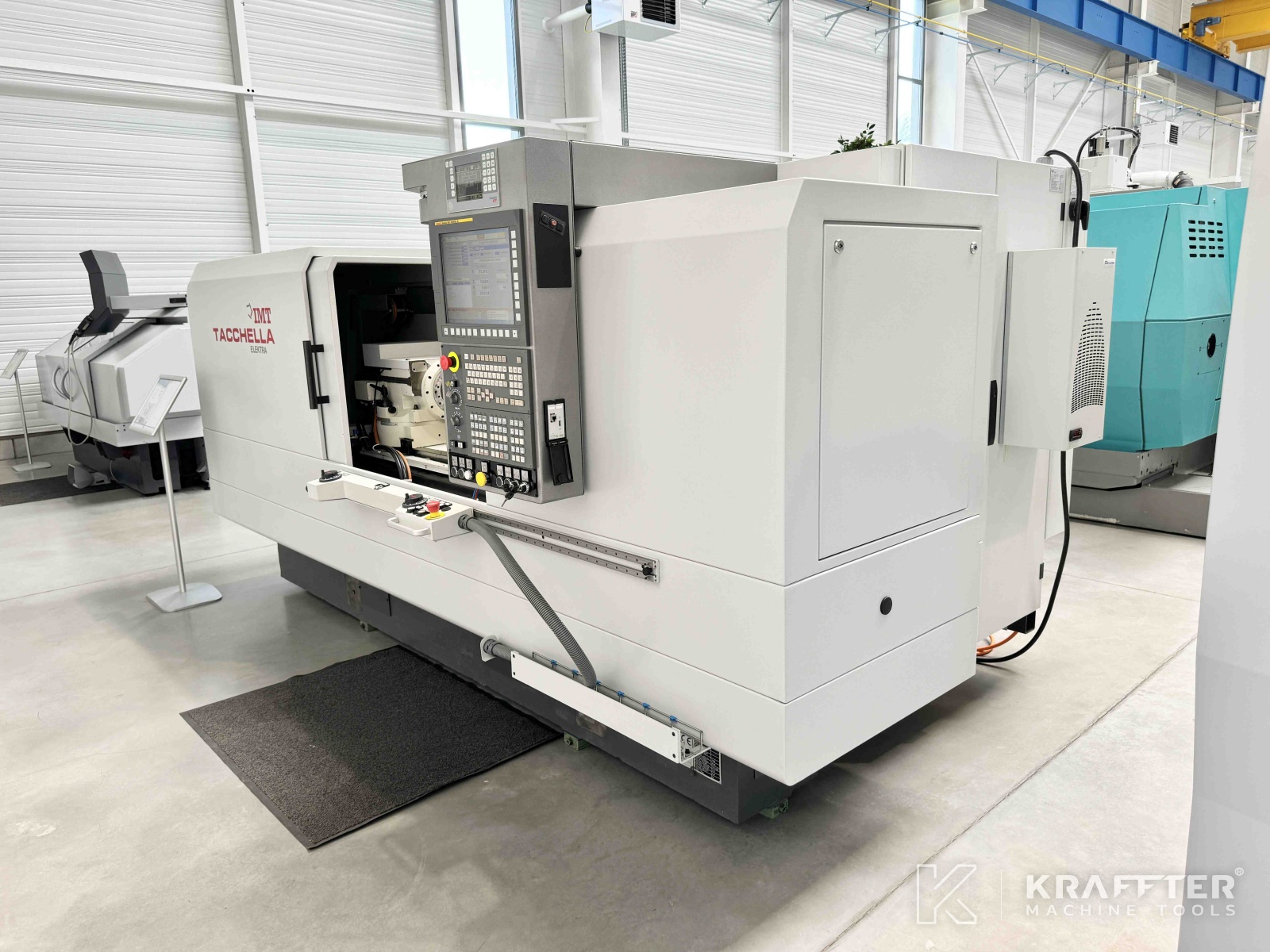

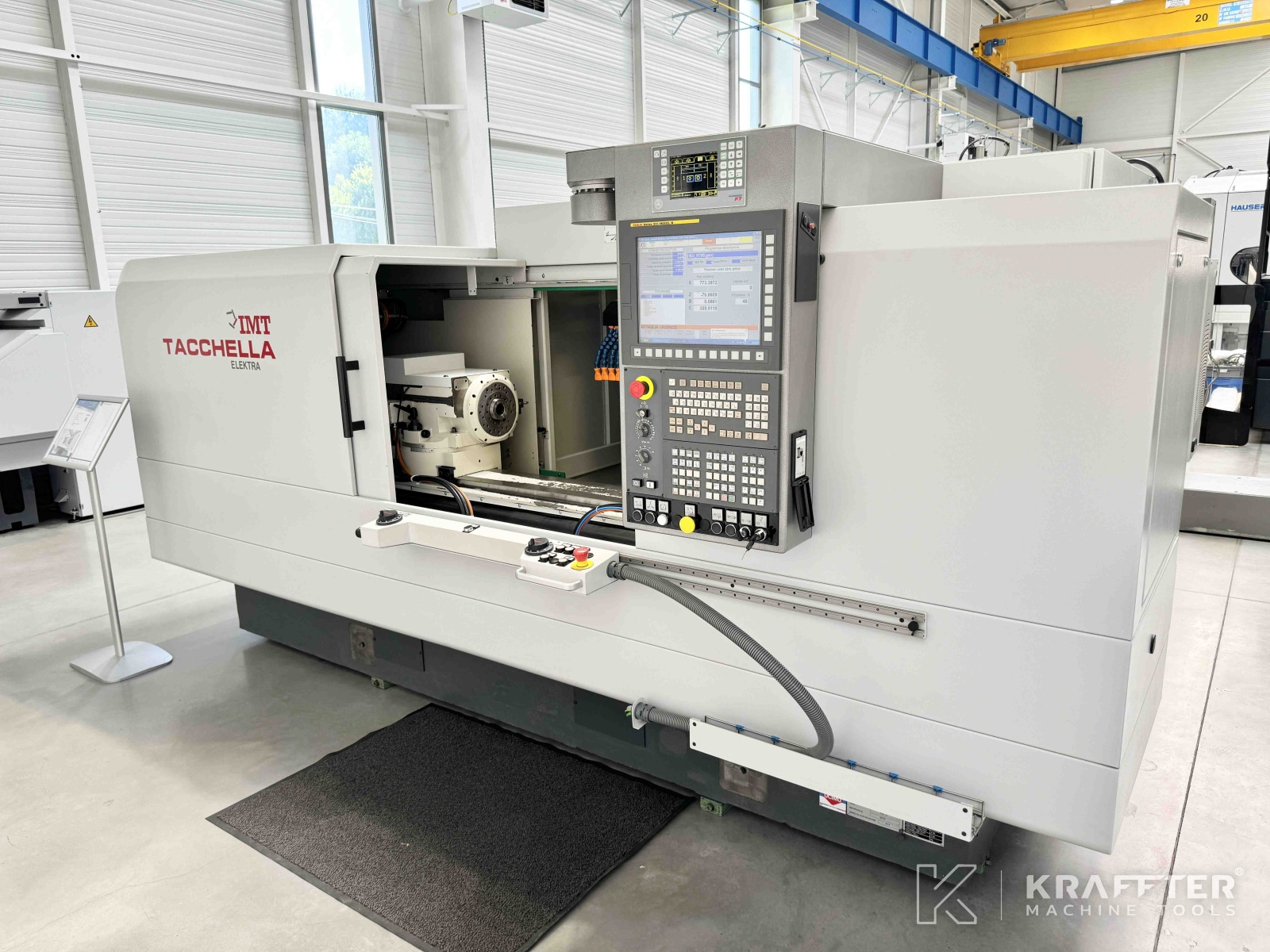

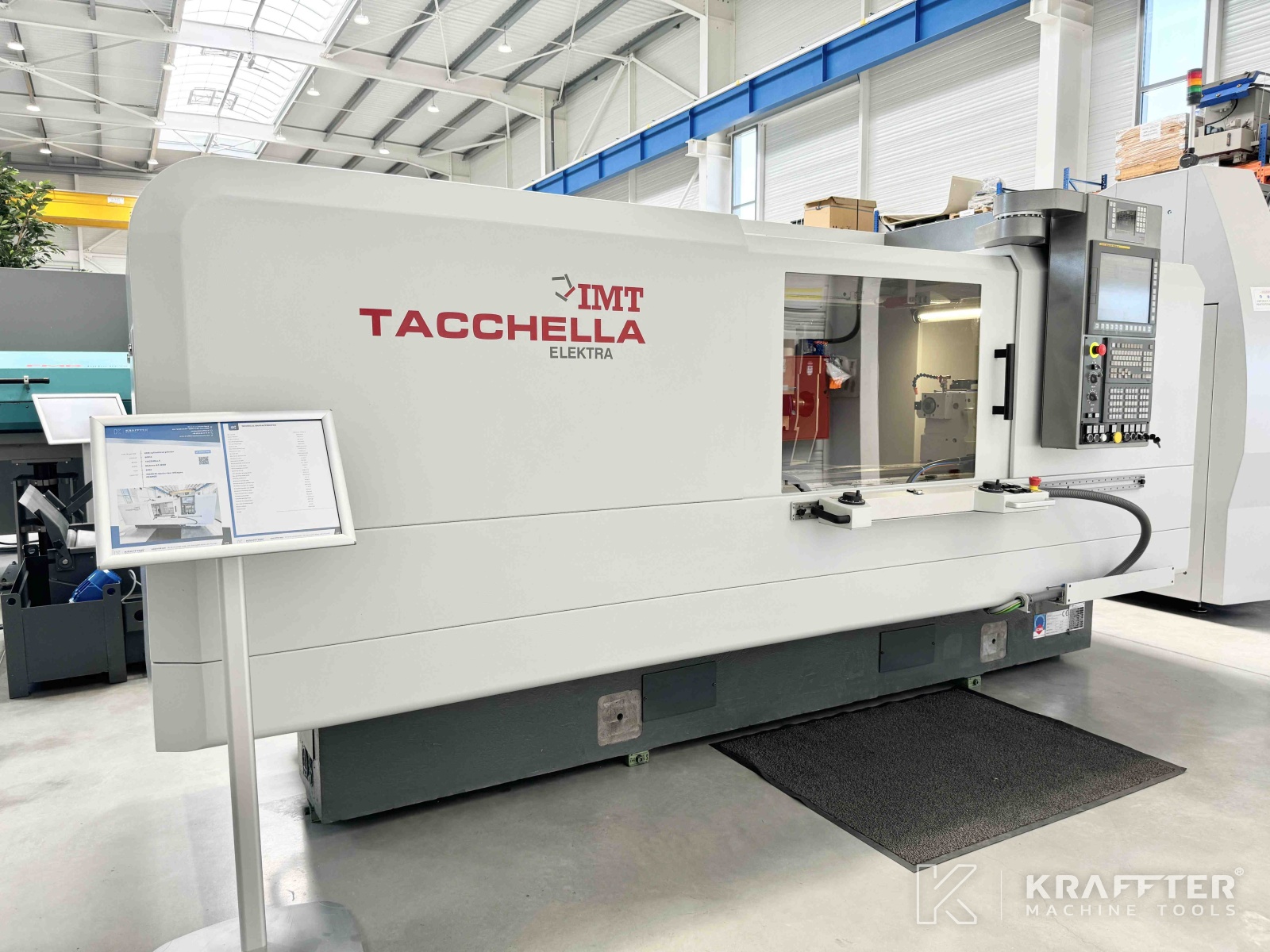

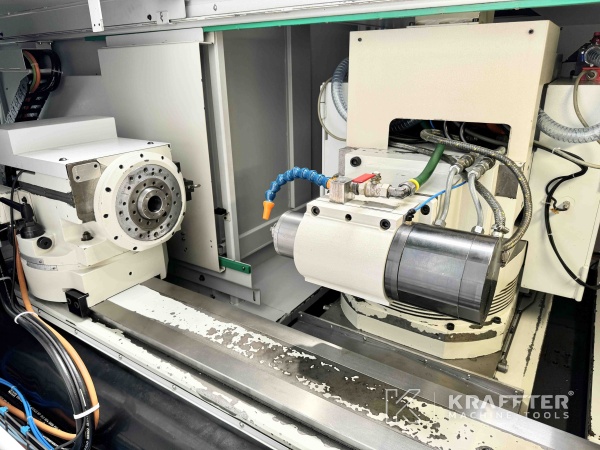

Type de machine : Rectifieuse cylindrique CNC
Marque : TACCHELLA
N° de stock: 90114
Modèle : Elektra UA 1200
Année : 2014
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

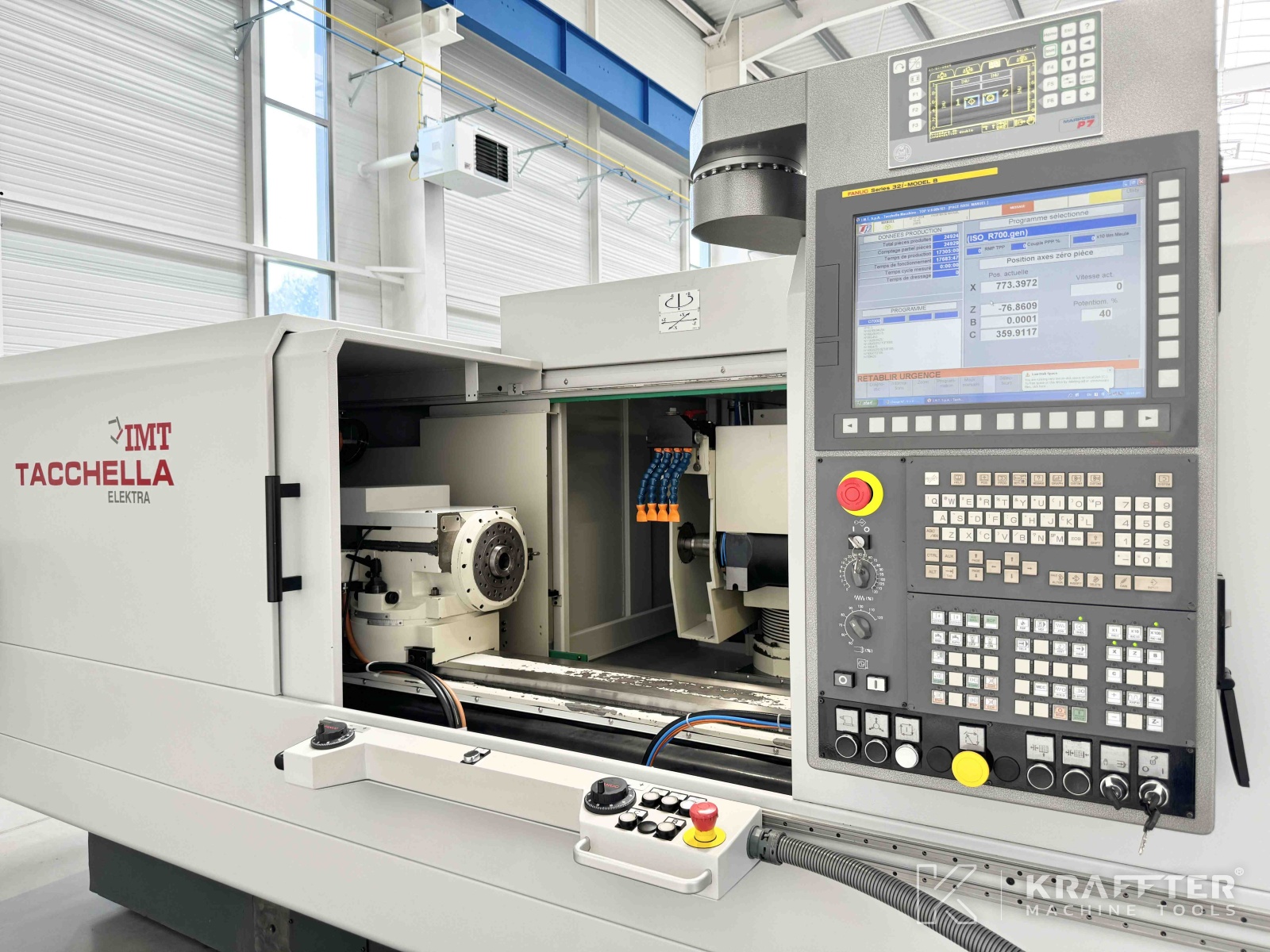

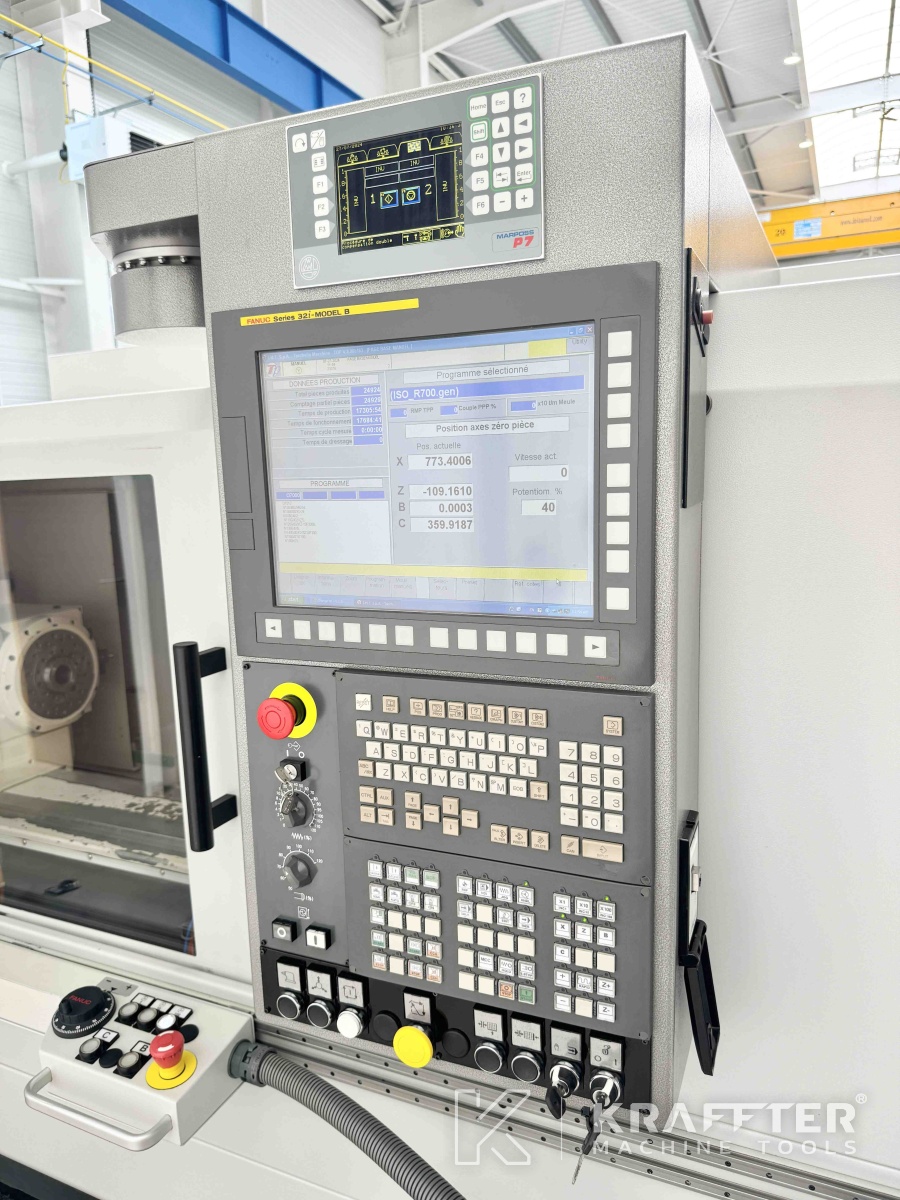

Type de CN
FANUC 31i - MODEL B
Distance entre-pointes
1200 [mm]
Hauteur de pointes
230
Diamètre maxi. de rectification
455 [mm]
Longueur maxi. de rectification
1140 [mm]
Course axe X
400 [mm]
Vitesse maxi. course axe X
12000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1330 [mm]
Vitesse maxi. course axe Z
12000 [mm/min]
Résolution axe Z
0.0001 [mm]
Orientation table
0 / 9 [°]
Puissance broche porte-meule
8.5 [kW]

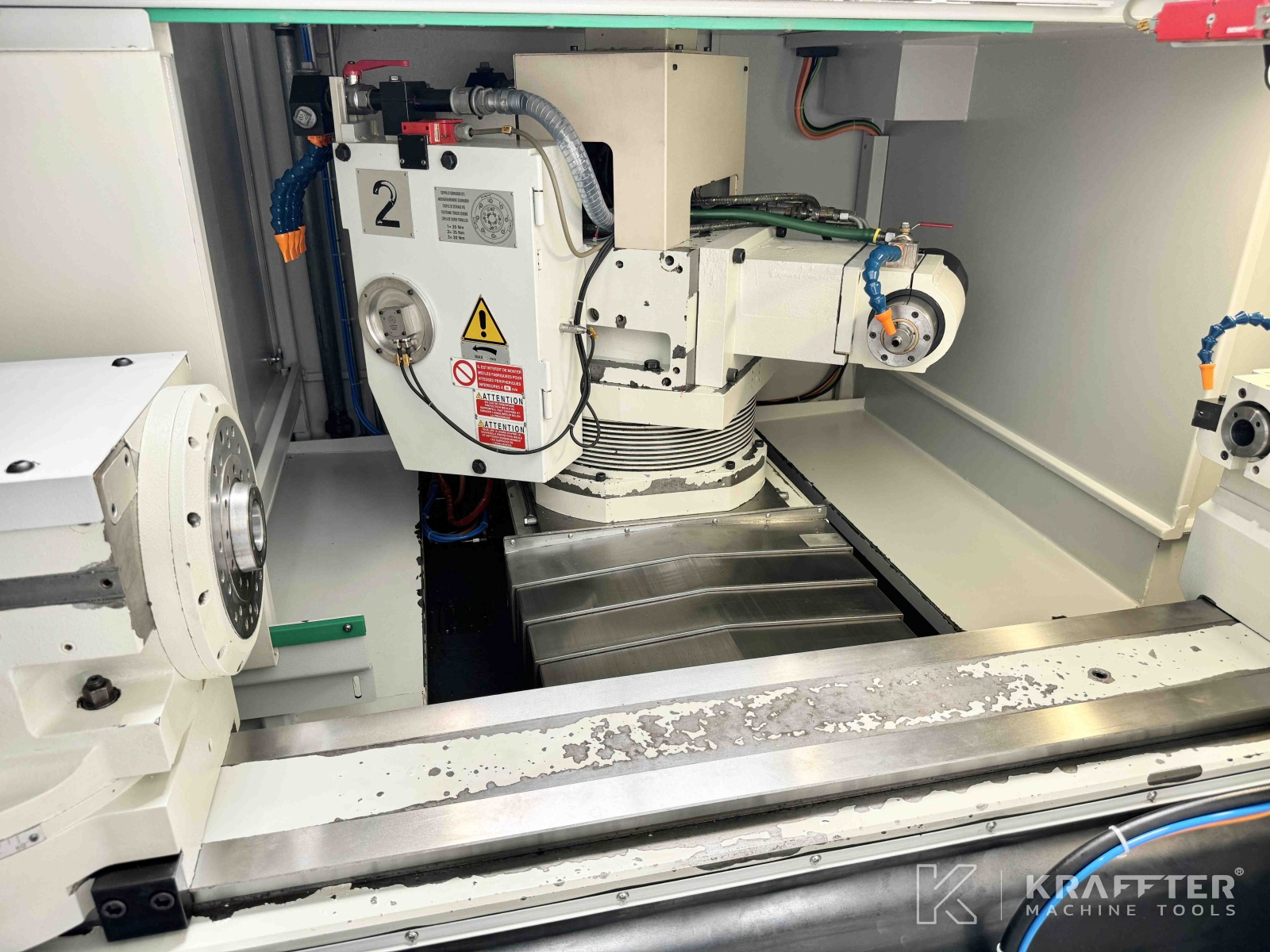

Course angulaire axe B
-15 / +195 [°]
Précision d'indexation axe B
0.001 [°]
Axe B automatique
Oui
Diamètre maxi. meule
508 [mm]
Largeur maxi. meule
80 [mm]
Alésage meule
203.2 [mm]

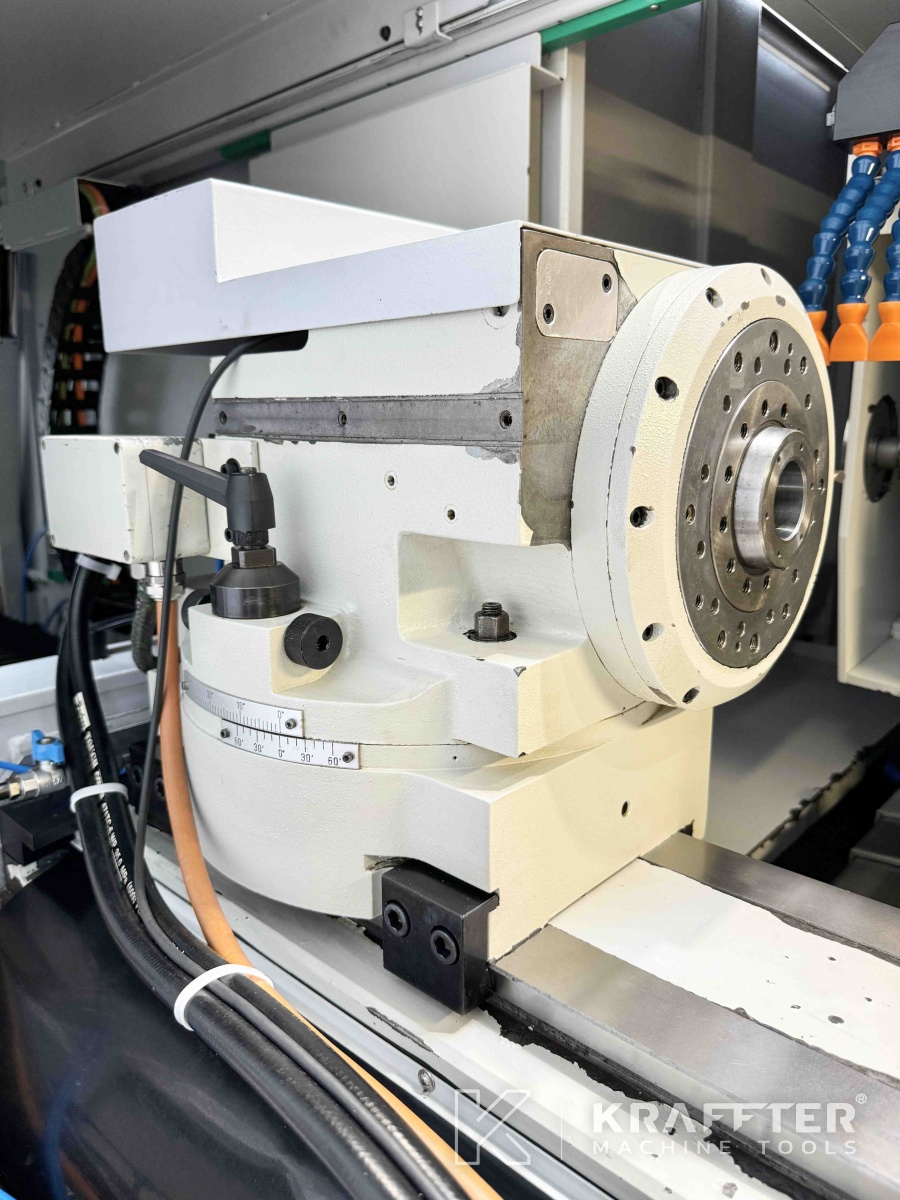

Nez de broche porte-pièce
ASA 5
Cône intérieur broche porte-pièce
Morse 5
Vitesse mini. broche porte-pièce
10 [tr/min]
Vitesse maxi. broche porte-pièce
700 [tr/min]
Angle de rotation poupée porte-pièce
+/- 10 [°]
Cône contre-poupée
Morse 4
Course fourreau contre-poupée
40 [mm]
Diamètre fourreau contre-poupée
60 [mm]
Réglage fin contre-poupée
+/- 100 [µm]
Poids maxi. admissible entre-pointes
250 [Kg]
Tension d'alimentation
400 [V]
Courant nominal
45 [A]
Poids
7000 [Kg]
Informations complémentaires

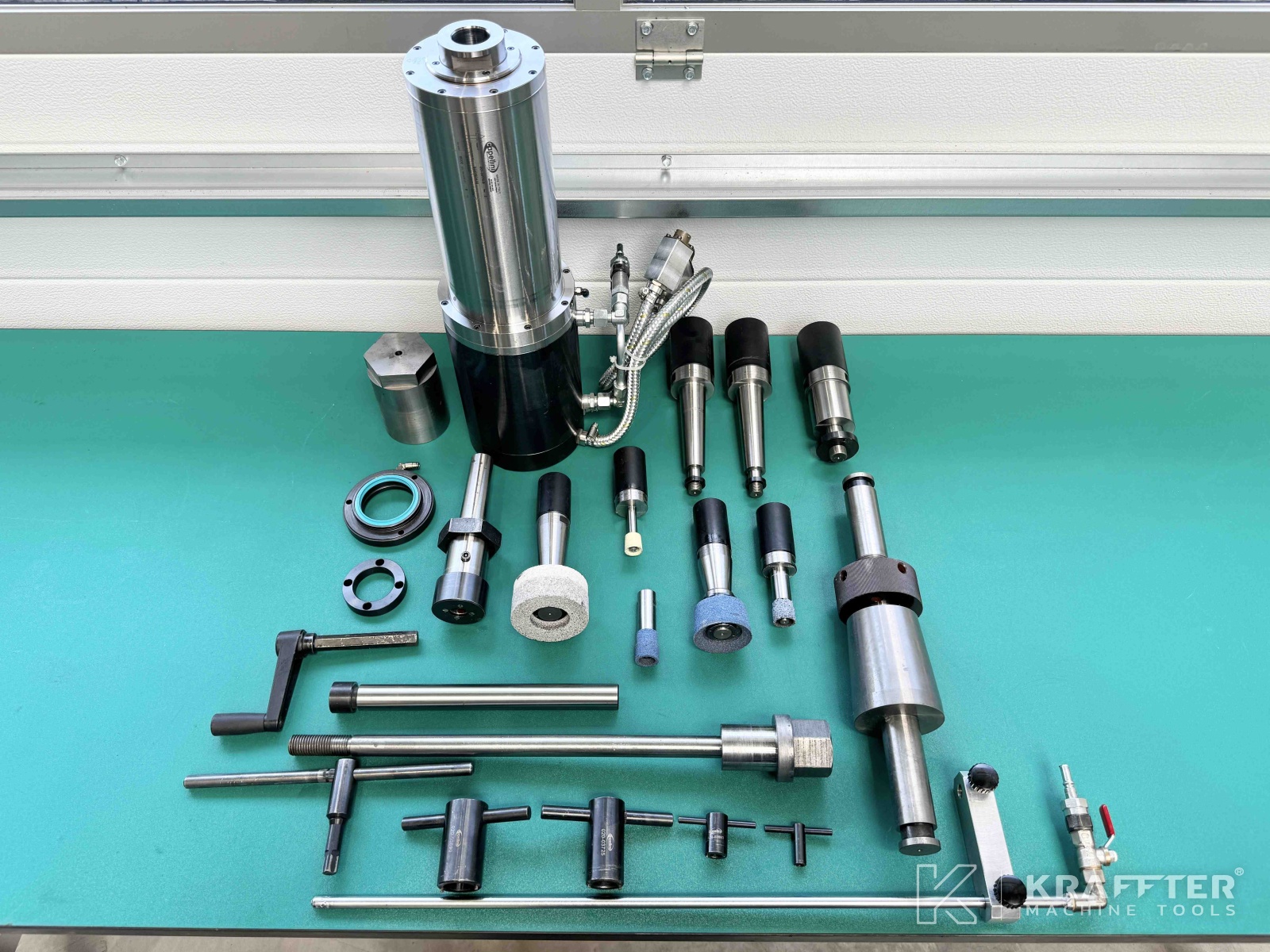

ÉQUIPEMENTS INCLUS:
x1 règle de mesure en verre HEIDENHAIN sur l'axe Z
x1 règle de mesure en verre HEIDENHAIN sur l'axe X

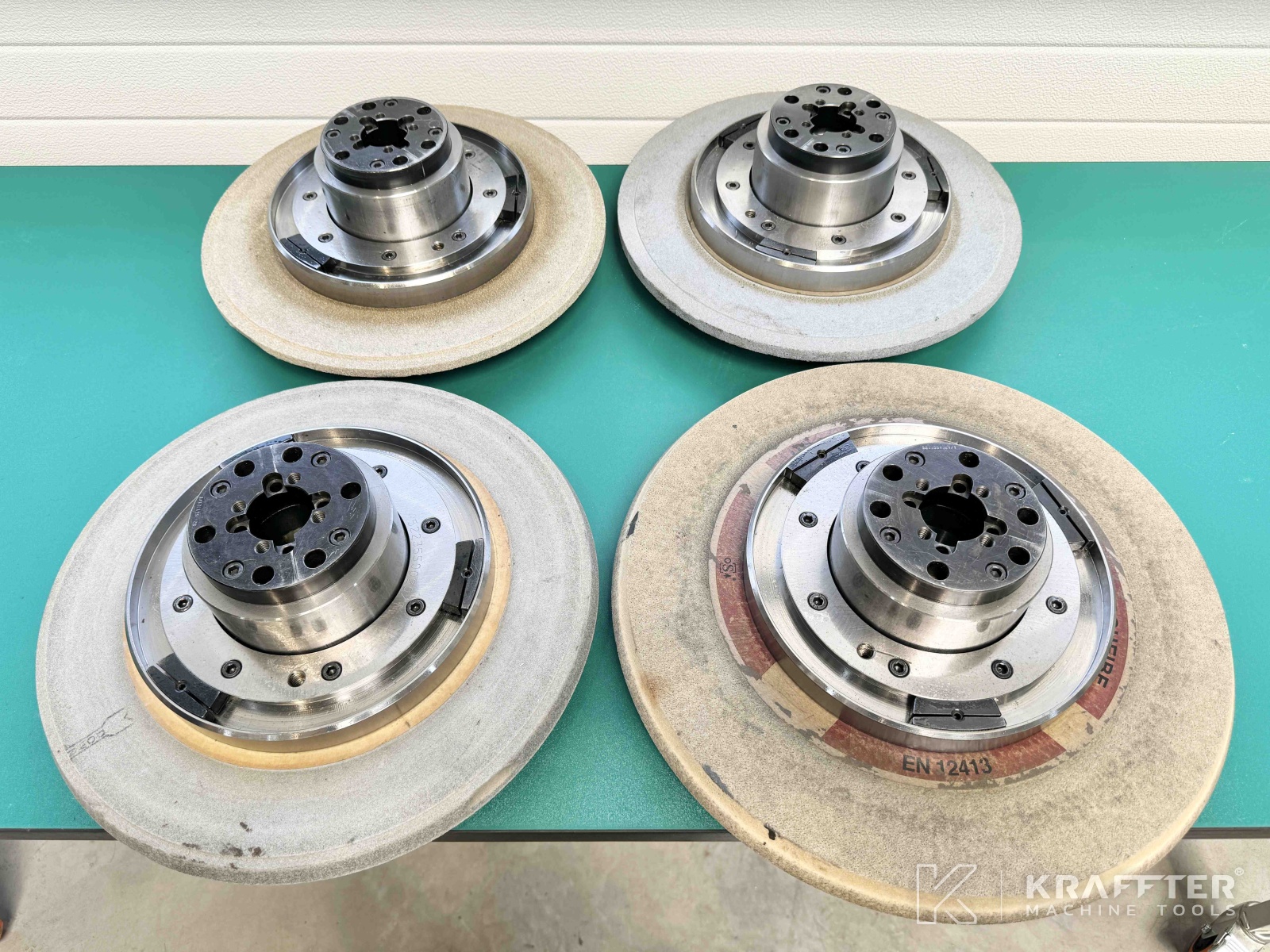

x4 flasques porte-meule exter.
x4 meules exter.
x1 arbre d'équilibrage
x8 tasseaux porte-meule inter.

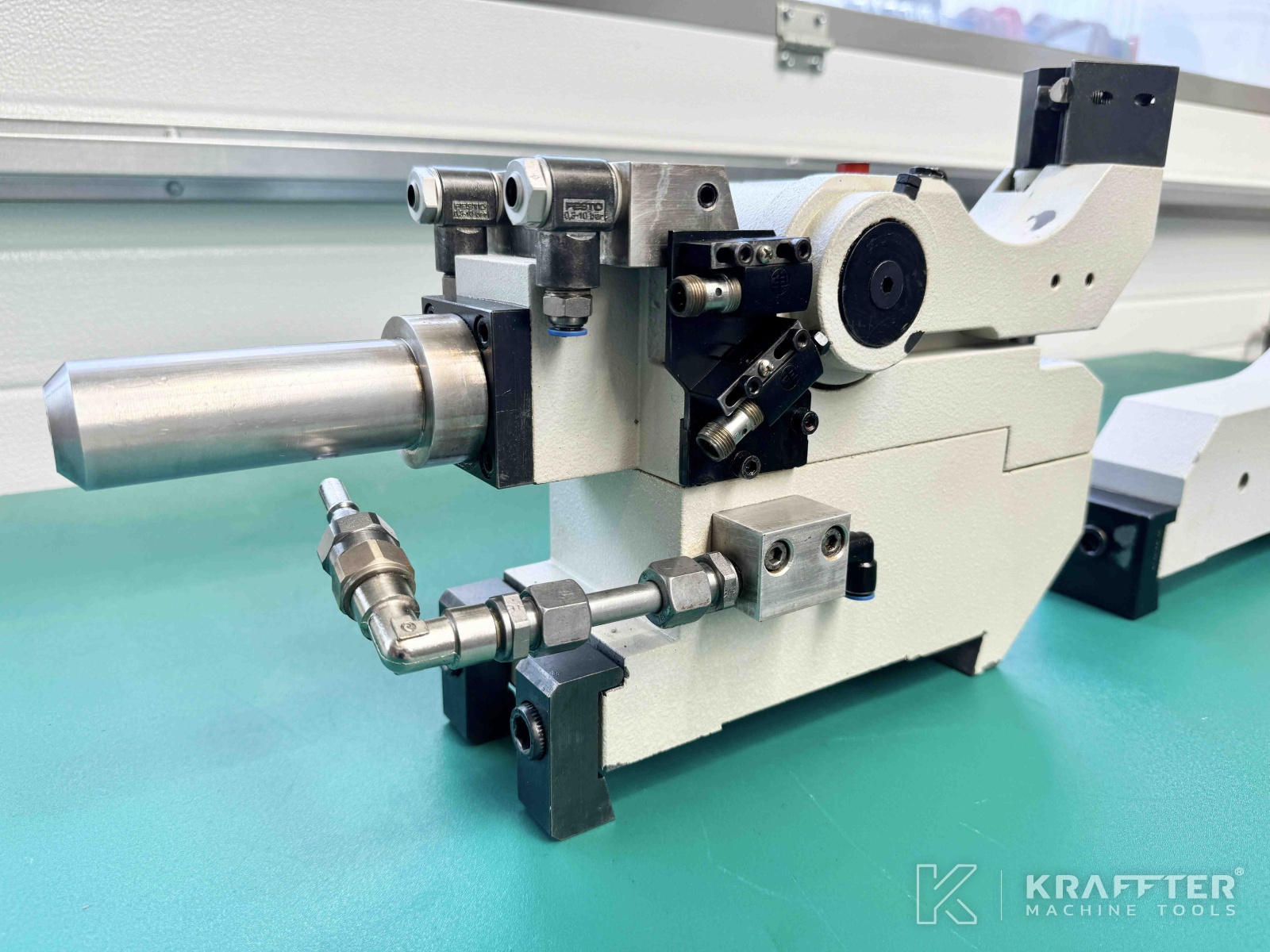

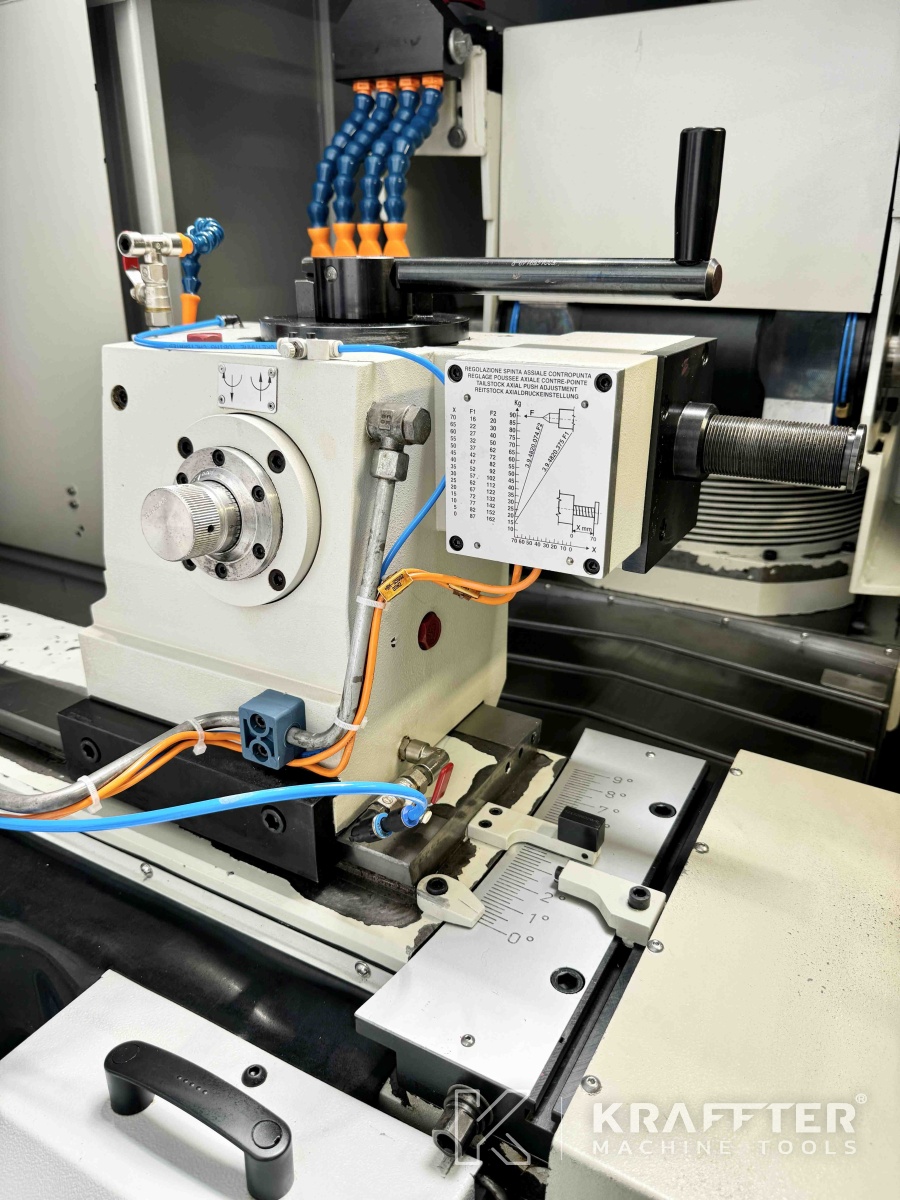

x1 contre-pointe à réglage-fin de concentricité + soulèvement pneumatique

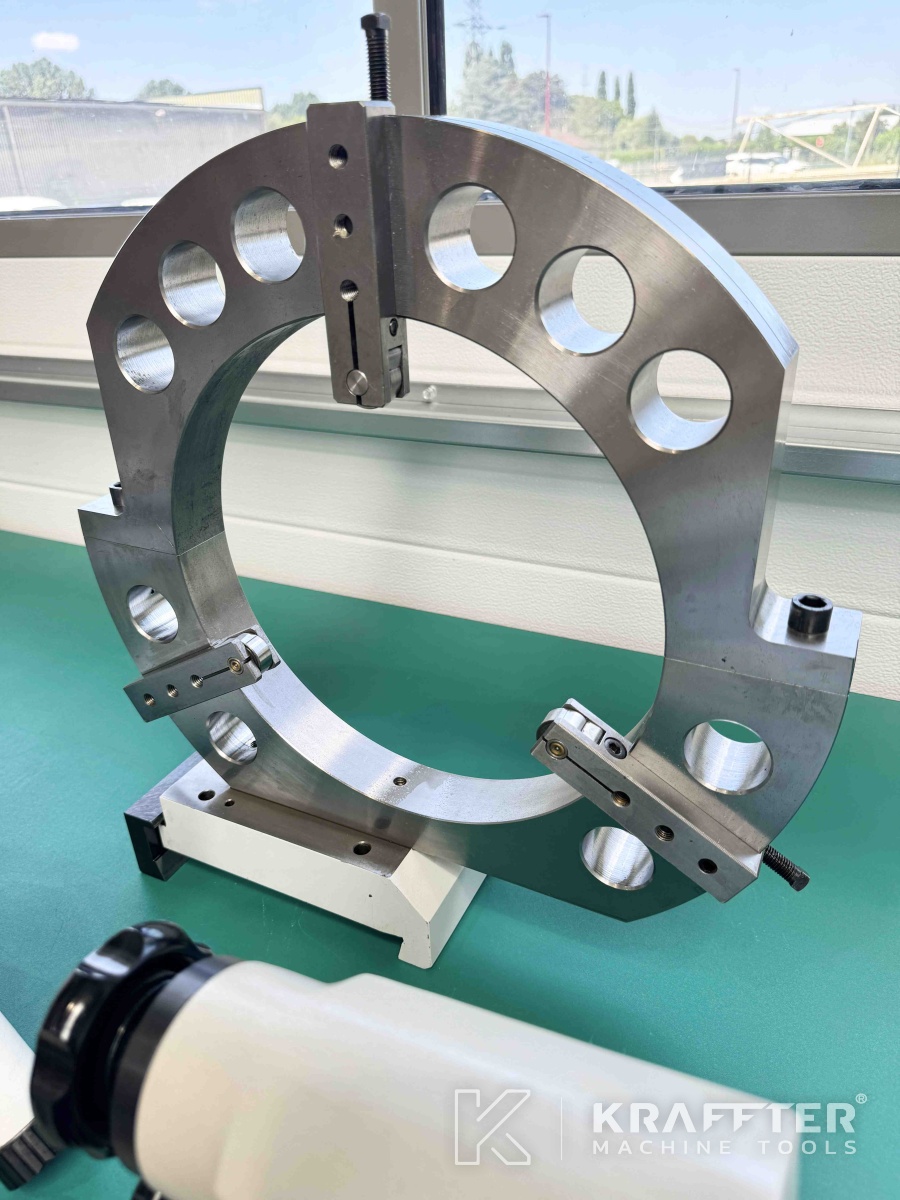

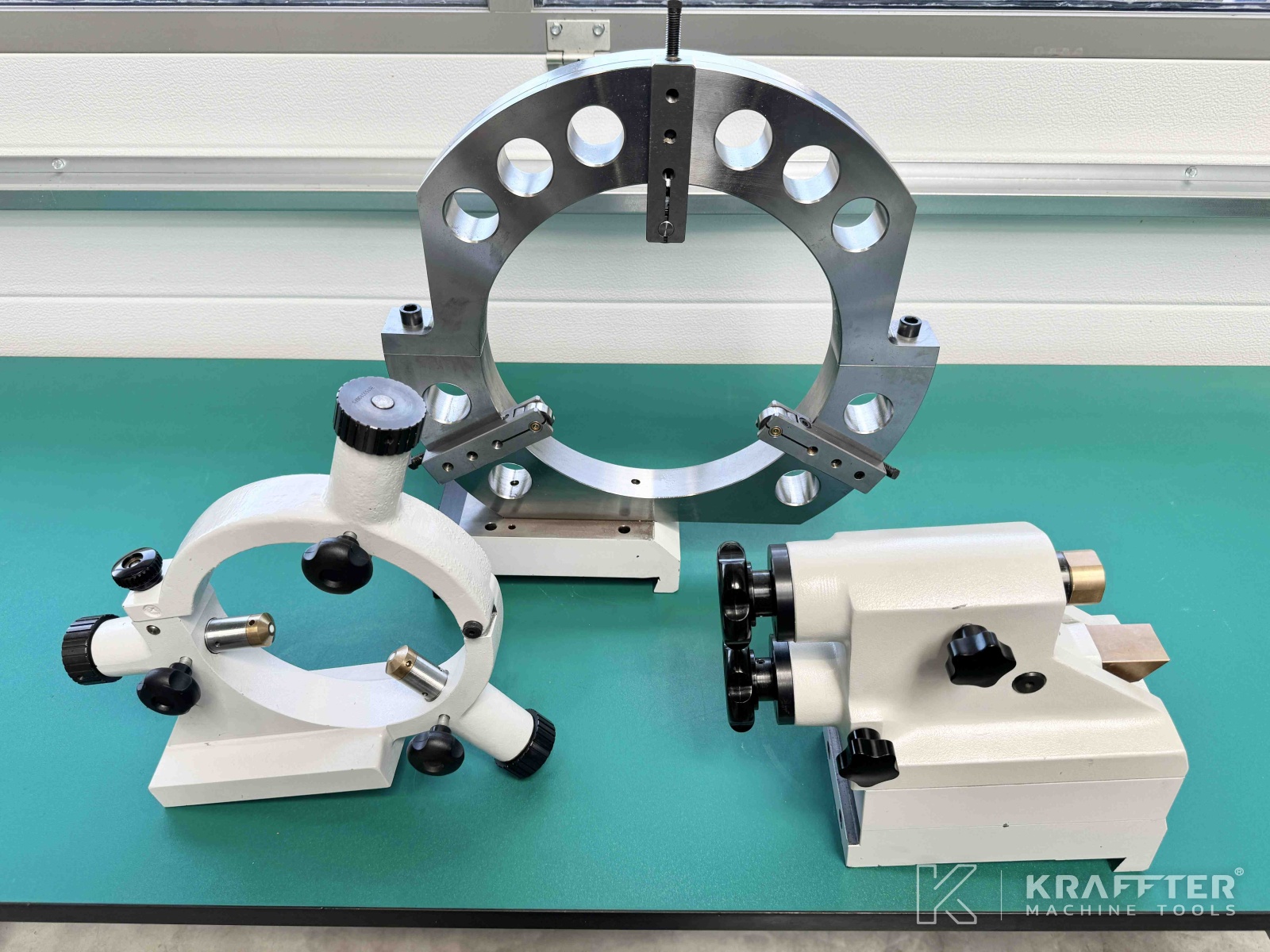

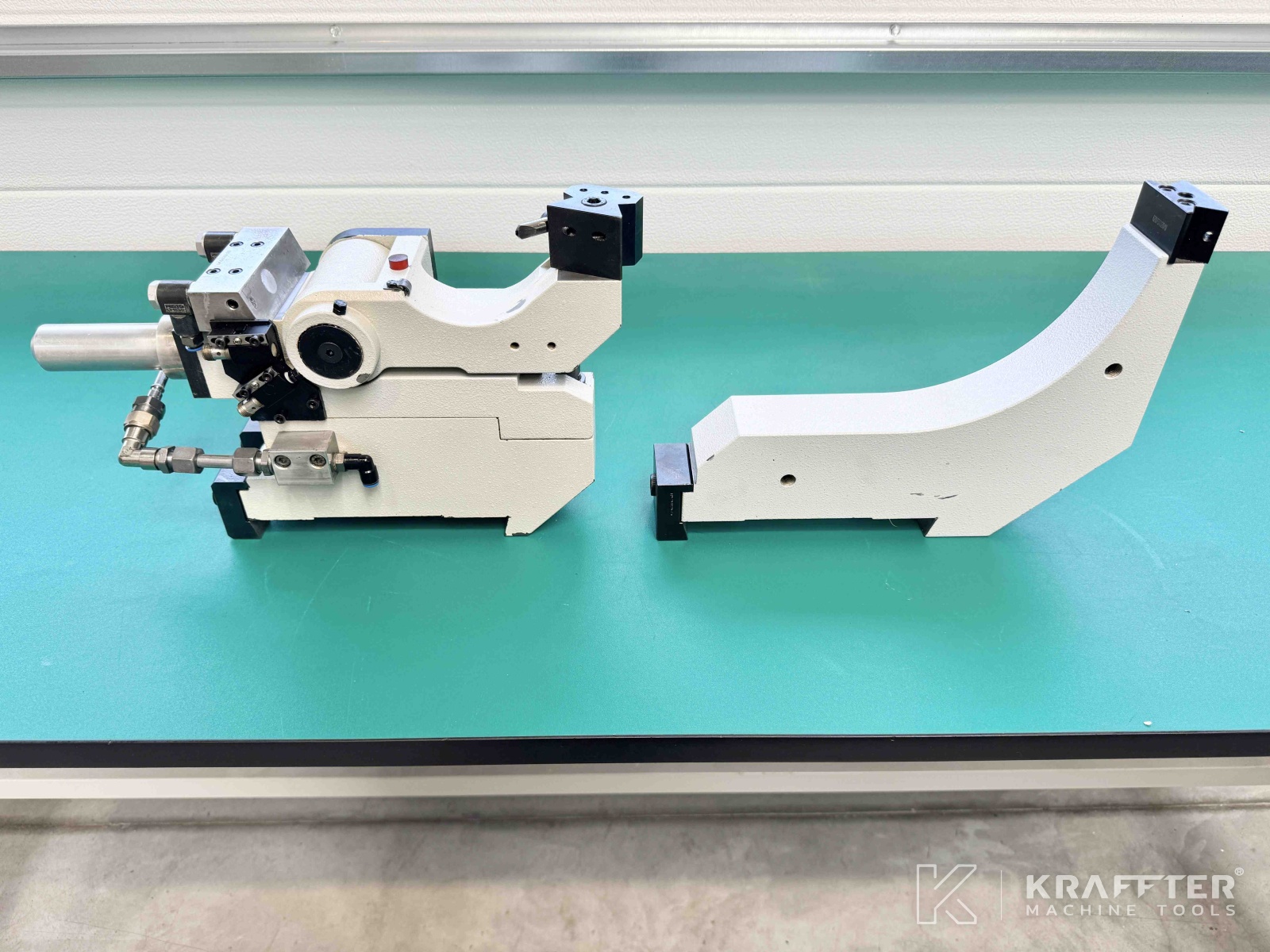

x2 lunettes 3 touches avec réglage fin des mors
x1 lunette 2 touches

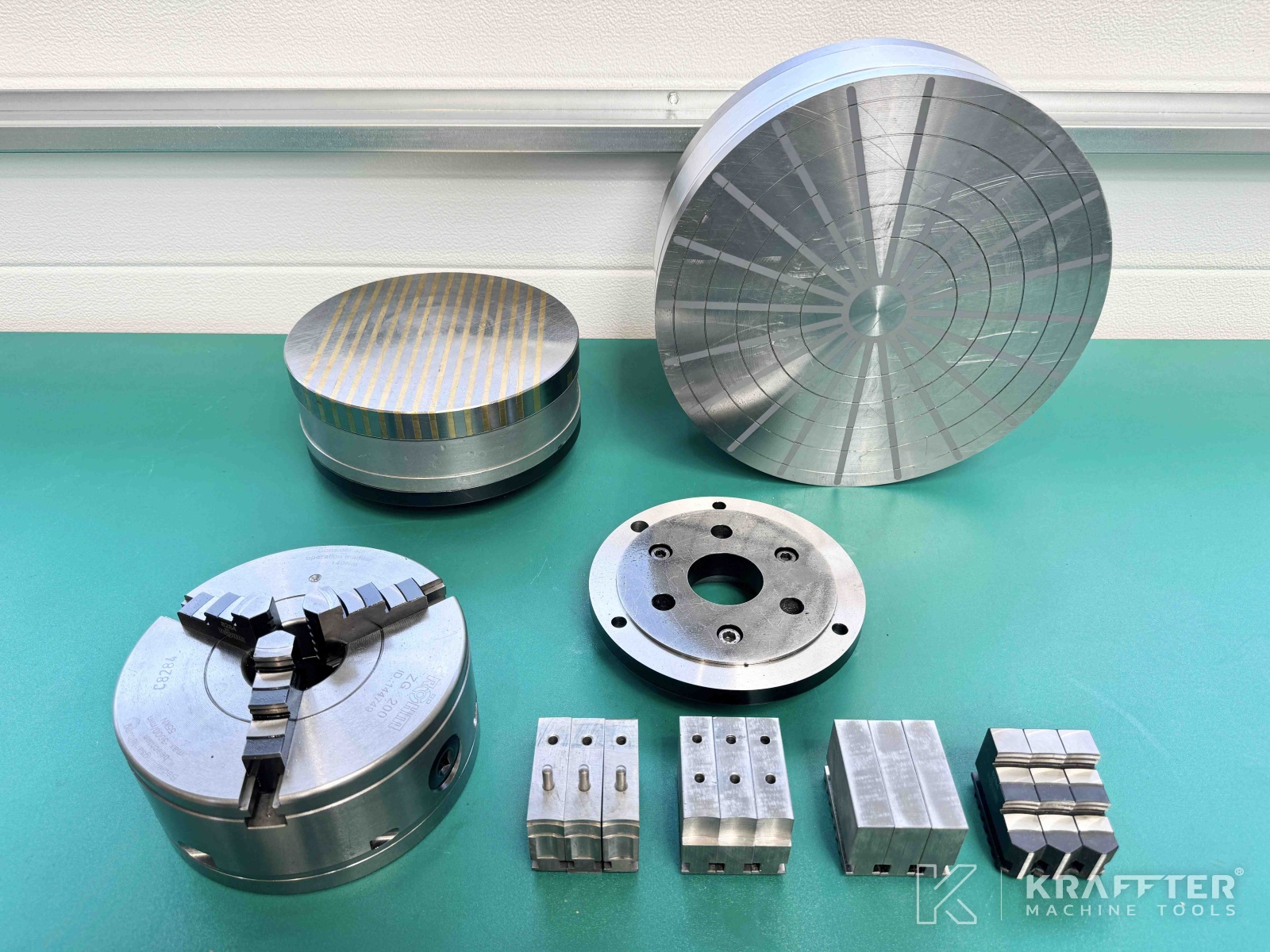

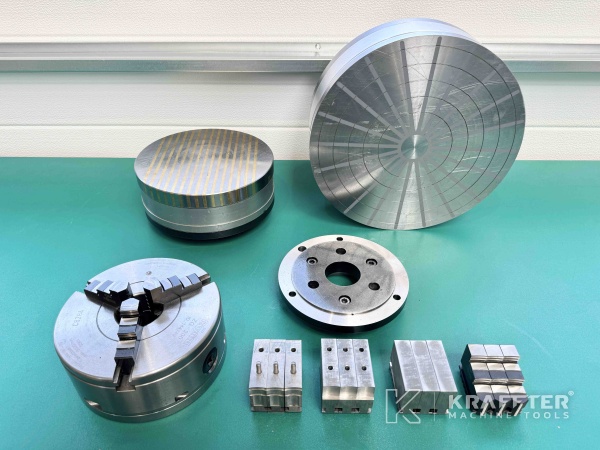

x1 mandrin magnétique Ø 250 [mm]
x1 mandrin magnétique Ø 350 [mm]
x1 mandrin 3 mors concentriques ROHM Ø200 [mm] type ZG 200
x2 jeux de mors durs
x3 jeux de mors doux
x1 faux plateau pour montage mandrin

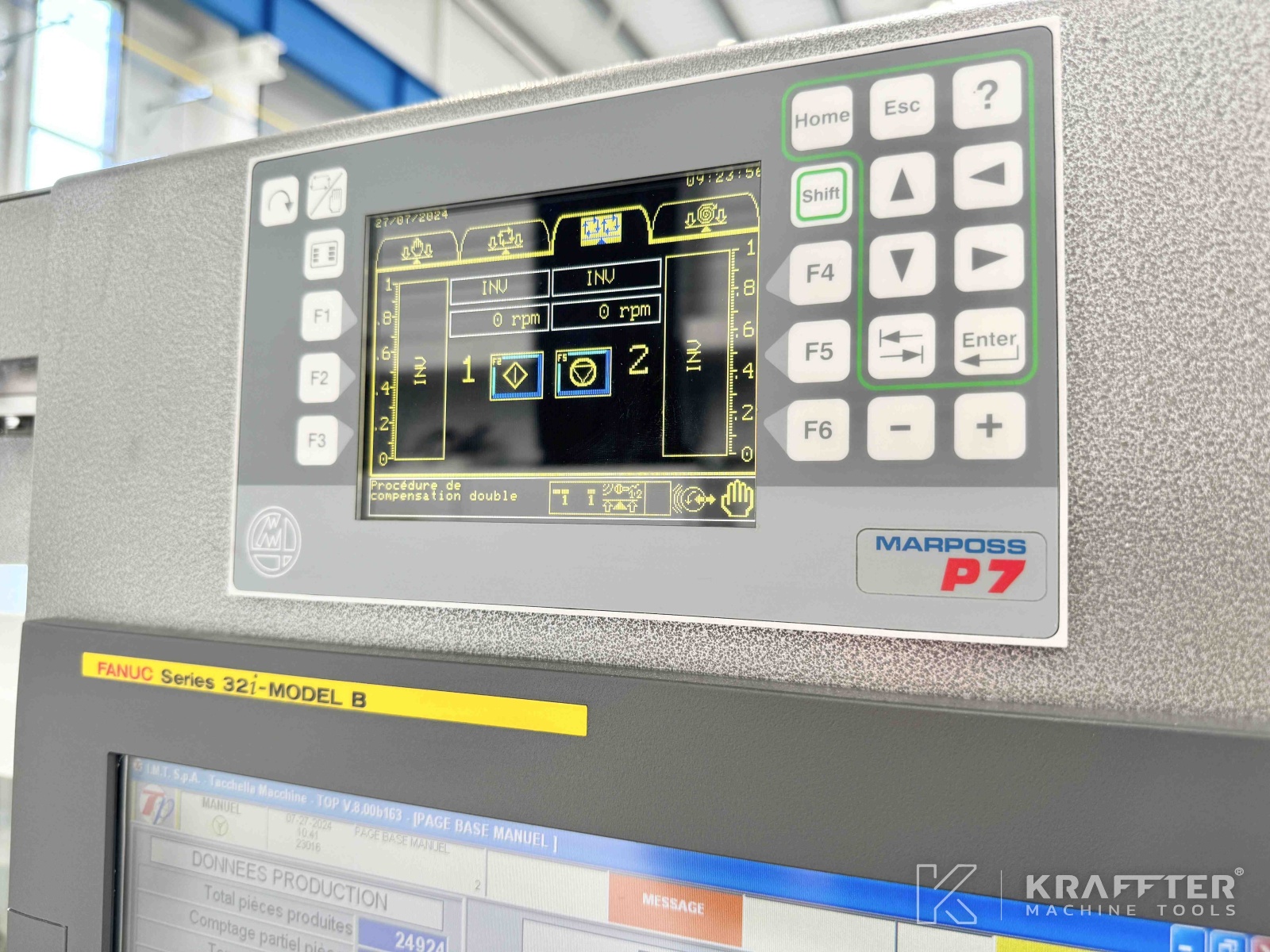

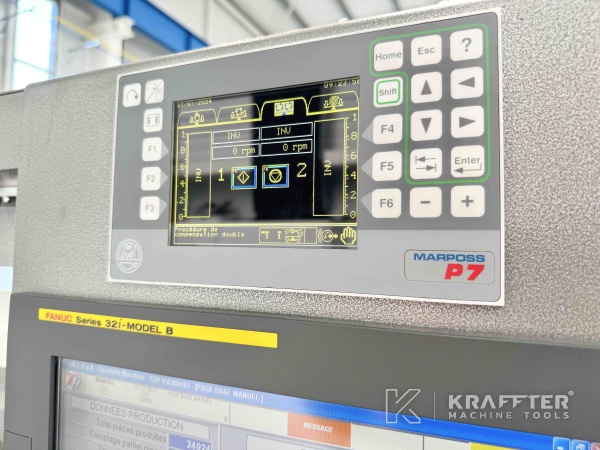

x1 dispositif d'équilibrage dynamique de meules MARPOSS P7
x1 interface RJ45 / USB
x1 porte-diamant sur poupée porte-pièce
x1 porte-diamant sur contre-pointe
x2 diamanteurs sur table

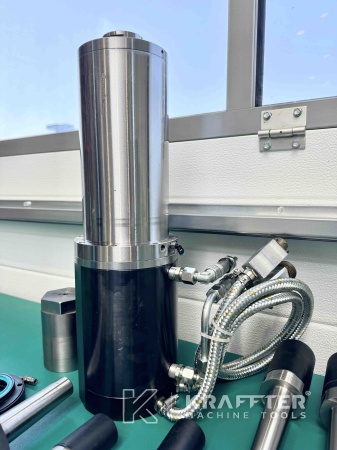

x1 electrobroche inter. 18'000 [tours/min] CAPELLINI 001-00179-B (NEUVE)
x1 electrobroche inter. CAPELLINI 001-00120-C

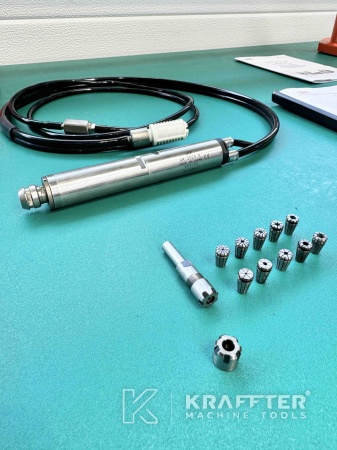

x1 broche pneumatique NSK AM-2525 R 24'000 [tours/min]
x1 porte-pinces ER
x10 pinces ER

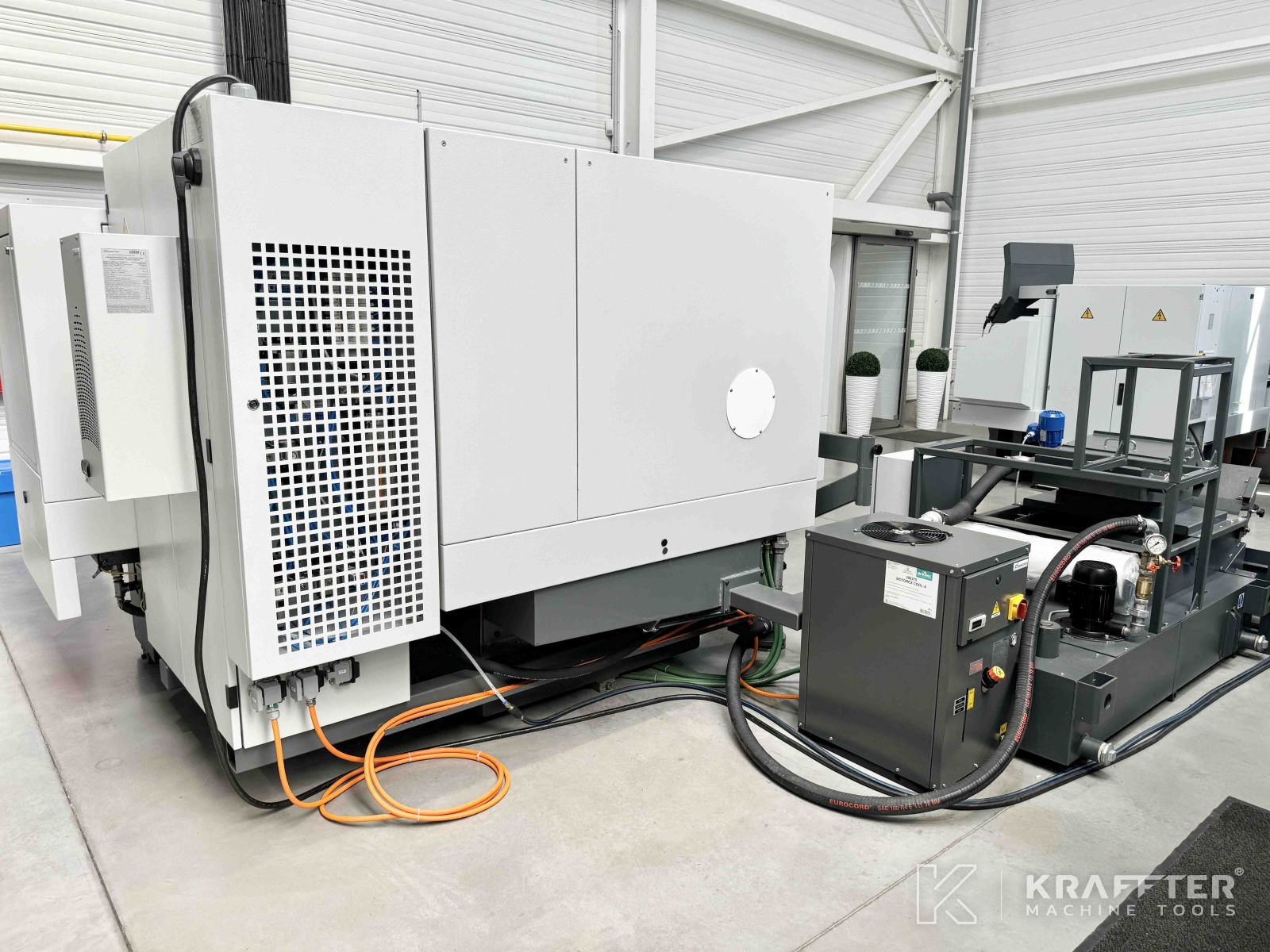

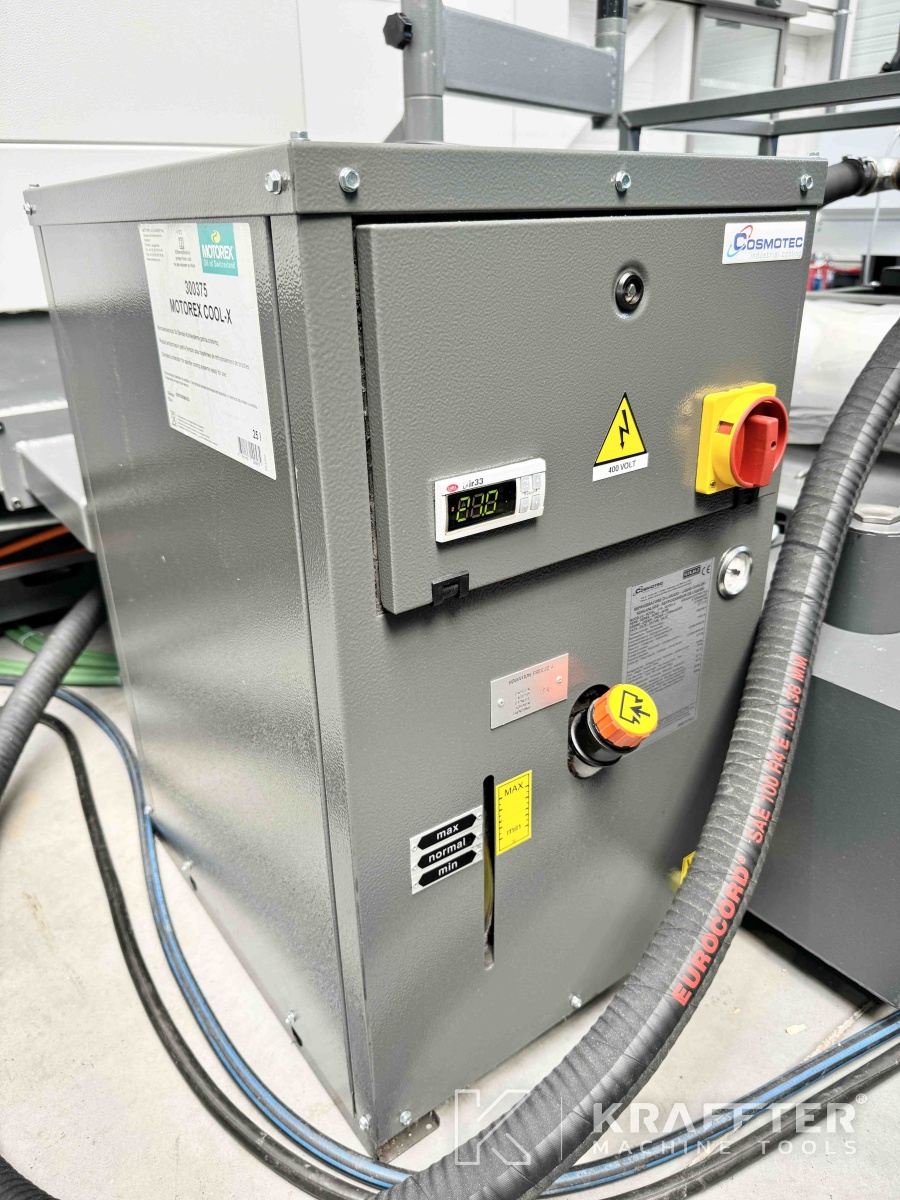

x1 refroidisseur broche COSMOTEC WRA2041207ZT00 7043
x1 refroidisseur d'armoire électrique COSMOTEC EVE08002177000 7035

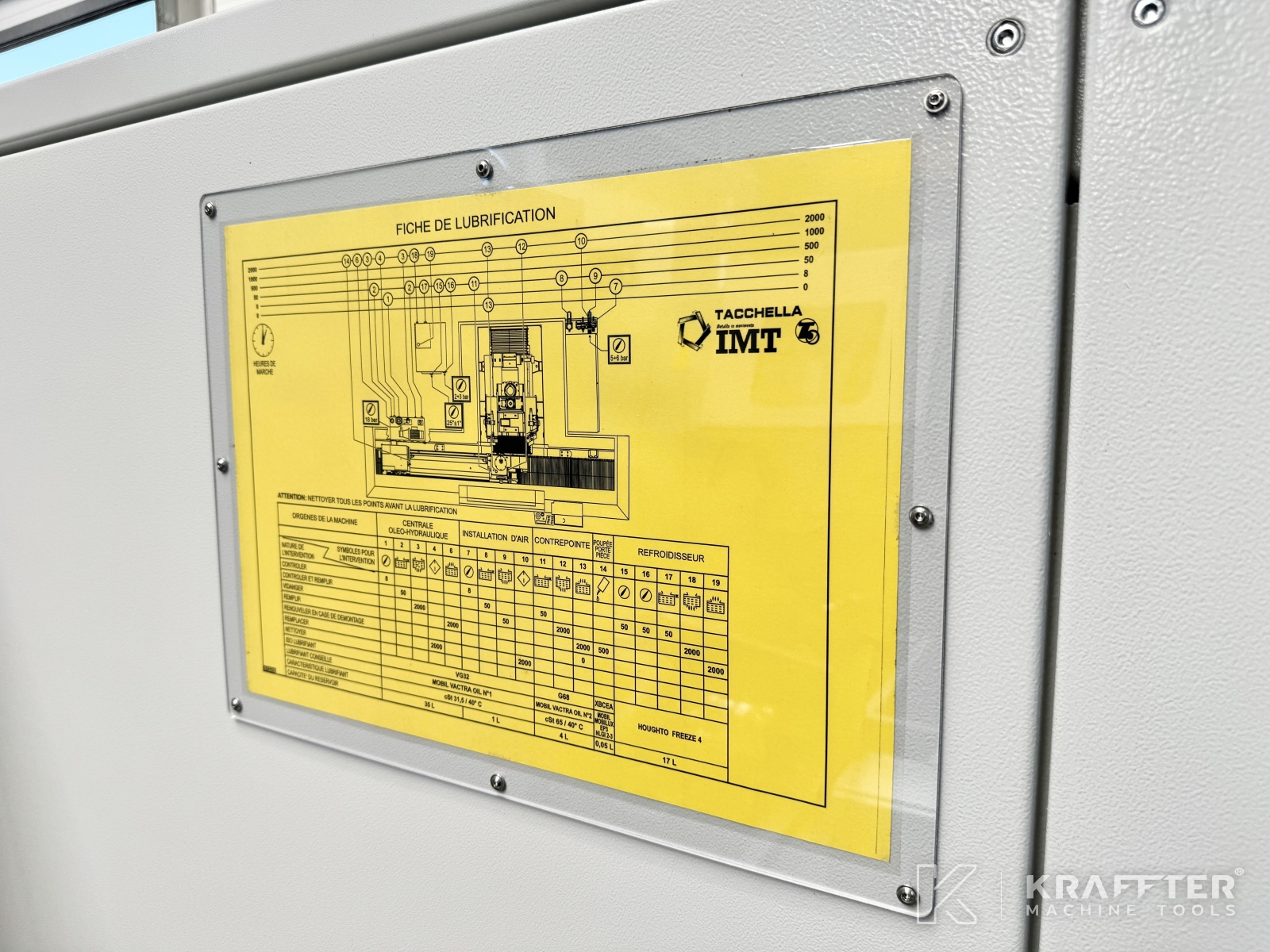

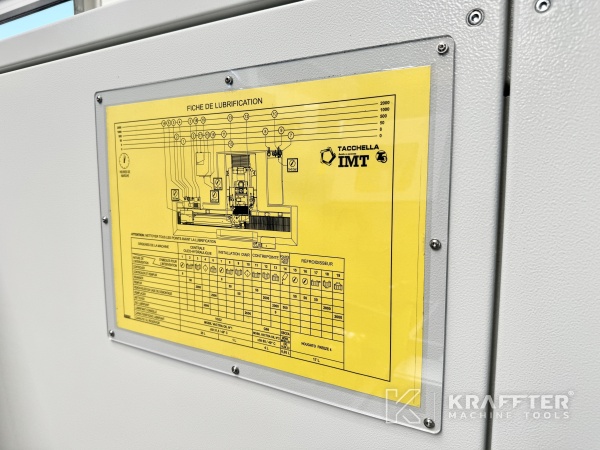

x1 bac de lubrification

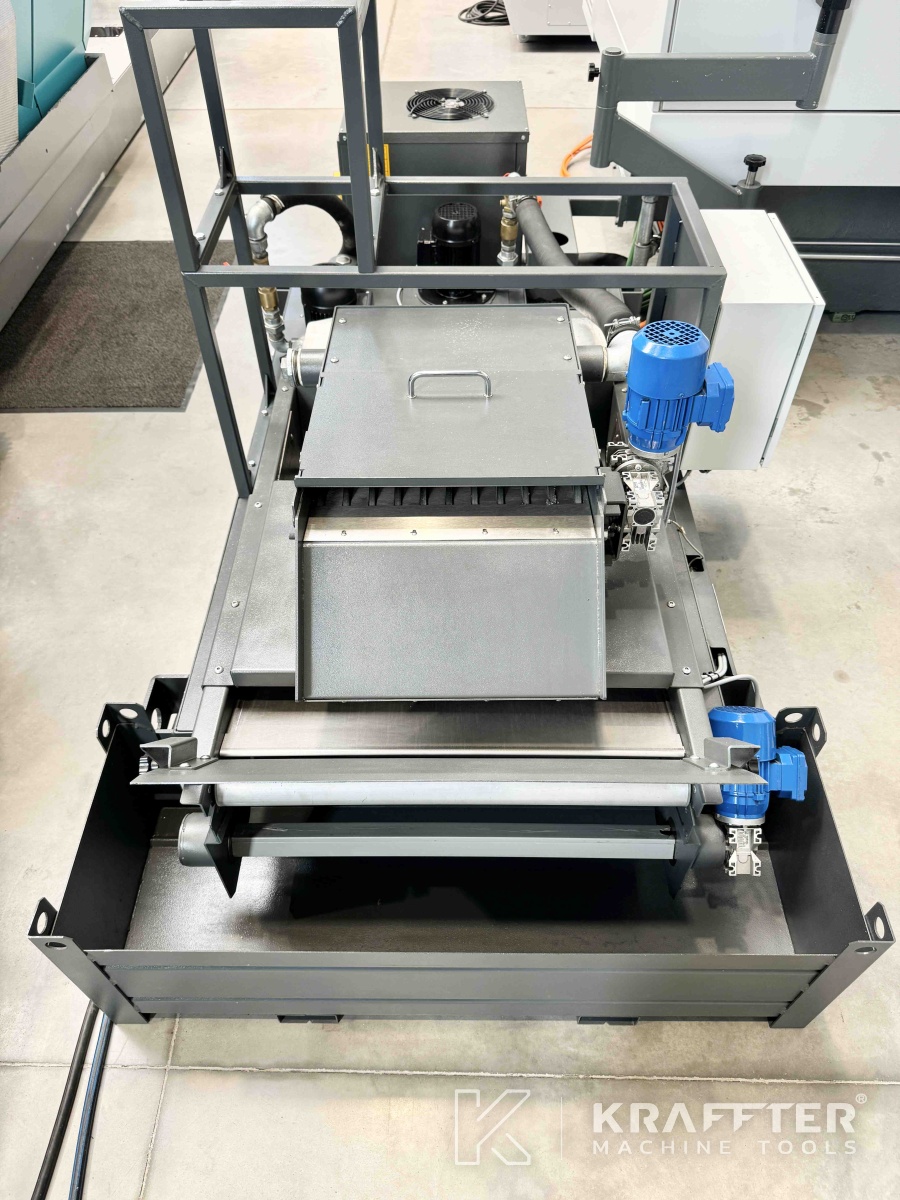

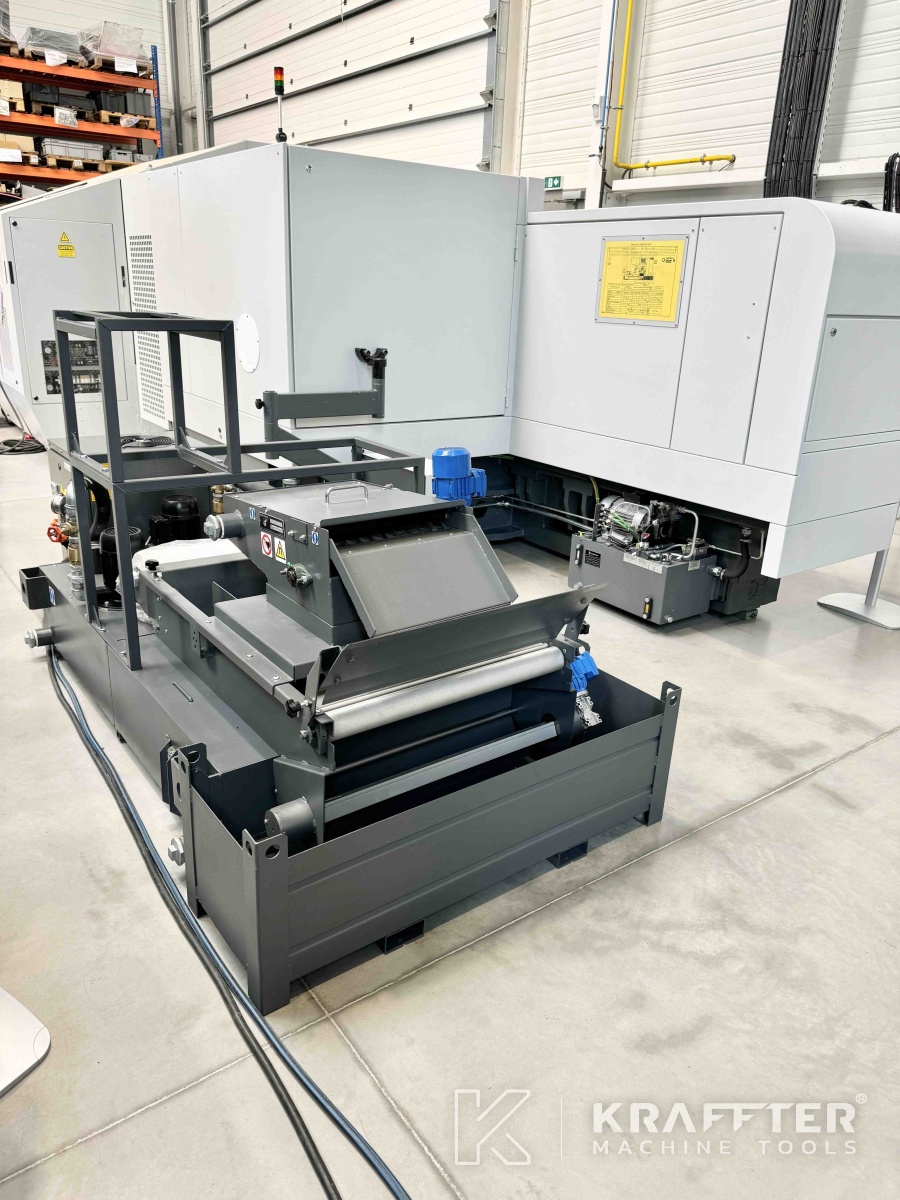

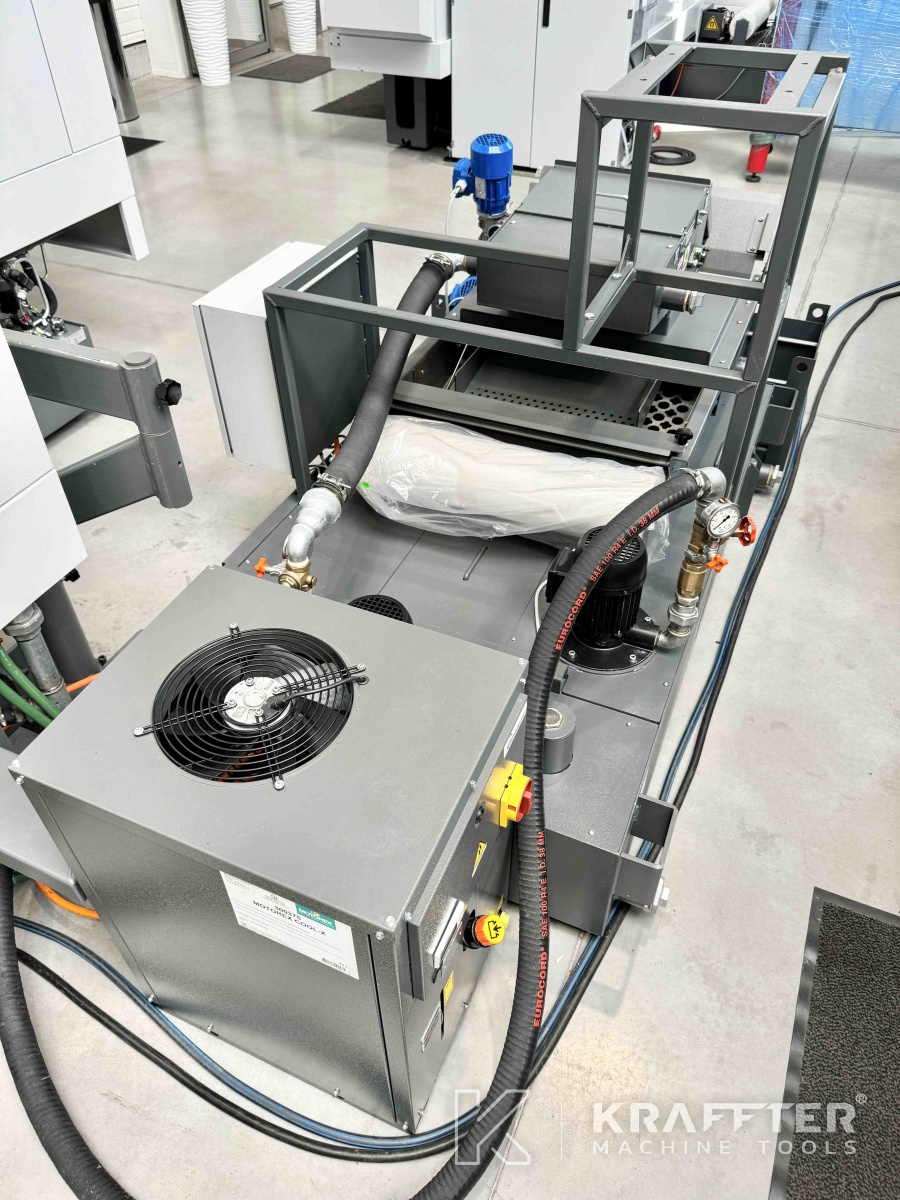

x1 filtration papier largeur 1000 [mm]
x1 pré-filtre magnétique

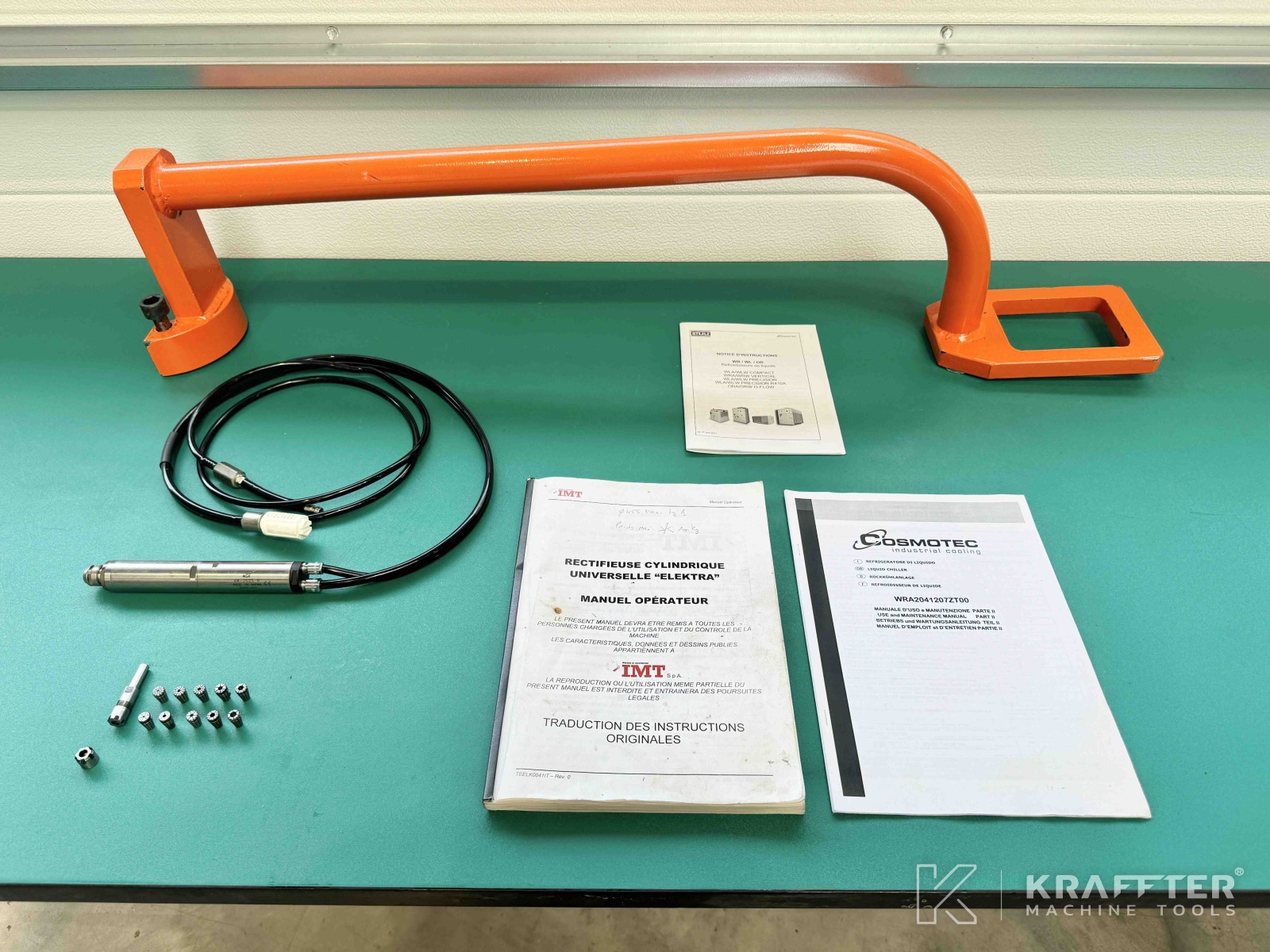

x1 manuel opérateur en Français
Diverses clés de service
