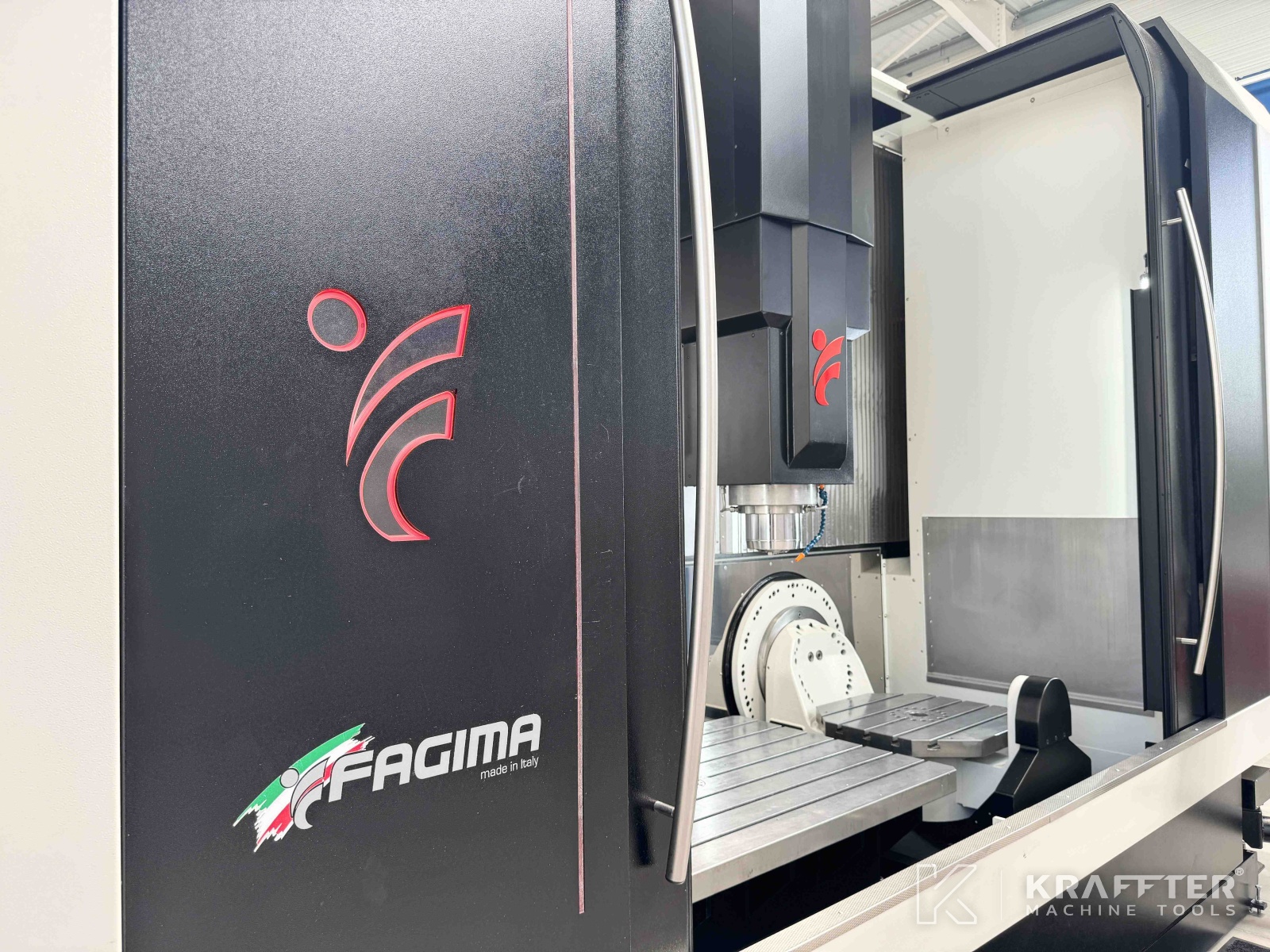

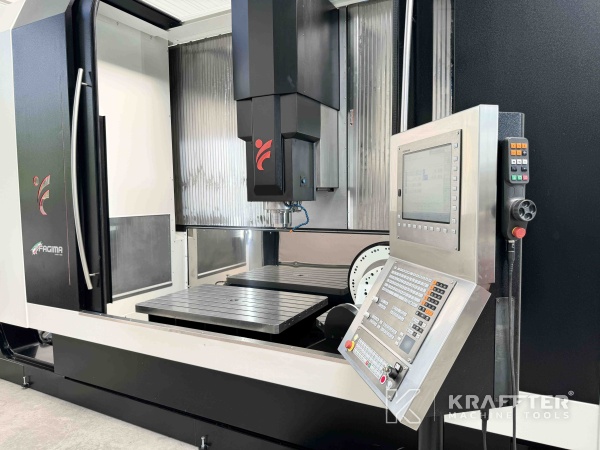

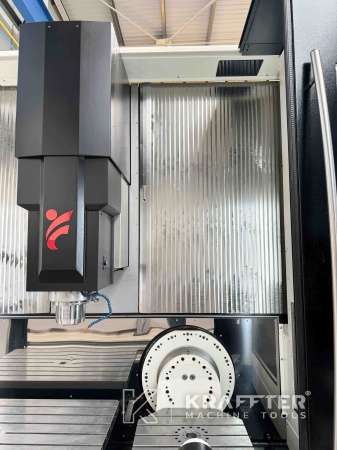

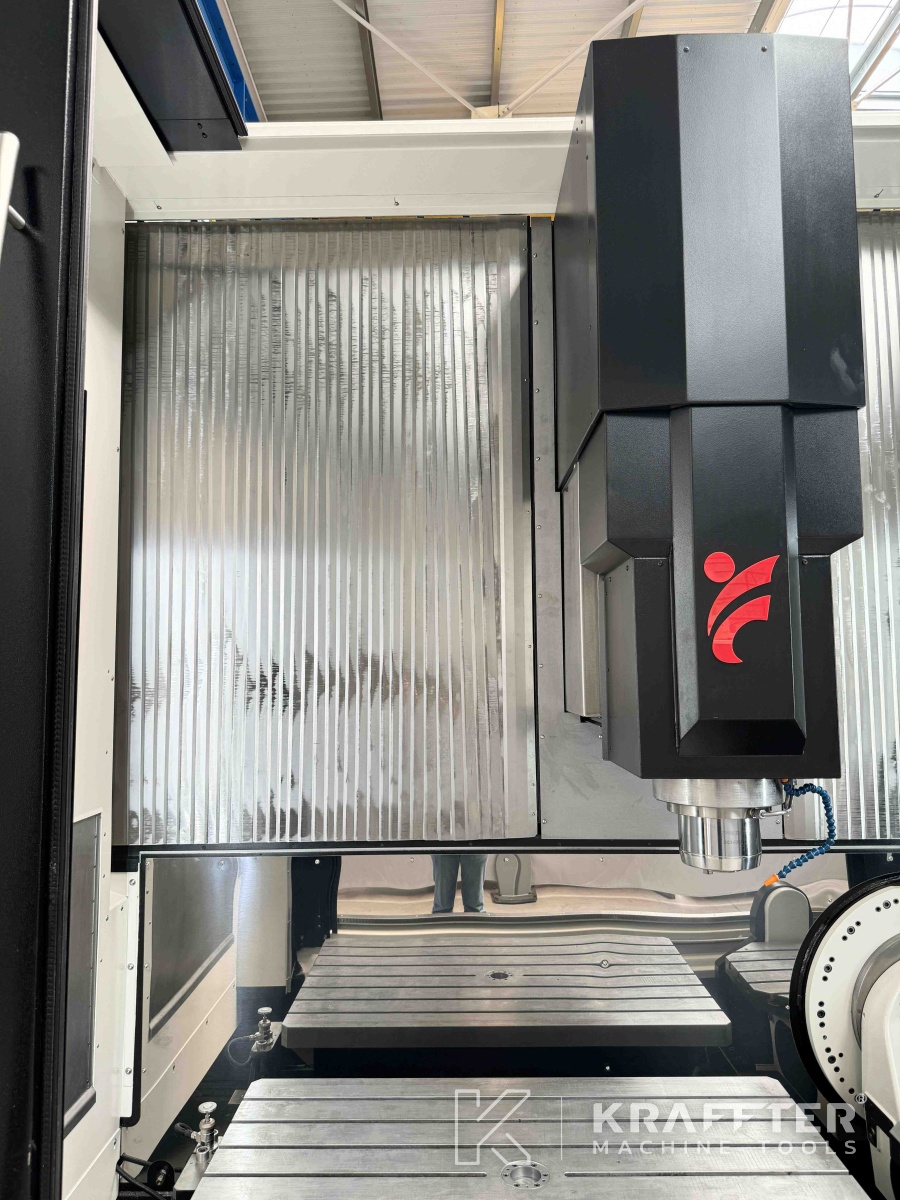

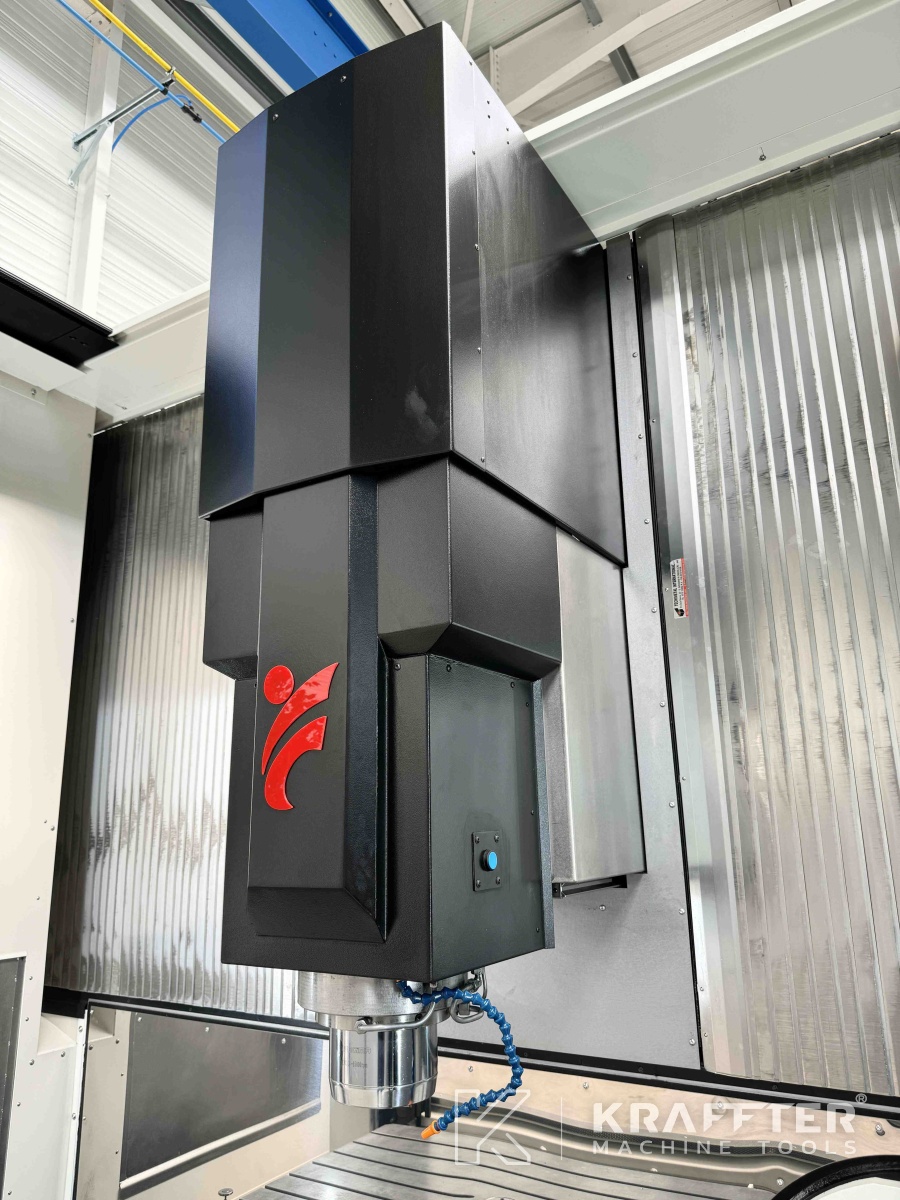

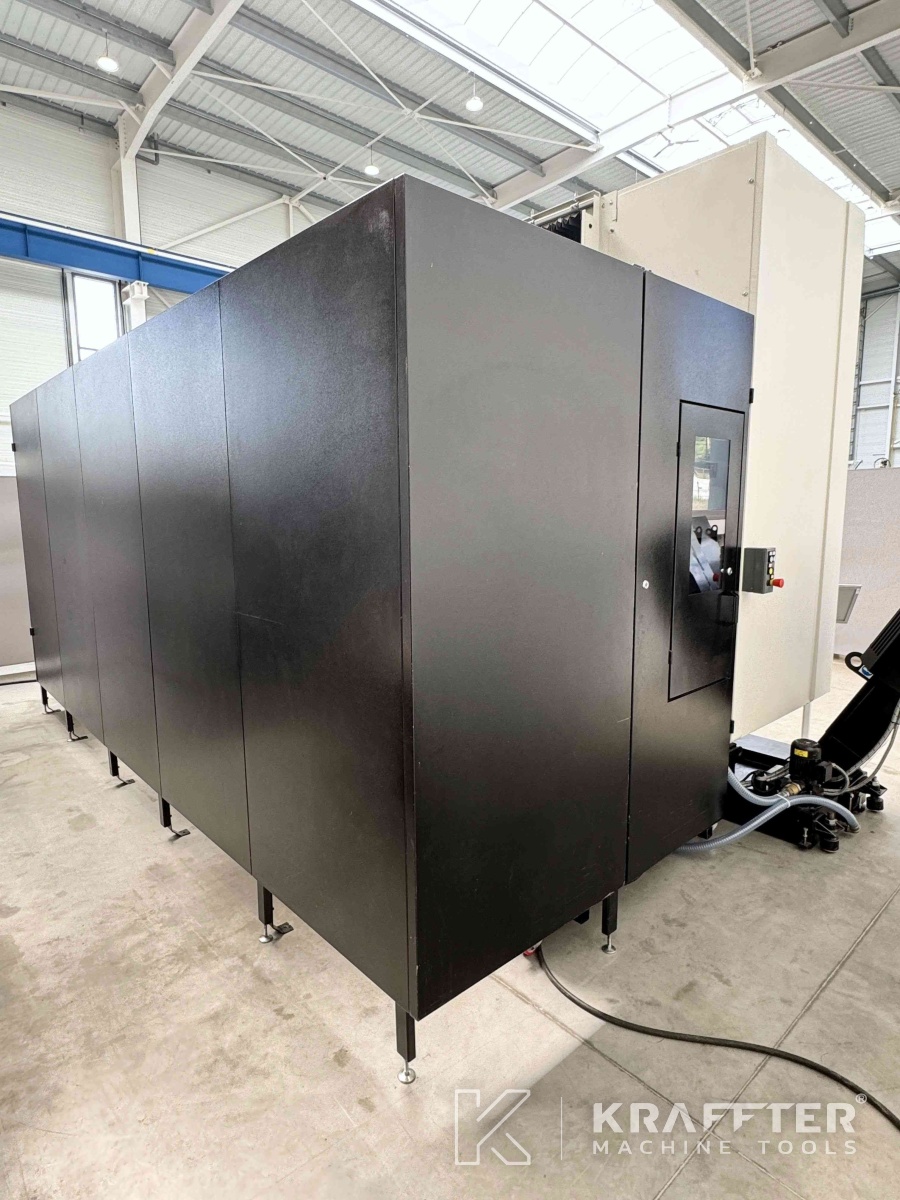

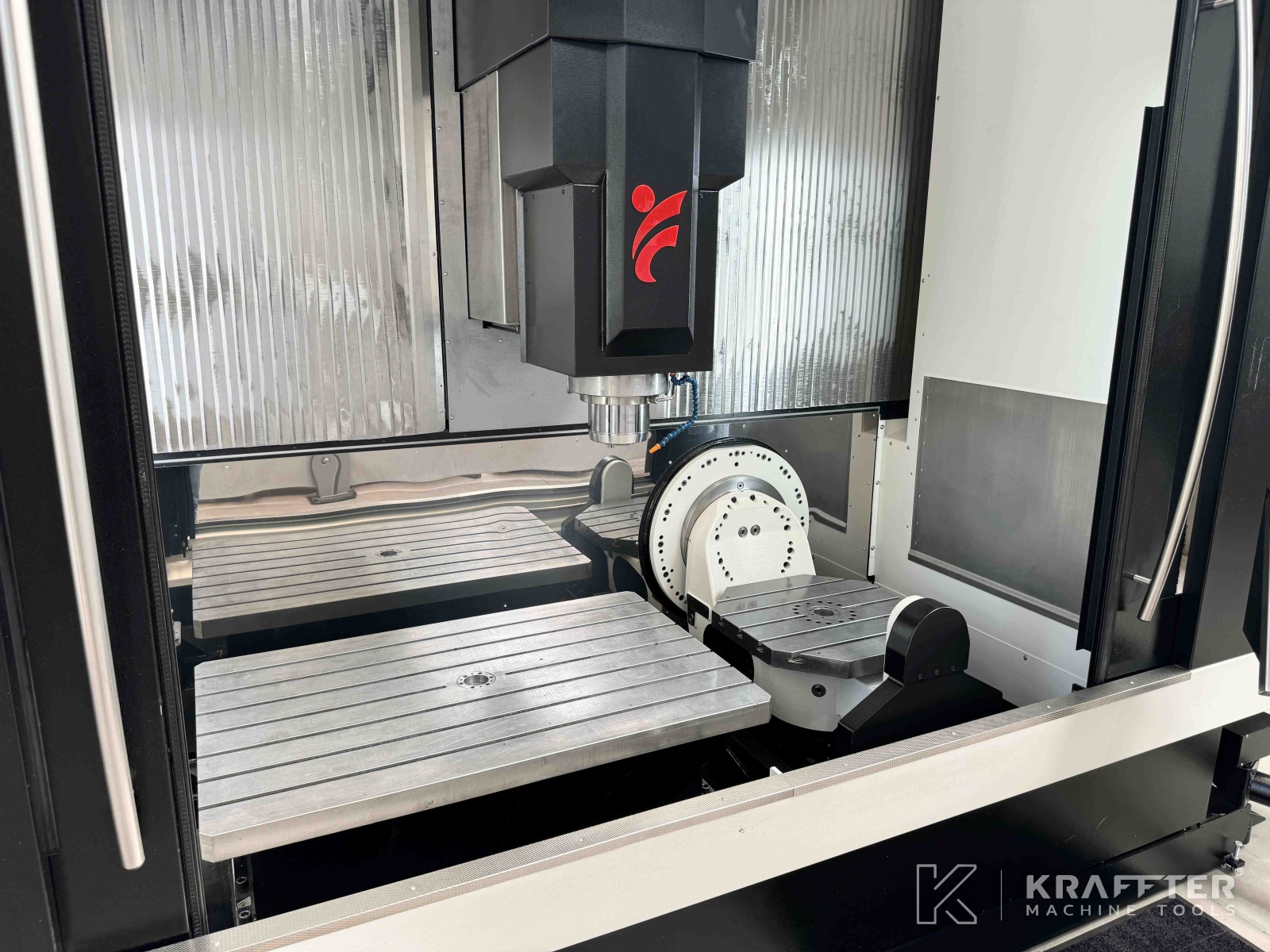

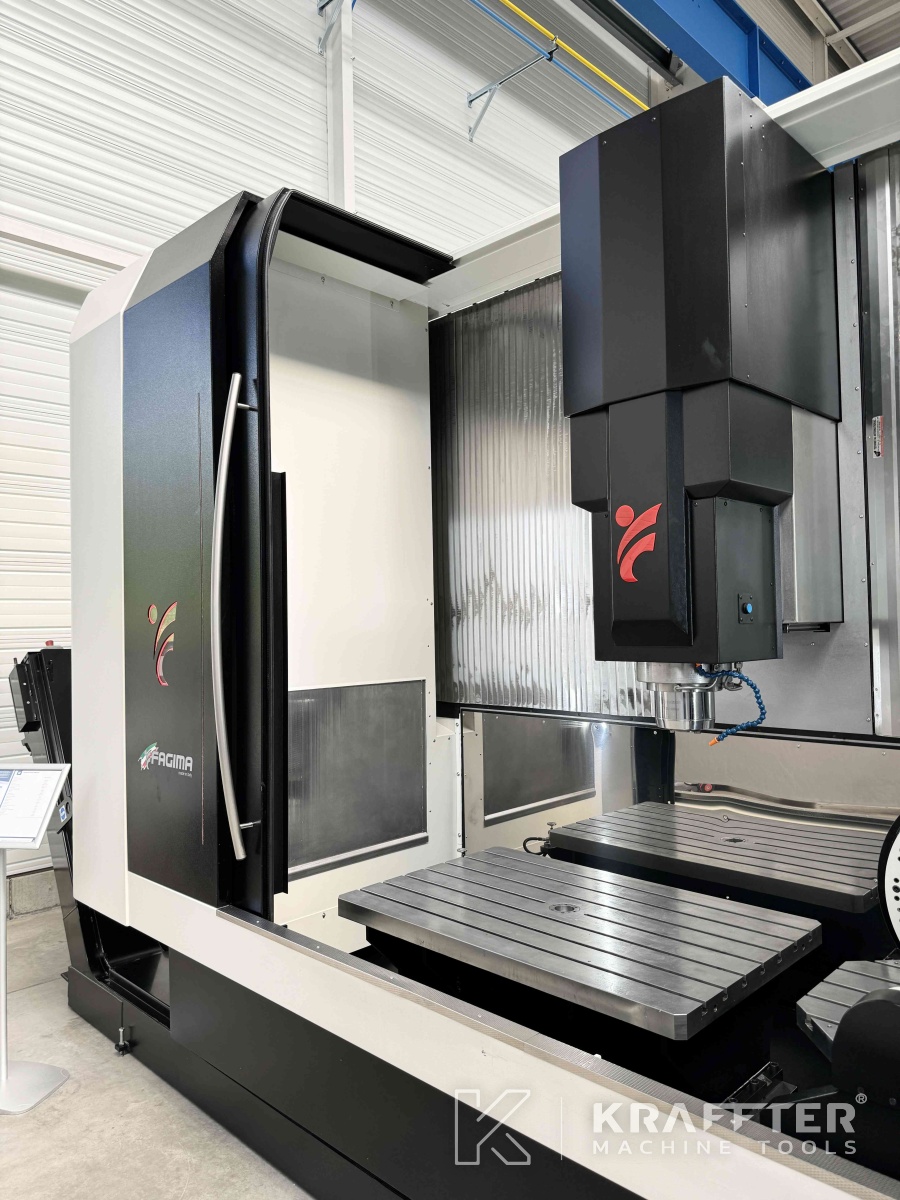

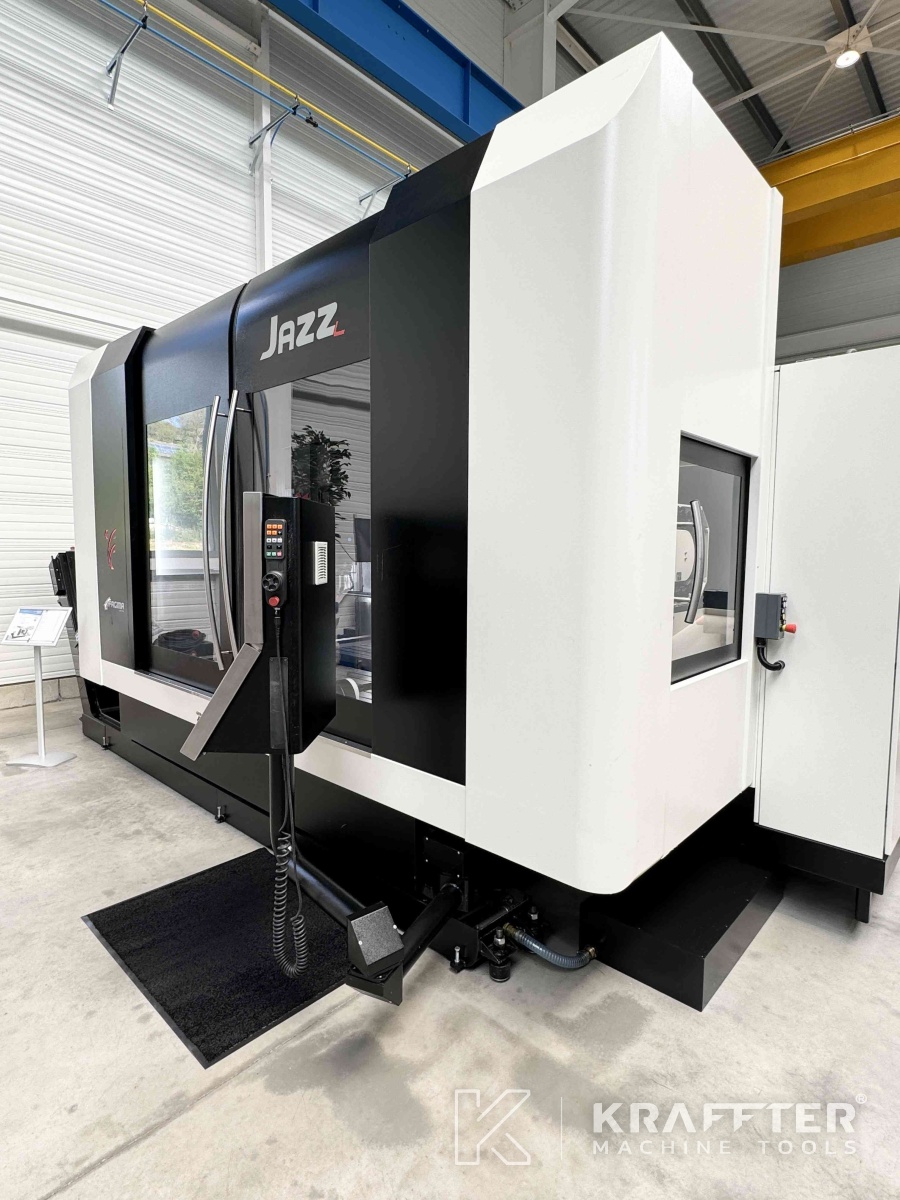

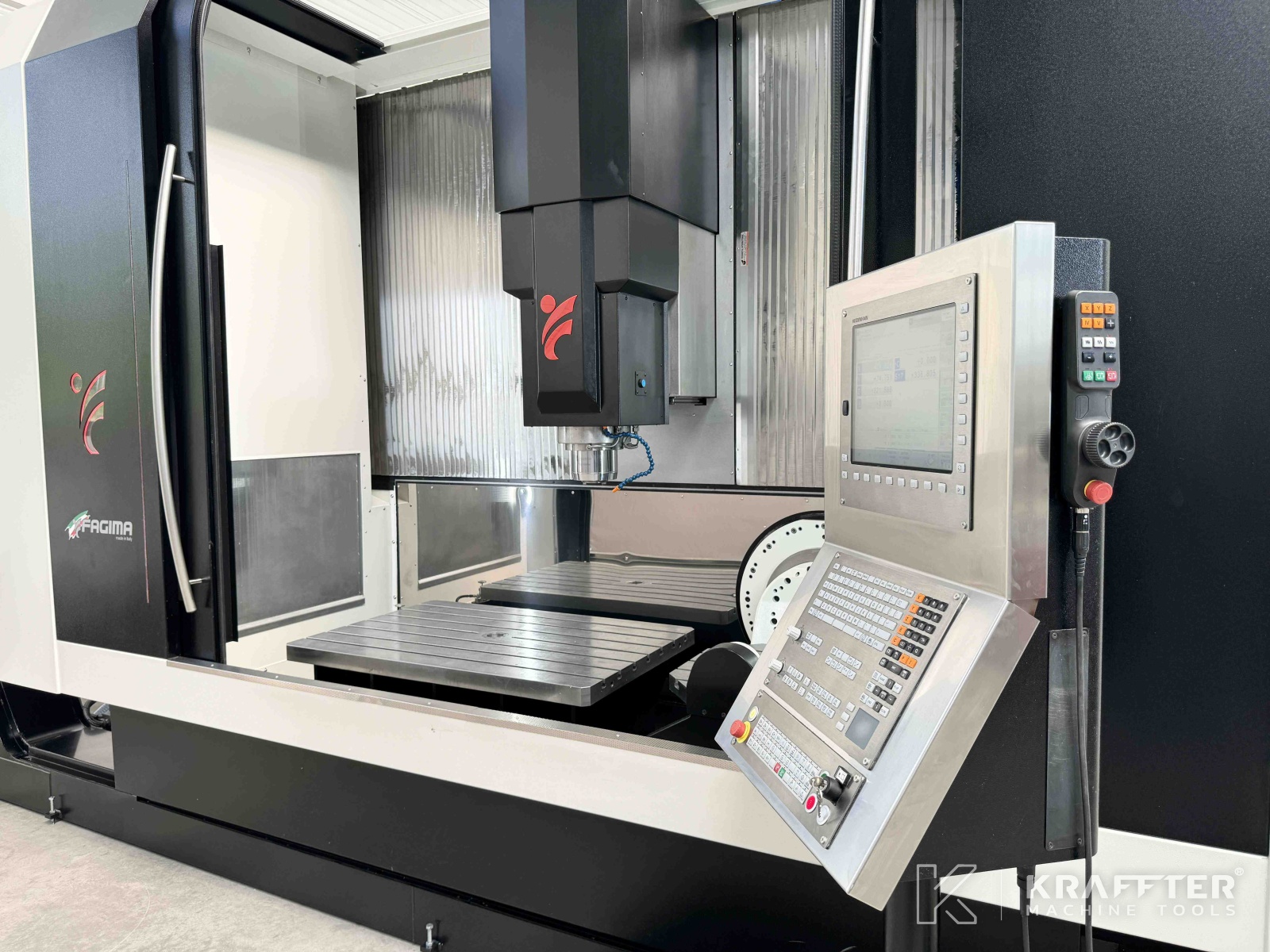

Type de machine : Centre d’usinage
Marque : FAGIMA
N° Stock : 90102

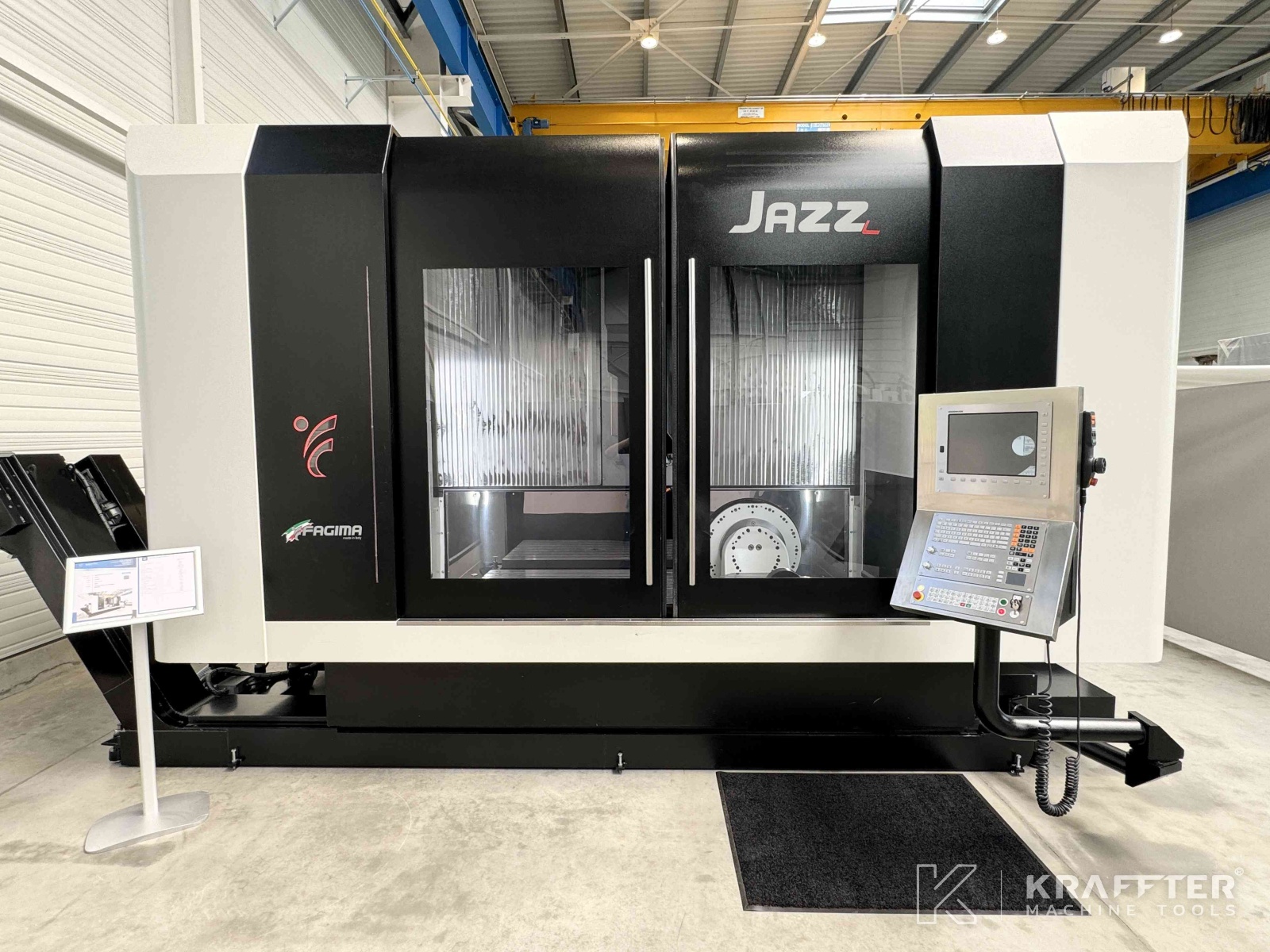

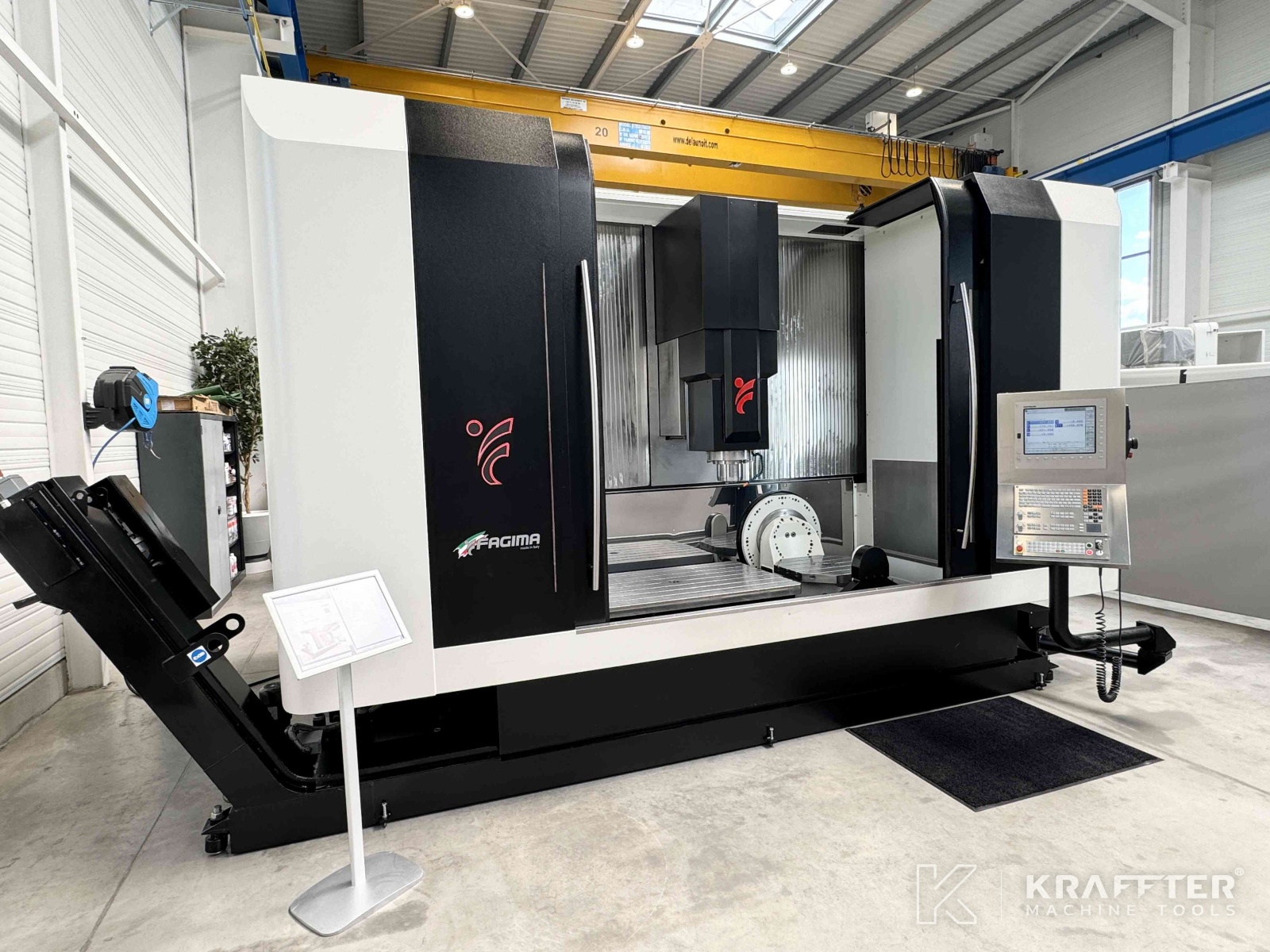

Modèle : Jazz L5 AX
Année : 2018
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

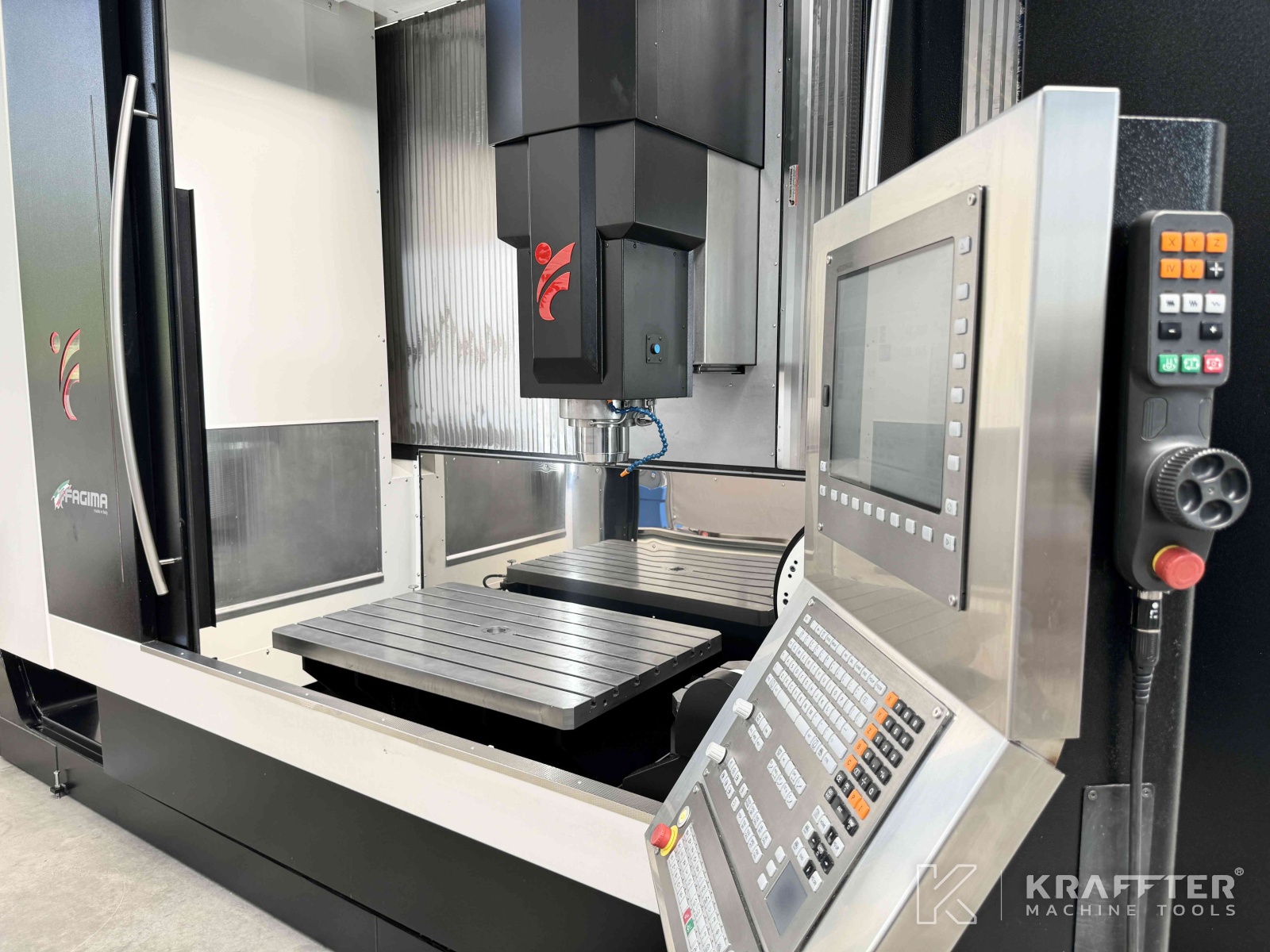

Type de CN

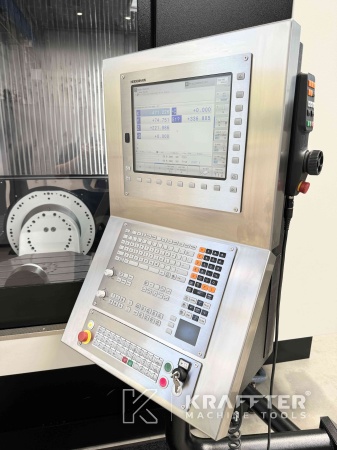

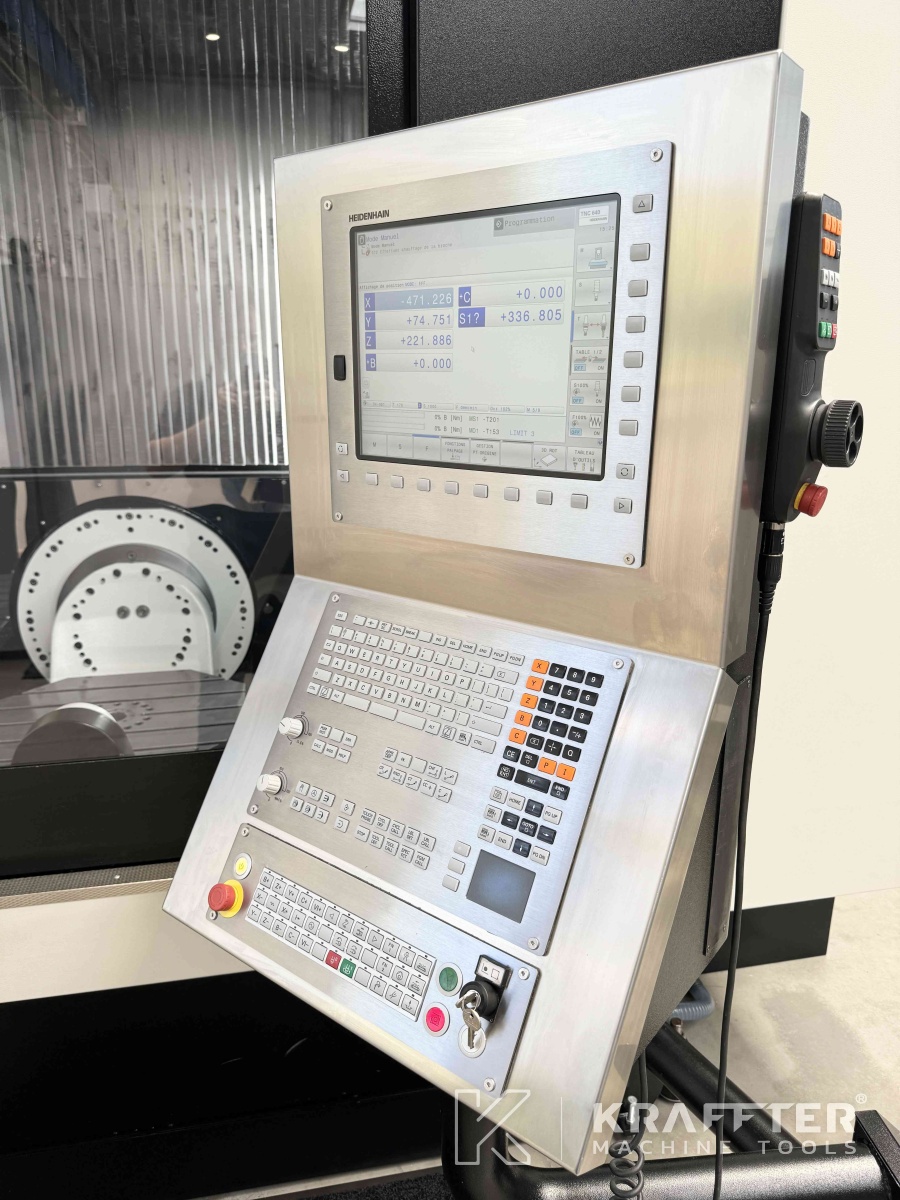

HEIDENHAIN iTNC 640
Nombre d'axes en continu
5
Course axe X
2000 [mm]
Course axe Y
600 [mm]
Course axe Z
550 [mm]
Vitesse déplacement des axes X, Y et Z
20000 [mm/min]
Vitesse déplacement rapide X, Y et Z
40000 [mm/min]
Accélération déplacement des axes
2.5 [mm/sec²]
Distance mini. broche/table
30 [mm]

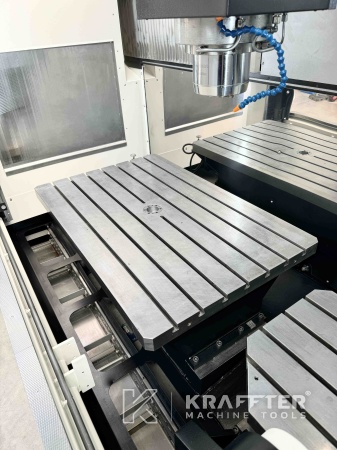

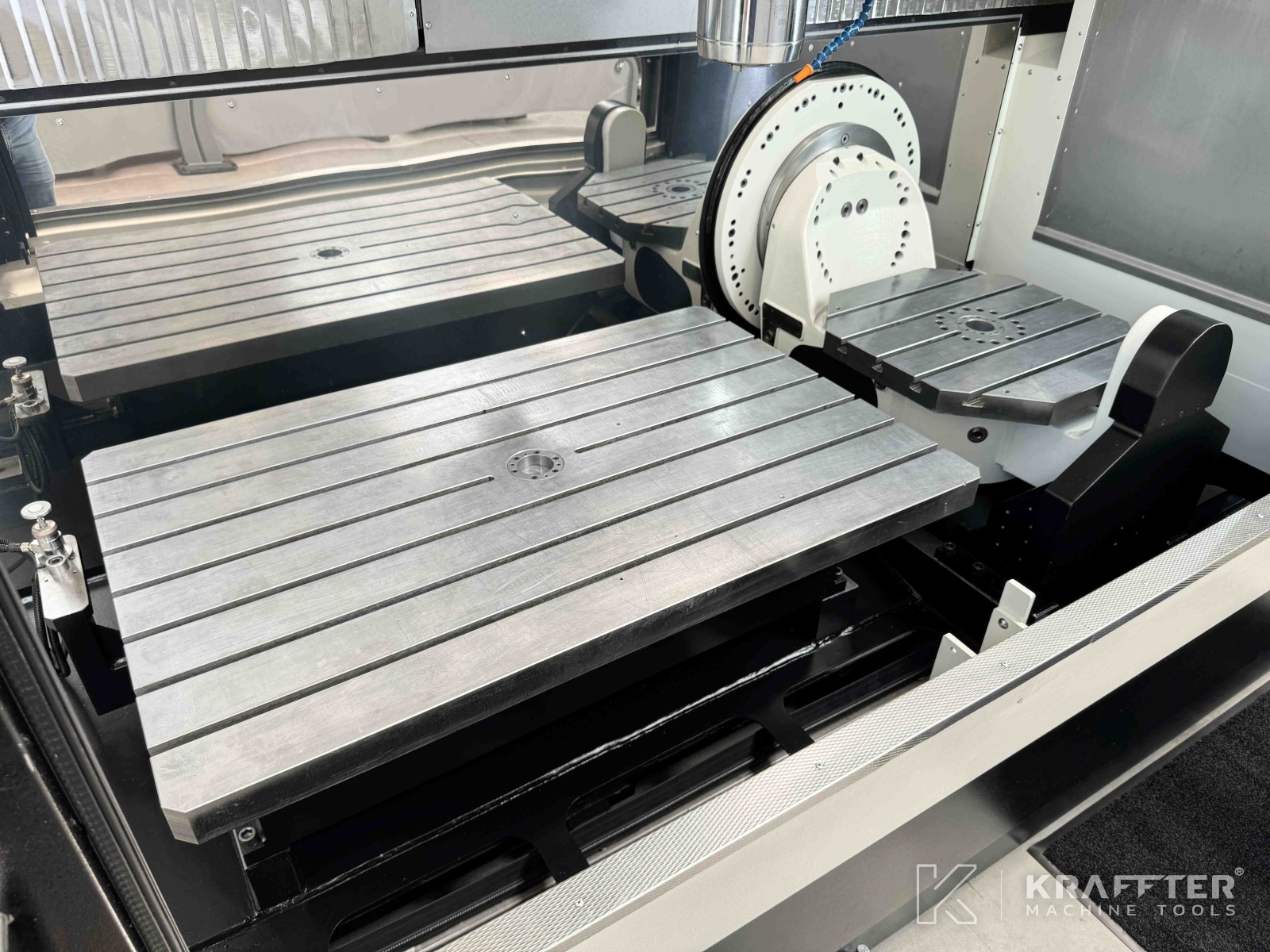

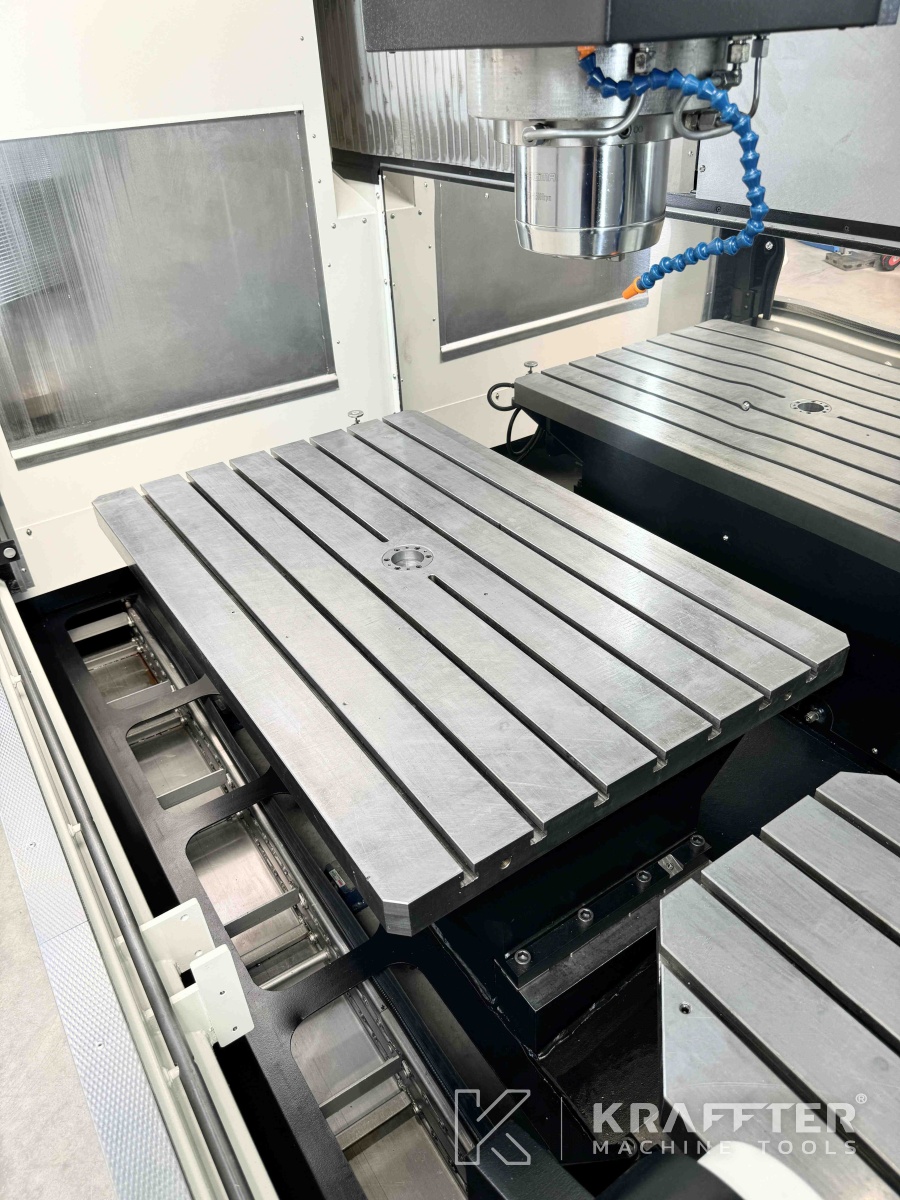

Longueur table
1250 [mm]
Largeur table
800 [mm]
Poids maxi. admissible sur la table
500 [Kg]

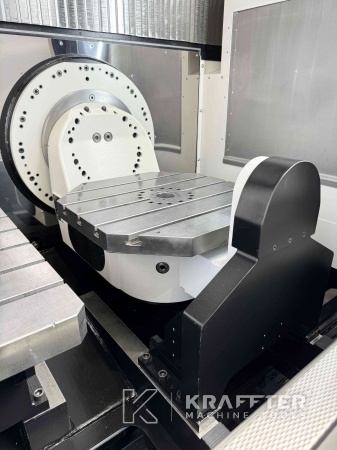

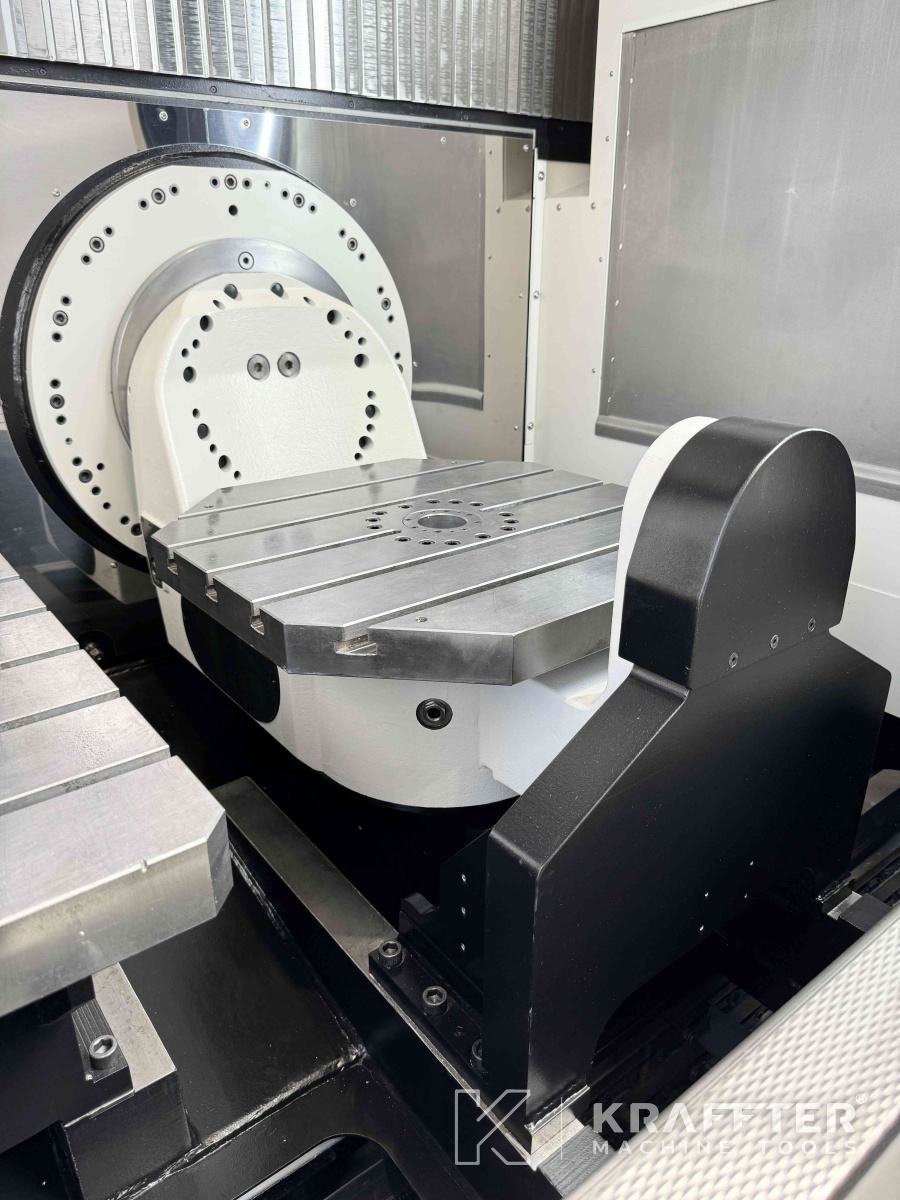

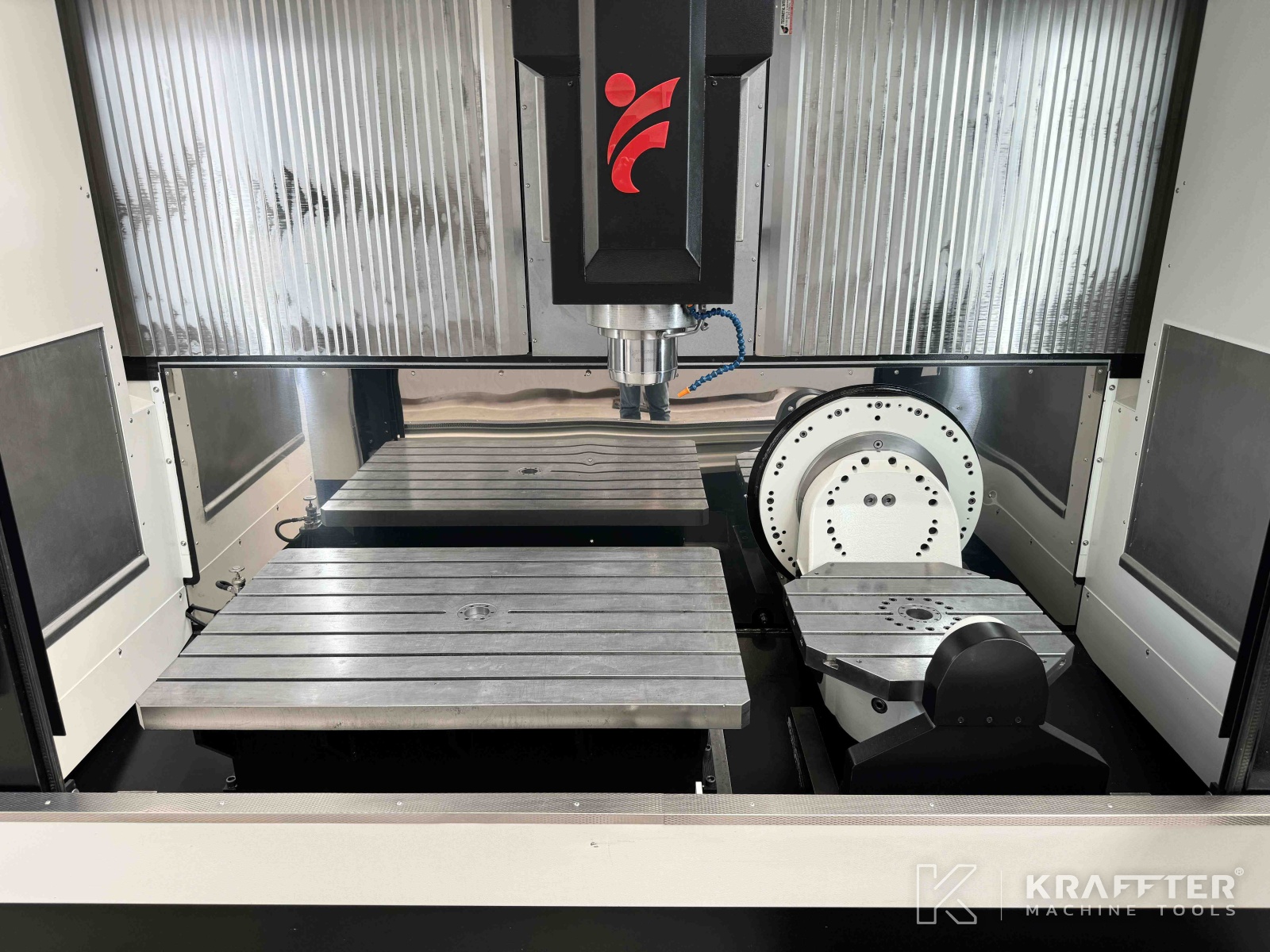

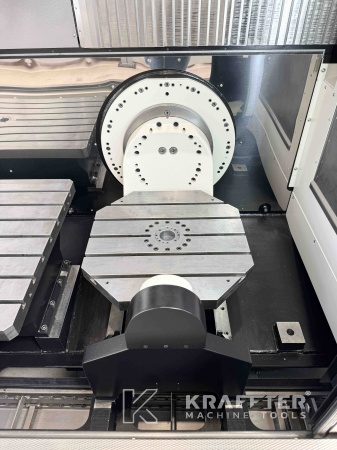

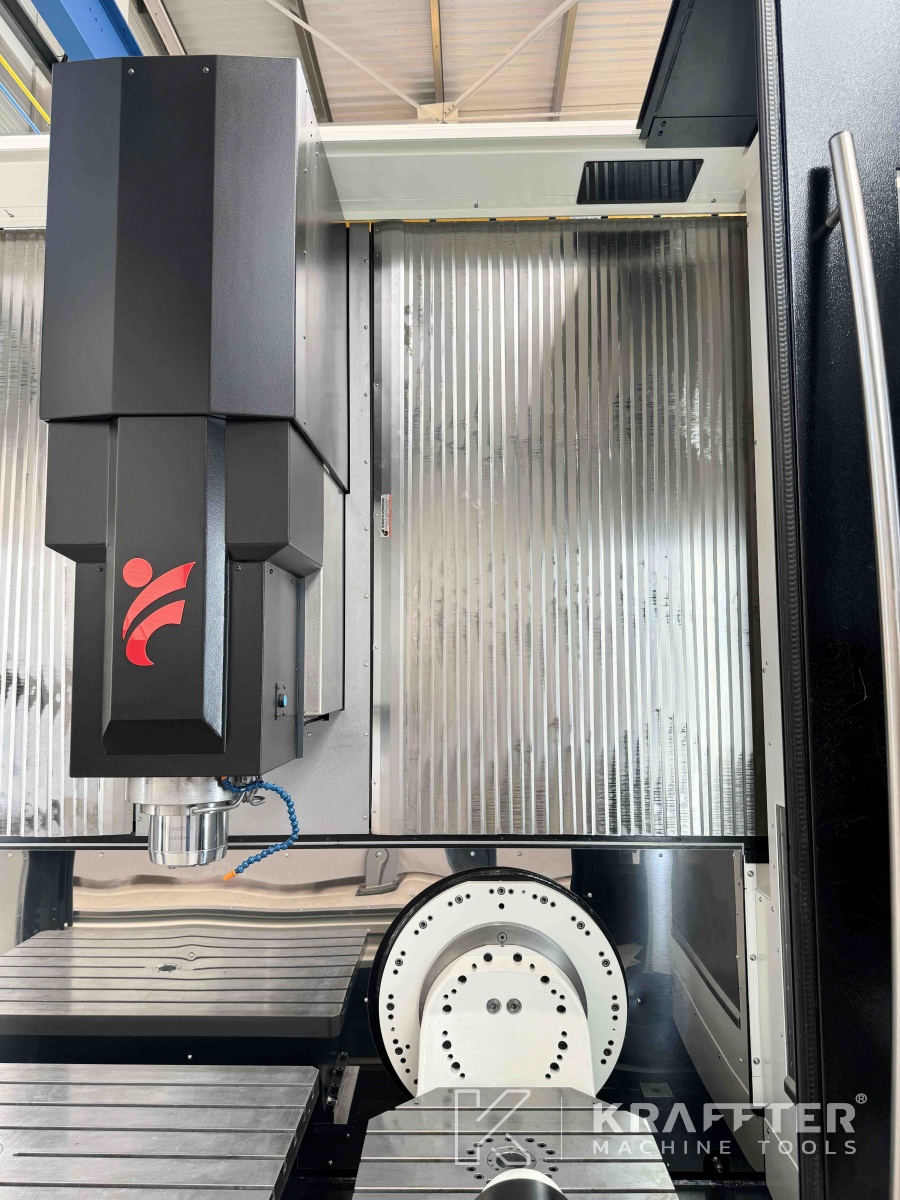

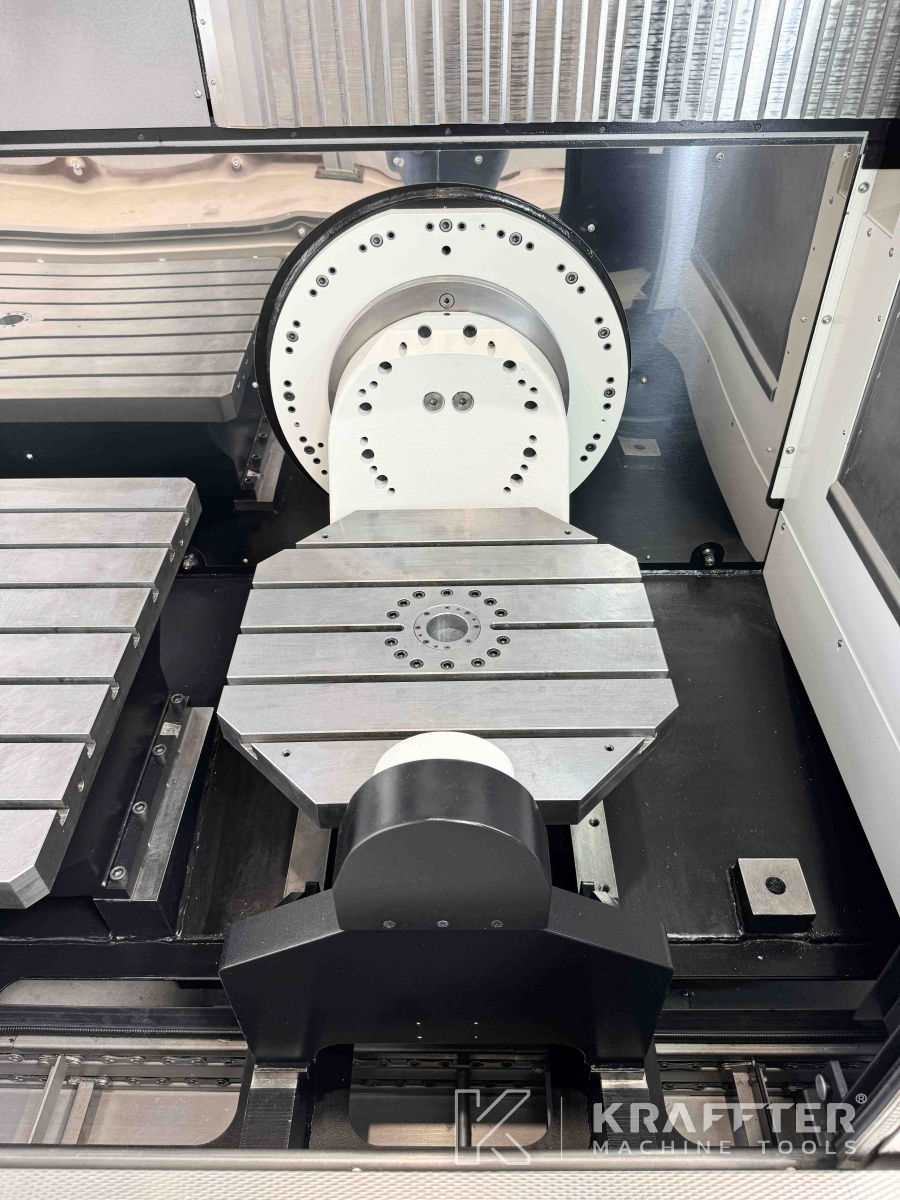

Surface table rotobasculante
600 x 600 [mm]
Course angulaire axe C : révolution table
360 [°]
Vitesse maxi. axe C
25 [tr/min]
Course angulaire axe B
-110 / +110 [°]

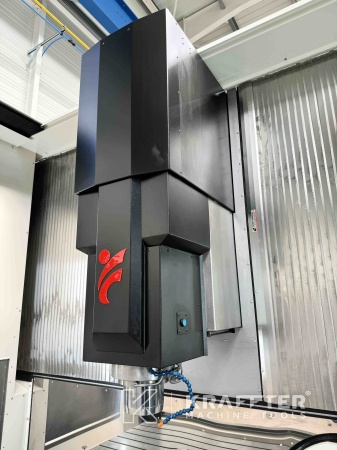

Attachement broche
ISO 40

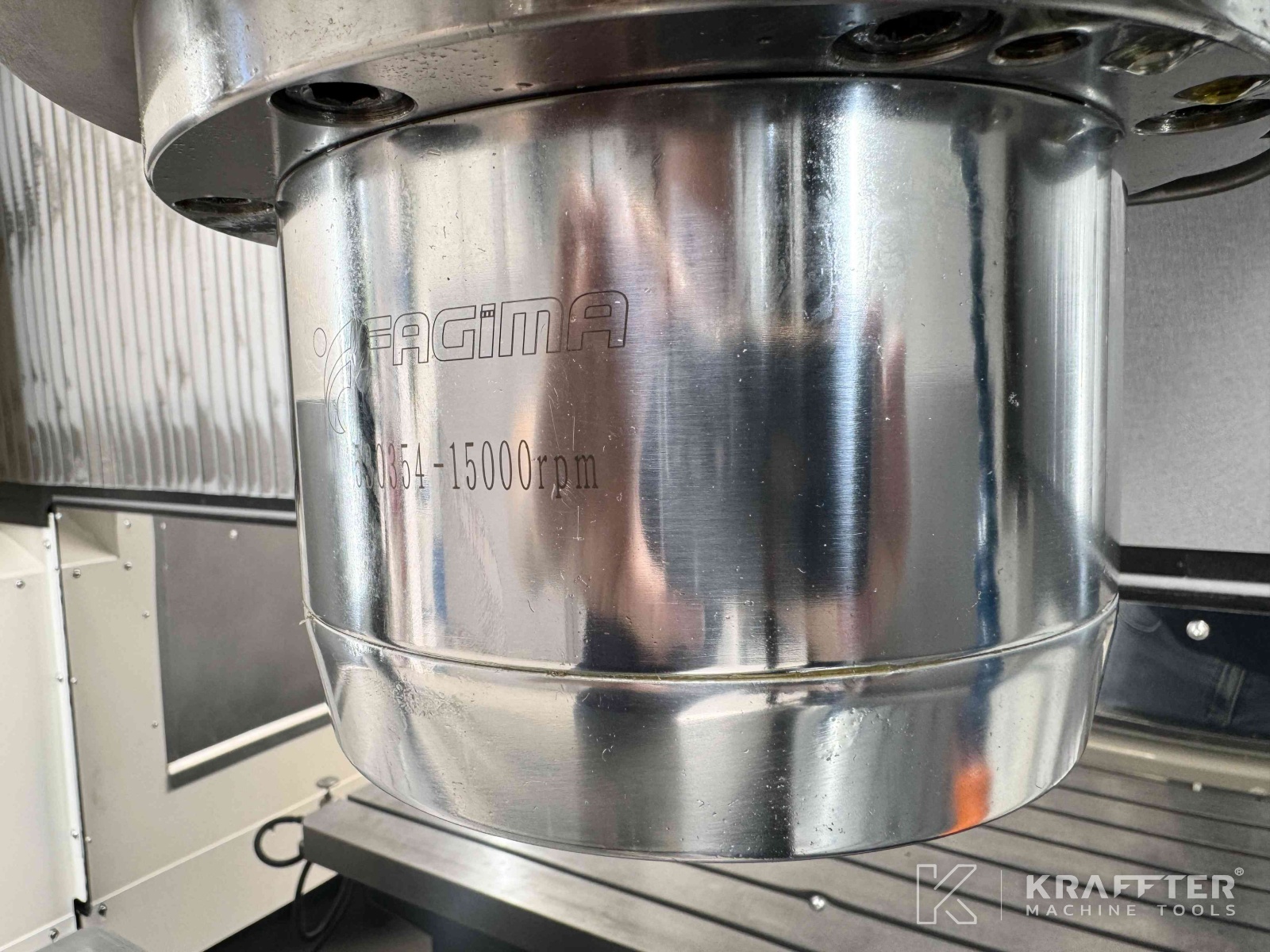

Vitesse maxi. broche
15000 [tr/min]
Puissance broche
17 [kW]

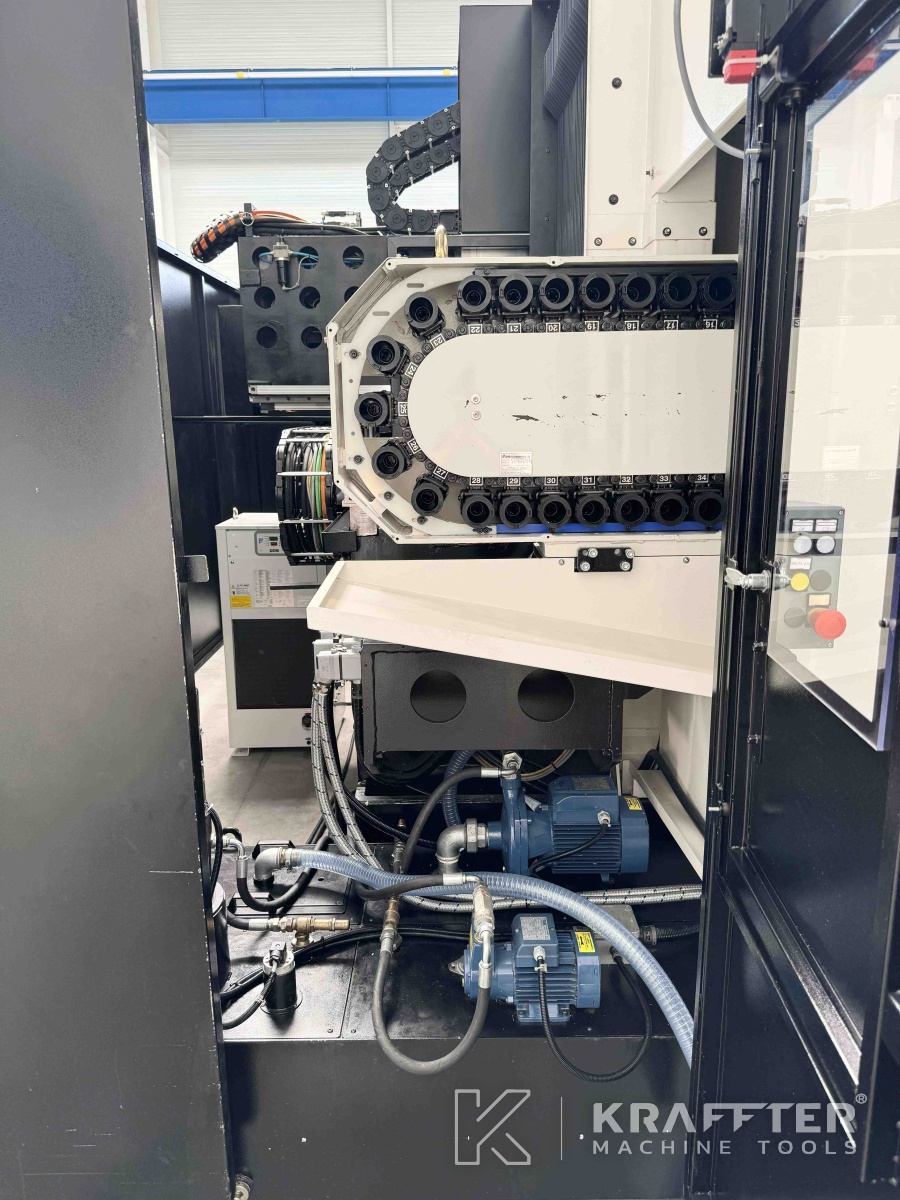

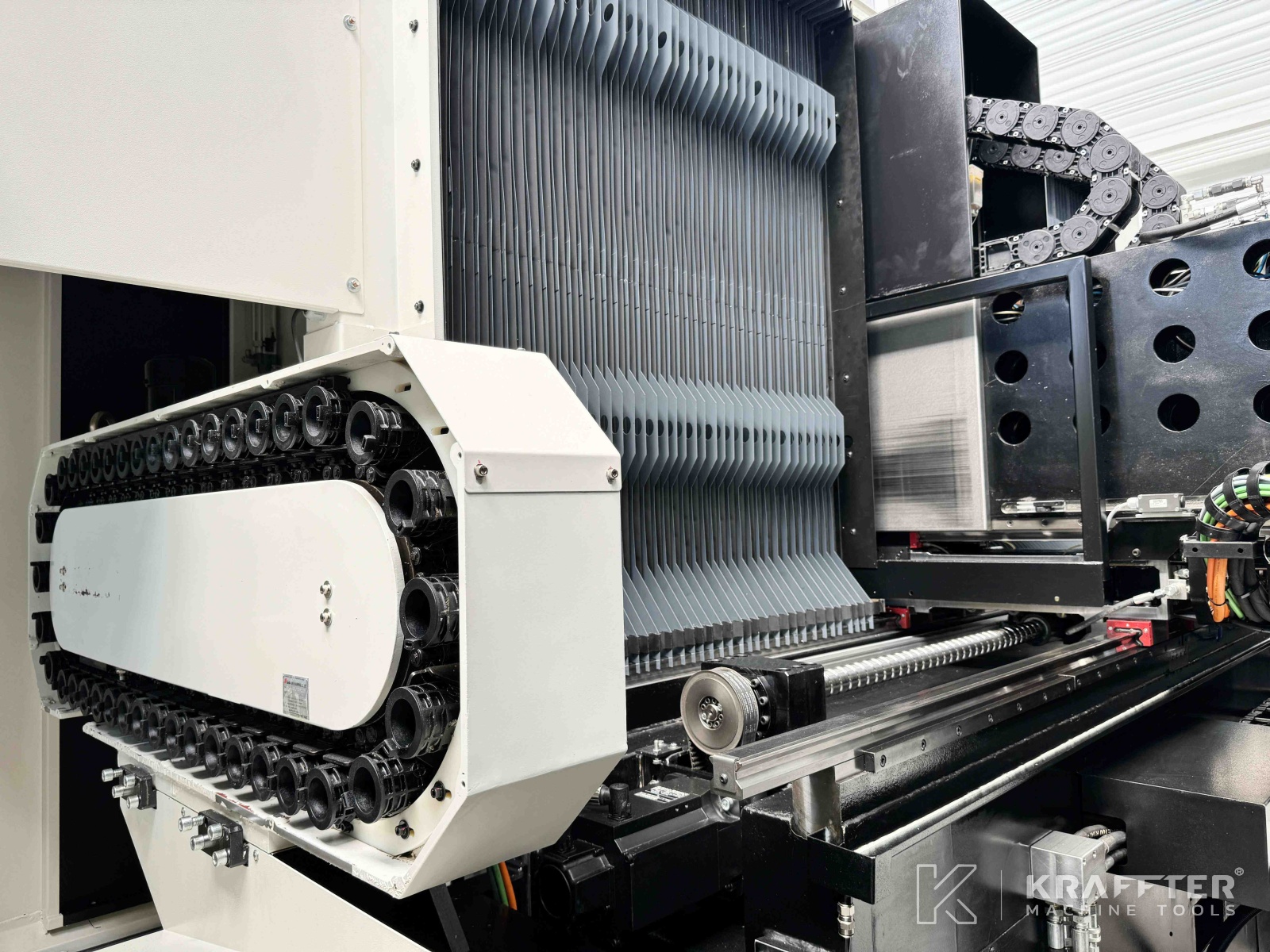

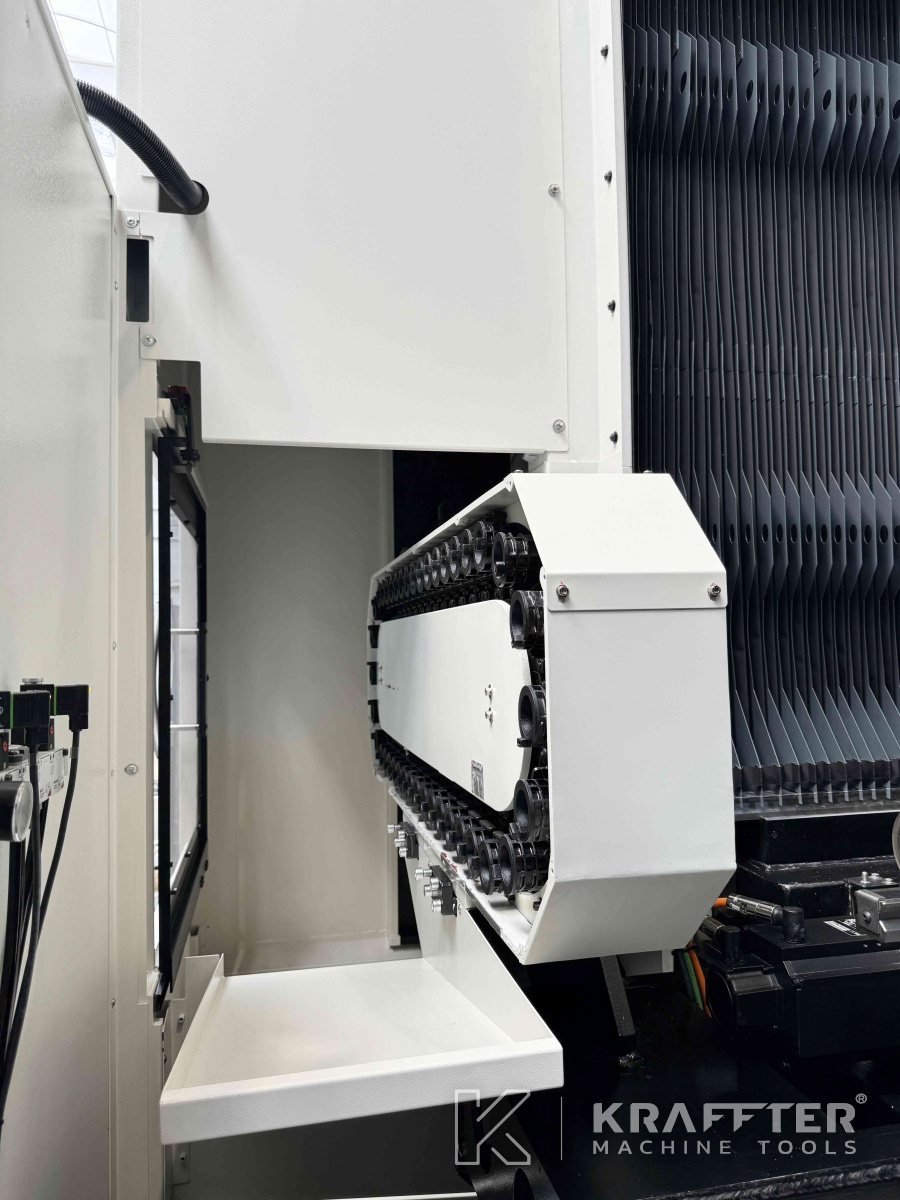

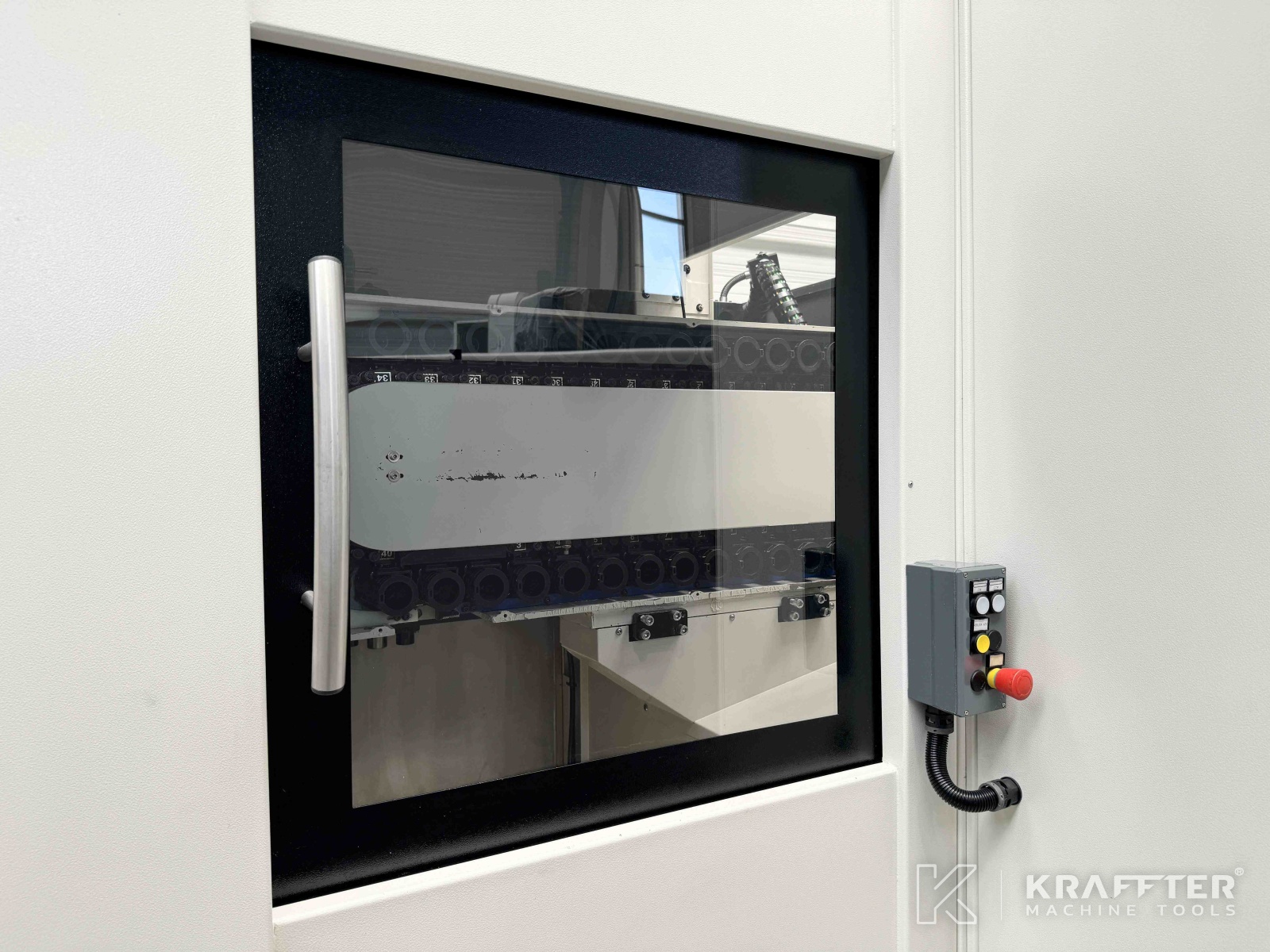

Nombre de postes magasin d'outils
80
Longueur maxi. d'outil
300 [mm]
Poids maxi. par outil
7 [Kg]
Poids total maxi. admissible magasin d'outils
400 [Kg]
Puissance installée
57 [kVA]
Tension d'alimentation
400 [V]
Nombre d'heures sous tension
17840 [h]
Poids
15000 [Kg]

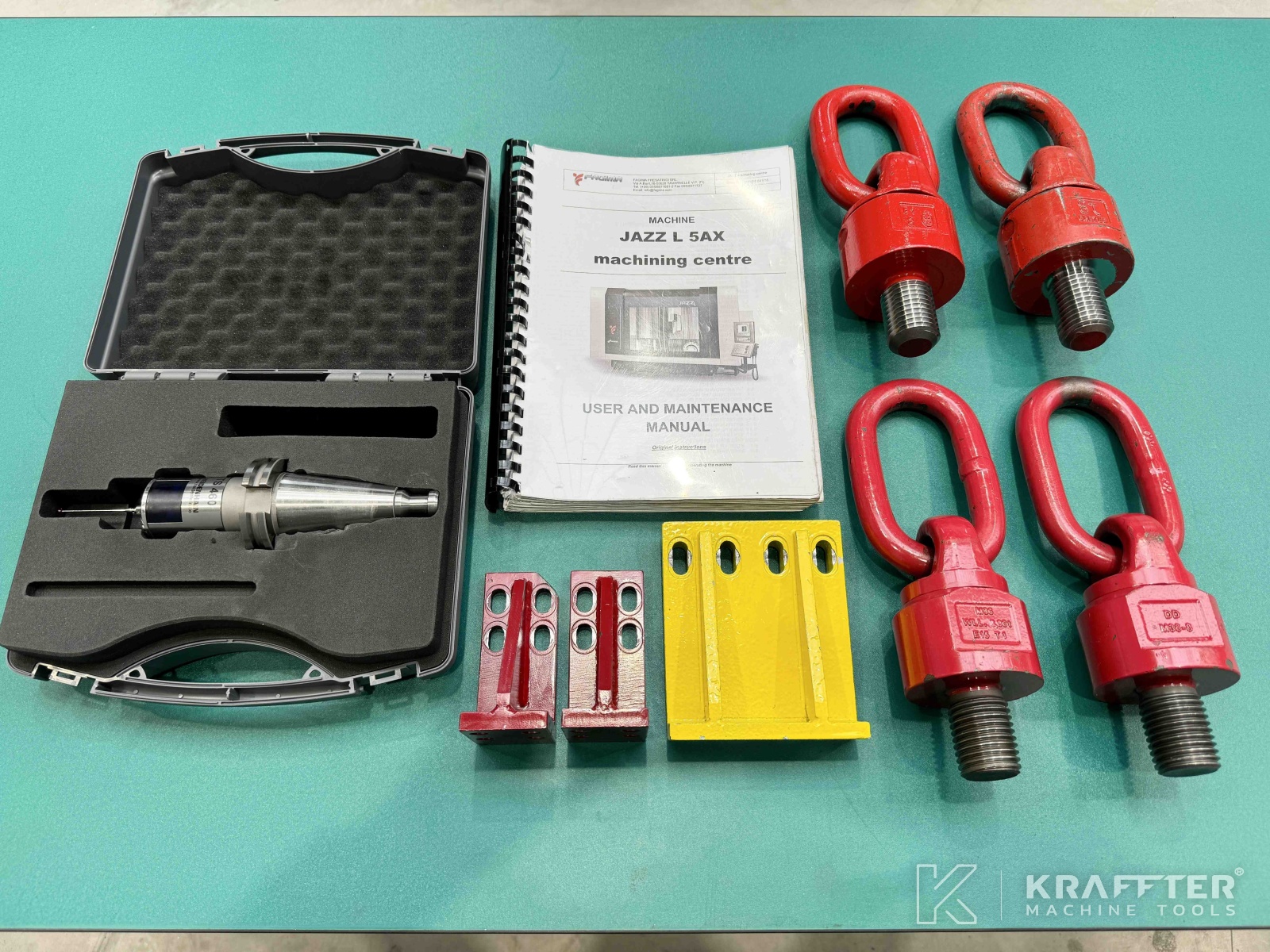

ÉQUIPEMENTS INCLUS:

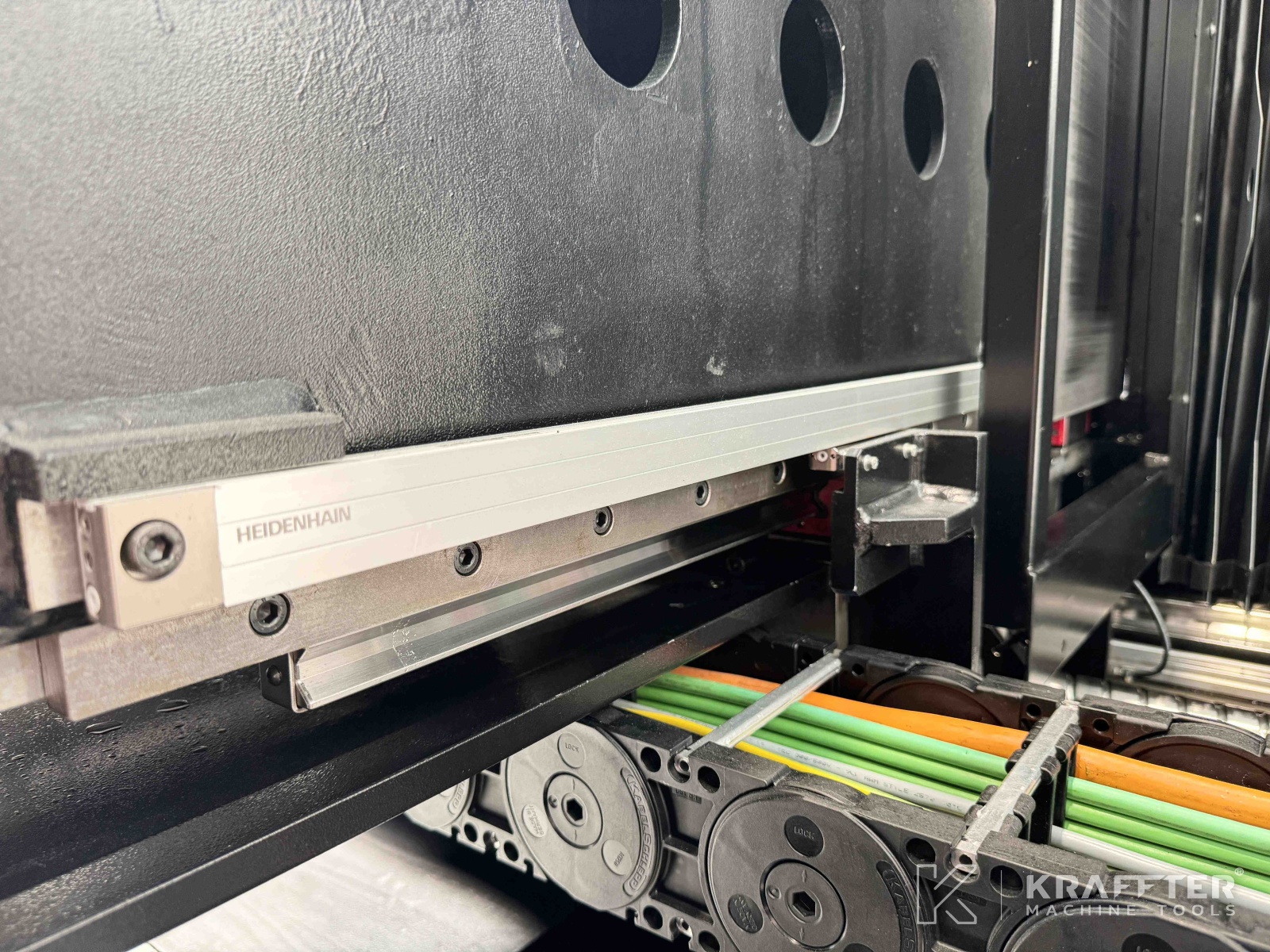

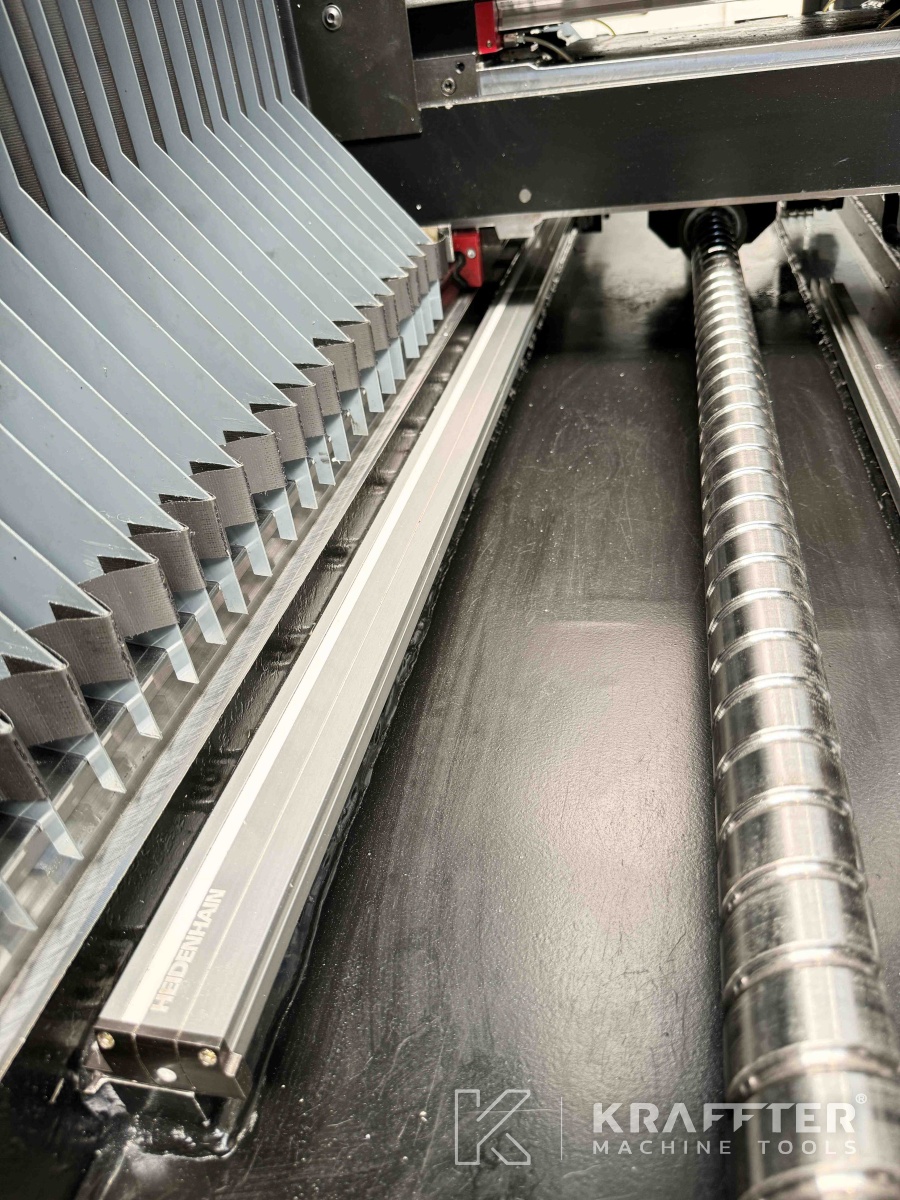

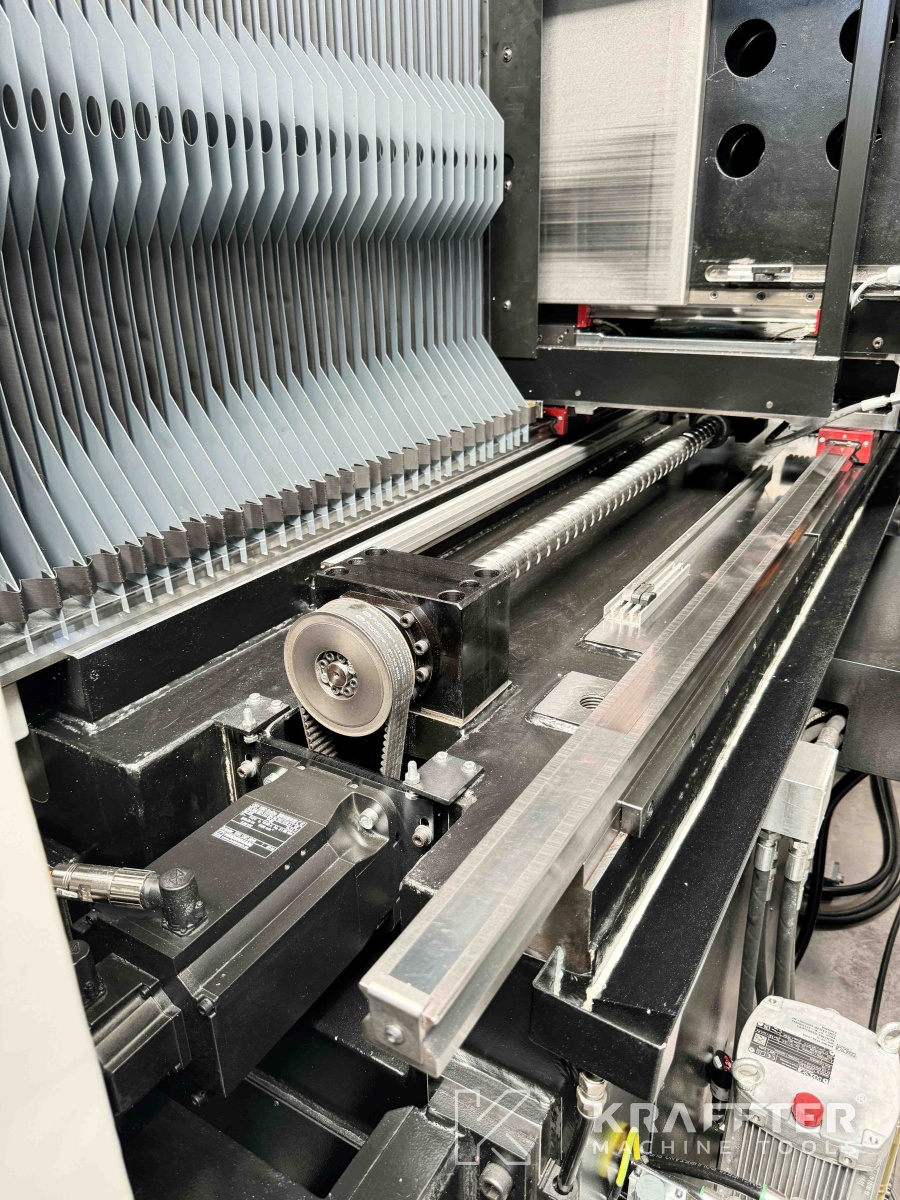

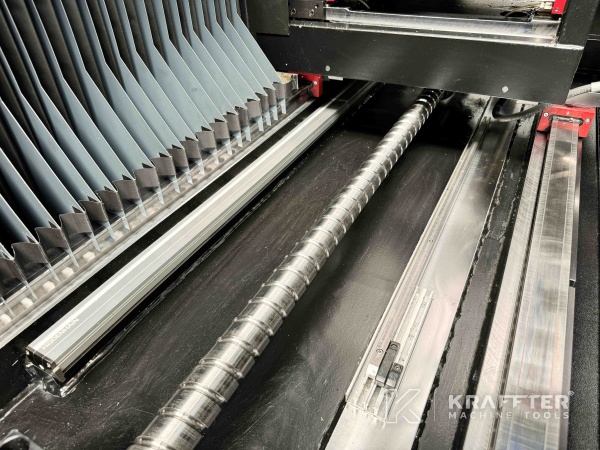

-Règles HEIDENHAIN sur les 3 axes
-Arrosage au centre broche 20 bars

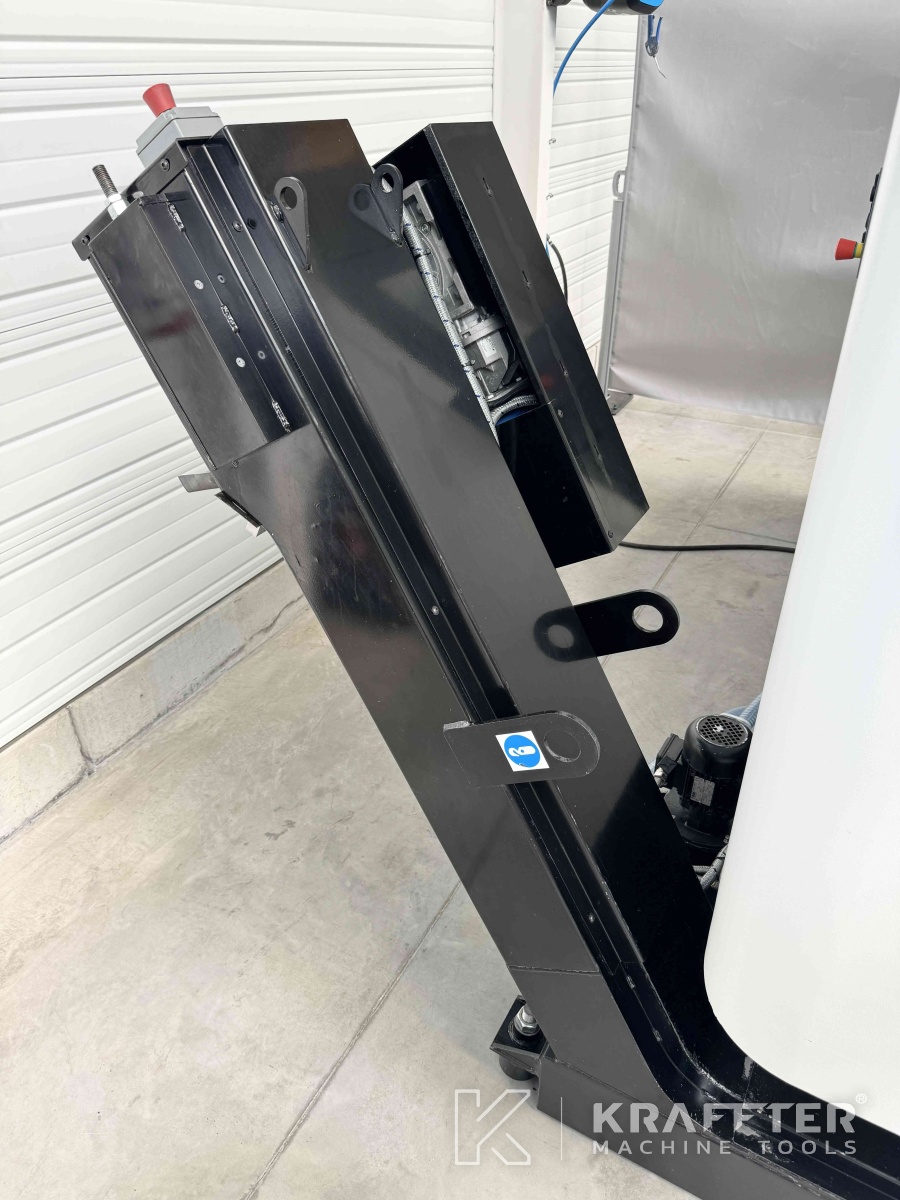

-Convoyeur à copeaux

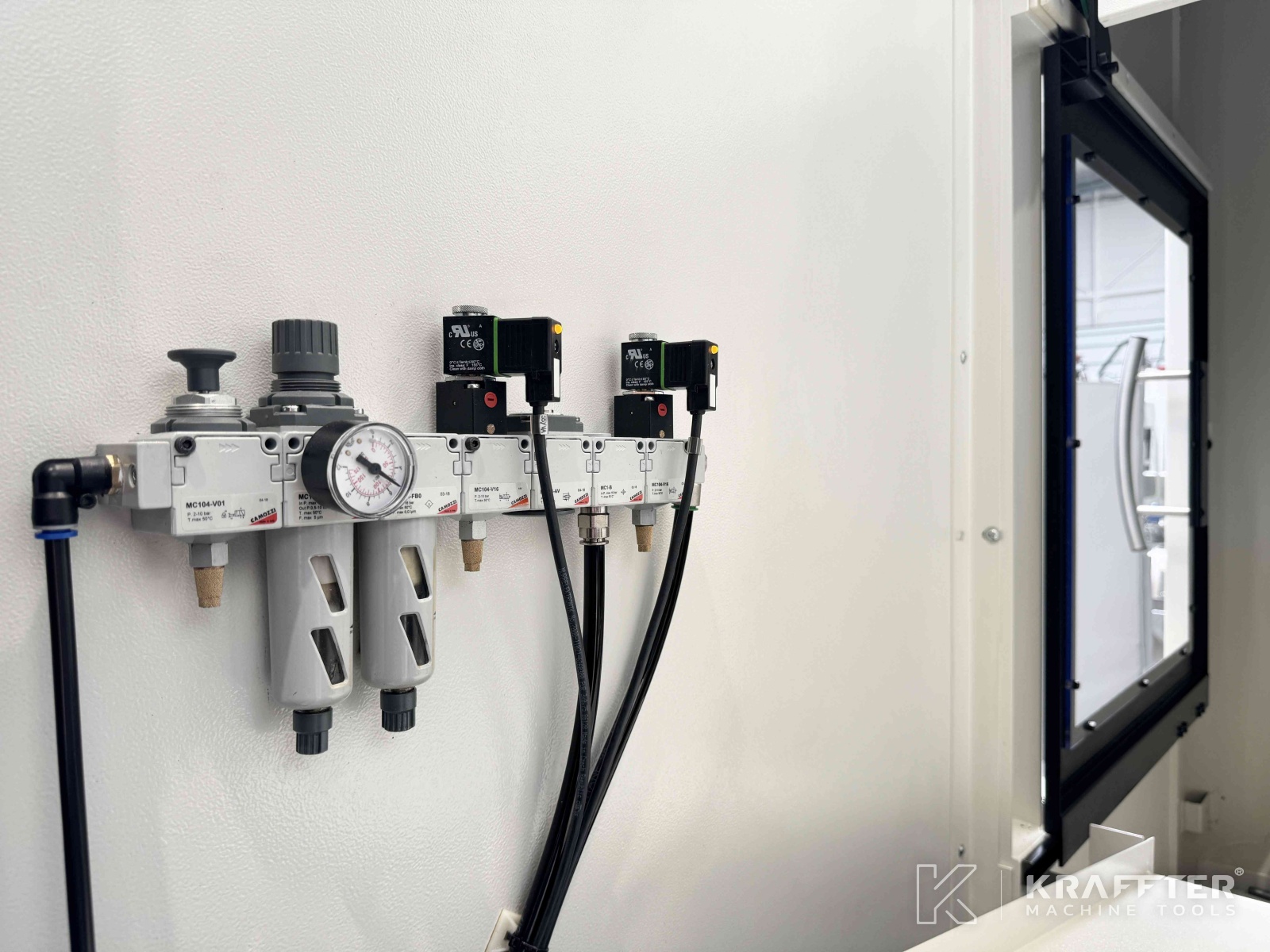

-Soufflage intérieur + extérieur broche
-Monitoring collision
-Logiciel 5 axes simultanés

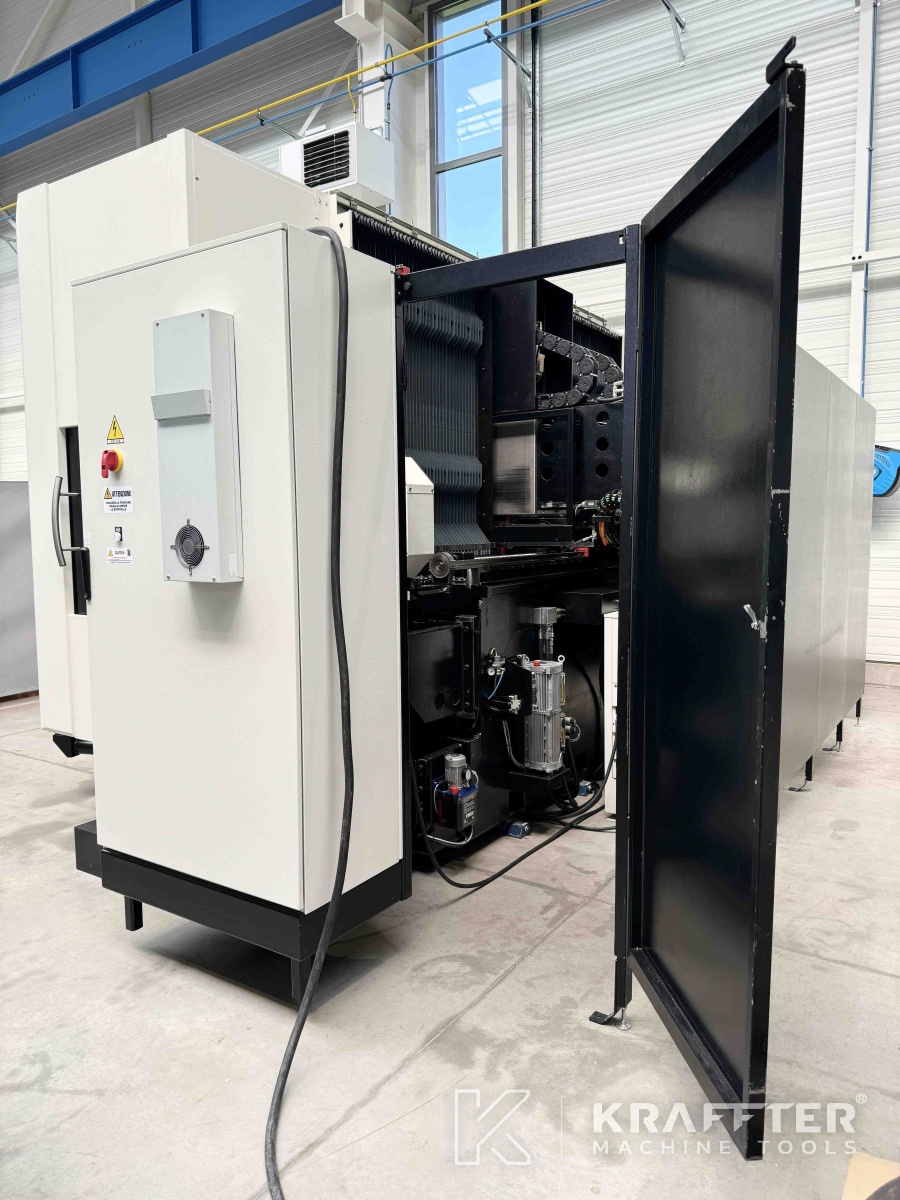

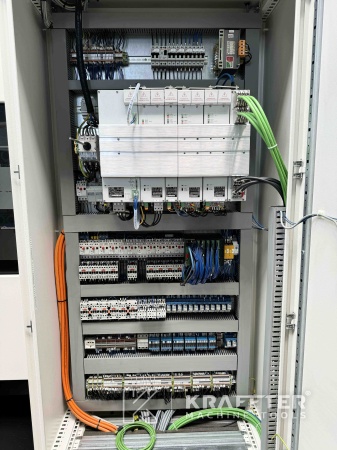

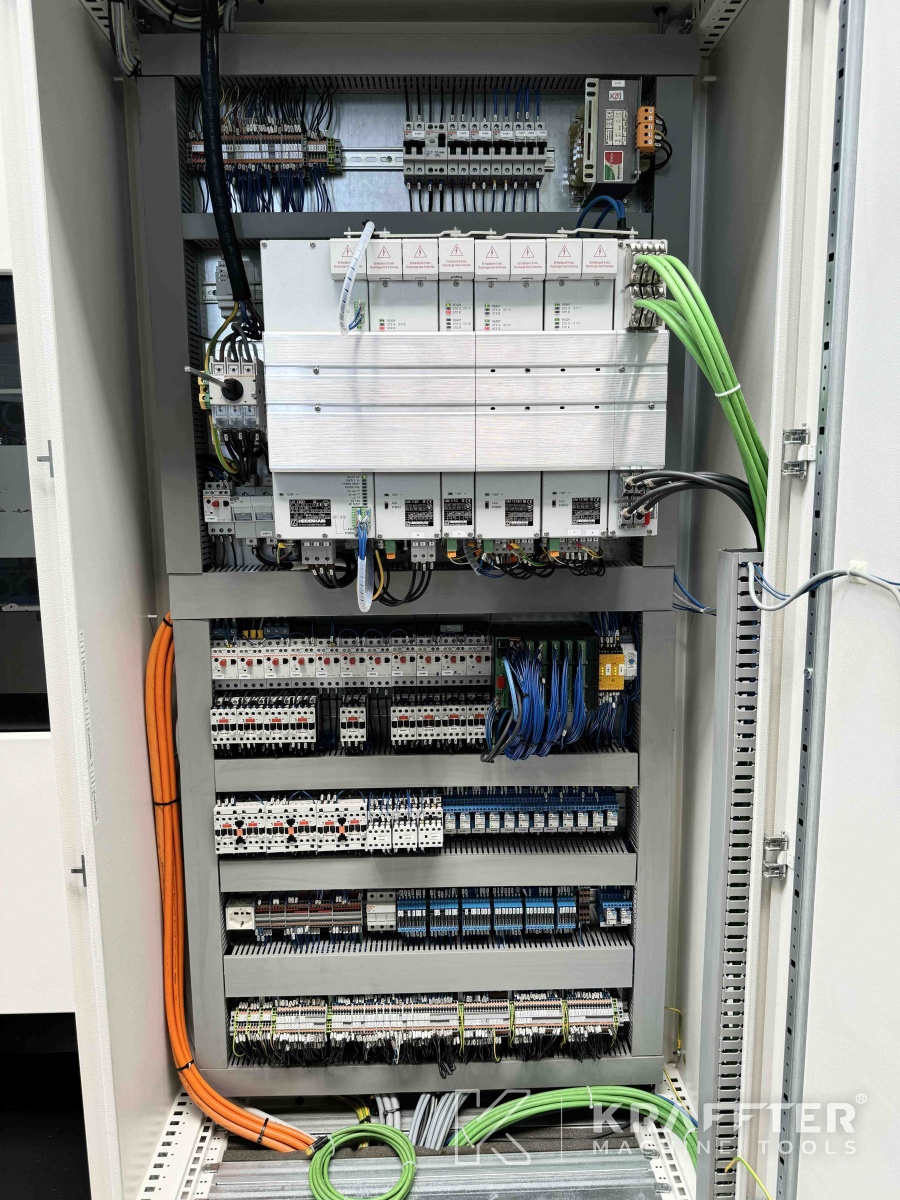

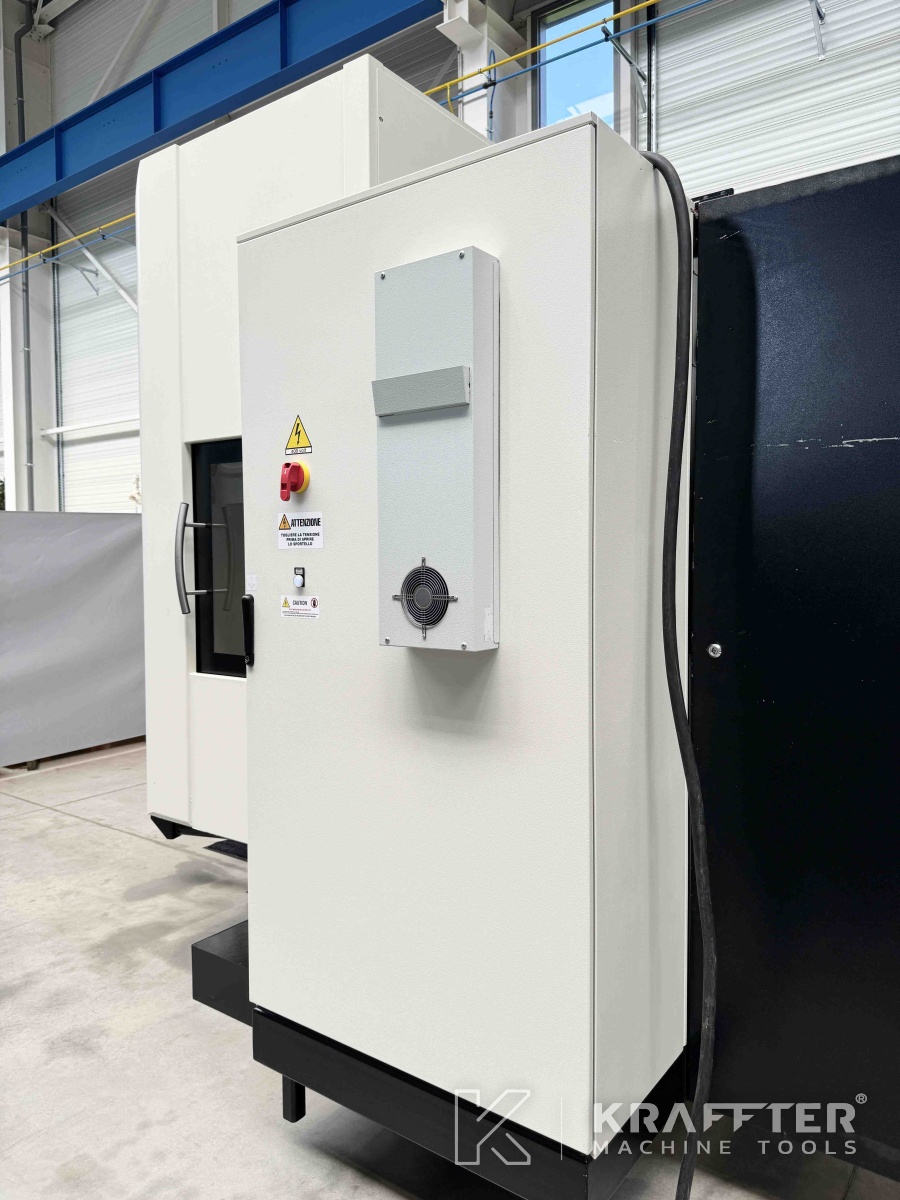

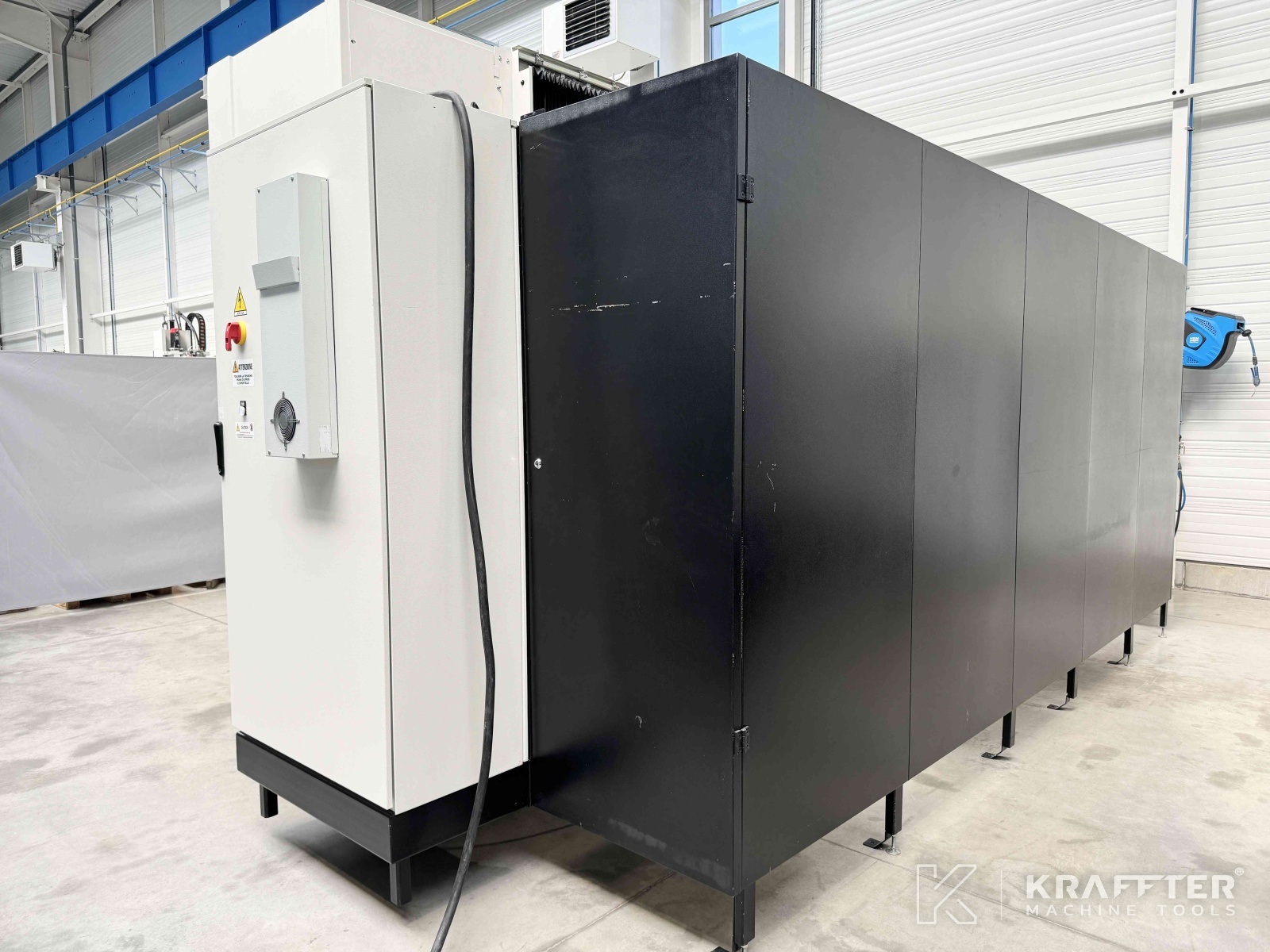

-Climatisation d'armoire électique

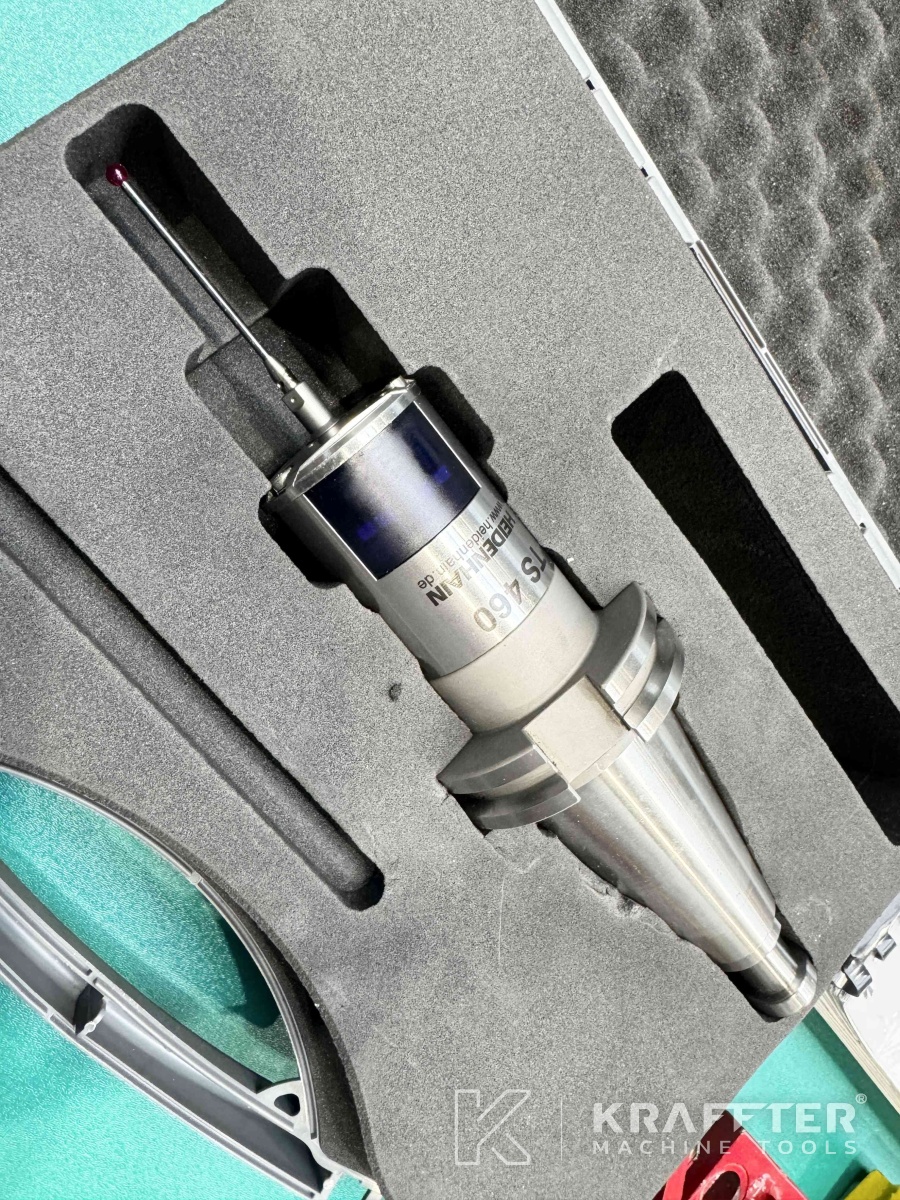

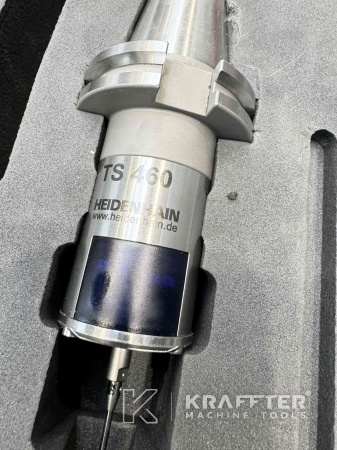

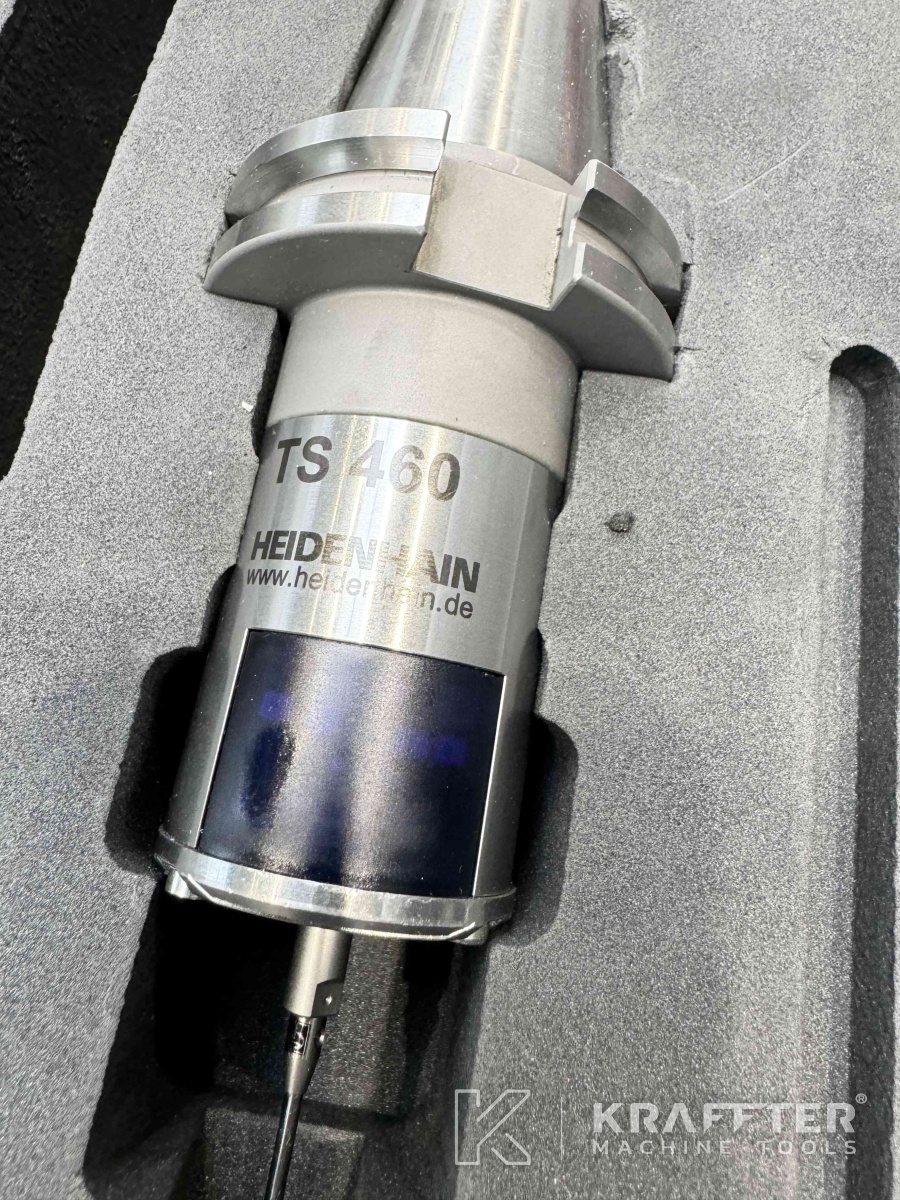

-Palpeur pièce HEIDENHAIN

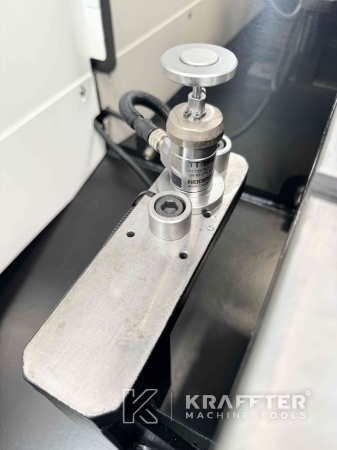

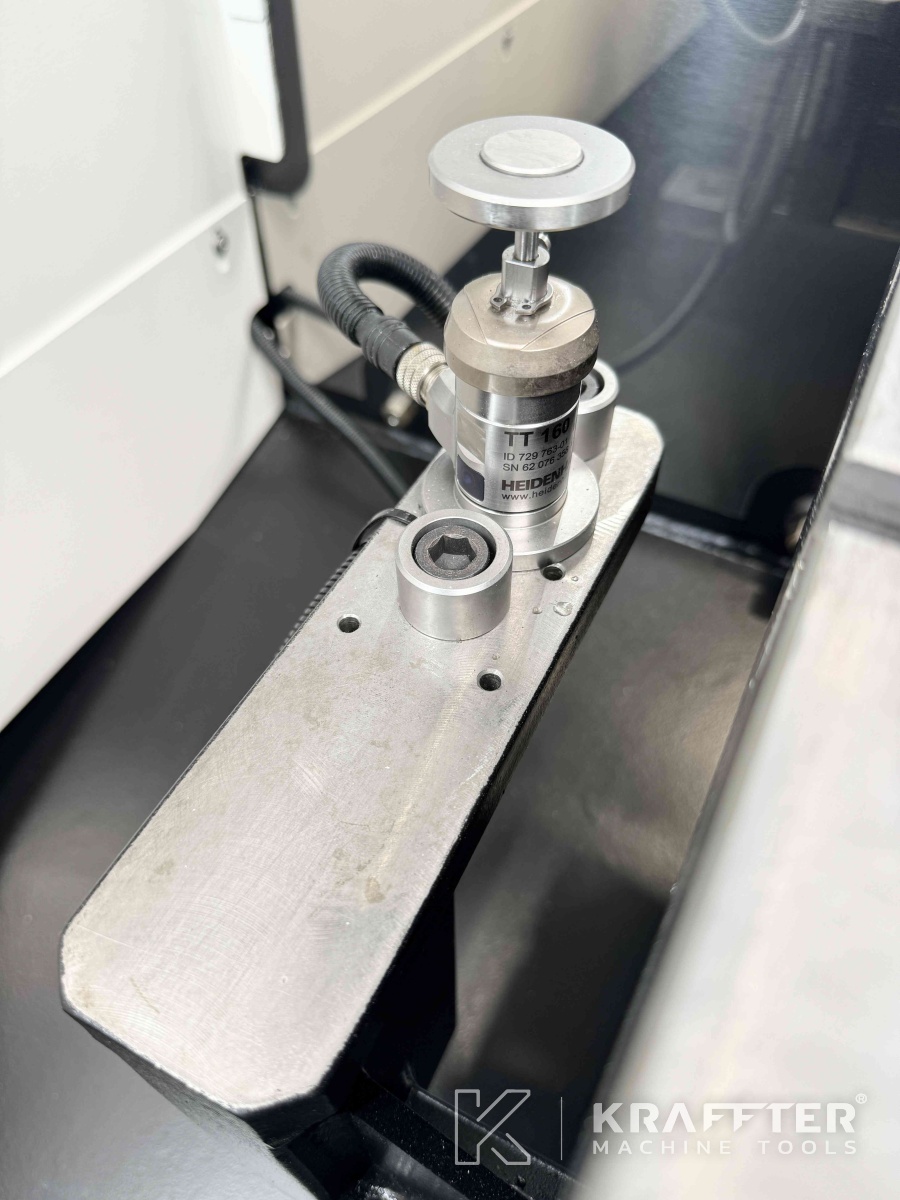

-Palpeur outil HEIDENHAIN
