Vendu

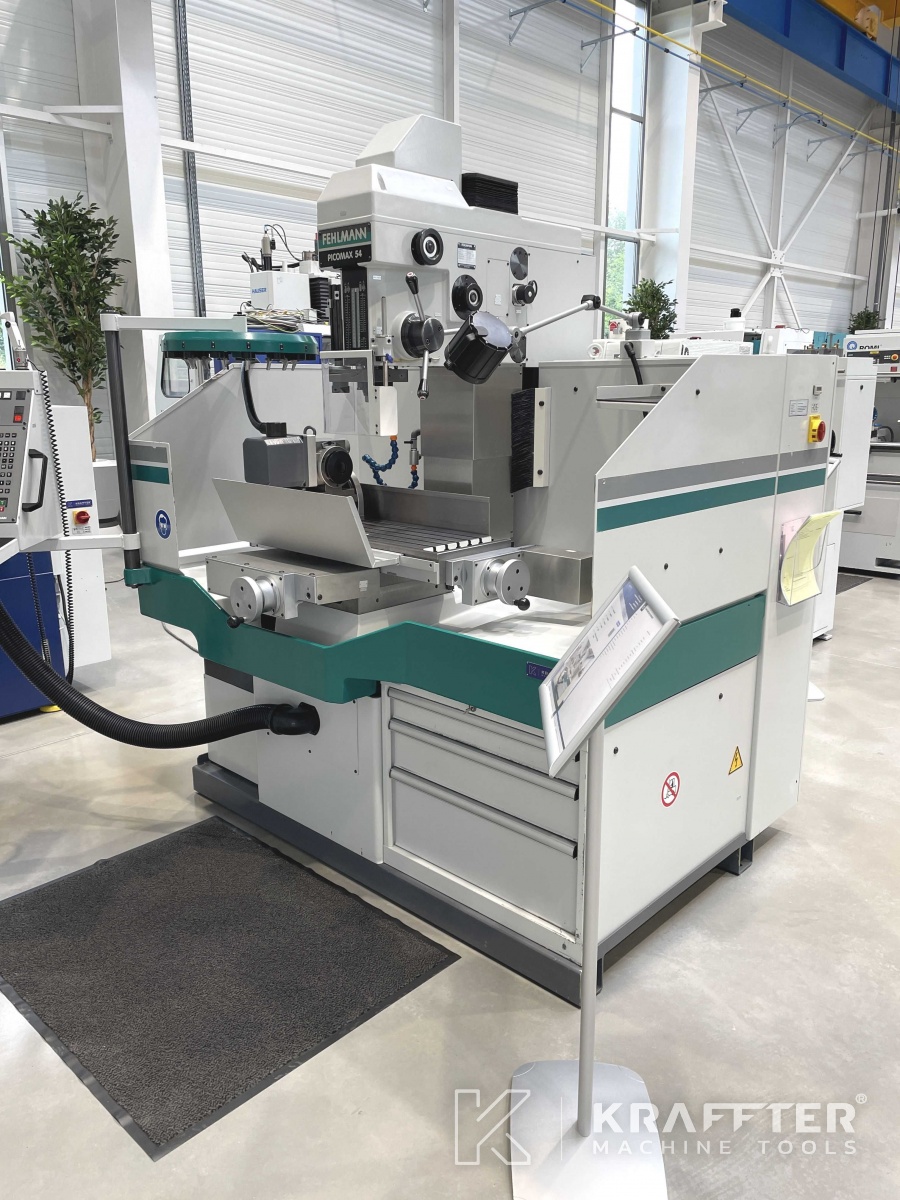

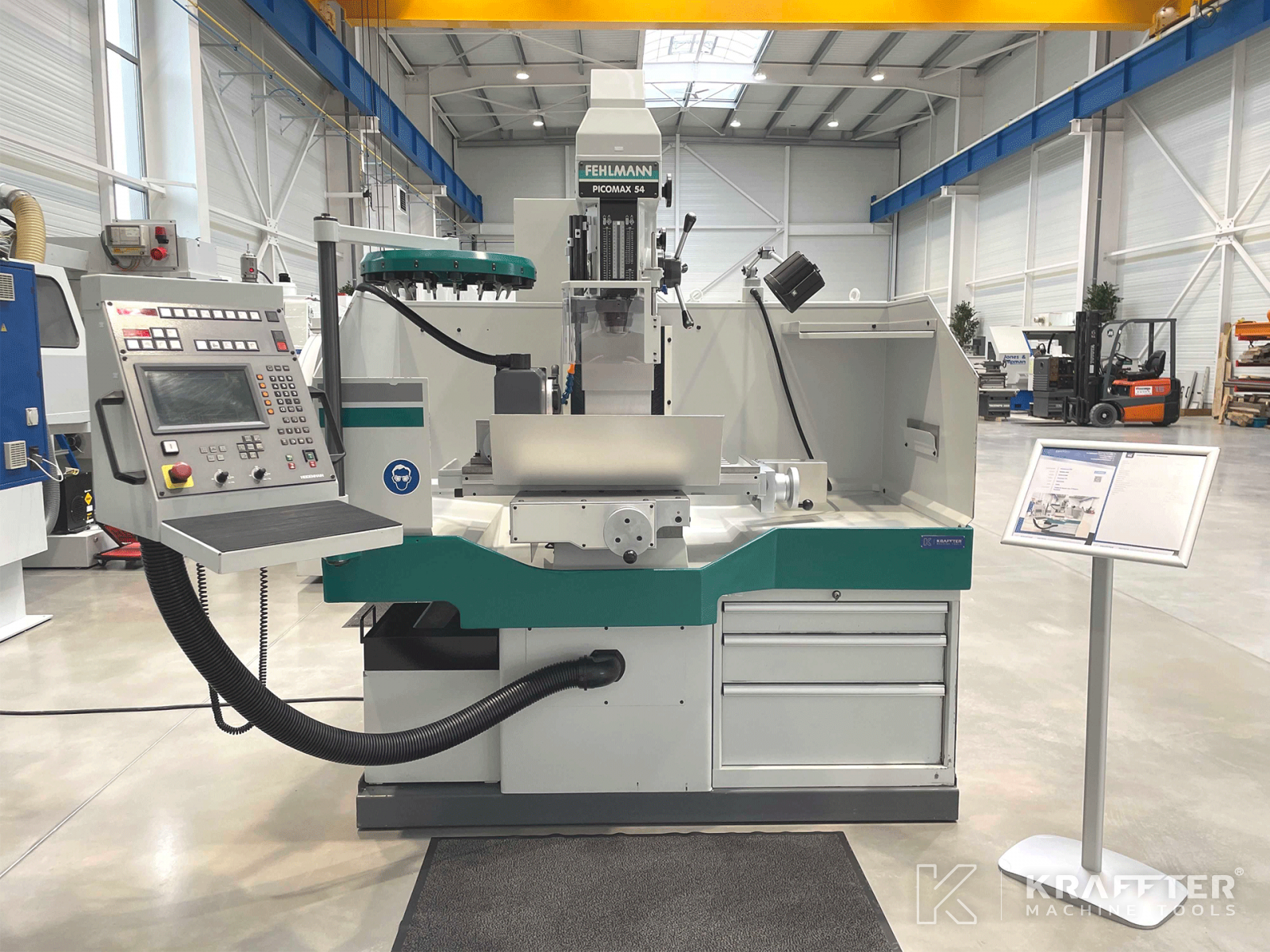

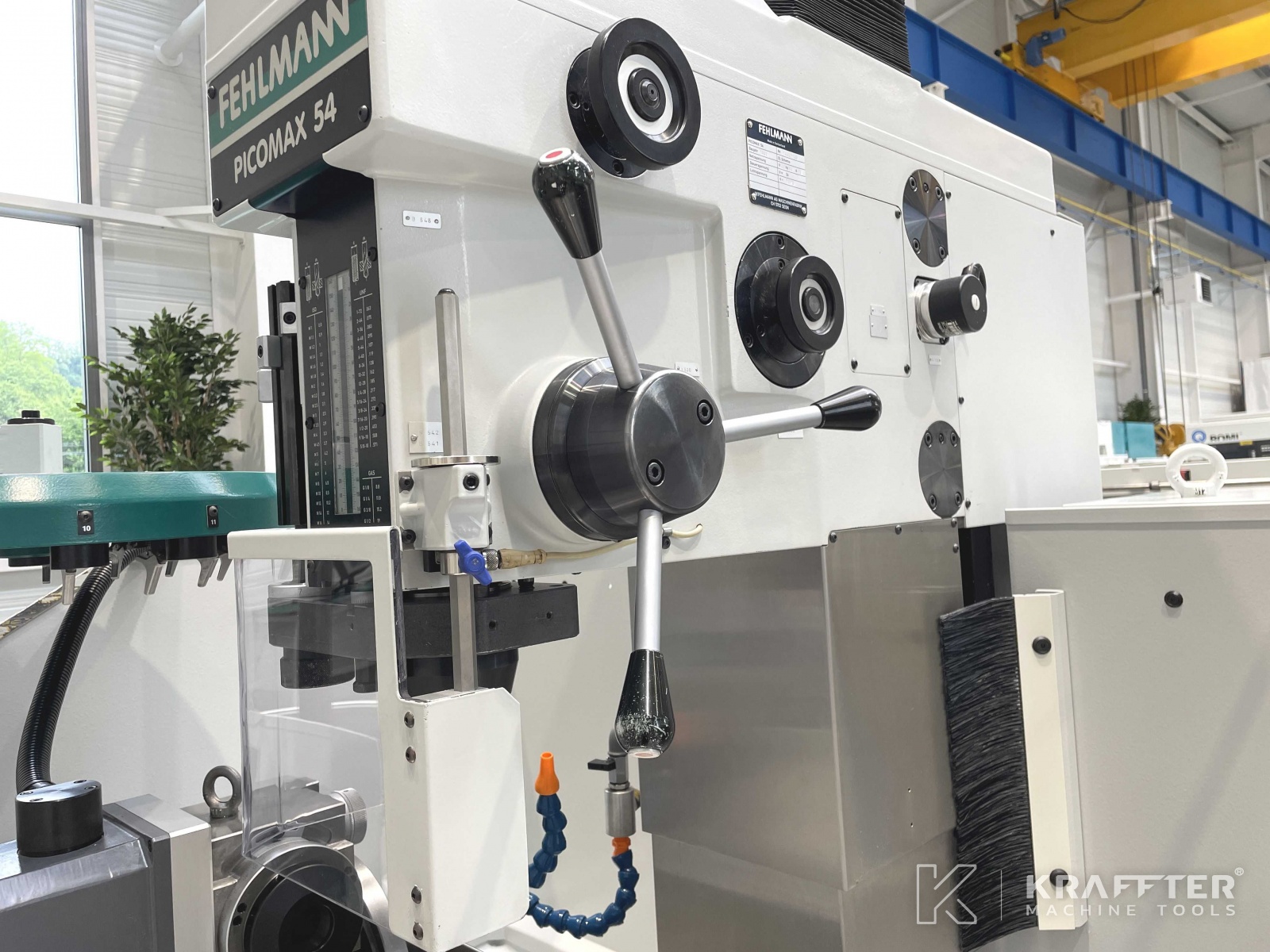

Type de machine : Fraiseuse CNC
Marque : FEHLMANN
N° Stock : 20689-998

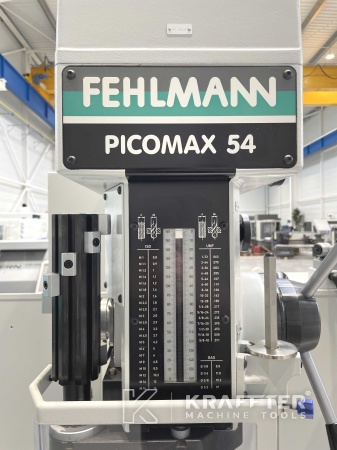

Modèle : Picomax 54
N° Série : 14002140
Année : 2002
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Type de CN

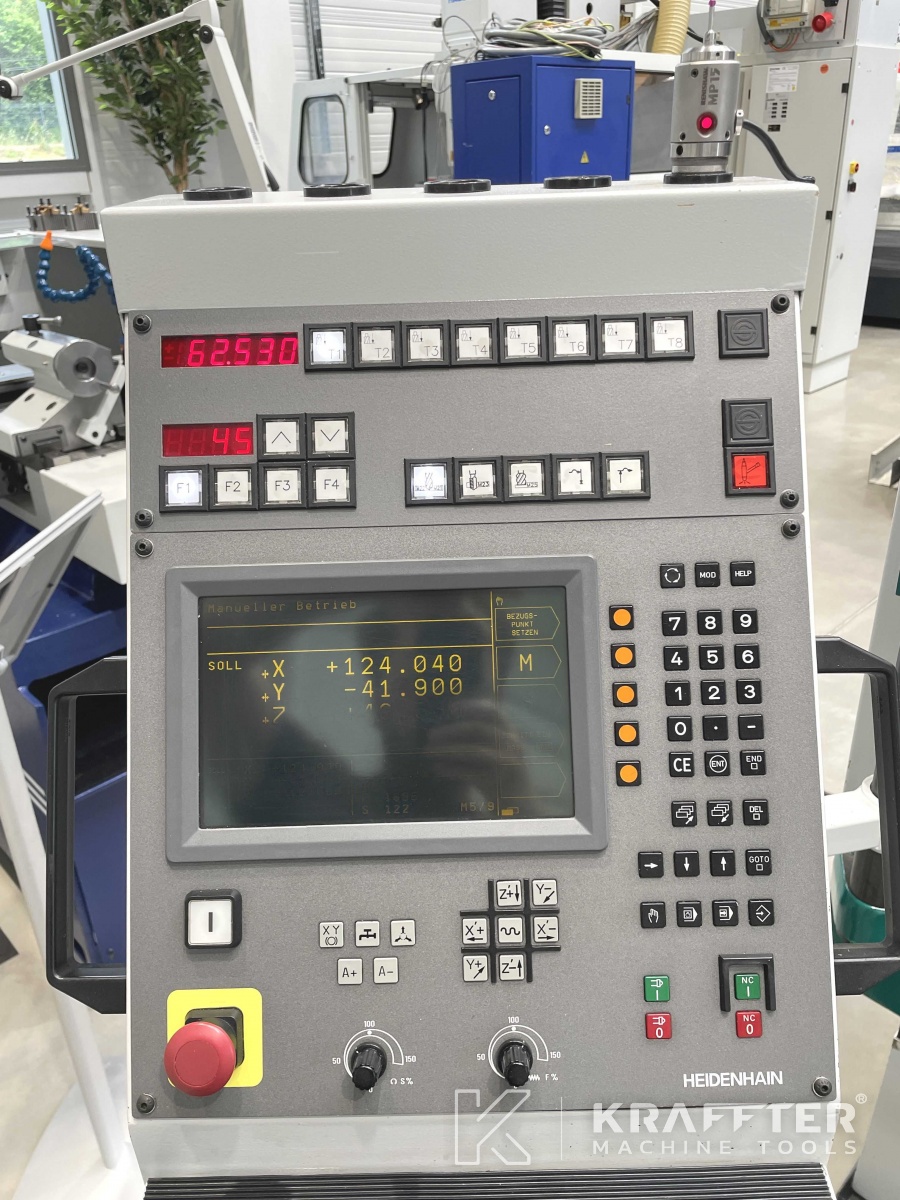

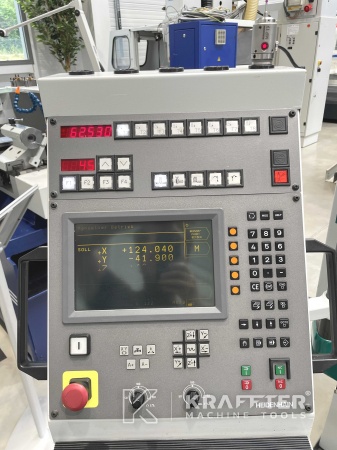

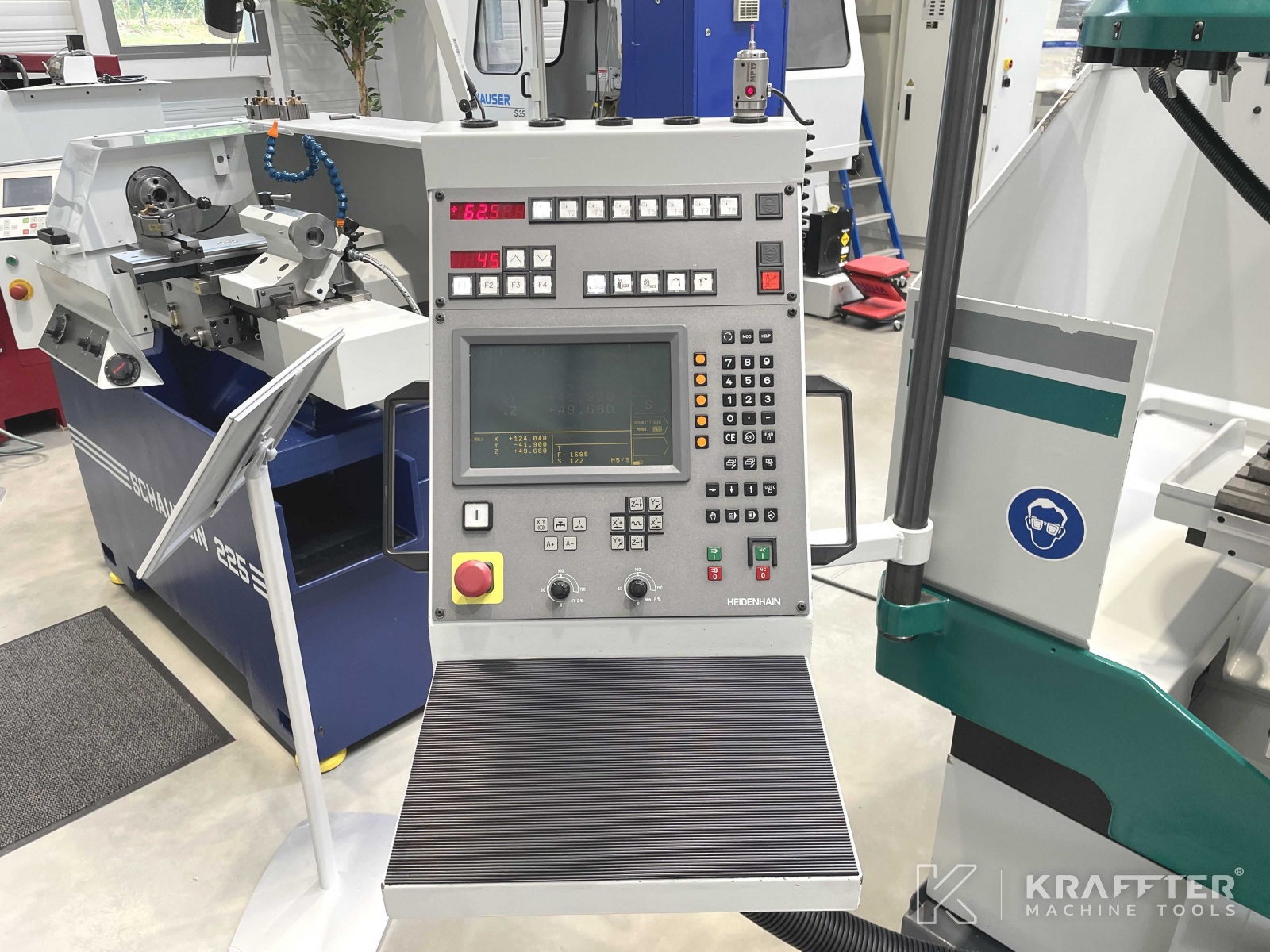

HEIDENHAIN TNC 310
Nombre d’axes
4
Course axe X
500 [mm]
Course axe Y
260 [mm]
Course axe Z
490 [mm]
Course fourreau de perçage
160 [mm]
Distance maxi. broche/table
610 [mm]

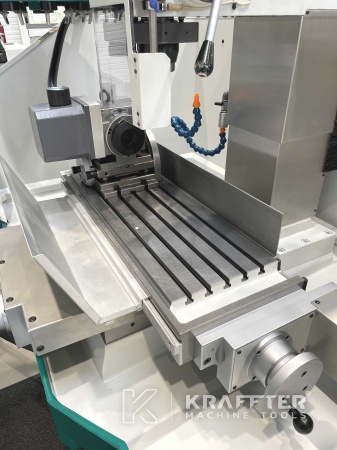

Longueur table
880 [mm]
Largeur table
320 [mm]
Poids maxi. admissible sur la table
300 [Kg]
Attachement broche
SF32
Vitesse mini. broche
100 [tr/min]
Vitesse maxi. broche
9000 [tr/min]
Palpeur pièce
RENISHAW MP15

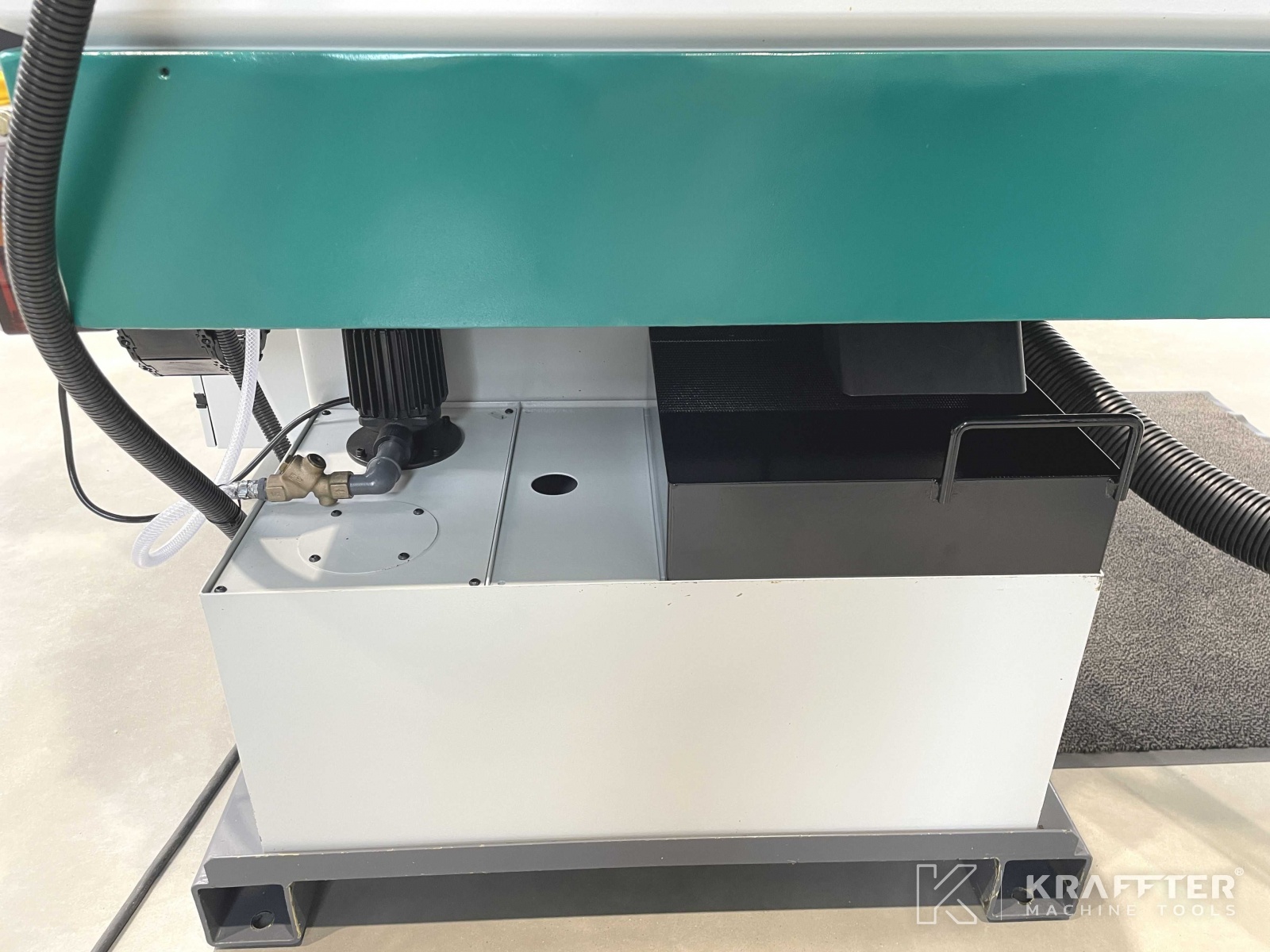

Capacité bac d'arrosage
100 [l]

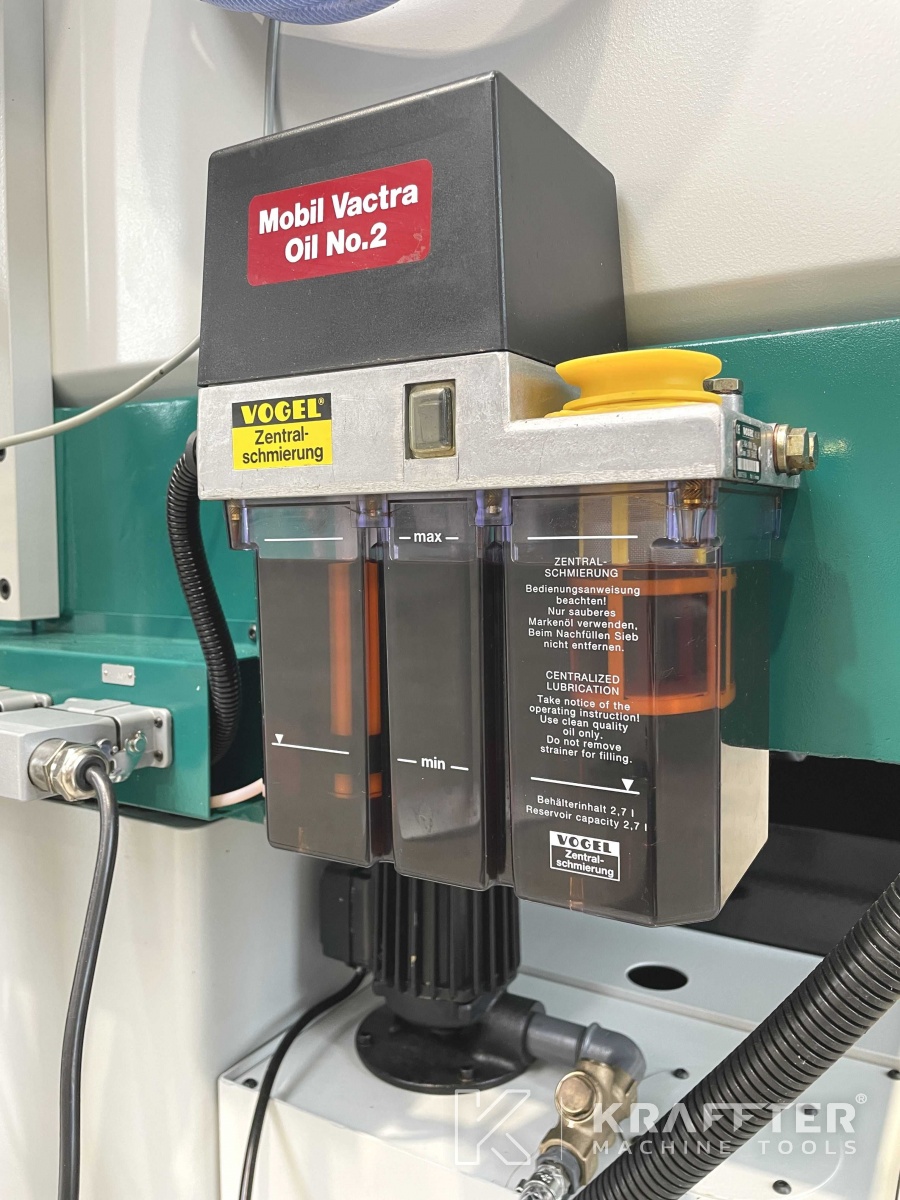

Graissage centralisé
Automatique - WILLY VOGEL
Tension d'alimentation
400 [V]
Dimensions
2200 x 2100 x 2250 [mm]
Poids
2450 [Kg]

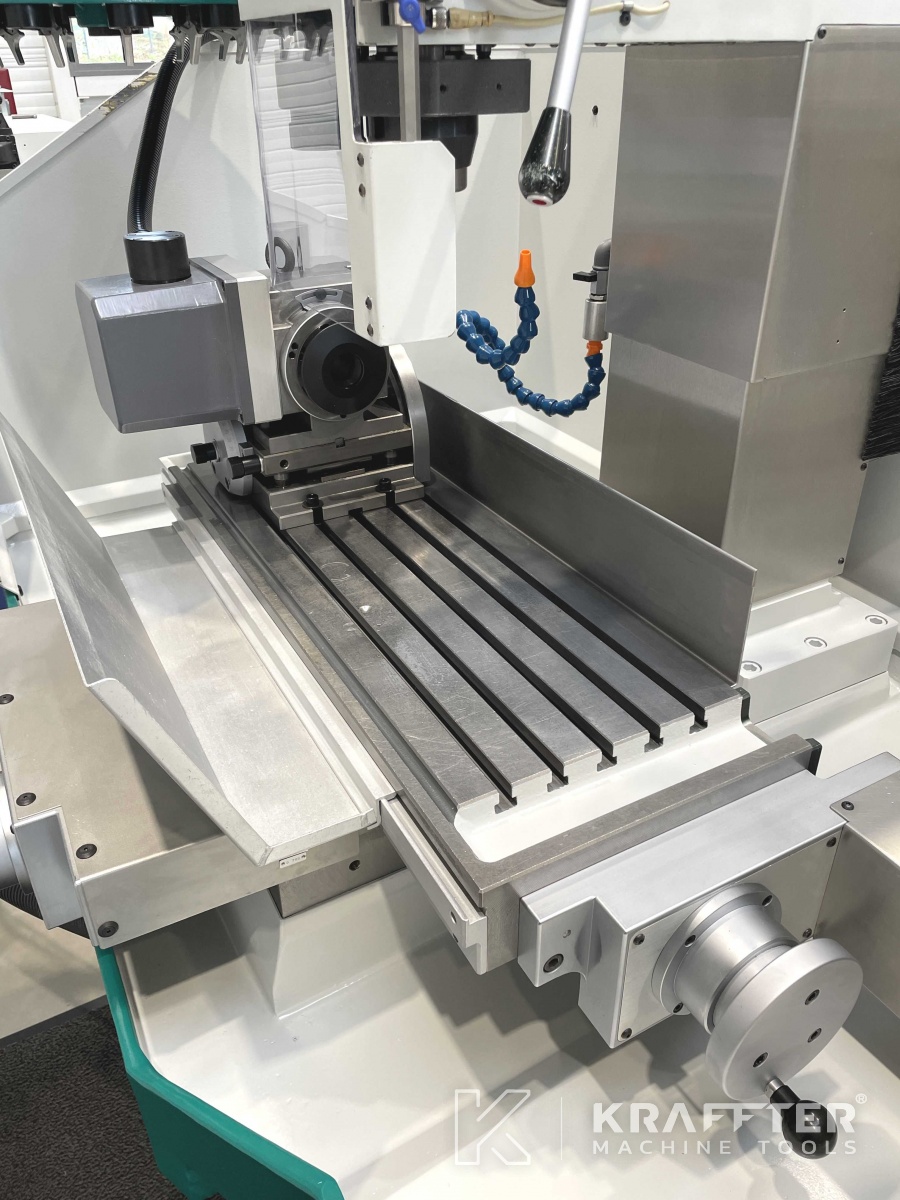

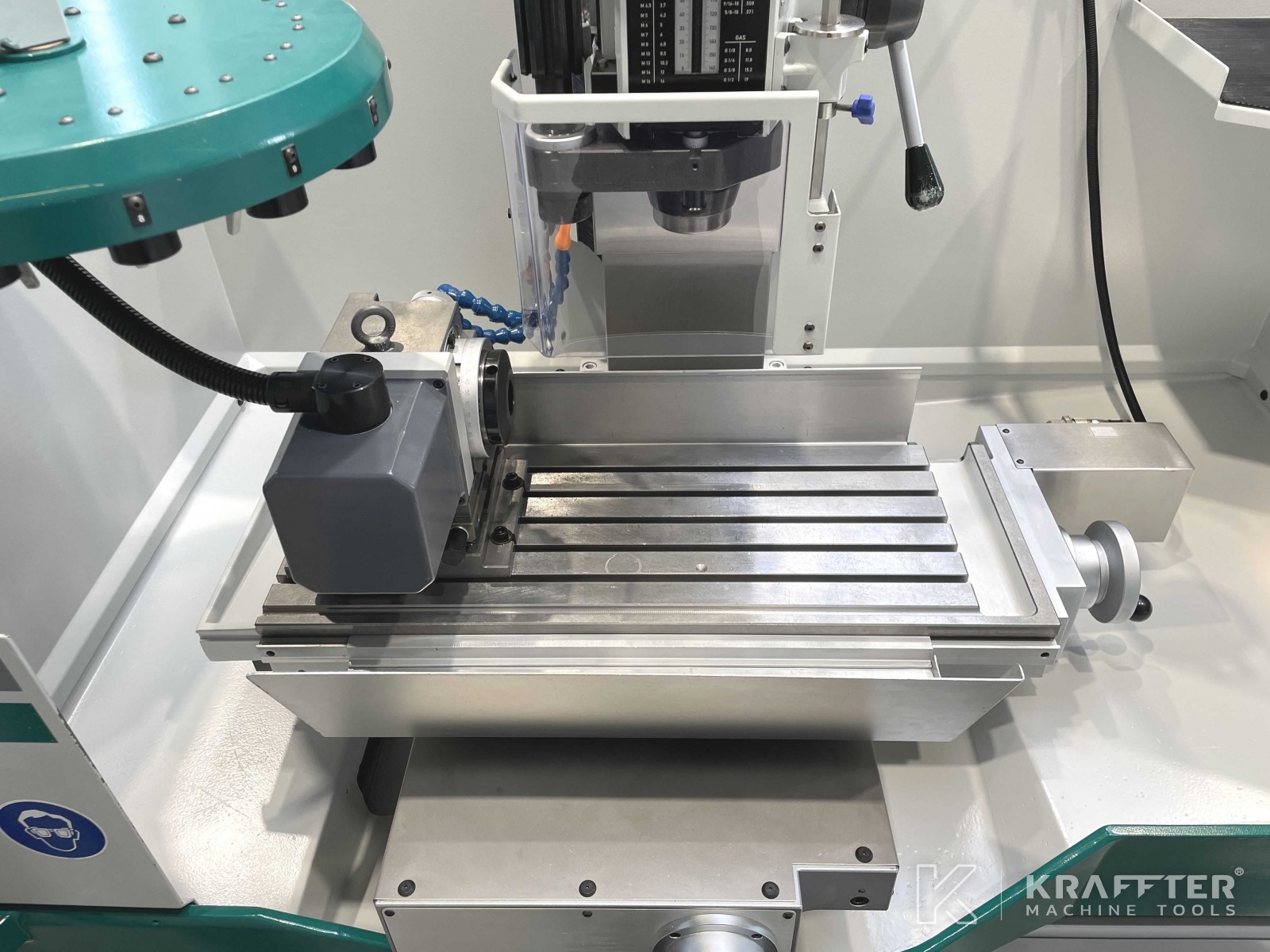

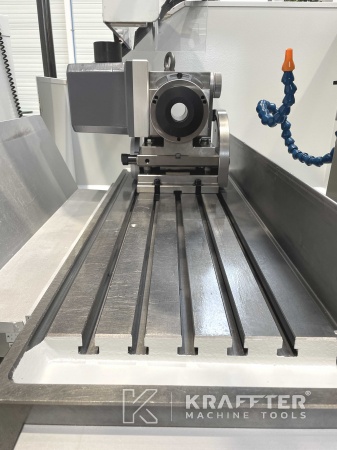

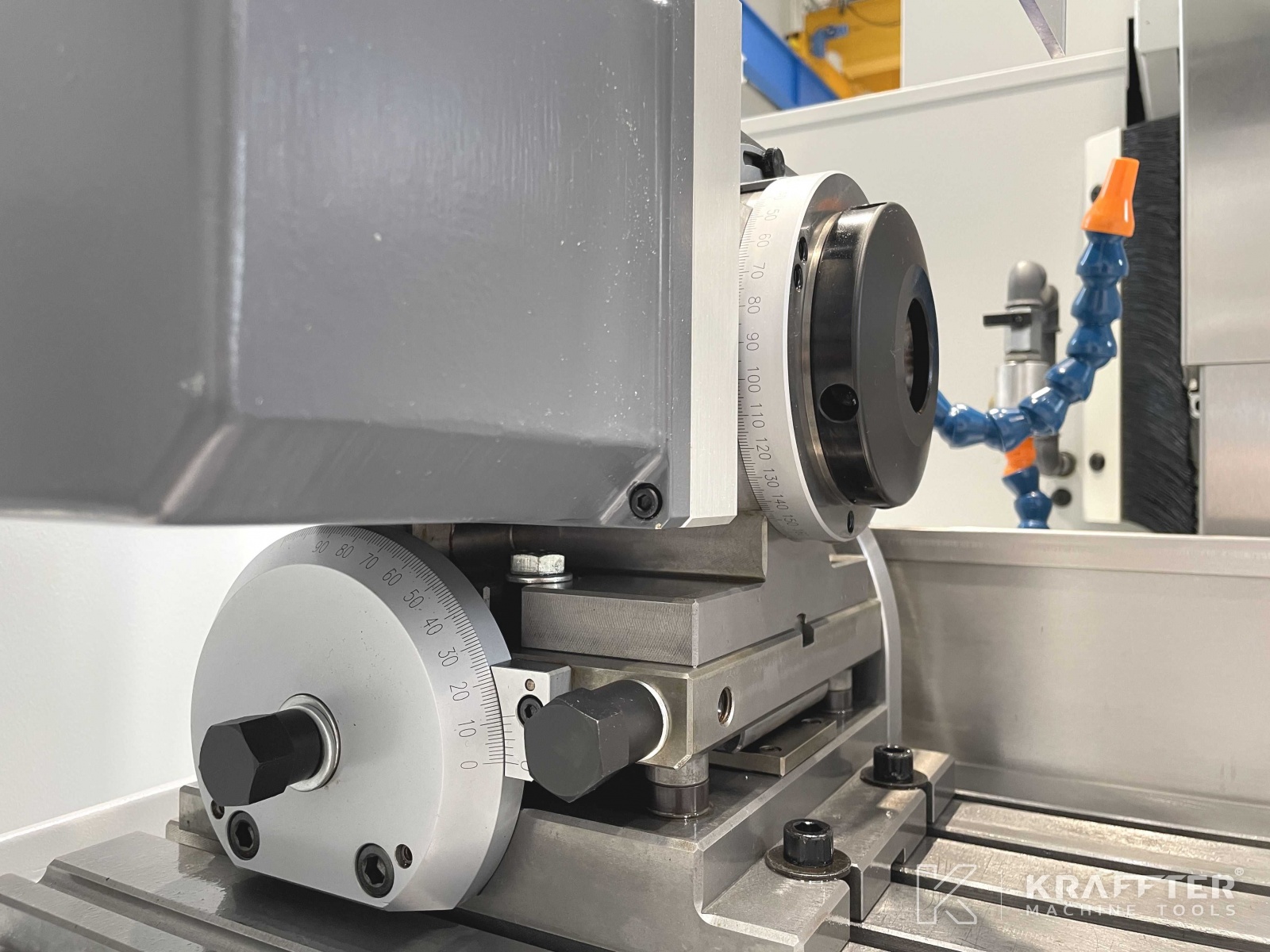

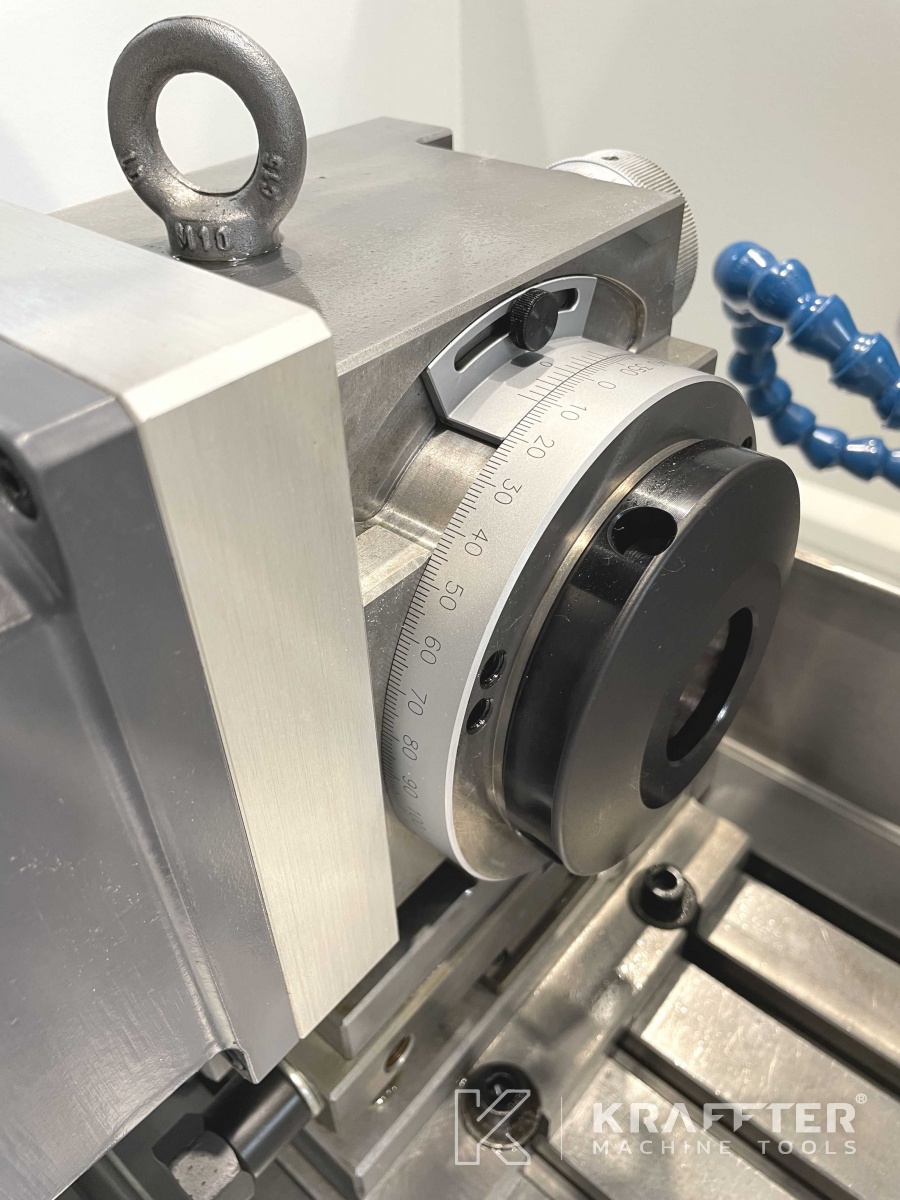

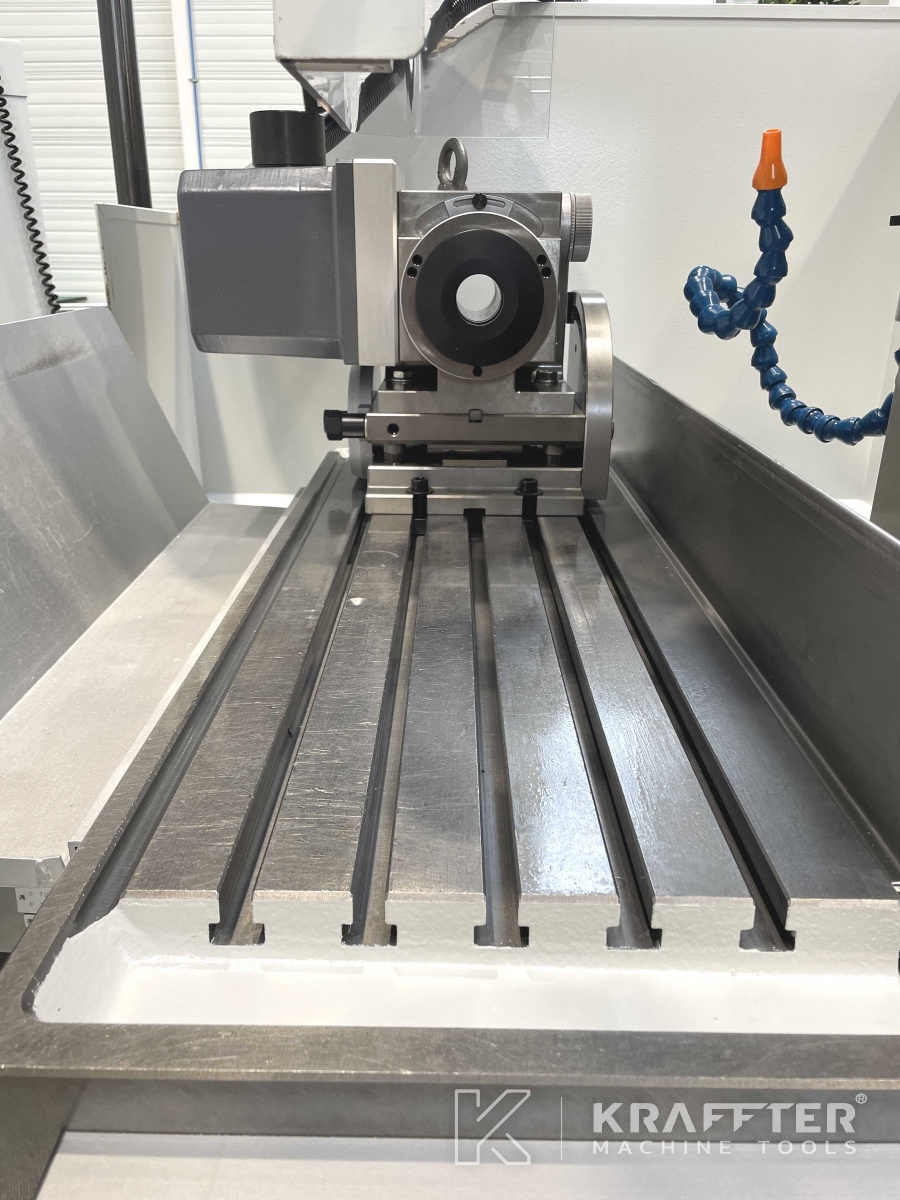

x1 dispositif 4ième axe FEHLMANN type AT100 CNC AC pour pinces F38 - indexation 0.001°

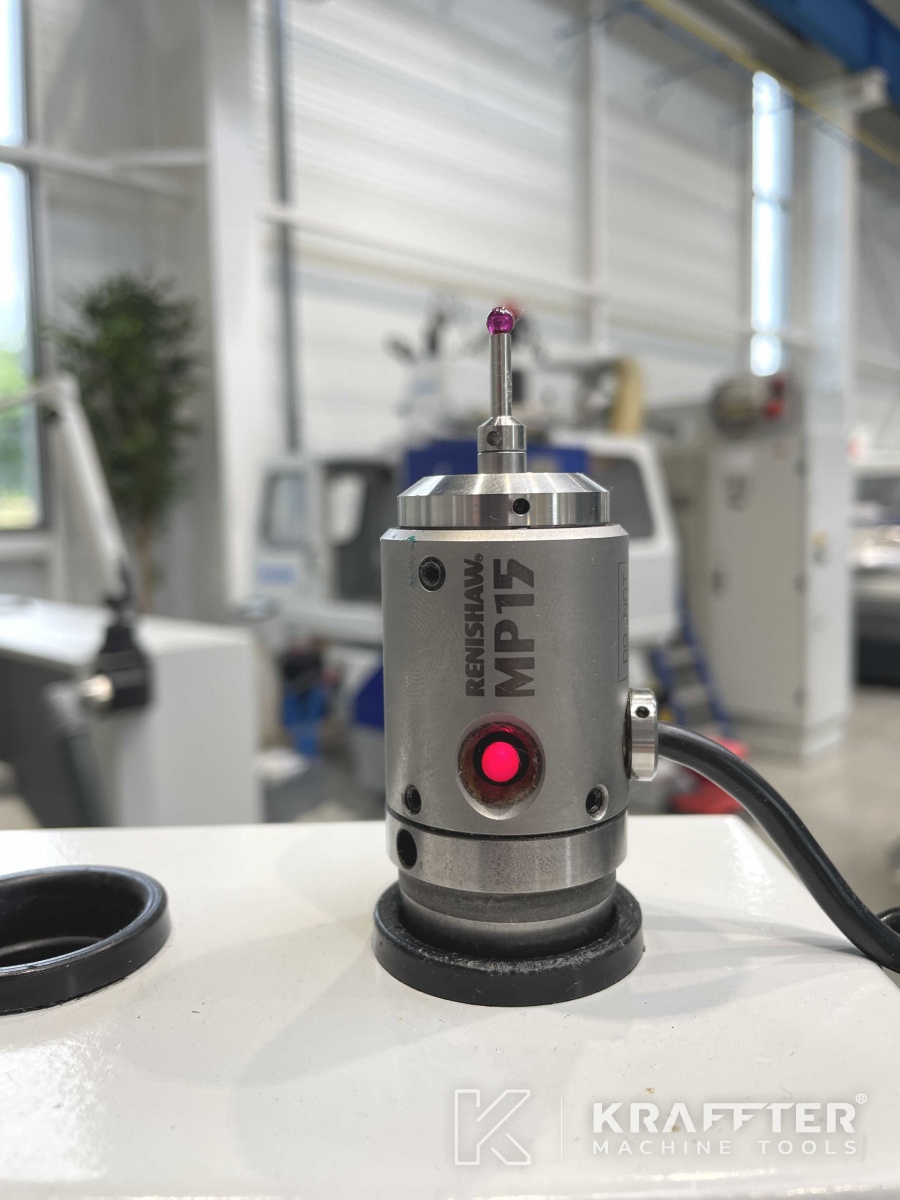

x1 palpeur 3D RENISHAW MP 15
x1 broche multiplicatrice type NX6 SF32 (facteur de multiplication 6x) - vitesse maxi : 25'000 tours/min

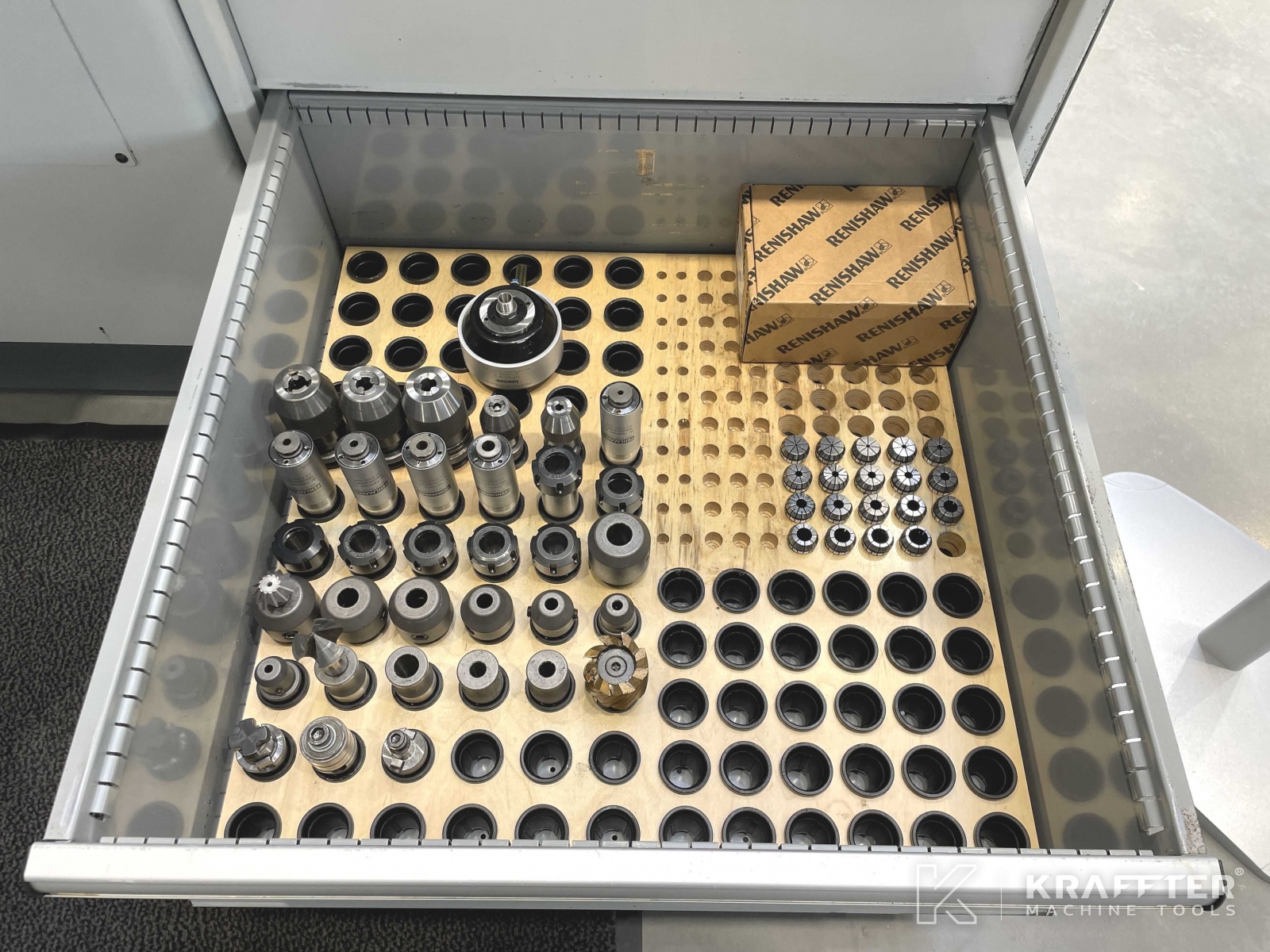

x2 douilles de réduction SF32 vers CM2 avec tenon
x2 douilles de réduction SF32 vers CM1 avec tenon
x3 mandrins de perçage auto-serrant ALBRECHT 1-13 [mm]
x2 mandrins de perçage auto-serrant ALBRECHT 0-6.5 [mm]

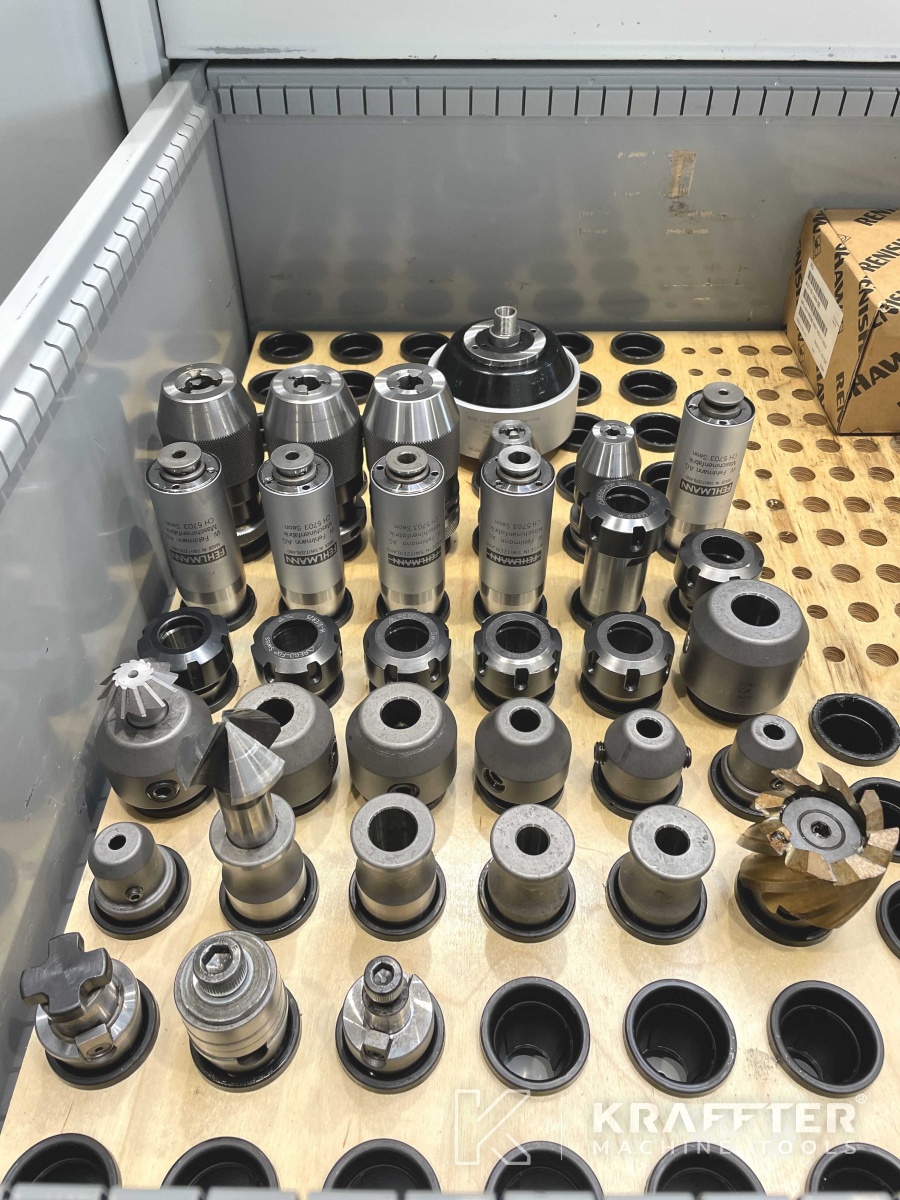

x6 porte-pinces ESX25 avec écrou
x1 porte-pince ESX25 avec écrou - modèle long
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M4
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M5
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M6
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M8
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M10
x1 mandrin porte-fraise Ø8 [mm]
x1 mandrin porte-fraise Ø10 [mm]
x1 mandrin porte-fraise Ø12 [mm]
x3 mandrins porte-fraise Ø16 [mm]
x1 mandrin porte-fraise Ø20 [mm]
x4 mandrins porte-fraise (pour fraises de différents alésages)

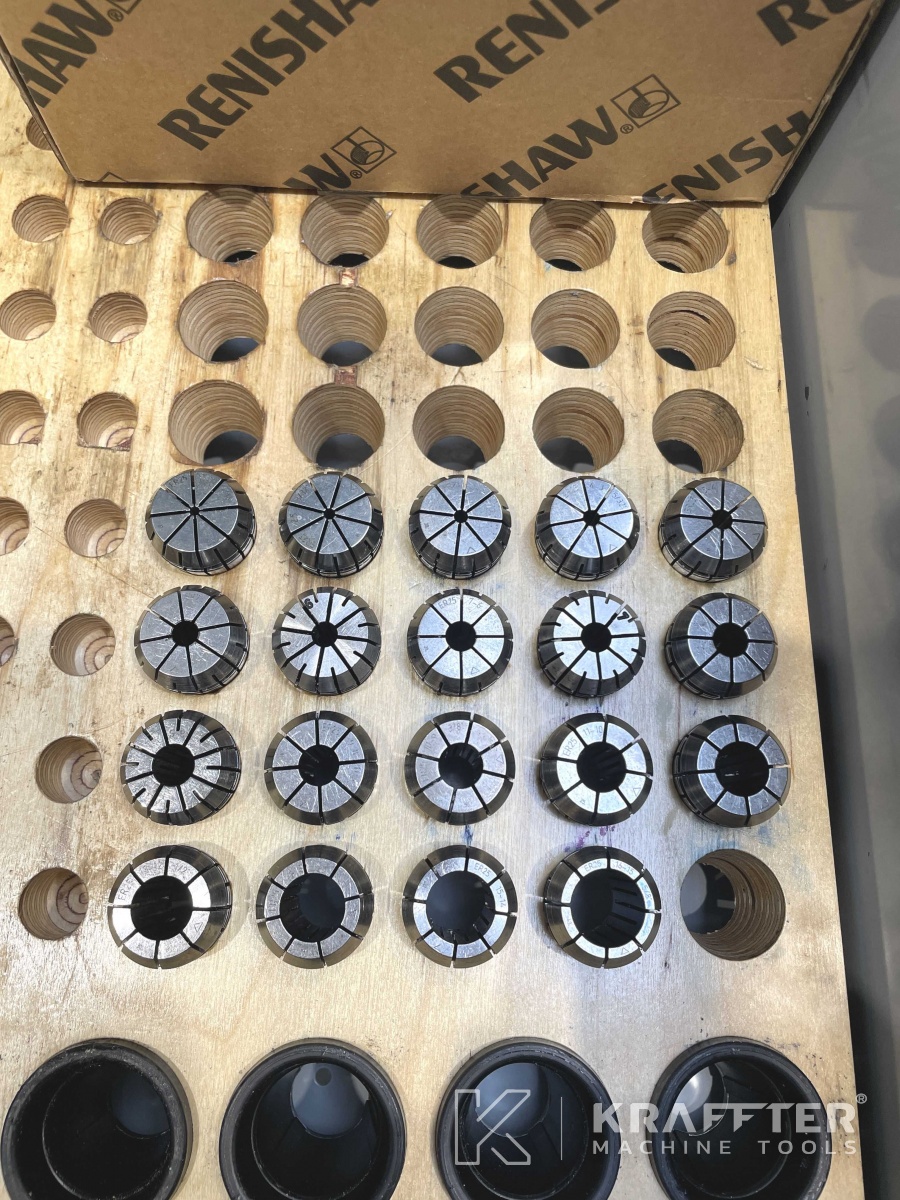

x1 pince de serrage ER25 Ø2-1 [mm]
x1 pince de serrage ER25 Ø2.5 [mm]
x1 pince de serrage ER25 Ø3-2 [mm]
x1 pince de serrage ER25 Ø4-3 [mm]
x1 pince de serrage ER25 Ø5-4 [mm]
x1 pince de serrage ER25 Ø6-5 [mm]
x1 pince de serrage ER25 Ø6 [mm]
x1 pince de serrage ER25 Ø7-6 [mm]
x1 pince de serrage ER25 Ø7 [mm]
x1 pince de serrage ER25 Ø8-7 [mm]
x2 pinces de serrage ER25 Ø9-8 [mm]
x1 pince de serrage ER25 Ø10-9 [mm]
x1 pince de serrage ER25 Ø11-10 [mm]
x1 pince de serrage ER25 Ø12-11 [mm]
x1 pince de serrage ER25 Ø13-12 [mm]
x1 pince de serrage ER25 Ø14-13 [mm]
x1 pince de serrage ER25 Ø15-14 [mm]
x1 pince de serrage ER25 Ø16-15 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø6 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø8 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø10 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø16 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø20 [mm]

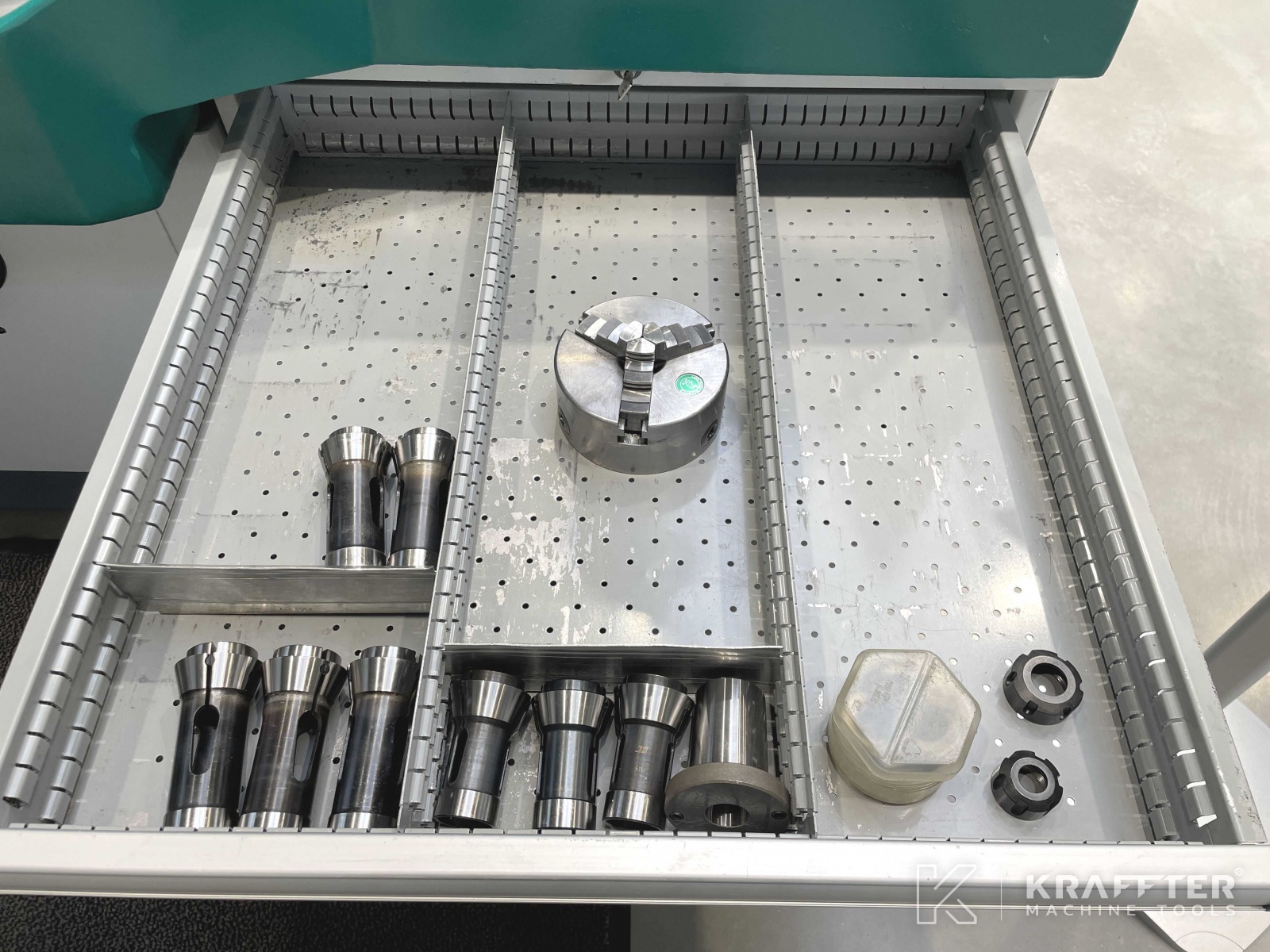

x1 mandrin 3 mors concentriques Ø125 [mm}
x1 lampe WALDMANN - éclairage 8500K

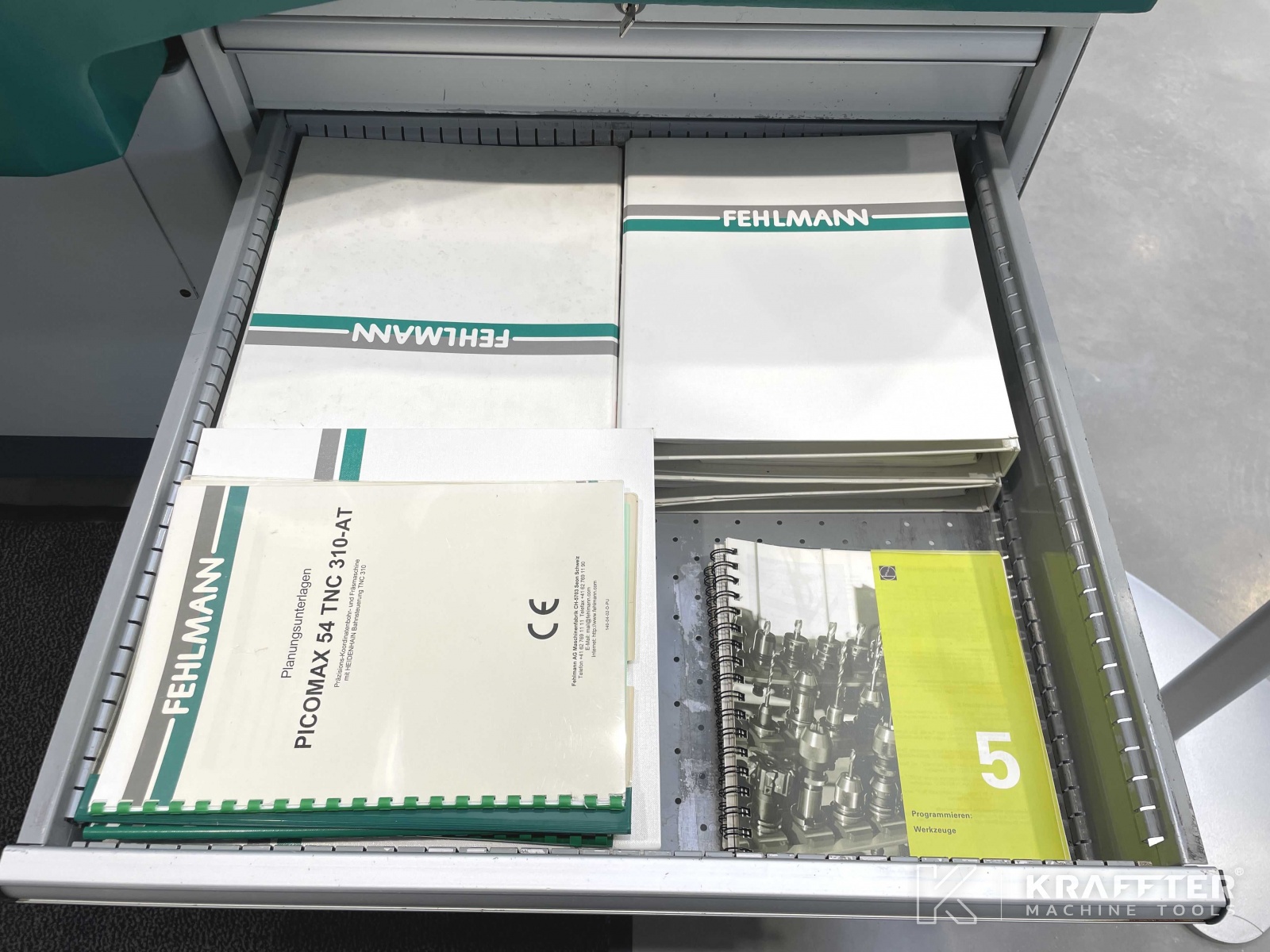

x1 manuel d'utilisateur, maintenance
x1 manuel de programmation FEHLMANN / HEIDENHAIN TNC 310
x1 manuel schémas électriques
