Vendu

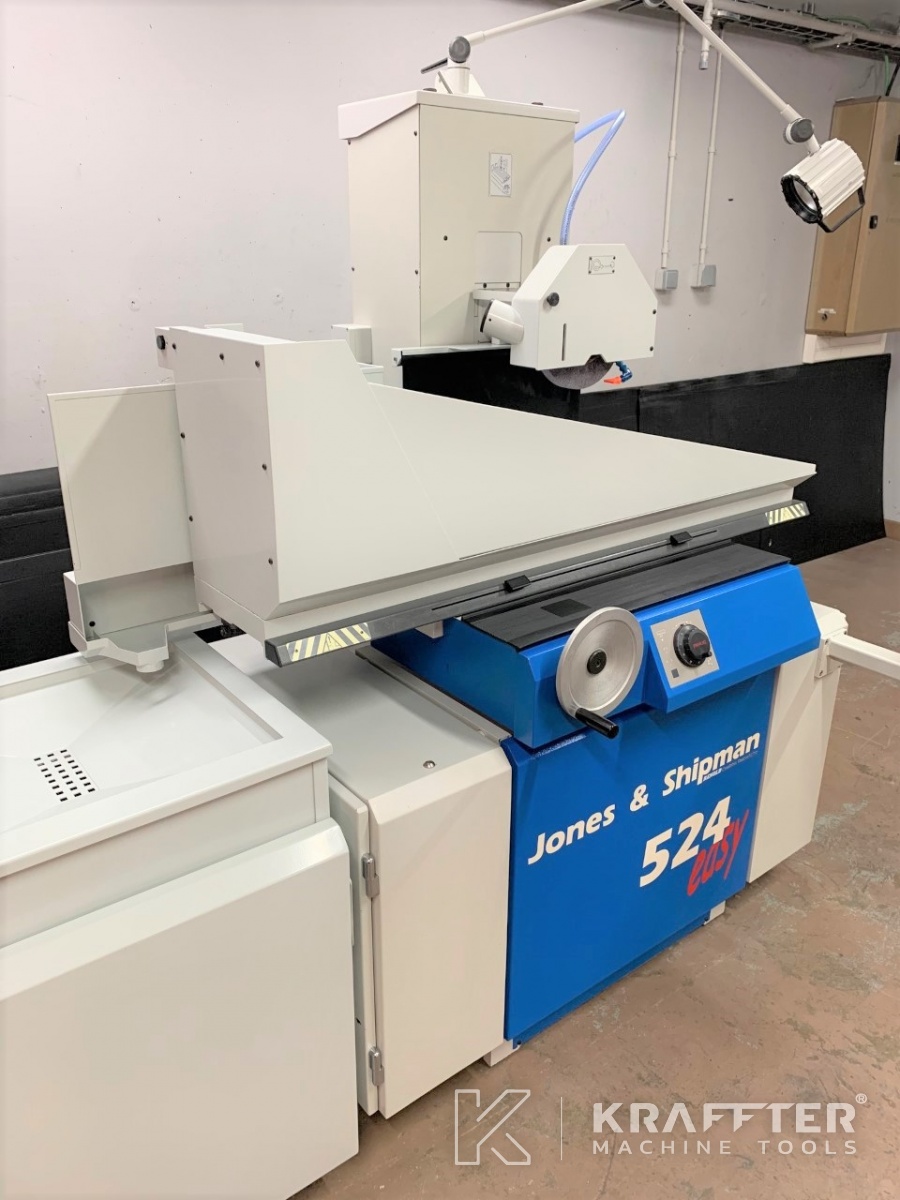

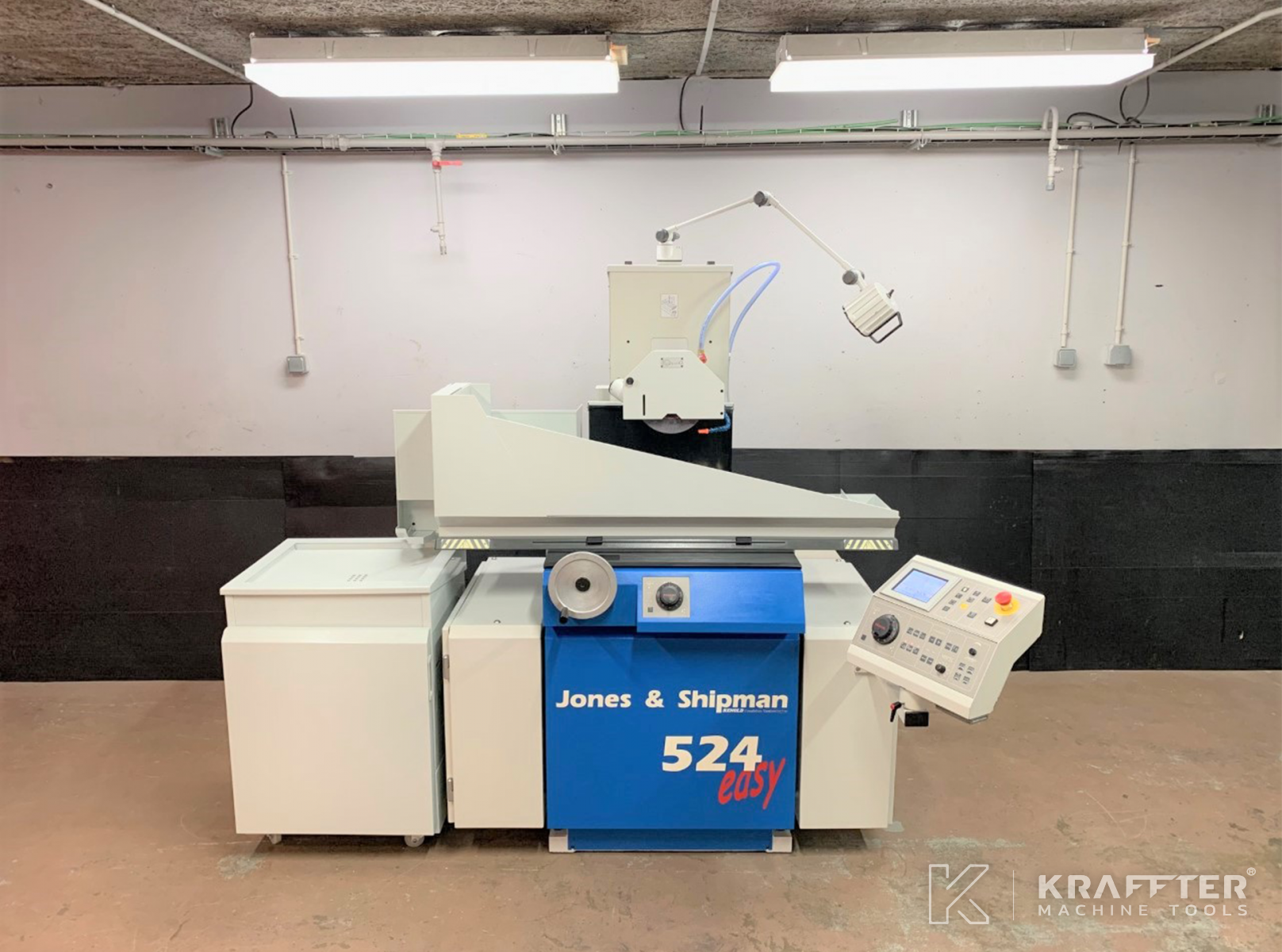

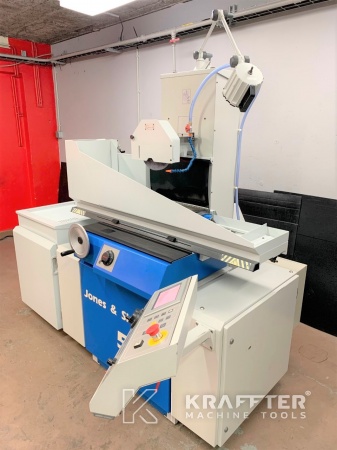

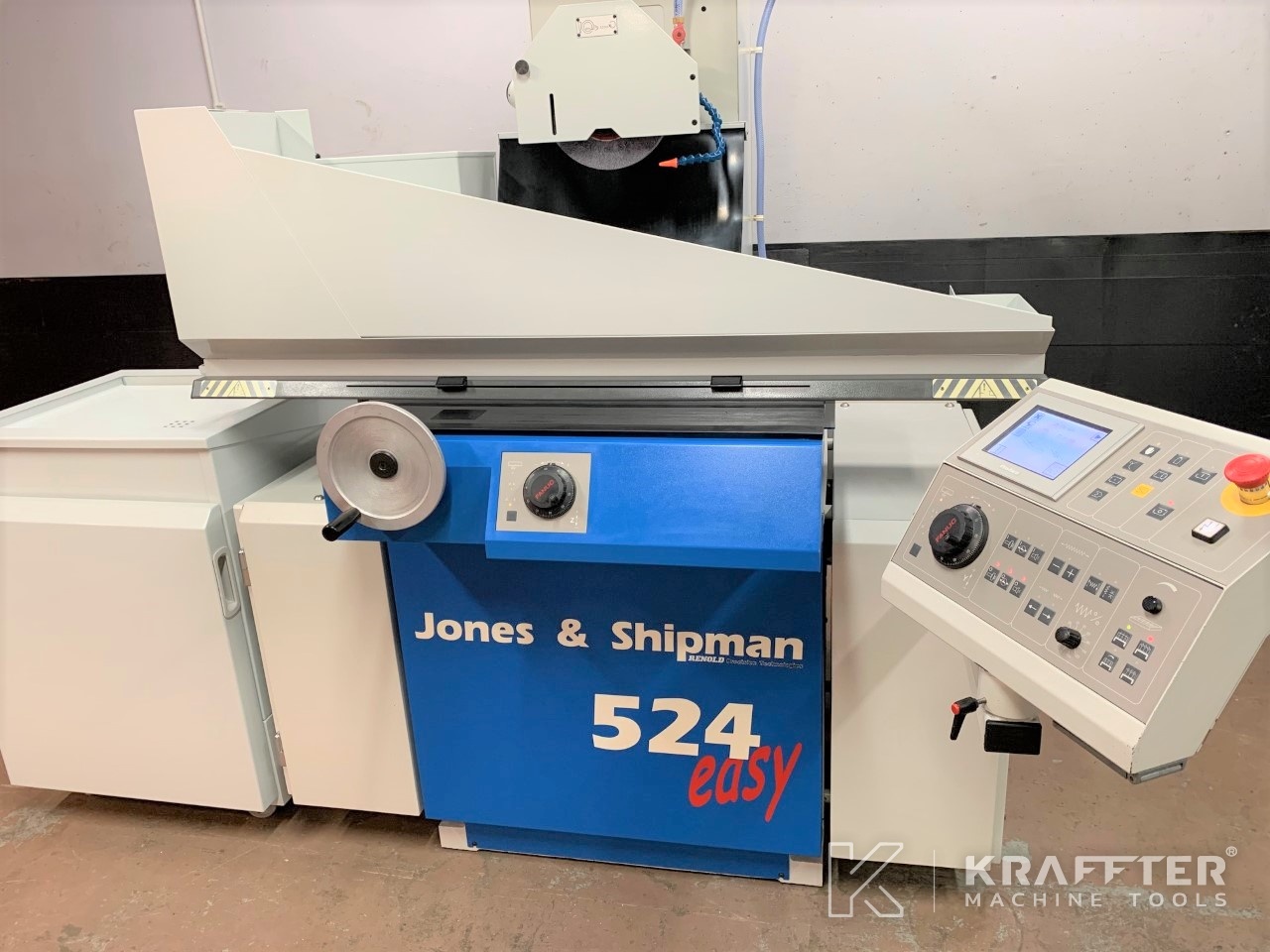

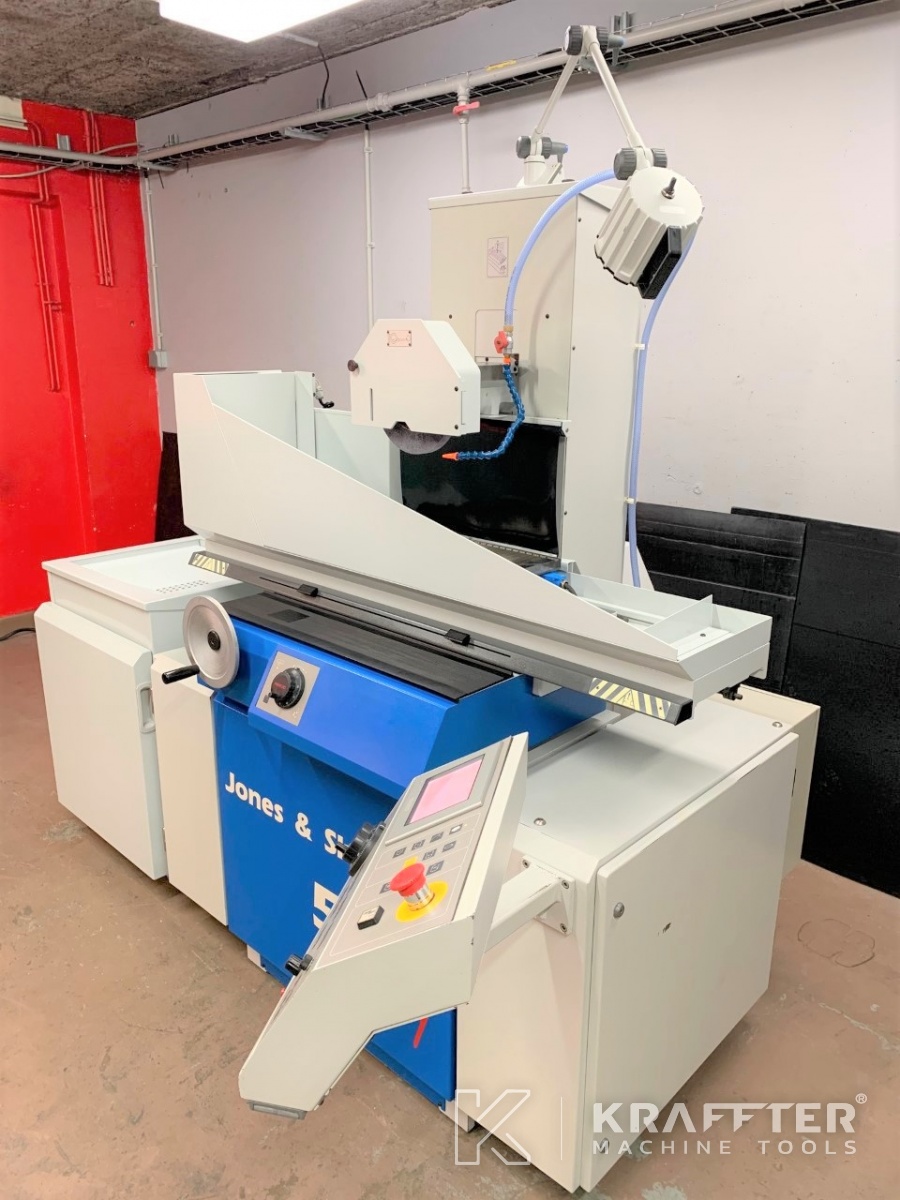

Type de machine : Rectifieuse plane CNC
Marque : JONES & SHIPMAN
N° de stock: 20689-961
Modèle : 524 EASY
Année : 2003
Localisation : 73520 Saint-Béron, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

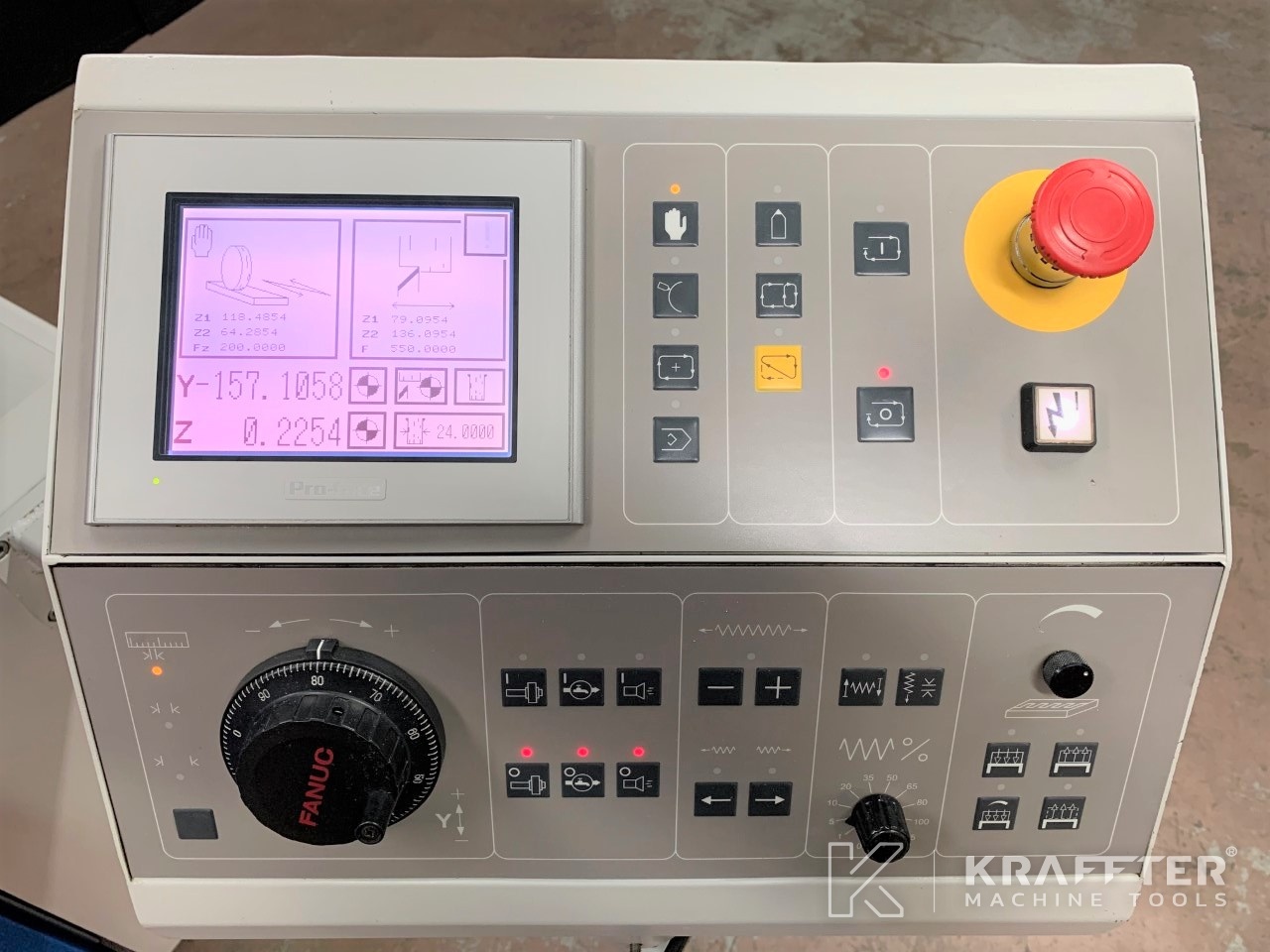

Type de CN
FANUC Power Mate
Automatique
Oui
Course axe X
500 [mm]
Course axe Y
200 [mm]
Course axe Z
400 [mm]
Longueur table
500 [mm]
Largeur table
200 [mm]
Distance maxi. broche/table
380 [mm]
Poids maxi. admissible sur la table
160 [Kg]

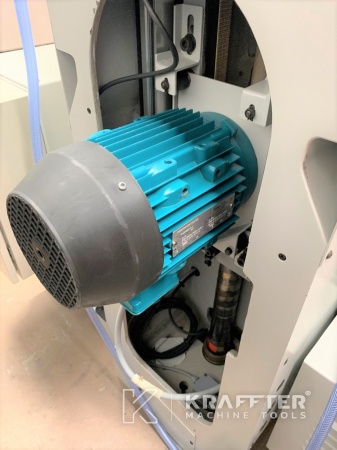

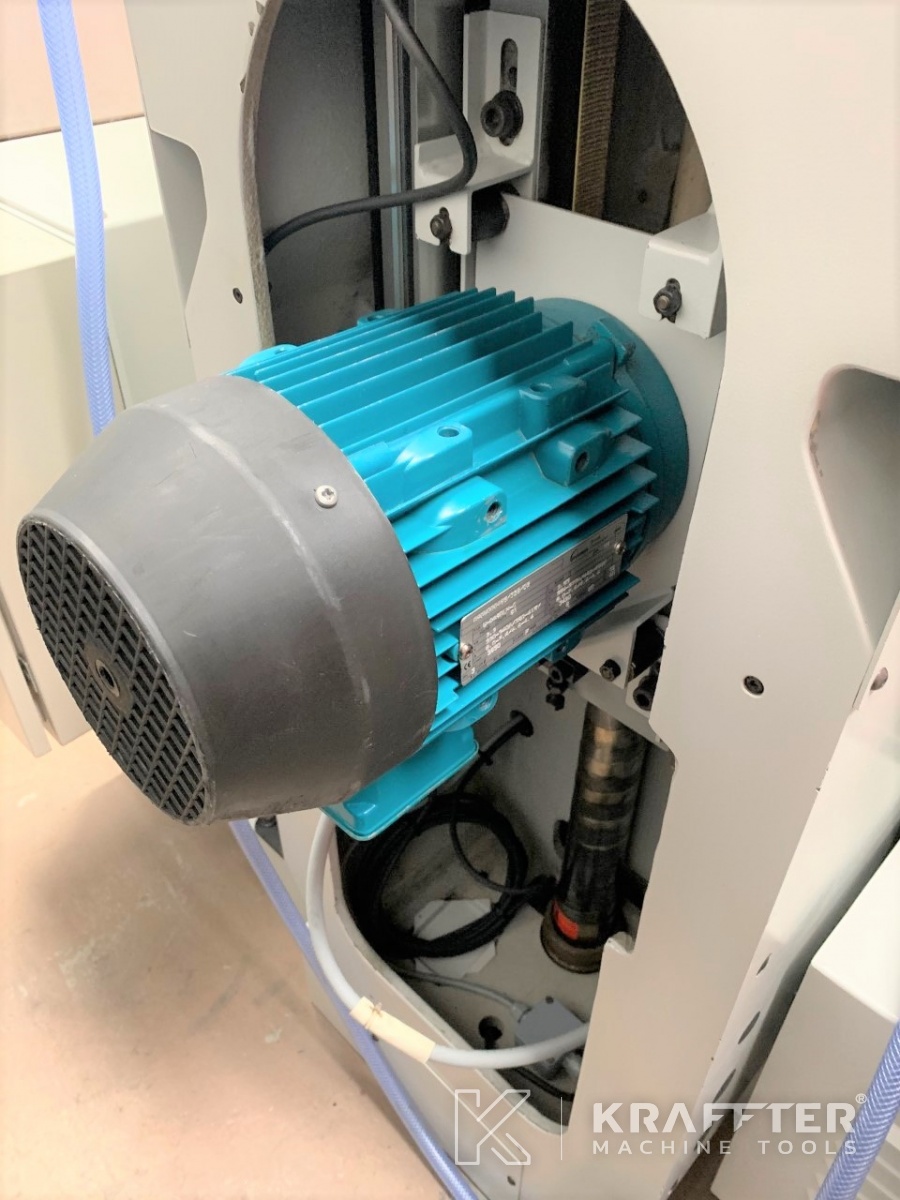

Puissance broche porte-meule
2.2 [kW]
Diamètre meule
254 [mm]
Largeur meule
19 [mm]
Dresseur de meule
oui
Variateur vitesses avances
Oui
CNC
Oui

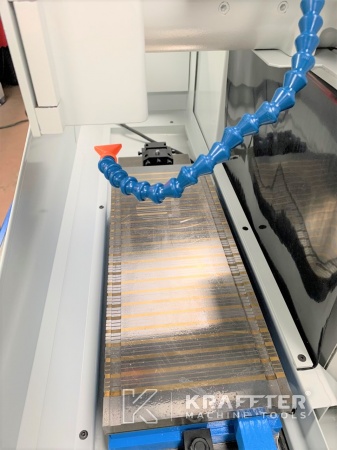

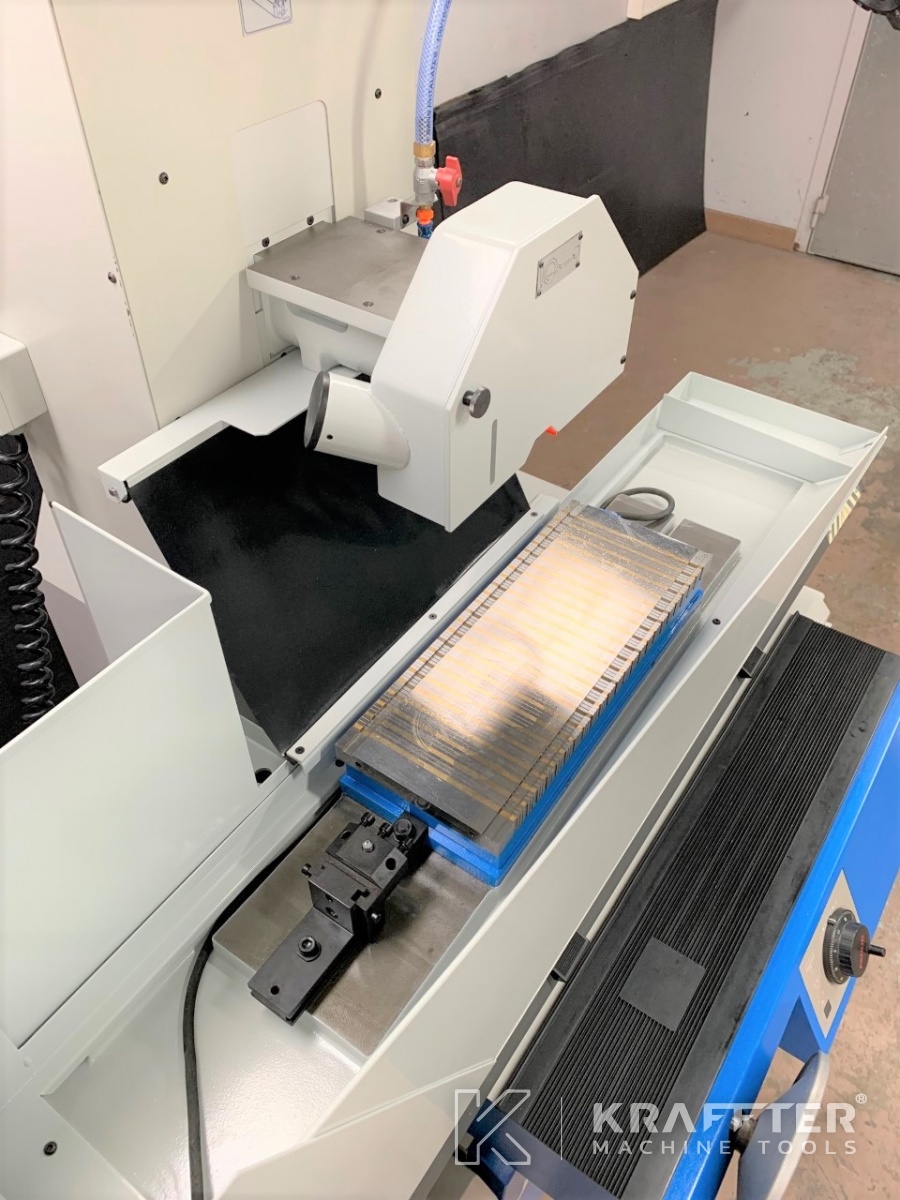

Plateau électro magnétique
Oui
Dimensions du plateau magnétique
500 x 200 mm
Bac d'arrosage avec pompe
Oui

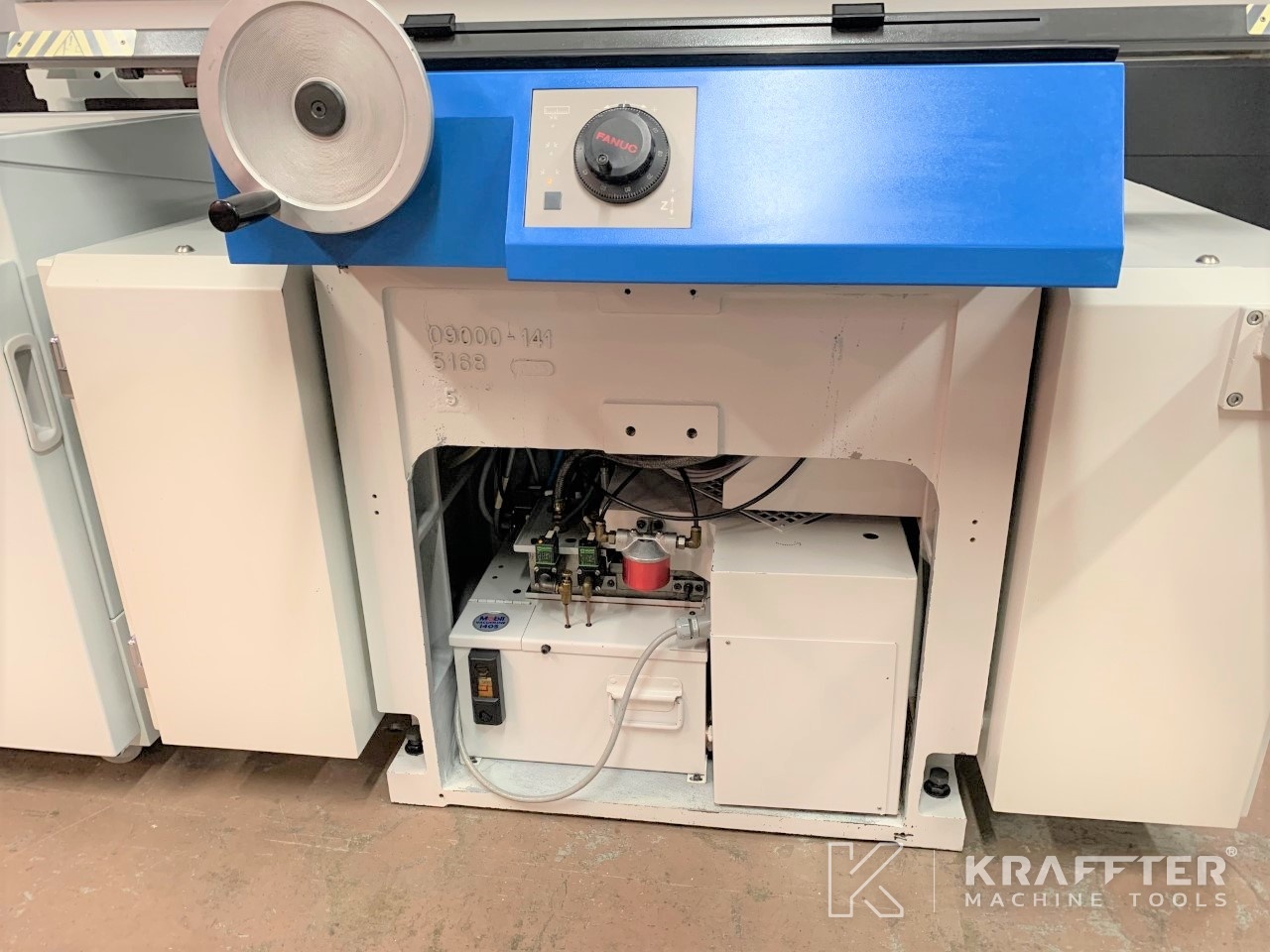

Graissage centralisé
Automatique
Tension d'alimentation
400 [V]
Dimensions
1900 x 1300 x 2000
Poids
1370 [Kg]
Informations complémentaires
Présentation générale :
- Le logiciel d’auto-apprentissage permet à des opérateurs expérimentés ou non expérimentés d’être immédiatement productifs,
- Spécialement conçue pour offrir une facilité d’utilisation inégalée tout en permettant d’atteindre des productivités très élevées
- Fonctionnement facile en mode manuel, semi ou totalement automatique
- Le logiciel “d’Auto-apprentissage” permet à des opérateurs expérimentés ou non expérimentés d’être immédiatement productifs
- Les réglages rapides des cycles automatiques de dressage & de rectification permettent un fonctionnement sans surveillance
- Macros meule droite, faces, rainures ou forme en V
- Dressage 100% automatique facile même pour les profils complexes
- Aucun dispositif de dressage complexe optionnel n’est nécessaire
- Possibilité d’utiliser des meules CBN & diamant
- Macros rectification de rainurage simple ou multiple, surfaçage, faces, multi-plongées surfaçage…
- Chargement/sauvegarde faciles vers PC, assistant PDA et réseau
Cycles de rectification :
Au démarrage il est proposé à l’opérateur 3 options simples : Manuel, Dressage
ou Rectification
• En mode manuel, la 524 Easy fonctionne comme une simple machine
traditionnelle avec dressage manuel sans aucun paramétrage. Les vitesses et les
avances peuvent être ajustées sur l’écran tactile
• Le mode de dressage propose en standard 5 options de formes de meule : droite,
rainure, faces, forme V et ISO, avec un ou deux diamants, selon la nécessité
• Le mode cycle de rectification peut avoir seulement 1 cycle ou jusqu’à 20 cycles
combinés de rectification en fonction de la complexité de la pièce

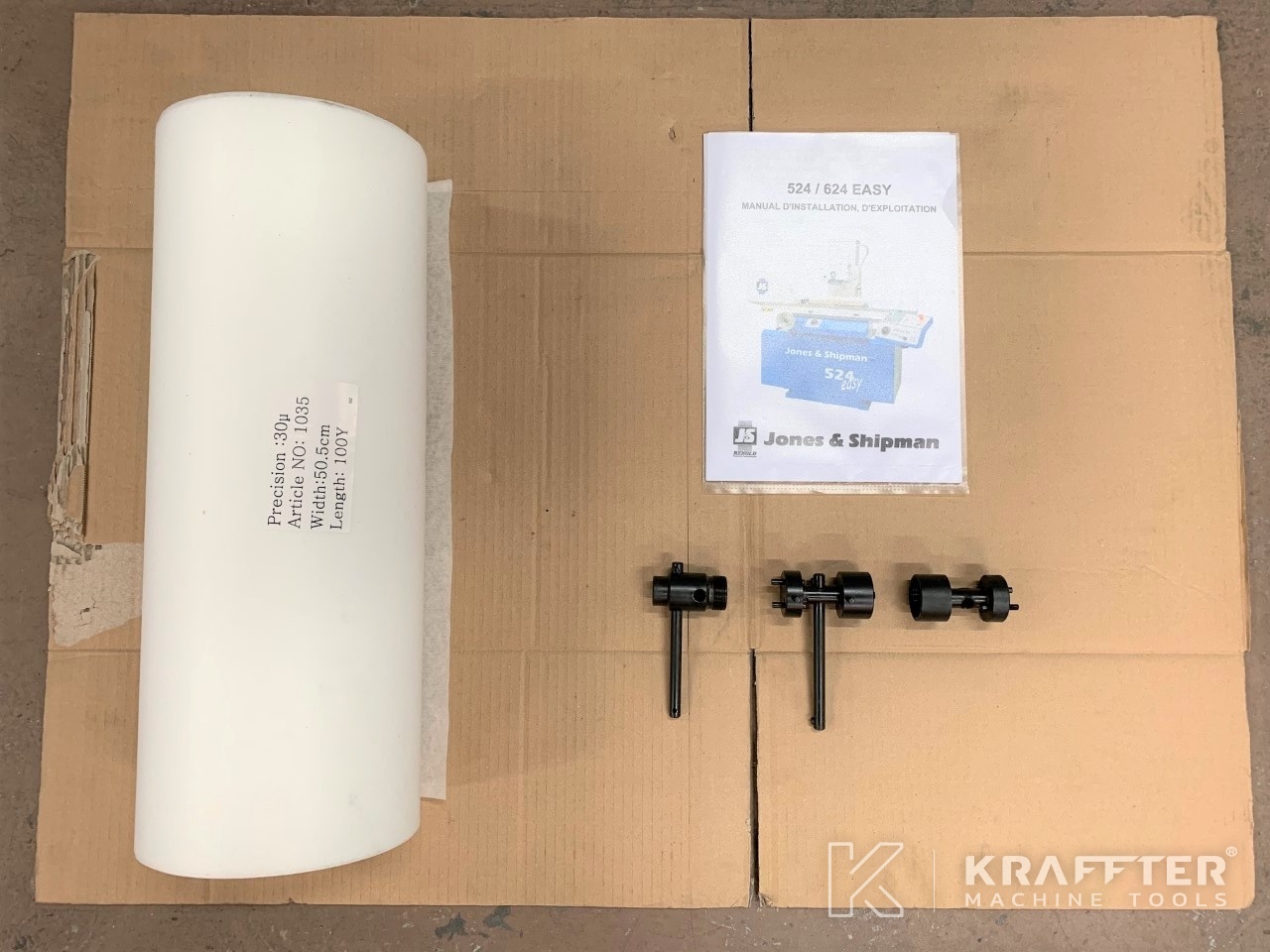

Equipements et options :

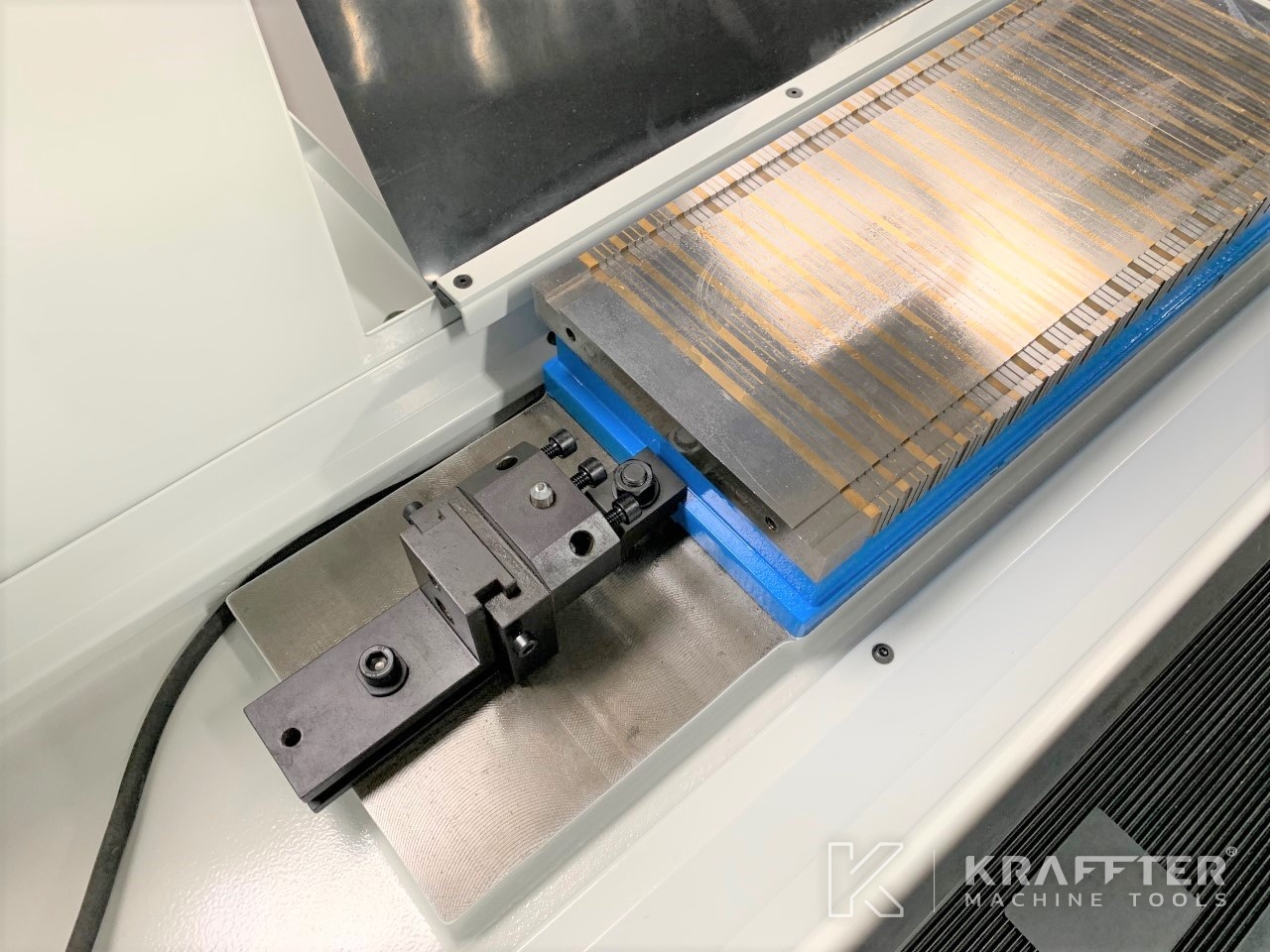

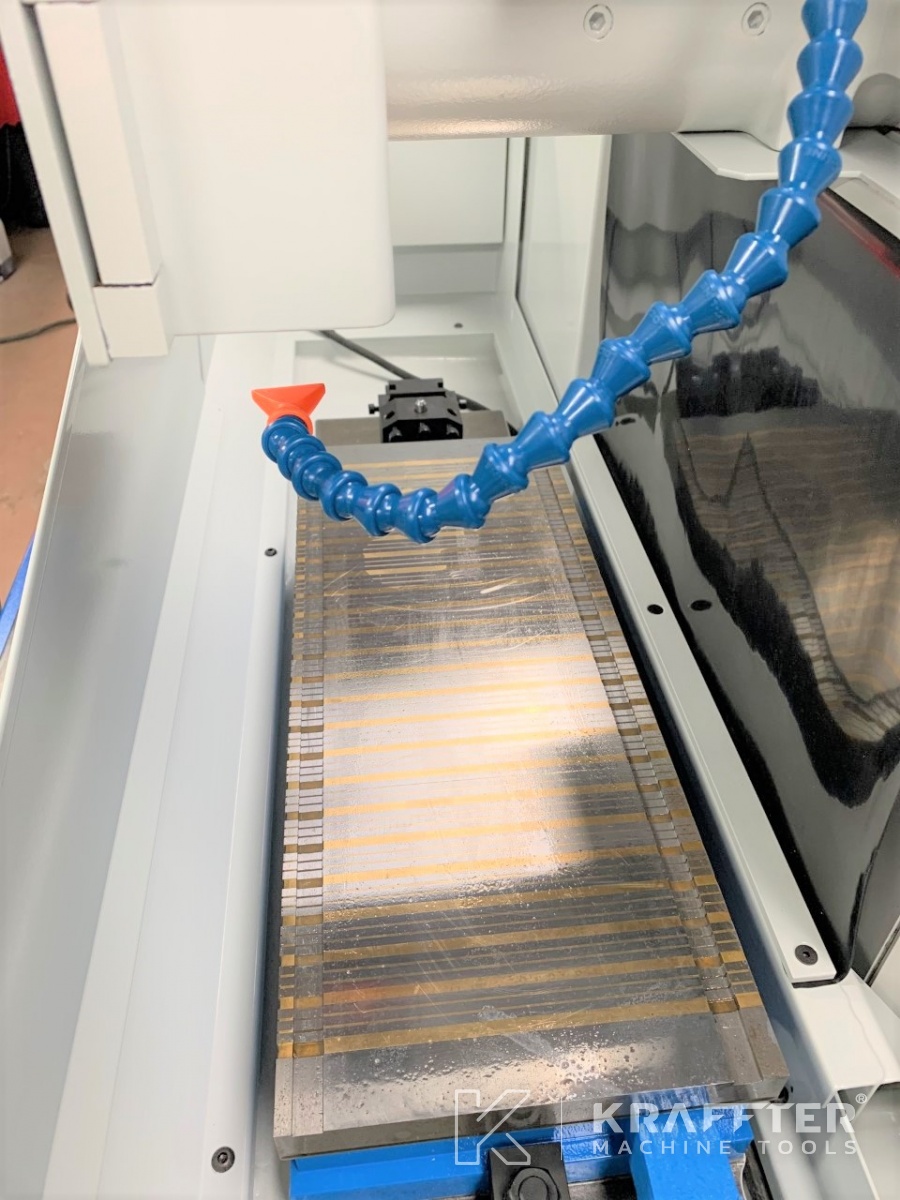

- 1x plateau électro-magnétique WALKER BRAILLON MAGNETICS, surface bridage : 500 x 200 [mm]

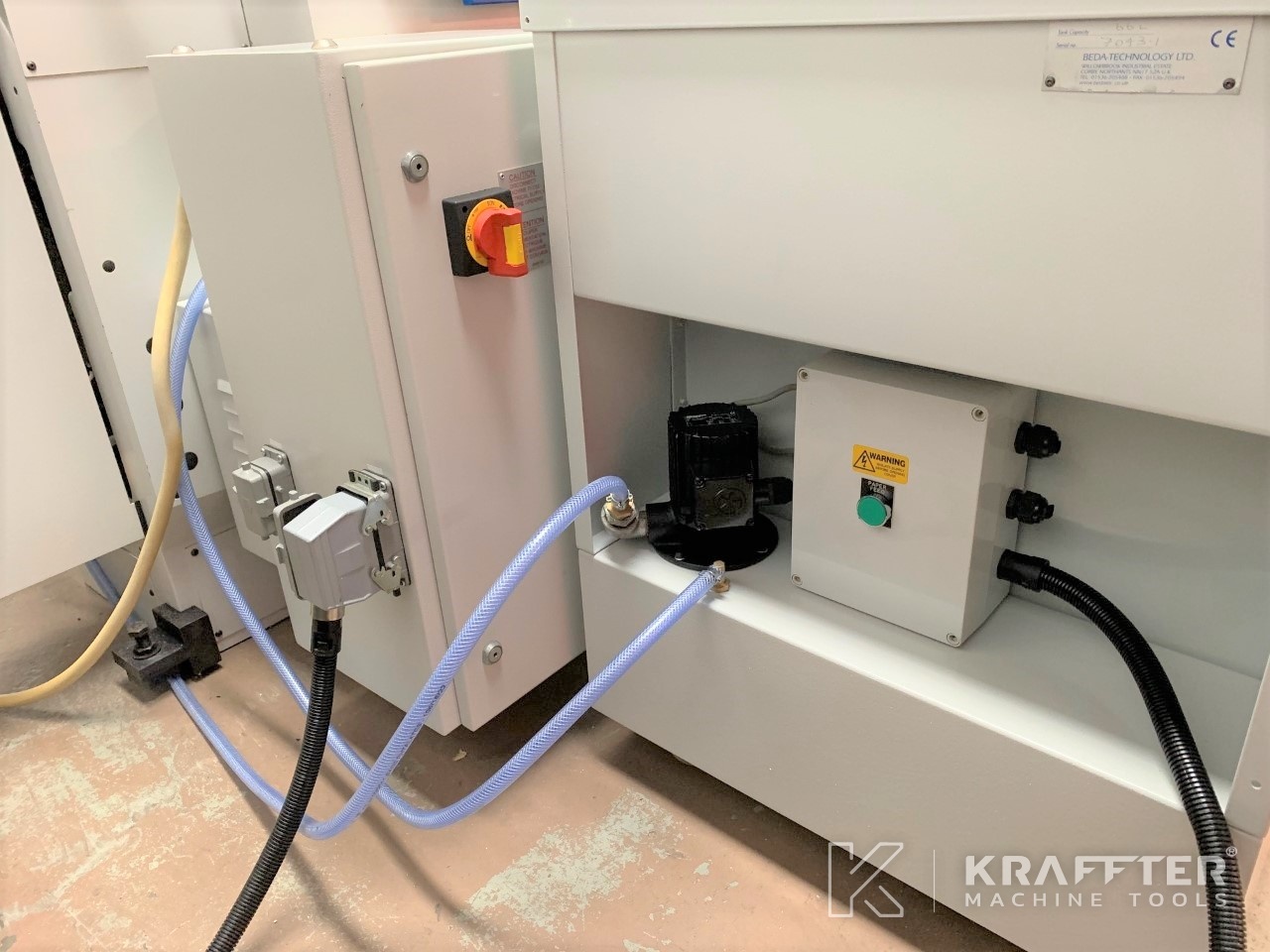

- 1x bac d'arrosage avec pompe à lubrifiant
- 1x bobine filtration papier 30µ - NEUF
- 1x lampe halogène

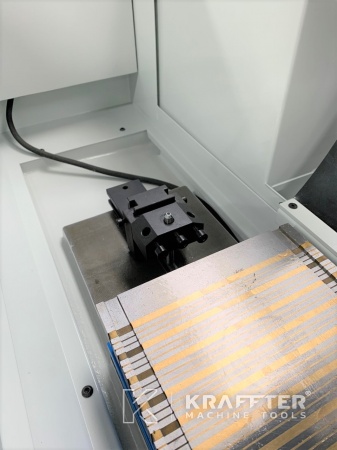

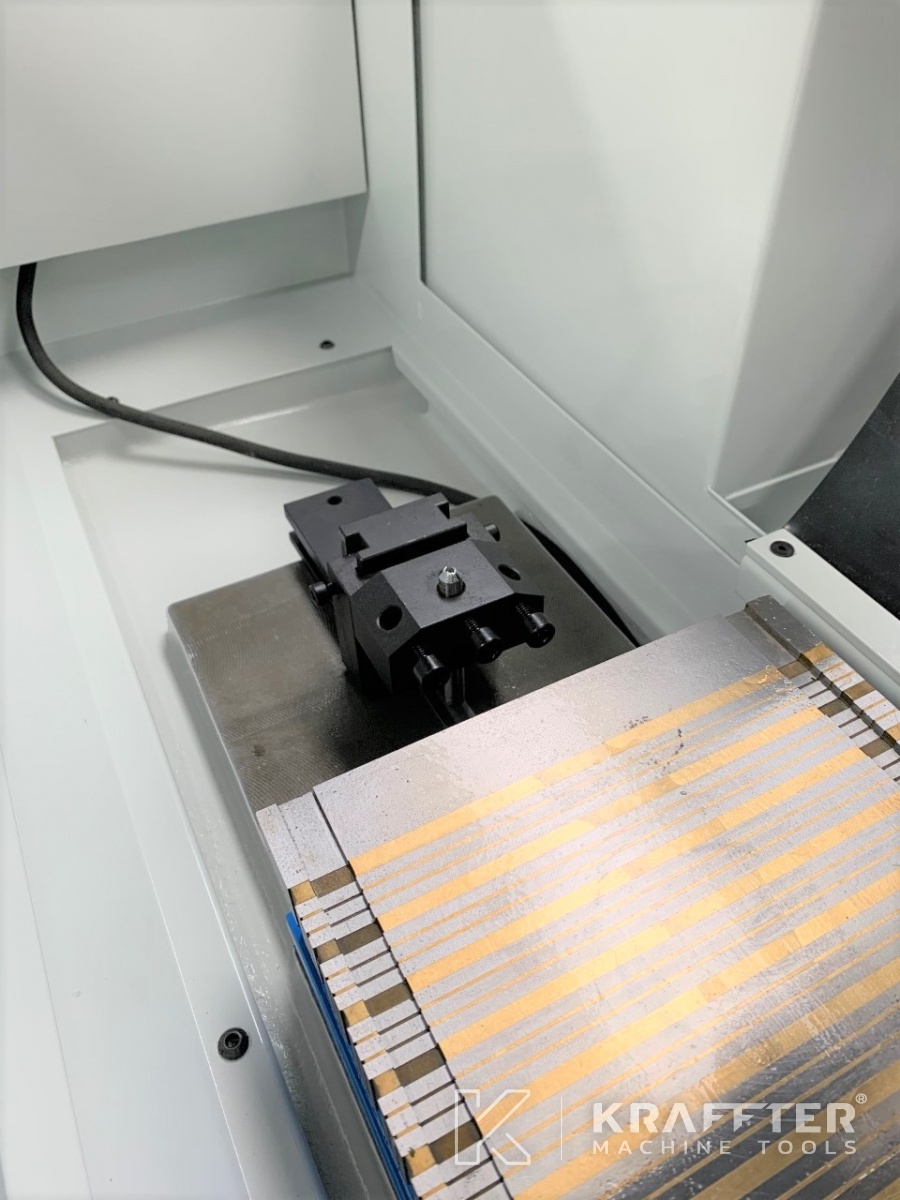

- 1x porte-diamants
- 1x porte-meule
- 1x meule
- 1x jeu de clés de service
- 1x Manuel d’utilisateur et d’entretien en Français (installation, exploitation)
