Vendu

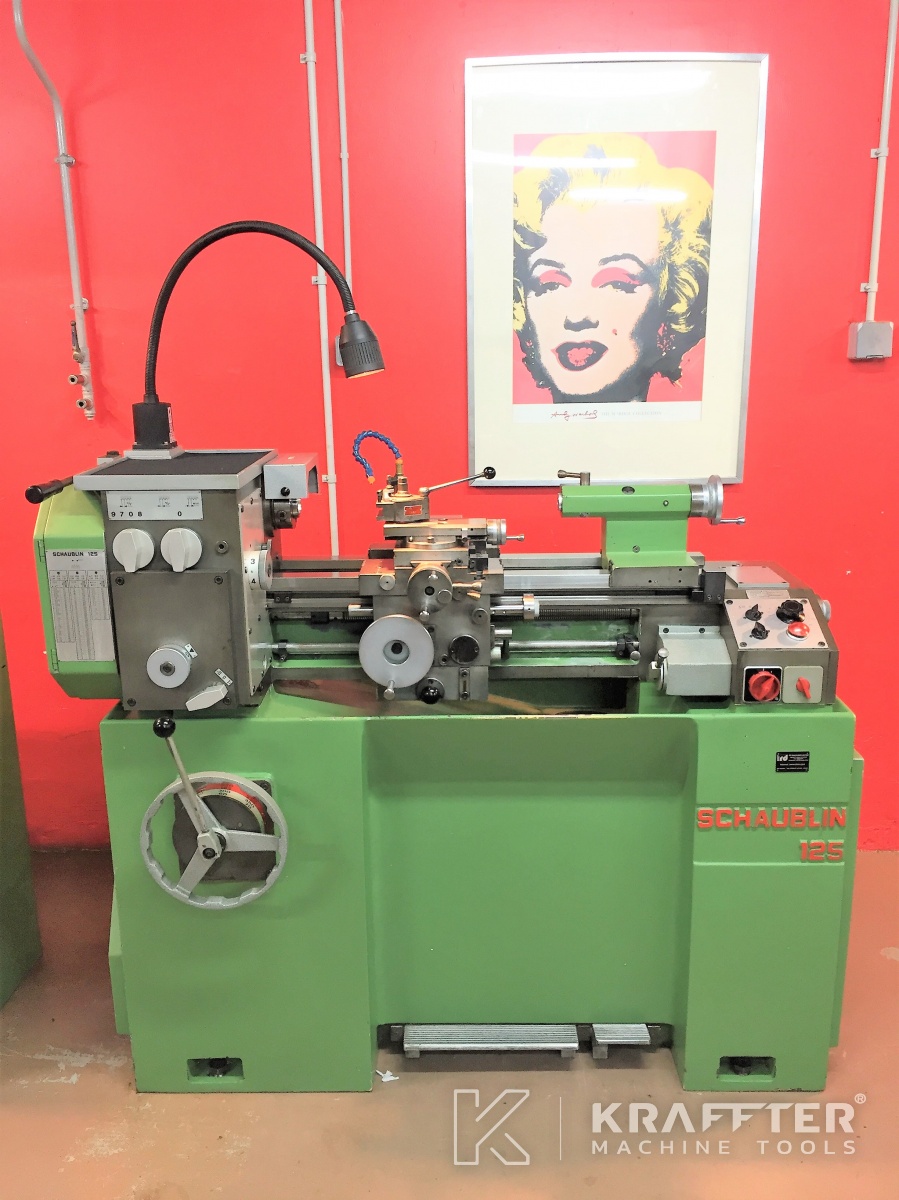

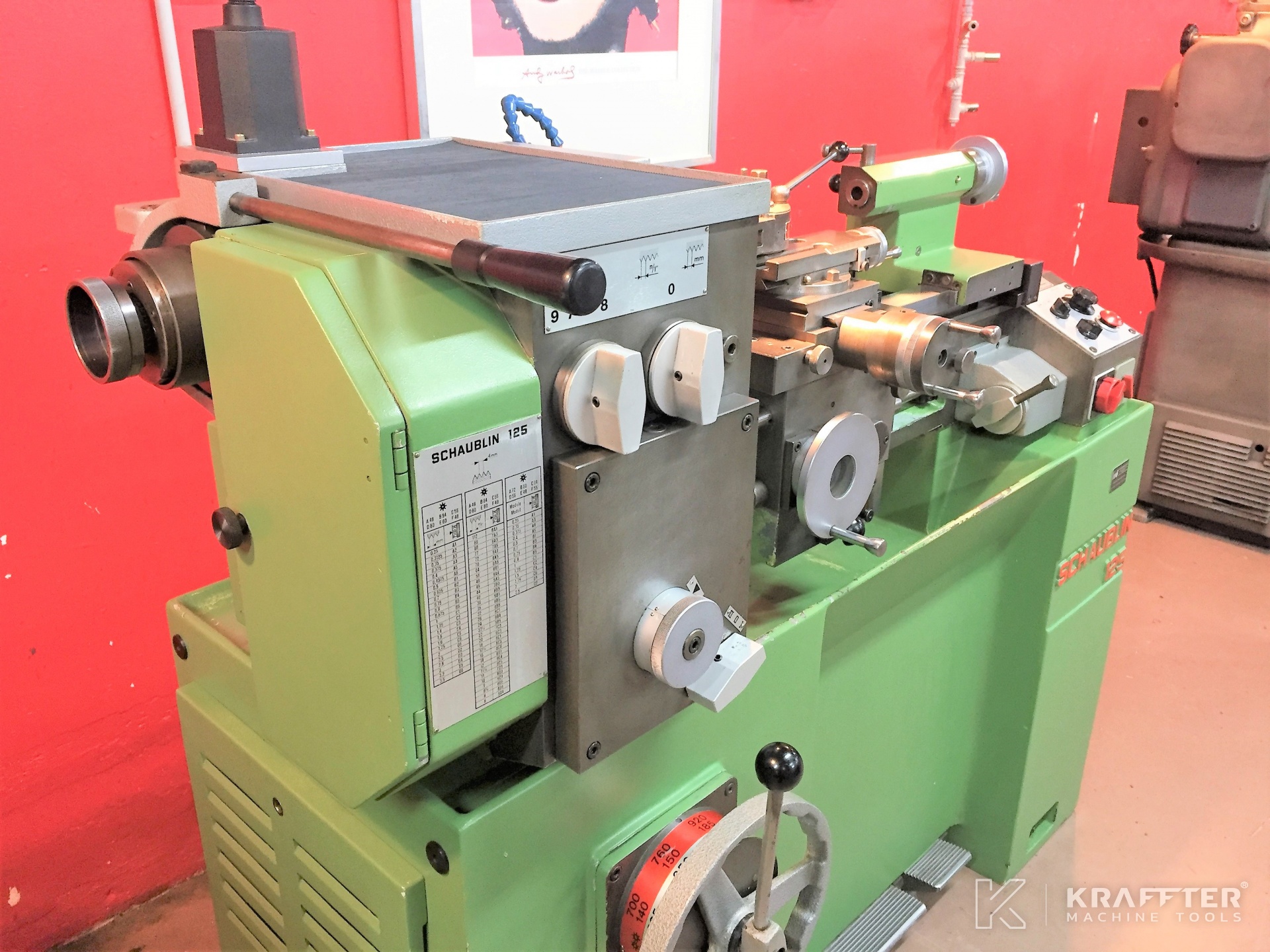

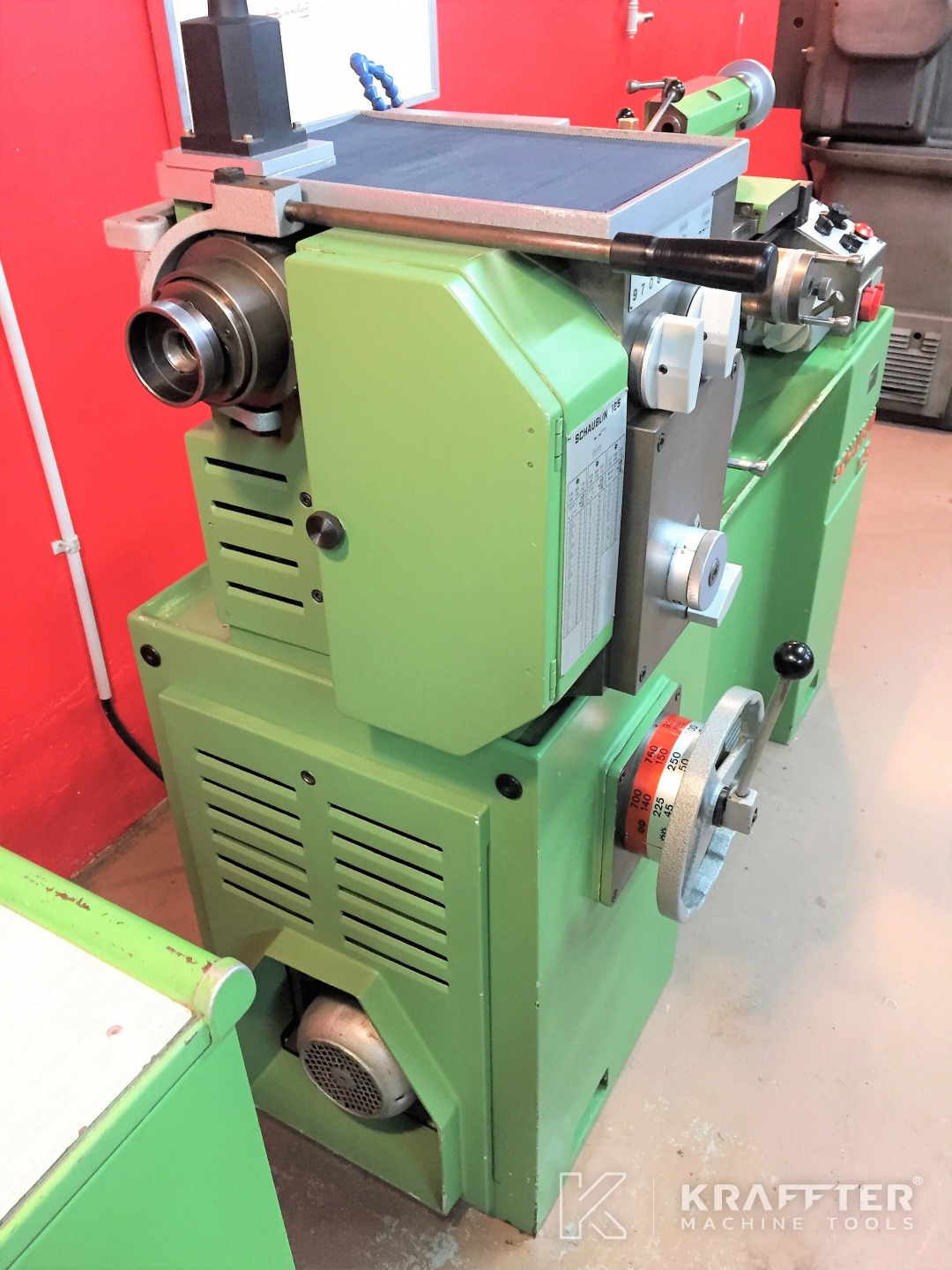

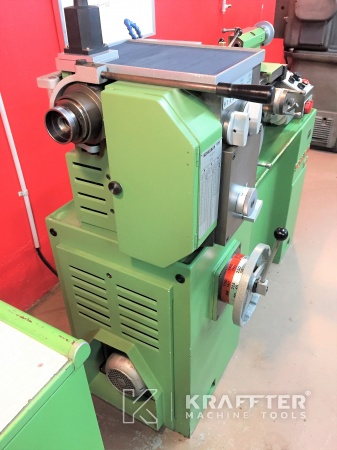

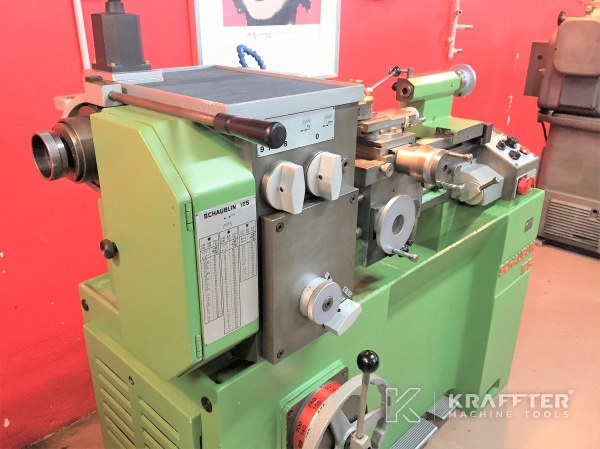

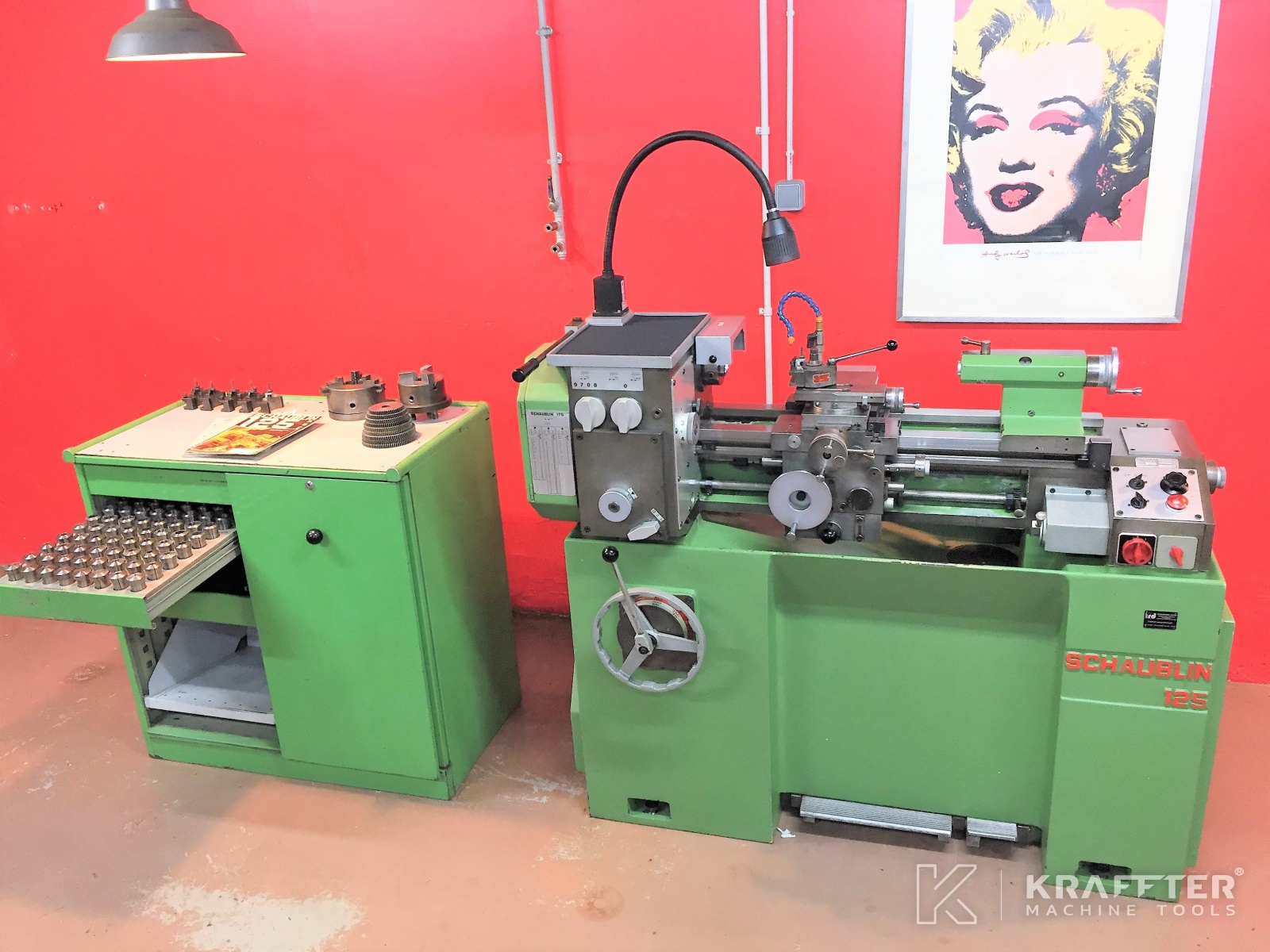

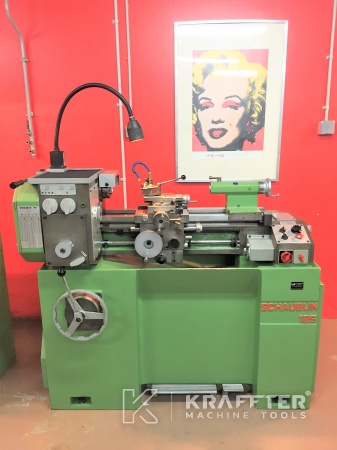

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20689-875
Modèle : 125 C
N° Série : 232241
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
500 [mm]
Hauteur de pointes
125 [mm]
Diamètre admissible au-dessus du chariot
130 [mm]
Diamètre admis au dessus du banc
270 [mm]
Nez de broche
CAMLOCK D 1-3’’
Broche prévue pour pinces de serrage
B32
Diamètre maxi. admis en pinces
24 [mm]
Diamètre de passage en broche
28 [mm]
Cône contre-poupée
CM2
Boite de filetages universelle
Oui
Dispositif de serrage rapide des pinces par levier
Oui
Electrofrein de broche
Oui
Tourelle
Multifix
Type de porte-outils
Multifix type A
Bac d'arrosage avec pompe
Oui
Puissance installée
2.05 [kVA]
Tension d'alimentation
380 [V]
Dimensions
1473 x 630 x 1280
Poids
990 [Kg]

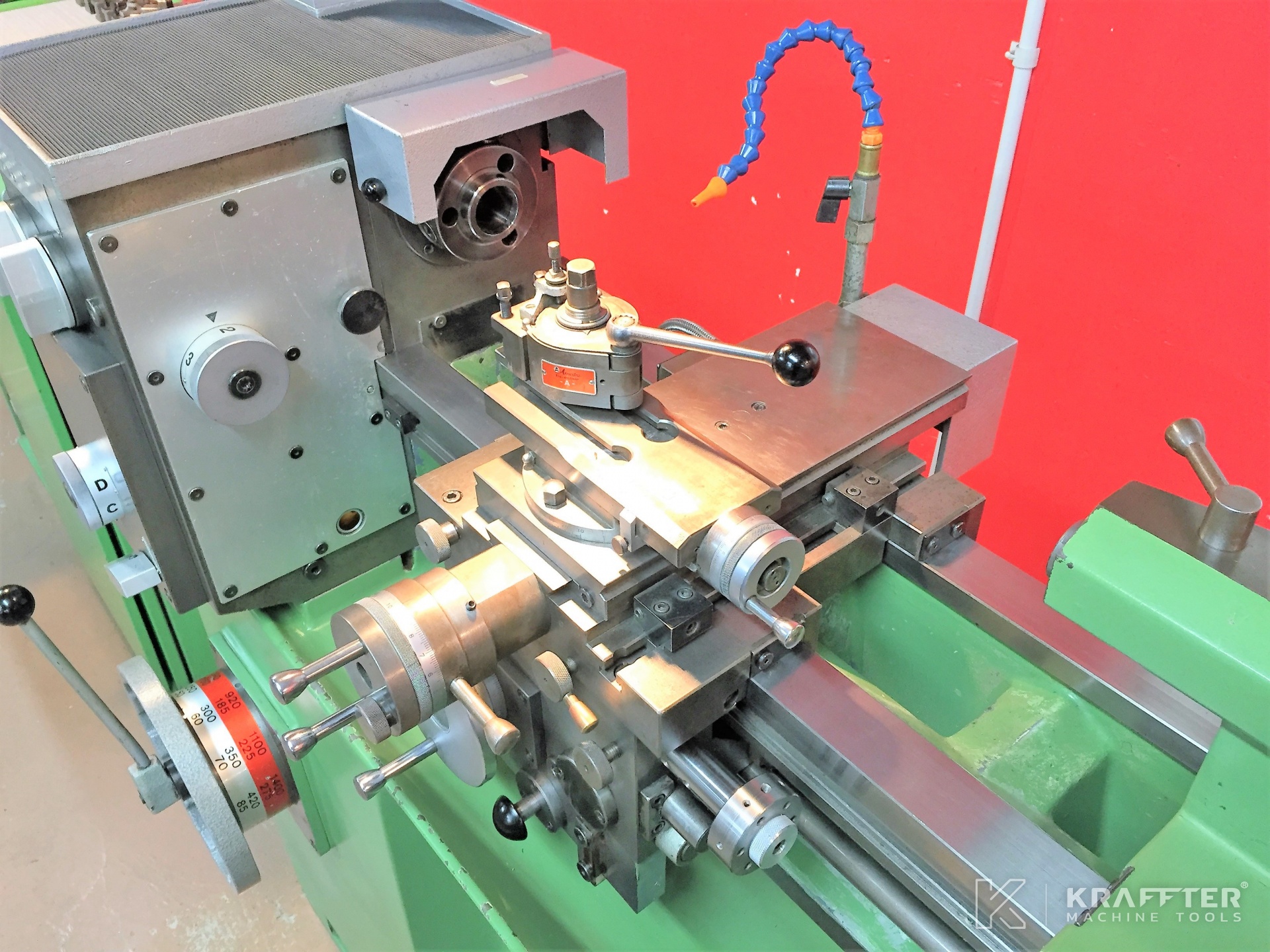

- 1 tourelle rapide MULTIFIX type A
- 6 porte-outils rapides MULTIFIX type A
- 1 mandrin 3 mors concentriques diamètre 160 [mm] et sa clé de serrage
- 1 mandrin 3 mors concentriques diamètre 125 [mm] et sa clé de serrage

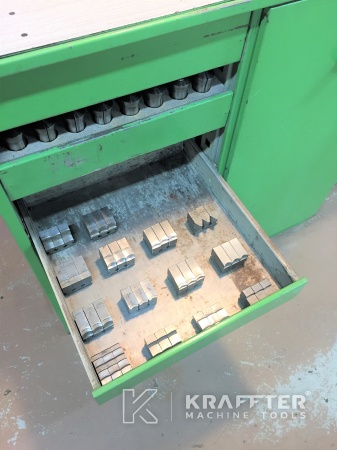

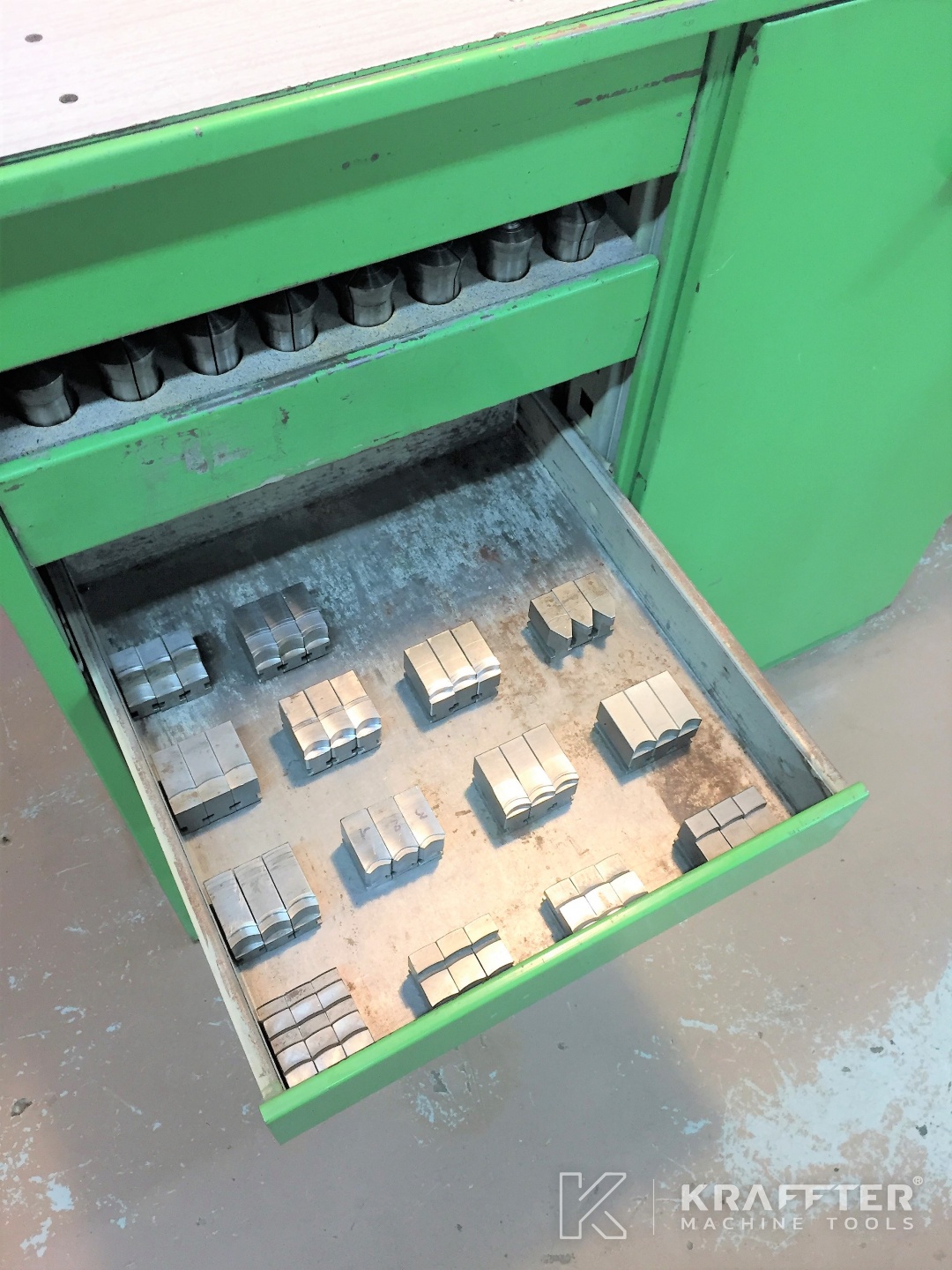

- 14 jeux de mors doux et durs

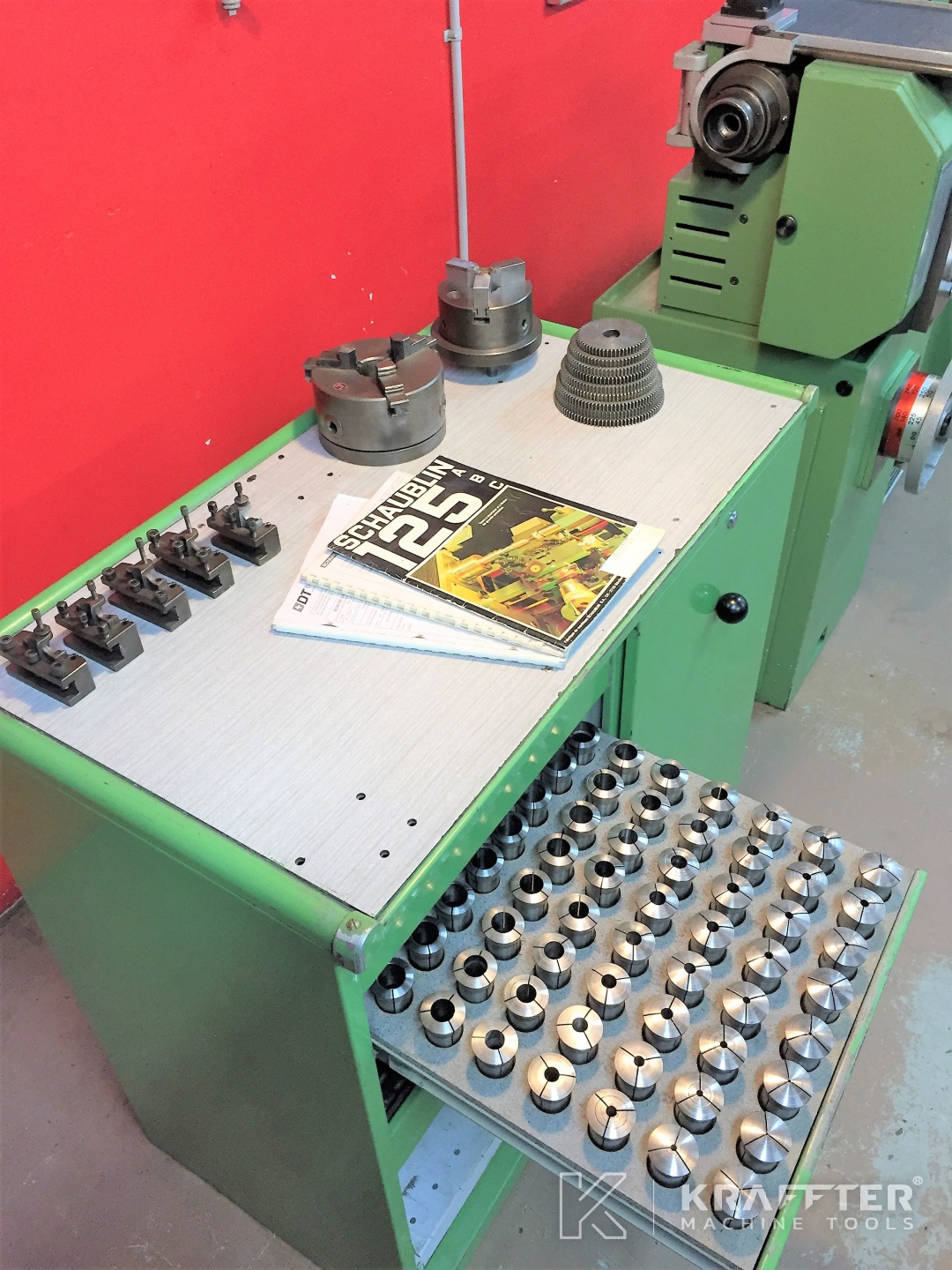

- Un ensemble COMPLET de 64 pinces de serrage B32
- Un jeu complet de 9 pignons SCHAUBLIN pour réalisation de pas spéciaux
- 2 pointes sèches
- 1 pointe-tournante
- Pompe d’arrosage + bac de récupération du fluide d’origine SCHAUBLIN
- Lampe pour éclairage du poste de travail
- Manuel d’utilisateur SCHAUBLIN, vues éclatées et manuel technique de maintenance en Français
- 1 meuble de rangement Industriel
- Version C : filetage avec boite universelle (pas métriques et anglais) ainsi que pas spéciaux avec emploi simultané de la boite et des roues de rechanges
à vérifier :
-Avances automatiques sur le longitudinal et le transversal (avant et arrière),
-Vitesses d’avances réglables grâce à un potentiomètre sur le pupitre de commande (variation des avances indépendante de la vitesse de broche), de 4 à 260 mm/min,
-Version C : filetage avec boite universelle (pas métriques et anglais) ainsi que pas spéciaux avec emploi simultané de la boite et des roues de rechanges,
-Pédales pour frein de broche et débrayage du frein,
-Précision de lecture aux verniers des volants : 0.01 mm,
