Vendu

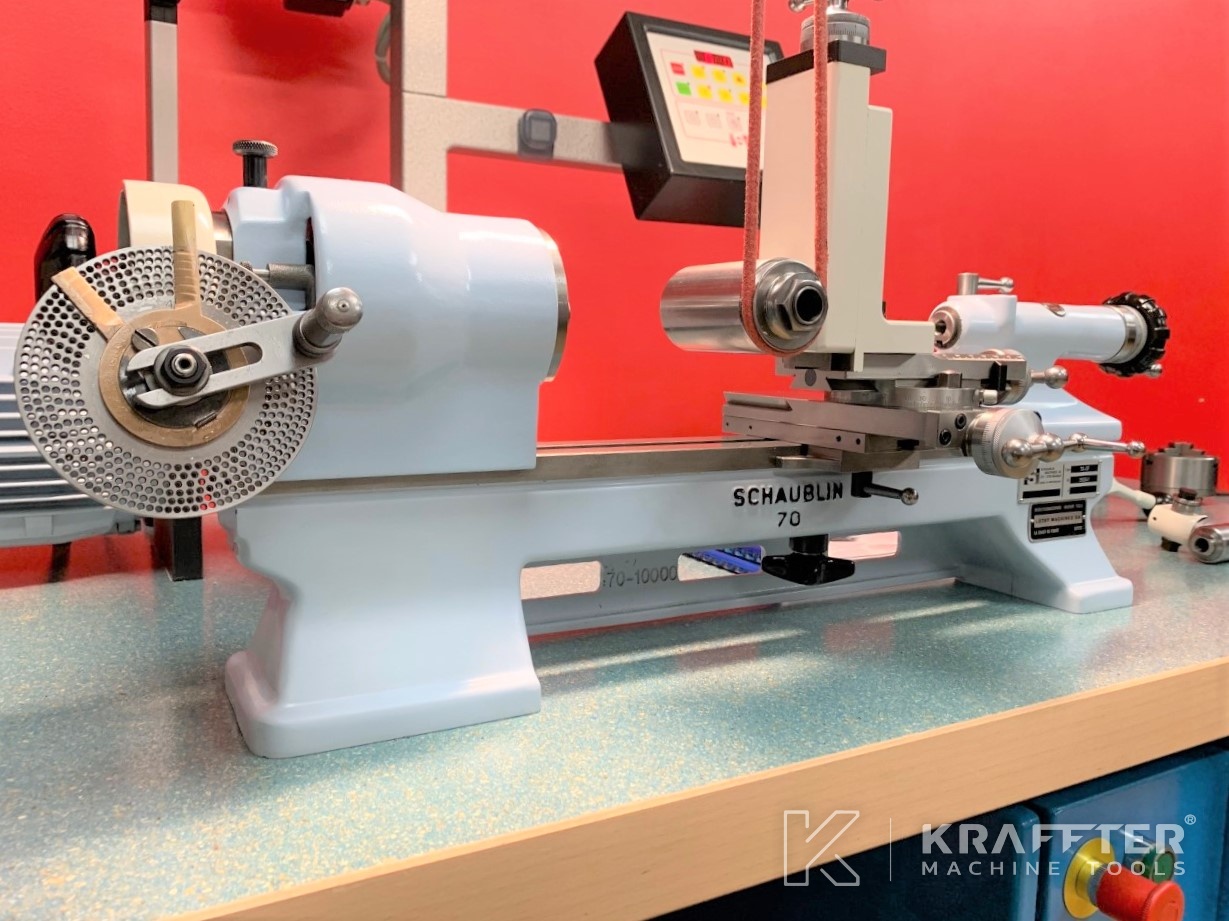

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20689-949
Modèle : 70-CF
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
275 [mm]
Hauteur de pointes
70 [mm]
Diamètre admissible au-dessus du chariot
85 [mm]
Broche prévue pour pinces de serrage
W12
Diamètre de passage en broche
12 [mm]
Cône contre-poupée
2°
Dispositif de serrage rapide des pinces par levier
Oui
Tourelle
Multifix type Aa
Tension d'alimentation
400 [V]
Dimensions
1500 x 700 x 1600
Poids
260 [Kg]

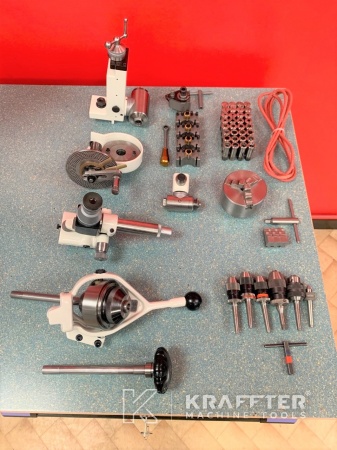

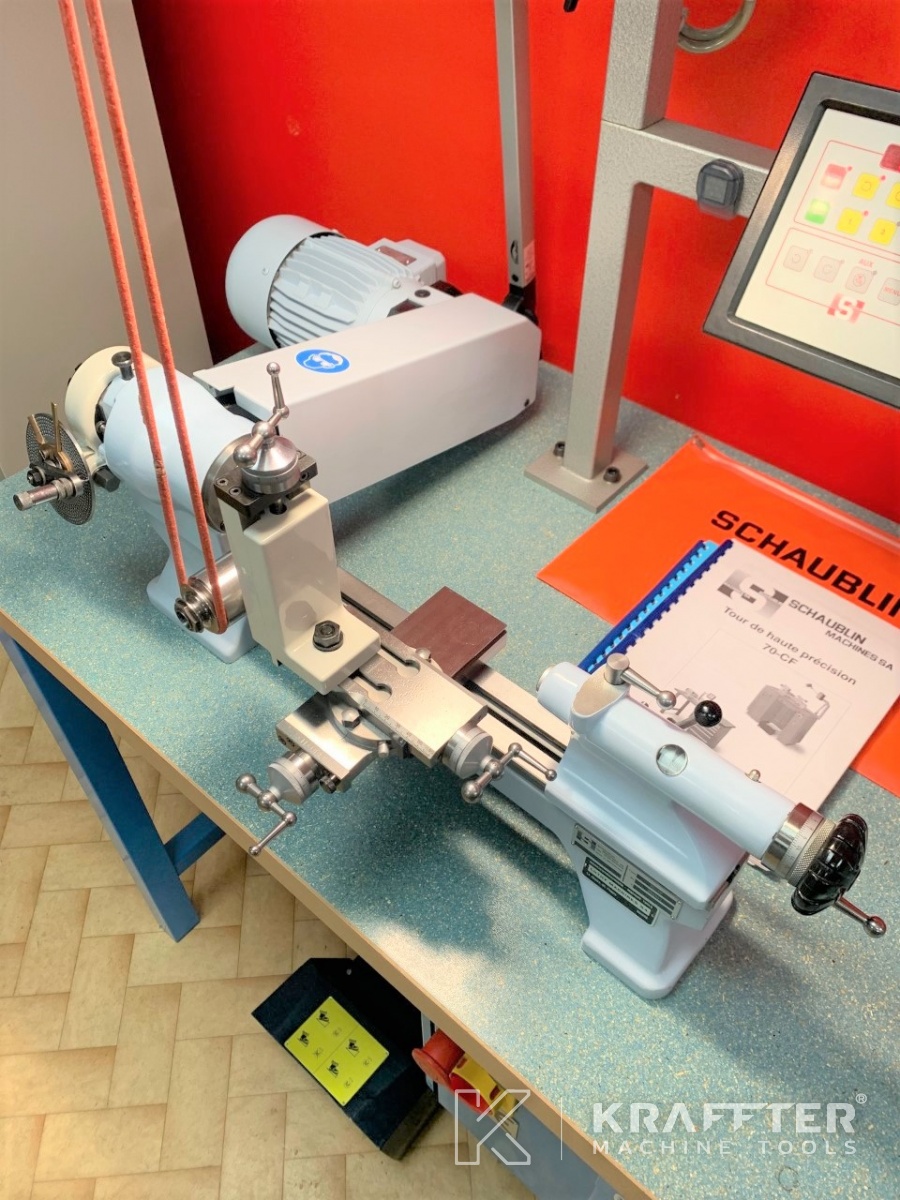

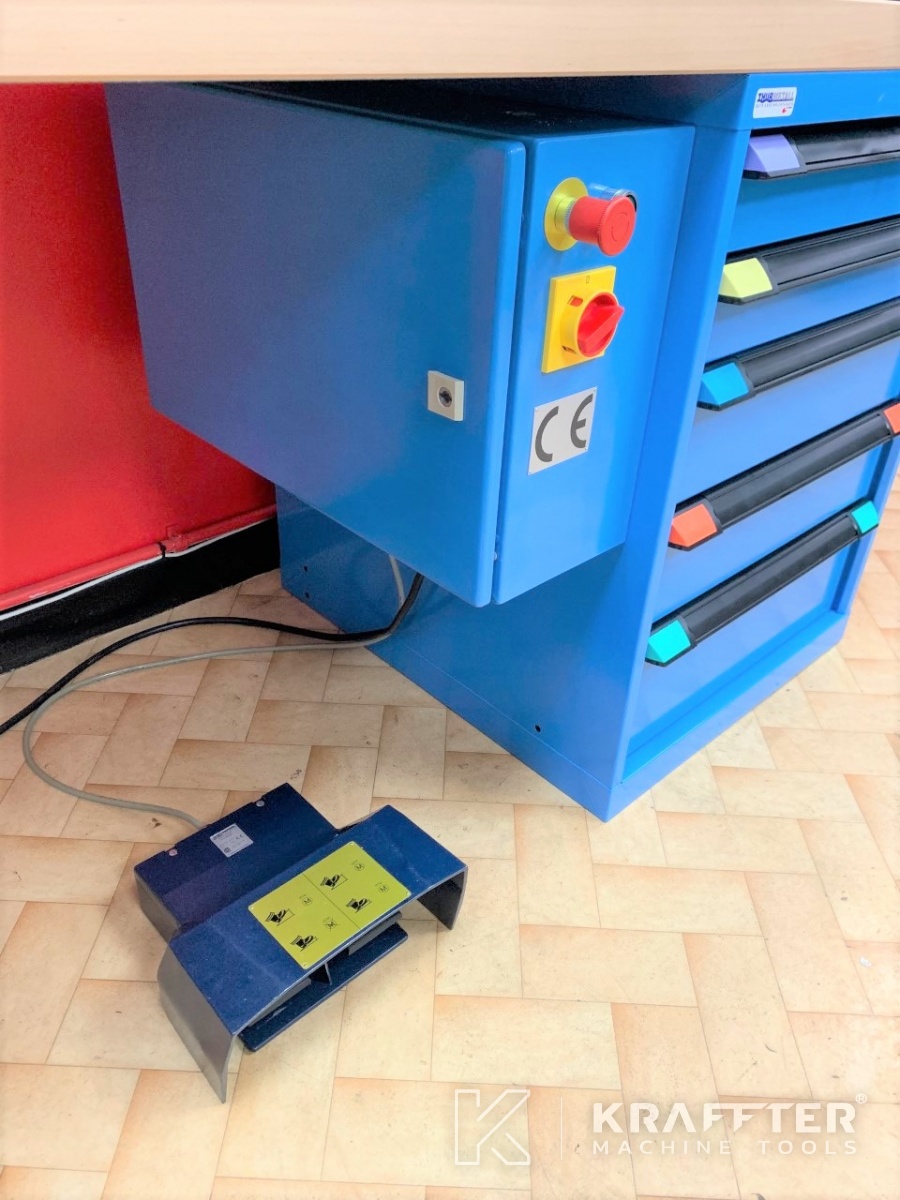

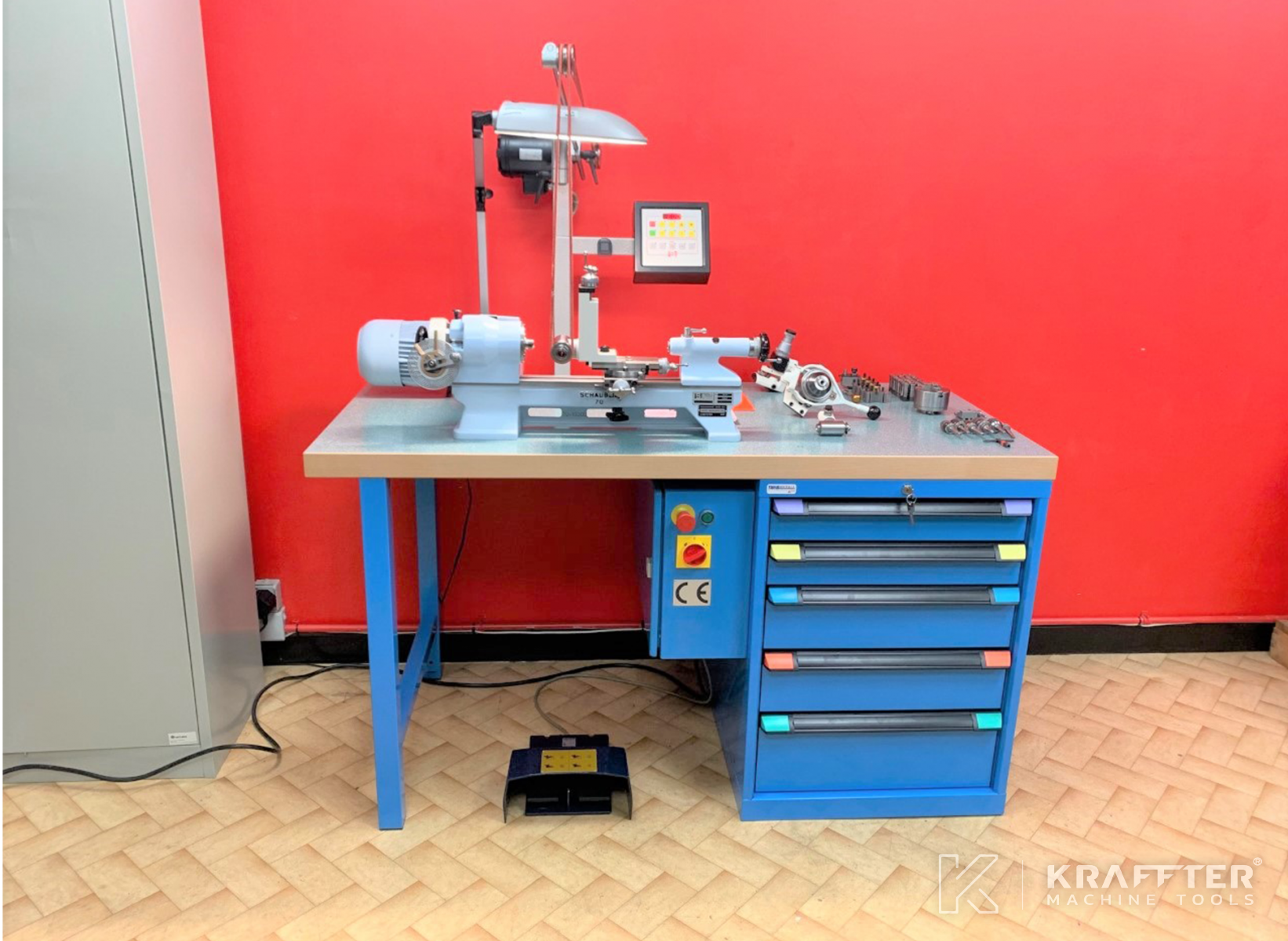

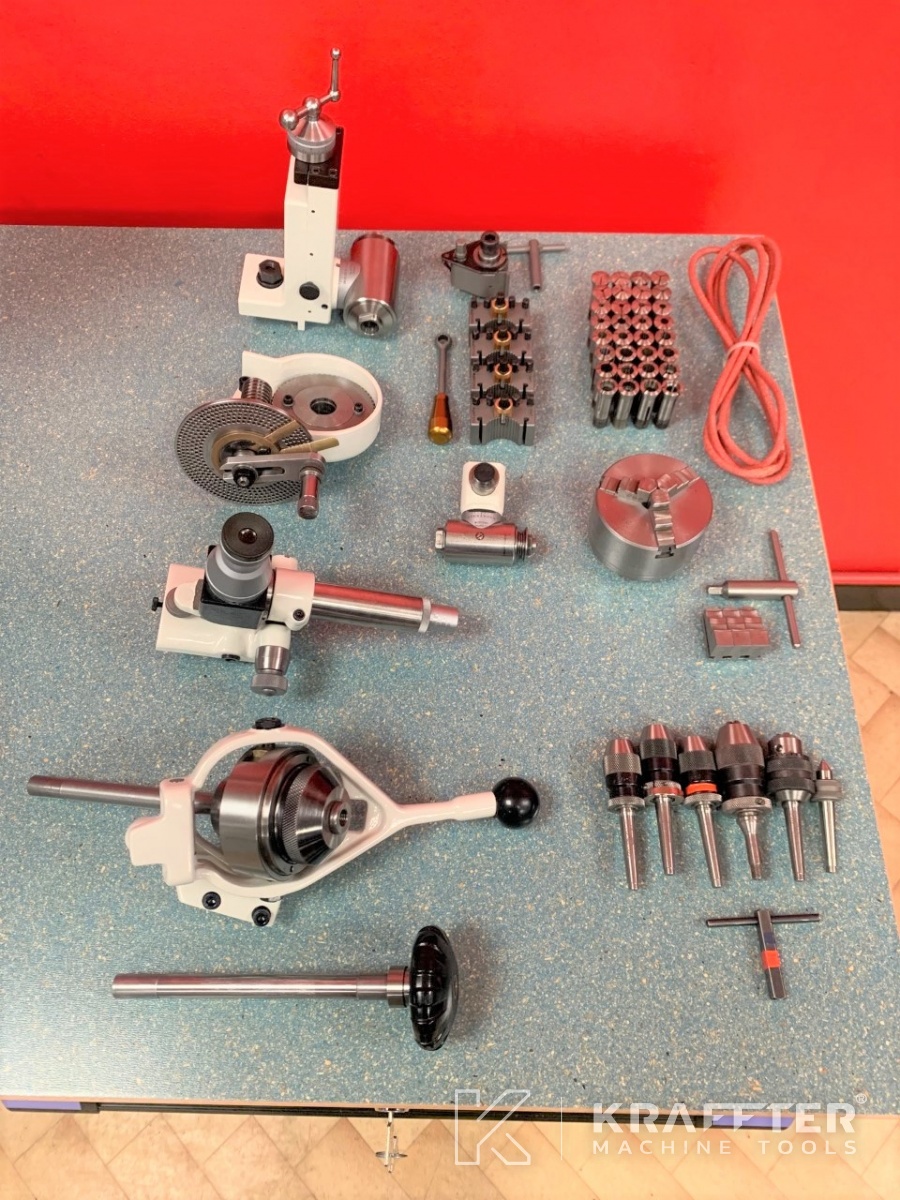

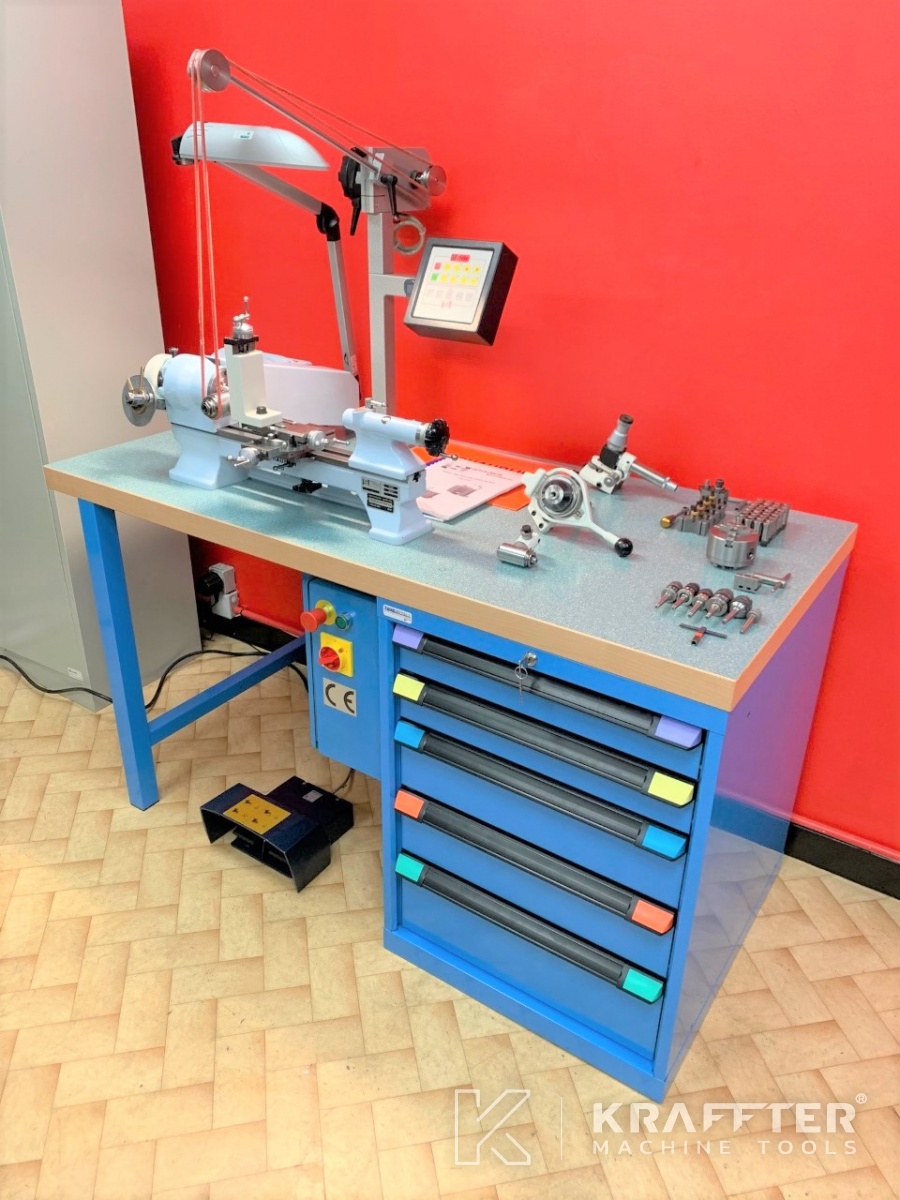

- 1 établi THURMETALL (SUISSE) 1500 x 700 [mm] – 5 tiroirs – finition RAL 5012 – plateau urphène bleu (ep.50 mm)

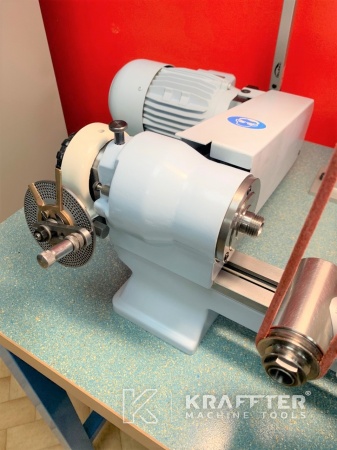

- 70-31 / 1 poupée fixe à roulements à billes, broche W12
- 70-12 / 1 banc

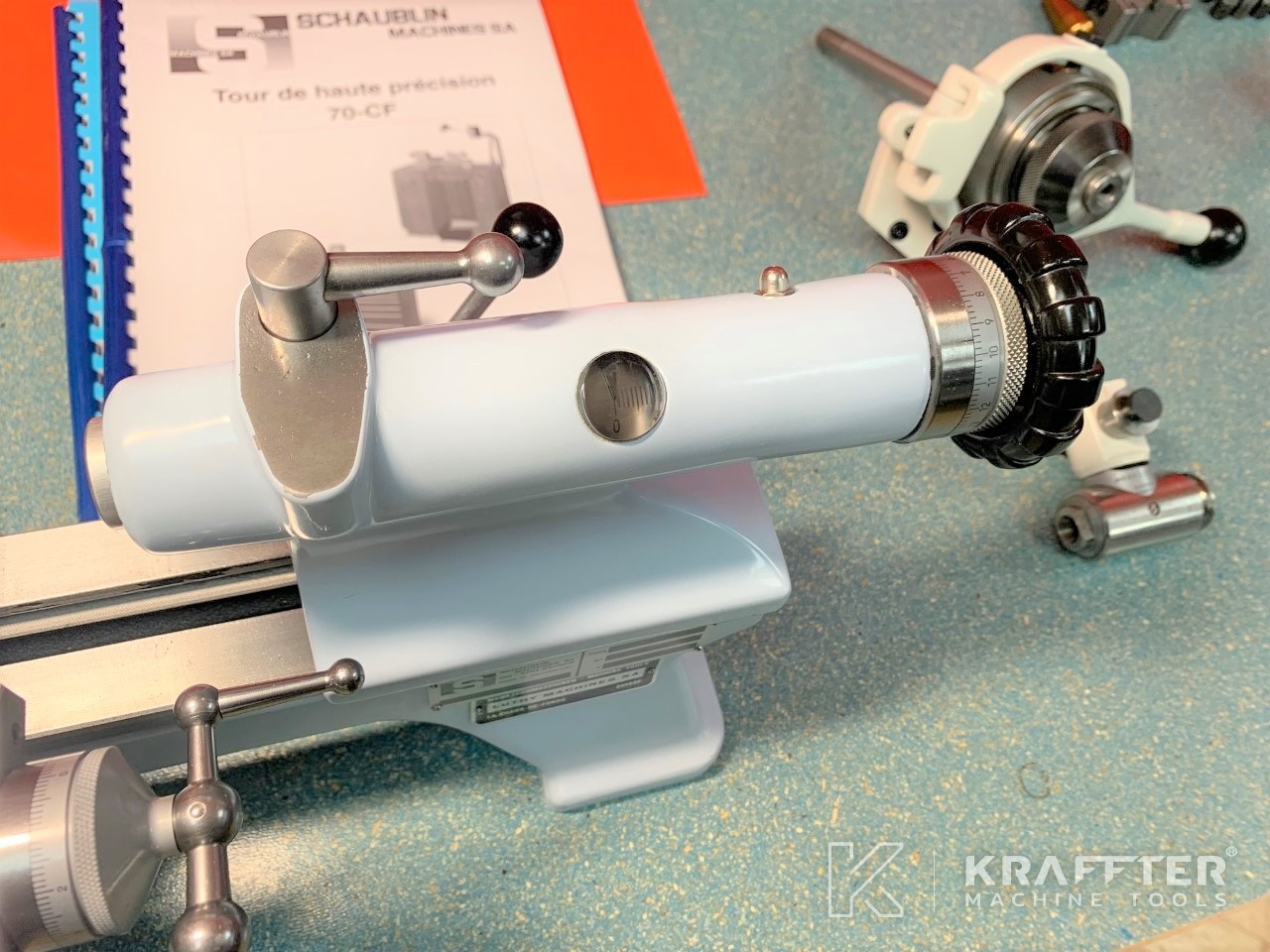

- 0070-65000-000 / 1 contre-poupée à vis et volant, cône 2°

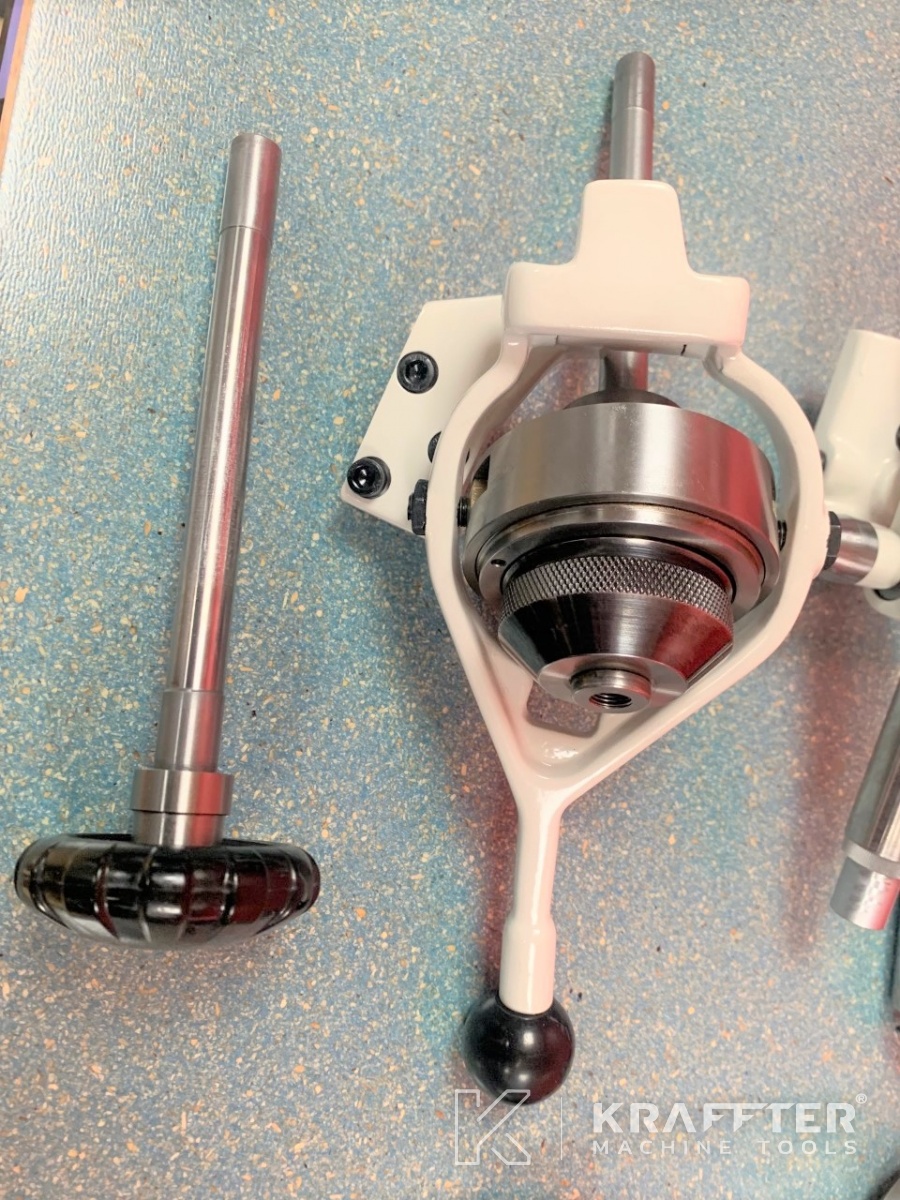

- 0270-30600-000 / 1 dispositif de serrage rapide des pinces par levier à commande manuelle (pour pinces type W12)
- 0070-45000-000 / 1 chariot croisé à vis (ensembles vis/écrous neufs sur les 2 axes)
- 1 bloc commande au pied (broche)

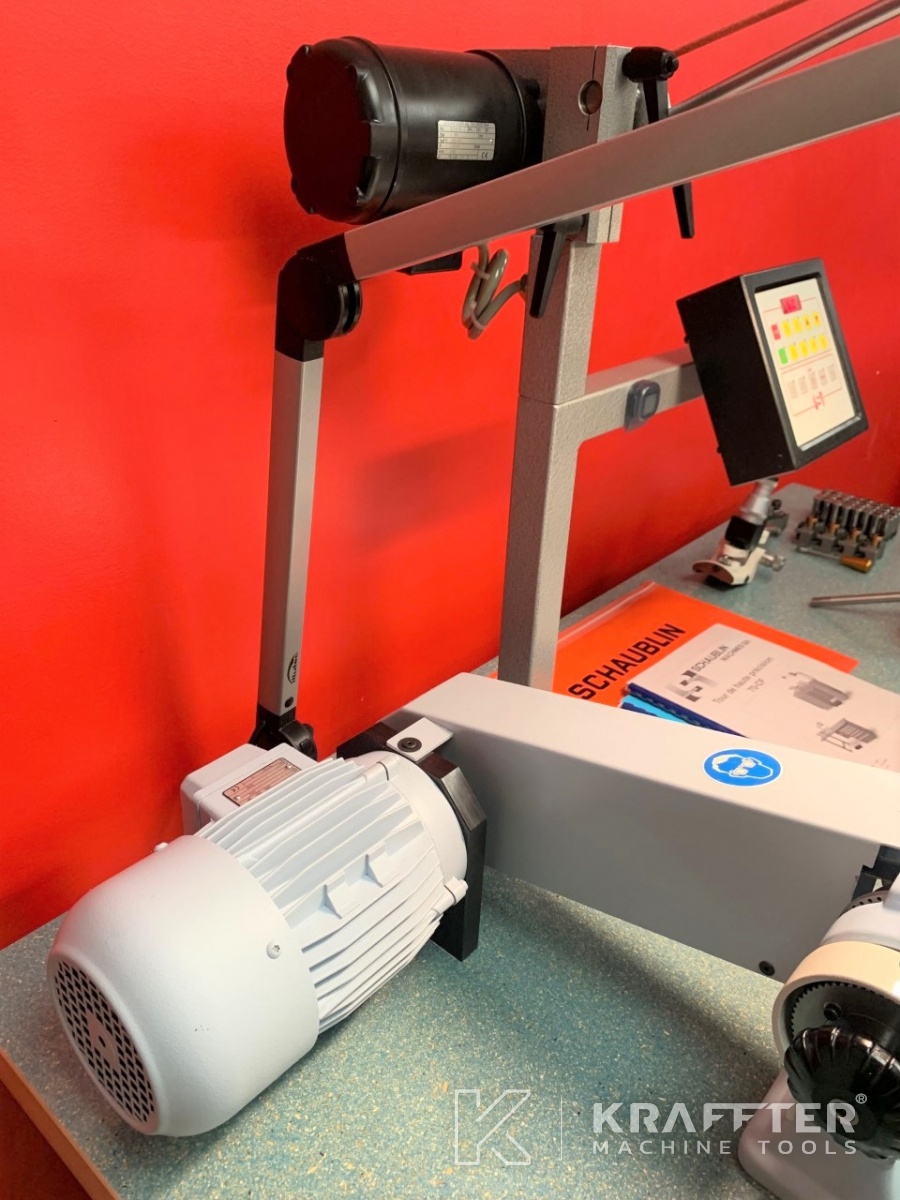

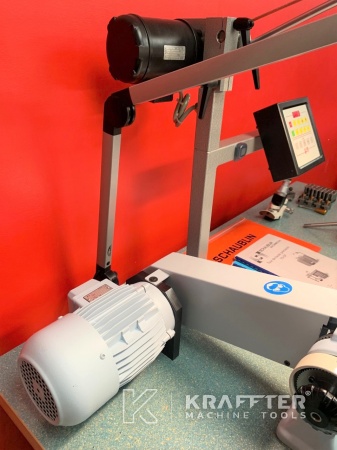

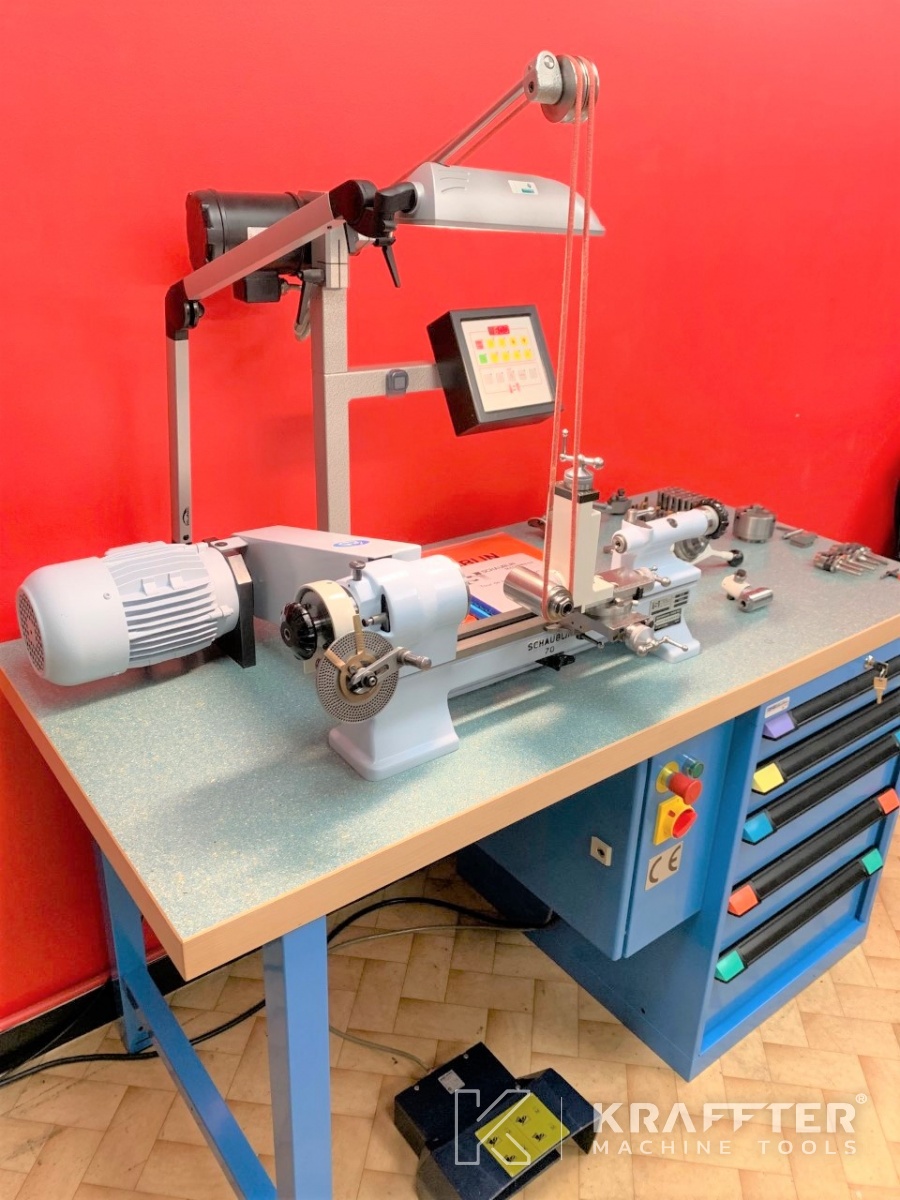

- 102-95.200 / 1 dispositif de commande motorisé pour appareil à fraiser ou meuler comprenant :
renvoi-tendeur de rectifiage avec poulies

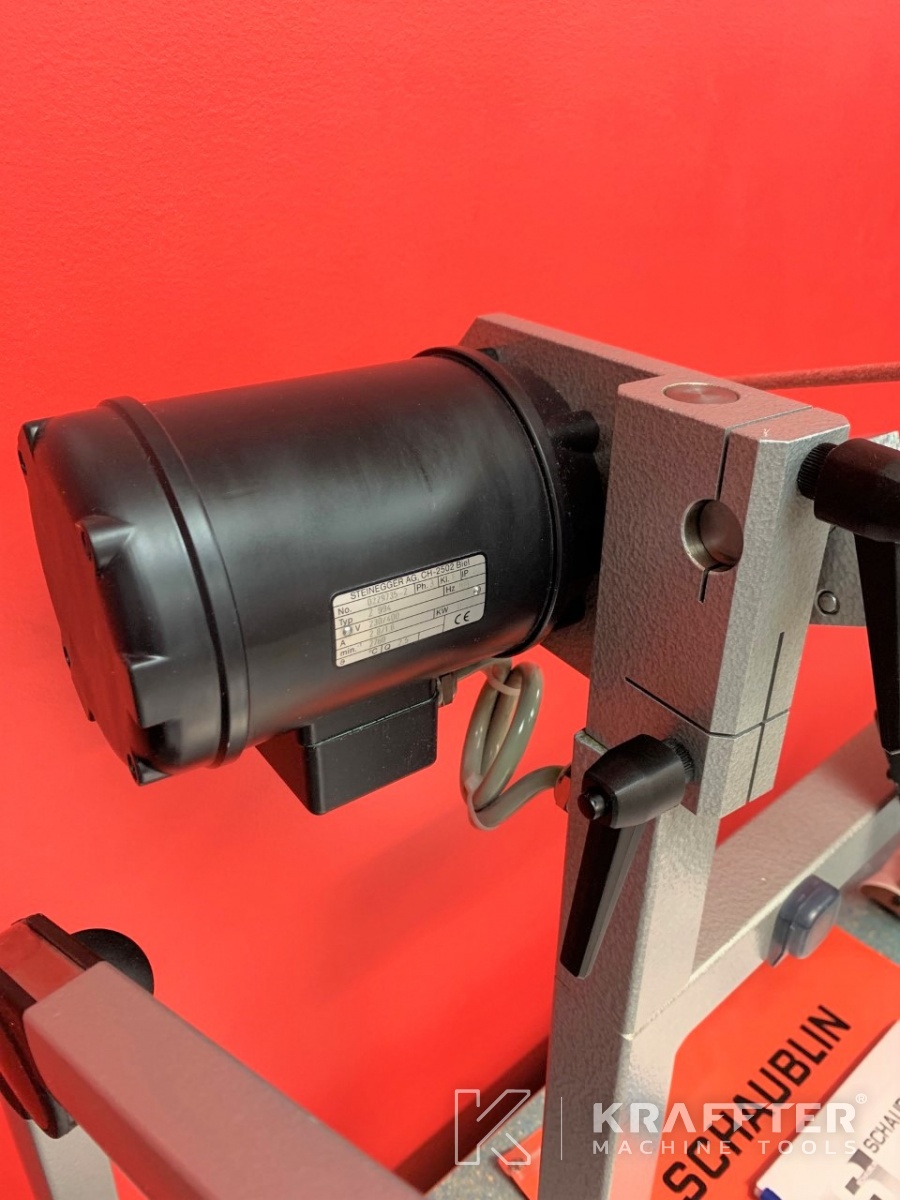

dispositif du rectifiage avec moteur 0.44 kW

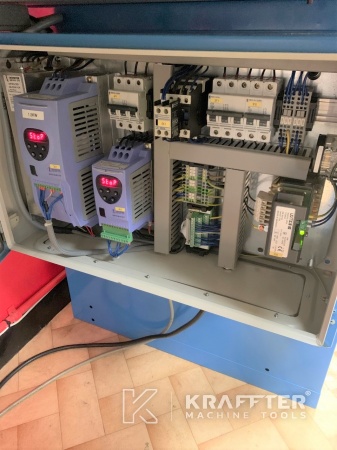

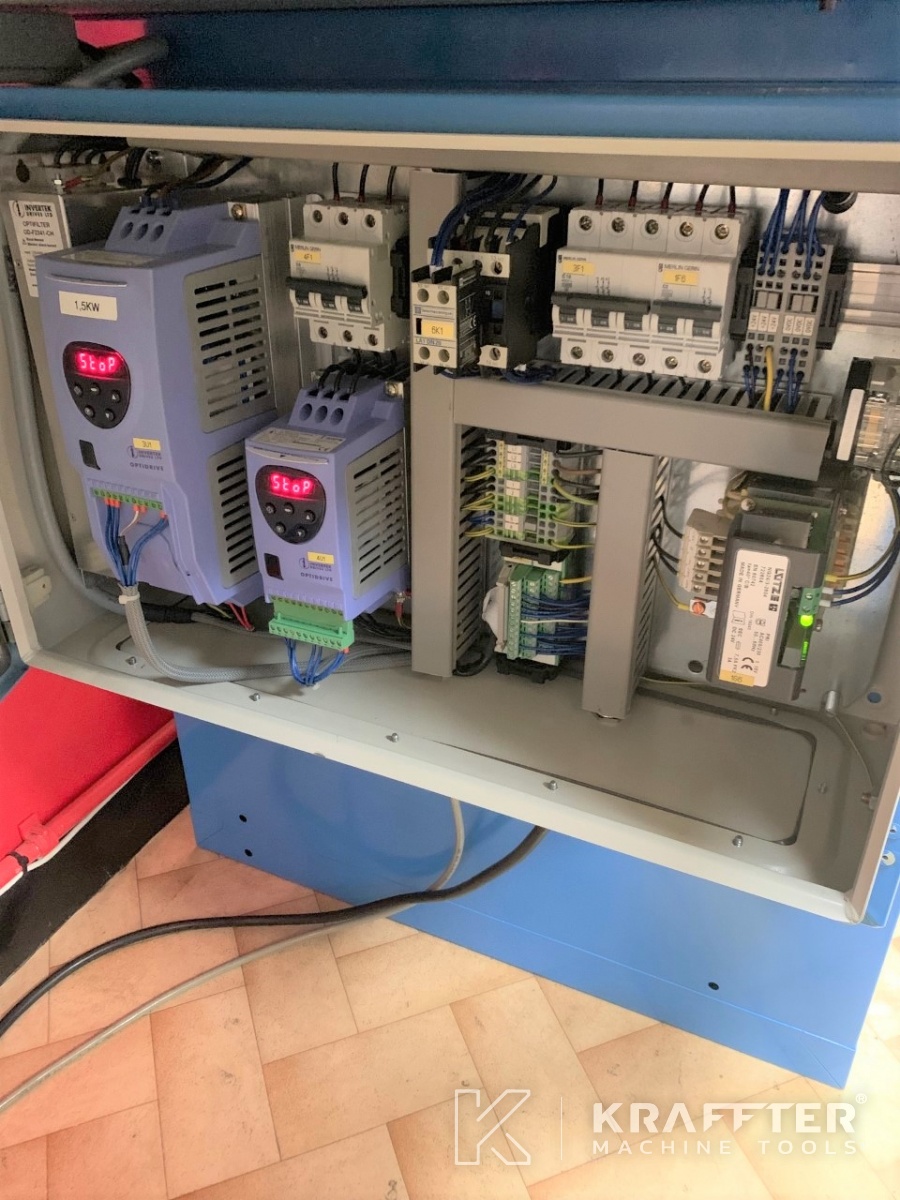

variation des vitesses avec convertisseur de fréquence
courroie perlon rouge Ø6 [mm]

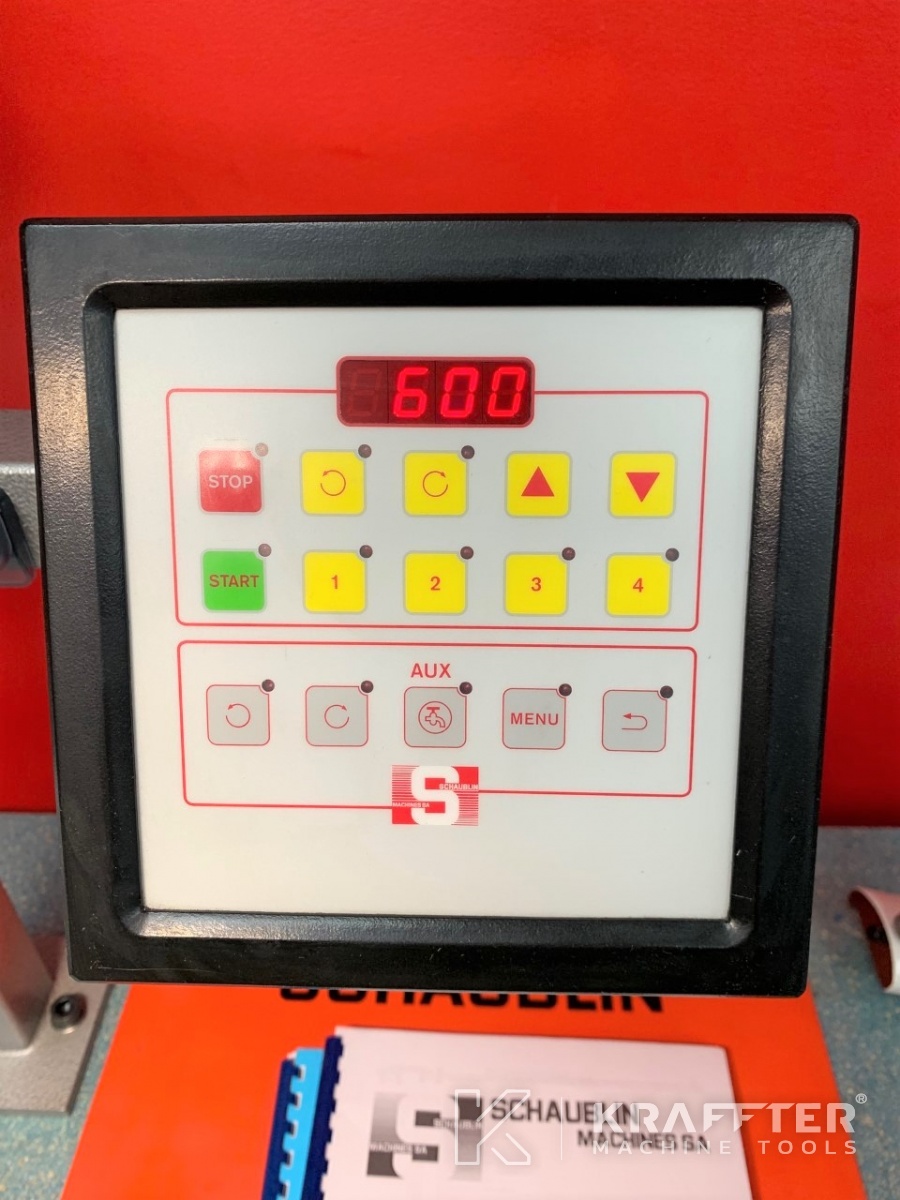

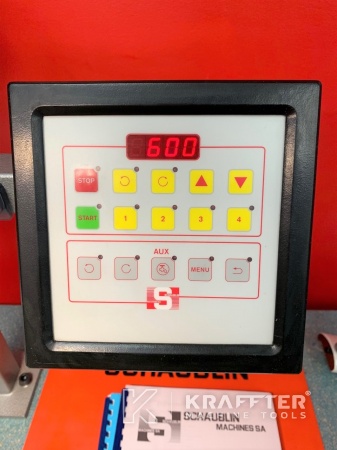

- 1 pupitre de commande permettant de commander et programmer la broche ainsi que l’appareil à fraiser/rectifer :
ajustage sans étage de la vitesse de broche
présélection des vitesses de broche
couple élevé à basse vitesses
affichage digital de la vitesse
commande pour fonctions auxiliaires
configuration des pédales par menu

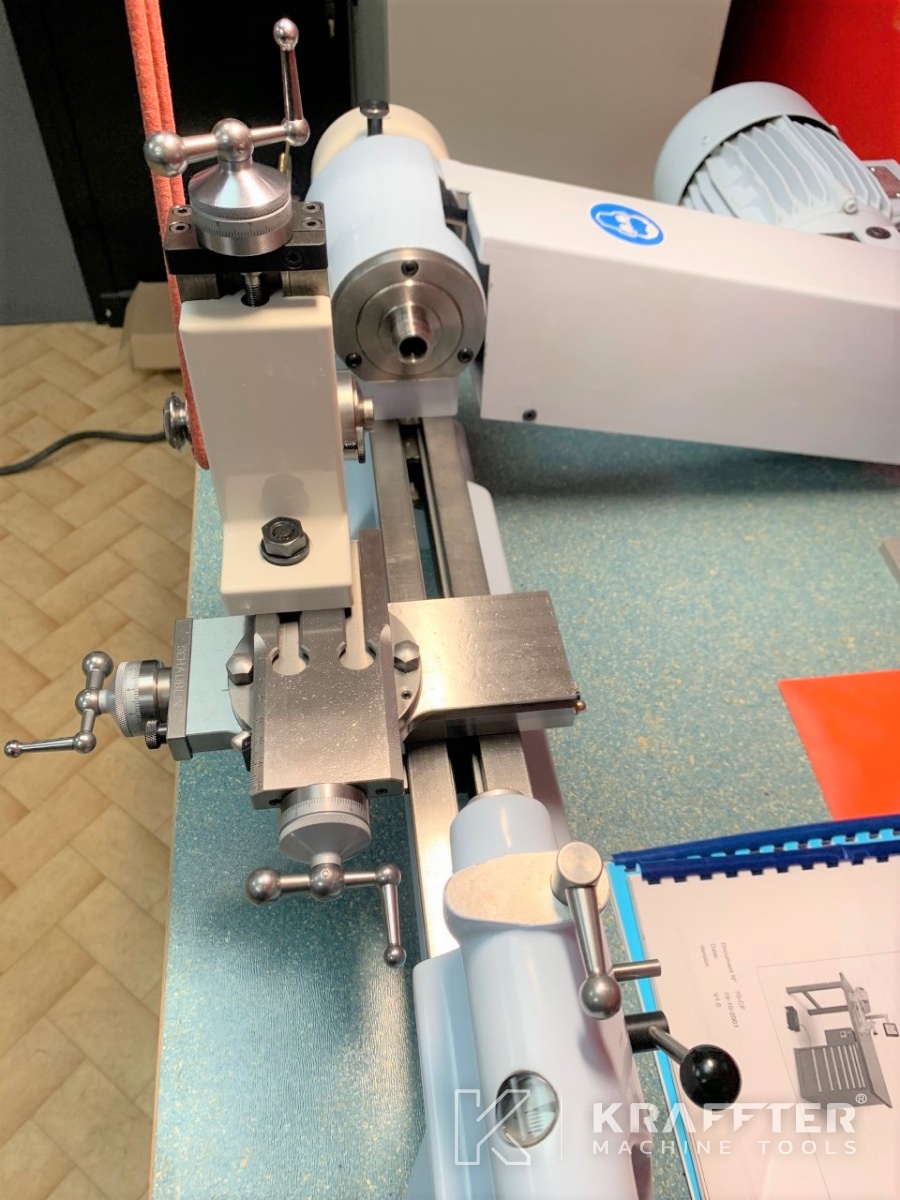

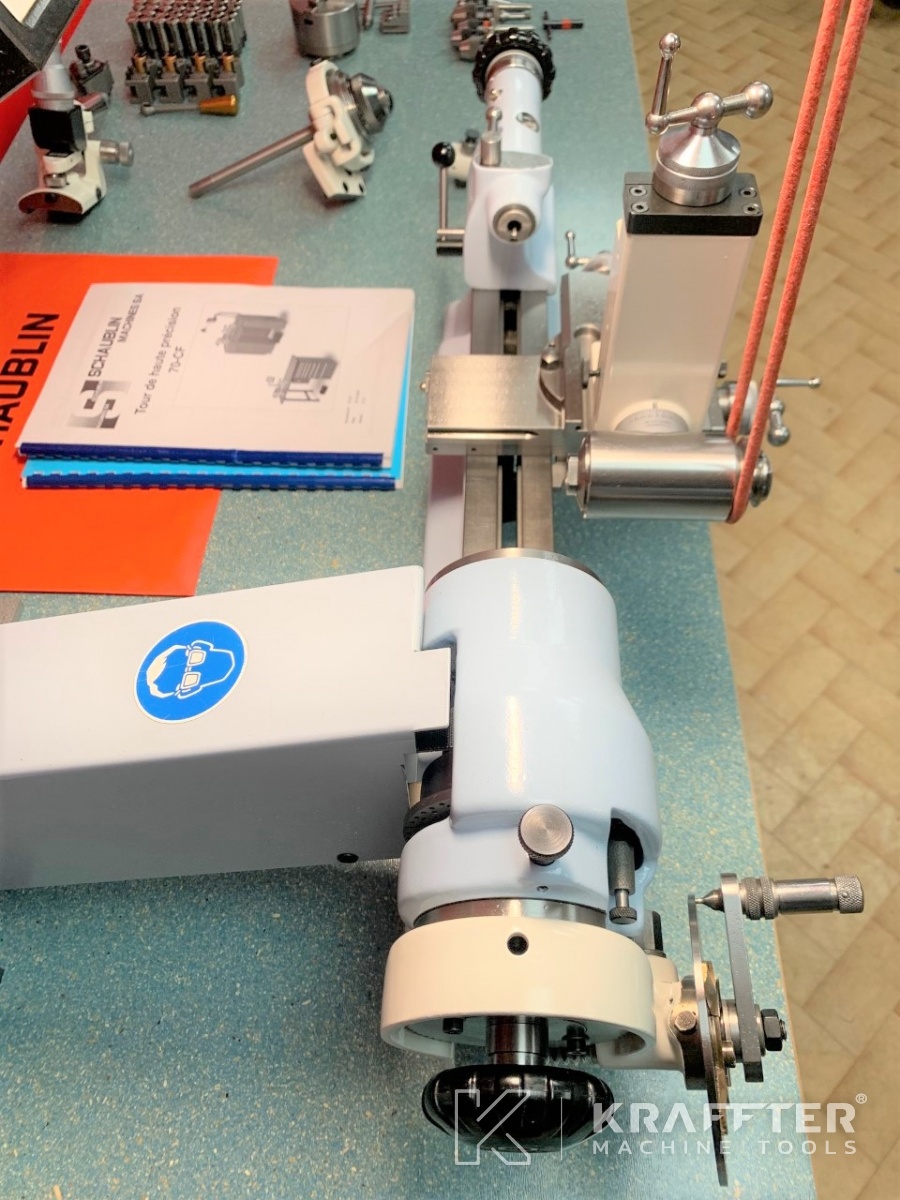

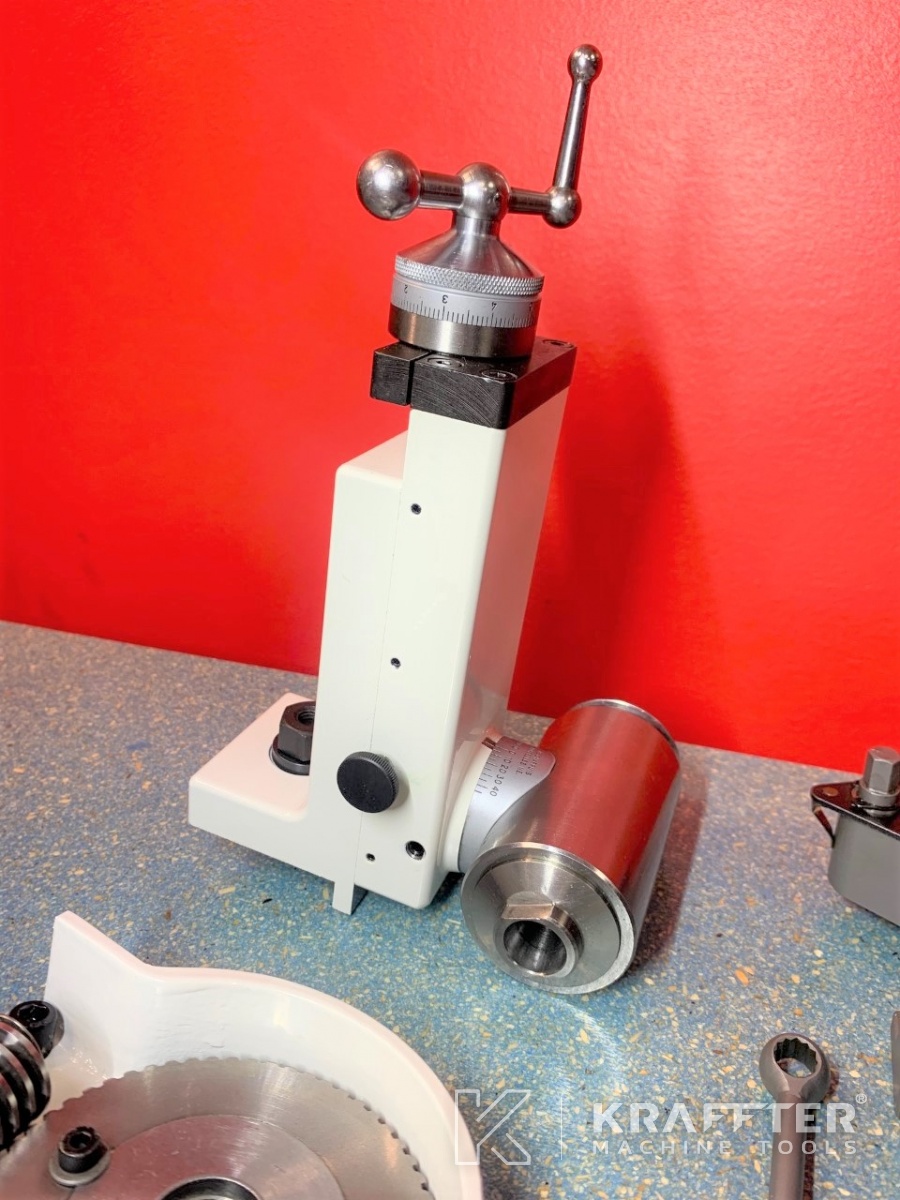

- 1 appareil à fraiser A.S. CHAPPUIS pour pinces W12

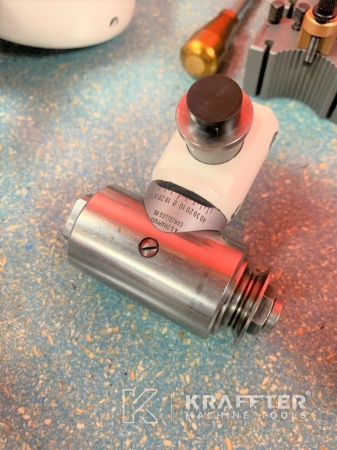

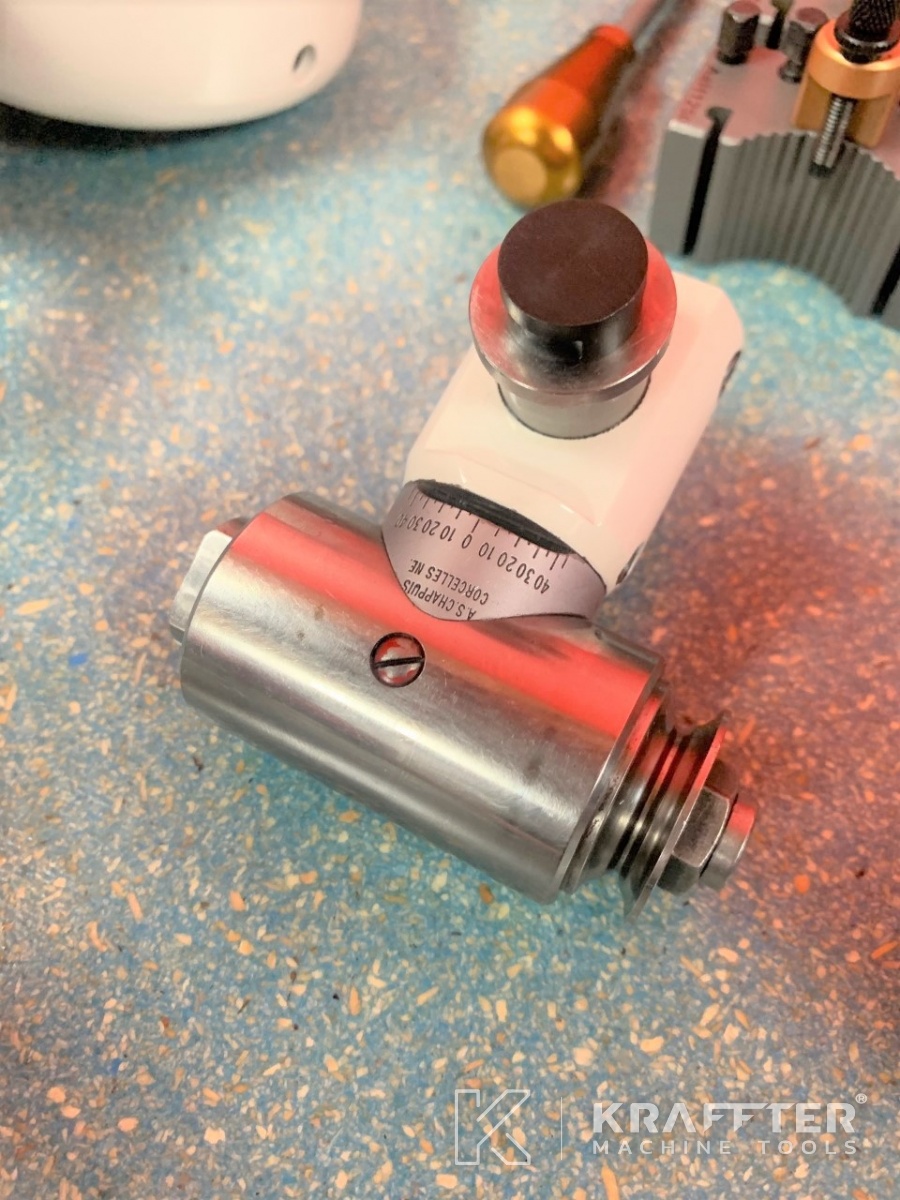

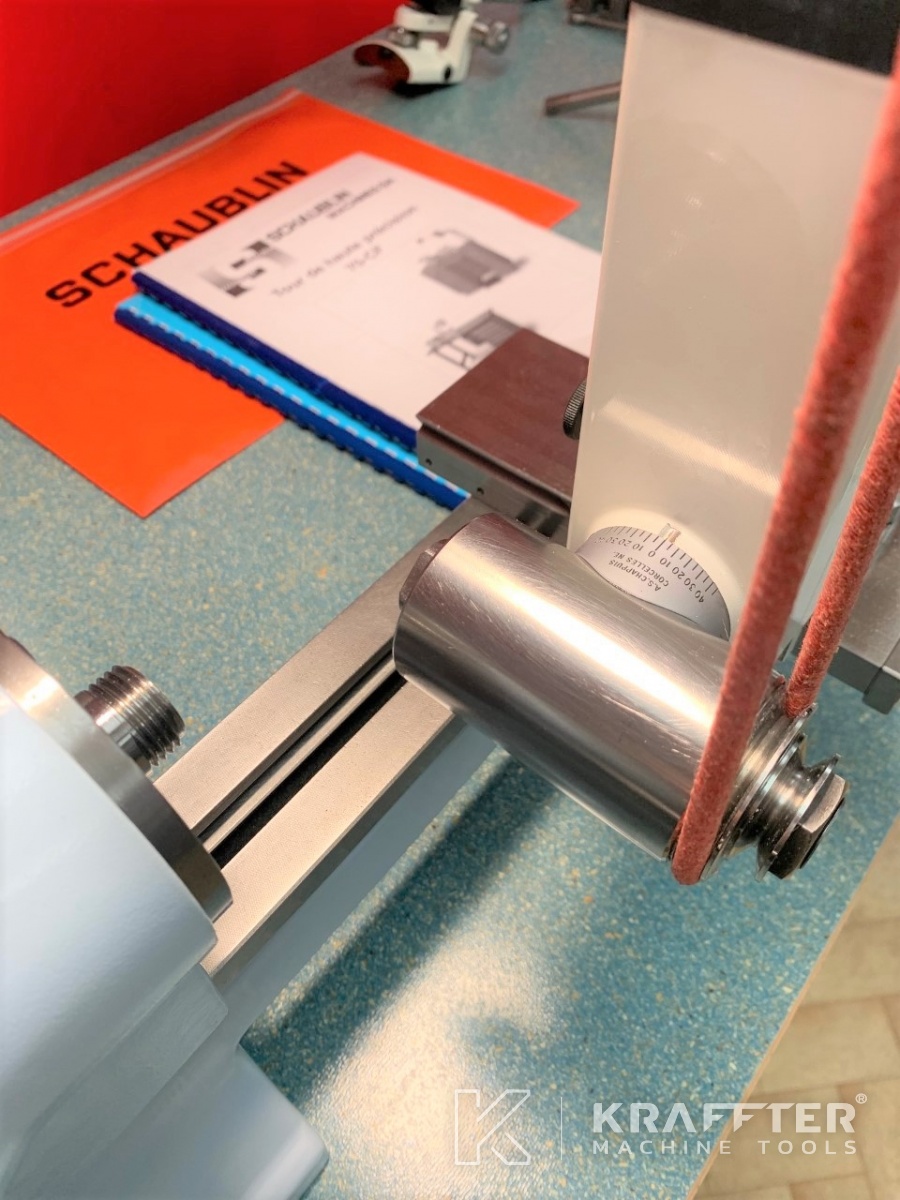

- 1 appareil à rectifier A.S. CHAPPUIS pour pinces B8, orientable sur 360°

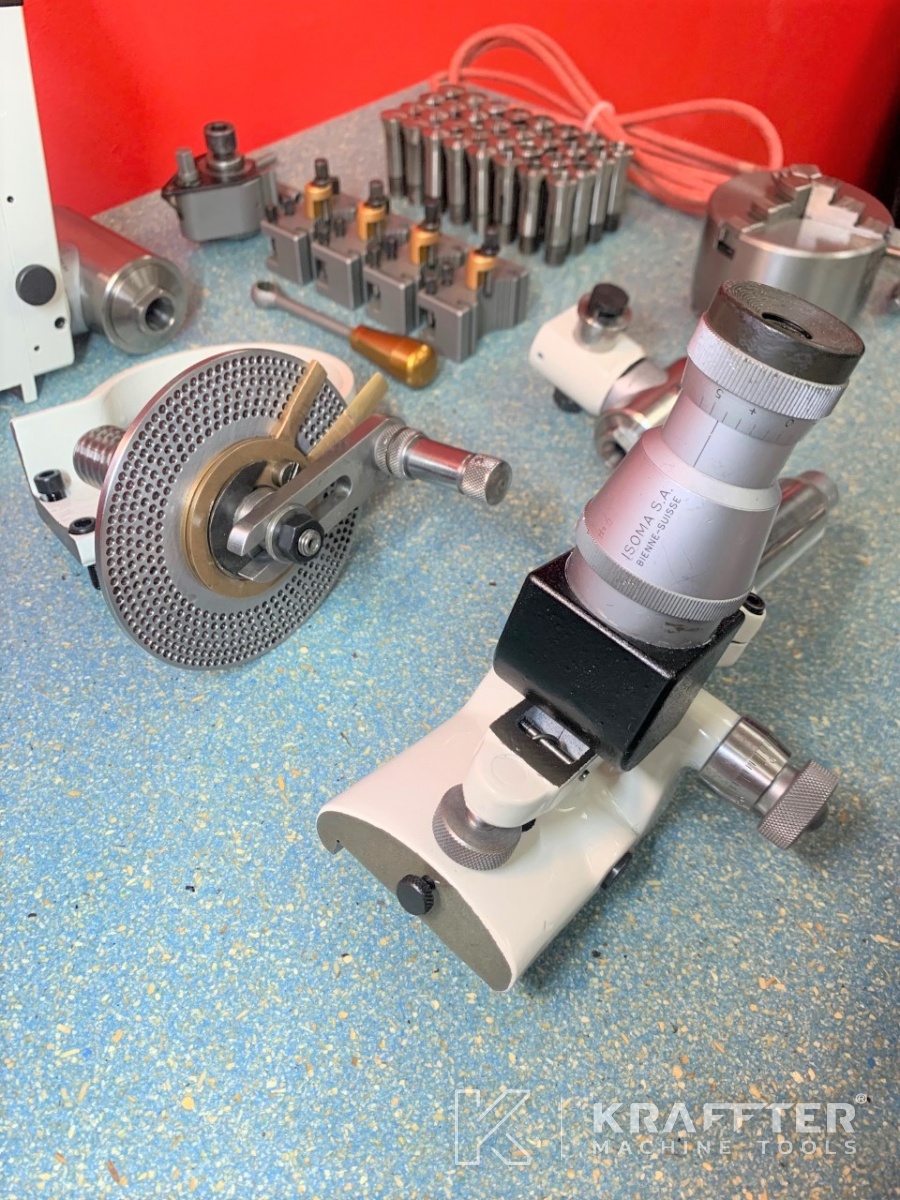

- 1 microscope de centrage ISOMA S.A. (BIENNE SUISSE)

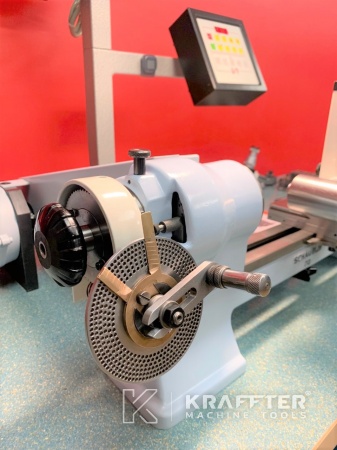

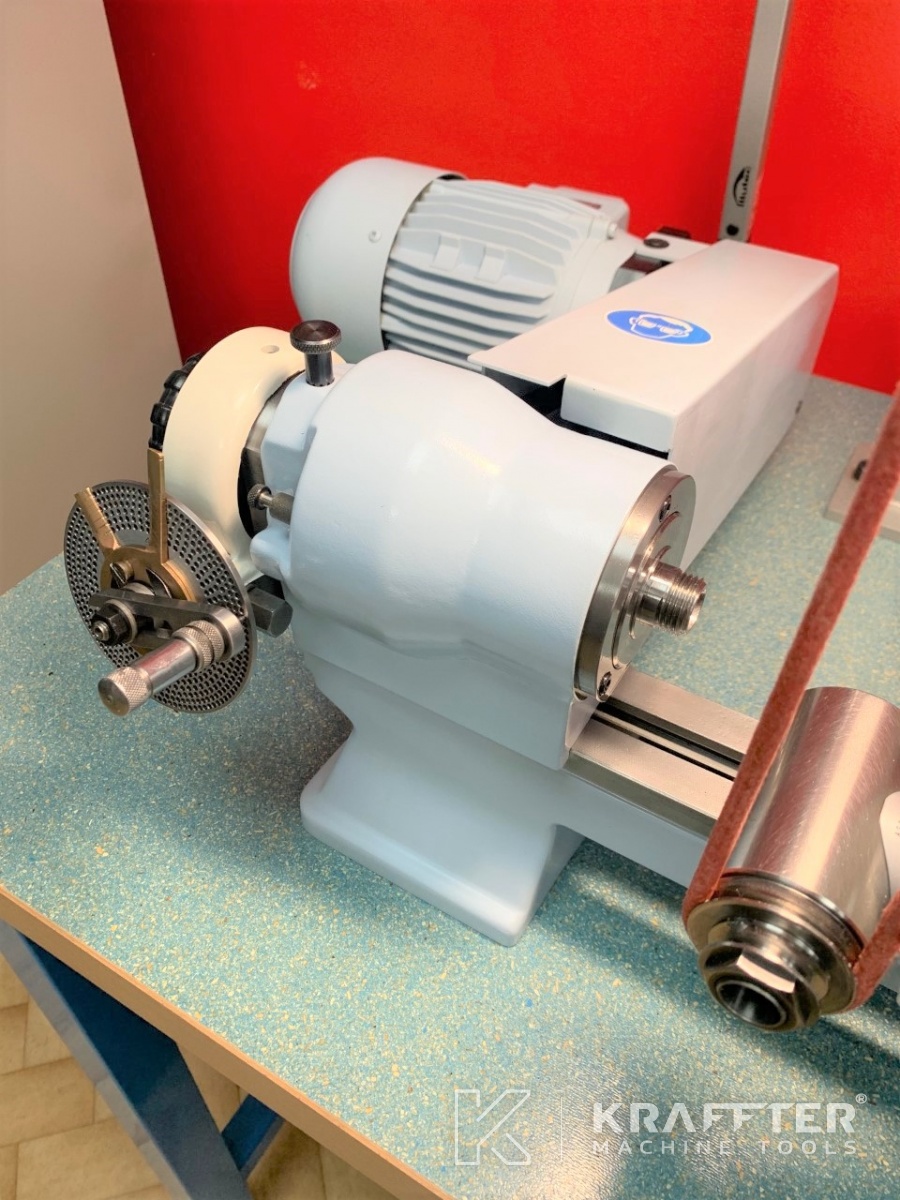

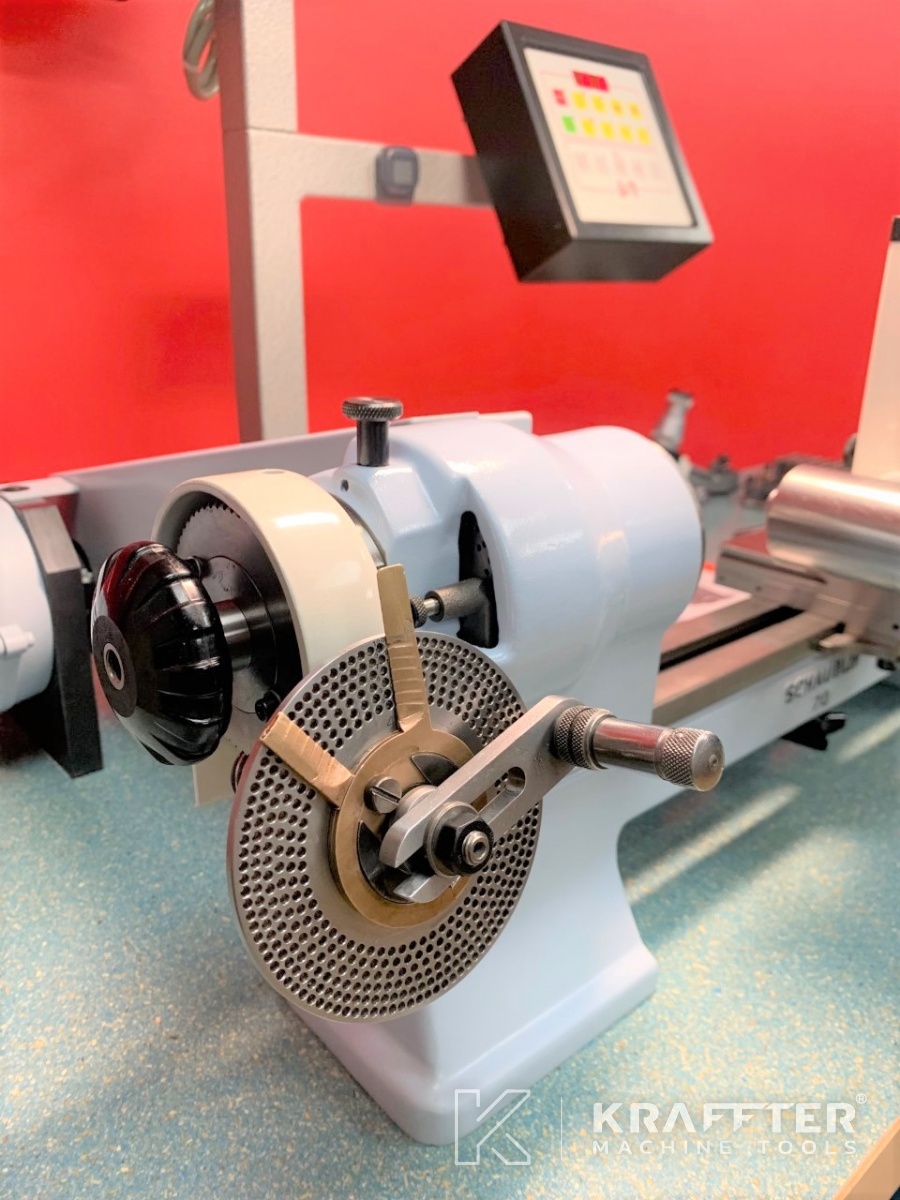

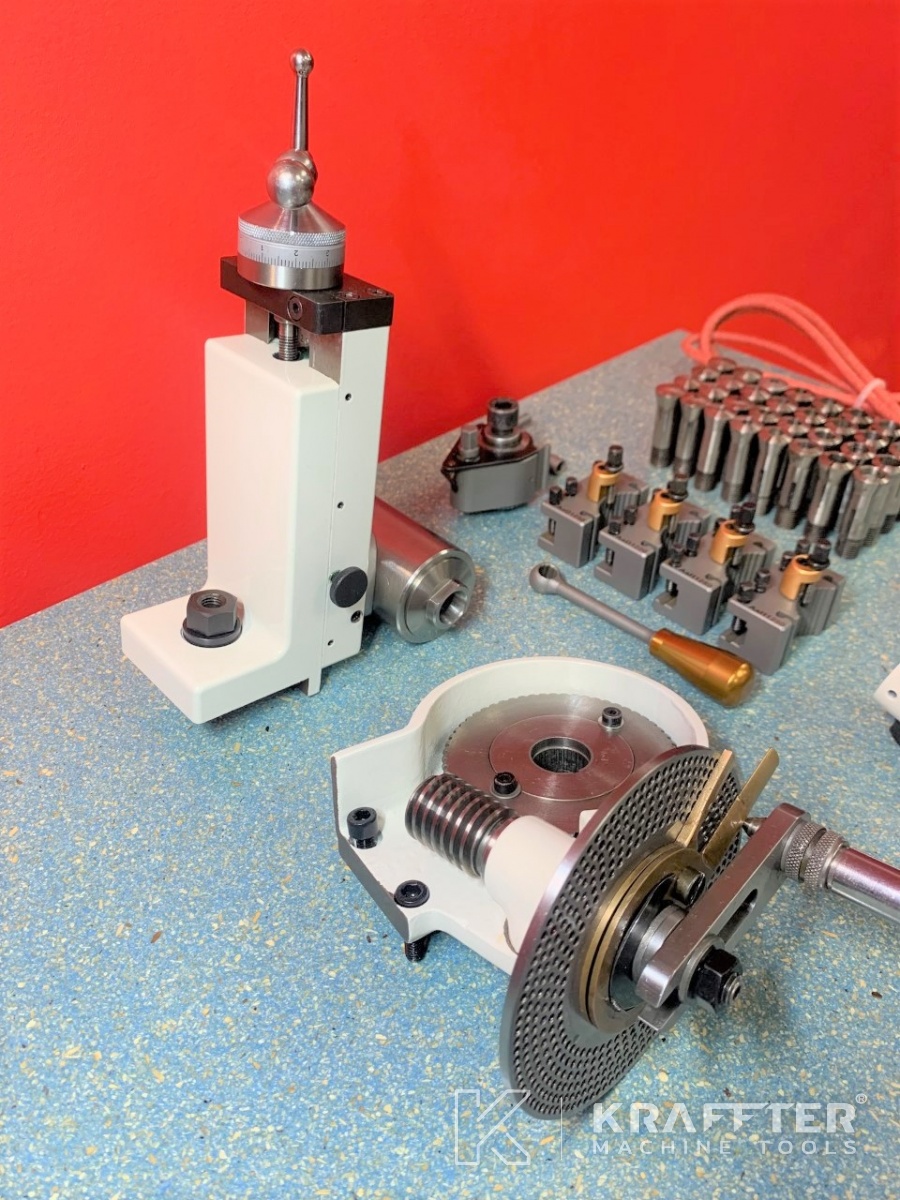

- 0070-21800-000 / 1 appareil à diviser à vis sans fin et son disque perforé

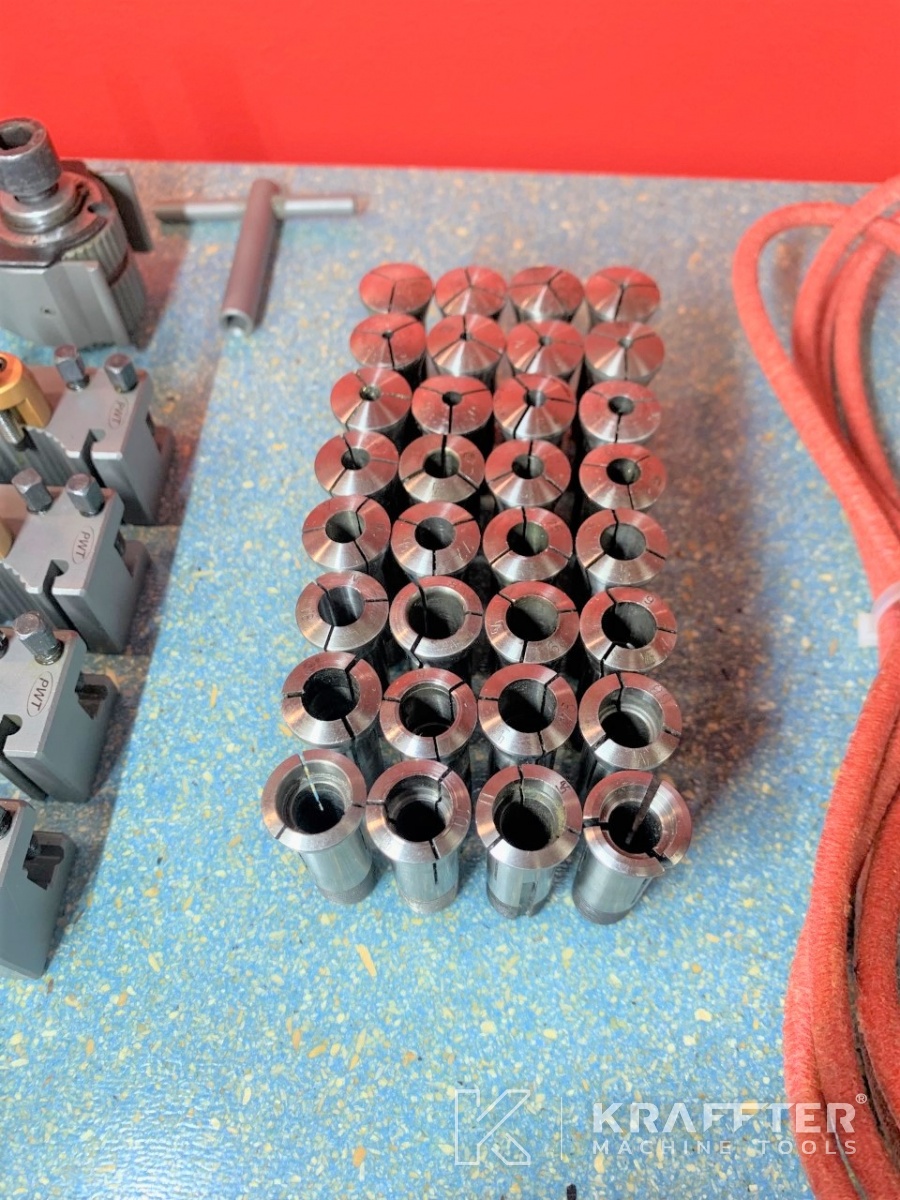

- 32 pinces type W12 Ø0.50 à 11.00 [mm]

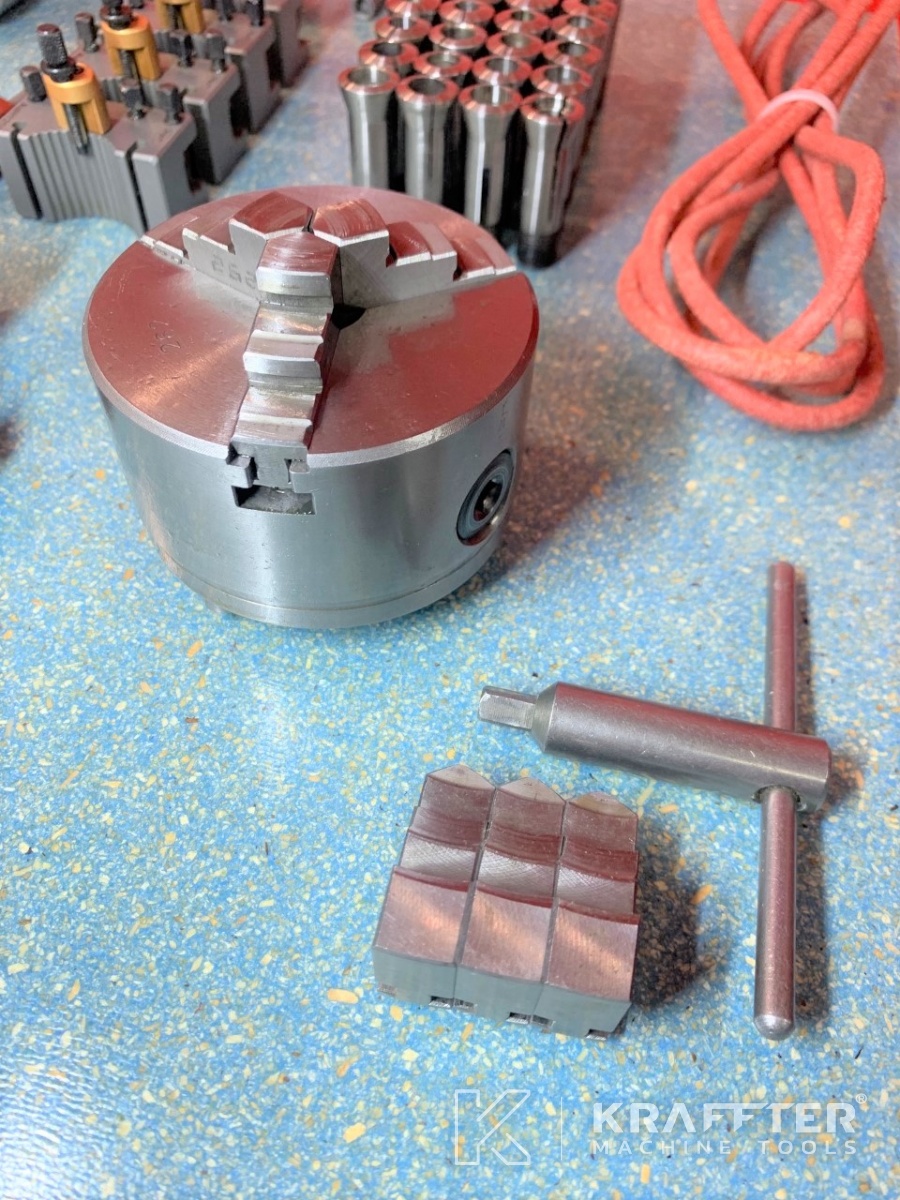

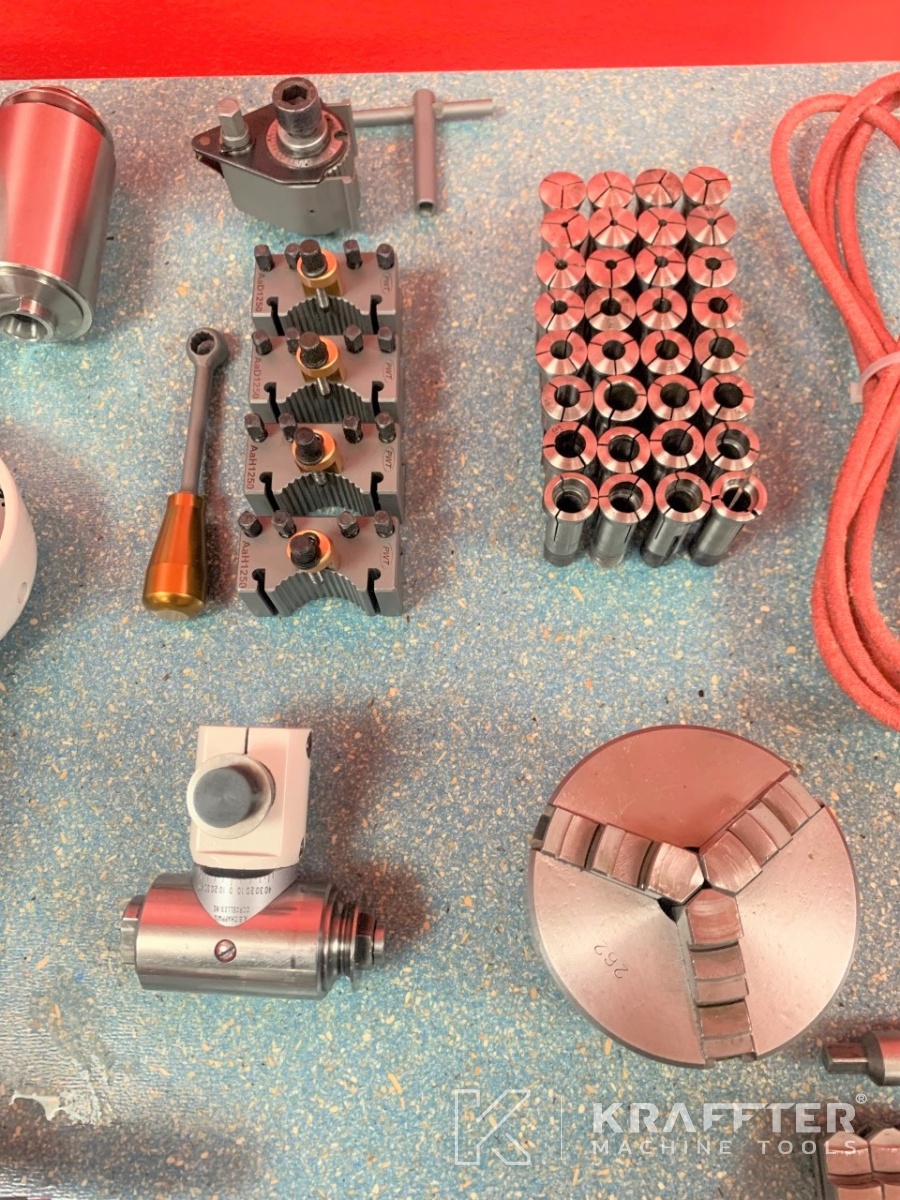

- 1 mandrin Ø80 [mm] à 3 mors concentriques, monté sur plateau d’ajustement pour nez de broche, avec 1 bague de serrage
- 1 jeu de 3 mors durs intérieurs pour mandrin Ø80 [mm]
- 1 jeu de 3 mors durs extérieurs pour mandrin Ø80 [mm]
- 1 tourelle à changement rapide d’outil genre MULTIFIX Aa et ses 2 clés de serrage
- 4 porte-outils à changement rapide genre MULTIFIX Aa

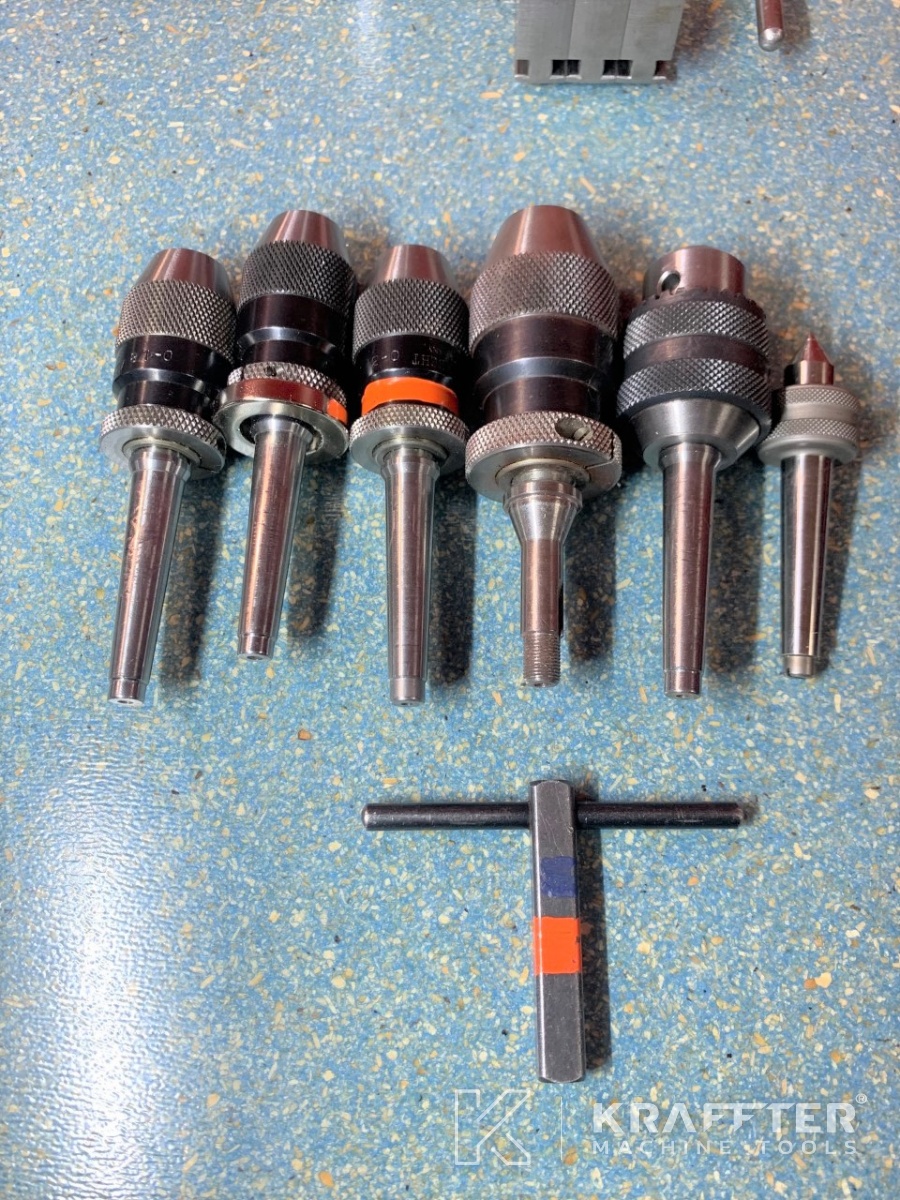

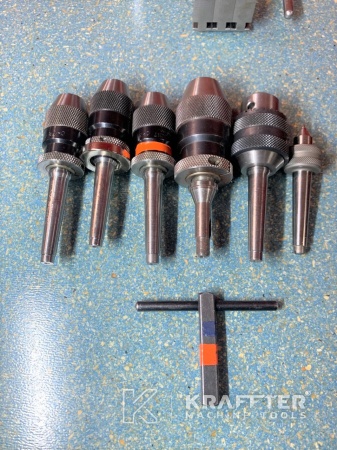

- 3 mandrins de perçage auto-serrants ALBRECHT GERMANY, cône 2°, sur tasseau, capacité de serrage 0-3 [mm]
- 1 mandrin de perçage sur tasseau B8 ALBRECHT GERMANY, capacité de serrage 0-5 [mm]
- 70-74.041 / 1 contre-pointe pleine, 60°, tournante (avec roulements à rouleaux coniques), cône 2°
- 1 lampe d’établi 2 bras articulés
