Vendu

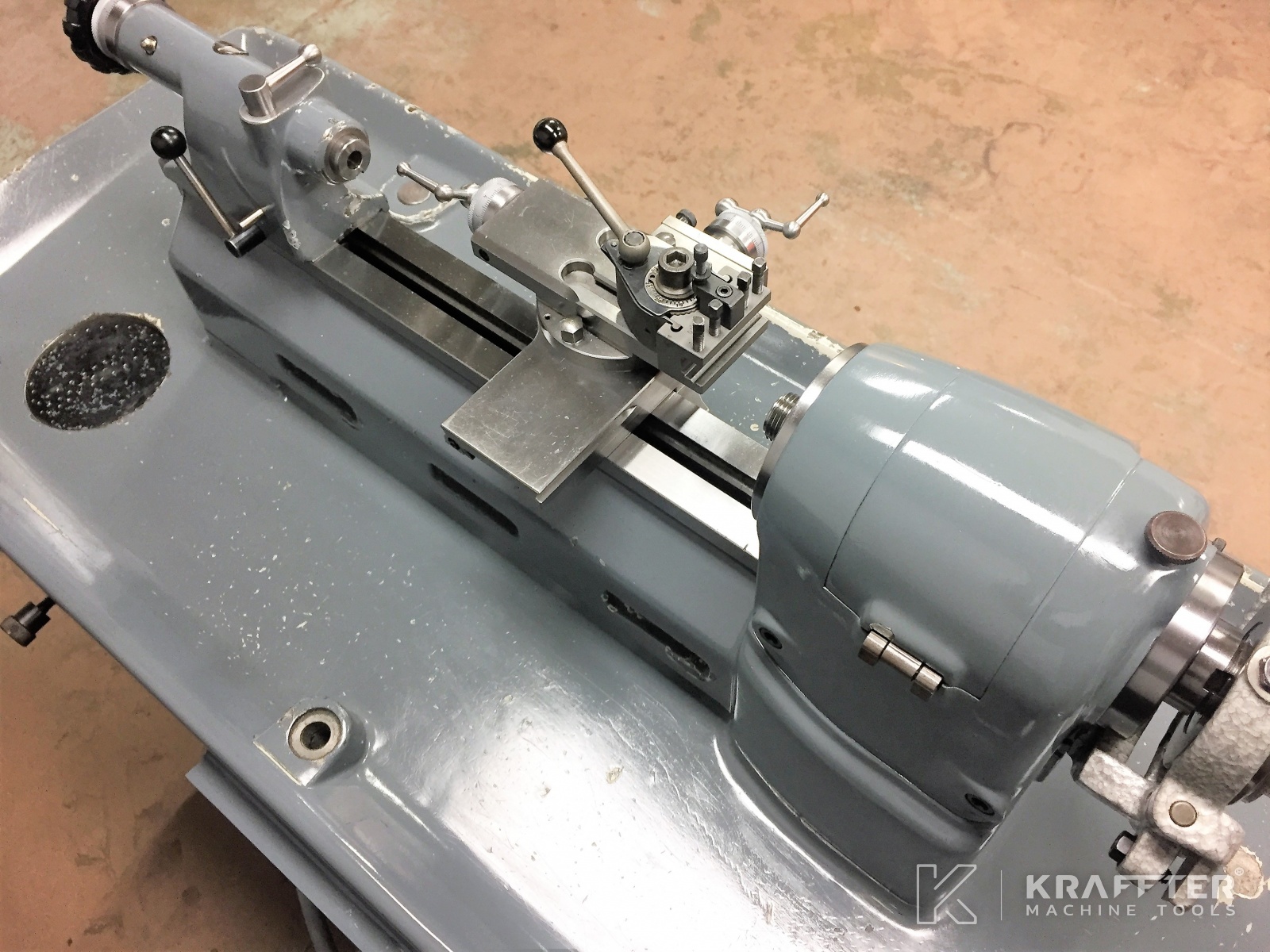

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20689-923
Modèle : 70
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
275 [mm]
Hauteur de pointes
70 [mm]
Diamètre admissible au-dessus du chariot
85 [mm]
Broche prévue pour pinces de serrage
W12
Diamètre de passage en broche
12 [mm]
Cône contre-poupée
2°
Dispositif de serrage rapide des pinces par levier
Oui
Nombre de vitesses de broche
6
Tourelle
Multifix type Aa
Type de porte-outils
Multifix type Aa
Tension d'alimentation
400 [V]
Dimensions
1130 x 780 x 1670
Poids
350 [Kg]

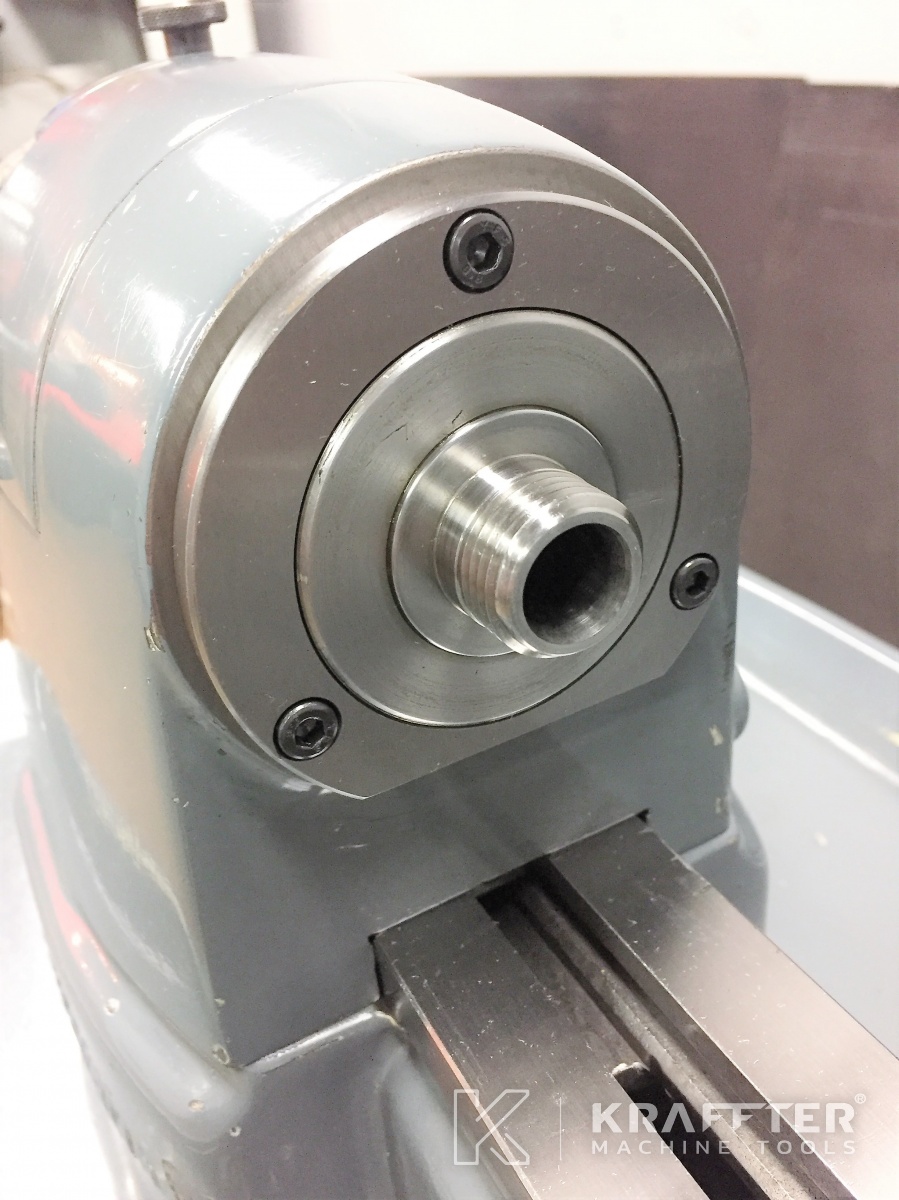

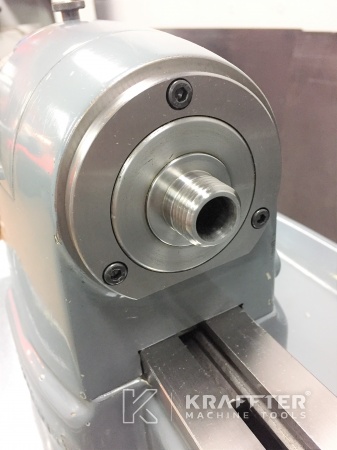

- 70-31 / 1 poupée fixe à roulements à billes, broche W12
- 70-12 / 1 banc

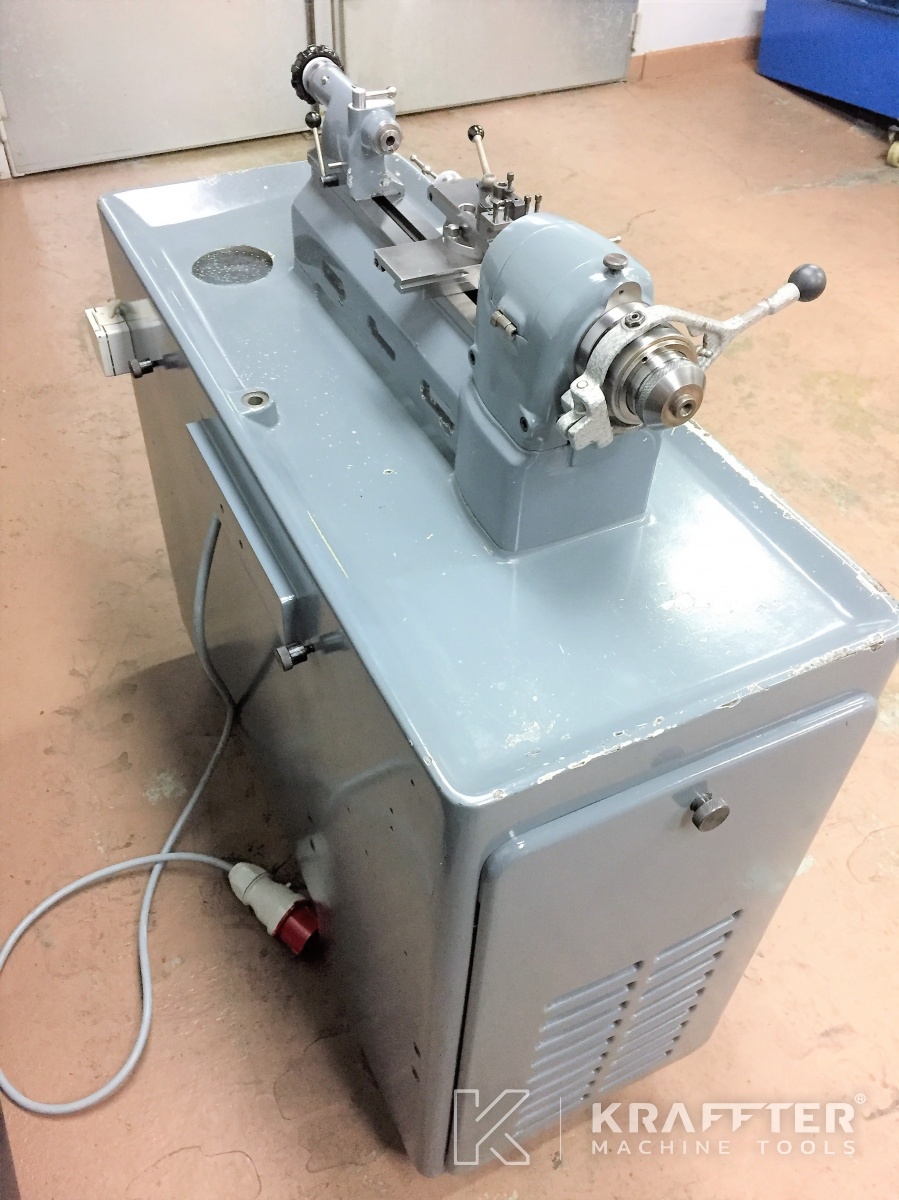

- 70-10 / 1 socle en fonte

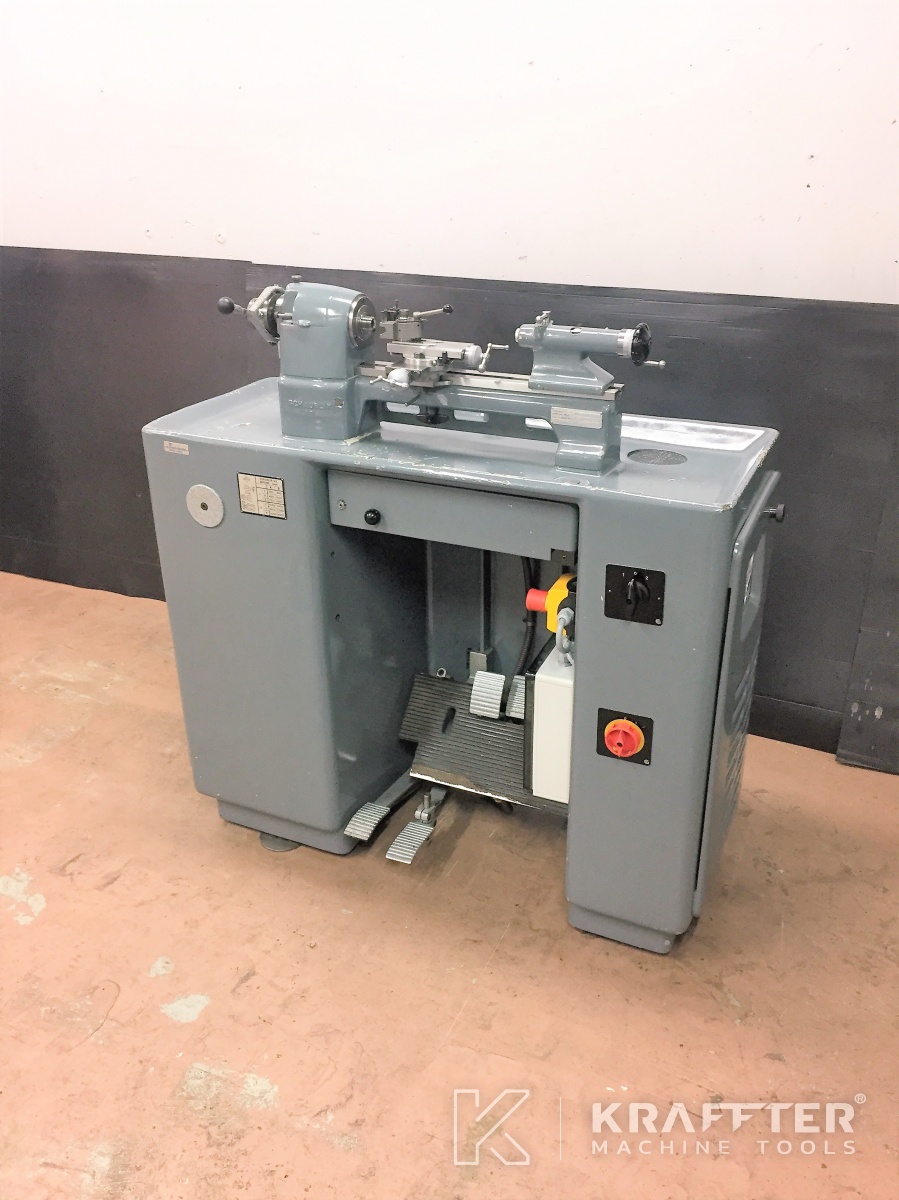

- 71017 / 1 pose-pieds avec interrupteur-inverseur de marche à pédales 71025
- 70-81.030 / 1 renvoi avec embrayage et frein
- 70-80.400 / 1 tiroir pivotant pour accessoires

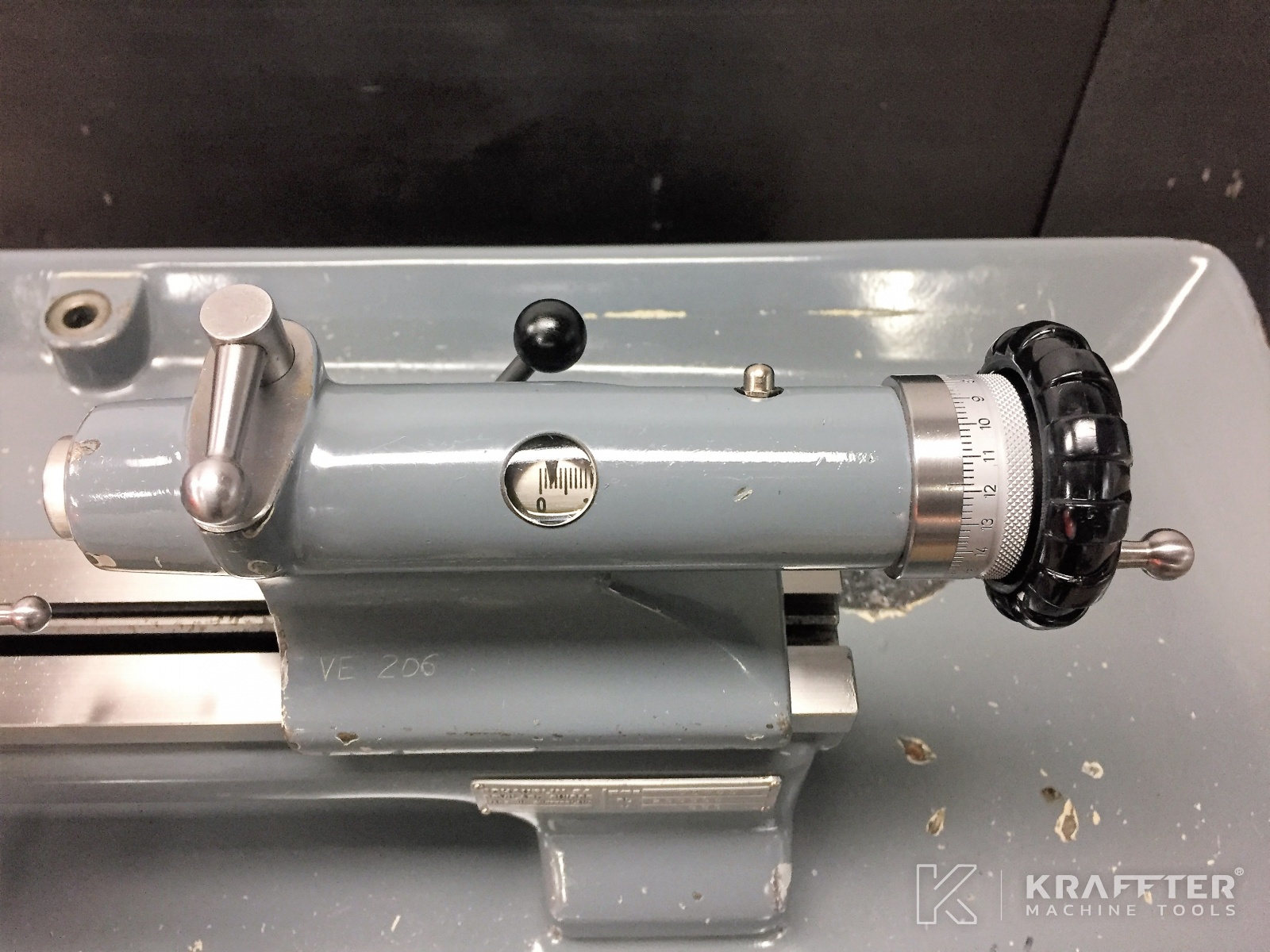

- 70-65 / 1 contre-poupée à vis et volant

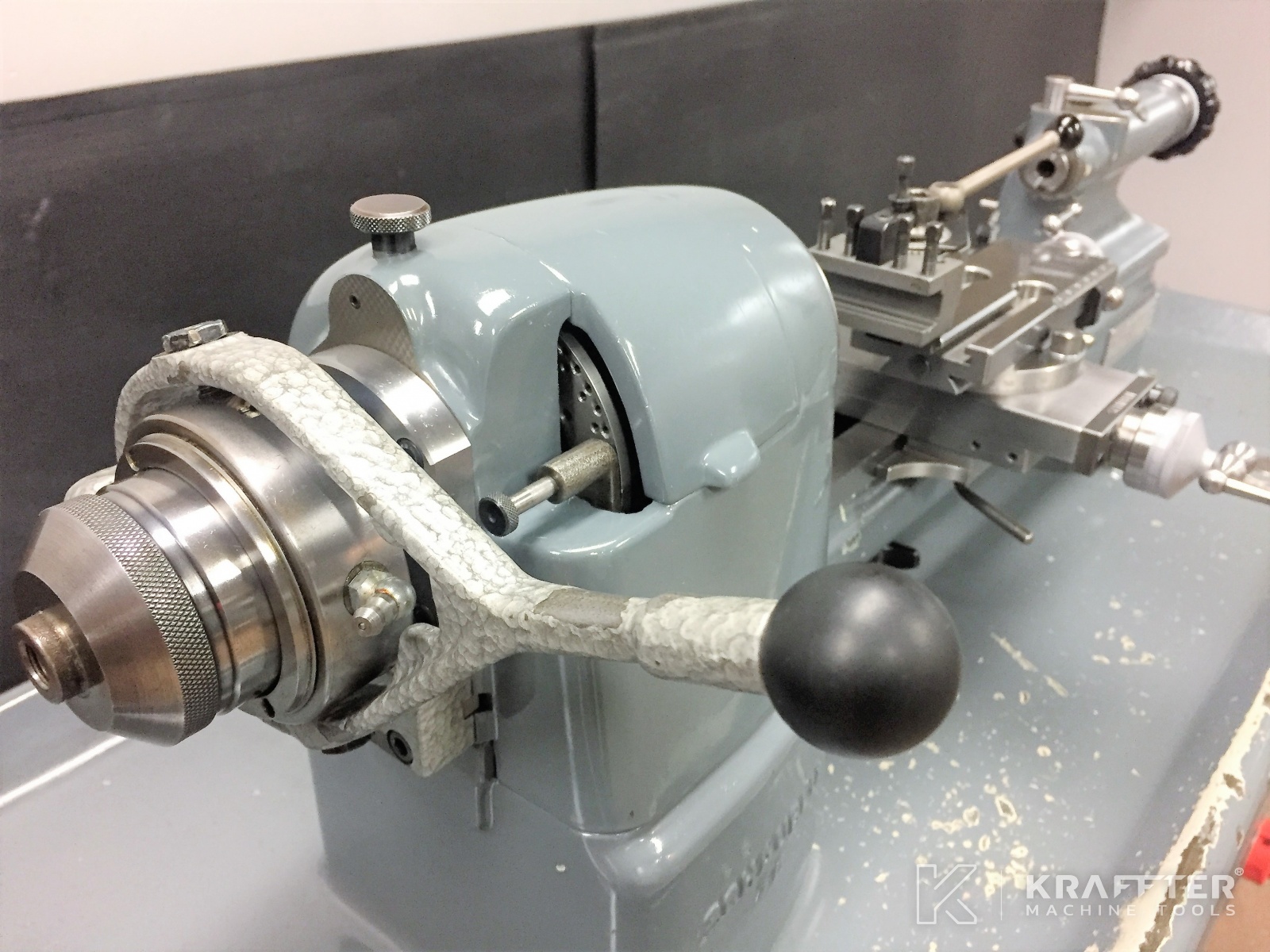

- 70-32.030 / 1 dispositif de serrage rapide des pinces par levier à commande manuelle (pour pinces type W12)
- 70-45 / 1 chariot croisé à vis
- 70-10.100 / 1 tige pour fixation du chariot
- 1 moteur bi-vitesses 750/3000 [tours/min]

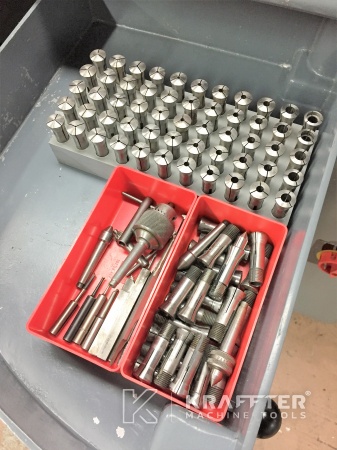

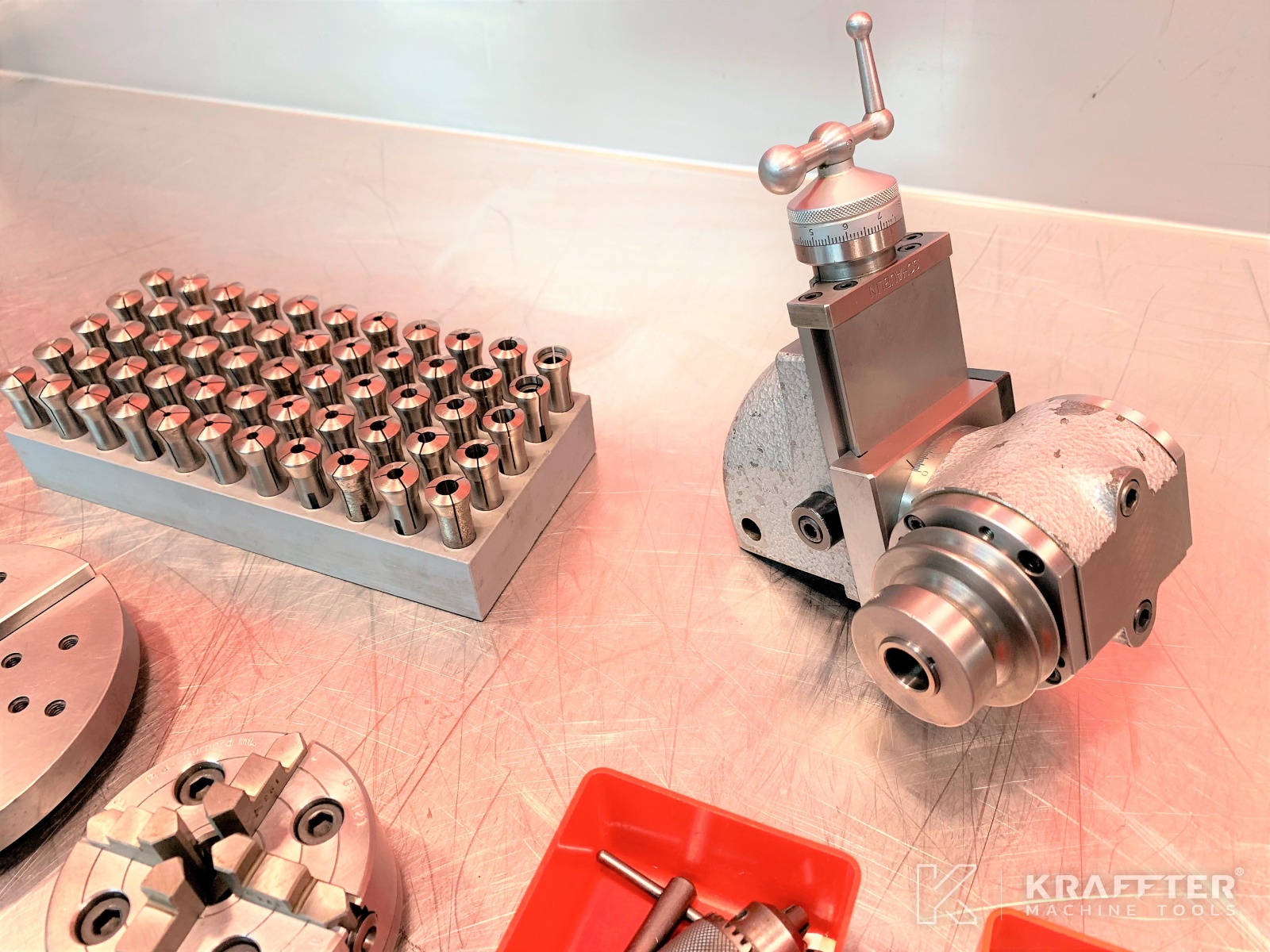

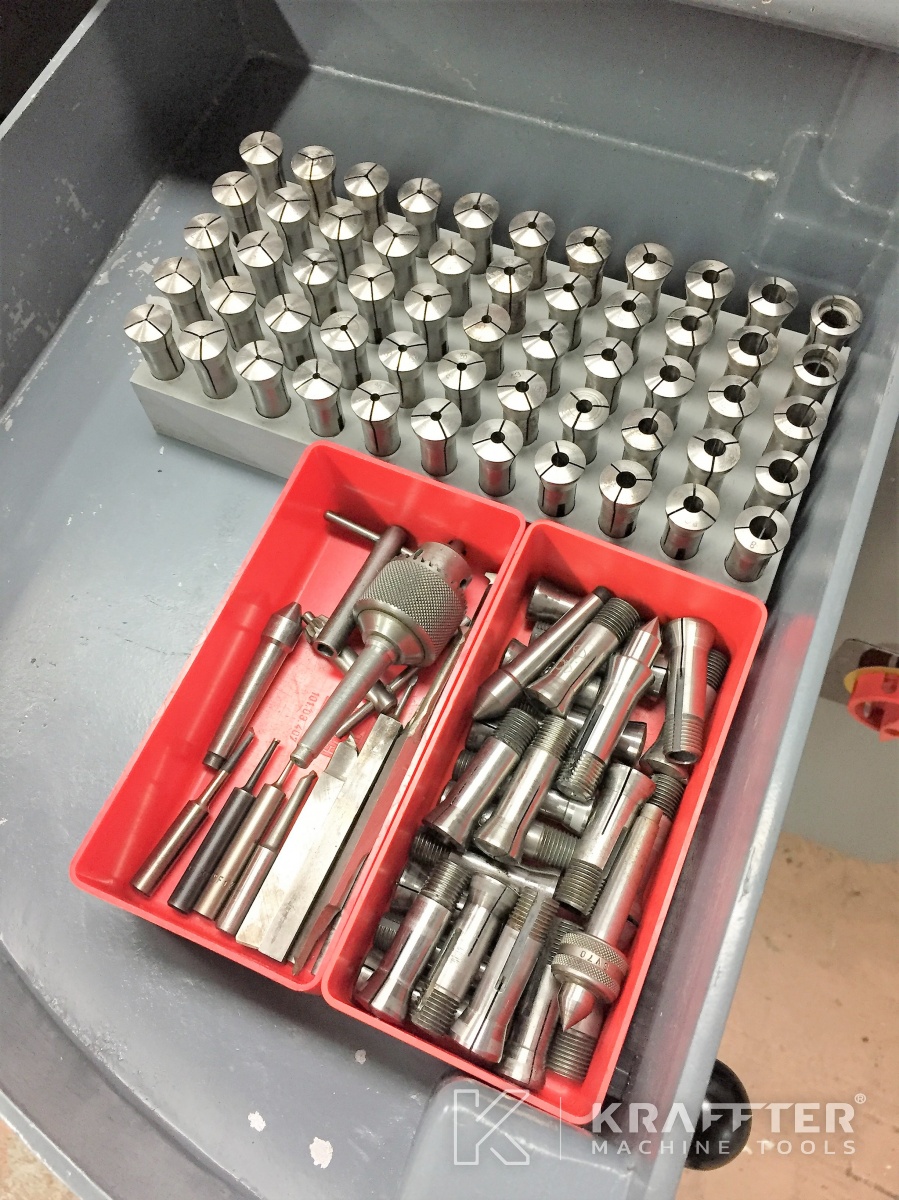

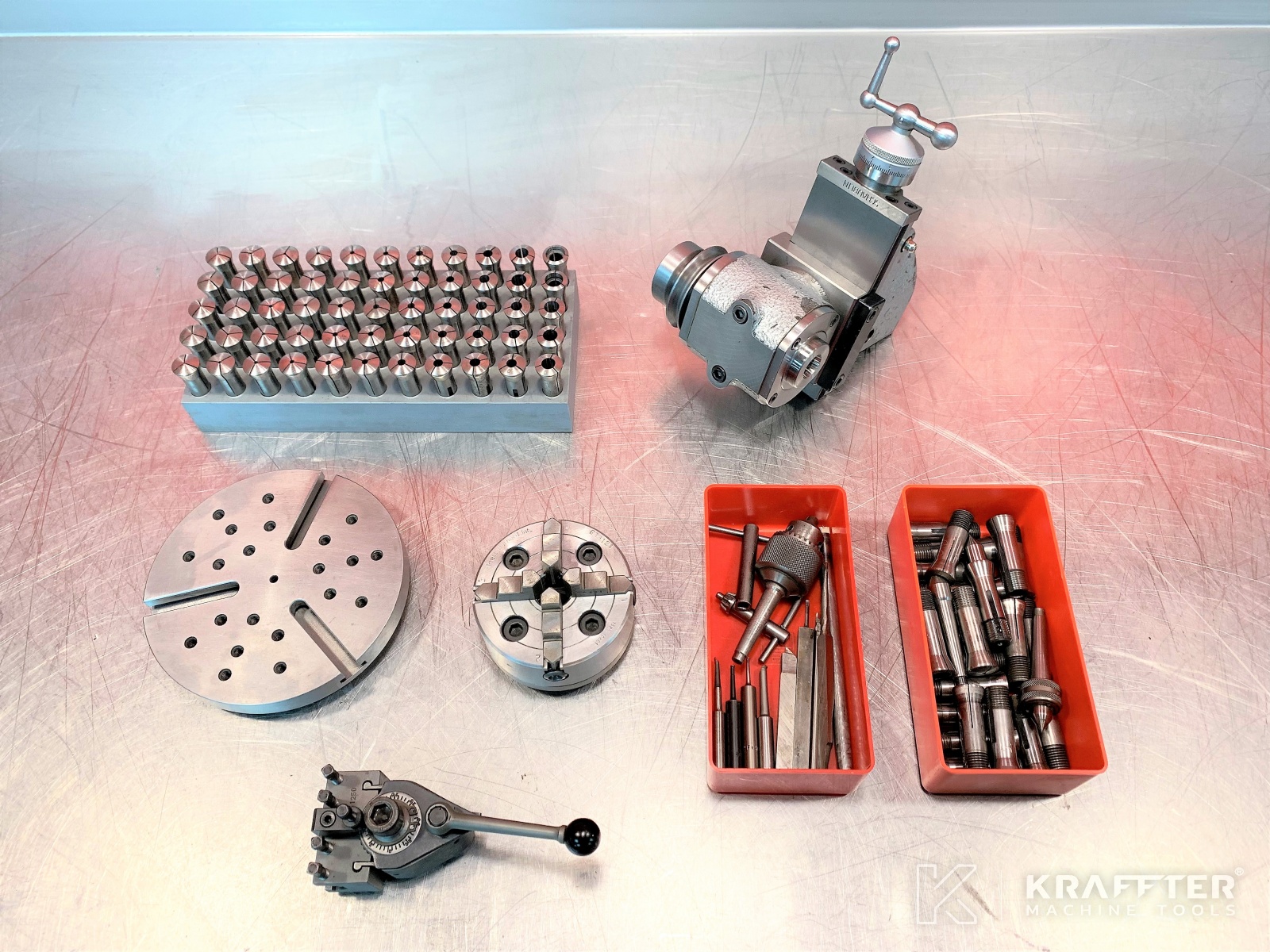

- 77 pinces type W12 sur présentoir Ø0.50 à 12.00 [mm]

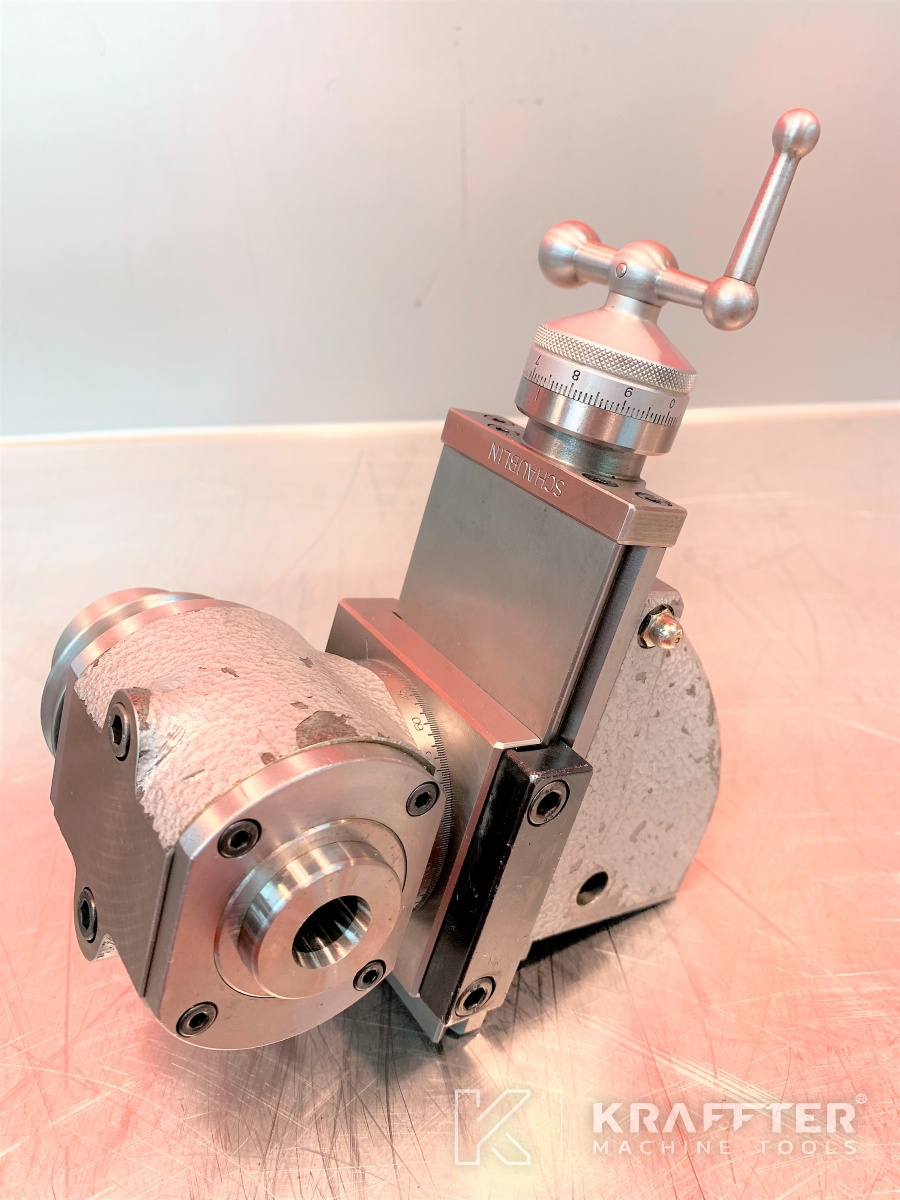

- 70-87.350 / 1 appareil à fraiser broche W12 (sans tirant)
- 1 mandrin 4 mors indépendants Ø80 [mm] PRATT BURNERD
- 70-25.110 / 1 plateau Ø138 [mm] à 3 rainures T radiales de 8.5 [mm]et 21 trous taraudés M6

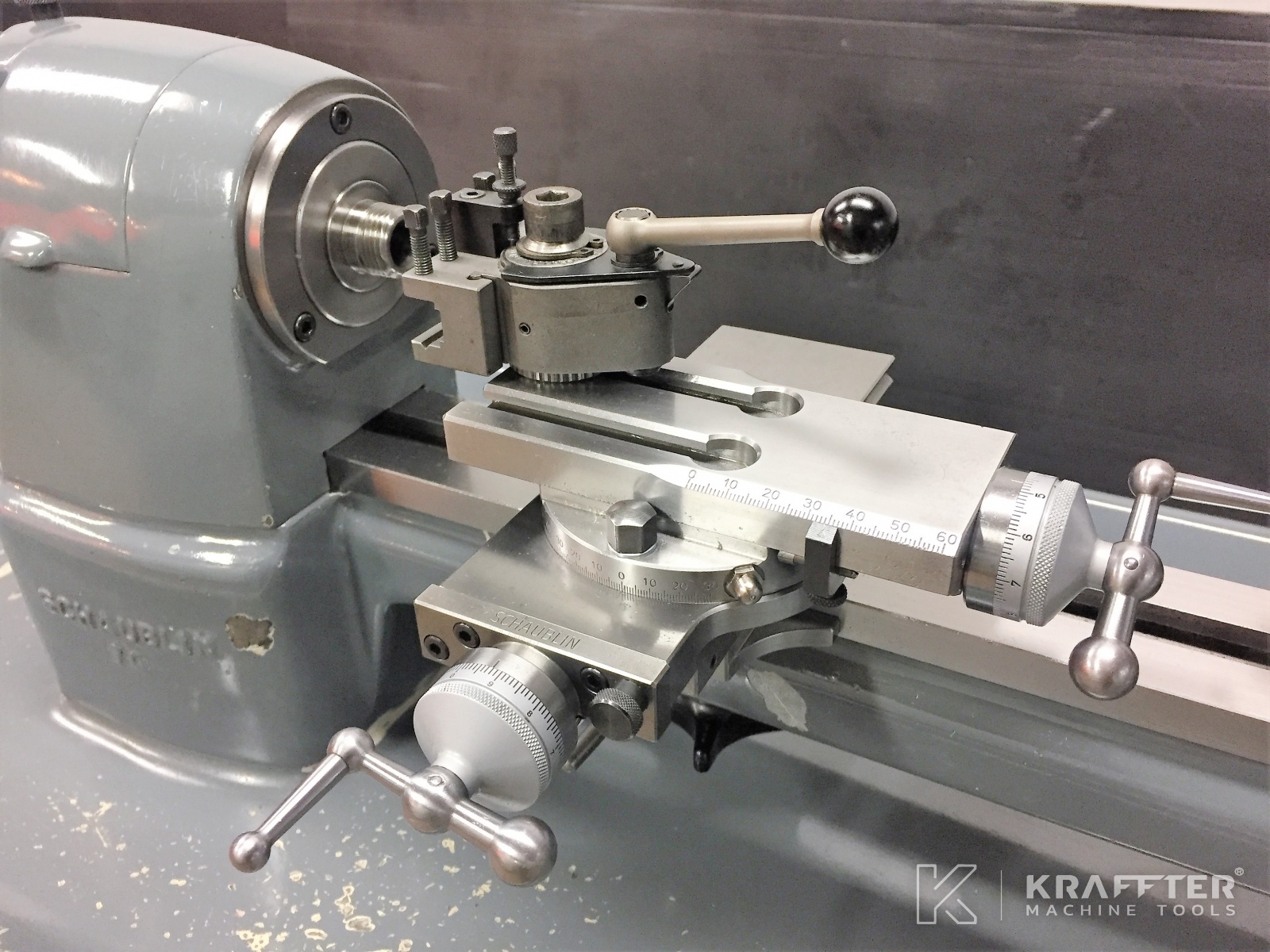

- 70-46.200 / 1 tourelle à changement rapide d’outil MULTIFIX ORIGINAL SUISSE type Aa et ses 2 clés de serrage
- 1 porte-outil à changement rapide MULTIFIX ORIGINAL SUISSE type Aa
- 70-59.105 / 1 mandrin de perçage sur tasseau, cône 2° et sa clé de serrage
- 70-74.041 / 1 contre-pointe pleine, 60°, tournante (avec roulements à rouleaux coniques), cône 2°
- 70-74.021 / 1 contre-pointe creuse, 60°, cône 2°
- 70-25.001 / 1 pointe pleine, 60° type W12
- Quelques outils de coupe
