Vendu

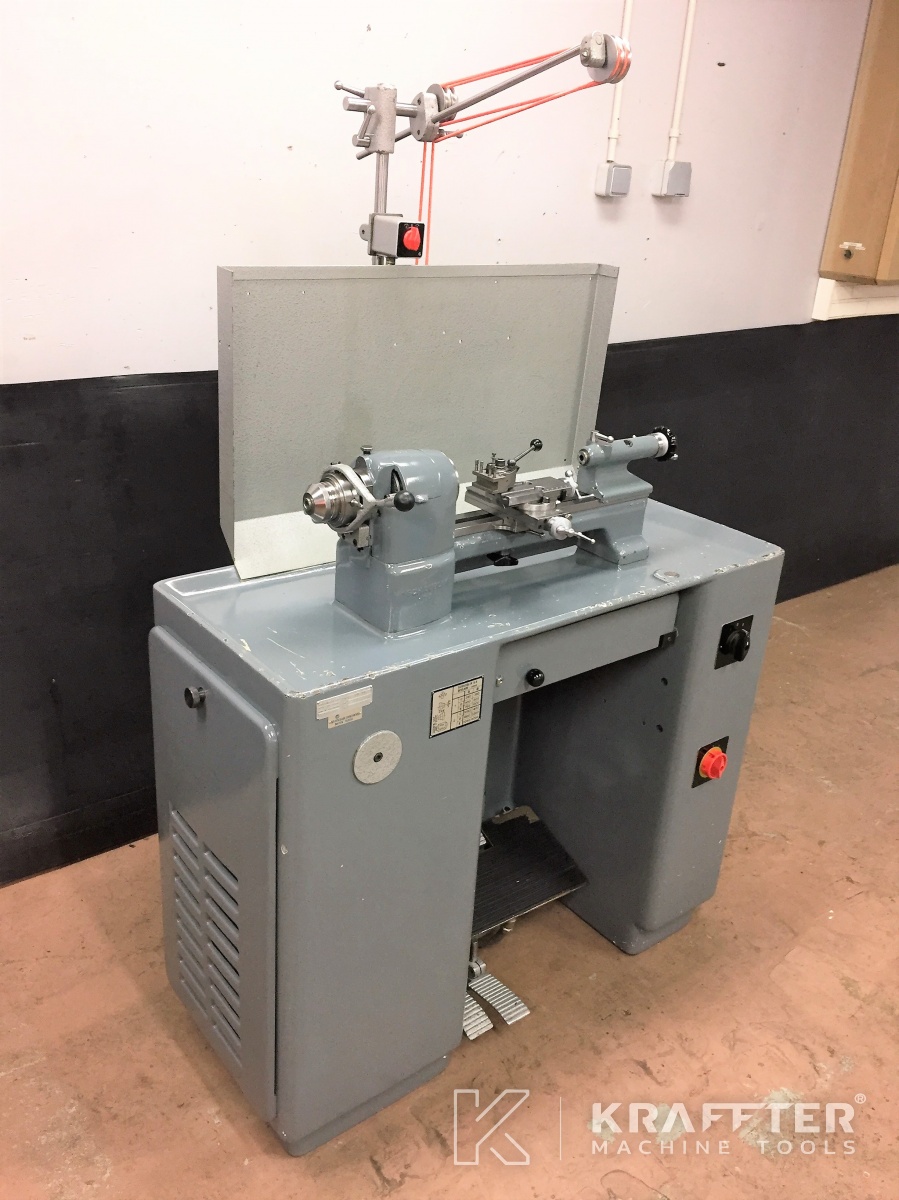

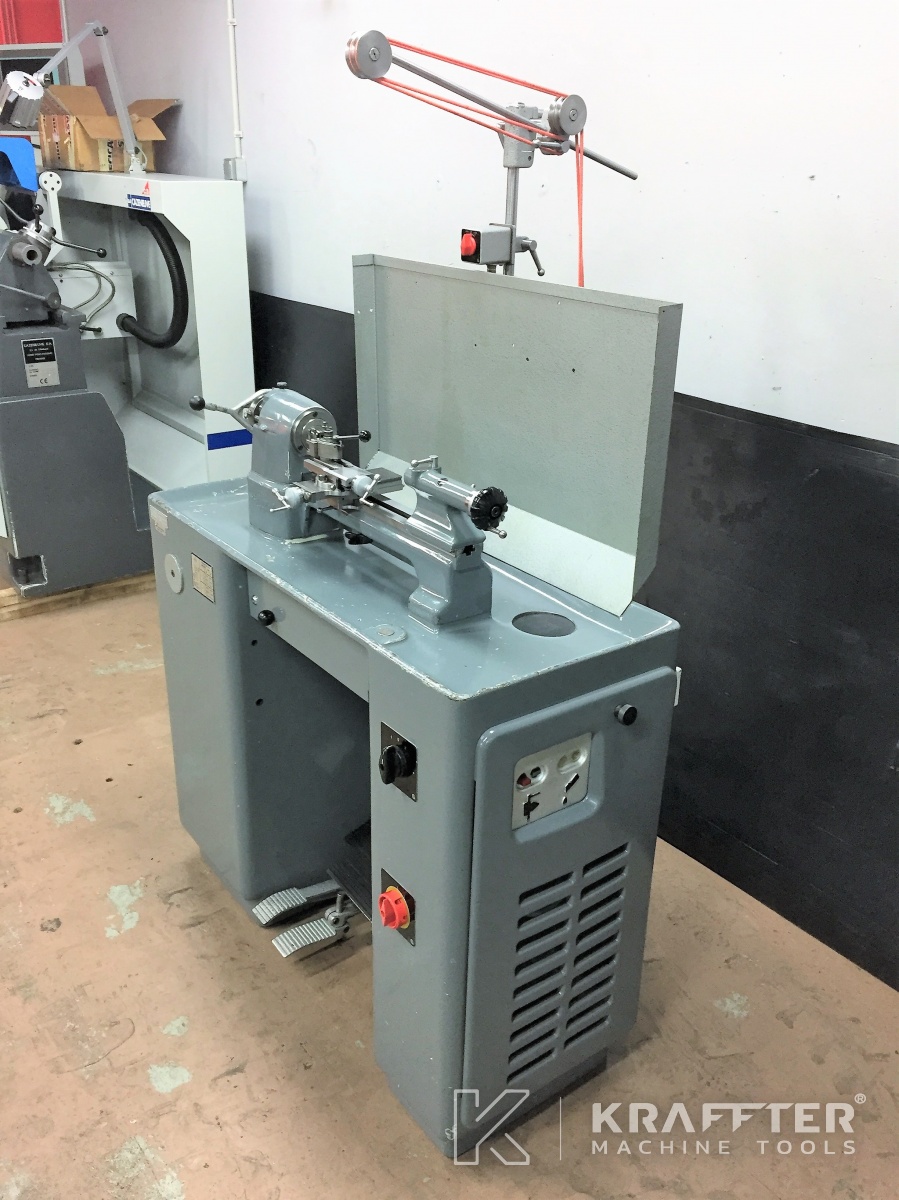

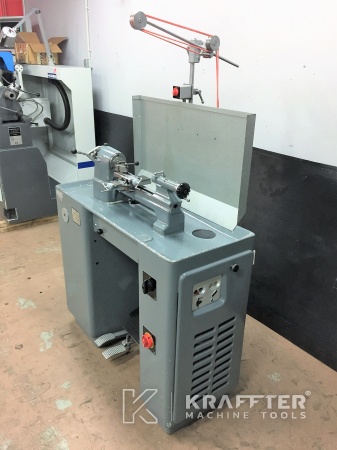

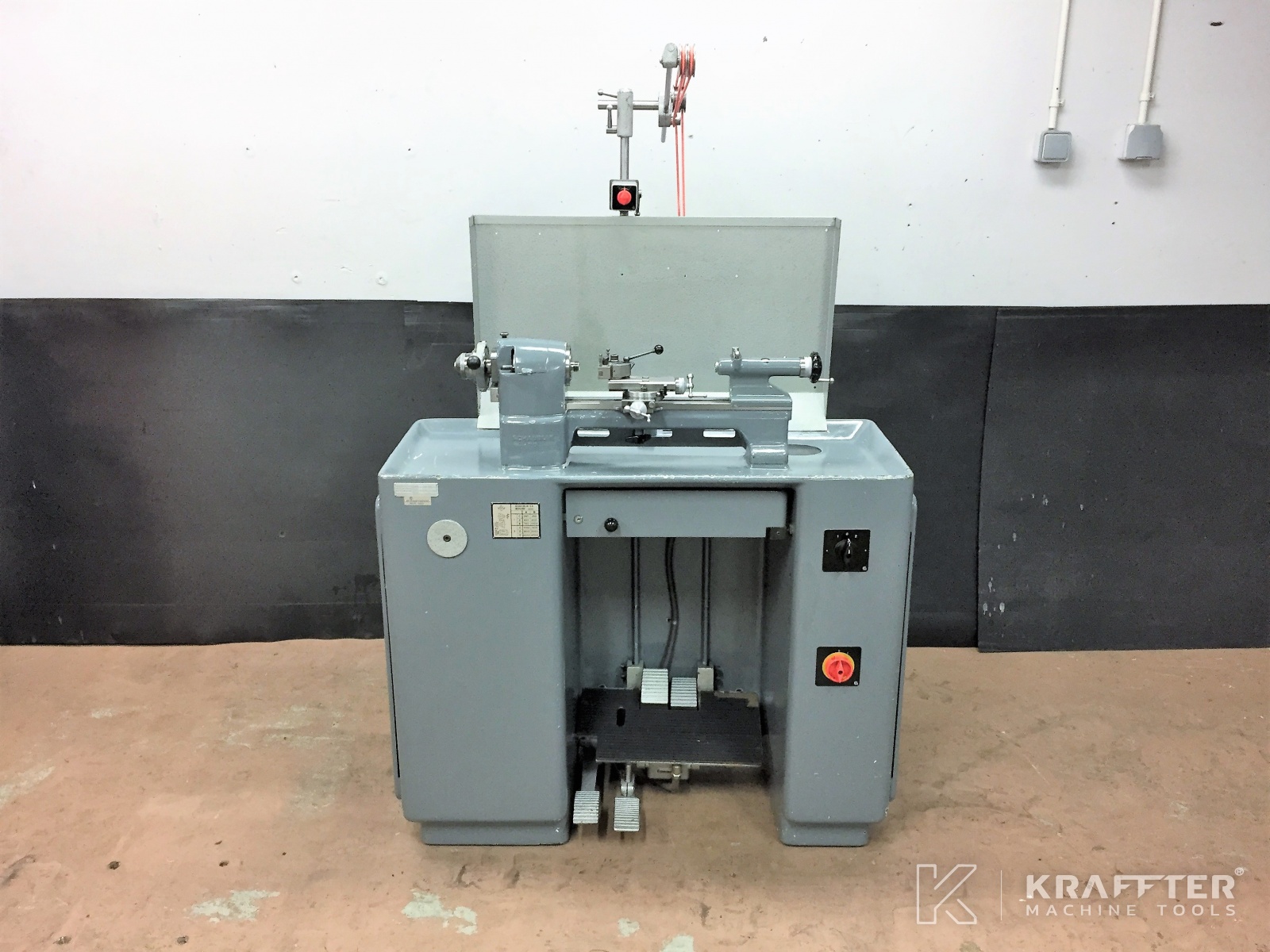

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20689-922
Modèle : 70
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
275 [mm]
Hauteur de pointes
70 [mm]
Diamètre admissible au-dessus du chariot
85 [mm]
Broche prévue pour pinces de serrage
W12
Diamètre de passage en broche
12 [mm]
Cône contre-poupée
2°
Boite de filetages universelle
Non
Dispositif de serrage rapide des pinces par levier
Oui
Nombre de vitesses de broche
6
Tourelle
Multifix type Aa
Tension d'alimentation
400 [V]
Dimensions
1130 x 780 x 1670
Poids
350 [Kg]

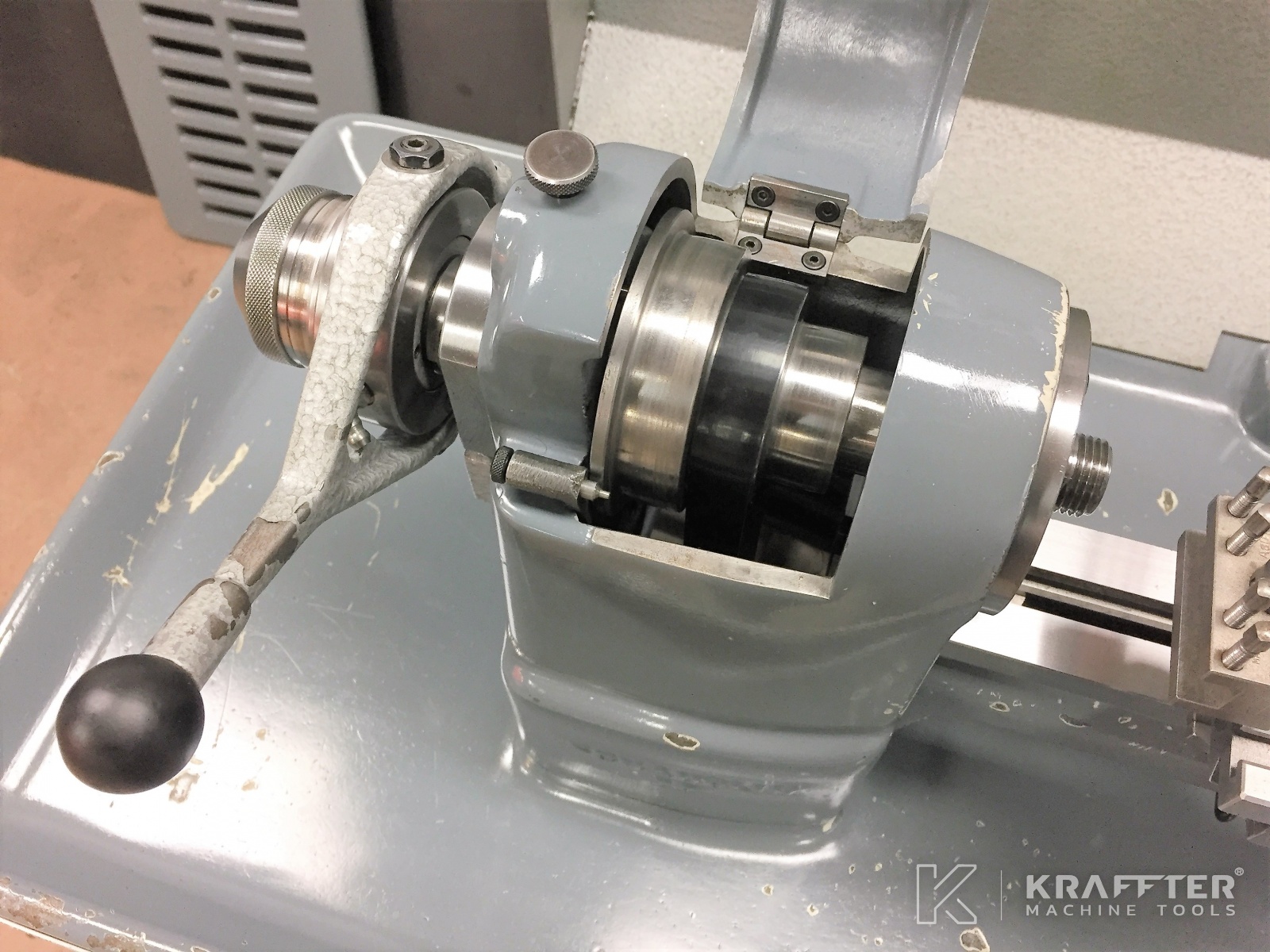

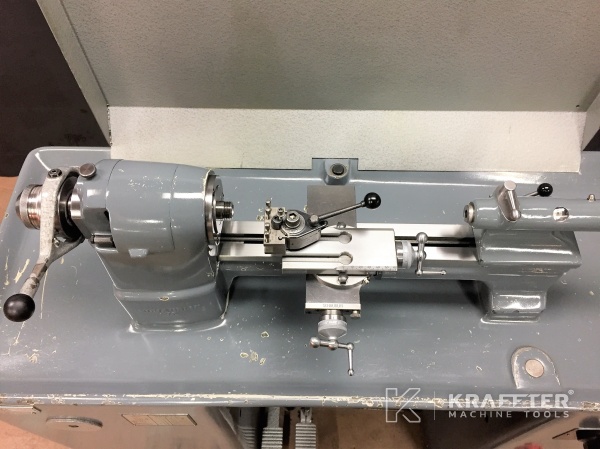

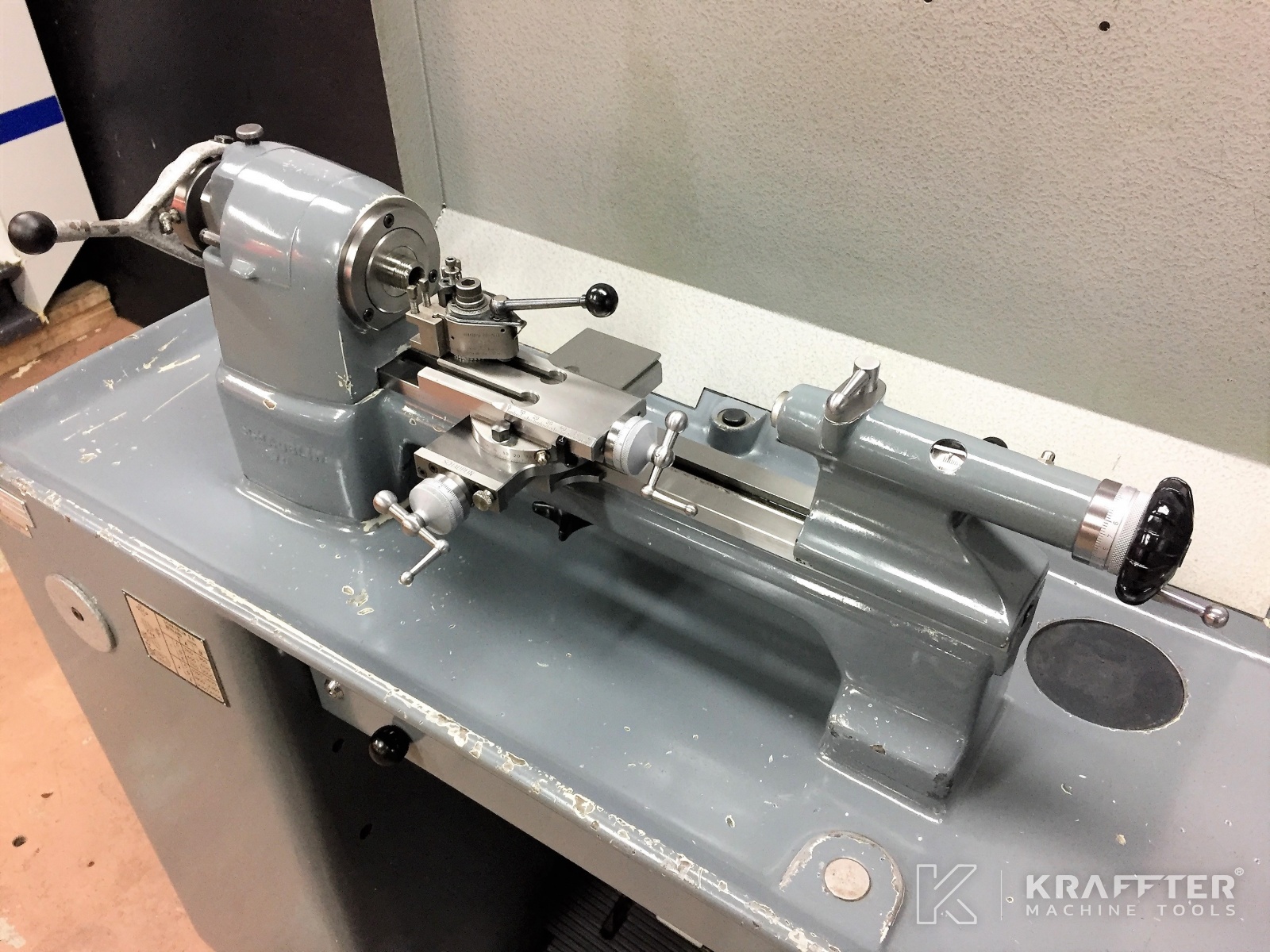

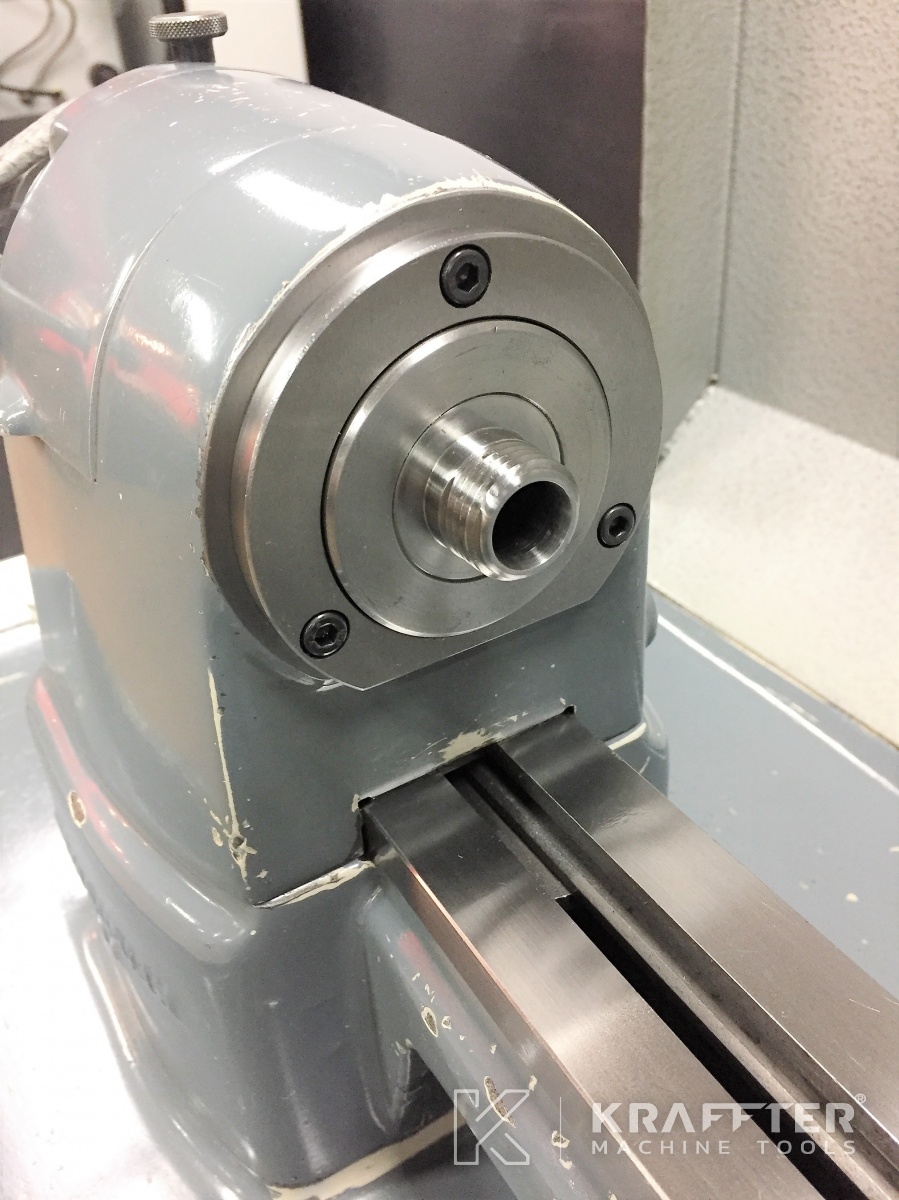

- 70-31 / 1 poupée fixe à roulements à billes, broche W12
- 70-12 / 1 banc
- 70-10 / 1 socle en fonte

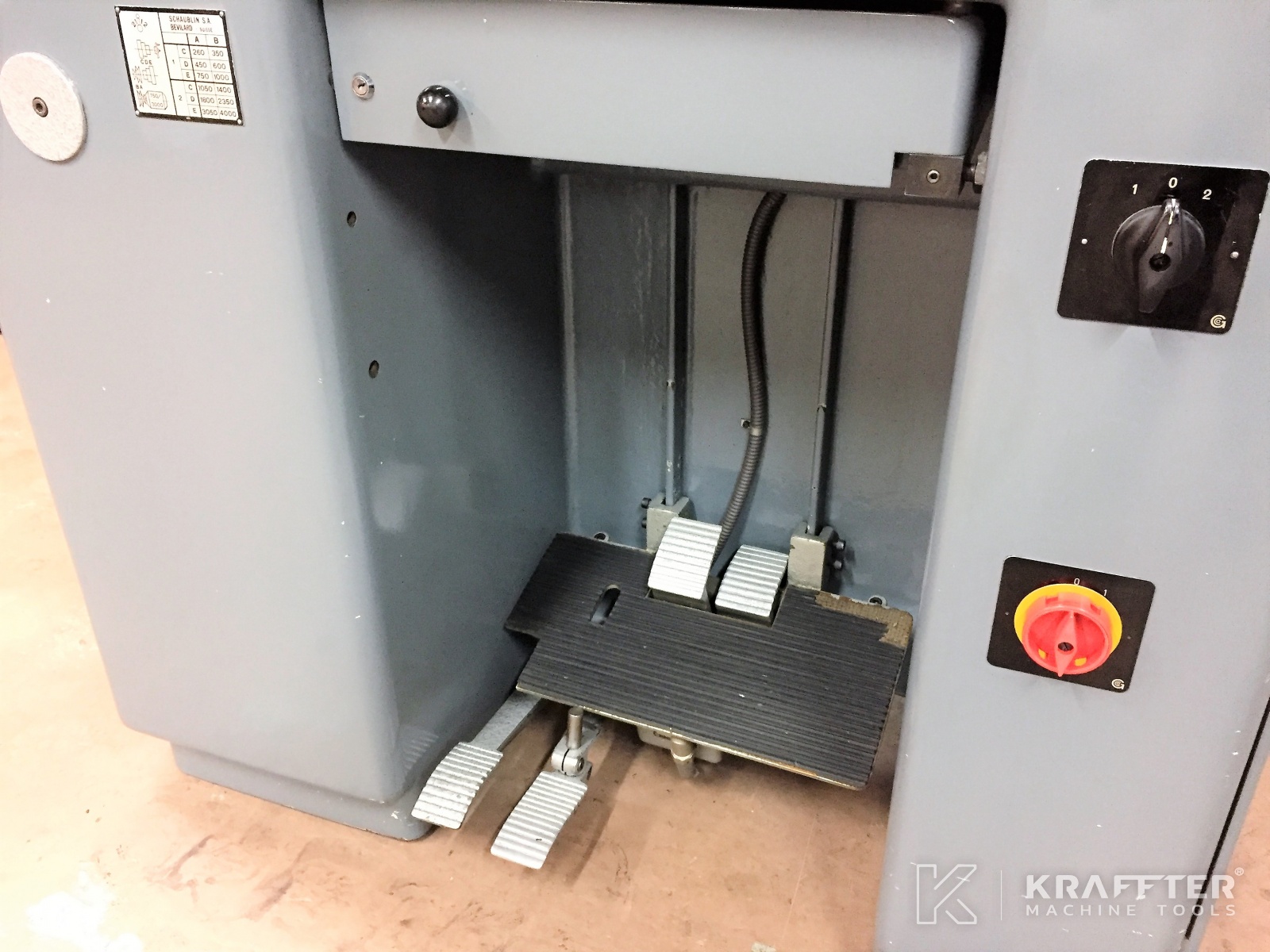

- 71017 / 1 pose-pieds avec interrupteur-inverseur de marche à pédales 71025
- 70-81.030 / 1 renvoi avec embrayage et frein
- 70-80.400 / 1 tiroir pivotant pour accessoires
- 105-81.400 / 1 tôle de protection

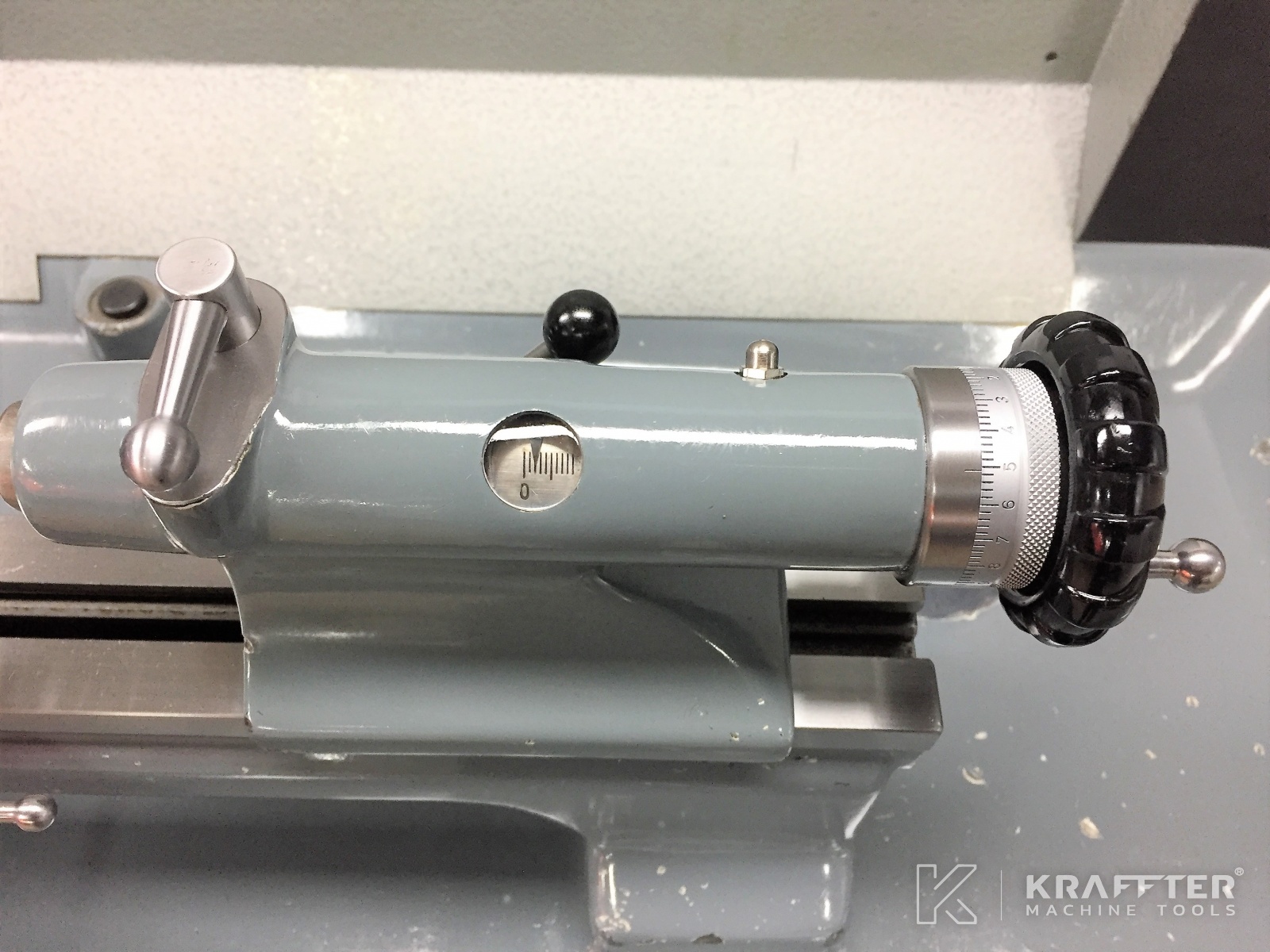

- 70-65 / 1 contre-poupée à vis et volant

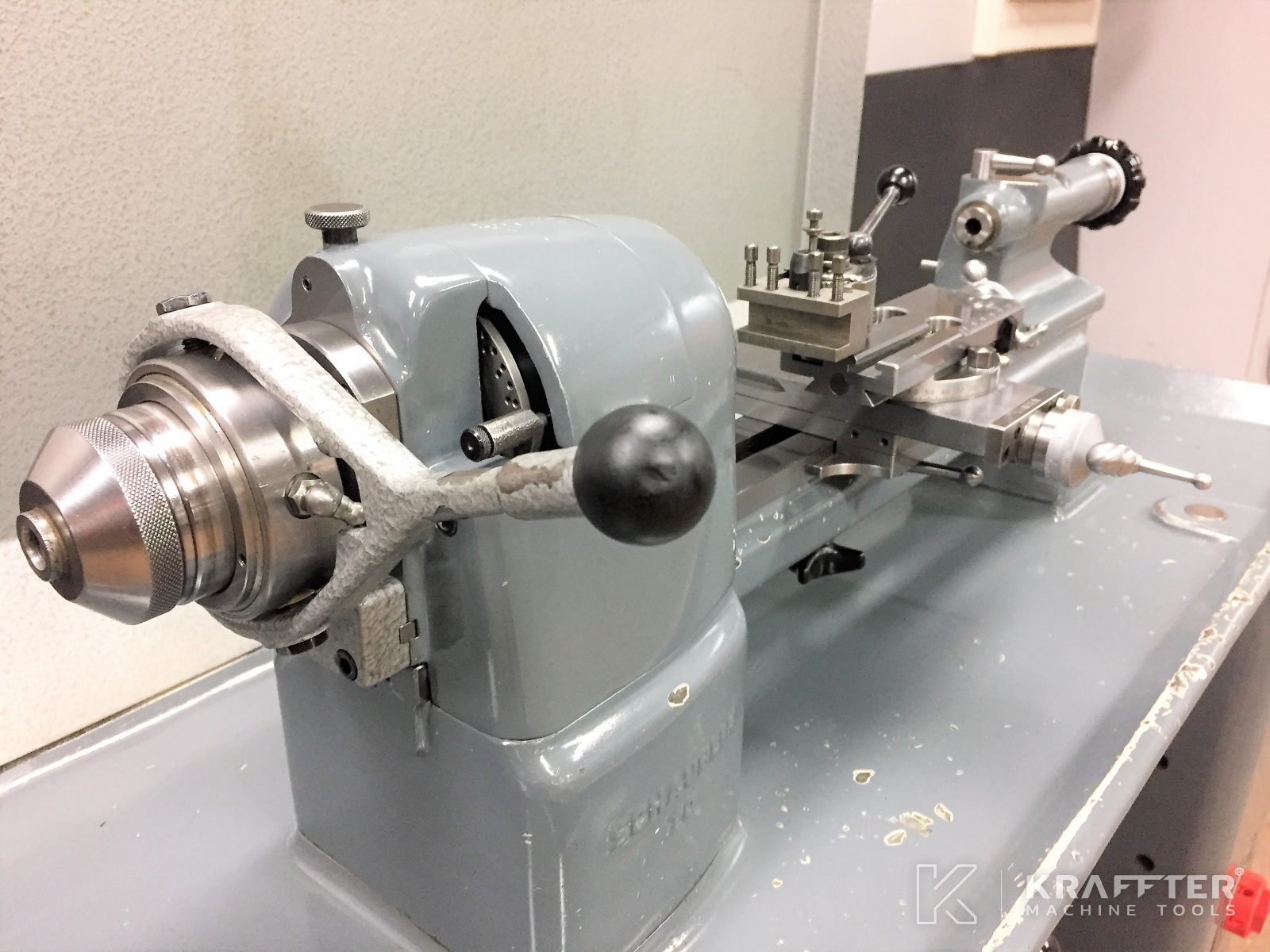

- 70-32.030 / 1 dispositif de serrage rapide des pinces par levier à commande manuelle (pour pinces type W12)

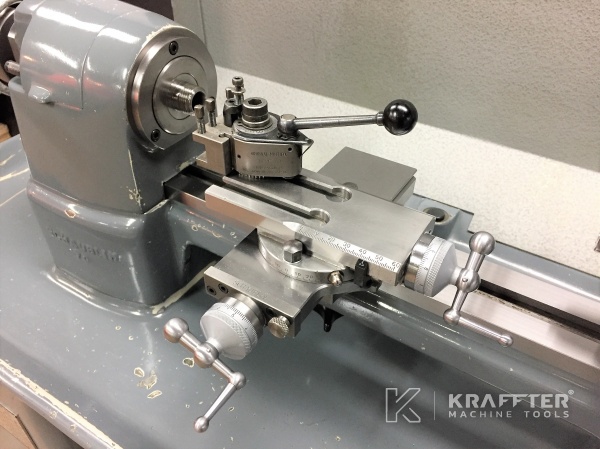

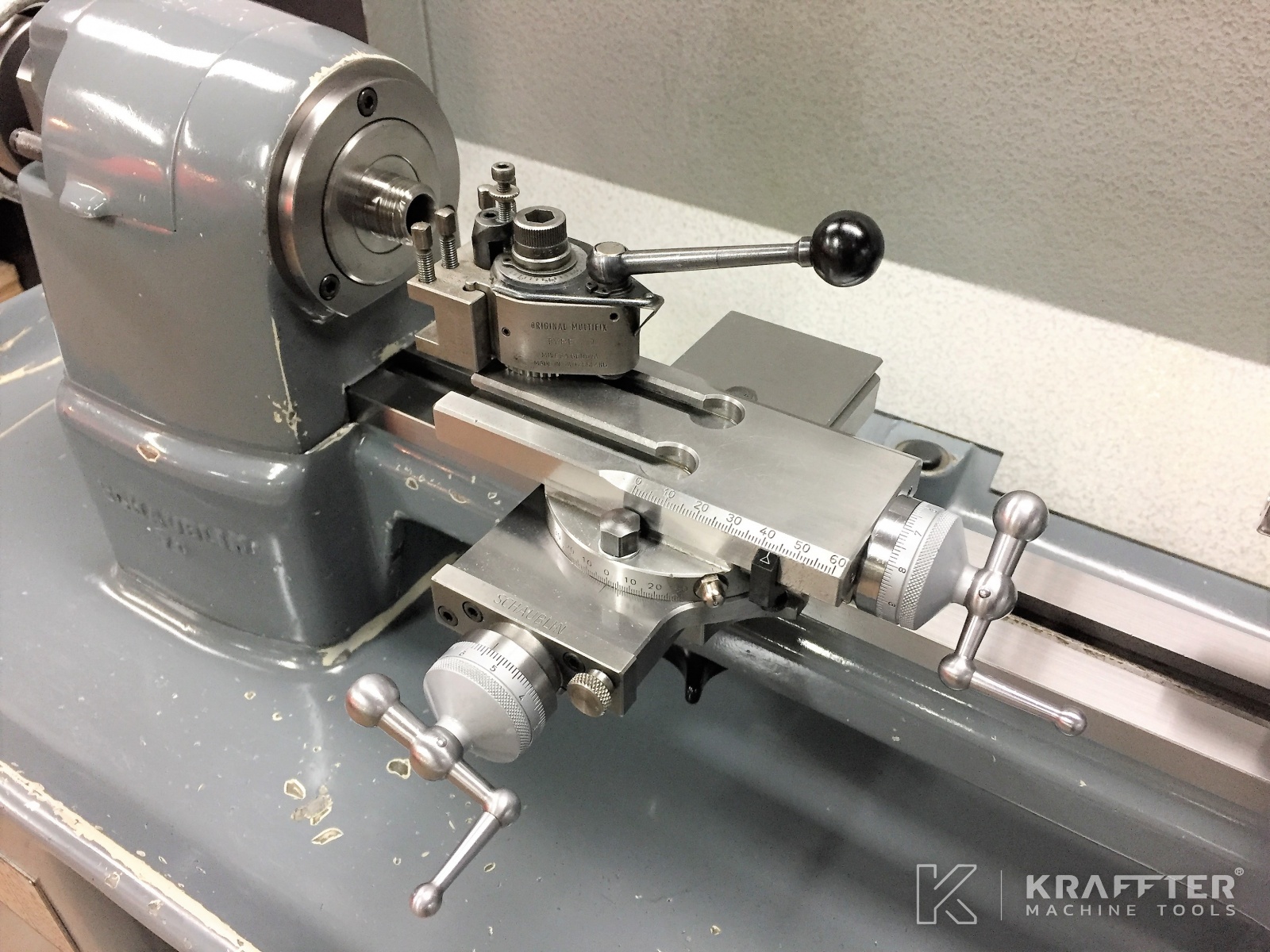

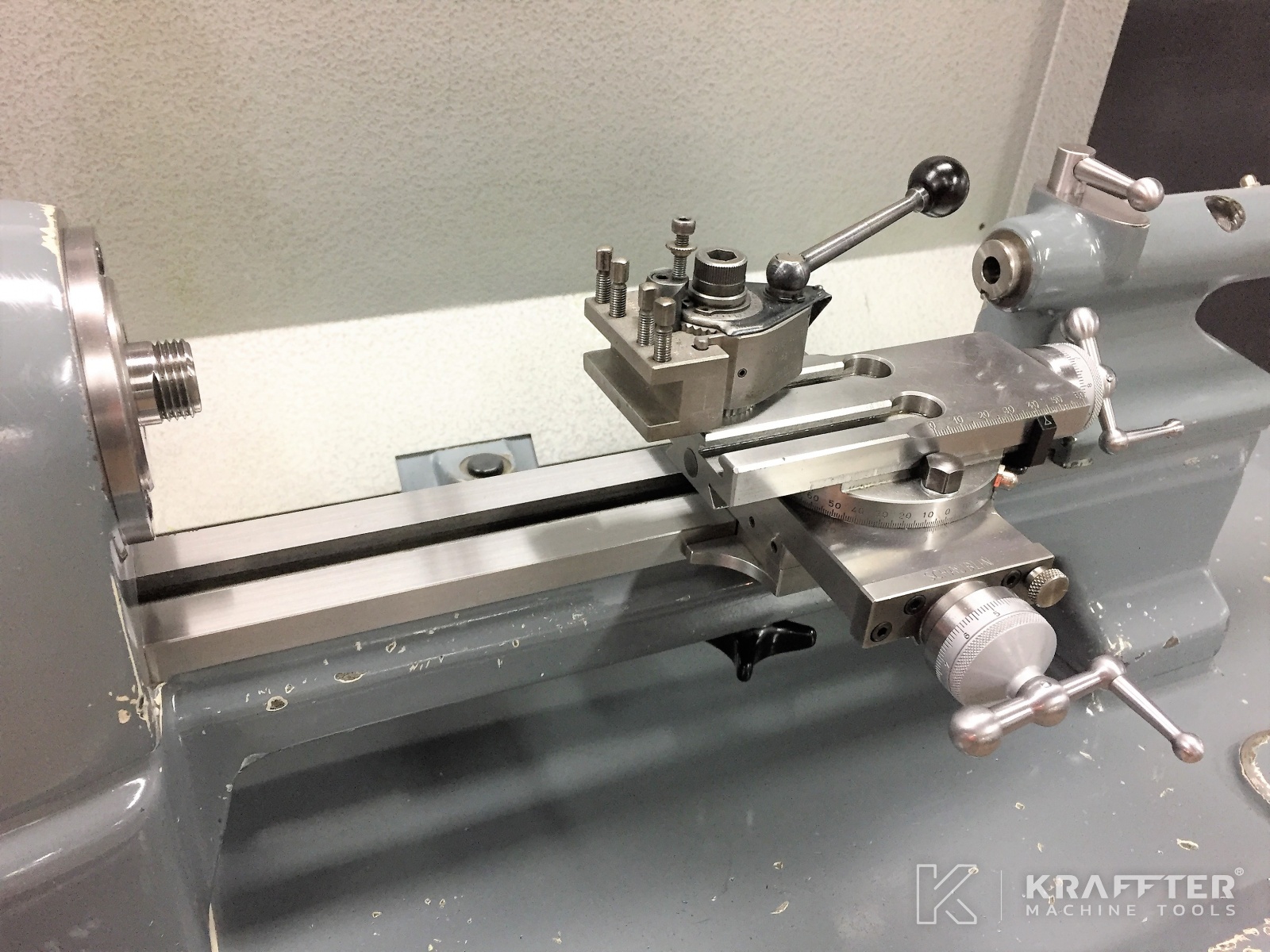

- 70-45 / 1 chariot croisé à vis (ensembles vis/écrous neufs sur les 2 axes)
- 70-10.100 / 1 tige pour fixation du chariot
- 1 moteur bi-vitesses 750/3000 [tours/min]

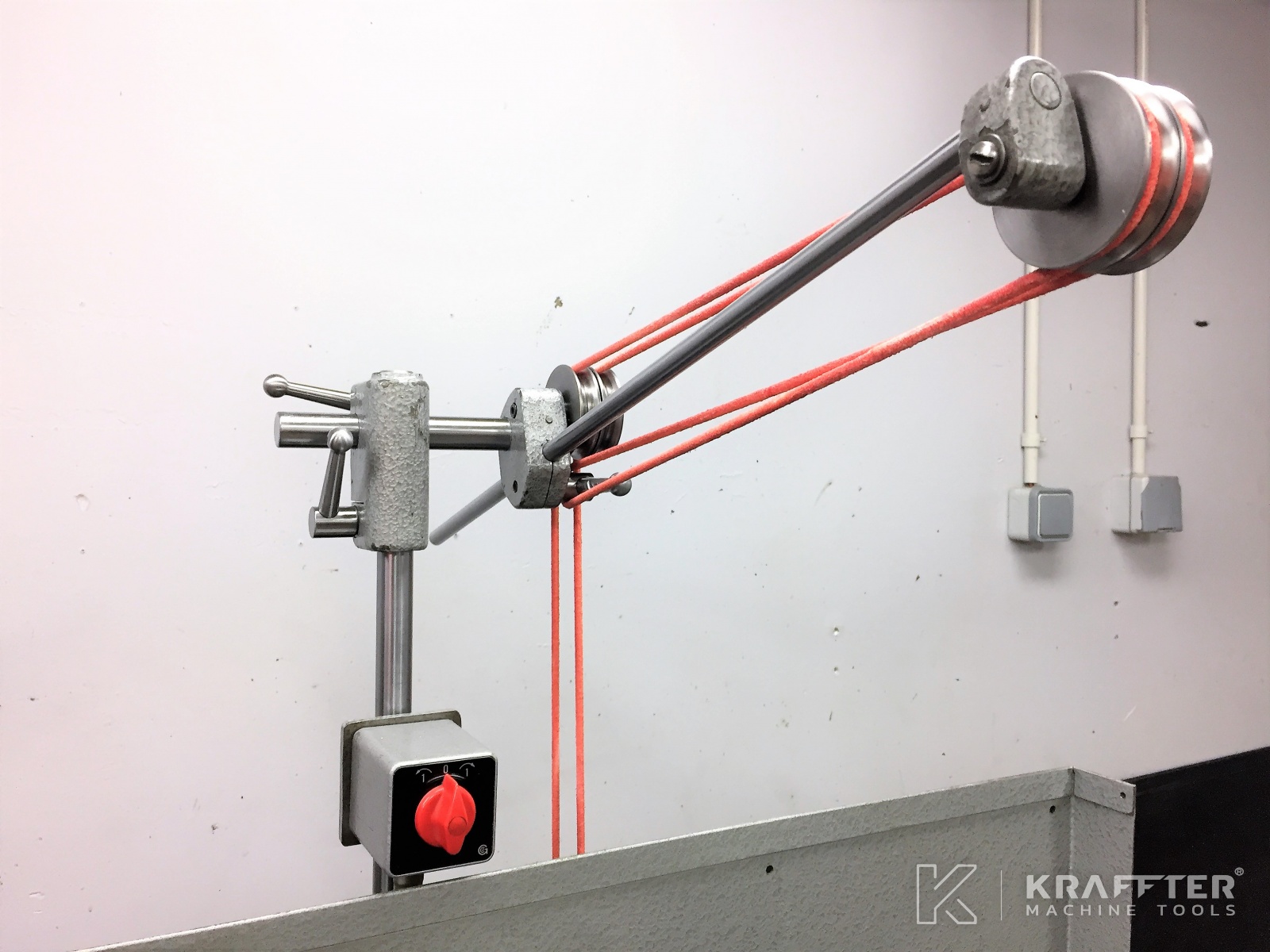

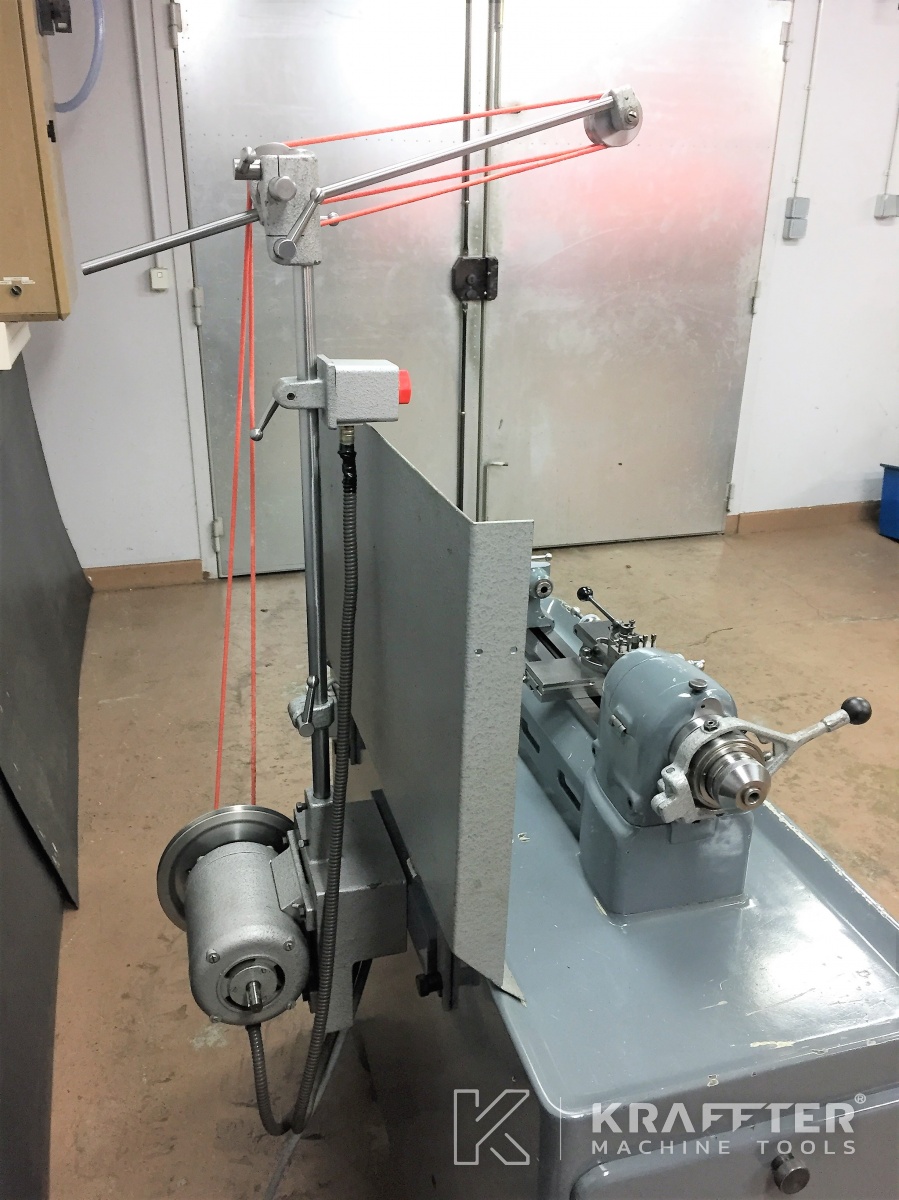

- 102-95.200 / 1 renvoie-tendeur avec poulie moteur 70-95.222, pour appareil à fraiser et rectifier

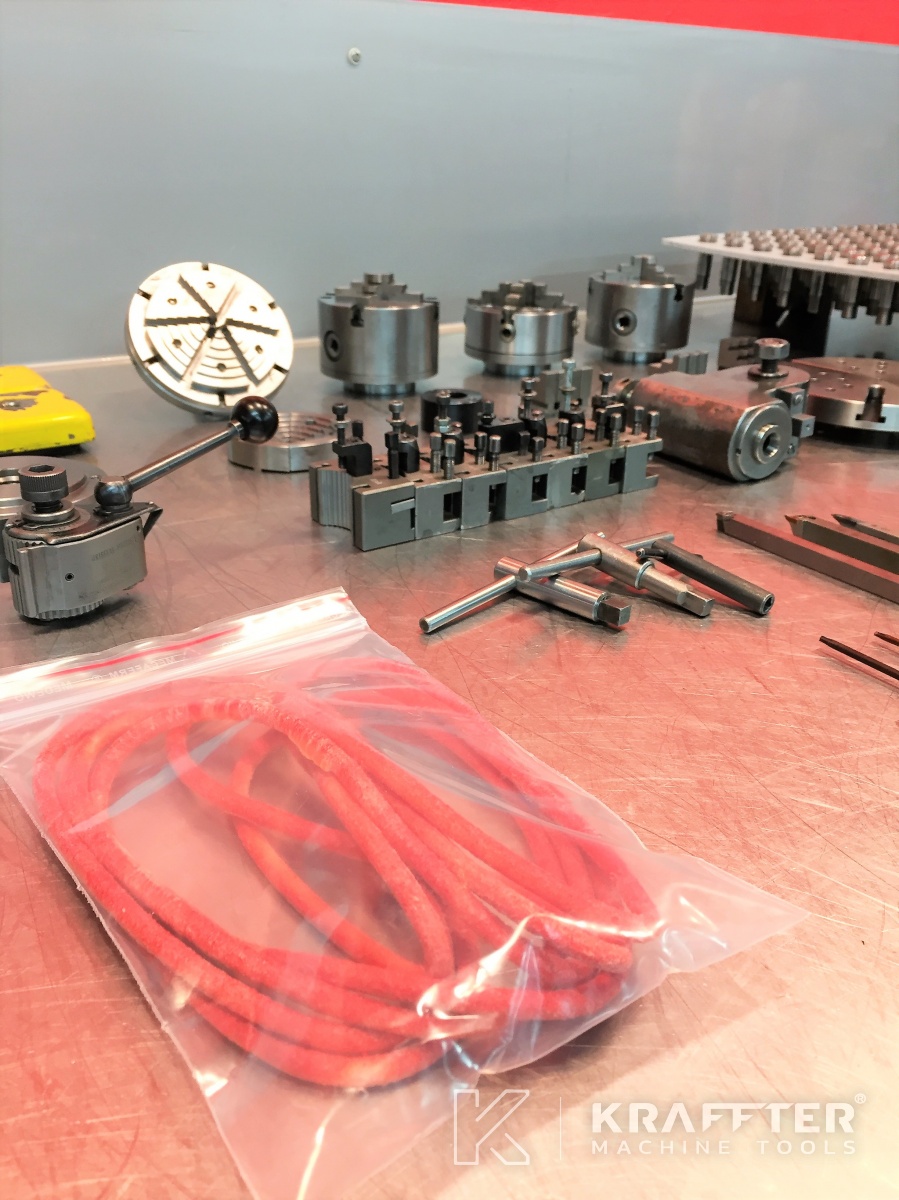

- 70-95.120 / 1 courroie sans fin Ø6 [mm] pour appareil à fraiser et rectifier – NEUVE
- 70-87.550 / 1 appareil à rectifier pour pinces B6 (doit être équipée en poulie pour courroie Ø6 [mm])

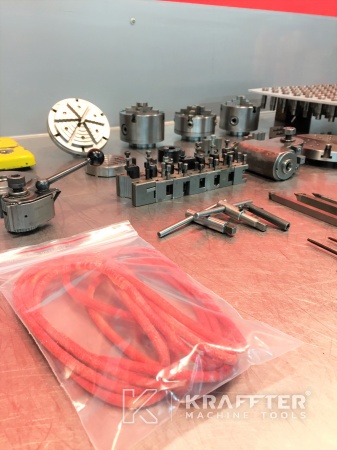

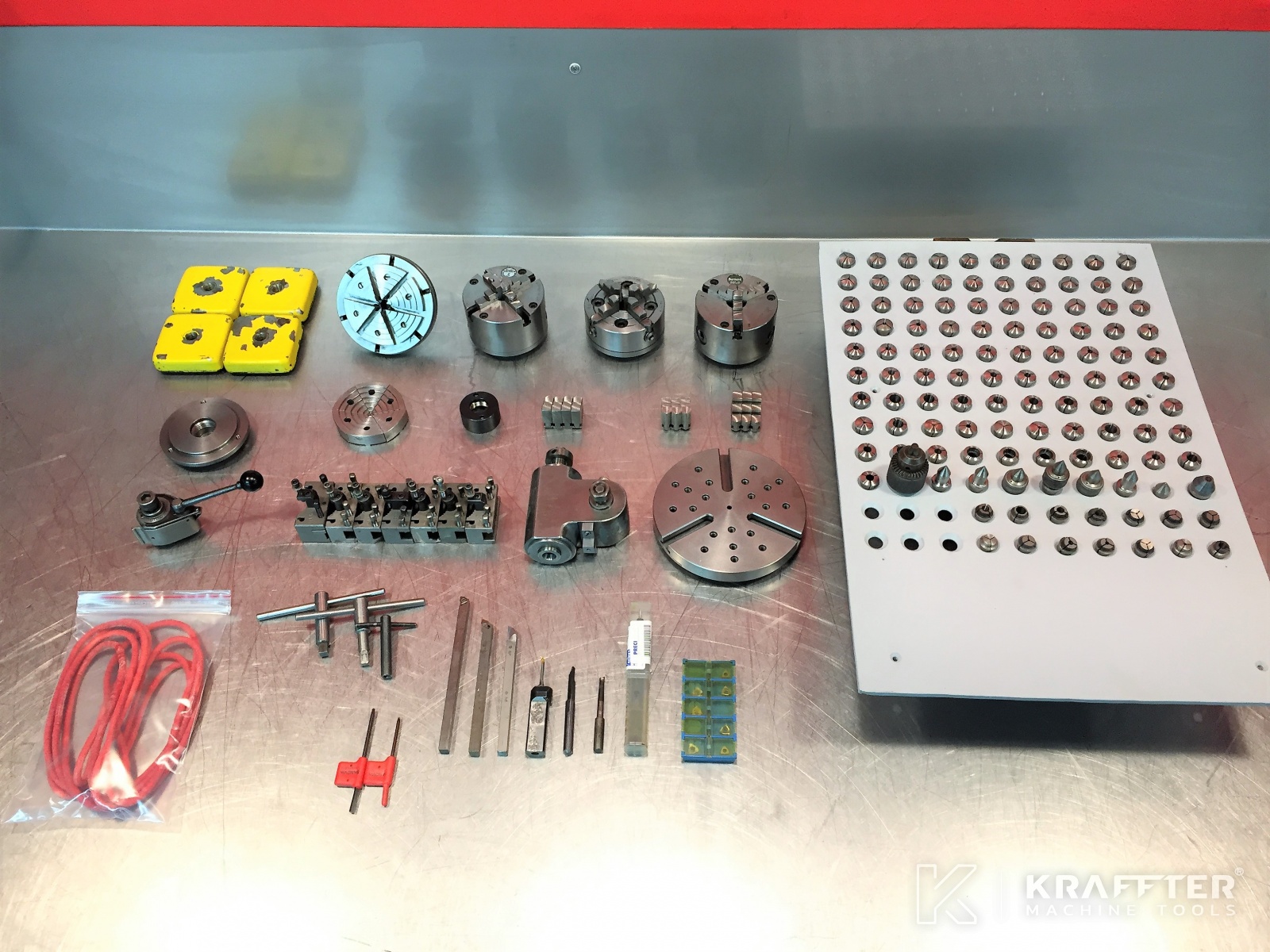

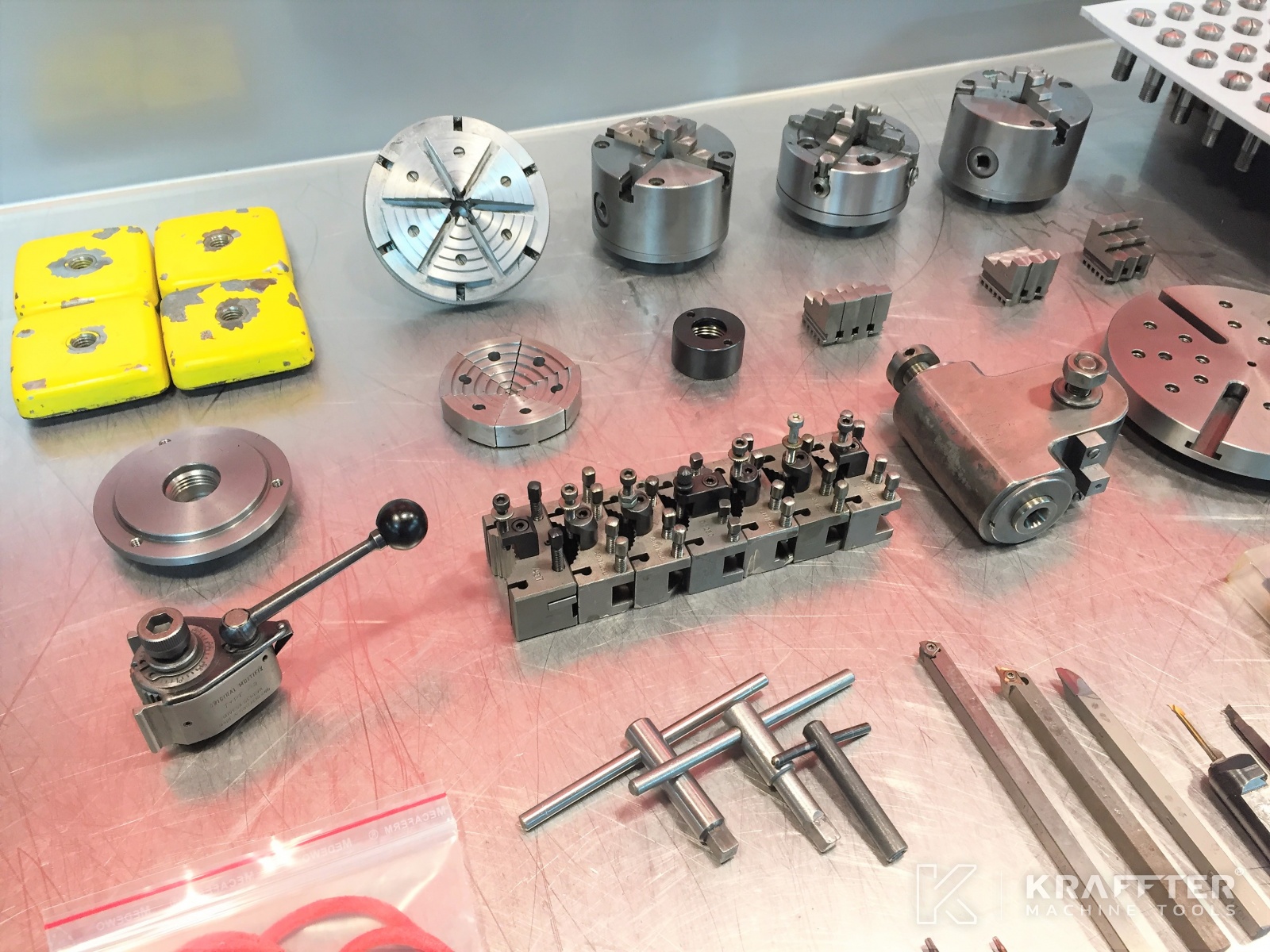

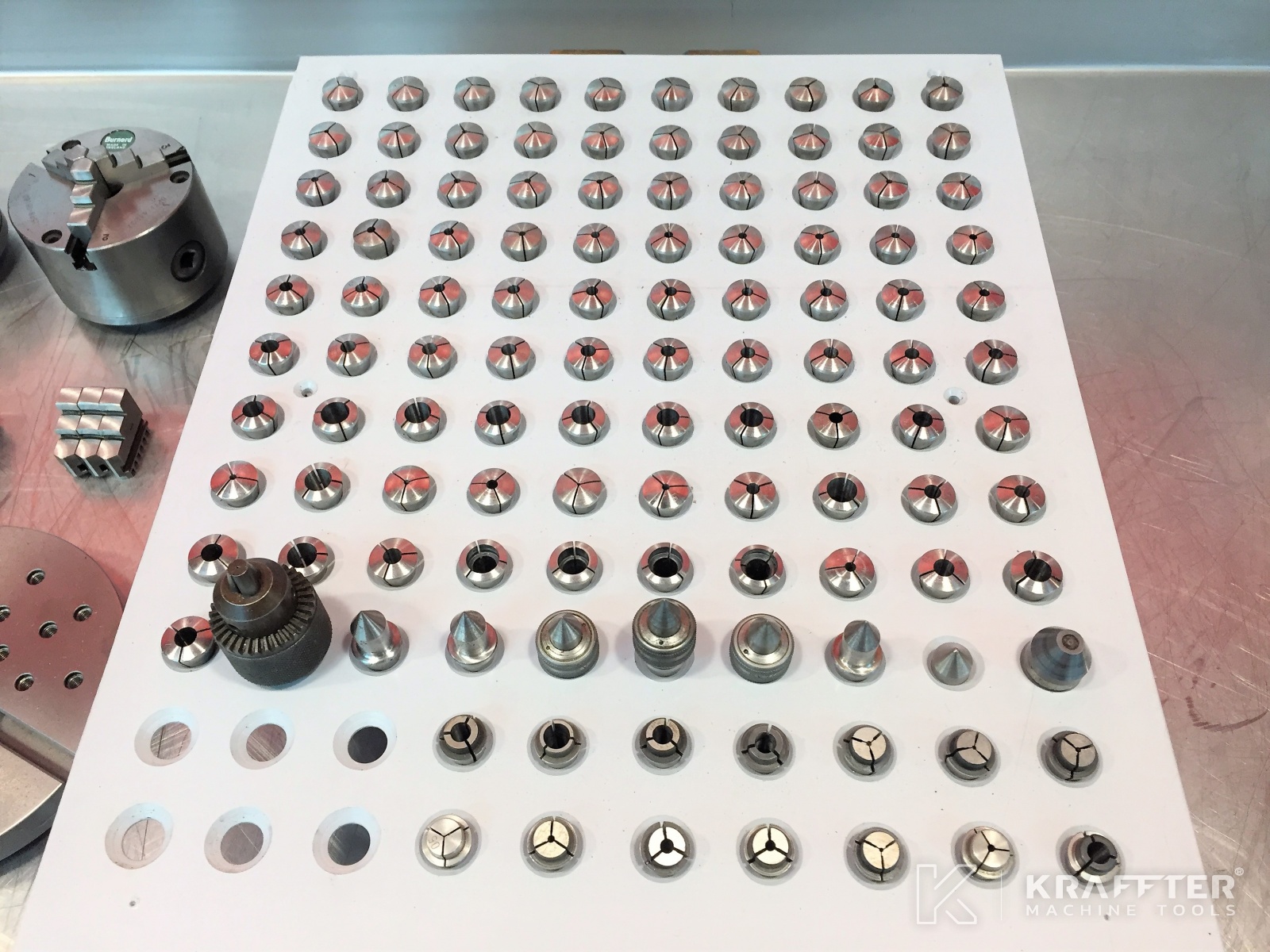

- 91 pinces type W12 sur présentoir Ø0.50 à 12.00 [mm]
- 70-25.180 / 1 écrou de protection pour nez de broche type W12
- 1 plateau Ø138 [mm] à 3 rainures T radiales de 7 [mm] et 21 trous taraudés M6

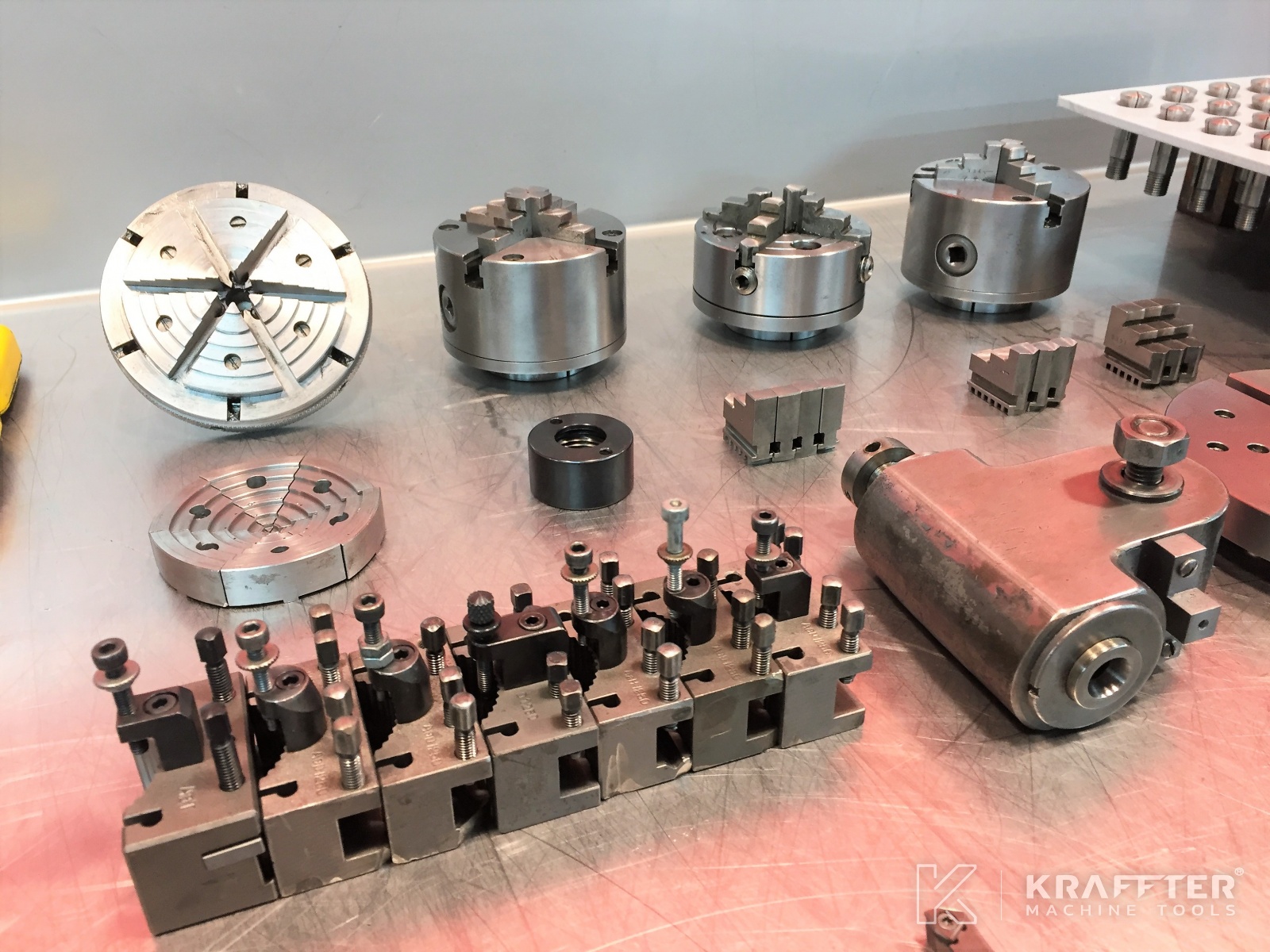

- 1 mandrin Ø80 [mm] PRATT BURNERD à 3 mors concentriques, monté sur plateau d’ajustement pour nez de broche, avec 1 bague de serrage
- 1 jeu de 3 mors durs intérieurs pour mandrin Ø80 [mm] PRATT BURNERD
- 1 jeu de 3 mors durs extérieurs pour mandrin Ø80 [mm] PRATT BURNERD
- 1 mandrin Ø80 [mm] PRATT BURNERD à 4 mors concentriques, monté sur plateau d’ajustement pour nez de broche, avec 1 bague de serrage
- 1 jeu de 4 mors durs intérieurs pour mandrin Ø80 [mm] PRATT BURNERD
- 1 jeu de 4 mors durs extérieurs pour mandrin Ø80 [mm] PRATT BURNERD
- 1 mandrin Ø80 [mm] PRATT BURNERD à 4 mors indépendants, monté sur plateau d’ajustement pour nez de broche, avec 1 bague de serrage
- 1 pince/mandrin à serrage rapide Ø100 [mm] 6 mors type B tasseau W12
- 70-46.200 / 1 tourelle à changement rapide d’outil MULTIFIX ORIGINAL SUISSE type Aa et ses 2 clés de serrage
- 7 porte-outils à changement rapide MULTIFIX ORIGINAL SUISSE type Aa
- 70-59.105 / 1 mandrin de perçage sur tasseau, cône 2°, capacité de serrage 0.3-6.4 [mm] et sa clé de serrage
- 70-74.041 / 3 contre-pointes pleines, 60°, tournantes (avec roulements à rouleaux coniques), cône 2°
- 70-74.021 / 1 contre-pointe creuse, 60°, cône 2°
- 70-25.001 / 3 pointe pleine, 60° type W12

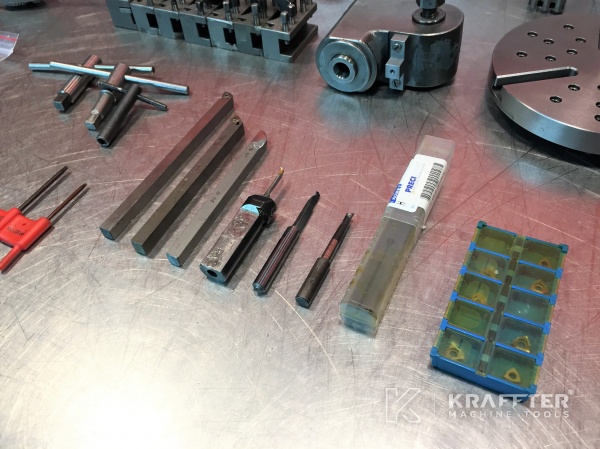

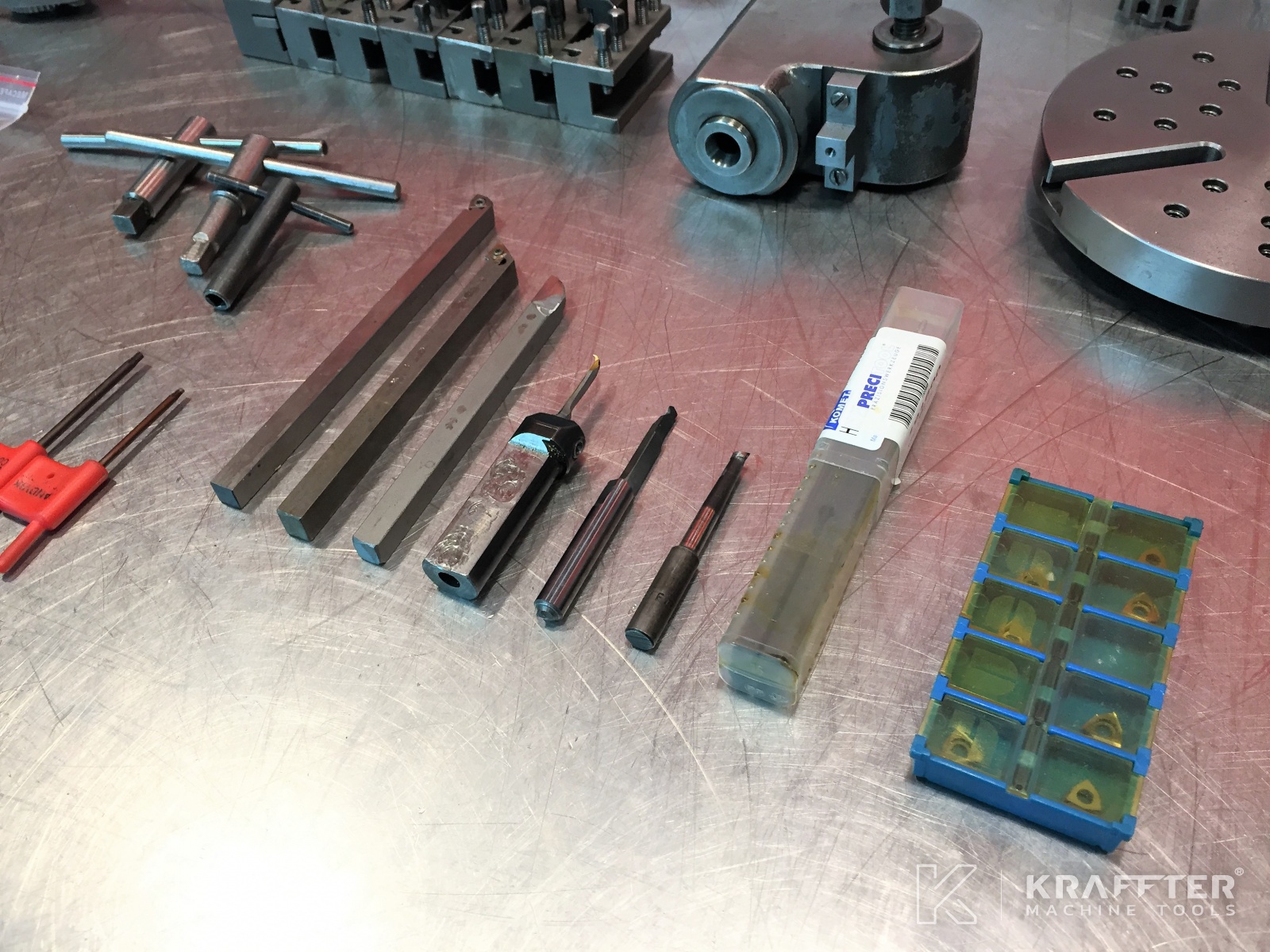

- Quelques outils de coupe
- 4 pieds de machine base caoutchouc
