Vendu

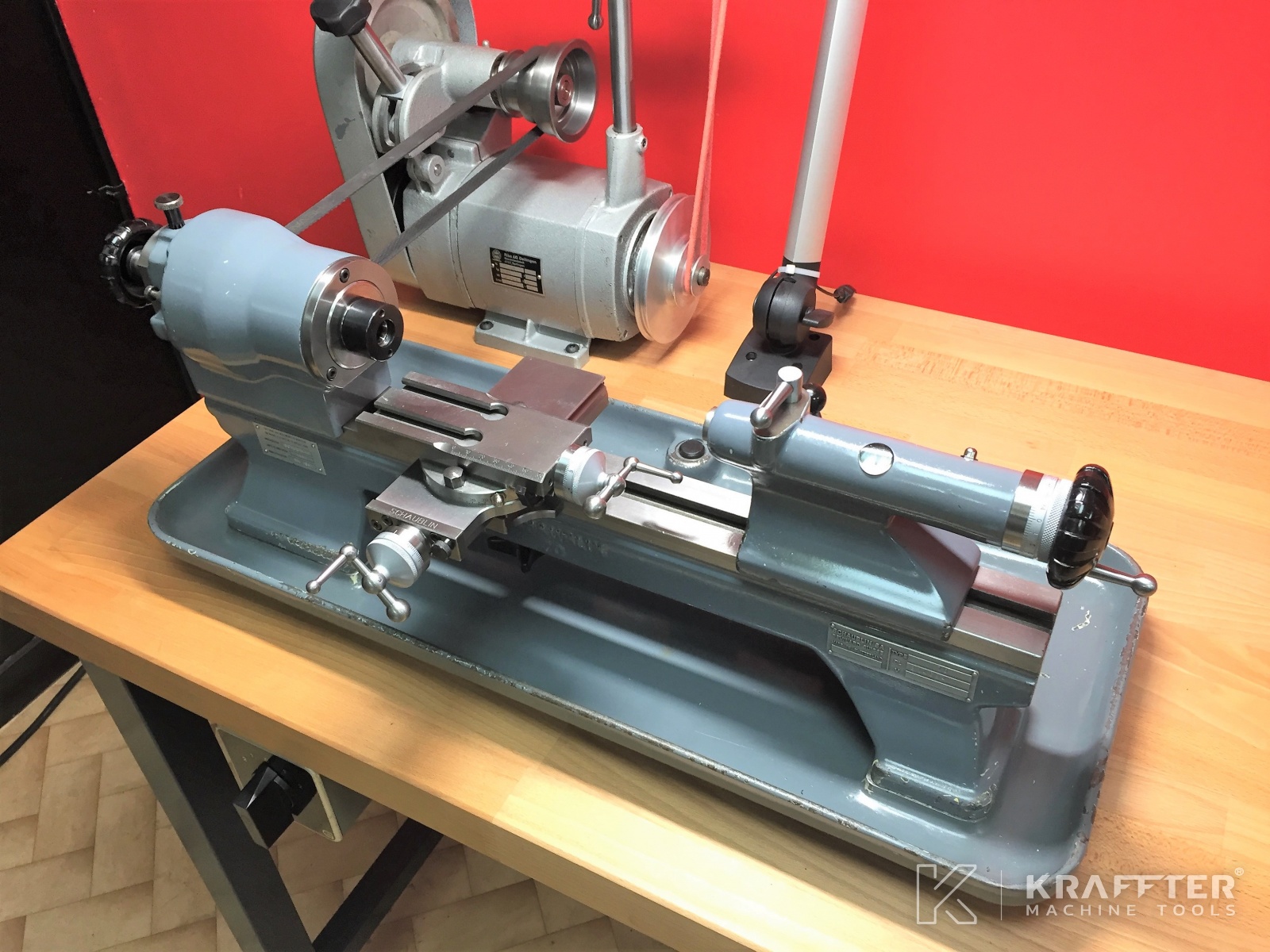

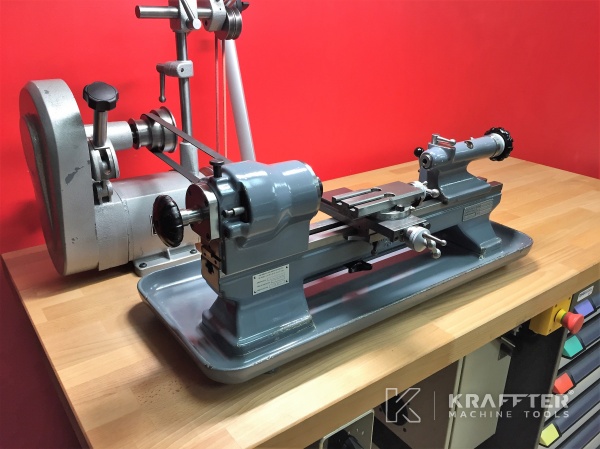

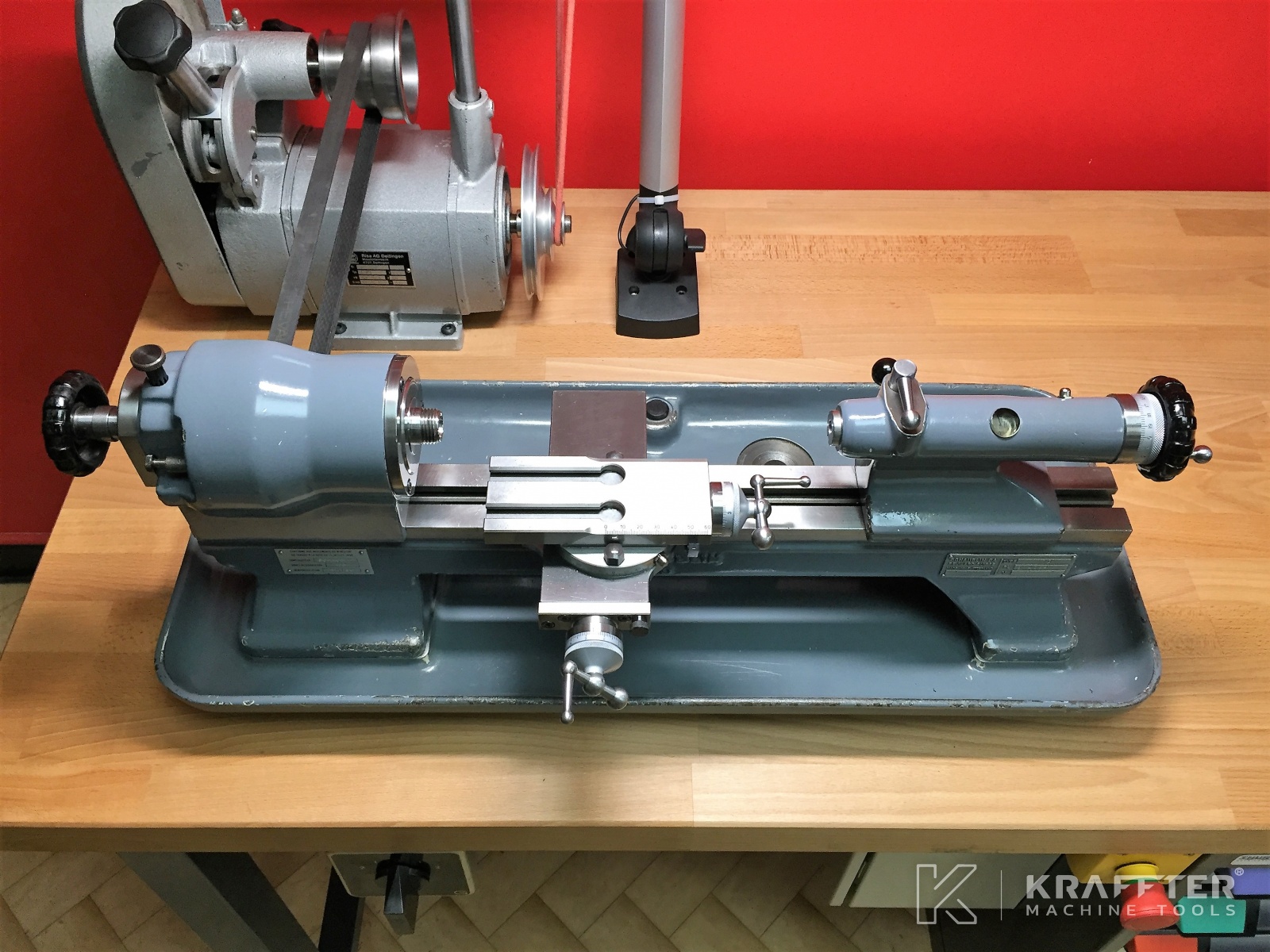

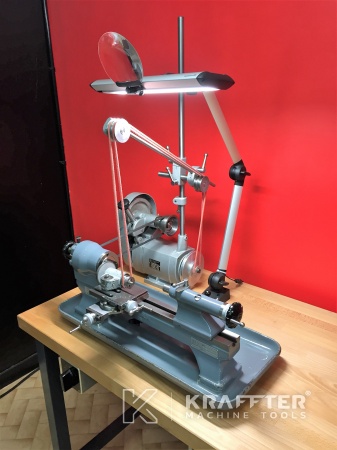

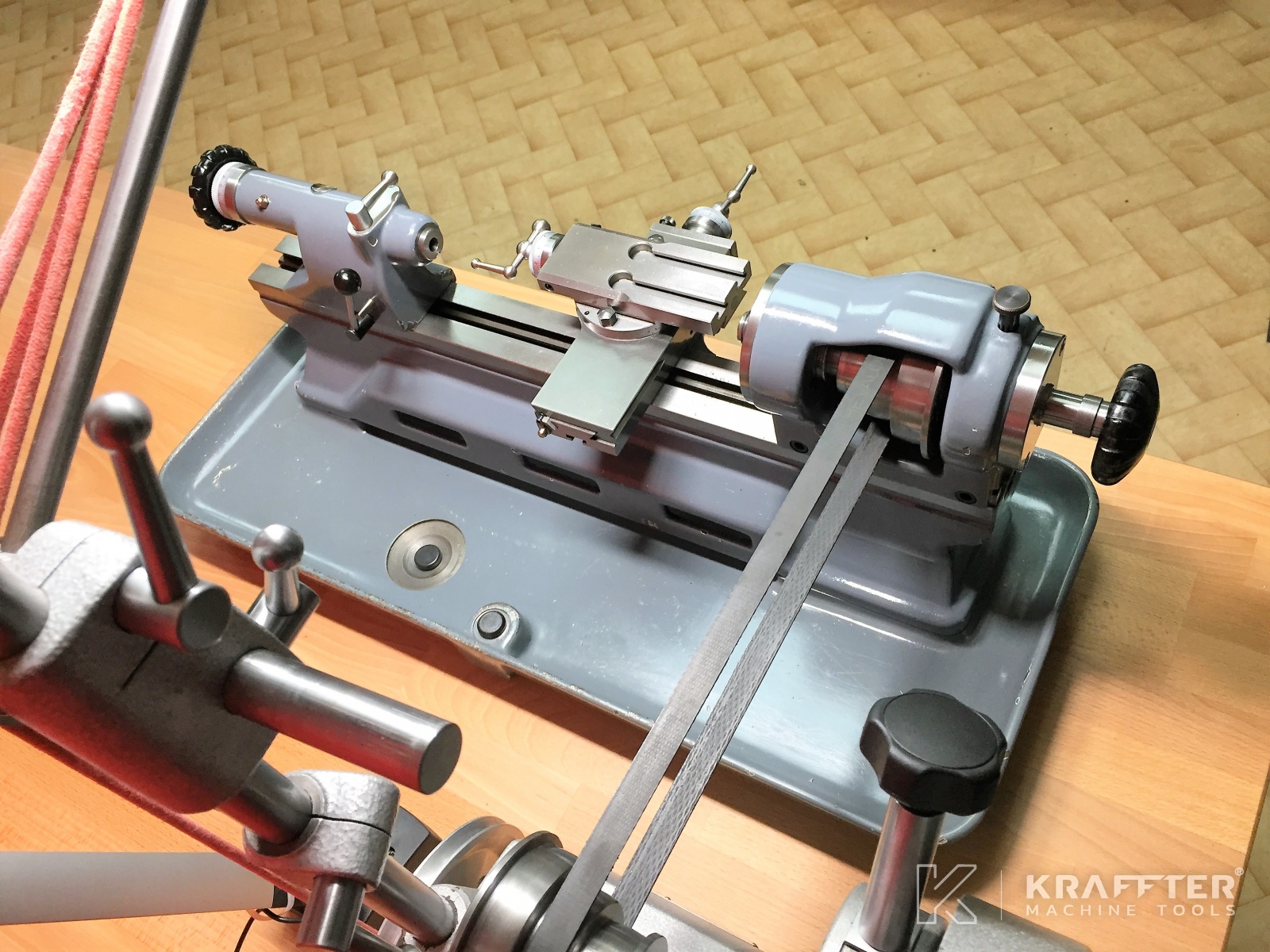

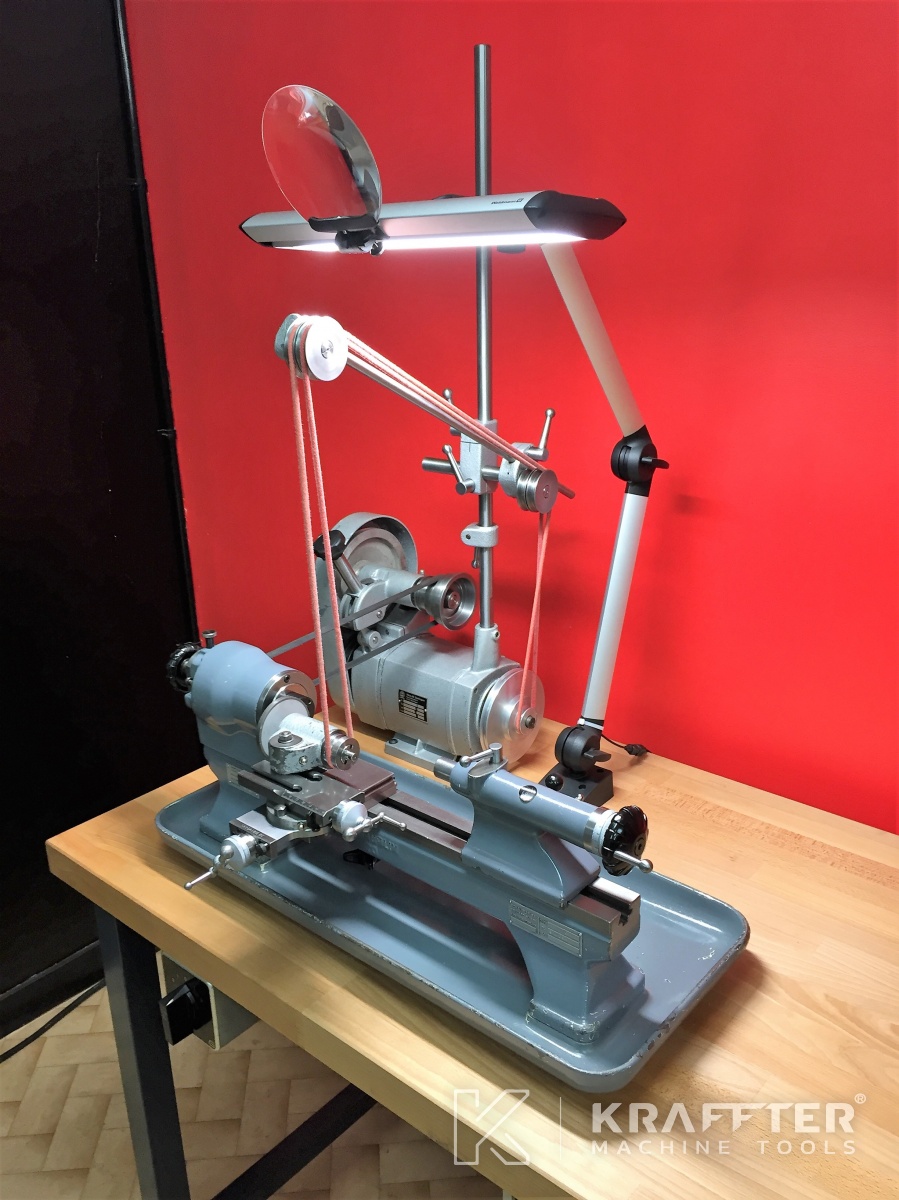

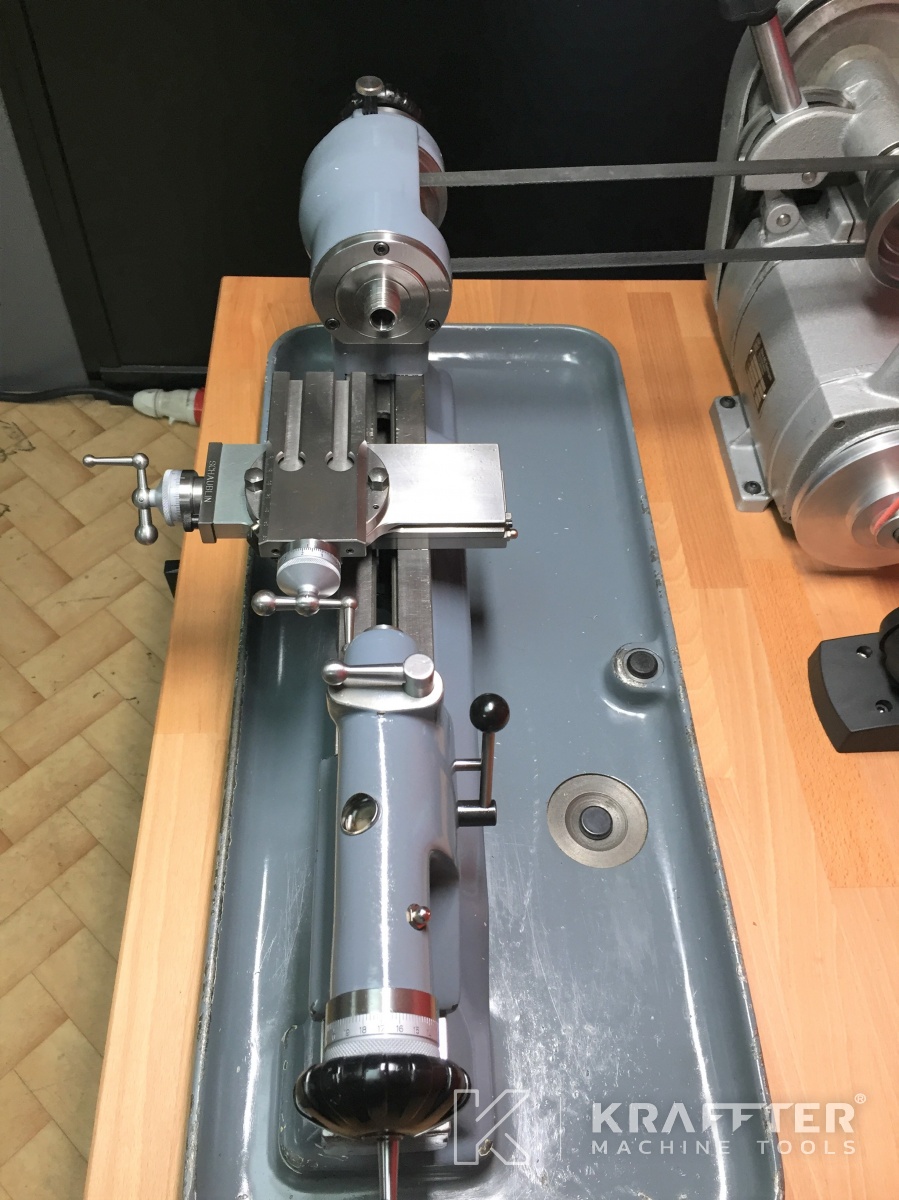

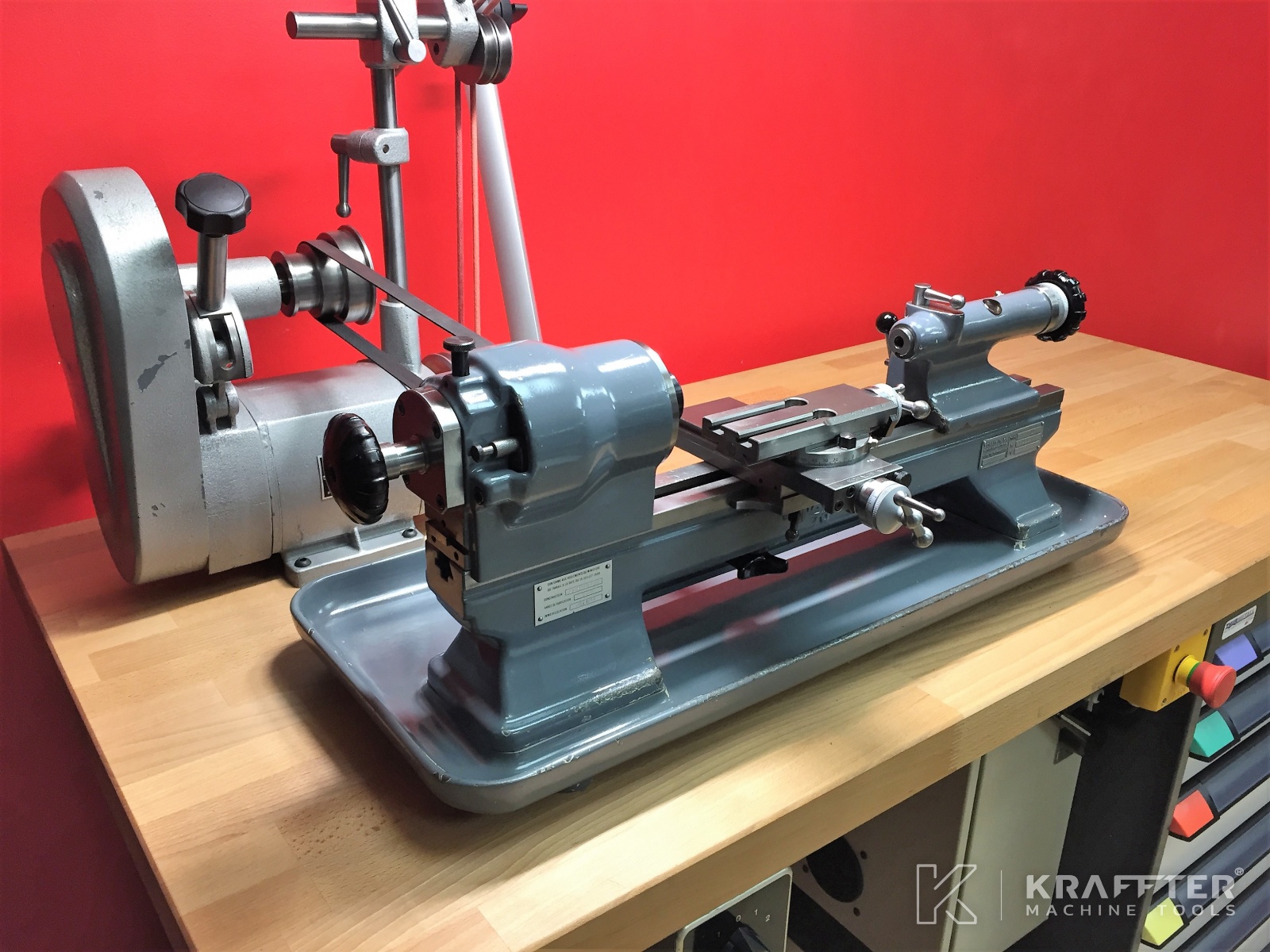

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20689-919
Modèle : 70
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
275 [mm]
Hauteur de pointes
70 [mm]
Diamètre admissible au-dessus du chariot
85 [mm]
Broche prévue pour pinces de serrage
W12
Diamètre de passage en broche
12 [mm]
Cône contre-poupée
2°
Dispositif de serrage rapide des pinces par levier
Oui
Nombre de vitesses de broche
6
Tourelle
Multifix type Aa
Tension d'alimentation
400 [V]

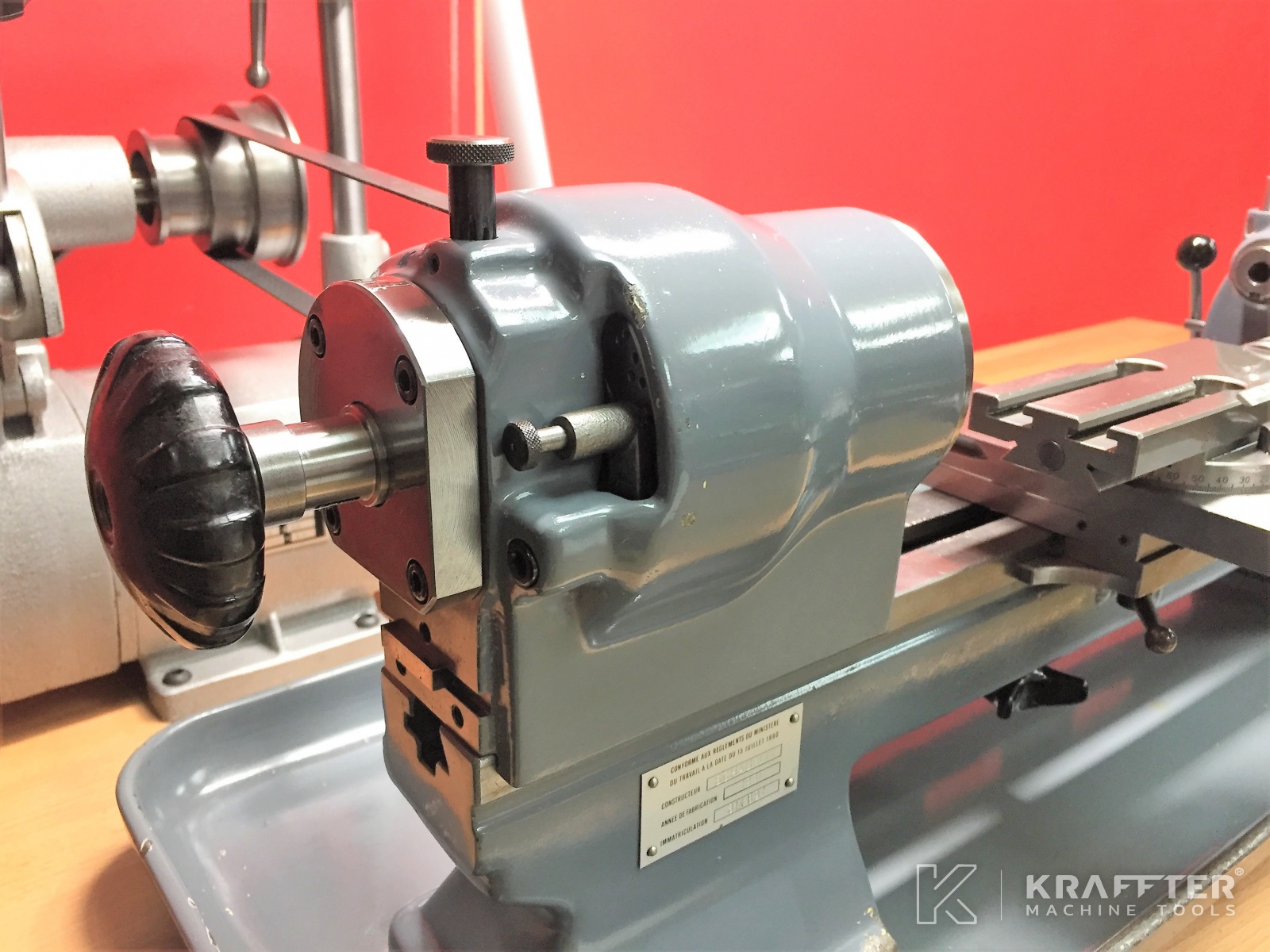

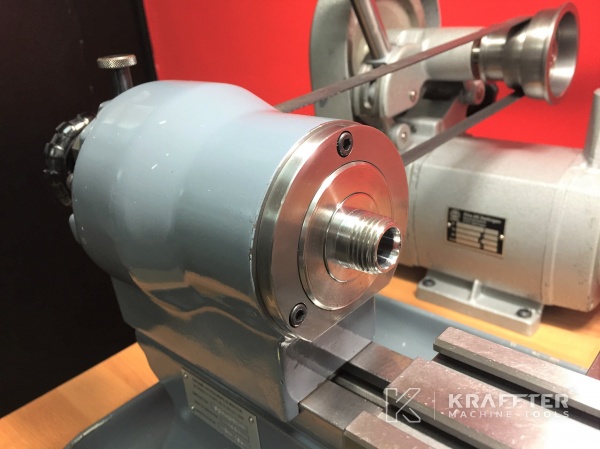

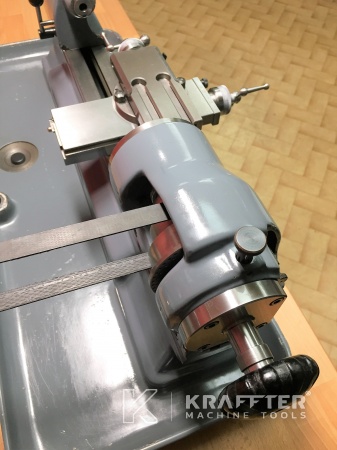

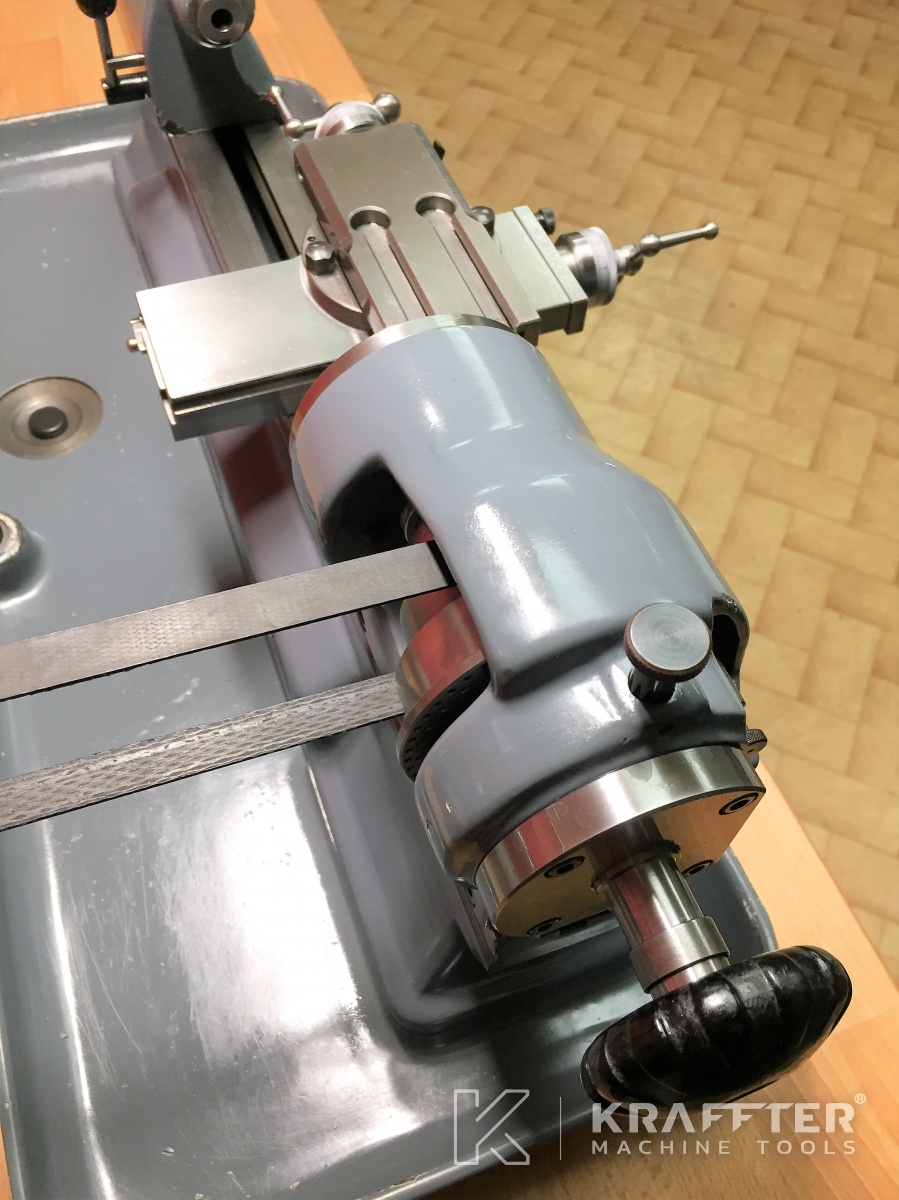

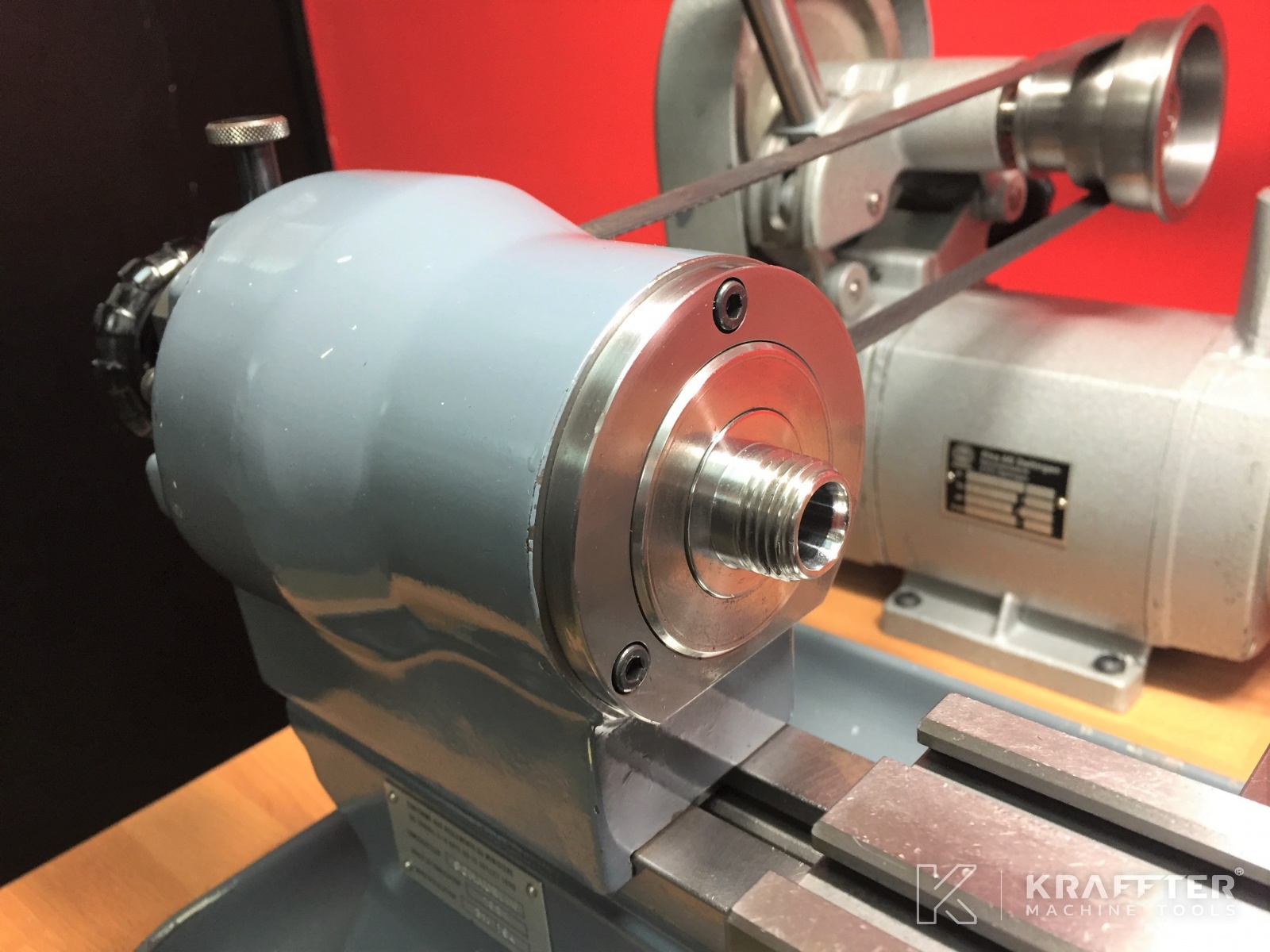

- 70-31 / 1 poupée fixe à roulements à billes, broche W12
- 70-12 / 1 banc
- 70-10 / 1 cuvette pour banc (commande par-dessus)
- 70-65 / 1 contre-poupée à vis et volant
- 70-32.030 / 1 tube tire-pince manuel pour pinces type W12

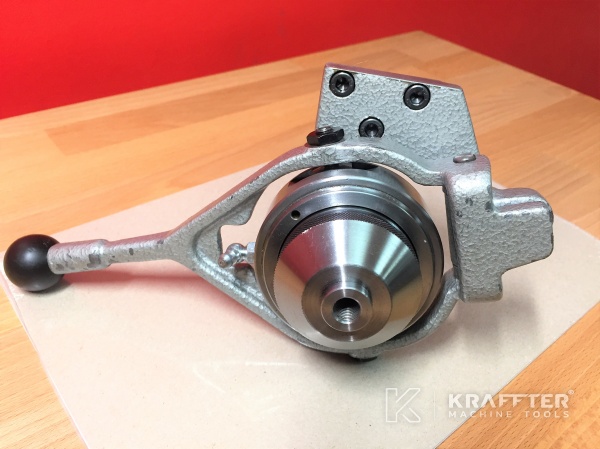

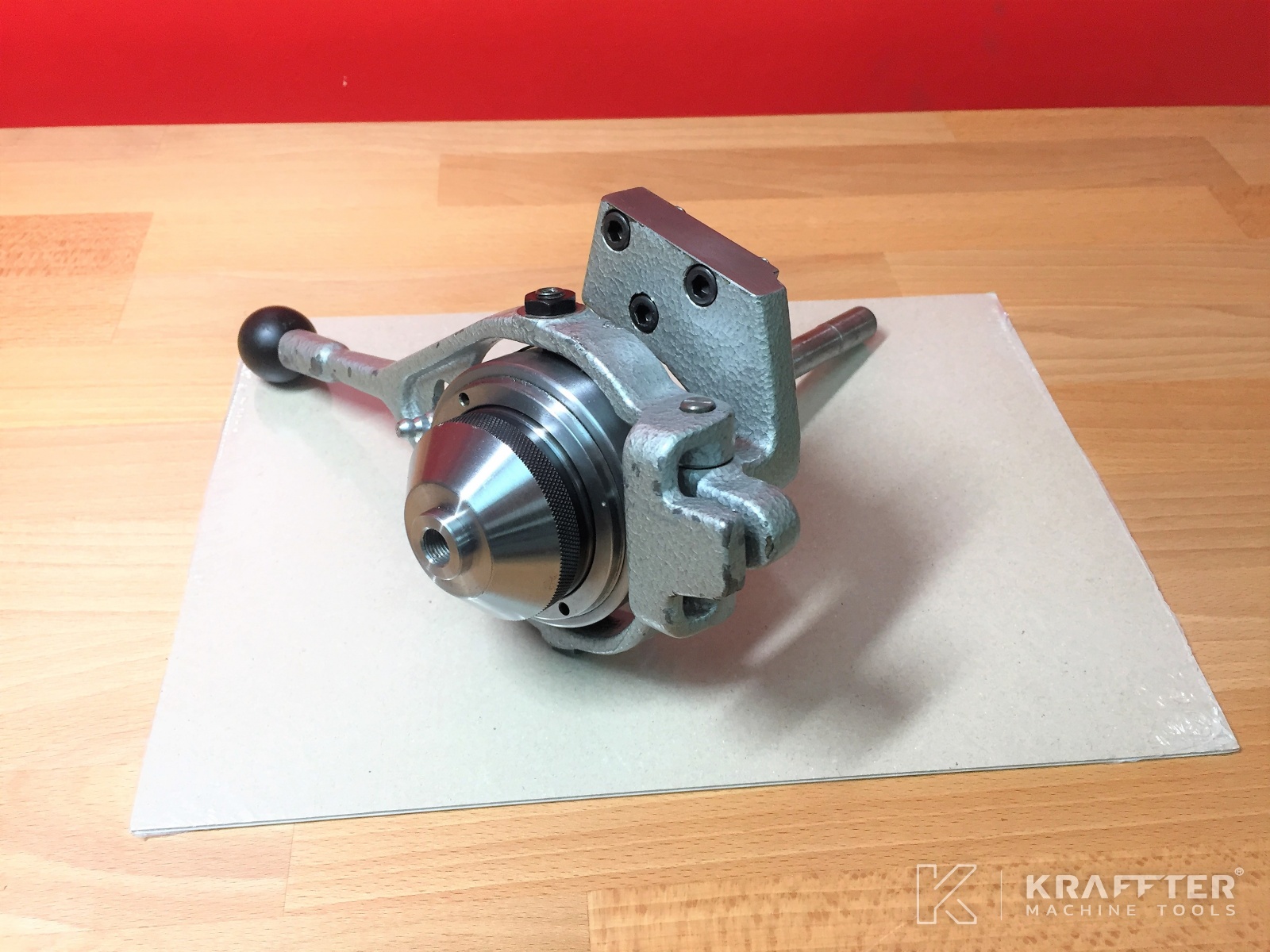

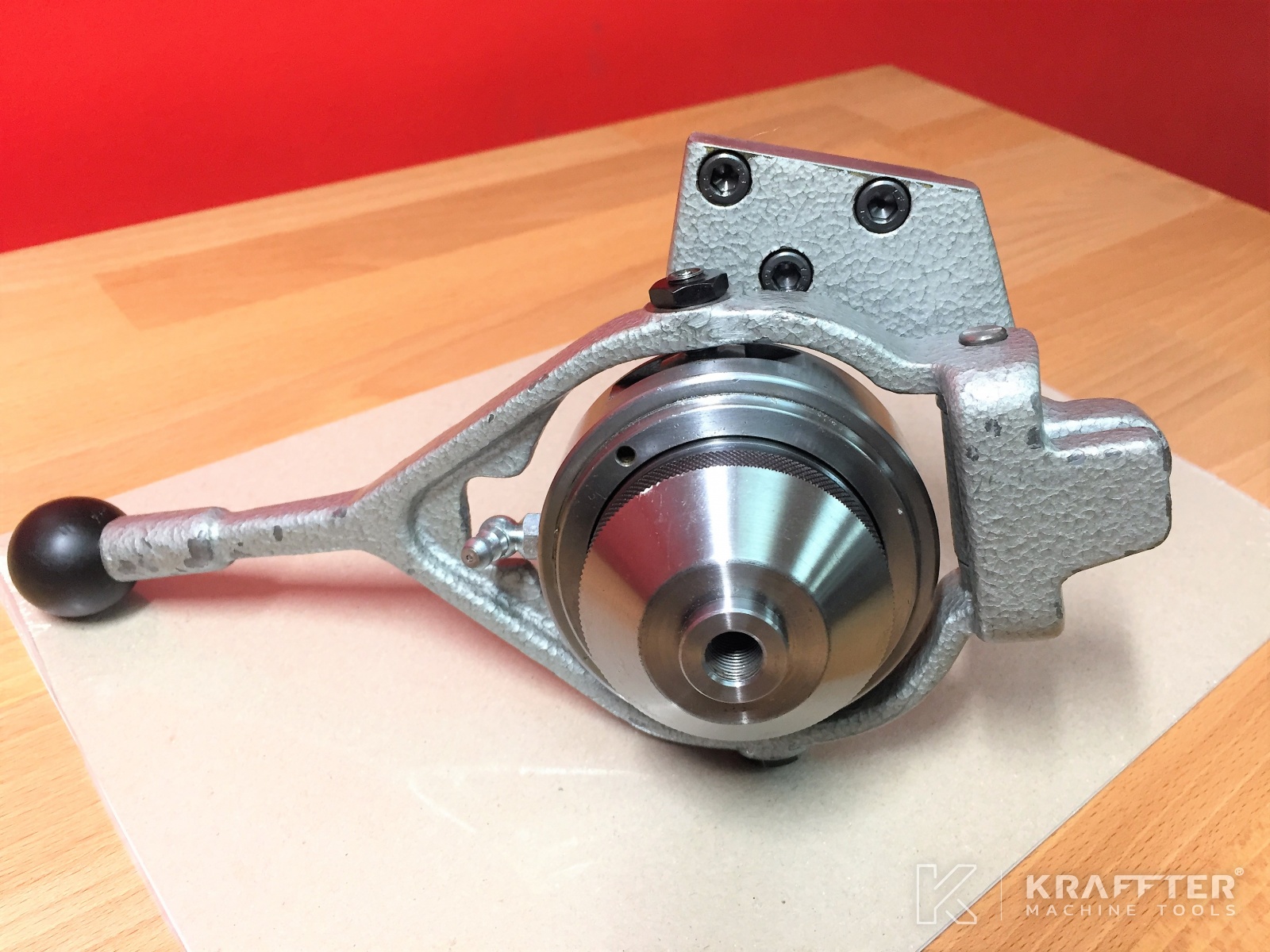

- 70-32.030 / 1 dispositif de serrage rapide des pinces par levier à commande manuelle (se monte à la place du tube tire-pince manuel)

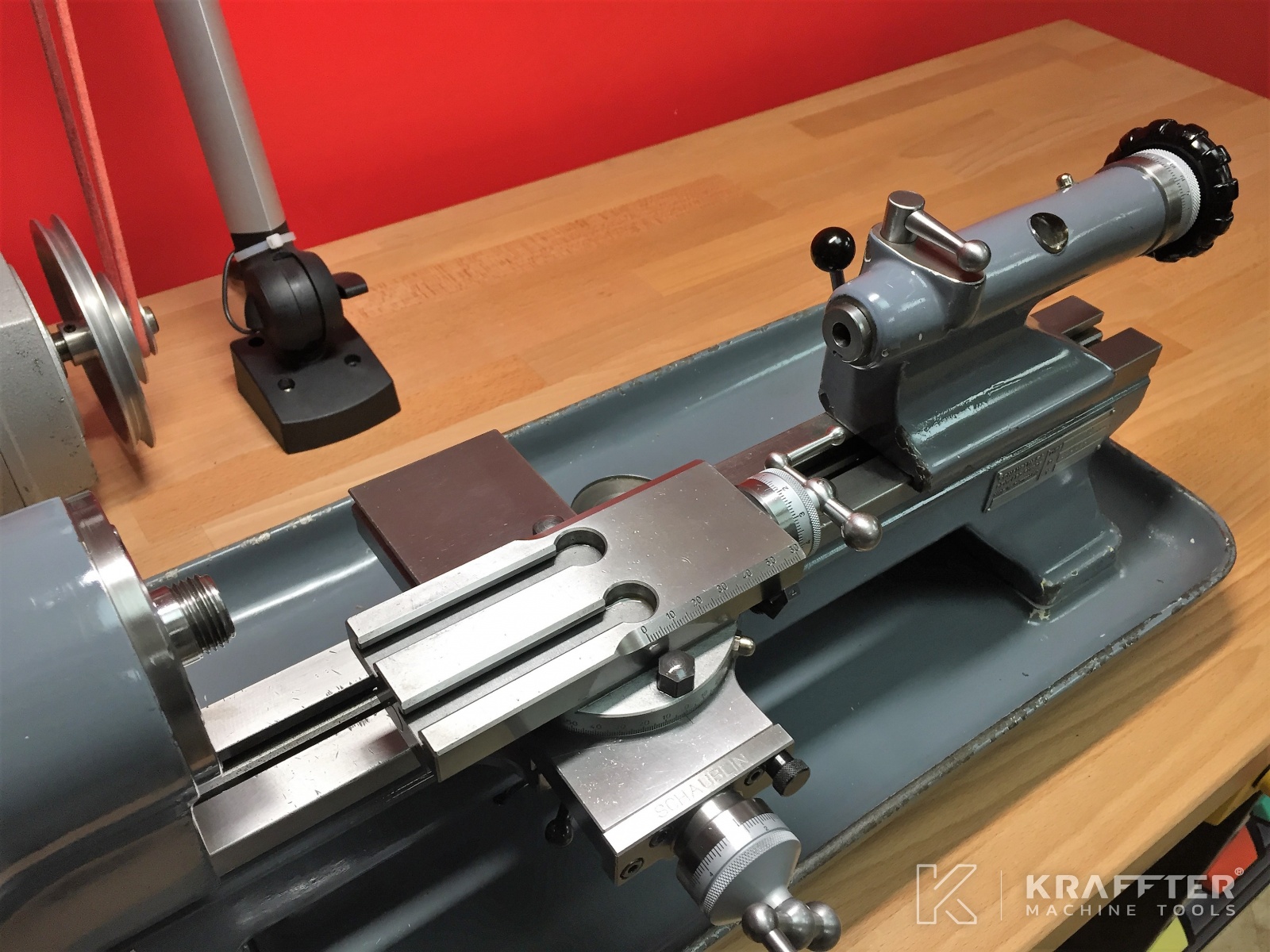

- 70-45 / 1 chariot croisé à vis
- 70-10.100 / 1 tige pour fixation du chariot

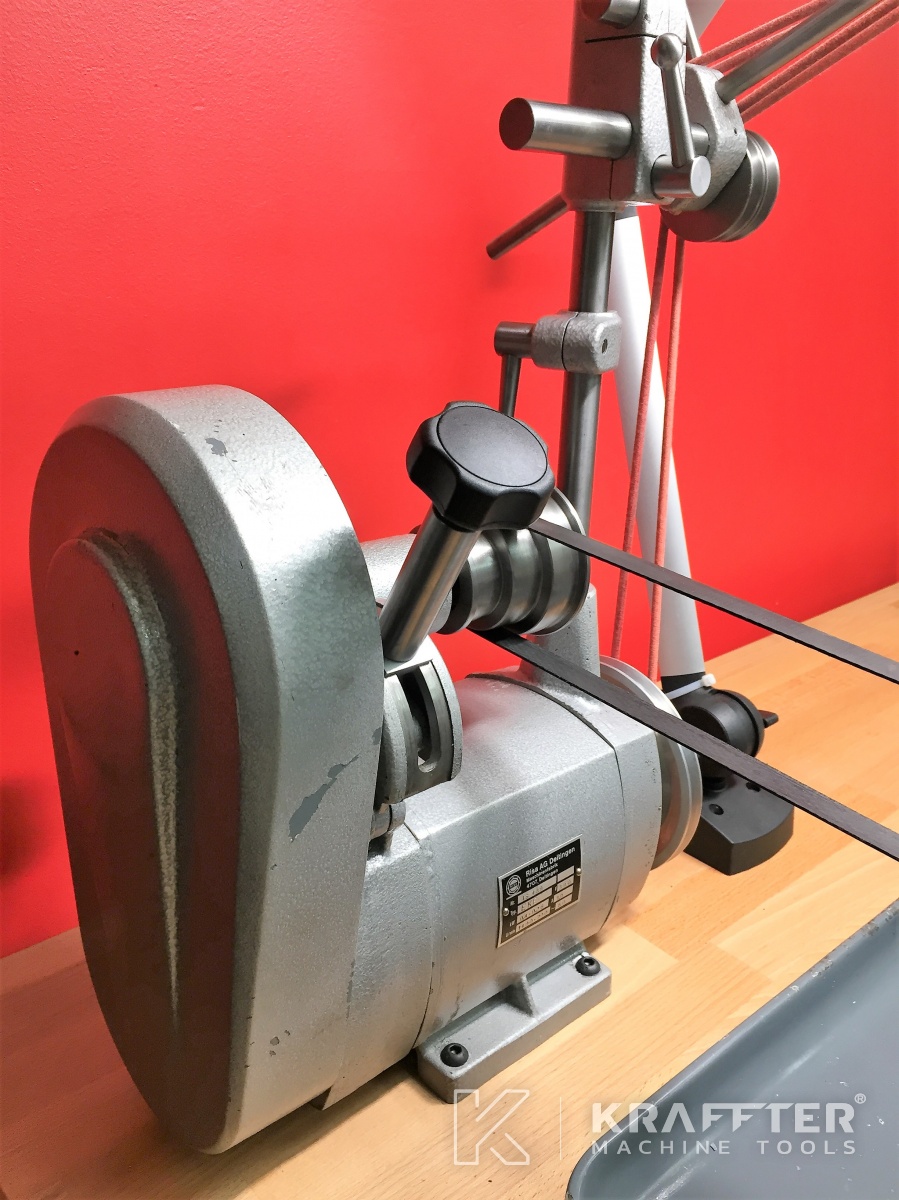

- 1 moteur bi-vitesses 750/1500 [tours/min]
- 71006 + 71070 / 1 interrupteur-commutateur-inverseur

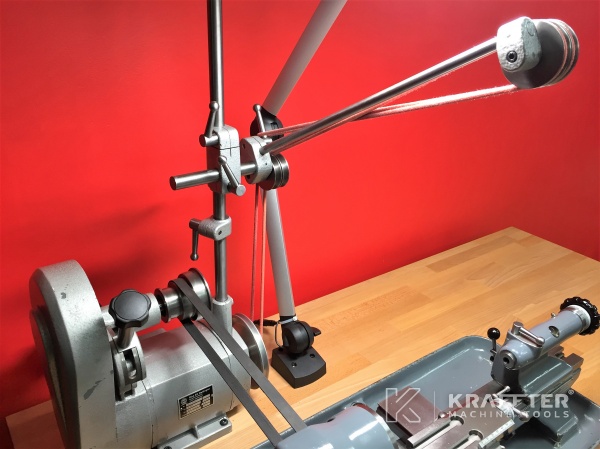

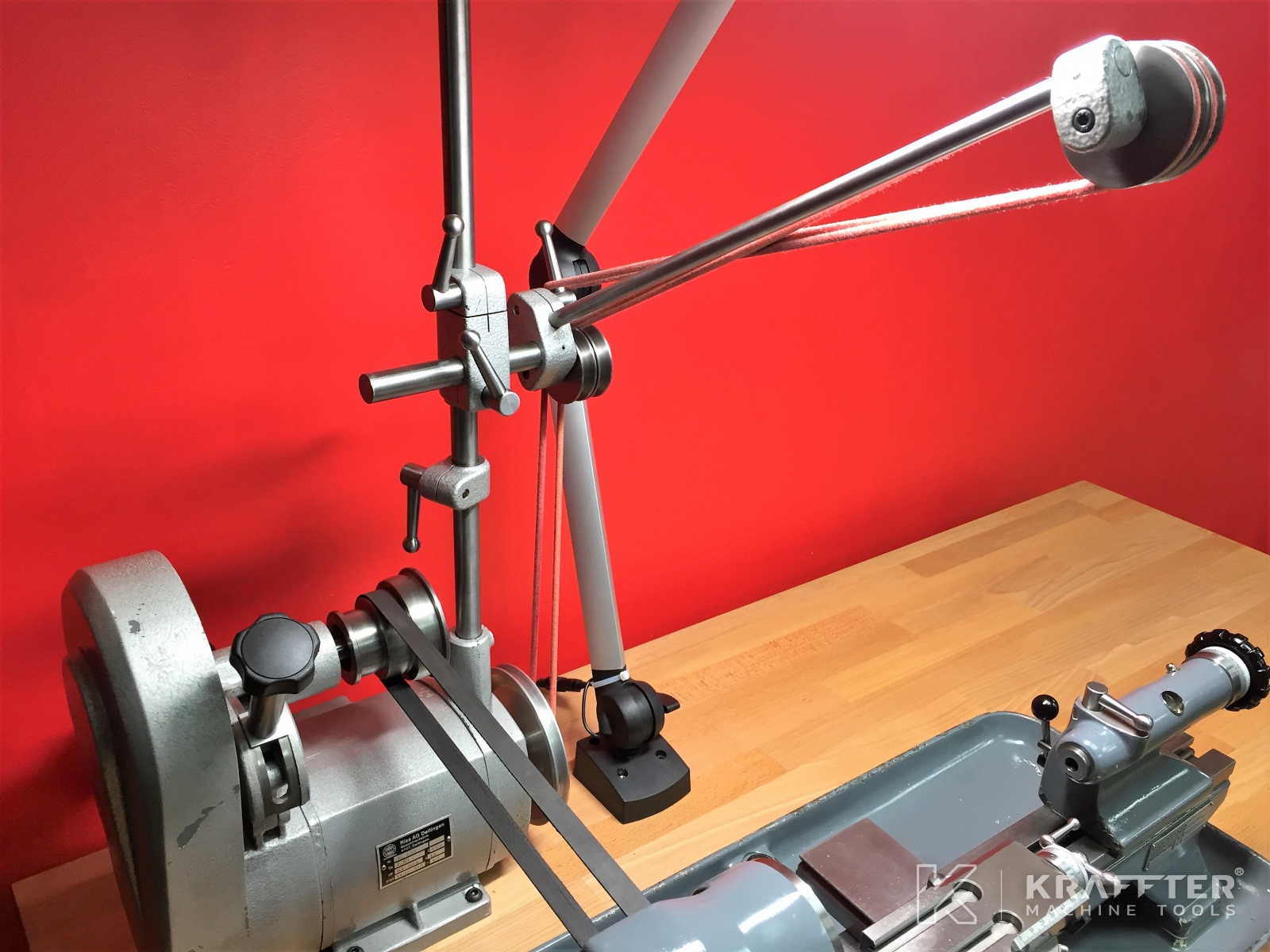

- 102-95.100 / 1 renvoie-tendeur avec poulie moteur 70-95.222, pour appareil à fraiser
- 70-95.120 / 1 courroie sans fin Ø6 [mm] pour appareil à fraiser et rectifier – NEUVE

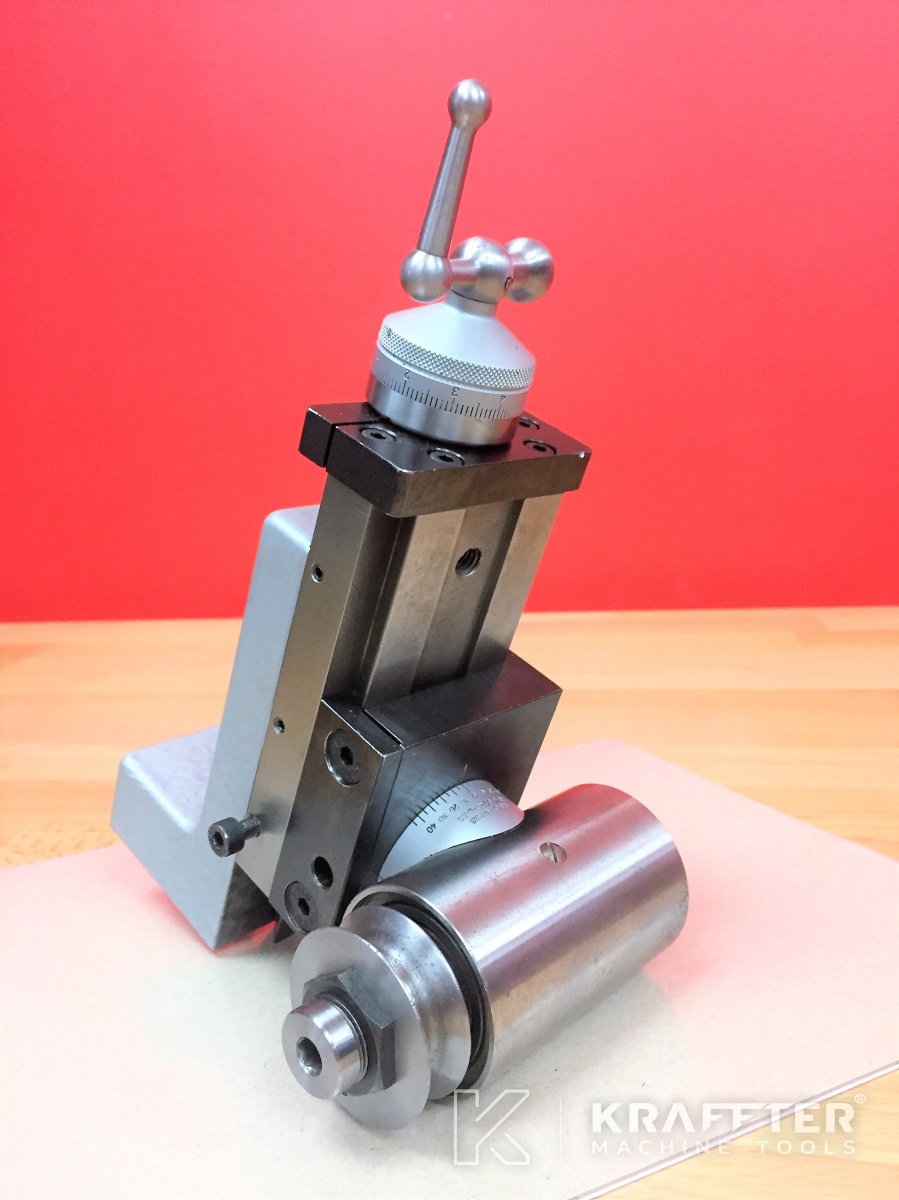

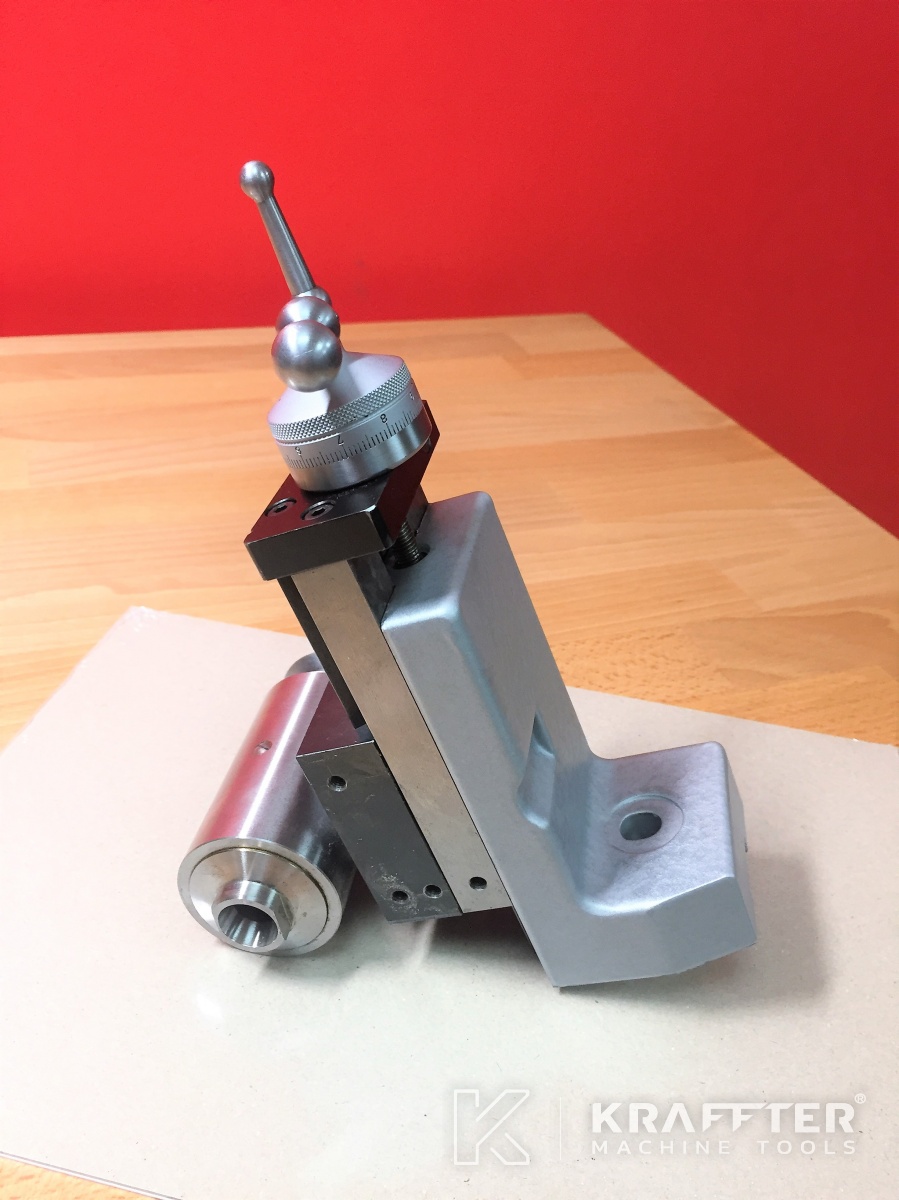

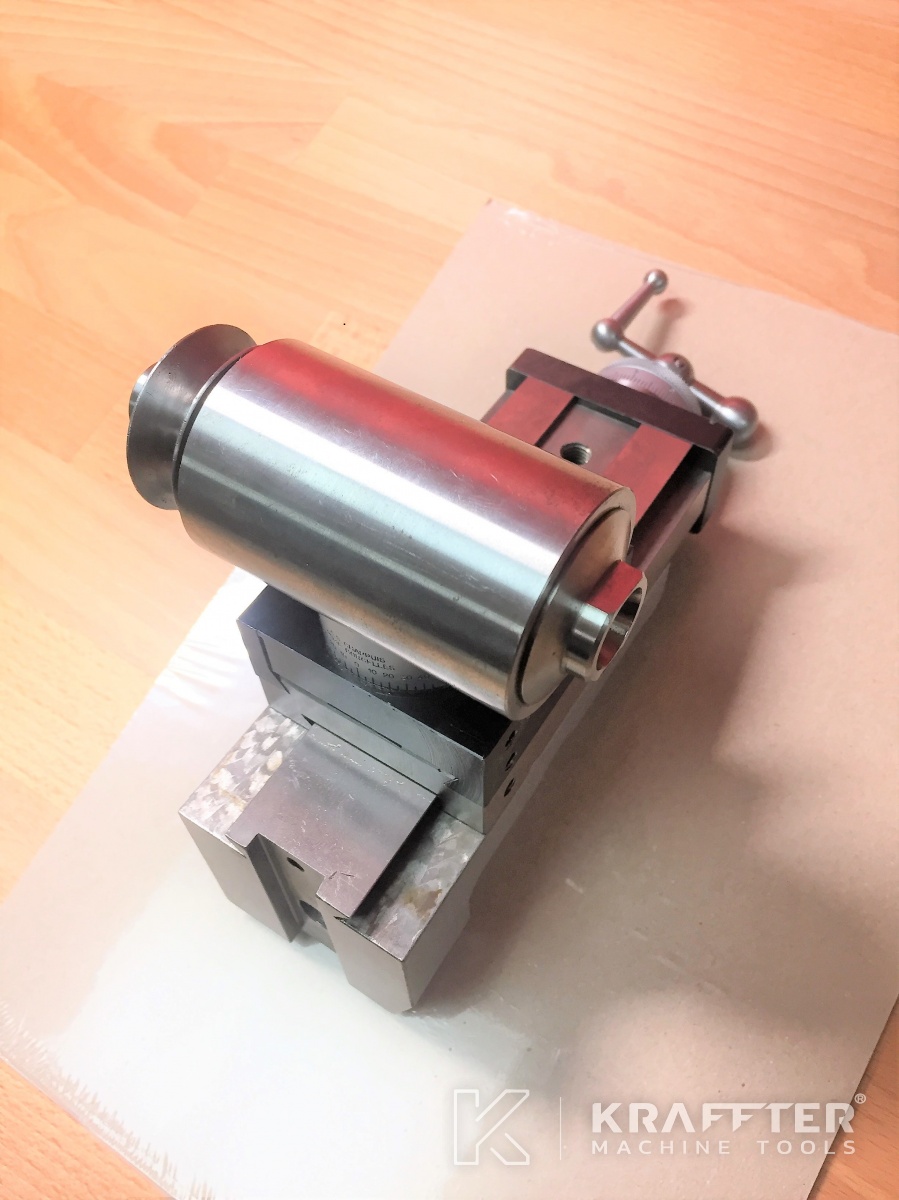

- 1 appareil à fraiser A.S. CHAPPUIS (SUISSE) broche type W12

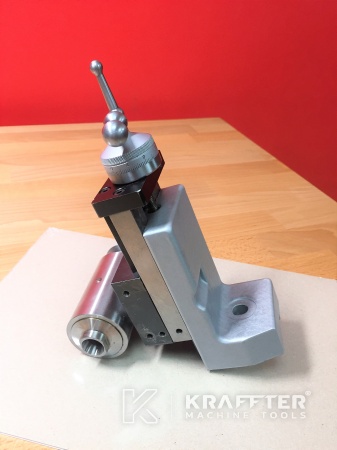

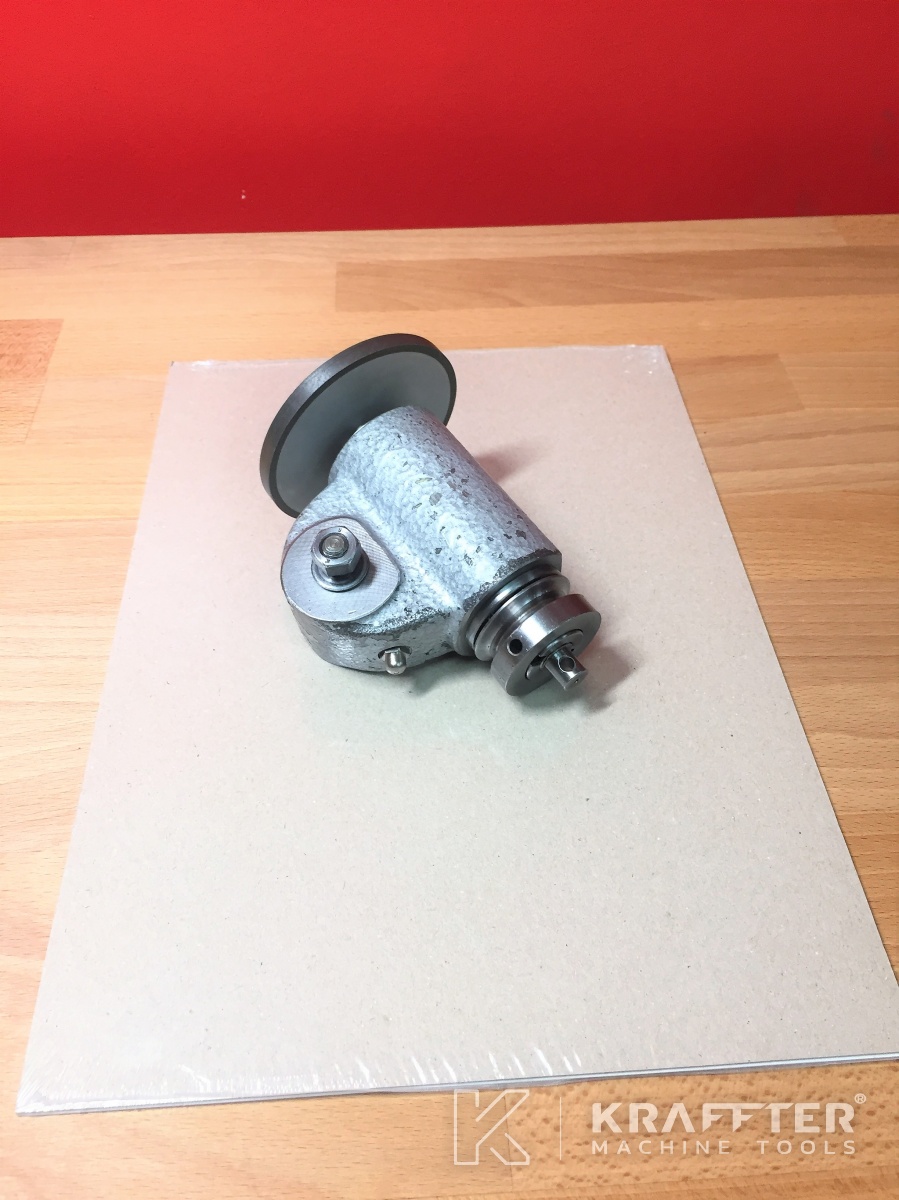

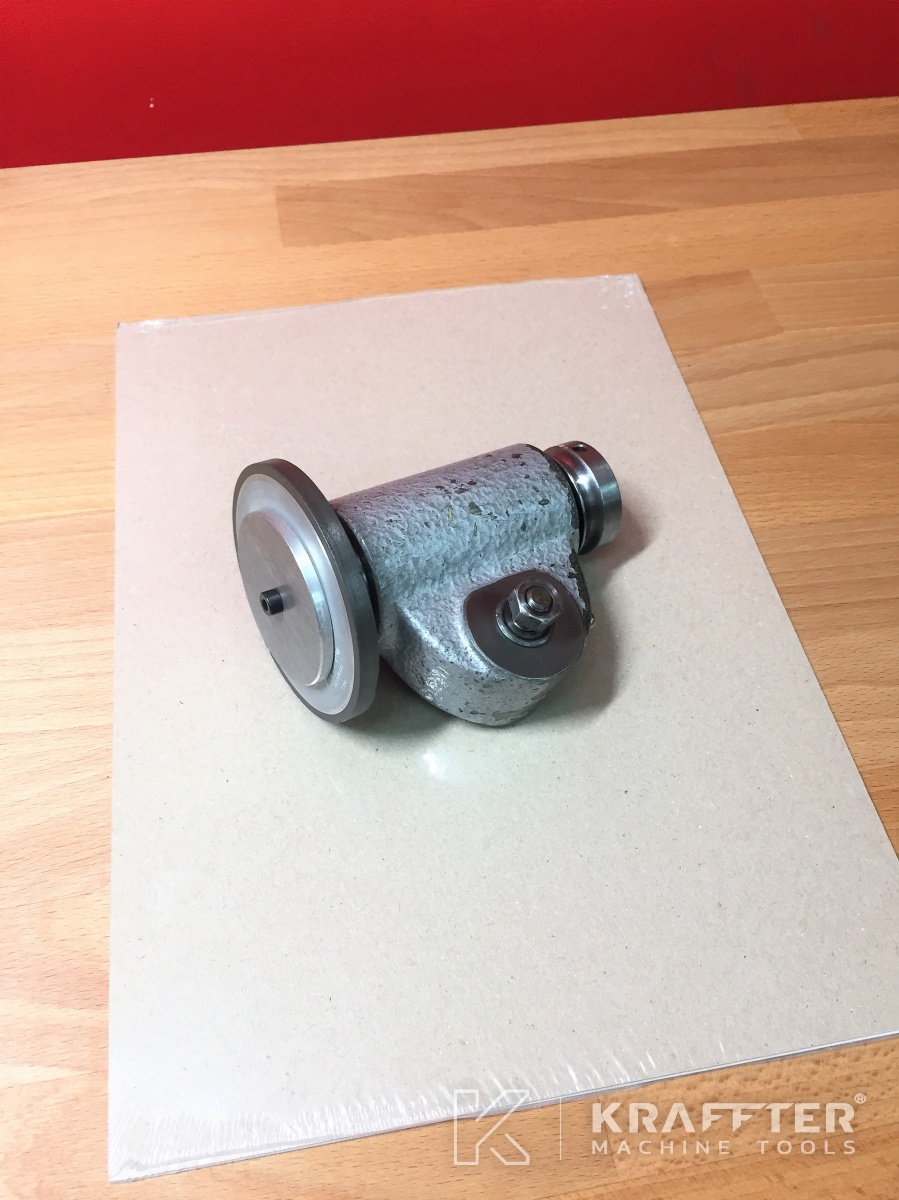

- 70-87.550 / 1 appareil à rectifier

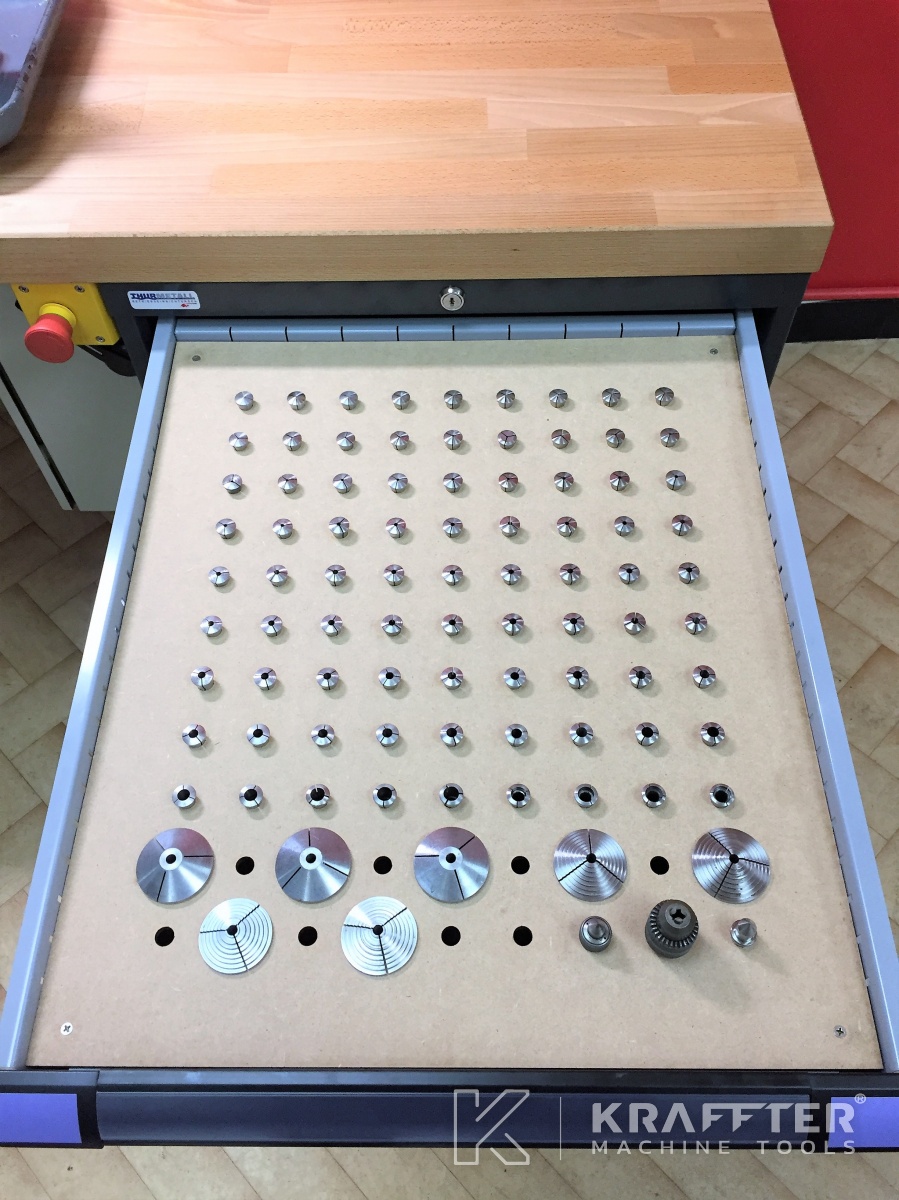

- 81 pinces type W12 sur présentoir Ø0.20 à 12.00 [mm]

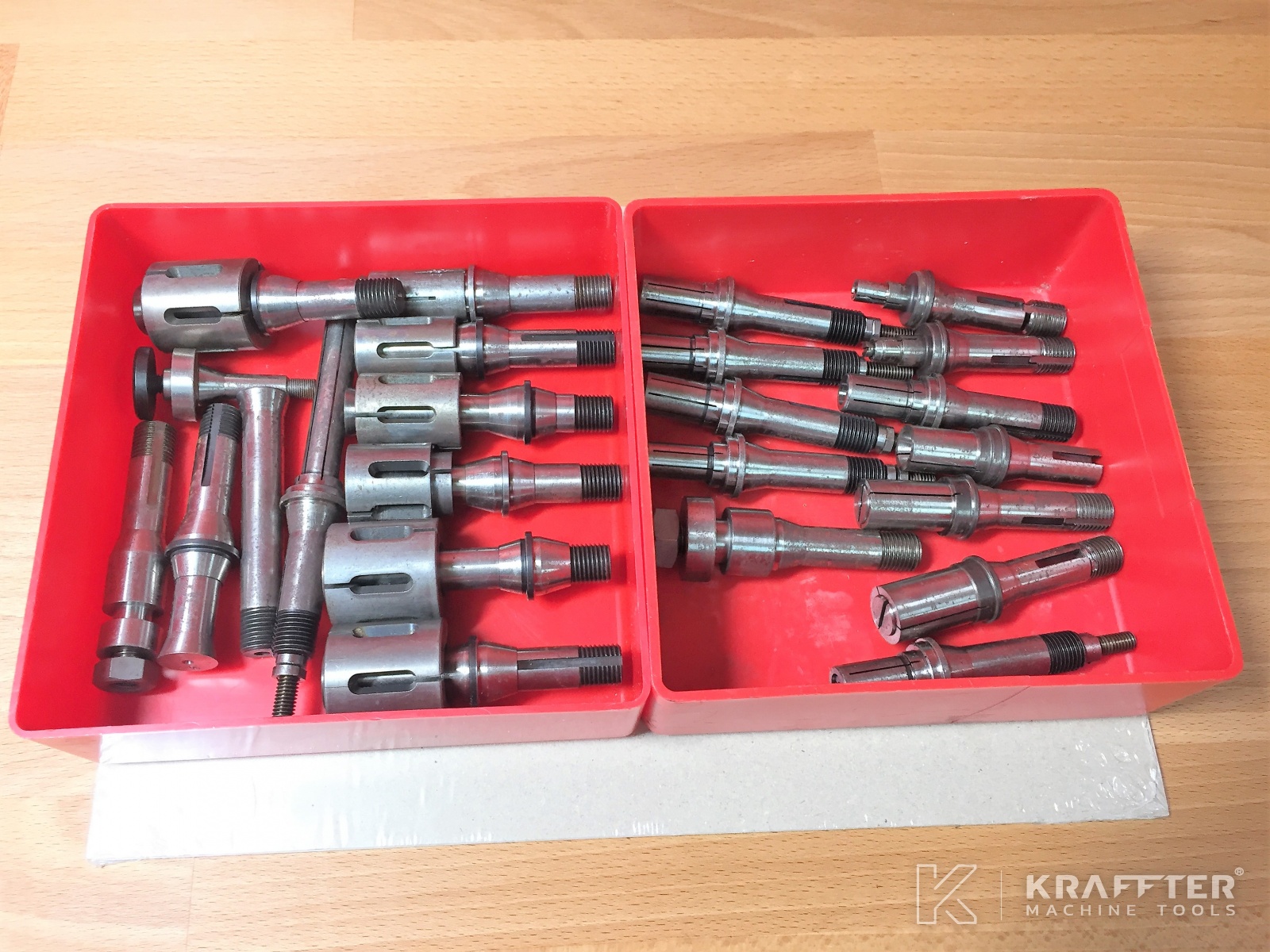

- 84-54.000 / 4 pinces à échelles à gradins tournés permettant le serrage par l’intérieur d’anneaux
- 84-54.010 / 3 pinces échelle, ébauchées
- 84-50.300 / 12 tasseaux expansibles pour le serrage des pièces par l’intérieur (Ø 7.2 – 8 – 11 – 12.4 – 12.6 – 13 – 14 – 15 – 17 mm)
- 84-50.000 / 7 tasseaux à douilles expansibles interchangeables (Ø 18 – 21 – 24 – 25 – 28 – 29.5 – 30 mm)

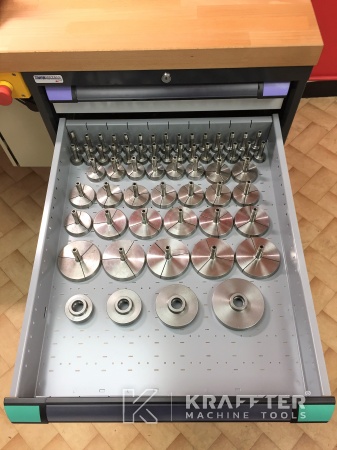

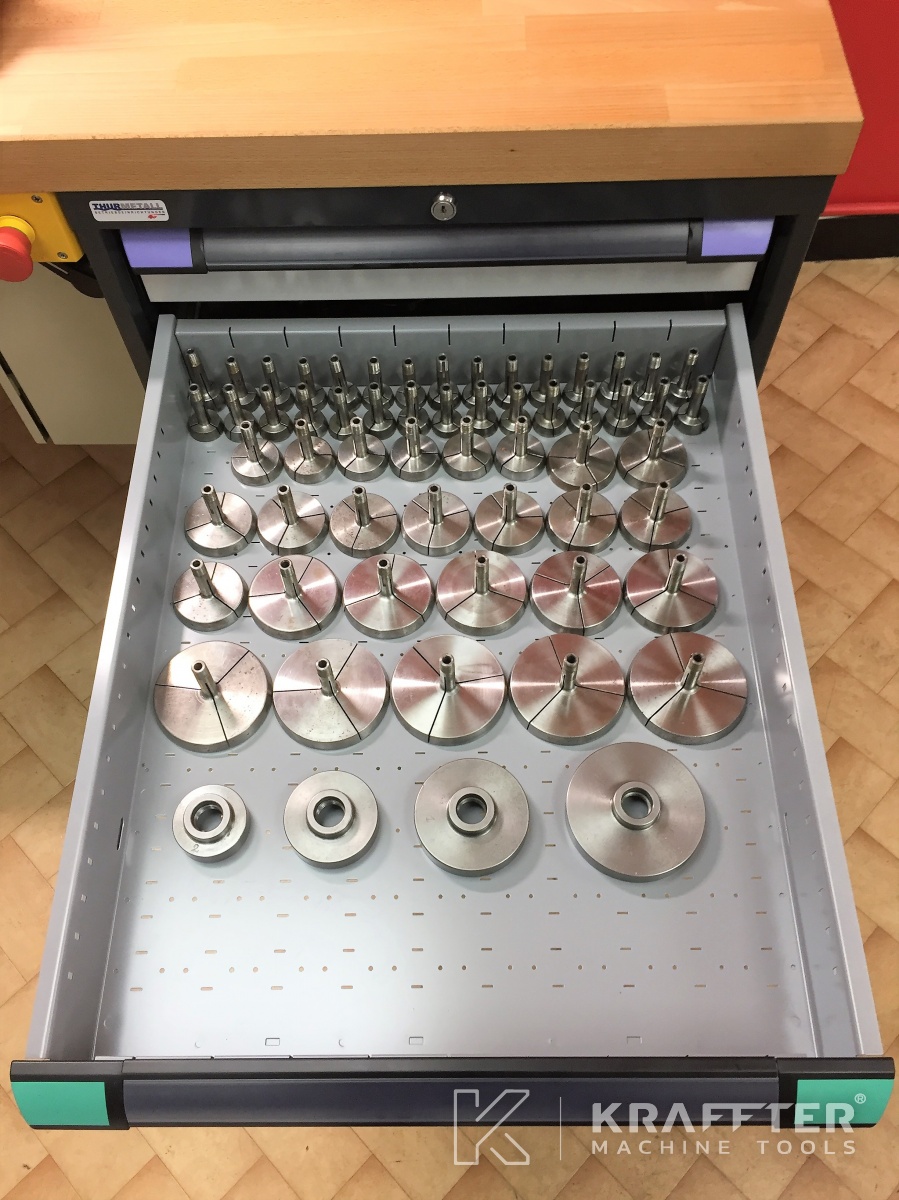

- 82-50.006 / 30 pinces-entonnoirs à gradins tournés Ø33 [mm]
- 82-50.007 / 6 pinces-entonnoirs à gradins tournés Ø49 [mm]
- 82-50.008 / 10 pinces-entonnoirs à gradins tournés Ø65 [mm]
- 82-50.009 / 5 pinces-entonnoirs à gradins tournés Ø81 [mm]
- 82-50.010 / 5 pinces-entonnoirs à gradins tournés Ø97 [mm]
- 70-25.221 / 4 cloches pour pinces-entonnoirs pour pinces grandeur 2, 3, 4, 5,
- 70-25.180 / 1 écrou de protection pour nez de broche type W12

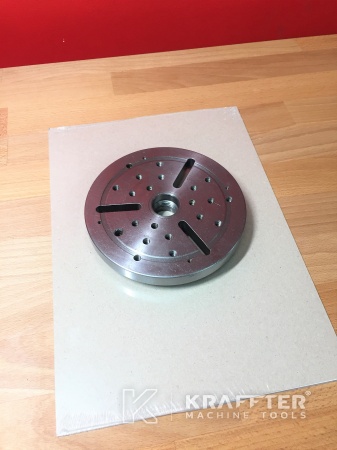

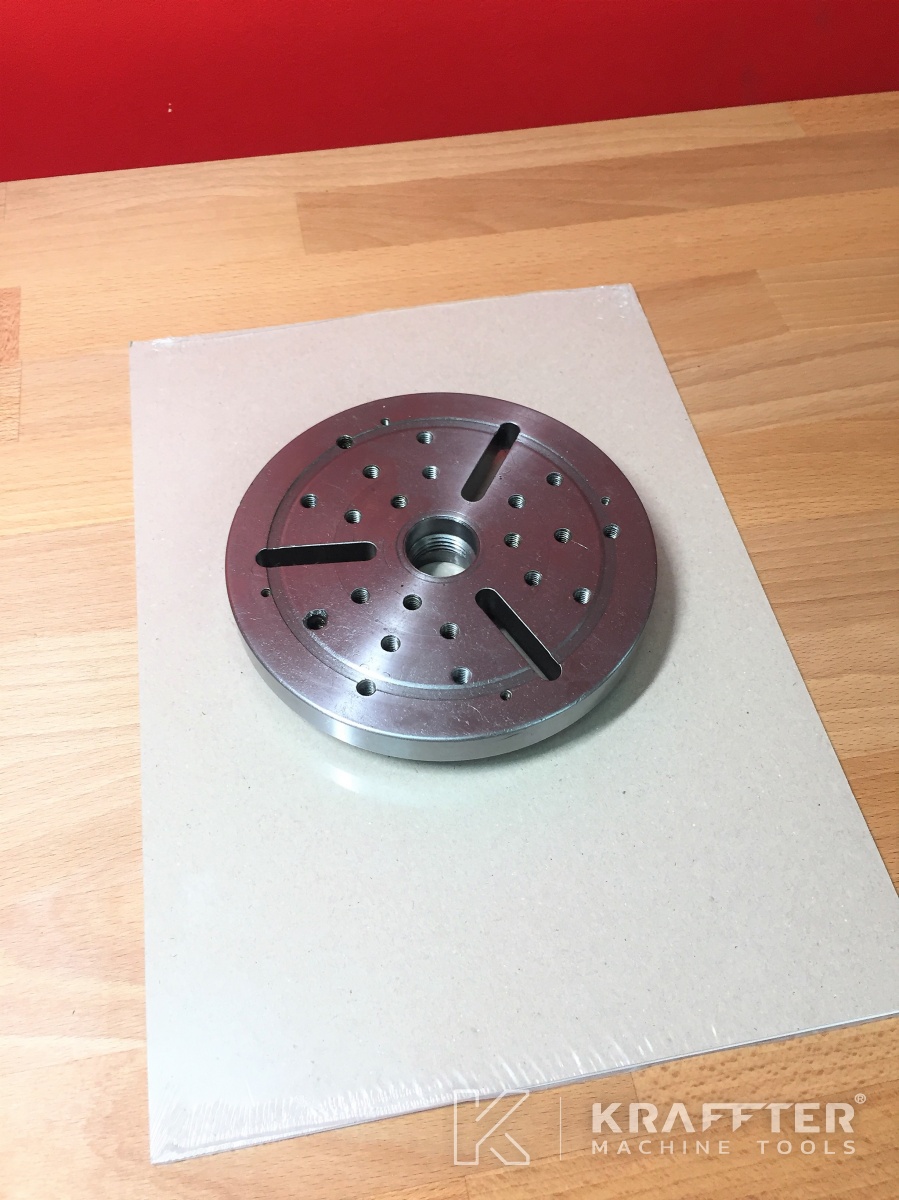

- 1 plateau Ø138 [mm] à 3 rainures T radiales de 7 [mm] et 21 trous taraudés M6

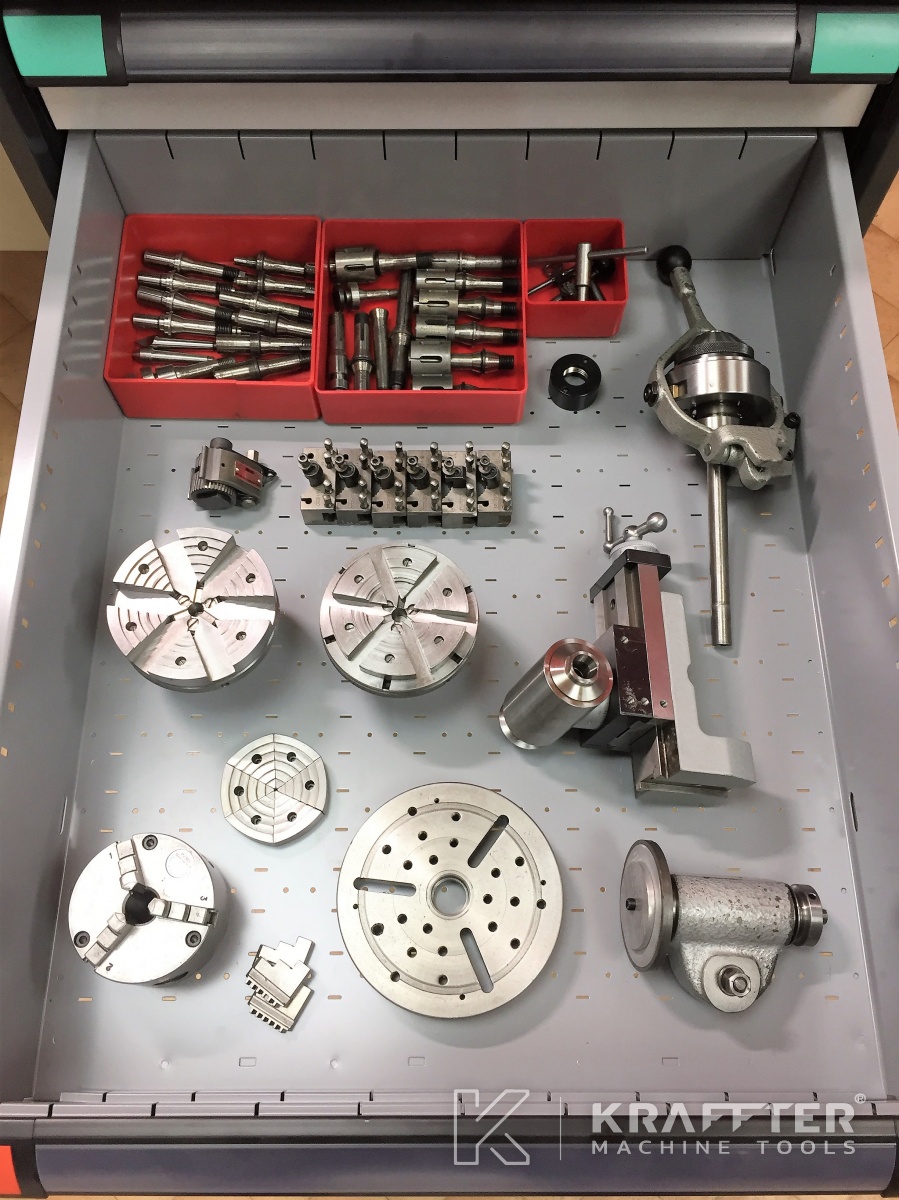

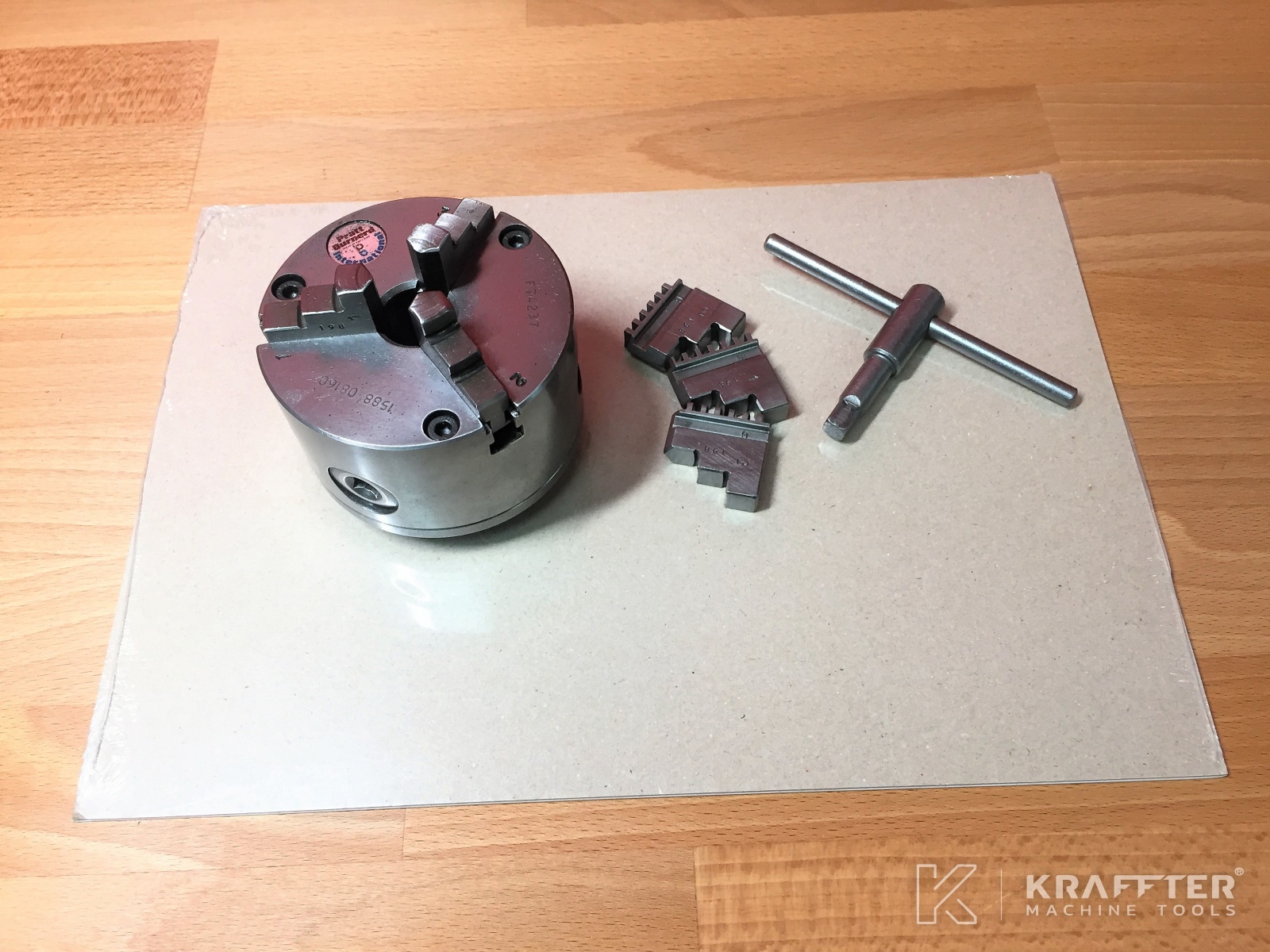

- 1 mandrin Ø80 [mm] PRATT BURNERD à 3 mors concentriques, monté sur plateau d’ajustement pour nez de broche, avec 1 bague
- 1 jeu de 3 mors durs intérieurs pour mandrin Ø80 [mm] PRATT BURNERD
- 1 jeu de 3 mors durs extérieurs pour mandrin Ø80 [mm] PRATT BURNERD

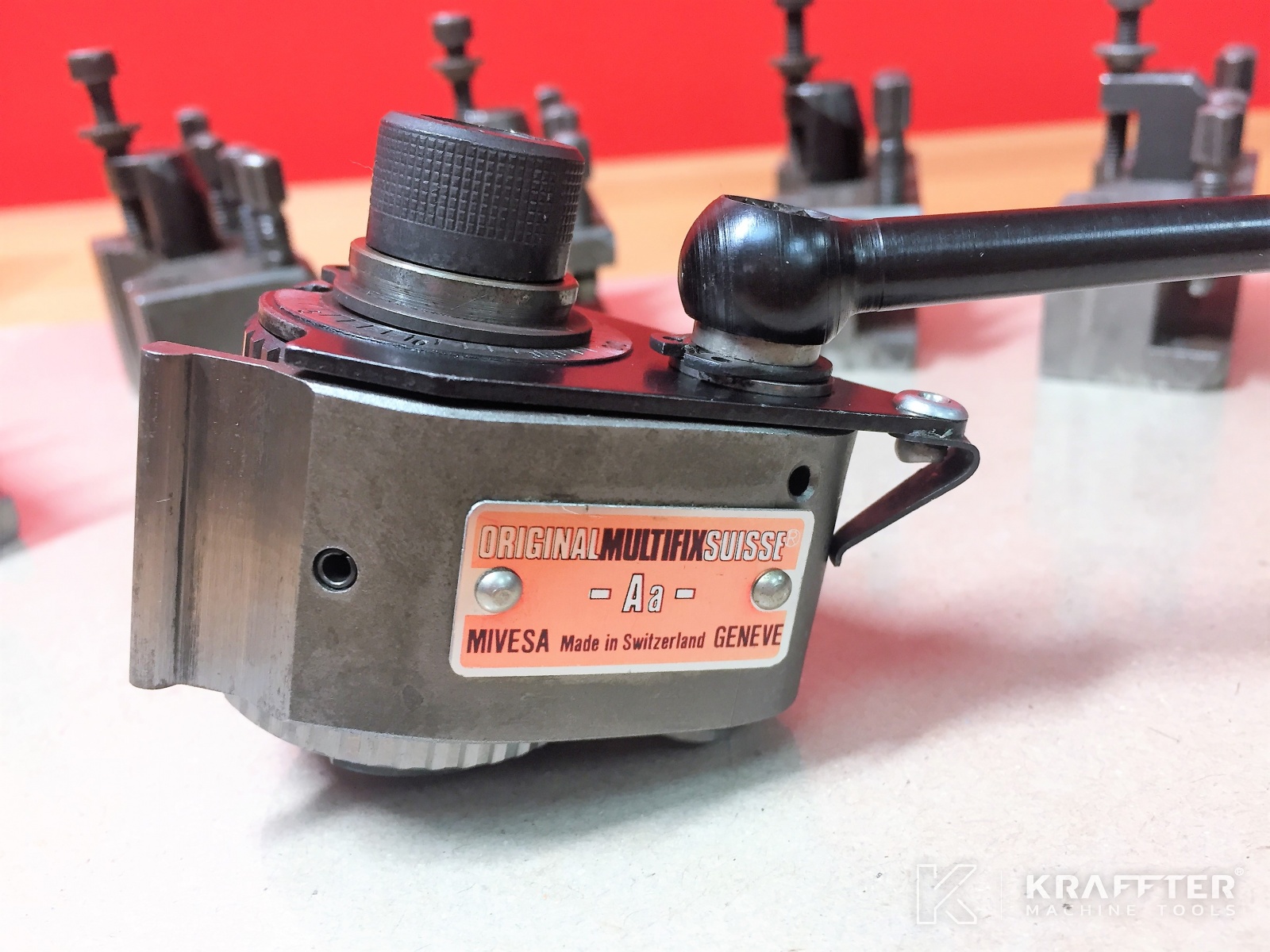

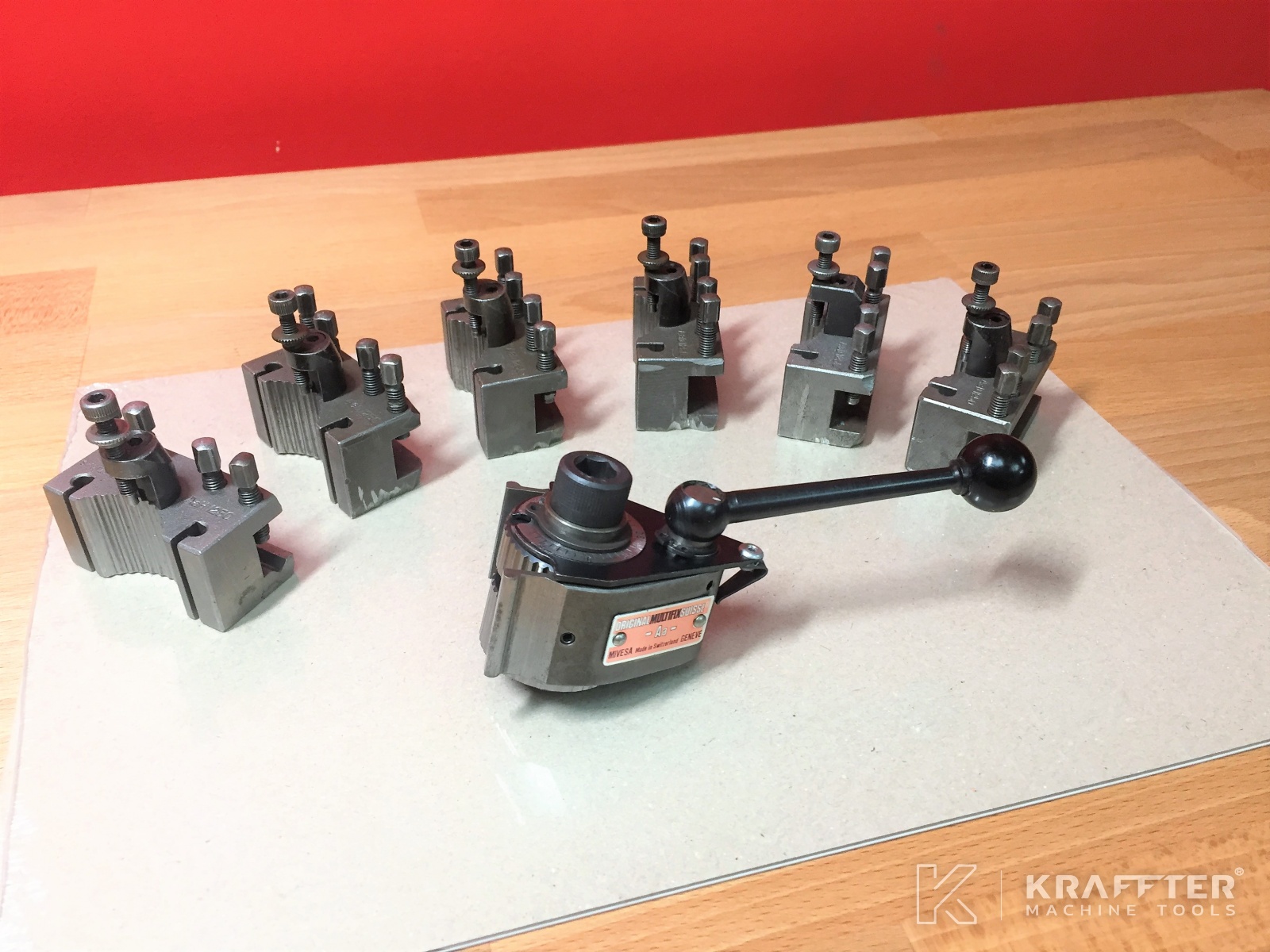

- 70-46.200 / 1 tourelle à changement rapide d’outil MULTIFIX ORIGINAL SUISSE type Aa et ses 2 clés de serrage
- 6 porte-outils à changement rapide MULTIFIX ORIGINAL SUISSE type Aa

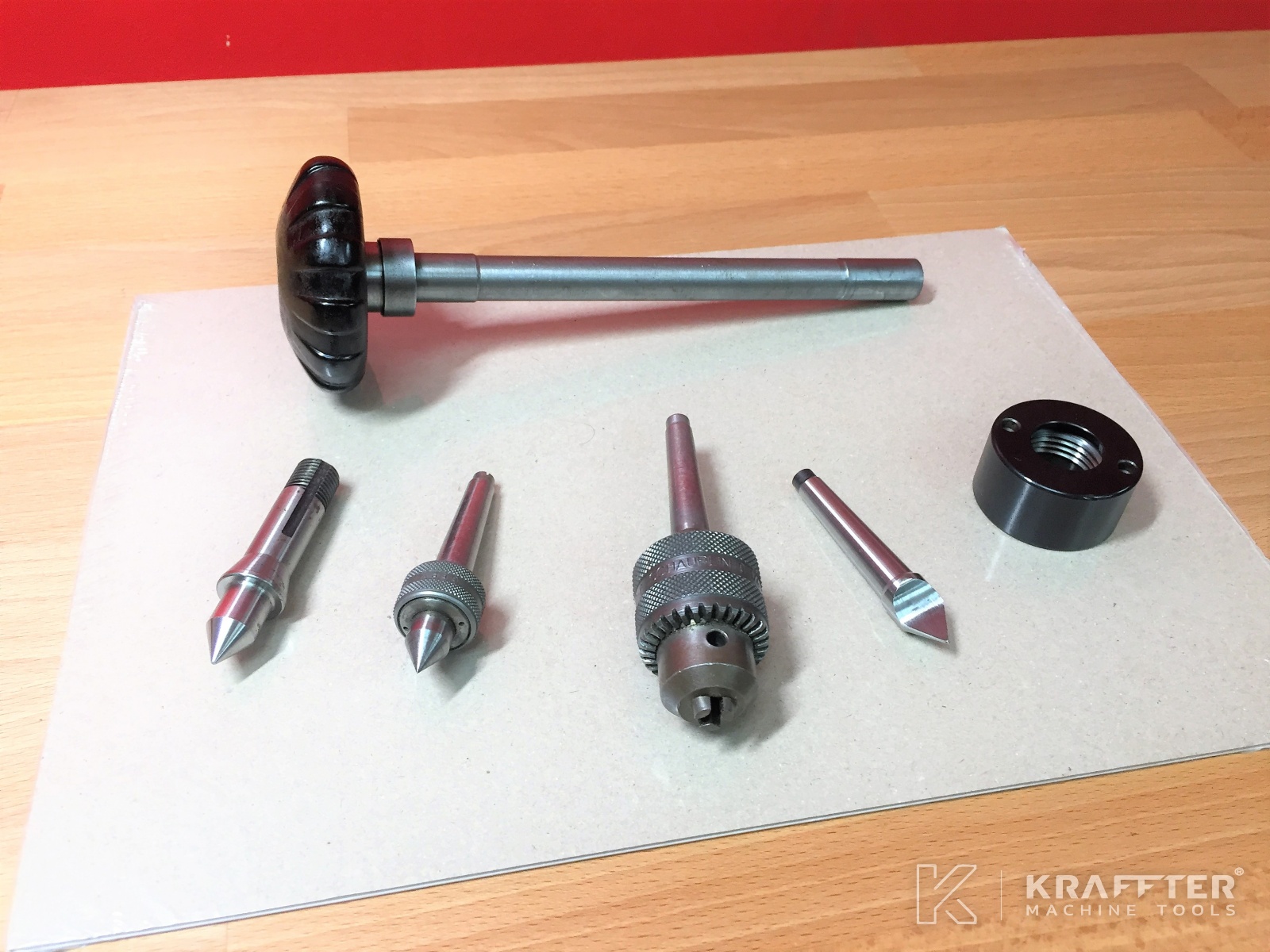

- 70-59.105 / 1 mandrin de perçage sur tasseau, cône 2°, capacité de serrage 0.3-6.4 [mm] et sa clé de serrage
- 70-74.041 / 1 contre-pointe pleine, 60°, tournante (avec roulements à rouleaux coniques), cône 2°
- 70-74.021 / 1 contre-pointe creuse, 60°, cône 2°
- 70-74.011 / 1 contre-pointe pleine, moitié, 60°, cône 2°
- 70-25.001 / 1 pointe pleine, 60° type W12

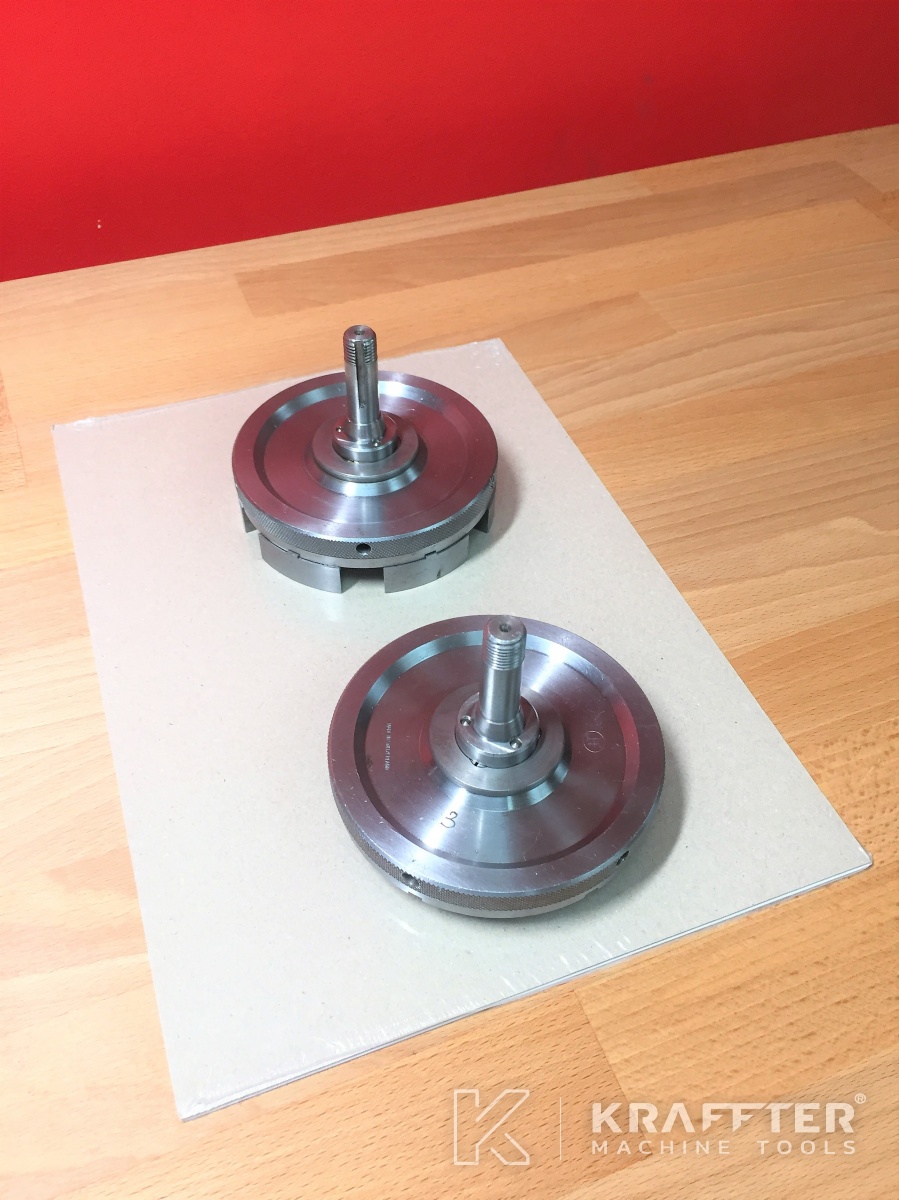

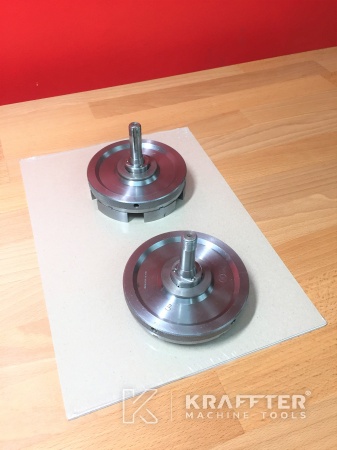

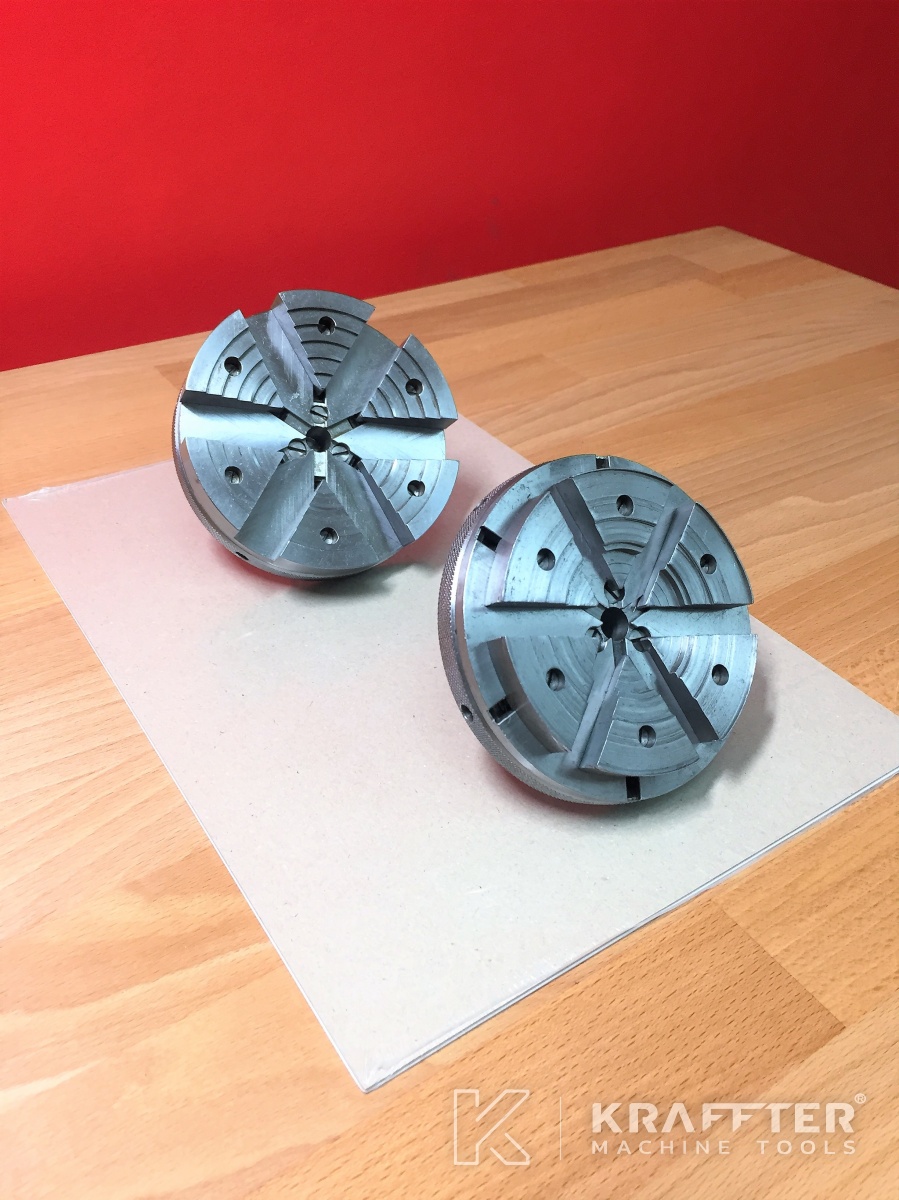

- 2 pinces/mandrin à serrage rapide JF Ø100 [mm] 6 mors type B tasseau W12

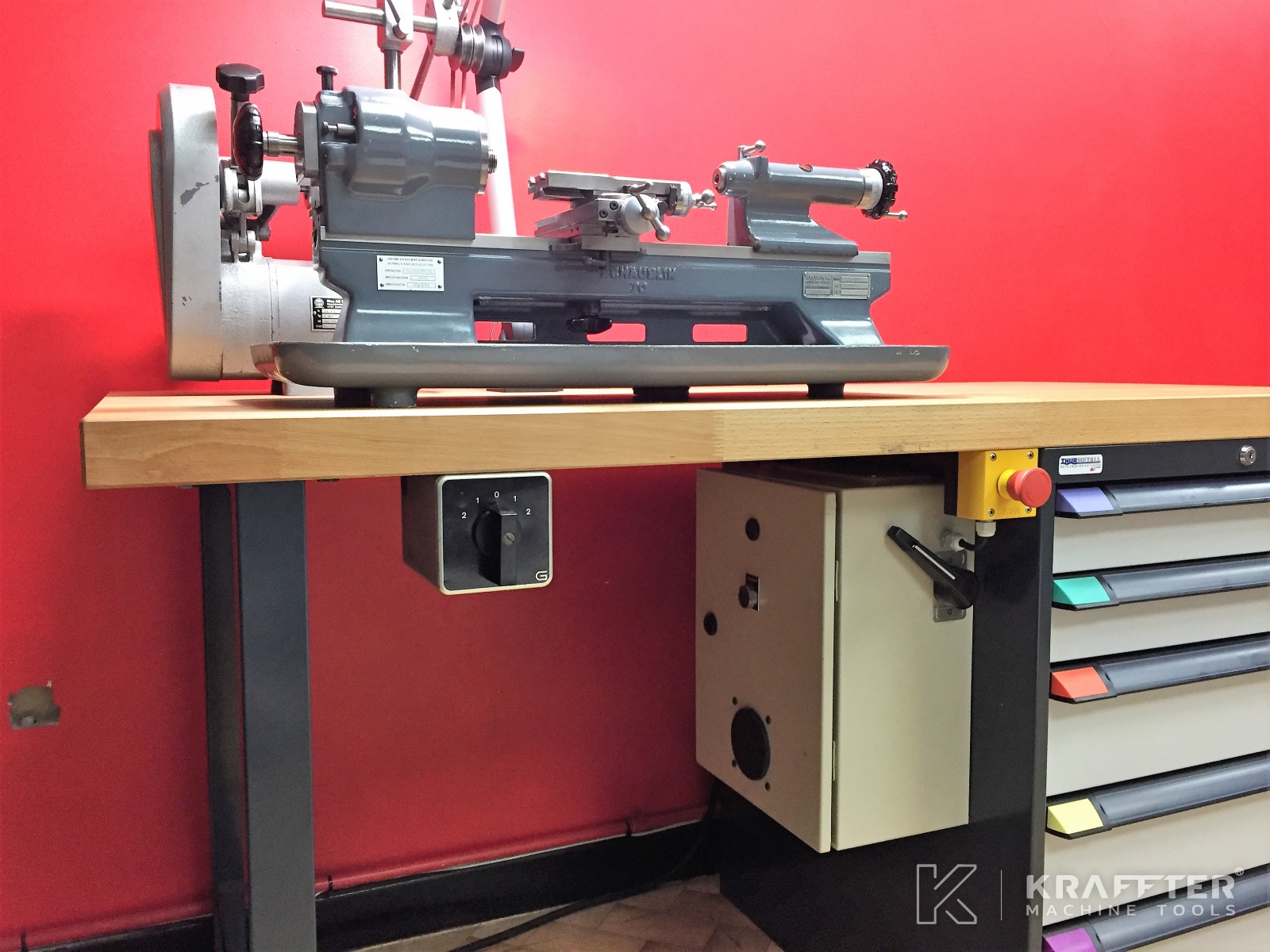

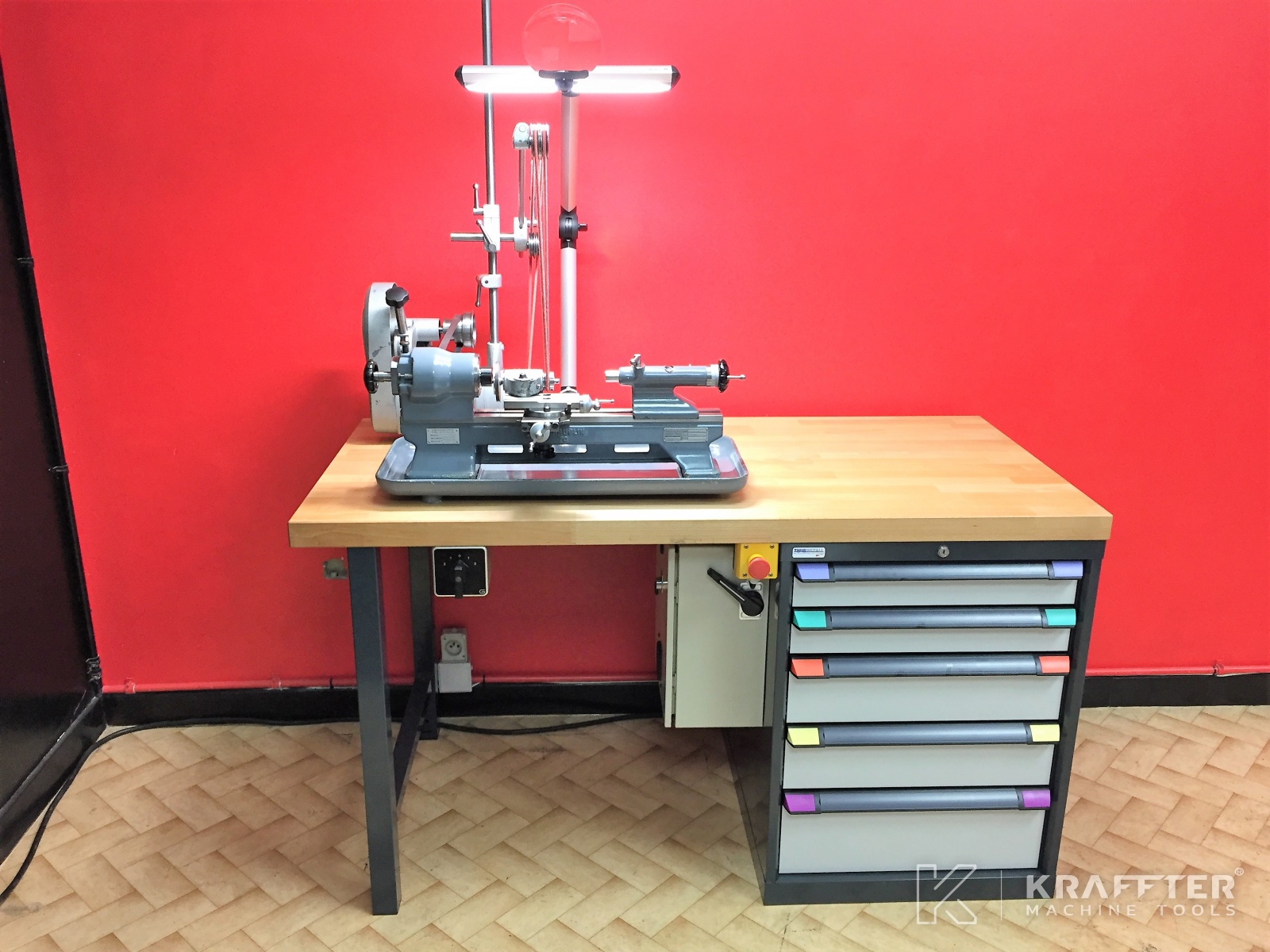

- 1 établi THURMETALL (SUISSE) 1500 x 700 [mm] plateau épaisseur 50 [mm] en hêtre massif – NEUF
- 1 armoire à 5 tiroirs THURMETALL (SUISSE) – NEUVE

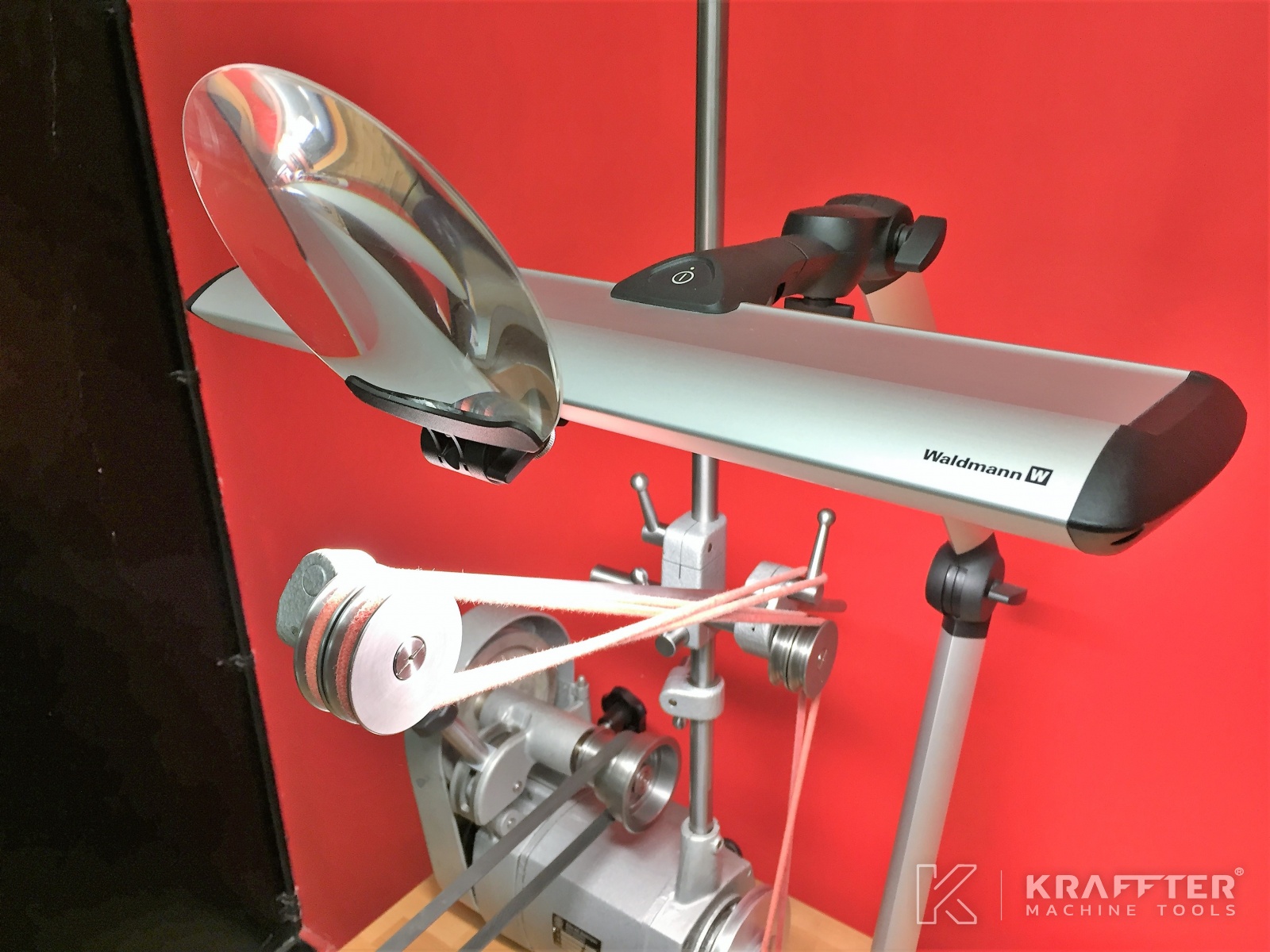

- 1 lampe aluminium WALDMANN « Taneo », éclairage LED – NEUVE
- 1 loupe WALDMANN – NEUVE
- 1 armoire électrique commande basse tension 24 [v]
