Vendu

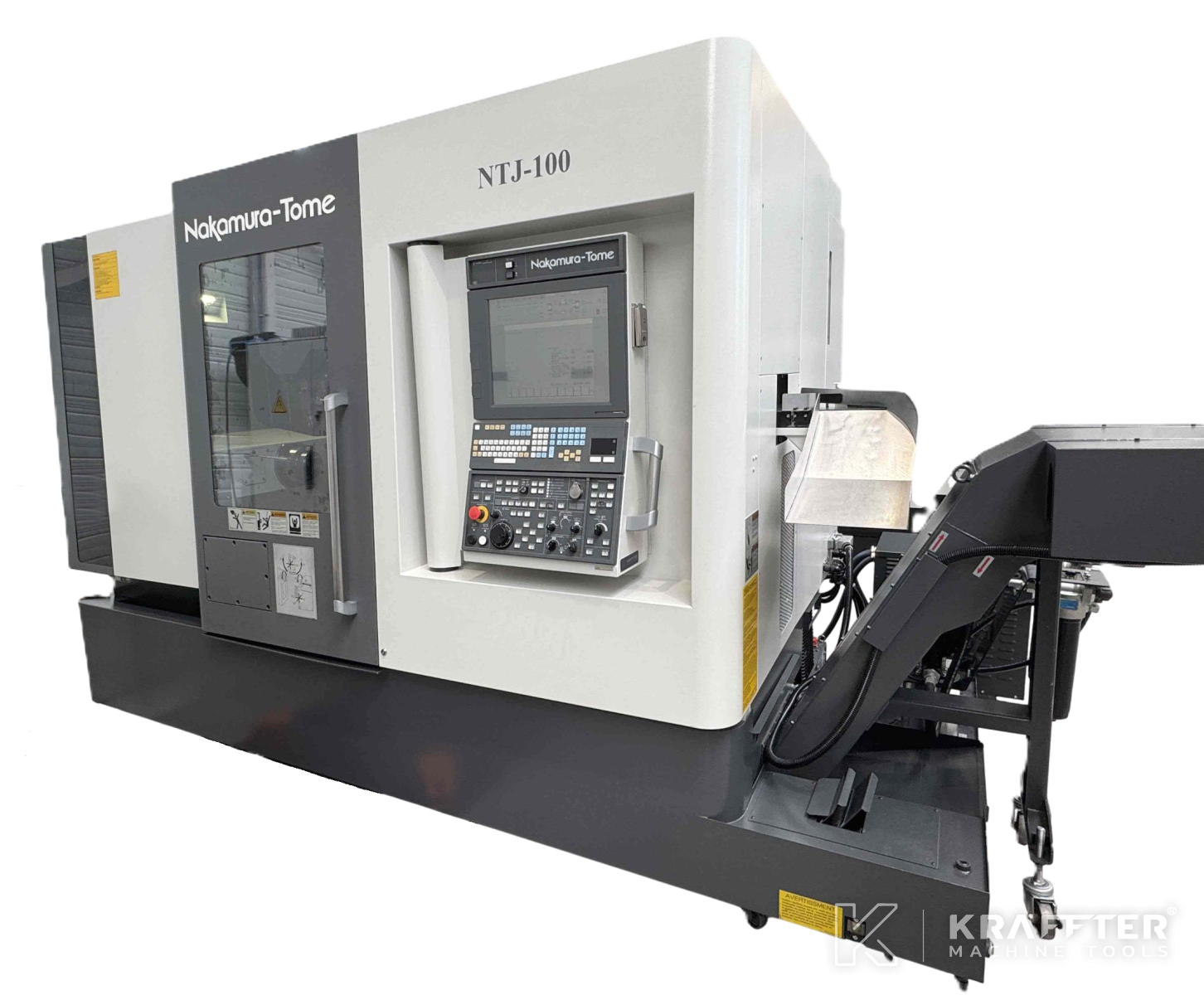

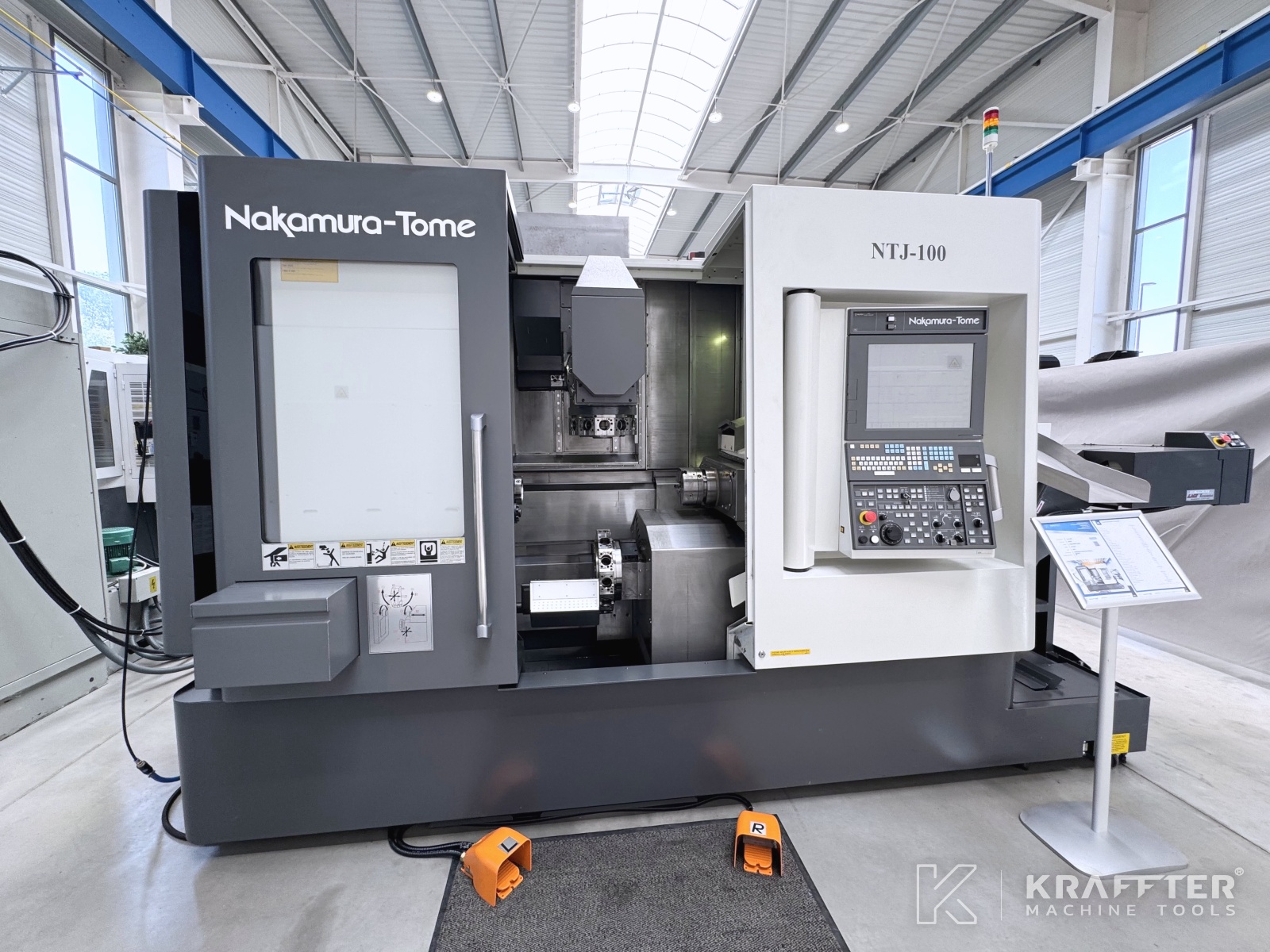

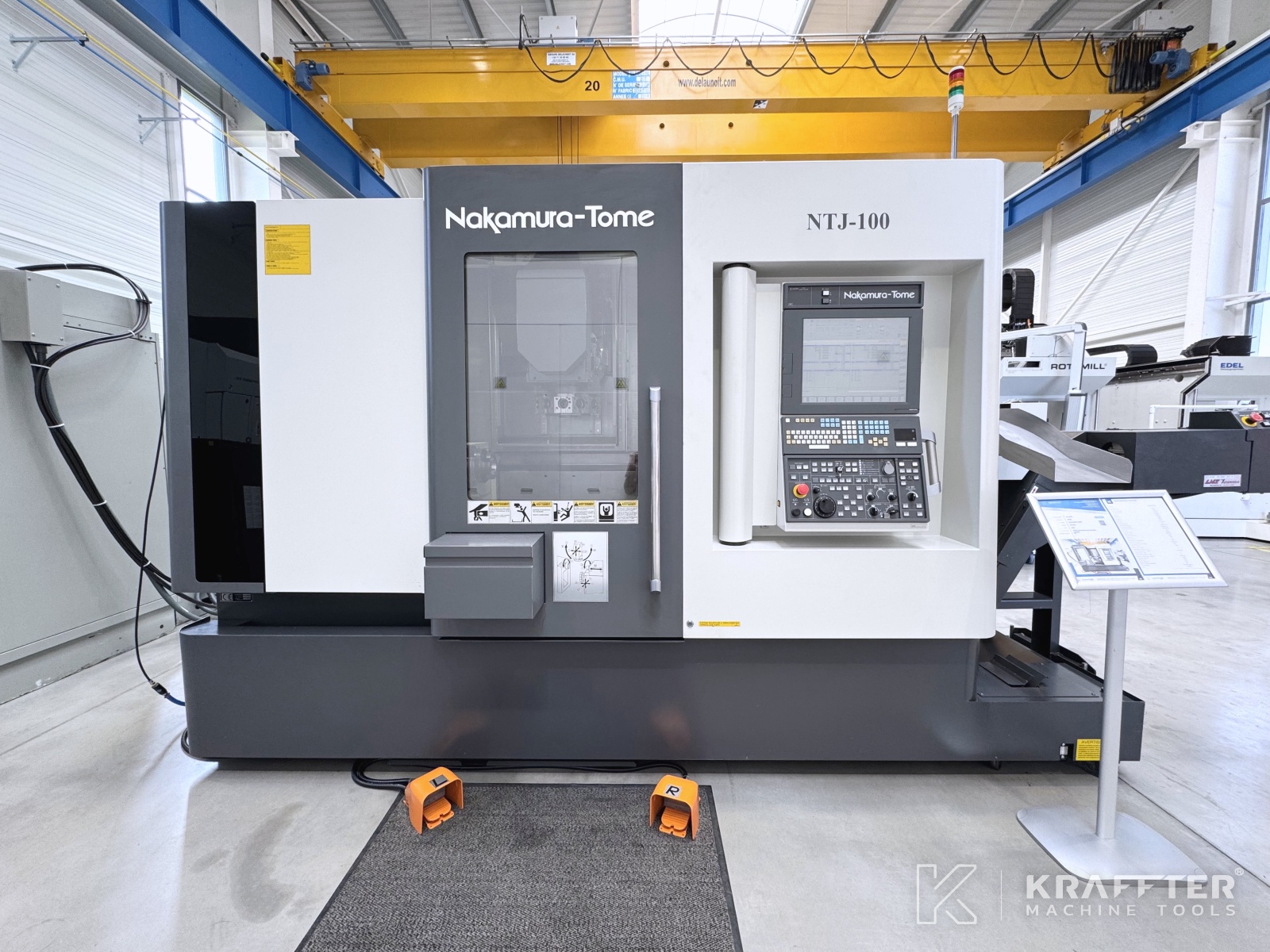

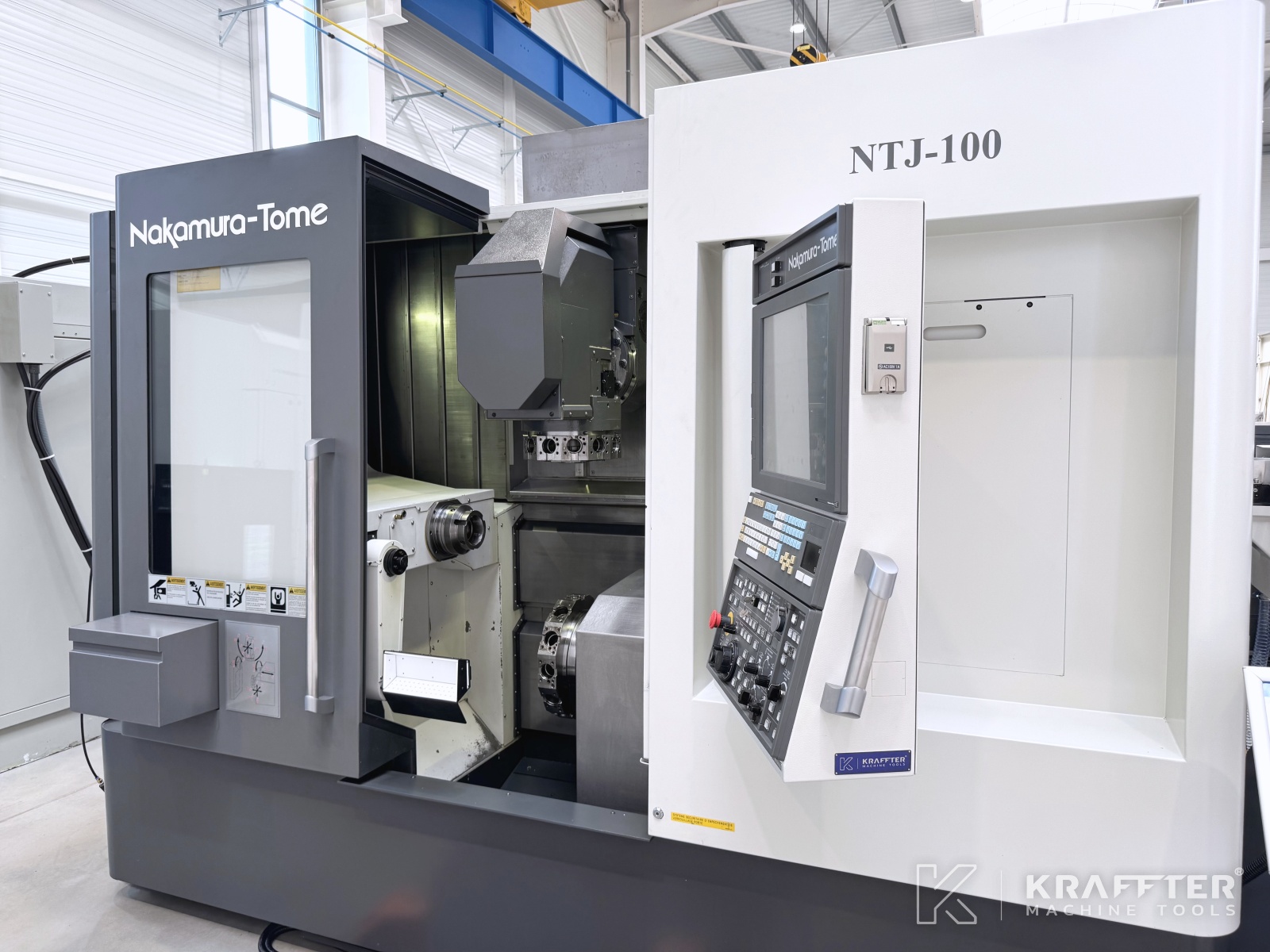

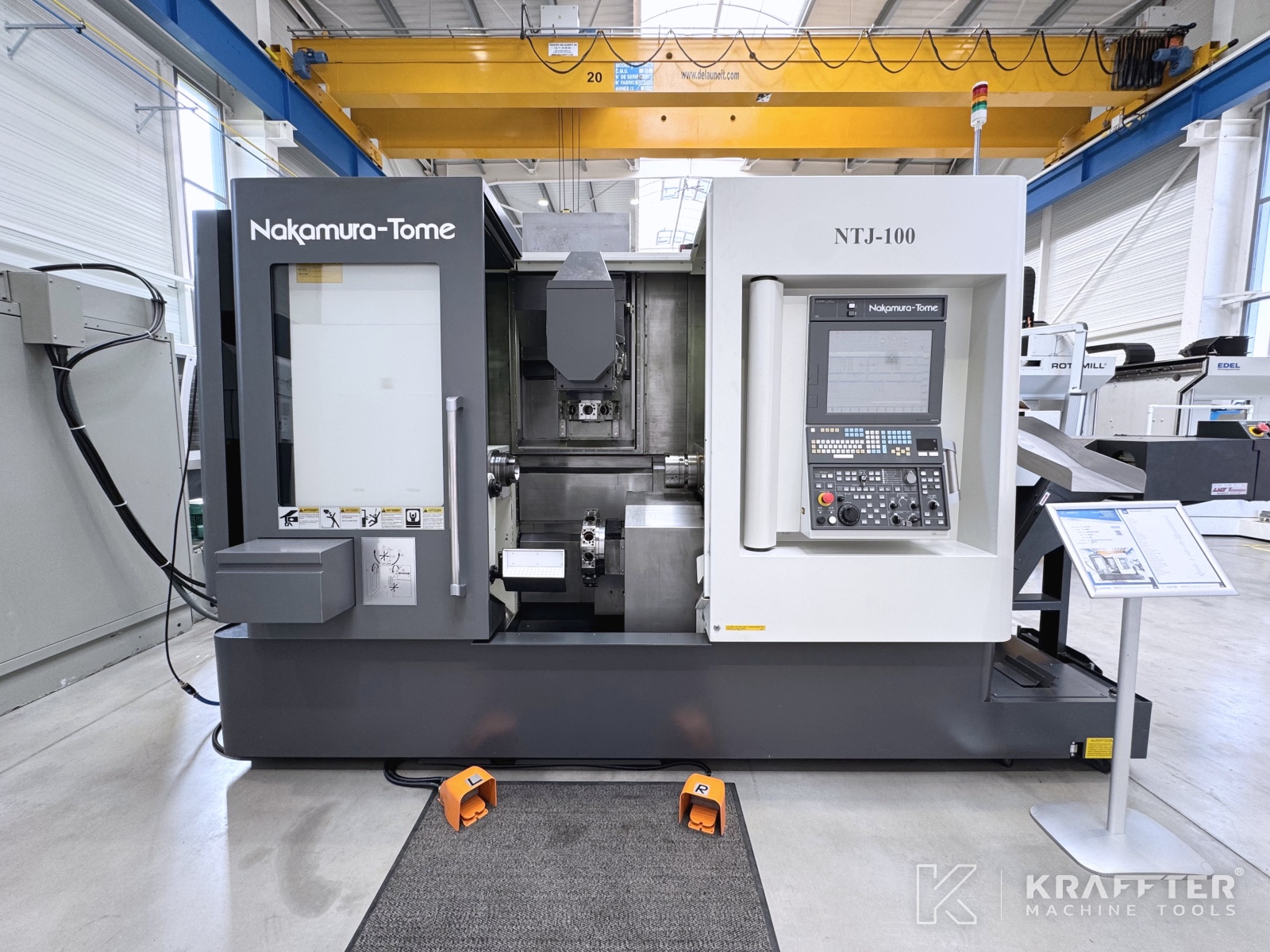

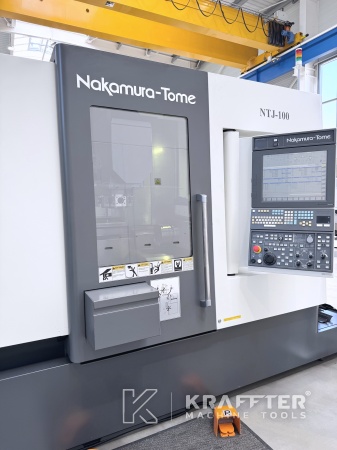

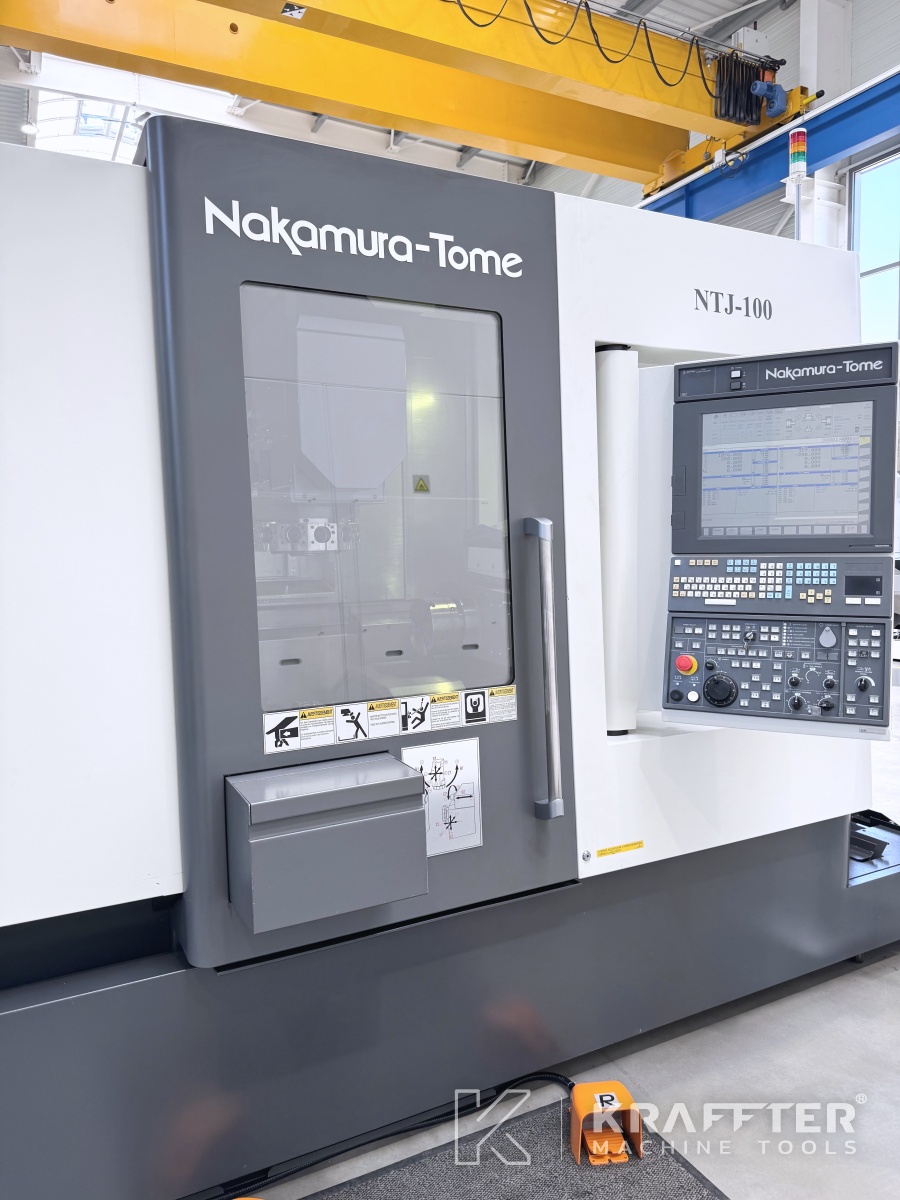

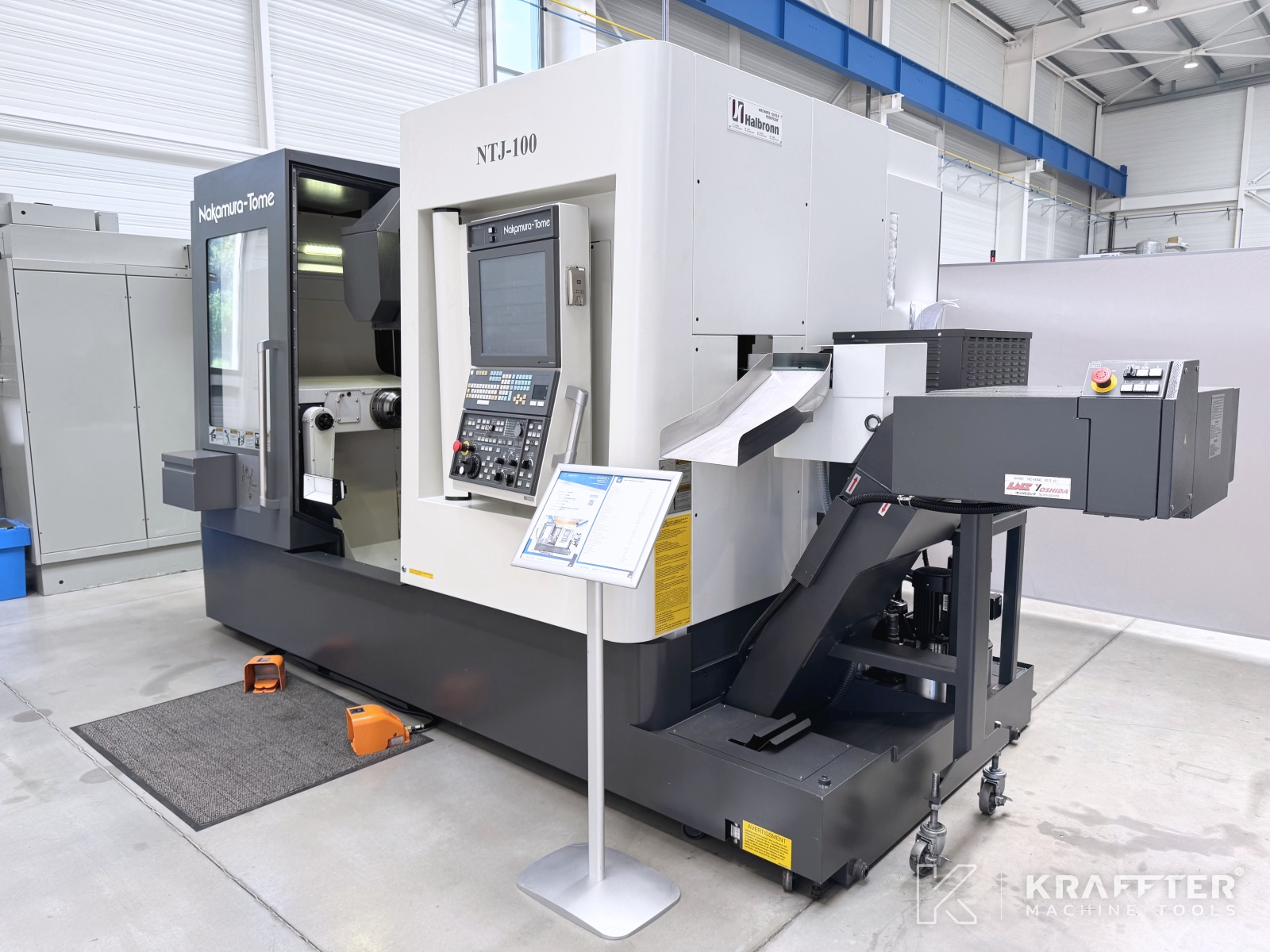

Type de machine : Tour CNC
Marque : NAKAMURA TOME
N° de stock: 90190
Modèle : NTJ 100
Année : 2013
Localisation : 73240 Saint-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

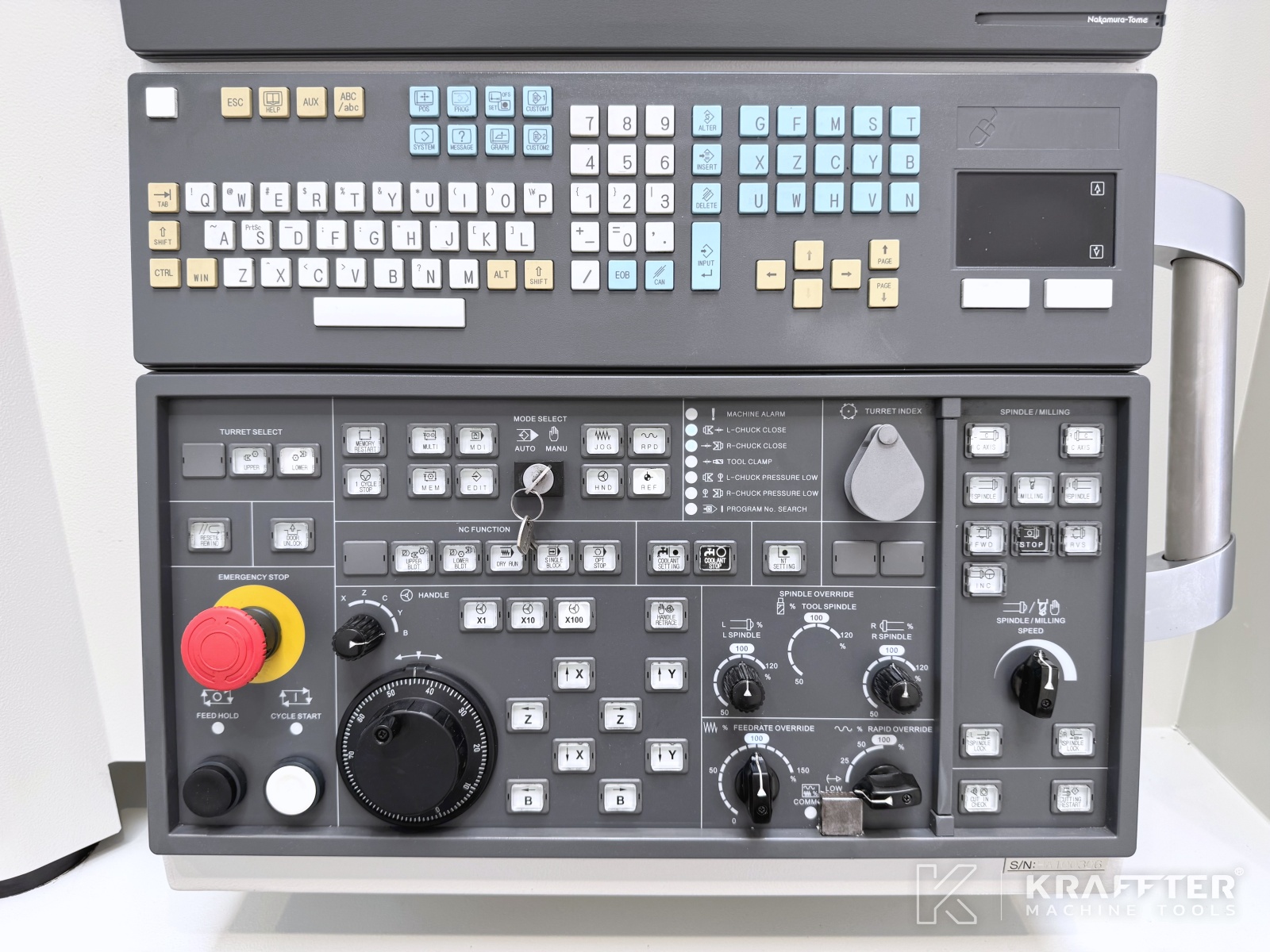

Type de CN

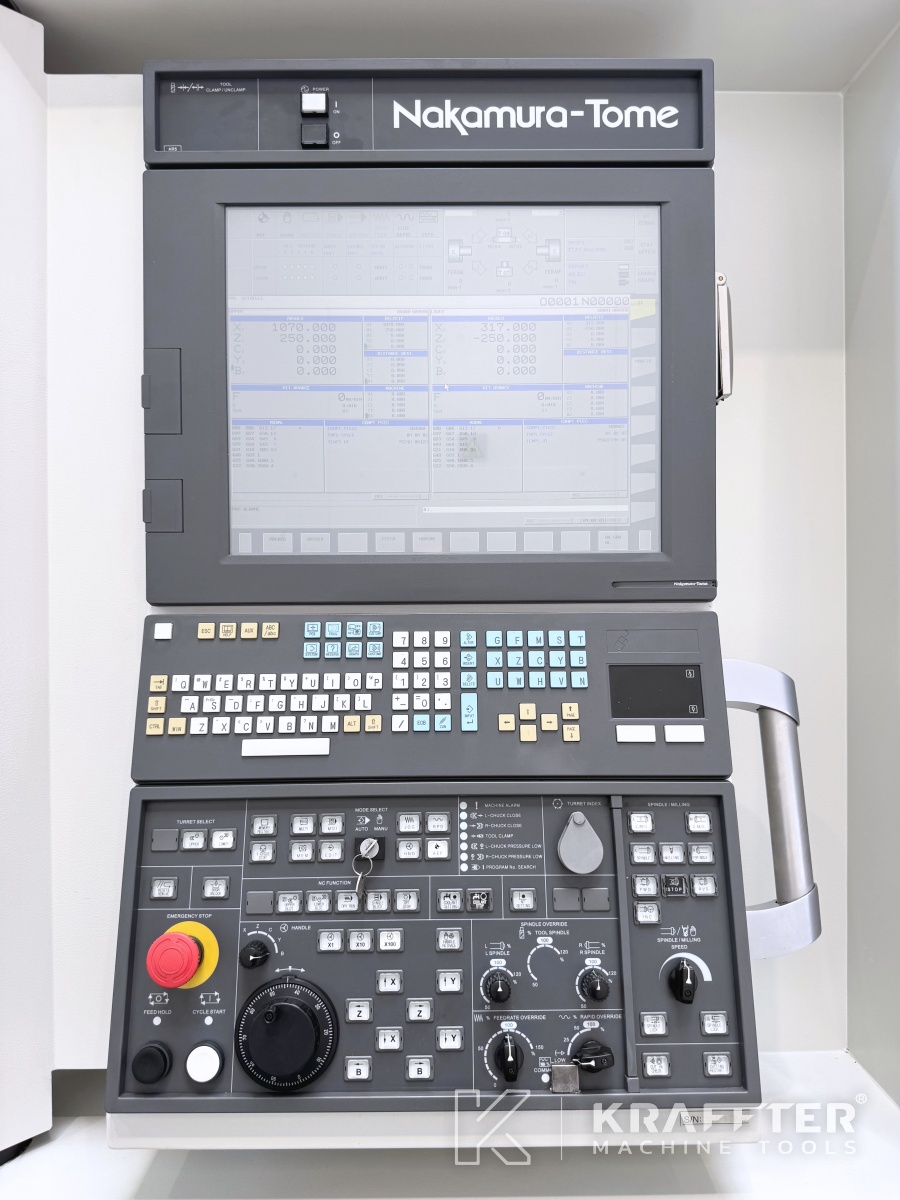

FANUC 31i-B-NT-IPS
Ecran couleur tactile
19 ["]
Distance entre-broches
910 [mm]
Diamètre maxi. de tournage
175 [mm]
Longueur maxi. usinable
678 [mm]

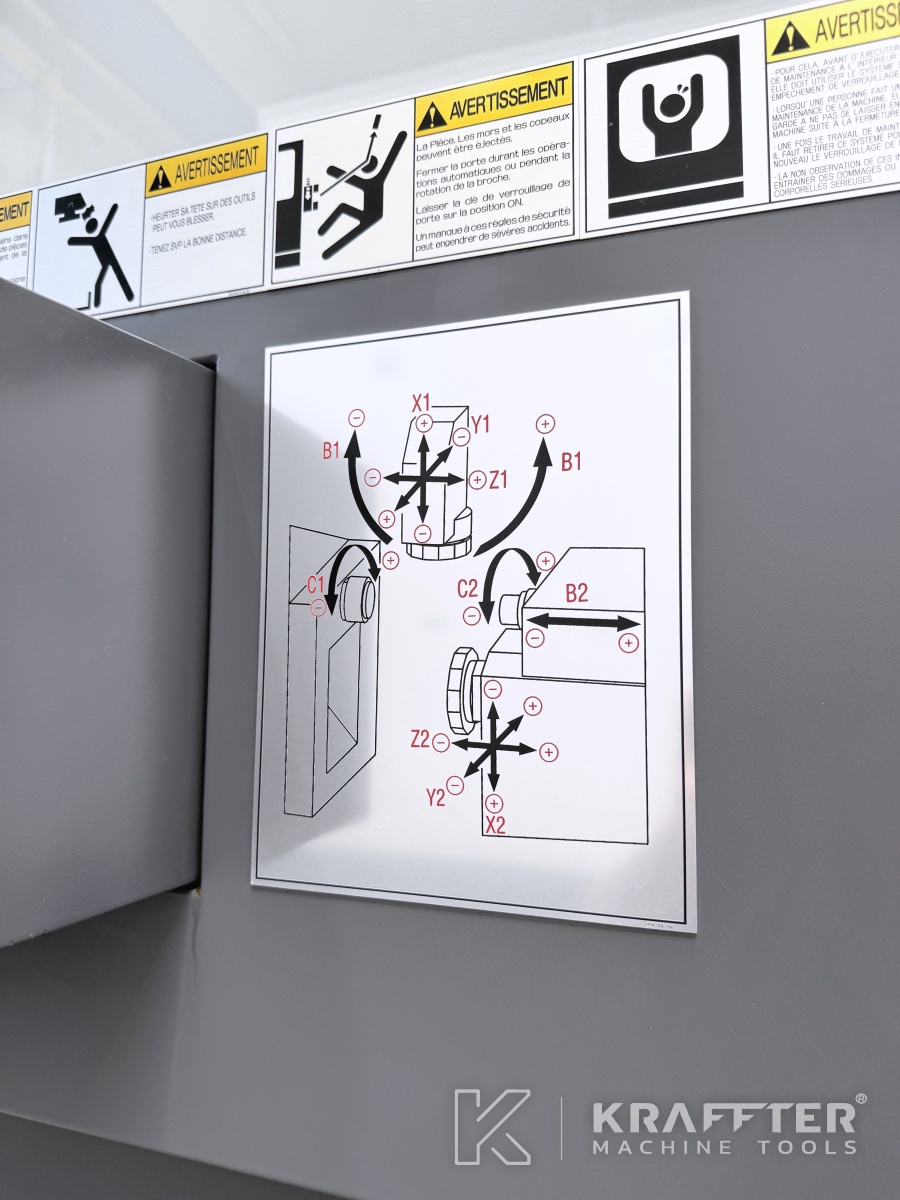

Course axe Z1
1040 [mm]
Course axe X1
330 [mm]
Course axe Y1
+/- 40 [mm]
Course axe Z2
678 [mm]
Course axe X2
127.5 [mm]
Course axe Y2
+/- 32.5 [mm]
Course angulaire axe B
182 [°]
Vitesse avances rapides axe X
20000 [mm/min]
Vitesse avances rapides axe Z
40000 [mm/min]
Vitesse avances rapides axe Y
6000 [mm/min]
Nez de broche
A2-6"
Diamètre maxi. en barre
65 [mm]
Vitesse maxi. broche
4500 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
11 [kW]
Nez de contre-broche
A2-5"
Diamètre maxi. en barre contre-broche
42 [mm]
Vitesse maxi. contre-broche
5000 [tr/min]
Précision d'indexation axe C contre-broche
0.001 [°]
Puissance contre-broche
7.5 [kW]

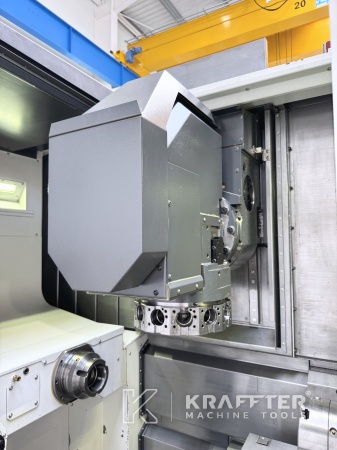

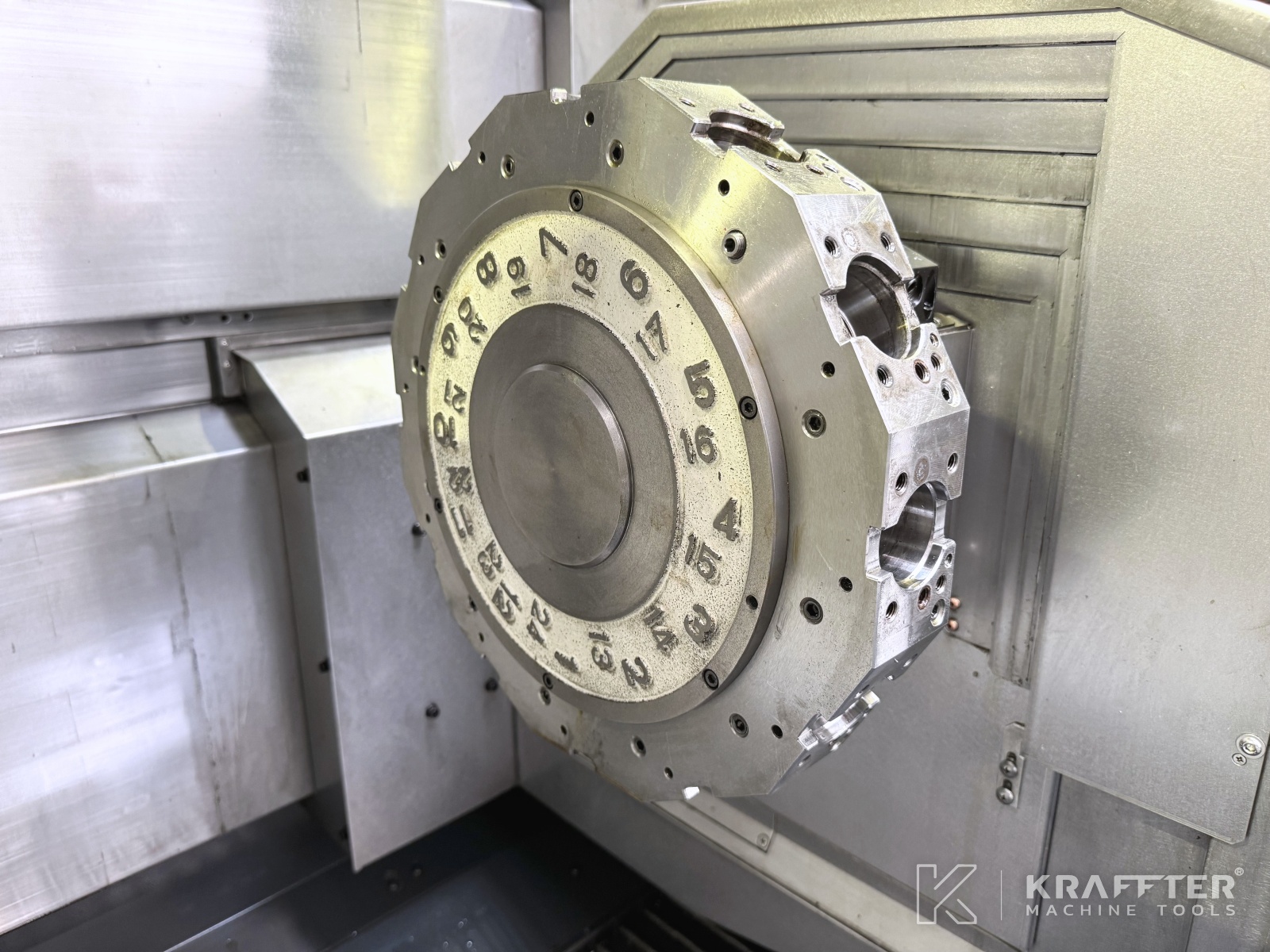

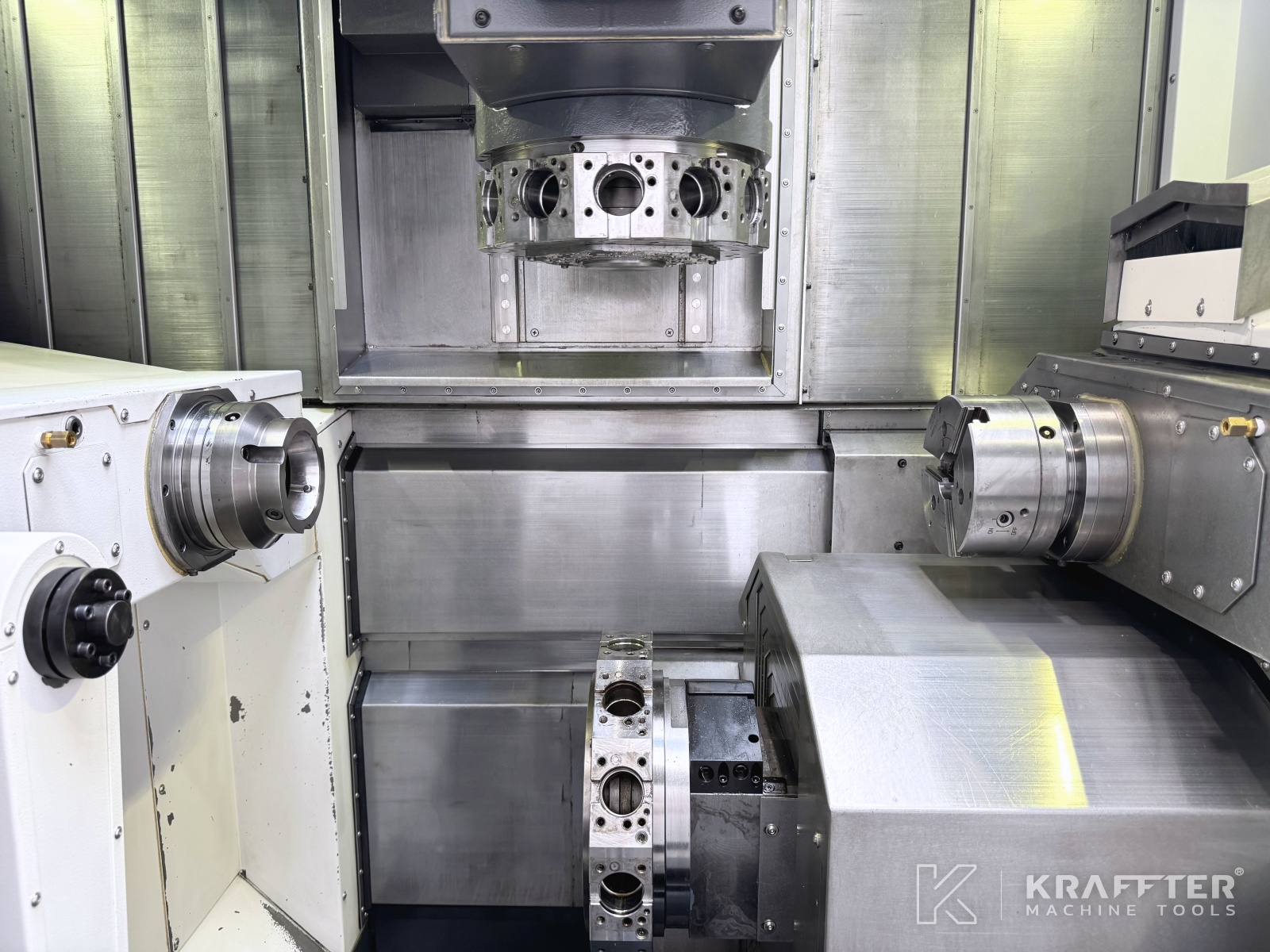

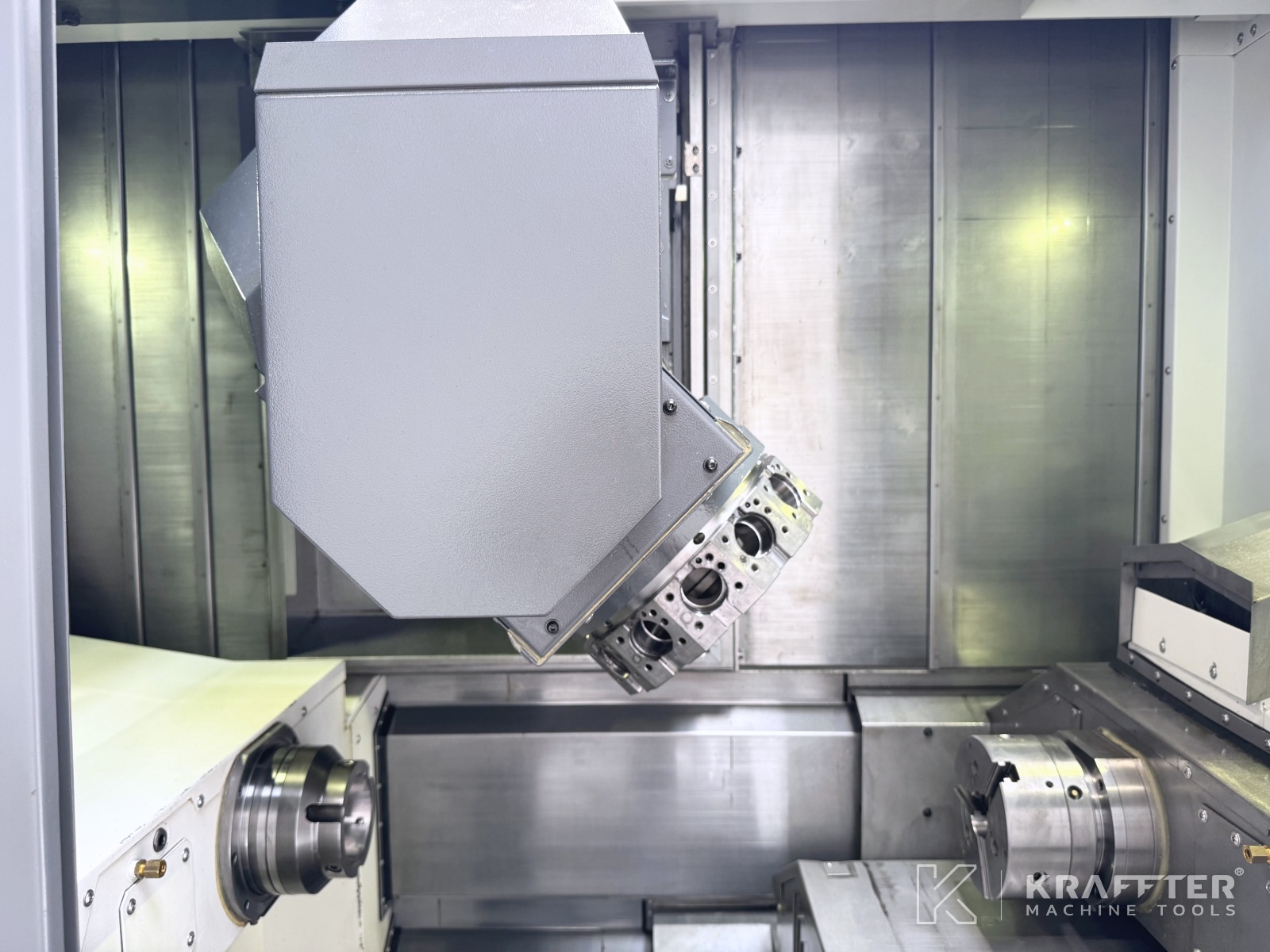

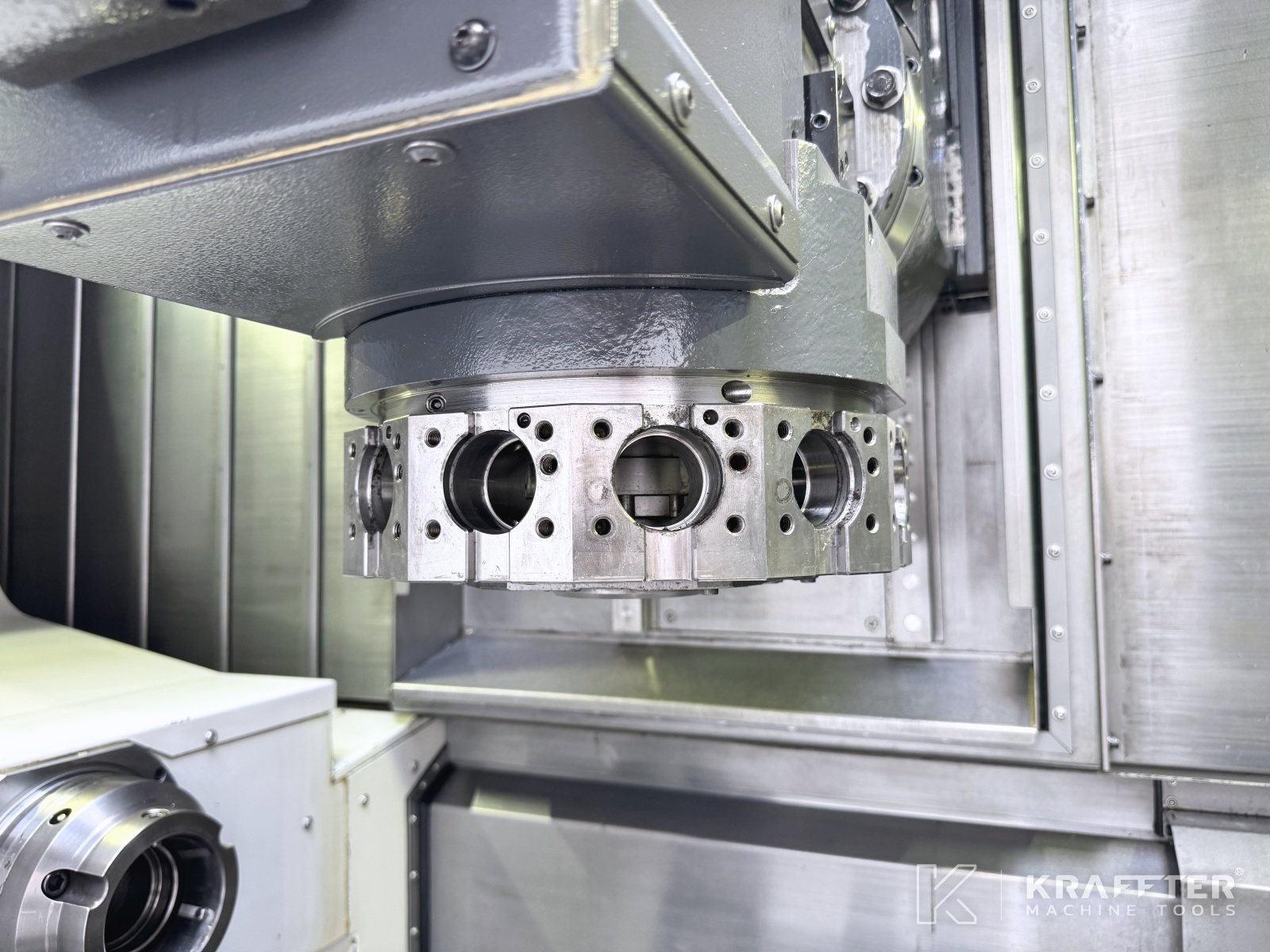

Nombre de postes - Tourelle 1
24
Nombre de postes motorisés - Tourelle 1
12
Vitesse maxi. outils tournants - Tourelle 1
6000 [tr/min]
Nombre de postes - Tourelle 2
24
Nombre de postes motorisés - Tourelle 2
12
Vitesse maxi. outils tournants - Tourelle 2
6000 [tr/min]
Puissance outils tournants
7.1 [kW]
Puissance installée
77 [kVA]
Tension d'alimentation
400 [V]
Nombre d'heures en fonctionnement
7521 [h]
Dimensions machine
3799 x 2100 x 2565 [mm]
Poids
10000 [Kg]
Caractéristiques techniques données à titre indicatif. La description a pu être traduite automatiquement.
Informations complémentaires

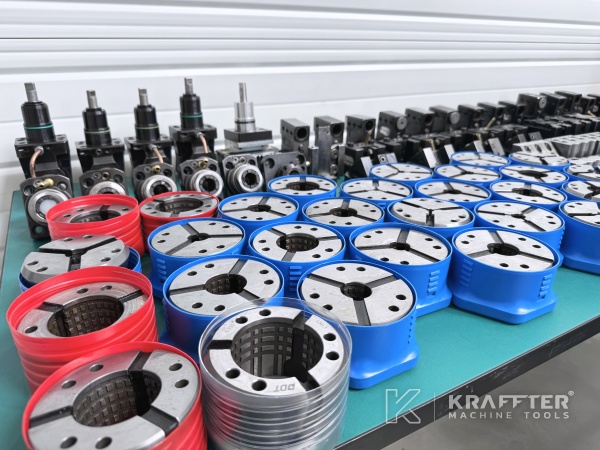

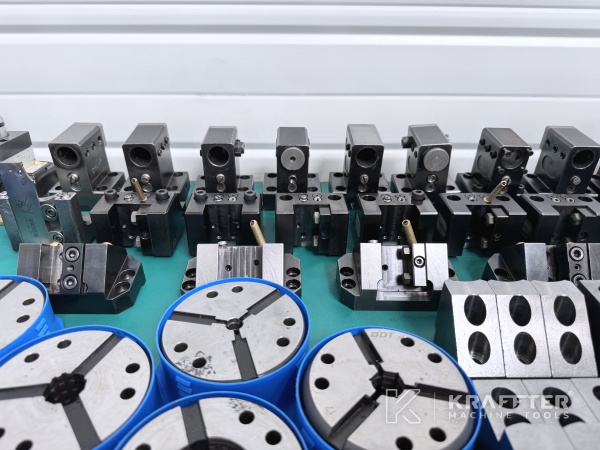

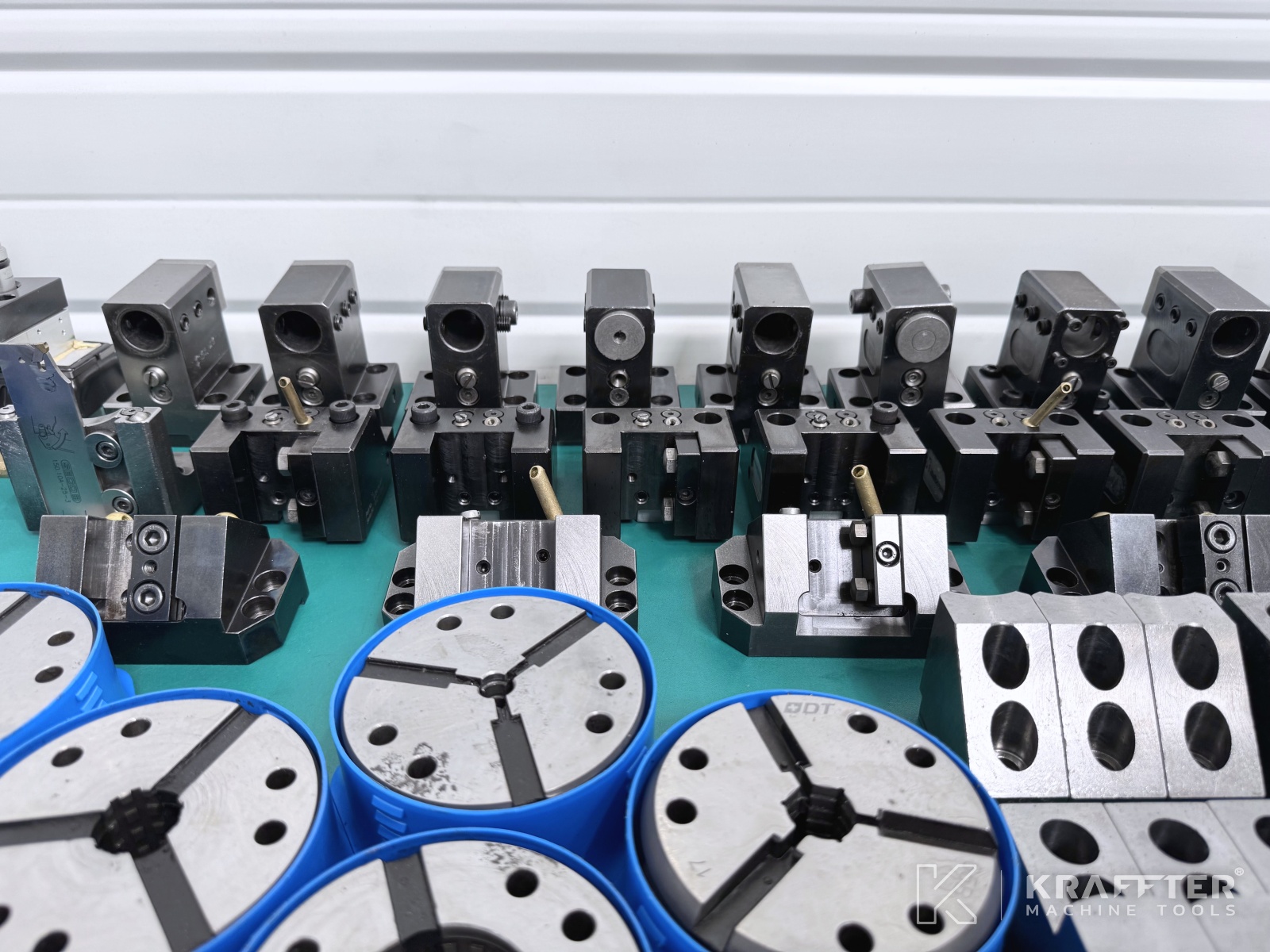

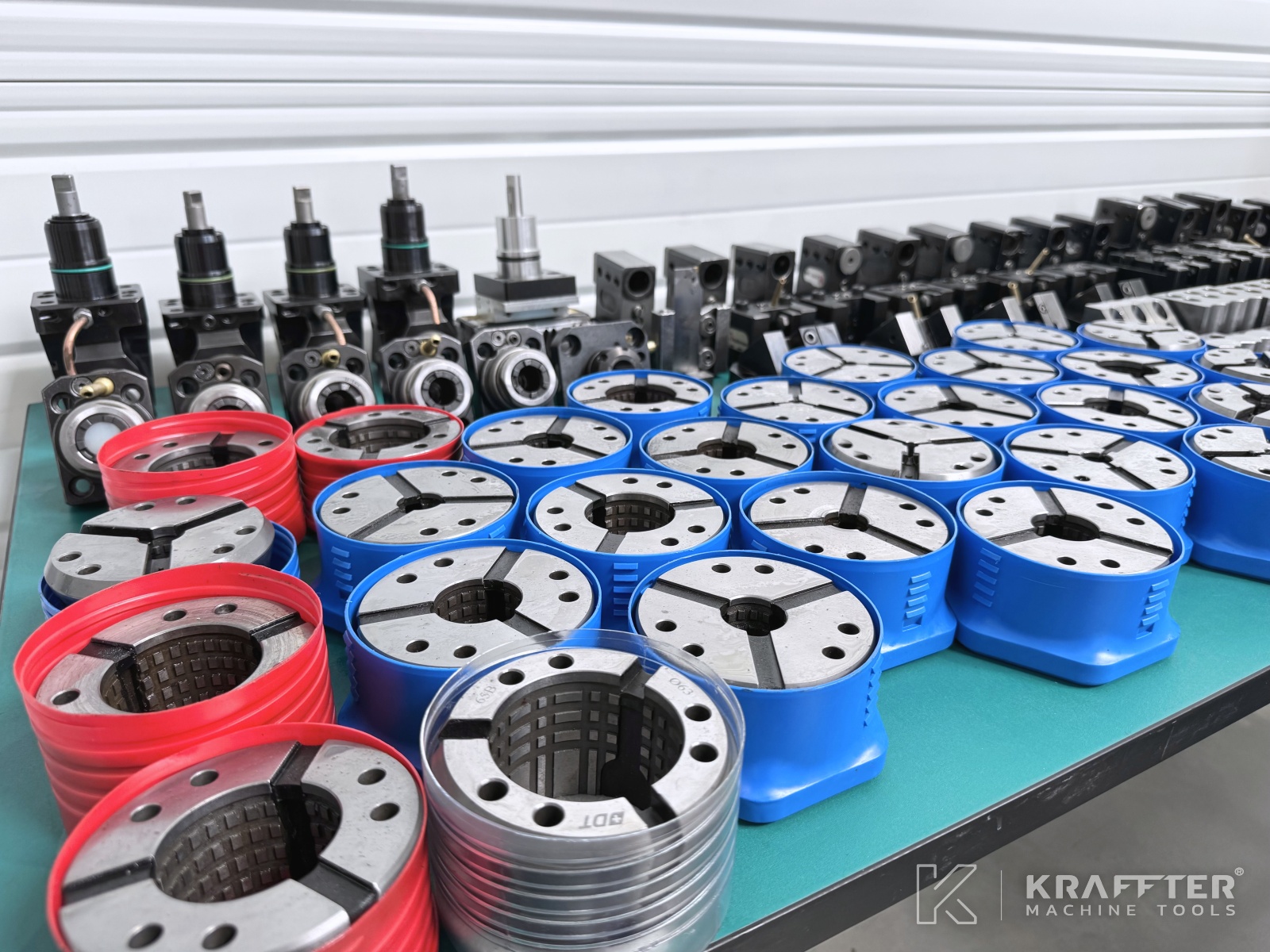

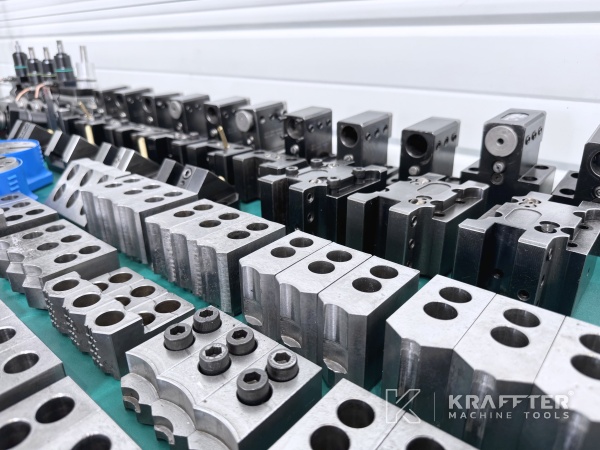

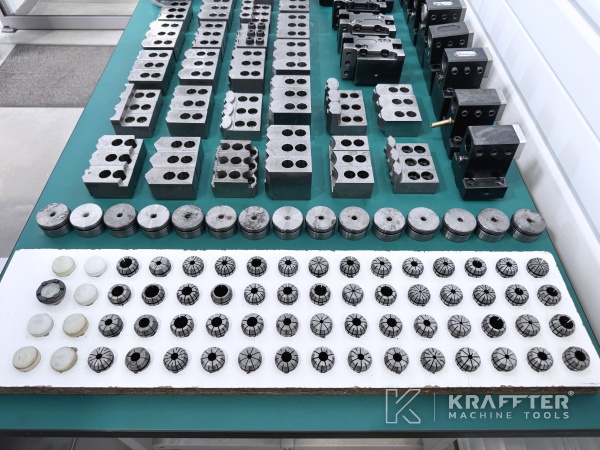

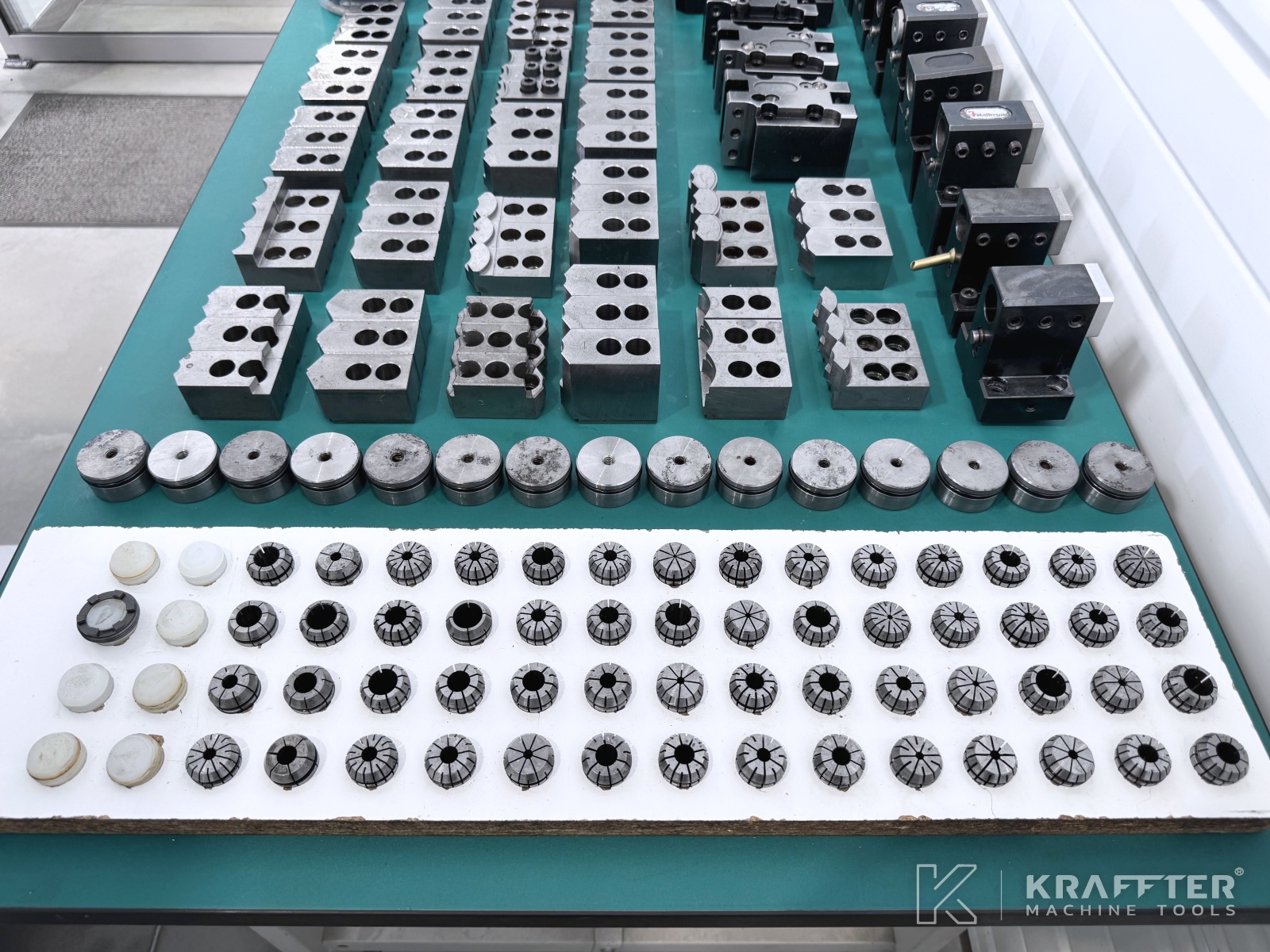

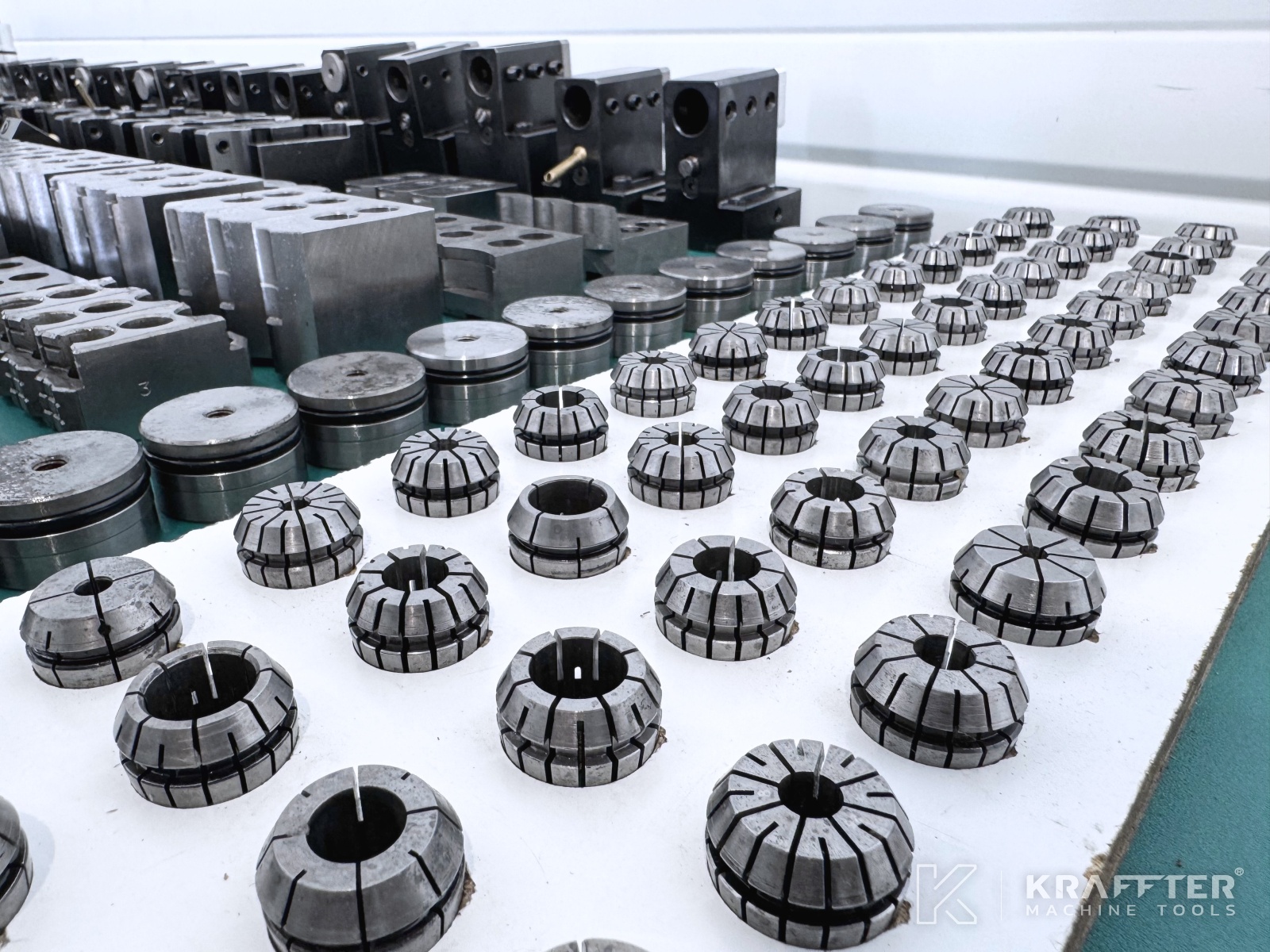

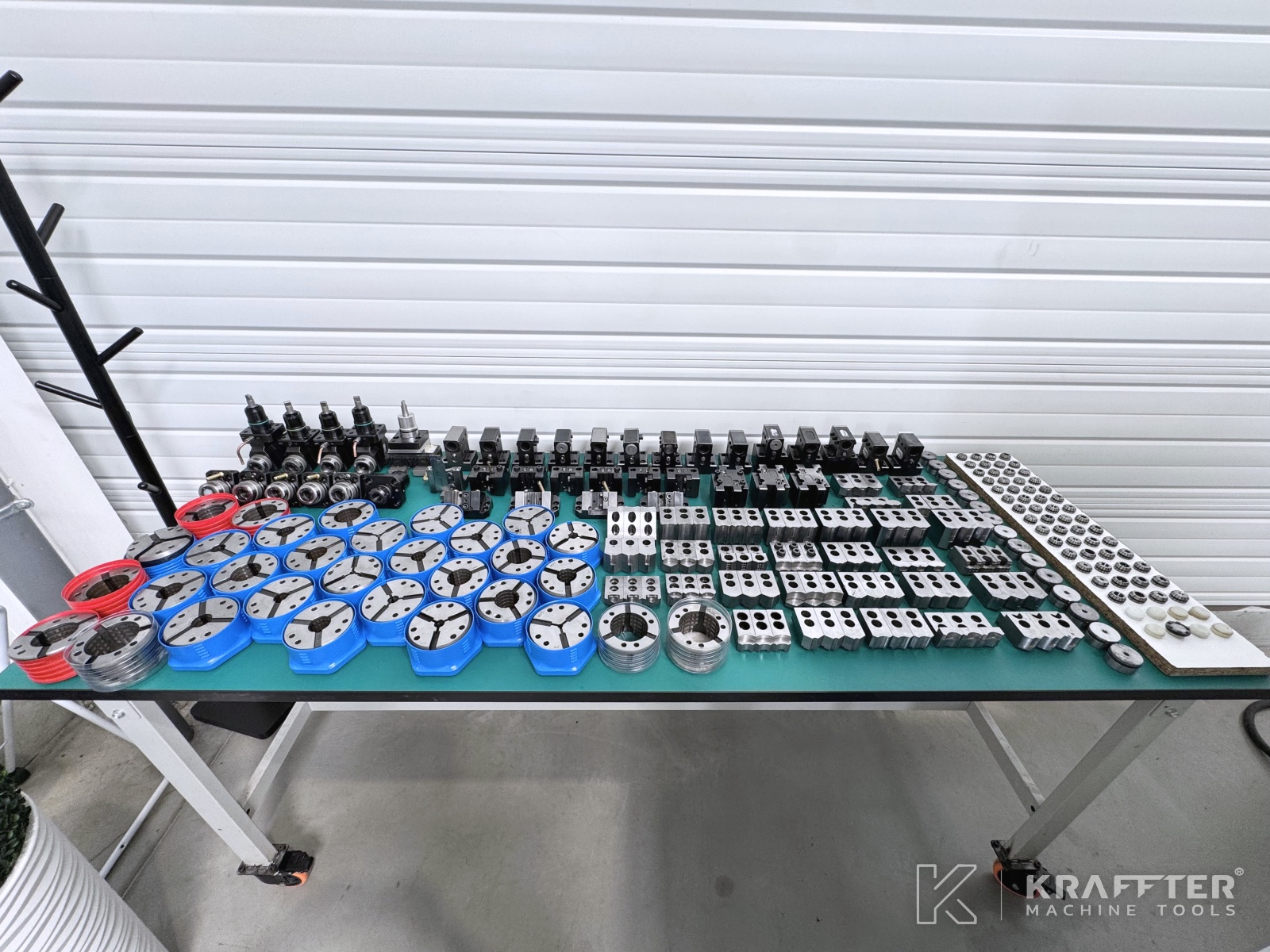

ÉQUIPEMENTS INCLUS:

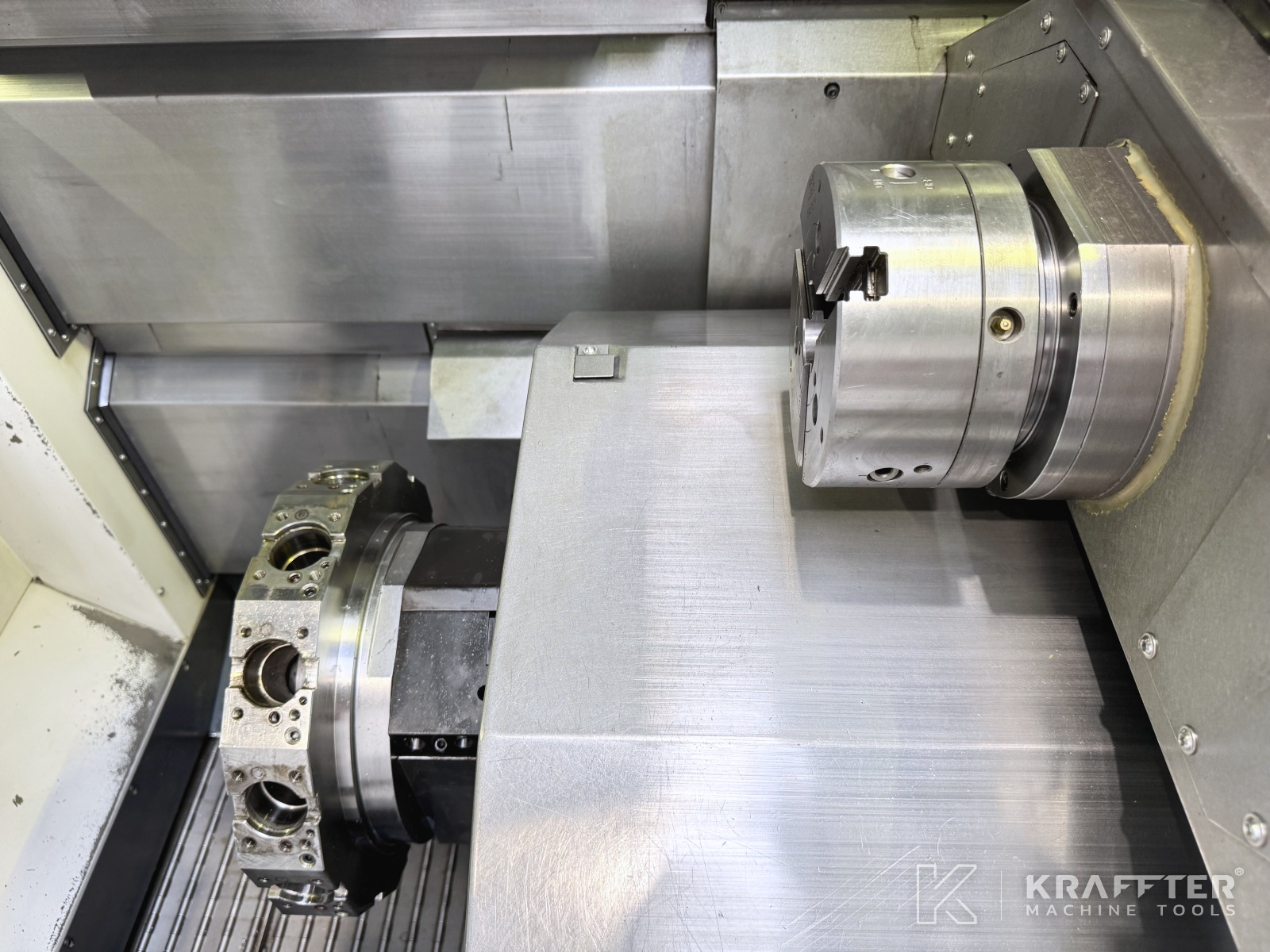

- x1 mandrin porte-pinces HAINBUCH type DHP 65 à changement rapide

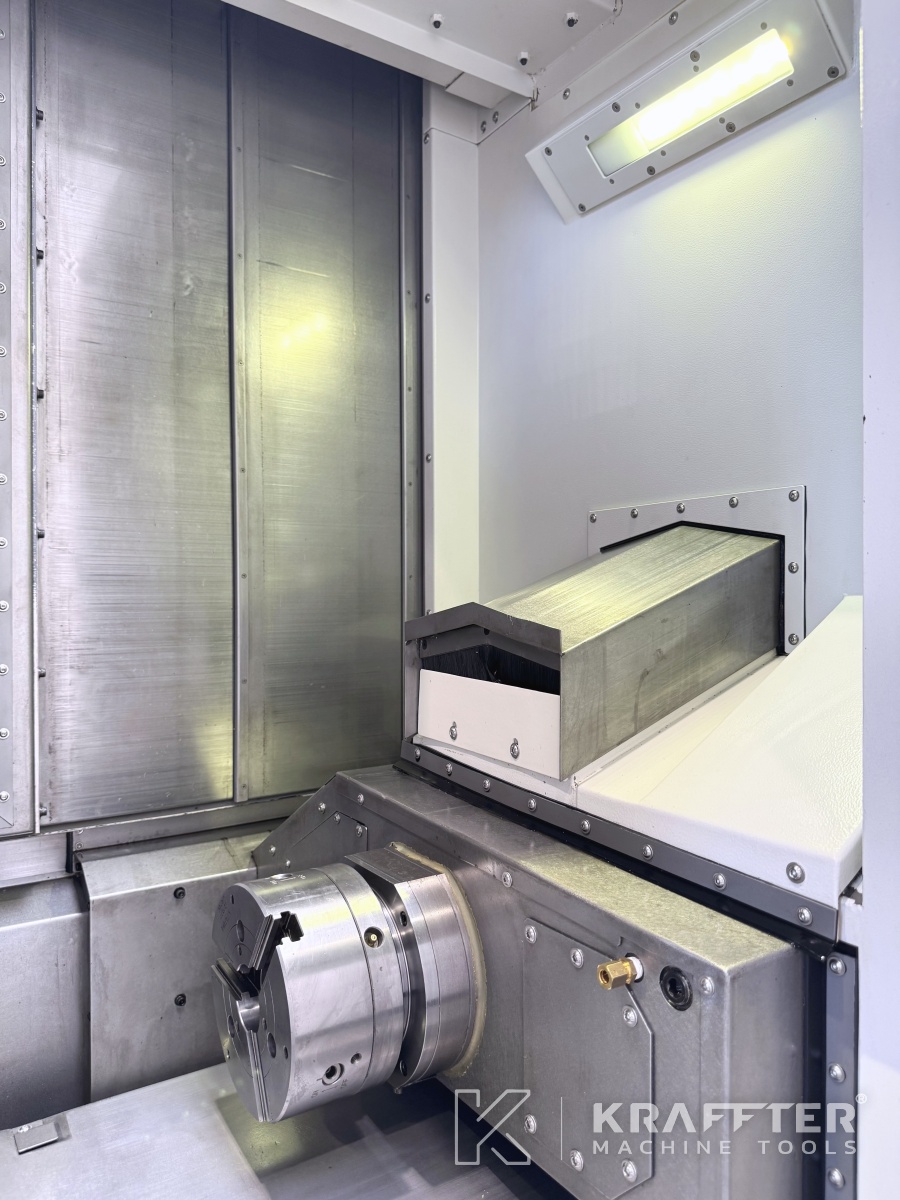

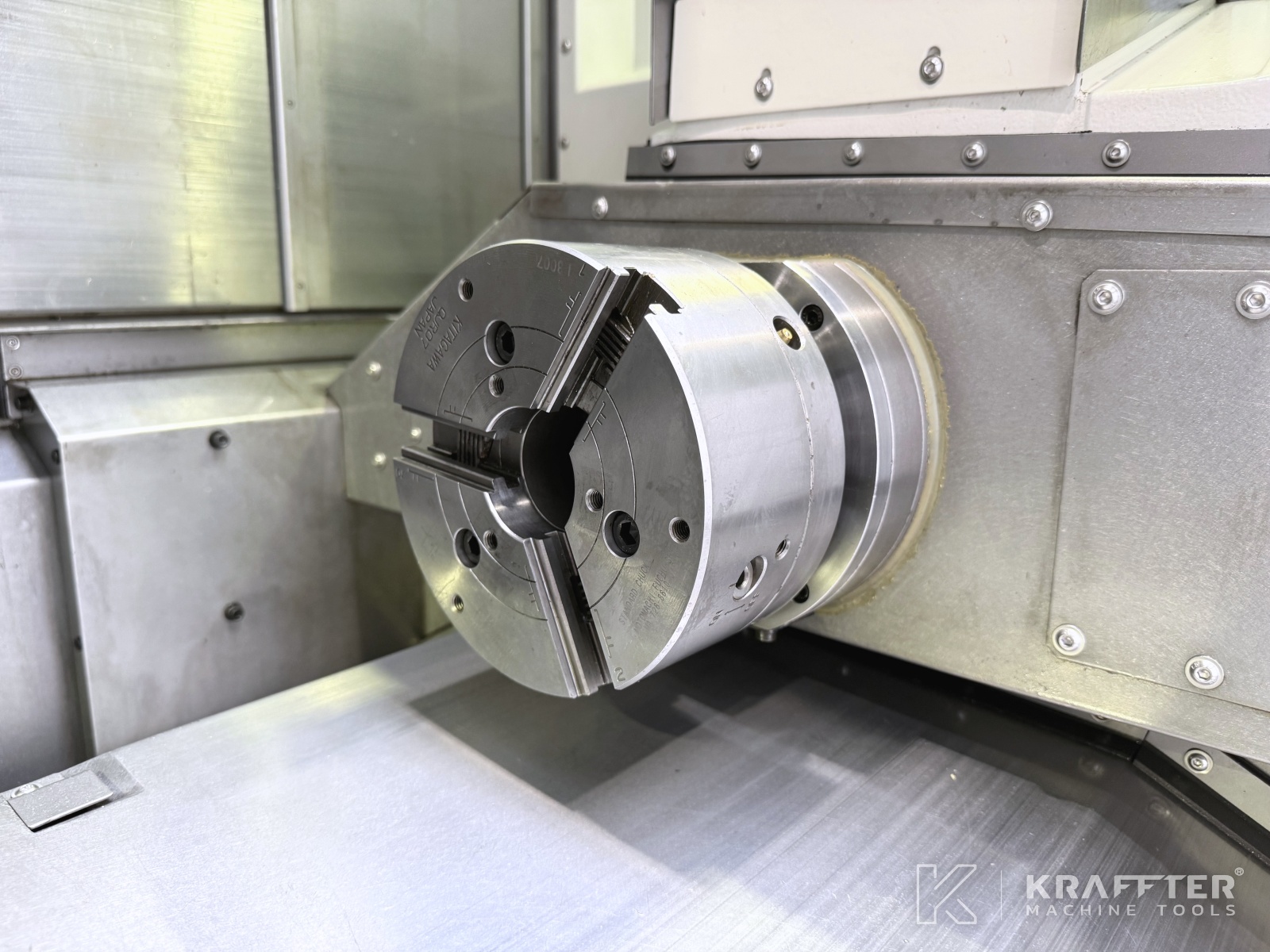

- x1 mandrin 3 mors KITAGAWA QJR07 Ø175 [mm]
- x31 pinces de serrage type HAINBUCH SK 65 BZI

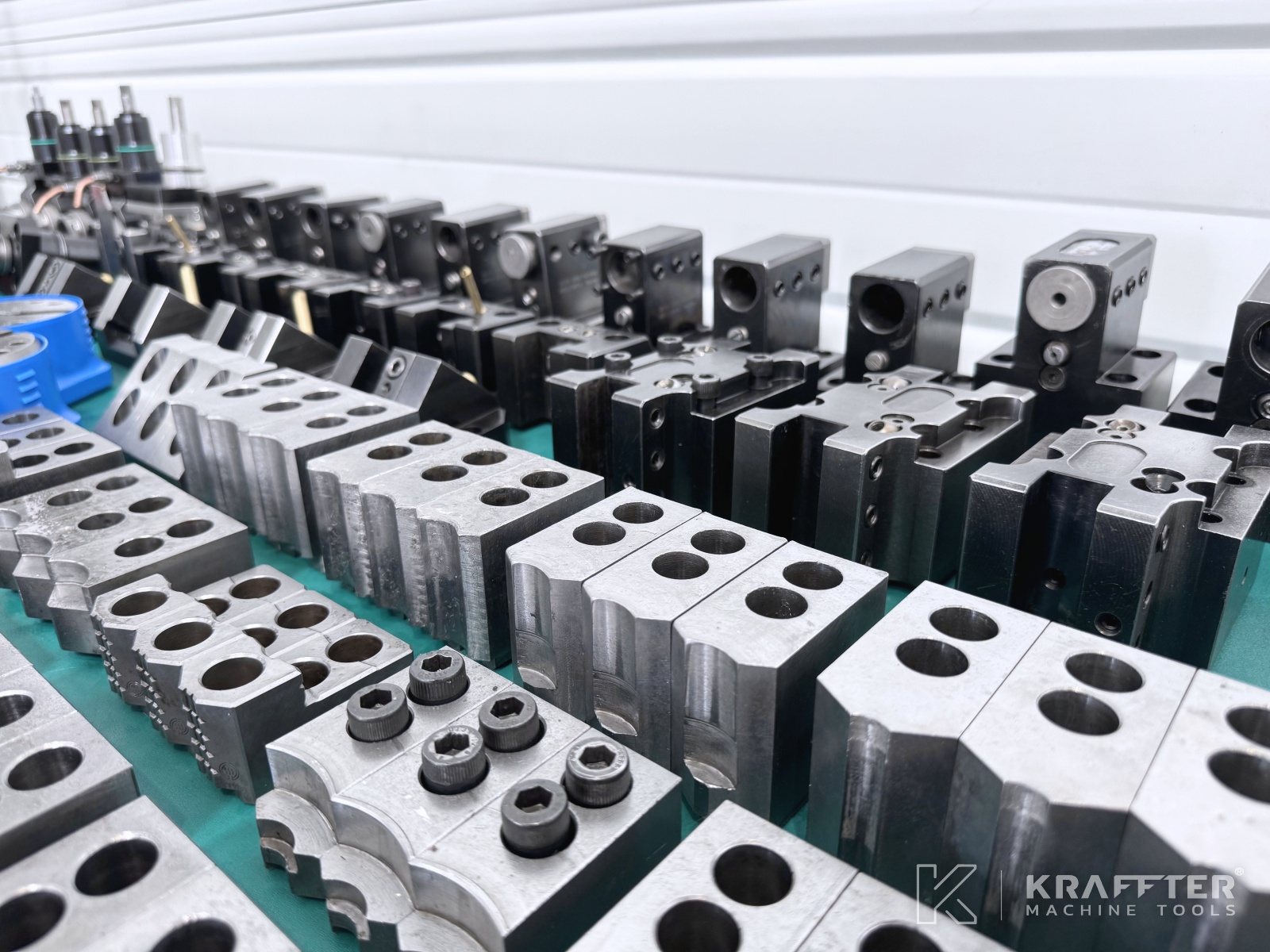

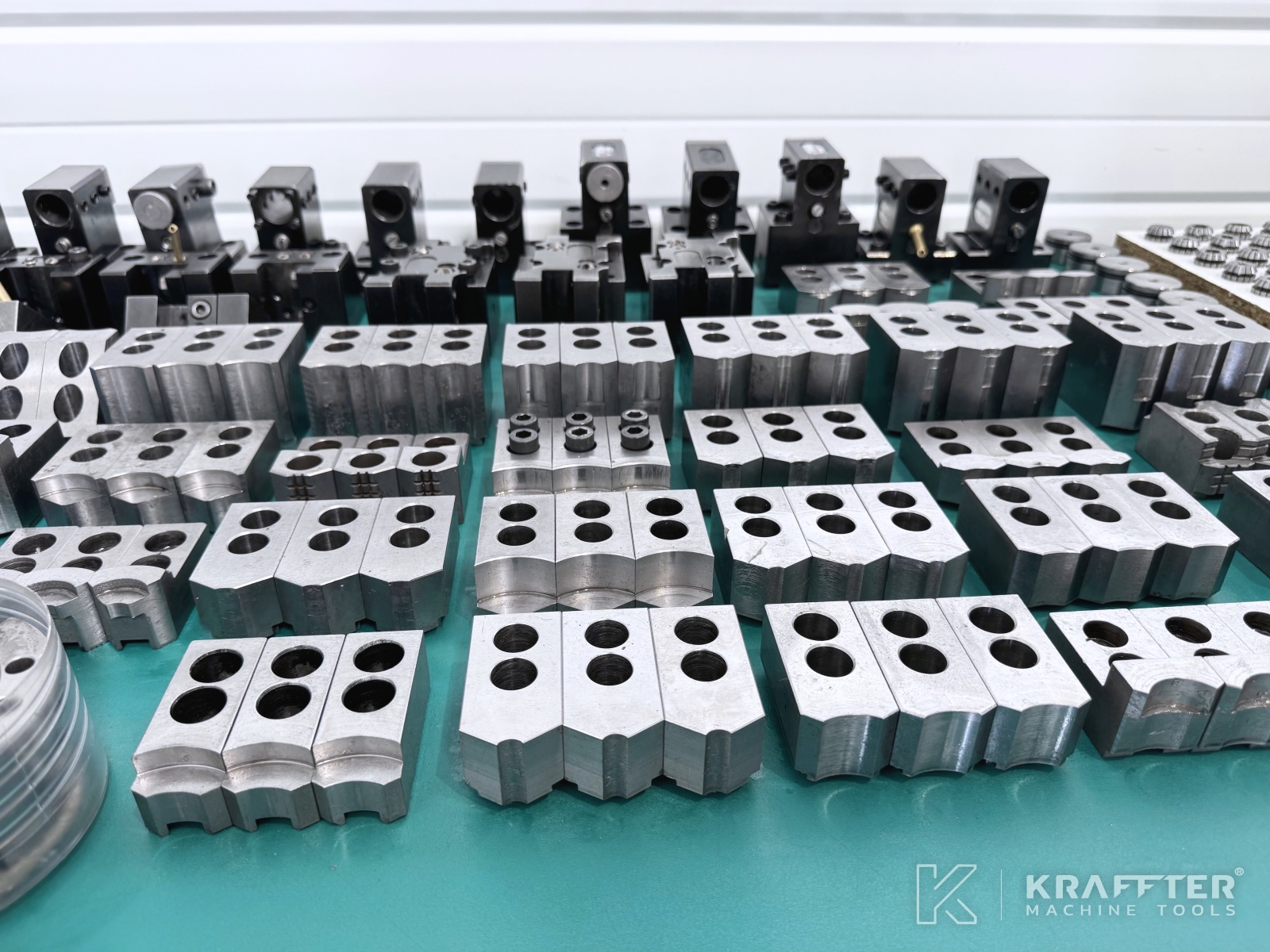

- x30 jeux de mors doux
- x15 bouchons obturateurs de tourelle

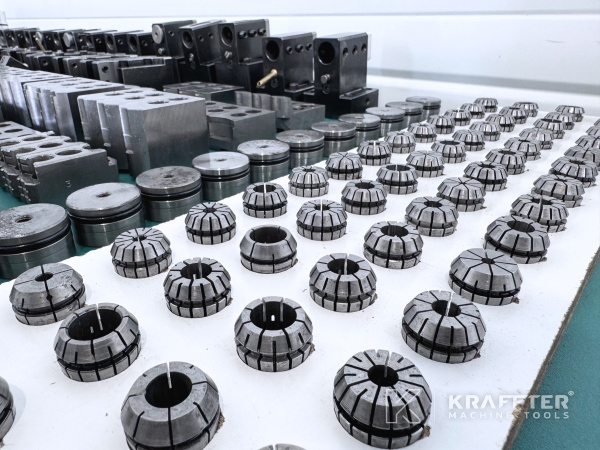

- x56 pinces de serrage ER25

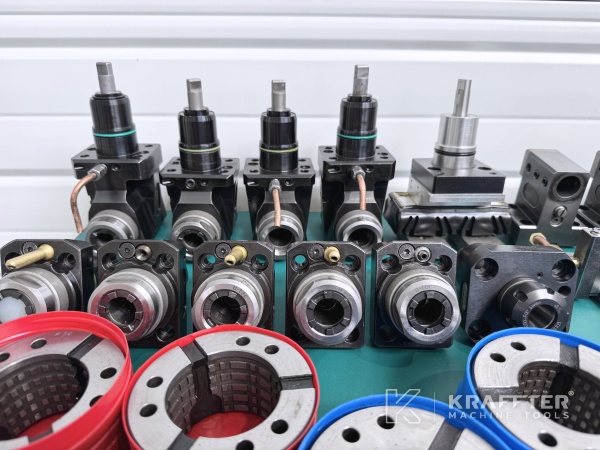

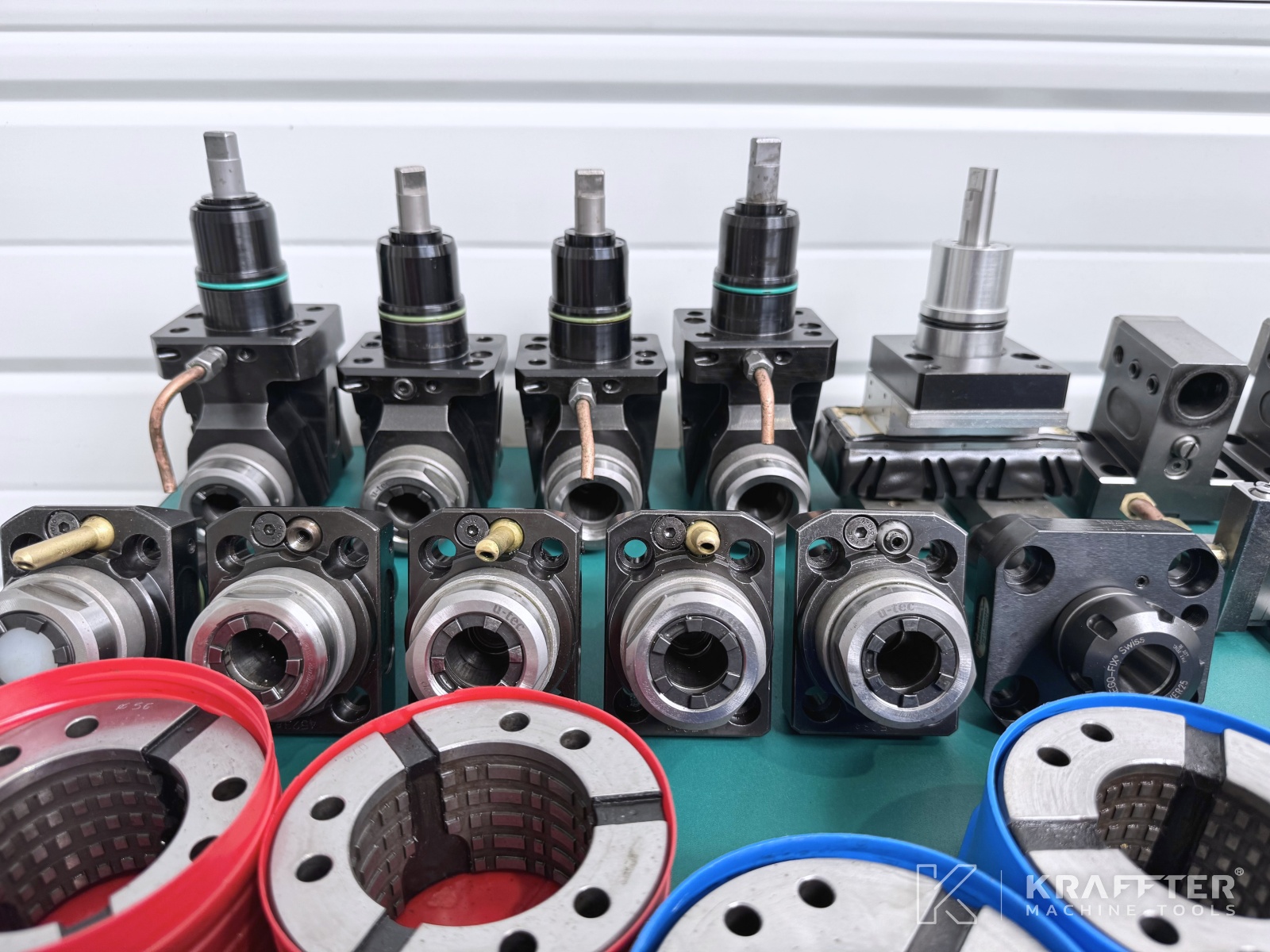

- x6 porte-outils tournants radiaux
- x4 porte-outils tournants axiaux
- x27 porte-outils fixes
- x1 porte-lame

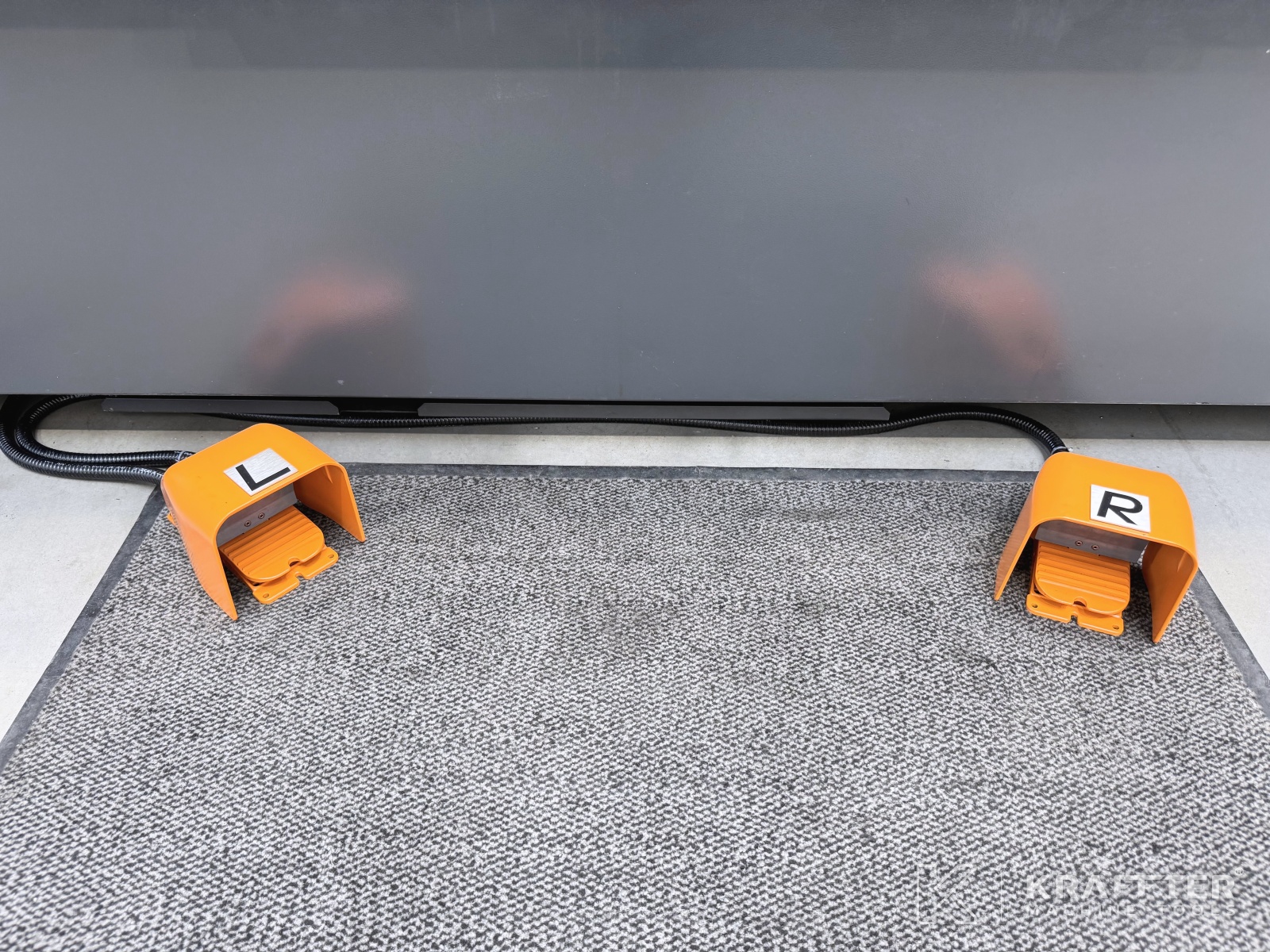

- x1 commande ouverture et fermeture mandrins par pédales

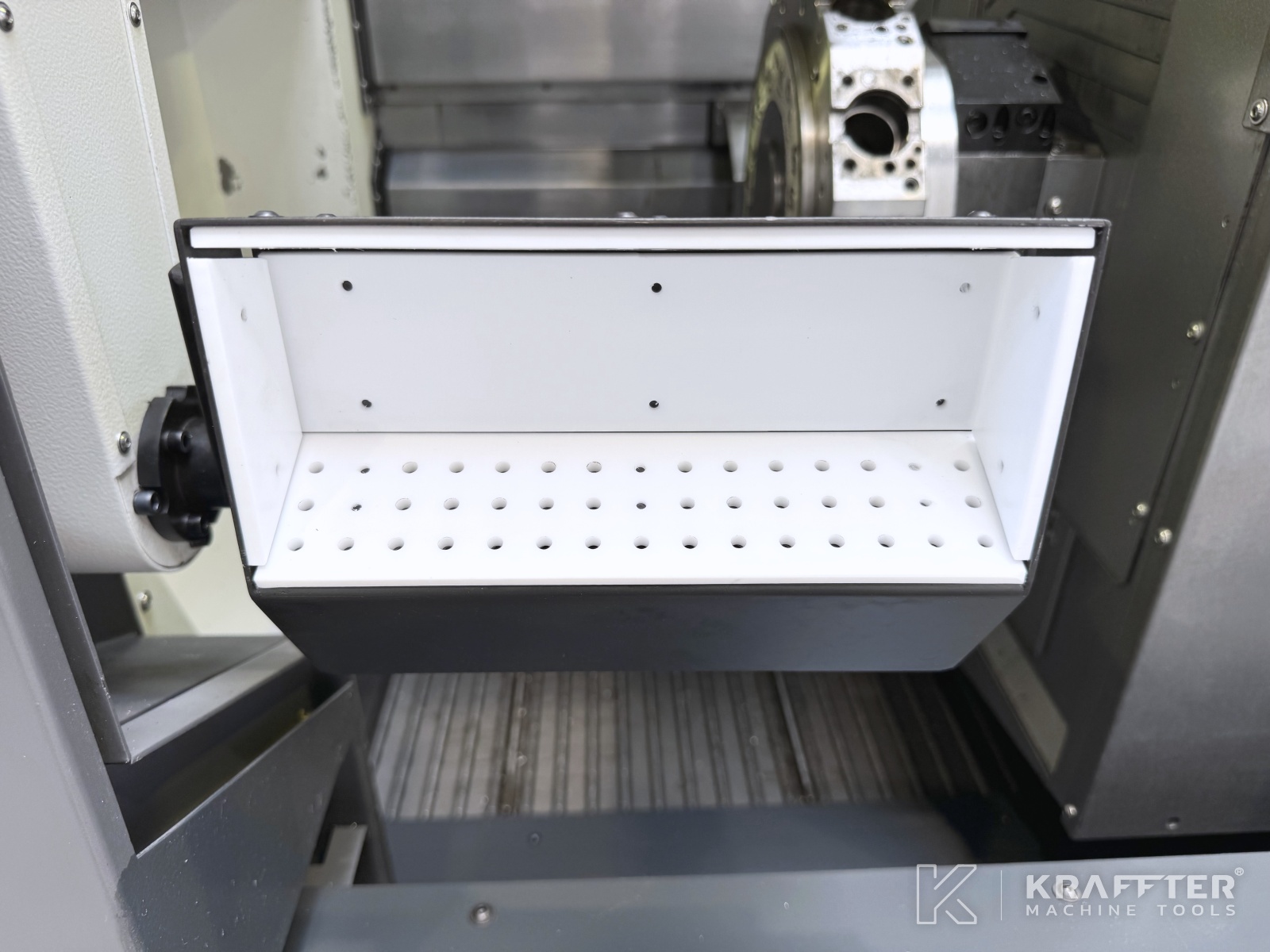

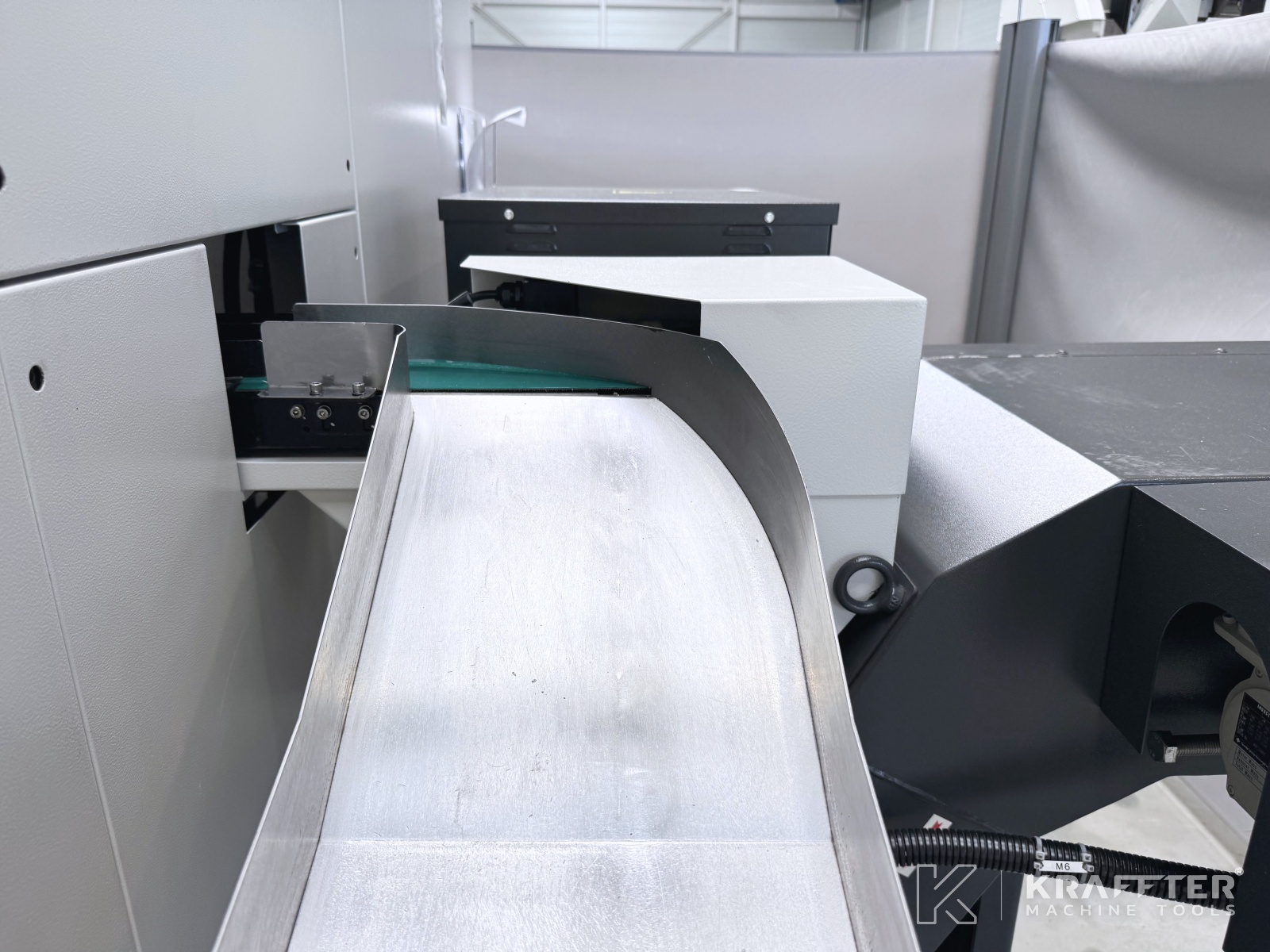

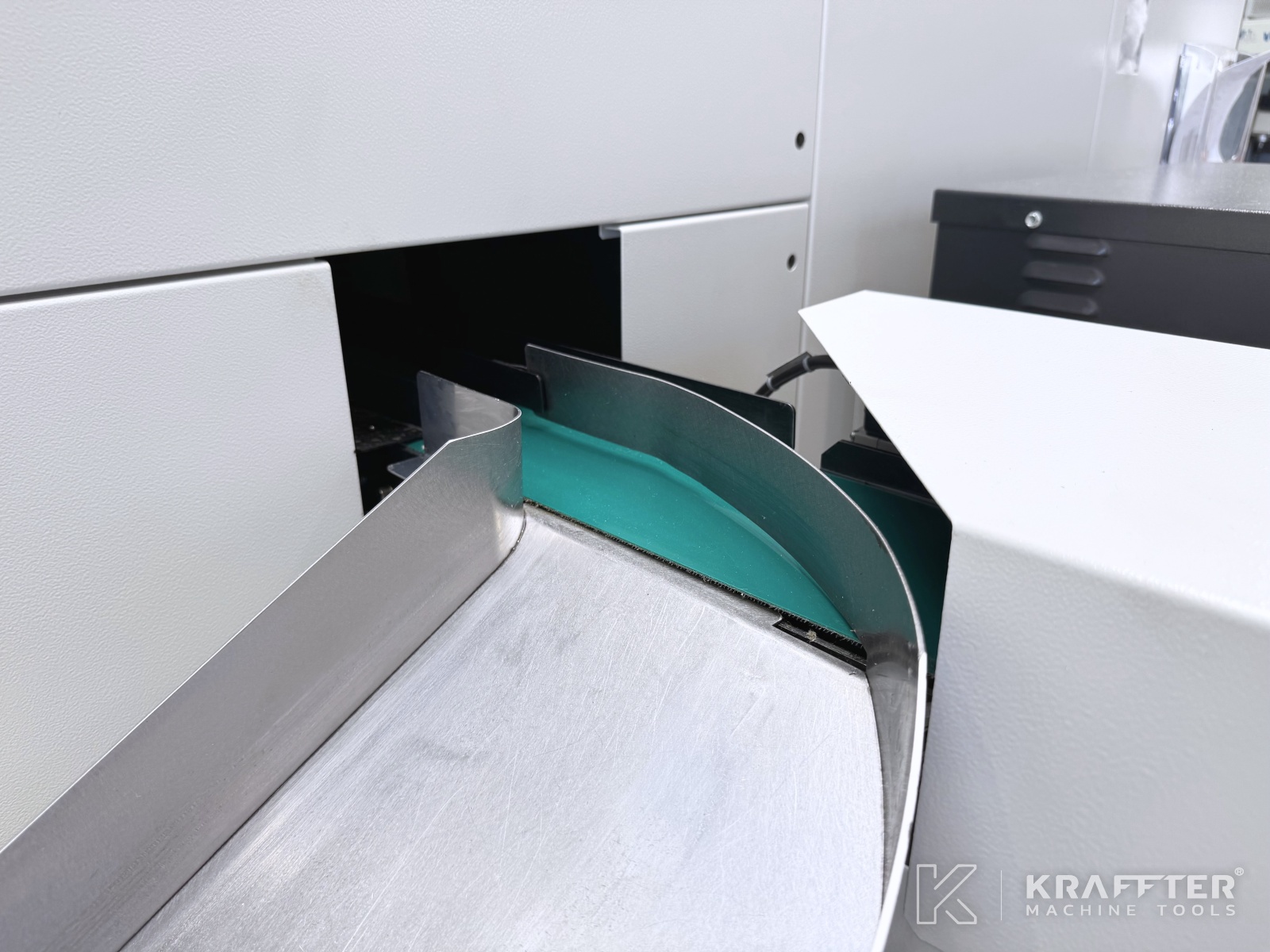

- x1 récupérateur de pièces sur tourelle du haut + tapis

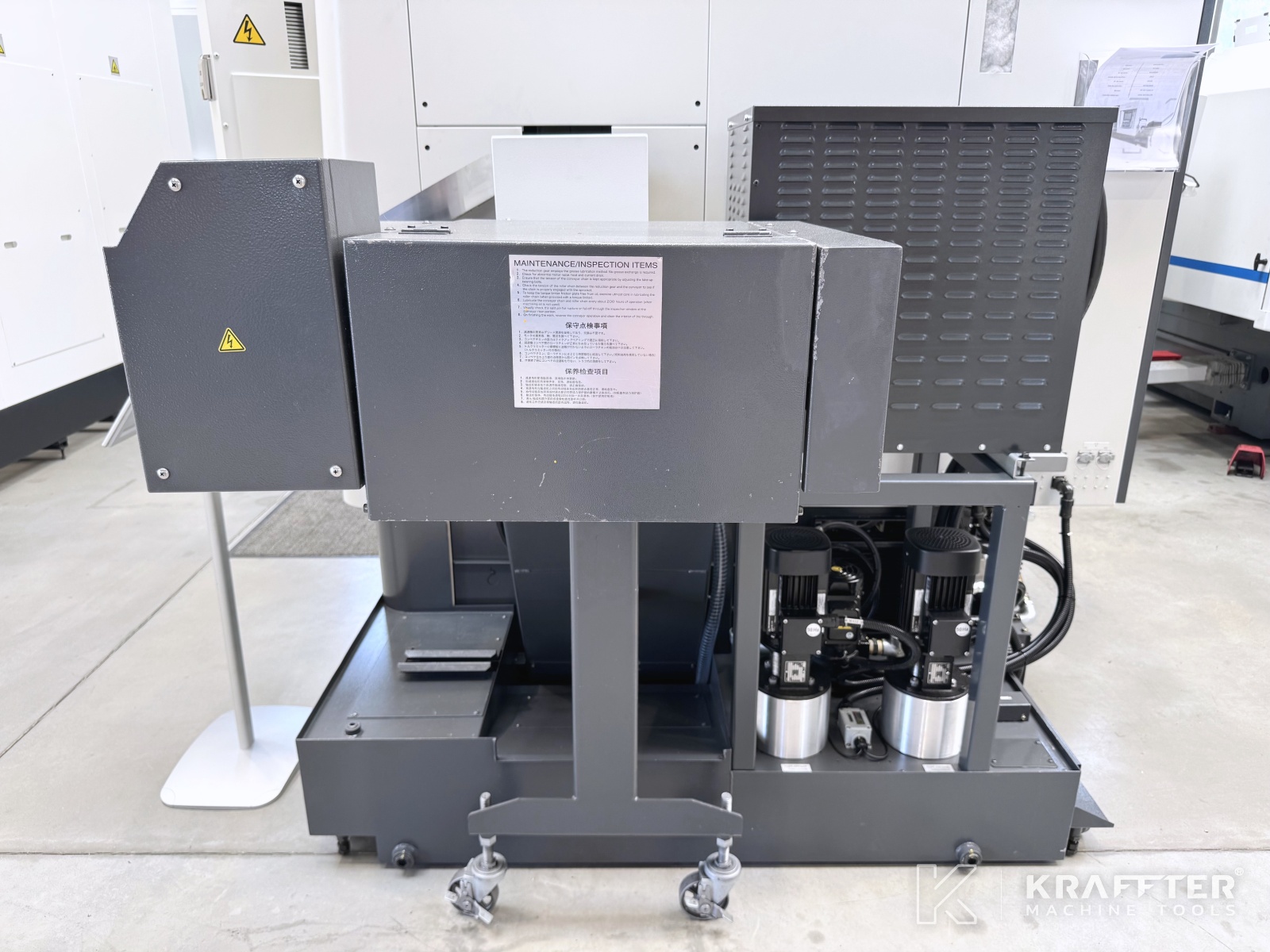

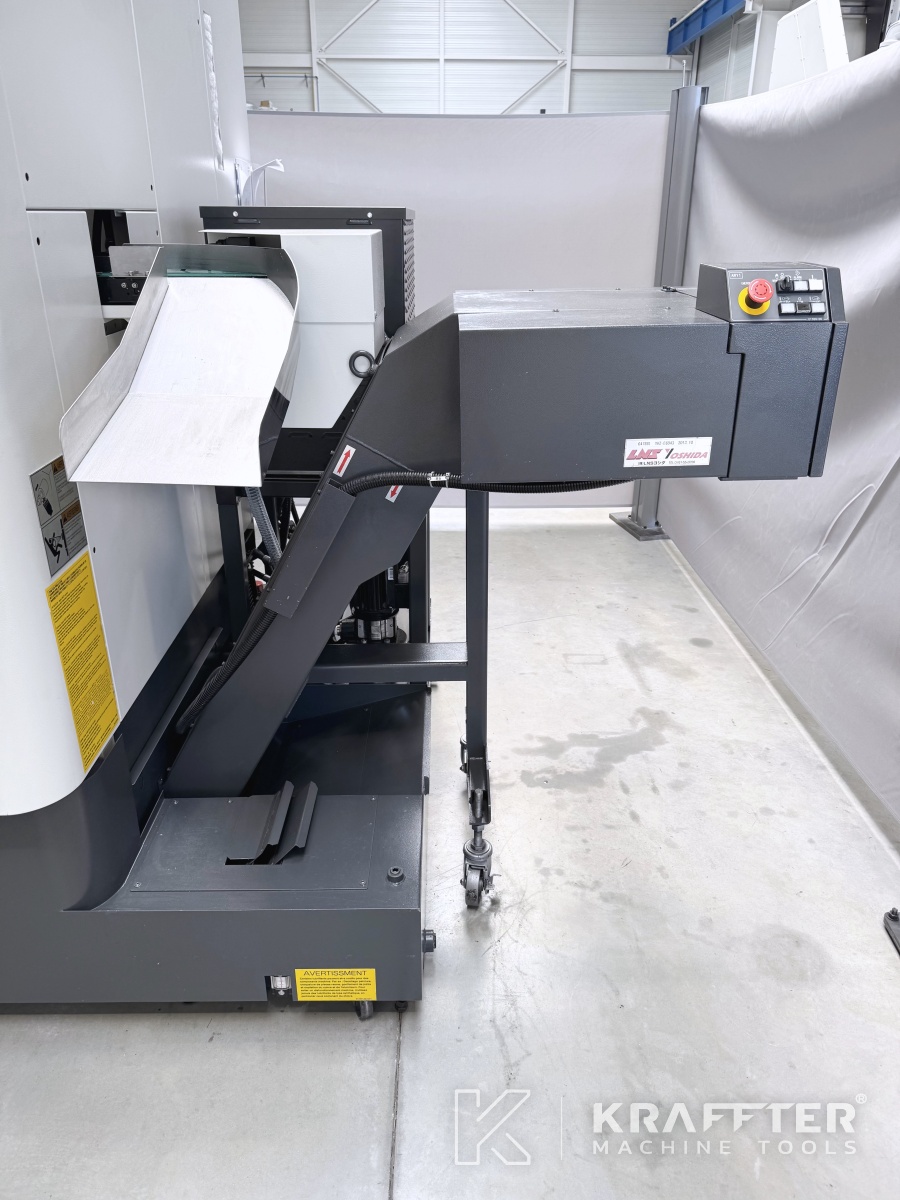

- x1 convoyeur à copeaux
- x1 système de lubrification automatique
- x1 ensemble de manuels techniques
- x1 boite à outils NAKAMURA
- x1 ensemble de brides d'axes
