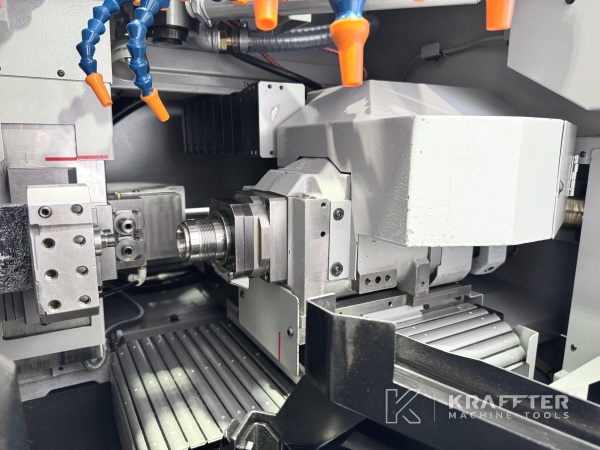

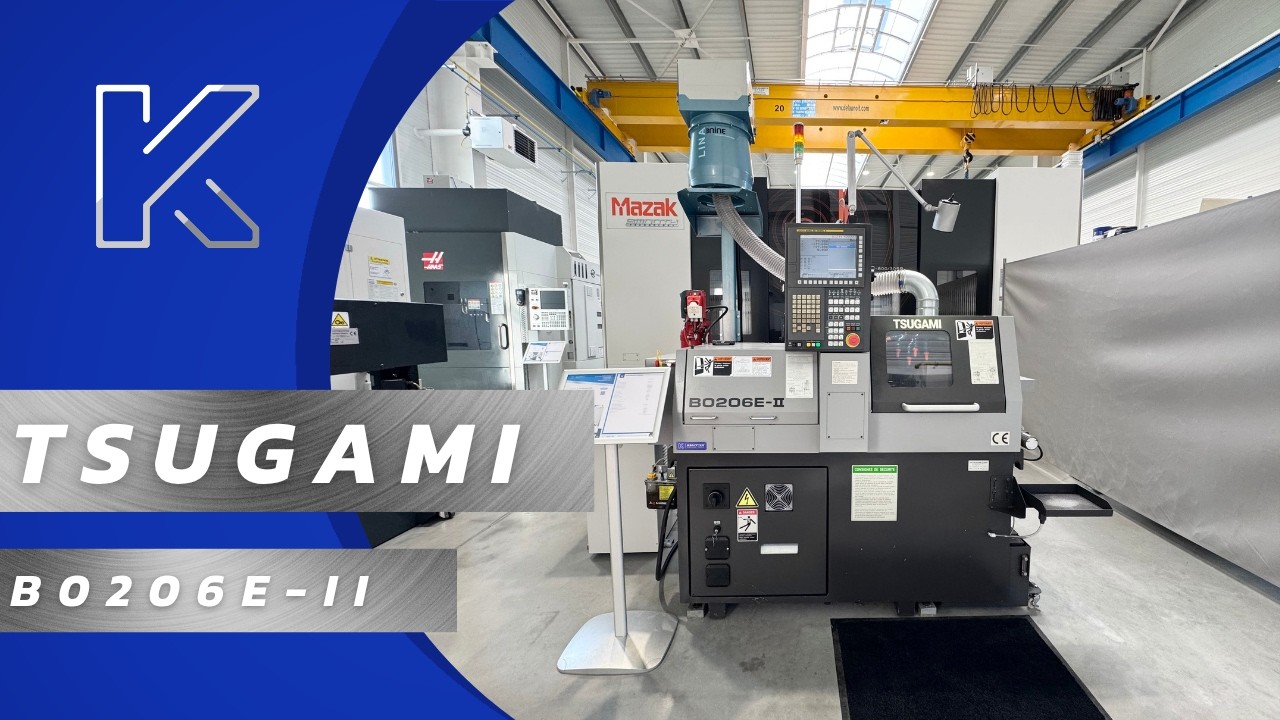

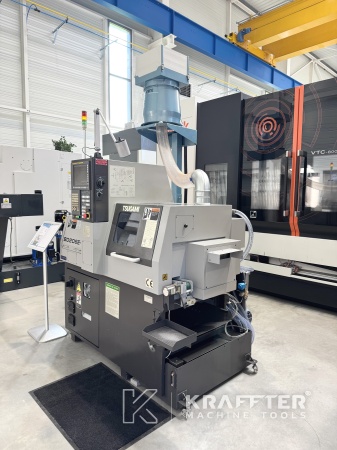

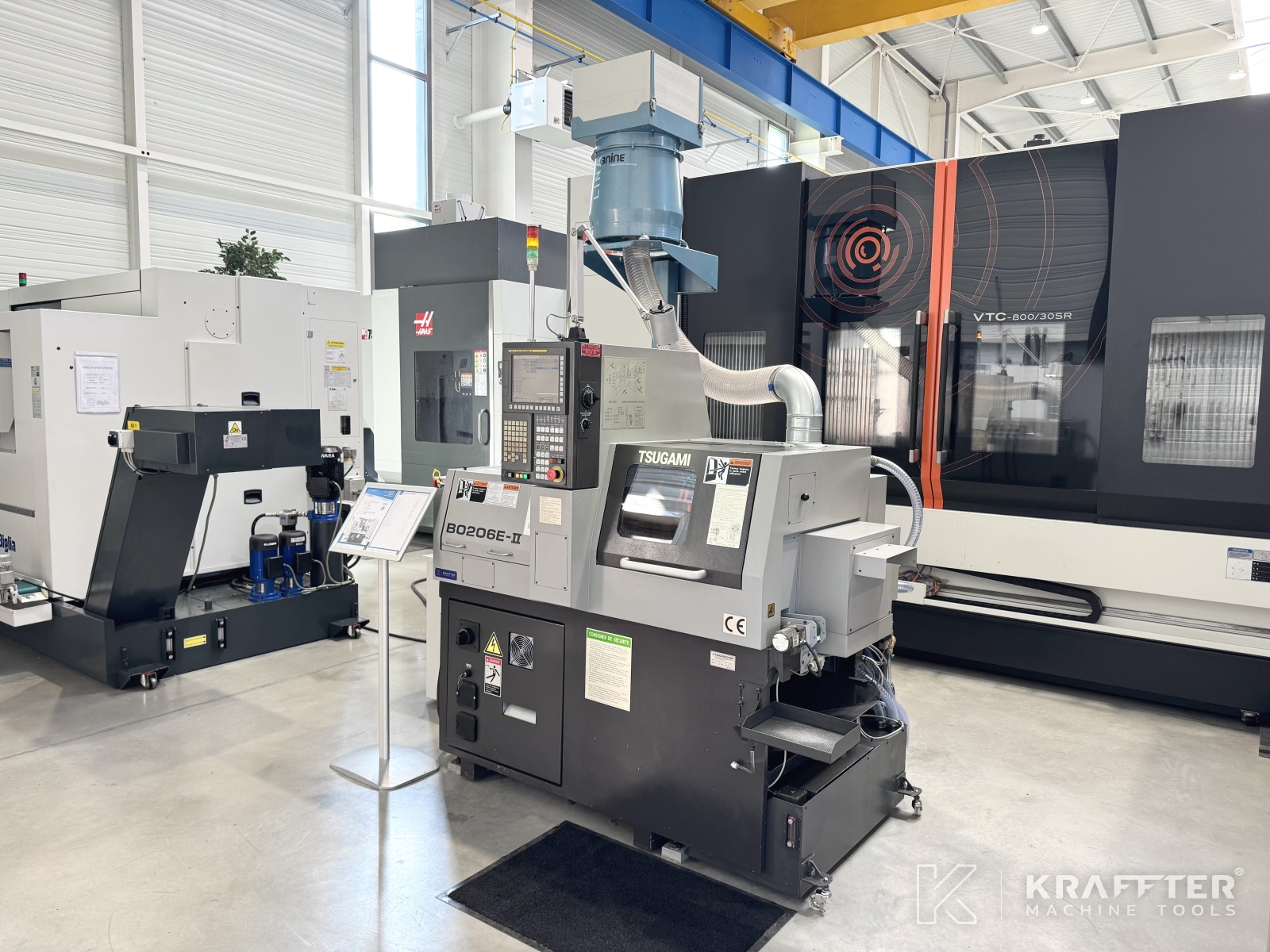

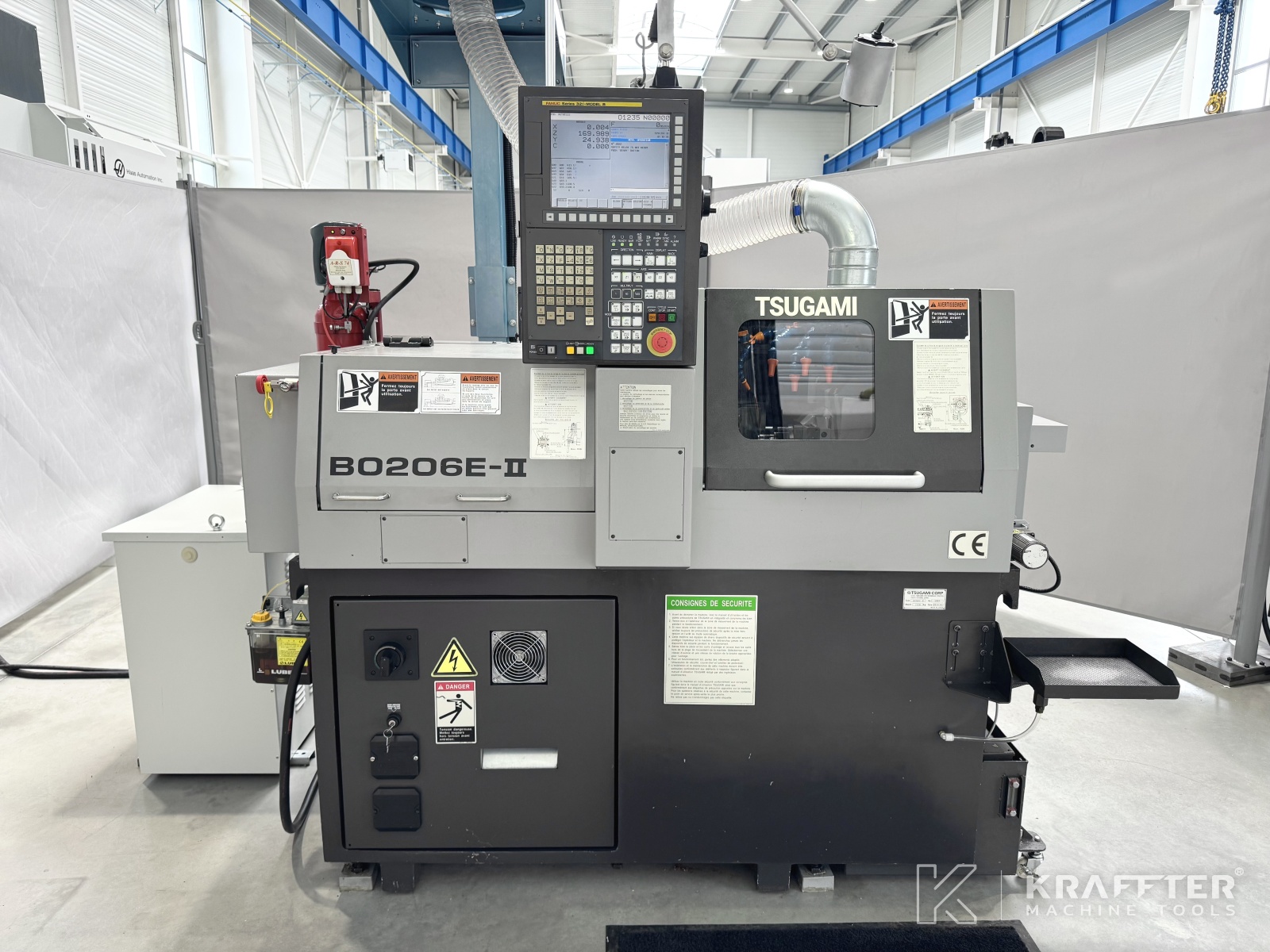

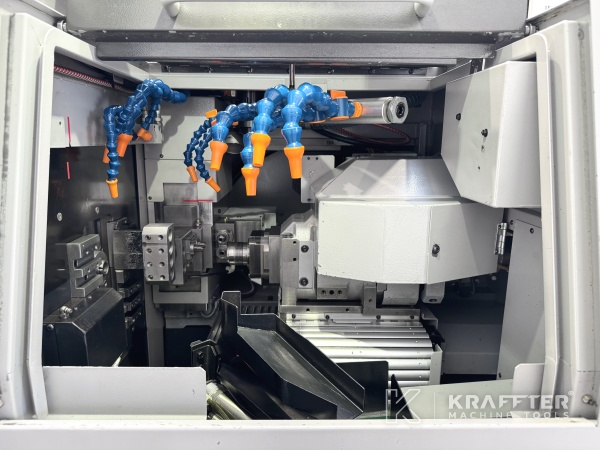

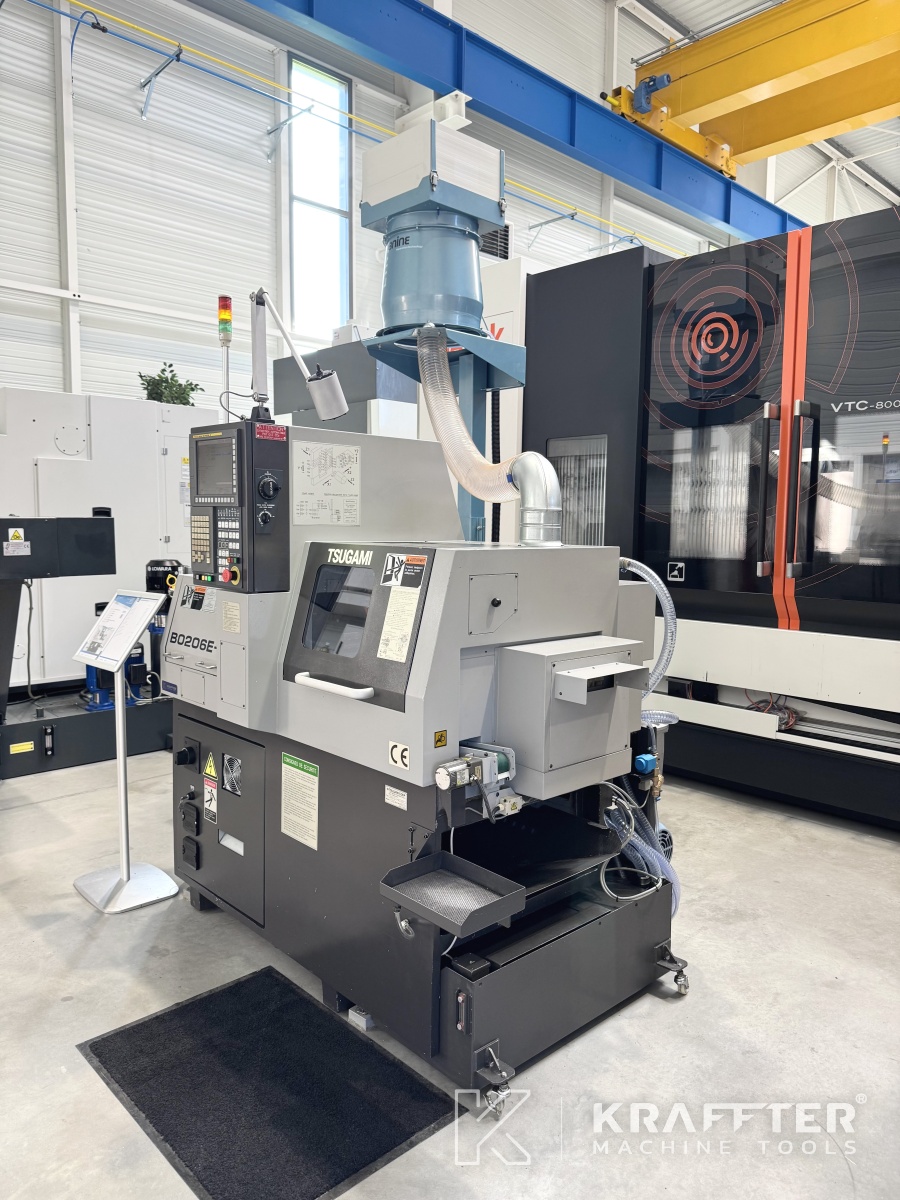

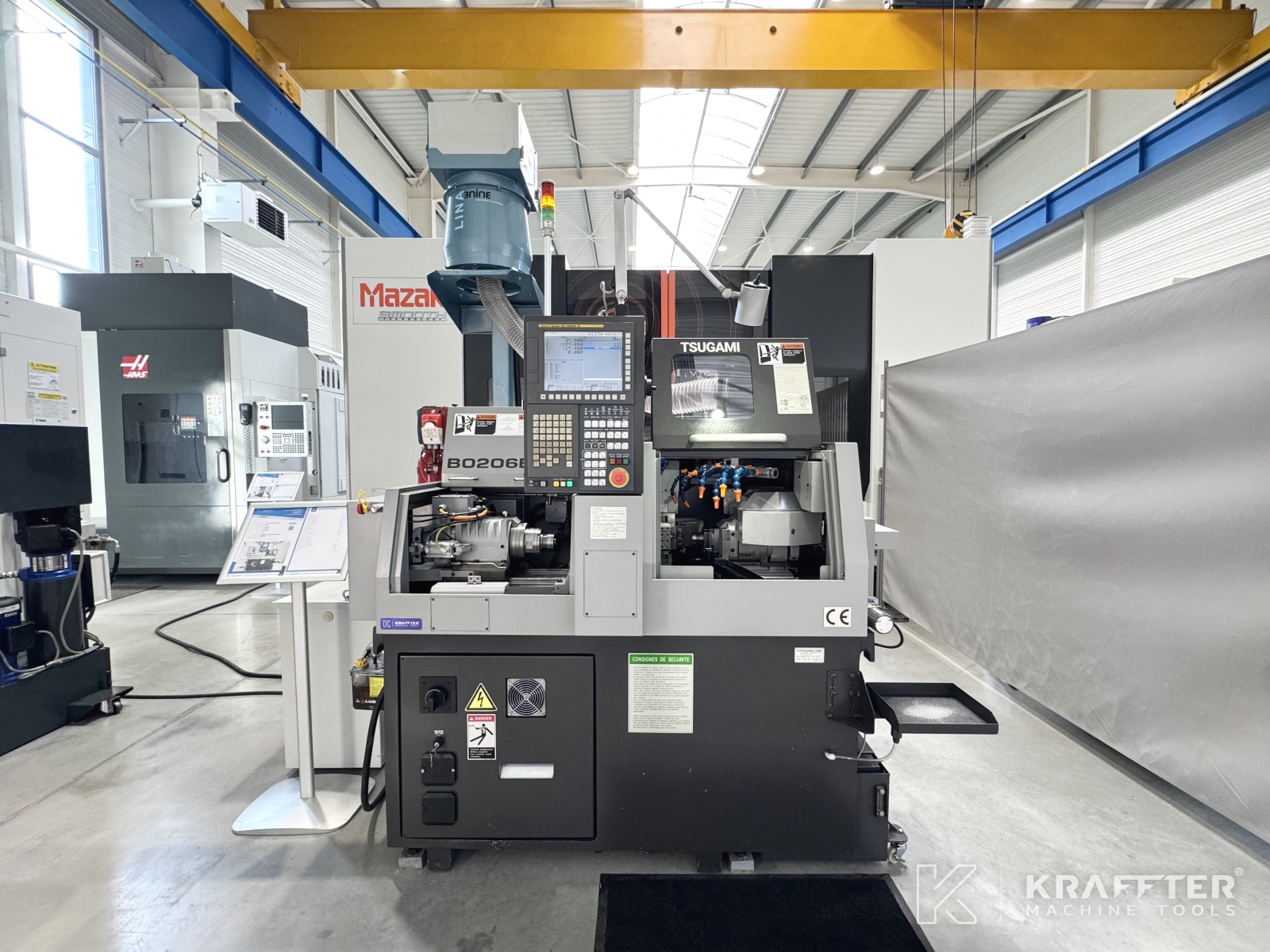

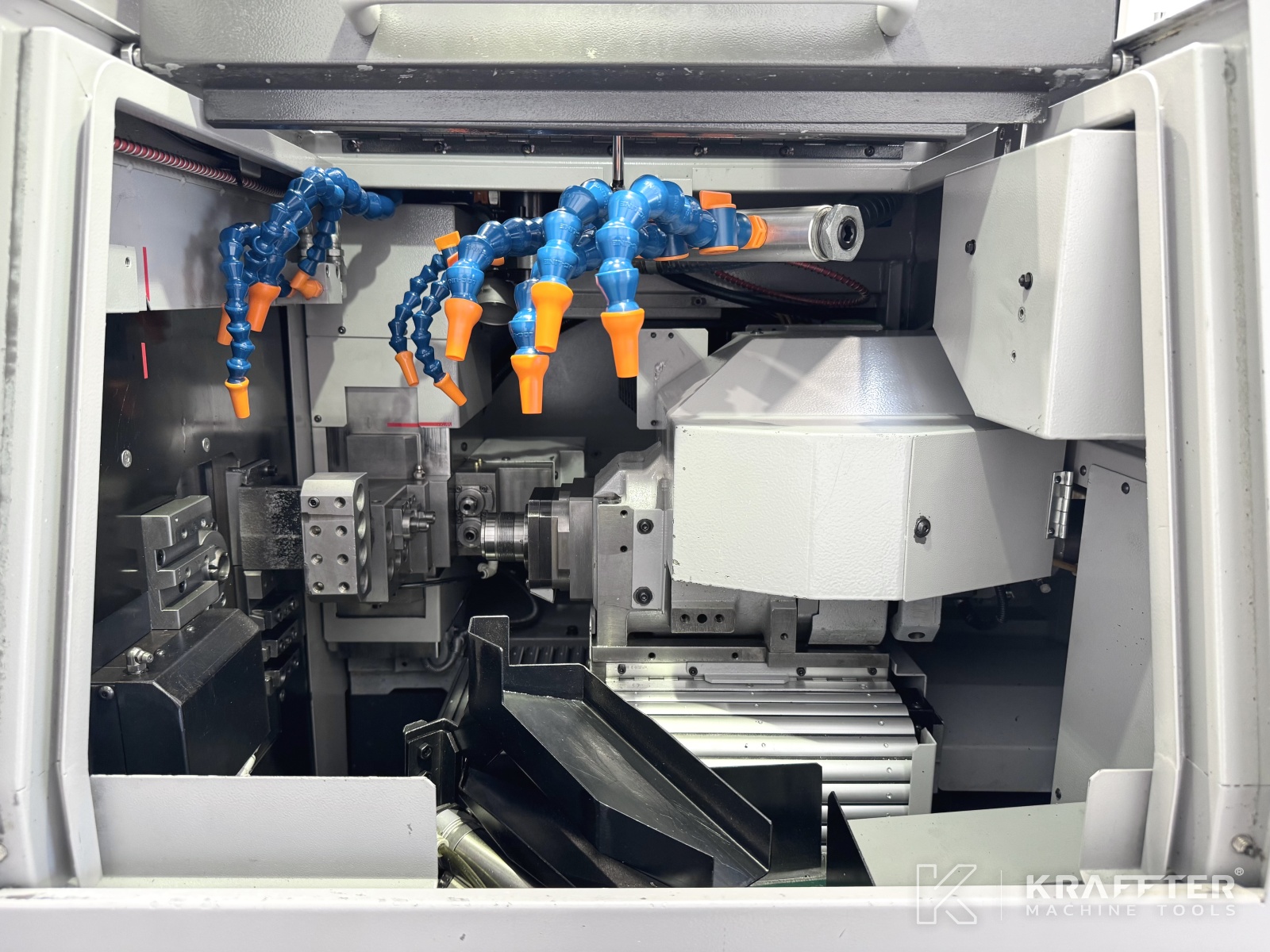

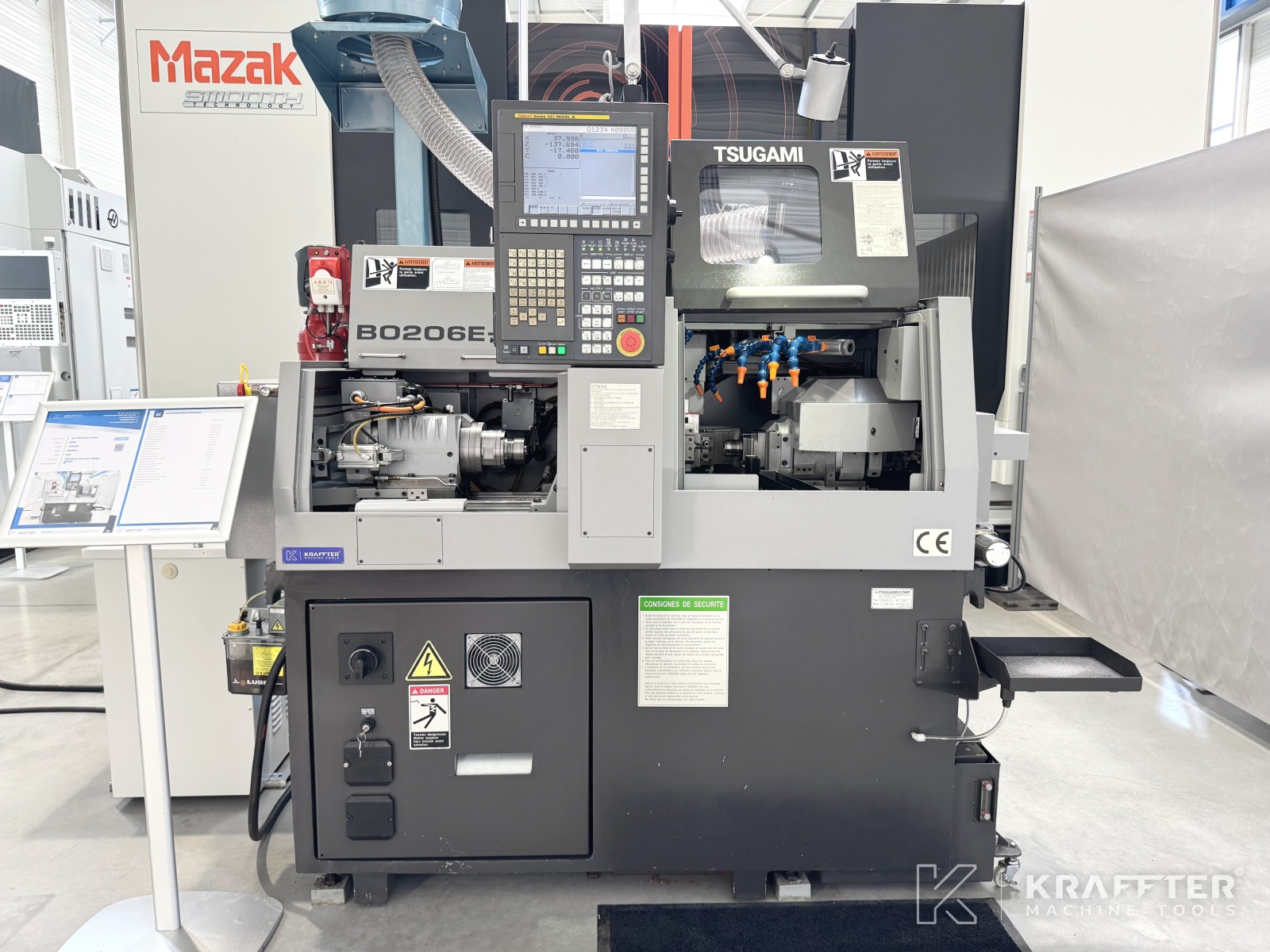

Type de machine : Tour CNC poupée mobile
Marque : TSUGAMI
N° de stock: 90181

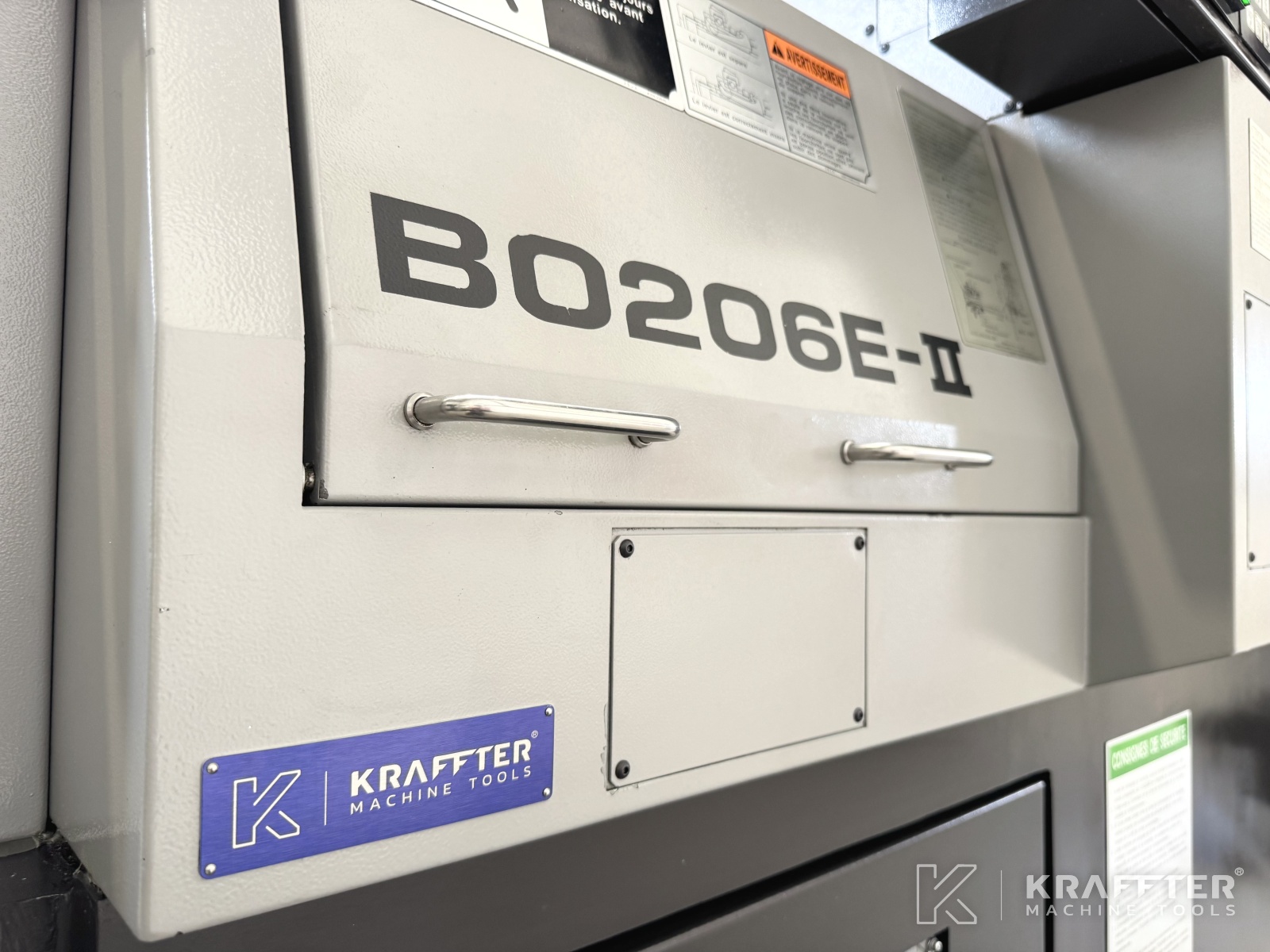

Modèle : B0206E-II
Année : 2014
Localisation : 73240 Saint-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPDemander un devis
Caractéristiques techniques

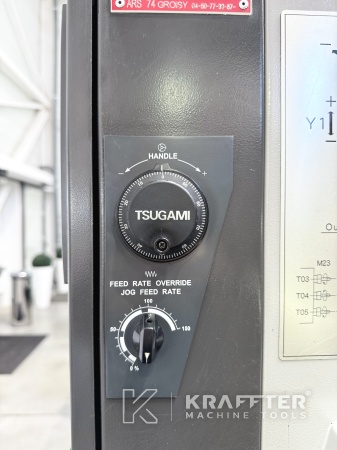

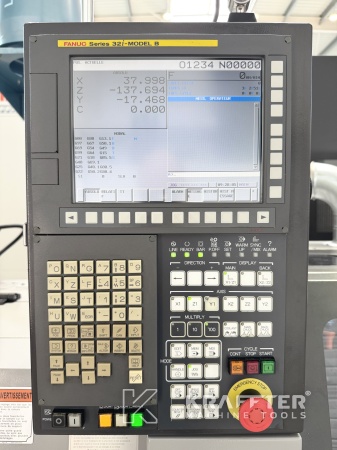

Type de CN

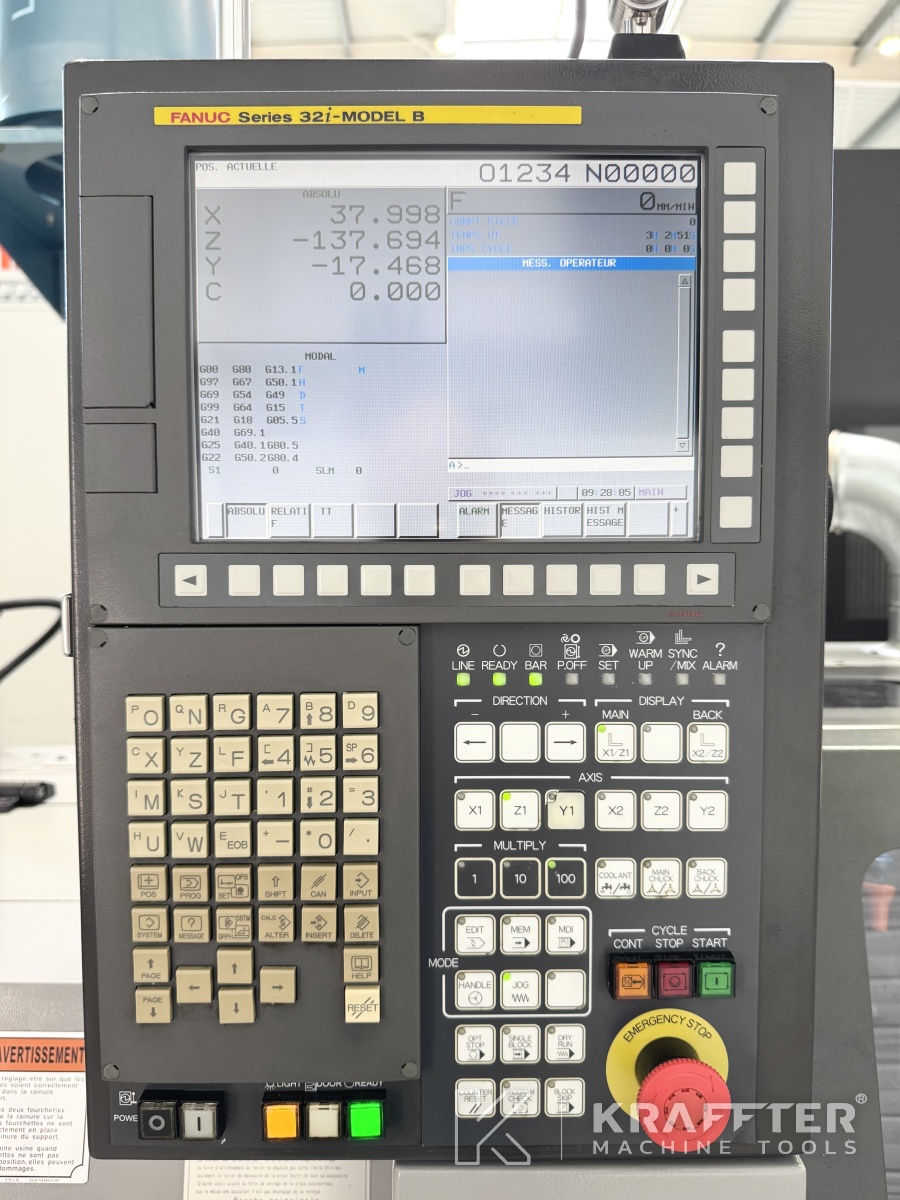

FANUC series 32i-B
Nombre d’axes
6
Vitesse avances rapides axe X1
24000 [mm/min]
Vitesse avances rapides axe X2
24000 [mm/min]
Vitesse avances rapides axe Z1
32000 [mm/min]
Vitesse avances rapides axe Z2
32000 [mm/min]
Vitesse avances rapides axe Y1
15000 [mm/min]
Vitesse avances rapides axe Y2
15000 [mm/min]
Diamètre maxi. en barre
20 [mm]
Vitesse mini. broche
200 [tr/min]
Vitesse maxi. broche
10000 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
3.7 [kW]
Vitesse mini. contre-broche
200 [tr/min]
Vitesse maxi. contre-broche
12000 [tr/min]
Précision d'indexation axe C contre-broche
0.001 [°]
Puissance contre-broche
2.2 [kW]
Nombre de positions appareil en bout
8

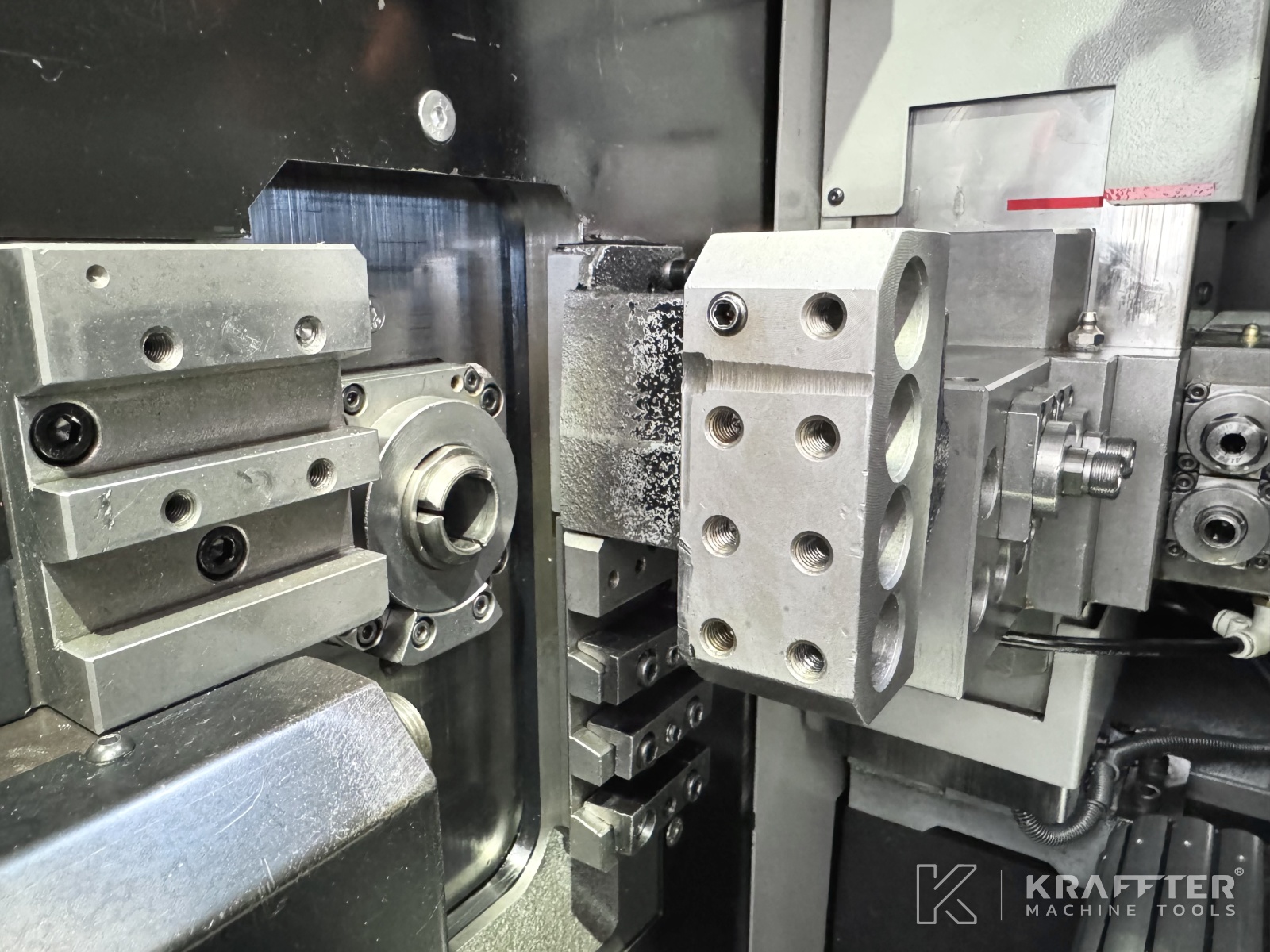

Nombre de positions peigne 1
5
Nombre de postes motorisés peigne 1
3
Vitesse outils tournants peigne 1
8000 [tr/min]
Nombre de positions contre-opération
8
Nombre de positions motorisées contre-opération
4
Vitesse outils tournants contre-opération
8000 [tr/min]
Section maxi. des porte-outils
12 x 12 [mm]
Temps de travail
9132 [h]
Poids
1750 [Kg]
Informations complémentaires
EQUIPEMENTS INCLUS:
-

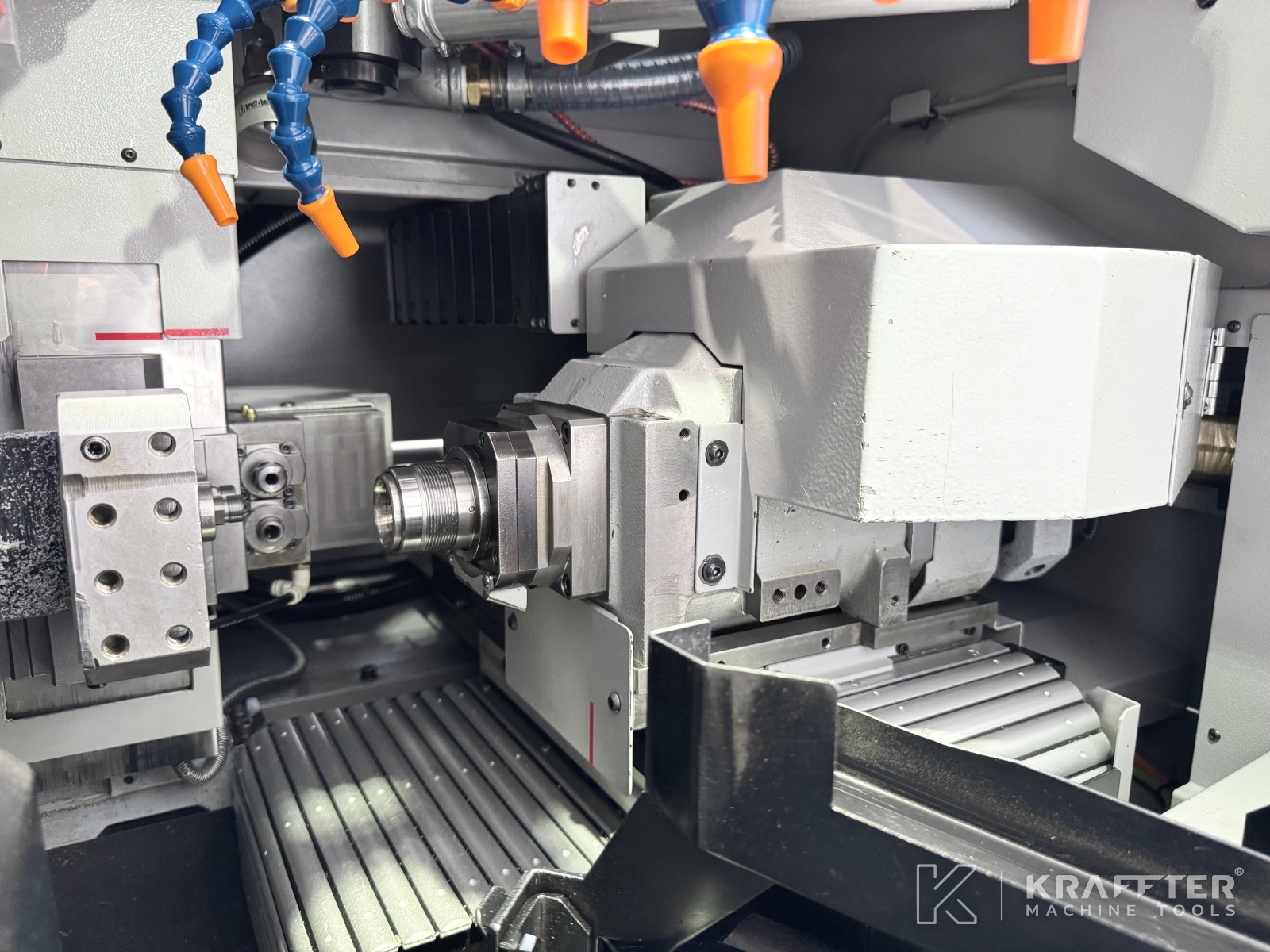

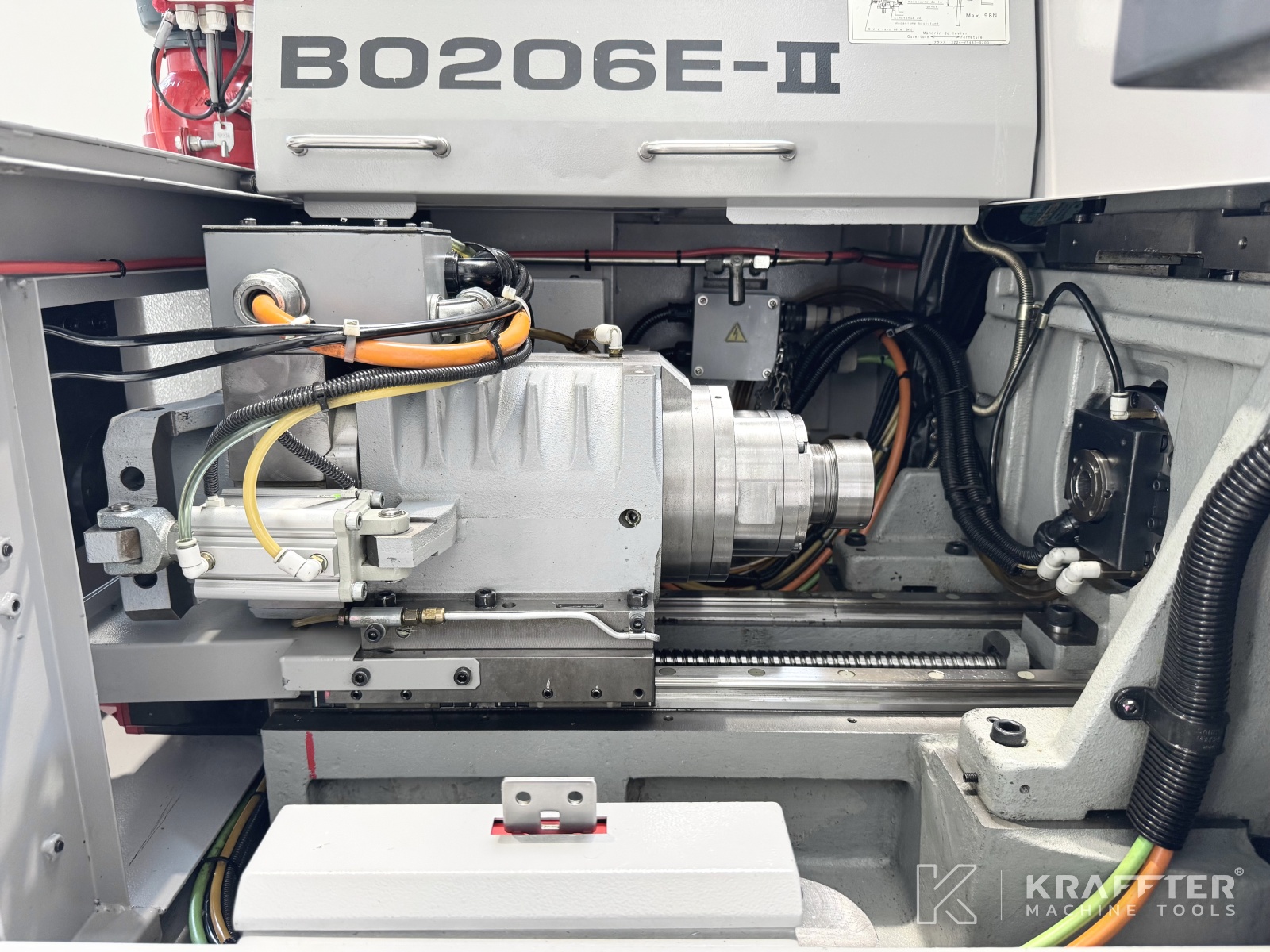

x1 poupée-mobile (direct-drive)
-
x1 broche de reprise (direct-drive)
-

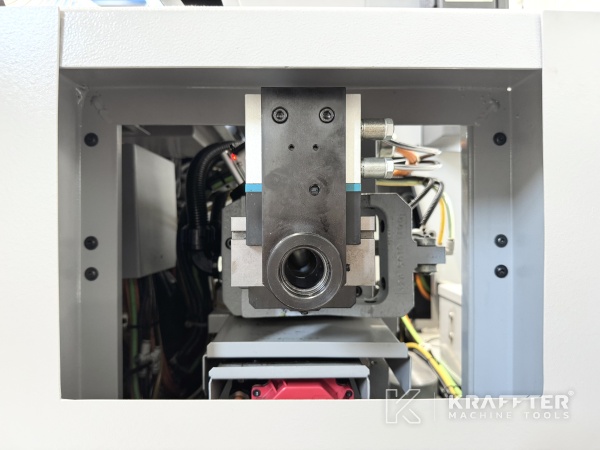

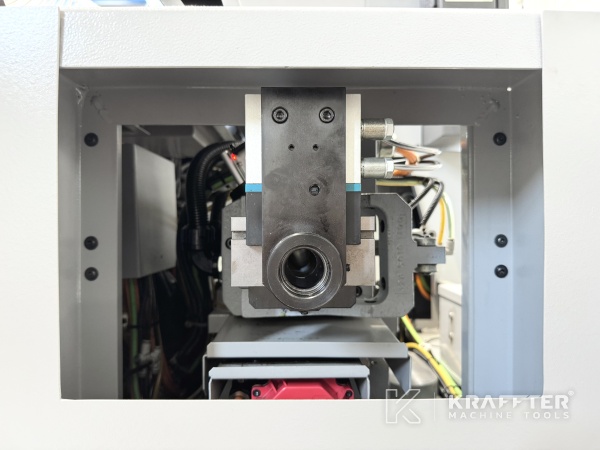

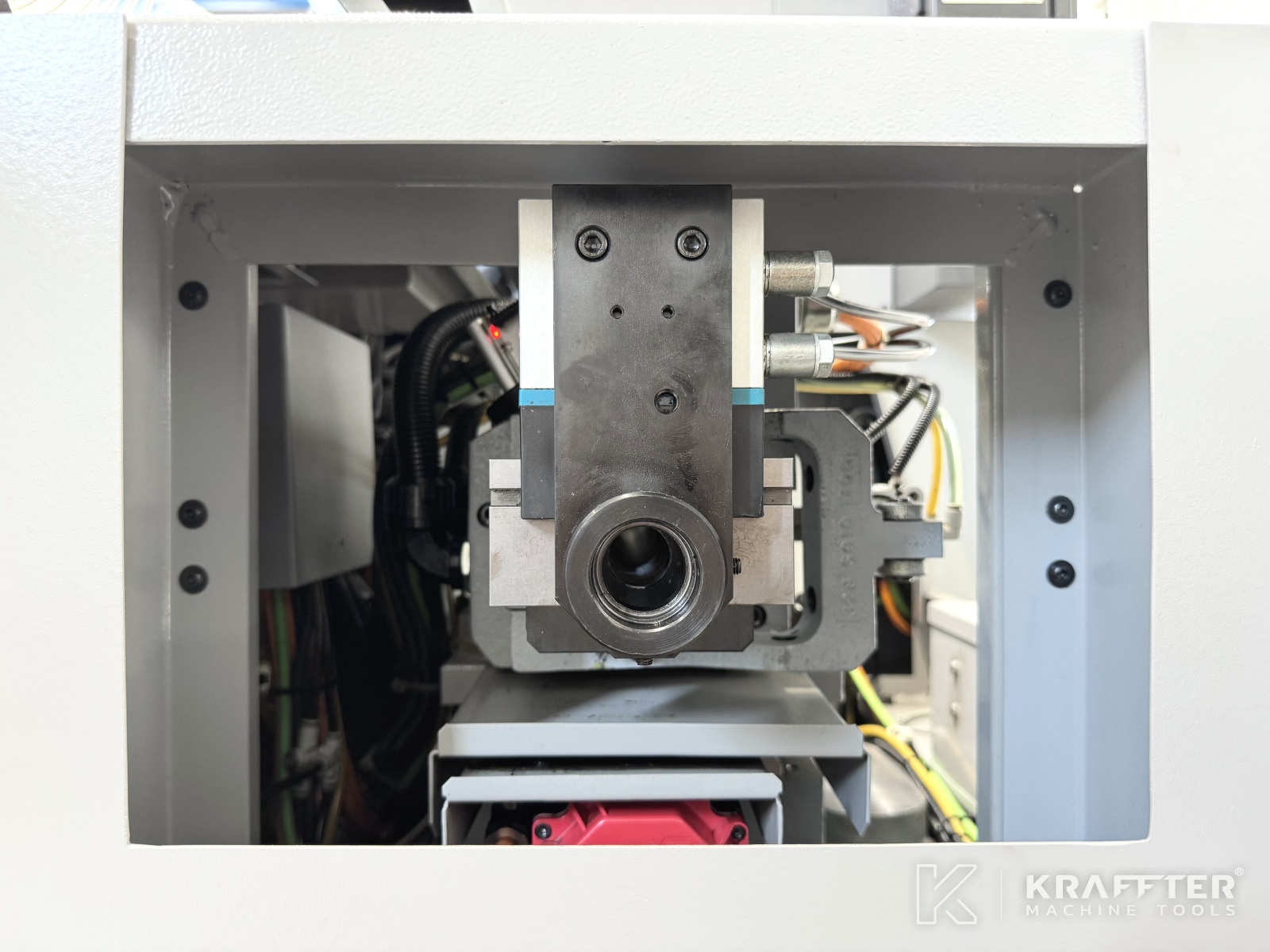

x1 canon tournant (direct drive)
-

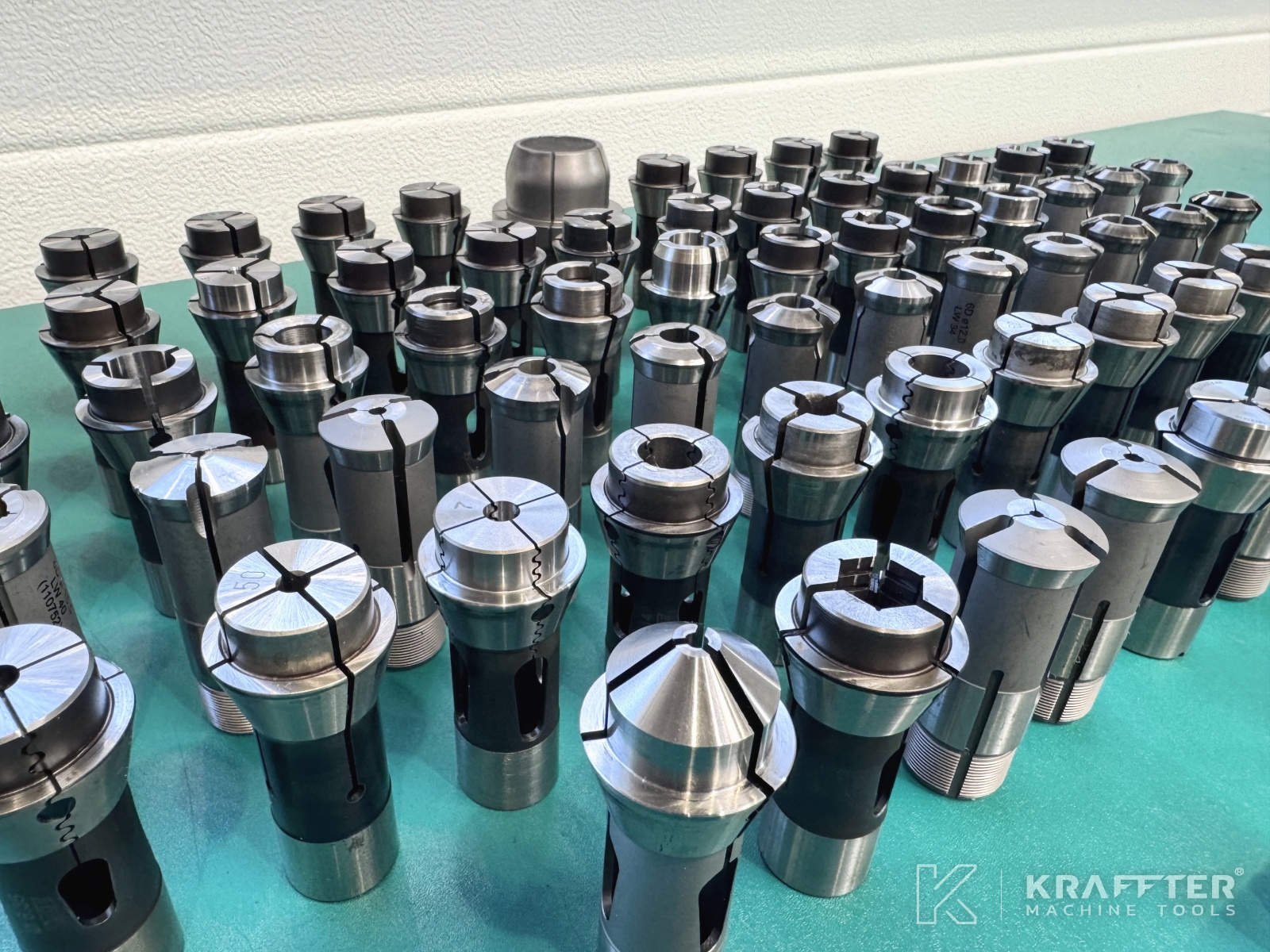

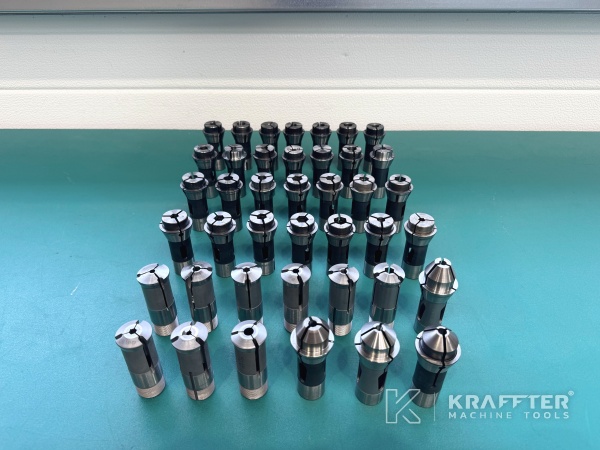

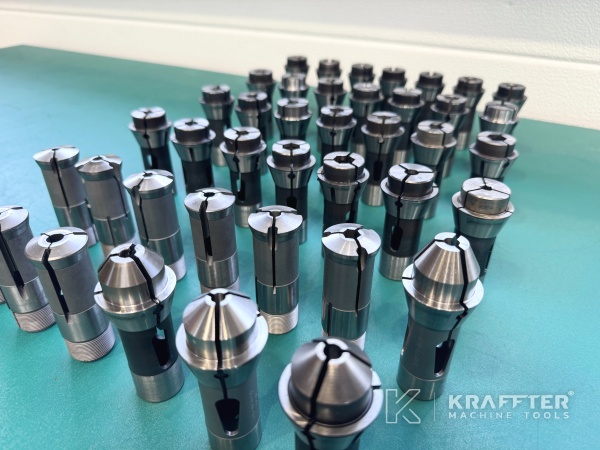

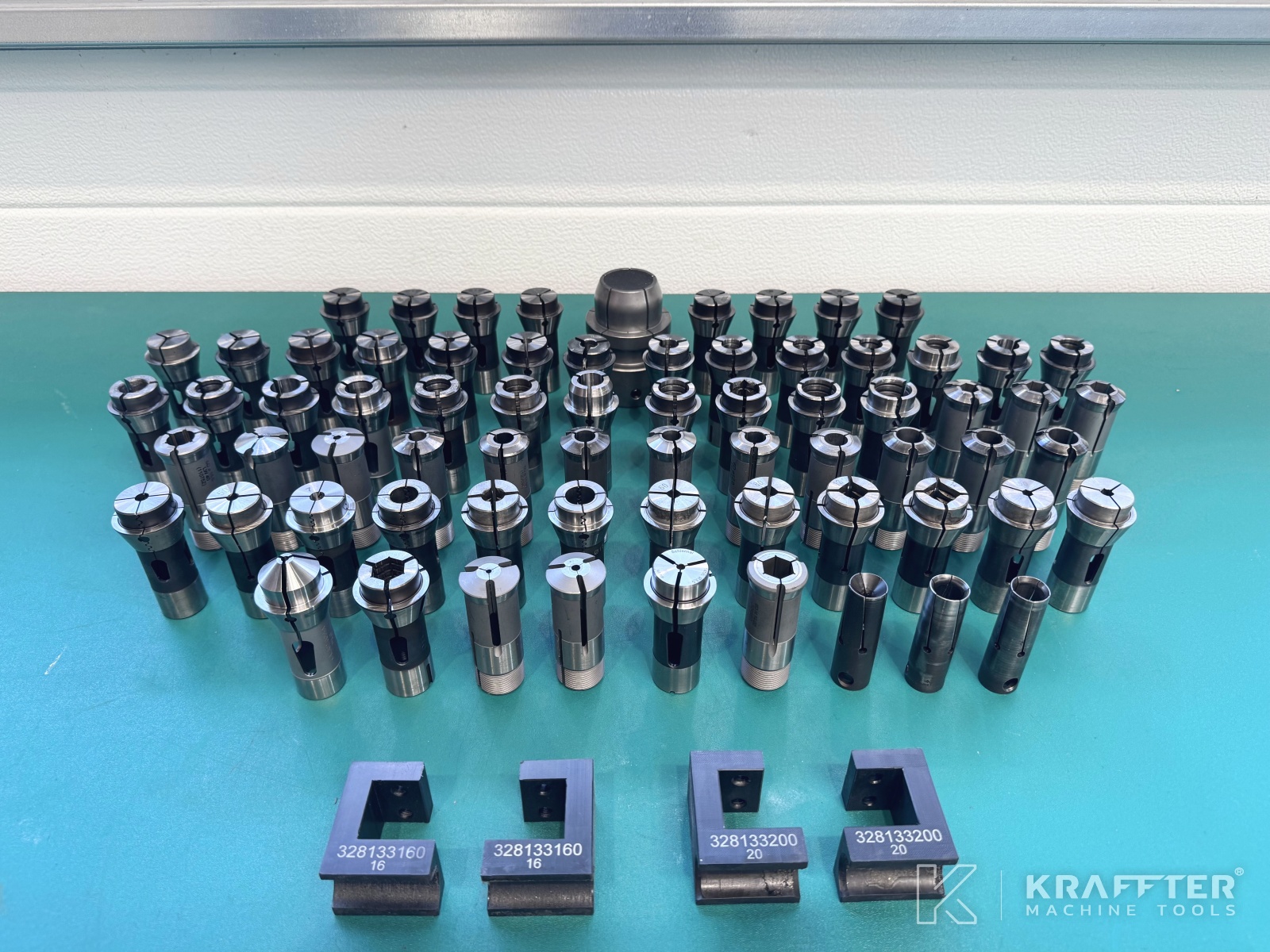

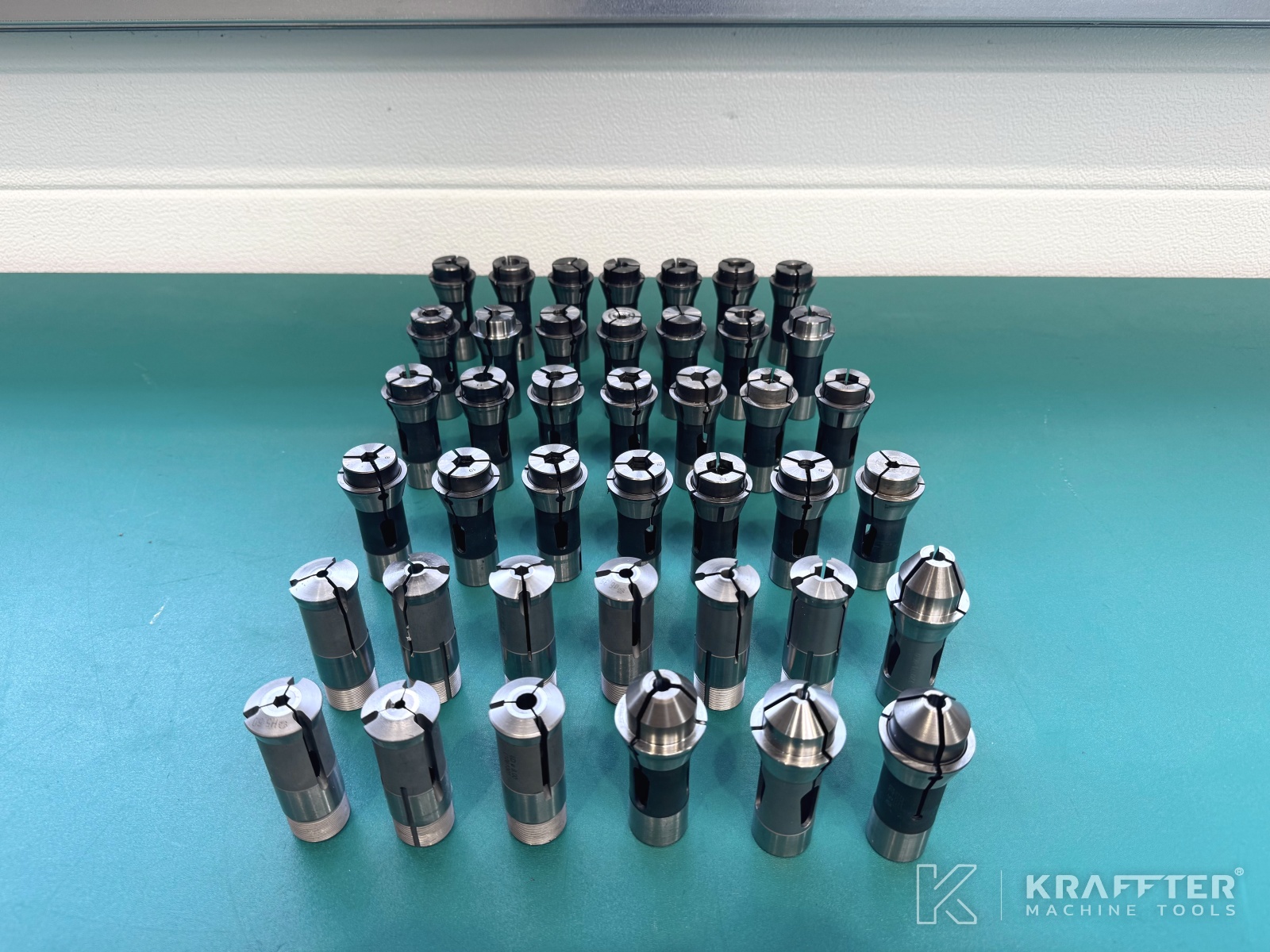

x108 pinces de serrage
-

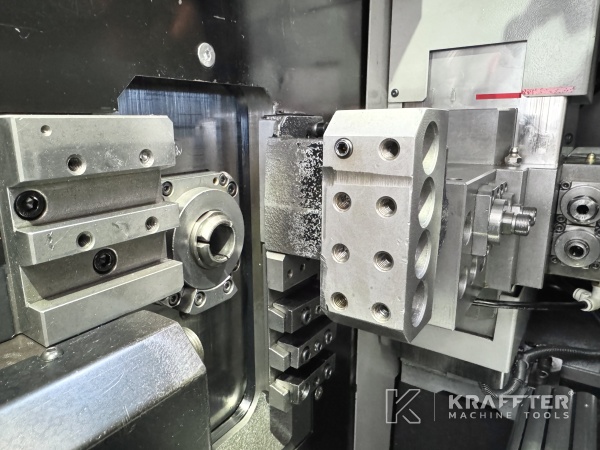

x7 porte-outils motorisés
-

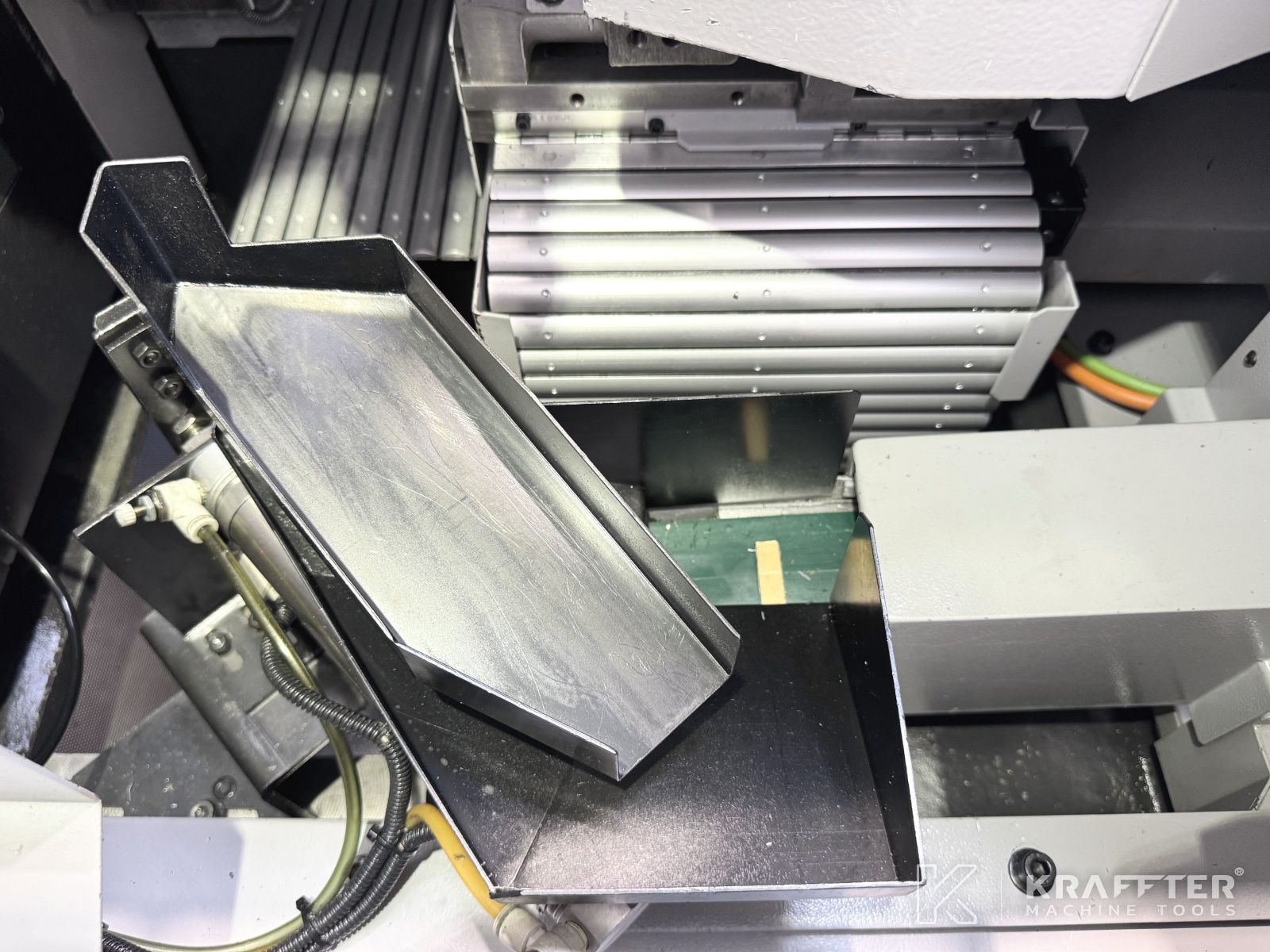

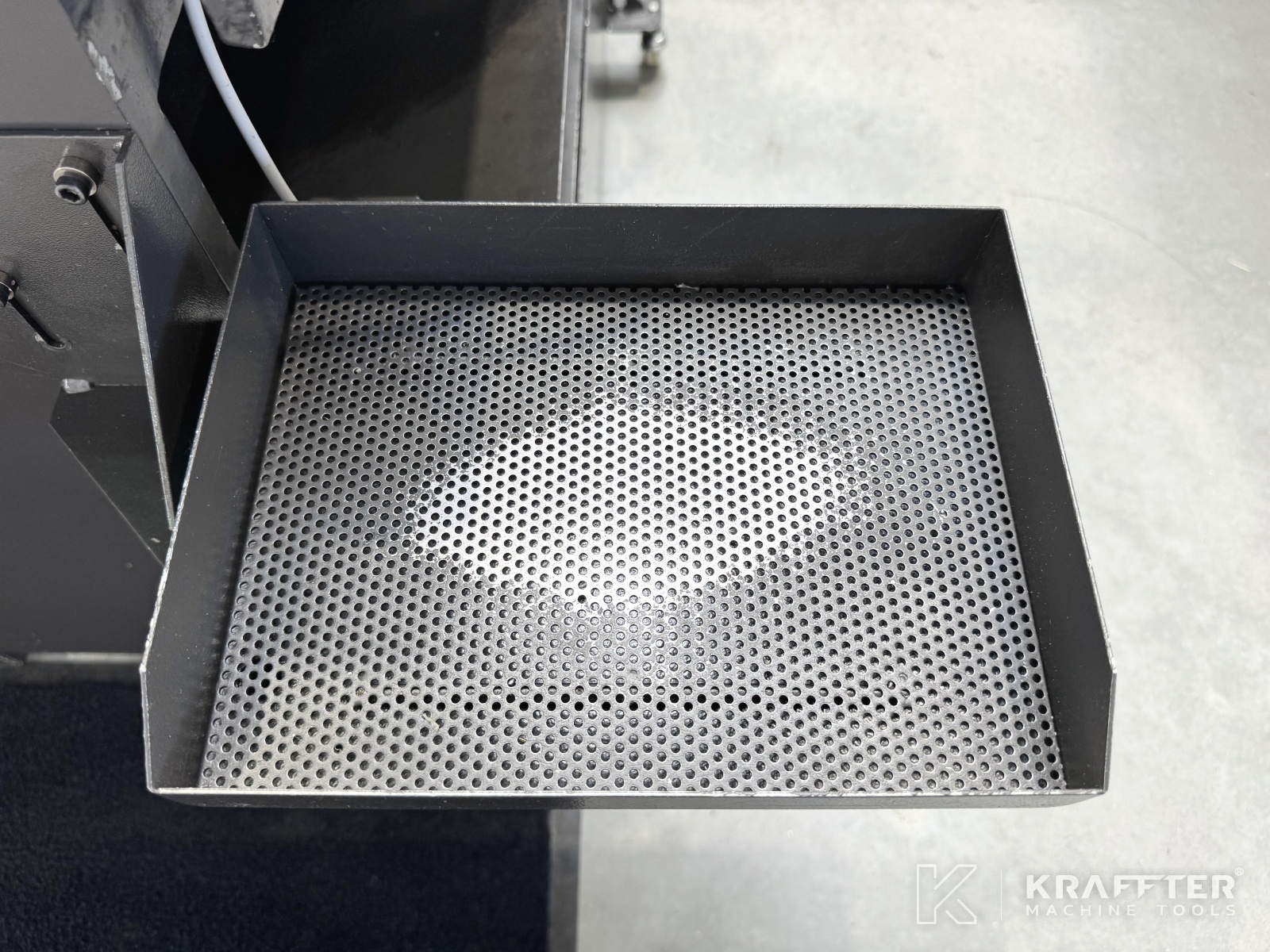

x1 récupérateur de pièces
-

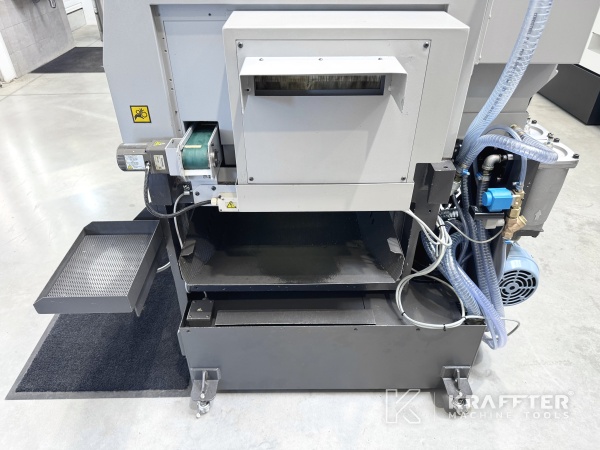

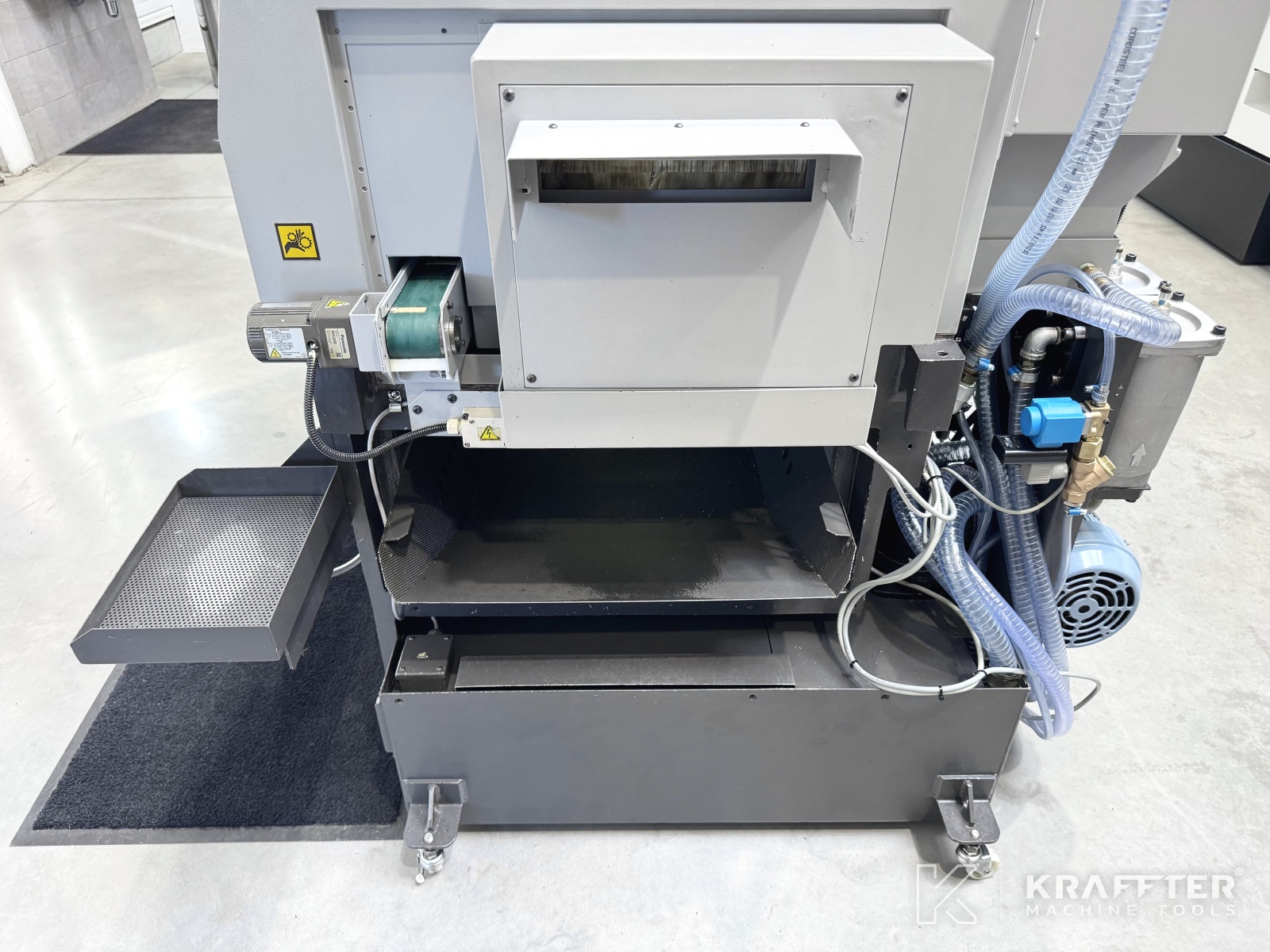

x1 bande transporteuse de pièces
-
x1 dispositif d'éjection de pièce
-
x1 bac d'arrosage
-

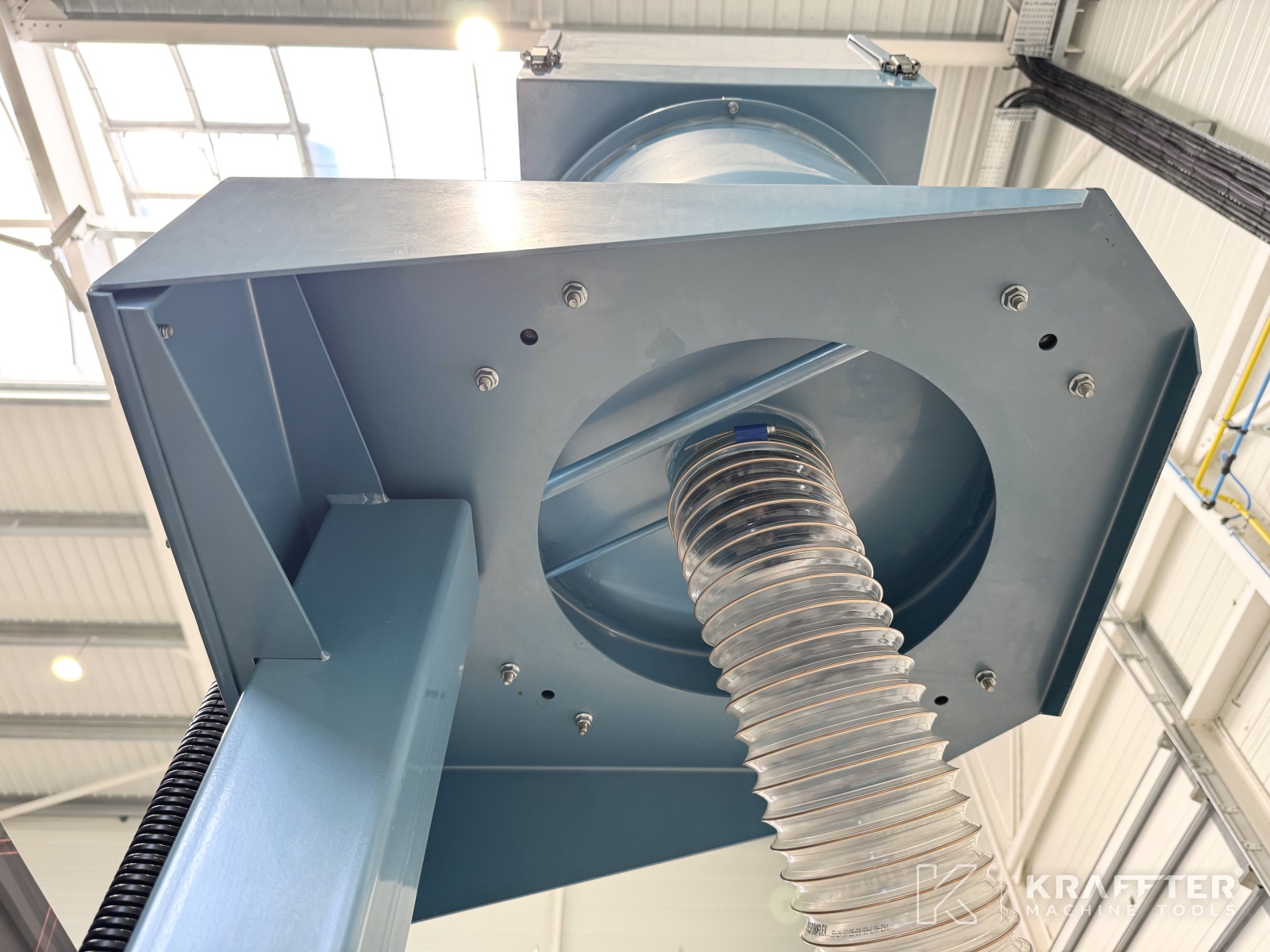

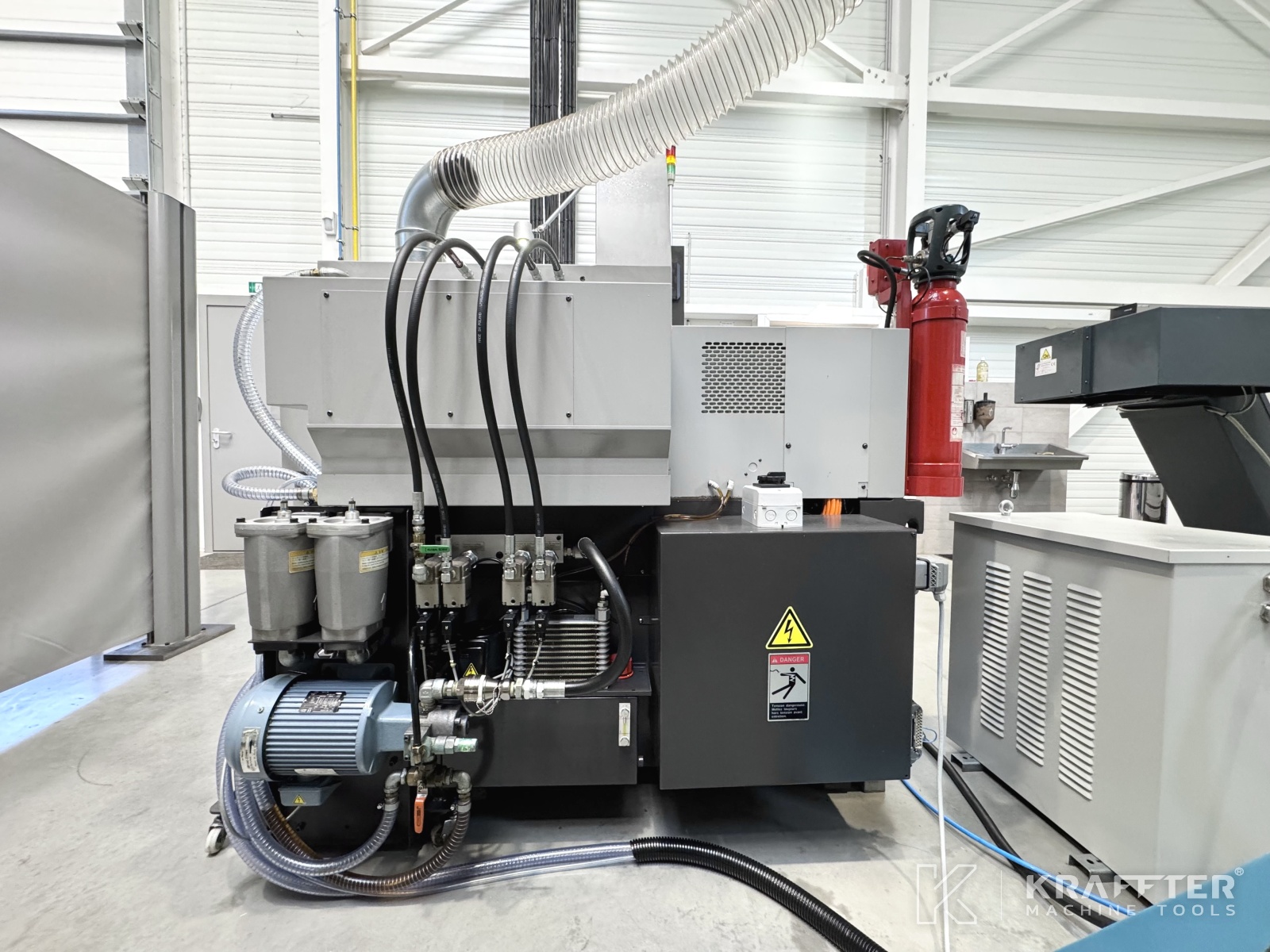

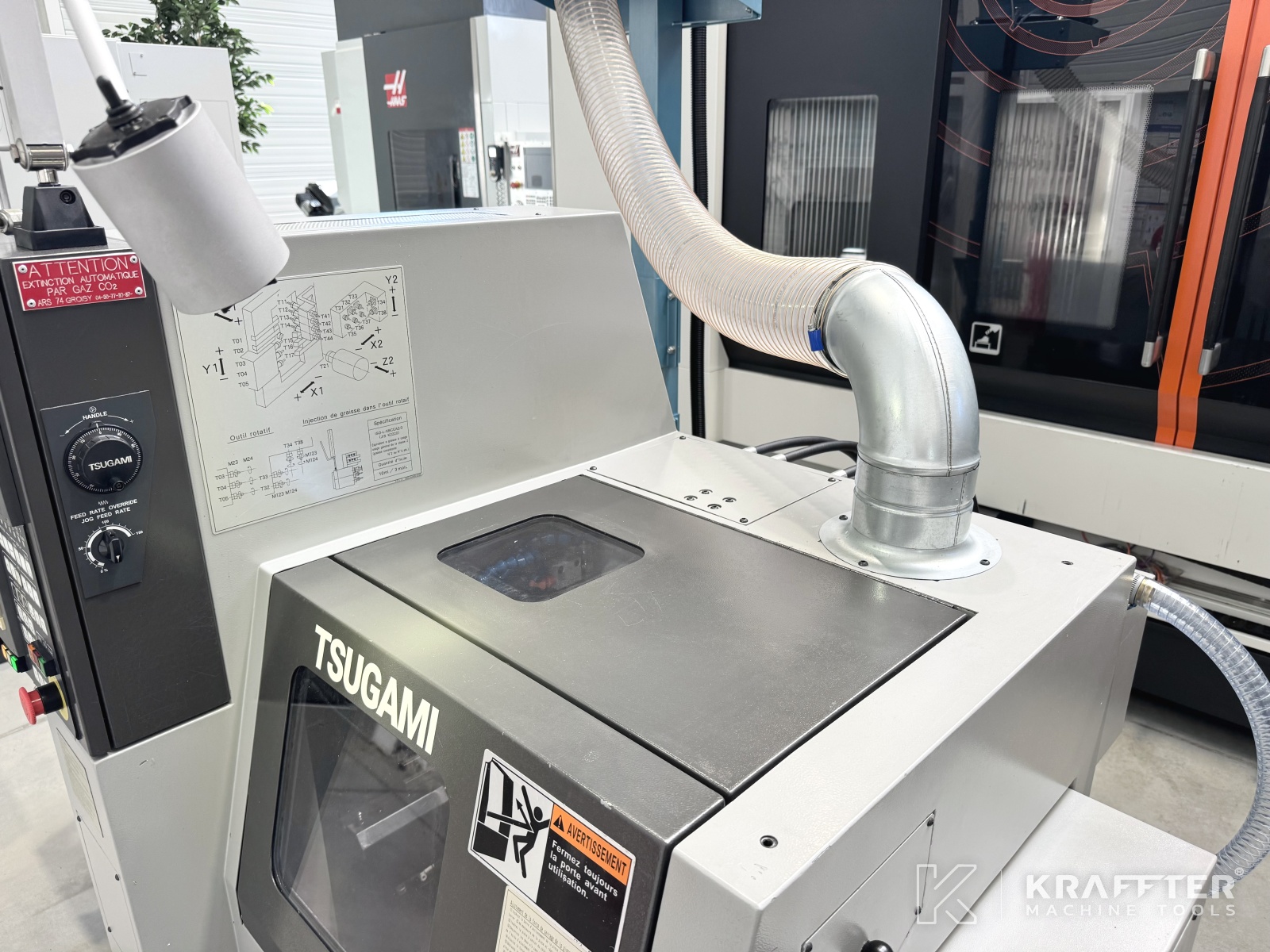

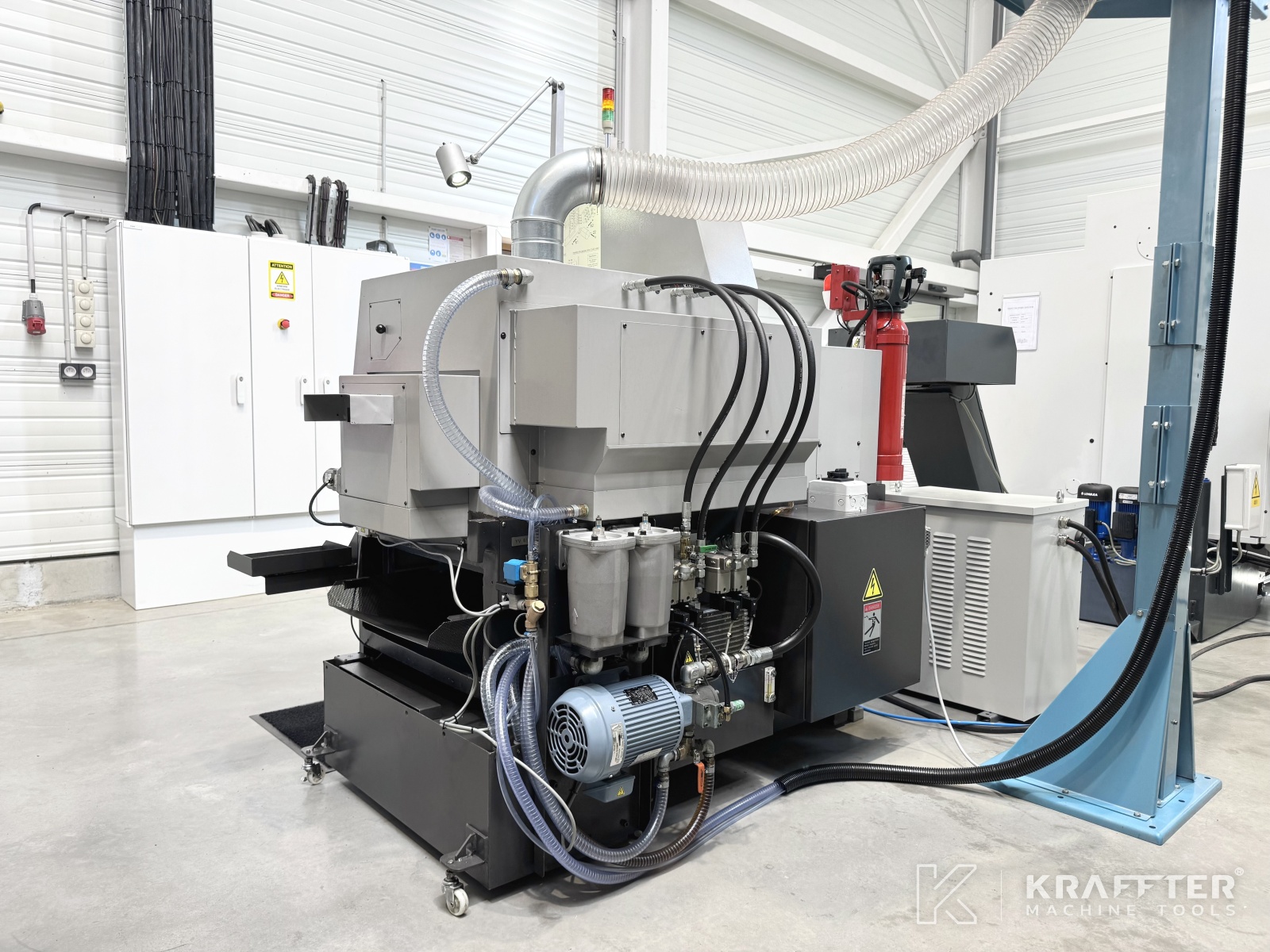

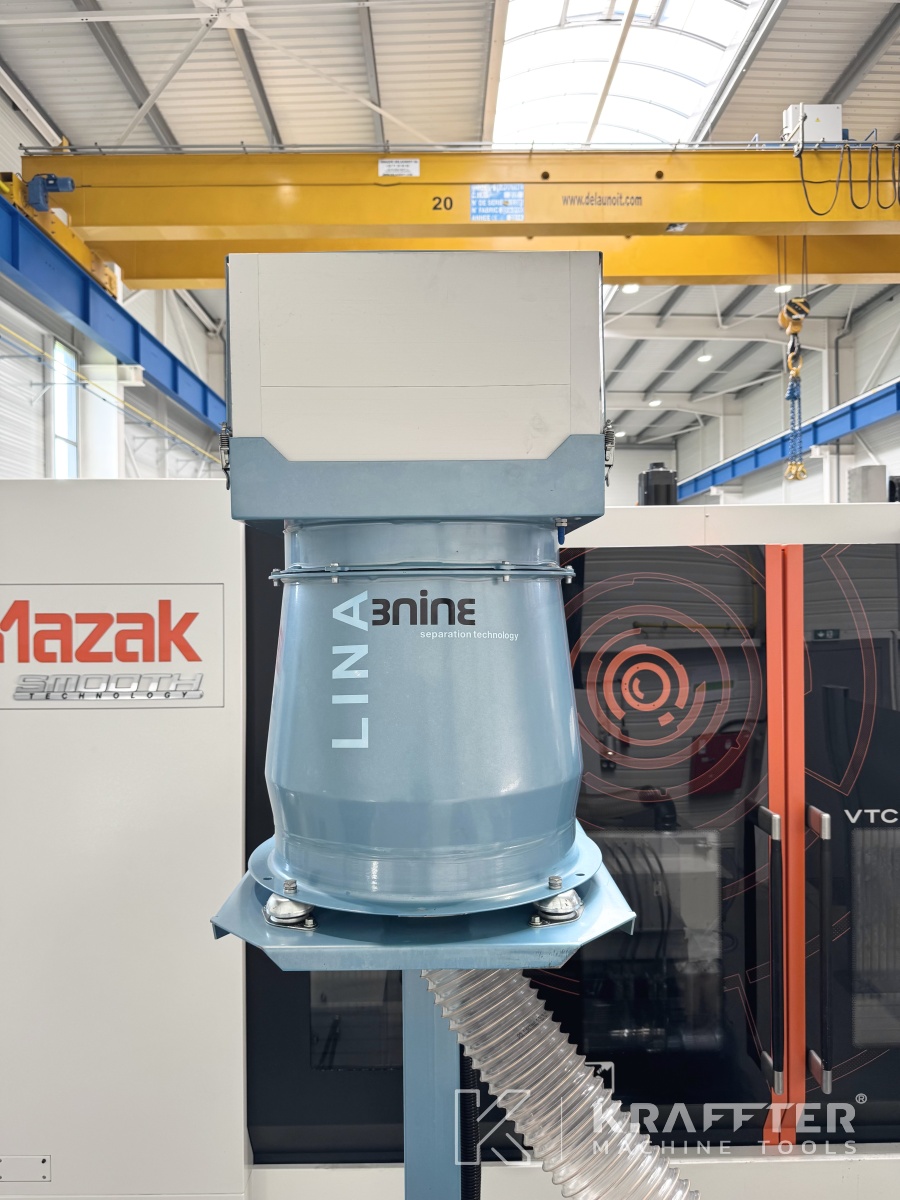

x1 unité d’aspiration de brouillard d'huile 3nine type LINA
-

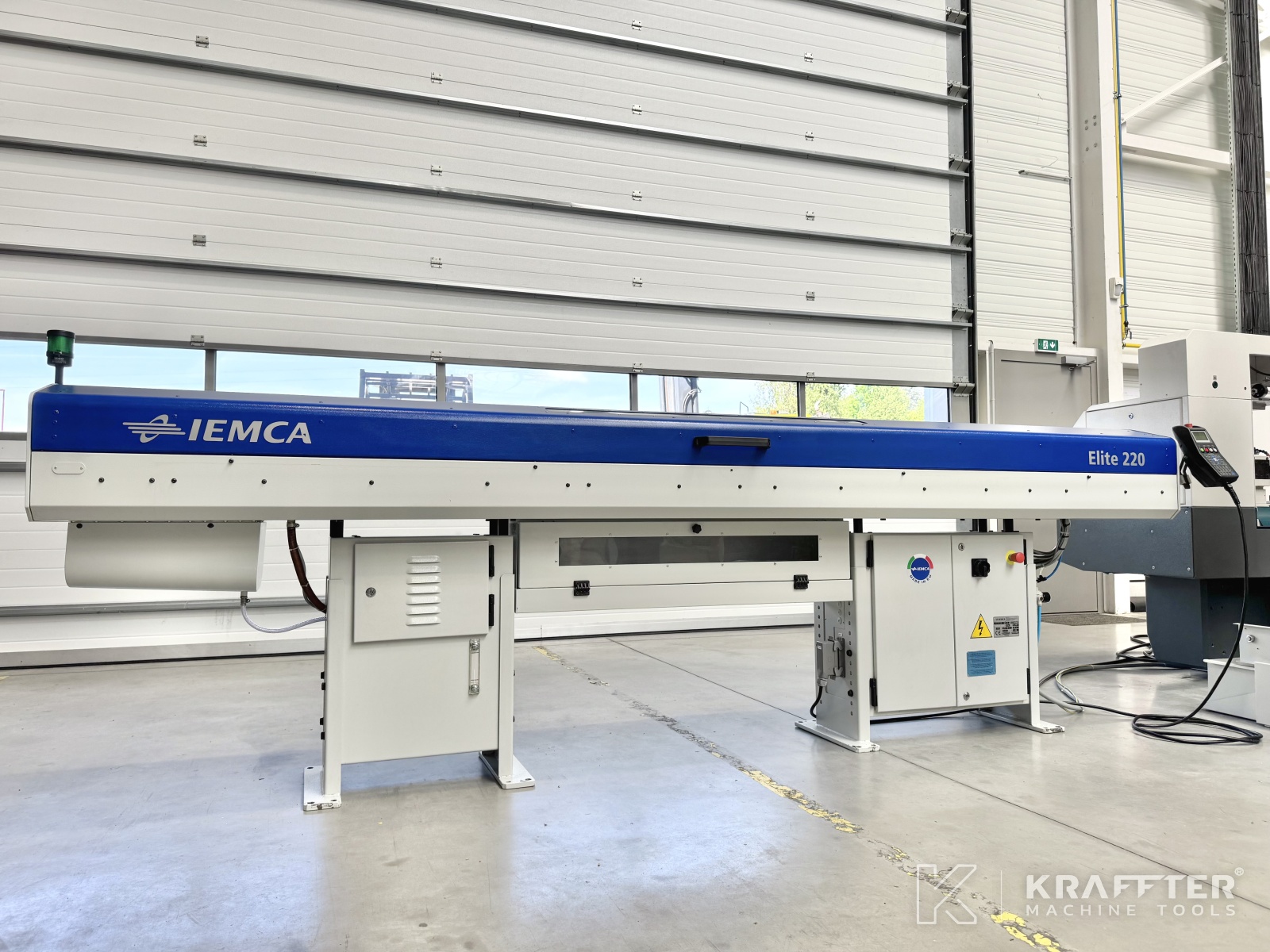

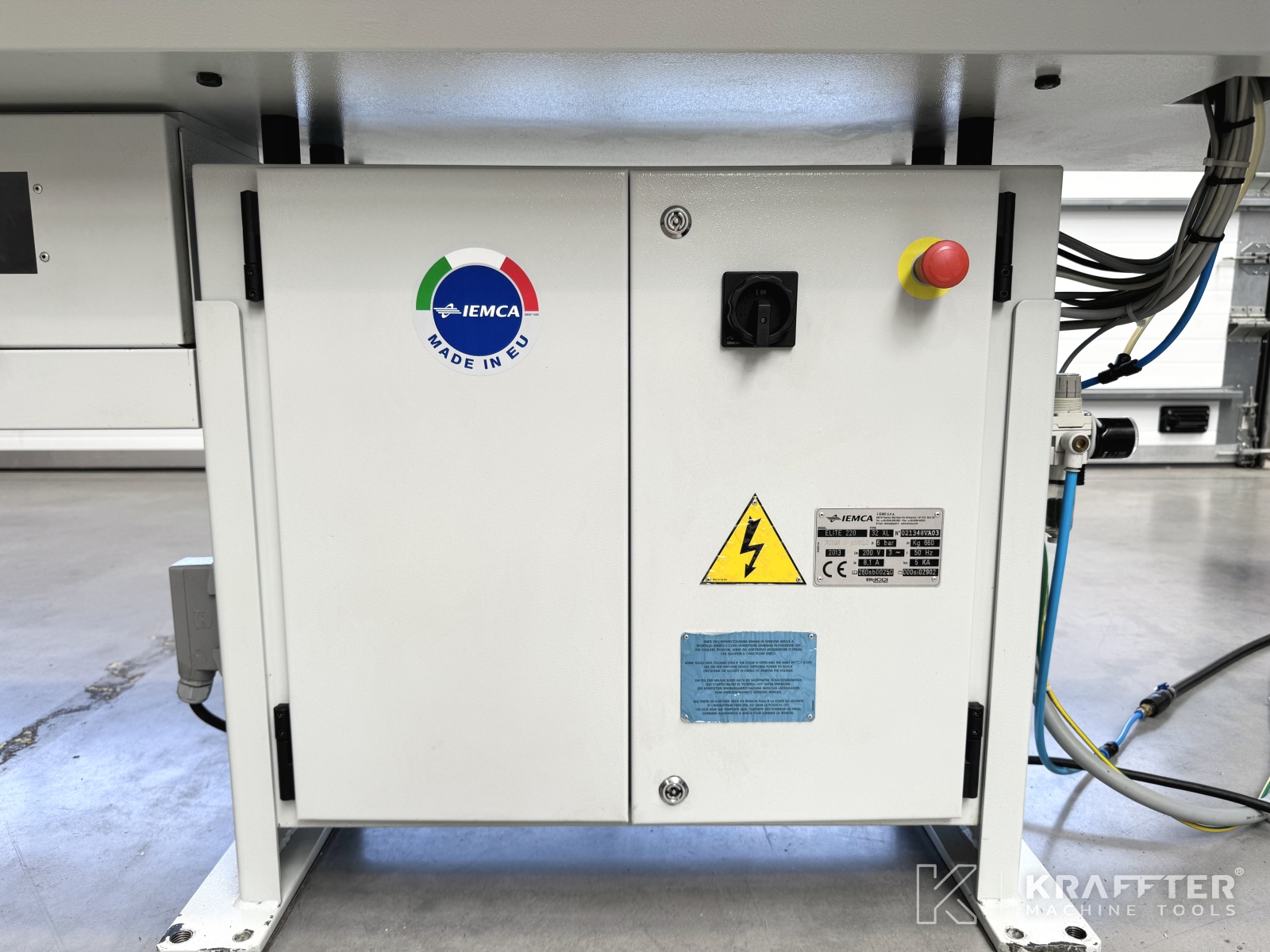

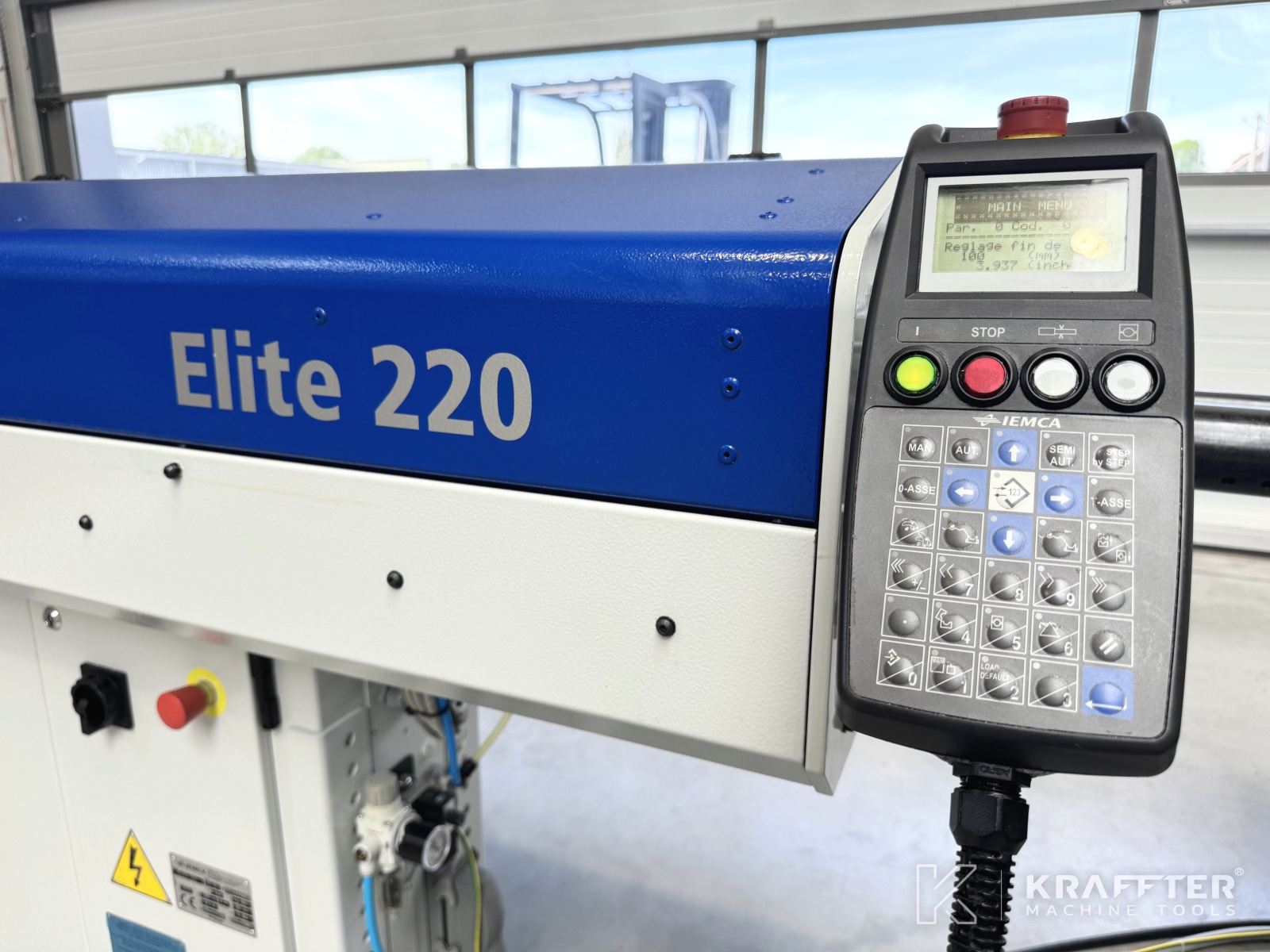

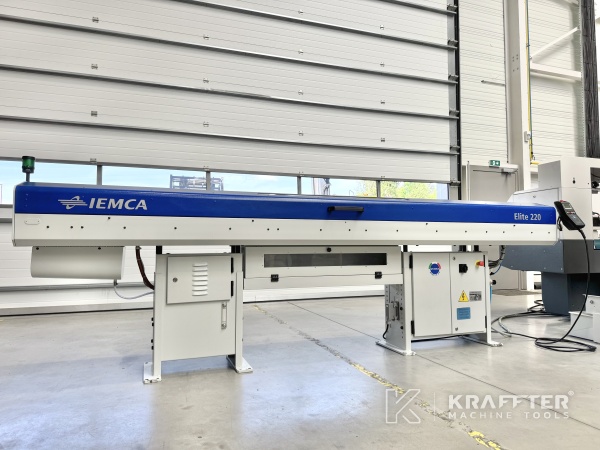

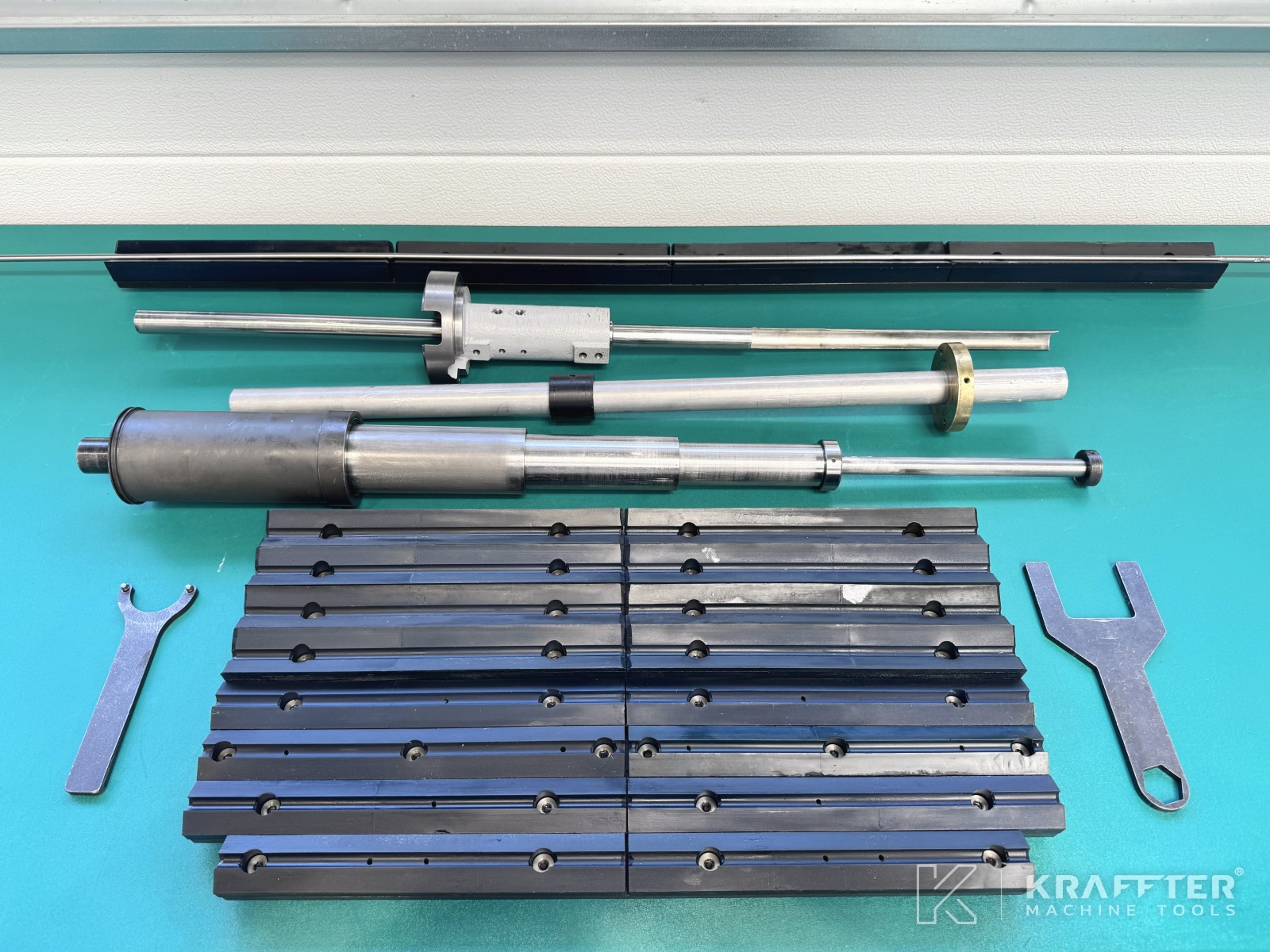

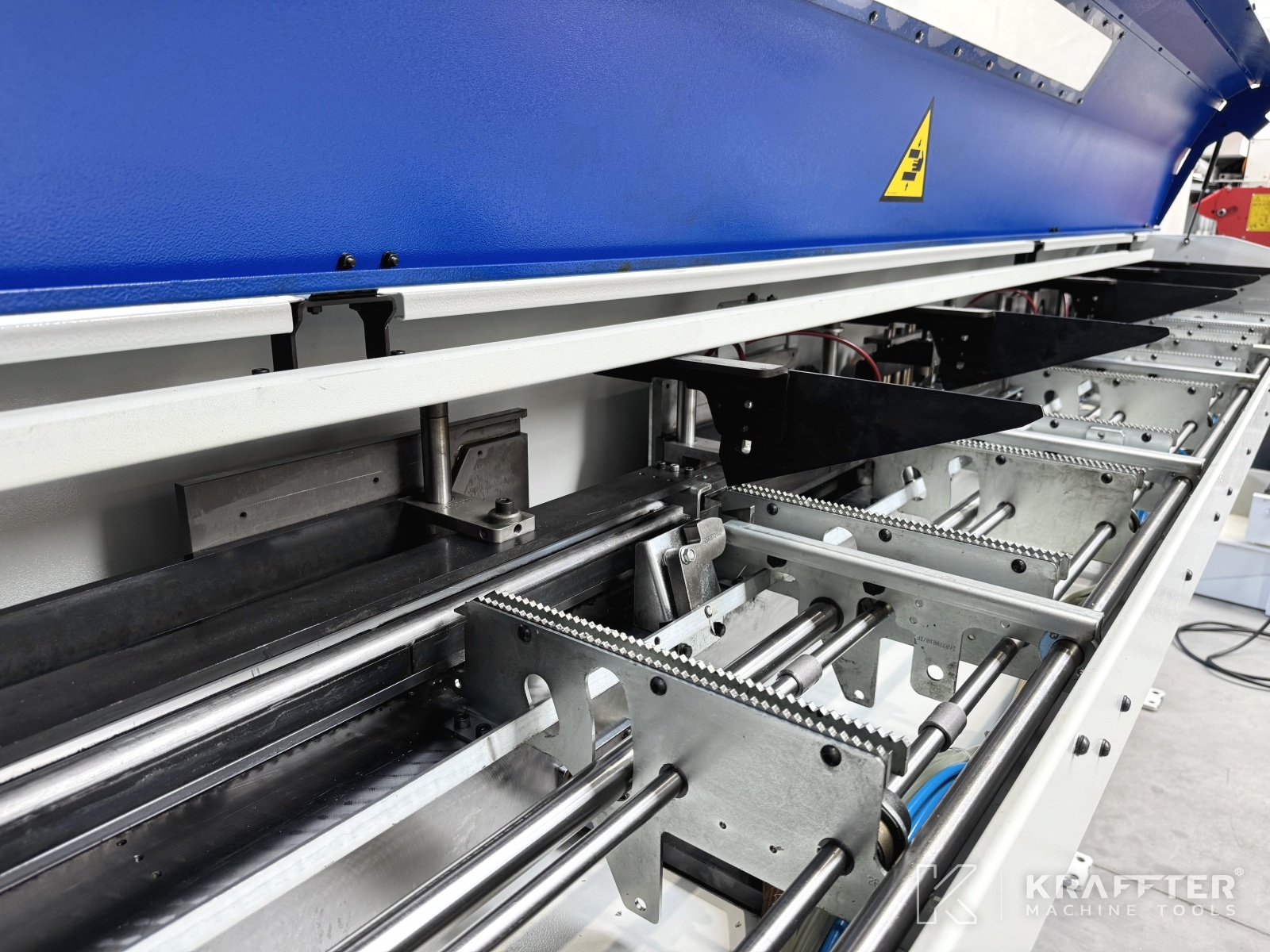

x1 embarreur IEMCA ELITE 220 E / 32 XL
-

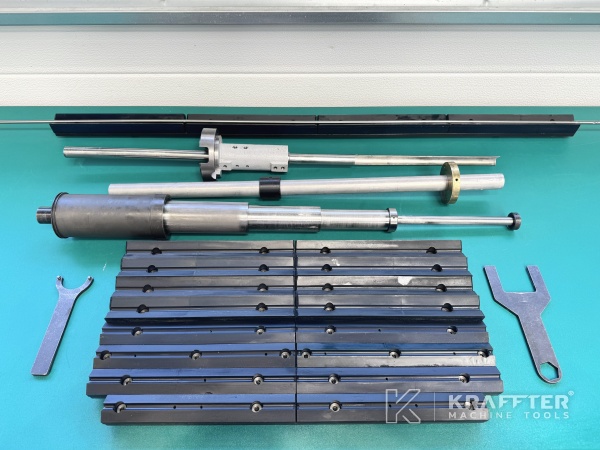

x1 ensemble d'accessoires pour embarreur IEMCA ELITE 220 E / 32 XL
-

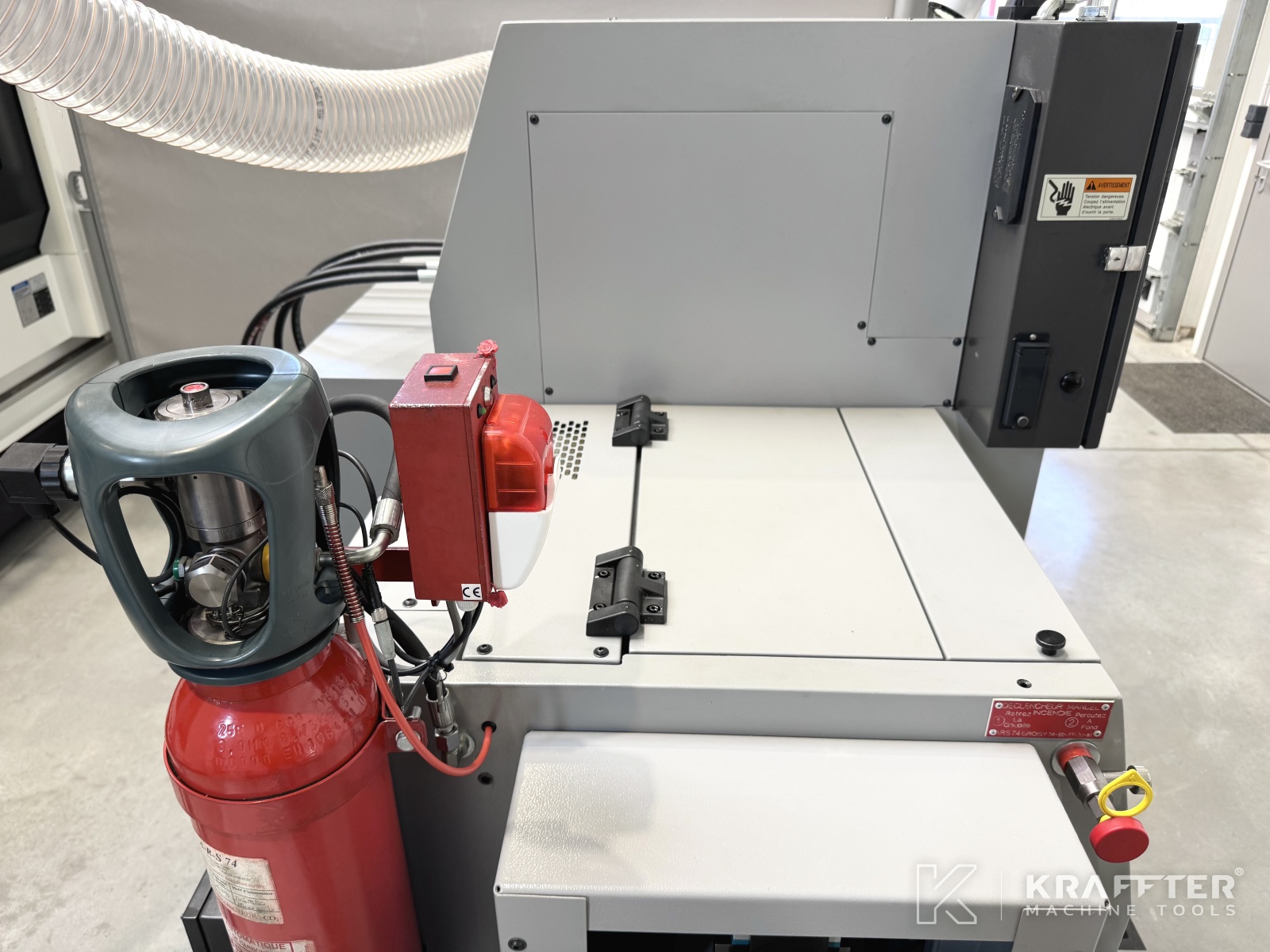

x1 dispositif anti-incendie (à faire contrôler par l'acheteur par un organisme qualifié)
-

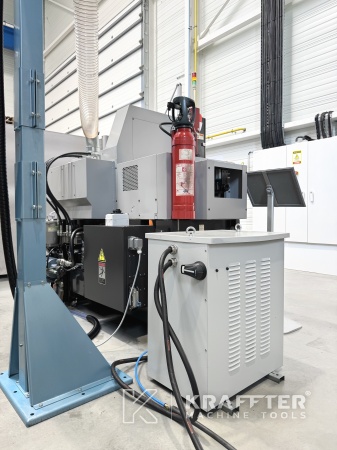

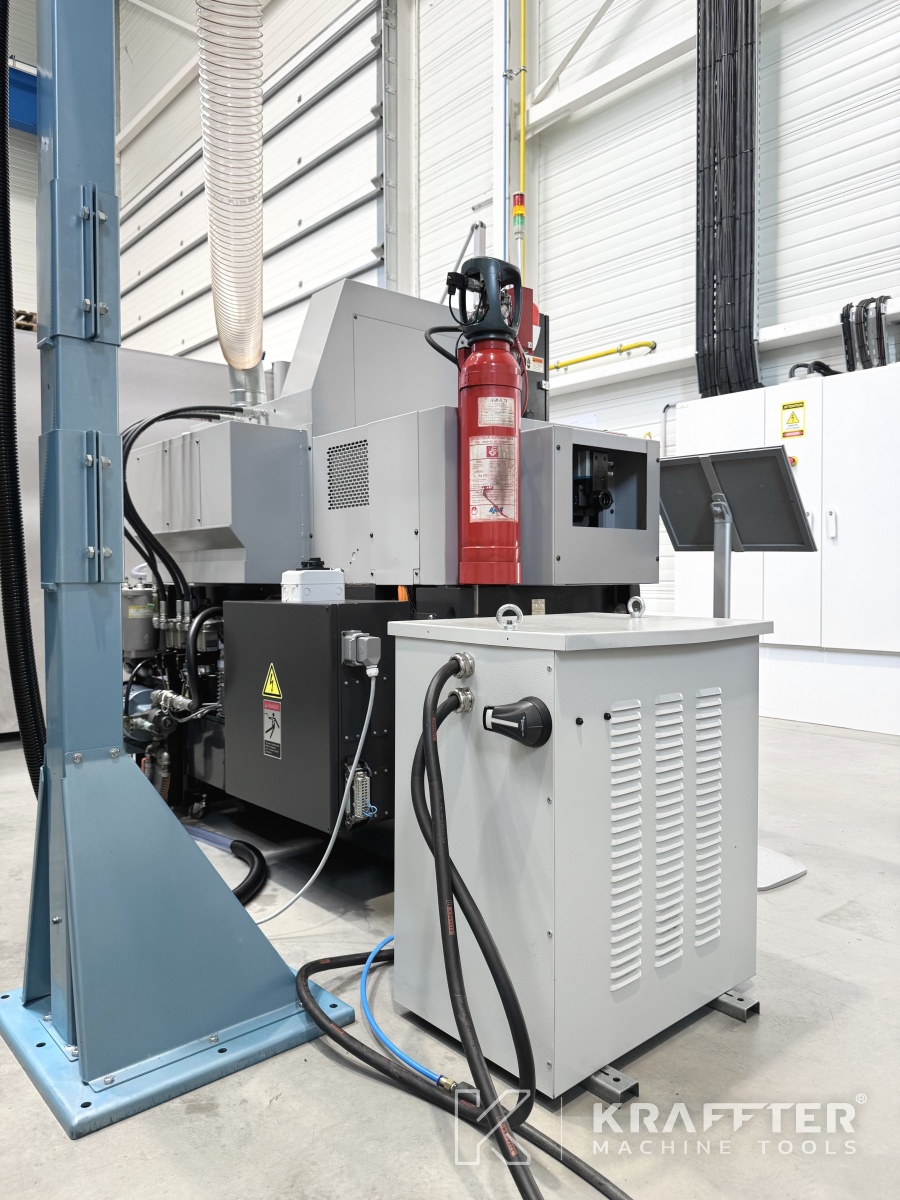

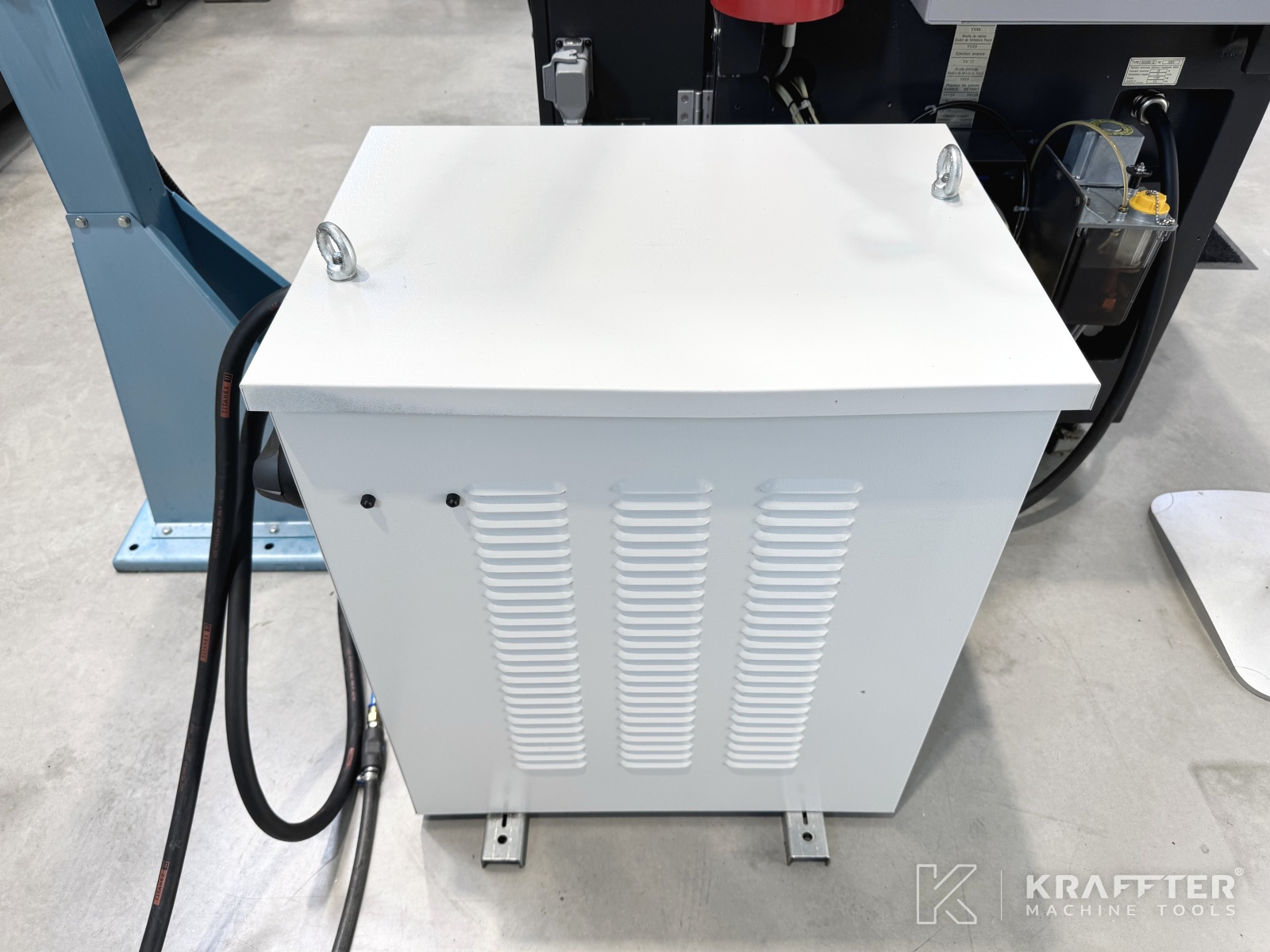

x1 transformateur électrique
-

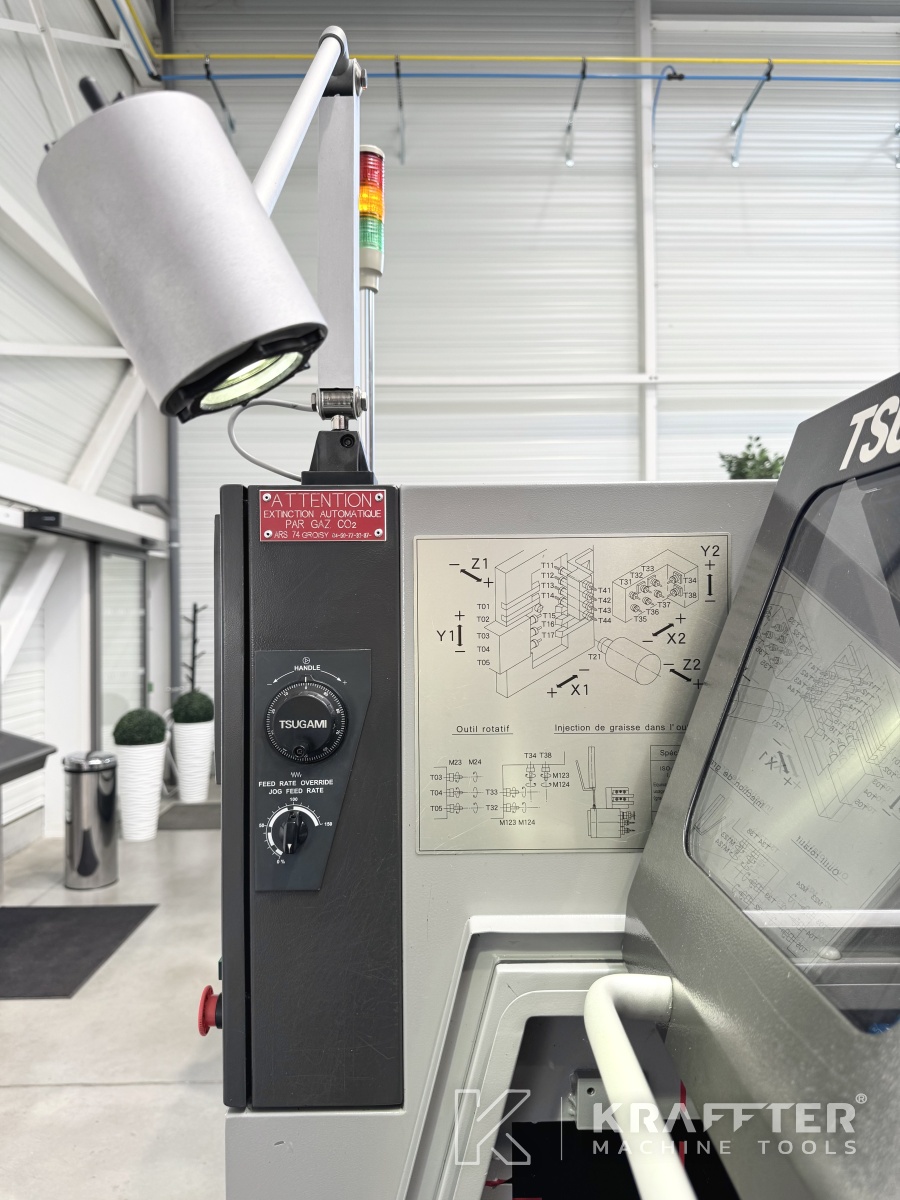

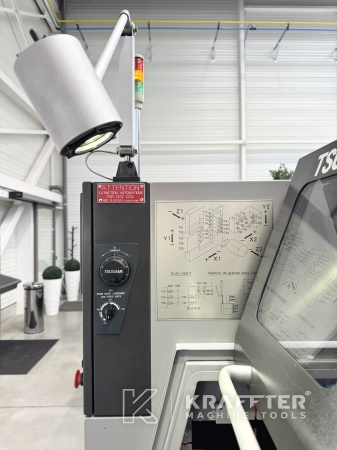

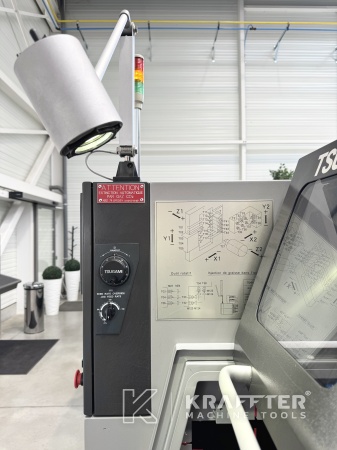

x1 lampe d'état 3 couleurs
-
x1 ensemble de manuels IEMCA
-
x1 ensemble de manuels FANUC
