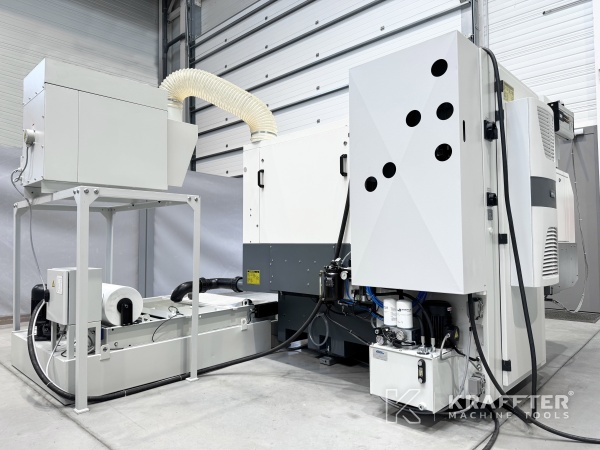

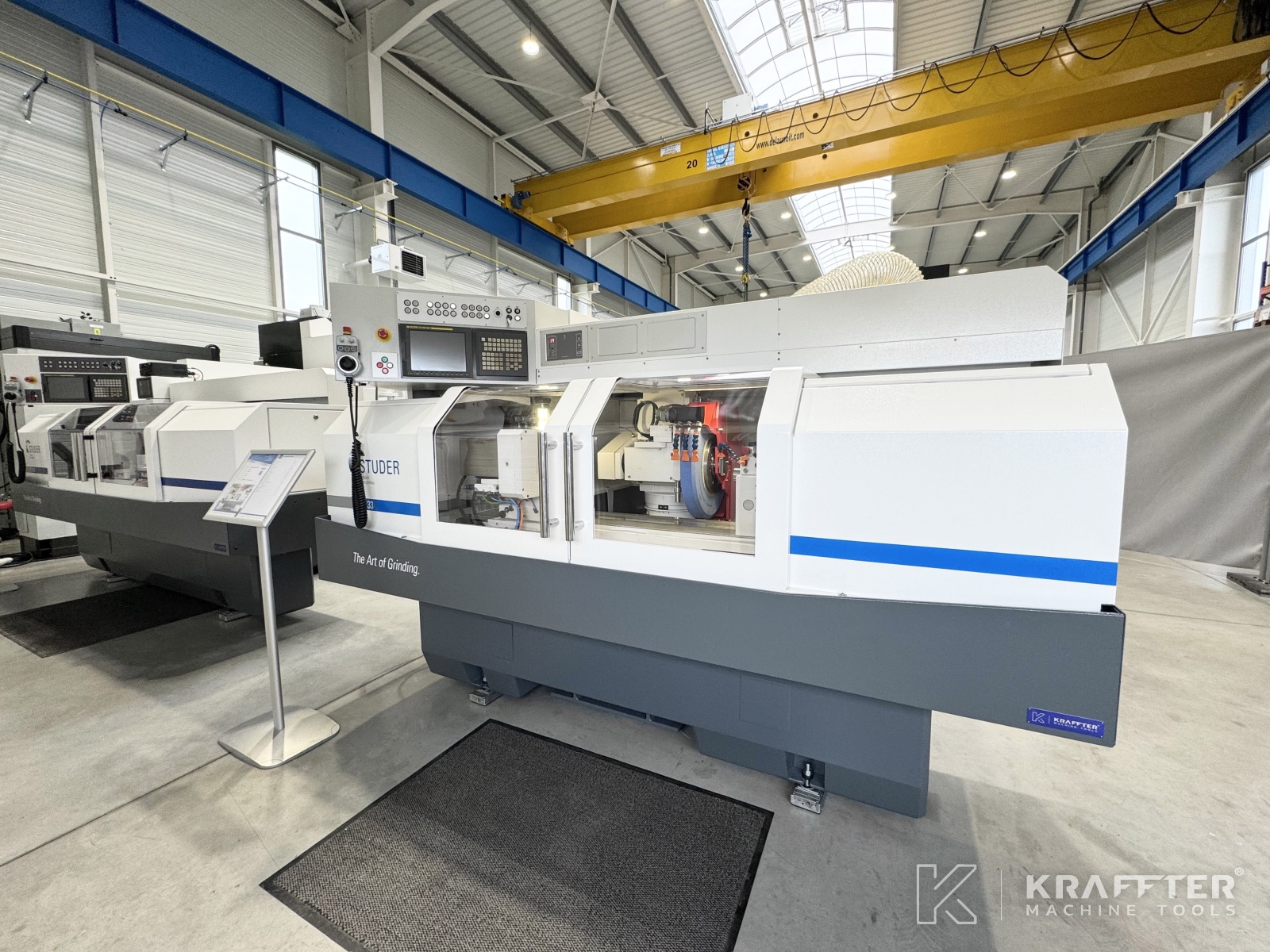

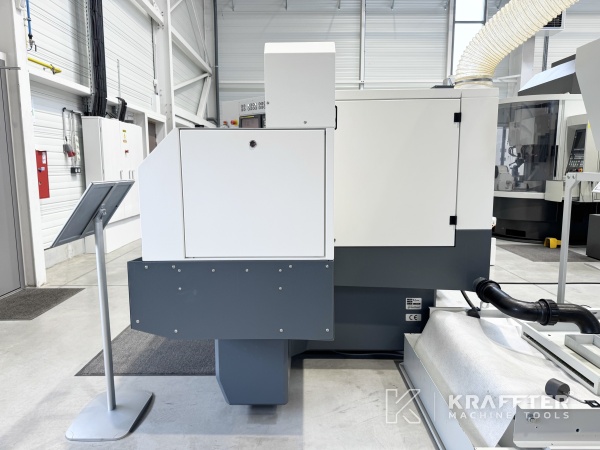

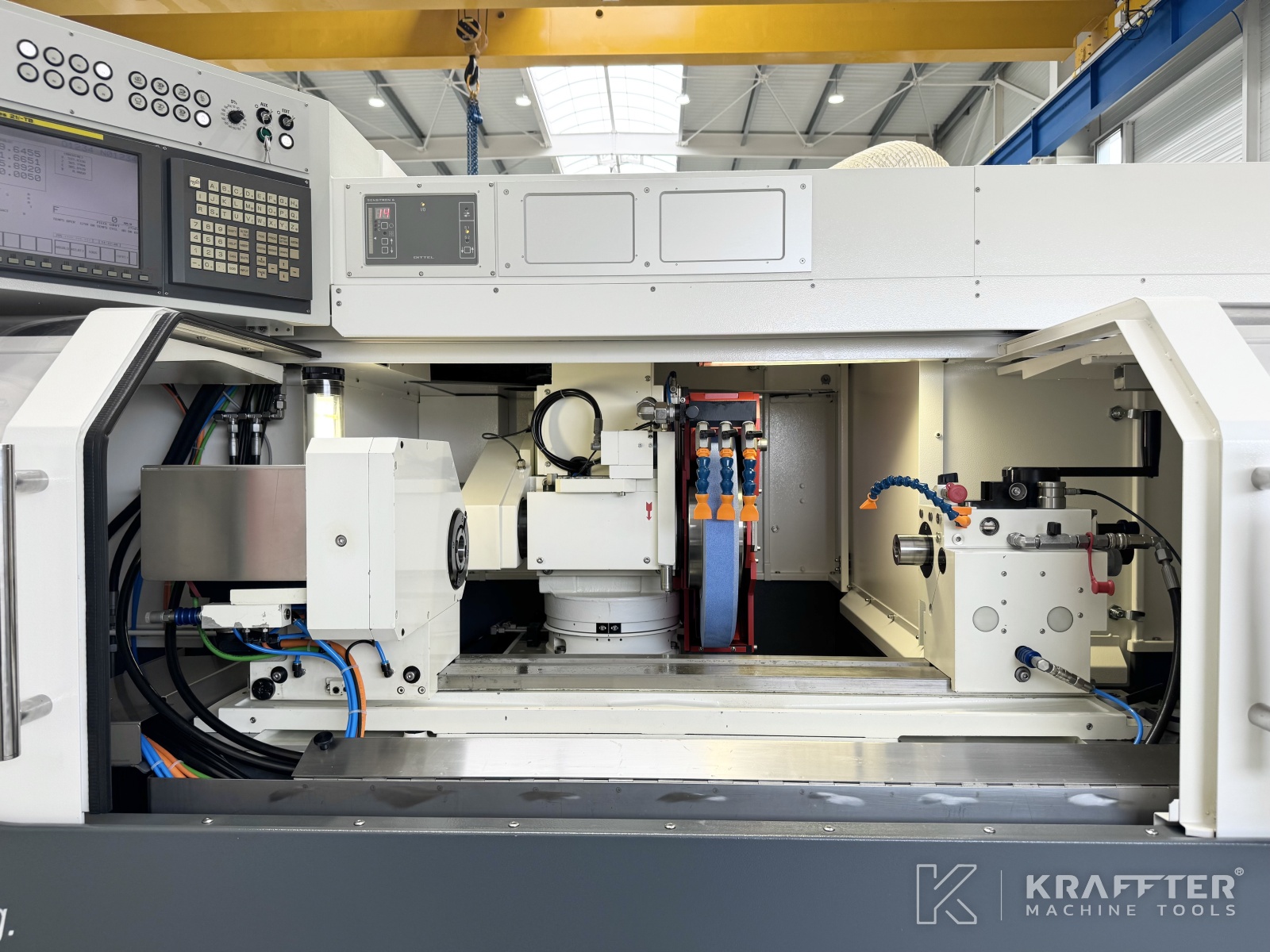

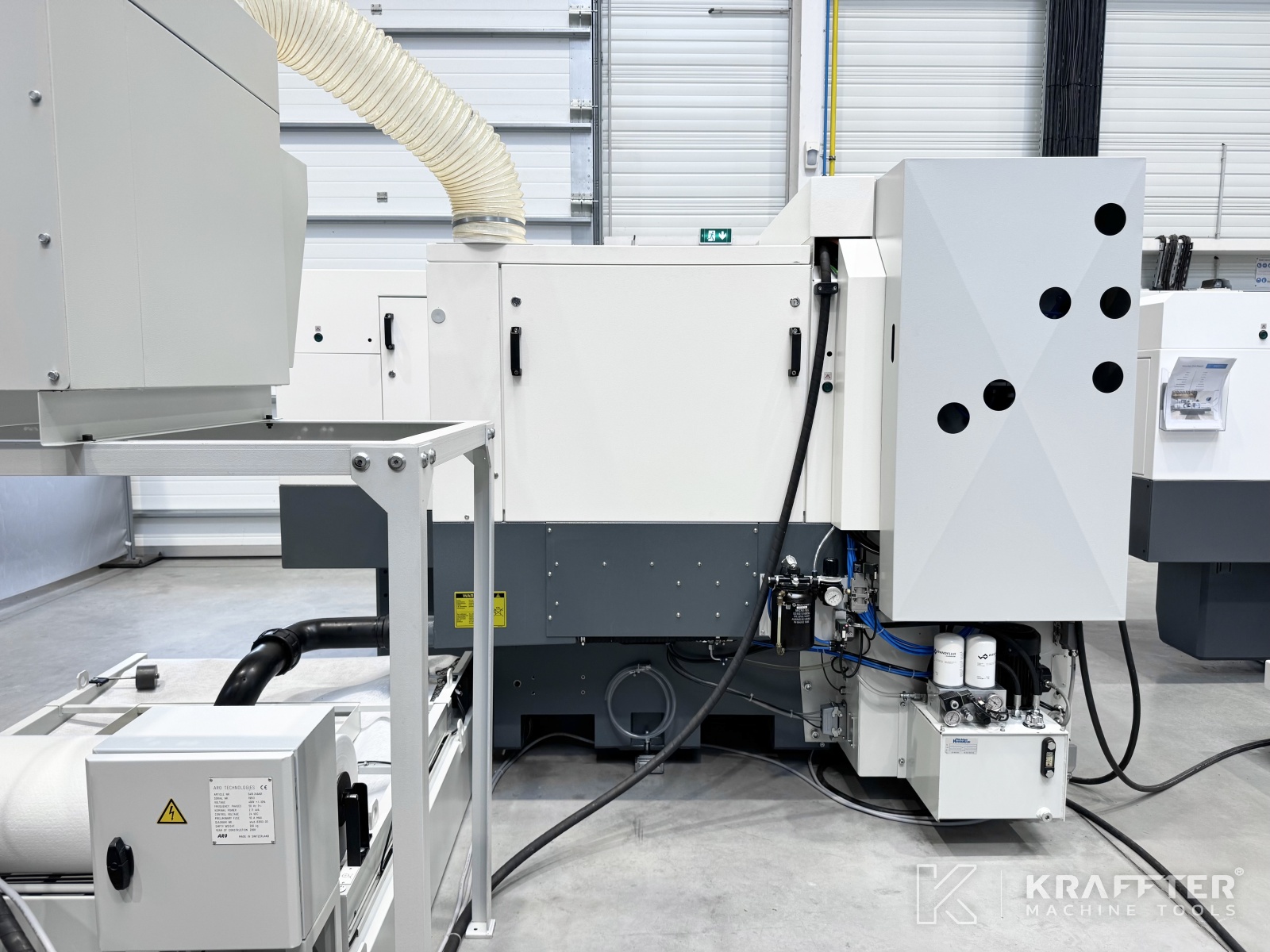

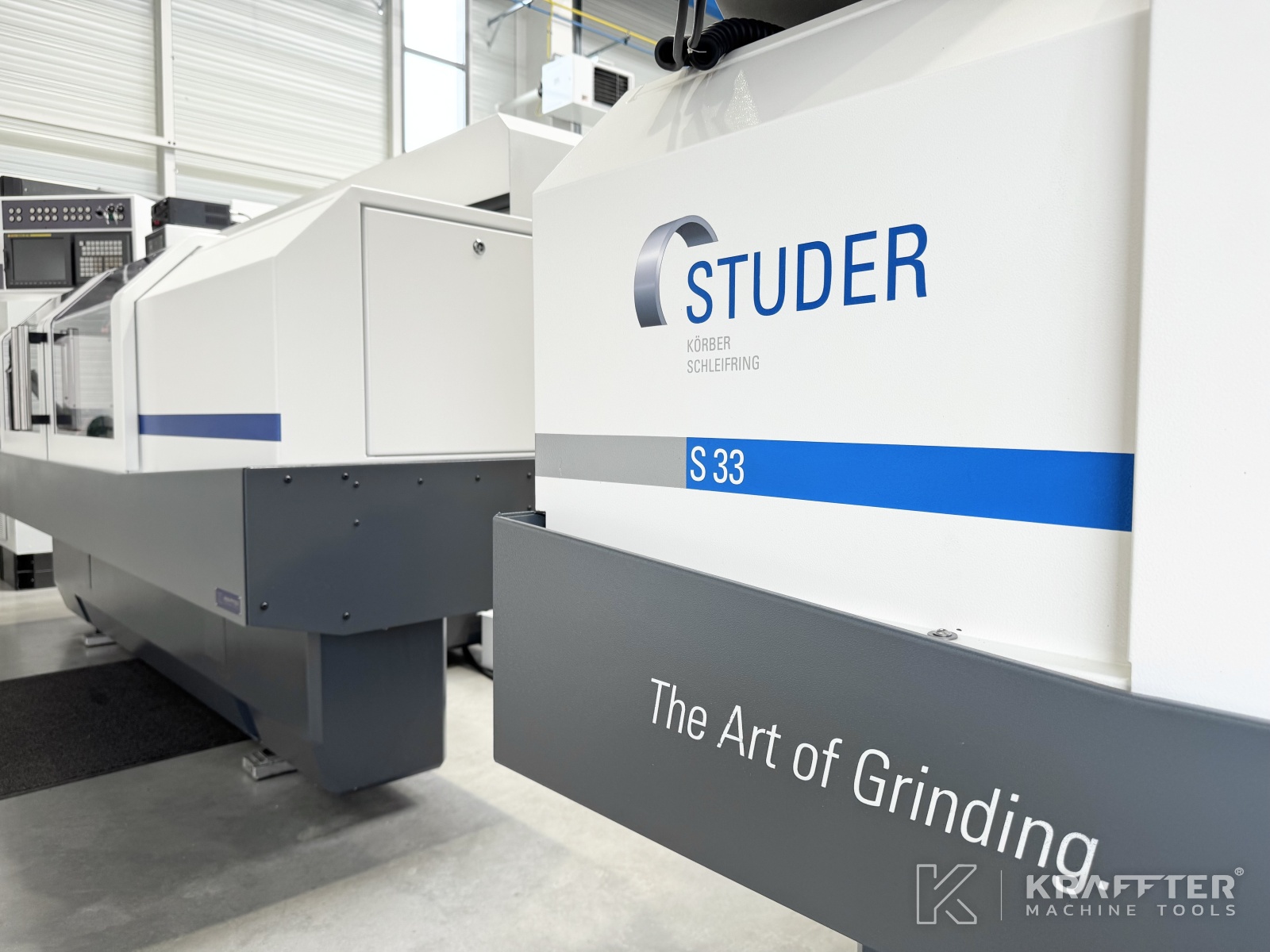

Type de machine : Rectifieuse cylindrique CNC
Marque : STUDER
N° de stock: 90177
Modèle : S33
Année : 2008
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

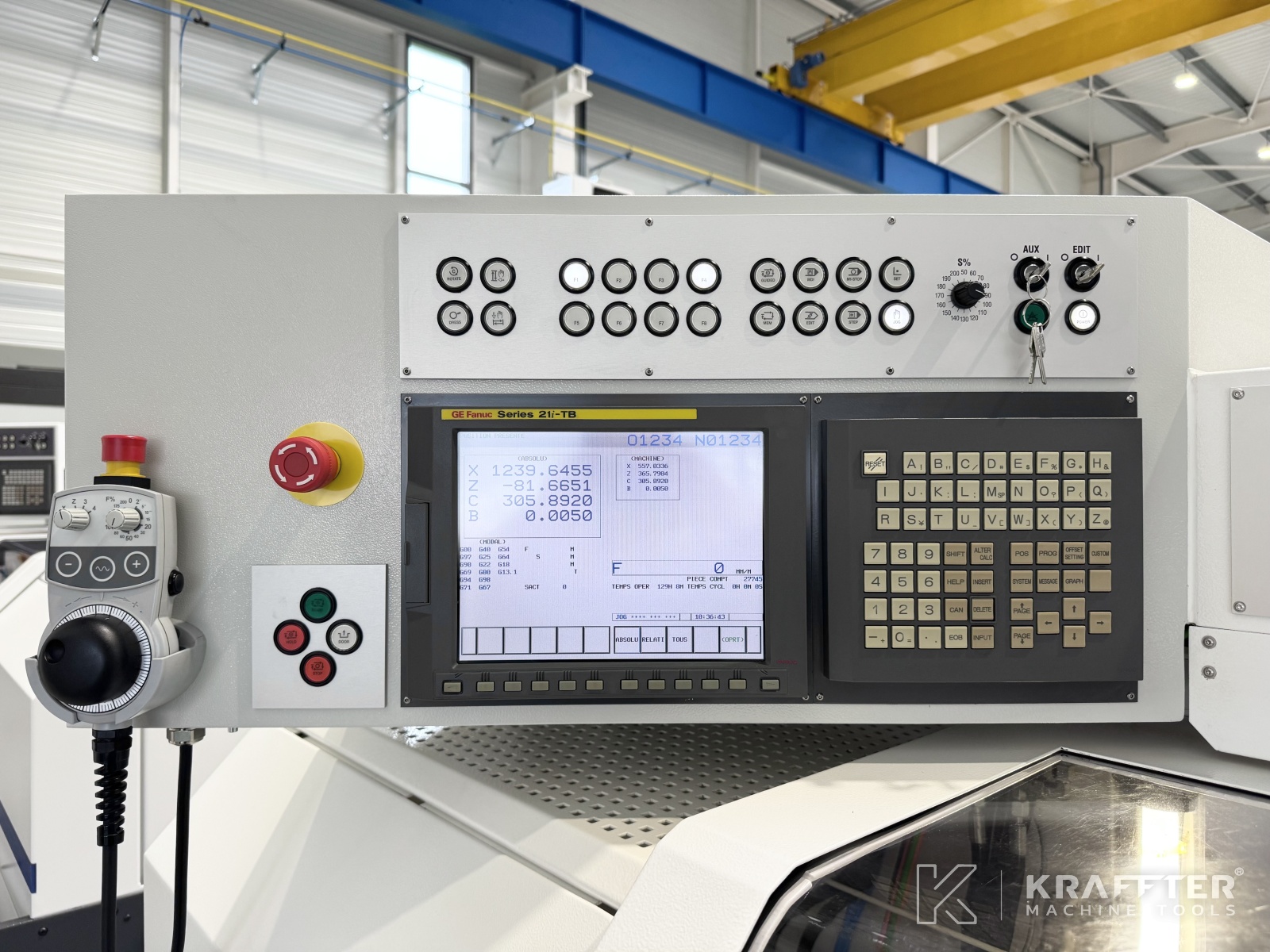

Type de CN
FANUC 21i-TB
Version software installée
StuderGrind
Distance entre-pointes
650 [mm]
Hauteur de pointes
175
Course axe X
285 [mm]
Vitesse mini. course axe X
0.001 [mm/min]
Vitesse maxi. course axe X
5000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
800 [mm]
Vitesse mini. course axe Z
0.001 [mm/min]
Vitesse maxi. course axe Z
10000 [mm/min]
Résolution axe Z
0.0001 [mm]
Course angulaire axe B
-15 [°] / +195 [°]
Précision d'indexation axe B
Hirth 1 [°]
Nez de broche porte-pièce
MT5
Vitesse mini. broche porte-pièce
1 [tr/min]
Vitesse maxi. broche porte-pièce
1500 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
80 [Kg]

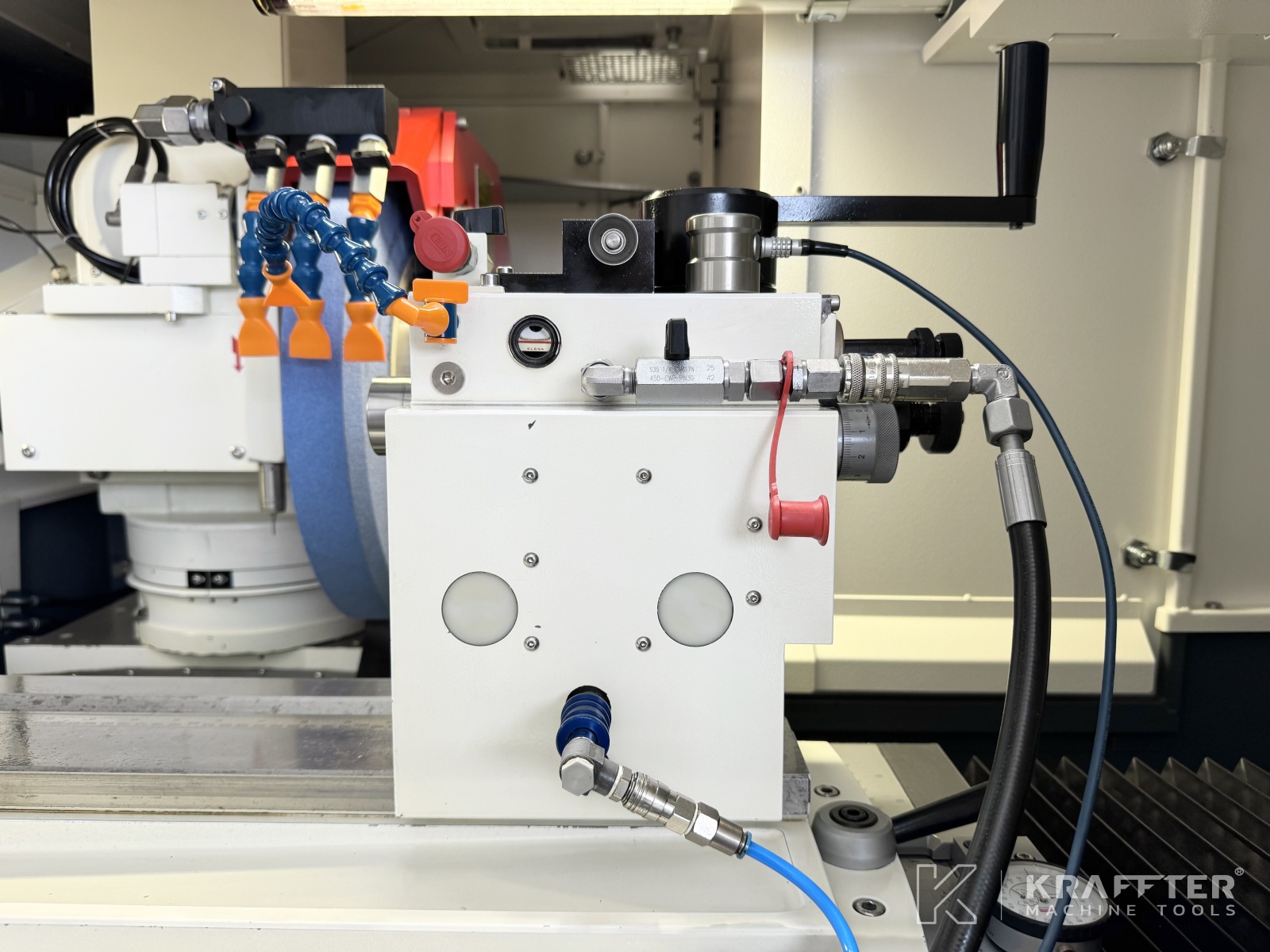

Cône contre-poupée
MT3
Course fourreau contre-poupée
35 [mm]
Diamètre fourreau contre-poupée
50 [mm]
Réglage fin contre-poupée
+/- 40 [mm]
Temps de travail
2452 [h]
Tension d'alimentation
400 [V]
Puissance installée
20 [kVA]
Poids
4000 [Kg]
Informations complémentaires

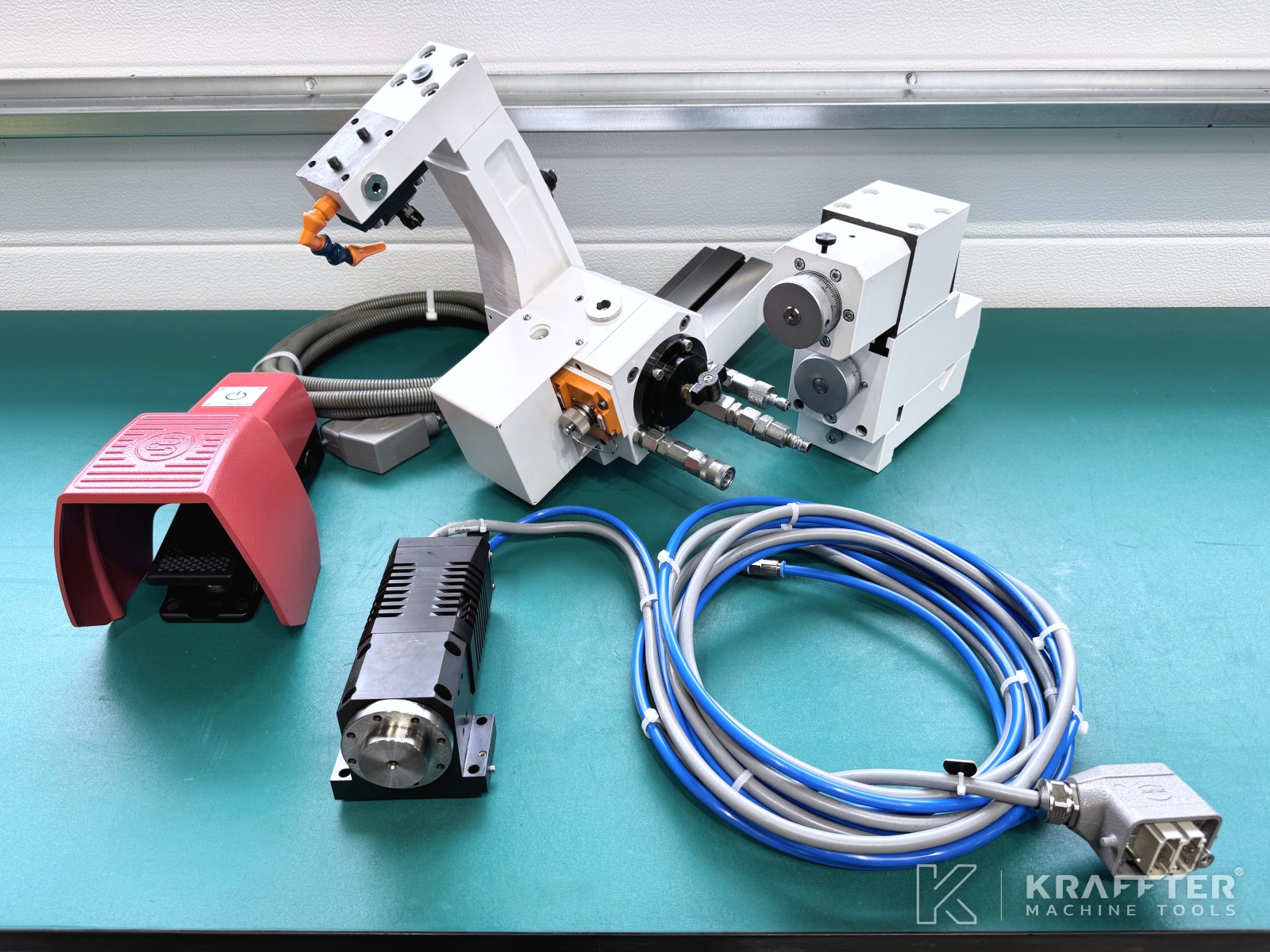

ÉQUIPEMENTS INCLUS:

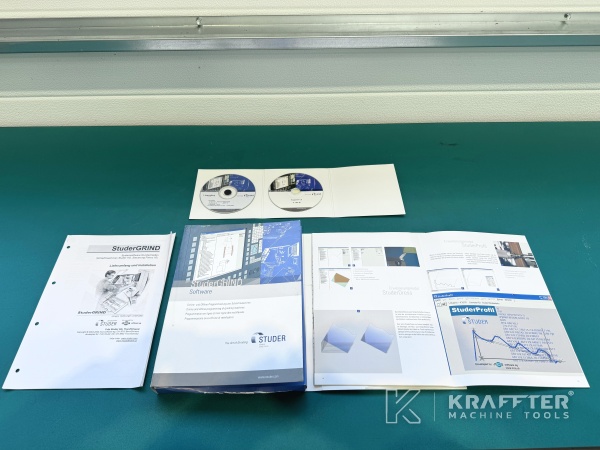

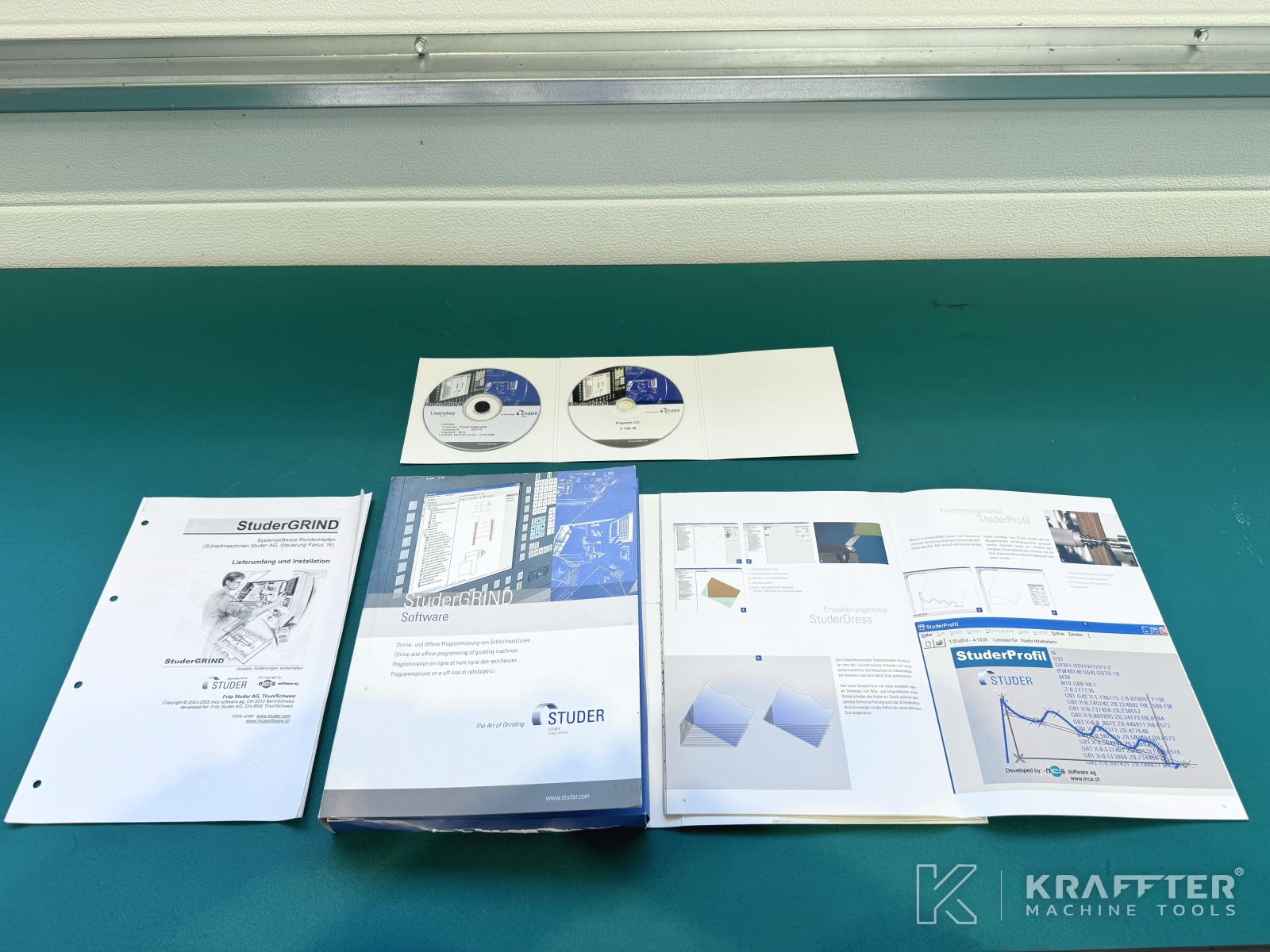

- x1 CD-ROM avec logiciel STUDER Grind à installer sur PC
- x1 license STUDER Thread
- x1 license STUDER Profil

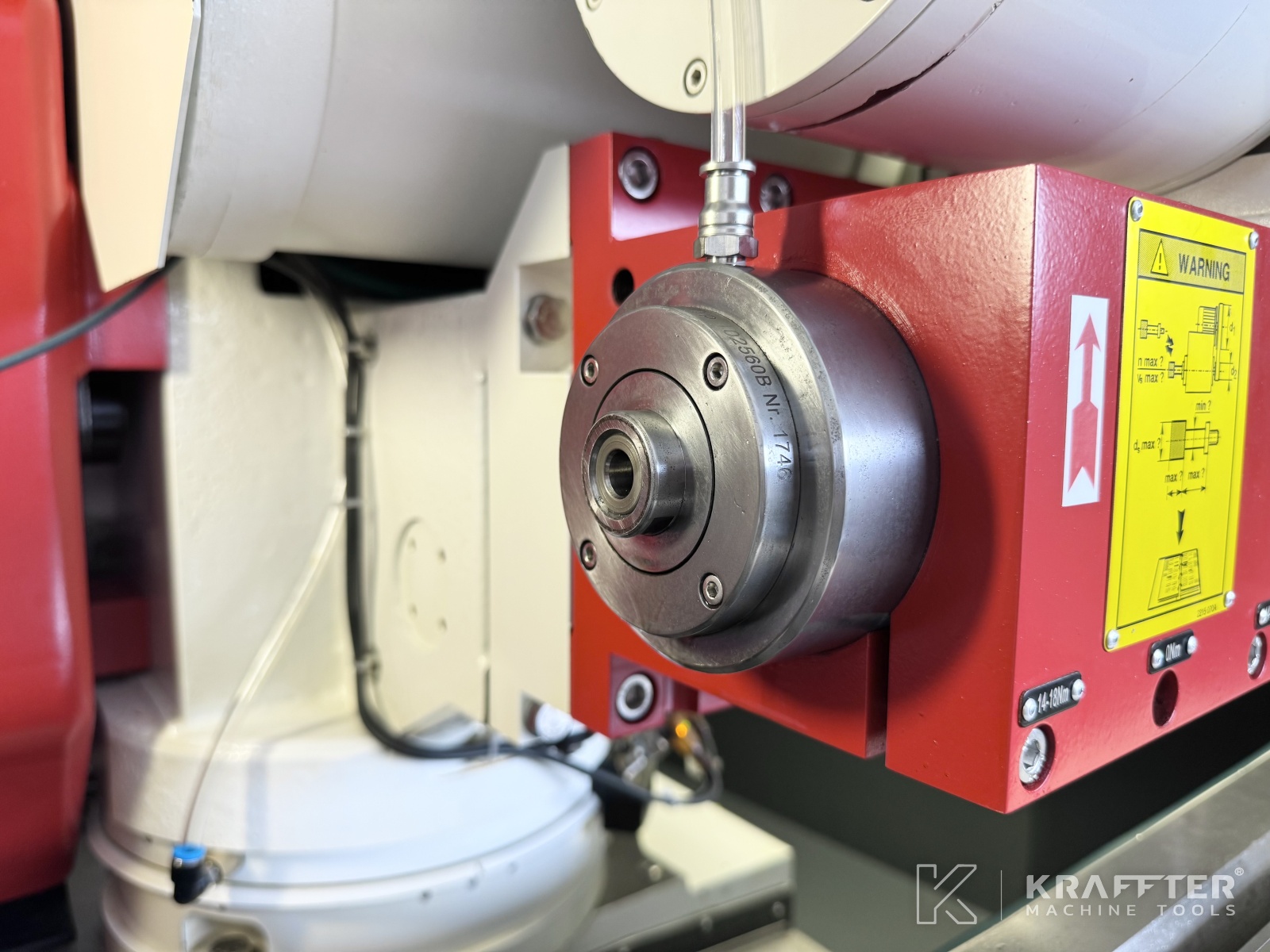

- x1 broche mécanique de rectification inter. type 102560B - vitesse: 60 000 [tours/min]
- x9 tasseaux porte-meule inter.

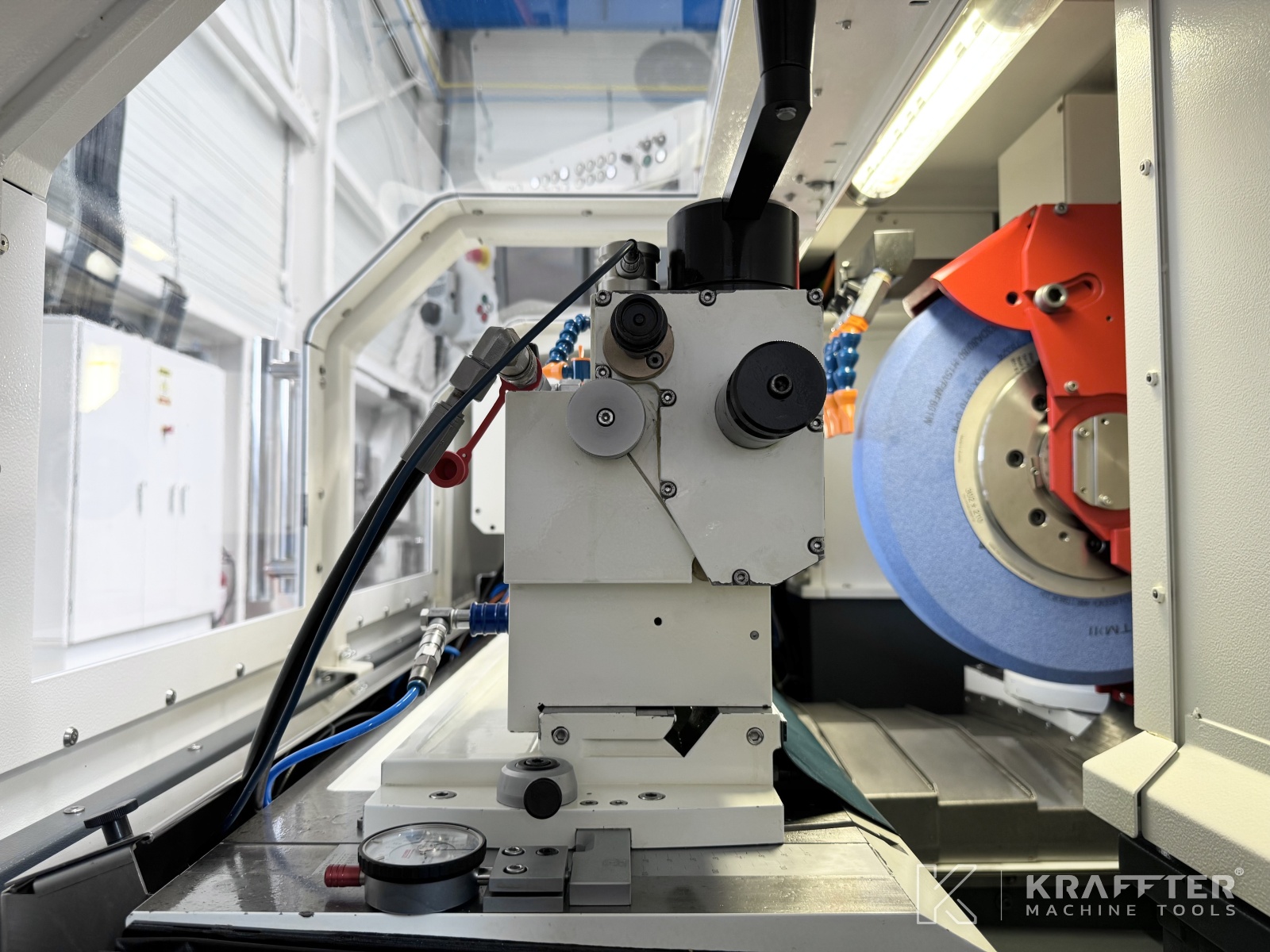

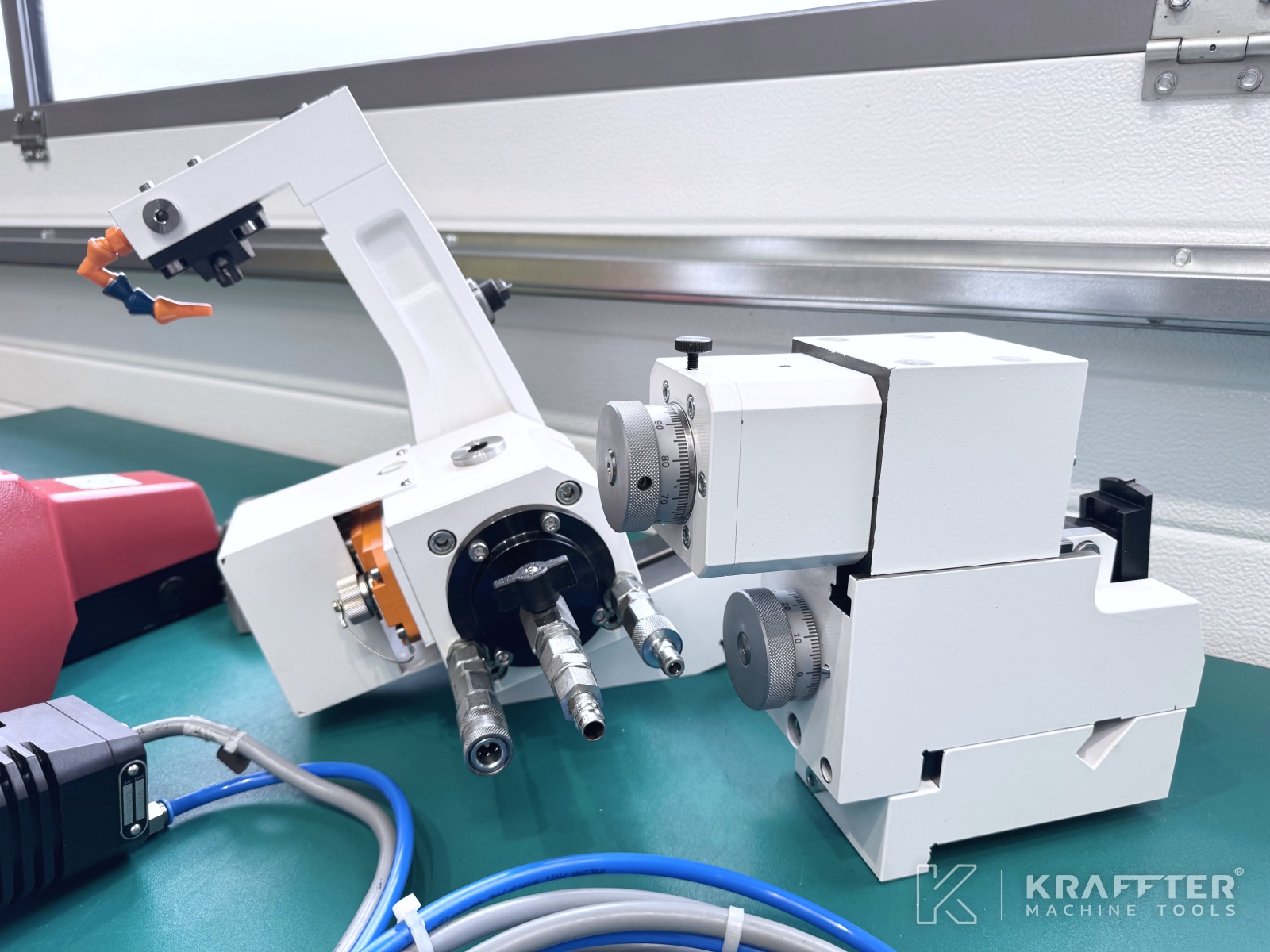

- x1 dispositif de dressage rabatable hydrauliquement

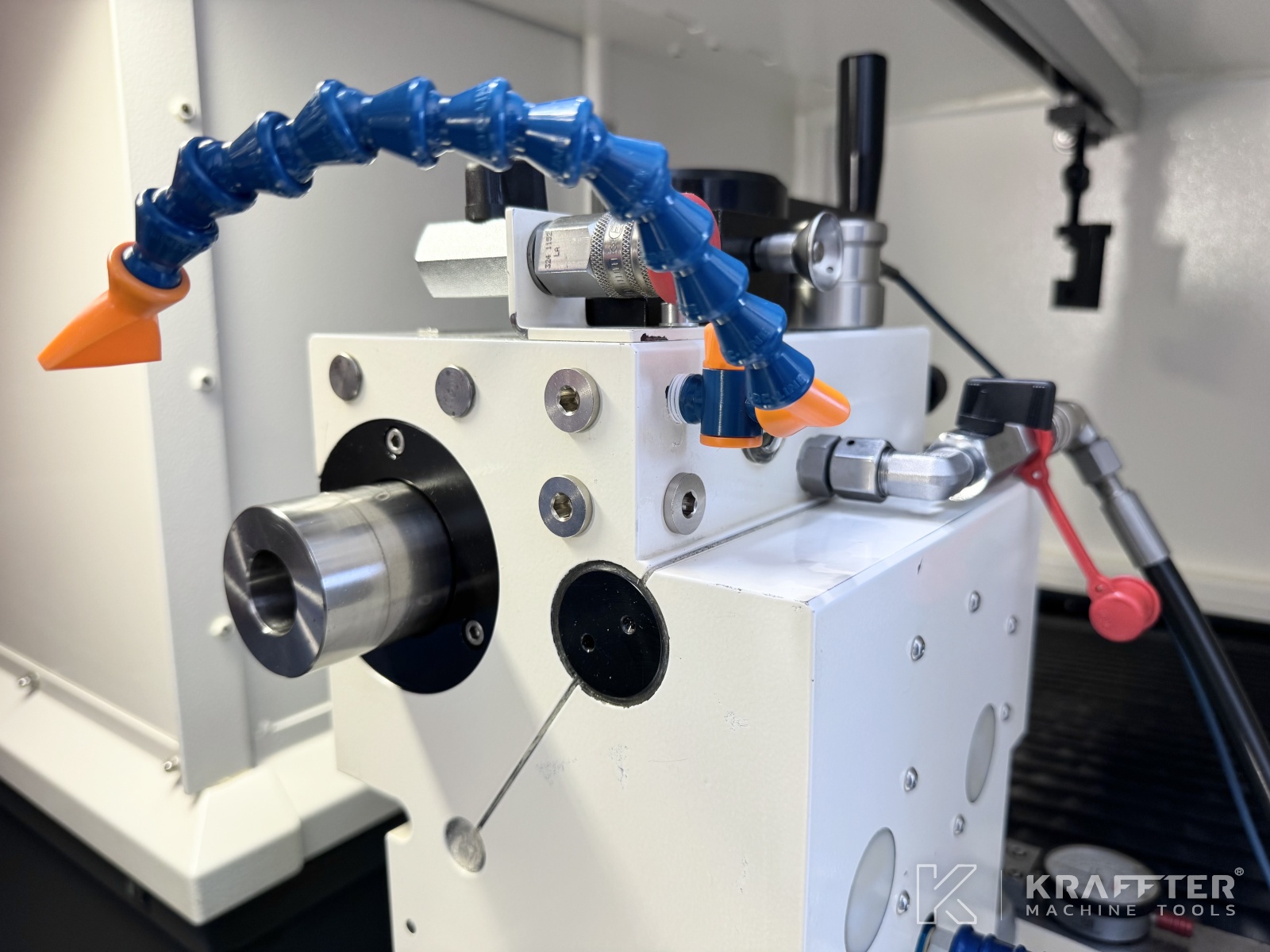

- x1 unité de dressage fixe montée sur la table
- x1 unité de dressage par molette de profil diamantée

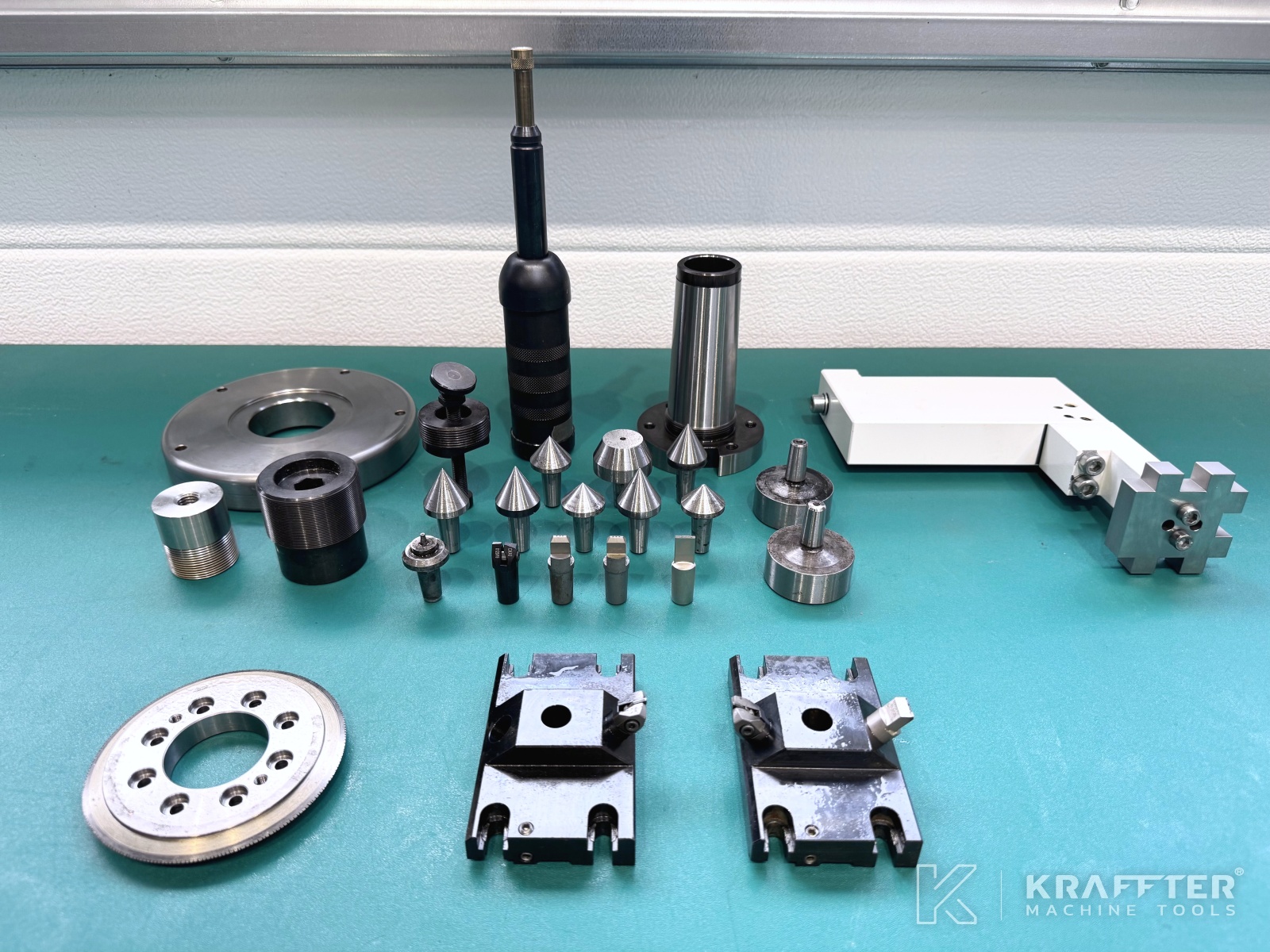

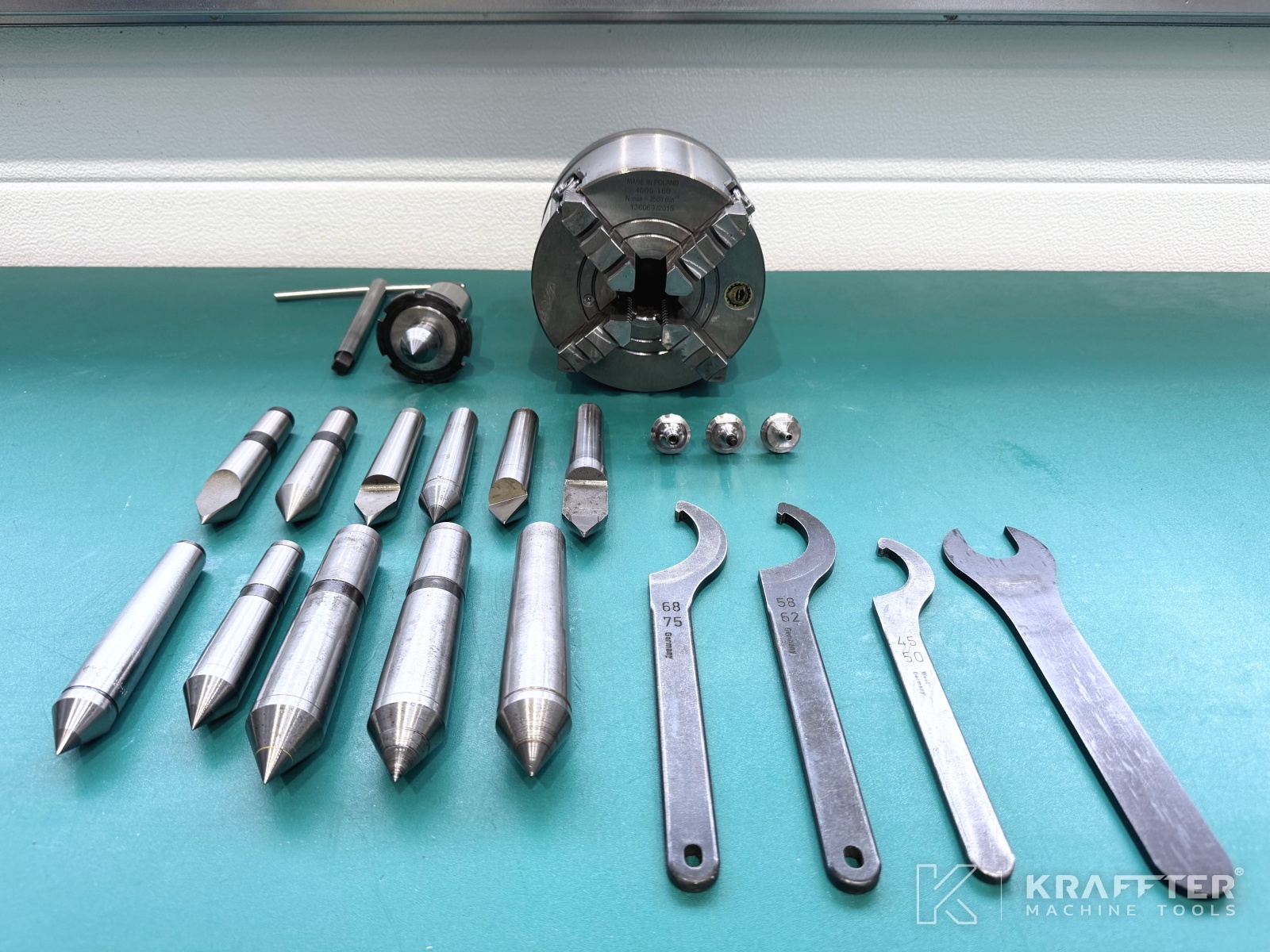

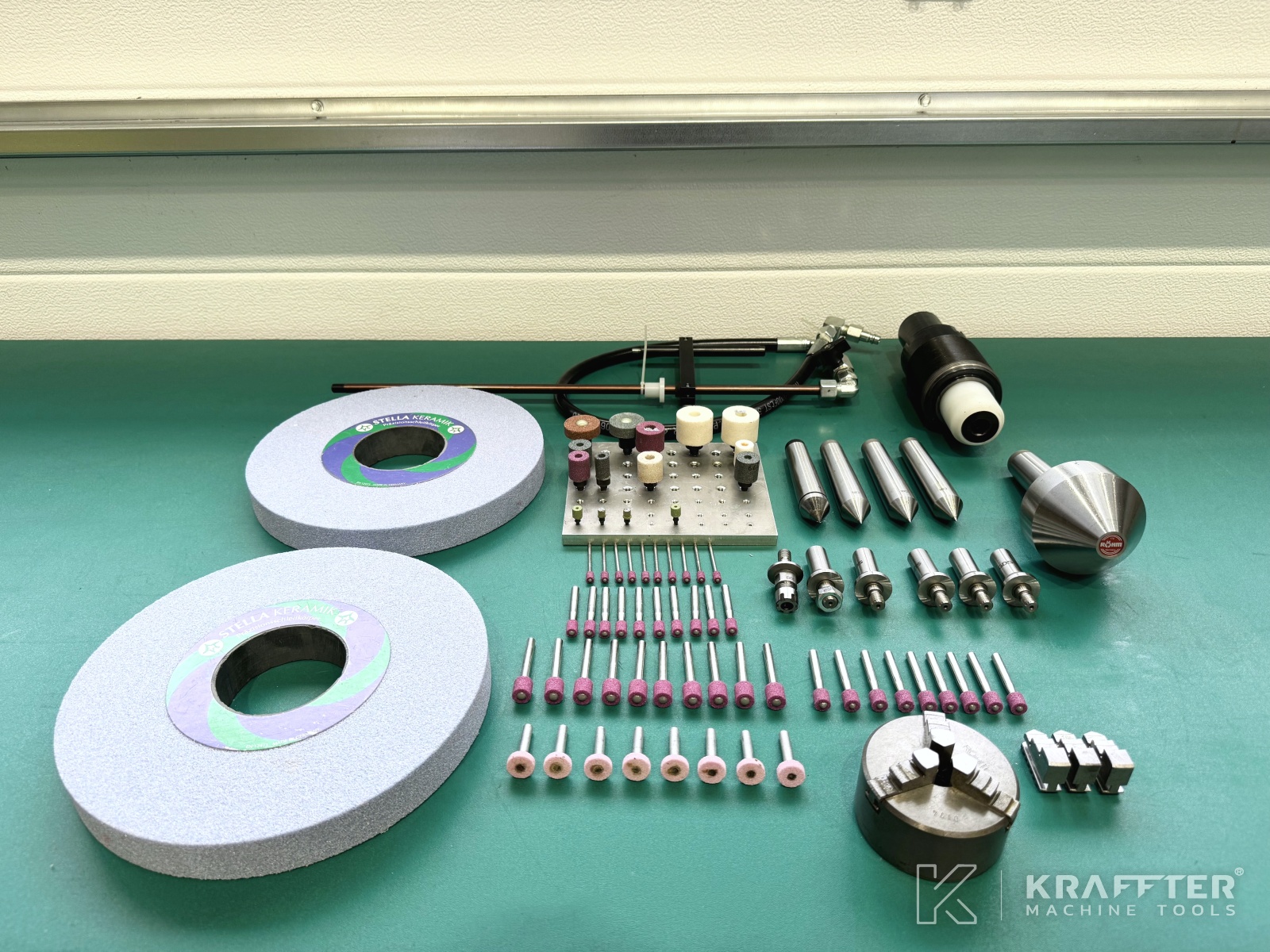

- x1 mandrin à 4 mors Ø170 [mm] - CM5
- x3 jeux de mors durs

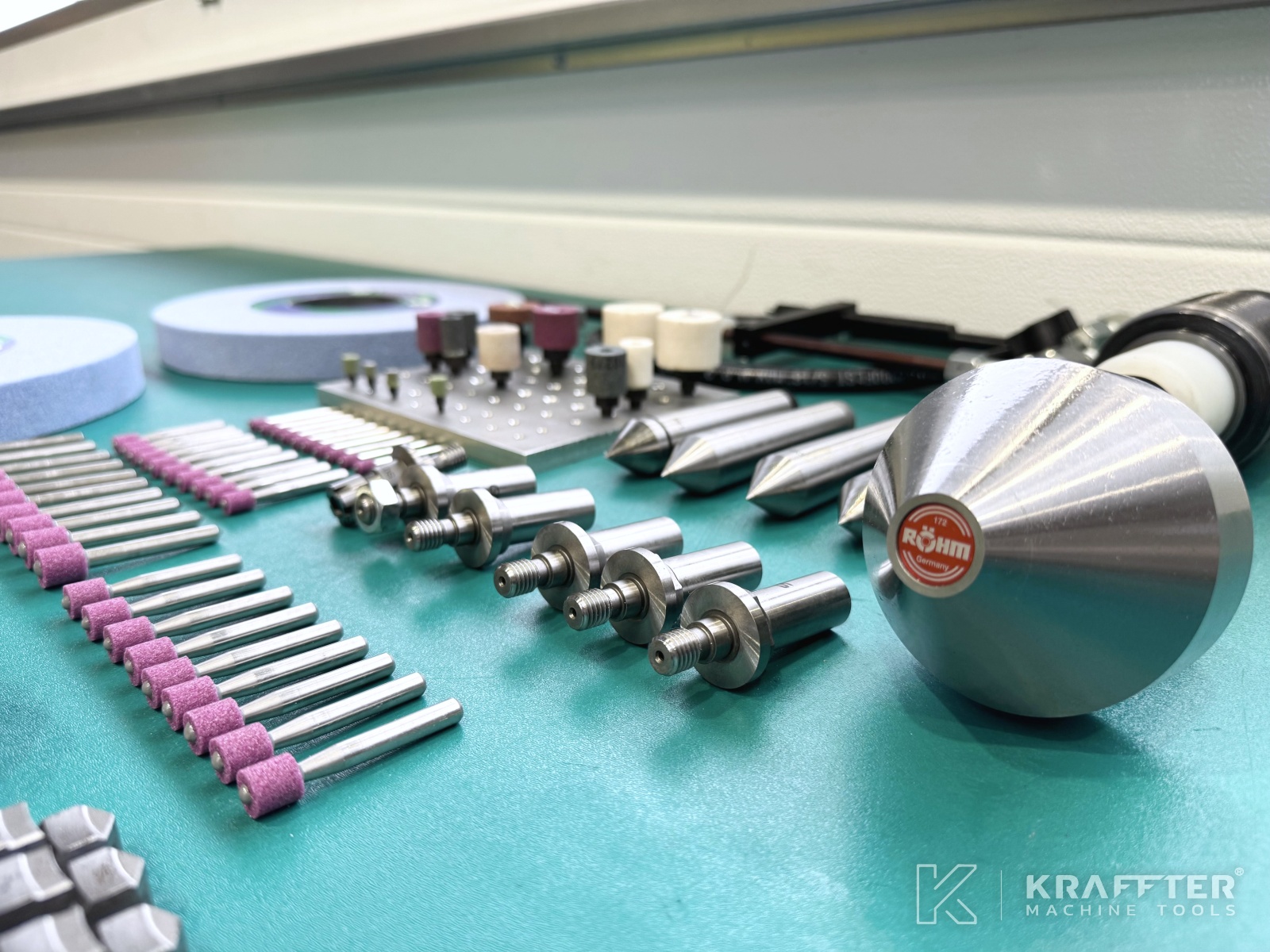

- x11 pointes pleines
- x4 demi-pointes
- x1 pointe tronquée RÖHM
- x1 lunette d'appui 2 points

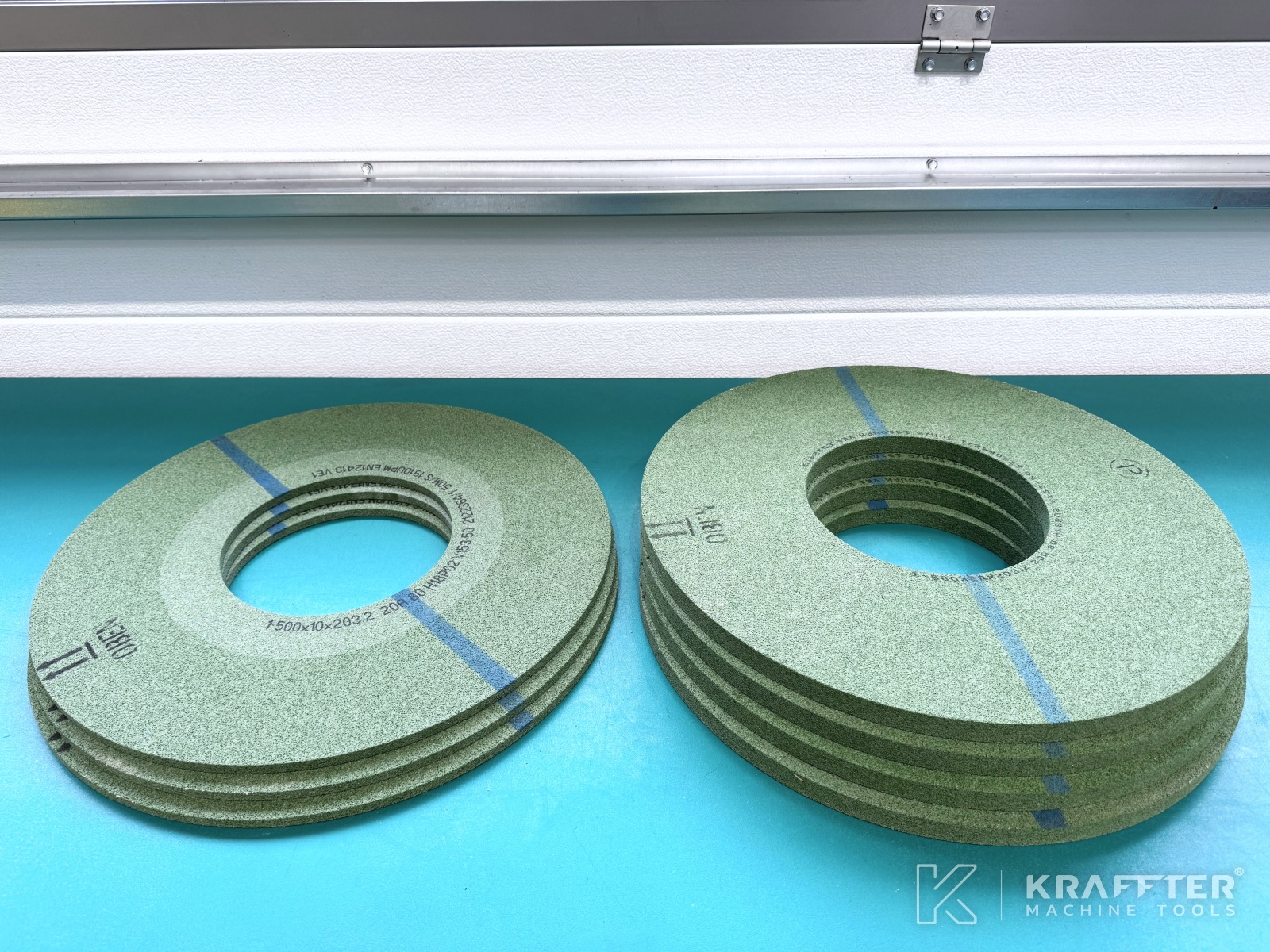

- x62 meules inter.

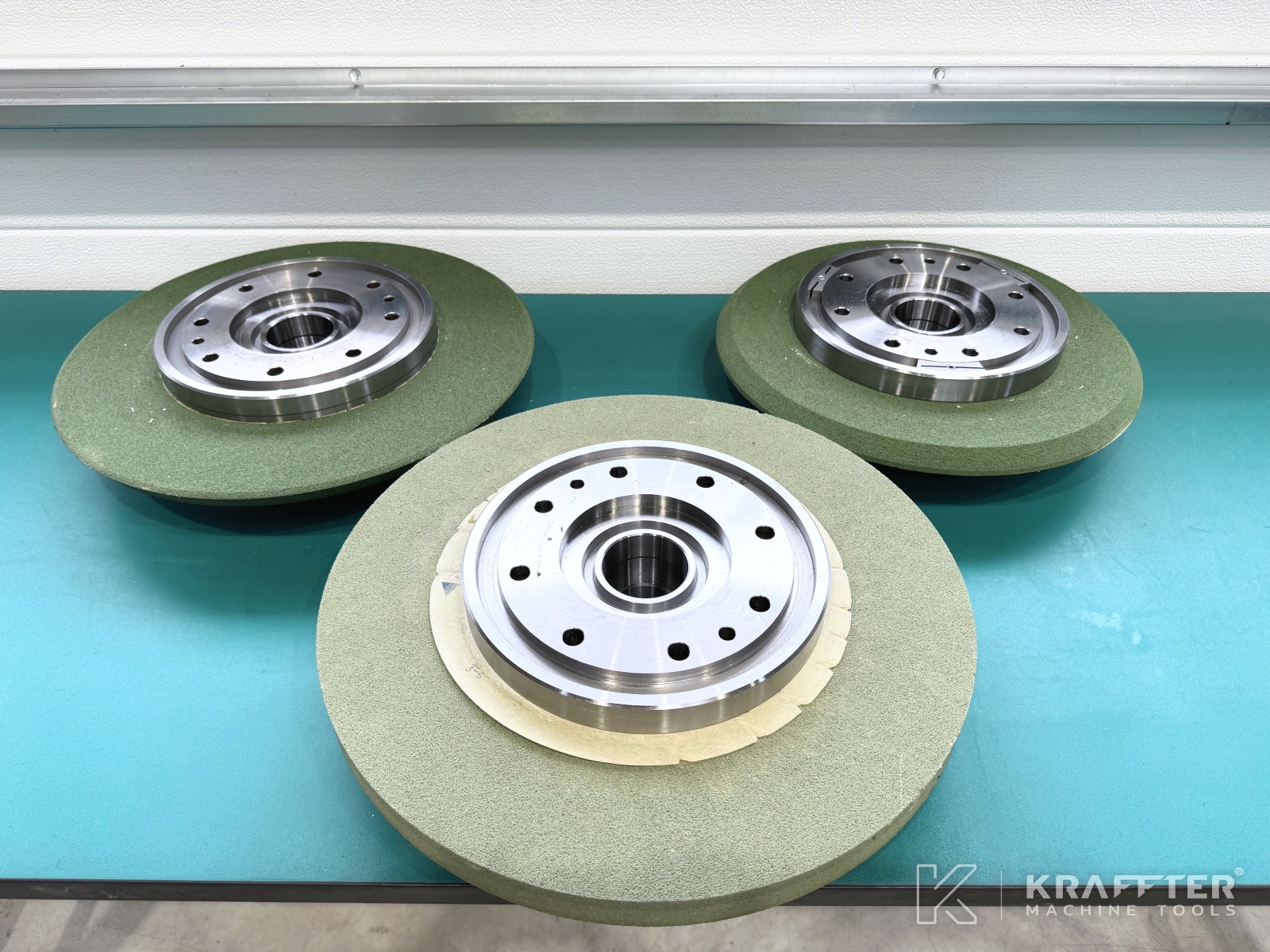

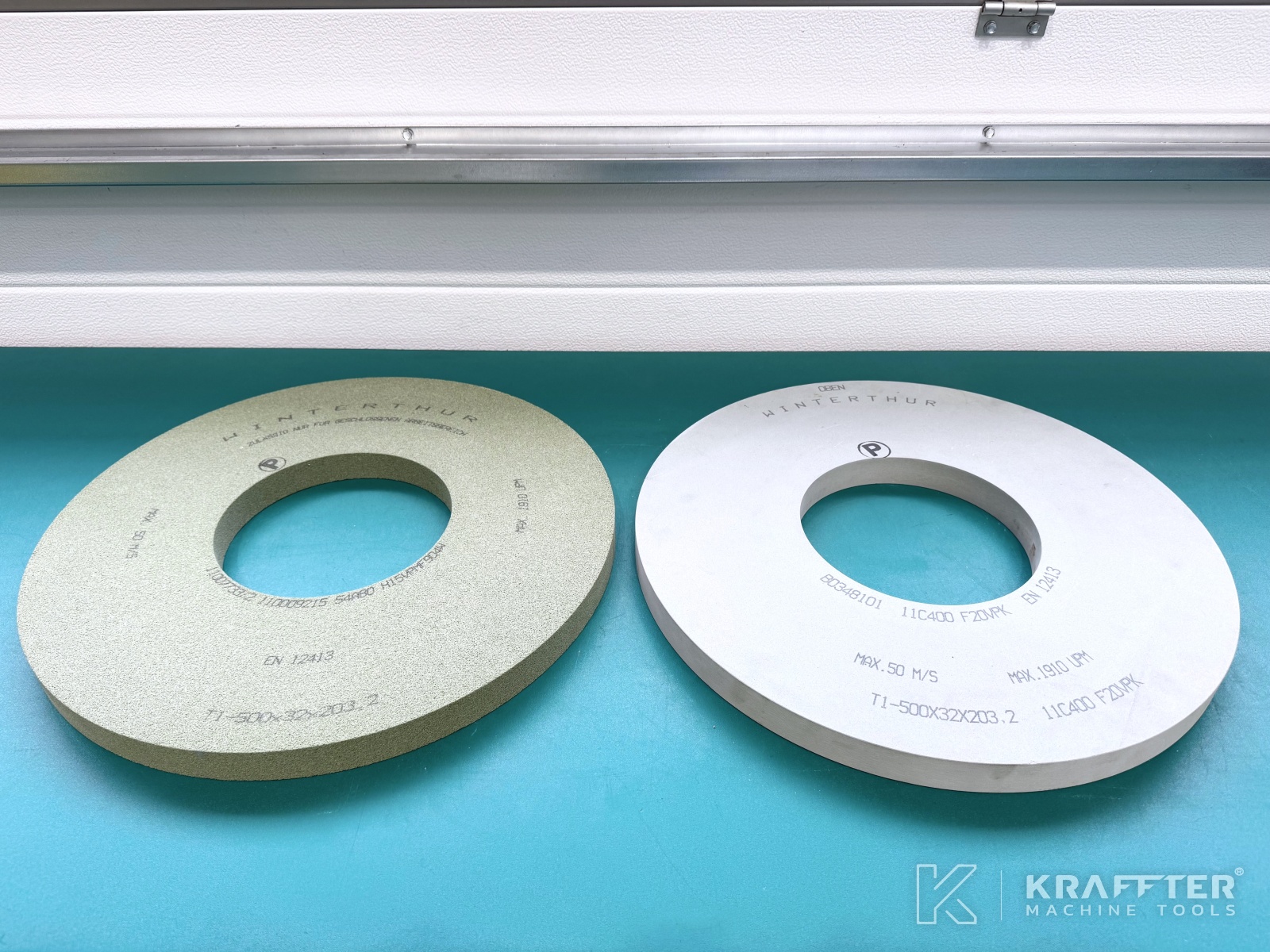

- x10 meules exter.
- x7 clés de service
- x1 relevage pneumatique de contre-poupée
- x1 relevage pneumatique de fausse-table

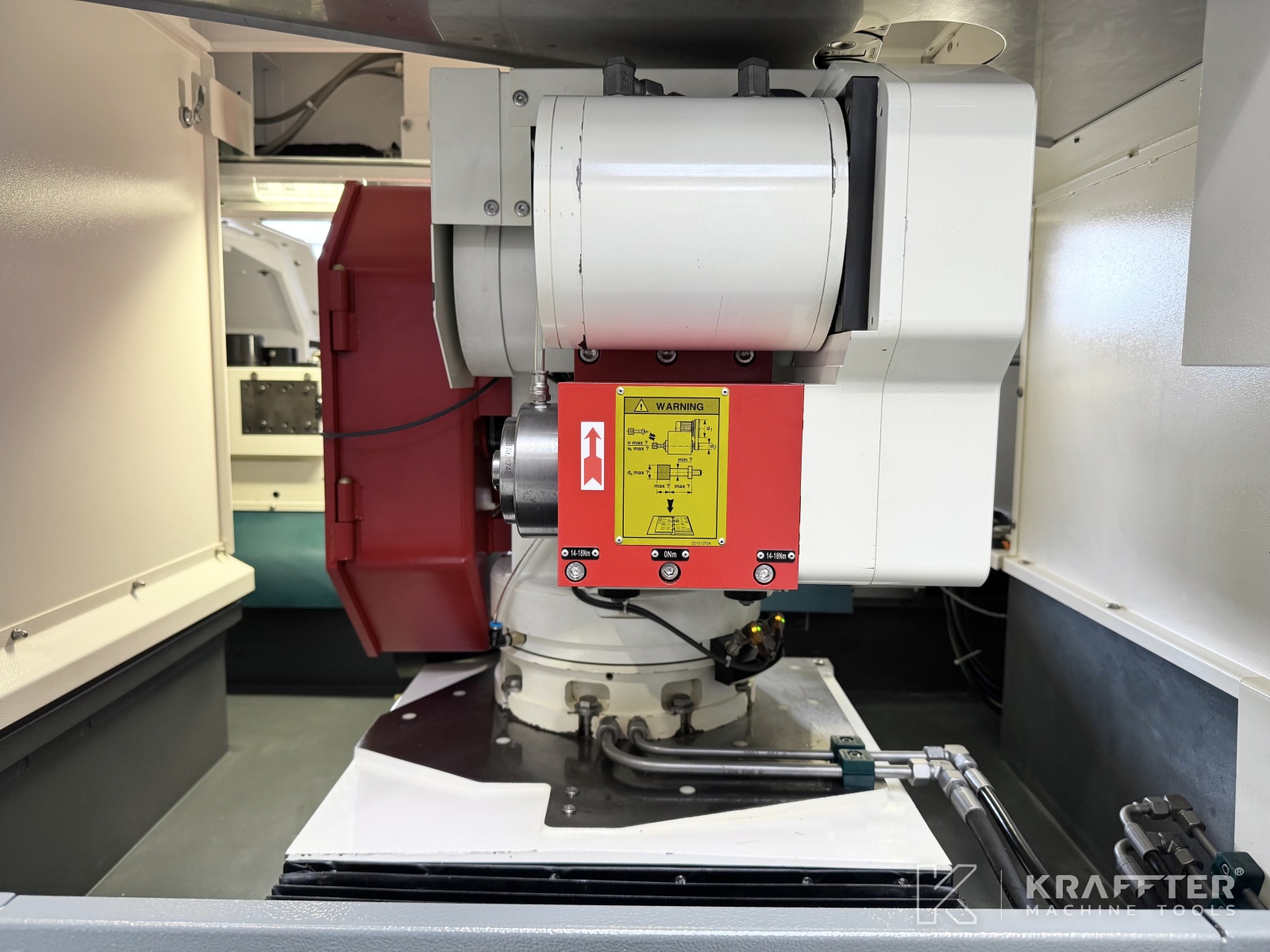

- x1 axe B automatique - denture Hirth 1 [°]
- x1 axe C pour la rectification de filets et de formes

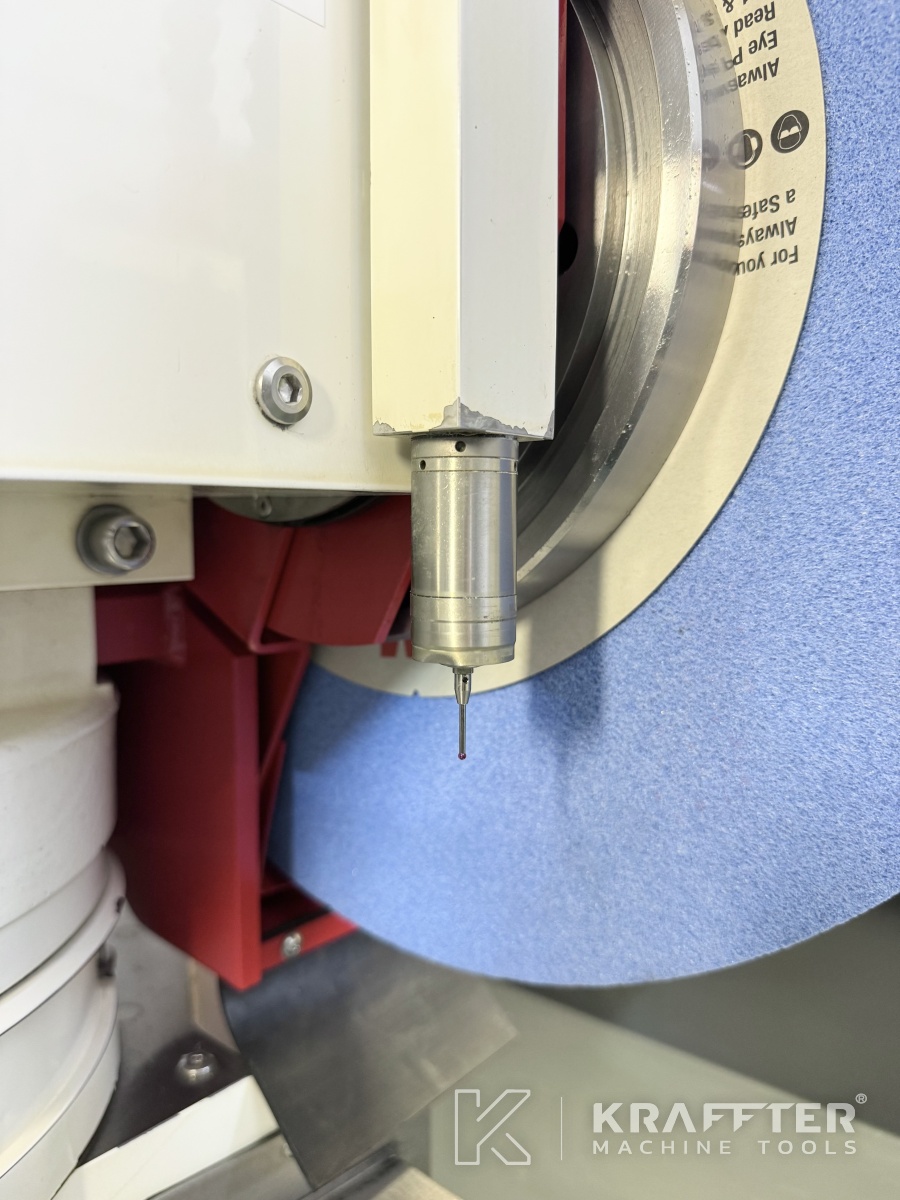

- x1 palpeur pièce MOVOMATIC C25

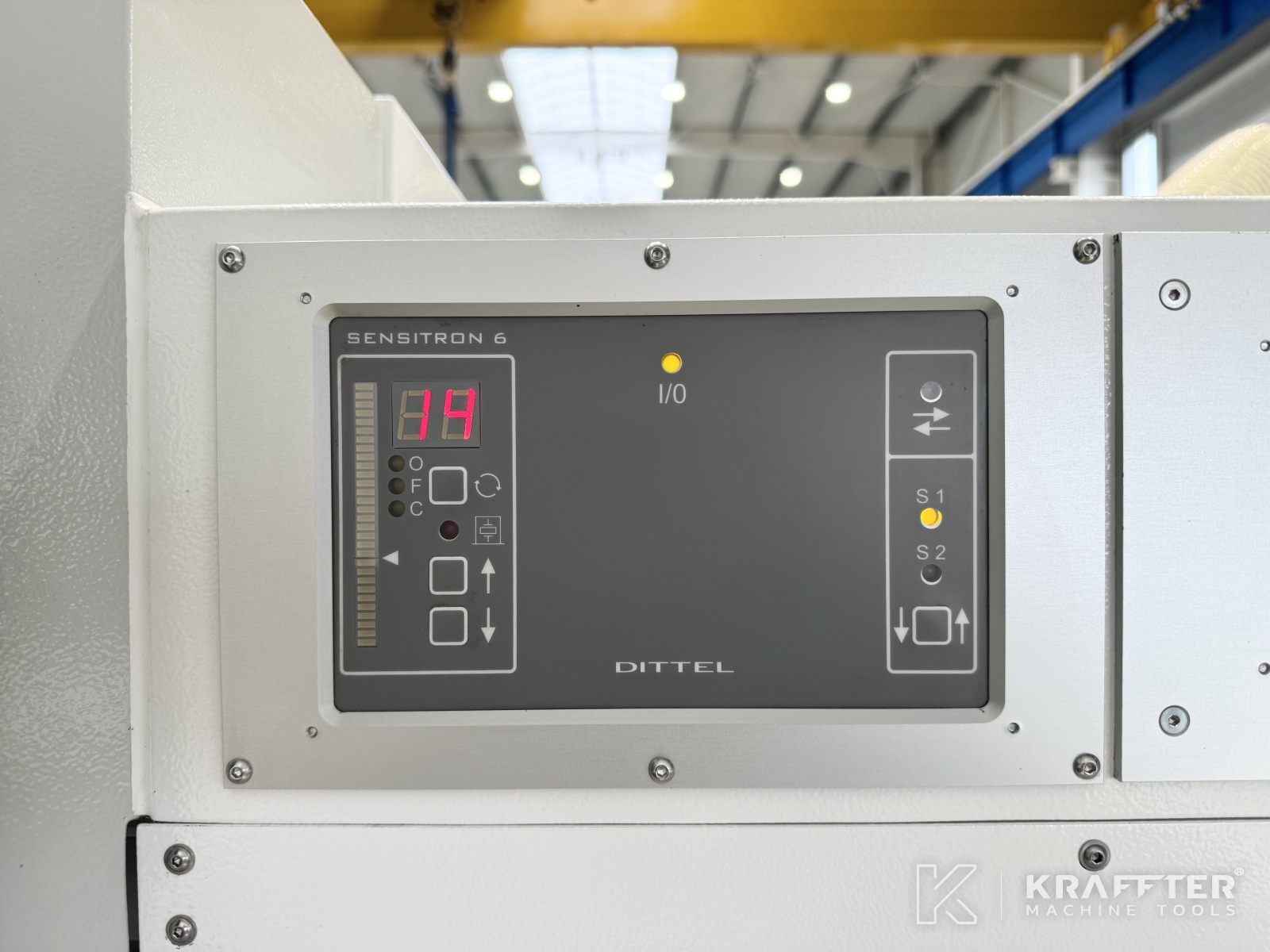

- x1 appareil de commande à contact DITTEL SENSITRON 6

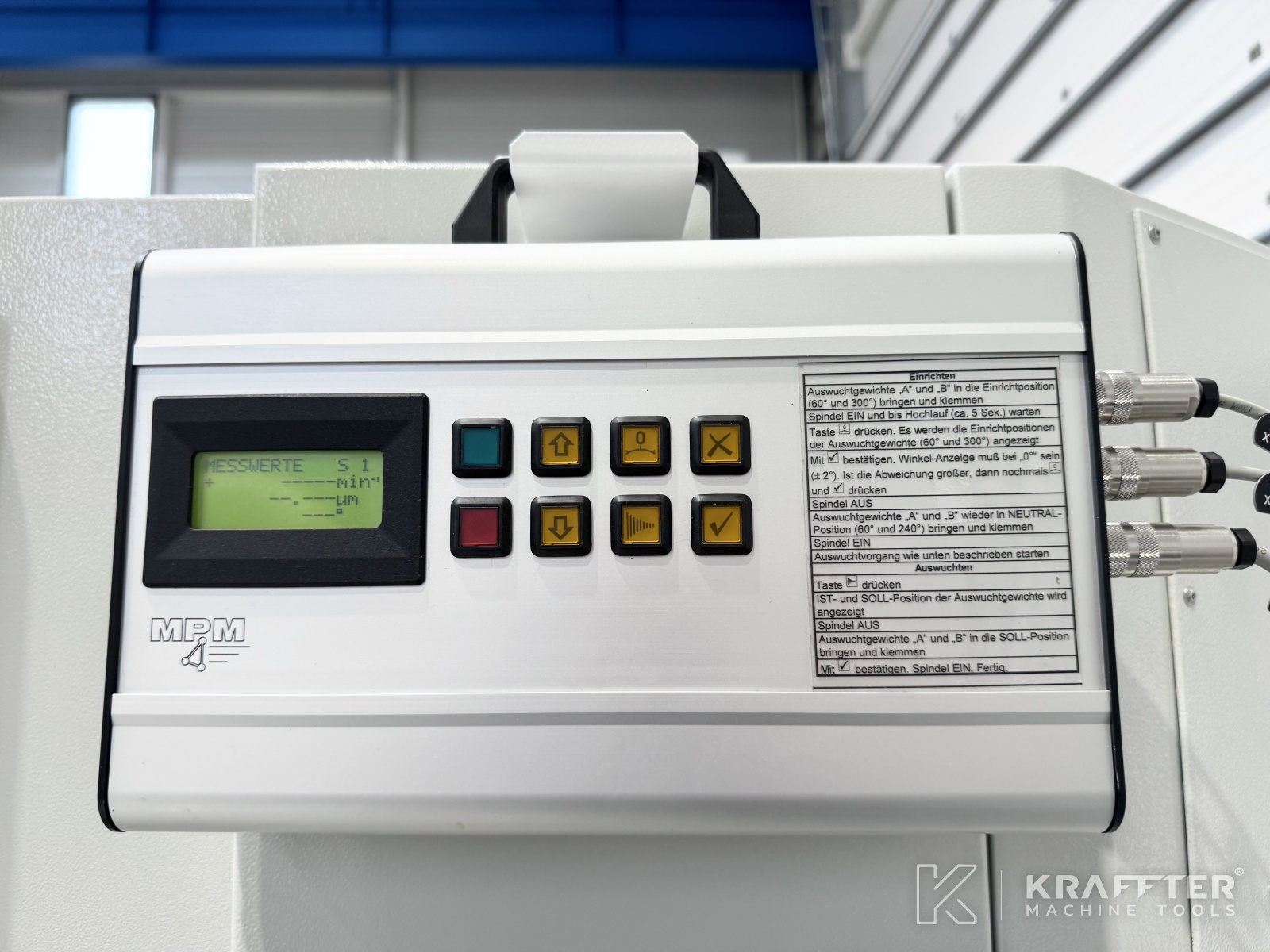

- x1 dispositif d'équilibrage semi-automatique de meule MPM type BMT100M

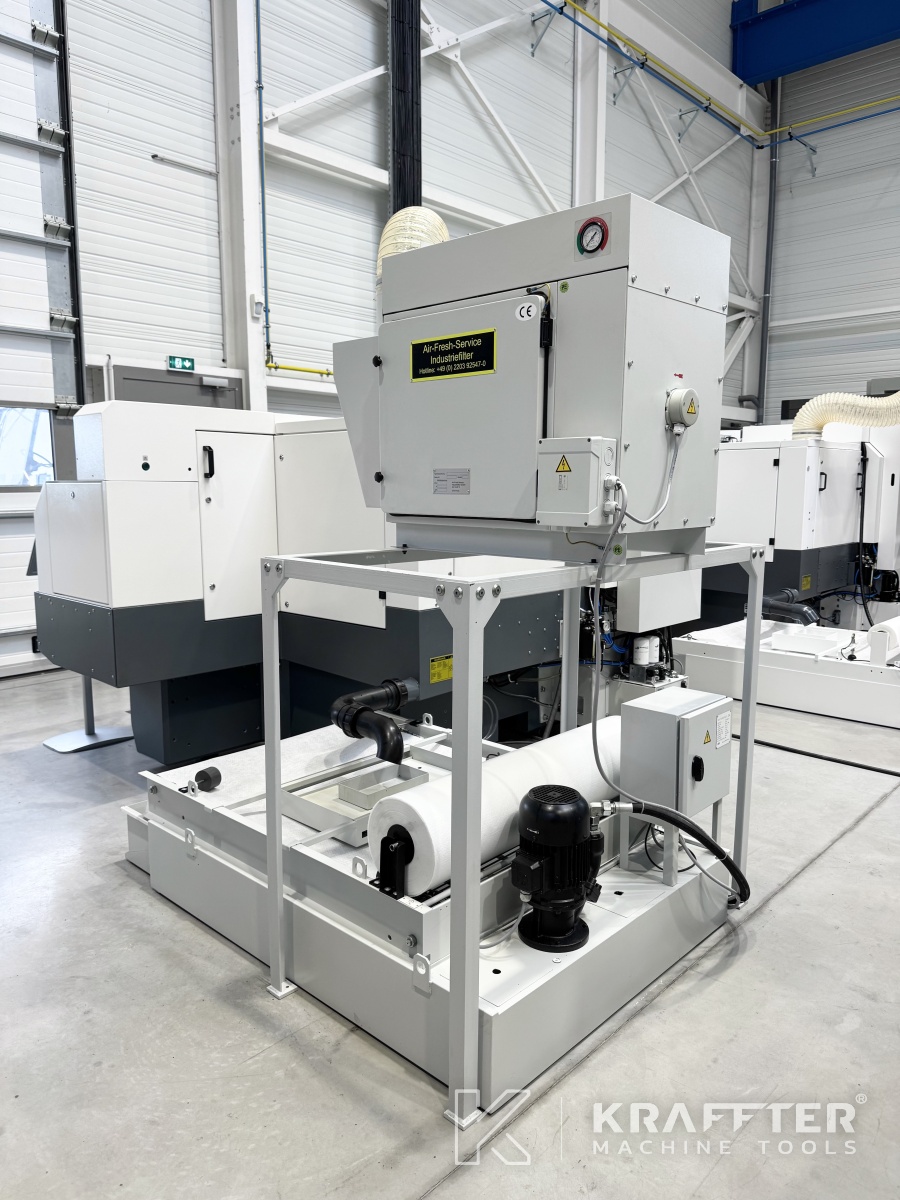

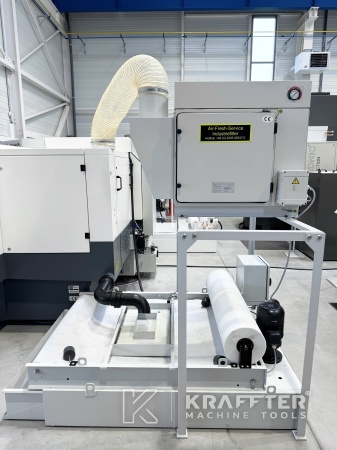

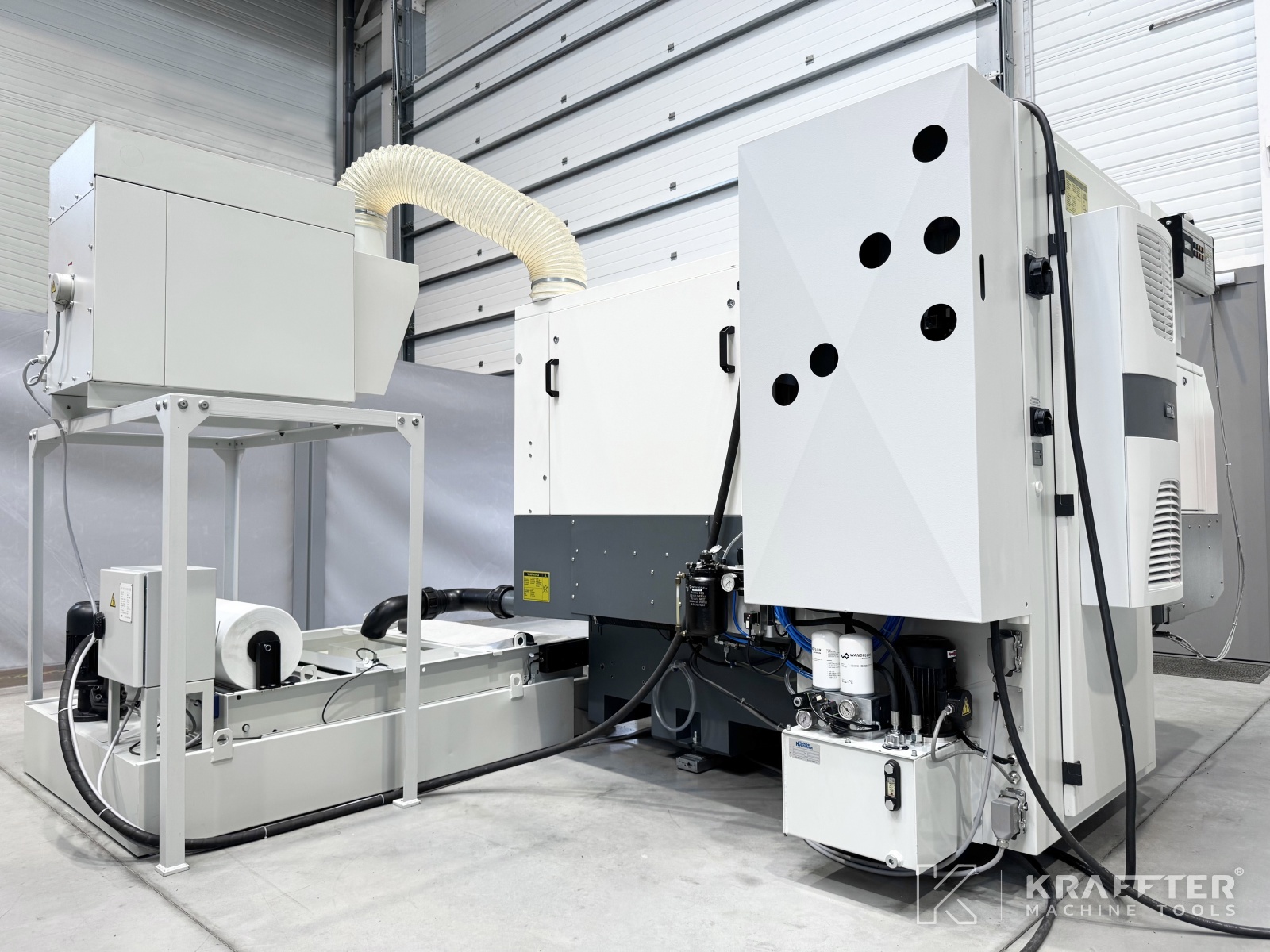

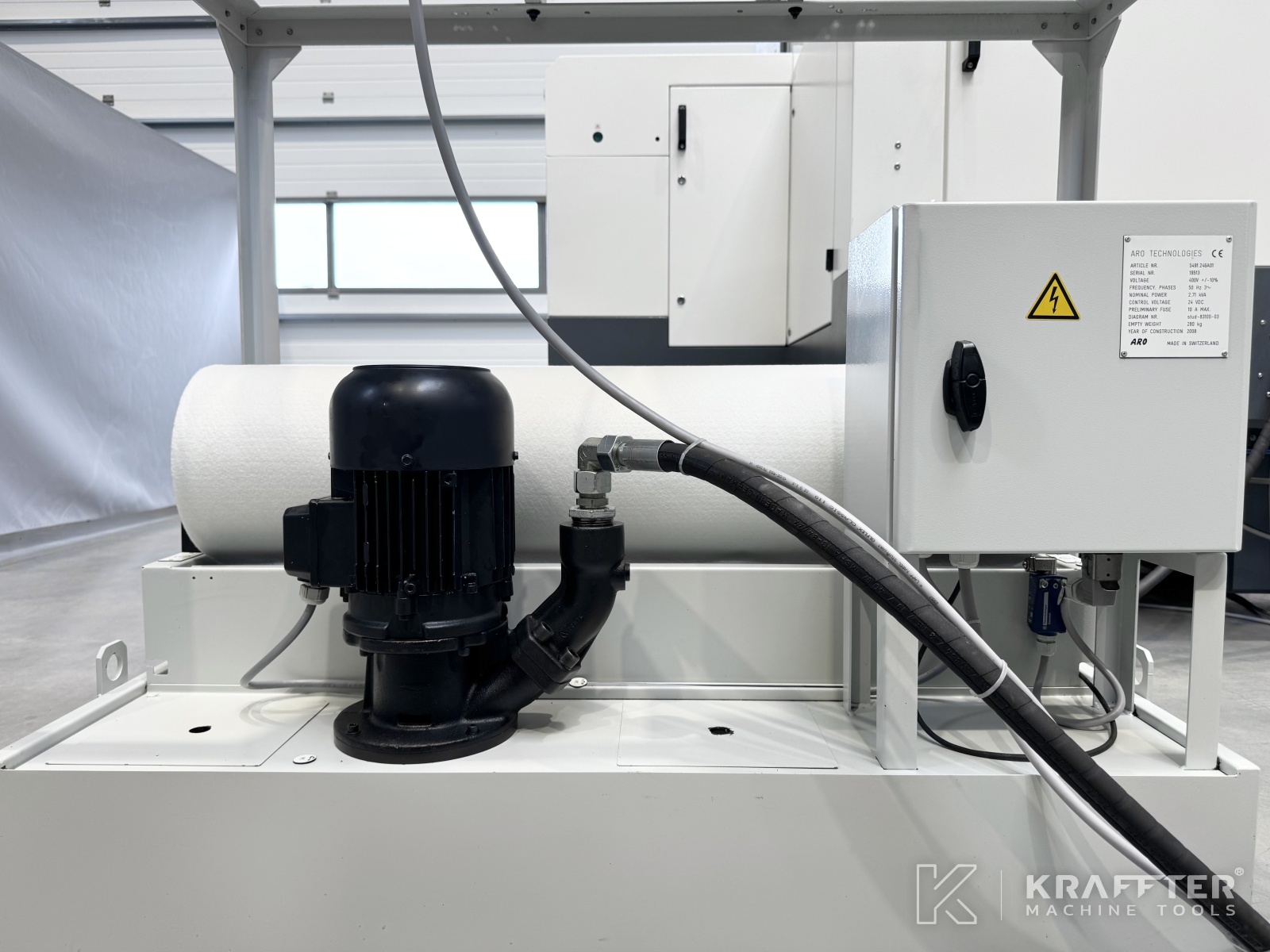

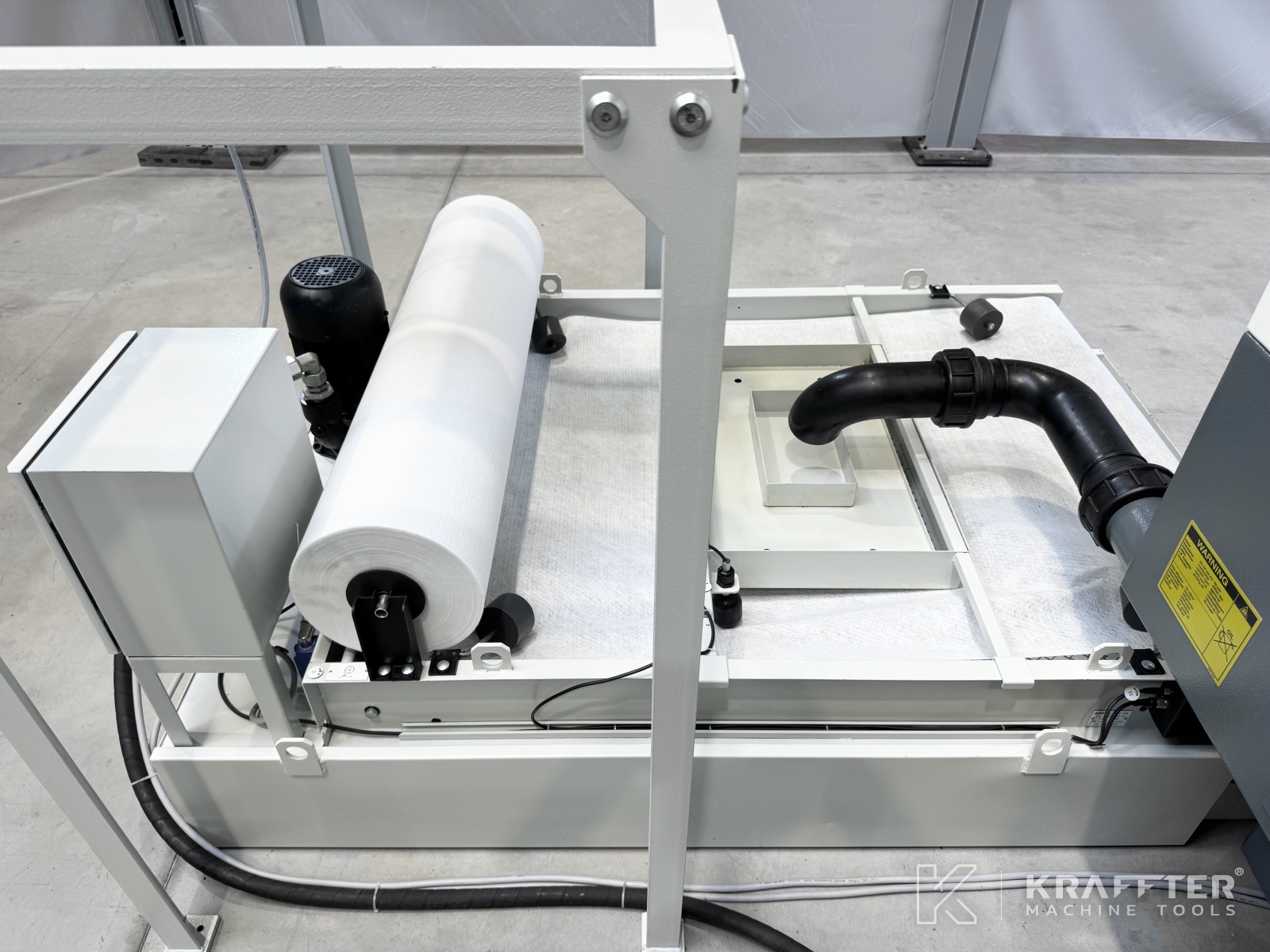

- x1 unité de filtration papier ARO TECHNOLOGIES type 5491.246A01

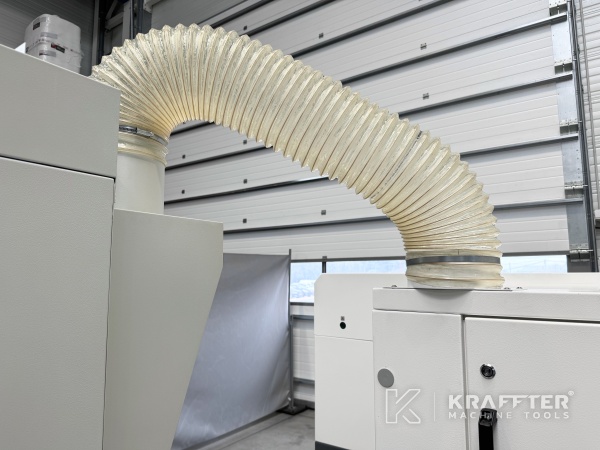

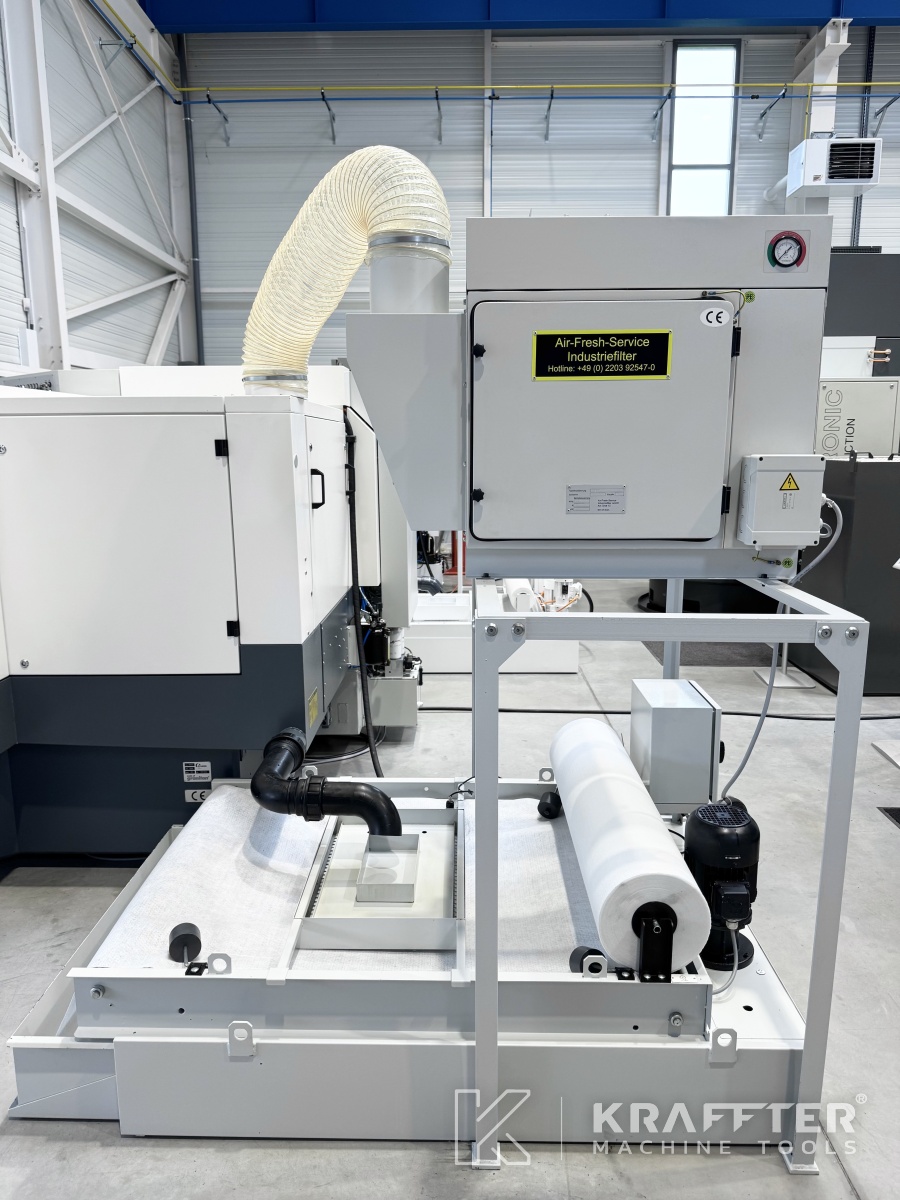

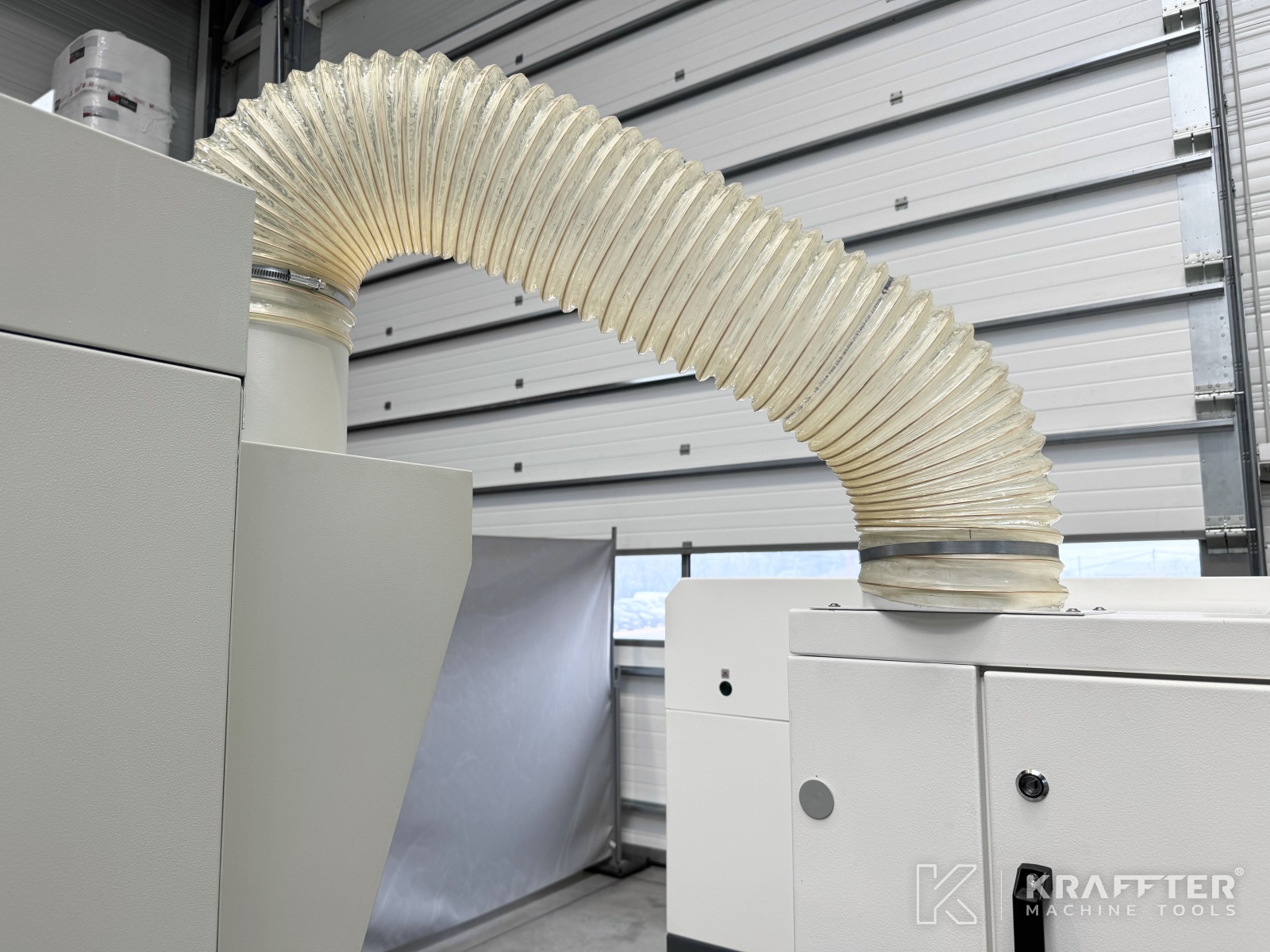

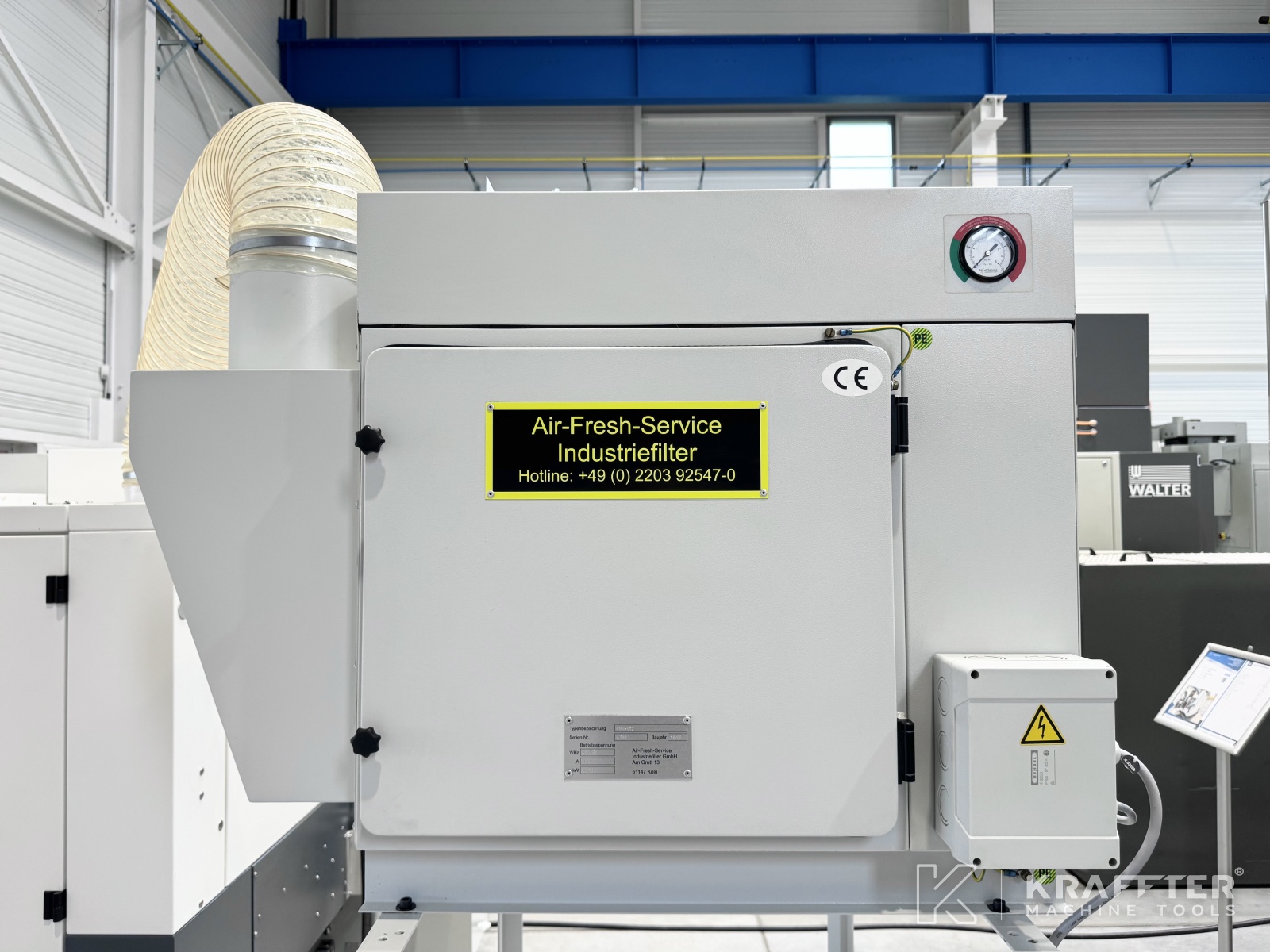

- x1 unité d'aspiration de brouillard d'huile AIR-FRESH SERVICE type FMN-V12
- x1 pédale de validation

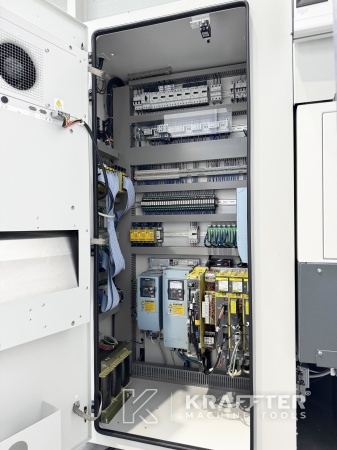

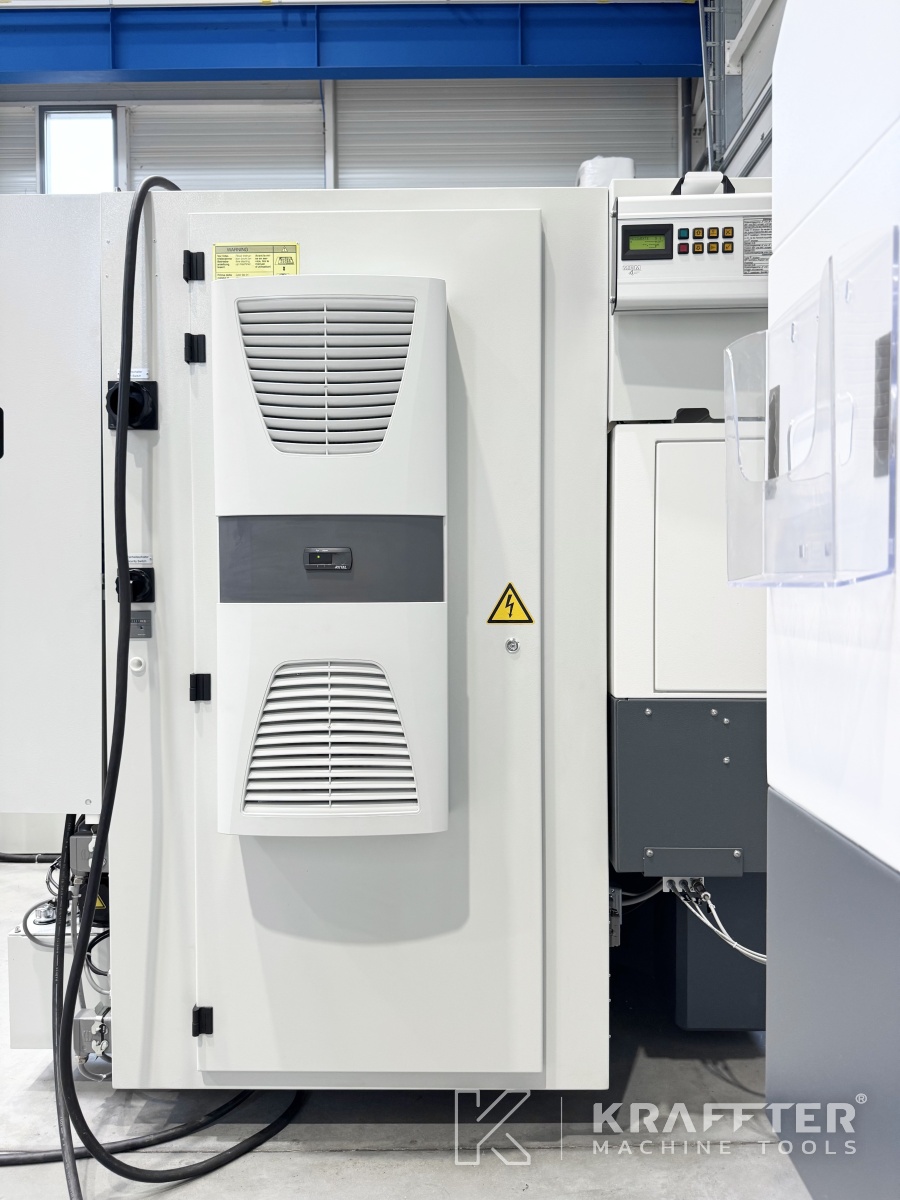

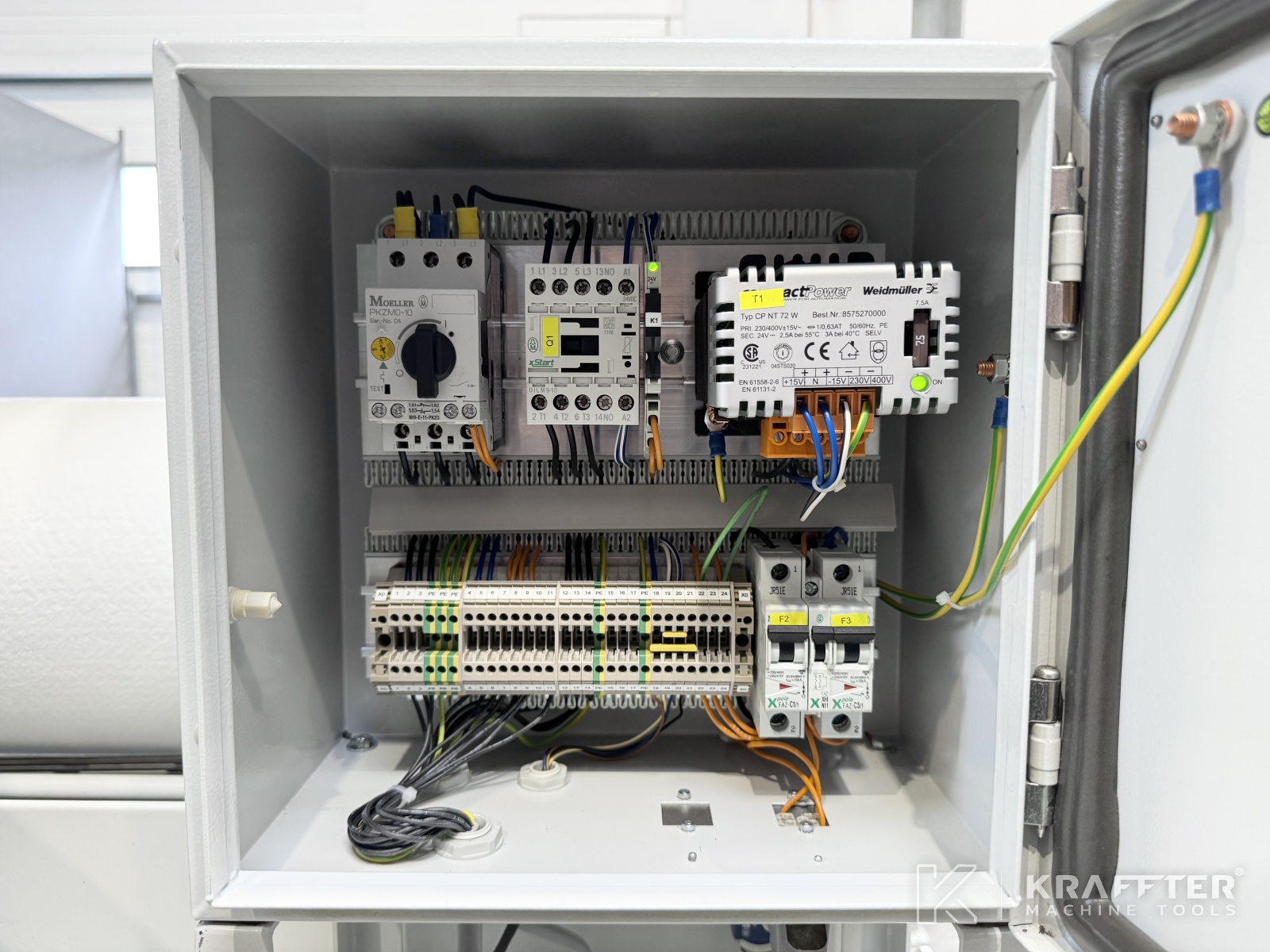

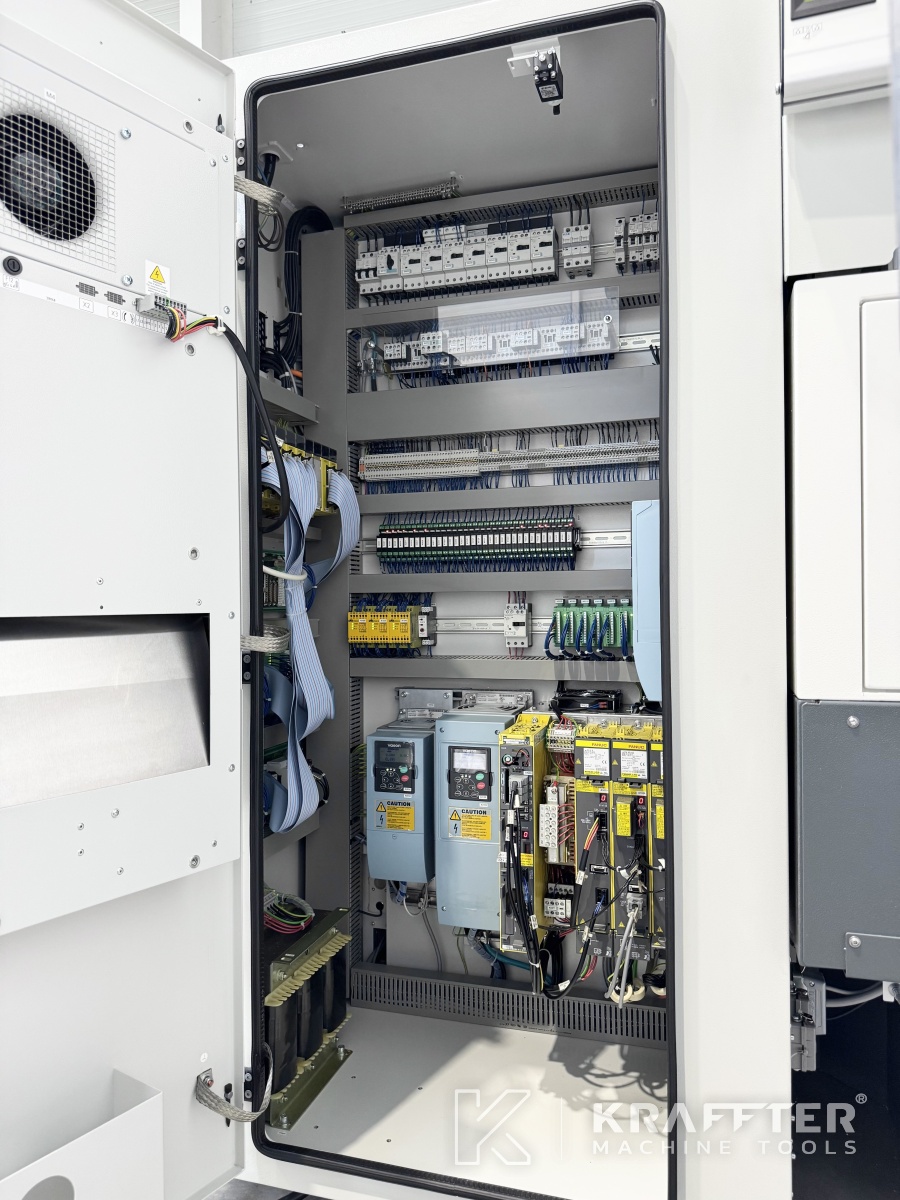

- x1 climatiseur d'armoire électrique

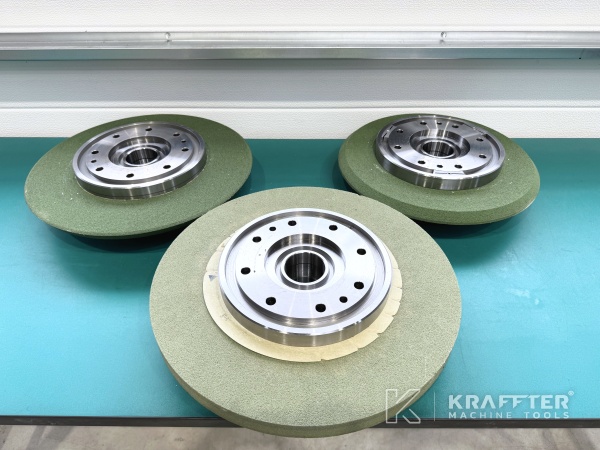

- x4 flasques porte-meule exter.

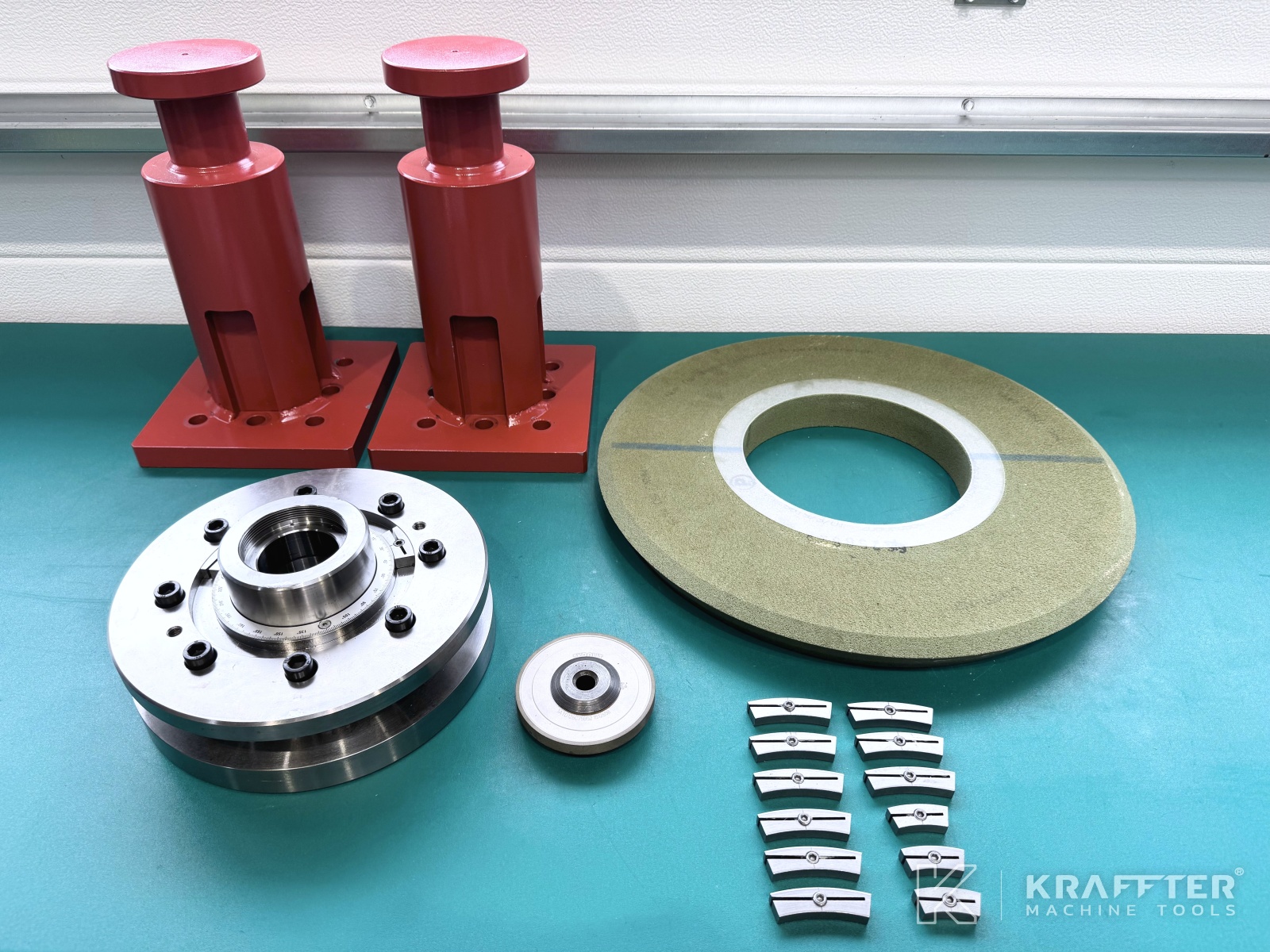

- x1 kit de levage machine
- x1 bride d'axes destinée au transport de la machine

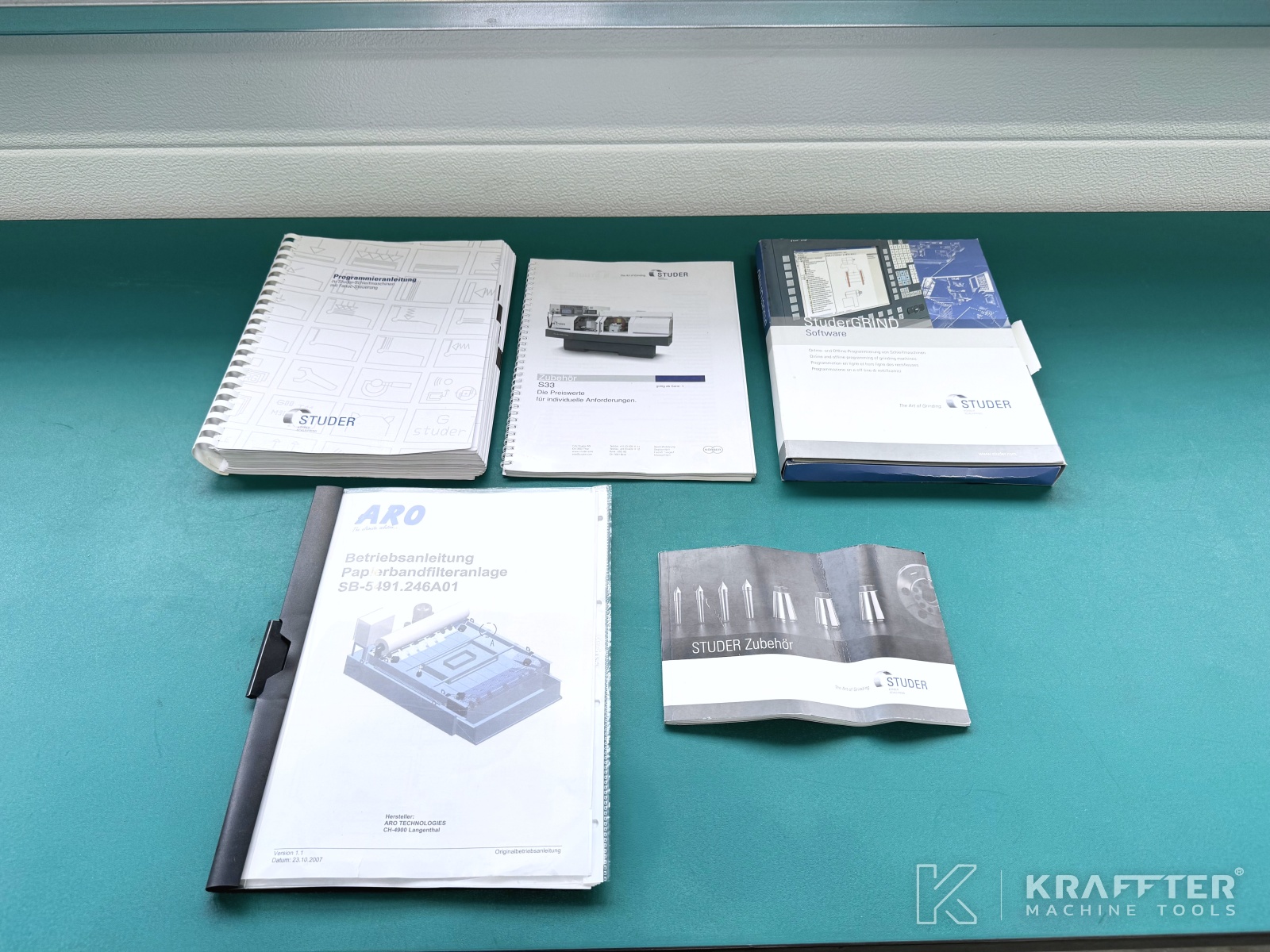

- x1 ensemble de manuels d'utilisation (Français, Anglais et Allemand)
