Vendu

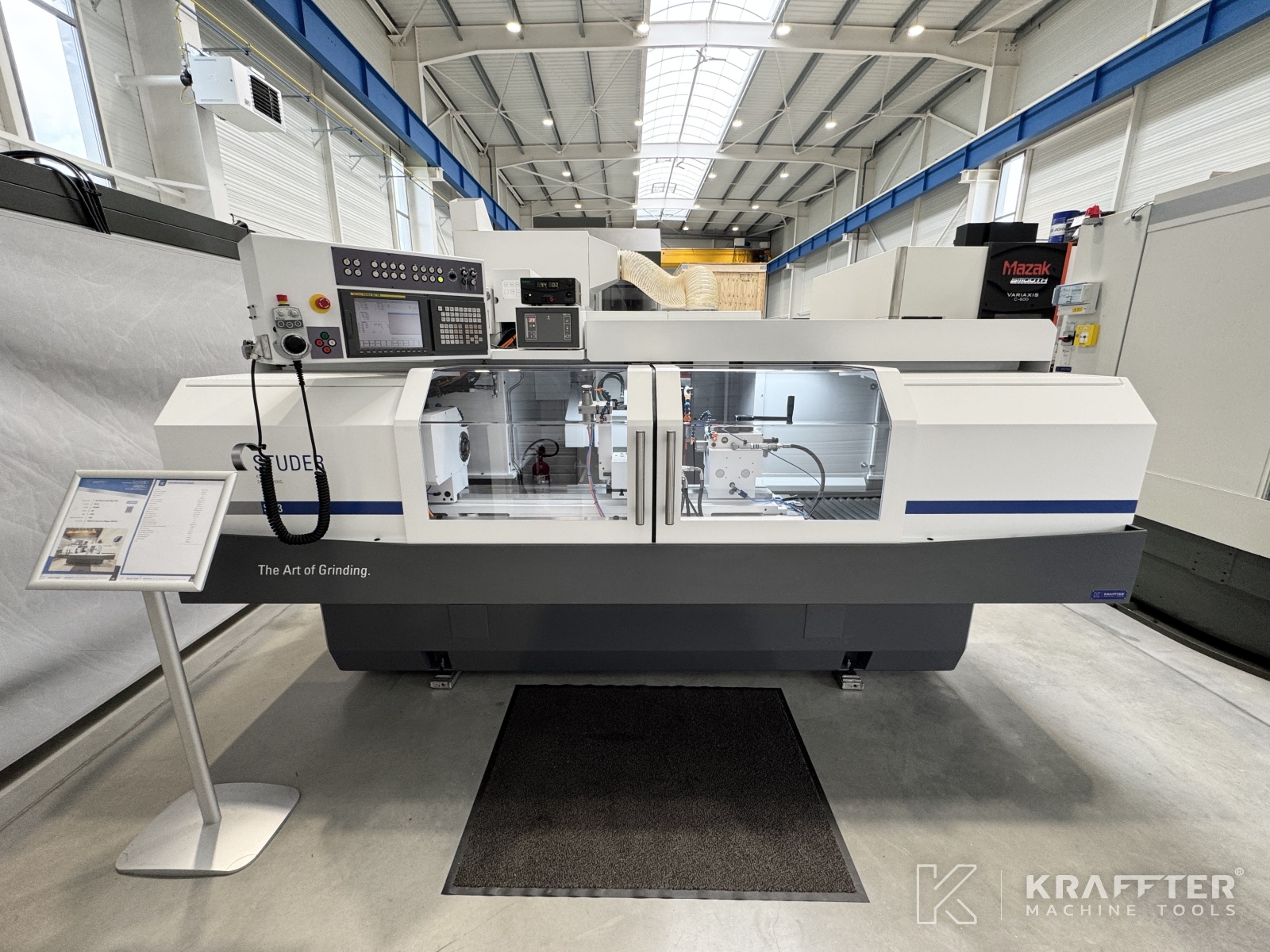

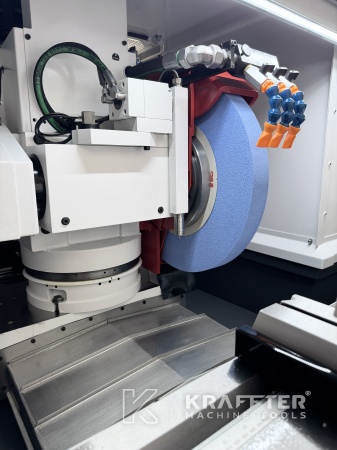

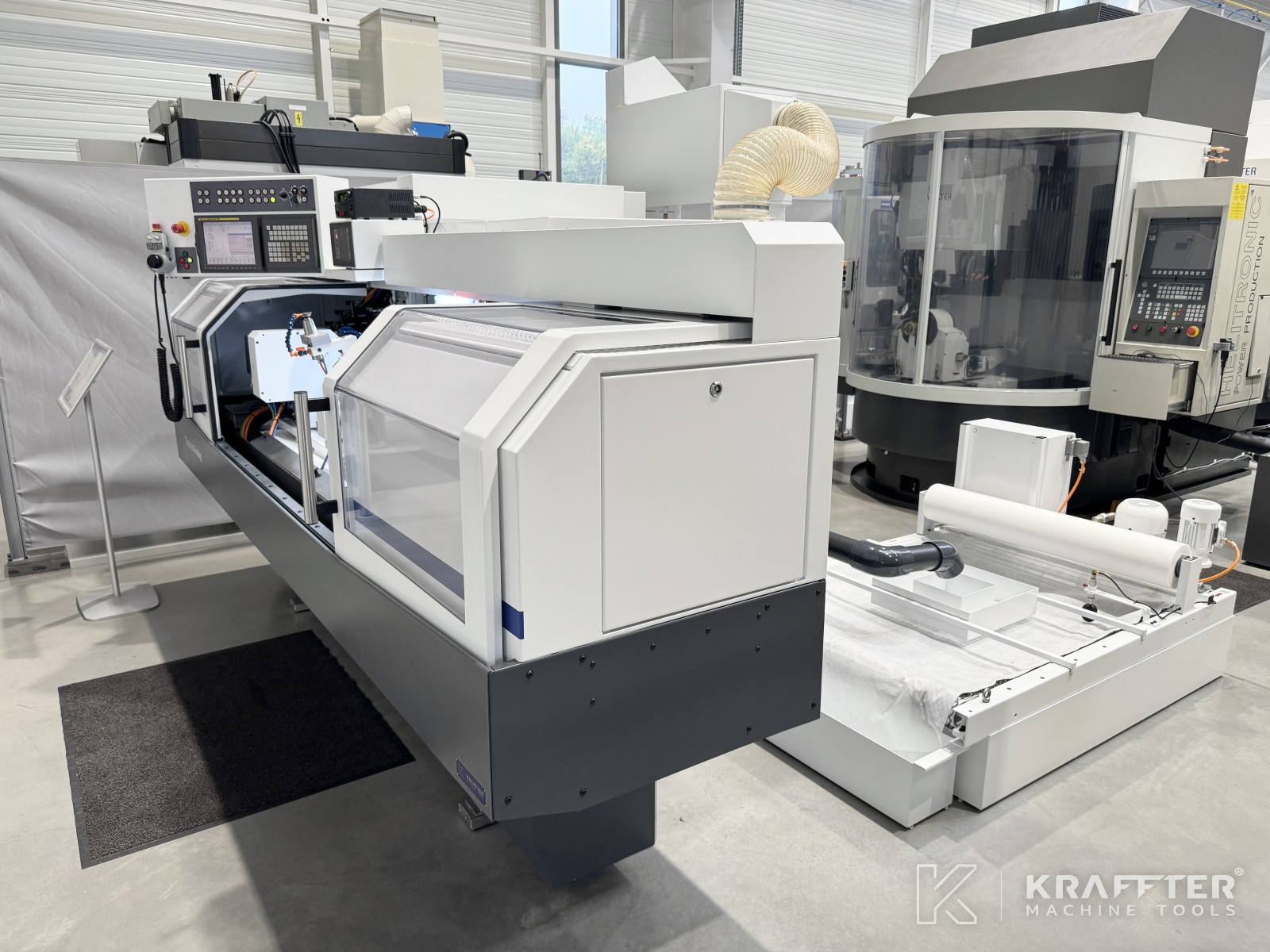

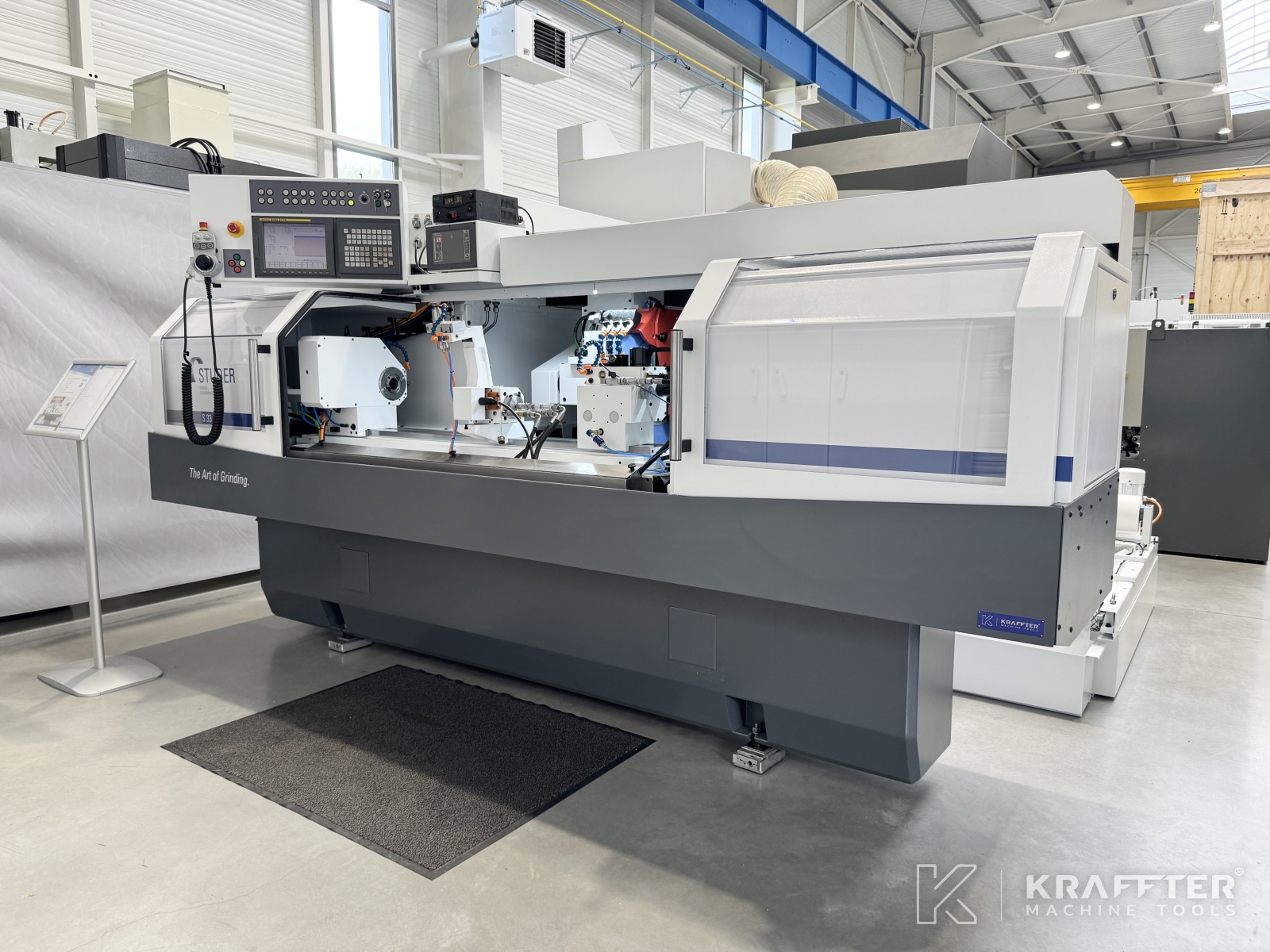

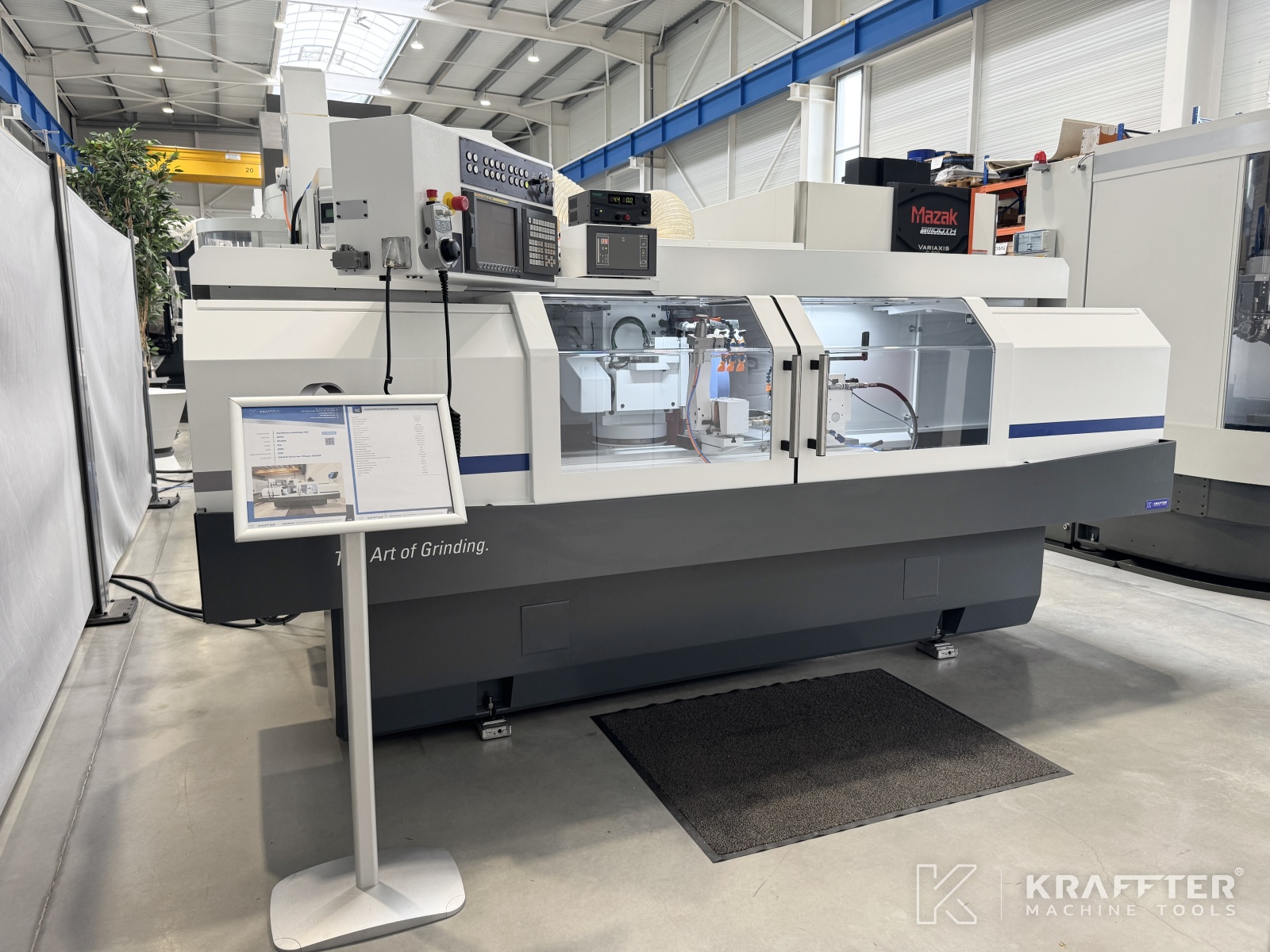

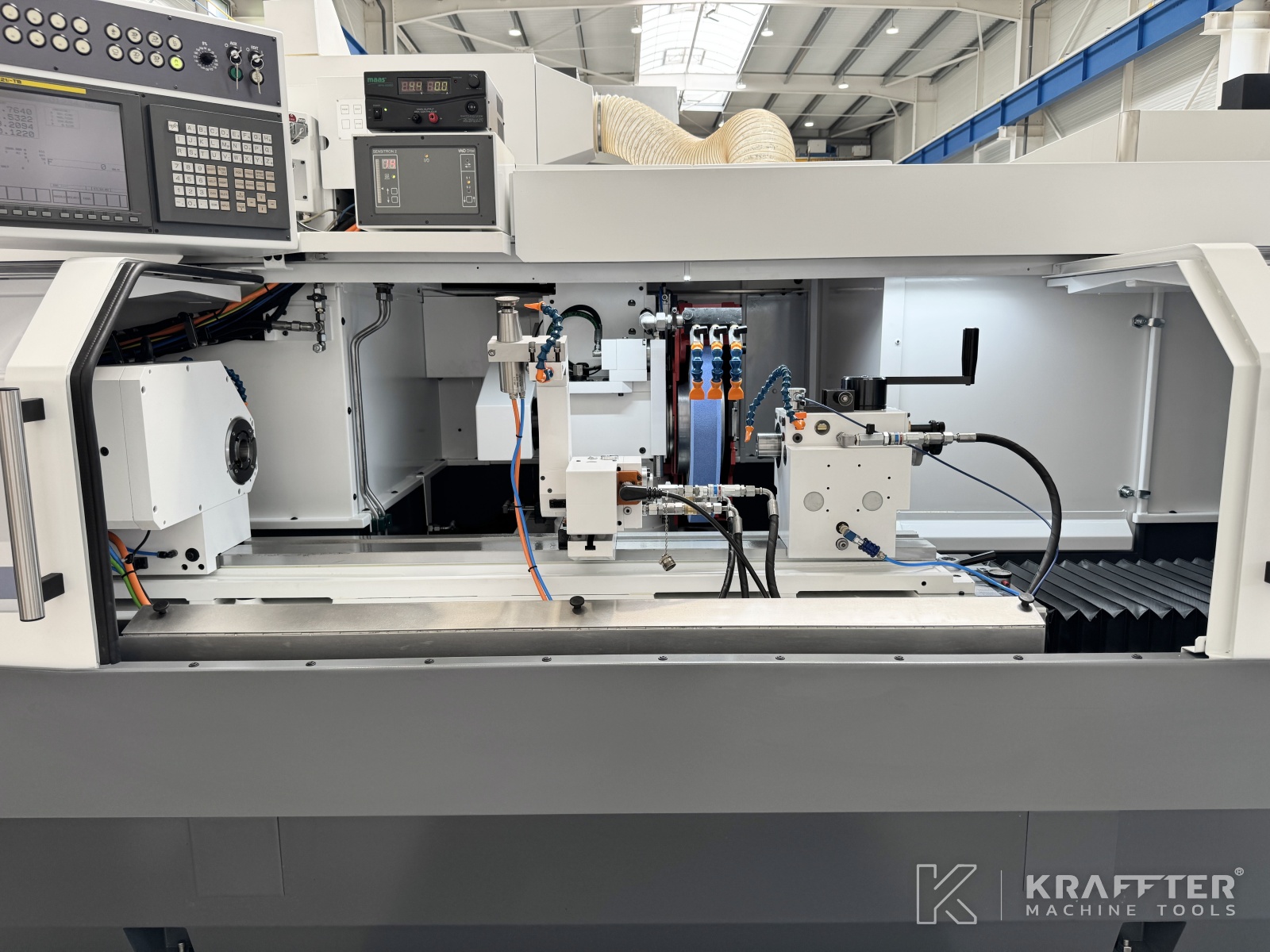

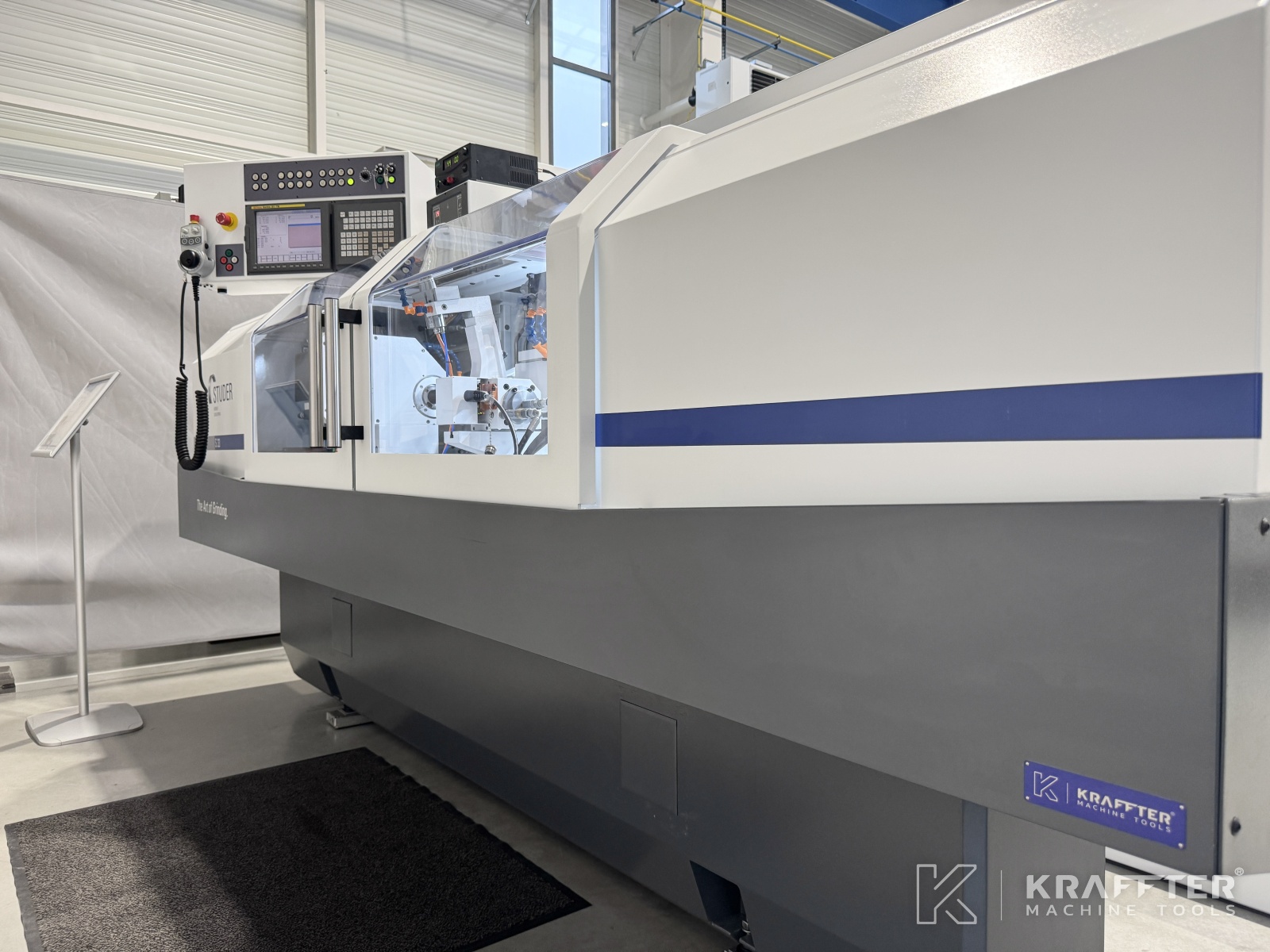

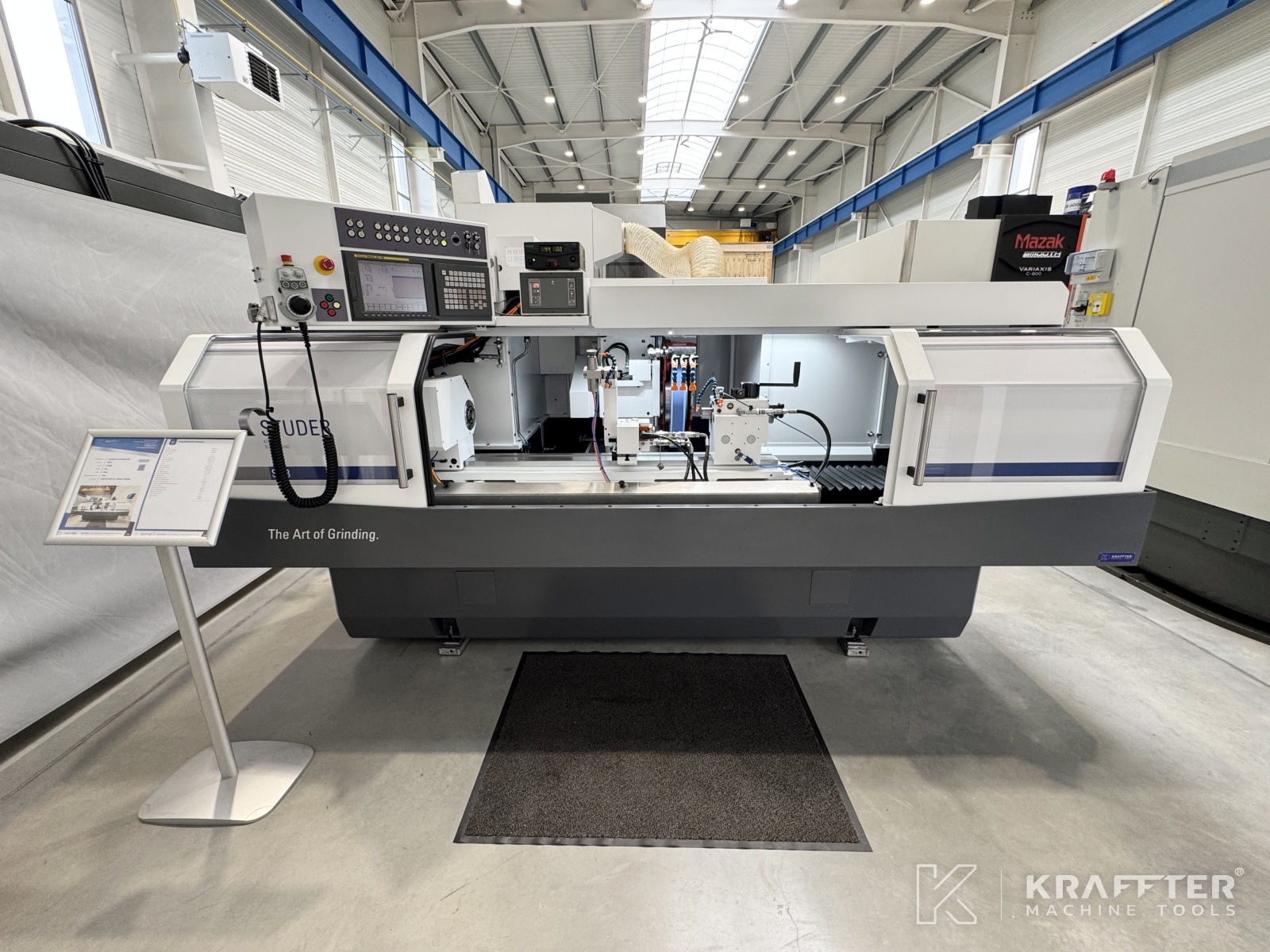

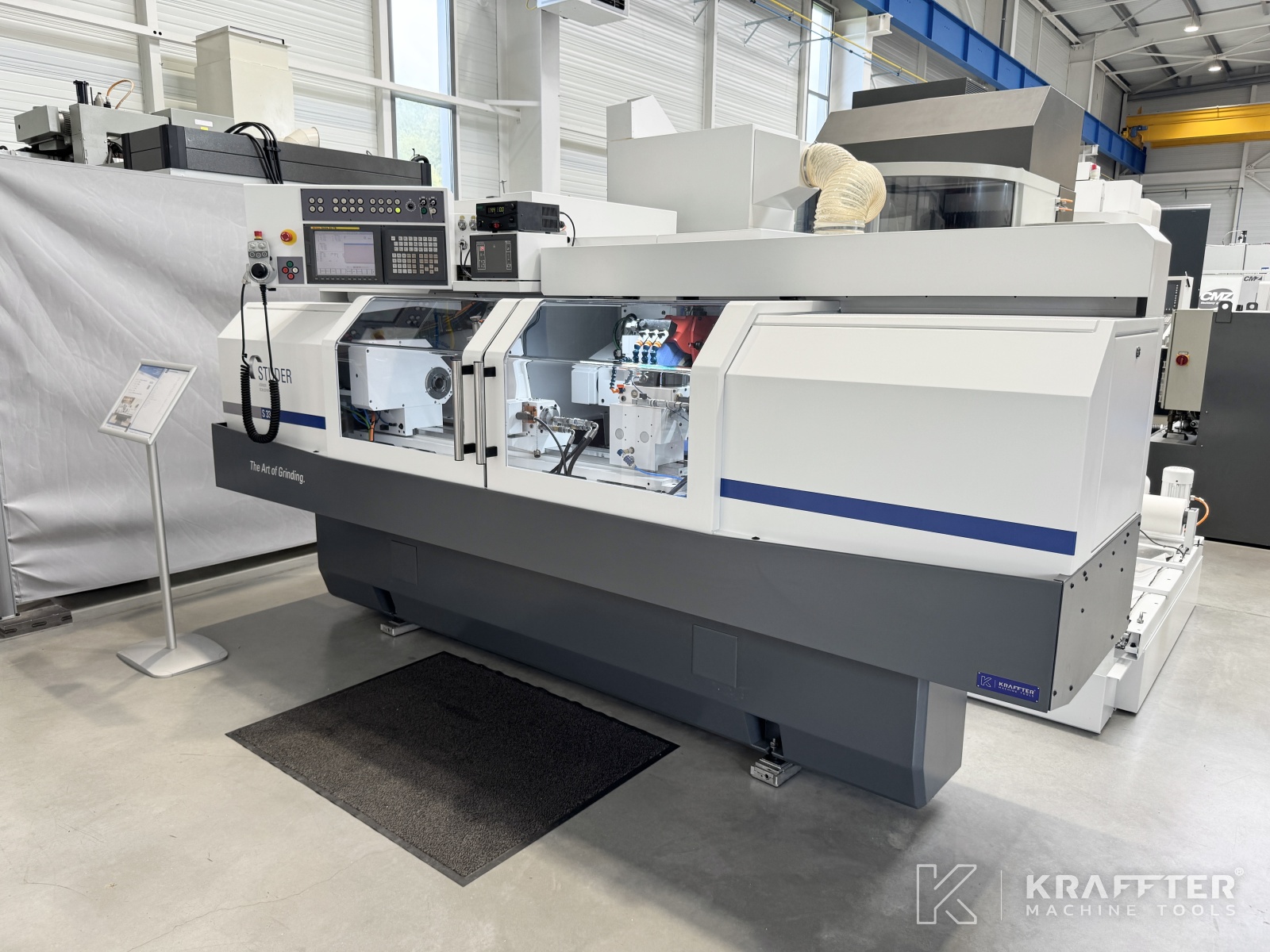

Type de machine : Rectifieuse cylindrique CNC
Marque : STUDER
N° de stock: 90149
Modèle : S33
Année : 2006
Année de reconstruction : 2025
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

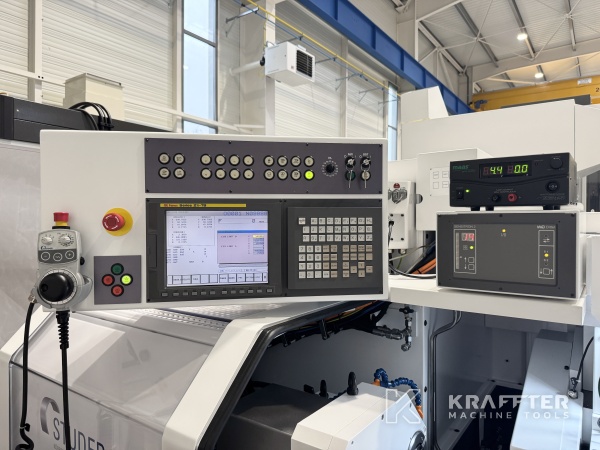

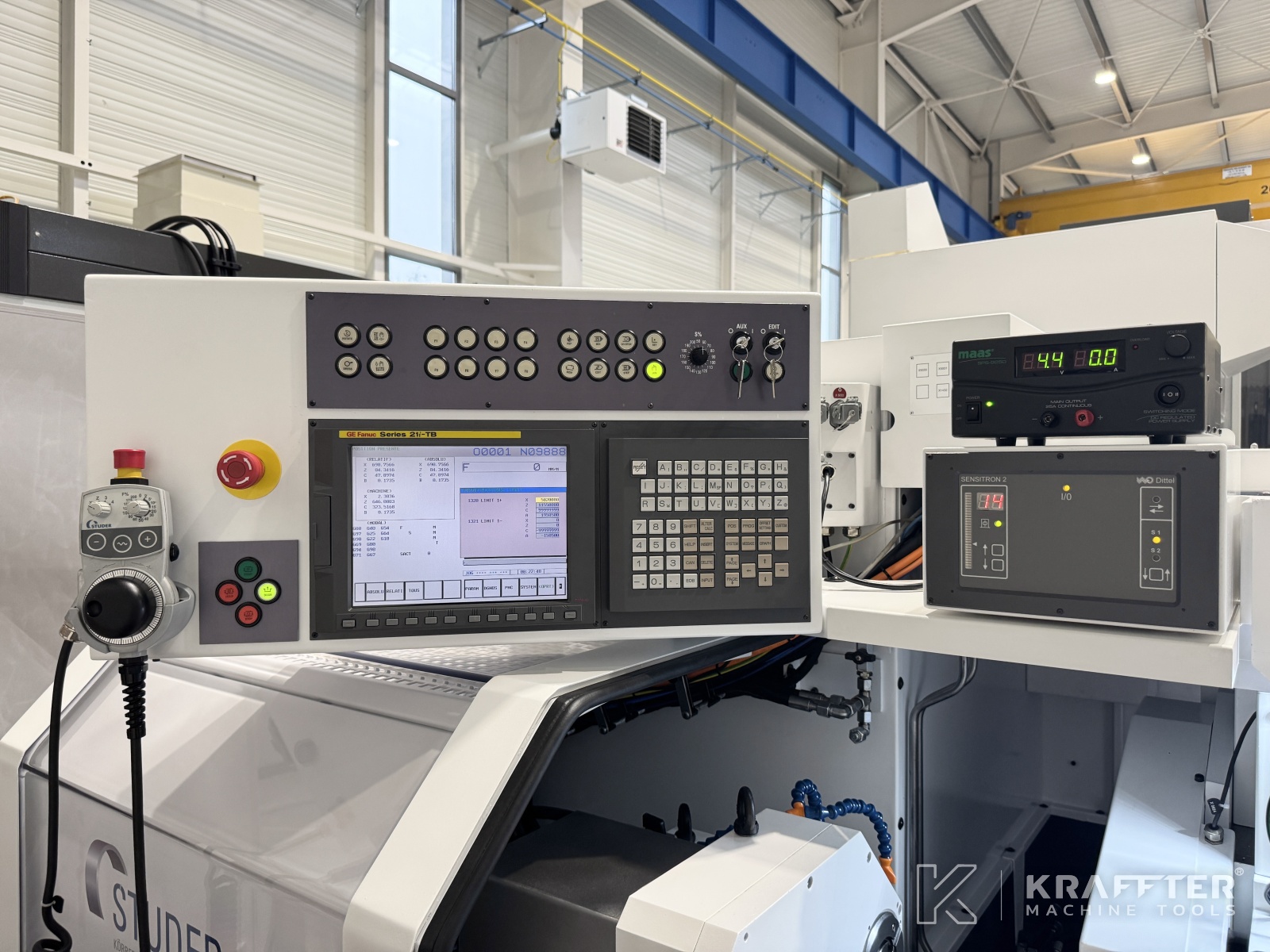

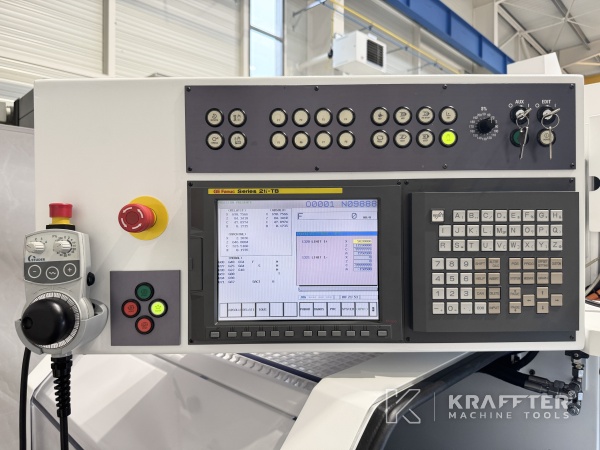

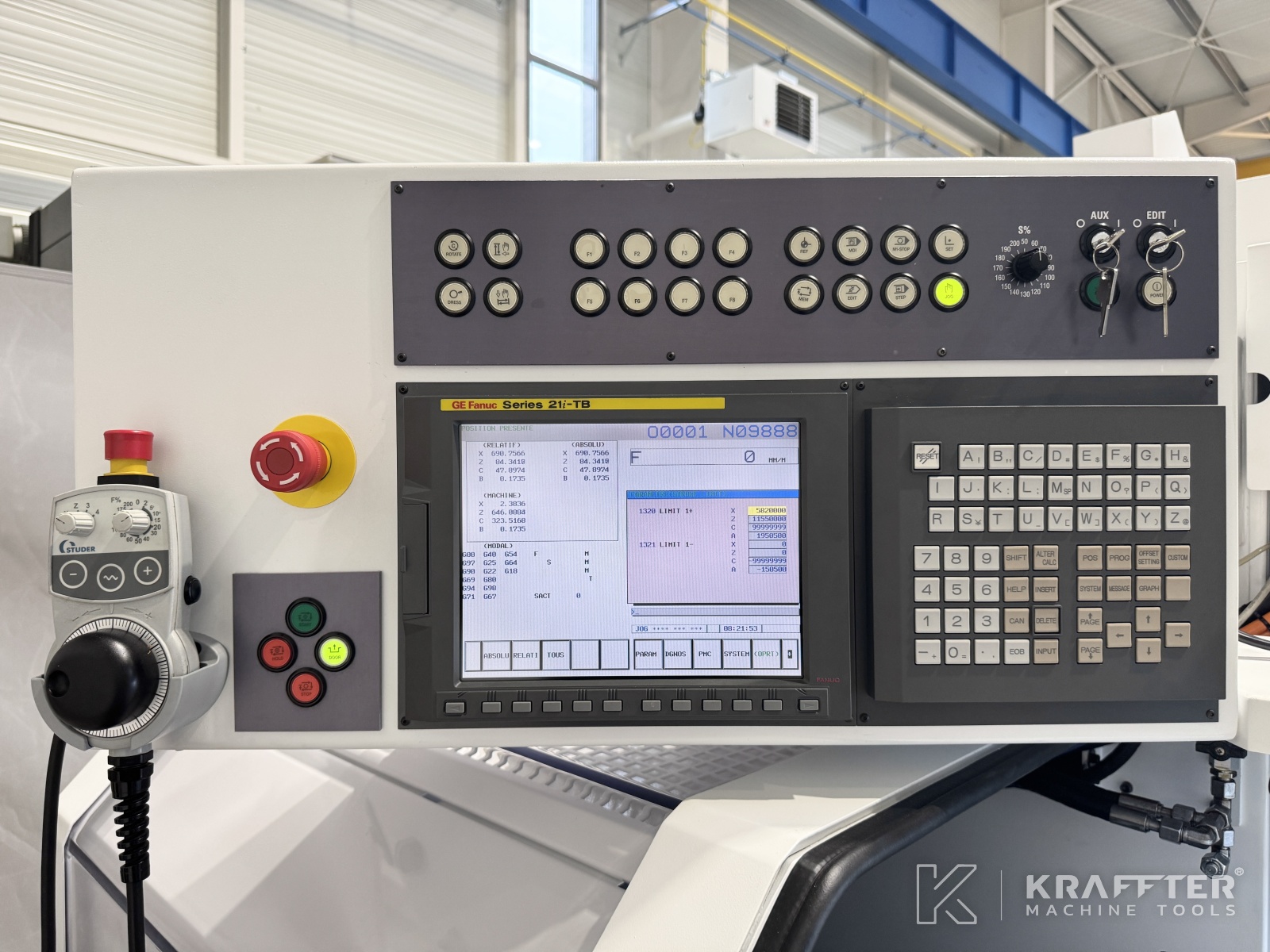

Type de CN
FANUC 21i-TB
Version software installée
StuderGrind
Distance entre-pointes
1000 [mm]
Hauteur de pointes
175
Course axe X
285 [mm]
Vitesse mini. course axe X
0.001 [mm/min]
Vitesse maxi. course axe X
5000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1150 [mm]
Vitesse mini. course axe Z
0.001 [mm/min]
Vitesse maxi. course axe Z
10000 [mm/min]
Résolution axe Z
0.0001 [mm]

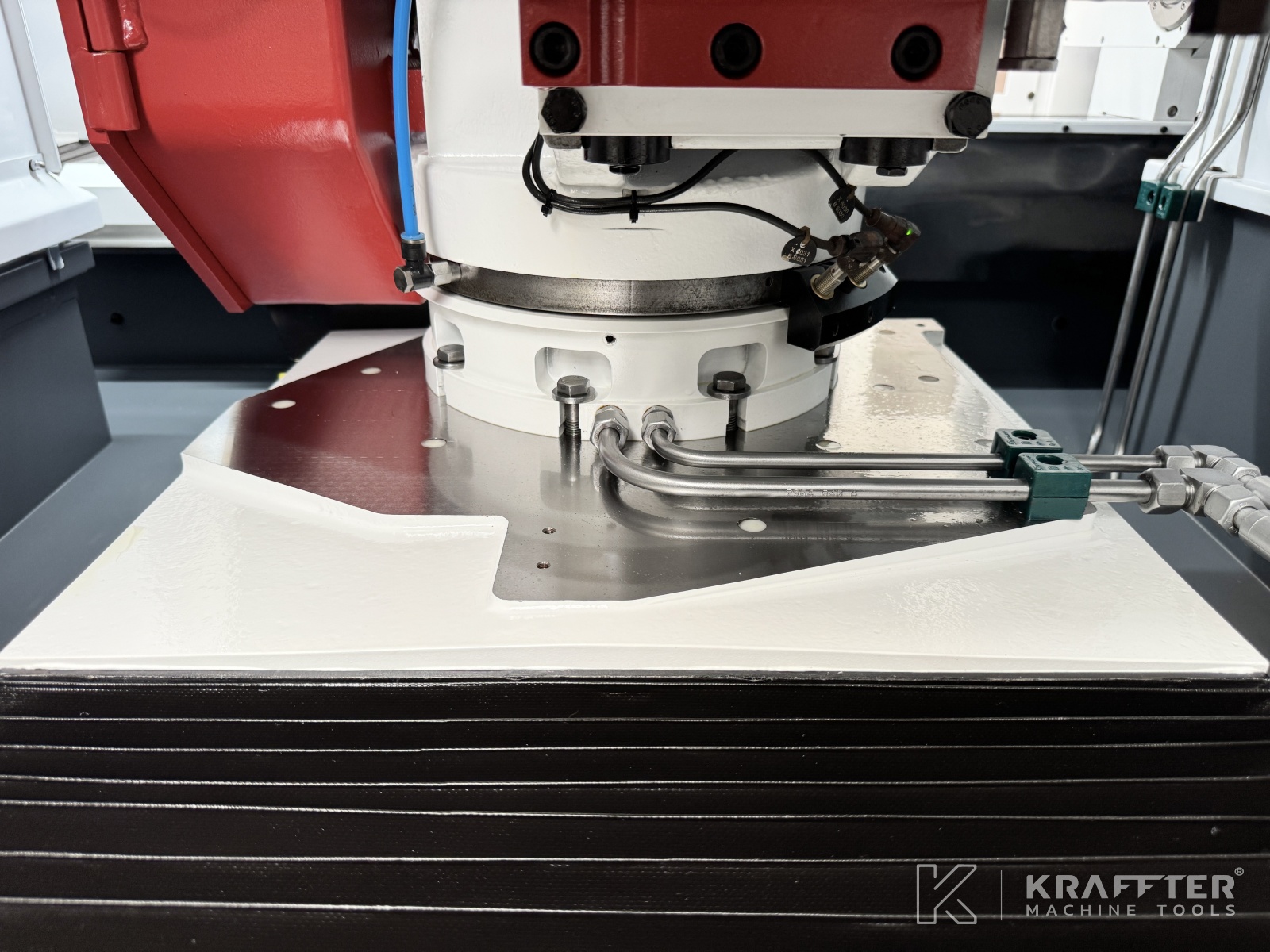

Course angulaire axe B
-15 [°] / +195 [°]
Précision d'indexation axe B
Hirth 1 [°]
Axe B automatique
Oui

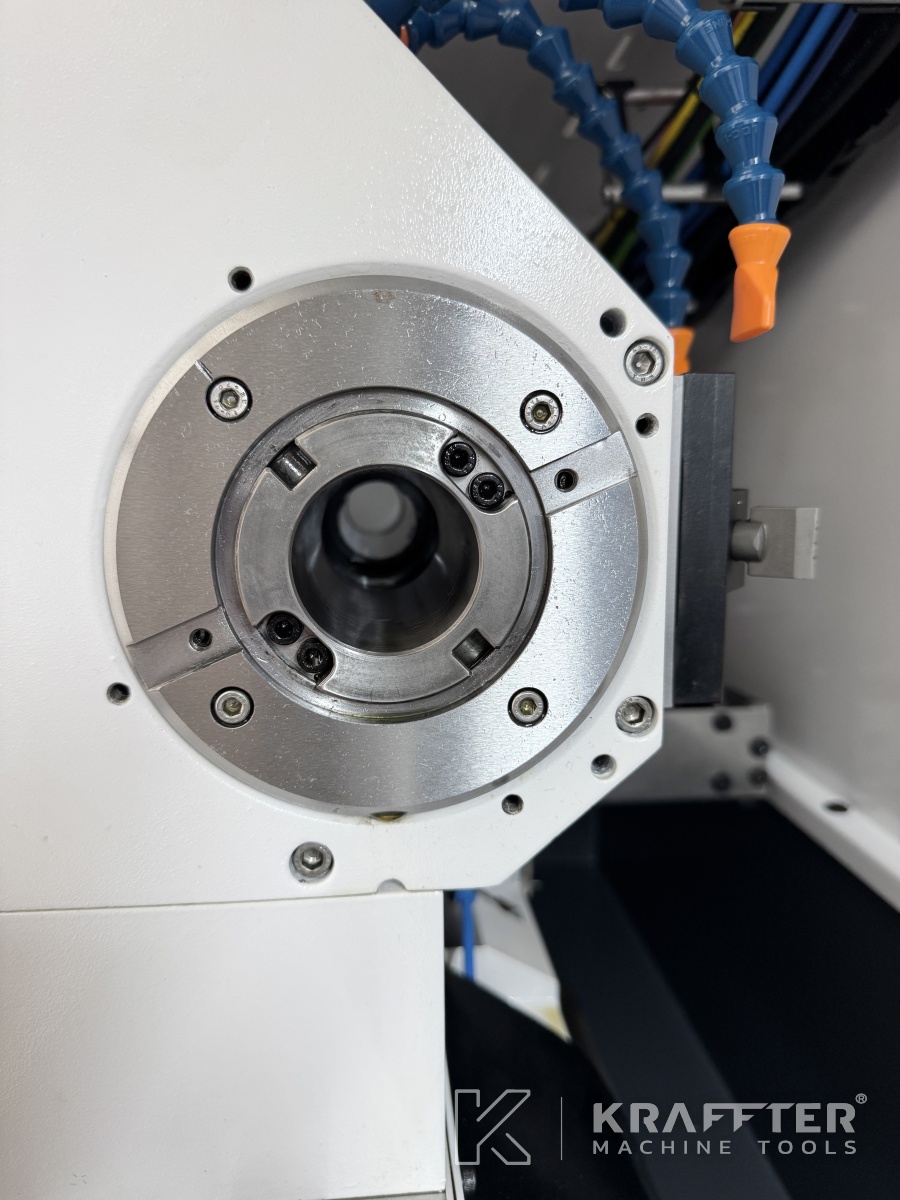

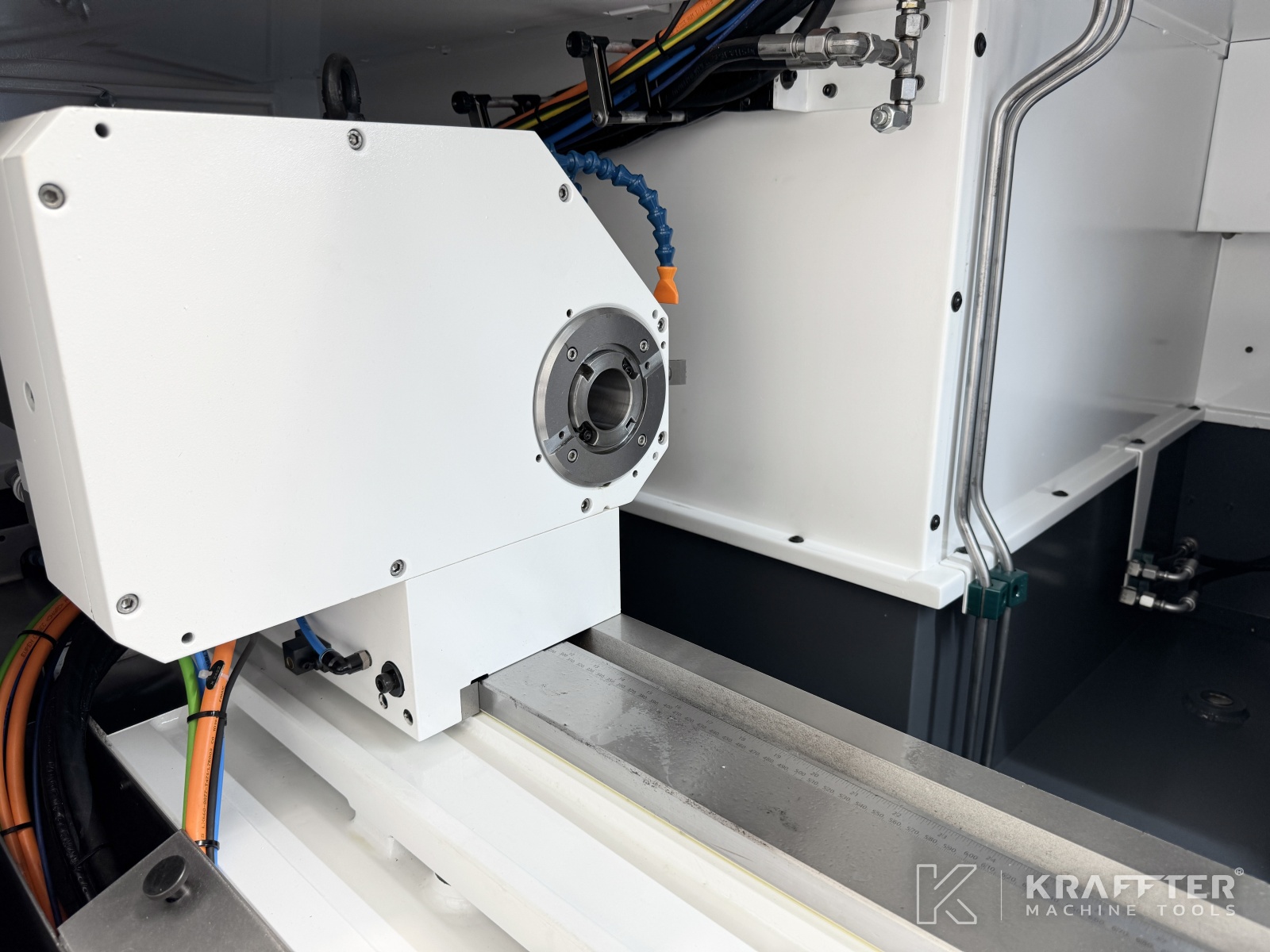

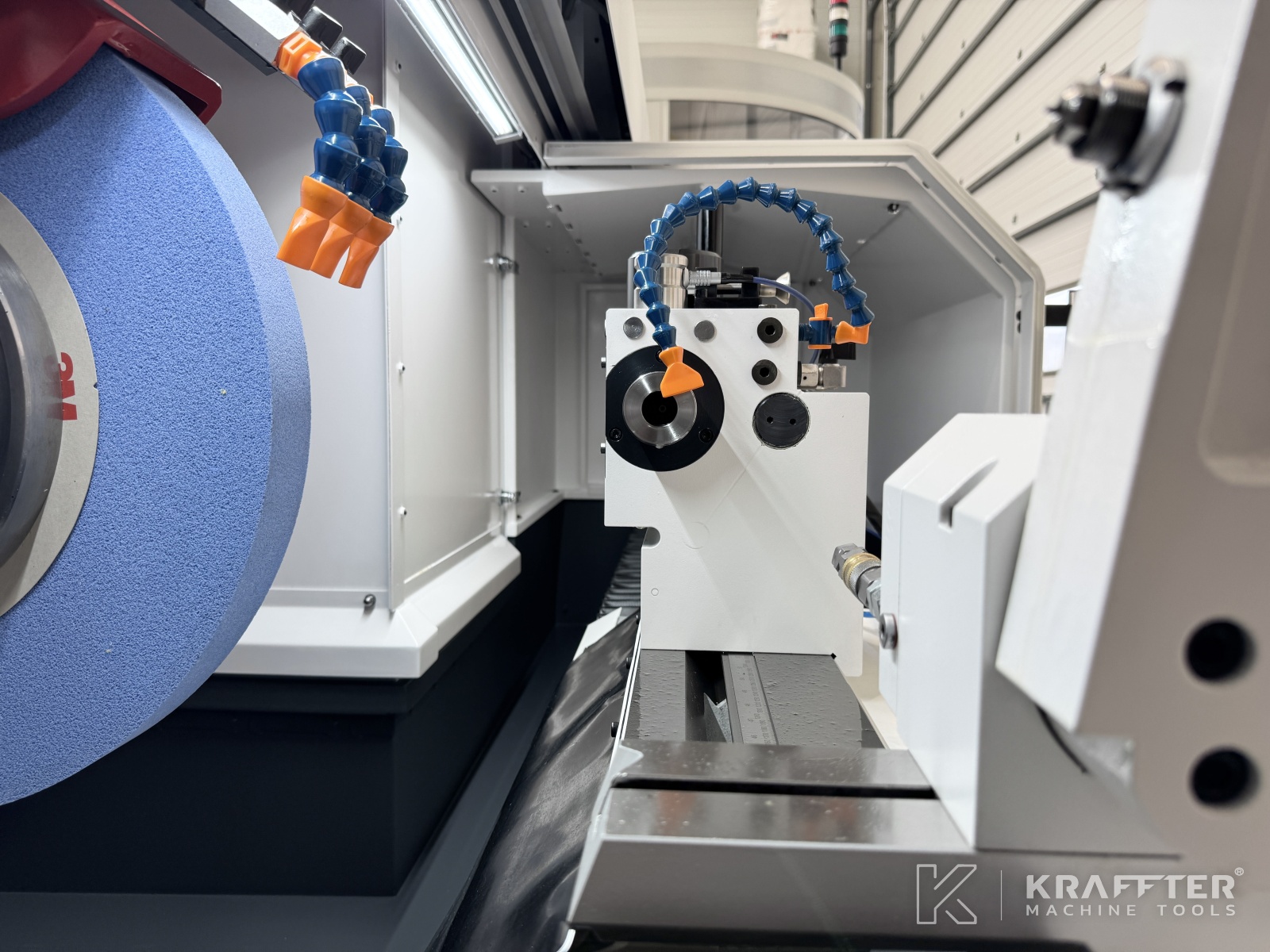

Nez de broche porte-pièce
MT5
Vitesse mini. broche porte-pièce
1 [tr/min]
Vitesse maxi. broche porte-pièce
1500 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
120 [Kg]
Cône contre-poupée
MT3
Course fourreau contre-poupée
35 [mm]
Diamètre fourreau contre-poupée
50 [mm]
Réglage fin contre-poupée
+/- 40 [mm]
Tension d'alimentation
400 [V]
Puissance installée
20 [kVA]
Poids
5700 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

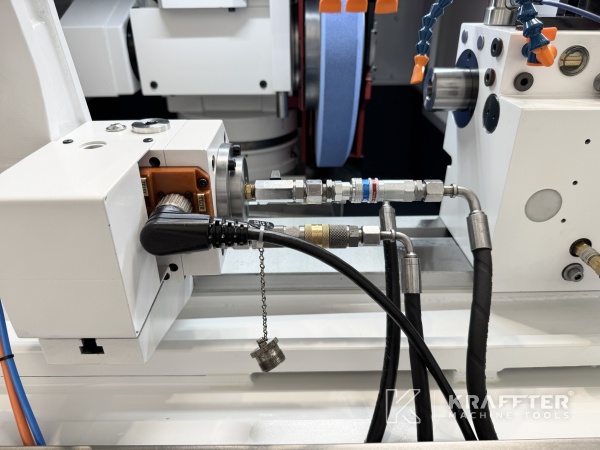

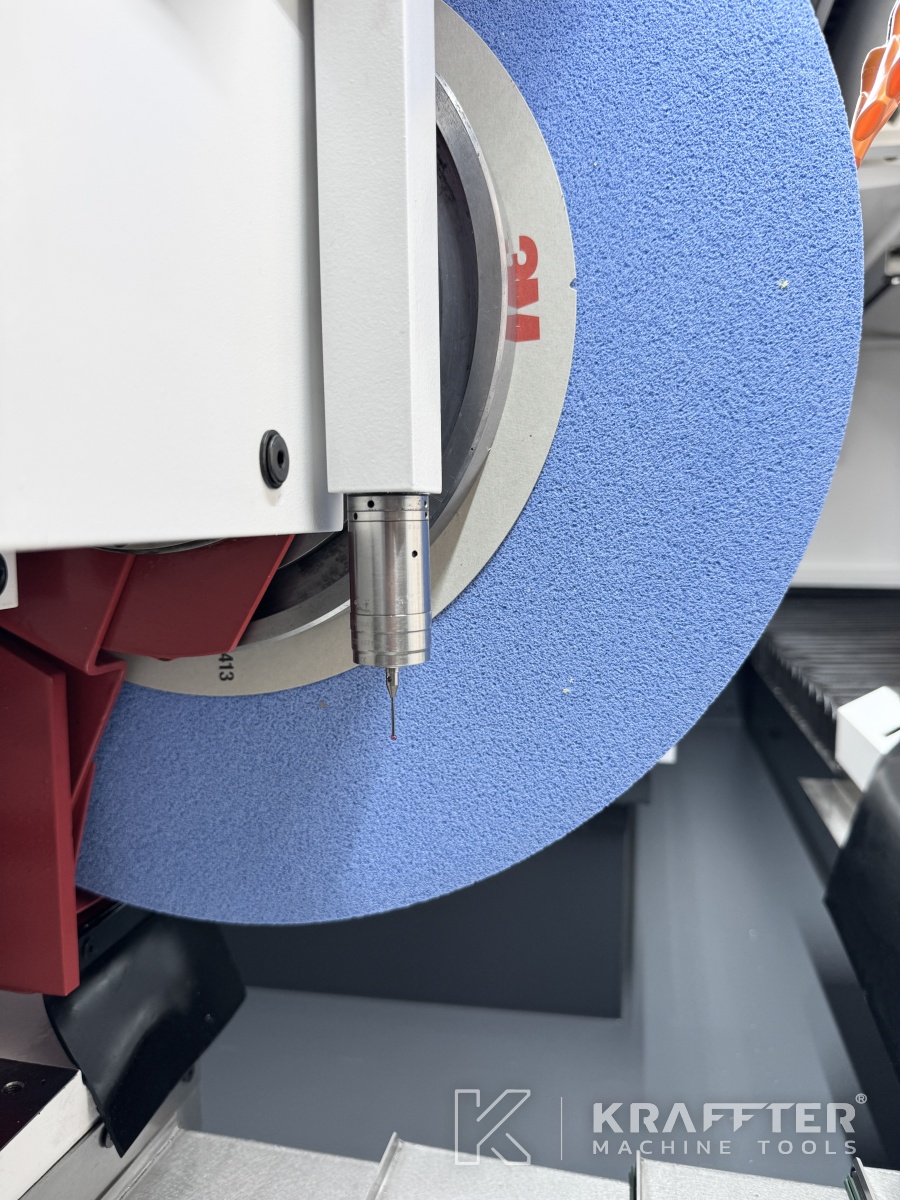

- x1 broche mécanique de rectification inter. type 102540B - vitesse: 40 000 [tours/min]

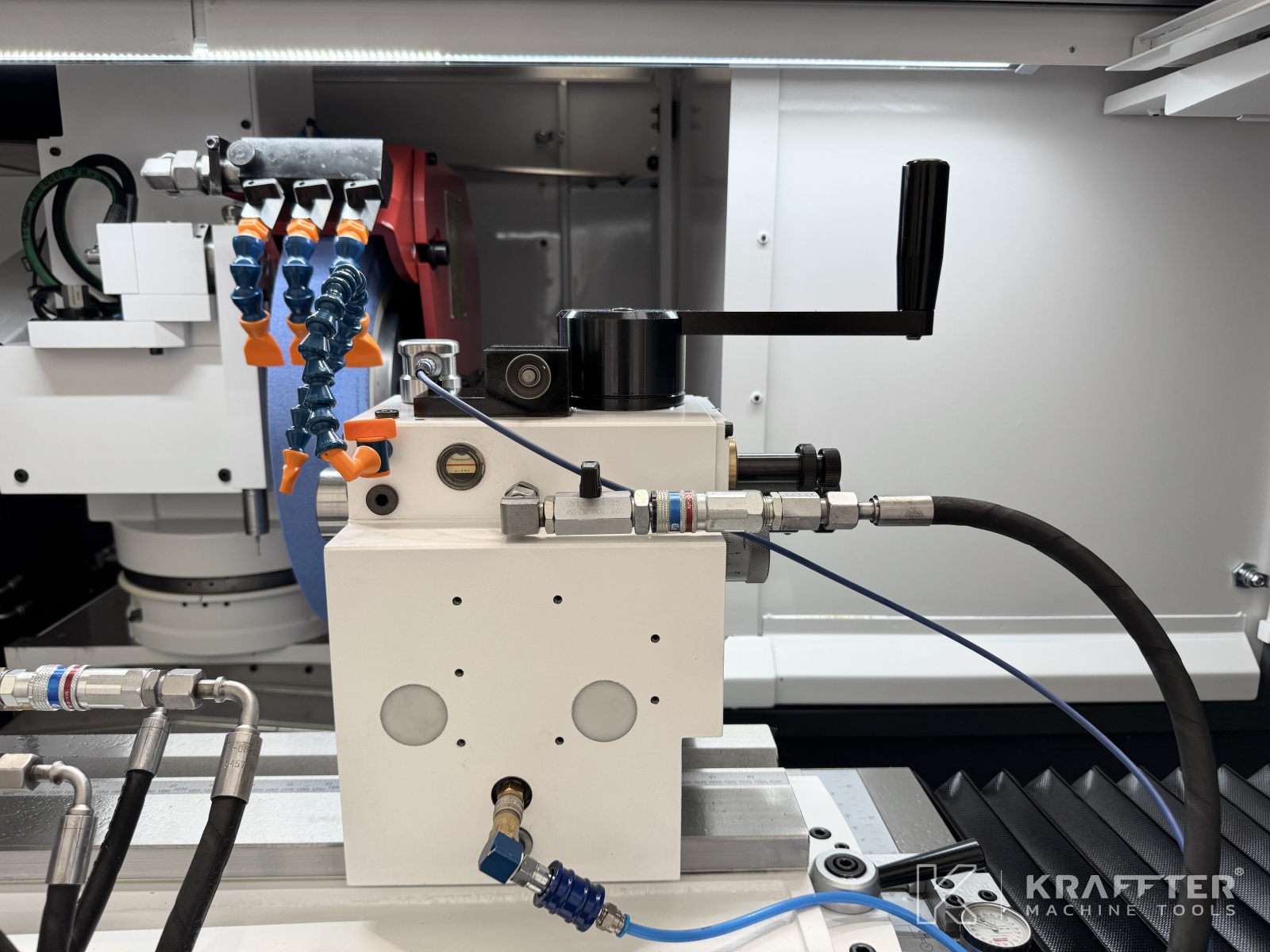

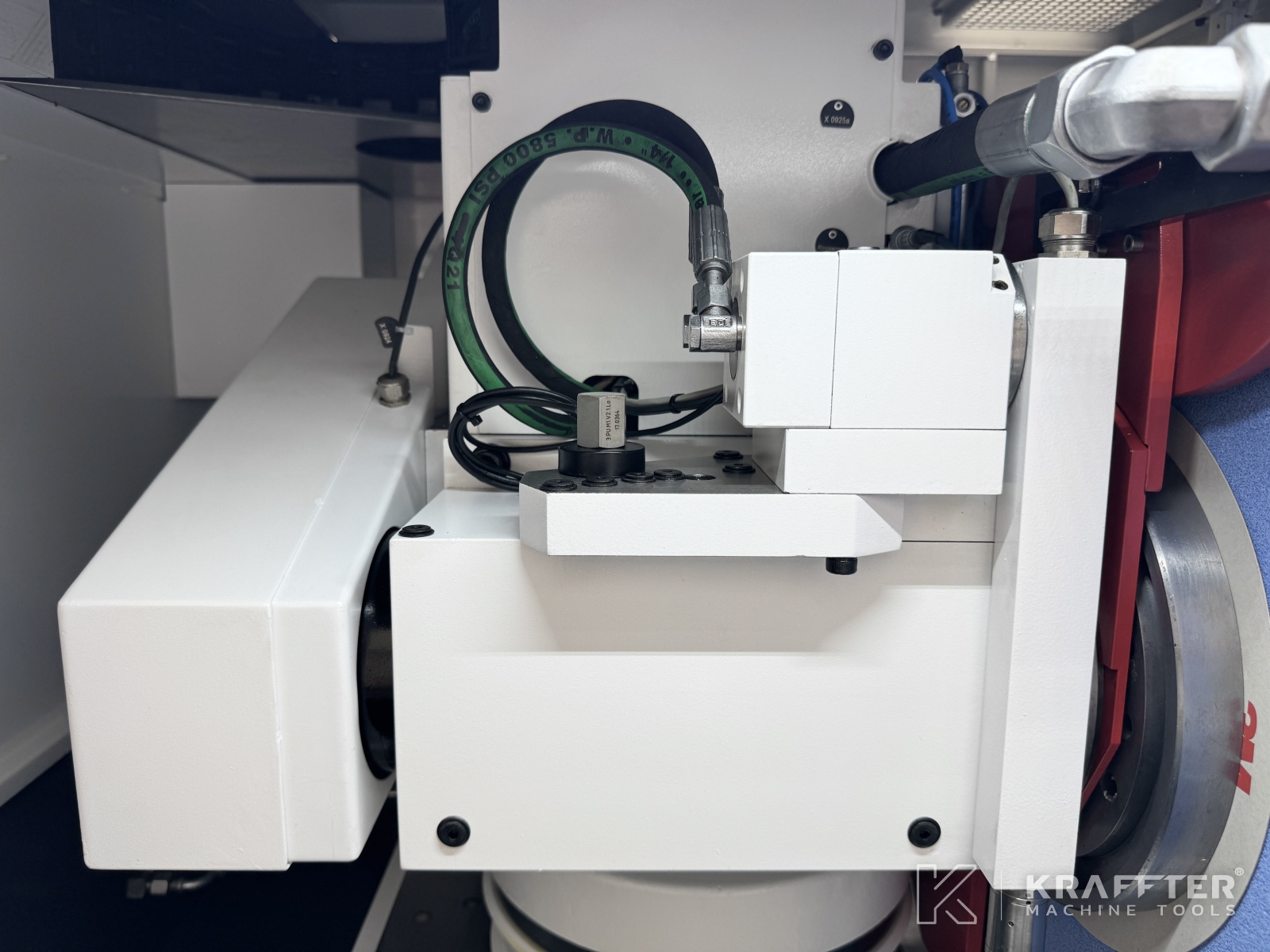

- x1 dispositif de dressage rabatable hydrauliquement

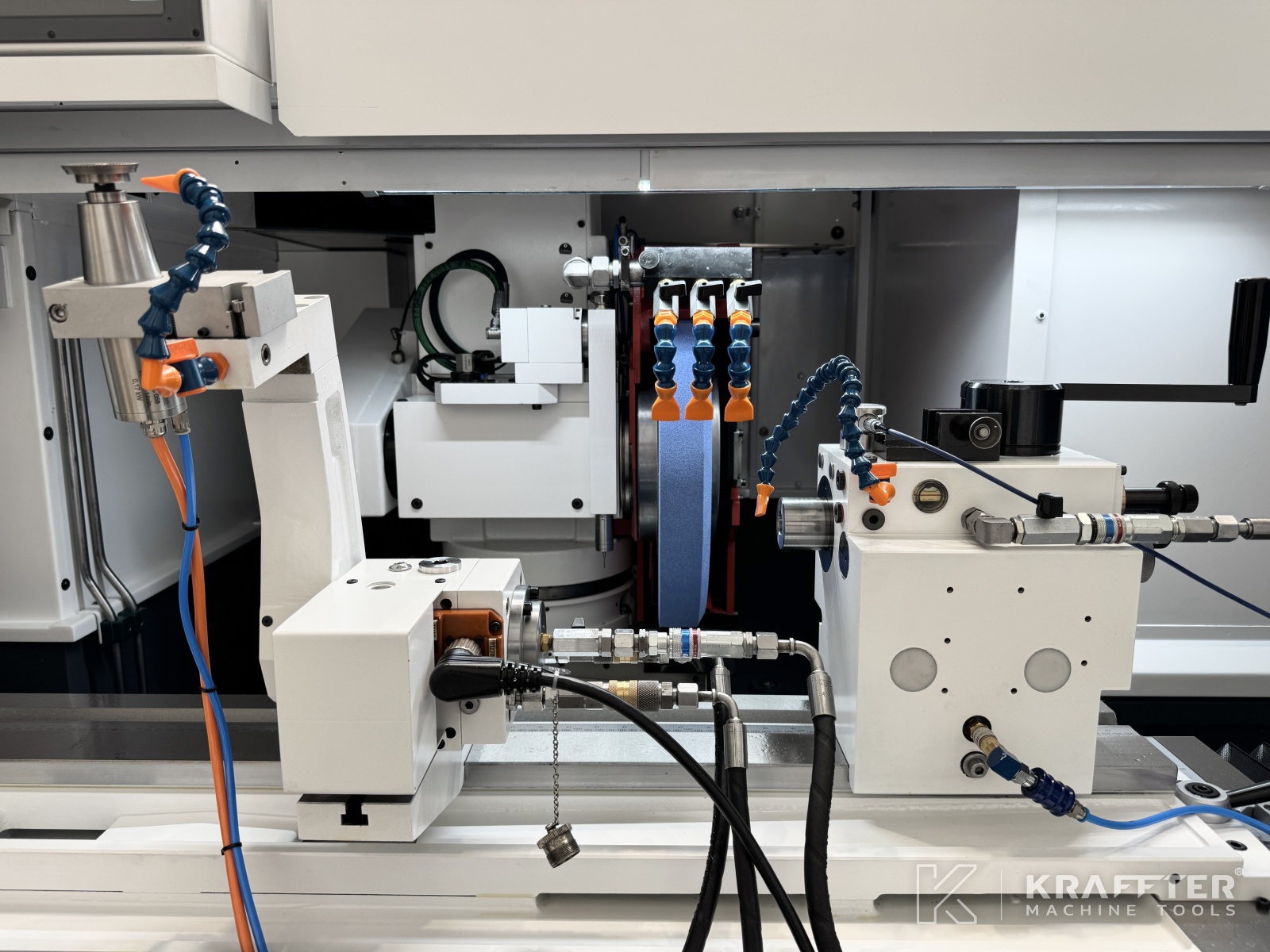

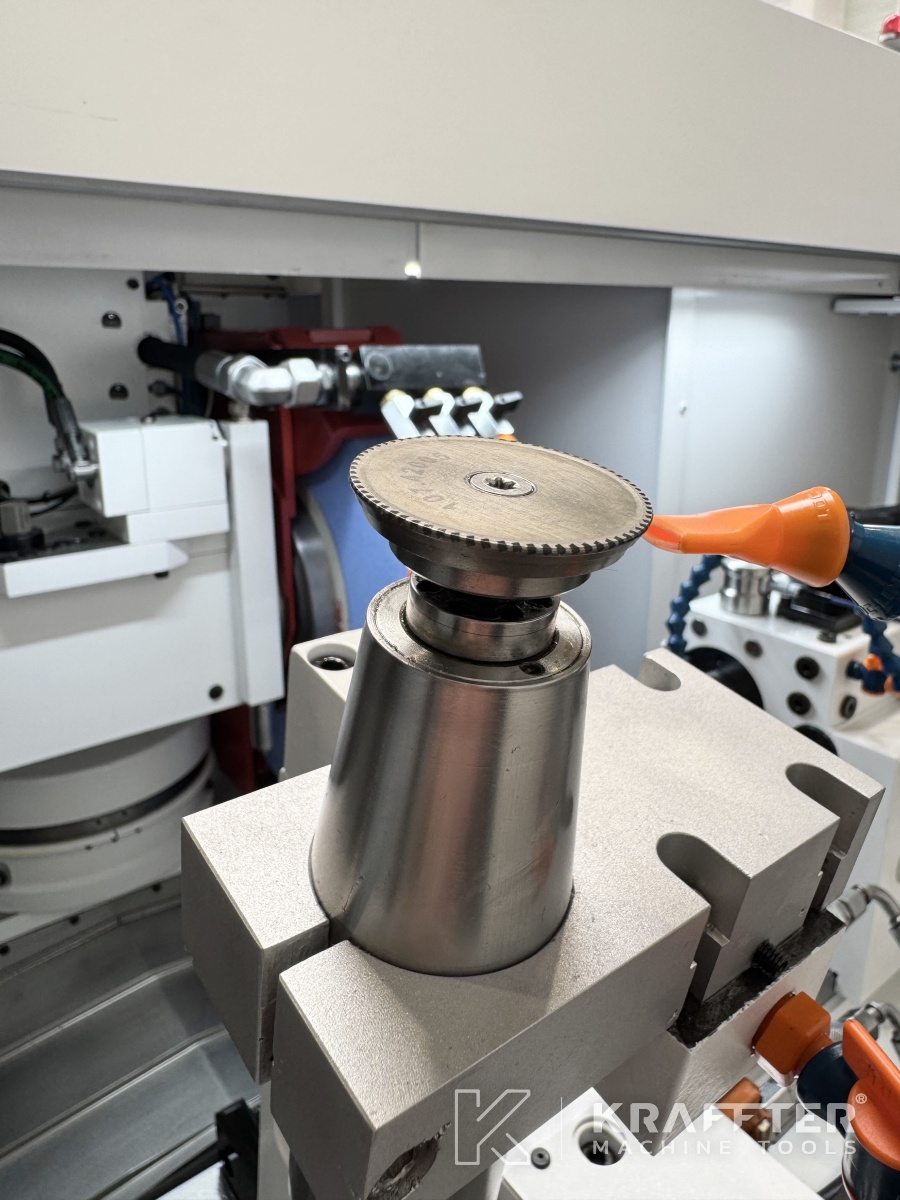

- x1 turbine de dressage (molette) DR.KAISER type C42 DC 058 - vitesse: 25 000 [tours/min] - 0.17 [Kw]

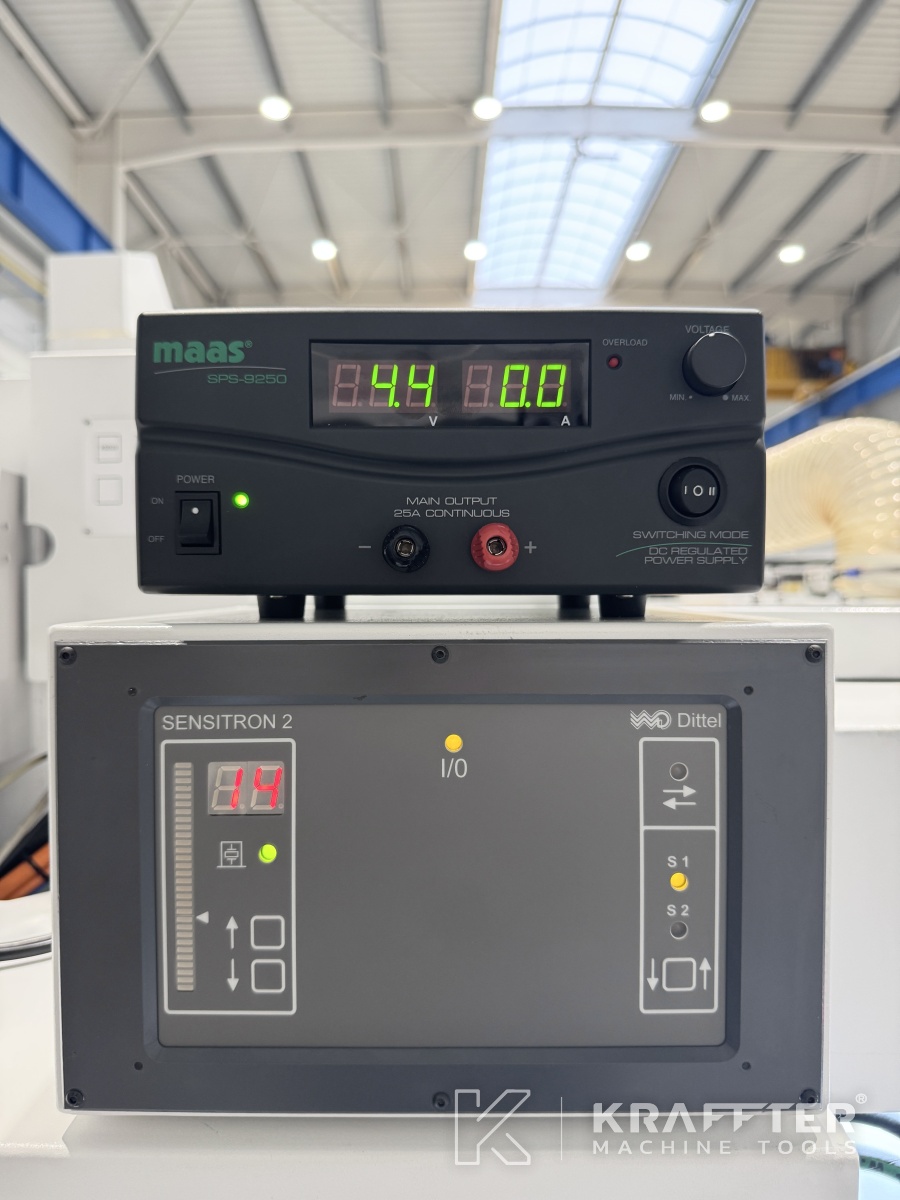

- x1 convertisseur de fréquence MAAS type SPS-9250
- x1 relevage pneumatique de contre-poupée
- x1 relevage pneumatique de fausse-table
- x1 axe B automatique - denture Hirth 1 [°]
- x1 axe C pour la rectification de filets et de formes
- x1 palpeur pièce MOVOMATIC C25
- x1 appareil de commande à contact DITTEL SENSITRON 2

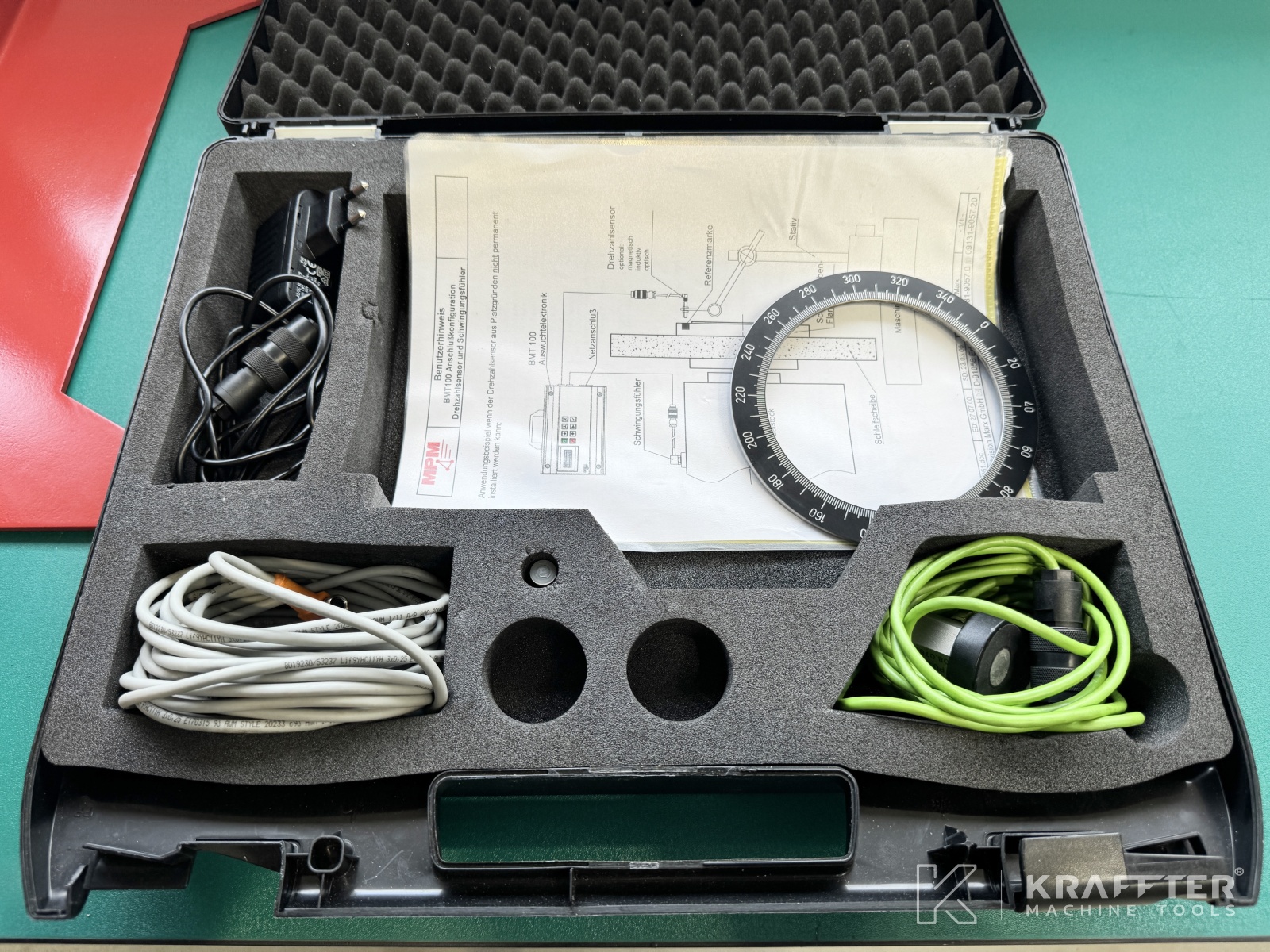

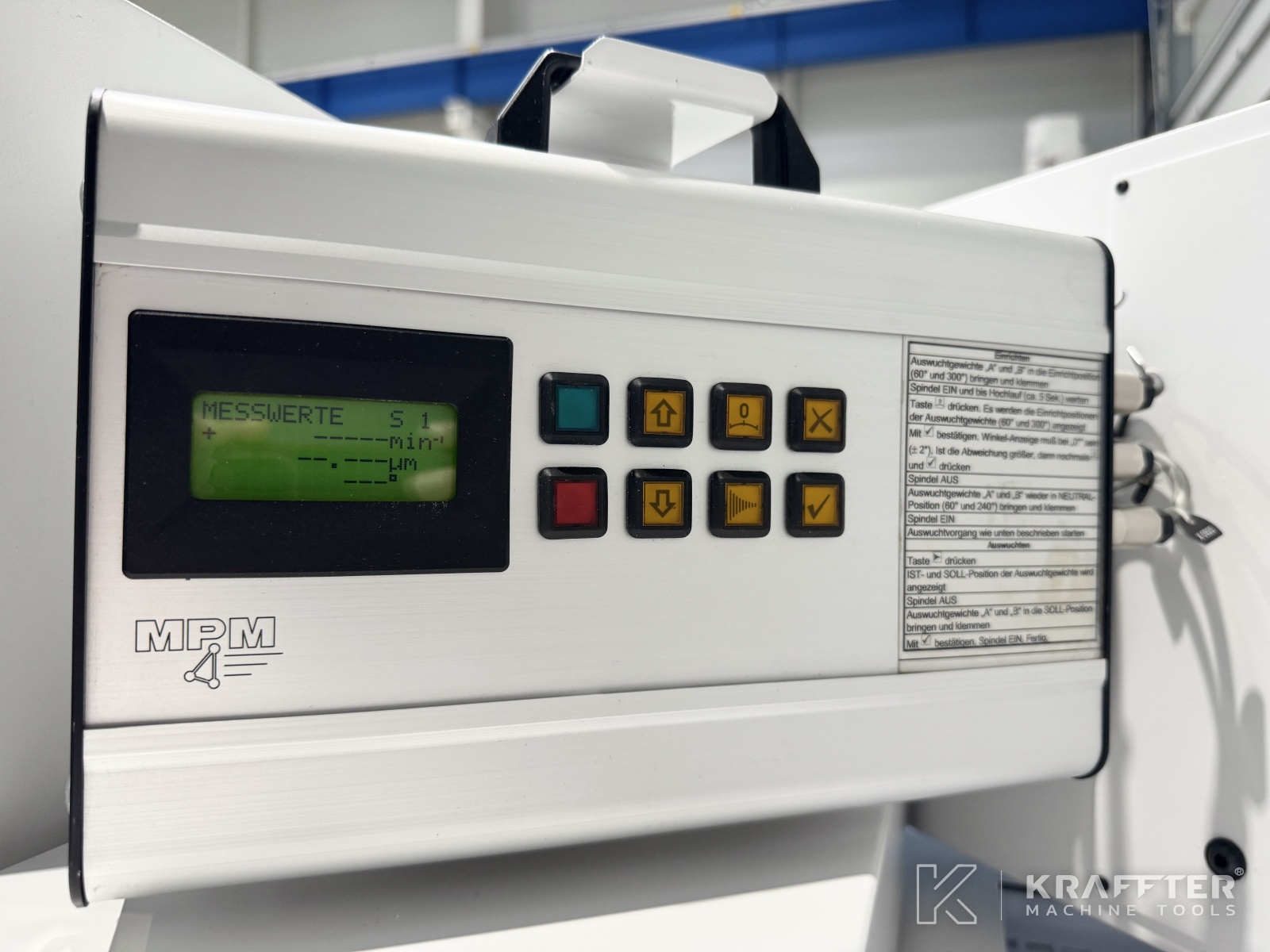

- x1 dispositif d'équilibrage semi-automatique de meule MPM type 3.BMT100M

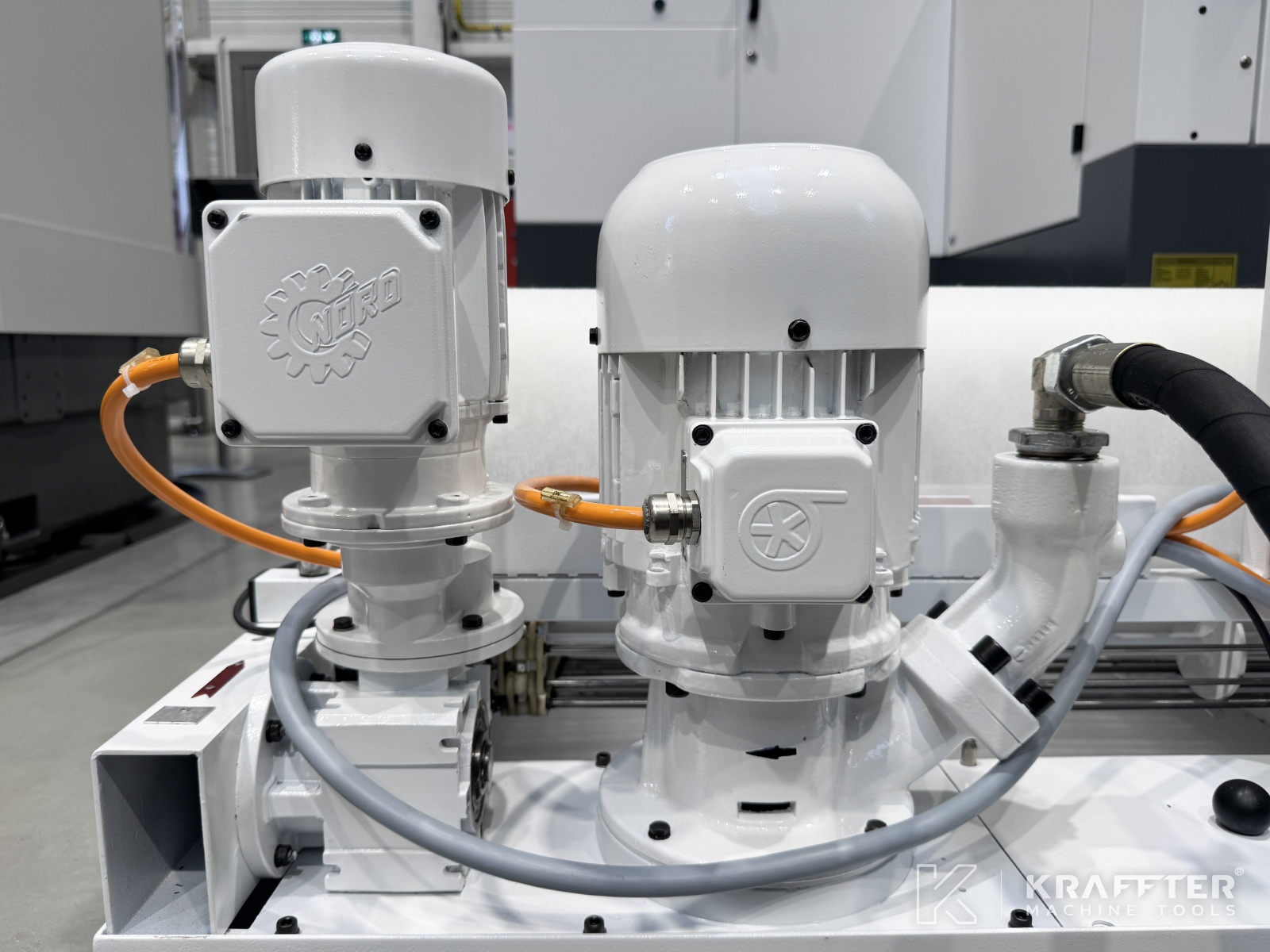

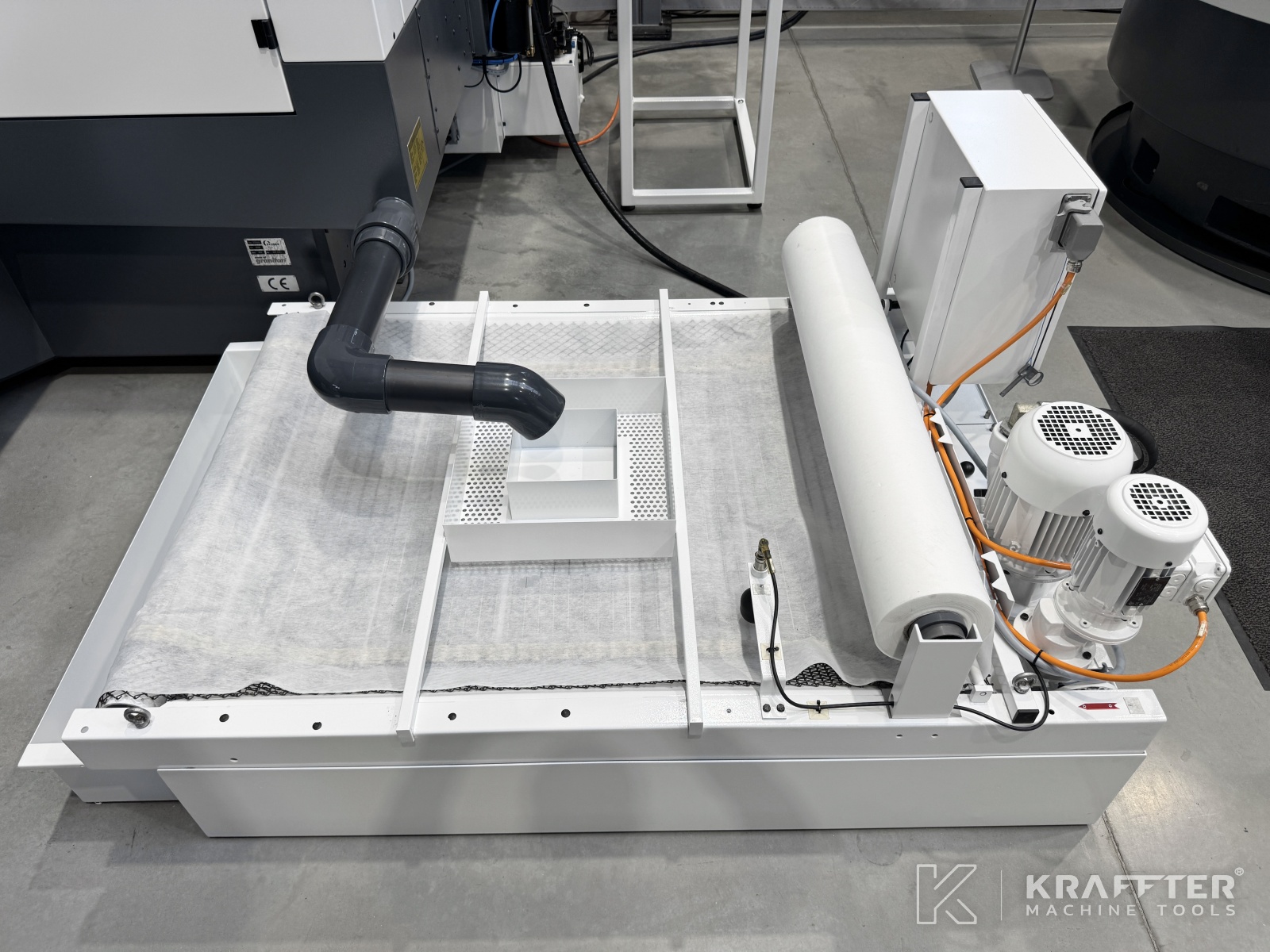

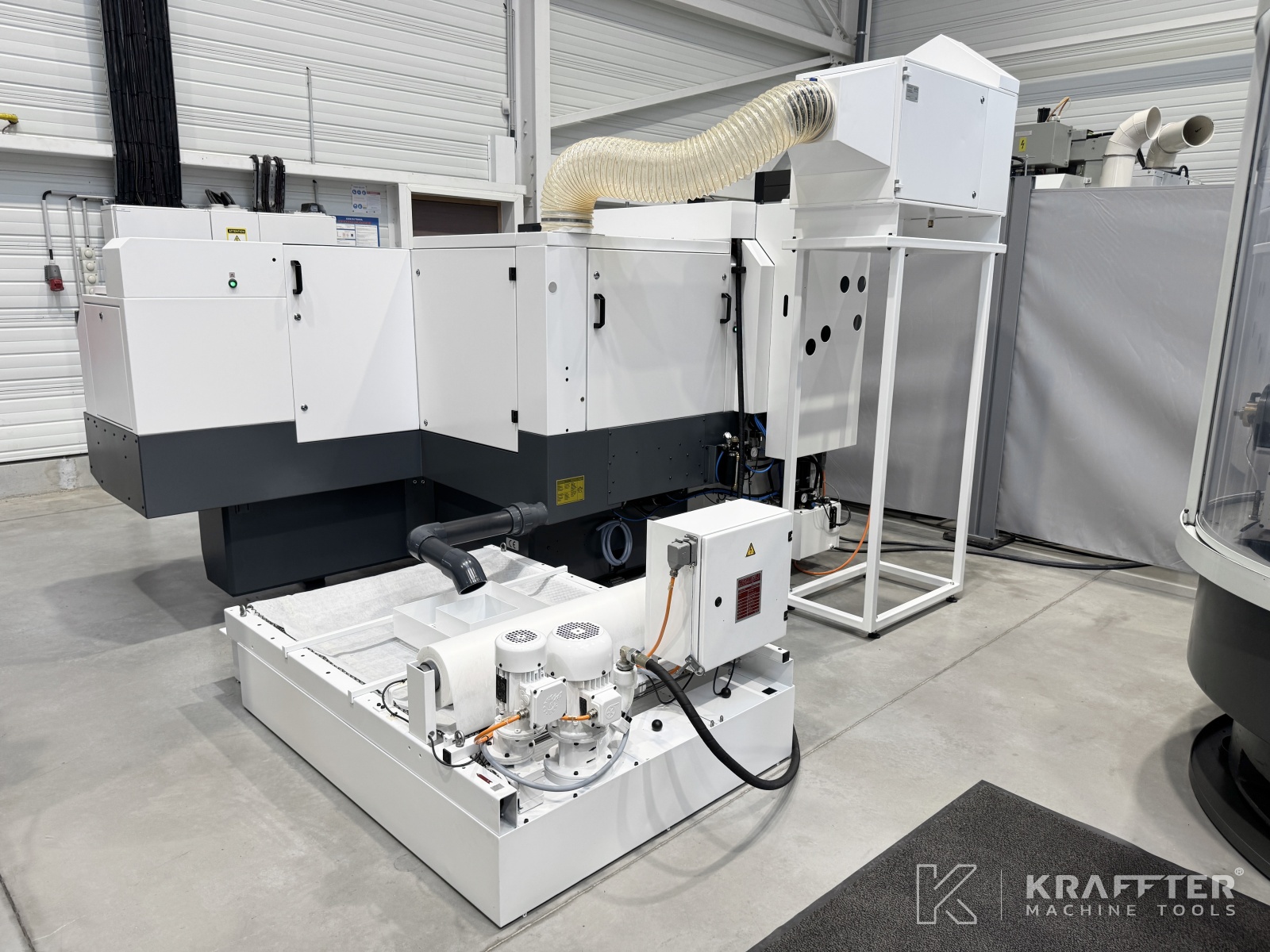

- x1 unité de filtration papier STREULI AG

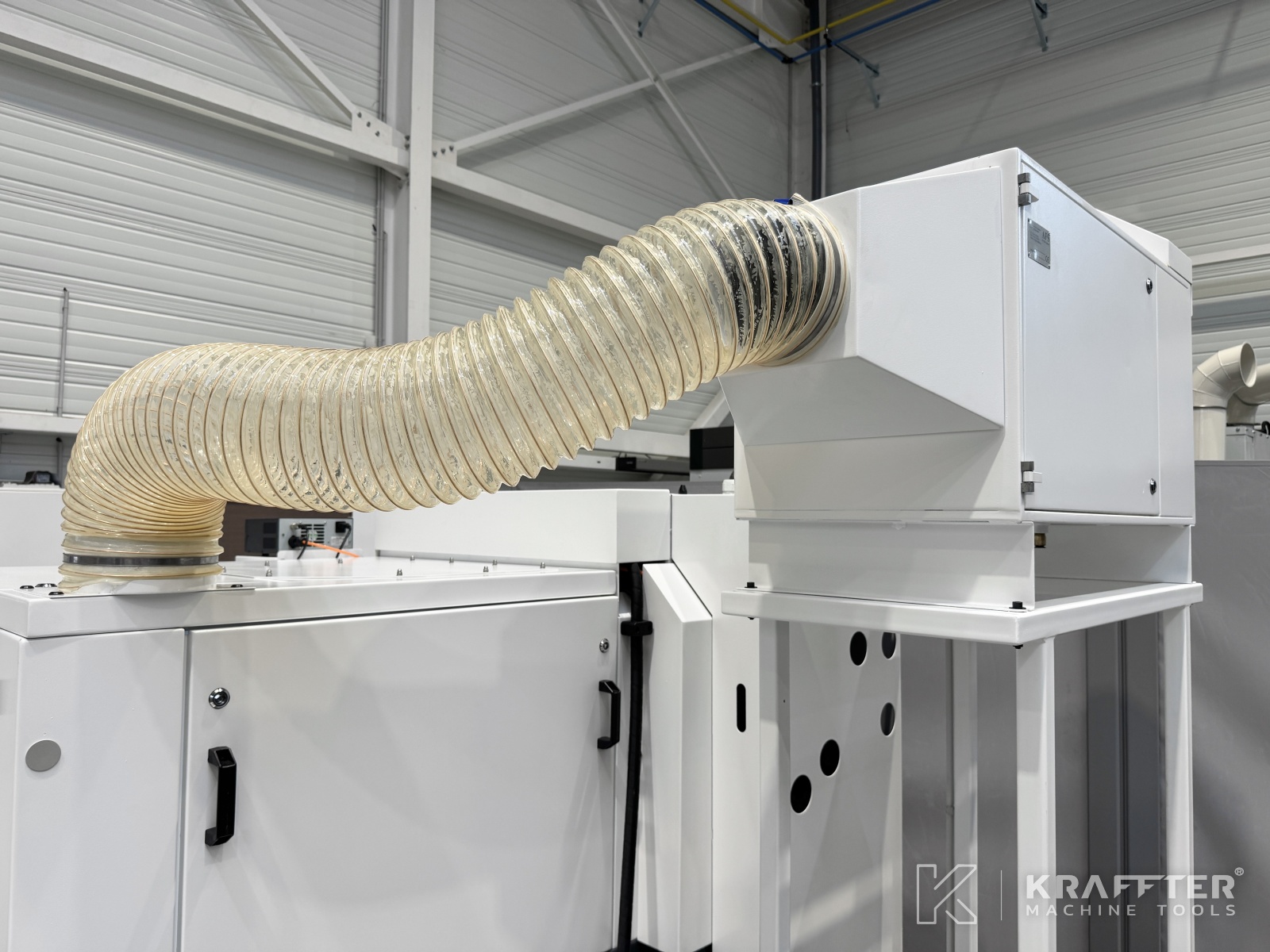

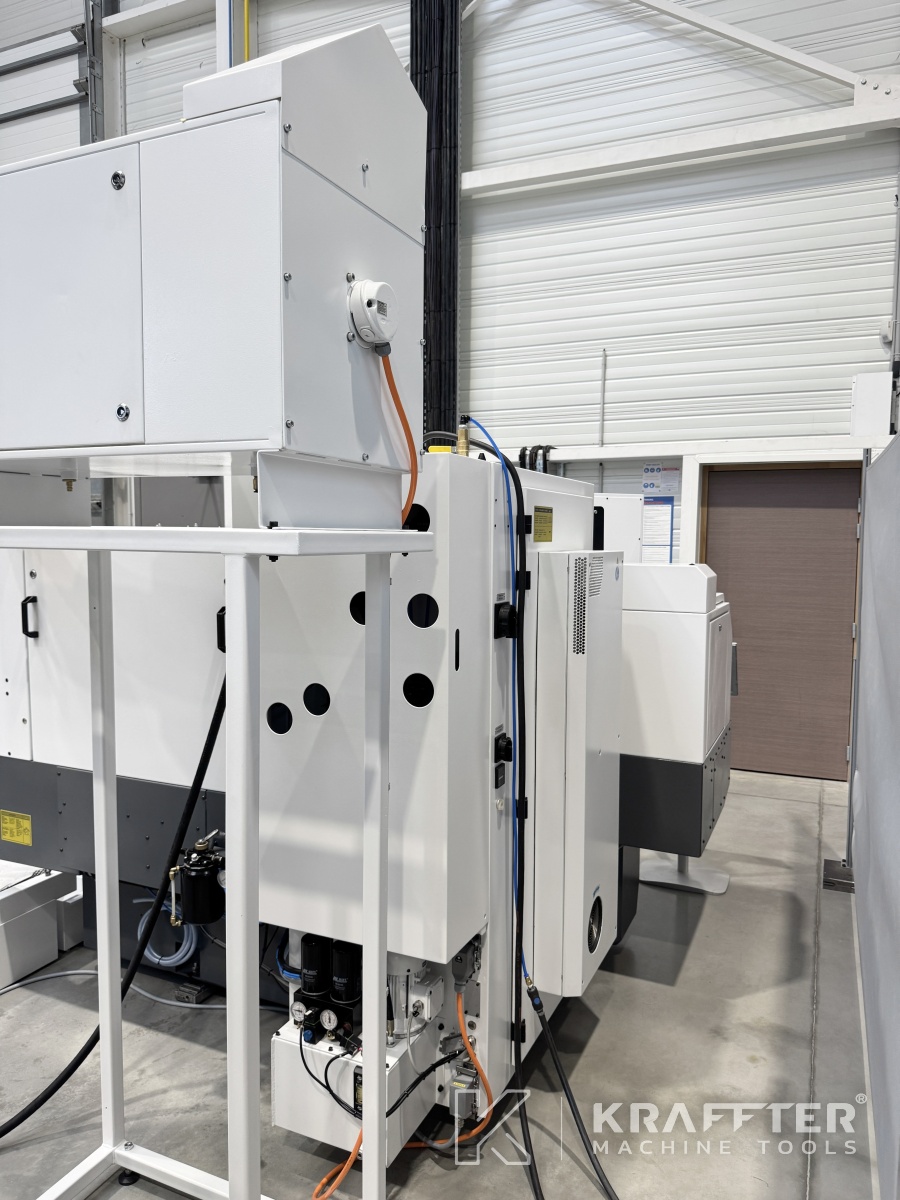

- x1 unité d'aspiration de brouillard d'huile AFS Air Filter Systeme

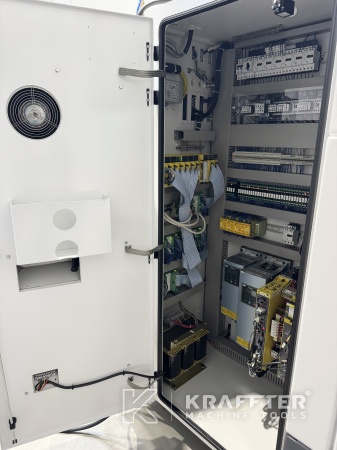

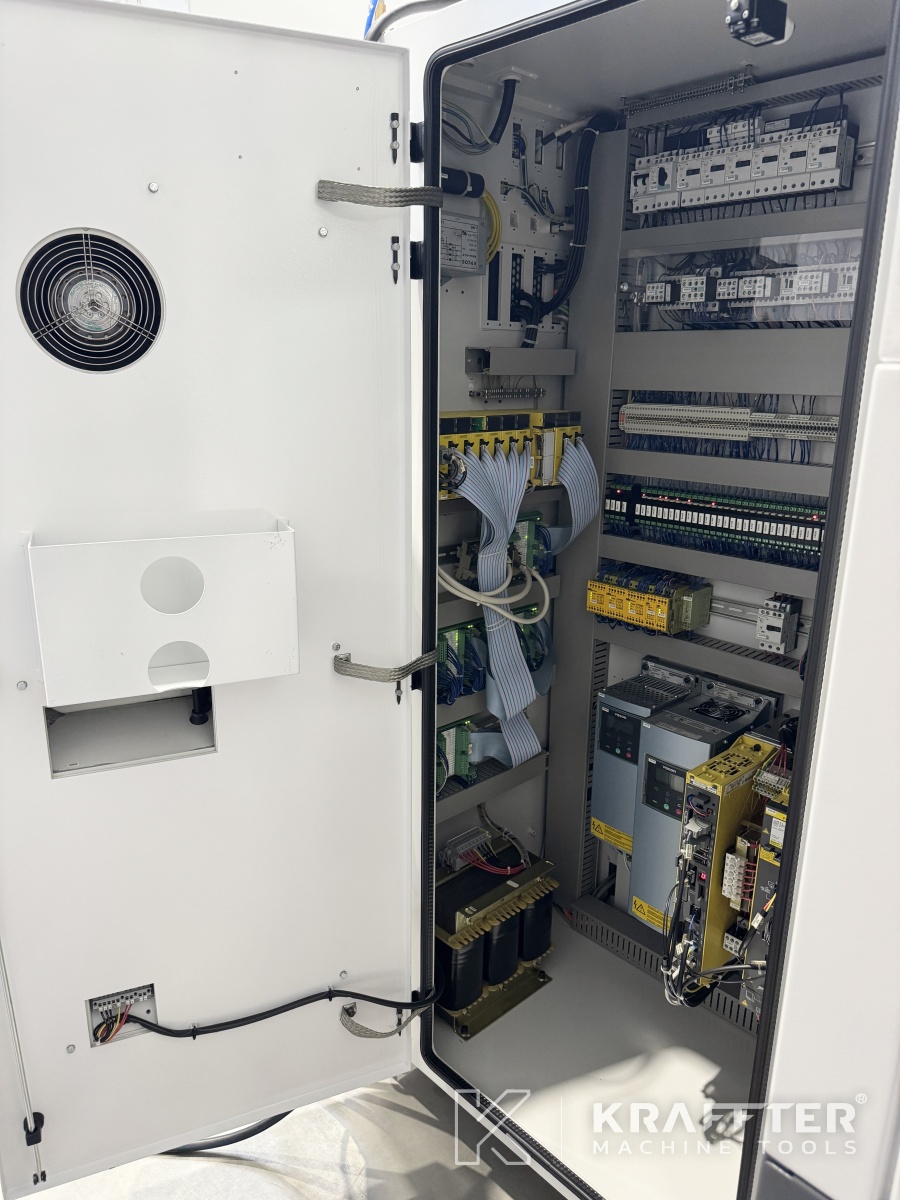

- x1 climatiseur d'armoire électrique

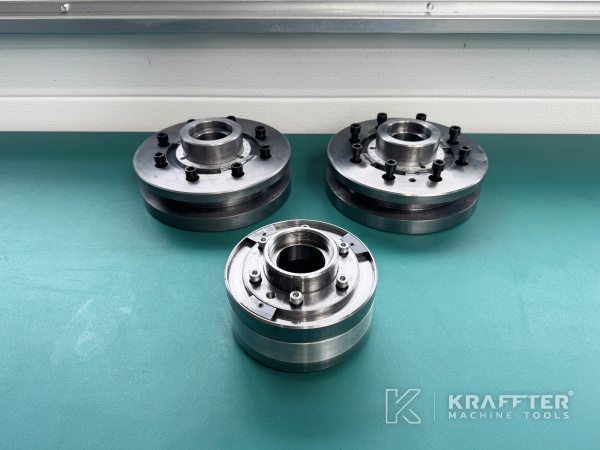

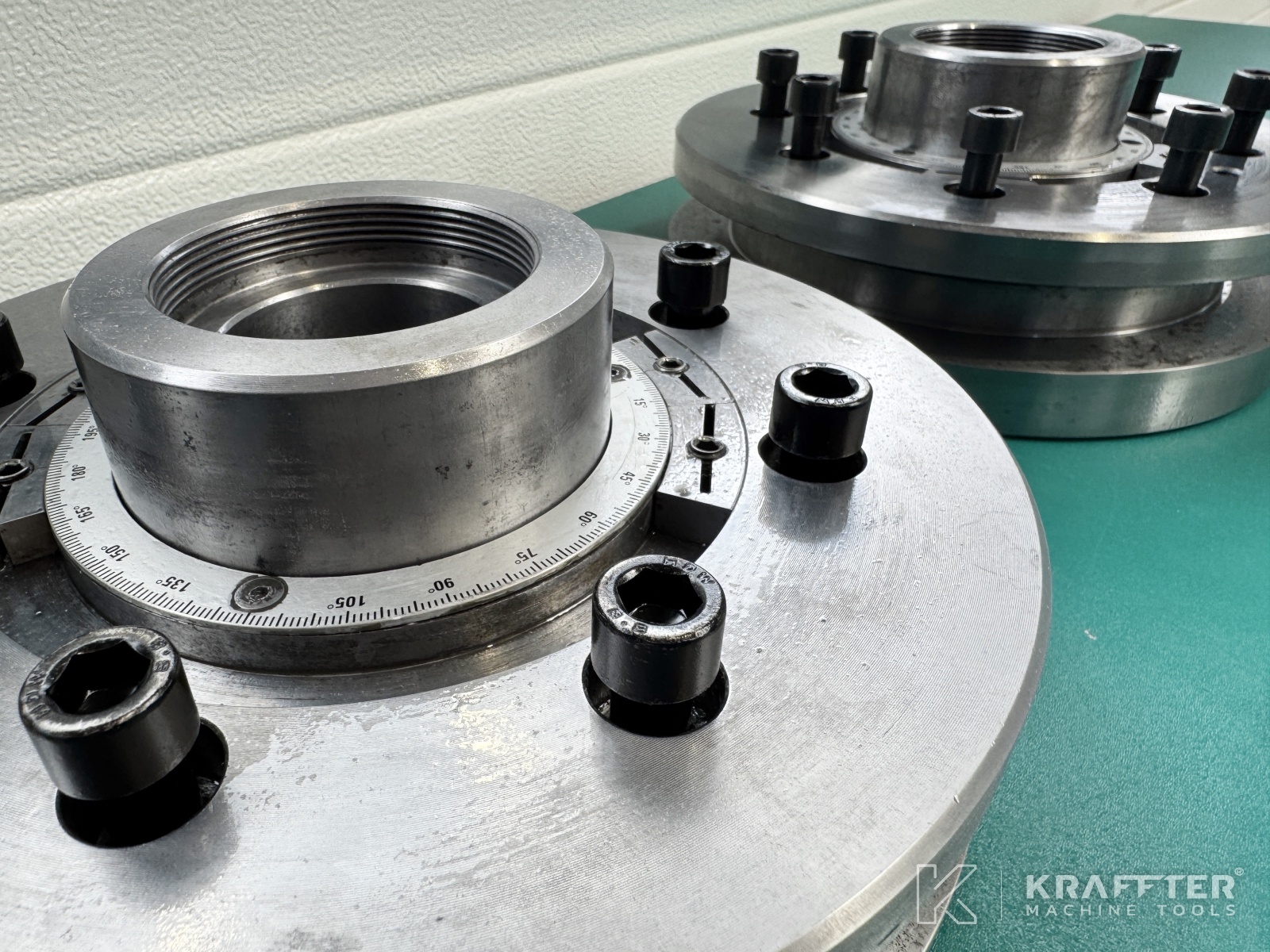

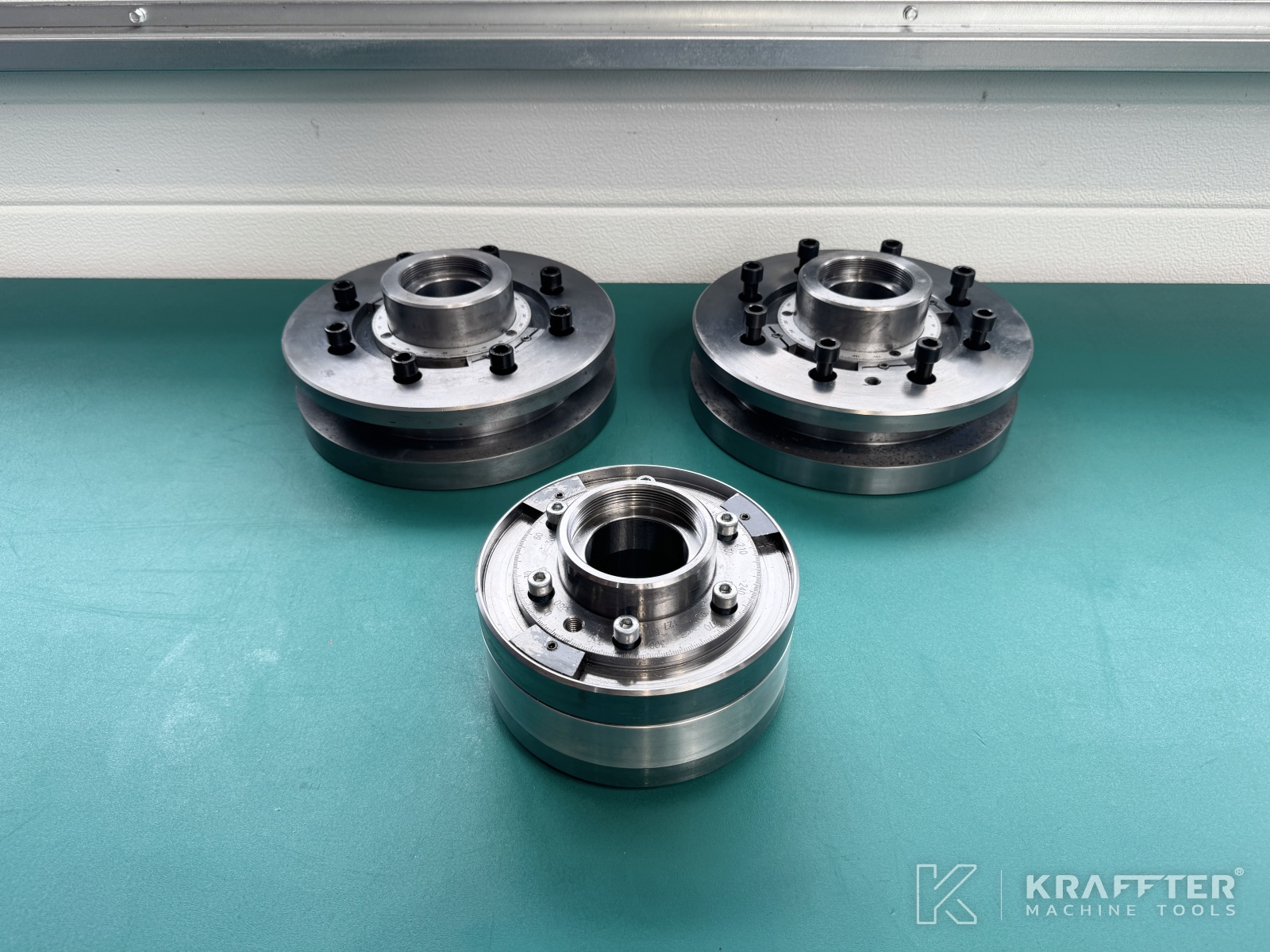

- x3 flasques porte-meule exter.

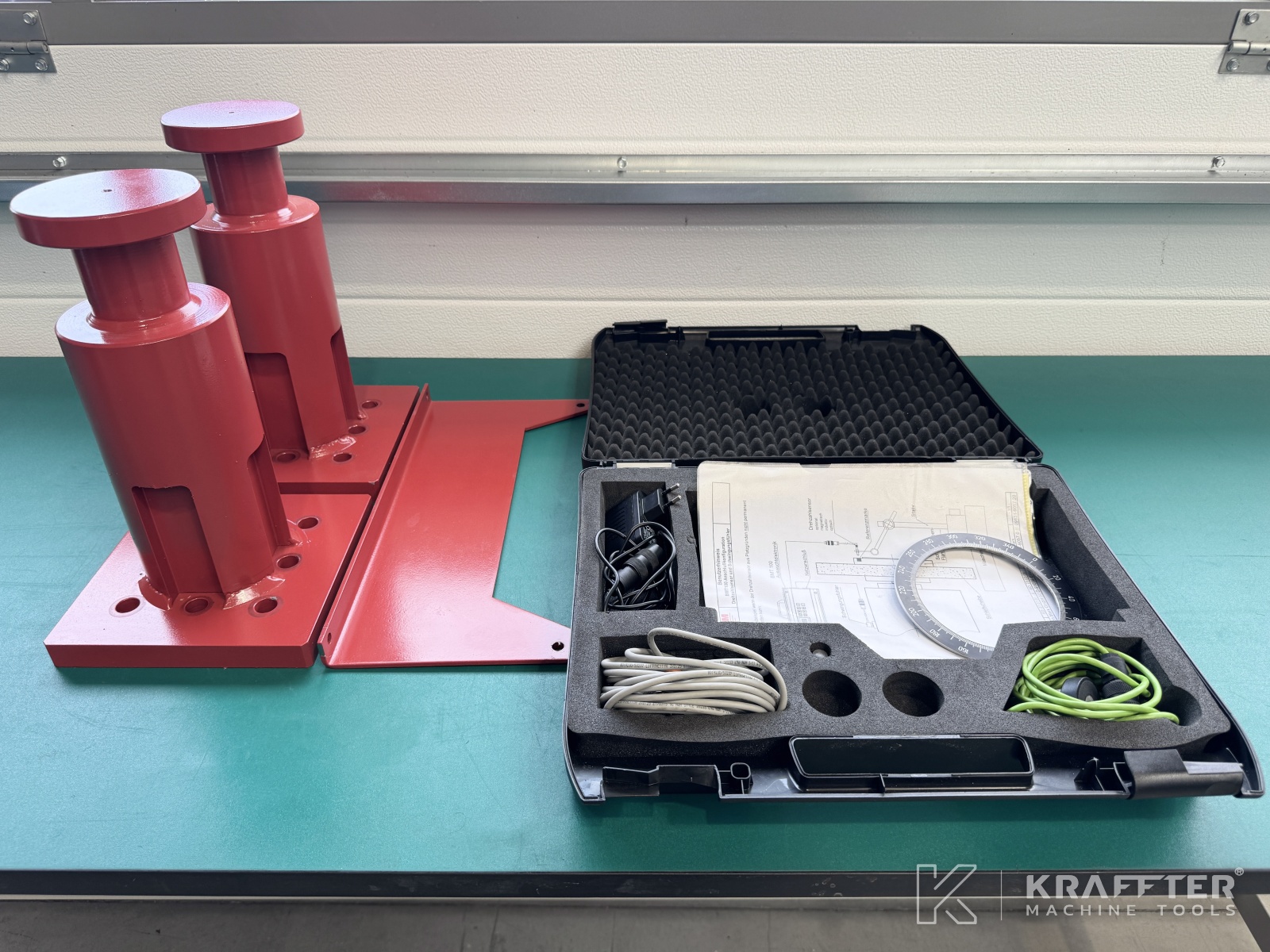

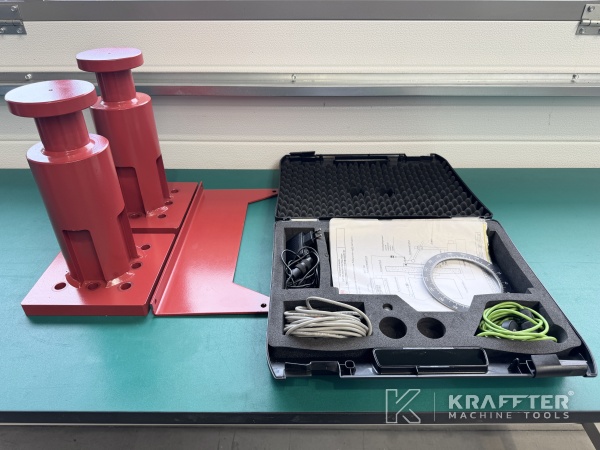

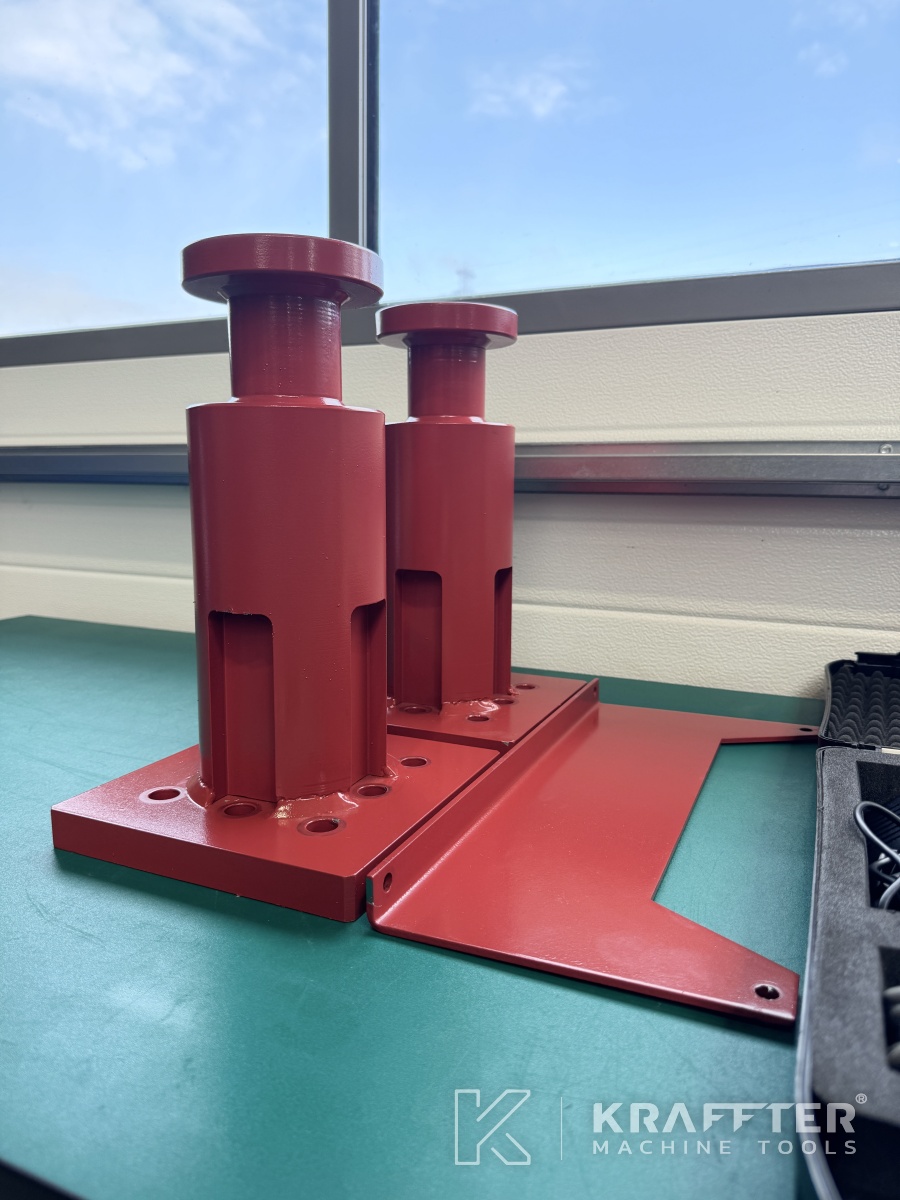

- x2 brides de levage
- x1 bride d'axes destinée au transport de la machine
- x1 ensemble de manuels d'utilisation (Français, Anglais et Allemand)
