Vendu

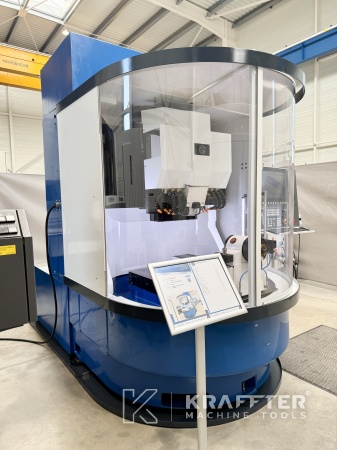

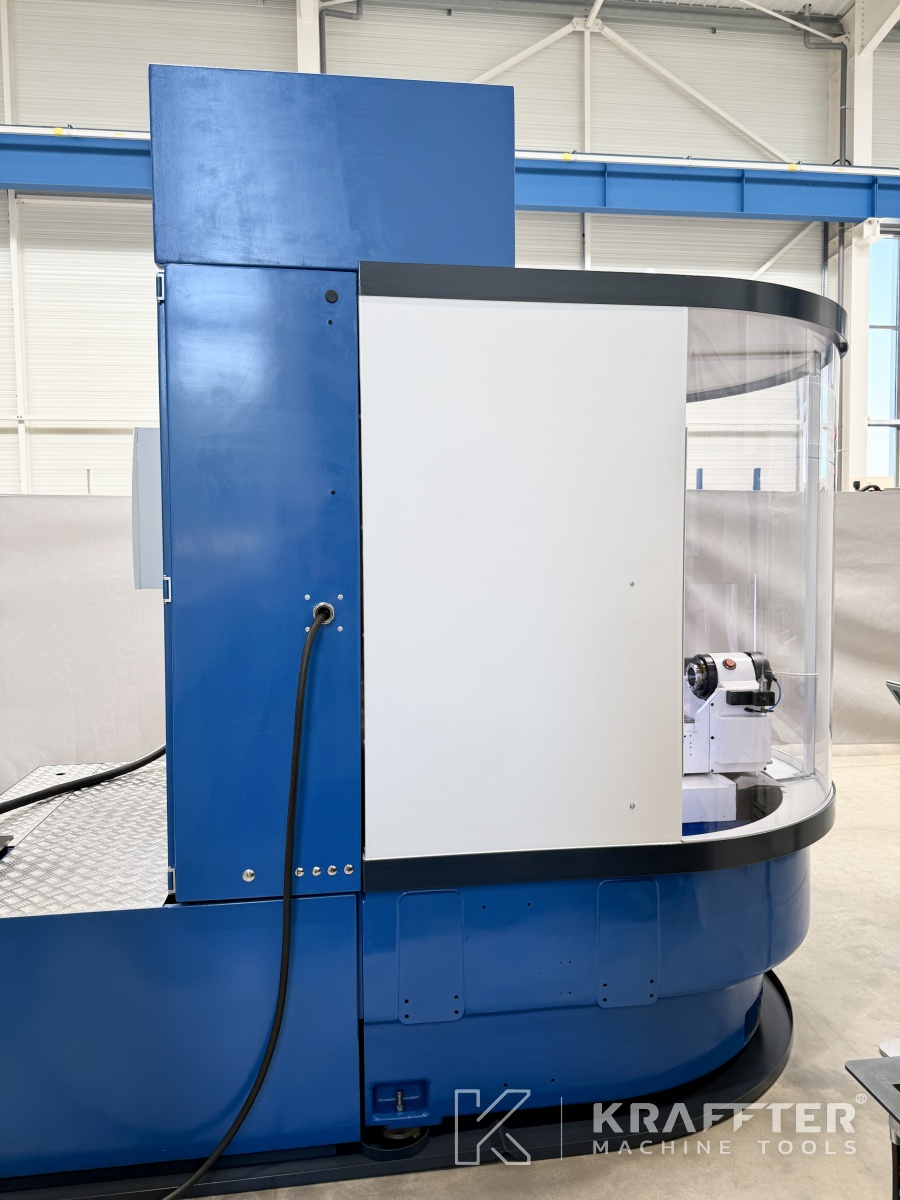

Type de machine : Affûteuse CNC
Marque : WALTER
N° de stock: 90159

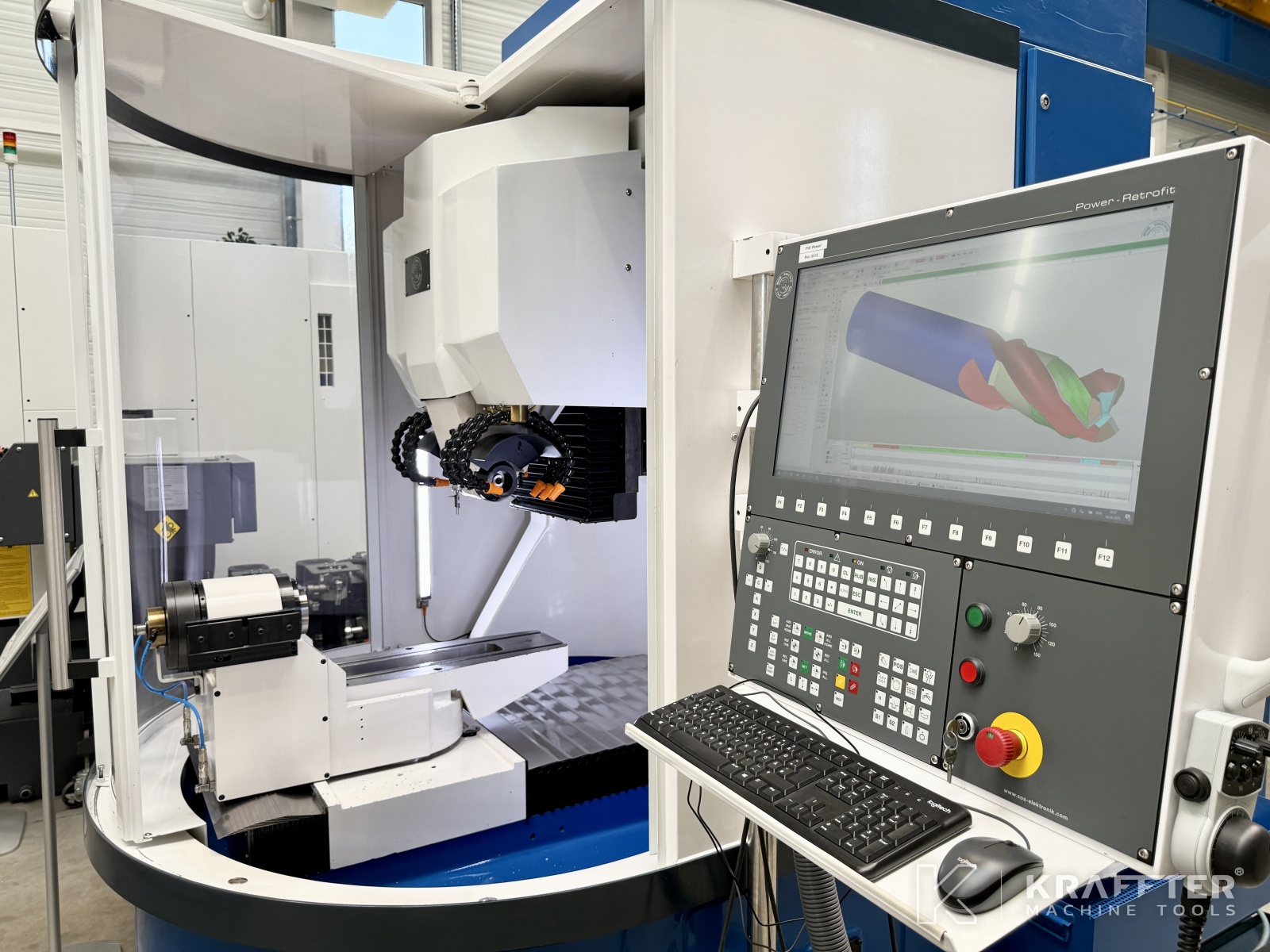

Modèle : Helitronic Power Regrinder
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques
Type de CN
NUM
Version software installée
NUMROTO Plus
Ecran couleur tactile
Oui
Nombre d’axes
5
Hauteur de pointes
190
Course axe X
490 [mm]
Résolution axe X
0.00001 [mm]
Course axe Y
320 [mm]
Résolution axe Y
0.00001 [mm]
Course axe Z
660 [mm]
Résolution axe Z
0.00001 [mm]
Vitesse déplacement rapide X, Y et Z
15000 [mm/min]
Course axe A
360 [°]
Vitesse avances rapides axe A
100 [mm/min]
Course axe C
+/- 200 [°]
Résolution axe C
0.0001 [°]
Longueur maxi. pièce : rectification face
320 [mm]
Longueur maxi. d'affûtage
370 [mm]
Diamètre maxi. d'affûtage
320 [mm]
Diamètre de broche porte-meule
70 [mm]
Vitesse maxi. broche porte-meule
9500 [tr/min]
Puissance broche porte-meule
11.5 [kW]
Diamètre maxi. meule
150 [mm]

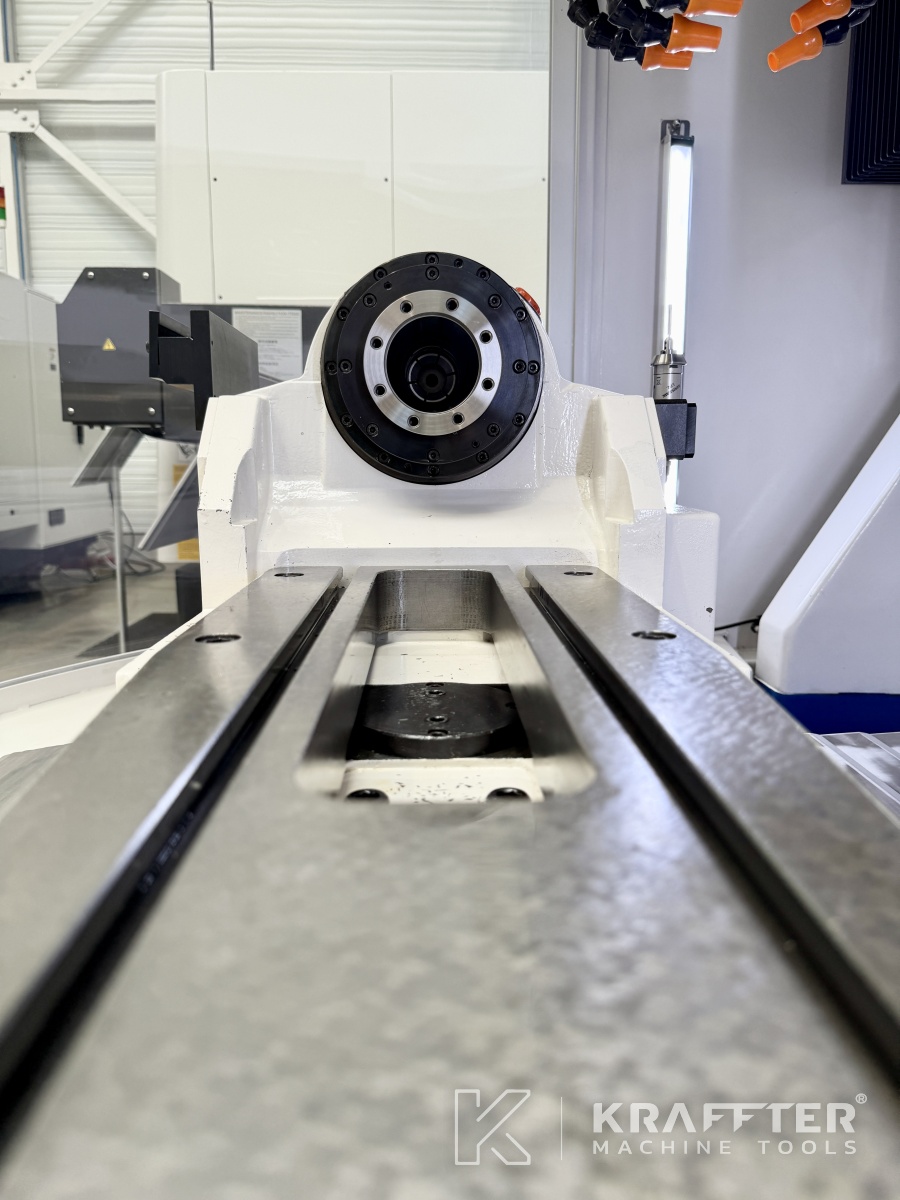

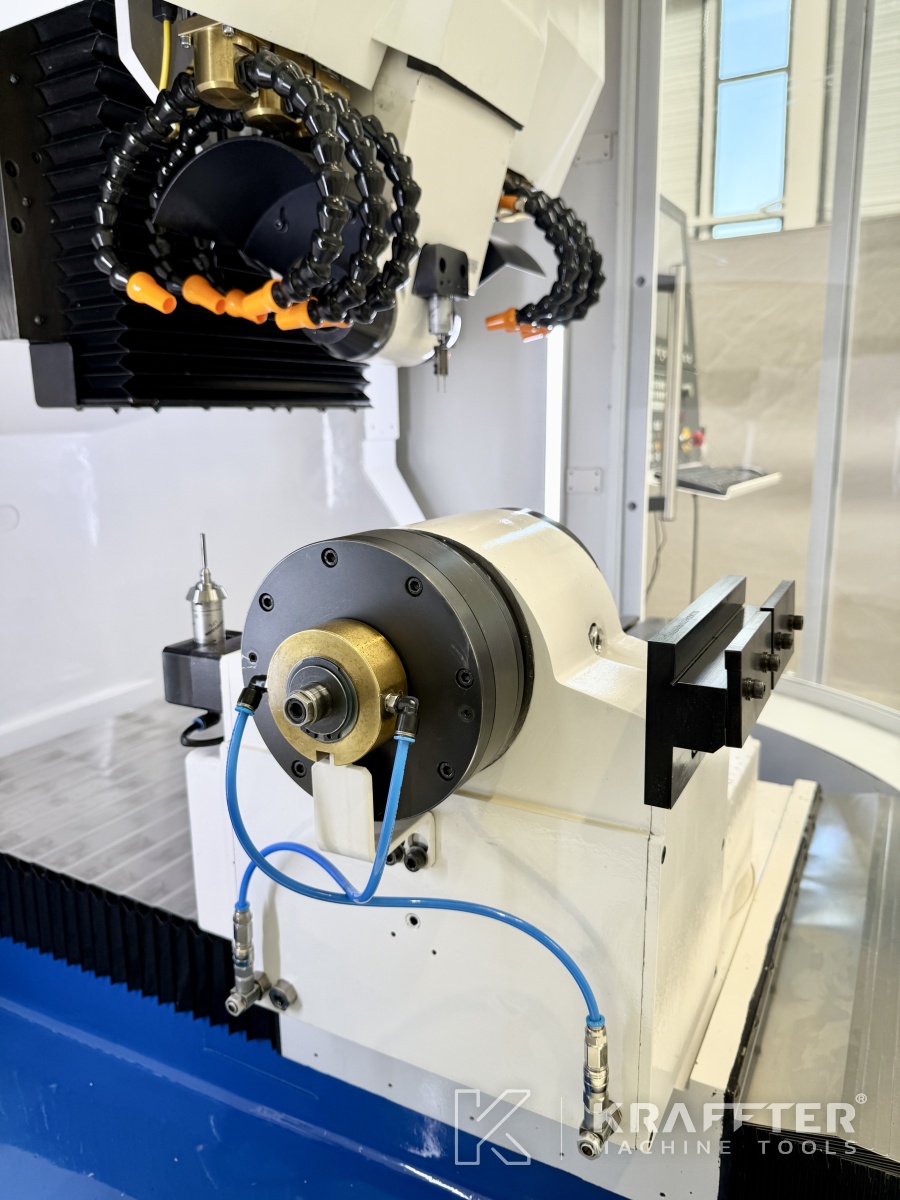

Cône intérieur broche porte-pièce
ISO 50
Vitesse maxi. broche porte-pièce
100 [tr/min]
Temps de travail
3485 [h]
Poids
4450 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

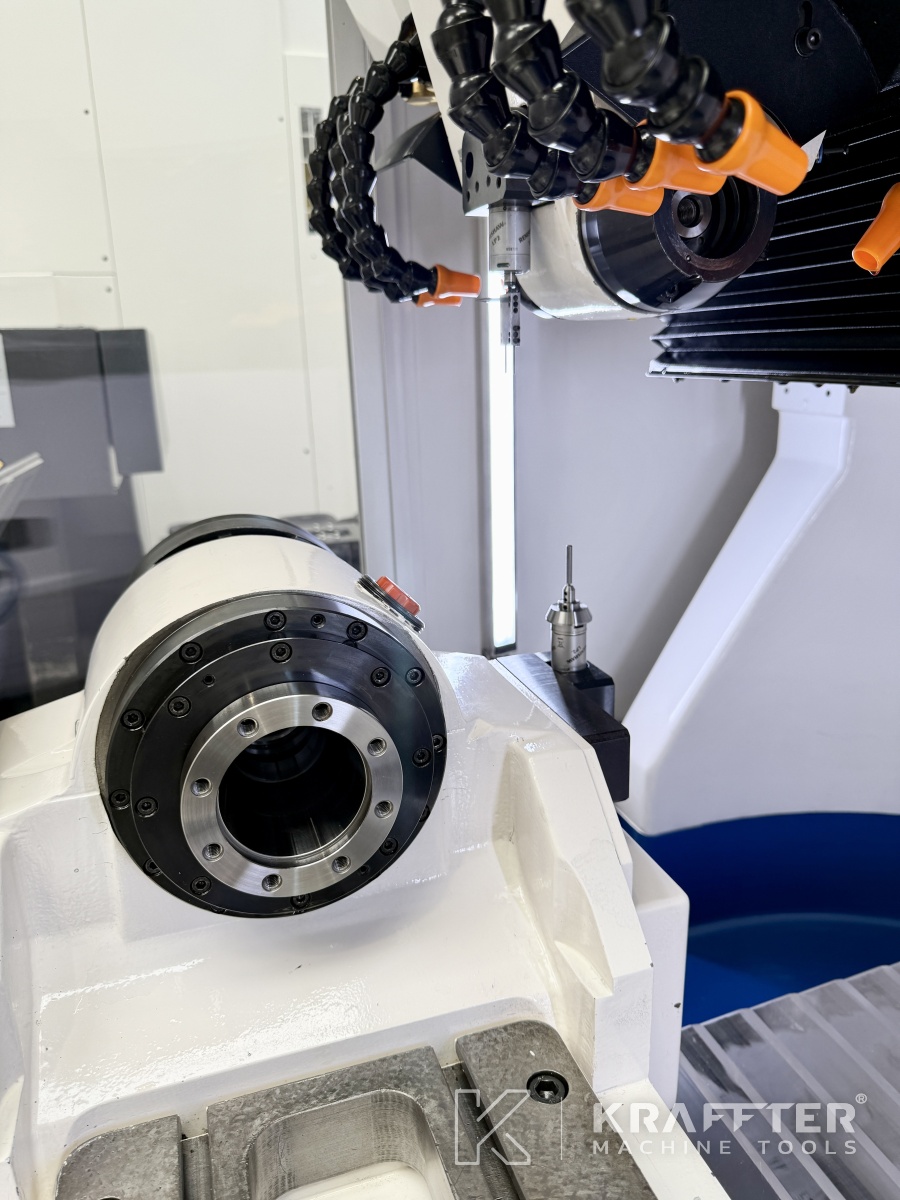

x1 clampage automatique d'outil ISO50

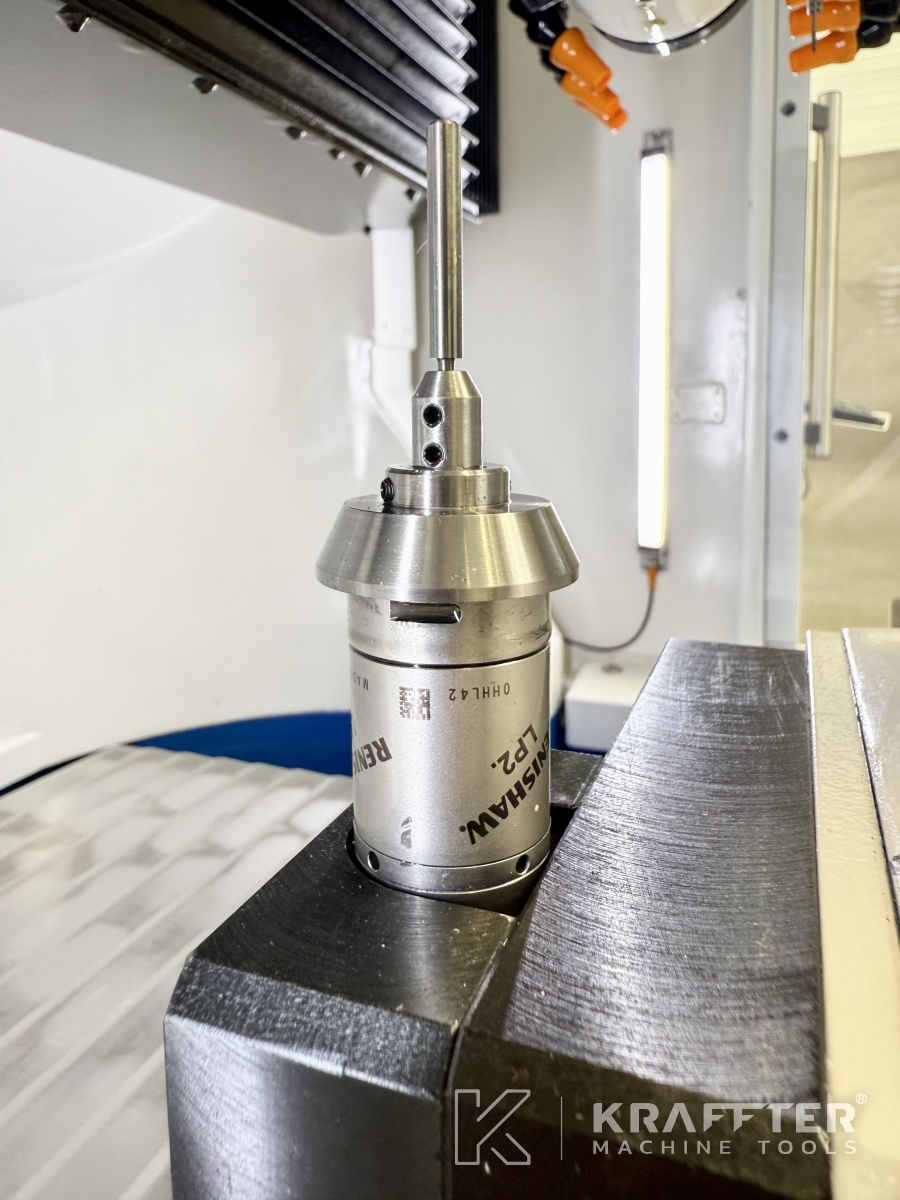

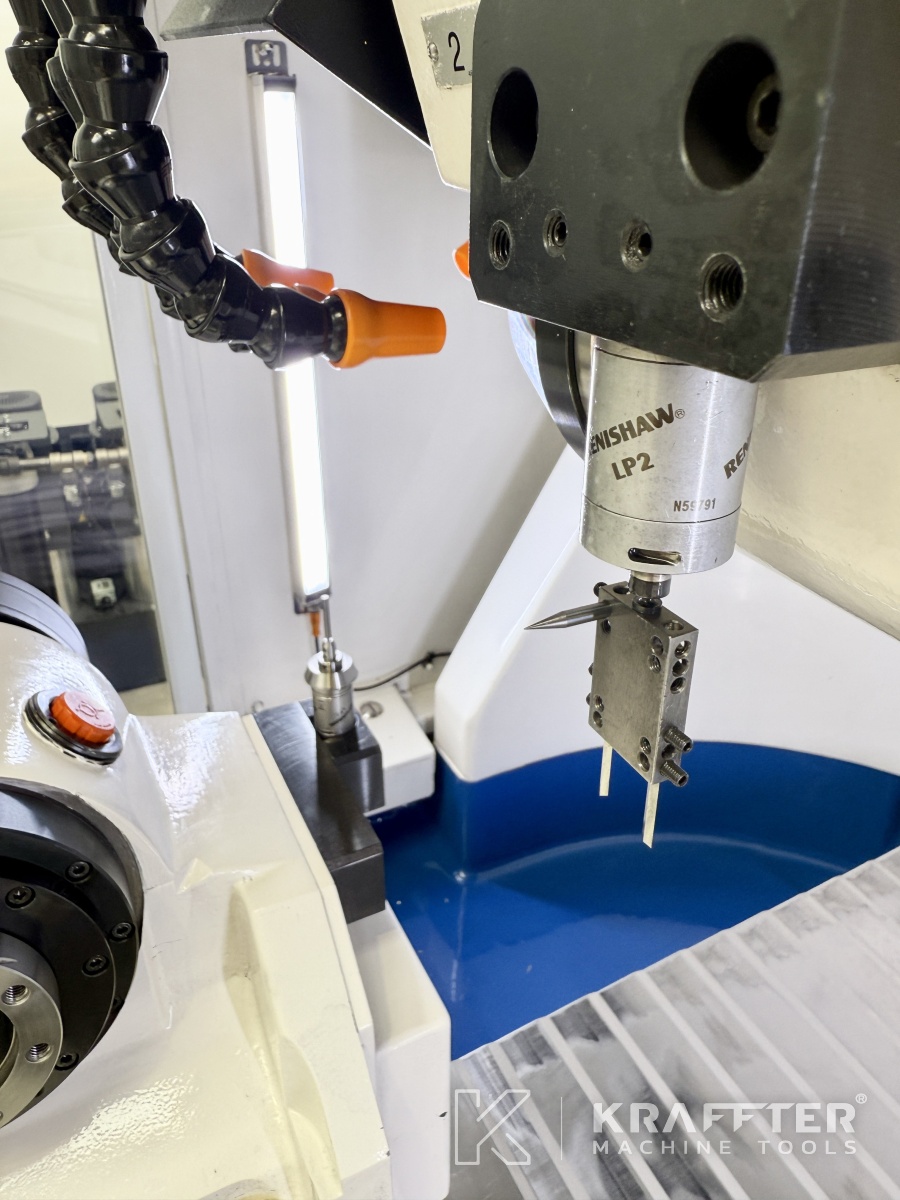

x1 palpeur pièce RENISHAW type LP2DD
x1 palpeur meule RENISHAW type LP2DD
x1 PC HMI - Intel core i5 - Windows 10
x1 écran 24" tactile

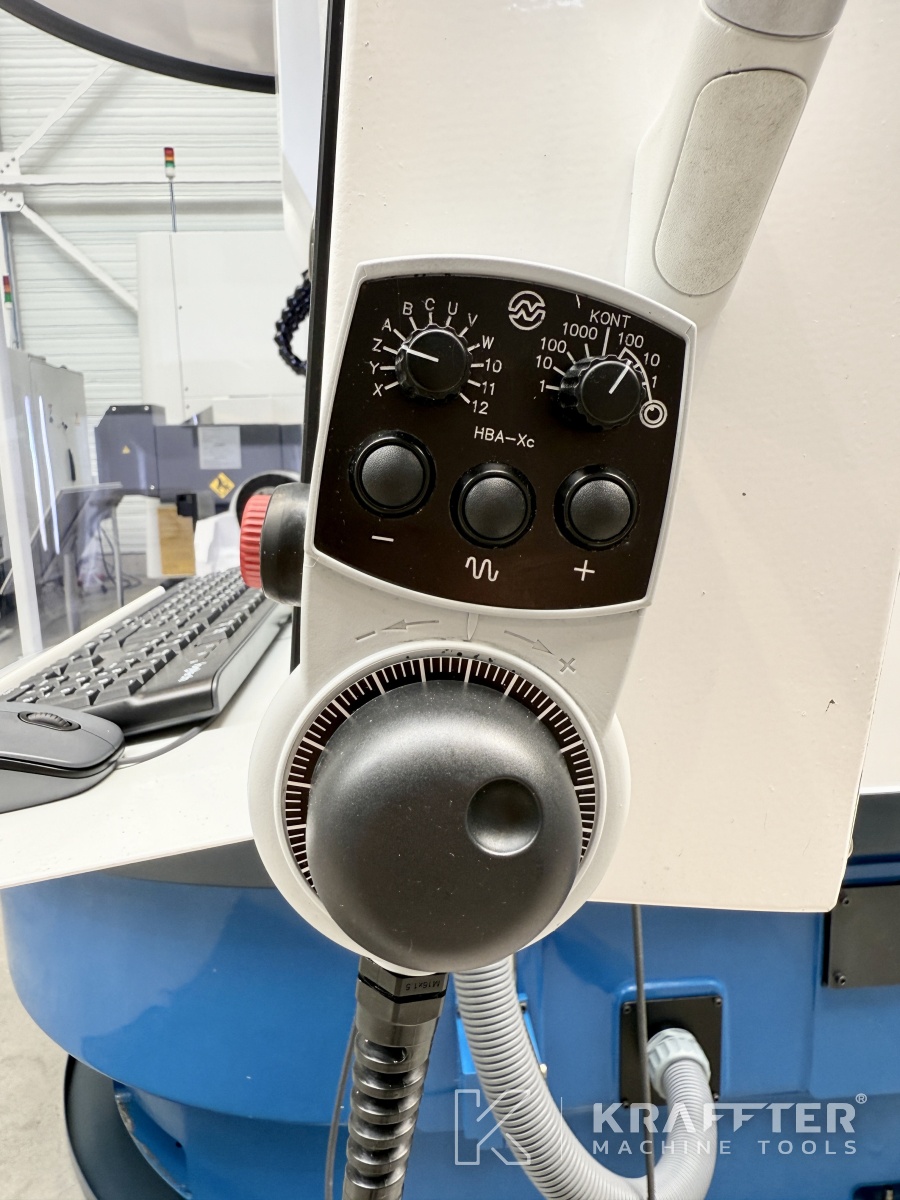

x1 manivelle électronique déportée NUM Flexium
x1 unité de graissage centralisé

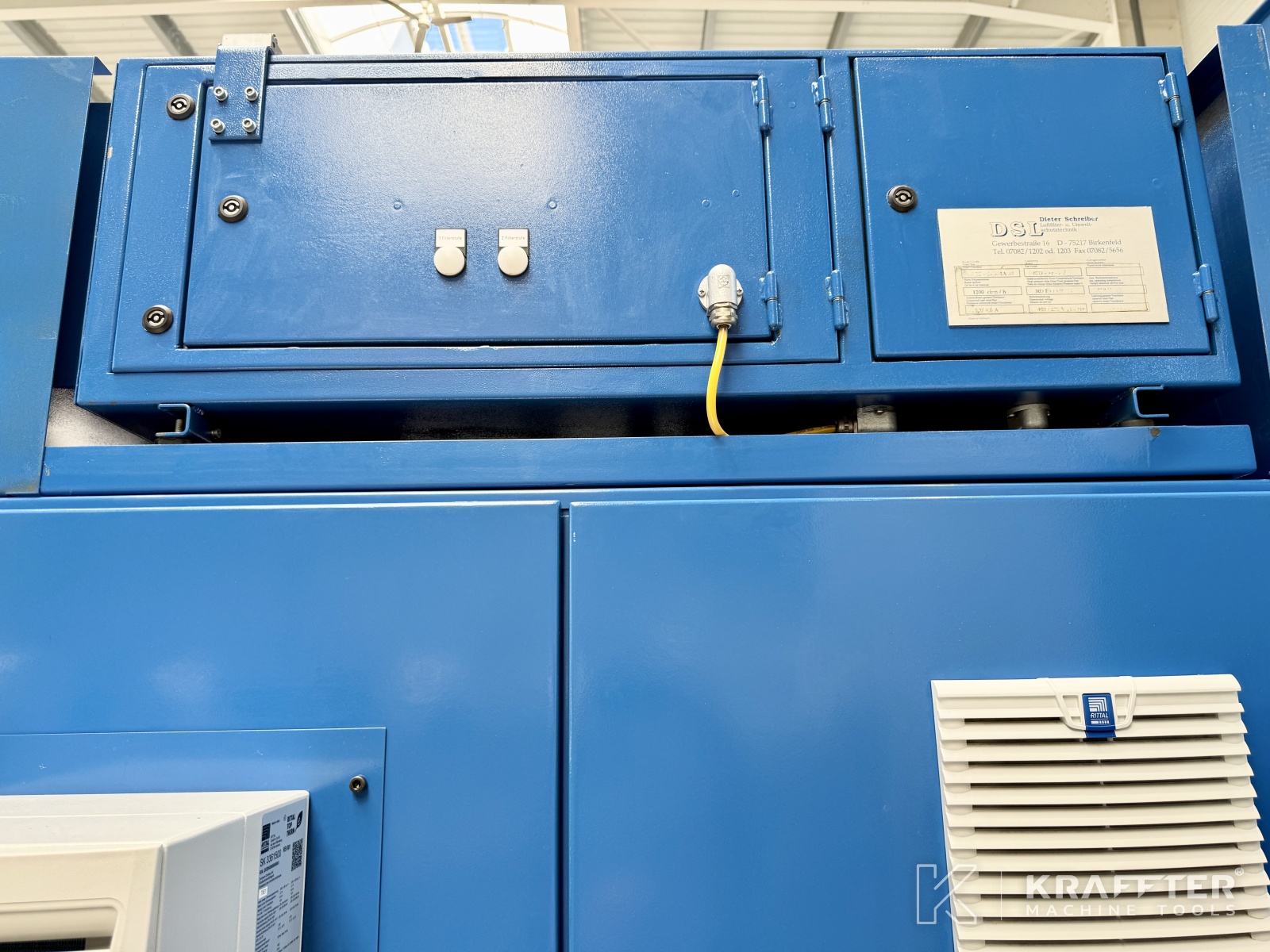

x1 aspiration de brouillard DSL AIR TECHNOLOGY type AES-SIGMA 20

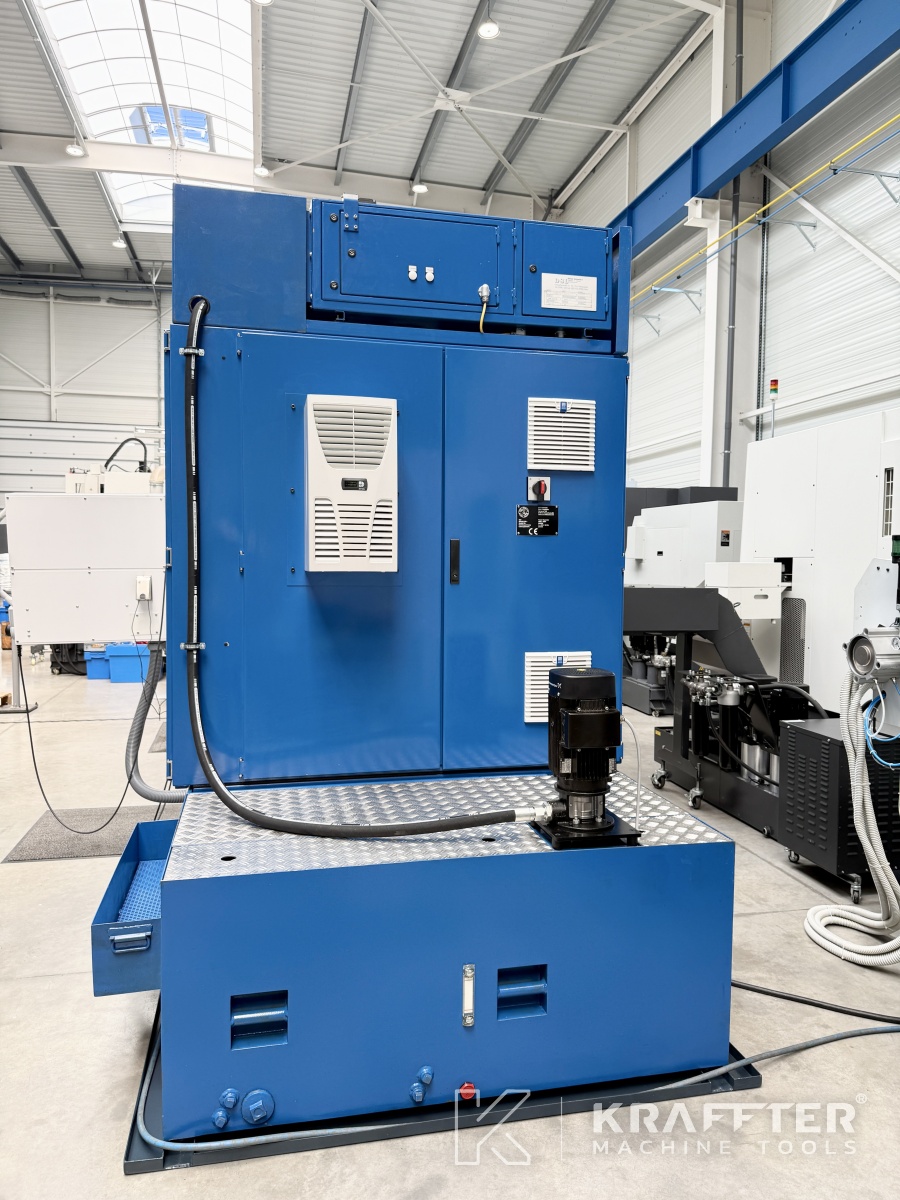

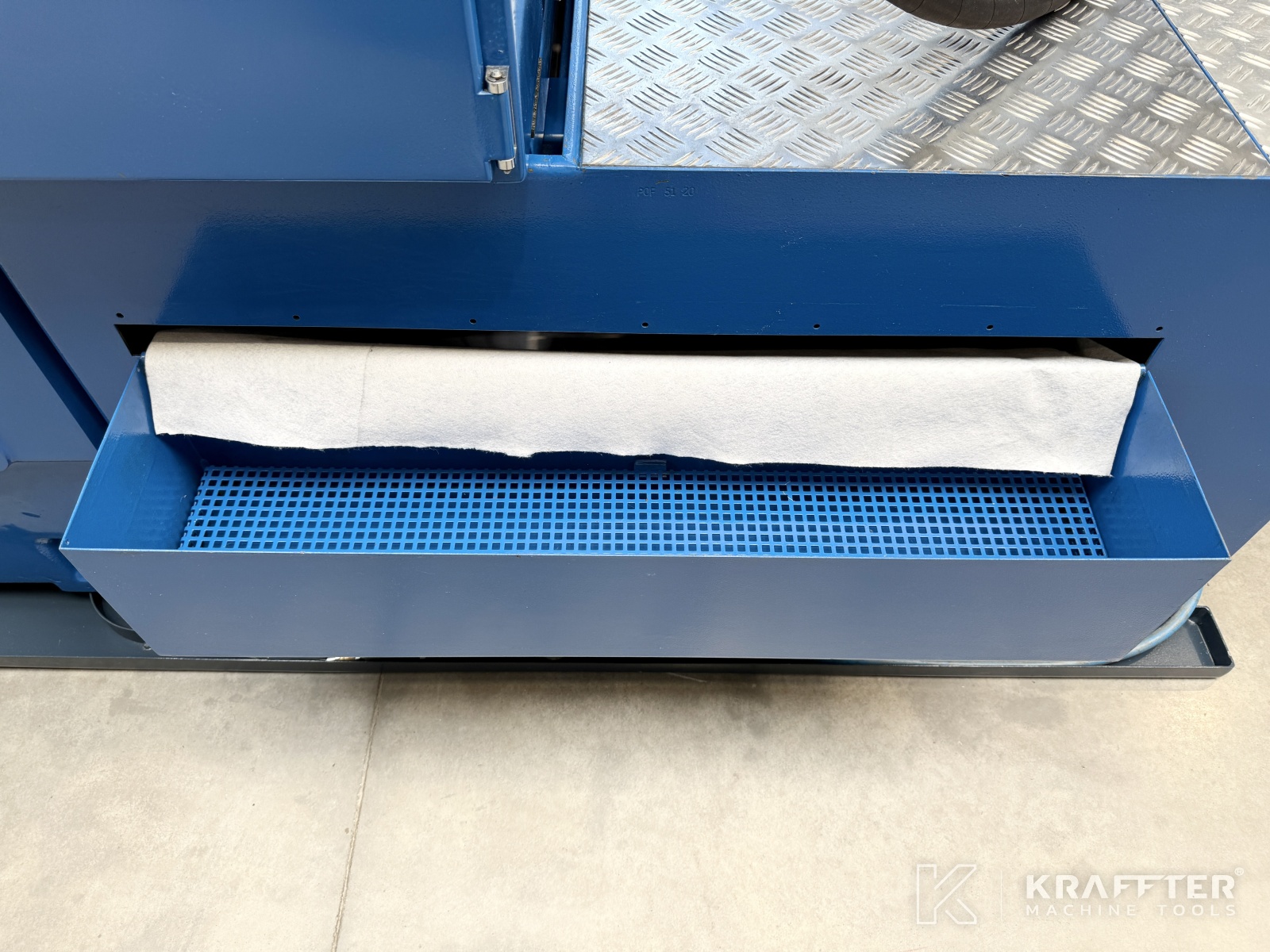

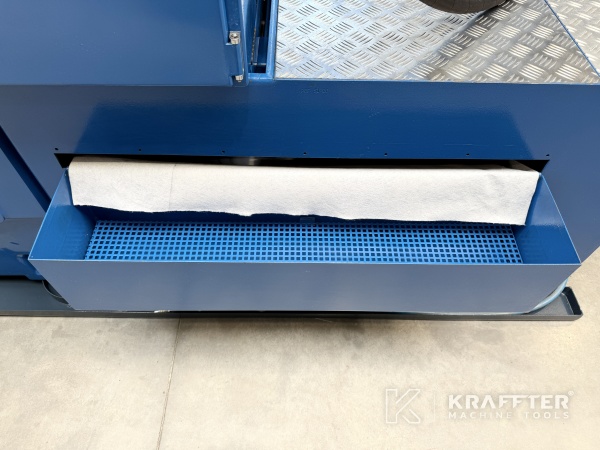

x1 bac de lubrification + filtration papier

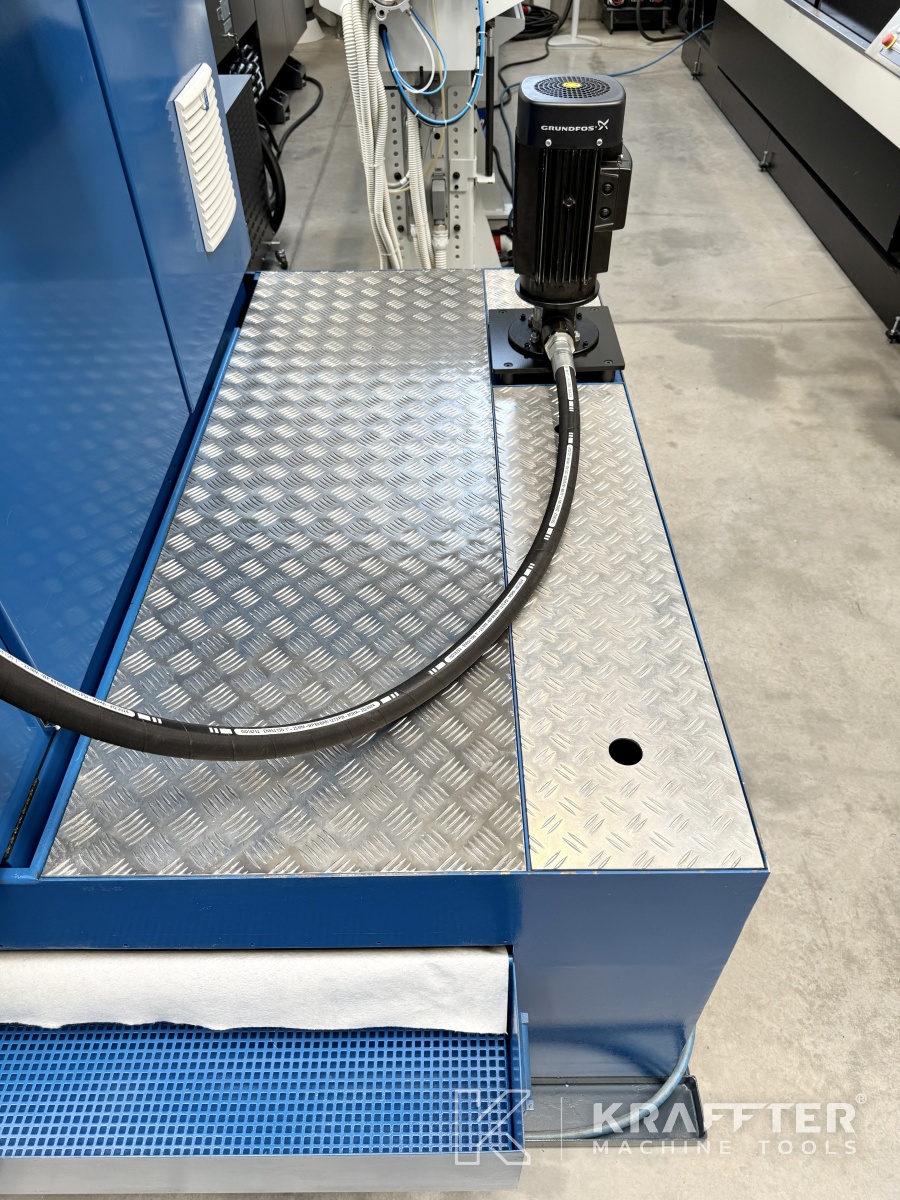

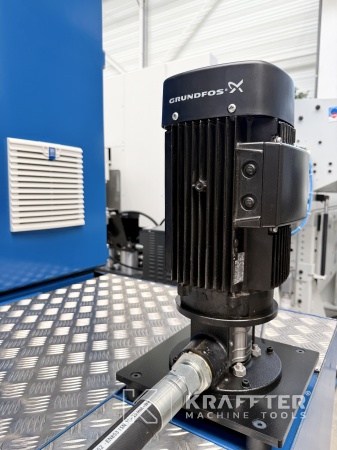

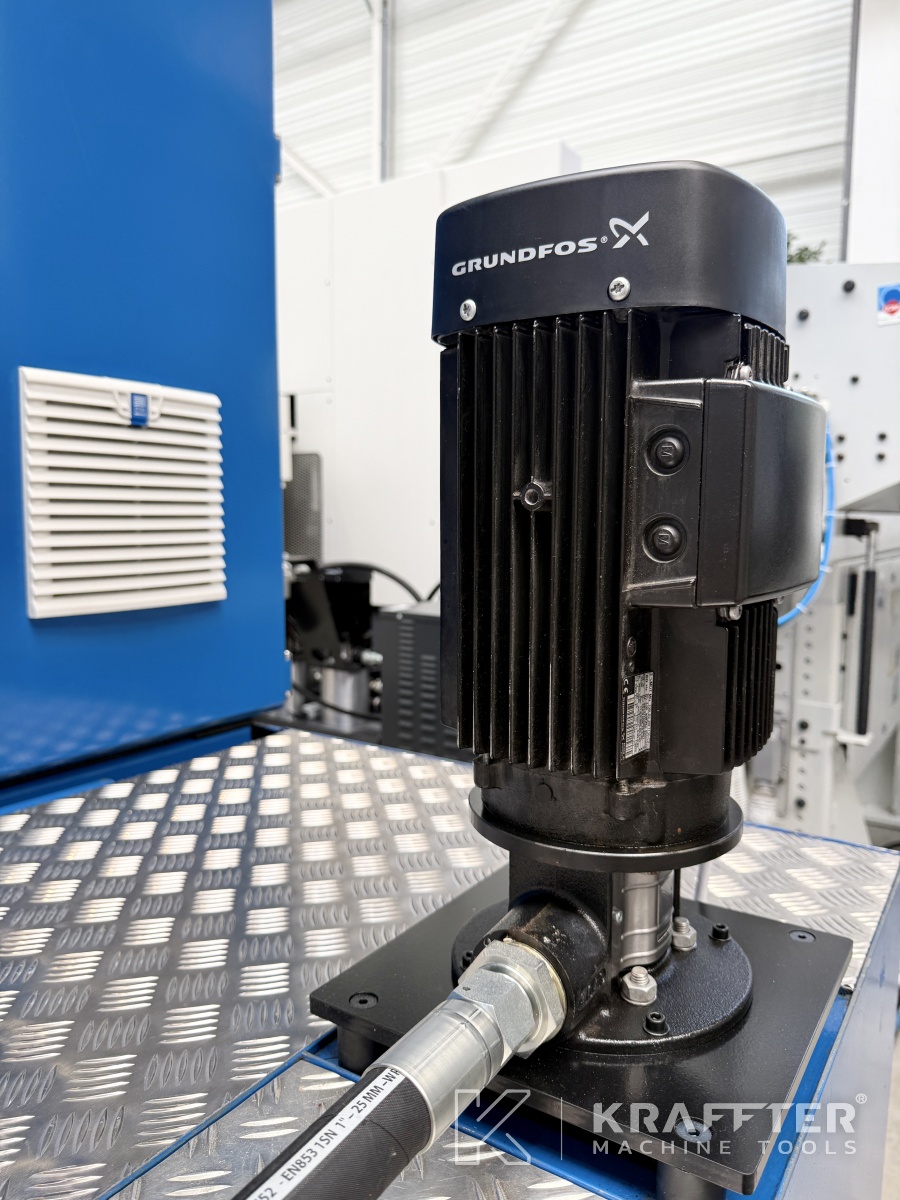

x1 pompe d'arrosage GRUNDFOS (reconstruite par GRUNDFOS en 2020 et non-utilisée depuis)

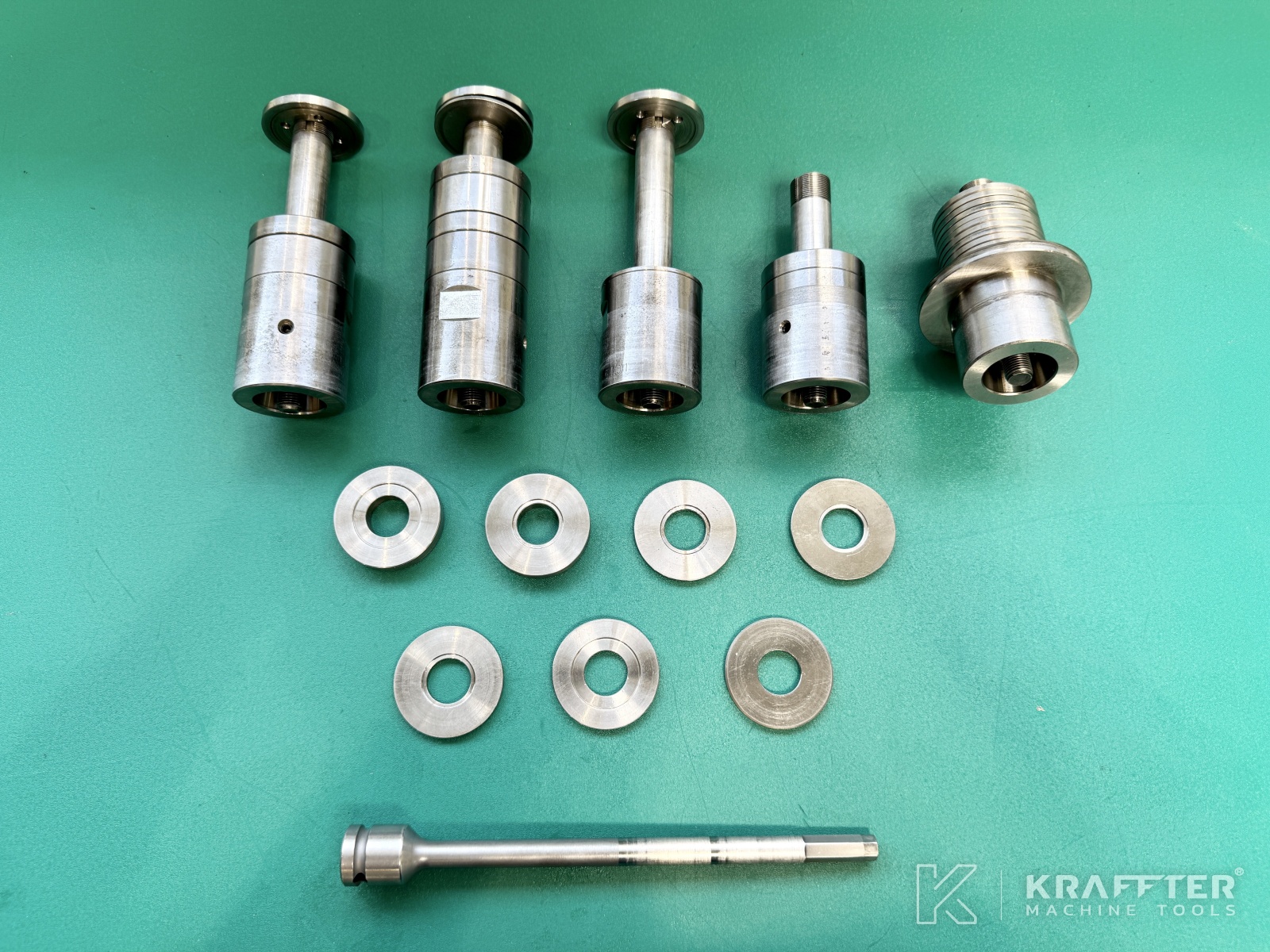

x5 tasseaux porte-meule + entretoises

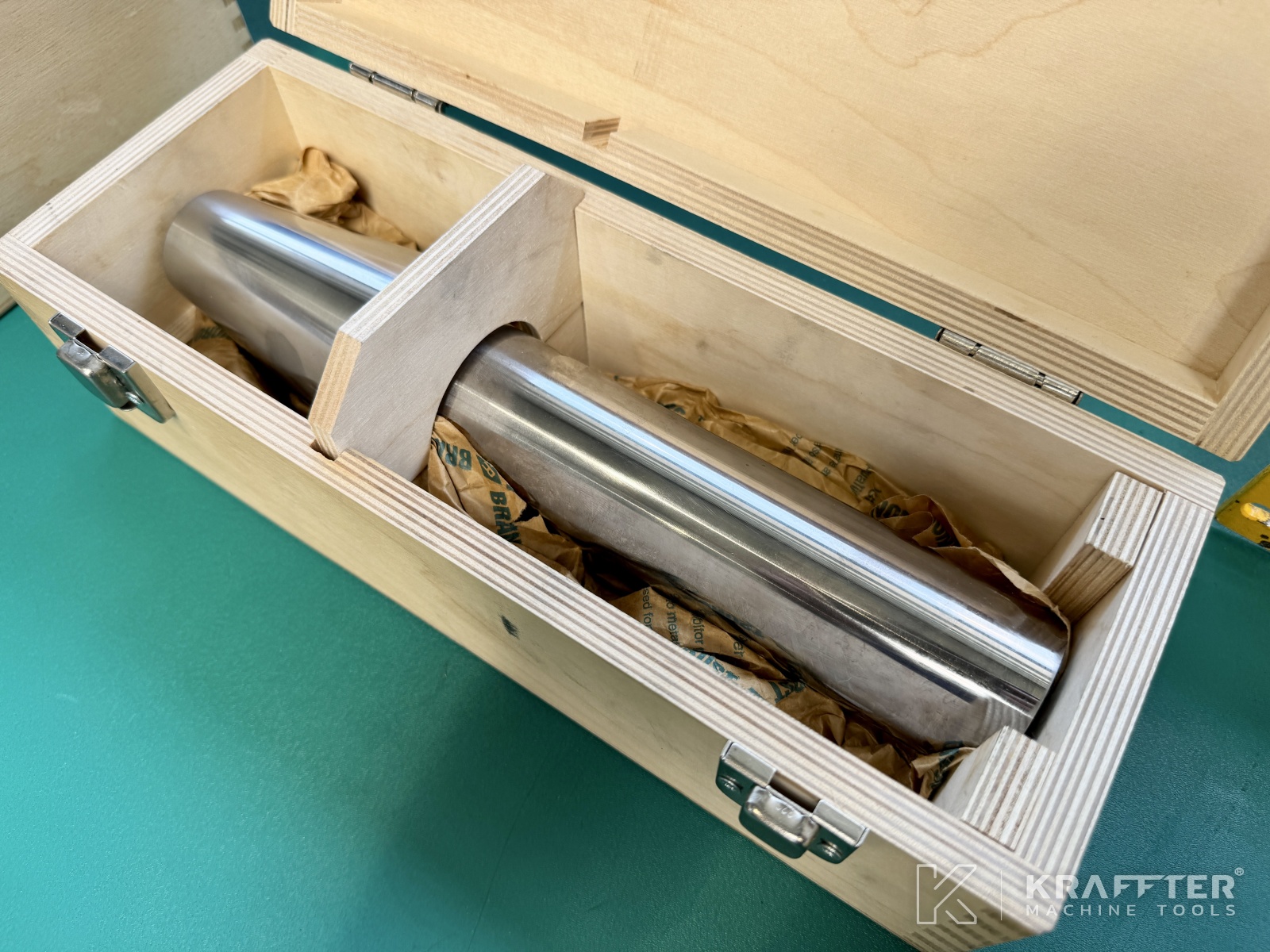

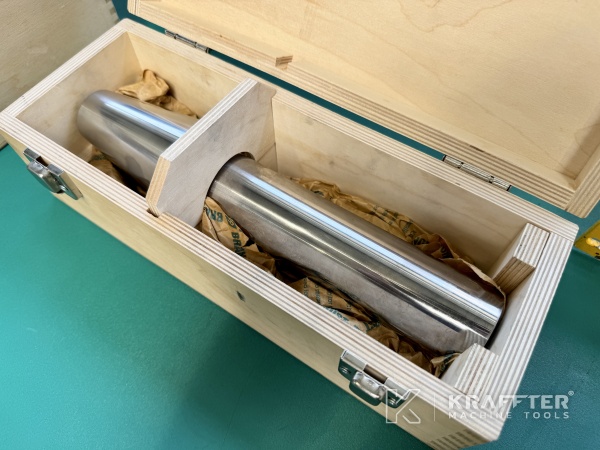

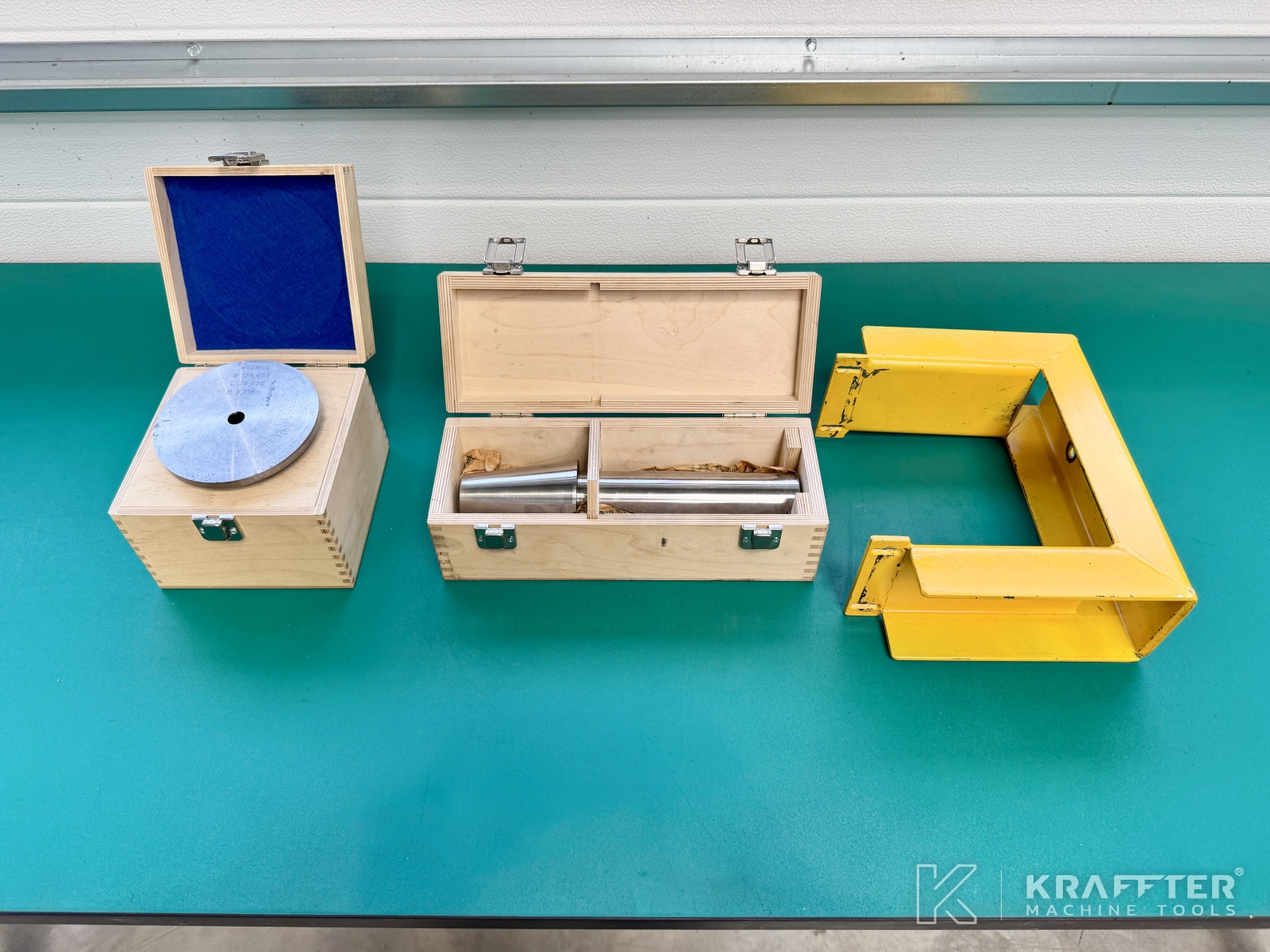

x1 tasseau de contrôle ISO 50

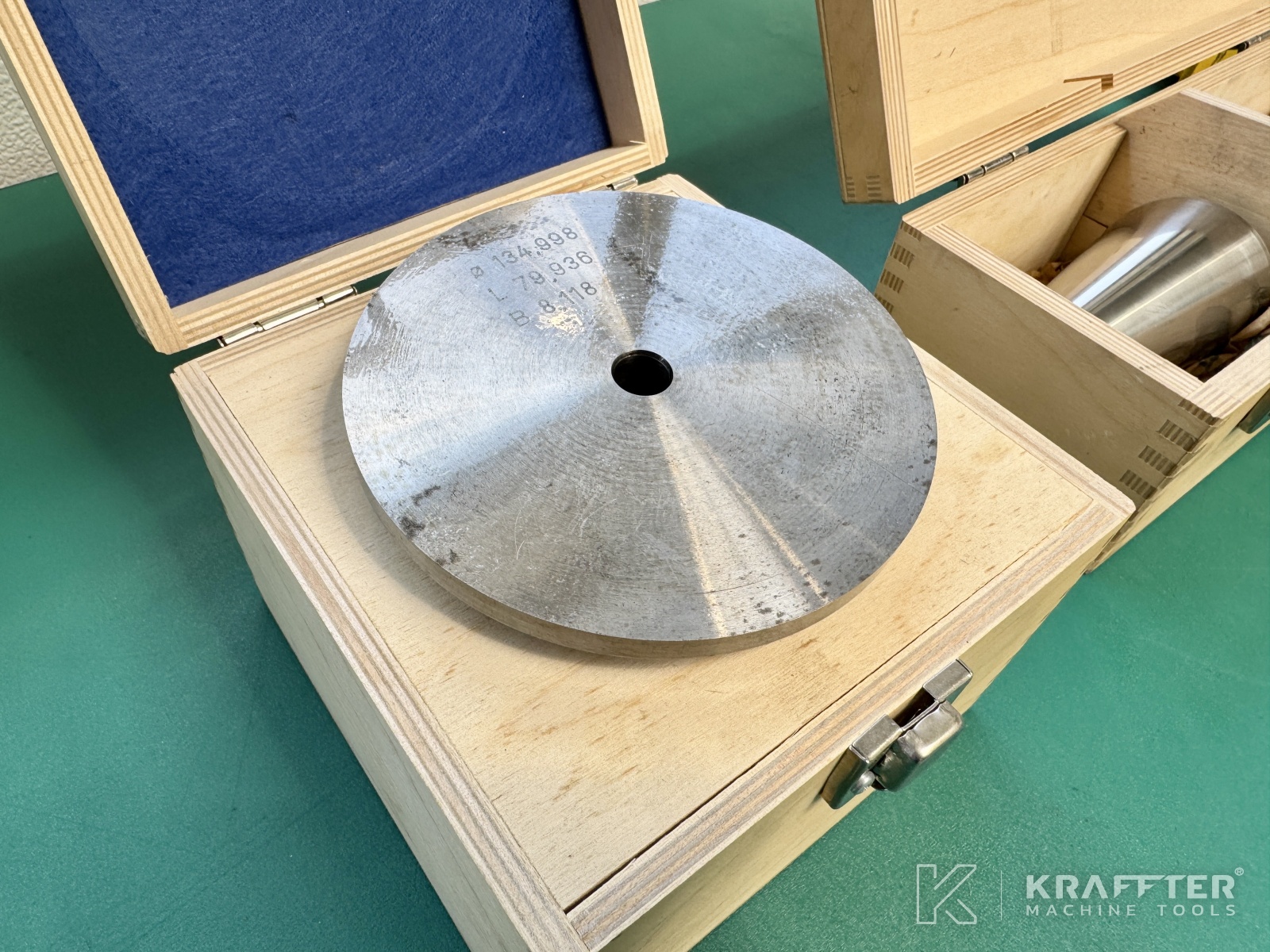

x1 disque de contrôle
x1 bride de transport
Logiciels NumRotoPlus inclus :
-
CH-50052201 – Droits de license machine
-
CH-50052350 – Fraises standard
-
CH-50052360 – Fraises complexes
-
CH-50052145 – Extension pour profil ébauche
-
CH-50052430 – Extension multi-spirales
-
CH-50052370 – Forets / forets étagés simples
-
CH-50052380 – Extension pour forêts / forêts étagés complexes
-
CH-50052080 – Extension pour étages de formes définis
-
CH-50052150 – Fraises de forme
-
CH-50052480 – Fonctions spéciales de meulage
-
CH-50052110 – Palpage automatique des outils
-
CH-50052190 – Palpage automatique des meules
-
CH-50052870 – Dressage automatique des meules
-
CH-50052120 – Interface utilisateur Windows
-
CH-50052230 – Commande NumRoto-Control
-
CH-50052660 –Contrôle de collision à l'aide de la simulation 3D
-
CH-50052670 – Simulation 3D d’outil
-
CH-50052720 – Fonctions spéciales 3D
Rétrofit mécanique EFFECTUÉ en 2020:
- Vis à billes des axes X, Y et Z
- Guidages linéaires des axes X, Y et Z

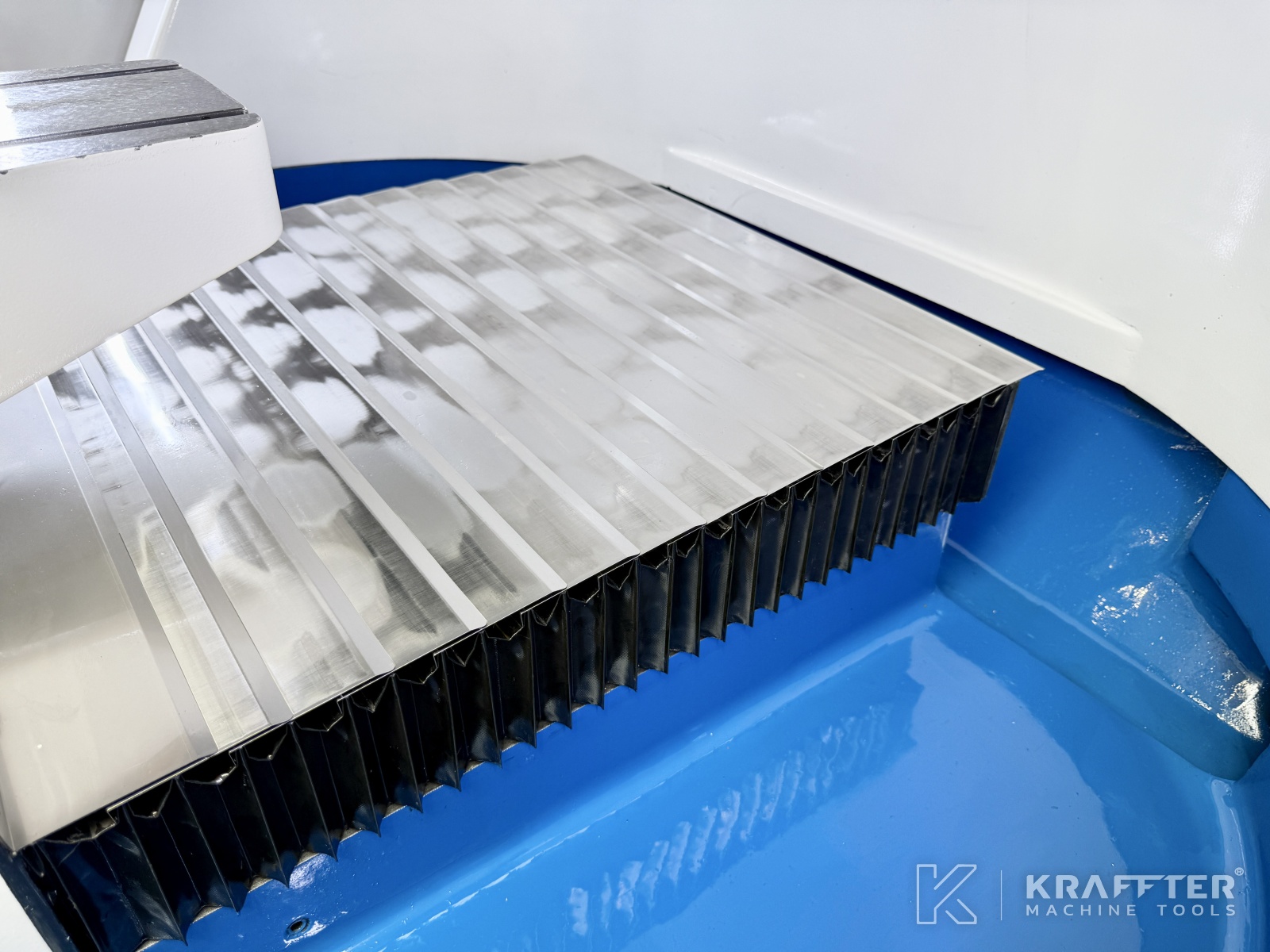

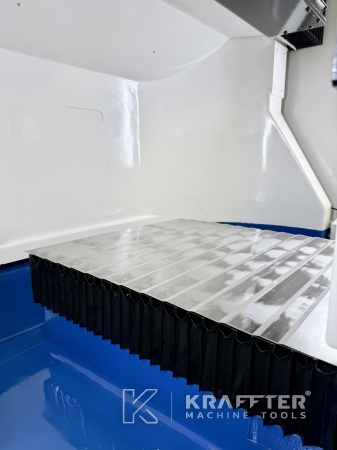

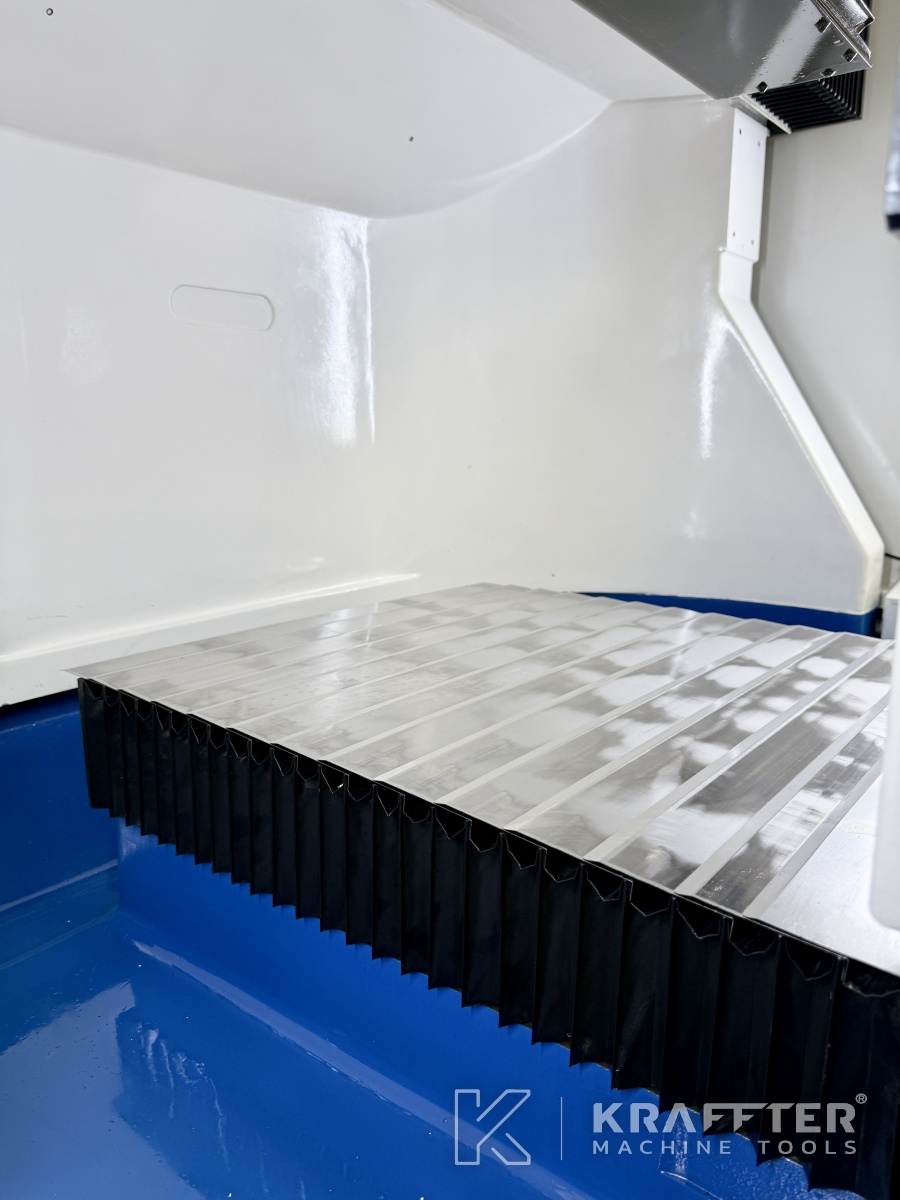

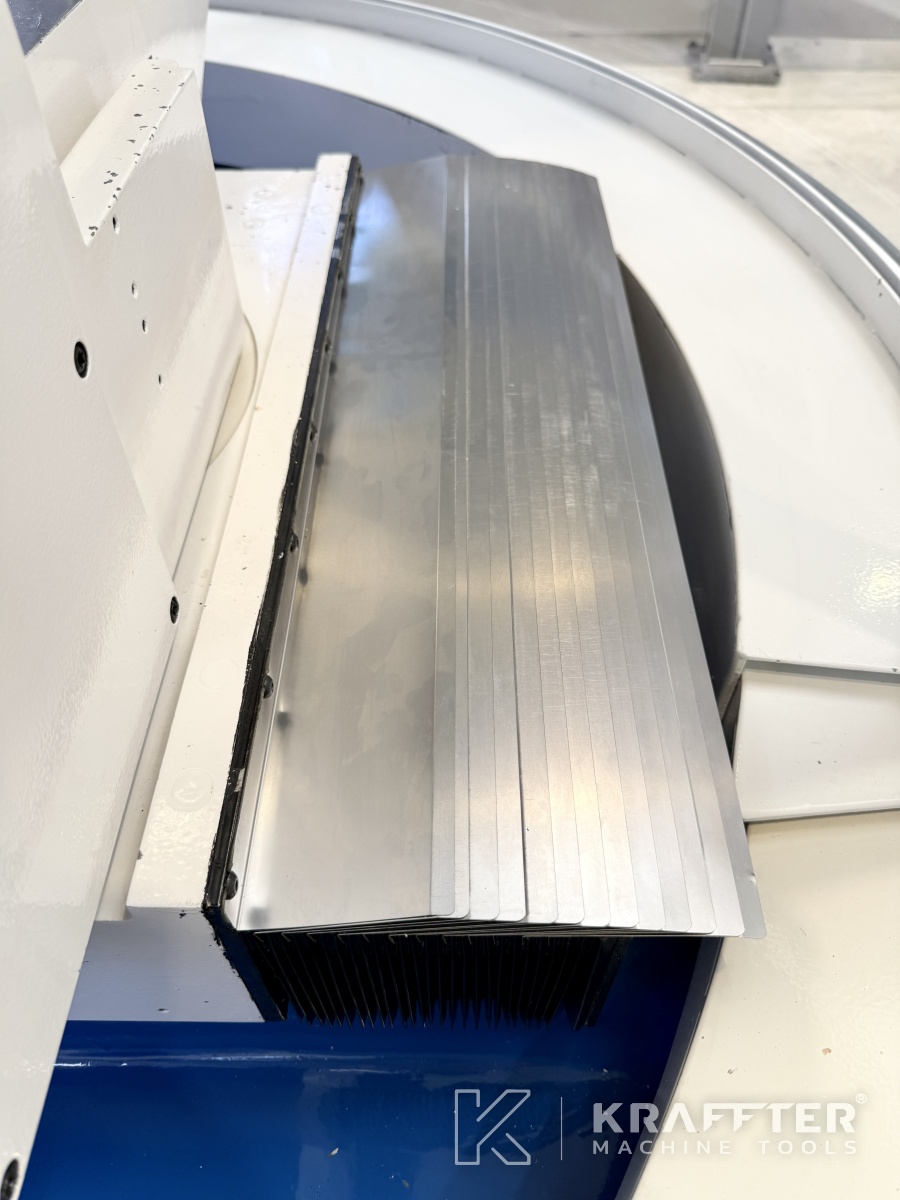

- Soufflets de protection des axes X , Y et Z,
- Ensembles roue et vis sans fin des axes A et C
- Courroies d’axes A et C

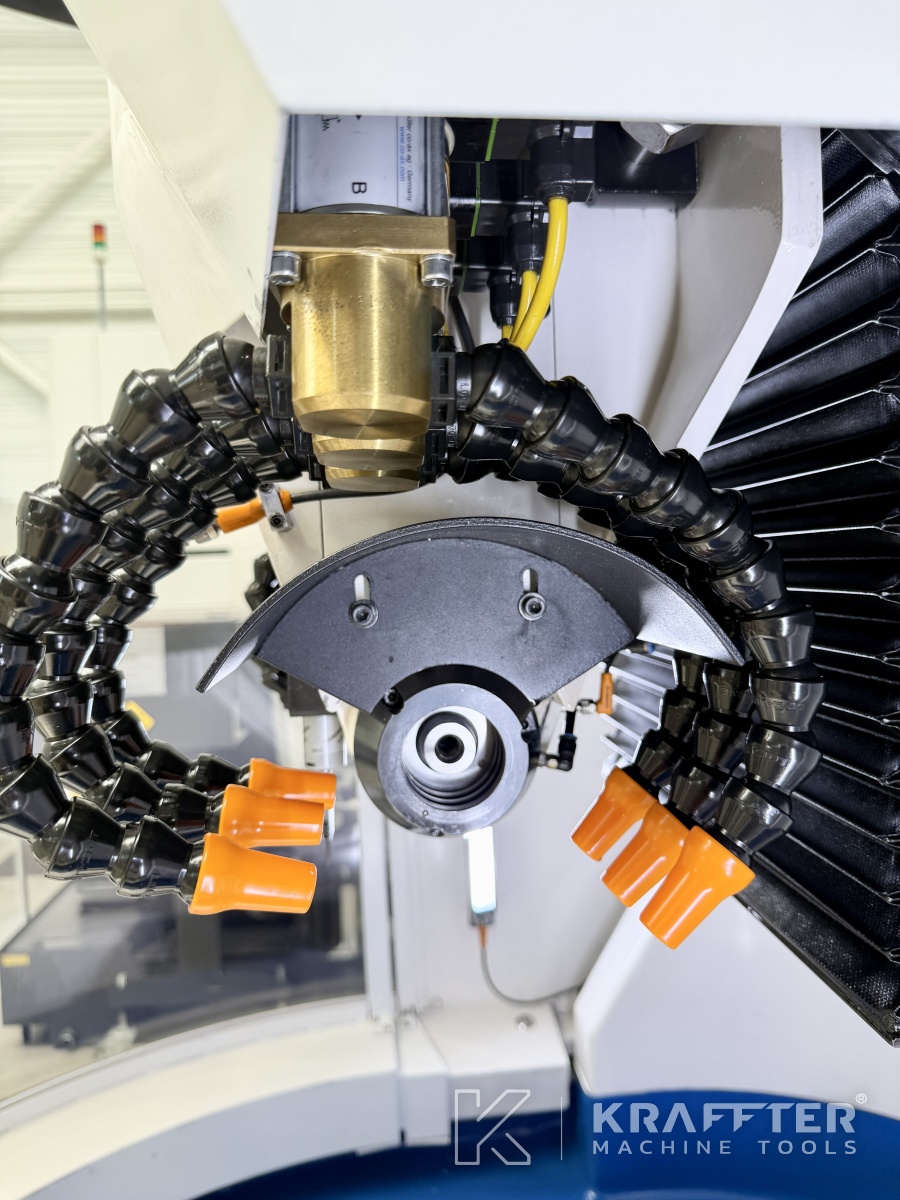

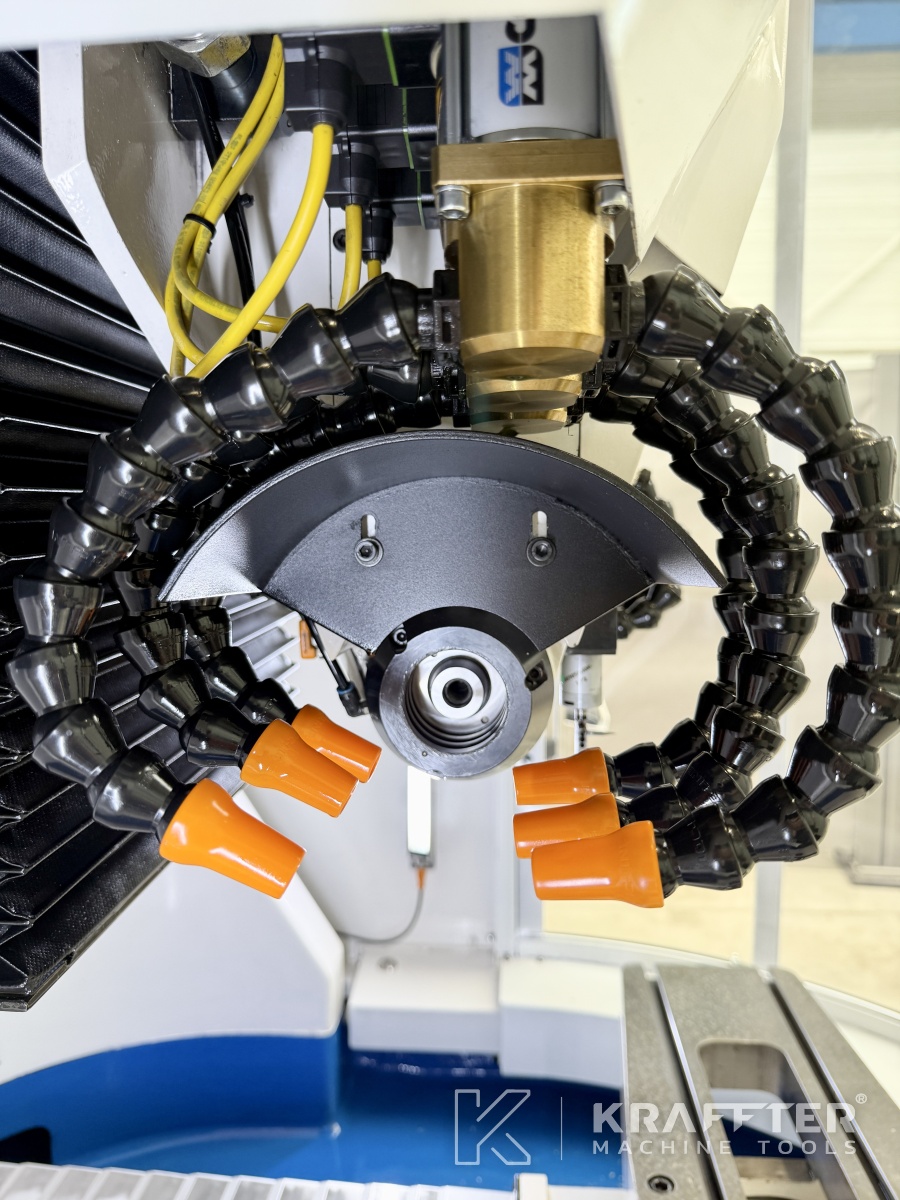

- Broche de rectification
- Courroie broche de rectification
- Roulements de broche porte-pièce

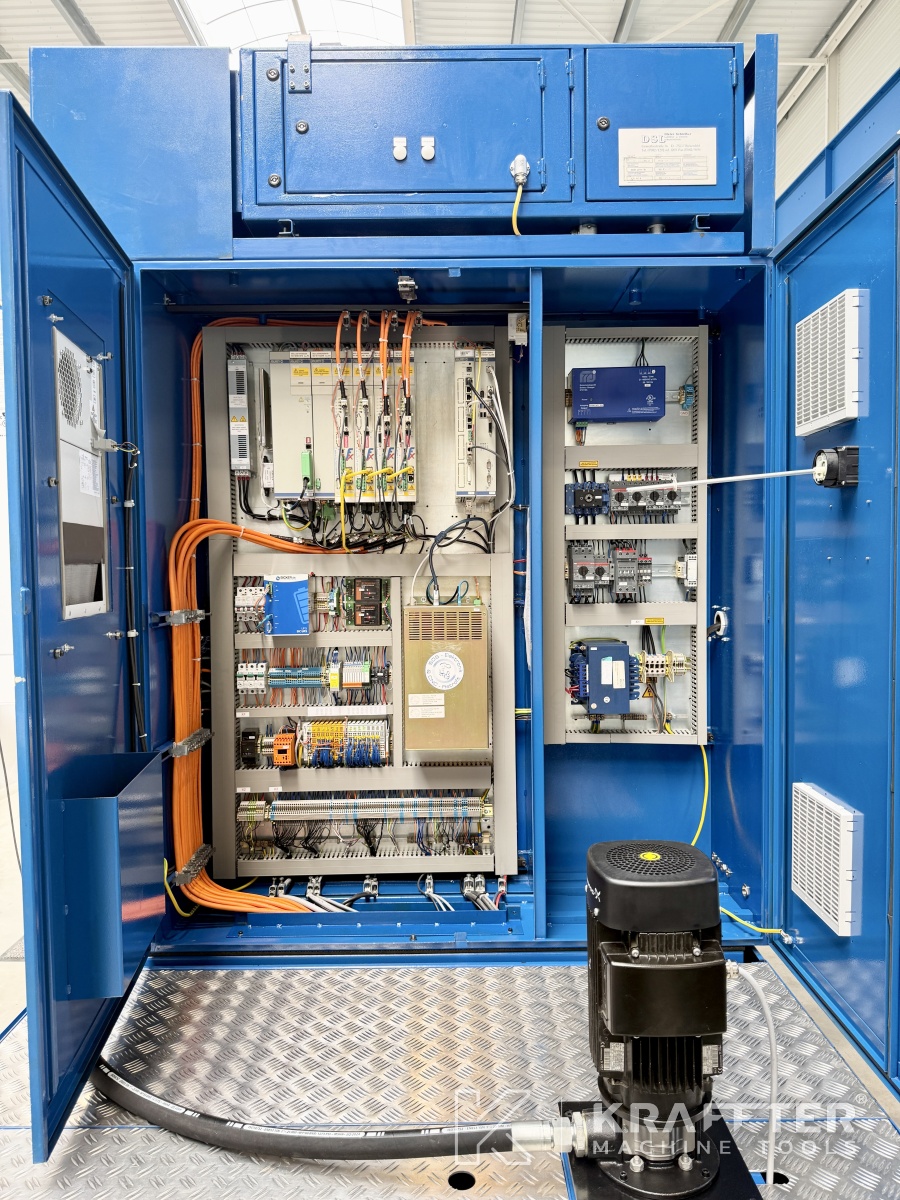

Rétrofit CN EFFECTUÉ en 2020:

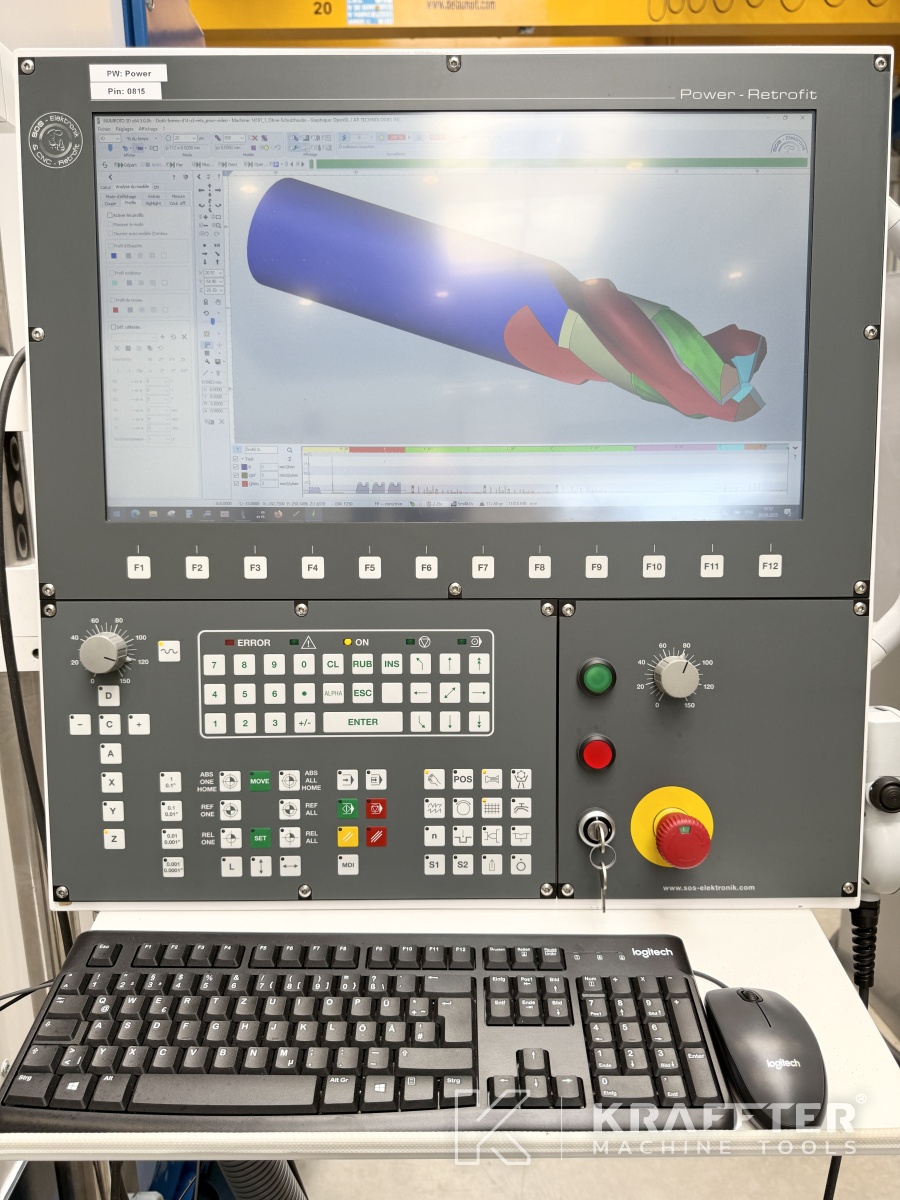

- CN NUM Flexium

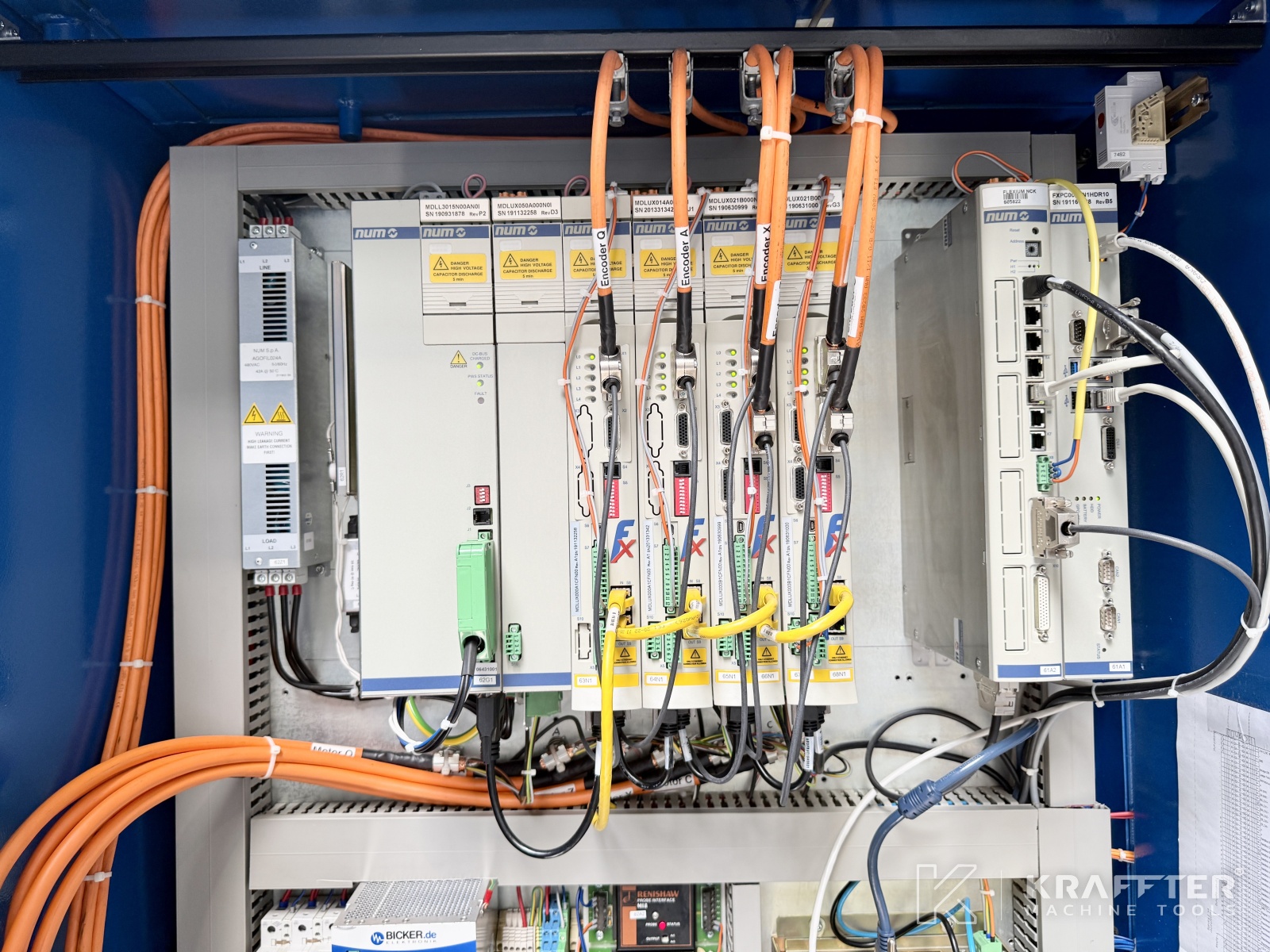

- Drives NUM Flexium

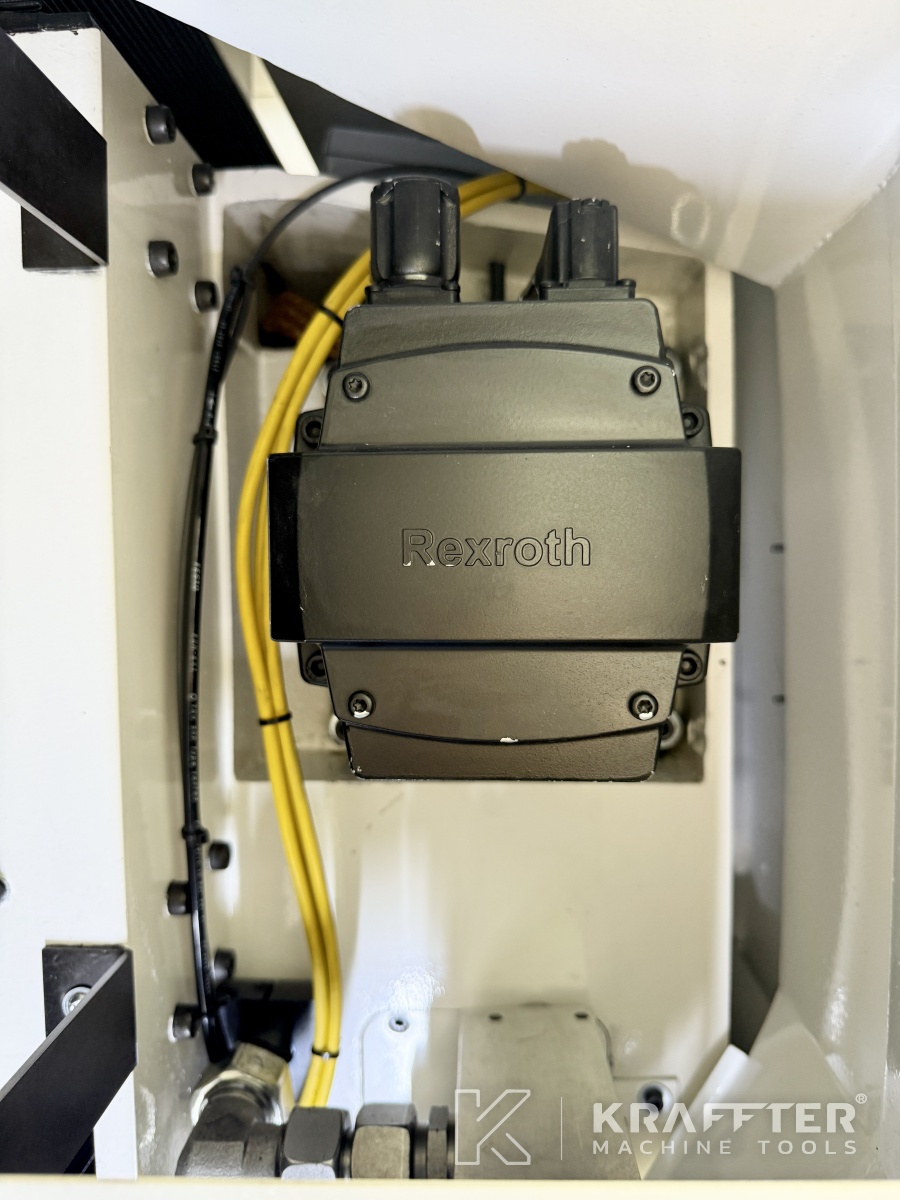

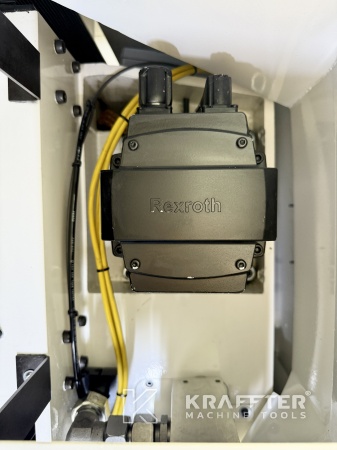

- Servo moteurs BOSCH
- Software Numroto Plus
- PC HMI - Intel core i5 - Windows 10
- Écran 24" TFT tactile
- Manivelle électronique déportée NUM Flexium
- Palpeur pièce RENISHAW type LP2DD
- Palpeur meule RENISHAW type LP2DD
