Vendu

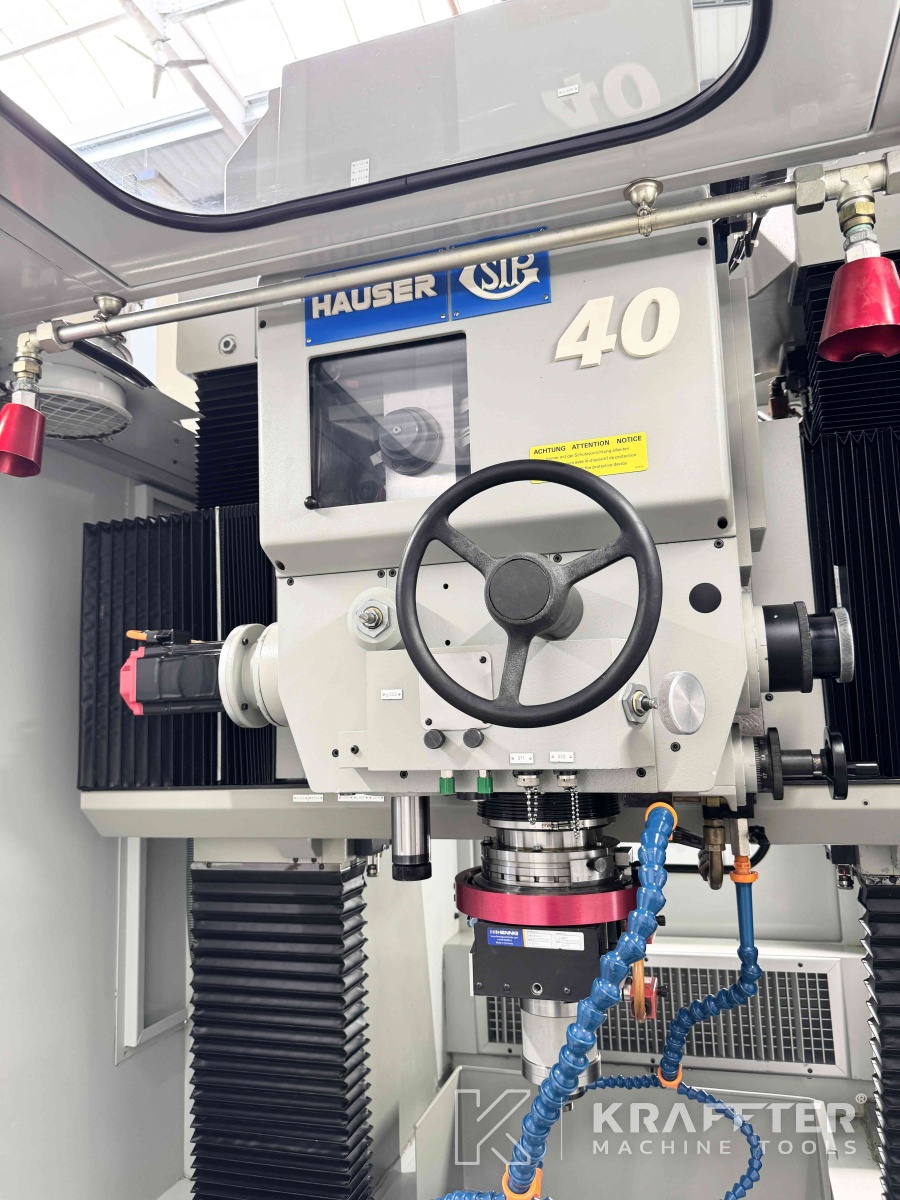

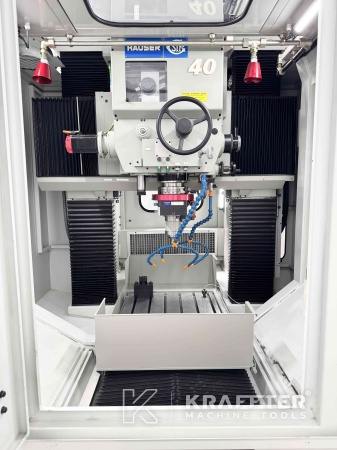

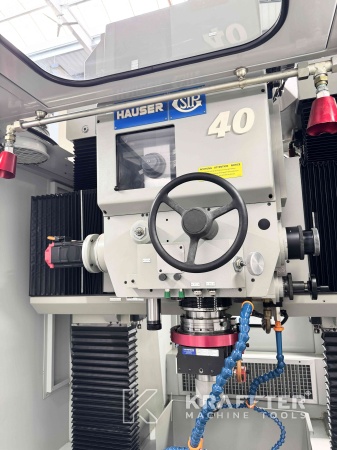

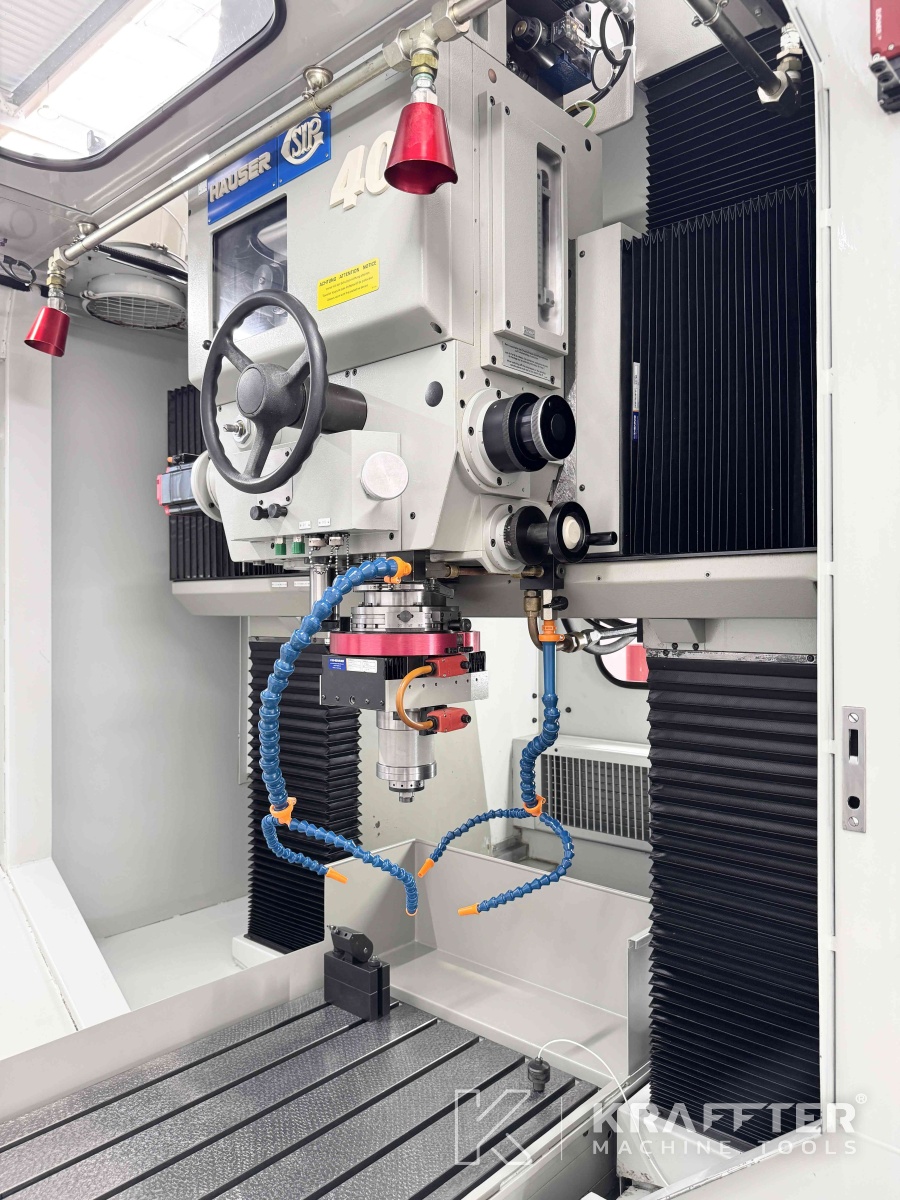

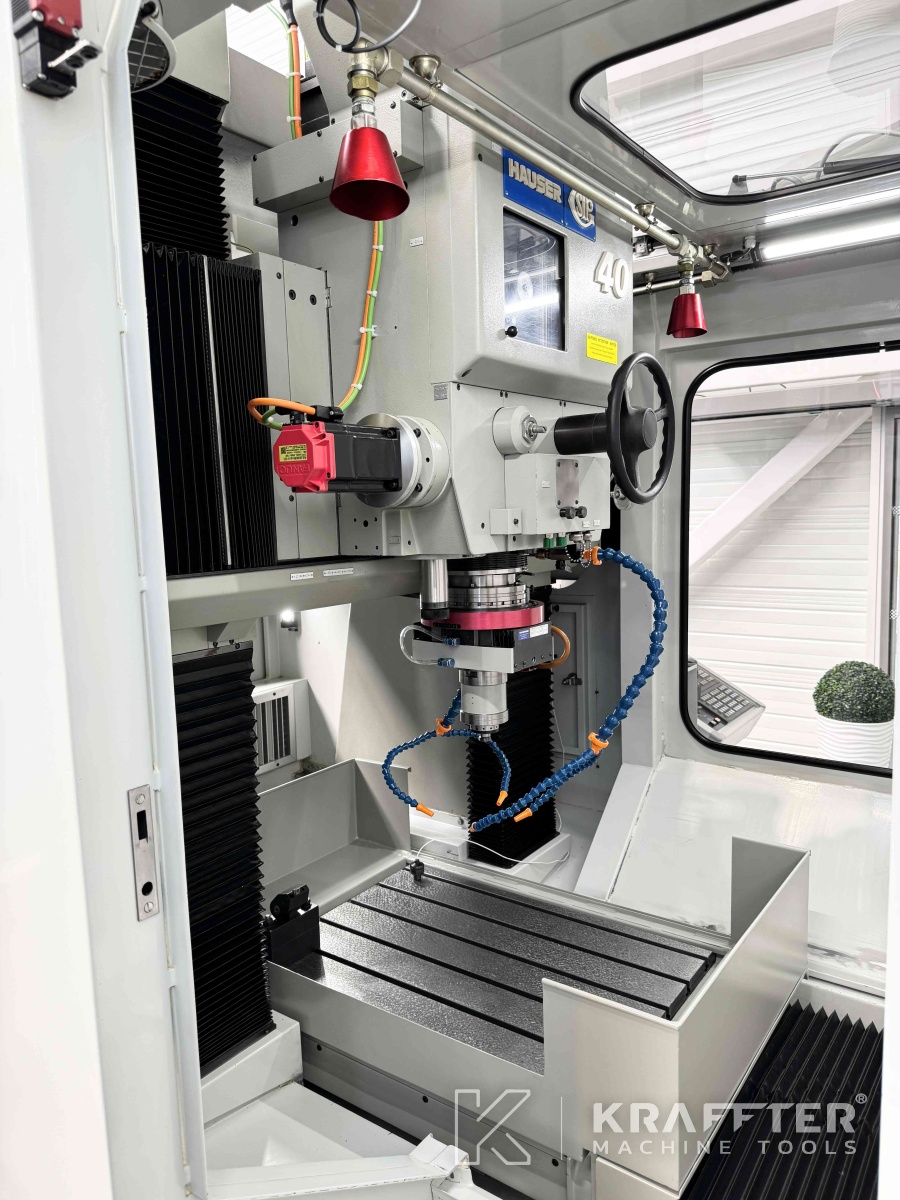

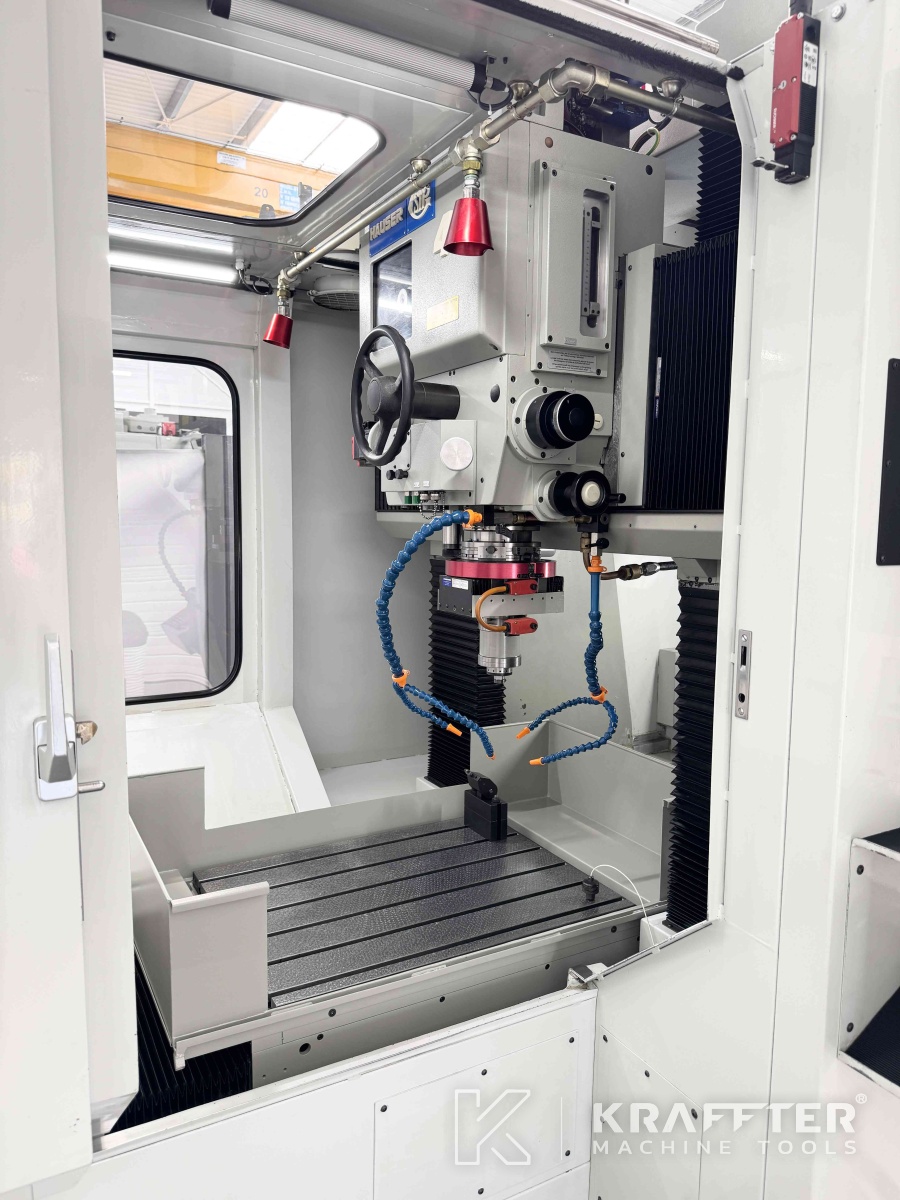

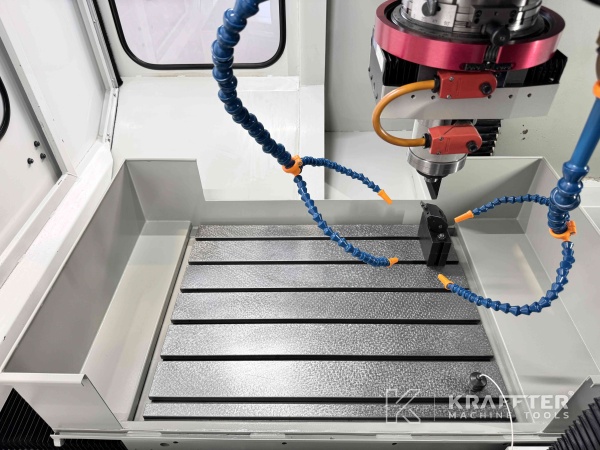

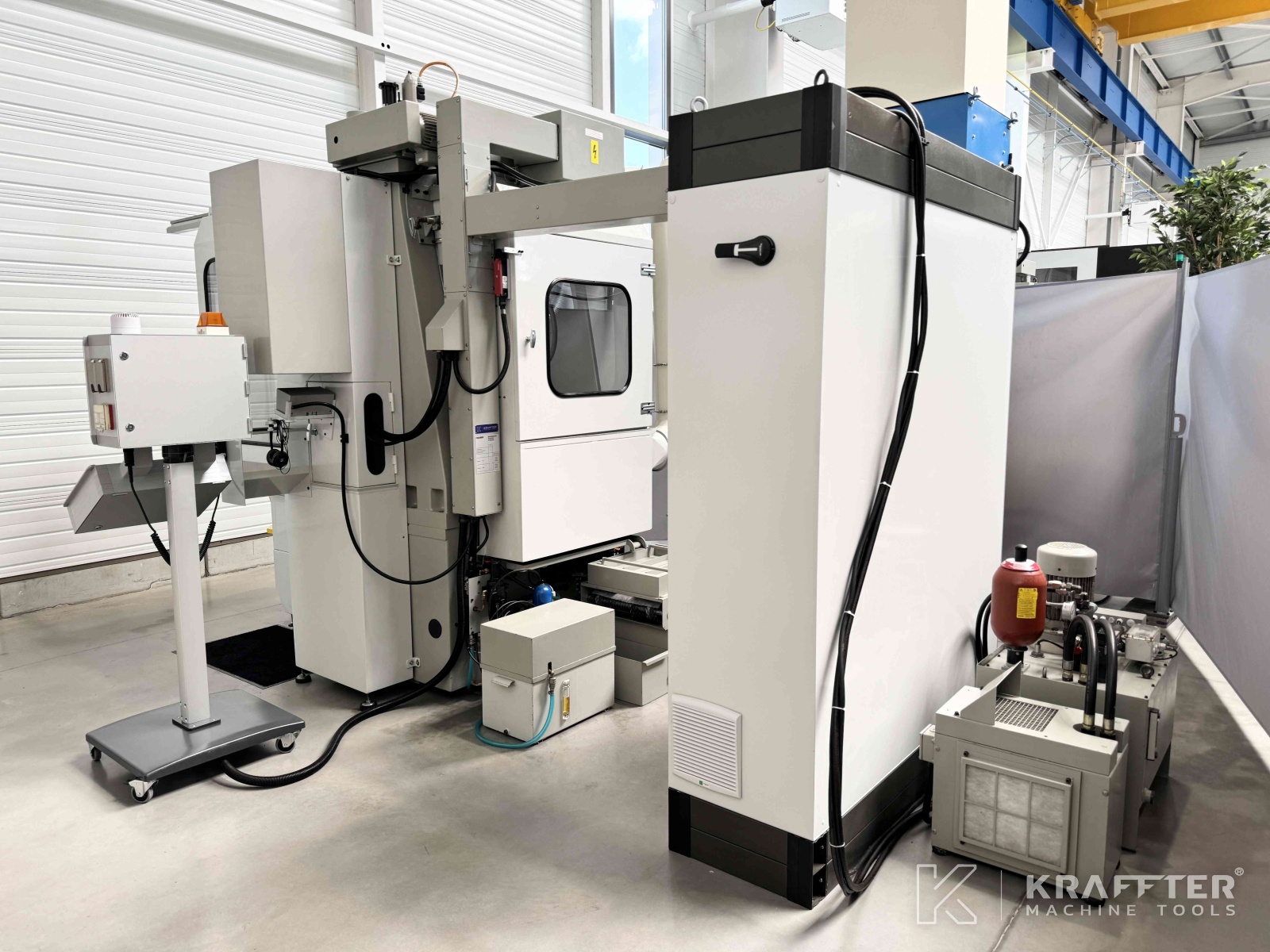

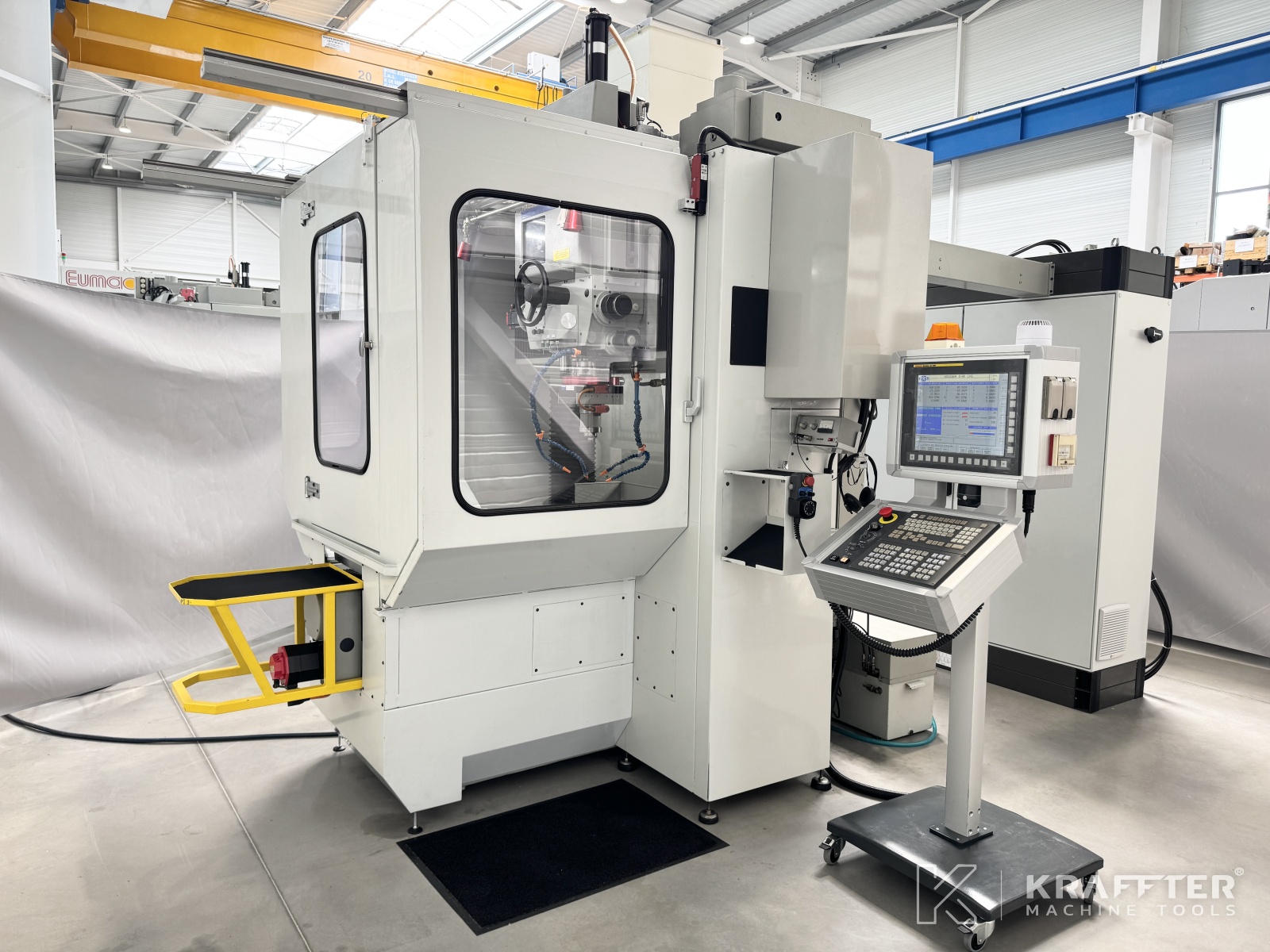

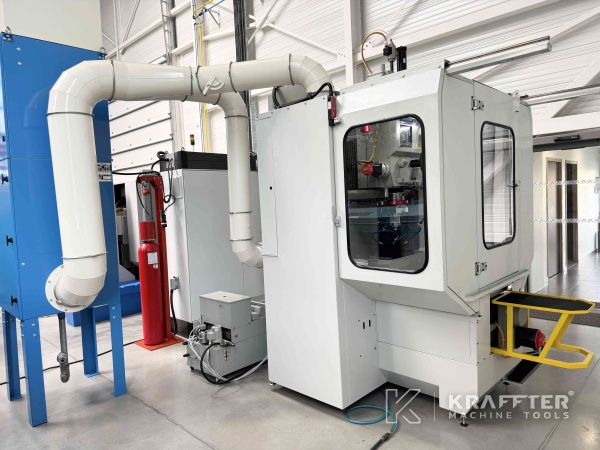

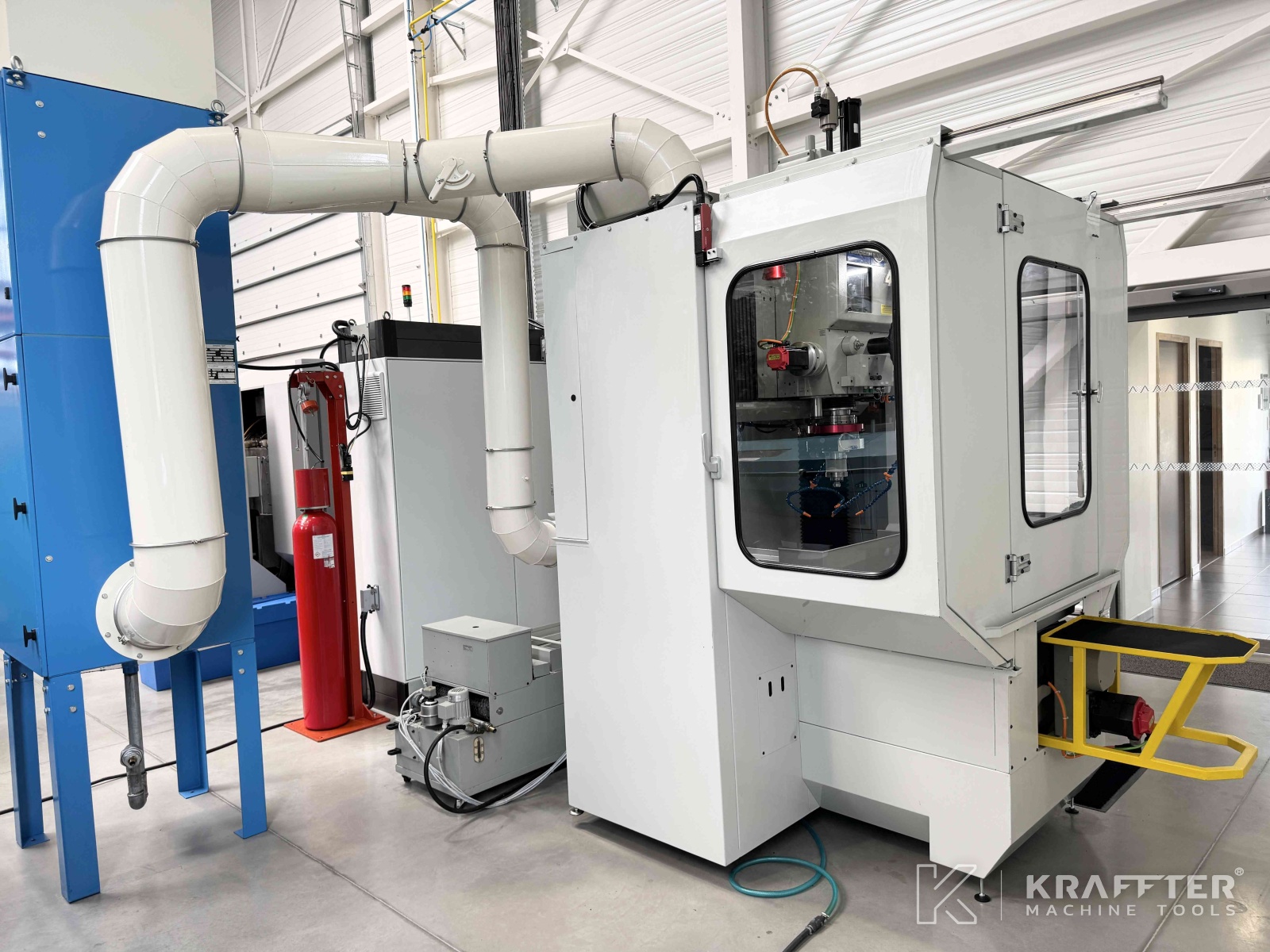

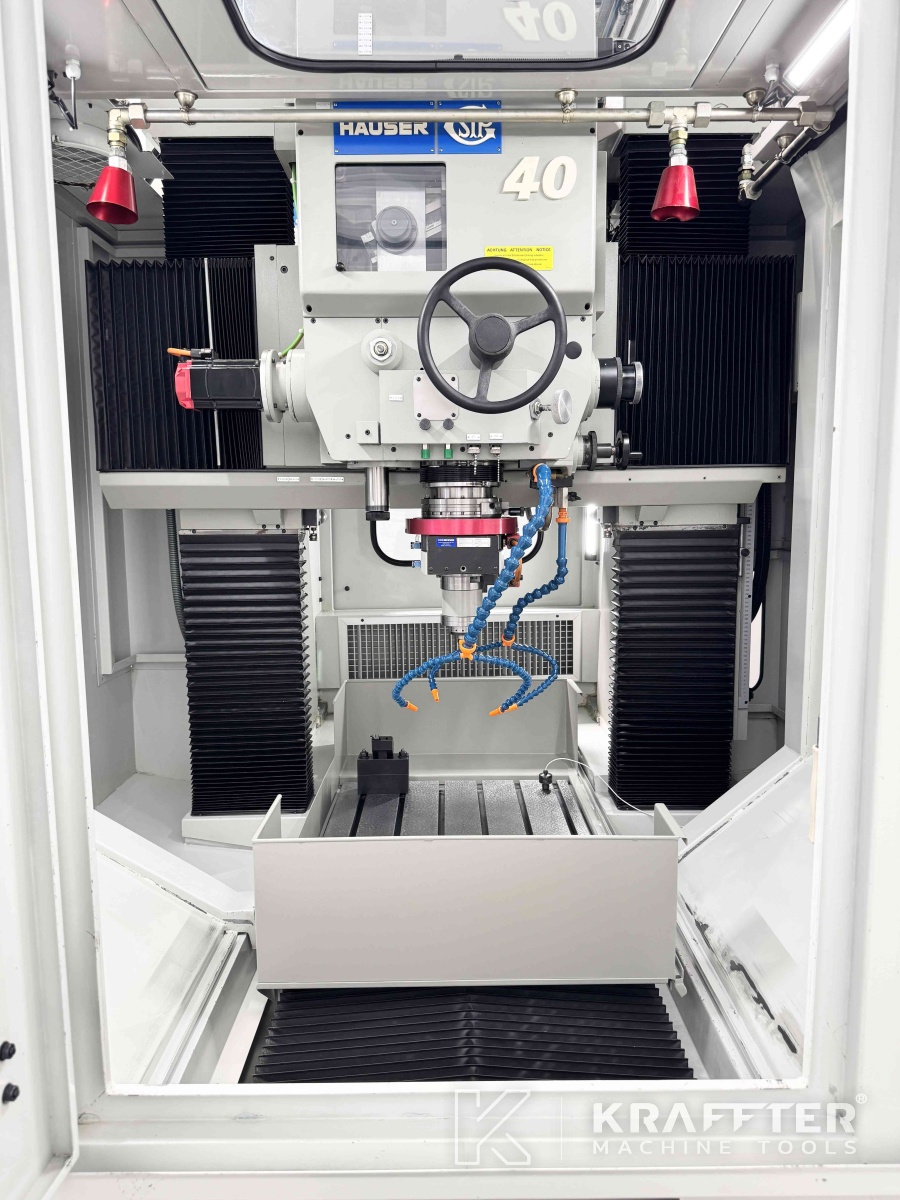

Type de machine : Rectifieuse par coordonnées CNC
Marque : HAUSER
N° de stock: 90128
Modèle : S40-400
Rétrofit CN : 2020
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

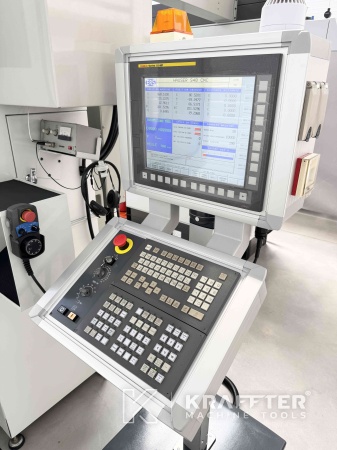

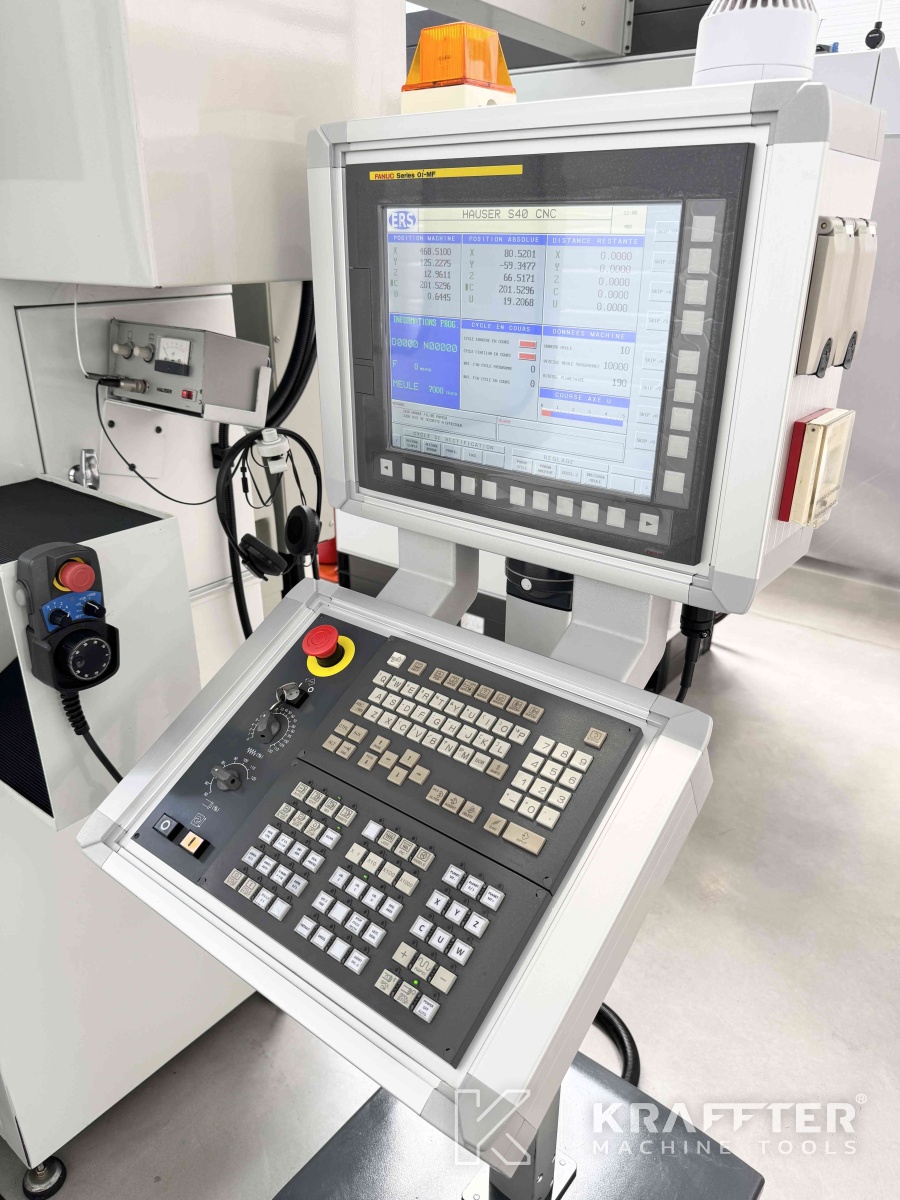

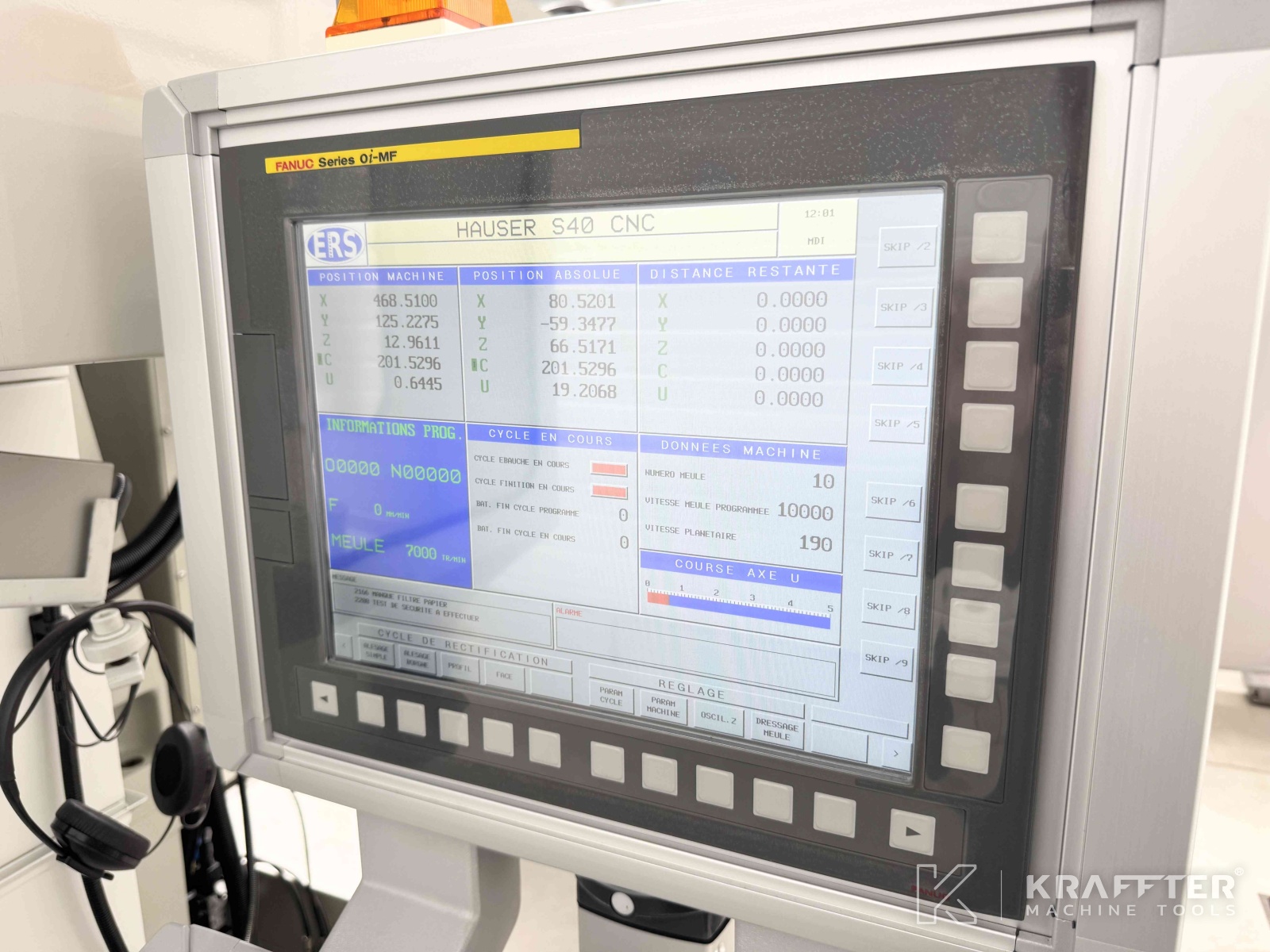

Type de CN
FANUC 0i-MF
Vitesse maxi. course axe W
800 [mm/min]
Course axe X
650 [mm]
Vitesse maxi. course axe X
4000 [mm/min]
Vitesse avances de travail axe X
1800 [mm/min]
Course axe Y
450 [mm]
Vitesse avances de travail axe Y
1800 [mm/min]
Course axe Z
130 [mm]
Vitesse mini. course axe Z
0.5 [mm/min]
Vitesse maxi. course axe Z
12000 [mm/min]
Fréquence course axe Z
max. 4 [Hz]
Vitesse axe C (planétaire)
5 - 250 [rpm]
Course axe U (avance radiale)
5.5 [mm]
Distance entre colonnes
750 [mm]

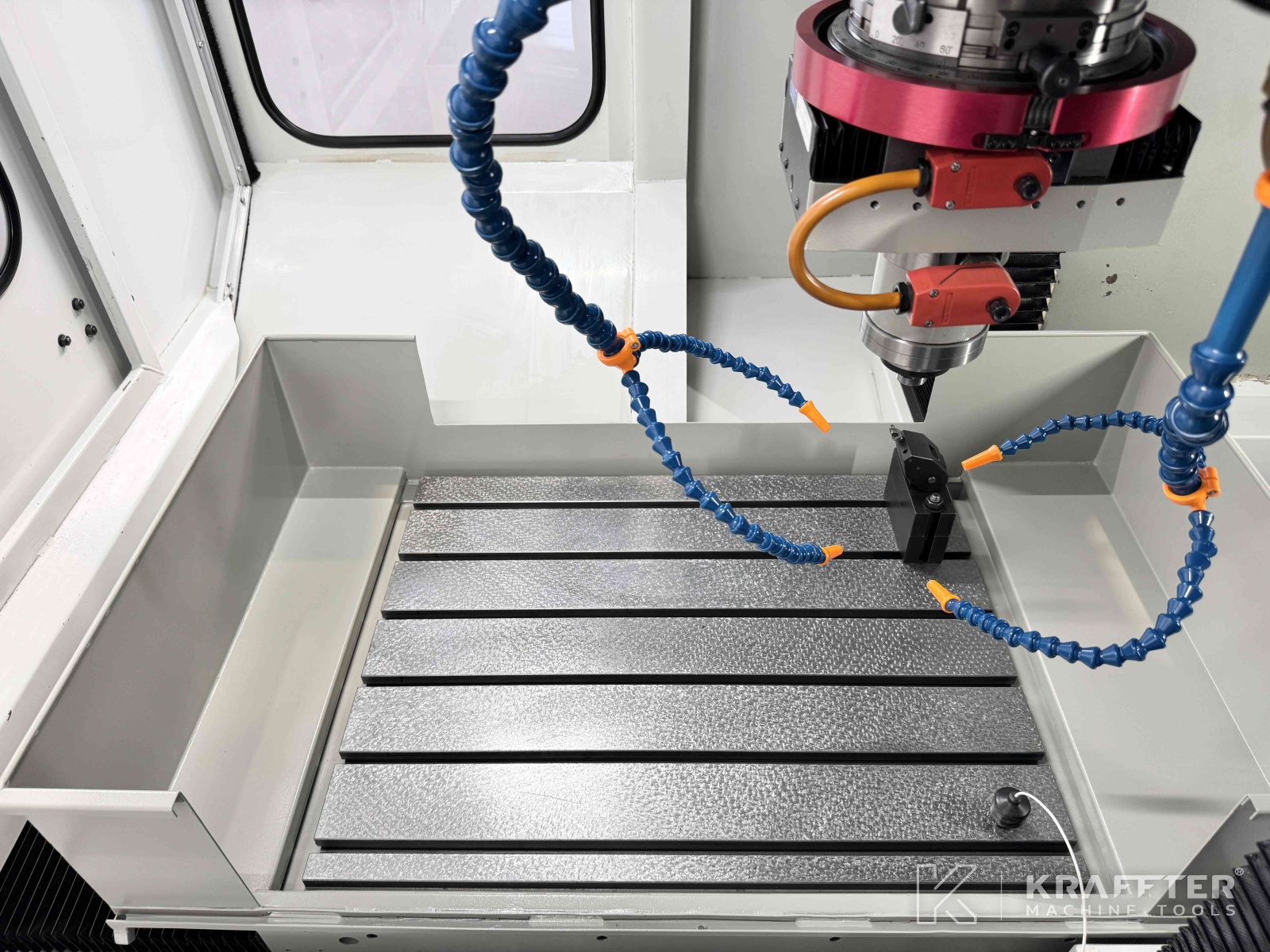

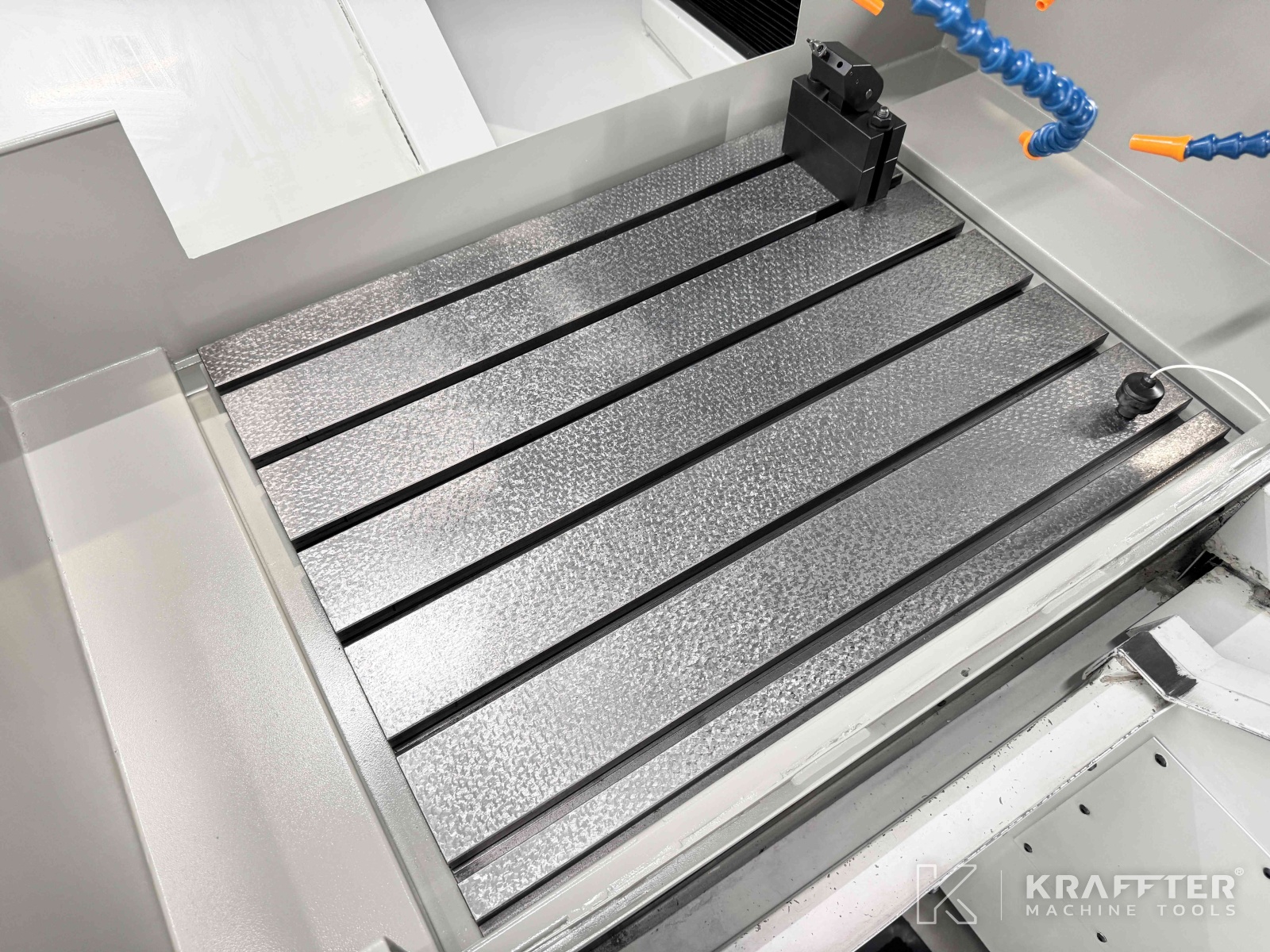

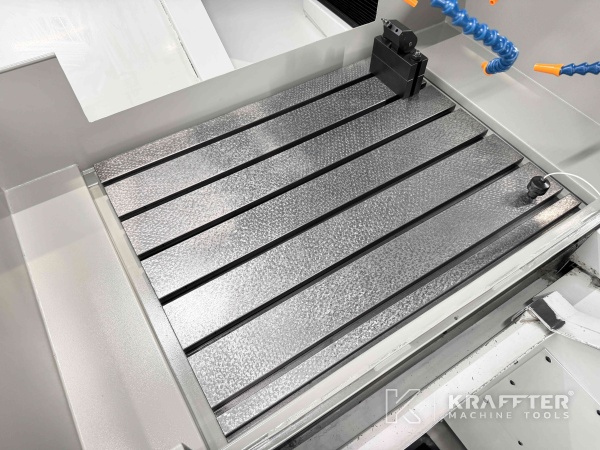

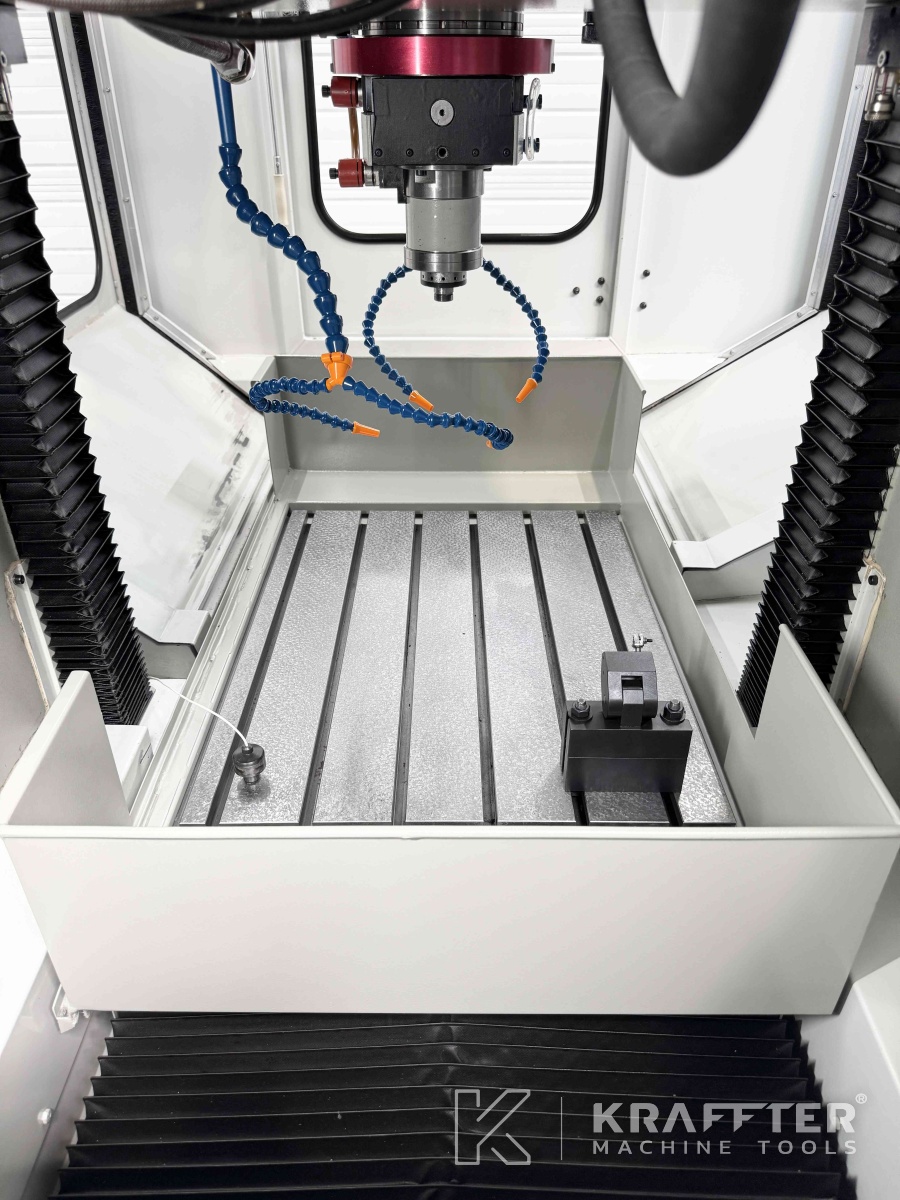

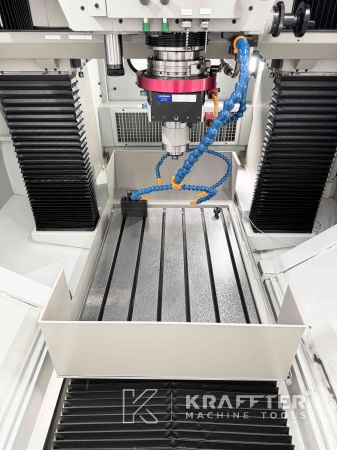

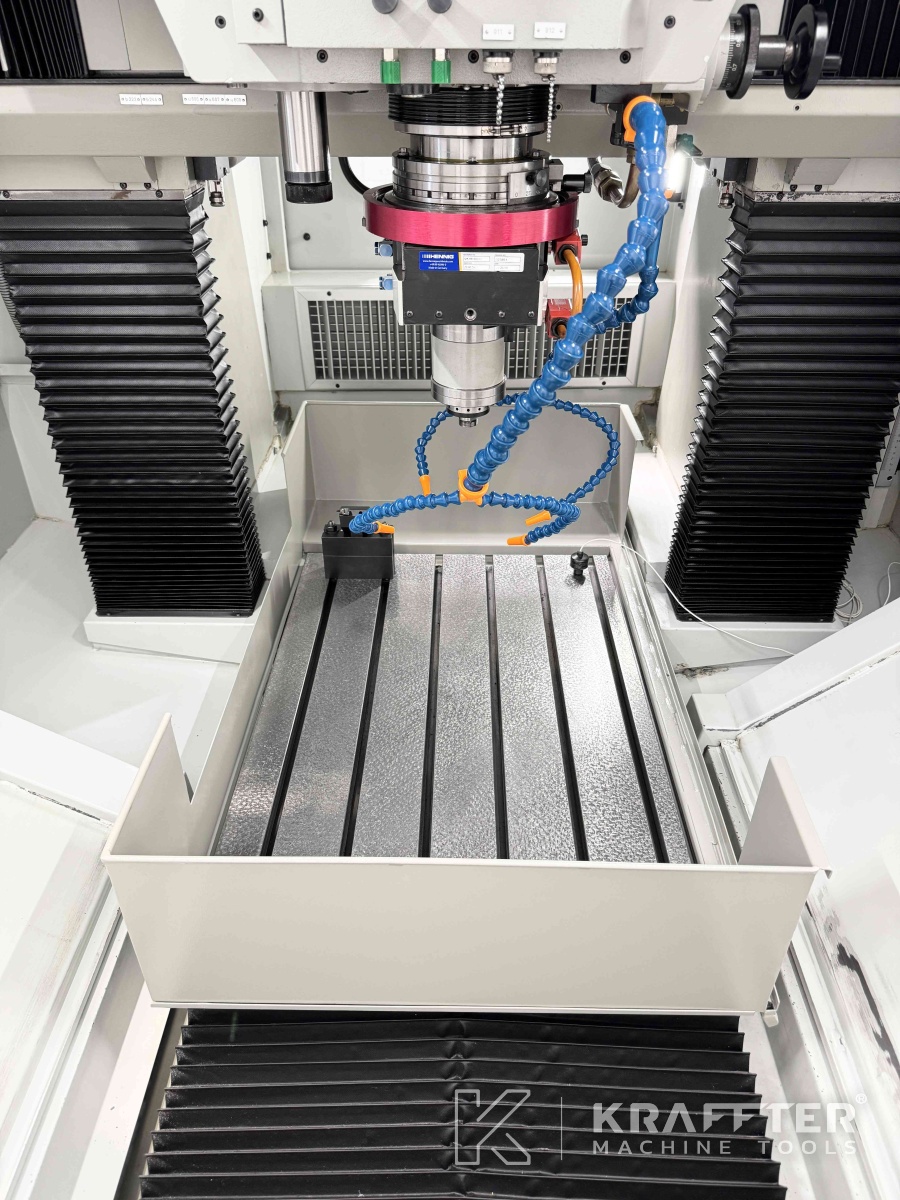

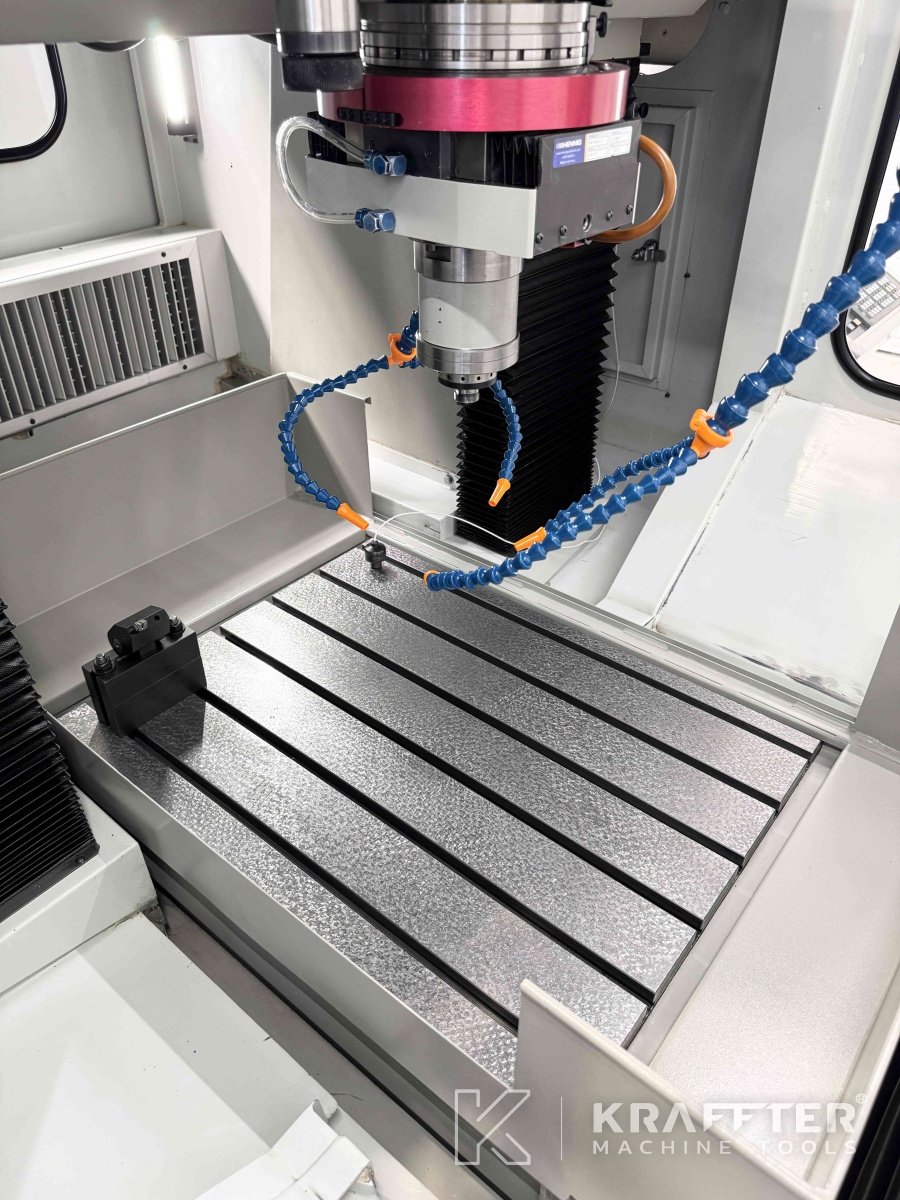

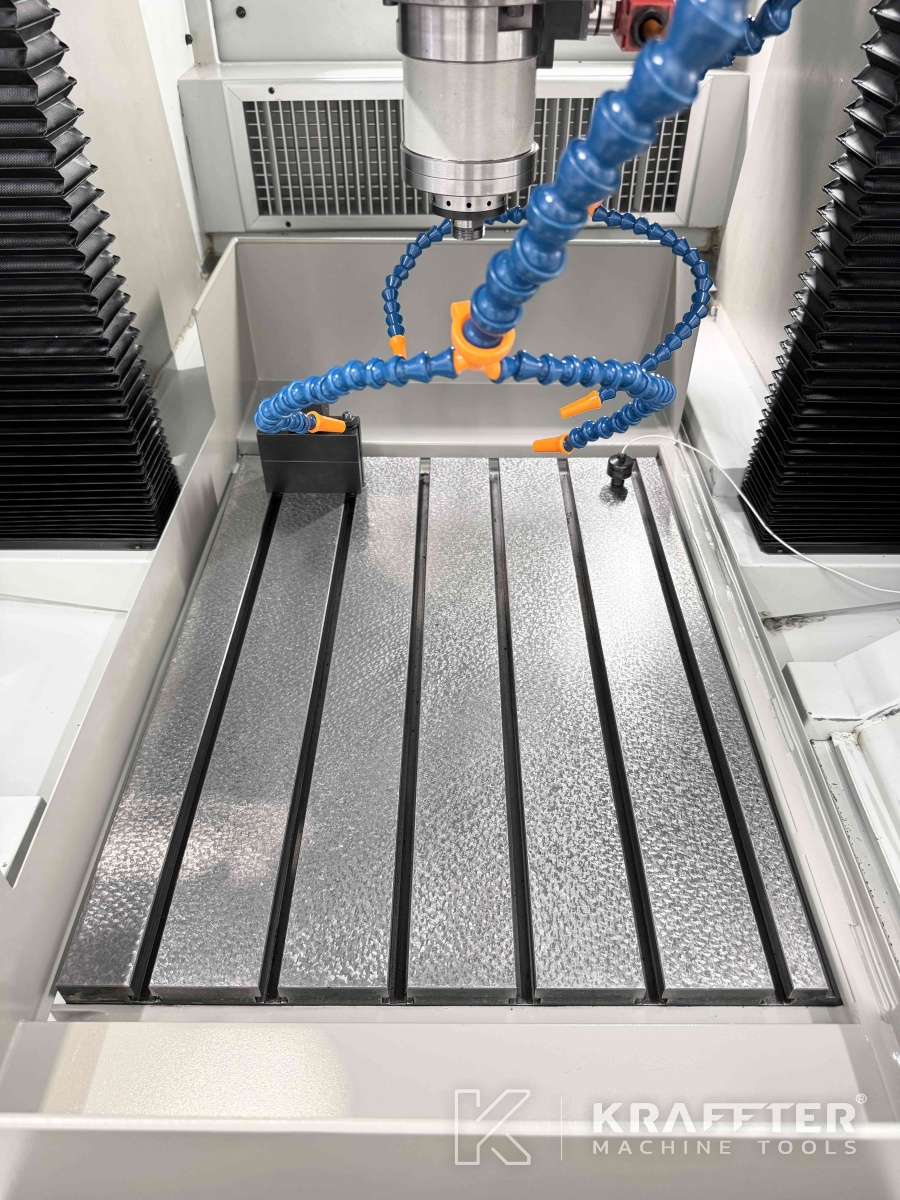

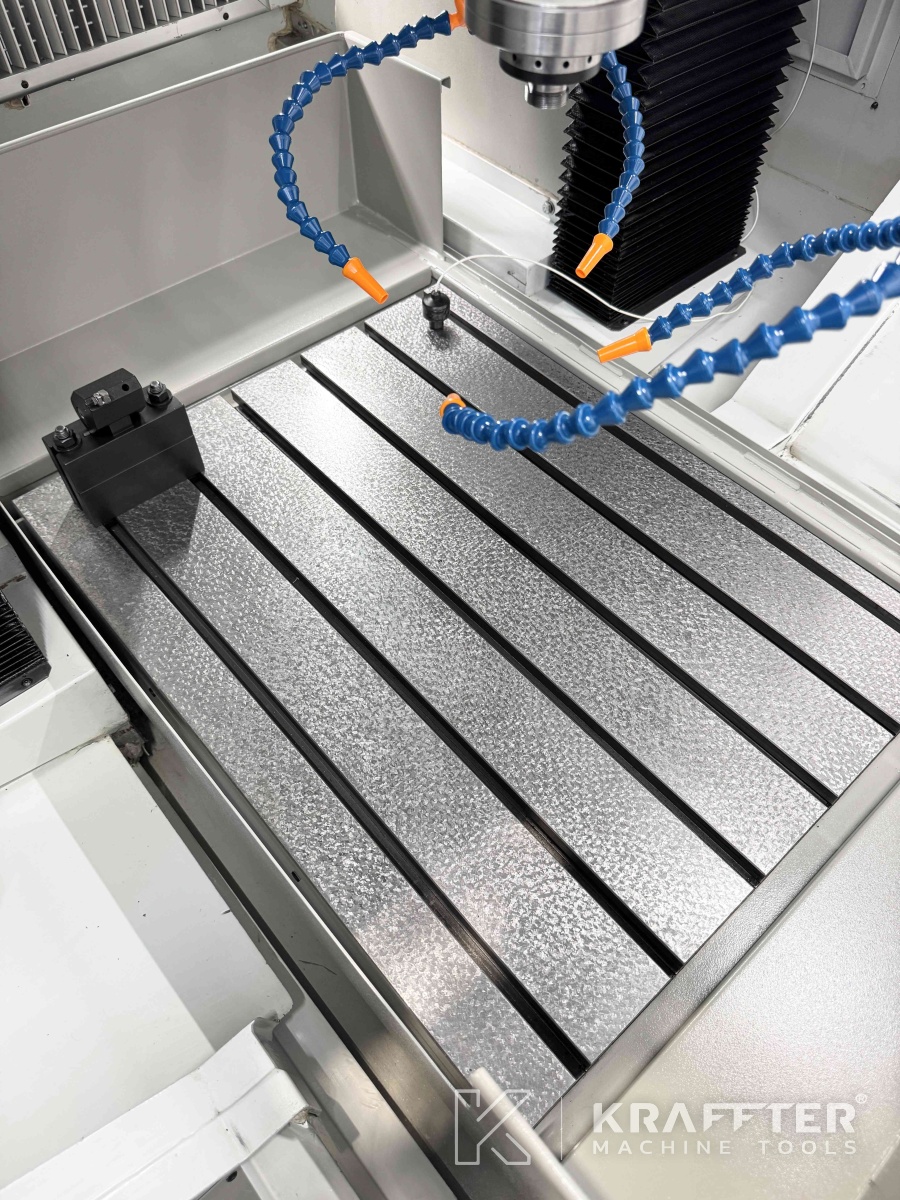

Longueur table
770 [mm]
Largeur table
630 [mm]
Passage libre entre le moteur de meulage et la table
585 [mm]
Poids maxi. admissible sur la table
500 [Kg]
Tension d'alimentation
400 [V]
Poids
5000 [Kg]
Informations complémentaires

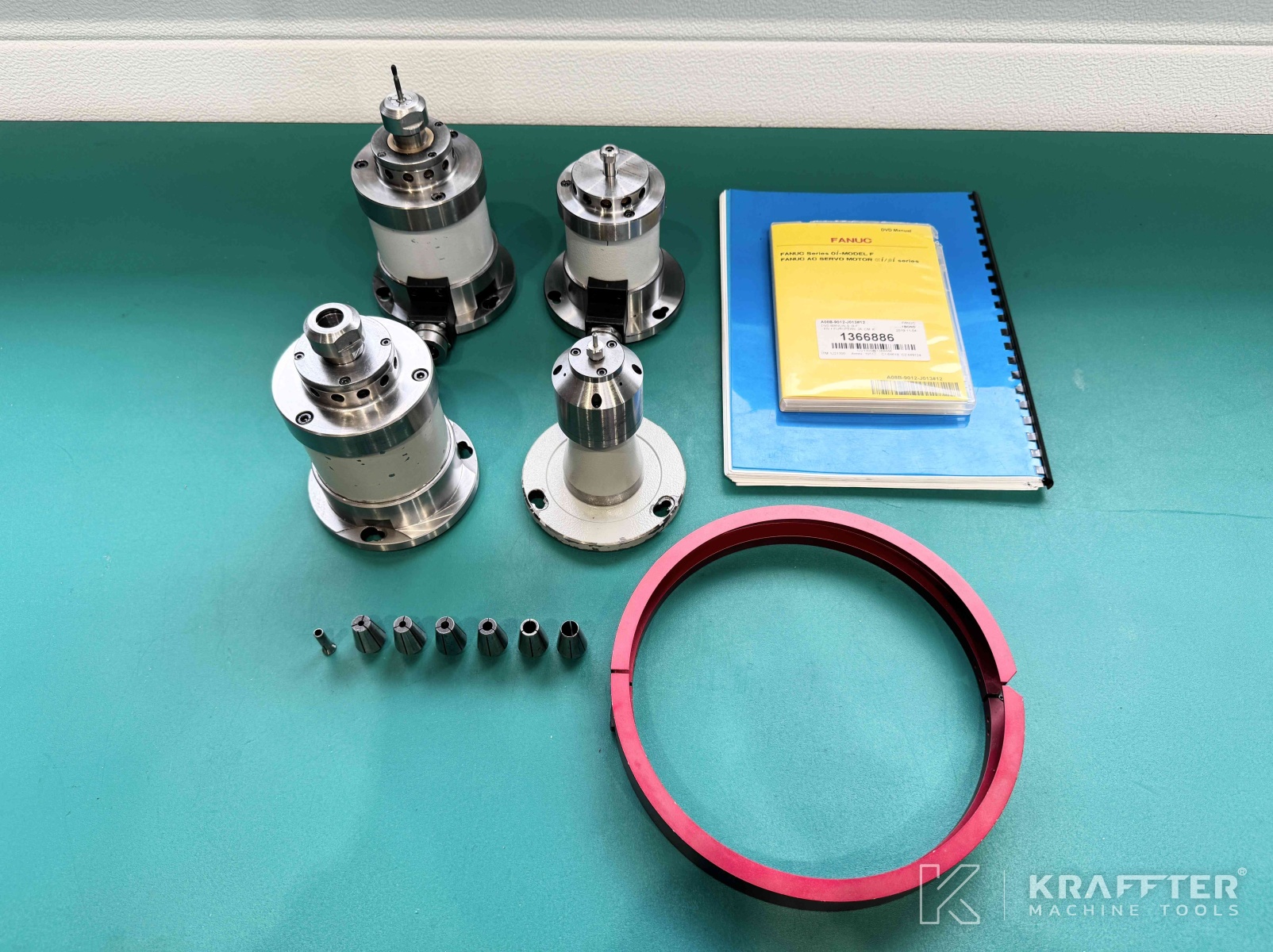

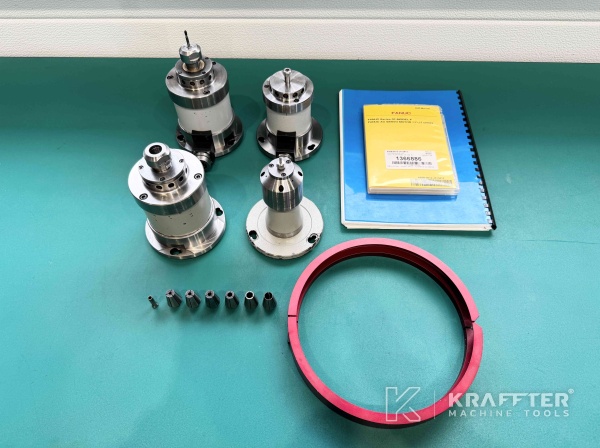

ÉQUIPEMENTS INCLUS:

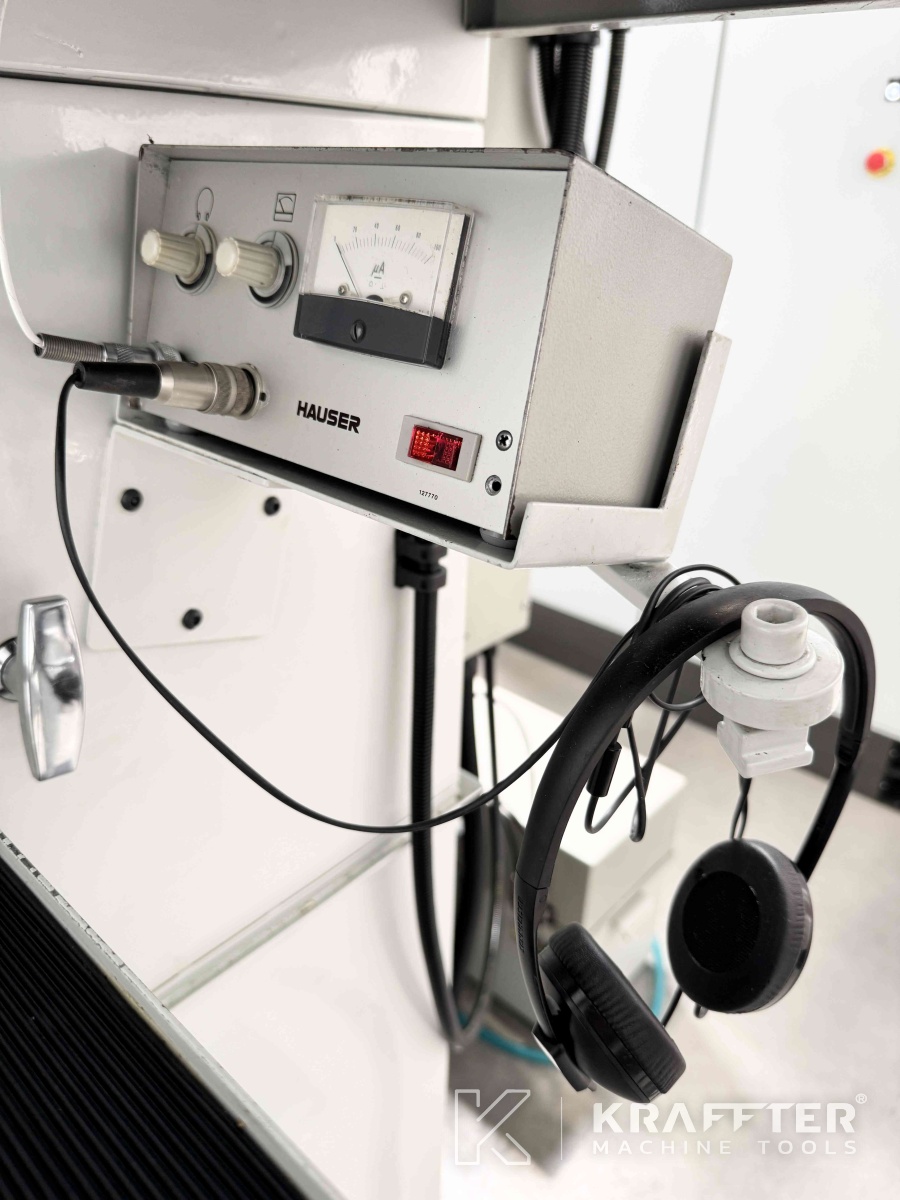

- 1 dispositif de détection d'outil HAUSER
- 2 moteurs de meulage 45 S, vitesse 9000 - 4500 [tours/min] - référence: 144017,
- 1 moteur de meulage 80 S, vitesse 40000 - 80000 [tours/min] - référence: 144021,
- 1 turbine de rectification T10- vitesse: 100'000 [tours/min] - référence: 157420,
- 1 porte-turbine avec filtre - référence: 166497,

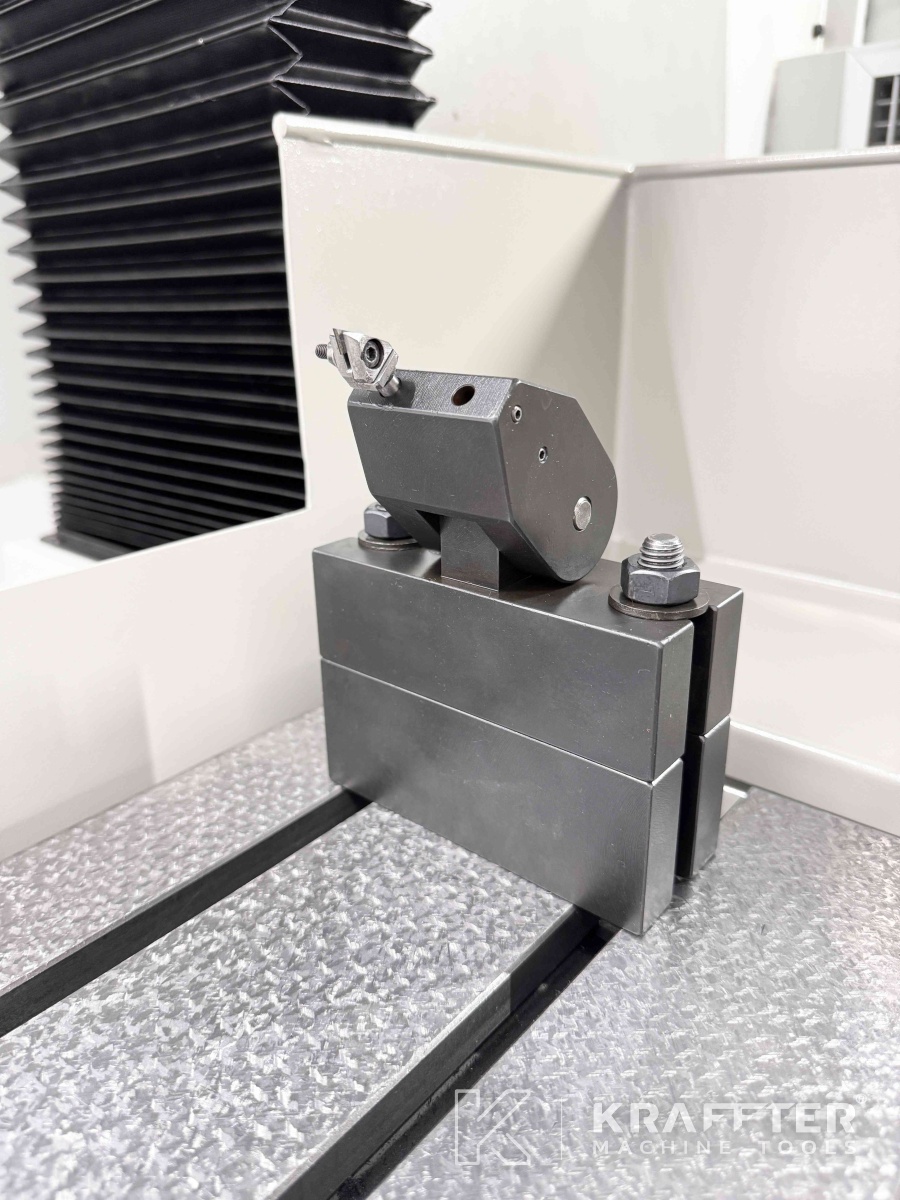

- 1 dresseur sur table, pivotable à 200 [°] - référence: 194590

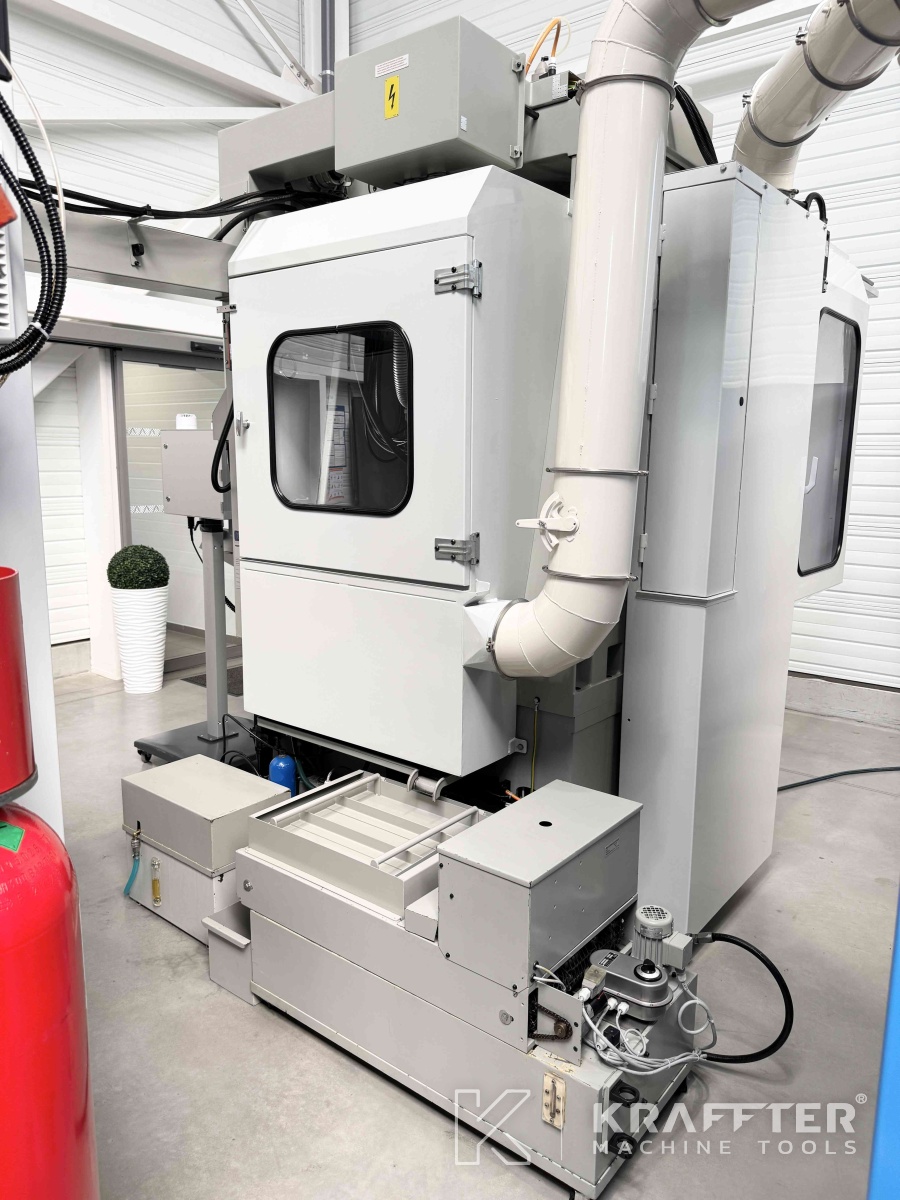

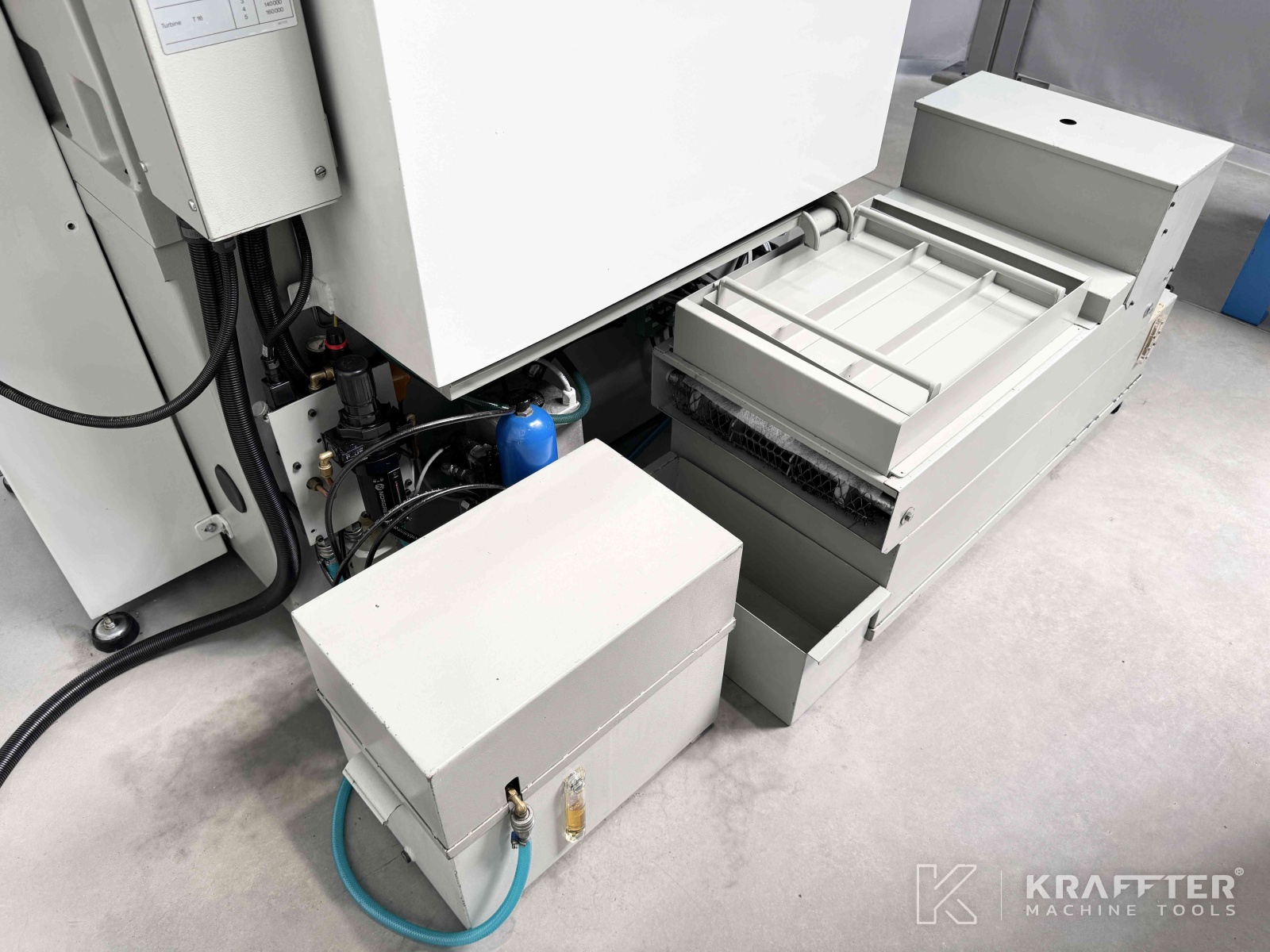

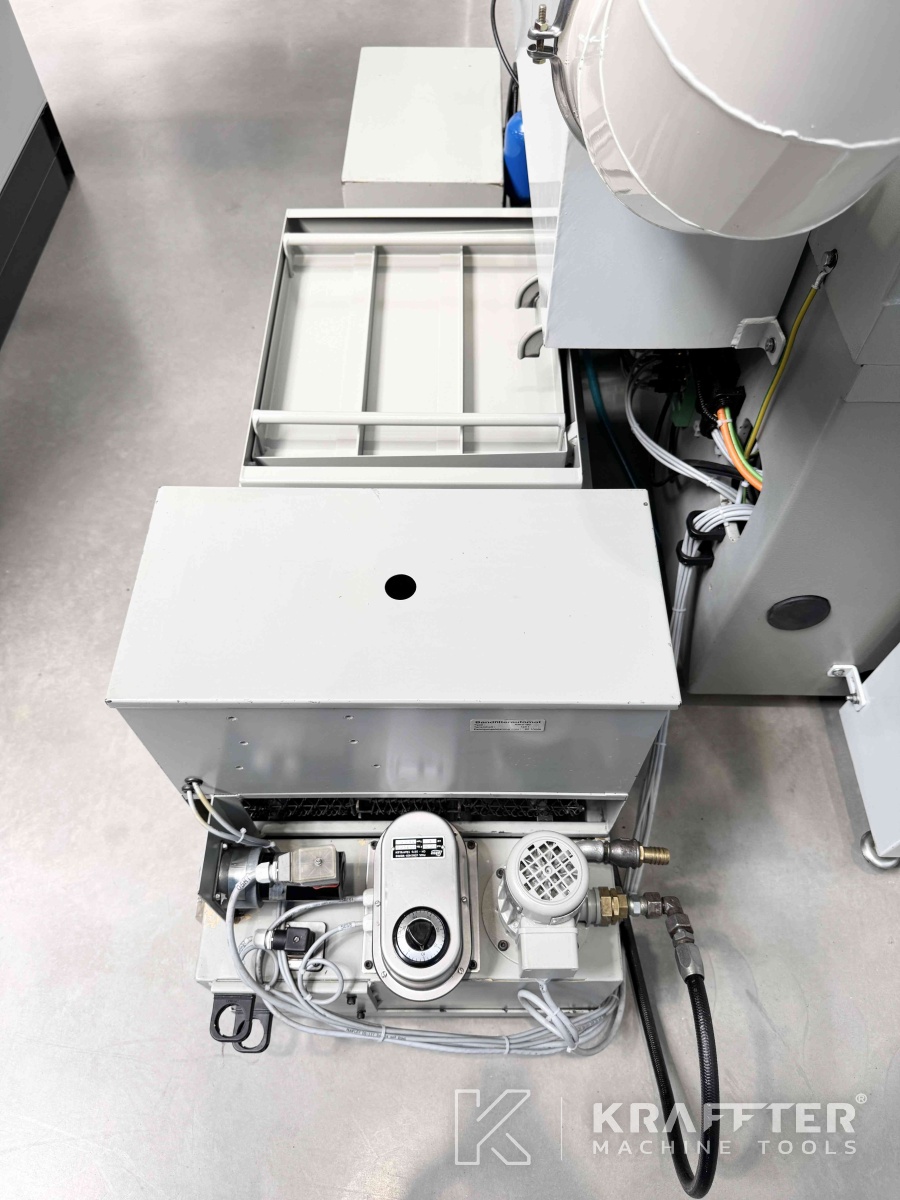

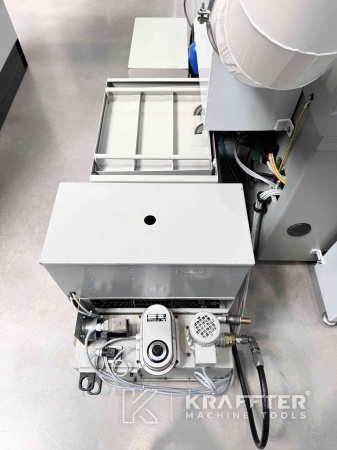

- 1 bac d'arrosga e+ filtration papier
- 6 pinces de serrage
- 1 manuel d'opérateur en Français.
TRAVAUX DE RÉTROFIT RÉALISÉS EN 2020:

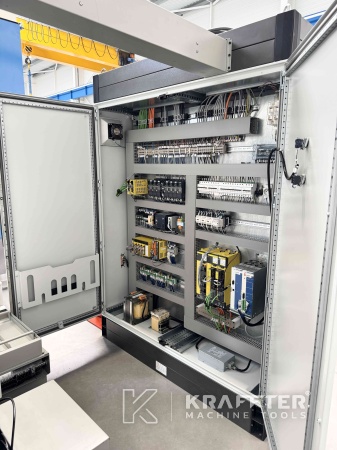

Partie Electrique:

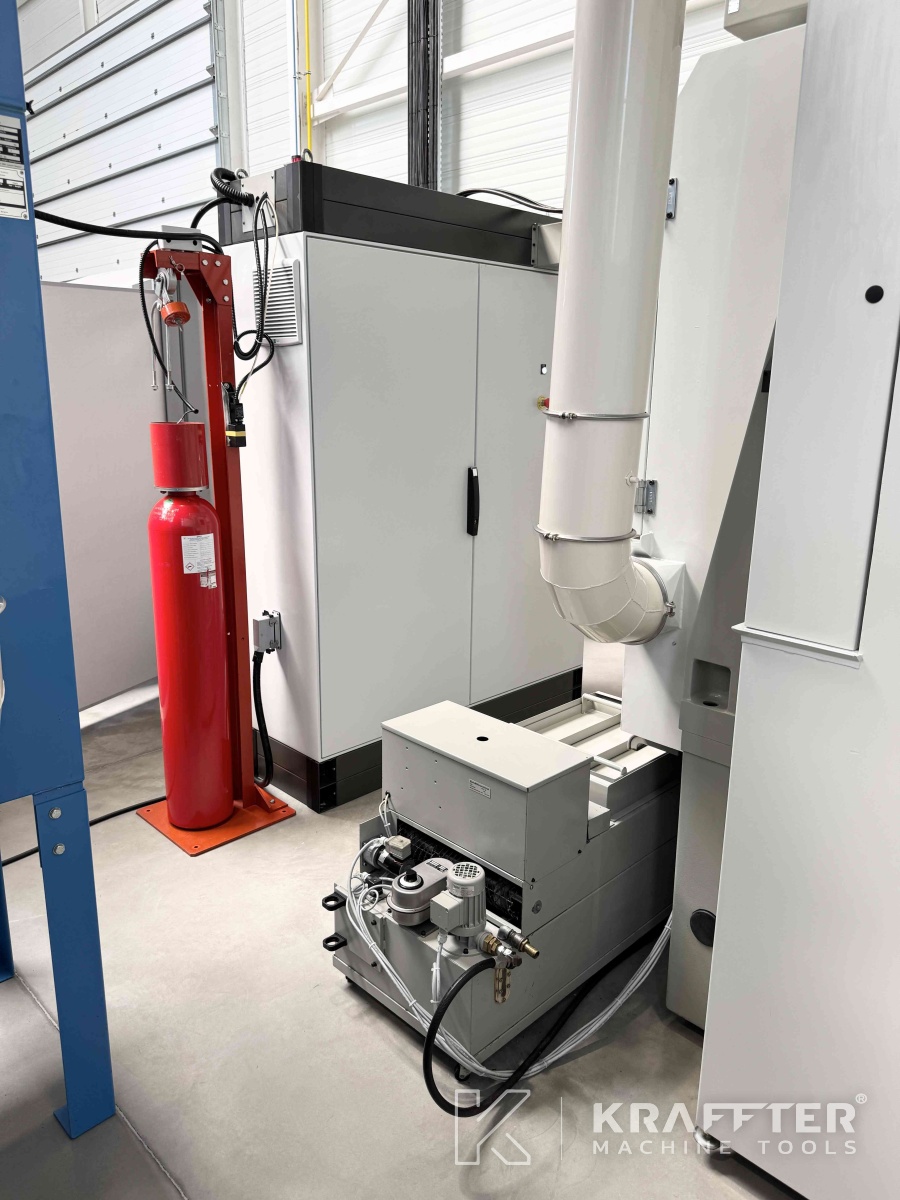

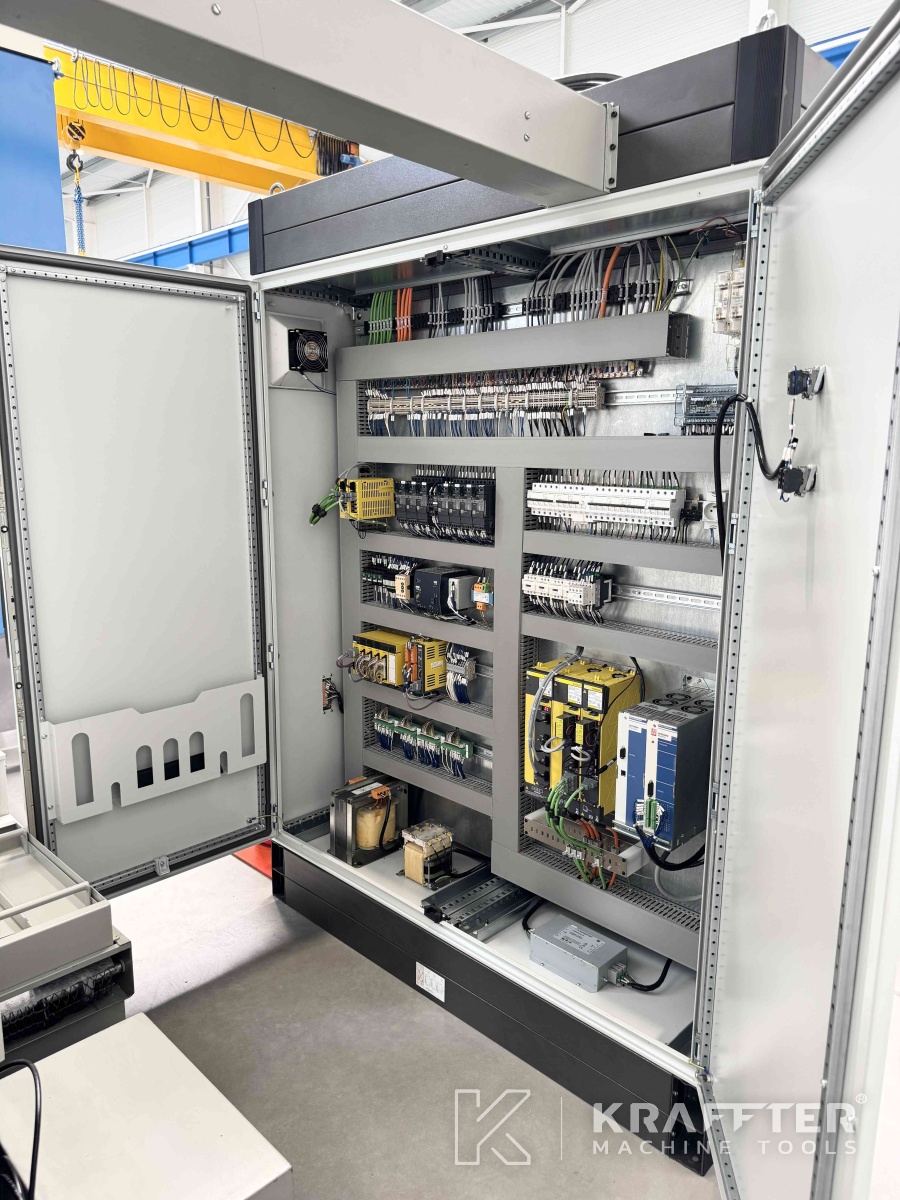

- Fourniture d'une armoire électrique équipée d'une commande numérique type Fanuc 0iF,

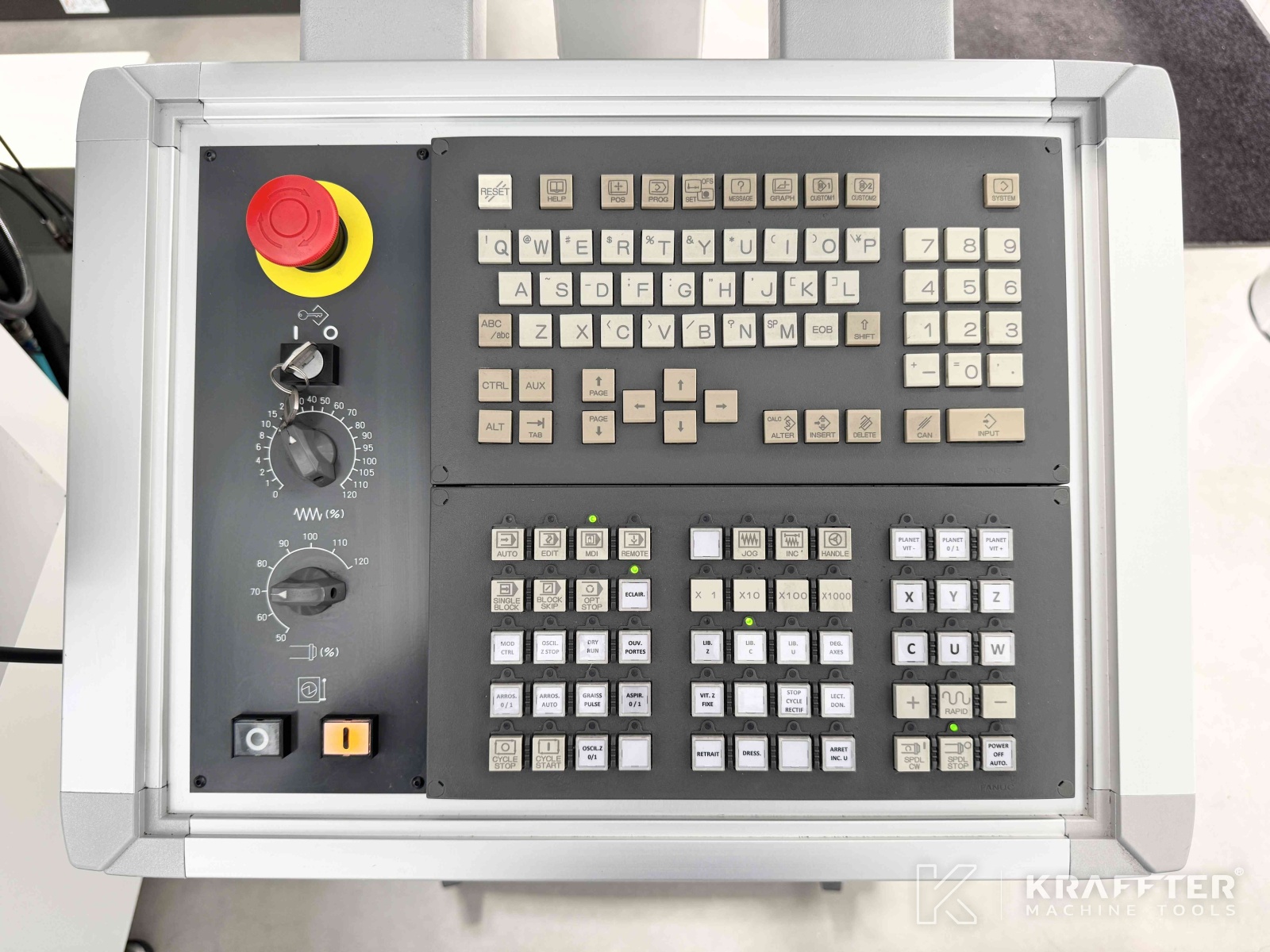

- Fourniture d'un pupitre pour Fanuc avec écran et clavier 15",
- Axes pilotés par la commande numérique X, Y, Z, C et U,
- Câblage de l'armoire électrique,
- Câblage machine avec le remplacement de tous les capteurs et câbles,
- Raccordement et mise sous tension de l'armoire électrique,
- Réglage des asservissements d'axes,
- Mise en place et programmation des cycles et pages conversationnelles pour HAUSER.
PARTIE MÉCANIQUE:
- Fourniture des adaptations moteurs d'axe,
- Fourniture d'un joint tournant électrique,

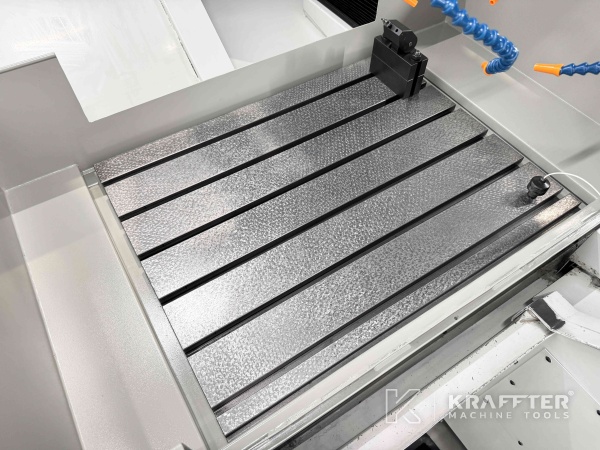

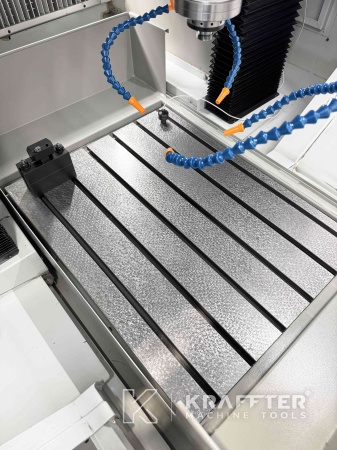

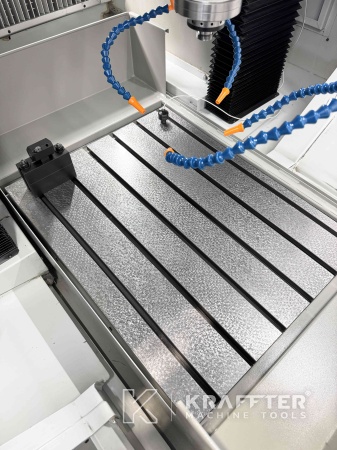

- Grattage et mise en géométrie de la surface table,

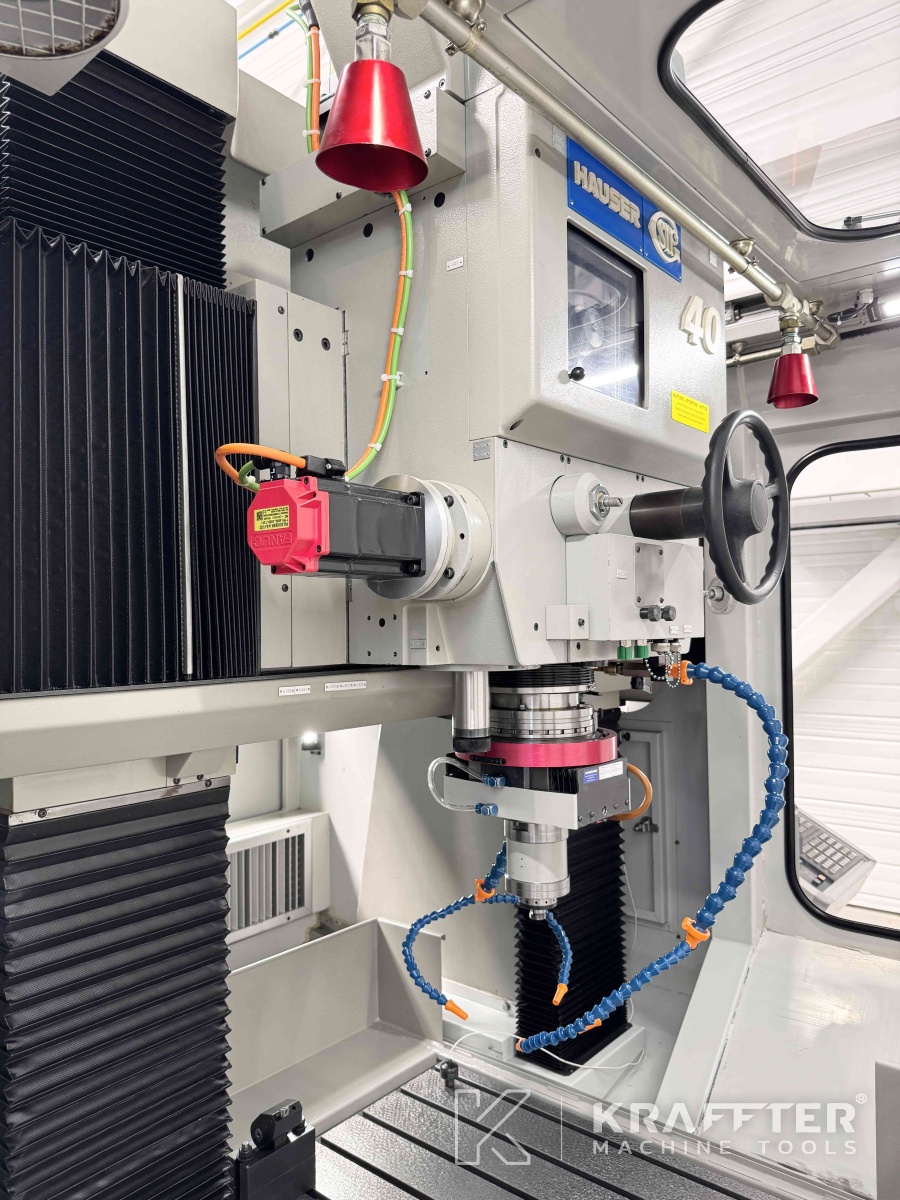

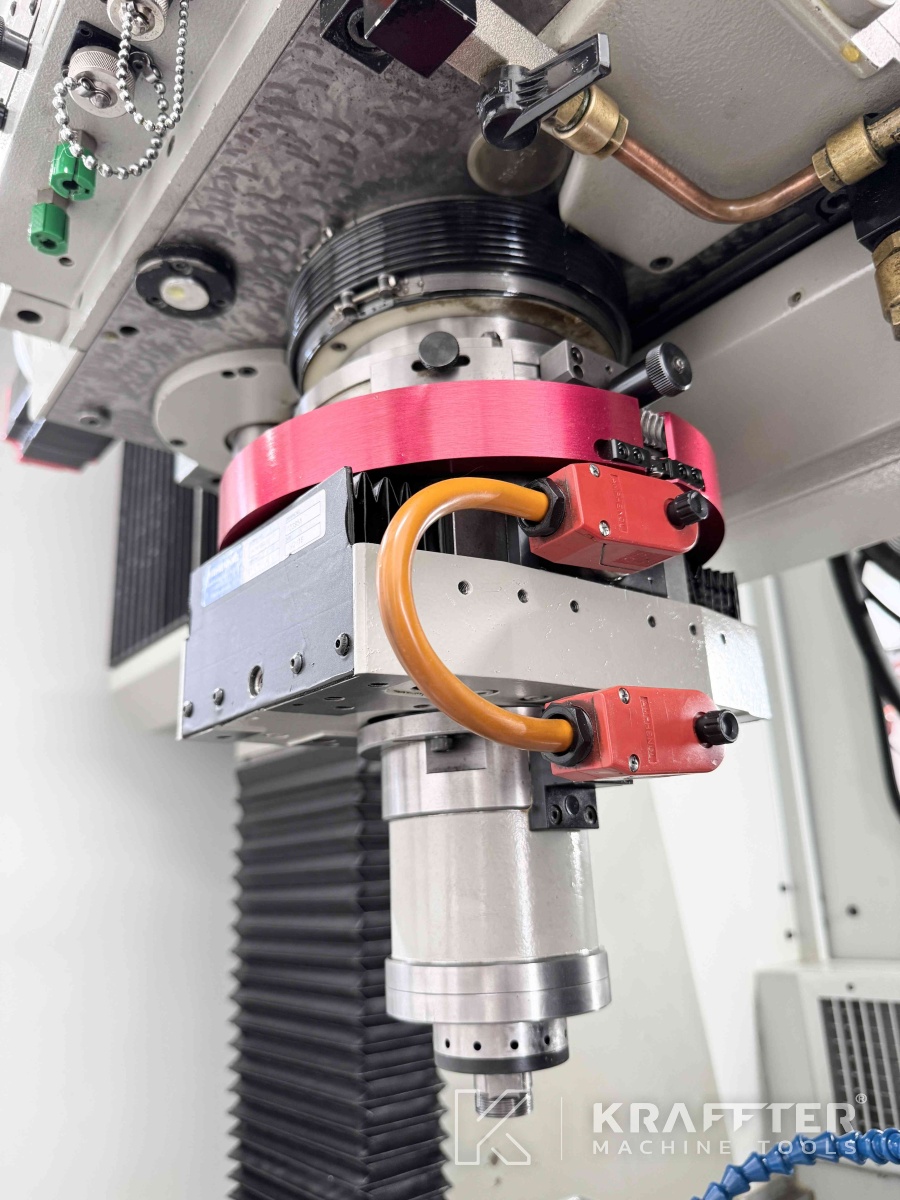

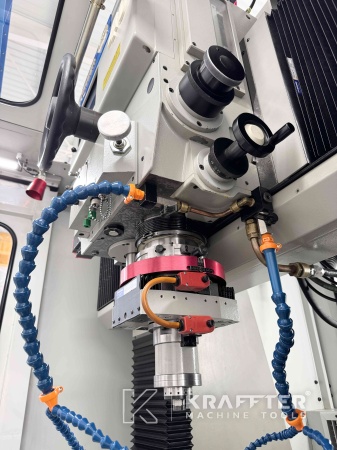

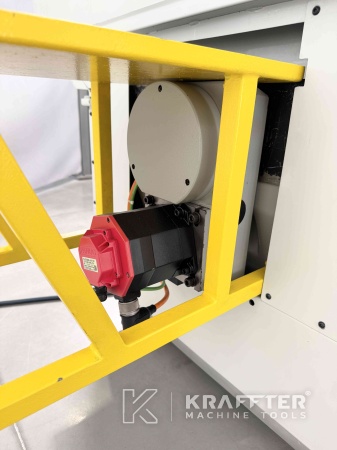

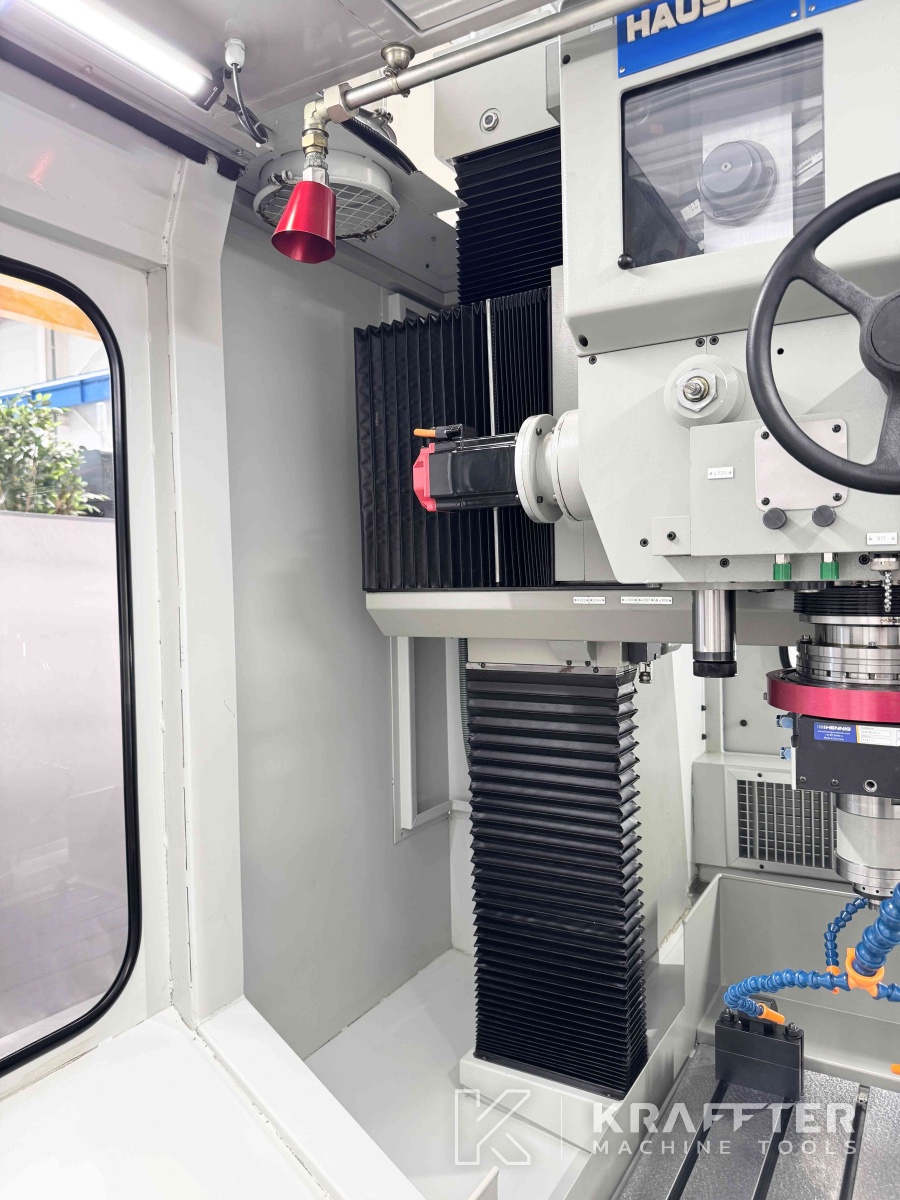

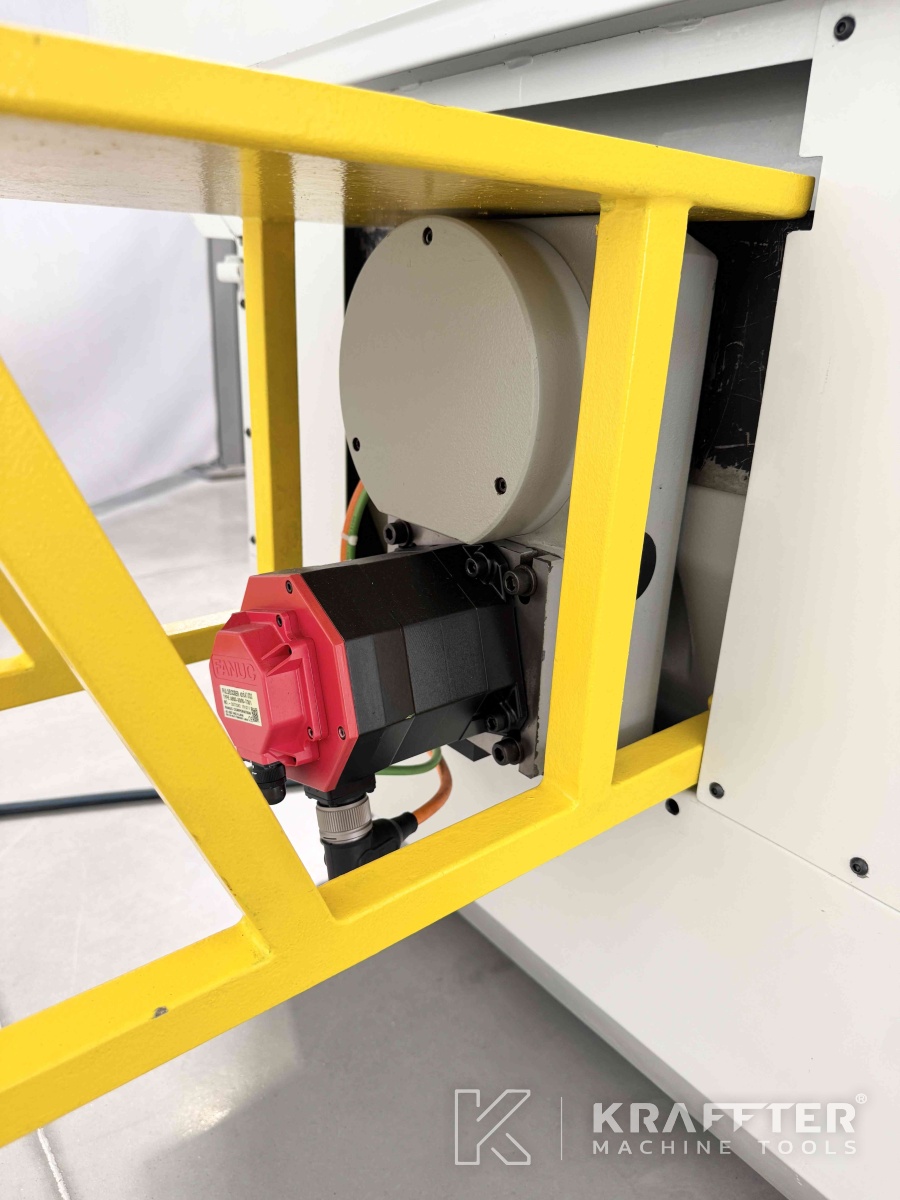

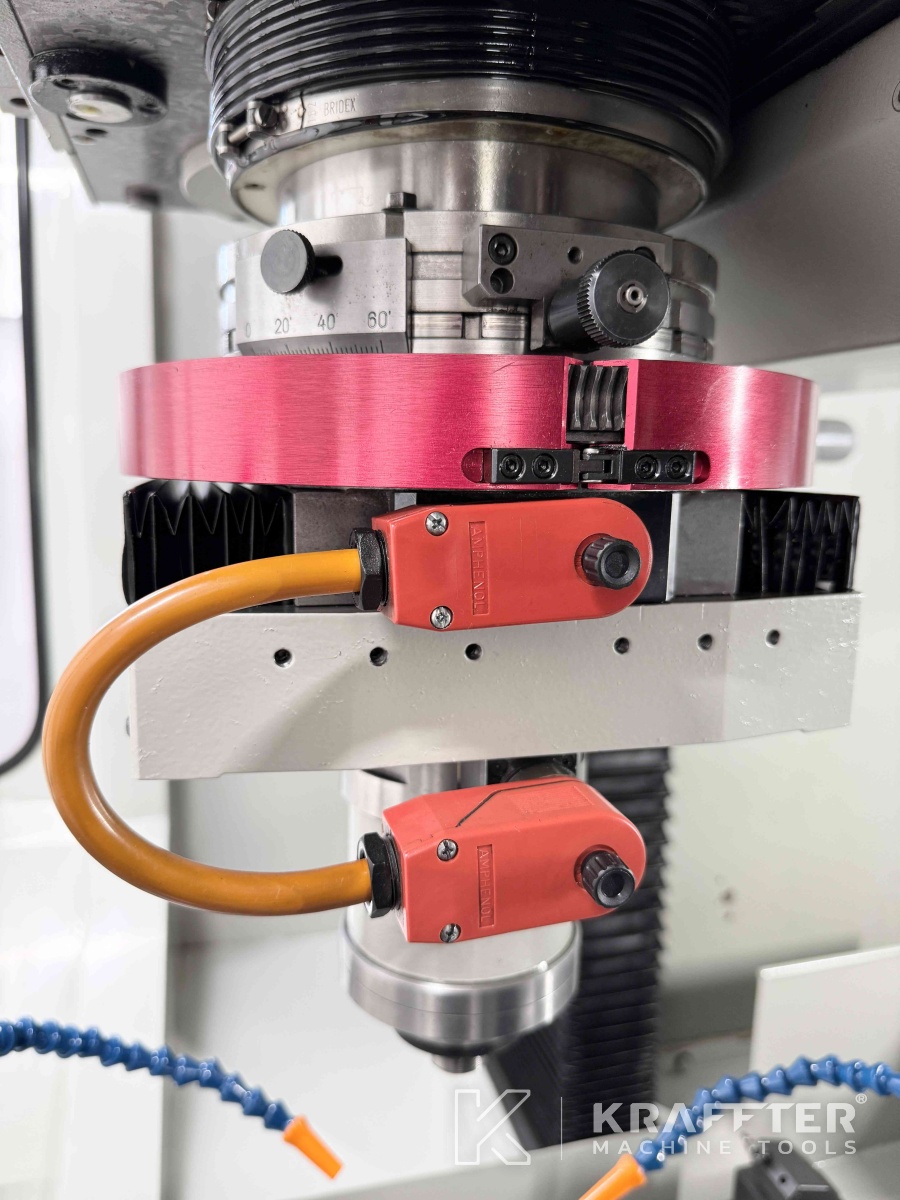

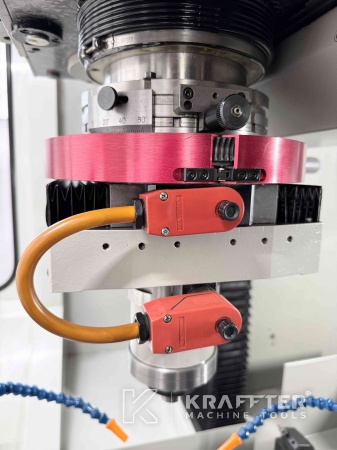

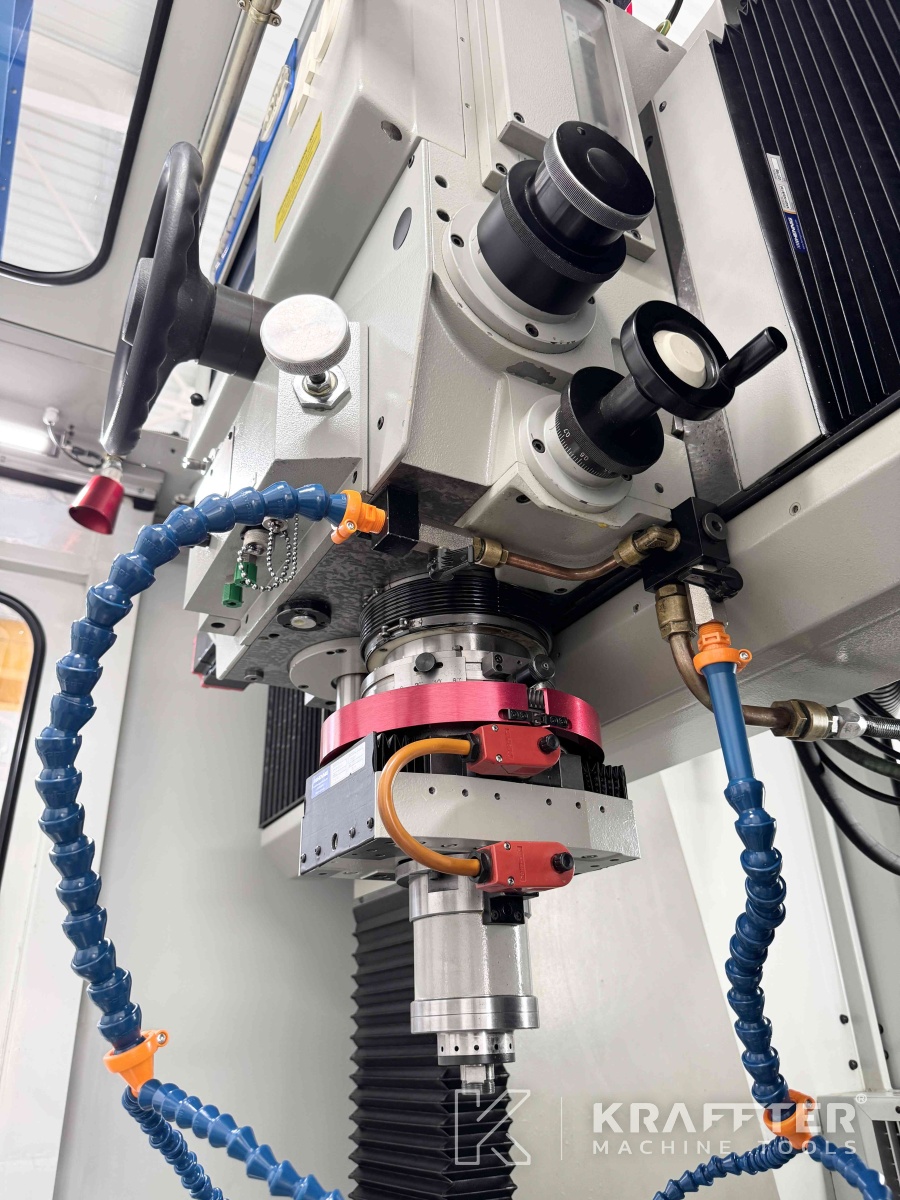

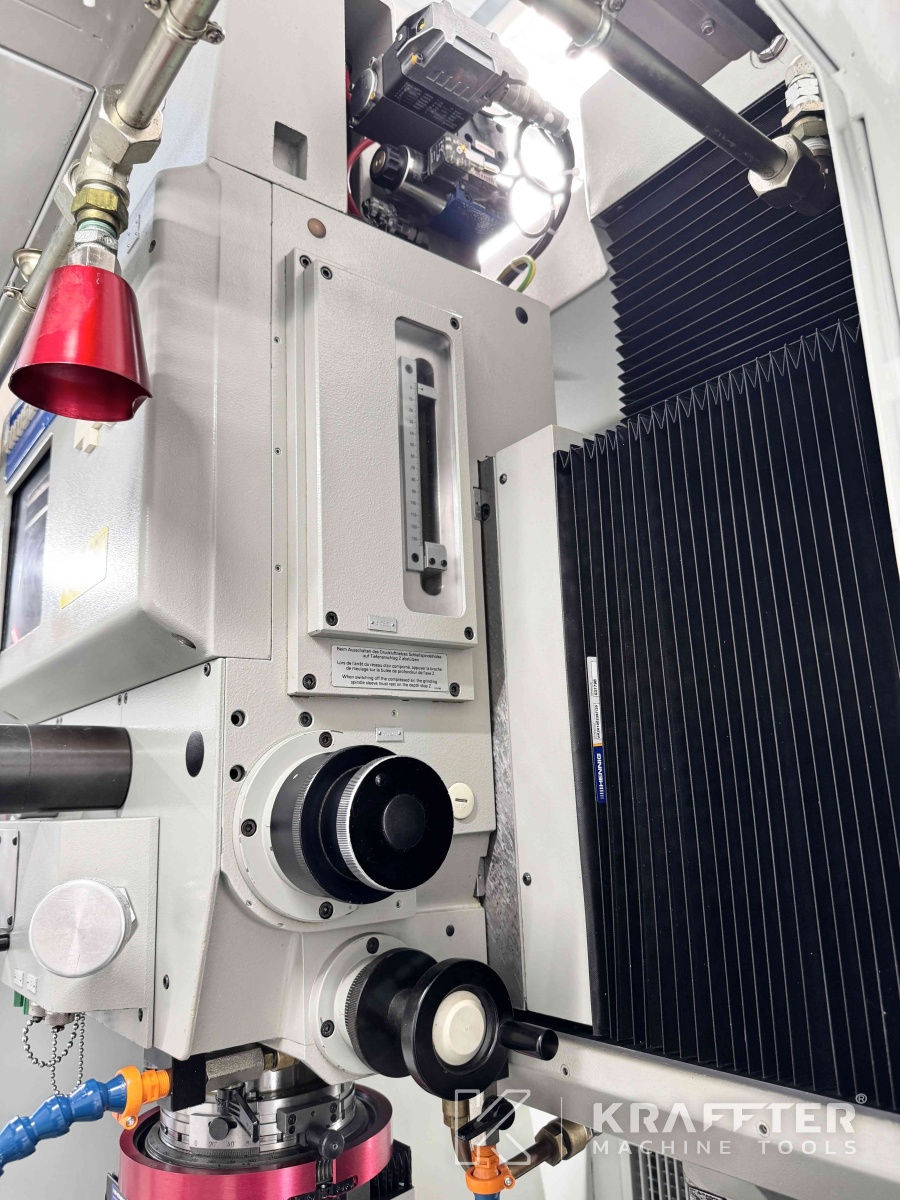

- Remontage de l'ensemble de la tête et adaptation des moteurs Fanuc sur les axes C et U,
- Mise en place de tous les systèmes de mesure (dont 2 règles en verre HEIDENHAIN sur les axes X et Y).
Complément de développement Cycles:
- Développement d'un cycle Alésage Borgne et développement des pages conversationnelles associées,
- Modification de la programmation conversationnelle de l'axe U : passage d'une programmation avec diamètre de pièce à une programmation au rayon, dans tous les cycles de rectifications existants,
- Modification des données de meules renseignées au rayon à la place des diamètres,
- Modification de tous les cycles de taillage de meule, droit, formes et ISO,
- Modification de toutes les compensations de taillage dans tous les cycles de rectification.
