Vendu

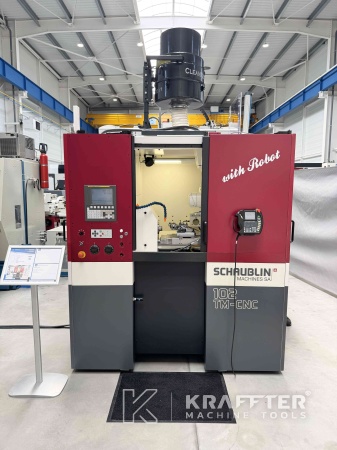

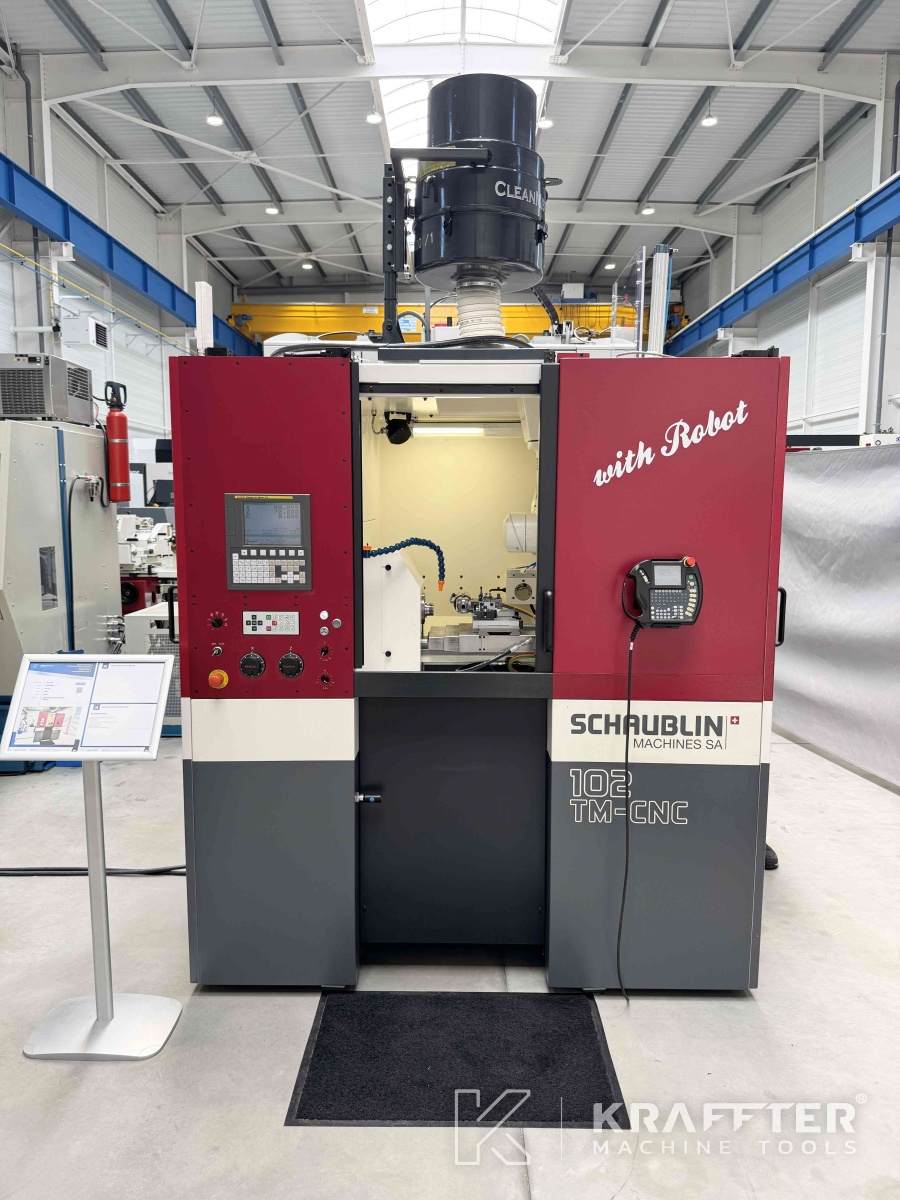

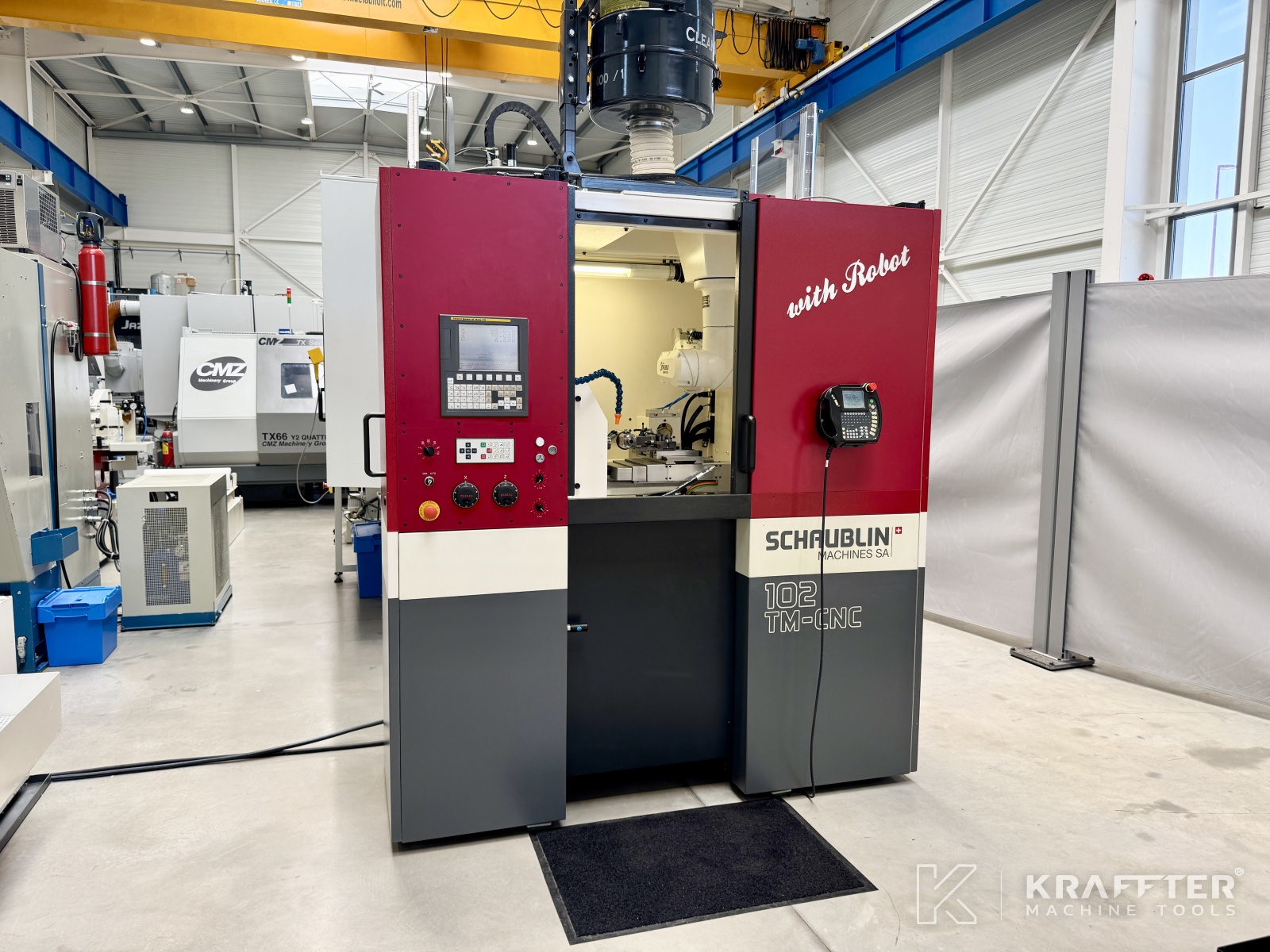

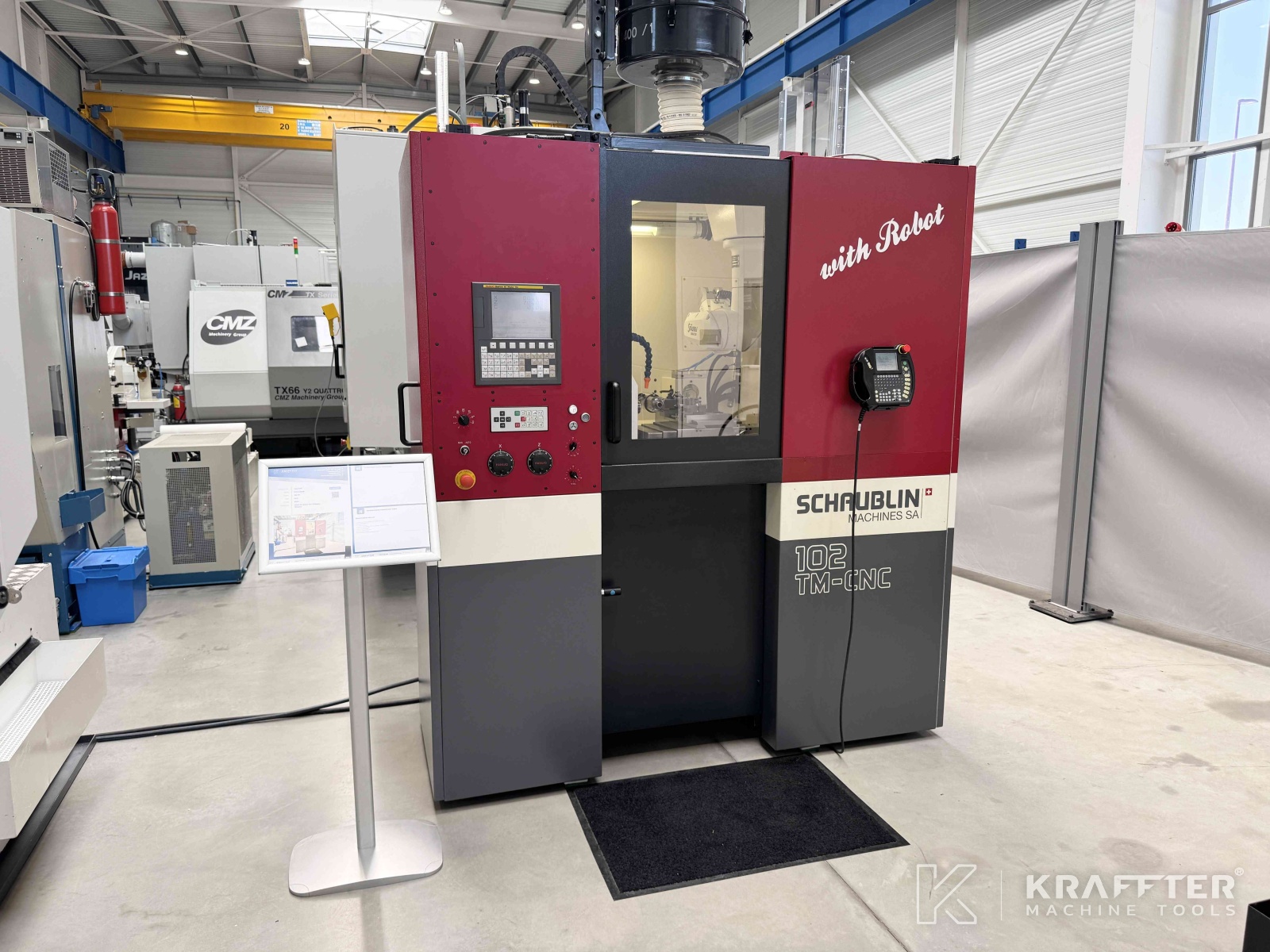

Type de machine : Tour CNC
Marque : SCHAUBLIN
N° de stock: 90151
Modèle : 102 TM
Année : 2012
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques
Hauteur de pointes
102
Diamètre maxi. de tournage
270 [mm]
Diamètre admissible au-dessus du chariot
200 [mm]
Diamètre admis au dessus du banc
75 [mm]
Course axe X
120 [mm]
Course axe Z
100 [mm]
Vitesse avances rapides axe X
7000 [mm/min]
Vitesse avances rapides axe Z
7000 [mm/min]
Vitesse avances de travail axe X
0 - 5000 [mm/min] [mm/min]
Vitesse avances de travail axe Z
0 - 5000 [mm/min] [mm/min]
Vis à billes axe X, Ø x pas
12 x 3 [mm]
Vis à billes axe Z, Ø x pas
12 x 3 [mm]
Résolution axe X
0.0005 [mm]
Résolution axe Z
0.001 [mm]
Broche prévue pour pinces de serrage
W25
Diamètre maxi. admis en pinces
19 [mm]
Vitesse mini. broche
50 [tr/min]
Vitesse maxi. broche
8000 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
2.2 [kW]
Couple broche
7 [Nm]
Capacité bac d'arrosage
25 [l]
Pression pompe d'arrosage
0.5 [bar]
Débit pompe d'arrosage
10 [l/min]
Puissance installée
7 [kVA]
Courant nominal
10 [A]
Tension d'alimentation
400 [V]
Nombre d'heures en fonctionnement
925 [h]
Nombre d'heures de broche
645 [h]
Poids
860 [Kg]
Informations complémentaires

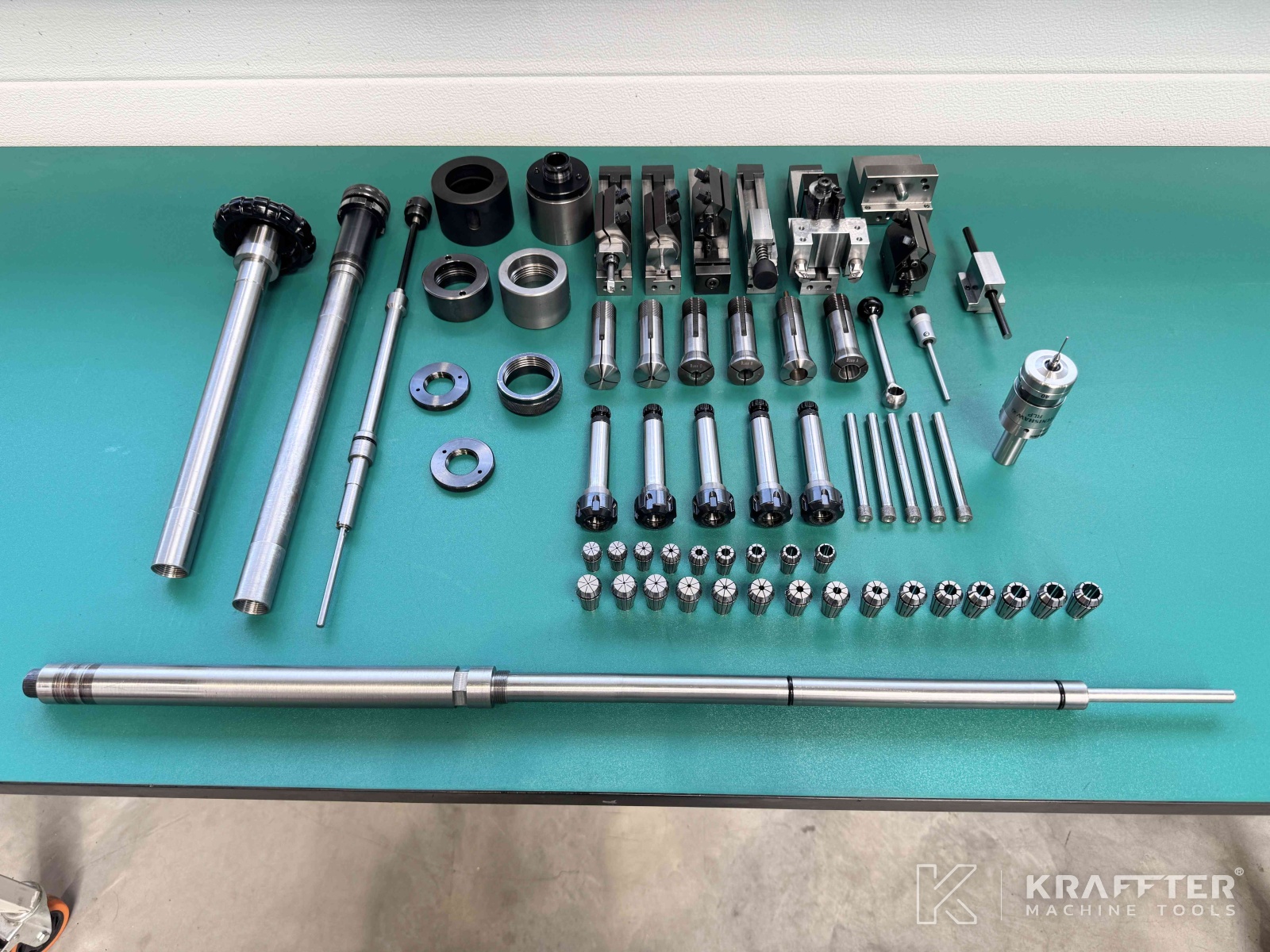

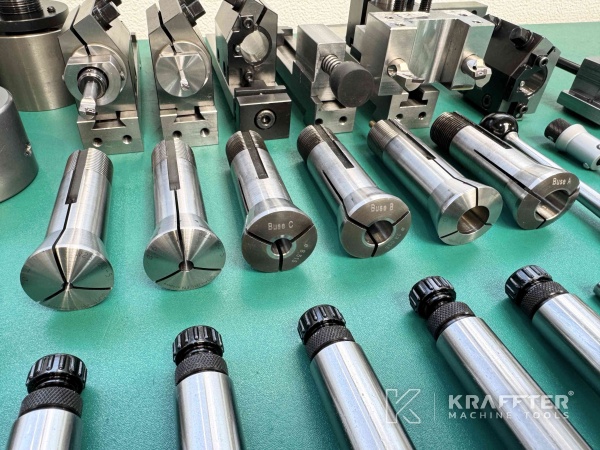

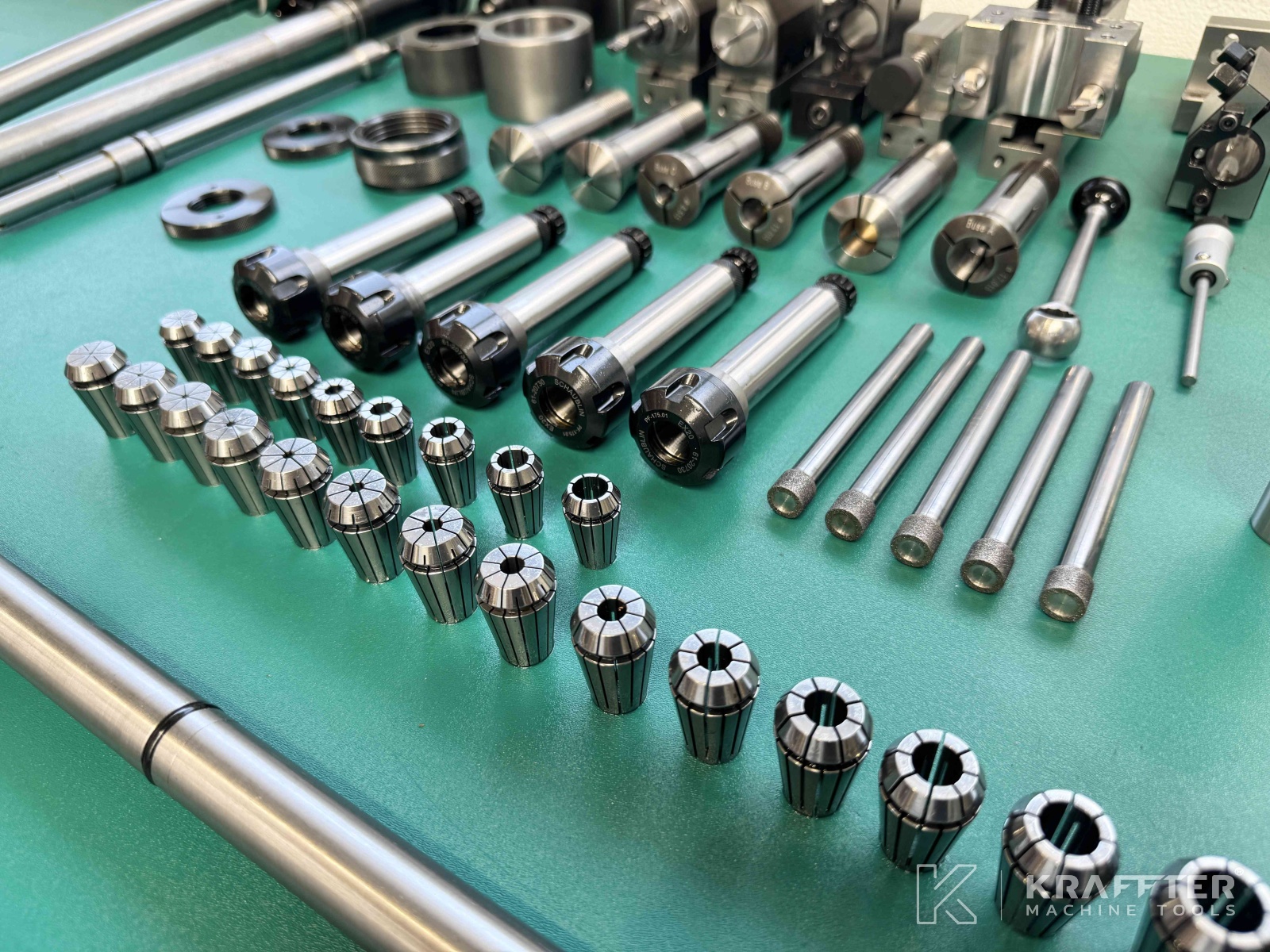

ÉQUIPEMENTS INCLUS:
x1 dispositif d'arrosage complet - Ref SCHAUBLIN: 0202-80600-000

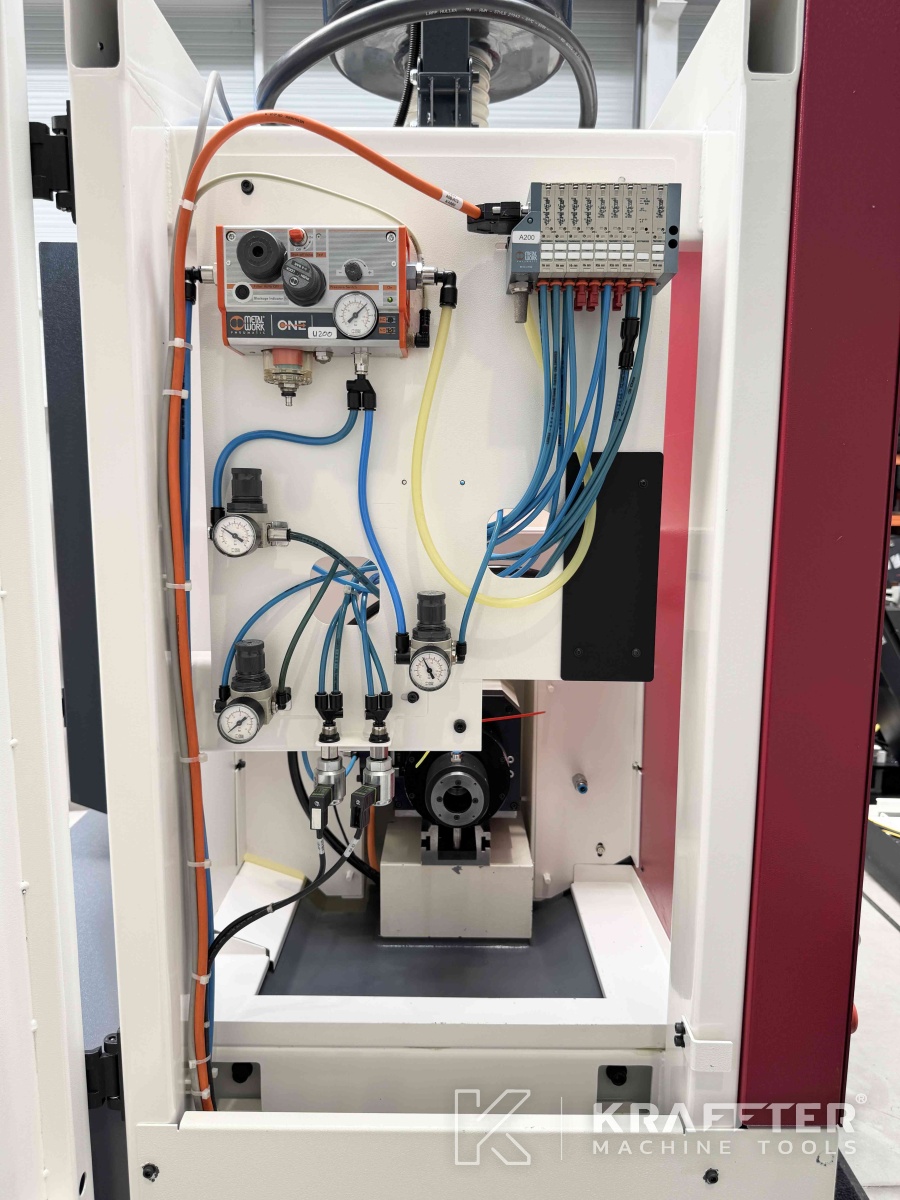

x1 dispositif de serrage pneumatique W25 TM - Ref SCHAUBLIN: 0202-21660-000
x1 clé de serrage manuelle W25

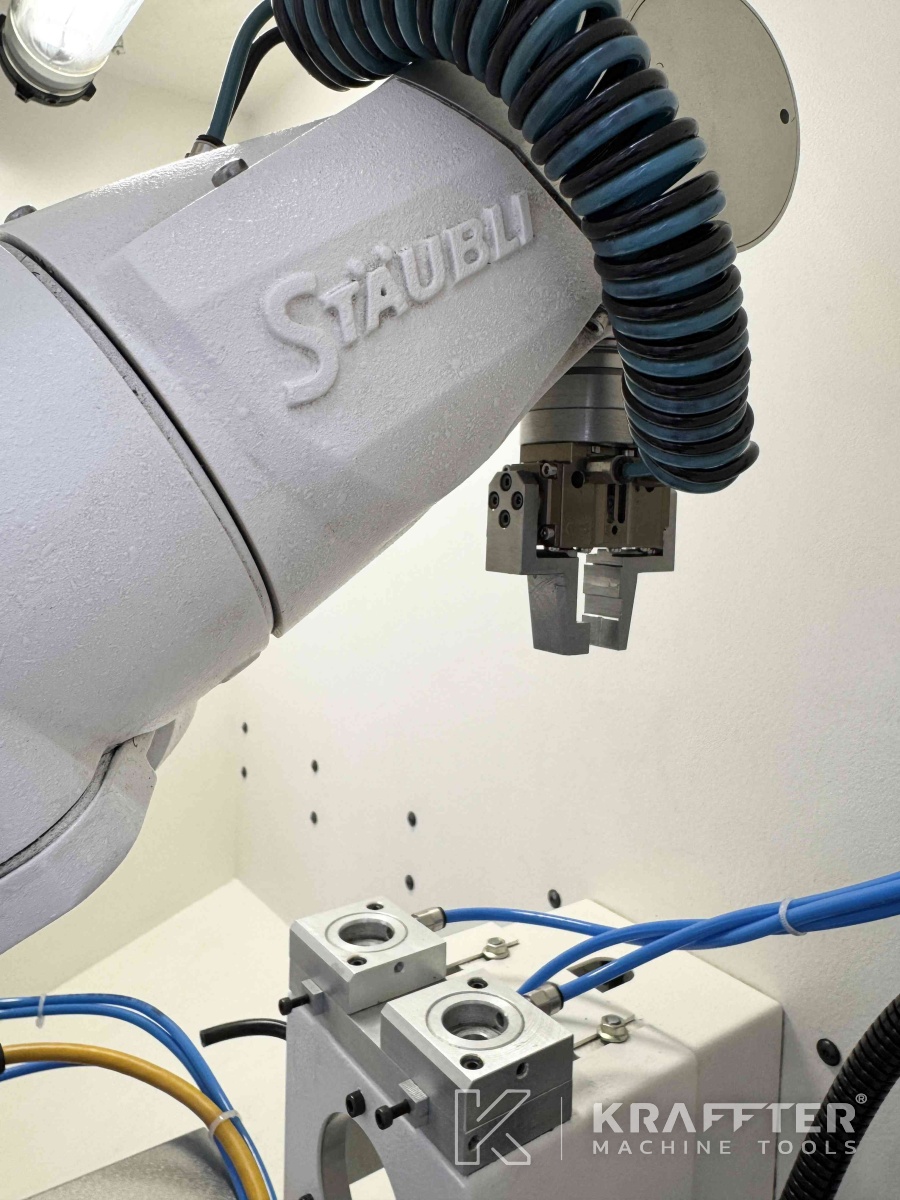

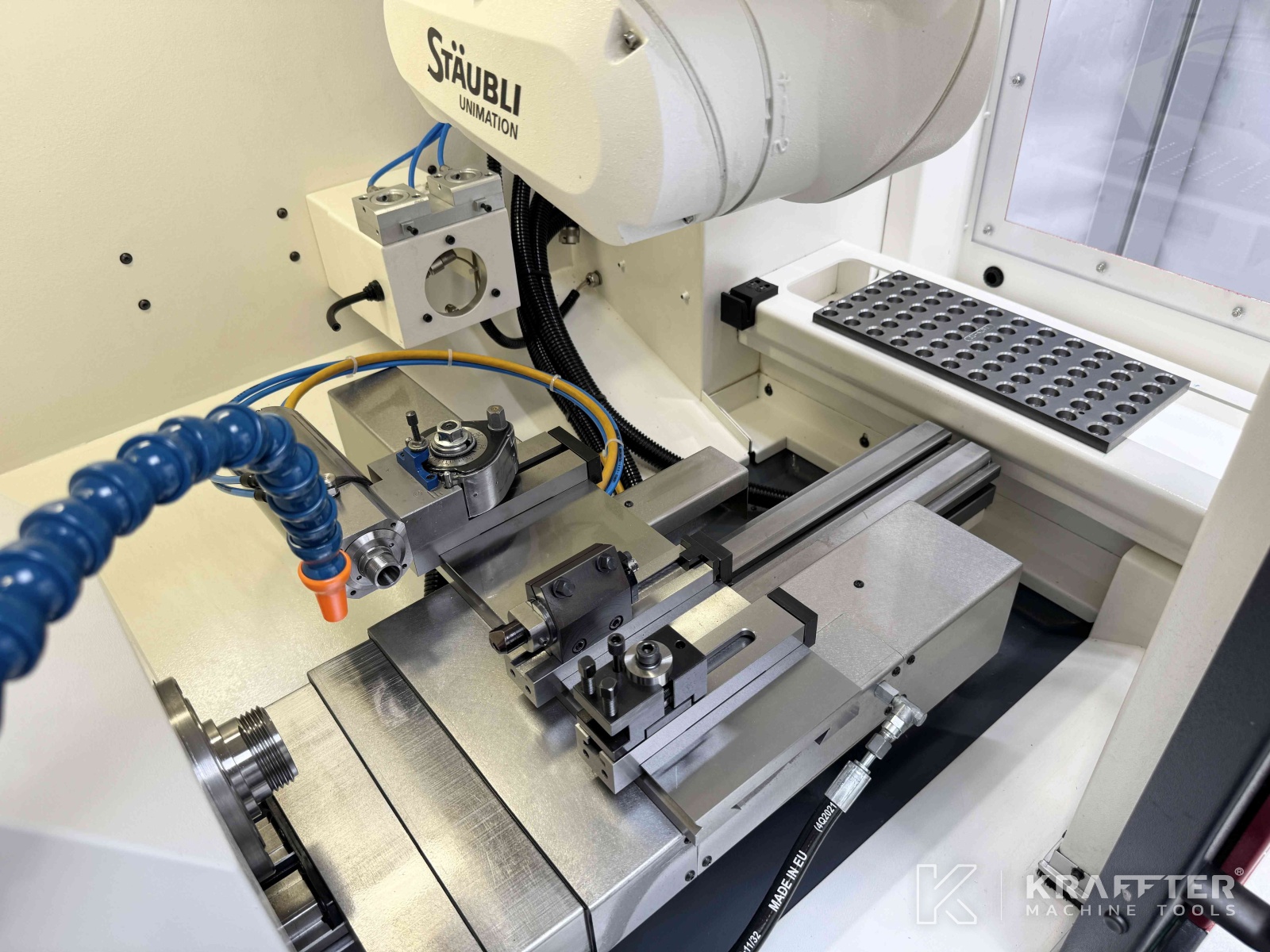

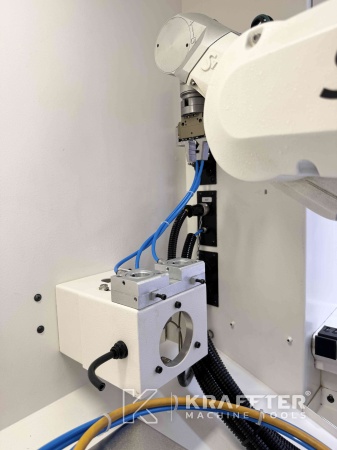

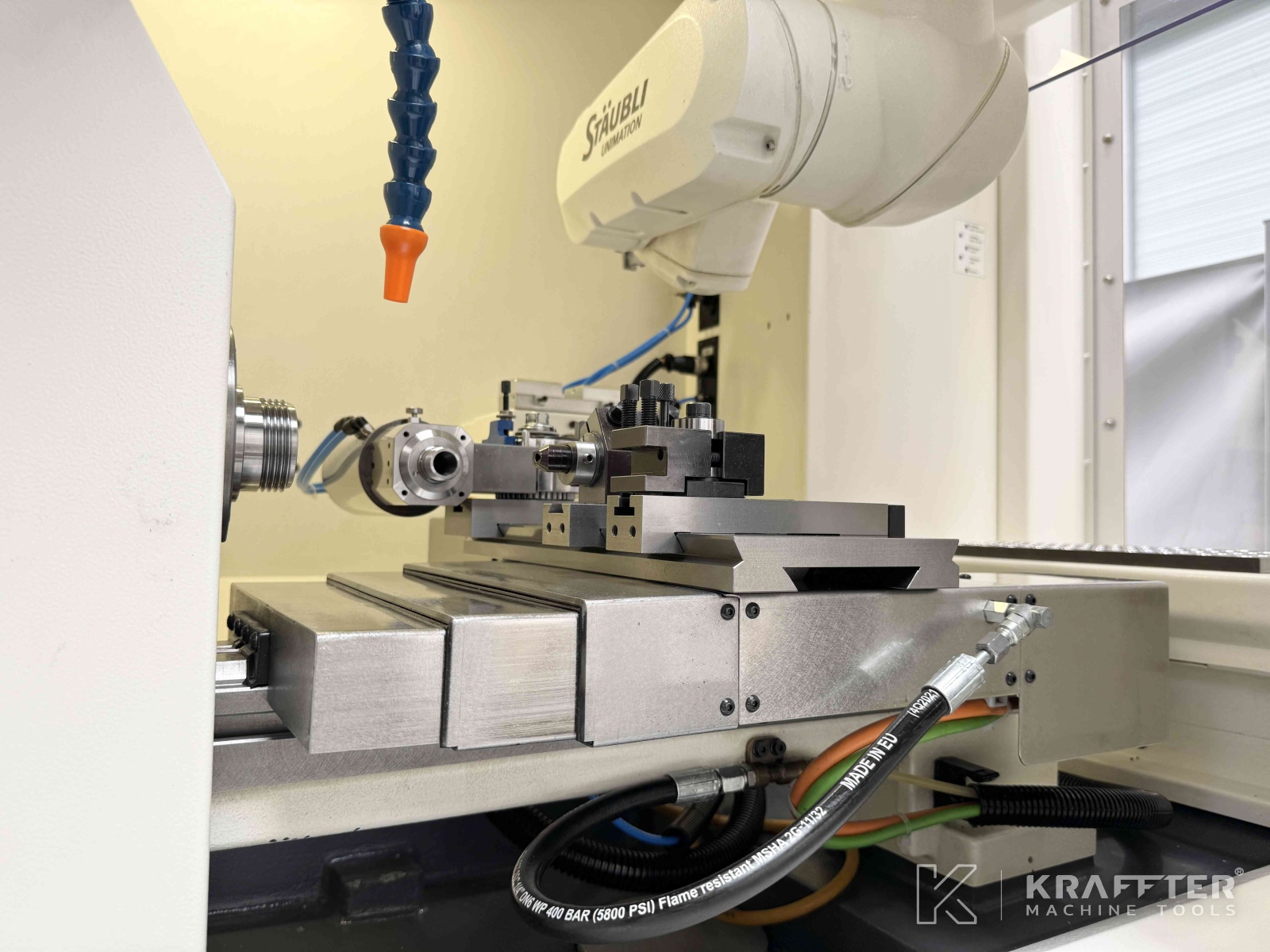

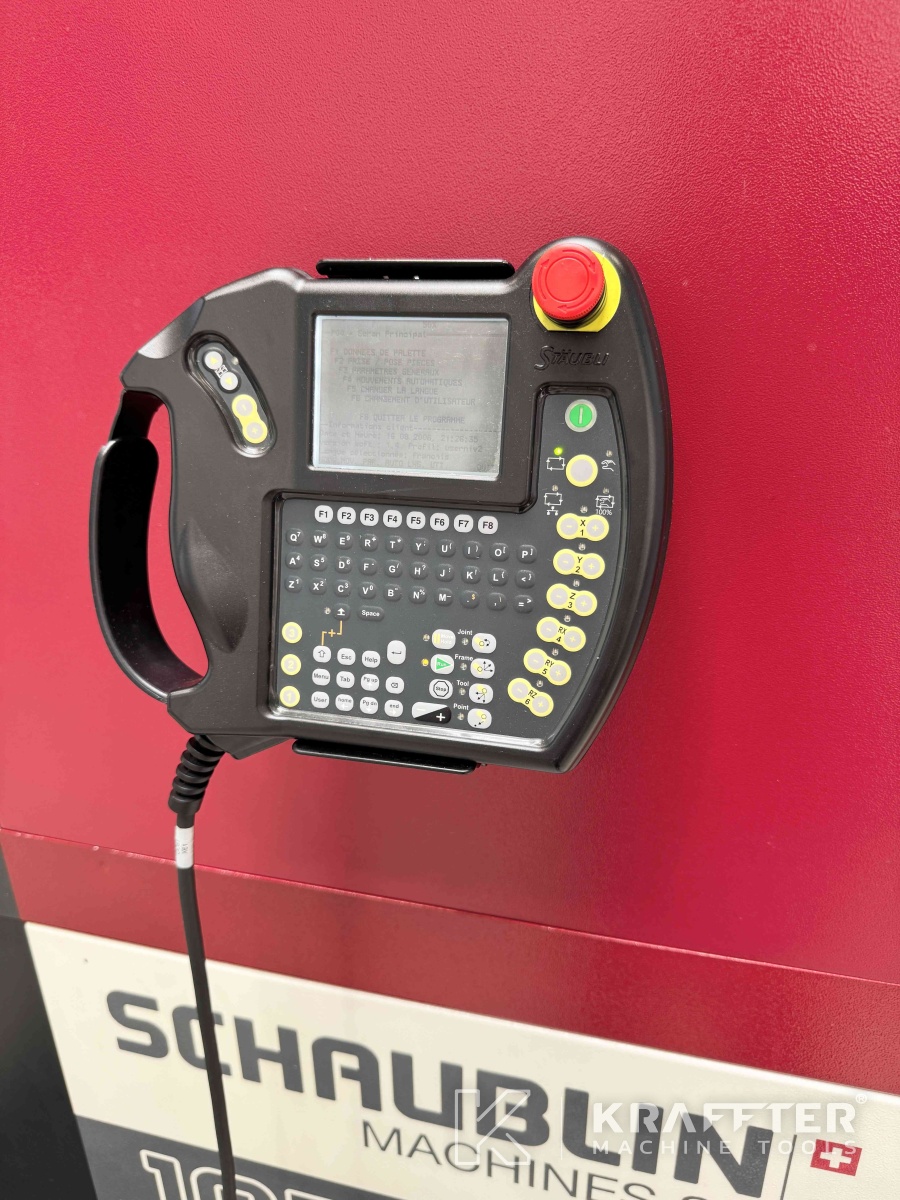

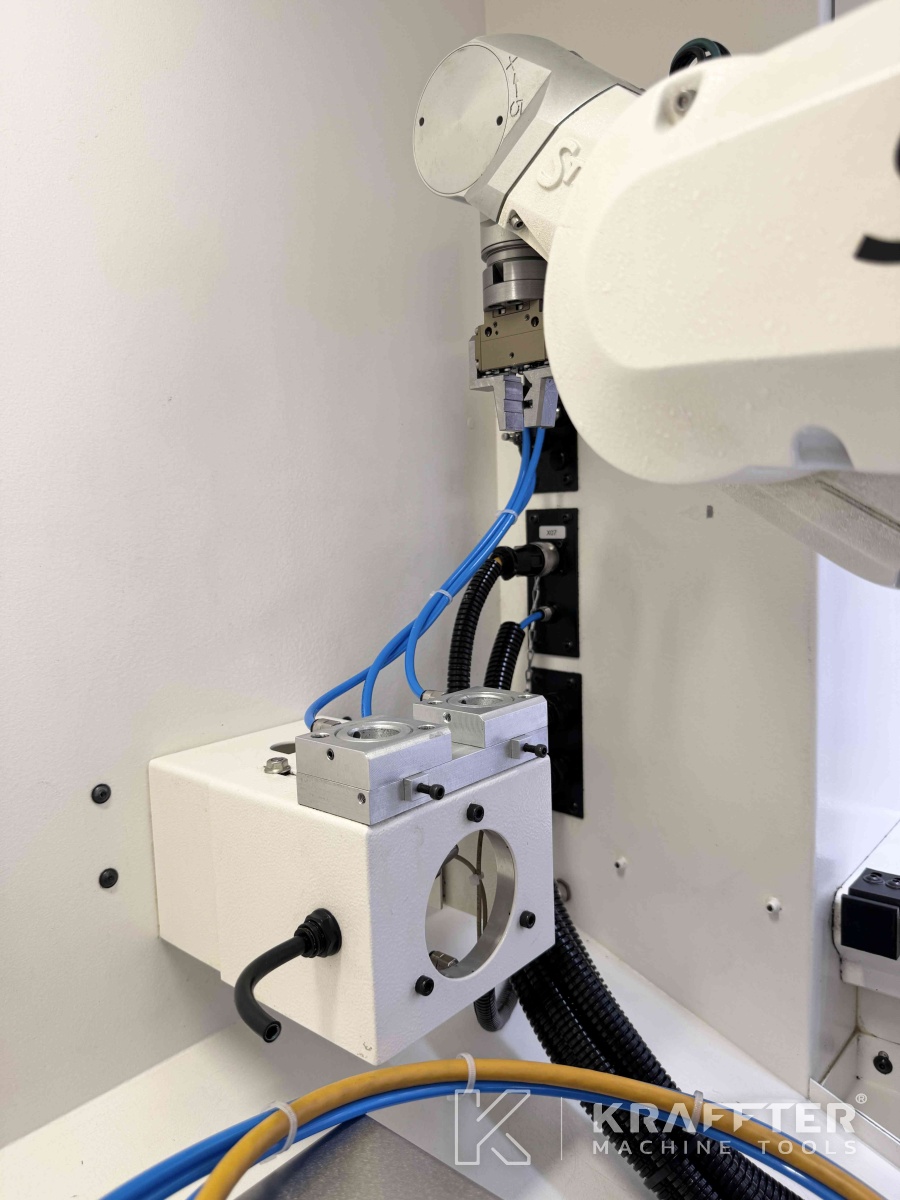

x1 robot polyarticulaire STAUBLI TX 40 (6 degrés de rotation)

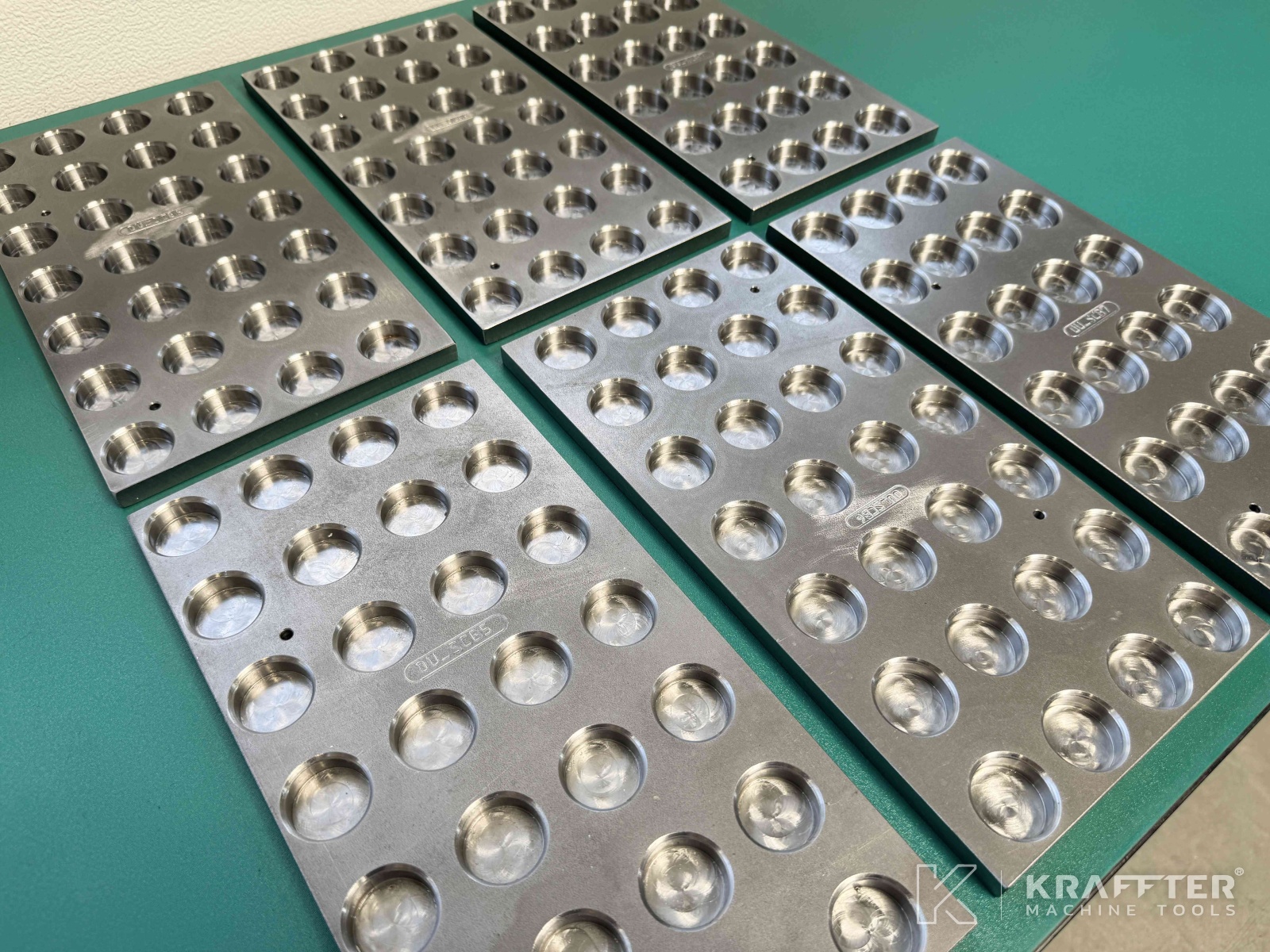

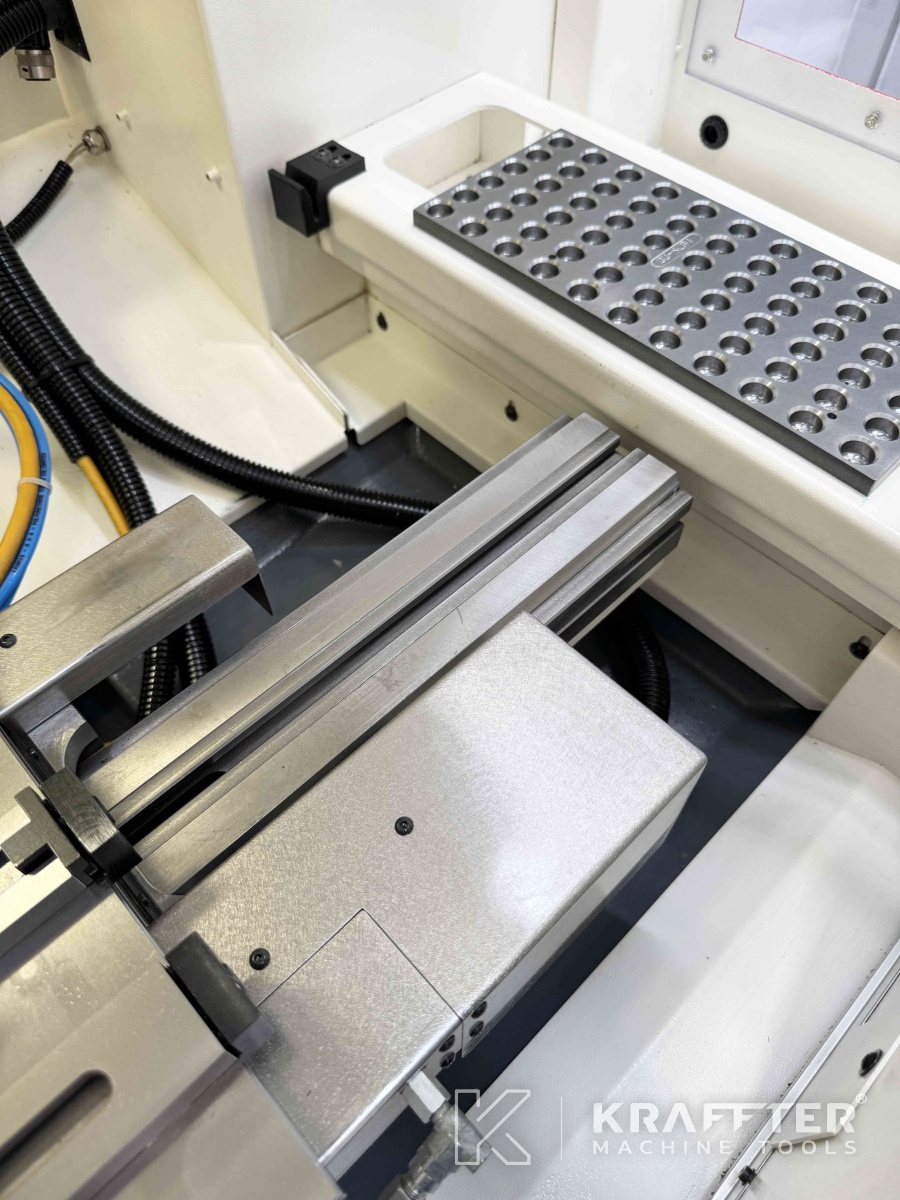

x8 palettes

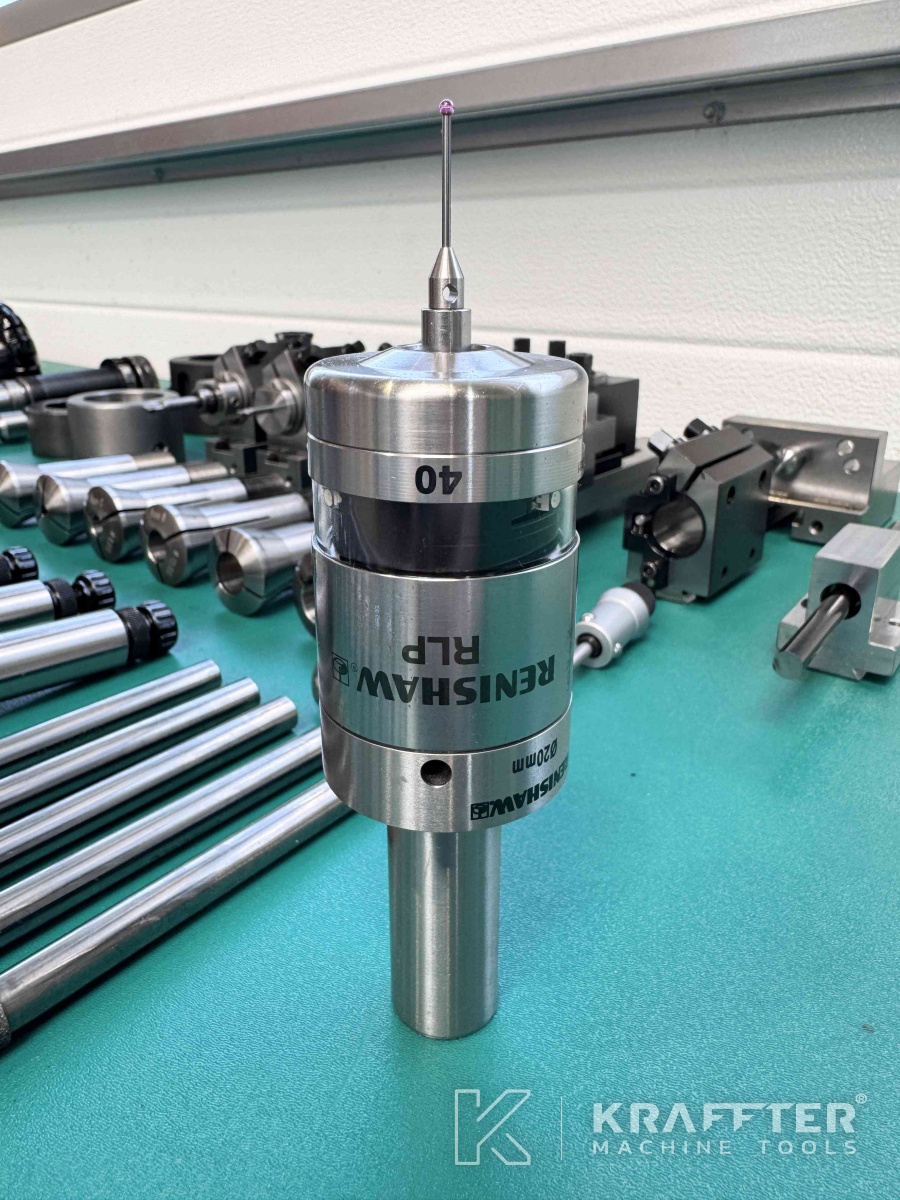

x1 palpeur pièce RENISHAW RLP40
x1 microscope de mise à zéro des outils - Ref SCHAUBLIN: 0102-60010-000

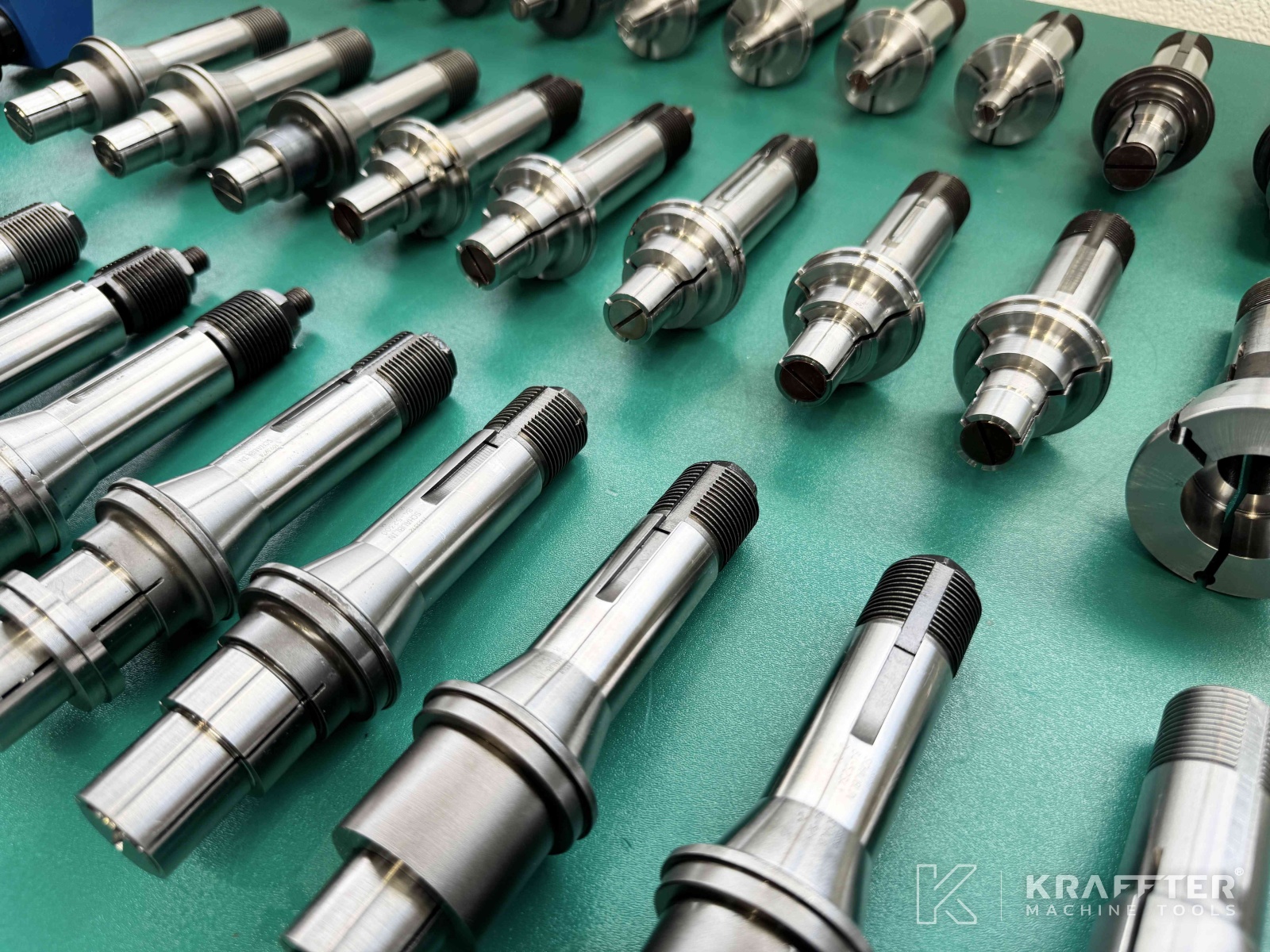

x25 tasseaux extensibles W25
x1 cloche Ø68 [mm] pour pince entonnoir W25 Gr.1 - Ref SCHAUBLIN: 0102-25221-000
x1 pince entonnoir ébauchée W25

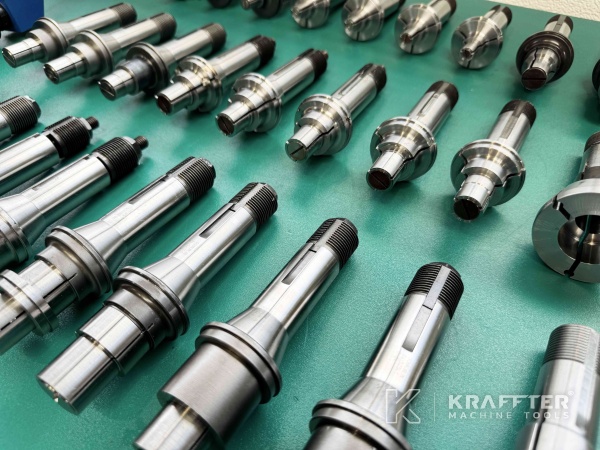

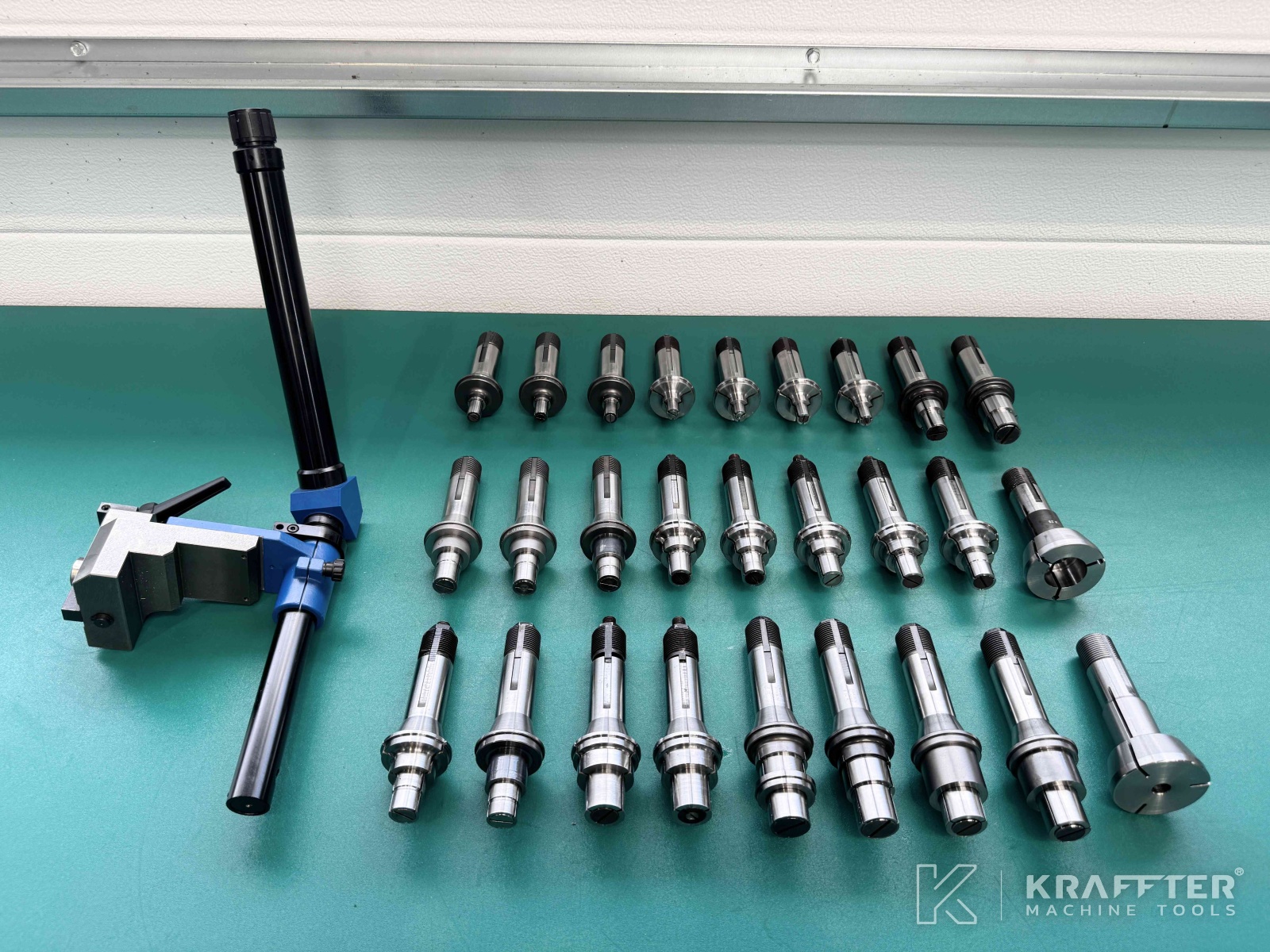

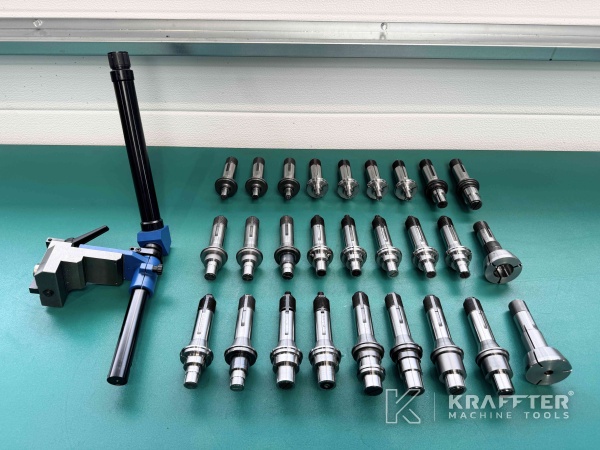

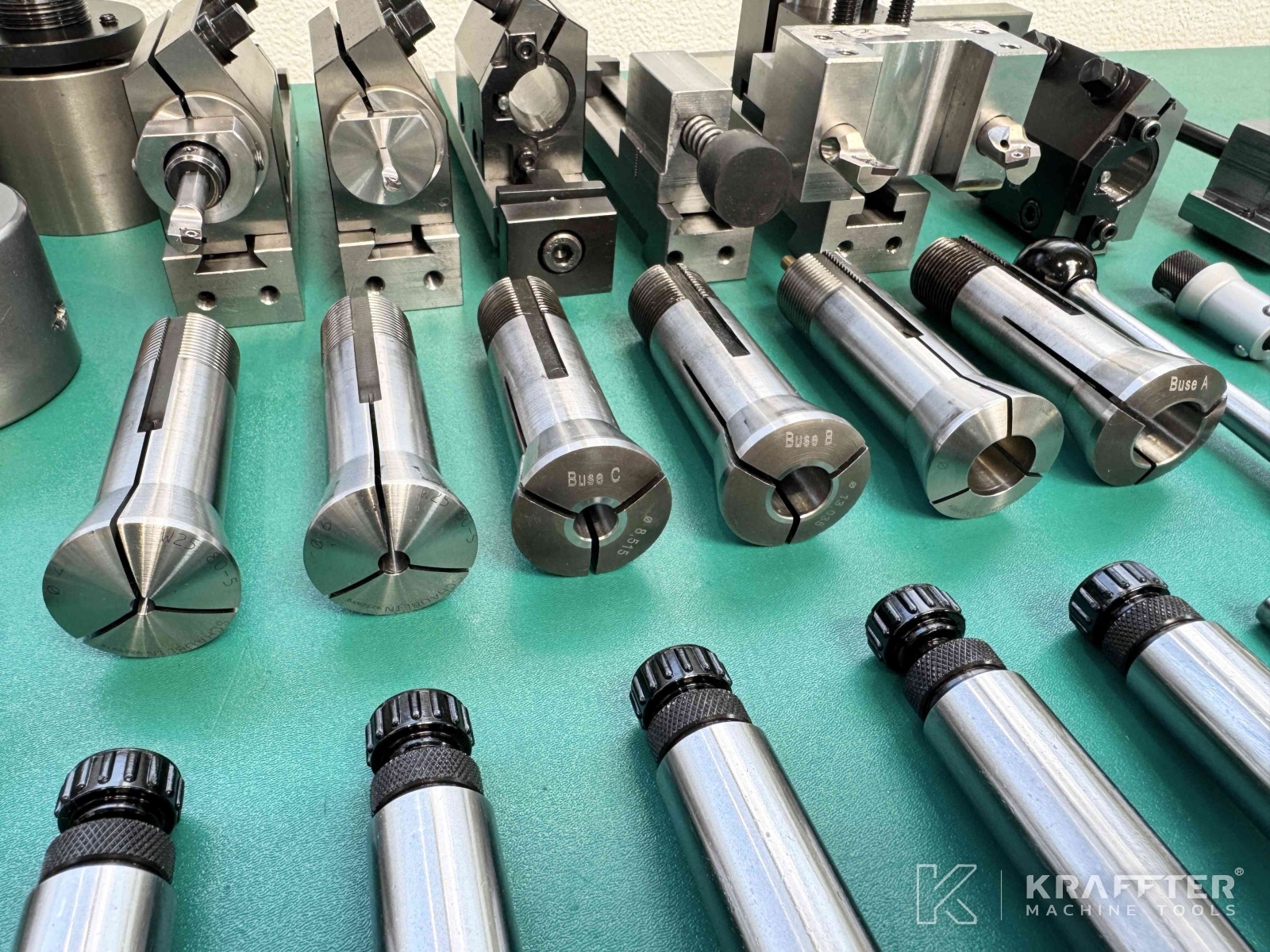

x6 pinces de serrage W25
x1 butée de profondeur réglable pour pinces W25 - Ref SCHAUBLIN: 0102-30225-000
x1 butée-extracteur réglable W25

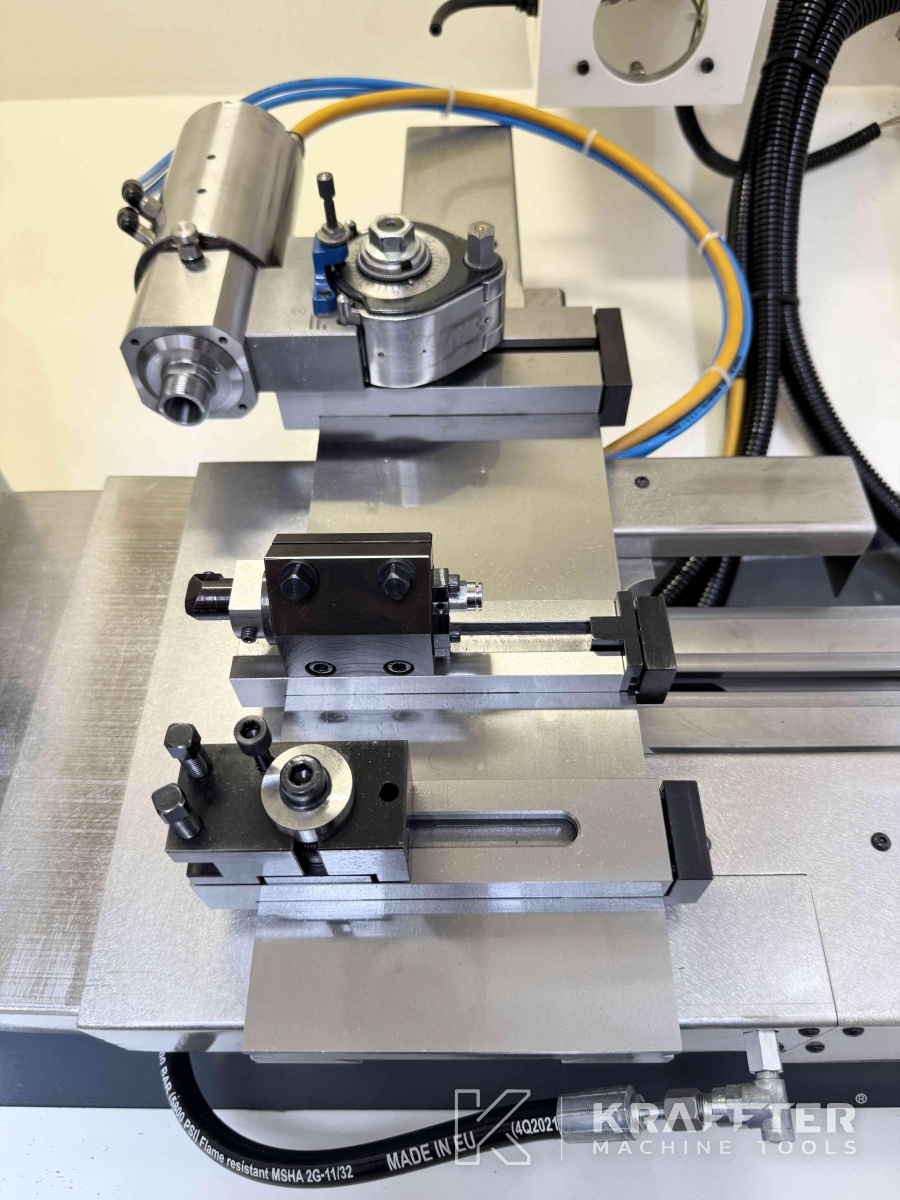

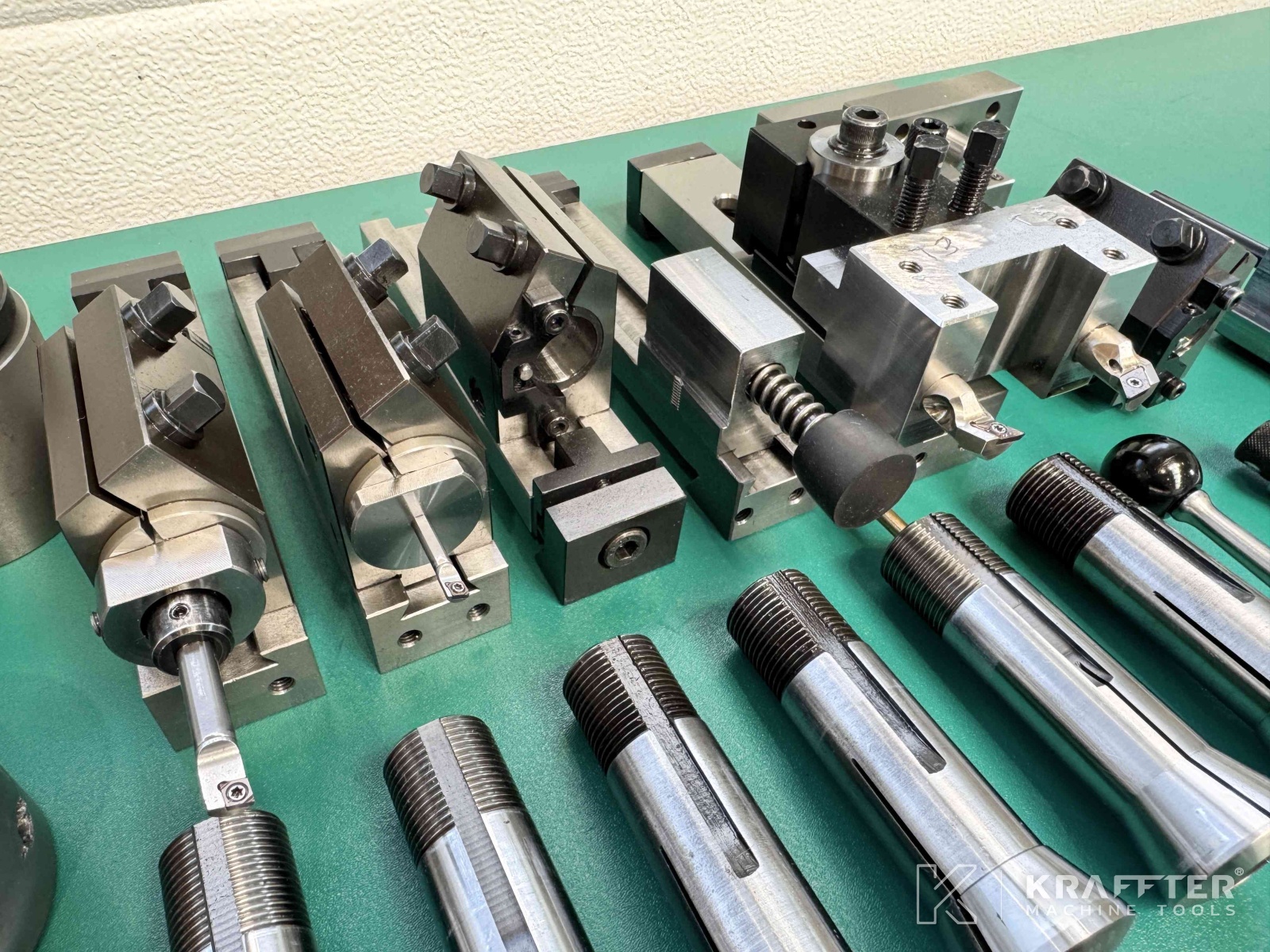

x1 tourelle à serrage rapide MULTIFIX-A

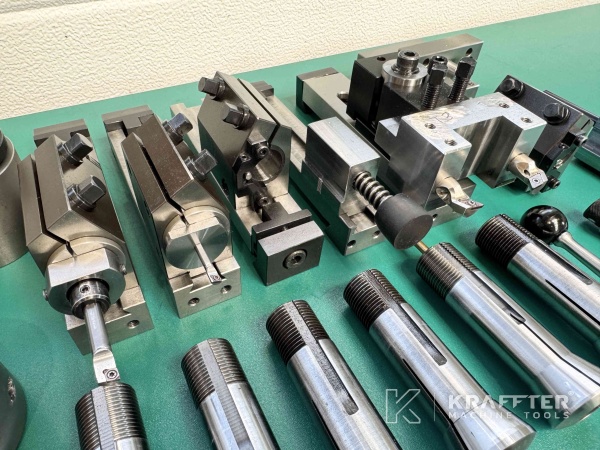

x1 semelle de porte-outil radial ou frontal largeur 60 [mm] - Ref SCHAUBLIN: 0104-46130-000
x4 semelles de porte-outil, largeur 36 [mm] avec queue d'aigle - Ref SCHAUBLIN: 0104-46190-000
x2 semelles de porte-outil, largeur 36 [mm] rainure à T - Ref SCHAUBLIN: 0104-46210-000
x1 porte-burin radial avant, largeur 36 [mm], pour burin 12x12 [mm] - Ref SCHAUBLIN: 0104-46260-000
x1 porte-burin radial arrière, largeur 36 [mm], pour burin 12x12 [mm] - Ref SCHAUBLIN: 0104-46265-000
x5 porte-outils frontaux réglables, largeur 36 [mm], alésage Ø20 [mm] - Ref SCHAUBLIN: 0104-46200-000

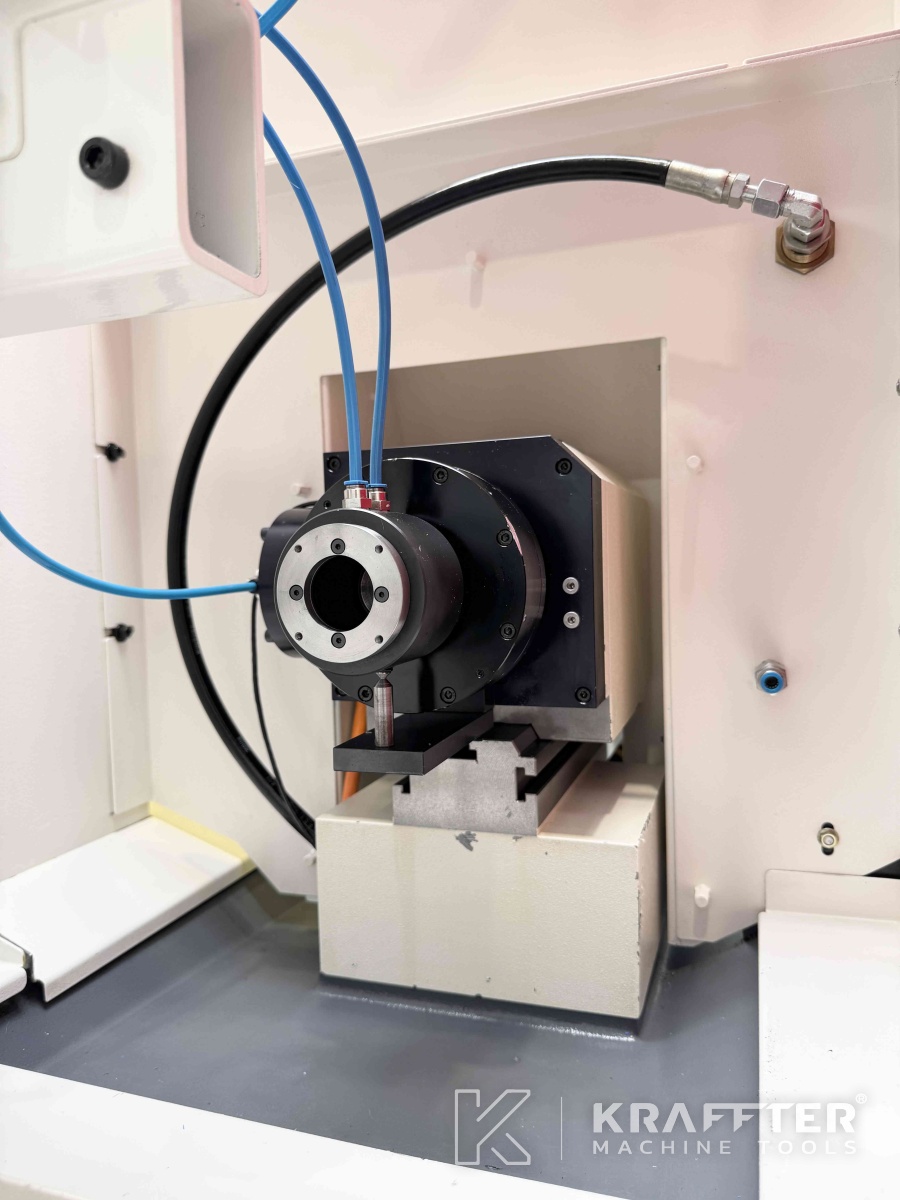

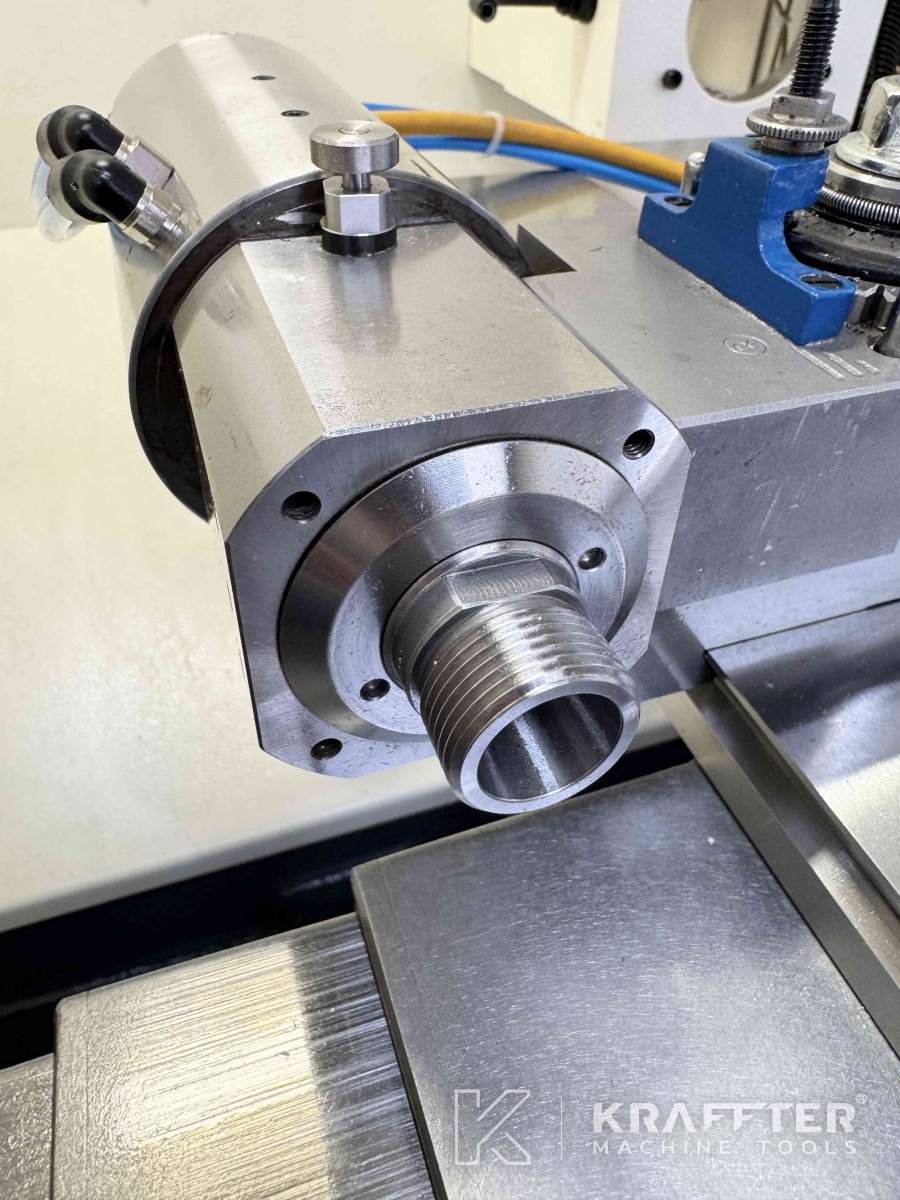

x1 appareil à meuler B8 / ESX16 à moteur intégré - vitesse 3000 à 24000 [tours/min] - Ref SCHAUBLIN: 0202-87800-000
x1 porte-outil MULTIFIX pour appareil à meuler - Ref SCHAUBLIN: 0202-87630-000
x5 porte-pinces CY20/ESX20 avec écrou EX - Ref SCHAUBLIN: 0102-46110-000
x15 pinces ESX20 - Ref SCHAUBLIN: 75-20300D
x9 pinces ESX16 - Ref SCHAUBLIN: 75-16300D
x1 appareil à meuler (pinces B8) à moteur intégré - 0202-87600-000

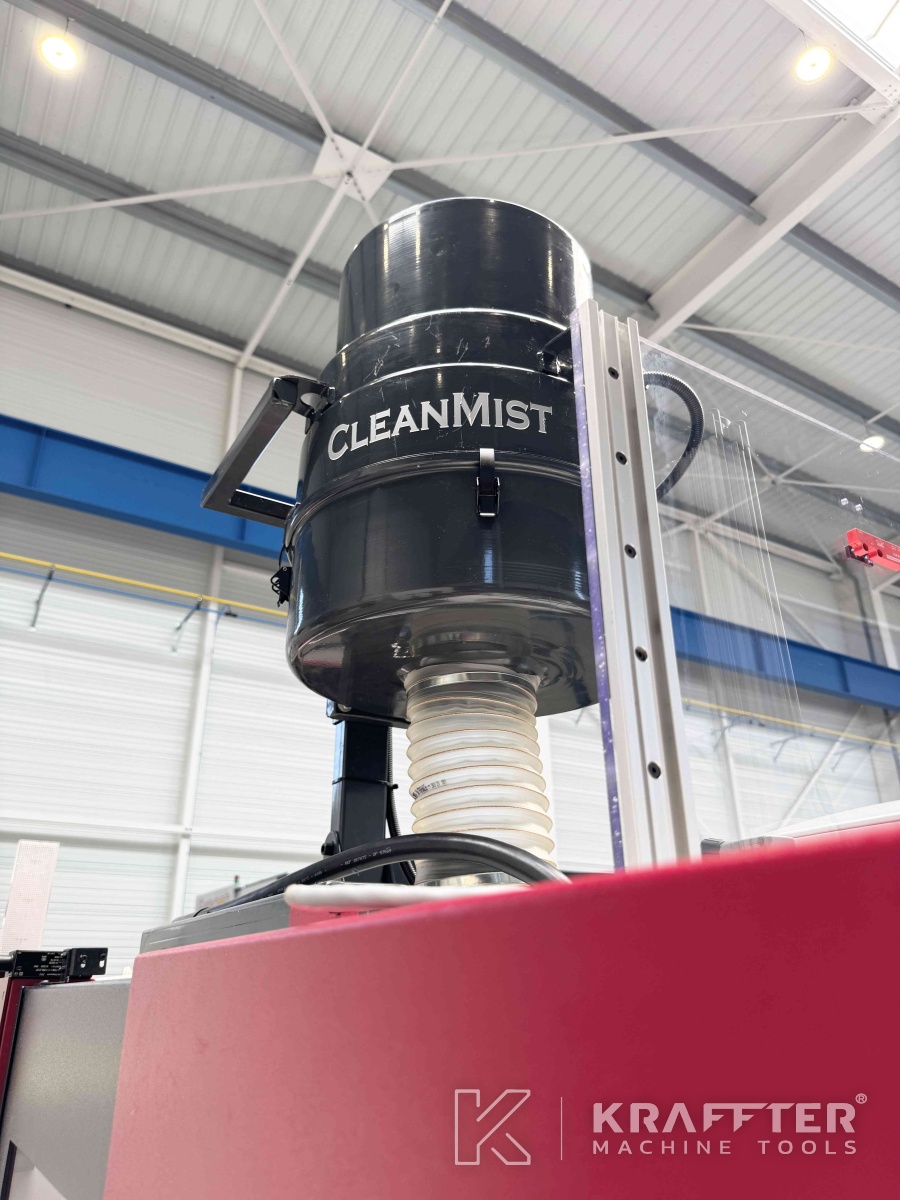

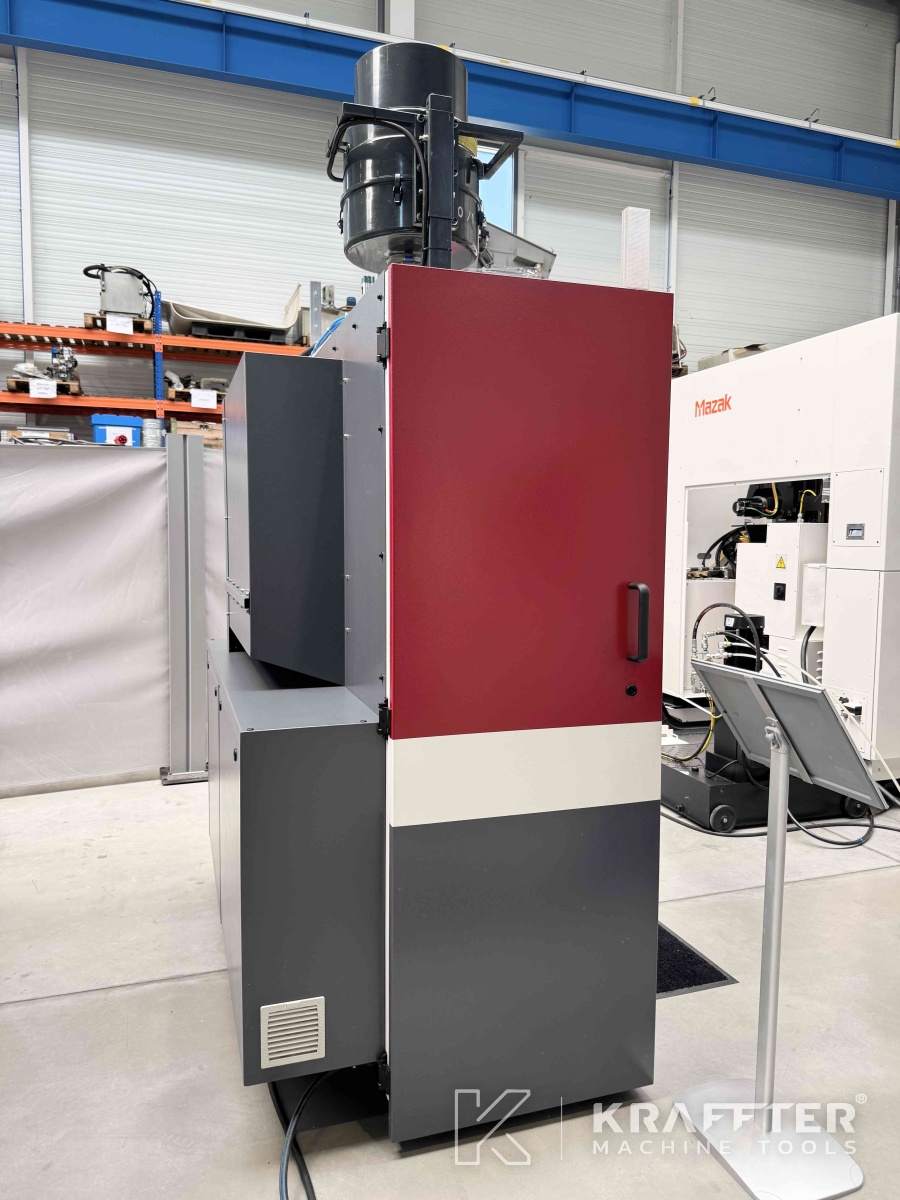

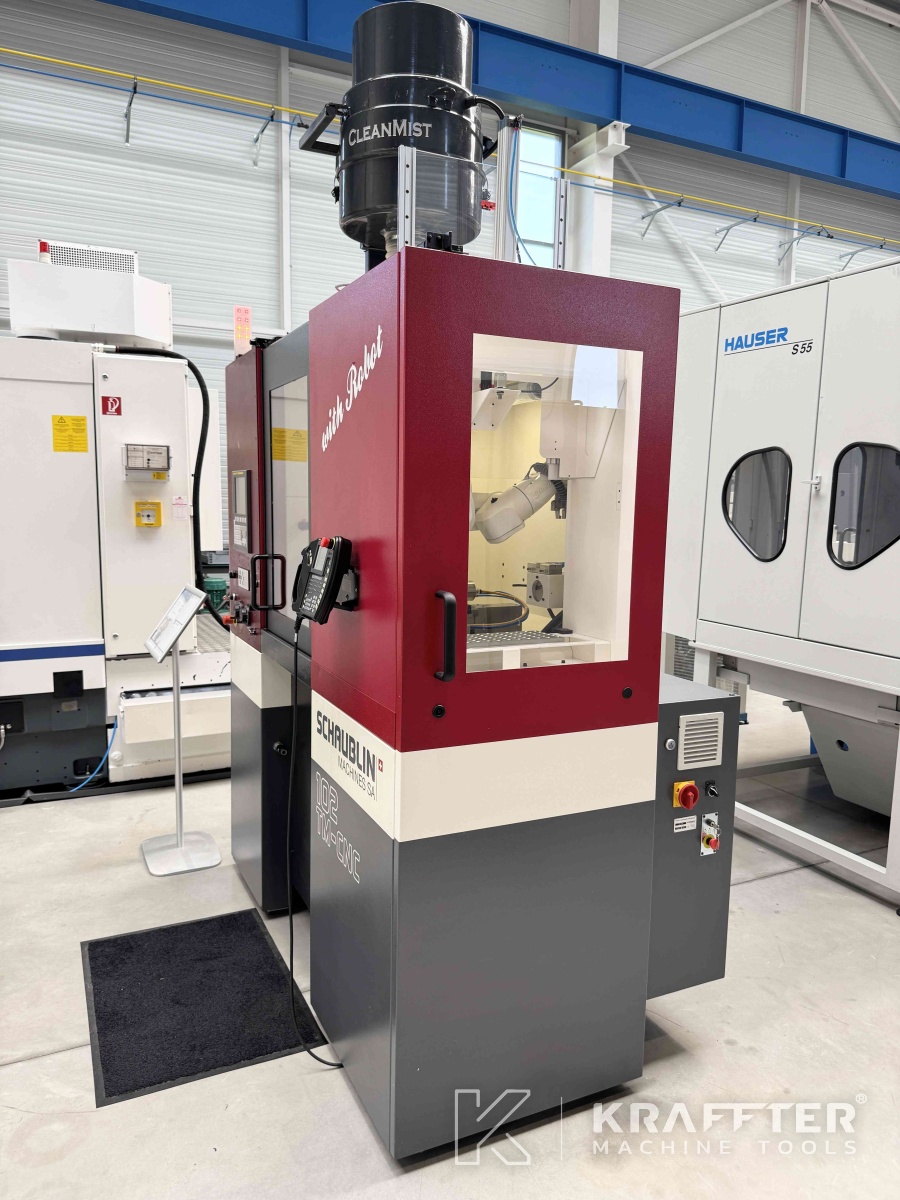

x1 aspirateur de brouillard d'huile CLEANMIST
x1 sauvegarde paramètres
x1 manuel "Schémas électriques"
x1 catalogues "Accessoires"
Divers manuels techniques (SCHAUBLIN, FANUC, STÄUBLI...)
