Vendu

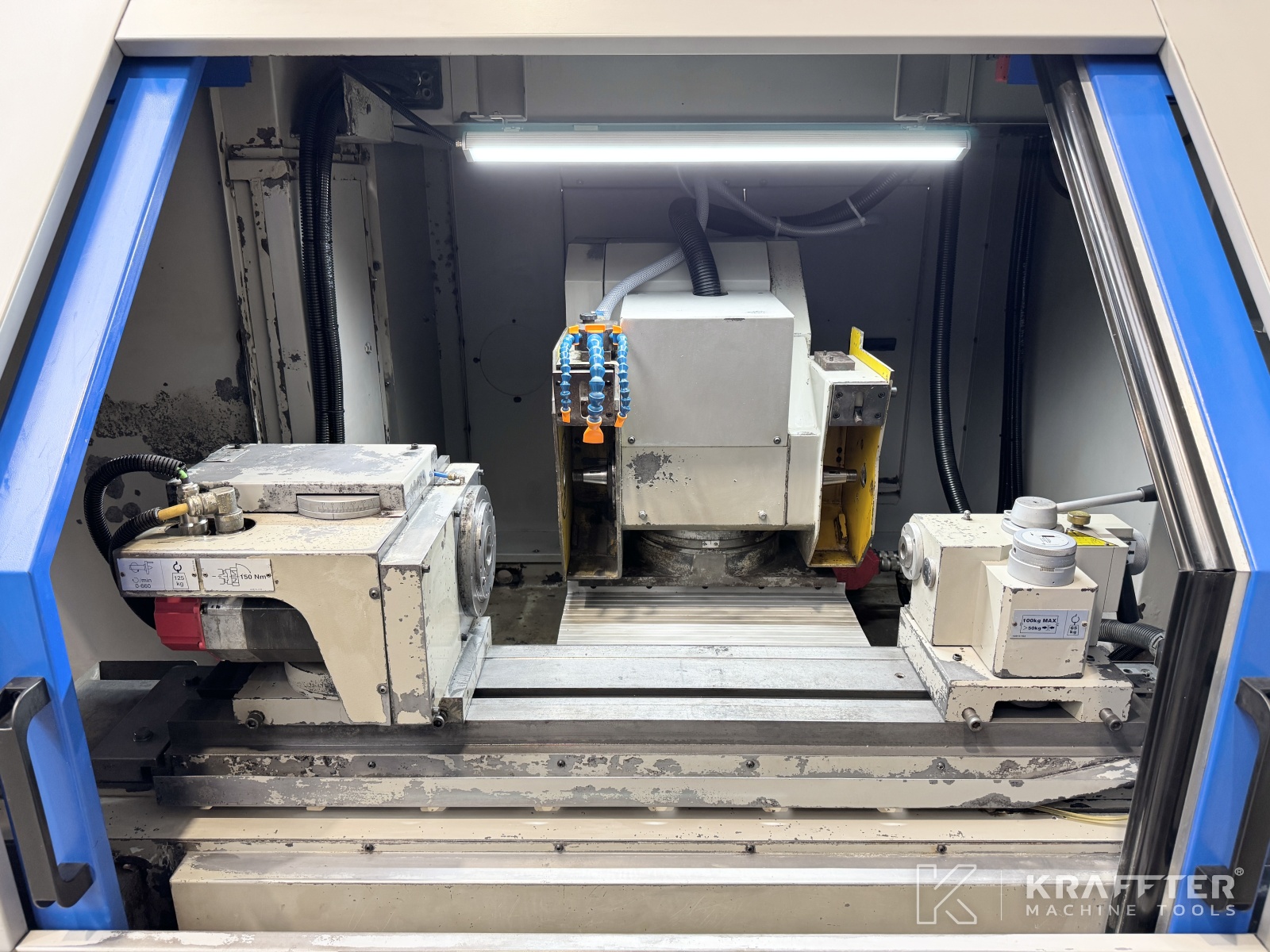

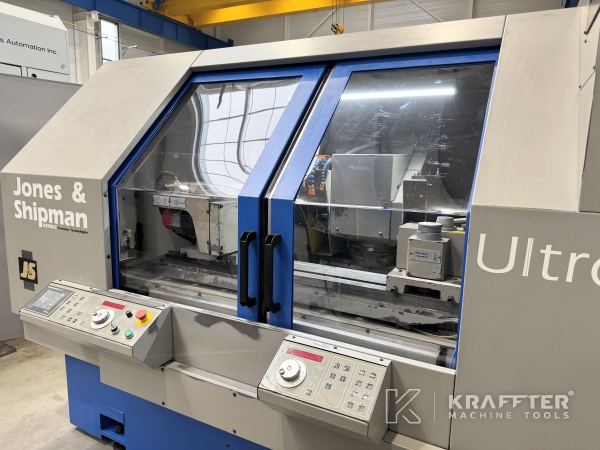

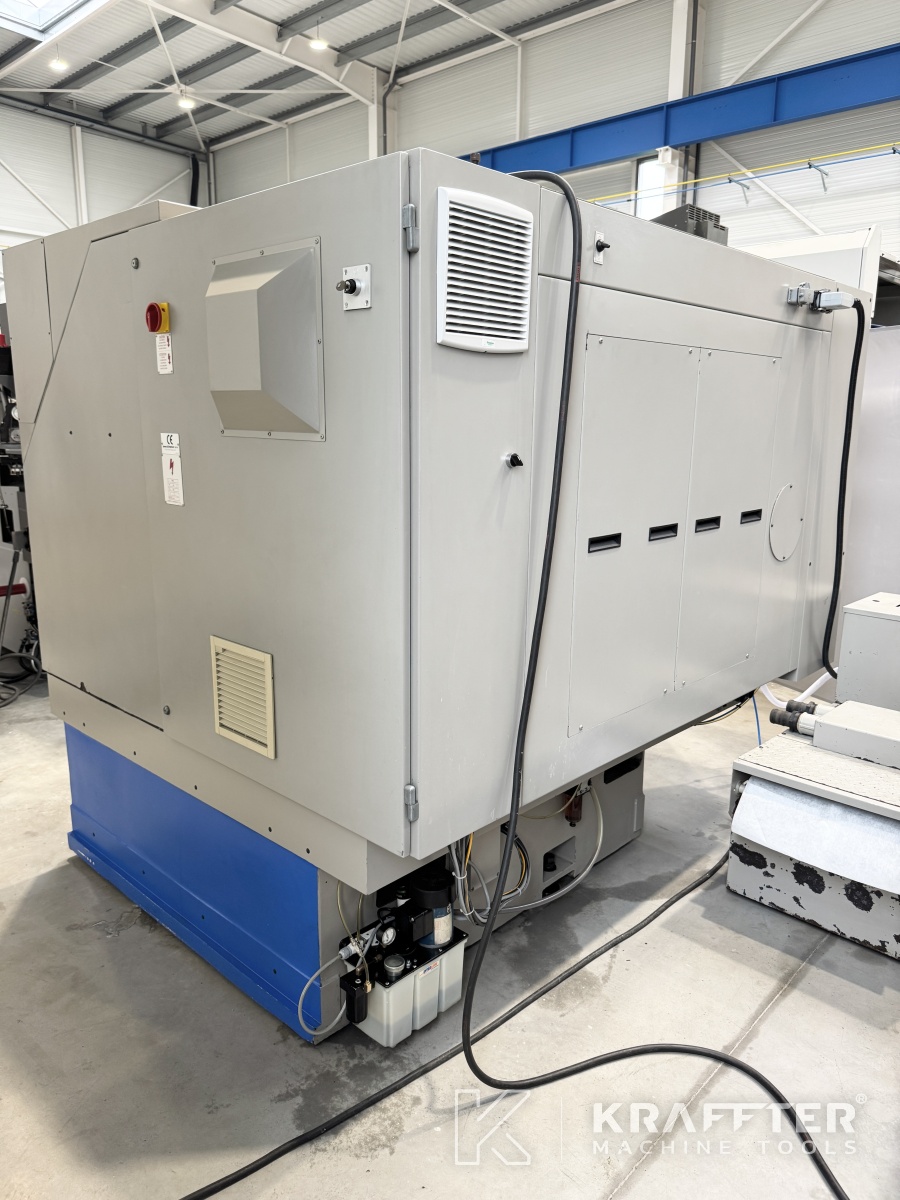

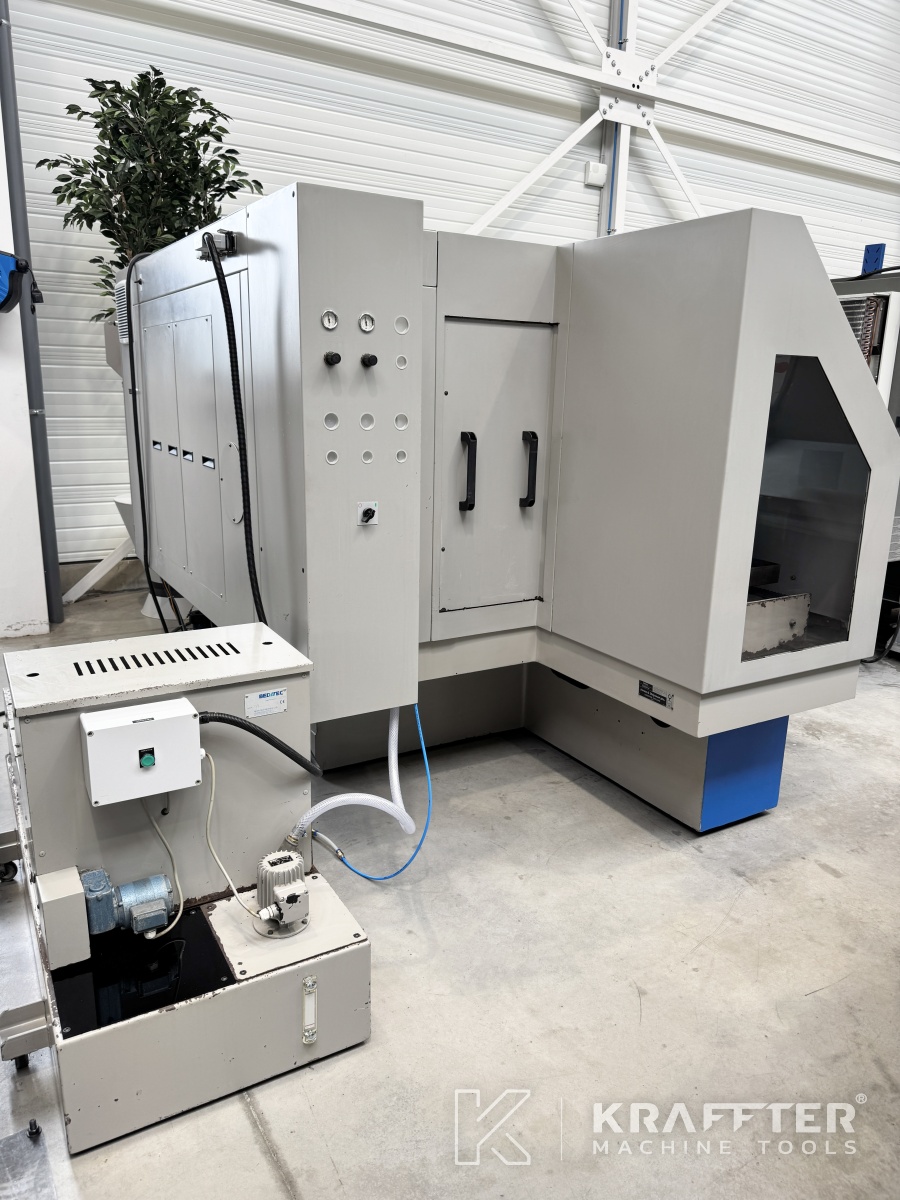

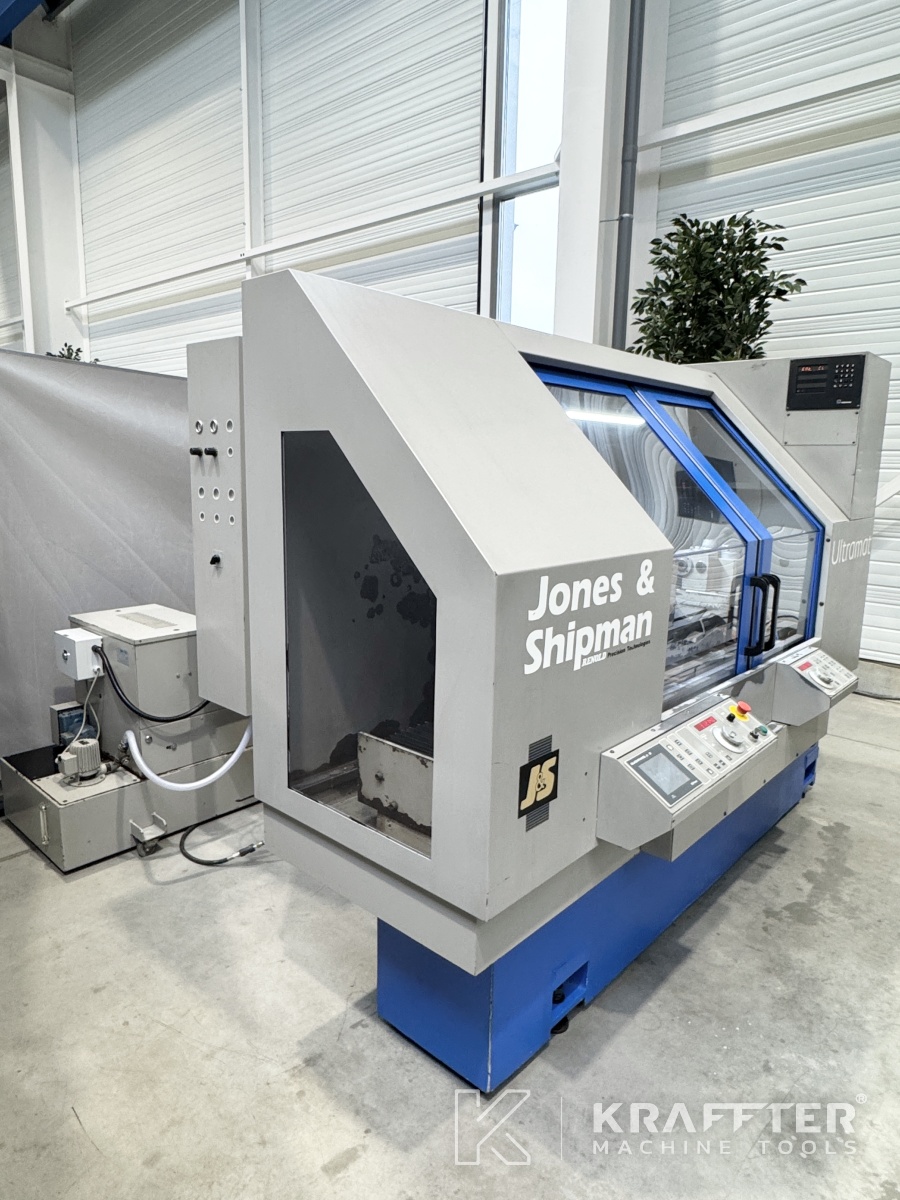

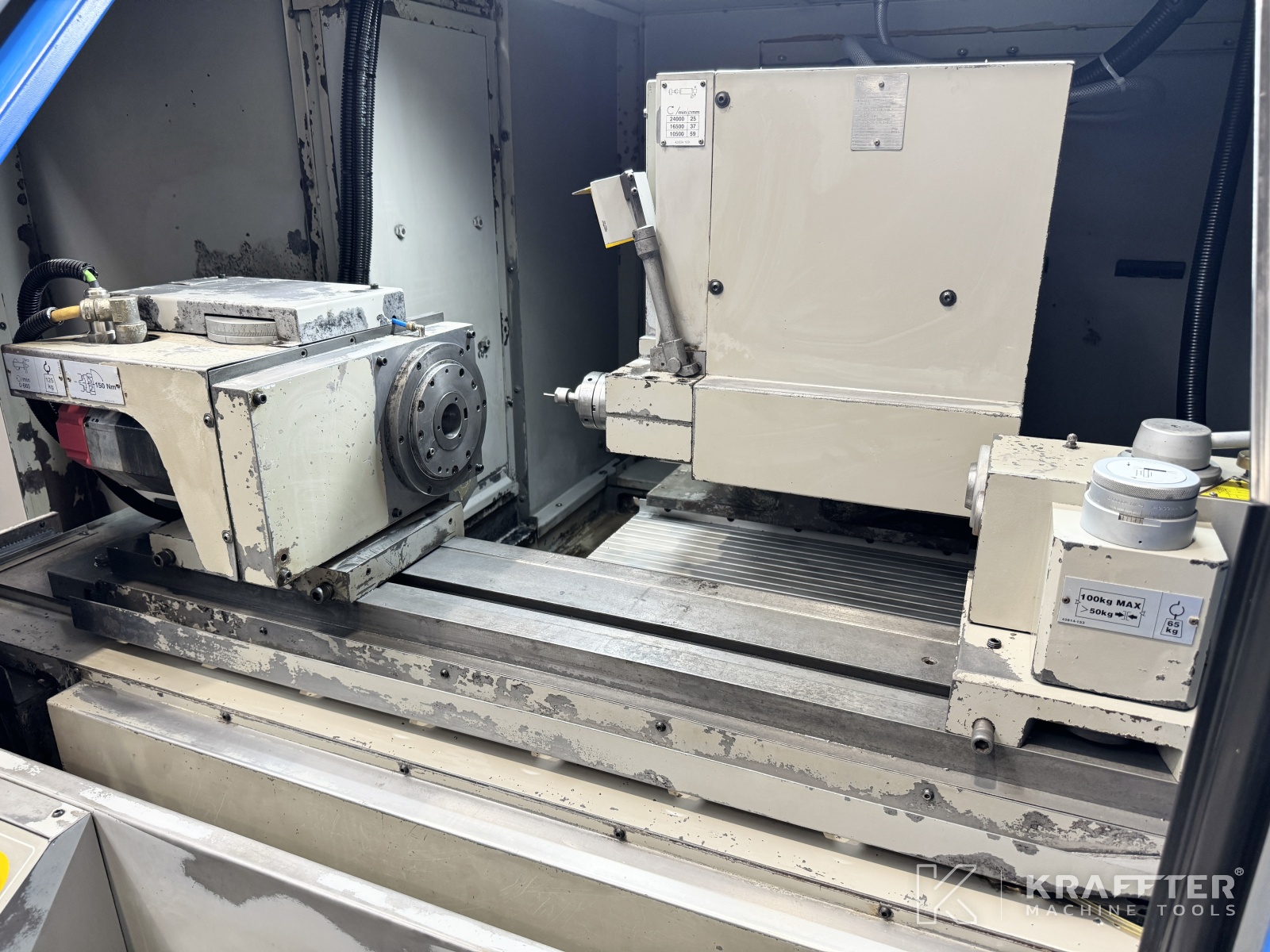

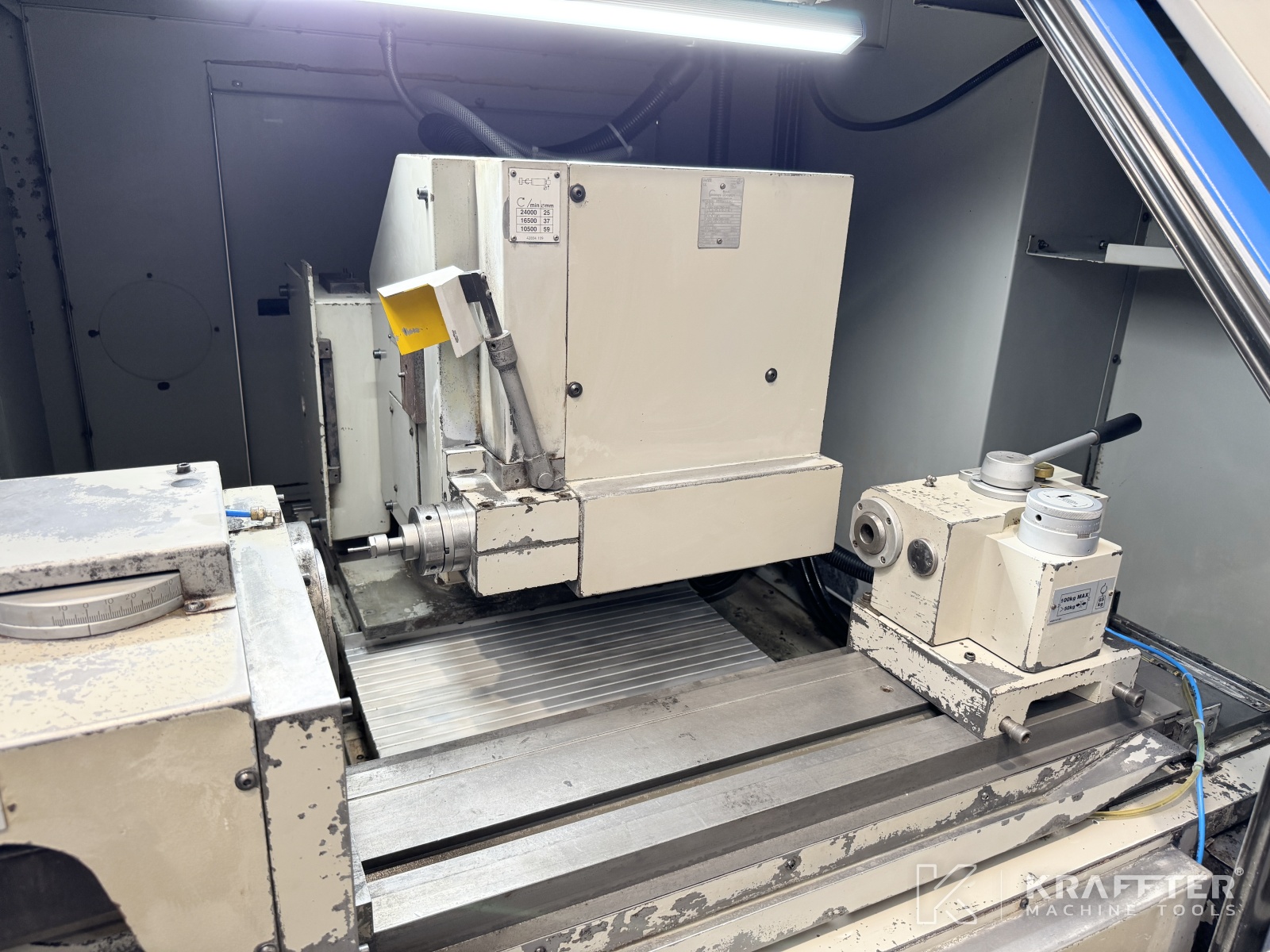

Type de machine : Rectifieuse cylindrique CNC
Marque : JONES & SHIPMAN
N° de stock: 90084
Modèle : Ultramat-X
Année : 2001
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques
Distance entre-pointes
650 [mm]
Hauteur de pointes
160
Diamètre maxi. de rectification
300 [mm]
Longueur maxi. de rectification
650 [mm]
Course axe X
260 [mm]
Vitesse maxi. course axe X
6000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
750 [mm]
Vitesse maxi. course axe Z
12000 [mm/min]
Résolution axe Z
0.0001 [mm]
Vitesse maxi. broche porte-meule
2672 [tr/min]
Puissance broche porte-meule
4 [kW]
Course angulaire axe B
-190 / +45 [°]
Précision d'indexation axe B
0.001 [°]
Cône intérieur broche porte-pièce
MT5

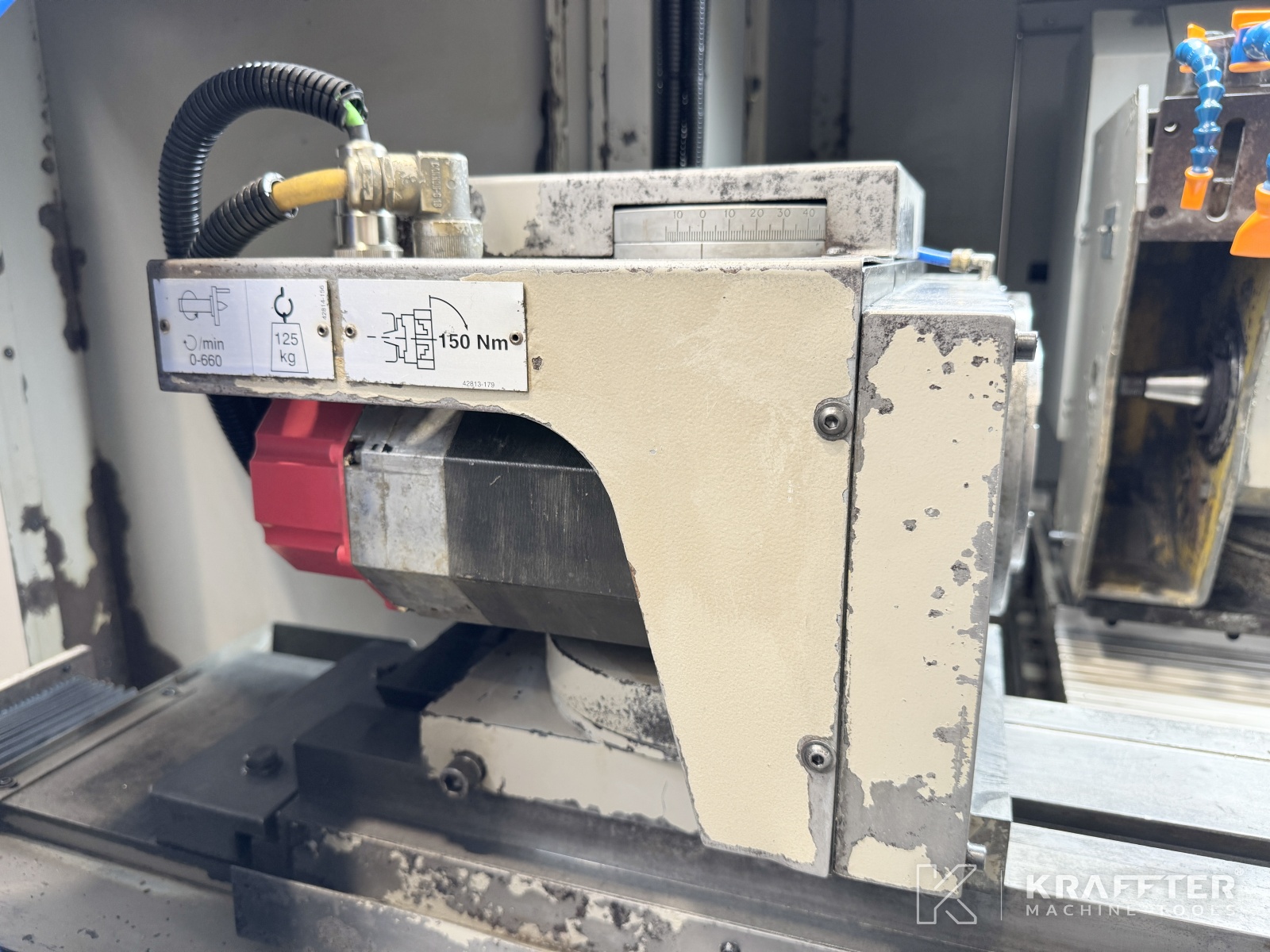

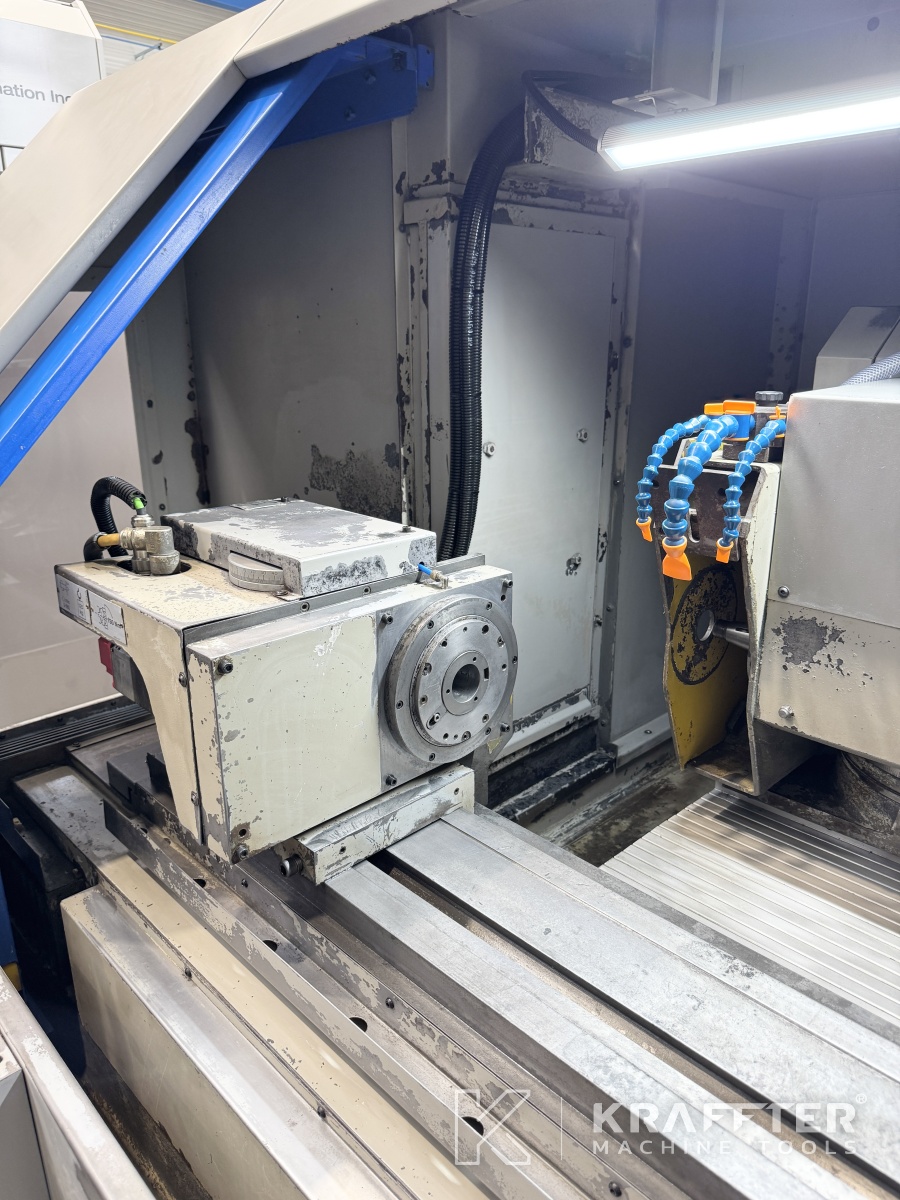

Vitesse maxi. broche porte-pièce
660 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
100 [Kg]
Angle de rotation poupée porte-pièce
+90 / -15 [°]
Cône contre-poupée
MT3
Course fourreau contre-poupée
30 [mm]

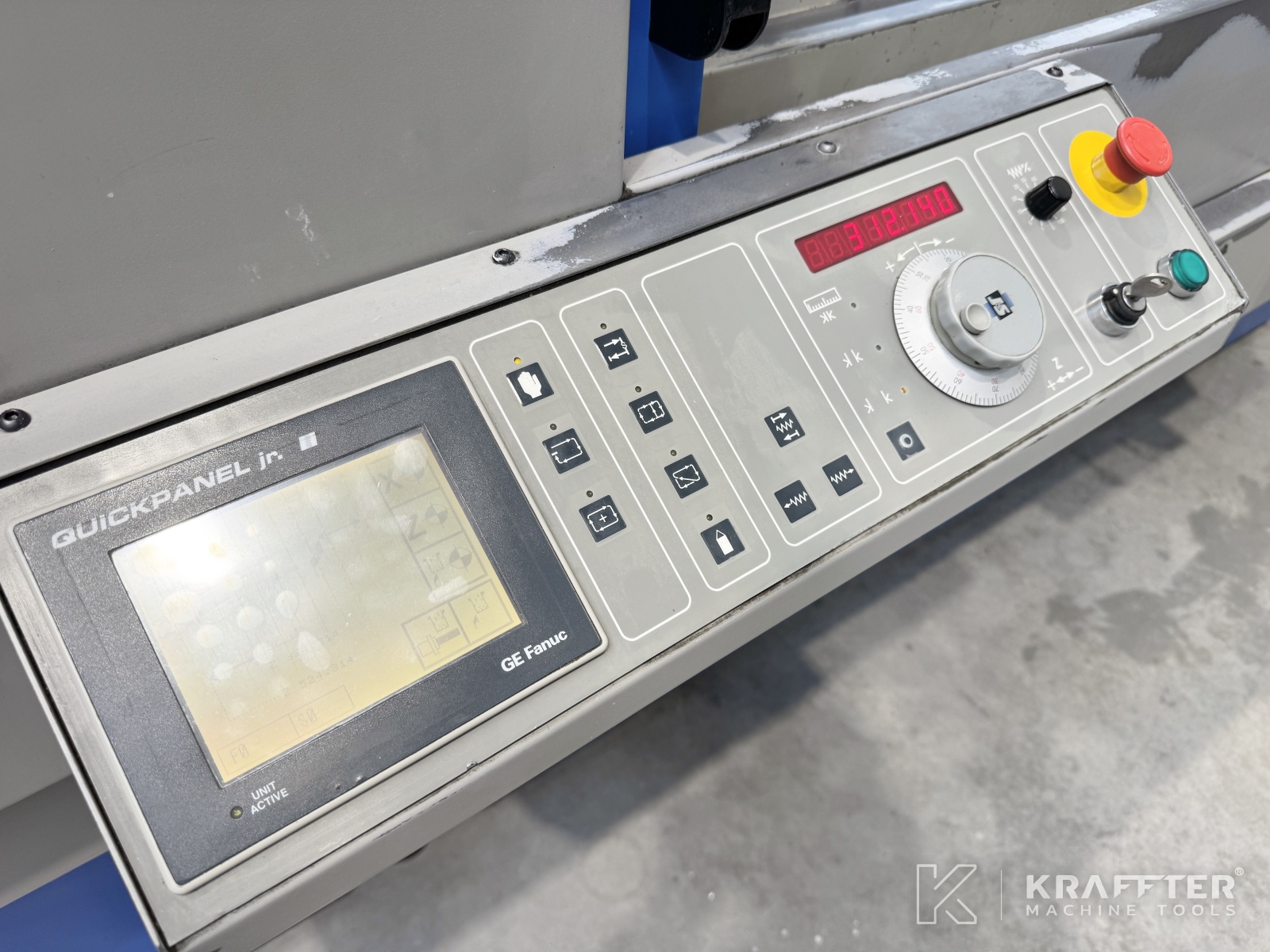

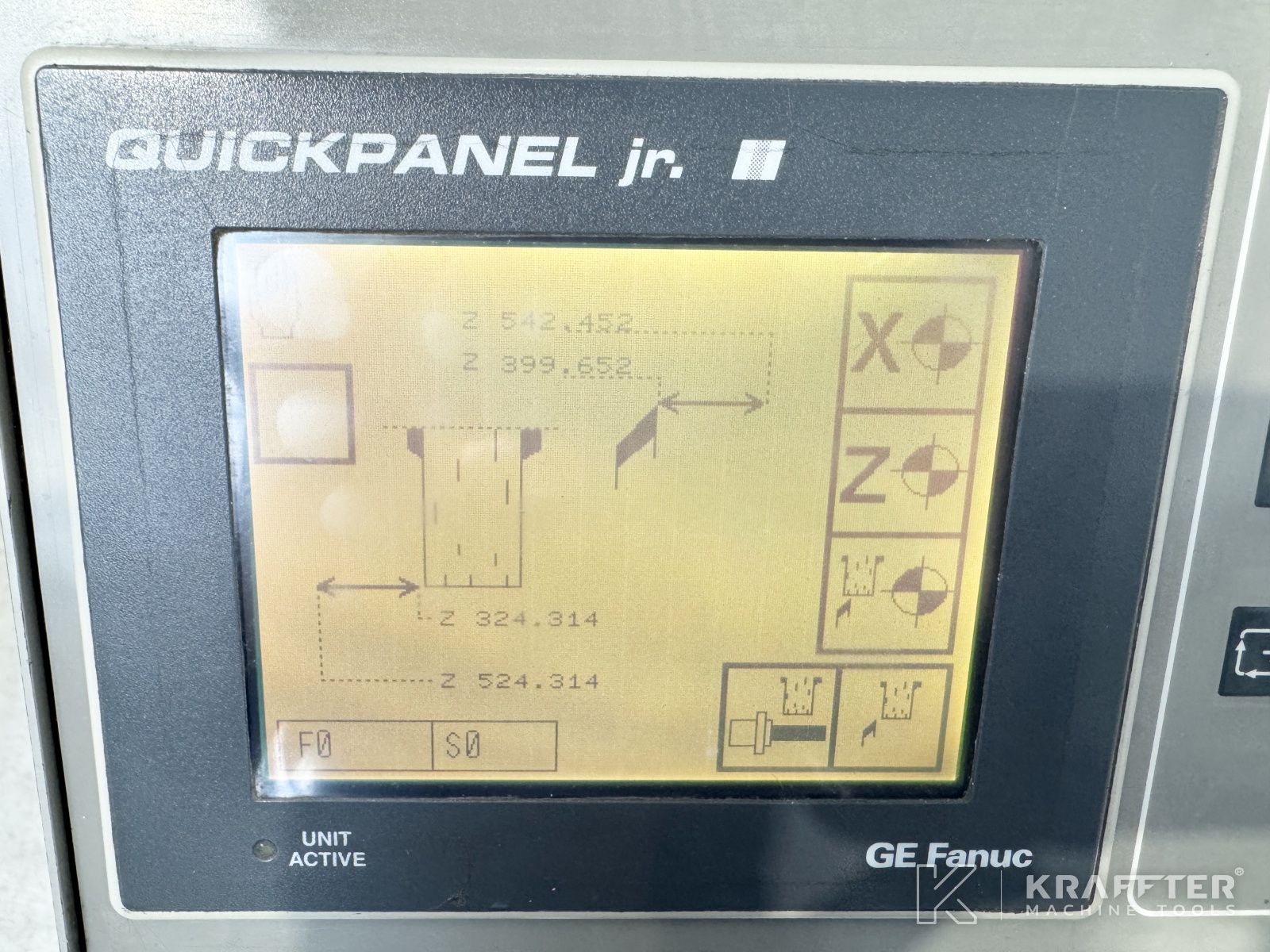

Pupitre de commande tactile
FANUC QuickPanel G E
Tension d'alimentation
400 [V]
Poids
5000 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:
x1 axe B à indexation manuelle

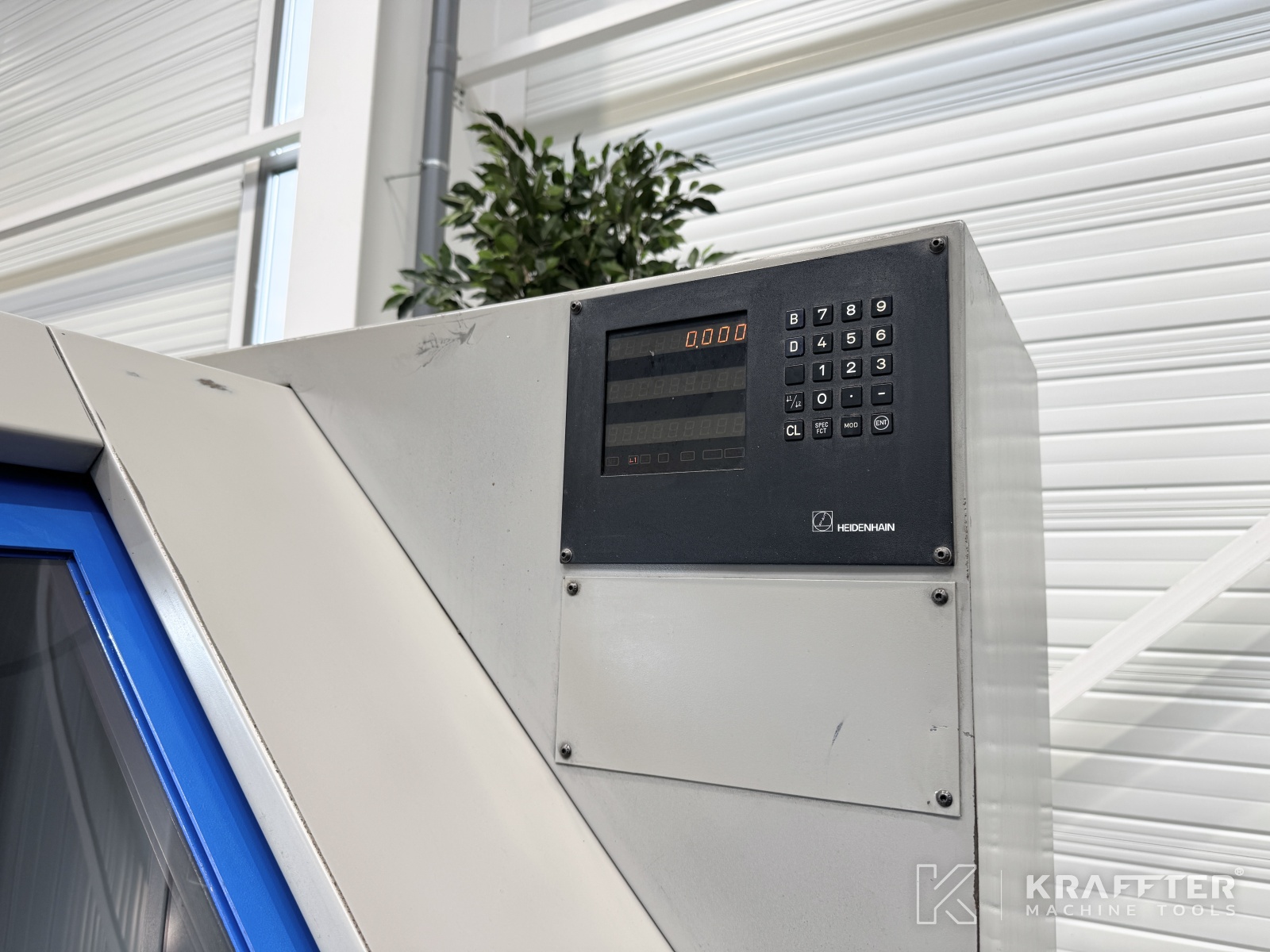

x1 visualisation de cotes HEIDENHAIN (indexation axe B résolution 0.001°)
x2 règles de mesure HEIDENHAIN sur les 2 axes linéaires X et Z
x1 broche de rectification intérieur

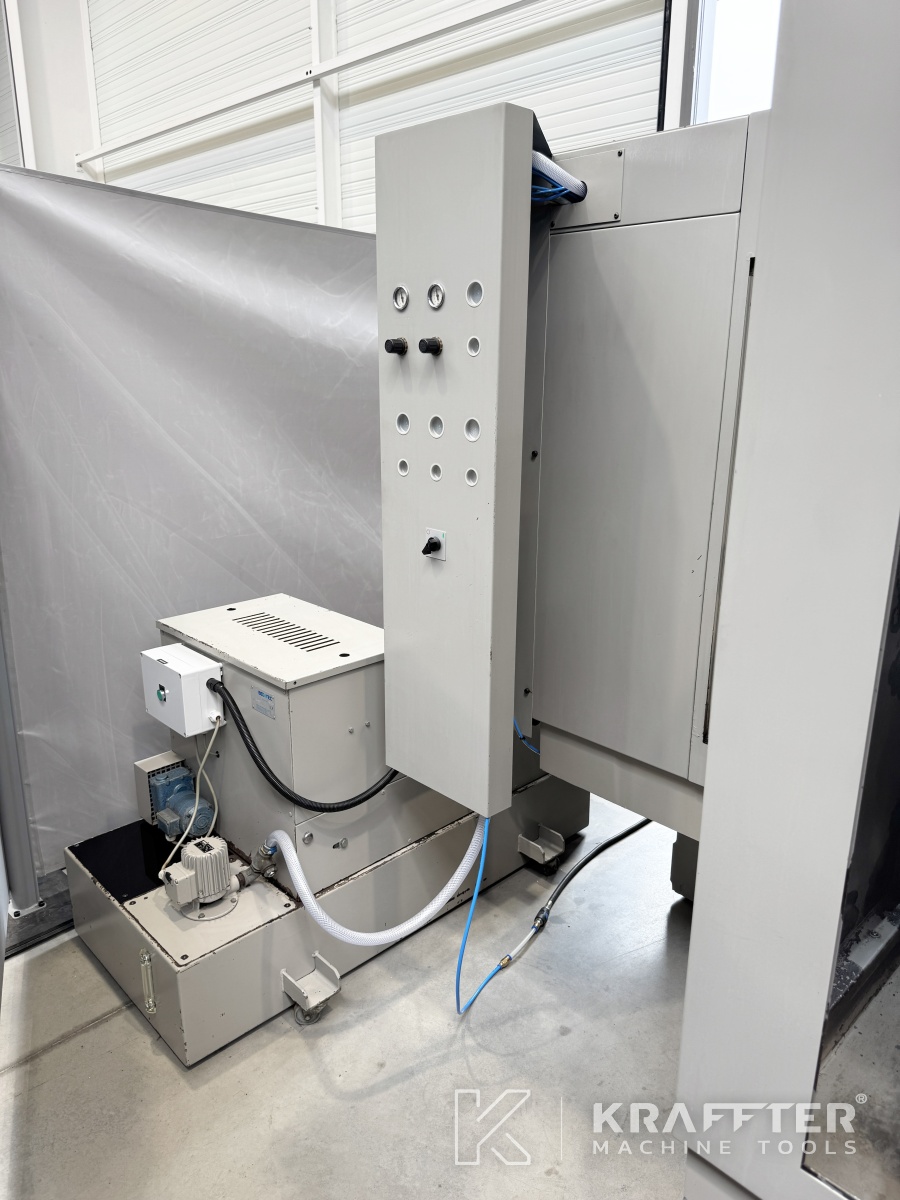

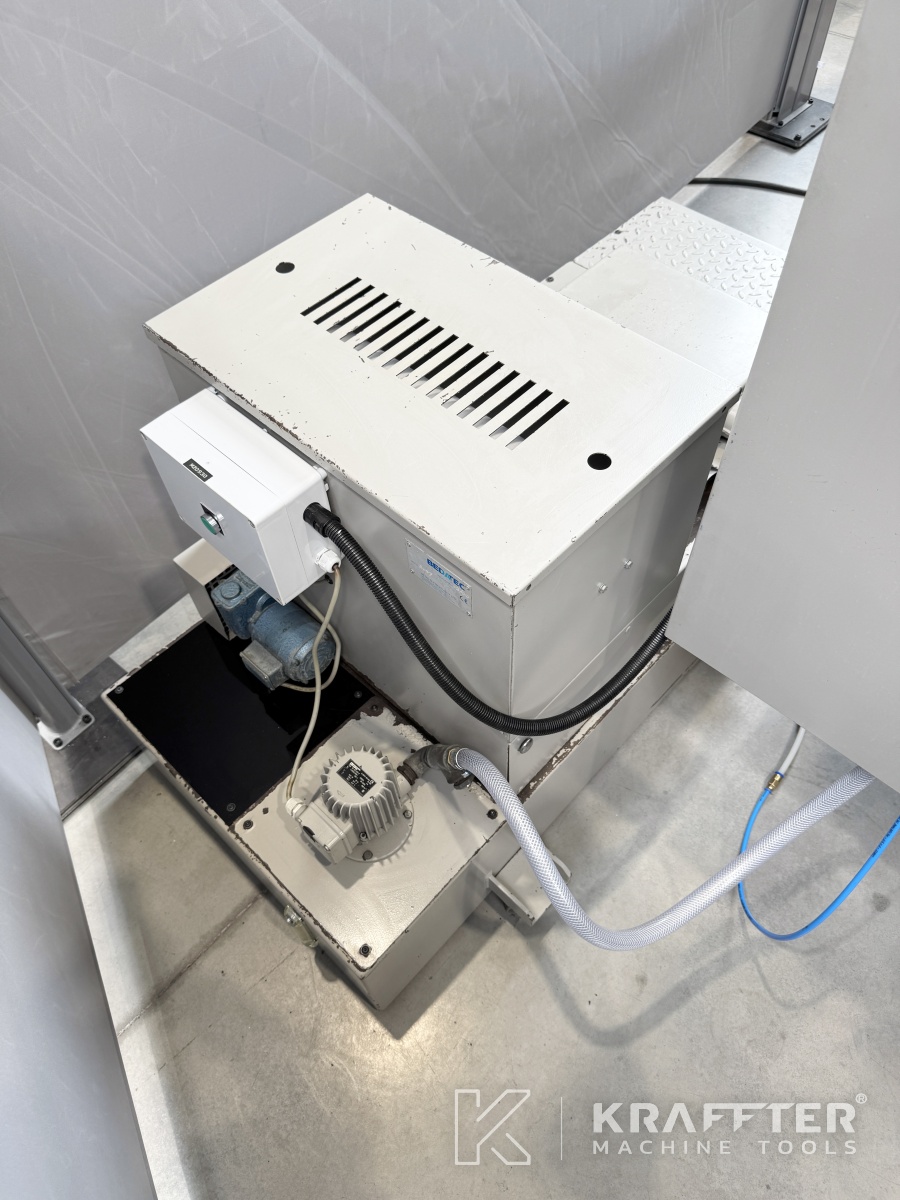

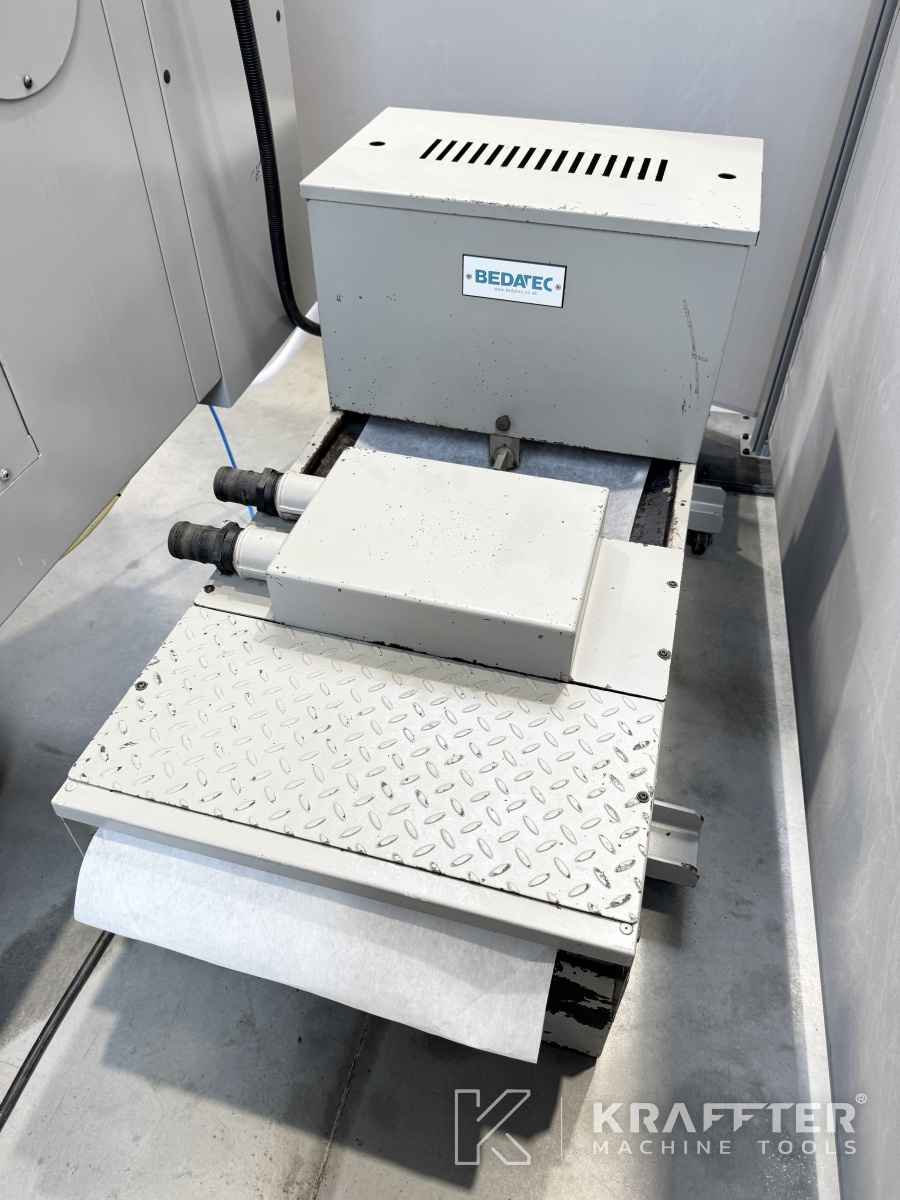

x1 filtration papier + bac d'arrosage

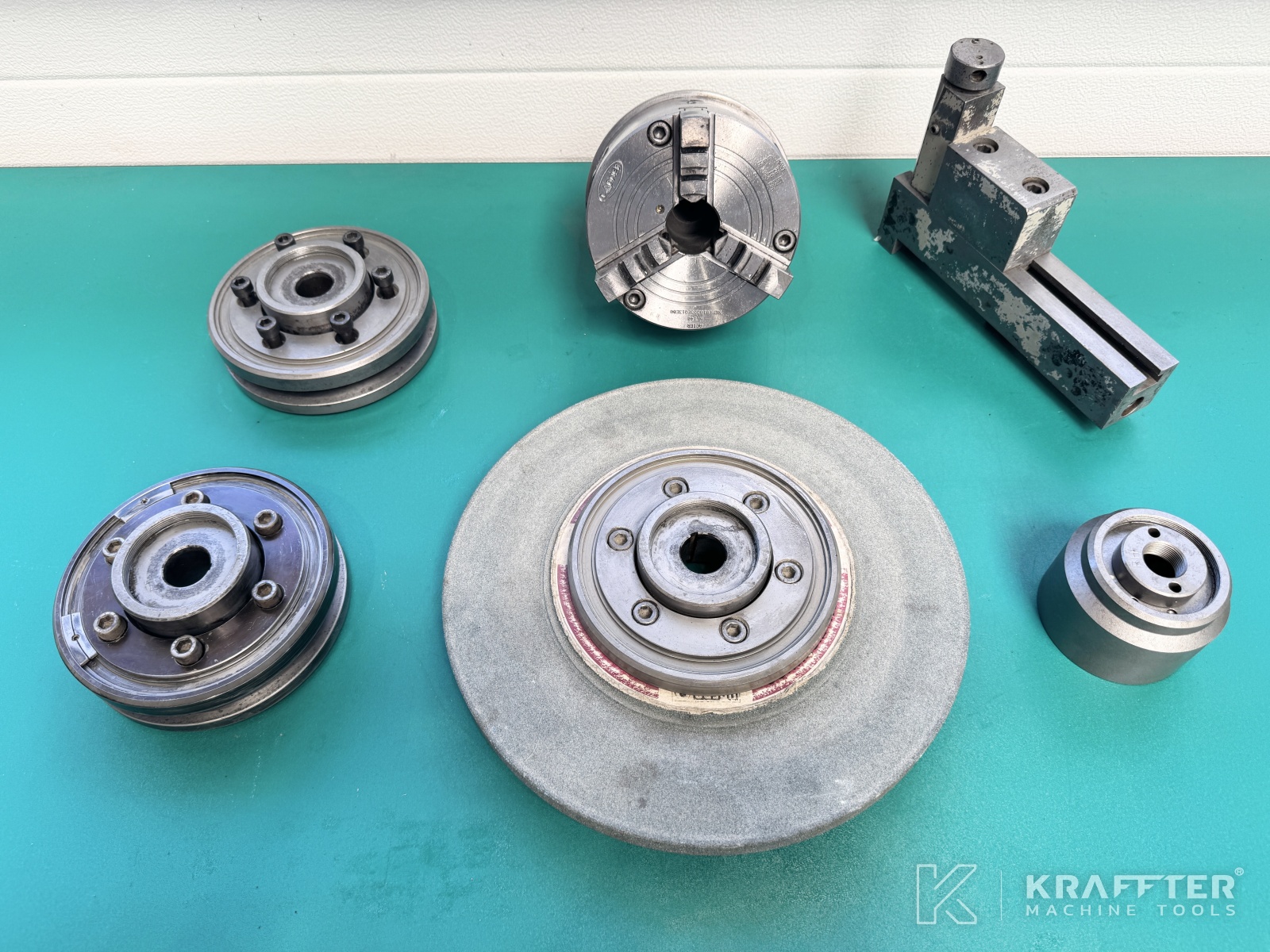

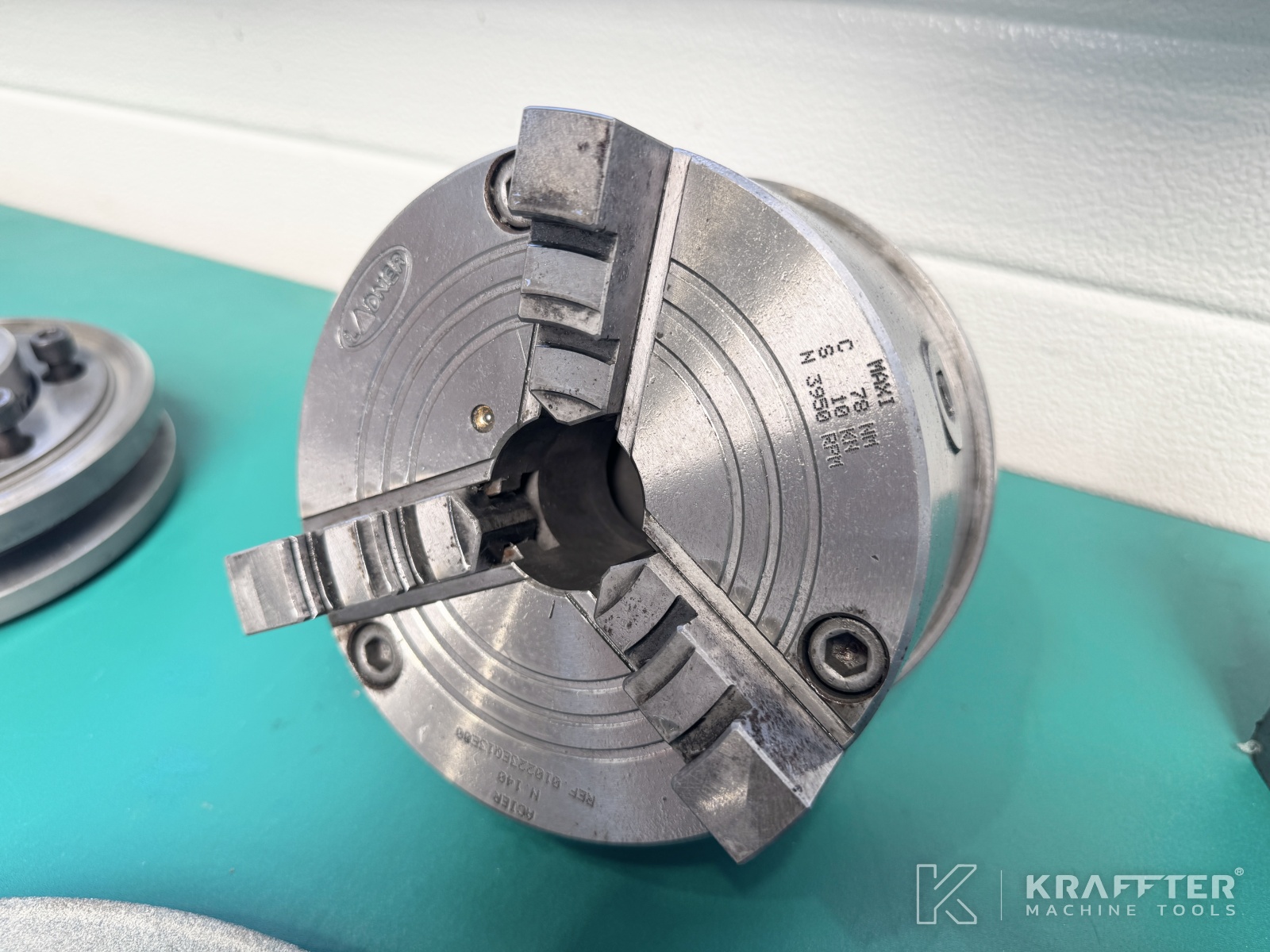

x1 mandrin 3 mors LADNER
x1 jeu de mors durs exter.
x1 jeu de mors durs inter.
x1 pointe sèche
x4 flasques porte-meule exter.
x1 diamanteur sur table

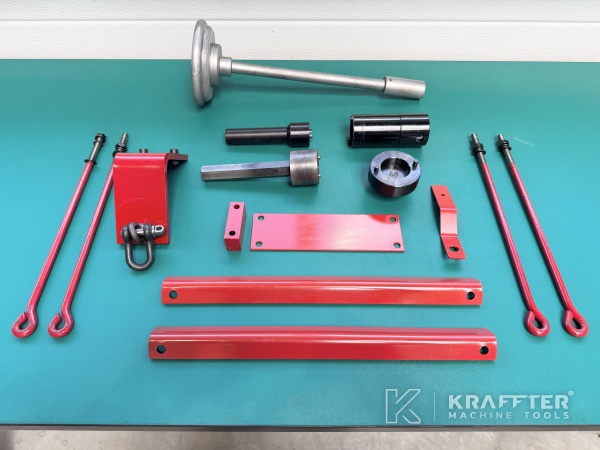

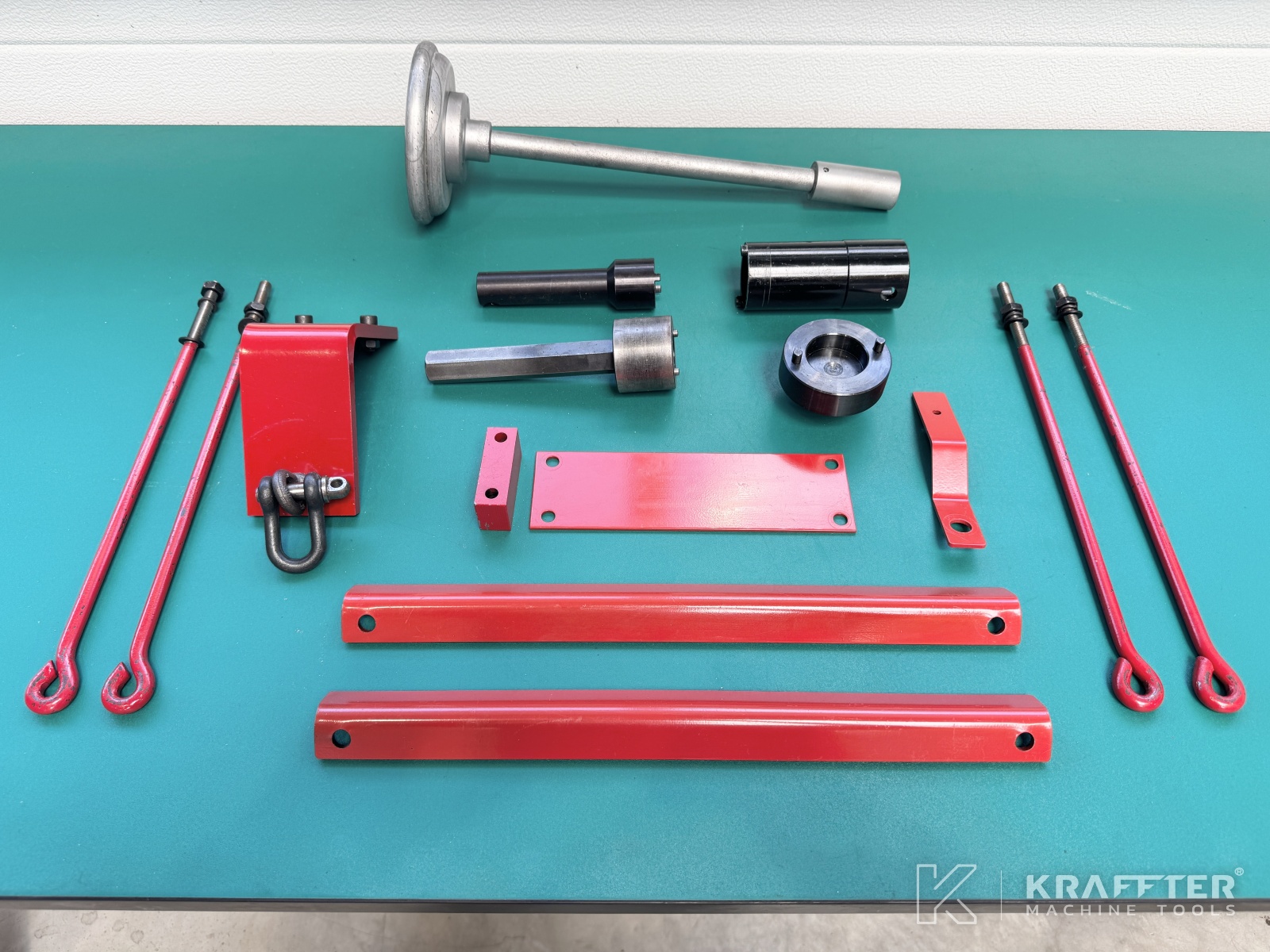

x1 ensemble de brides destiné au blocage des axes
x1 ensemble de manuels opérateur

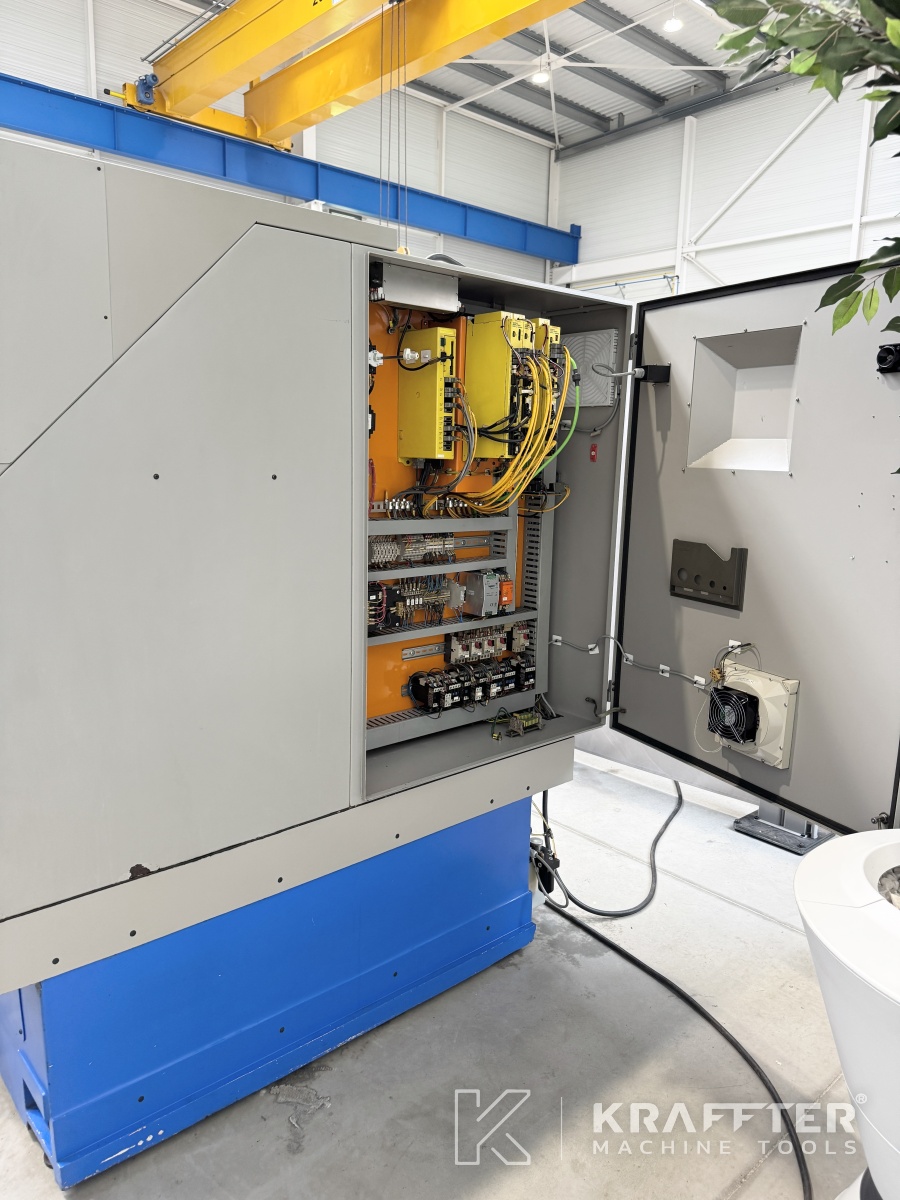

x1 documentation "Schémas électriques"

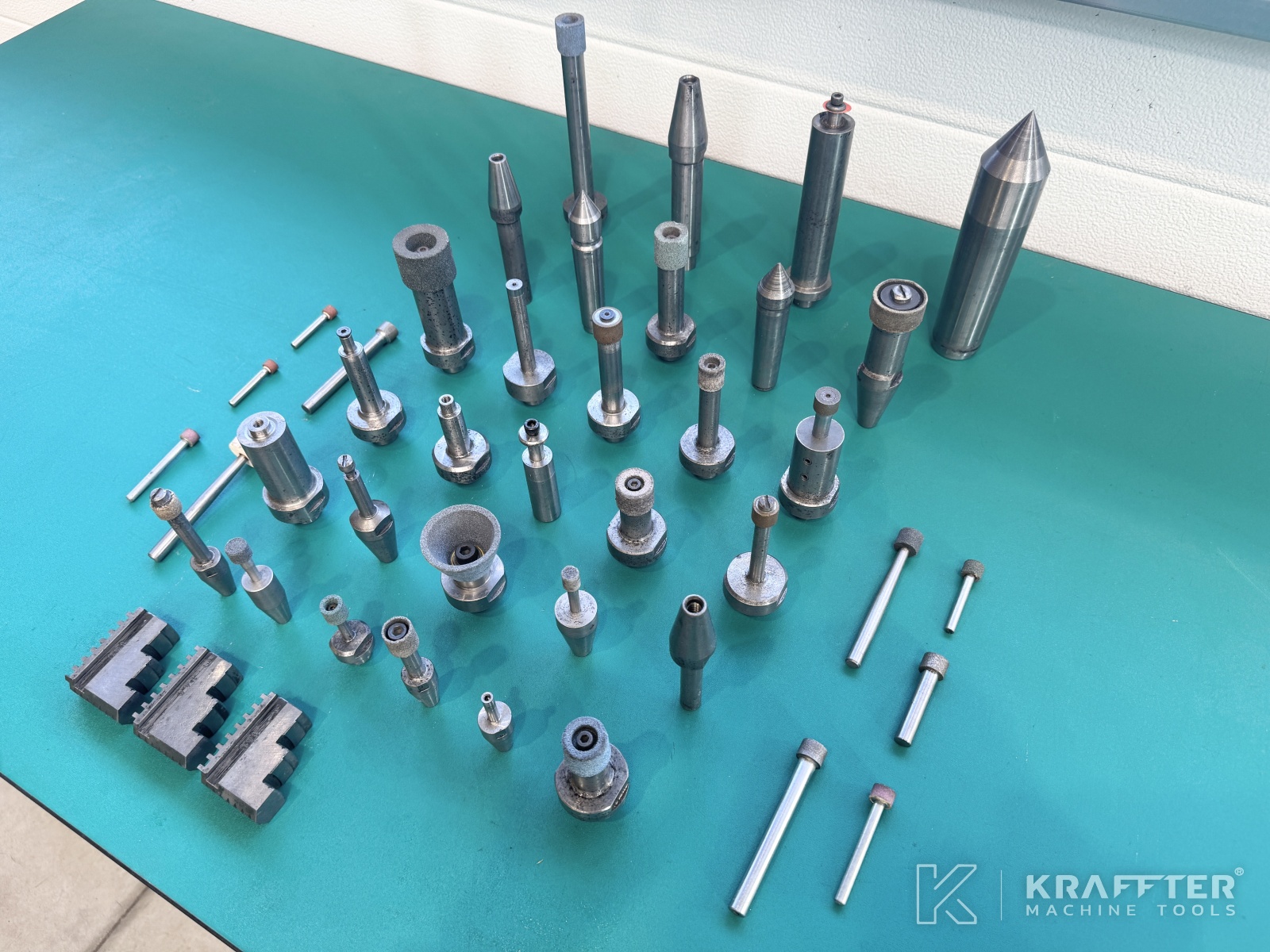

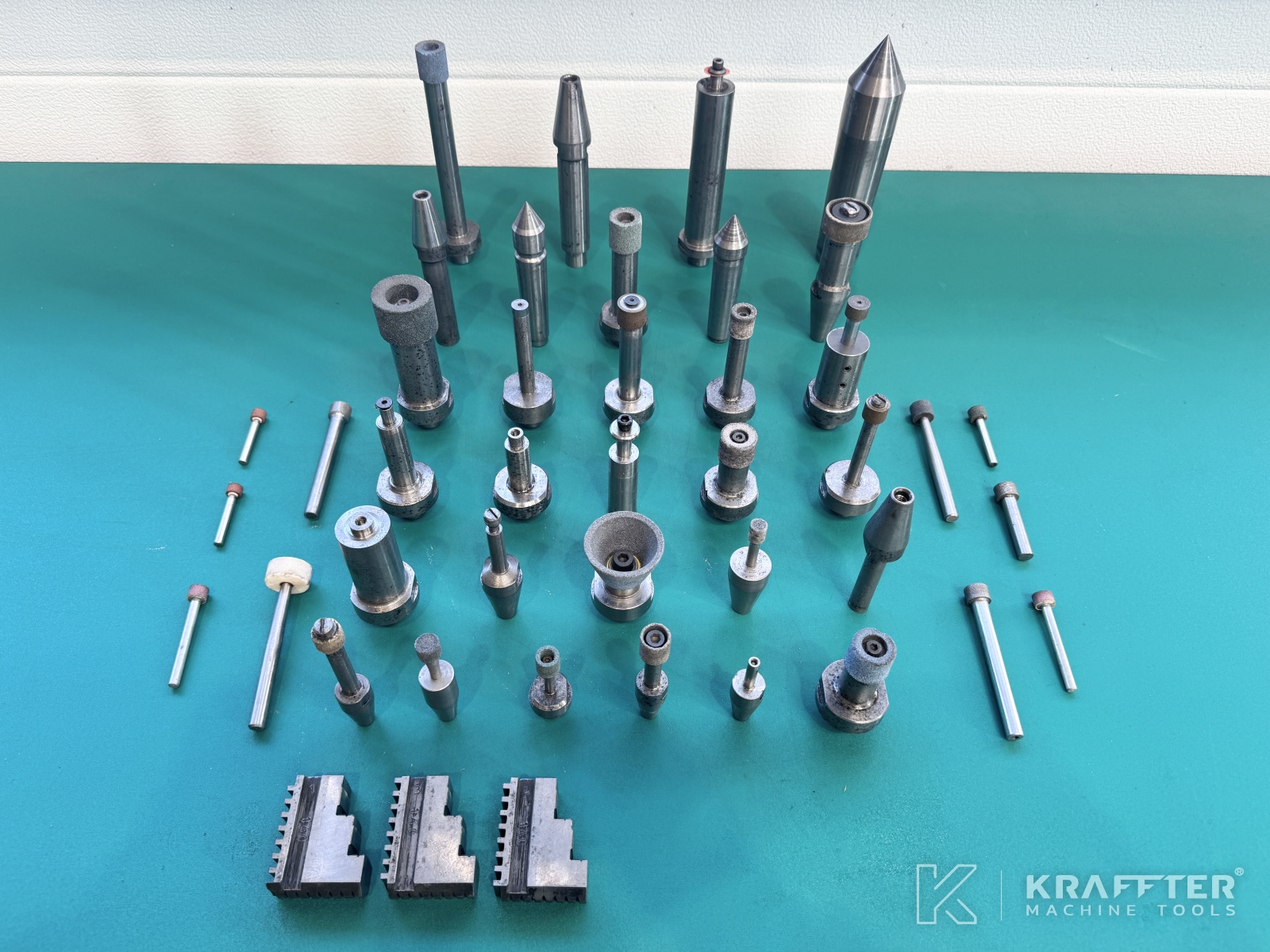

Divers tasseaux porte-meule inter.
