Vendu

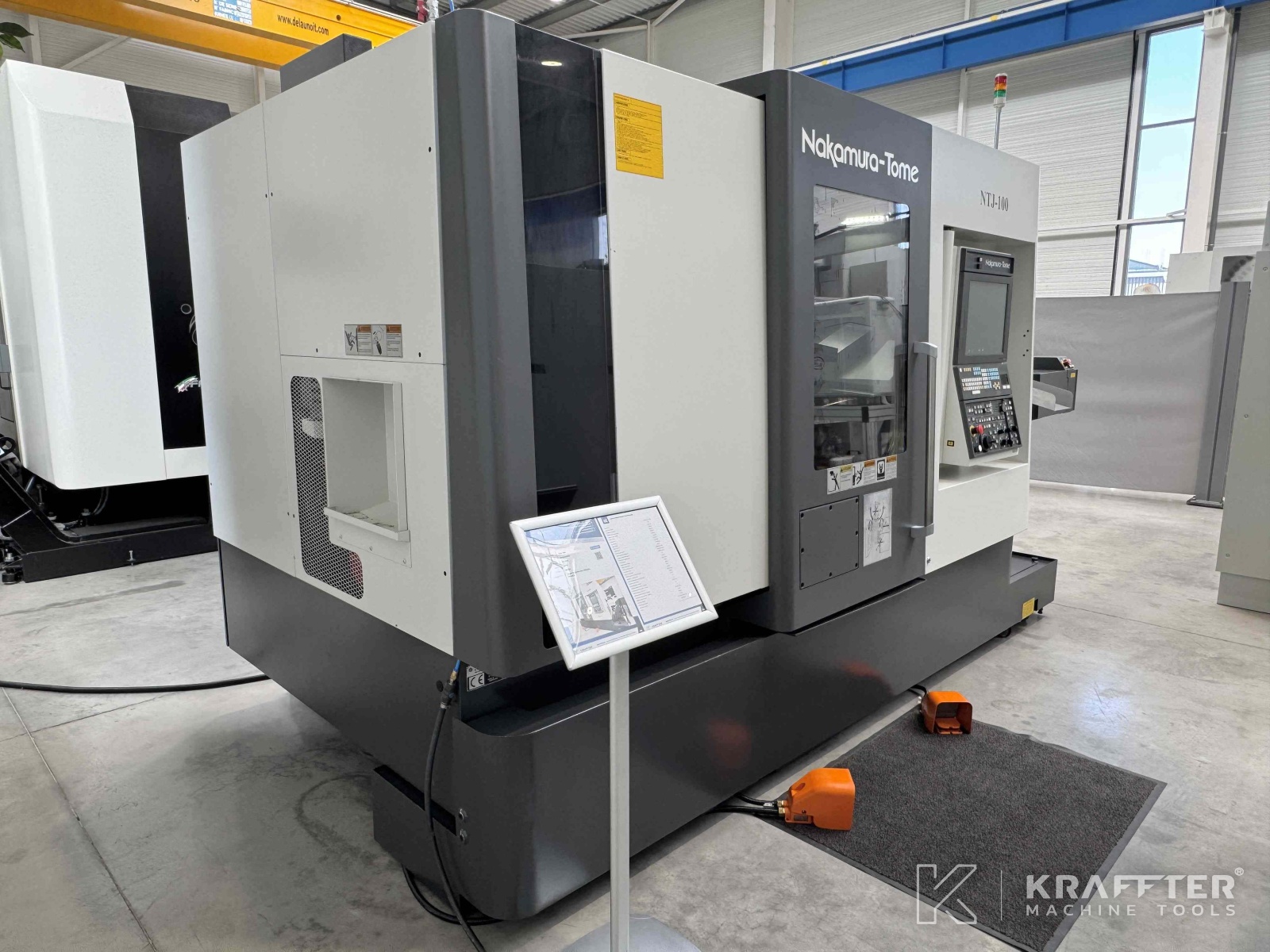

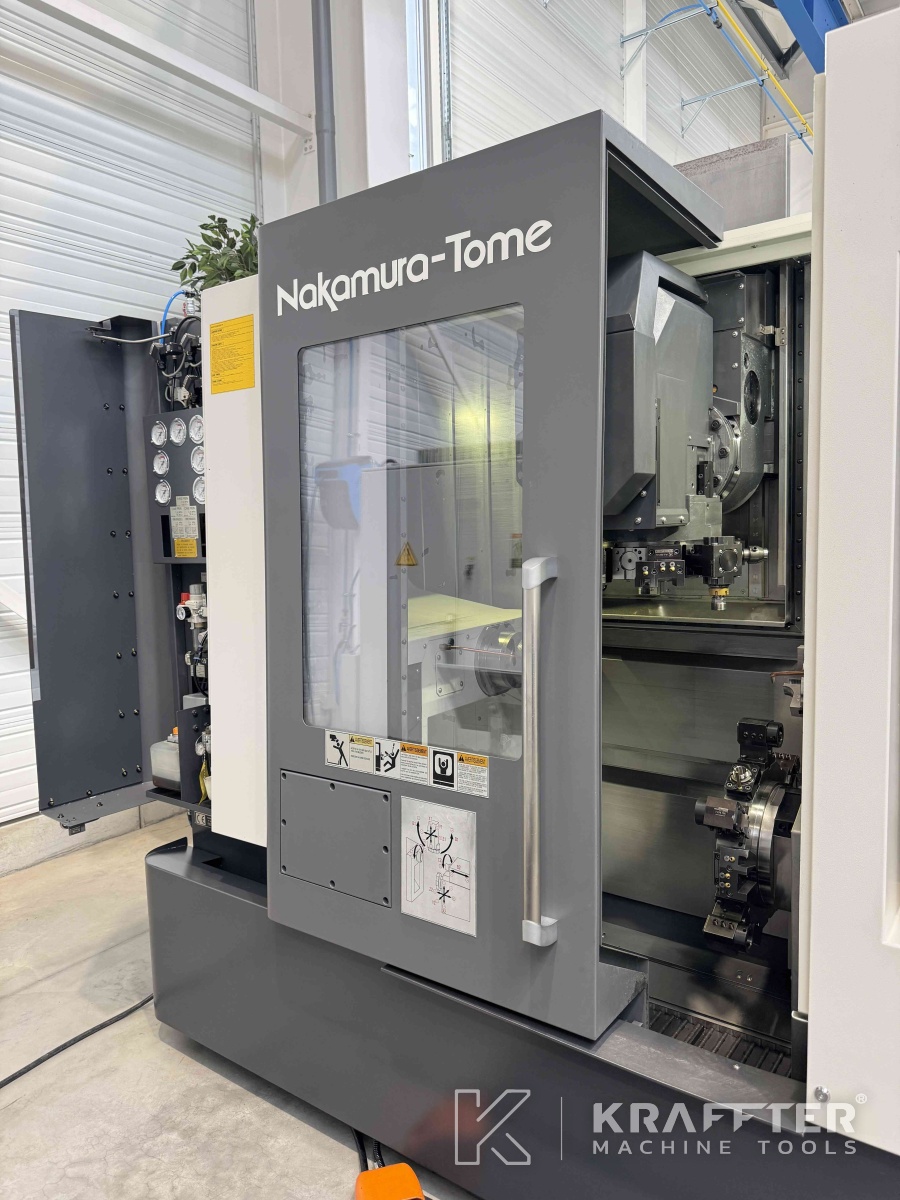

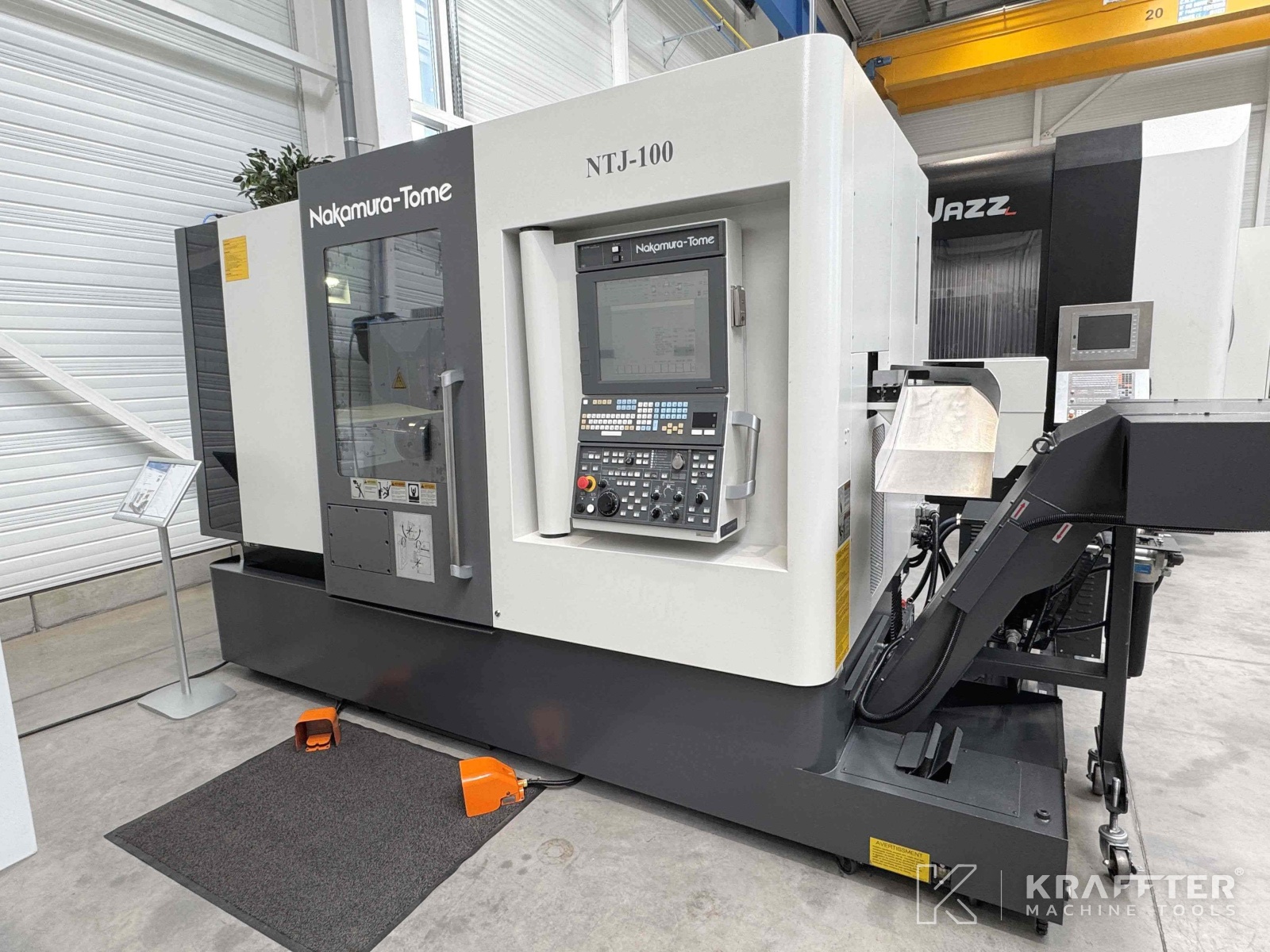

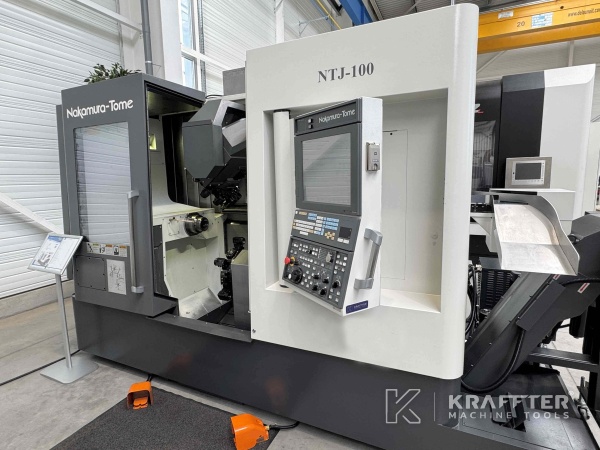

Type de machine : Tour CNC
Marque : NAKAMURA TOME
N° de stock: 90150
Modèle : NTJ 100
Année : 2014
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

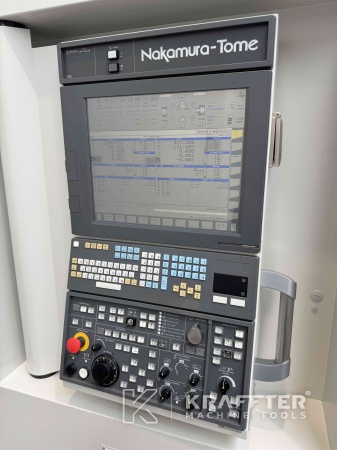

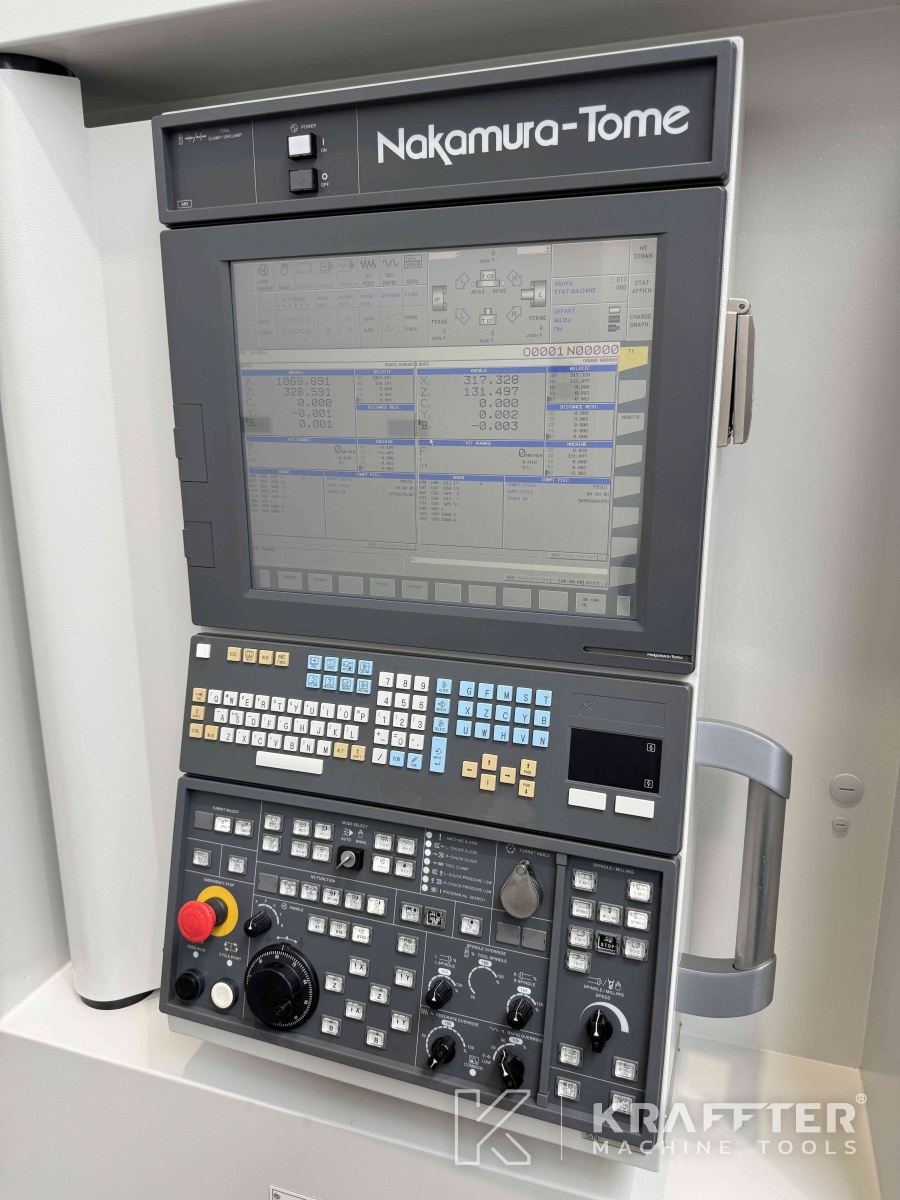

Type de CN
FANUC 31i-B-NT-IPS
Ecran couleur tactile
19 ["]
Distance entre-broches
910 [mm]
Diamètre maxi. de tournage
175 [mm]
Longueur maxi. usinable
678 [mm]
Course axe Z1
1040 [mm]
Course axe X1
330 [mm]
Course axe Y1
+/- 40 [mm]
Course axe Z2
678 [mm]
Course axe X2
127.5 [mm]
Course axe Y2
+/- 32.5 [mm]
Course angulaire axe B
182 [°]
Vitesse avances rapides axe X
20000 [mm/min]
Vitesse avances rapides axe Z
40000 [mm/min]
Vitesse avances rapides axe Y
6000 [mm/min]

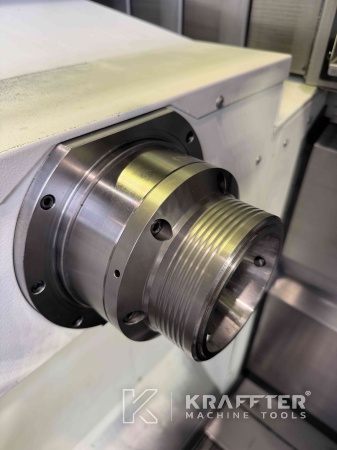

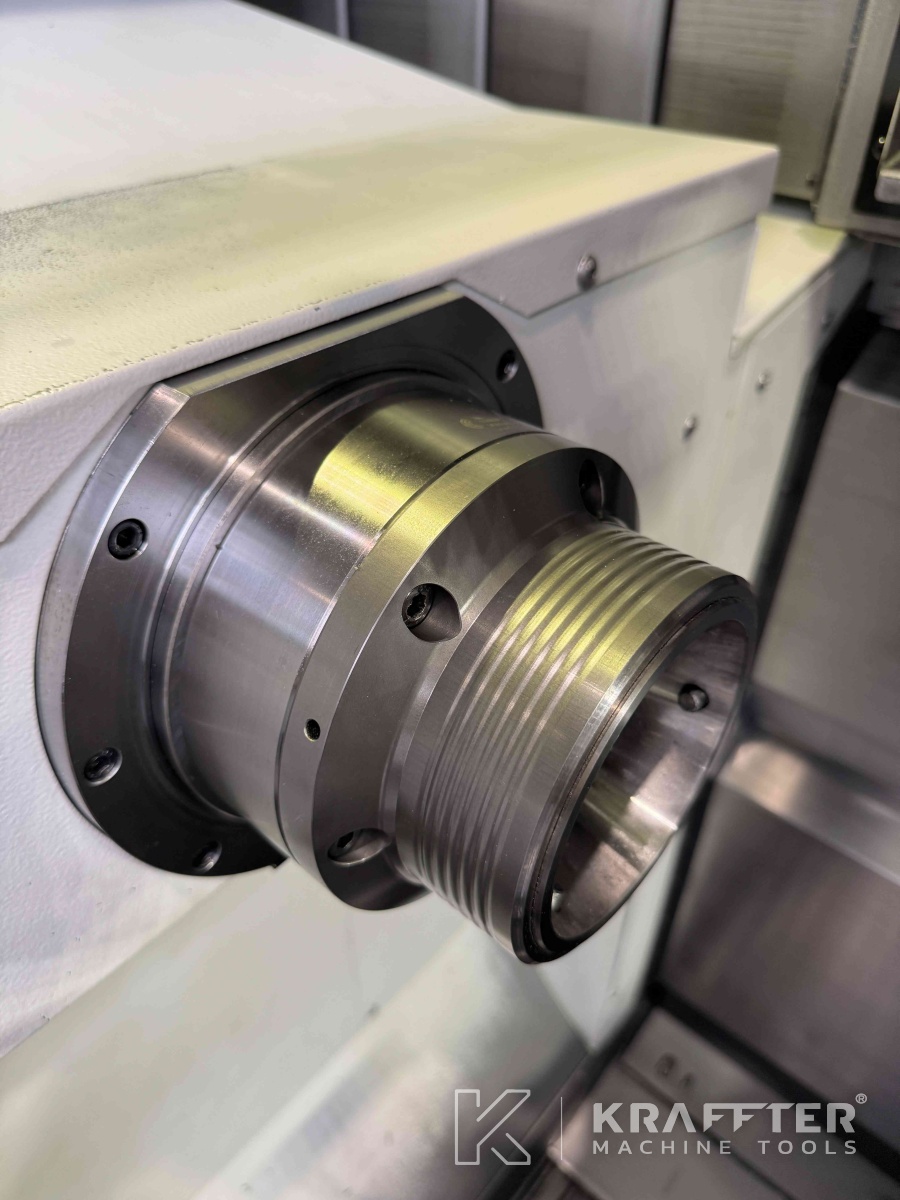

Nez de broche
A2-6"
Diamètre maxi. en barre
65 [mm]
Vitesse maxi. broche
4500 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
11 [kW]

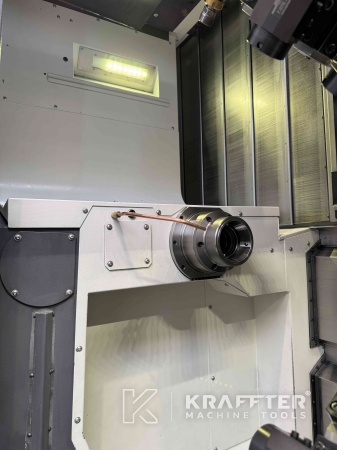

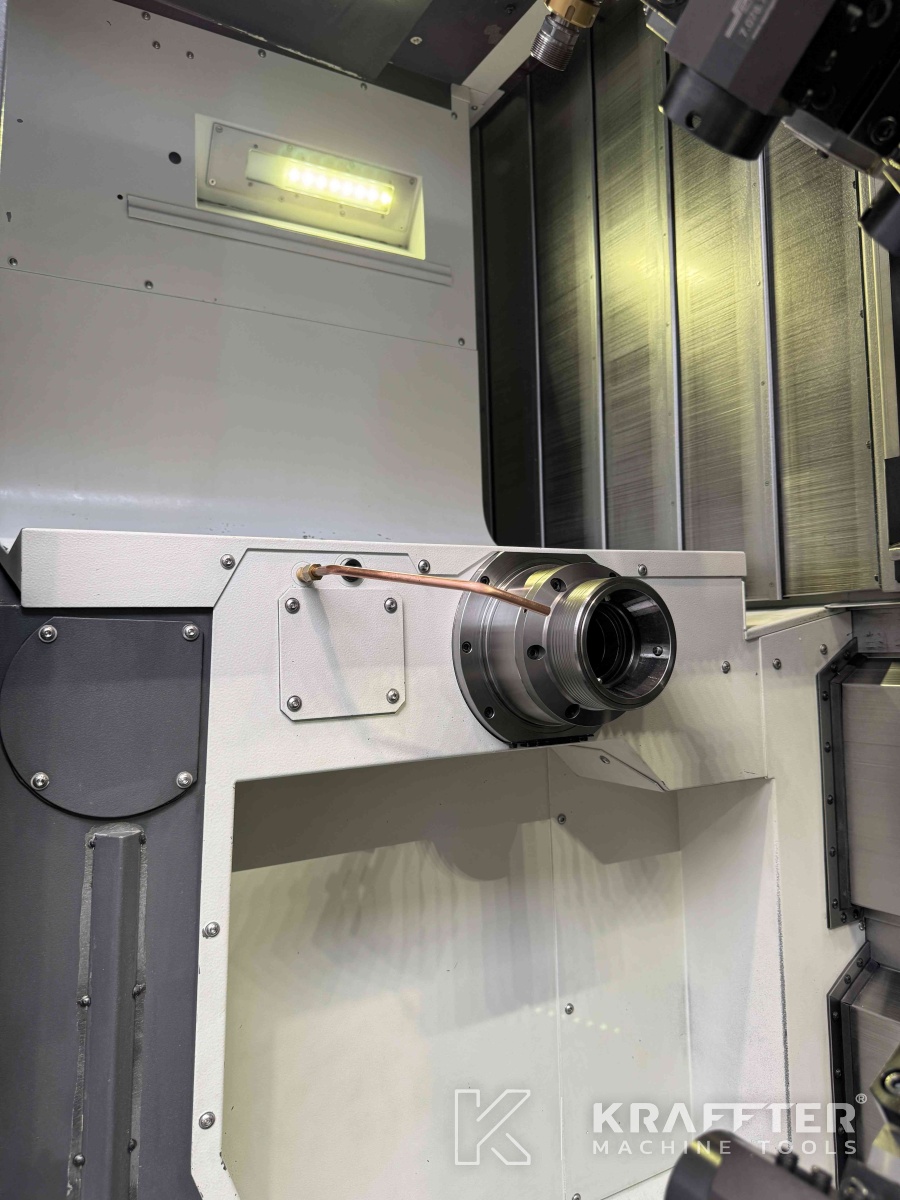

Nez de contre-broche
A2-5"
Diamètre maxi. en barre contre-broche
42 [mm]
Vitesse maxi. contre-broche
5000 [tr/min]
Précision d'indexation axe C contre-broche
0.001 [°]
Puissance contre-broche
7.5 [kW]

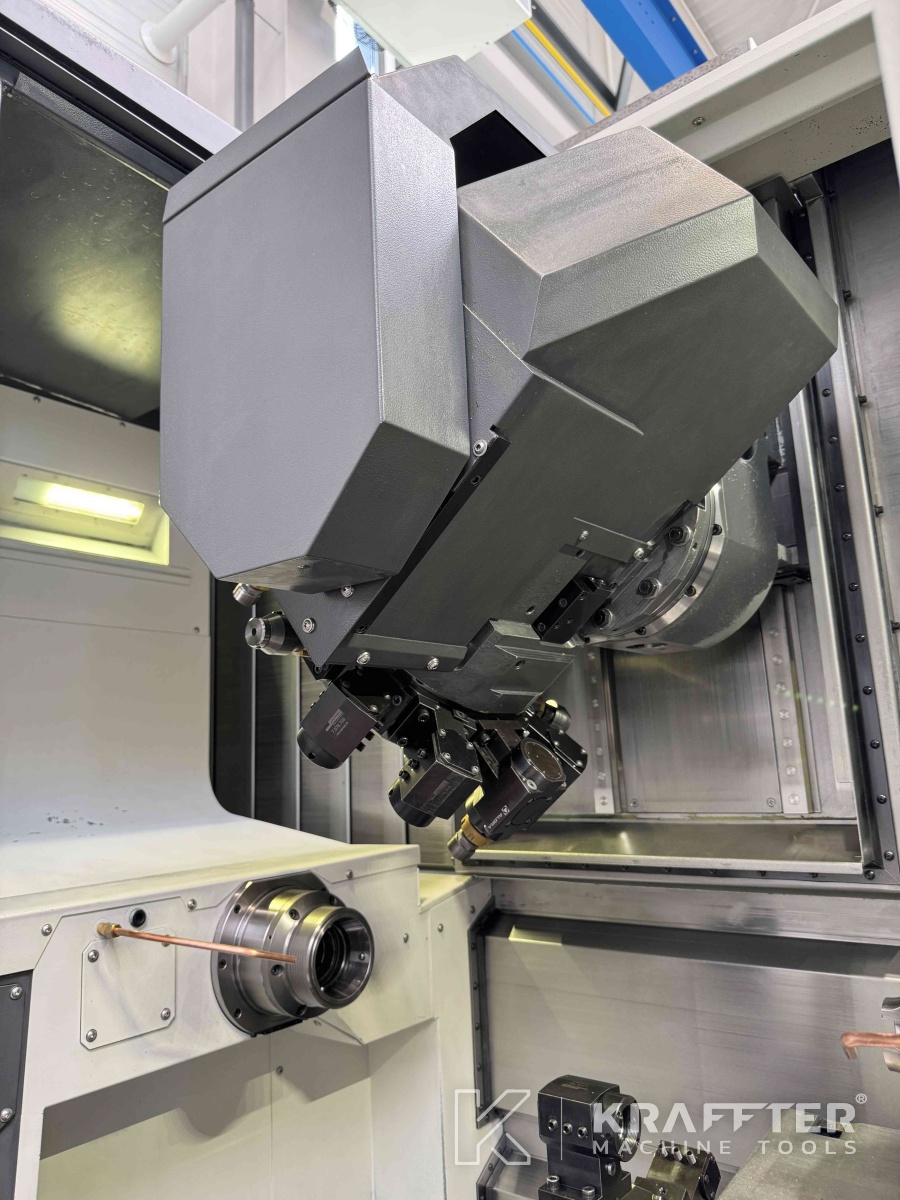

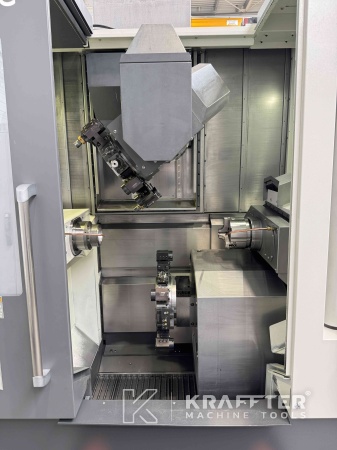

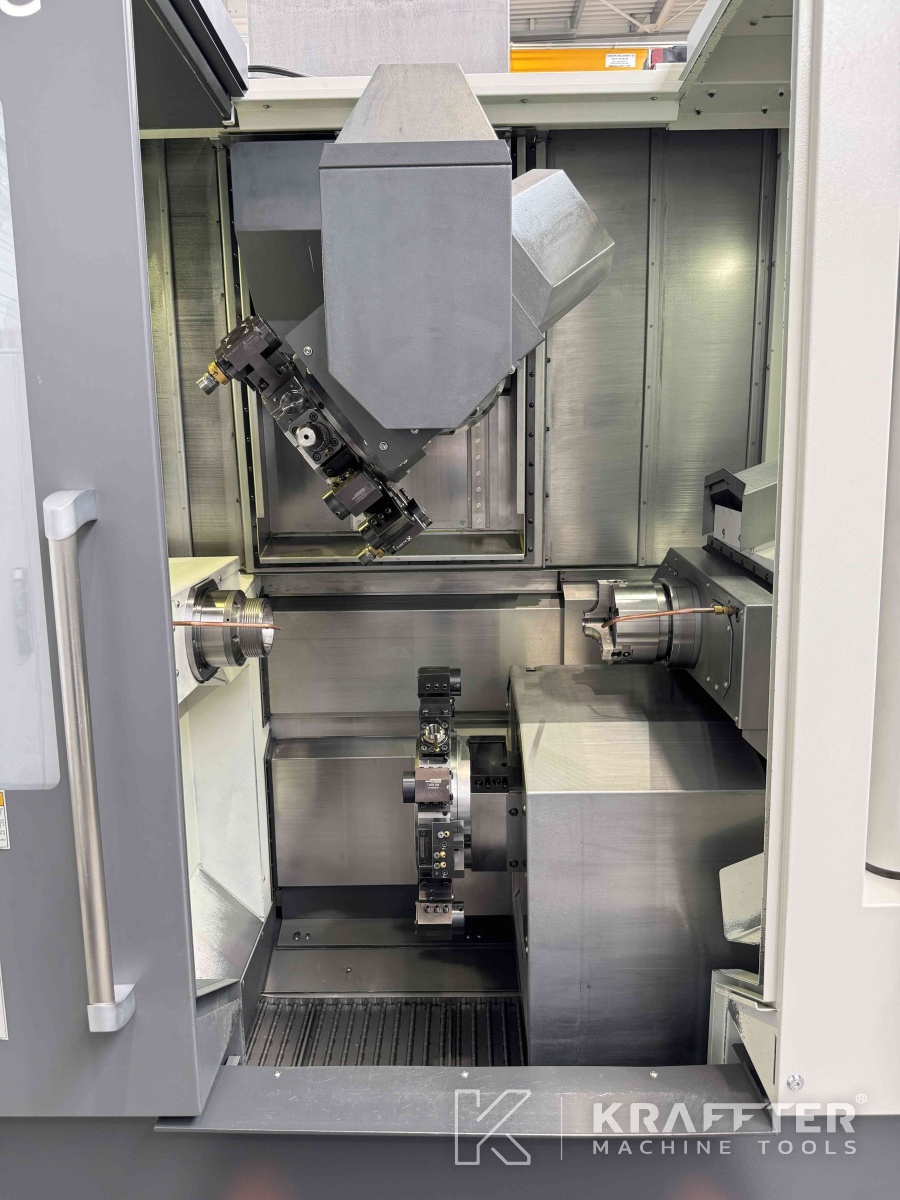

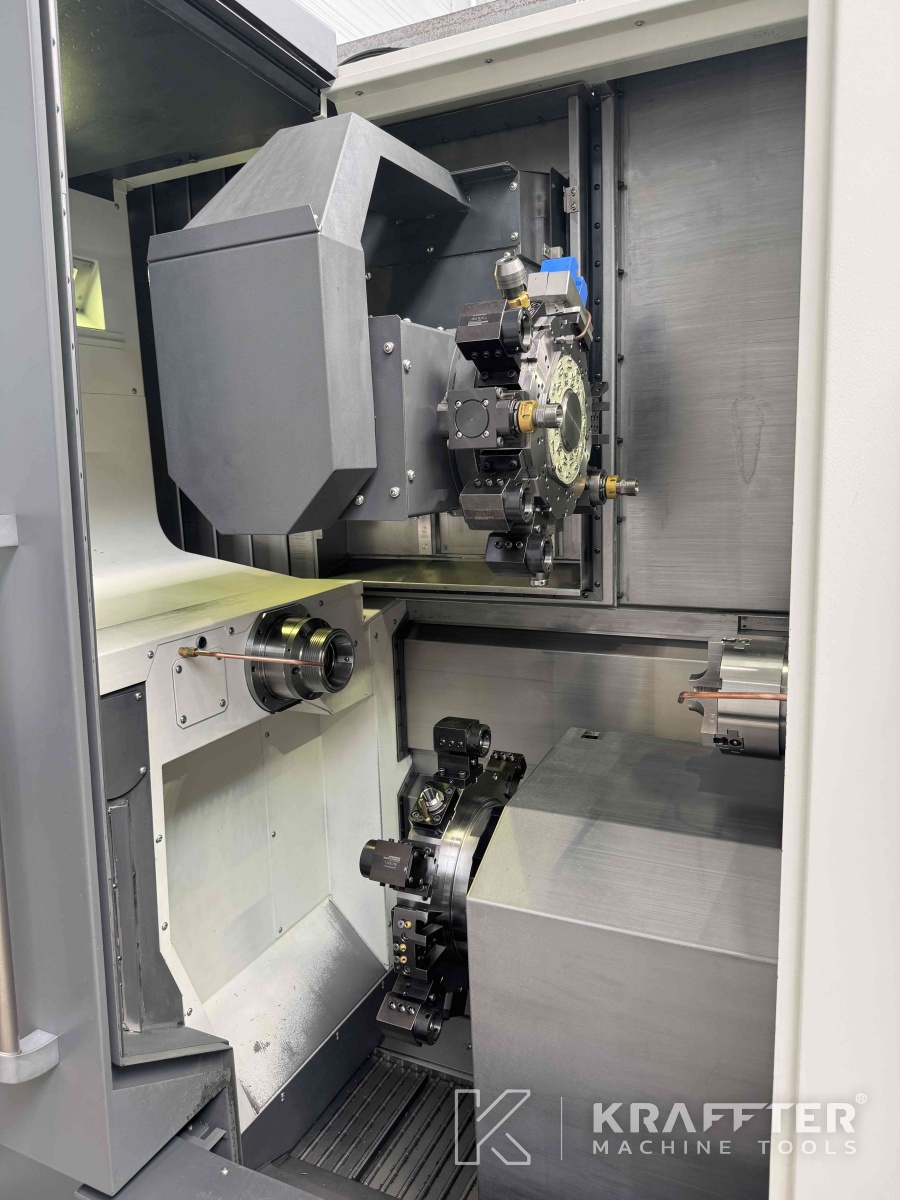

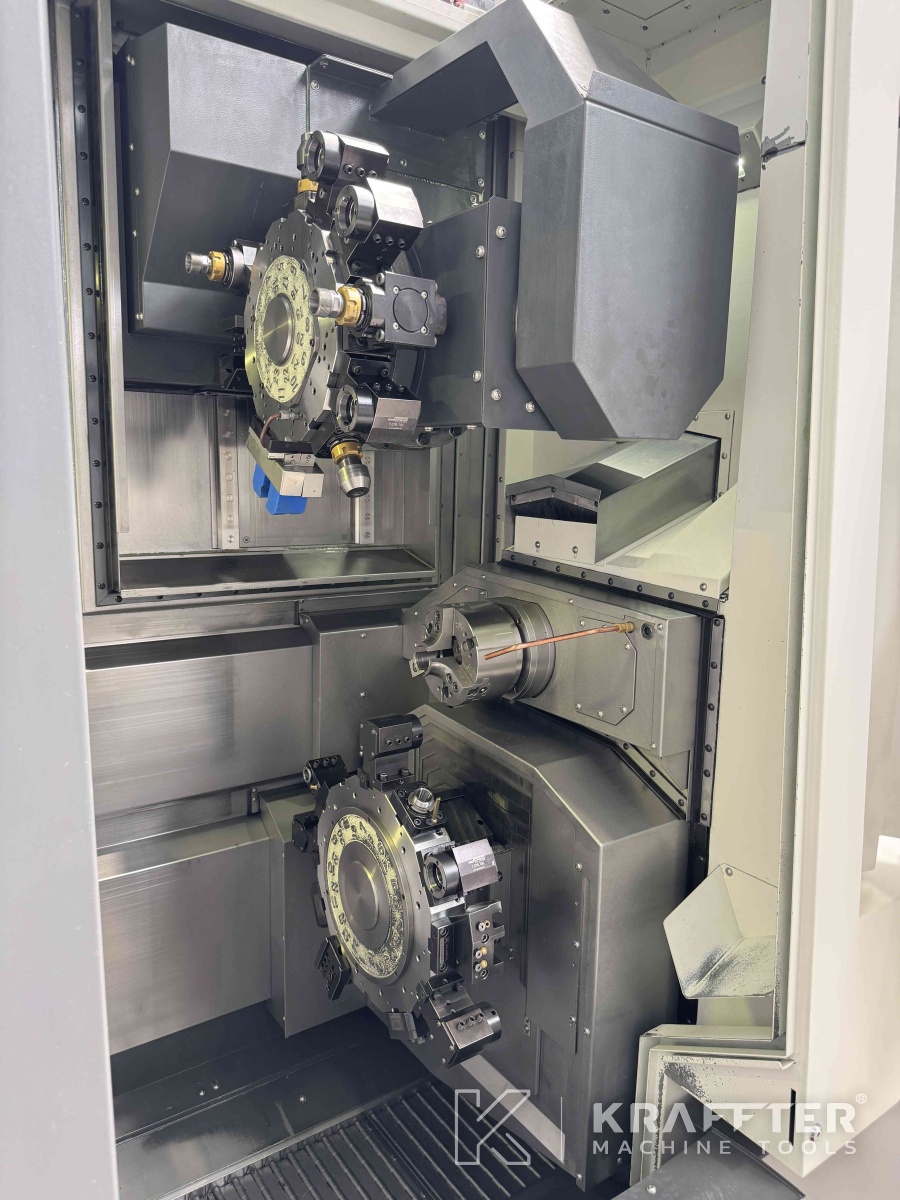

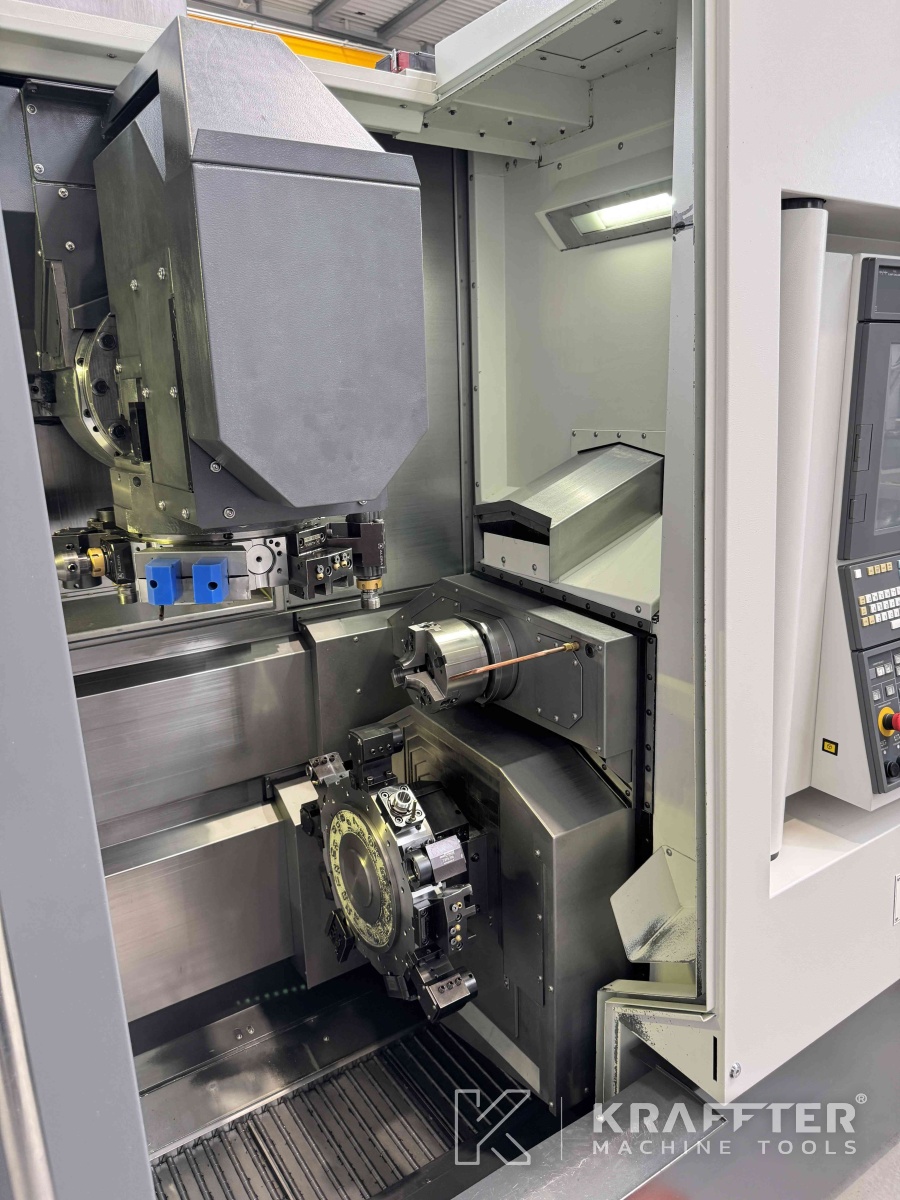

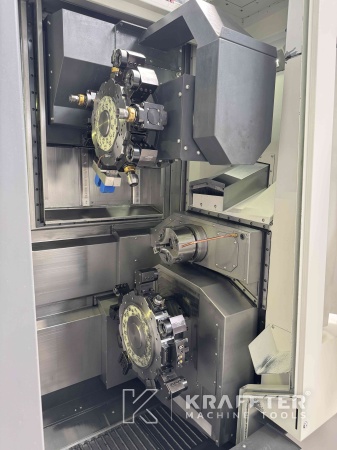

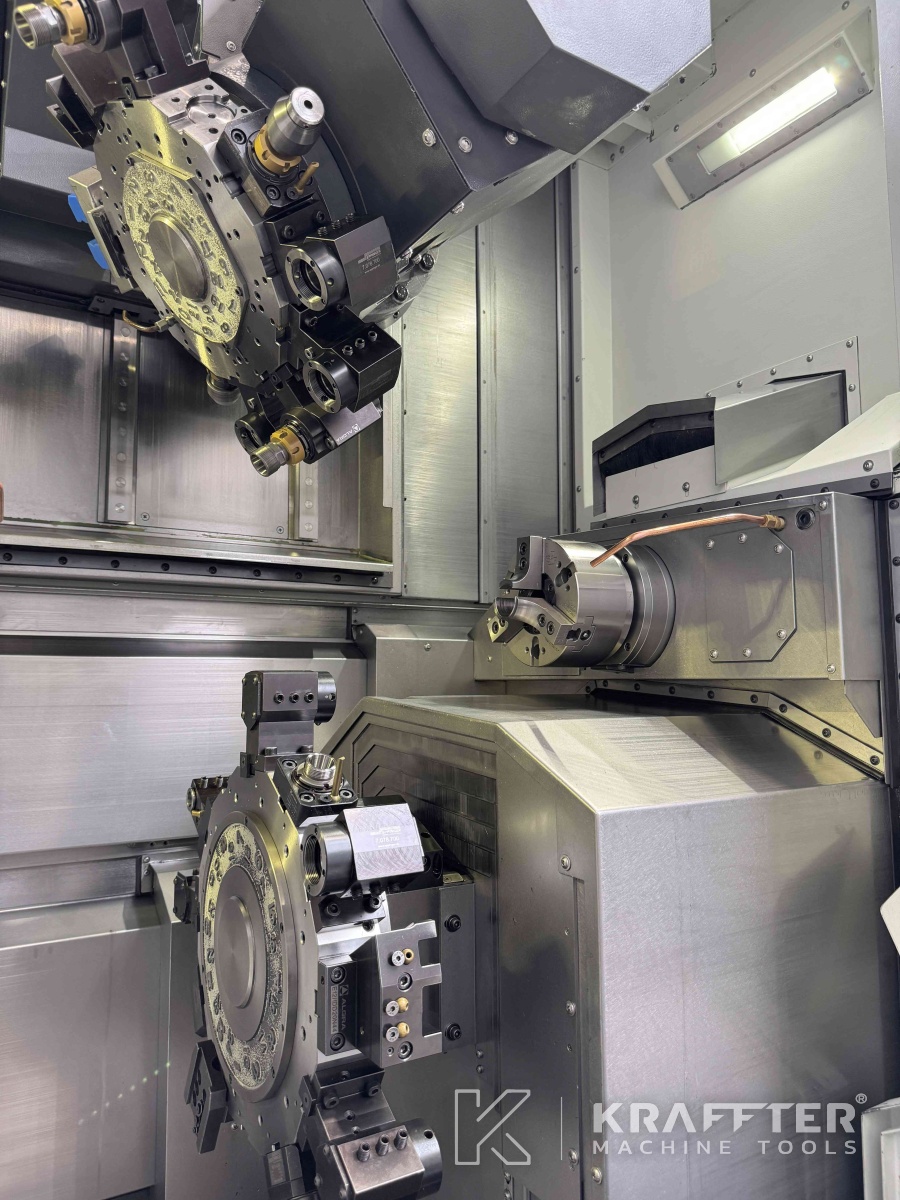

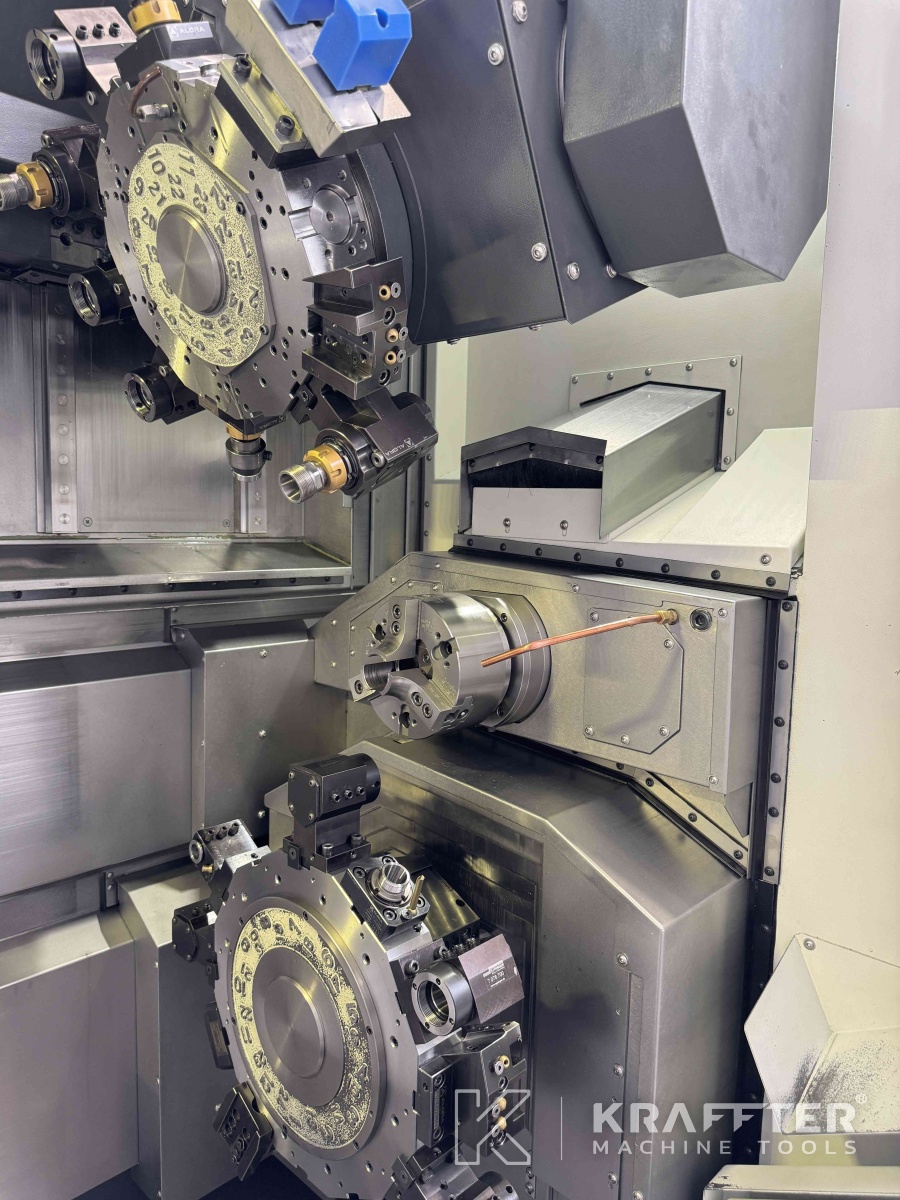

Nombre de postes - Tourelle 1
24
Nombre de postes motorisés - Tourelle 1
12
Vitesse maxi. outils tournants - Tourelle 1
6000 [tr/min]
Nombre de postes - Tourelle 2
24
Nombre de postes motorisés - Tourelle 2
12
Vitesse maxi. outils tournants - Tourelle 2
6000 [tr/min]
Puissance outils tournants
7.1 [kW]
Puissance installée
77 [kVA]
Tension d'alimentation
400 [V]
Dimensions machine
3799 x 2100 x 2565 [mm]
Poids
10000 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:
- x1 logiciel "Luck-Bei II / NT Manual Guide i"
- x1 "NT Work Navigator"
- x1 "NT-Nurse"
- x1 commande ouverture et fermeture mandrins par pédales

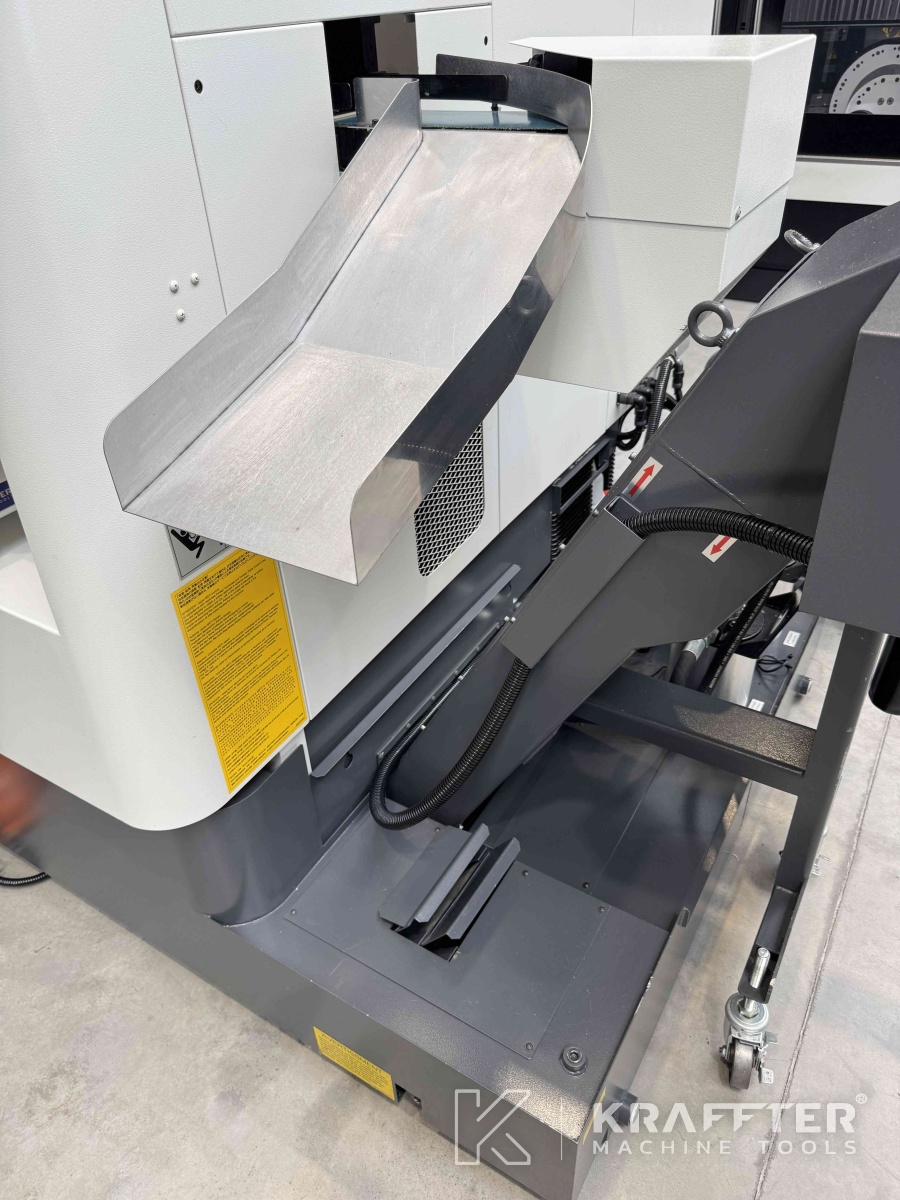

- x1 récupérateur de pièces sur tourelle du haut + tapis

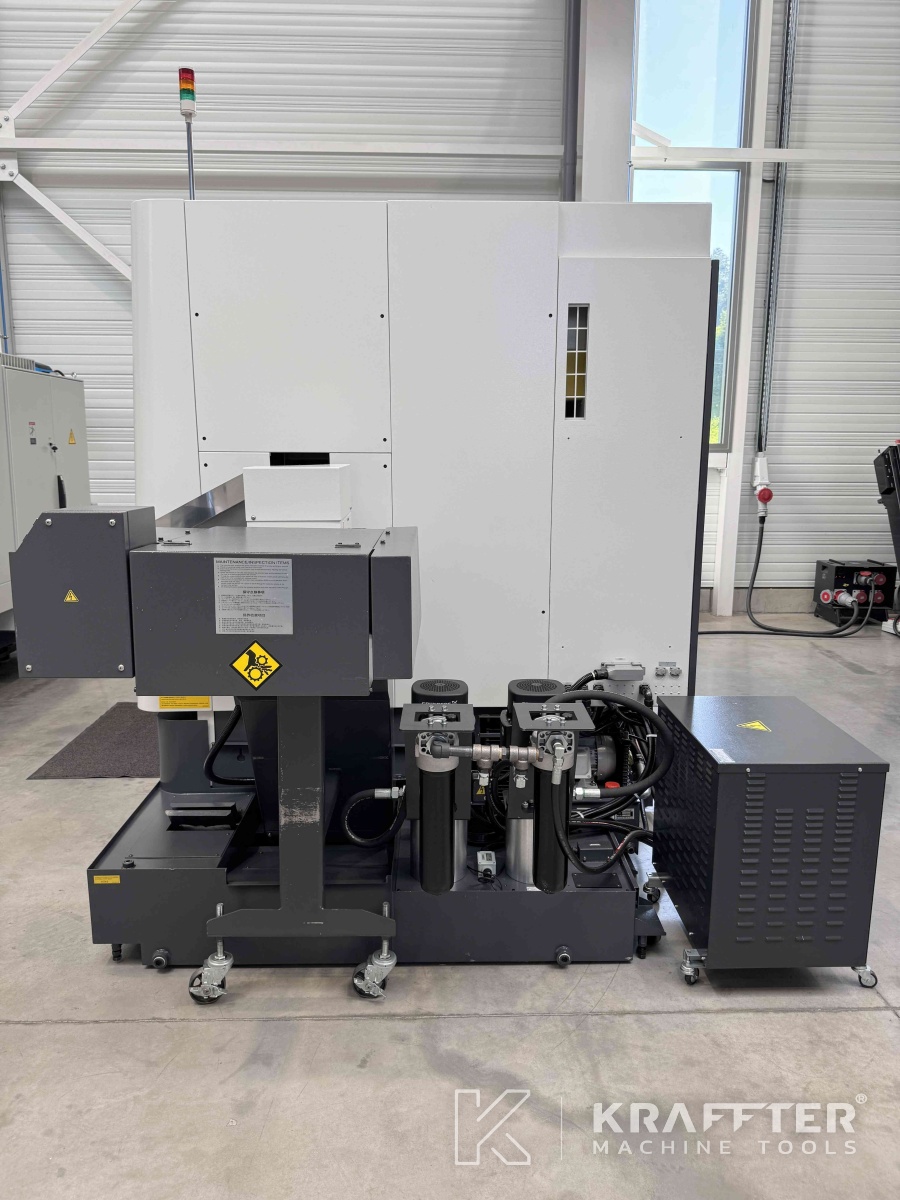

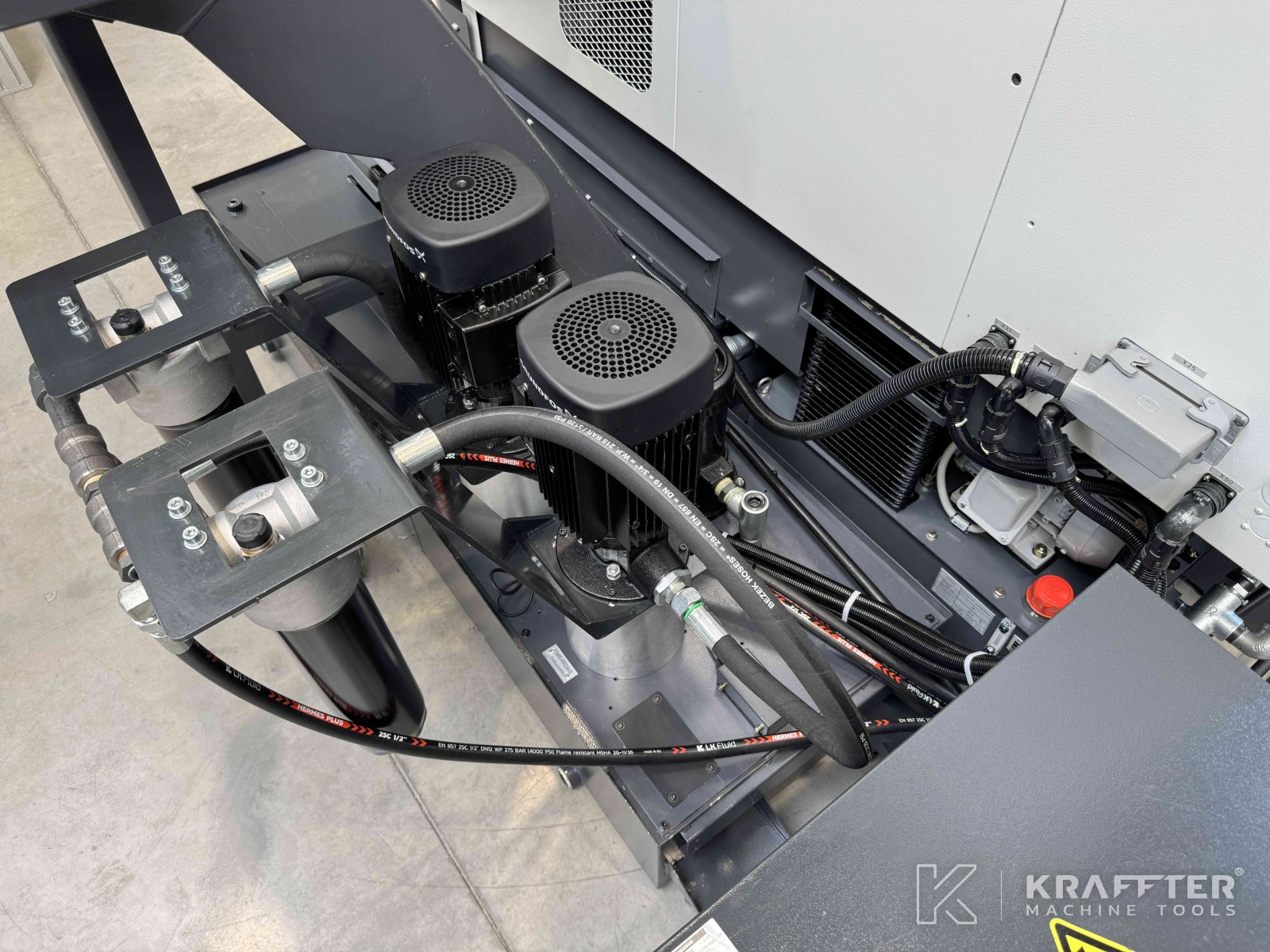

- x2 pompes HP
- x1 dispositif de lavage au travers de la contre-broche
- x1 soufflage des mors type fixe broche droite

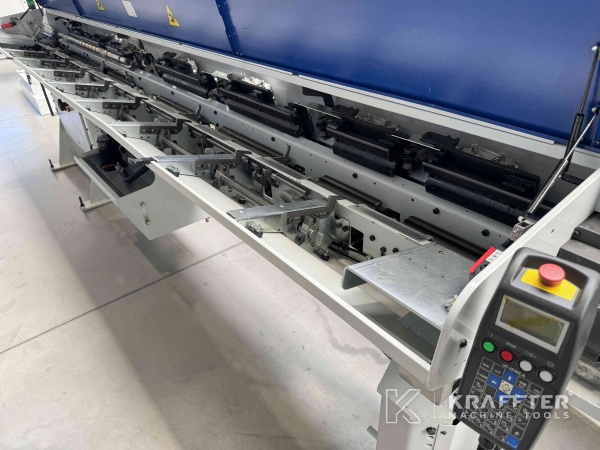

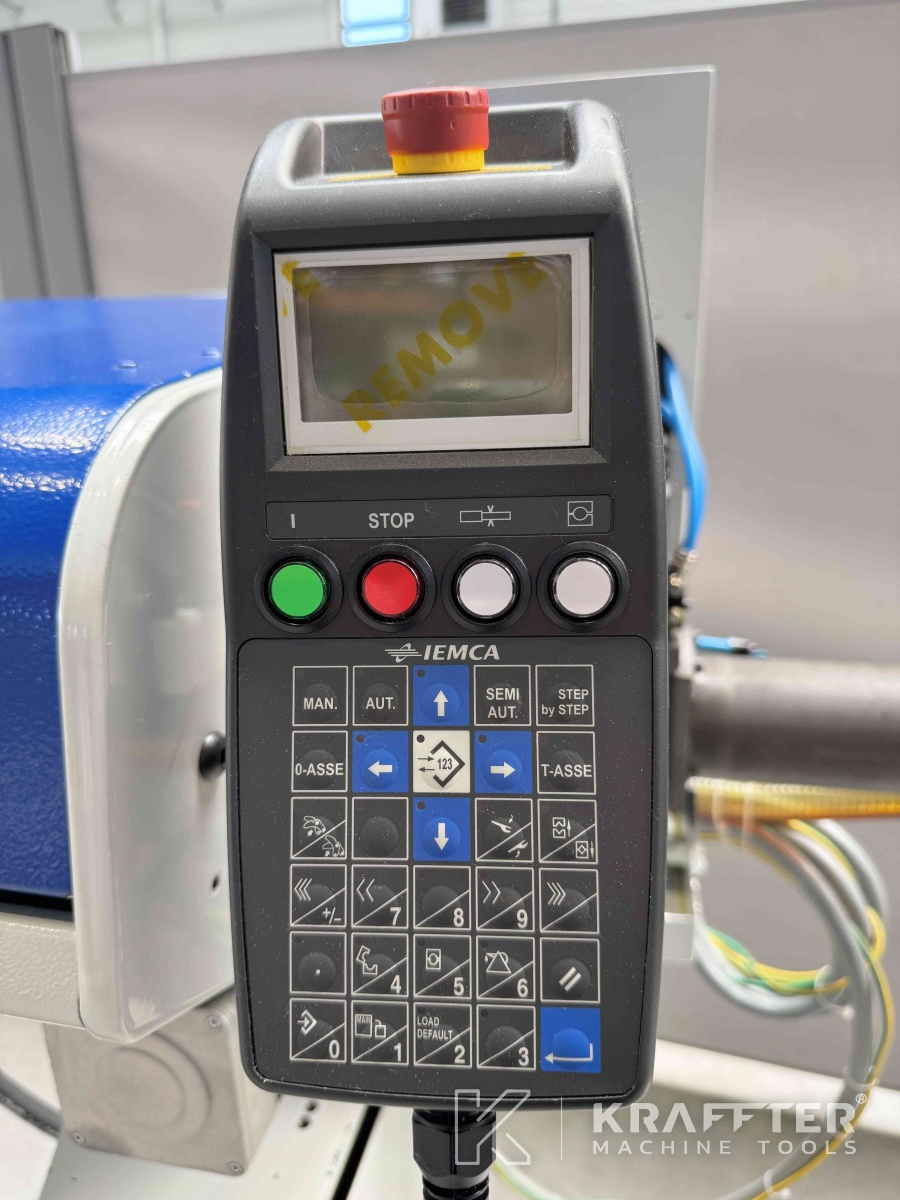

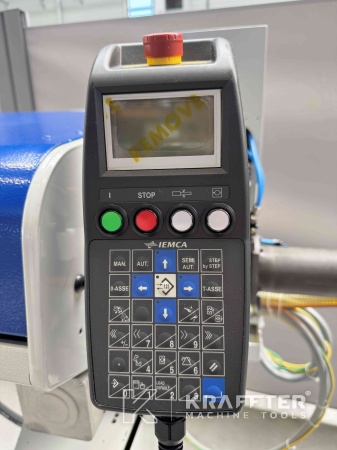

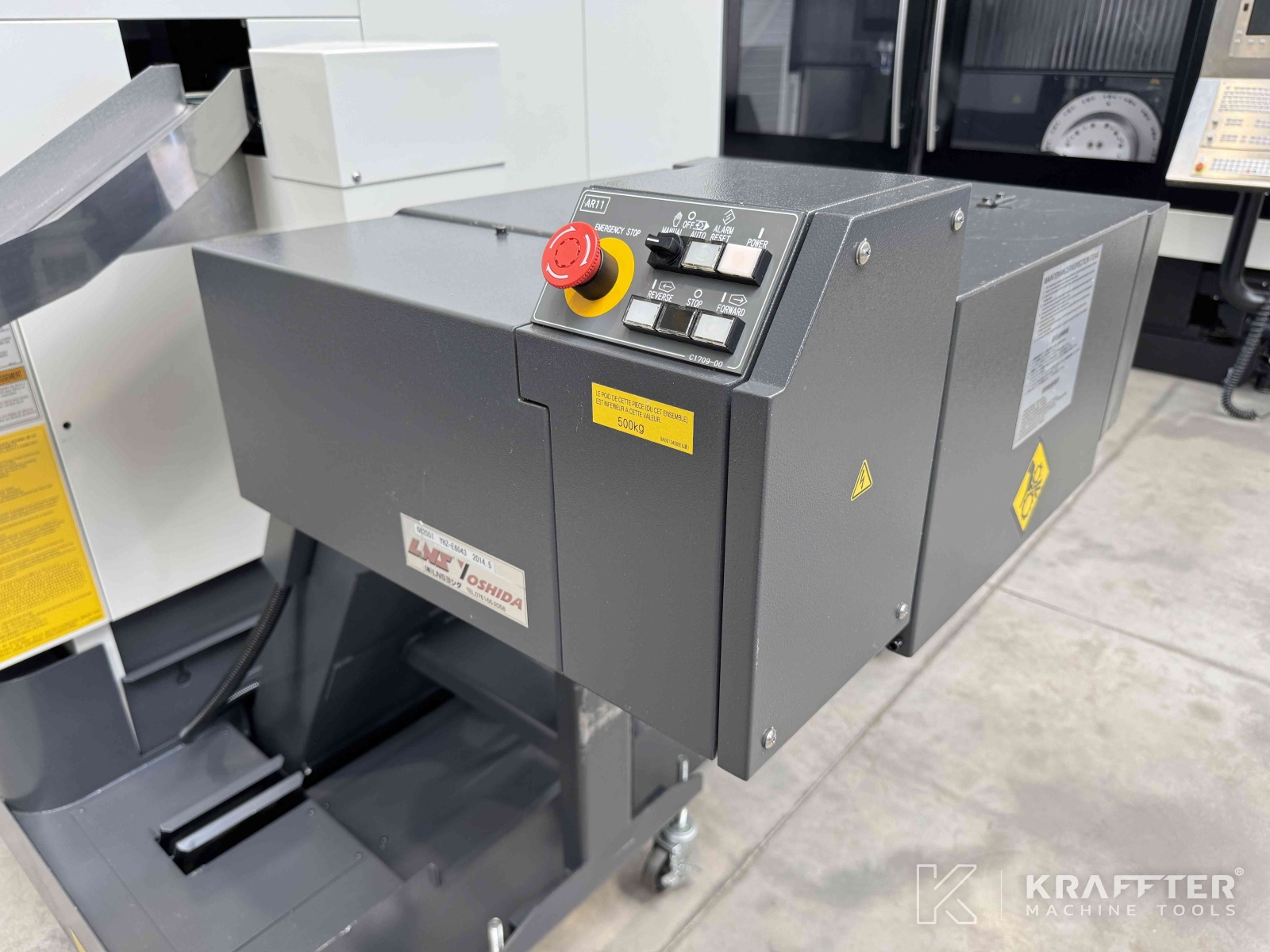

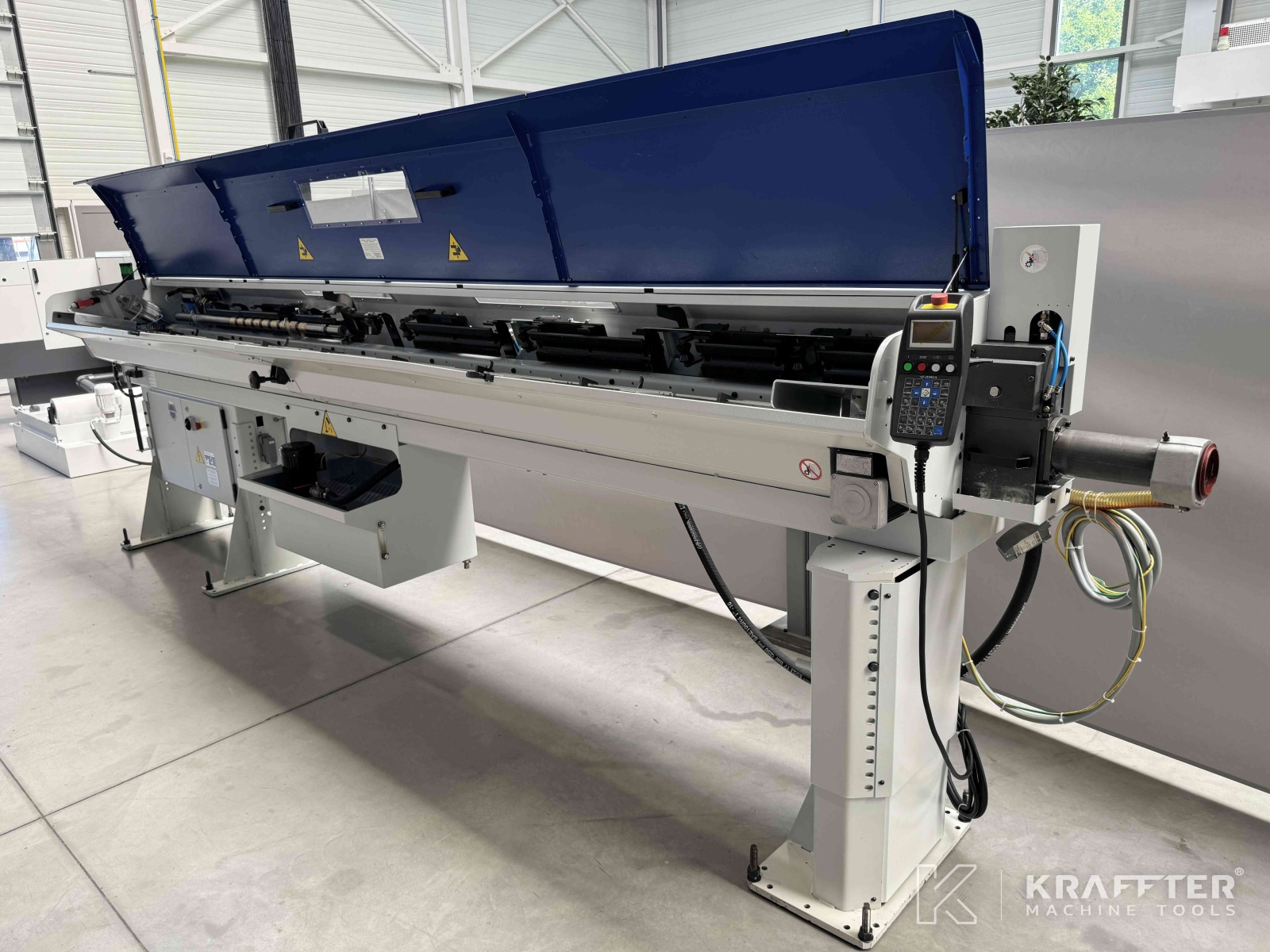

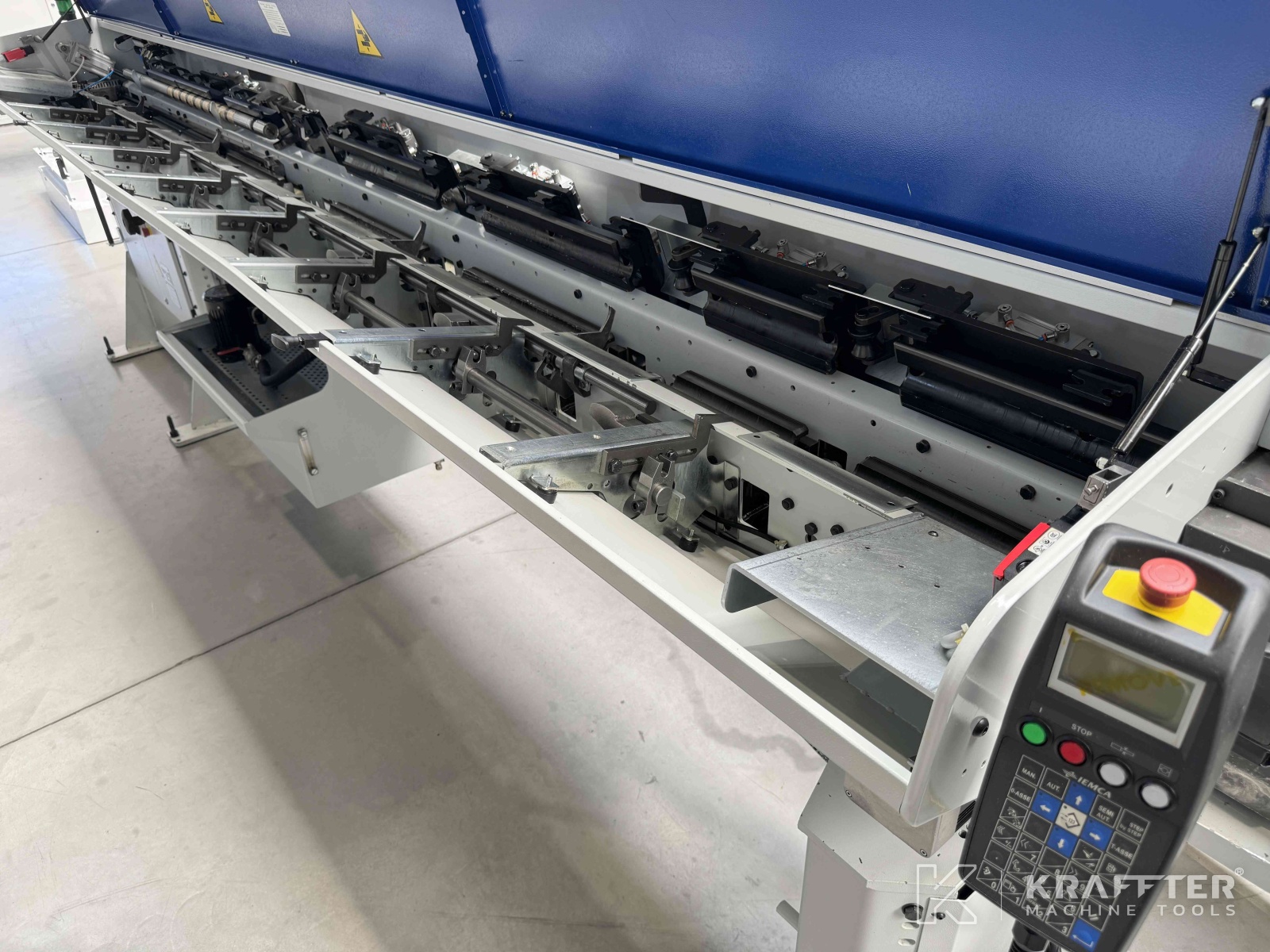

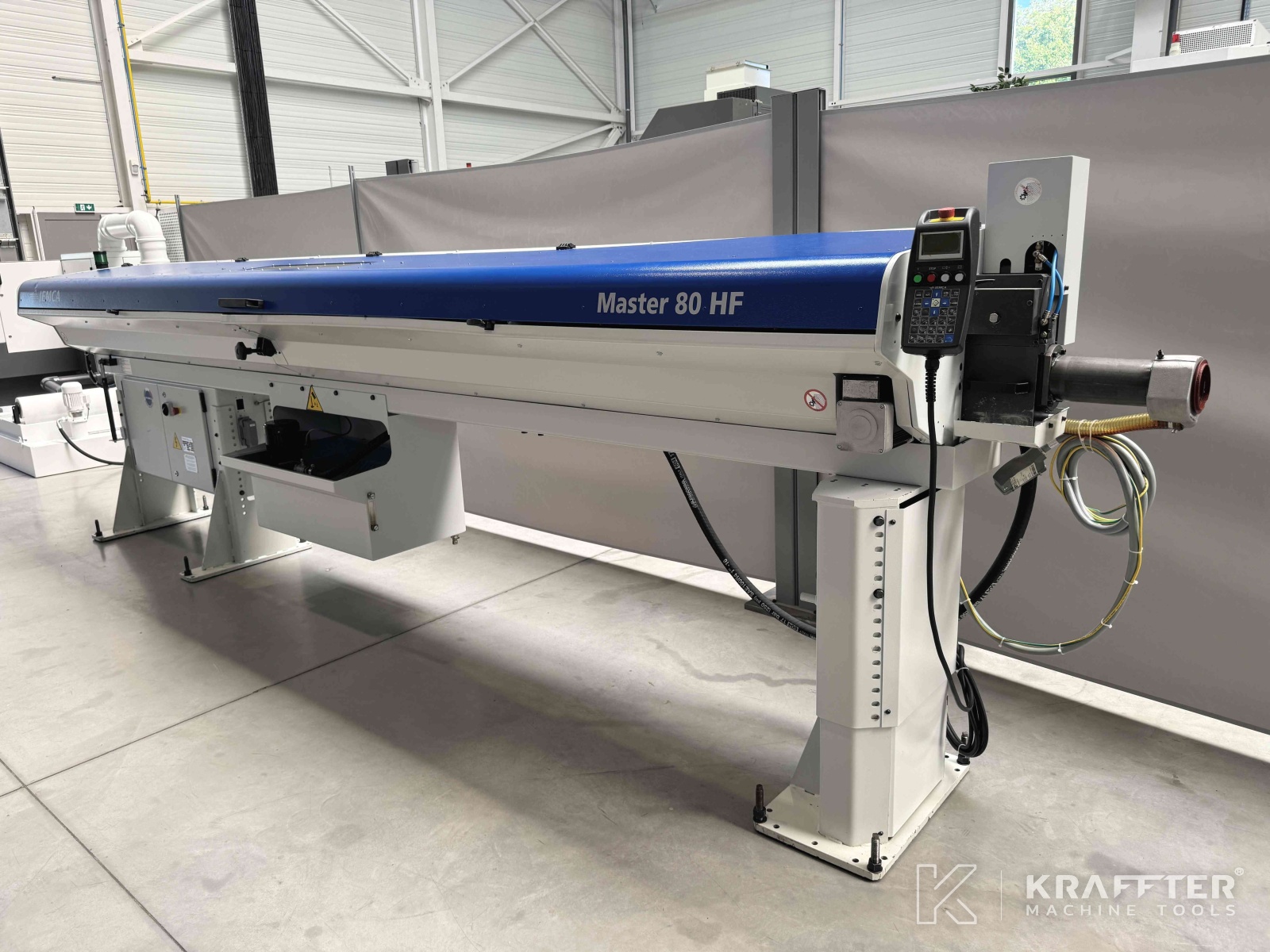

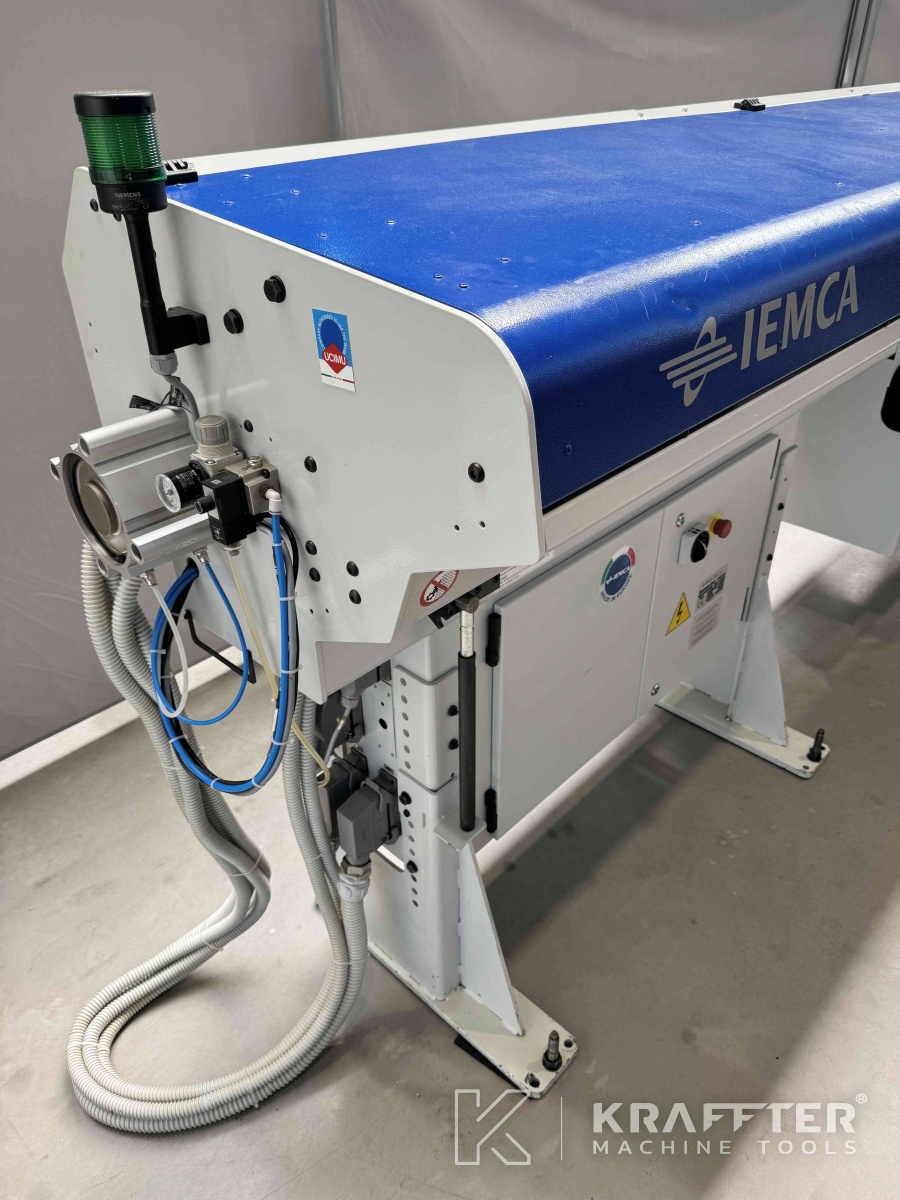

- x1 embarreur IMECA type MASTER 80HF/43MP

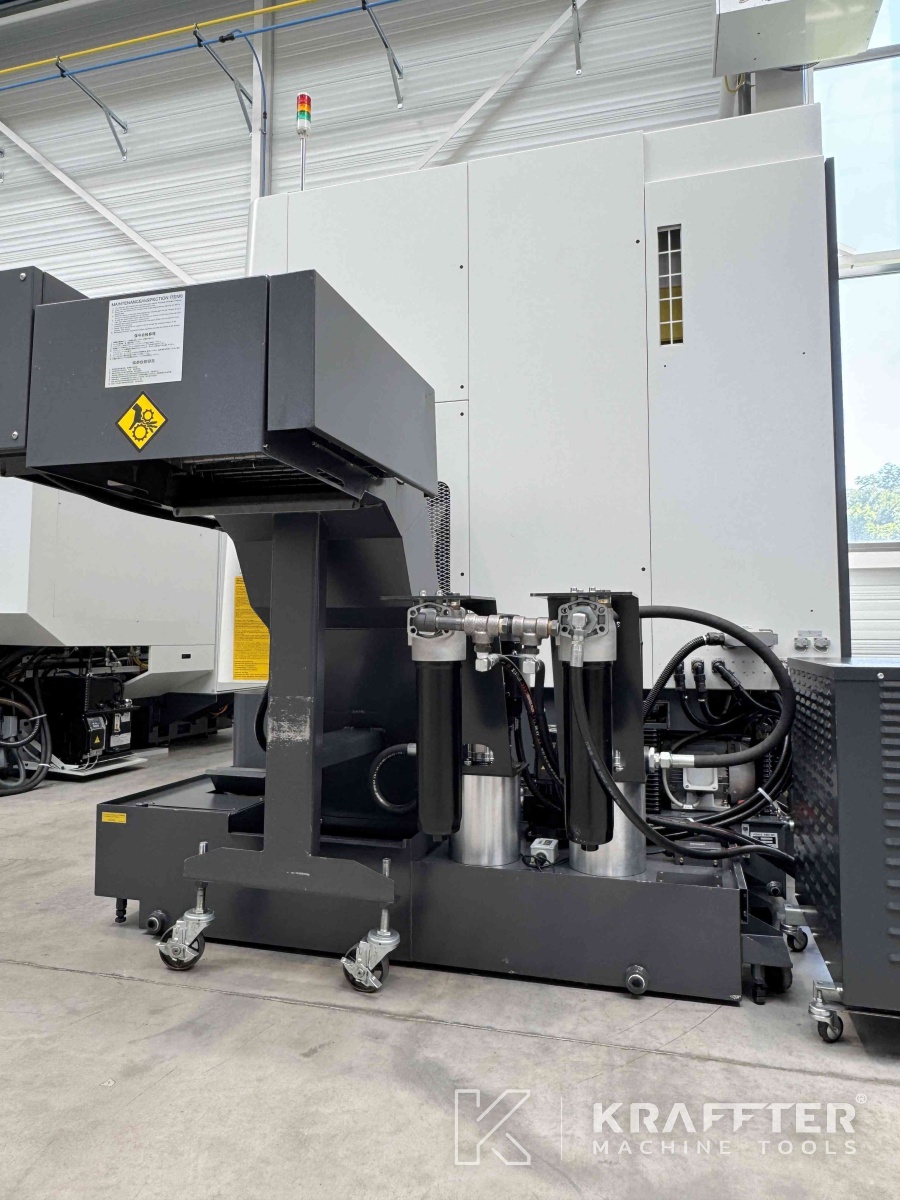

- x1 convoyeur à copeaux
- x1 système de lubrification automatique

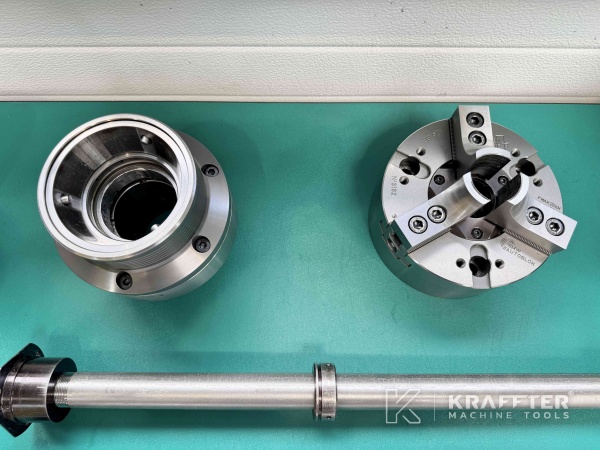

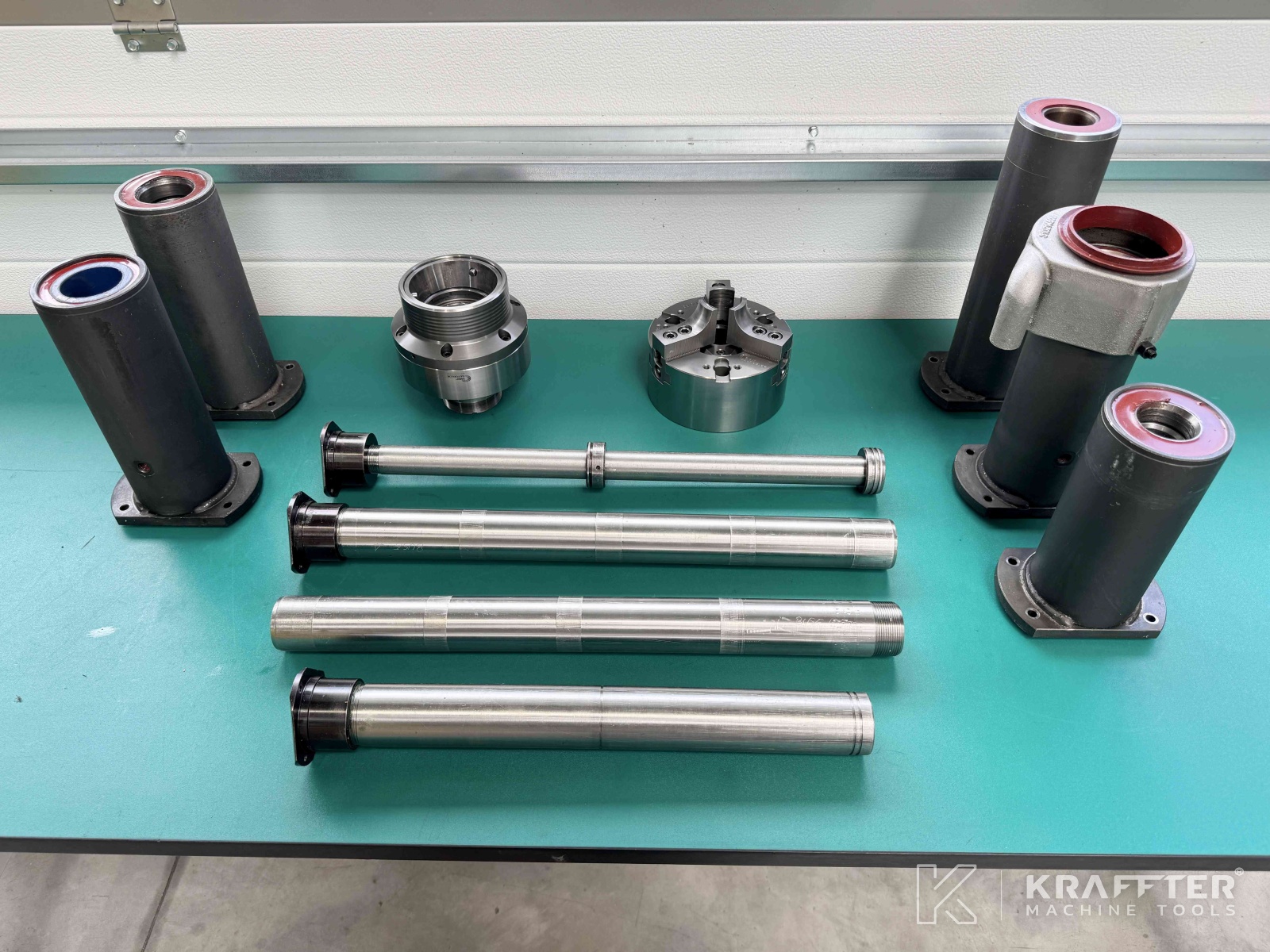

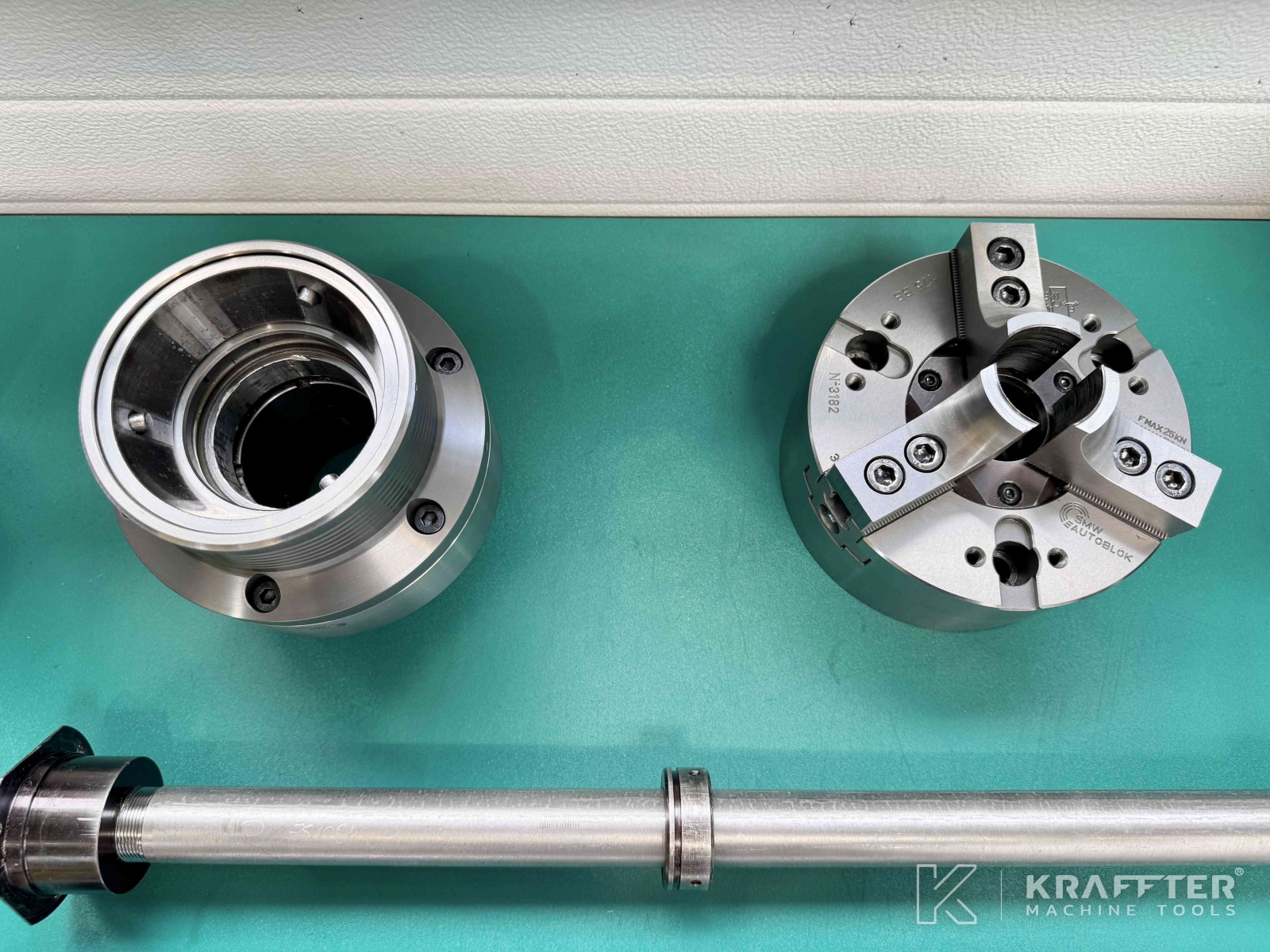

- x1 mandrin porte-pinces SMW-AUTOBLOK type KSZ-NZN-065-A06 (broche)

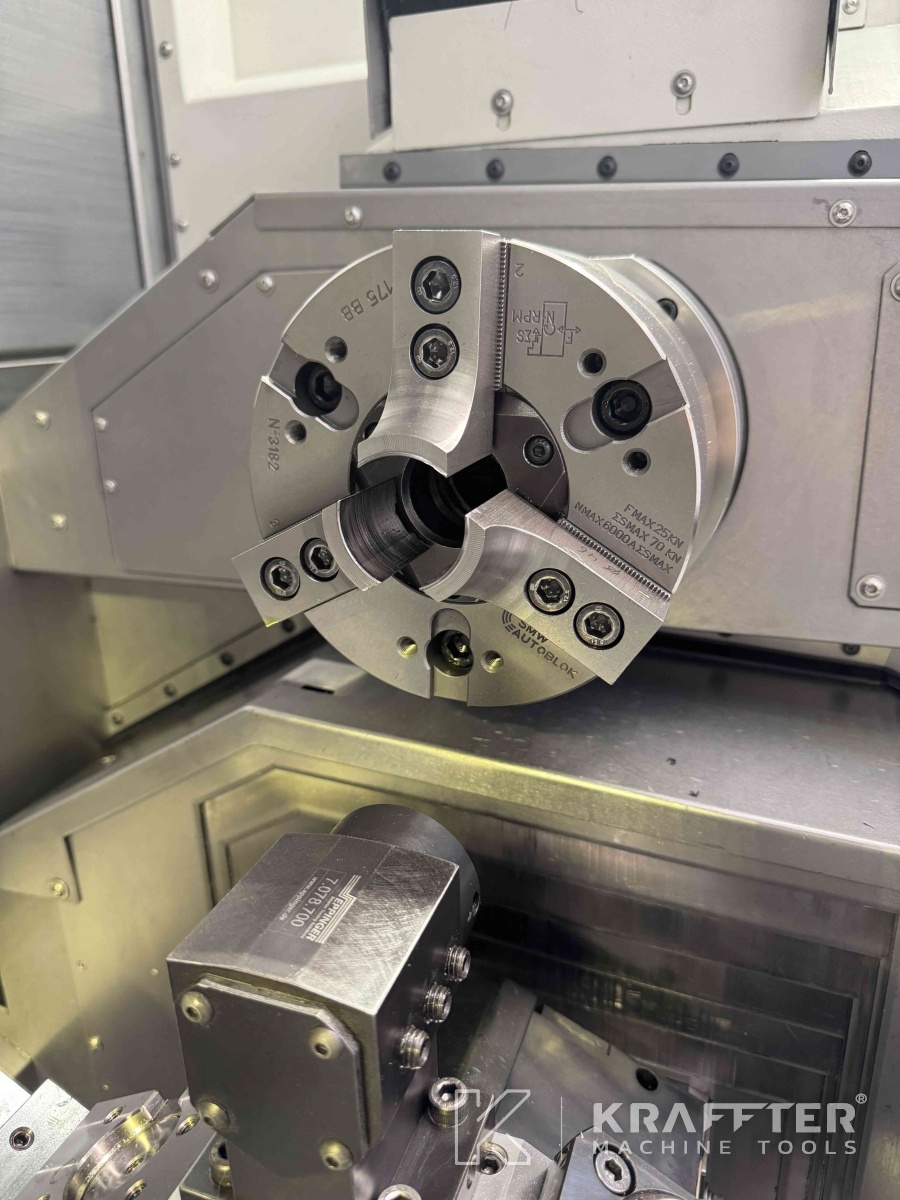

- x1 mandrin Ø175 [mm] SMW-AUTOBLOK 175 BB (contre-broche)

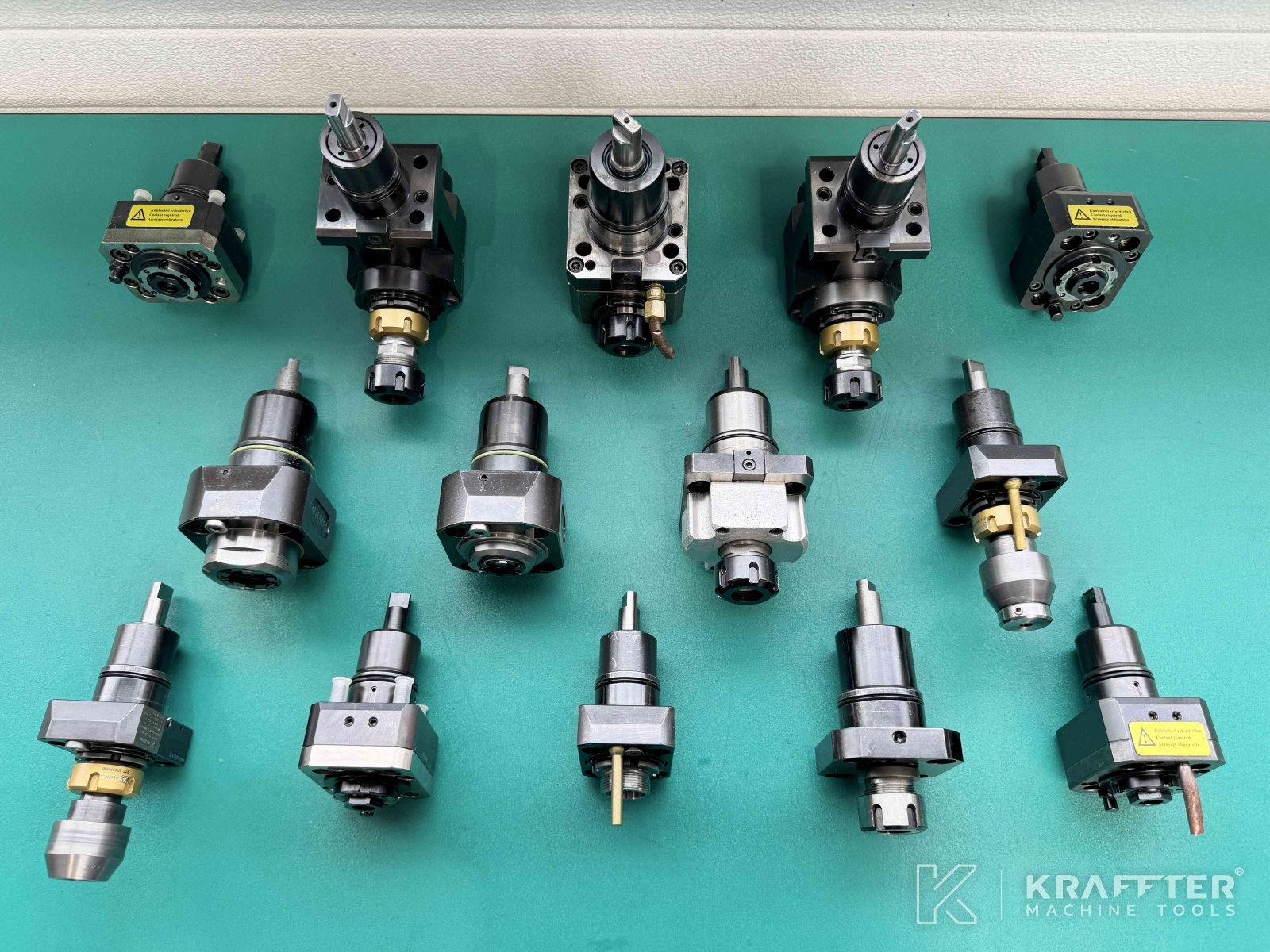

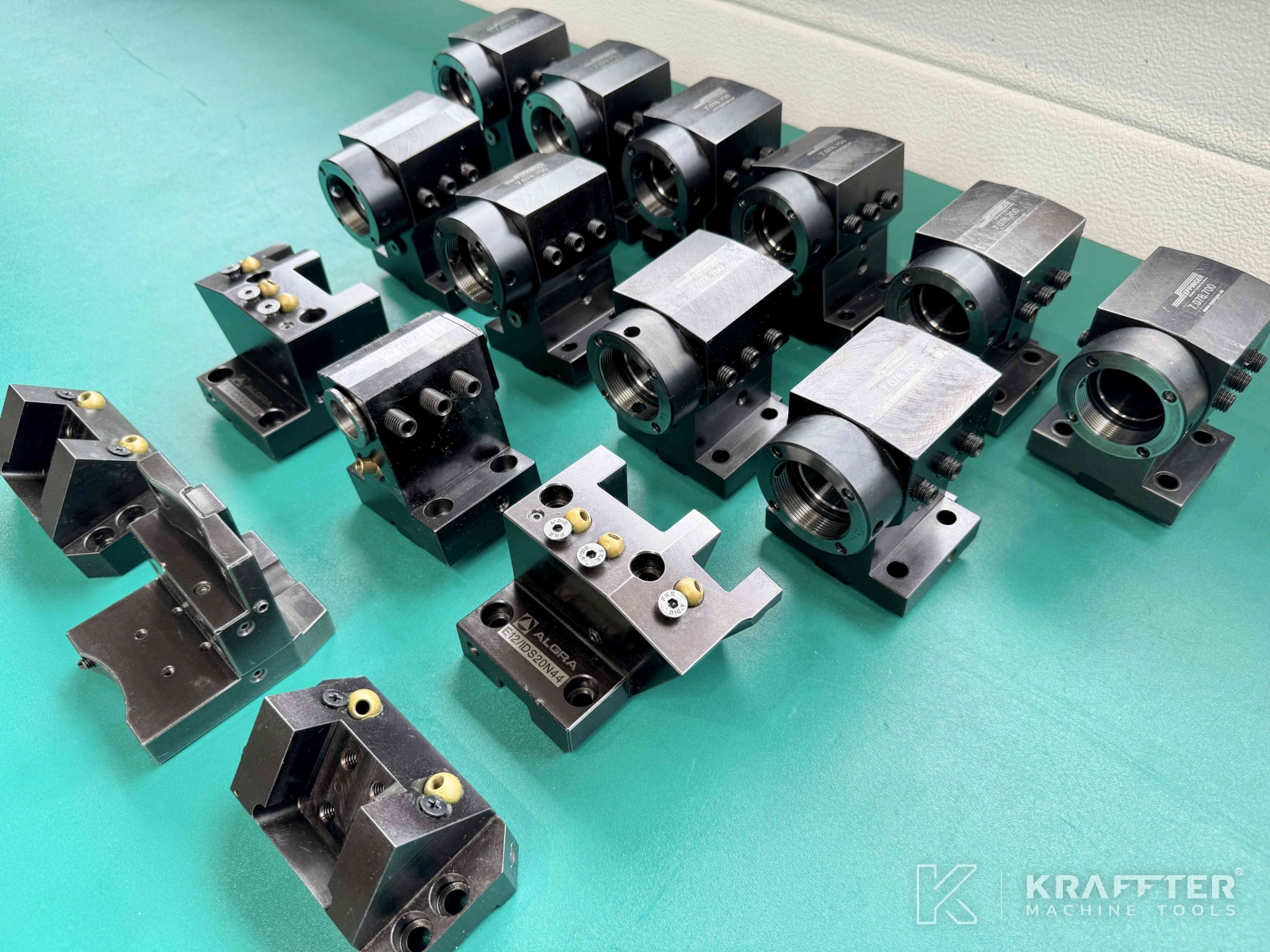

- x11 porte-outils motorisé radiaux ALGRA
- x3 porte-outils motorisé axiaux ALGRA
- x10 porte-outils statiques axiaux EPPINGER pour adaptateurs type PRECI-FLEX 32 (7.078.70)
- x1 porte-outils statique axial EPPINGER pour barre d'allésage Ø200 [mm] (7.072.622)
- x5 porte-outils statiques ALGRA

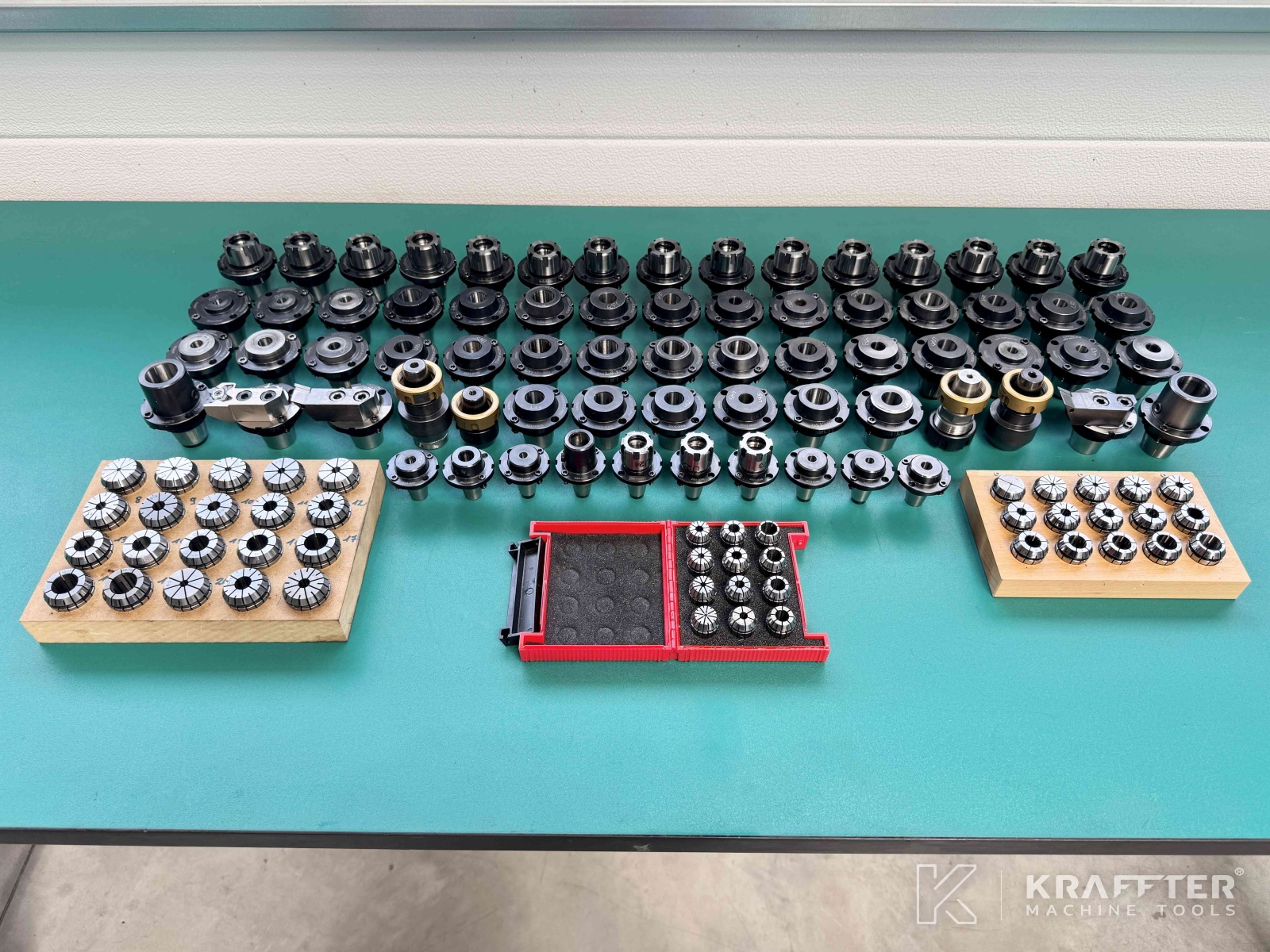

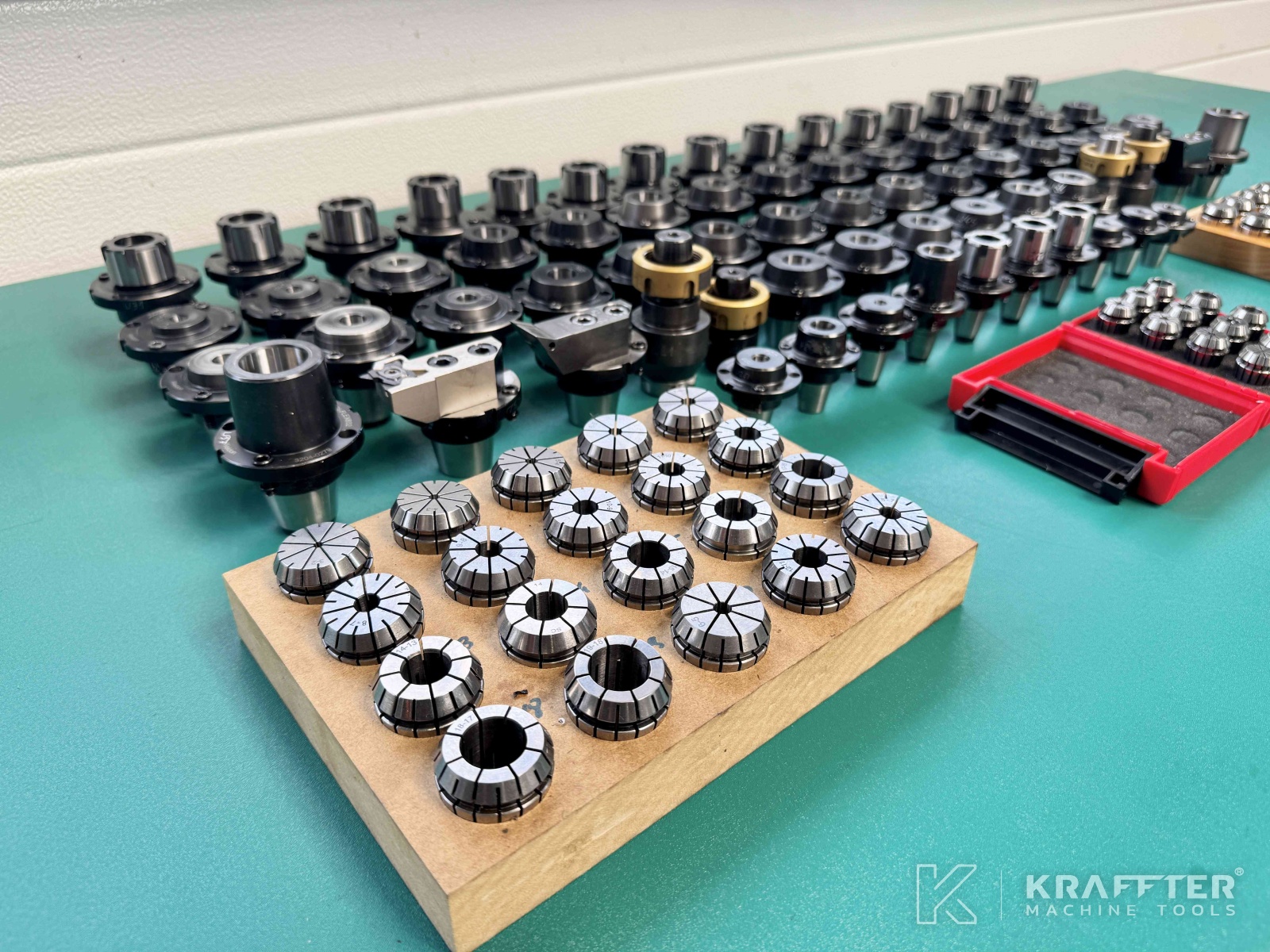

- x56 adaptateurs EPPINGER type PRECI-FLEX 32
- x10 adaptateurs EPPINGER type PRECI-FLEX 20
- x20 pinces de serrage ER32 (en coffret)
- x15 pinces de serrage ER25 (en coffret)
- x12 pinces de serrage ER20 (en coffret)
- x4 manuel de service / opérateur IEMCA
- x1 manuel de service / opérateur IEMCA en format CD-ROM
- x9 manuel de service / opérateur NAKAMURA NTJ100

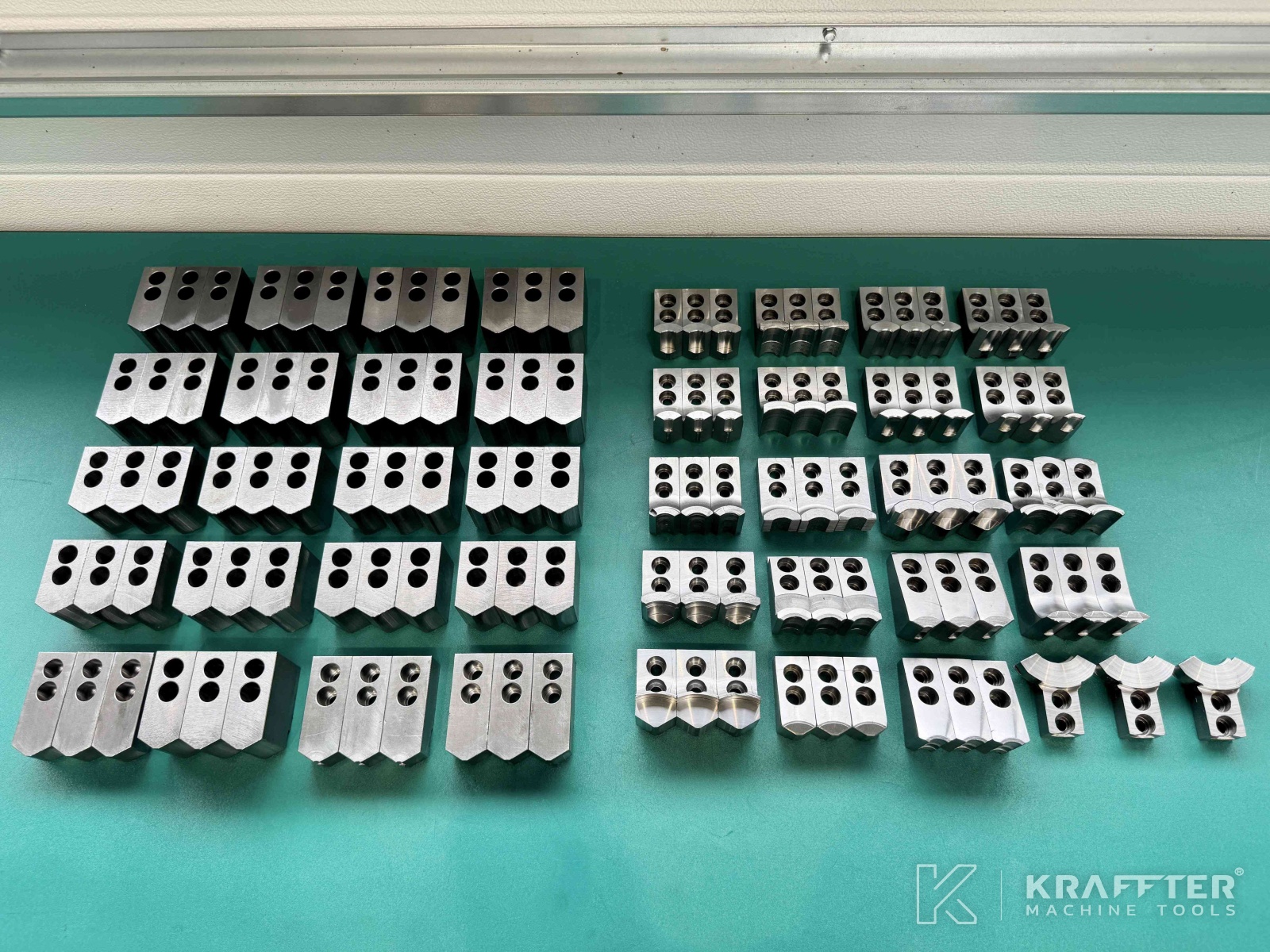

- x40 jeux de mors doux
Liste des options software:
- Mémoire 1MB 2560 m de bande / 2000 programmes enregistrables (NTJ100 F-001)
- 99 paires de correcteurs d’outils (NTJ100 F-002)
- Programmation en pouces ou en millimètres (NTJ100 F-003)
- Entrée des données par la programmation / G10 (NTJ100 F-004)
- Rétraction d’outils dans du filetage (NTJ100 F-005)
- Filetage continu (NTJ100 F-006)
- Accélération / décélération linéaires après interpolation des avances de coupe (NTJ100 F-007)
- Fonction usinage grande vitesse (NTJ100 F-008)
- Programmation en arrière-plan (NTJ100 F-009)
- Extension d’édition de partie de programme (copier/coller) (NTJ100 F-010)
- Temps d’exécution et compteur de pièces (NTJ100 F-011)
- Système de coordonnées pièce (NTJ100 F-012)
- Programmation directe des dimensions ou chanfrein et rayon (NTJ100 F-013)
- Macros client type B (NTJ100 F-014)
- Addition de variables communes pour les macros client (NTJ100 F-015)
- Cycles répétitifs de type II (NTJ100 F-016)
- Cycles fixes pour le perçage (NTJ100 F-017)
- Recomposition d’axe (NTJ100 F-018)
- Fonction taraudage rigide pour broche (NTJ100 F-019)
- Logiciel Luck-Bei II / NT Manual Guide i (NTJ100 F-020)
- Logiciel NT Nurse 2 (NTJ100 F-021)
- Logiciel NT Work Navigator (type contrôleur de couple) (NTJ100 F-022)
- Logiciel NT Collision Guard (NTJ100 F-023)
- Détection des surcharges (NTJ100 F-024)
- Fonction taraudage rigide pour les outils motorisés (NTJ100 F-025)
- Interpolation des cycles polaire (NTJ100 F-026)
- Repositionnement en cercles des pas (NTJ100 F-027)
- Interpolation hélicoïdale (NTJ100 F-028)
