Vendu

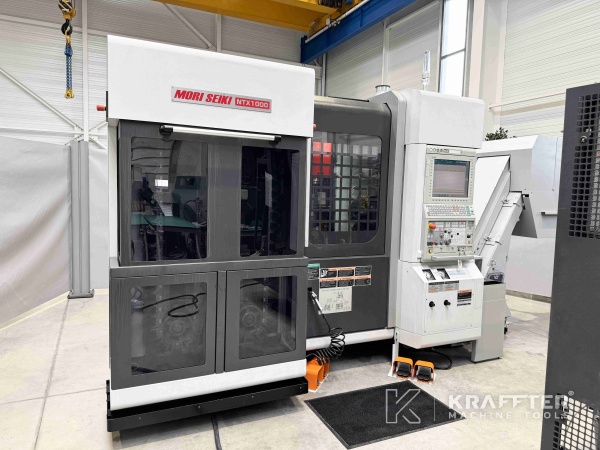

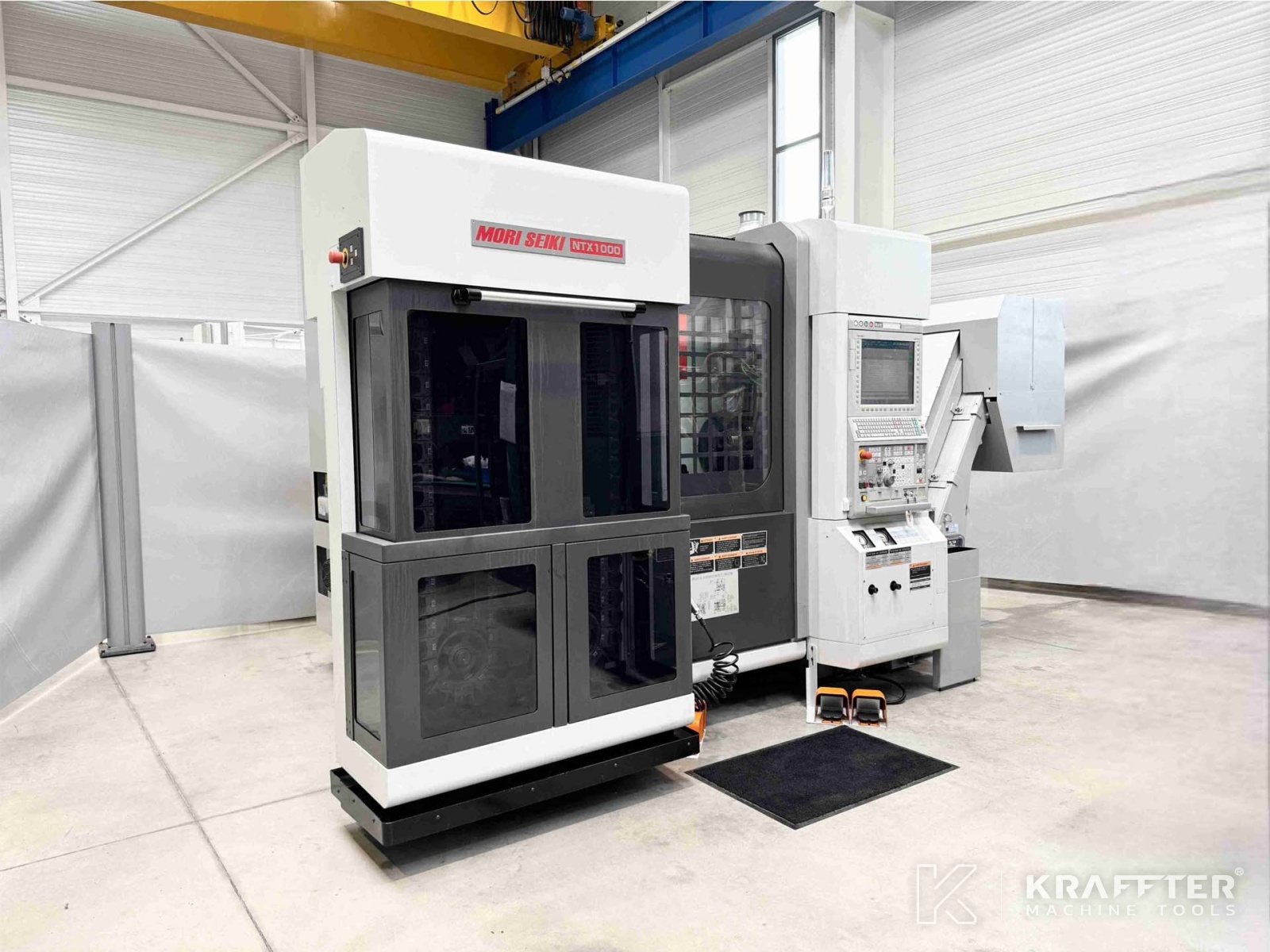

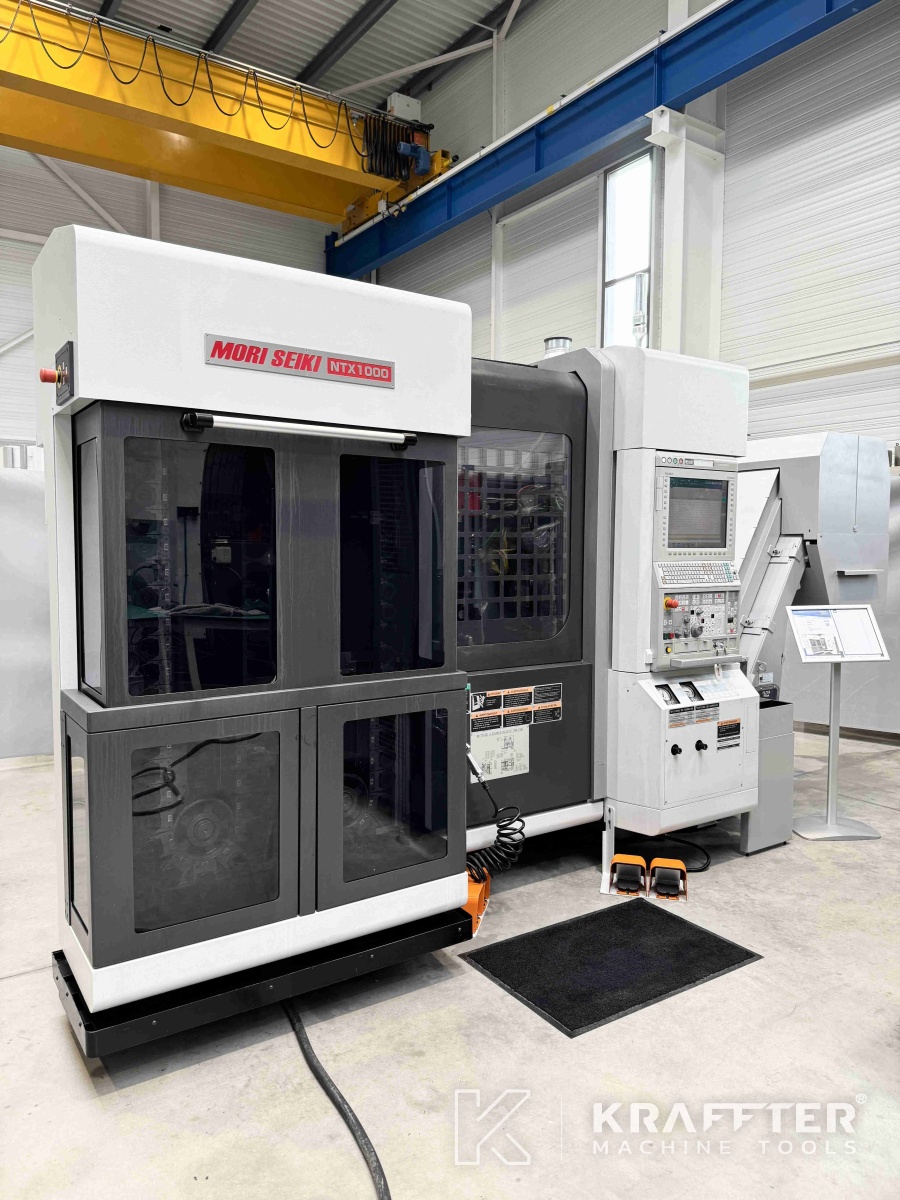

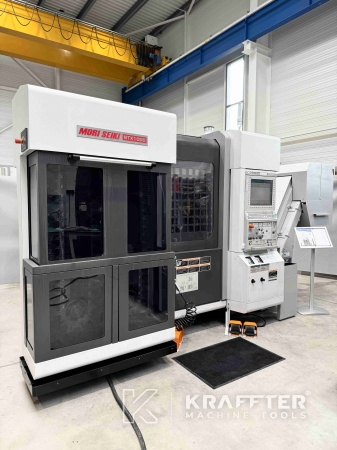

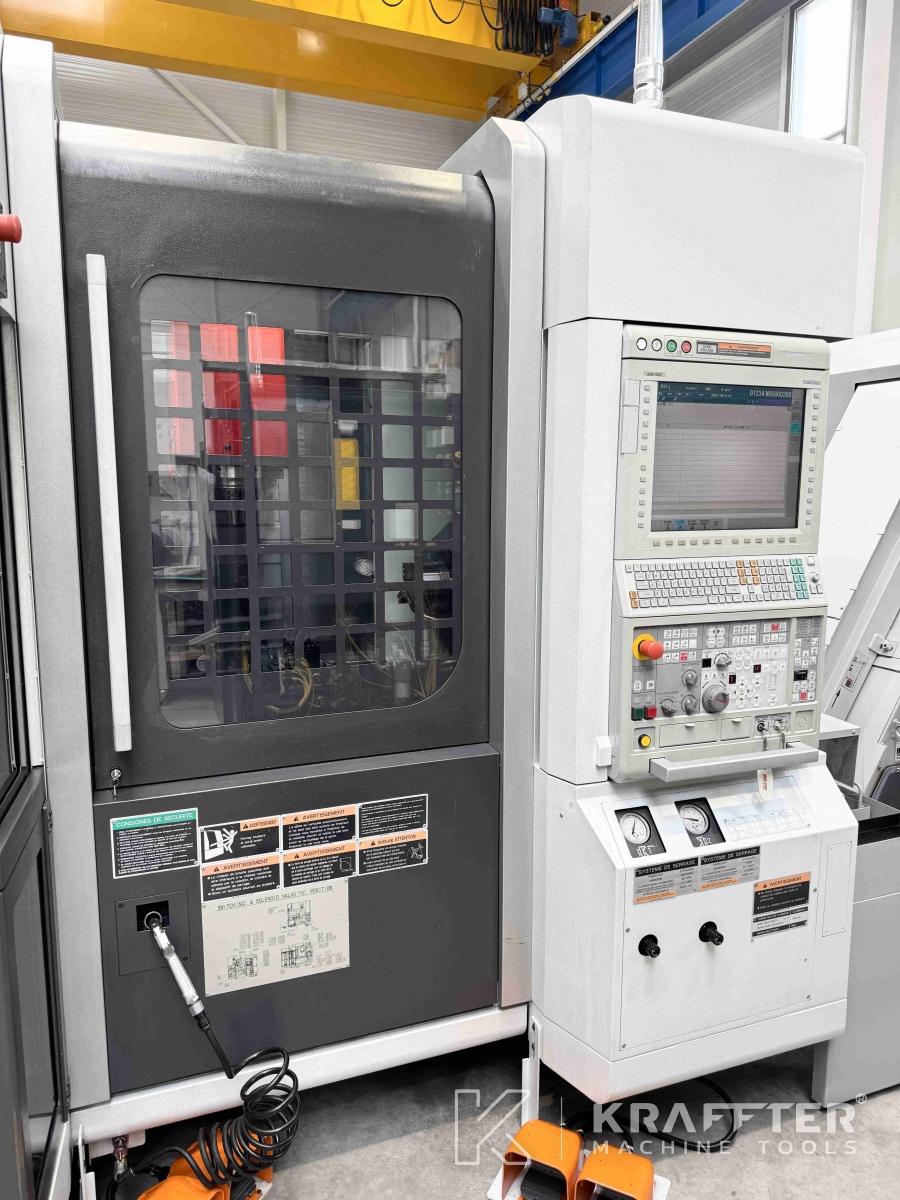

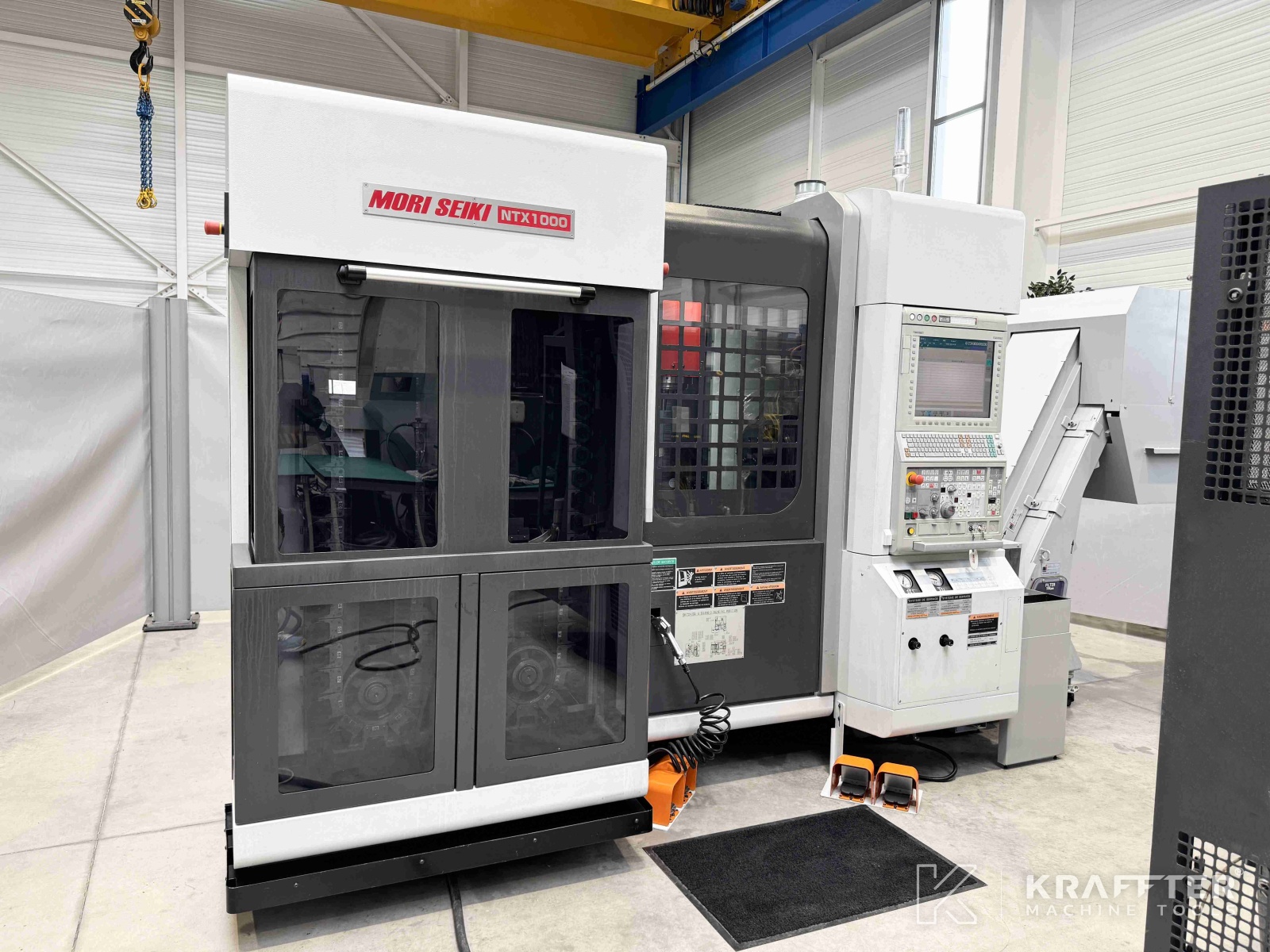

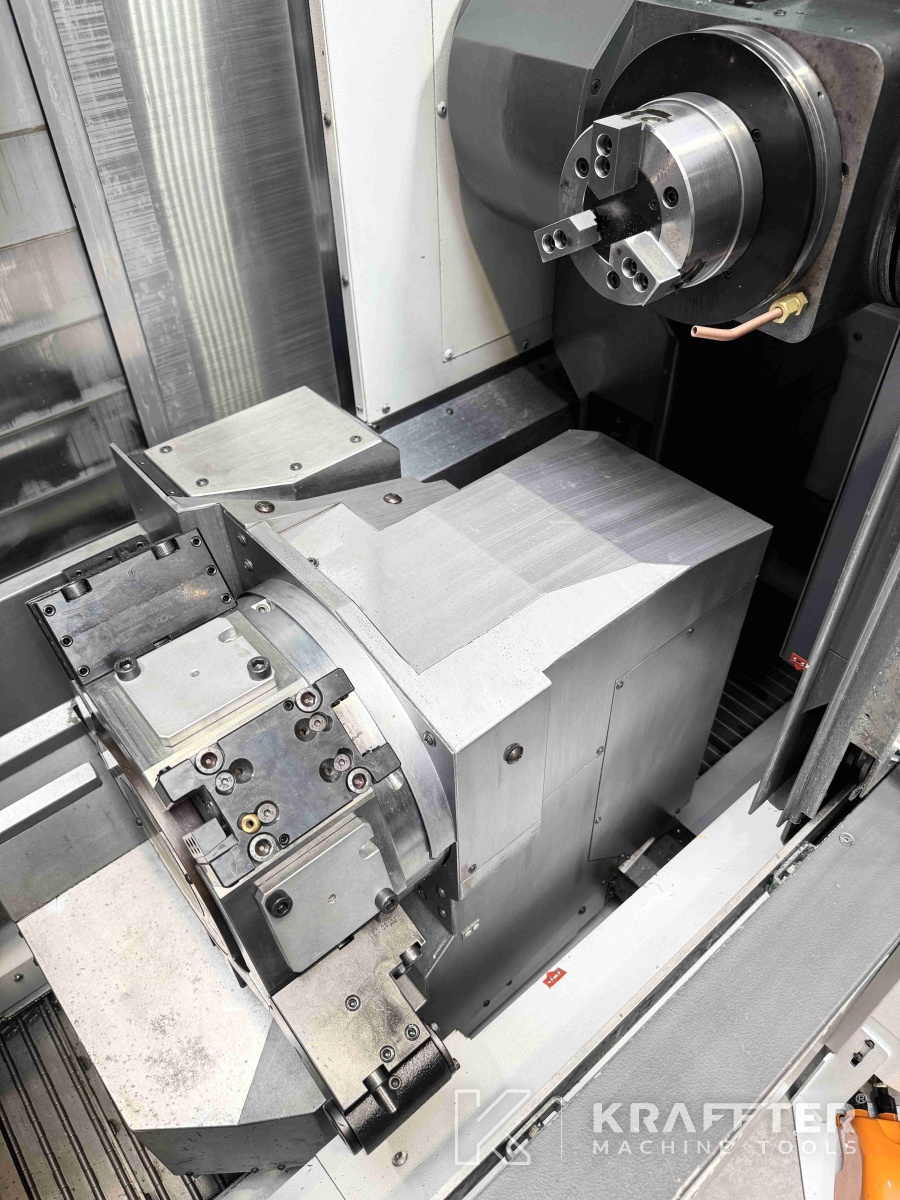

Type de machine : Centre de tournage fraisage
Marque : MORI SEIKI
N° de stock: 90127
Modèle : NTX 1000 / SZ
Année : 2011
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

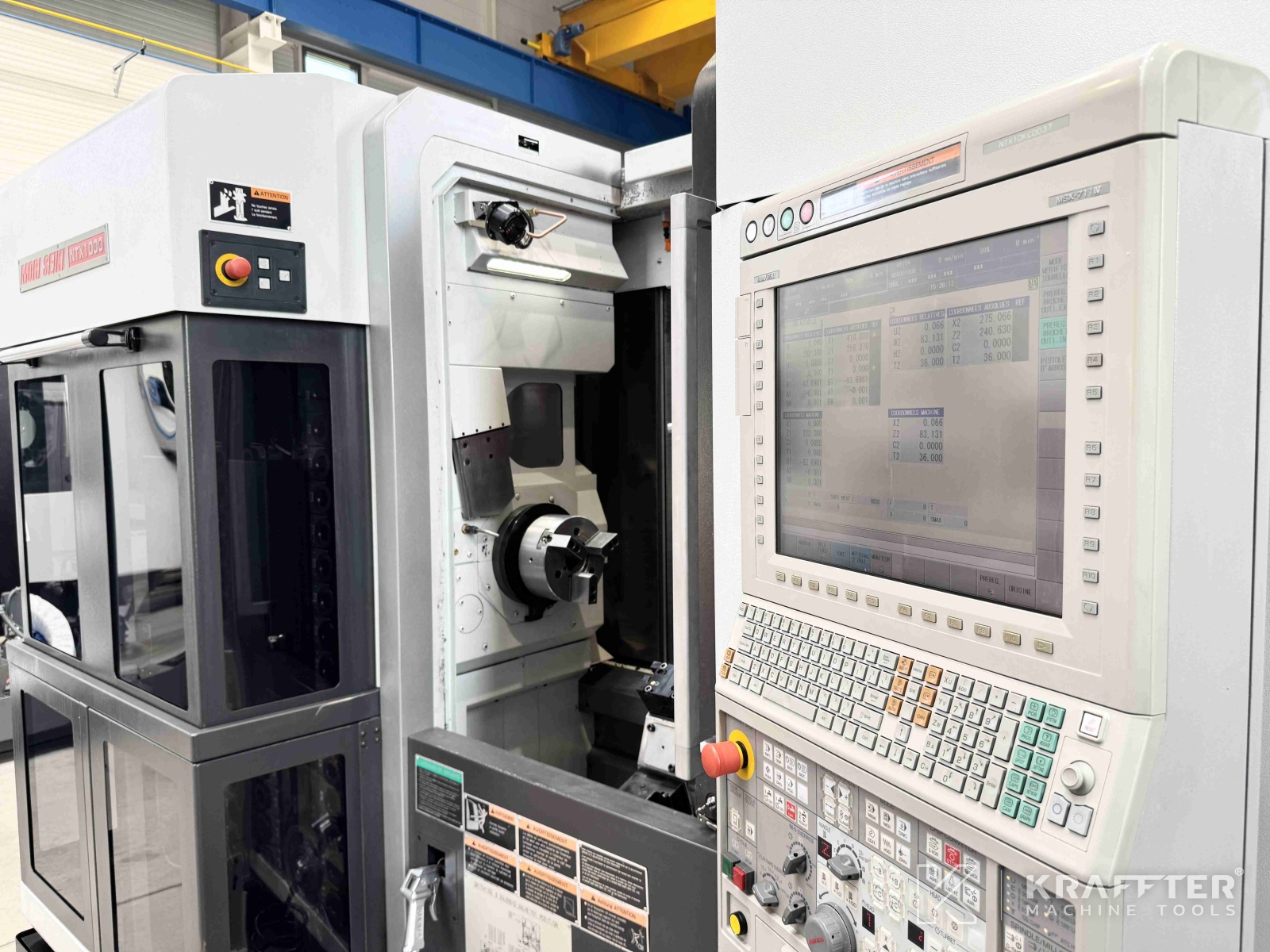

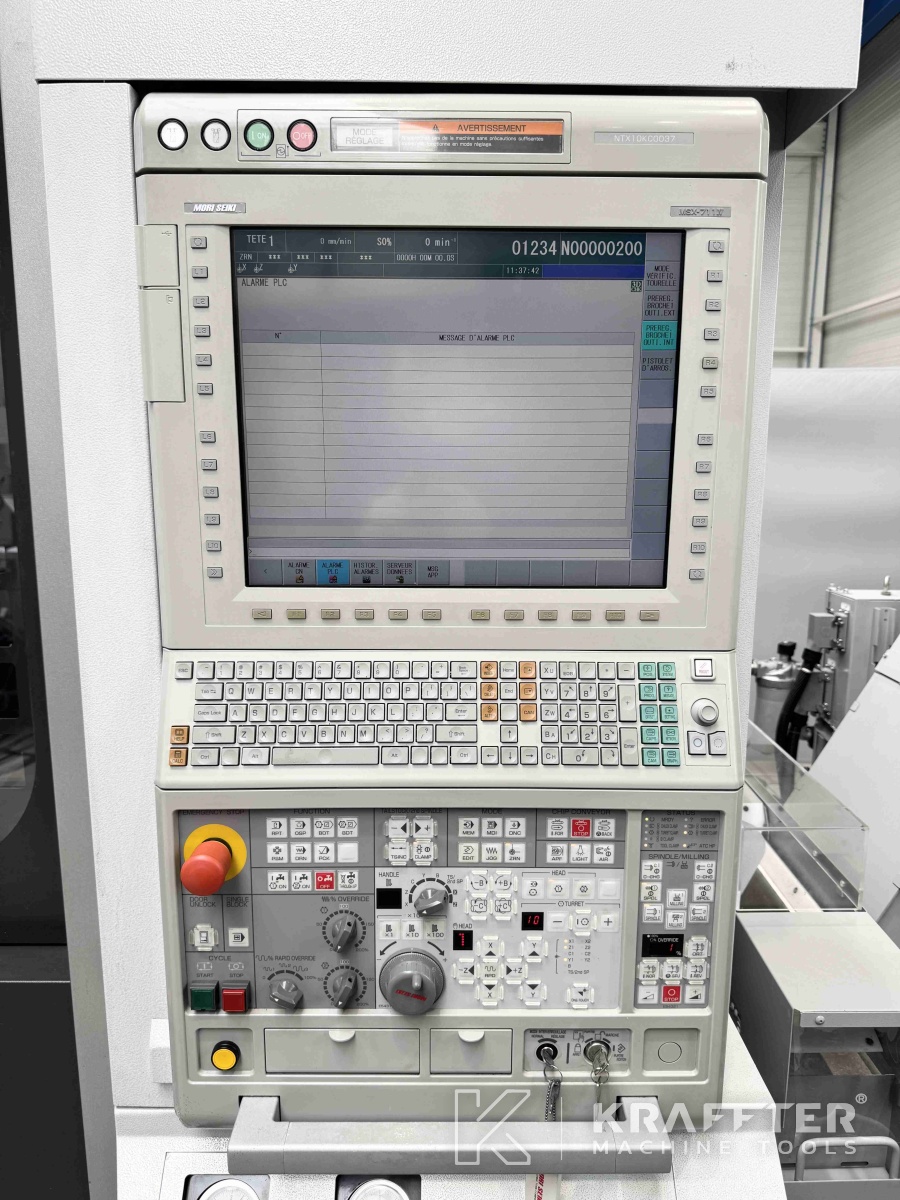

Type de CN
FANUC MSX-711 IV
Nombre d'axes en continu
5
Diamètre maxi. de tournage
370 [mm]
Longueur maxi. usinable
424 [mm]
Course axe Y
105
Course axe Z1
460 [mm]
Course axe X1
380 [mm]
Course axe Z2
610 [mm]
Course axe X2
155 [mm]
Course angulaire axe B
120 [°]
Précision d'indexation axe B
0.0001 [°]

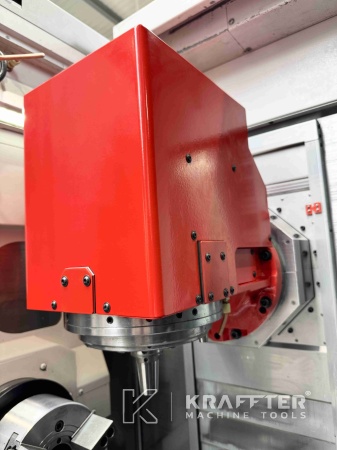

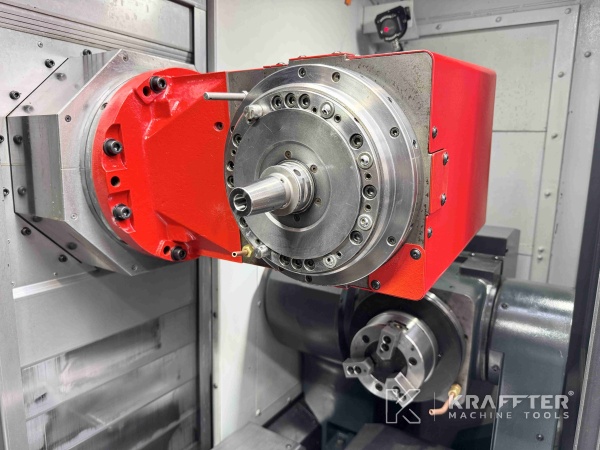

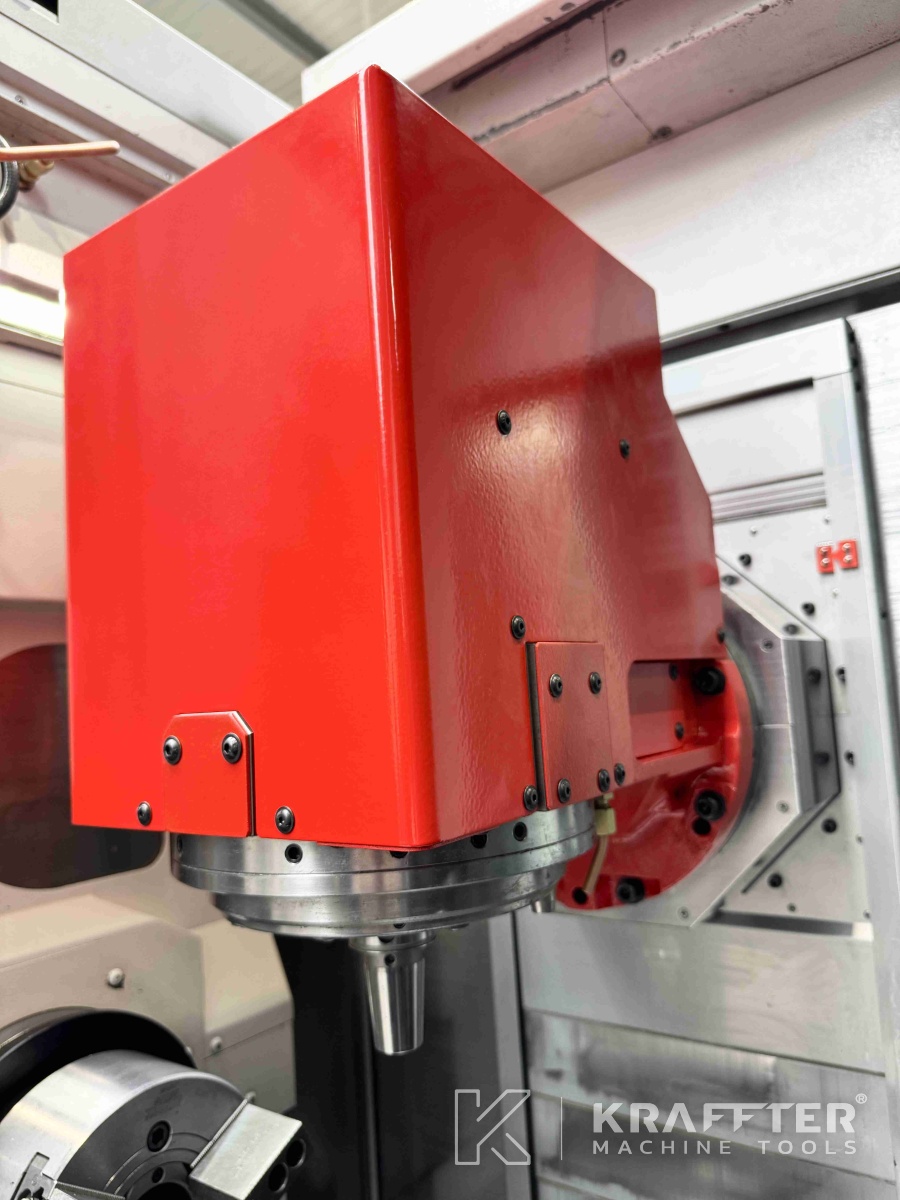

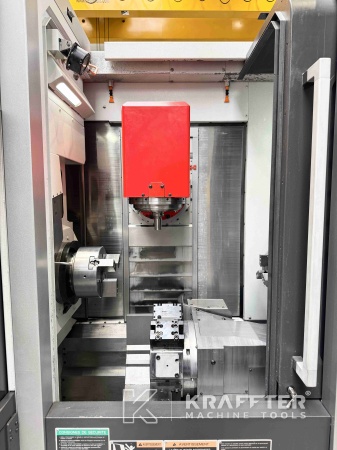

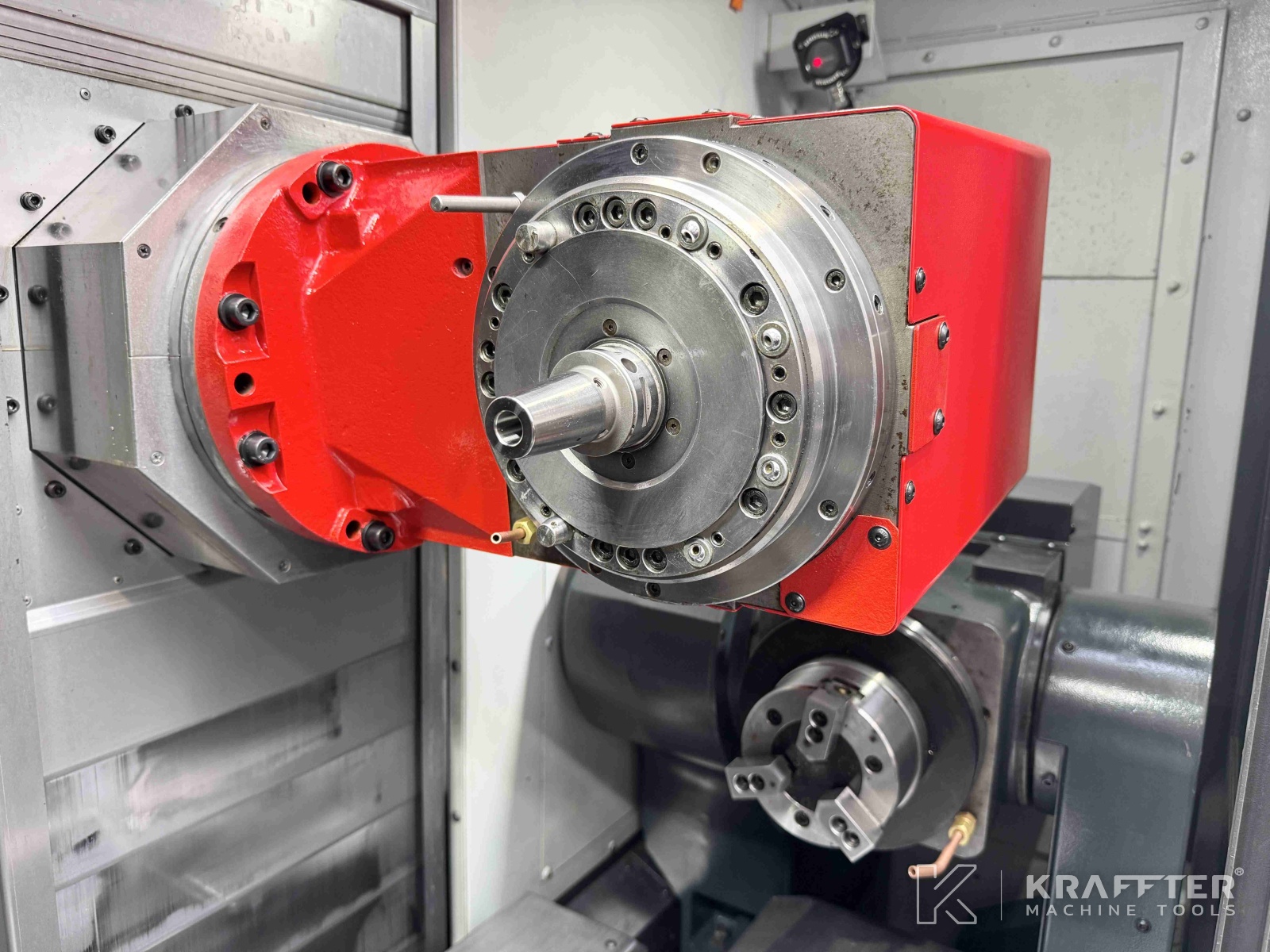

Vitesse de rotation maxi. broche de fraisage
12000 [tr/min]
Attachement d'outil broche de fraisage
Capto C5
Puissance maxi. broche de fraisage
9 [kW]

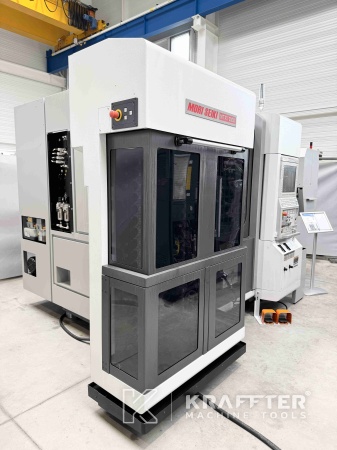

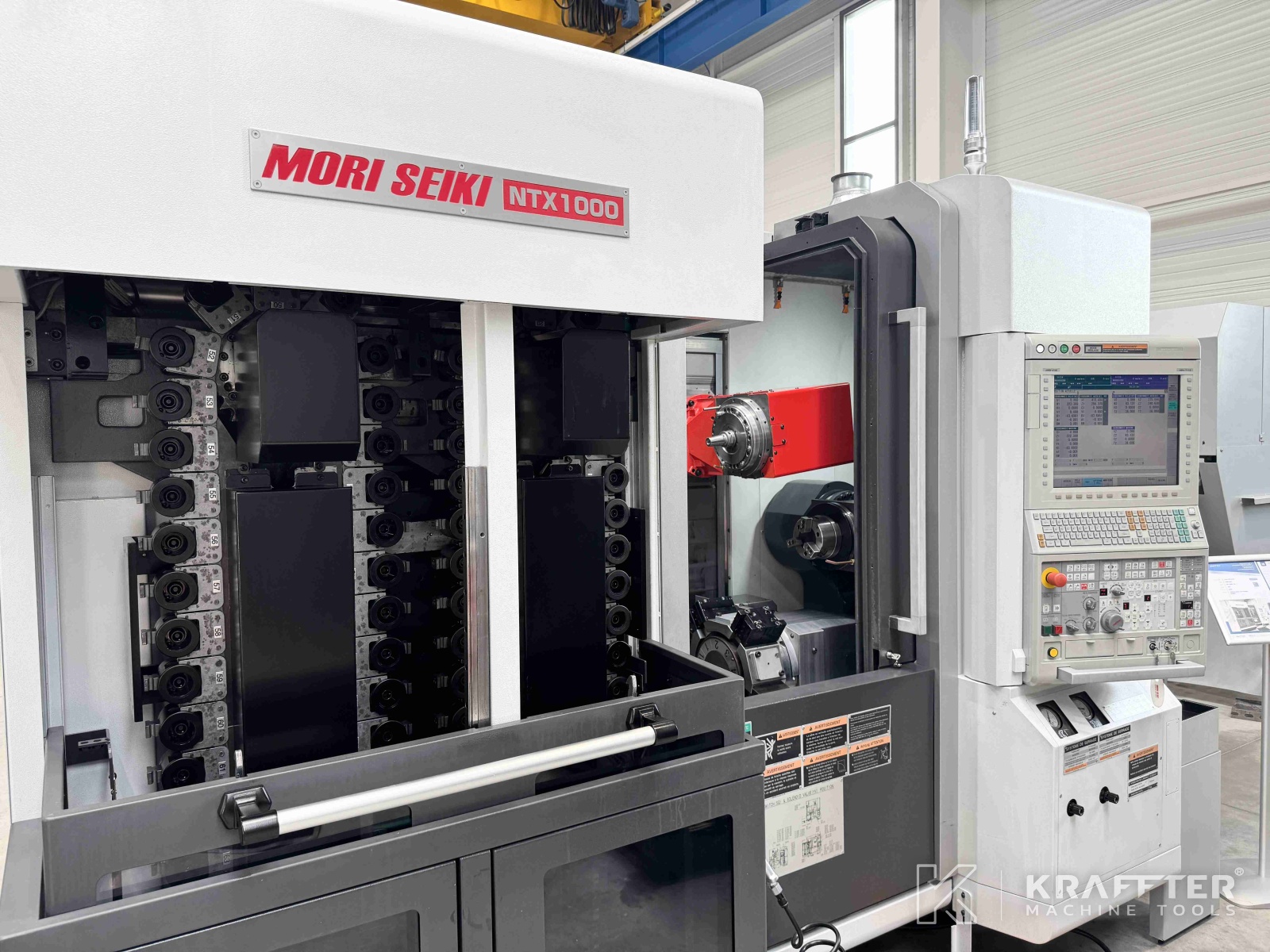

Capacité du magasin d'outils
76
Longueur maxi. d'outil
250 [mm]
Diamètre maxi. d'outil
130 [mm]
Poids maxi. par outil
5 [Kg]
Vitesse avances rapides axe X1
40000 [mm/min]
Vitesse avances rapides axe X2
20000 [mm/min]
Vitesse avances rapides axe Z
50000 [mm/min]
Vitesse avances rapides axe Z2
36000 [mm/min]
Vitesse avances rapides axe Y
40000 [mm/min]
Nez de broche
JIS A2-6
Diamètre de passage en broche
73 [mm]
Vitesse maxi. broche
6000 [tr/min]
Précision d'indexation axe C
0.0001 [°]
Puissance broche
11 [kW]

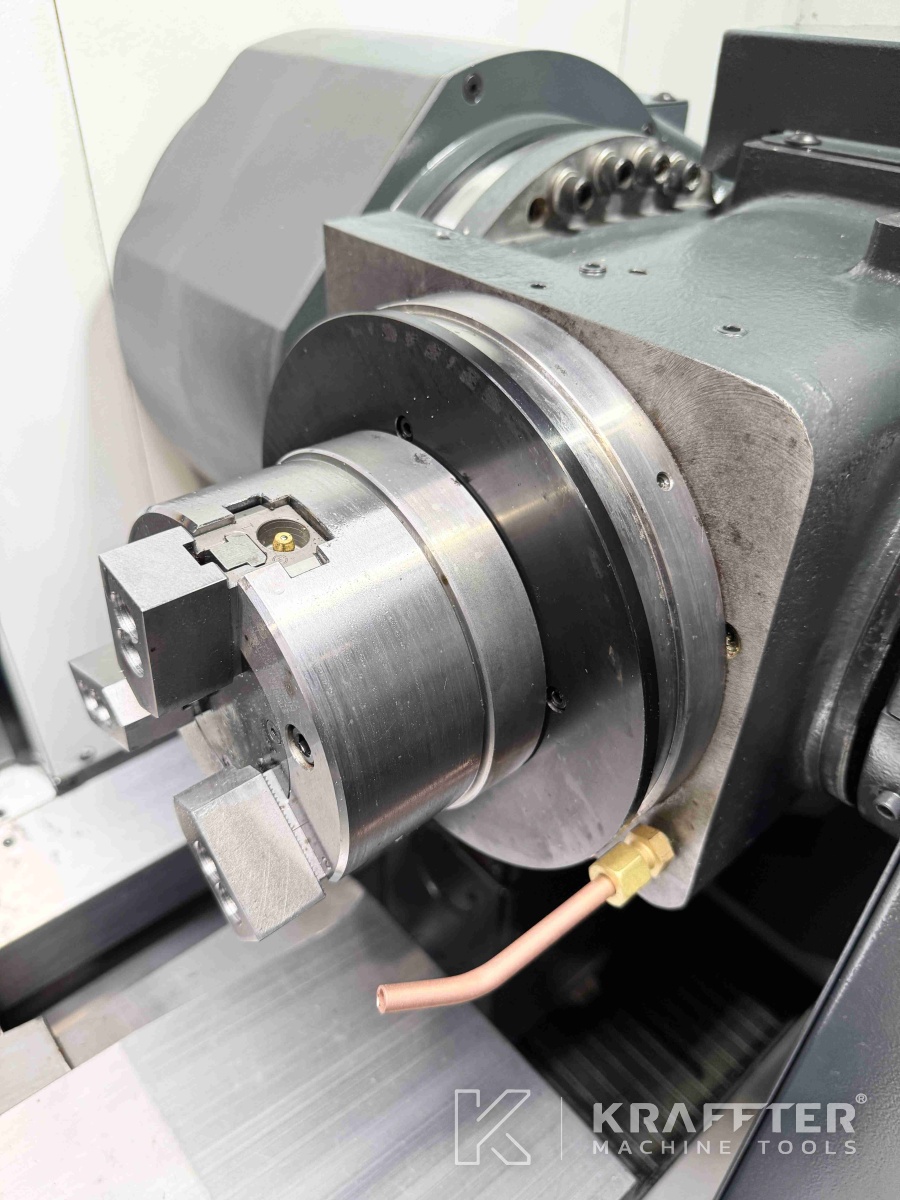

Nez de contre-broche
G6 flat nose
Diamètre de passage contre-broche
38 [mm]
Vitesse maxi. contre-broche
6000 [tr/min]
Précision d'indexation axe C contre-broche
0.0001 [°]
Puissance contre-broche
7.5 [kW]
Couple contre-broche
37 [Nm]
Section maxi. des porte-outils
20 [mm]

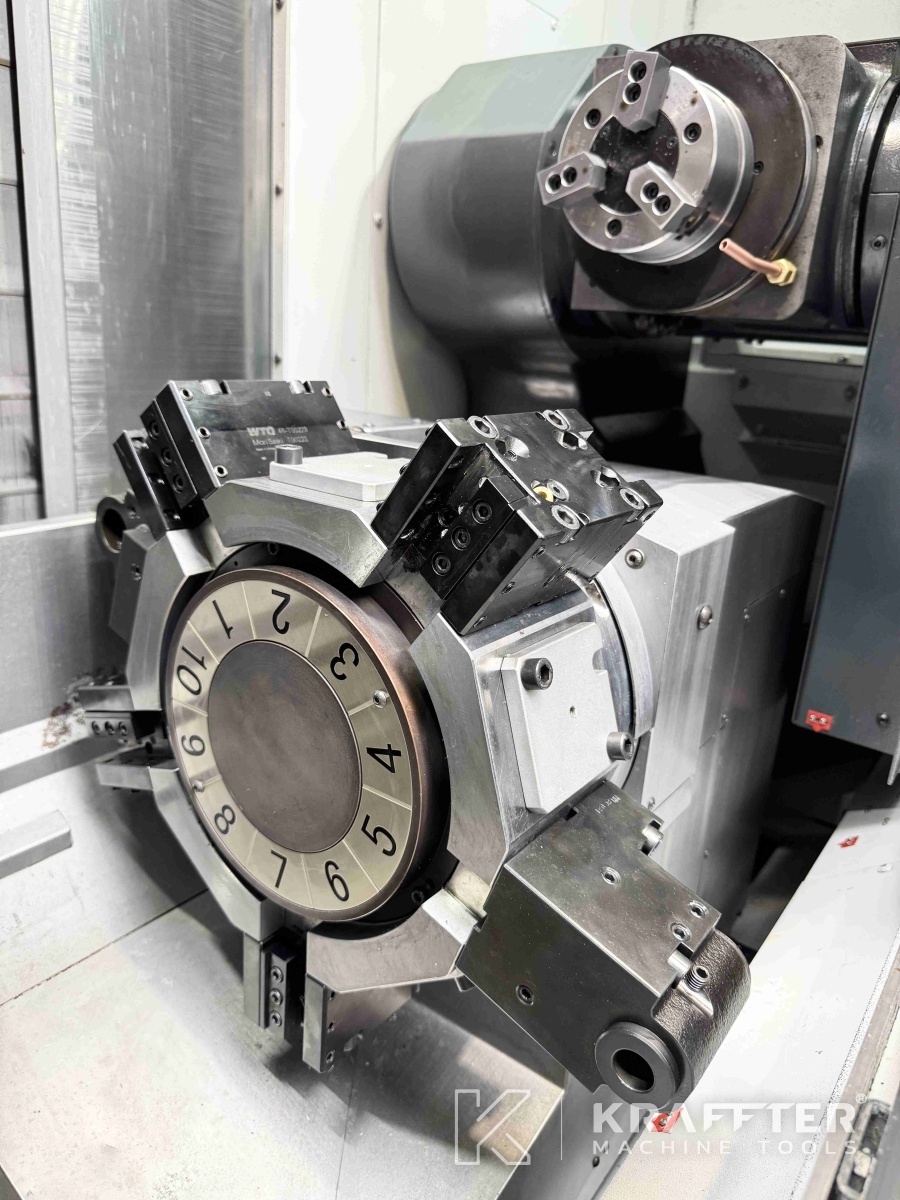

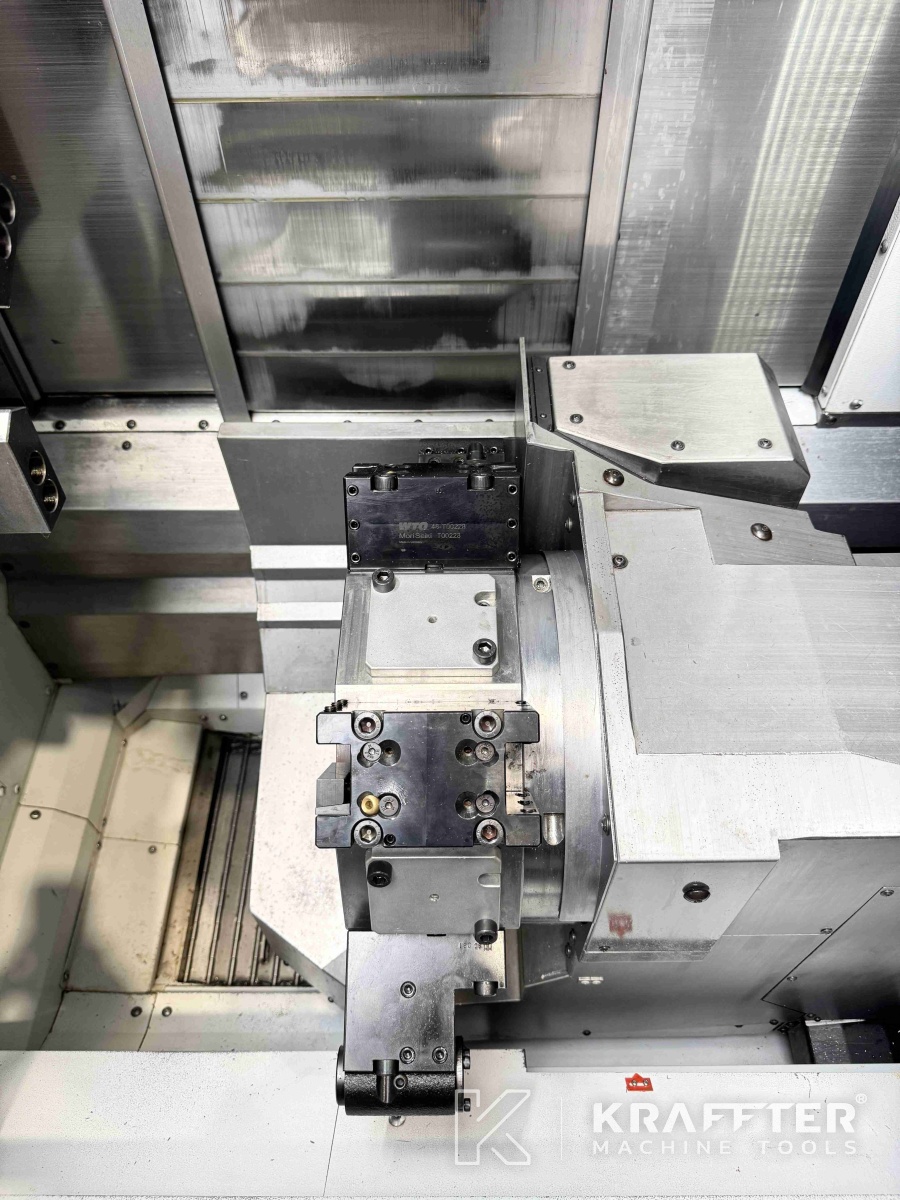

Nombre de postes tourelle
10
Puissance installée
48 [kVA]
Nombre d'heures de coupe
9867 [h]
Poids
8950 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:
x1 système d'exploitation MAPPS IV

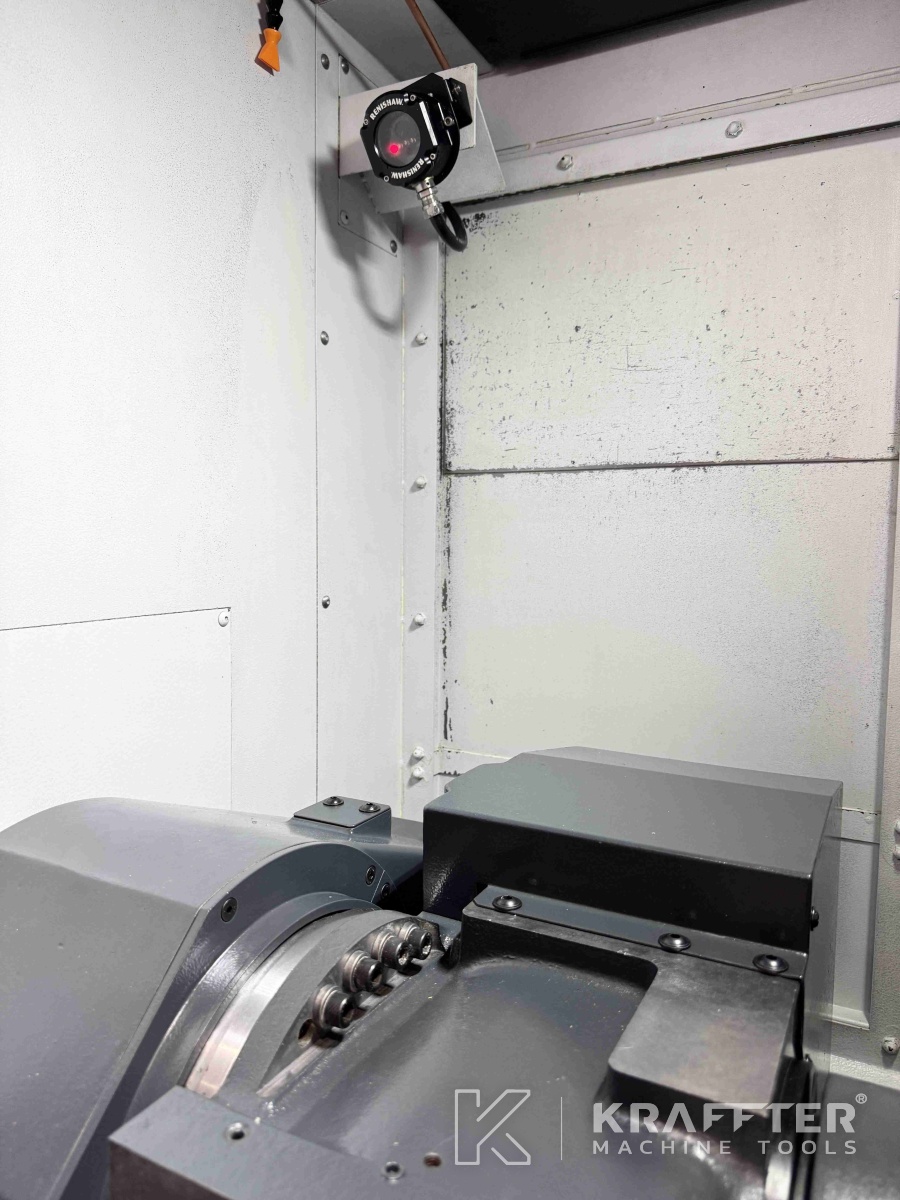

x1 palpeur outil RENISHAW

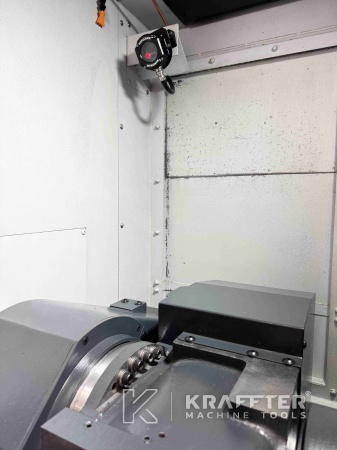

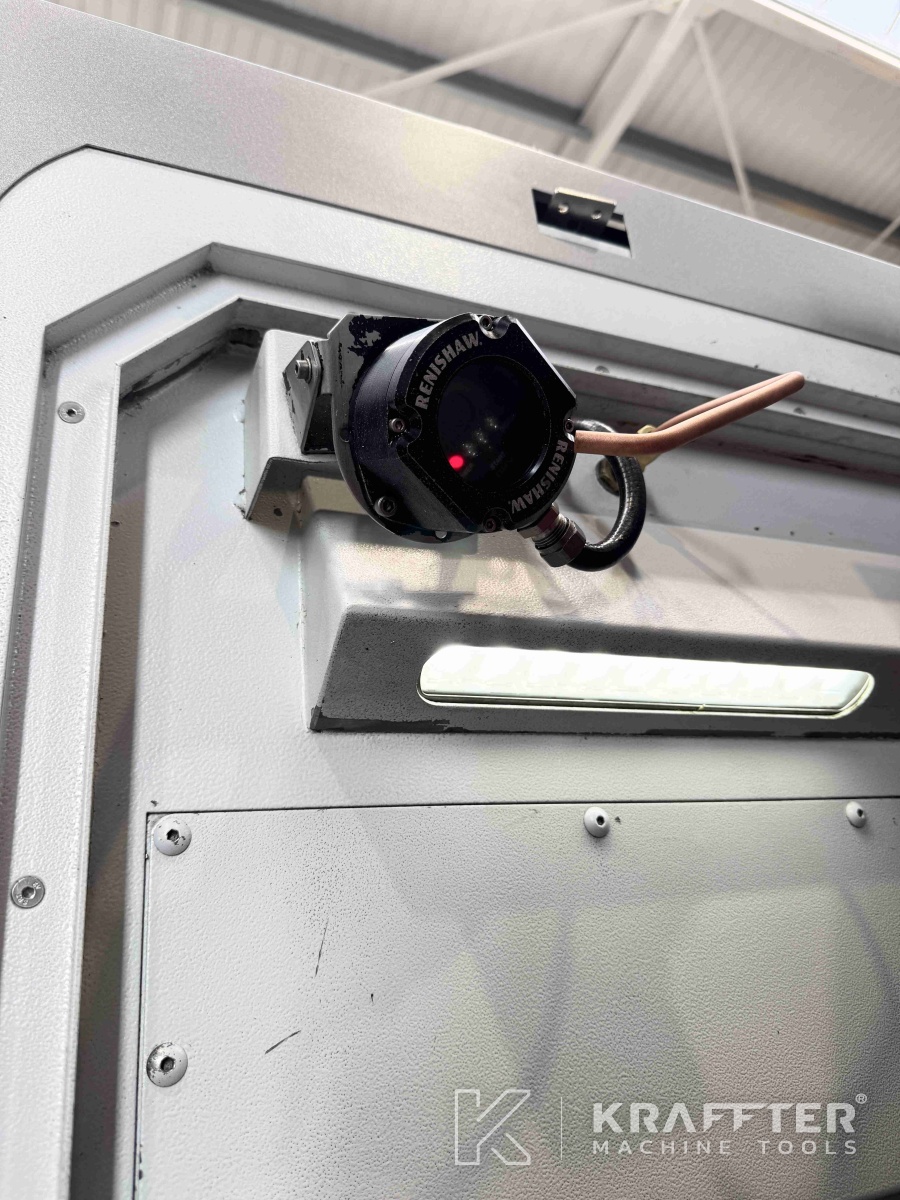

x1 interface palpeur pièce RENISHAW (cellule laser et option soft installées)

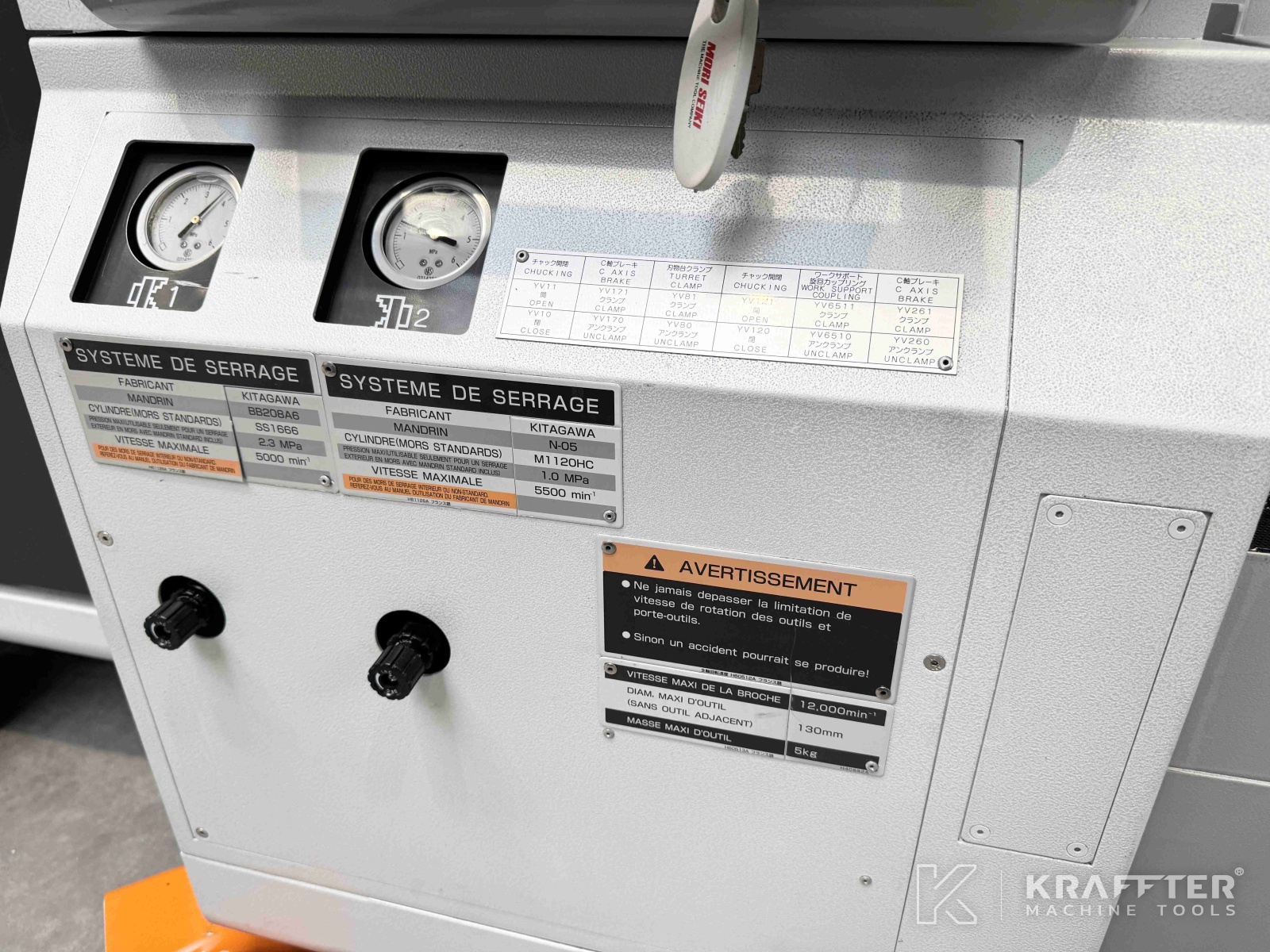

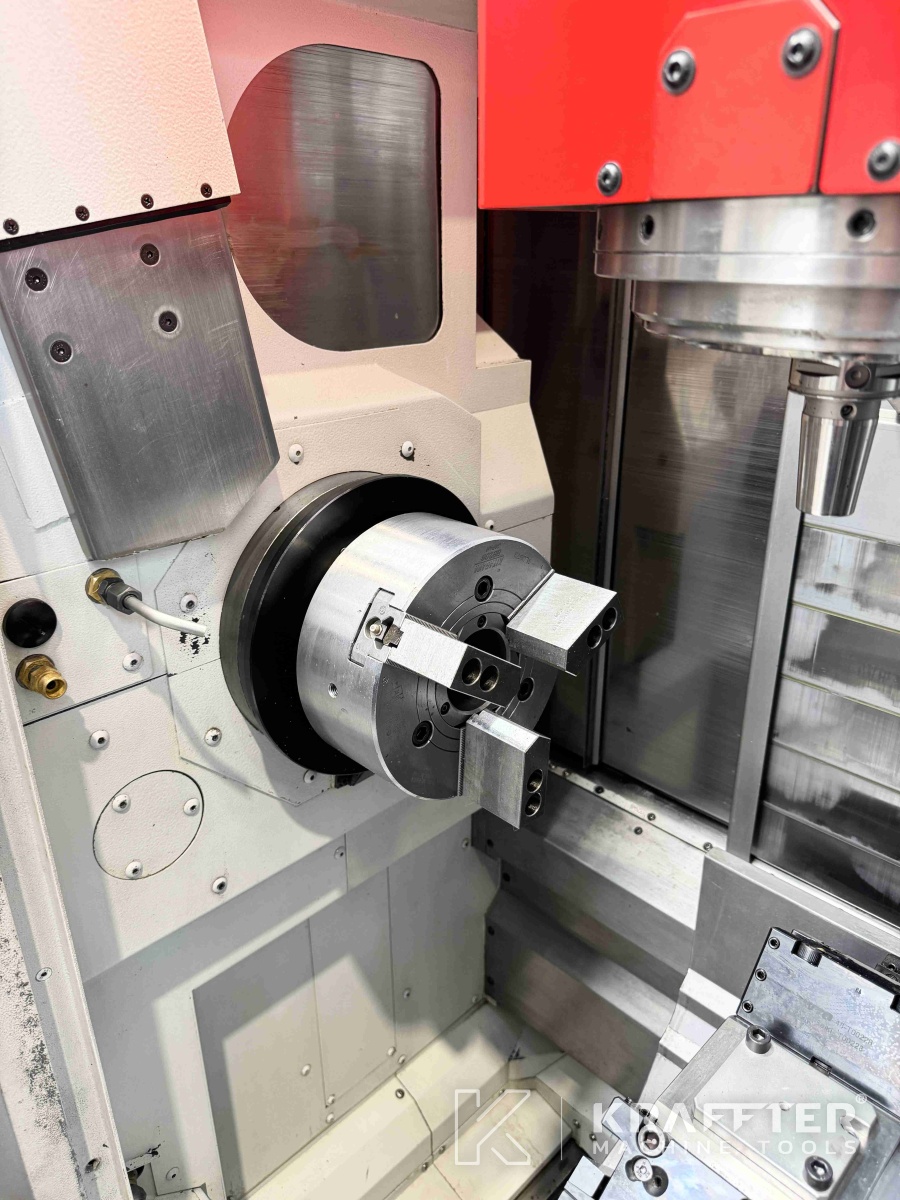

x1 mandrin KITAGAWA BB208 - Ø208 [mm]
x1 soufflage mandrin broche
x1 mandrin KITAGAWA N05- Ø135 [mm]
x1 soufflage mandrin contre-broche
x1 arrosage au centre broche

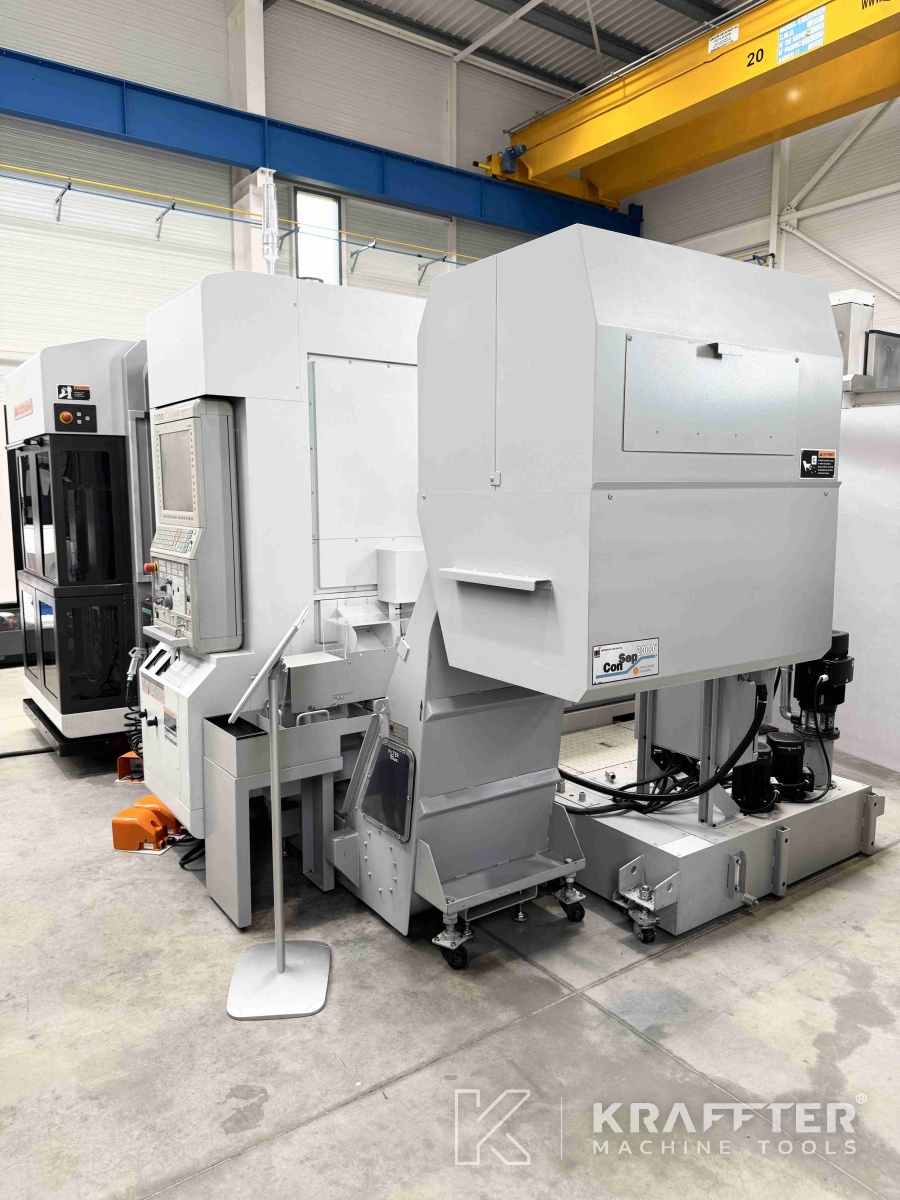

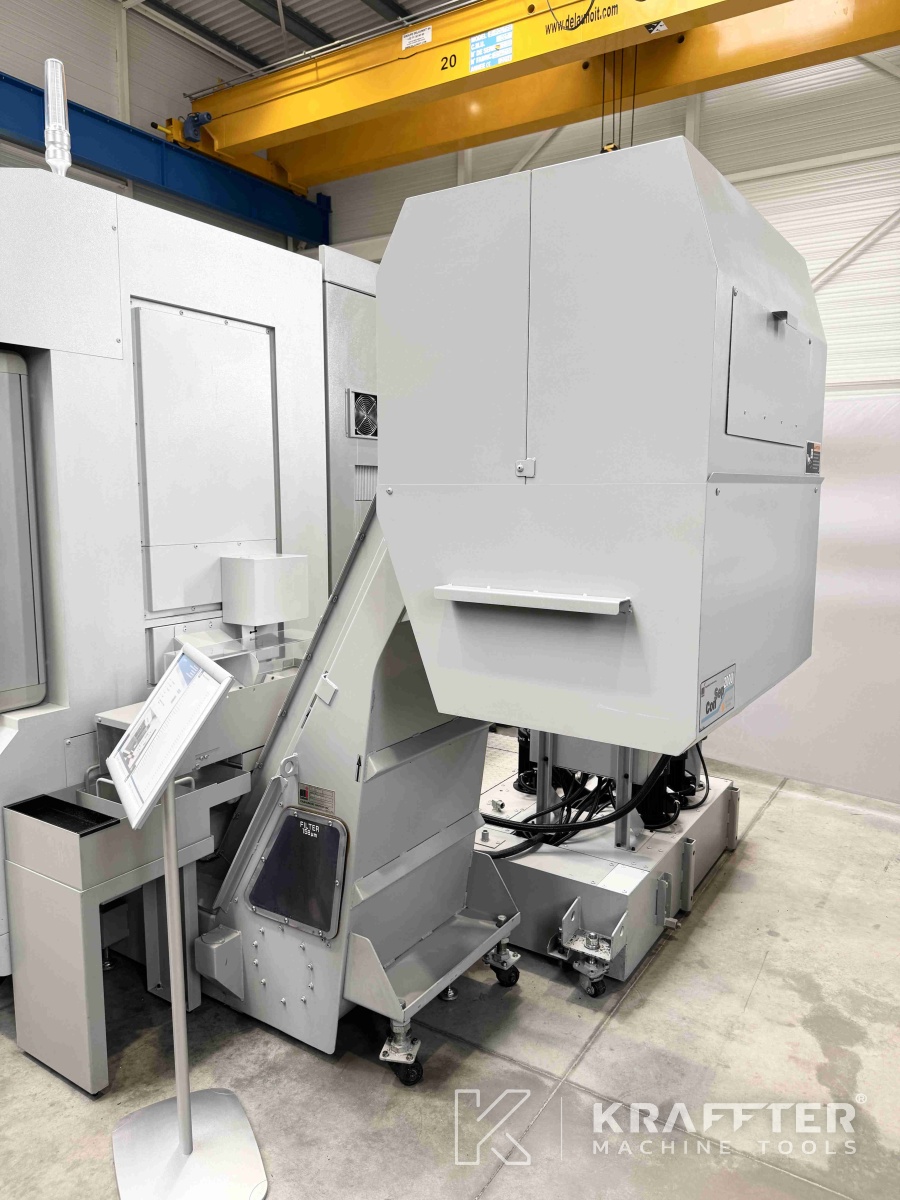

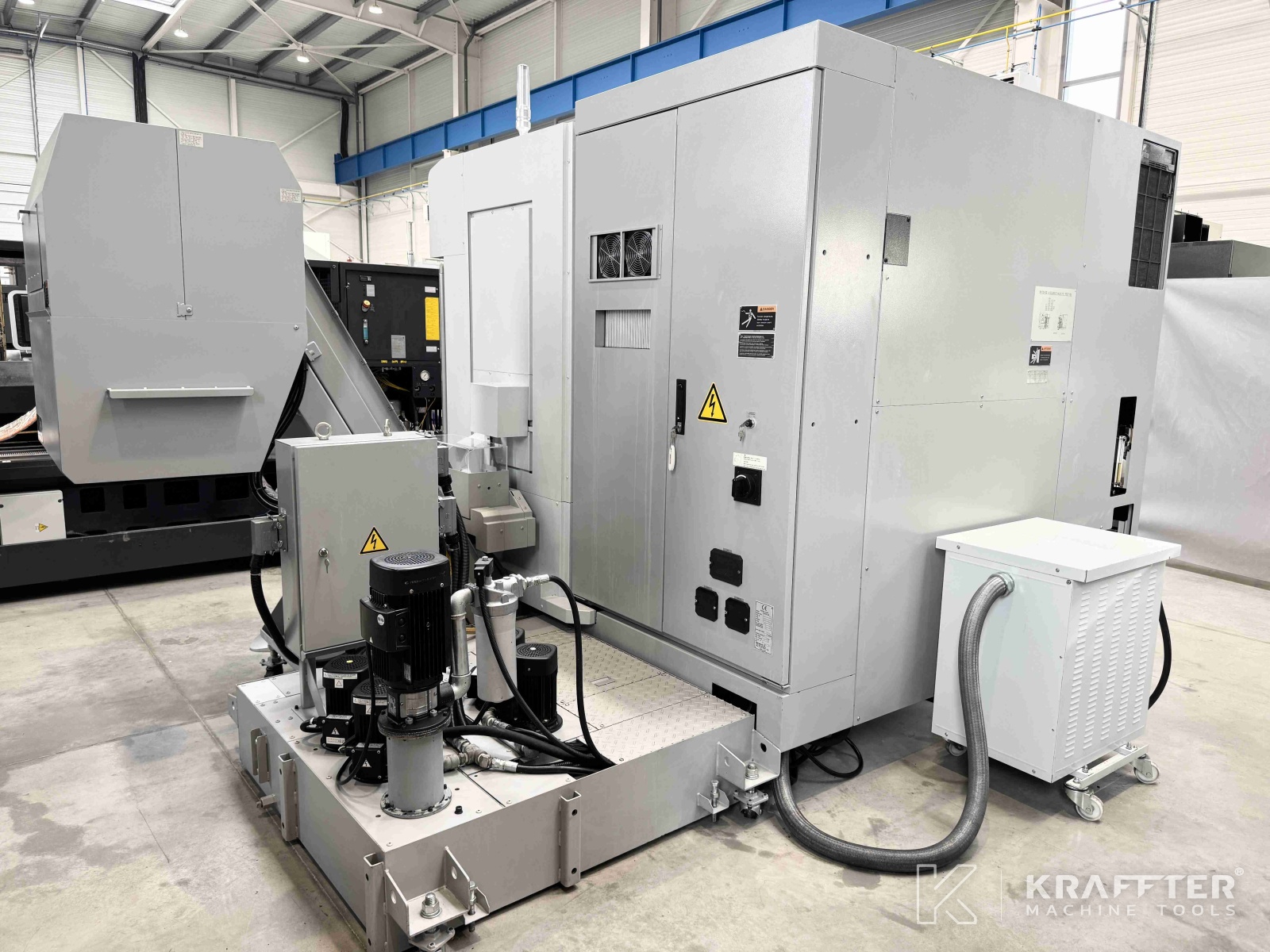

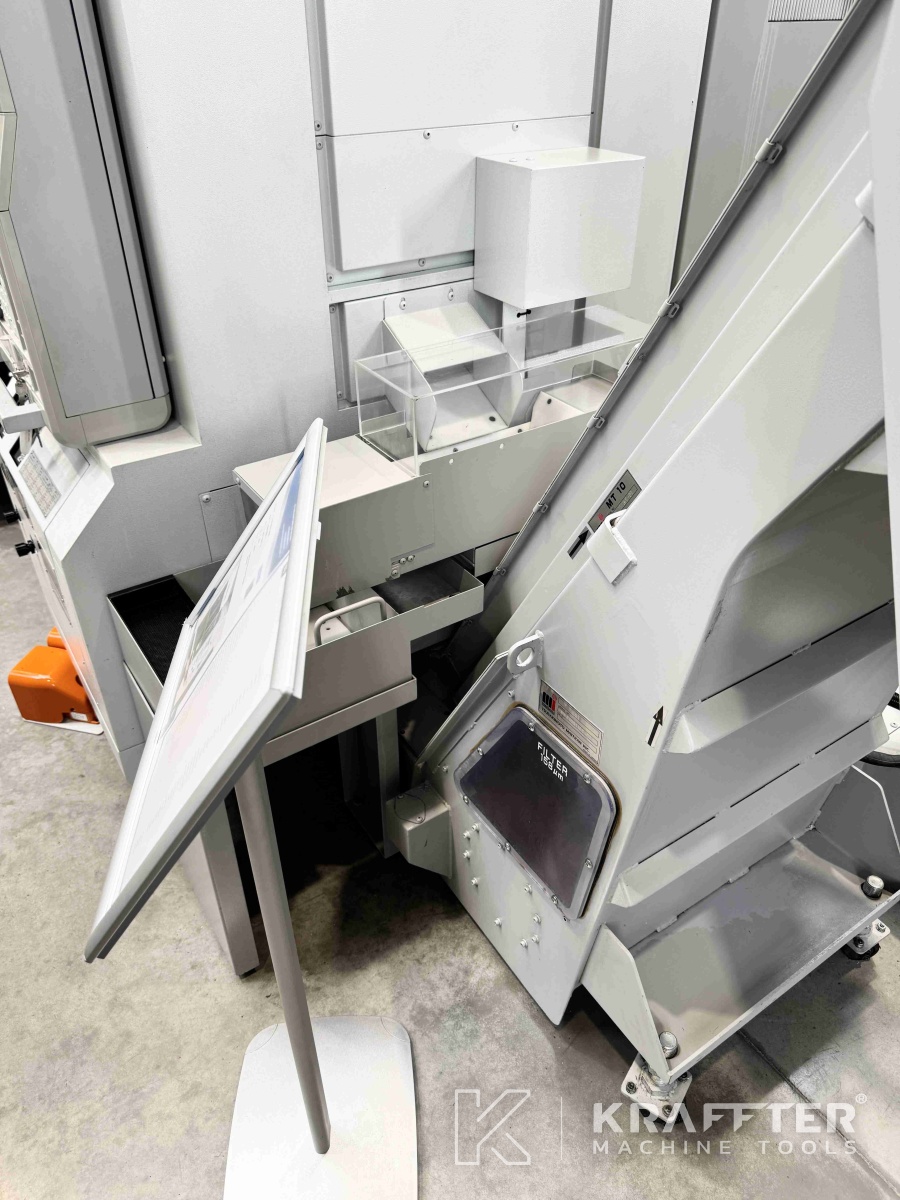

x1 convoyeur à copeaux (sortie à droite)
x1 pistolet d'arrosage

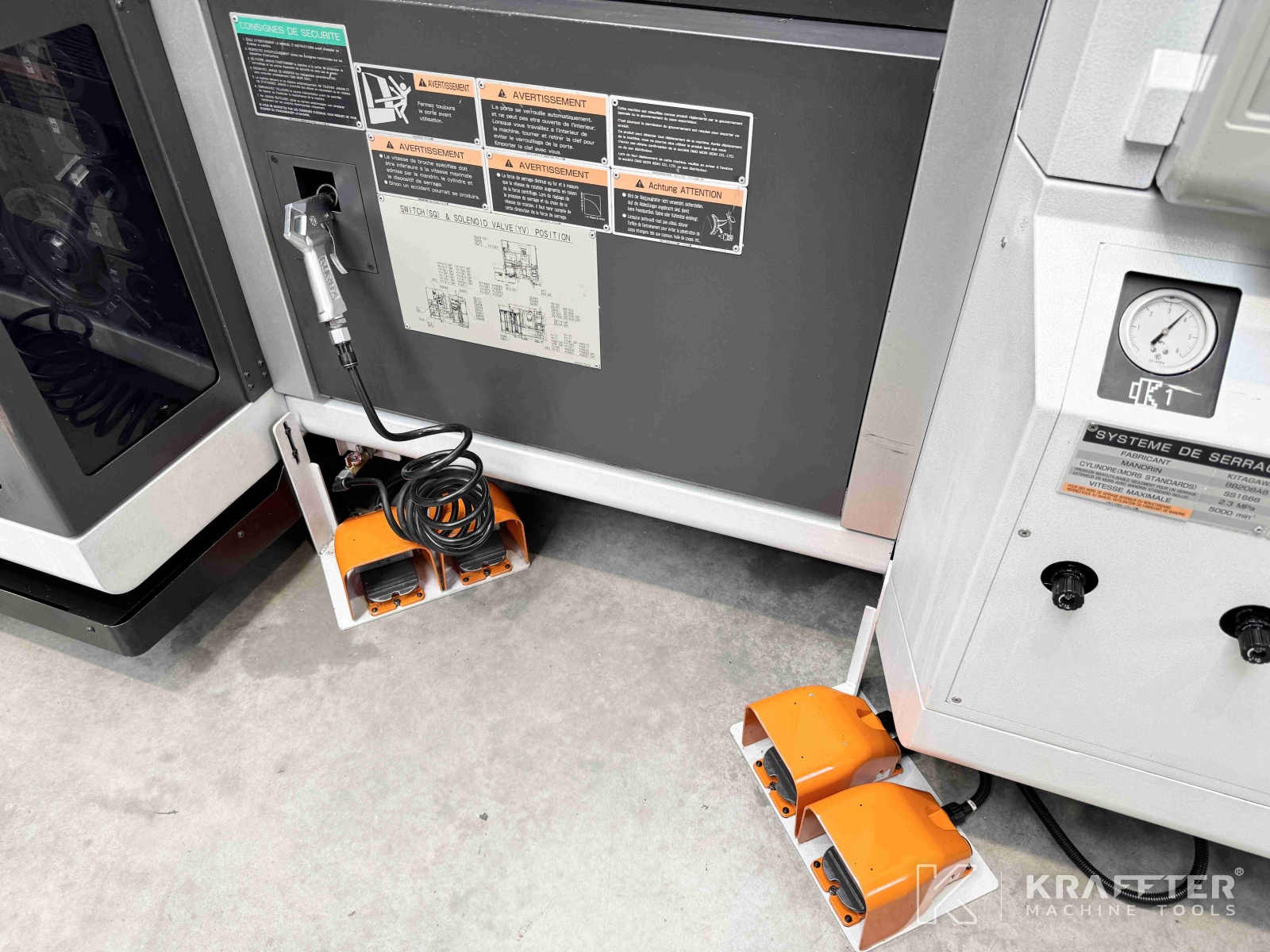

x2 commandes par pédale (broches 1 et 2)
x6 porte-outils fixes
x1 lampe détat 3 couleurs
x1 transformateur électrique

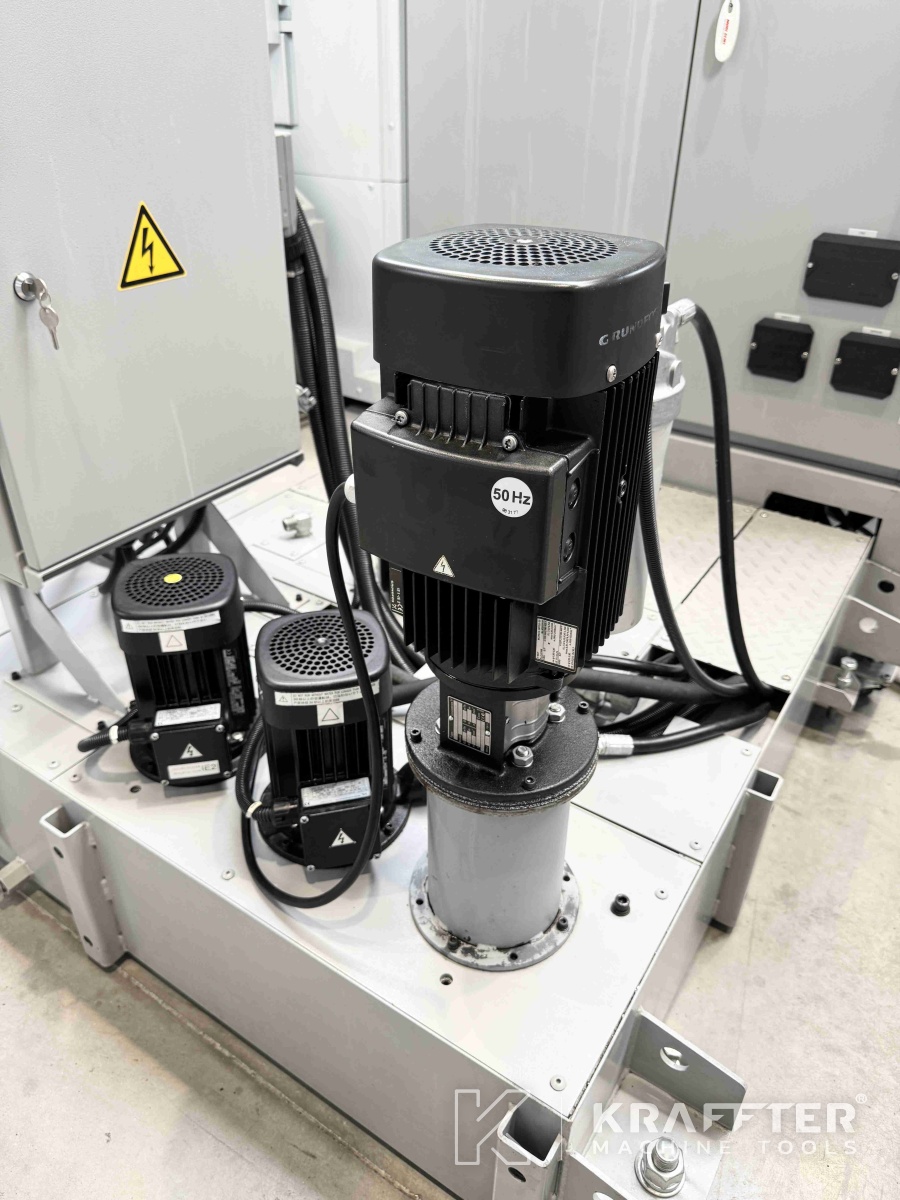

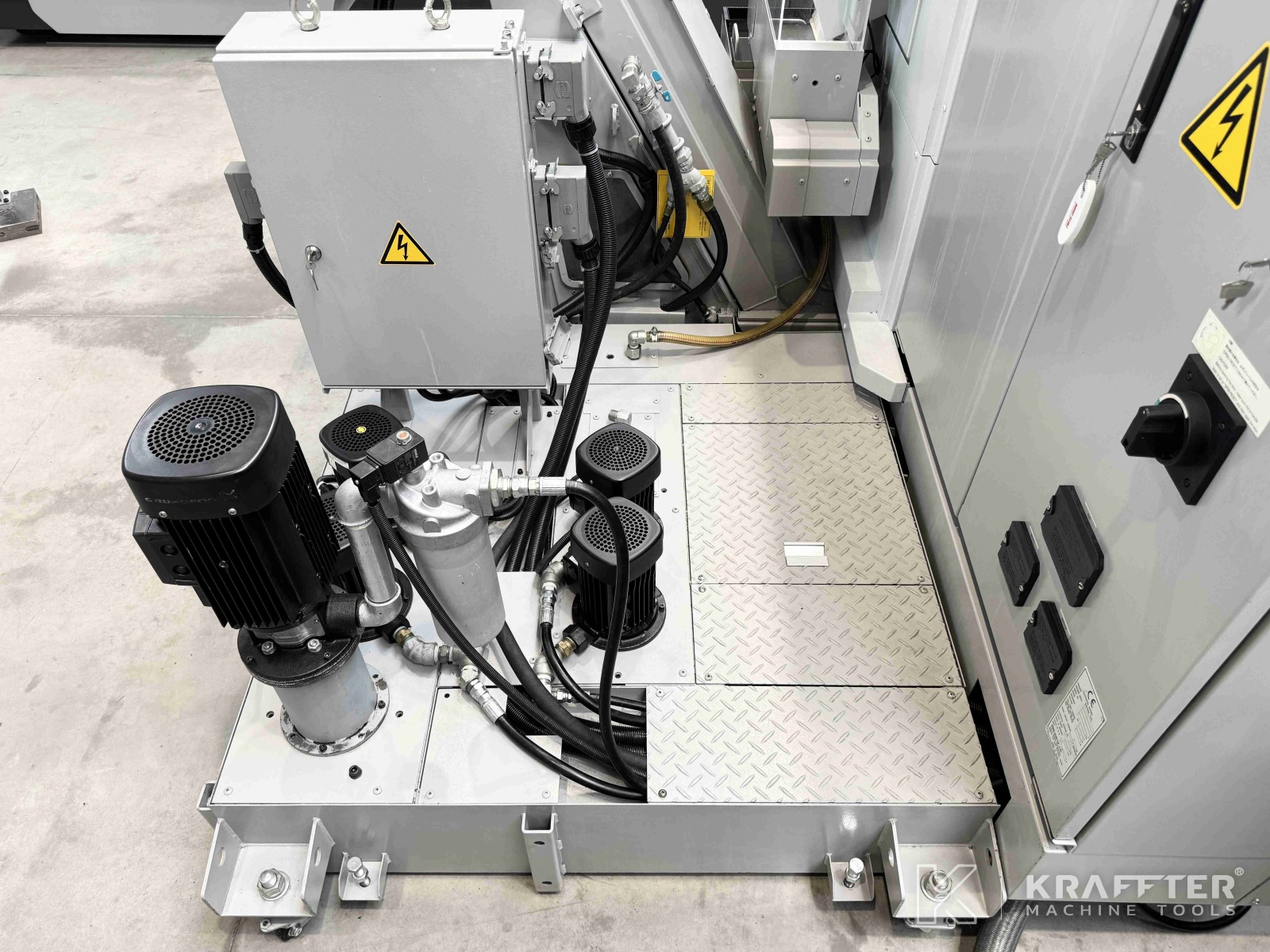

x1 pompe d'arrosage haute pression

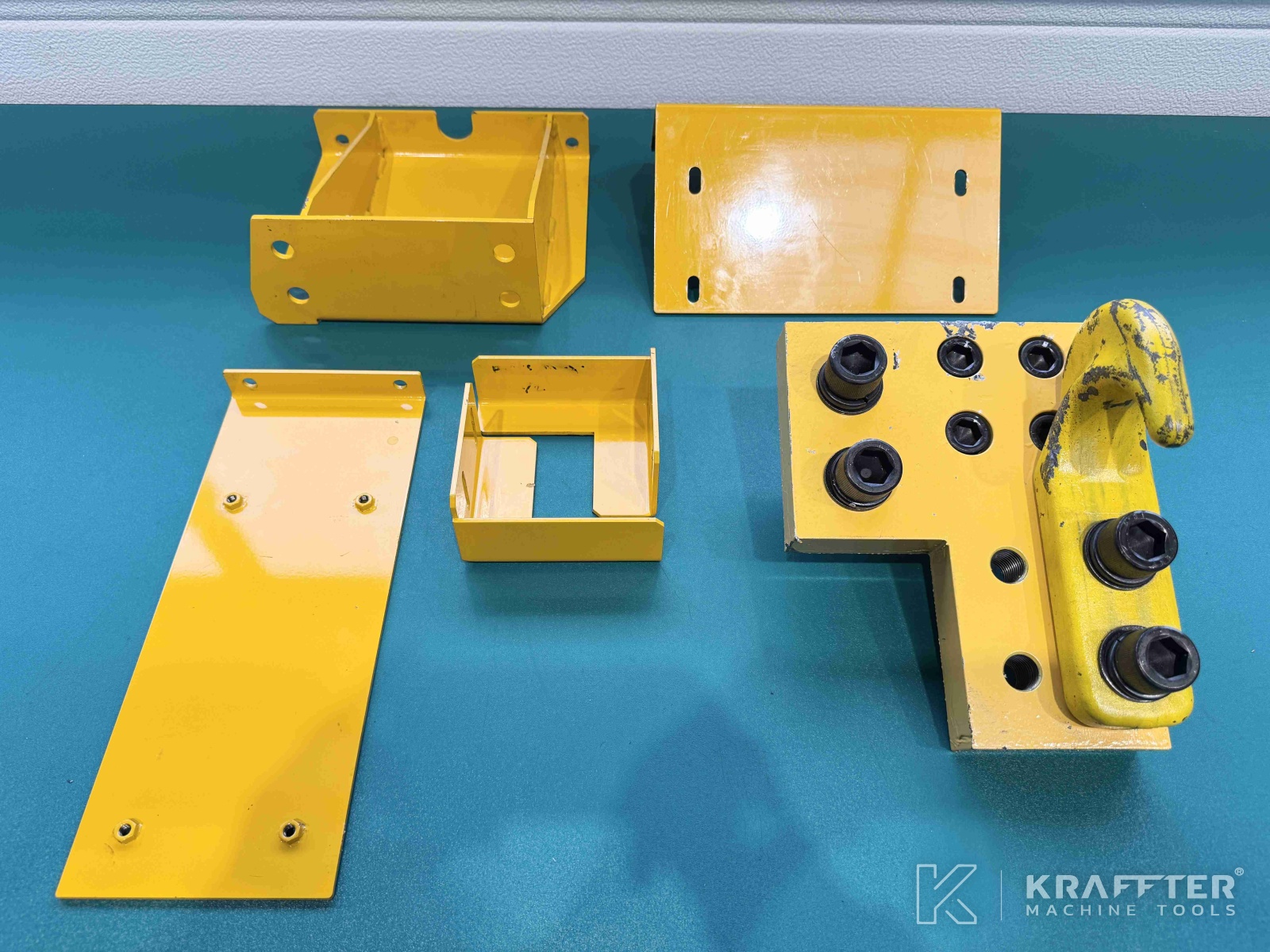

x1 jeu de brides d'axes nécessaire au transport de la machine
x1 ensemble de manuels techniques
OPTIONS FANUC INCLUSES:
x1 A02B-0306-J713 - 31i-A5 3-D Coordinate System Conversion
x1 A02B-0306-J815 - 31i-A5 Polar Coordinate Interpolation
x1 A02B-0306-J819 - 31i-A5 Interpolation helicoïdale
x1 A02B-0306-J828 - 31i-A5 Taraudage rigide
x1 A02B-0306-J852 - 31i-A5 CS Contour Control
x1 A02B-0306-J926 - 31i-A5 Tool Offset, 99 Pairs
x1 A02B-0306-J930 - 31i-A5 Tool Radius (Cutter) Compensation and Tool Nose Radius Compensation
x1 A02B-0306-J947 - 31i-A5 Part Program Memory, 1 MB
x1 A02B-0306-R512 - 31i-A5 Nano Smoothing II
x1 A02B-0306-S676 - 31i-A5 Tilted Working Plane Command - Conventional
x1 A02B-0306-S687 - 31i-A5 Nano Smoothing
x1 A02B-0306-S737 - 31i-A5 Data Server Function
x1 A02B-0306-S808 - 31i-A5 AI Contour Control II
