Vendu

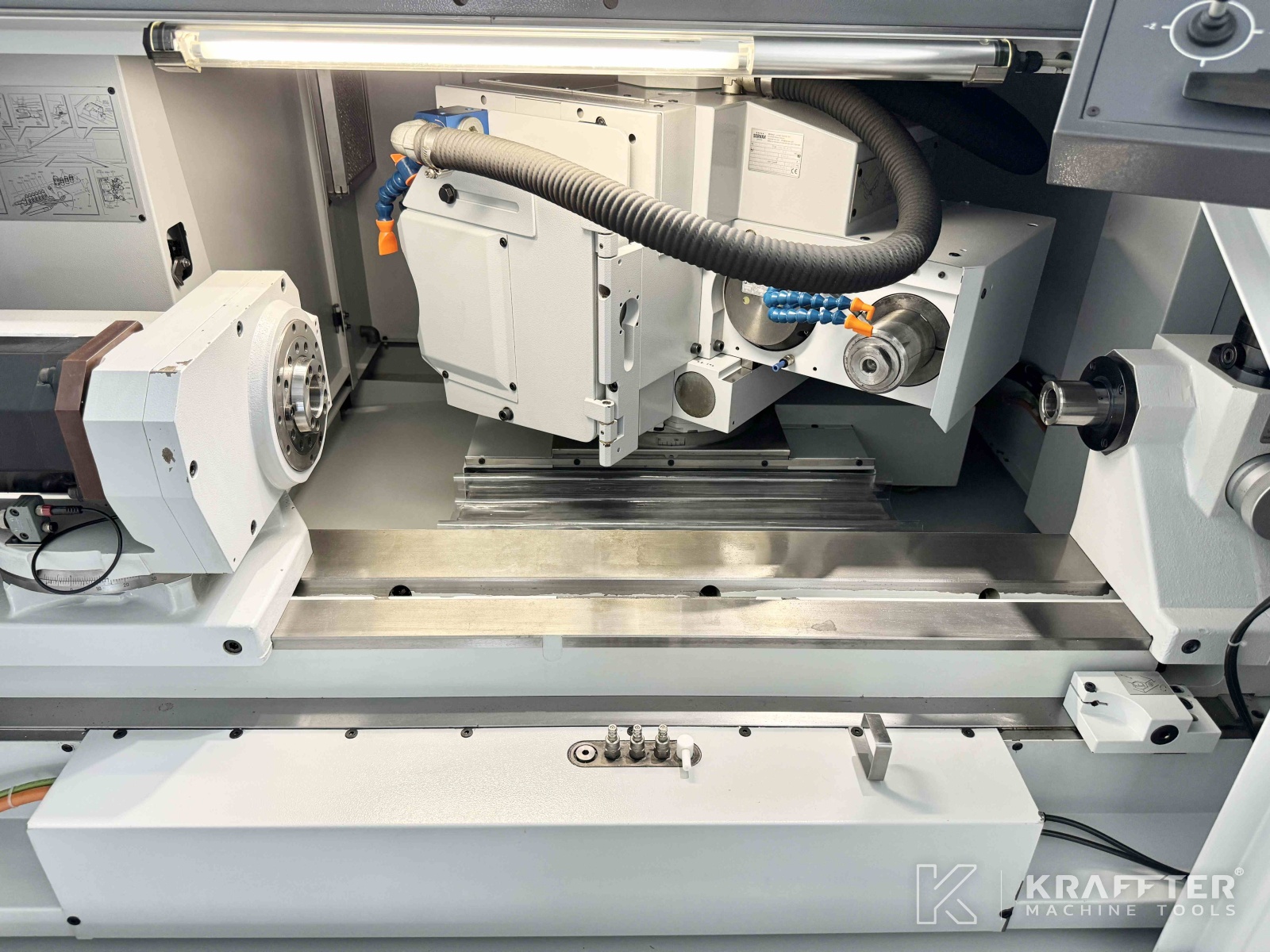

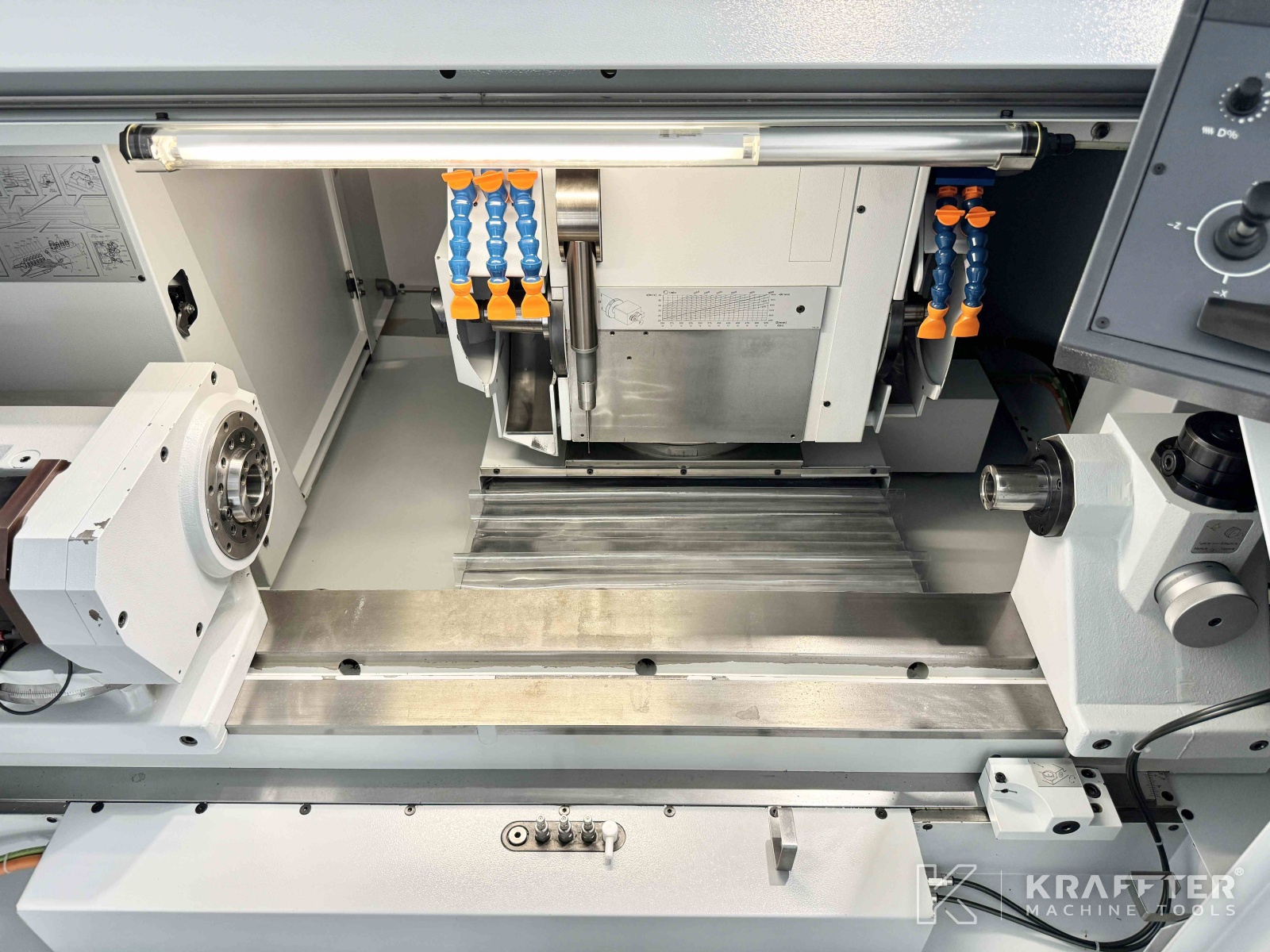

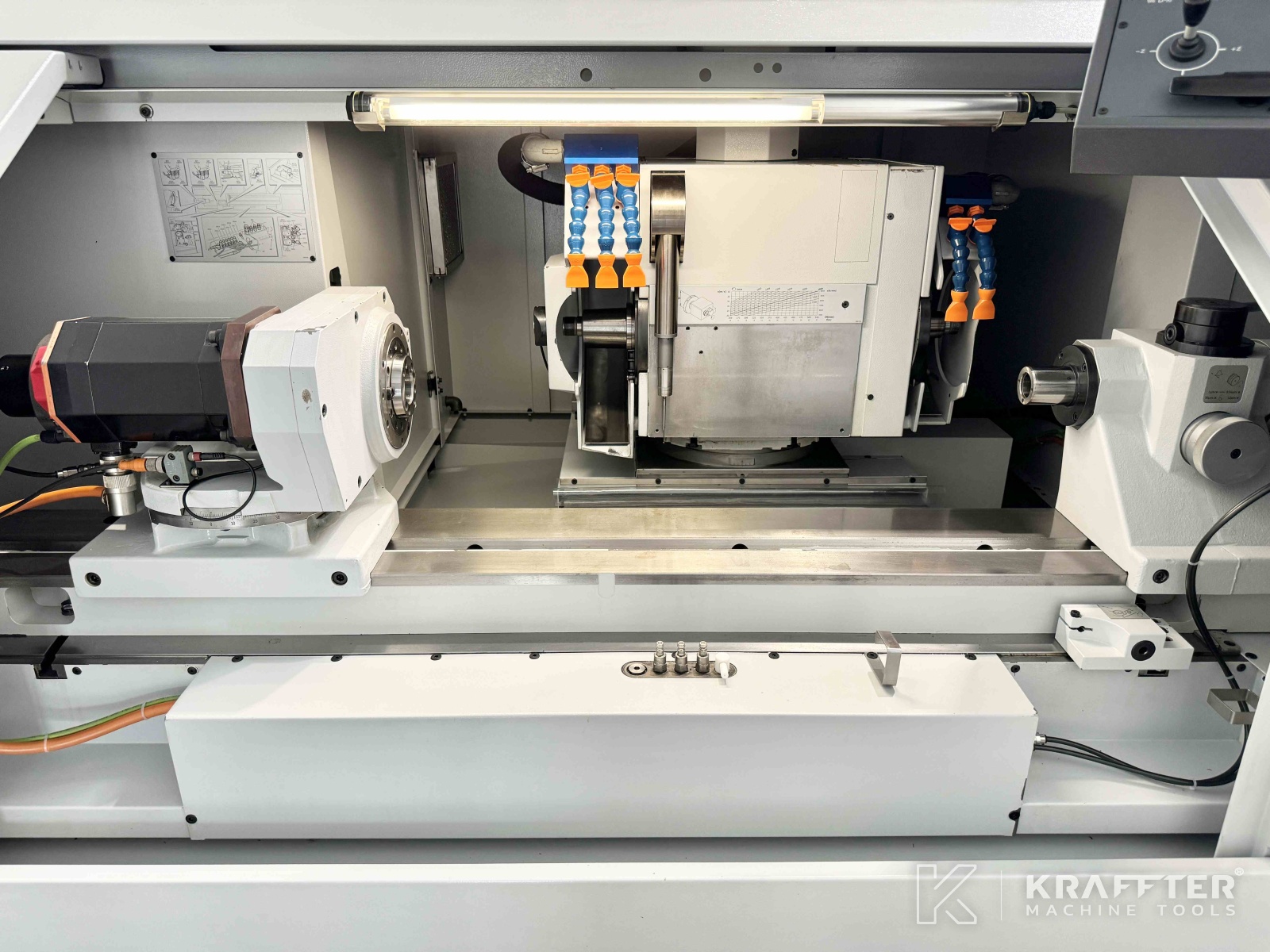

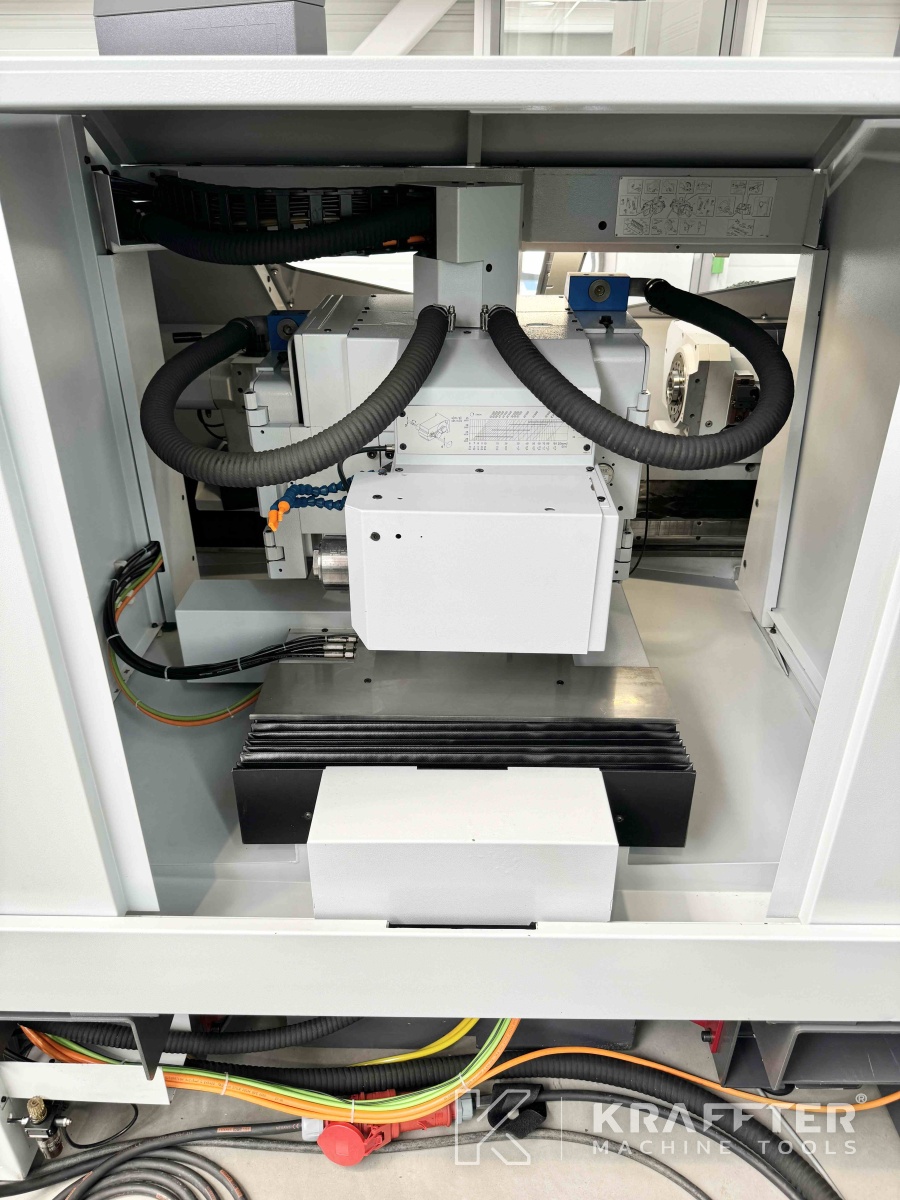

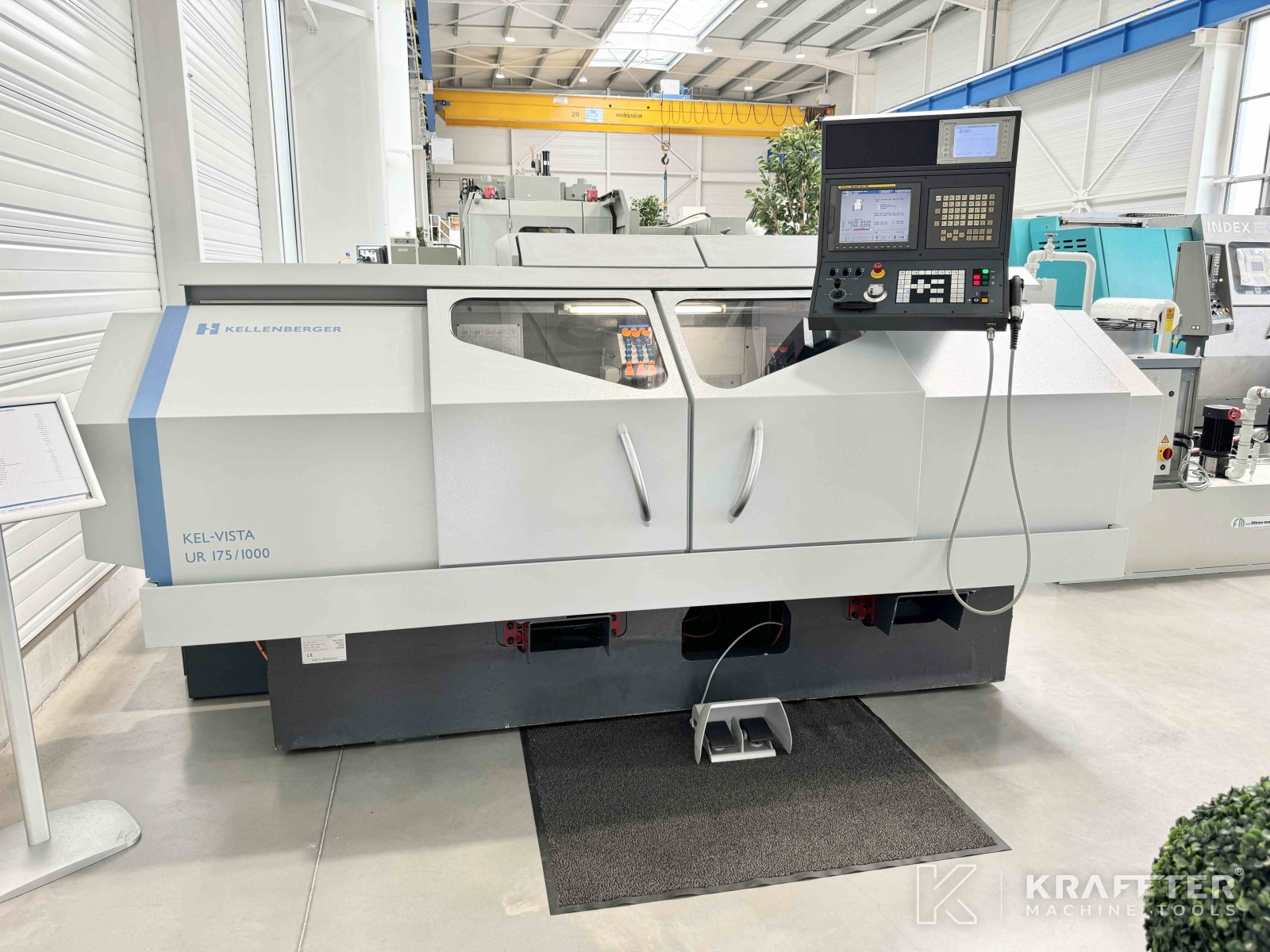

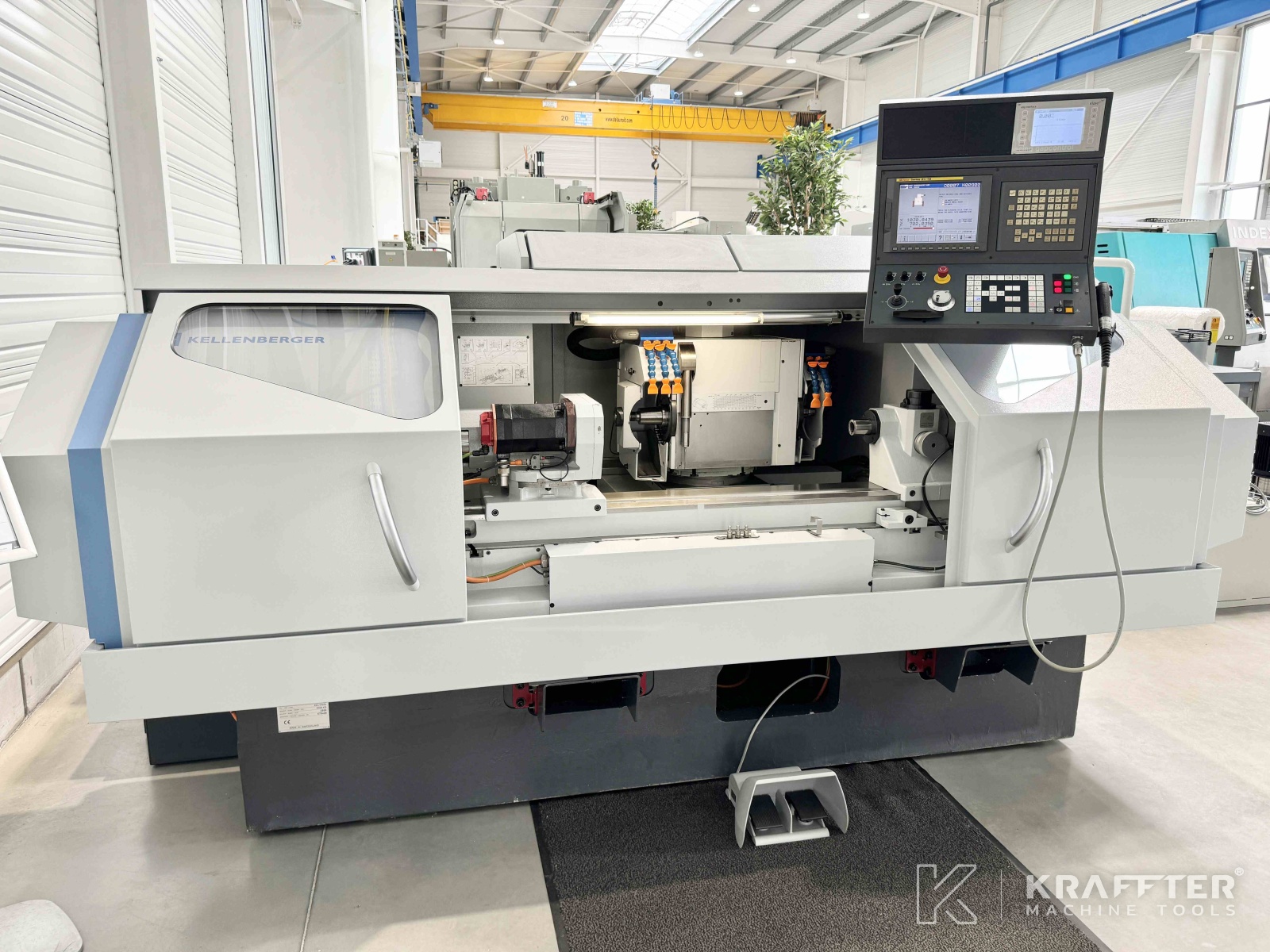

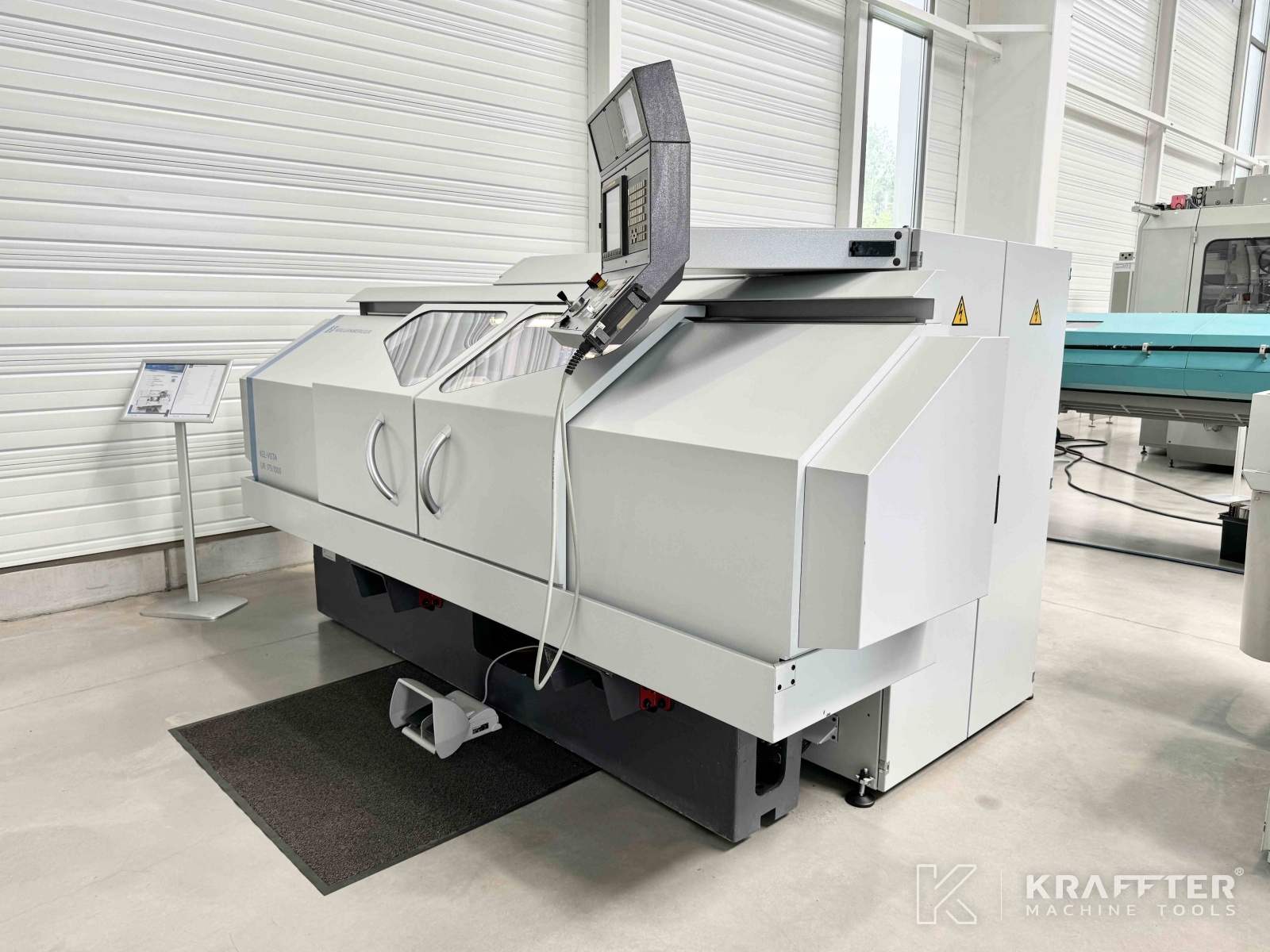

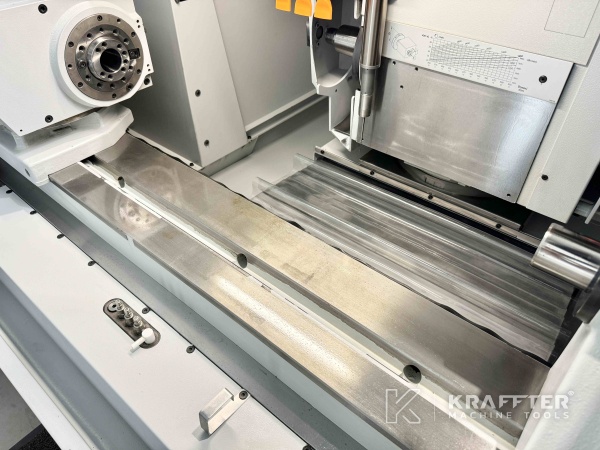

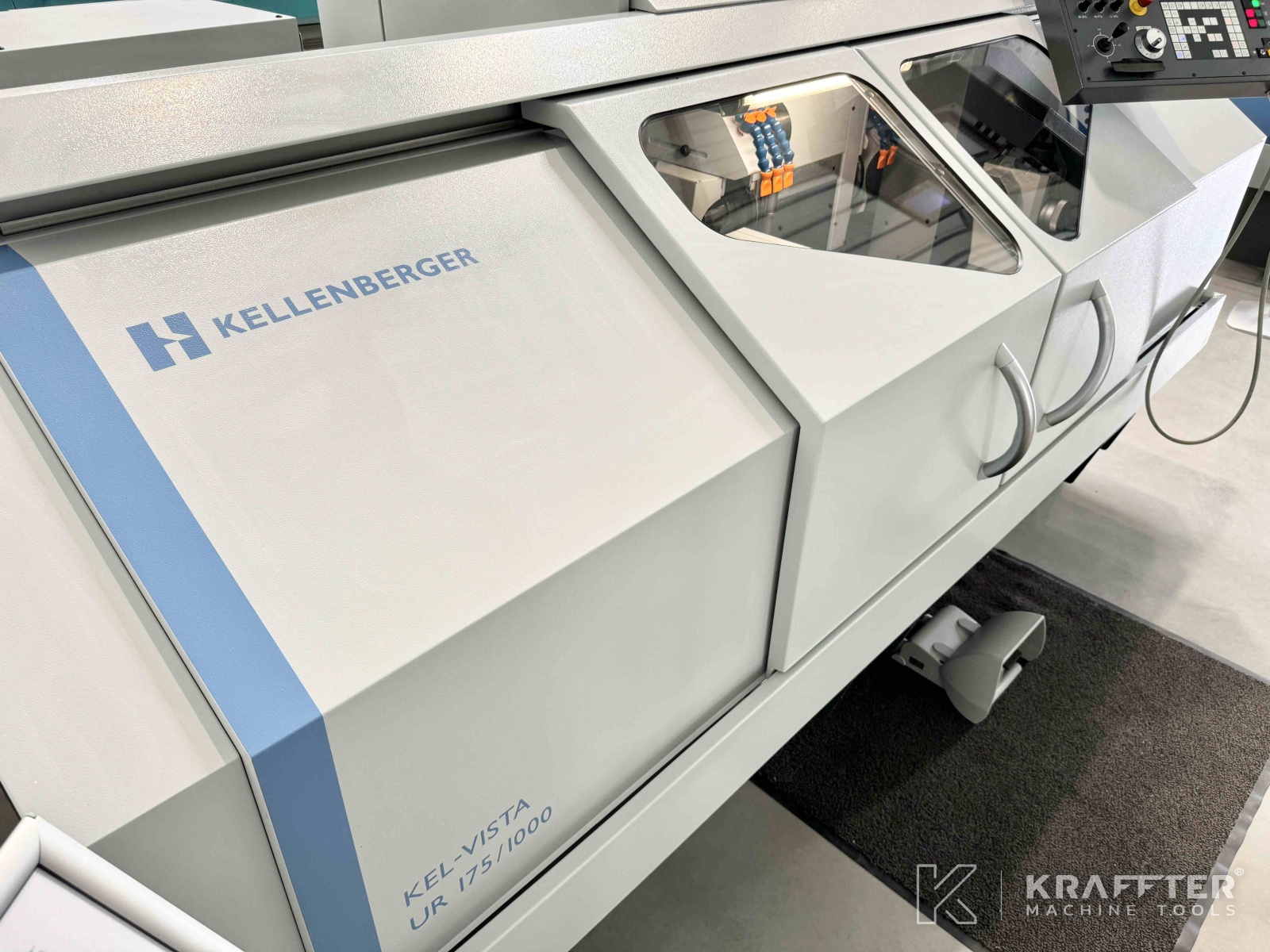

Type de machine : Rectifieuse cylindrique CNC
Marque : KELLENBERGER
N° de stock: 90126

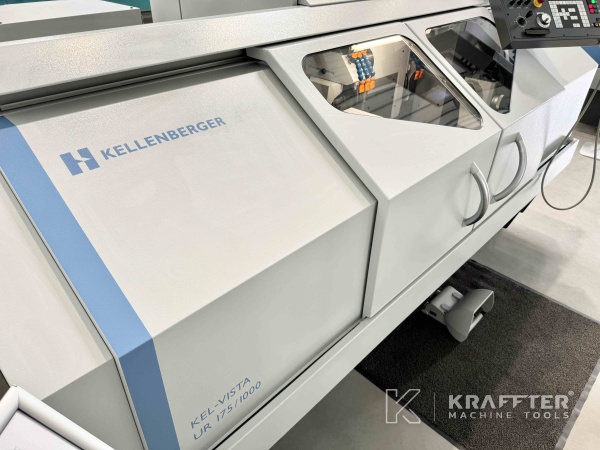

Modèle : Kel-Vista UR 175/1000
Année : 2008
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

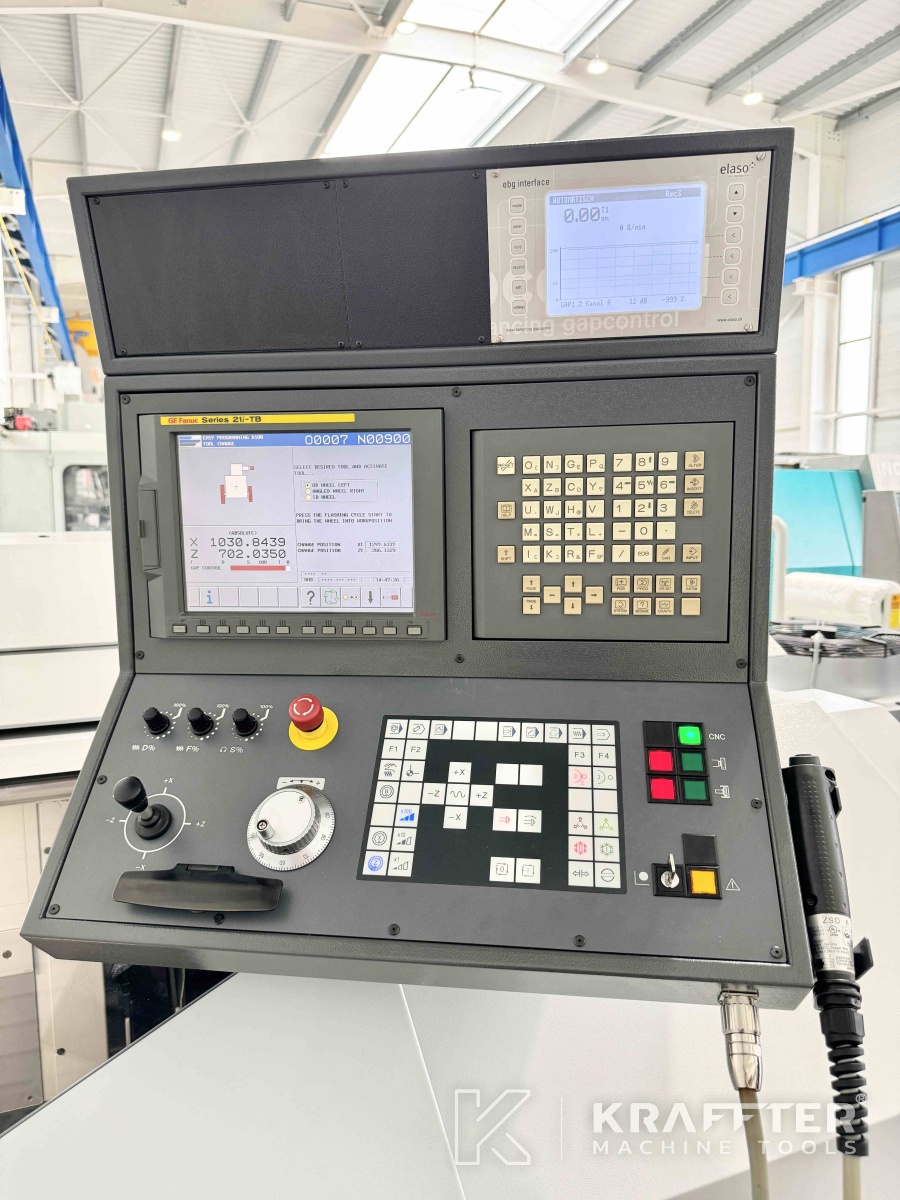

Type de CN
FANUC 21i-T
Distance entre-pointes
1000 [mm]
Hauteur de pointes
175
Diamètre maxi. de rectification
349 [mm]
Longueur maxi. de rectification
1000 [mm]
Course axe X
350 [mm]
Vitesse maxi. course axe X
6000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1150 [mm]
Vitesse maxi. course axe Z
12000 [mm/min]
Résolution axe Z
0.0001 [mm]
Orientation table
0 - 9 [°]
Vitesse mini. broche porte-meule
800 [tr/min]
Vitesse maxi. broche porte-meule
1900 [tr/min]
Puissance broche porte-meule
6 [kW]
Course angulaire axe B
-210 / +10 [°]
Précision d'indexation axe B
1 [°]

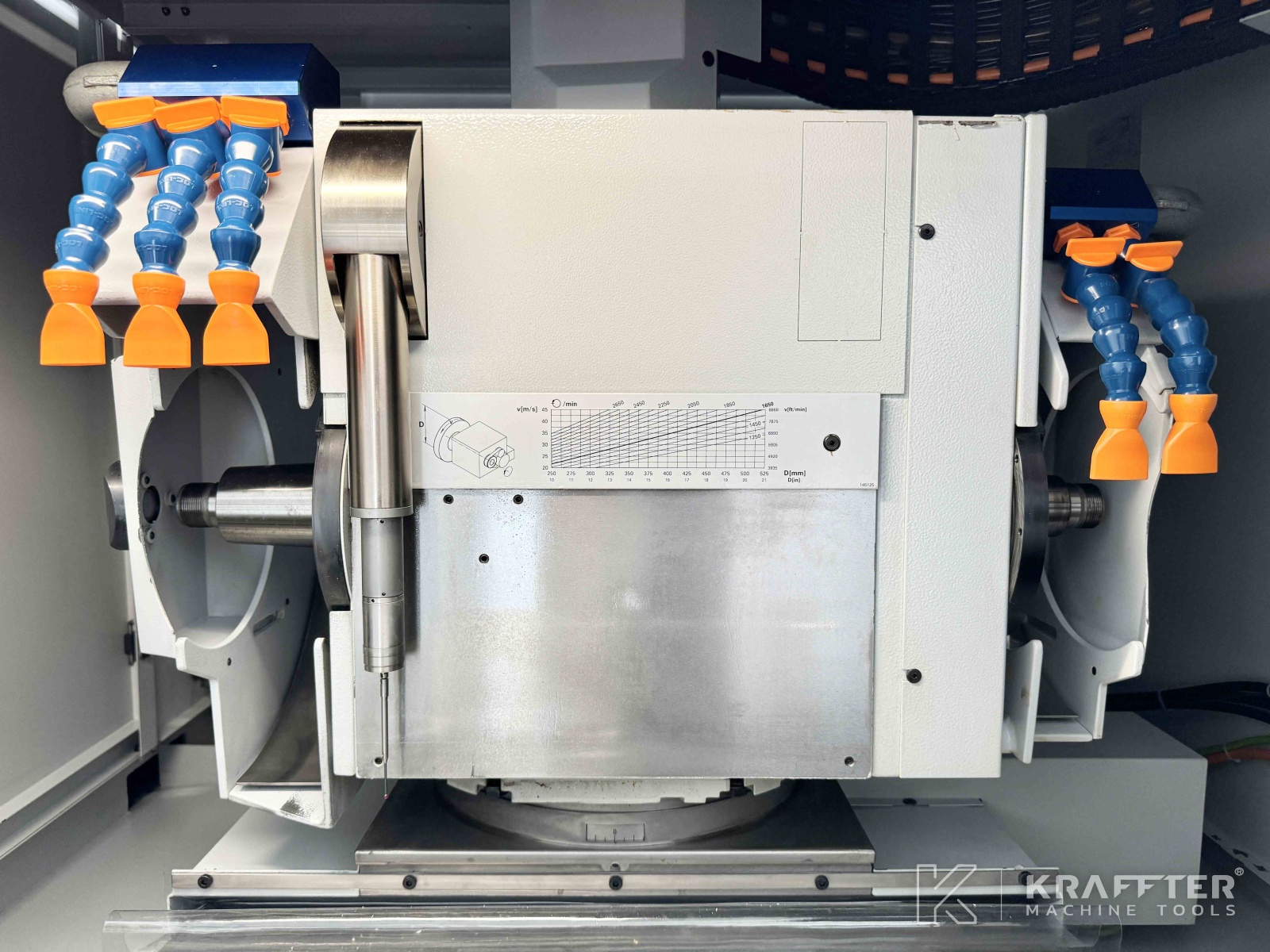

Axe B automatique
Oui
Diamètre maxi. meule
400 [mm]

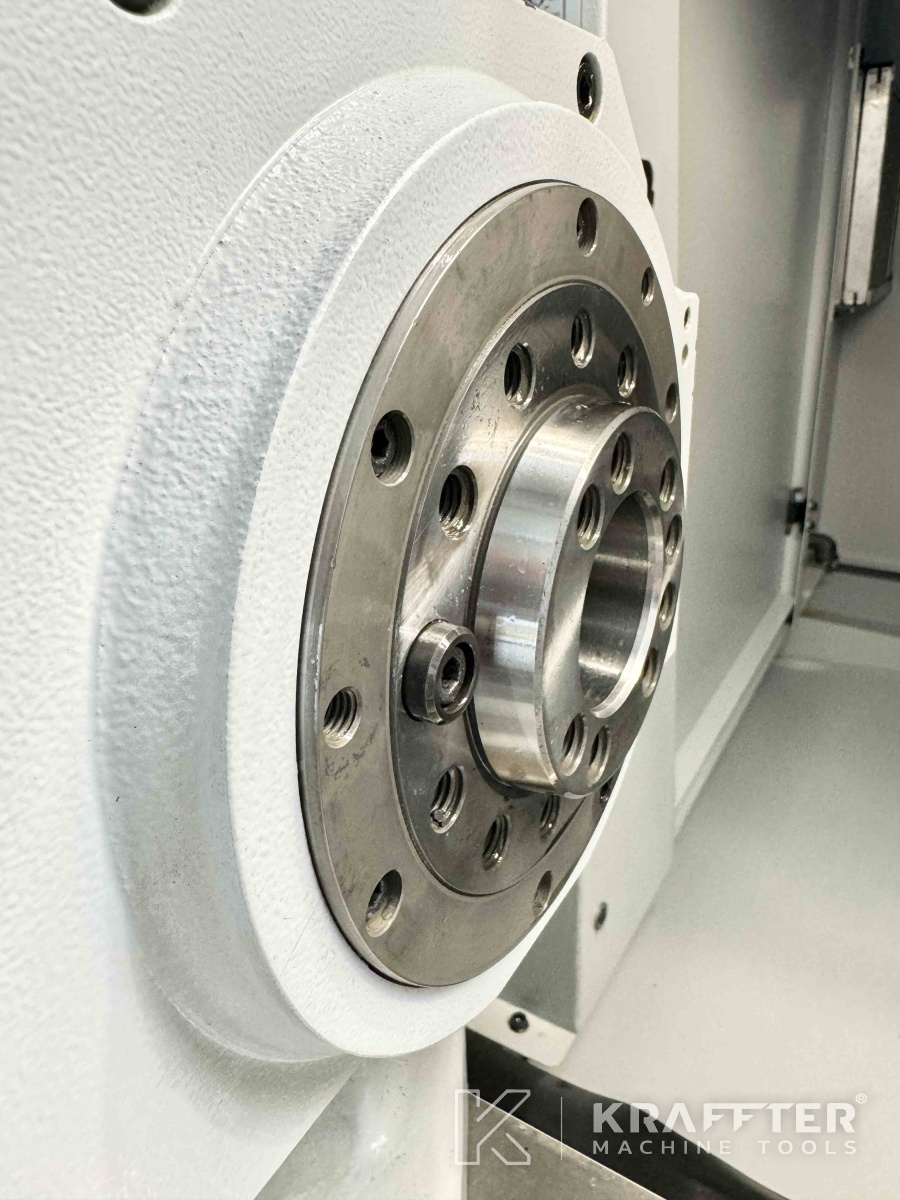

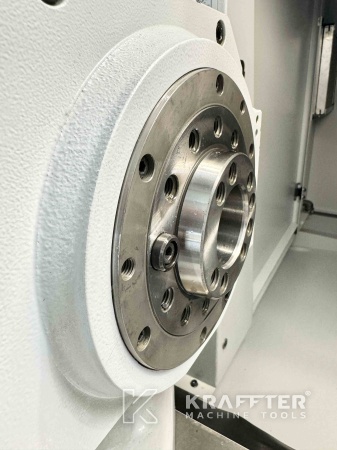

Nez de broche porte-pièce
DIN 55026 N° 5
Cône intérieur broche porte-pièce
Morse 5
Vitesse mini. broche porte-pièce
8 [tr/min]
Vitesse maxi. broche porte-pièce
800 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
100 [Kg]

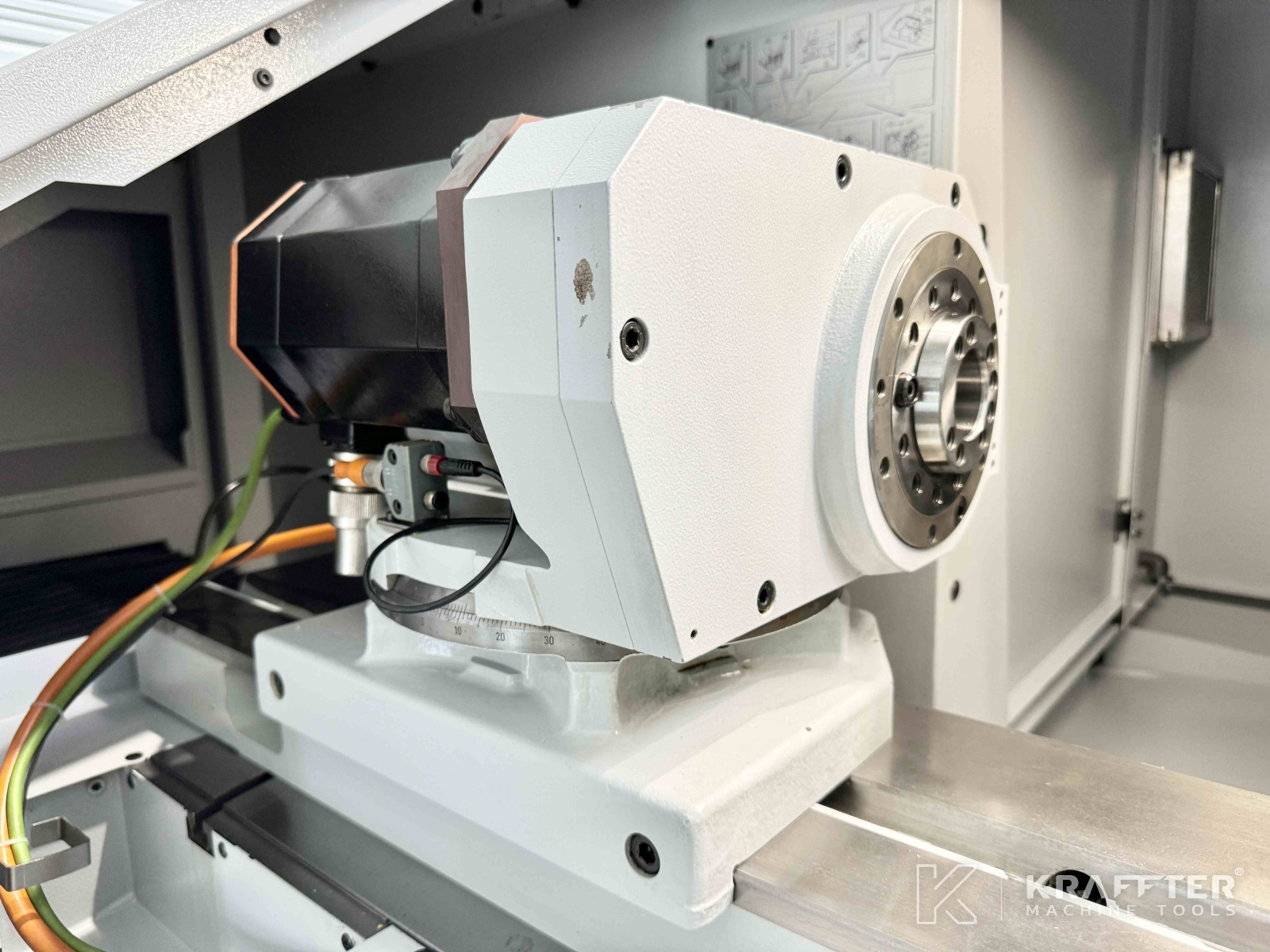

Angle de rotation poupée porte-pièce
-10 / +100 [°]
Puissance broche porte-pièce
1 [kW]
Cône contre-poupée
Morse 4
Réglage fin contre-poupée
+/- 60 [µm]
Nombre d'heures en fonctionnement
500 [h]
Débit pompe d'arrosage
160 [l/min]
Capacité bac d'arrosage
375 [l]
Tension d'alimentation
400 [V]
Courant nominal
18.5 [A]
Poids
3500 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

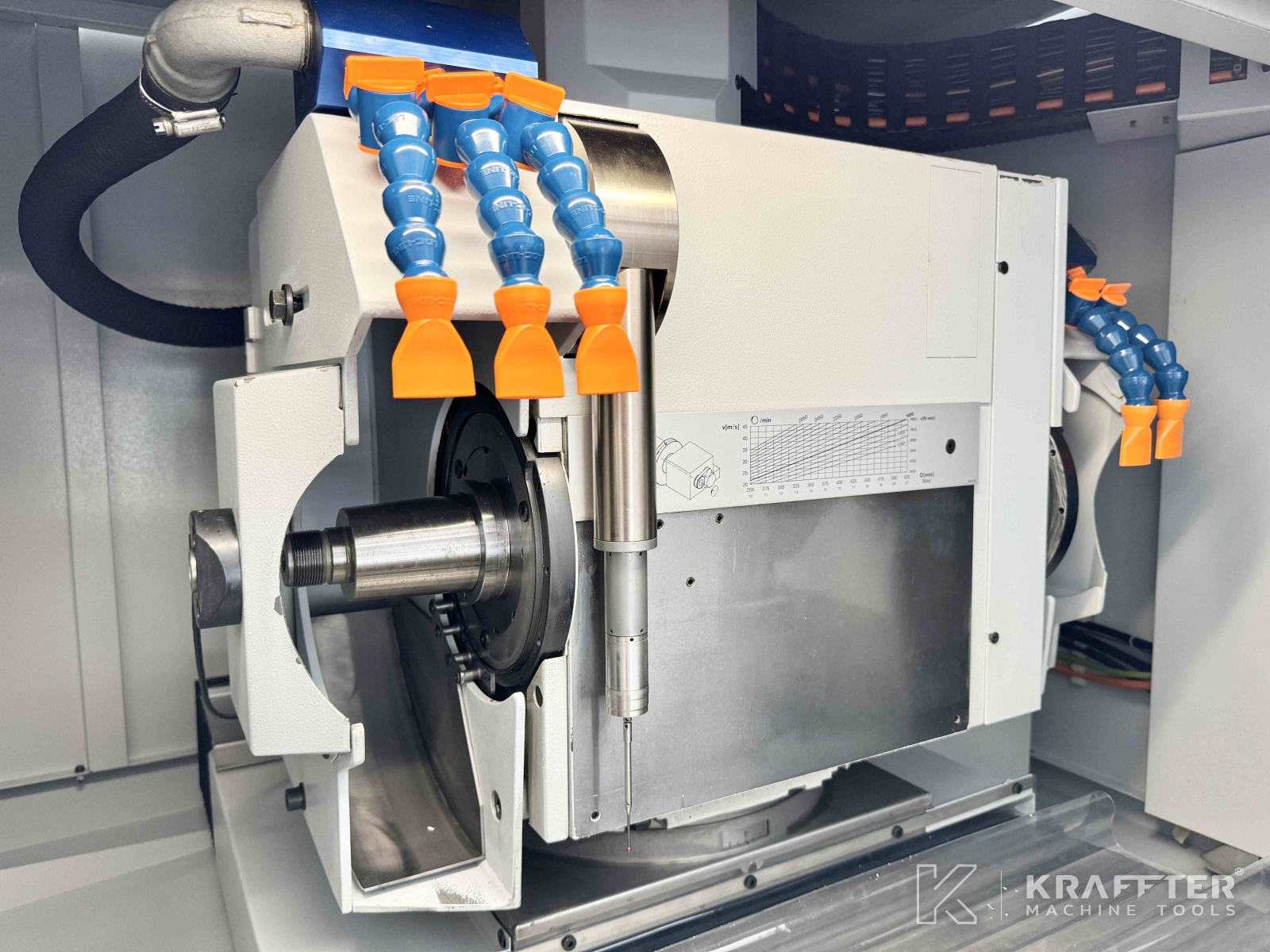

x1 axe B automatique UR 1-2-3 exter/inter/face (denture Hirth 1°)
x1 dispositif d'équilibrage semi-automatique des meules KEL-BALANCE (ELASO BALANCING GAP CONTROL)

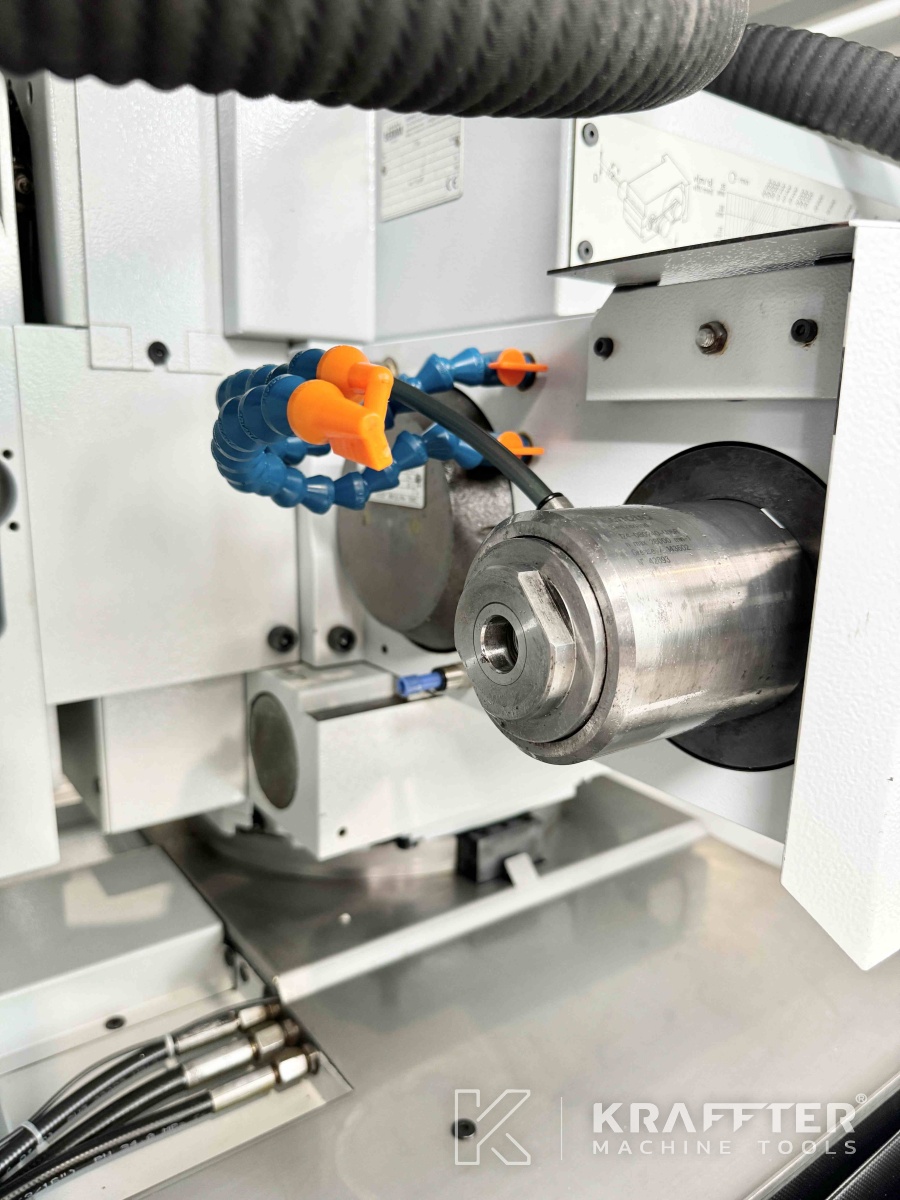

x1 broche rectification interieur RENAUD Switzerland 124-080240-M16R (28'000 min-1) - référence KELLENBERGER: 4013.01

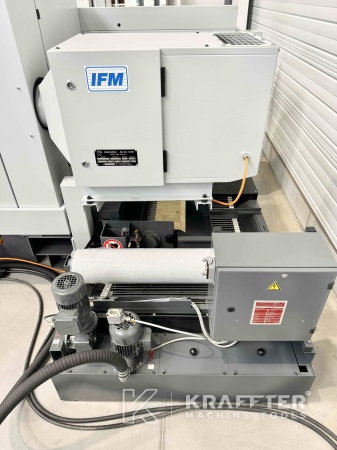

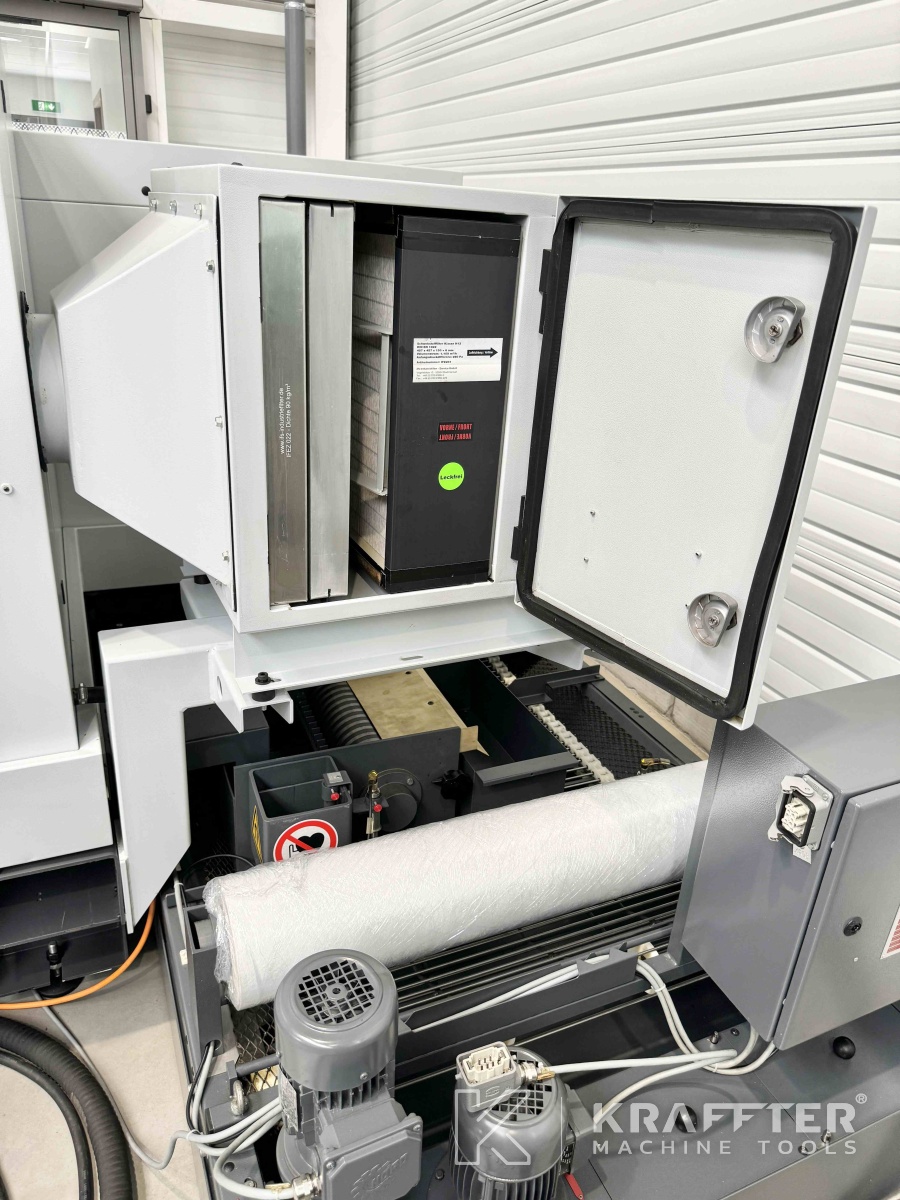

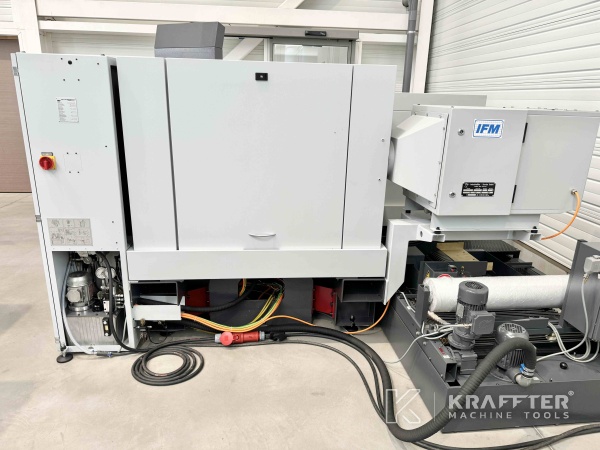

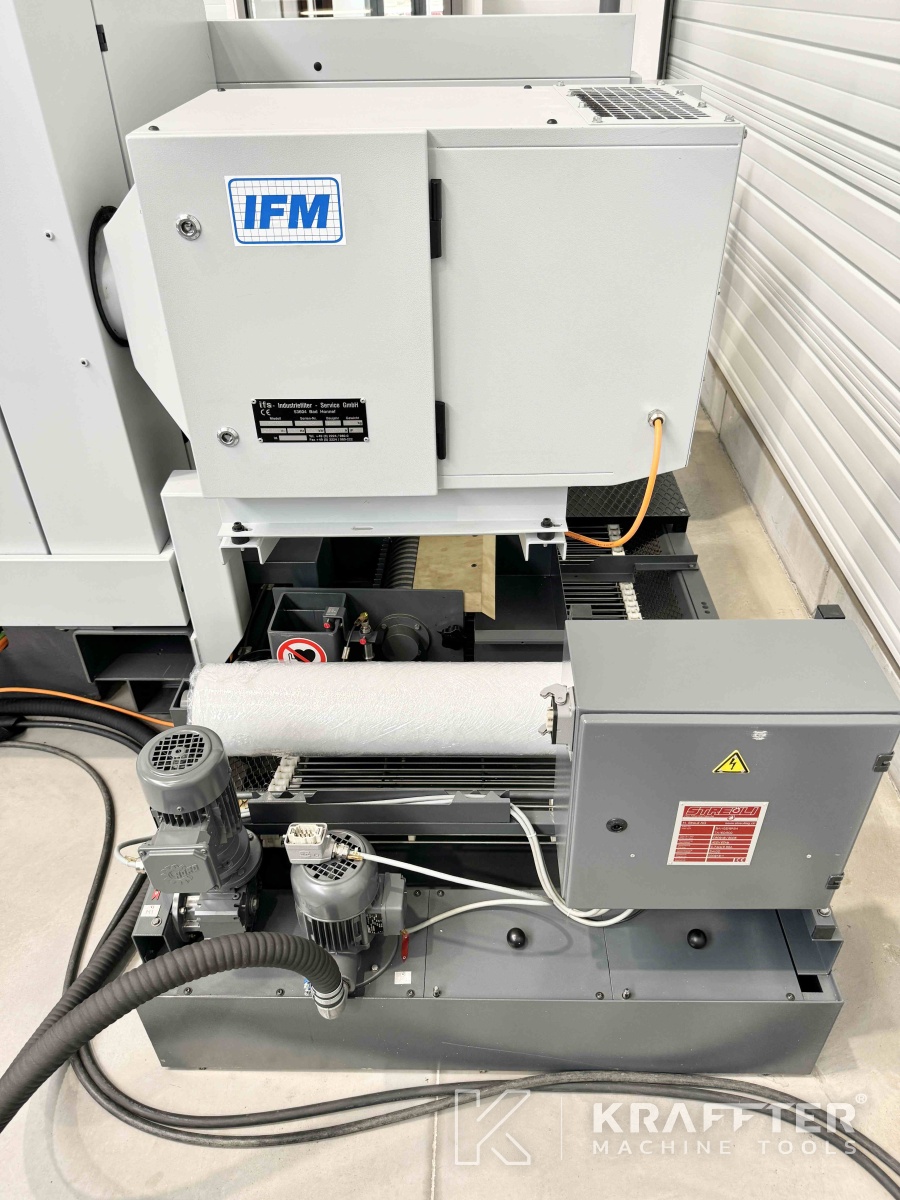

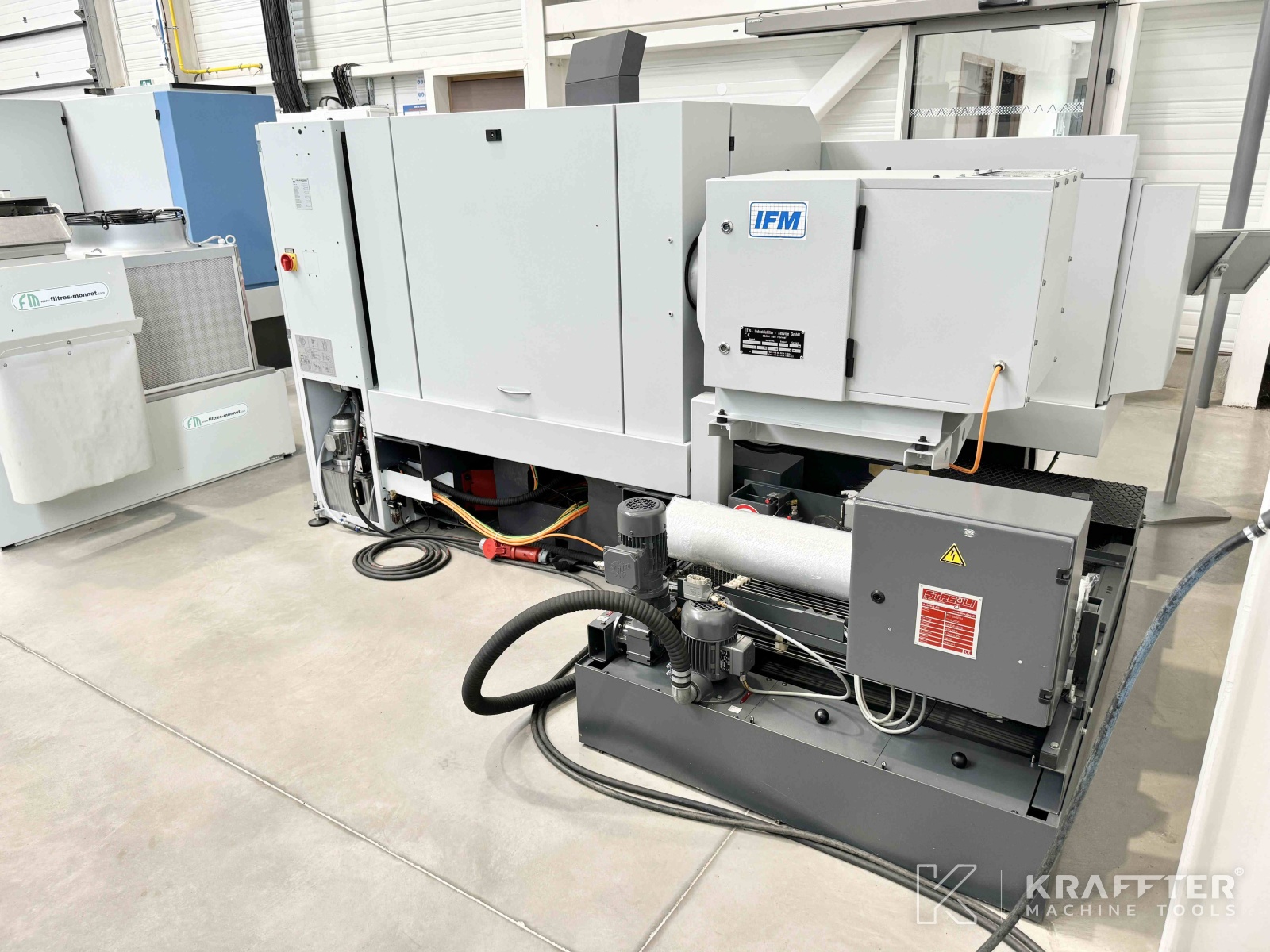

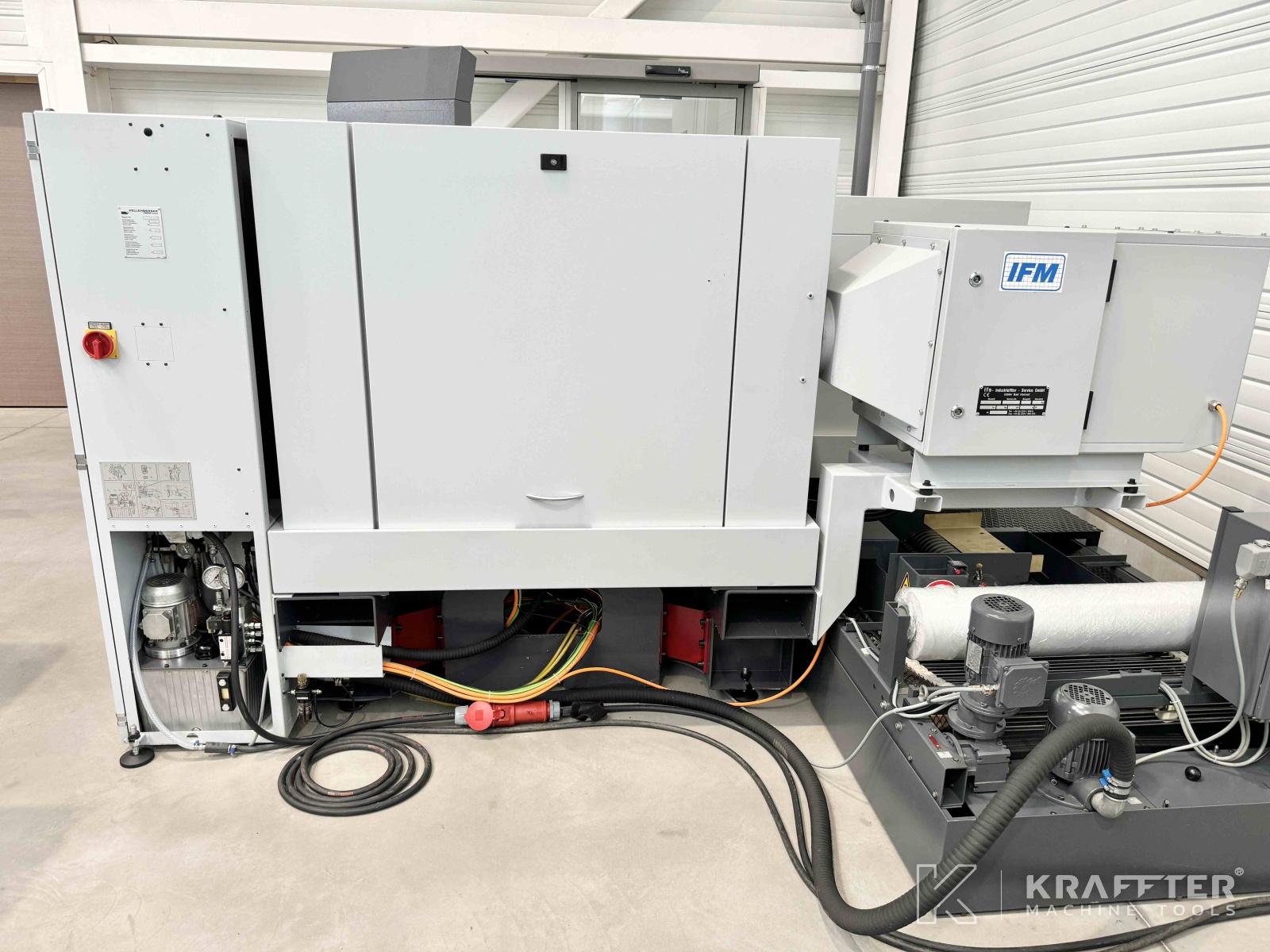

x1 unité d'aspiration de brouillard d'huile IFM type IFMC 1800

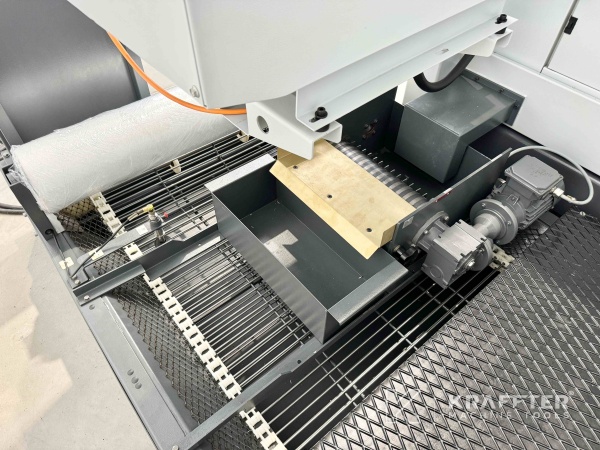

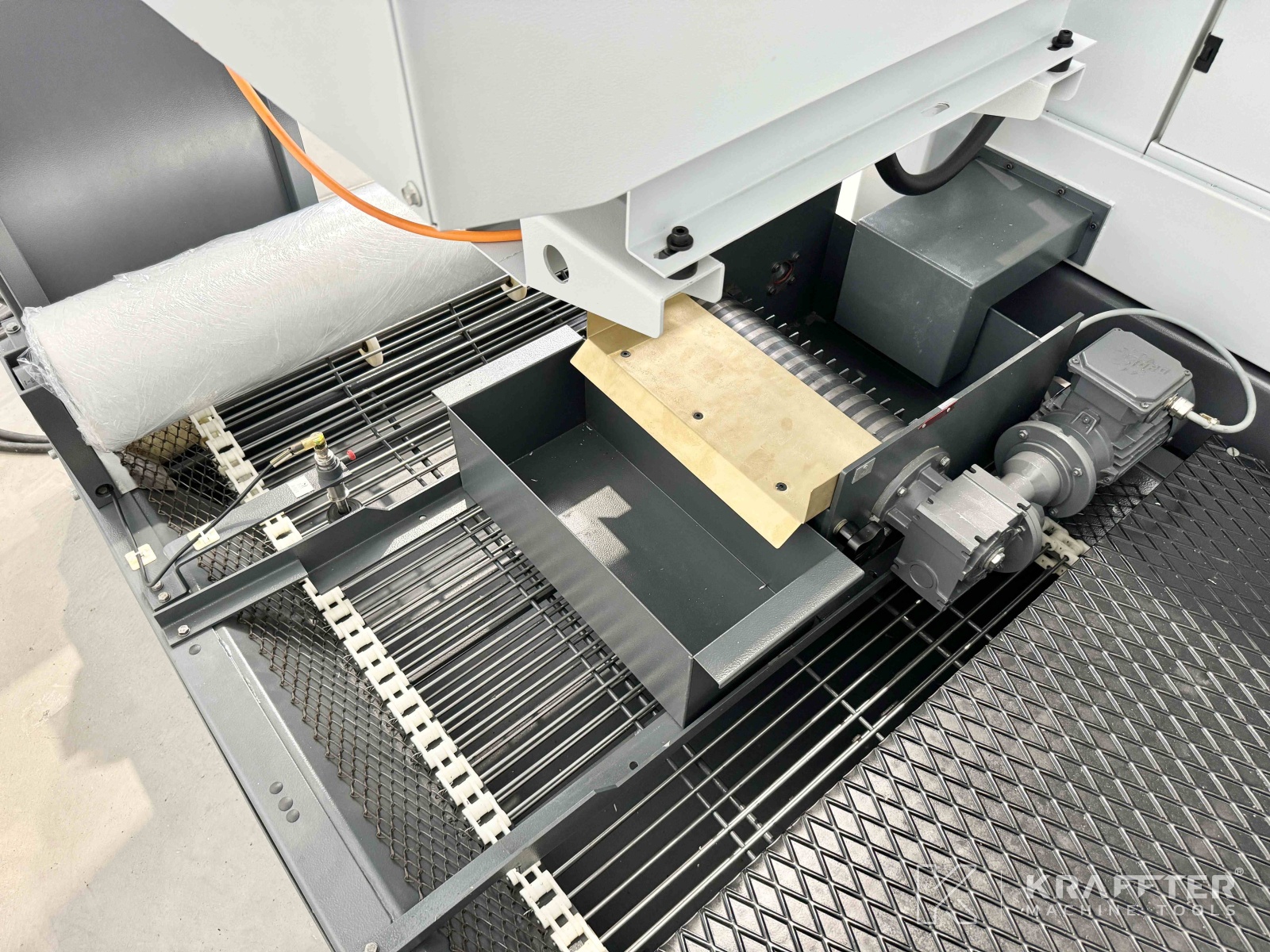

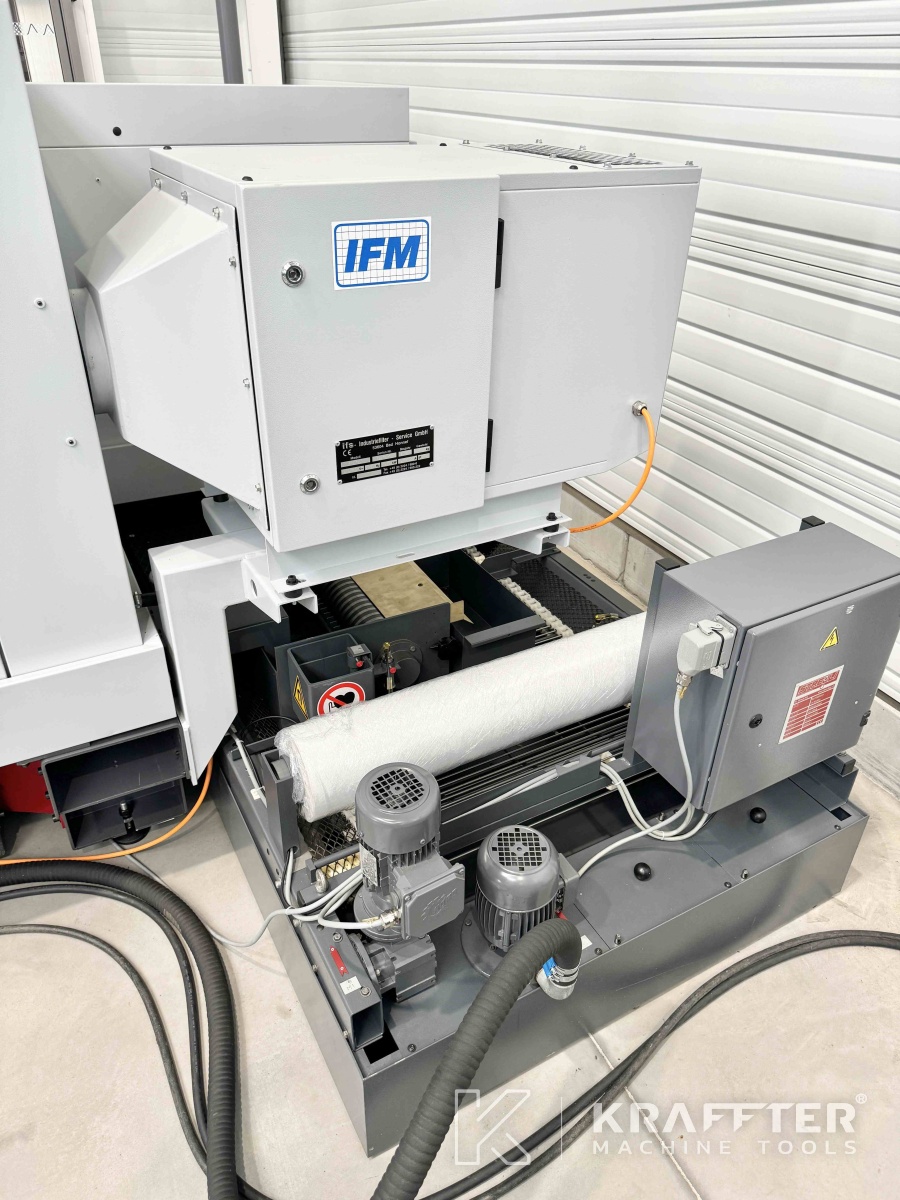

x1 dispositif de filtration papier (375 litres) + séparateur magnétique SPB3-SAMG4 (référence KELLENBERGER: 4071.01)
x1 palpeur pièce MOVOMATIC type C25
x1 réglage fin de fausse-table

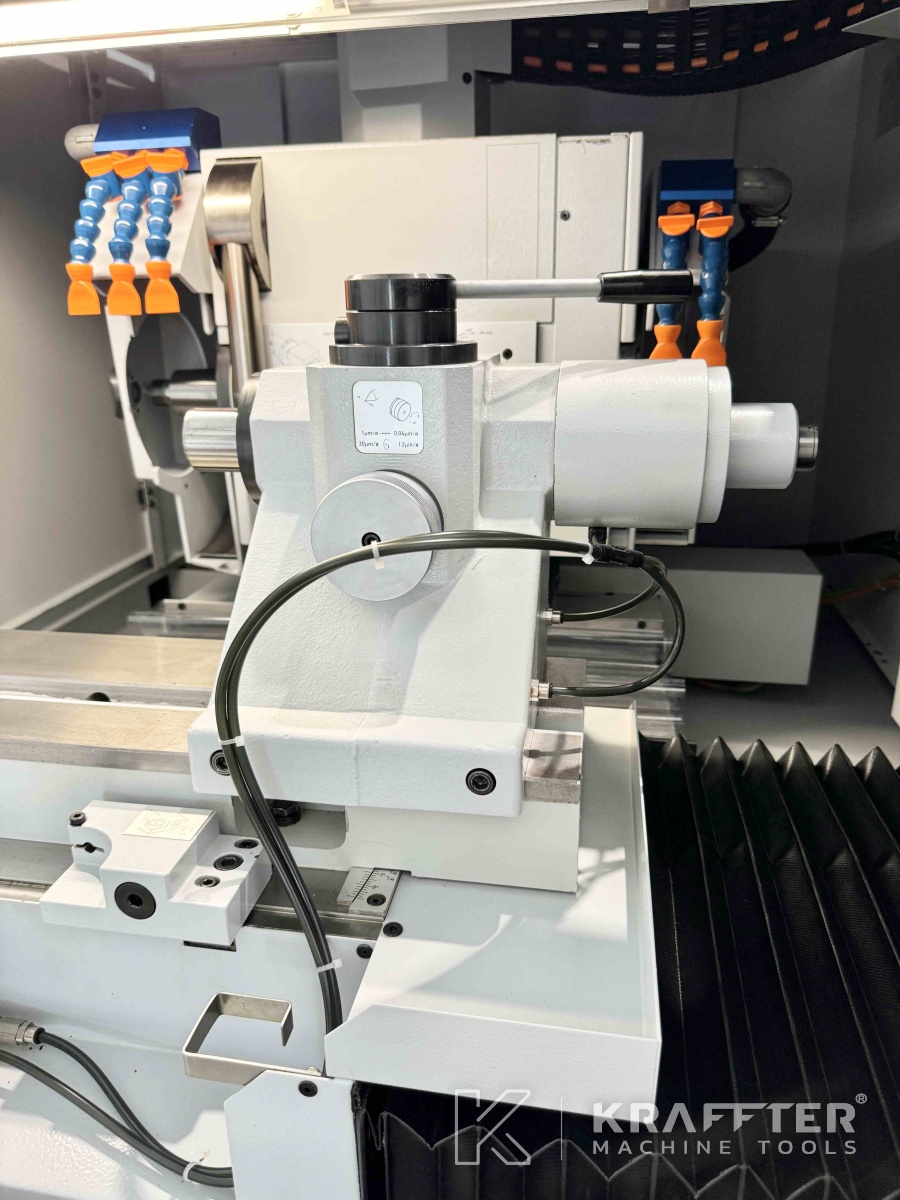

x1 contre-pointe à réglage fin de conicité
x1 dispositif de pressurisation de la contre-pointe (sur coussin d'air pour un repositionnement facile) - référence KELLENBERGER: 4030.05

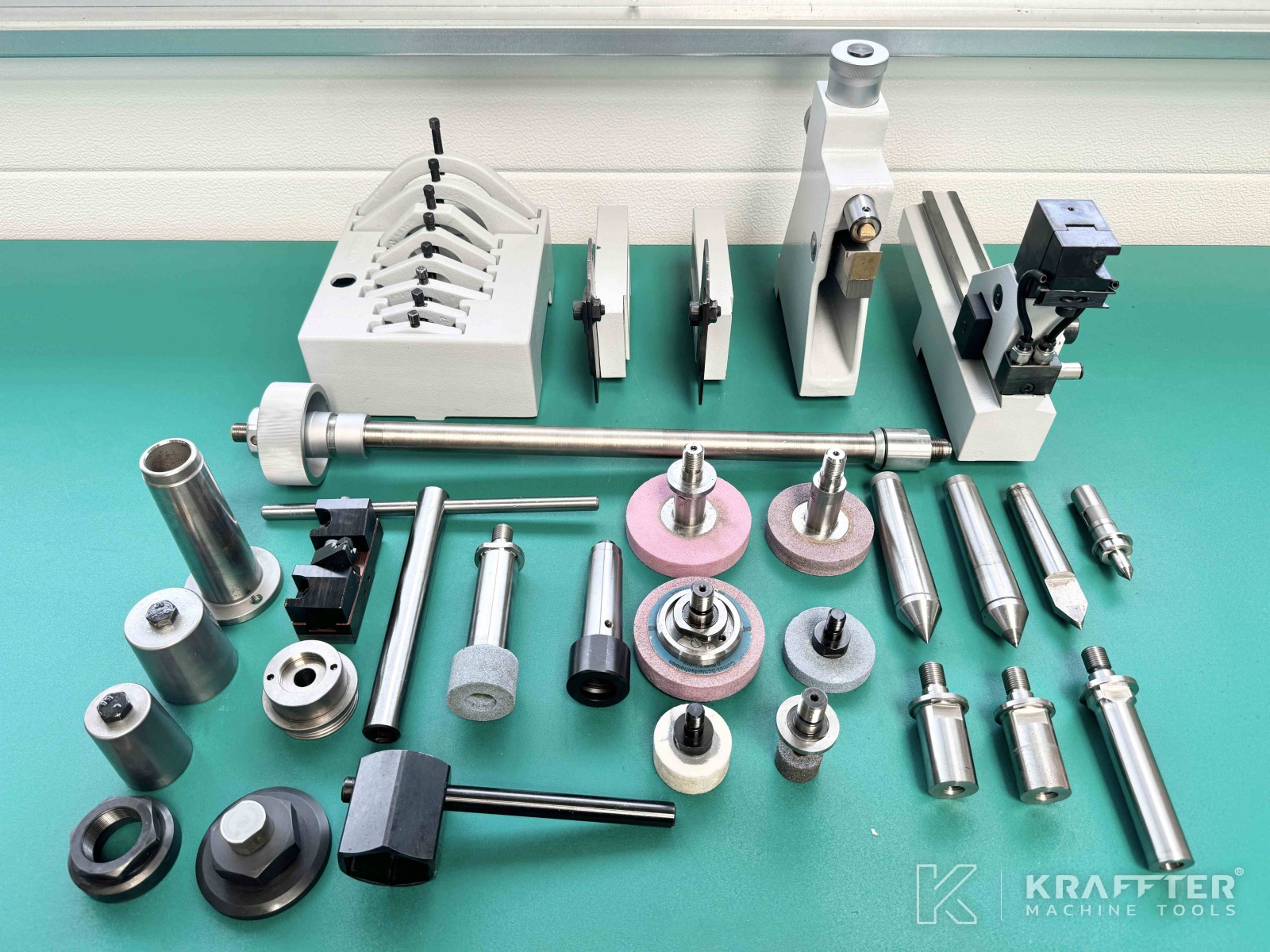

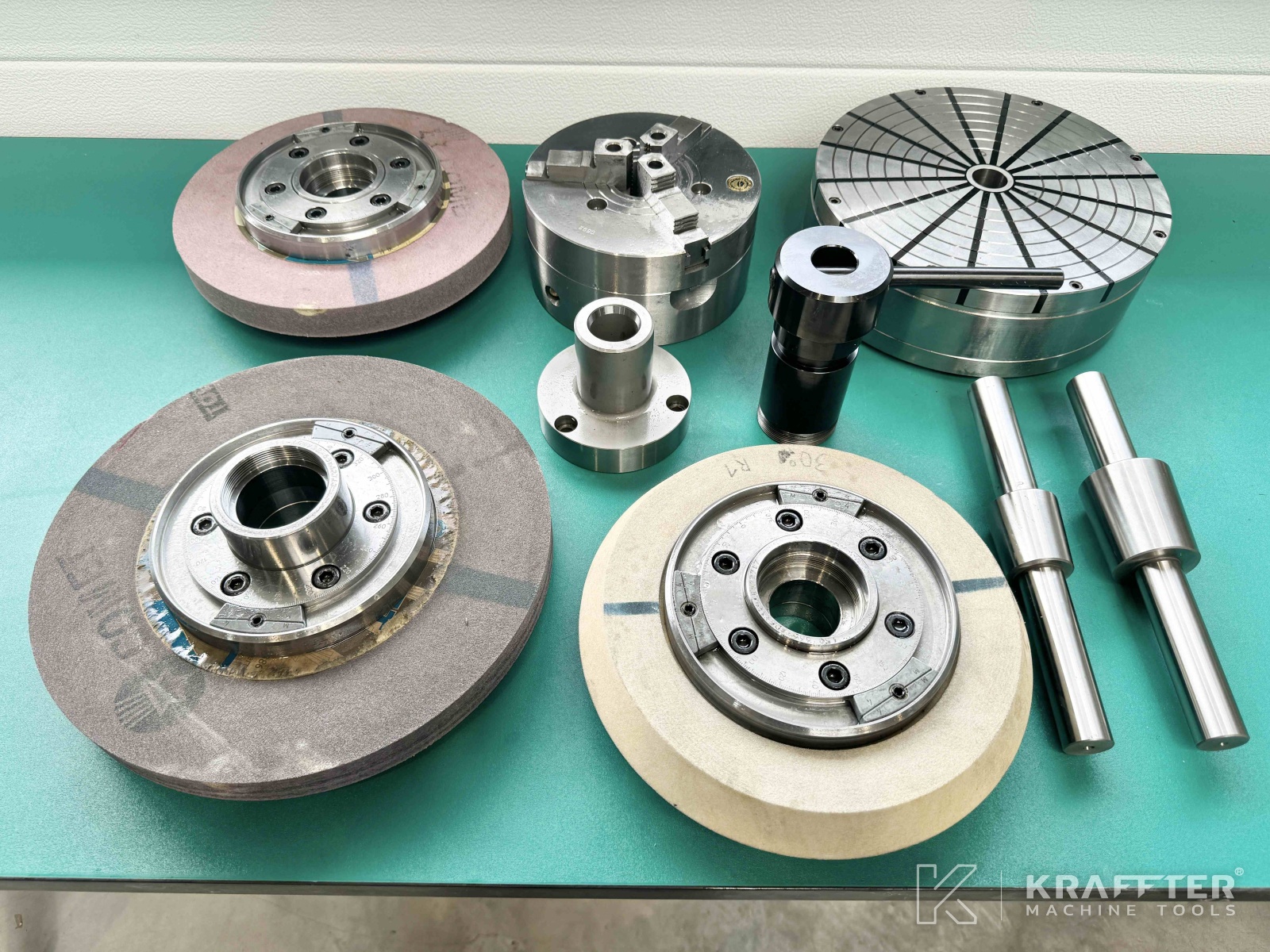

x5 flasques porte-meule EXTER. Ø127 |mm]
x10 tasseaux porte-meule INTER.
x4 pointes sèches
x1 mandrin 3 mors Ø205 [mm]
x1 plateau magnétique Ø300 [mm] - référence KELLENBERGER: 11010.04
x1 nez de réduction pour montage pinces SCHAUBLIN B32 - référence KELLENBERGER: 11030.00

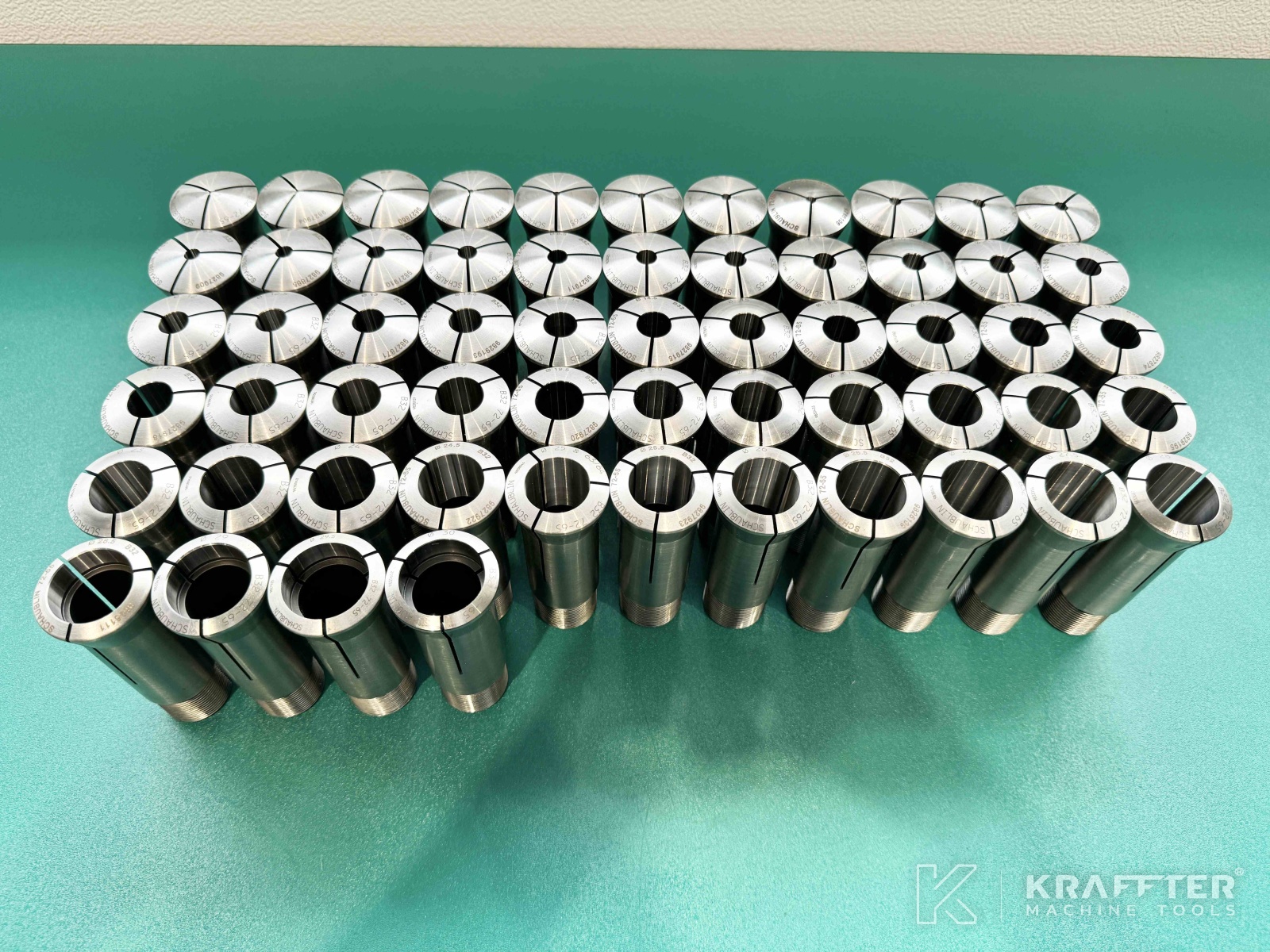

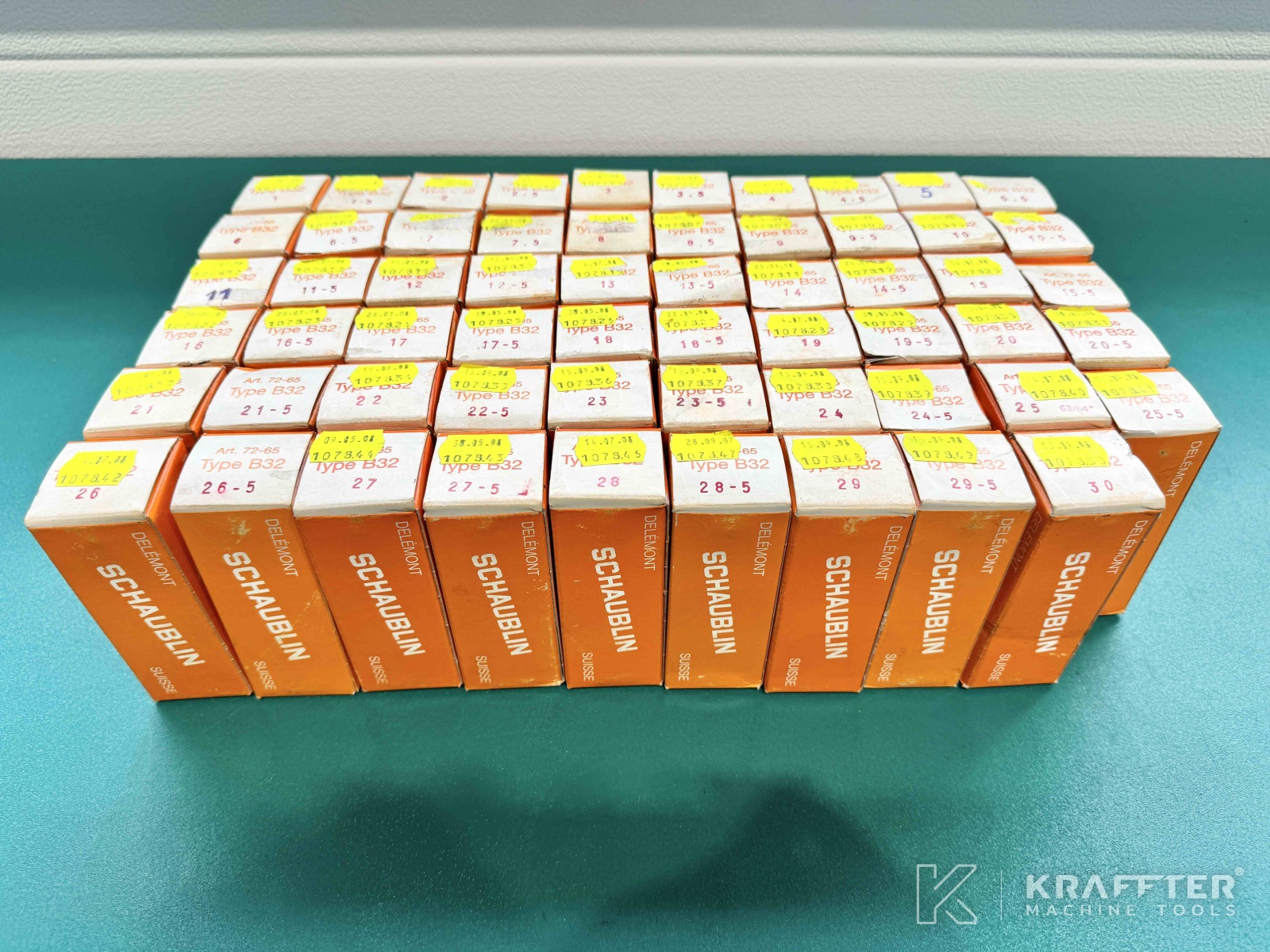

x1 ensemble de 59 pinces de serrage SCHAUBLIN B32 - référence KELLENBERGER: 11030.20
x1 poignée de contrôle - référence KELLENBERGER: 10880.00
x1 ensemble de 8 tocs d'entrainement - référence KELLENBERGER: 11040.00

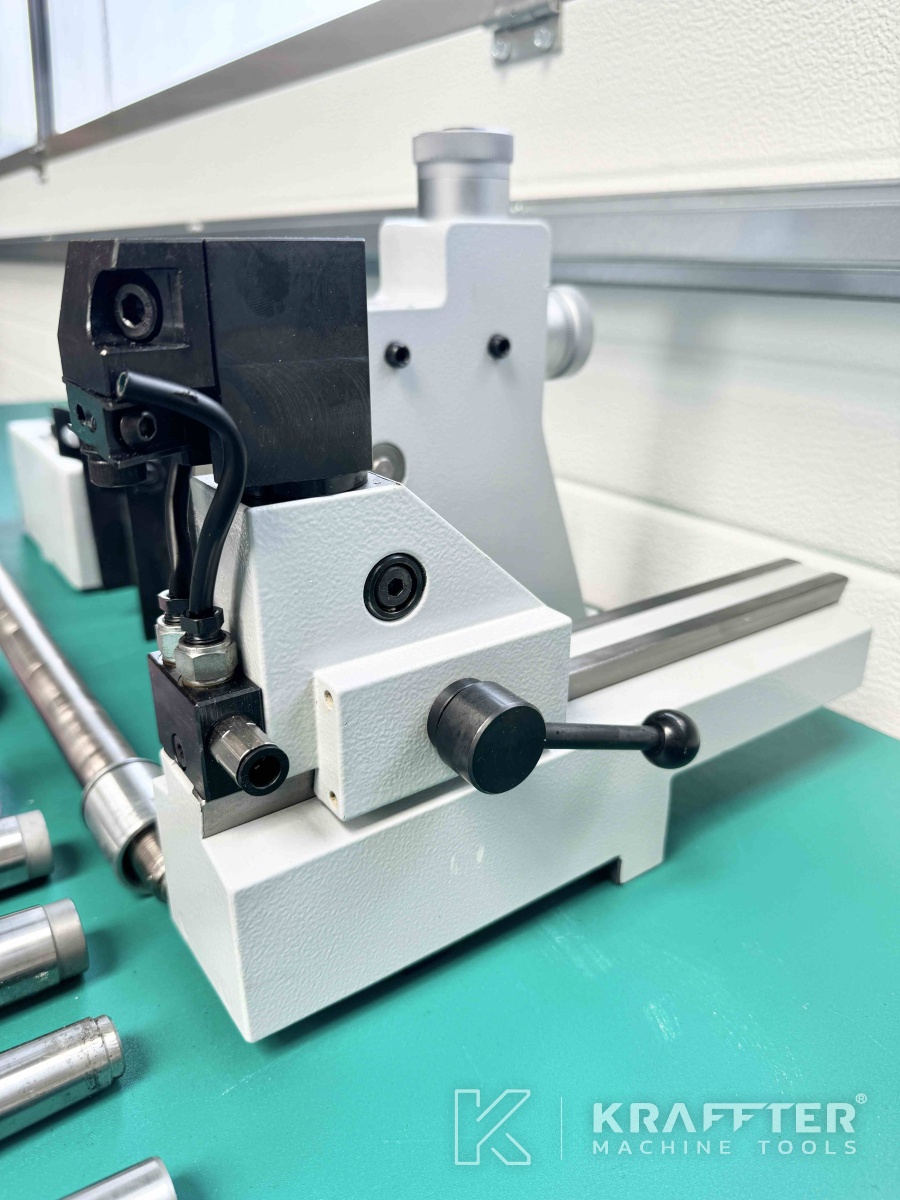

x1 lunette 2 points Ø 5 à 80 [mm] - référence KELLENBERGER: 11200.00
x1 jeu de 2 supports pièce - référence KELLENBERGER: 11270.00
x1 diamanteur sur table - référence KELLENBERGER: 11310.00
x2 arbre d'équilibrage

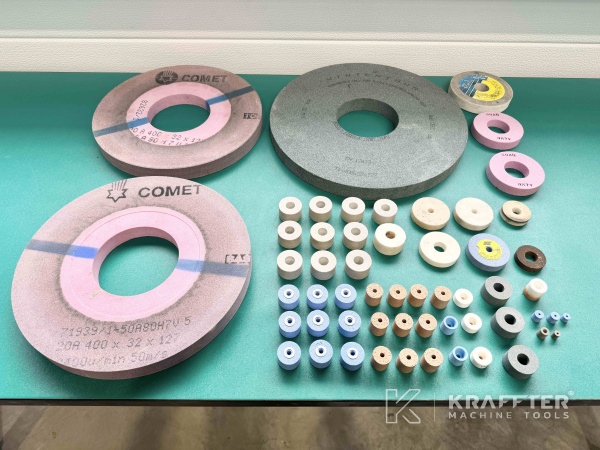

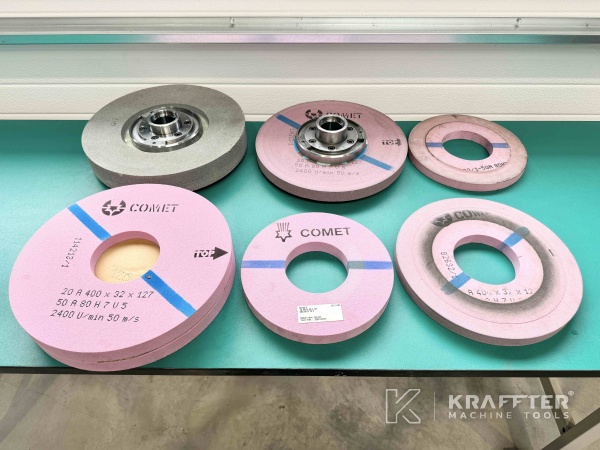

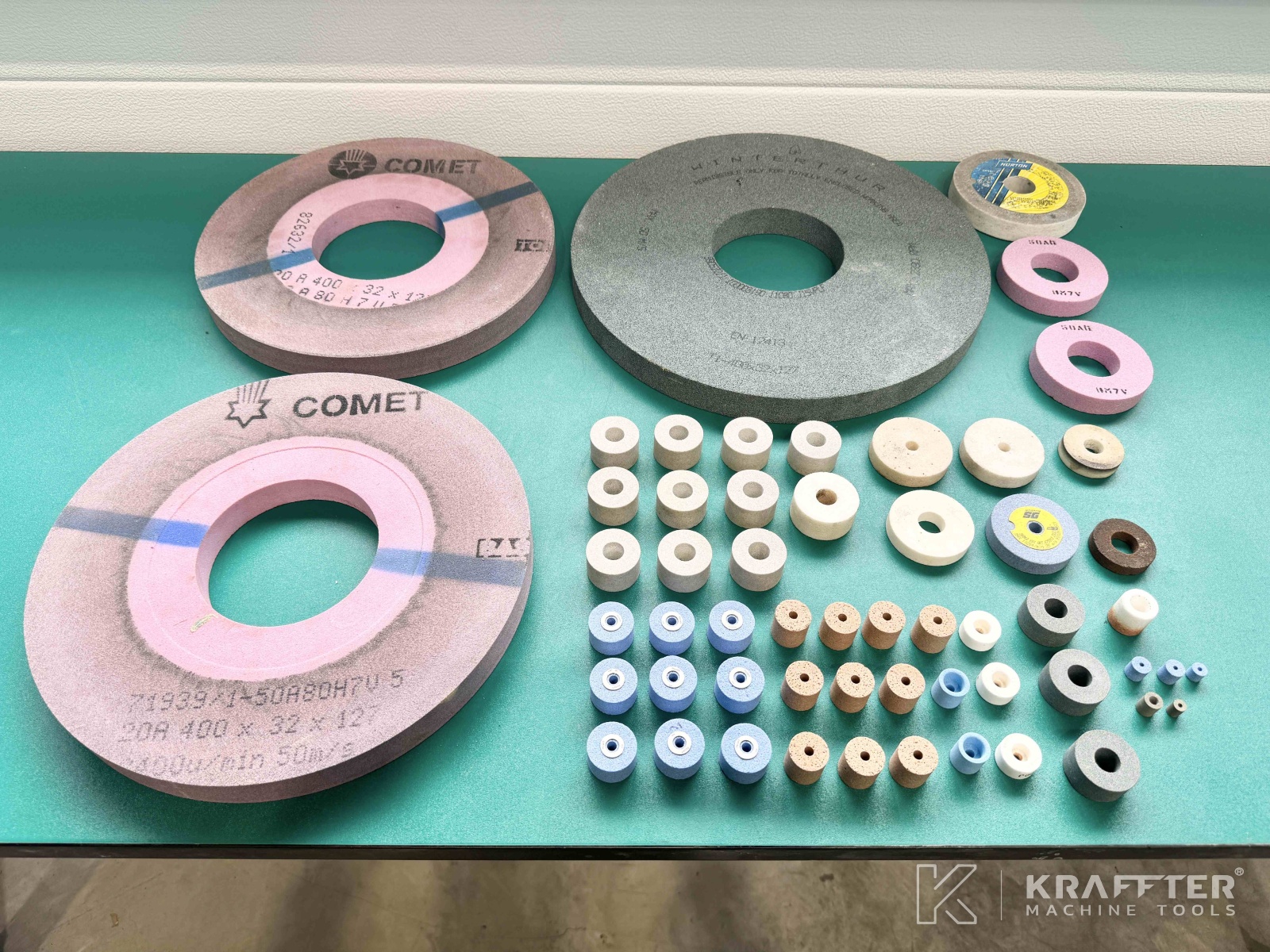

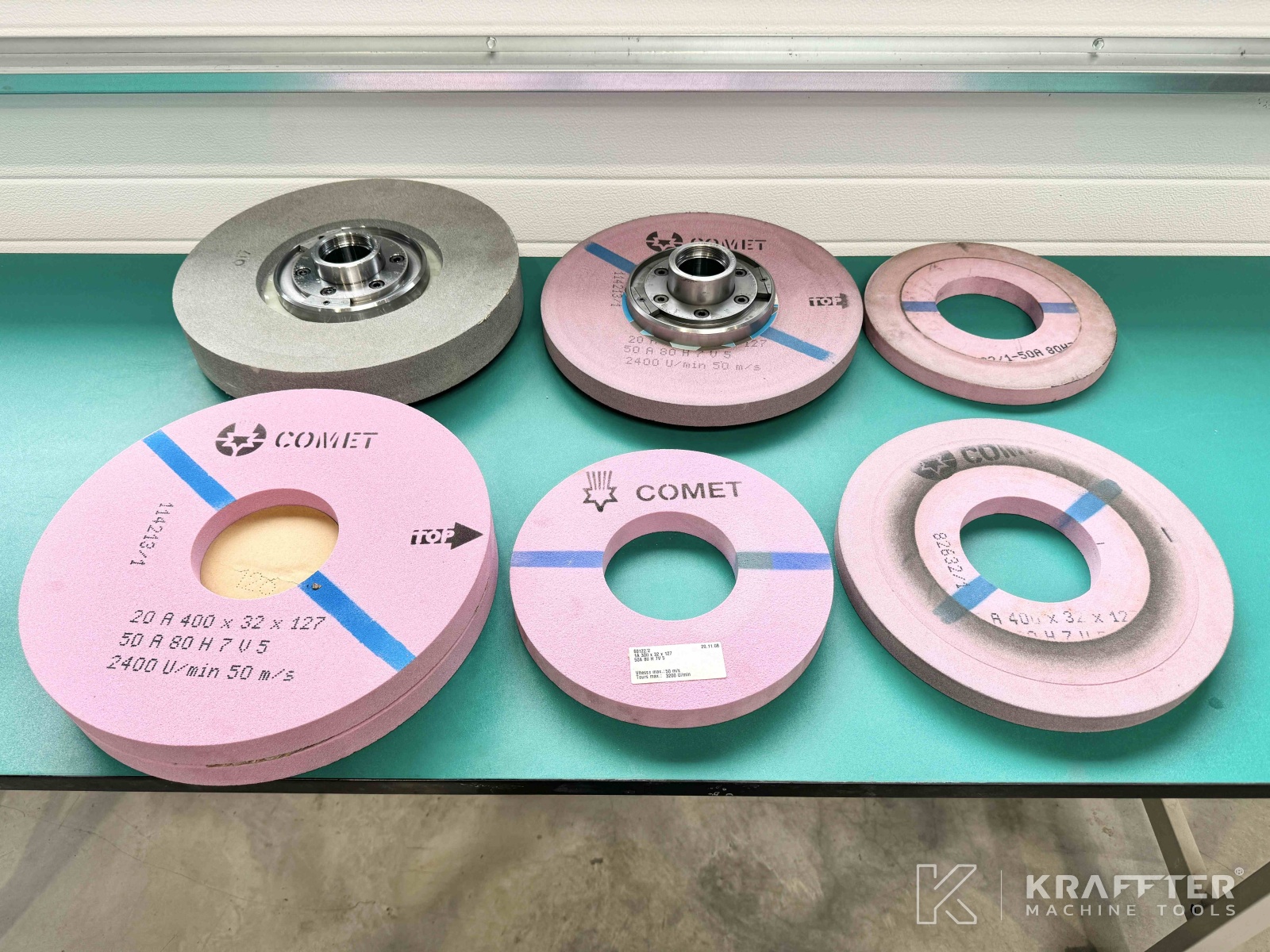

x1 ensemble de meules INTER. / EXTER.
x1 manuel technique
