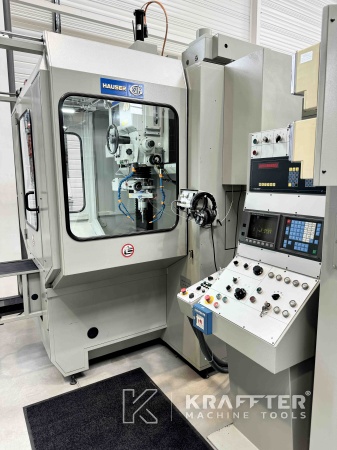

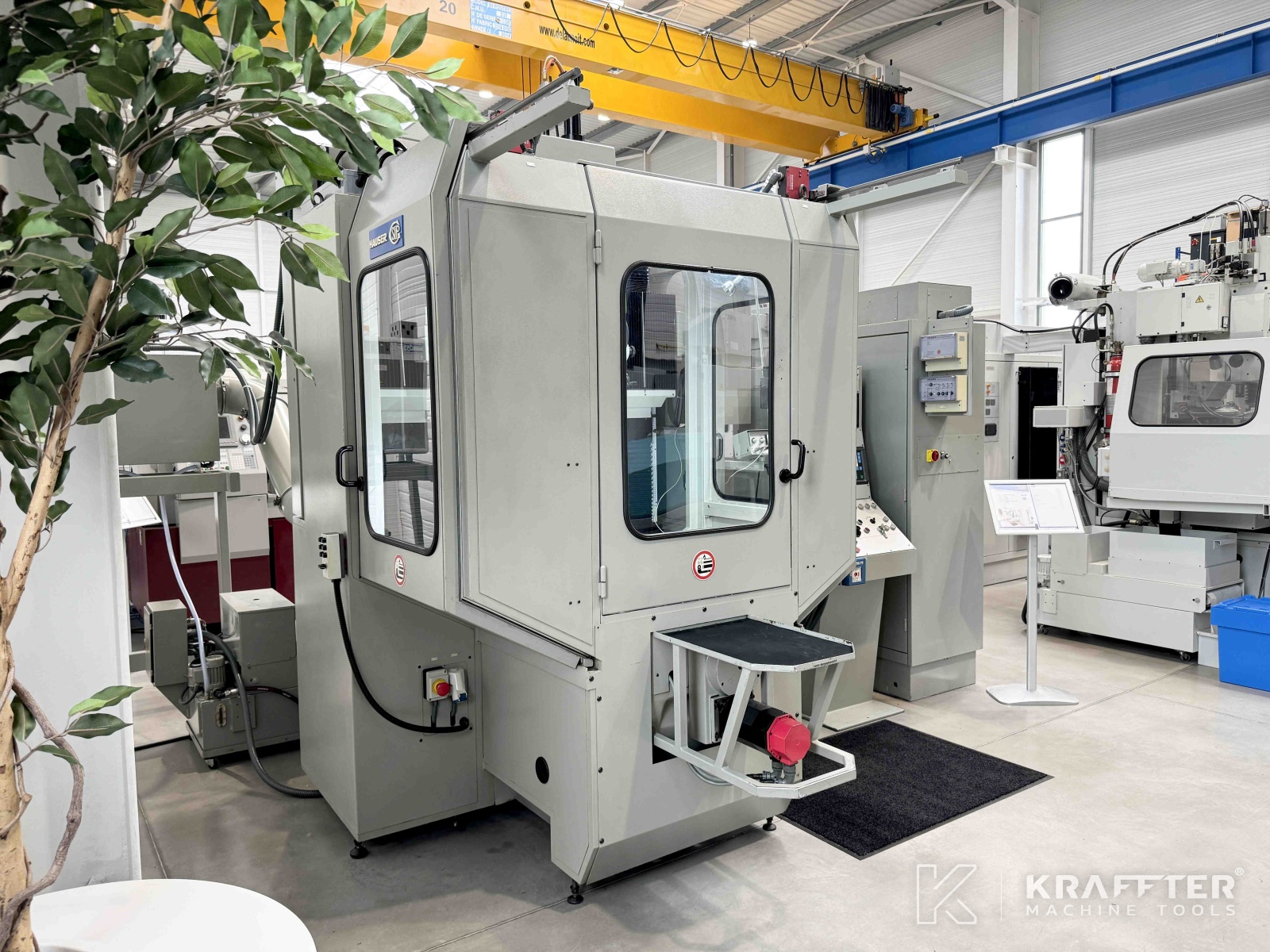

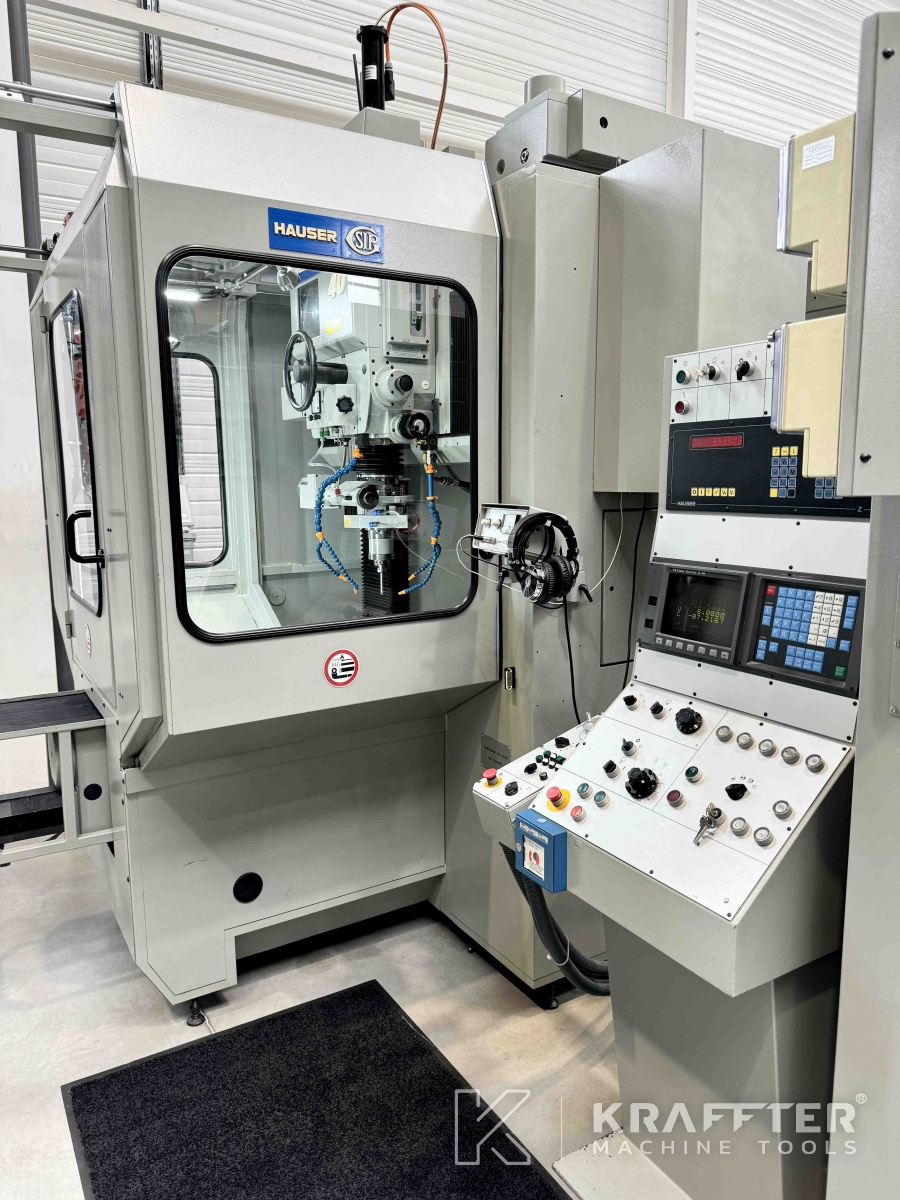

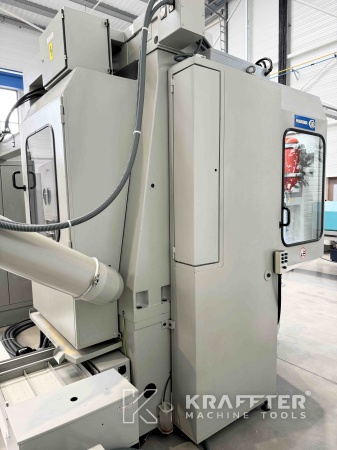

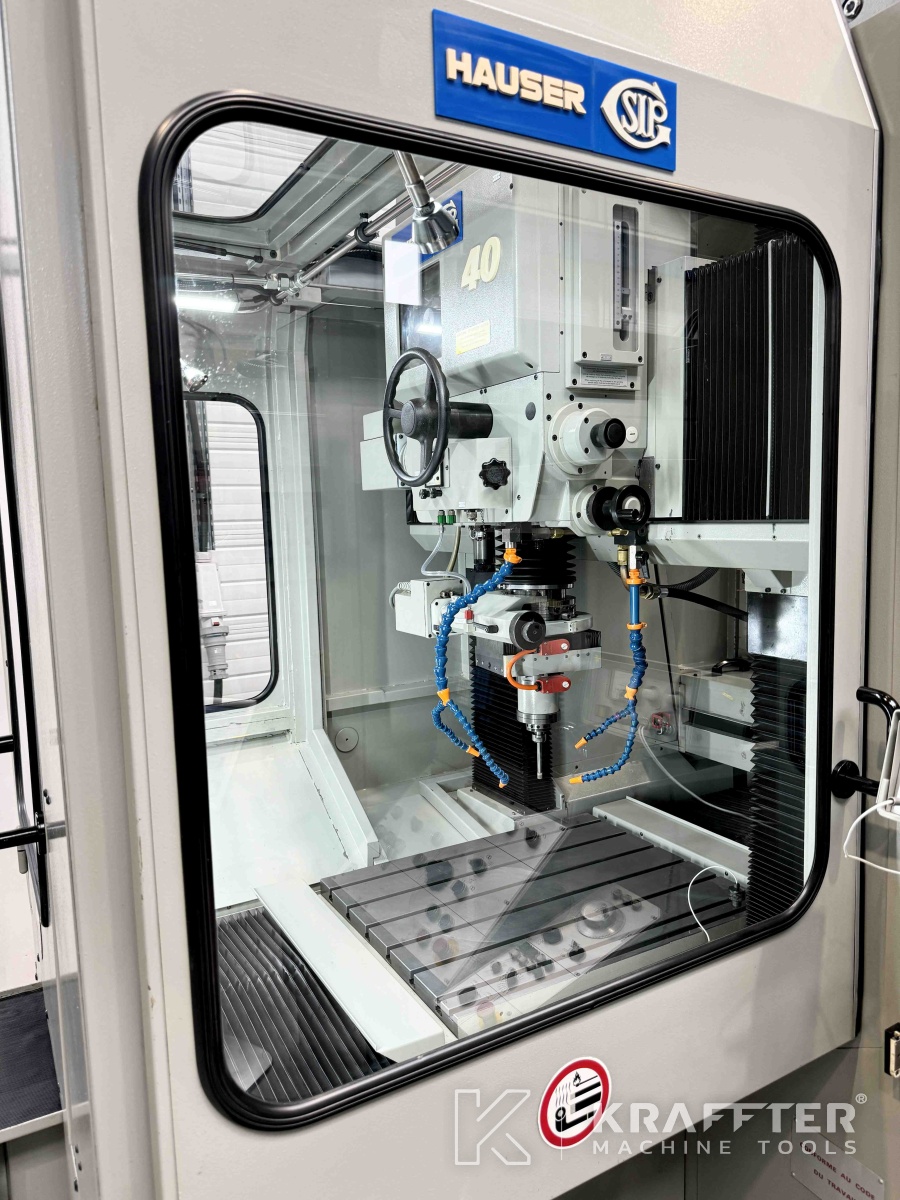

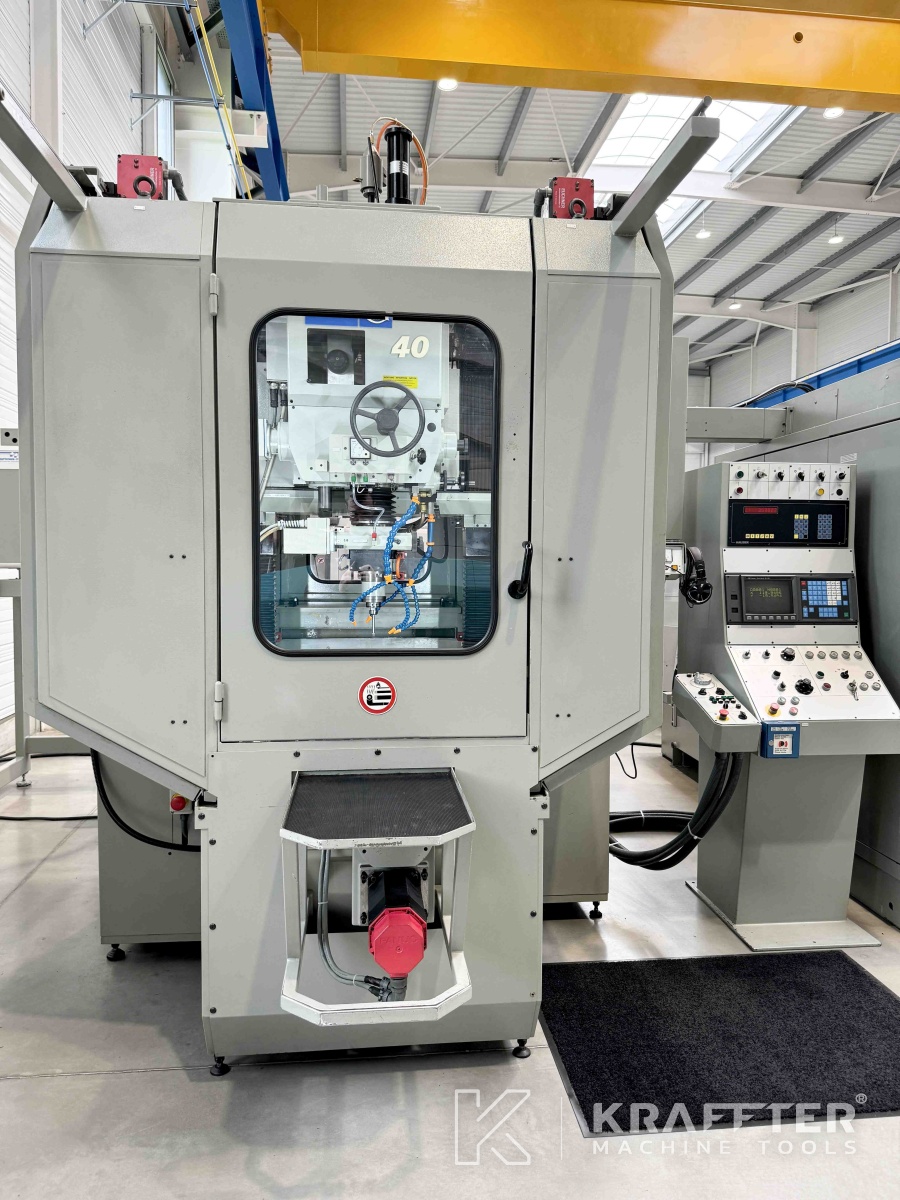

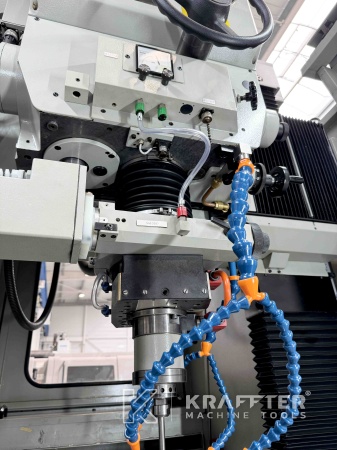

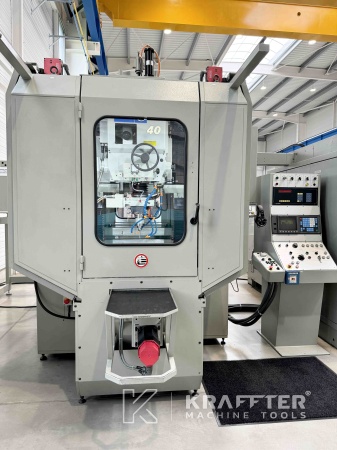

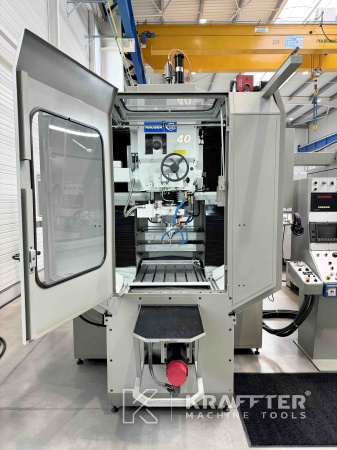

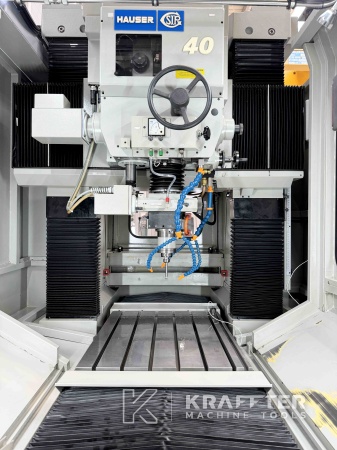

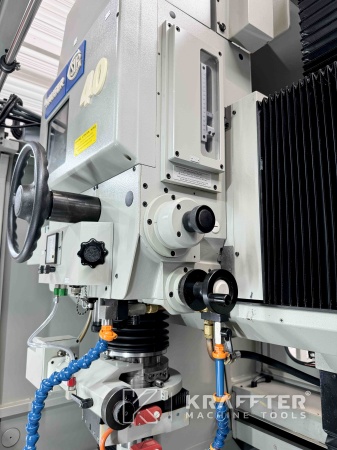

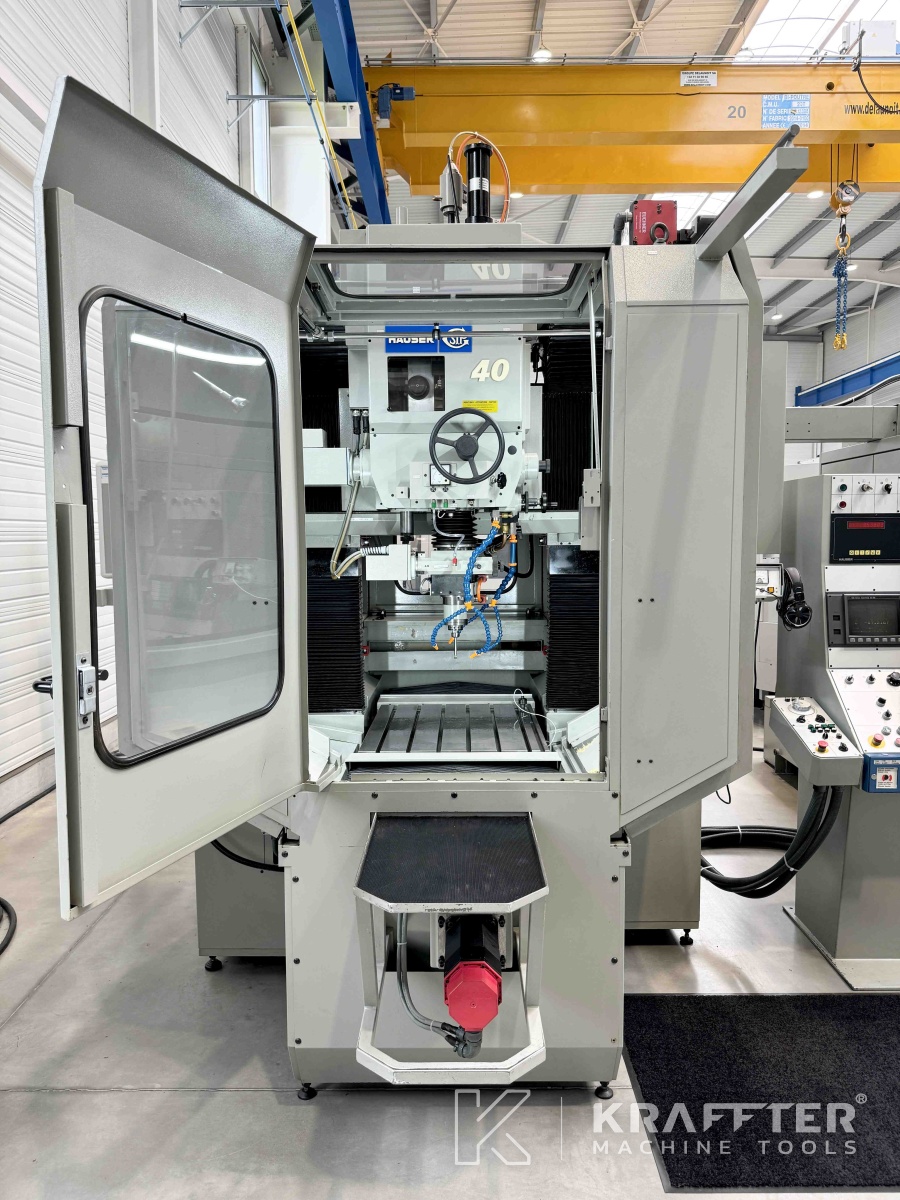

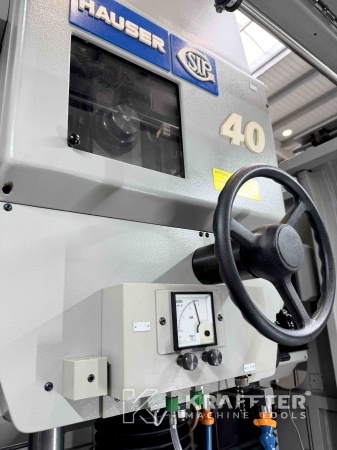

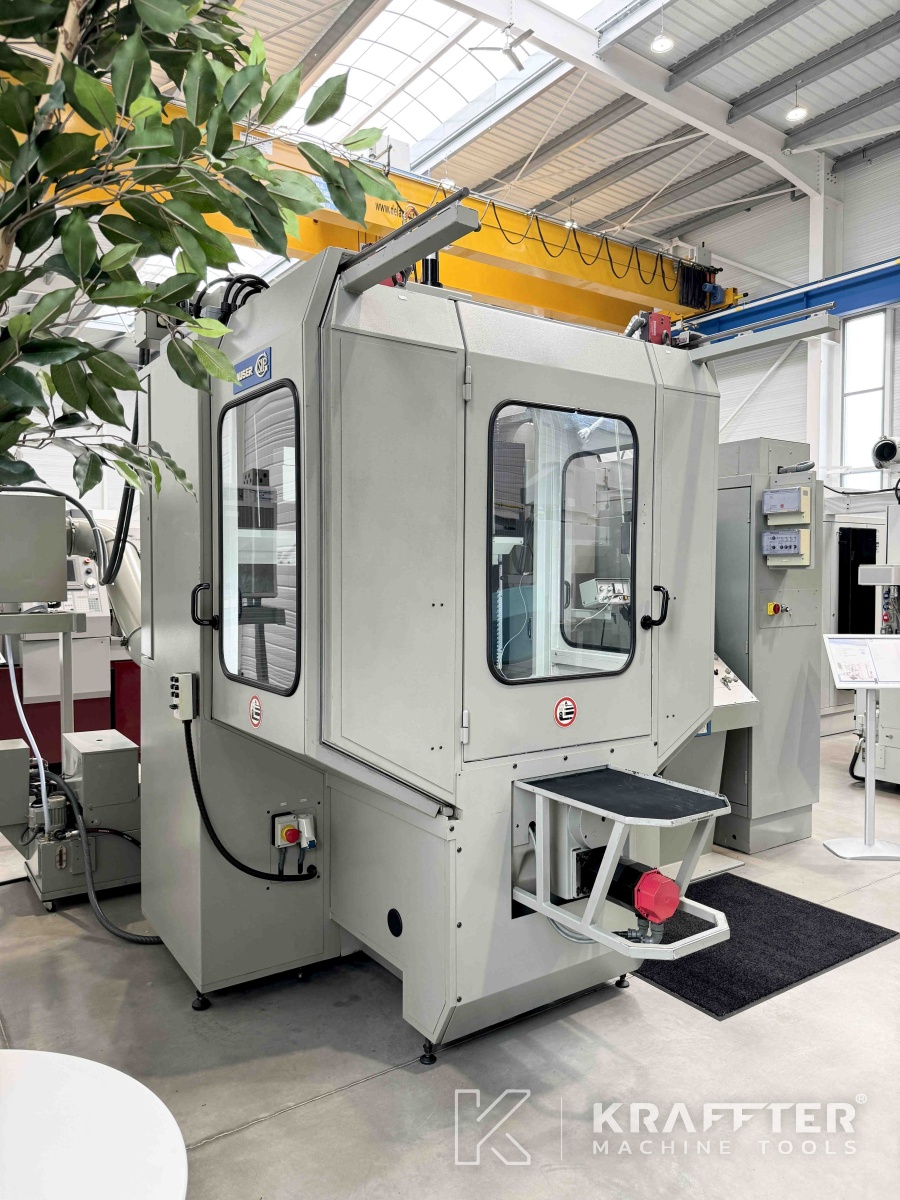

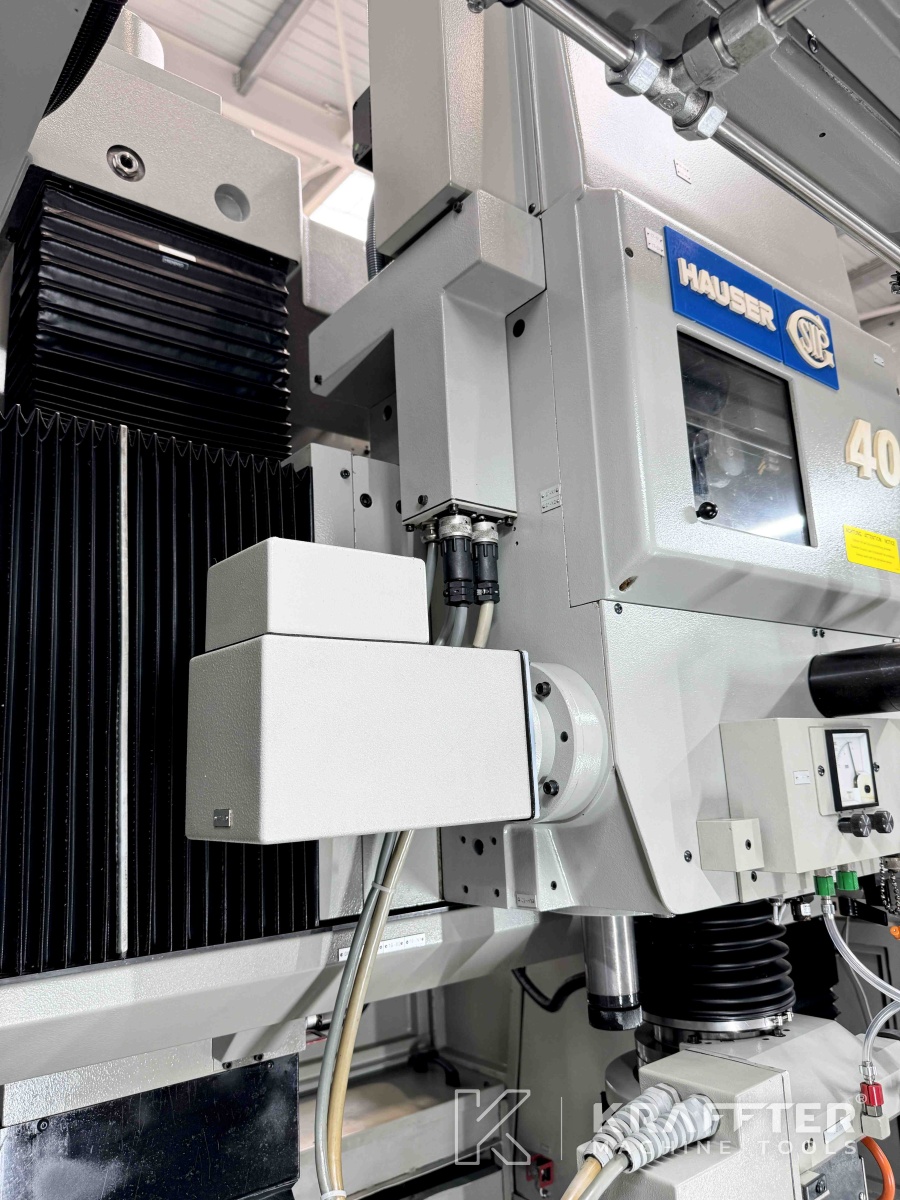

Type de machine : Rectifieuse par coordonnées CNC
Marque : HAUSER
N° de stock: 90101
Modèle : S40-400
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPDemander un devis
Caractéristiques techniques

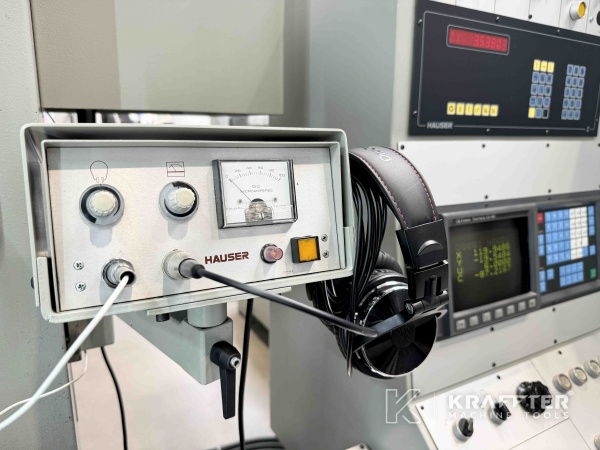

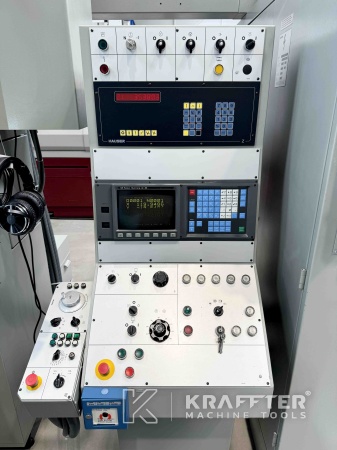

Type de CN
FANUC Series 0-M
Vitesse maxi. course axe W
800 [mm/min]
Course axe X
650 [mm]
Vitesse maxi. course axe X
4000 [mm/min]
Vitesse avances de travail axe X
1800 [mm/min]
Course axe Y
450 [mm]
Vitesse avances de travail axe Y
1800 [mm/min]
Course axe Z
130 [mm]
Vitesse mini. course axe Z
0.5 [mm/min]
Vitesse maxi. course axe Z
12000 [mm/min]
Fréquence course axe Z
max. 4 [Hz]
Vitesse axe C (planétaire)
5 - 250 [rpm]
Course axe U (avance radiale)
5.5 [mm]
Distance entre colonnes
750 [mm]

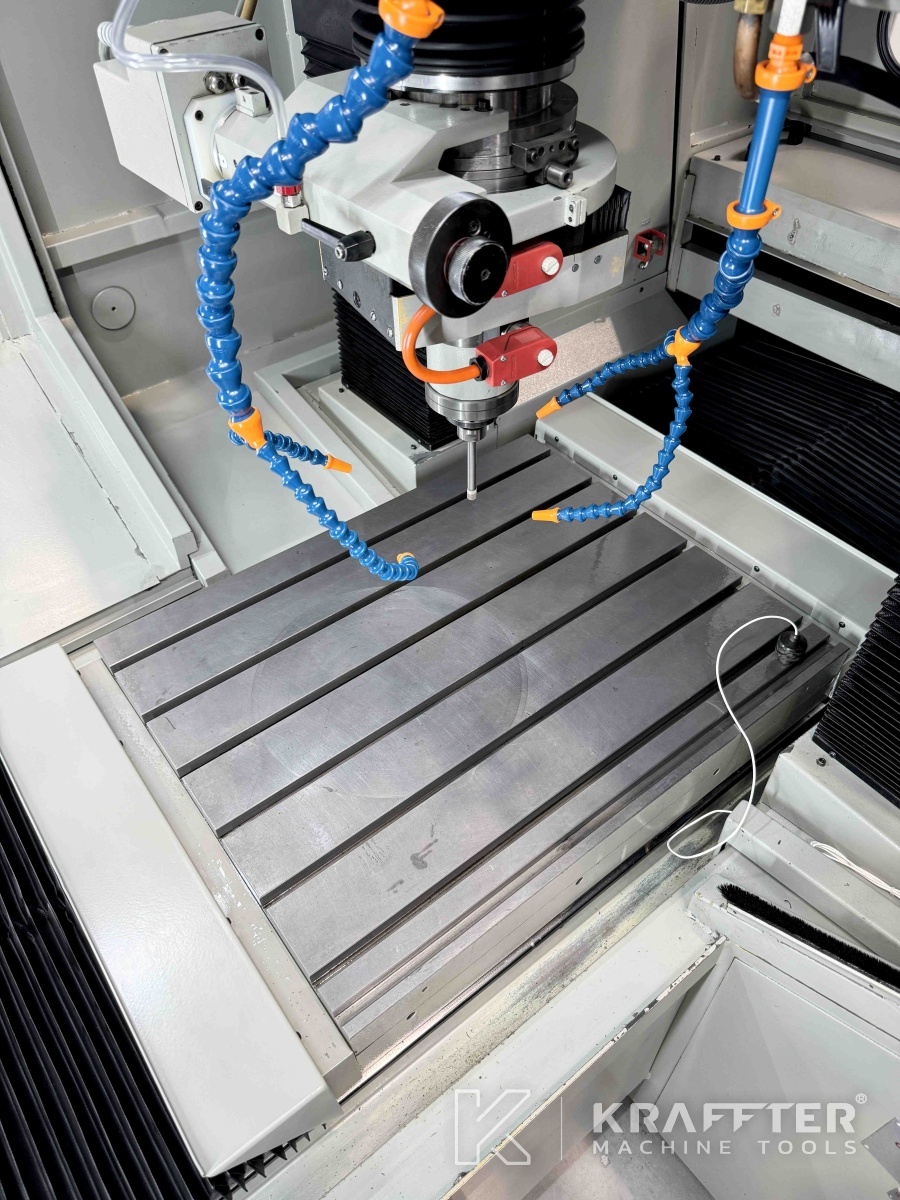

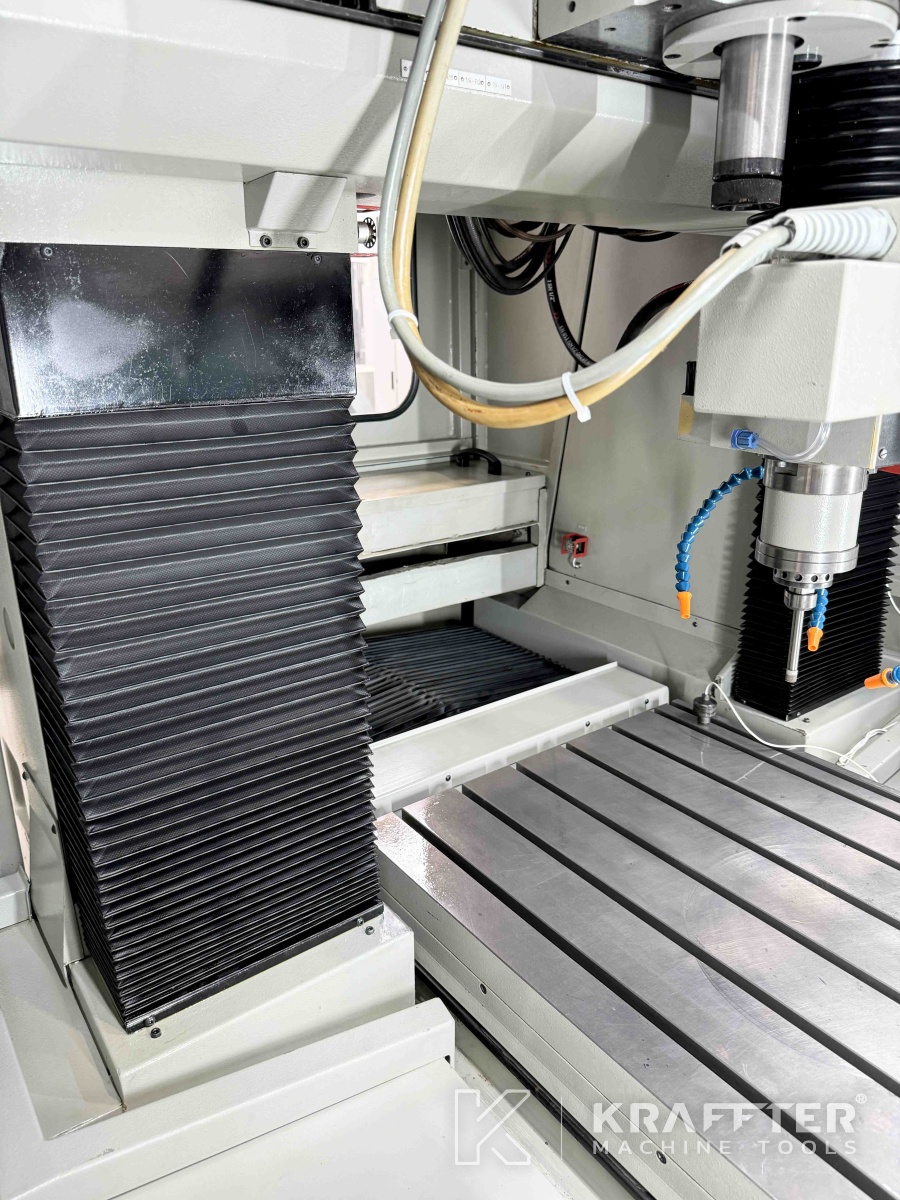

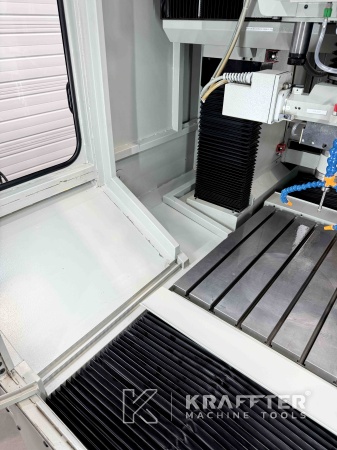

Longueur table
770 [mm]
Largeur table
630 [mm]
Passage libre entre le moteur de meulage et la table
585 [mm]
Poids maxi. admissible sur la table
500 [Kg]
Tension d'alimentation
400 [V]
Poids
4550 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

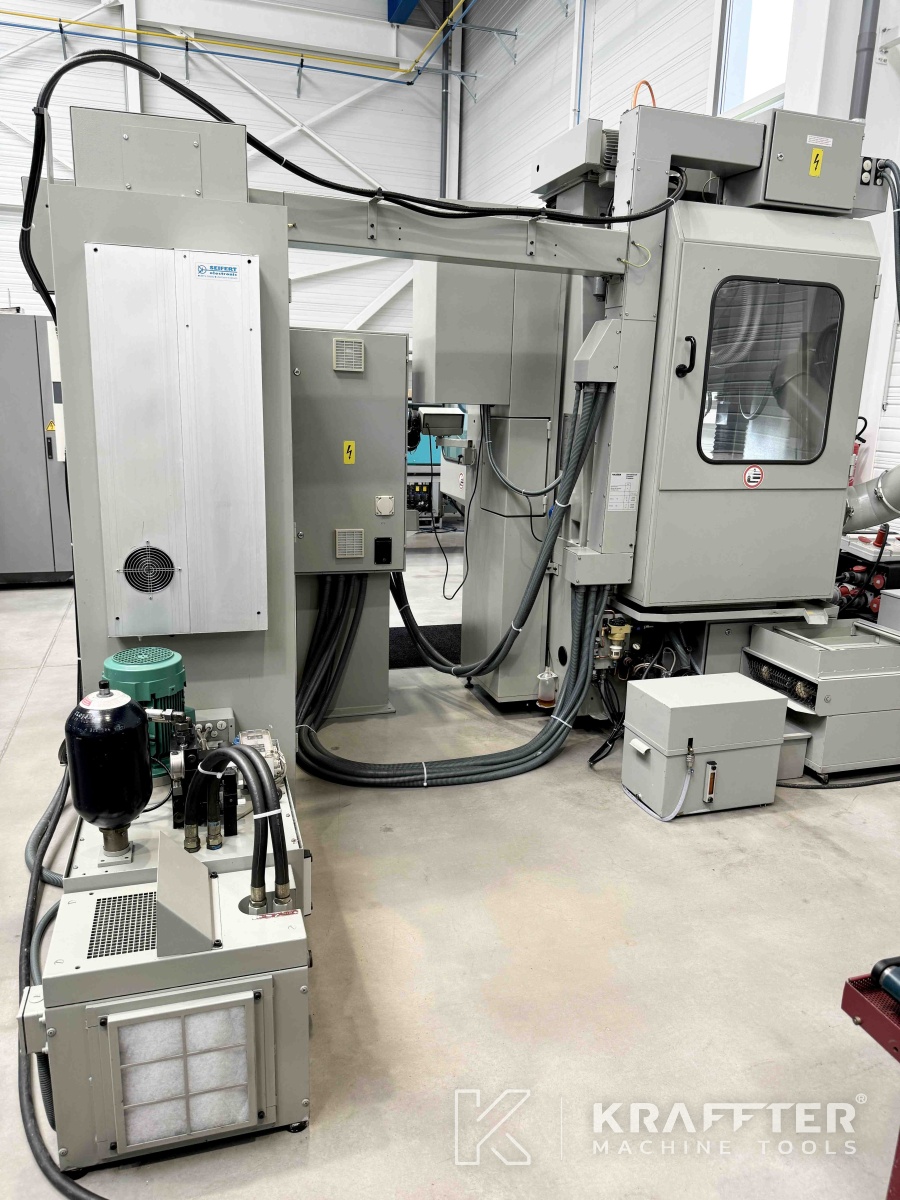

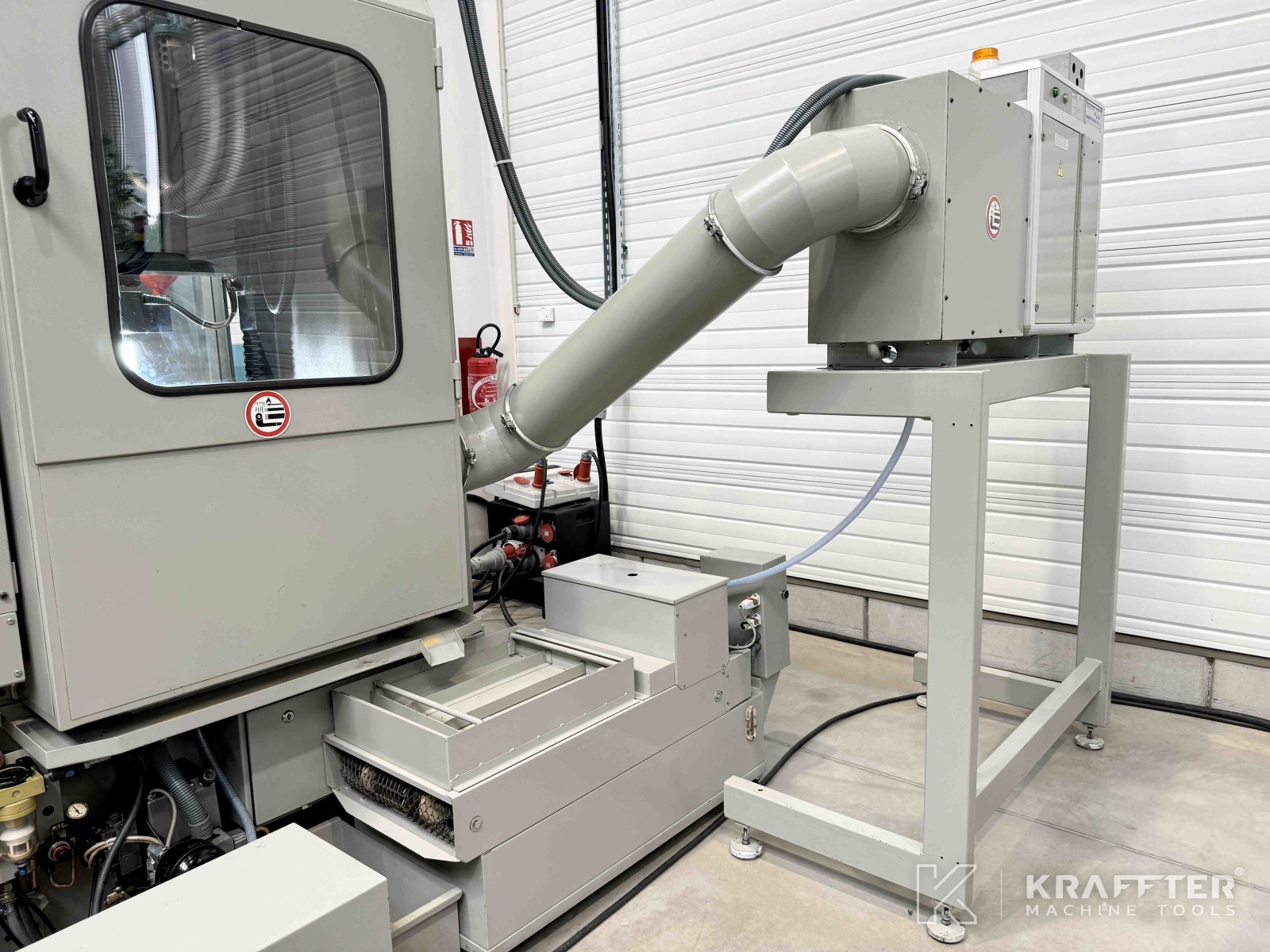

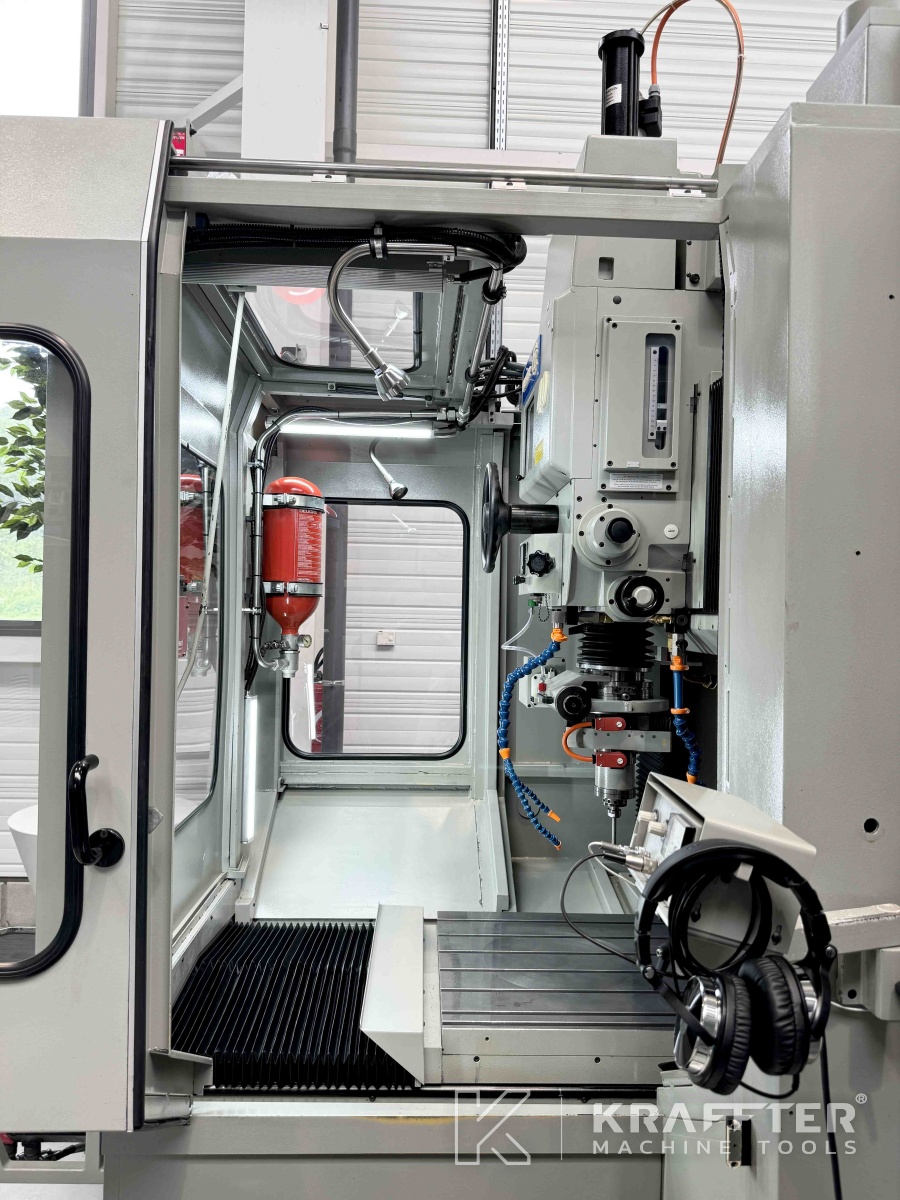

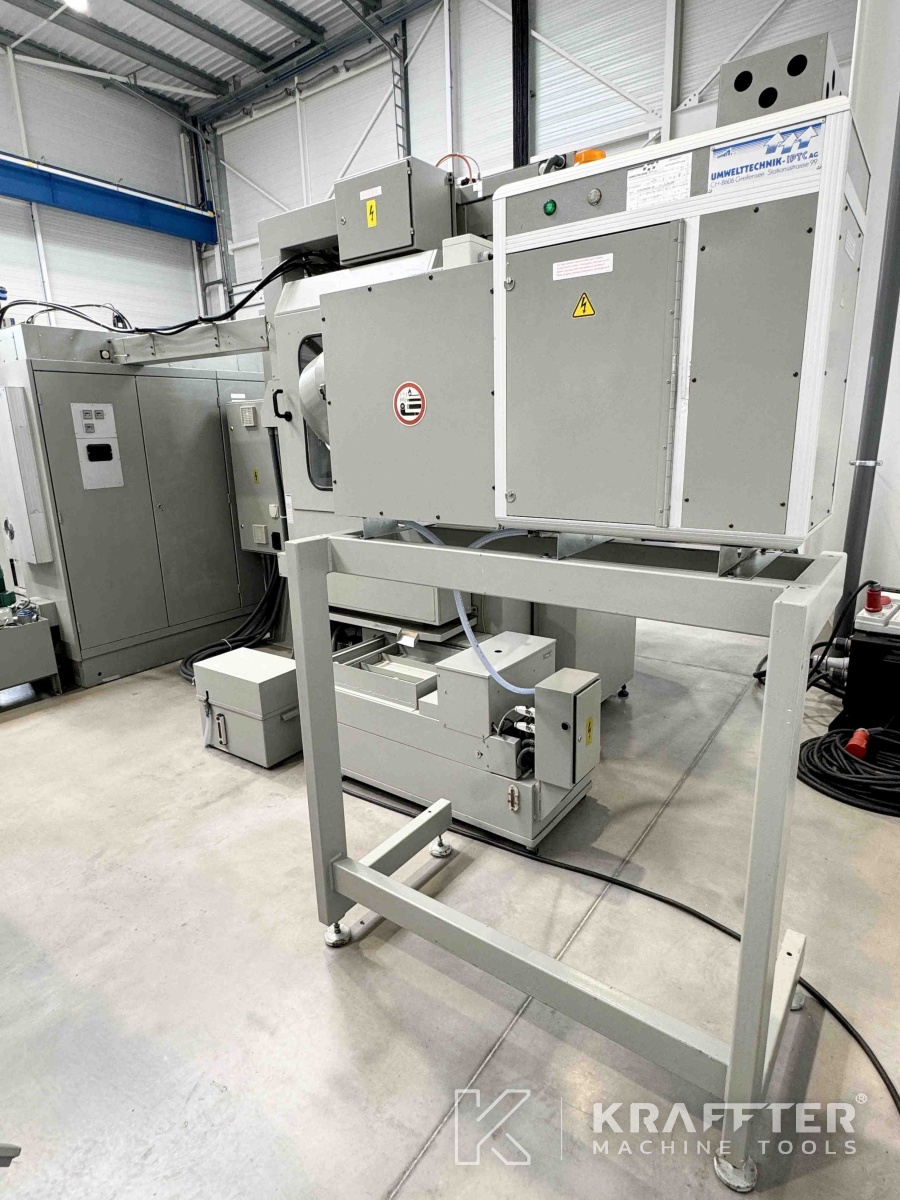

x1 pack HI-CUT comprenant:
-protection de la zone de travail

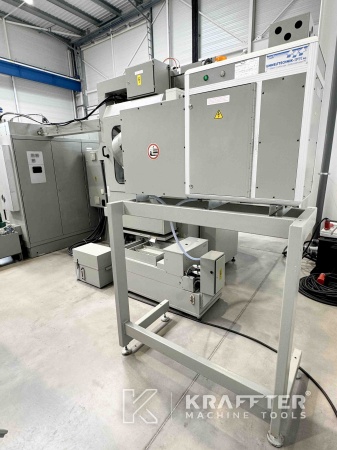

-dispositif d'évacuation avec filtre à air electrostatique
-dispositif de protection contre les incendies (à soumettre à l'expertise d'un organisme qualifié)

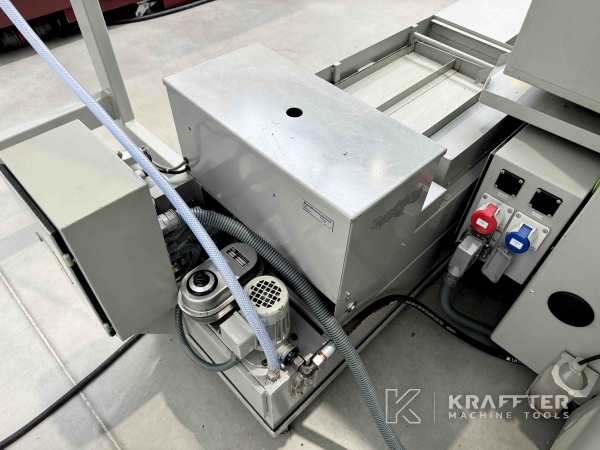

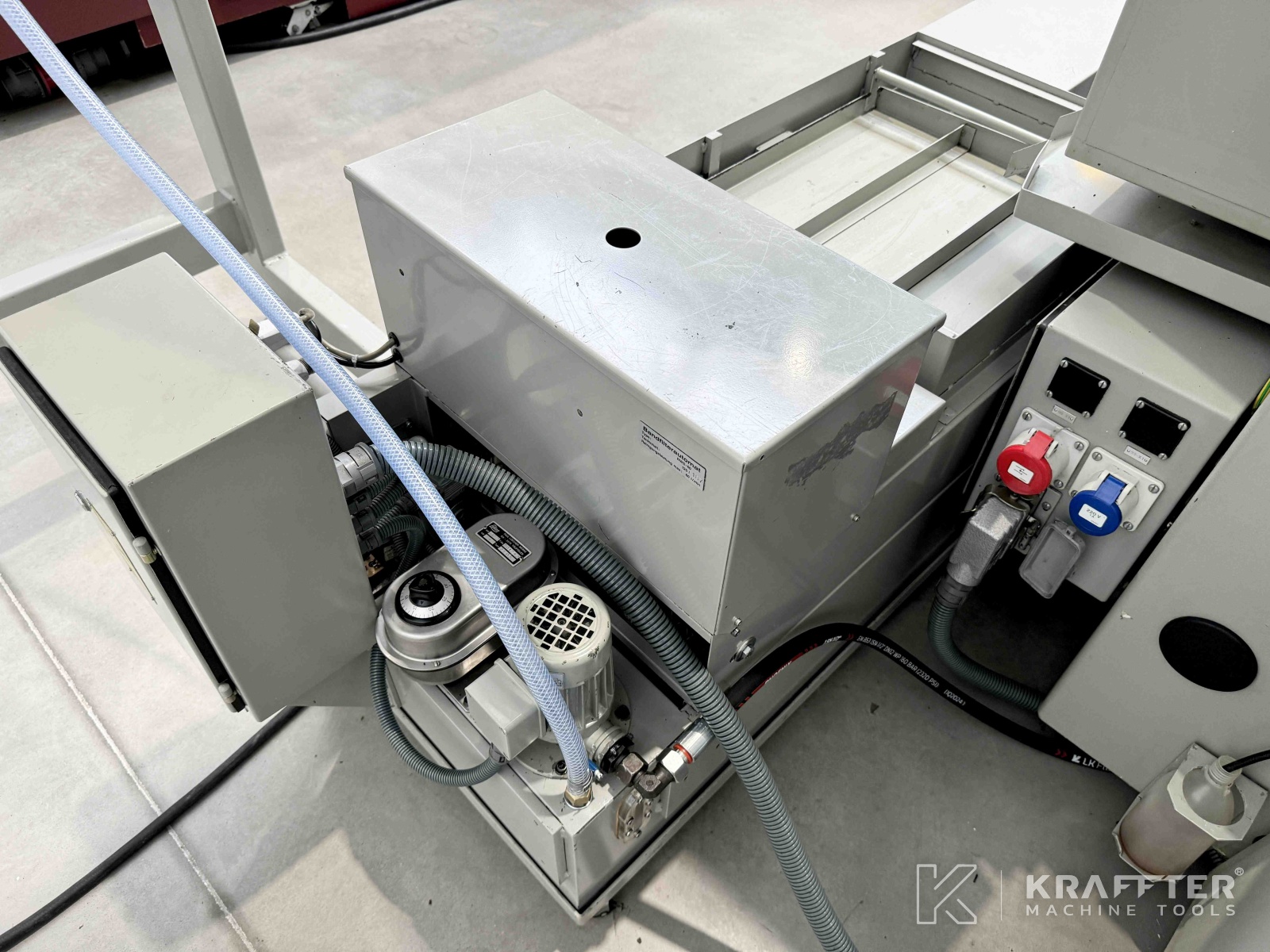

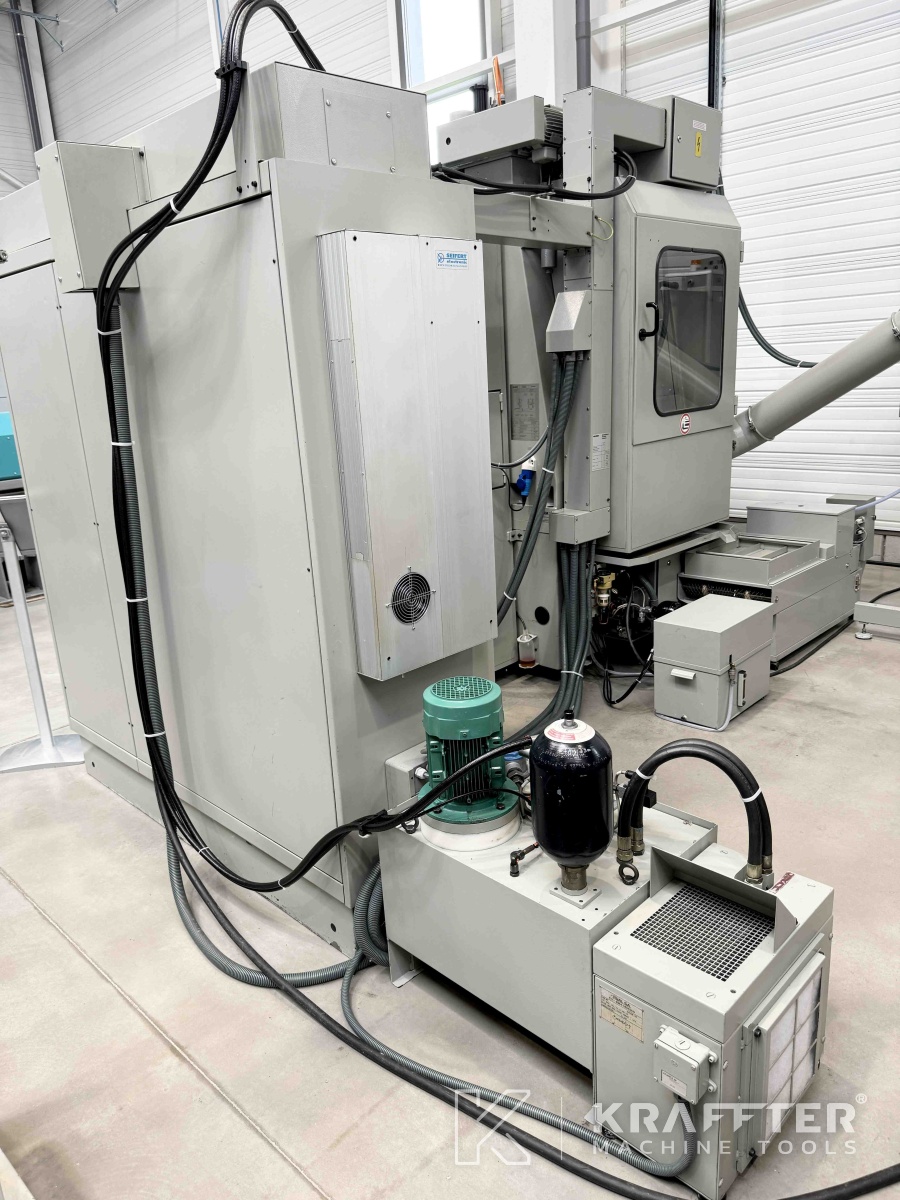

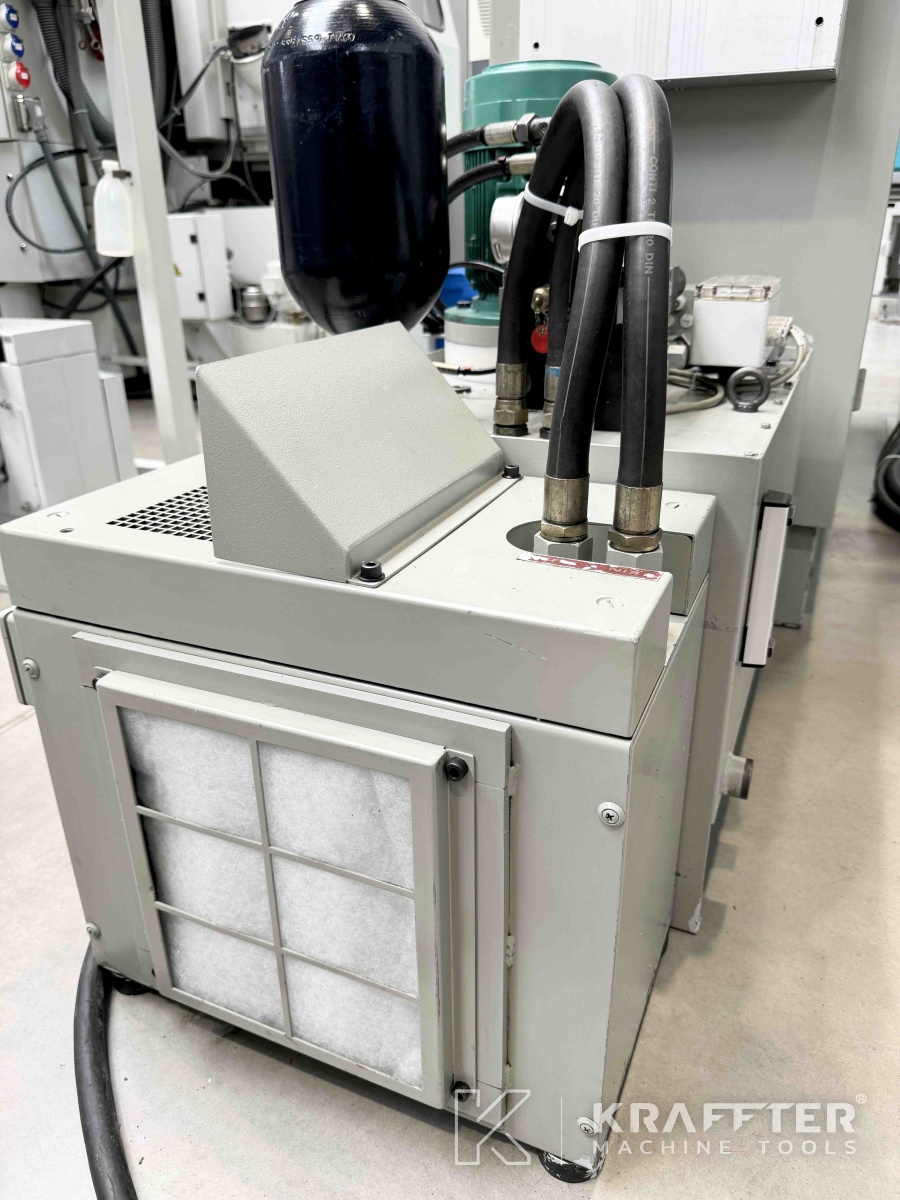

-unité de refroidissement avec filtre à bande automatique HTG-RWS-60
x1 dispositif de détection d'outil

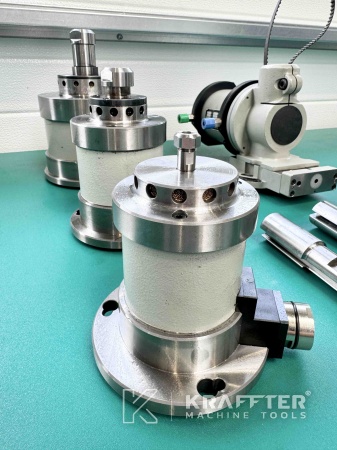

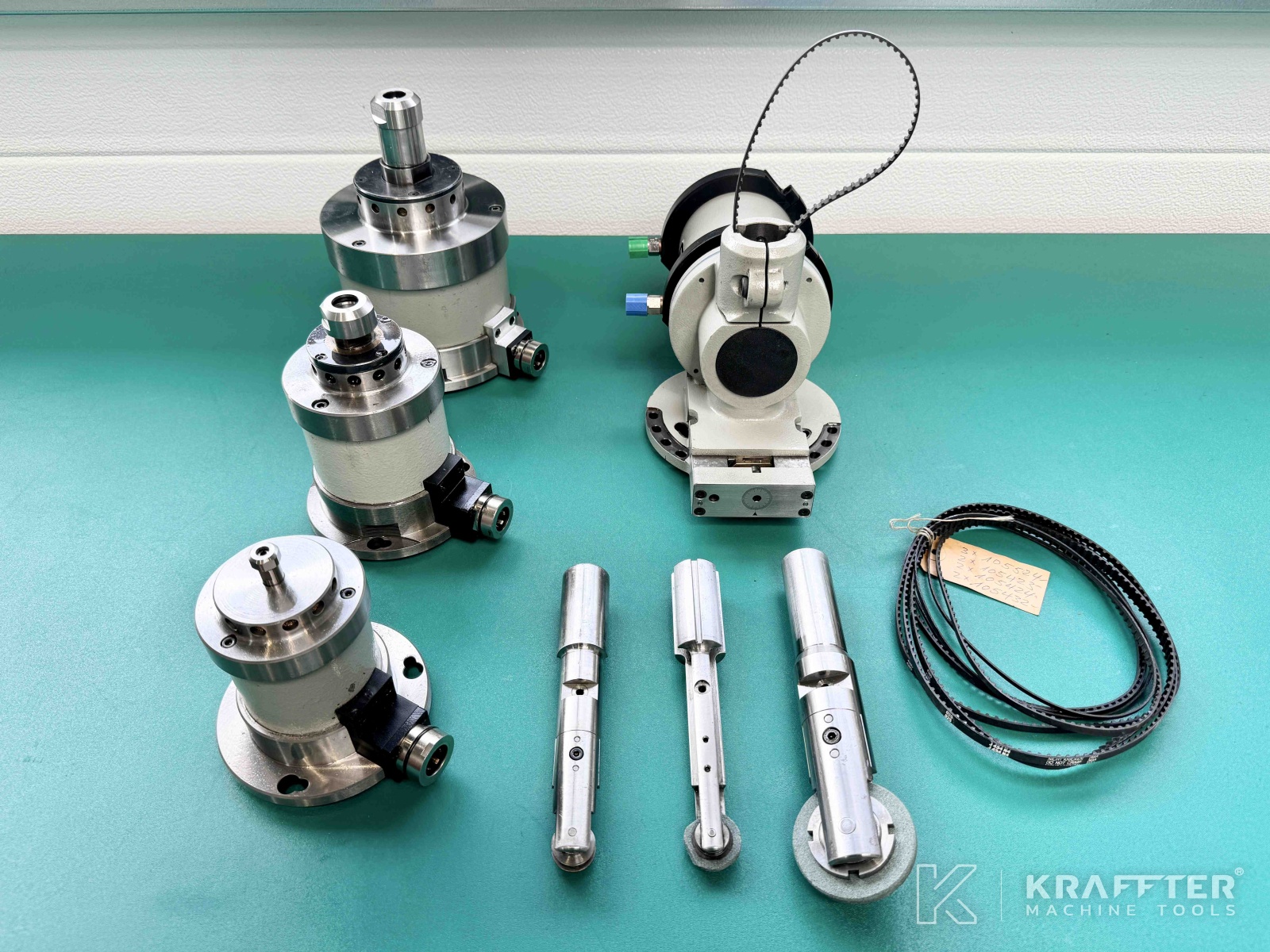

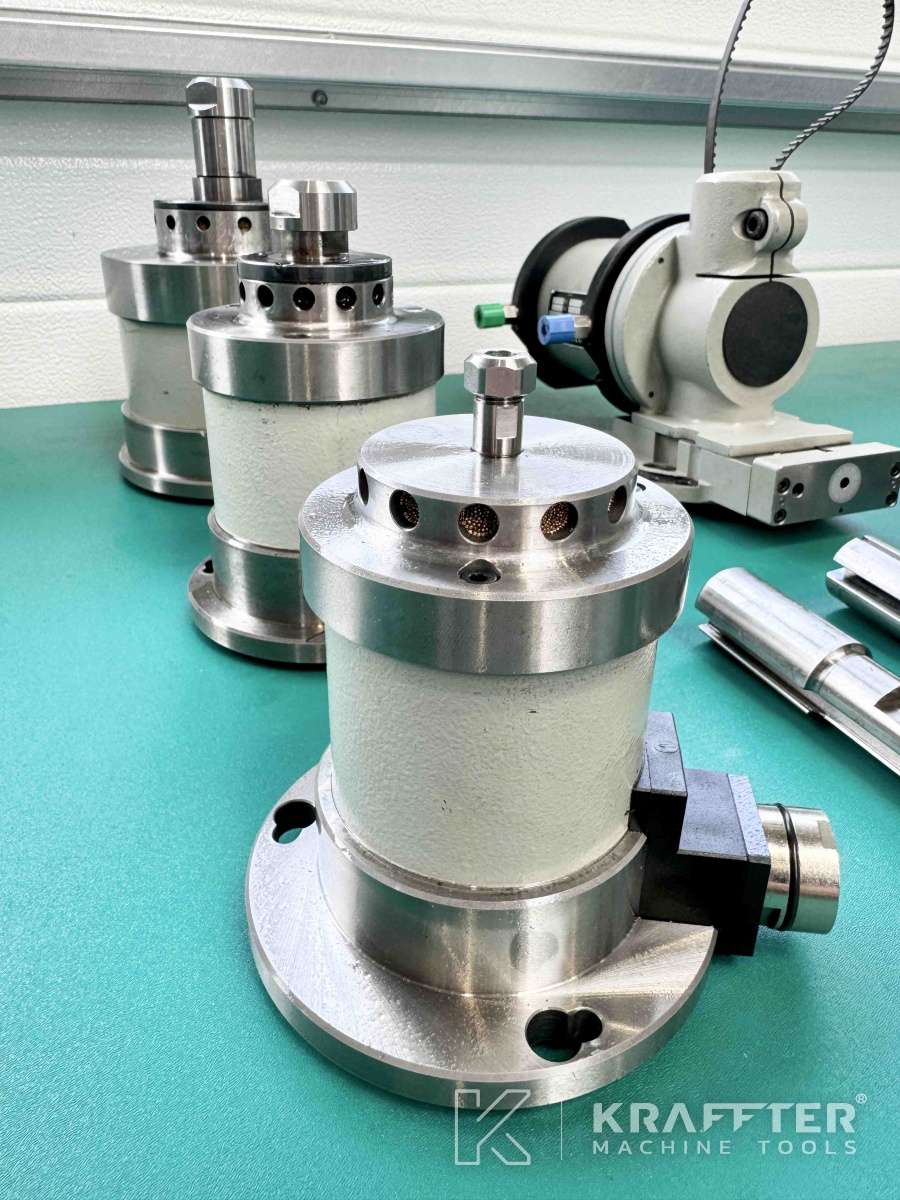

x1 moteur de meulage 22 S, vitesse 4500 - 22500 [tours/min], pour pinces EX23 - référence: 181561
x1 moteur de meulage 45 S, vitesse 9000 - 4500 [tours/min], pour pinces EX19 - référence: 144017
x1 moteur de meulage 80 S, vitesse 40000 - 80000 [tours/min], pour pinces F6 - référence: 144021

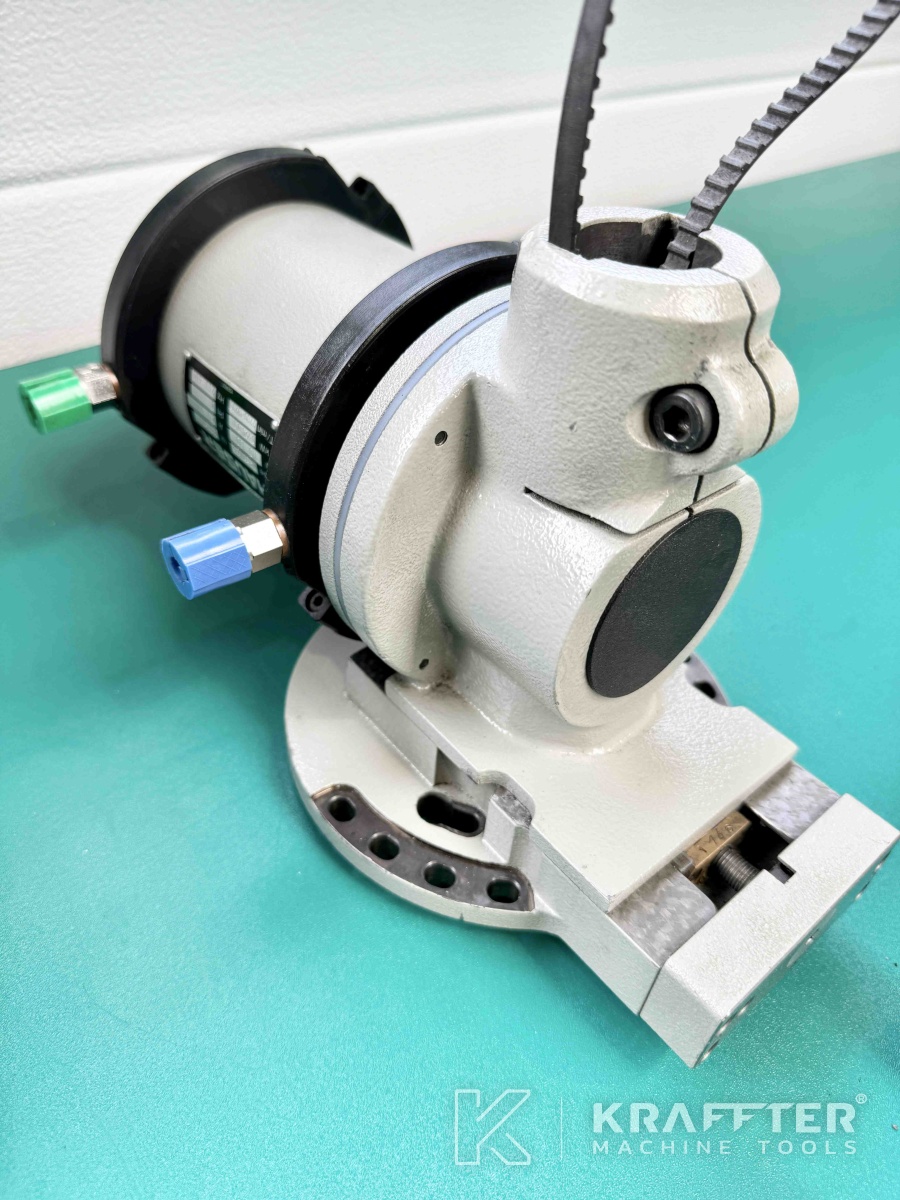

x1 moteur de meulage pour rectification de rainures (moteur + courroie sont inclus) - référence: 144022

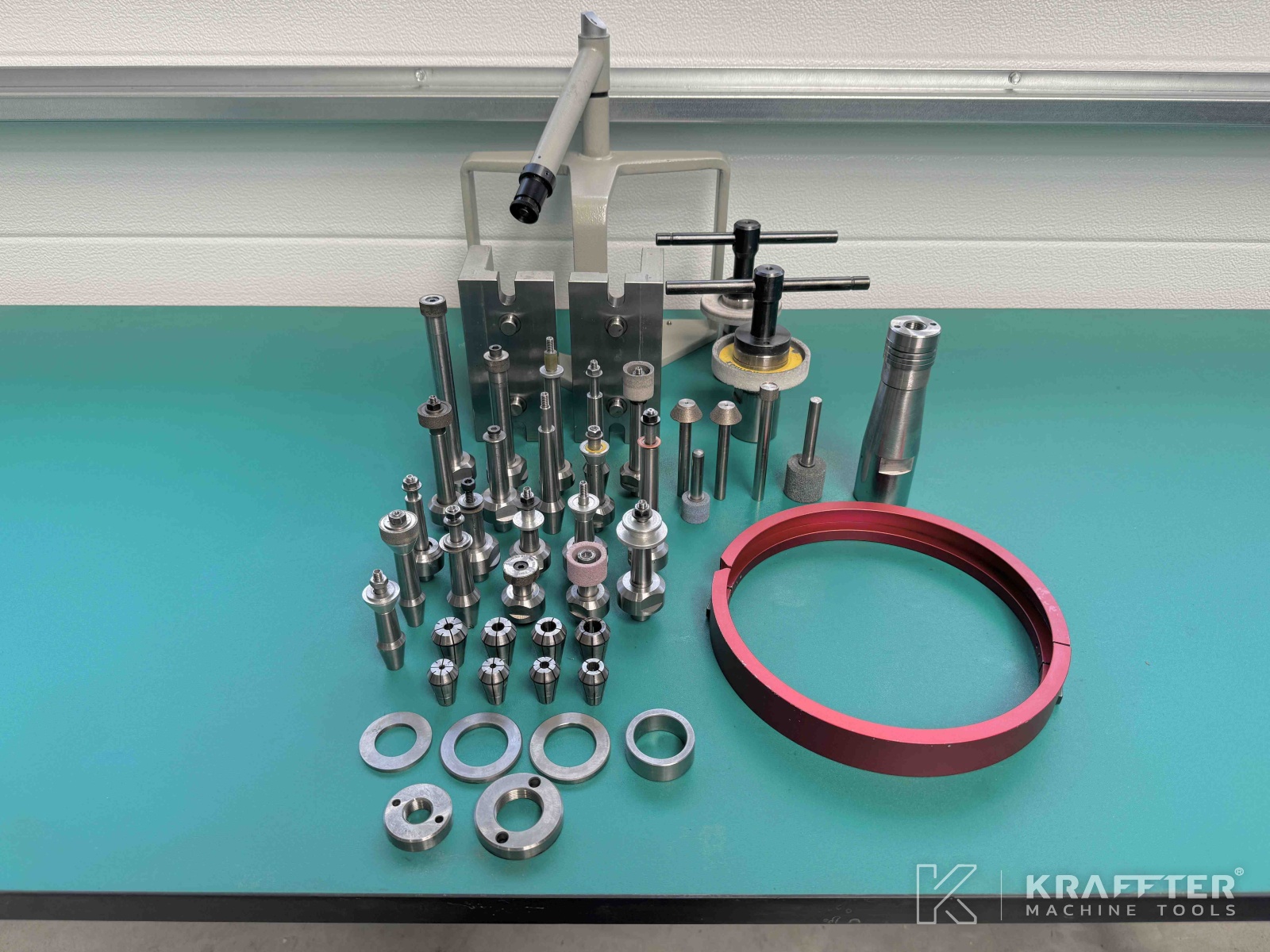

x3 outils de meulage pour appareil à rectification de rainures
x1 lot de courroies pour moteur de meulage pour rectification de rainures

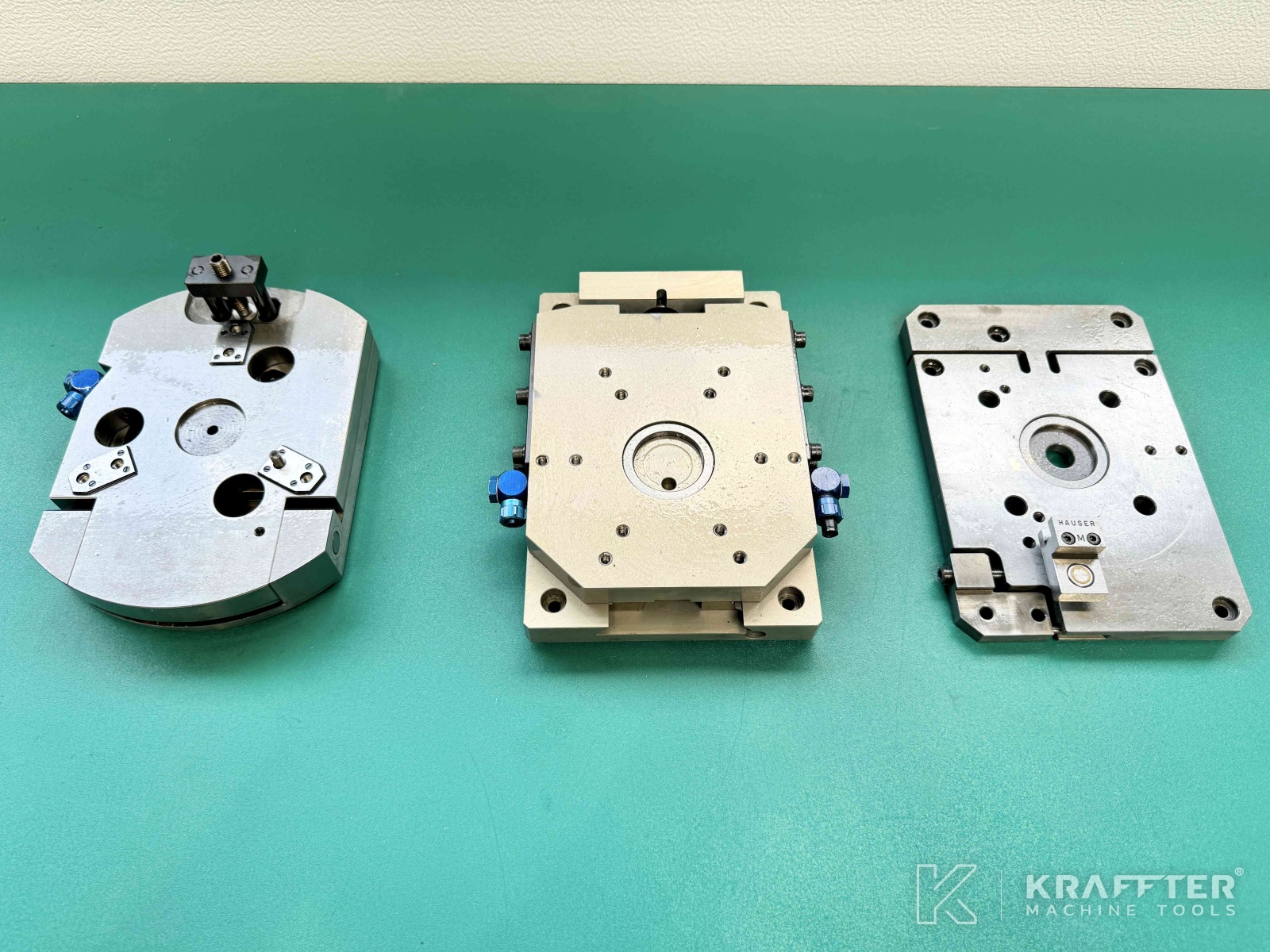

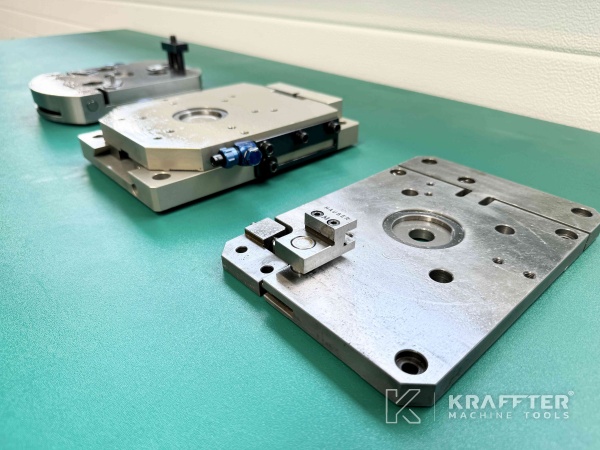

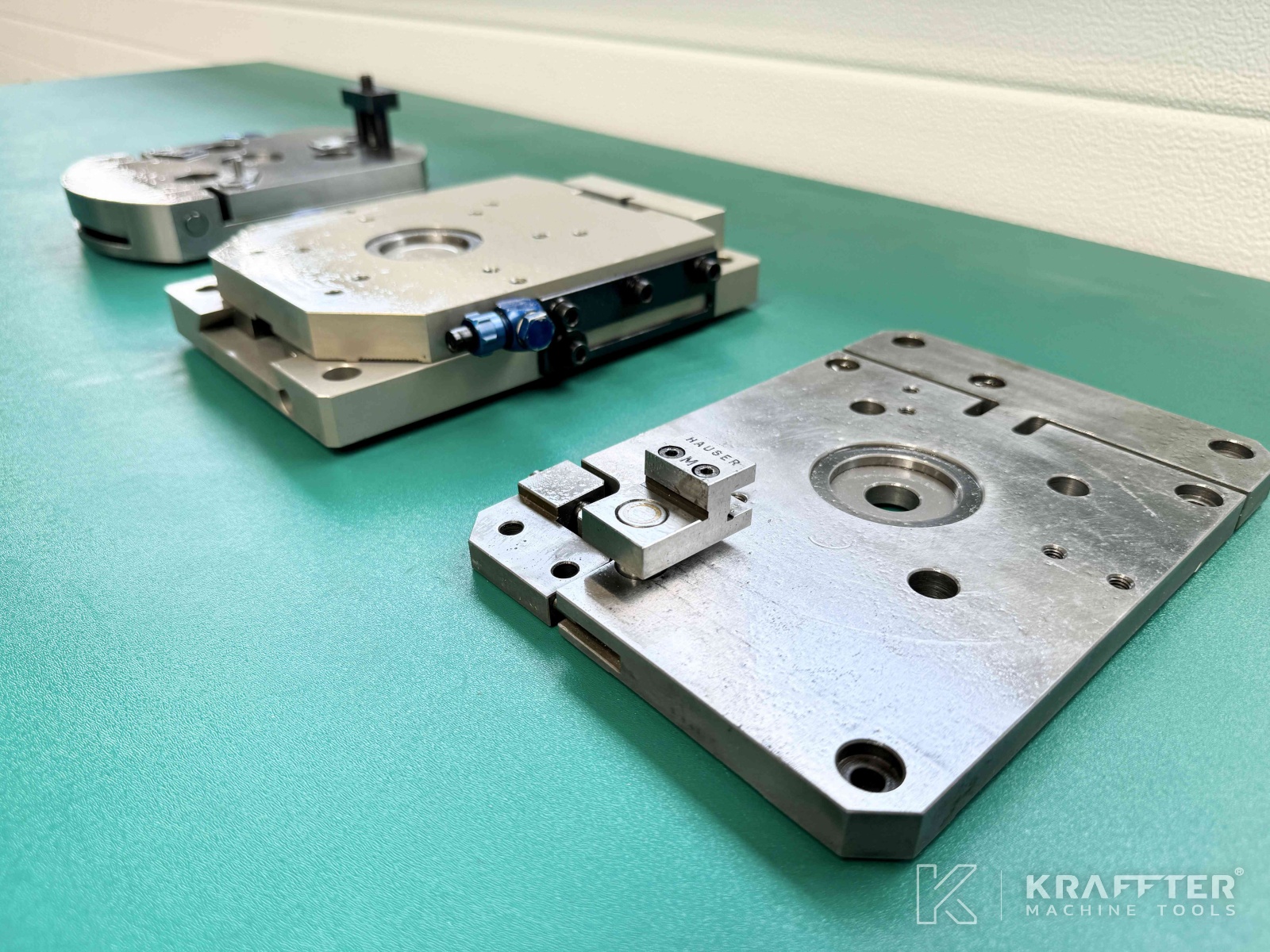

x1 plaque intermédiaire pour l'alignement des moteurs de rectification - référence: 192940

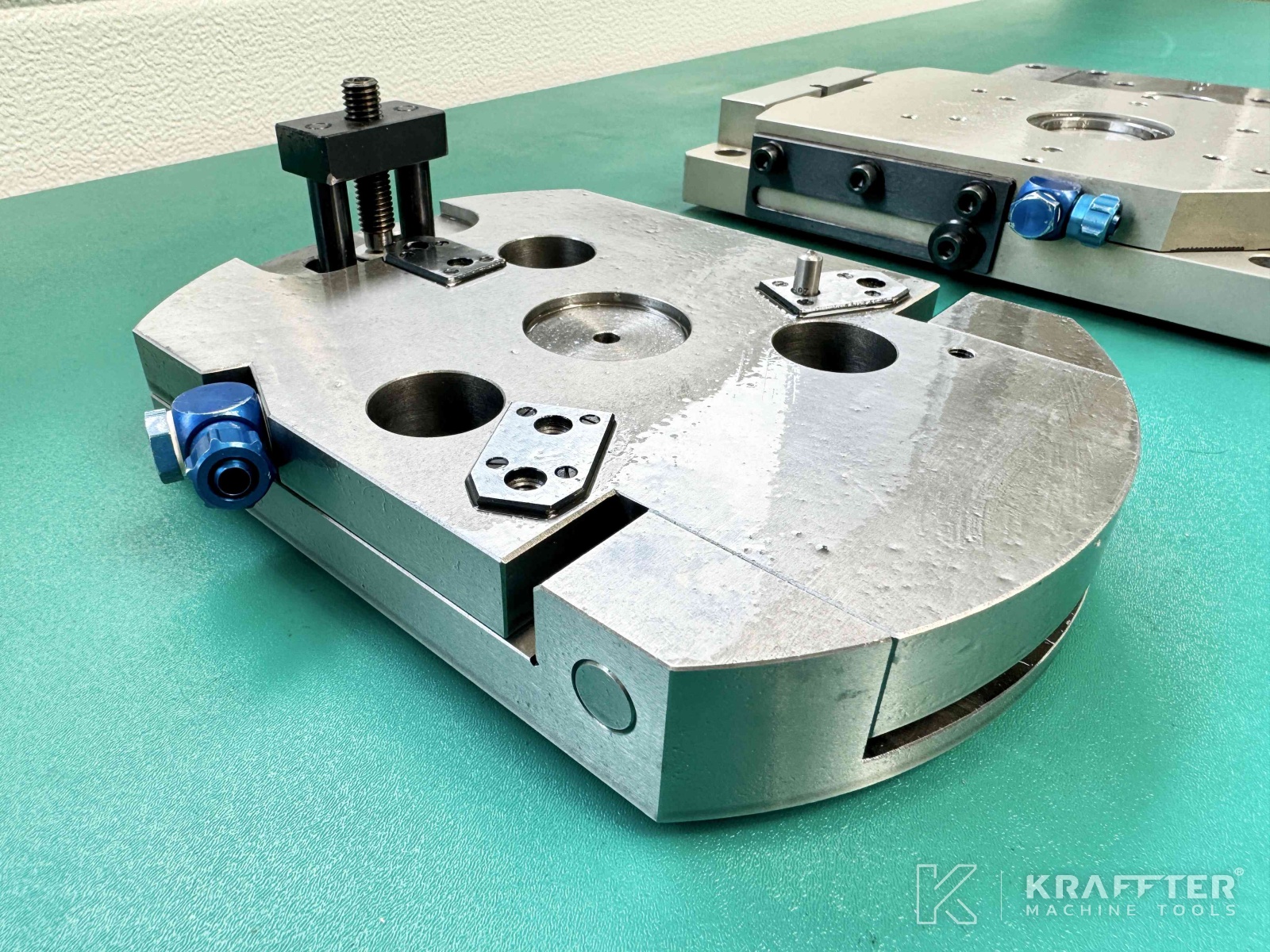

x1 plaque en porte-à-faux réglable en continu avec moteur de meulage monté pour meulage jusqu'à Ø360 [mm] - référence: 144023

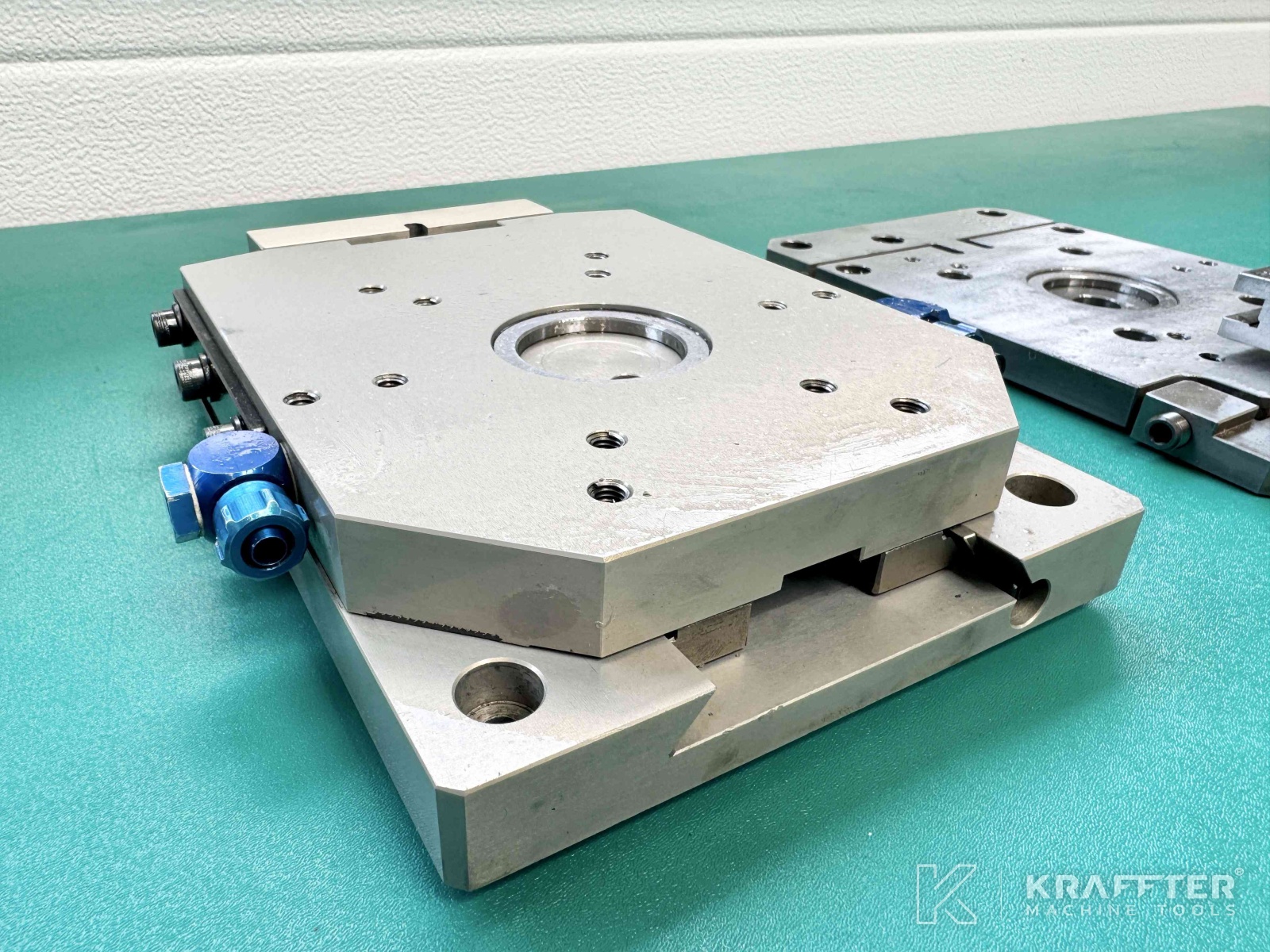

x1 plaque à calles, réglable, pour l'inclinaison des moteurs de meulage et turbines (jusqu'à 16°) - référence: 126148
x1 lot de 2 équerres HAUSER - référence: 155361
x1 microscope de centrage - référence: 146318

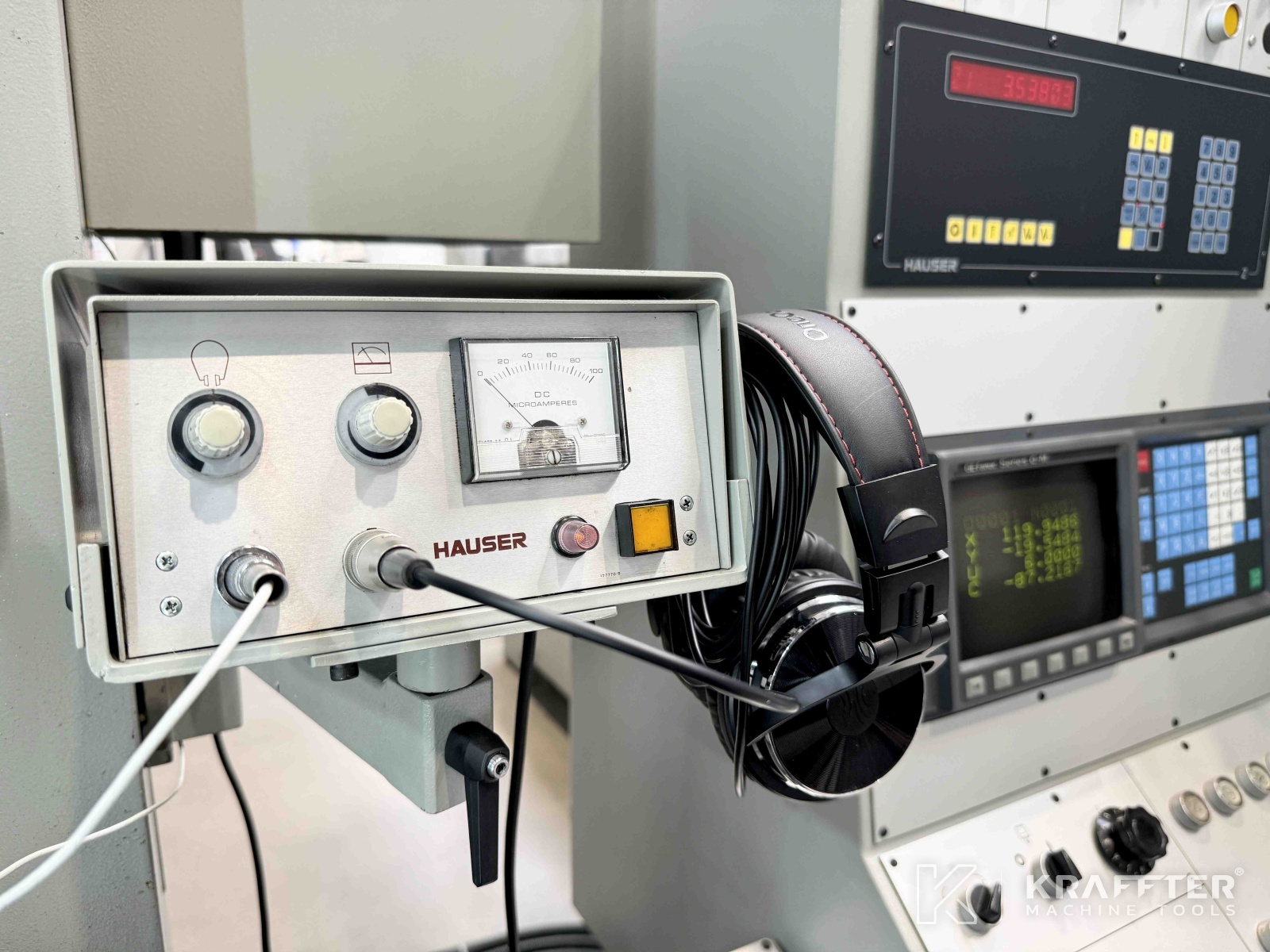

x1 appareil à détection de contact - référence: 162334
x20 tasseaux porte-meule
x1 câble pour moteur de meulage

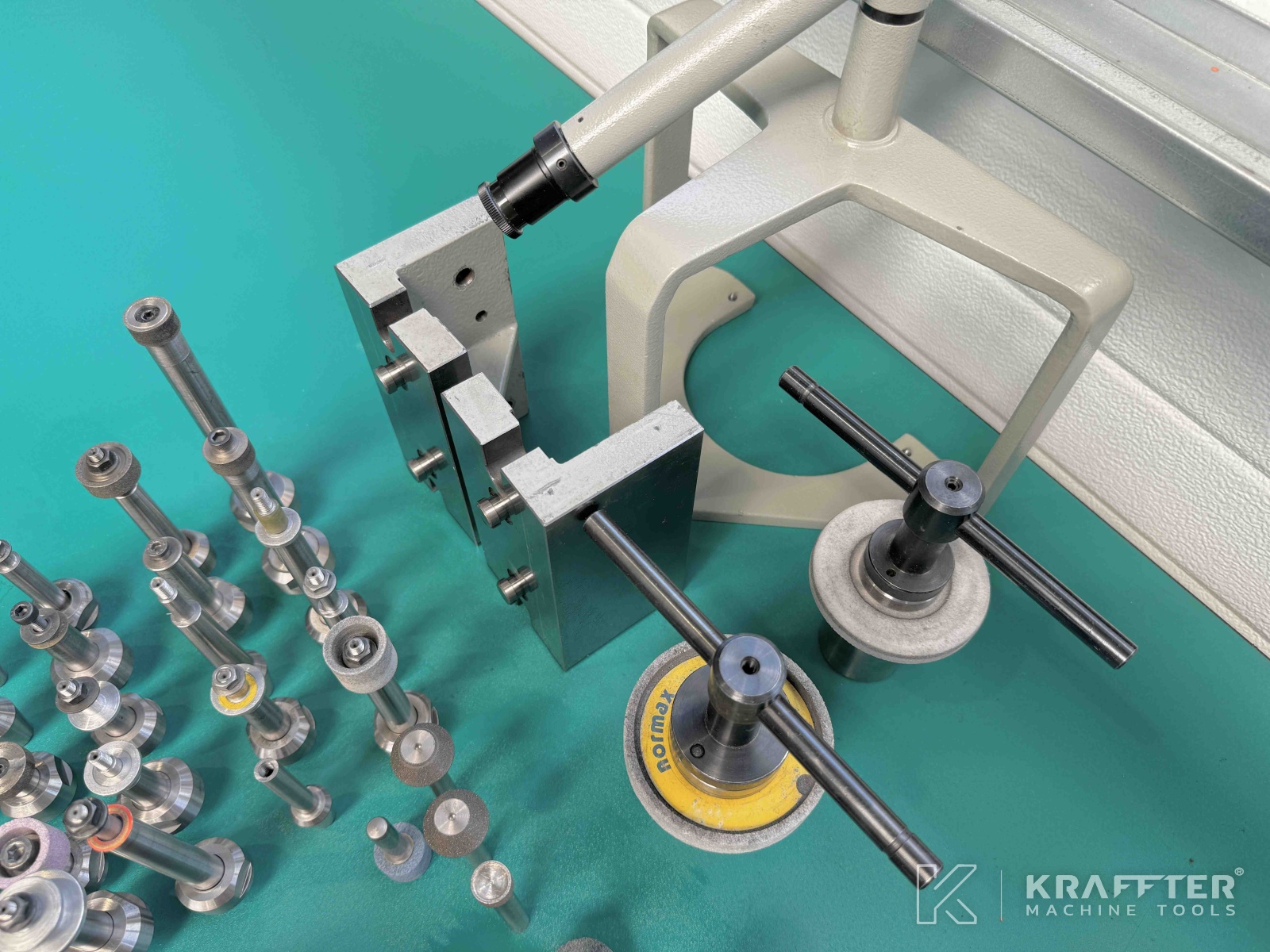

Divers outillages
Documentation complète
