Vendu

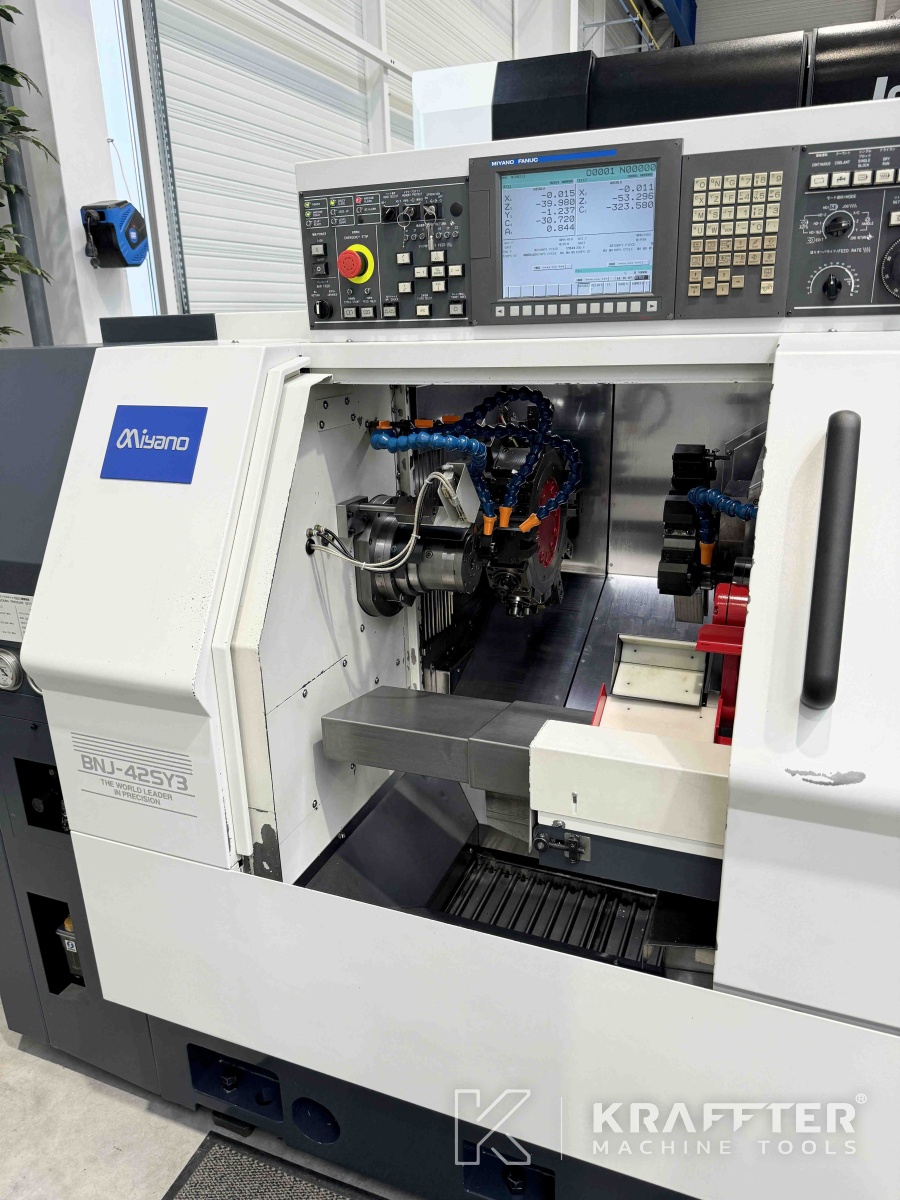

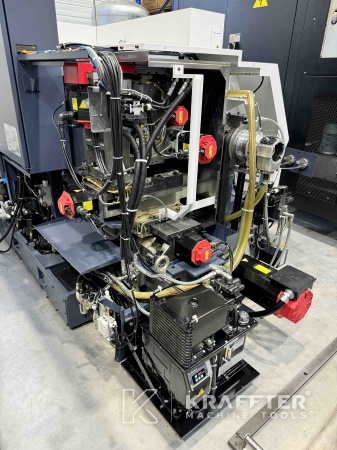

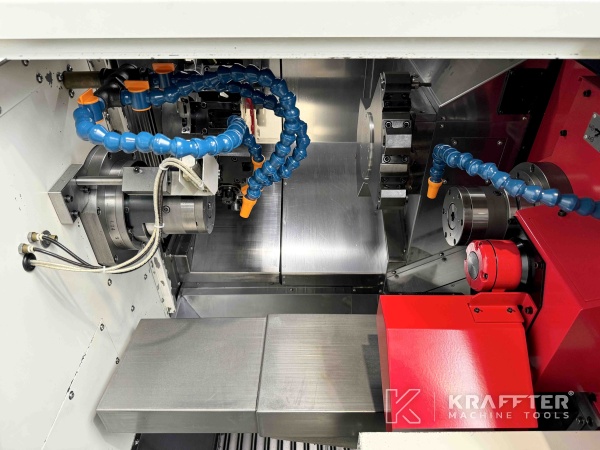

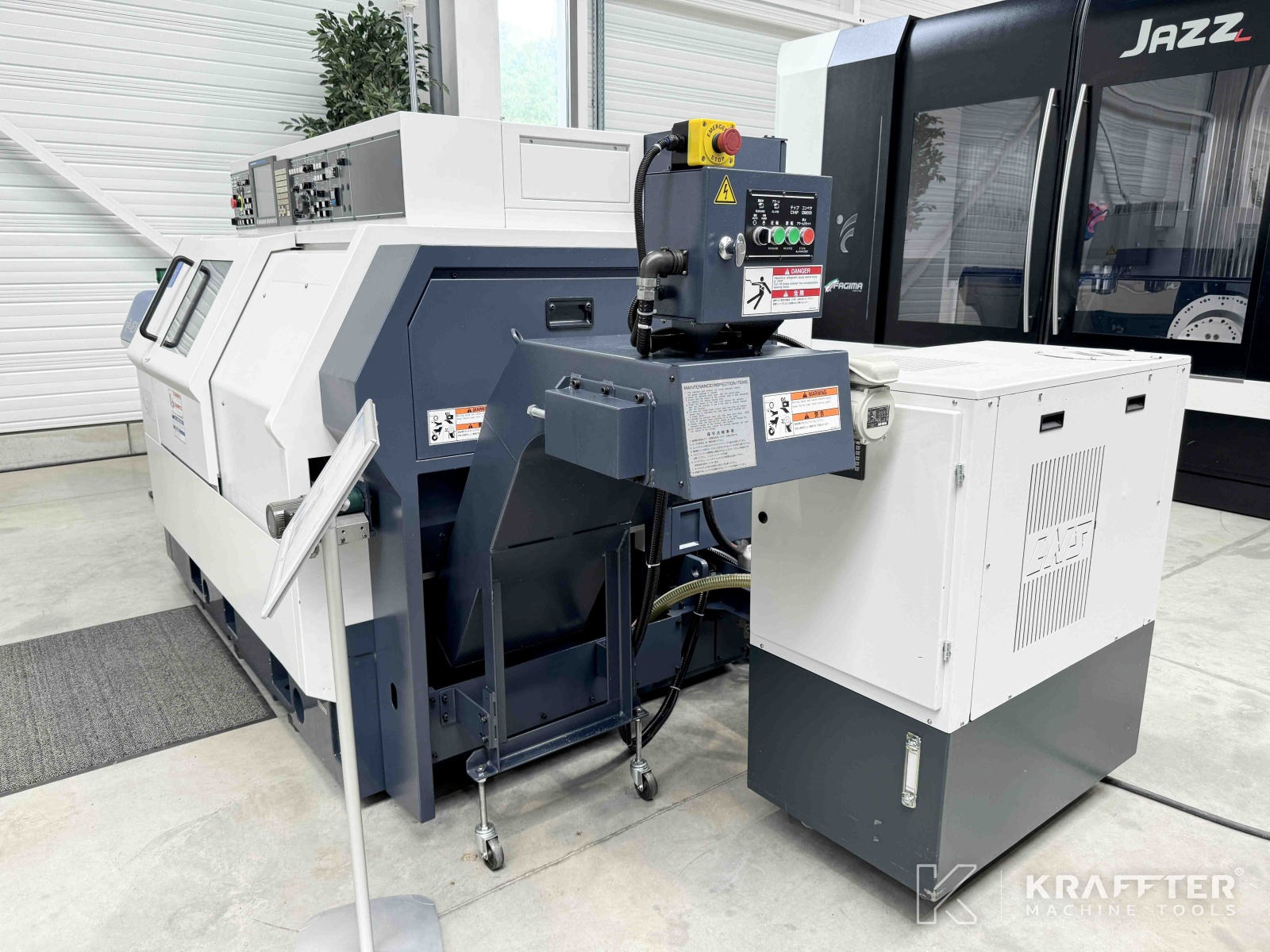

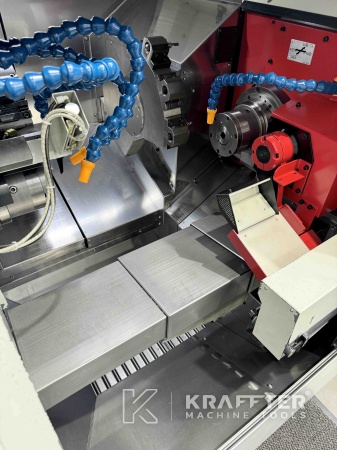

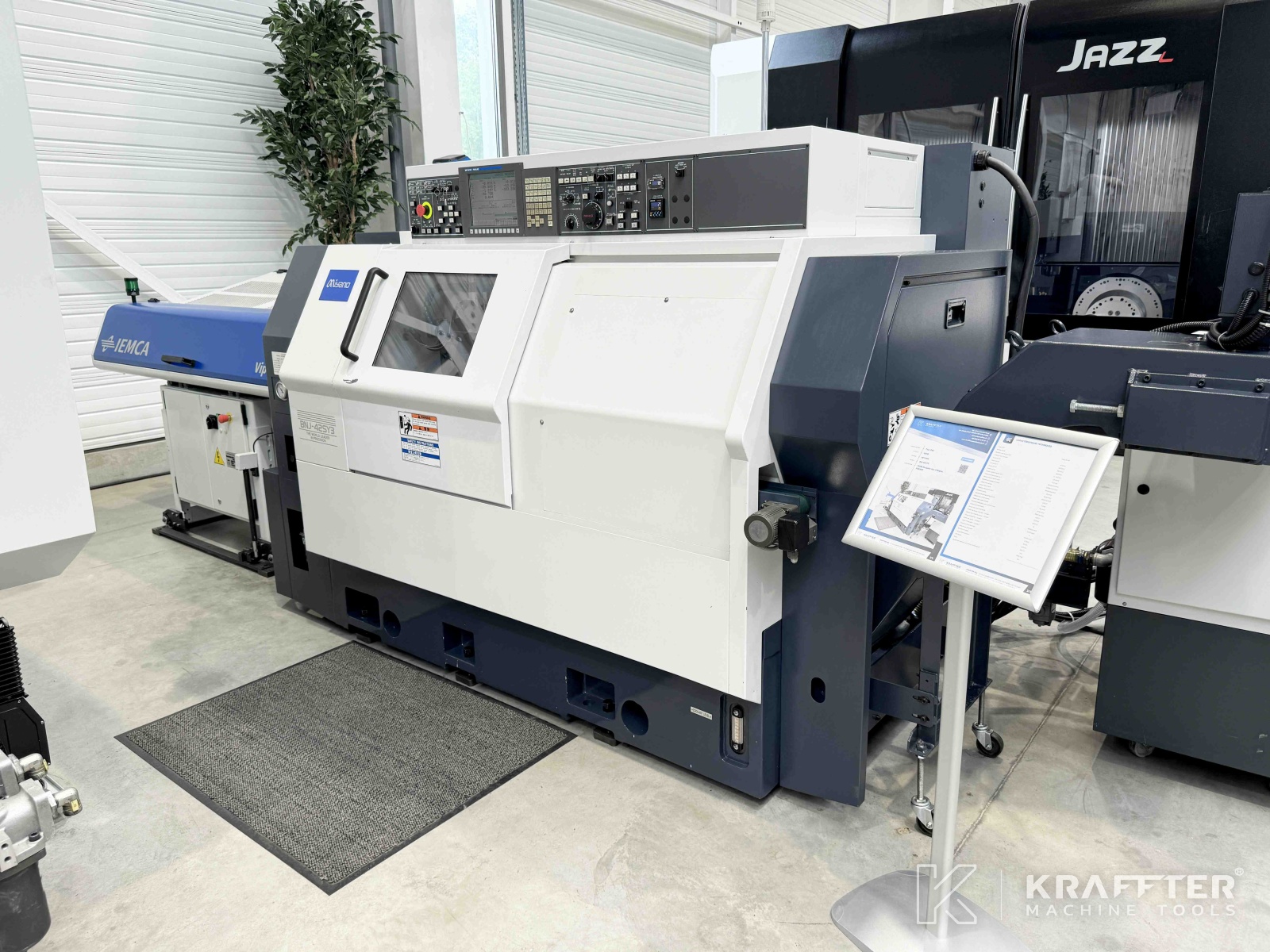

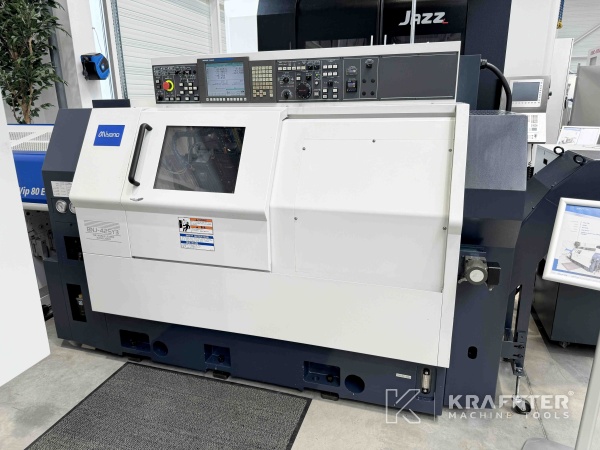

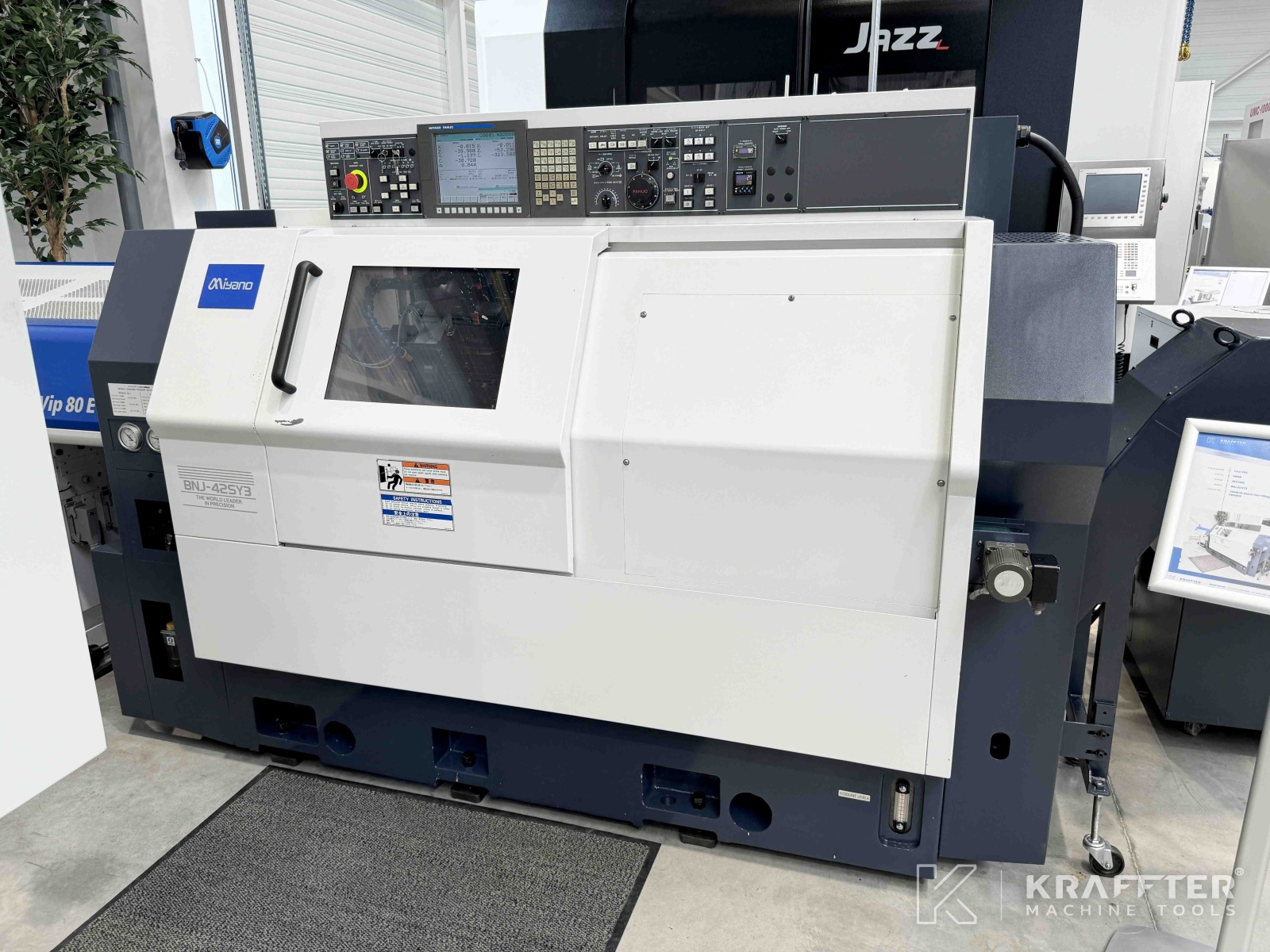

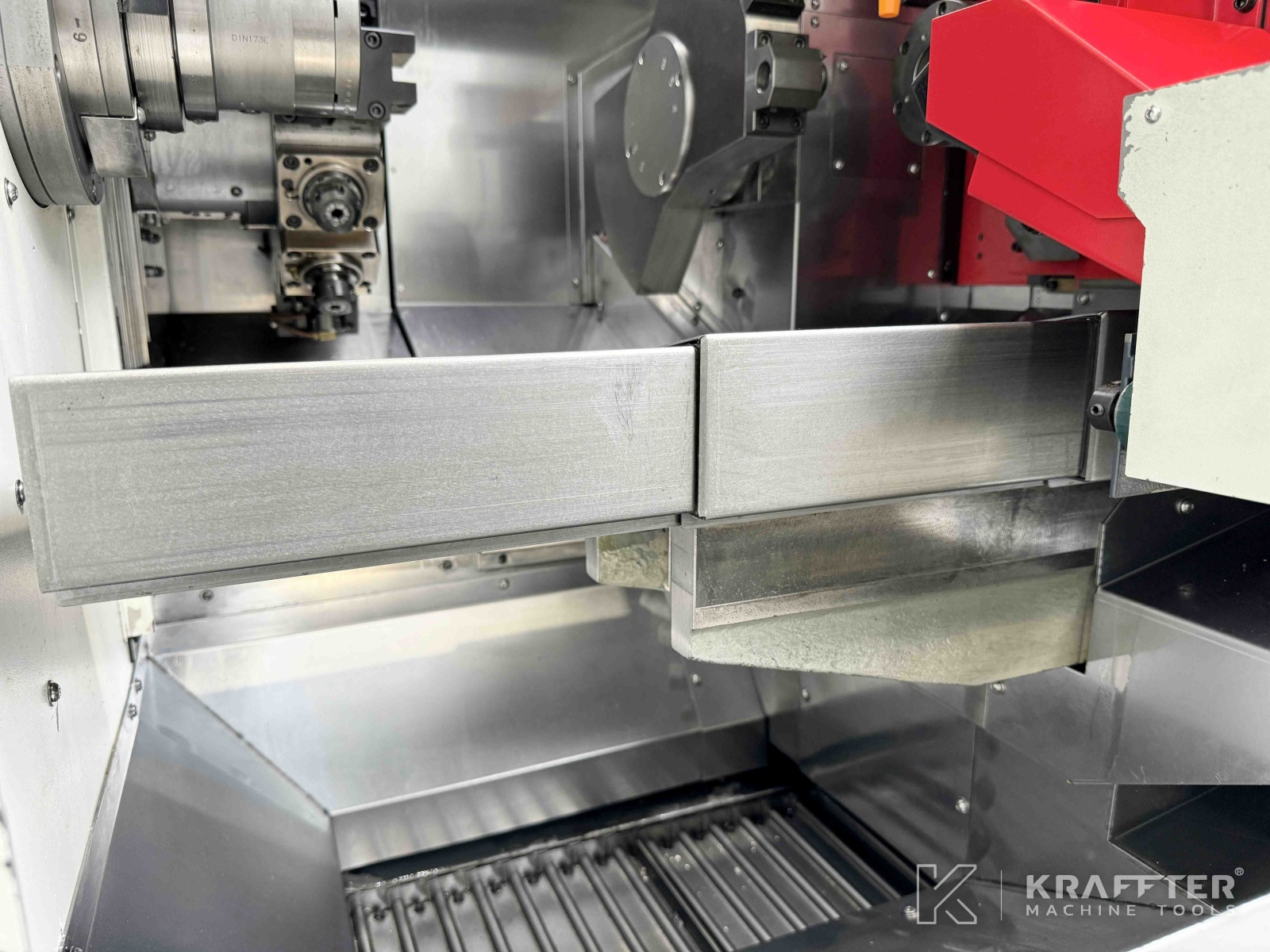

Type de machine : Tour CNC
Marque : MIYANO
N° de stock: 90118
Modèle : BNJ 42 SY3
Année : 2010
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques
N° Série
CJ4Y0029

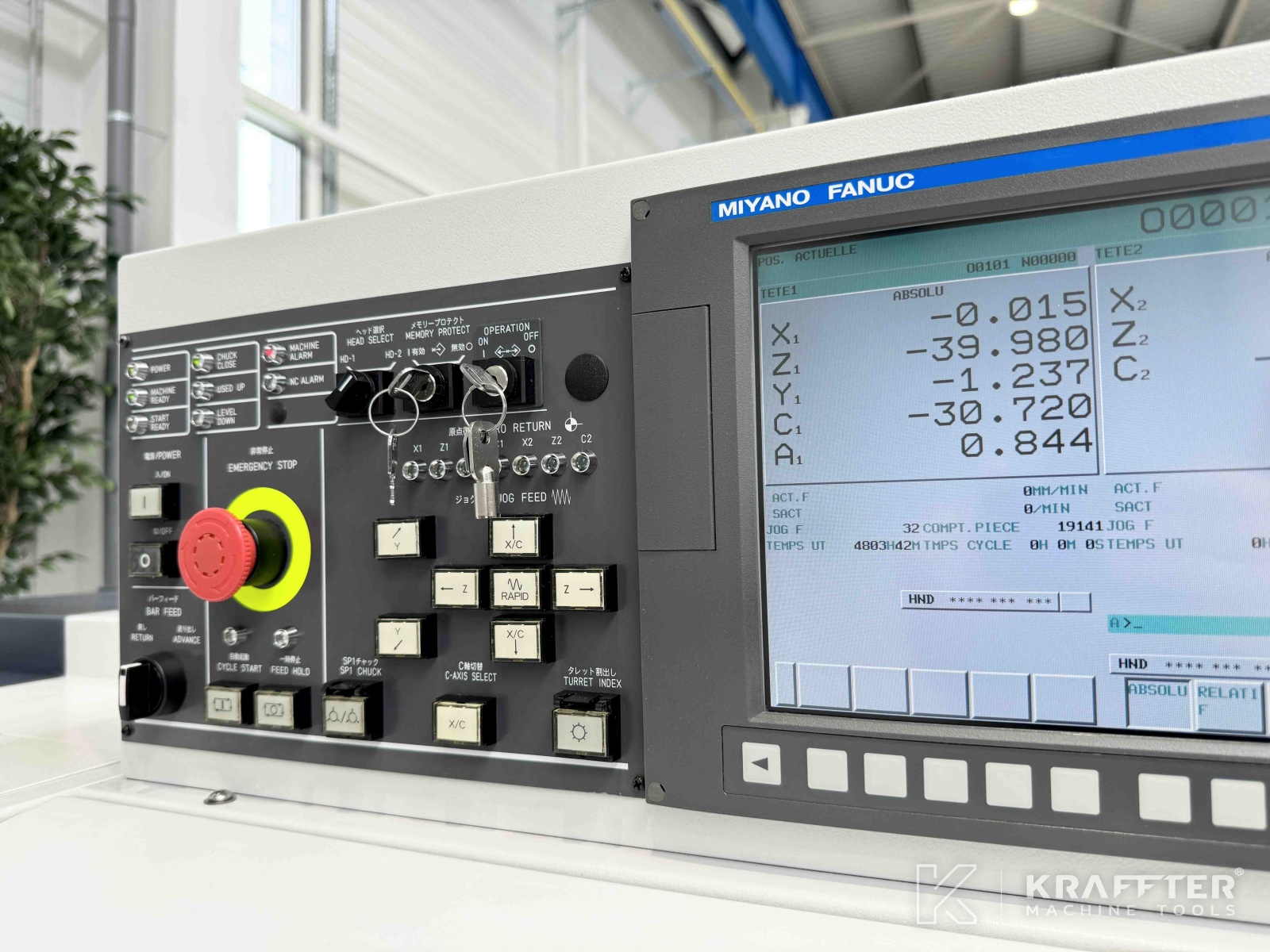

Type de CN

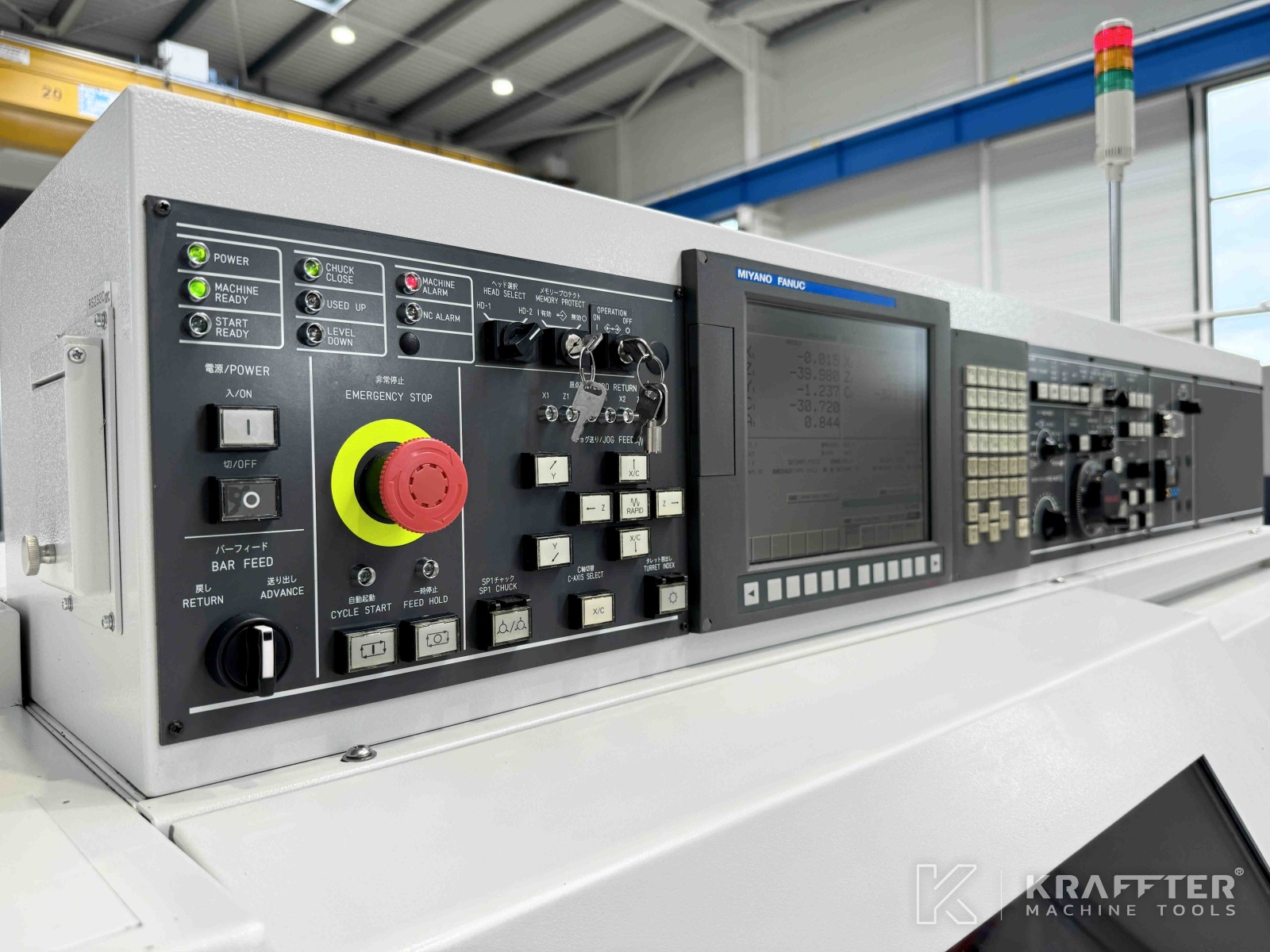

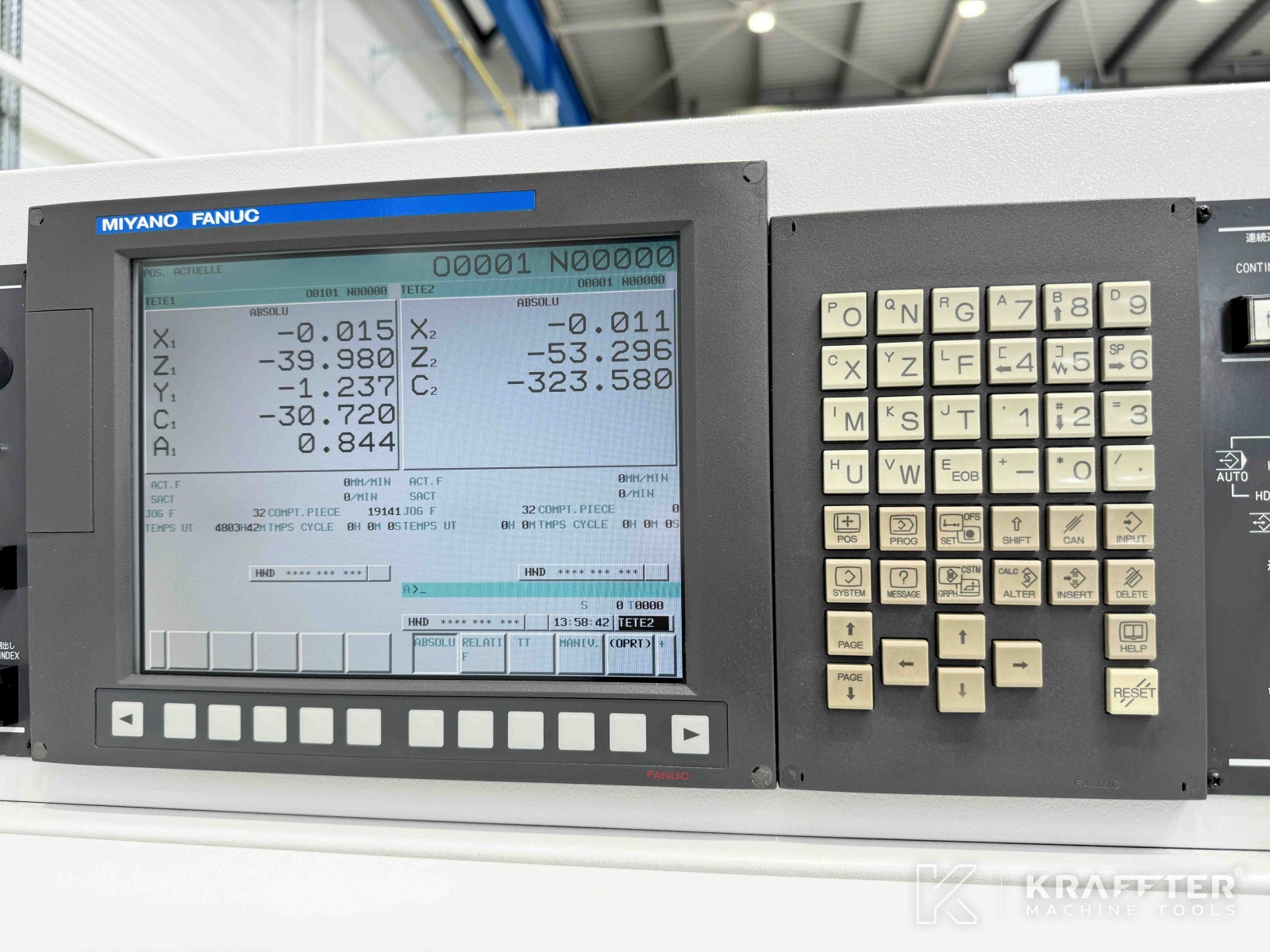

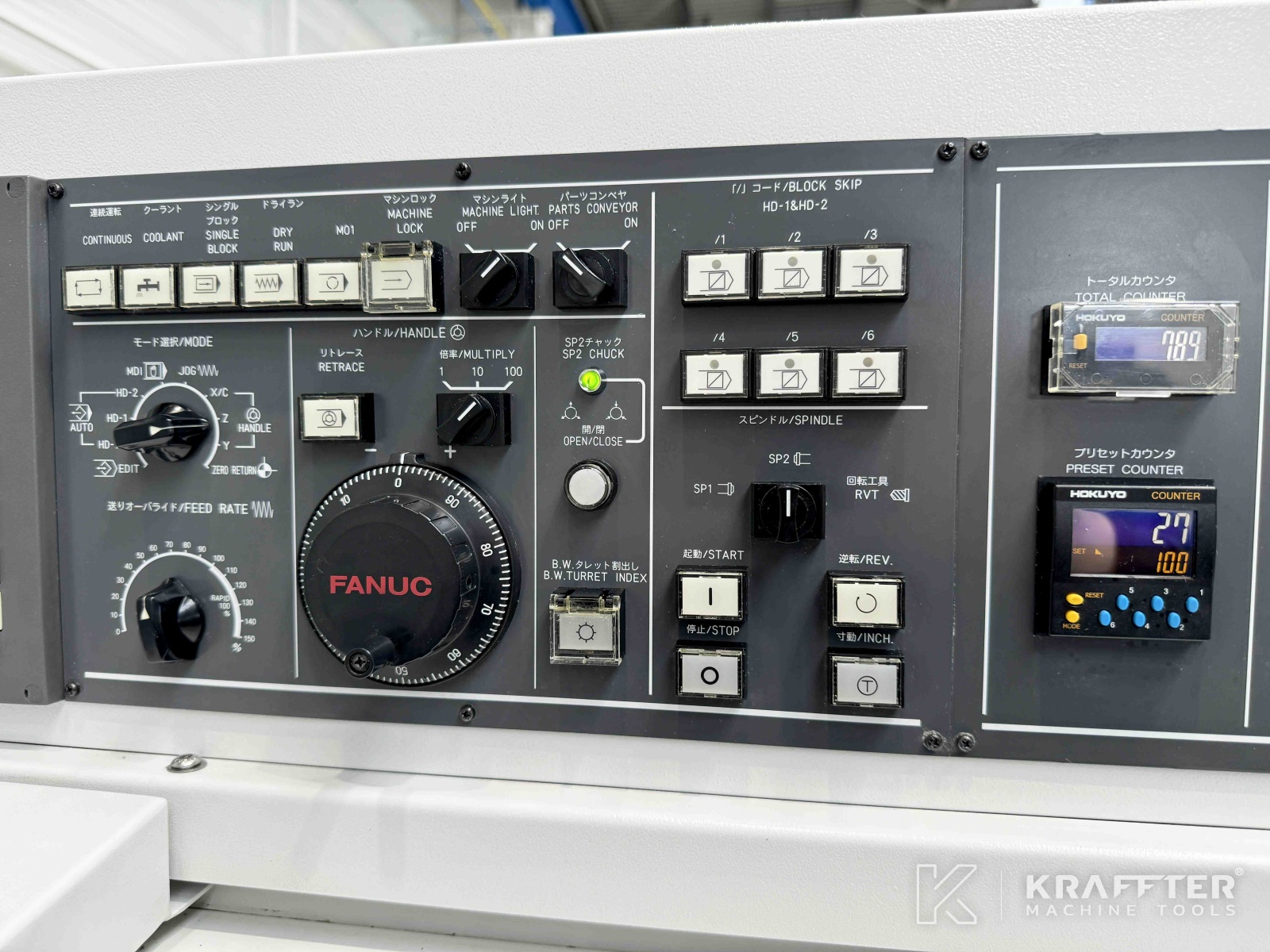

Fanuc 0i-TB
Nombre d’axes
7
Diamètre maxi. de tournage
42 [mm]
Longueur maxi. usinable
100 [mm]
Course axe Z1
246 [mm]
Course axe X1
165 [mm]
Course axe Y1
+/- 40 [mm]
Course axe Z2
525 [mm]
Course axe X2
70 [mm]
Vitesse avances rapides axe X
18000 [mm/min]
Vitesse avances rapides axe Z
20000 [mm/min]
Vitesse avances rapides axe Y
12000 [mm/min]
Diamètre de passage en broche
43 [mm]
Vitesse mini. broche
60 [tr/min]
Vitesse maxi. broche
6000 [tr/min]
Précision d'indexation axe C
0.02 [°]
Puissance broche
11 [kW]

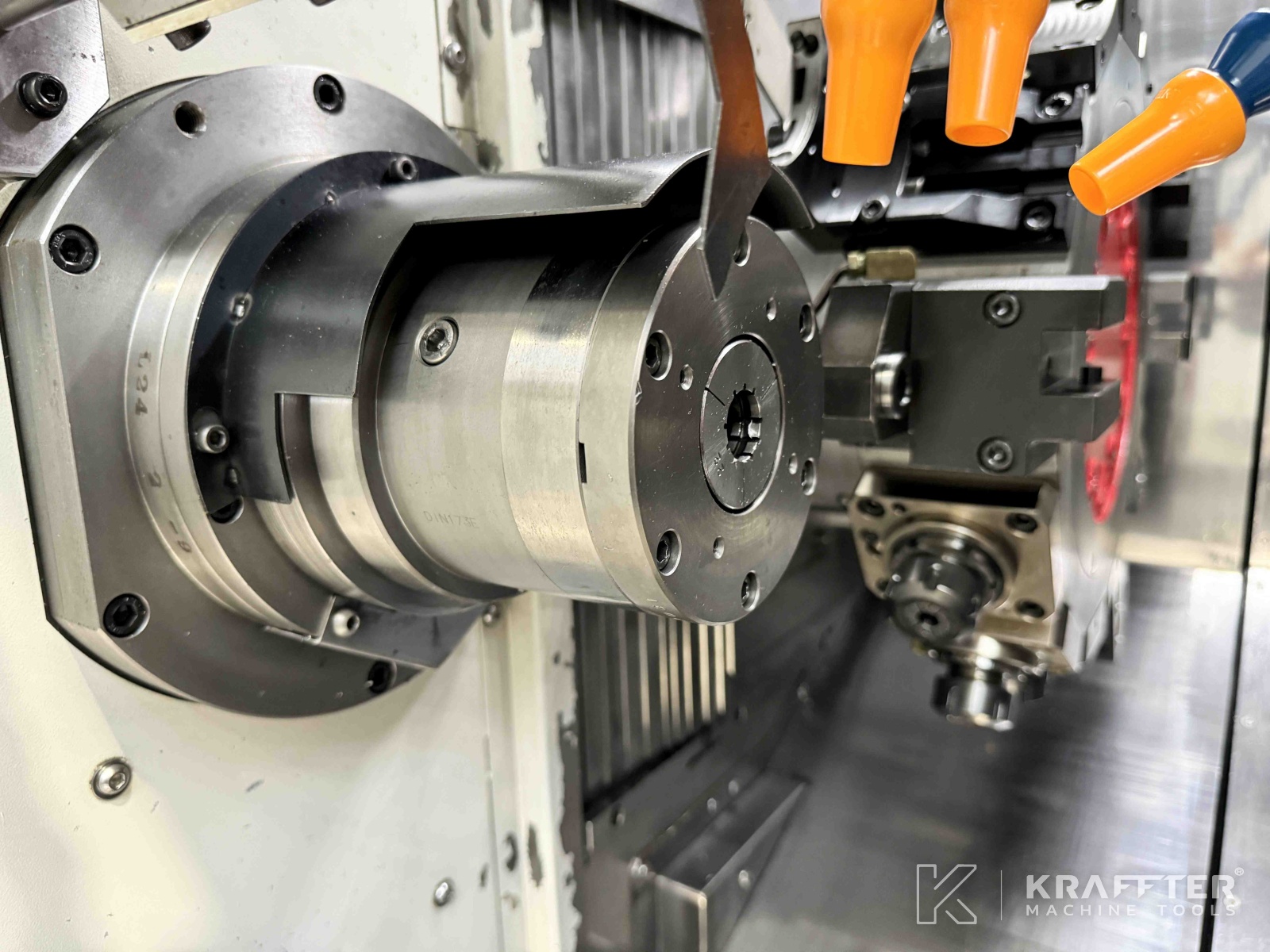

Diamètre de passage contre-broche
36 [mm]
Vitesse mini. contre-broche
67 [tr/min]
Vitesse maxi. contre-broche
7000 [tr/min]
Précision d'indexation axe C contre-broche
0.02 [°]
Puissance contre-broche
5.5 [kW]
Section maxi. des porte-outils
20 [mm]

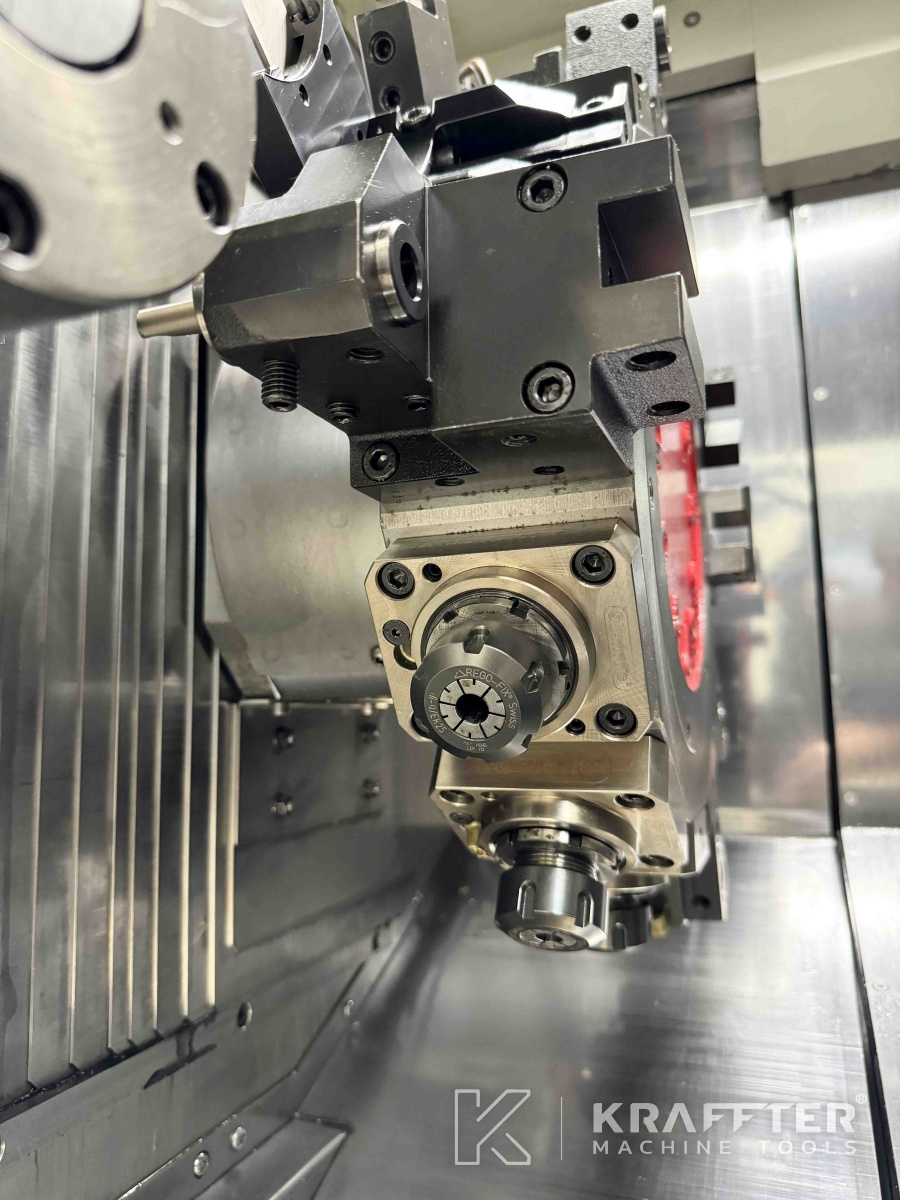

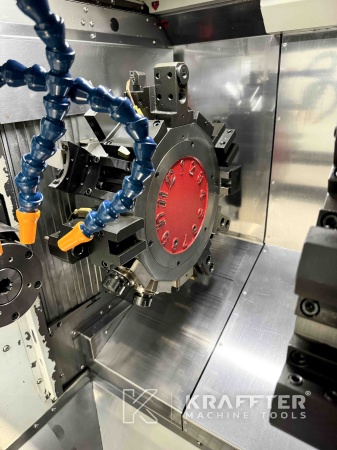

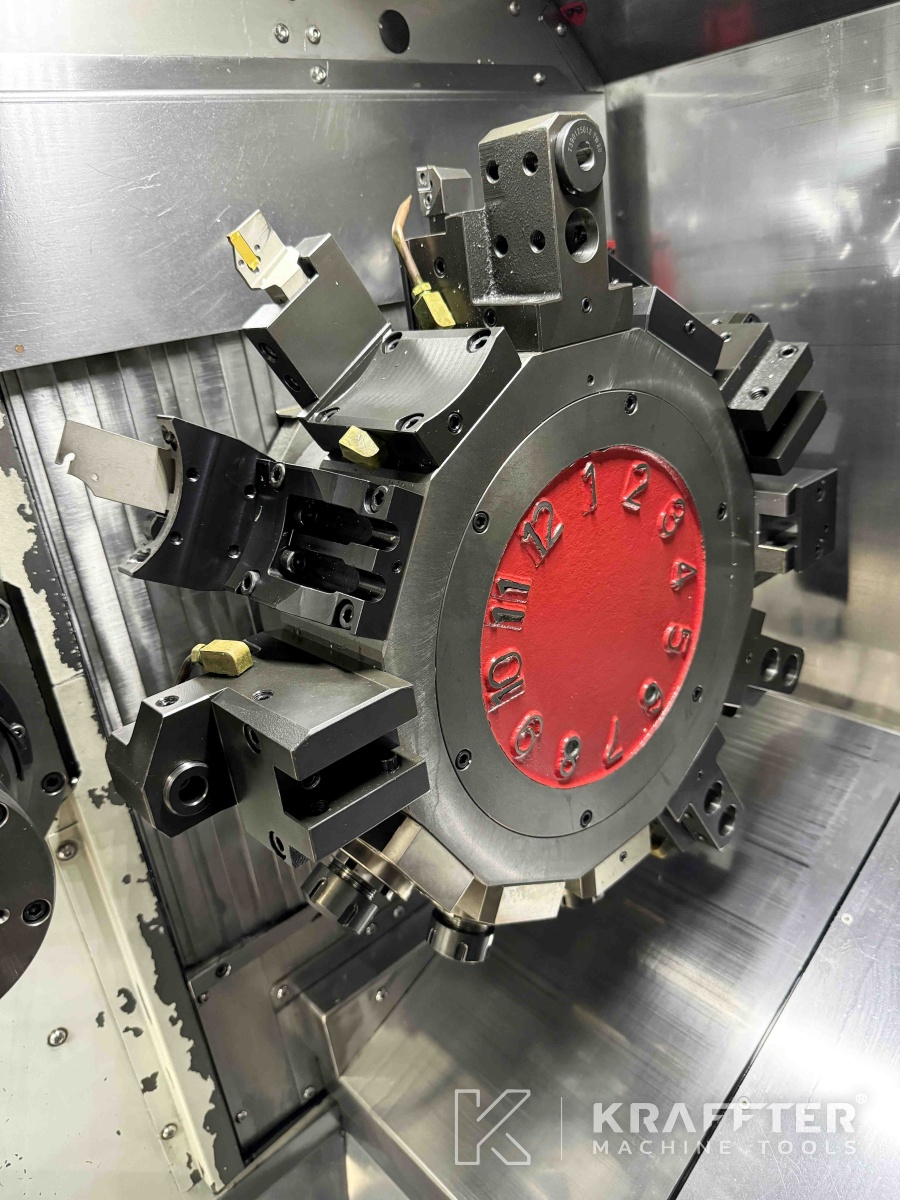

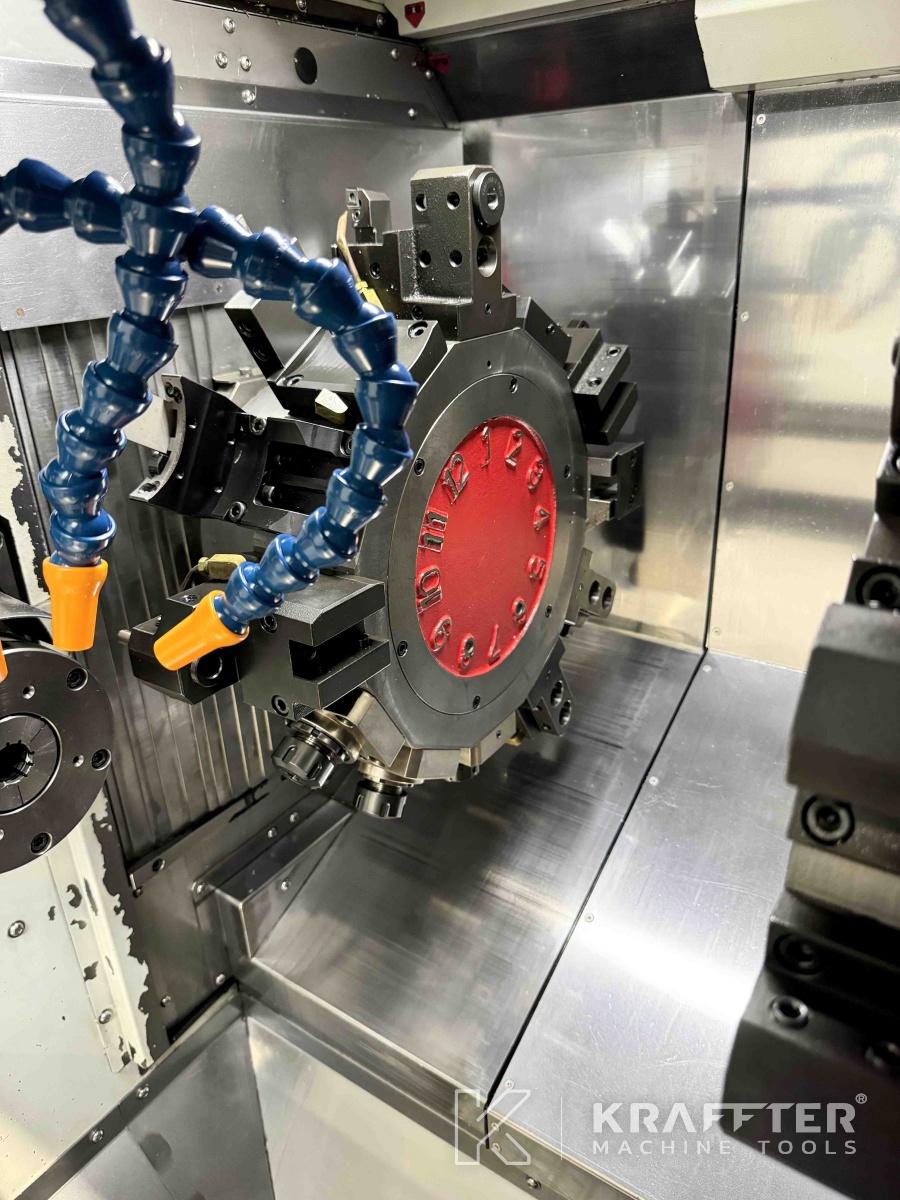

Nombre de postes motorisés - Tourelle 1
12
Vitesse maxi. outils tournants - Tourelle 1
4000 [tr/min]
Temps d'indexation - Tourelle 1
0.25 [s/pos]

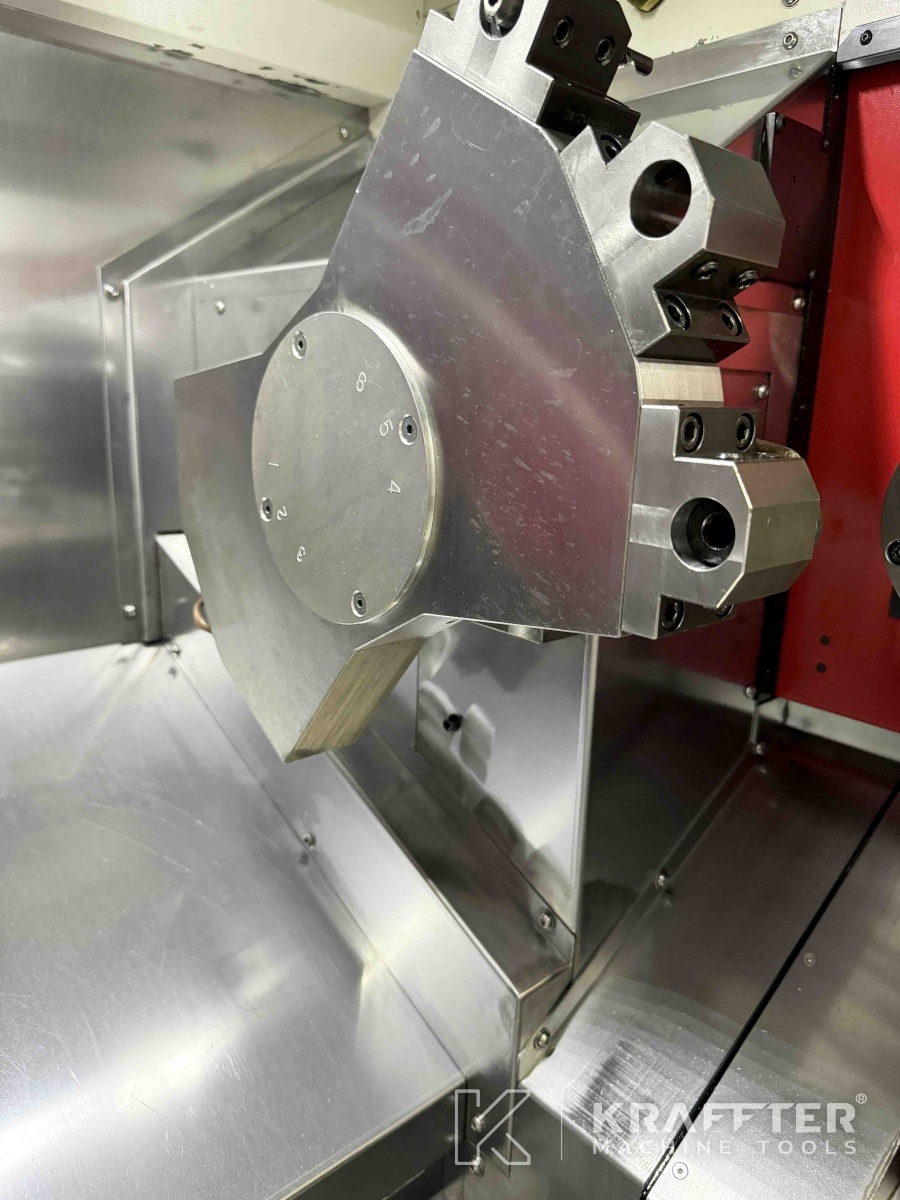

Nombre de postes - Tourelle 2
6
Temps d'indexation - Tourelle 2
0.20 [s/pos]
Puissance outils tournants
2.5 [kW]
Capacité bac d'arrosage
300 [l]
Puissance installée
31 [kVA]
Tension d'alimentation
400 [V]
Port RS232
Oui
Nombre d'heures sous tension
19802 [h]
Poids
5500 [Kg]
Équipement conforme aux normes de sécurité CE
Oui
Informations complémentaires
Capacités de coupe (outils tournants tourelle supérieure):
Perçage : Ø13 [mm]
Taraudage : M8 x 1.25
Fraisage : Ø12 [mm]
ÉQUIPEMENTS INCLUS:

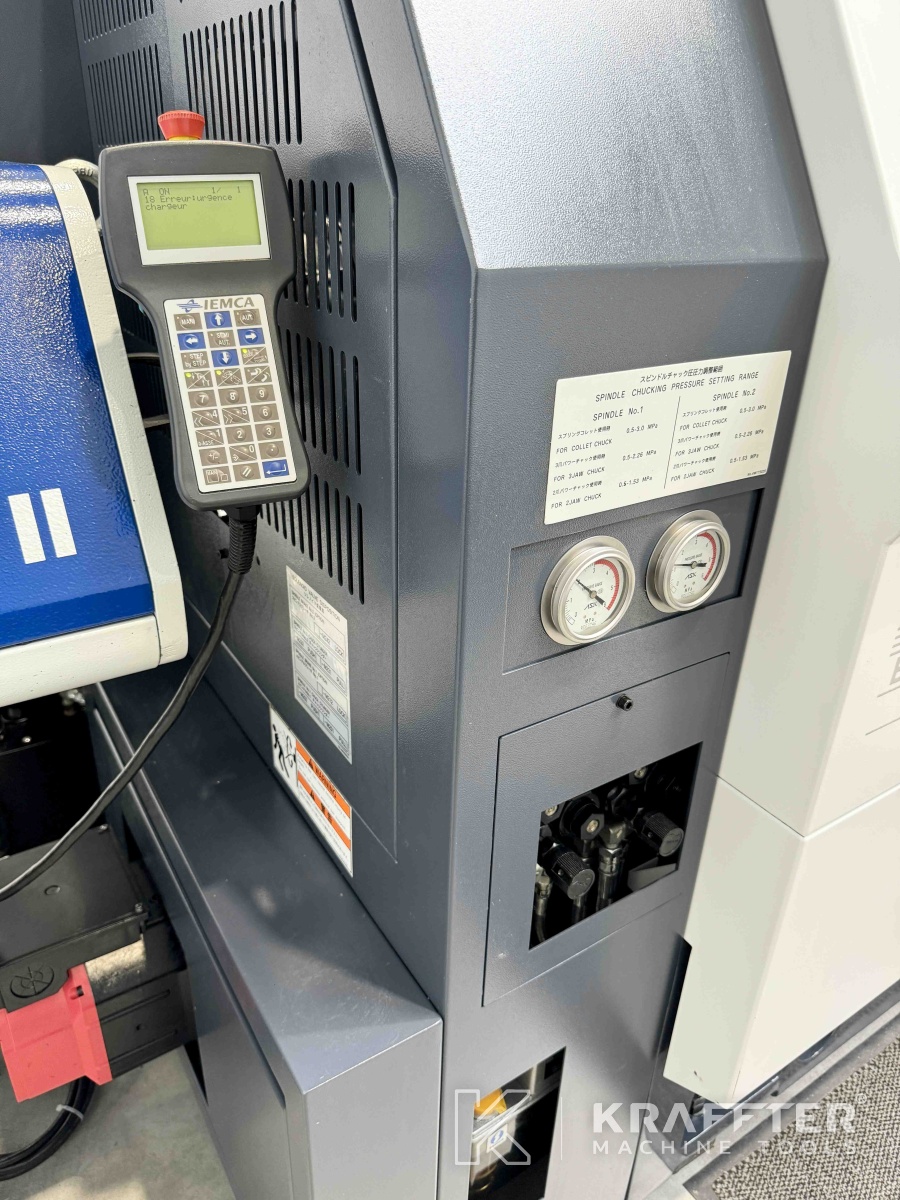

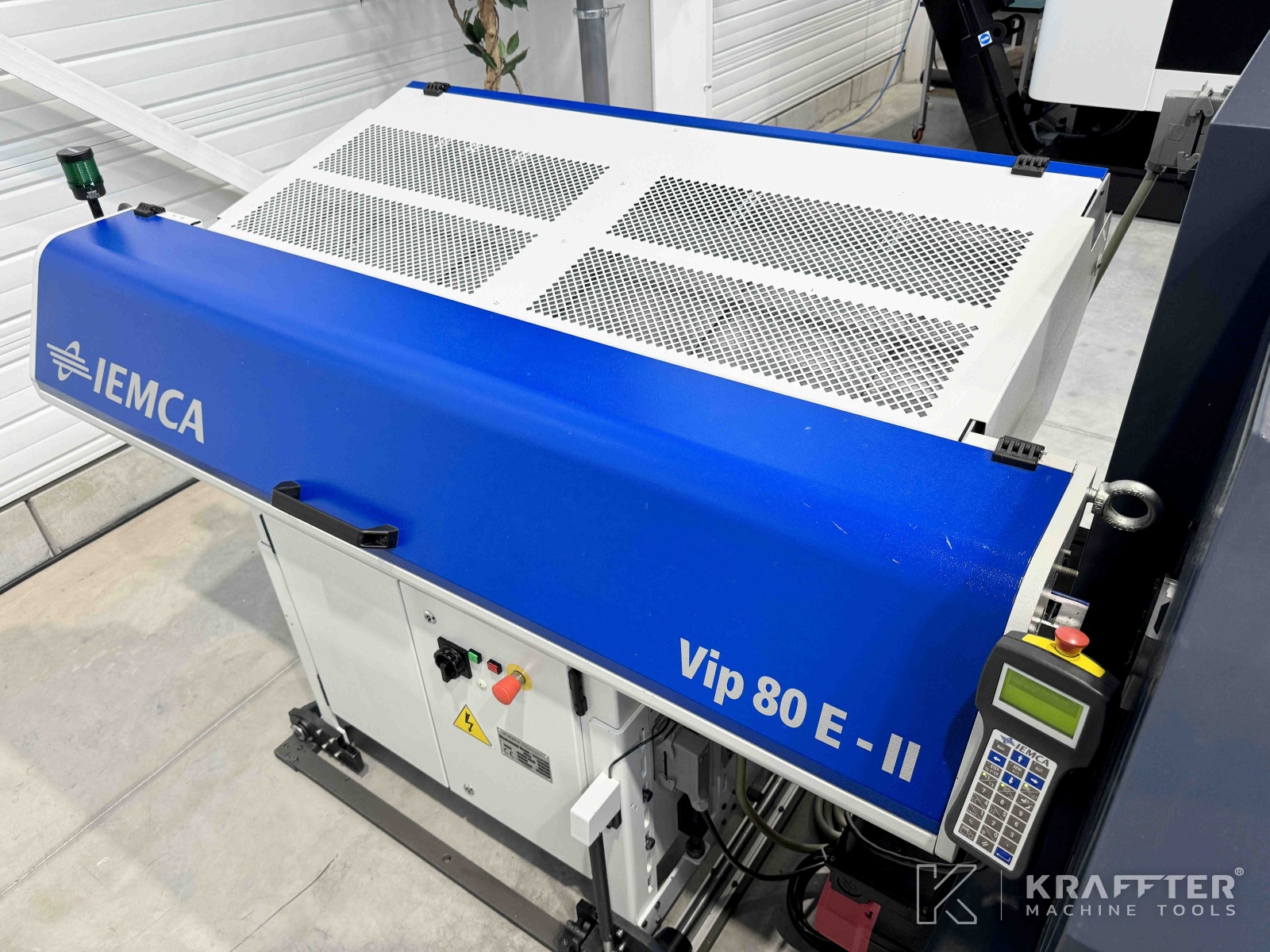

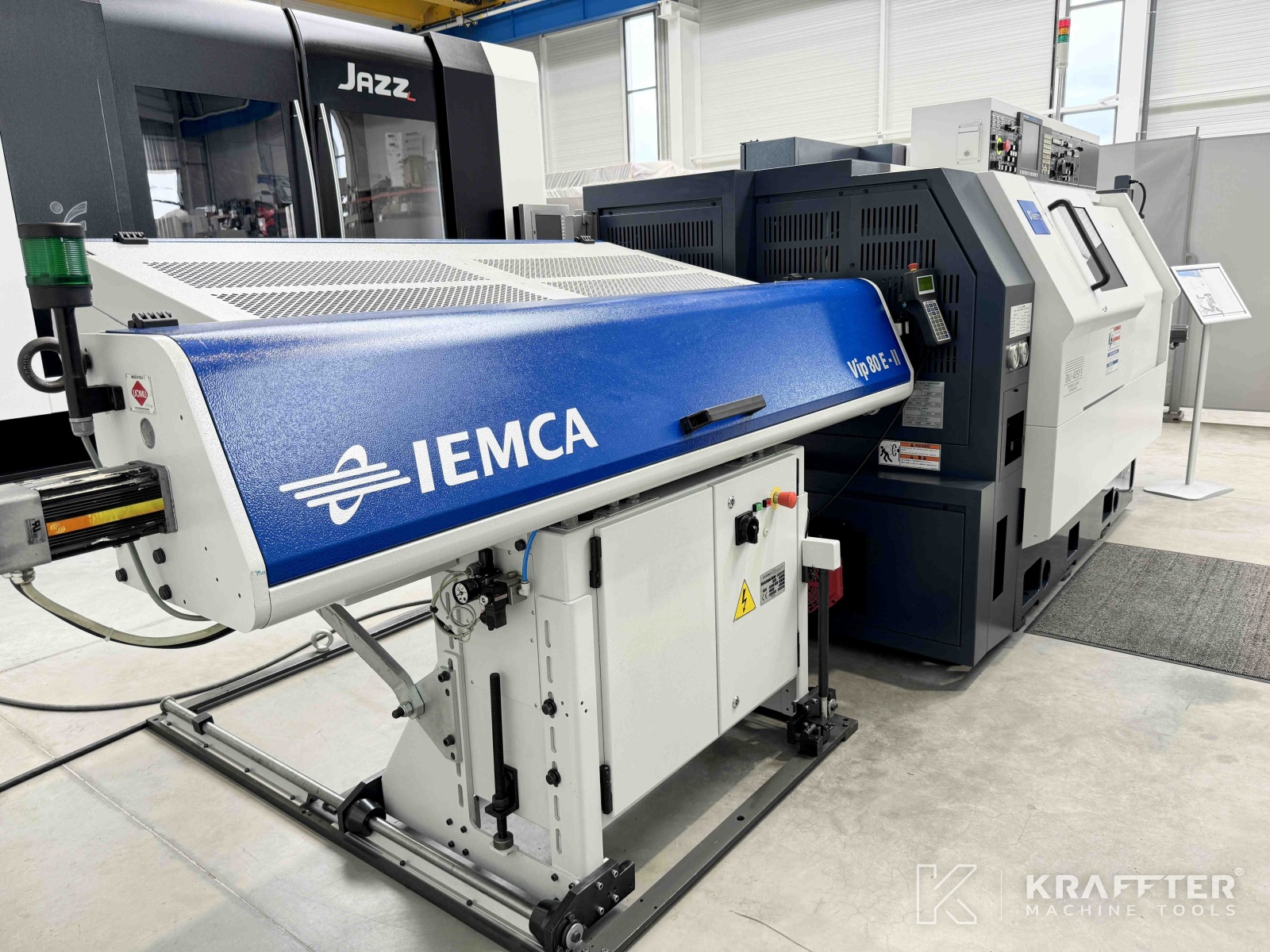

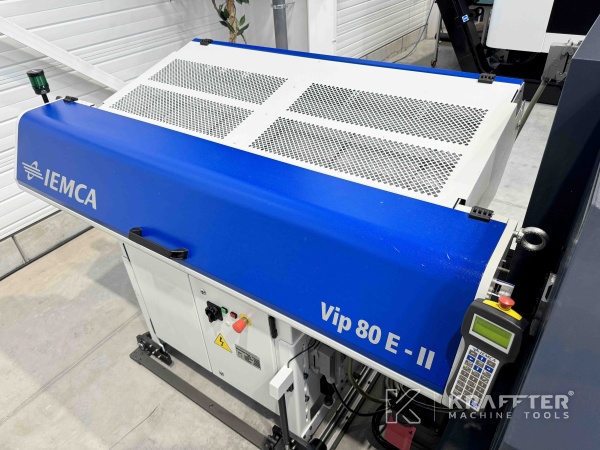

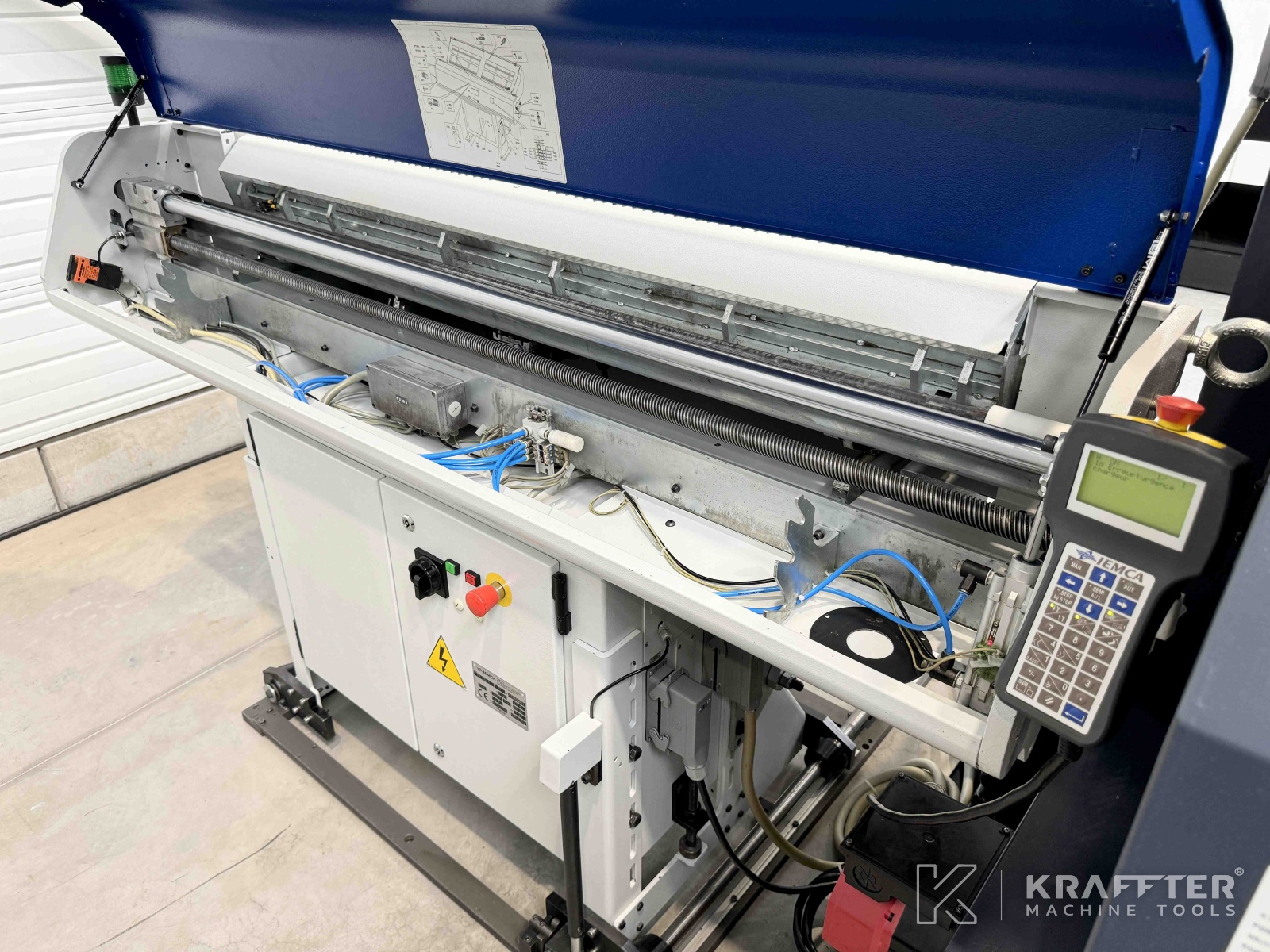

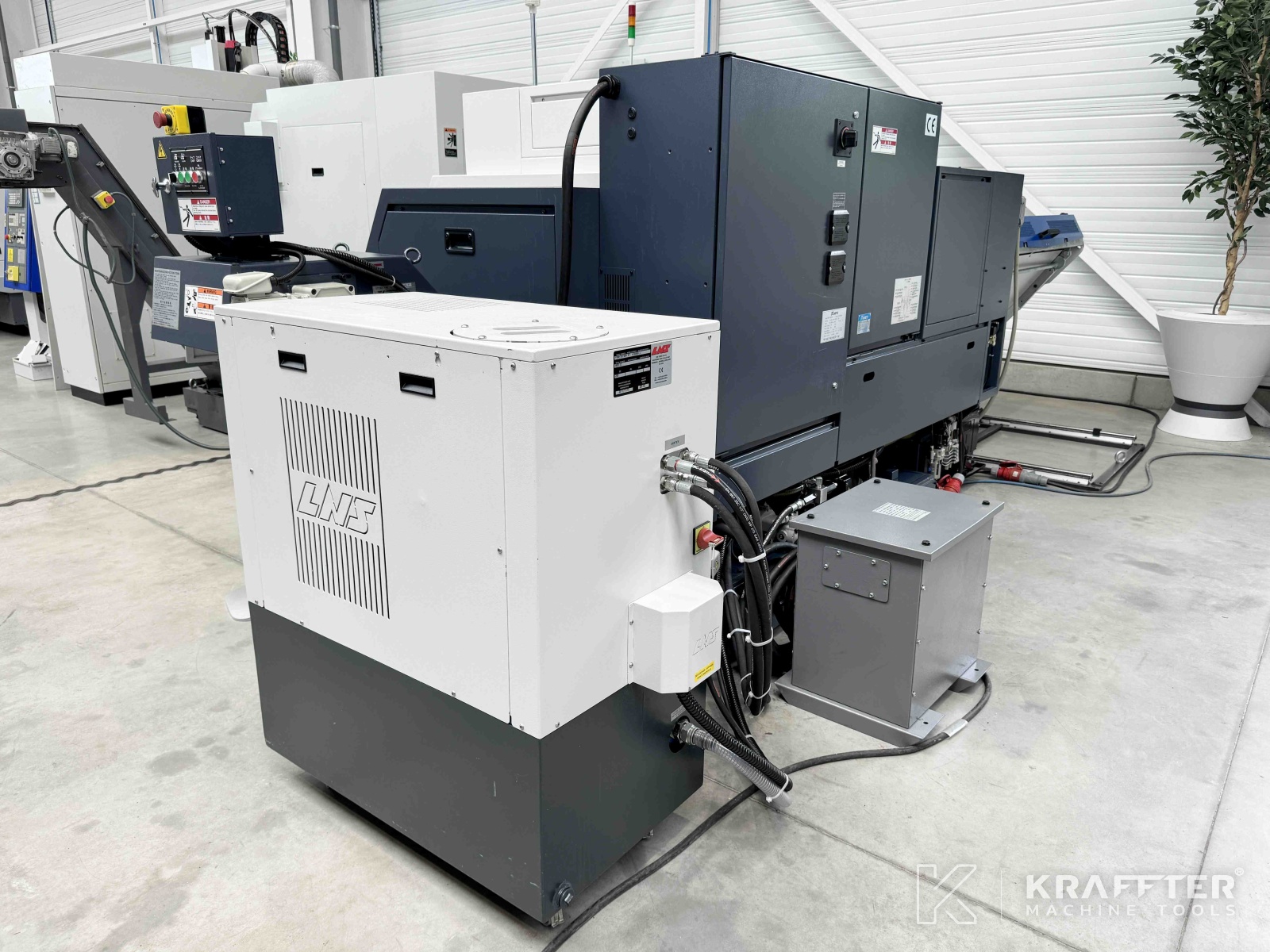

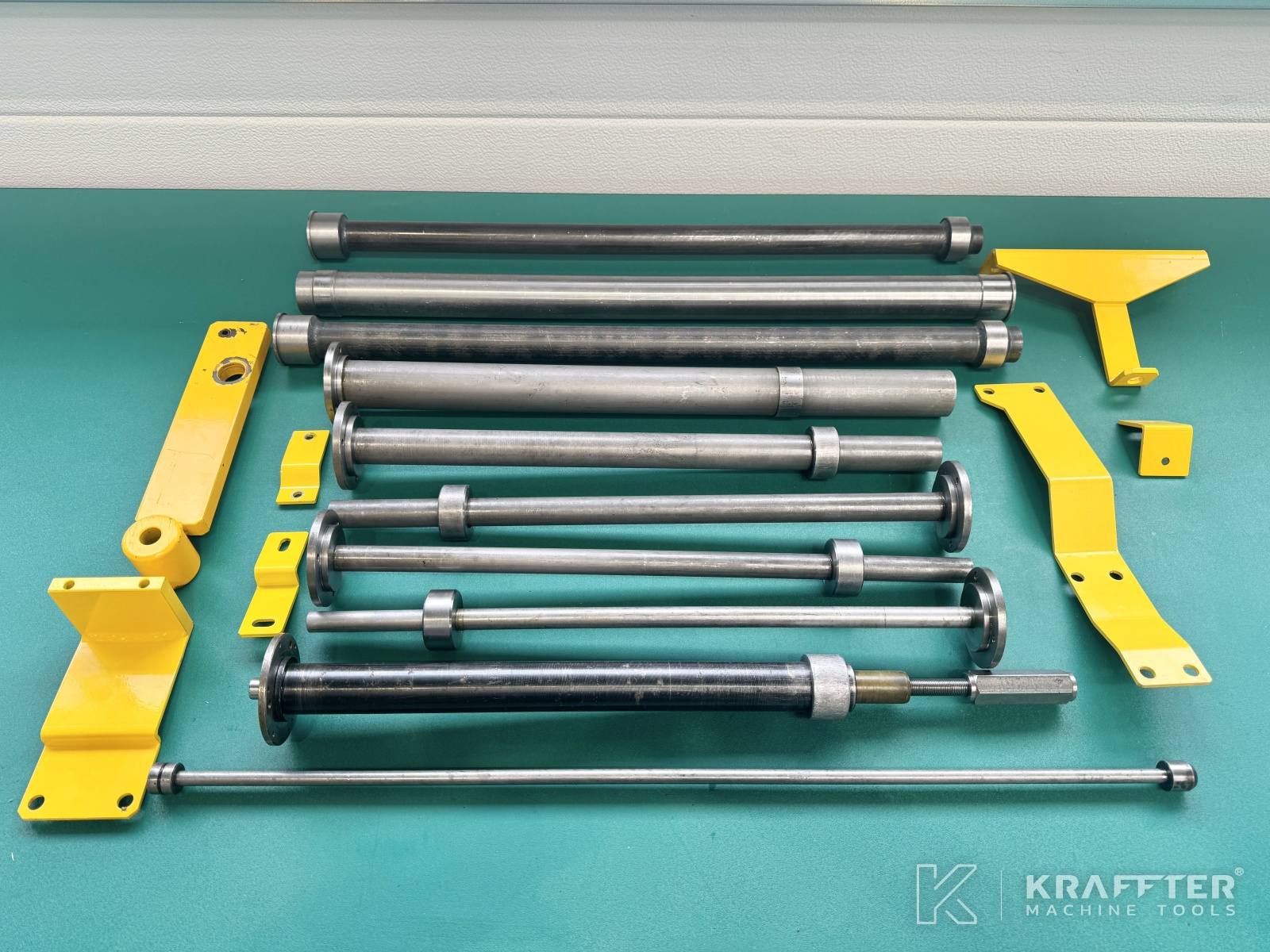

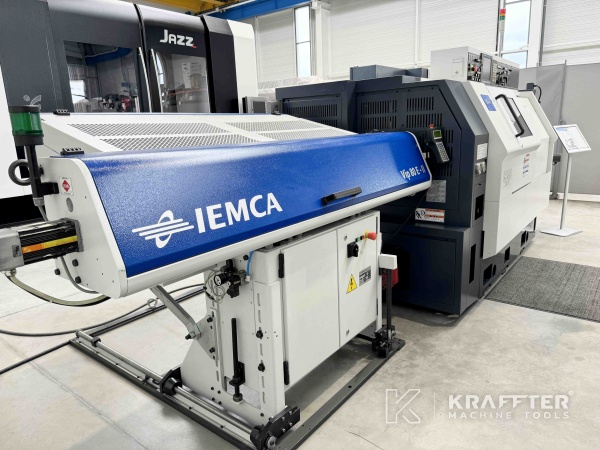

- Embarreur IEMCA VIP 80E II type 16

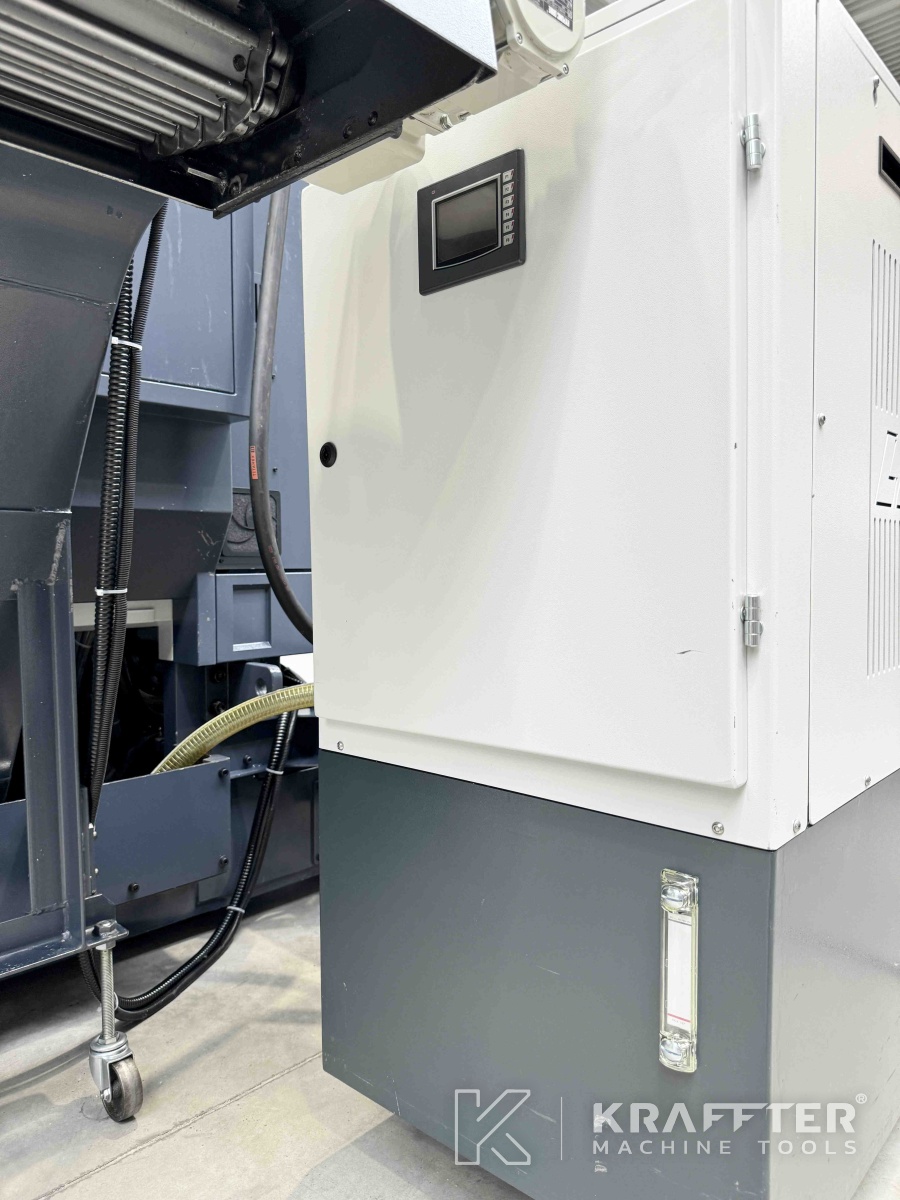

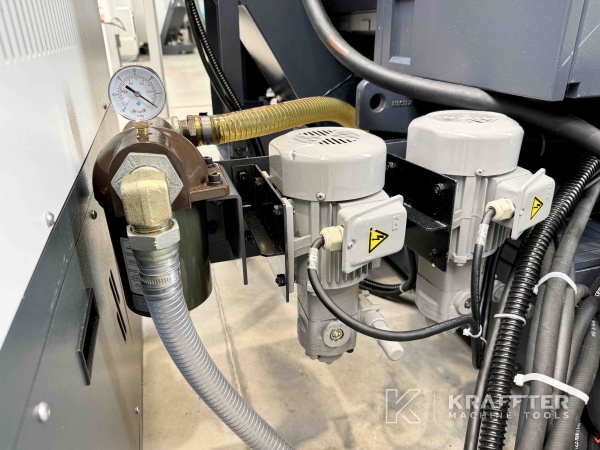

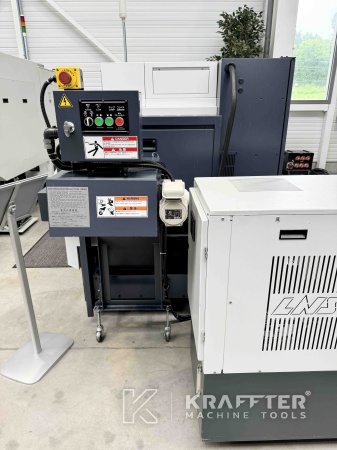

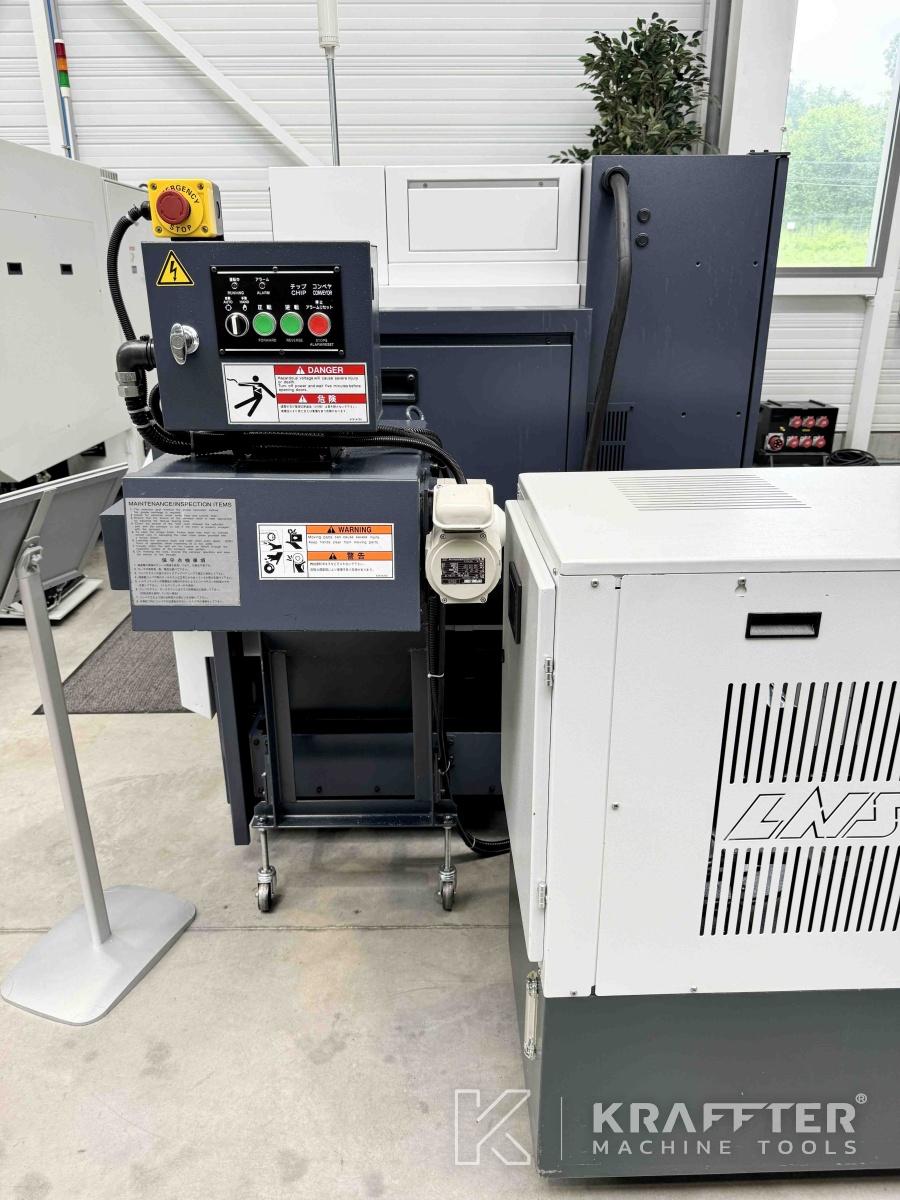

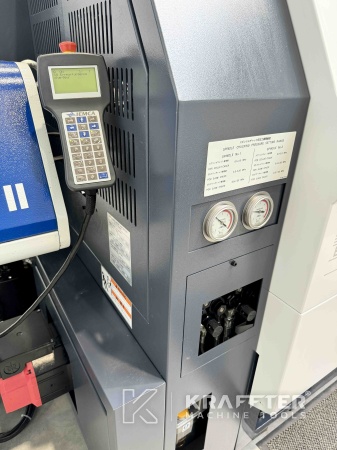

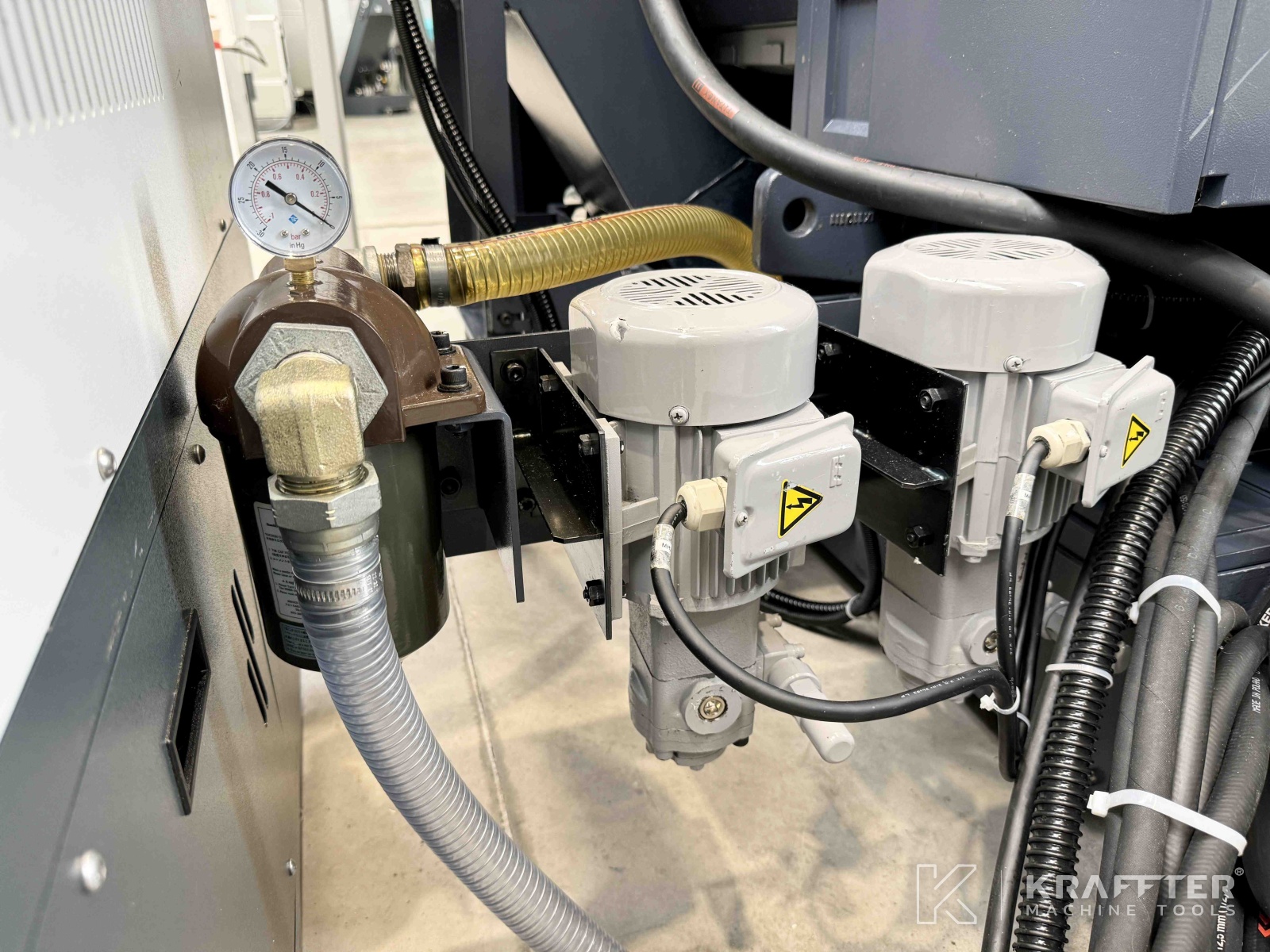

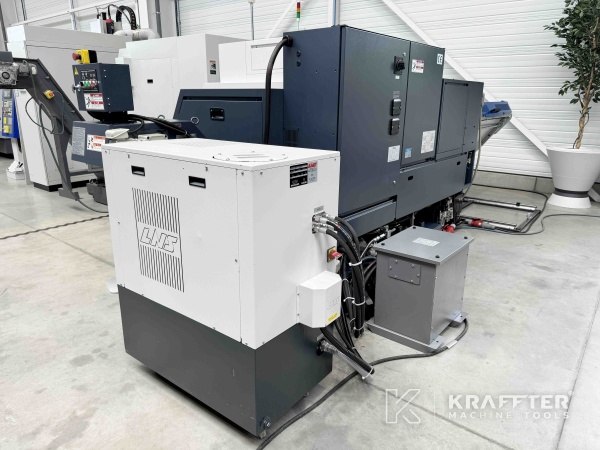

- Pompe Haute Pression LNS type Powerstream VP (40 bars)

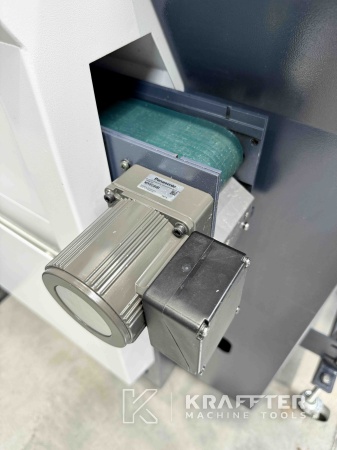

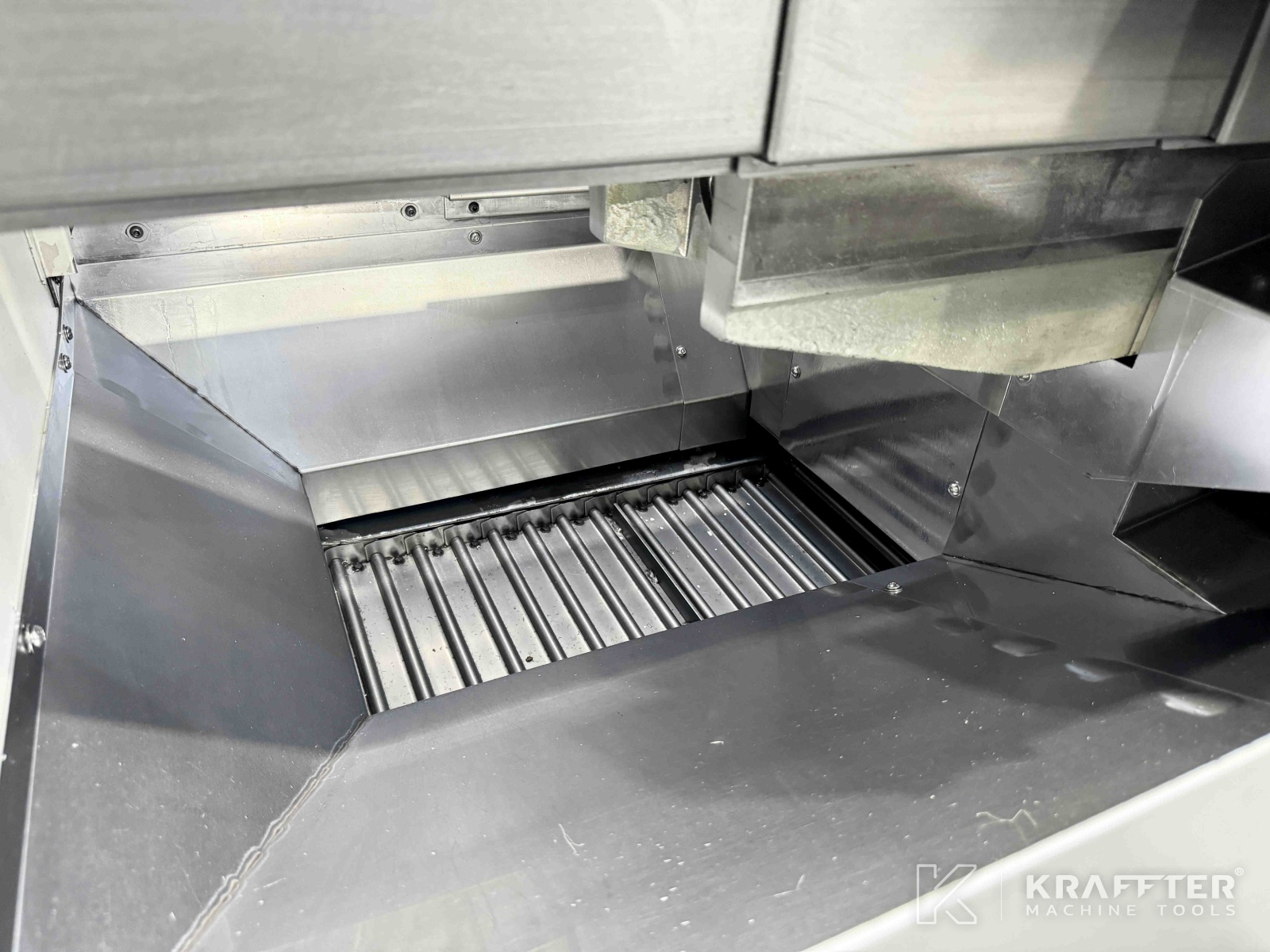

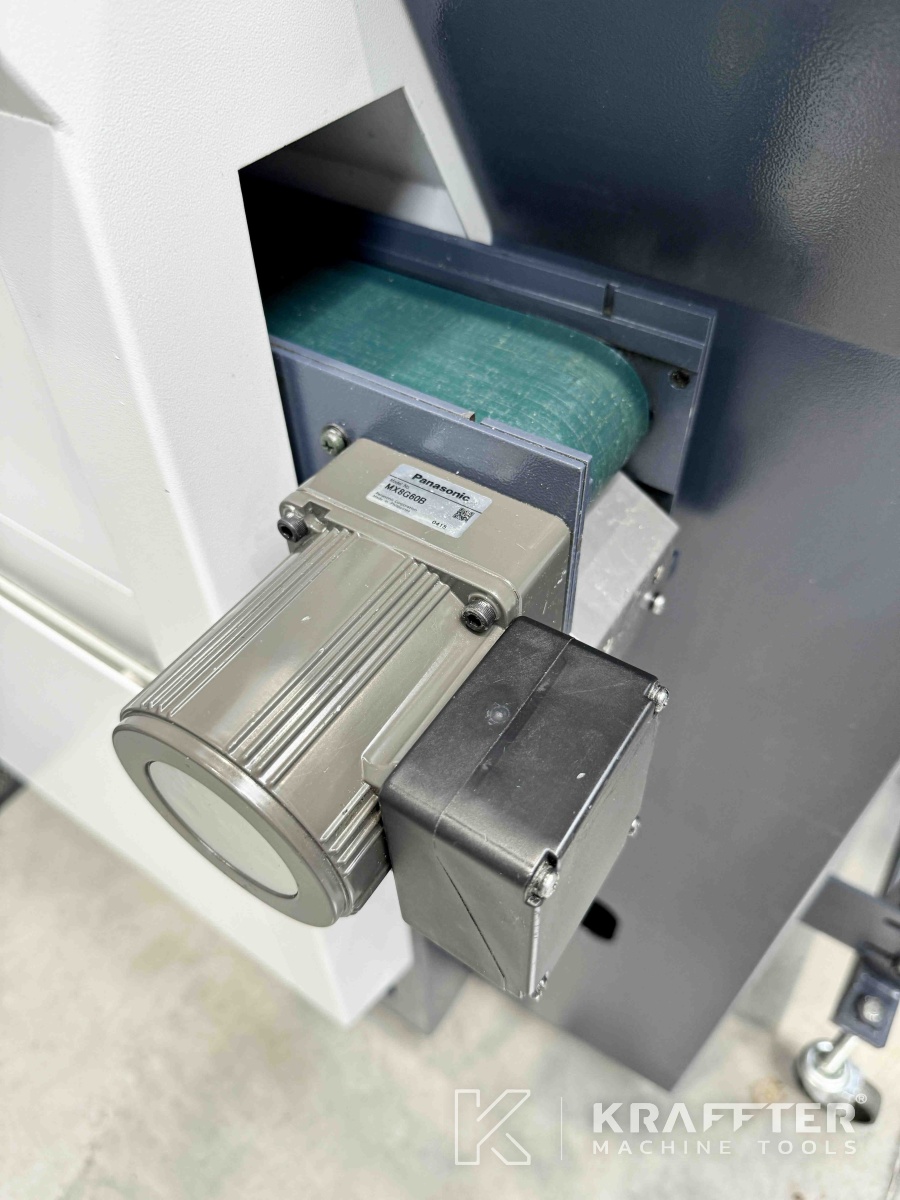

- Convoyeur à copeaux
- Détecteur de bon tronçonnage
- Récupérateur de pièces
- Bande transporteuse de pièces
- Frein : sur broche et contre-broche
- Transformateur électrique : 400 / 200 [V]
- Ejection de pièce : dans contre-broche

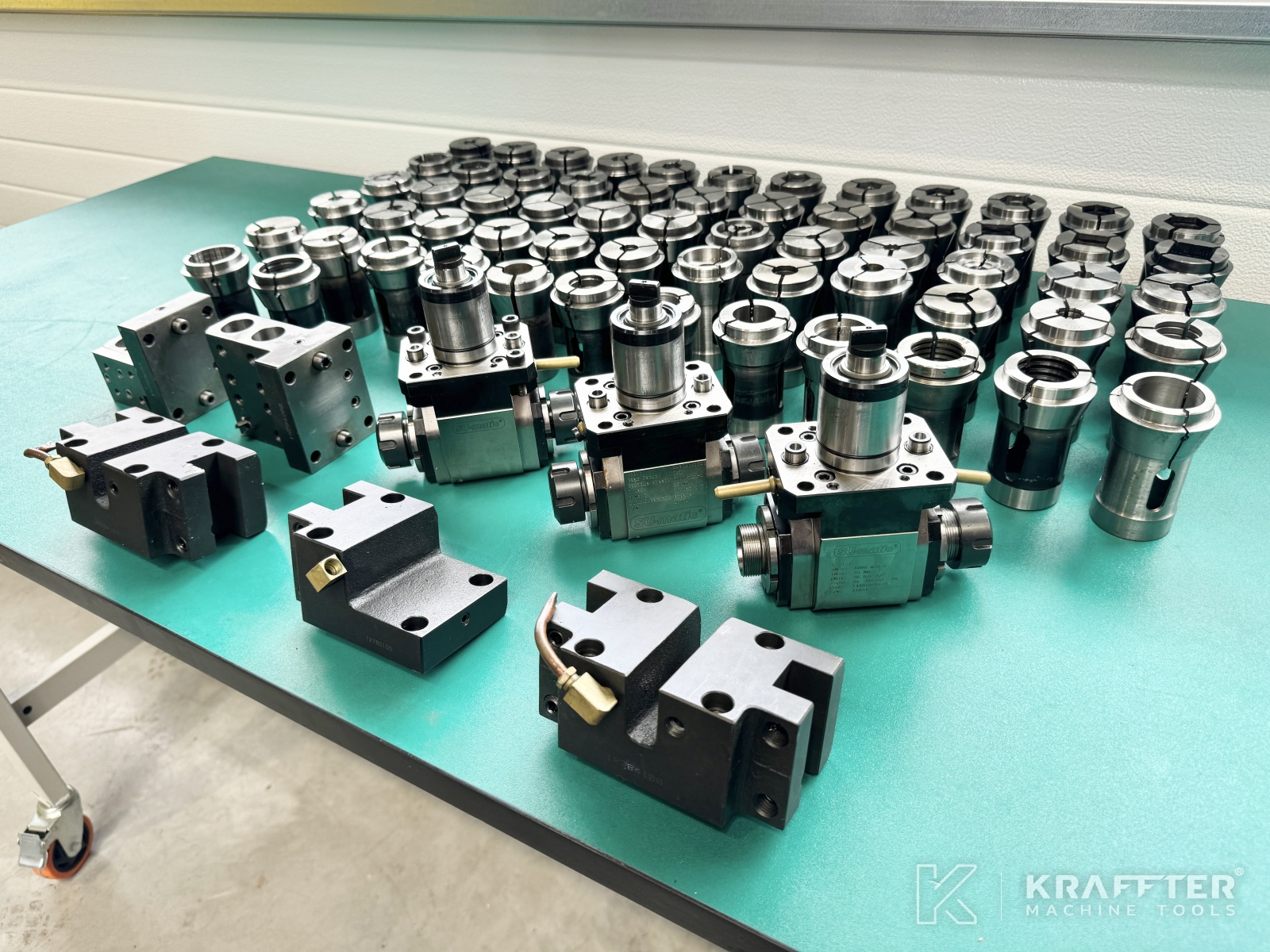

- Nombre de portes-outils tournants axiaux : 3
- Nombre de portes-outils tournants radiaux : 3
- Nombre de porte-outils fixes tourelle 1 : 14
- Nombre de porte-outils fixes tourelle 2 : 3
- Nombre de pinces de serrage DIN173E : 60
- Nombre de mandrins à pinces DIN173E : 2
