Vendu

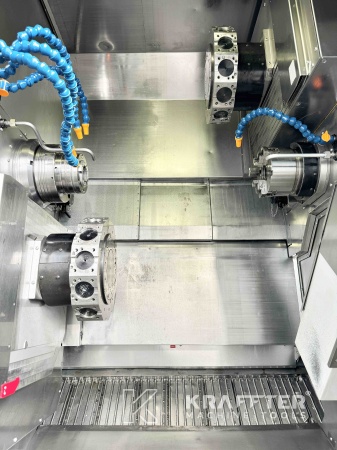

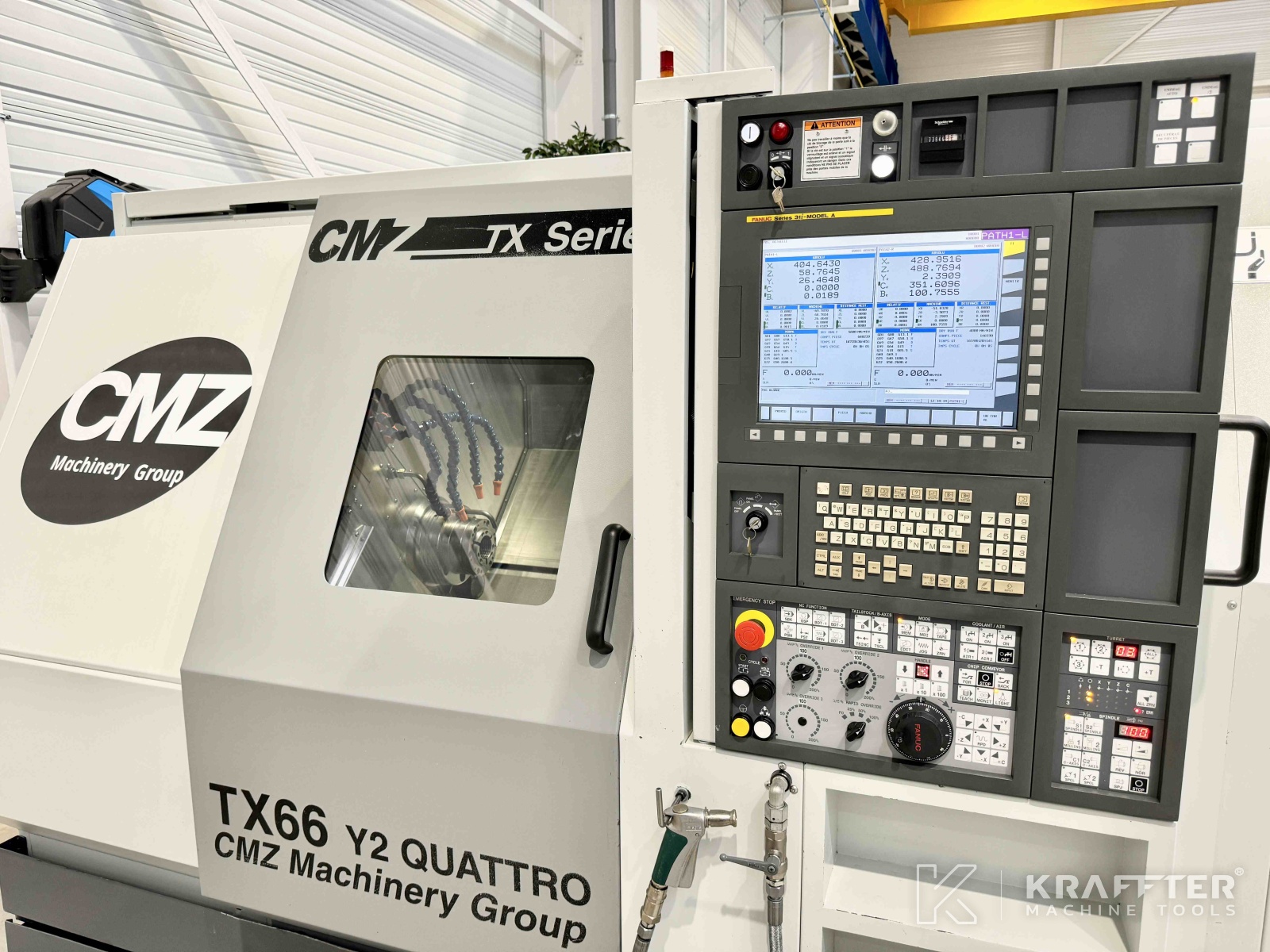

Type de machine : Tour CNC
Marque : CMZ
N° de stock: 90113

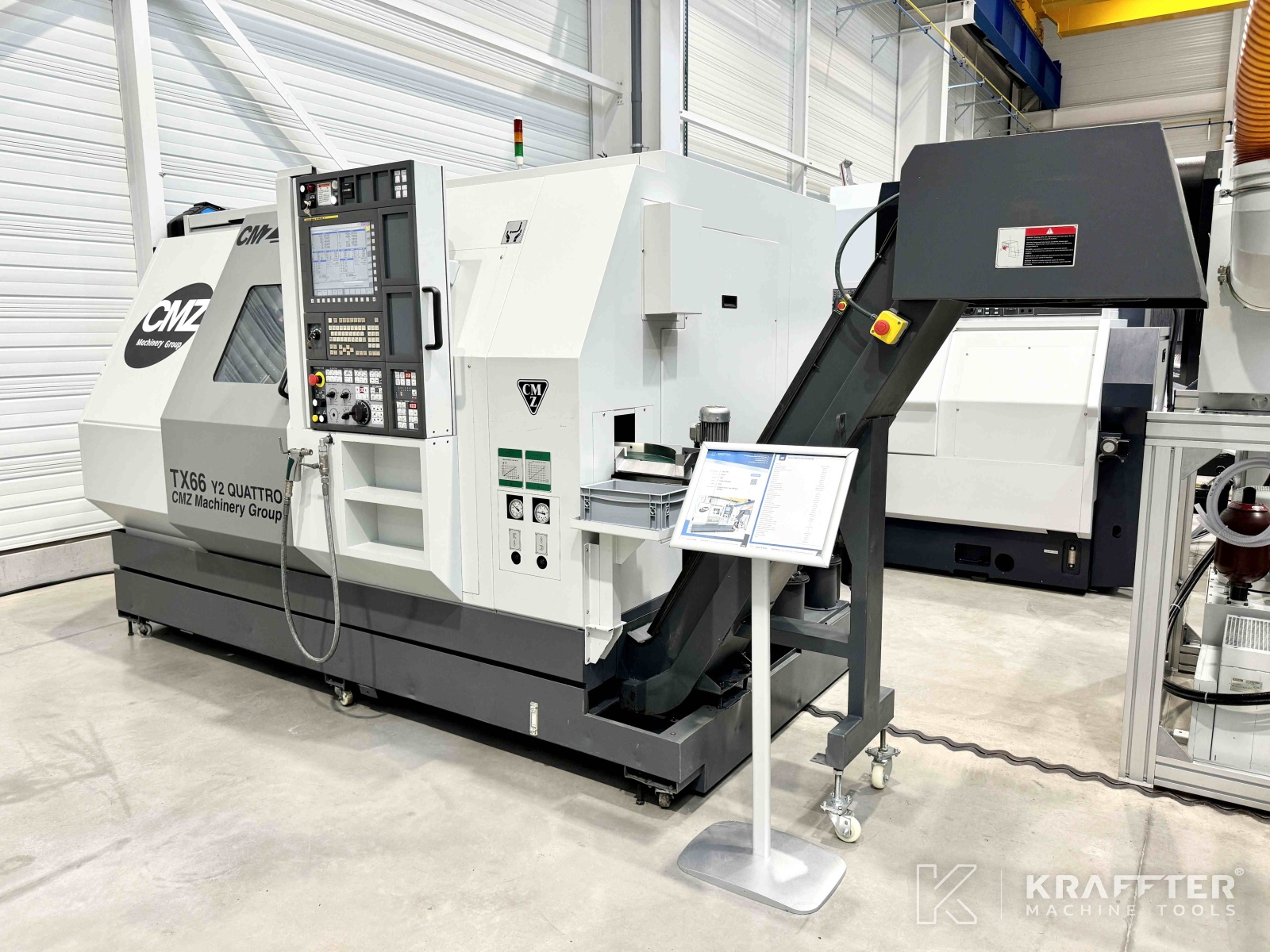

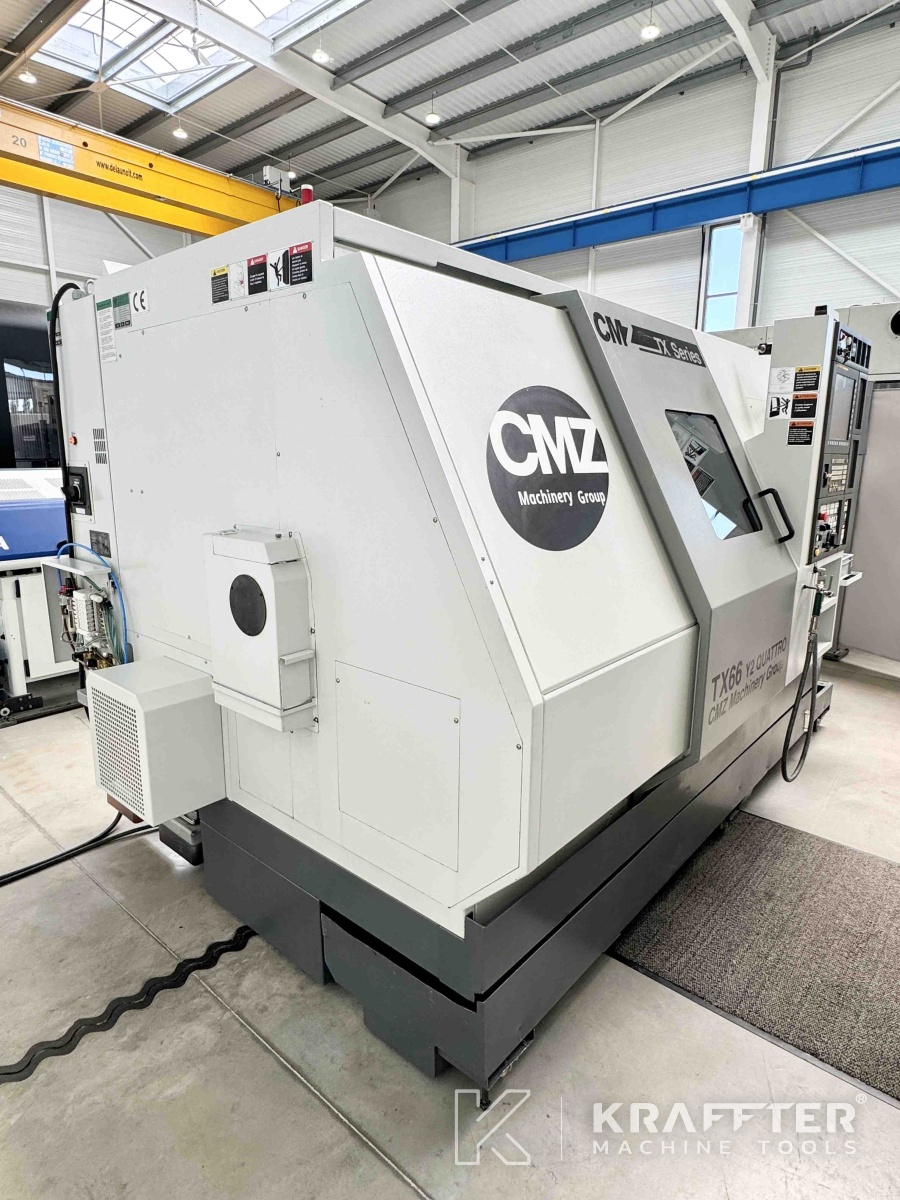

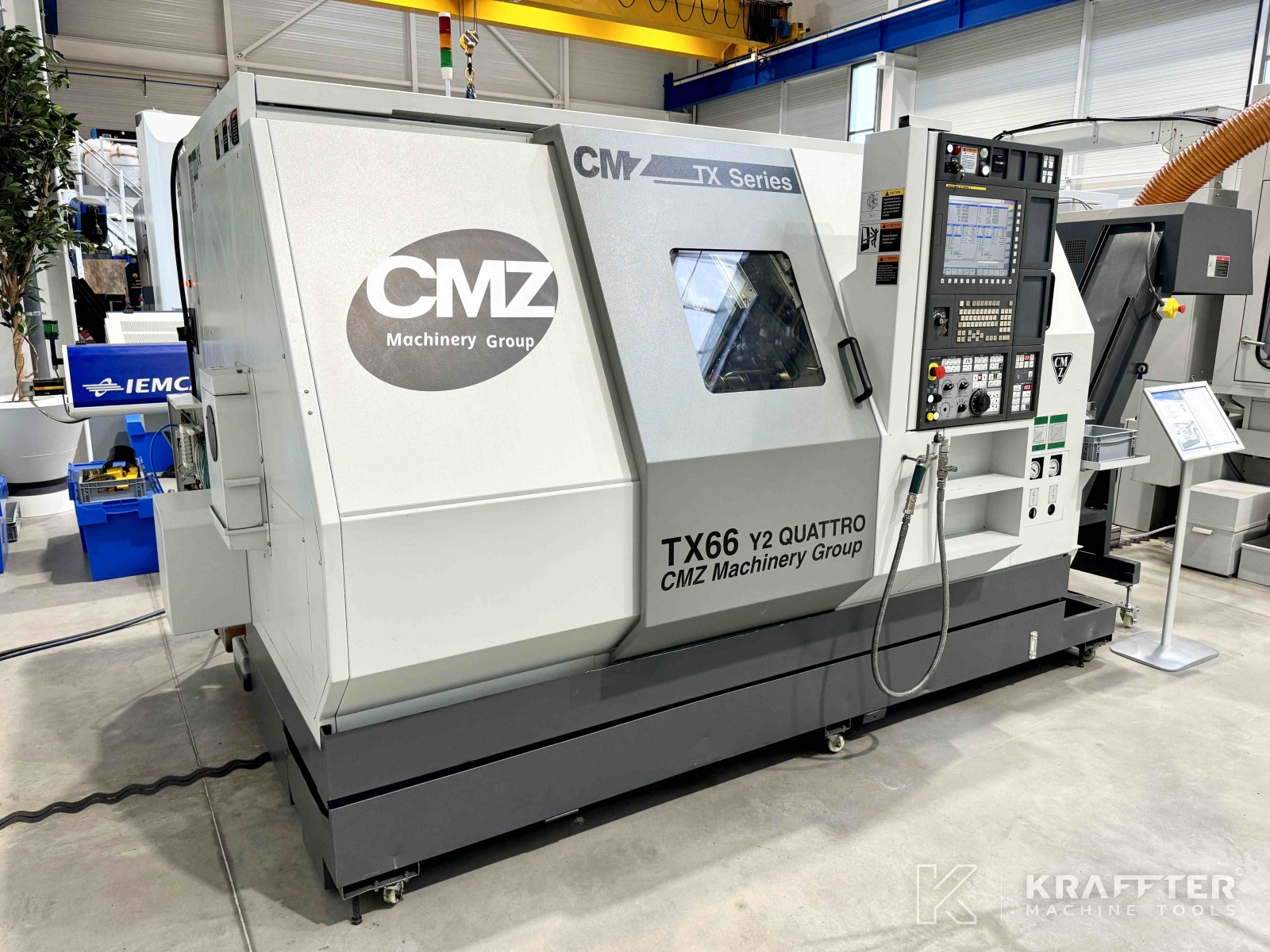

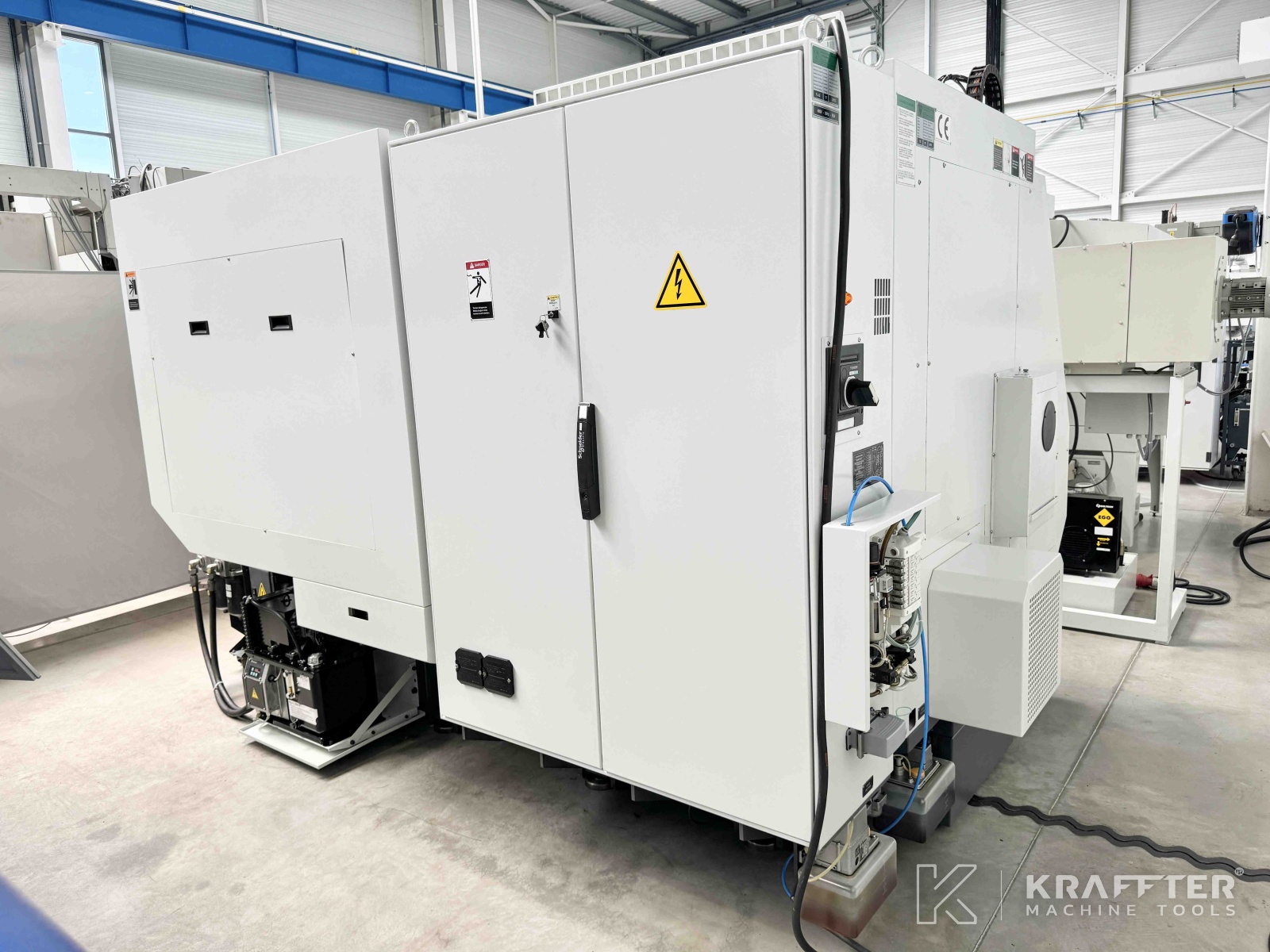

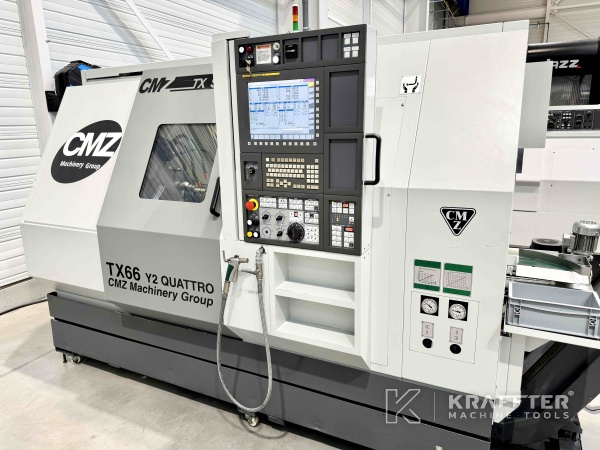

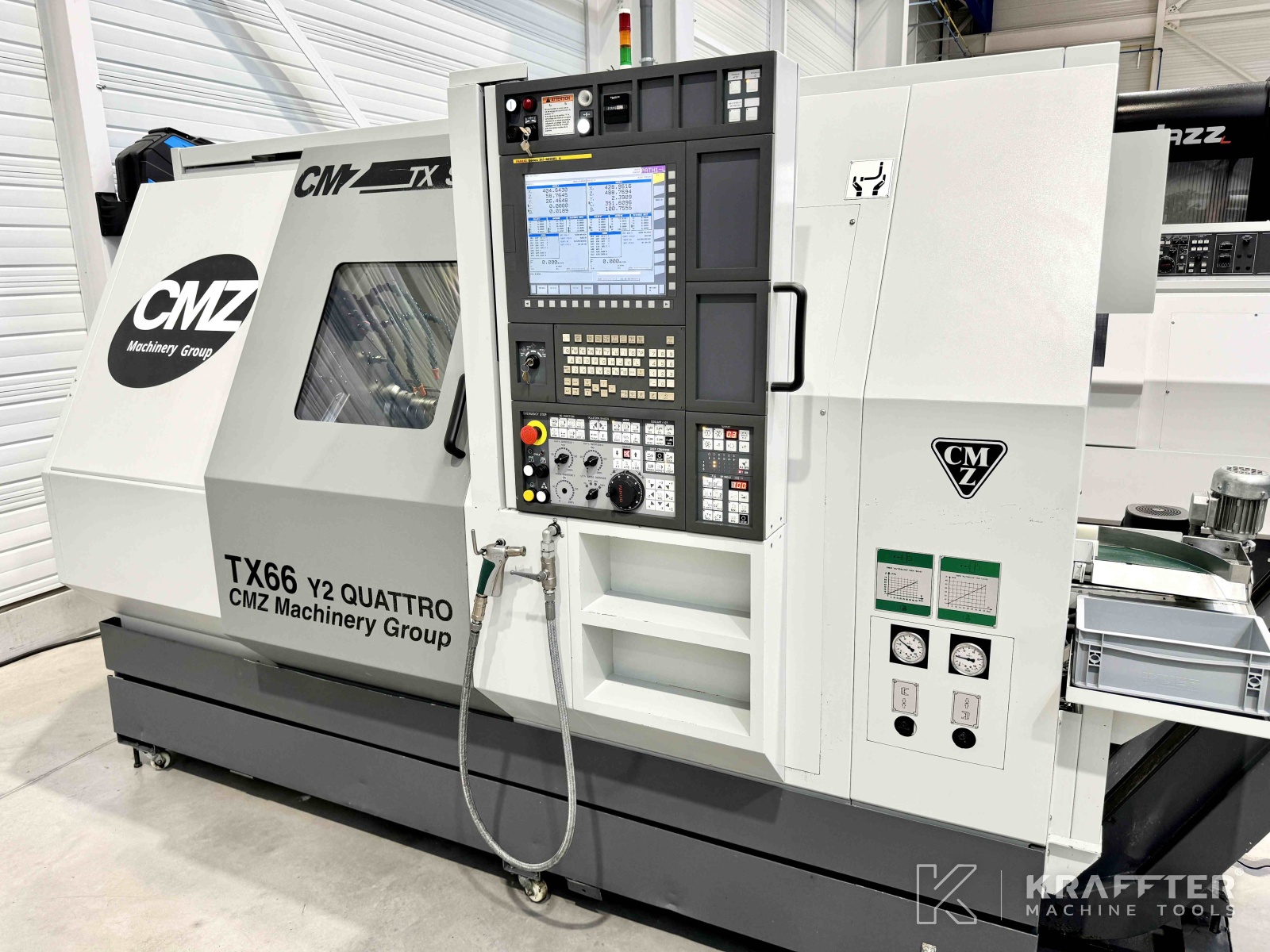

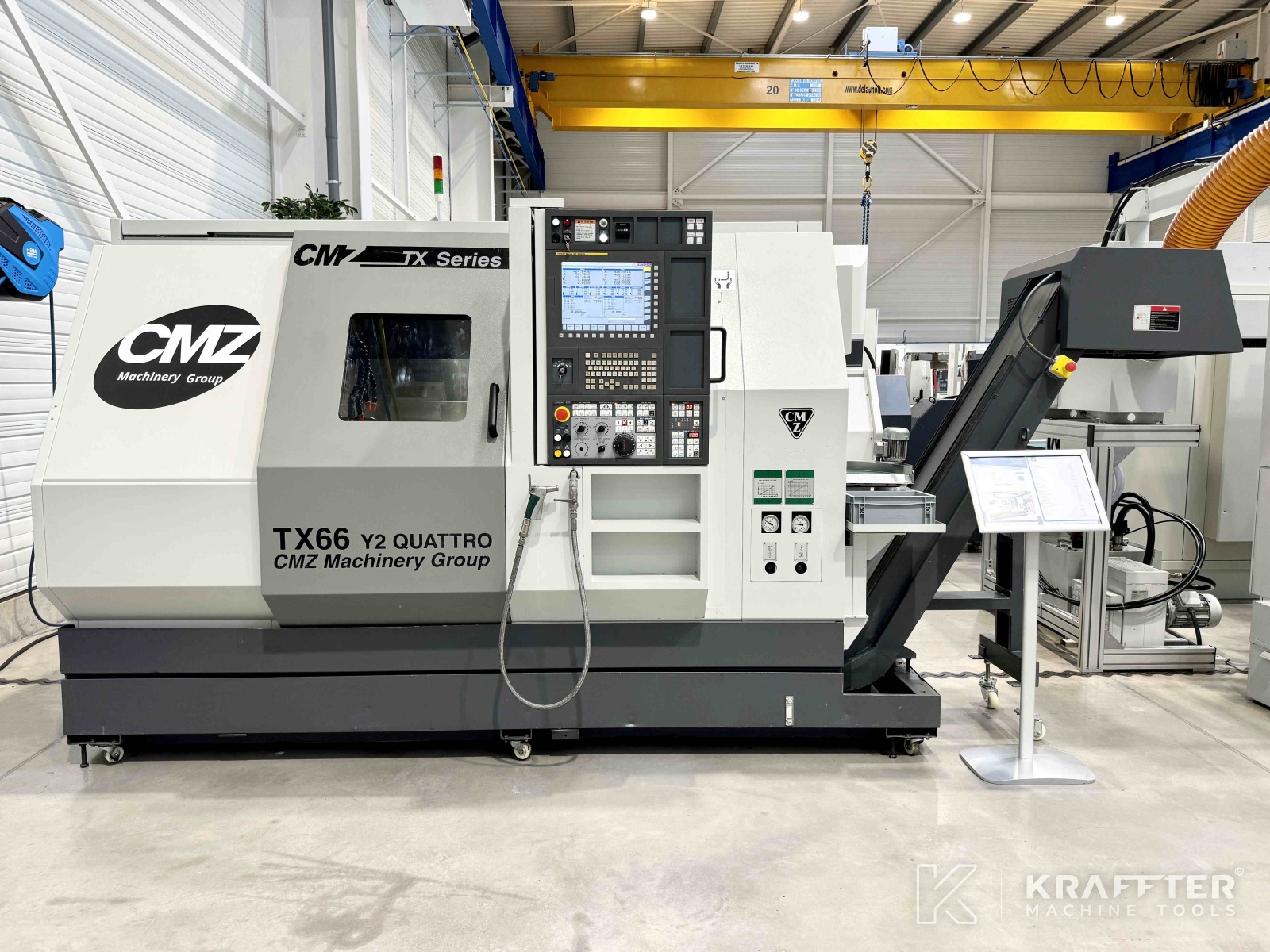

Modèle : TX66 Y2 Quattro
Année : 2012
Localisation : 73240 St-Genix-les-Villages, FRANCE
MACHINE VENDUE
Intéressé par un modèle similaire ?
Laissez-nous vos coordonnées :
Caractéristiques techniques

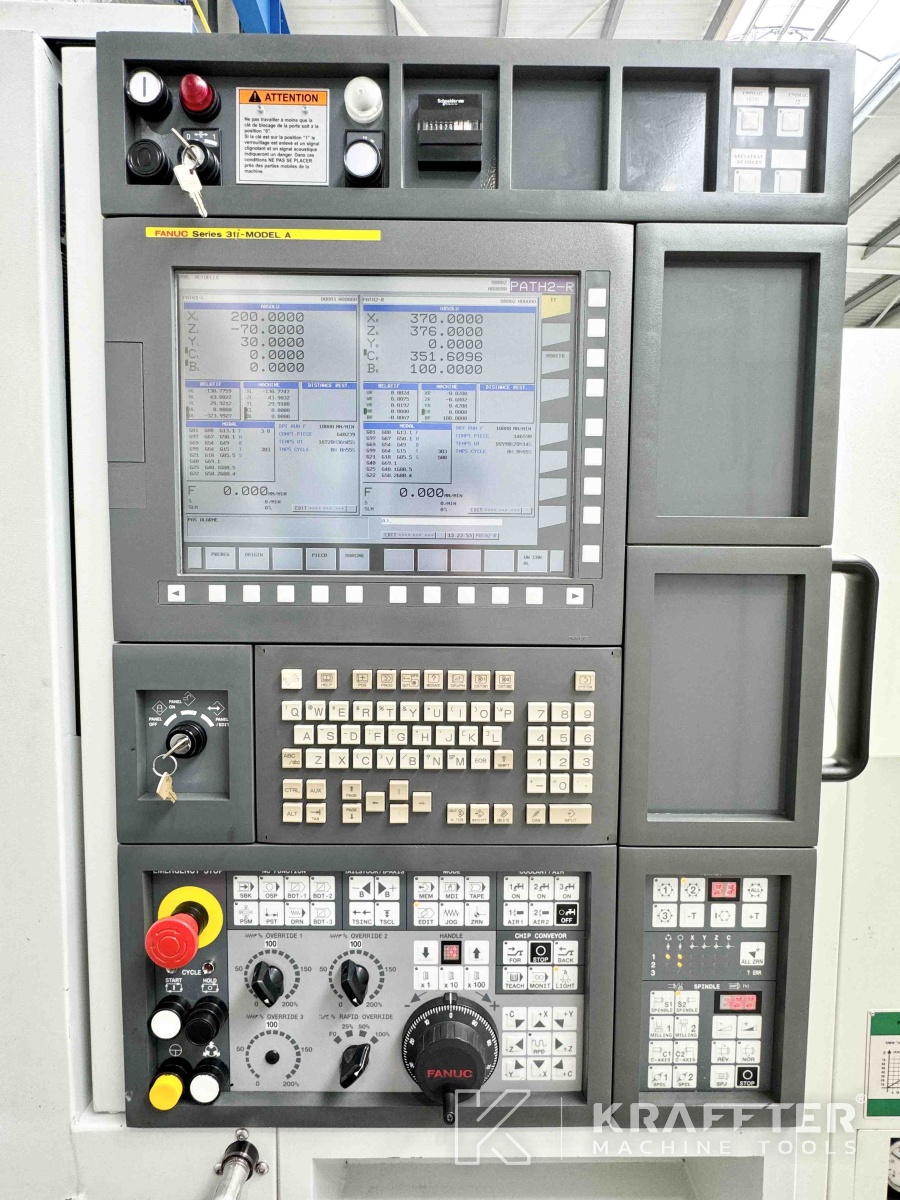

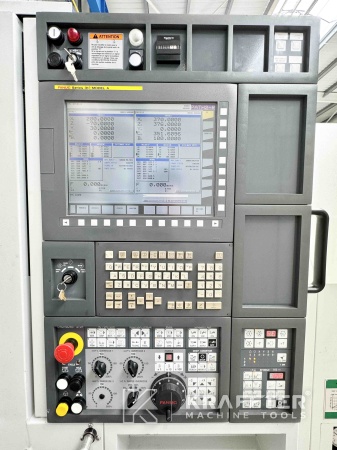

Type de CN

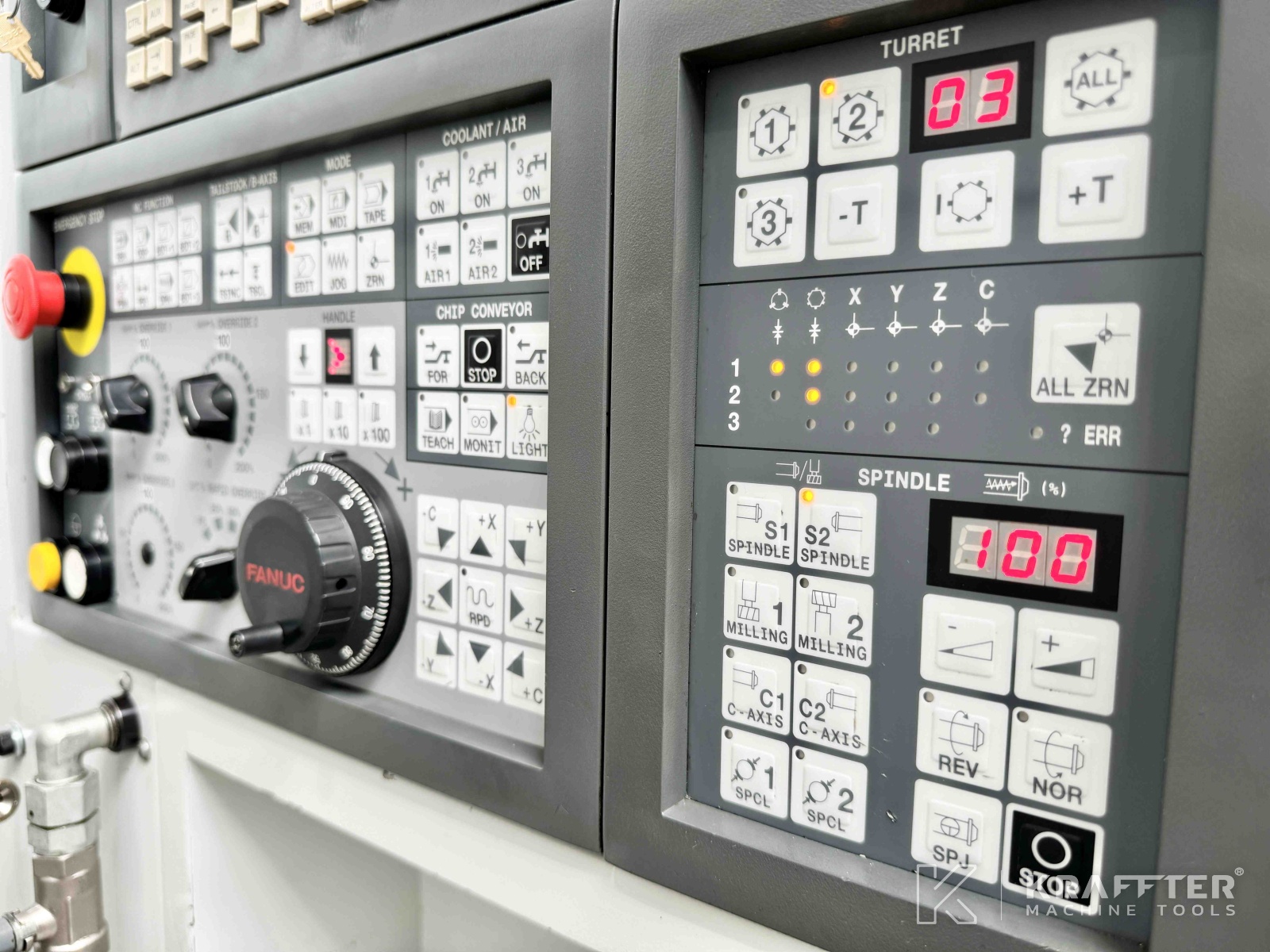

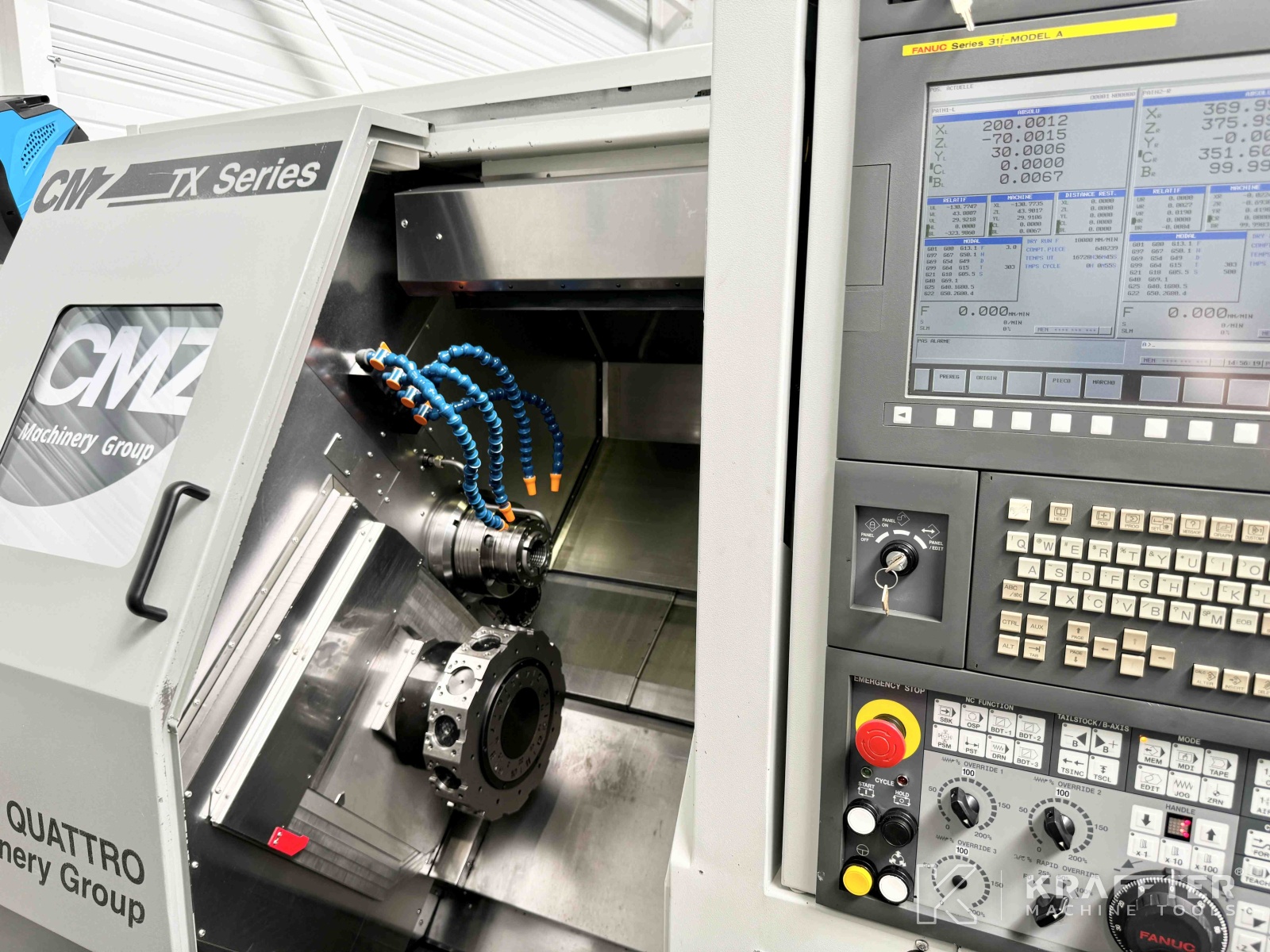

FANUC 31i - MODEL A
Distance entre mandrins
639 [mm]
Diamètre maxi. usinable
255 [mm]
Diamètre admissible au-dessus du chariot
270 [mm]
Course axe Z1
500 [mm]
Course axe X1
190 [mm]
Course axe Y1
+/- 40 [mm]
Course axe Z2
500 [mm]
Course axe X2
190 [mm]
Course axe Y2
+/- 40 [mm]
Vitesse avances rapides axe X
16000 [mm/min]
Vitesse avances rapides axe Z
20000 [mm/min]
Vitesse avances rapides axe Y
12000 [mm/min]
Accélération déplacement des axes
1g
Nez de broche
ASA 8" A2
Diamètre maxi. en barre
66 [mm]
Diamètre de passage en broche
77 [mm]
Vitesse maxi. broche
4000 [tr/min]
Puissance broche
15 [kW]
Couple broche
136 [Nm]
Nez de contre-broche
ASA 6" A2
Diamètre maxi. en barre contre-broche
52 [mm]
Diamètre de passage contre-broche
61 [mm]
Course contre-broche
635 [mm]
Vitesse maxi. contre-broche
5000 [tr/min]
Puissance contre-broche
7.5 [kW]
Couple contre-broche
68 [Nm]
Temps d'indexation tourelle
0.1 [s/pos]

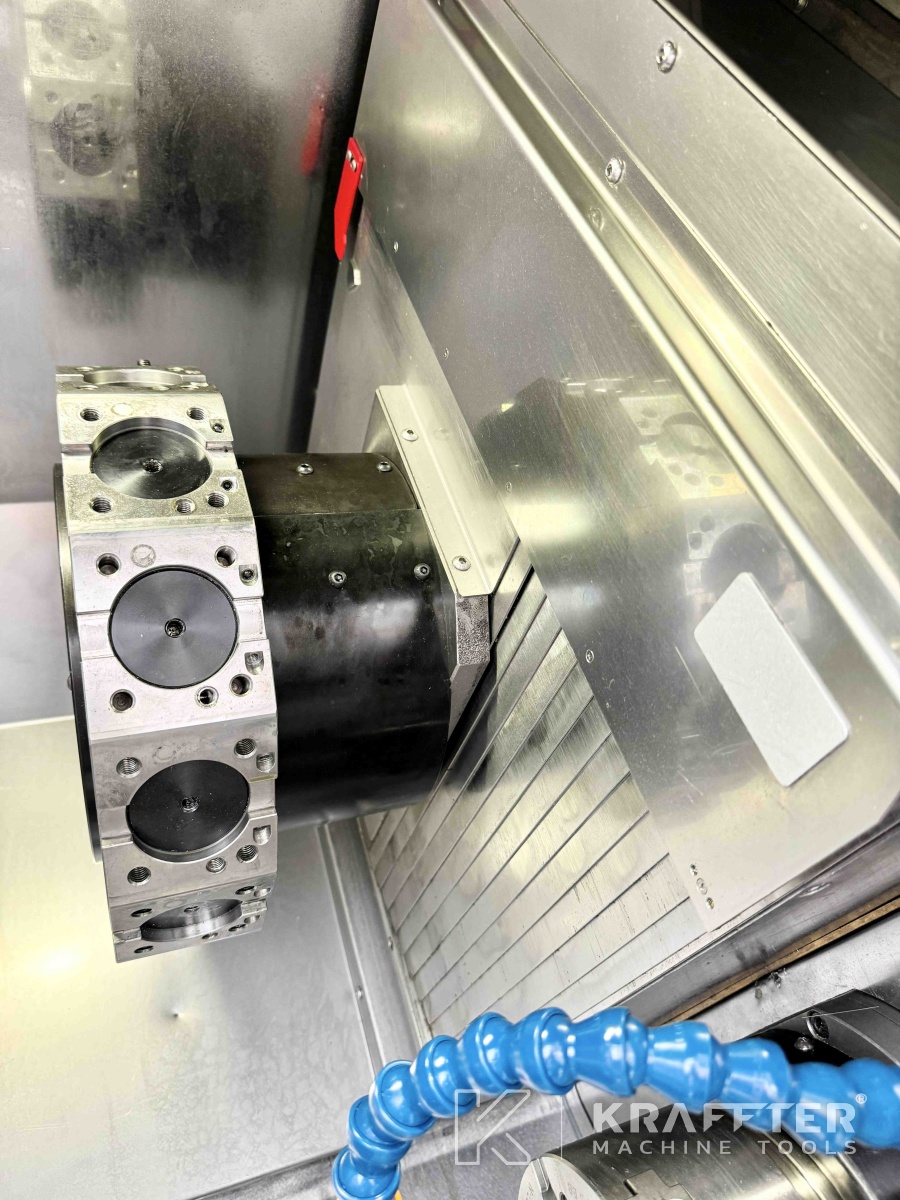

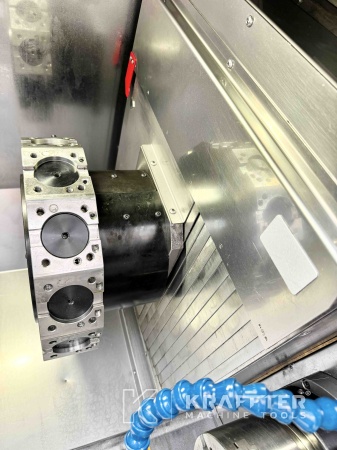

Nombre de postes - Tourelle 1
12
Nombre de postes motorisés - Tourelle 1
12
Vitesse maxi. outils tournants - Tourelle 1
6000 [tr/min]

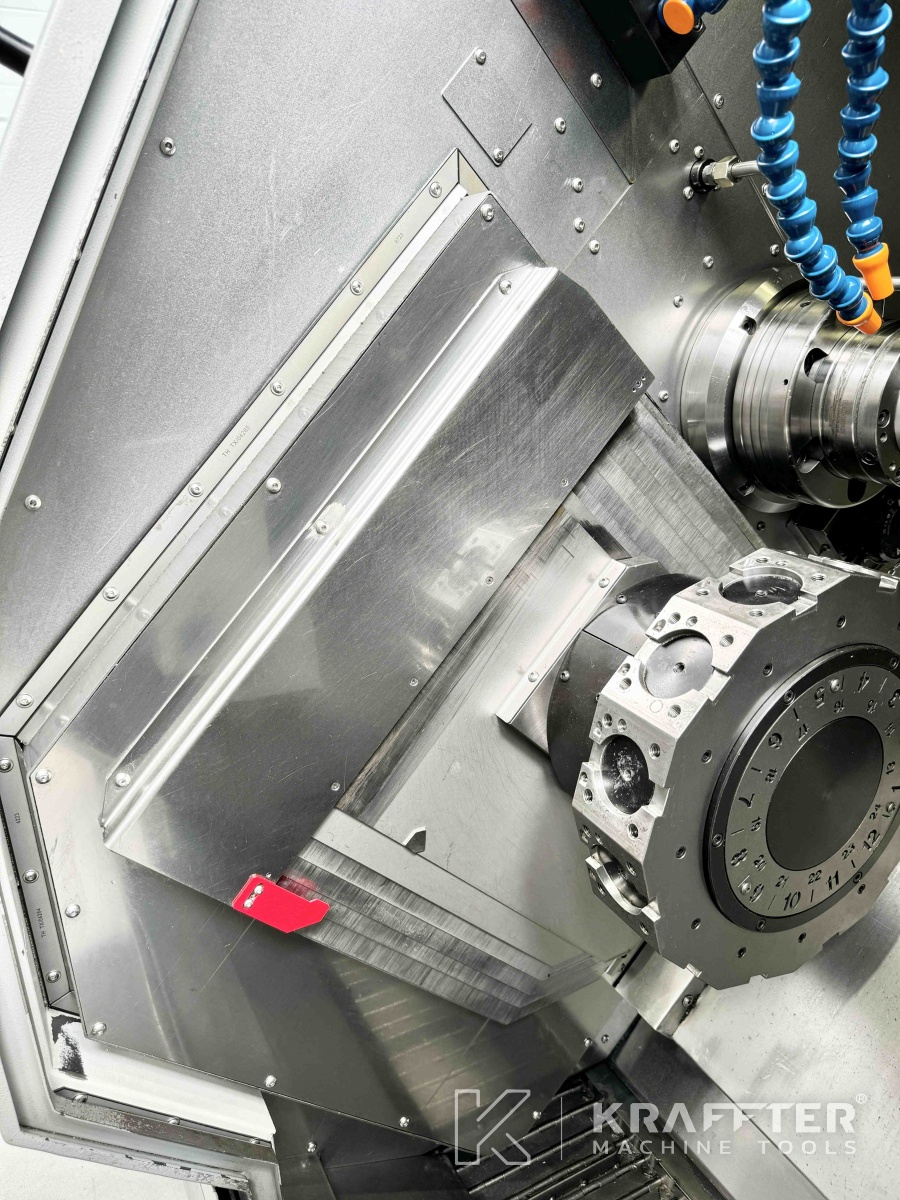

Nombre de postes - Tourelle 2
12
Nombre de postes motorisés - Tourelle 2
12
Vitesse maxi. outils tournants - Tourelle 2
6000 [tr/min]
Puissance outils tournants
18 [kW]
Puissance installée
65 [kVA]
Tension d'alimentation
400 [V]
Poids
9600 [Kg]
Informations complémentaires
ÉQUIPEMENTS INCLUS:

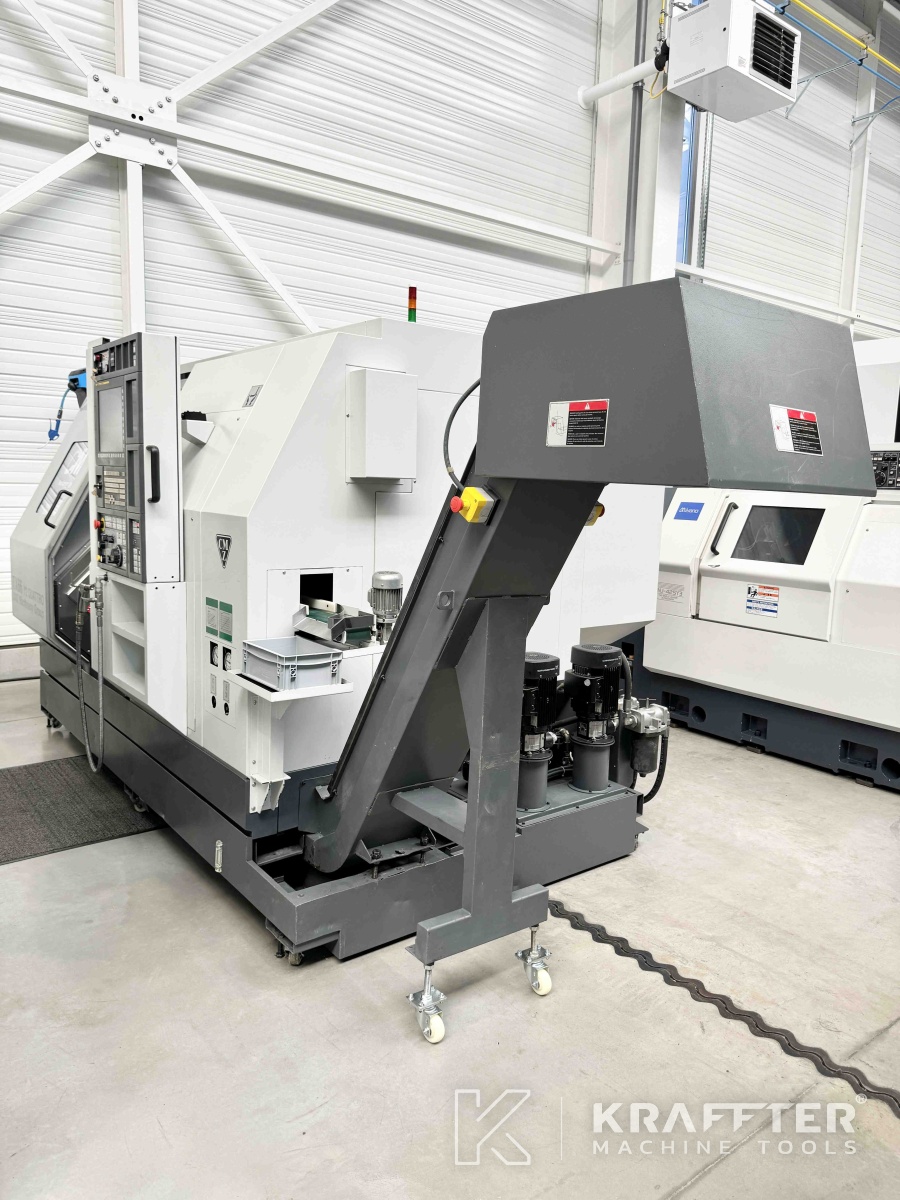

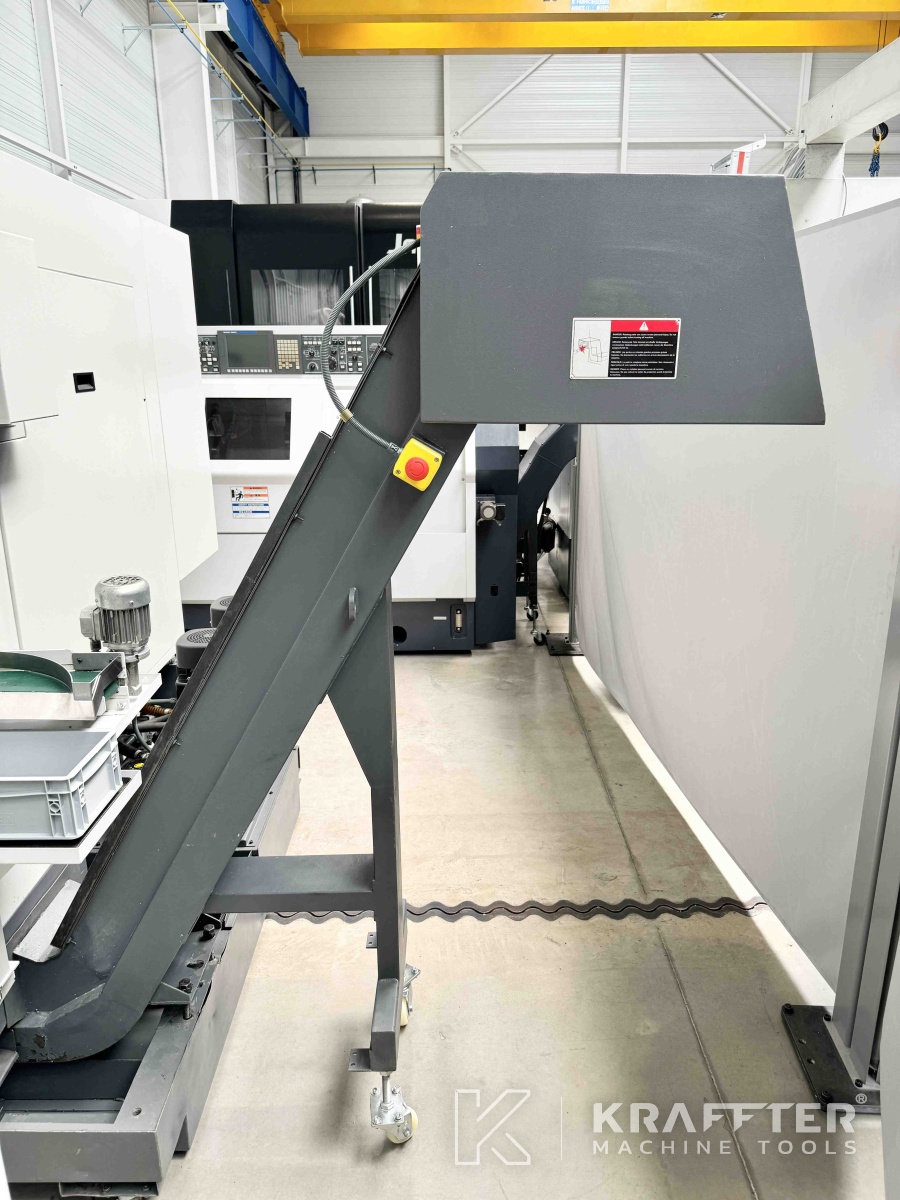

- Convoyeur à copeaux
- Interface embarreur

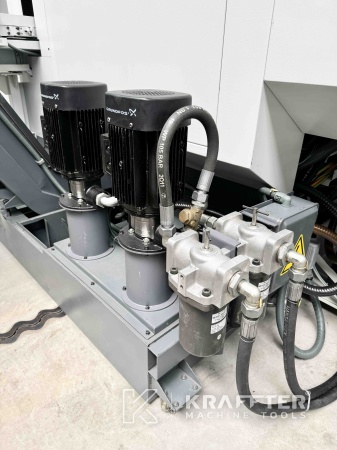

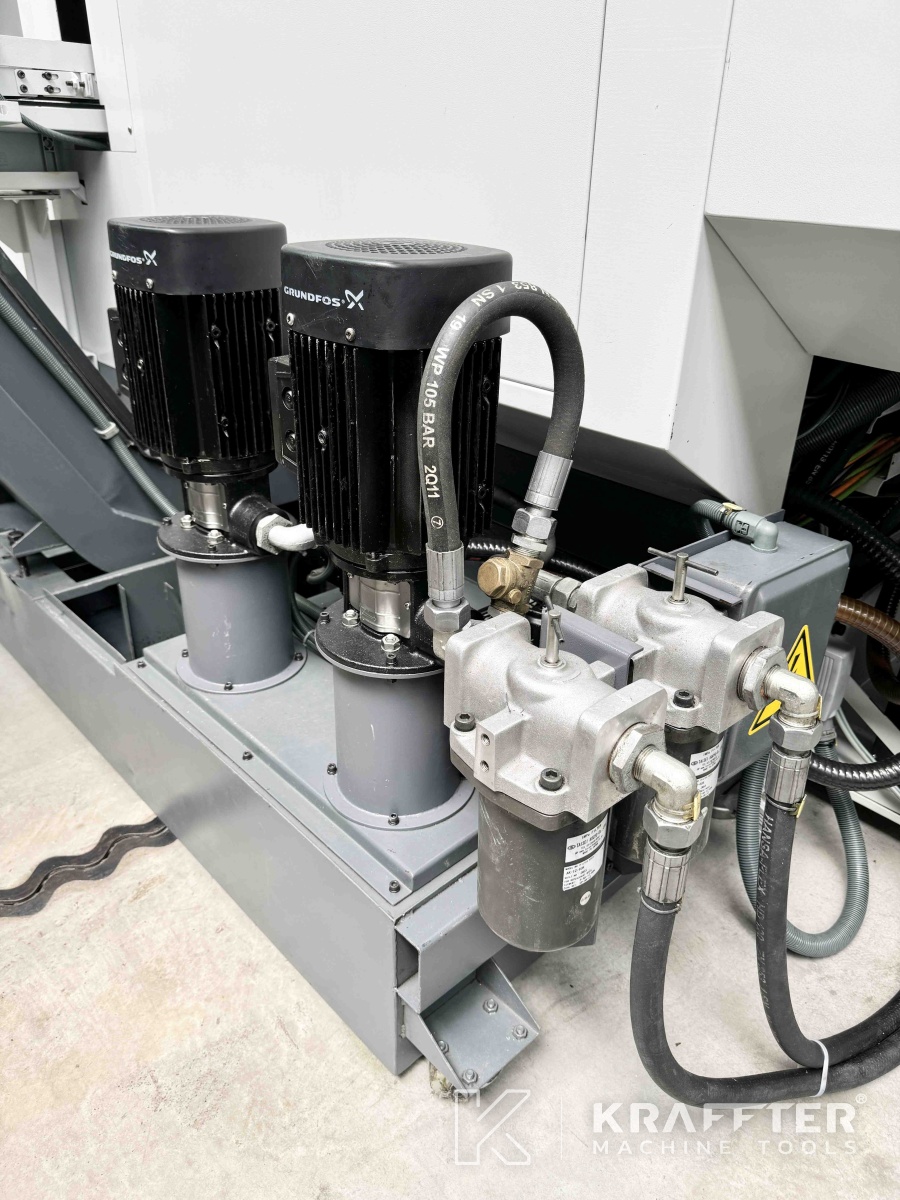

- Pompe haute pression

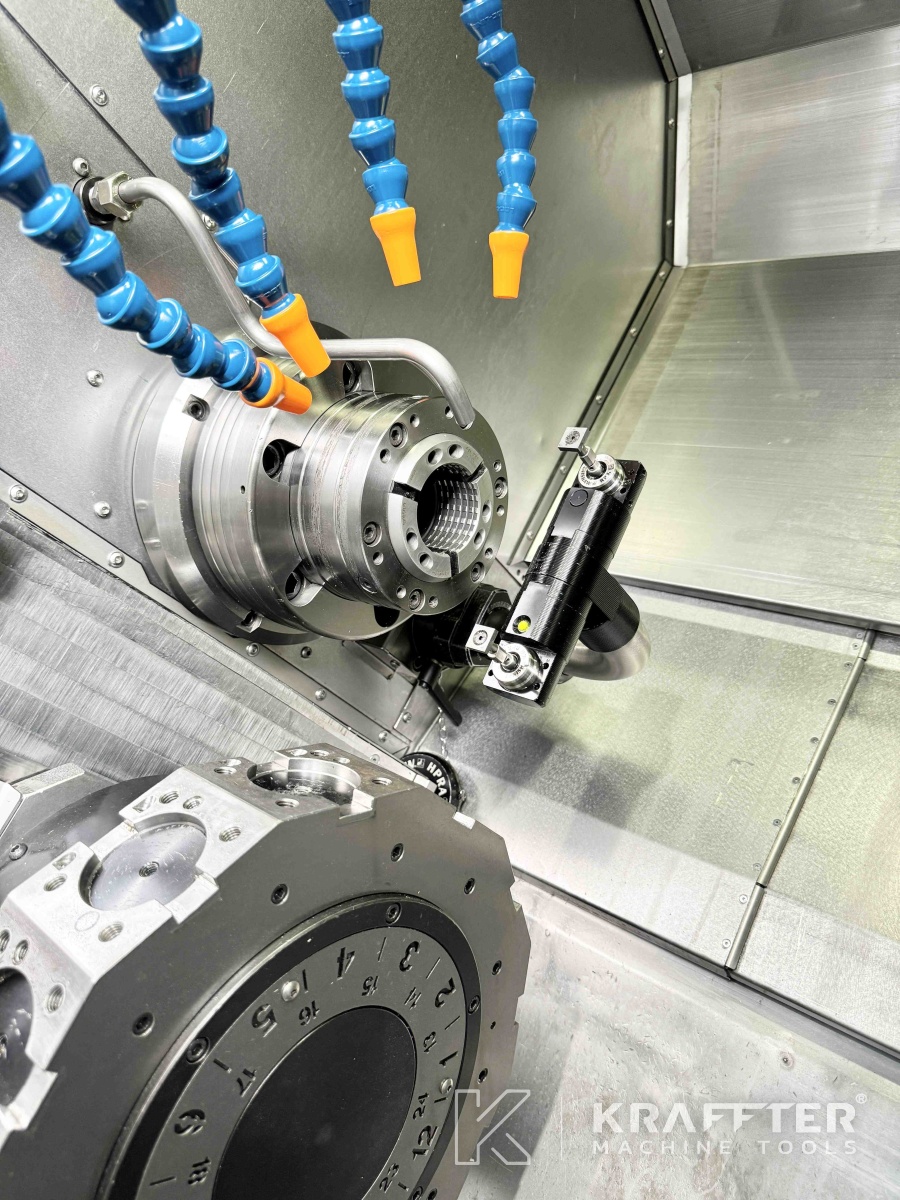

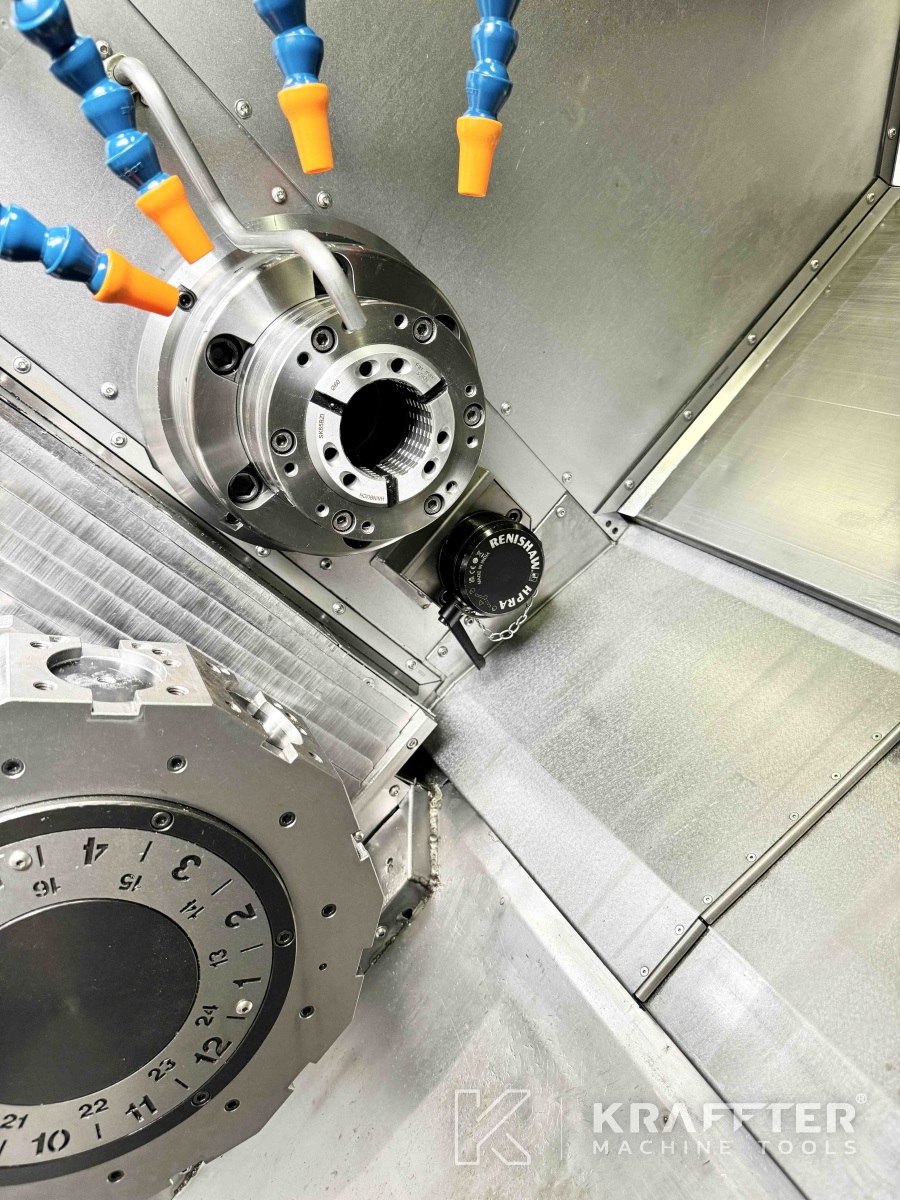

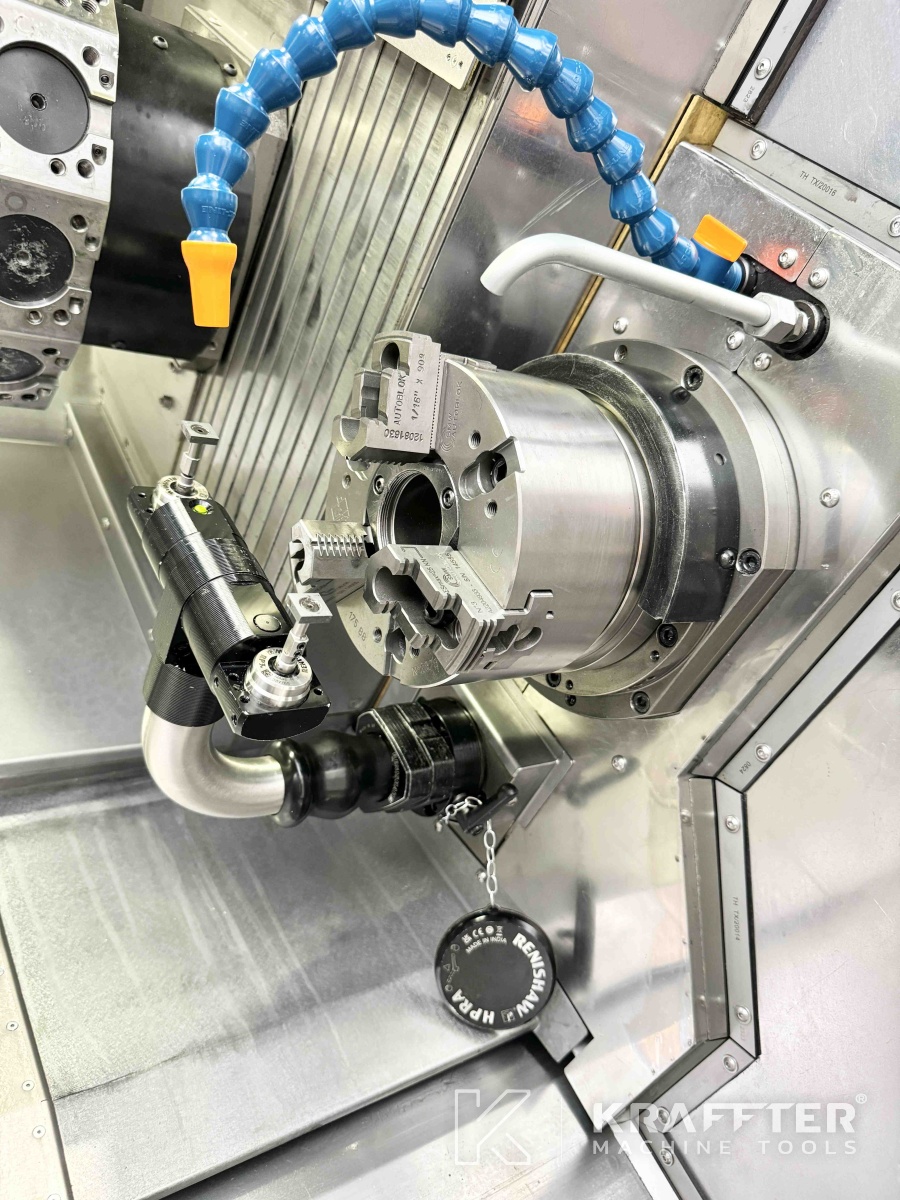

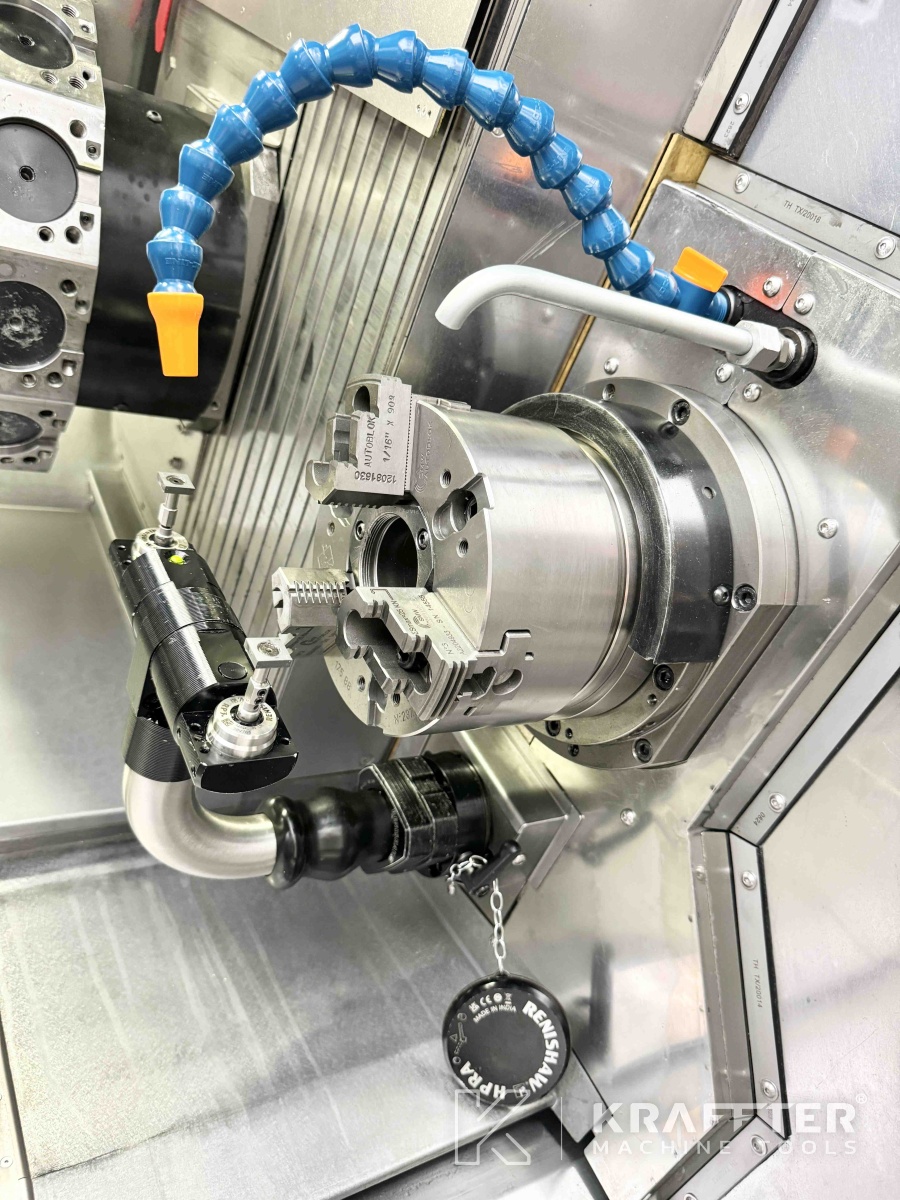

- Palpeur outil RENISHAW RP3

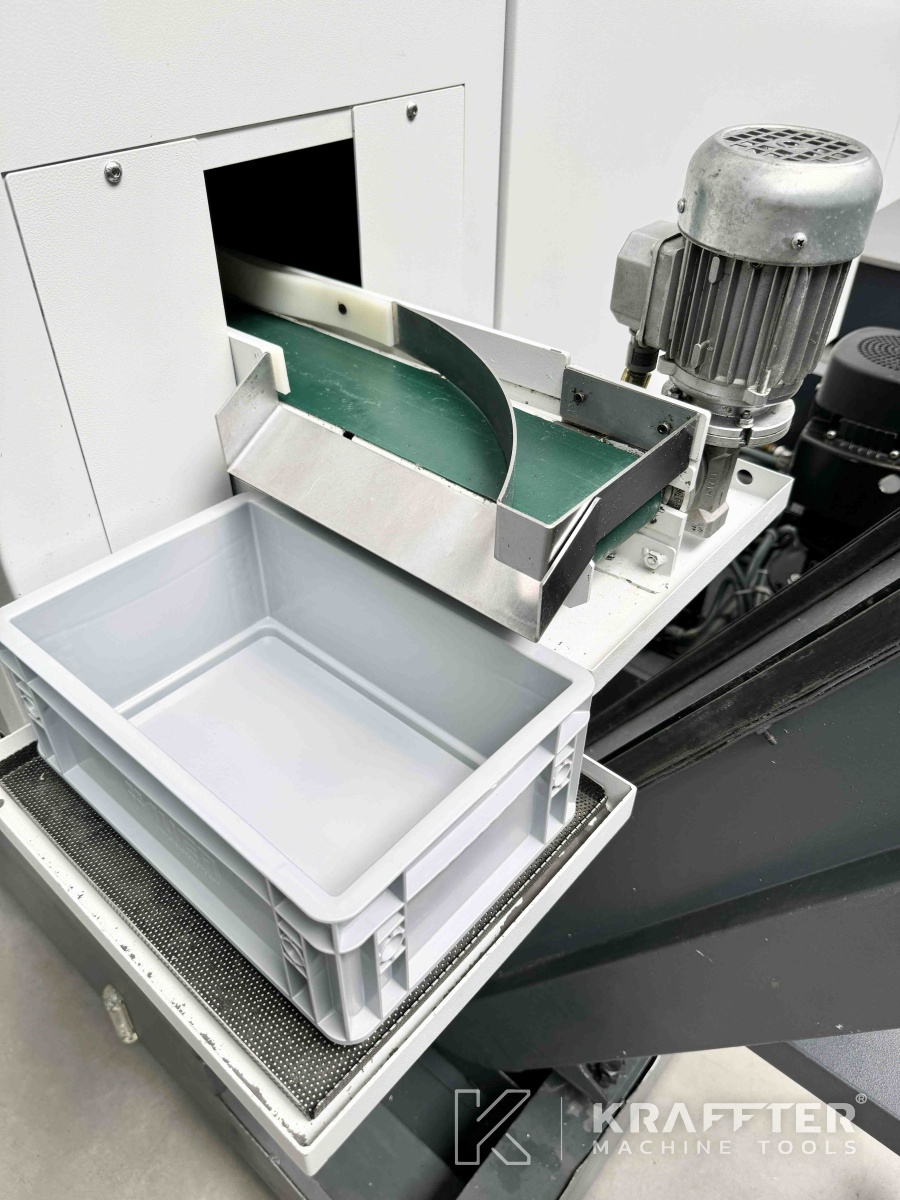

- Récupérateur de pièces
- Ejecteur de pièces pneumatique

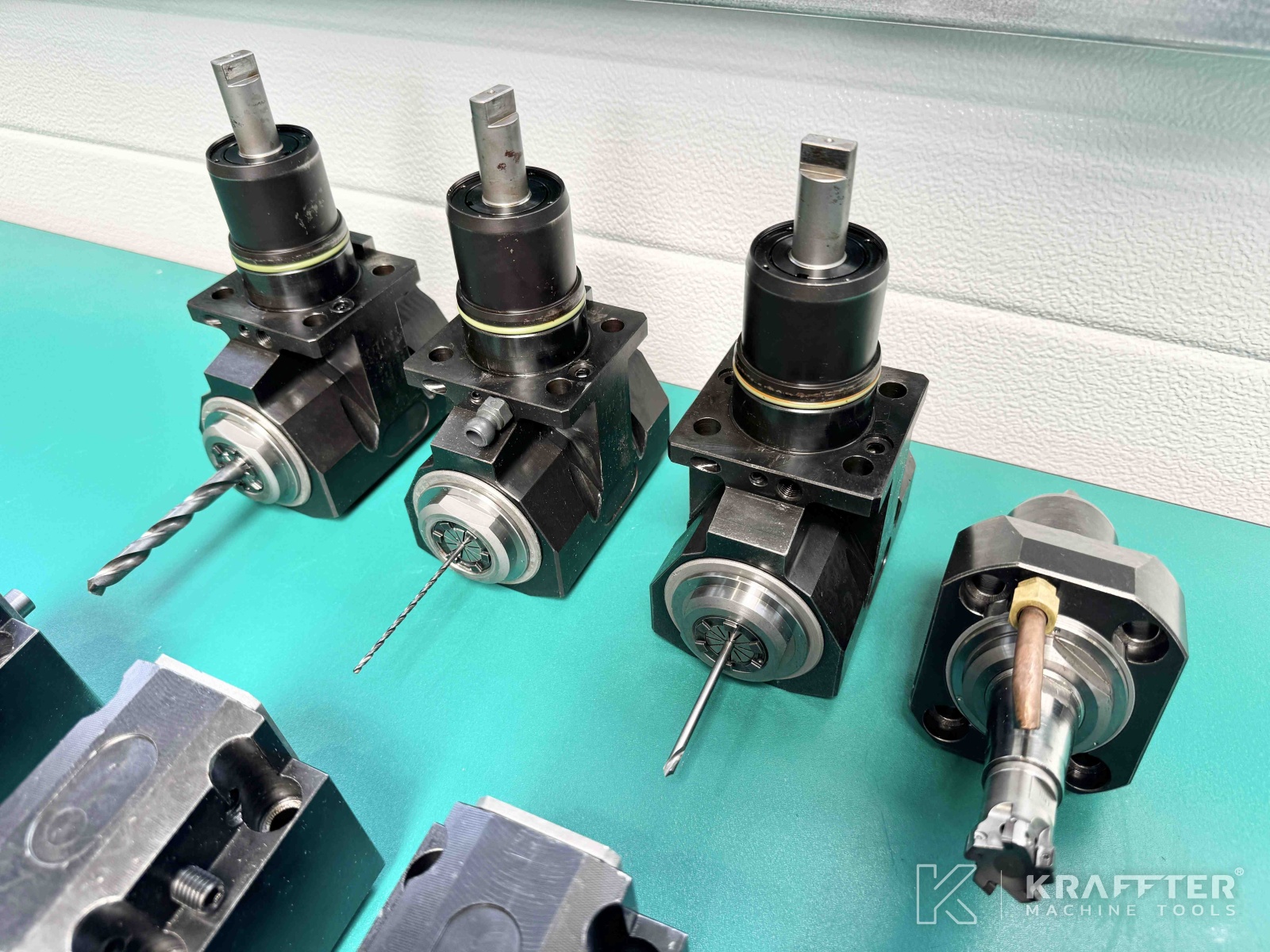

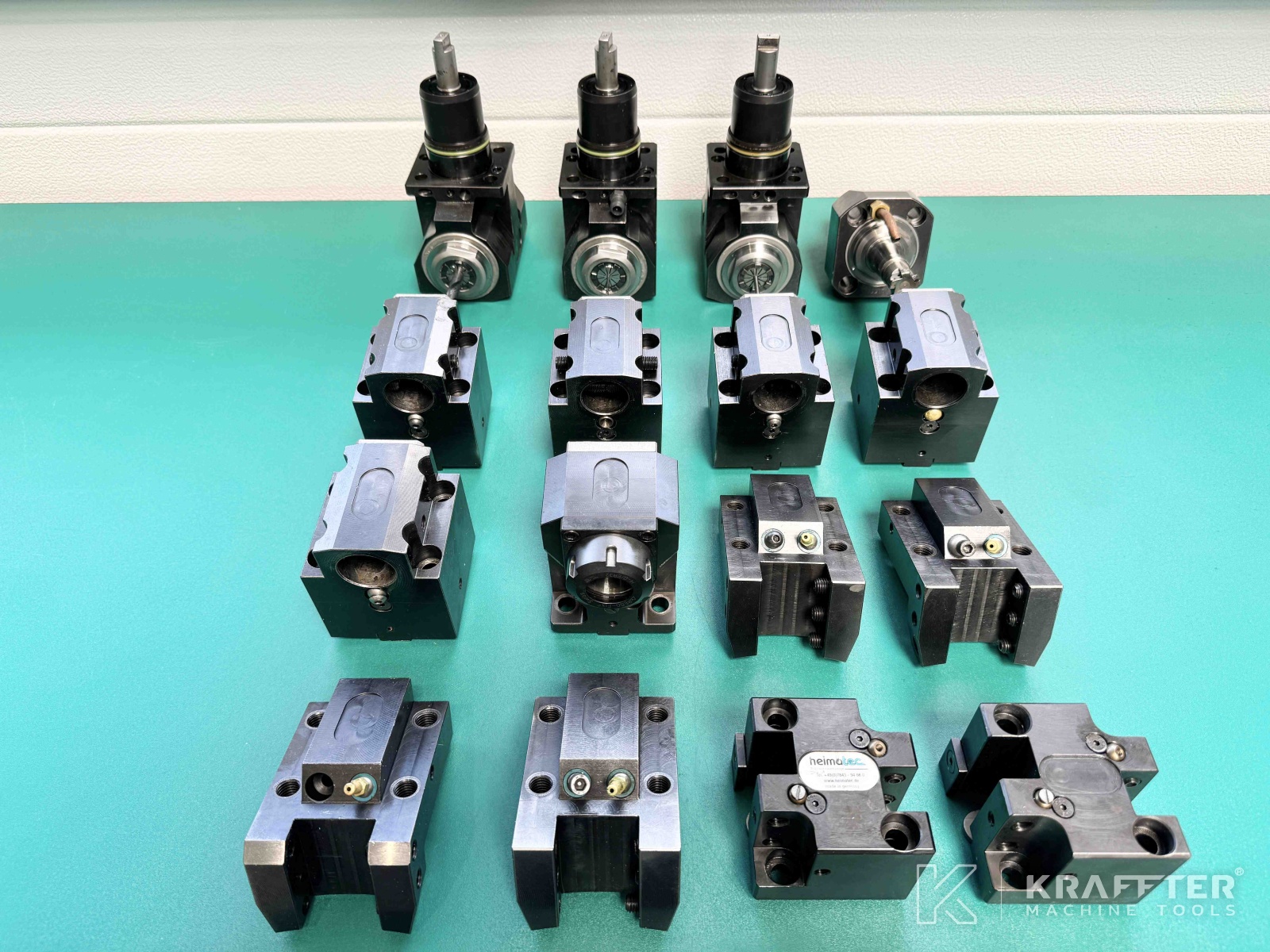

- 3 porte-outils tournant axiaux
- 1 porte-outil tournant radial
- 12 porte-outils fixes
- Mandrin à pinces HAINBUCH (pour pinces SK65BZI)

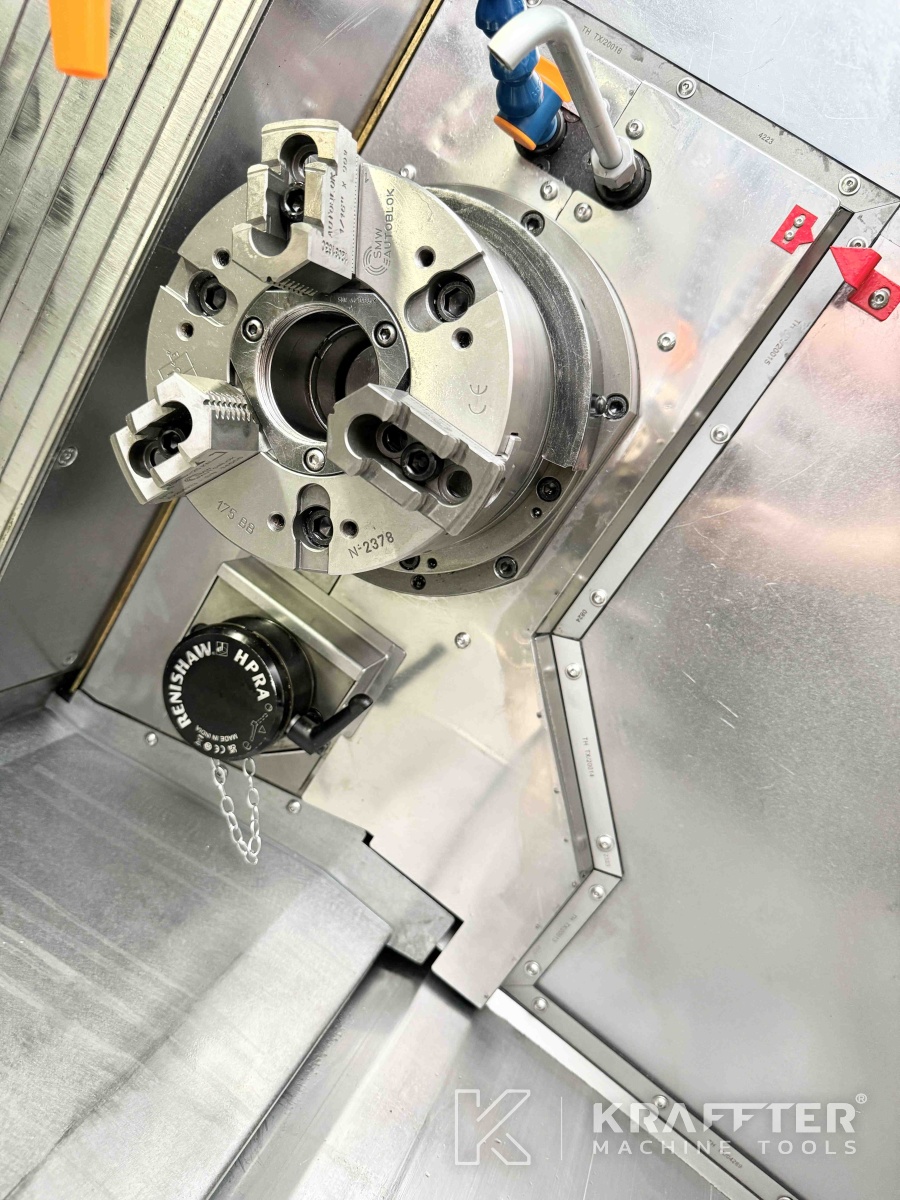

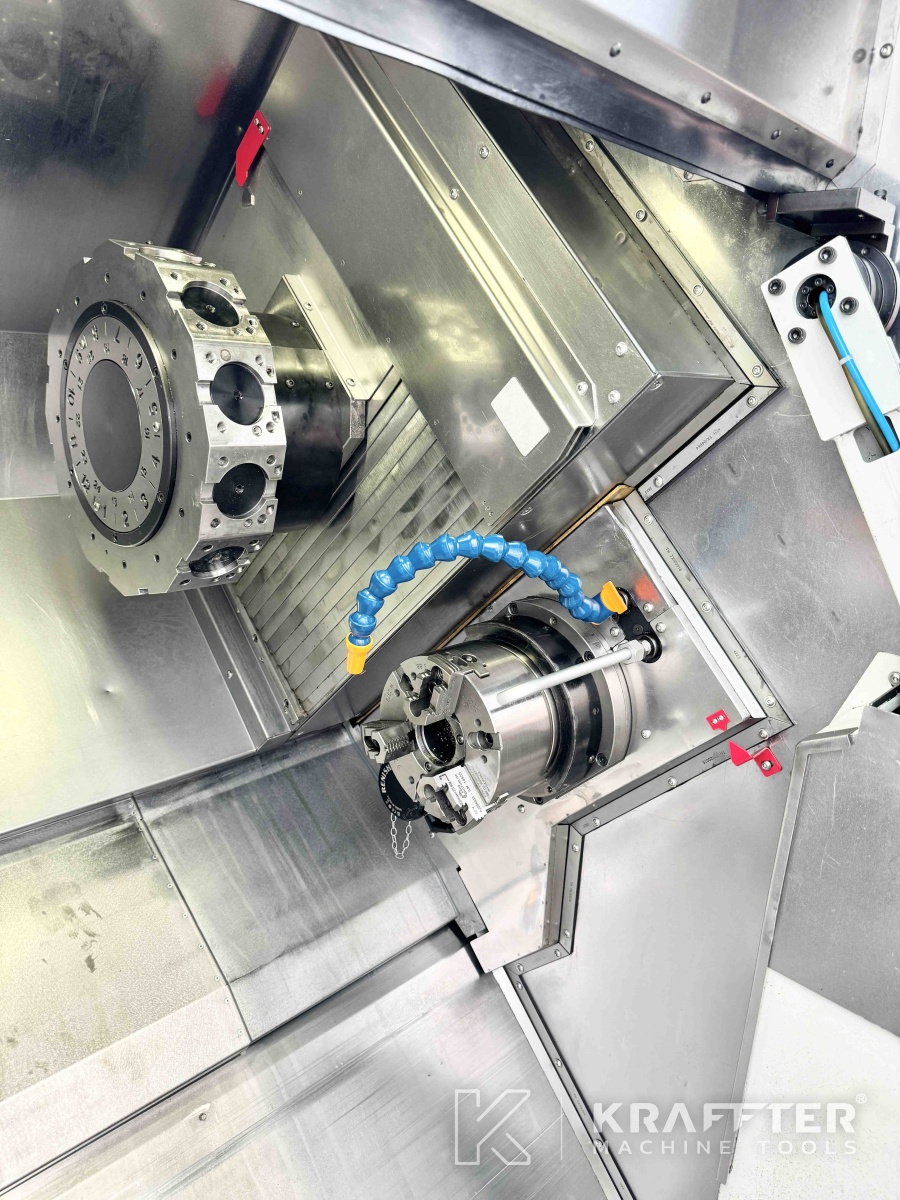

- Mandrin 3 mors concentriques SMW AUTOBLOK 175 BB

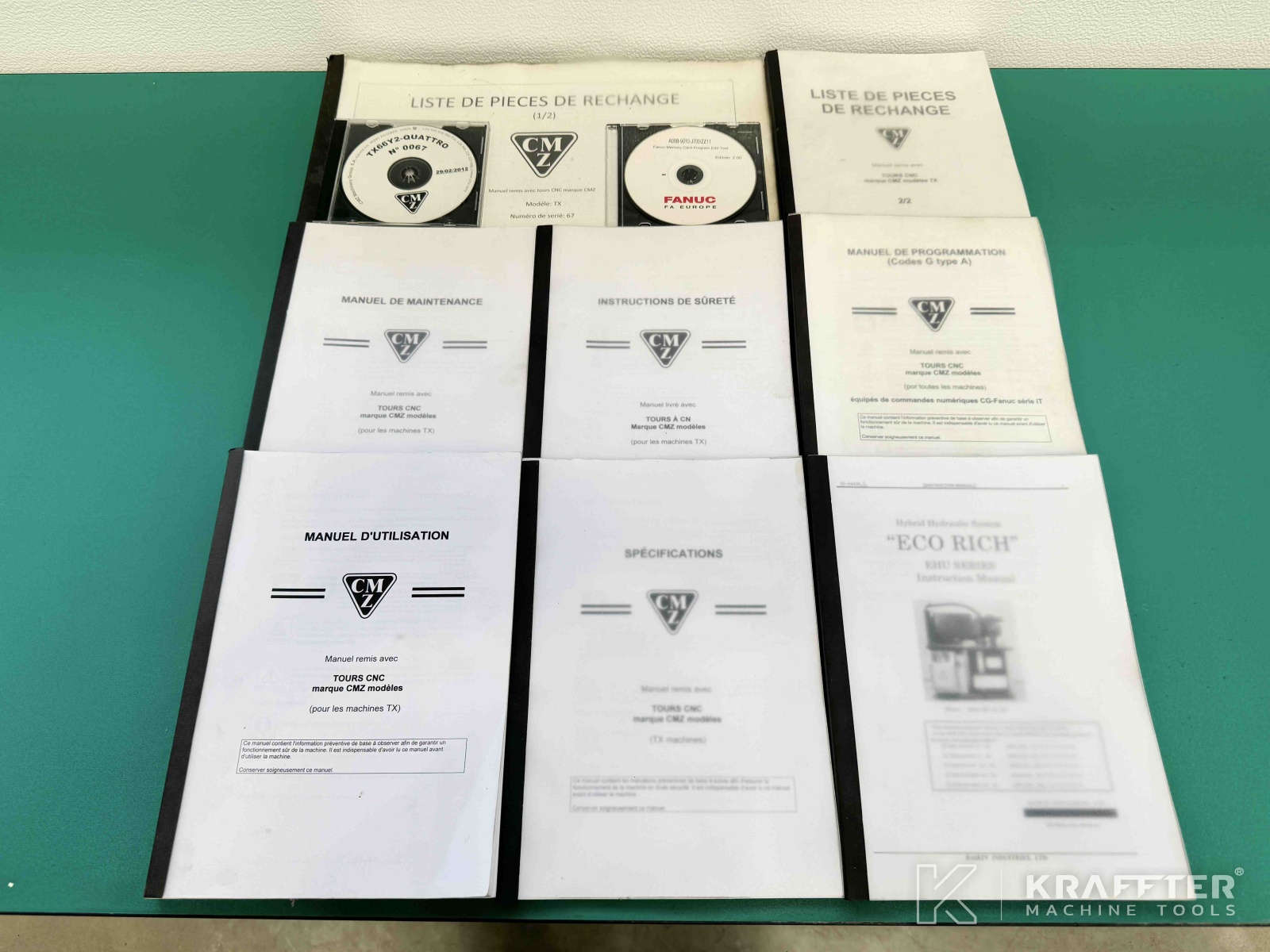

- Documentation technique CMZ
