Vendu

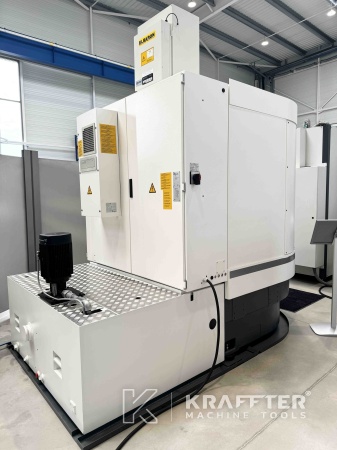

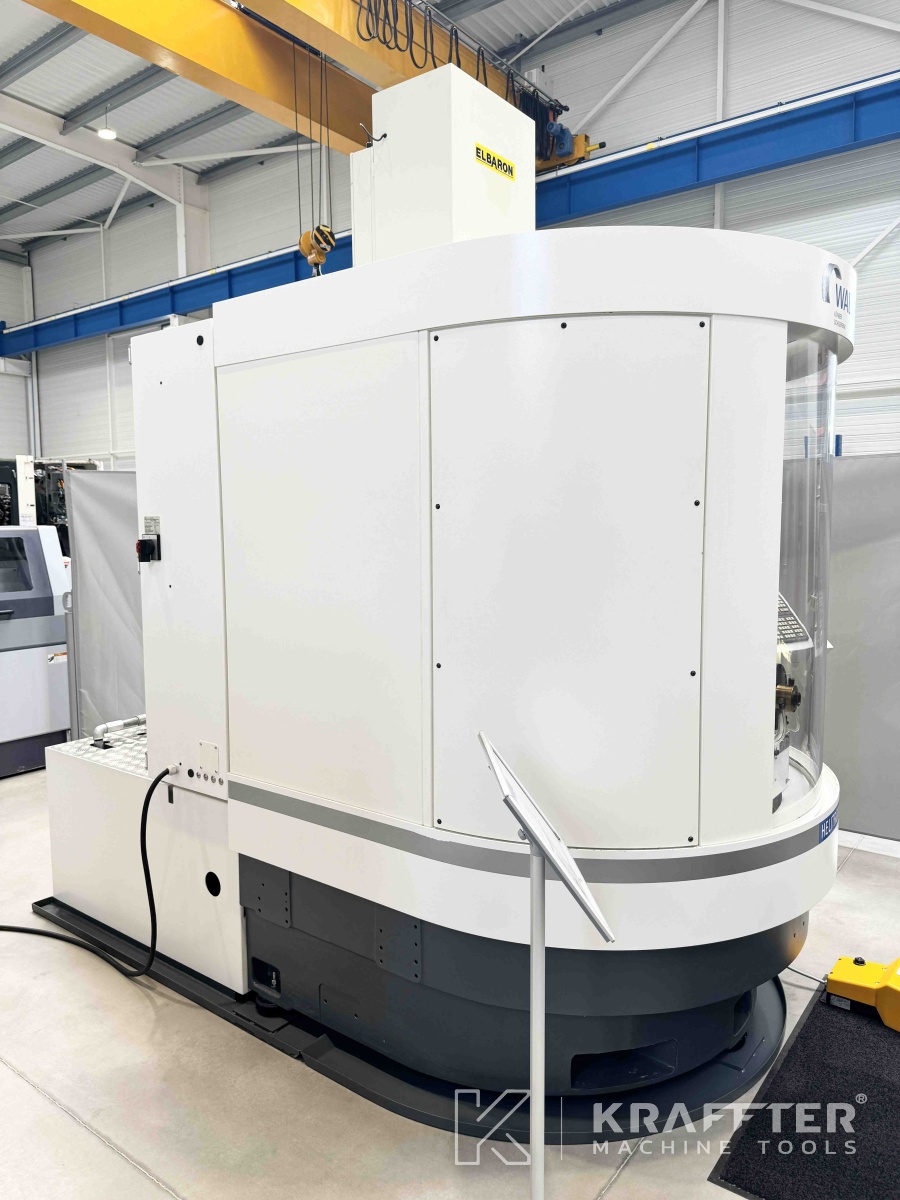

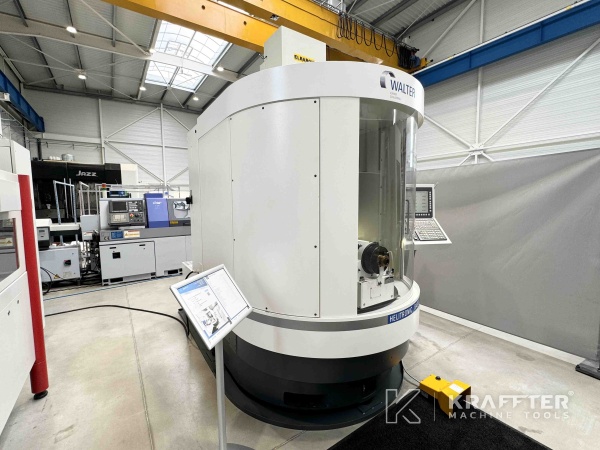

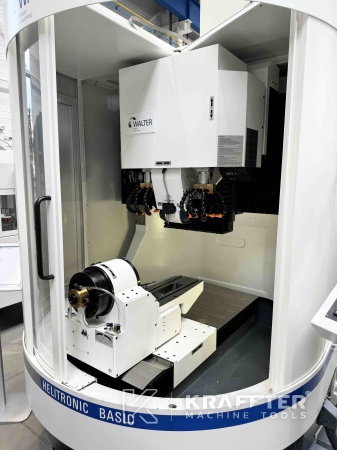

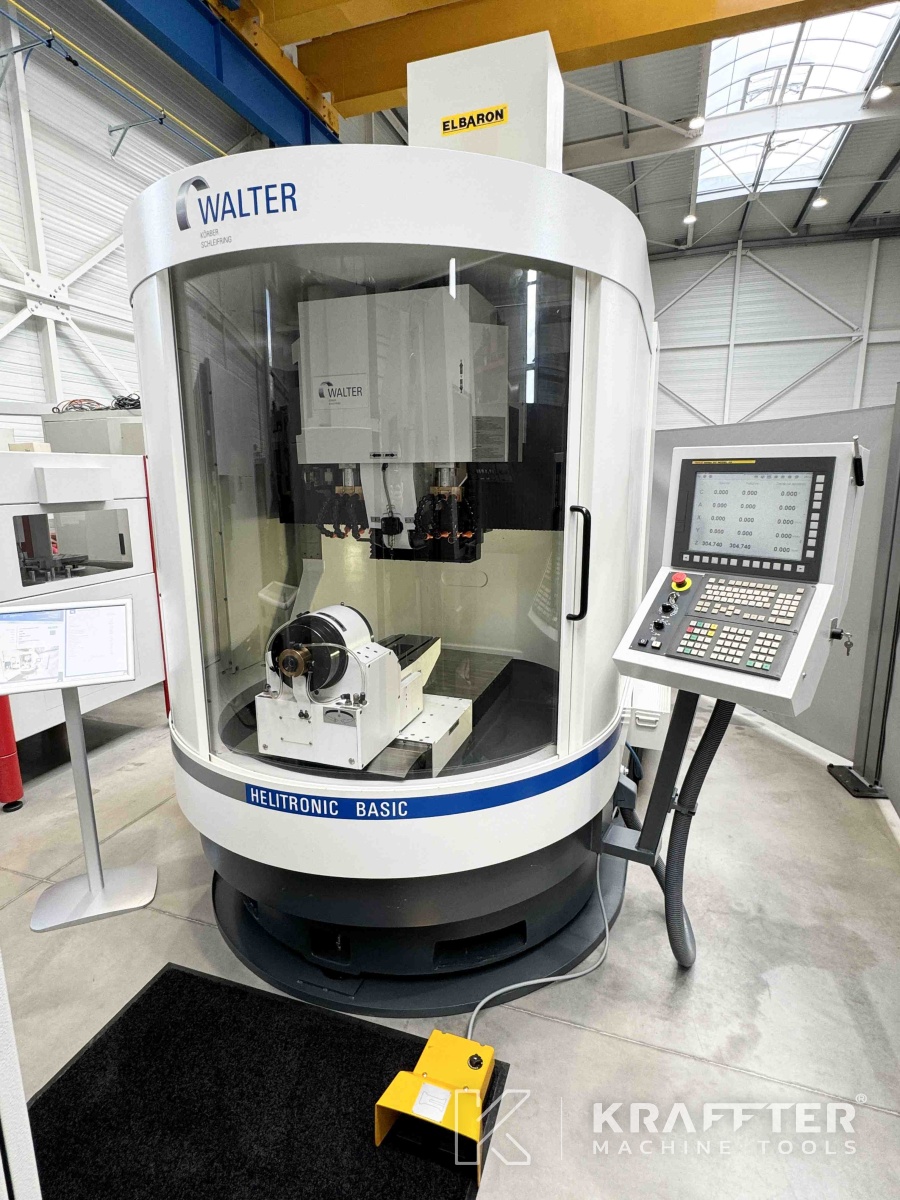

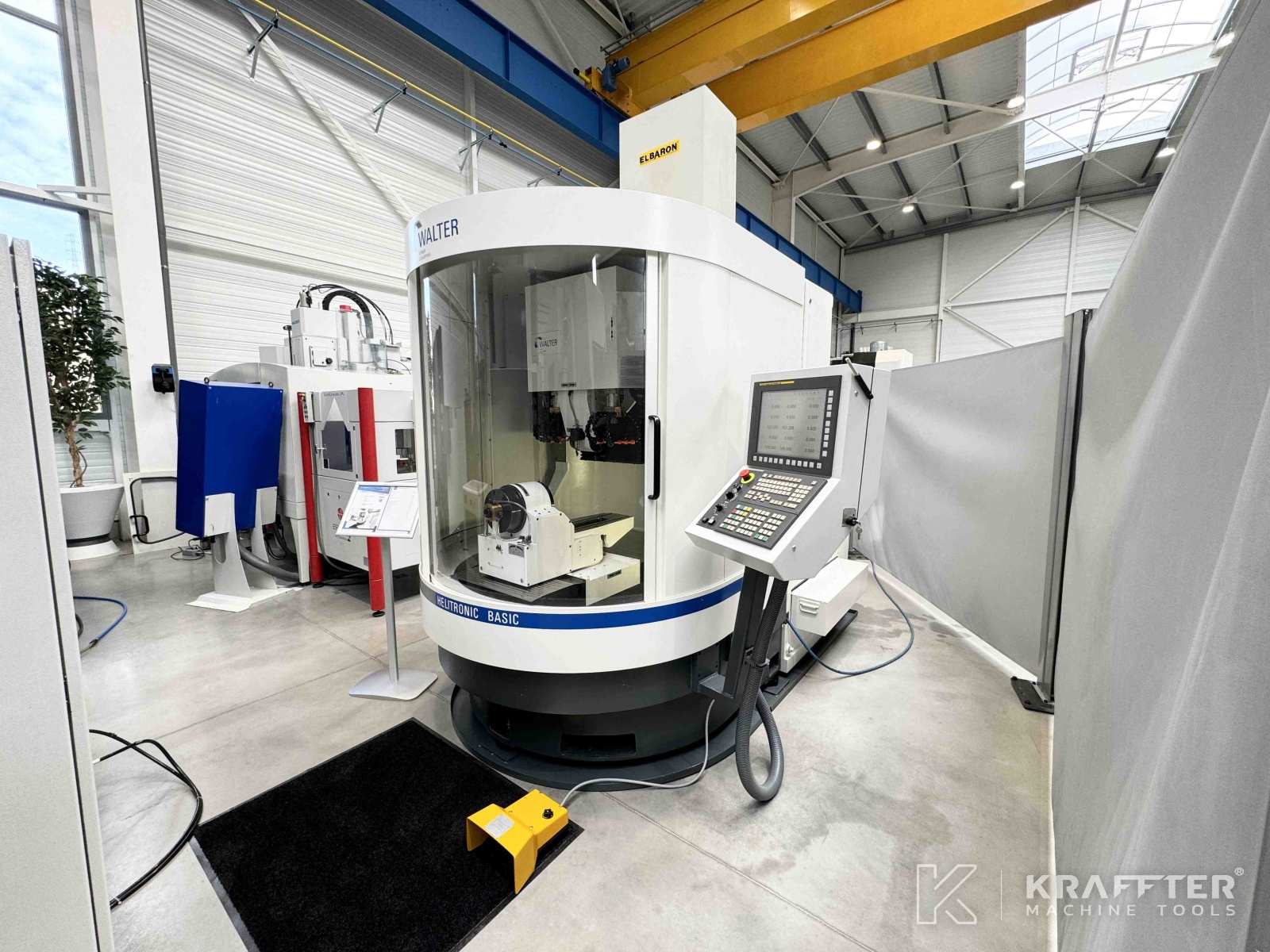

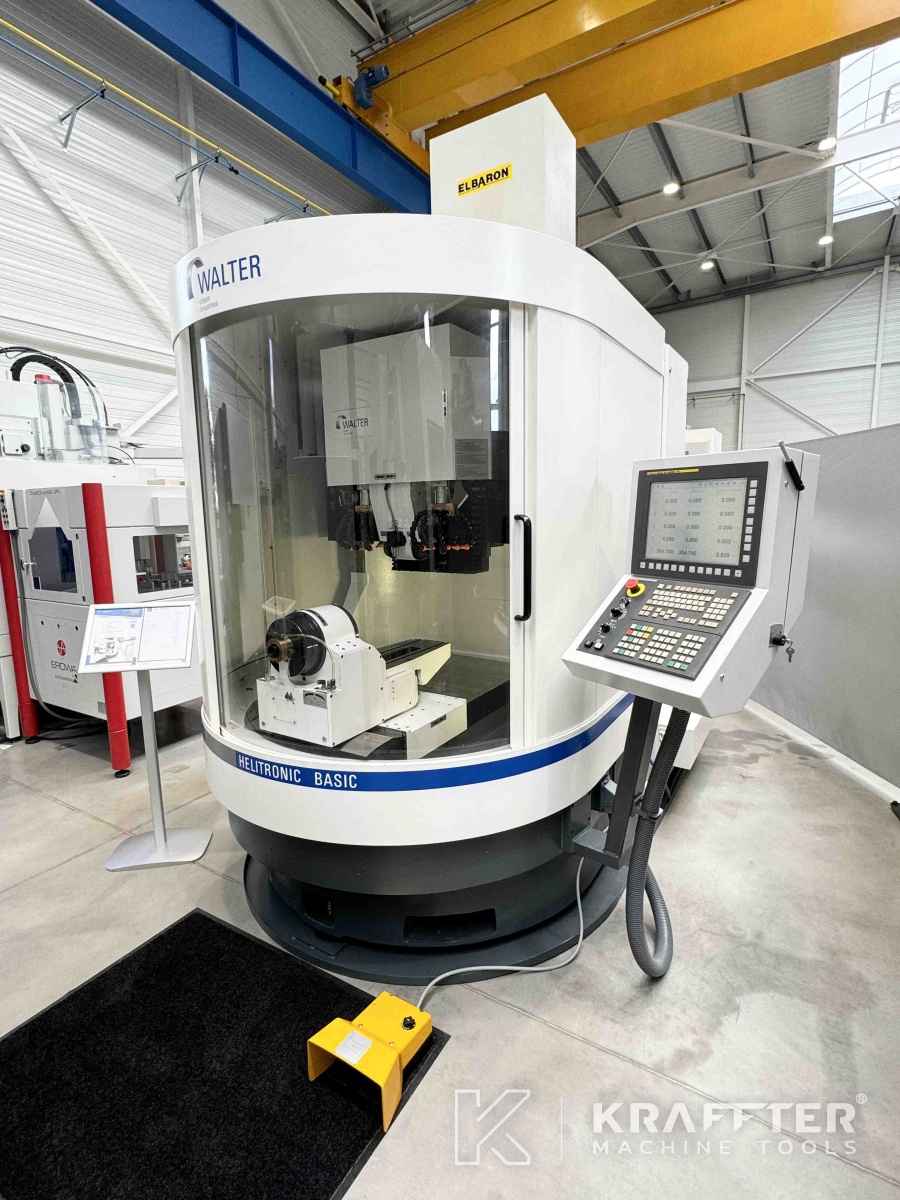

Type de machine : Affûteuse CNC
Marque : WALTER
N° Stock : 90112
Modèle : Helitronic Basic
Année : 2013
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

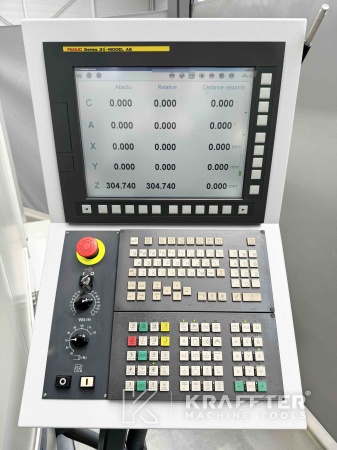

Type de CN
FANUC 31i - MODEL A5
Version software installée
Tool Studio Version 2.0. 158.0
Ecran couleur tactile
Oui
Nombre d’axes
5
Course axe X
470 [mm]
Course axe Y
330 [mm]
Course axe Z
640 [mm]
Vitesse déplacement rapide X, Y et Z
15000 [mm/min]
Axe A
360 [°]
Axe C
+/- 200 [°]
Longueur maxi. pièce : process complet d'affûtage
255 [mm]
Longueur maxi. pièce : rectification cylindrique
350 [mm]
Longueur maxi. pièce : rectification face
280 [mm]
Diamètre maxi. d'affûtage
320 [mm]
Diamètre maxi. d'affûtage avec table
290 [mm]

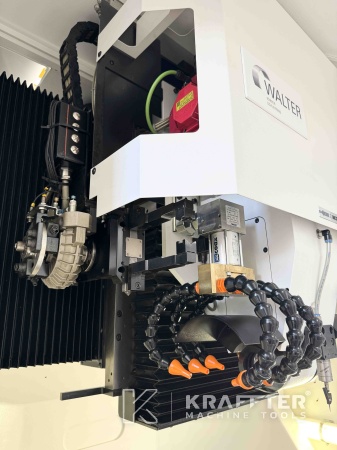

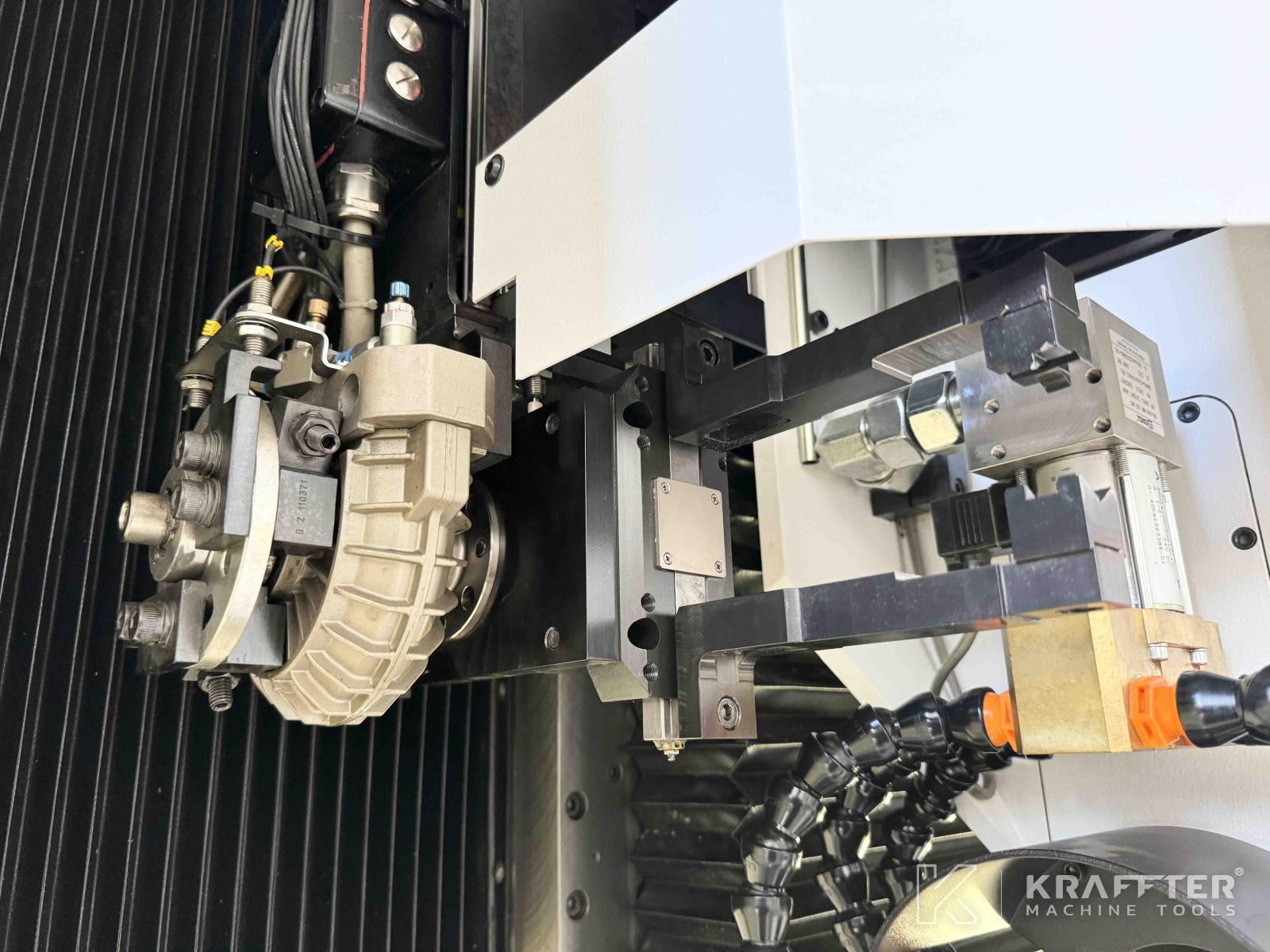

Attachement broche porte-meule
NCT

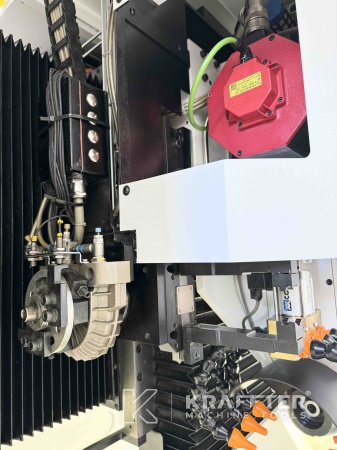

Diamètre de broche porte-meule
70 [mm]
Vitesse broche porte-meule
10500 [tr/min]
Puissance broche porte-meule
7 [kW]
Diamètre maxi. meule
150 [mm]

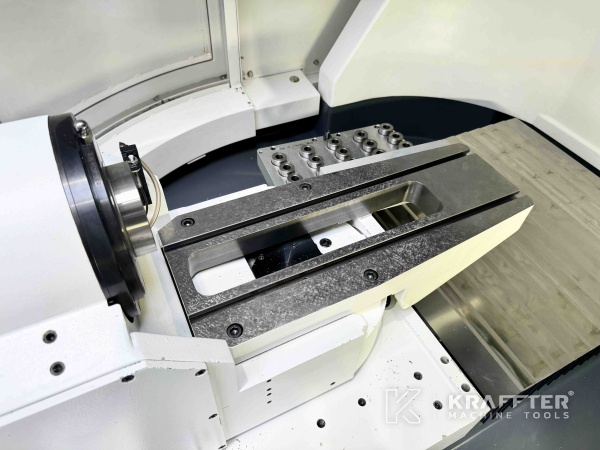

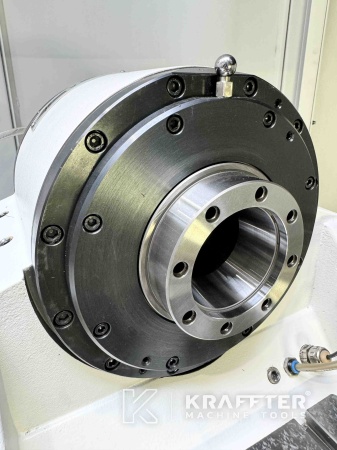

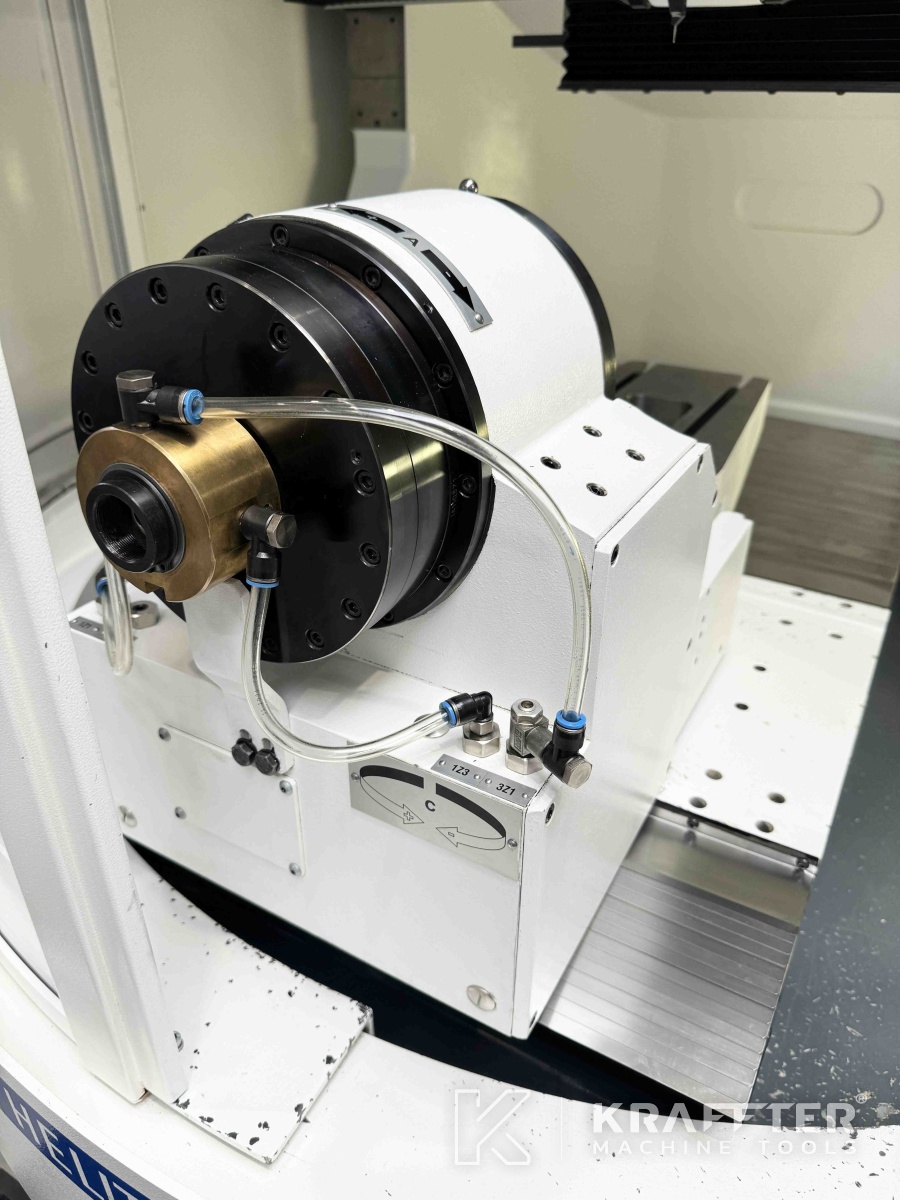

Nez de broche porte-pièce
ISO 50
Vitesse maxi. broche porte-pièce
750 [tr/min]
Poids maxi. admissible poupée porte-pièce
20 [Kg]
Nombre d'heures en fonctionnement
8464 [h]

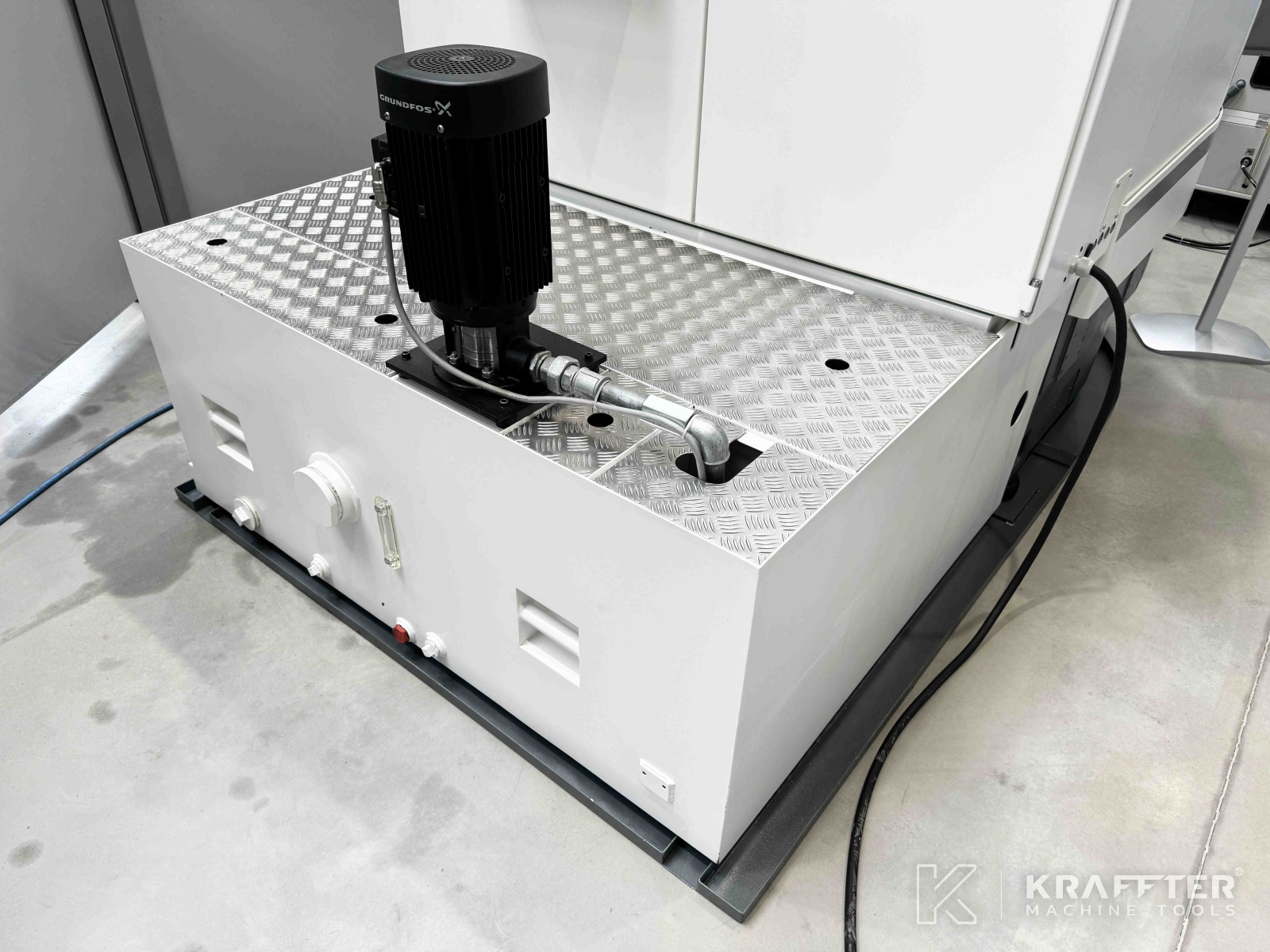

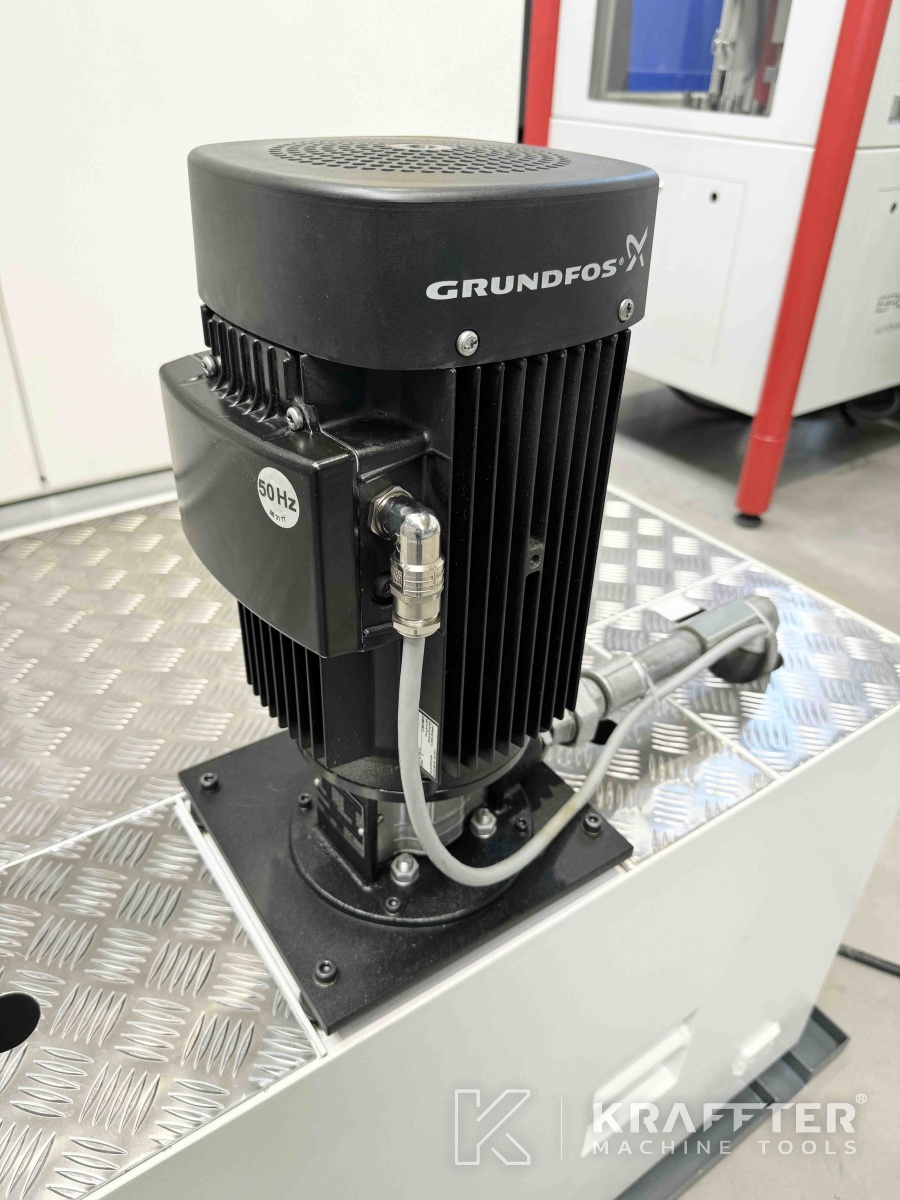

Pression pompe d'arrosage
7 [bars]
Débit pompe d'arrosage
80 [l/min]

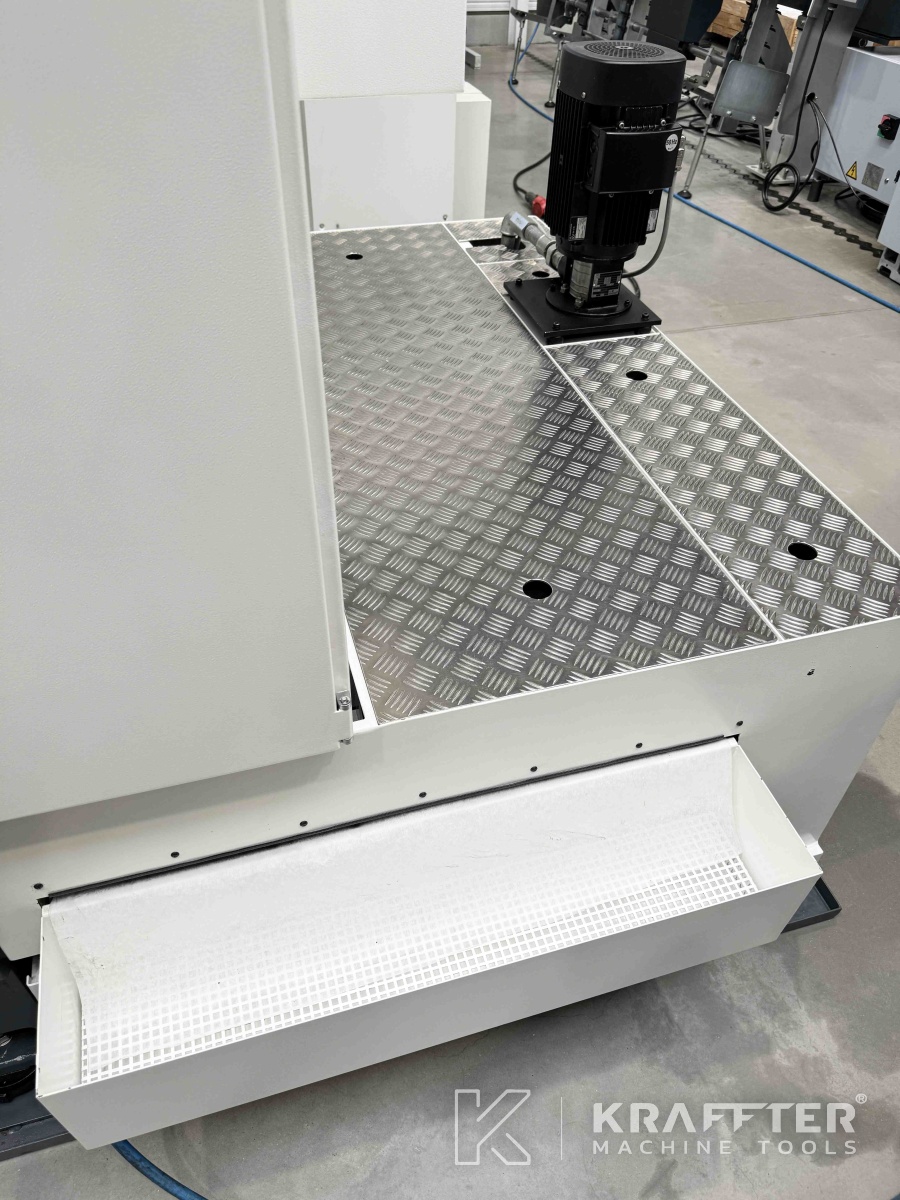

Capacité bac d'arrosage
350 [l]
Tension d'alimentation
400 [V]
Puissance installée
20 [kVA]
Poids
4500 [Kg]

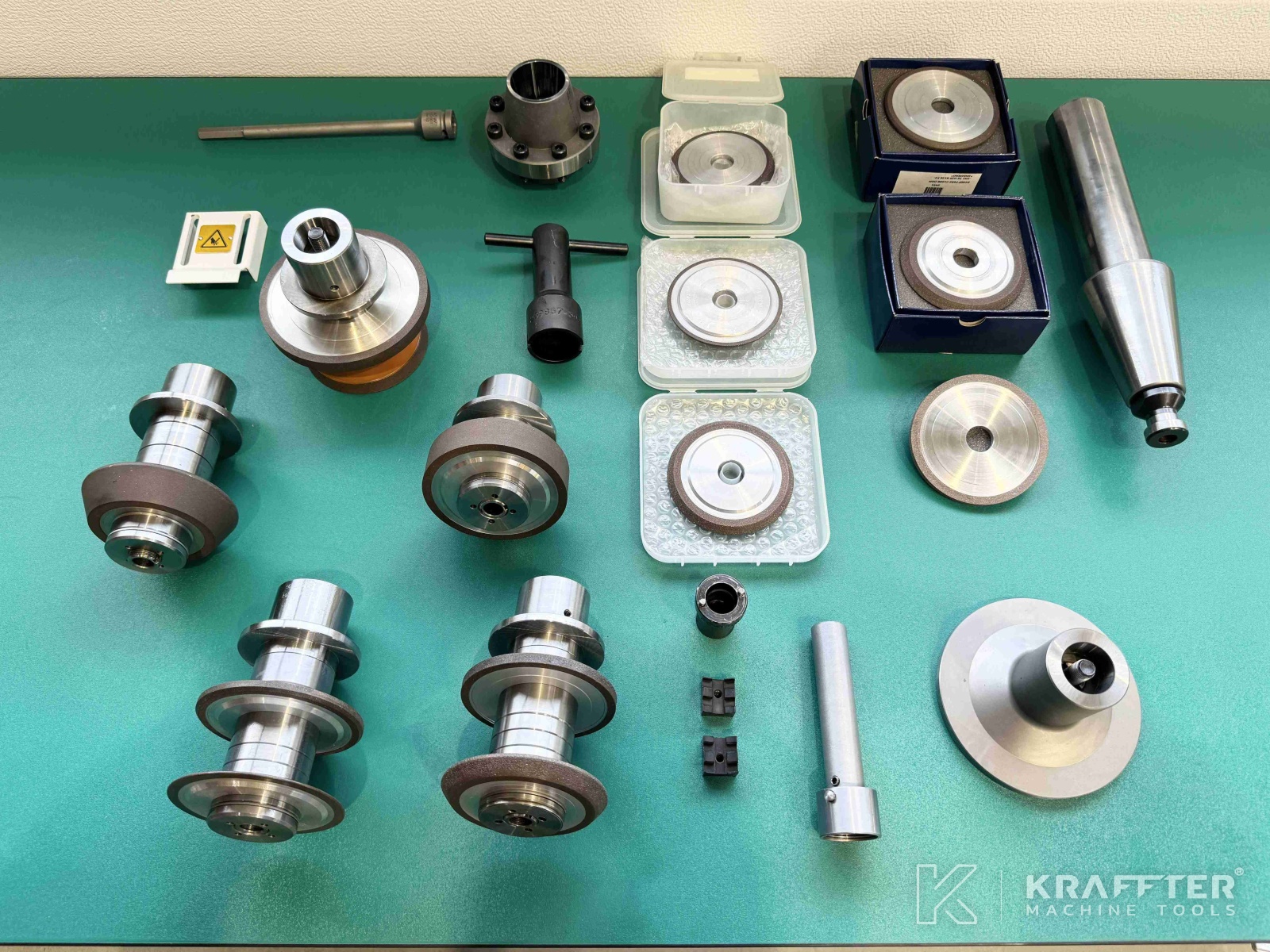

ÉQUIPEMENTS INCLUS:
x1 robot de chargement d'outils ECO LOADER

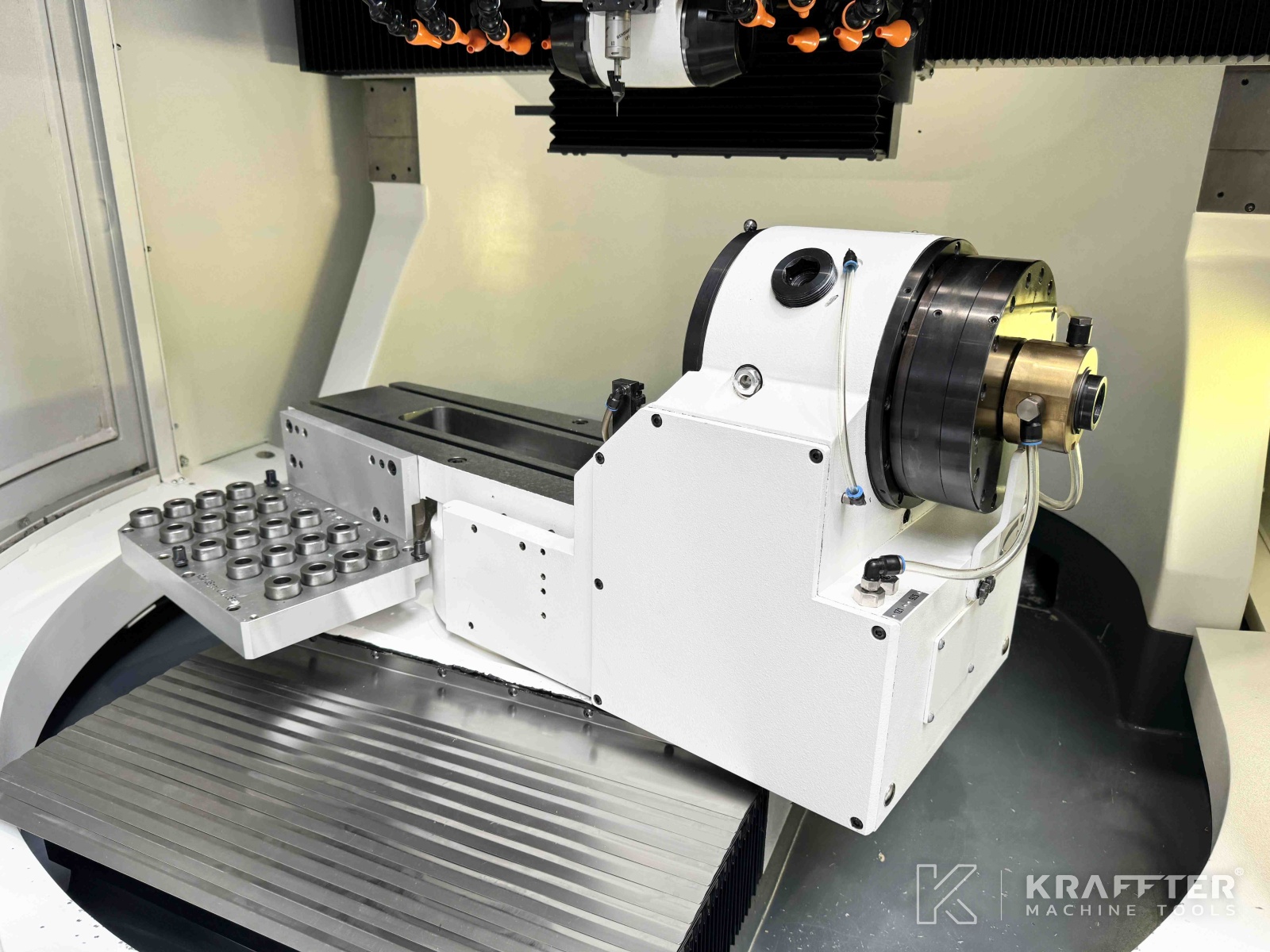

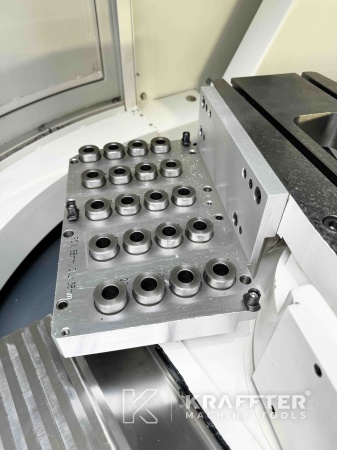

x1 palette de chargement 20 postes

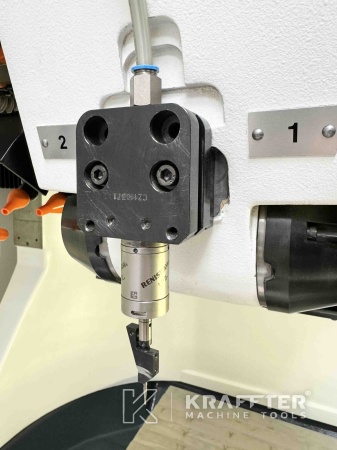

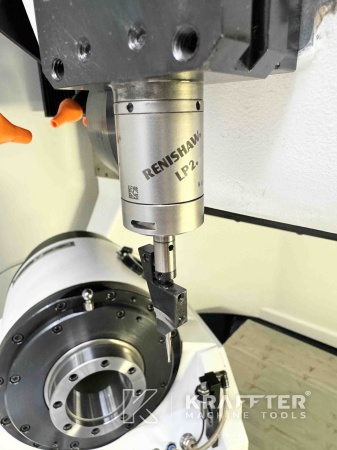

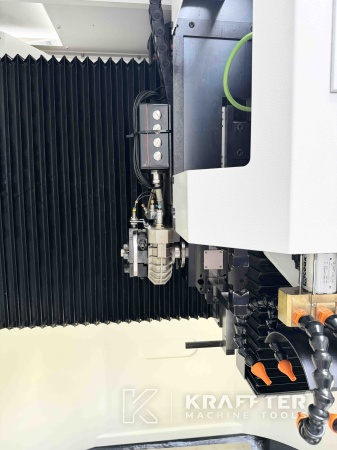

x1 palpeur pièce RENISHAW LP2
x1 dispositif de calibration des axes par hémisphère (boule + software)
x5 tasseaux porte-meule
x1 tasseau de contrôle ISO50 WALTER
x1 disque de contrôle WALTER
x14 meules
Diverses clés de services
Divers manuels

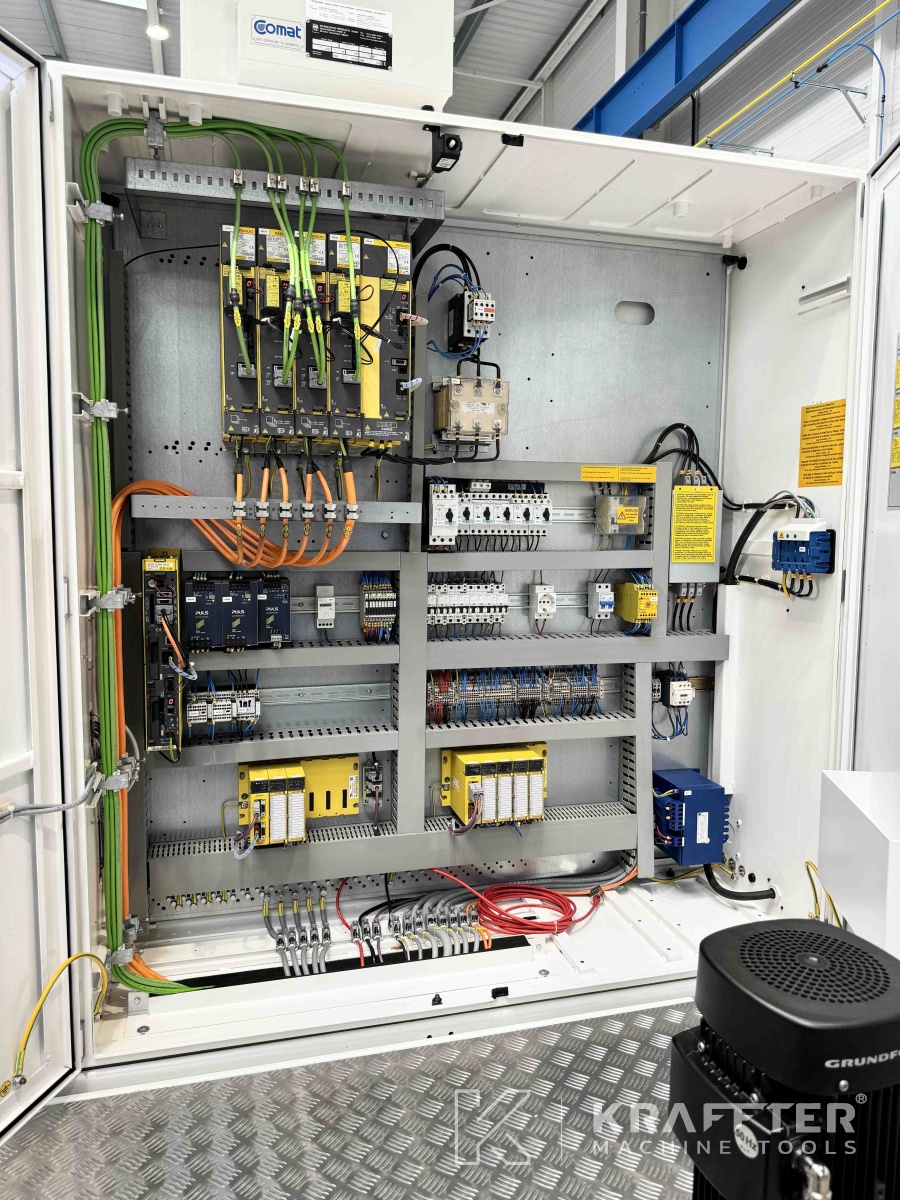

Schémas électriques
