Vendu

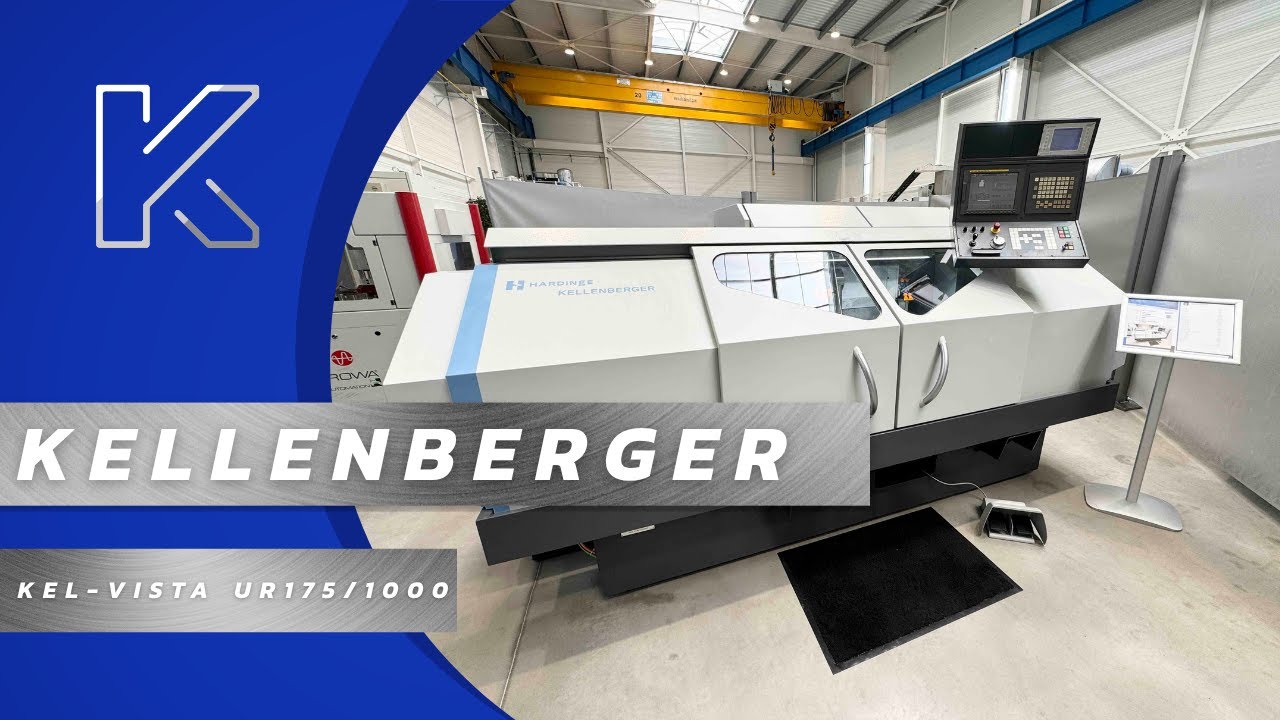

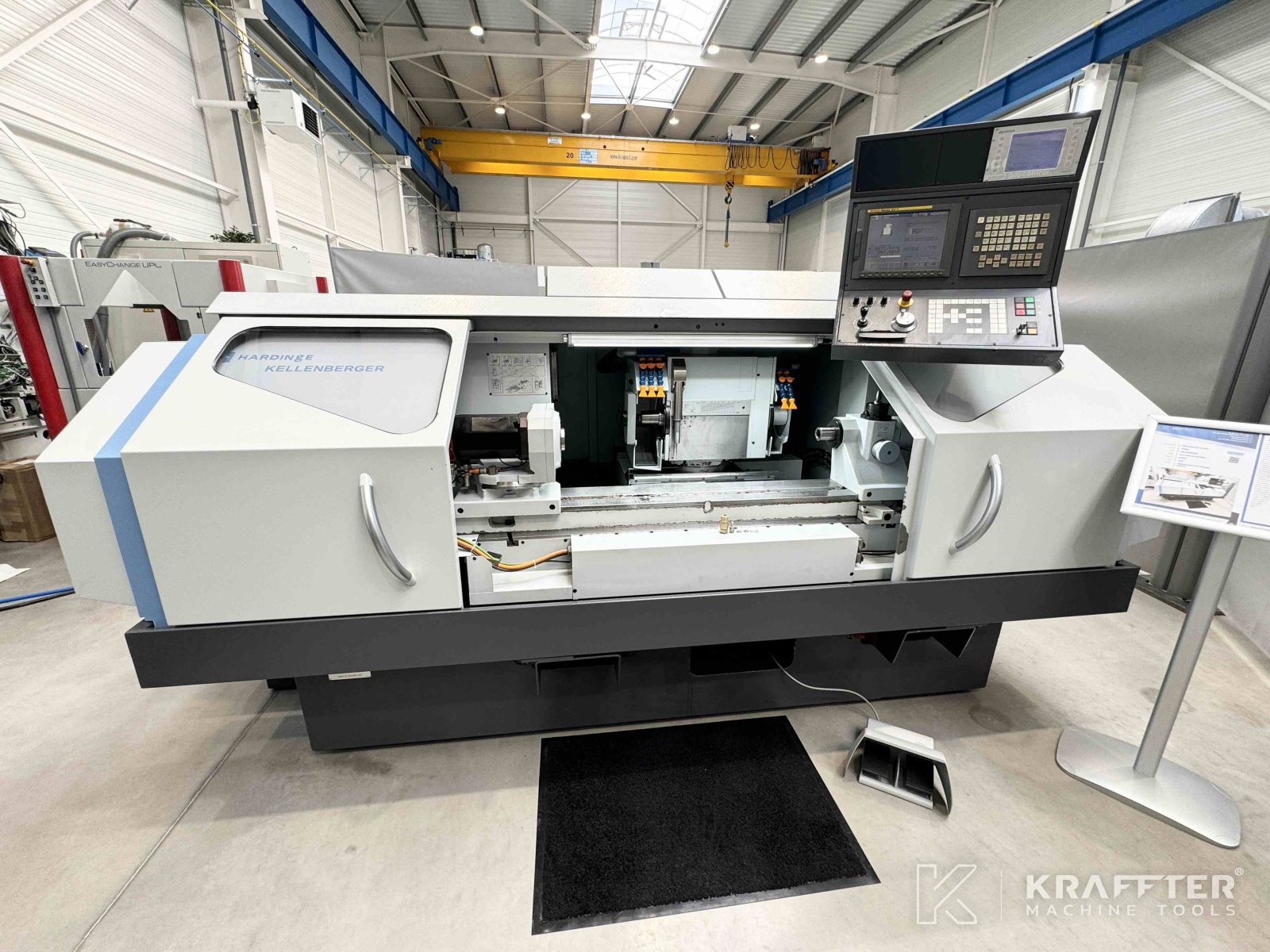

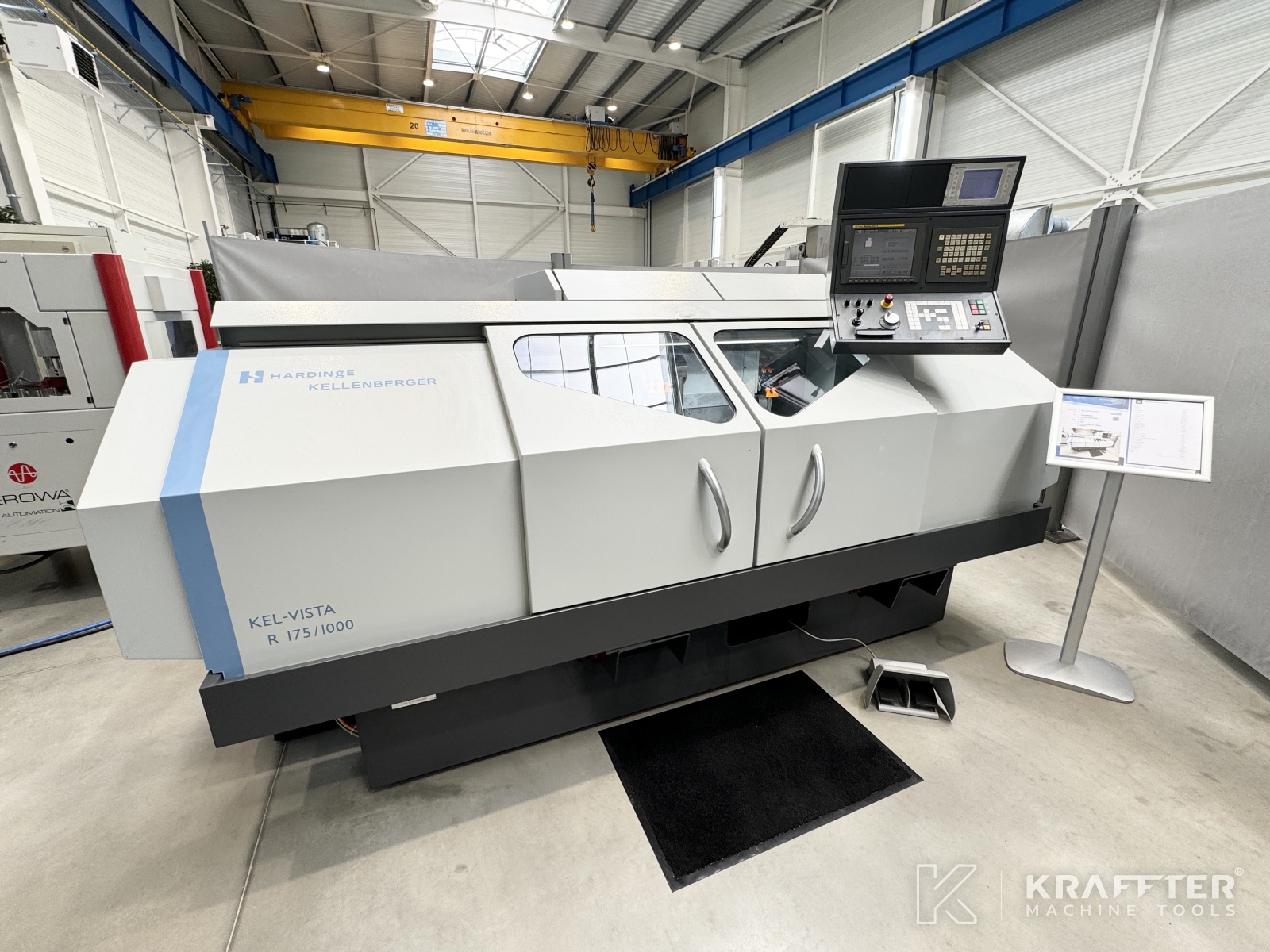

Type de machine : Rectifieuse cylindrique CNC
Marque : KELLENBERGER
N° Stock : 90100
Modèle : Kel-Vista UR 175/1000
N° Série : 675327
Année : 2007
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

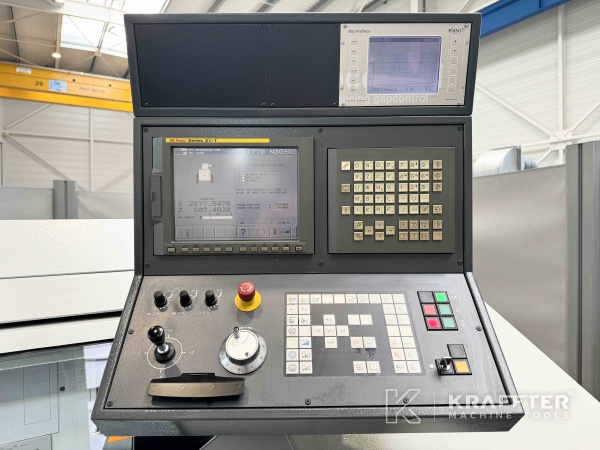

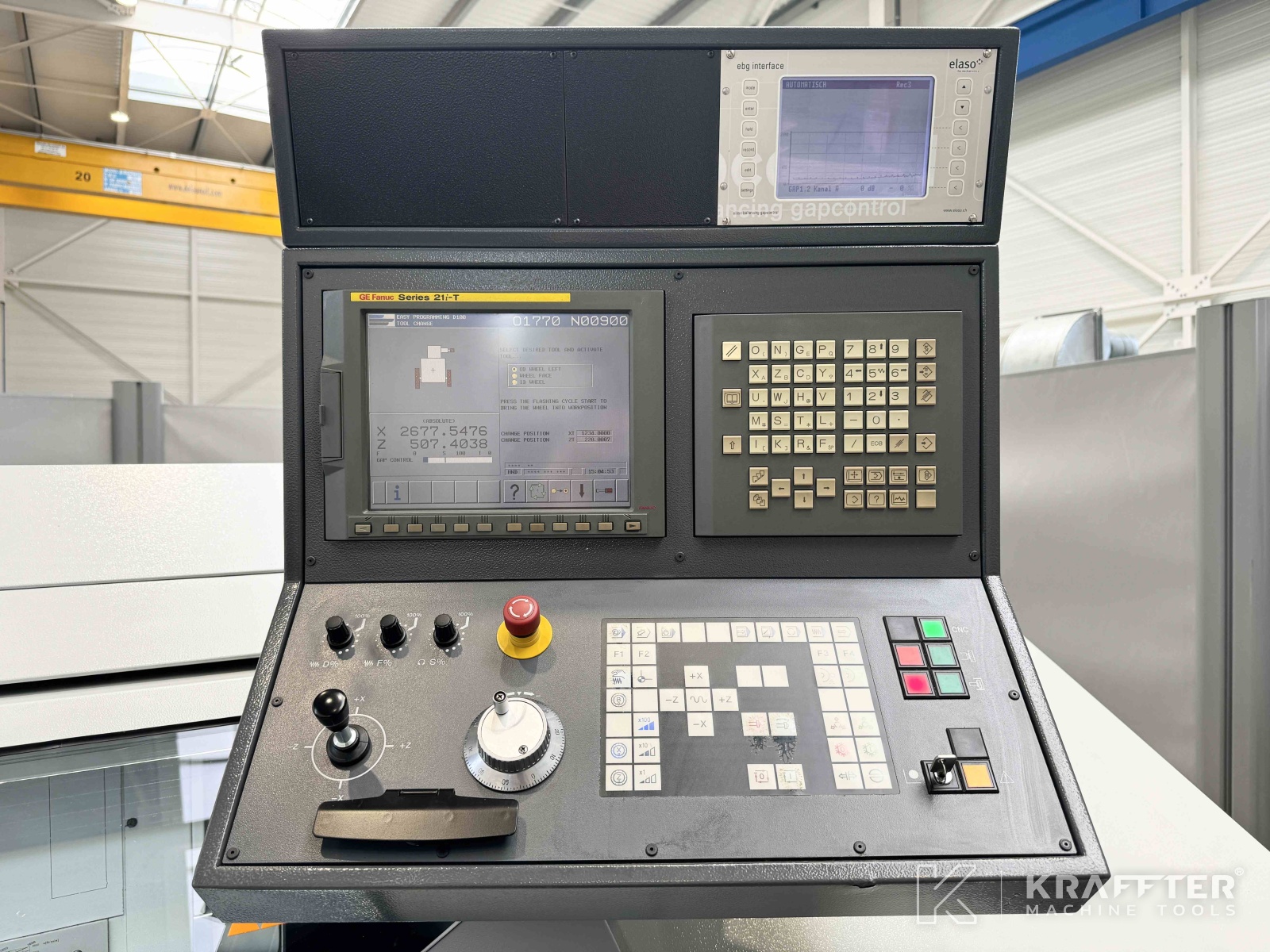

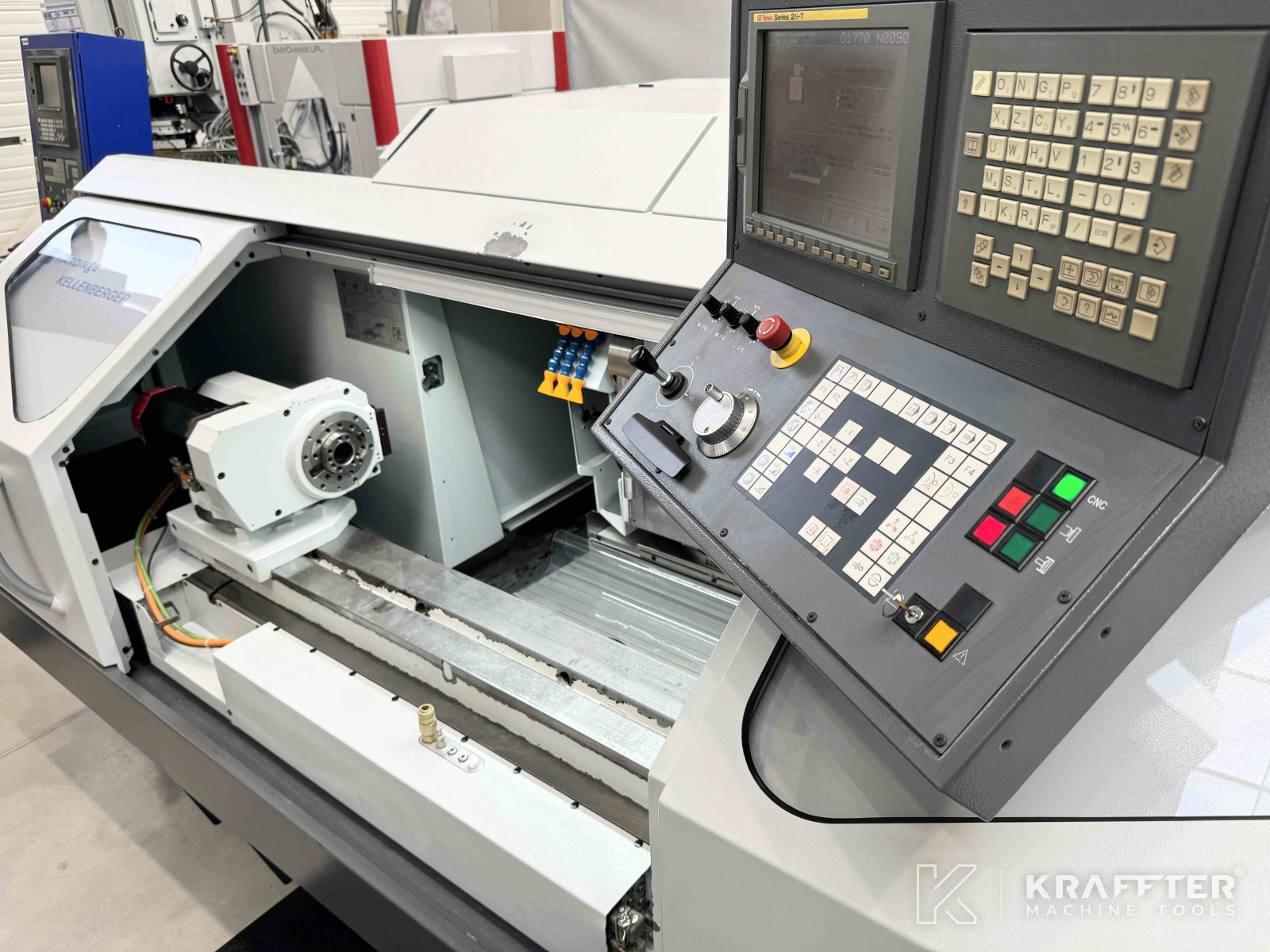

Type de CN
FANUC 21i-T
Distance entre-pointes
1000 [mm]
Hauteur de pointes
175 [mm]
Diamètre maxi. de rectification
349 [mm]
Longueur maxi. de rectification
1000 [mm]
Course axe X
350 [mm]
Vitesse maxi. course axe X
6000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1150 [mm]
Vitesse maxi. course axe Z
12000 [mm/min]
Résolution axe Z
0.0001 [mm]
Orientation table
0 - 9 [°]
Vitesse broche porte-meule mini.
800 [tr/min]
Vitesse broche porte-meule maxi.
1900 [tr/min]
Puissance broche porte-meule
6 [kW]
Course angulaire axe B
-210 / +10 [°]
Précision d'indexation axe B
1 [°]
Axe B automatique
Oui
Nez de broche porte-pièce
DIN 55026 N° 5
Cône intérieur broche porte-pièce
Morse 5
Vitesse mini. broche porte-pièce
8 [tr/min]
Vitesse maxi. broche porte-pièce
800 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
100 [Kg]
Angle de rotation poupée porte-pièce
-10 / +100 [°]
Puissance broche porte-pièce
1 [kW]

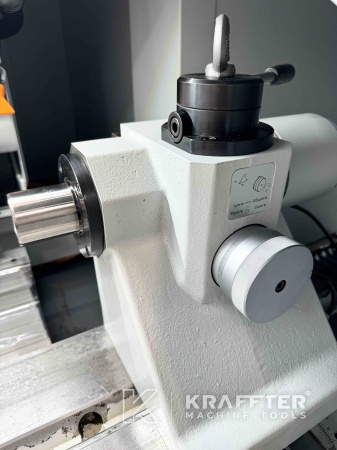

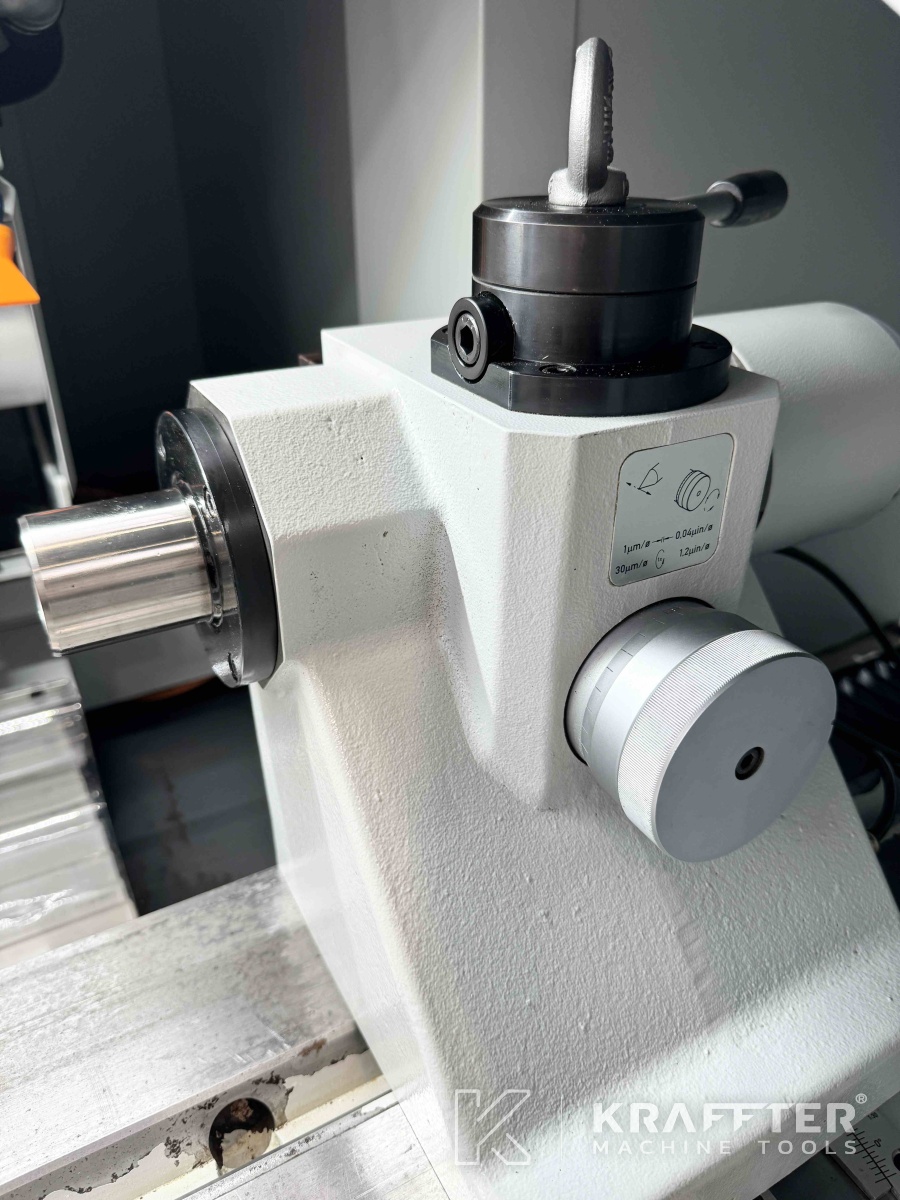

Cône contre-poupée
Morse 4
Réglage fin contre-poupée
+/- 60 [µm]
Nombre d'heures en fonctionnement
12076 [h]
Débit pompe d'arrosage
160 [l/min]
Dimensions machine
3000 x 1700 [mm]
Tension d'alimentation
400 [V]
Courant nominal
18.5 [A]
Poids
3500 [Kg]

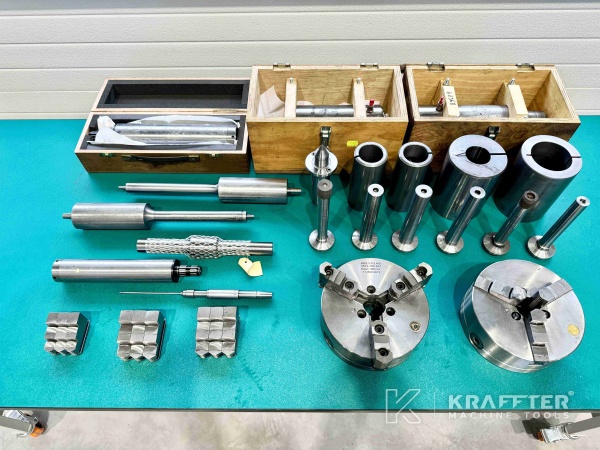

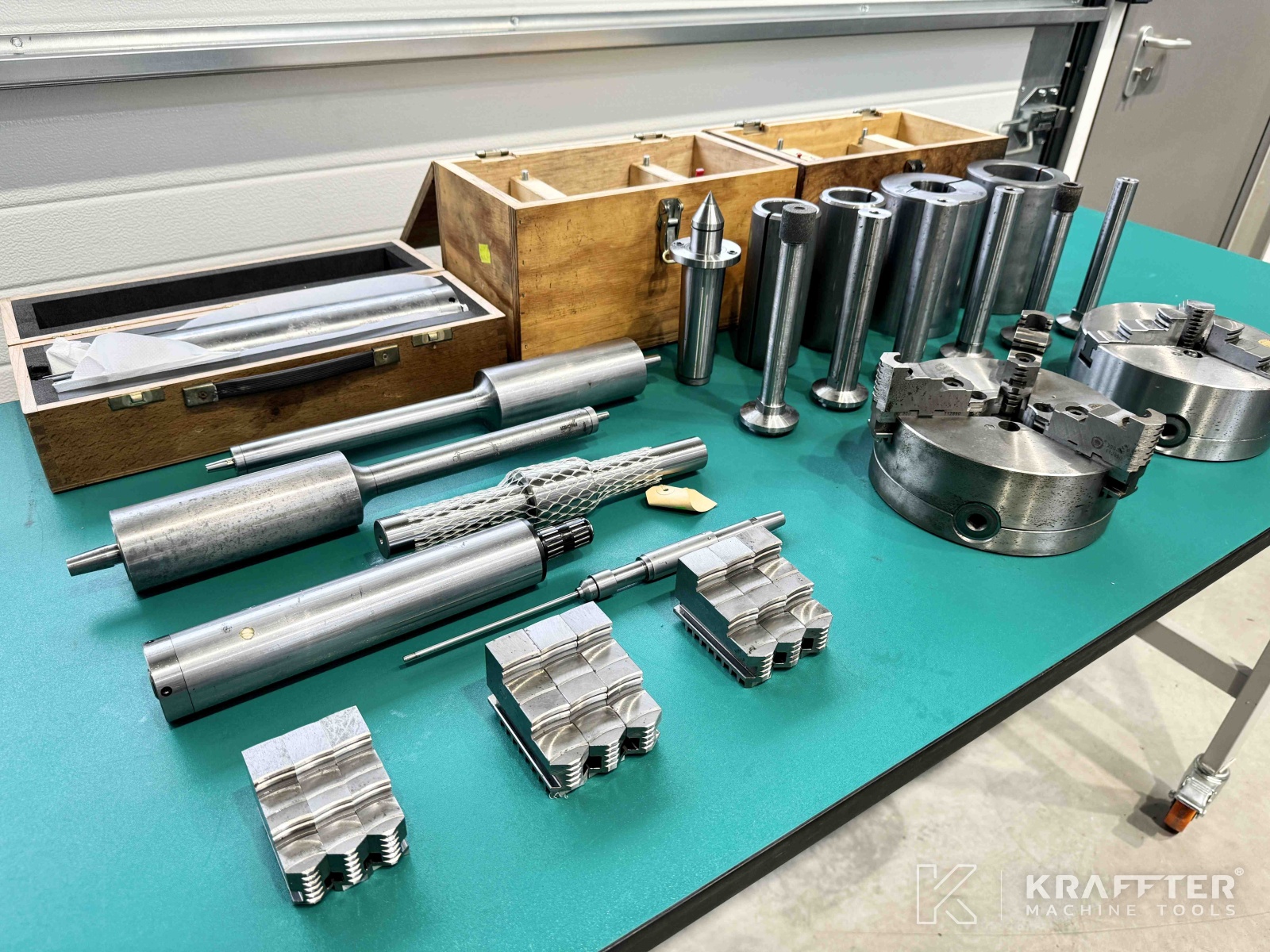

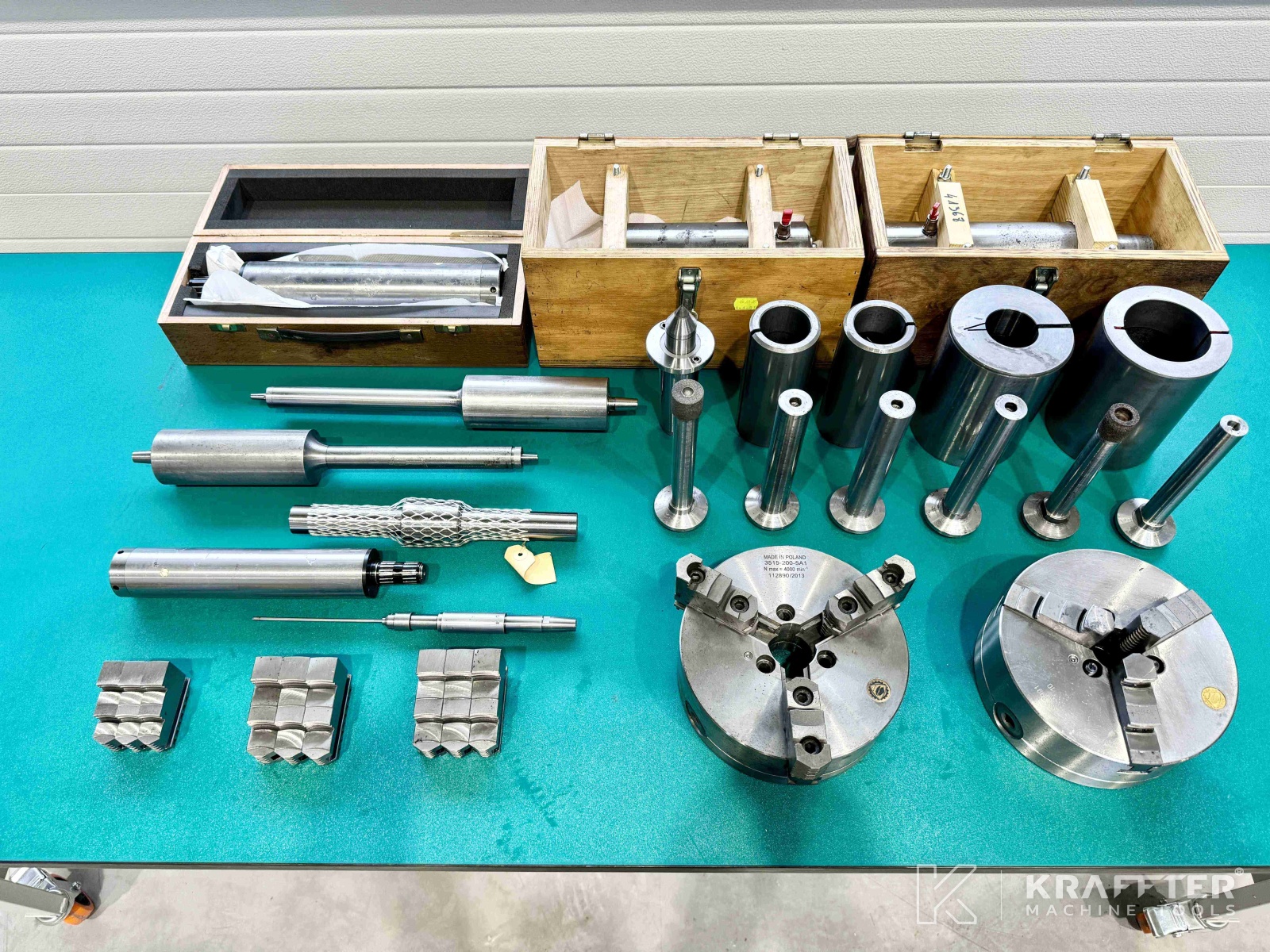

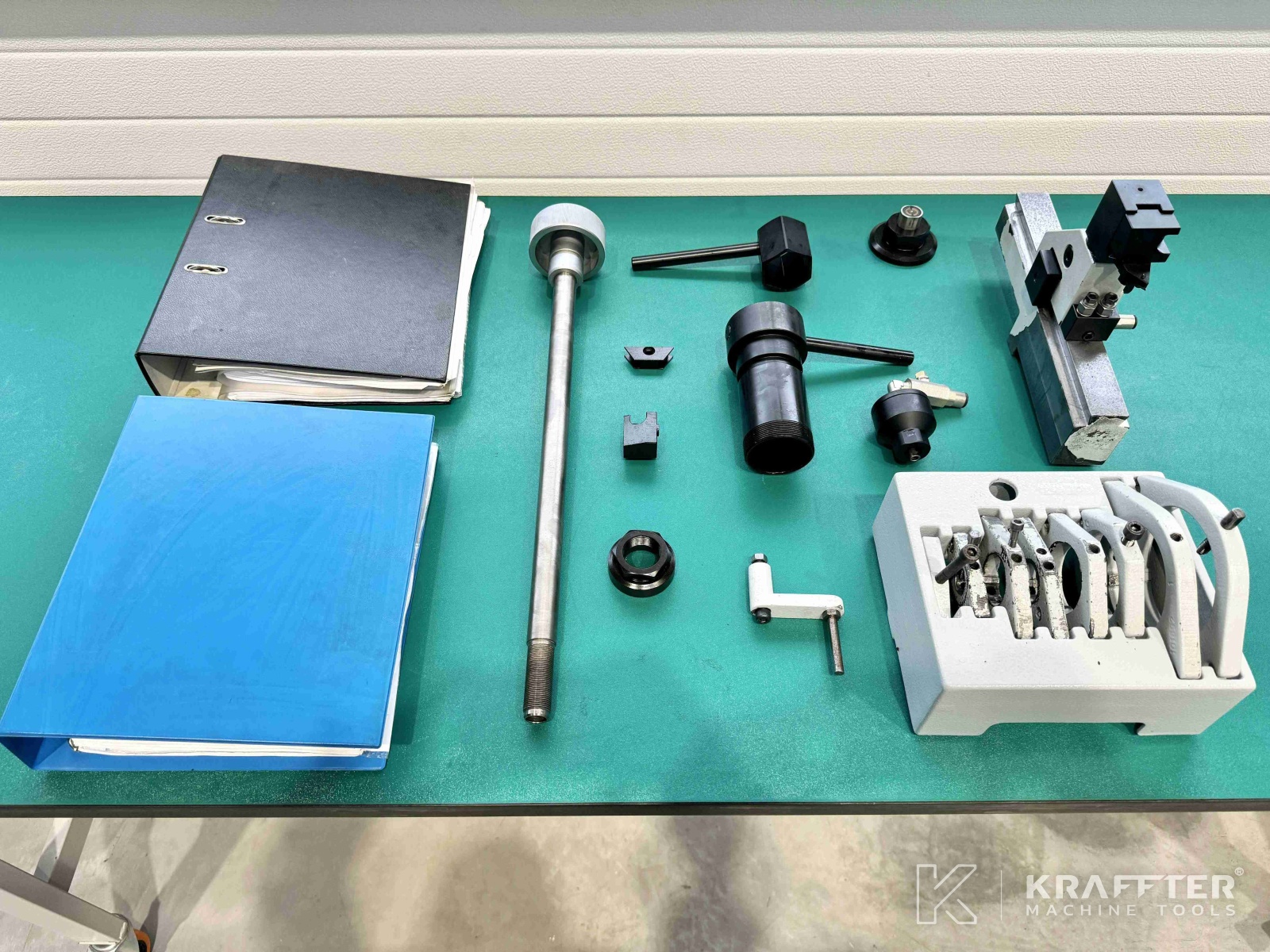

ÉQUIPEMENTS INCLUS:

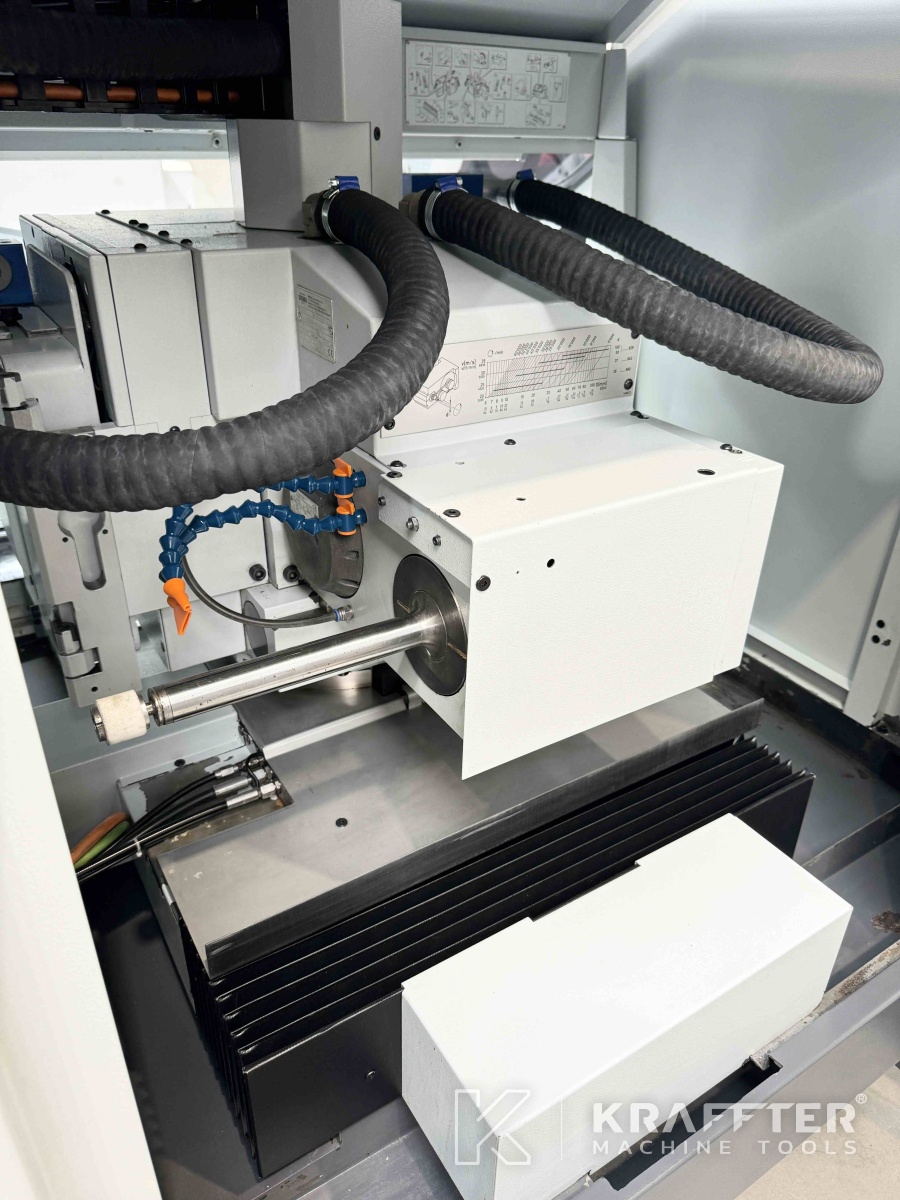

x1 dispositif de rectification intérieure
x1 broche intérieur SLF type SFAA60x160-25x220-1132A (25000 tours/min)
x1 broche intérieur FISCHER type FAV25.60R380.22 (26000 tours/min)
x1 broche intérieur SFJ type UJ50
x1 broche intérieur FISCHER type UJ-70x300 (14000 tours/min)
x1 broche intérieur RENAUD Switzerland type 124-080230-M10 (42000 tours/min)
x1 broche intérieur RENAUD Switzerland type 124-080240-M16R (28000 tours/min)
x2 mandrins Ø200 [mm] à 3 mors concentriques
x3 jeux de mors durs
x1 arbre d'équilibrage meule

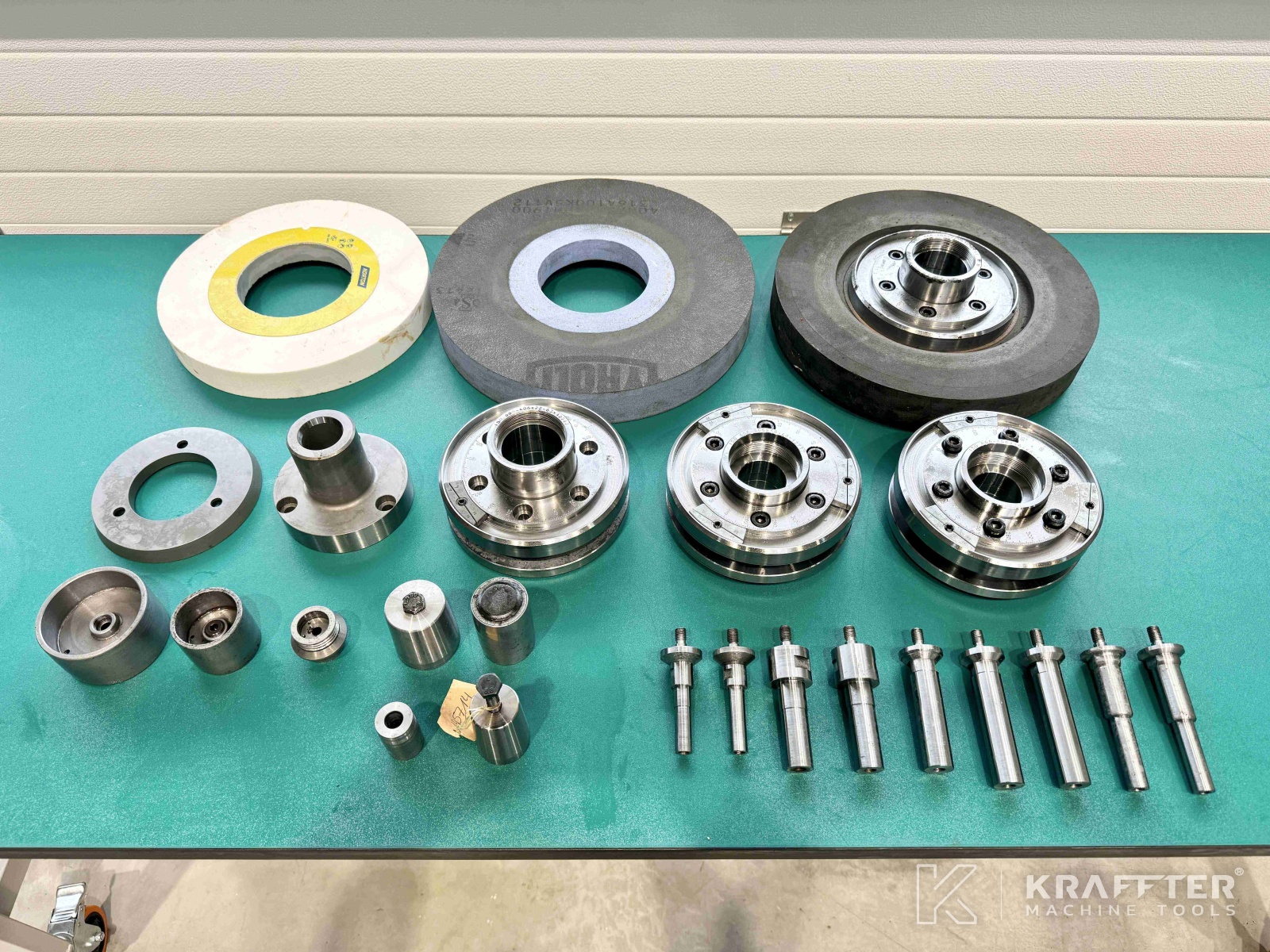

x4 flasques porte-meule exter.
x15 porte-meule inter.
x1 porte-pince
x1 diamanteur sur table
x1 jeu de tocs d'entrainement

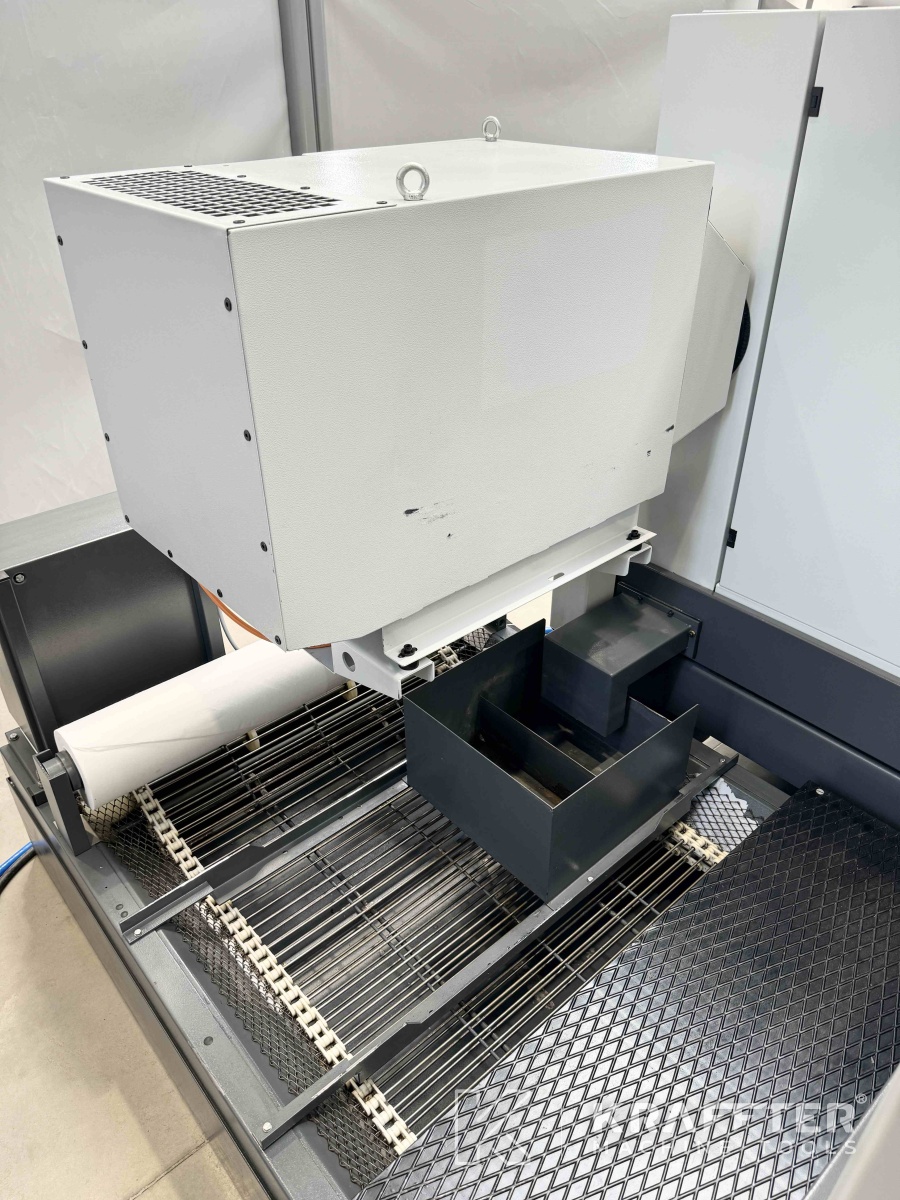

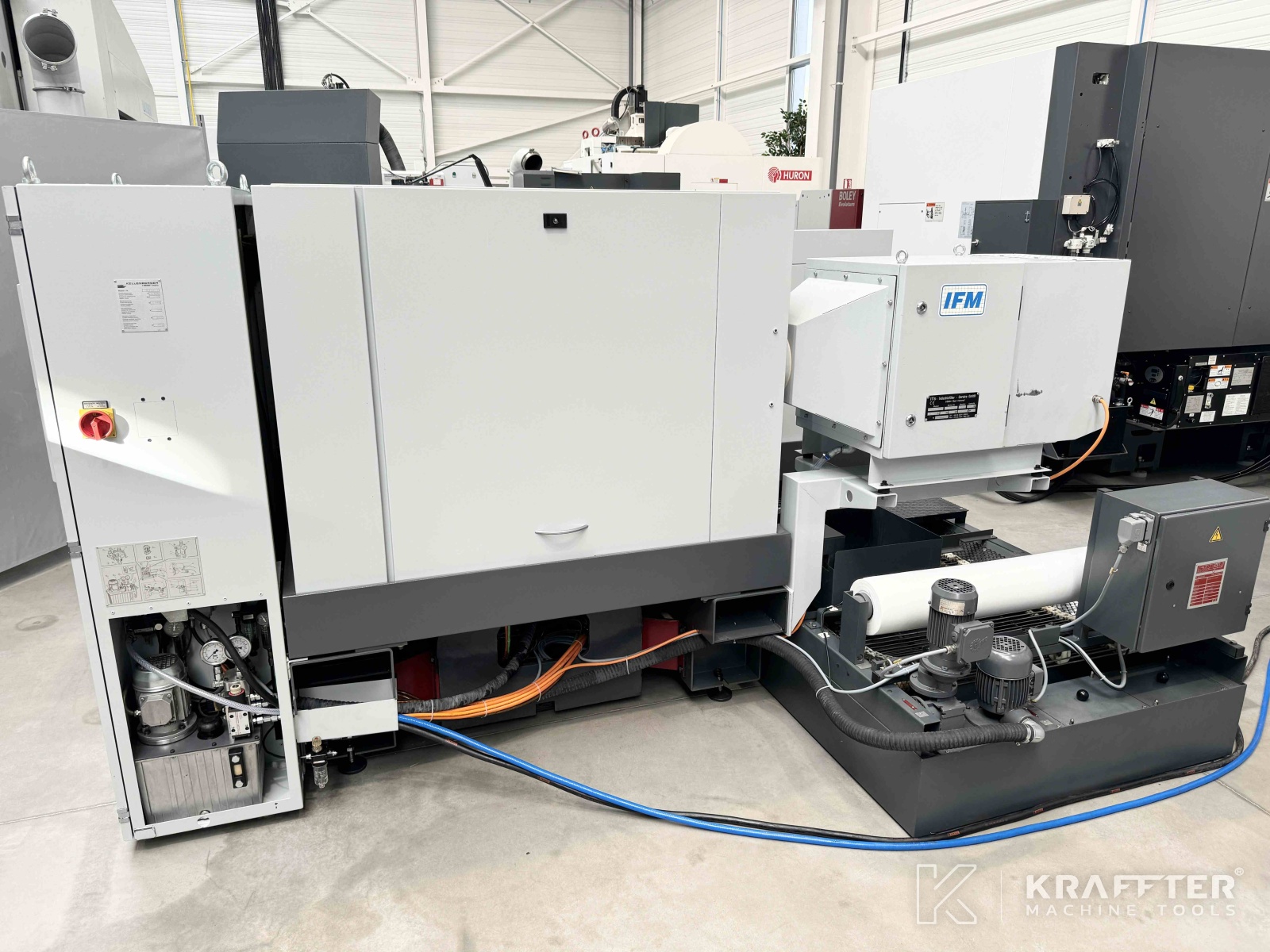

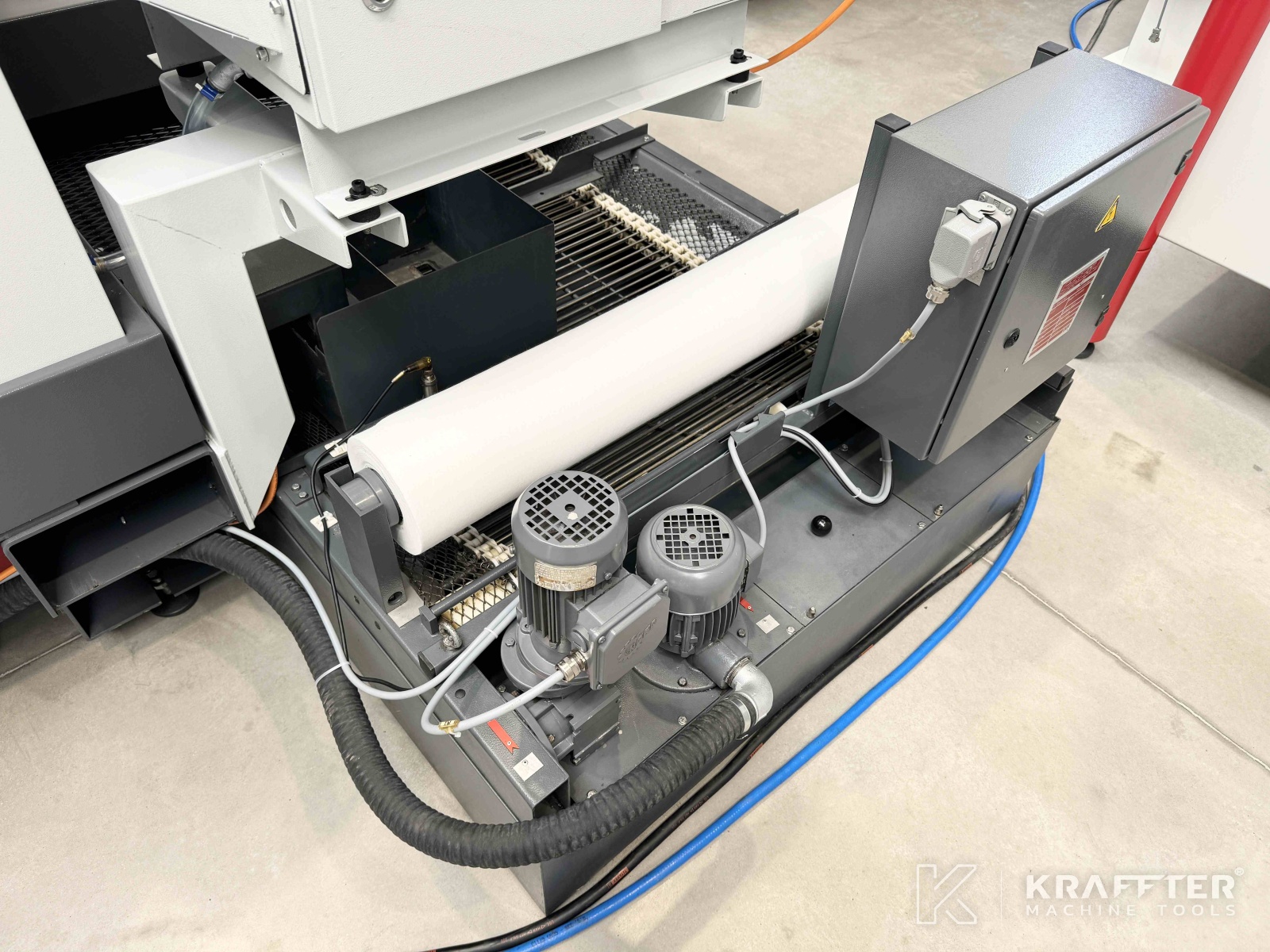

x1 unité d'aspiration de brouillard d'huile IFM type IFMC 1800

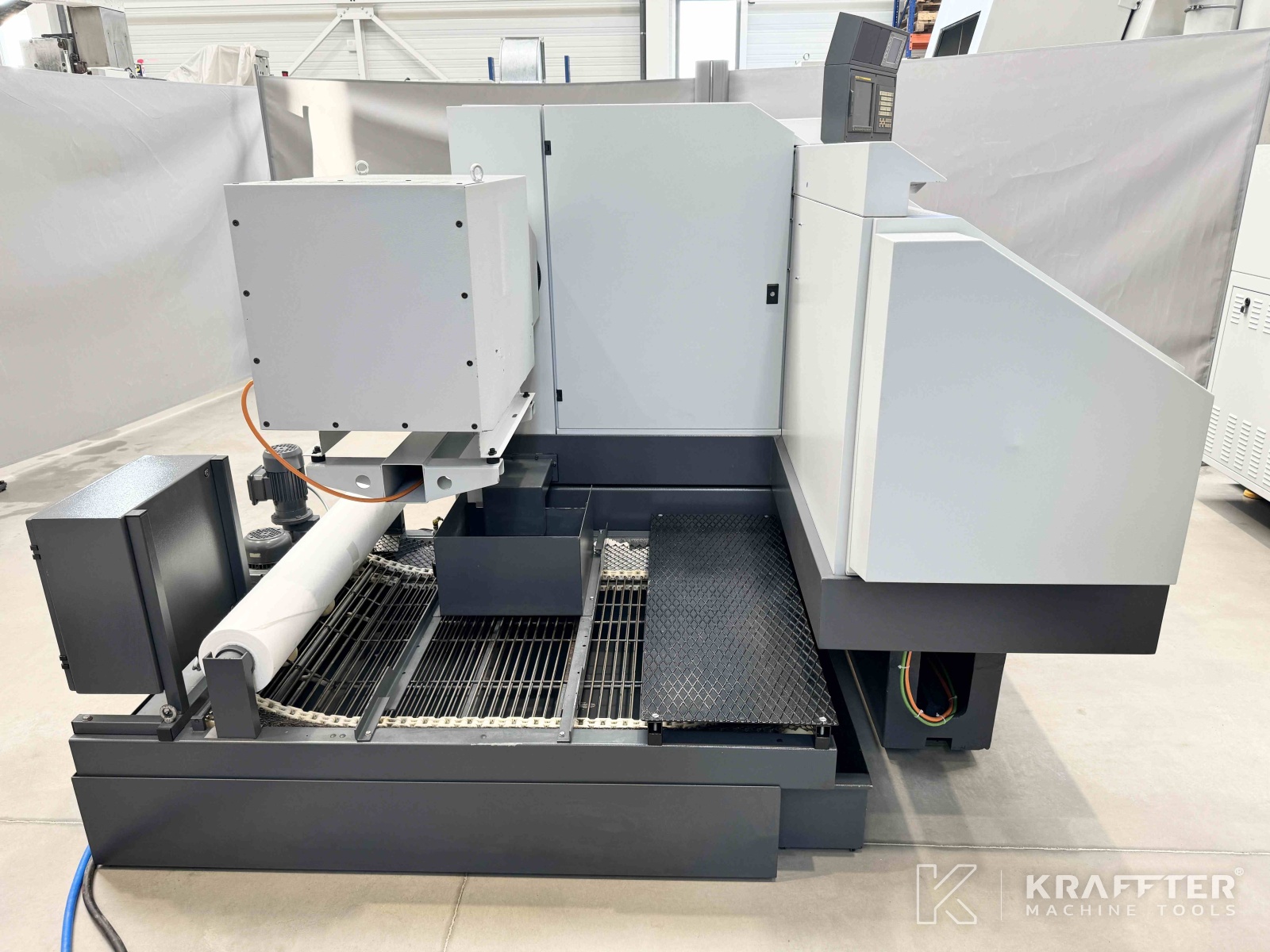

x1 dispositif de filtration papier + bac d'arrosage
x1 palpeur pièce MOVOMATIC type C25
x1 dispositif d'équilibrage semi-automatique des meules KEL-BALANCE (ELASO BALANCING GAP CONTROL)
x1 contre-pointe à réglage fin de conicité
x1 ensemble de manuels de service, instructions, pièces-détachées en Anglais
Divers accessoires
