Vendu

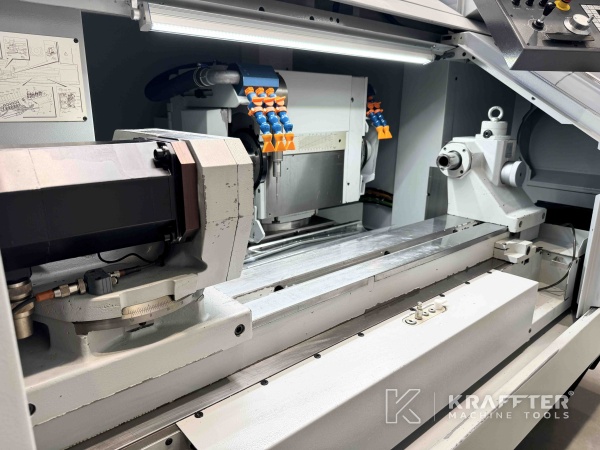

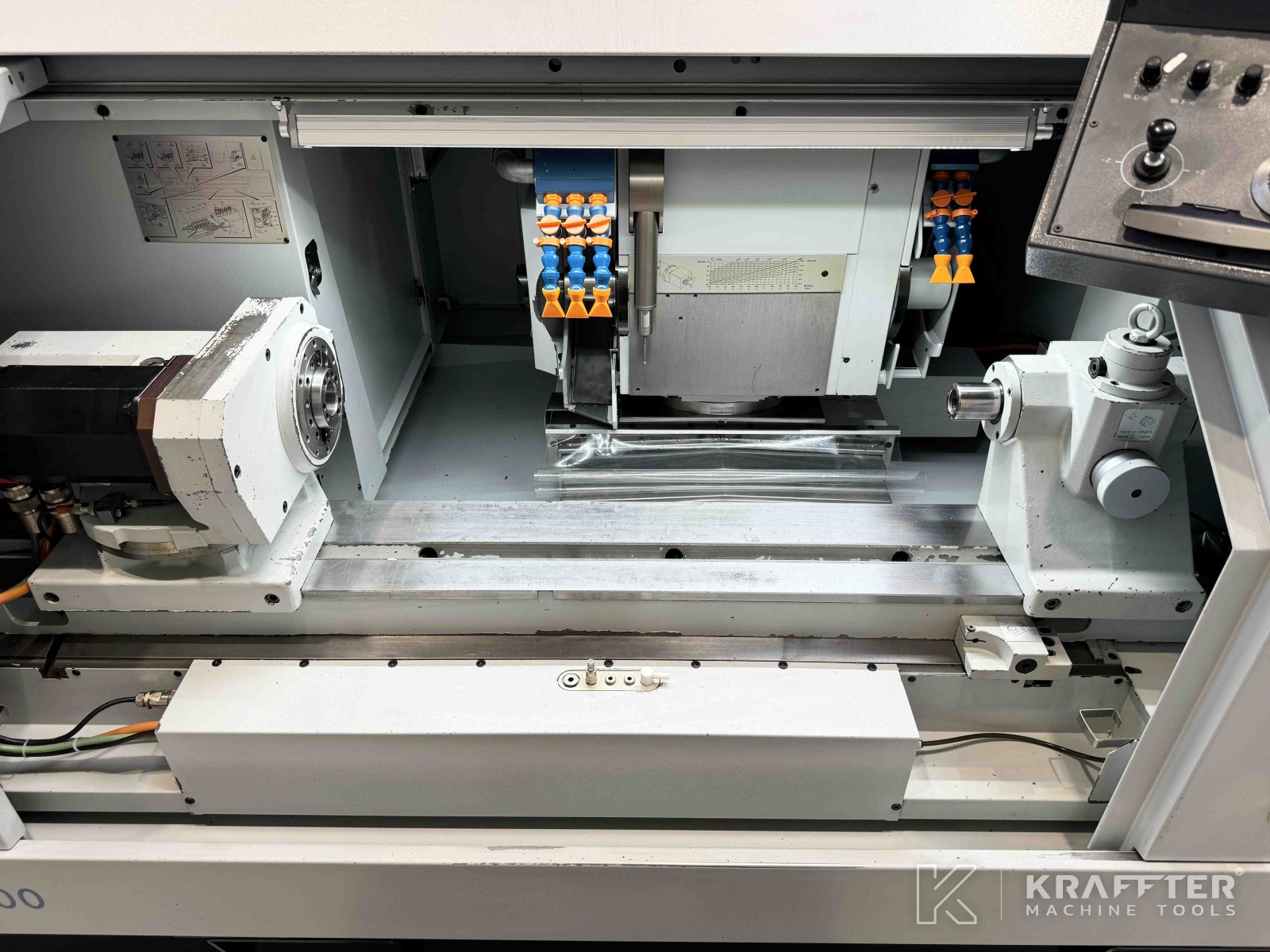

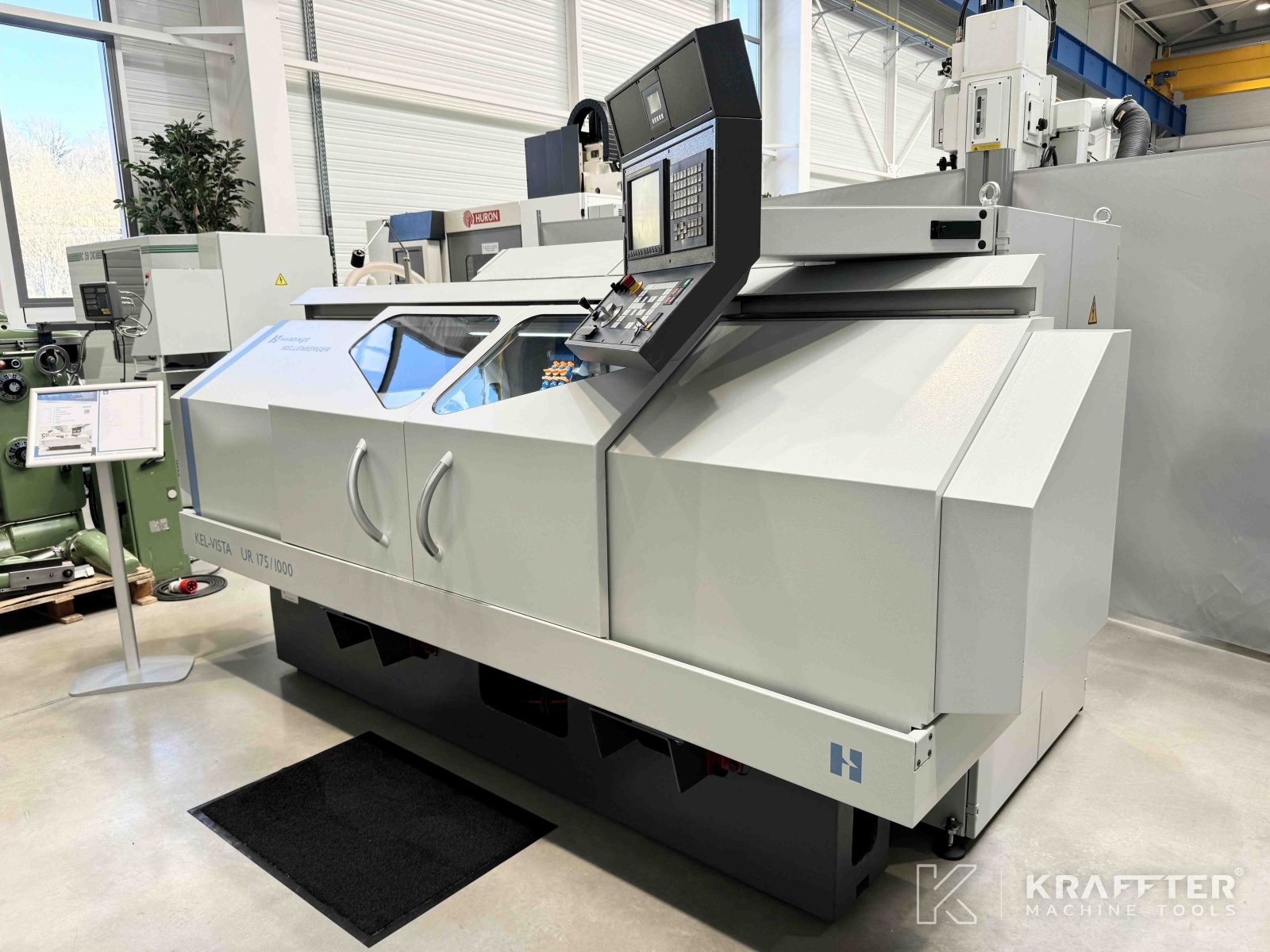

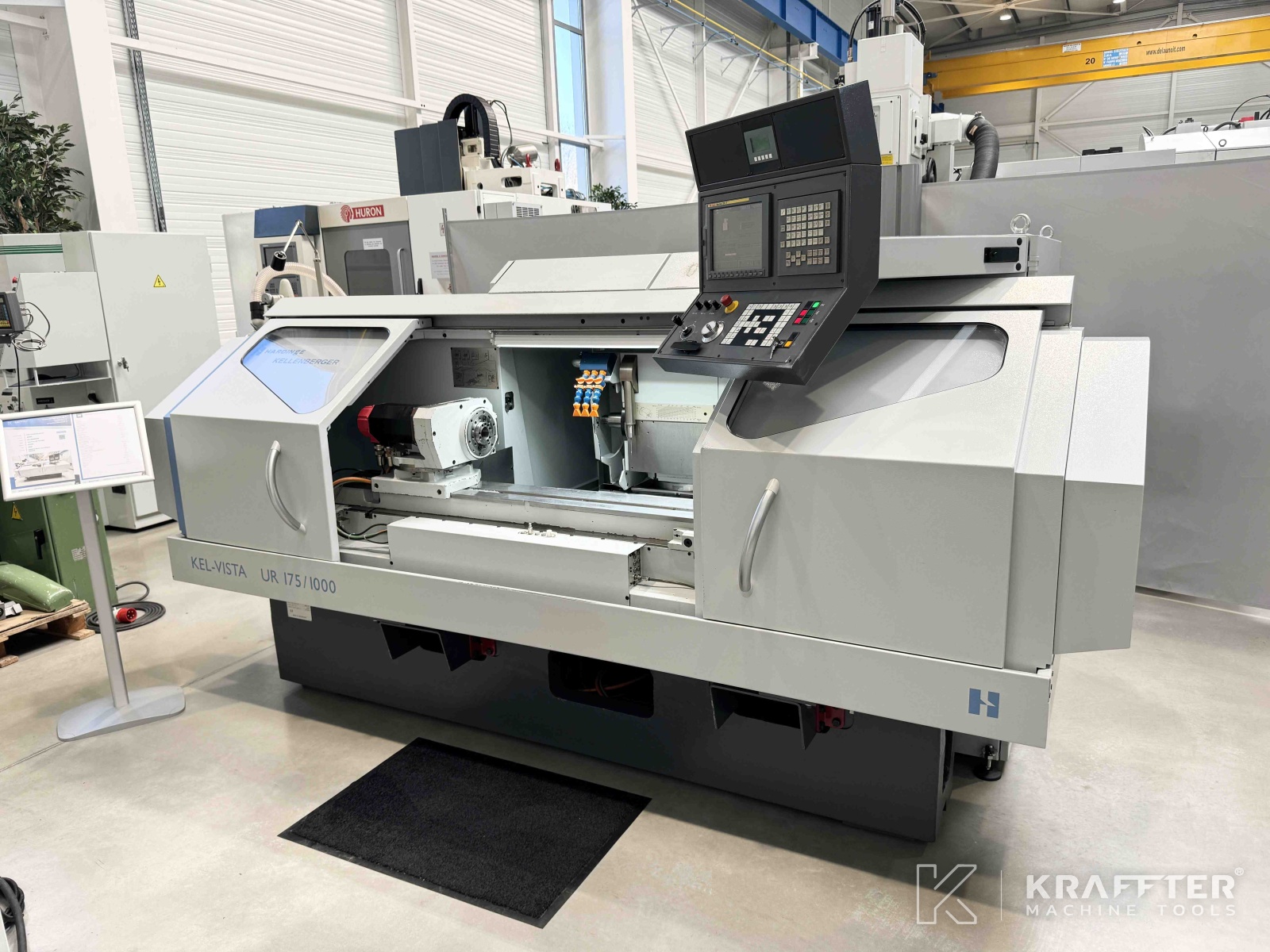

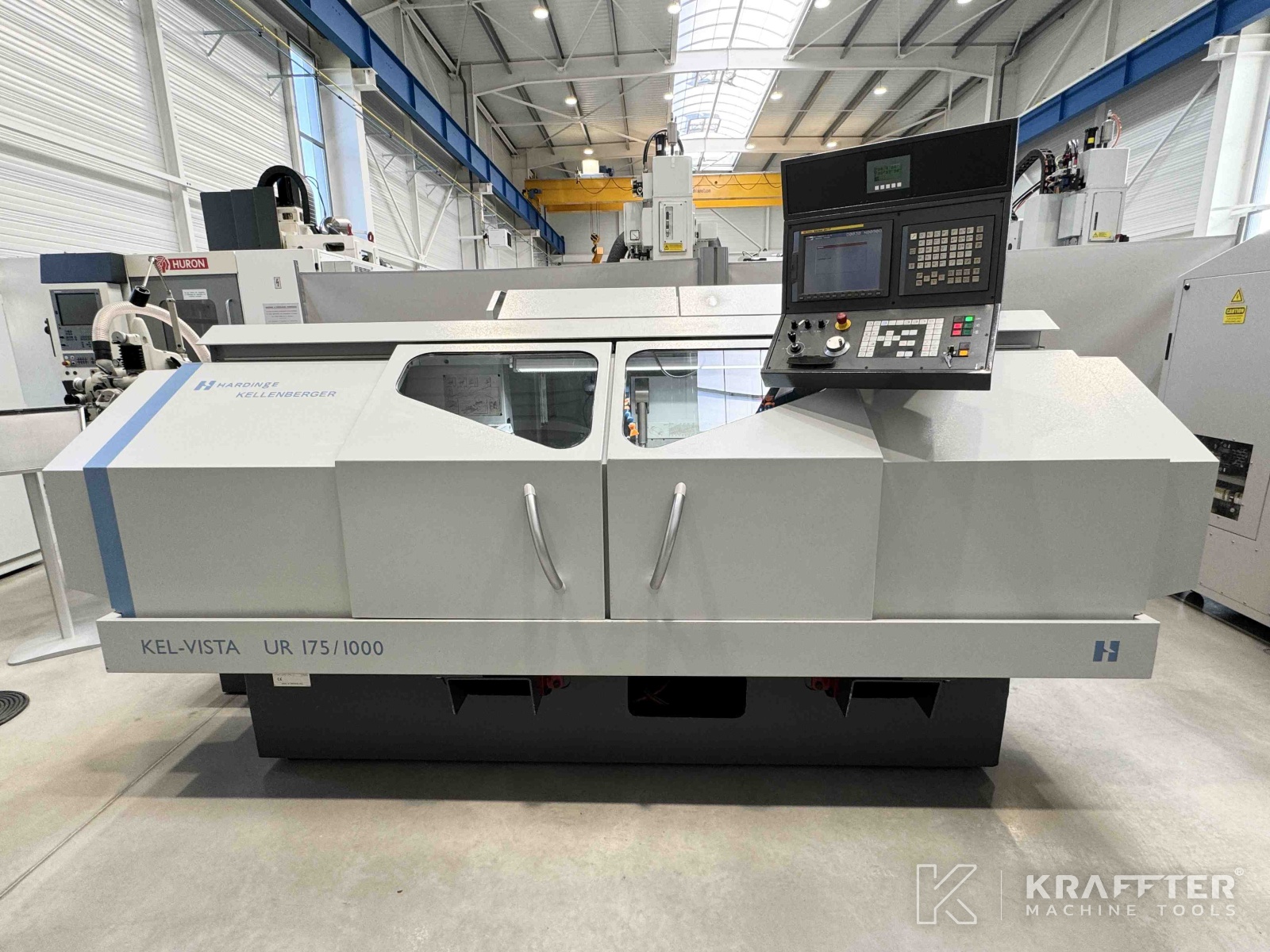

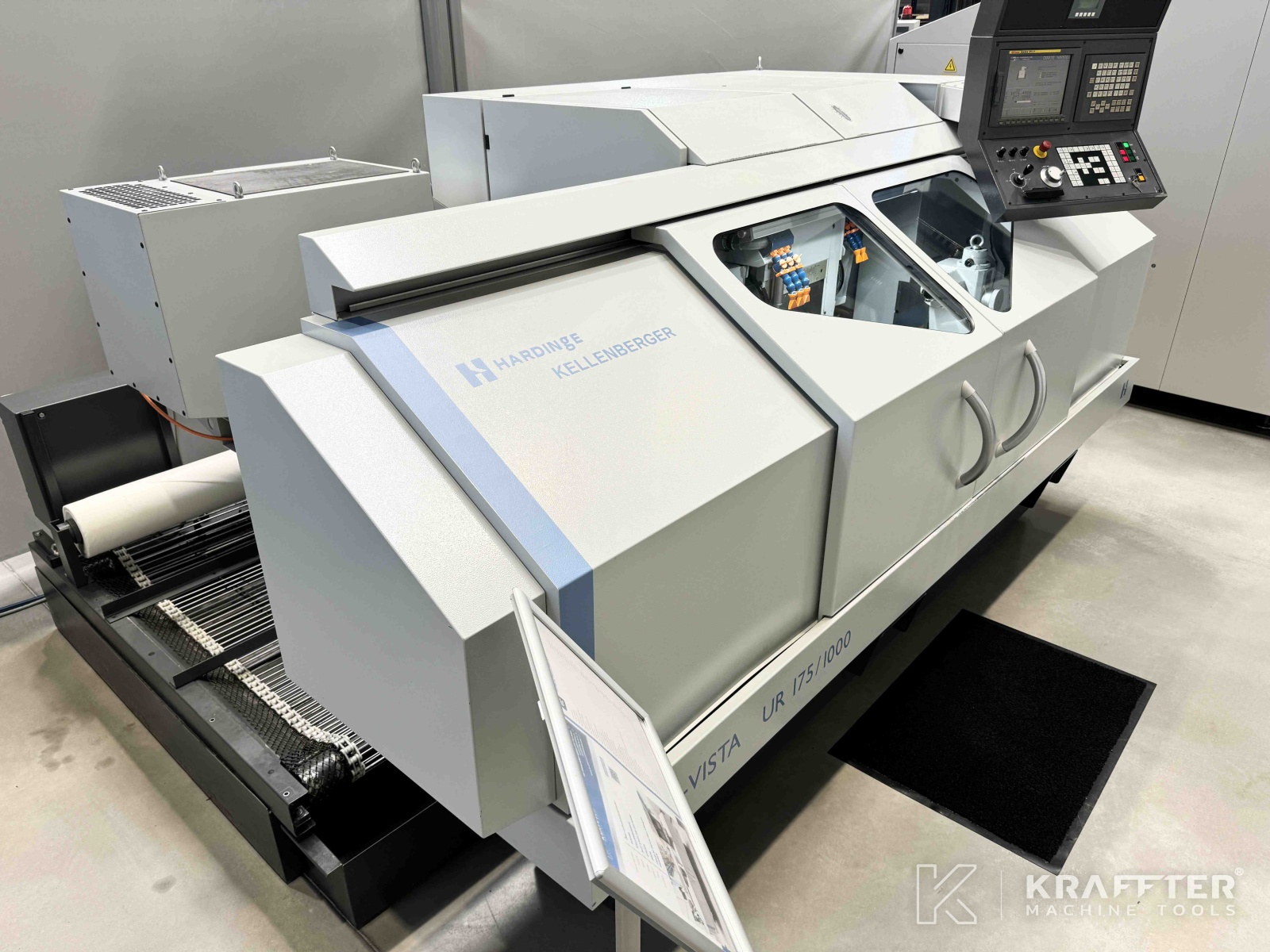

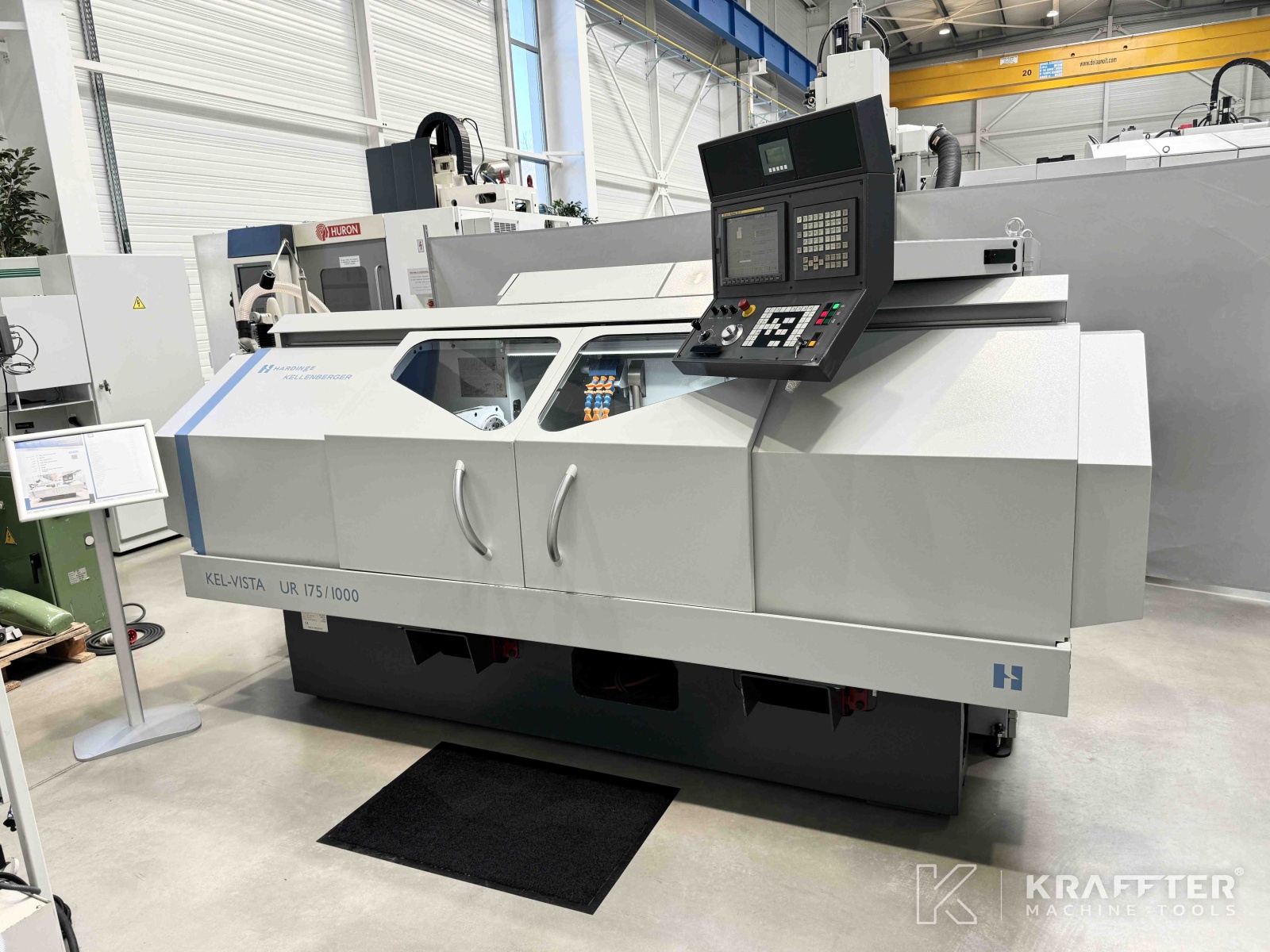

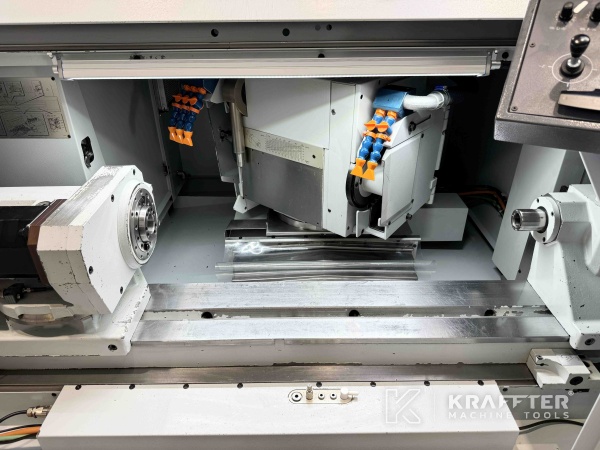

Type de machine : Rectifieuse cylindrique CNC
Marque : KELLENBERGER
N° Stock : 90099
Modèle : Kel-Vista UR 175/1000
N° Série : 675269
Année : 2006
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique

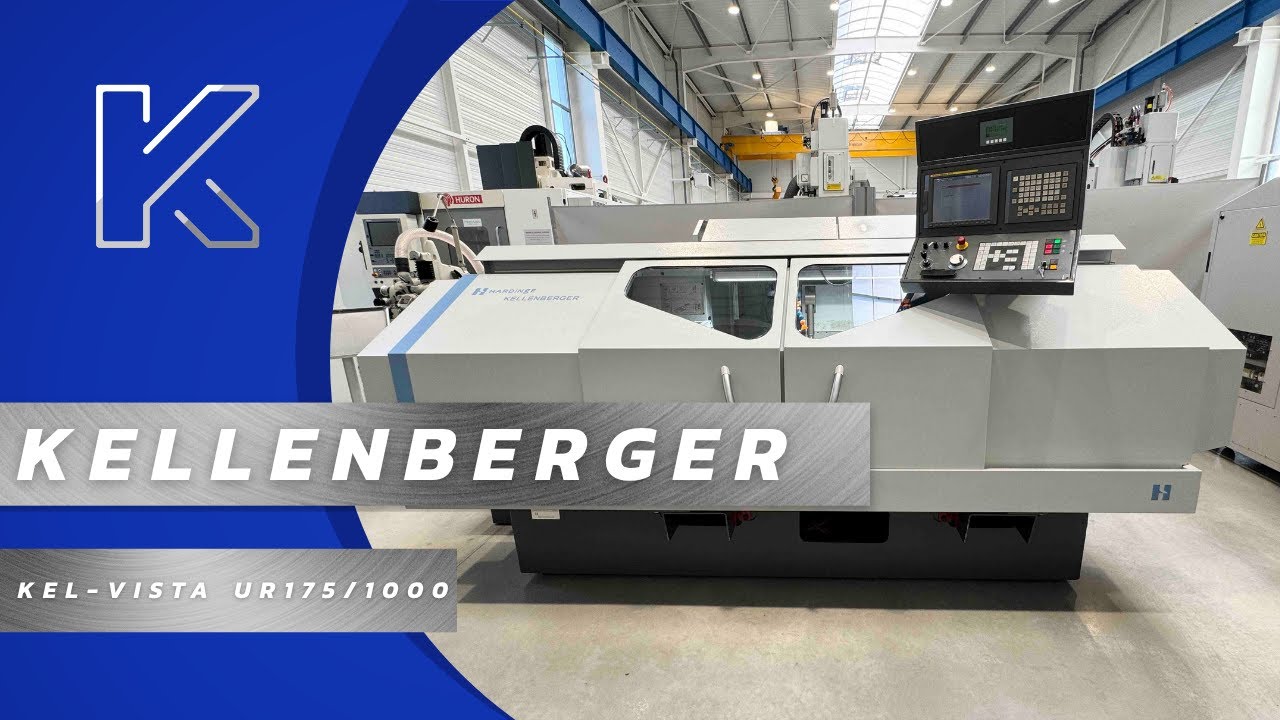

Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

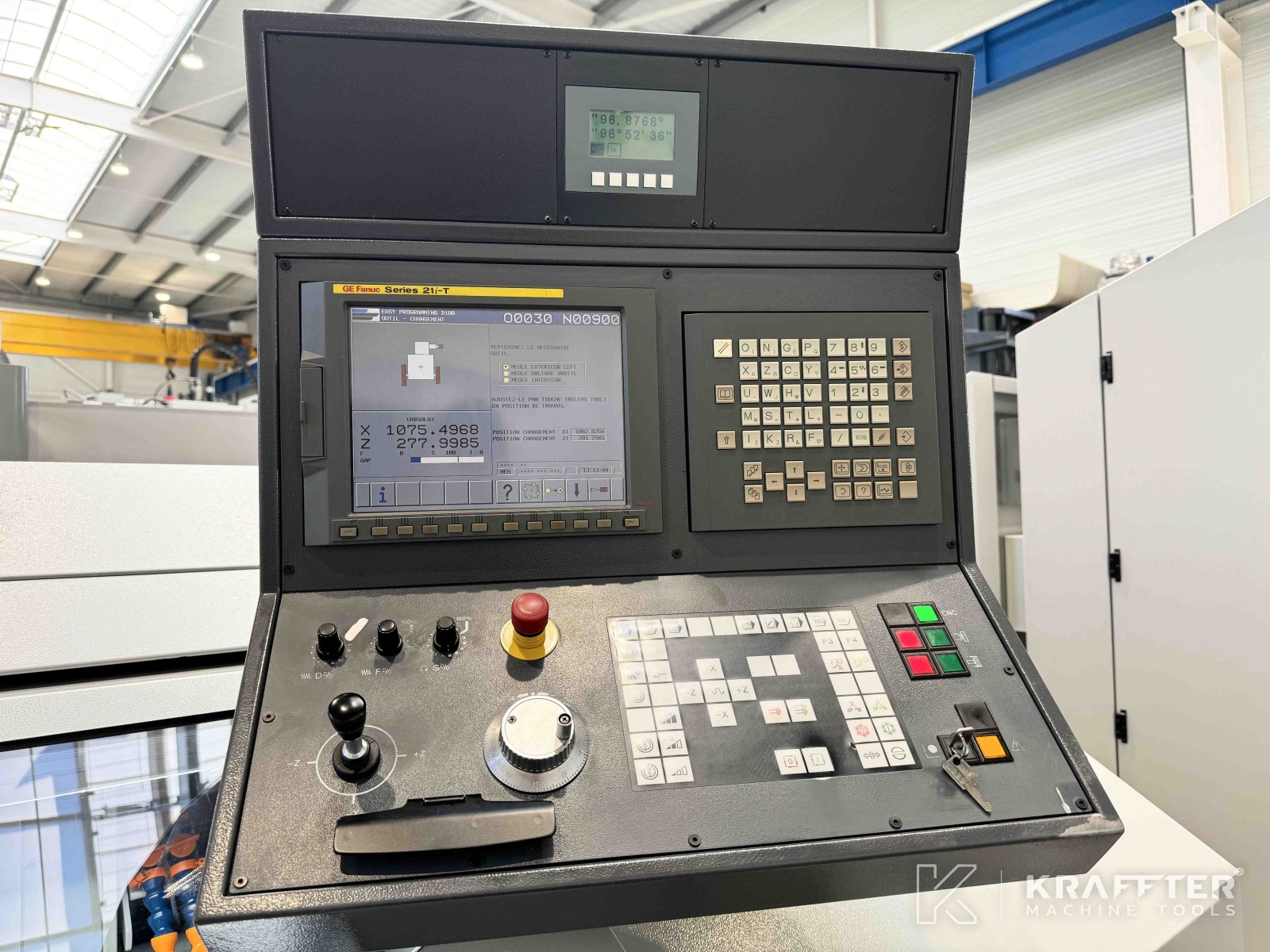

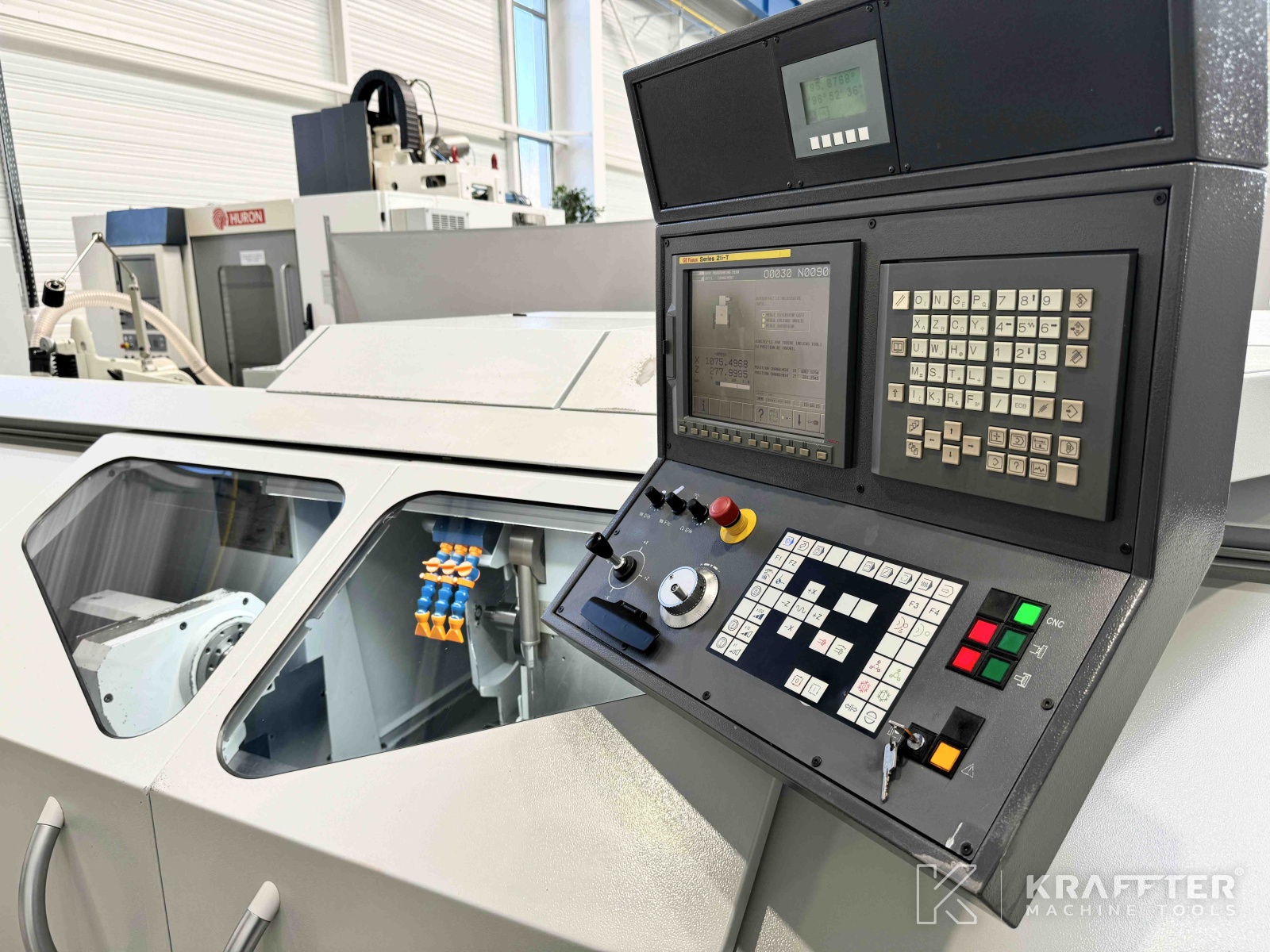

Type de CN
FANUC 21i-T
Distance entre-pointes
1000 [mm]
Hauteur de pointes
175 [mm]
Diamètre maxi. de rectification
349 [mm]
Longueur maxi. de rectification
1000 [mm]
Course axe X
350 [mm]
Vitesse maxi. course axe X
6000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1150 [mm]
Vitesse maxi. course axe Z
12000 [mm/min]
Résolution axe Z
0.0001 [mm]
Orientation table
0 - 9 [°]

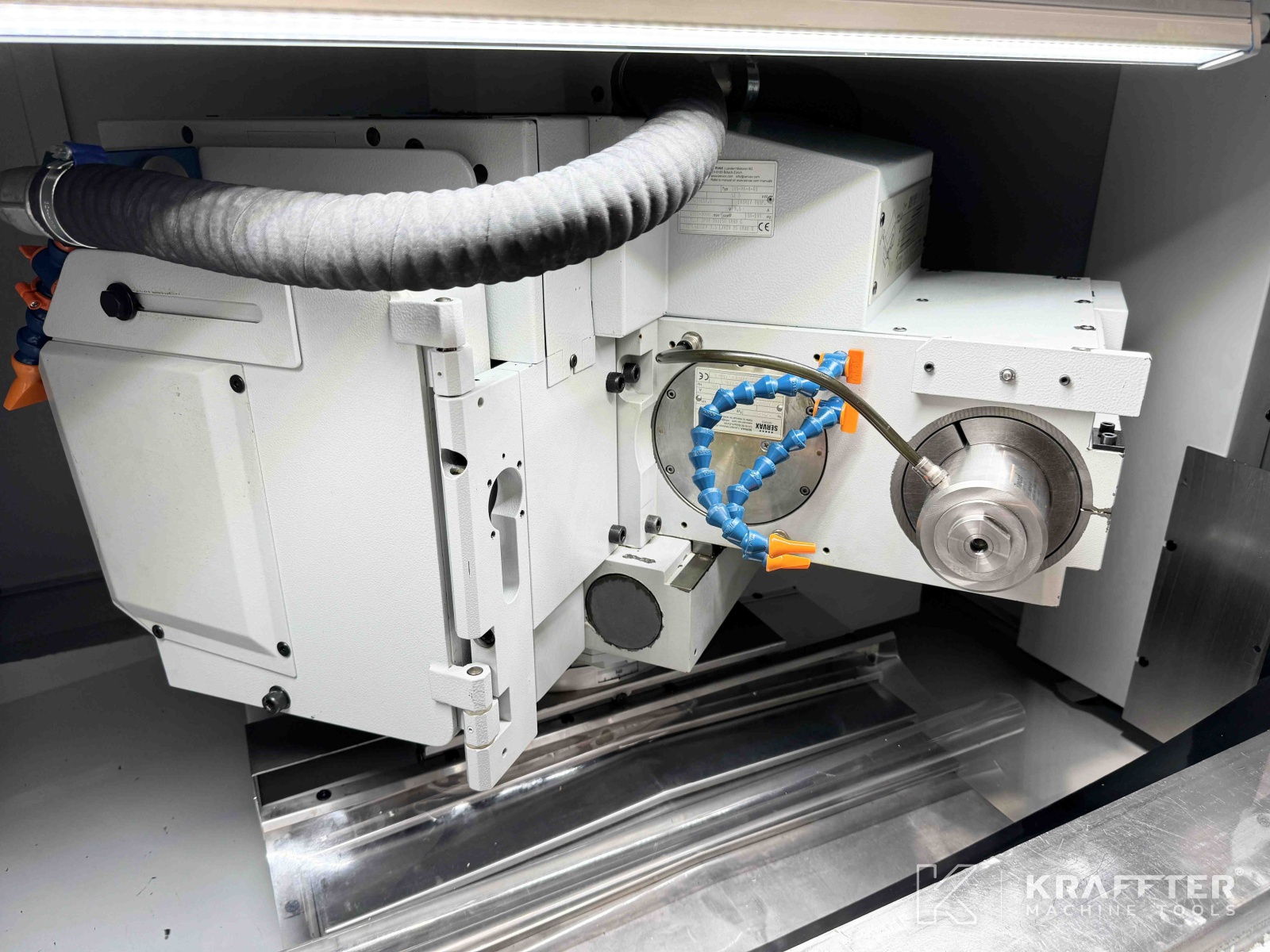

Vitesse broche porte-meule mini.
800 [tr/min]
Vitesse broche porte-meule maxi.
1900 [tr/min]
Puissance broche porte-meule
6 [kW]
Course angulaire axe B
-210 / +10 [°]
Précision d'indexation axe B
1 [°]
Axe B automatique
Oui

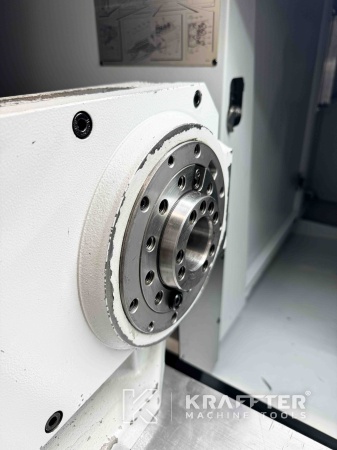

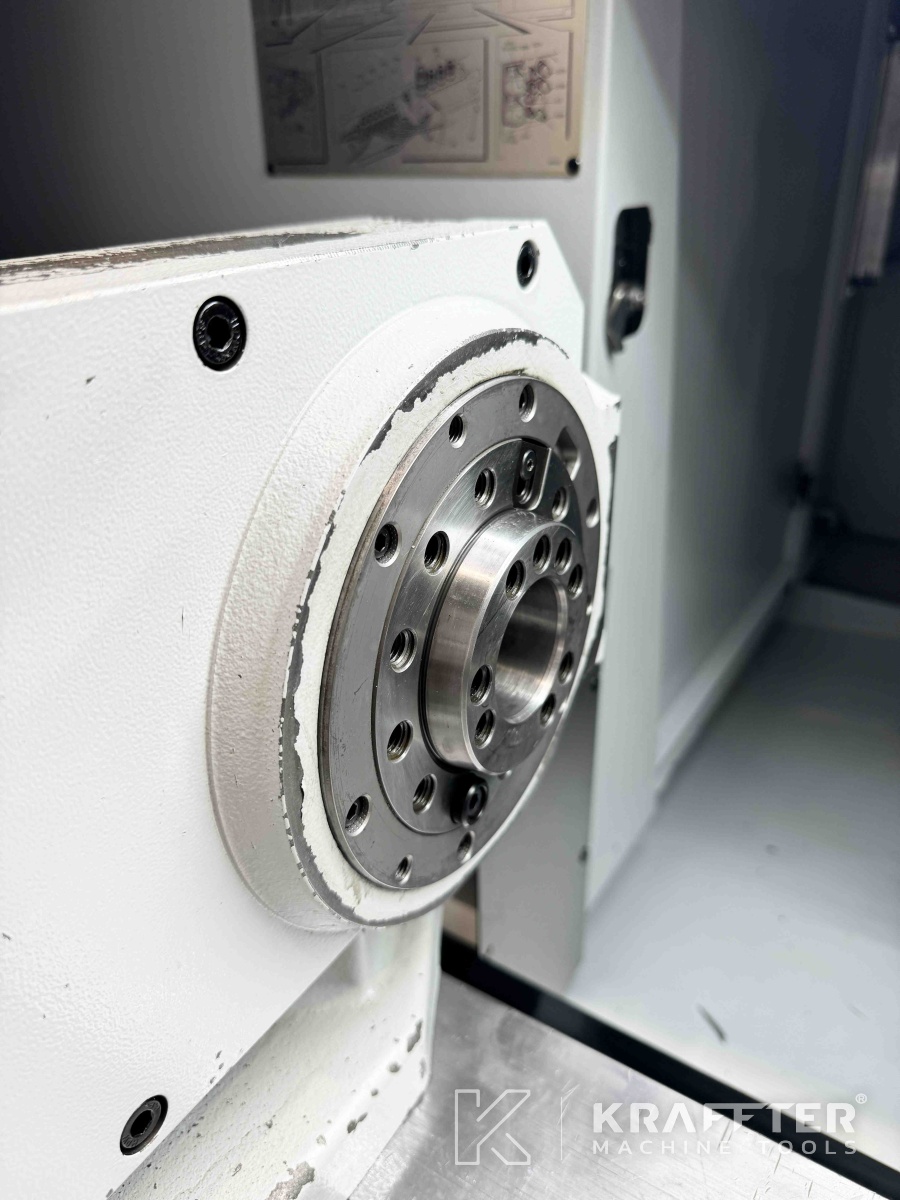

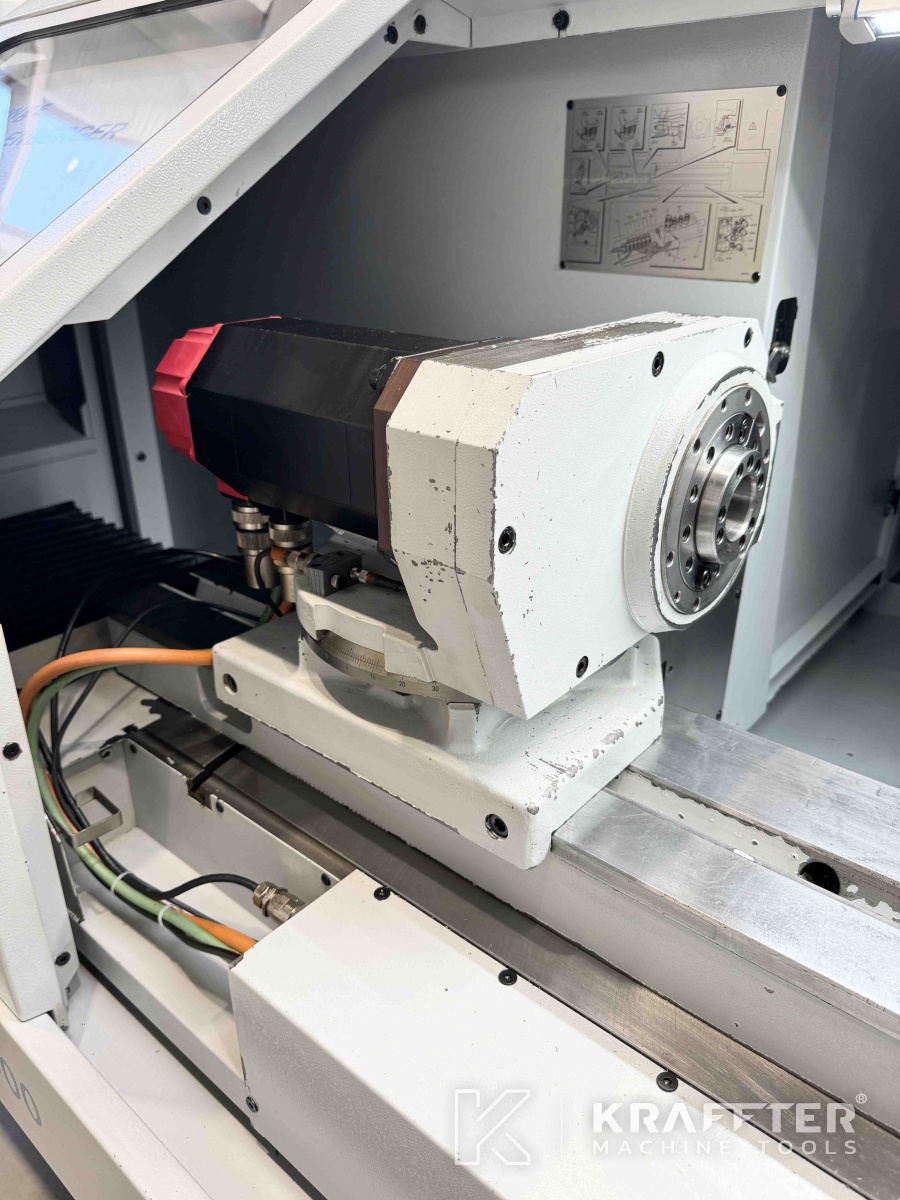

Nez de broche porte-pièce
DIN 55026 N° 5
Cône intérieur broche porte-pièce
Morse 5
Vitesse mini. broche porte-pièce
8 [tr/min]
Vitesse maxi. broche porte-pièce
800 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
100 [Kg]
Angle de rotation poupée porte-pièce
-10 / +100 [°]
Puissance broche porte-pièce
1 [kW]

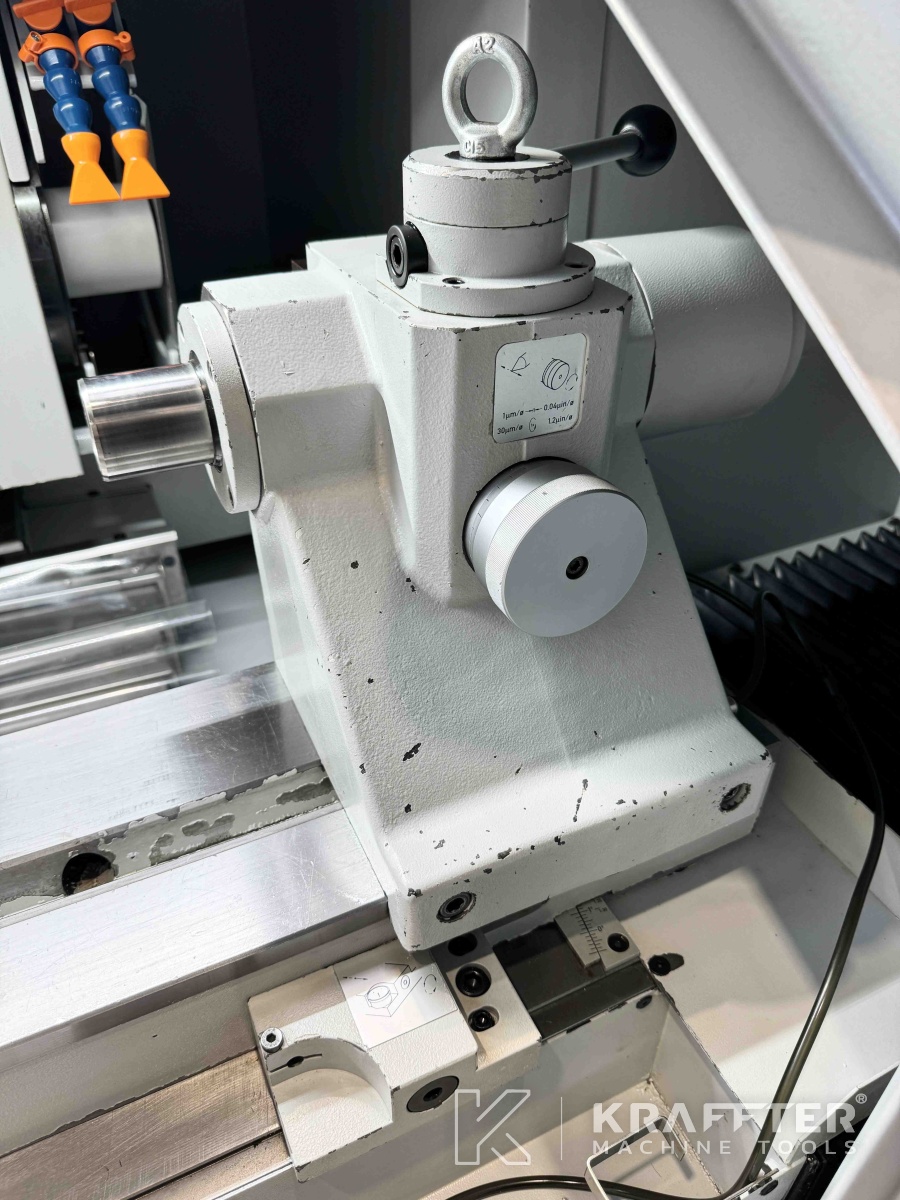

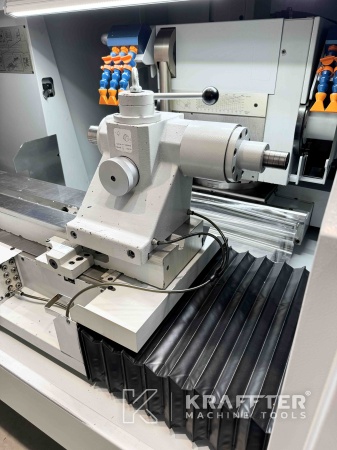

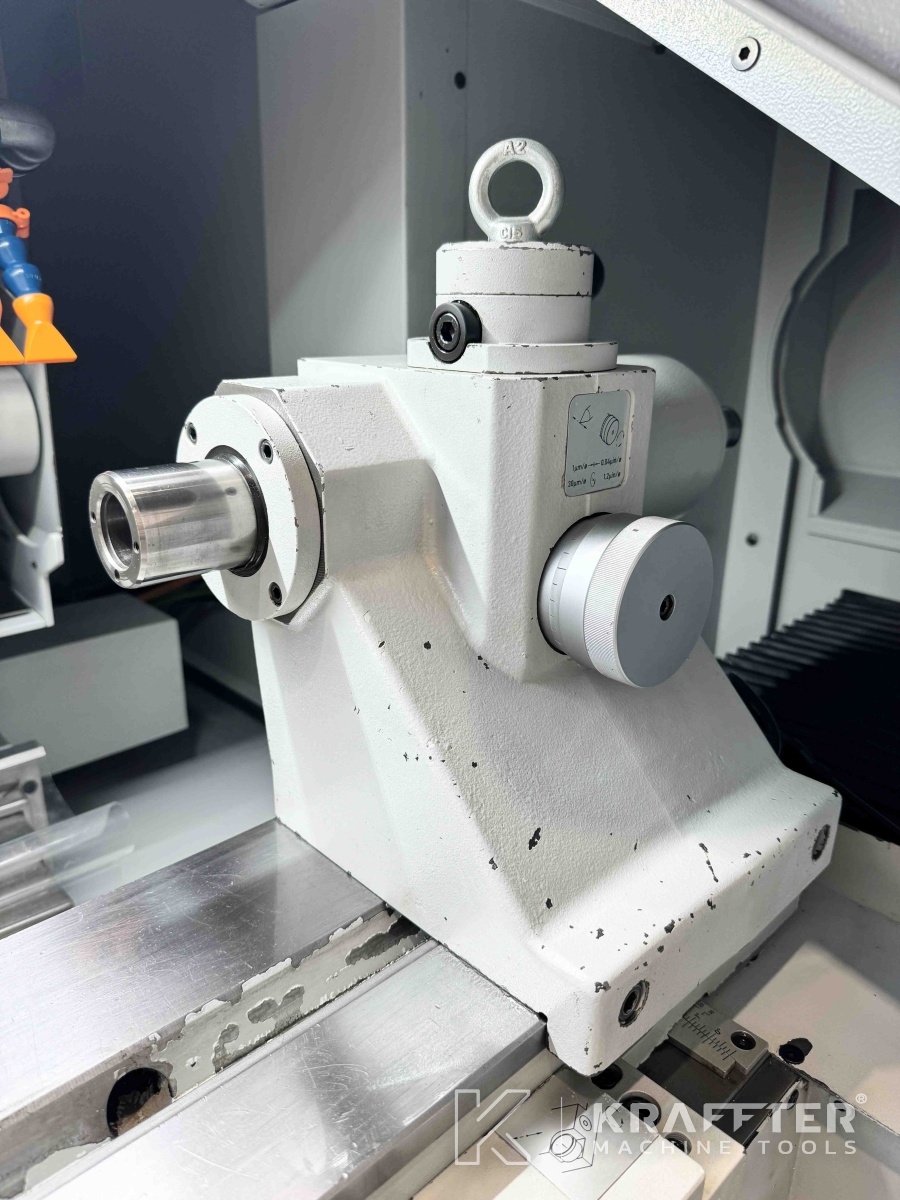

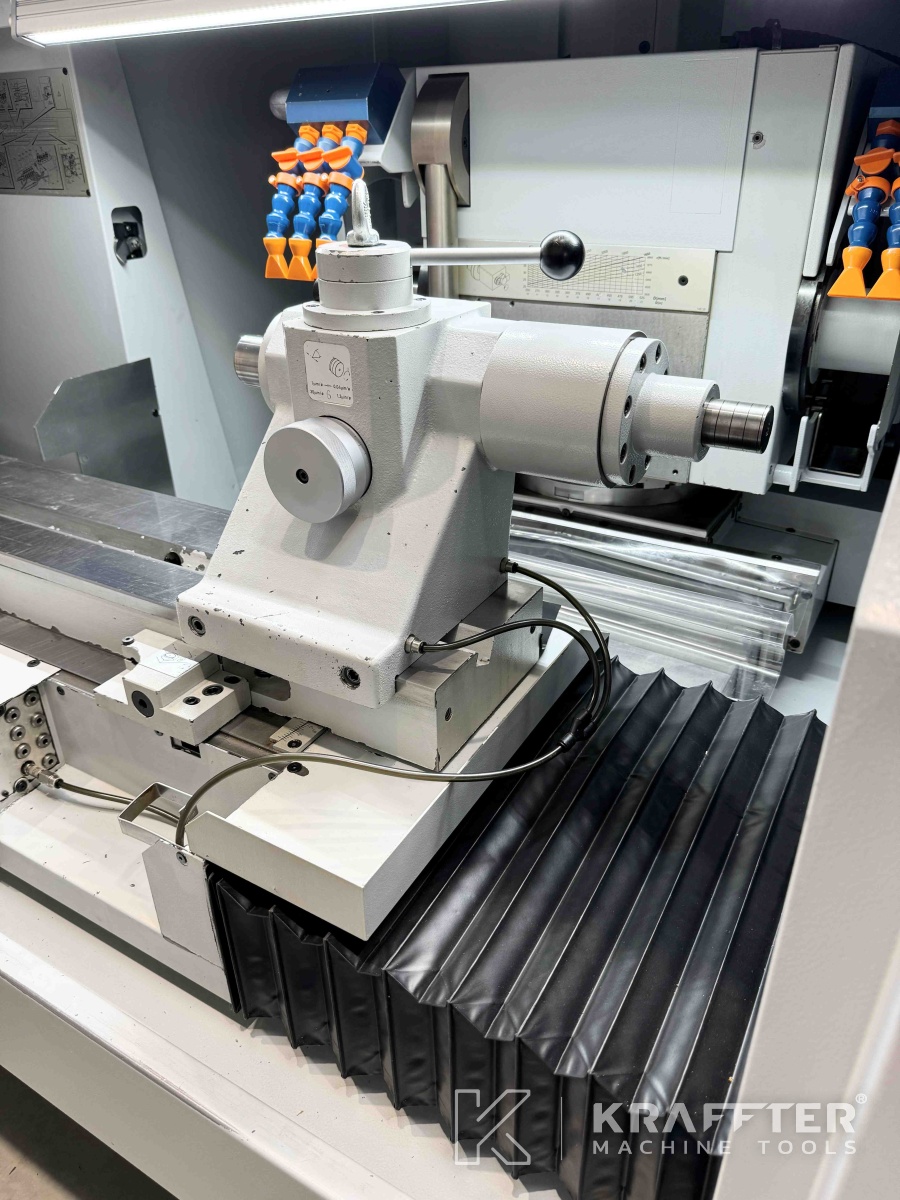

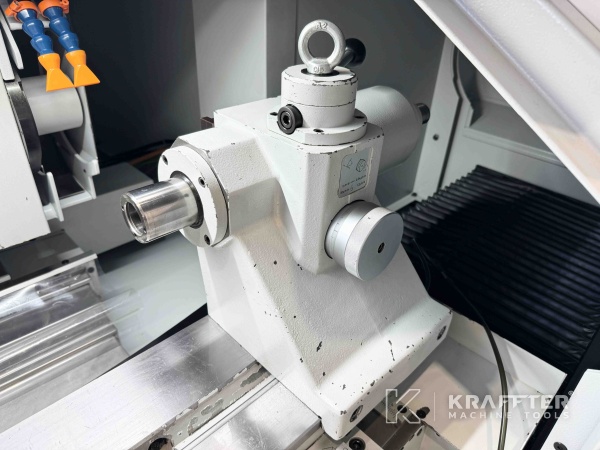

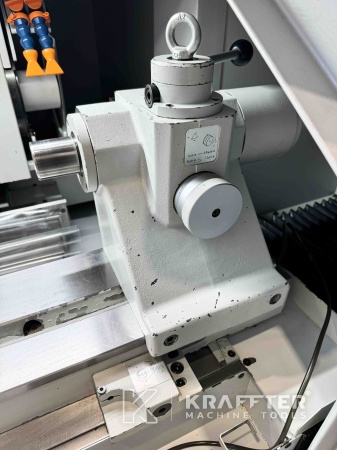

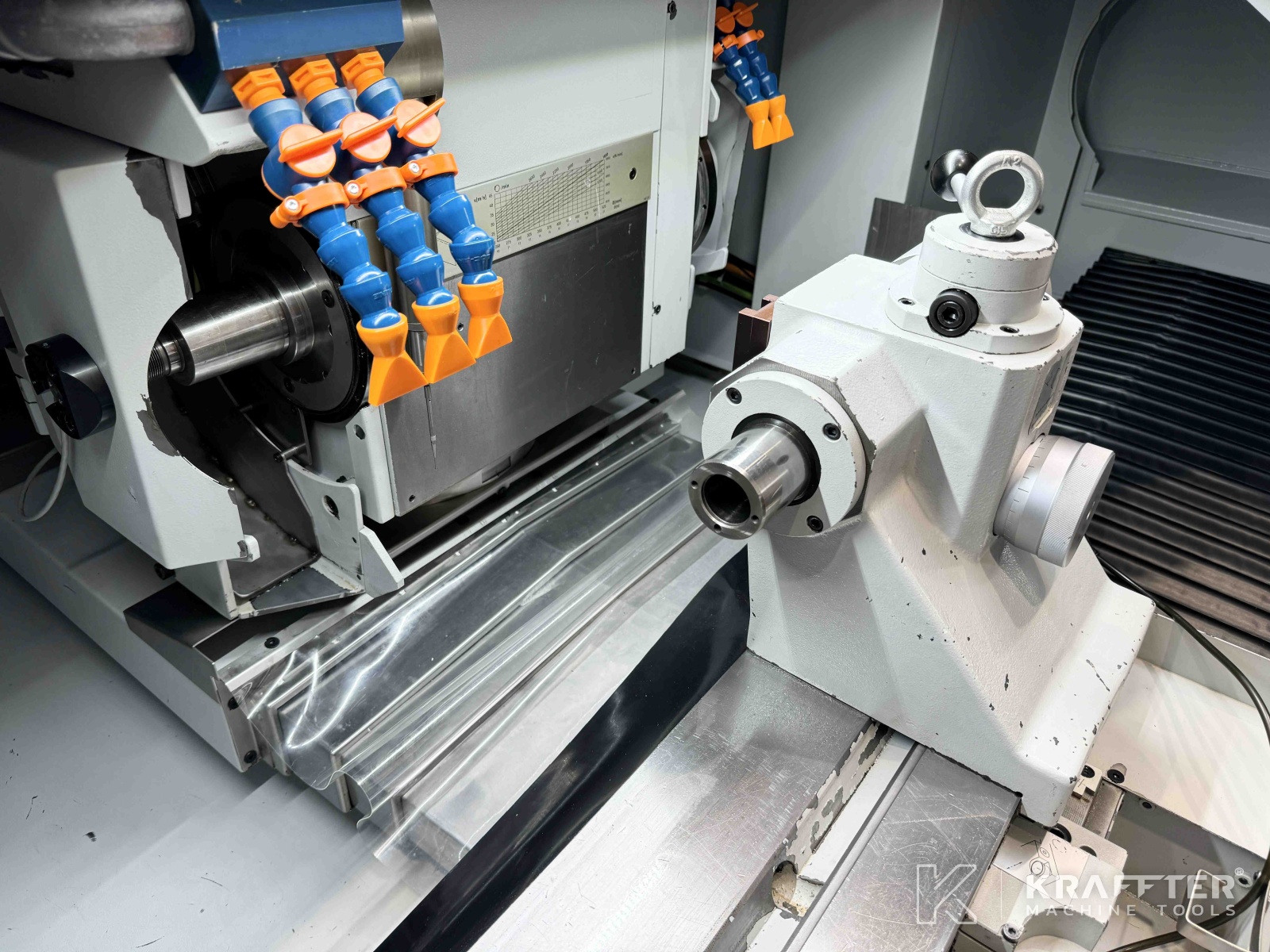

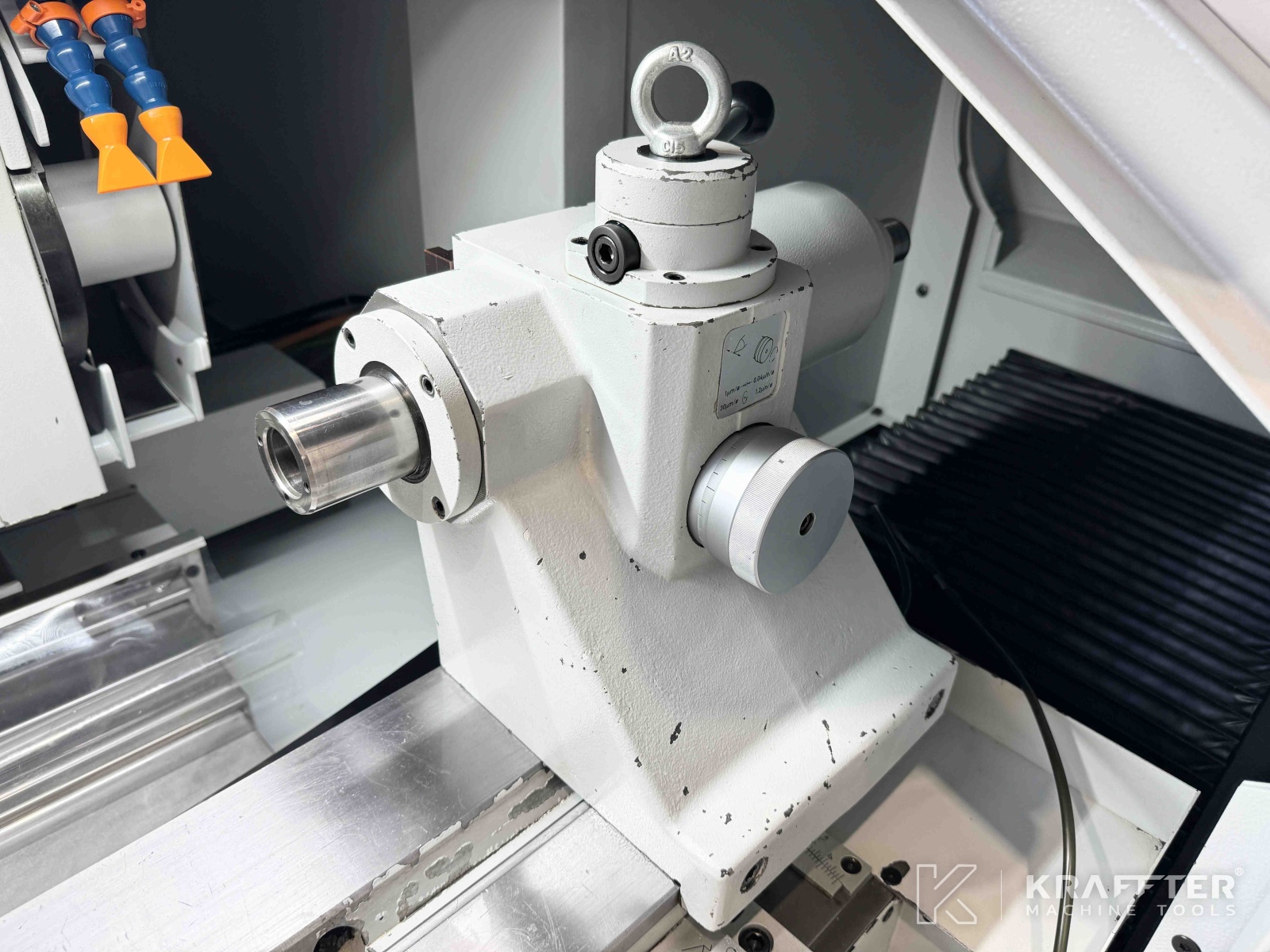

Cône contre-poupée
Morse 4
Réglage fin contre-poupée
+/- 60 [µm]
Nombre d'heures en fonctionnement
8530 [h]
Débit pompe d'arrosage
160 [l/min]
Dimensions machine
3000 x 1700 [mm]
Tension d'alimentation
400 [V]
Courant nominal
18.5 [A]
Poids
3500 [Kg]

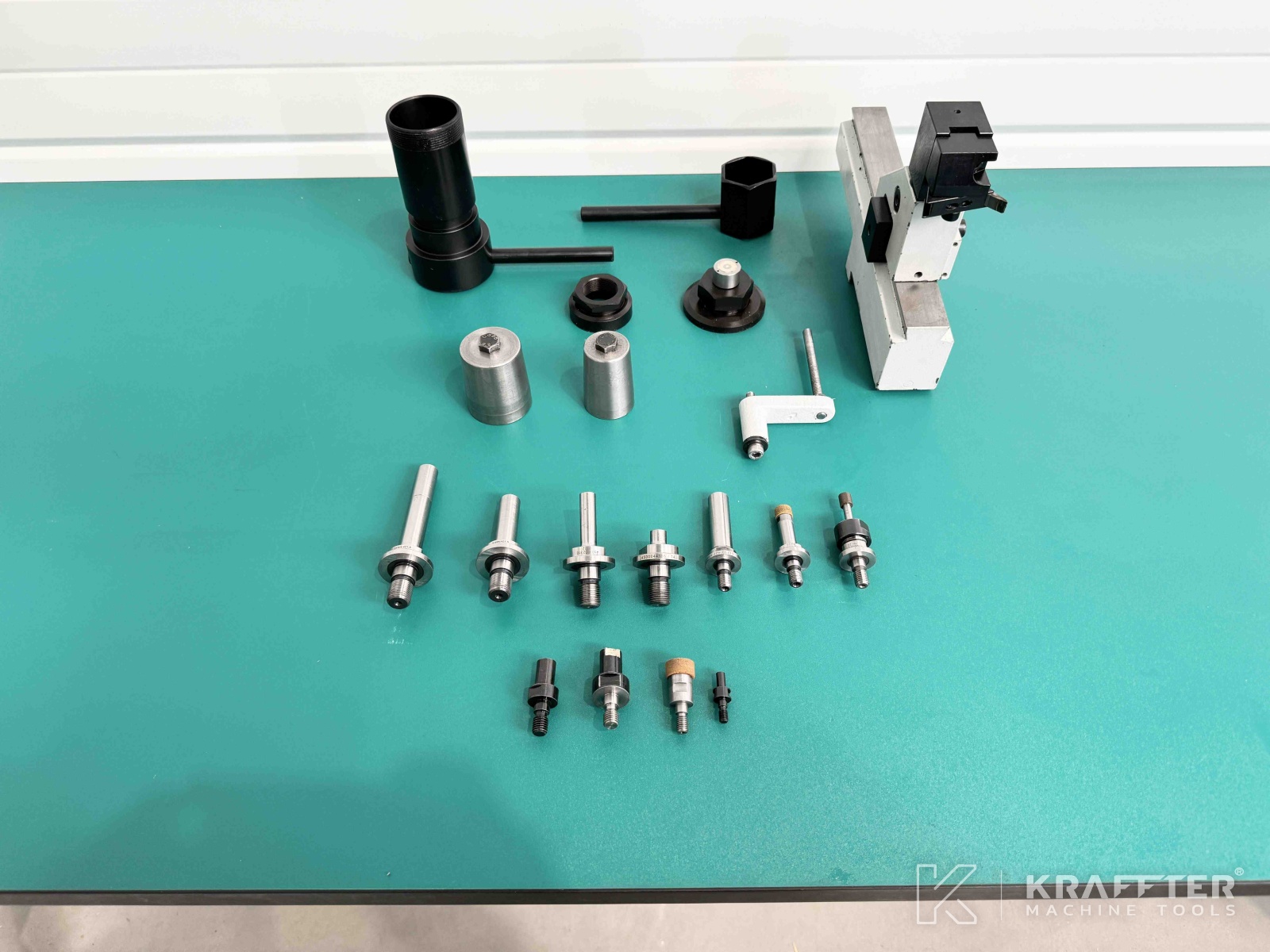

ÉQUIPEMENTS INCLUS:

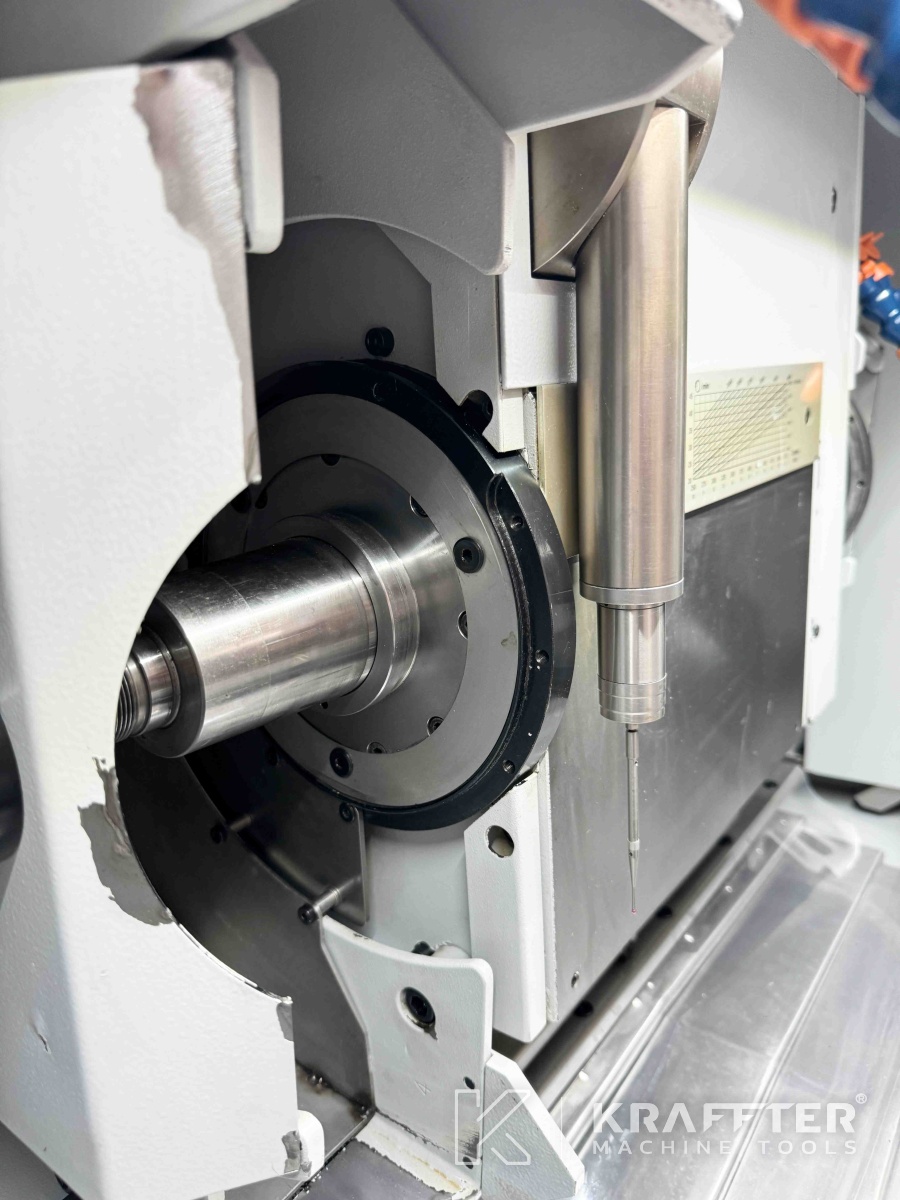

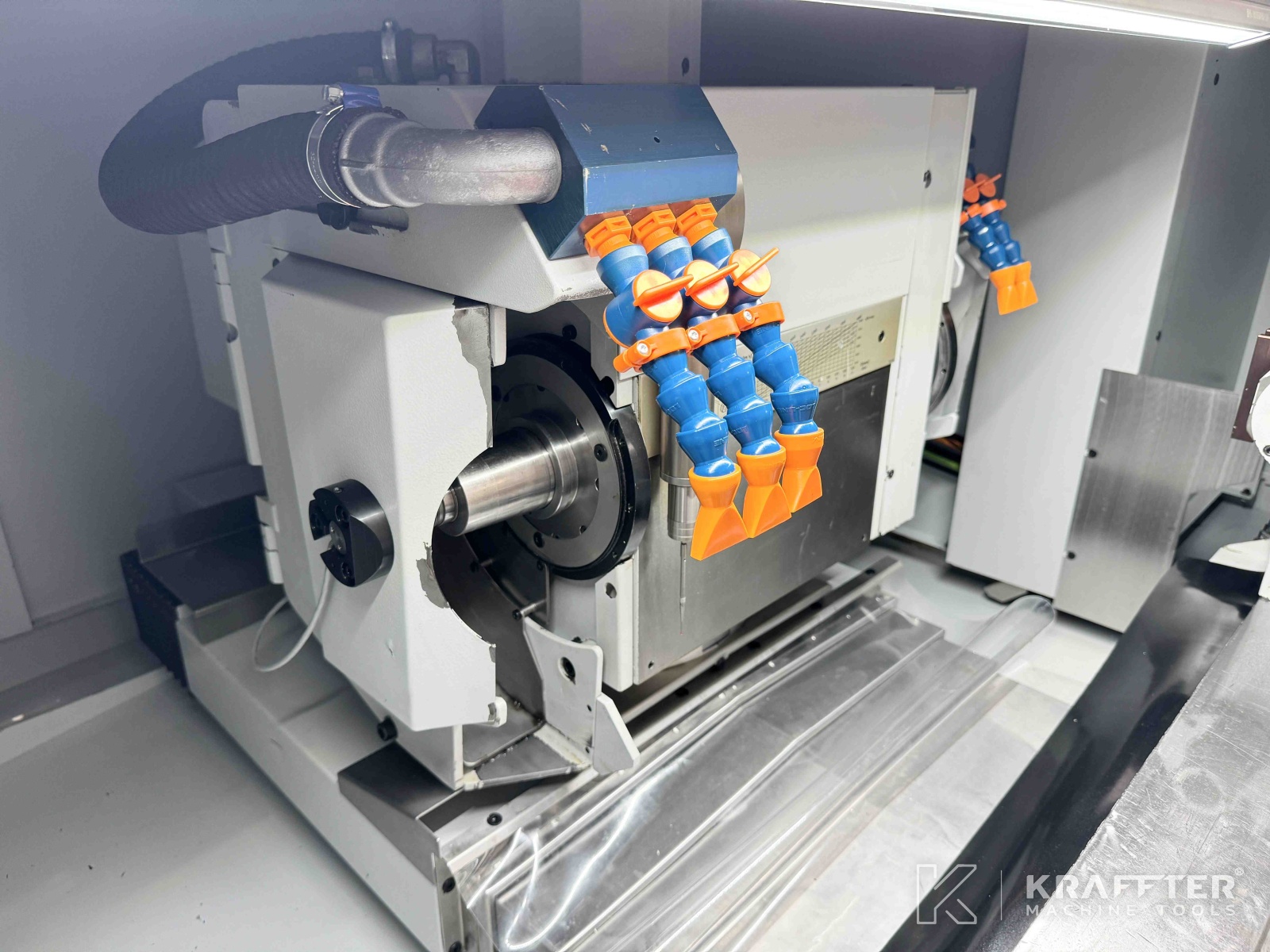

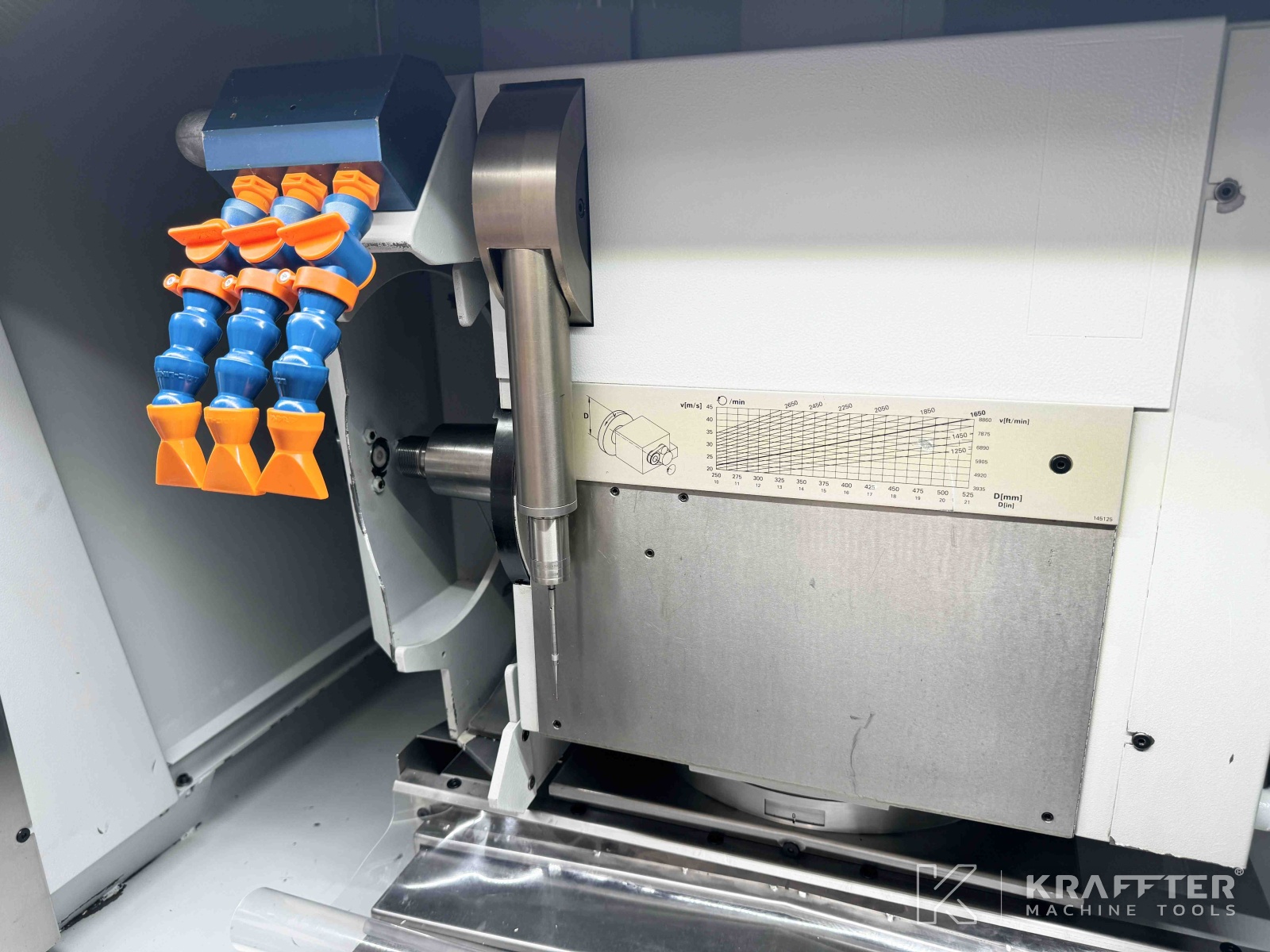

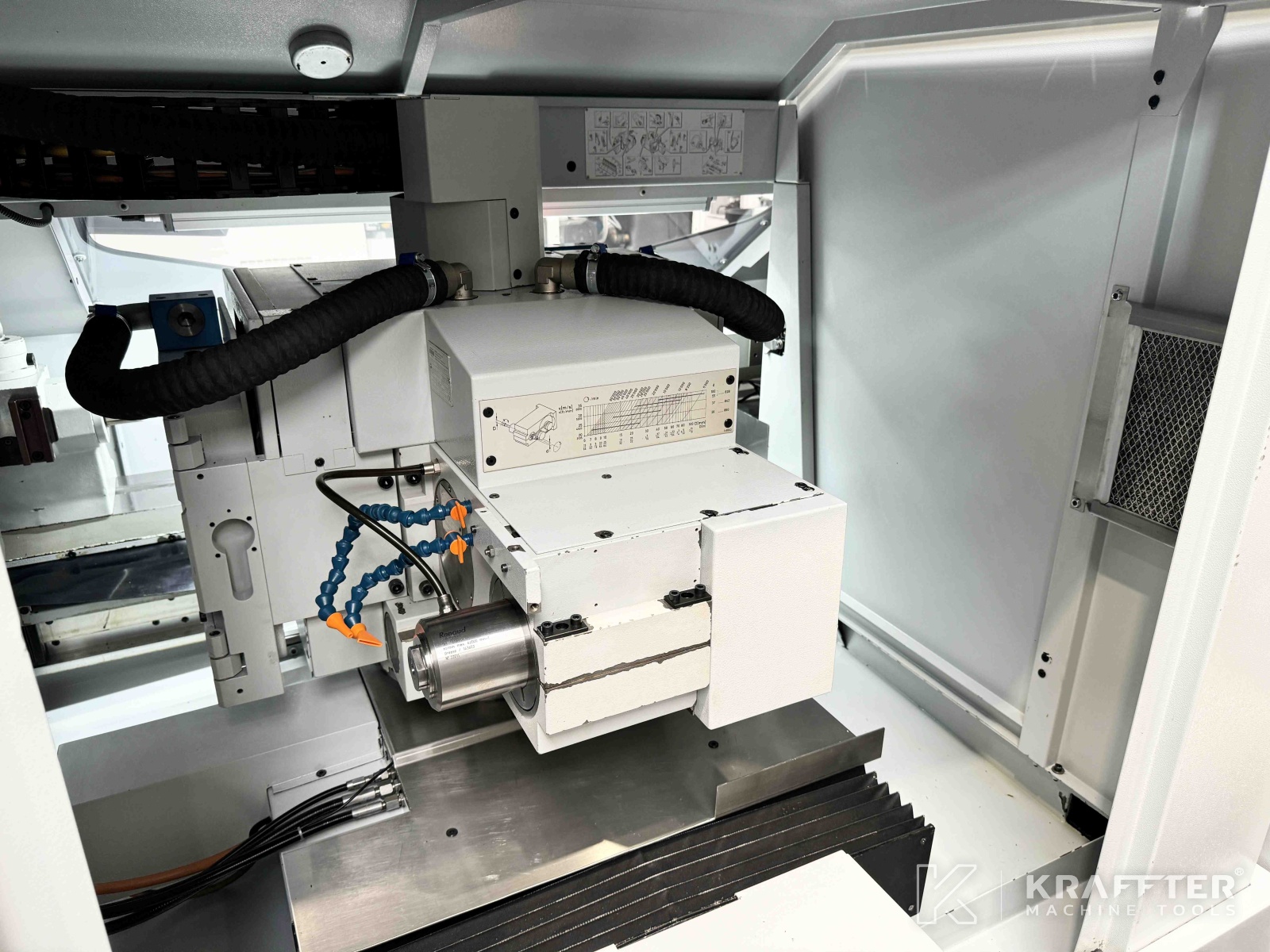

x1 dispositif de rectification intérieure

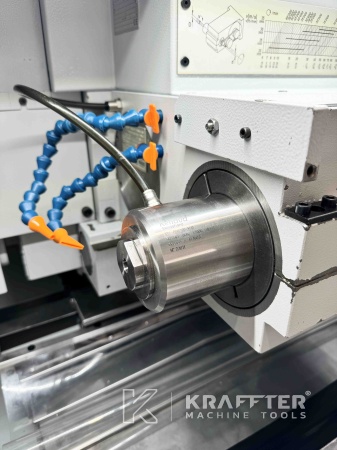

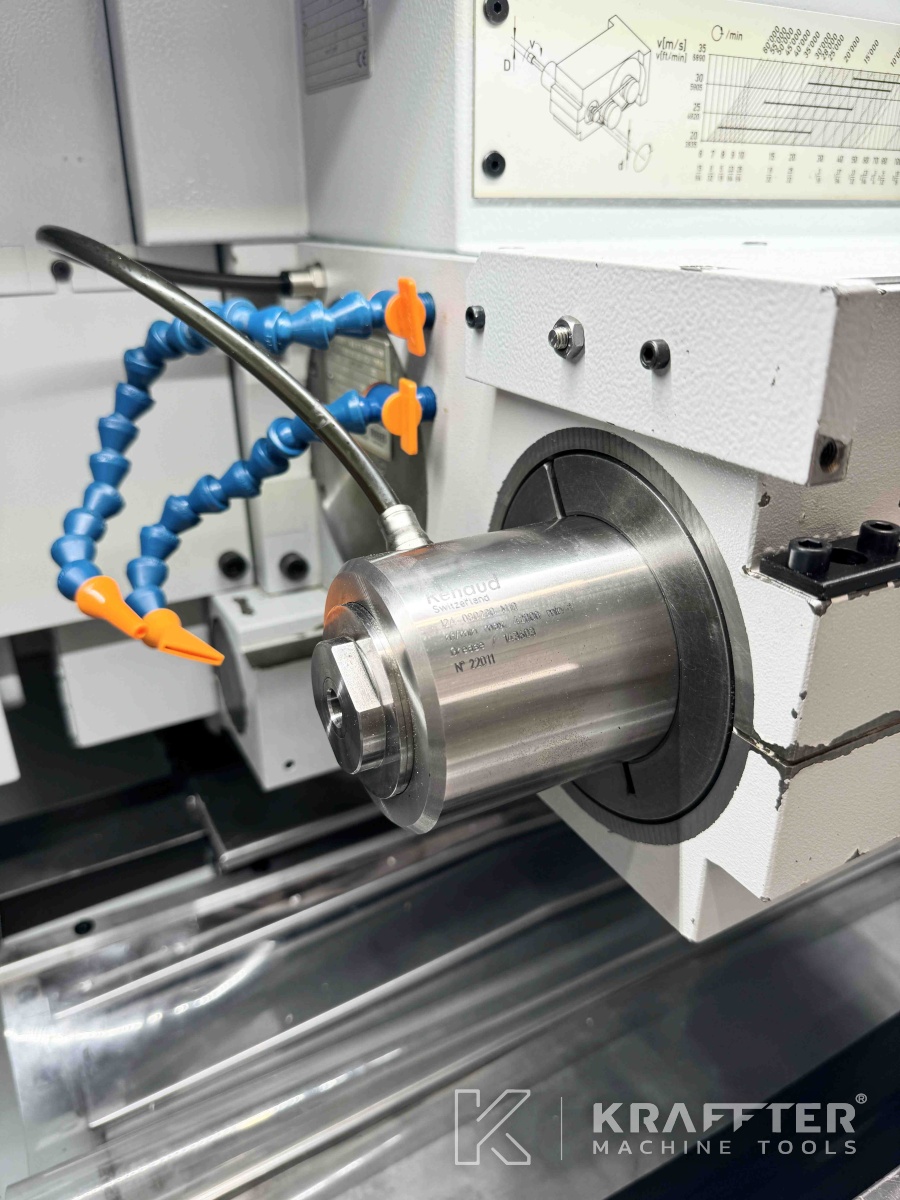

x1 broche rectification interieur RENAUD Switzerland 124-080230-M10 (42'000 min-1)

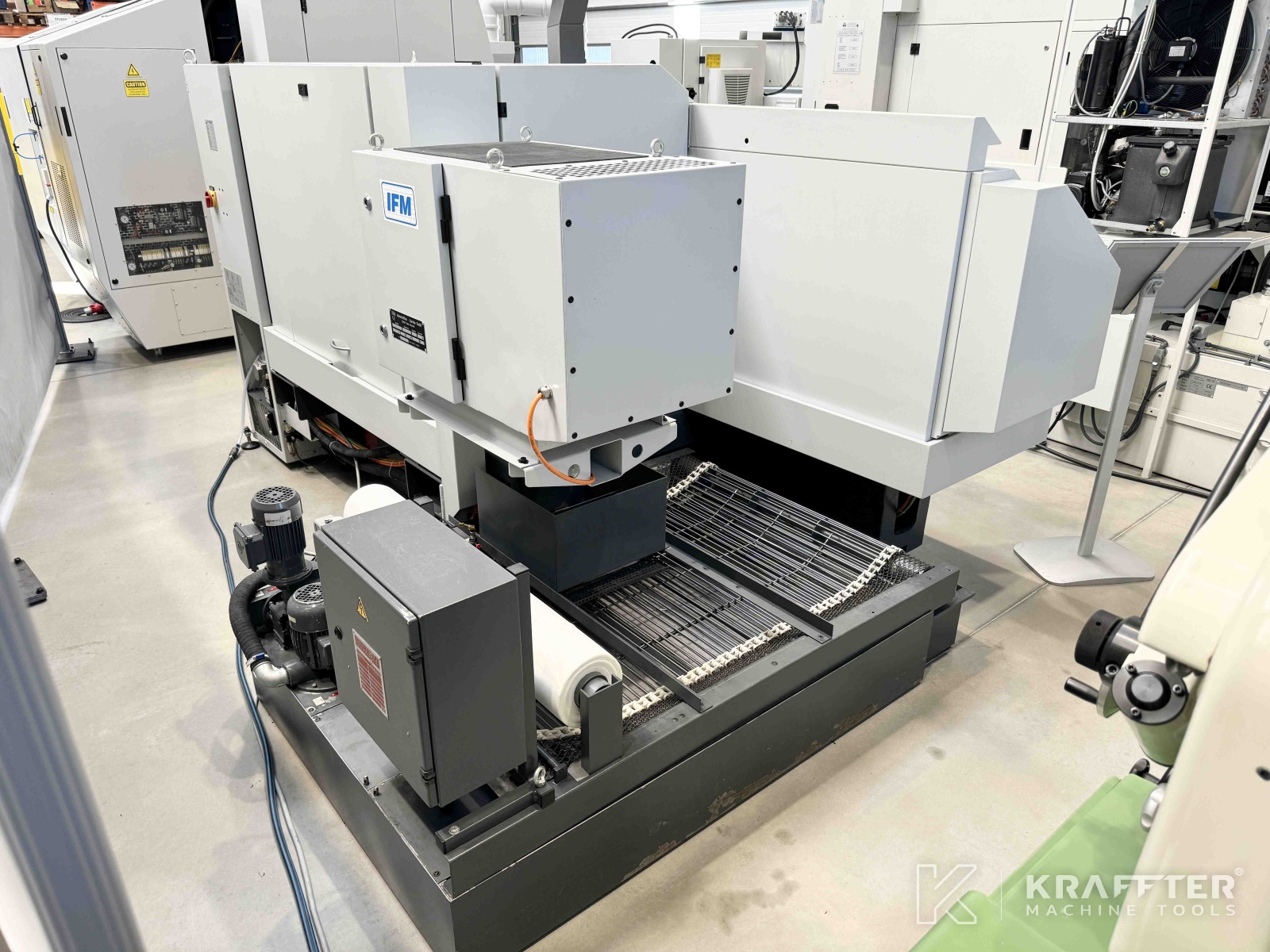

x1 unité d'aspiration de brouillard d'huile IFM type IFMC 1800

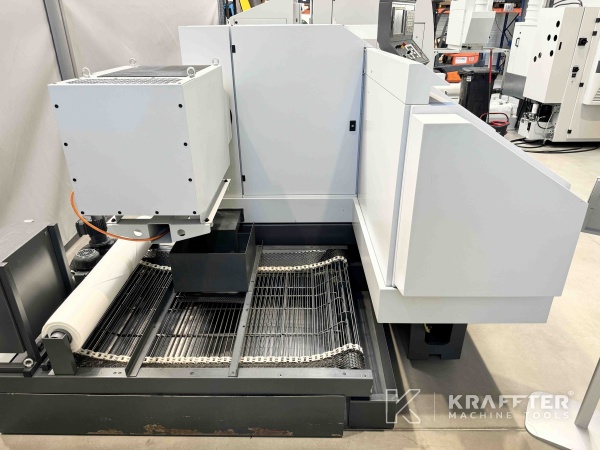

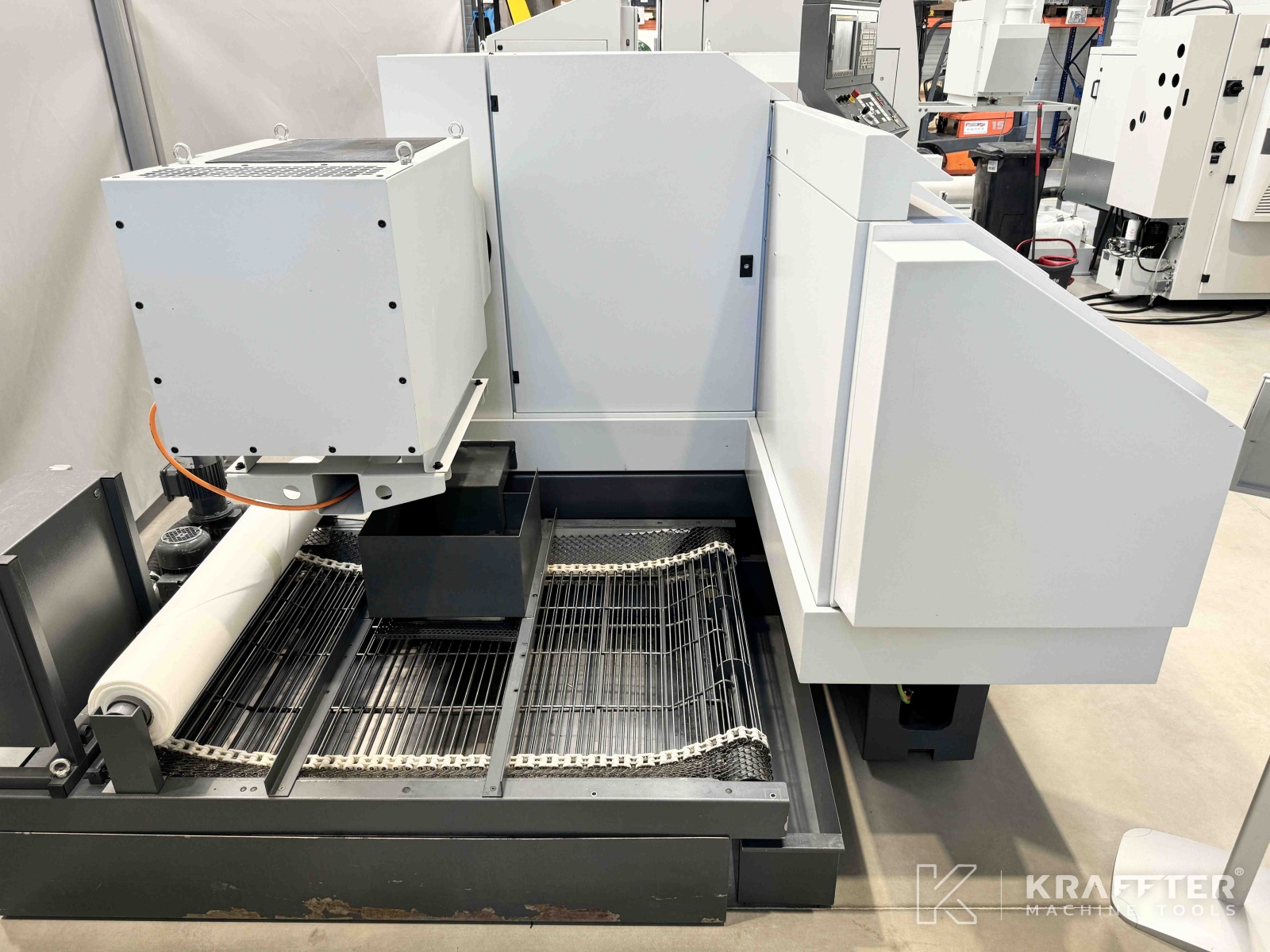

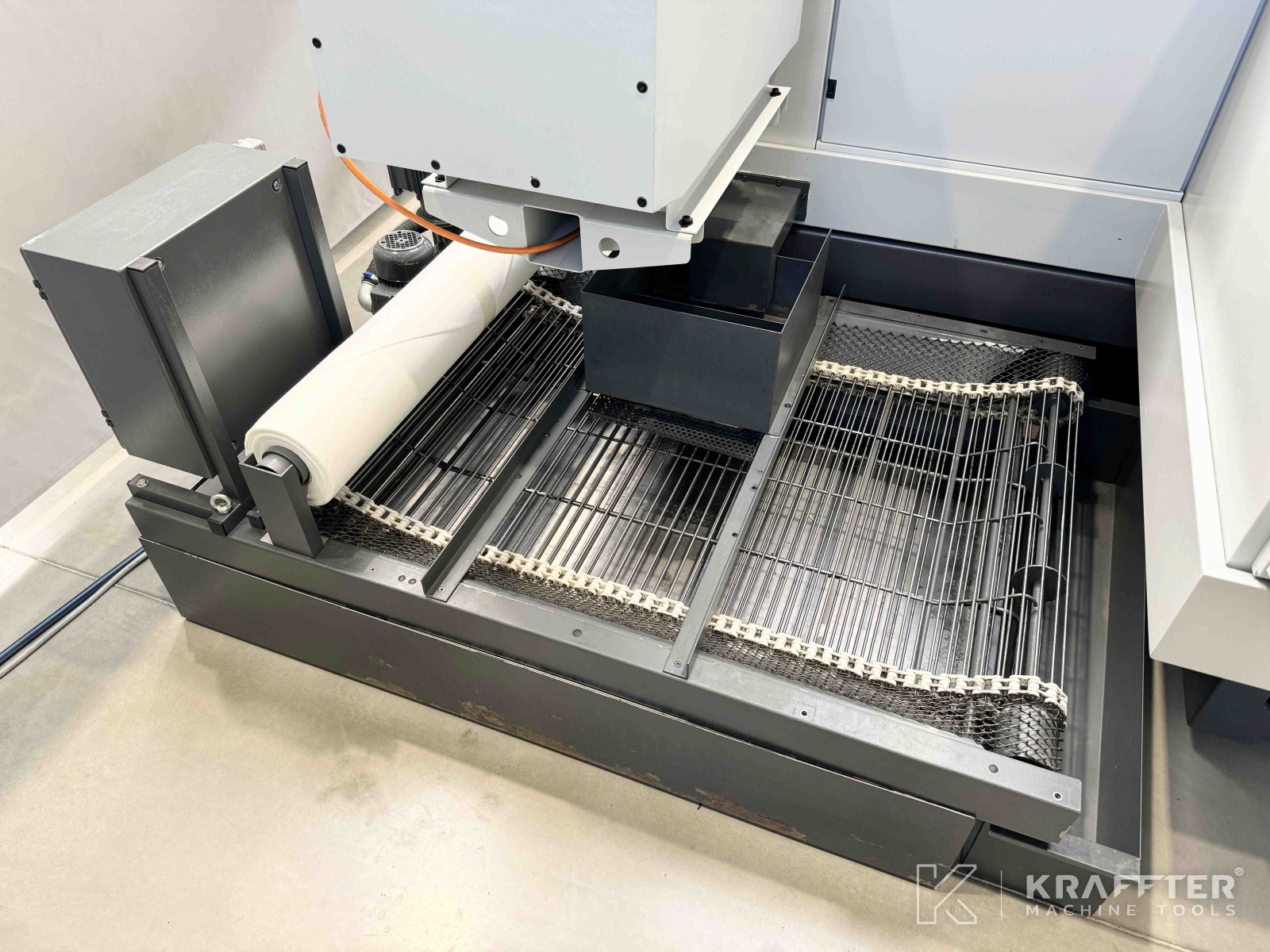

x1 dispositif de filtration papier + bac d'arrosage
x1 palpeur pièce MOVOMATIC type C25
x1 contre-pointe à réglage fin de conicité
x1 diamanteur sur table
x1 clé se service

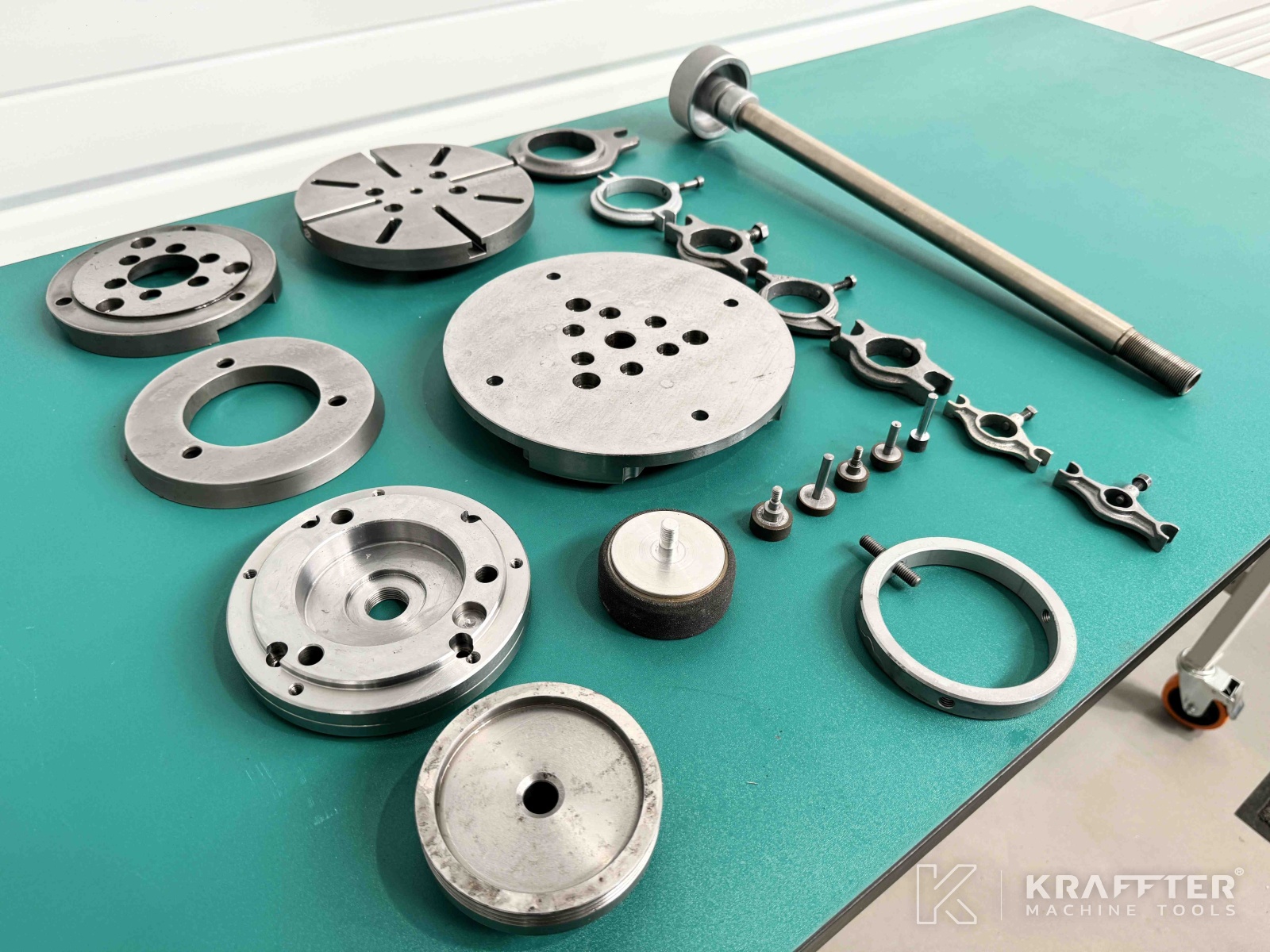

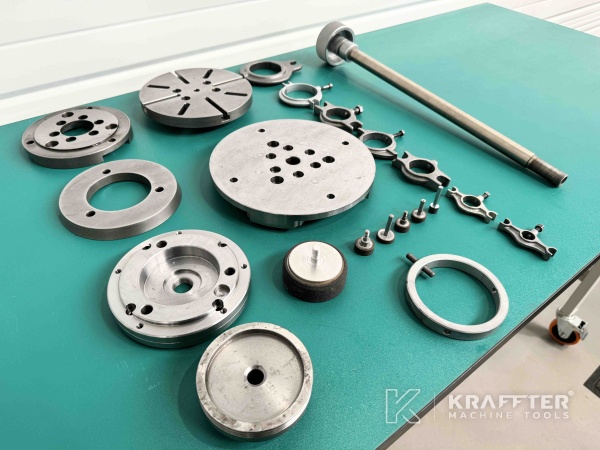

x8 tocs d'entrainement
x1 faux-plateau Ø195 [mm]
x1 faux-plateau Ø240 [mm]
x1 clé de serrage (tirant)

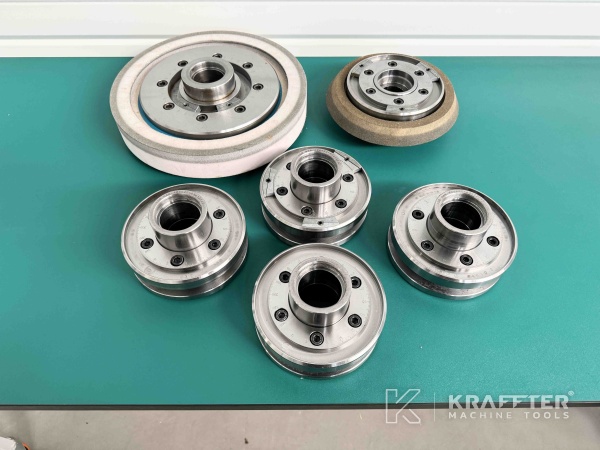

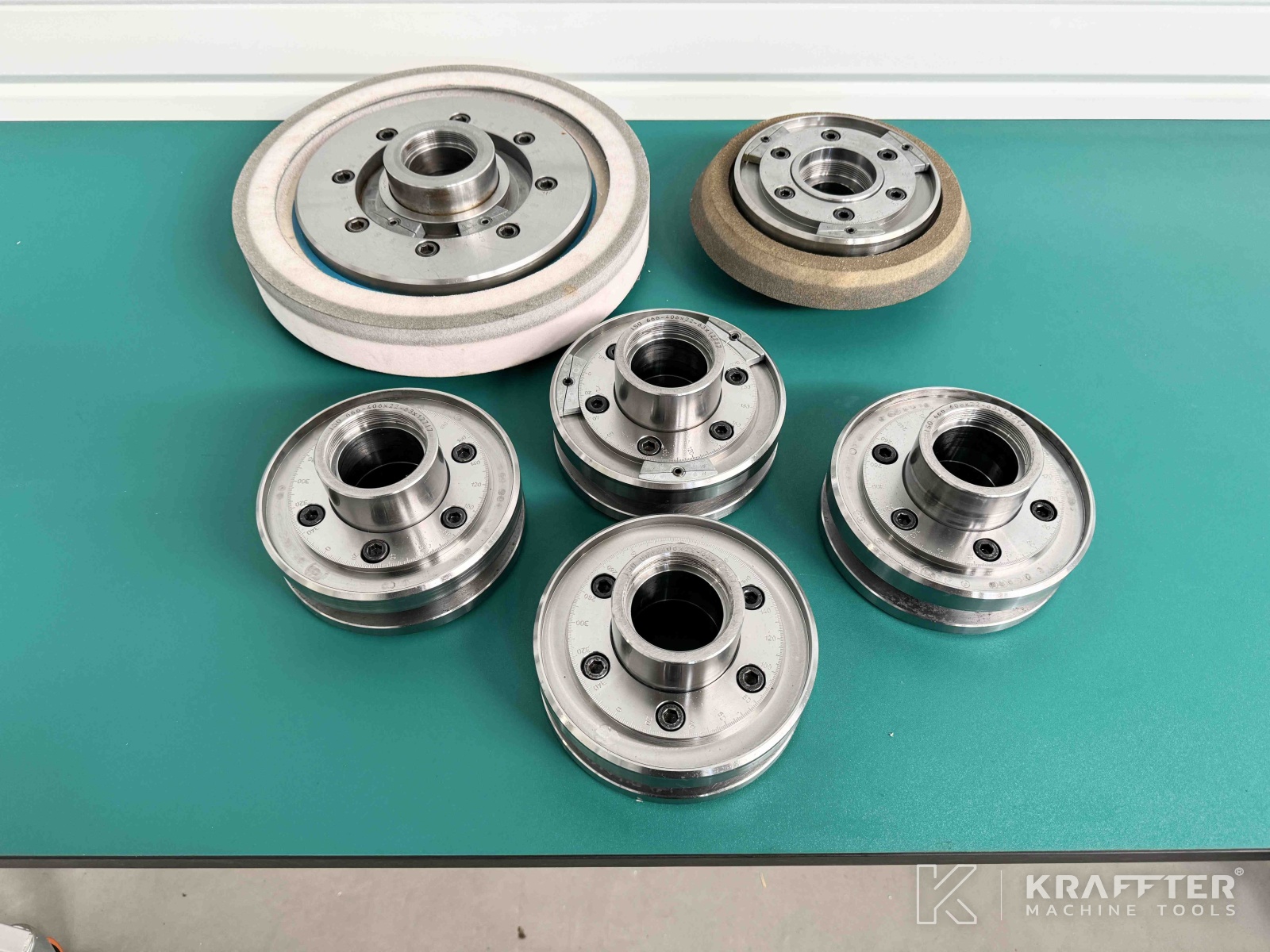

x6 flasques porte-meule (exter.)
x1 ensemble de manuels de service, instructions, pièces-détachées en Anglais
Divers petit équipements (tasseaux inter, etc…)
