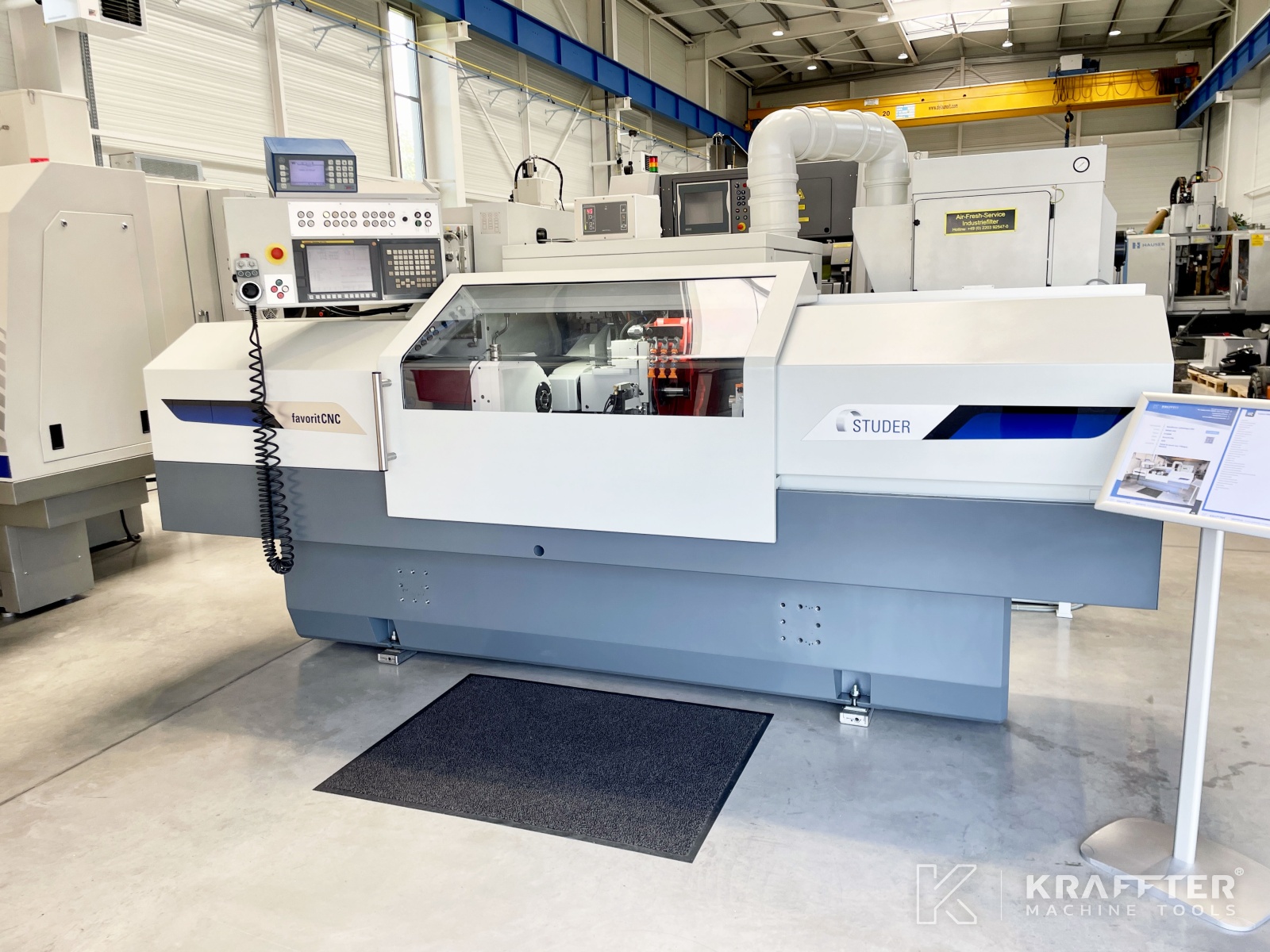

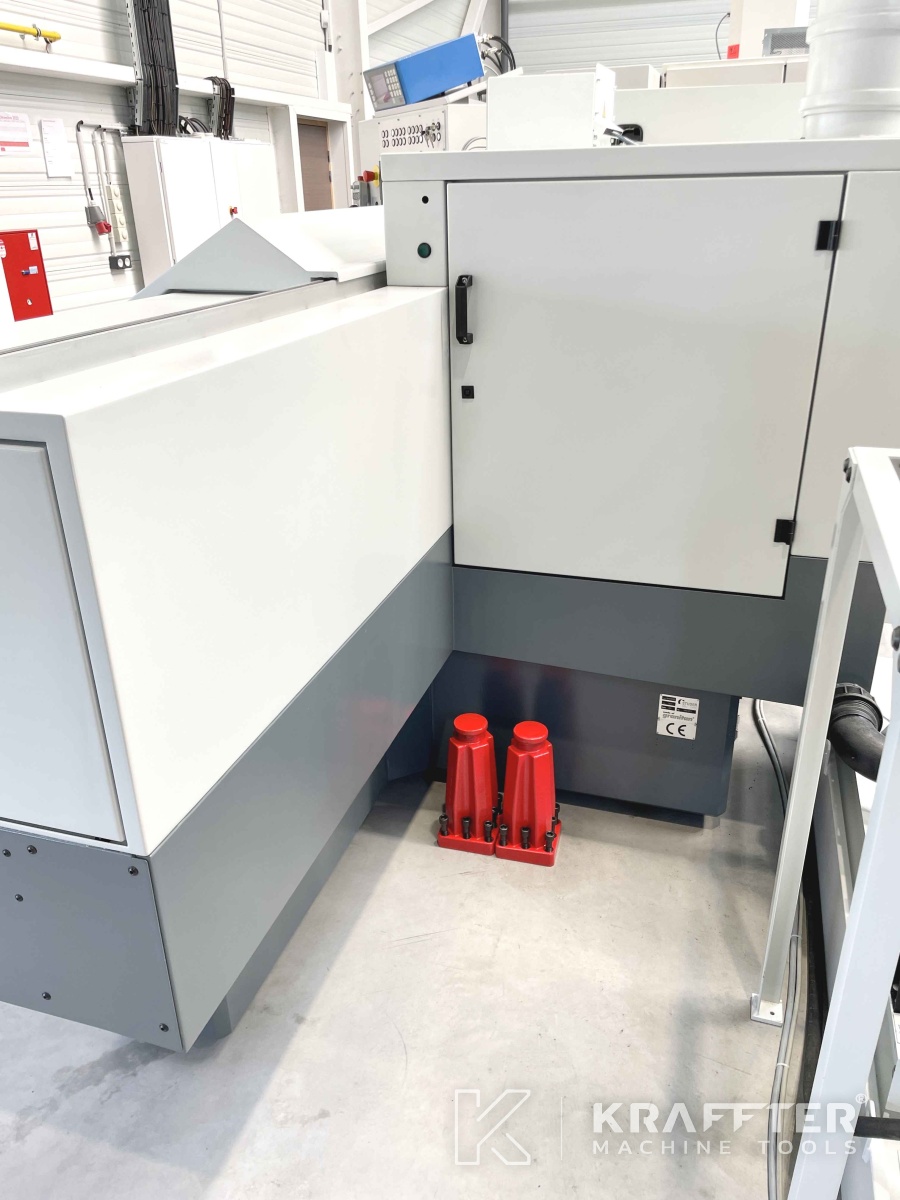

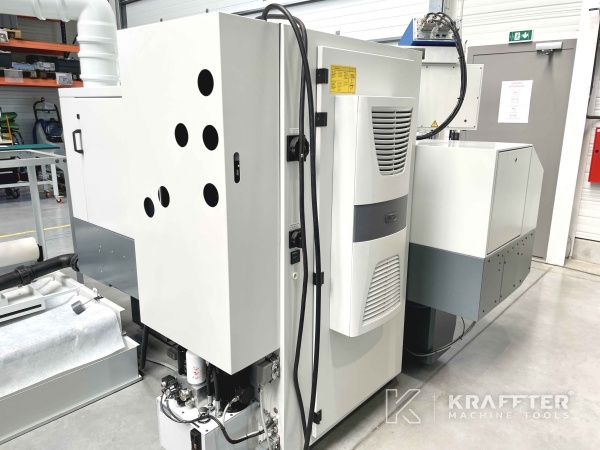

Type de machine : Rectifieuse cylindrique CNC
Marque : STUDER
N° Stock : 20690-016
Modèle : Favorit CNC
Année : 2013
Localisation : 73240 St-Genix-les-Villages, FRANCE
Vidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

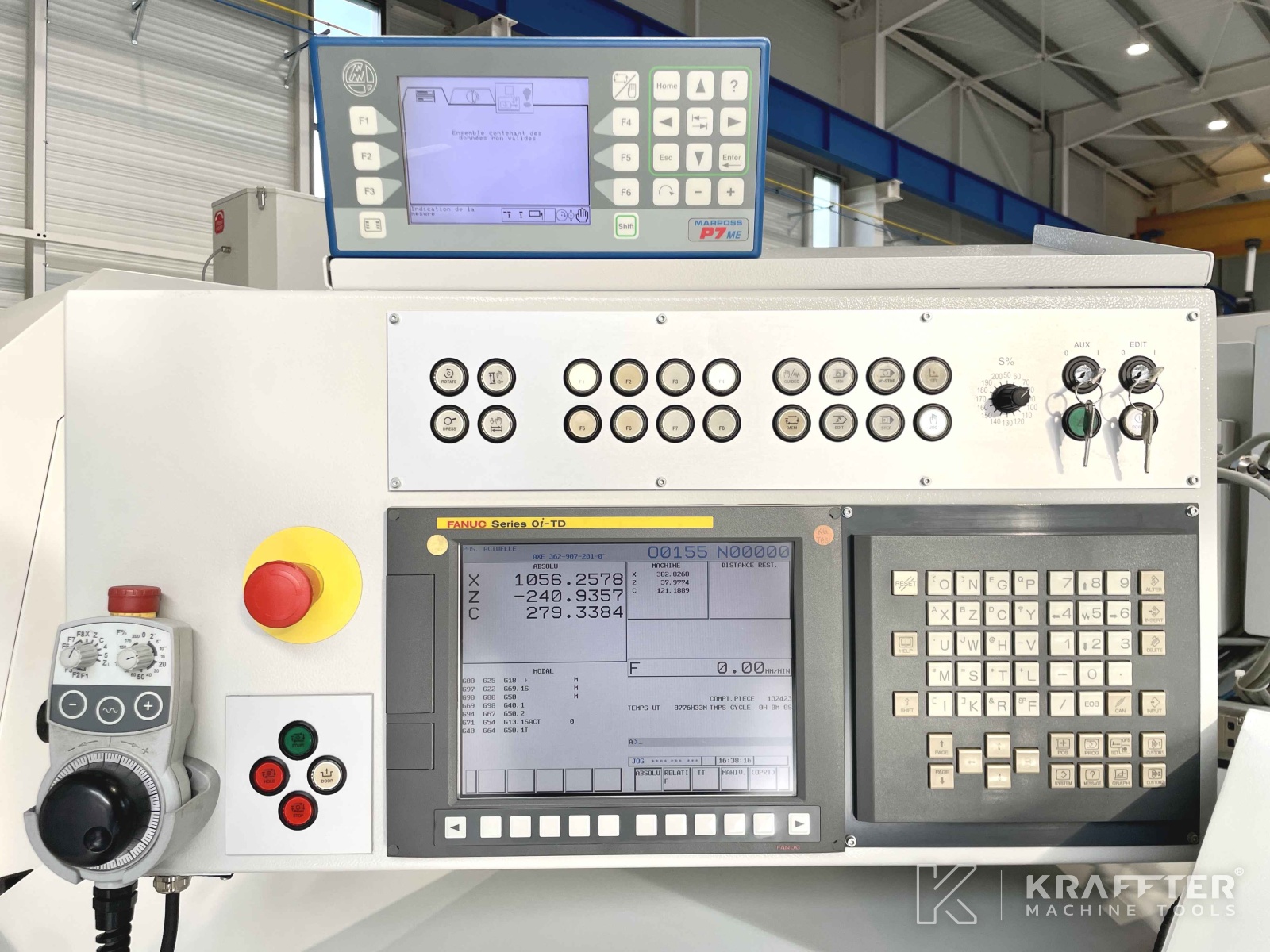

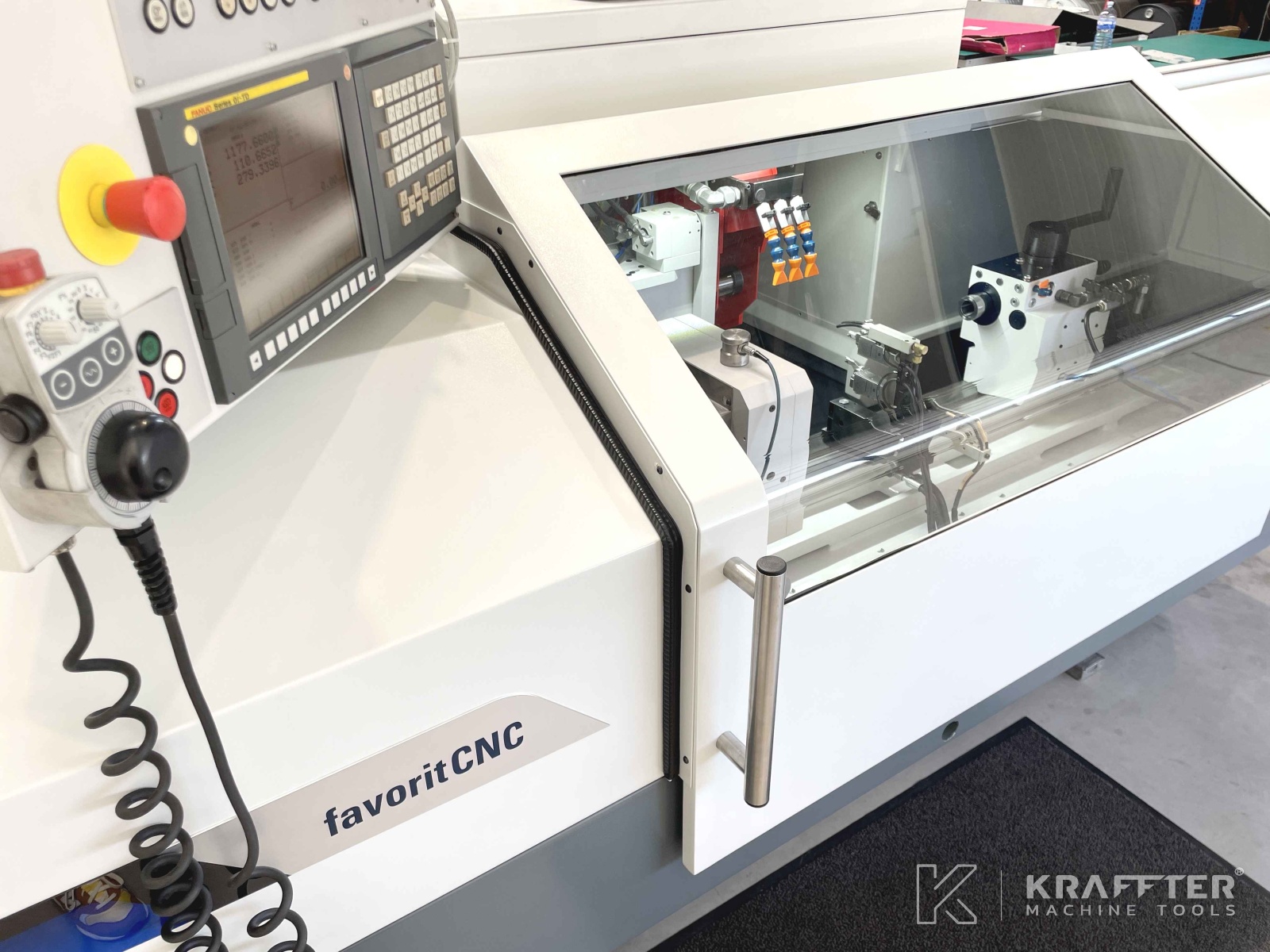

Type de CN
FANUC Oi-TD
Version software installée
StuderPictogramming

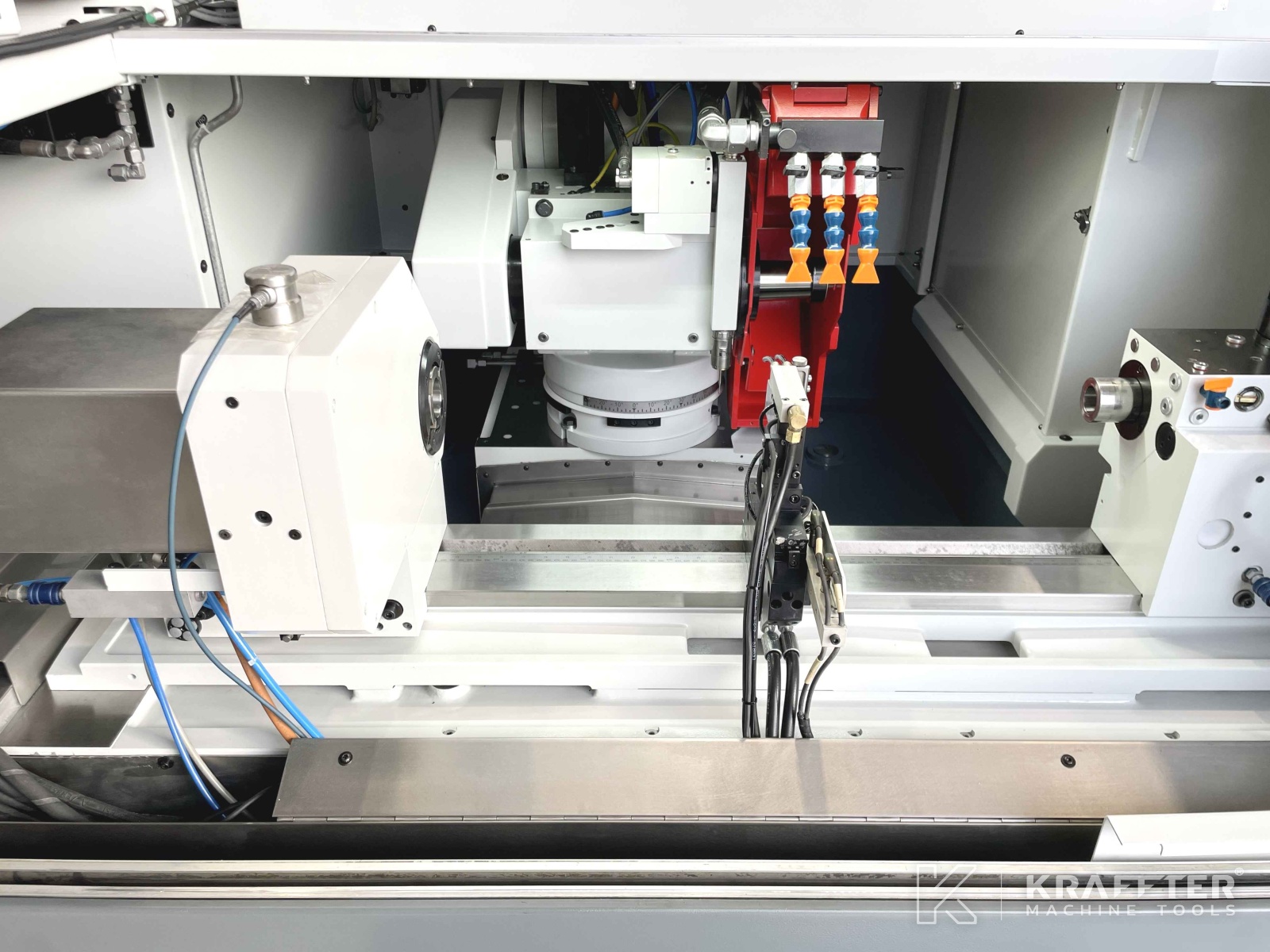

Distance entre-pointes
1000 [mm]
Hauteur de pointes
175 [mm]
Course axe X
285 [mm]
Vitesse mini. course axe X
0.001 [mm/min]
Vitesse maxi. course axe X
10000 [mm/min]
Résolution axe X
0.0001 [mm]
Course axe Z
1150 [mm]
Vitesse mini. course axe Z
0.001 [mm/min]
Vitesse maxi. course axe Z
20000 [mm/min]
Résolution axe Z
0.0001 [mm]
Orientation table
8.5 [°]
Puissance broche porte-meule
9 [kW]

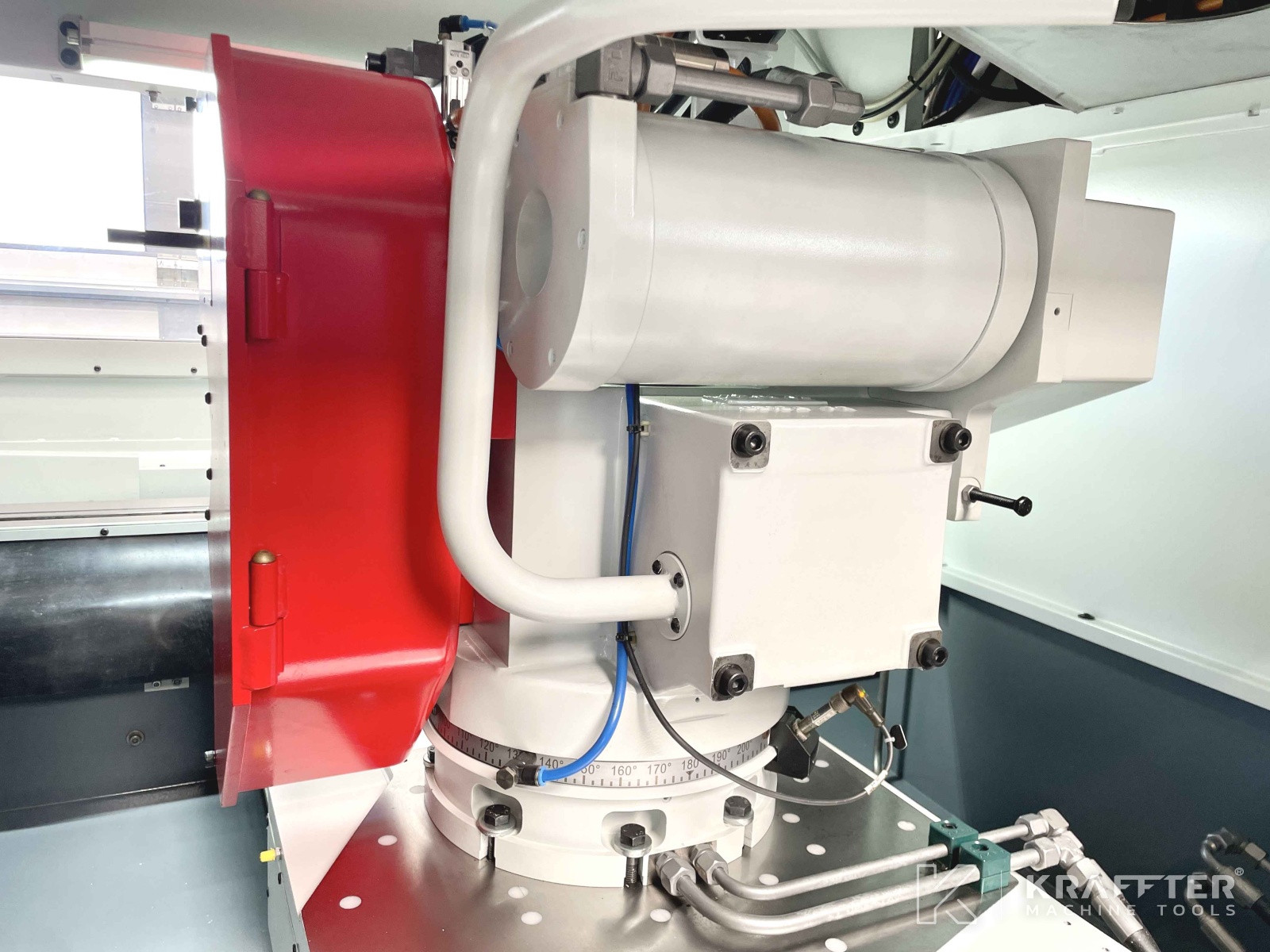

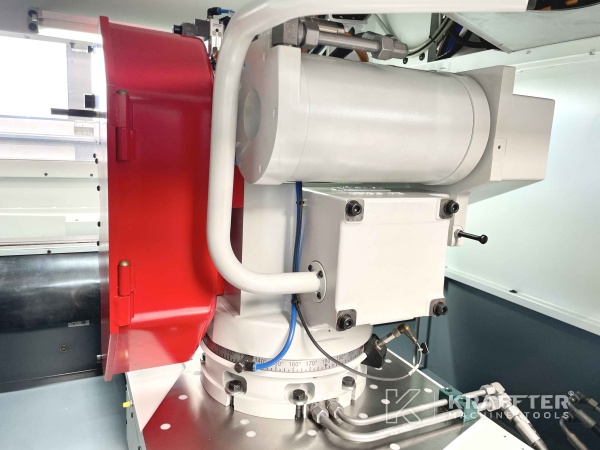

Course angulaire axe B
-15 [°] / +195 [°] [°]
Précision d'indexation axe B
2.5 [°]

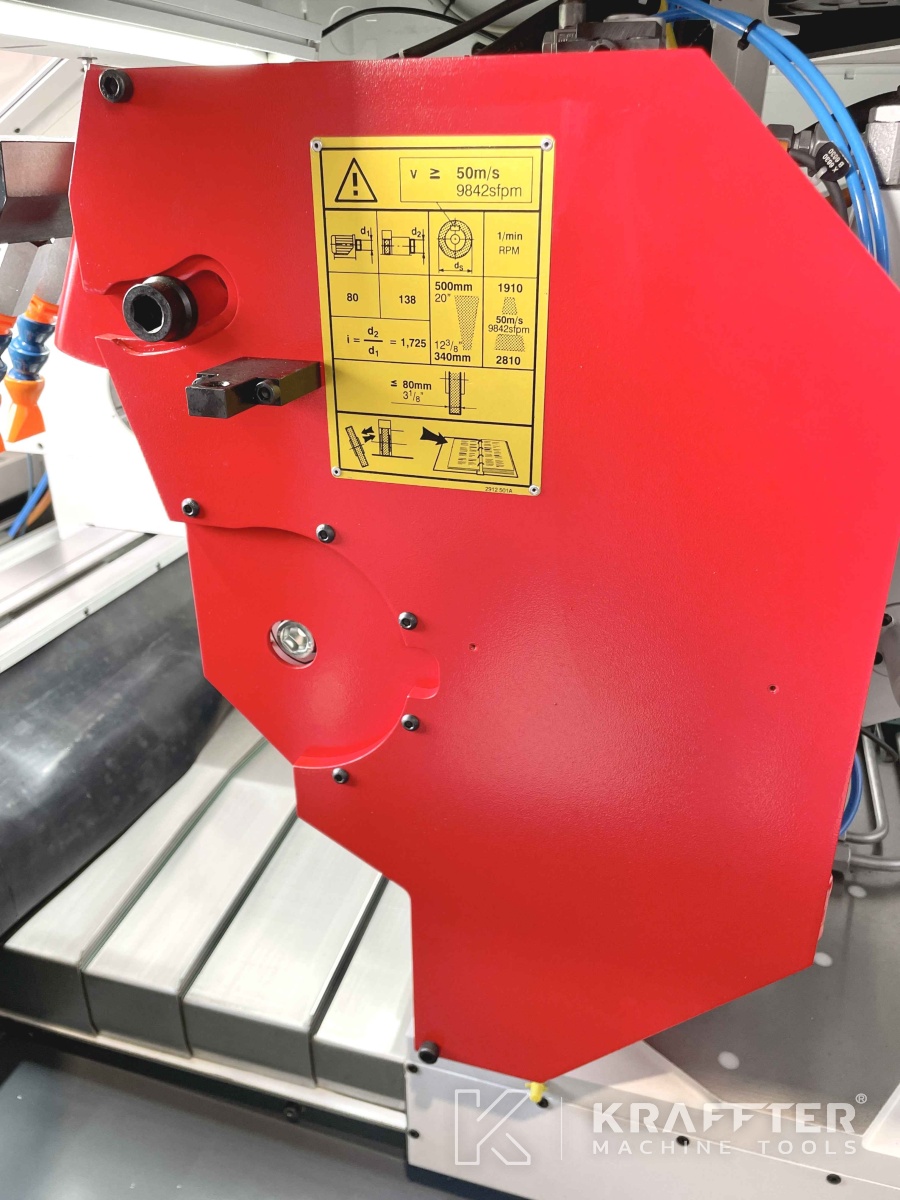

Diamètre maxi. meule
500 [mm]
Largeur meule
63 [mm]
Alésage meule
203 [mm]
Cône intérieur broche porte-pièce
MT5

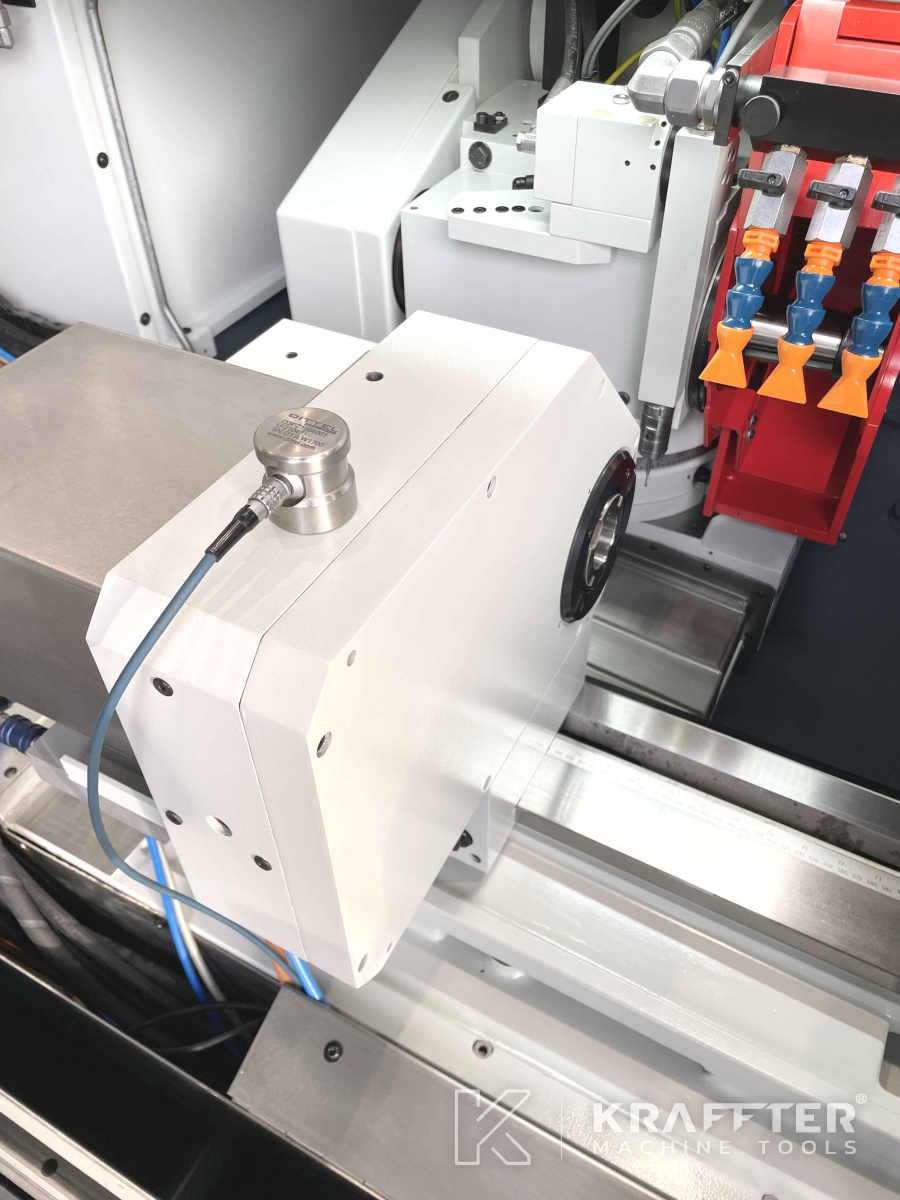

Alésage broche poupée porte-pièce
30 [mm]
Vitesse mini. broche porte-pièce
1 [tr/min]
Vitesse maxi. broche porte-pièce
1500 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
120 [Kg]
Puissance broche porte-pièce
1.8 [kW]

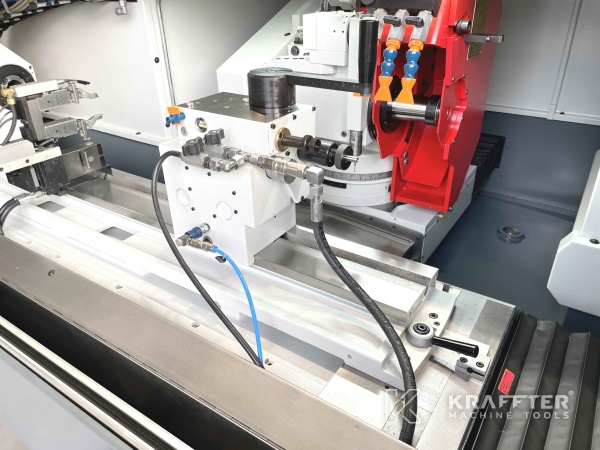

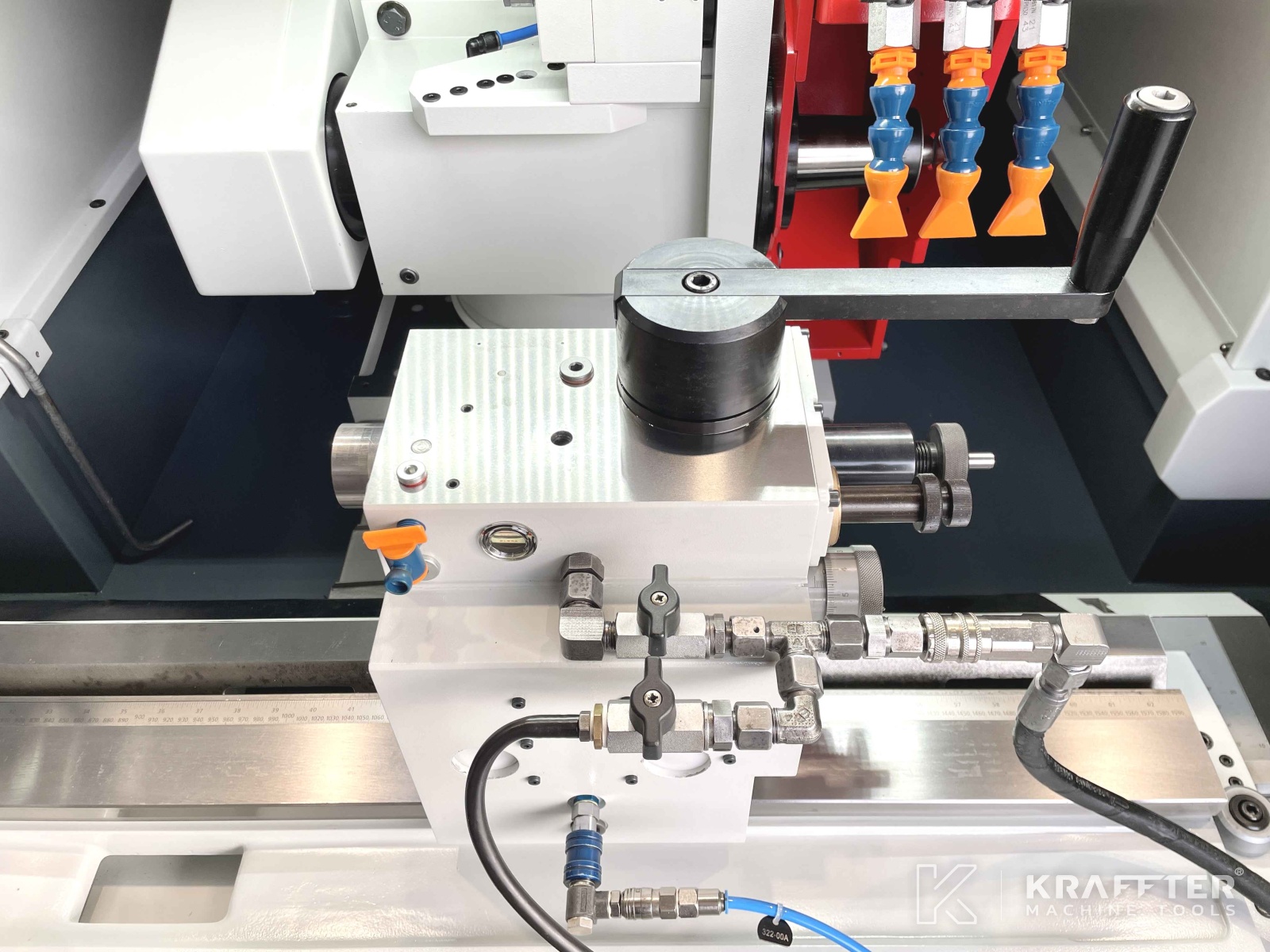

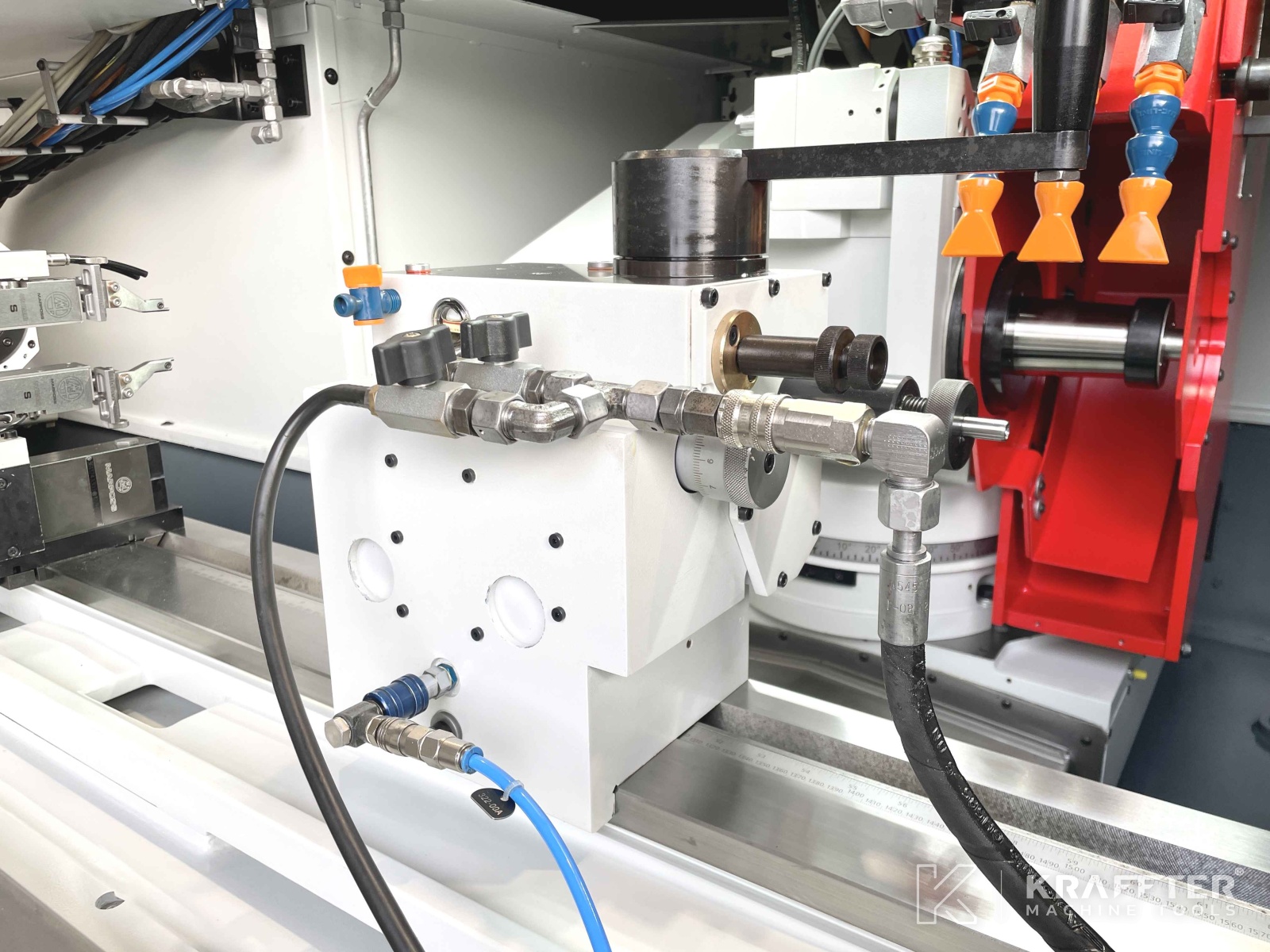

Cône contre-poupée
MT4
Course fourreau contre-poupée
35 [mm]
Diamètre fourreau contre-poupée
50 [mm]
Réglage fin contre-poupée
+/- 40 [µm]

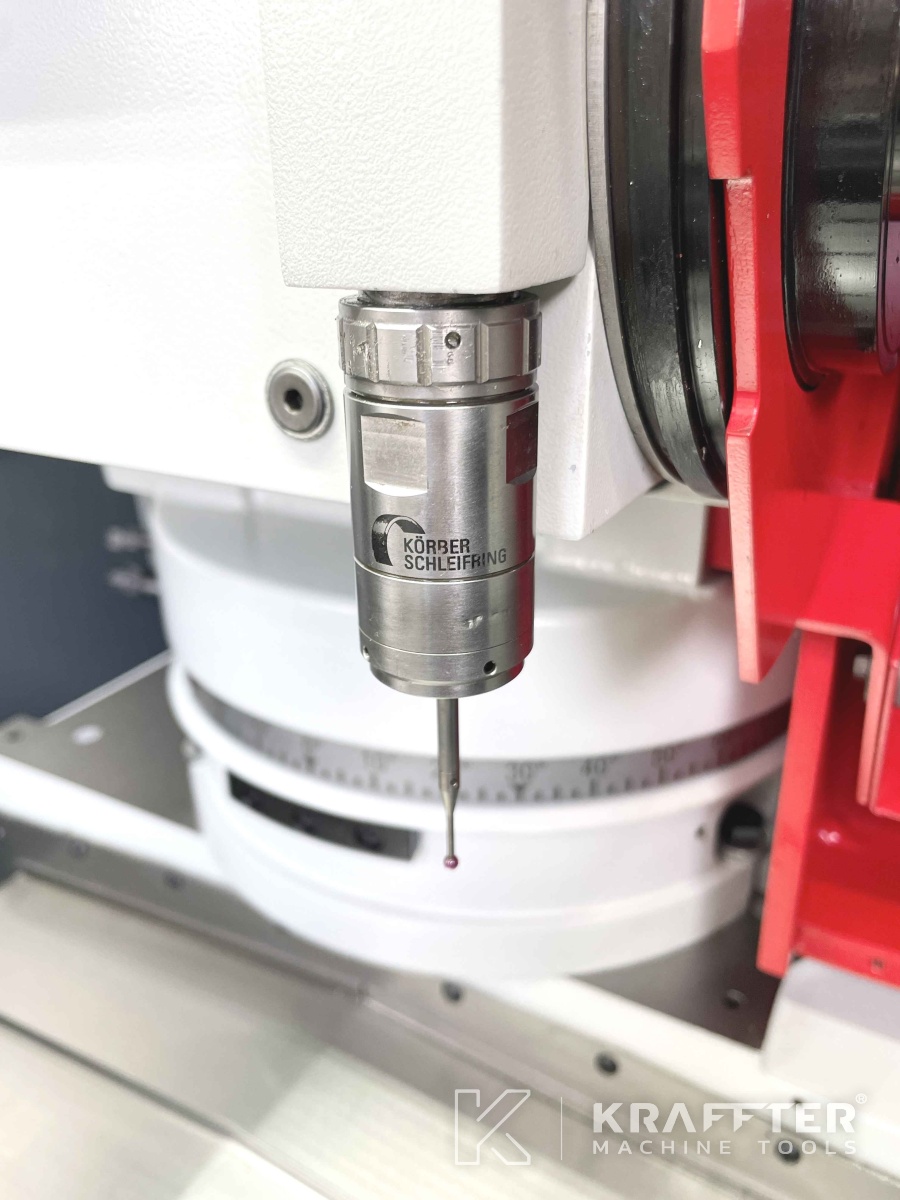

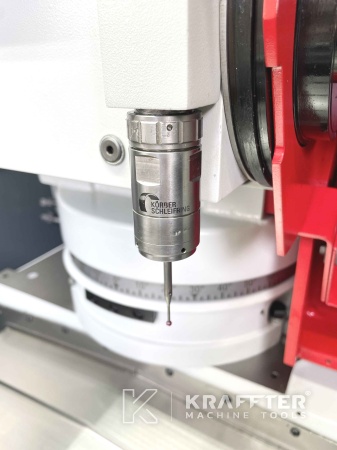

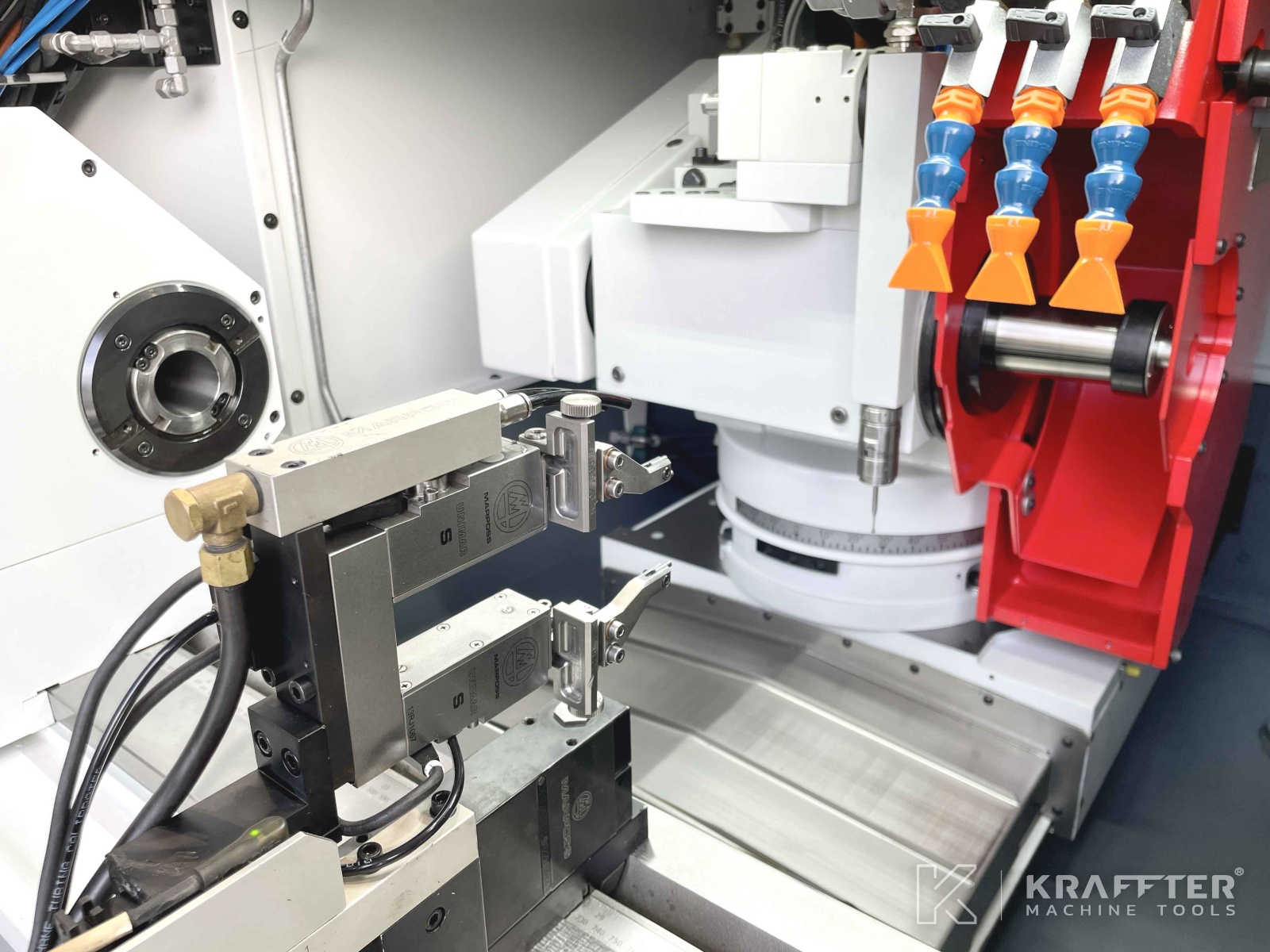

Palpeur pièce
RENISHAW
Tension d'alimentation
400 [V]
Poids
5300 [Kg]
ÉQUIPEMENTS INCLUS:

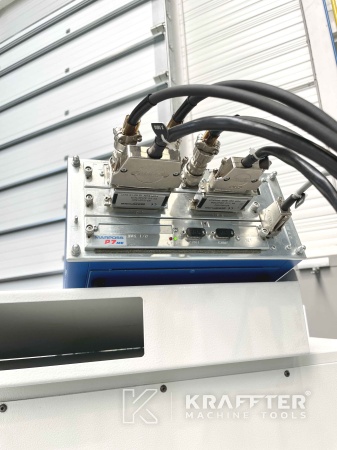

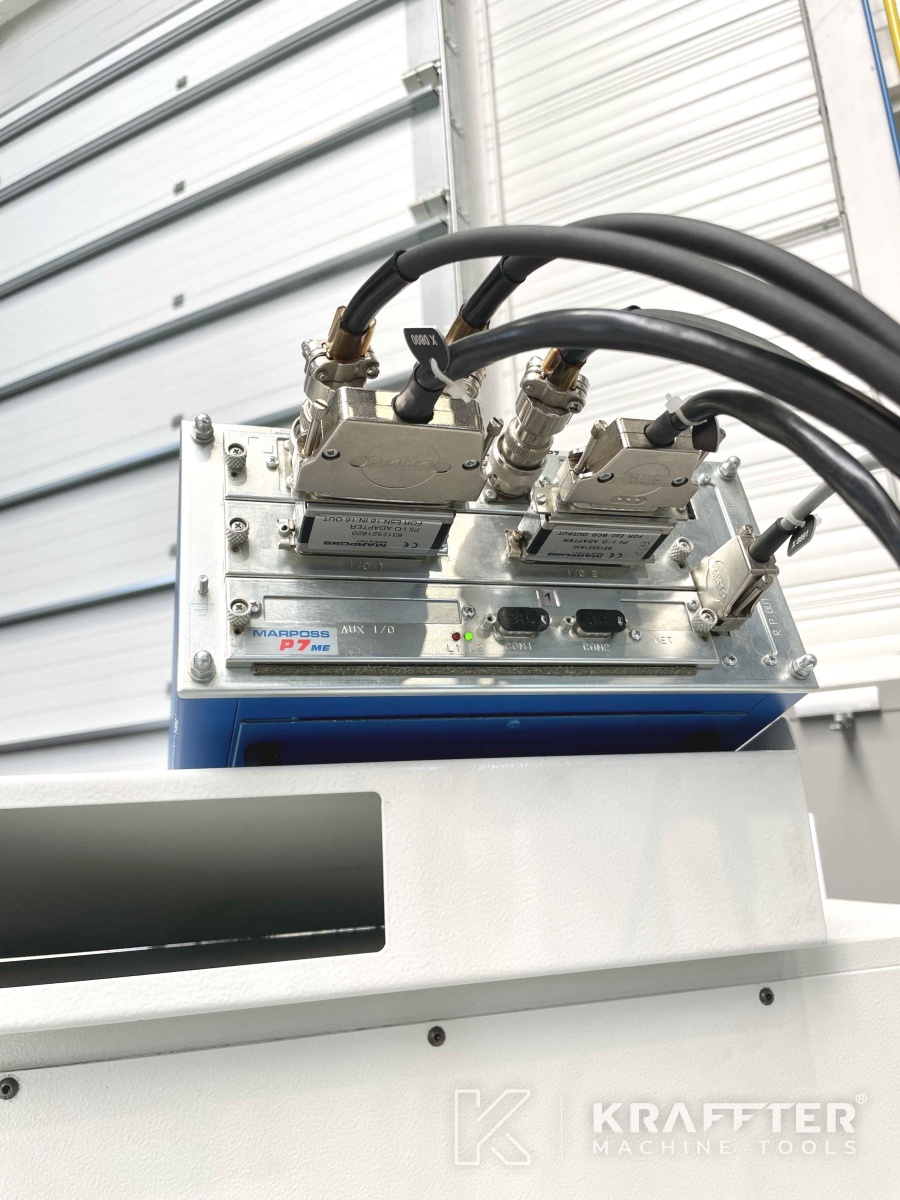

x1 mesureur de diamètre MARPOSS Unimar type S26

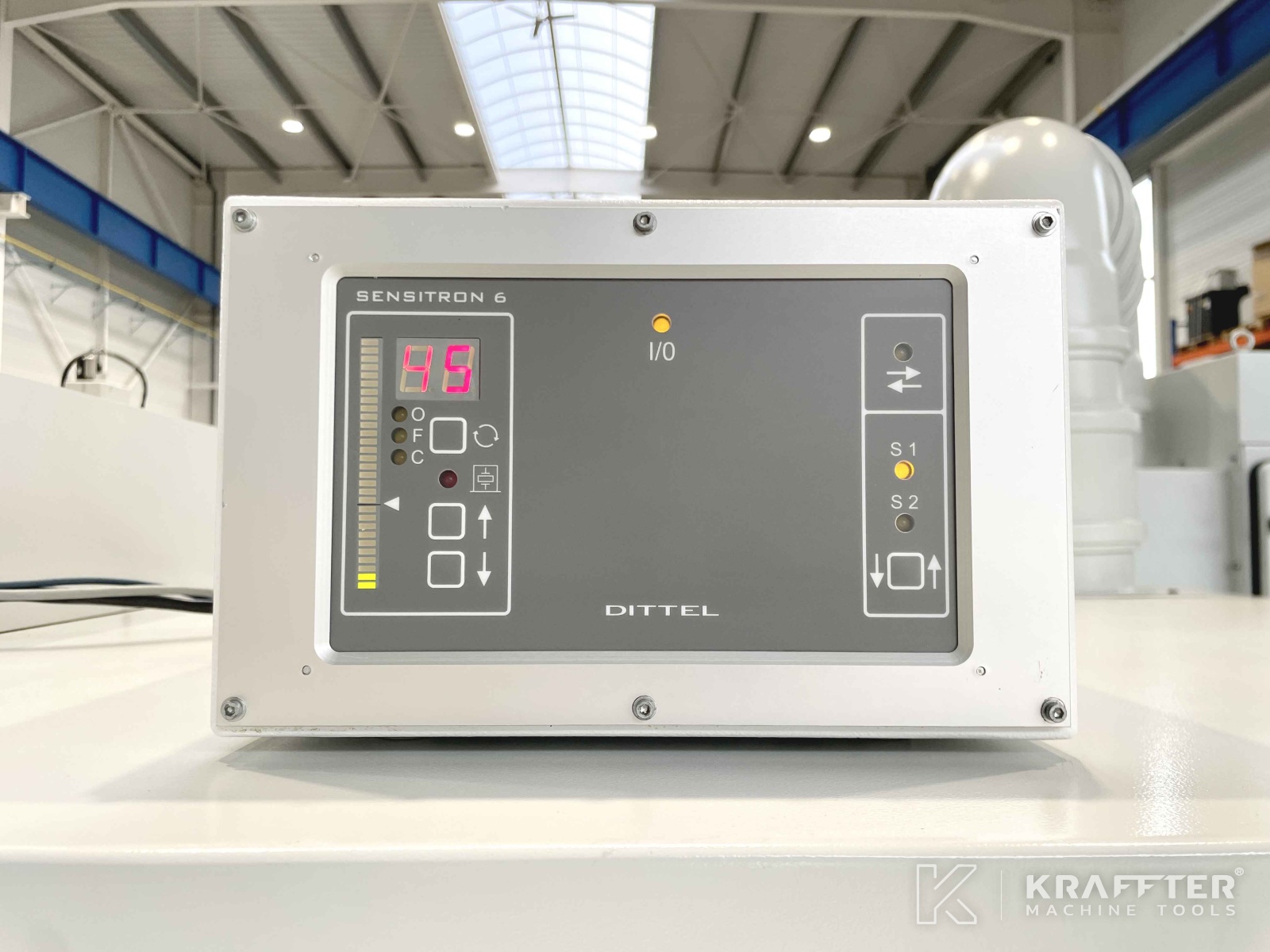

x1 appareil de commande à contact SENSITRON 6
x1 manivelle électronique déportée
x1 bac d'arrosage

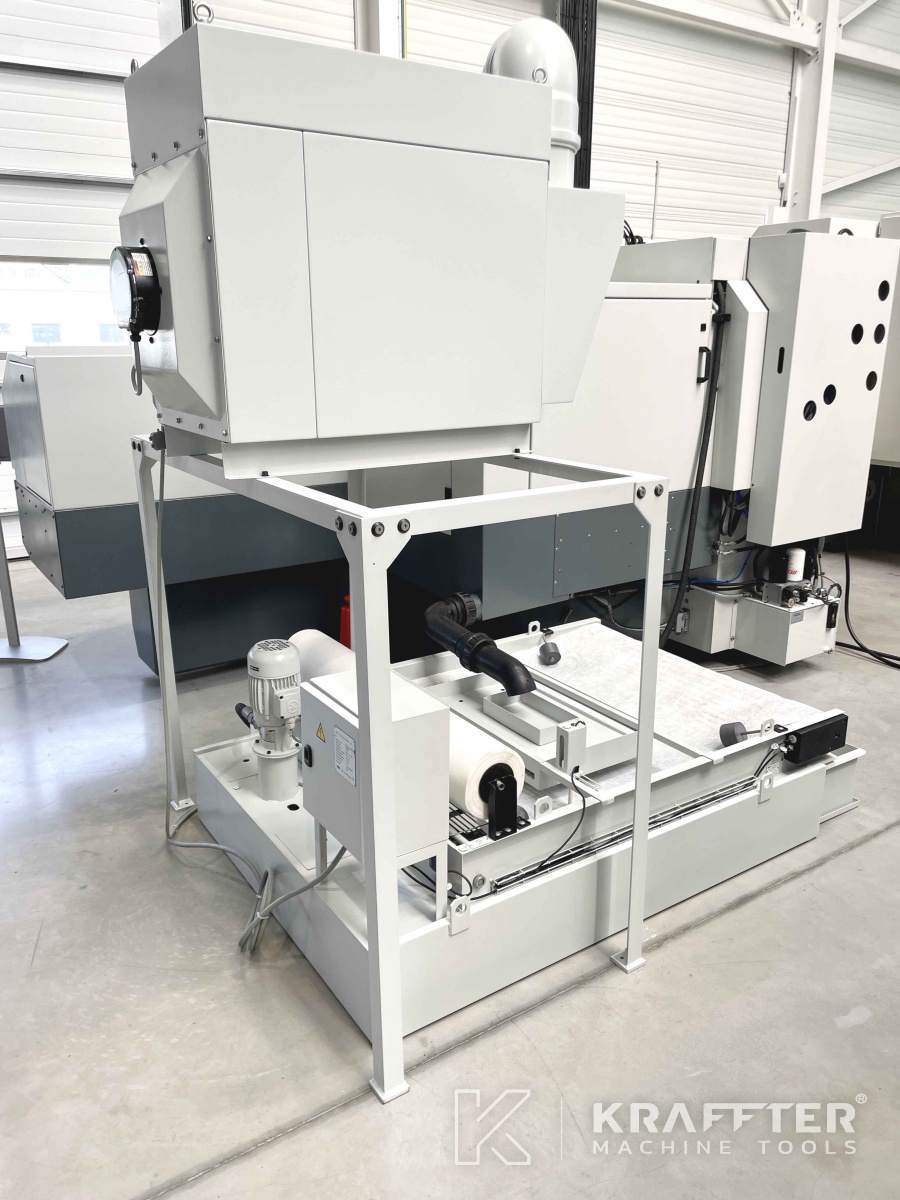

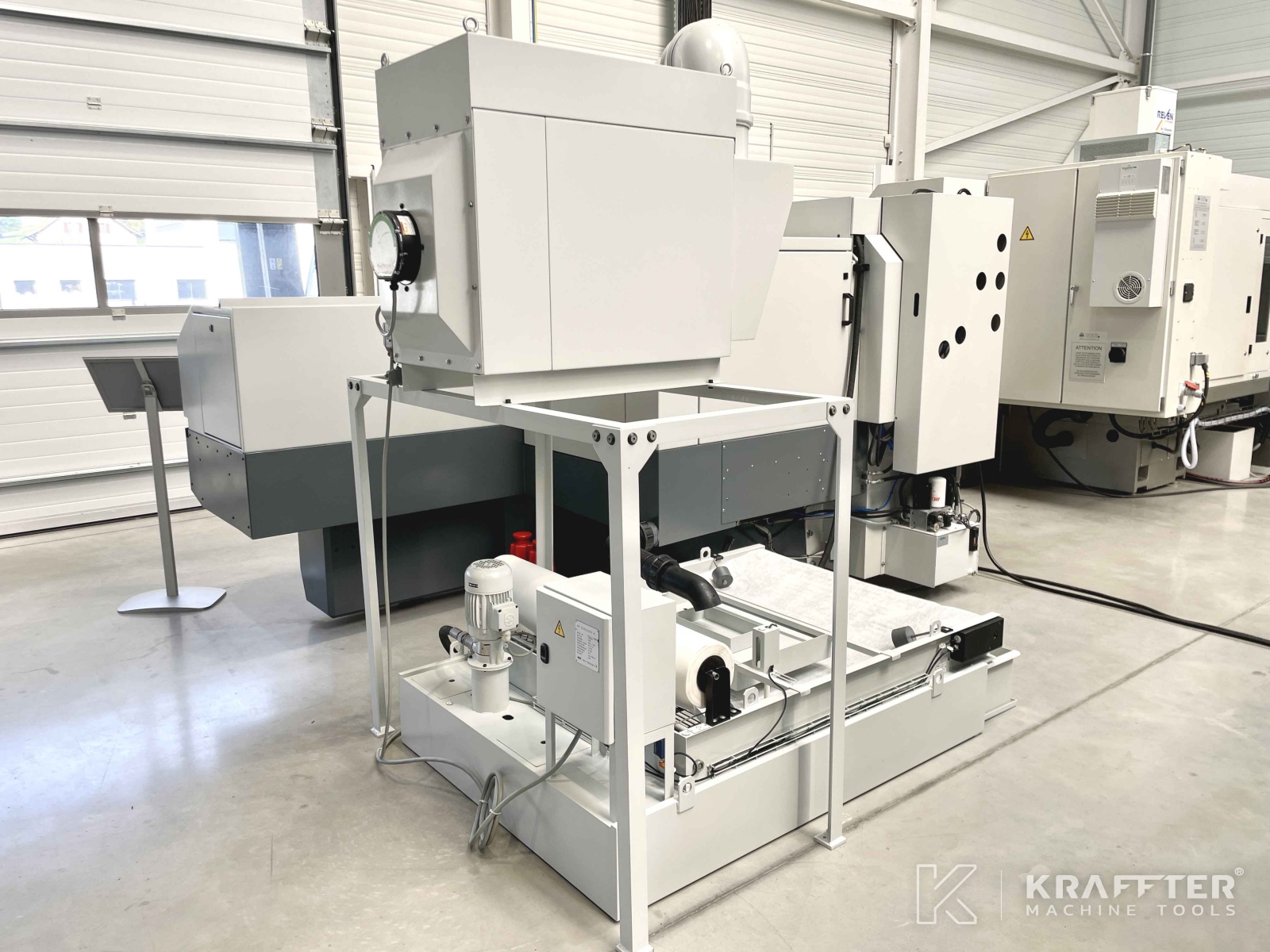

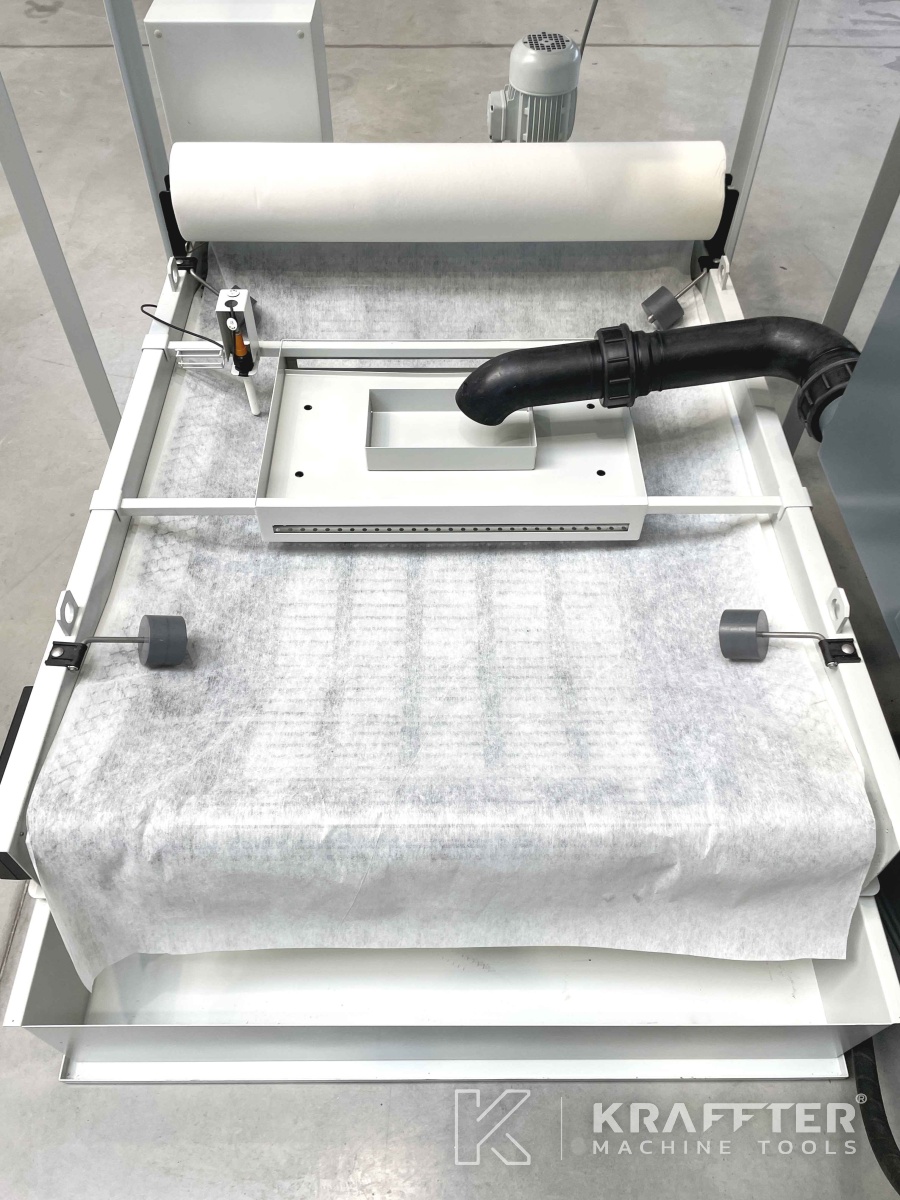

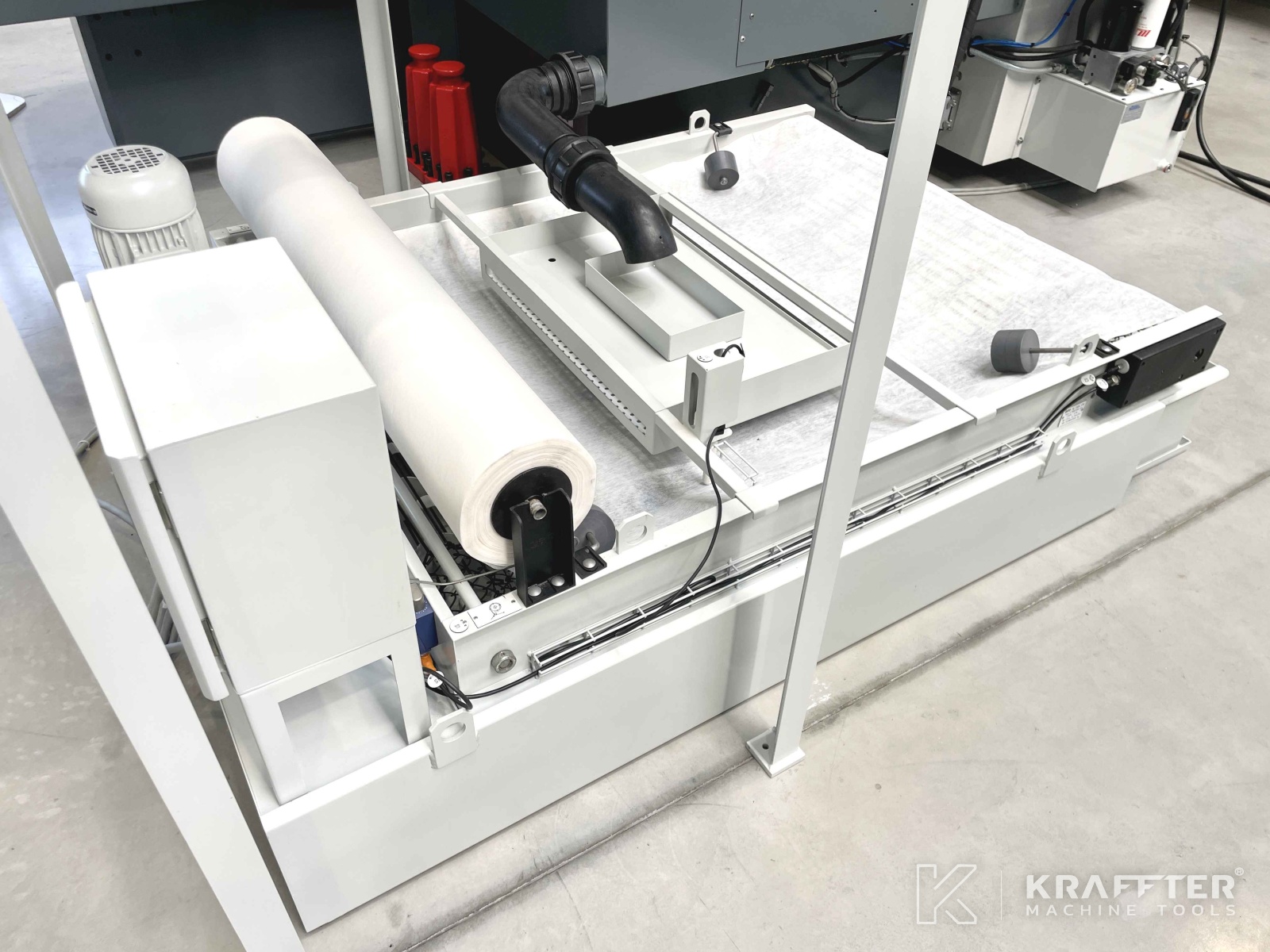

x1 unité de filtration papier

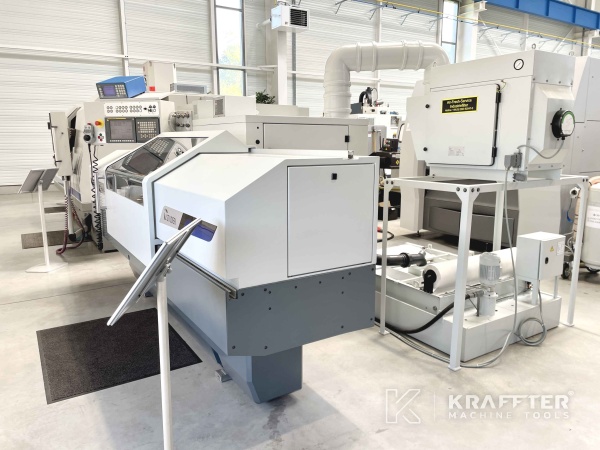

x1 unité d'aspiration de brouillard d'huile Air-Fresh-Service Industriefilter GmbH type FMN-V12 BLUE
x1 ensemble de manuels de service, instructions en Français
