Vendu

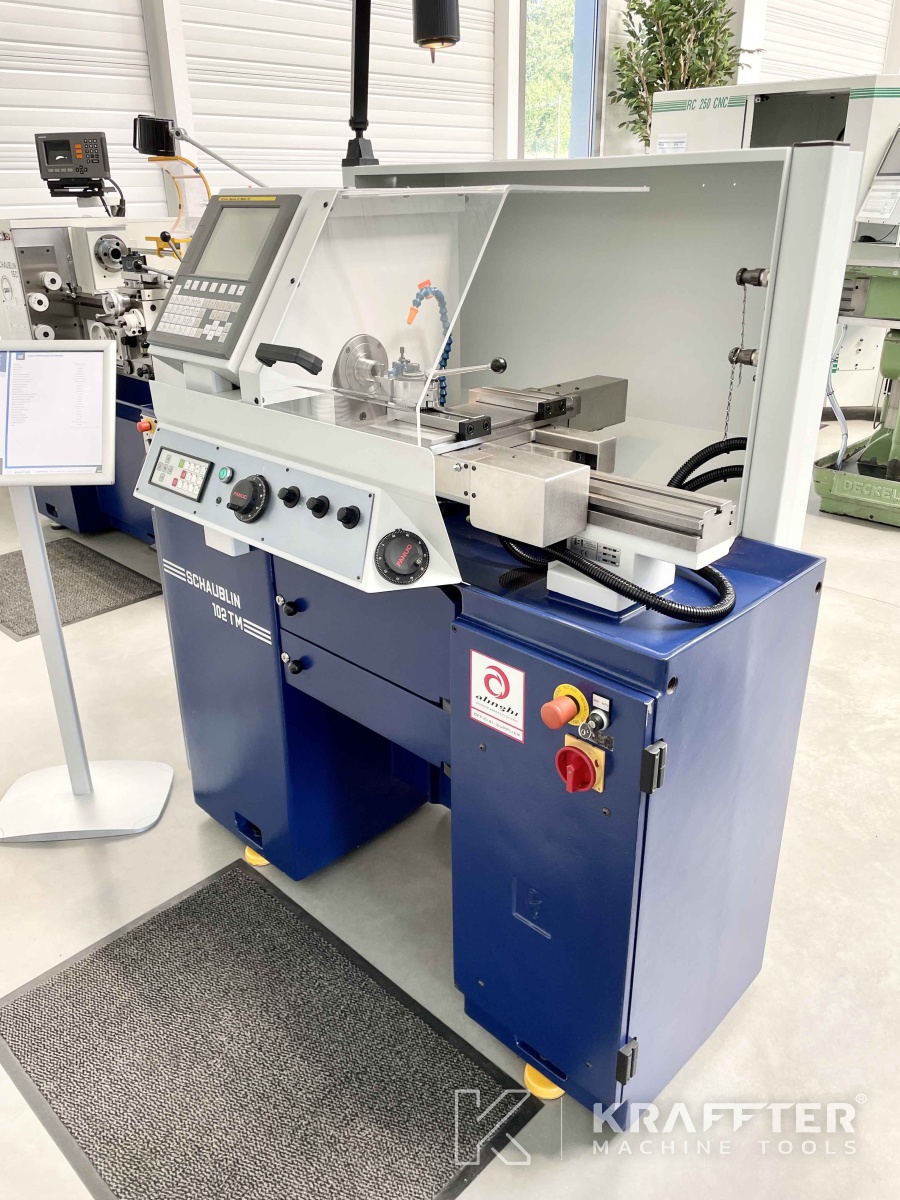

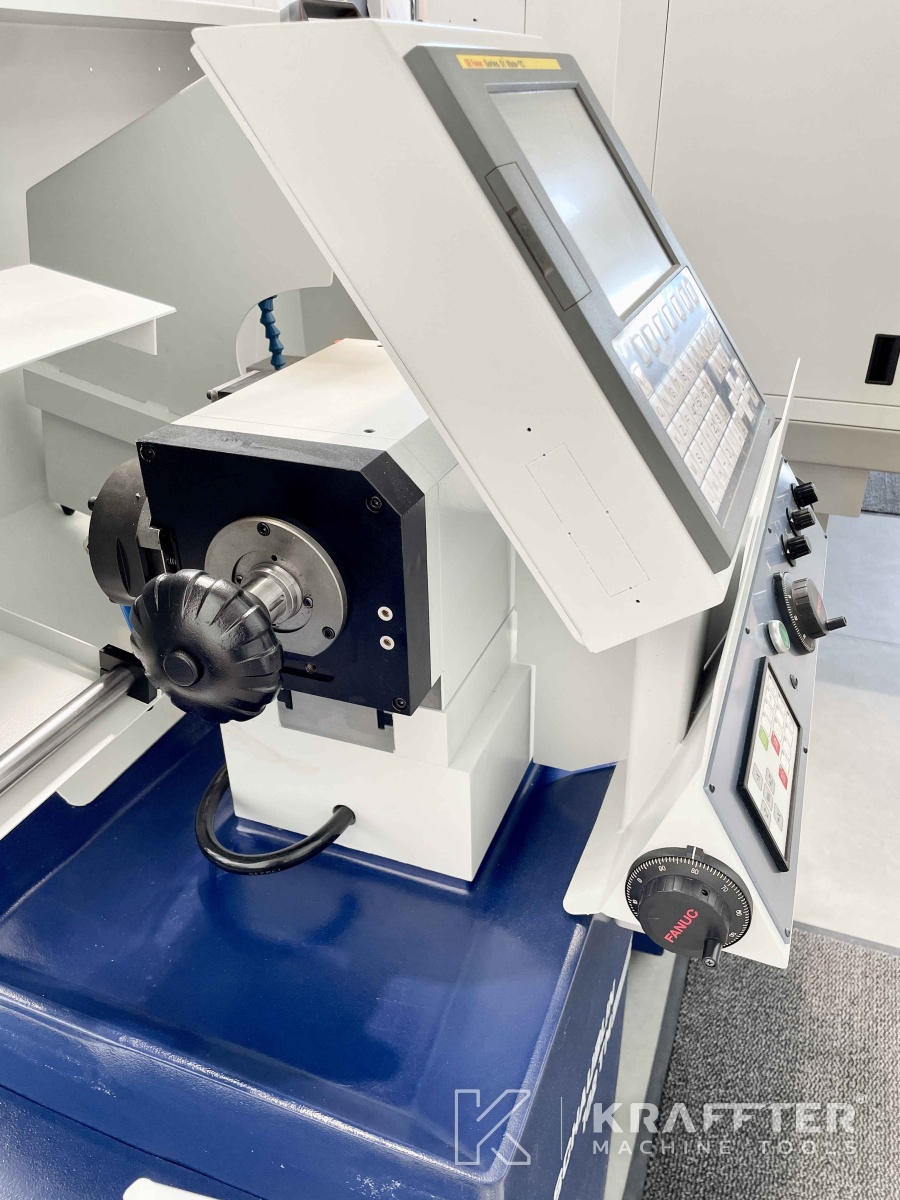

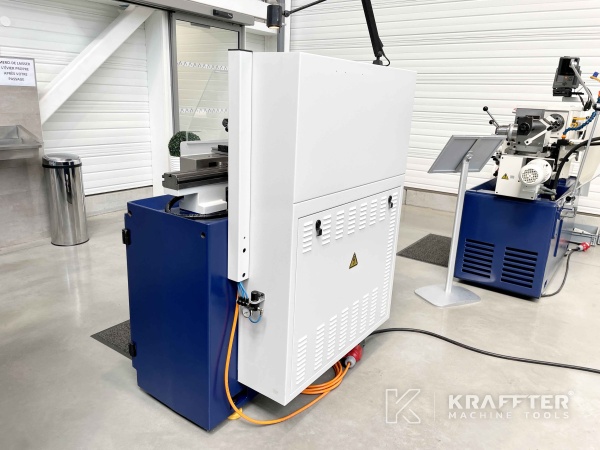

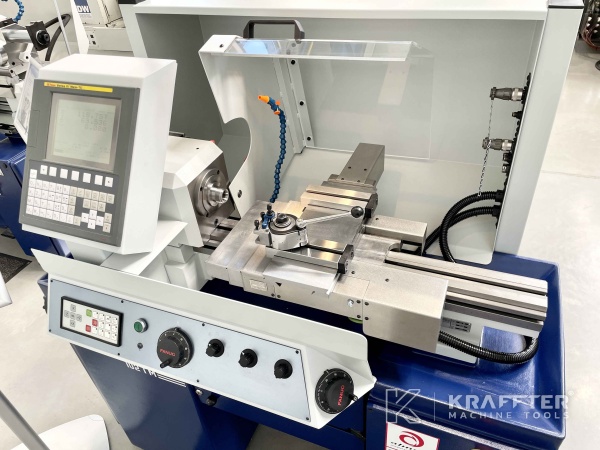

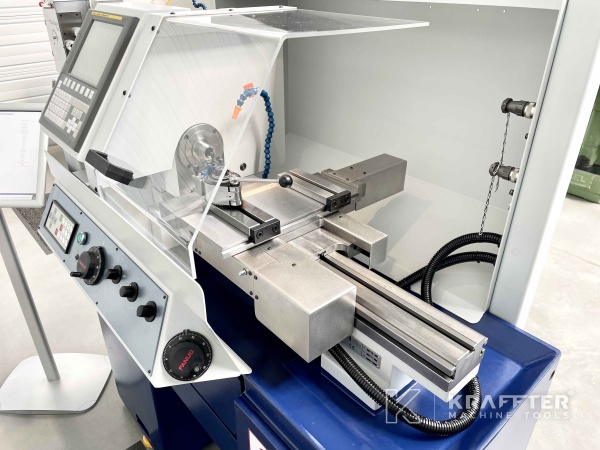

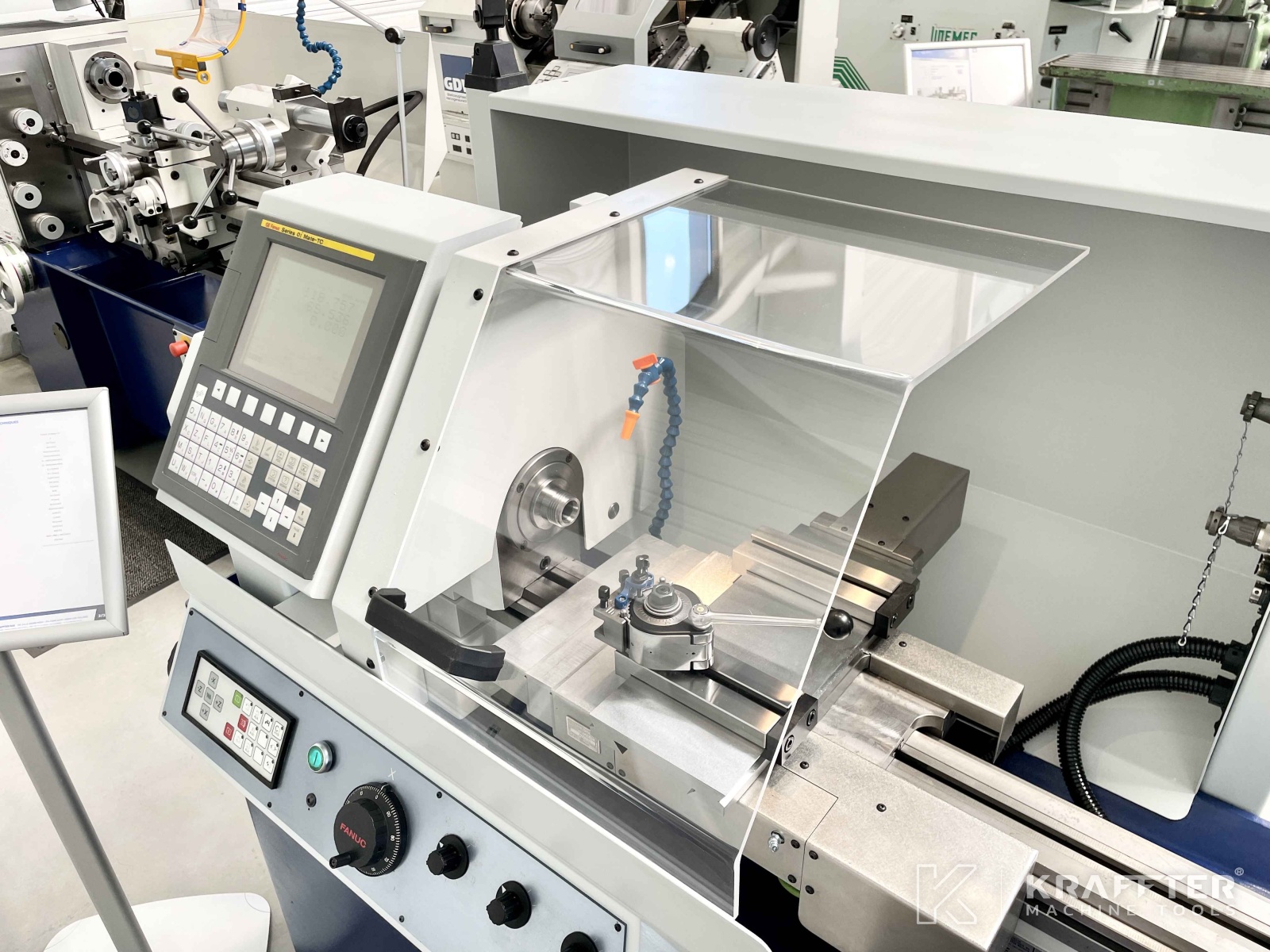

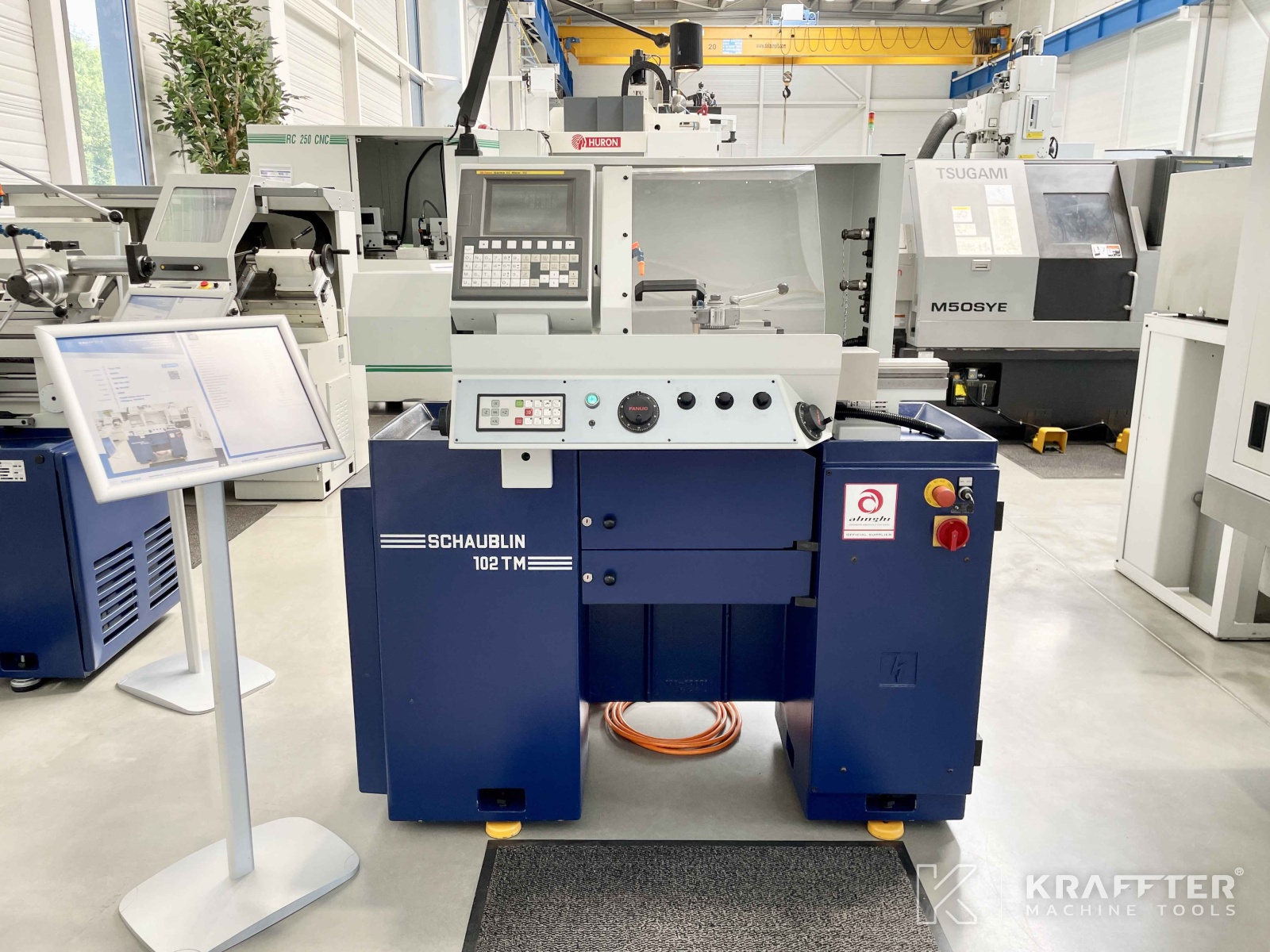

Type de machine : Tour CNC
Marque : SCHAUBLIN
N° Stock : 90075
Modèle : 102 TM-CNC
N° Série : BL 351438
Année : 2006
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

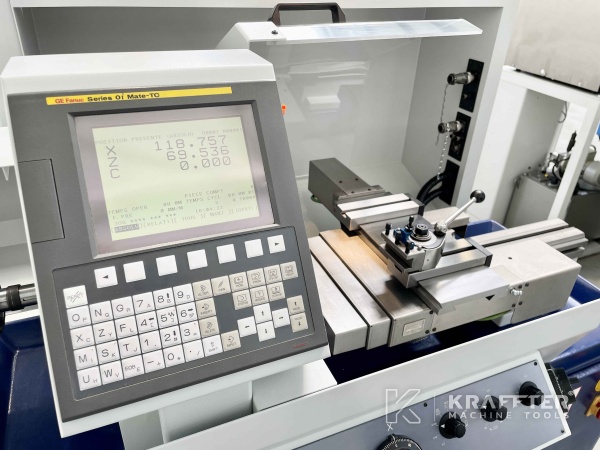

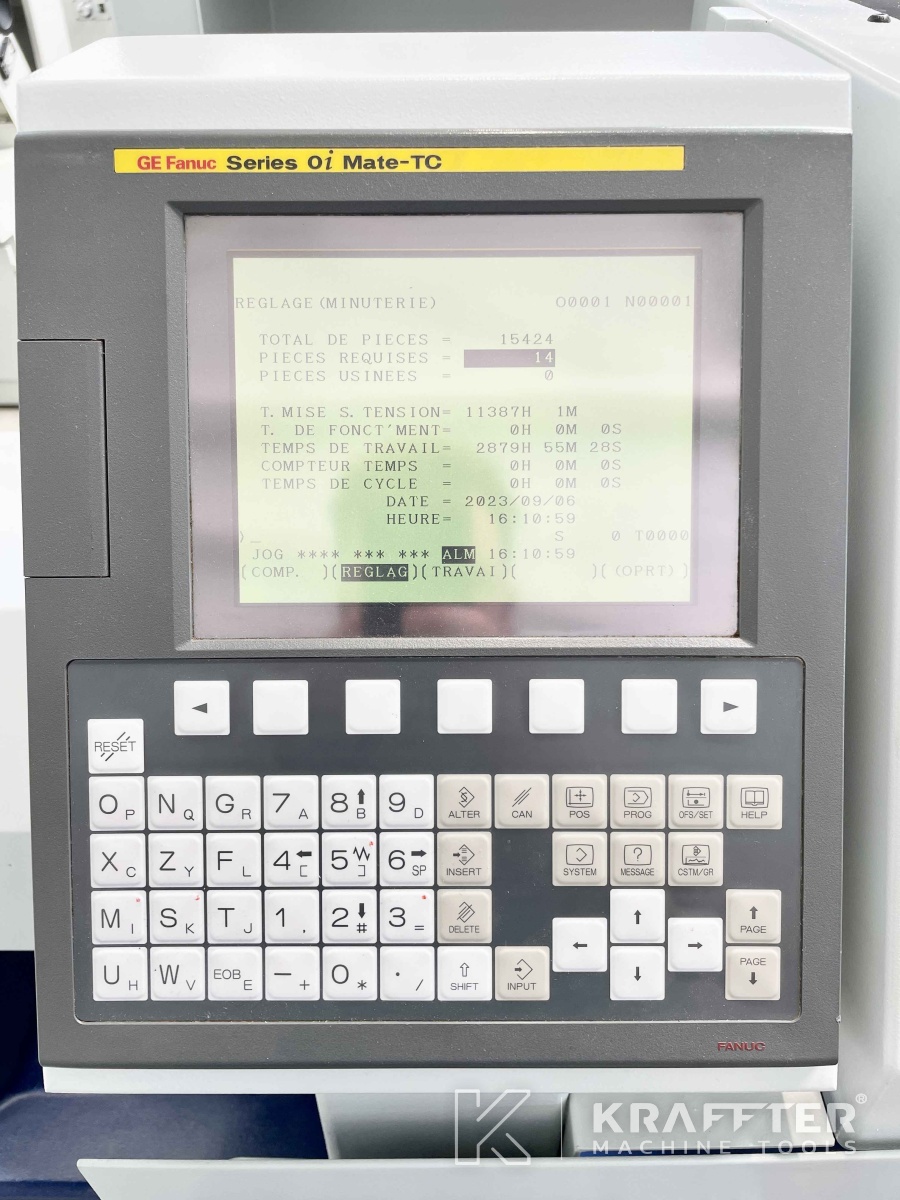

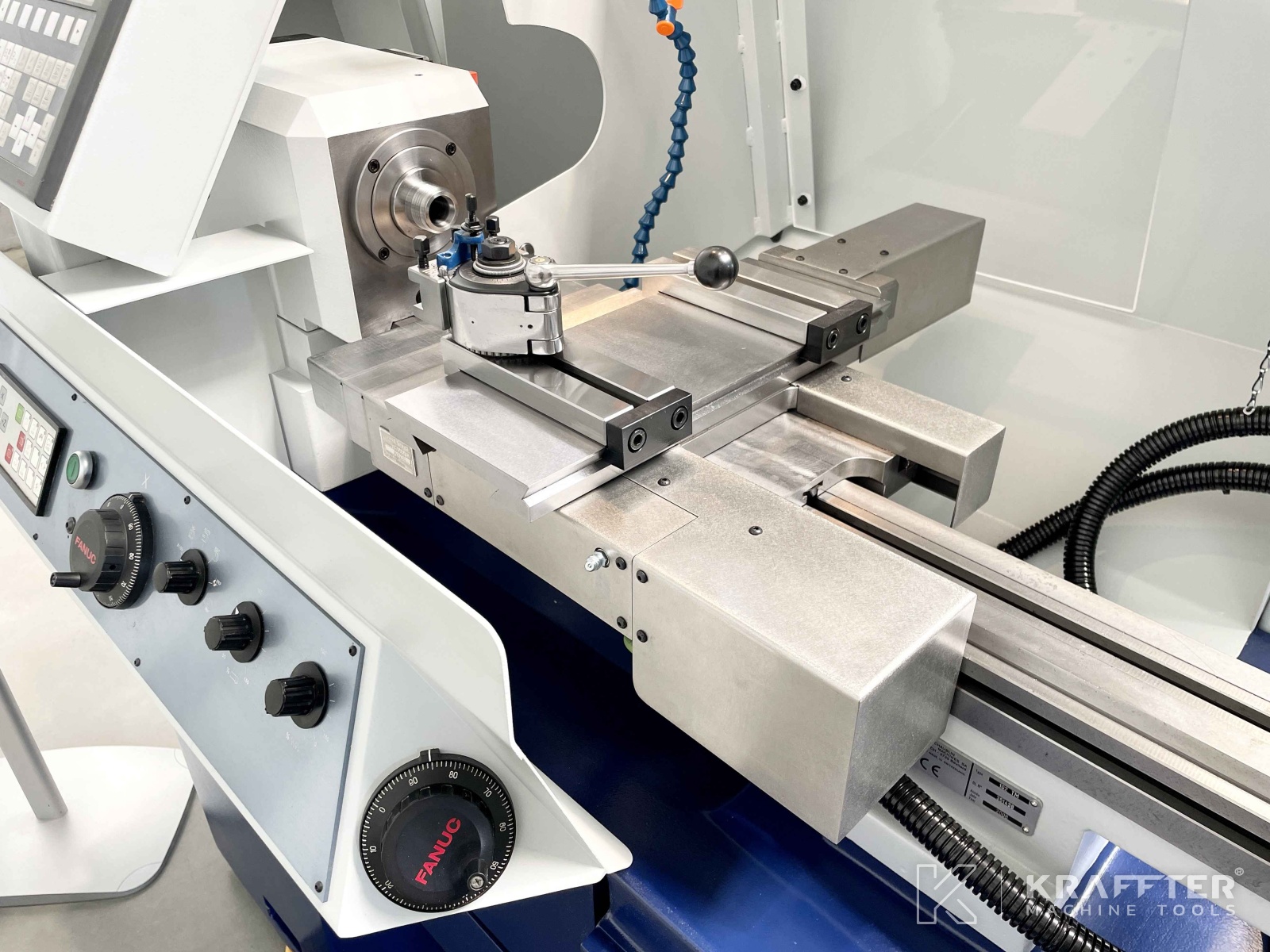

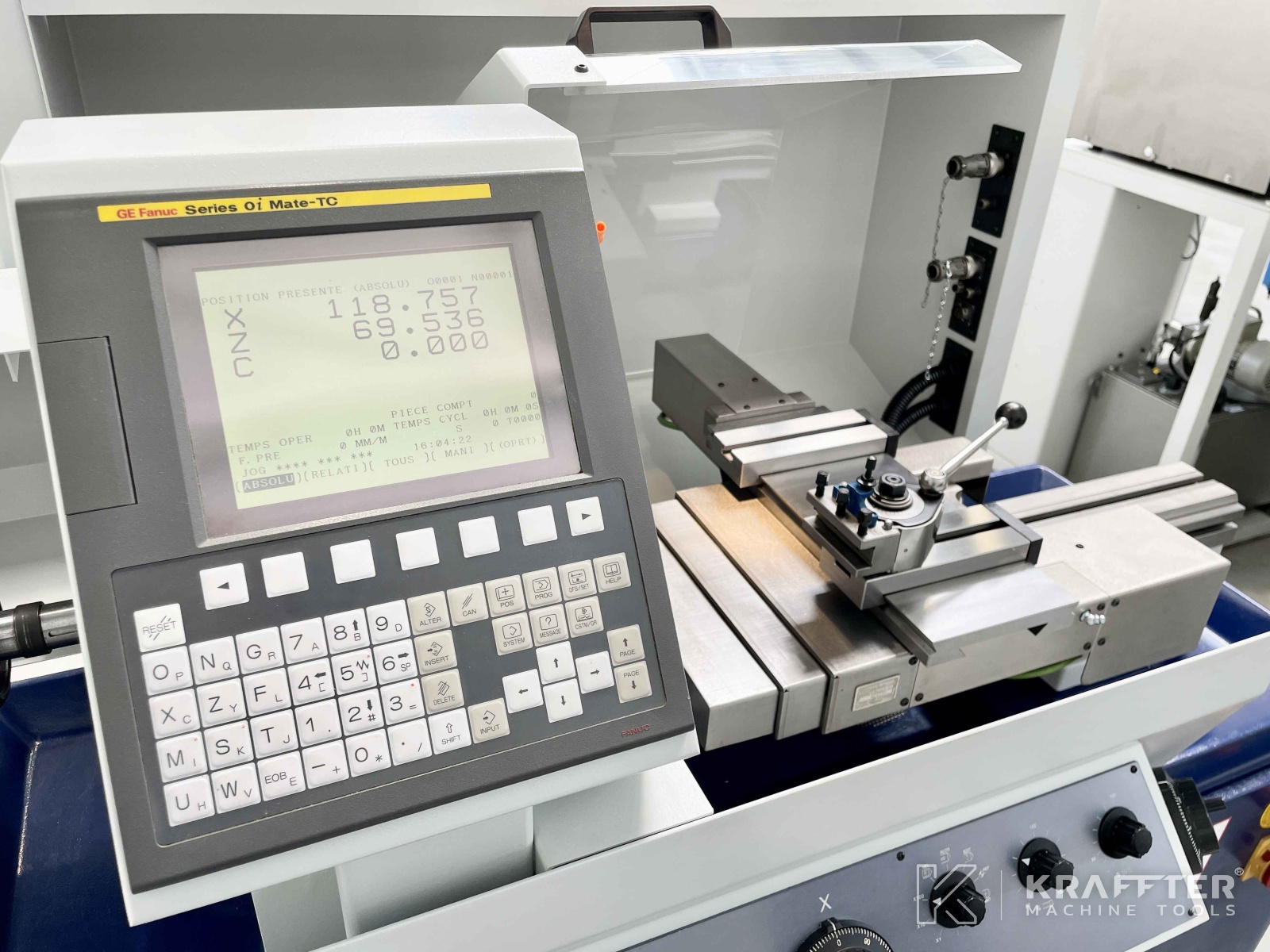

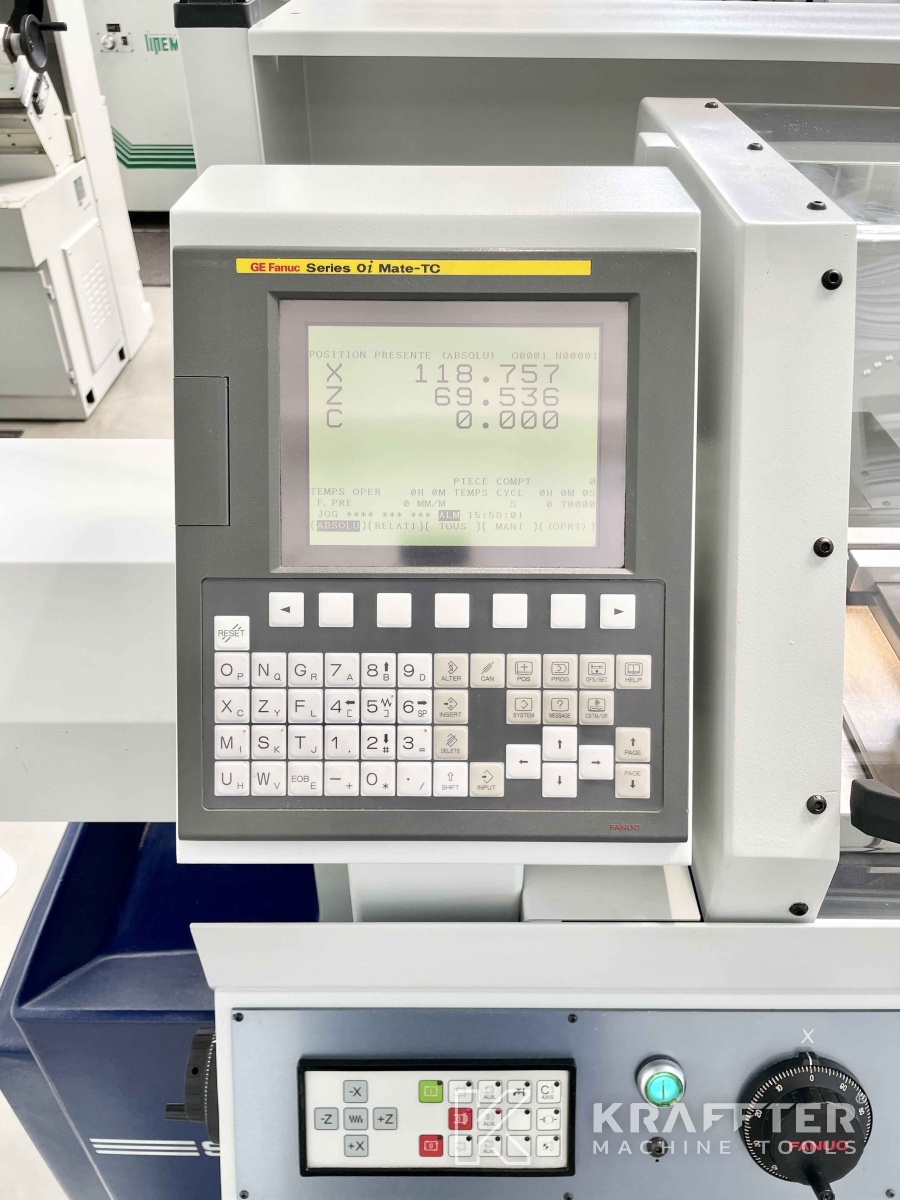

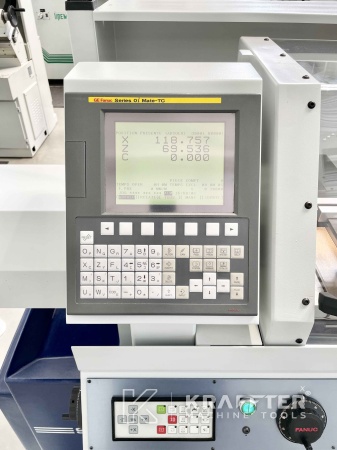

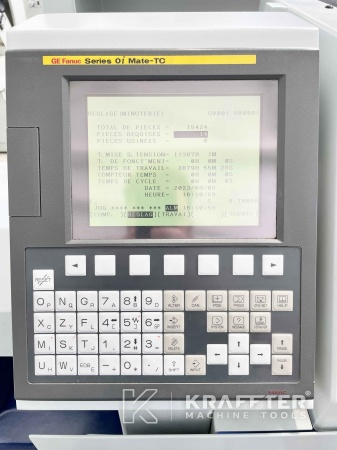

Type de CN
FANUC Oi Mate-TD
Nombre d’axes
3
Hauteur de pointes
102 [mm]
Diamètre maxi. de tournage
200 [mm]
Diamètre admissible au-dessus du chariot
75 [mm]
Longueur maxi. usinable
100 [mm]
Course axe X
120 [mm]
Course axe Z
100 [mm]

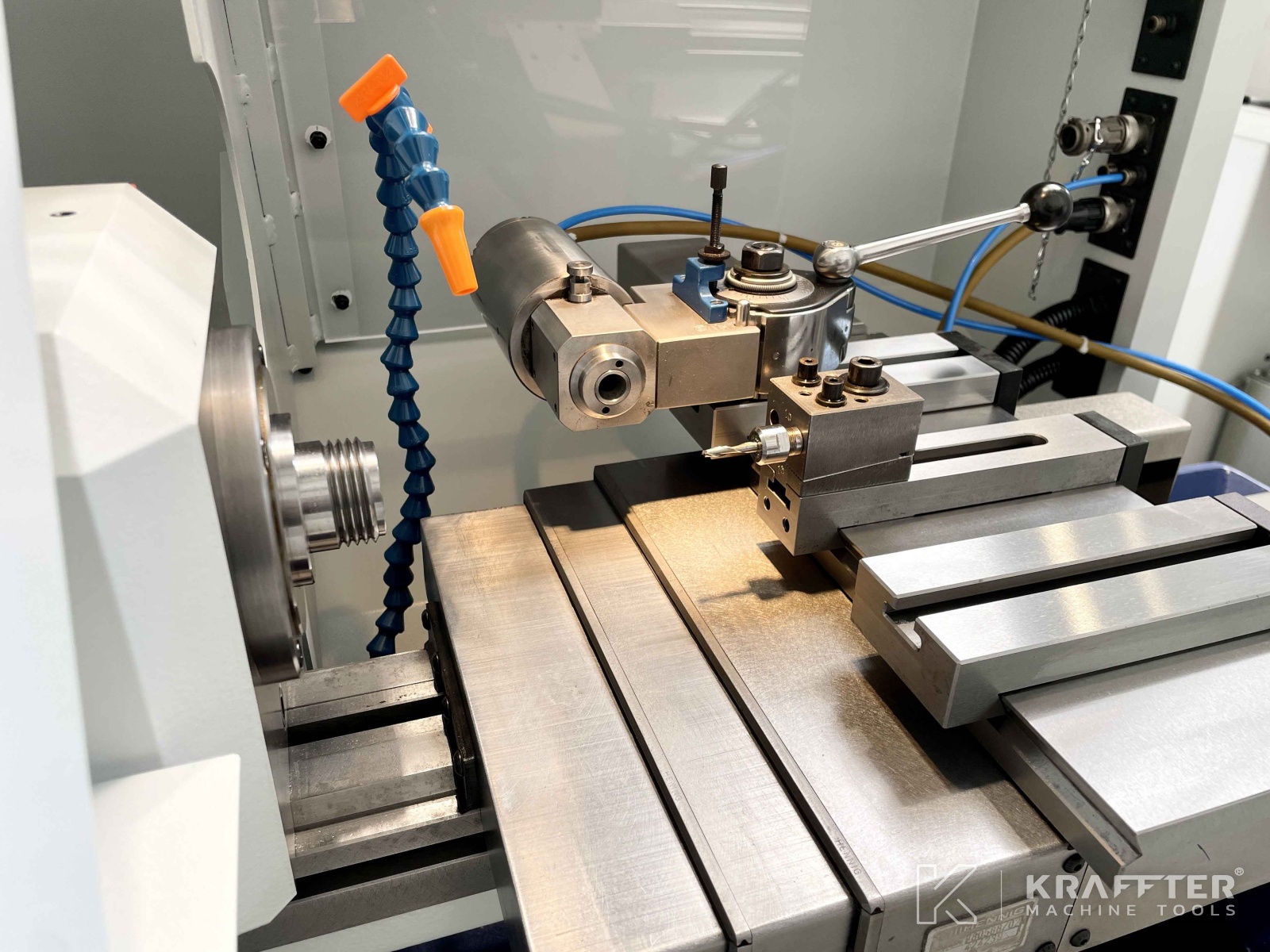

Vitesse avances rapides axe X
7000 [mm/min]
Vitesse avances rapides axe Z
7000 [mm/min]
Vitesse avances de travail axe X
0 - 5000 [mm/min]
Vitesse avances de travail axe Z
0 - 5000 [mm/min]
Vis à billes axe X, Ø x pas
12 x 3 [mm]
Vis à billes axe Z, Ø x pas
12 x 3 [mm]
Résolution axe Z
0.001 [mm]

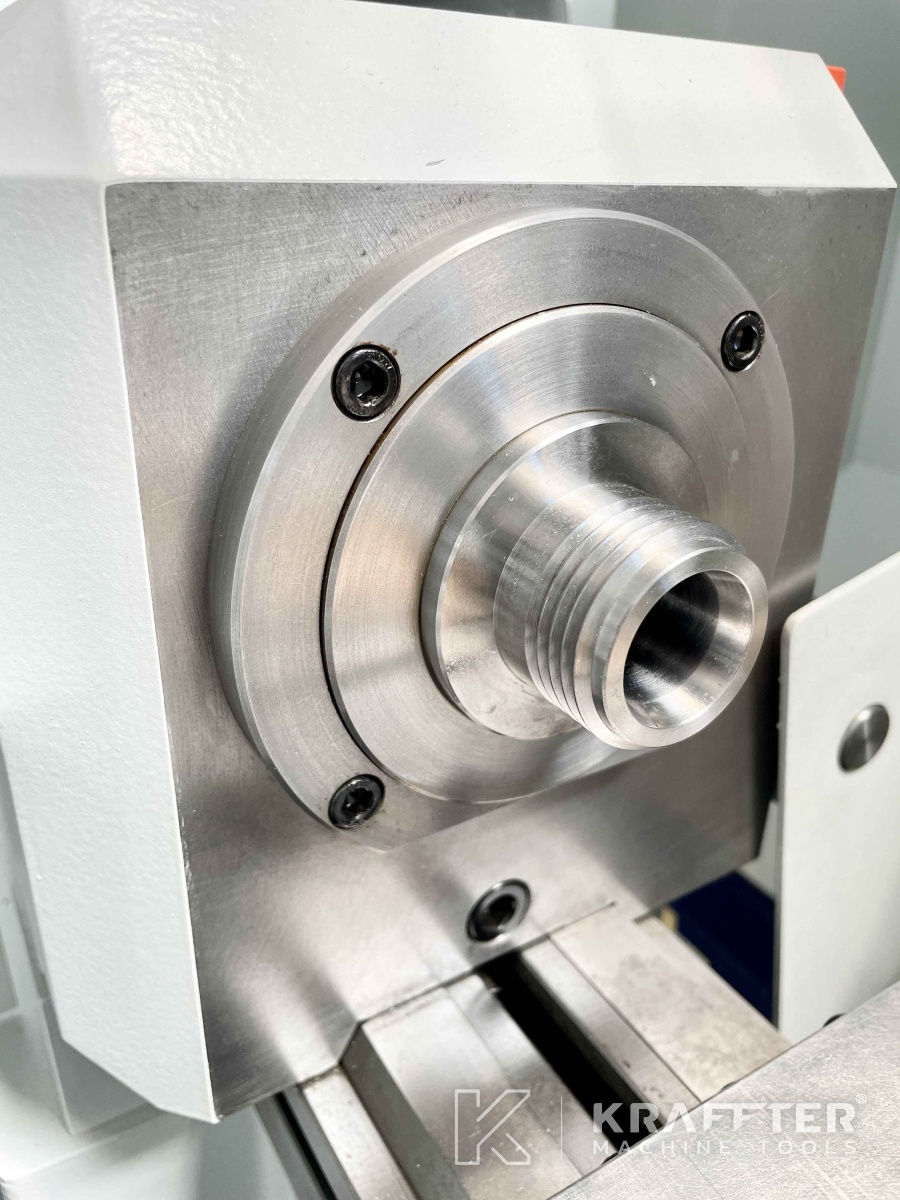

Broche prévue pour pinces de serrage
W20
Diamètre maxi. admis en pinces
14.5 [mm]
Diamètre de passage en broche
17 [mm]
Vitesse mini. broche
50 [tr/min]
Vitesse maxi. broche
8000 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
1.5 [kW]
Tension d'alimentation
400 [V]
Dimensions machine
1400 x 880 x 1470 [mm]
Poids
700 [Kg]

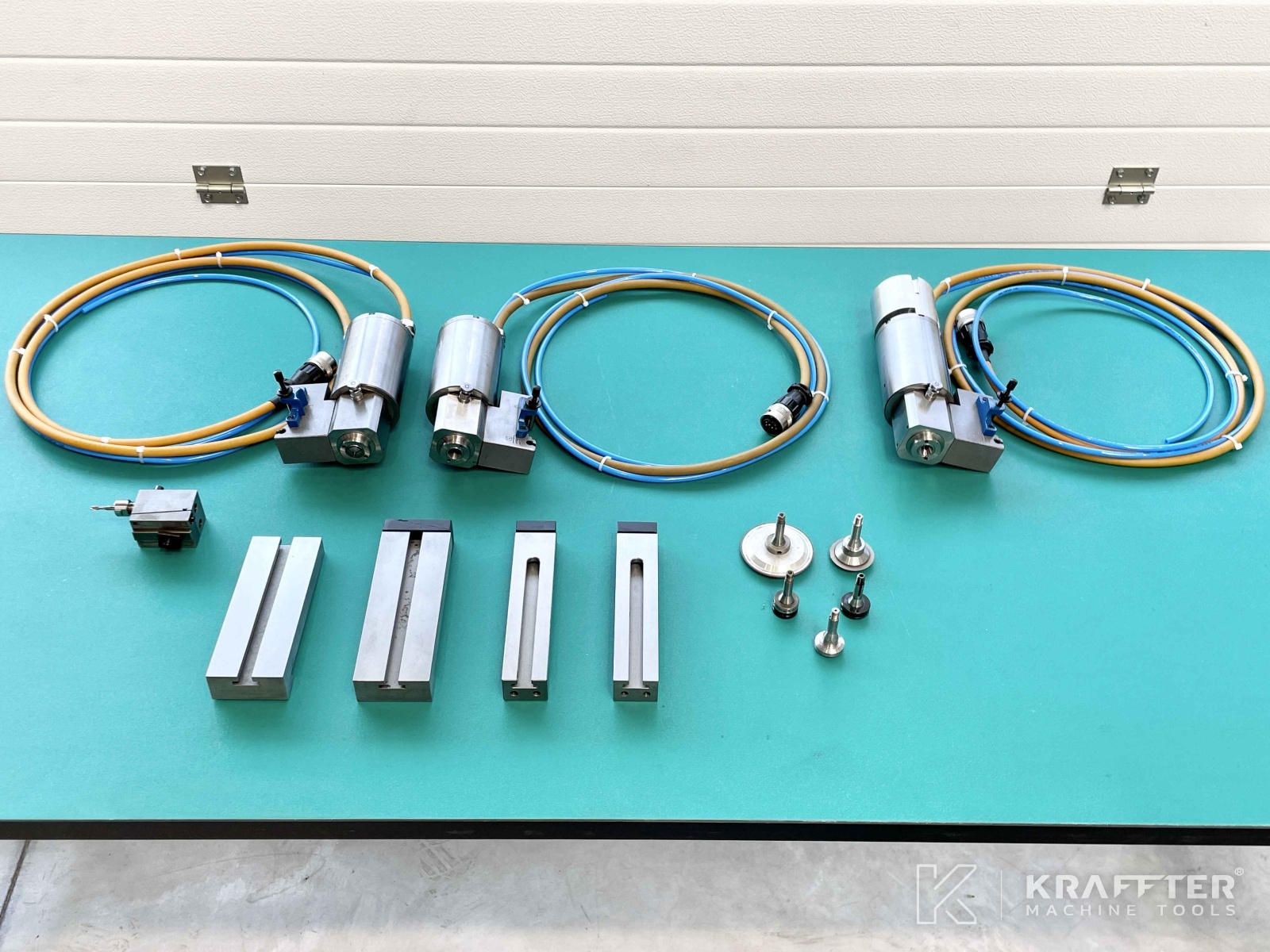

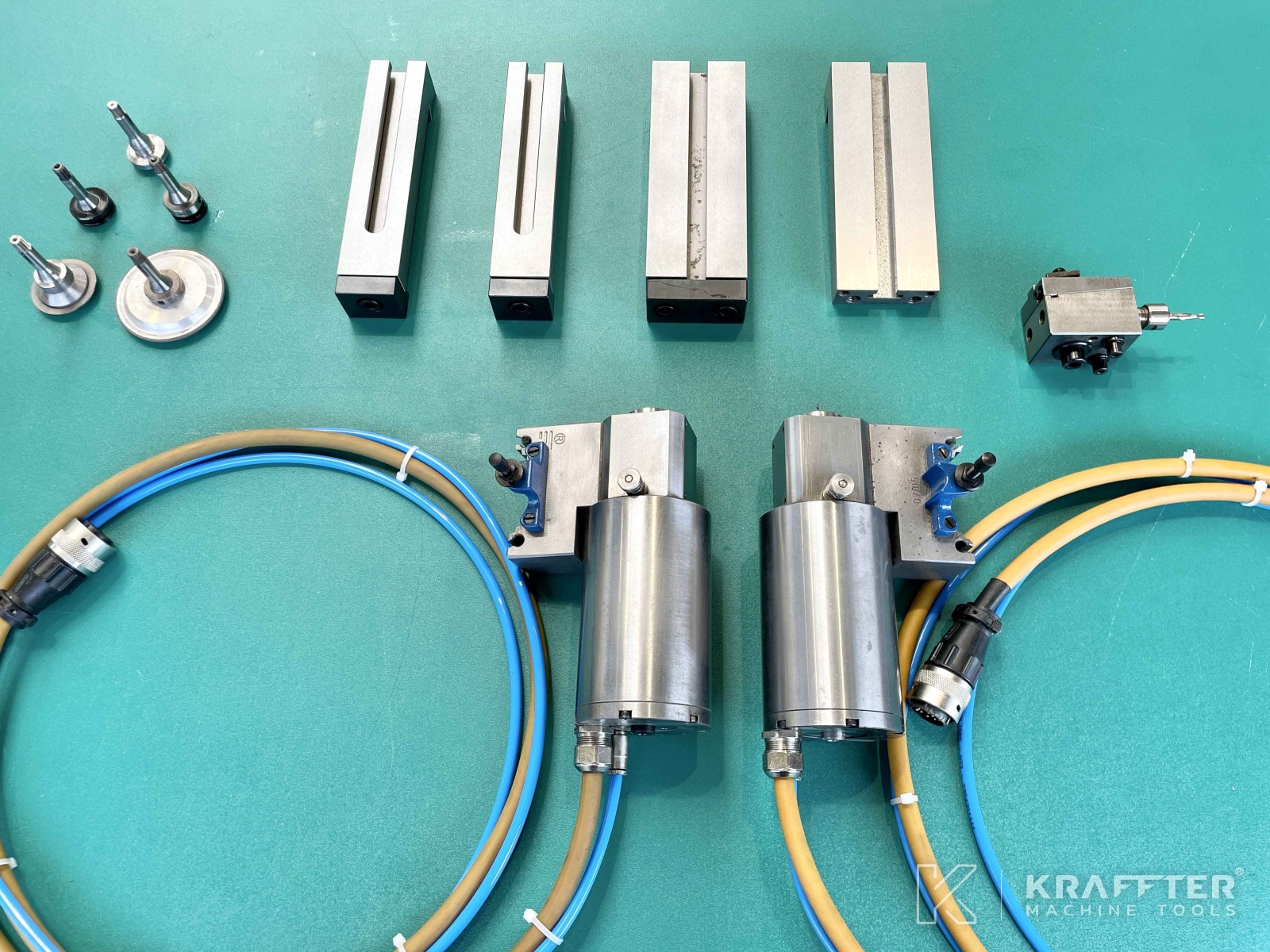

ÉQUIPEMENTS INCLUS:

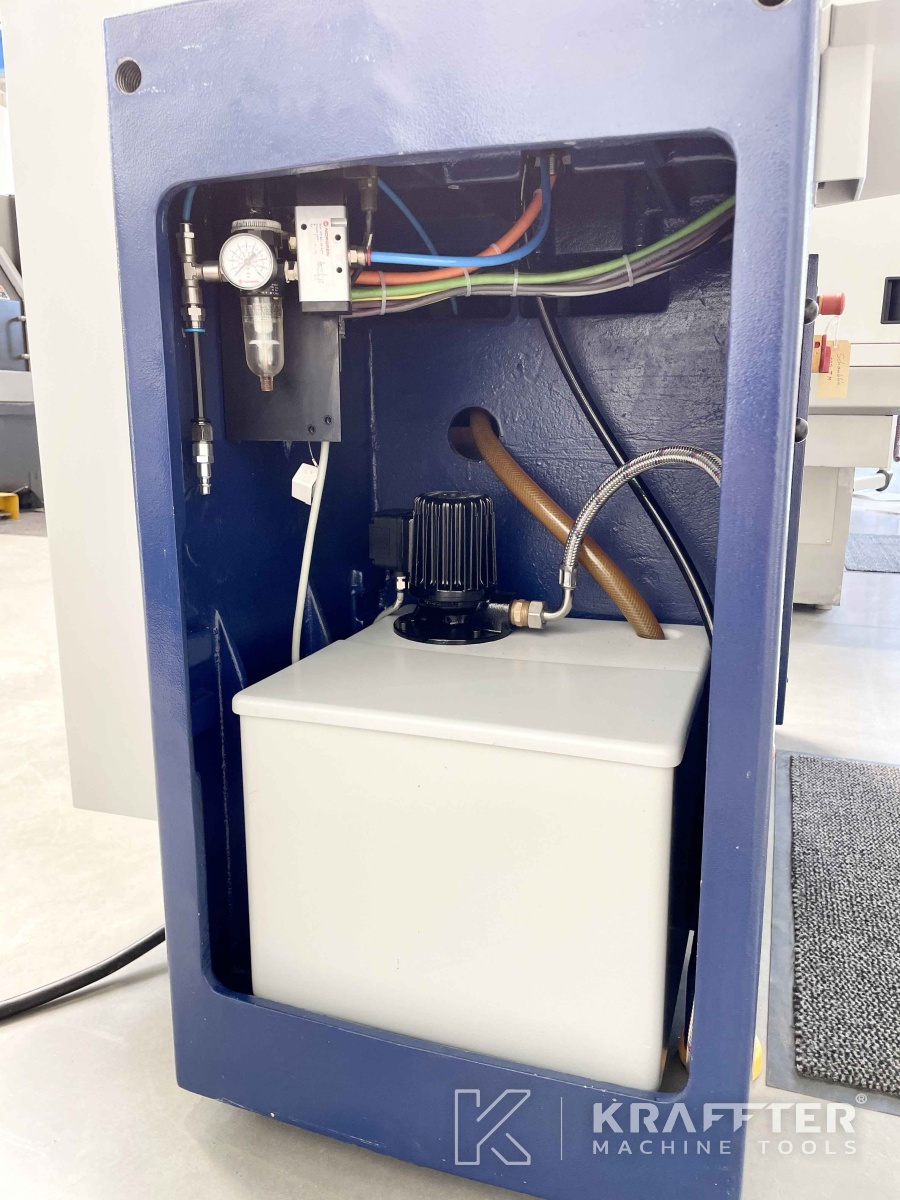

x1 dispositif d'arrosage complet - 0202-80600-000

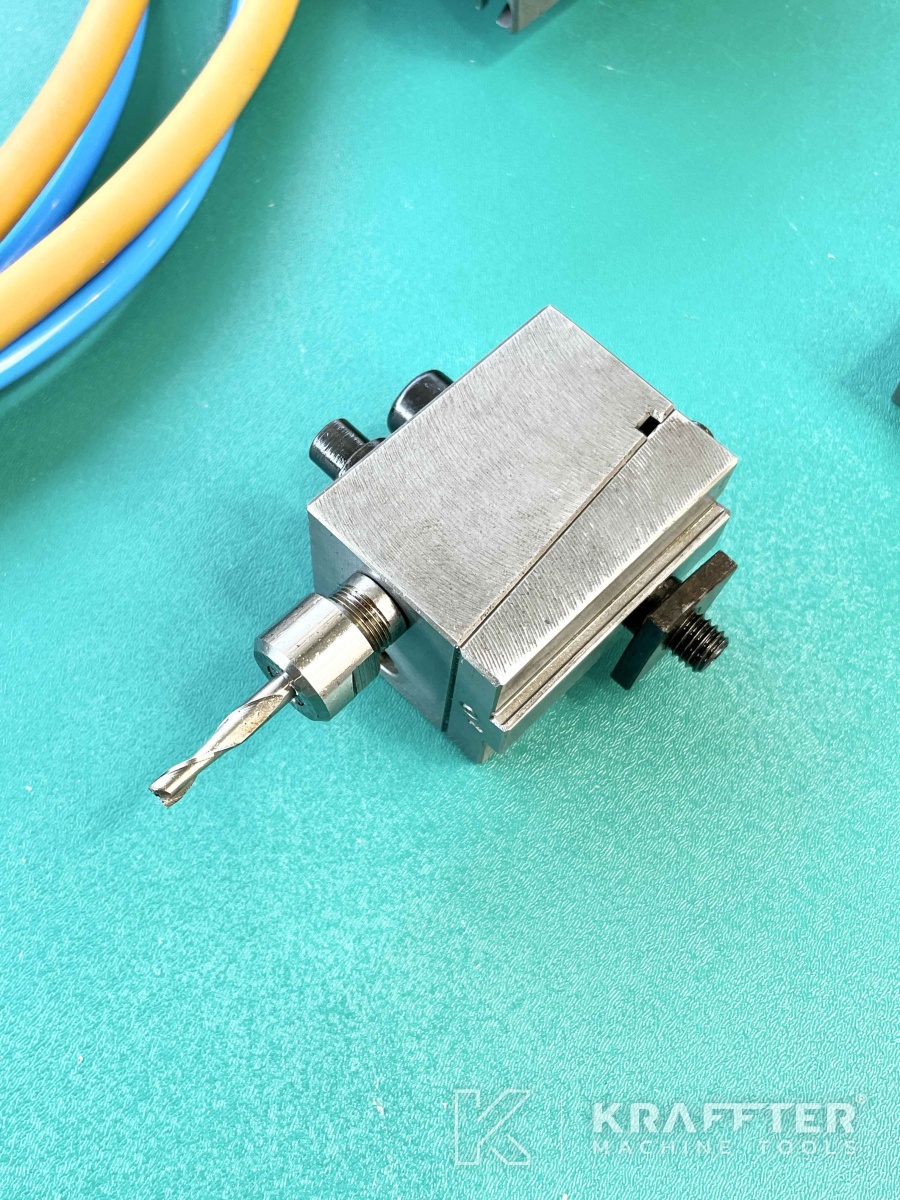

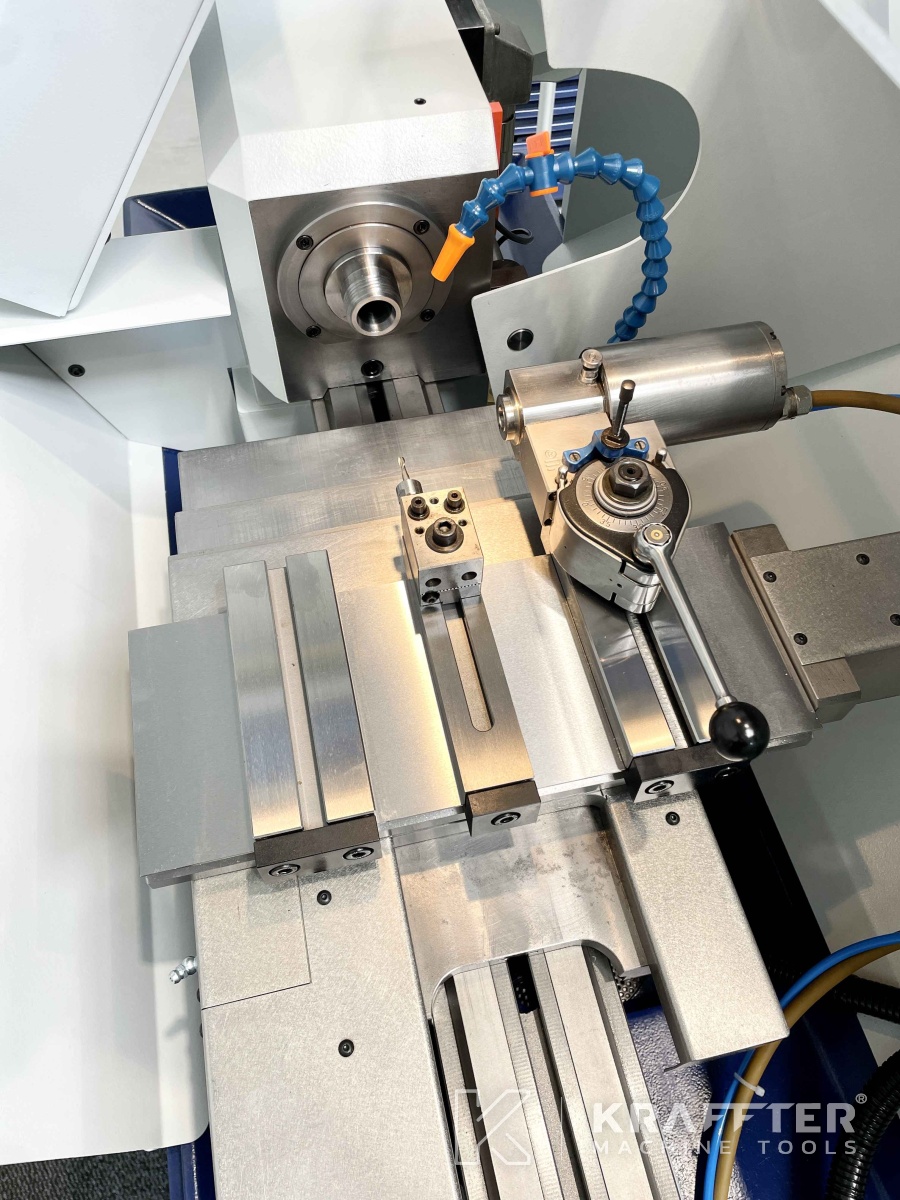

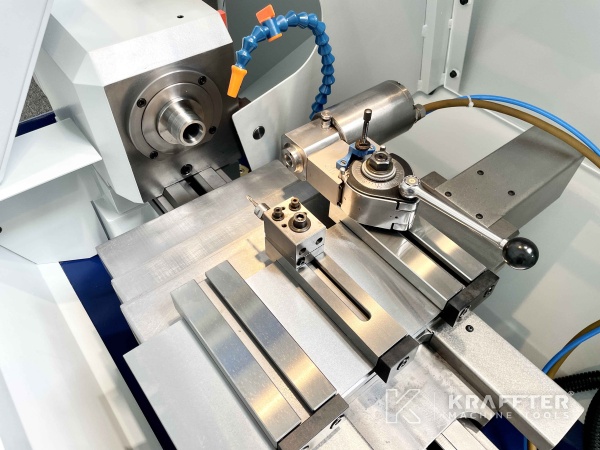

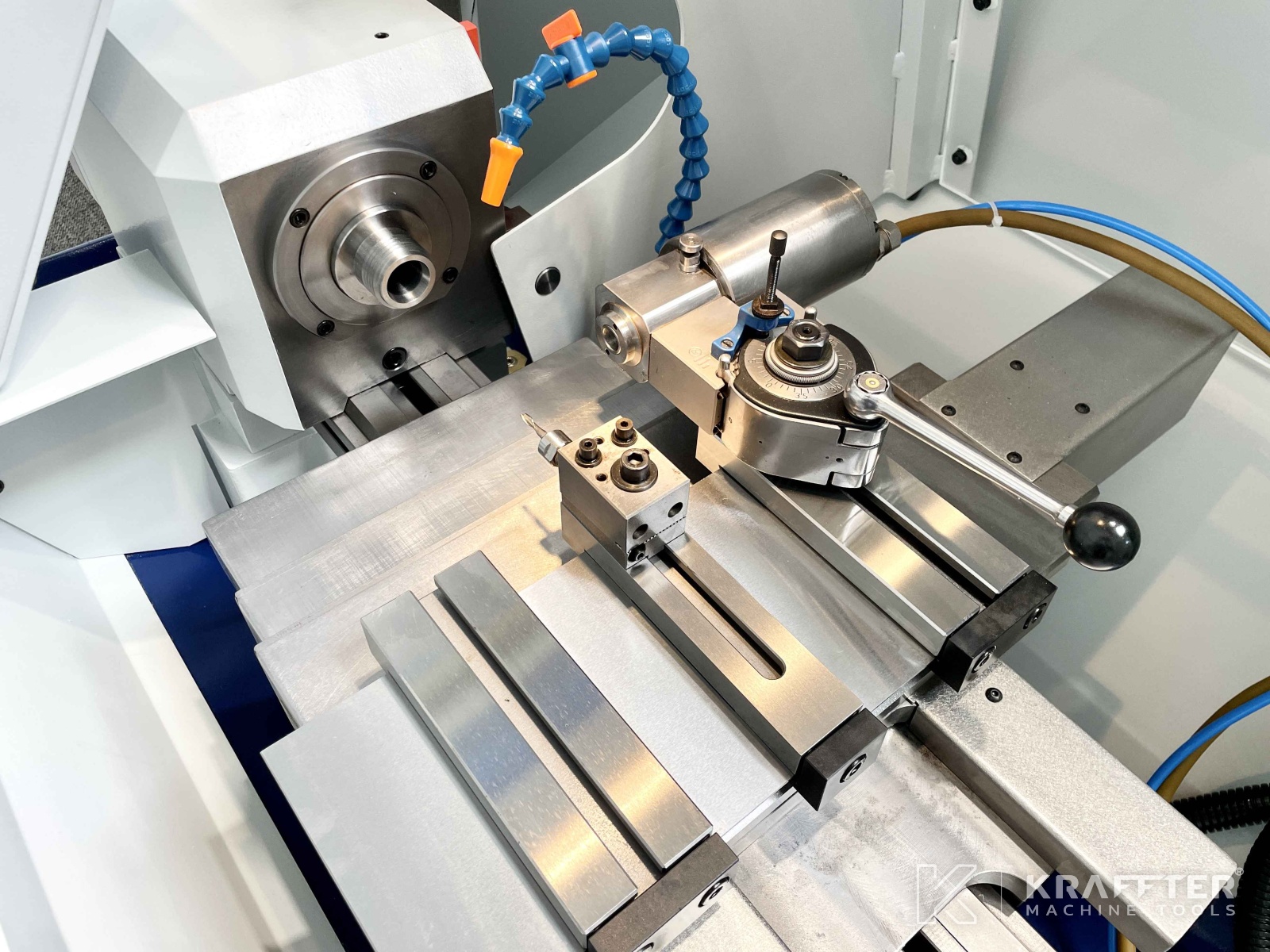

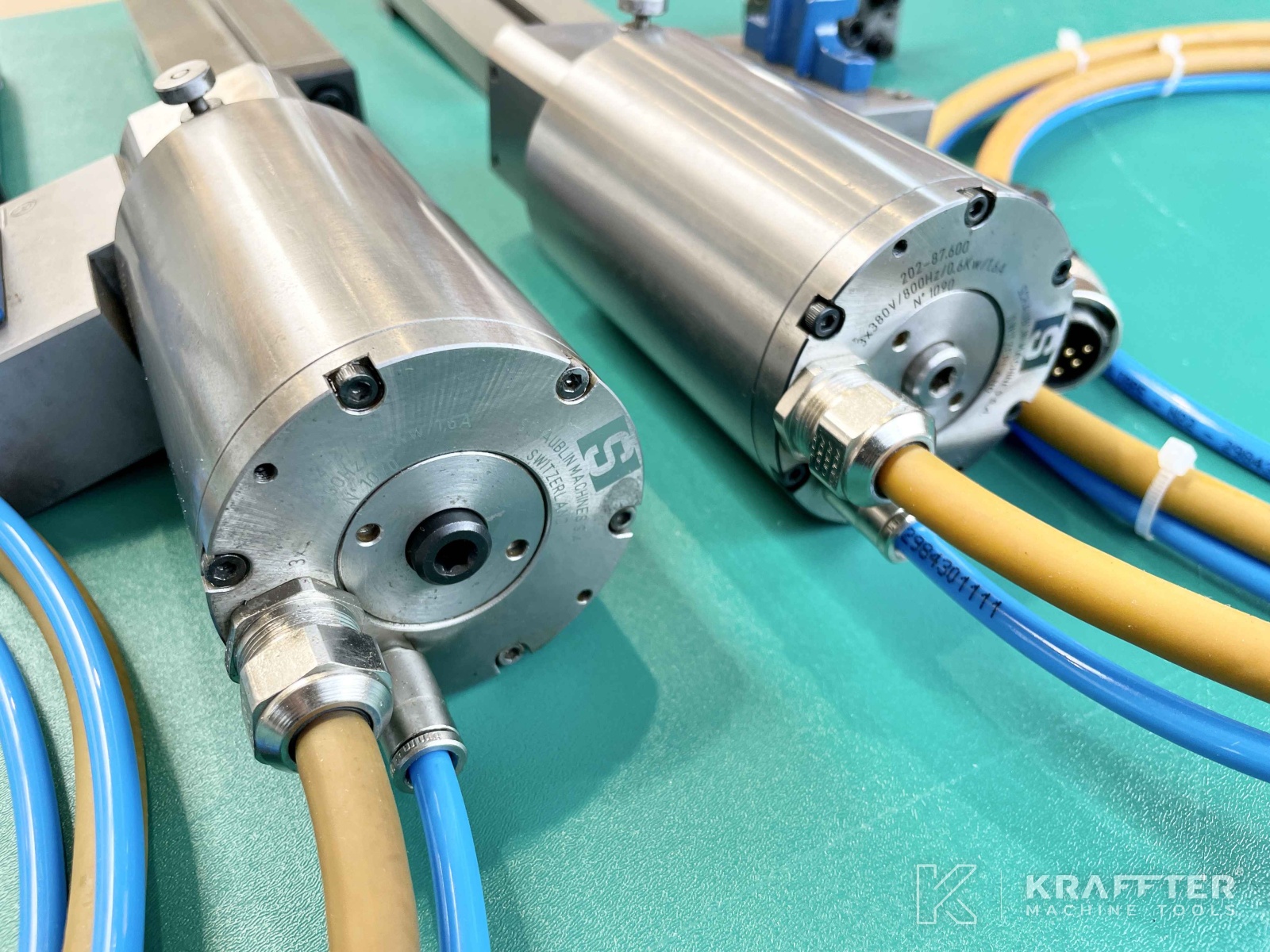

x3 appareils à meuler (pinces B8) à moteur intégré - 0202-87600-000

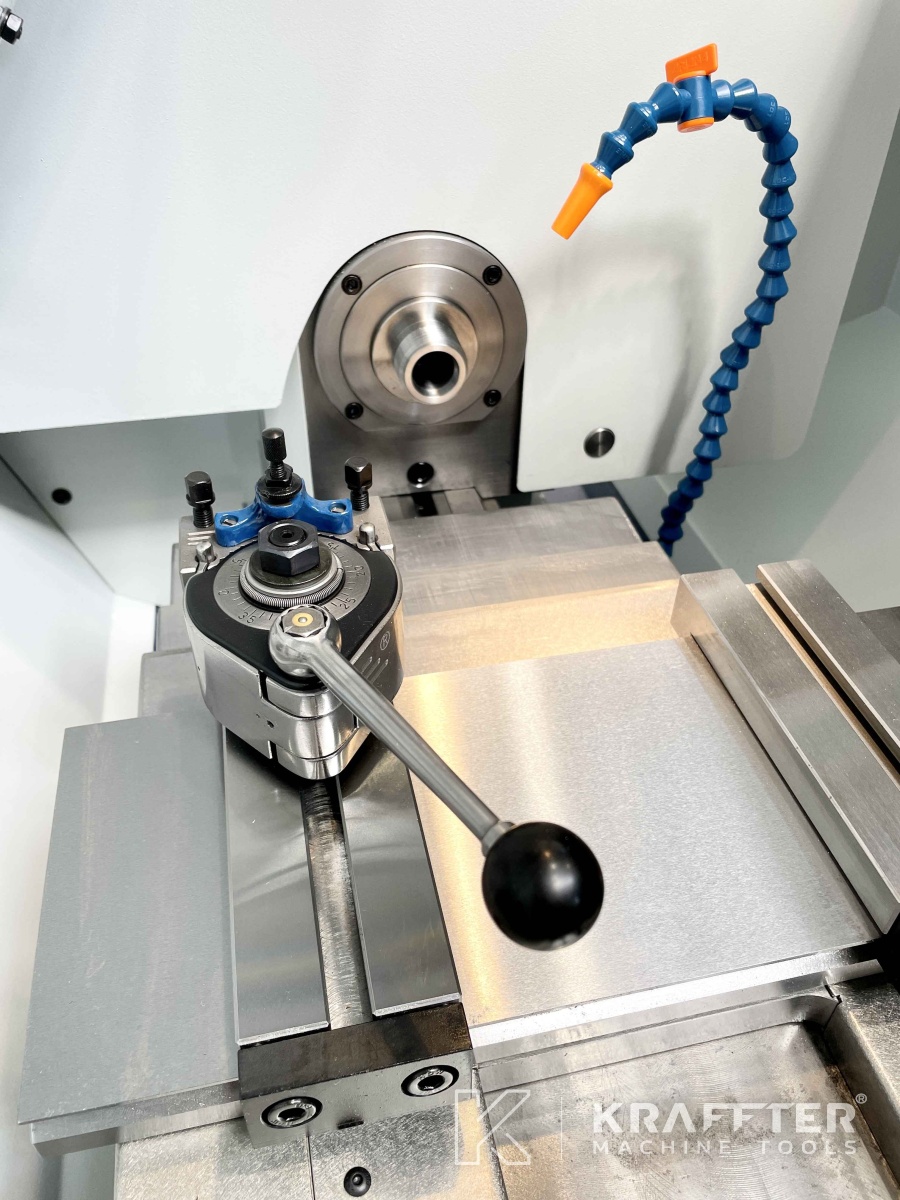

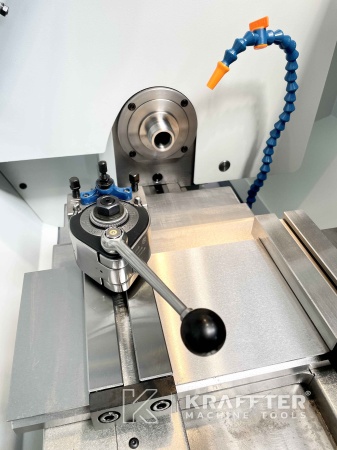

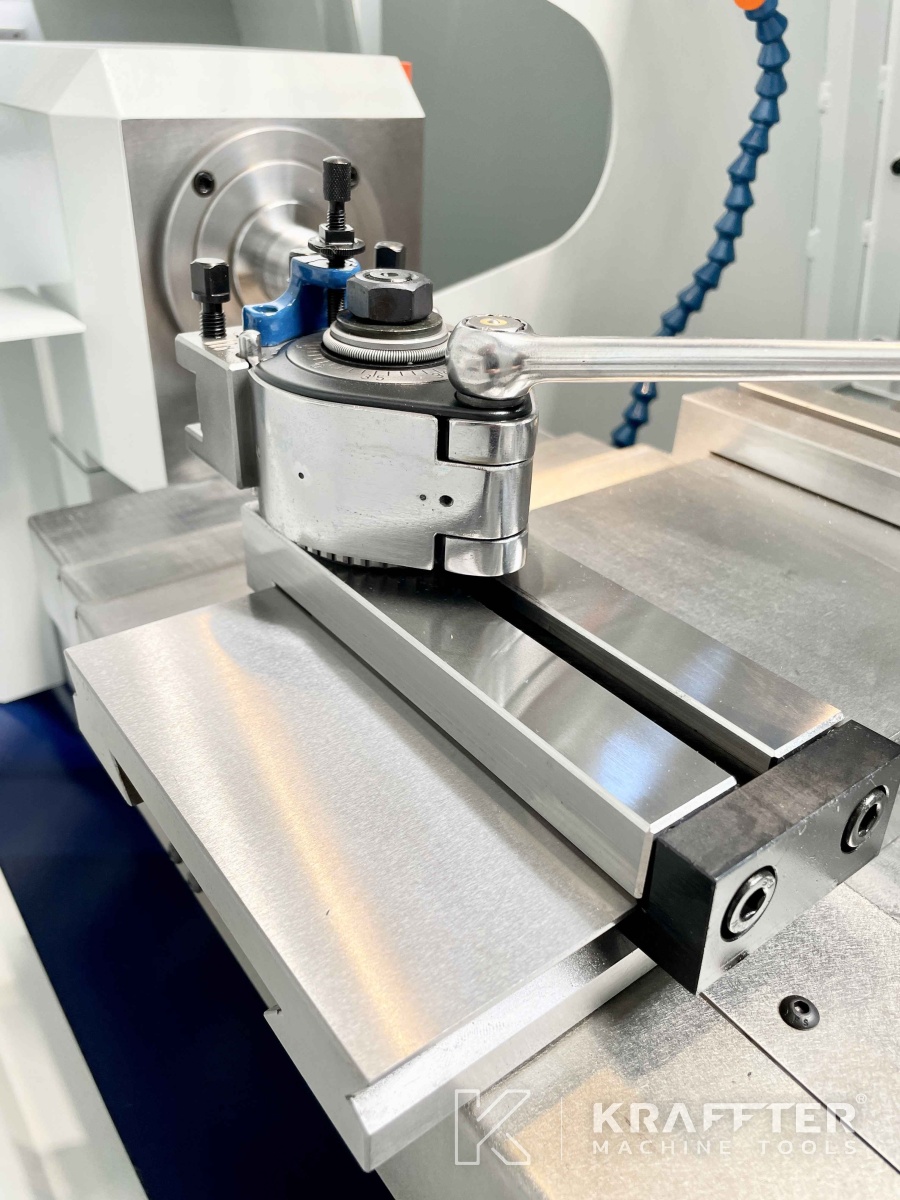

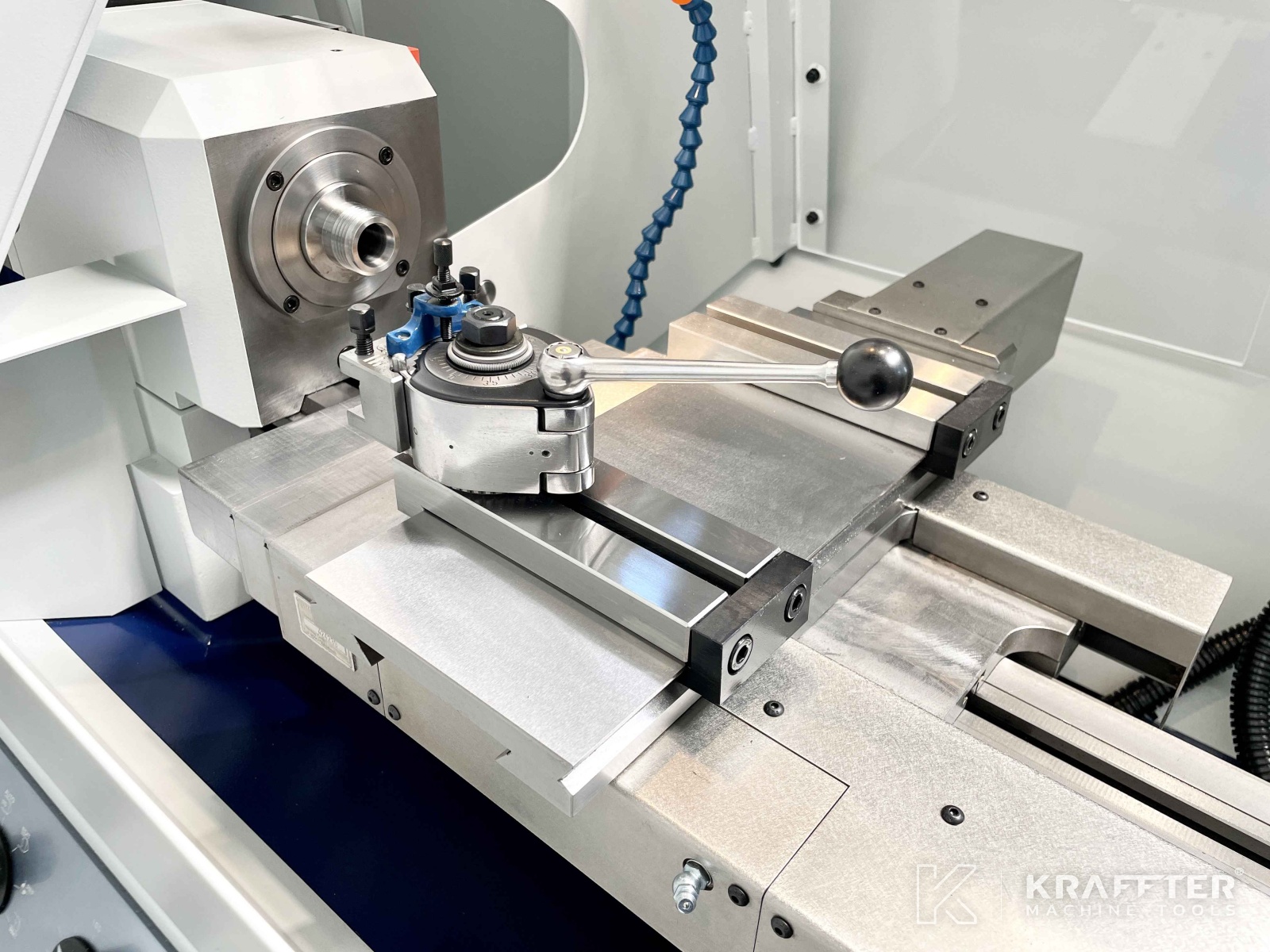

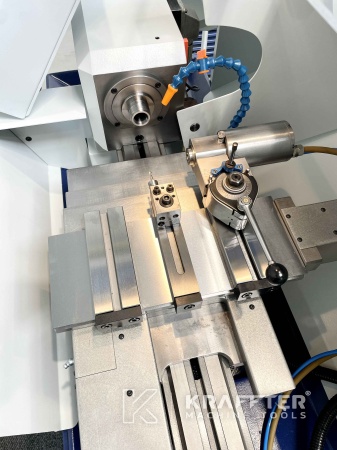

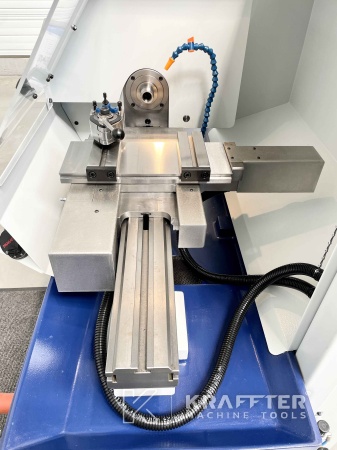

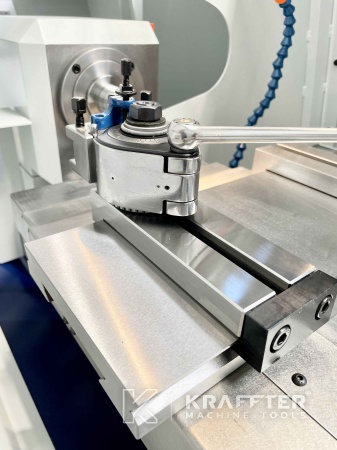

x1 tourelle à serrage rapide MULTIFIX type A - 0102-46200-000
x1 porte-outil pour burin max. 16x16 [mm] - 0102-46220-000

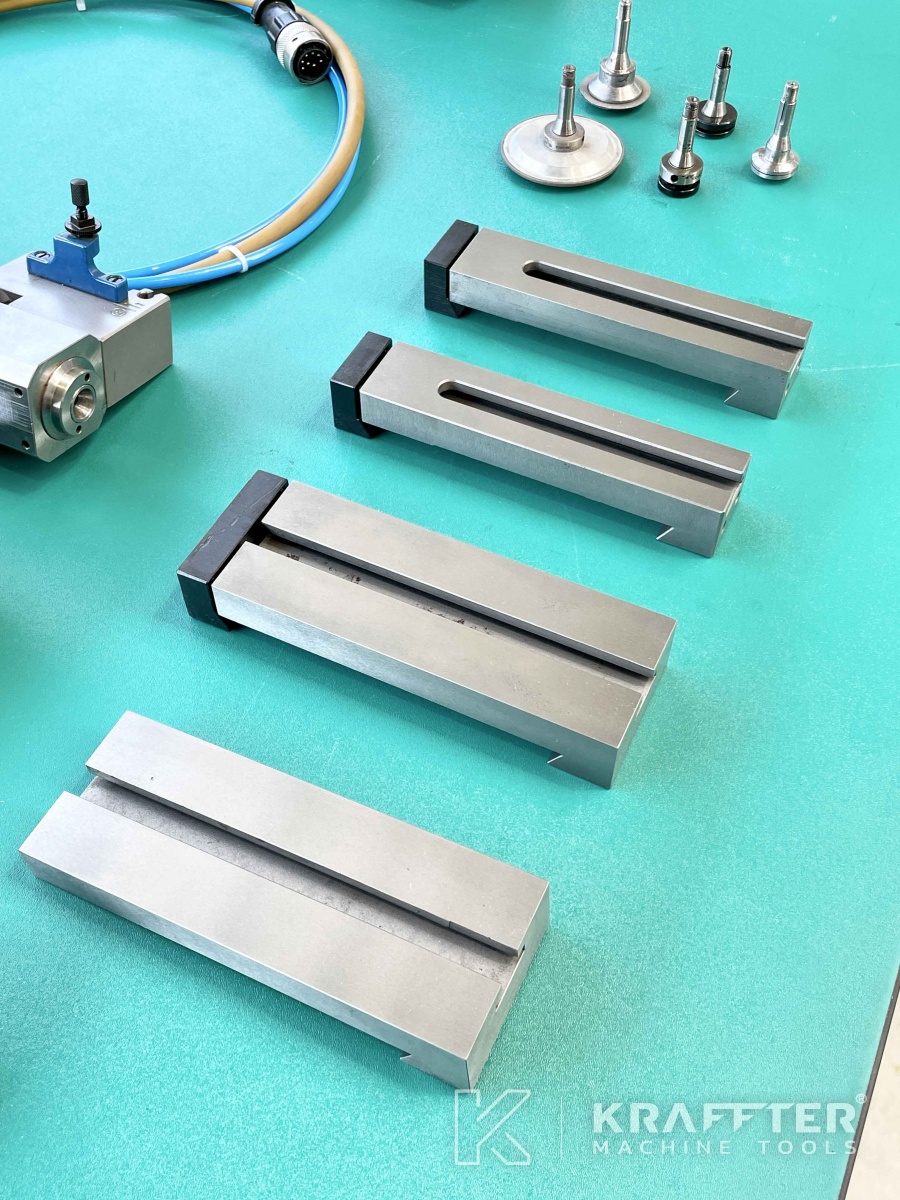

x4 semelles de porte-outil radial ou frontal, largeur 60 [mm], rainure à T - 0104-46130-000
x2 semelles de porte-outil, largeur 36 [mm], rainure à T - 0104-46210-000
x1 porte-outil réglable pour 2 porte-pinces avec réglage vertical - 0104-46080-000

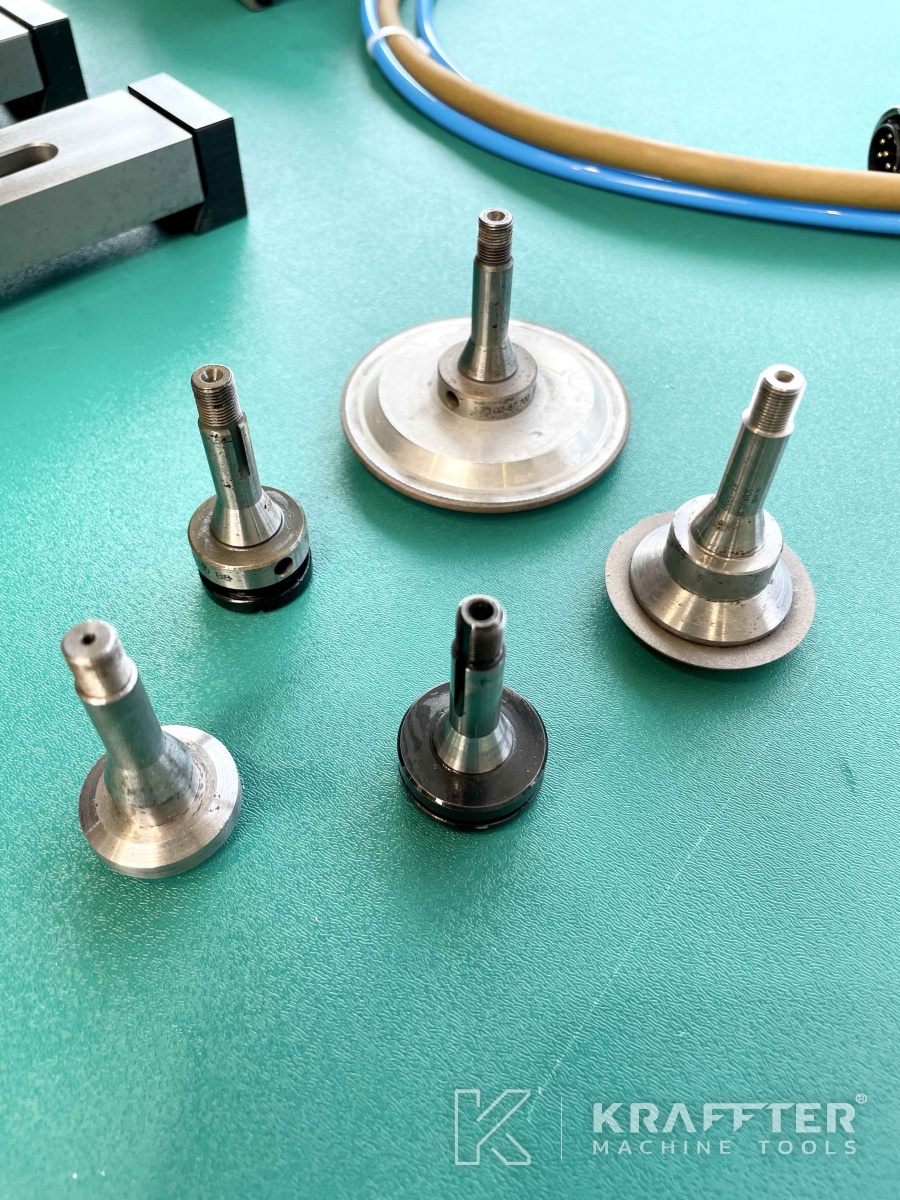

x5 tasseaux porte-meule B8 Ø10 [mm] - 0102-87700-000

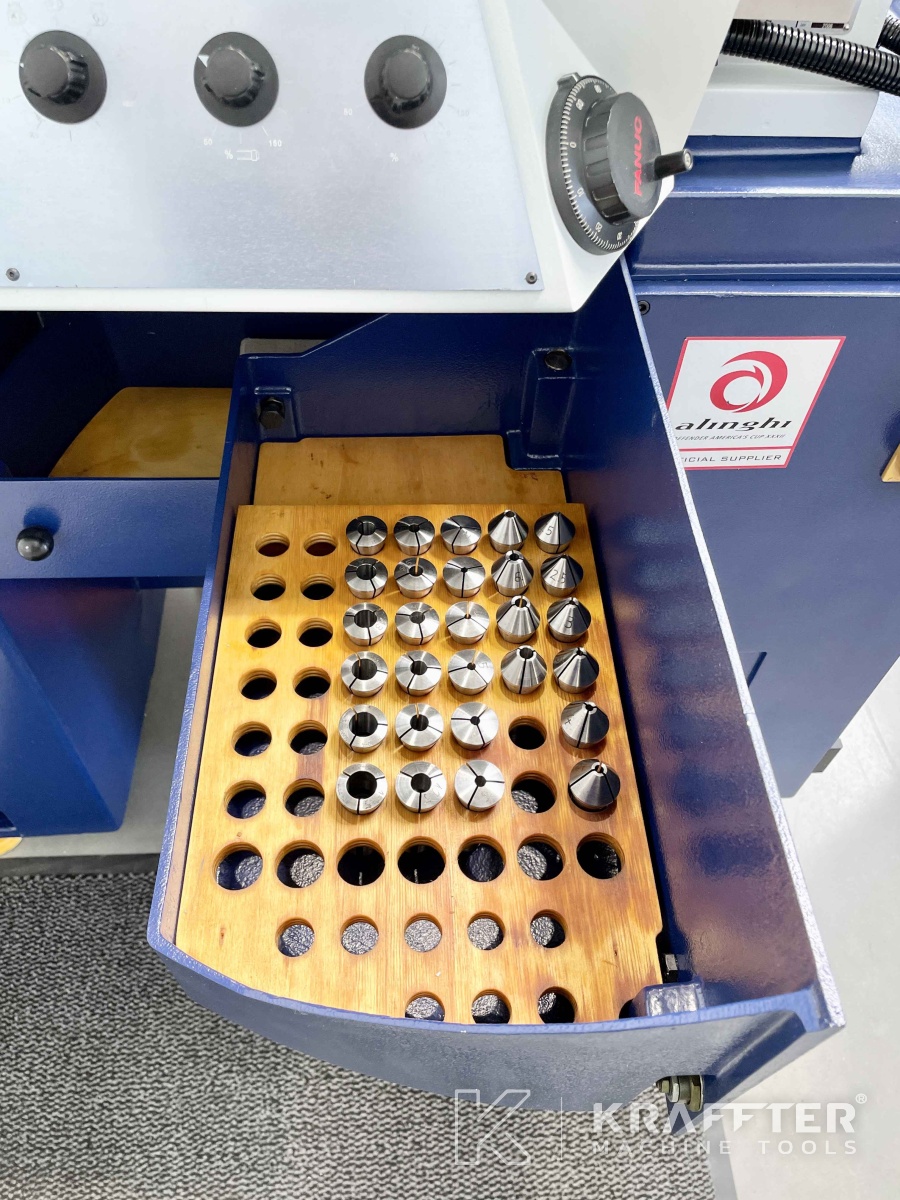

x18 pinces W20
x10 pinces W20 à bec long

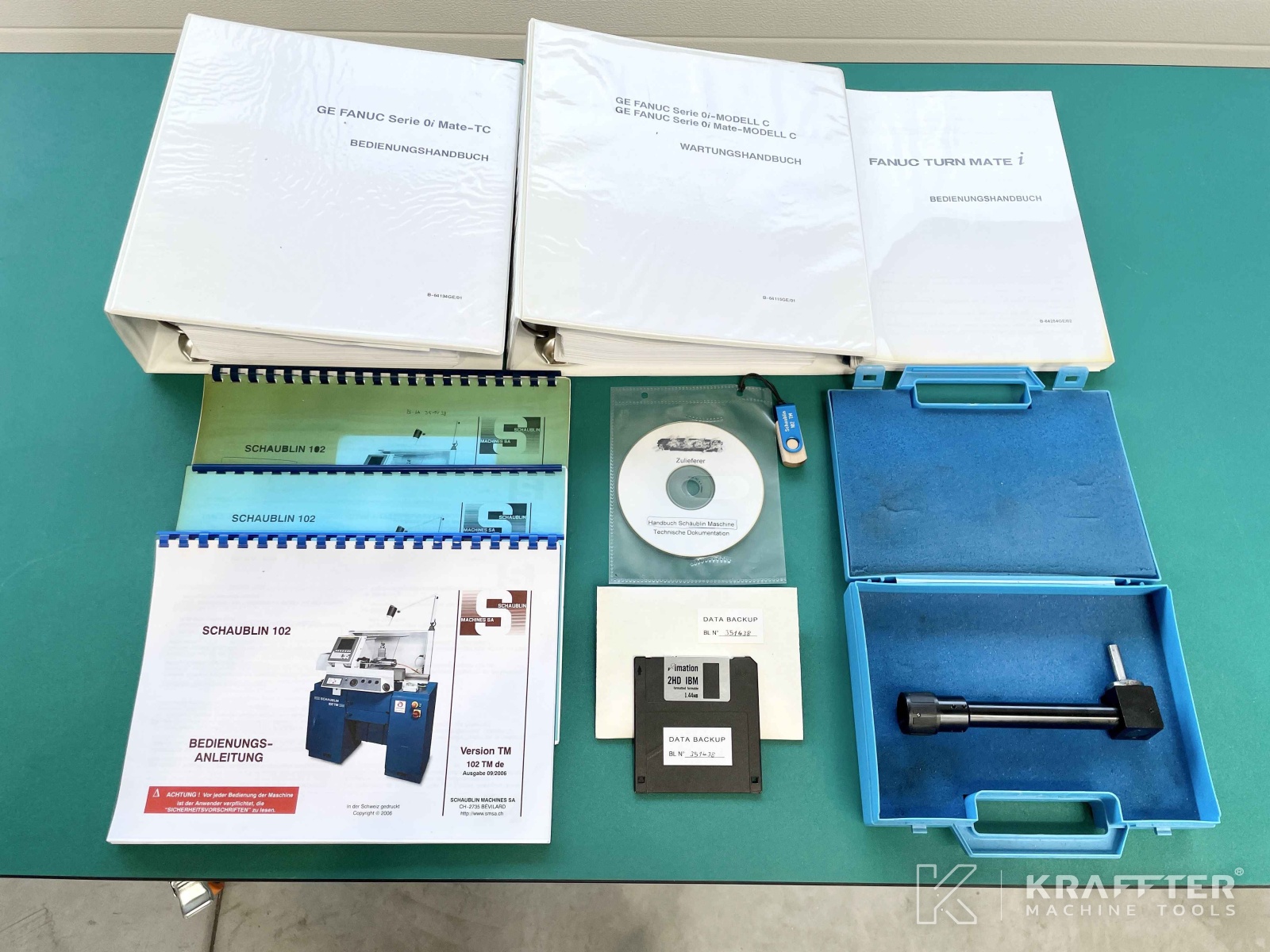

x1 microscope de centrage MARCEL AUBERT
x1 sauvegarde paramètres
x1 manuel "Schémas électriques"
x1 catalogues "Accessoires"
Divers manuels techniques (SCHAUBLIN, FANUC...)
