Vendu

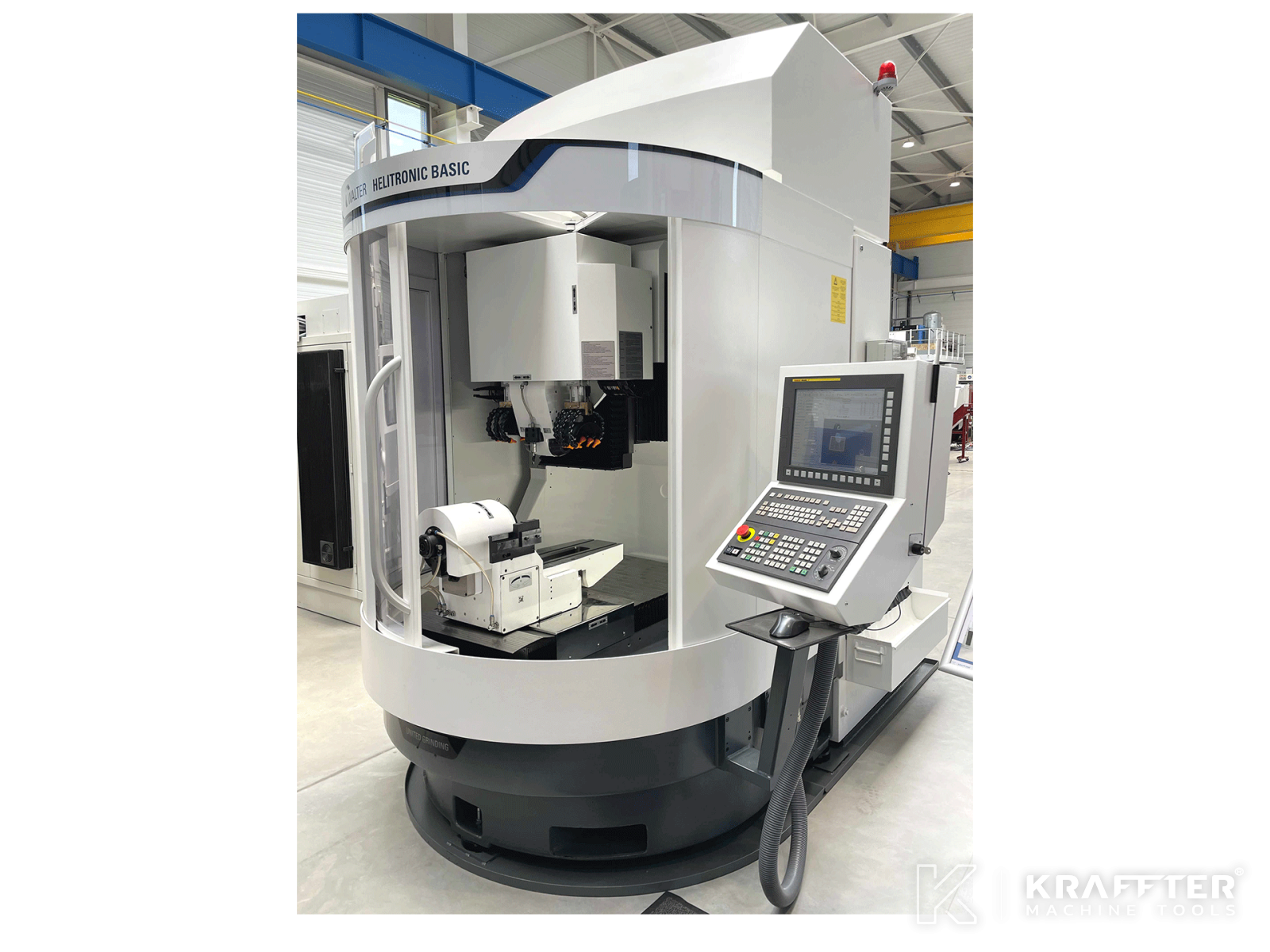

Type de machine : Affûteuse CNC
Marque : WALTER
N° Stock : 90085
Modèle : Helitronic Basic
Année : 2017
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

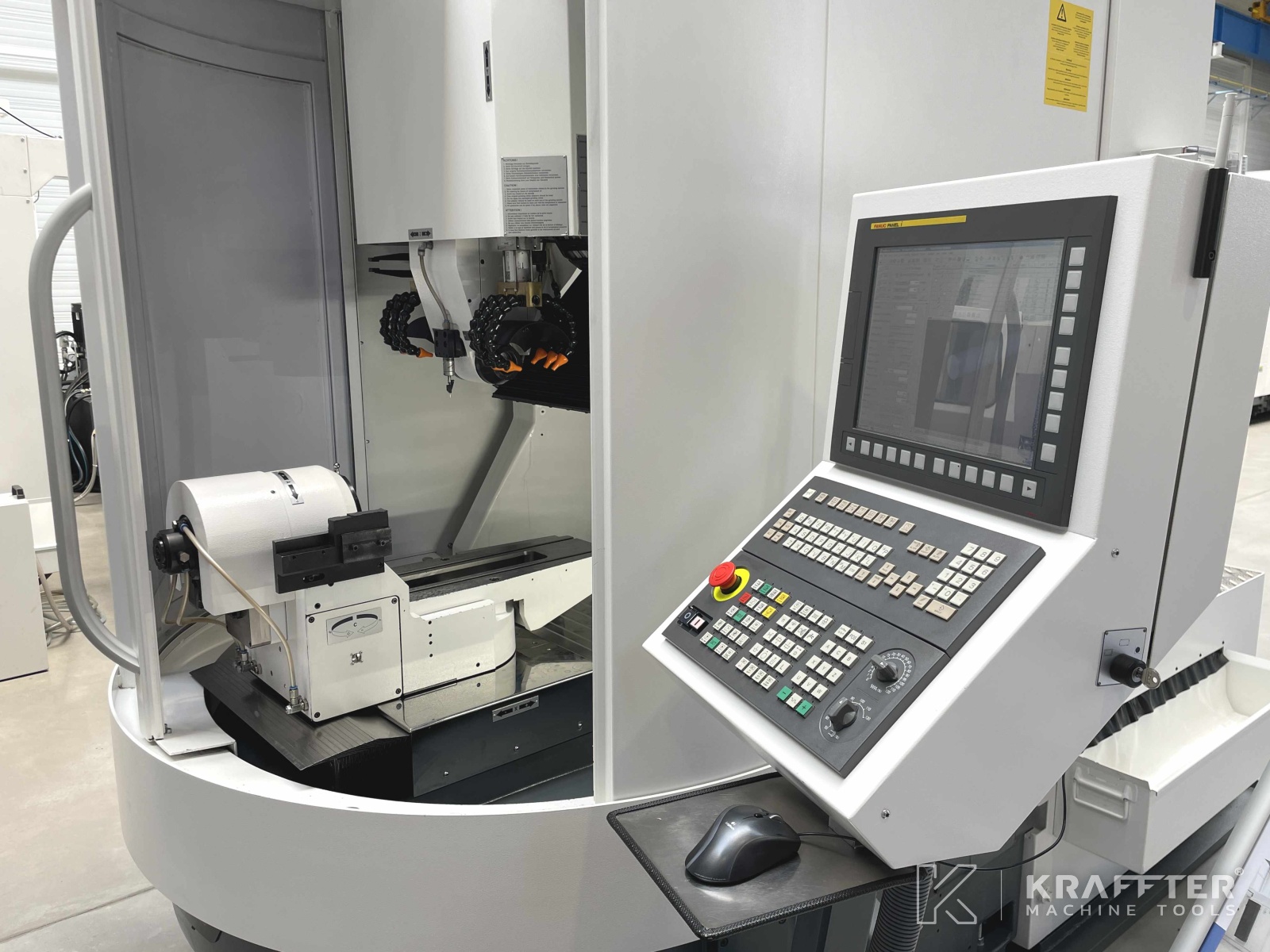

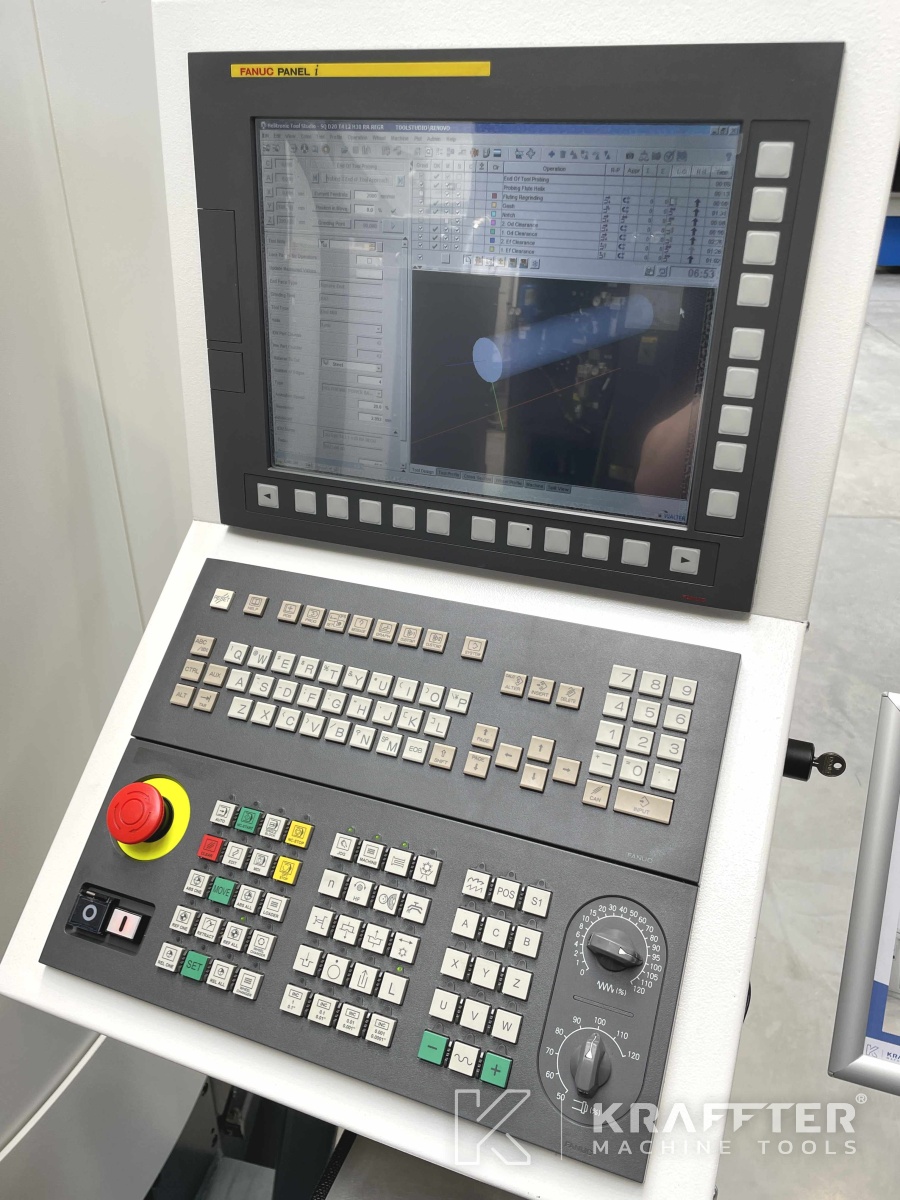

Type de CN
FANUC
Version software installée
Helitronic Tool Studio 2.1 R5
Nombre d’axes
5
Course axe X
470 [mm]
Course axe Y
330 [mm]
Course axe Z
640 [mm]
Vitesse déplacement rapide X, Y et Z
15000 [mm/min]
Axe A
360 [°]
Axe C
+/- 200 [°]
Longueur maxi. pièce : process complet d'affûtage
255 [mm]
Longueur maxi. pièce : rectification cylindrique
350 [mm]
Longueur maxi. pièce : rectification face
280 [mm]
Diamètre maxi. d'affûtage
320 [mm]
Diamètre maxi. d'affûtage avec table
290 [mm]

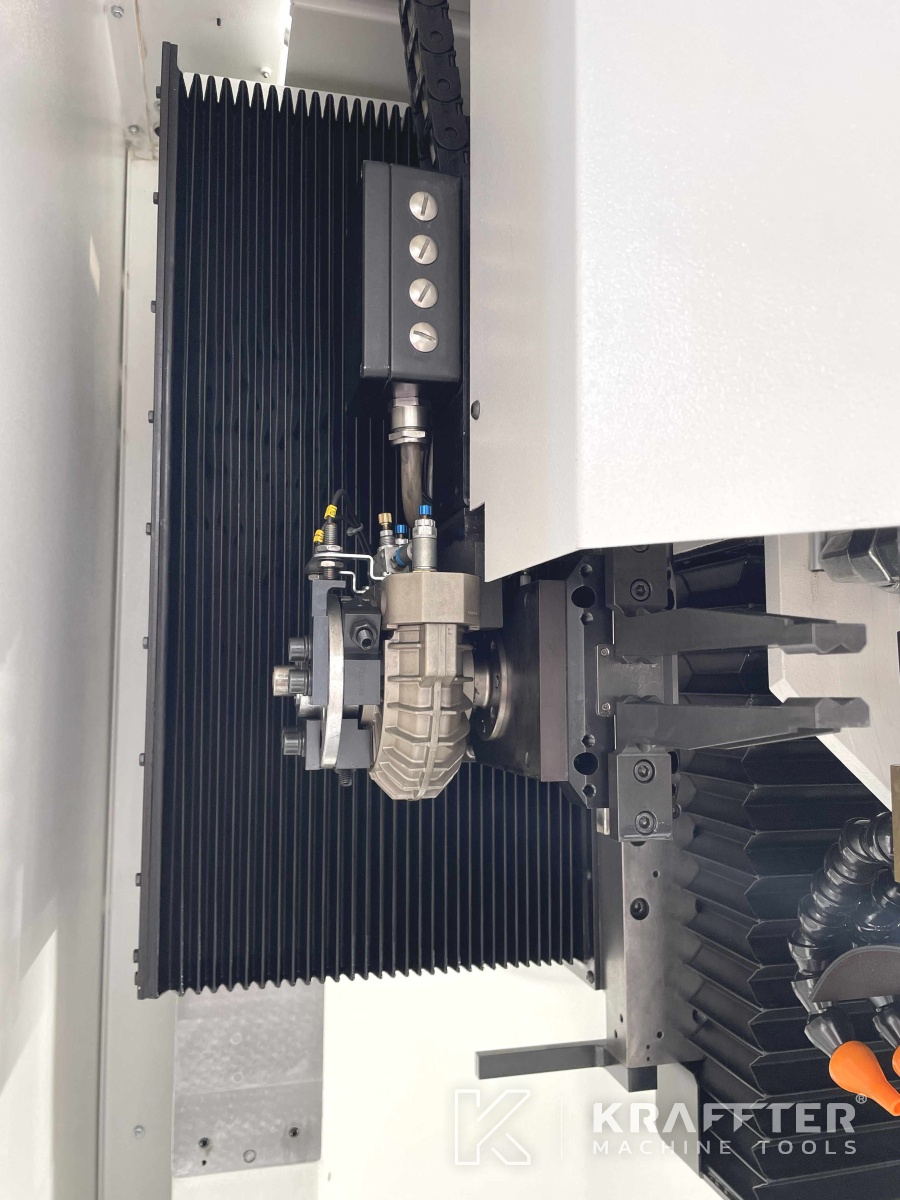

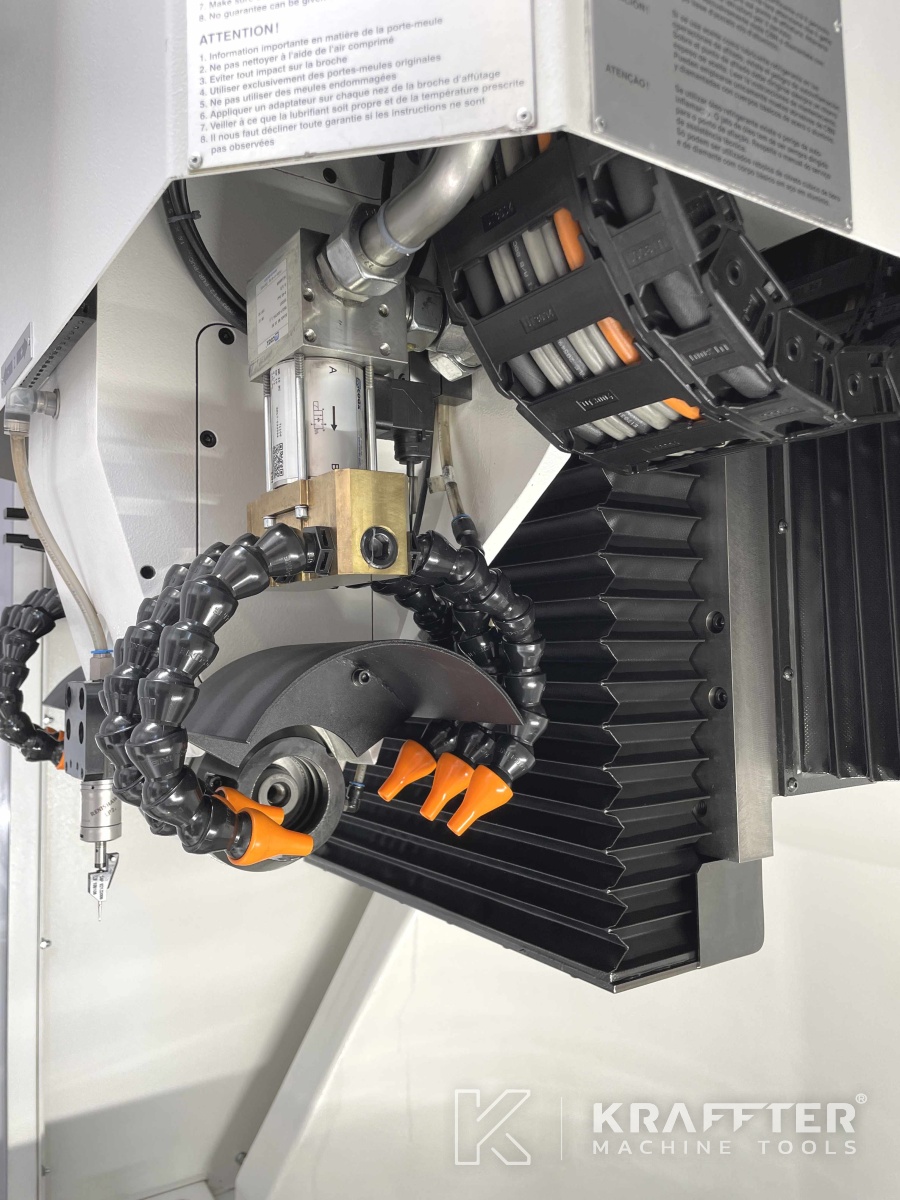

Attachement broche porte-meule
NCT
Diamètre de broche porte-meule
70 [mm]
Vitesse broche porte-meule
10500 [tr/min]
Puissance broche porte-meule
7 [kW]
Diamètre maxi. meule
150 [mm]

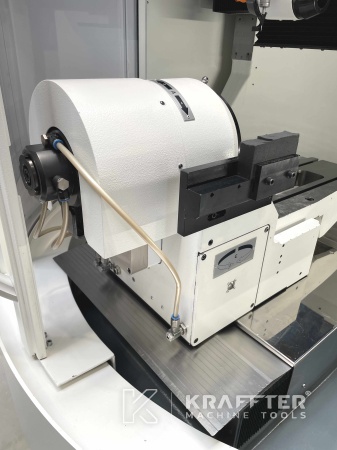

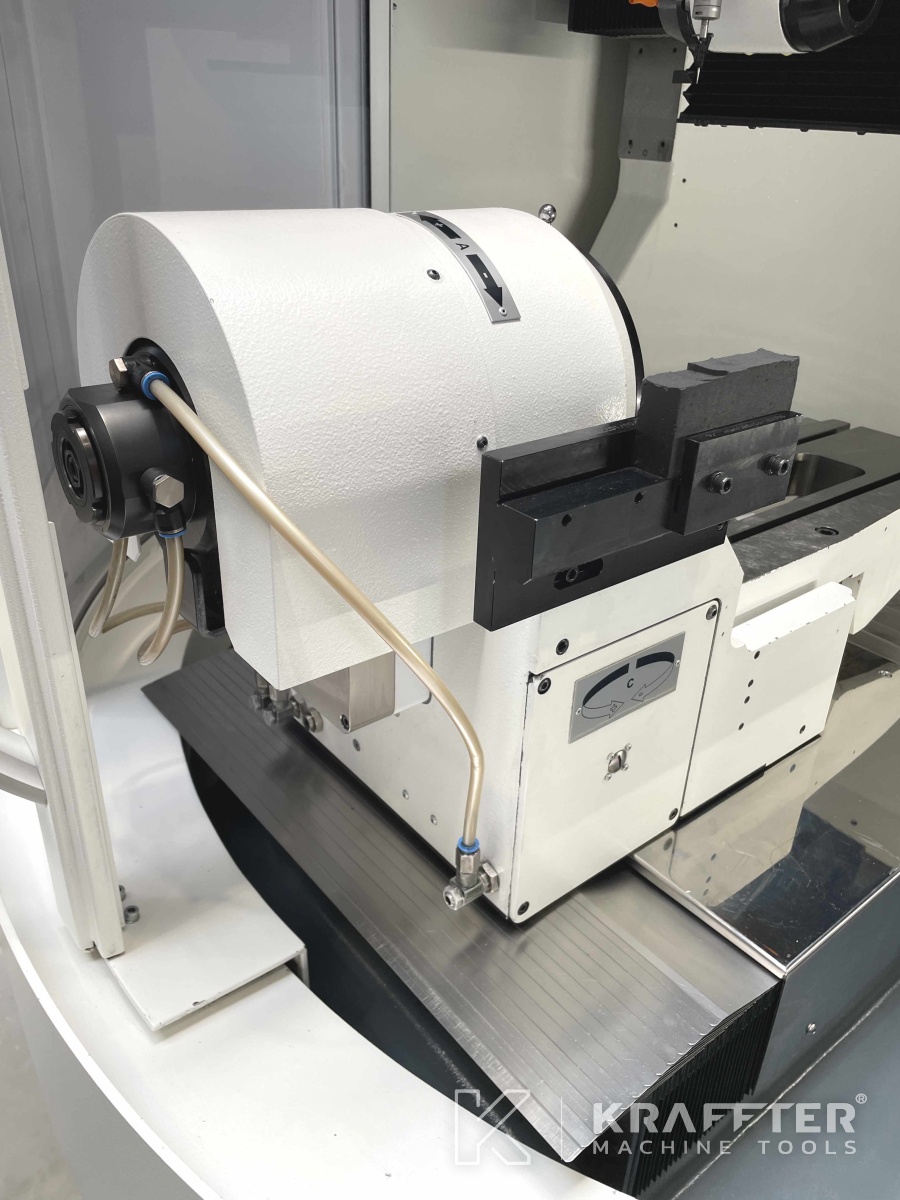

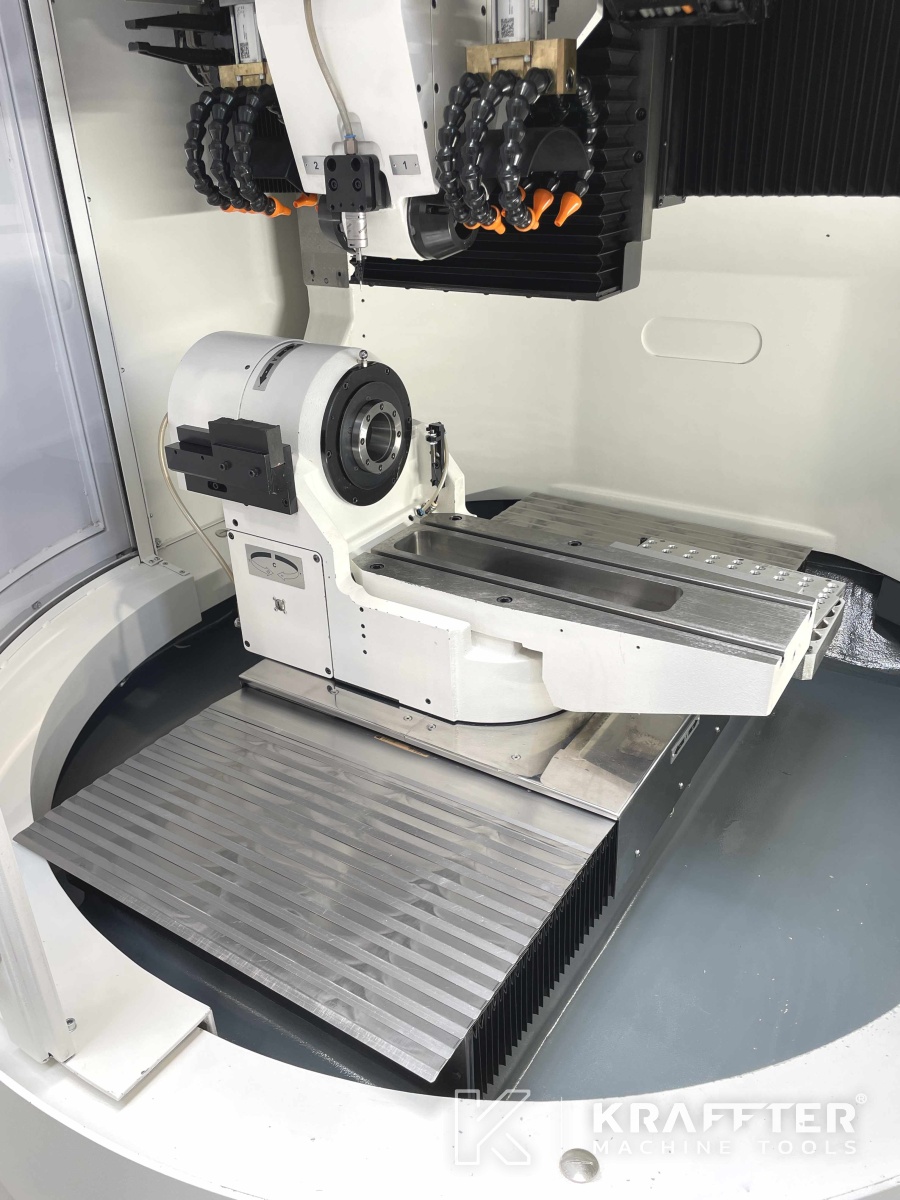

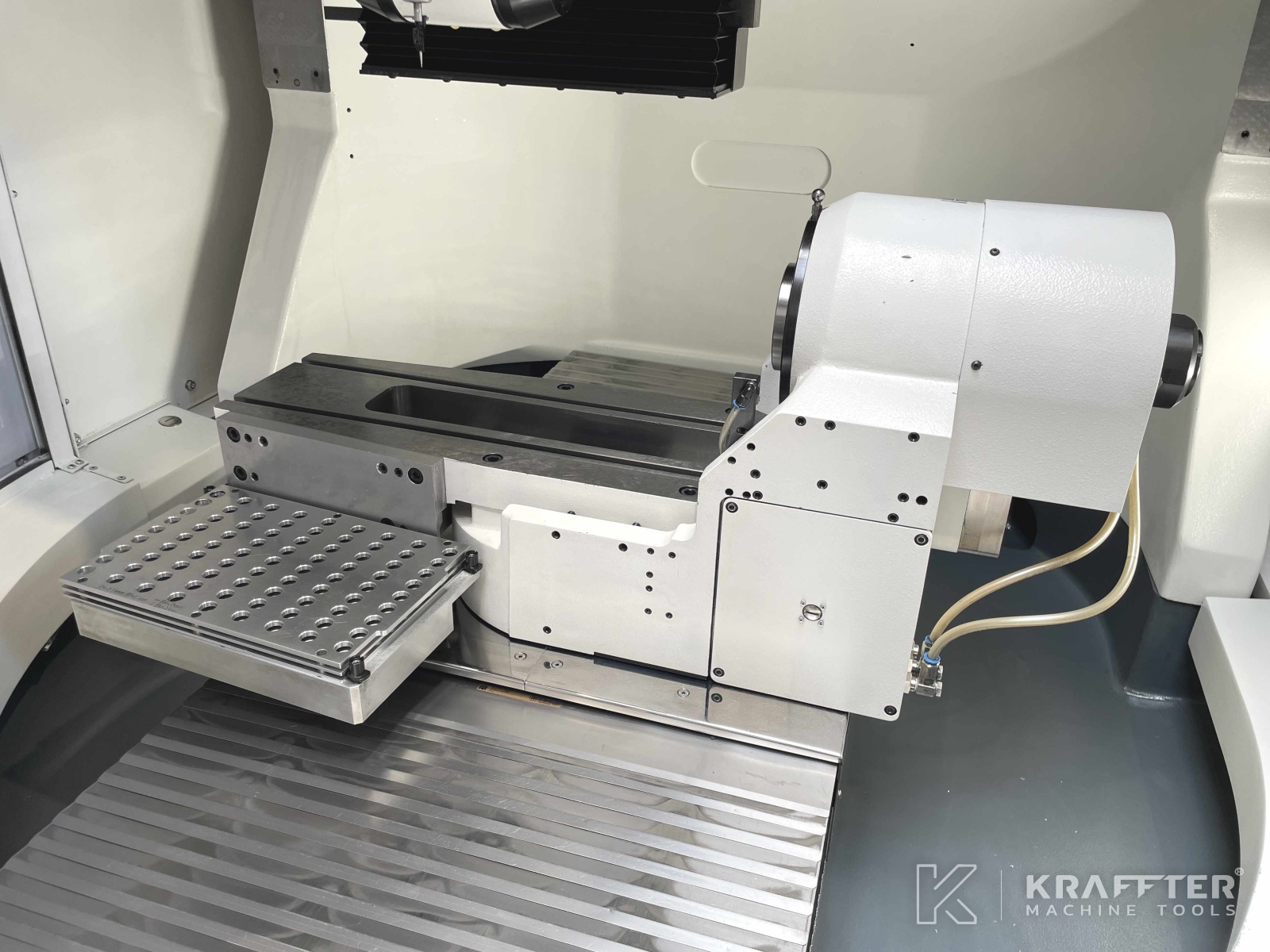

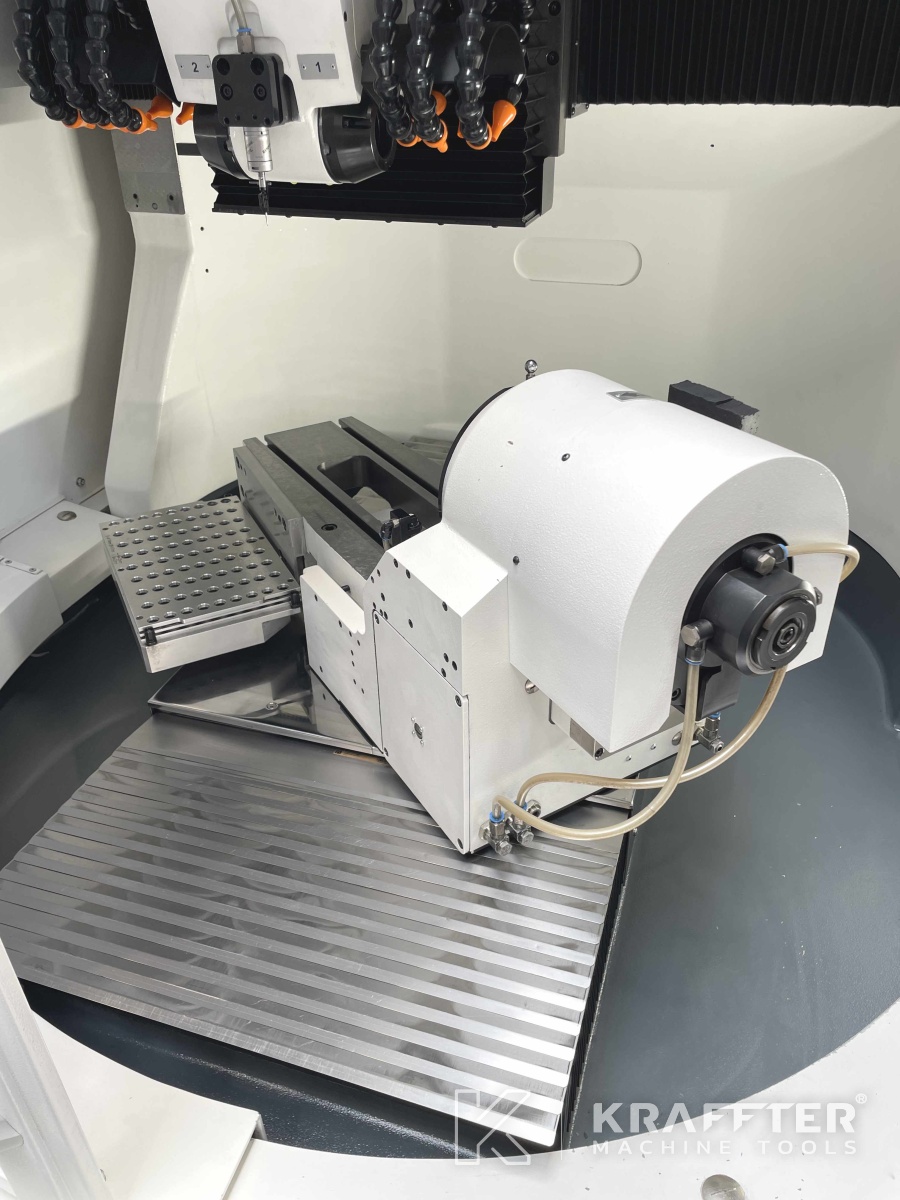

Nez de broche porte-pièce
ISO 50
Vitesse maxi. broche porte-pièce
750 [tr/min]
Poids maxi. admissible poupée porte-pièce
20 [Kg]
Ecran couleur tactile
15 ["]

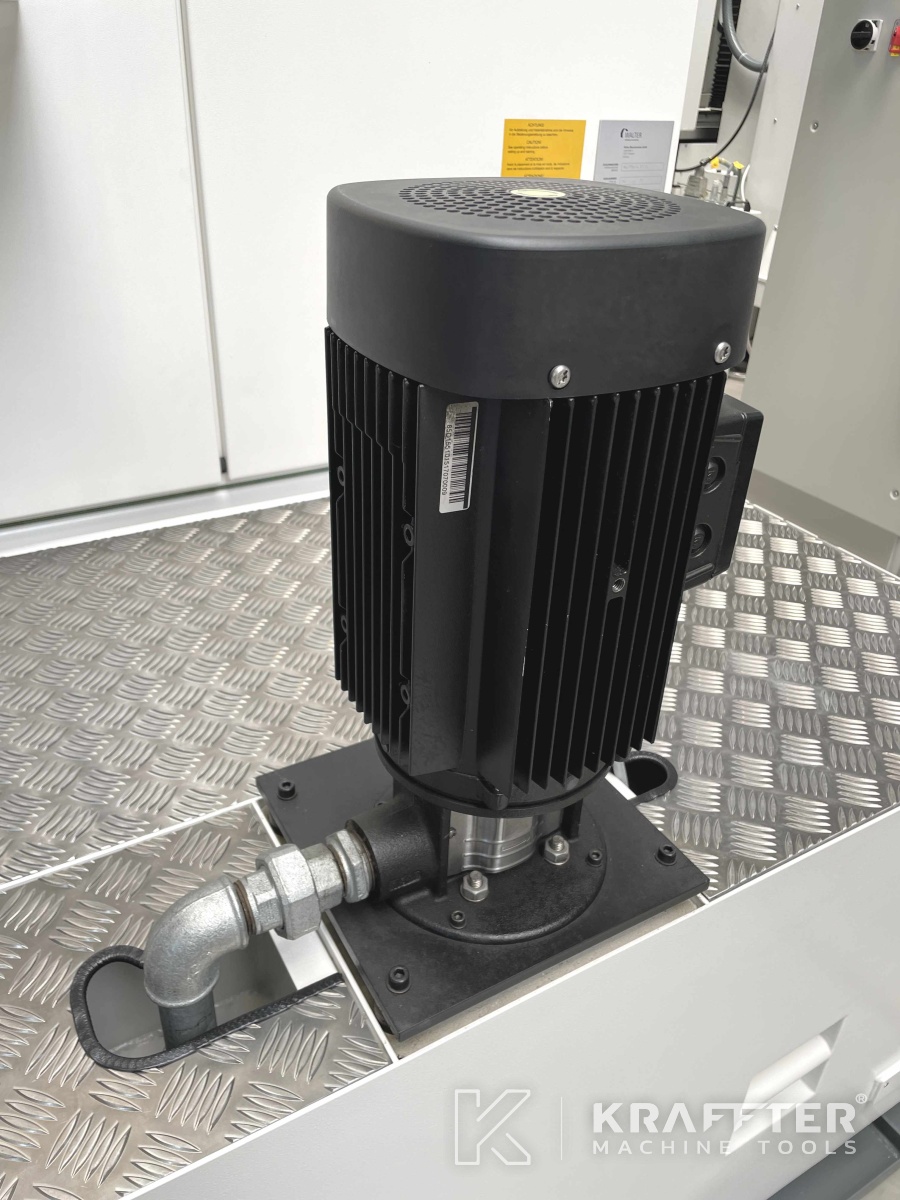

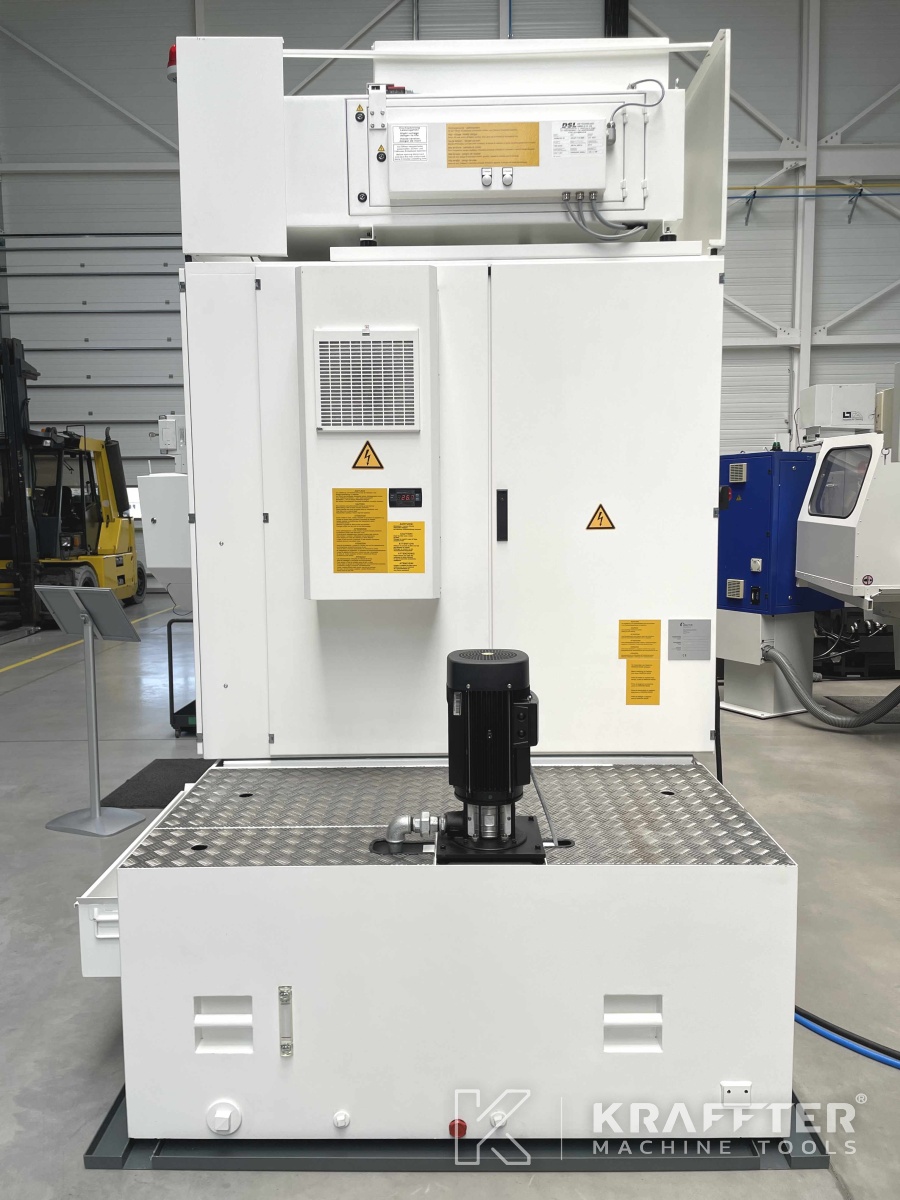

Pression pompe d'arrosage
7 [bars]
Débit pompe d'arrosage
80 [l/min]
Capacité bac d'arrosage
350 [l]
Tension d'alimentation
400 [V]
Puissance installée
20 [kVA]
Poids
4500 [Kg]
ÉQUIPEMENTS / OPTIONS INCLUS:

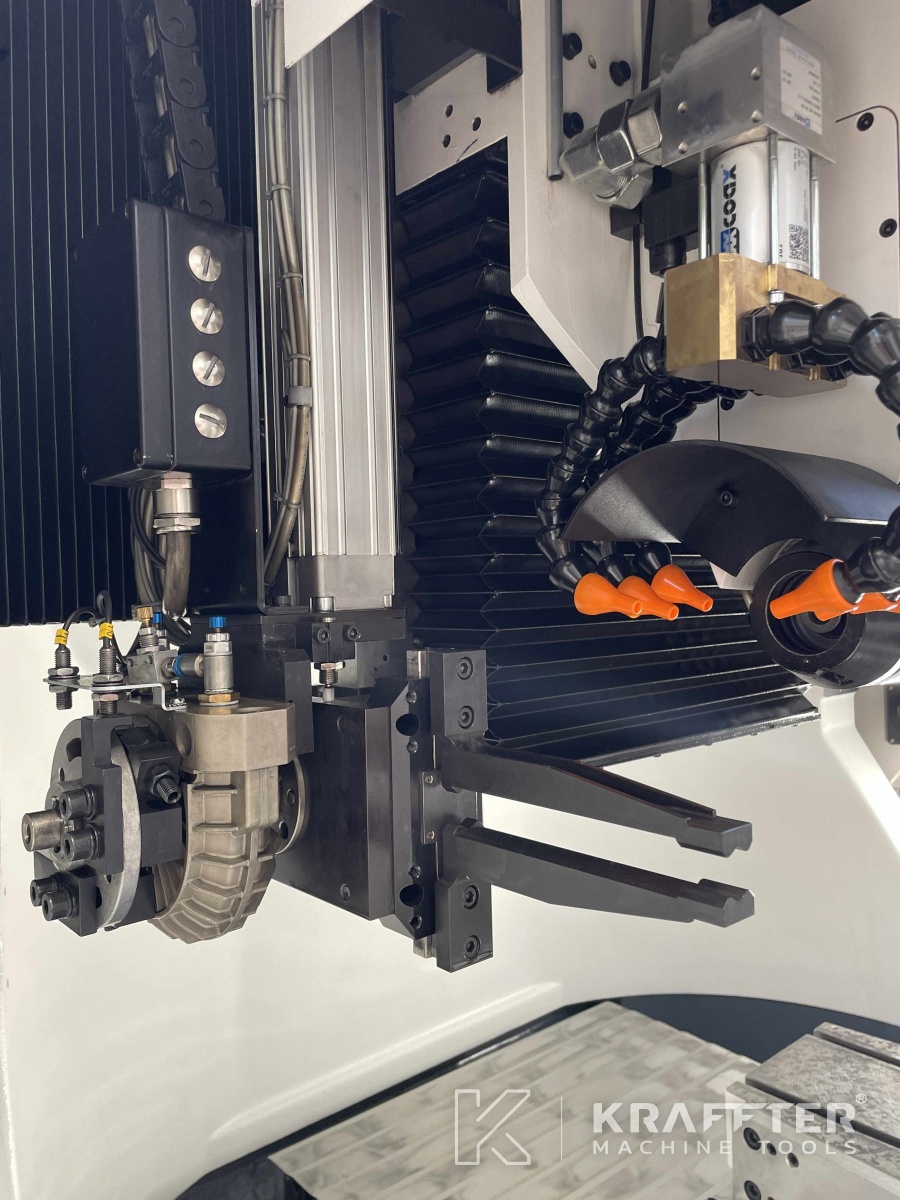

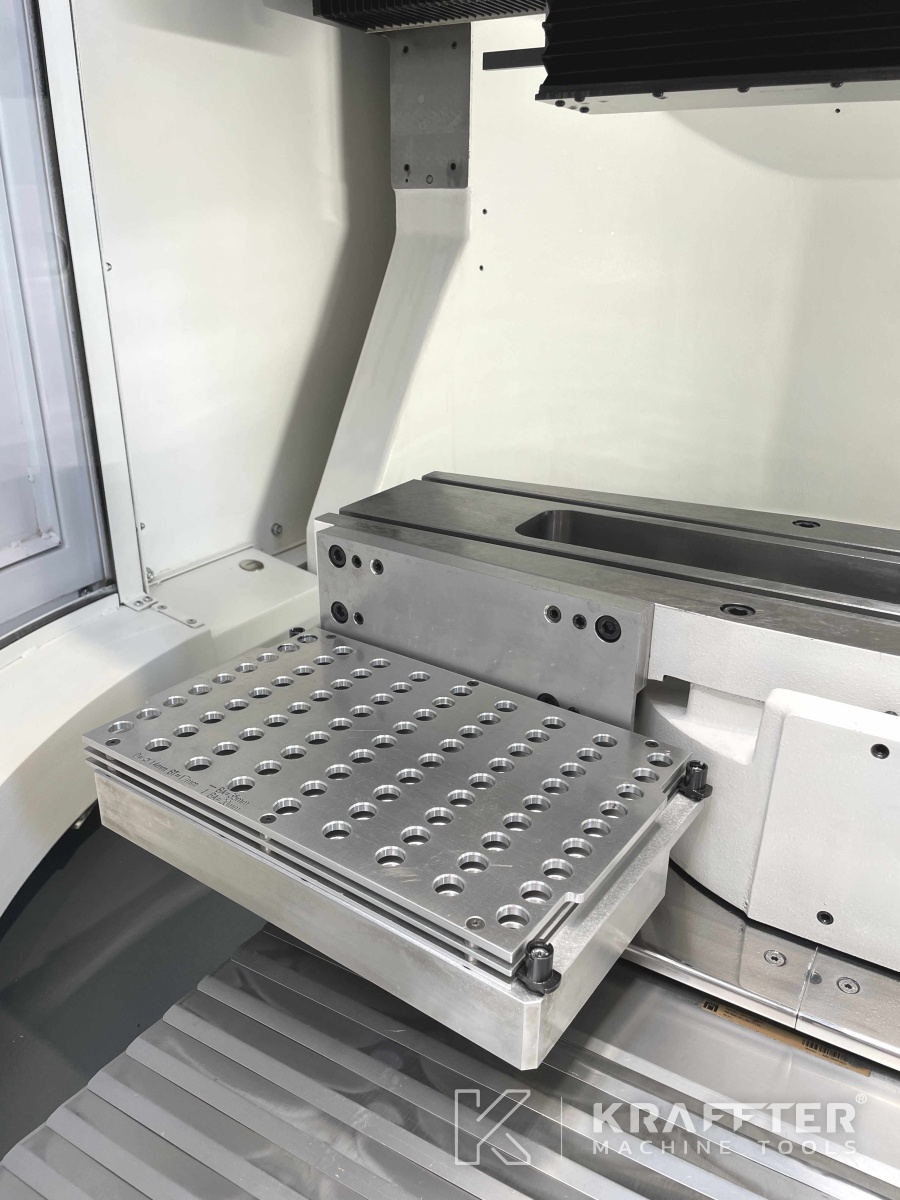

x1 chargeur d'outils à palette ECO LOADER PLUS : jusqu'à 165 outils admissibles

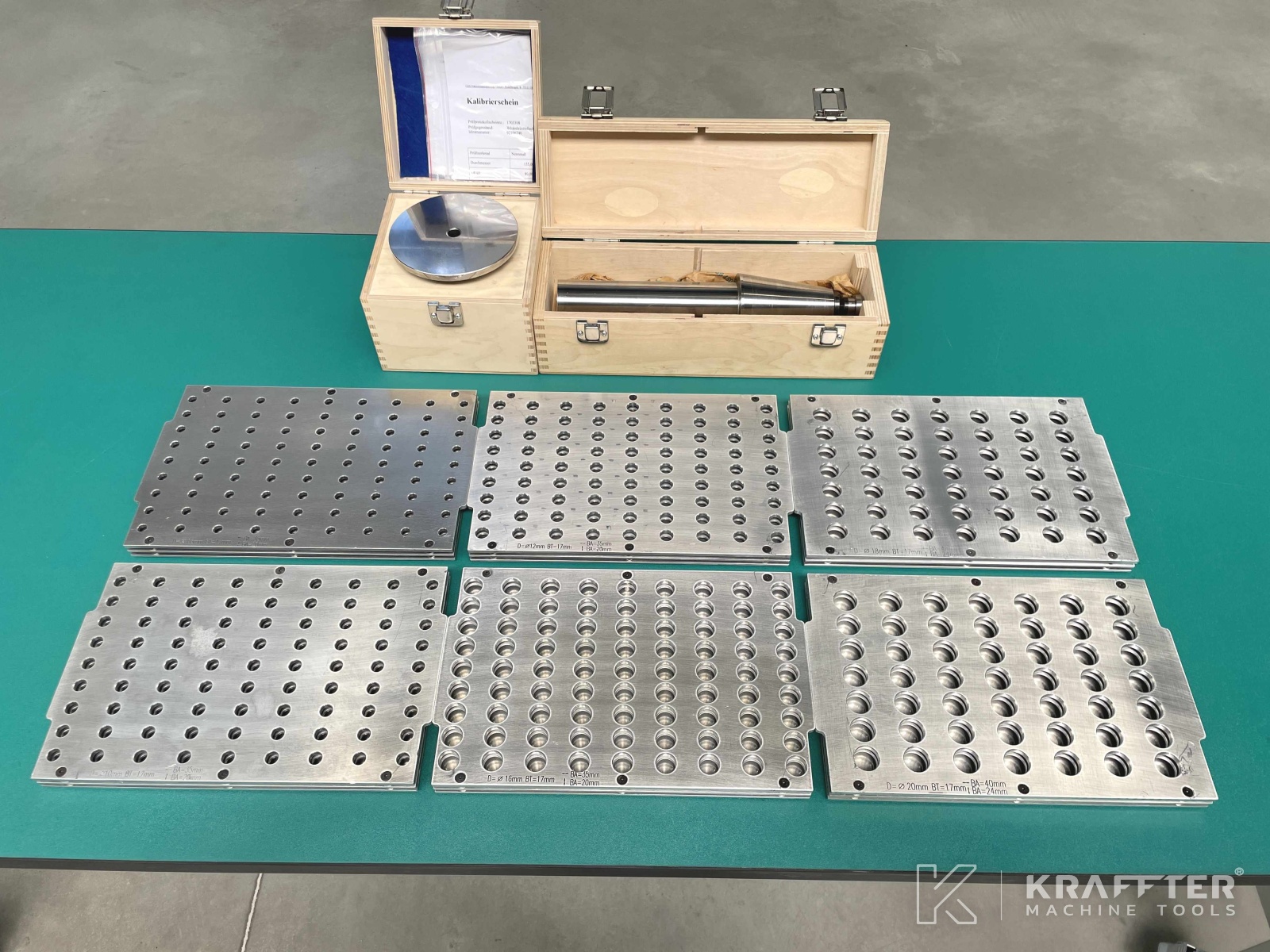

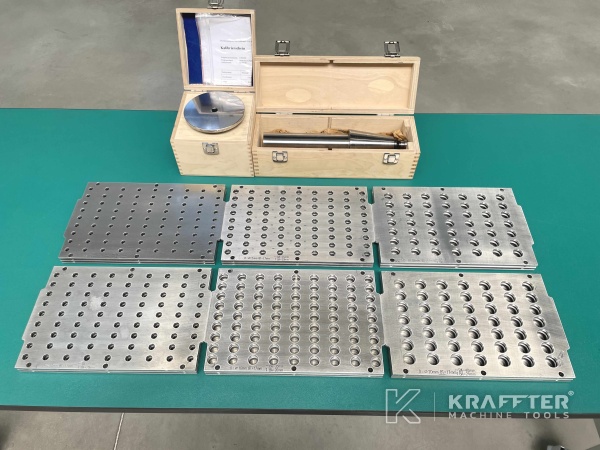

x1 palette pour ECO LOADER PLUS outils Ø8 [mm] - 81 positions
x1 palette pour ECO LOADER PLUS outils Ø10 [mm] - 81 positions
x1 palette pour ECO LOADER PLUS outils Ø12 [mm] - 81 positions
x1 palette pour ECO LOADER PLUS outils 14 [mm] - 81 positions
x1 palette pour ECO LOADER PLUS outils 16 [mm] - 81 positions
x1 palette pour ECO LOADER PLUS outils Ø18 [mm] - 49 positions
x1 palette pour ECO LOADER PLUS outils Ø20 [mm] - 49 positions

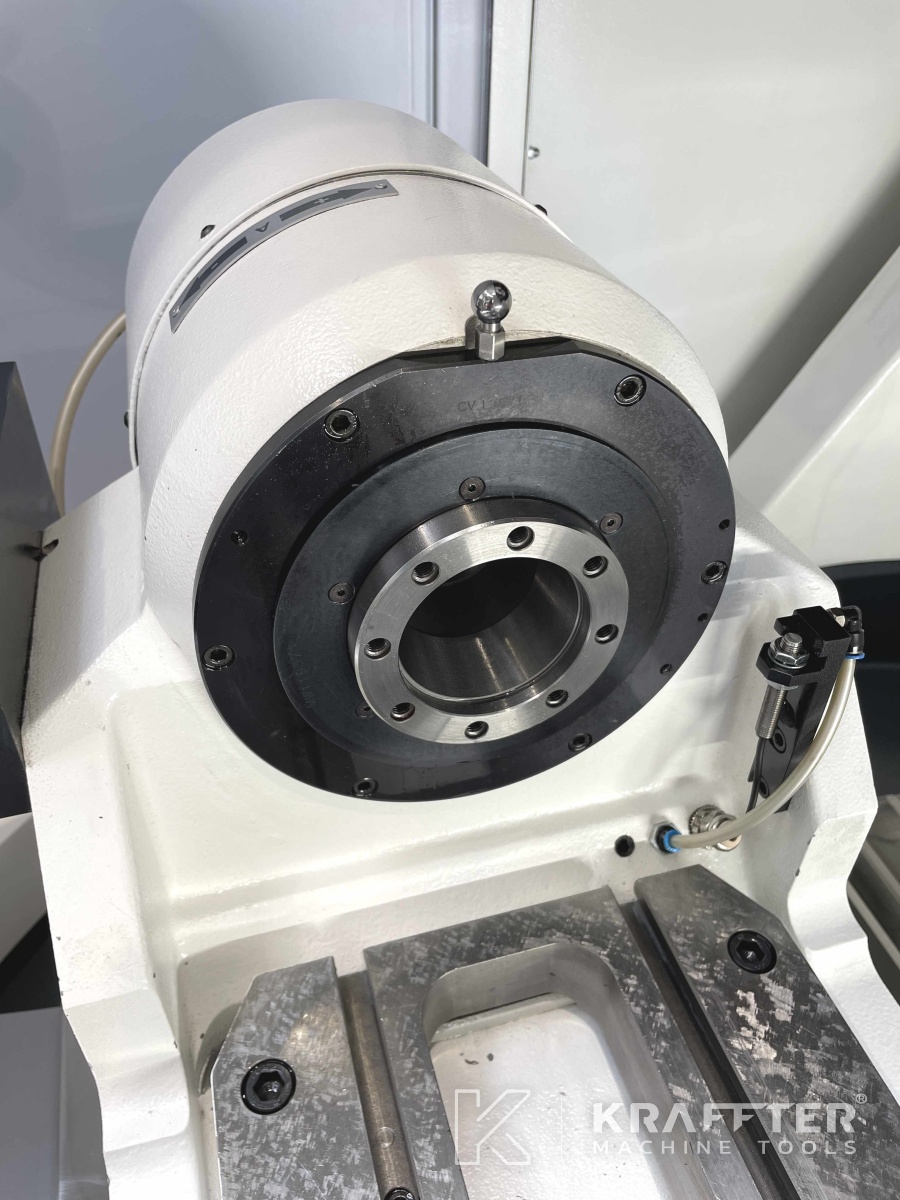

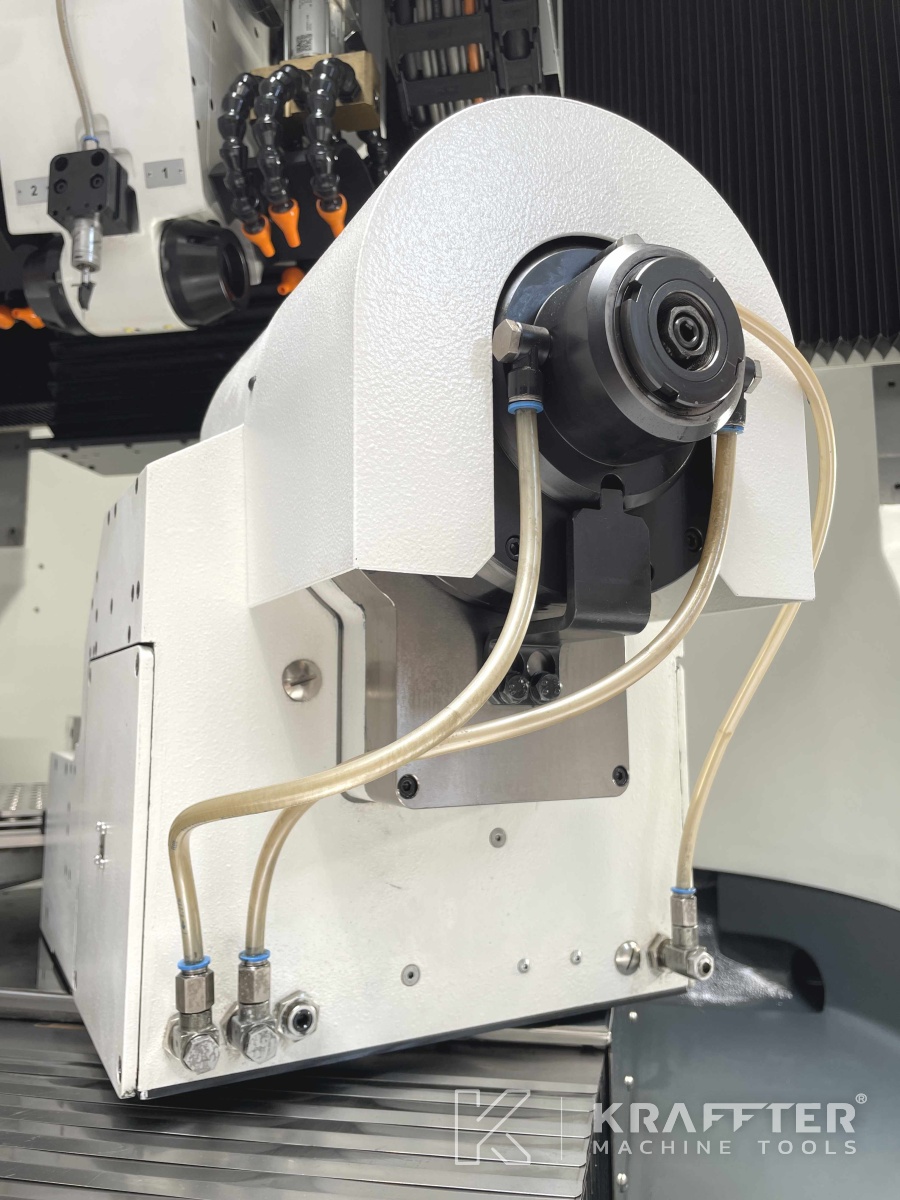

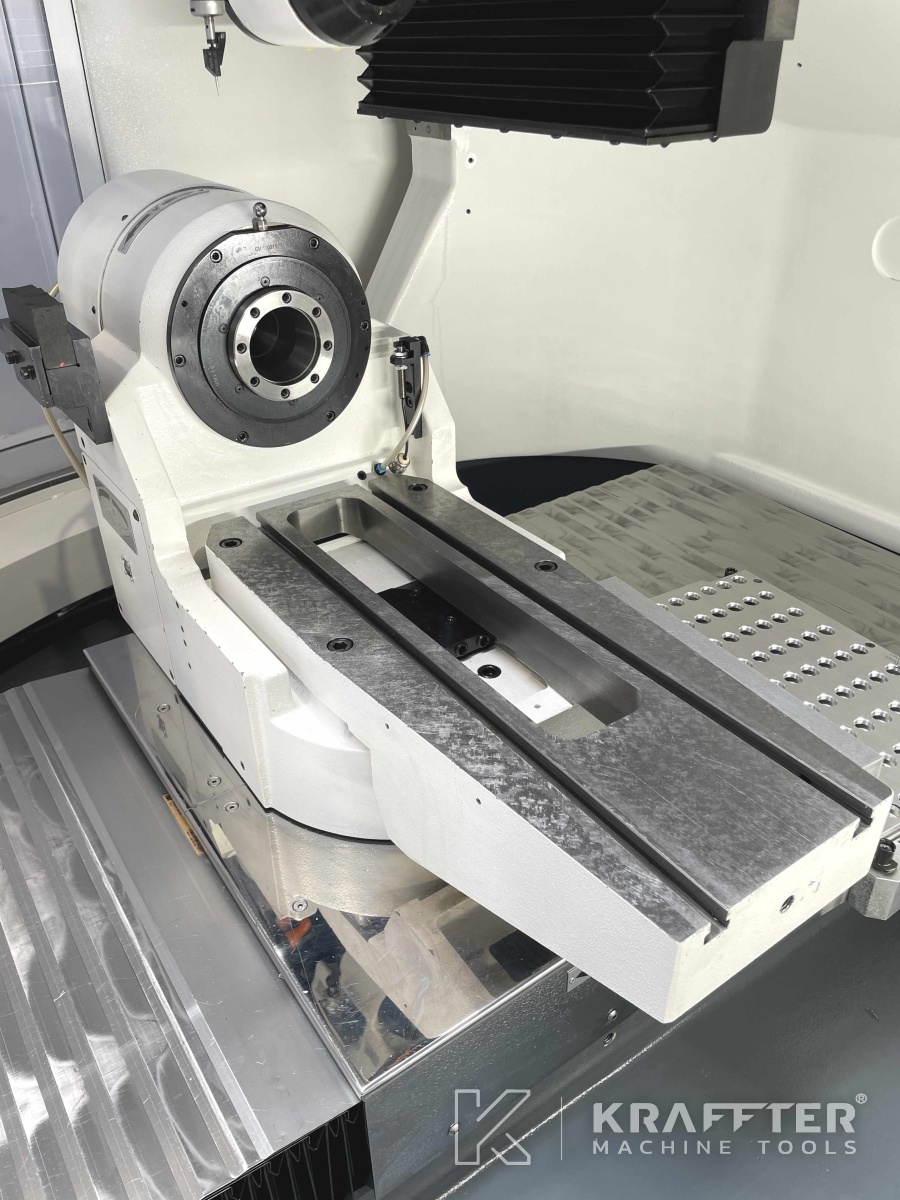

x1 axe A à moteur HOLLOWSHAFT (Torque motor 750 rpm)
x1 boule de calibration : calibration automatique des axes X, Y et Z.

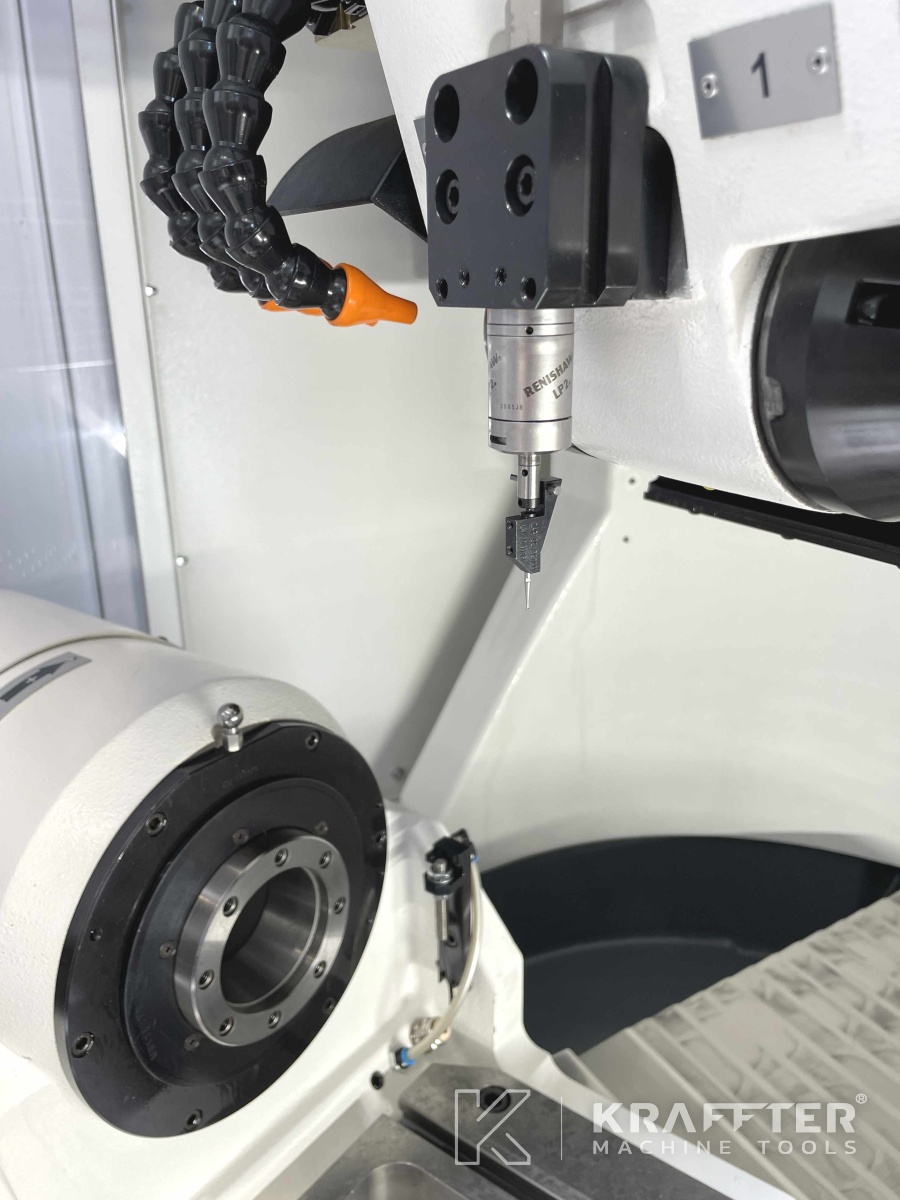

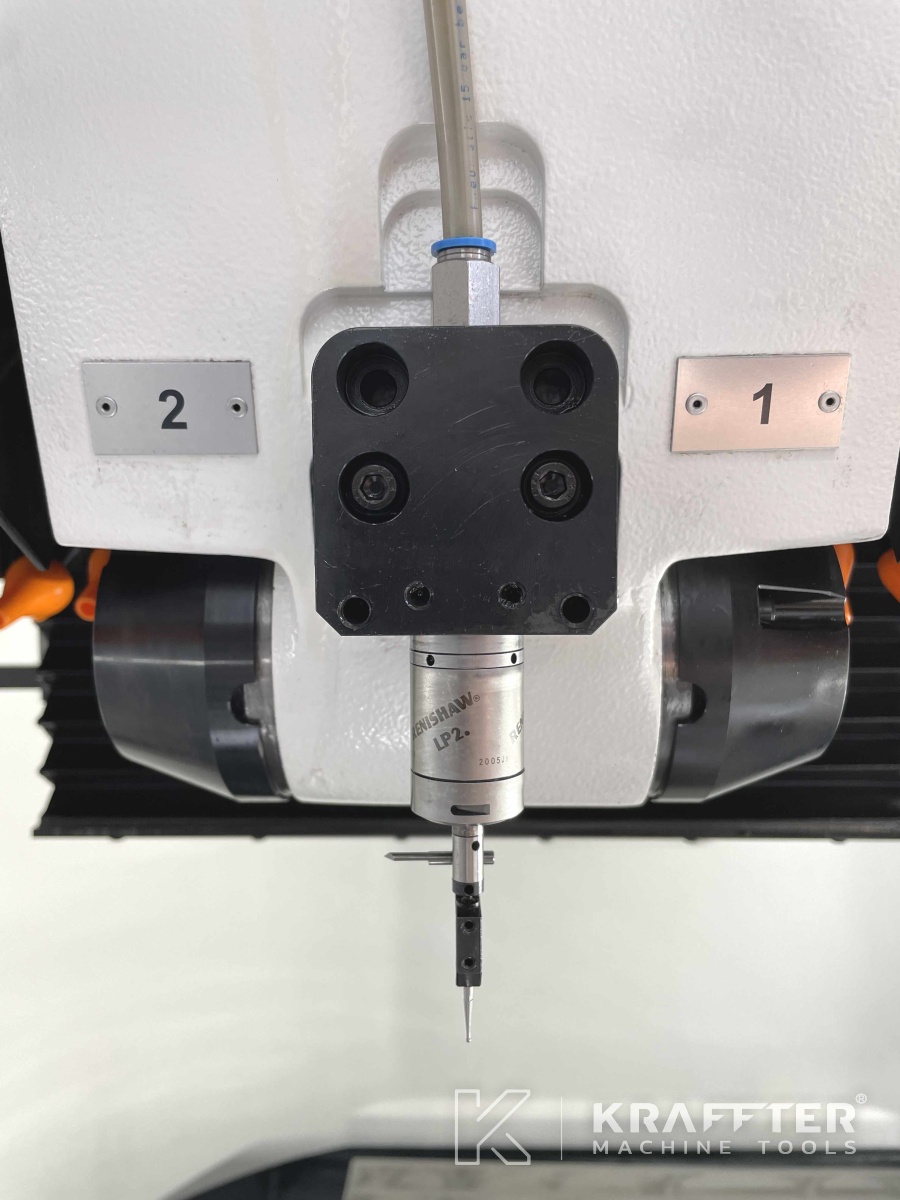

x1 palpeur pièce RENISHAW LP2
x1 clampage automatique d'outil

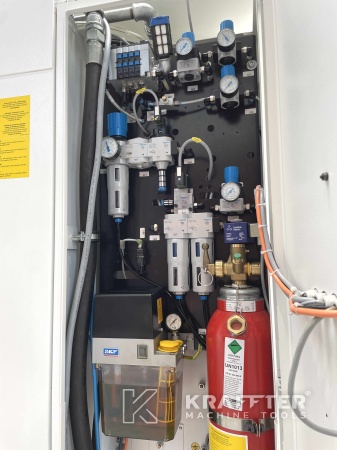

x1 aspiration de brouillard DSL AIR TECHNOLOGY type SIGMATEC 20
x1 lampe d'état 3 couleurs

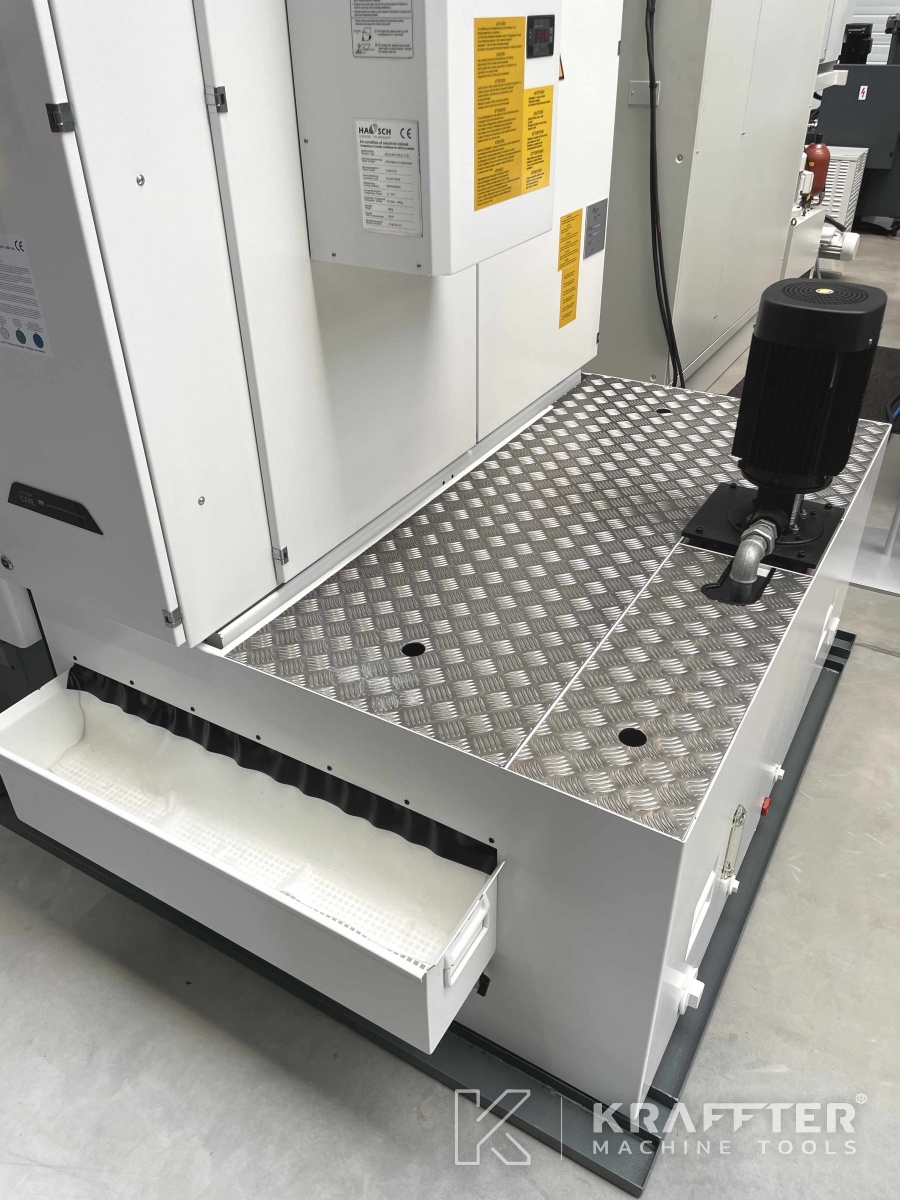

x1 bac de lubrification
x1 filtration papier

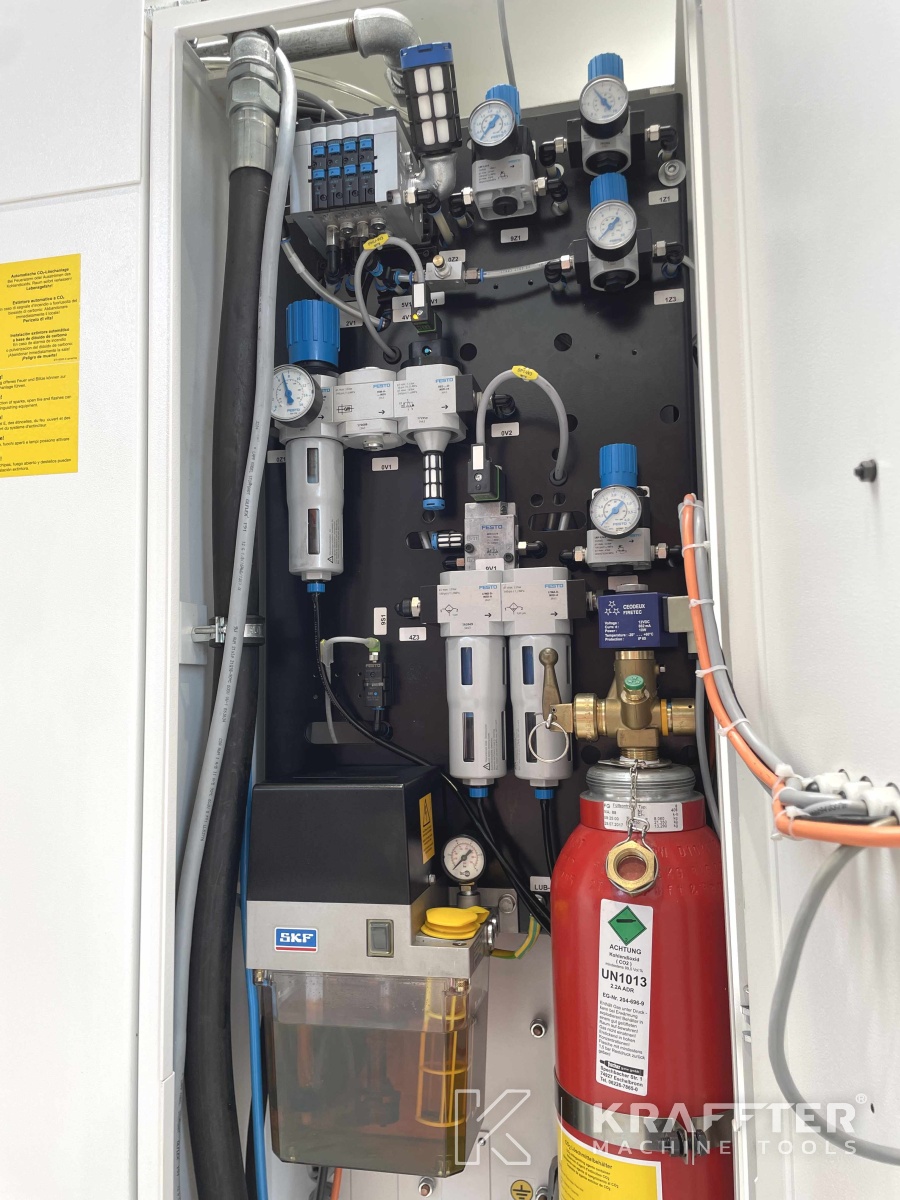

x1 dispositif anti-incendie (sans garantie de fonctionnement)

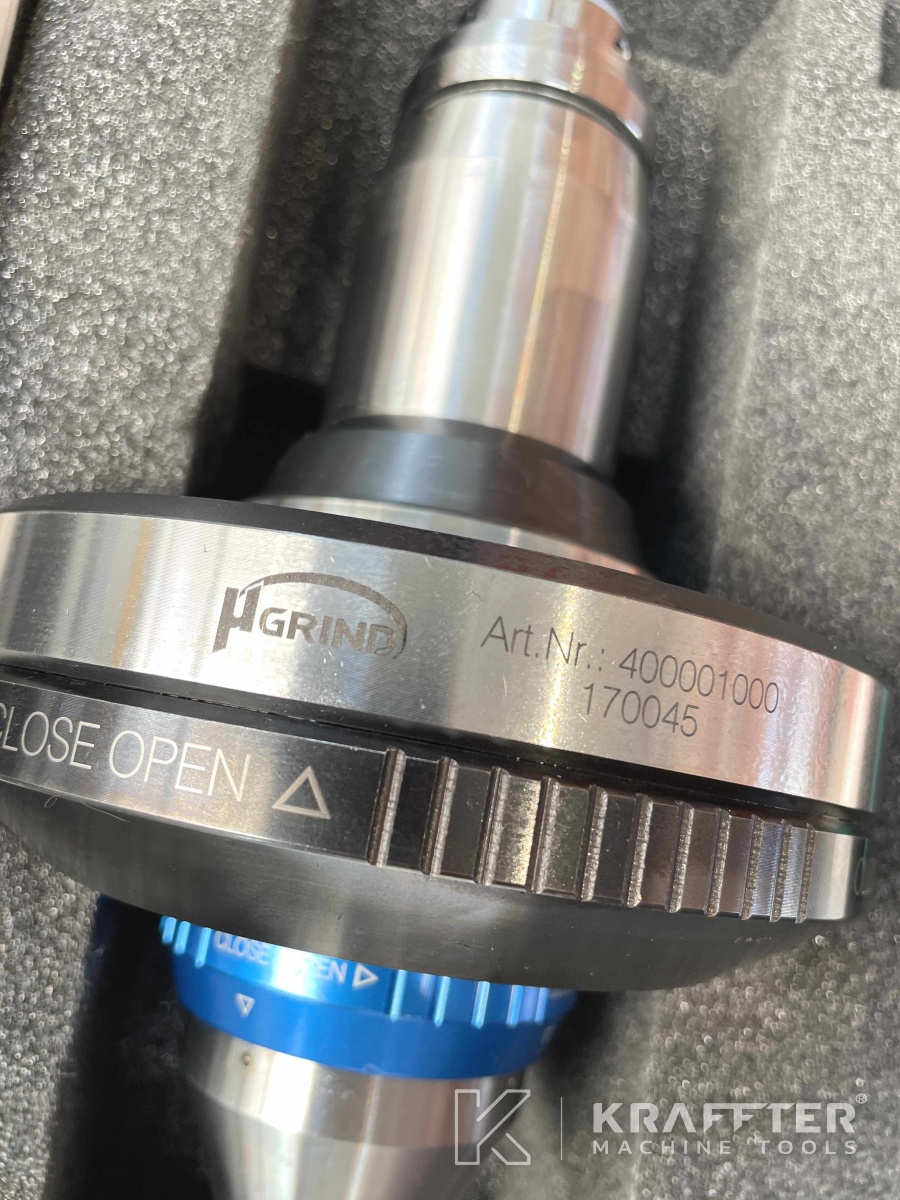

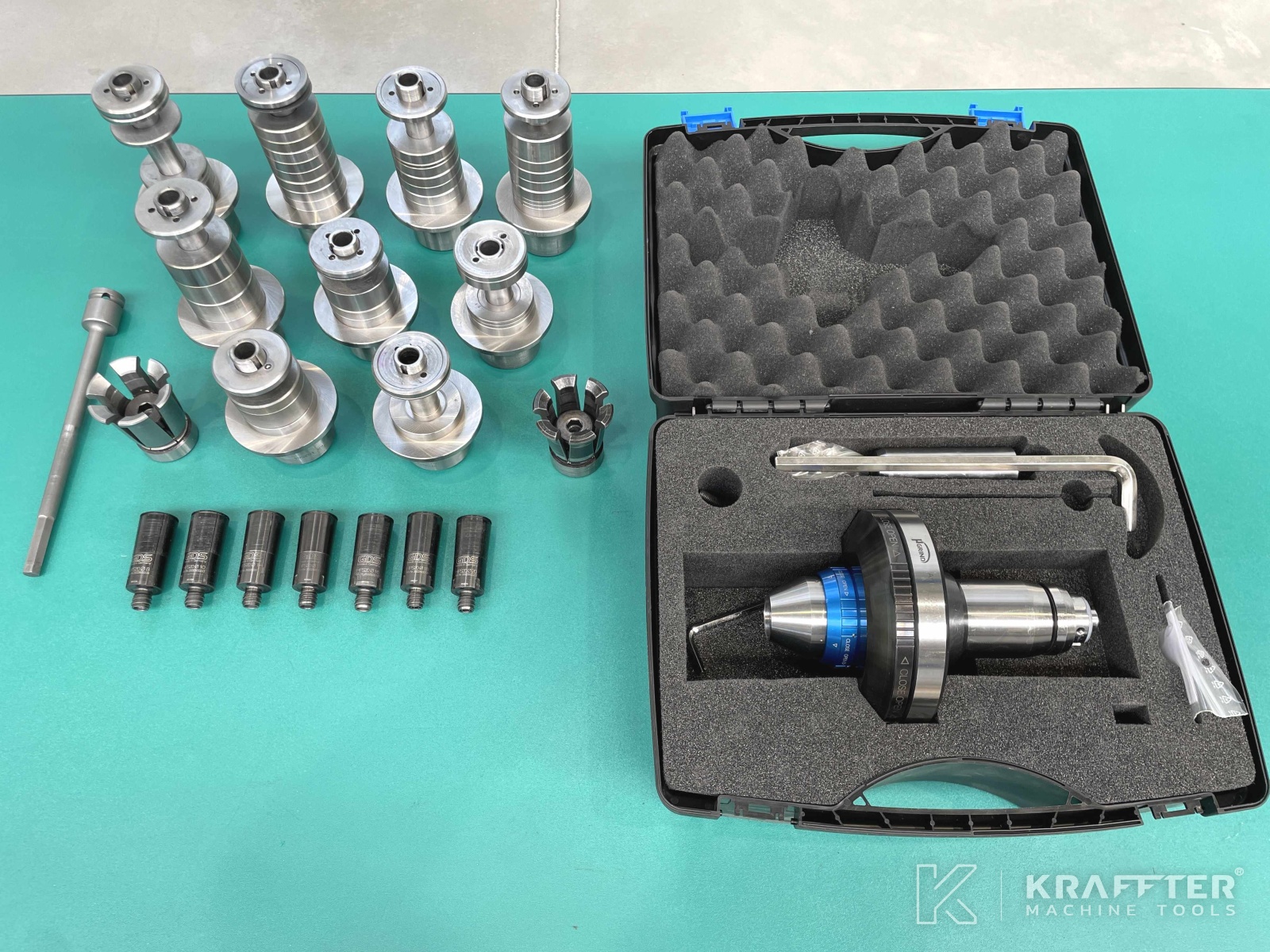

x1 porte-pince GDS PRÄZISION type µGRIND
x1 pince GDS Ø8 [mm]
x1 pince GDS Ø10 [mm]
x1 pince GDS Ø14 [mm]
x1 pince GDS Ø16 [mm]
x1 pince GDS Ø18 [mm]
x1 pince GDS Ø20 [mm]
x6 tasseaux porte-meule + entretoises
x1 tasseau de calibration WALTER N° 92102345 dans son coffret bois
x1 disque de calibration WALTER N° 92106746 dans son coffret bois
x1 sauvegarde paramètres machine
x1 manuel opérateur (en Anglais)
x1 manuel de programmation ToolStudio (en Anglais)
x1 manuel schémas électriques
