Vendu

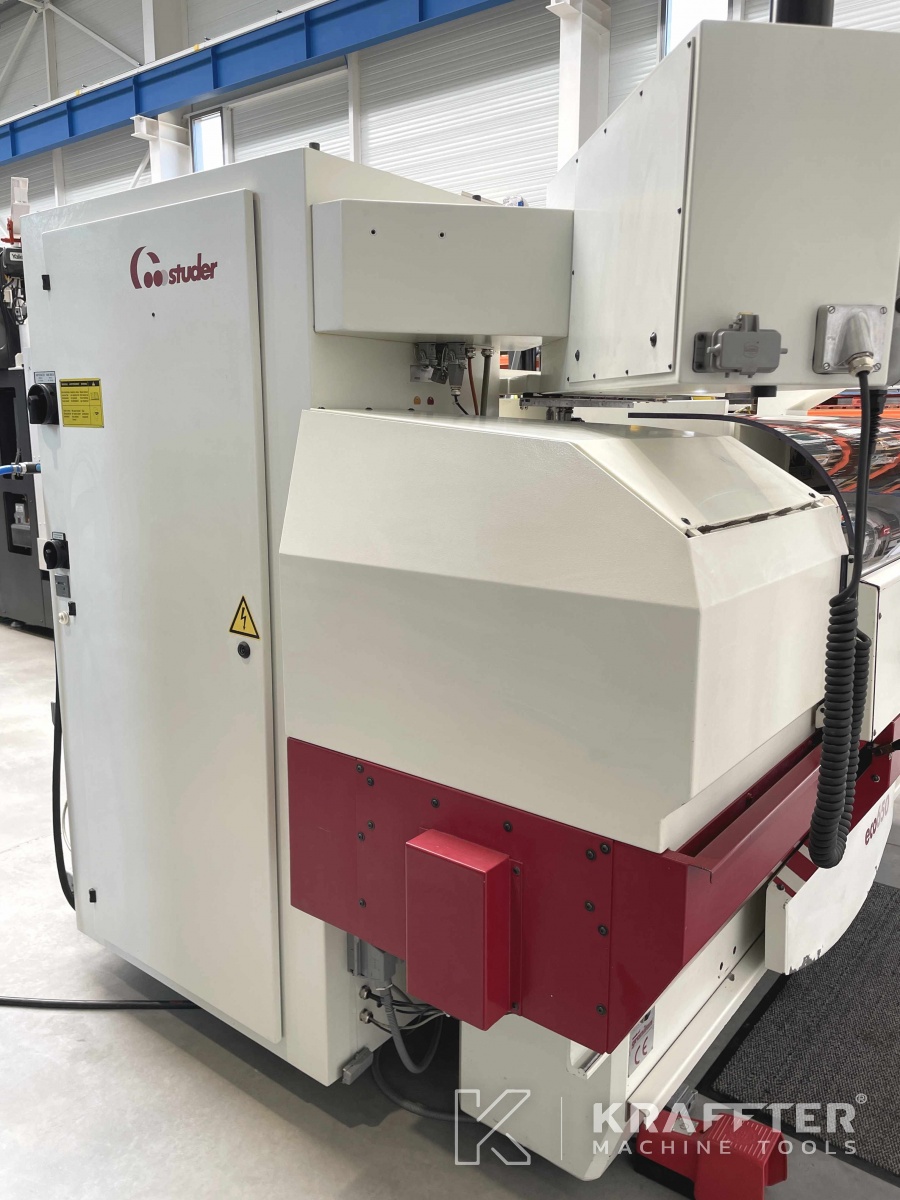

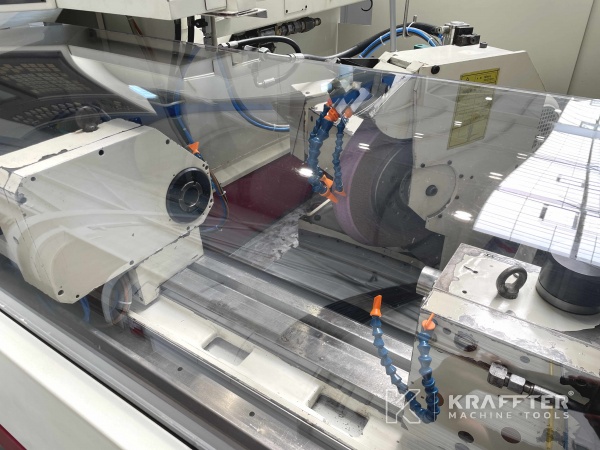

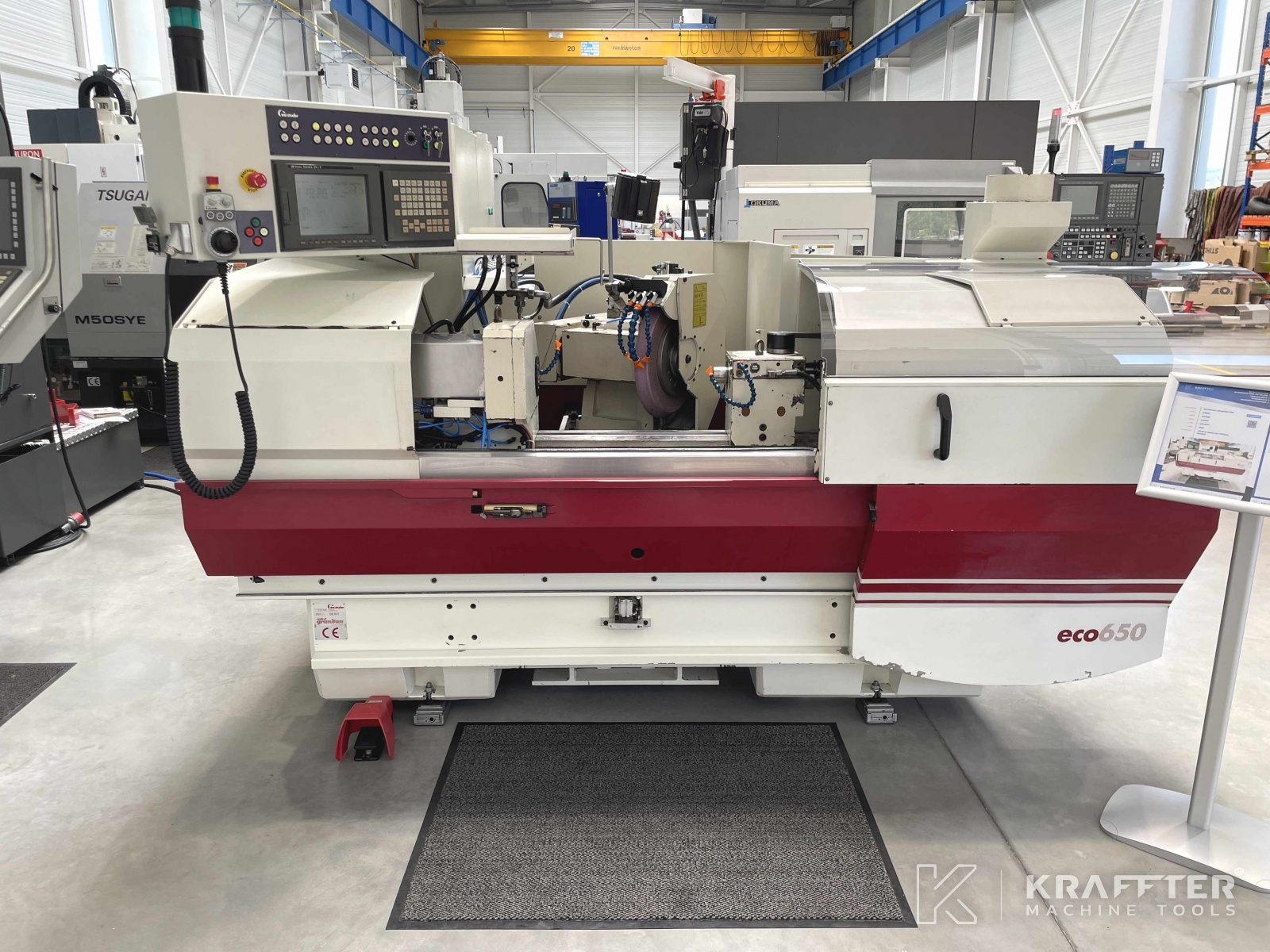

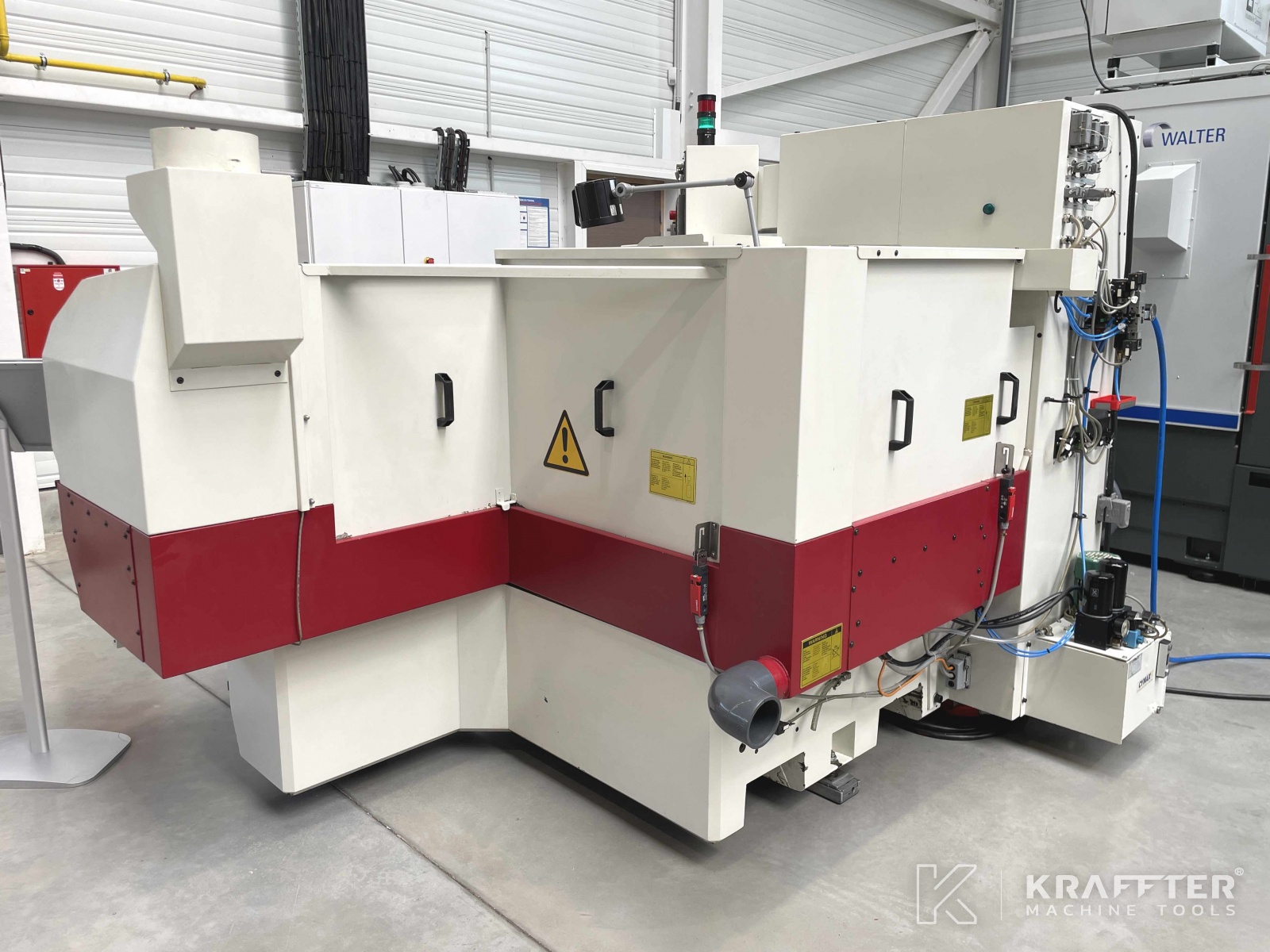

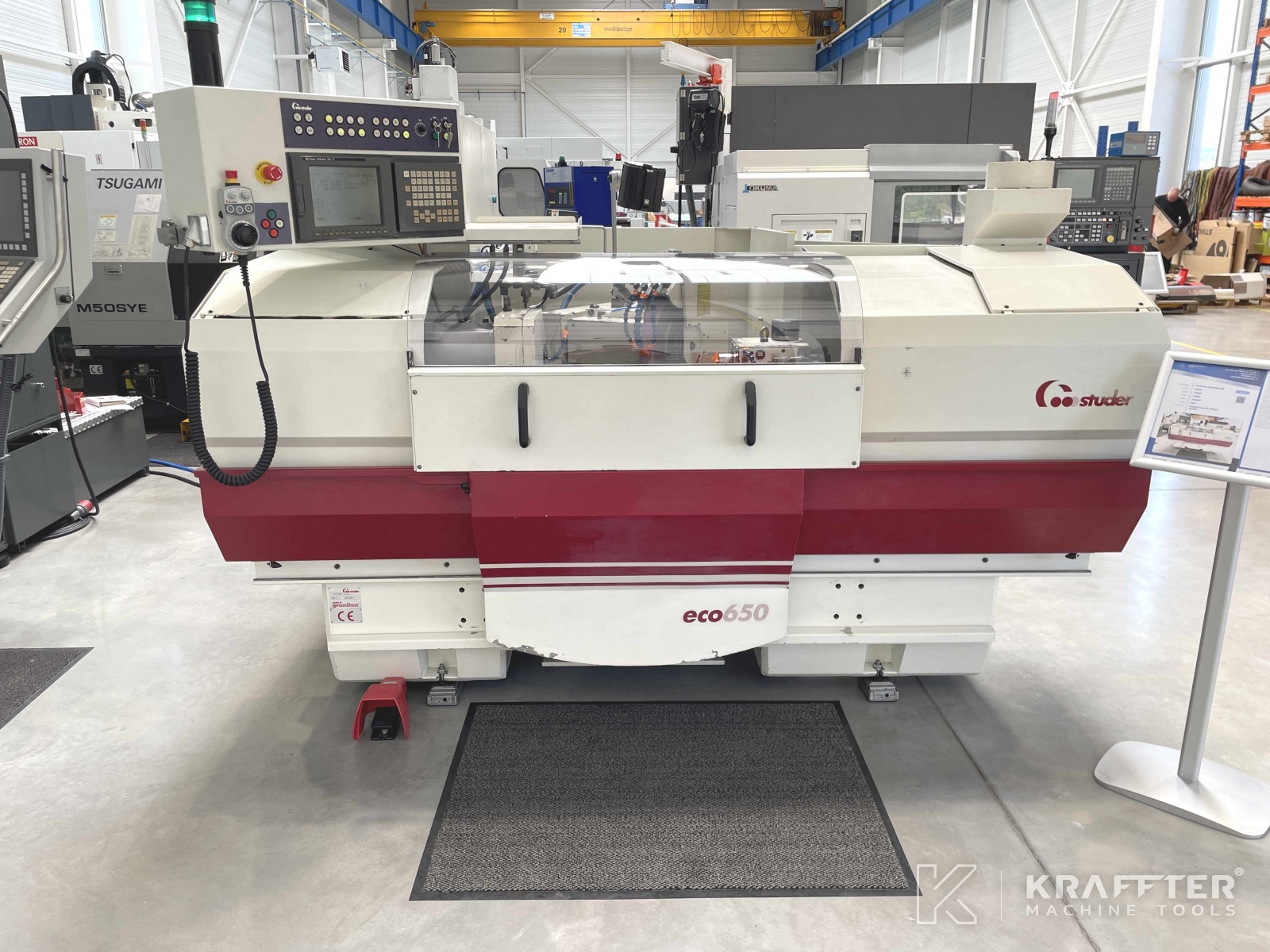

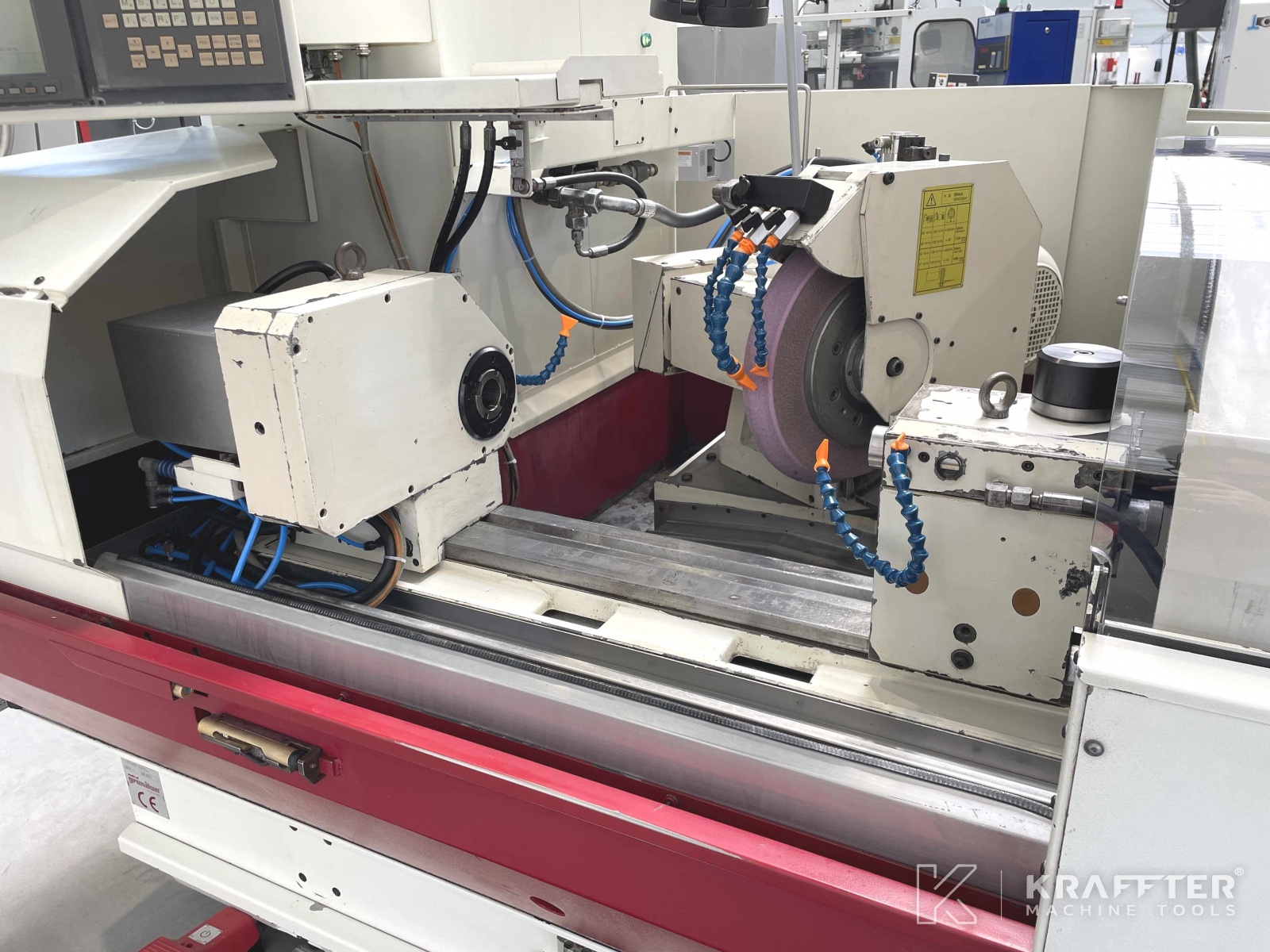

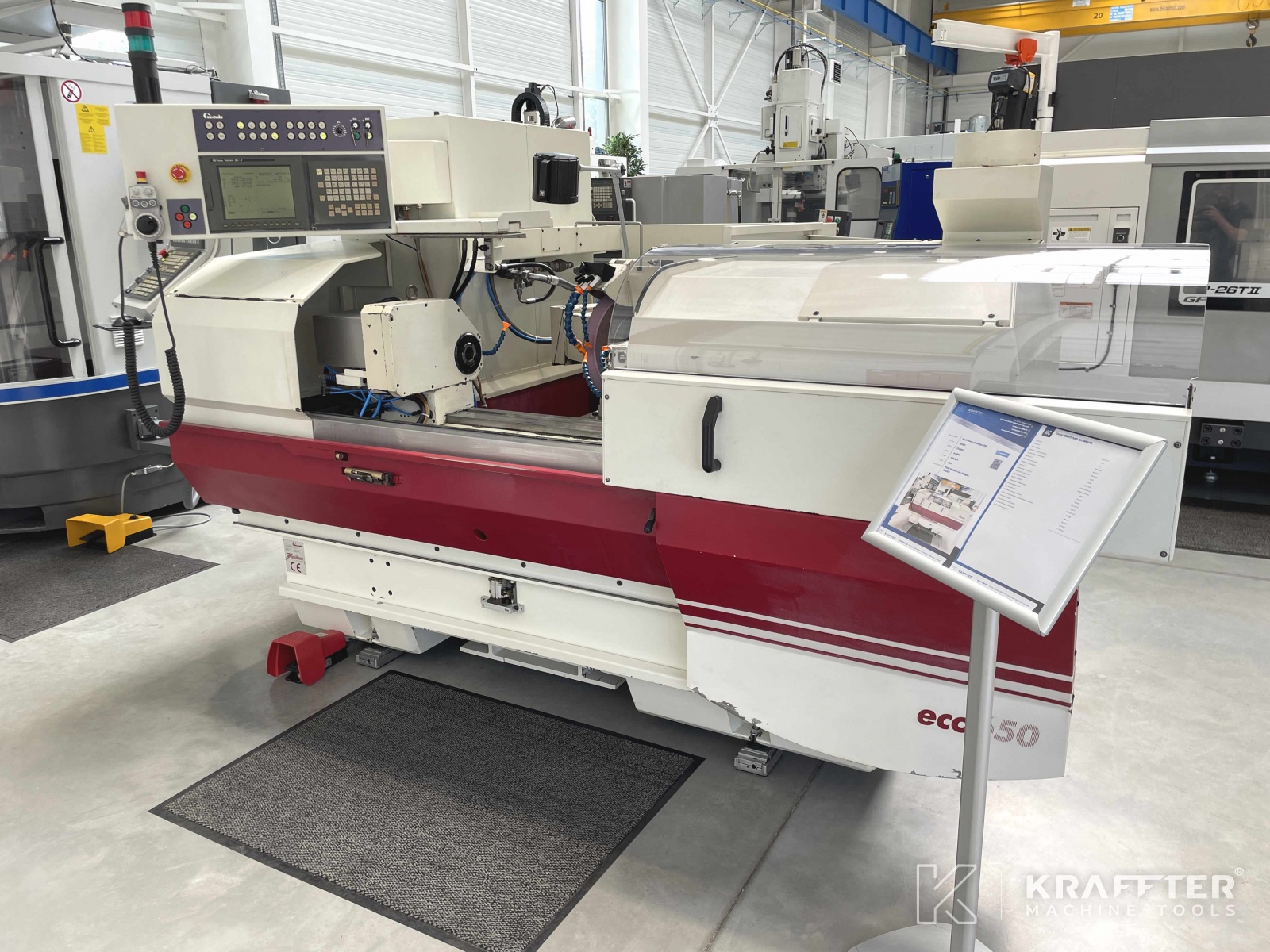

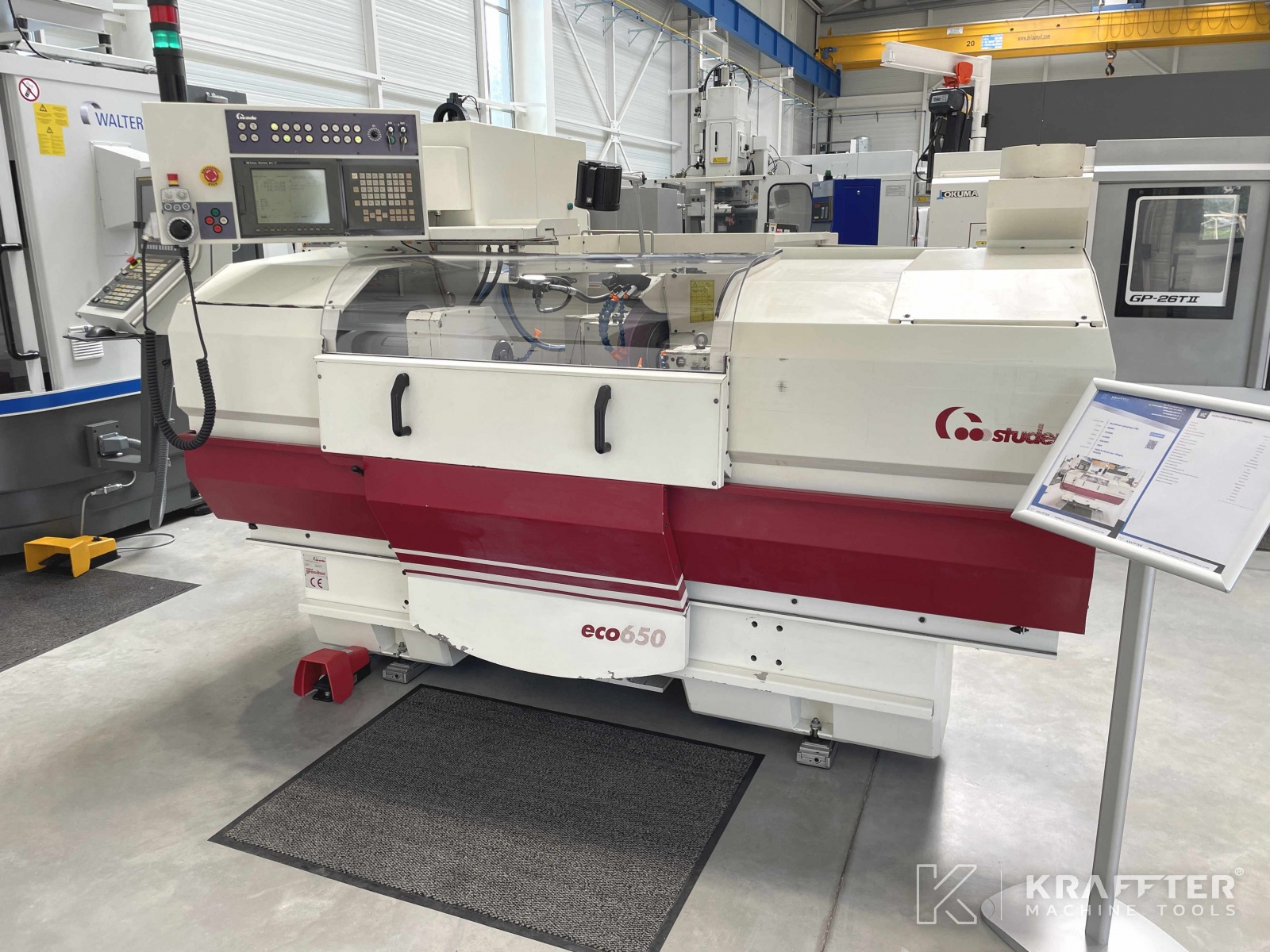

Type de machine : Rectifieuse cylindrique CNC
Marque : STUDER
N° Stock : 90080
Modèle : eco650
N° Série : 026.0071
Année : 2001
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

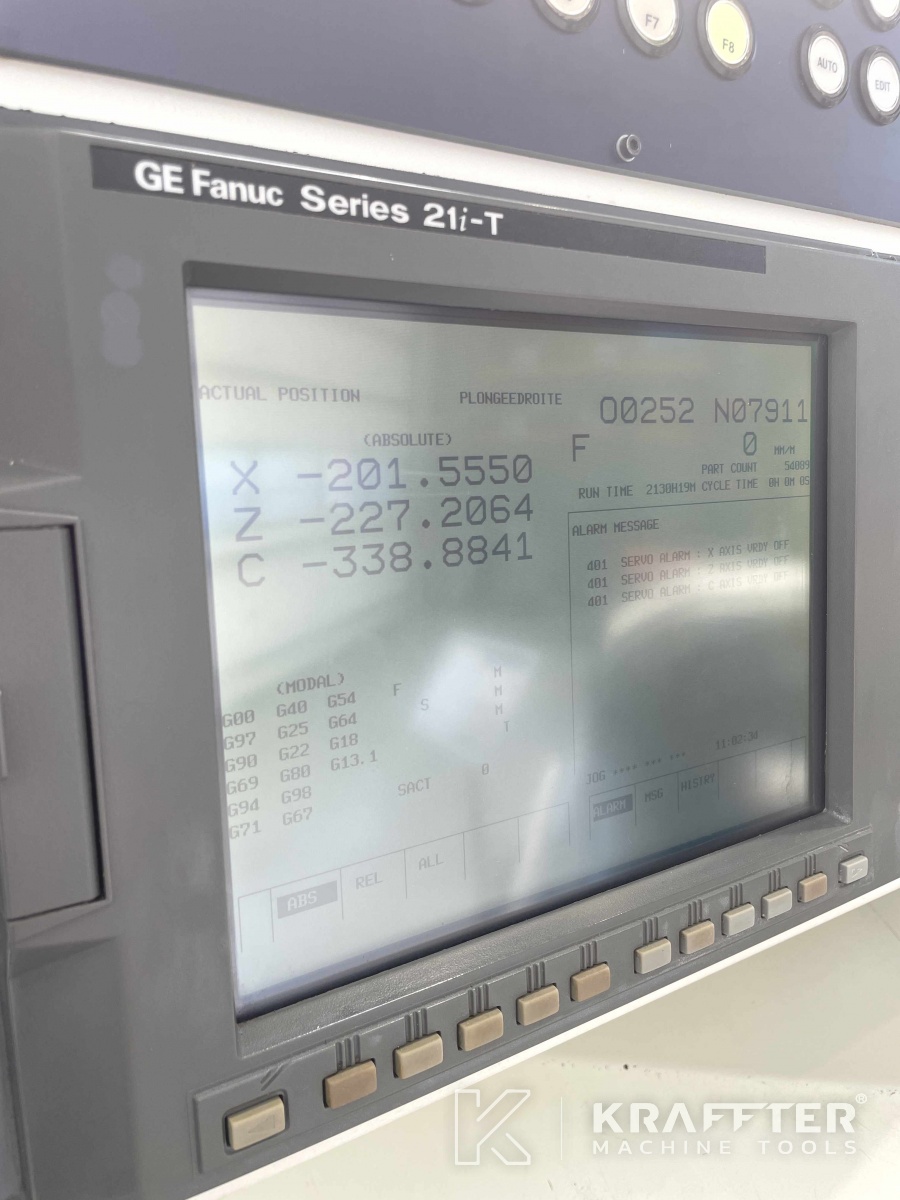

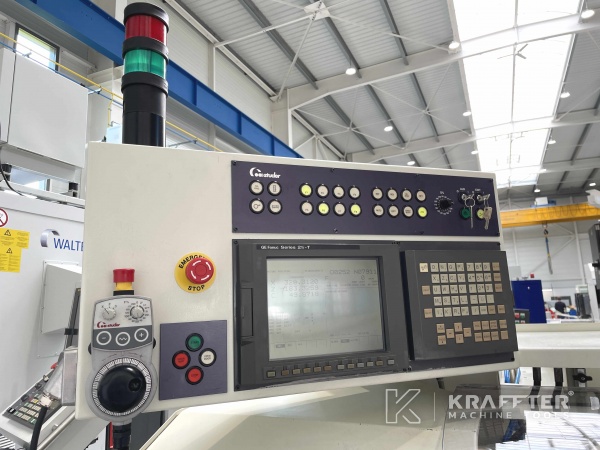

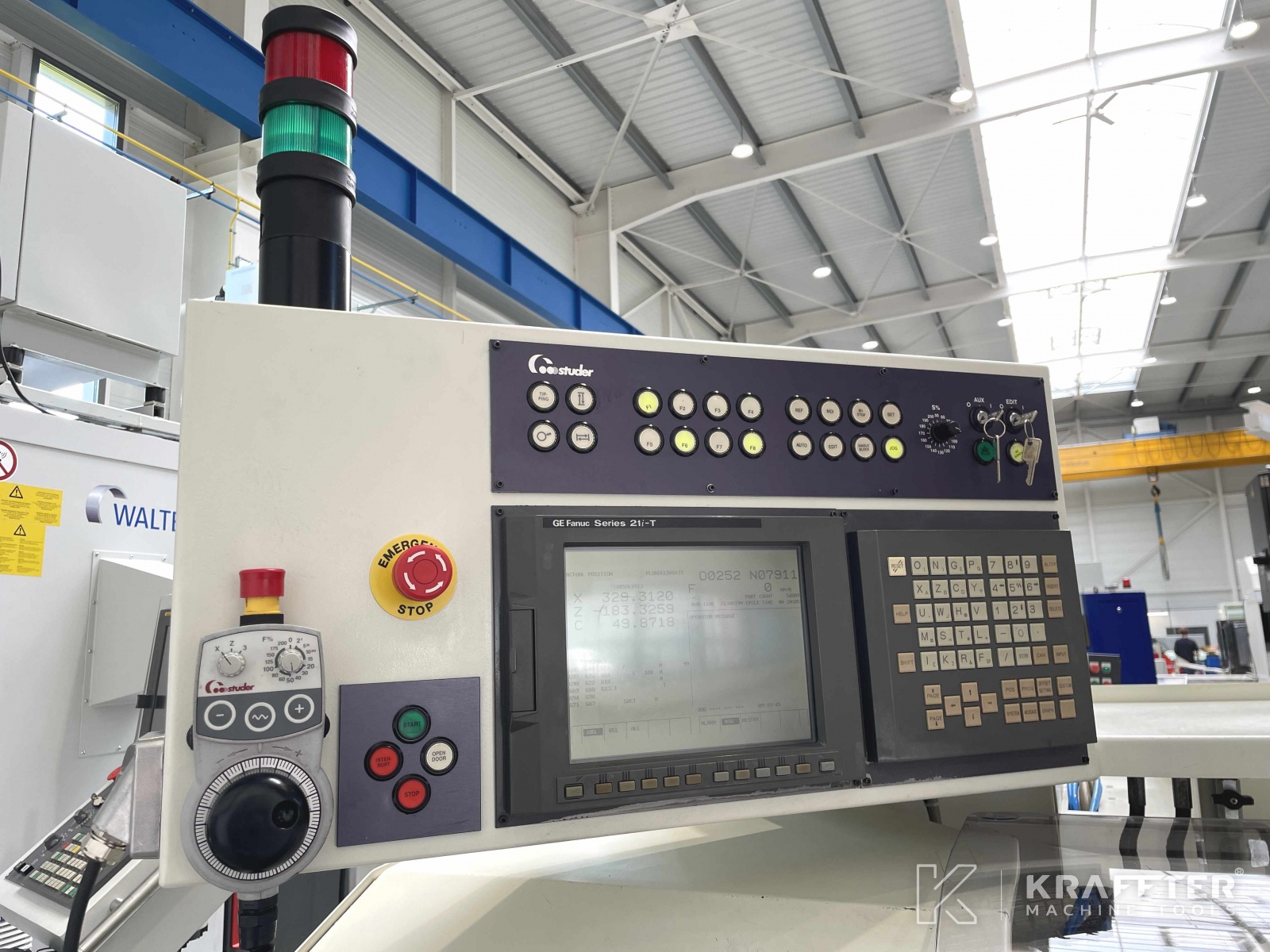

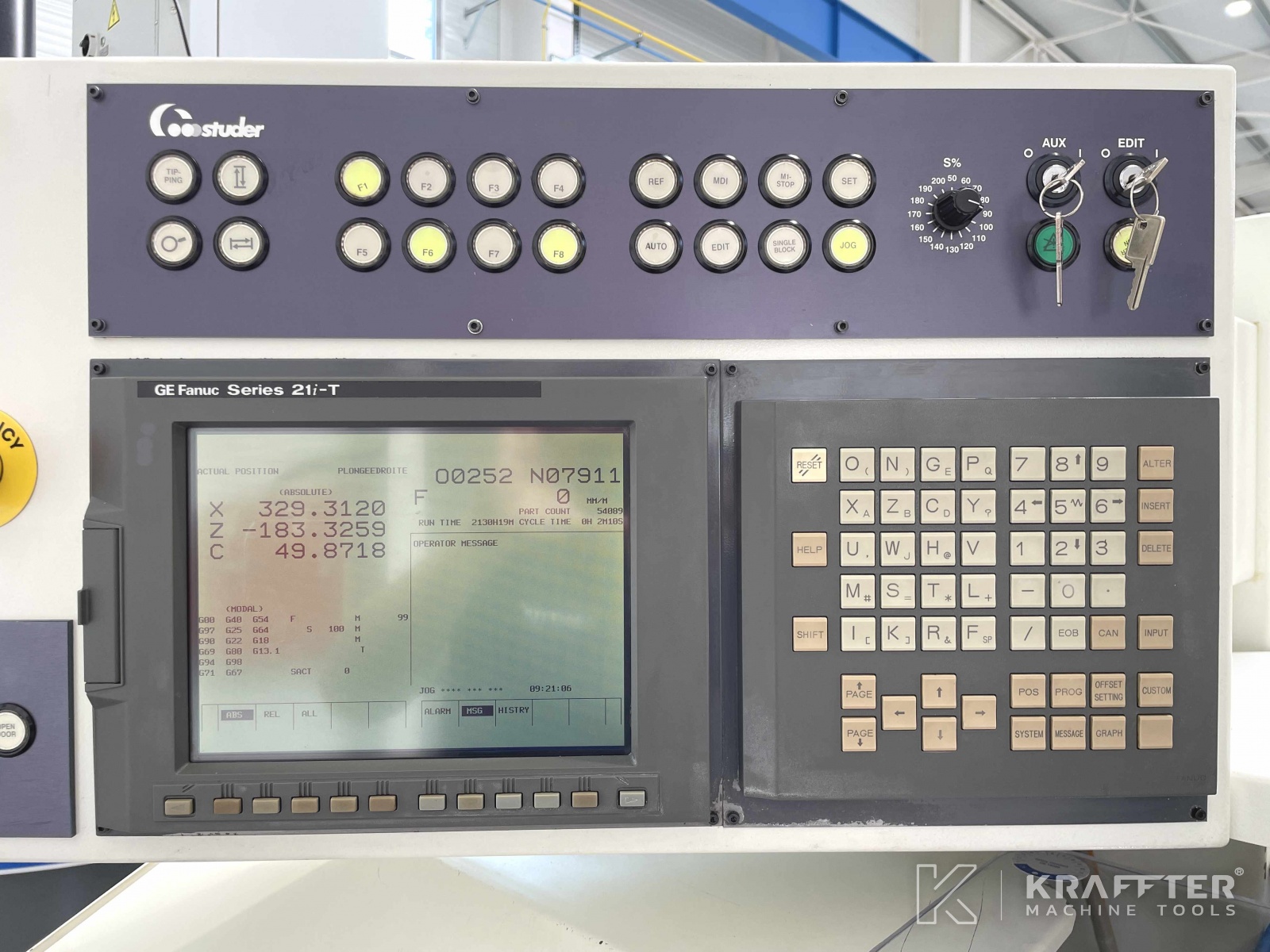

Type de CN
FANUC 21i-T

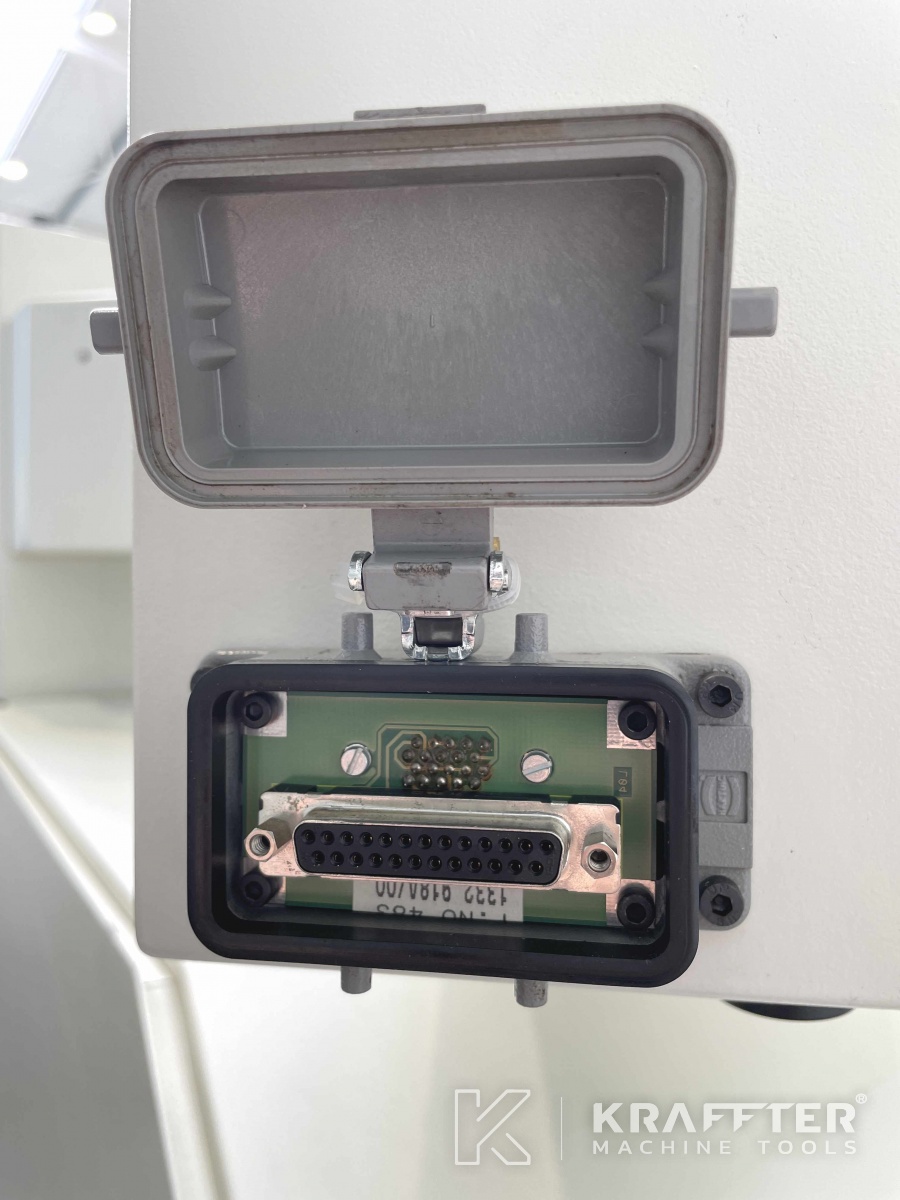

Port RS232
Oui
Nombre d’axes
3
Distance entre-pointes
650 [mm]
Hauteur de pointes
175 [mm]
Diamètre maxi. de rectification
150 [mm]
Longueur maxi. de rectification
650 [mm]
Course axe X
285 [mm]
Vitesse mini. course axe X
0.001 [mm/min]
Vitesse maxi. course axe X
5000 [mm/min]
Course axe Z
800 [mm]
Vitesse mini. course axe Z
0.001 [mm/min]
Vitesse maxi. course axe Z
10000 [mm/min]

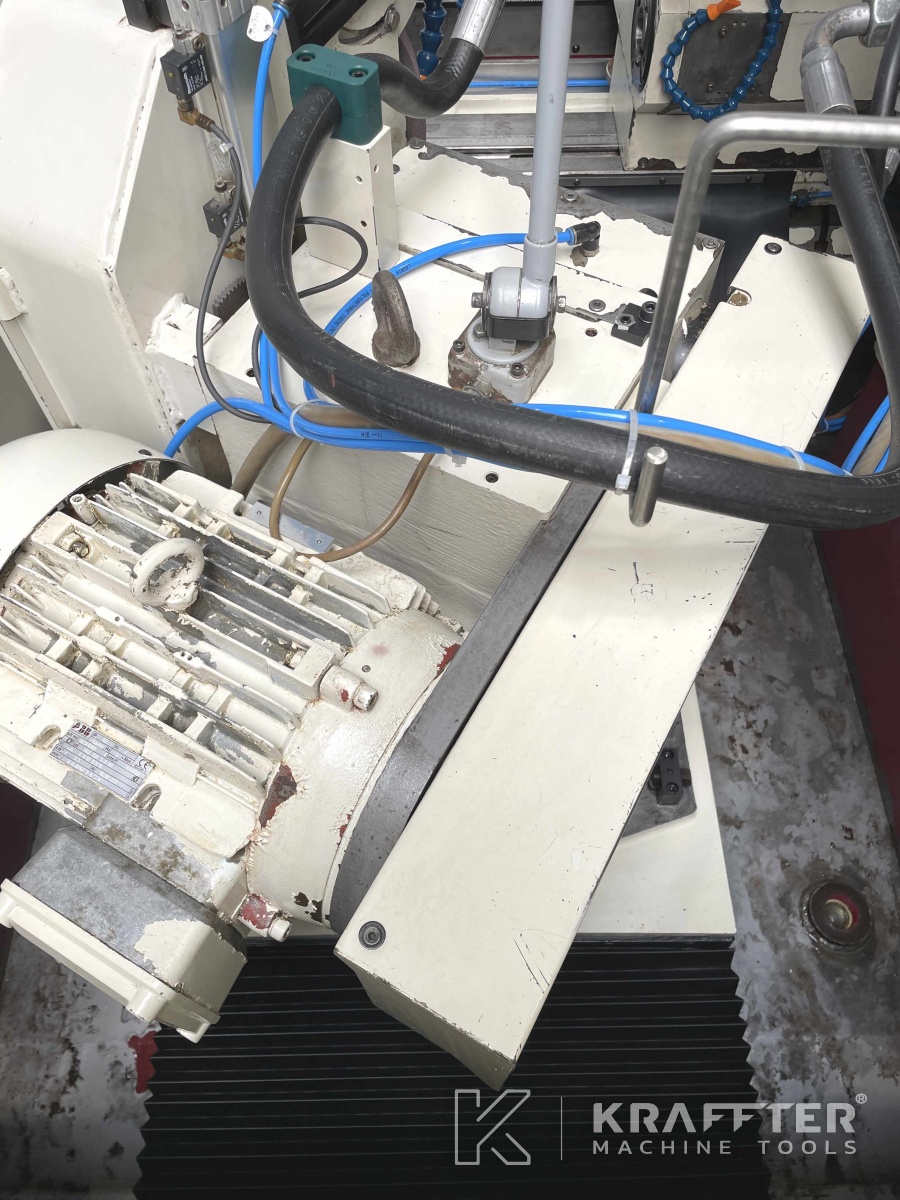

Puissance broche porte-meule
7.5 [kW]
Course angulaire axe B
0° or 30° [°]

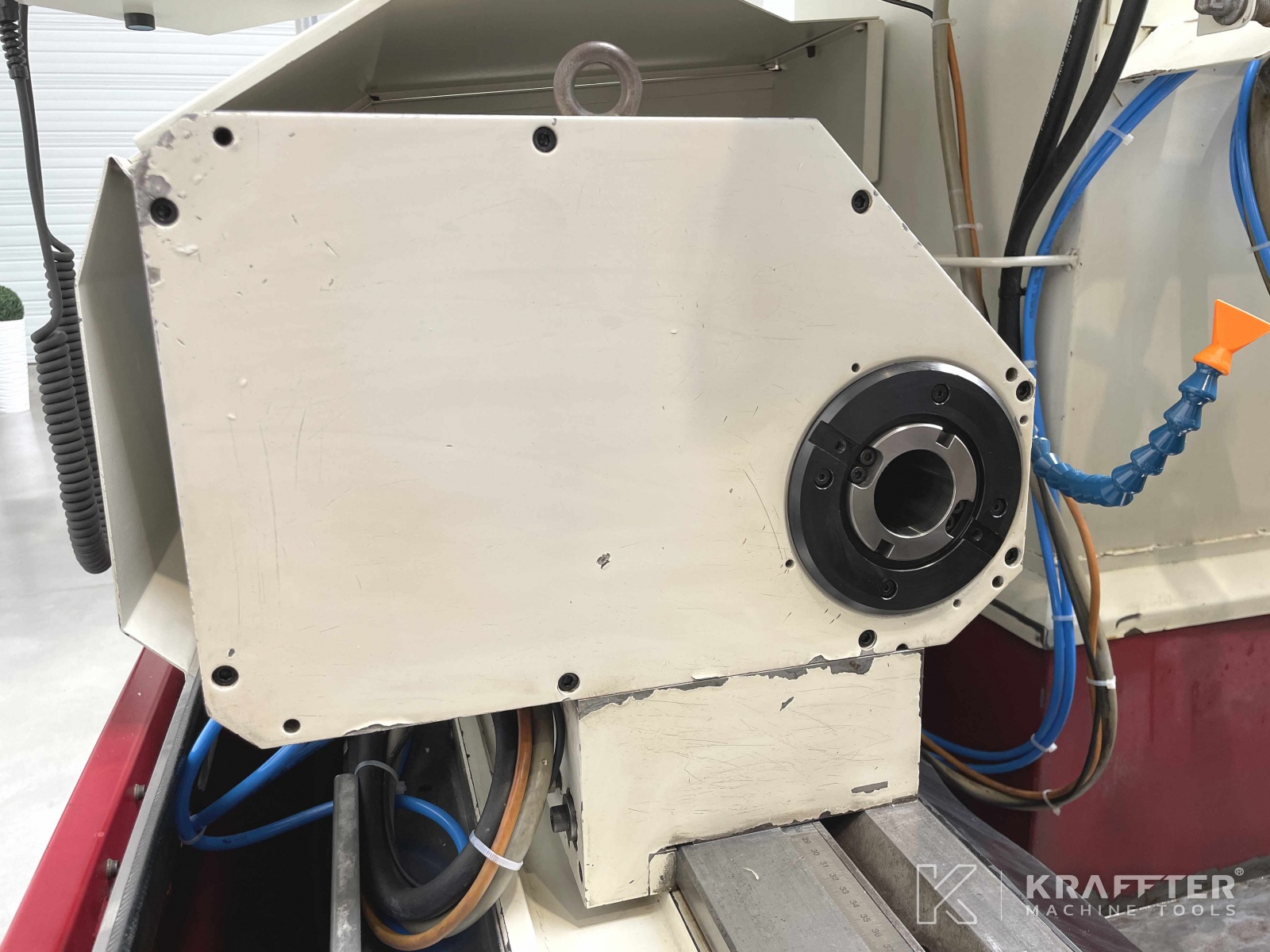

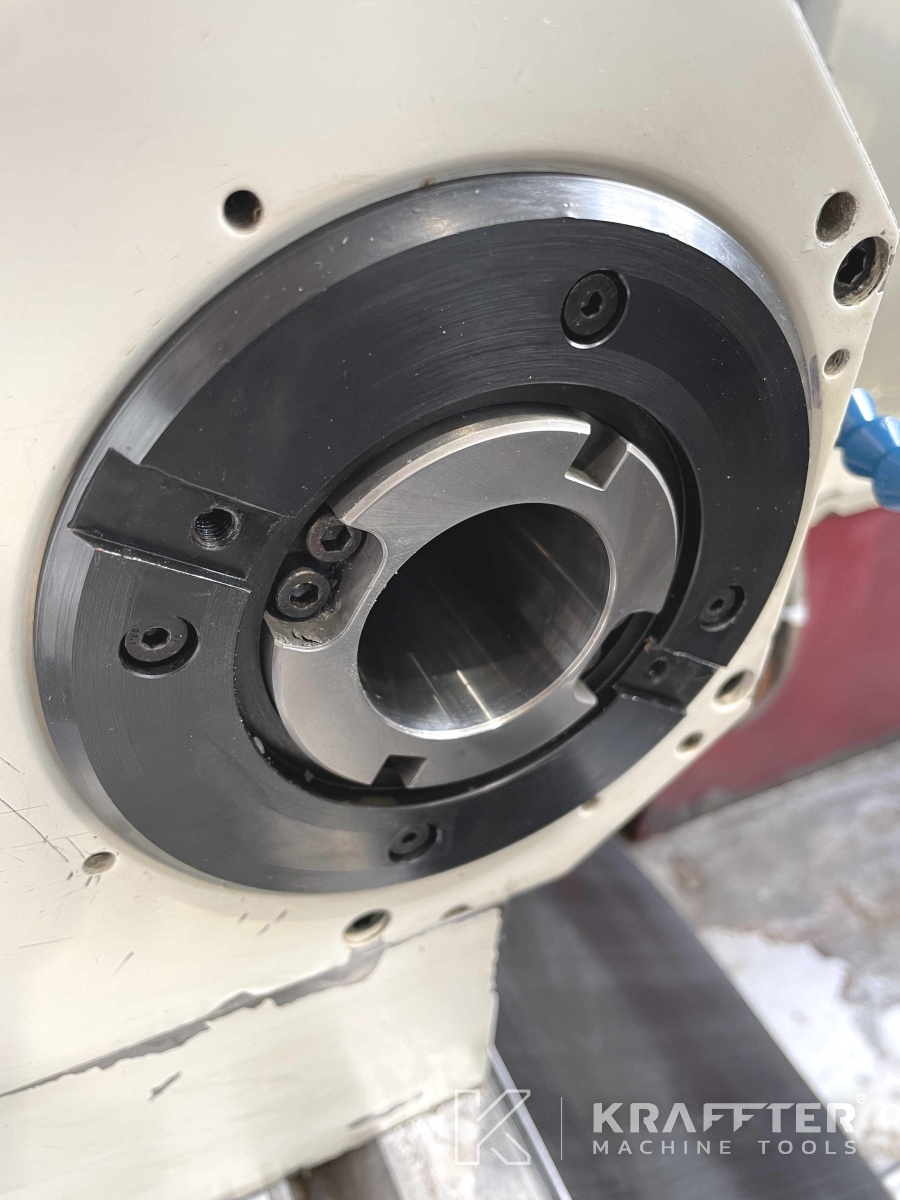

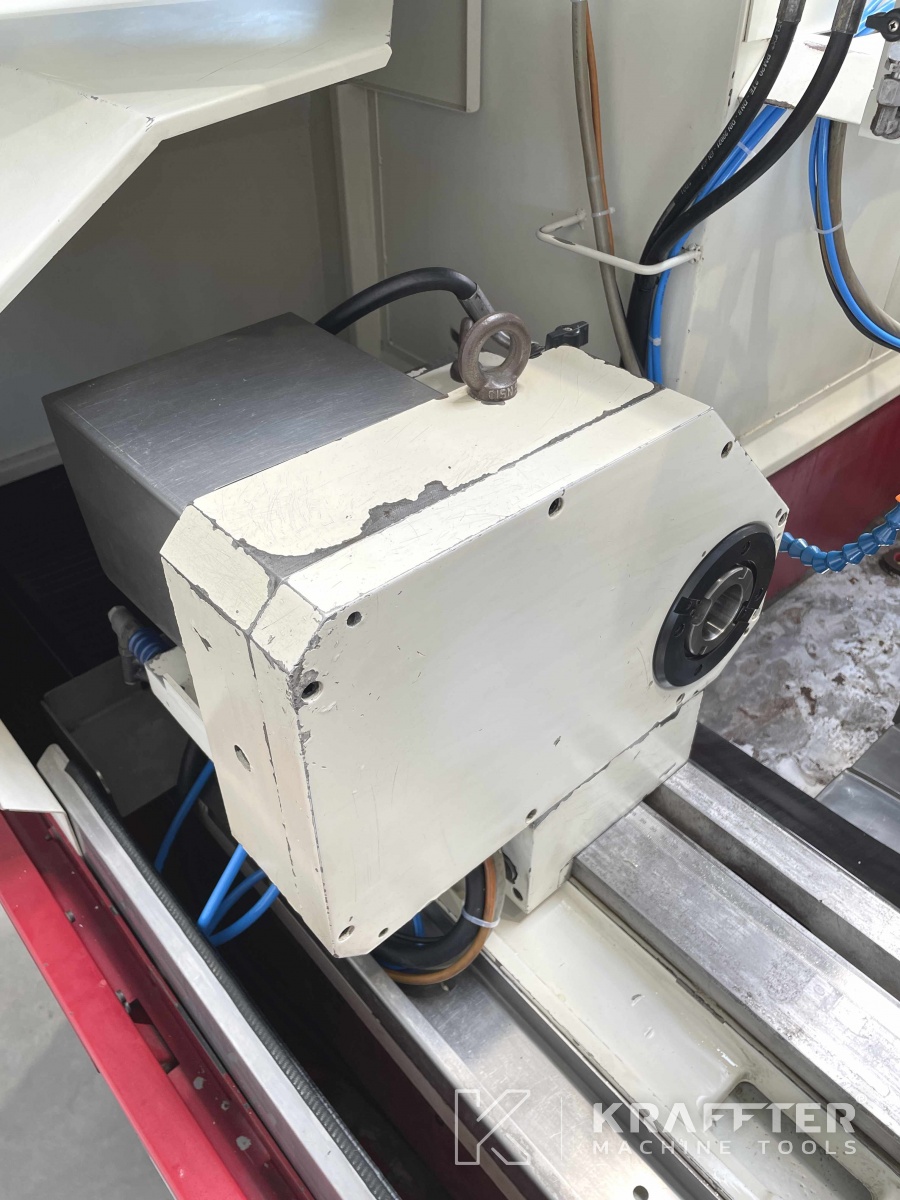

Nez de broche porte-pièce
Morse 5
Vitesse maxi. broche porte-pièce
1000 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
80 [Kg]

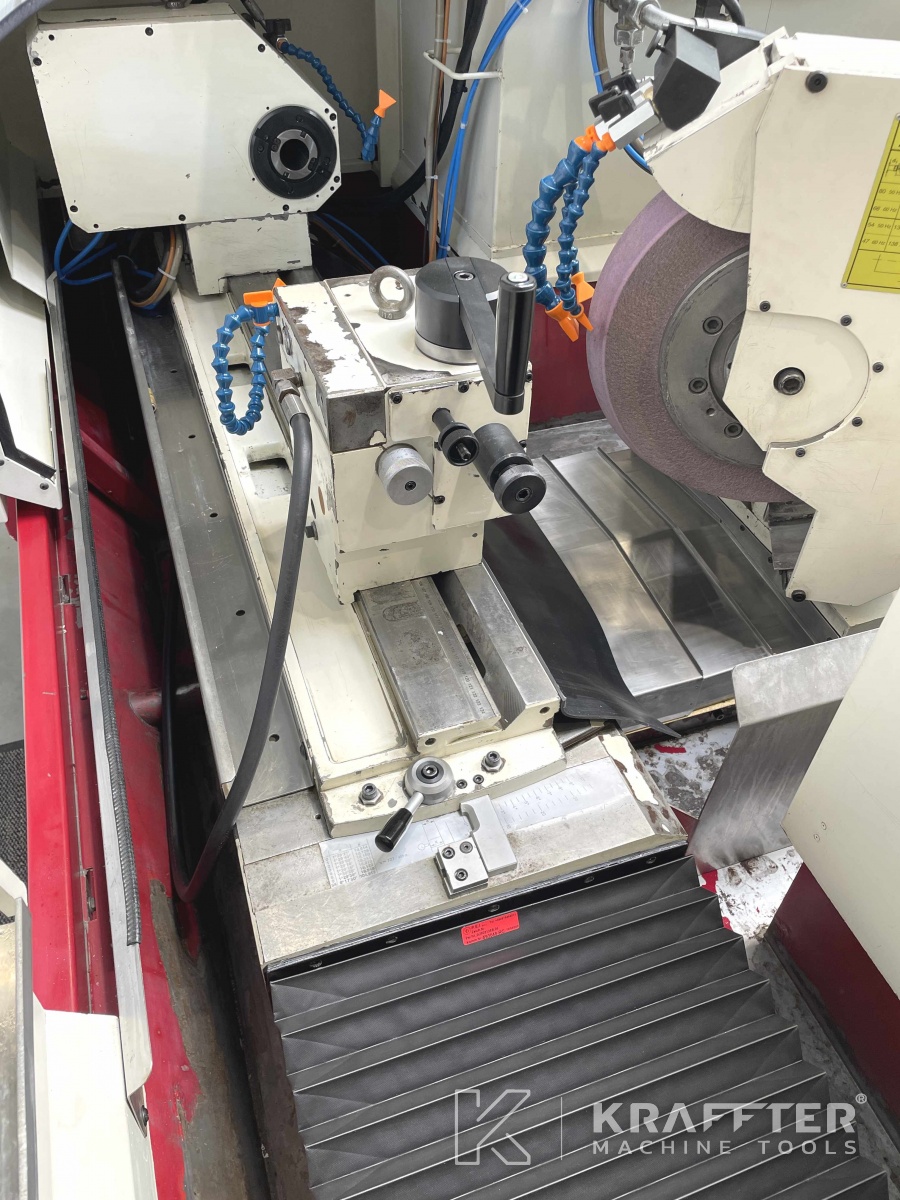

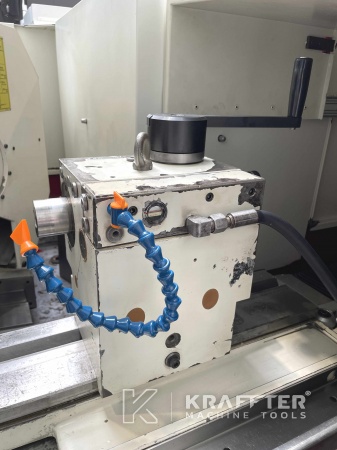

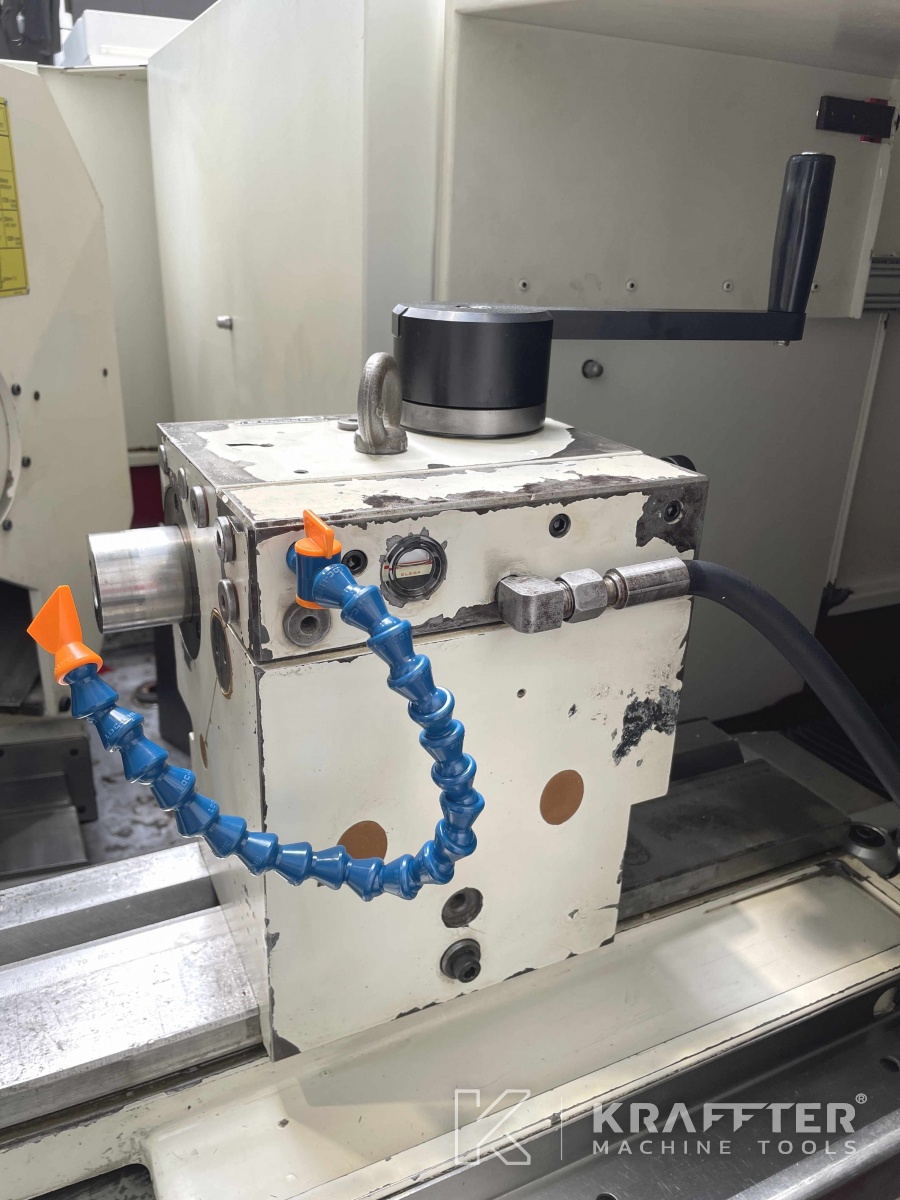

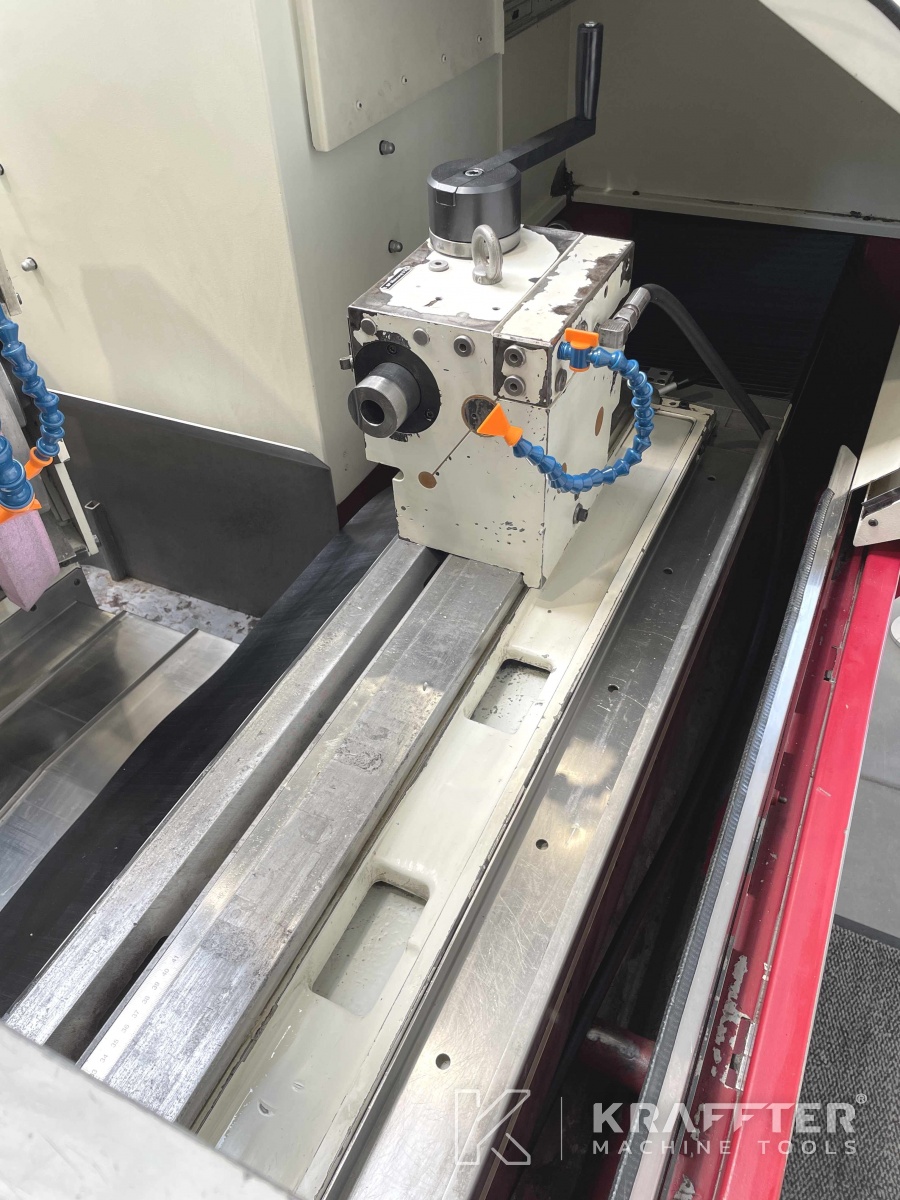

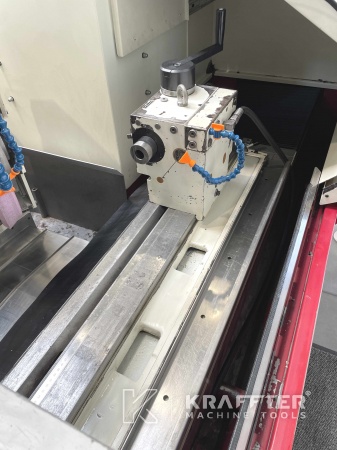

Cône contre-poupée
Morse 3
Course fourreau contre-poupée
35 [mm]
Diamètre fourreau contre-poupée
50 [mm]
Réglage fin contre-poupée
+/- 40 [µm]
CARACTÉRISTIQUES PRINCIPalES:

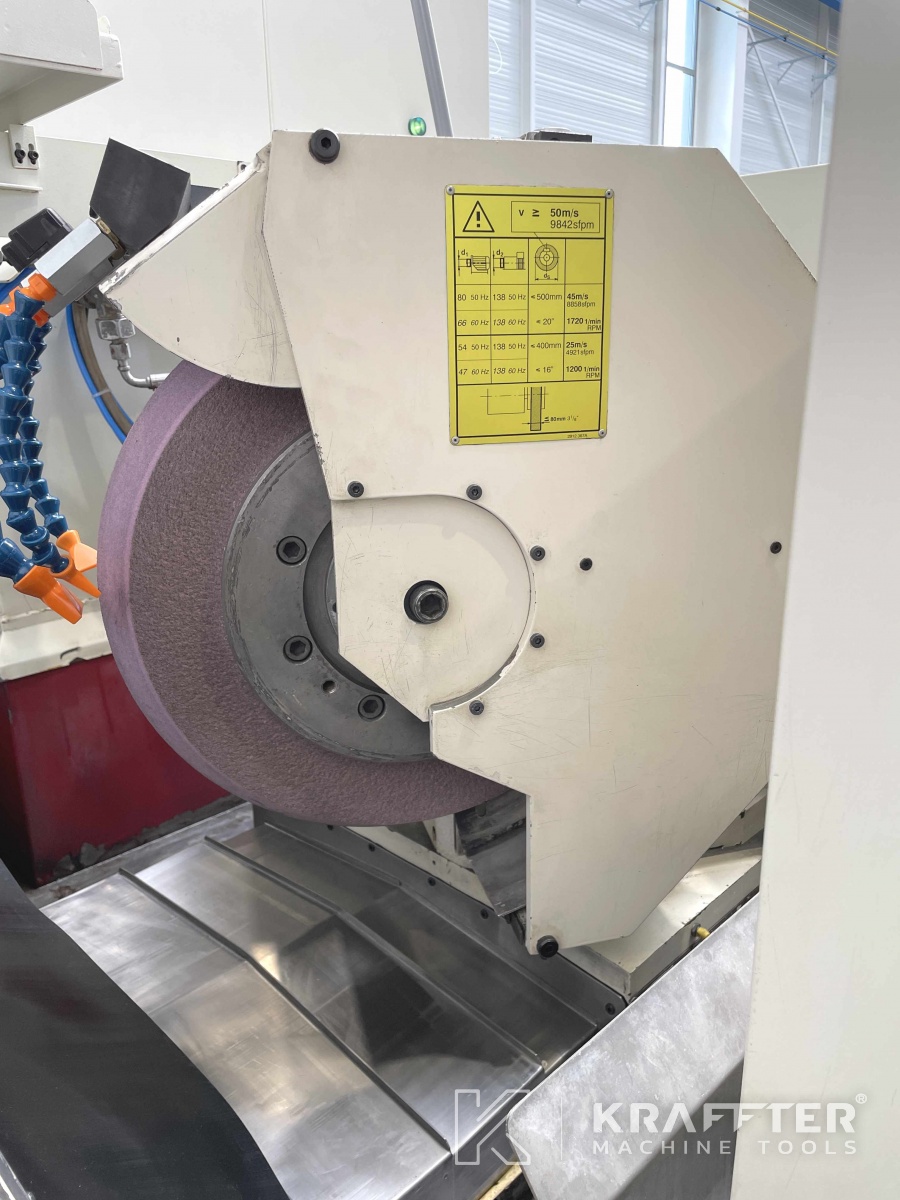

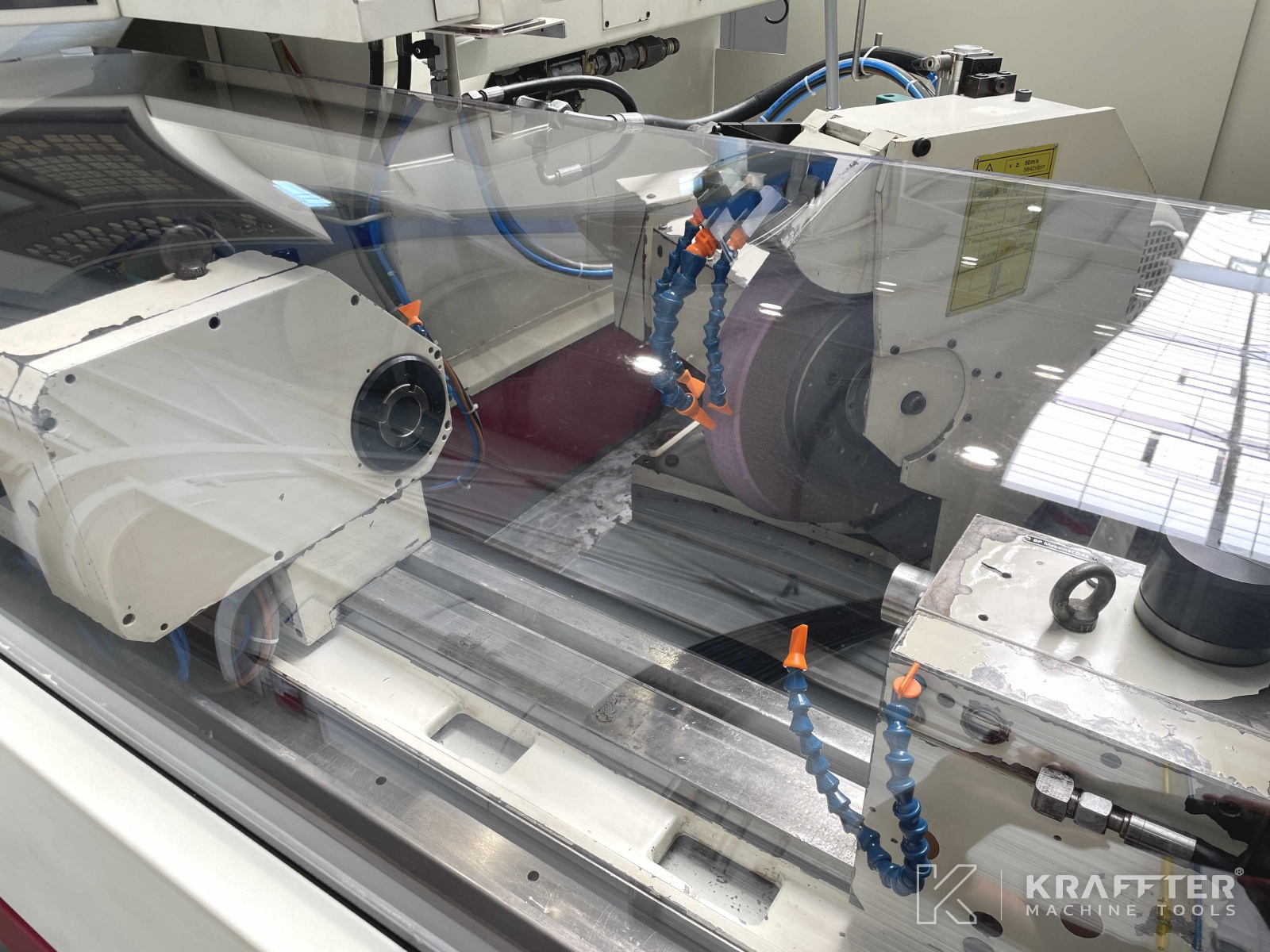

- Poupée porte-meule pour rectification exterieure et de face
- Meule à droite, deux positions, soit 0° et 30 °
- Fausse-table inclinable jusqu'à 8.5°
- Bâti de la machine en Granitan, fonte minérale S103 à 3 points d'appui
- Programmation extrêmement simple grâce au système à pictogrammes Studer (conversationnel)
- Paquet software "Studer - NC " pour l'établissement de programmes de rectification et de dressage sur l'ordinateur (PC)
ÉQUIPEMENTS INCLUS:

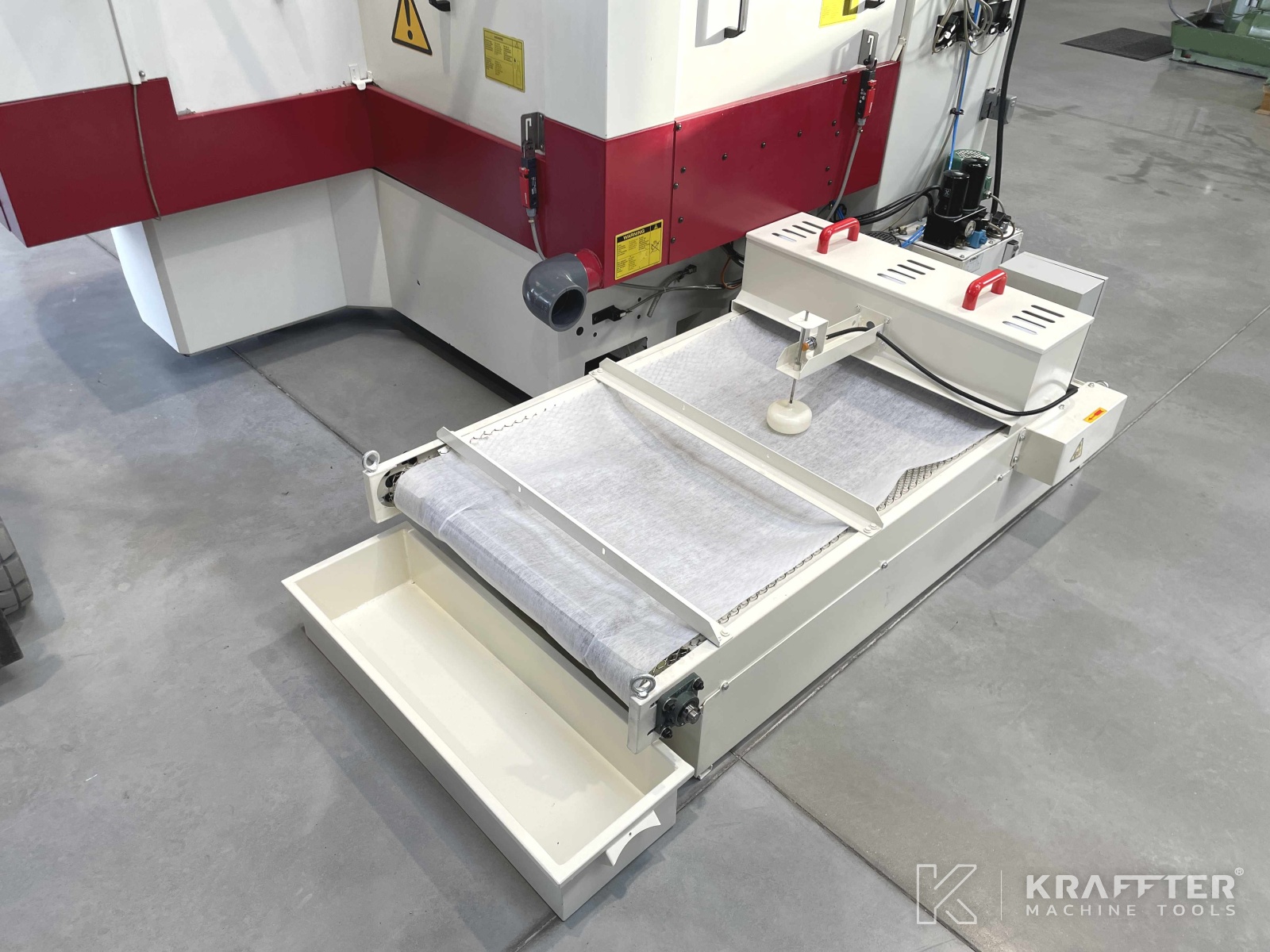

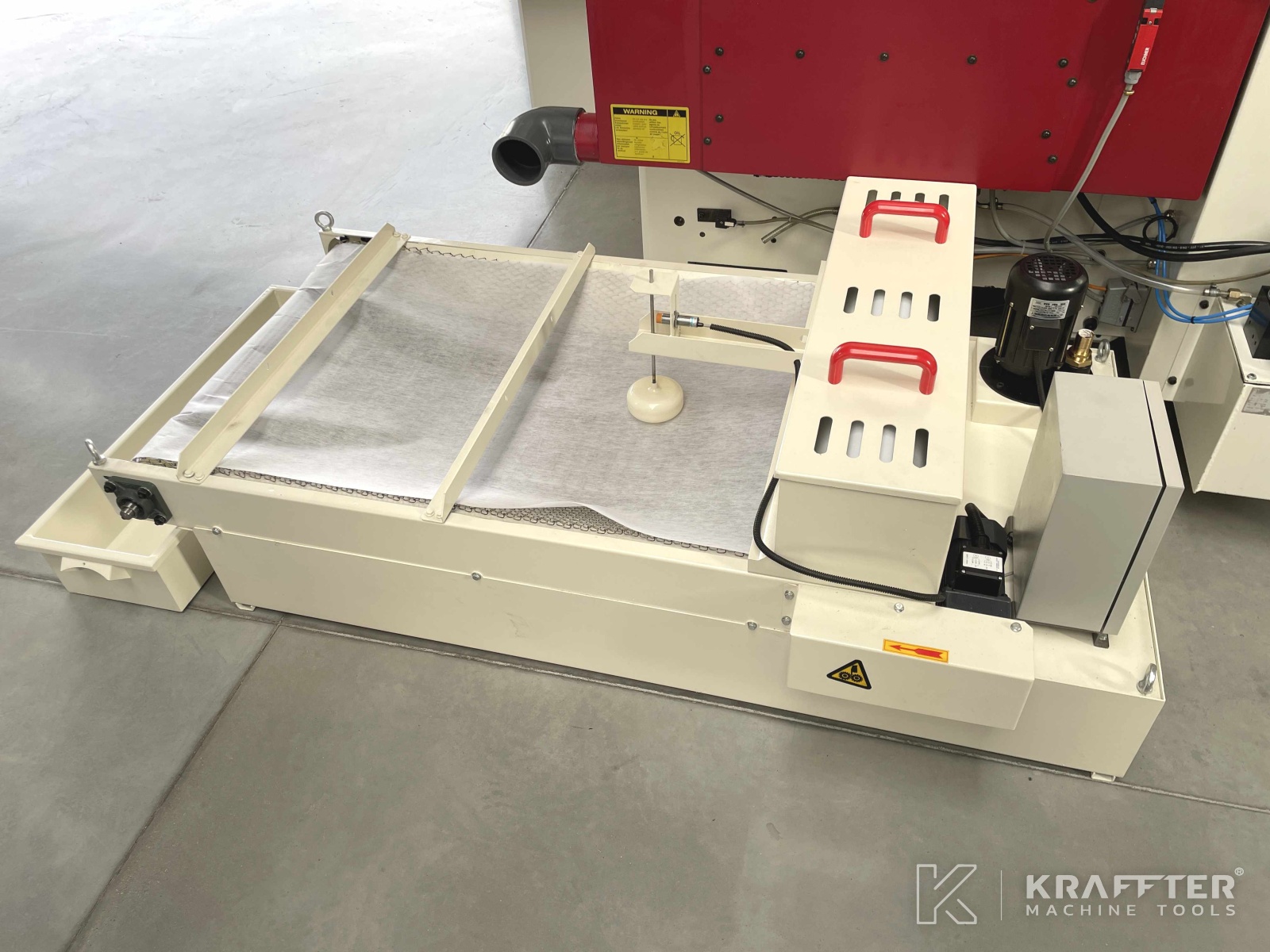

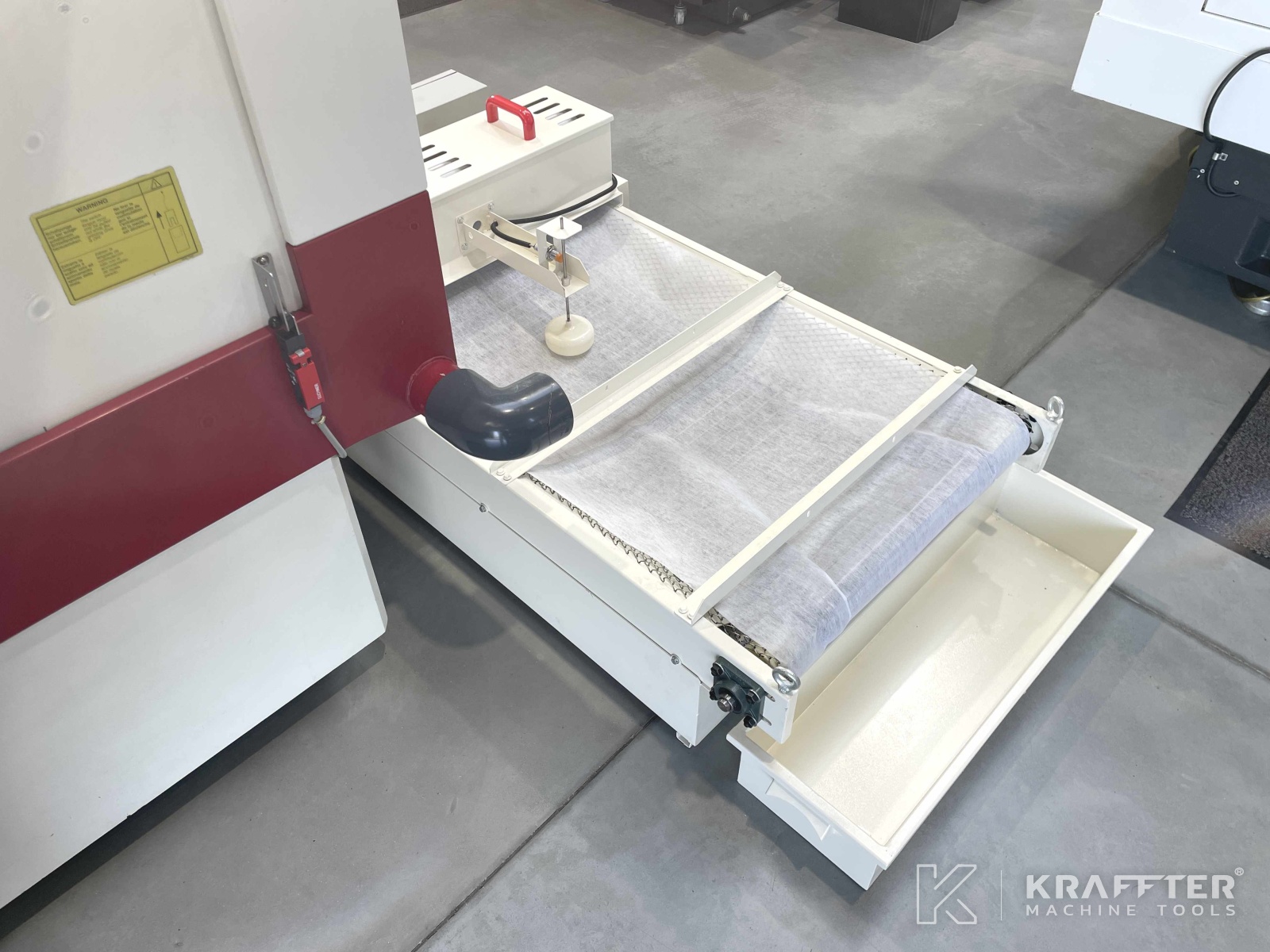

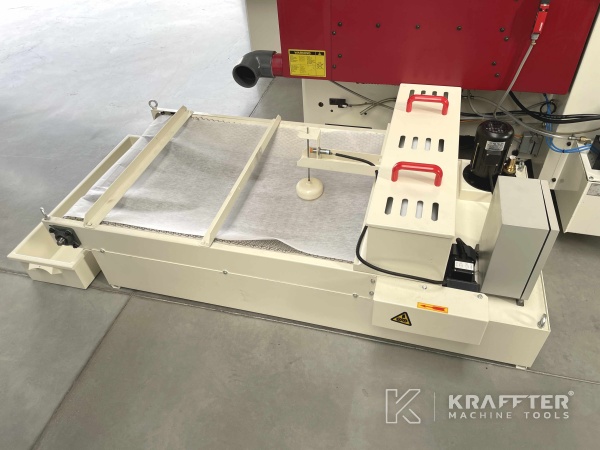

x1 filtration papier
x1 bac d'arrosage

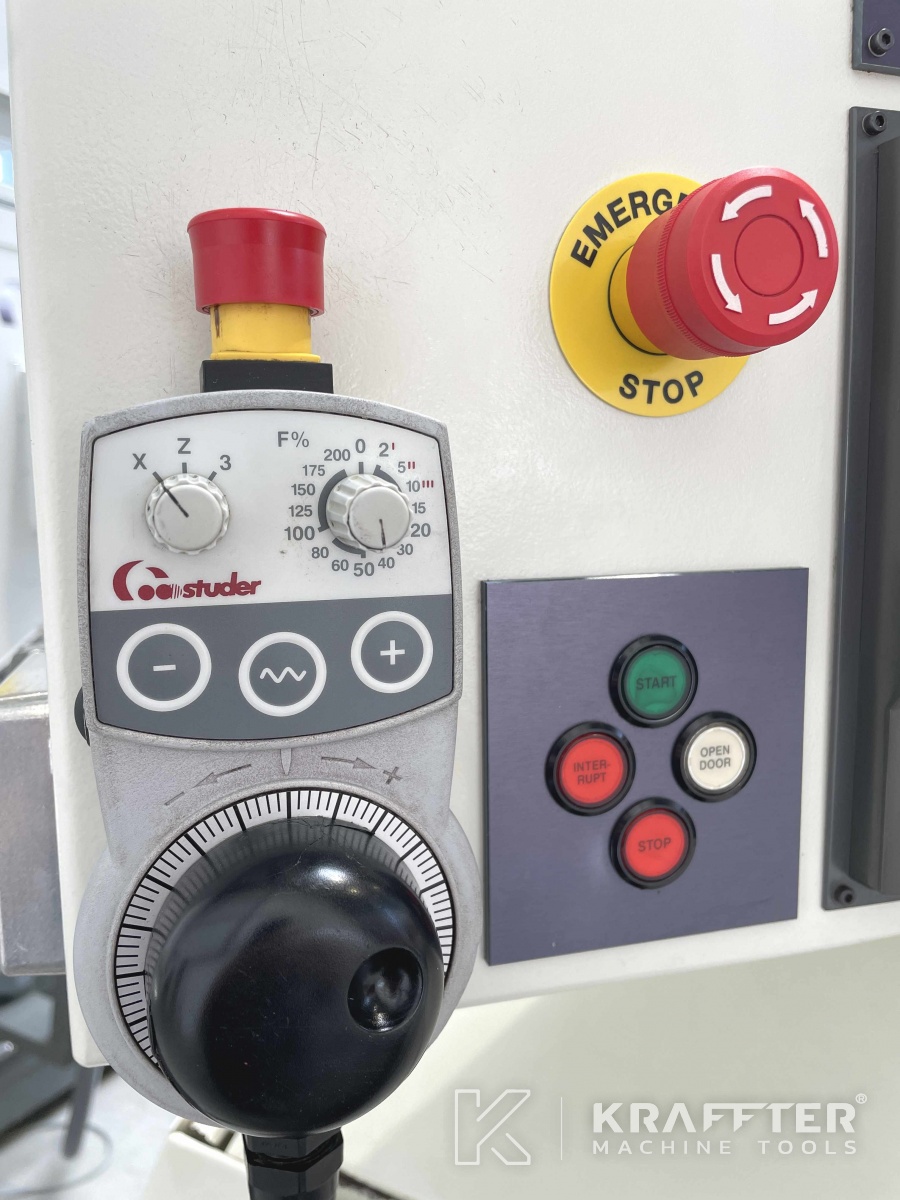

x1 manivelle déportée

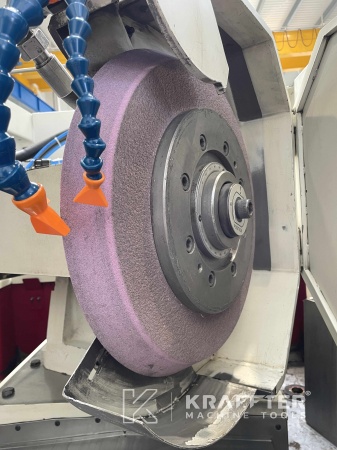

x1 flasque porte-meule
x1 lampe WALDMANN
