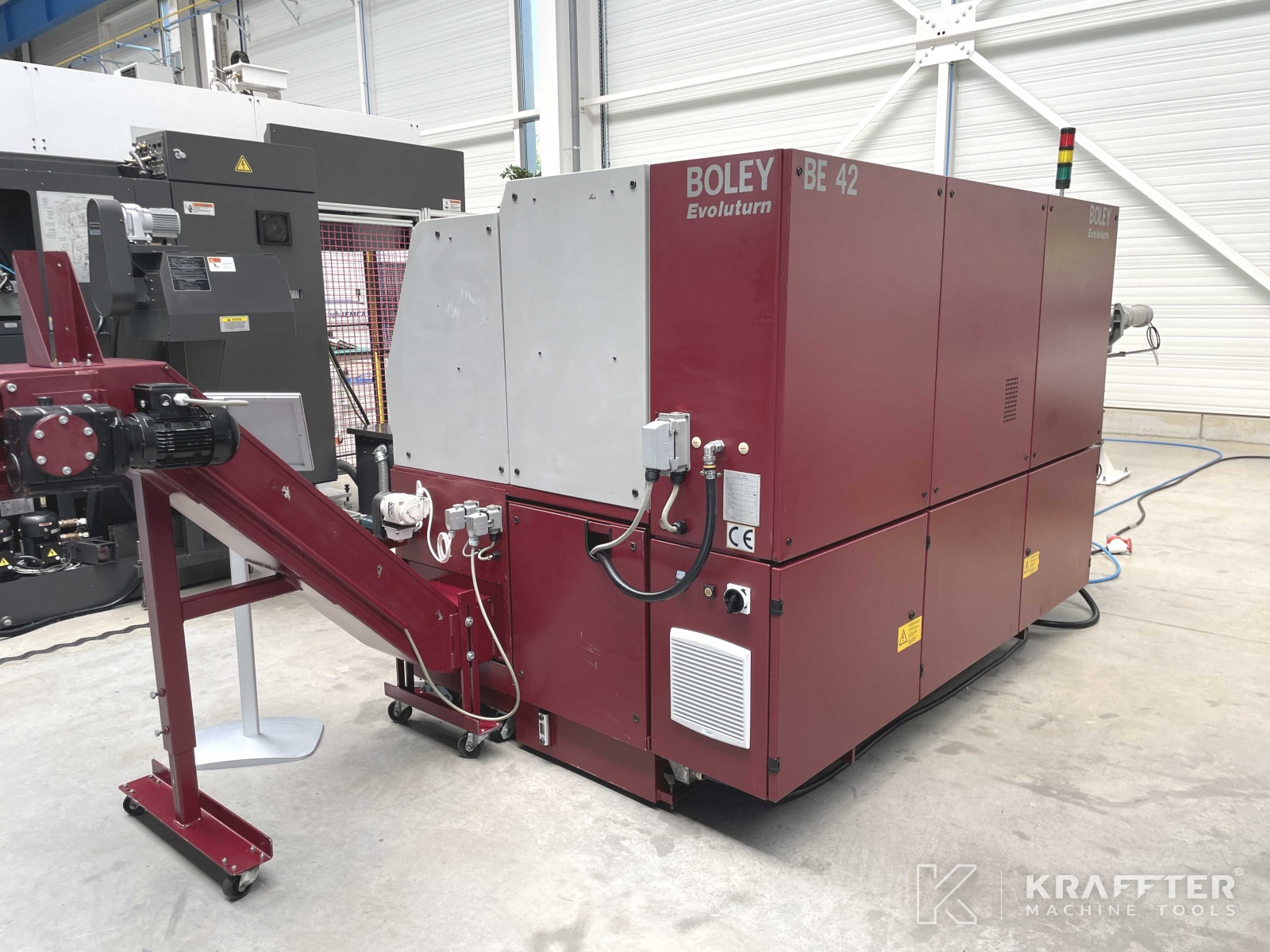

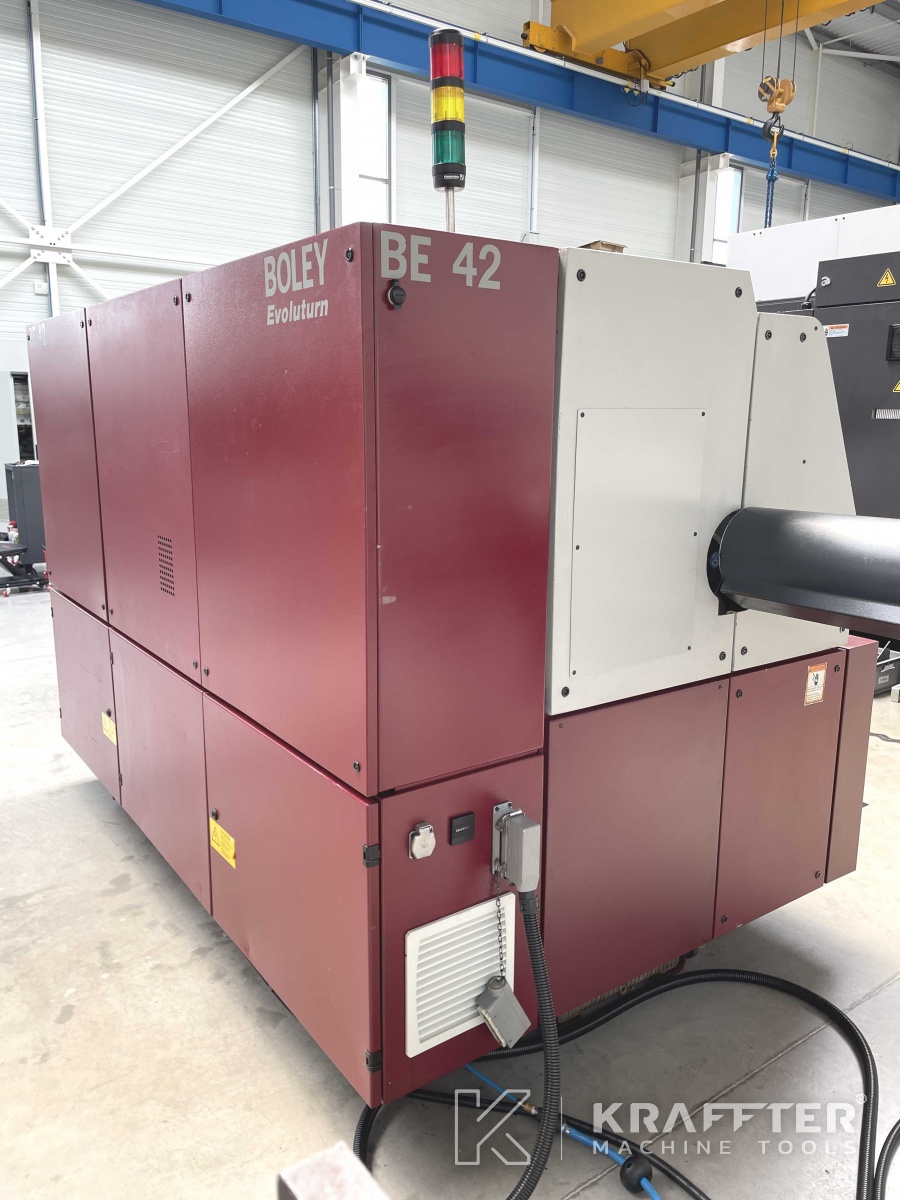

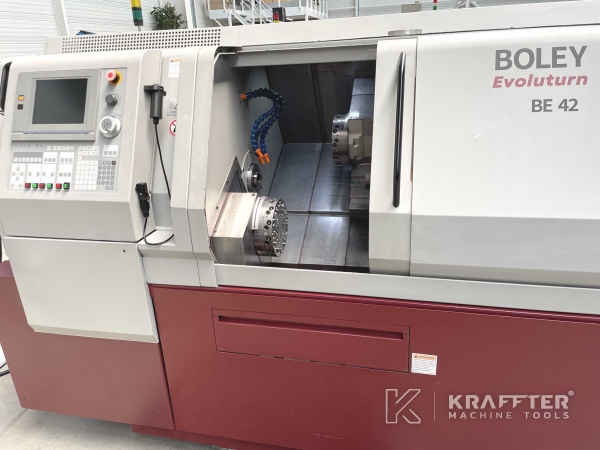

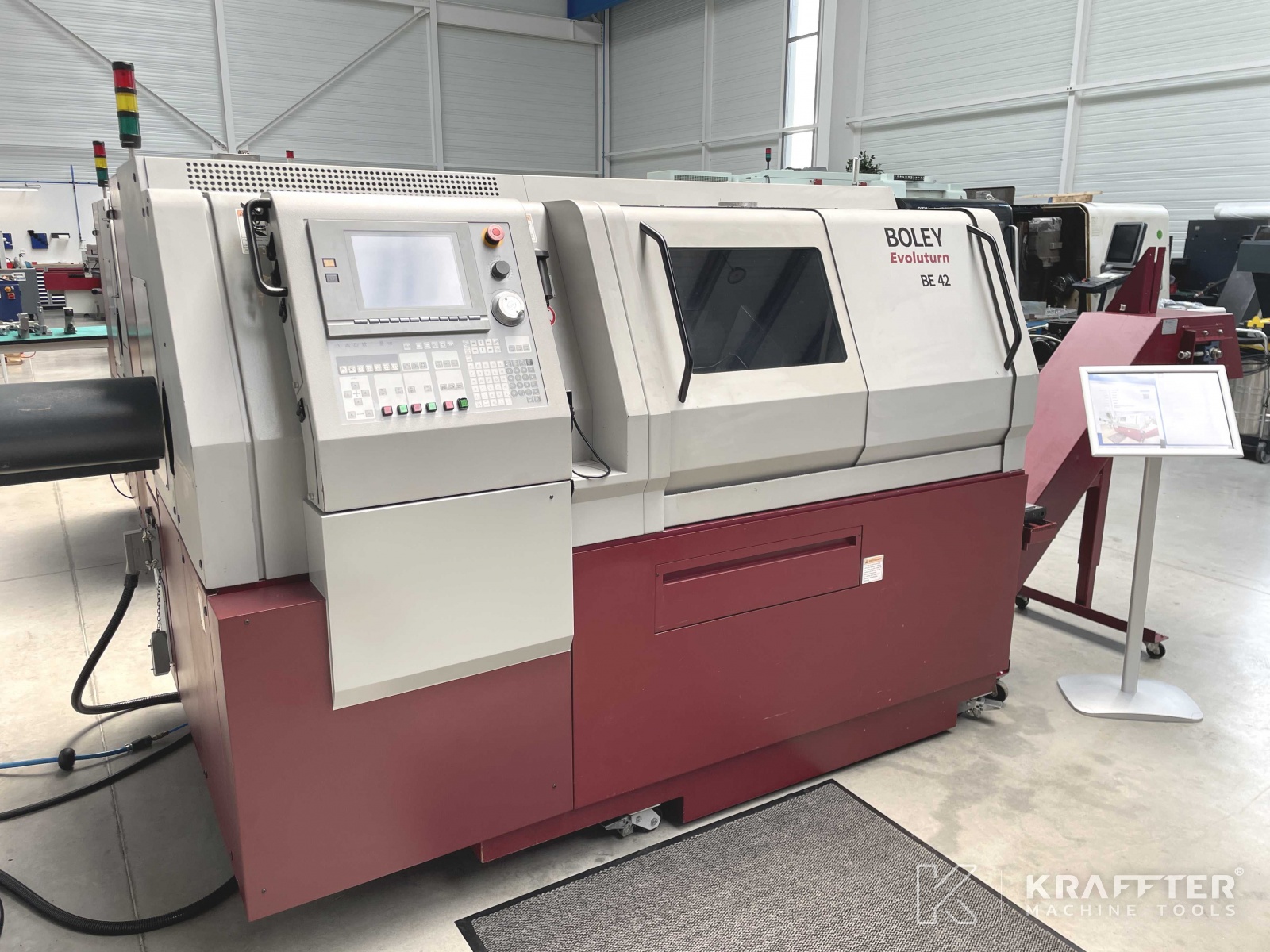

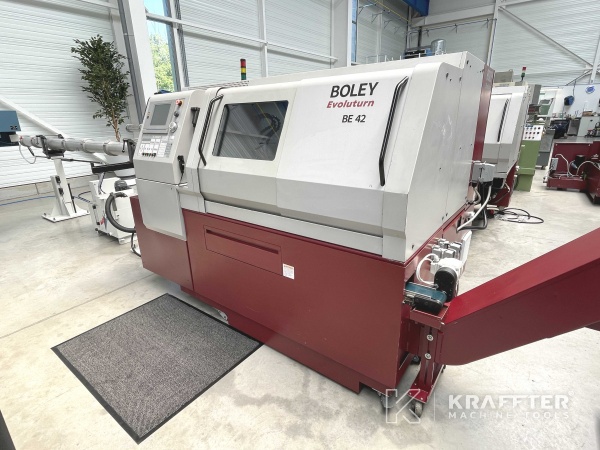

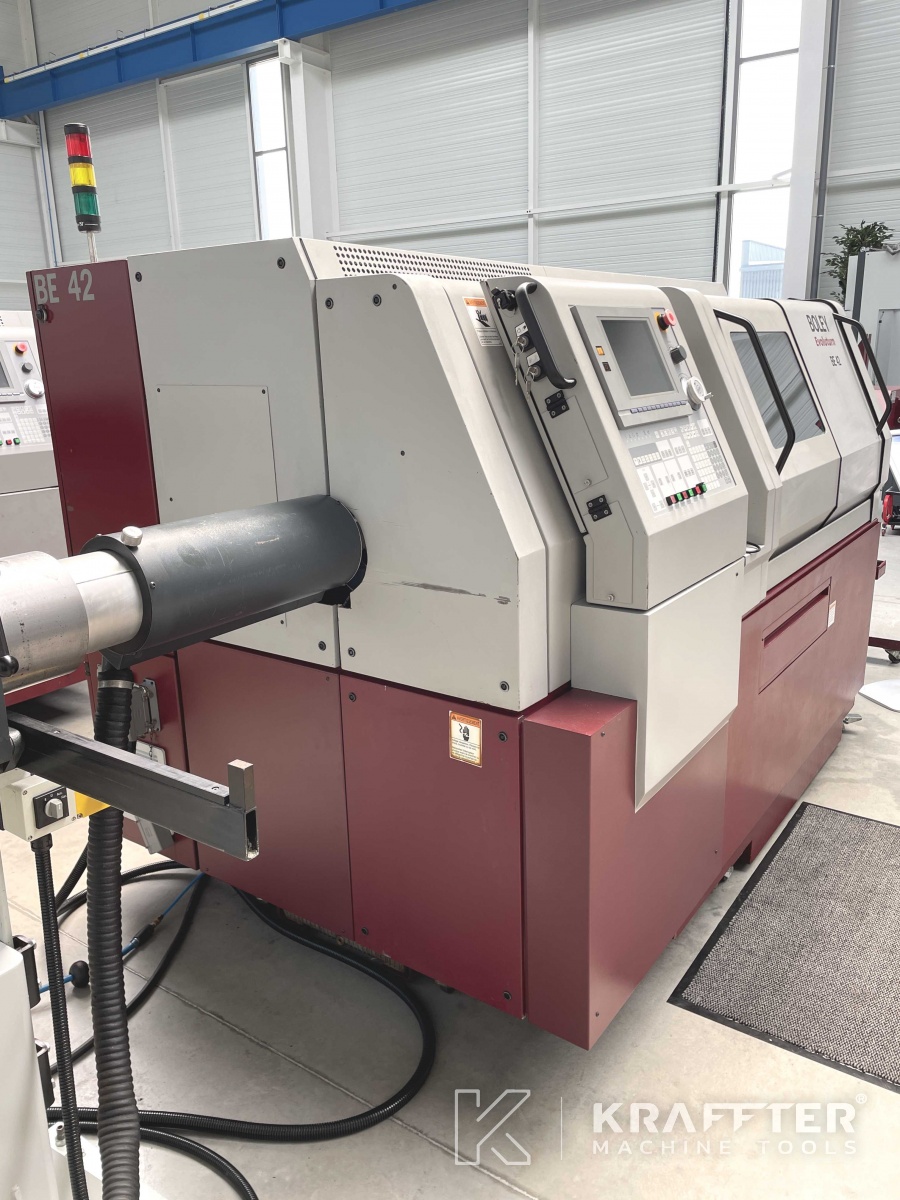

Type de machine : Tour CNC
Marque : BOLEY
N° Stock : 90063
Modèle : BE 42
N° Série : 88009
Année : 2003
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

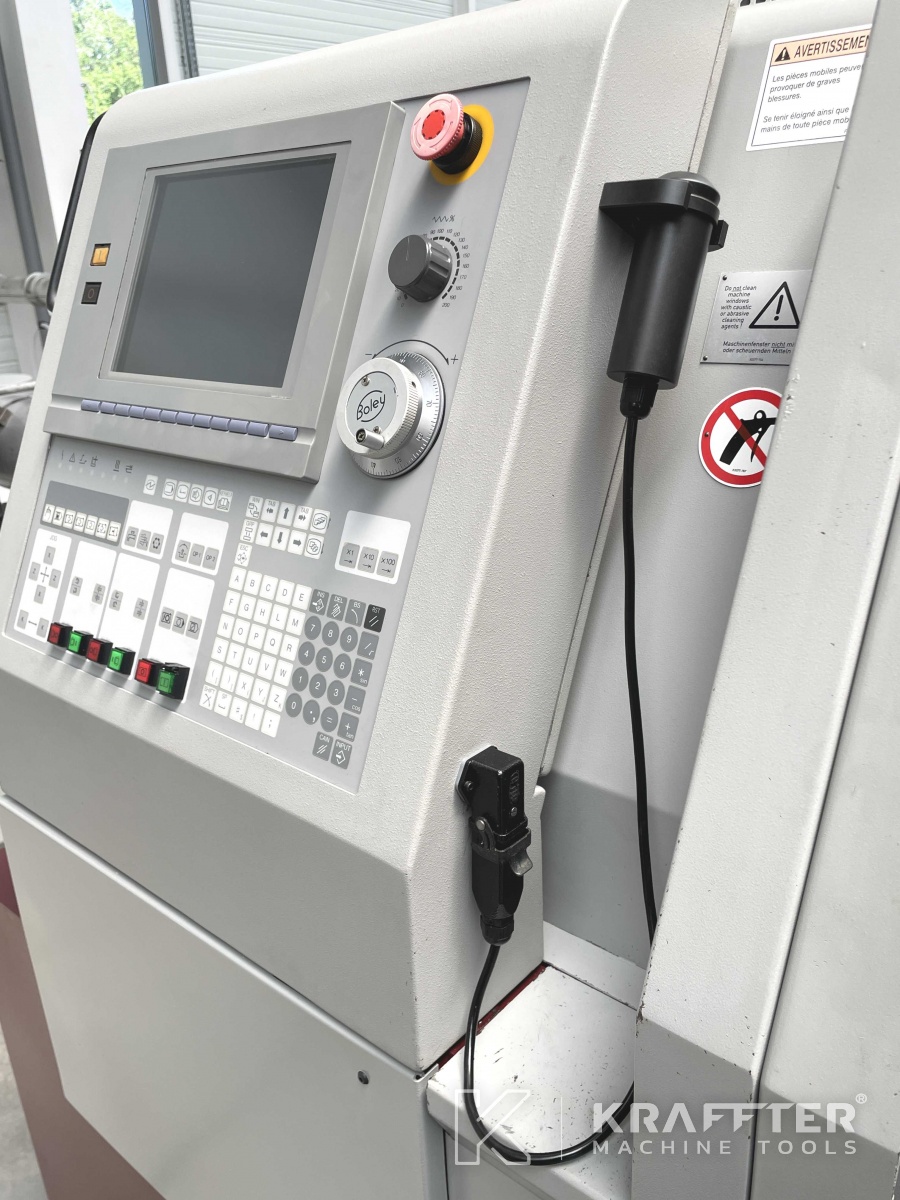

Type de CN

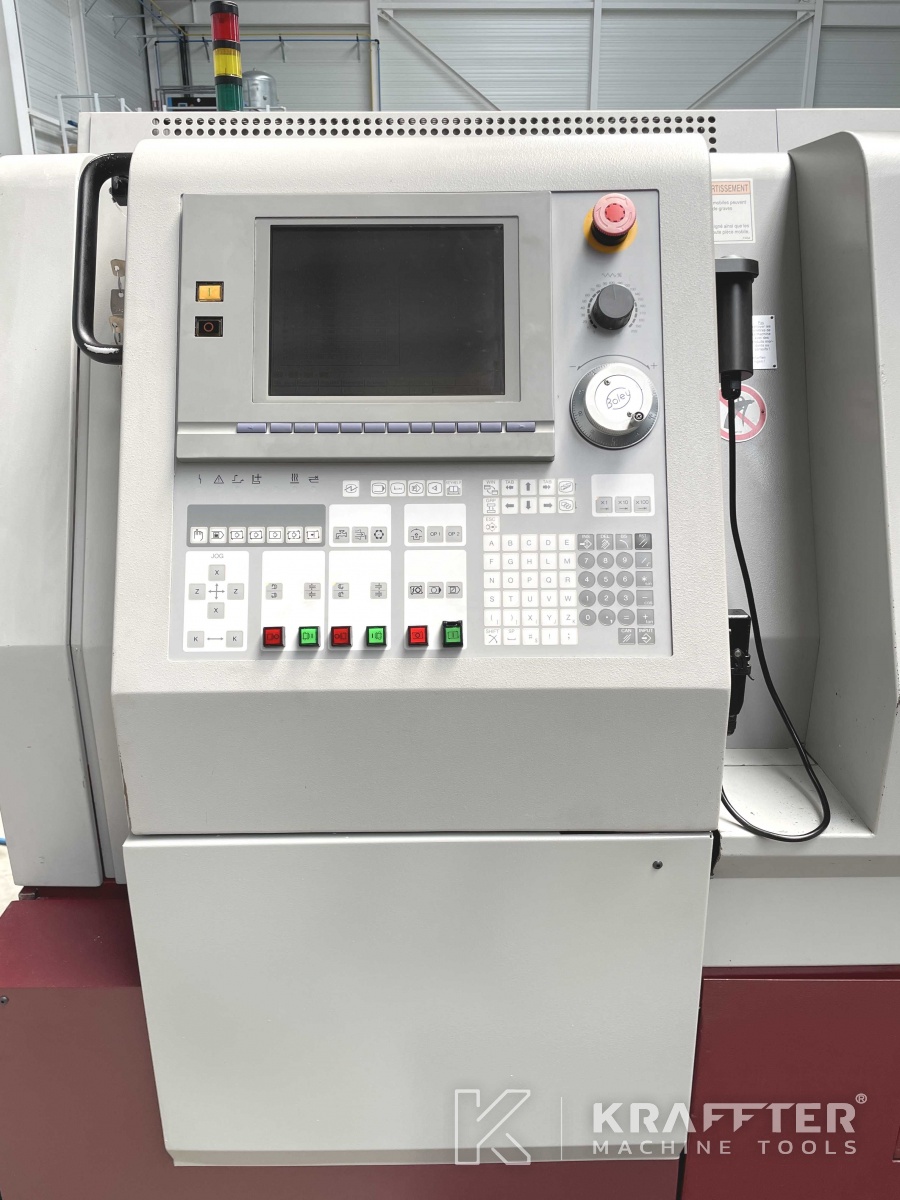

MITSUBISHI Meldas 635LCC
Diamètre maxi. usinable
140 [mm]
Course axe Z1
200 [mm]
Course axe X1
170 [mm]
Course axe Z2
395 [mm]
Course axe X2
110 [mm]
Course axe Z3
170 [mm]
Course axe X3
110 [mm]

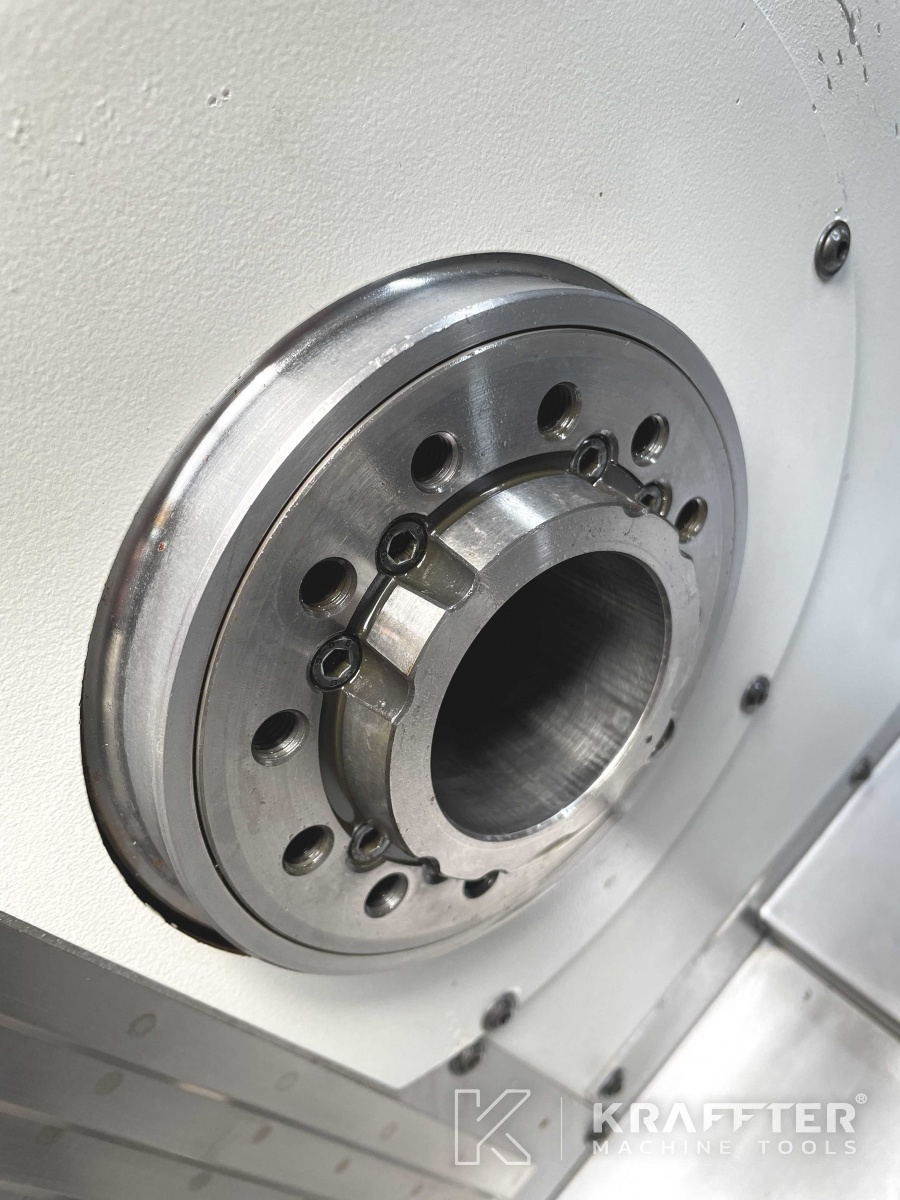

Broche prévue pour pinces de serrage
Taille 48 DIN 6343
Diamètre de passage en broche
42 [mm]
Vitesse mini. broche
80 [tr/min]
Vitesse maxi. broche
8000 [tr/min]
Précision d'indexation axe C
0.001 [°]
Puissance broche
7.5 [kW]
Diamètre de passage contre-broche
42 [mm]
Vitesse mini. contre-broche
60 [tr/min]
Vitesse maxi. contre-broche
6000 [tr/min]
Précision d'indexation axe C contre-broche
0.001 [°]
Puissance contre-broche
2.2 [kW]
Type de porte-outils
VDI 20

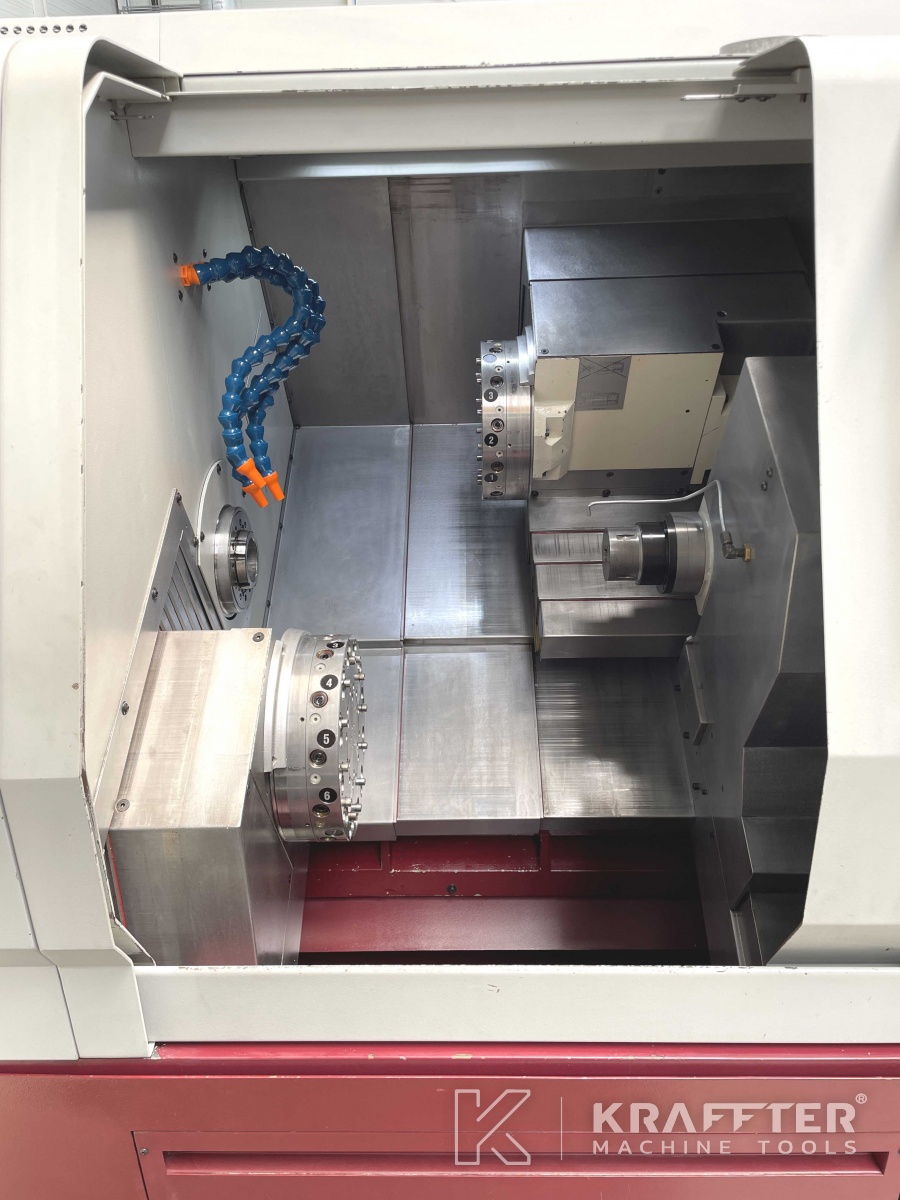

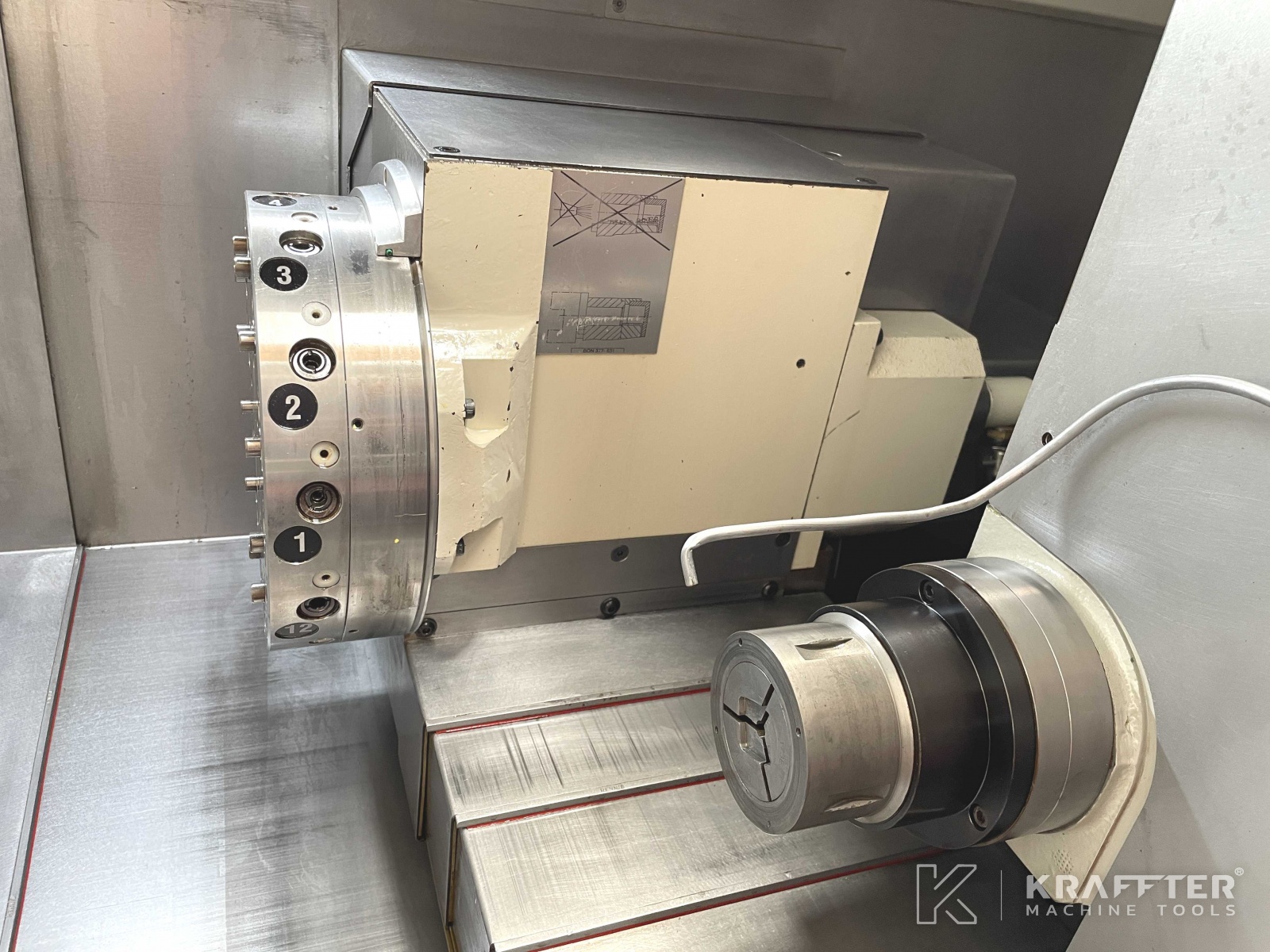

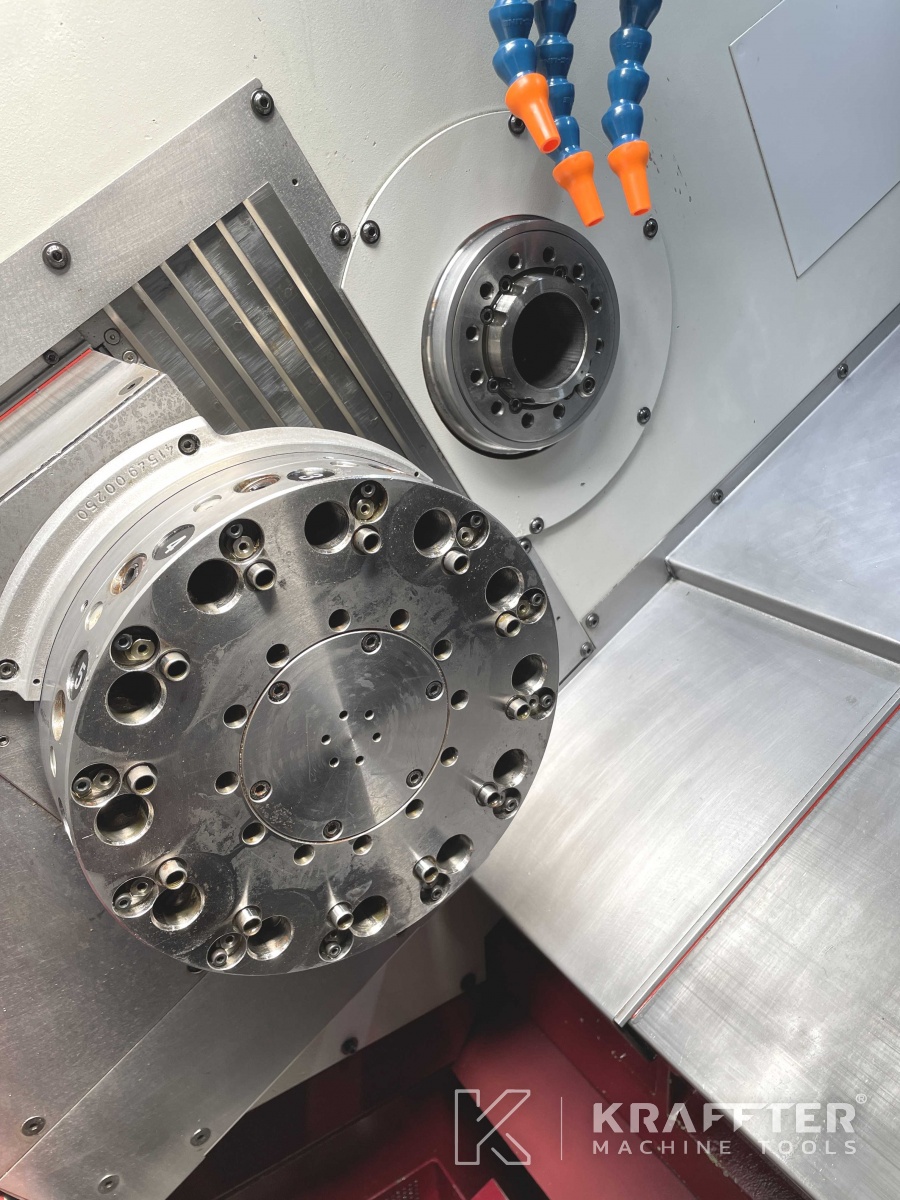

Nombre de postes - Tourelle supérieure
12
Nombre de postes motorisés - Tourelle supérieure
12
Vitesse maxi. outils tournants - Tourelle supérieure
4500 [tr/min]

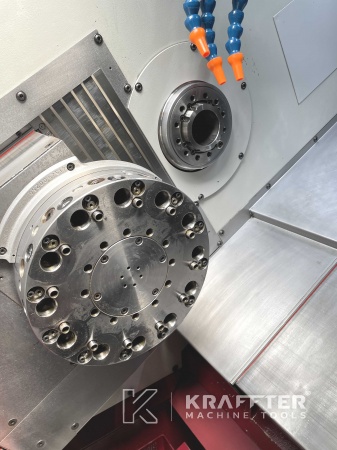

Nombre de postes - Tourelle inférieure
12
Nombre de postes motorisés - Tourelle inférieure
12
Vitesse maxi. outils tournants - Tourelle inférieure
4500 [tr/min]
Capacité bac d'arrosage
210 [l]
Puissance installée
14 [kVA]
Courant nominal
20 [A]
Tension d'alimentation
400 [V]
Port RS232
Oui
Dimensions
2350 x 1590 x 1730 [mm]
Poids
3300 [Kg]

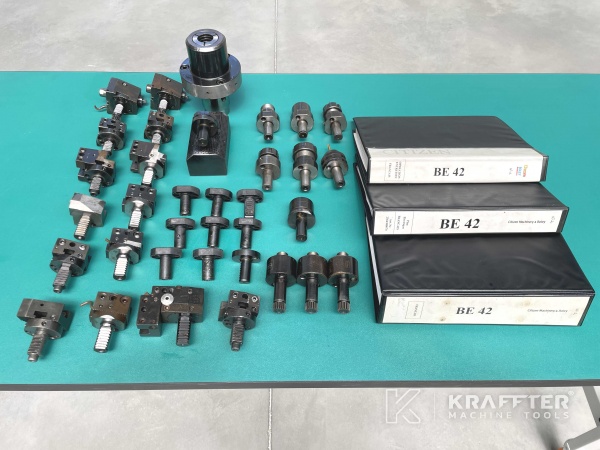

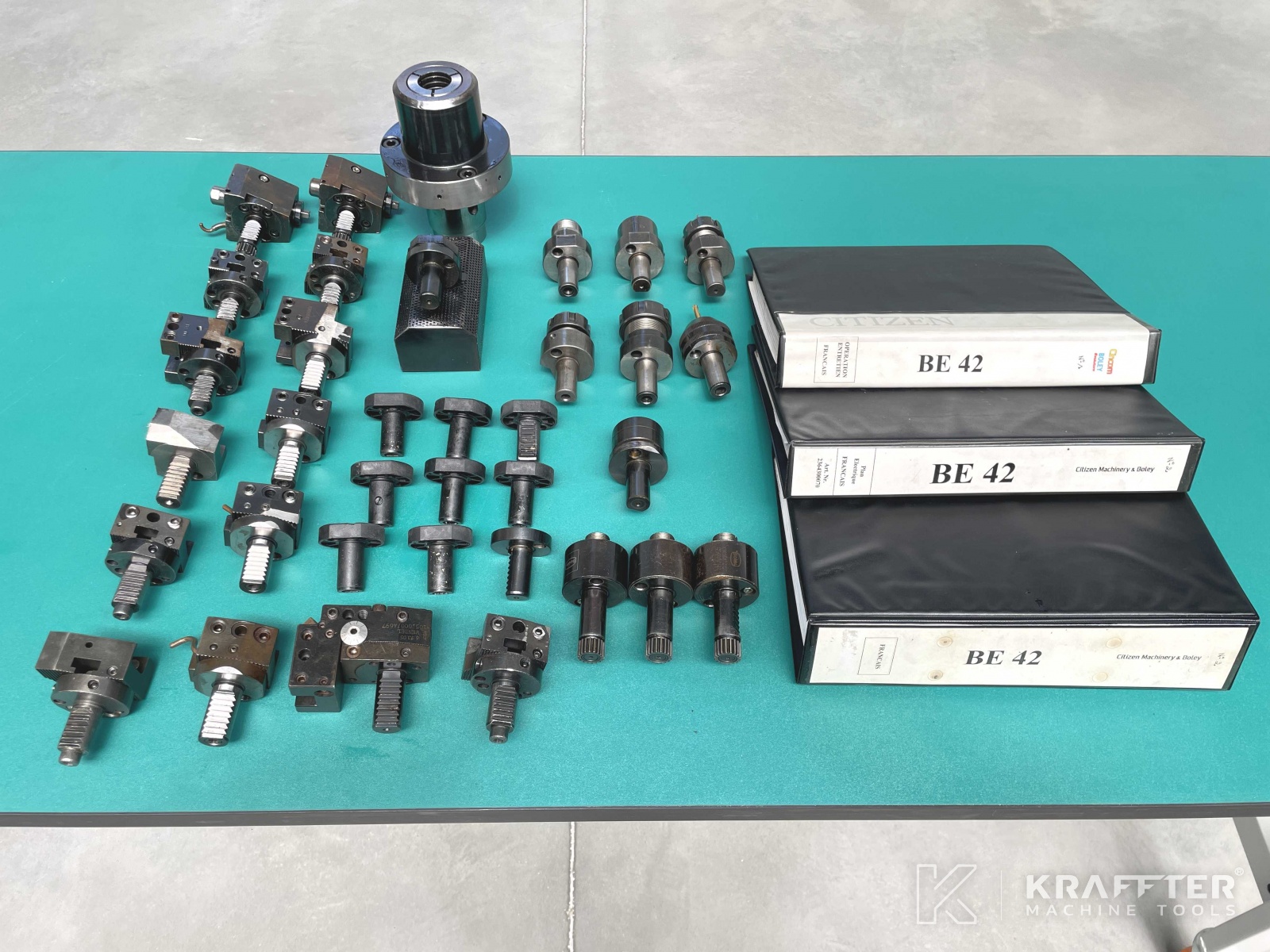

ÉQUIPEMENTS INCLUS:

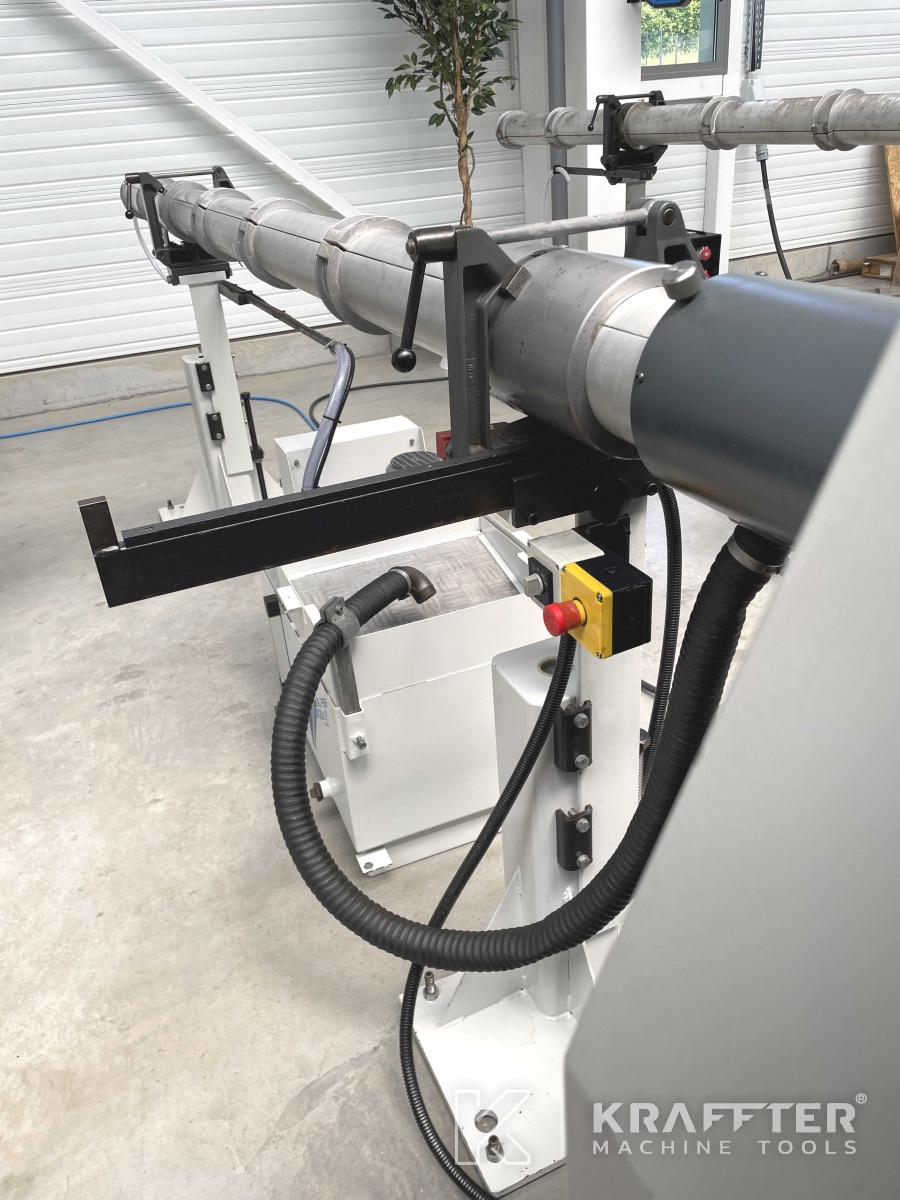

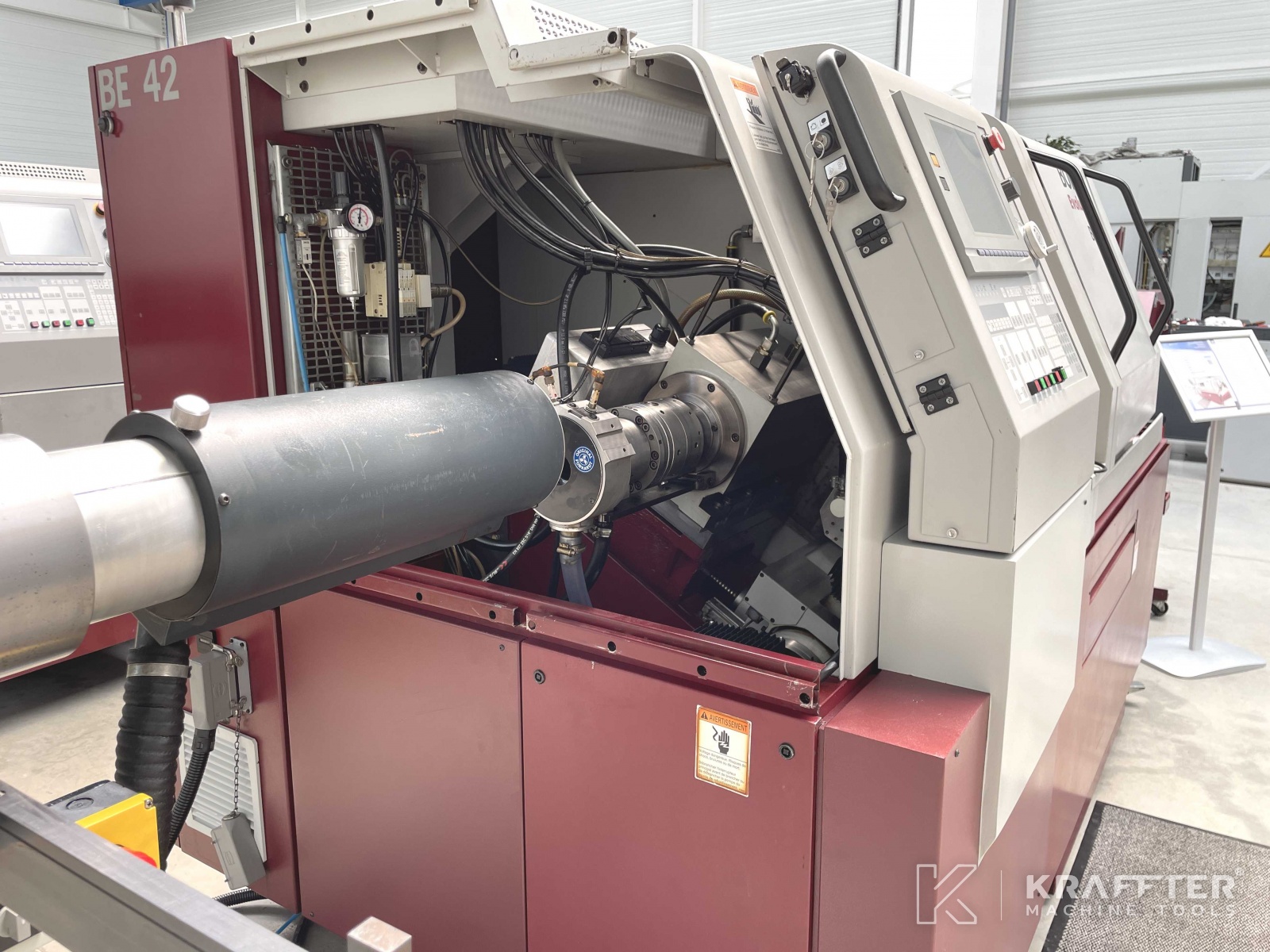

x1 pousse-barre LNS Hydrobar

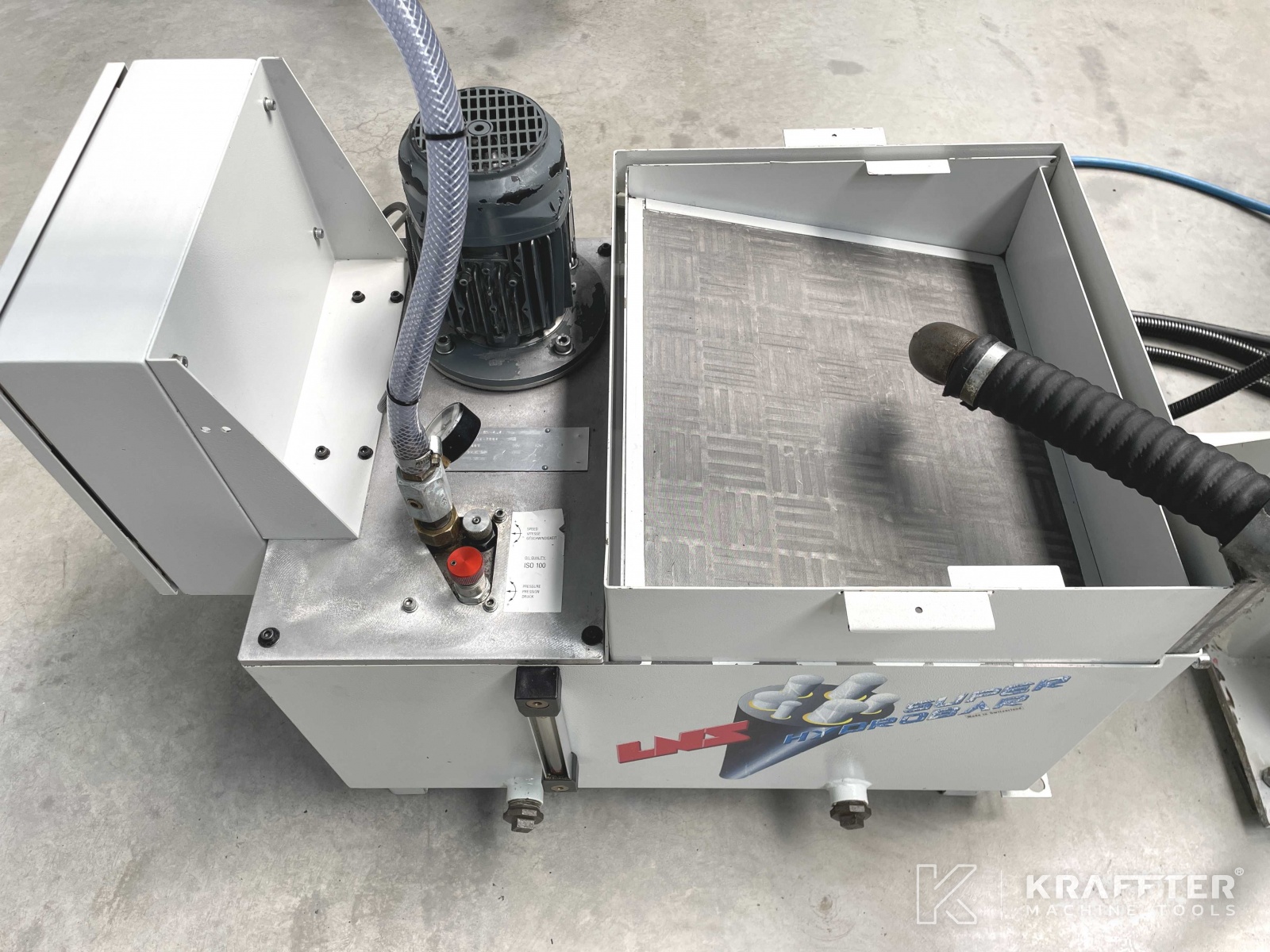

x1 bac d'arrosage

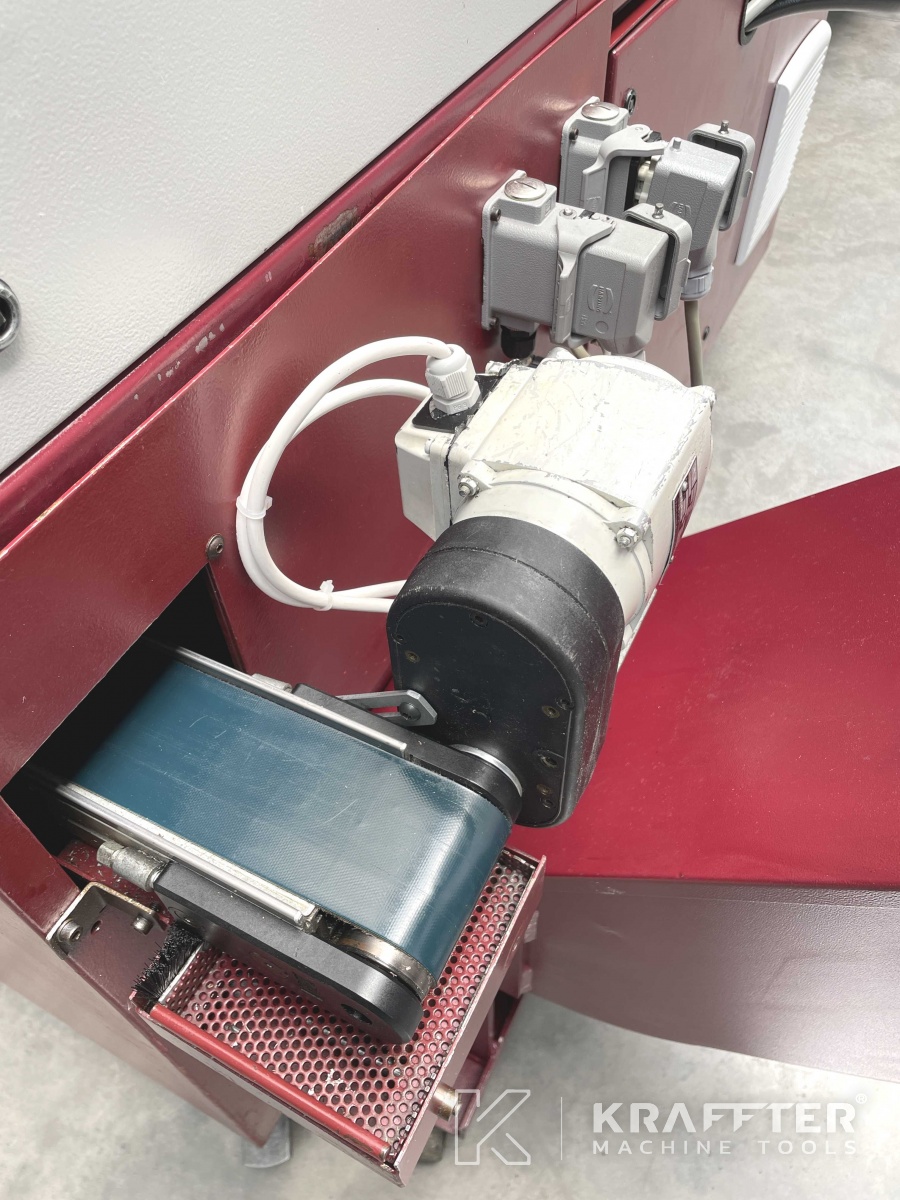

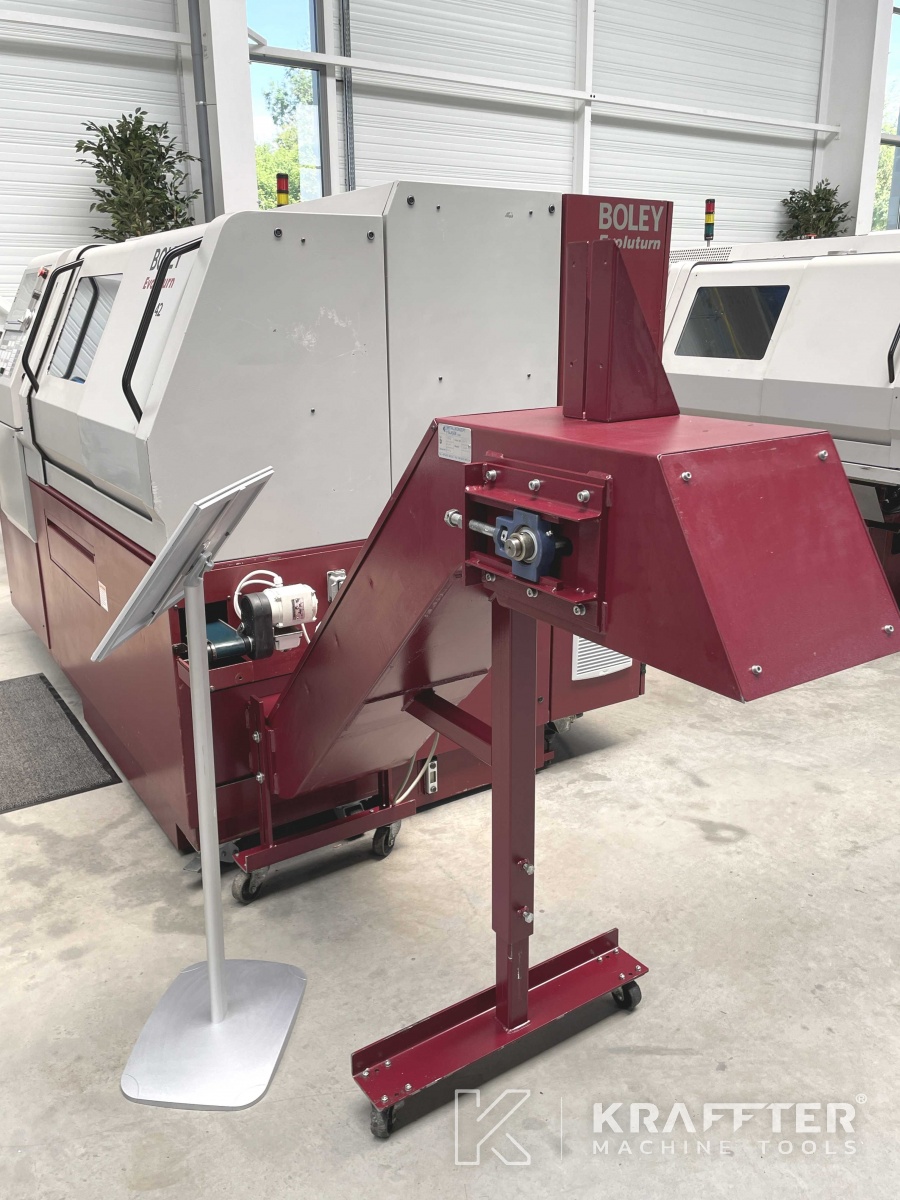

x1 bande transporteuse de pièces
x1 récupérateur de pièces
x1 lampe d'état 3 couleurs
x2 porte-outils tournants radiaux VDI 20
x3 porte-outils tournants axiaux VDI 20
x19 porte-outils fixes VDI 20
x9 bouchons VDI 20
x1 panier récupérateur de pièces VDI 20
x2 mandrins à pinces (pour broches S1 et S2)
x1 manuel "plans électriques"
x1 manuel "opération entretien"
x1 manuel d'opérateur

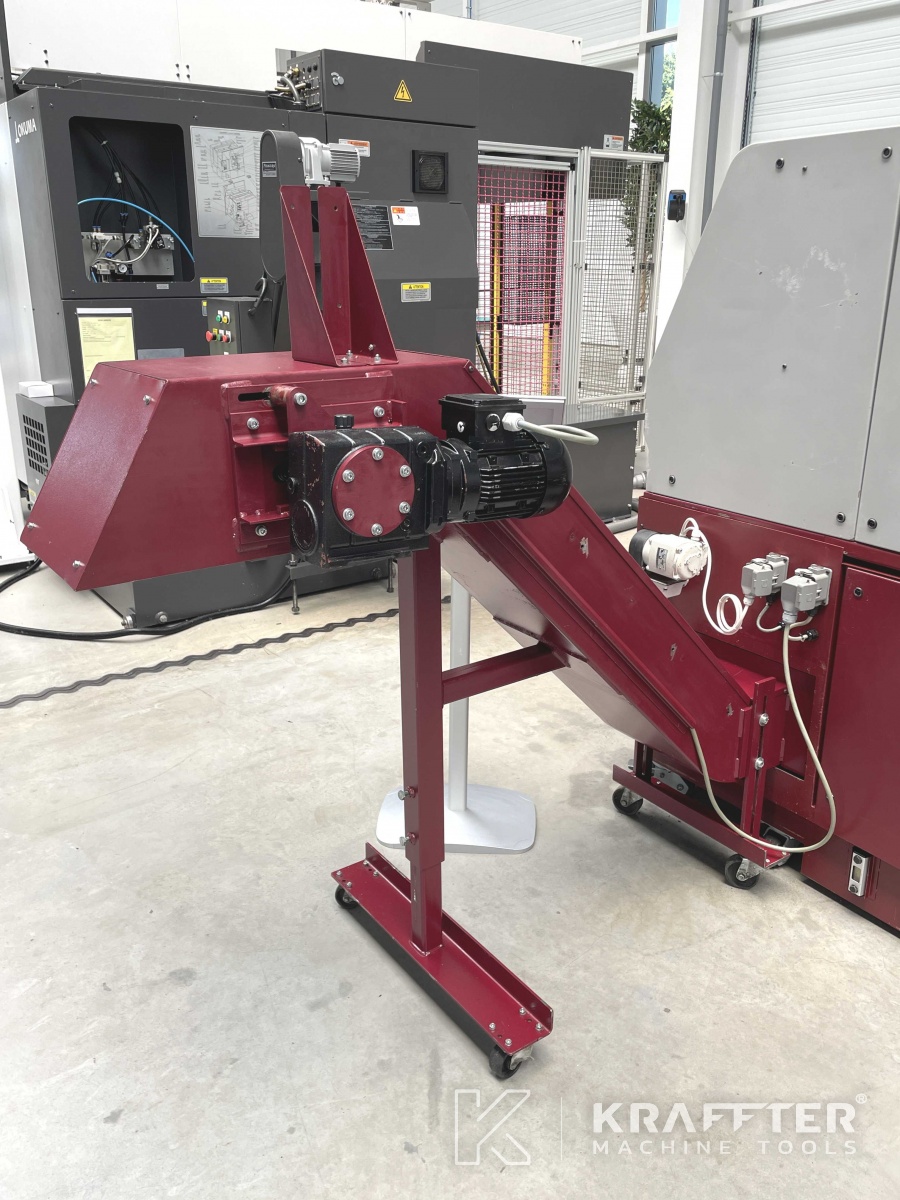

*Convoyeur à copeaux présent sur les photos non inclus
