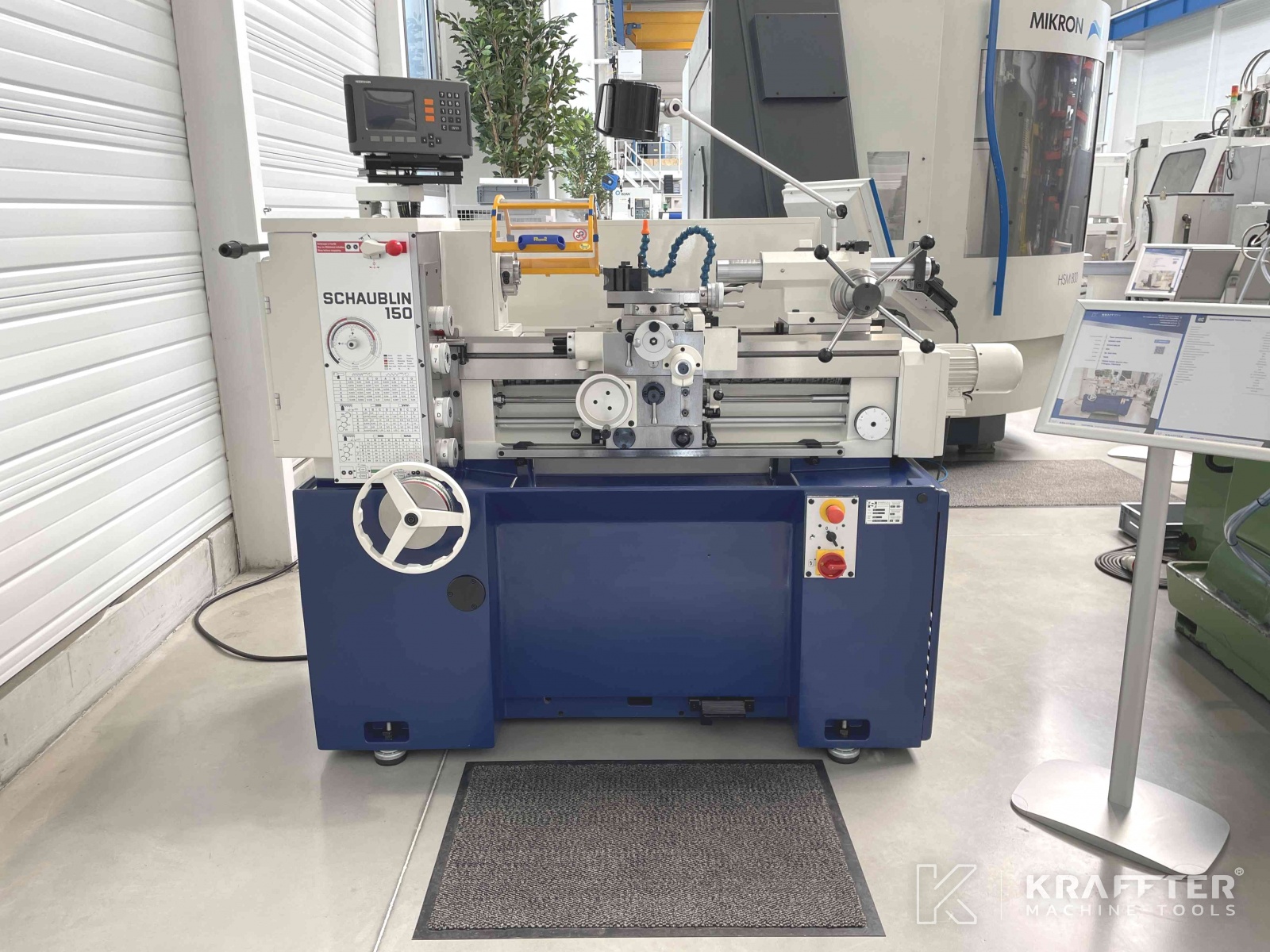

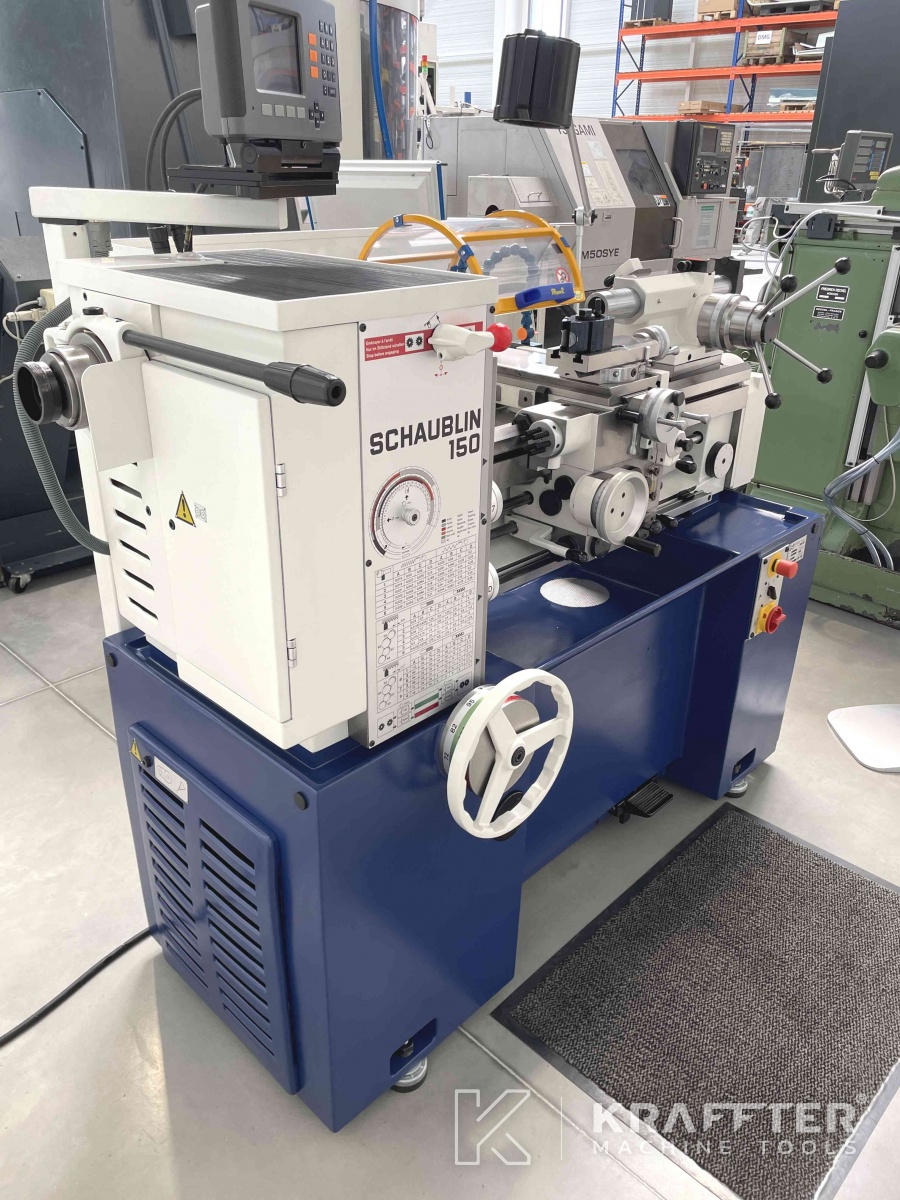

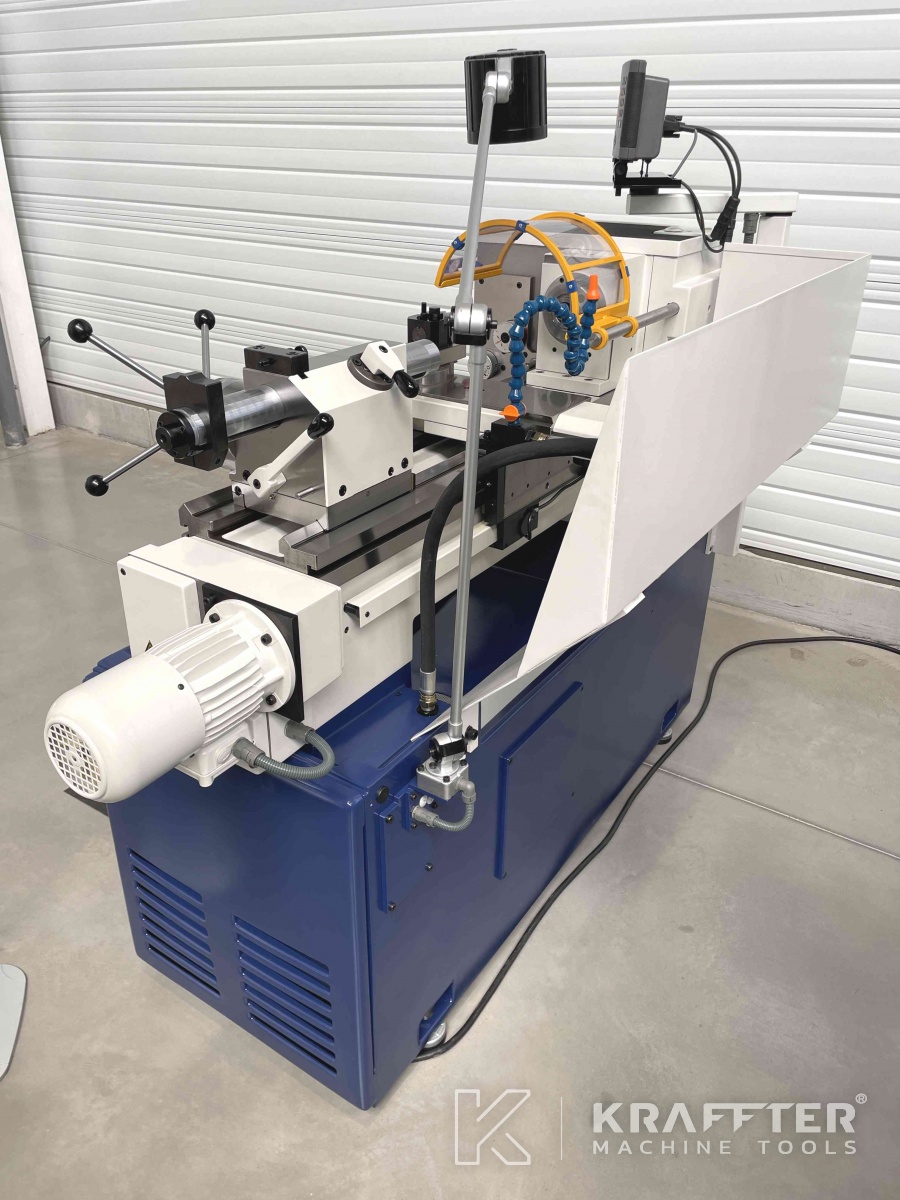

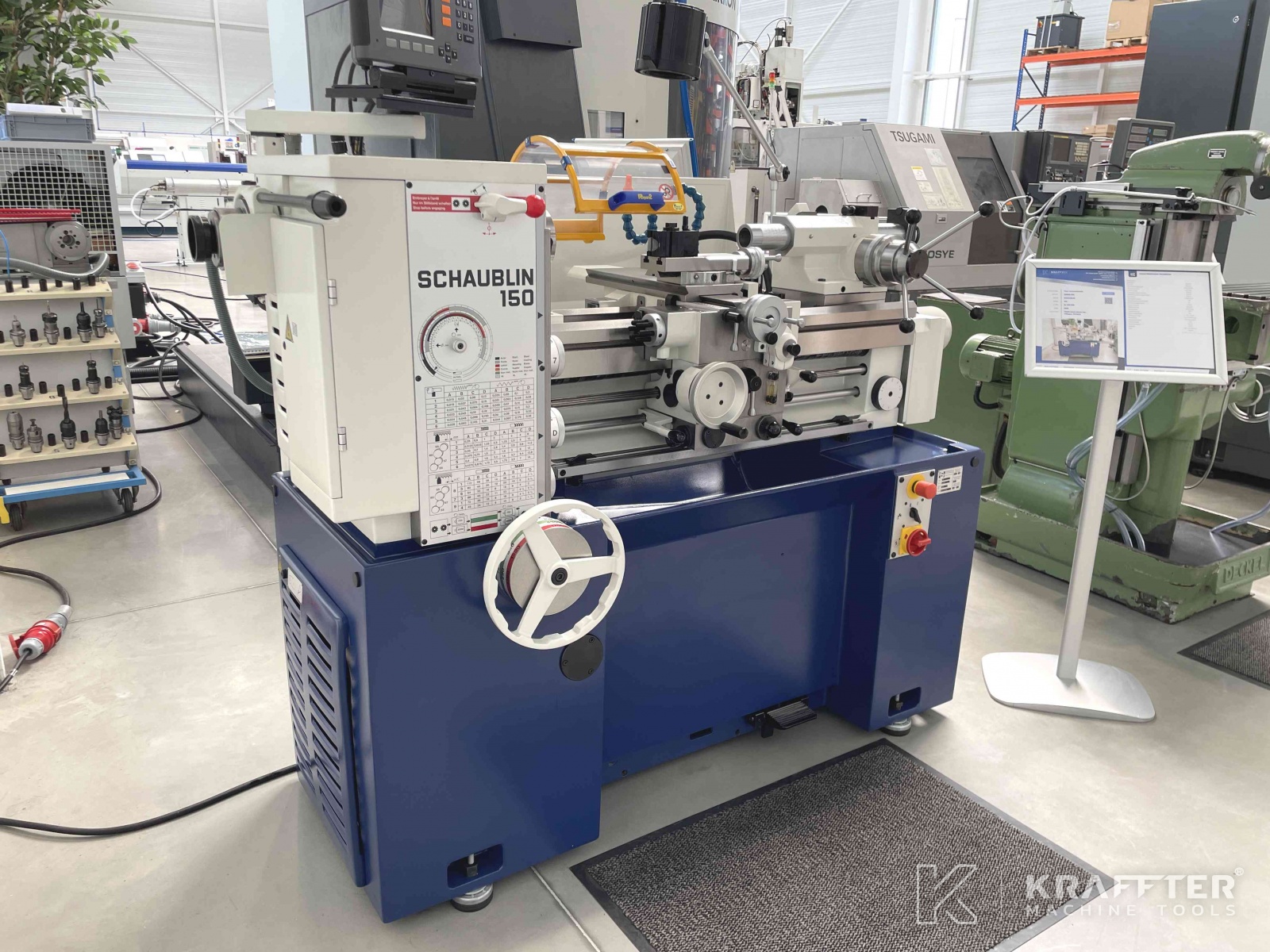

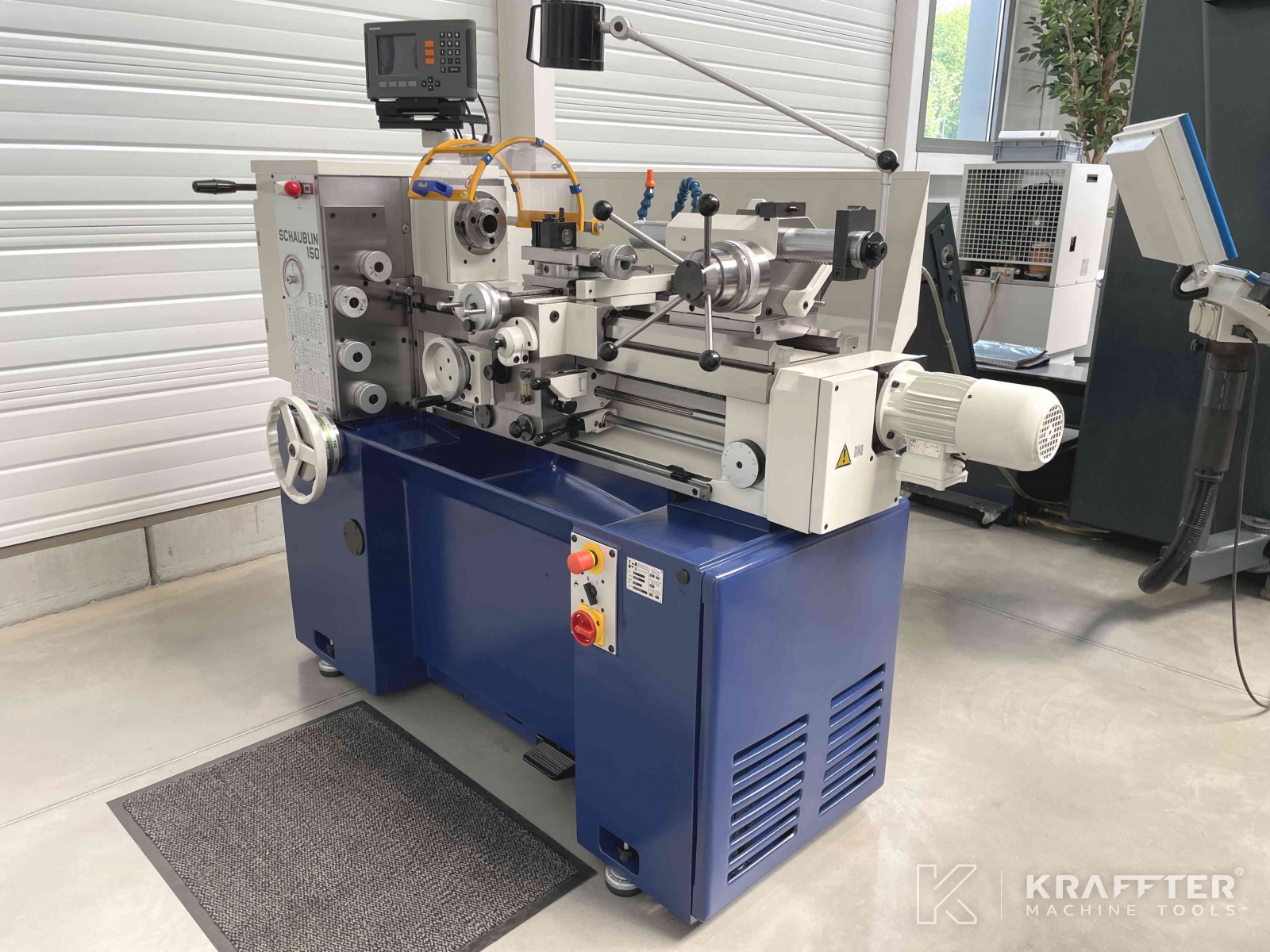

Type de machine : Tour conventionnel
Marque : SCHAUBLIN
N° Stock : 20690-019
Modèle : 150
N° Série : BL 340 010
Année : 1998
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Nombre d’axes
2
Distance entre-pointes
600 [mm]
Hauteur de pointes
150 [mm]
Diamètre admissible au-dessus du chariot
177 [mm]
Diamètre admis au dessus du banc
340 [mm]
Course axe X
180 [mm]
Course axe Z
600 [mm]
Vitesse avances rapides axe Z
4000 [mm/min]

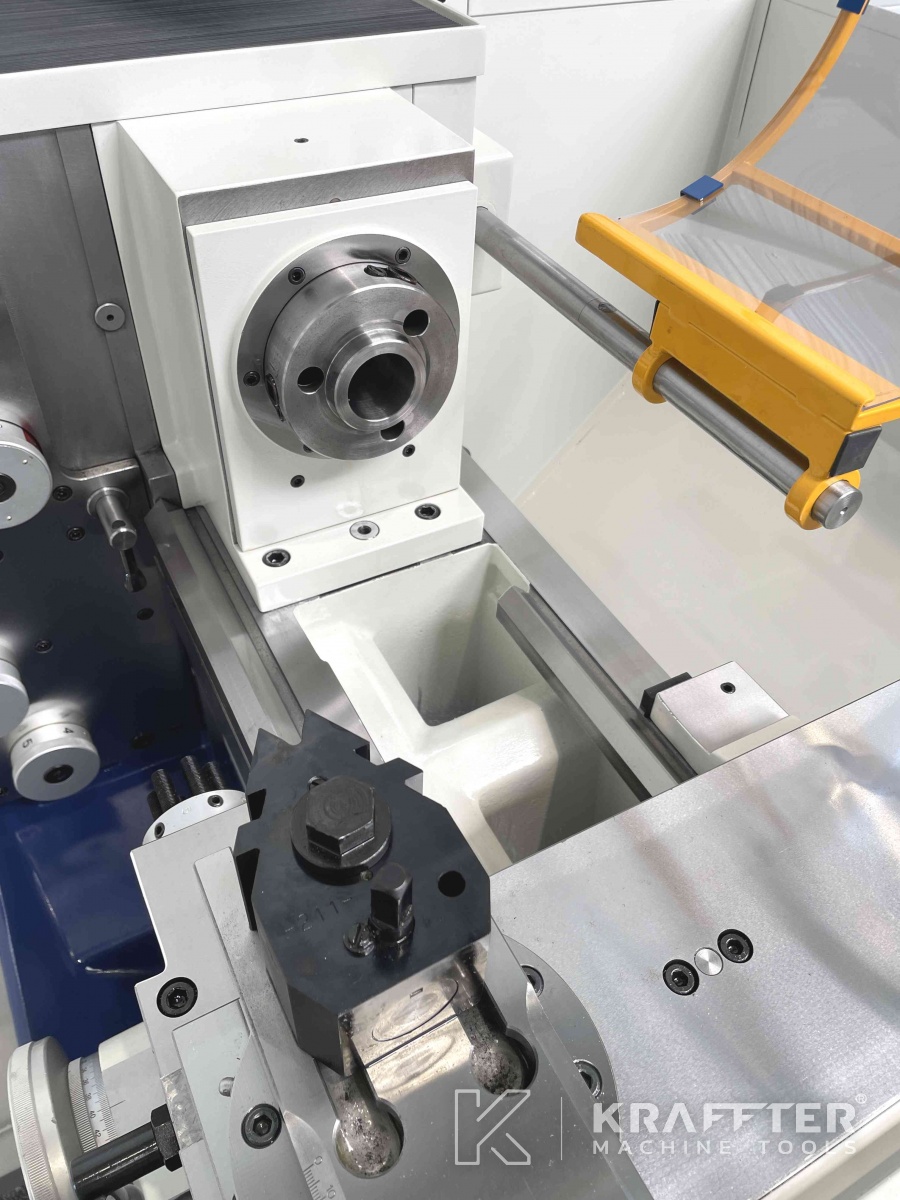

Nez de broche
CAMLOCK D 1-4’’
Cône intérieur de broche
CM5
Broche prévue pour pinces de serrage
B32
Diamètre de passage en broche
40 [mm]
Vitesse mini. broche
55 [tr/min]
Vitesse maxi. broche
3000 [tr/min]

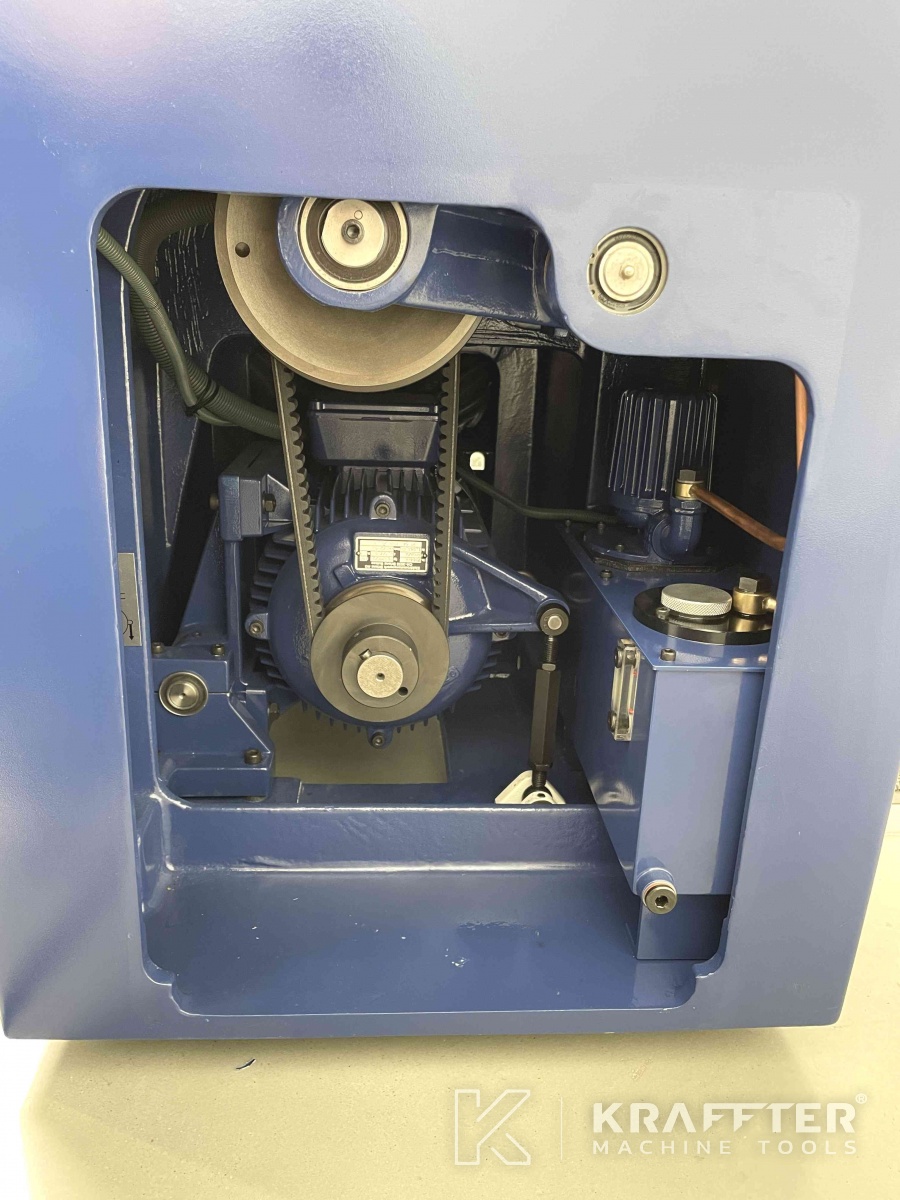

Puissance broche
4 [kW]

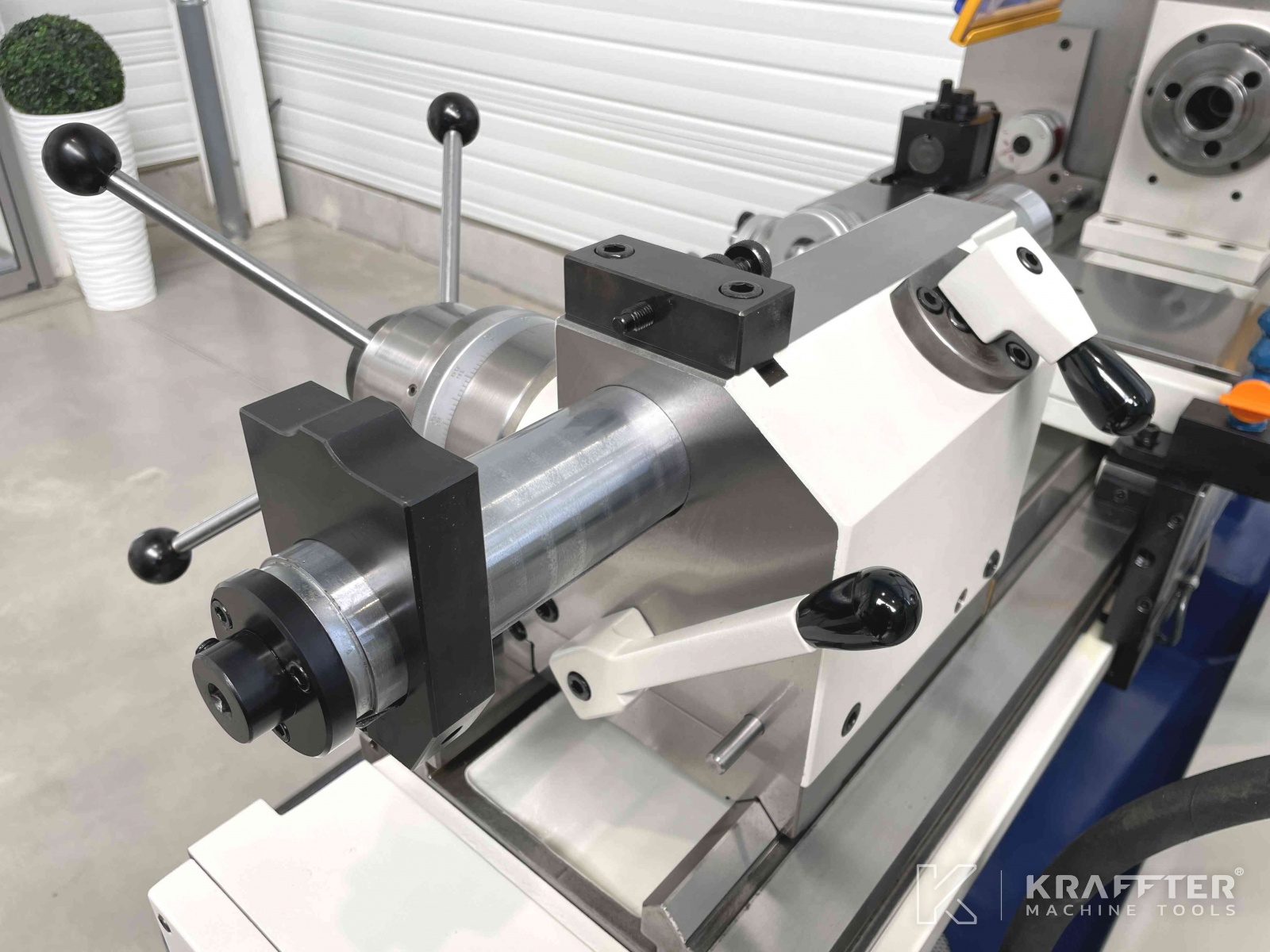

Cône contre-poupée
CM5

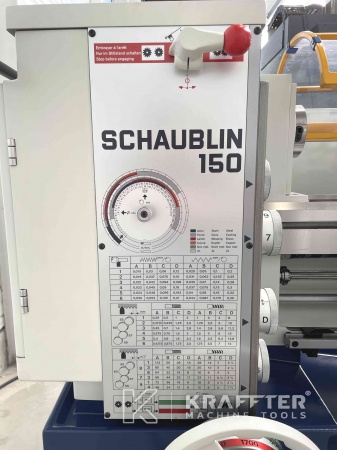

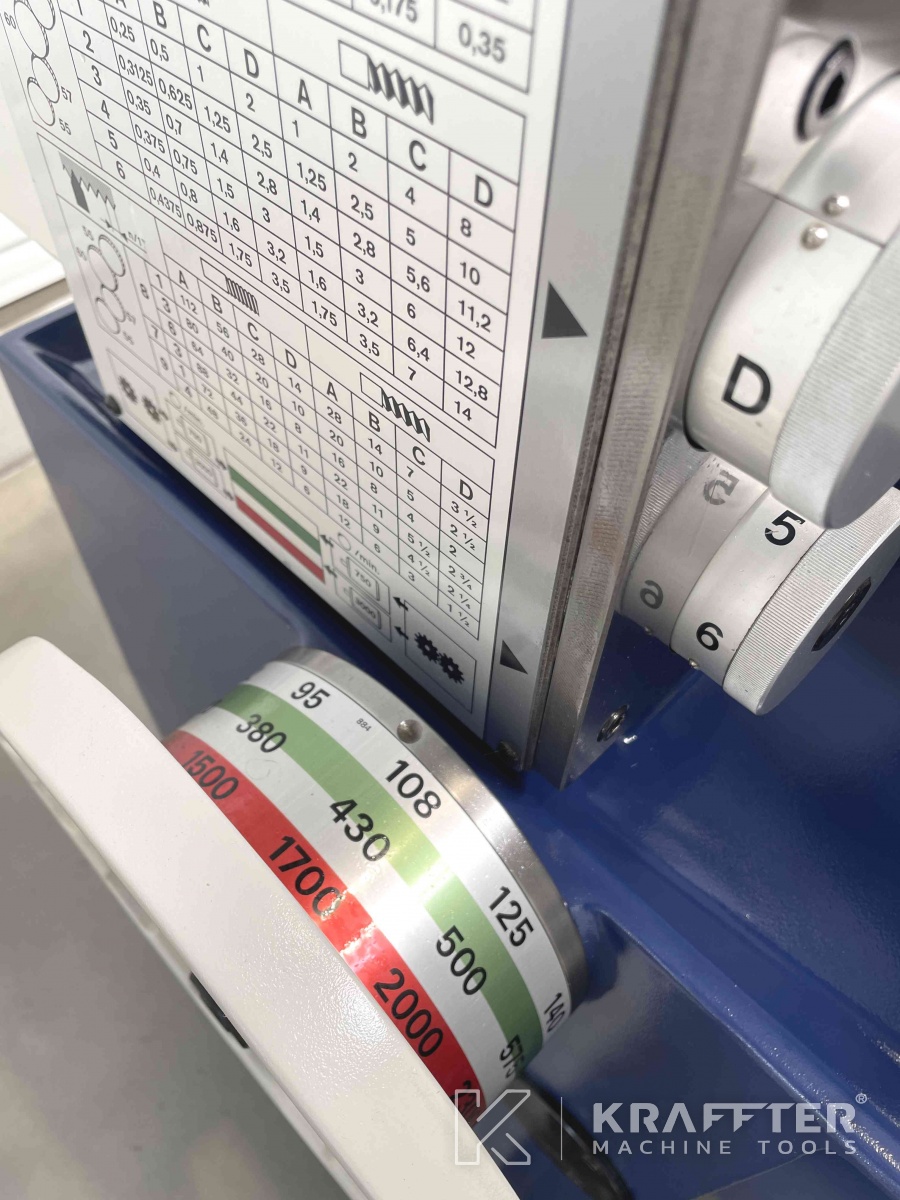

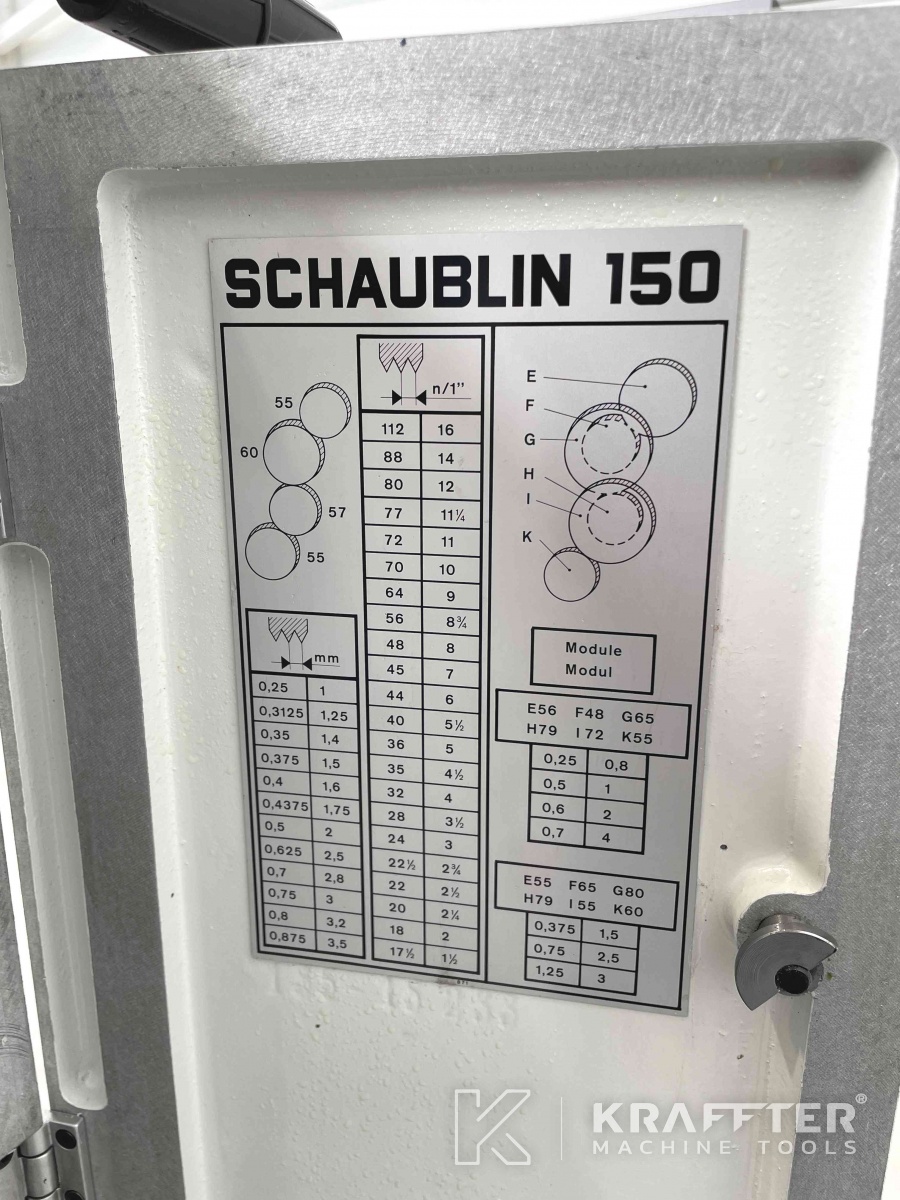

Gamme de pas métriques
0.25 - 14 [mm]
Gamme de pas Anglais
112 - 1/2" [filets/pouce]
Pas modulaires
0.12 - 7.5 [modules]
Capacité bac d'arrosage
29 [l]
Puissance installée
6 [kVA]
Tension d'alimentation
400 [V]
Dimensions
1730 x 970 x 1300 [mm]
Poids
1250 [Kg]

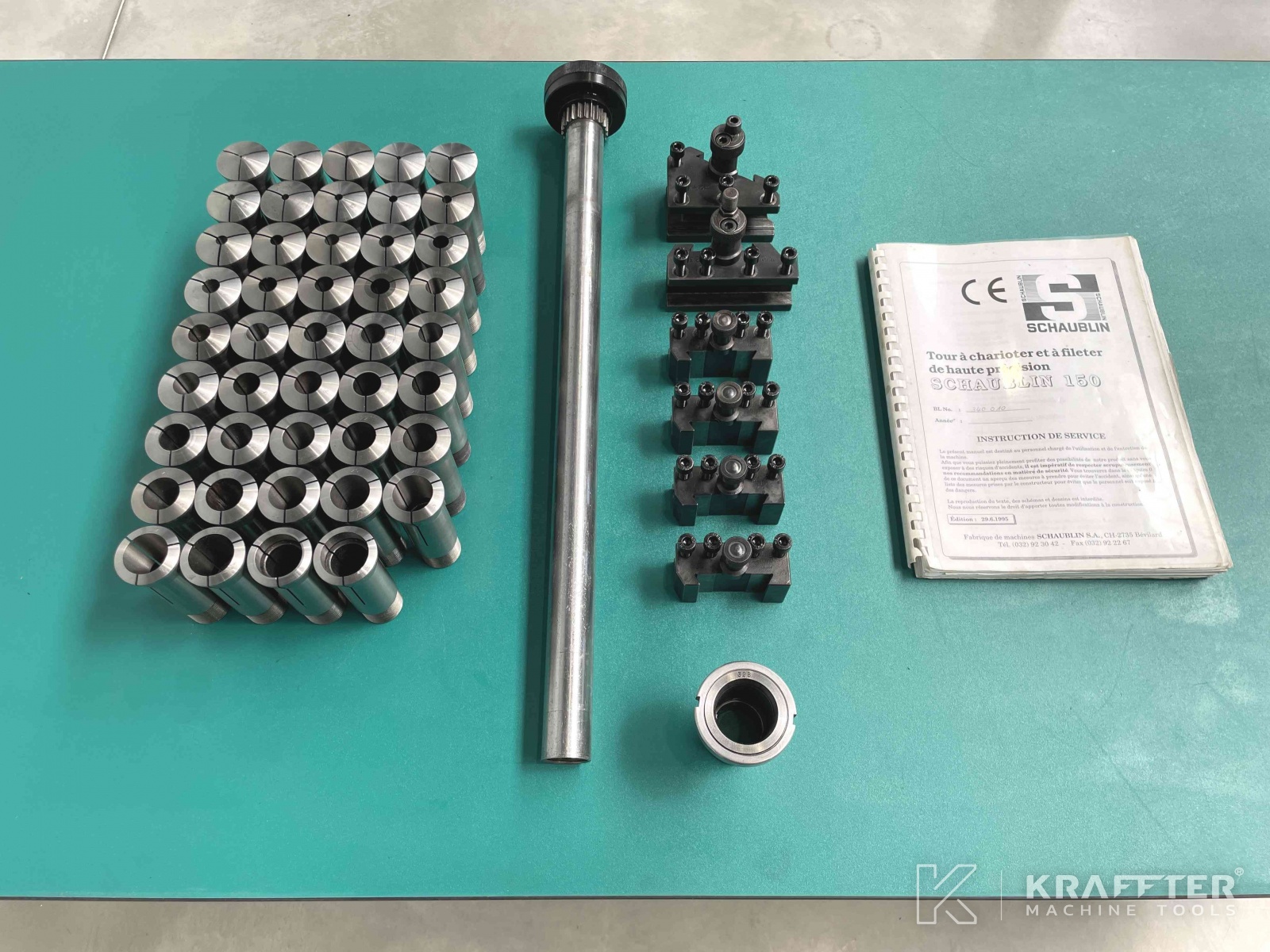

ÉQUIPEMENTS INCLUS:

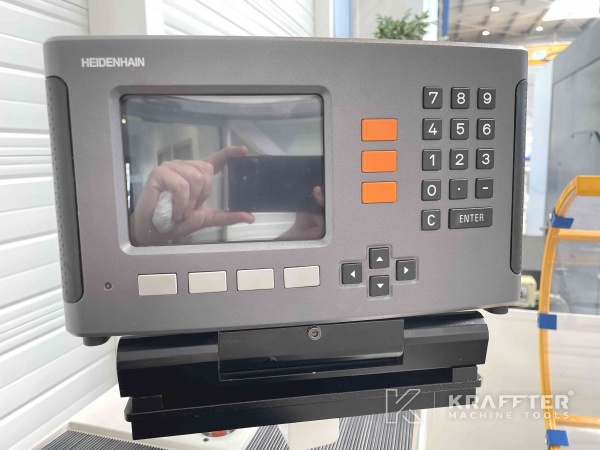

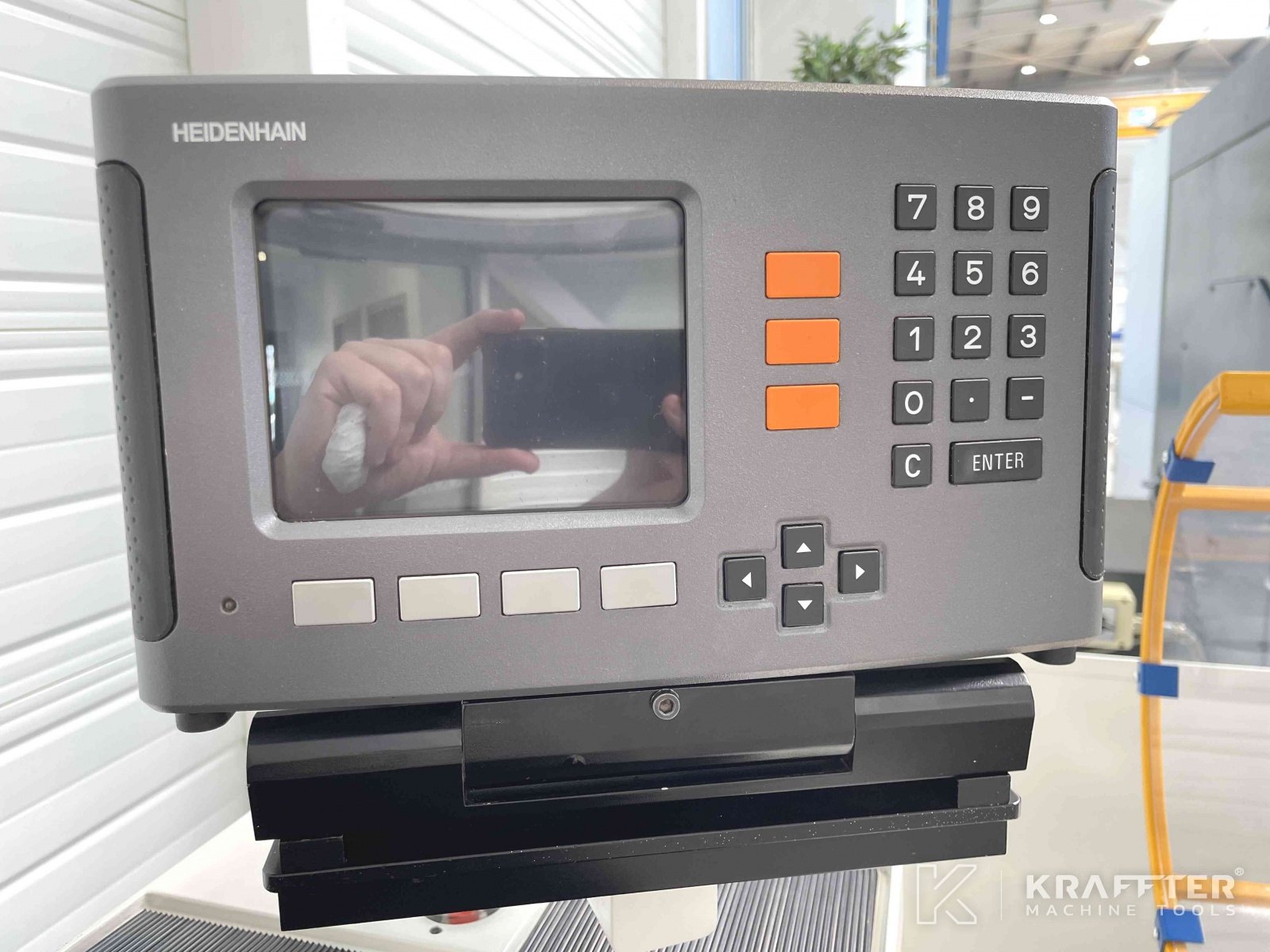

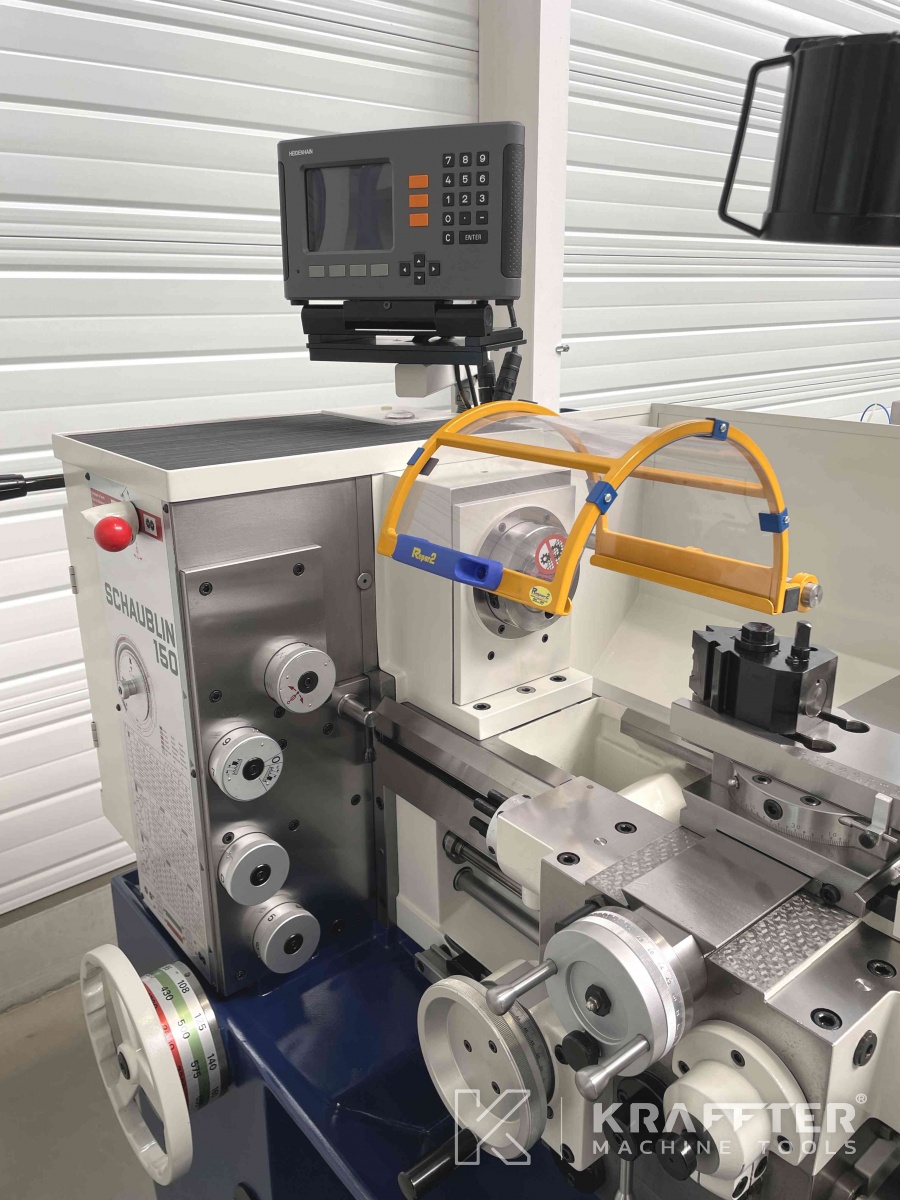

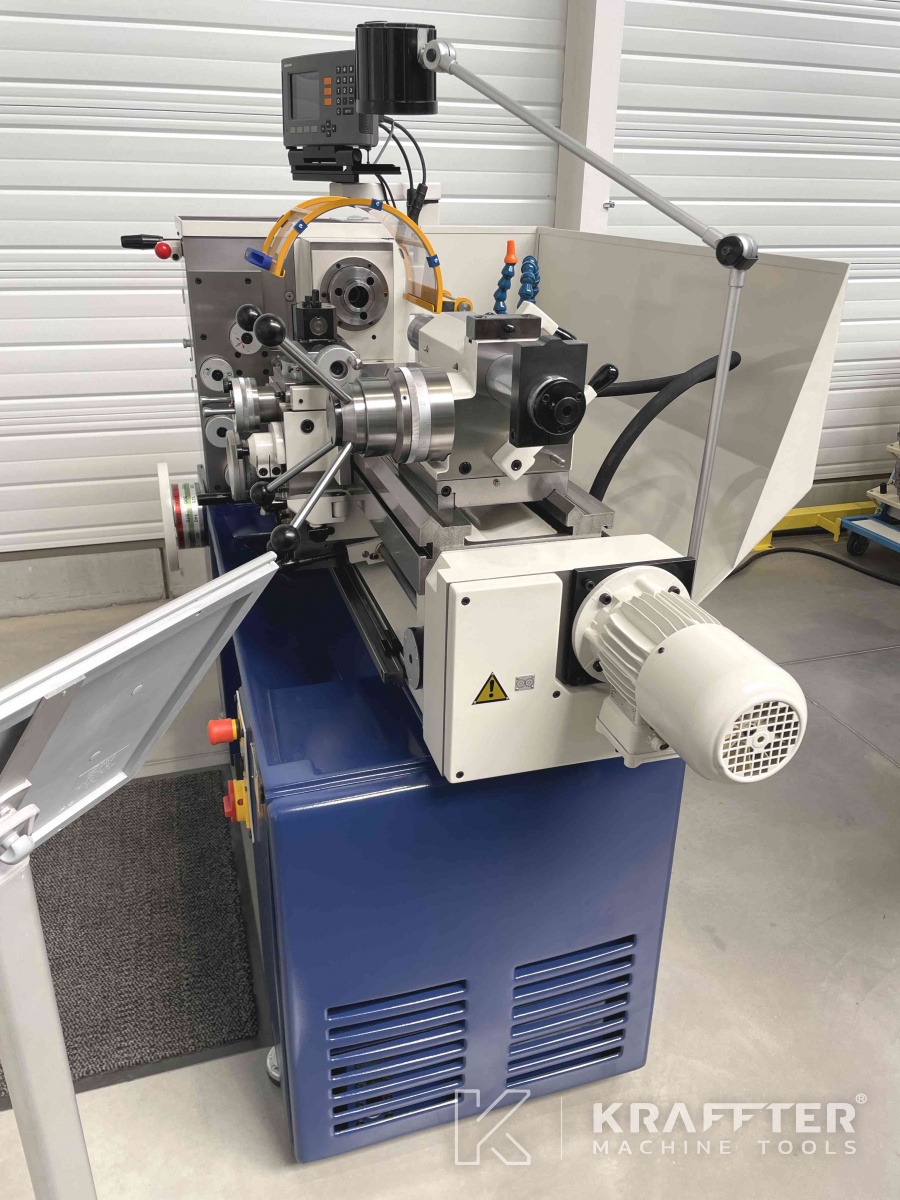

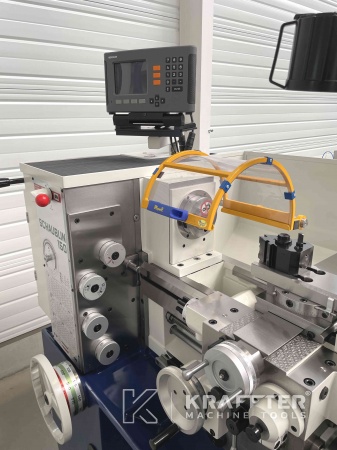

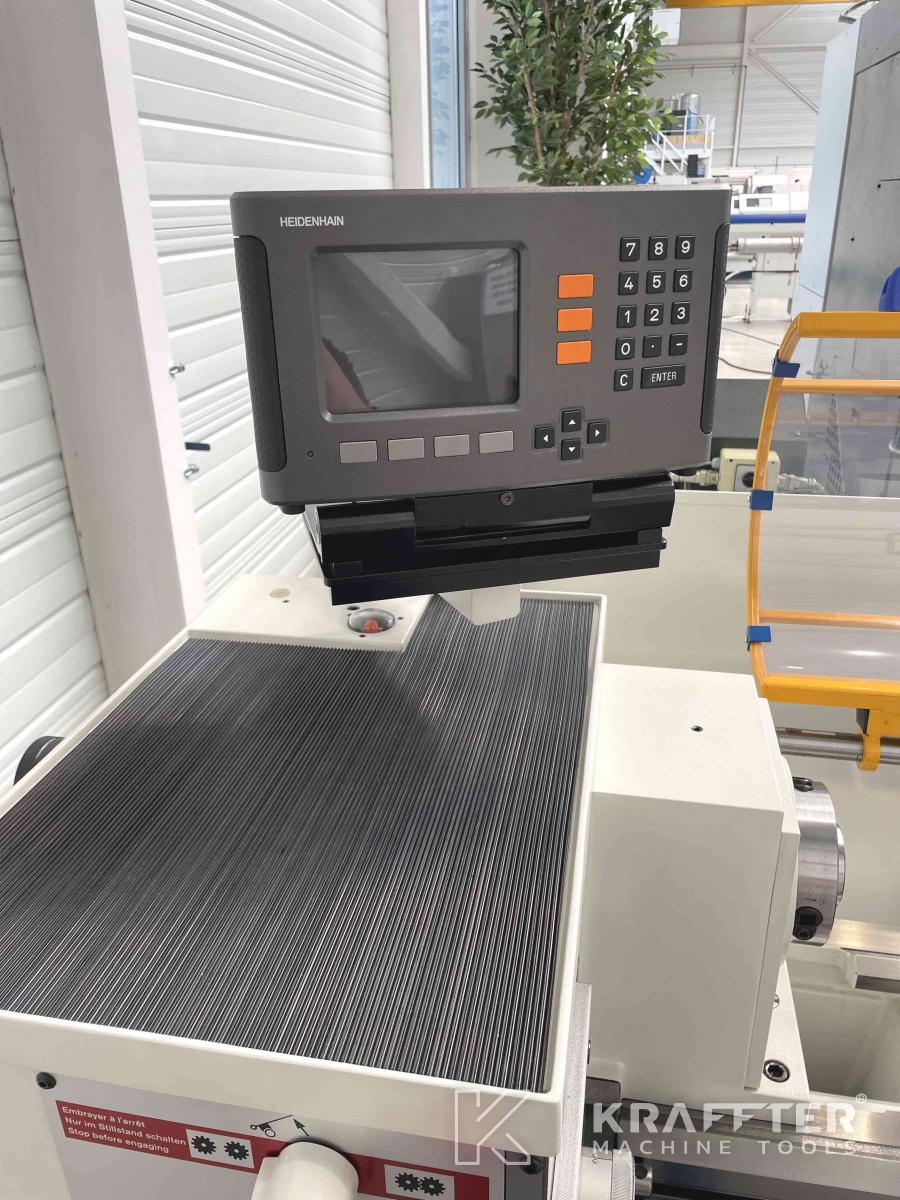

x1 visualisation HEIDENHAIN type ND780 (2 axes)
x44 pinces SCHAUBLIN type B32

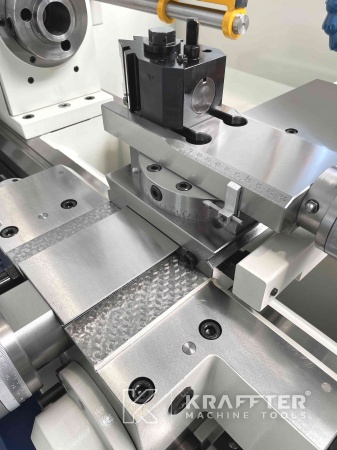

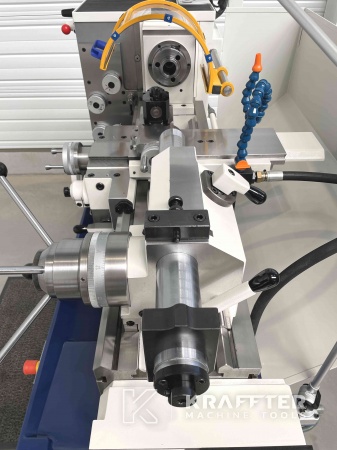

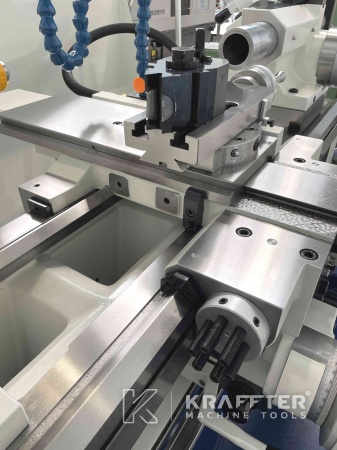

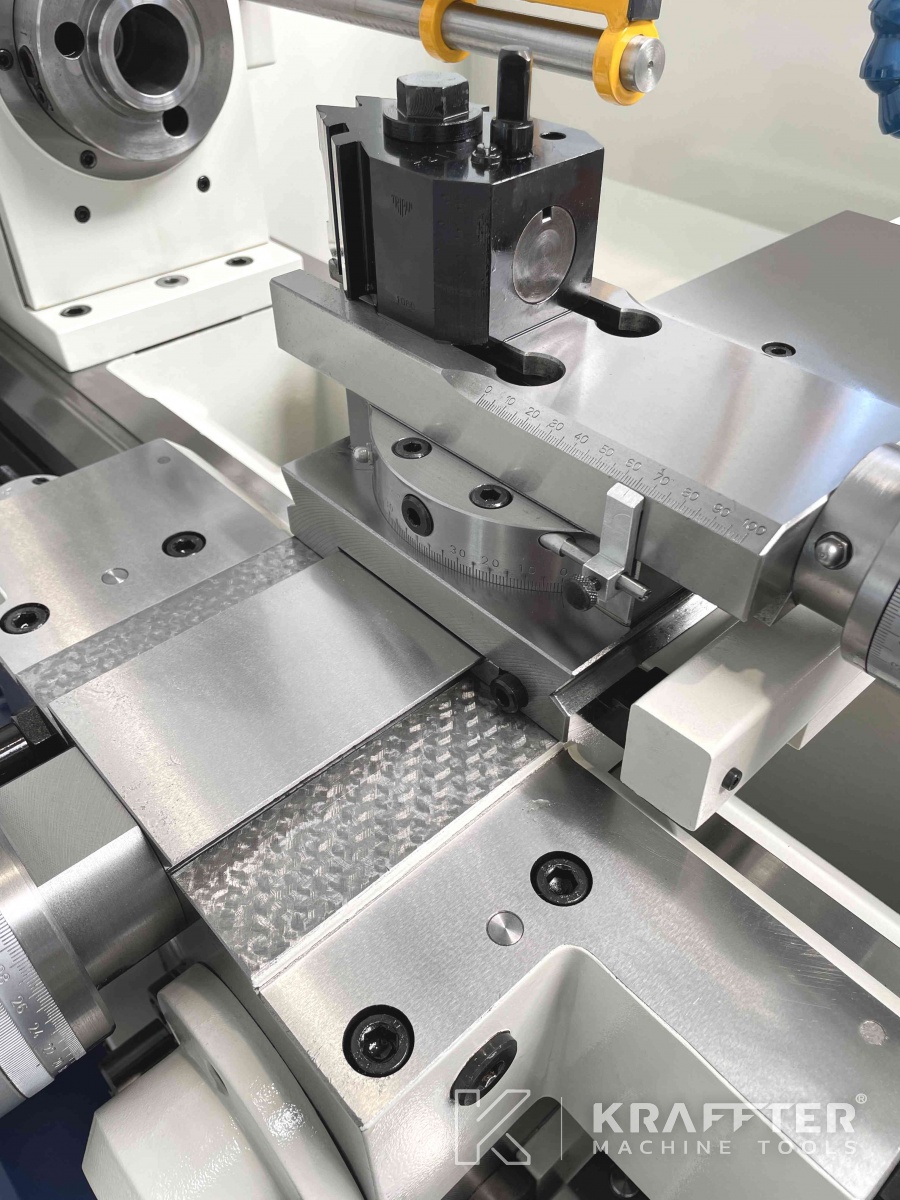

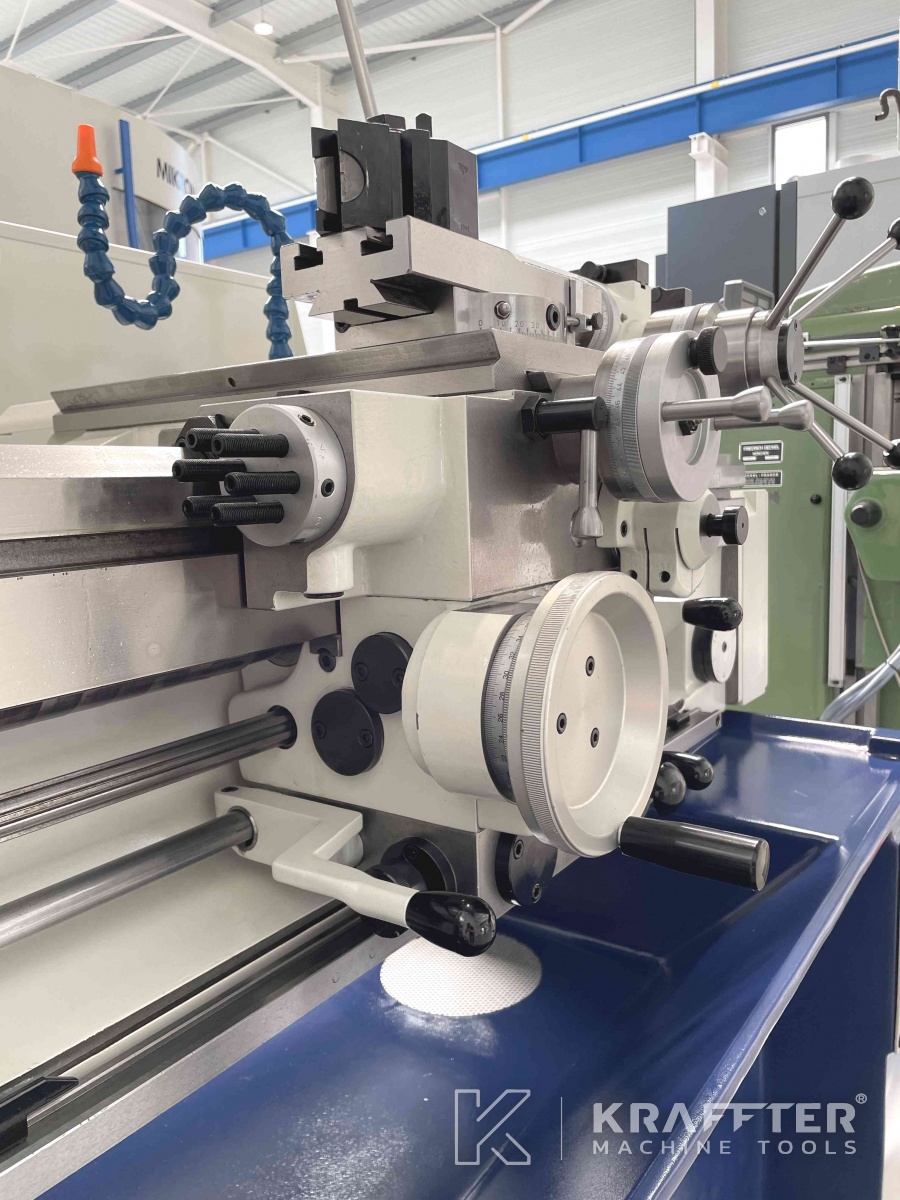

x1 tourelle TRIPAN SWITZERLAND

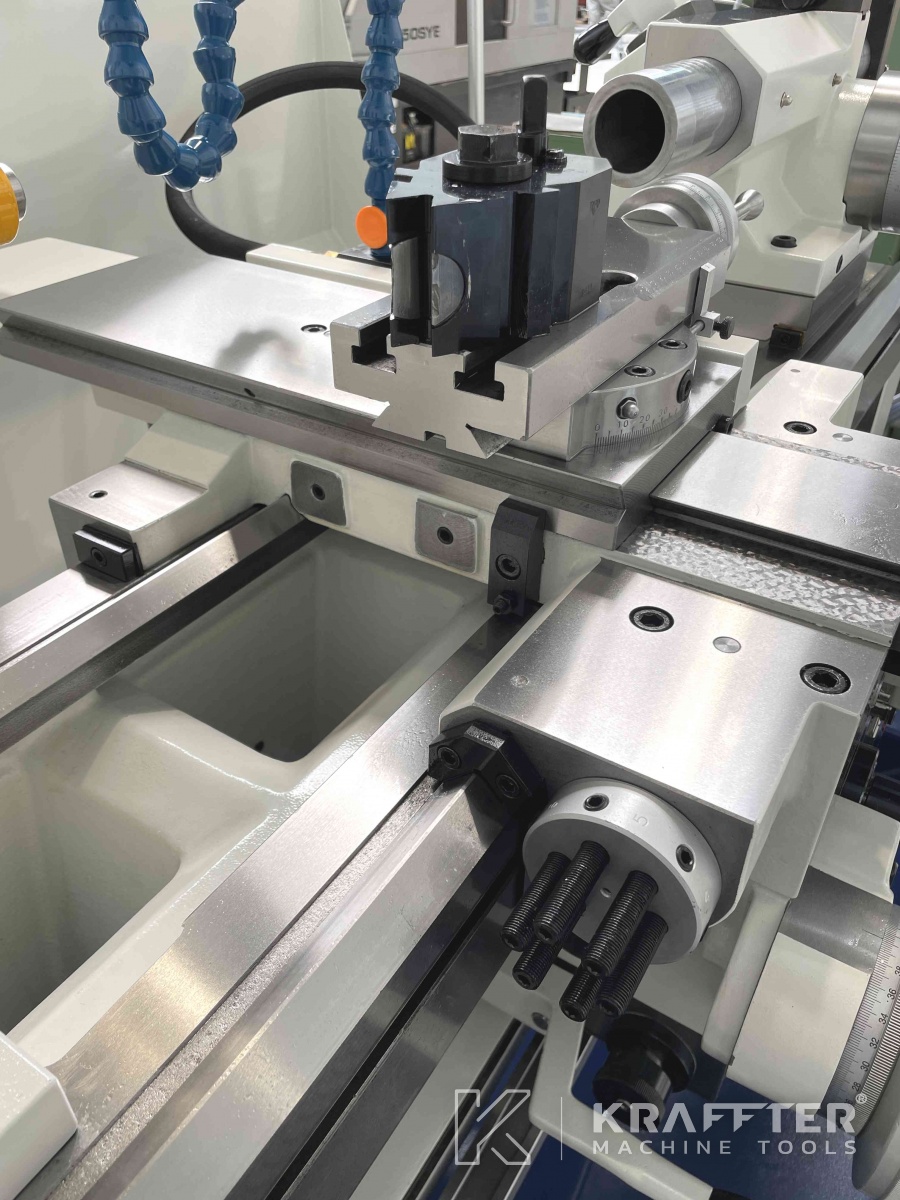

x6 porte-outils TRIPAN SWITZERLAND
x1 manuel "Instruction de service" en Français
Une lunette fixe originale SCHAUBLIN peut être fournie en option.
