Vendu

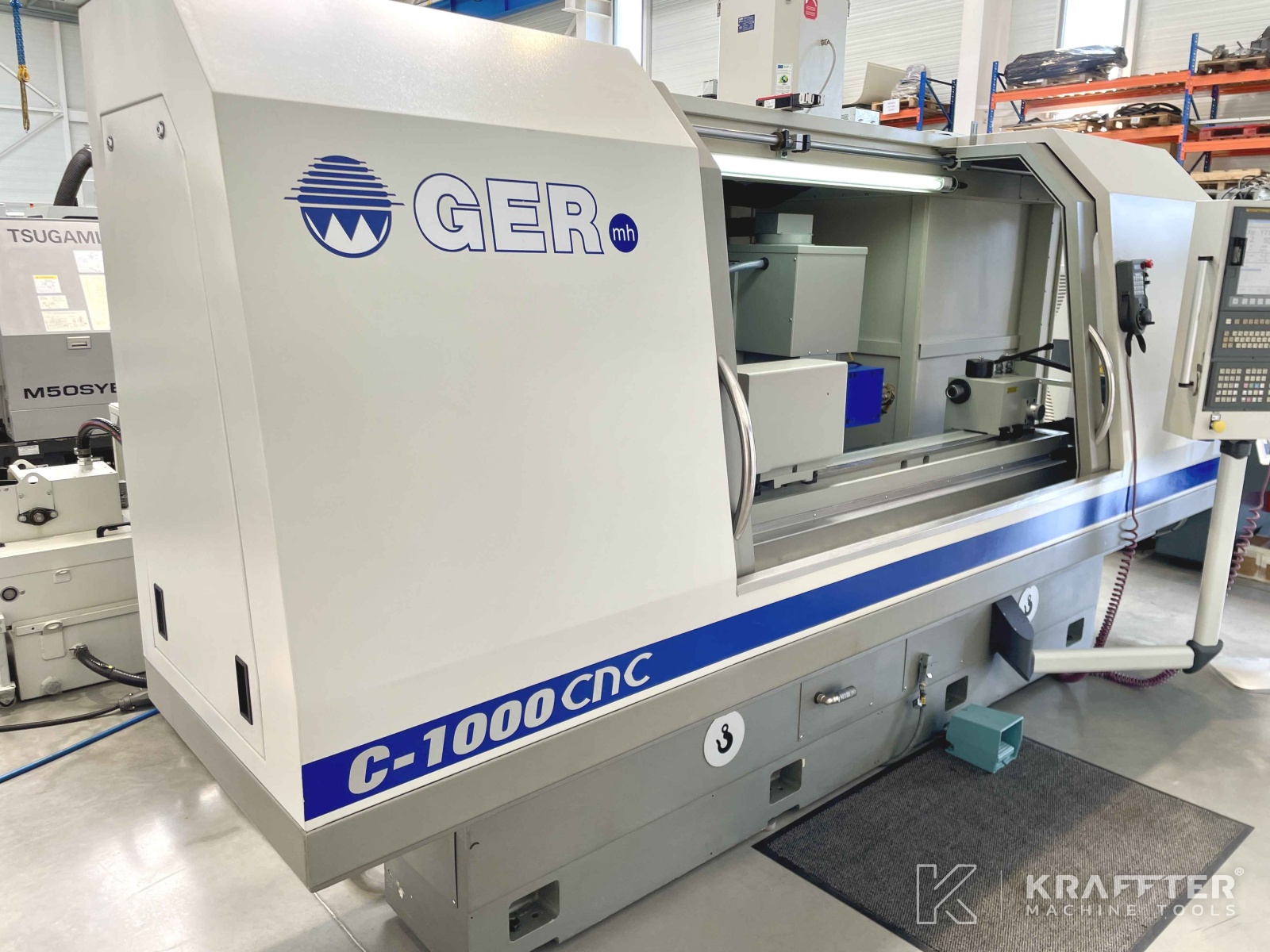

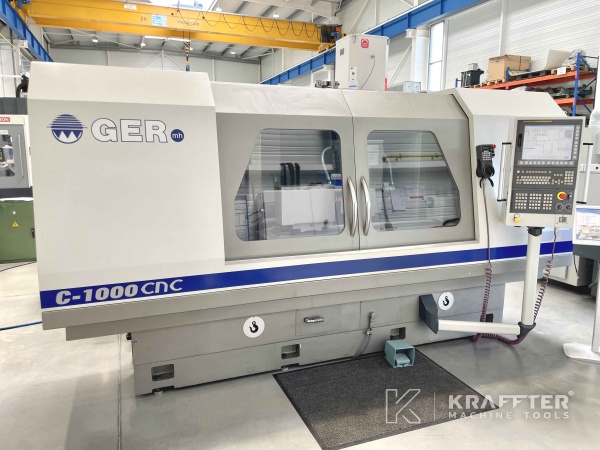

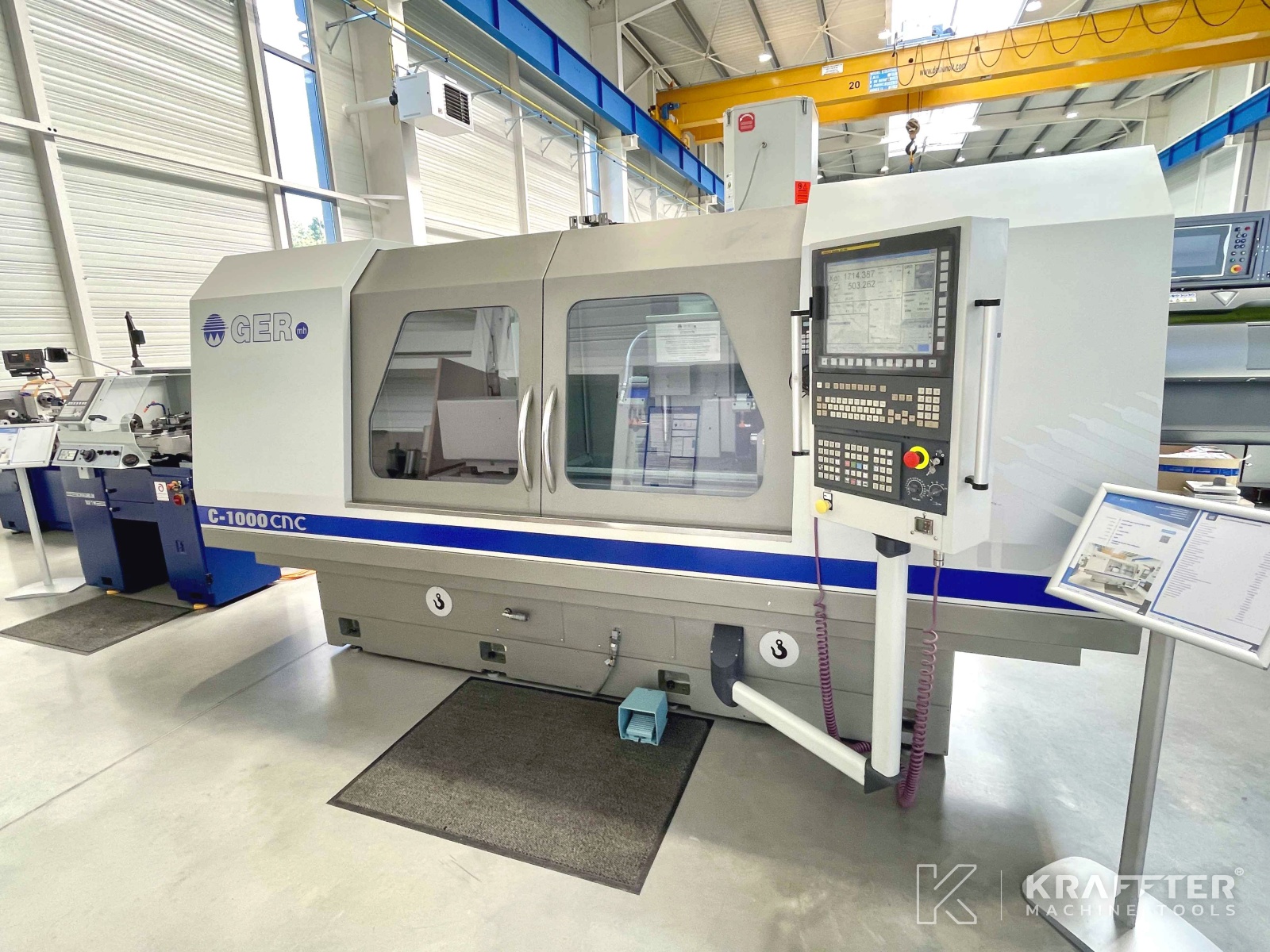

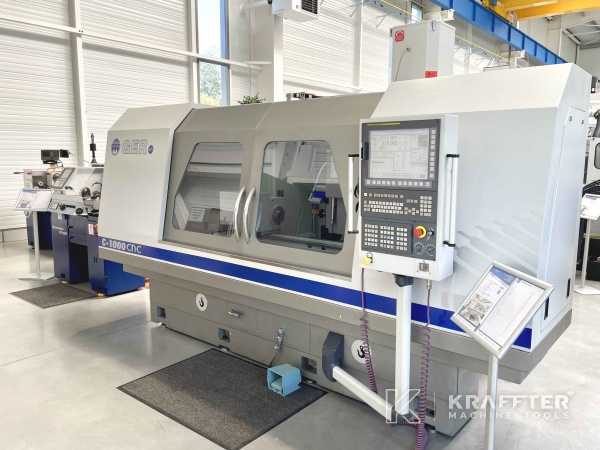

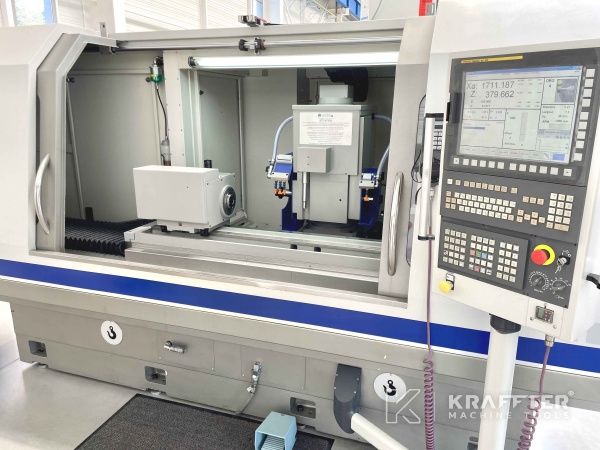

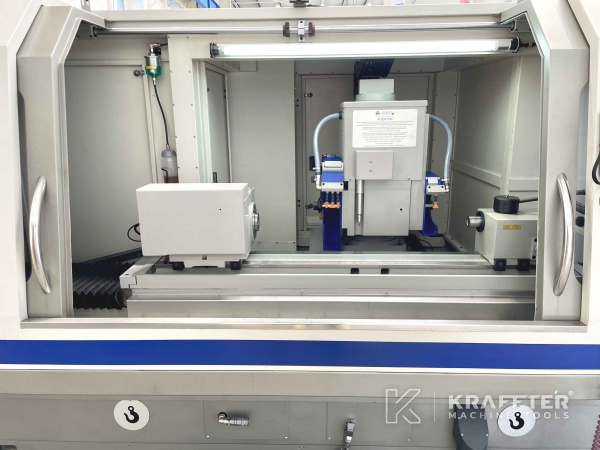

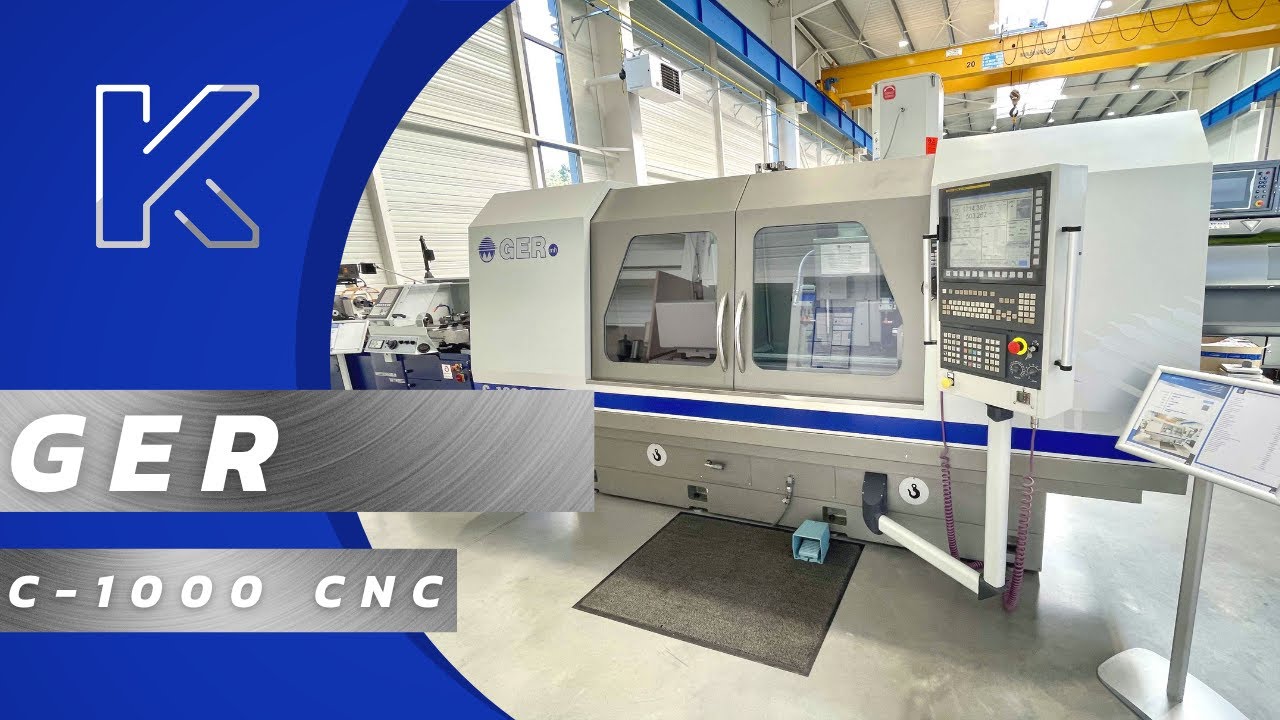

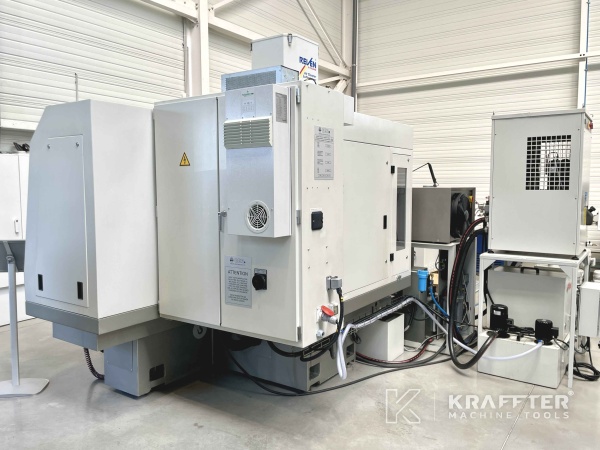

Type de machine : Rectifieuse cylindrique CNC
Marque : GER
N° Stock : 90088
Modèle : C-1000 CNC
Année : 2015
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

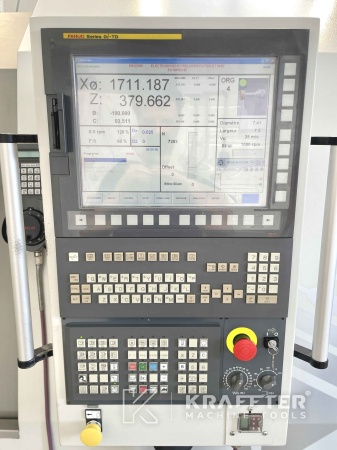

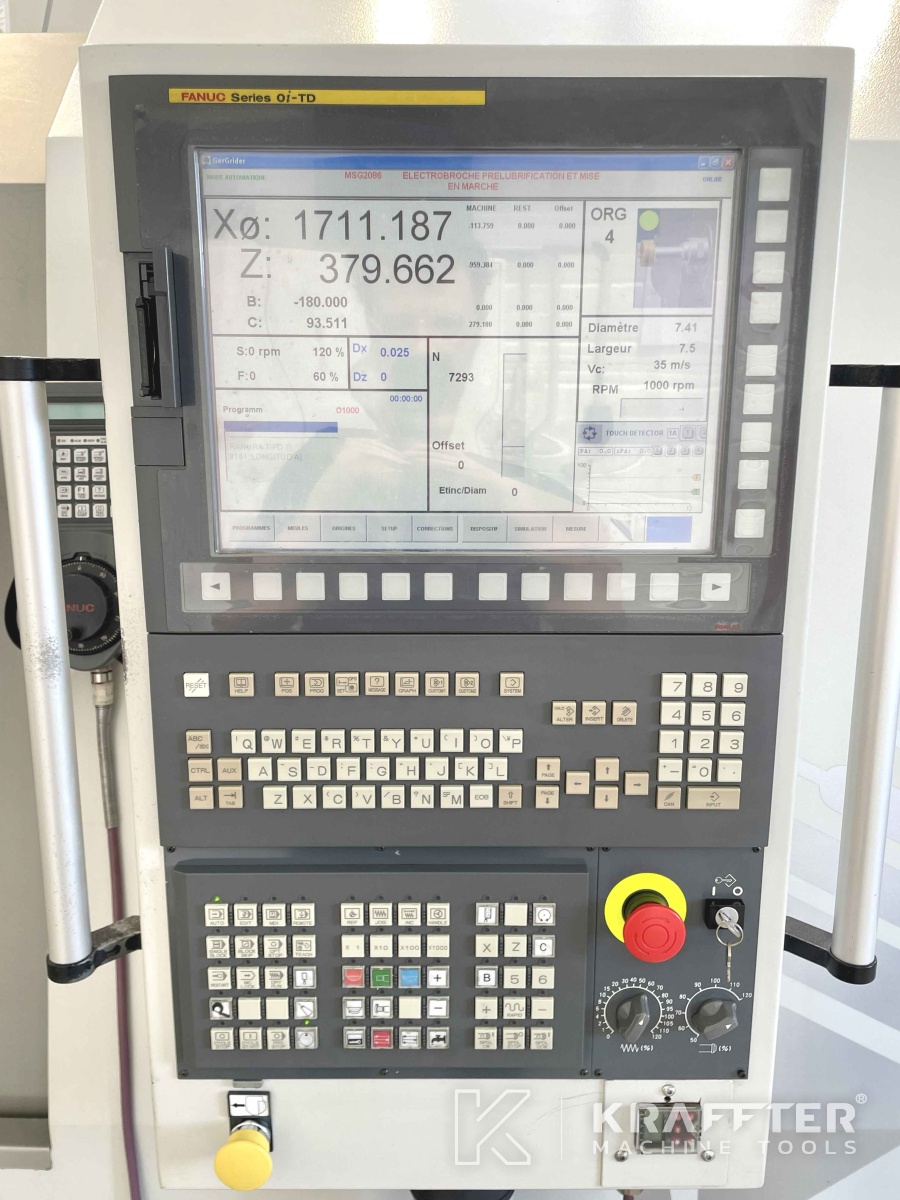

Type de CN
FANUC 0i-TD
Version software installée
GERGRINDER
Ecran couleur tactile
Oui
Distance entre-pointes
1000 [mm]
Hauteur de pointes
140 [mm]
Diamètre maxi. de rectification
275 [mm]
Course axe X
250 [mm]
Vitesse mini. course axe X
0.01 [mm/min]
Vitesse maxi. course axe X
15000 [mm/min]
Résolution axe X
0.001 [mm]
Course axe Z
1150 [mm]
Vitesse mini. course axe Z
0.01 [mm/min]
Vitesse maxi. course axe Z
15000 [mm/min]
Orientation table
+/- 9 [°]
Puissance broche porte-meule
5.5 [kW]
Course angulaire axe B
-20° / +210 [°] [°]
Précision d'indexation axe B
0.001 [°]
Diamètre maxi. meule
400 [mm]
Largeur maxi. meule
50 [mm]
Alésage meule
127 [mm]
Nez de broche porte-pièce
DIN 55.026 N° 5
Cône intérieur broche porte-pièce
Morse 4
Vitesse maxi. broche porte-pièce
1000 [tr/min]
Poids maxi. admissible poupée porte-pièce entre-pointes
100 [Kg]
Angle de rotation poupée porte-pièce
+/- 45 [°]

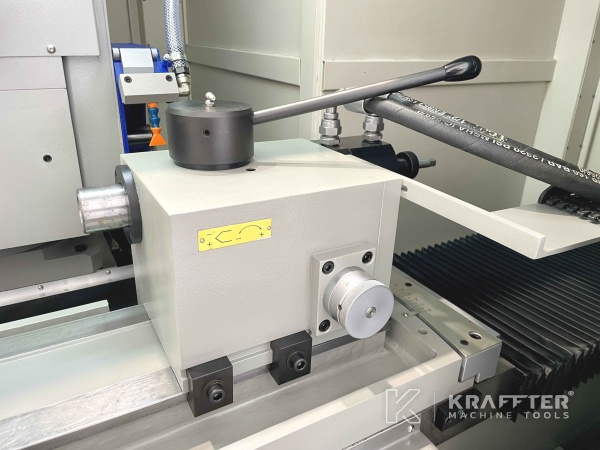

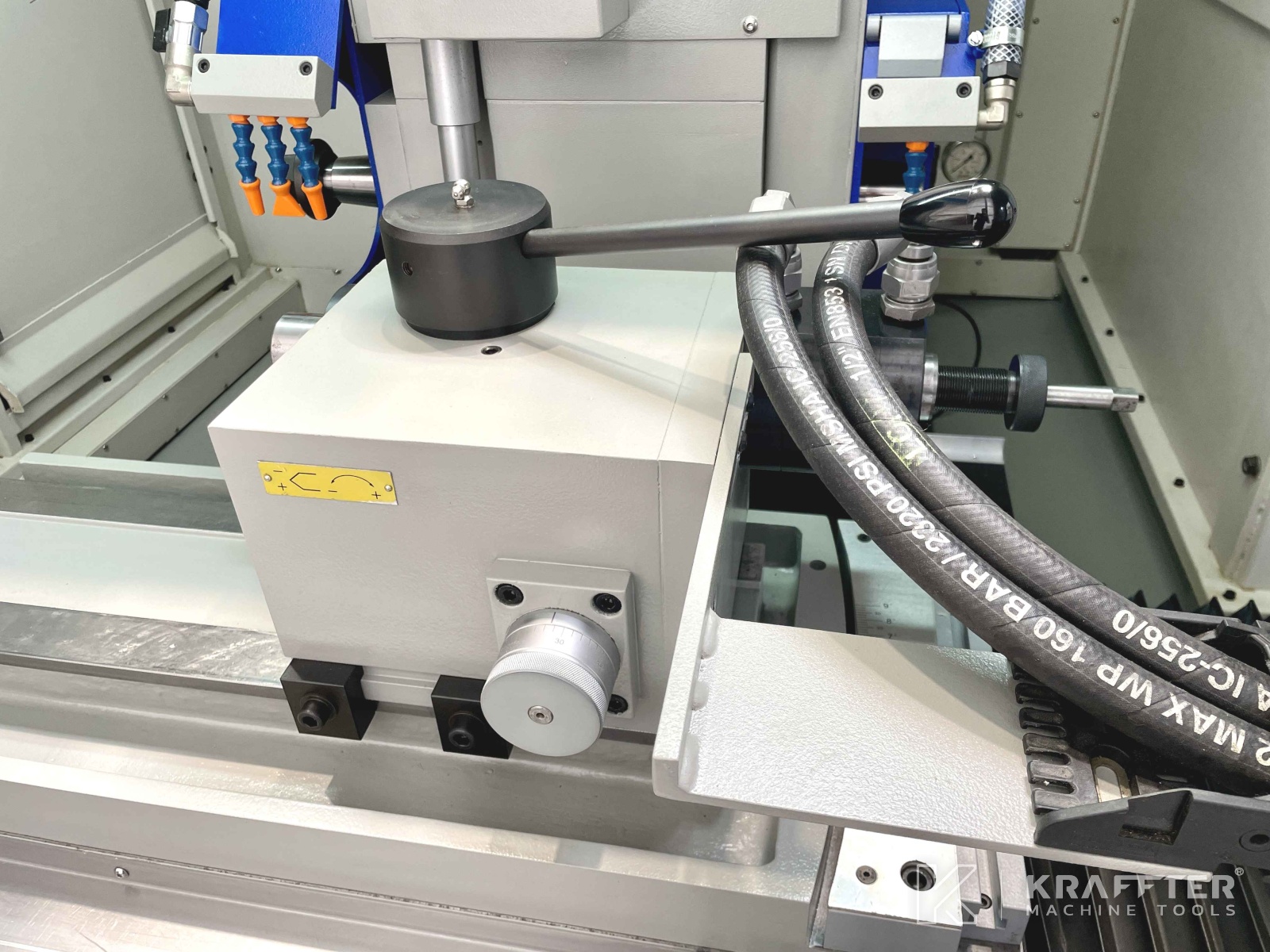

Cône contre-poupée
Morse 4
Course fourreau contre-poupée
40 [mm]
Diamètre fourreau contre-poupée
50 [mm]
Réglage fin contre-poupée
+/- 50 [µm]
Débit pompe d'arrosage
60 [l/min]
Capacité bac d'arrosage
230 [l]
Tension d'alimentation
400 [V]
Puissance installée
30 [kVA]
Poids
4500 [Kg]
ACCESSOIRES ÉLECTRONIQUES ET DE MESURE:
-Règle en verre sur l'axe Z
-Règle en verre sur l'axe X
-Télé-maintenance pour commande FANUC

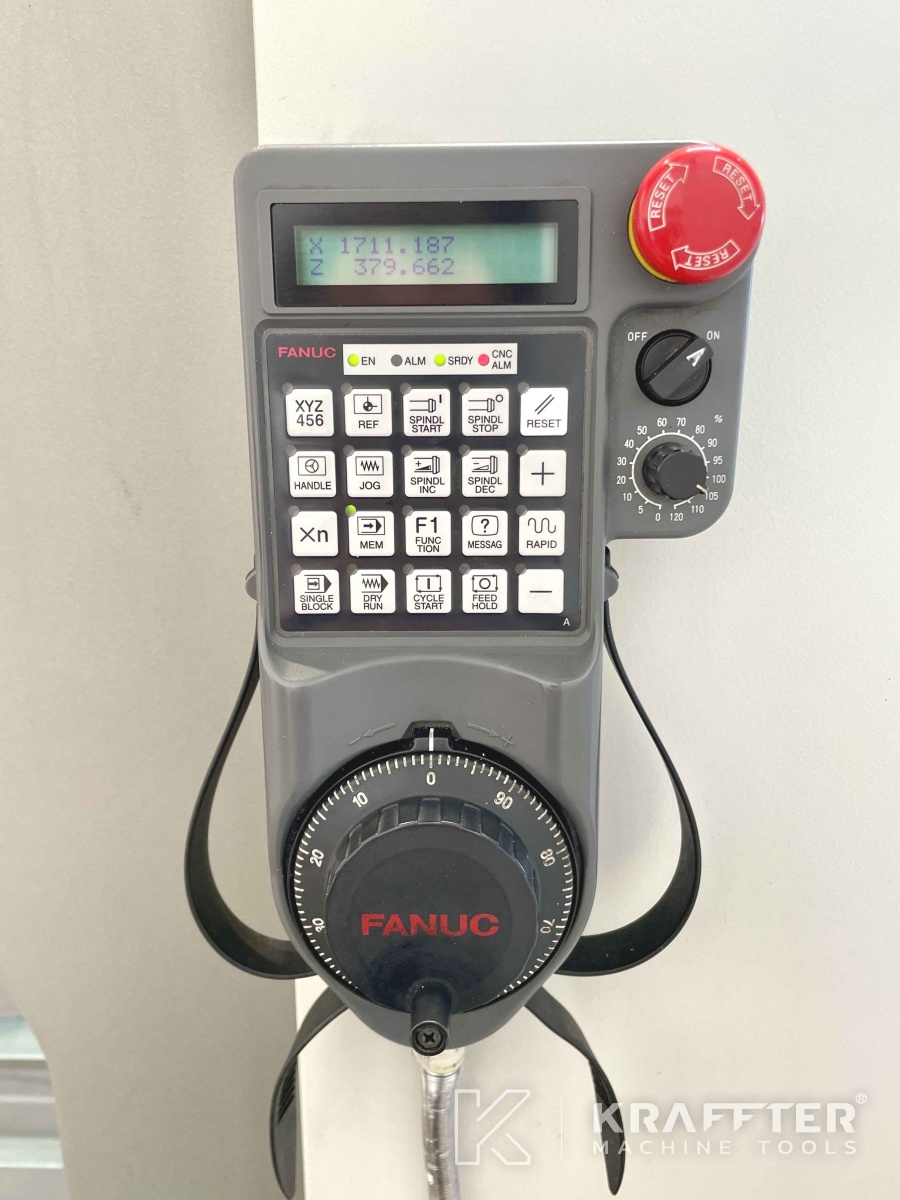

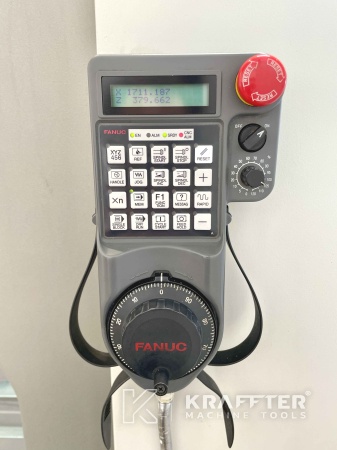

-Commande déportée FANUC
-Palpeur RENISHAW axial pour positionnement longitudinal de la pièce intégré dans la poupée porte-meule
-Interpollation des axes C et X pour la réalisation de formes trochoïdales
-Détection GAP (approximation rapide) et CRASH (anti-collision) gérés par la consommation du moteur porte-meule (pour les 2 meules)

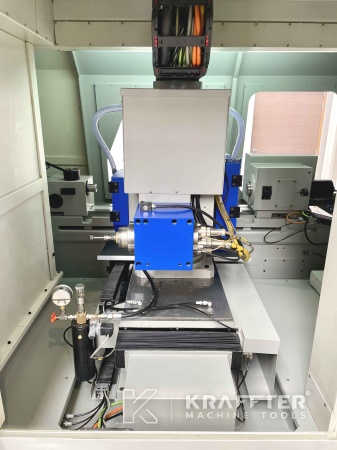

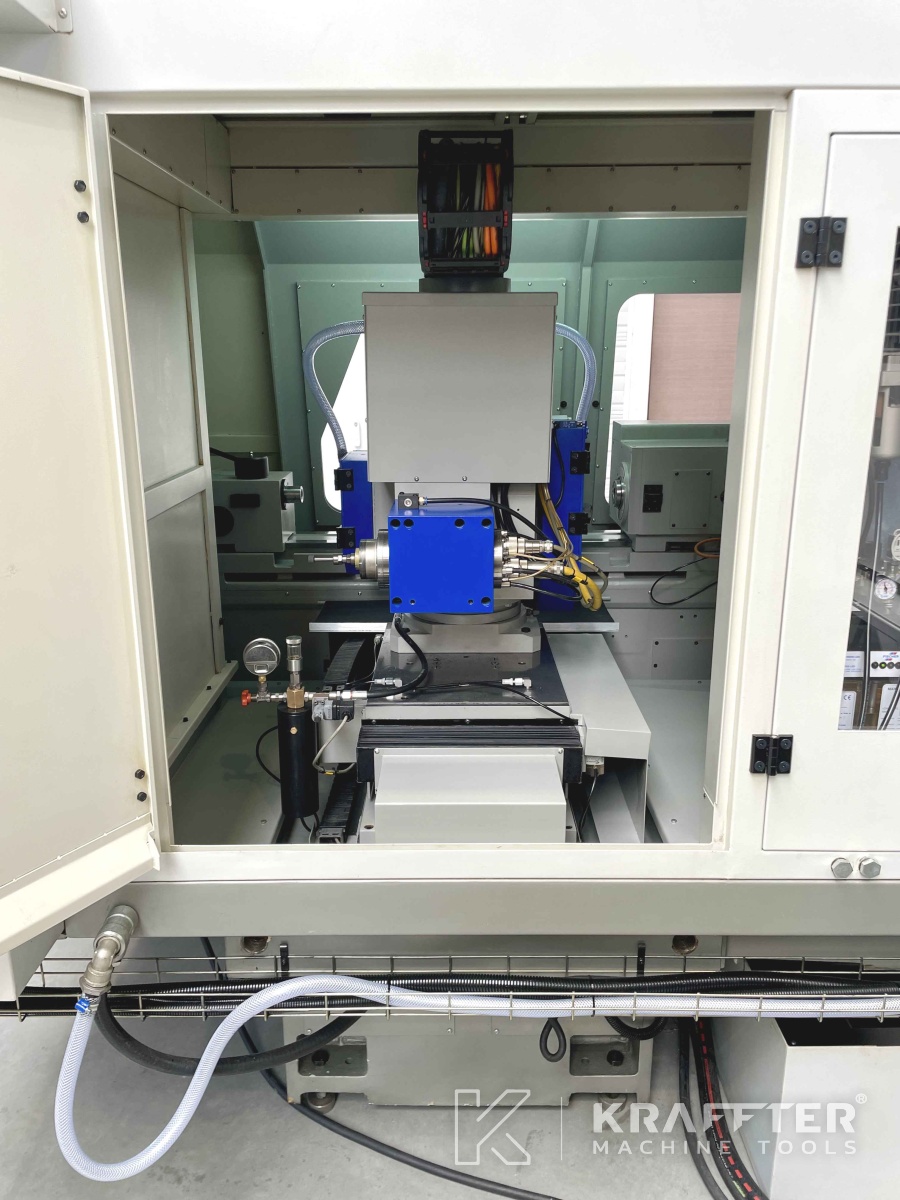

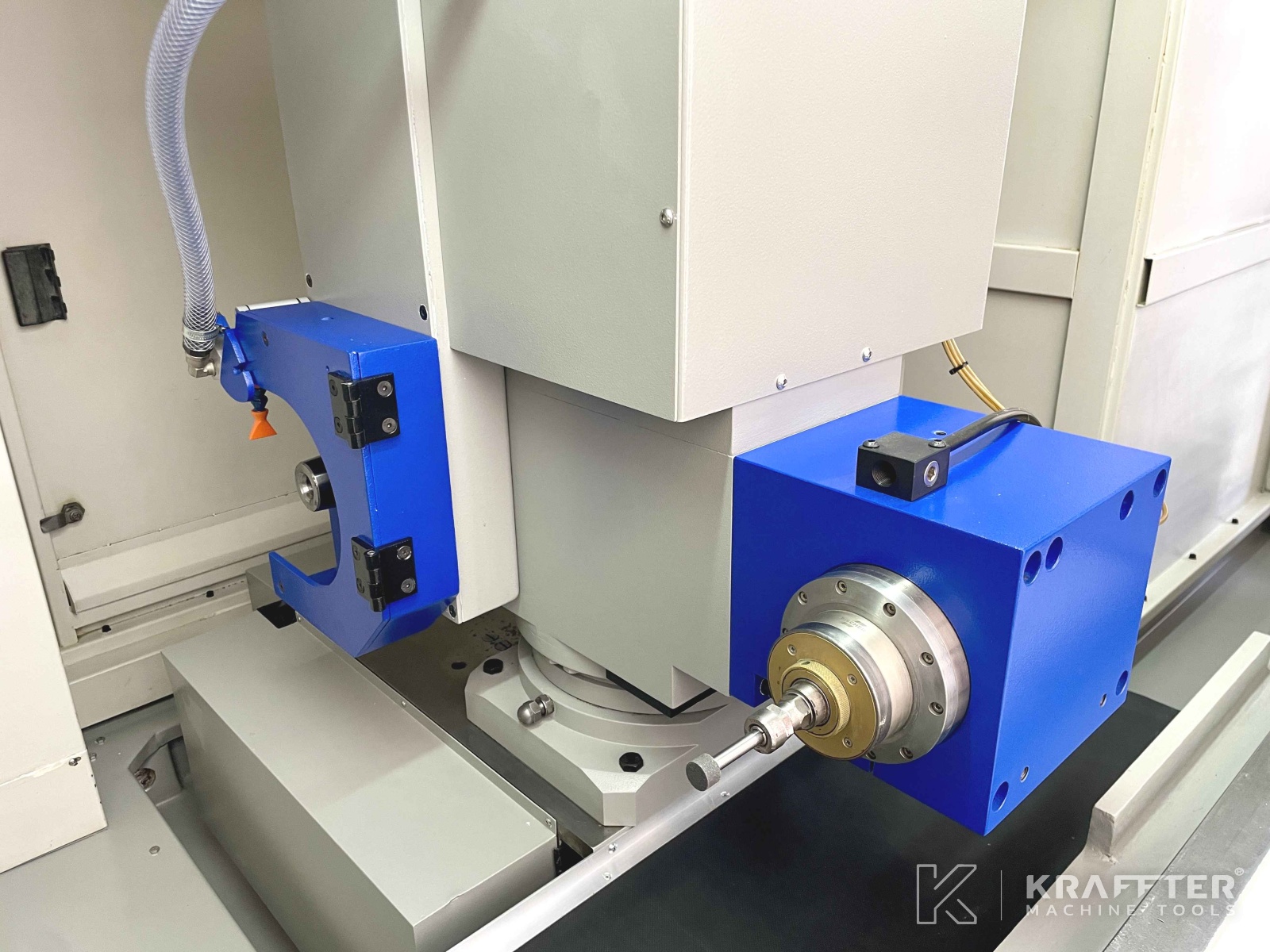

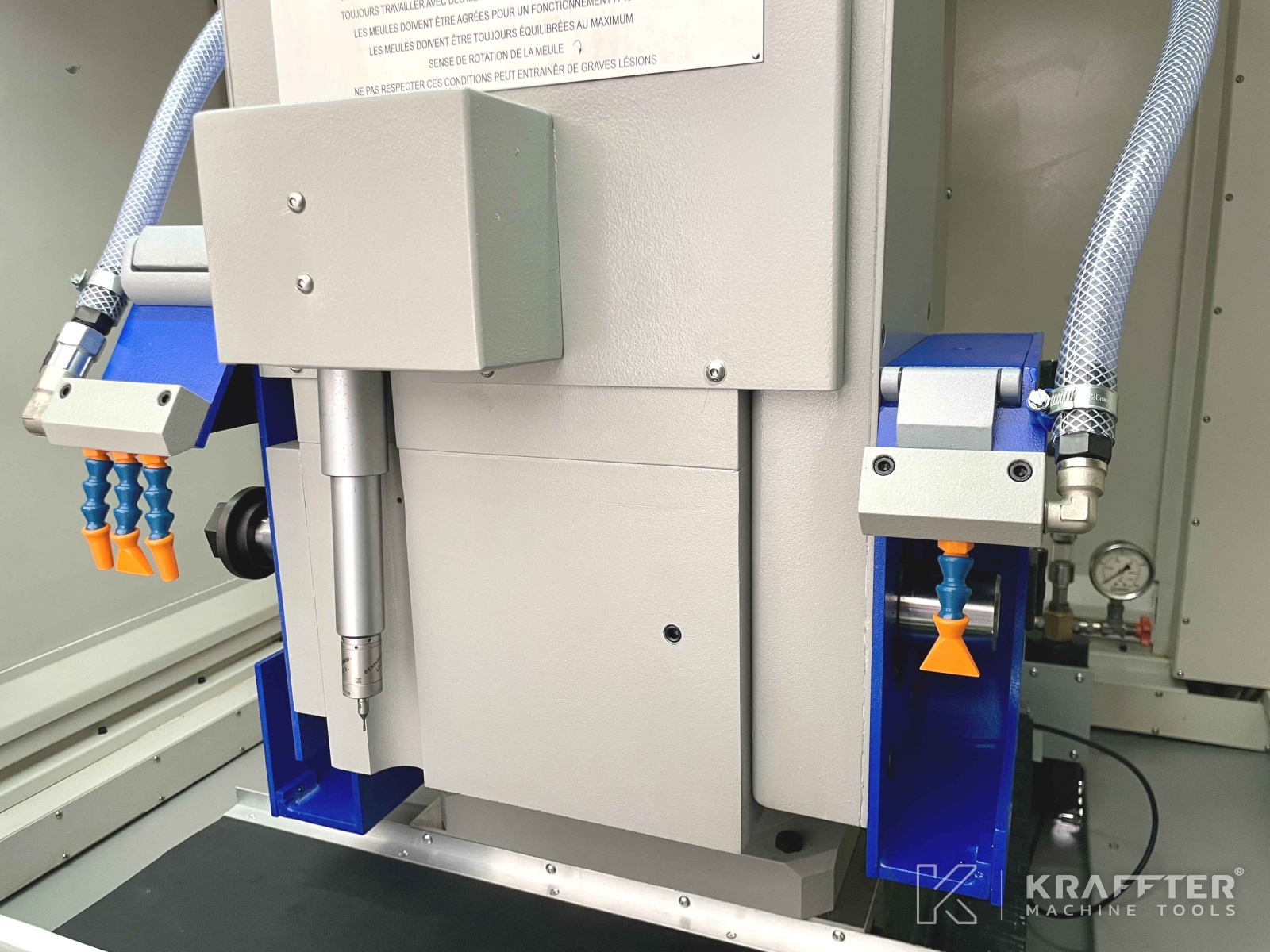

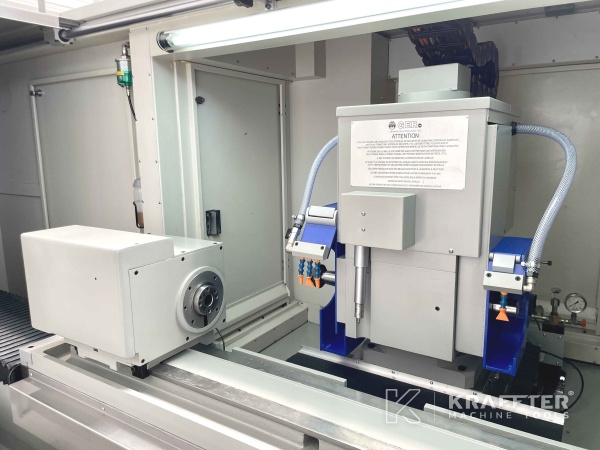

ACCESSOIRES POUPÉE PORTE-MEULE:

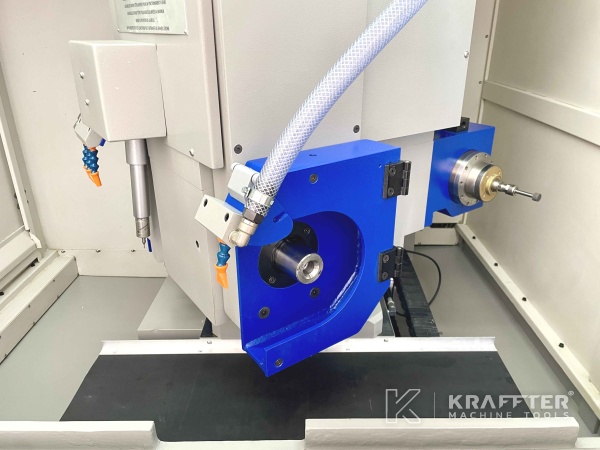

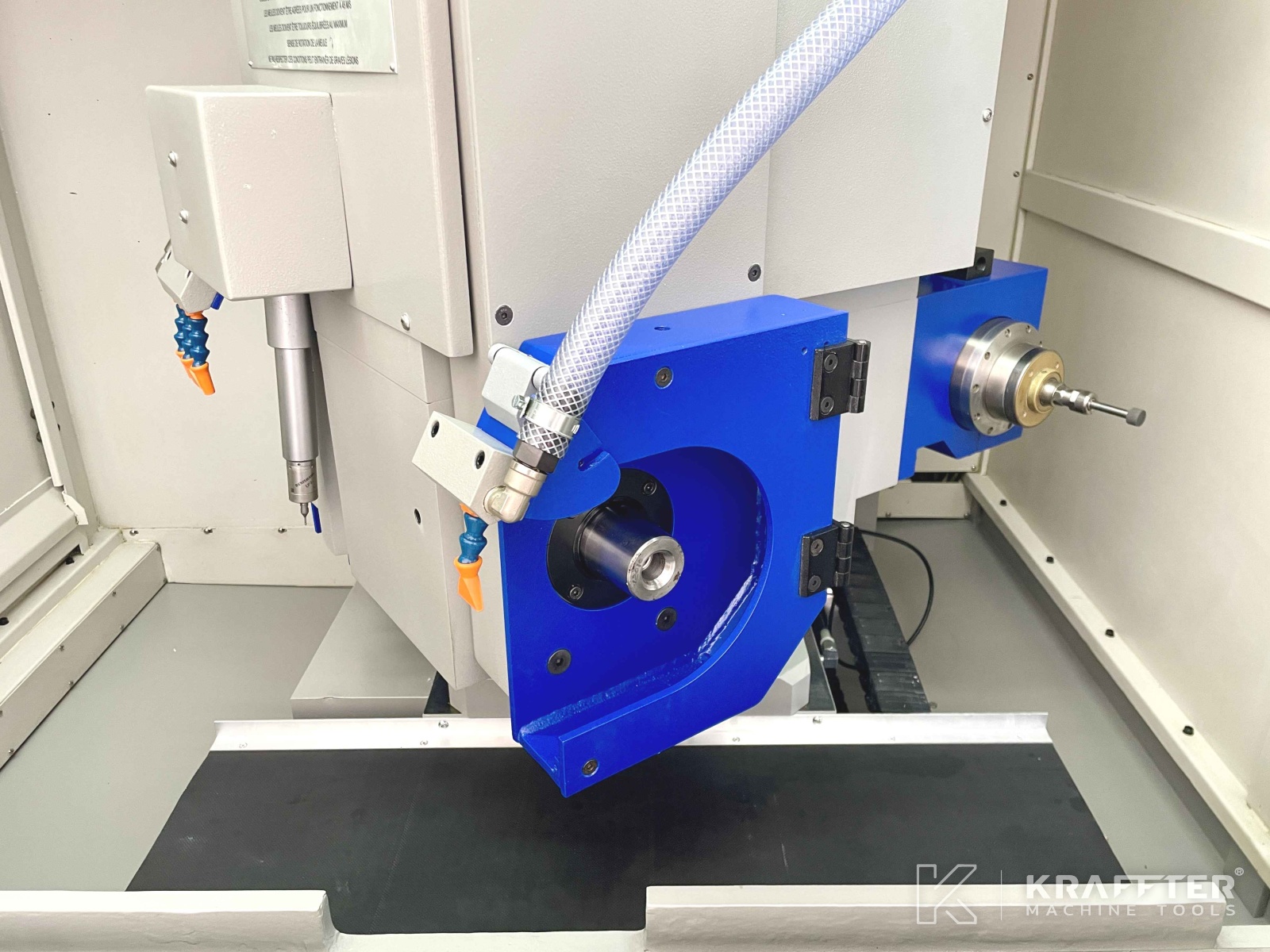

-Axe B à orientation automatique -20°/+210 [°] - résolution 0.001 [°] pour opérations de rectification de faces, cônes ou intérieurs
-Meule à droite Ø250 x 30 x 127 [mm]

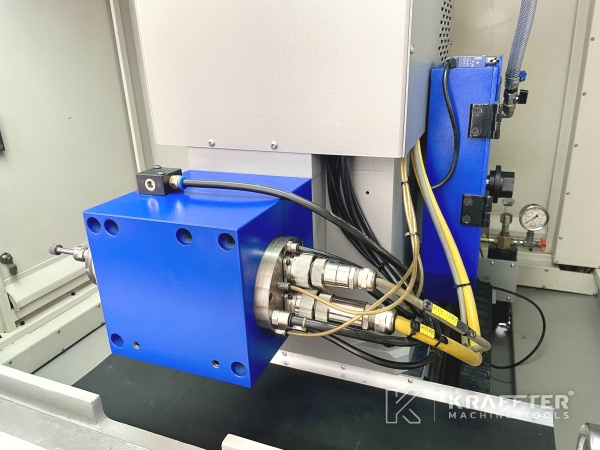

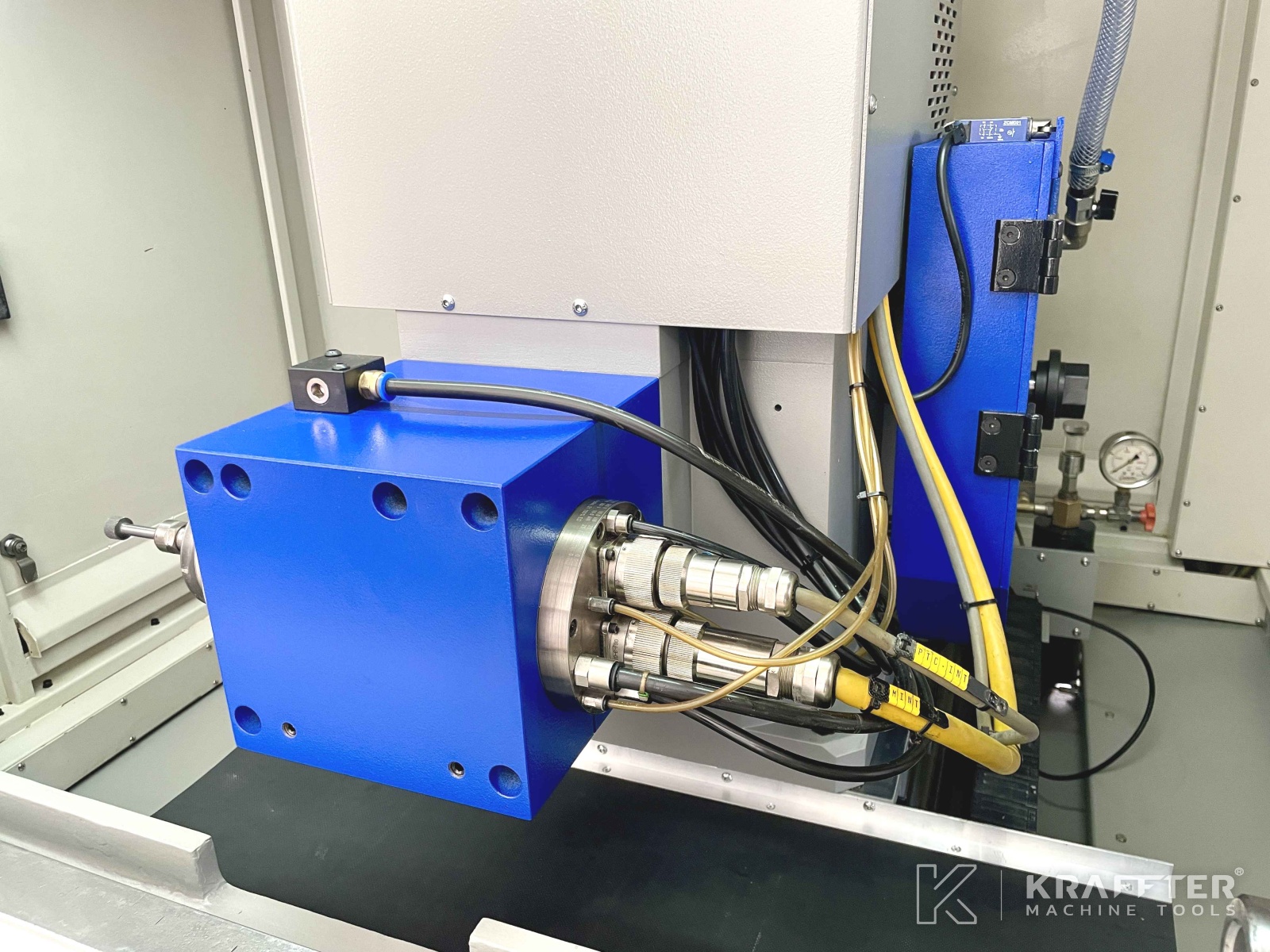

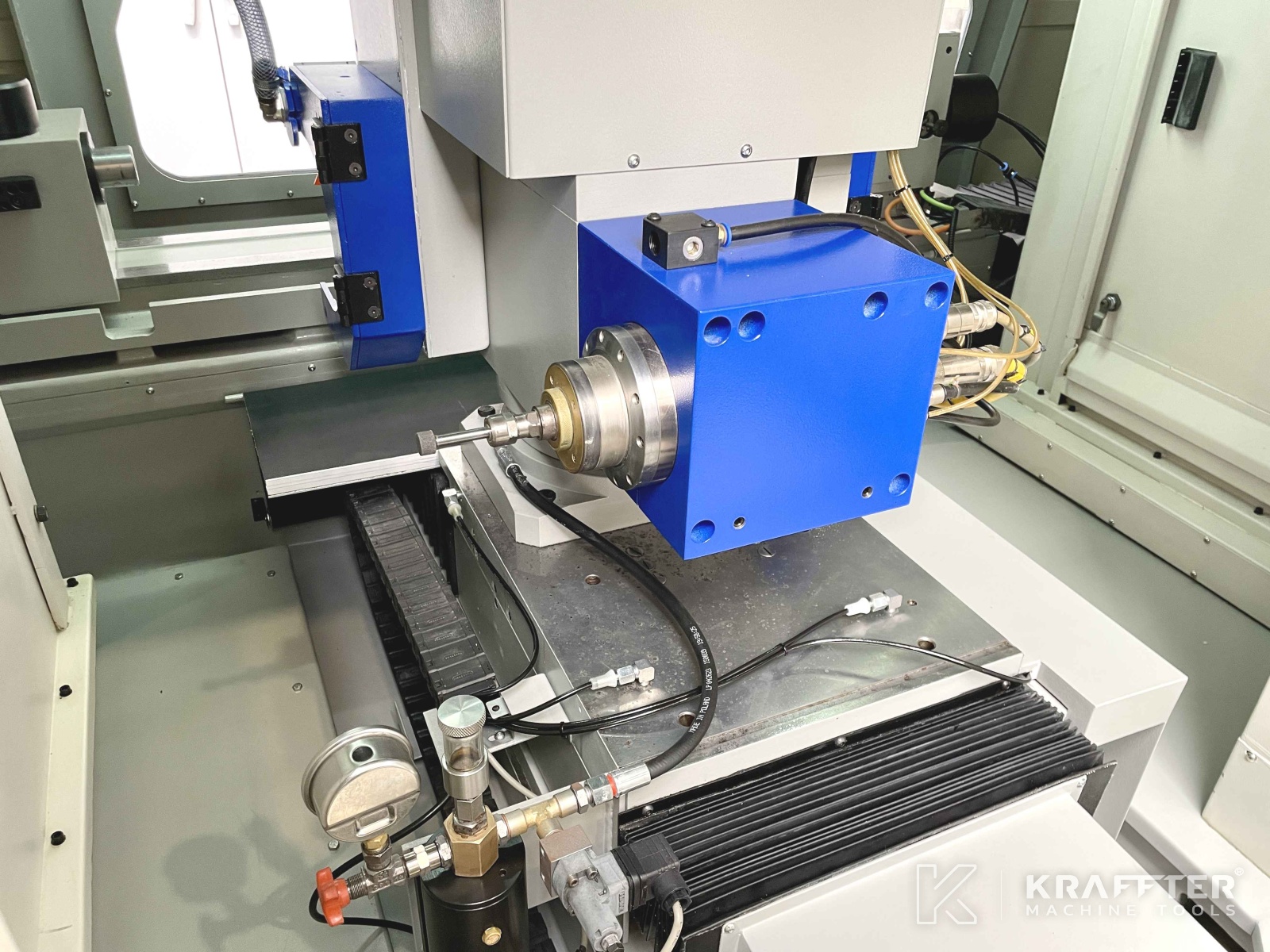

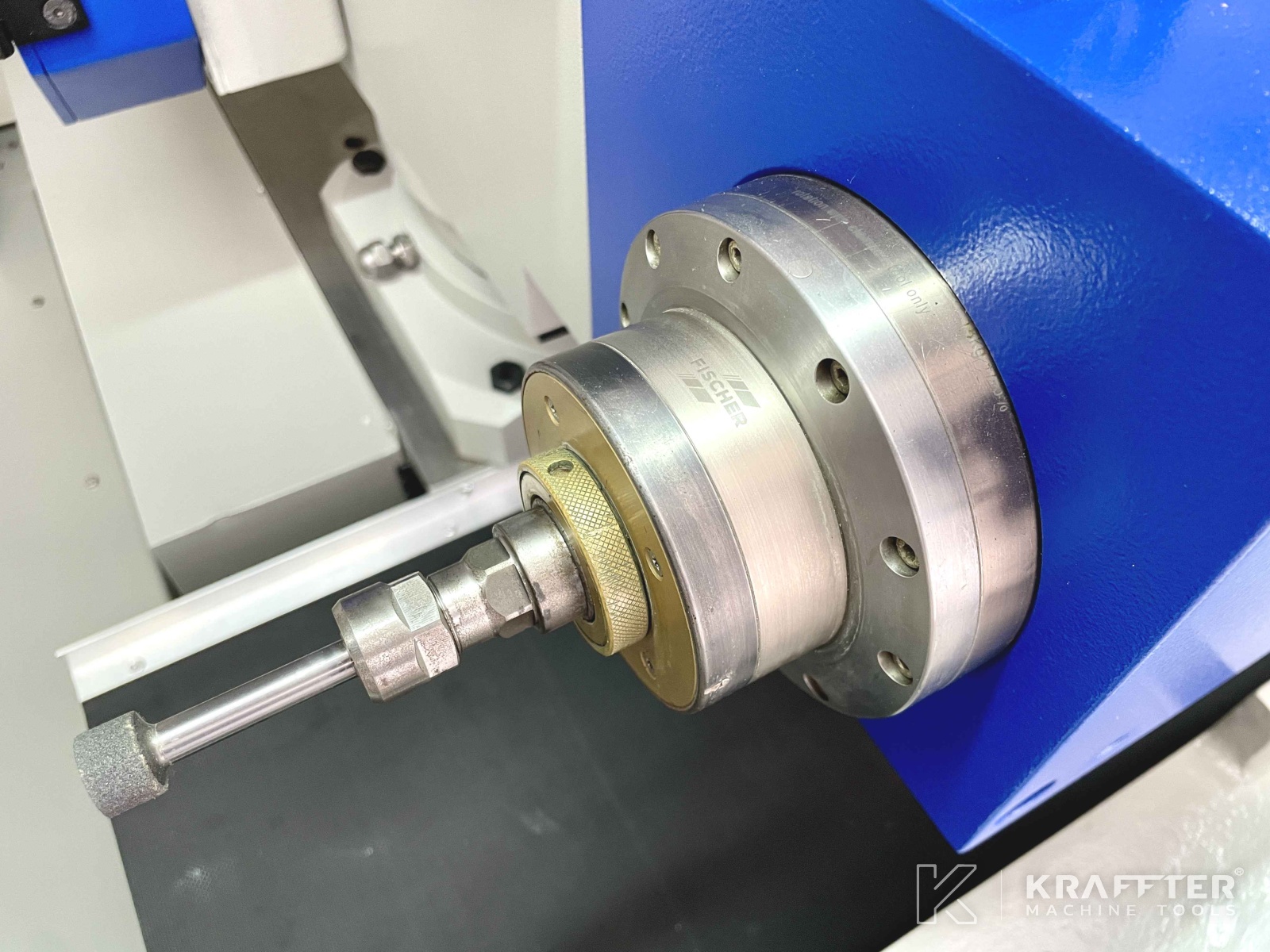

-Electrobroche intérieurs FISCHER type MF - Ø120 [mm] - 60'000 [rpm] - 10 [Kw] - HSK C25
-Refroidisseur, centrale de lubrification pour broche FISCHER

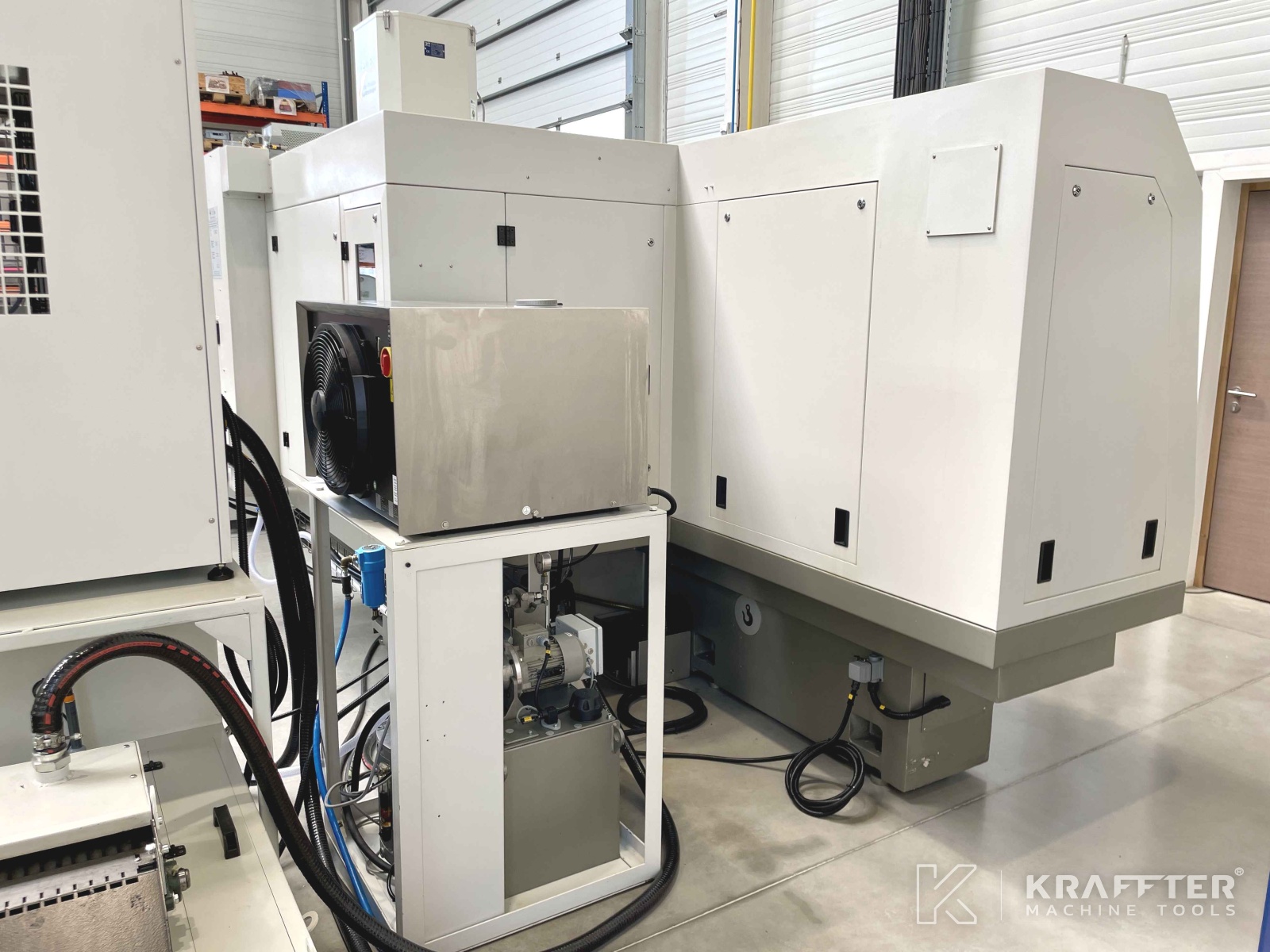

-Glissières hydrostatiques sur l'axe X afin de minimiser les effets de "stick-slip" sur des applications avec l'axe C (groupe hydraulique inclus)

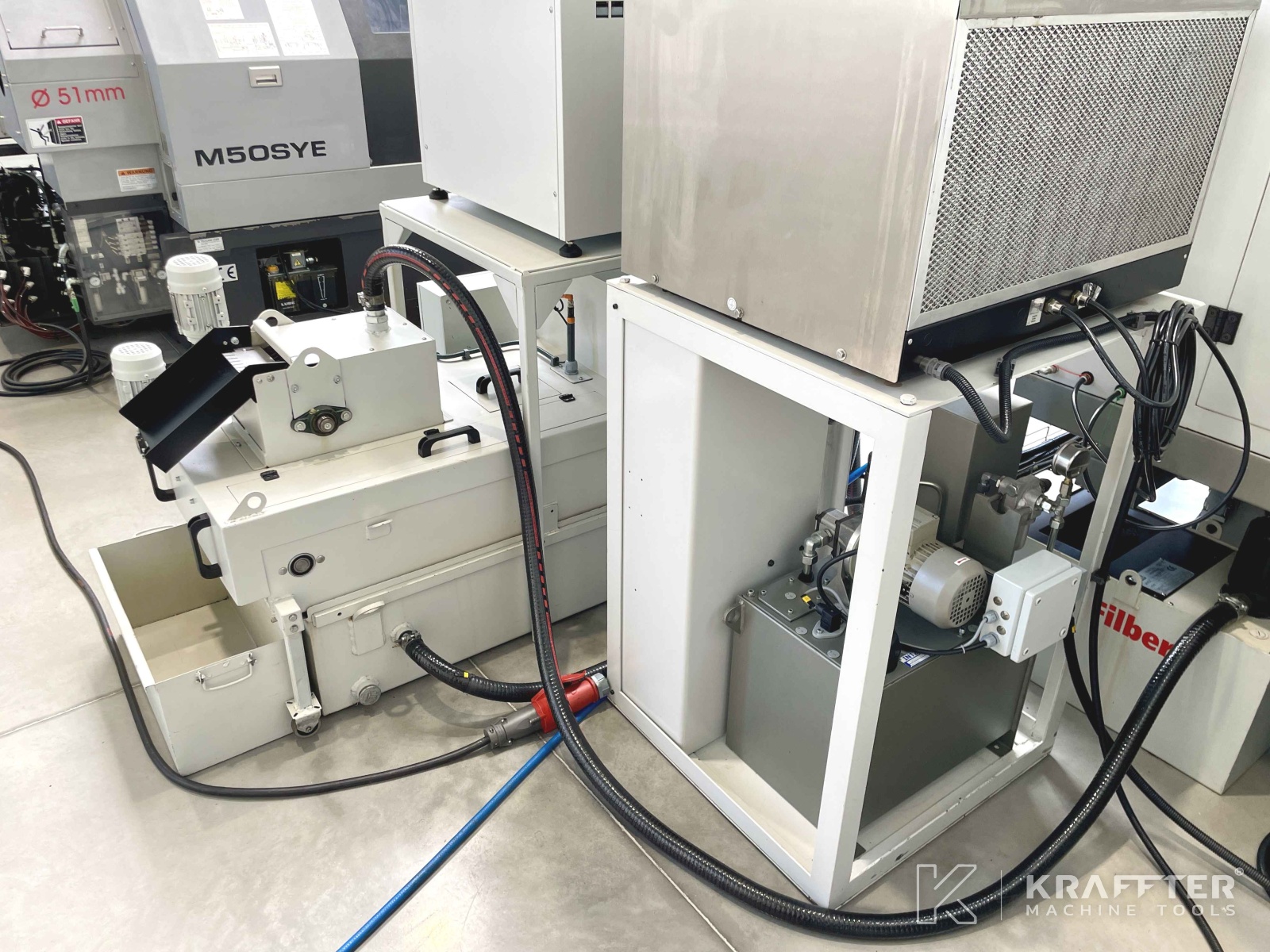

ACCESSOIRES D'ARROSAGE:

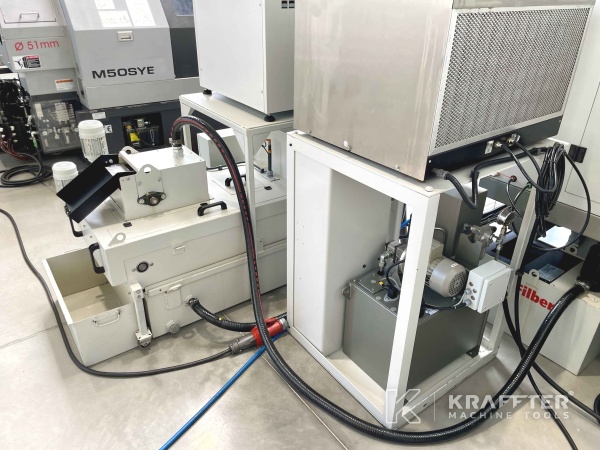

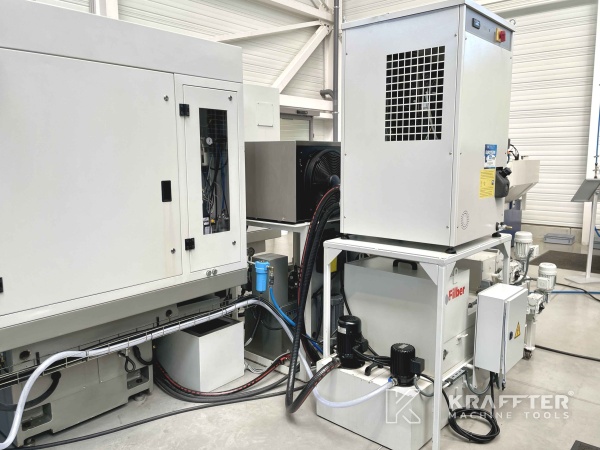

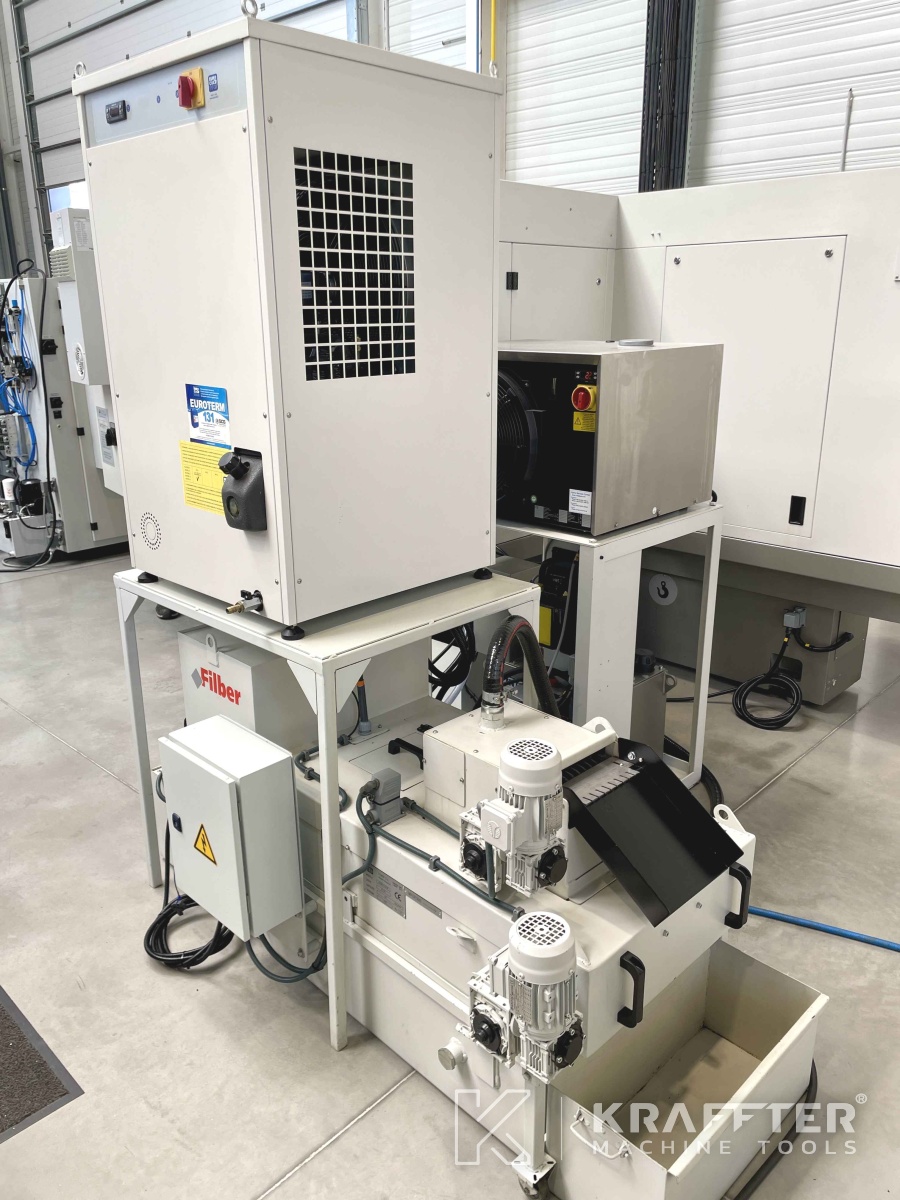

-Bac d'arrosage 230 [l] avec filtration papier et séparateur magnétique
-Dispositif d'extraction de brouillard

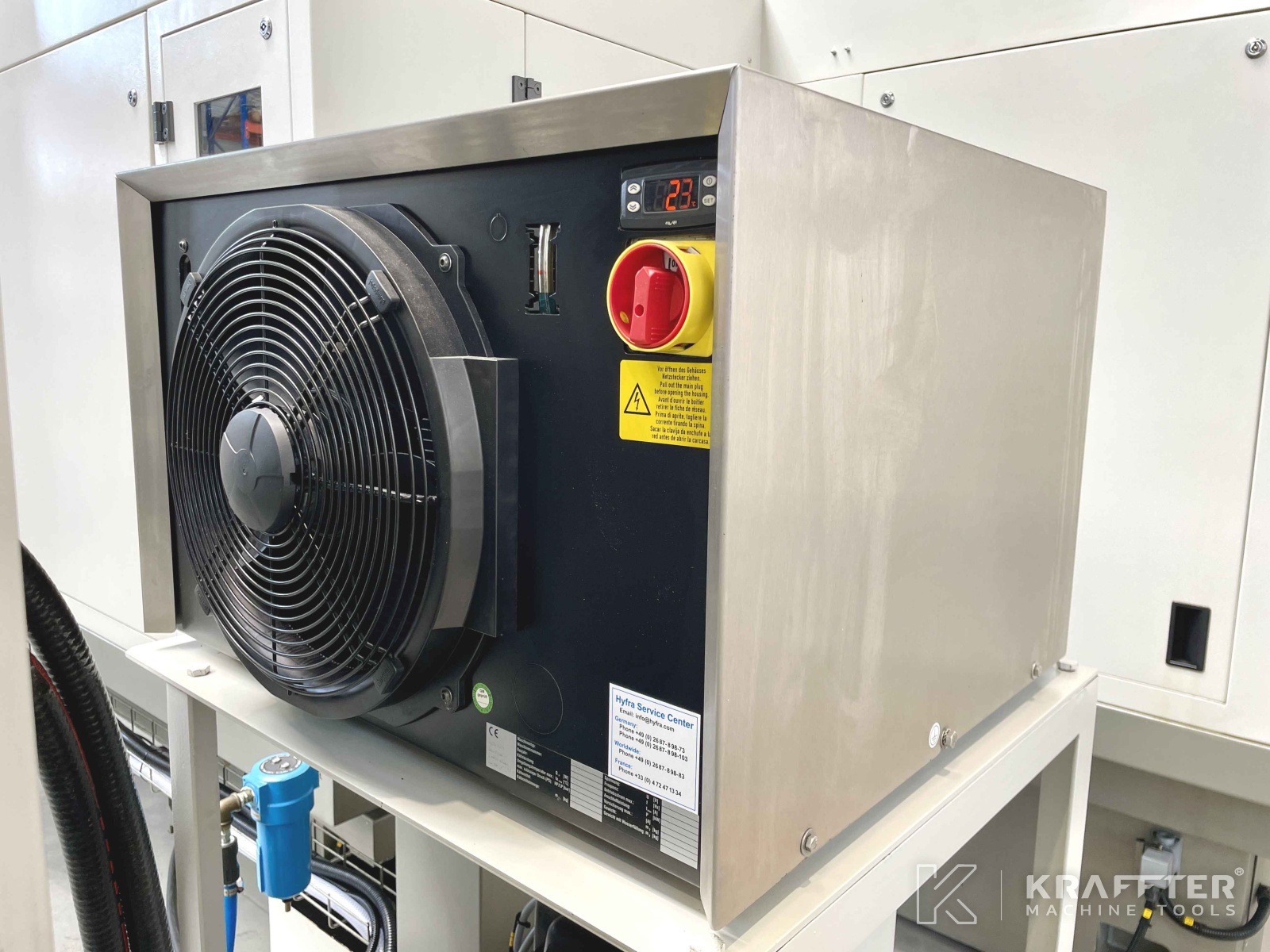

-Groupe de refroidissement de liquide d'arrosage 2.4 [Kw]

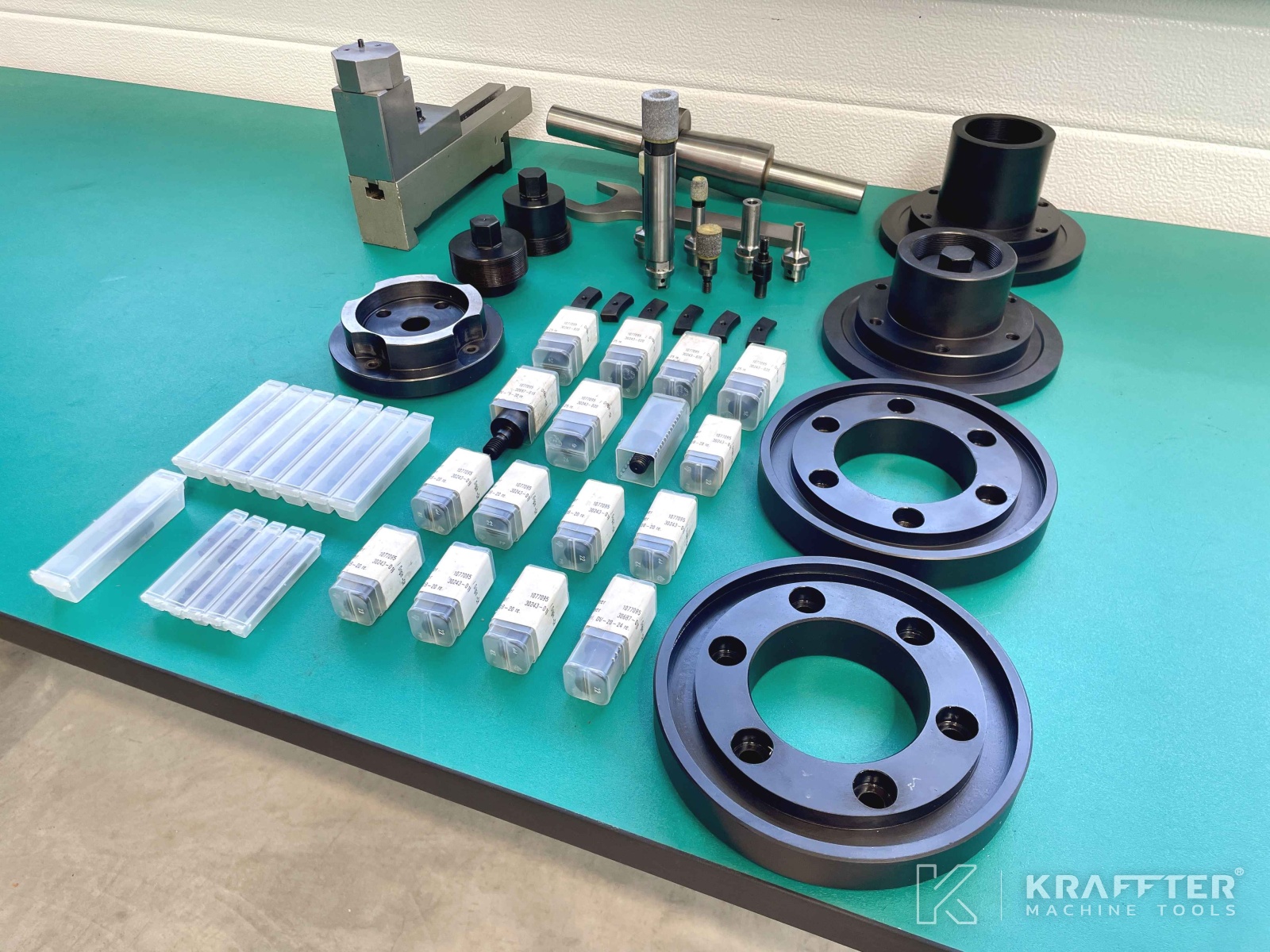

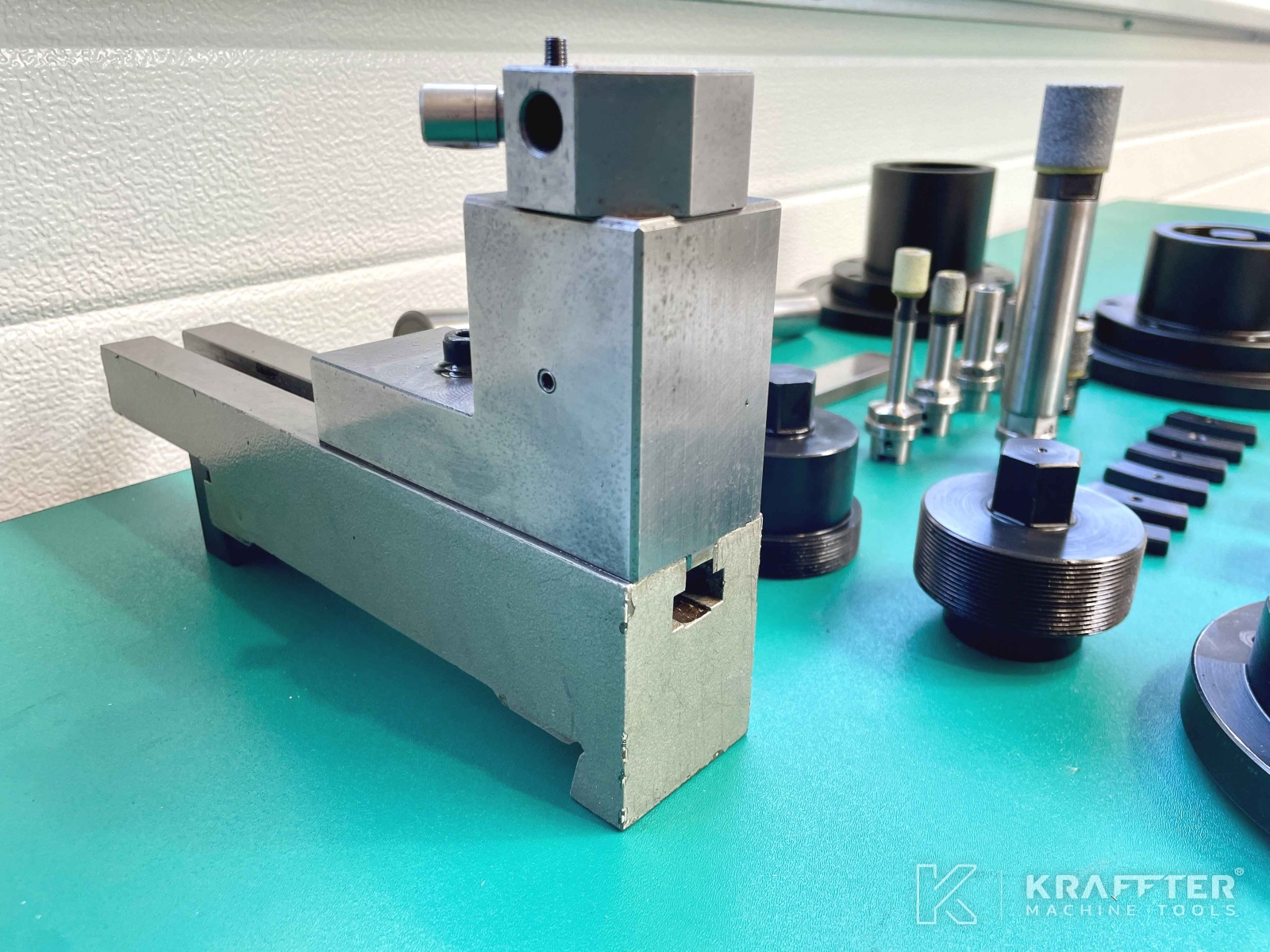

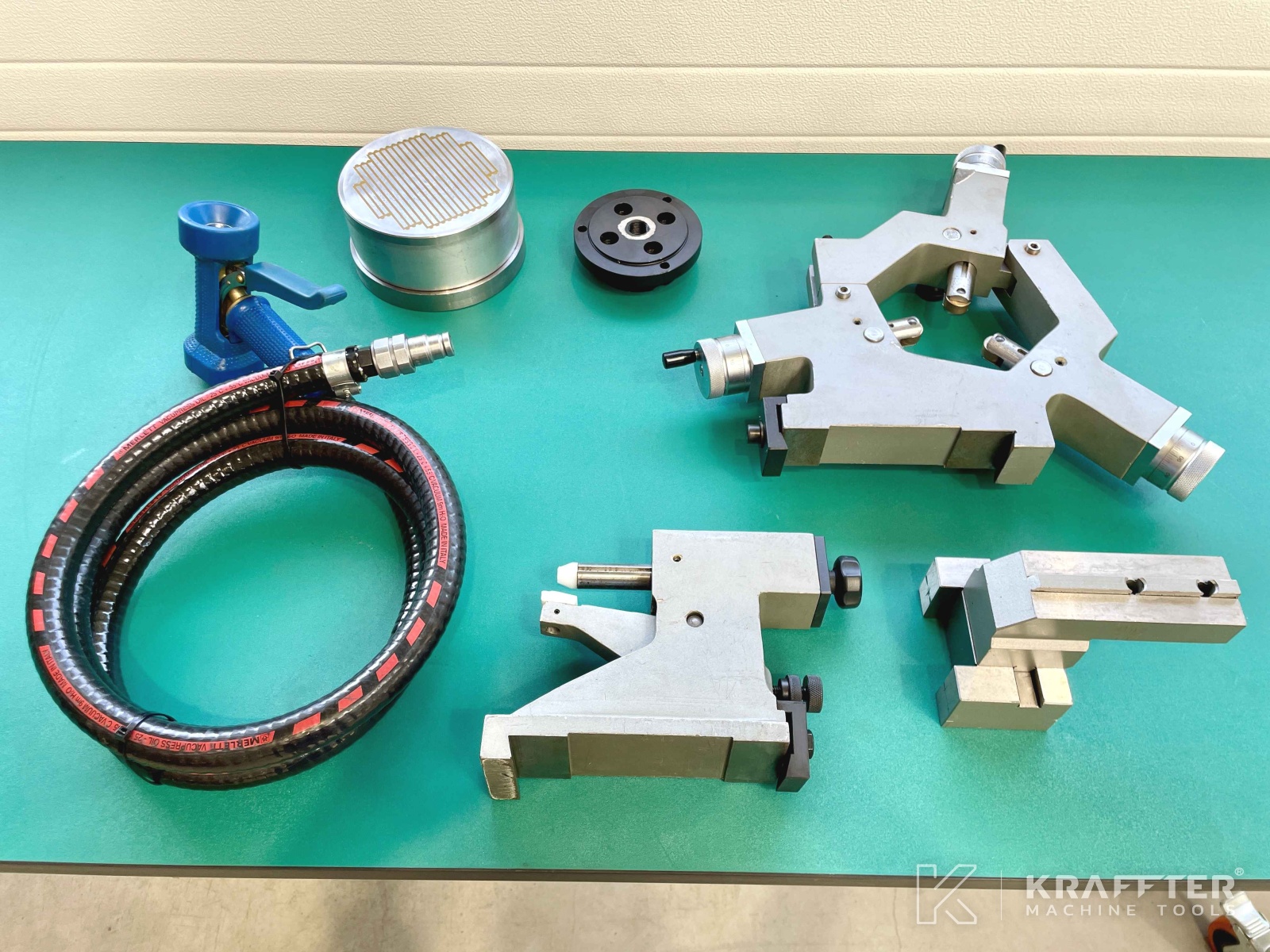

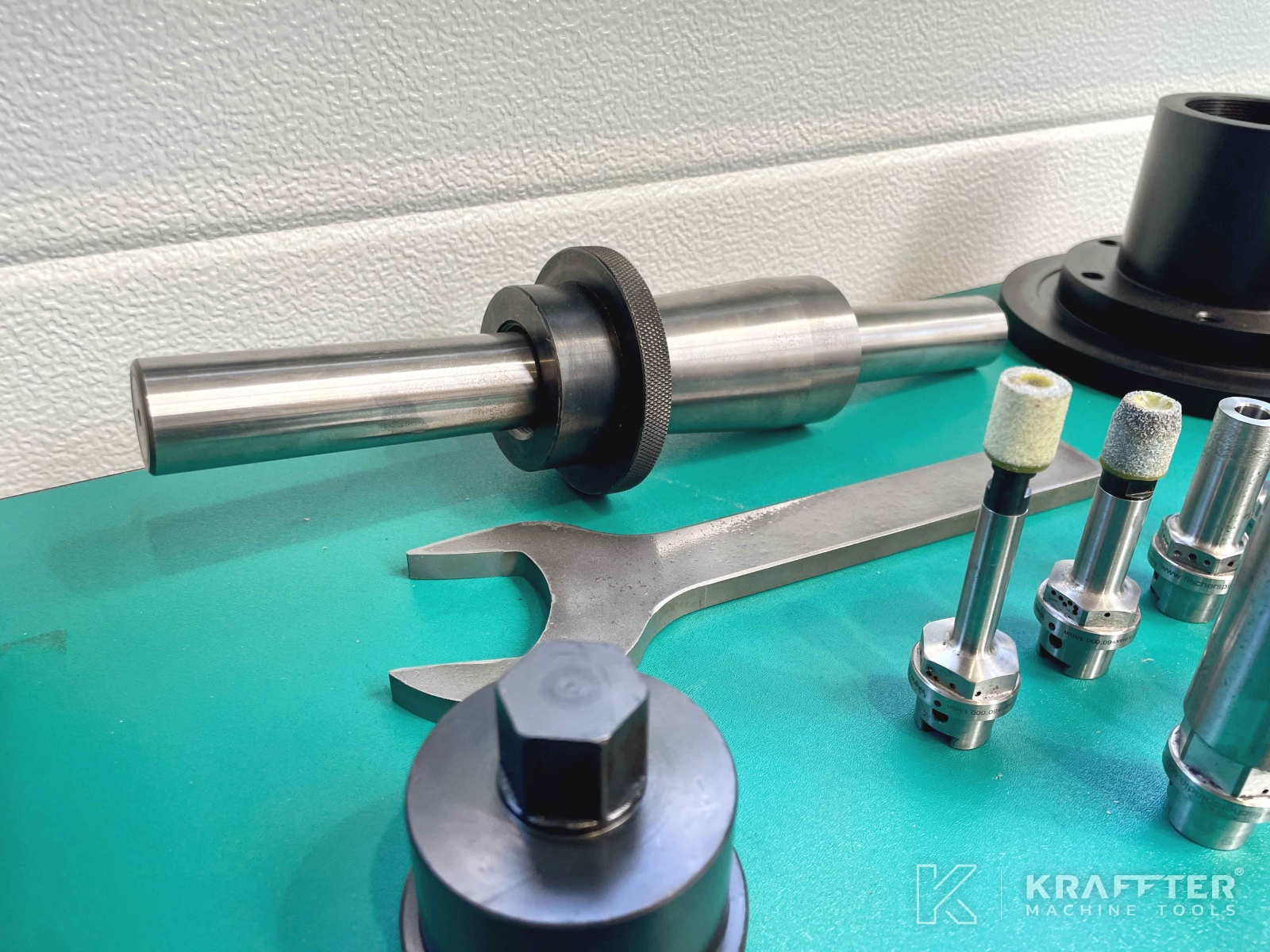

ACCESSOIRES / OUTILLAGES:
x1 Plateau magnétique à actionnement manuel Ø160 [mm]
x1 lunette de précision 2 touches Ø10 à 110 [mm] hauteur de pointes 140 [mm]
x1 lunette de précision 3 touches Ø10 à 110 [mm] hauteur de pointes 140 [mm] avec avance micrométrique

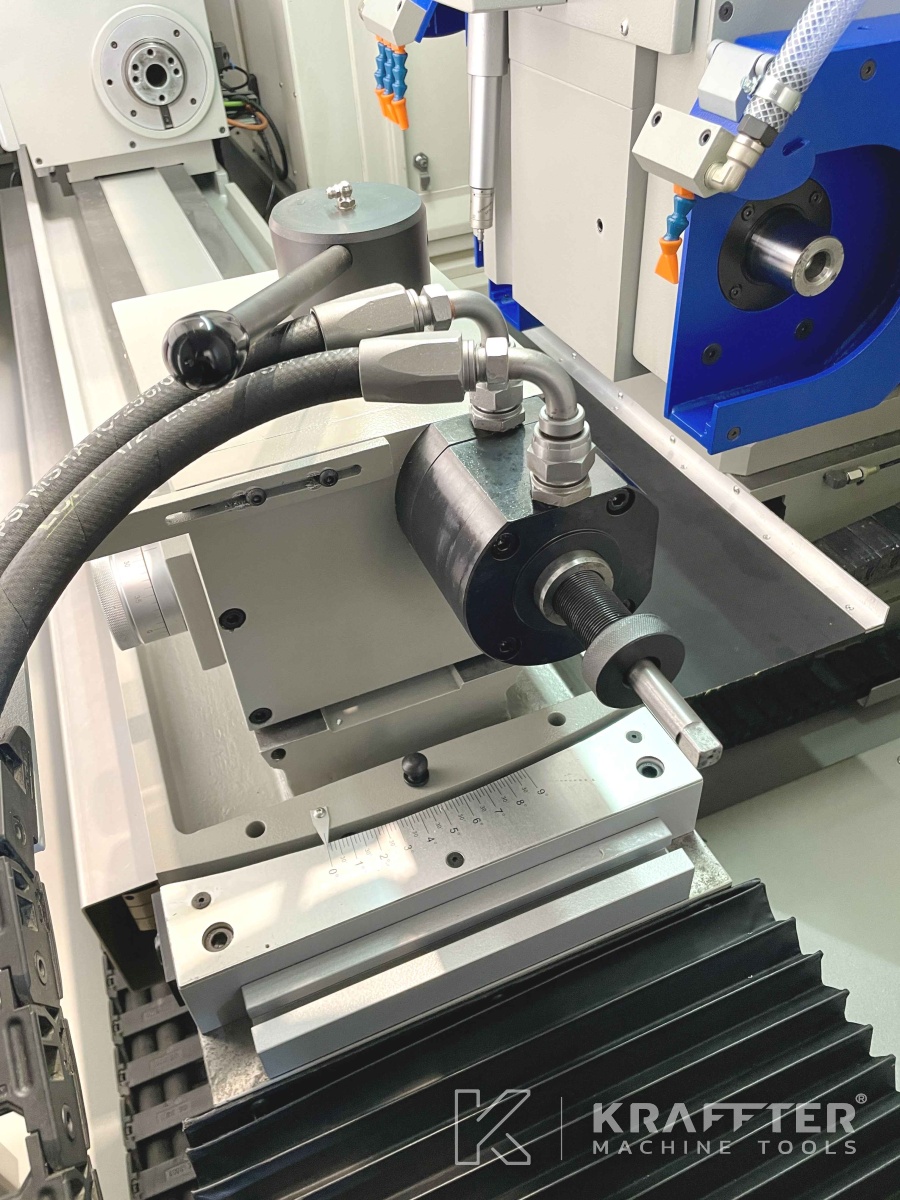

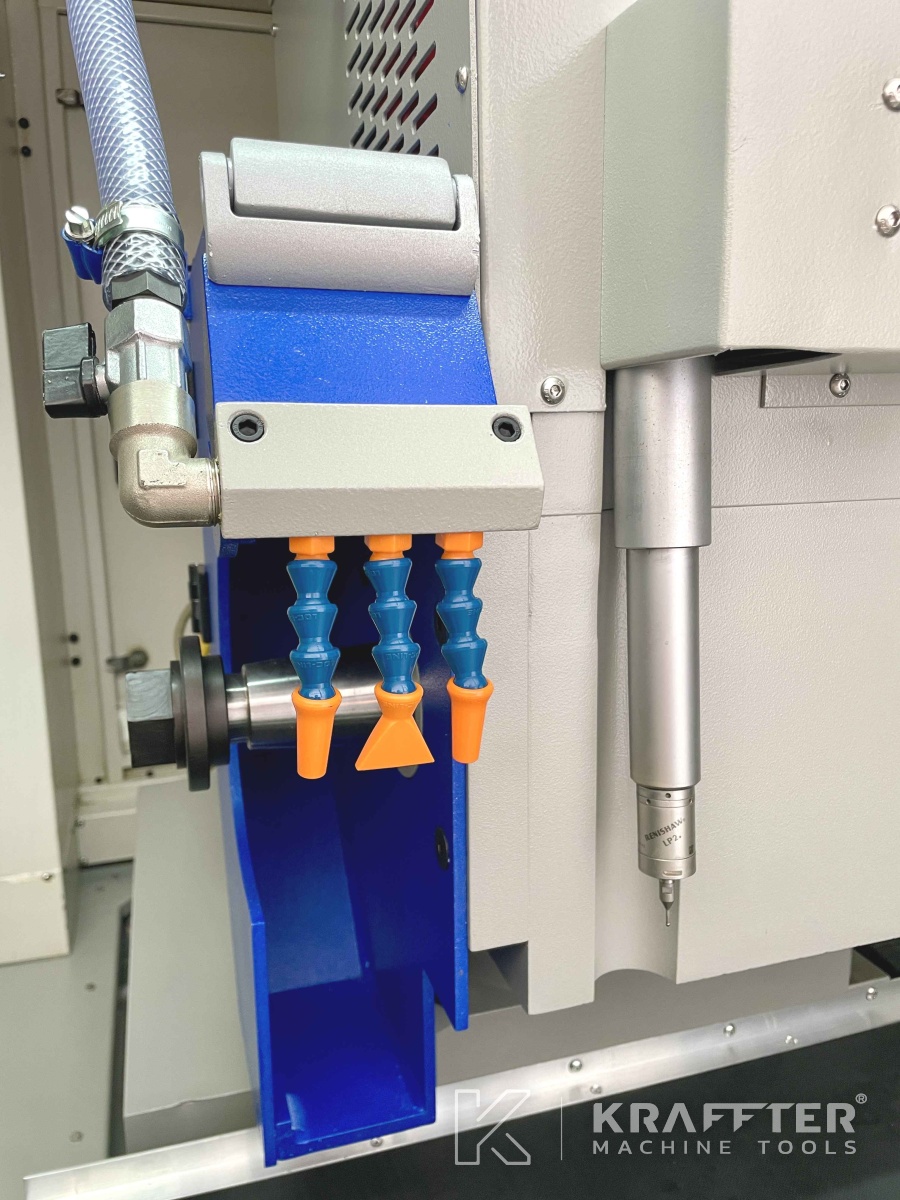

x1 diamanteur sur table
x1 arbre d'équilibrage de meule
x2 flasques porte-meule
x6 tasseaux porte-meule (HSK C25)
x2 jeux de massellotes d'équilibrage
Divers accessoires
