Vendu

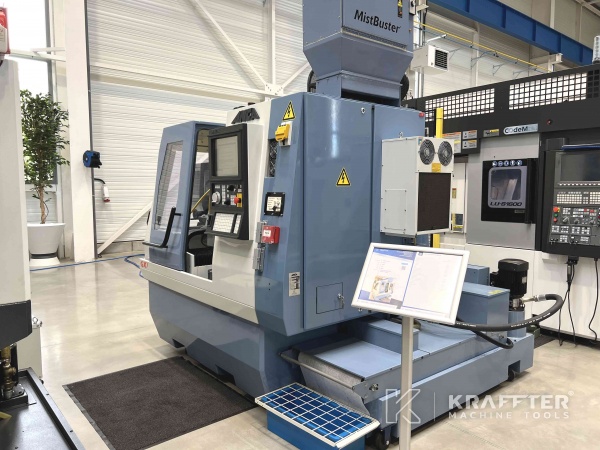

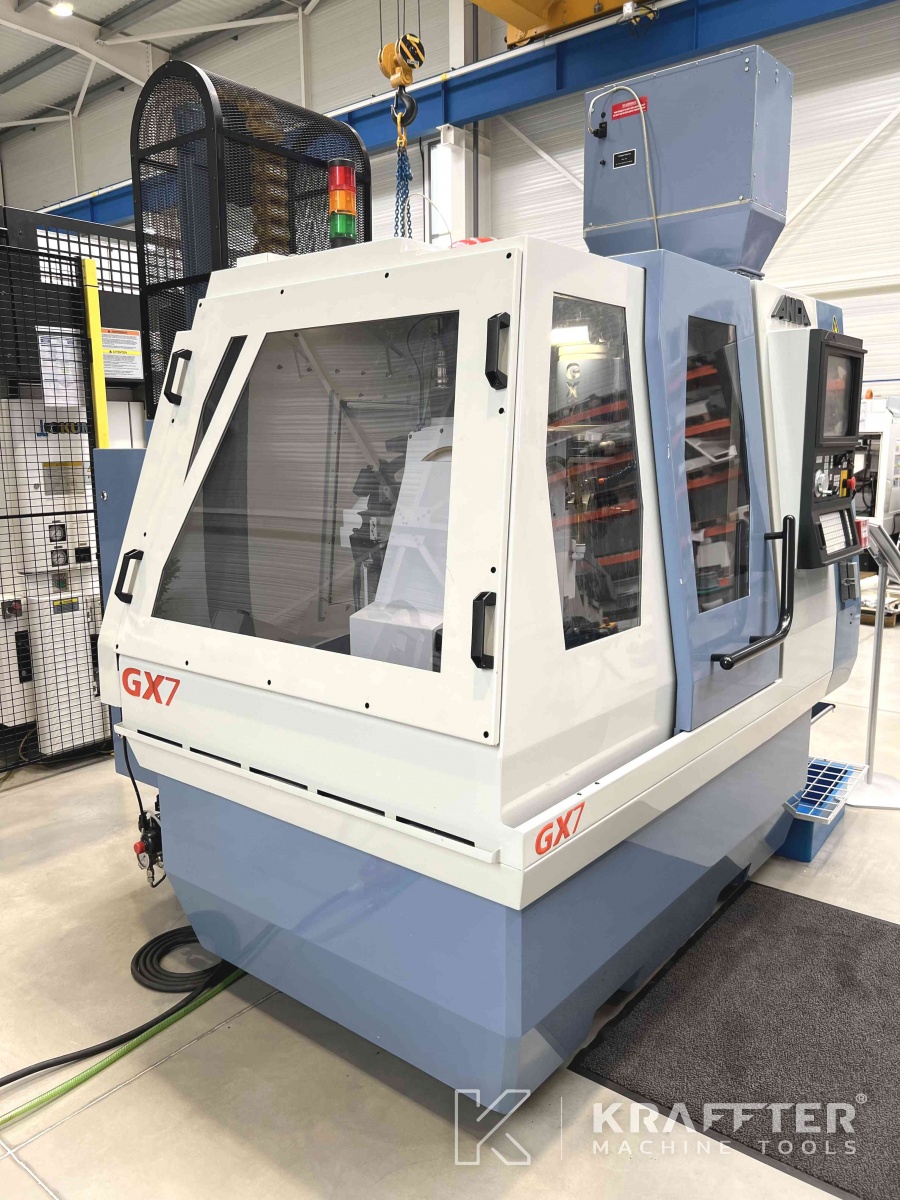

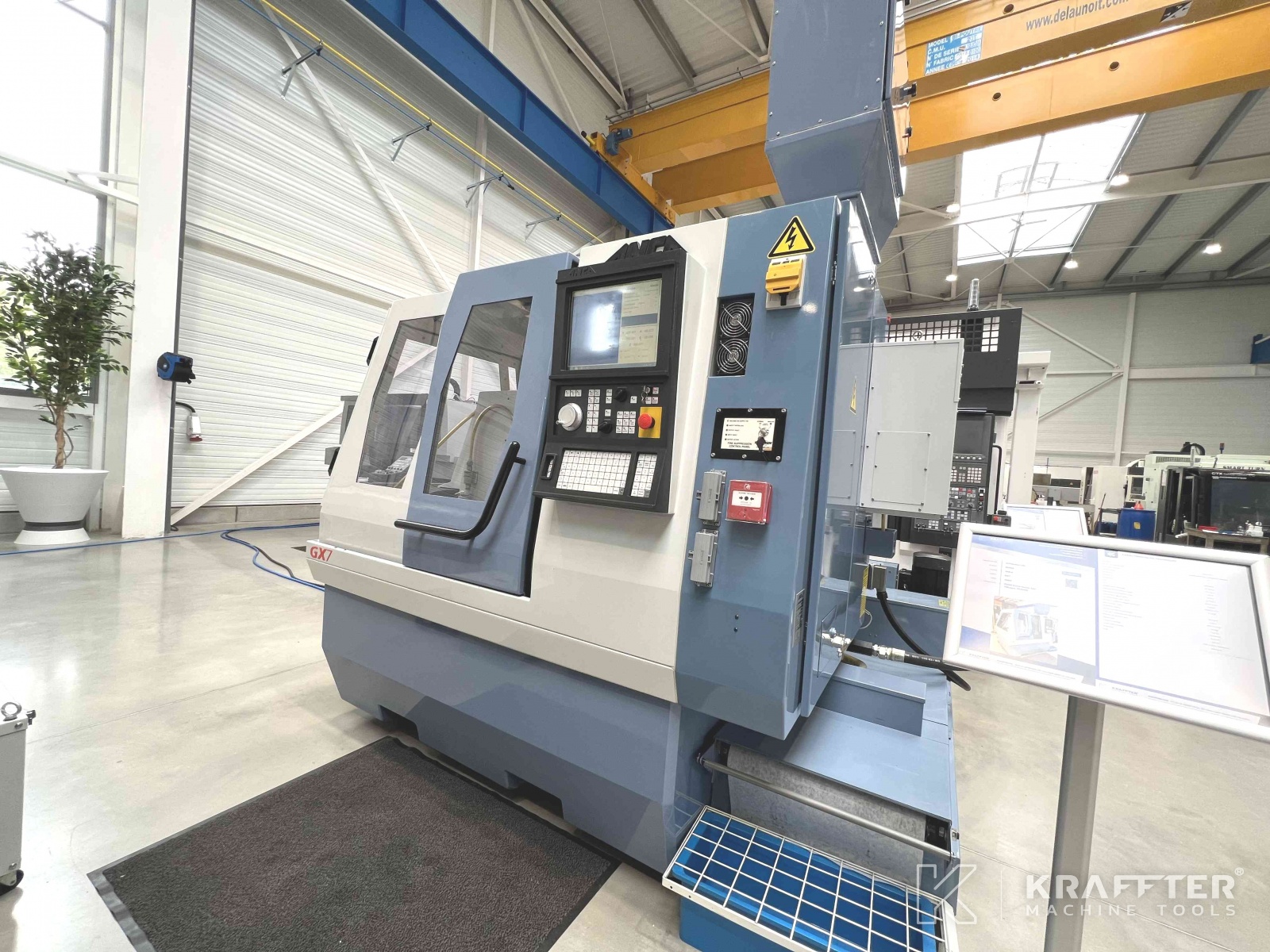

Type de machine : Affûteuse CNC
Marque : ANCA
N° Stock : 90052
Modèle : GX7
Année : 2009
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVPVidéos :
Caractéristiques techniques
Informations complémentaires
Demander un devis

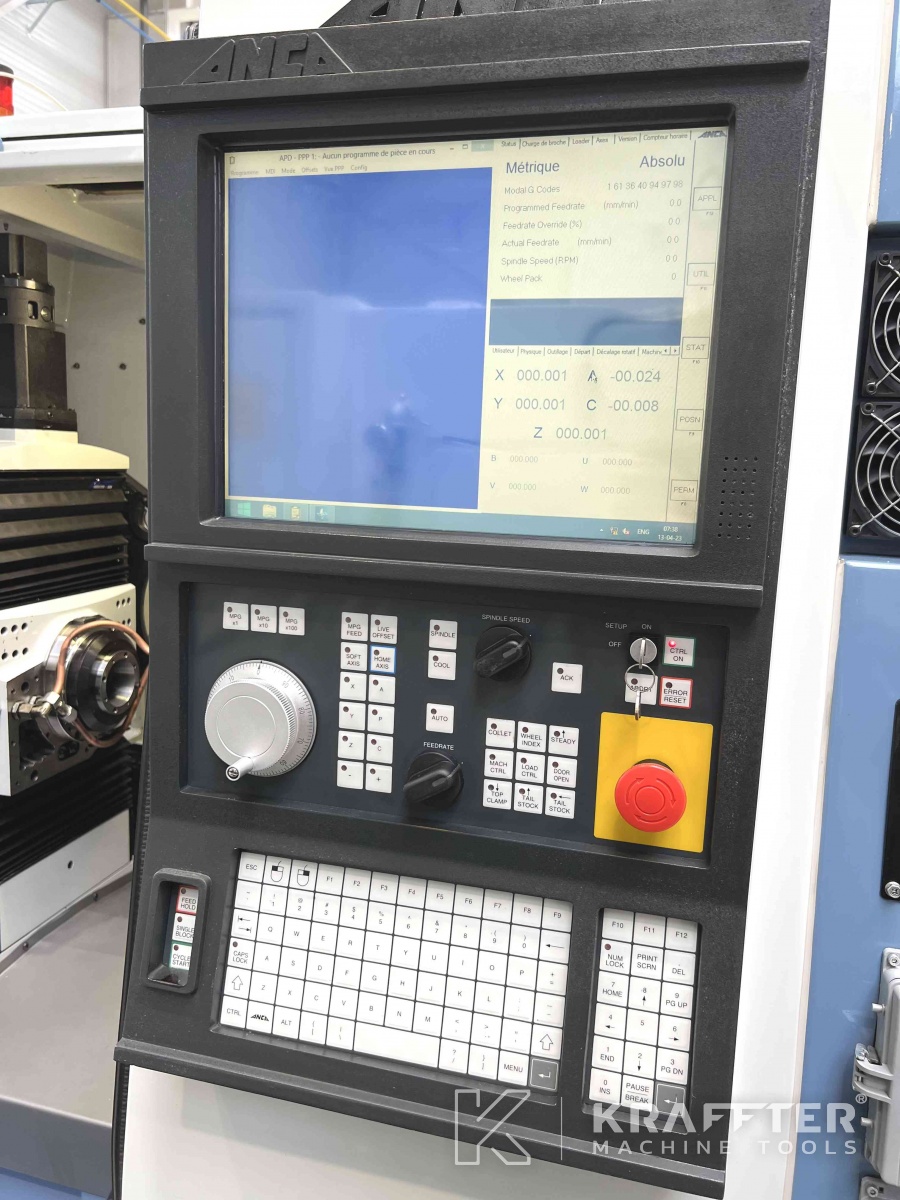

Type de CN
ANCA 5DX
Version software installée
ToolRoom RN 34.1 (installation: 10/2019)
Ecran couleur tactile
Oui
Nombre d’axes
5
Course axe X
435 [mm]
Course axe Y
457 [mm]
Course axe Z
275 [mm]
Axe A
360 [°]
Diamètre maxi. d'affûtage
220 [mm]

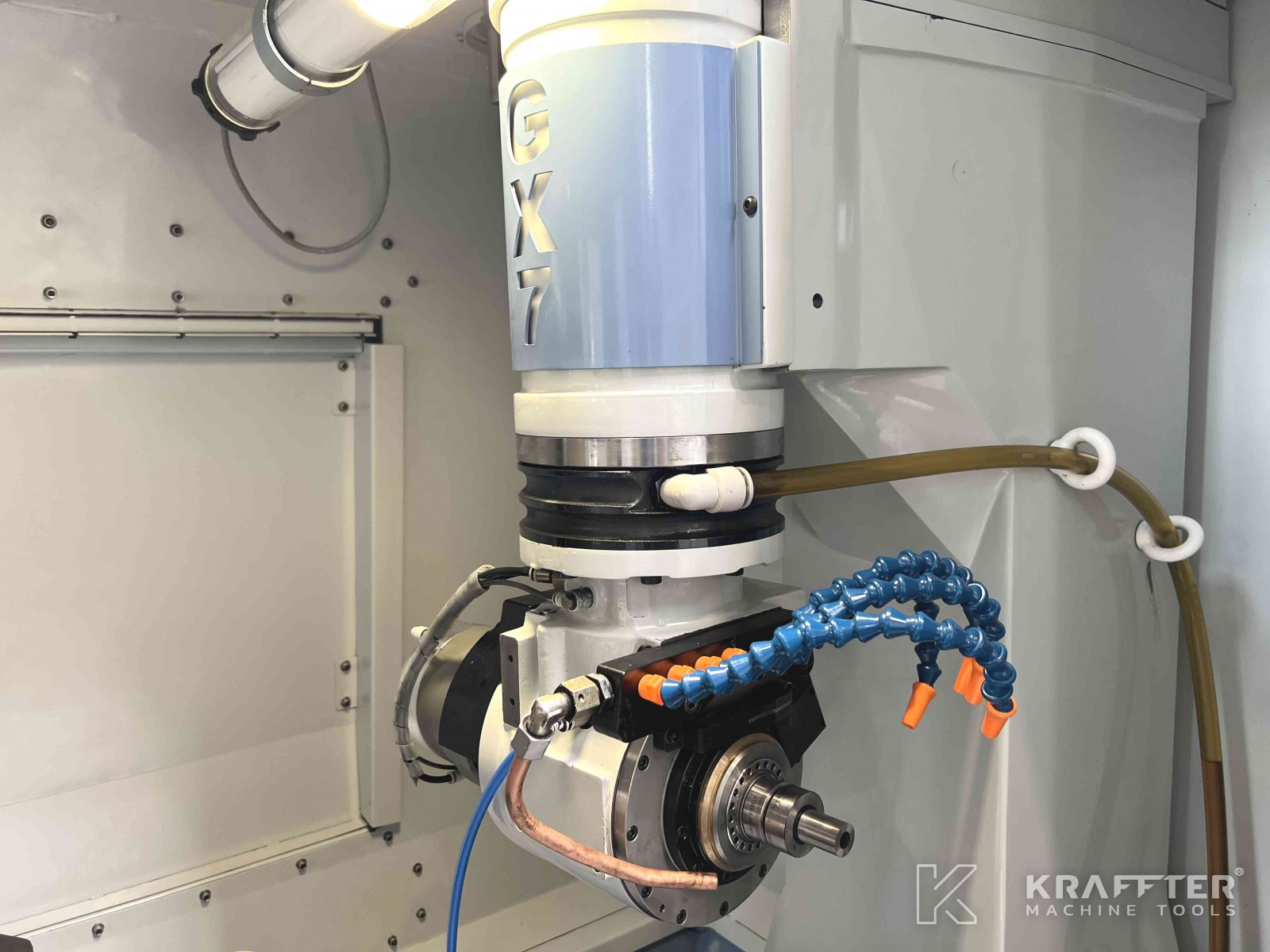

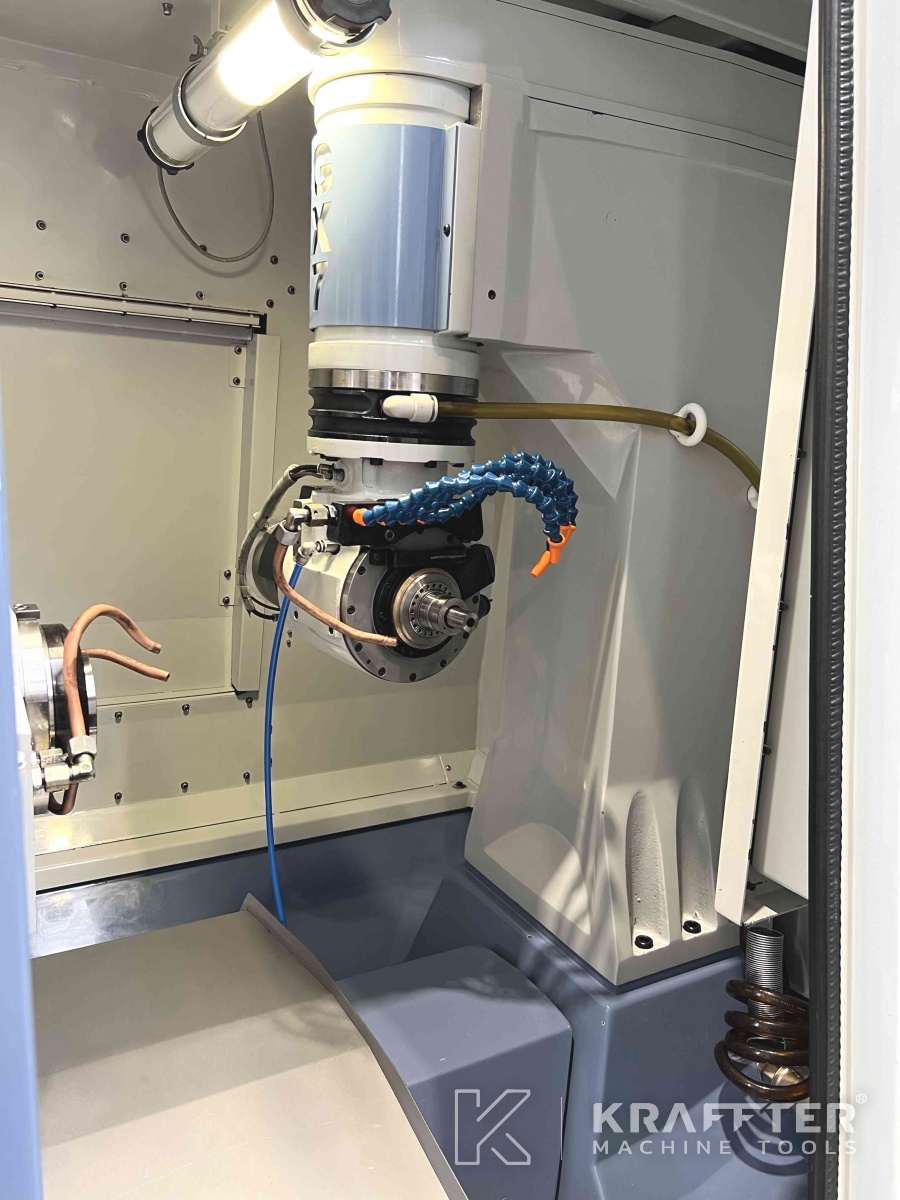

Entrainement broche porte-meule
direct drive
Attachement broche porte-meule
HSK40F
Vitesse broche porte-meule
10000 [tr/min]
Puissance broche porte-meule
9.7 [kW]
Nombre de positions chargeur de meules
7
Diamètre maxi. meule
150 [mm]

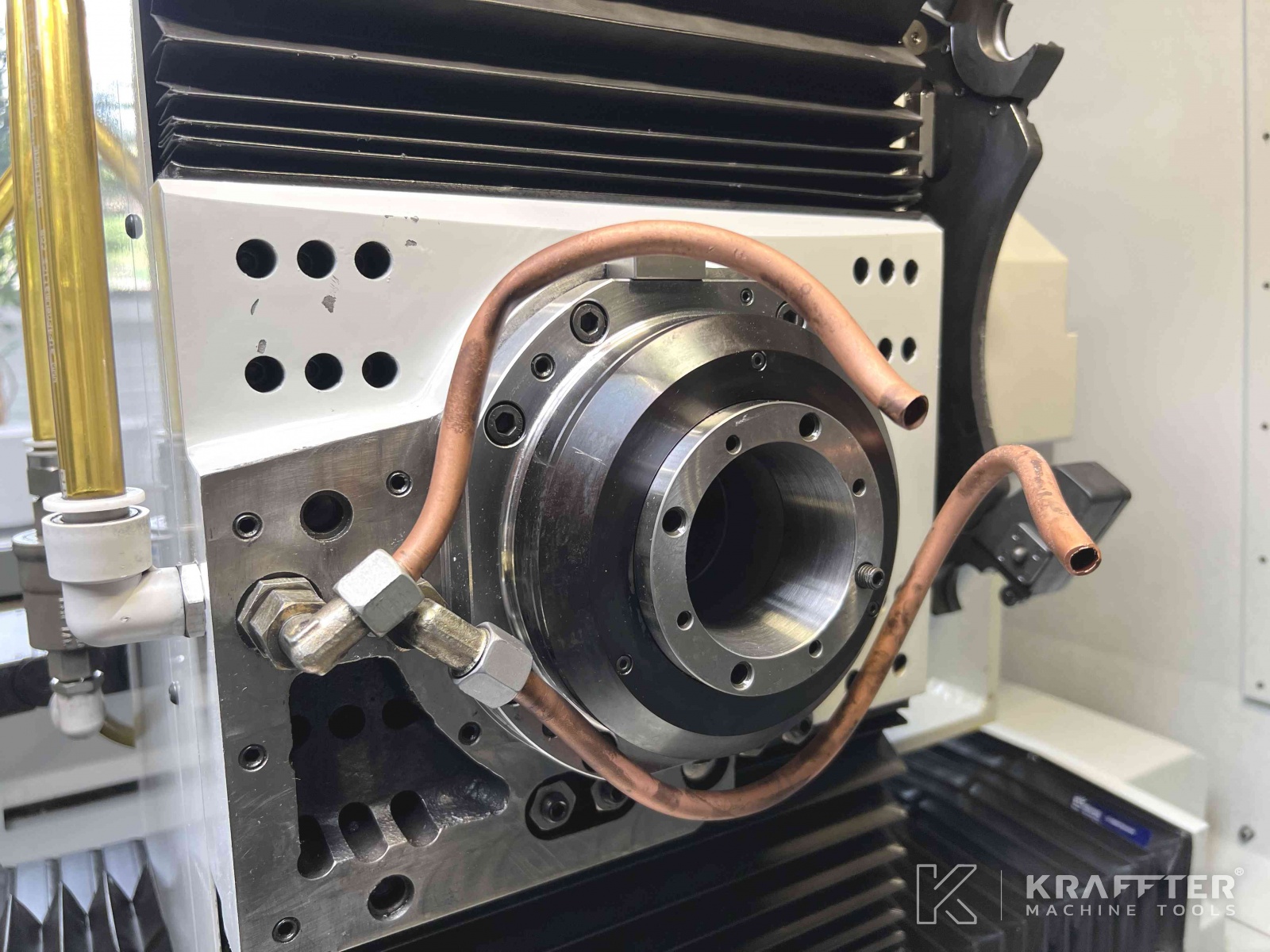

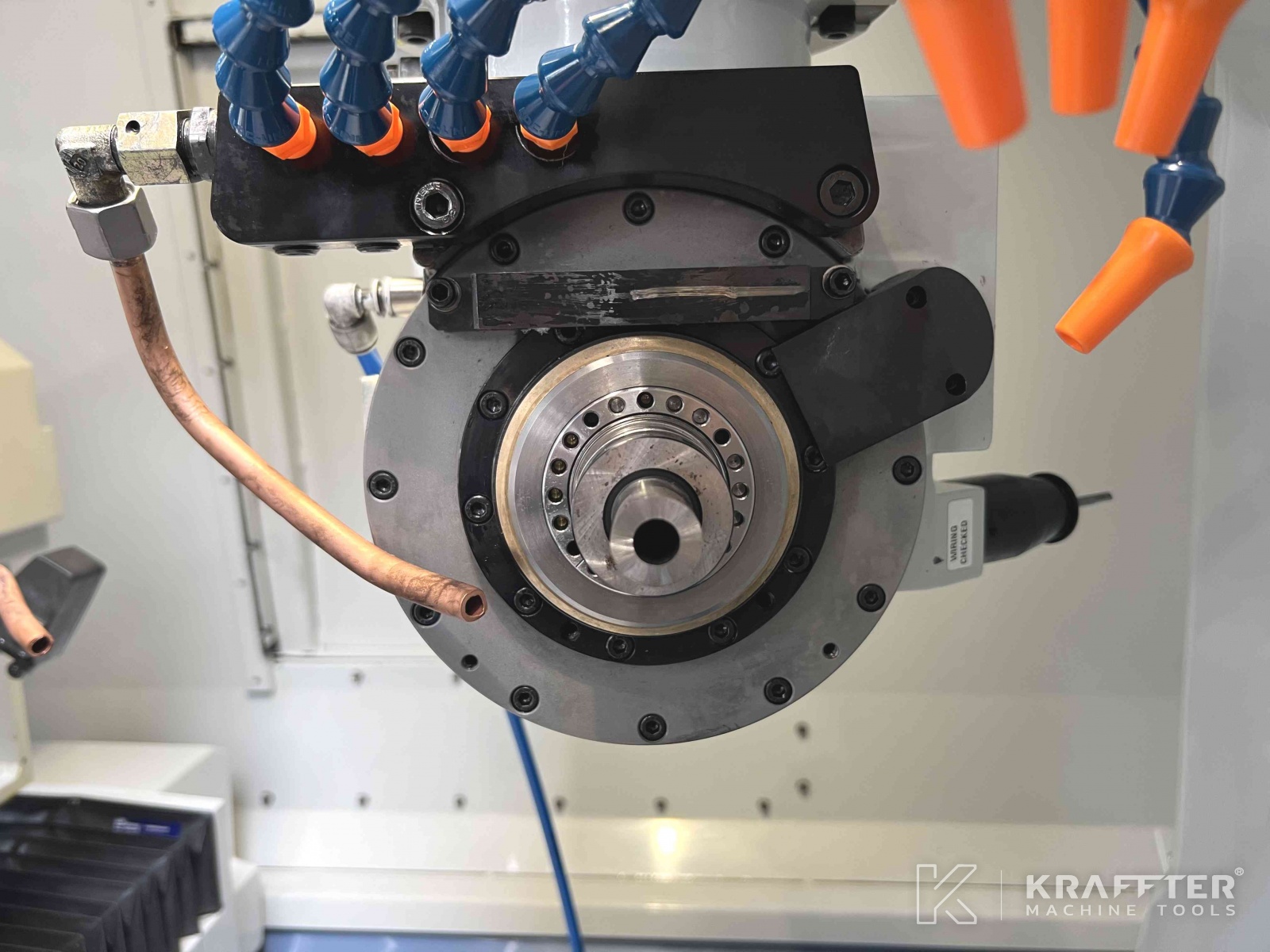

Nez de broche porte-pièce
ISO 50
Vitesse maxi. broche porte-pièce
600 [tr/min]
Poids maxi. admissible poupée porte-pièce
20 [Kg]
Précision d'indexation axe C
0.001 [°]
Palpeur pièce
RENISHAW
Tension d'alimentation
400 [V]
Puissance installée
20 [kVA]
Dimensions
2510 x 2010 x 2600 [mm]
Poids
4900 [Kg]
OPTIONS LOGICIEL :
- Logiciel Outils étagés
- Palpage des trous d'huile
- Logiciel Profile - Réf : PO946-0-04-0017
- Logiciel pour pointe de foret SECO - Réf : PO946-0-04-0020
- Logiciel pour pointe de foret Delta - Réf : PO946-0-04-0016
- Logiciel pour pointe de foret Hertel
- Logiciel pour pointe de foret Hertel SE - Réf : PO946-0-04-0013
- Logiciel pour pointe de foret Hertel TF - Réf : PO946-0-04-0014
- Logiciel pour pointe de foret suivantes : Sumitomo, Mitsubishi et Guhring - Réf : PO946-0-04-0015
- 3D CIMulator (logiciel seulement) - Réf : PO929-0-01-1024
- Mise à jour et license iGrind - Réf : PO963-0-00-0021
- Logiciel de réétalonnage machine - Réf : PO946-0-04-0100
OPTIONS ET ACCESSOIRES DE SERRAGE D'OUTILS :
- Serrage porte-outils hydraulique - Réf : RK906-0-80-1000
OPTION AUTOMATISATION :

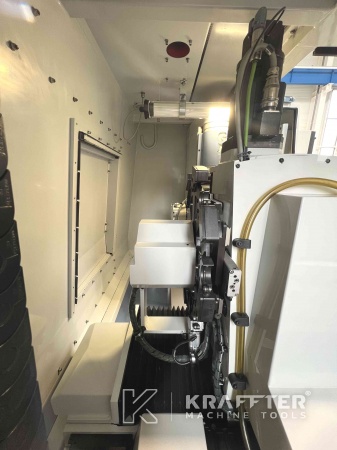

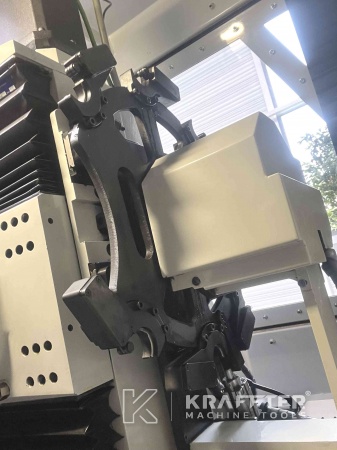

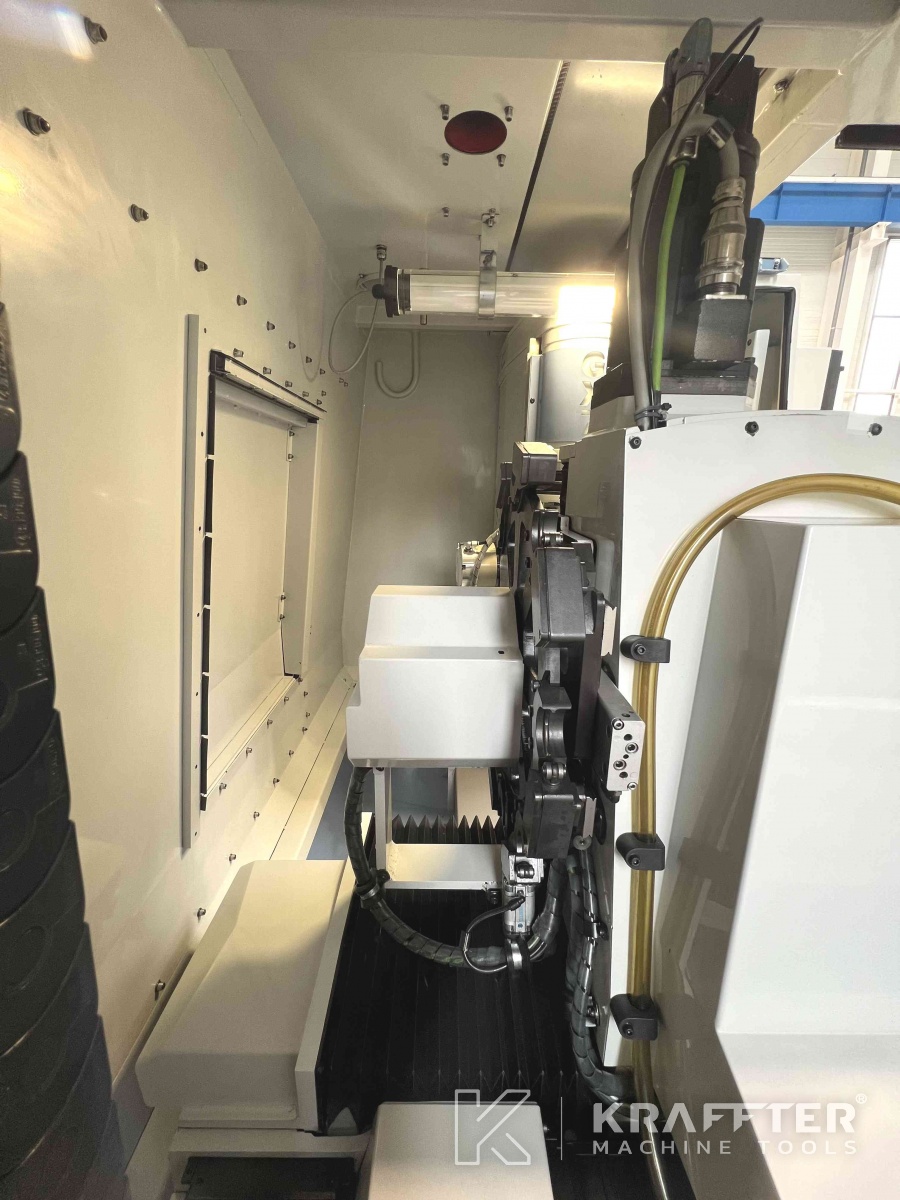

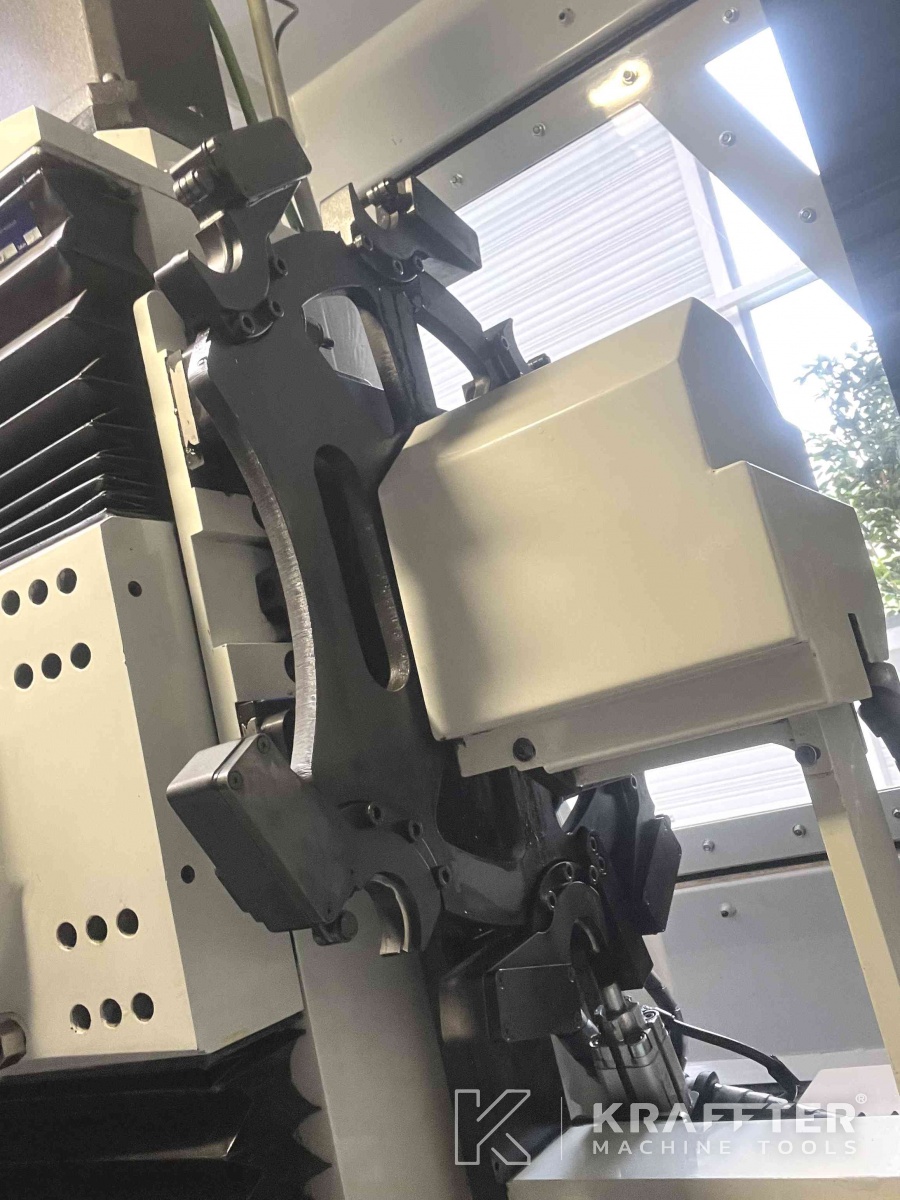

- Changeur de meule à 7 Positions

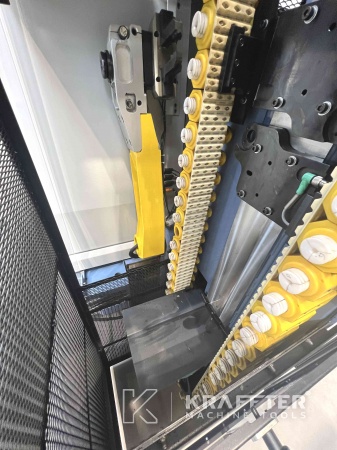

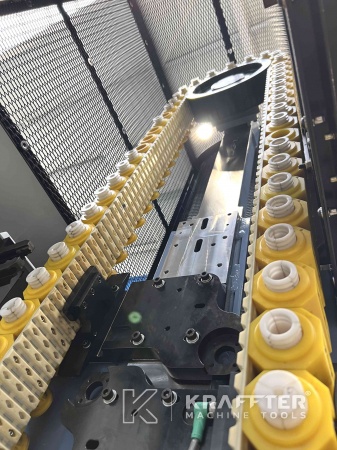

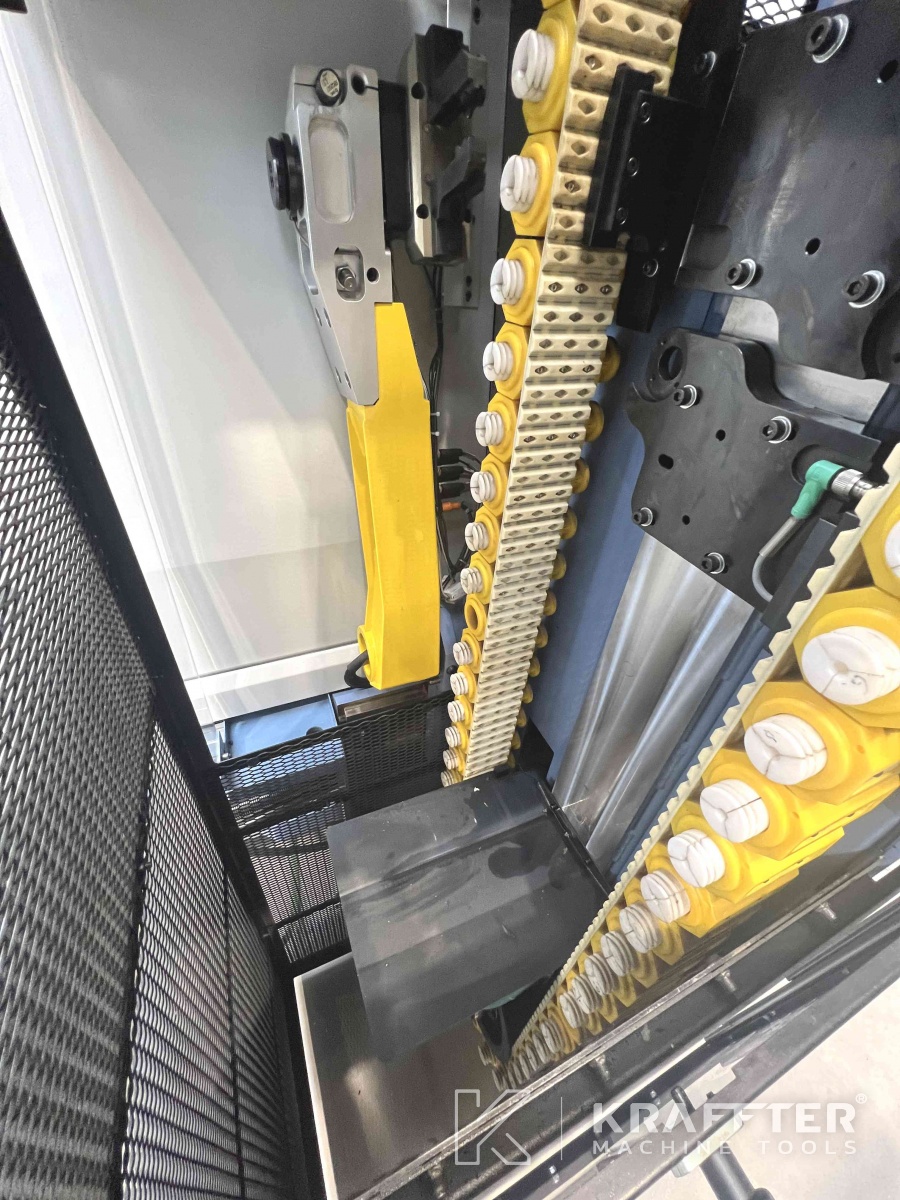

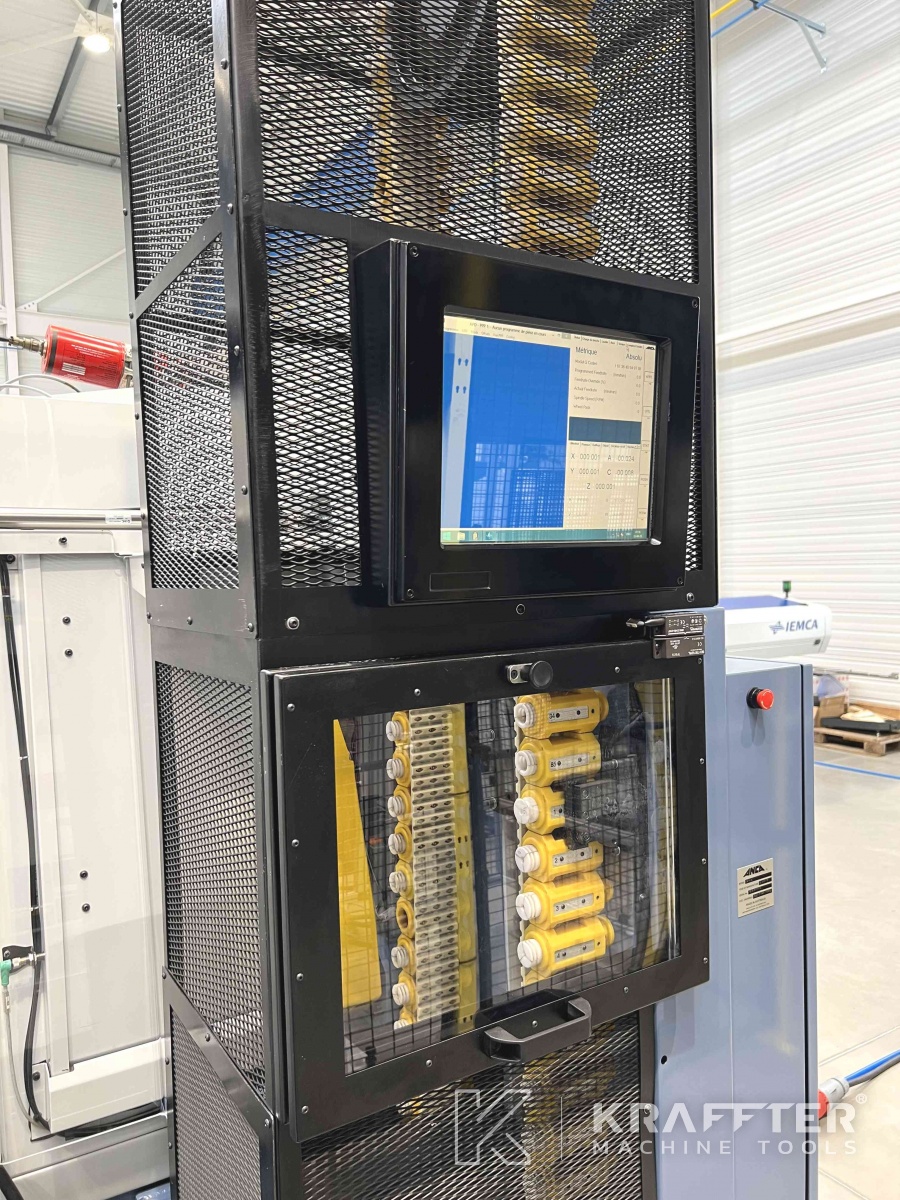

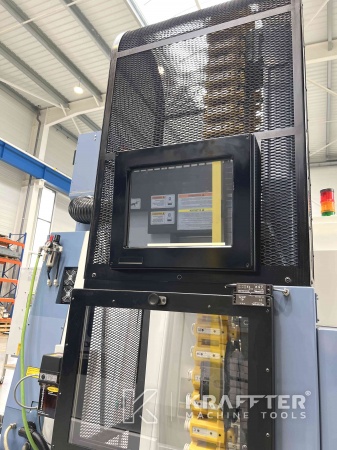

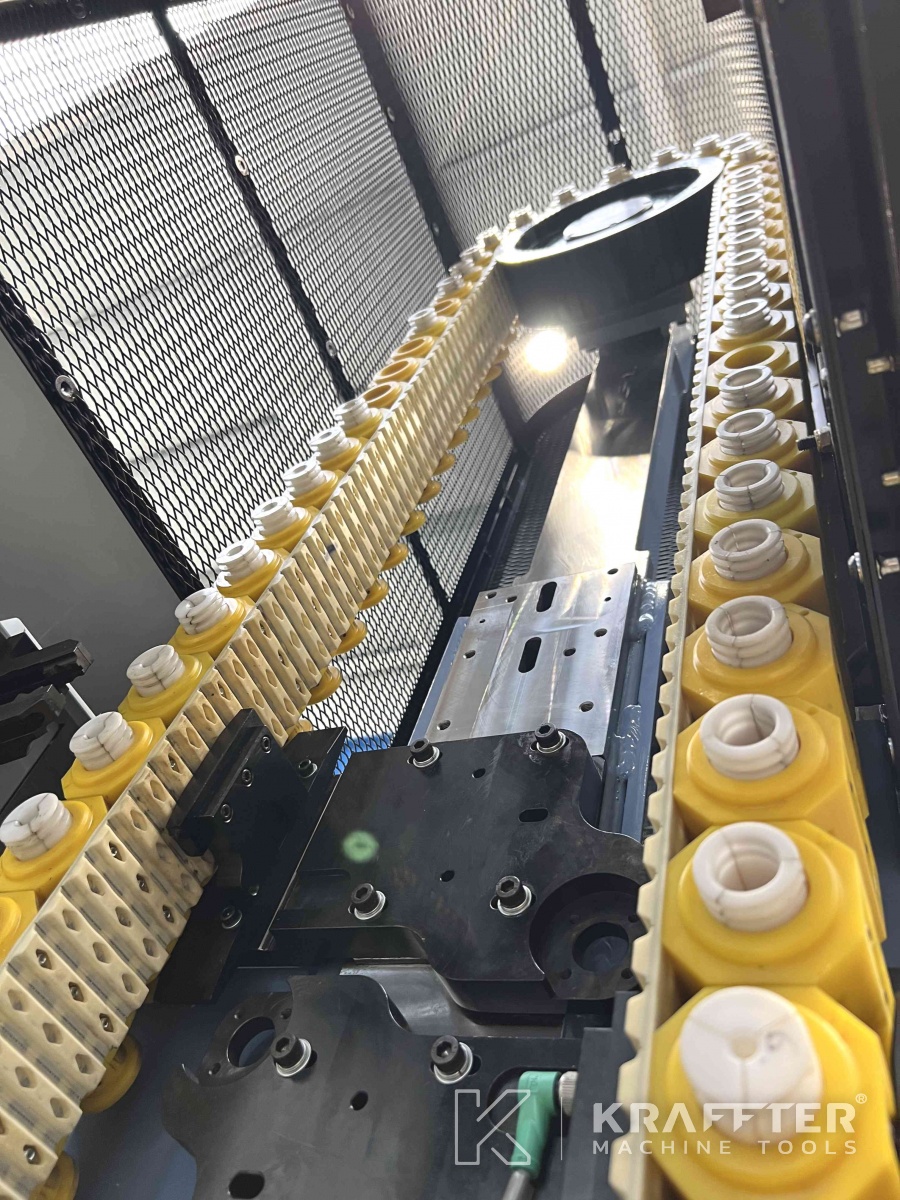

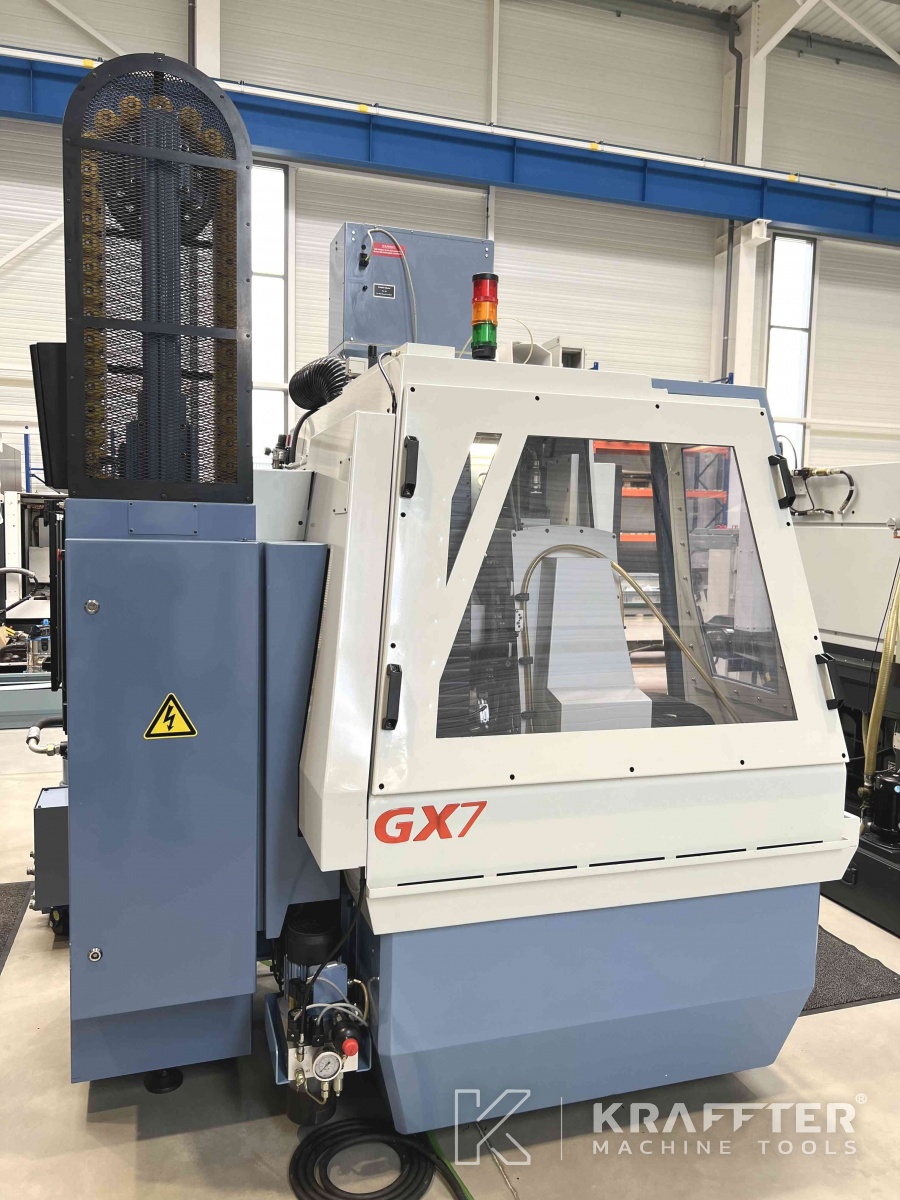

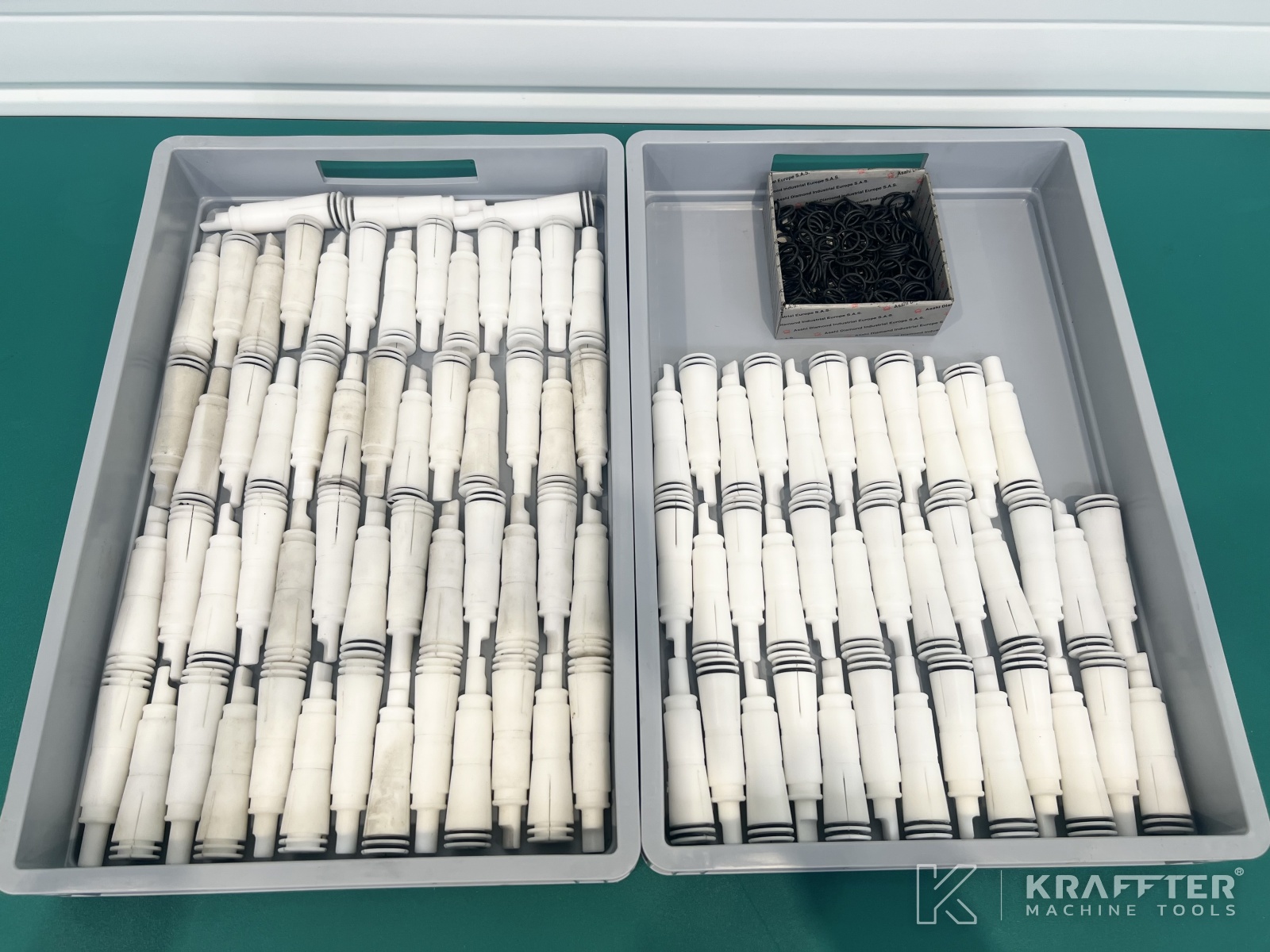

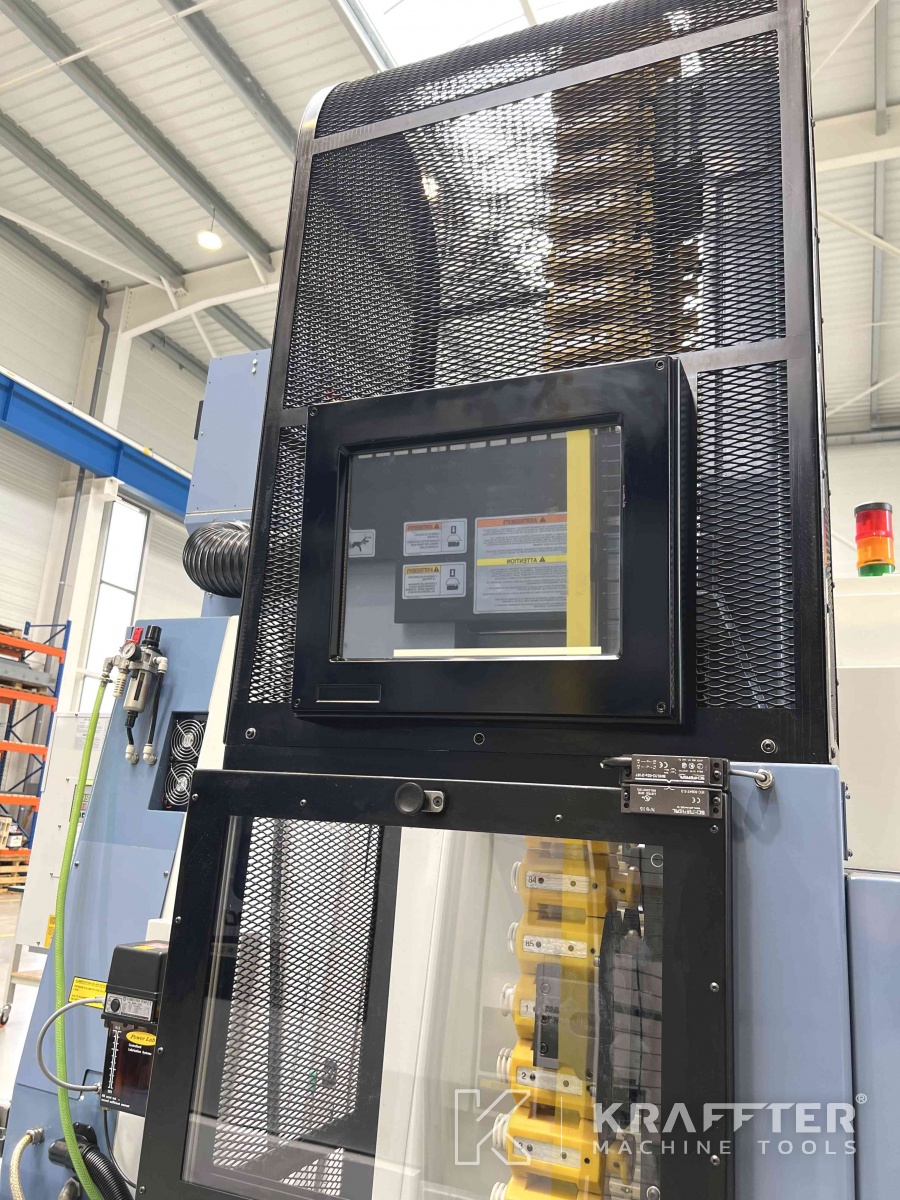

- Chargeur compact GLX - 84 positions - Réf : 985-0-00-0000
ARROSAGE ET FILTRATION :
- Blocs de liquide de refroidissement supplémentaire (1) - Réf : 986-0-00-1026

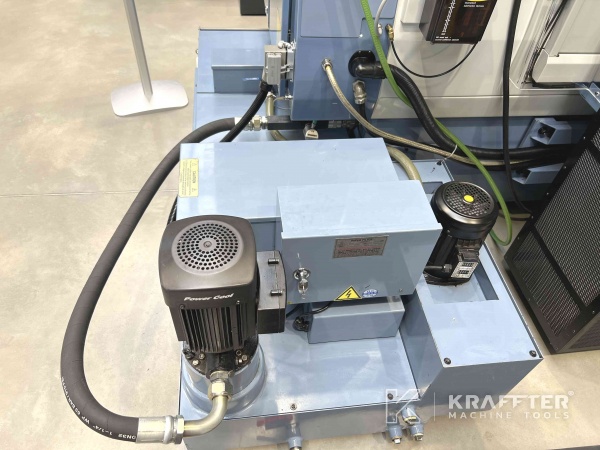

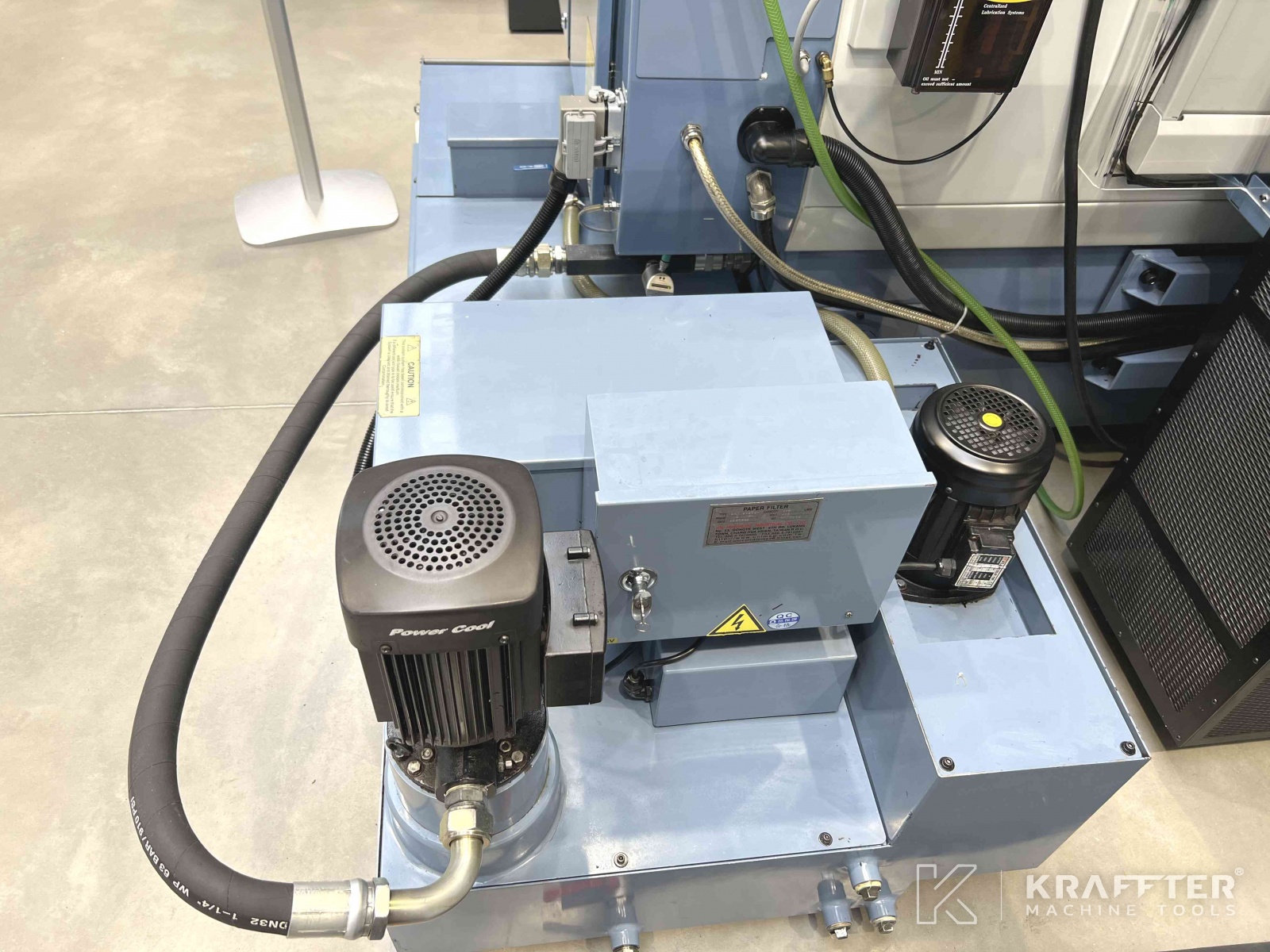

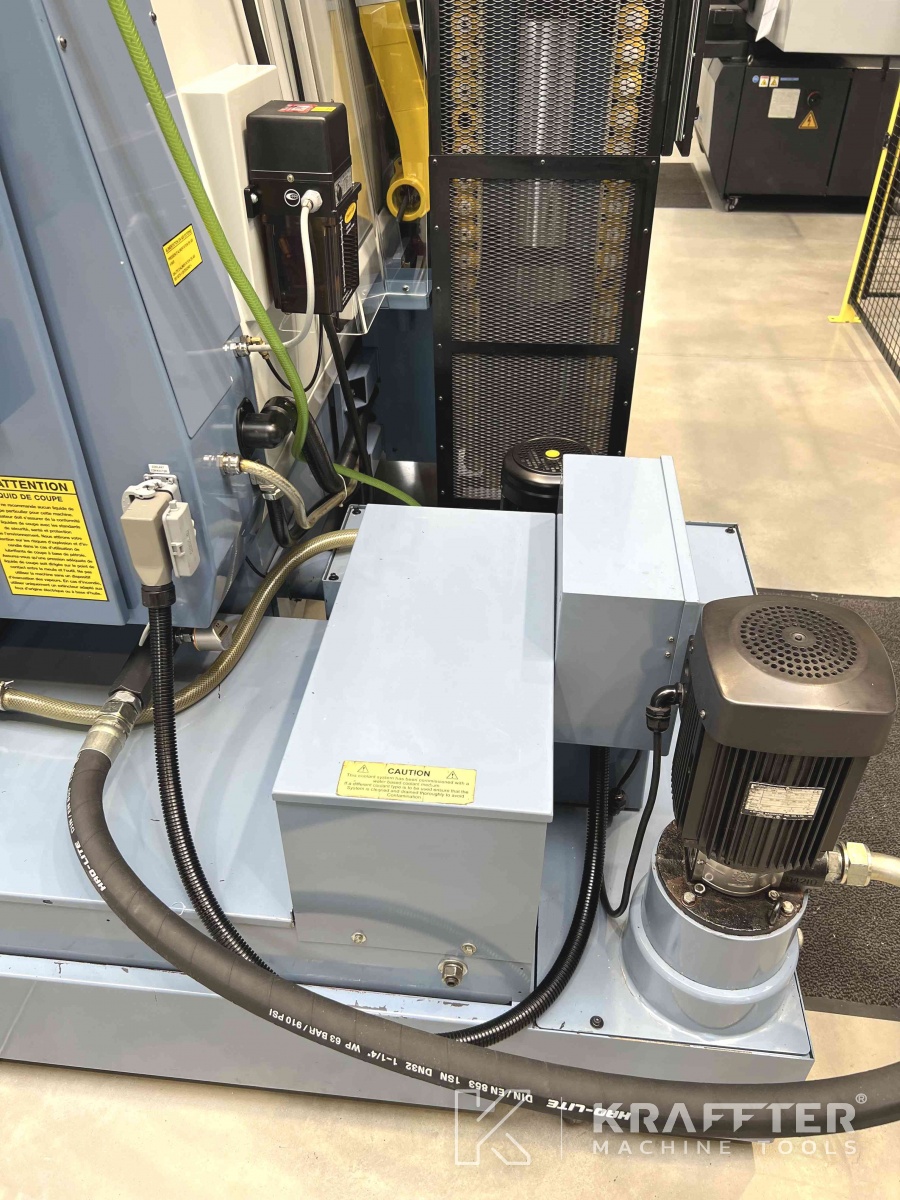

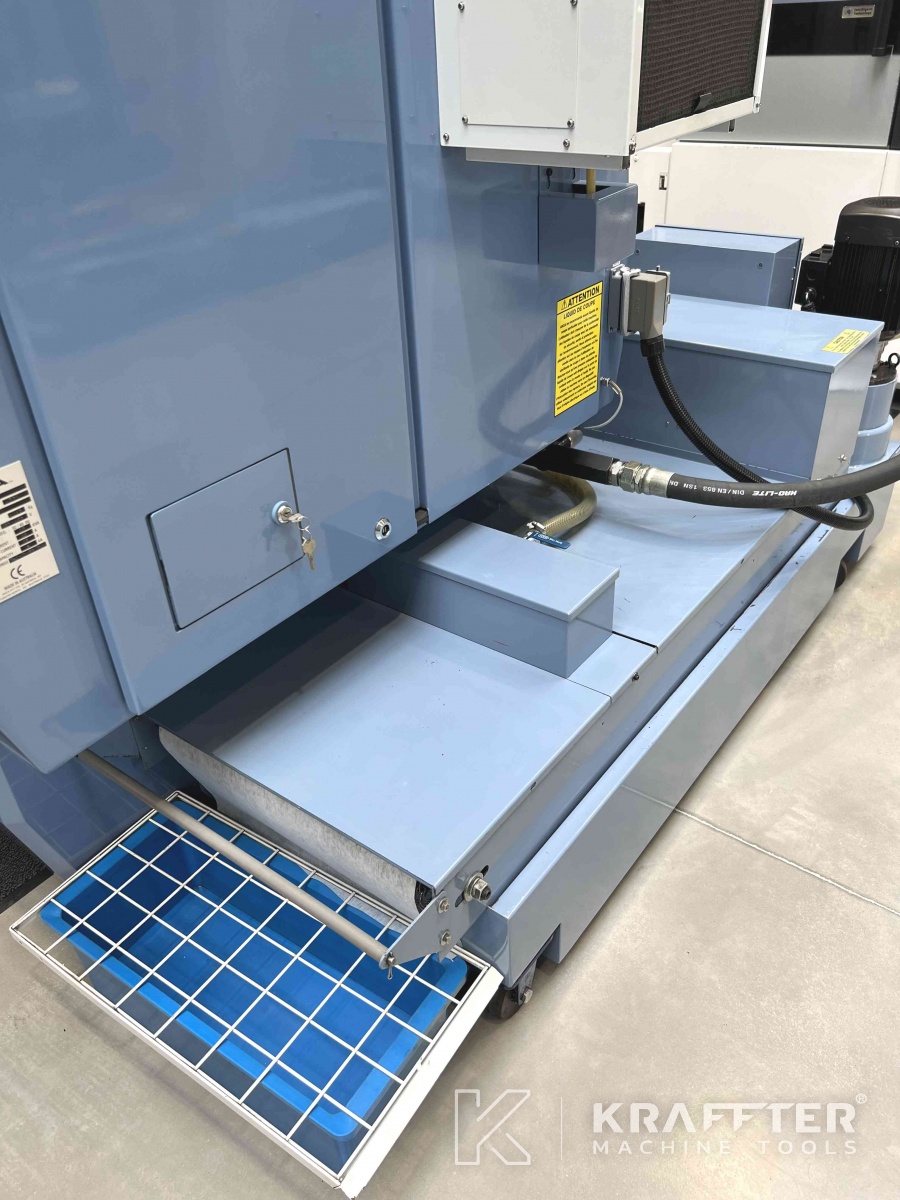

- Système de refroidissement complet avec filtre à avance automatique papier
- Capteur de débit de liquide de refroidissement - Réf : RK965-0-00-0101
ÉQUIPEMENTS ANNEXES:

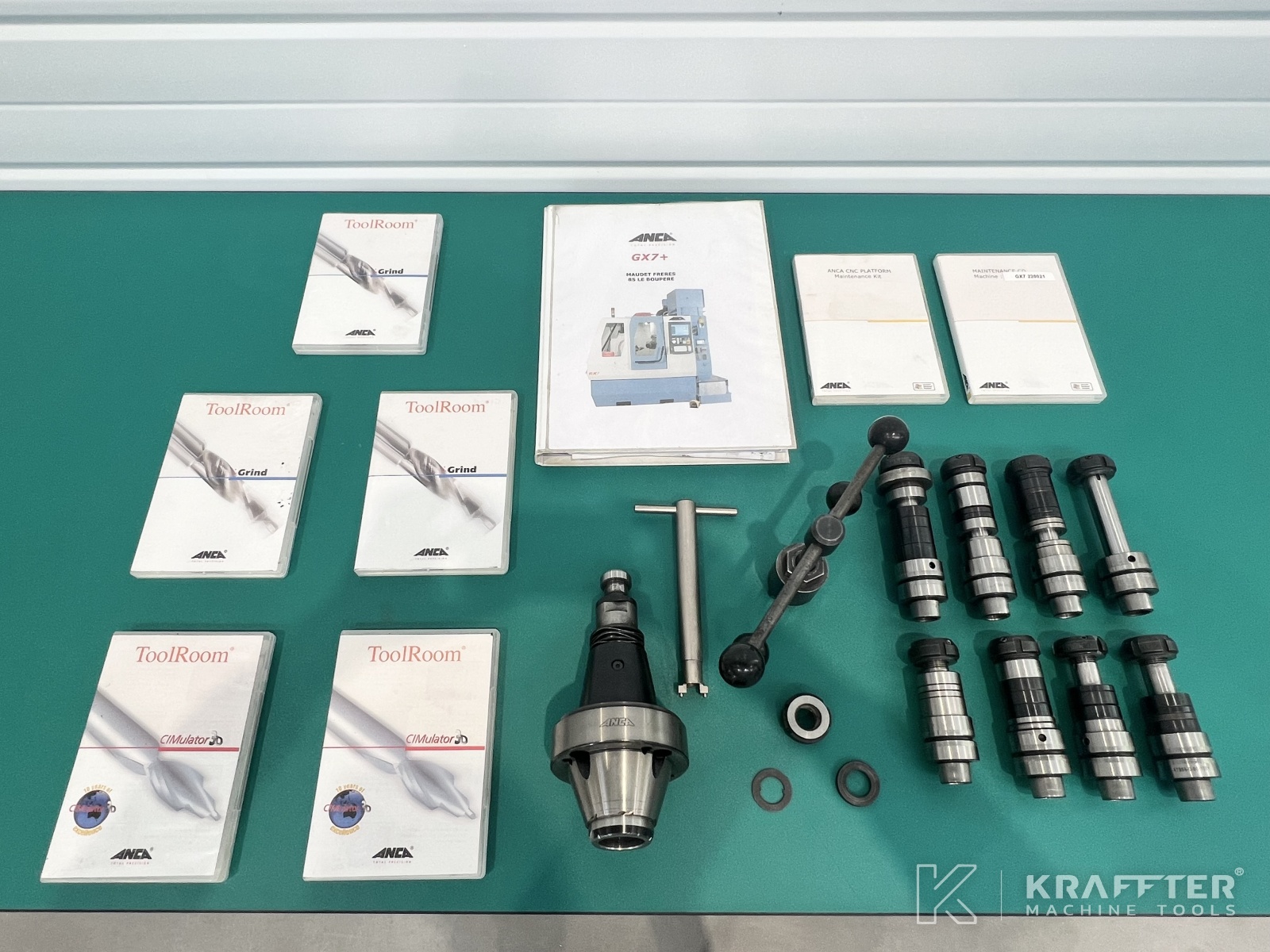

- HSK40F Arbre de meule 38 mm, Moyeu 20 mm (1) - Réf : AT988-0-00-1070
- HSK40F Arbre de meule 55 mm, Moyeu 20 mm (4) - Réf : AT988-0-00-1080
- HSK40F Arbre de meule 78 mm, Moyeu 20 mm (4) - Réf : AT988-0-00-1090

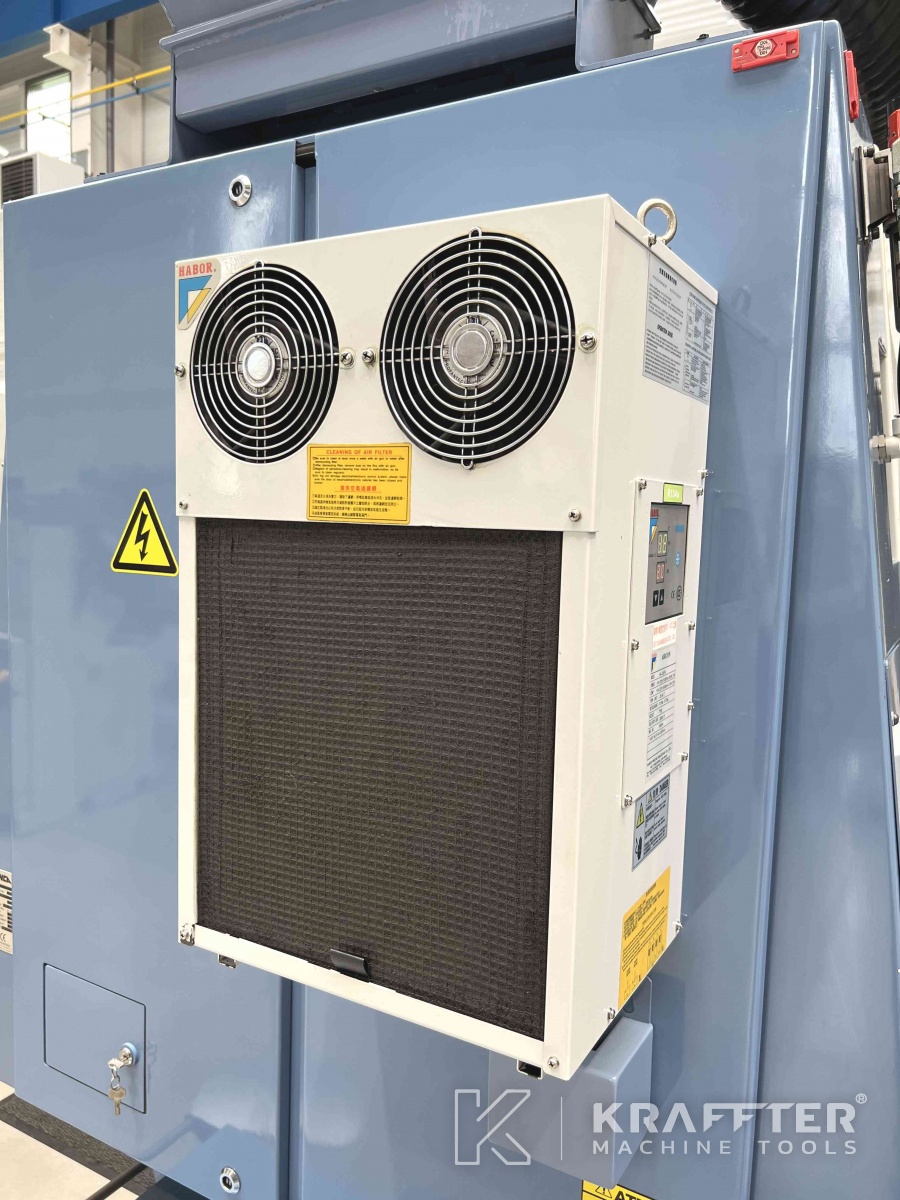

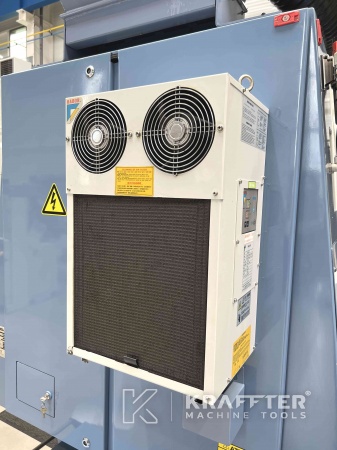

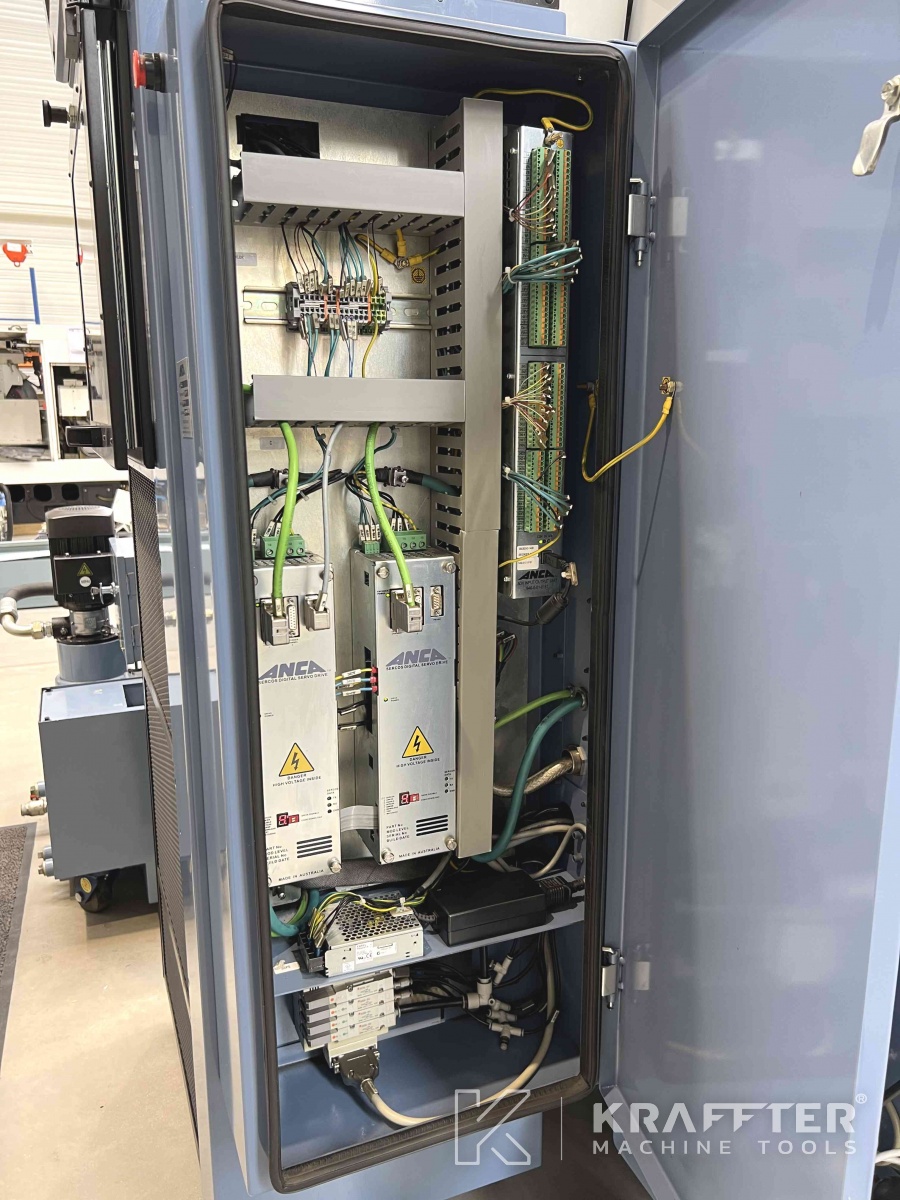

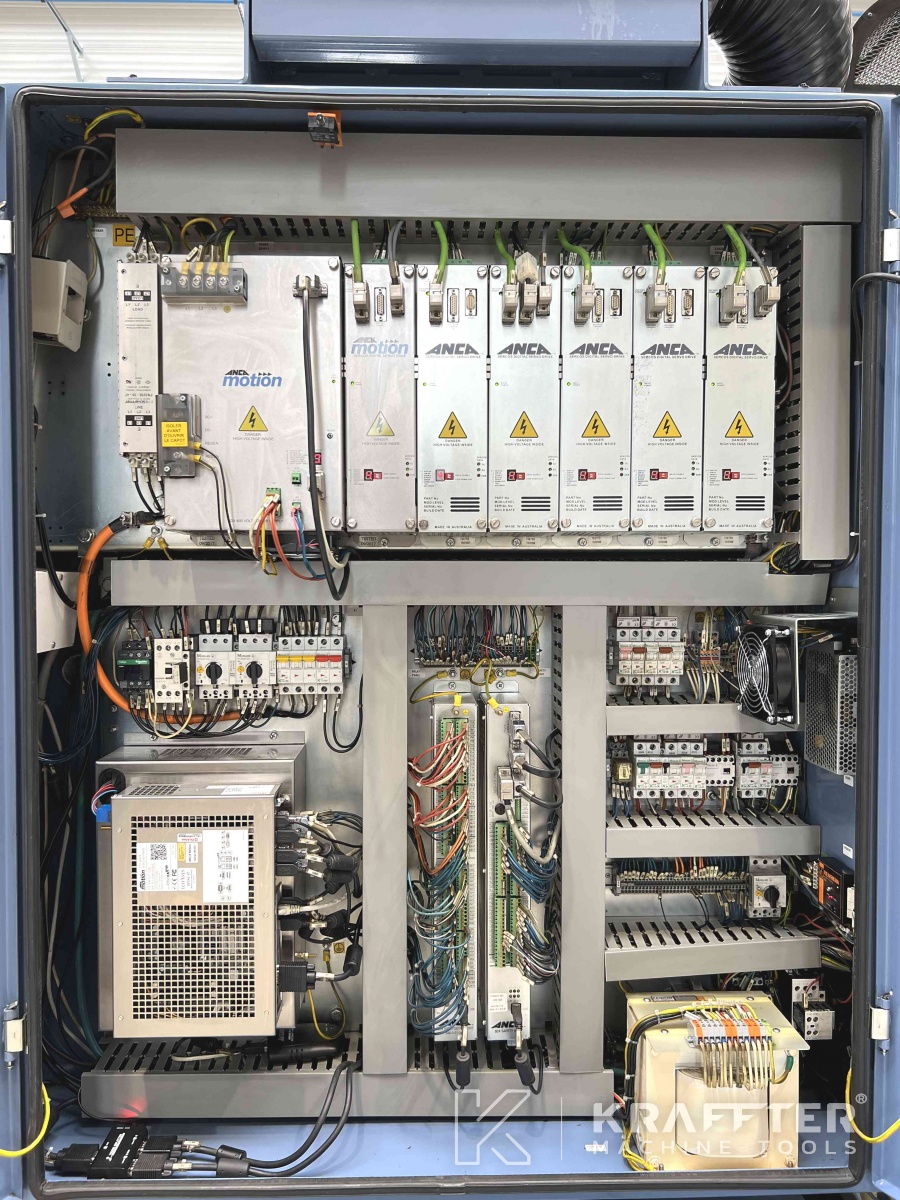

- Climatisation pour armoire électrique - Réf : 965-0-01-0290

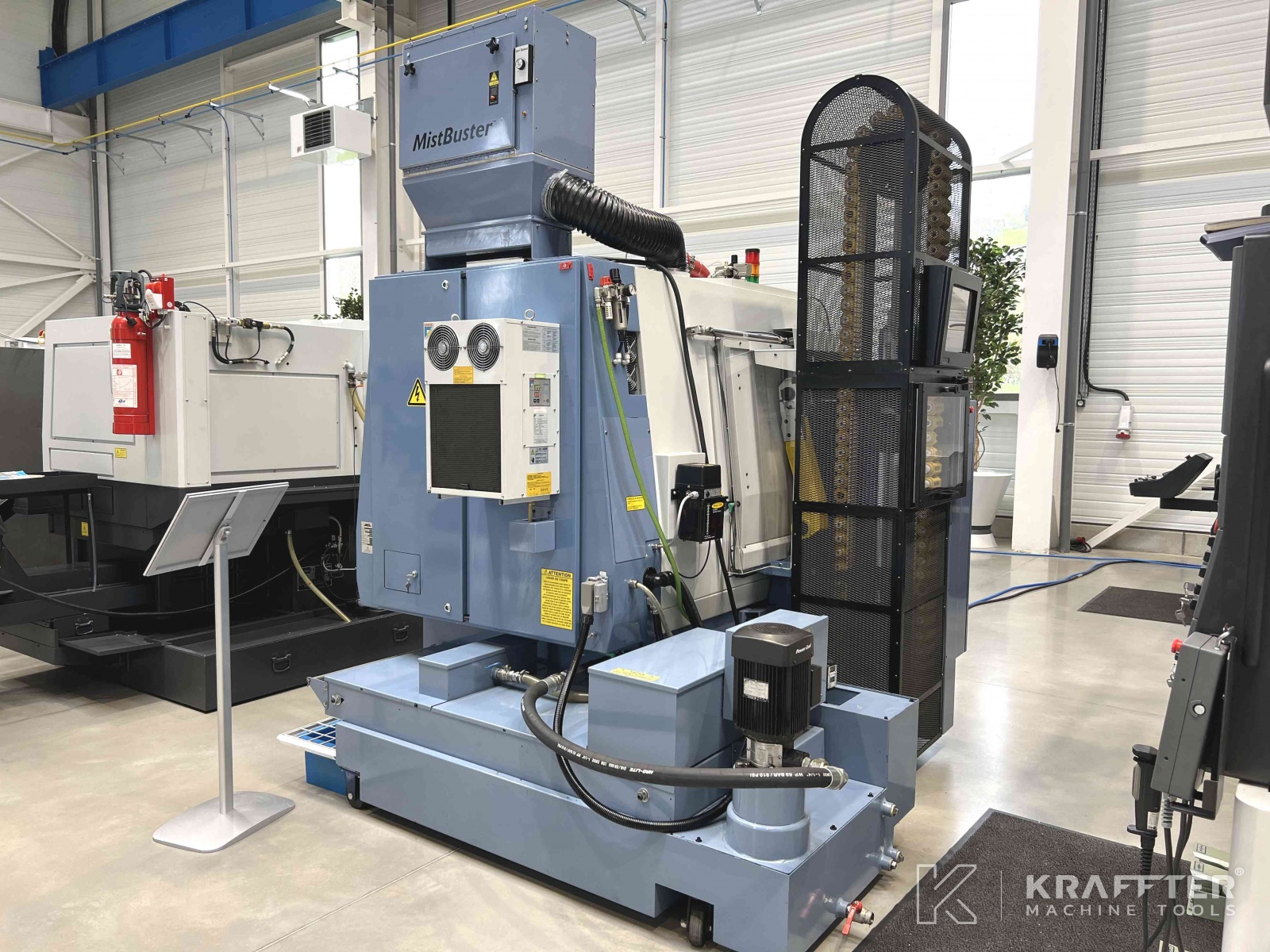

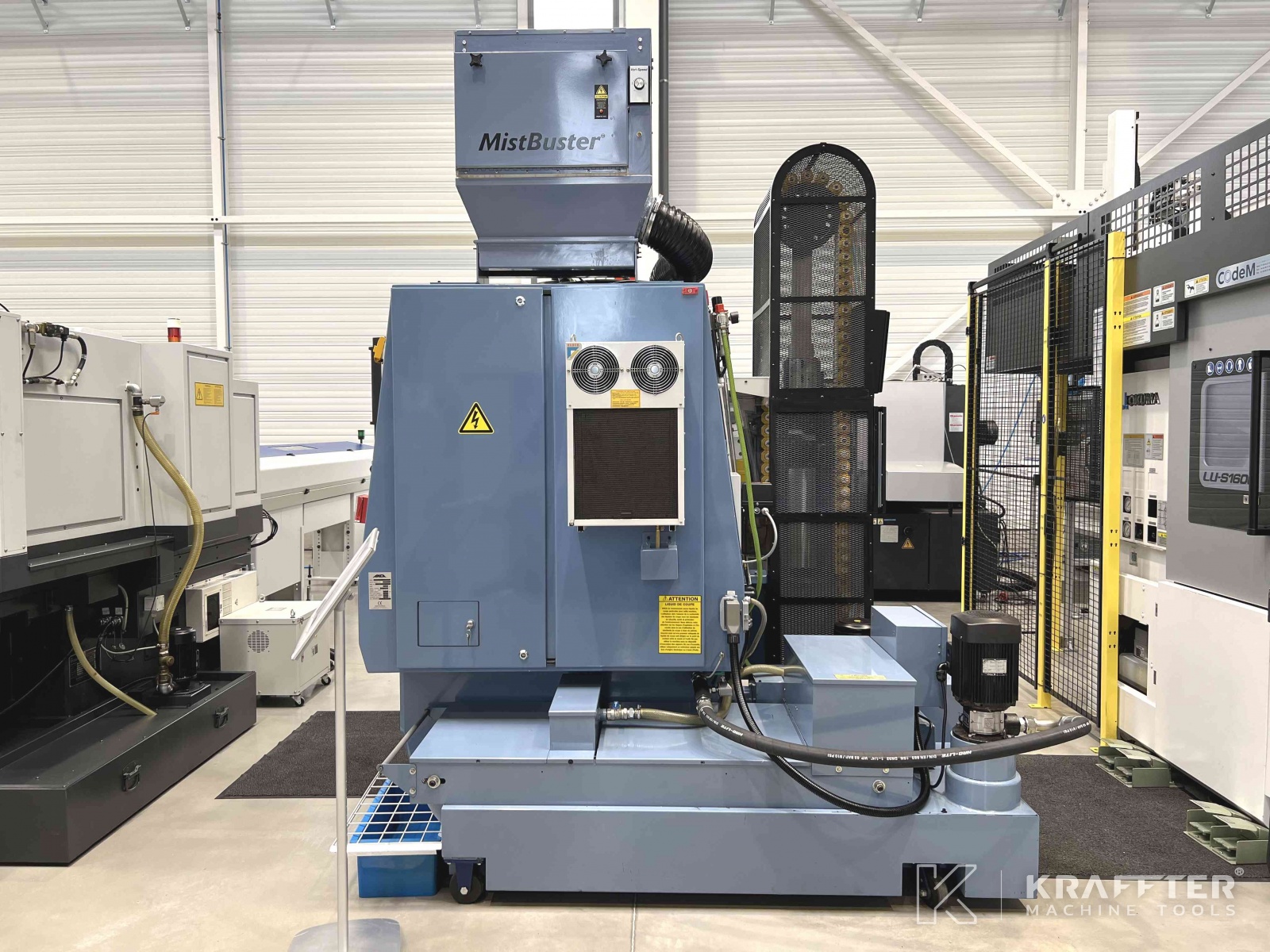

- Aspirateur de brouillards d'huile - Réf : 952-0-02-0250
- Extincteur automatique (pyrogène) - Réf : 952-0-00-9300
- Lampe de signalisation 3 couleurs - Réf : 945-0-00-9990
- Pointe de palpeur de rechange - Réf : 923-0-12-4002
- Port USB
- Précablage interne pour caméra iView (câblage interne)
