Vendu

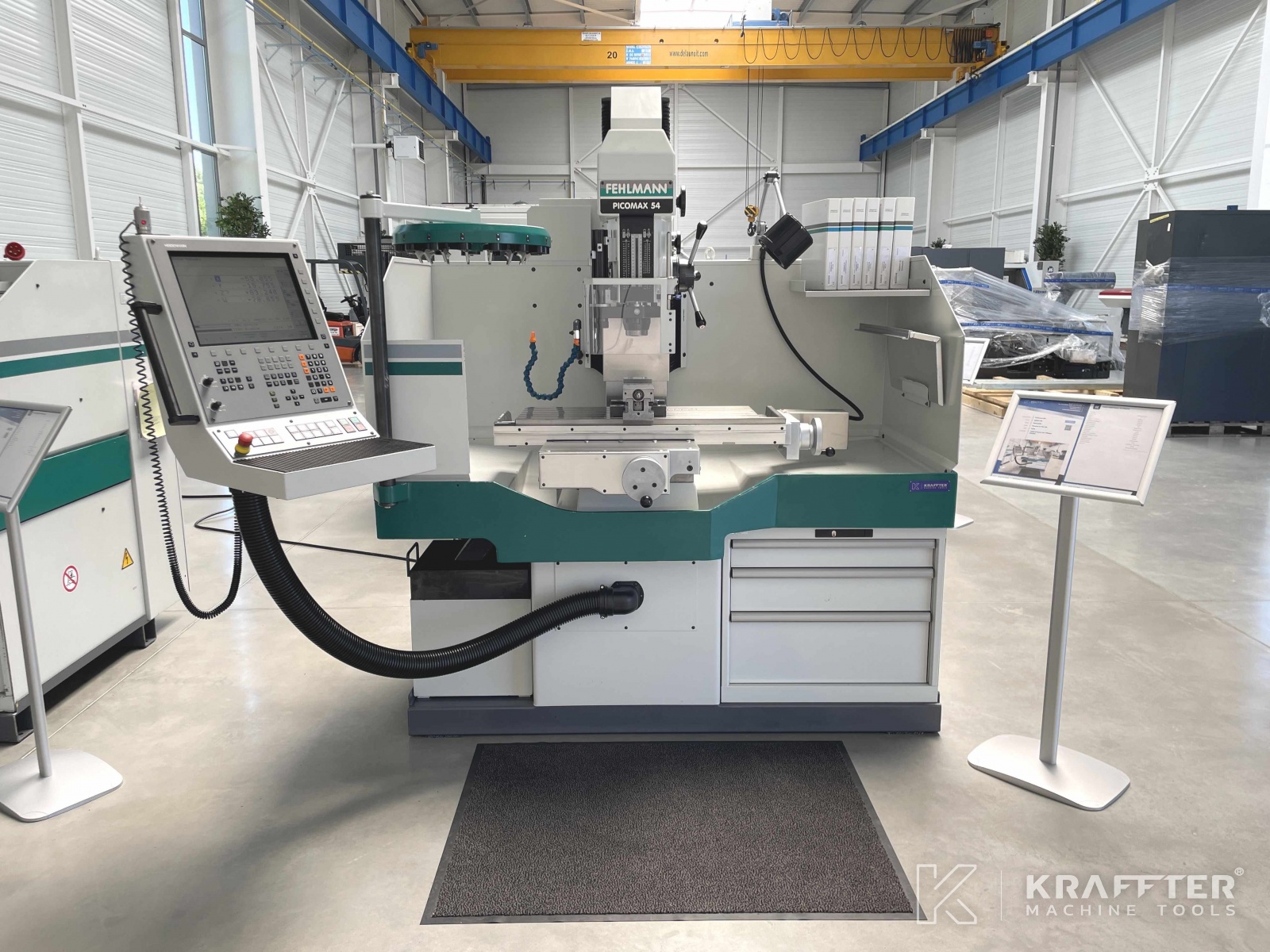

Type de machine : Fraiseuse CNC
Marque : FEHLMANN
N° Stock : 20690-018
Modèle : Picomax 54 TNC 320
Année : 2008
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis

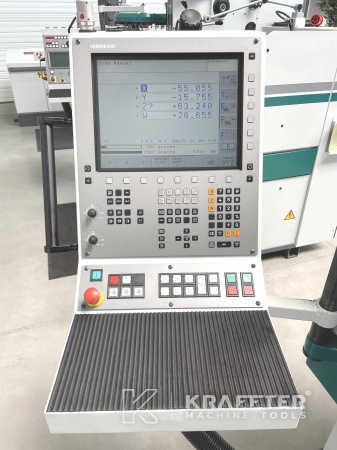

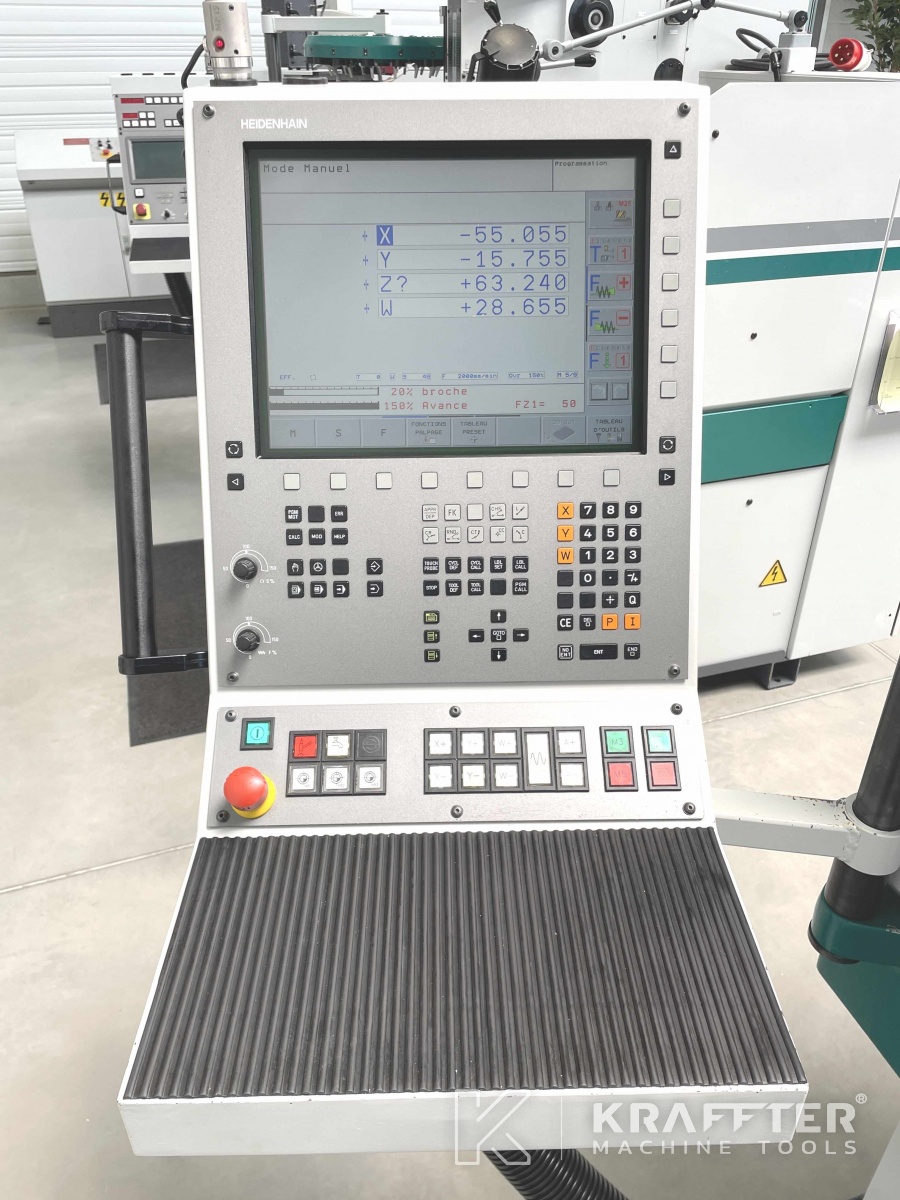

Type de CN
HEIDENHAIN TNC 320
Nombre d’axes
3
Course axe X
500 [mm]
Course axe Y
260 [mm]
Course axe Z
490 [mm]
Course fourreau de perçage
160 [mm]
Distance maxi. broche/table
610 [mm]

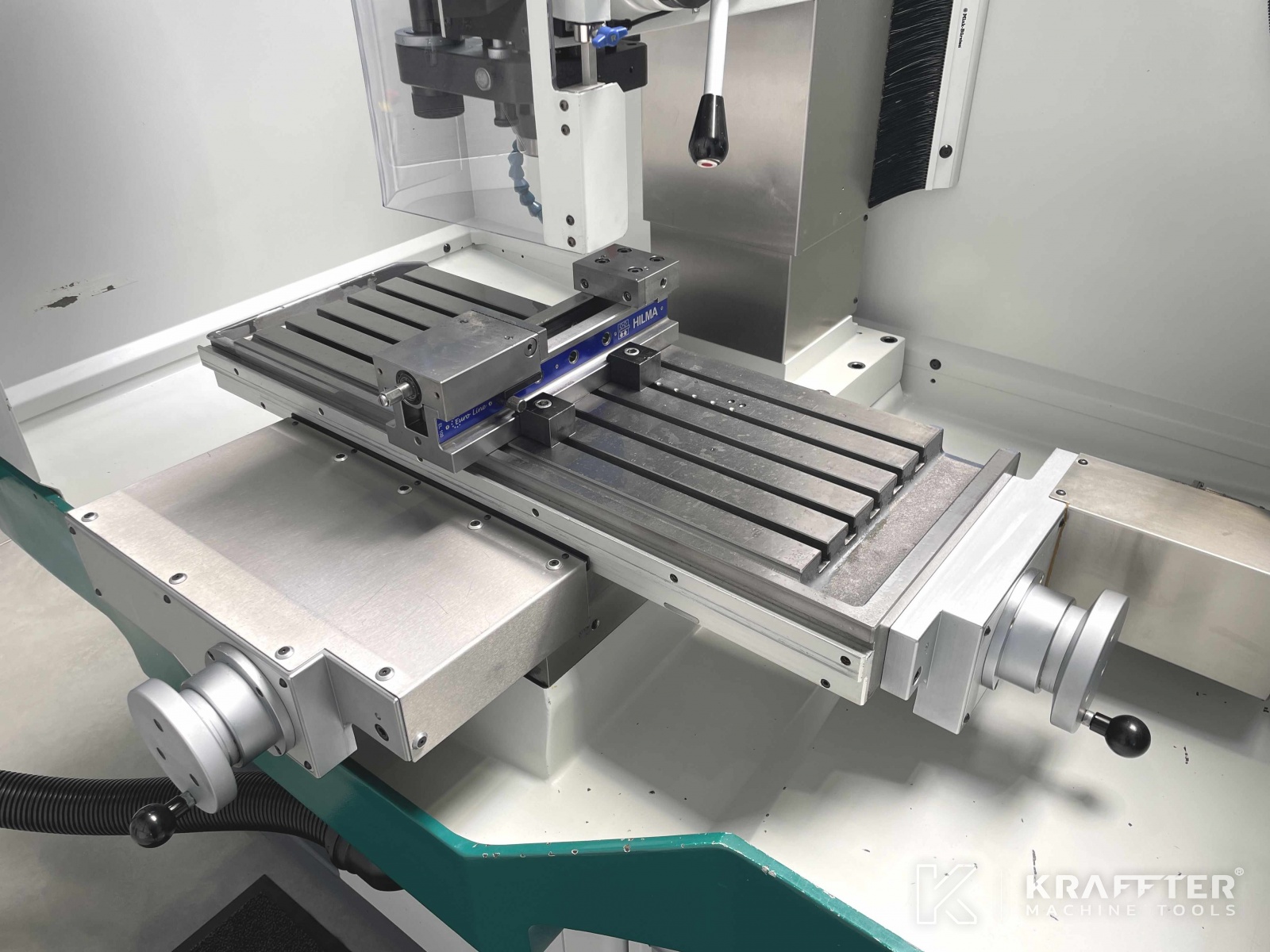

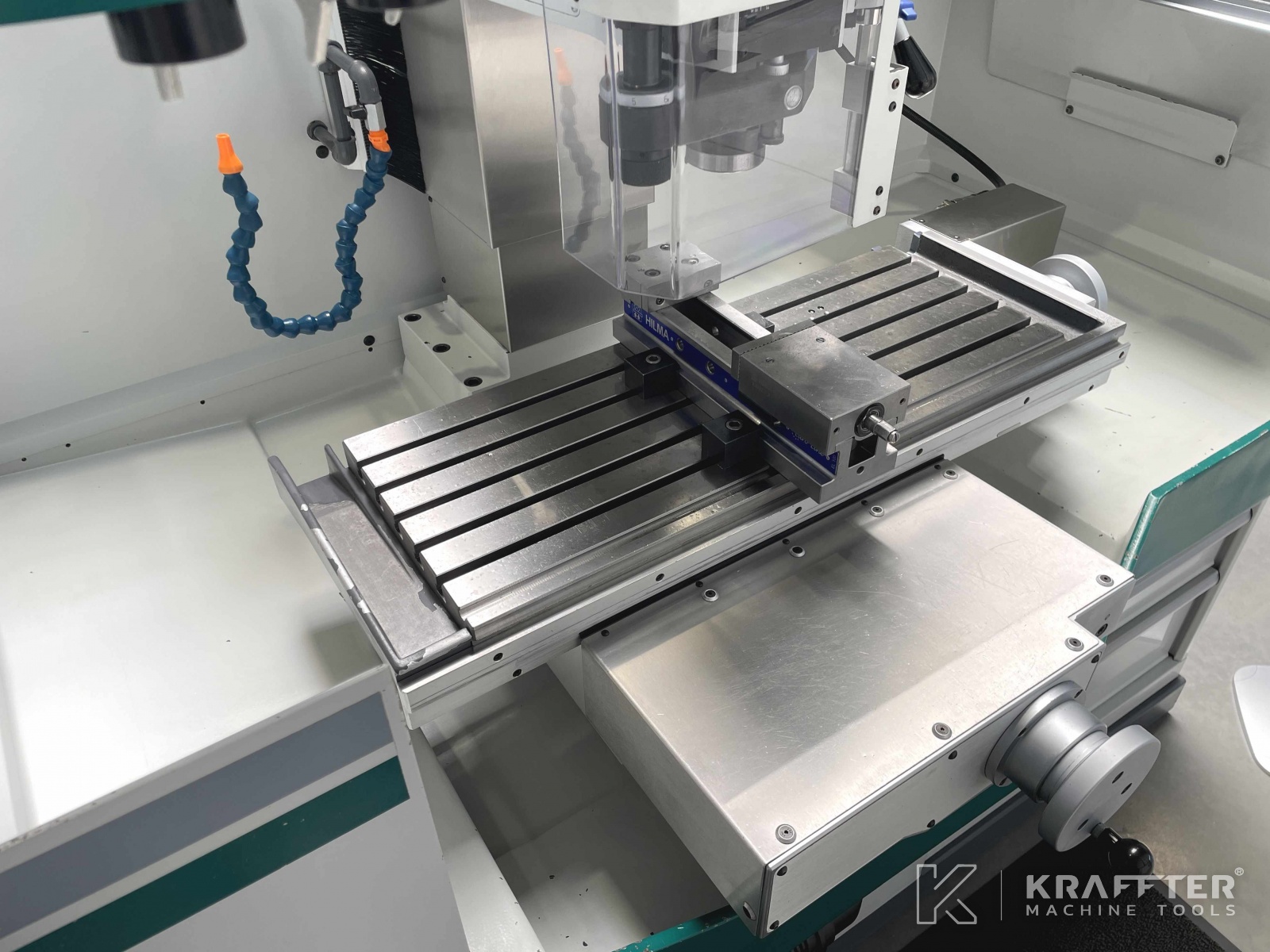

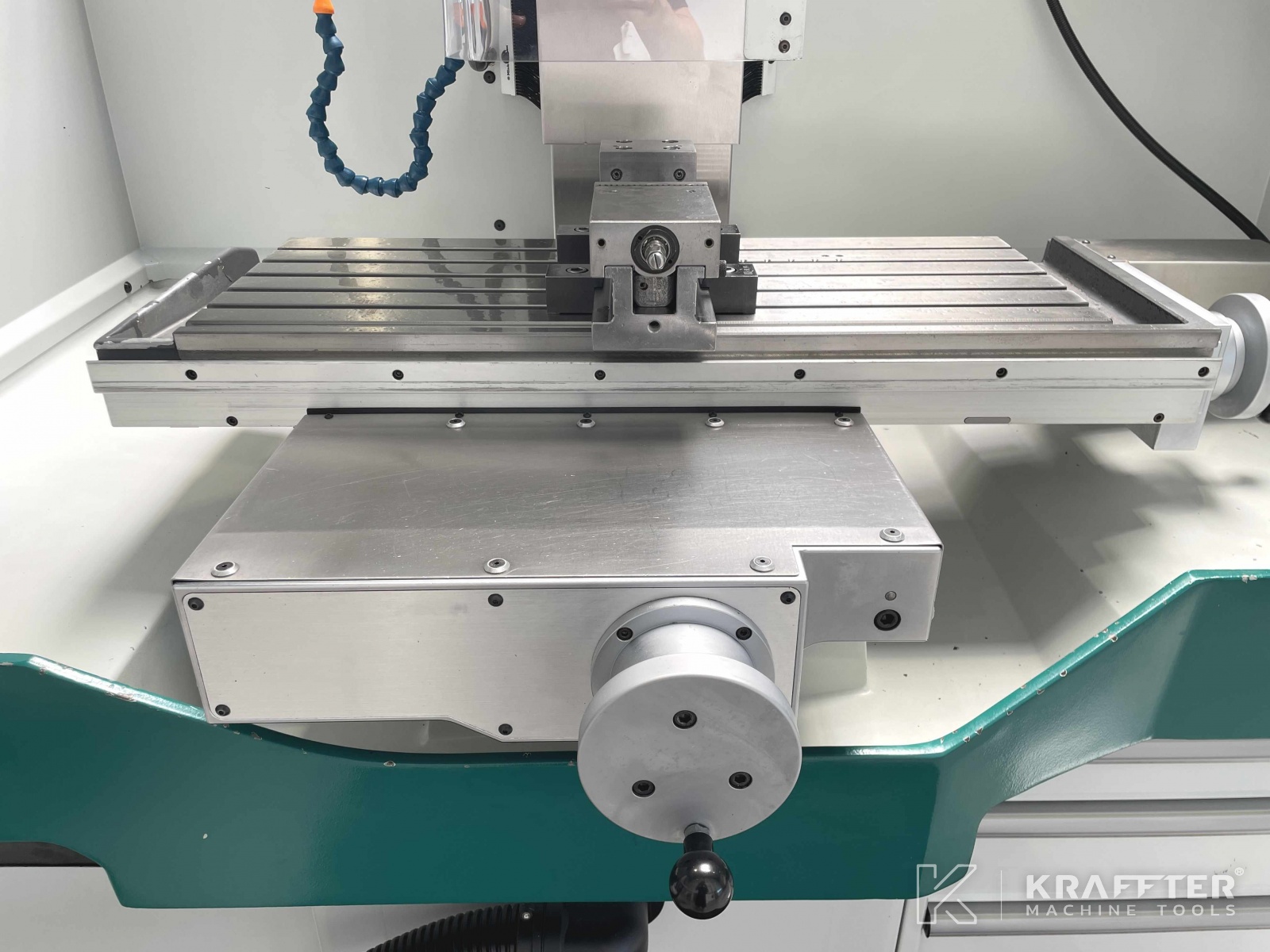

Longueur table
880 [mm]
Largeur table
320 [mm]
Poids maxi. admissible sur la table
300 [Kg]
Attachement broche
SF32
Vitesse mini. broche
100 [tr/min]
Vitesse maxi. broche
9000 [tr/min]
Palpeur pièce
RENISHAW MP15

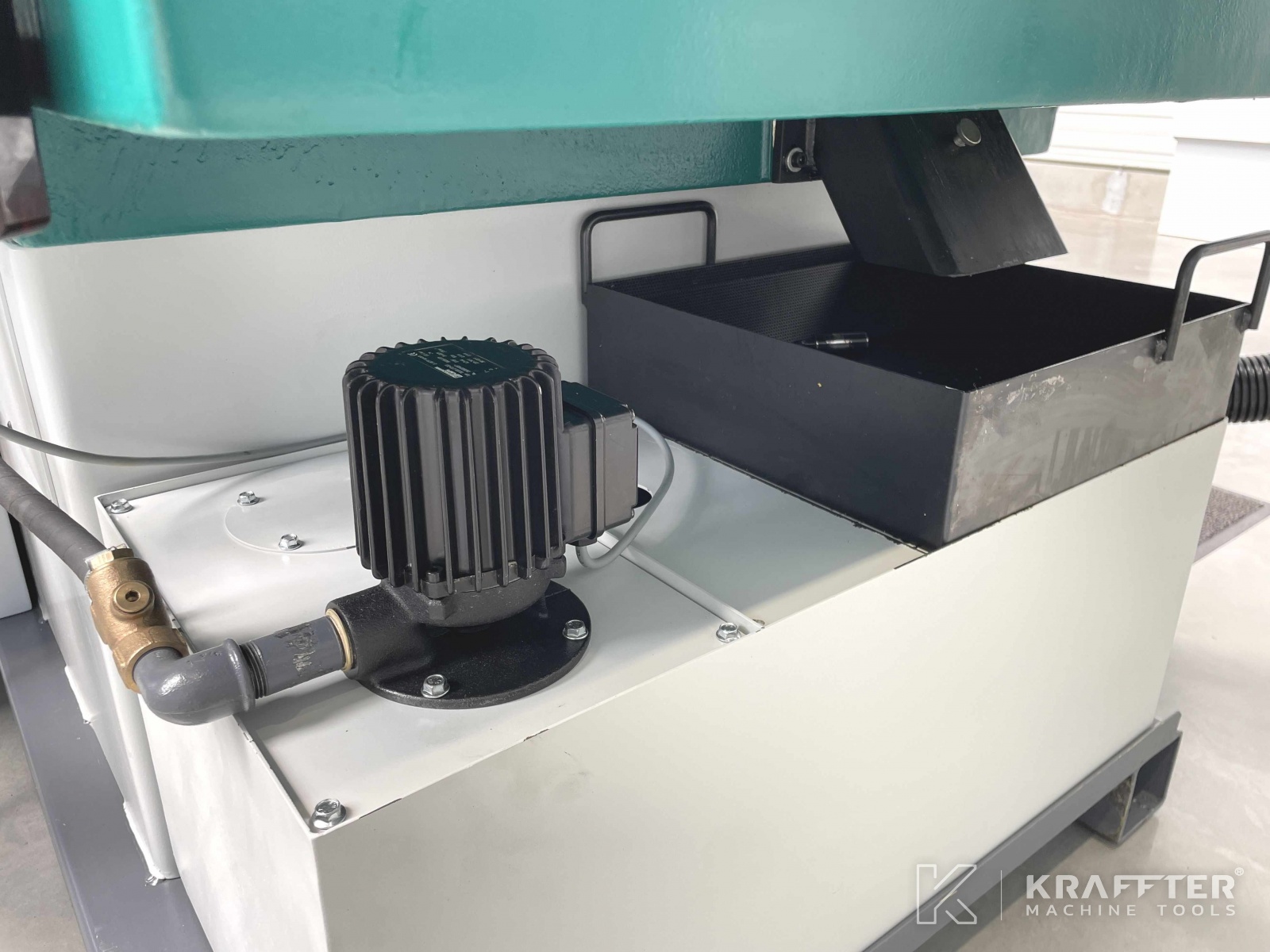

Capacité bac d'arrosage
100 [l]

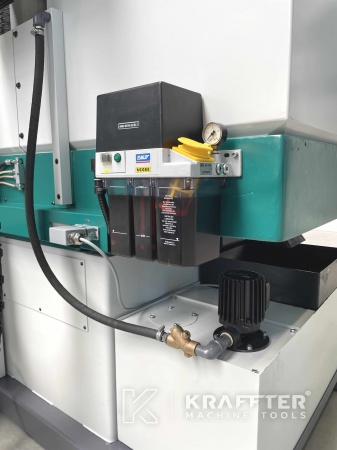

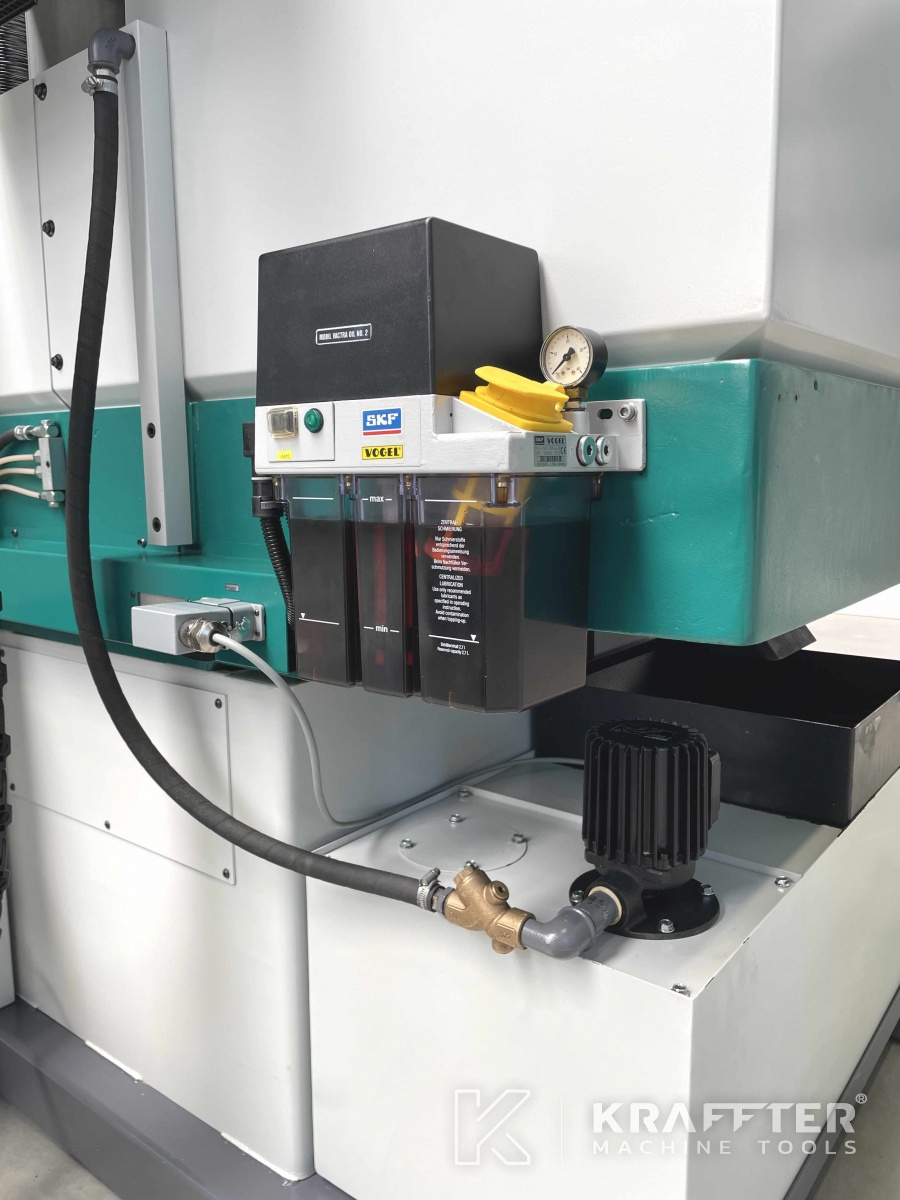

Graissage centralisé
Automatique - WILLY VOGEL
Tension d'alimentation
400 [V]
Dimensions
2200 x 2100 x 2250 [mm]
Poids
2150 [Kg]

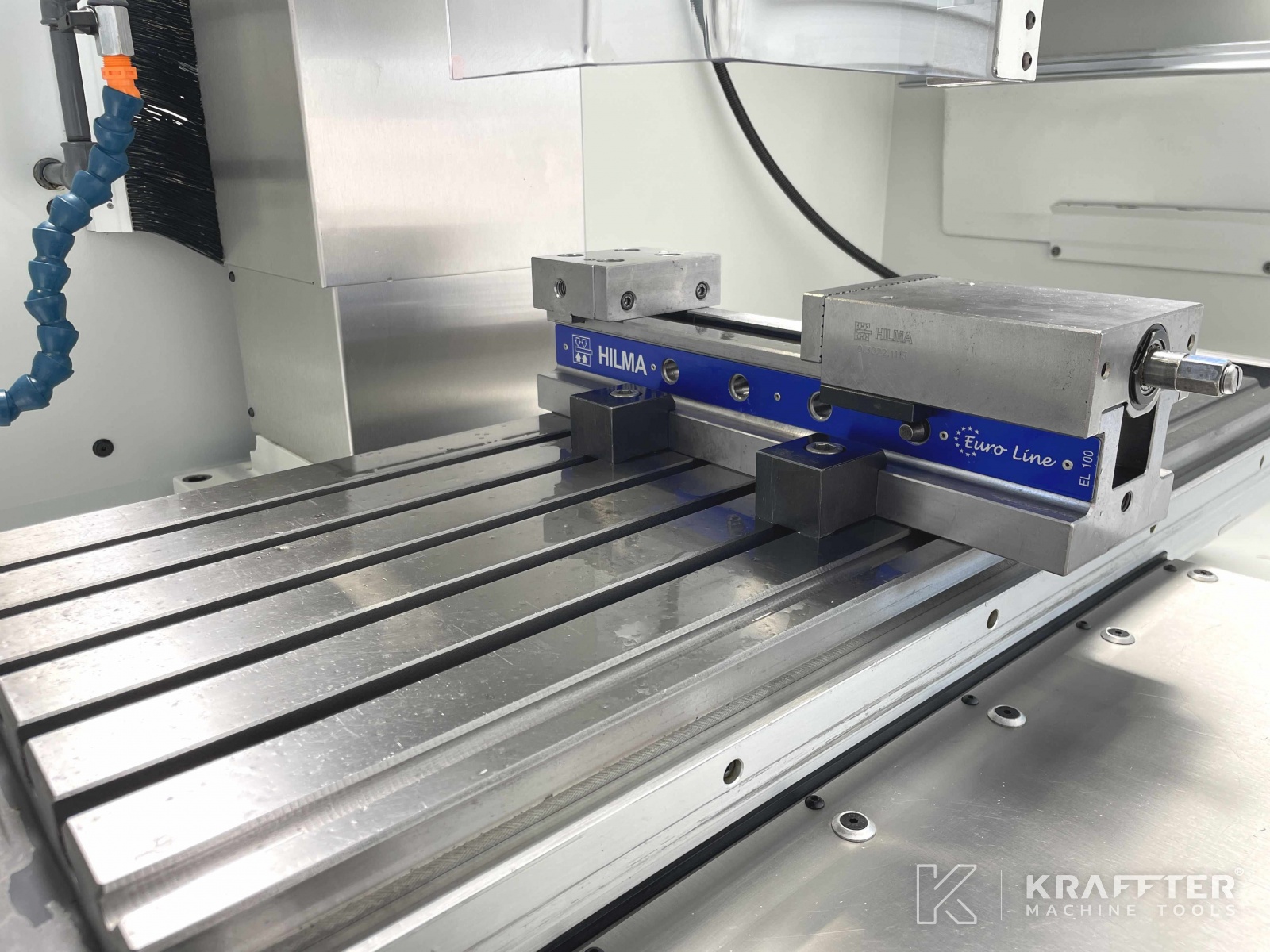

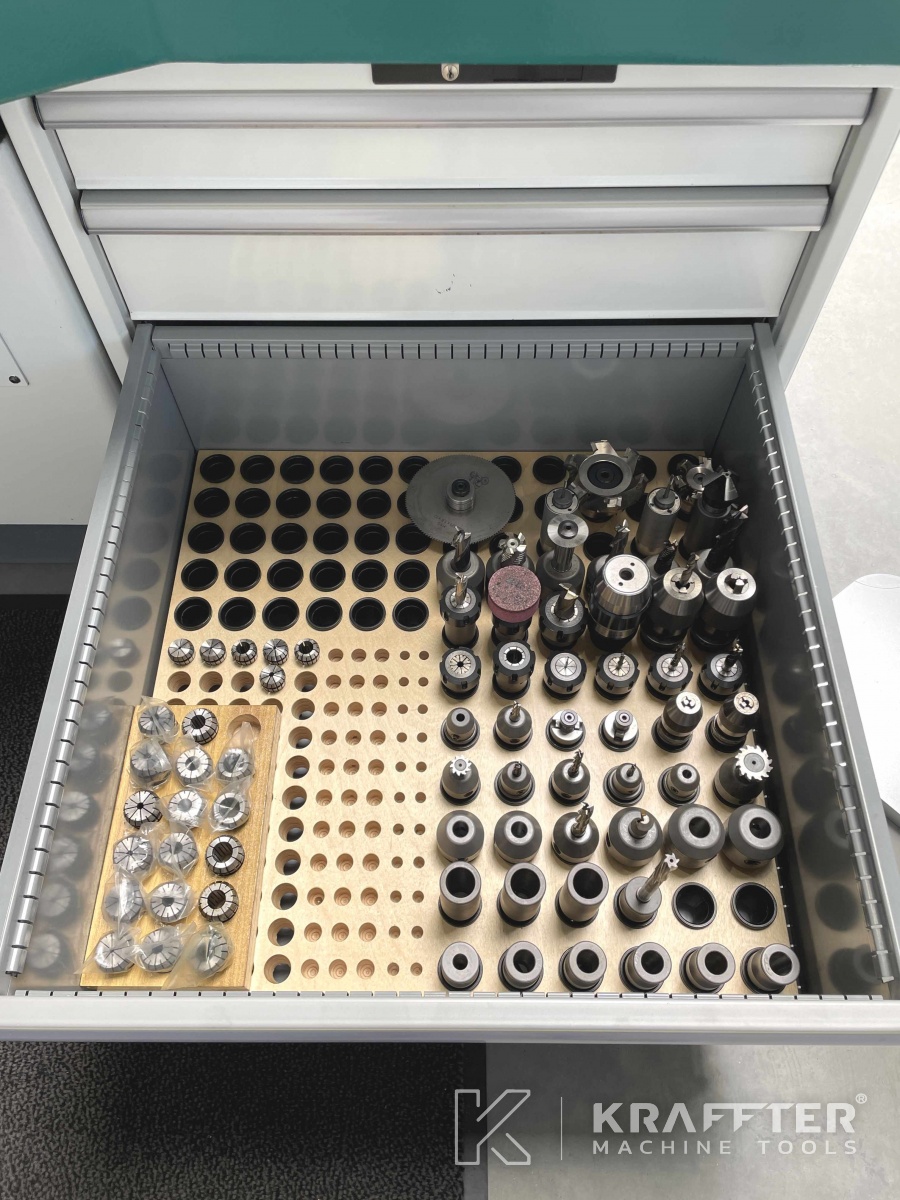

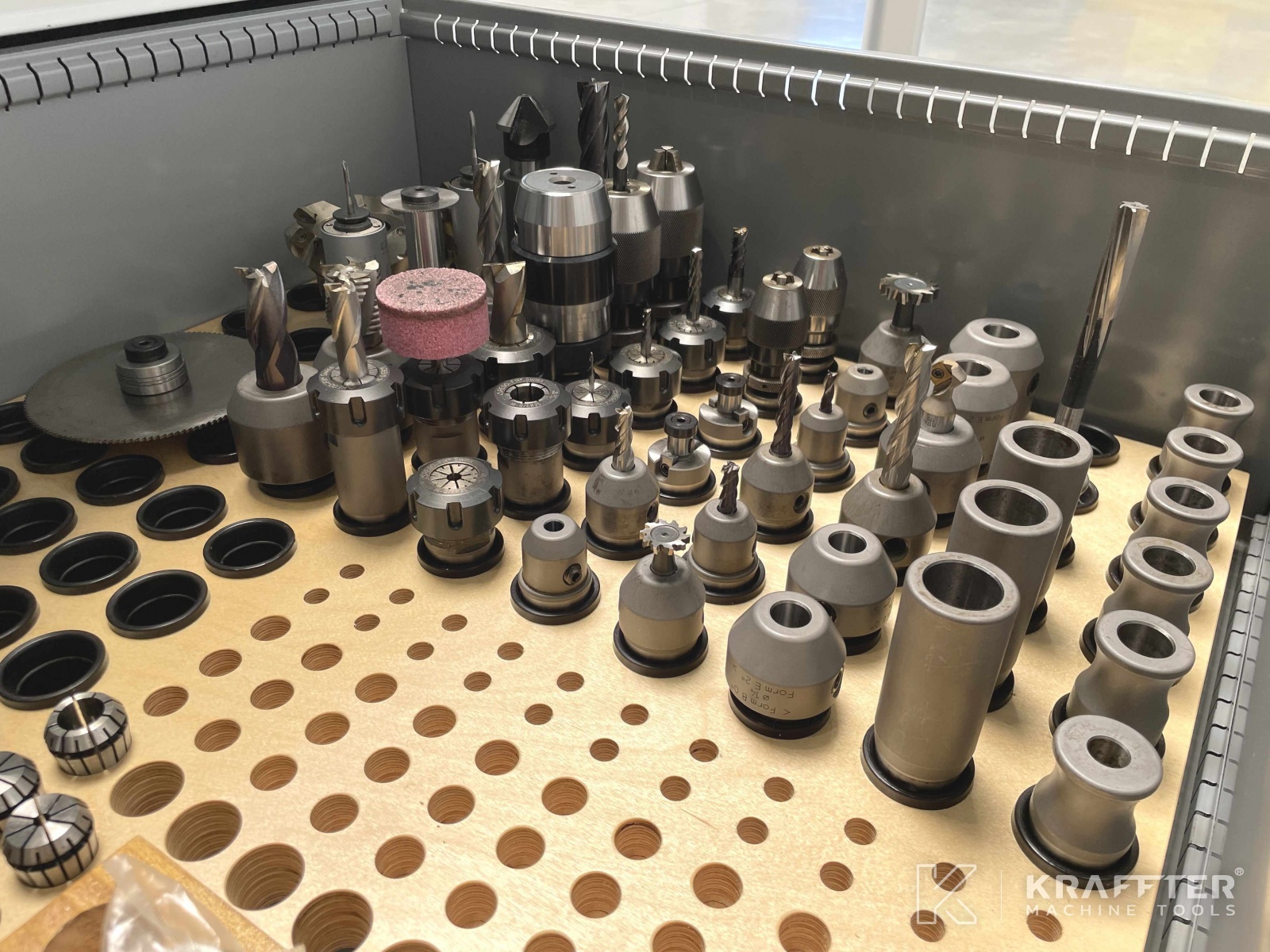

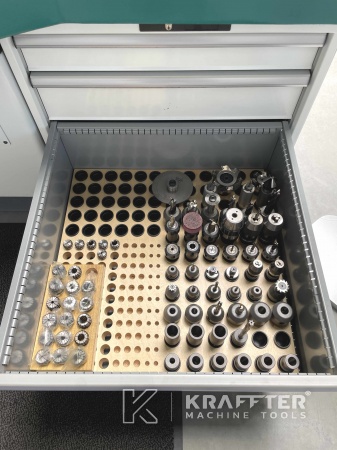

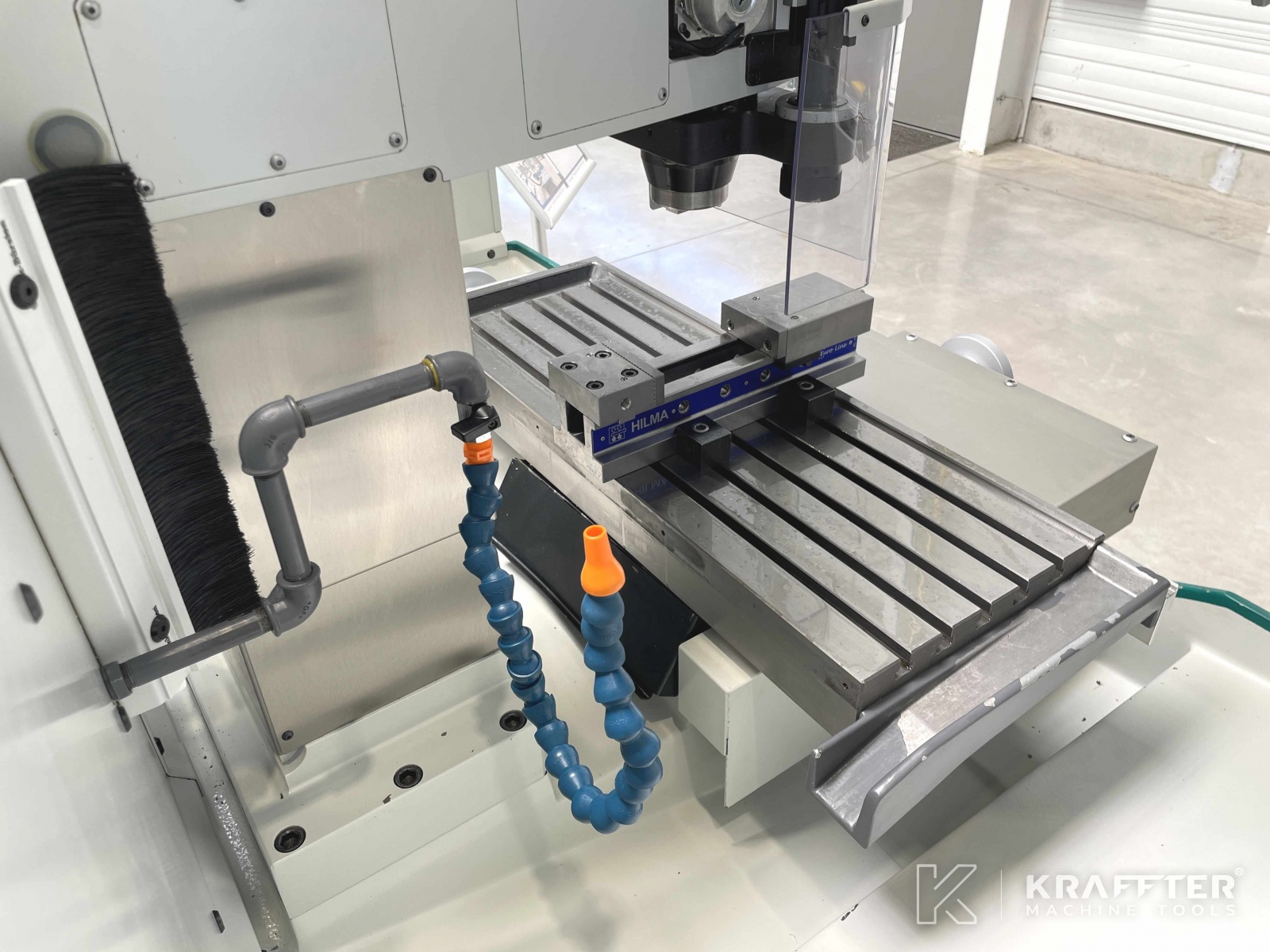

x1 étau de fraisage rectifié HILMA type EL100 - largeur des mors : 100 [mm] / ouverture : 150 [mm]
x2 douilles de réduction SF32 vers CM1 avec tenon
x5 douilles de réduction SF32 vers CM2 avec tenon
x4 douilles de réduction SF32 vers CM3 avec tenon
x2 mandrins de perçage auto-serrant ALBRECHT 1-13 [mm]
x2 mandrins de perçage auto-serrant ALBRECHT 0-6.5 [mm]
x5 porte-pinces ER25
x3 porte-pince ER25 modèle long
x1 porte-pinces ER32

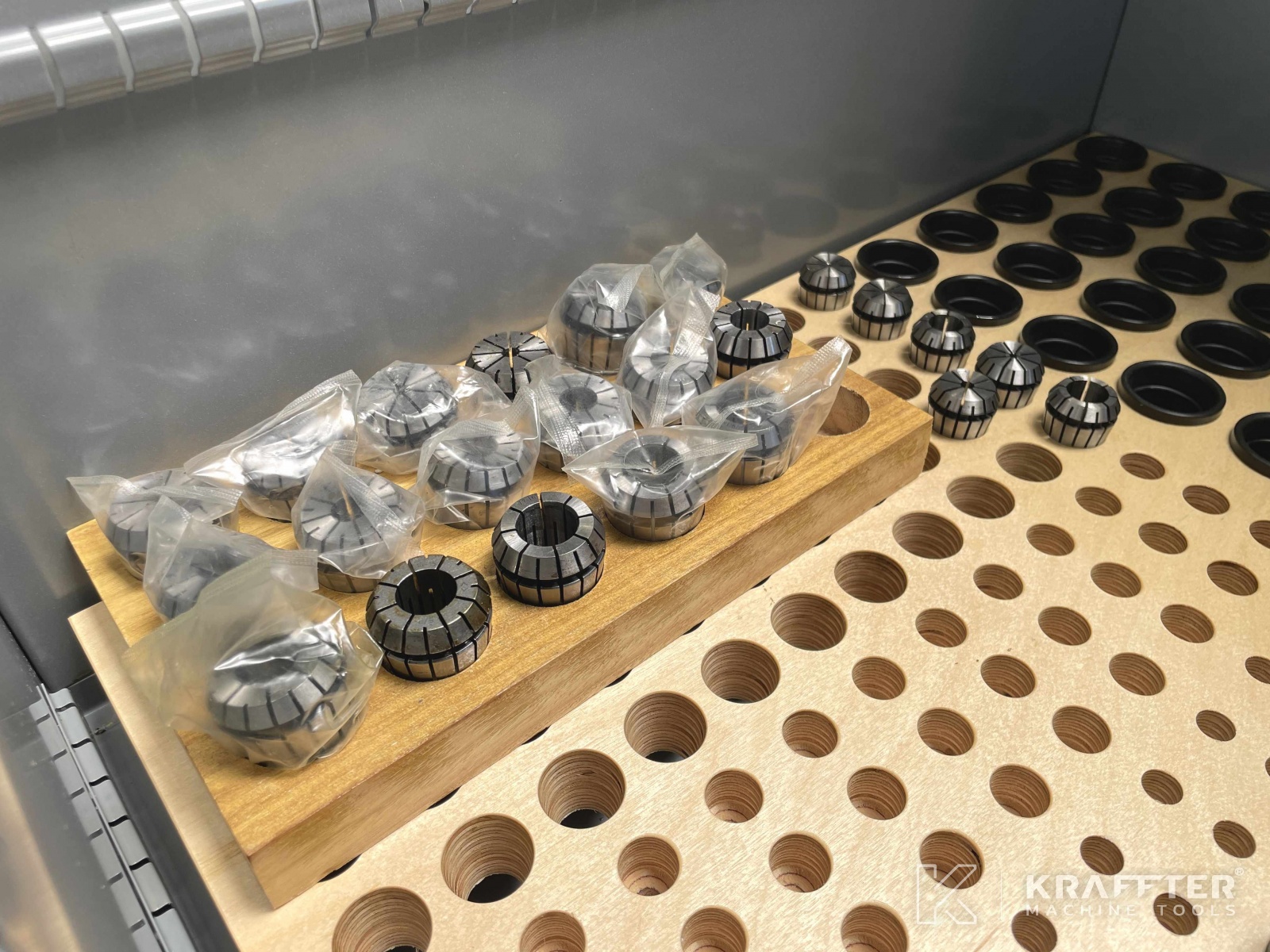

x1 pince de serrage ER25 Ø2-1 [mm]
x1 pince de serrage ER25 Ø2.5 [mm]
x1 pince de serrage ER25 Ø3-2 [mm]
x1 pince de serrage ER25 Ø4-3 [mm]
x1 pince de serrage ER25 Ø5-4 [mm]
x1 pince de serrage ER25 Ø6-5 [mm]
x1 pince de serrage ER25 Ø7-6 [mm]
x1 pince de serrage ER25 Ø8-7 [mm]
x1 pince de serrage ER25 Ø9-8 [mm]
x1 pince de serrage ER25 Ø11-10 [mm]
x1 pince de serrage ER25 Ø13-12 [mm]
x1 pince de serrage ER25 Ø15-14 [mm]
x1 pince de serrage ER25 Ø16-15 [mm]
x1 pince de serrage ER32 Ø3-2 [mm]
x1 pince de serrage ER32 Ø4-3 [mm]
x1 pince de serrage ER32 Ø5-4 [mm]
x1 pince de serrage ER32 Ø6-5 [mm]
x1 pince de serrage ER32 Ø7-6 [mm]
x1 pince de serrage ER32 Ø8-7 [mm]
x1 pince de serrage ER32 Ø9-8 [mm]
x1 pince de serrage ER32 Ø10-9 [mm]
x1 pince de serrage ER32 Ø11-10 [mm]
x1 pince de serrage ER32 Ø12-11 [mm]
x1 pince de serrage ER32 Ø13-12 [mm]
x1 pince de serrage ER32 Ø14-13 [mm]
x1 pince de serrage ER32 Ø15-14 [mm]
x1 pince de serrage ER32 Ø16-15 [mm]
x1 pince de serrage ER32 Ø17-16 [mm]
x1 pince de serrage ER32 Ø18-17 [mm]
x1 pince de serrage ER32 Ø19-18 [mm]
x1 pince de serrage ER32 Ø20-19 [mm]
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M3
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionelle M4
x1 mandrin porte-fraise Ø6 [mm]
x3 mandrin porte-fraise Ø8 [mm]
x3 mandrin porte-fraise Ø10 [mm]
x2 mandrin porte-fraise Ø12 [mm]
x2 mandrin porte-fraise Ø14 [mm]
x3 mandrins porte-fraise Ø16 [mm]
x2 mandrin porte-fraise Ø18 [mm]
x4 mandrin porte-fraise Ø20 [mm]
x2 tasseaux porte-fraise Ø13 [mm]
x1 tasseau porte-fraise avec son tourteau à 6 plaquettes SECO Ø80 [mm]
x1 tasseau porte-fraise avec son tourteau à 6 plaquettes SECO Ø50 [mm]

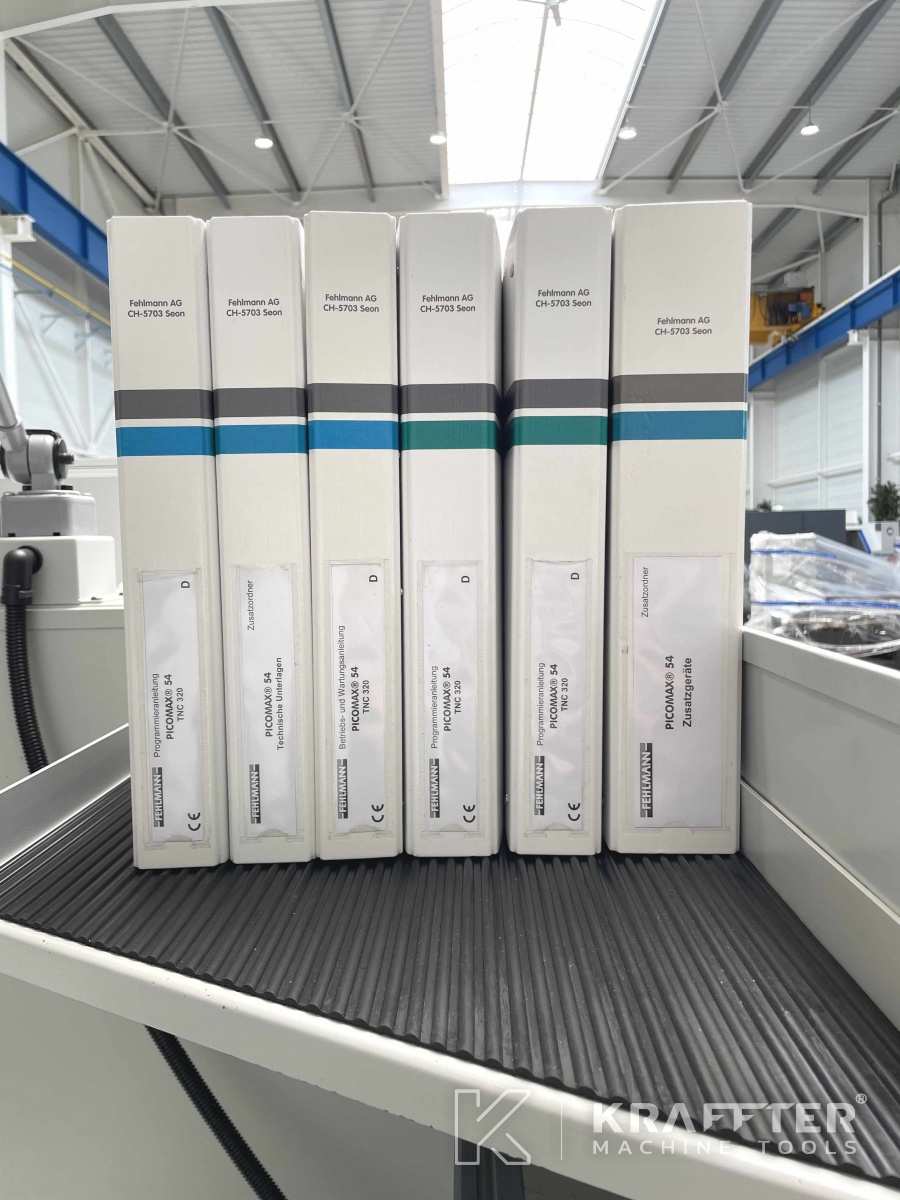

x1 manuel d'utilisateur, maintenance
x1 manuel de programmation FEHLMANN / HEIDENHAIN TNC 320
x1 manuel schémas électriques
