Vendu

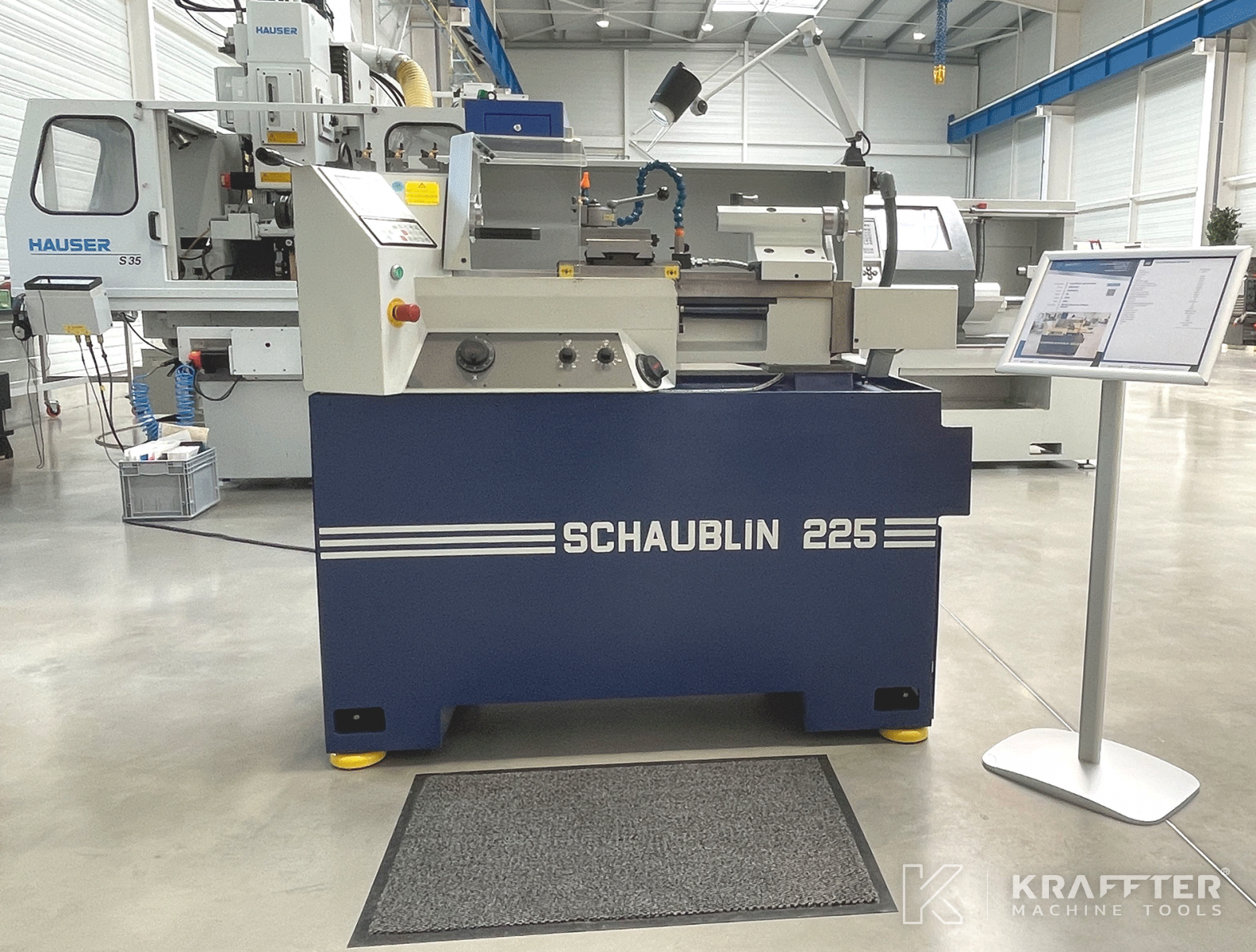

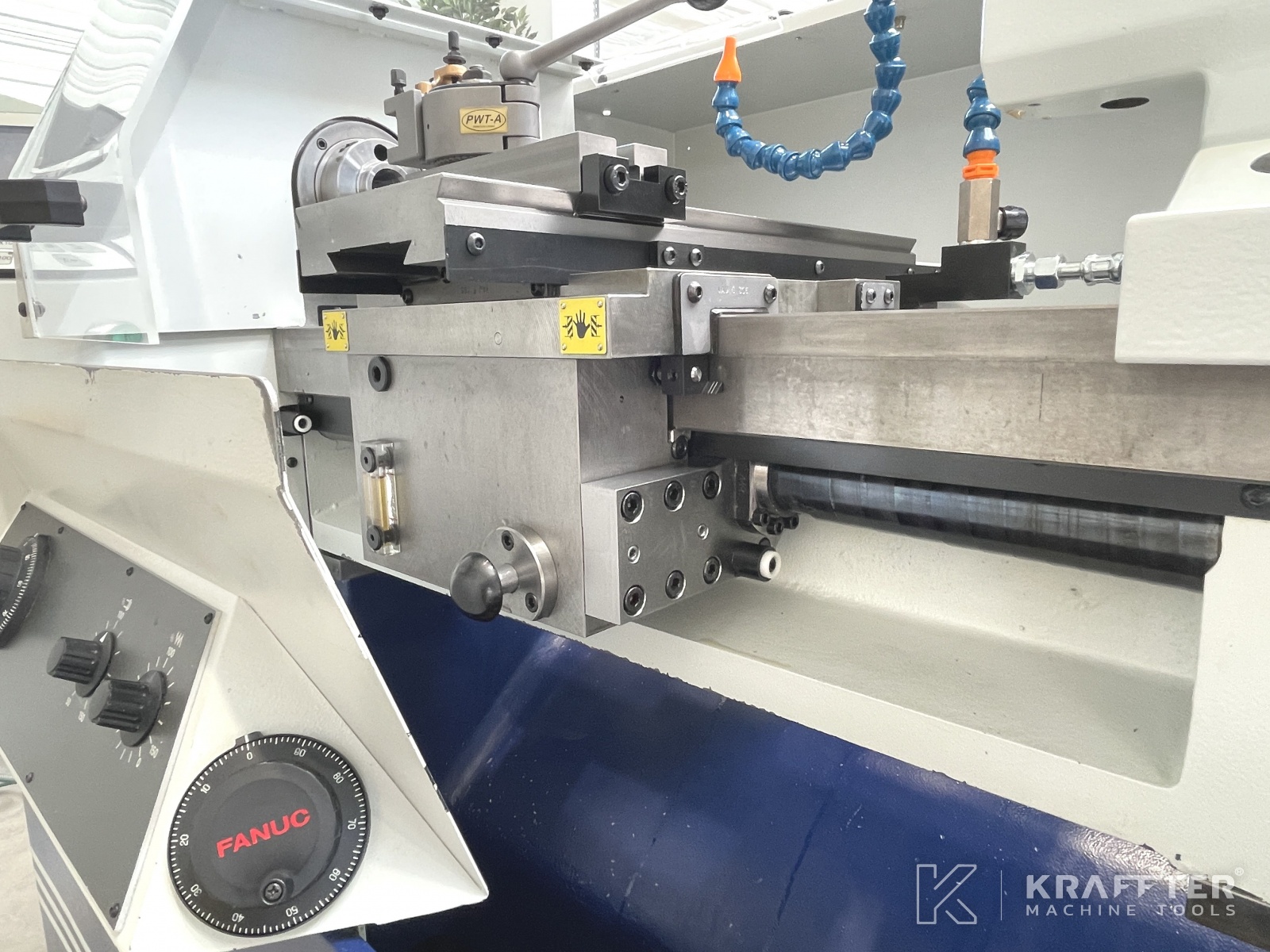

Type de machine : Tour CNC par apprentissage

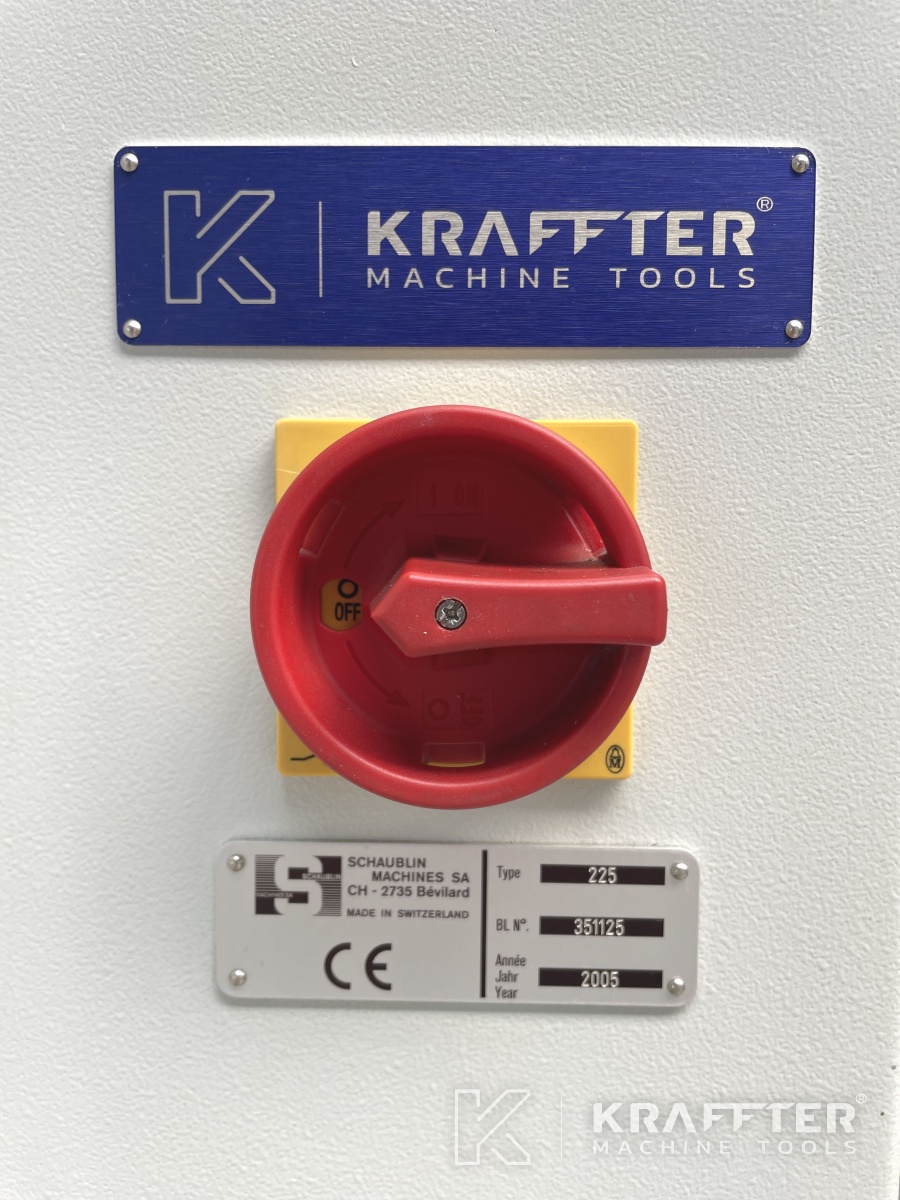

Marque : SCHAUBLIN
N° Stock : 20690-007
Modèle : 225
N° Série : 351125
Année : 2005
Localisation : 73240 St-Genix-les-Villages, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis
Type de CN
FANUC QuickTurn
Nombre d’axes
2
Hauteur de pointes
125 [mm]
Diamètre maxi. usinable
270 [mm]
Diamètre admissible au-dessus du chariot
115 [mm]
Course axe X
136 [mm]
Course axe Z
410 [mm]

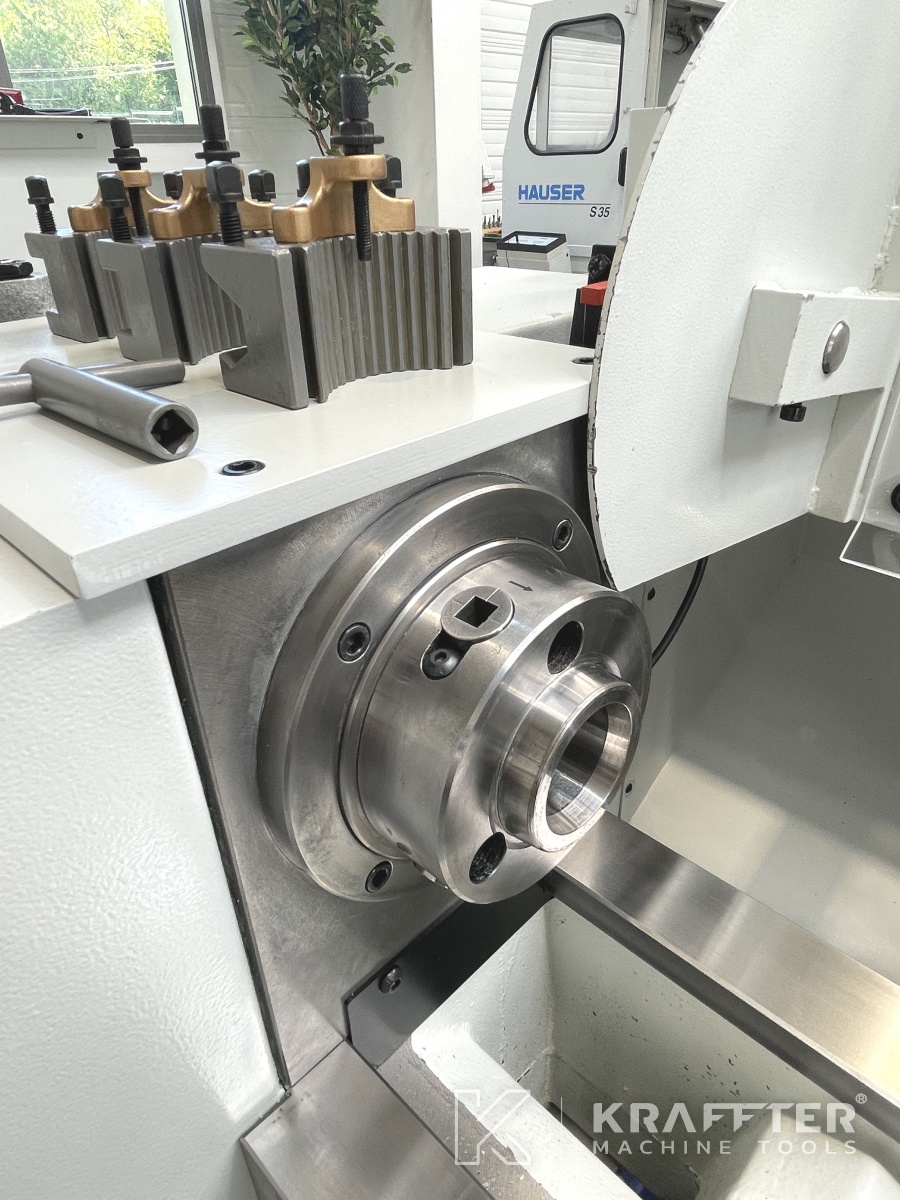

Nez de broche
CAMLOCK D 1-3’’
Broche prévue pour pinces de serrage
B32
Diamètre maxi. admis en pinces
24 [mm]
Diamètre de passage en broche
28 [mm]
Vitesse mini. broche
50 [tr/min]
Vitesse maxi. broche
5000 [tr/min]

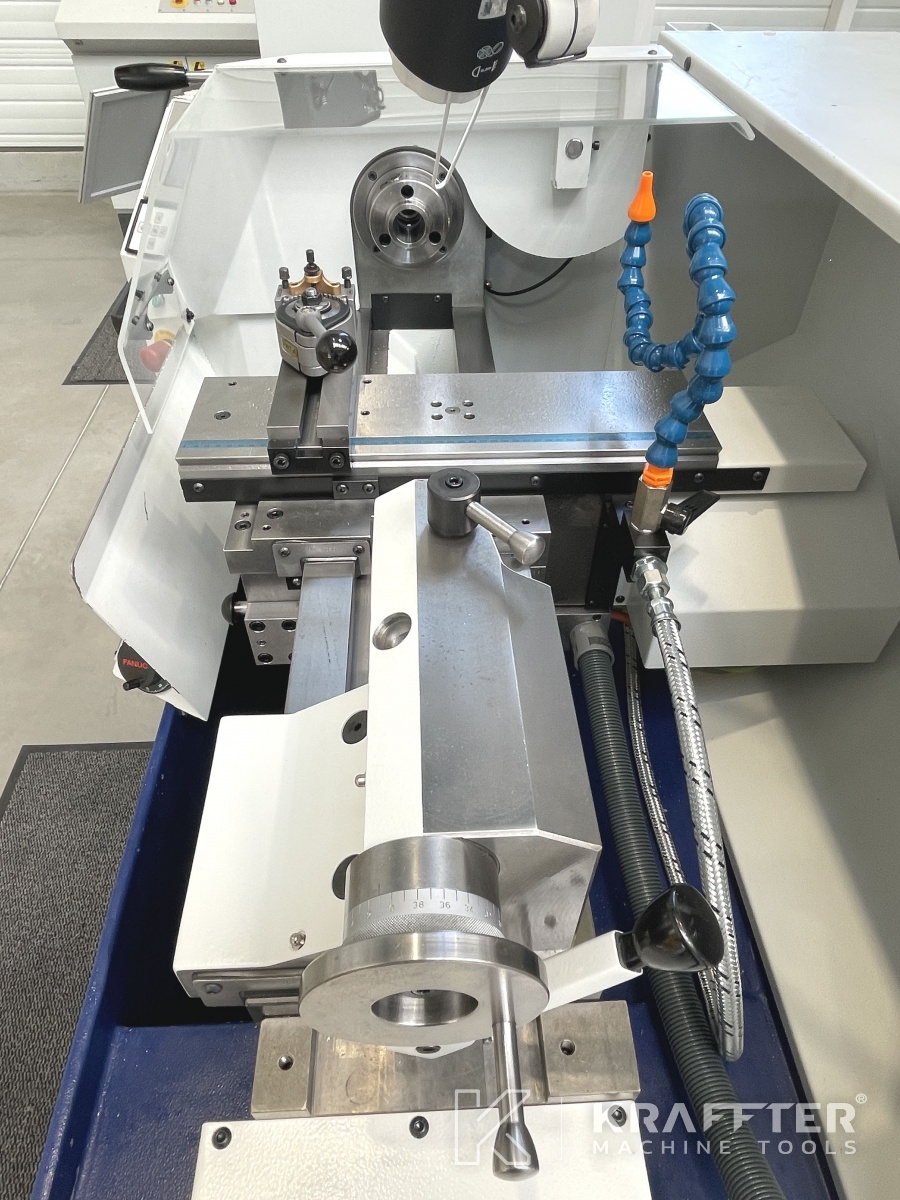

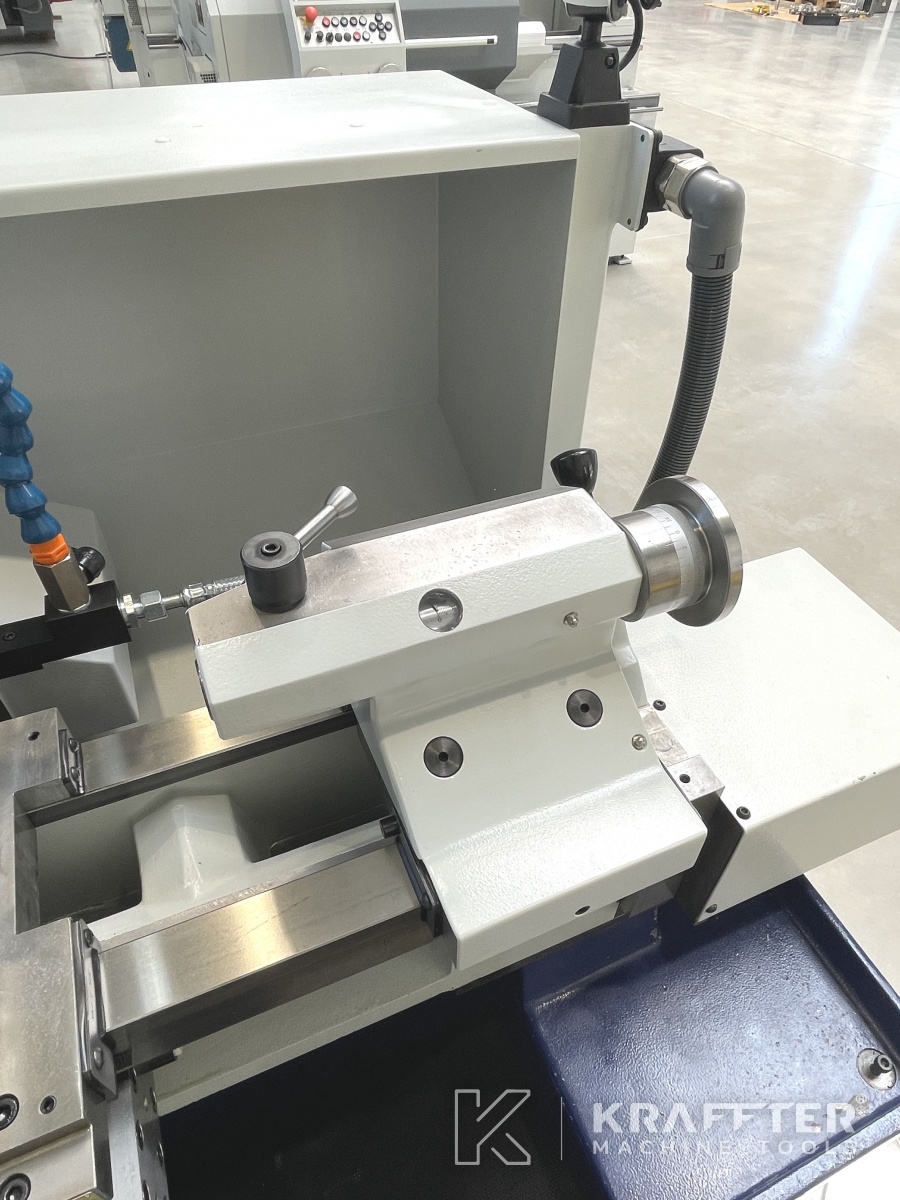

Type de contre-poupée
manuelle
Cône contre-poupée
CM2
Course fourreau contre-poupée
100 [mm]
Diamètre fourreau contre-poupée
35 [mm]

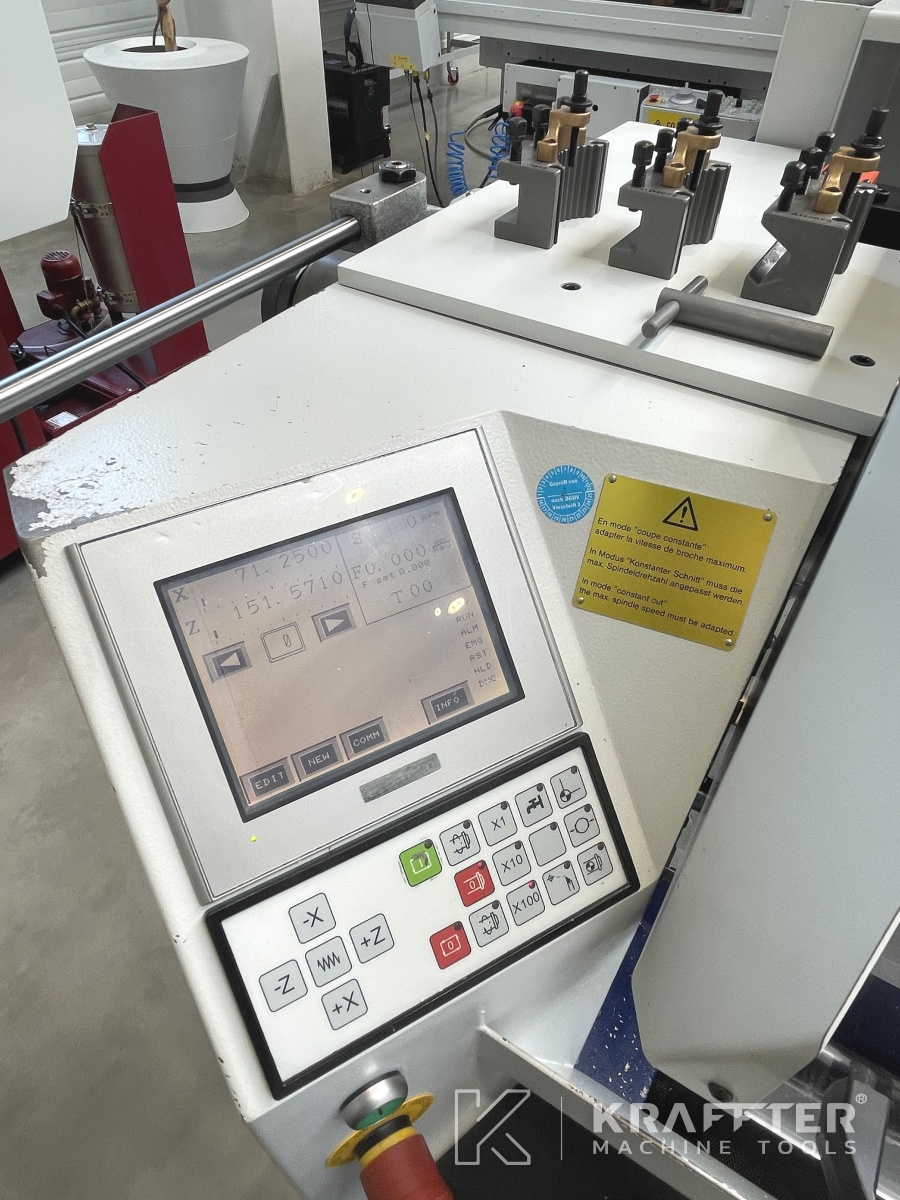

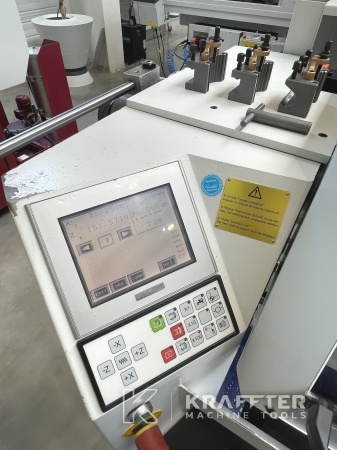

Ecran tactile
Oui
Dispositif de serrage rapide des pinces par levier
Oui

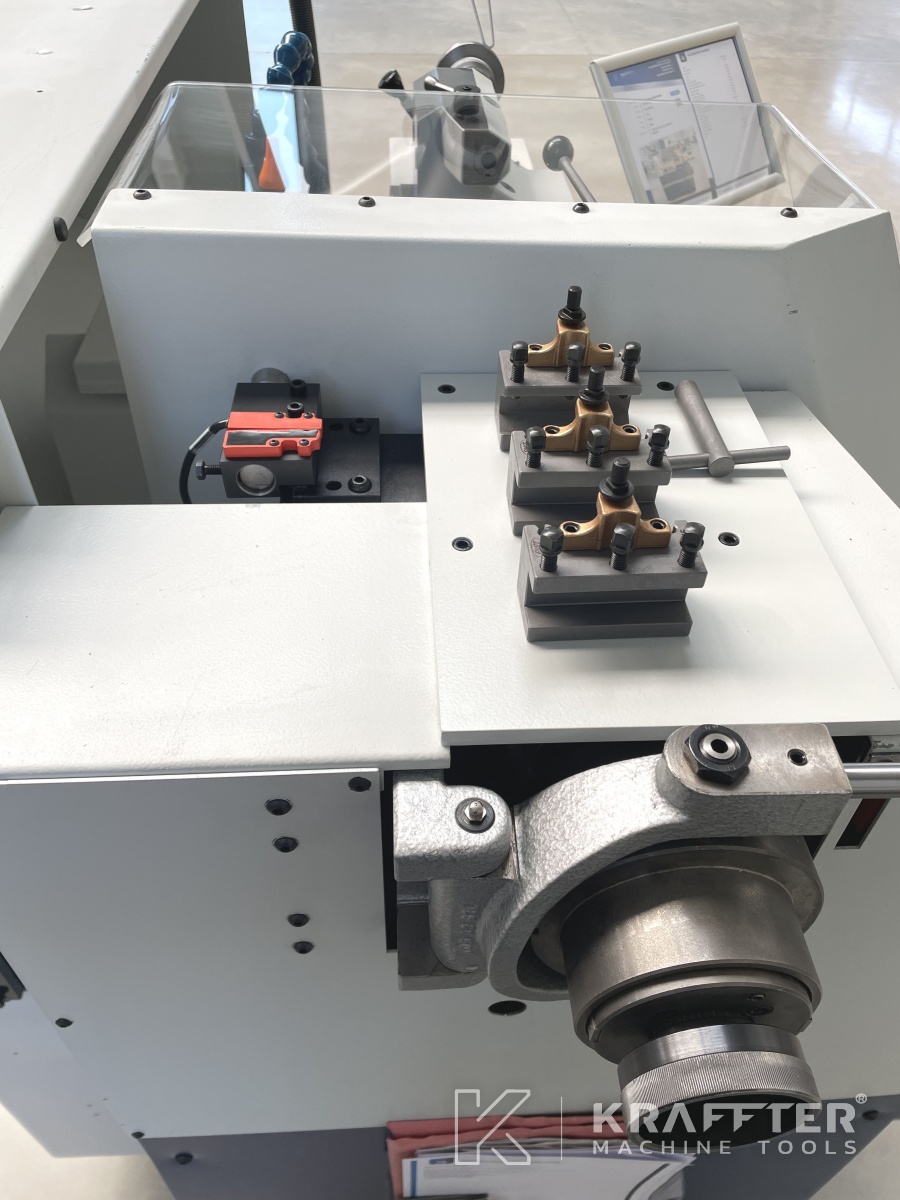

Tourelle
Type Multifix (A)
Graissage centralisé
Manuel
Capacité bac d'arrosage
55 [l]
Tension d'alimentation
400 [V]
Dimensions
1660 x 1200 x 1630 [mm]
Poids
1200 [Kg]
x1 dispositif de serrage rapide par levier W25 - Ref SCHAUBLIN 0225-21700-000

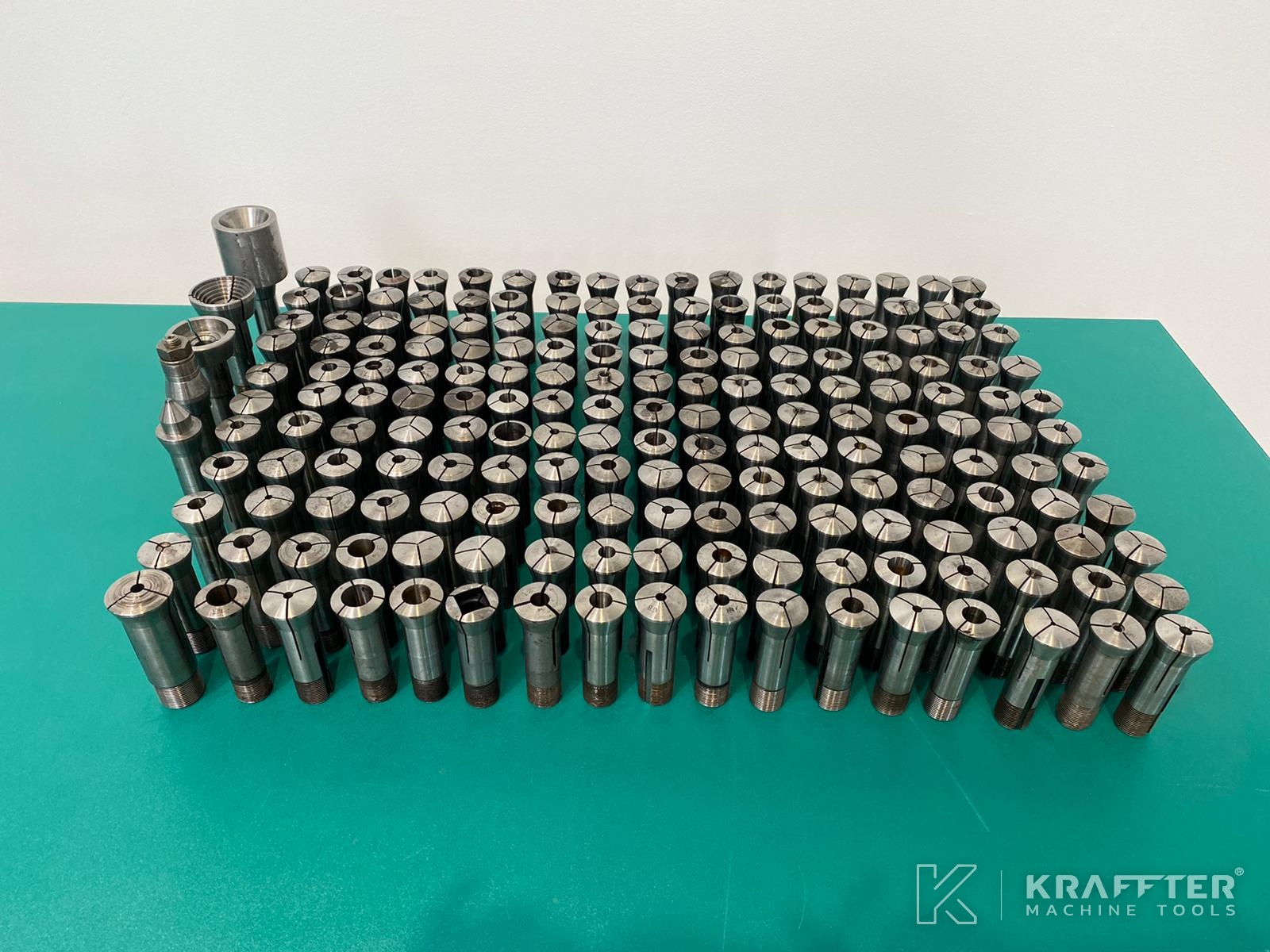

x187 pinces W25
x1 douille de réduction B32/W25
x1 semelle avant avec rainure à T largeur 70 [mm], hauteur 30 [mm] - Ref SCHAUBLIN 0225-46520-000

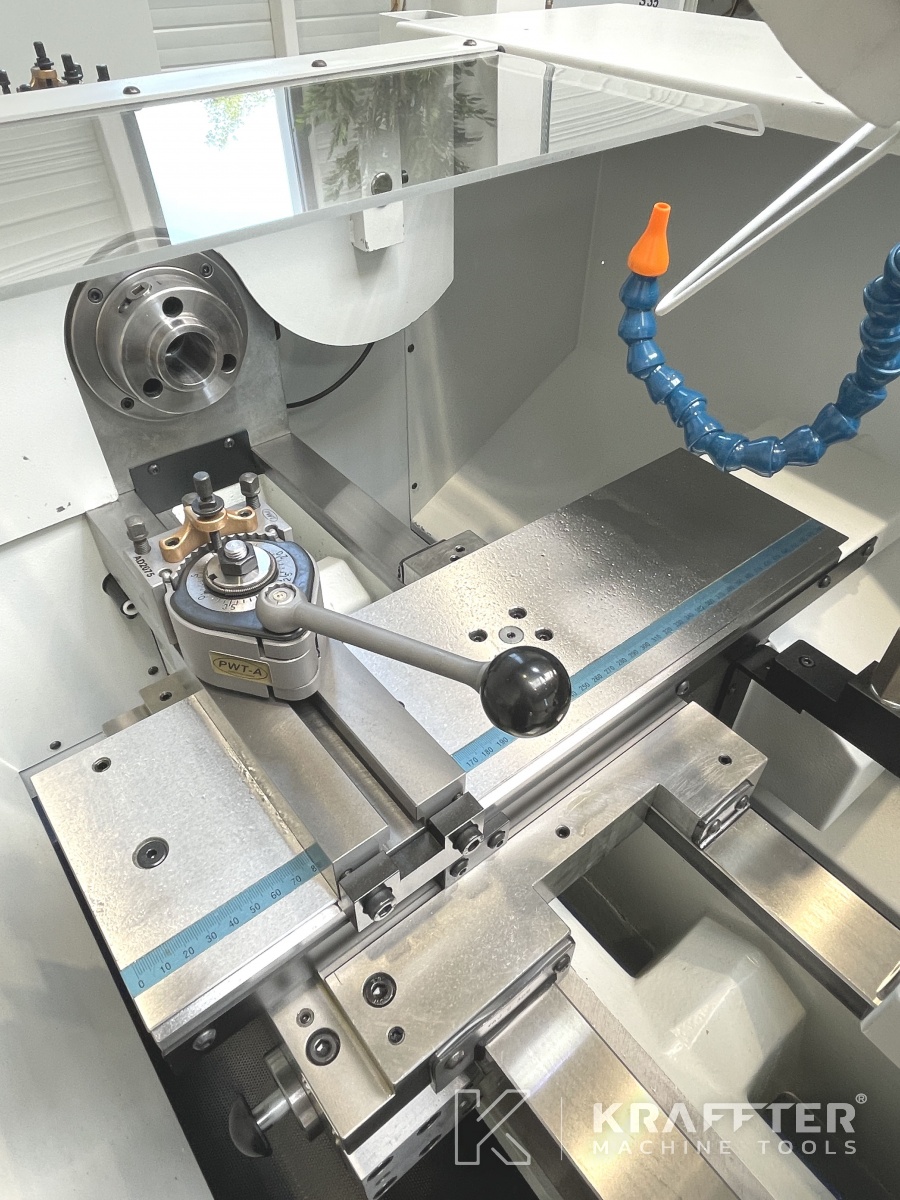

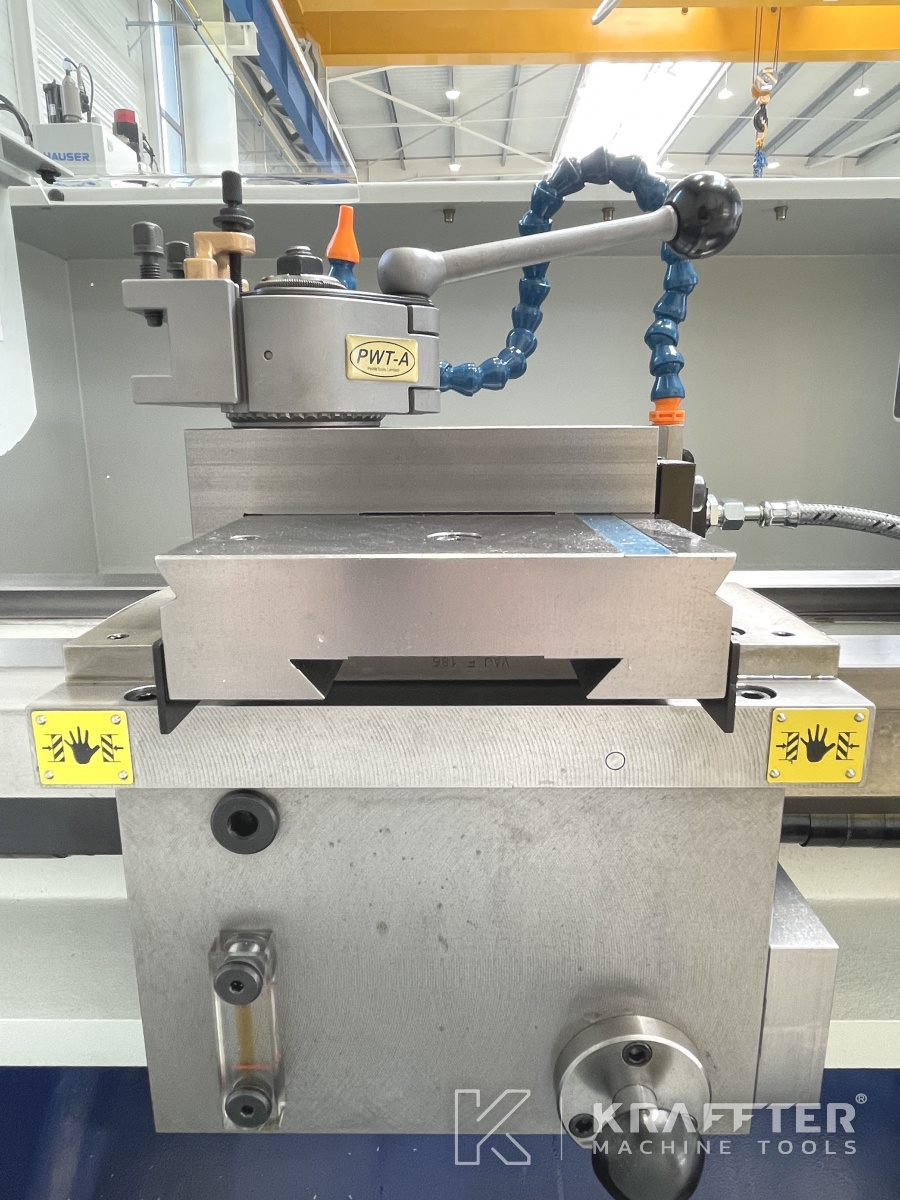

x1 tourelle type MULTIFIX version A
x4 porte-outils à changement rapide type MULTIFIX version A
x4 patins machine
x1 sauvegarde paramètres machine (backup)
x1 manuel INSTRUCTION DE SERVICE en Français
x1 manuel OPÉRATEUR en Français

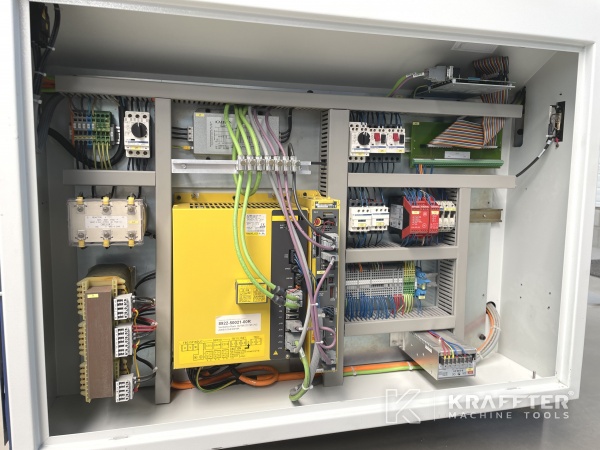

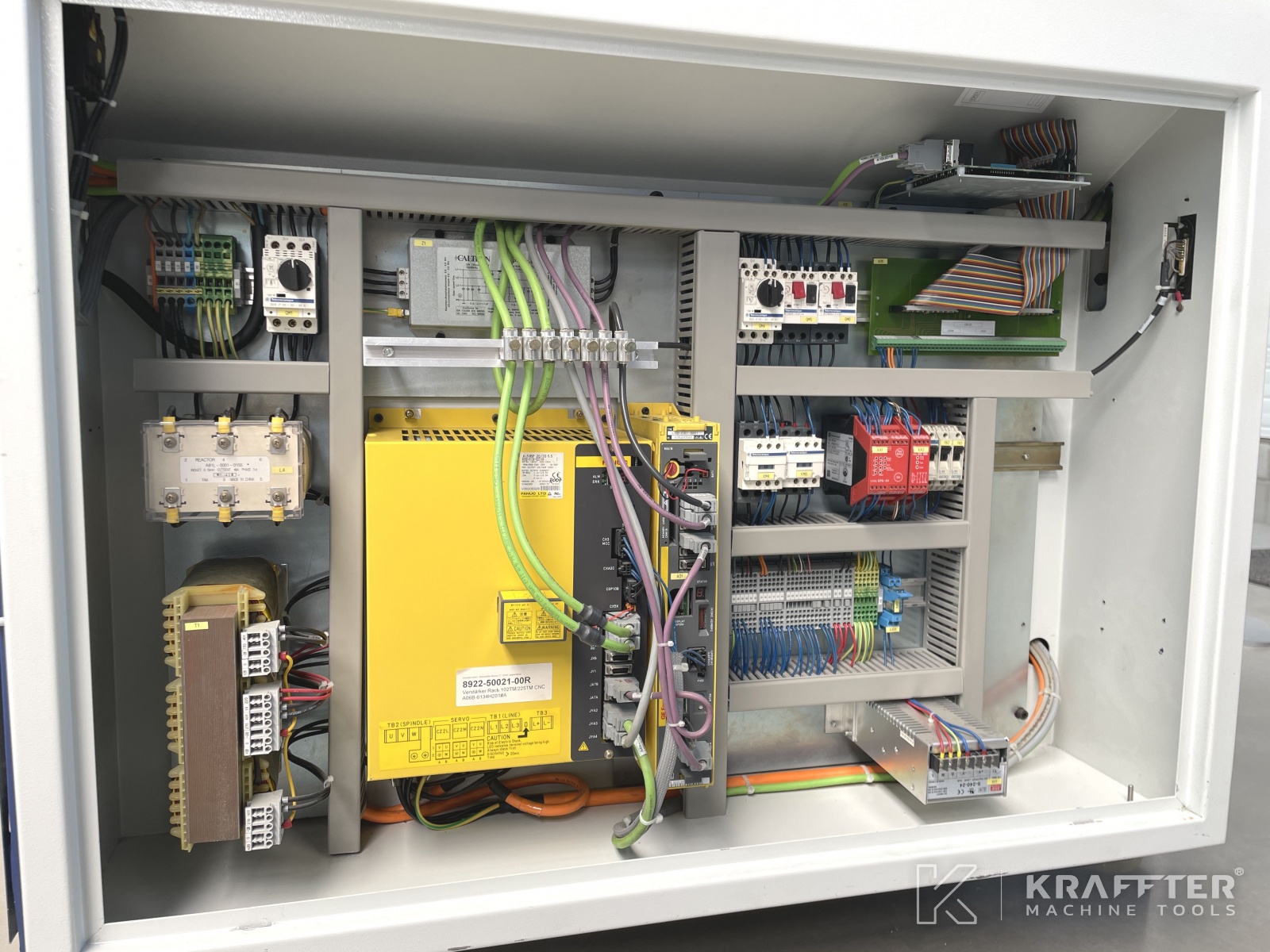

x1 manuel SCHÉMAS ÉLECTRIQUES
