Vendu

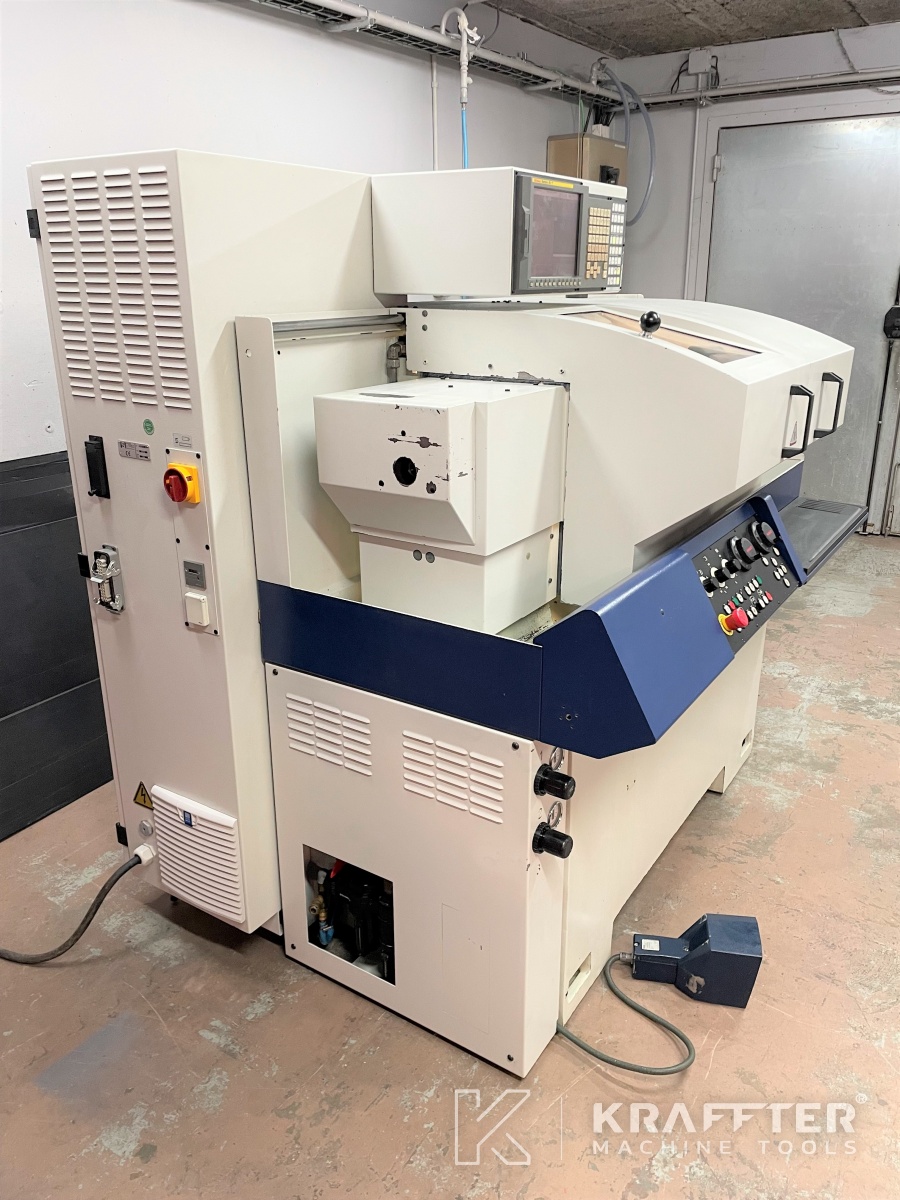

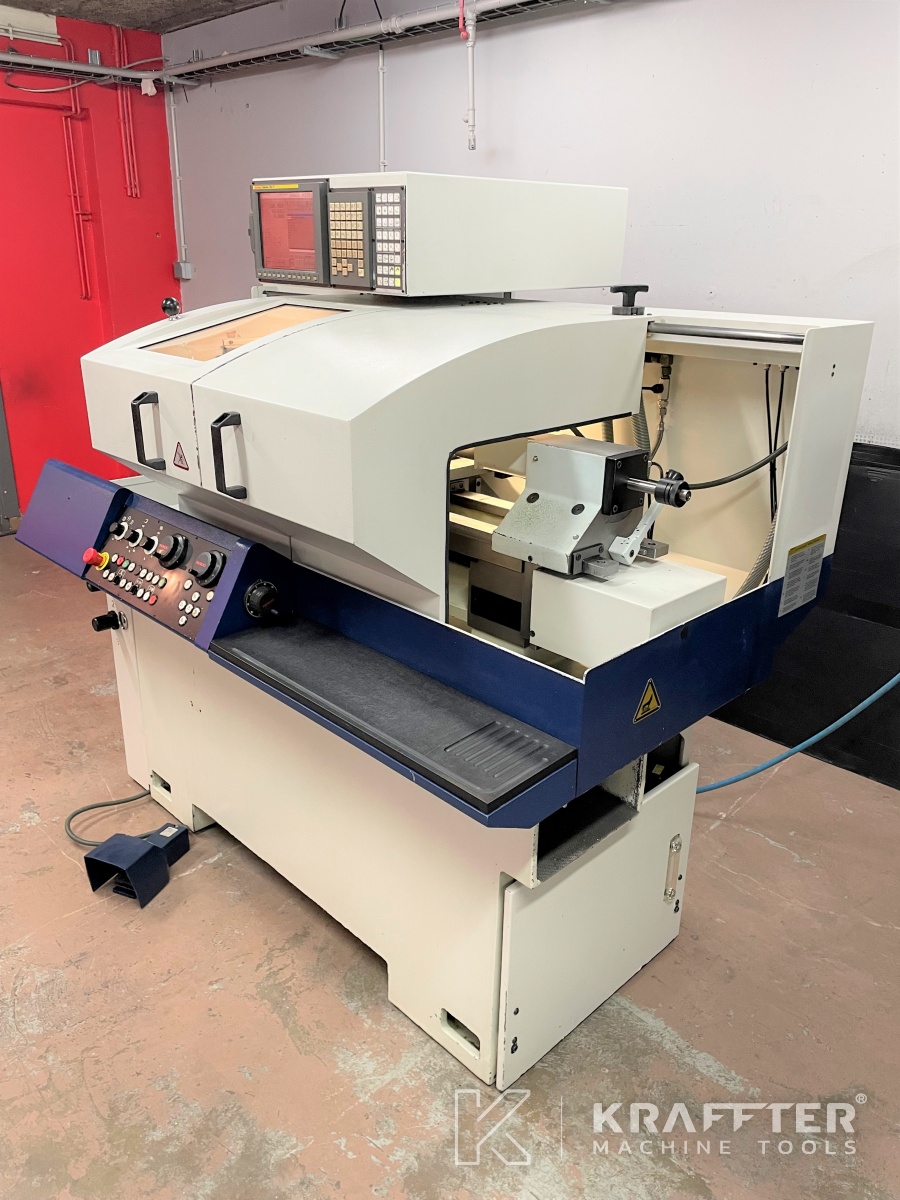

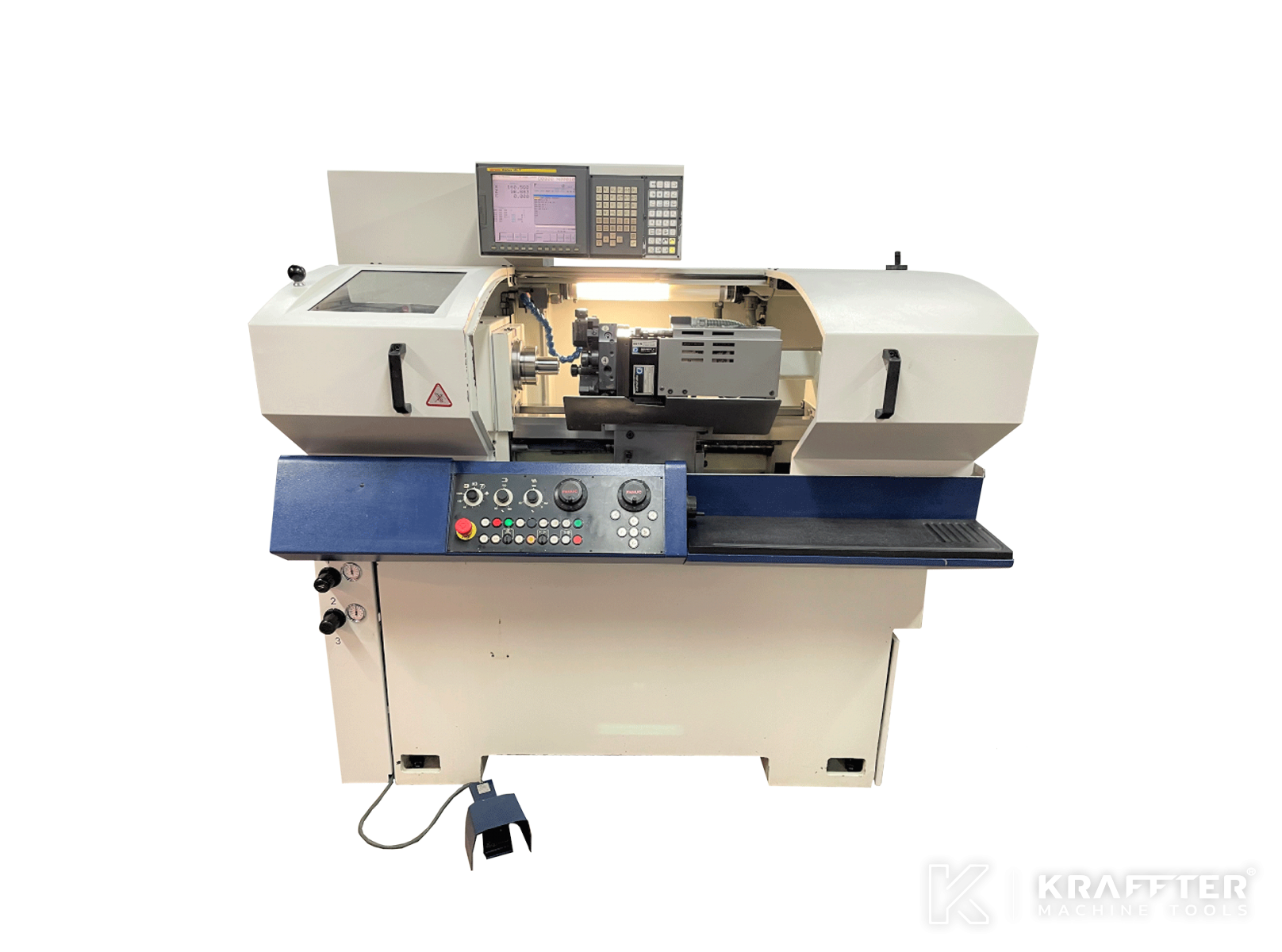

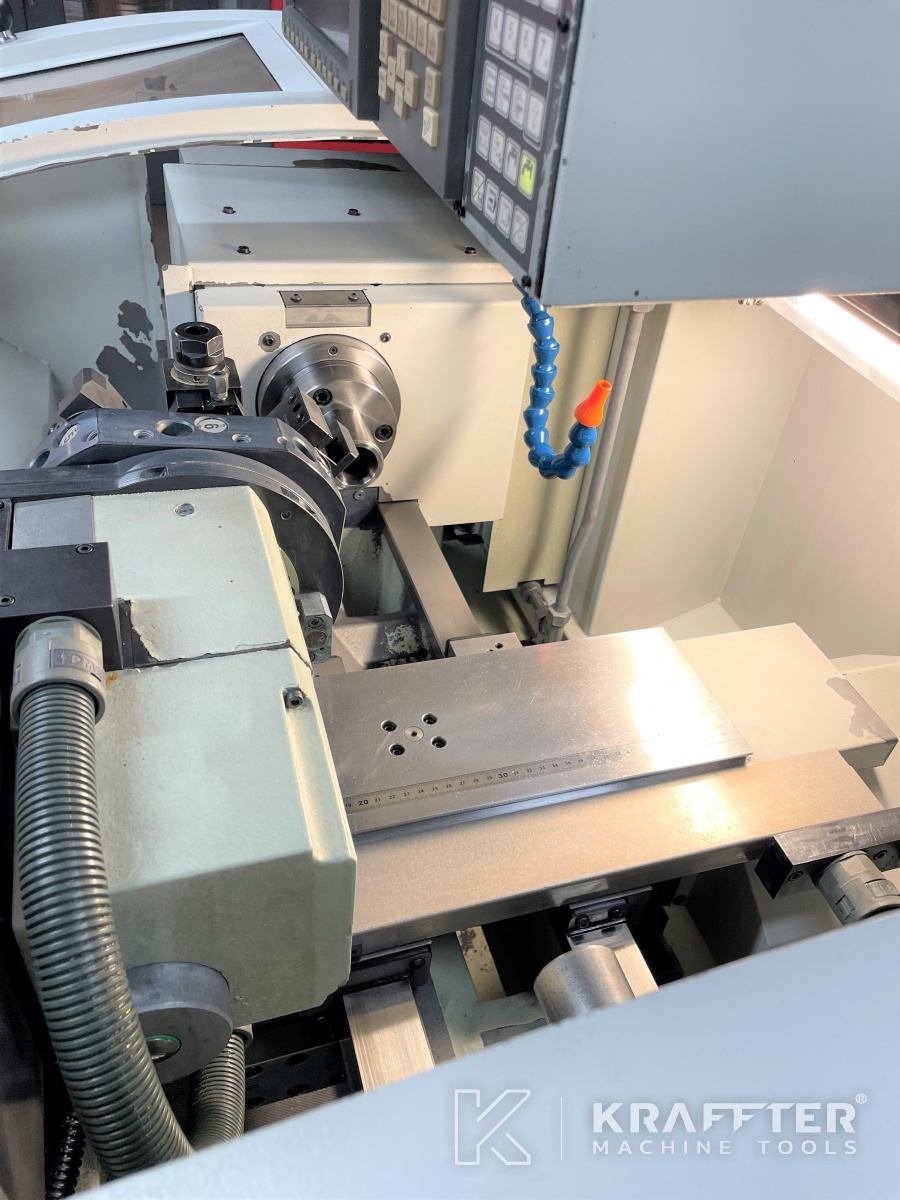

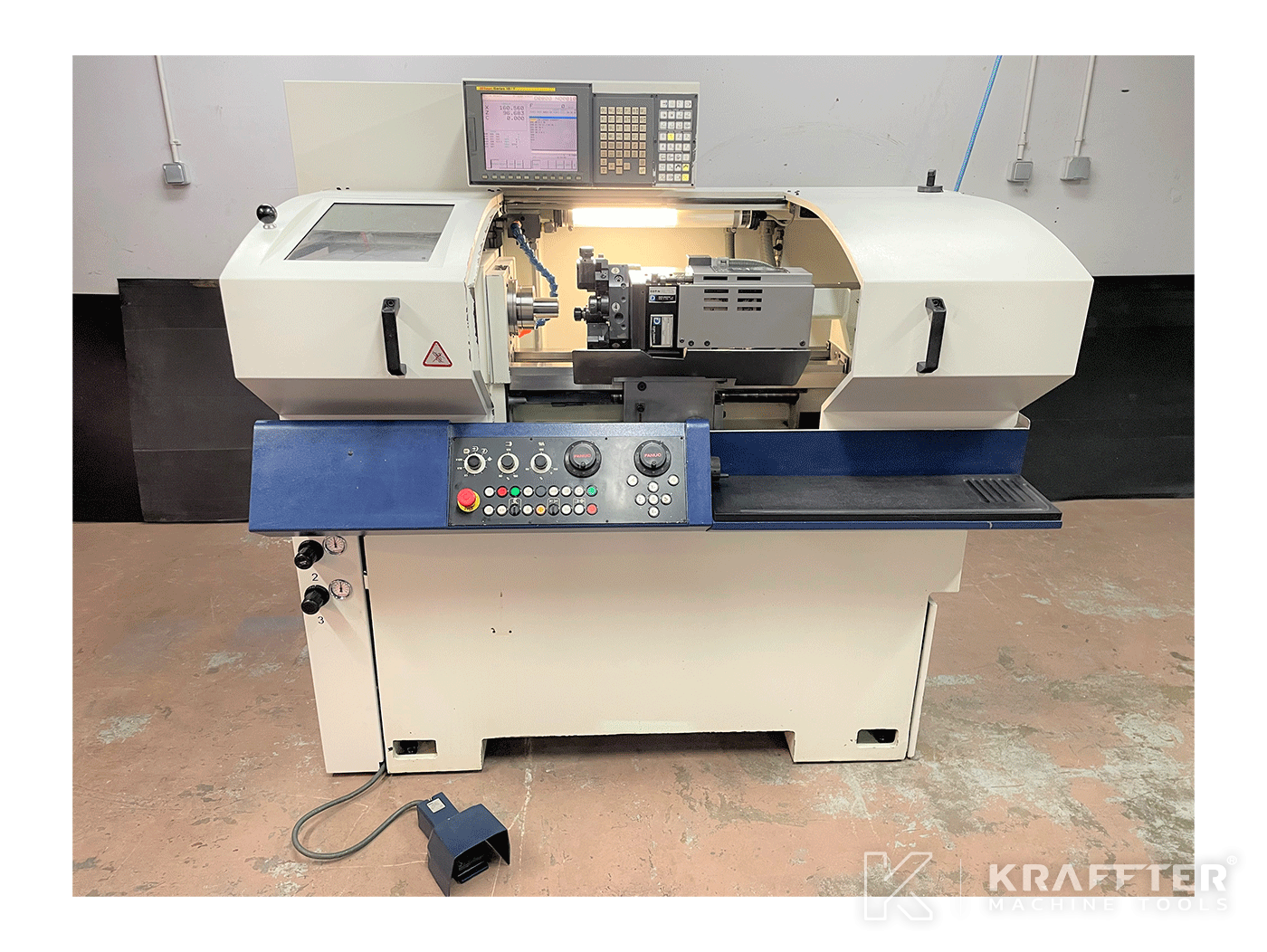

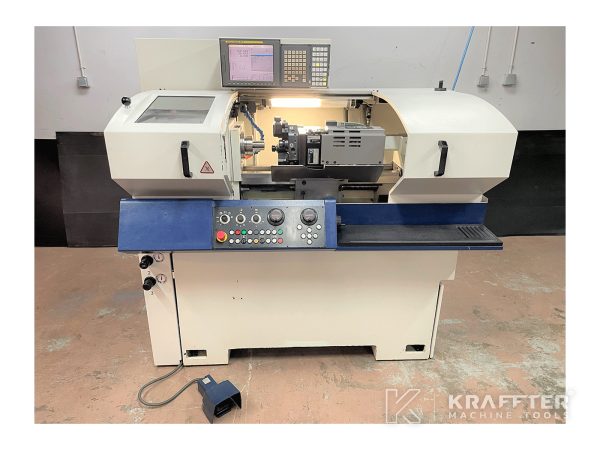

Type de machine : Tour CNC par apprentissage
Marque : SCHAUBLIN
N° Stock : 20689-981
Modèle : 125 R-TM
N° Série : 350735
Année : 2004
Localisation : 73520 Saint-Béron, FRANCE
Télécharger la fiche technique
Merci de patienter SVP Caractéristiques techniques
Informations complémentaires
Demander un devis

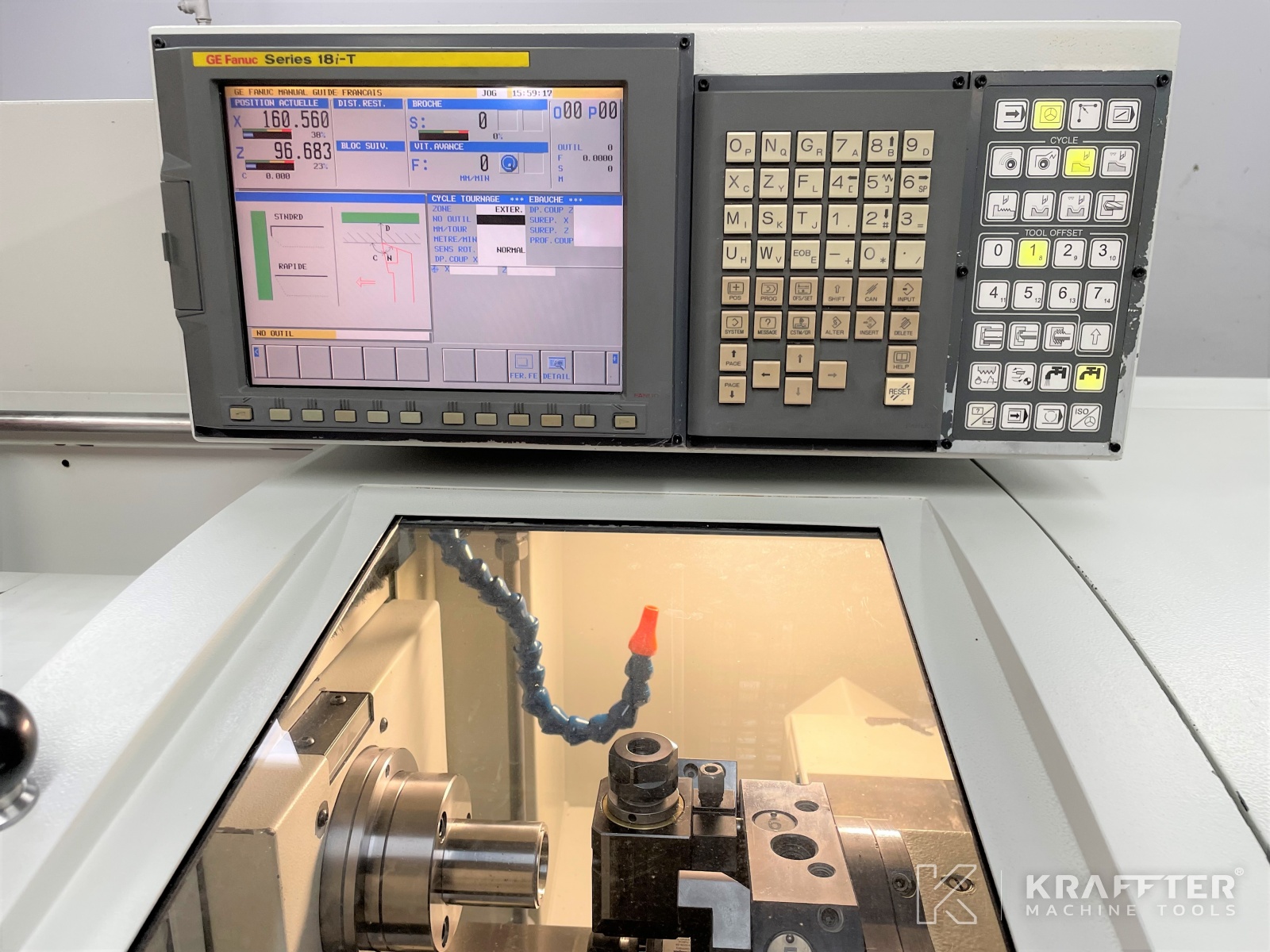

Type de CN
FANUC 18i
Nombre d’axes
3
Hauteur de pointes
125 [mm]
Diamètre maxi. usinable
270 [mm]
Diamètre admissible au-dessus du chariot
115 [mm]
Course axe X
185 [mm]
Course axe Z
390 [mm]

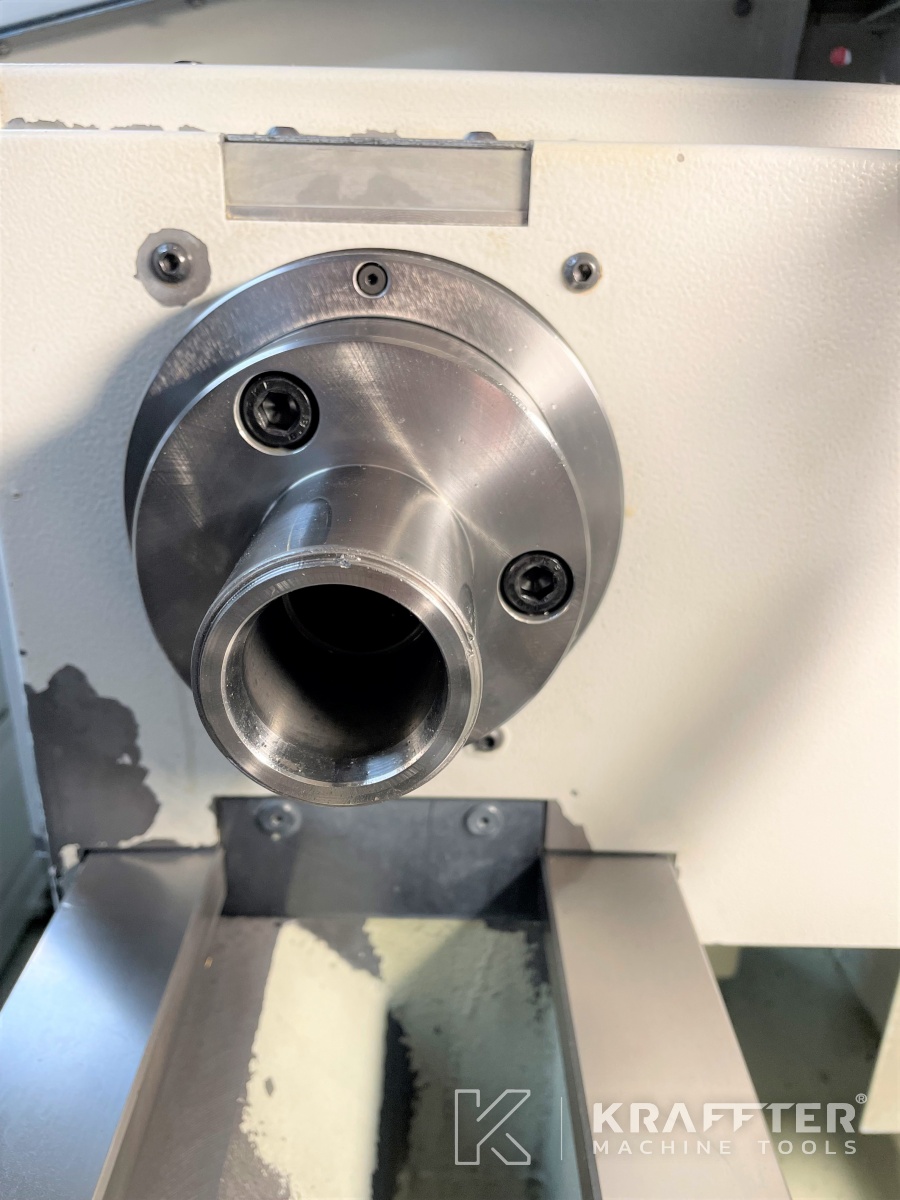

Nez de broche
A2-4’’
Diamètre de passage en broche
39 [mm]
Précision d'indexation axe C
0.001 [°]

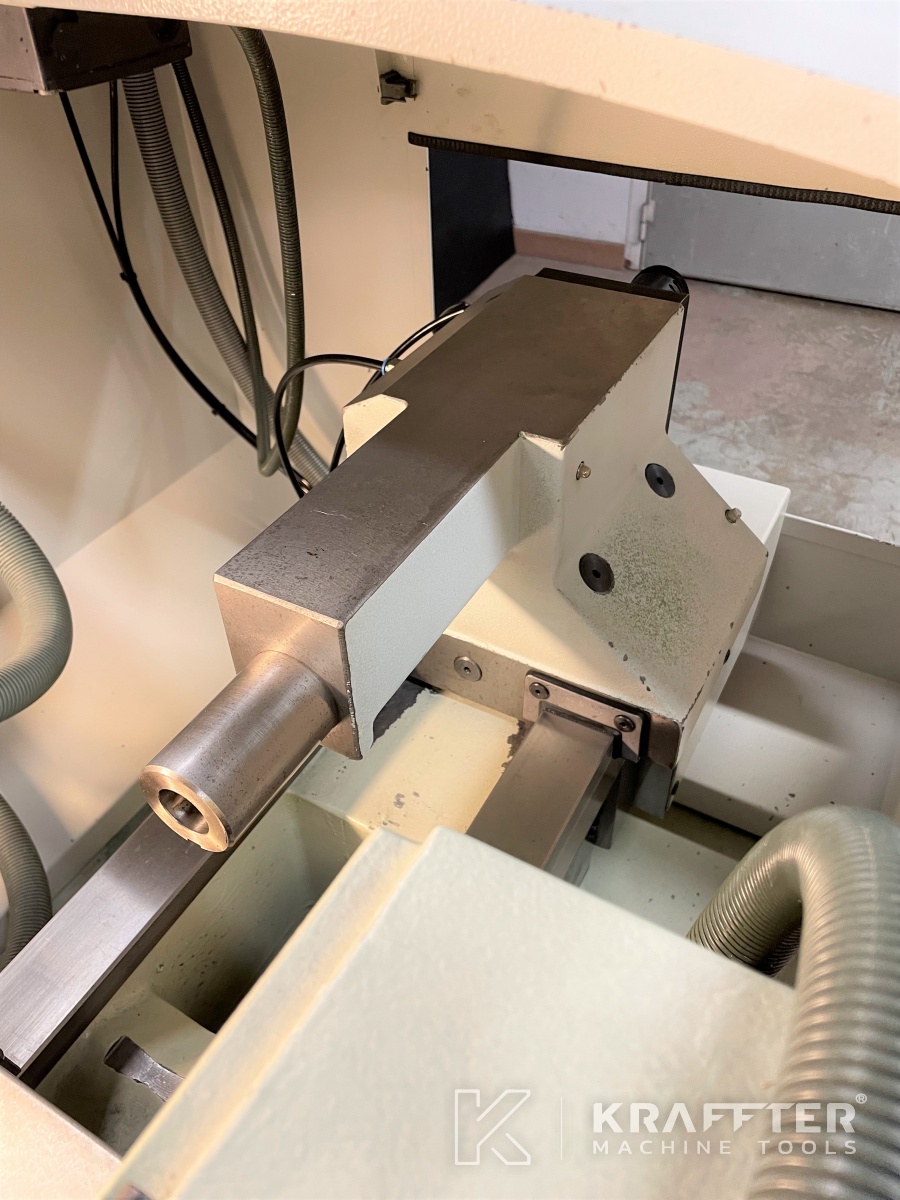

Type de contre-poupée
pneumatique
Cône contre-poupée
CM3

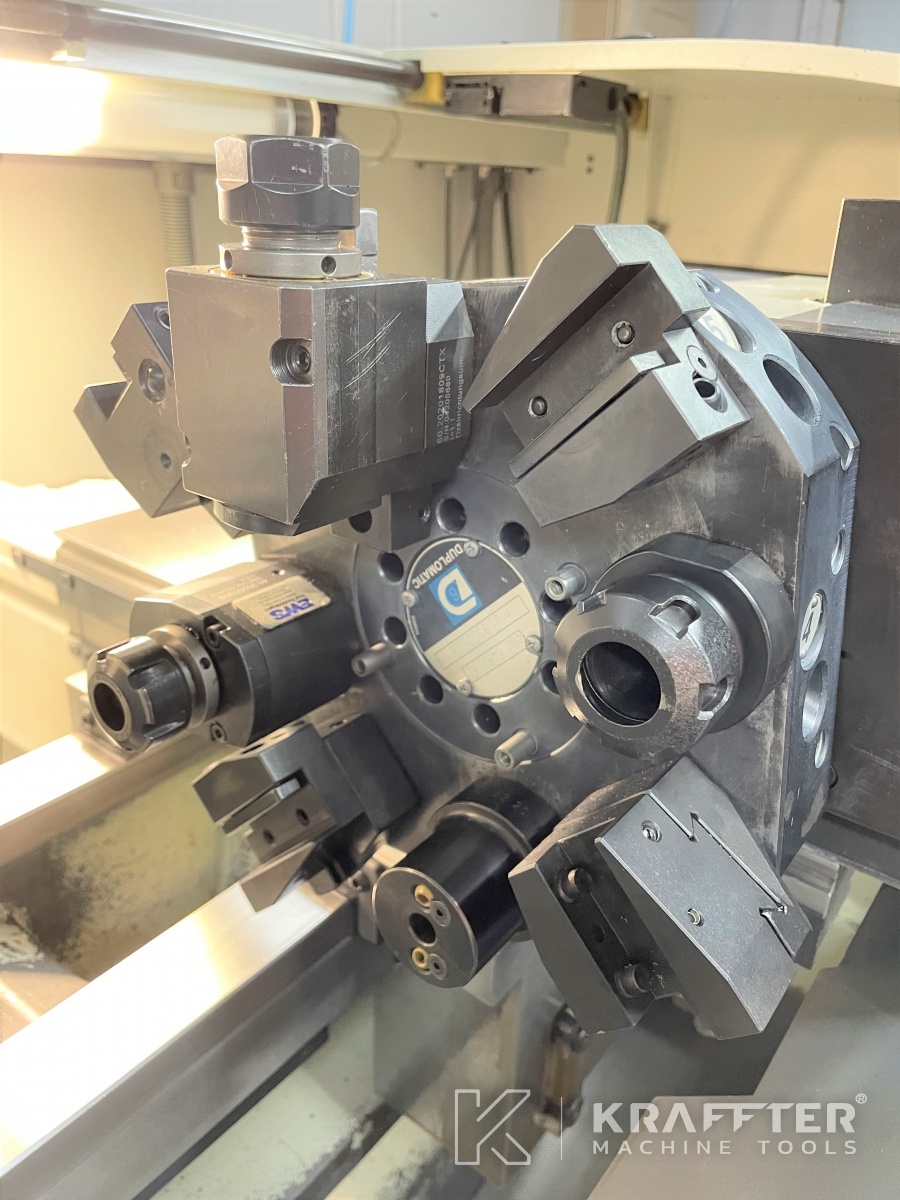

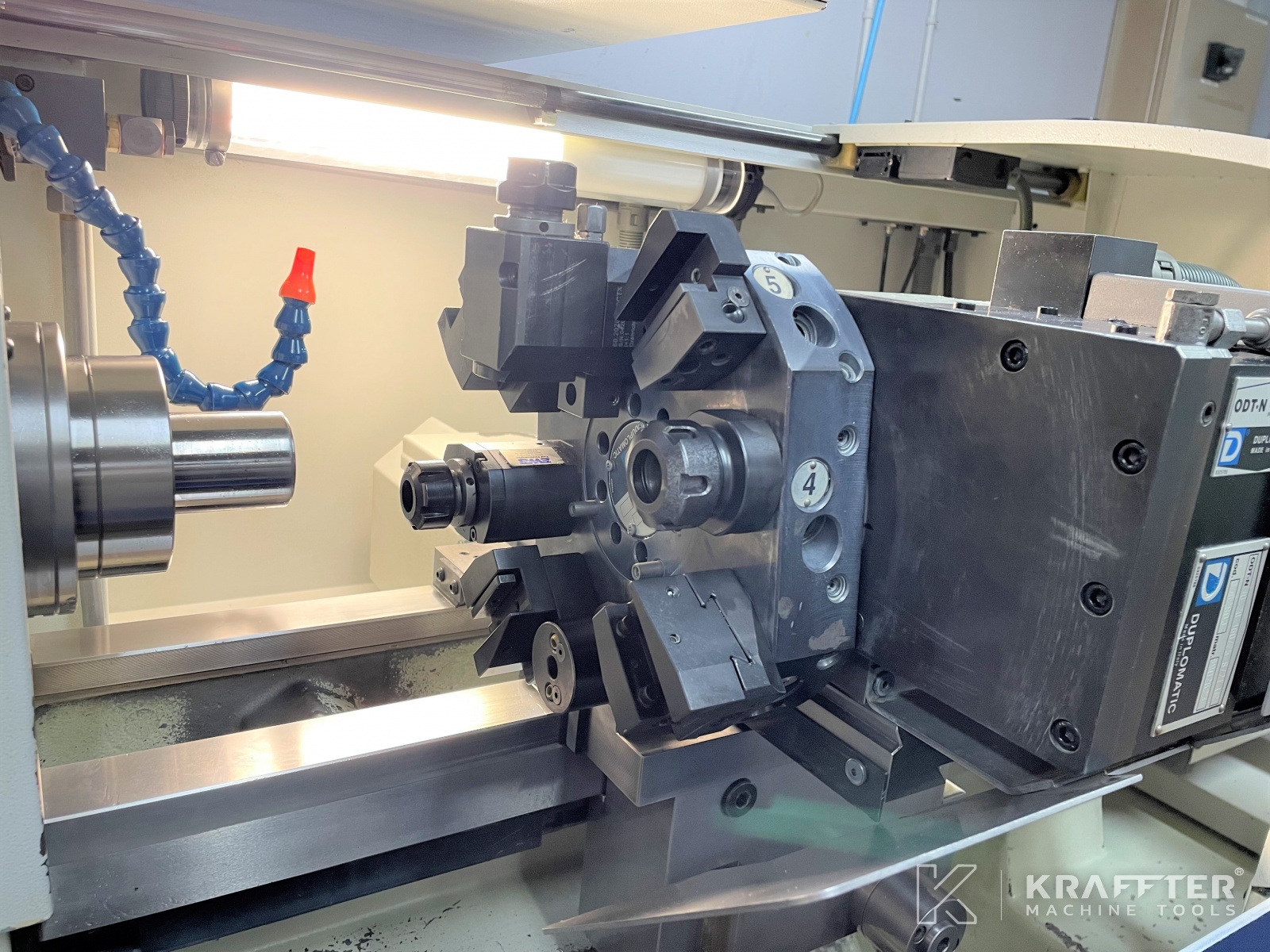

Tourelle
DUPLOMATIC BSV-N 100
Type de porte-outils
VDI 20
Nombre de postes tourelle
8
Nombre de postes motorisés tourelle
4
Vitesse maxi. outils tournants
5000 [tr/min]
Graissage centralisé
Automatique
Bac d'arrosage avec pompe
Oui
Tension d'alimentation
400 [V]
Dimensions
1800 x 1275 x 1720
Poids
1570 [Kg]

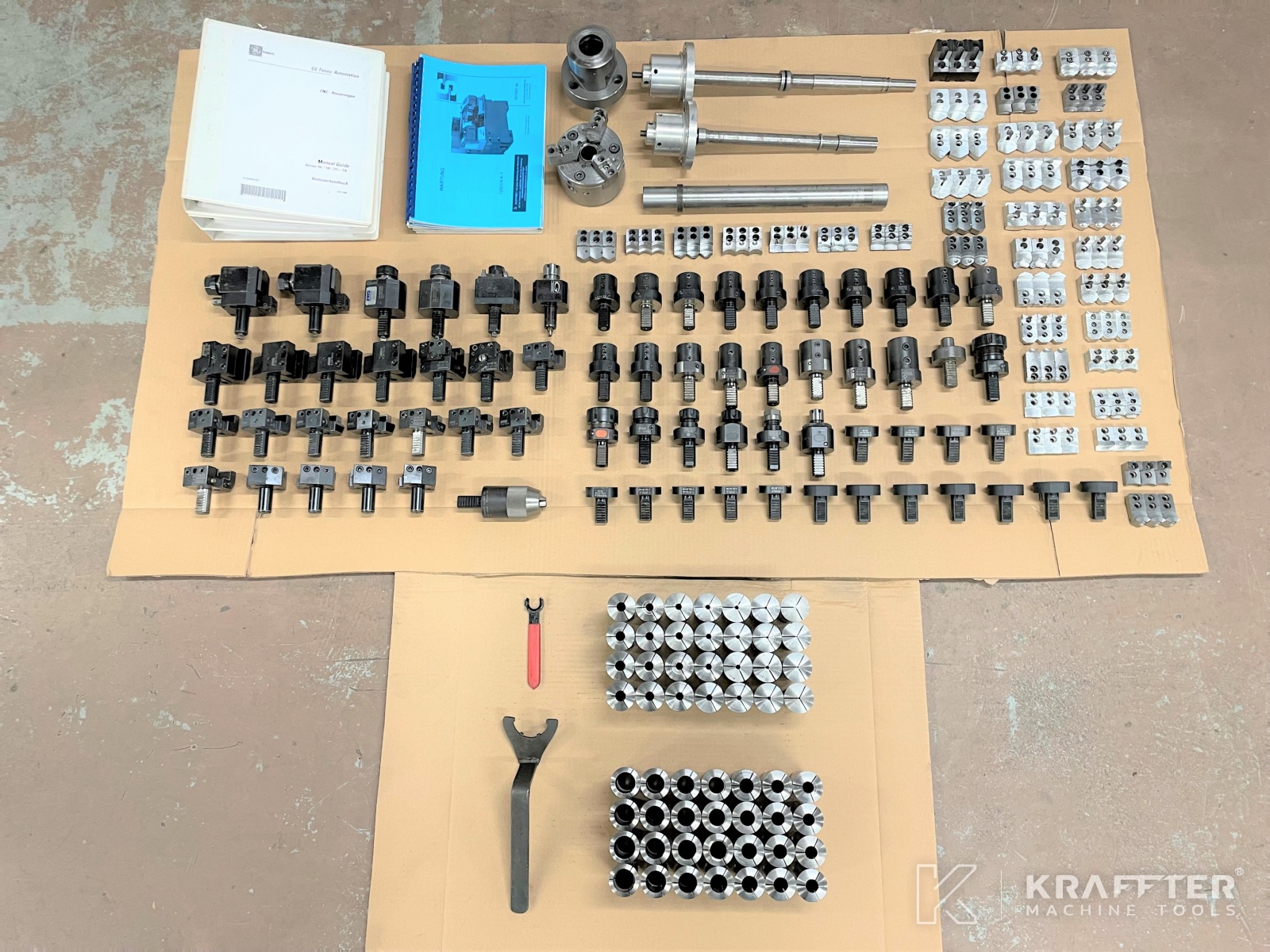

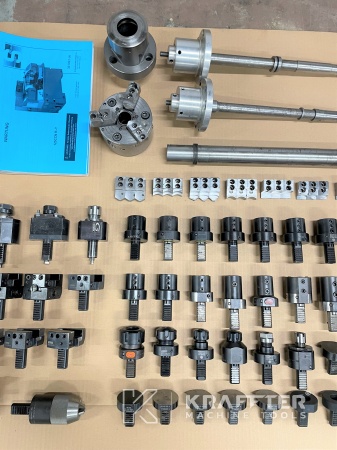

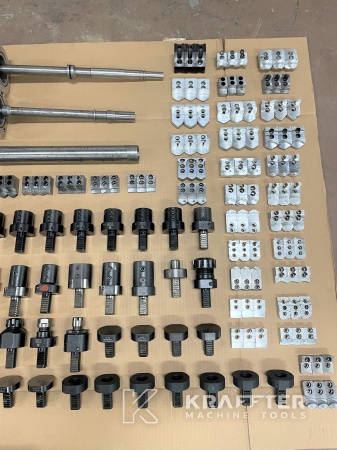

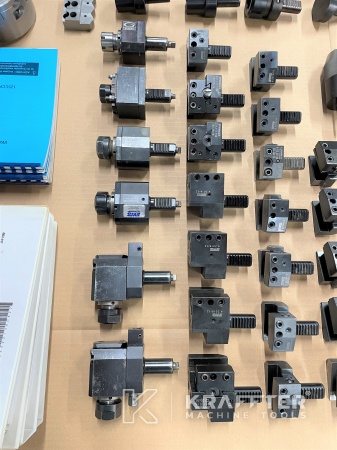

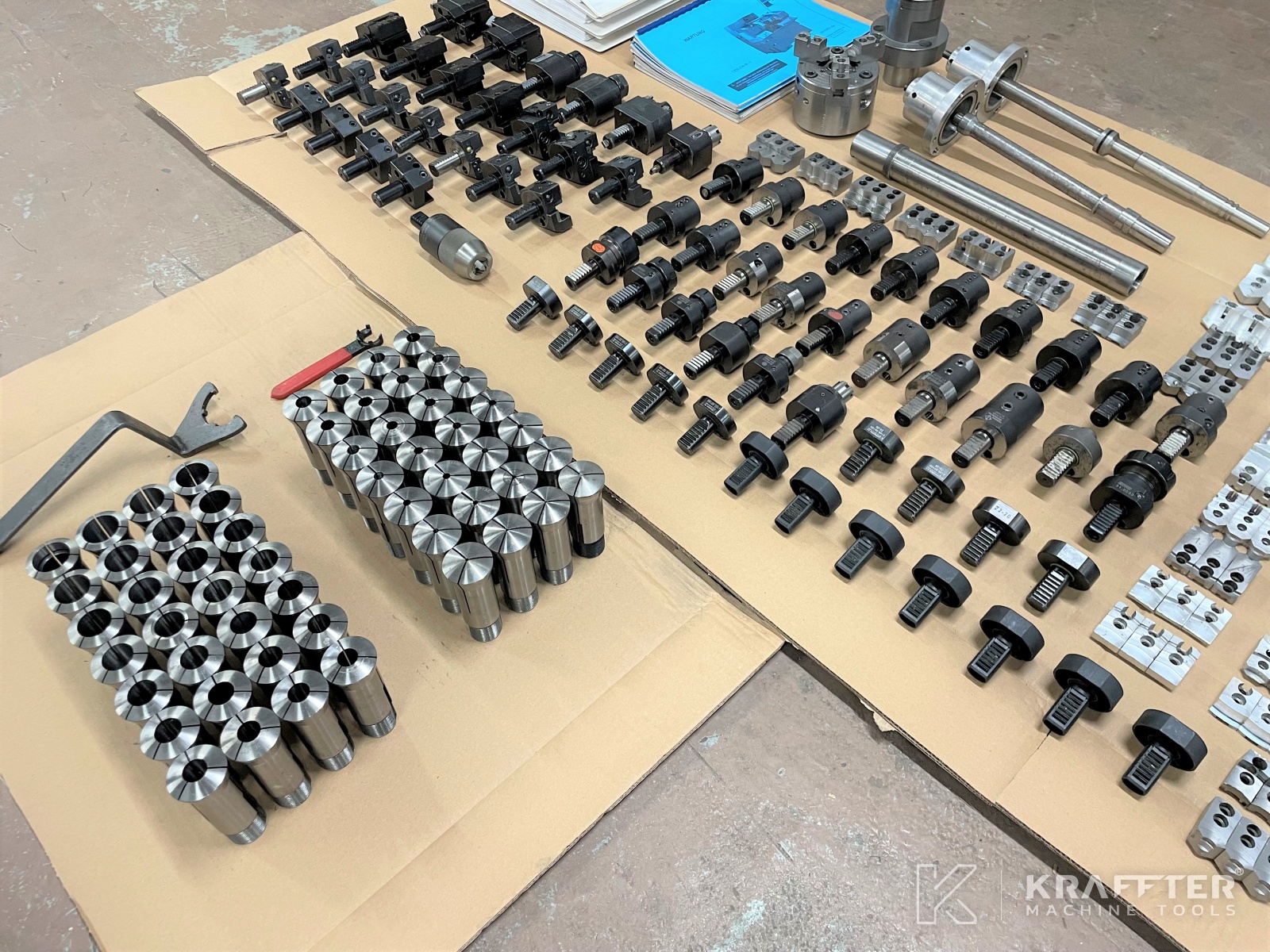

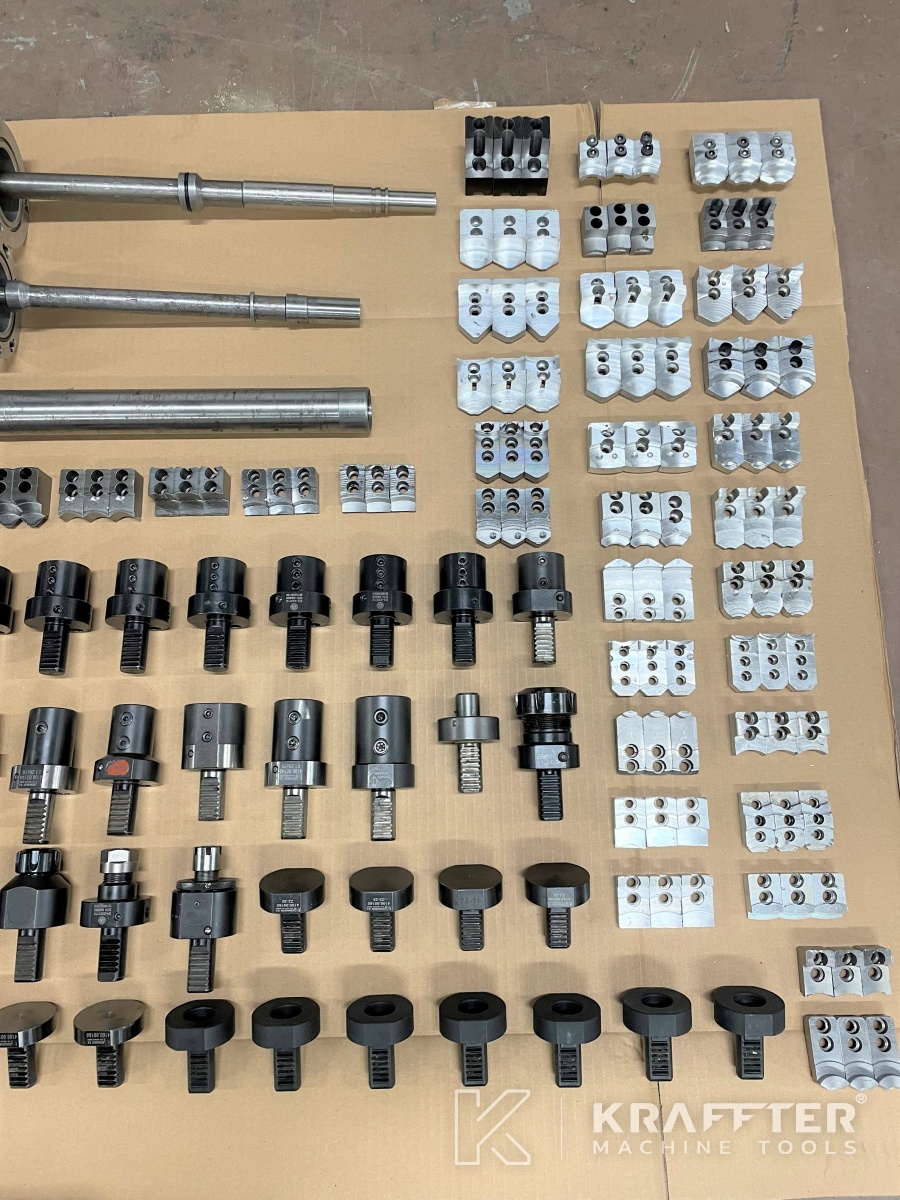

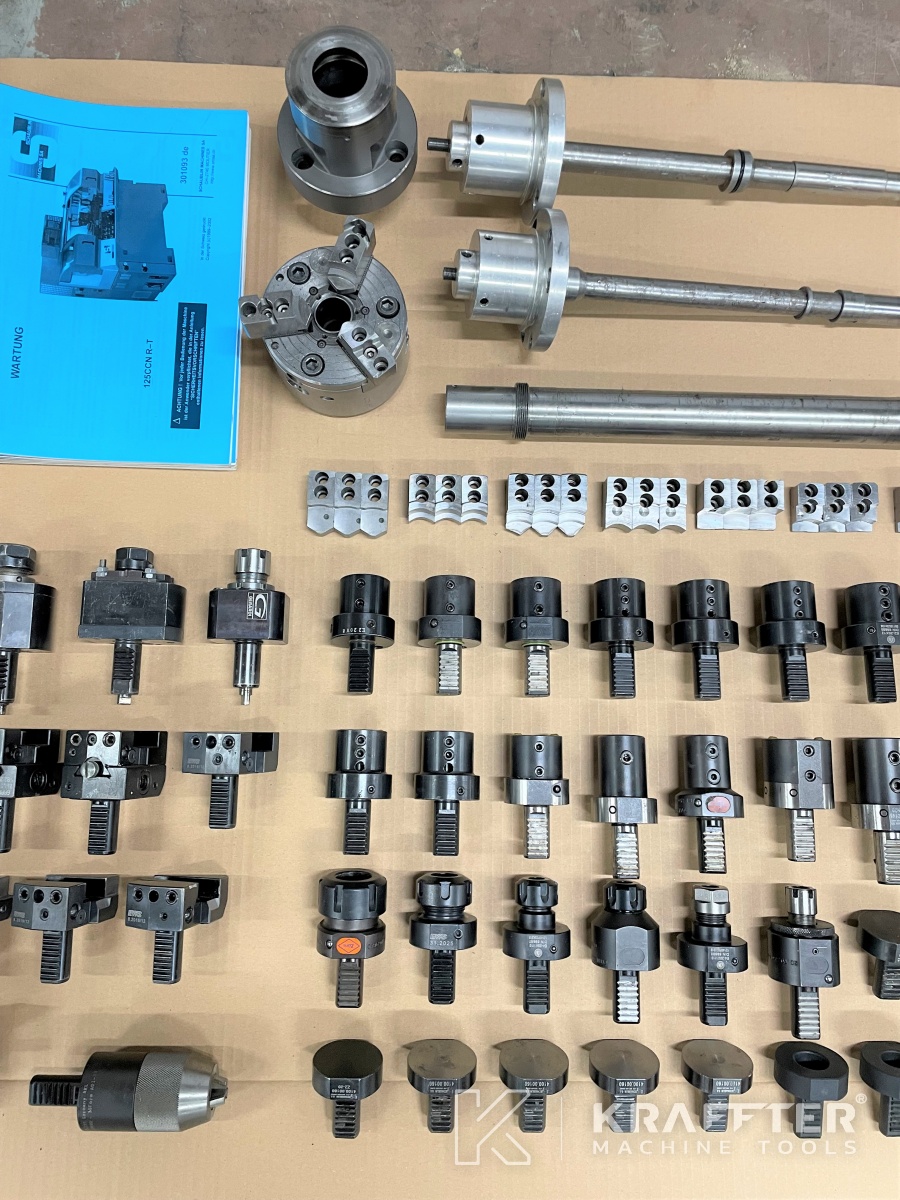

EQUIPEMENTS :
- x 1 mandrin pneumatique 3 mors Ø110 [mm] A2-4
- x 38 jeux de mors doux
- x 1 contre-pointe pneumatique CM3
- x 1 dispositif de serrage pour pinces F38 - A2-4
- x 1 dispositif de serrage pour pinces B32 - A2-4
- x 1 commande par pédale pour serrage/desserrage mandrin

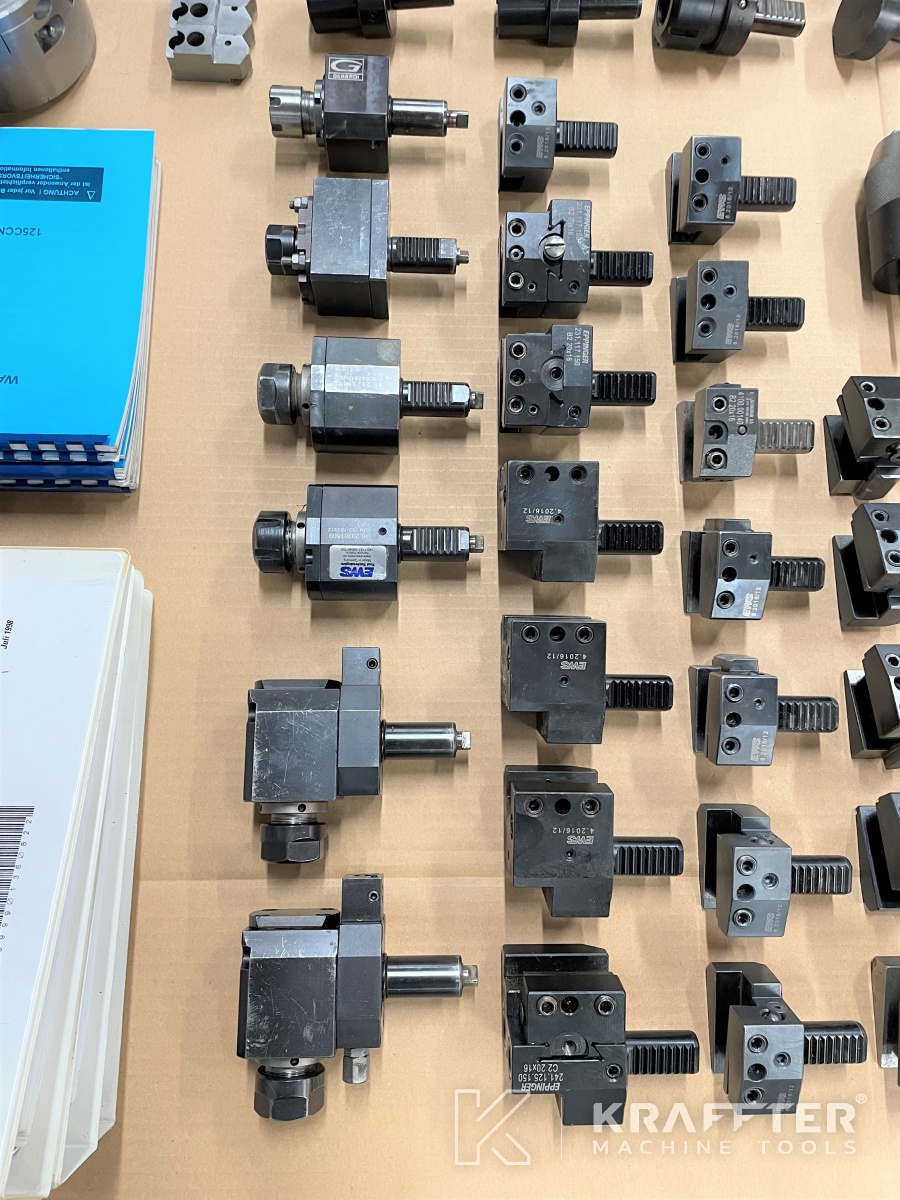

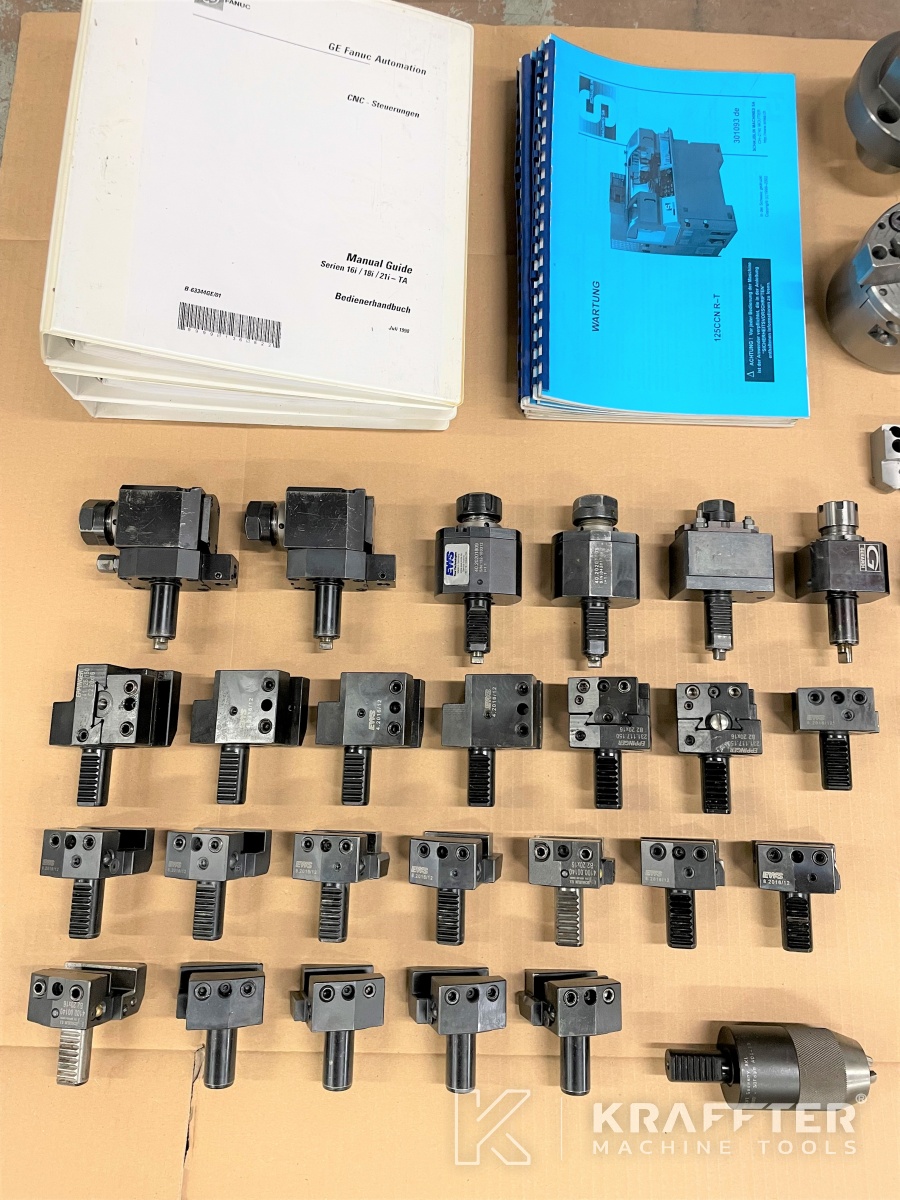

- x2 porte-outils tournants VDI 20 radiaux (tête de perçage-fraisage) - ER20
- x 1 porte-outil tournant VDI 20 axial (tête de perçage-fraisage) - ER20
- x 16 porte-outils fixes radiaux VDI 20
- x 4 porte-outils fixes axiaux VDI 20
- x 2 porte-outils VDI 20 pour foret à plaquettes Ø16 [mm] avec conduit pour arrosage intérieur
- x 1 porte-outil VDI 20 pour foret à plaquettes Ø20 [mm] avec conduit pour arrosage intérieur
- x 1 porte-outil VDI 20 pour foret à plaquettes Ø25 [mm] avec conduit pour arrosage intérieur
- x 2 porte-outils VDI 20 pour barre d’alésage Ø8 [mm]
- x 4 porte-outils VDI 20 pour barre d’alésage Ø10 [mm]
- x 4 porte-outils VDI 20 pour barre d’alésage Ø12 [mm]
- x 3 porte-outils VDI 20 pour barre d’alésage Ø16 [mm]
- x 1 porte-outil VDI 20 pour barre d’alésage Ø20 [mm]
- x 1 mandrin de perçage VDI 20 auto-serrant Ø1-13 [mm]
- x 4 porte-pinces VDI 20 - ER16
- x 1 porte-pince VDI 20 - ER25
- x 2 porte-pinces VDI 20 - ER32
- x 12 bouchons de protection VDI 20

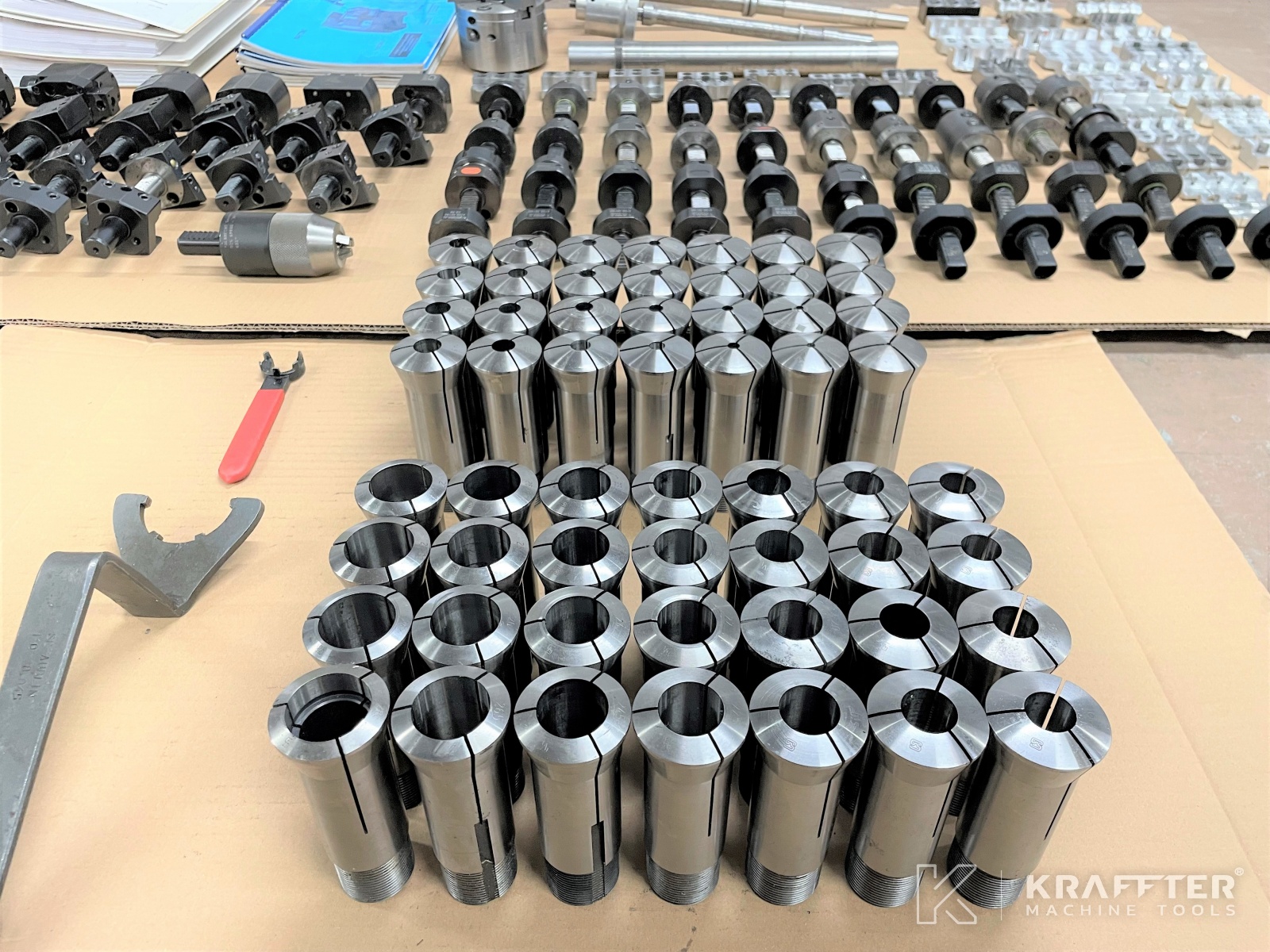

- x 56 pinces B32 Ø1.00 à Ø28.5 [mm]
